拆解报告：iQOO 55W FlashCharge2.0超快闪充车充
2020年8月17日iQOO召开新品发布会，正式推出旗下5G“性能旗舰”——iQOO 5系列。这款手机已确定成为新一代KPL官方比赛用机，性能强悍自不必多说。而充电方面，iQOO 5搭载的55W超快闪充半小时可让手机充至79%，而iQOO 5 Pro搭载革命性的120W超快闪充，可实现15分钟熄屏状态下将电池充至100%，是智能手机充电体验的一次质的飞跃。
值得一提的是，年初iQOO推出了iQOO 3 5G旗舰机同样支持55W超快闪充。也就是说目前市场对55W闪充充电配件的需求量是很大的，面对这一情况iQOO也是相继推出了各种55W闪充配件。55W 超快闪充车充就是其中的一个，产品采用铝合金金属机身，配备两个USB-A接口。那么我们开始对这款车充进行拆解，看看其内部设计做工如何。
一、iQOO 55W闪充车充外观

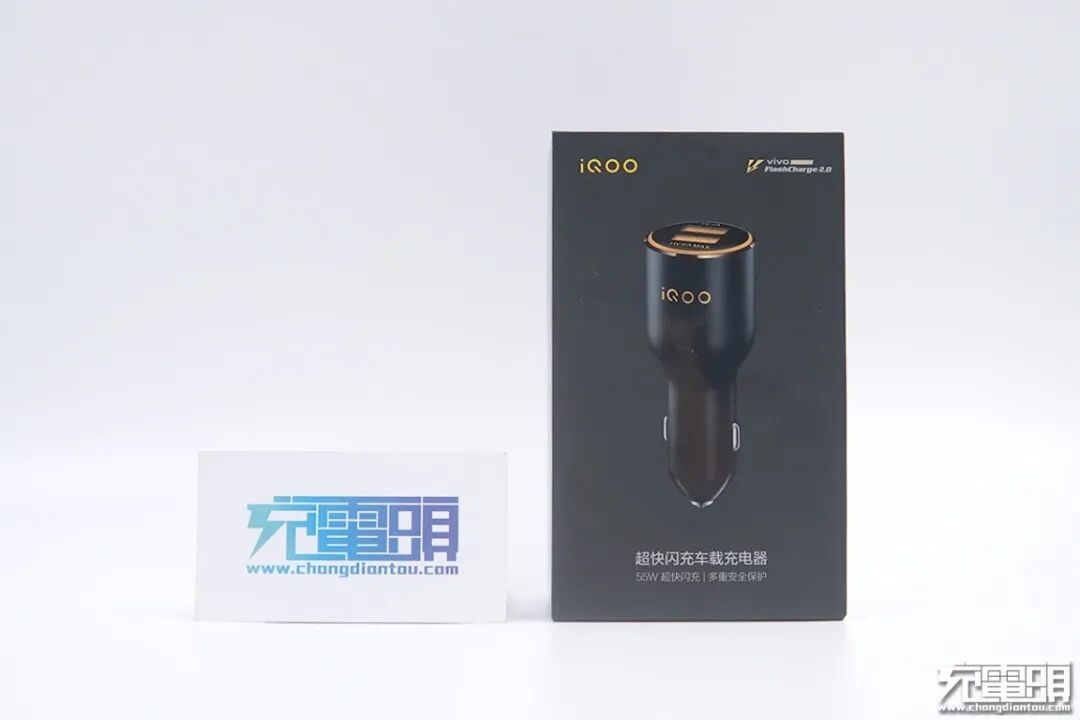

包装盒正面印有车充外观图，上方是iQOO品牌和FlashCharge2.0闪充，下方是产品名称和两大特性。

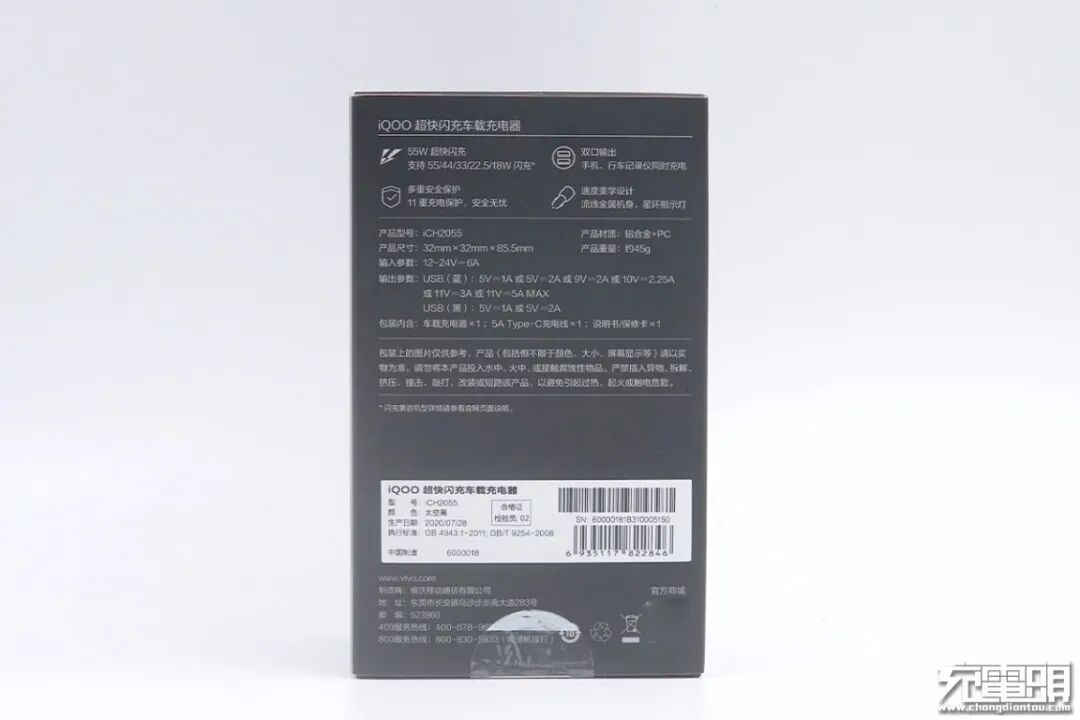

背面印有产品特性和参数信息。
打开包装盒，车充放置在凹槽内固定保护。

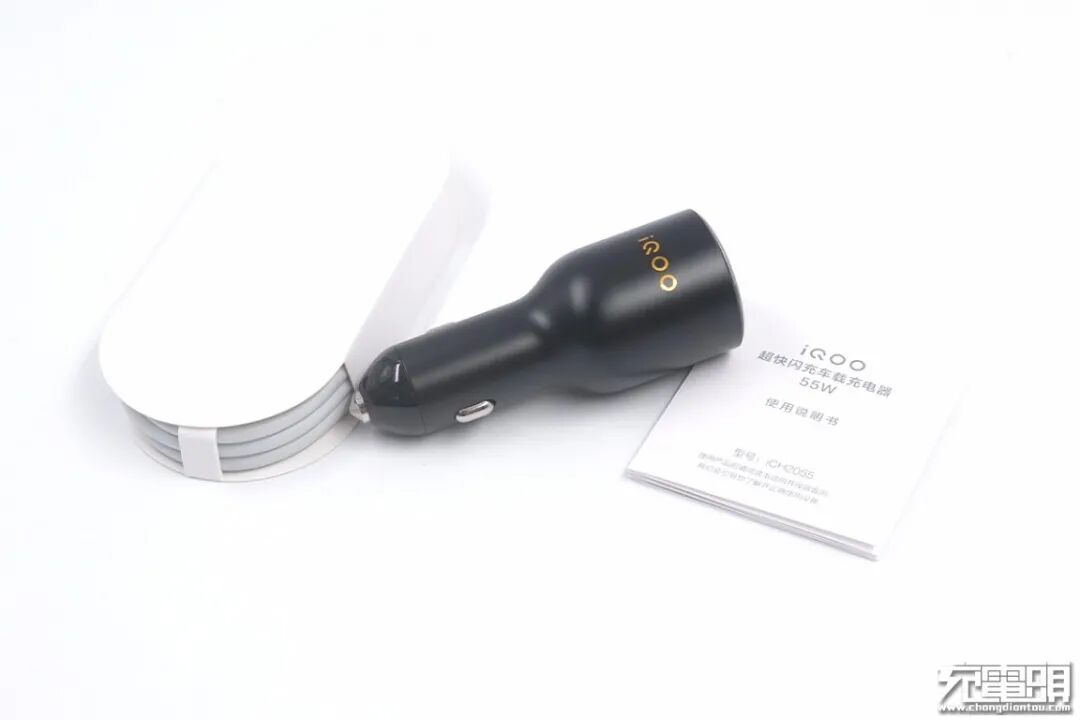

包装盒内全部东西一览，分别是专用充电线、车载充电器、说明书。

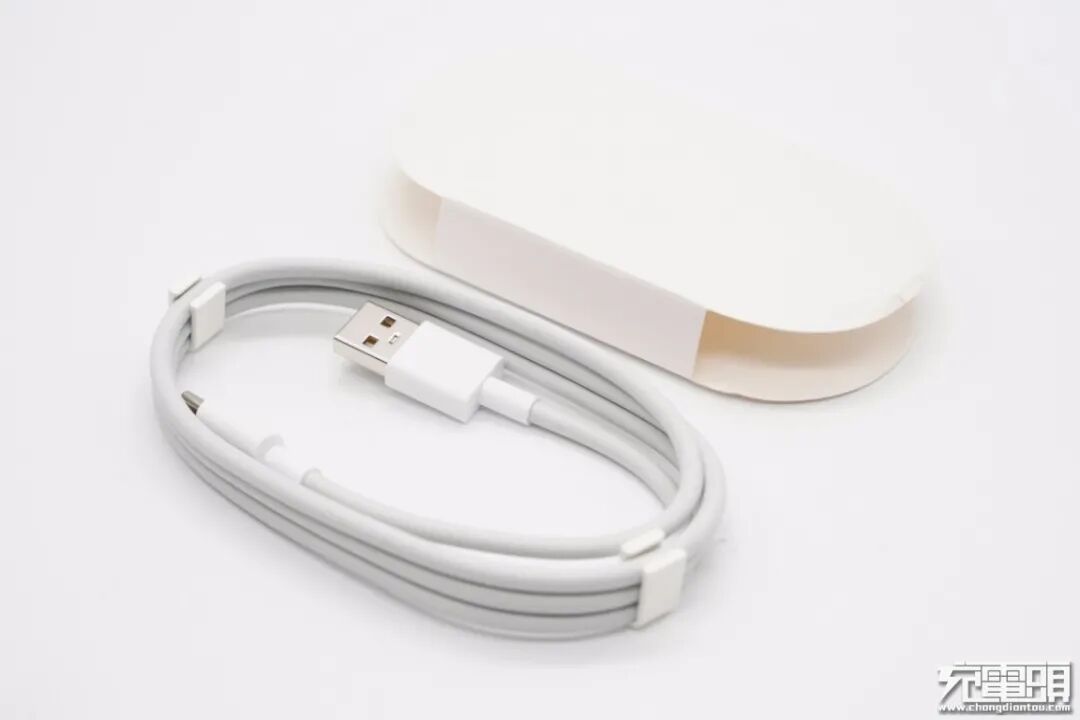

数据线使用理线器固定整理，线缆两端做了抗弯折处理。

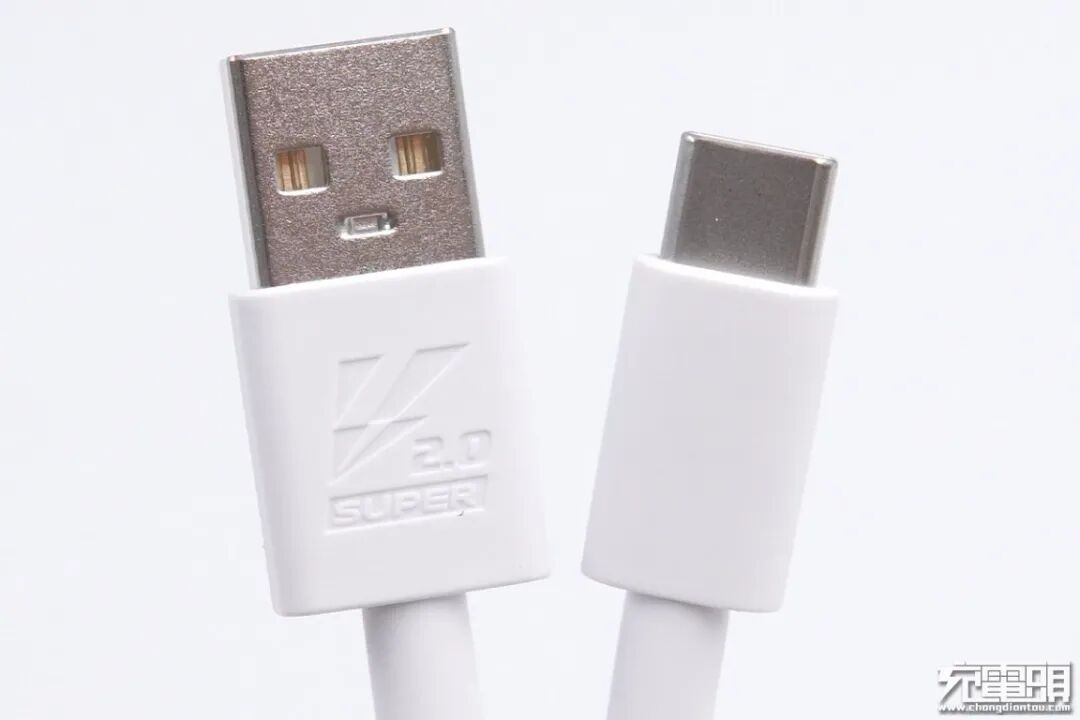

USB-A口塑料壳上凹印“SUPER 2.0”以及闪电标志，表示其支持vivo独家快充。

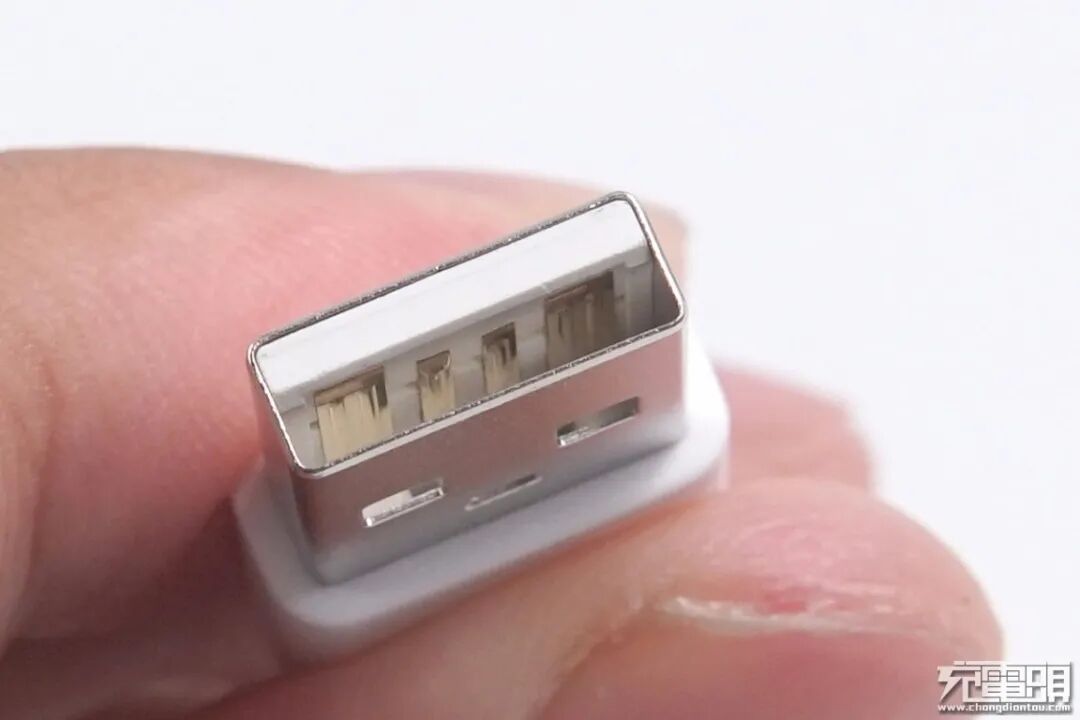

USB-A公头特写，正负极弹片加宽设计以通过大电流。

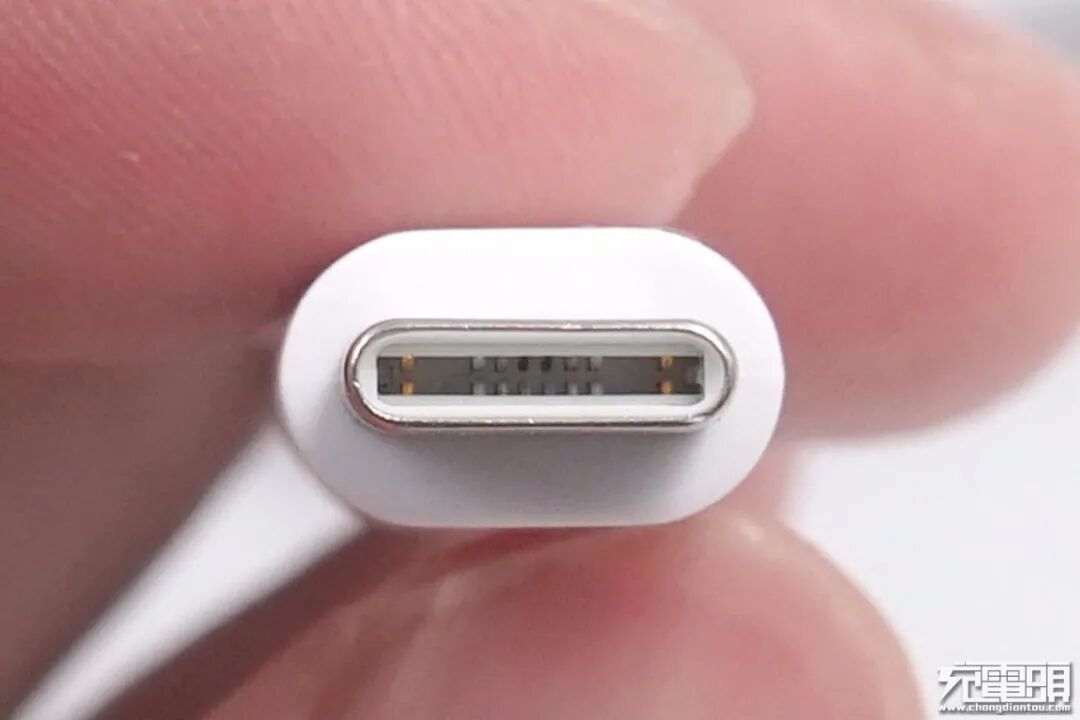

USB-C公头特写，非满针。
iQOO 55W车载充电器正极外壳采用耐高温PC阻燃材质，其余机身壳均为铝合金一体成型，机身整体流线型设计，表面喷砂处理，触摸手感十分光滑。

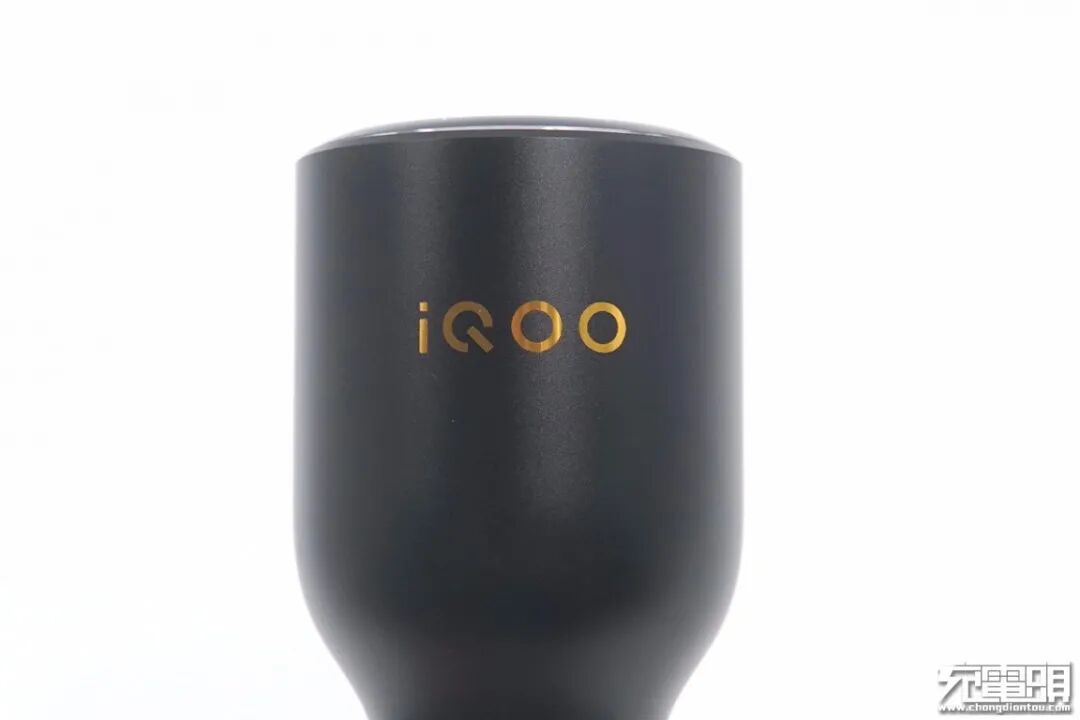

头部正面镭雕金色“iQOO”品牌logo。

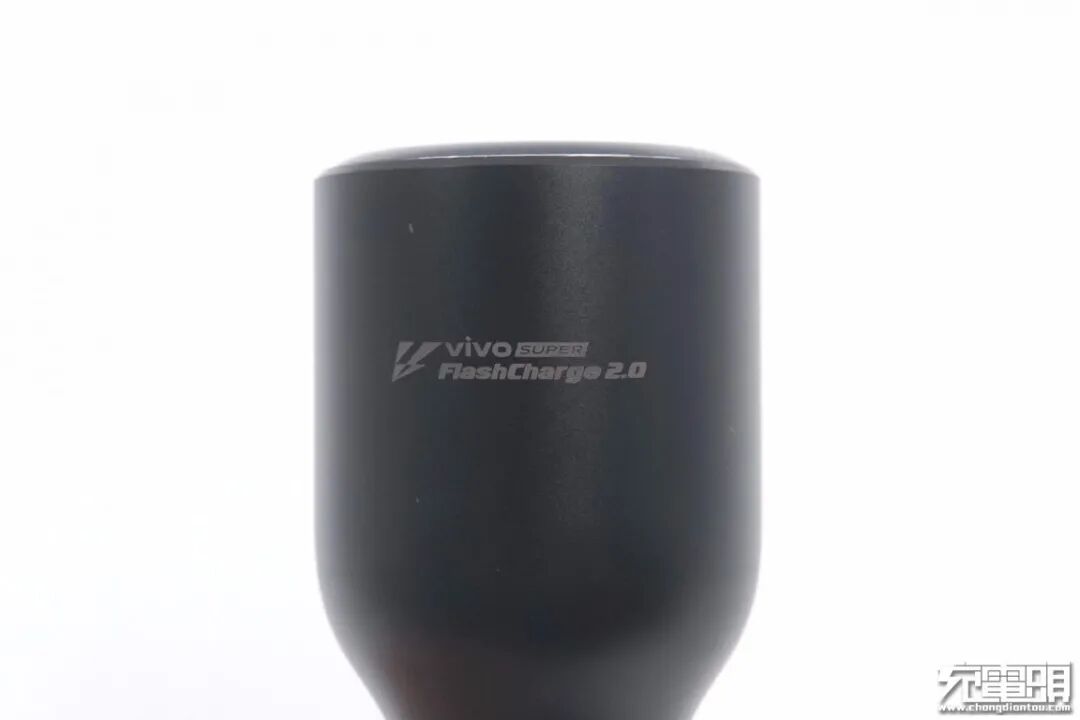

背面是闪电标识和“vivo SUPER FlashCharge 2.0”，表明支持vivo独家快充，适用于大部分vivo手机。
此外背面还标注有车充的规格参数信息
型号：iCH2055
产品尺寸：32*32*85.5mm
产品重量：约为45g
外壳材质：铝合金+PC
输入：12-24V~6A
输出：
USB（蓝）：5V1A、5V2A、9V2A、10V2.25A、11V3A、11V5A Max
USB（黑）5V1A、5V2A
正极顶针为锥体设计，塑料壳亮面处理。

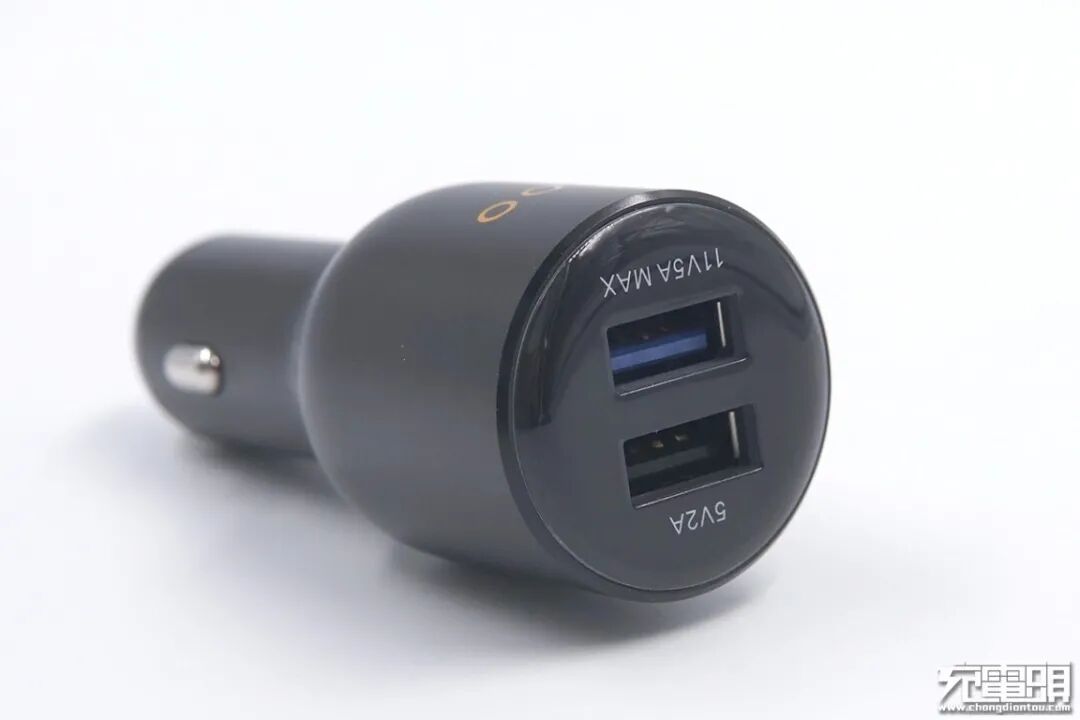

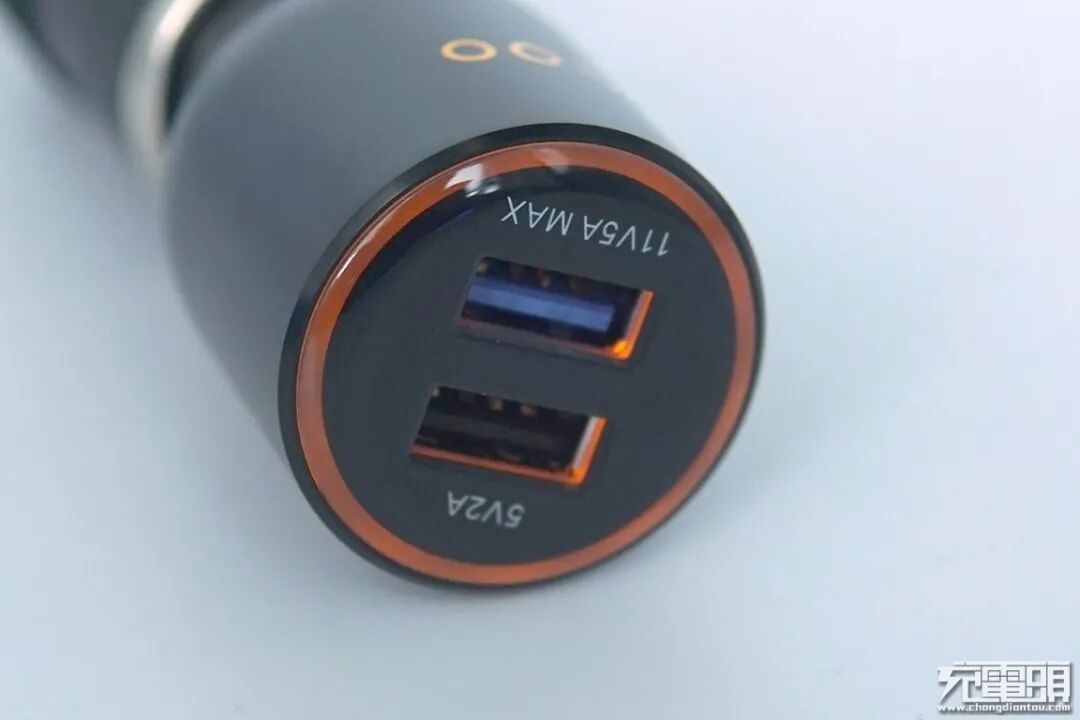

输出顶面配备两个USB-A口，分别采用蓝黑胶芯加以区别，接口旁还标注有输出规格参数。
此外顶面边缘设计有导光圈，通电后亮橙色光，方便黑暗环境寻找车充。

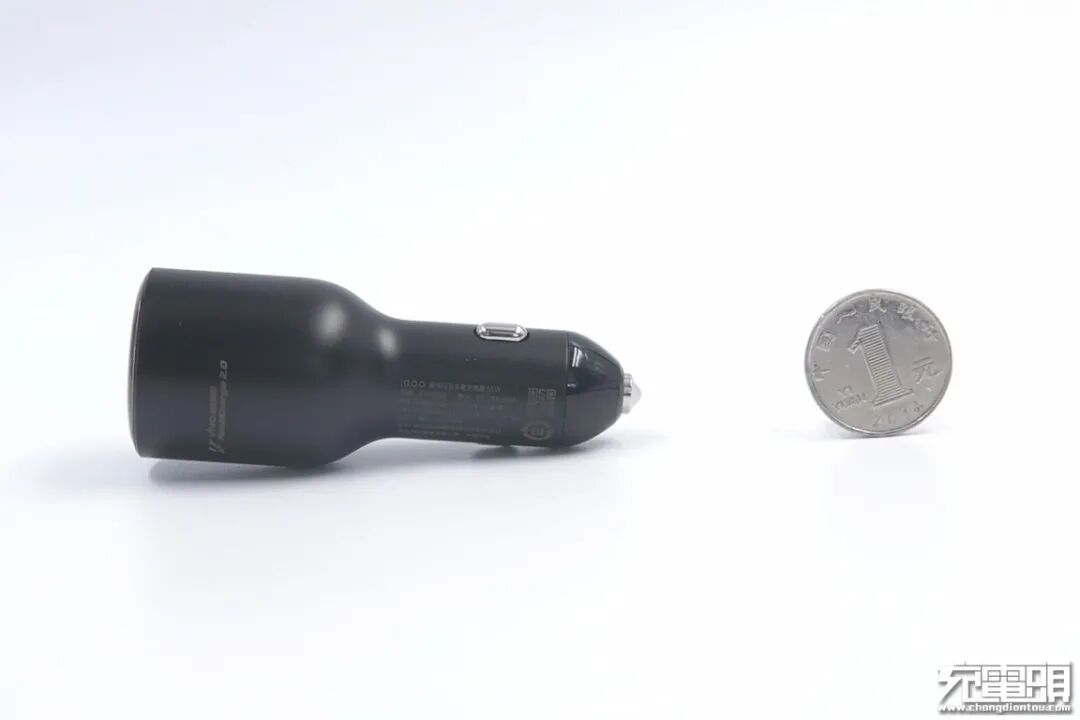

车充侧面宽度与一元硬币直径大小直观对比，头部略宽，尾部略窄。

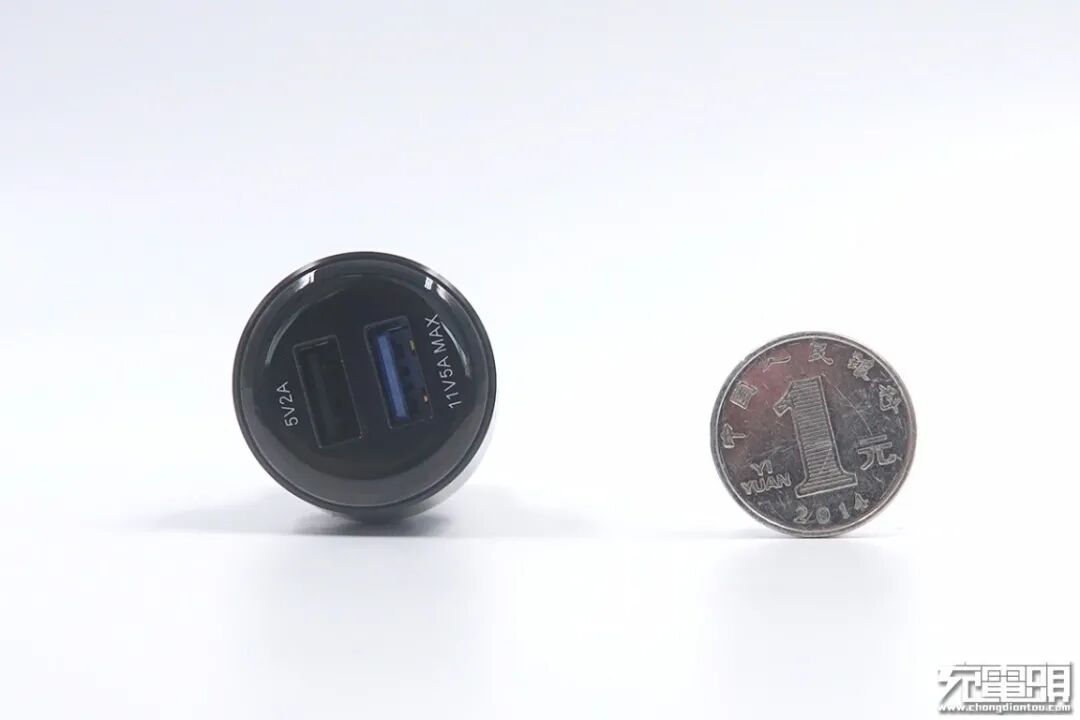

顶部横截面和一元硬币大小直观比较，稍大一些。

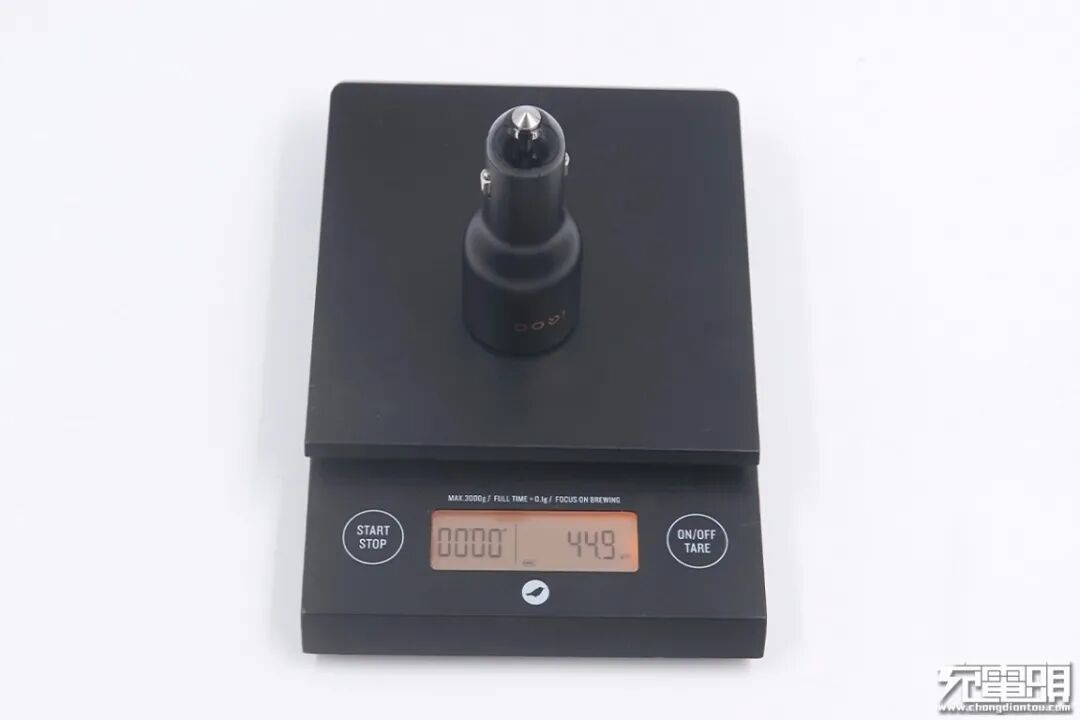

车充净重约为45g。

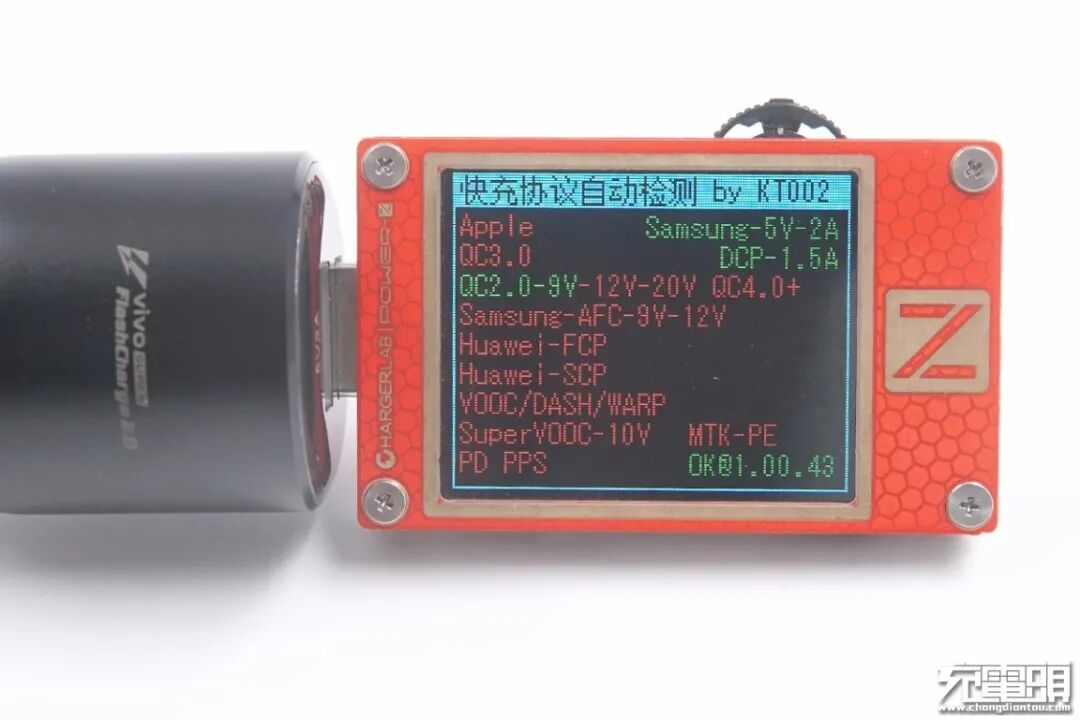

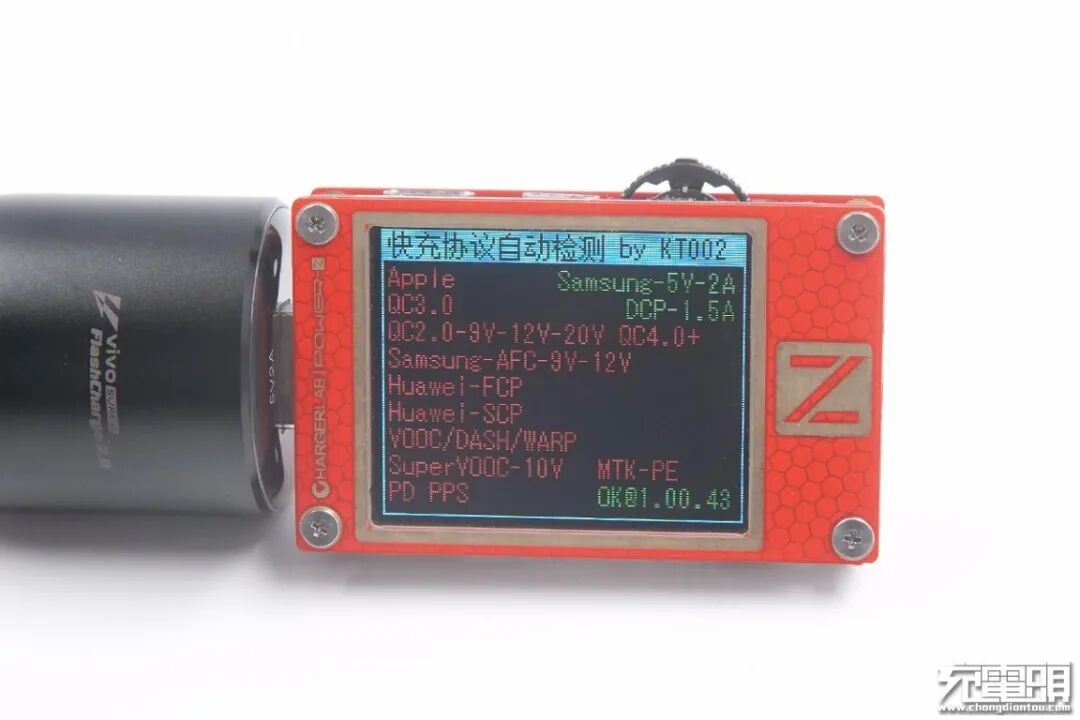

使用ChargerLAB POWER-Z KT002检测USB-A快充口的输出协议，显示支持Samsung 5V/2A、DCP和QC2.0协议。
另一个A口经KT002检测显示支持Samsung 5V/2A和DCP协议。

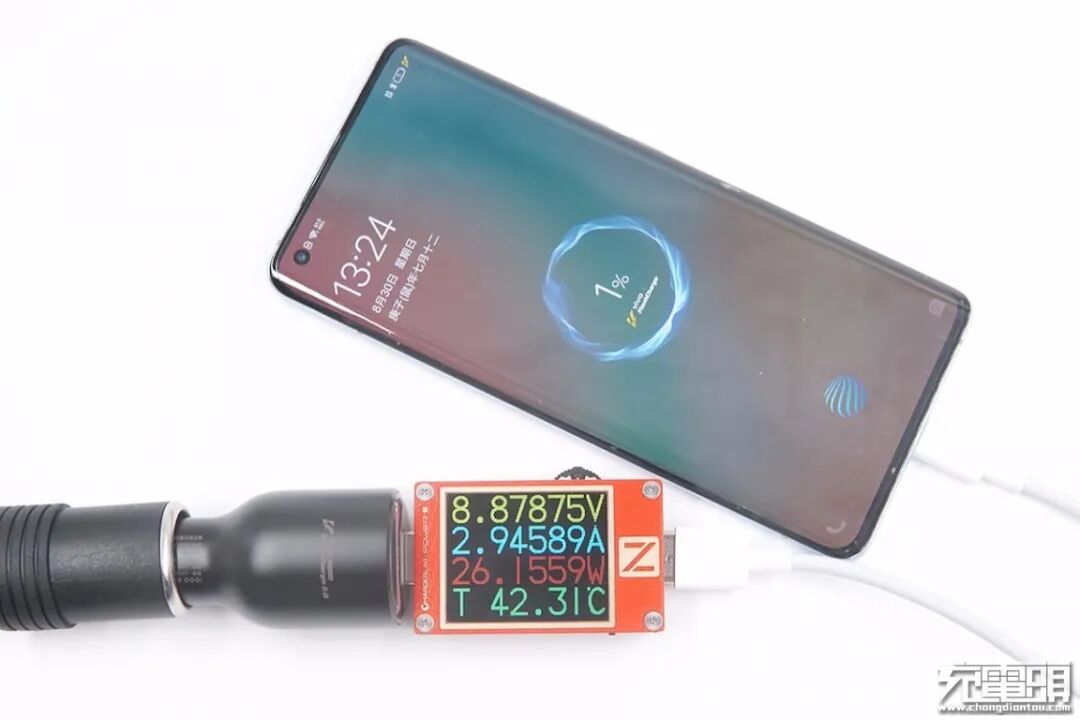

vivo X50 Pro 支持33W FlashCharge快速充电协议，使用USB-A口（蓝）为vivo X50 Pro充电，功率为8.87V 2.94A 26.15W，充电界面显示FlashCharge快充标志。
iQOO 5 支持55W FlashCharge快速充电协议，使用USB-A口（蓝）为iQOO 5 充电，功率为9.16V 4.95A 45.28W，充电界面显示FlashCharge快充标志。
二、iQOO 55W闪充车充拆解

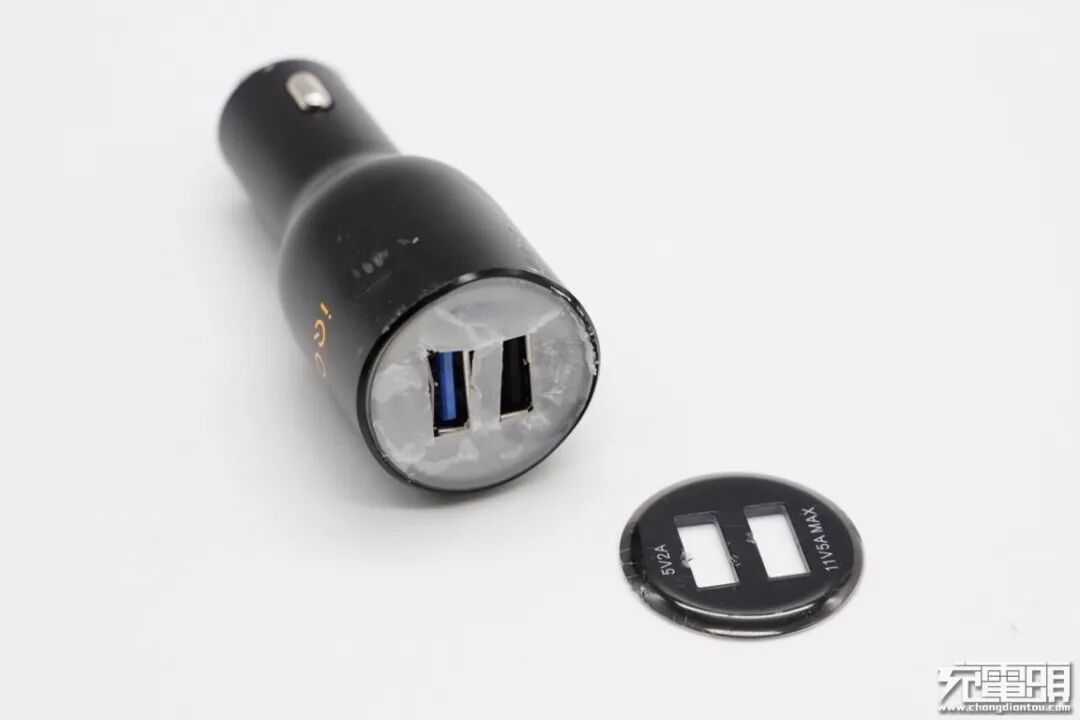

拆掉输出顶面外壳，亮面是导光板。

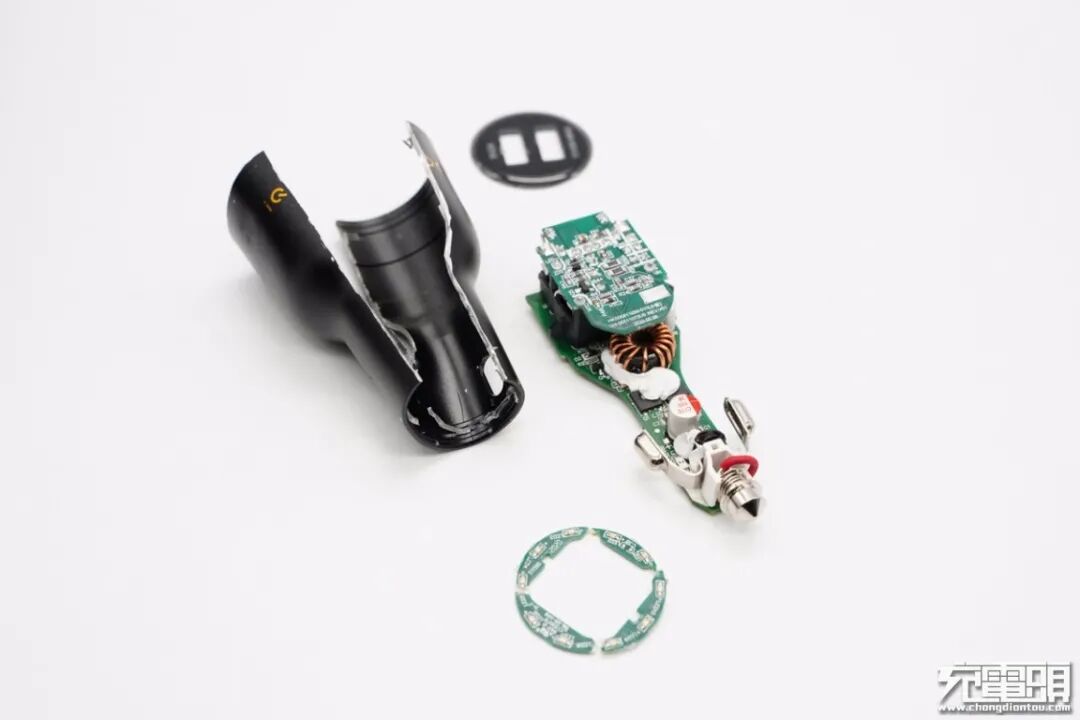

暴力切割开机身取出PCB板。

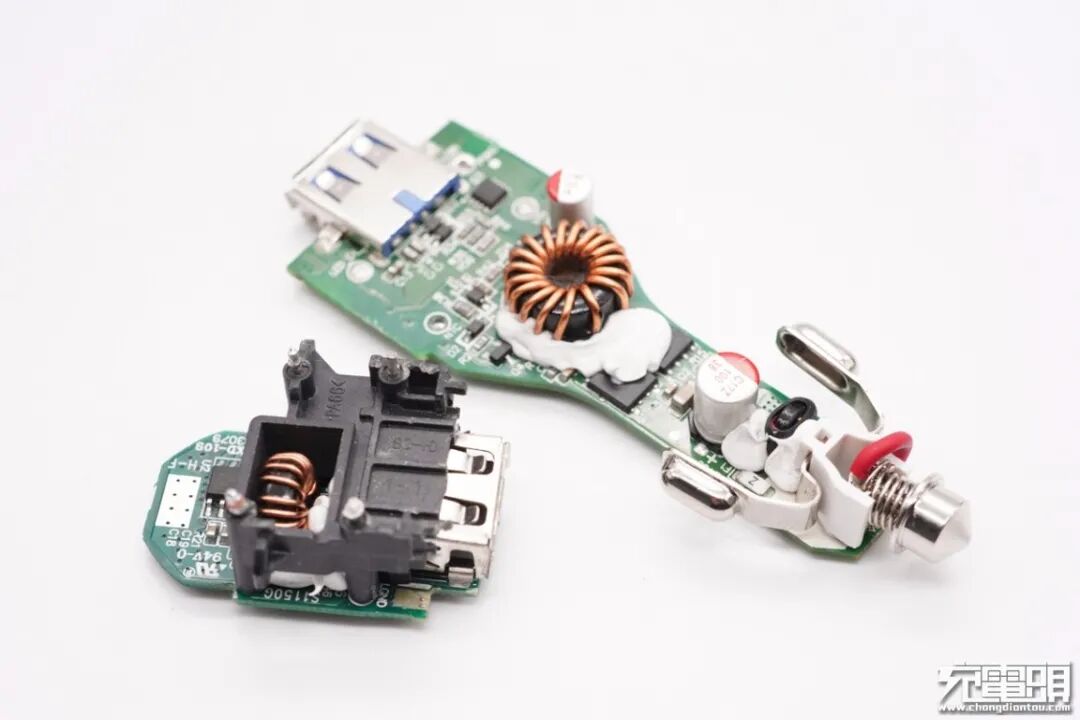

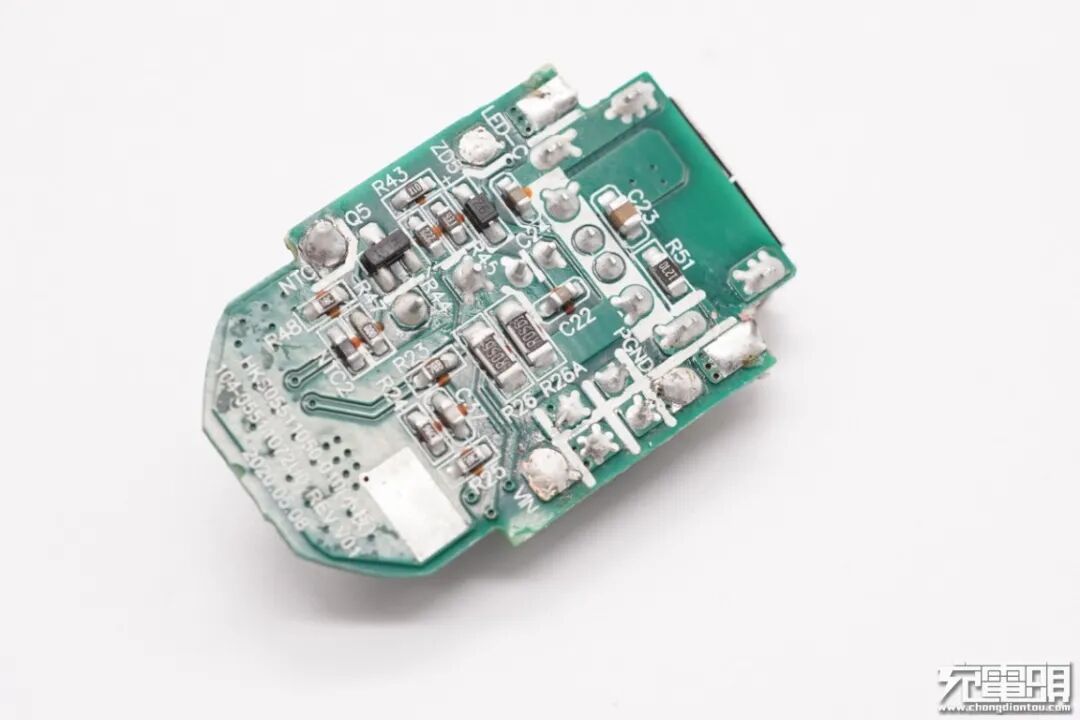

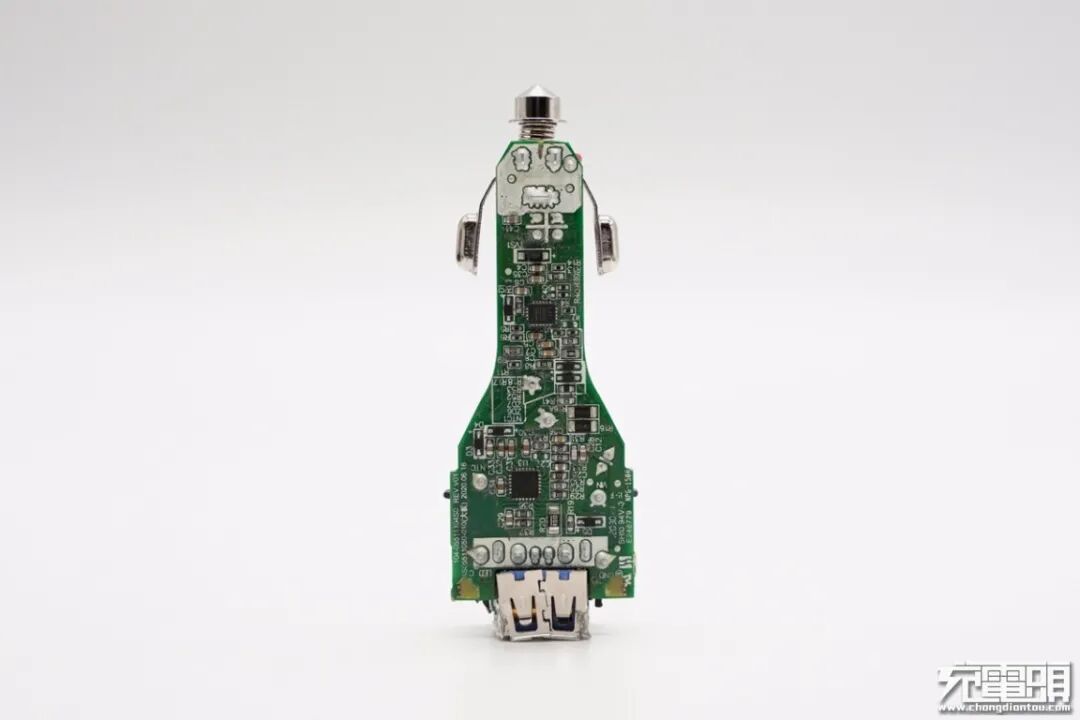

PCB板正面一览，输出端额外设有一块小板。

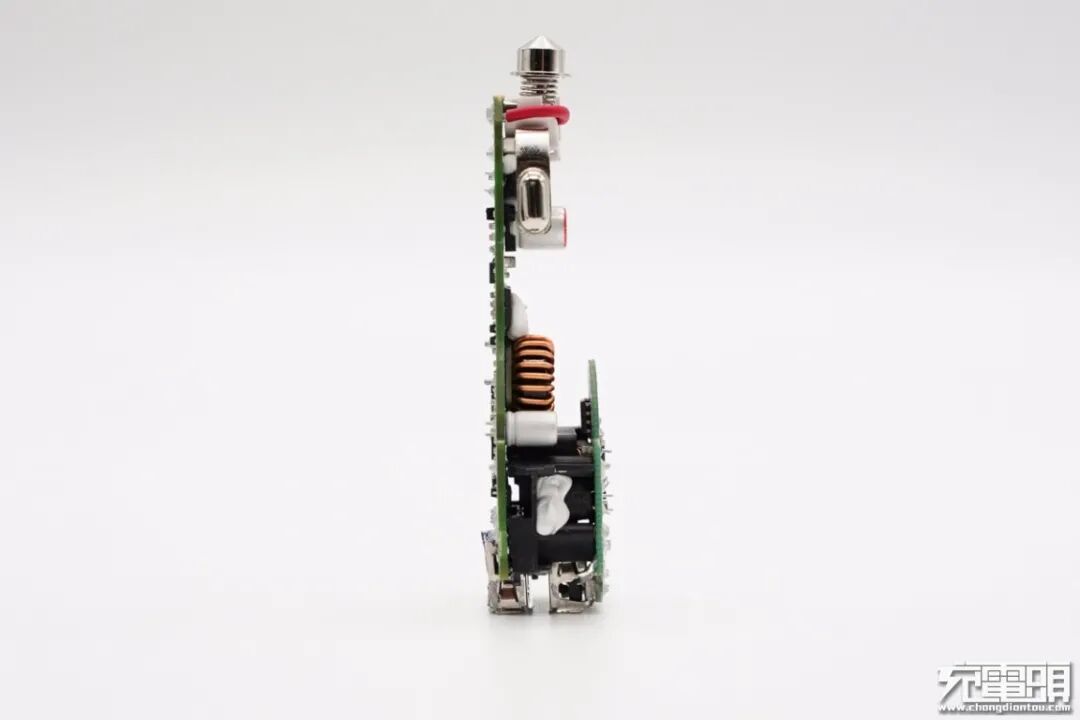

从侧面看去两块电路板之间有黑色塑料框架进行支撑固定。

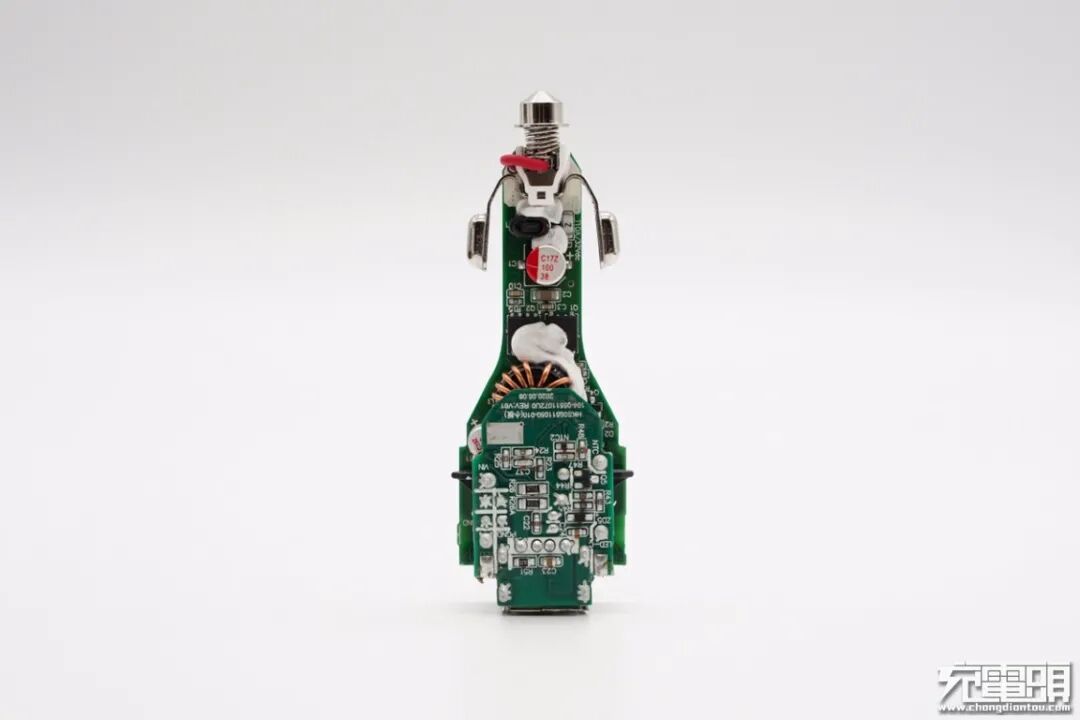

PCB板背面一览。
将PCB板拆开，经过对电路观察分析发现，iQOO 55W FlashCharge2.0超快闪充车充采用了两路独立的DC-DC降压输出，快充口由协议芯片控制，普通口固定5V输出的架构。下面我们就从输入端开始一一了解各元器件。

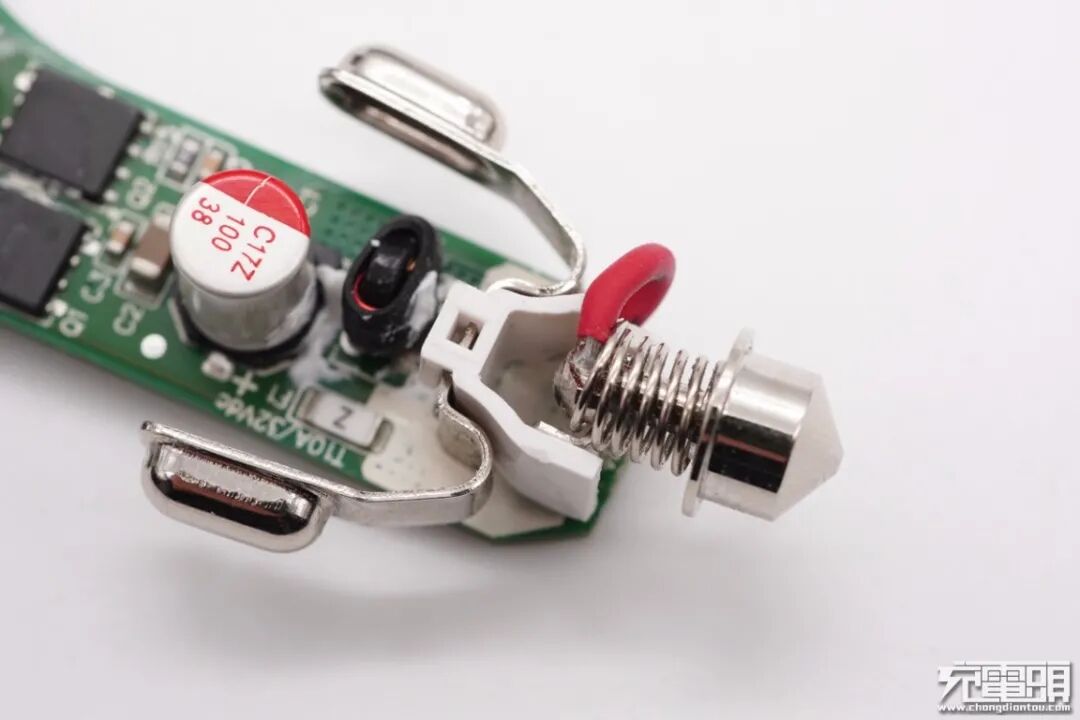

正极顶针内有弹簧，并通过红色导线焊接，降低电阻。此外和负极弹片之间设有白色硬塑隔离板，确保绝缘。

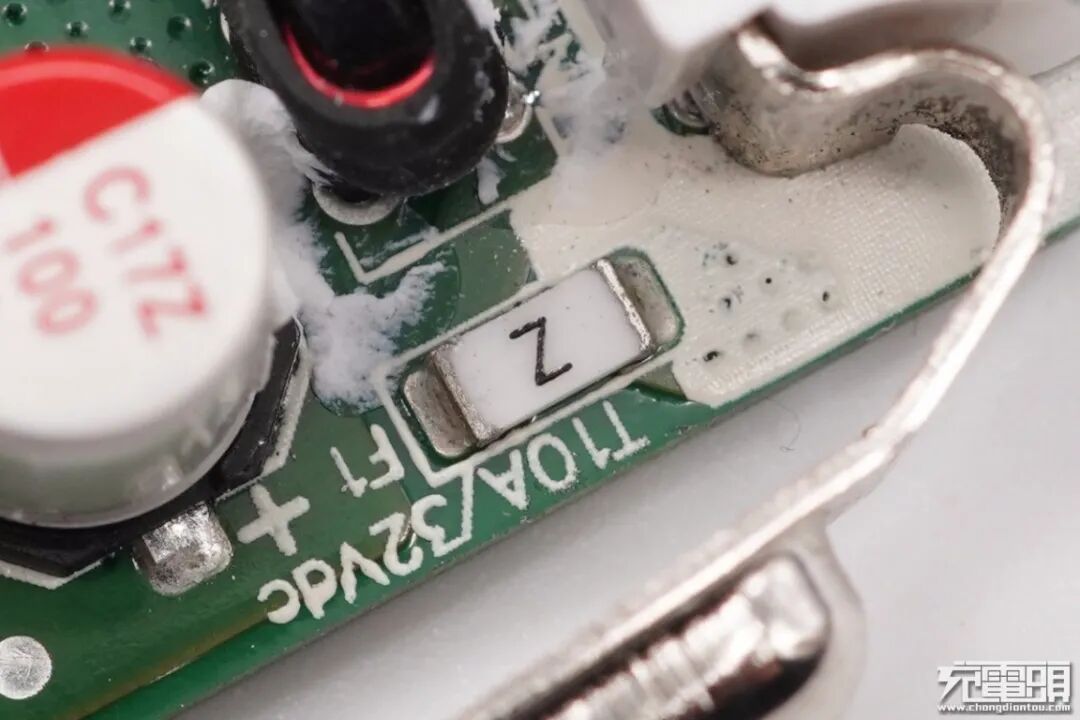

输入端设有保险丝用于短路保护。
滤波电感外套热缩管。

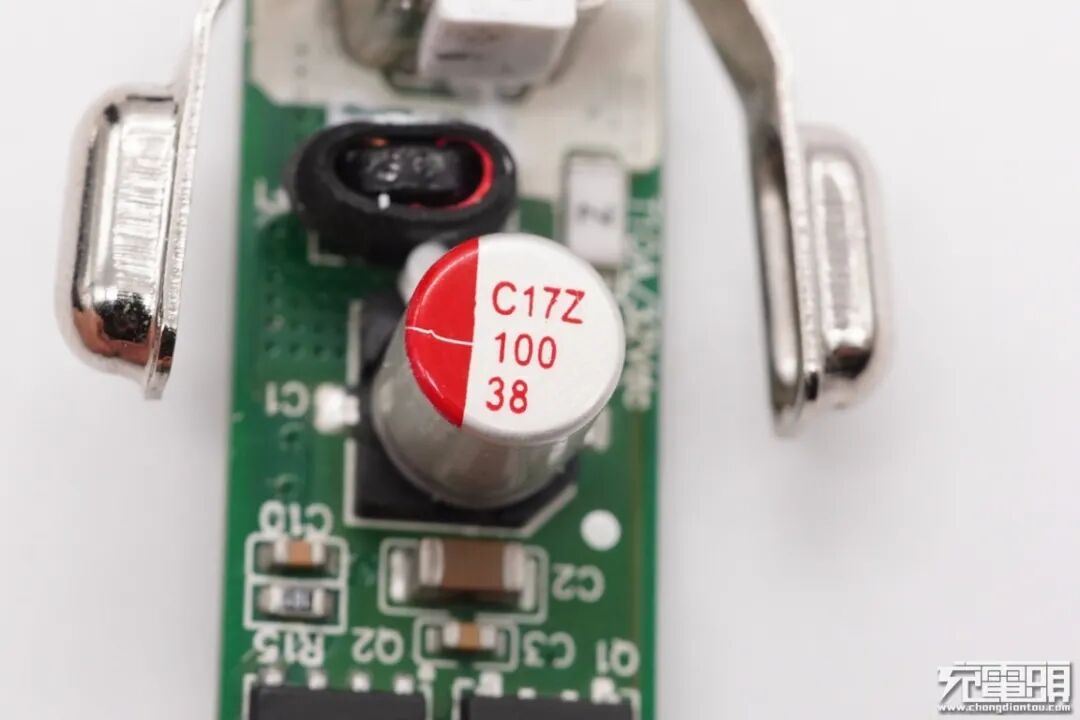

旁边一颗滤波固态电容规格为38V 100μF。
MPS芯源半导体的MP9928同步整流降压控制器，输入电压最高60V，支持多重保护功能，采用QFN3X4mm封装，内置双NMOS驱动器，驱动外置开关管进行输入降压操作，用于快充口输出。

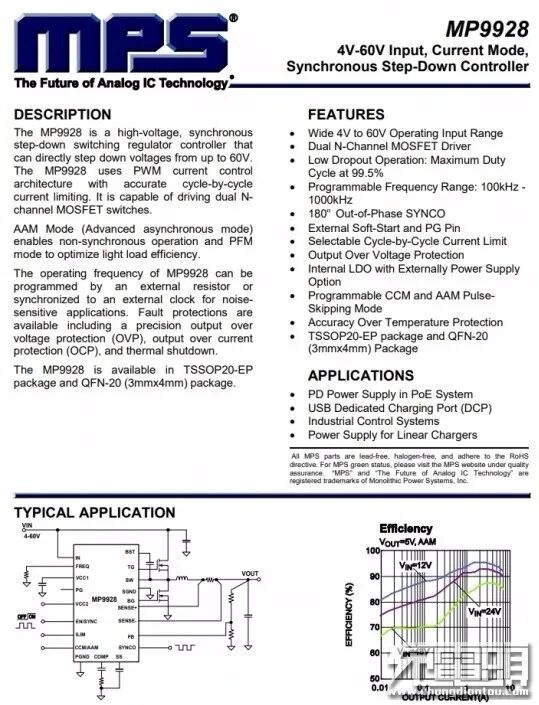

MPS MP9928详细资料。充电头网了解到，MP9928还被VIVO 33W FlashCharge2.0闪充车充、一加Warp 30W闪充车载充电器、OPPO 50W SUPER VOOC超级闪充车载充电器、华为40W SuperCharge超级快充车充、华为SuperCharge低压大电流AP38车充、索尼1A1C双口车充等知名品牌的数十款产品采用过。

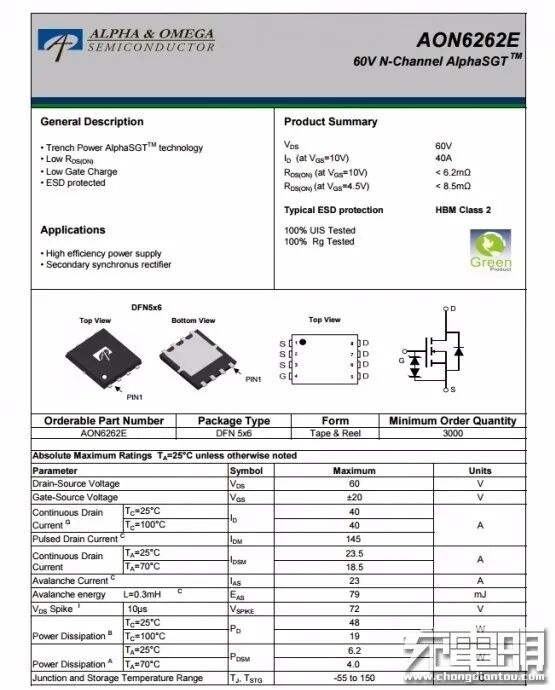

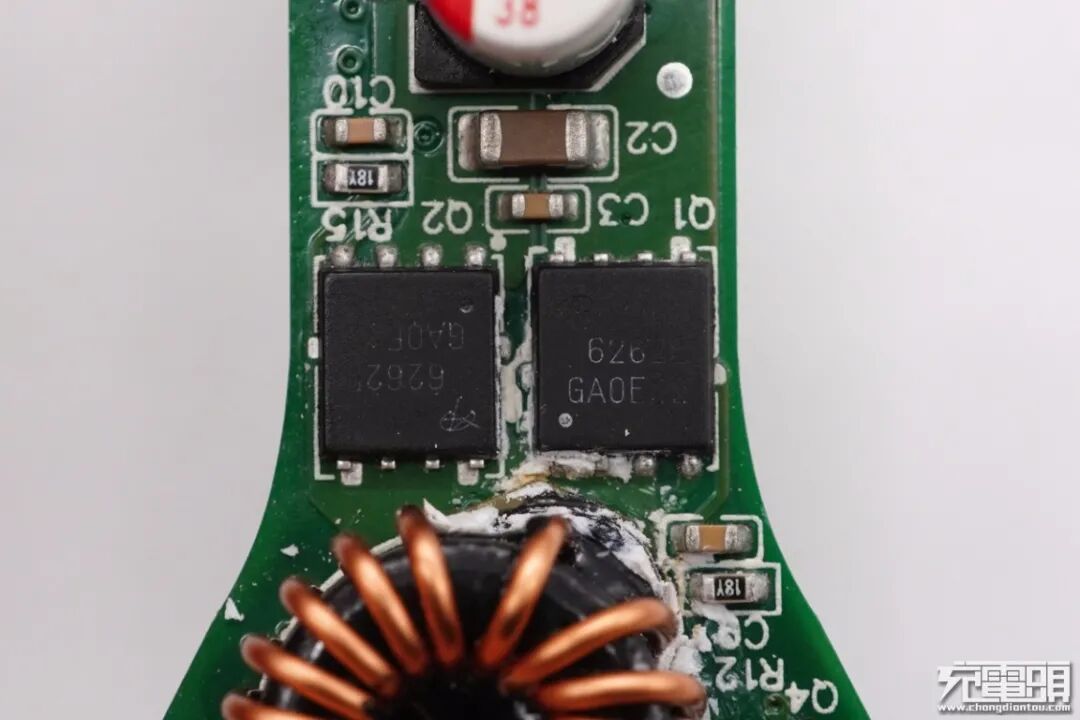

AOS万代半导体的同步整流降压管，型号AON6262E，NMOS，耐压60V，两颗配合同步整流降压控制器组成同步整流降压。
电头网拆解了解到，采用万代AOS AON6262E MOS管的还有紫米六位延长线插座、HELPERS LAB 20000mAh 60W 双PD+QC移动电源、紫米18W USB PD充电器。除此之外，万代其它MOS管还被索尼39W USB PD充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品采用。

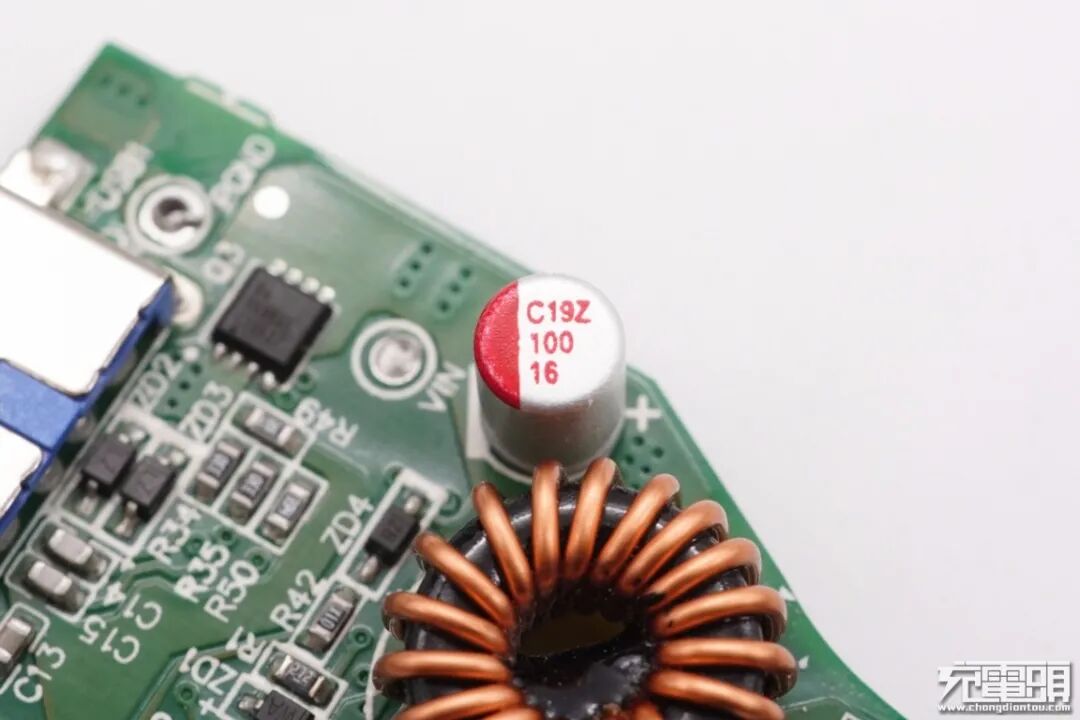

磁环降压电感特写，中心注胶固定，顶部有绝缘板隔离。
输出滤波固态电容，规格为16V 100μF。

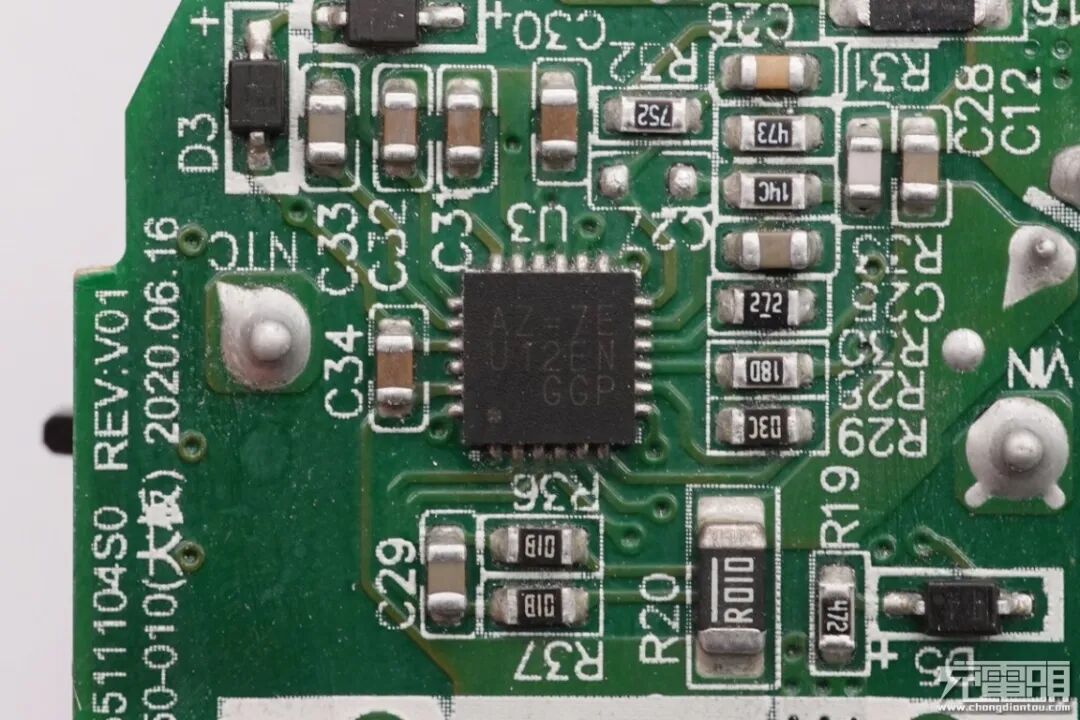

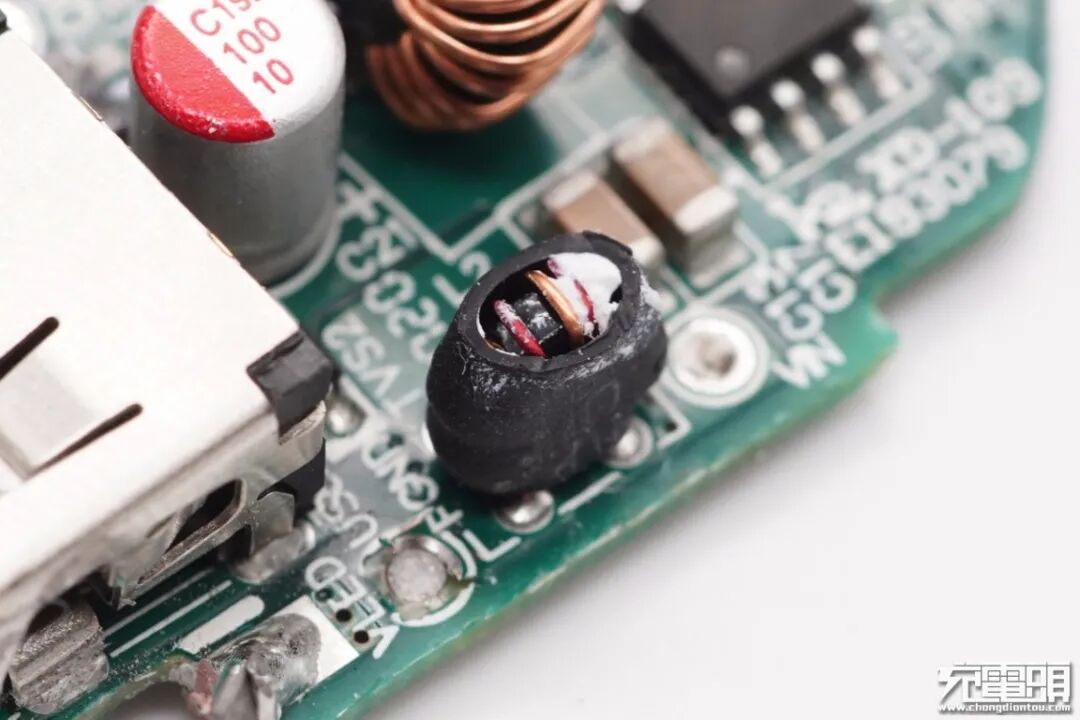

vivo向立锜定制的FlashCharge2.0协议IC。

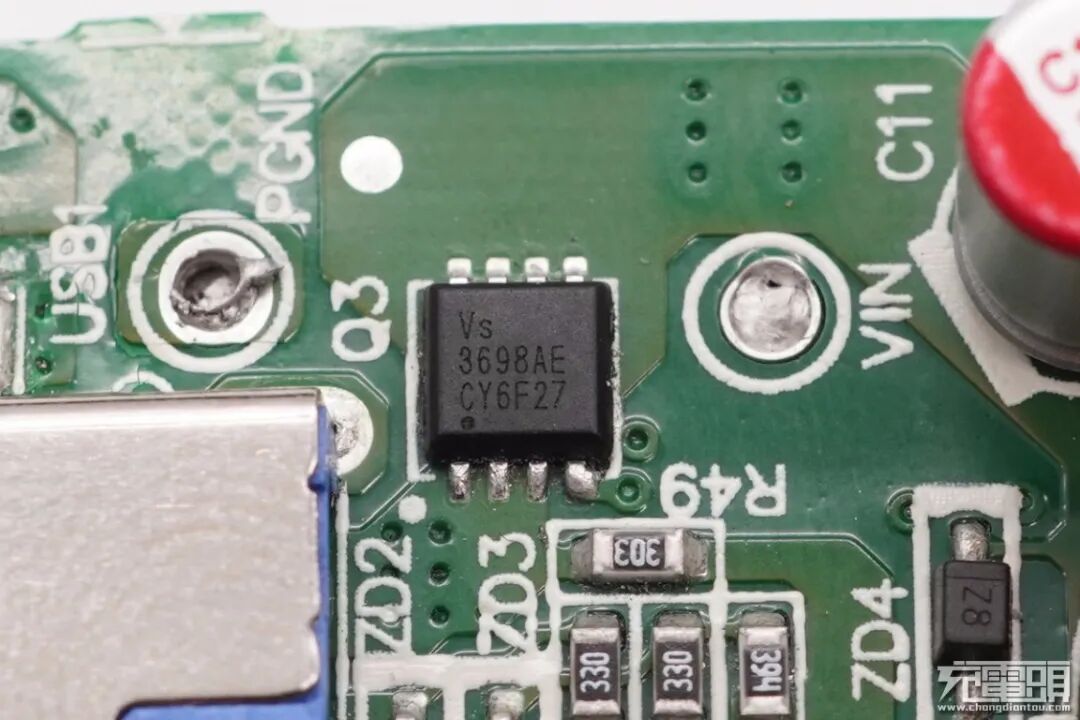

输出VBUS开关管采用威兆VS3698AE，NMOS，耐压30V。
威兆 VS3698AE 资料信息。

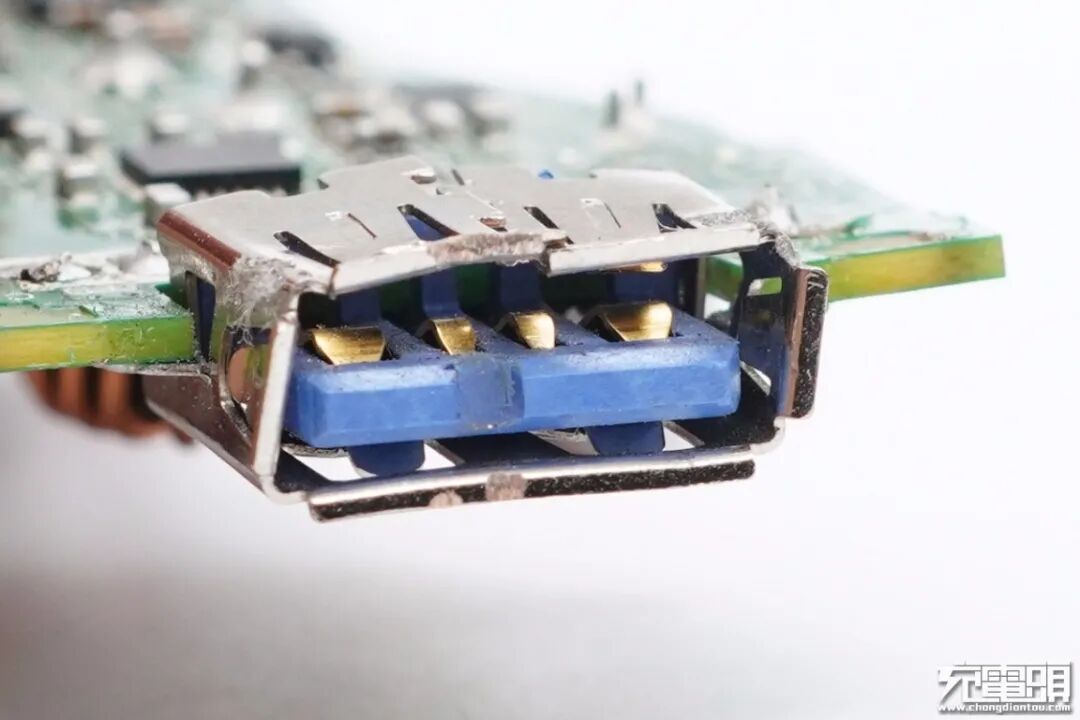

USB-A母座沉板过孔焊接，拆解过程中已碰撞变形了，正负极加宽，没有特殊触点。
USB-A普通口所在小板一览，设有同步降压芯片、磁环电感，滤波电感和固态电容。固态电容规格为10V 100μF。

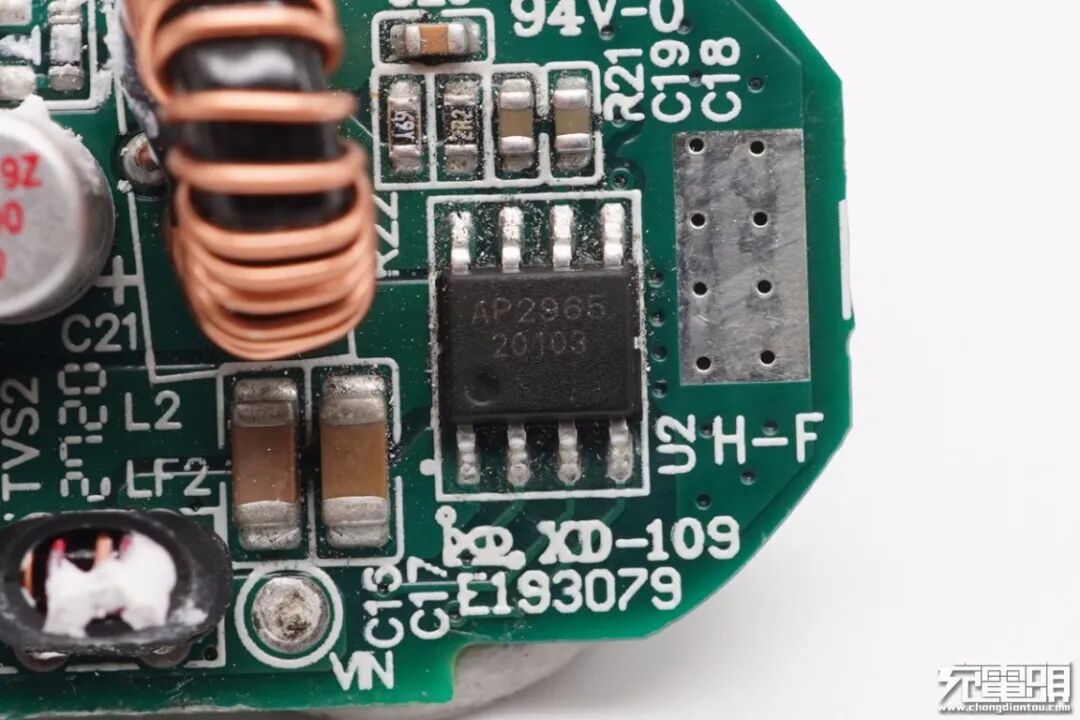

AP2965是Chipown芯朋的一颗高性能同步降压稳压芯片。AP2965内置开关管，最大输出电流4.2A，输出限流可由外部电阻控制，在输出电压低于3V之前可以保持恒流输出；适用于QC2.0、QC3.0、USB PD（5V/3A）以及苹果5V/2.4A等充电设备，ESOP8封装增强散热。

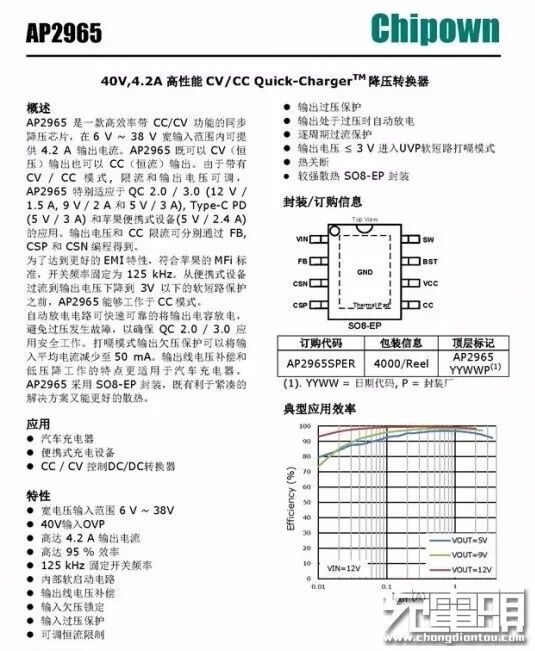

芯朋AP2965资料信息。

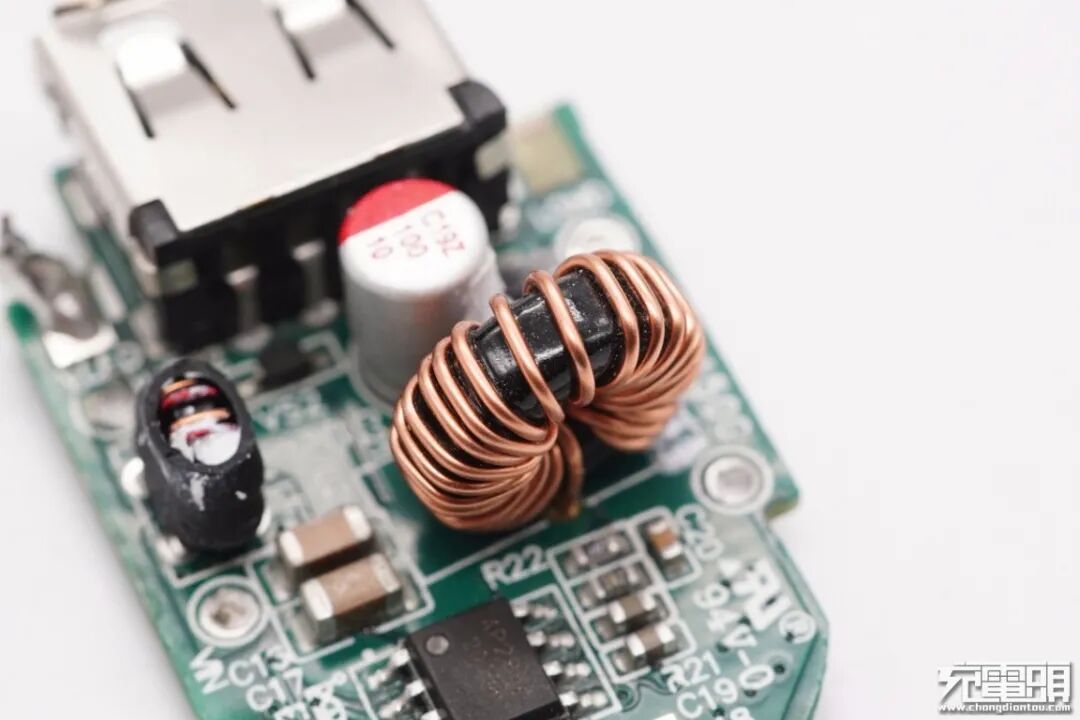

磁环电感特写，配合芯朋AP2965进行降压。
输入滤波共模电感外套热缩管。
小板背面特写，有两颗取样电阻用于输出检流，小板上有NTC热敏电阻检测温升。
USB-A母座特写。
圆形小板边缘设有10颗LED指示灯。

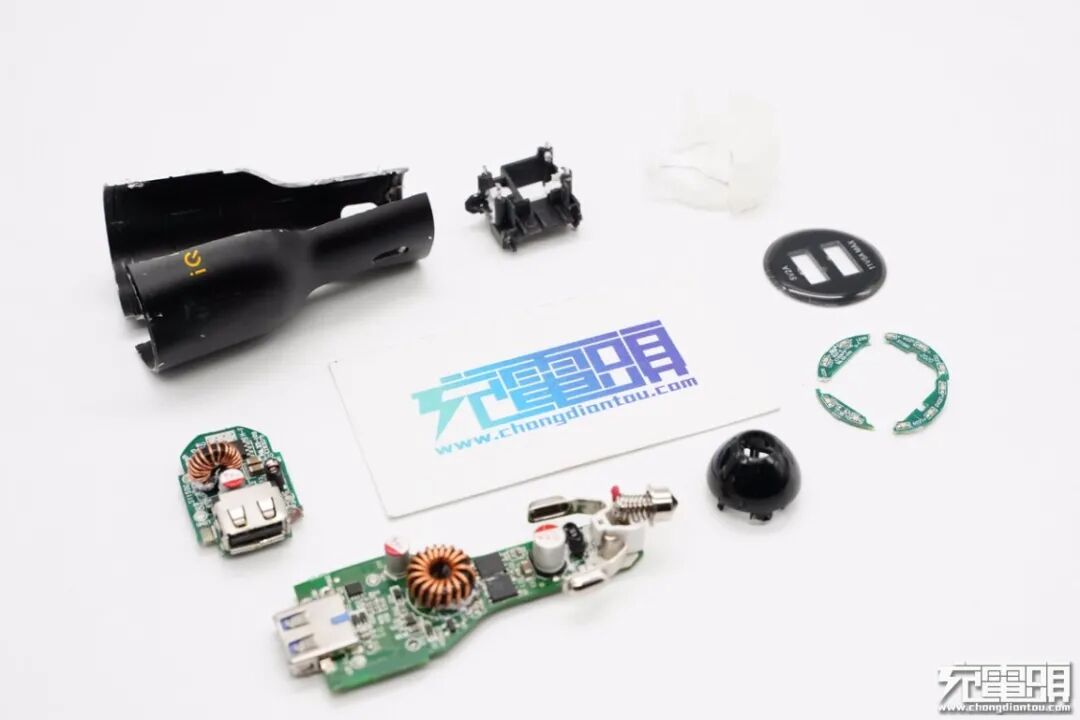

全部拆解完毕，来张全家福。
充电头网拆解总结
iQOO 55W FlashCharge2.0超快闪充车充外壳由铝合金+PC组成，主体机身壳流线型设计，表面喷砂和阳极氧化处理，顶面配有LED灯等，整体设计精致美观。配备的两个USB-A接口，一个支持11V5A闪充，另一个支持5V2A输出，可同时为vivo家族手机和车载导航设备、行车记录仪等车载设备供电。
充电头网通过拆解了解到，这款车充USB闪充口采用MPS MP9928搭配万代MOS实现DC-DC同步整流降压，通过定制协议芯片控制输出电压；而另一个USB普通口则采用芯朋AP2965固定5V降压输出。此外输入输出端均设有固态电容和电感进行滤波，输出纯净，两路降压元件均有热敏电阻检测温度，避免温升过高，确保安全。
