拆解报告：韩国LG 5V3A USB-C口充电器
LG集团是仅次于三星的韩国第二大集团，旗下子公司有LG电子、LG display、LG化学、LG生活健康等，涉足领域覆盖化学能源、电子电器、通讯与服务等。最近充电头网拿到了LG一款充电器，产品机身修长，配备的是澳规插脚，USB-C口设在机身侧面，支持5V3A输出。下面我们就对这款充电器进行拆解，看看其内部设计做工如何。
一、LG 15W充电器外观

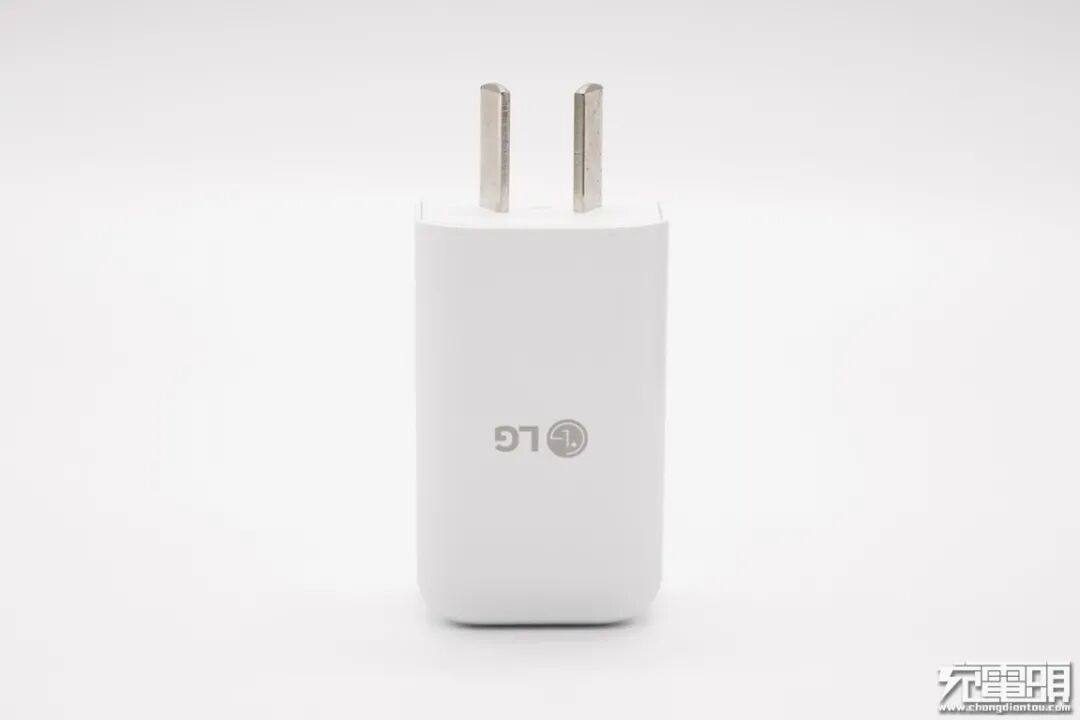

充电器采用PC阻燃材质白色外壳，表面钢琴烤漆工艺处理，机身修长小巧，正面设有LG品牌logo。
机身两侧采用平缓弧面过渡，插拔使用不硌手。

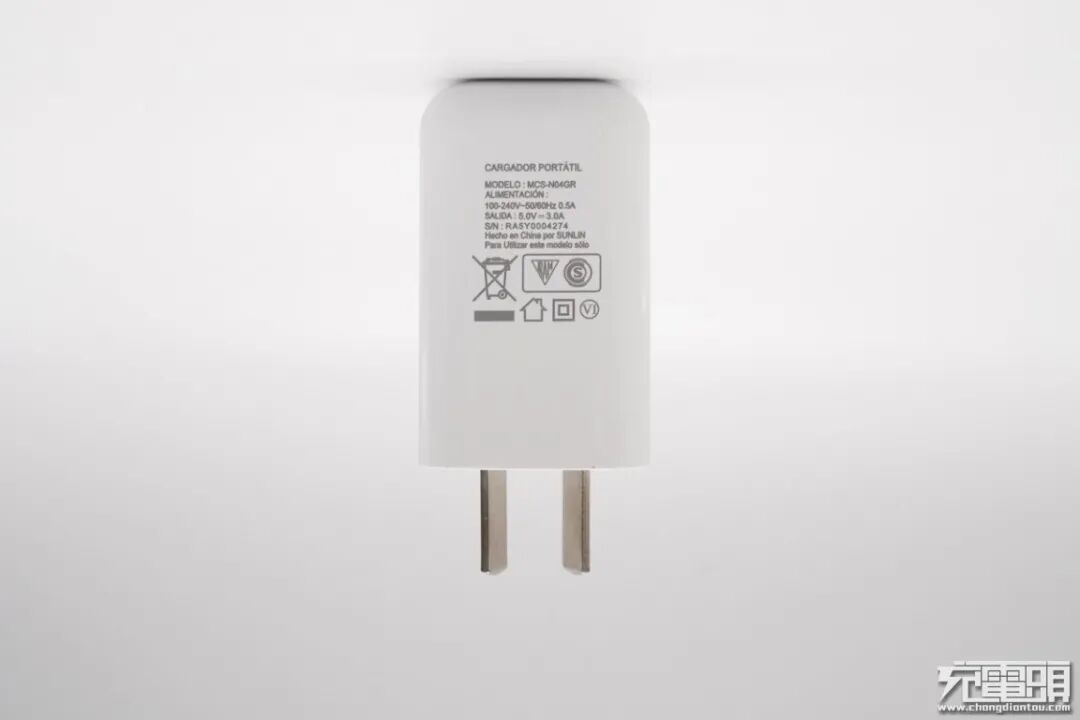

背面标注有充电器参数信息：输入100-240V 50/60Hz 0.5A；输出5V3A。

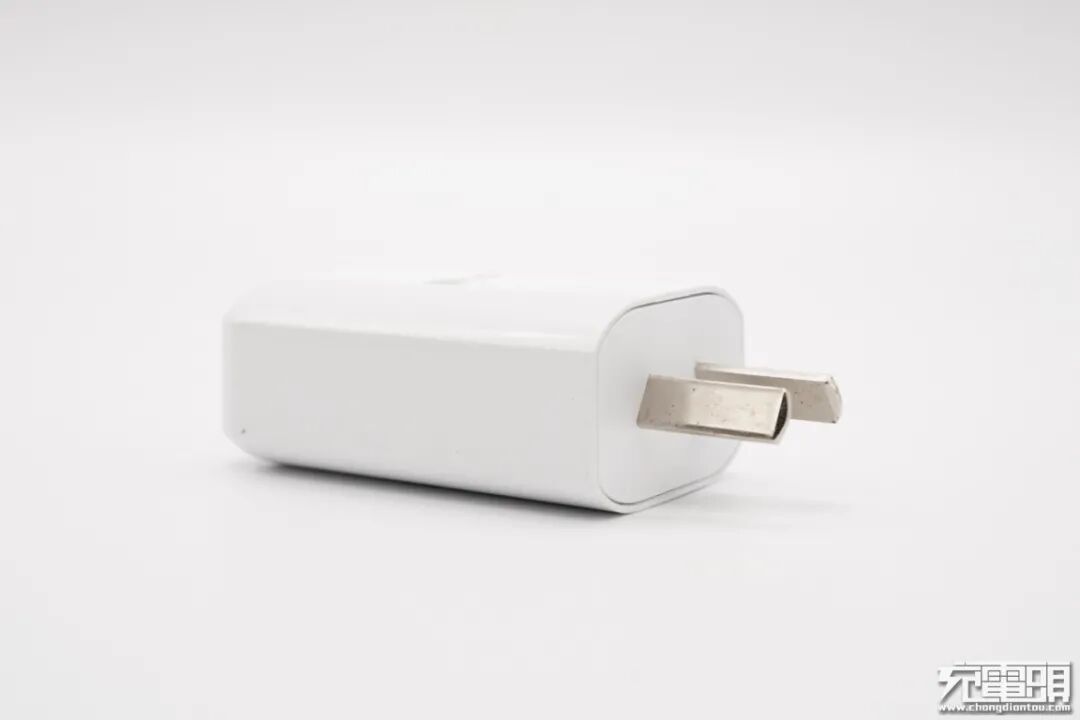

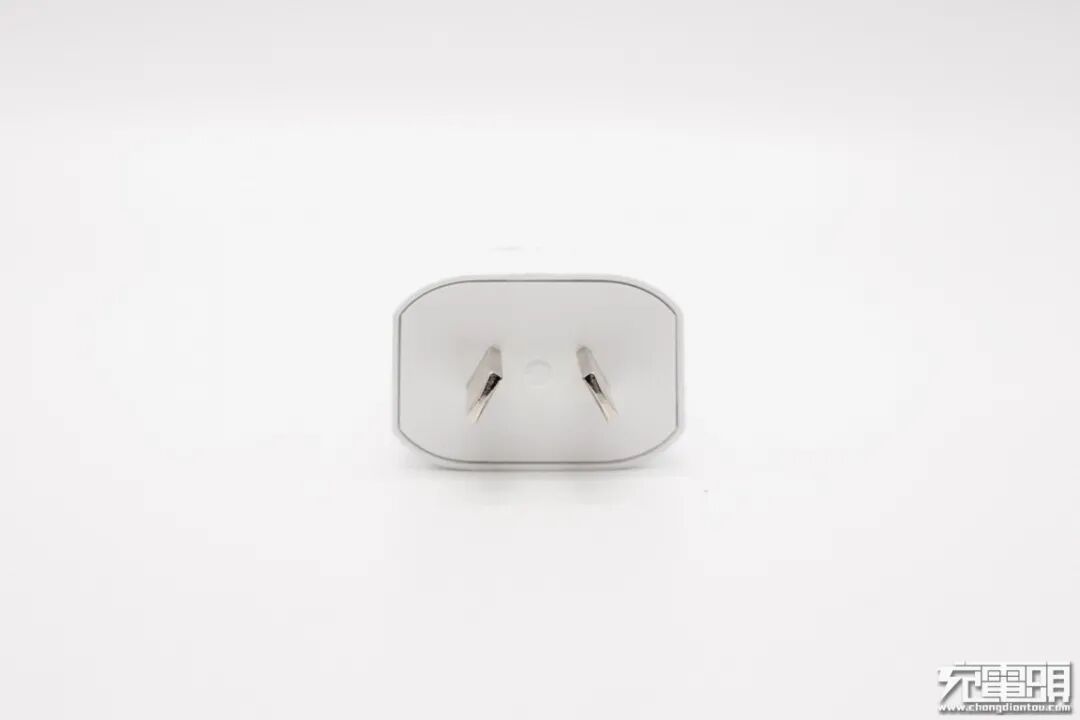

输入端配备的是固定式澳规插脚。

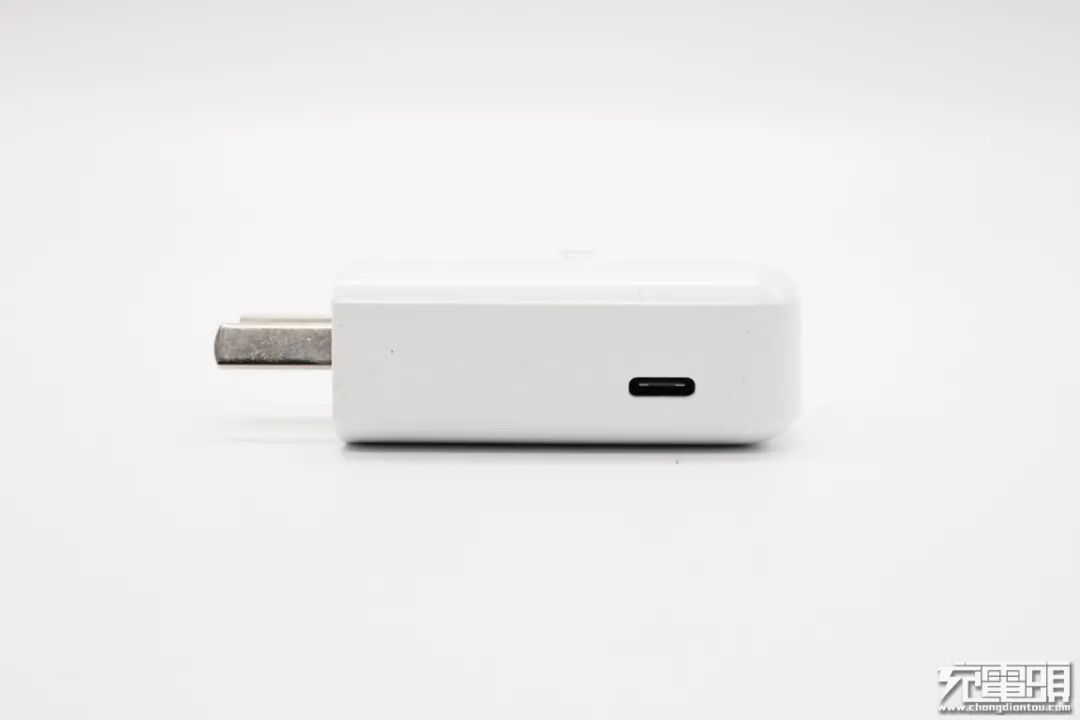

充电器把USB-C输出口设在机身侧面，比较少见。

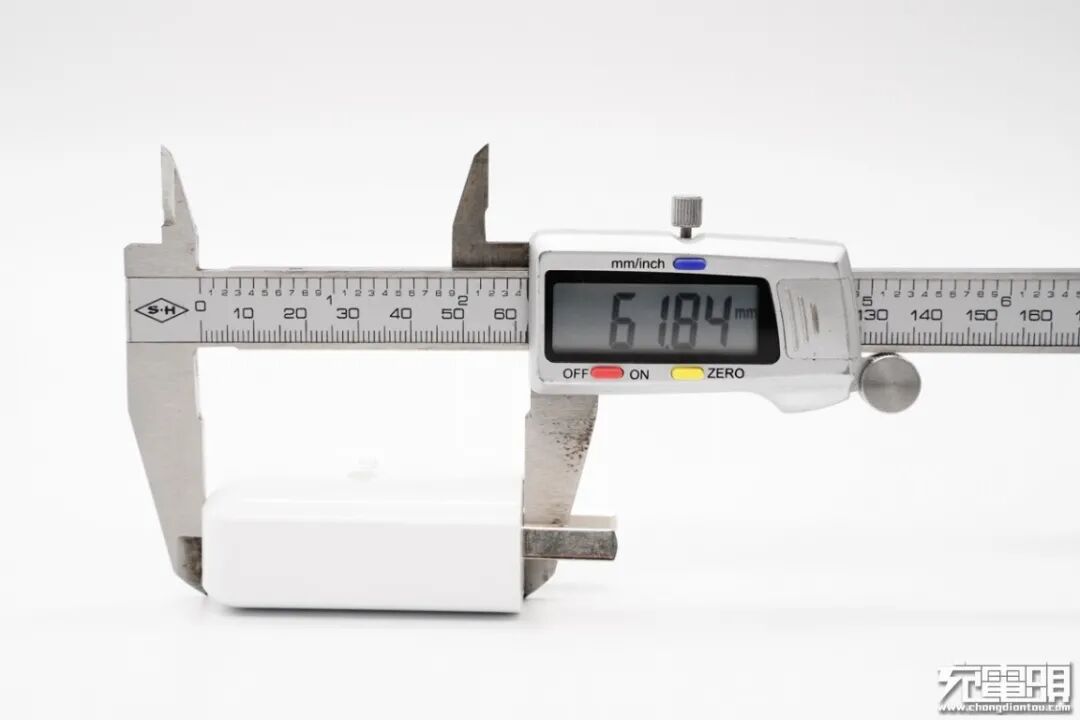

使用游标卡尺实测充电器机身长度为61.84mm。

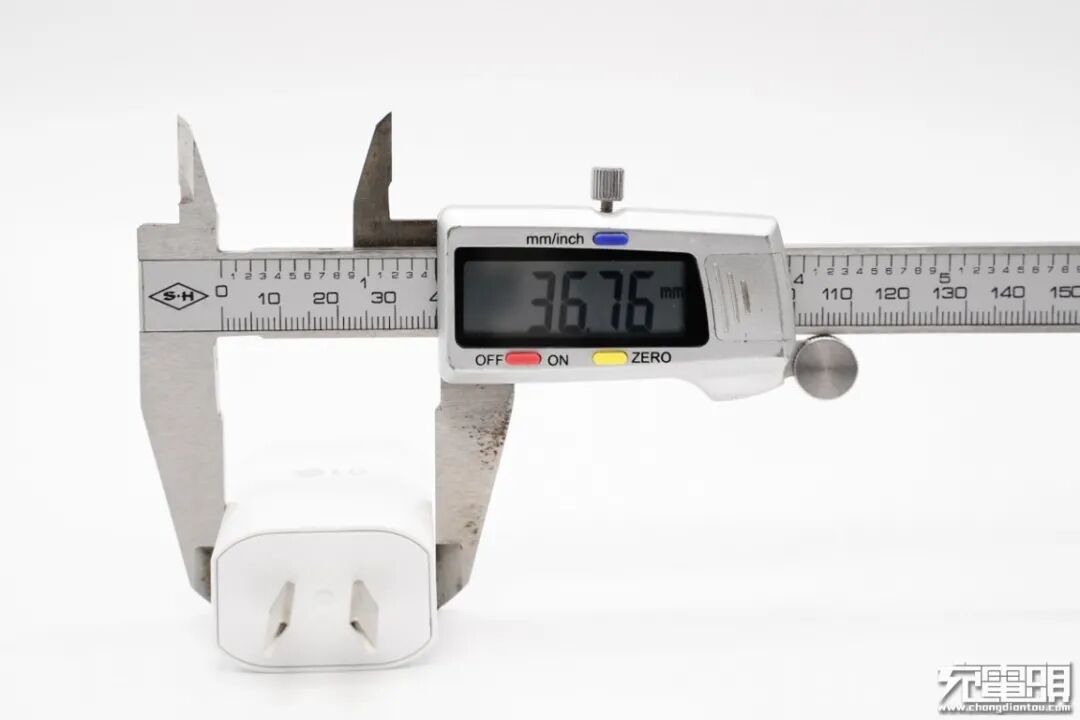

宽度为36.76mm。

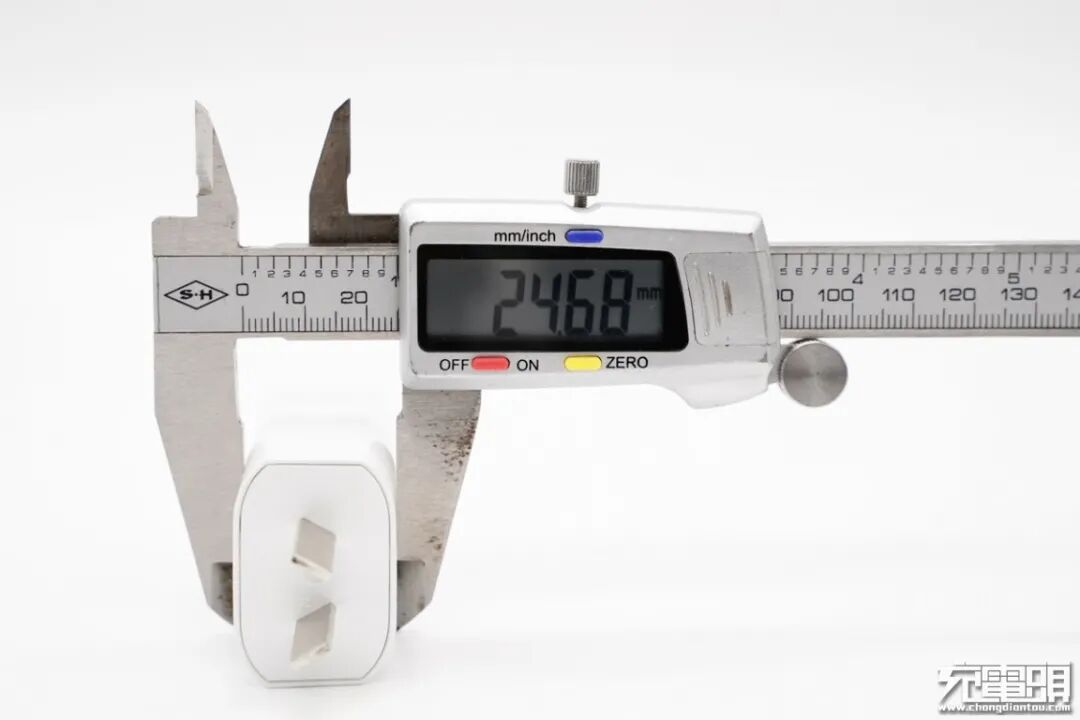

厚度为24.68mm。

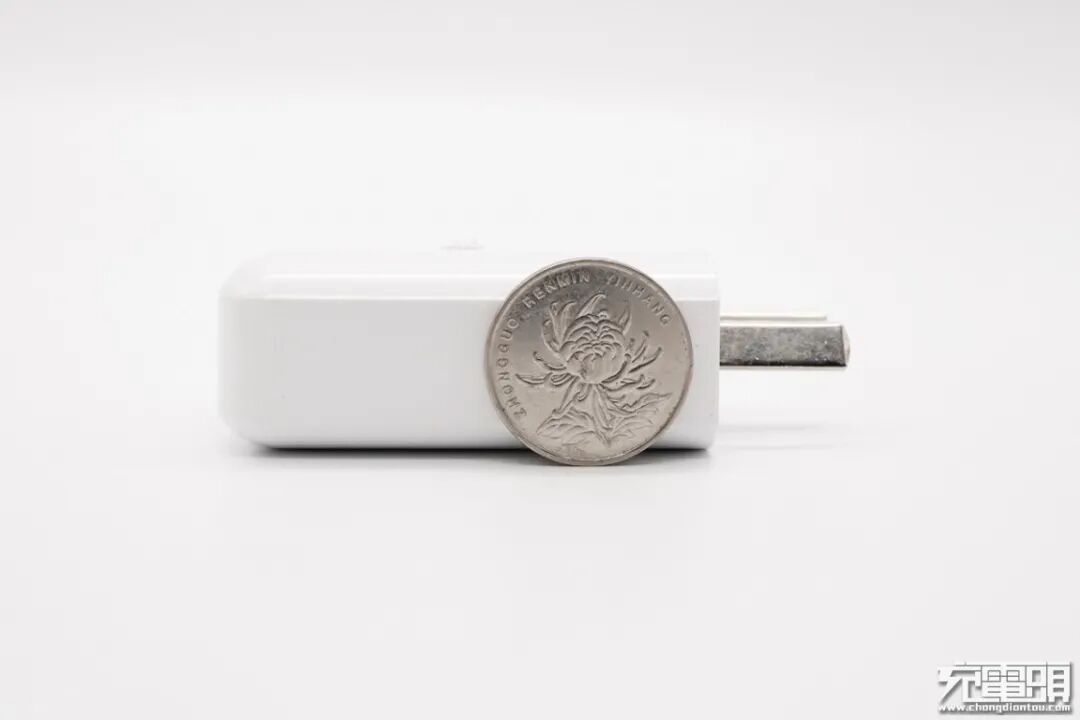

机身厚度比一元硬币直径要小一点。

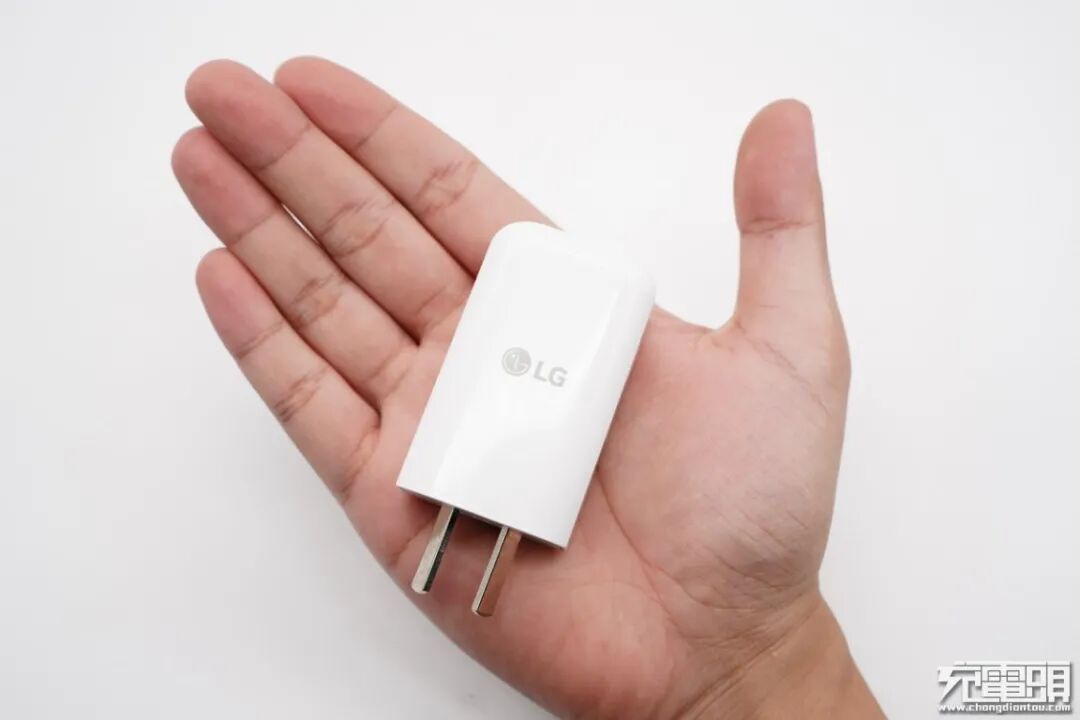

拿在手上的直观感受。

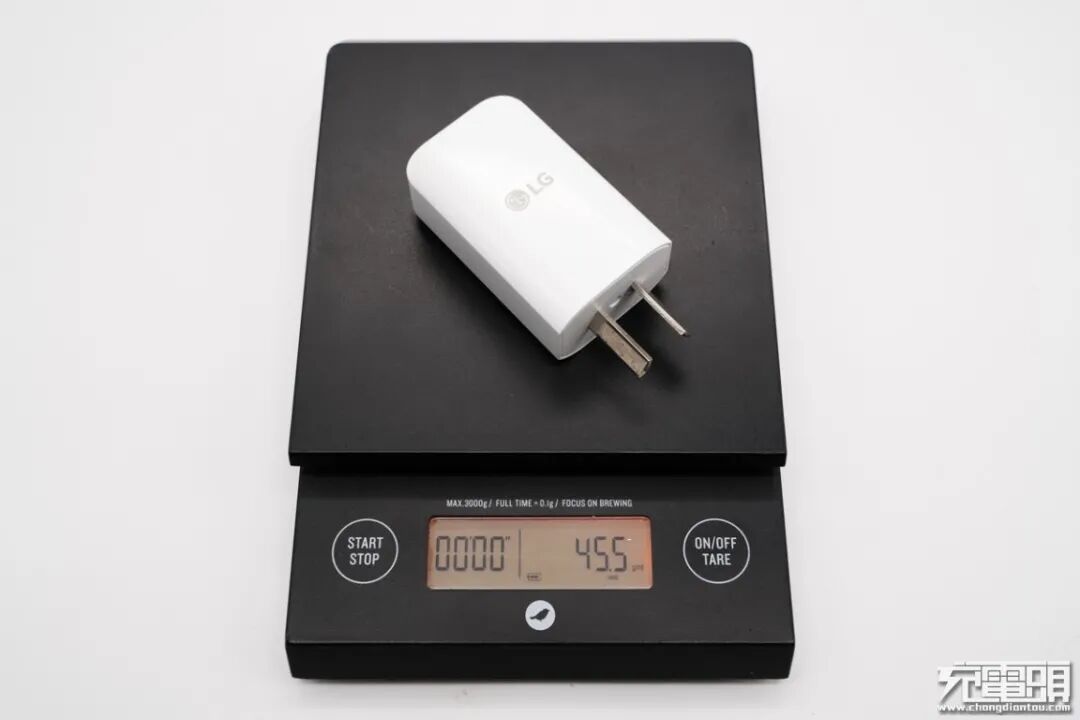

充电器净重约为46g。
使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Samsung 5V/2A和DCP协议。
二、LG 15W充电器拆解

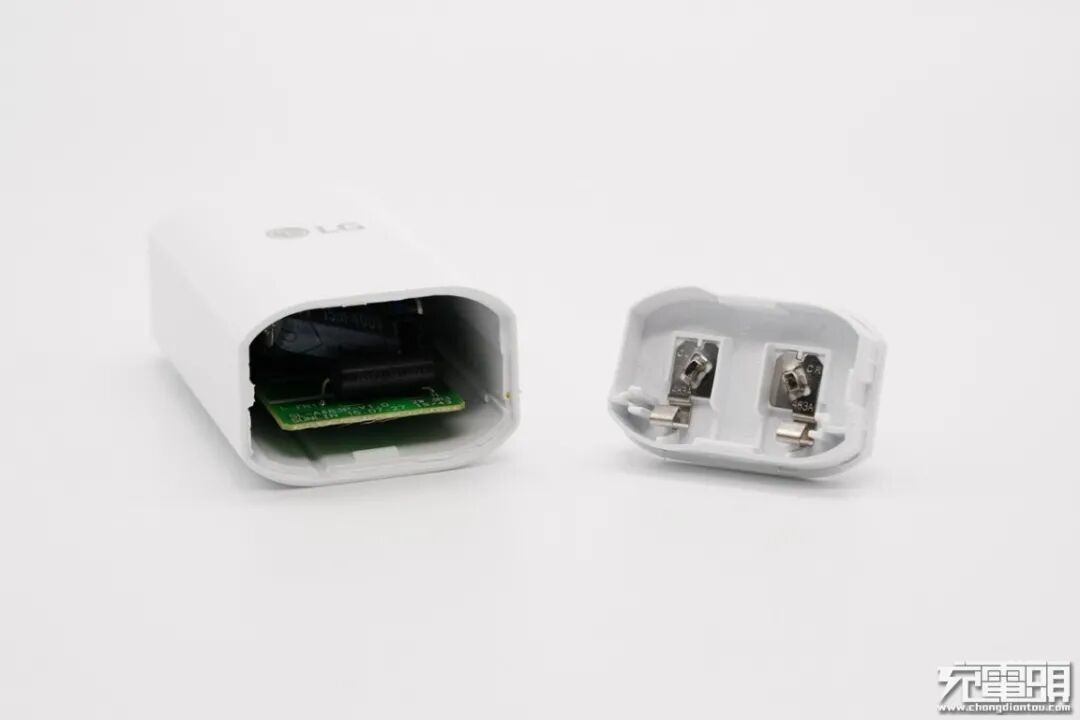

将输入端外壳拆开，PCB板和金属弹片接触式通电。

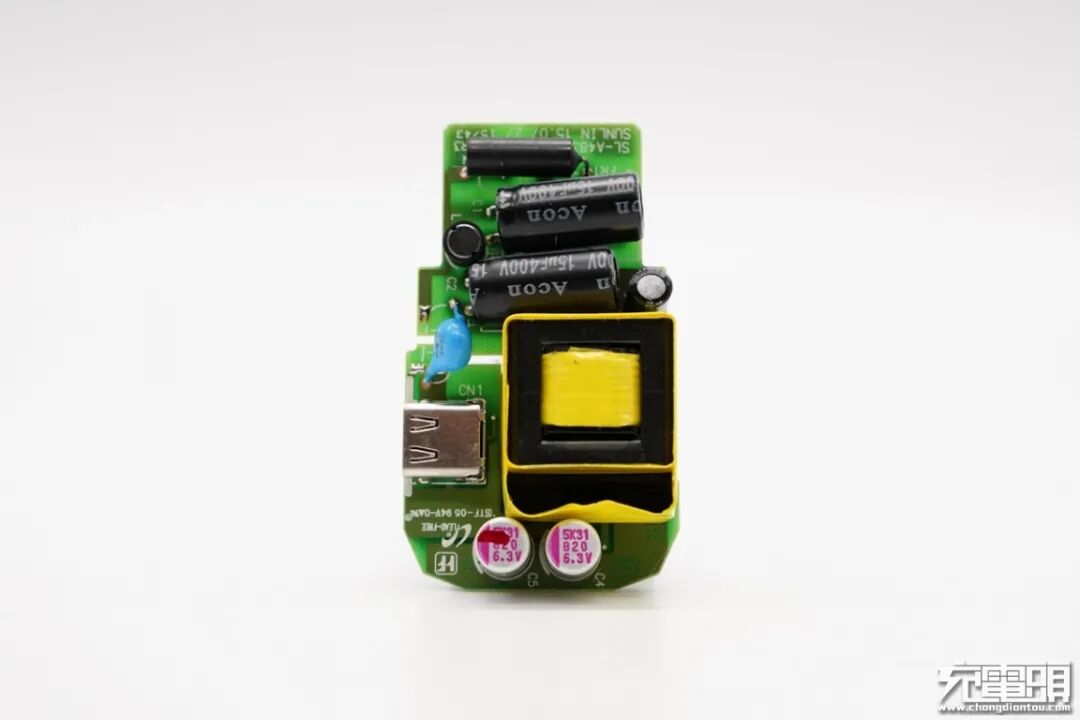

PCB板正面一览，中间是变压器和USB母座，上下方设有滤波电容等元器件，还是熟悉的韩国手机原装充电器布局。

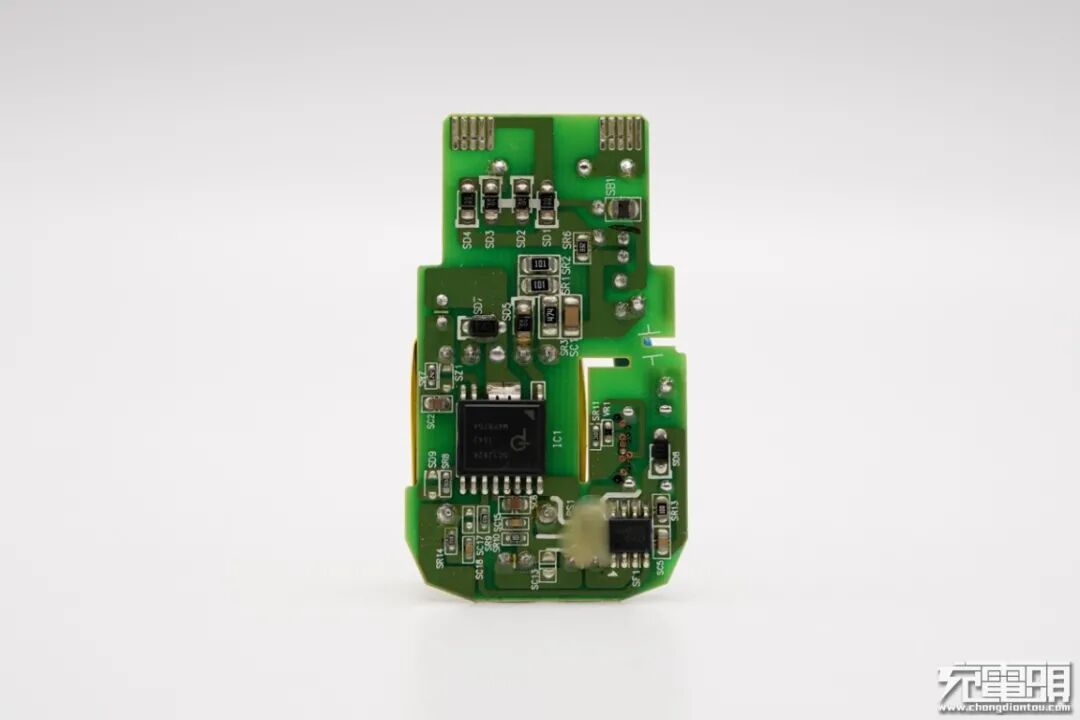

PCB背面有两颗较大芯片，板子初次级之间设有镂空隔离槽。
经过对PCB板正背面电路观察分析发现，这款充电器采用开关电源原边反馈架构，固定输出5V电压，不支持PD协议。下面我们从输入端开始一一了解各元器件的信息。
输入端一览。

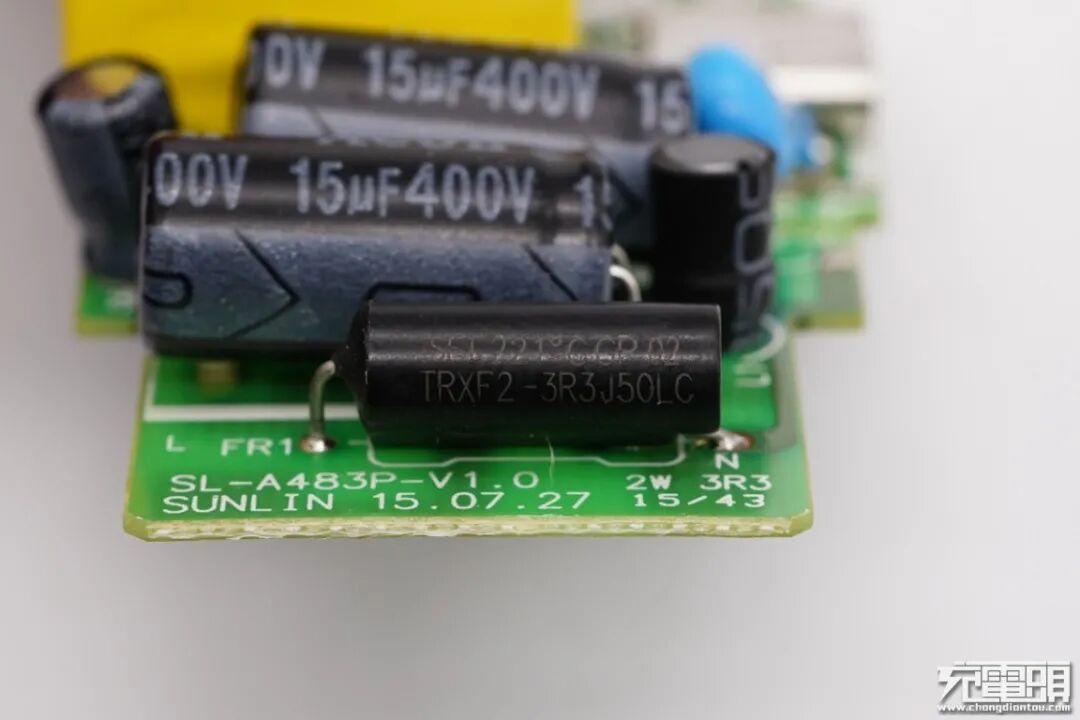

输入端保险电阻特写，3.3Ω。

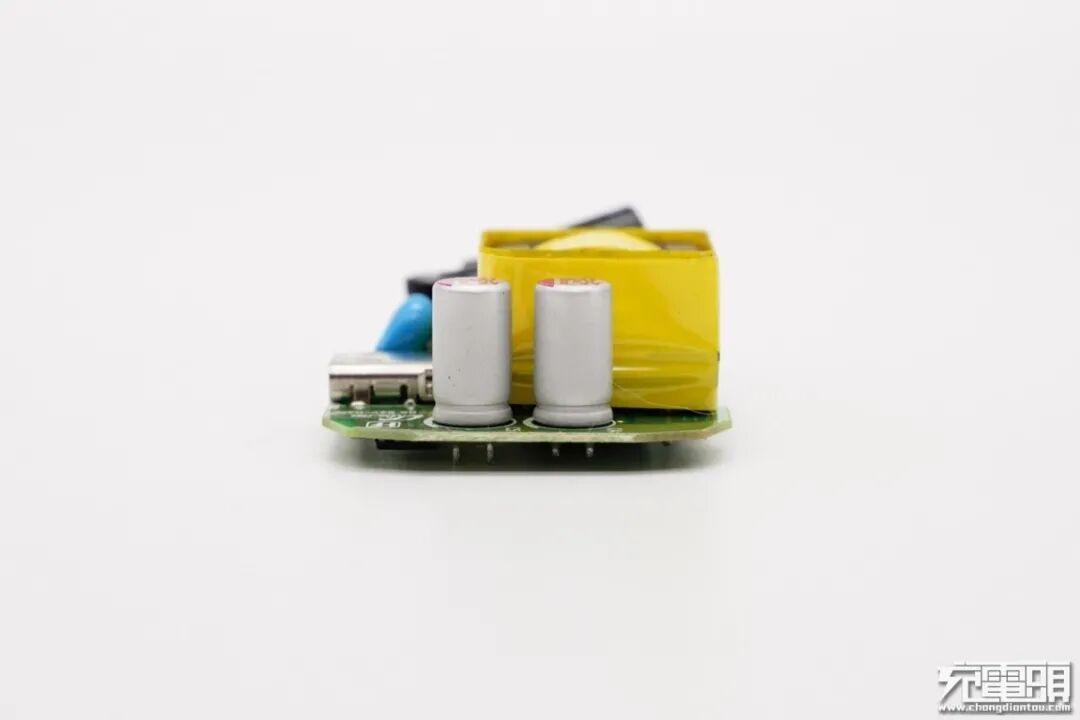

PCB板侧面一览。
工字电感外套热缩管。

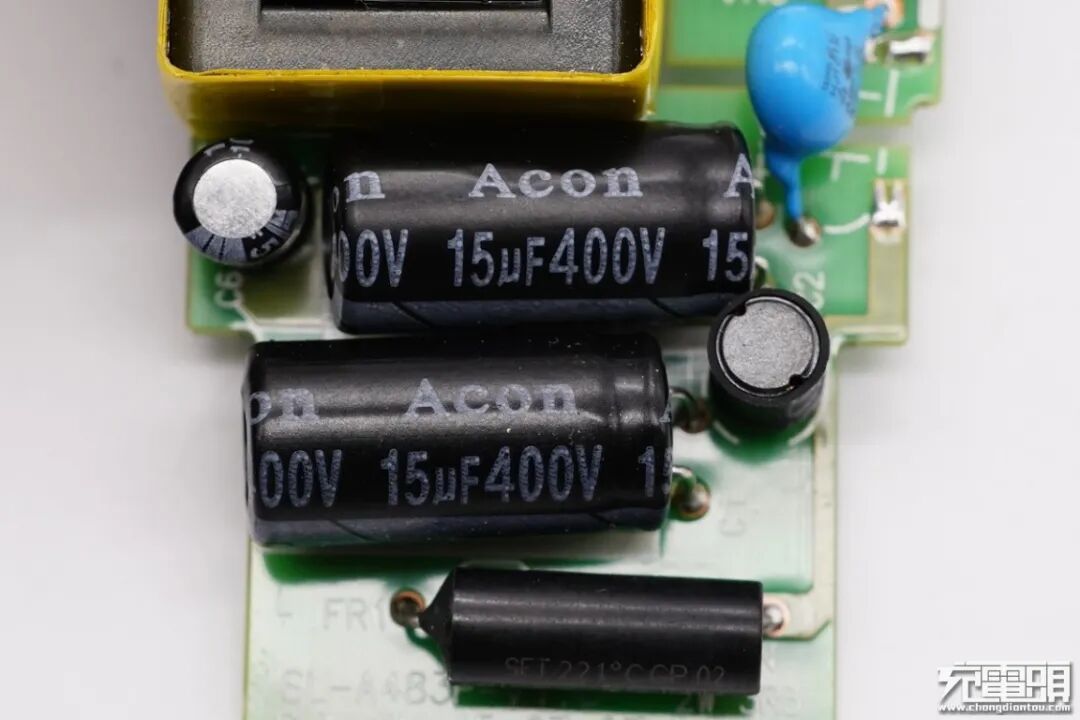

两颗高压滤波电解电容规格均为400V 15μF，来自Acon中元。
PCB板另一侧一览。

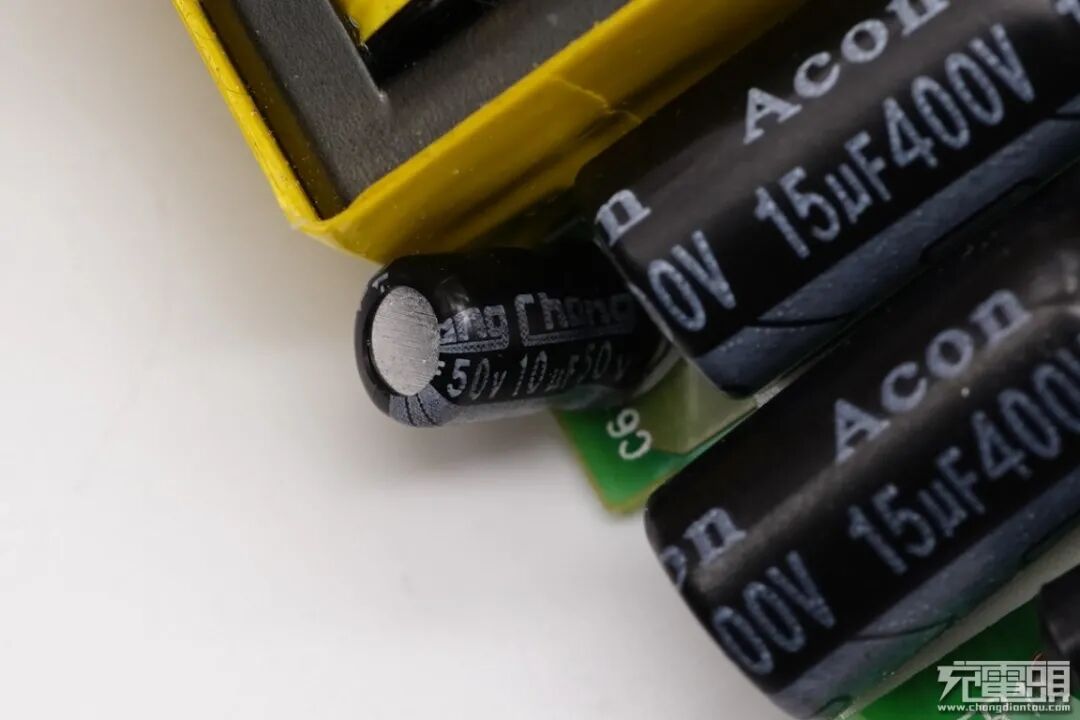

主控芯片供电电容特写，规格为50V 10μF。
充电器主控芯片采用PI SC1262K，内部集成开关管，反馈环路，同步整流控制器等，集成度高。充电头网了解到，PI的其它主控芯片还被三星、苹果、小米、OPPO等知名品牌的数十款产品采用过。

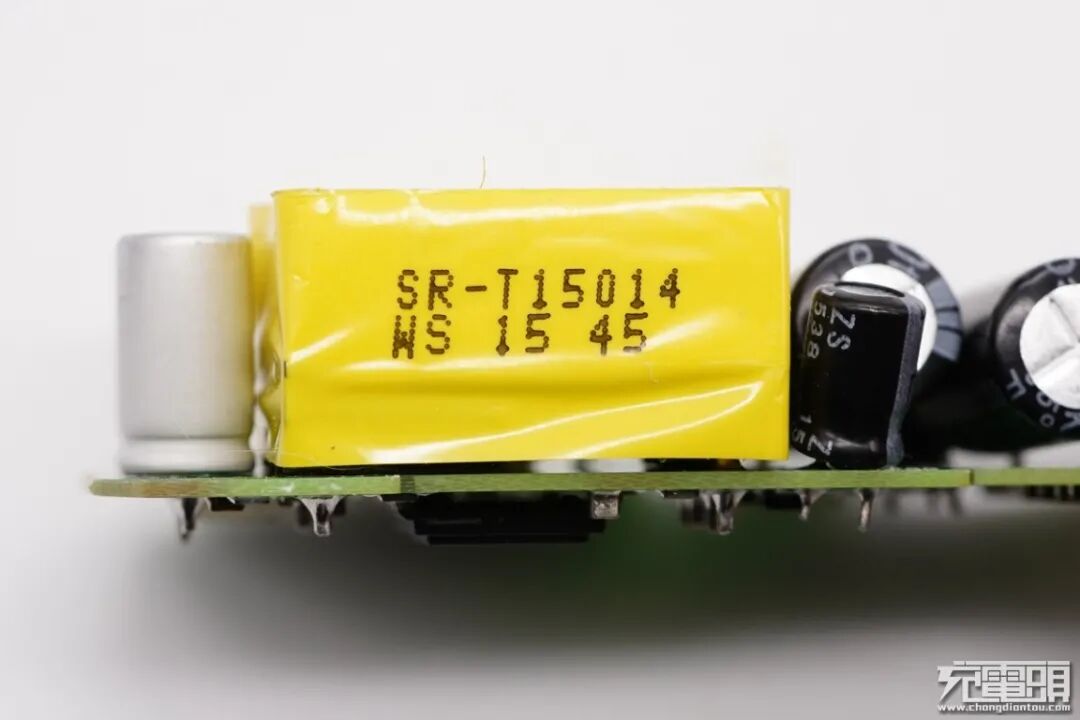

变压器侧面喷码有信息。

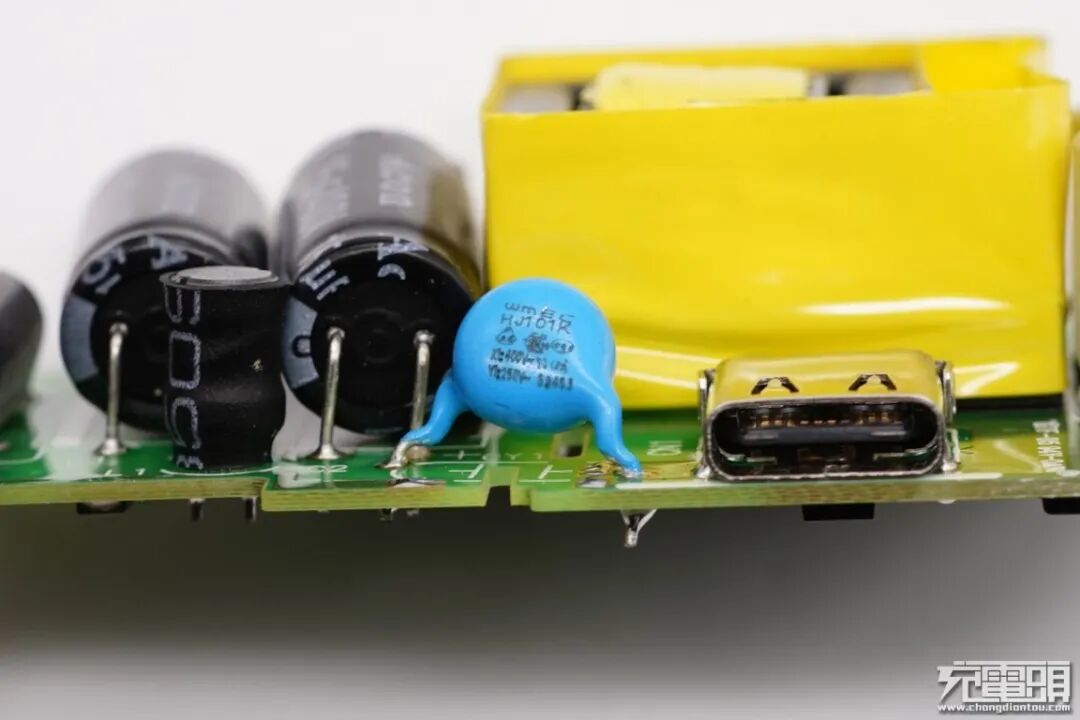

输出抗干扰蓝色Y电容。
输出端一览。

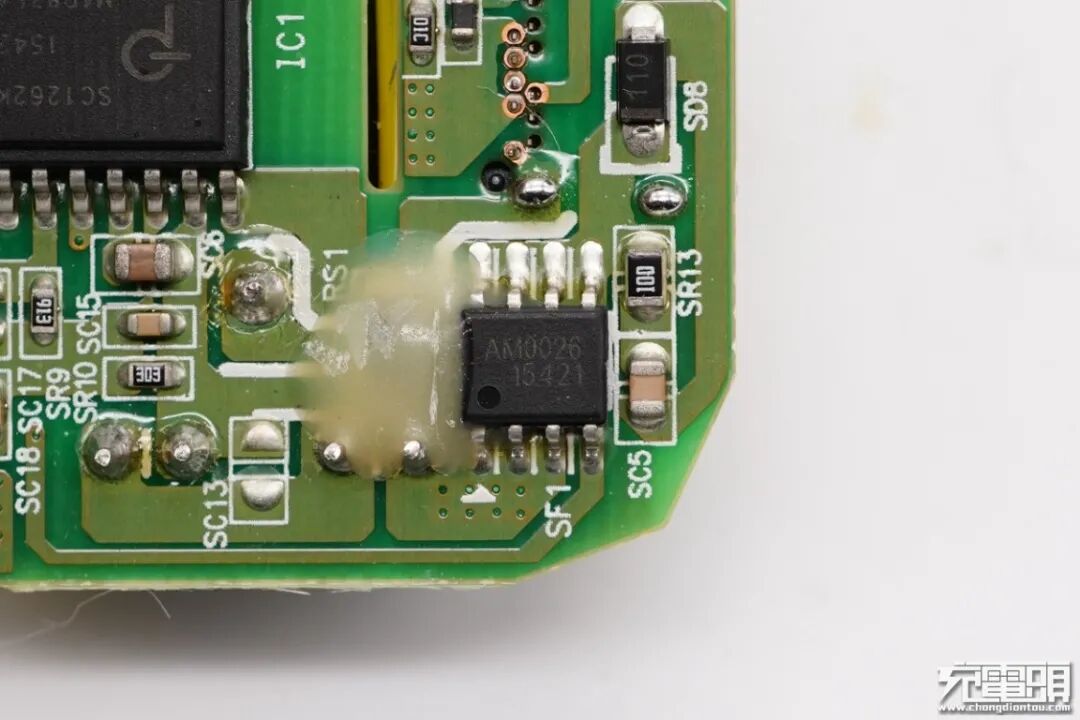

次级同步整流MOS注塑处理，丝印AM0026。
两颗同步整流输出滤波固态电容，规格均为6.3V 820μF。

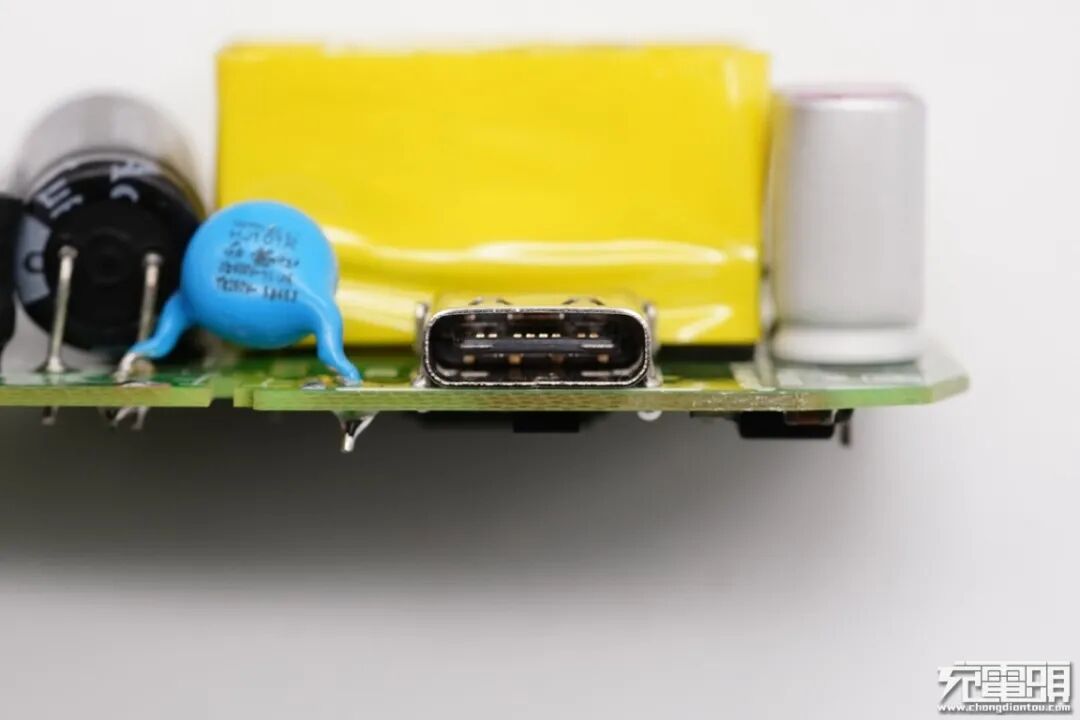

USB-C母座特写。

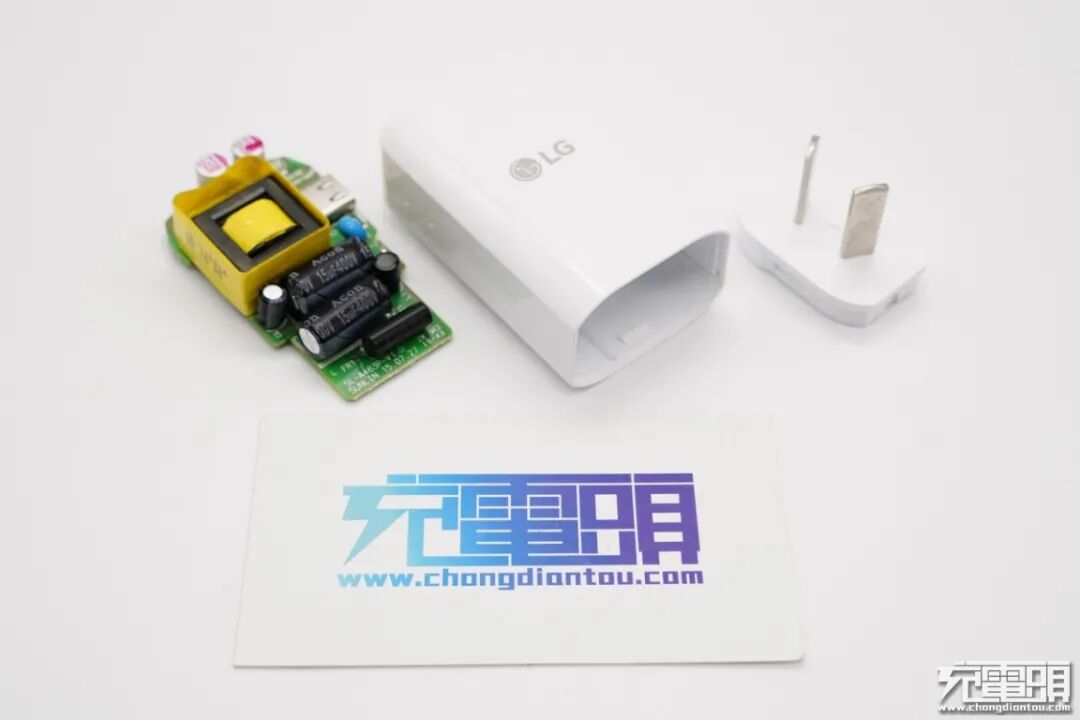

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，充电器PCB板正面从前往后依次焊接初次级各元器件，侧面焊接USB口也是韩国手机充电器的标准操作。其次作为一款低功率充电器来说，内部结构也相对简单，板子正背面一目了然。板子背面设有充电器主控芯片PI SC1262和一颗同步整流管，没有使用协议芯片。此外输出采用固态电容滤波，输出纯净。
