拆解报告：柚比18W USB PD快充充电器
懂品味 更生活！UIBI柚比是一家生活美学数码配件品牌，一直致力于将“设计的灵感与产品的美学相融合”，打造简质轻奢的高品质产品。近期柚比就推出了一款精致的“小冰块”18W快充充电器。其采用立方体造型设计，机身小巧，整个看去就像一块切割好的小冰块。
而且产品不仅做得十分精致，性能也是相当不错。充电器支持QC、PD、AFC和FCP等快充协议，能够满足大多数手机的日常充电需求。下面充电头网就对这款充电器进行拆解，一起来看看其内部设计如何。
此前充电头网还拆解过柚比30W 1A1C氮化镓快充充电器，大家可以点击蓝色字体观看。
一、柚比18W充电器外观

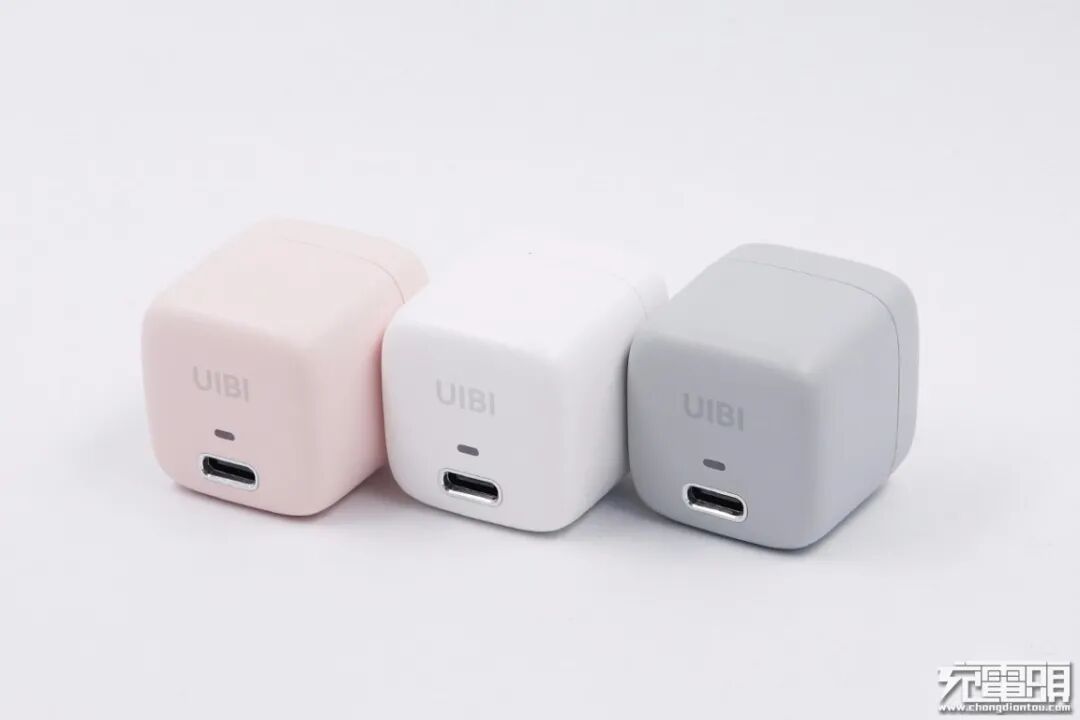

柚比这款18W充电器有莫兰粉、温莎白和山脉灰三种配色款式可供选择，适应不同个性化需求。

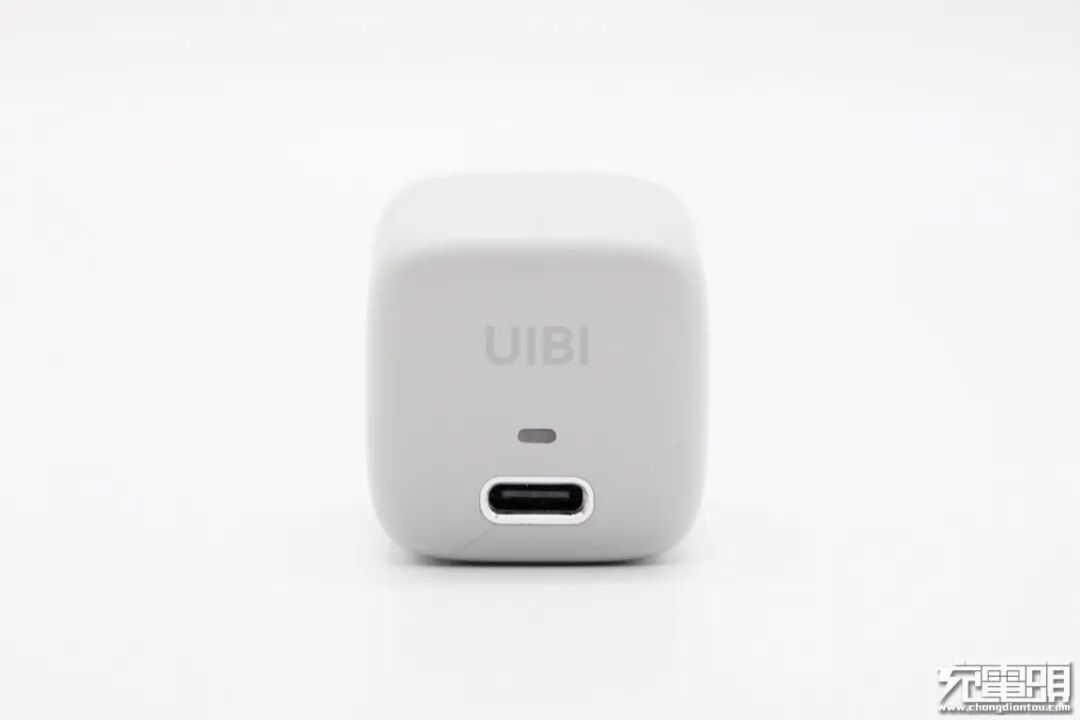

充电器采用立体小方块造型设计，机身壳表面哑光处理，边角过渡圆润。输出顶部配有USB-C接口和LED指示灯，并配有UIBI品牌。接口处配有金属圈，使充电线插拔更有导向性，保护塑胶壳，防止Type-C接口露边，更能有眼球亮点，提升产品的整体气质。

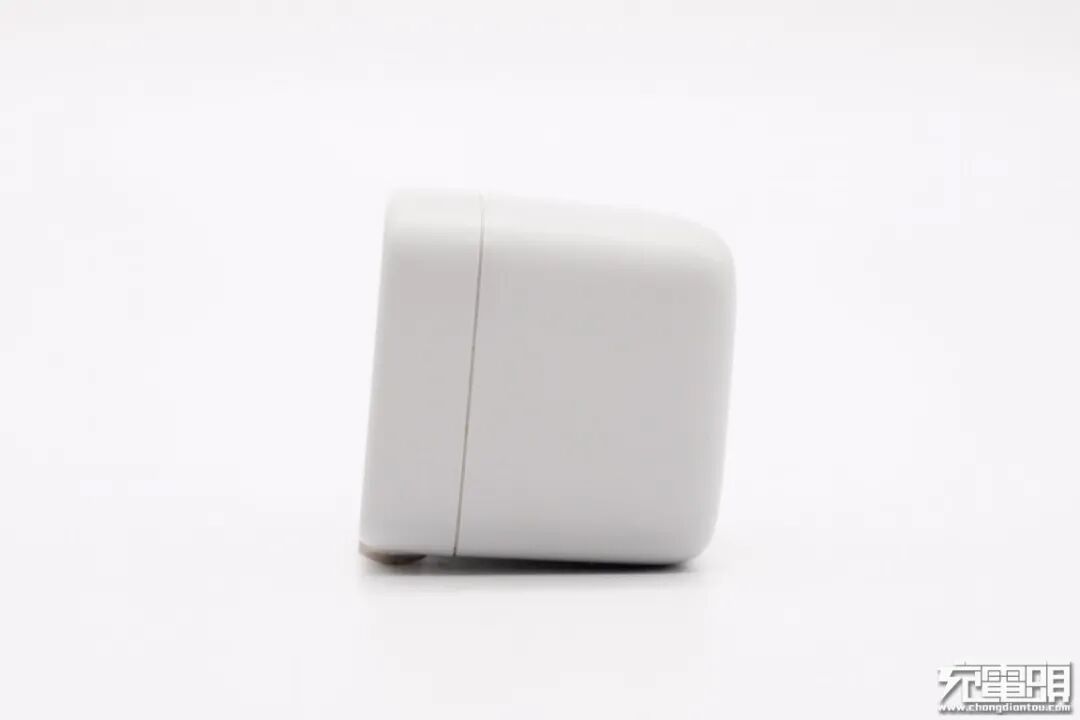

实际上机身输出端要比输入端小一圈。

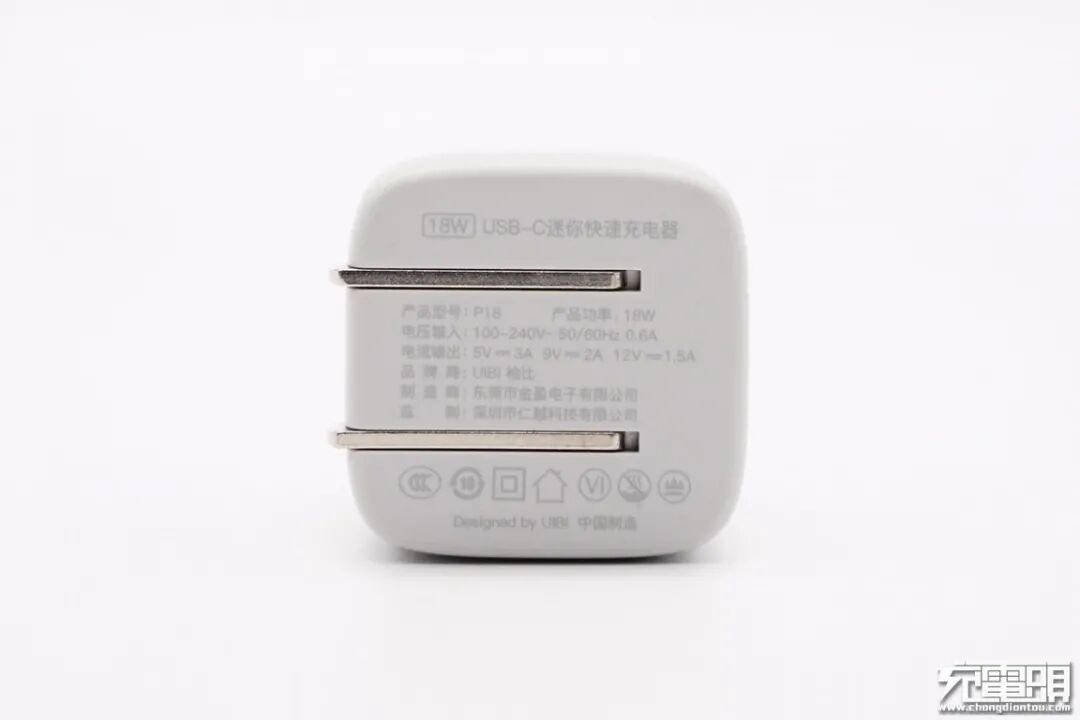

输入端外壳上标注有充电器的参数信息
产品型号：P18
产品功率：18W
输入电压：100-240V 50/60Hz 0.6A
输出：5V3A、9V2A、12V1.5A
品牌商：UIBI柚比
监制：深圳市仁越科技有限公司
制造商：东莞市金盈电子有限公司
产品已经通过了CCC认证和VI级能效认证。

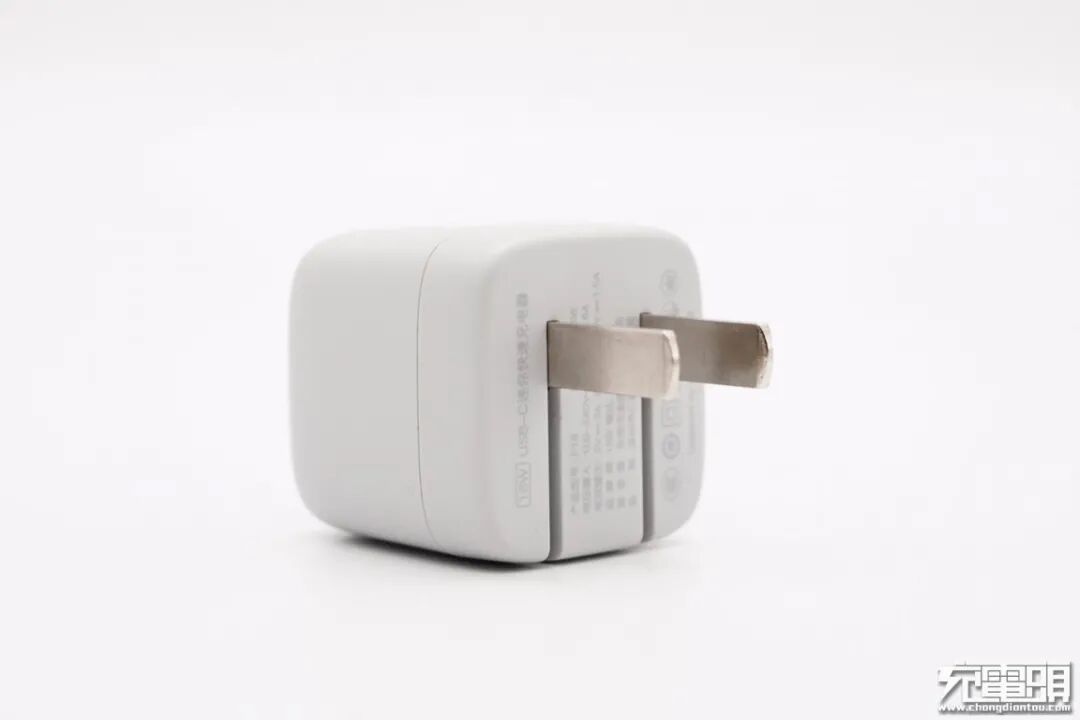

输入端采用可折叠国标插脚，配合小巧机身，携带十分方便。

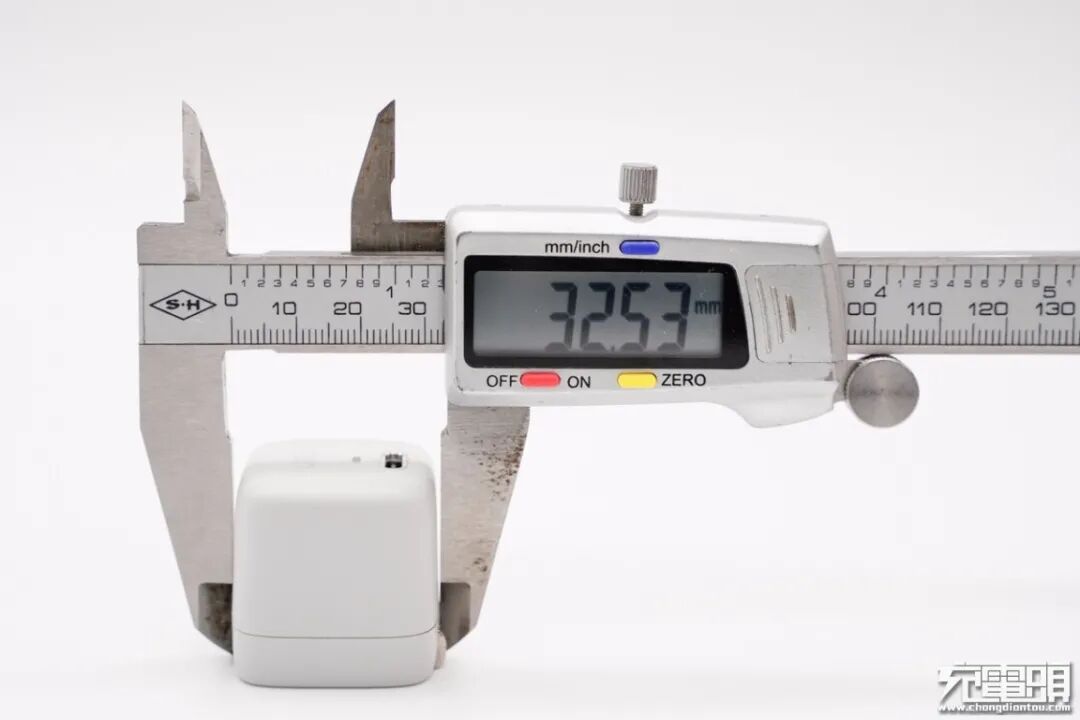

使用游标卡尺实测充电器机身长为32.53mm。

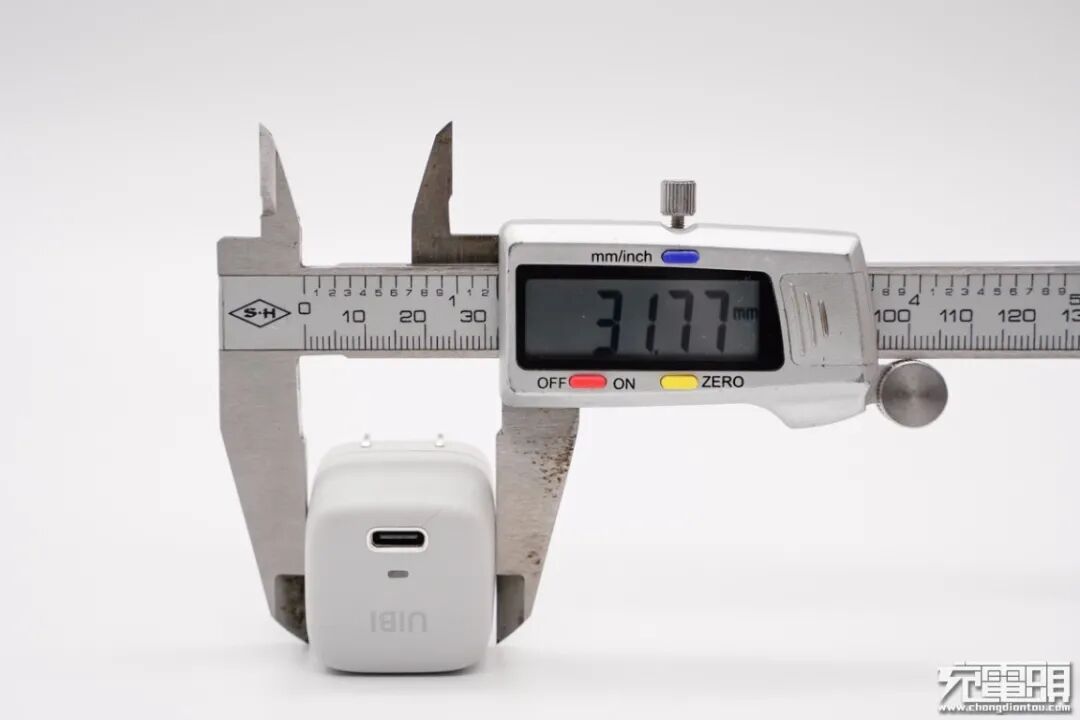

宽度为31.77mm
高度为32.26mm。

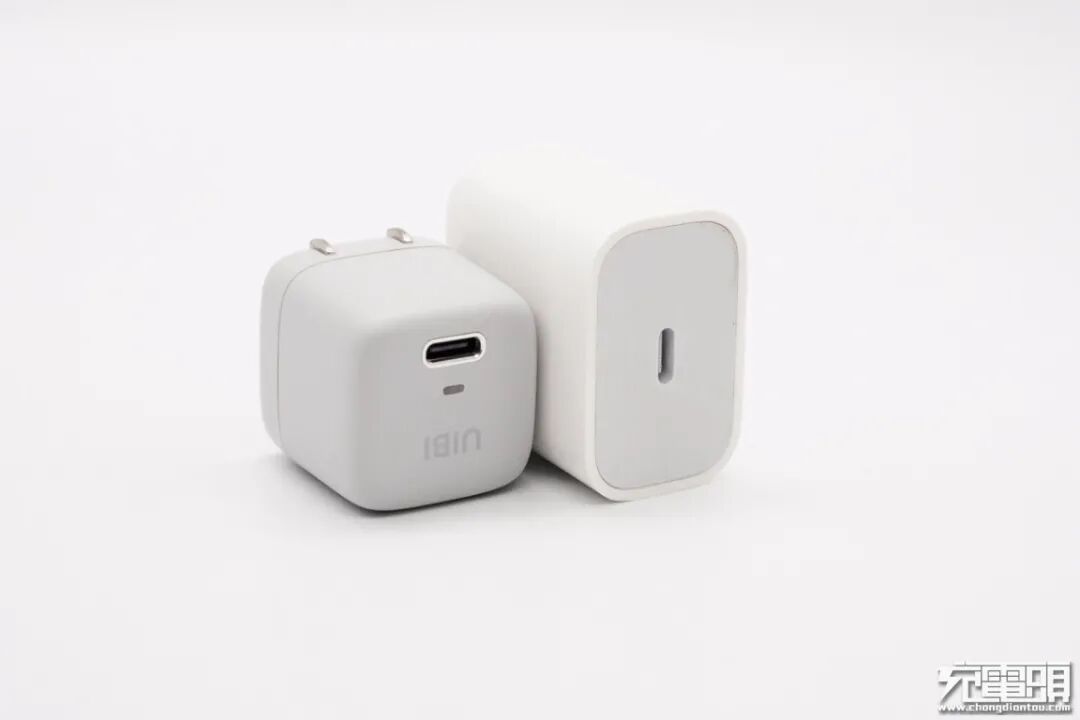

和苹果18W充电器直观对比，外观设计更加精致，体积优势明显。
输出顶面大小和一元硬币直观对比，稍大一些。

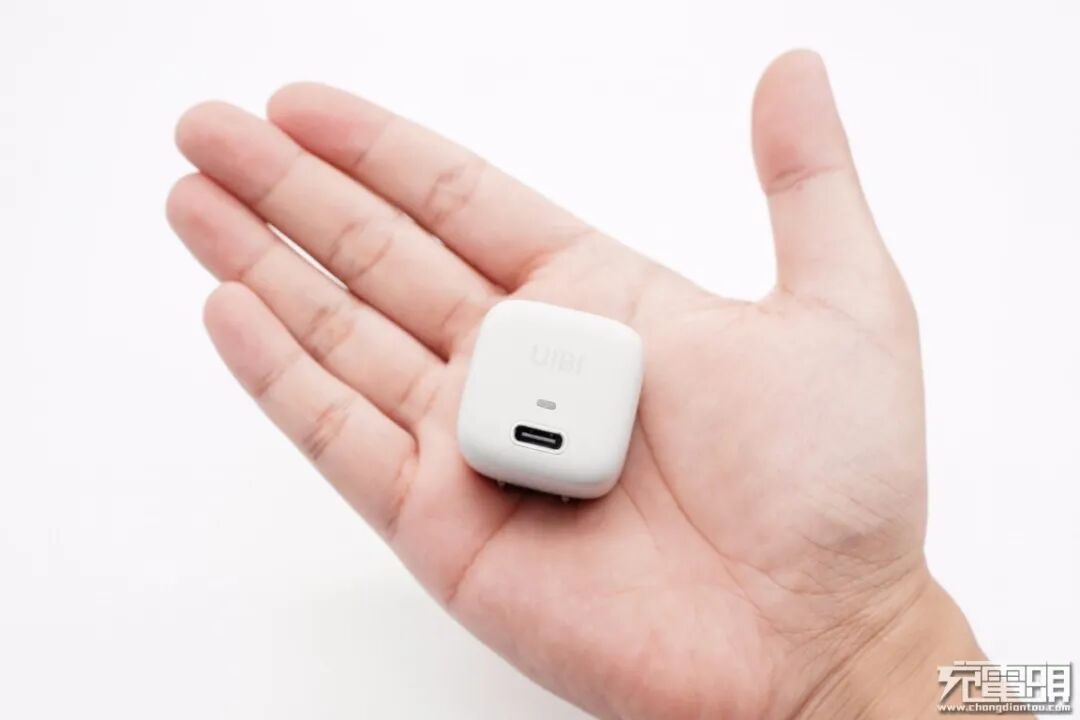

拿在手上的直观感受，非常袖珍。

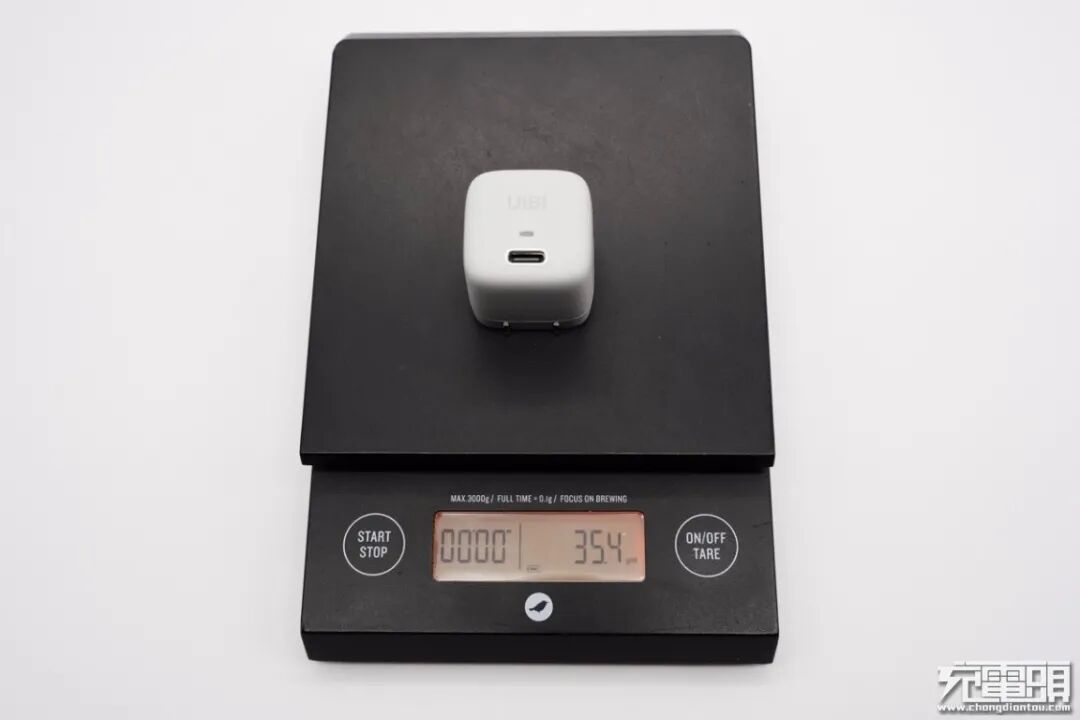

充电器净重约为35g。
接通电源，LED灯亮冷白光

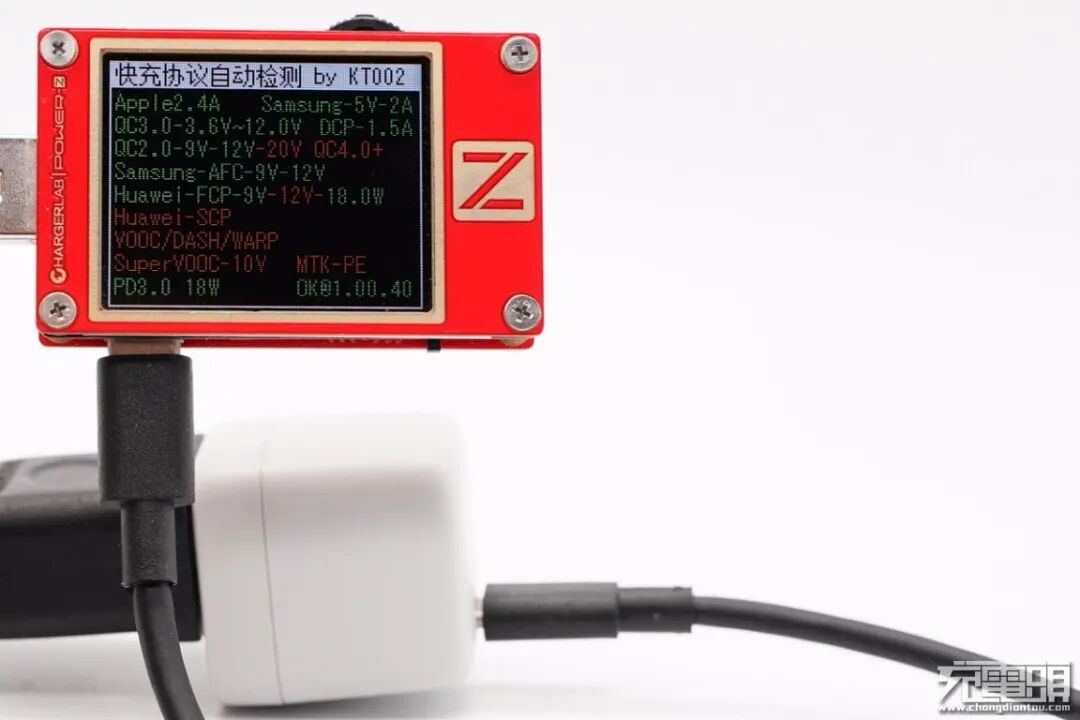

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP和PD3.0快充协议。

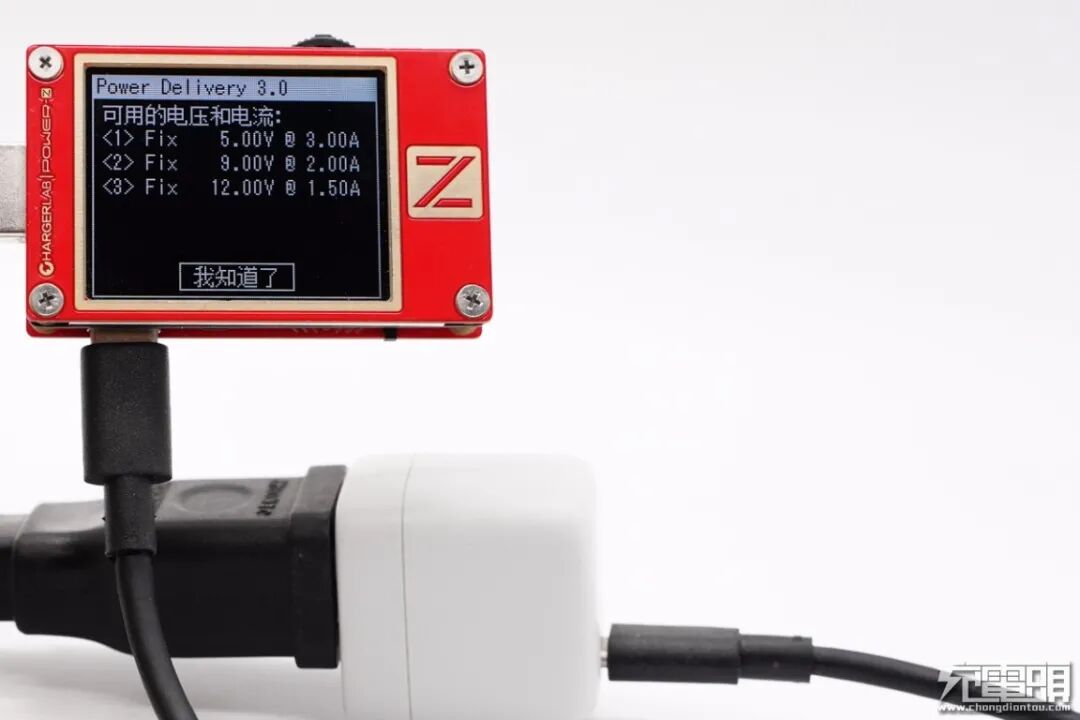

除此之外，PDO报文显示USB-C口还具备5V3A、9V2A和12V1.5A三组固定电压档位。
二、柚比18W充电器拆解

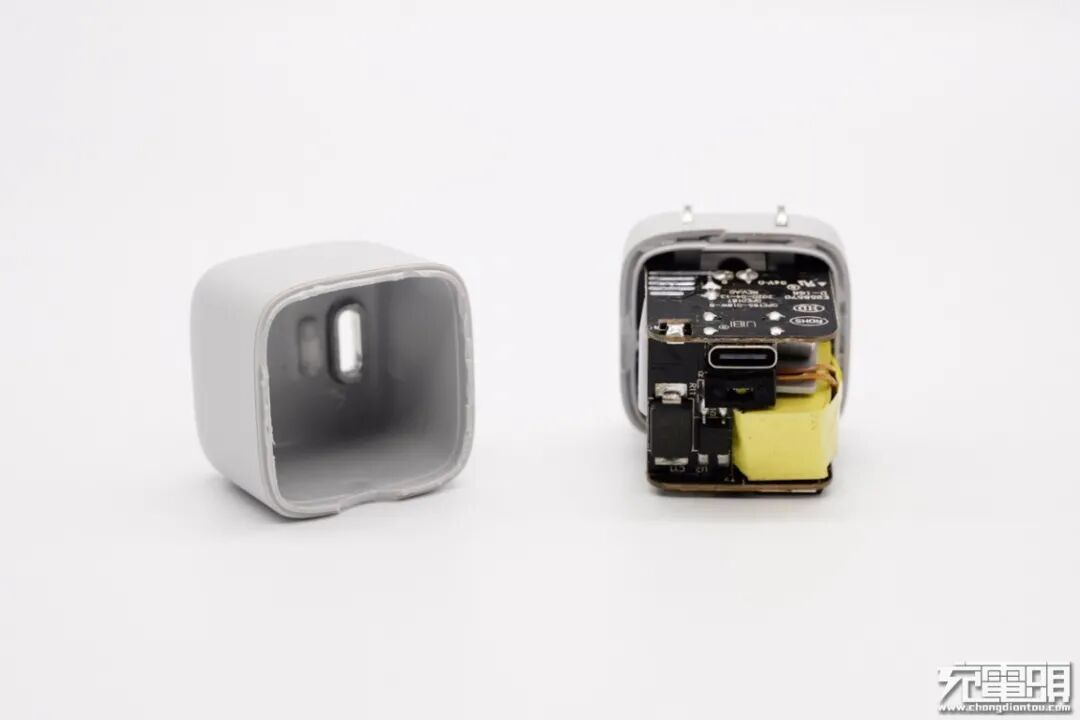

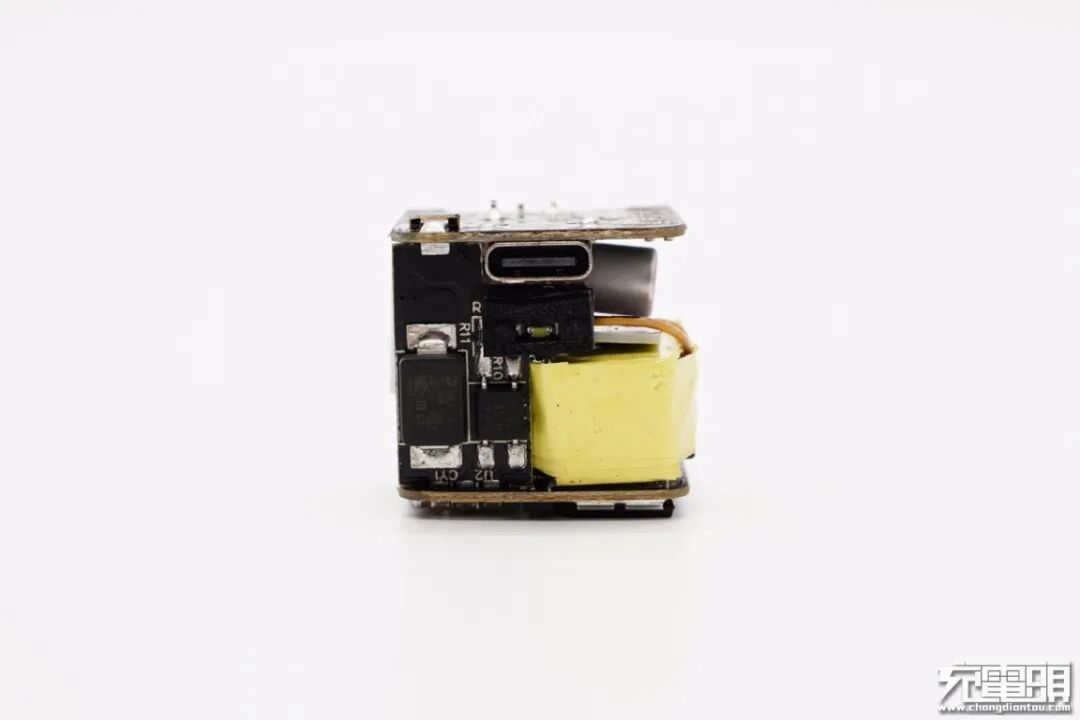

将机身壳拆开，内部采用“三明治”结构设计，三块电路板焊接在一起，内部空间焊接变压器和电容及其他元器件。
输入输出端小板之间设有连接板，夹层内布局变压器、电容等元器件，让空间利用率最大化。
经过对PCB板正背面电路观察分析发现，充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

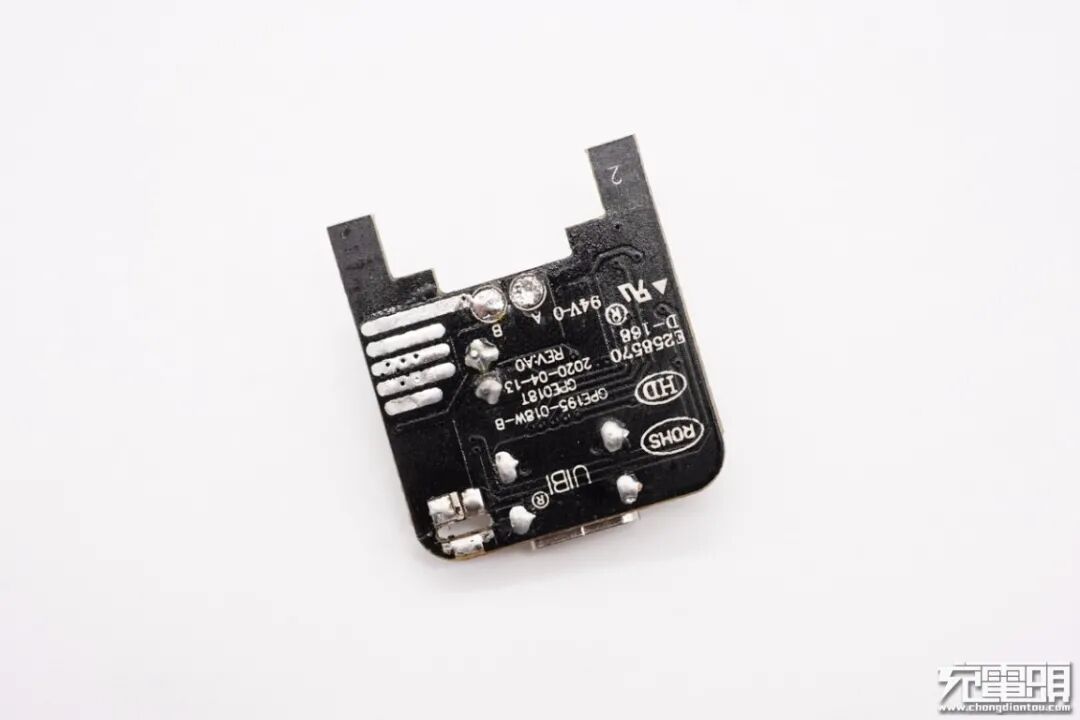

输入端小板背面一览。

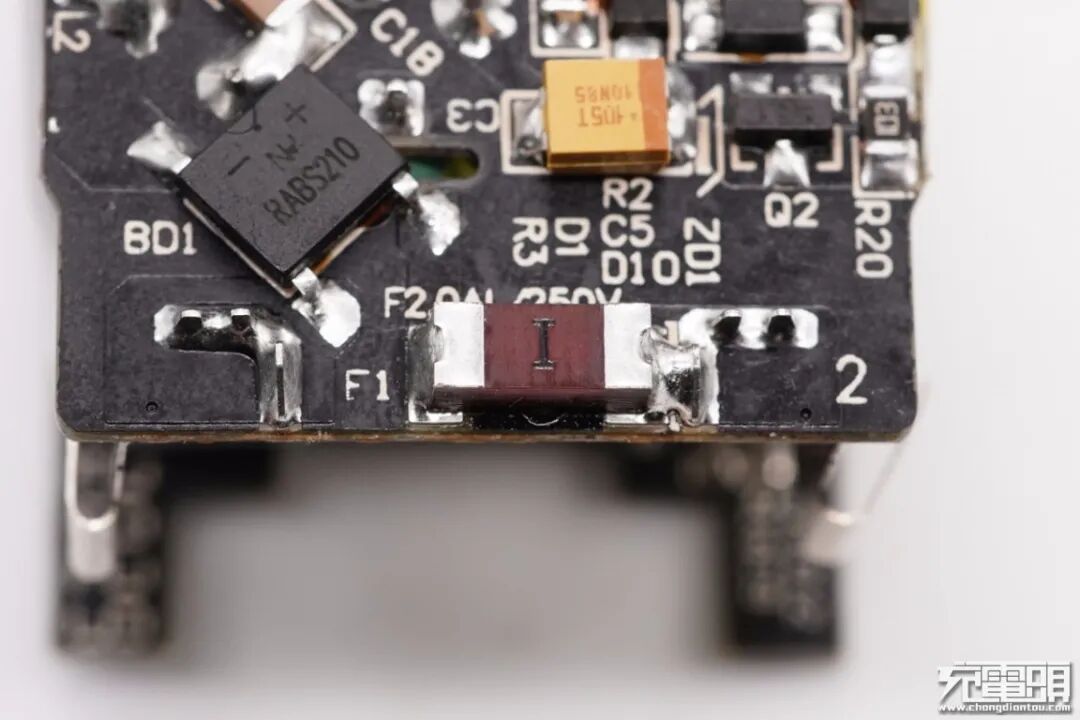

红色元器件是输入贴片保险丝。

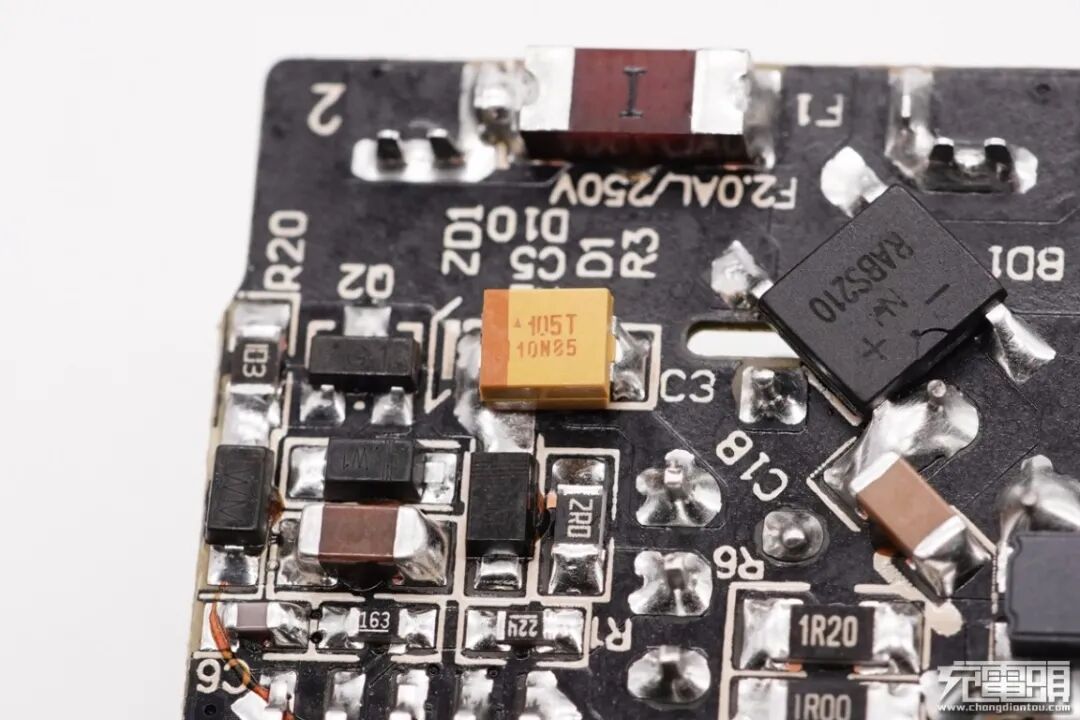

黄色钽电容特写，AVX钽电容，1μF50V。

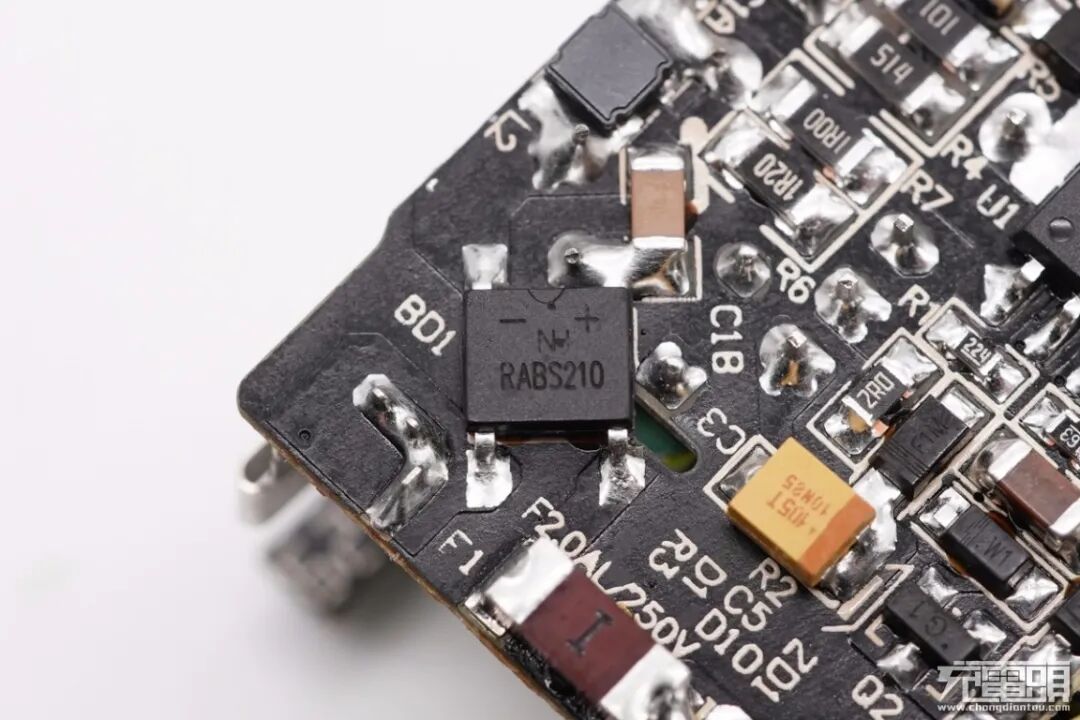

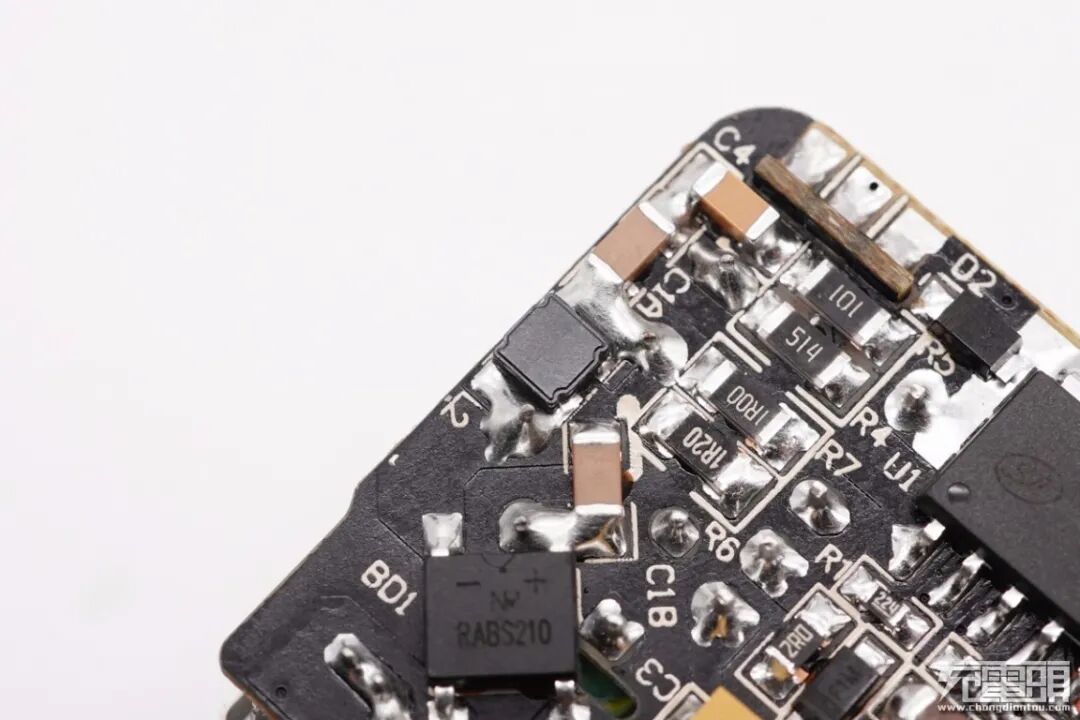

RABS210整流桥特写 2A1000V。

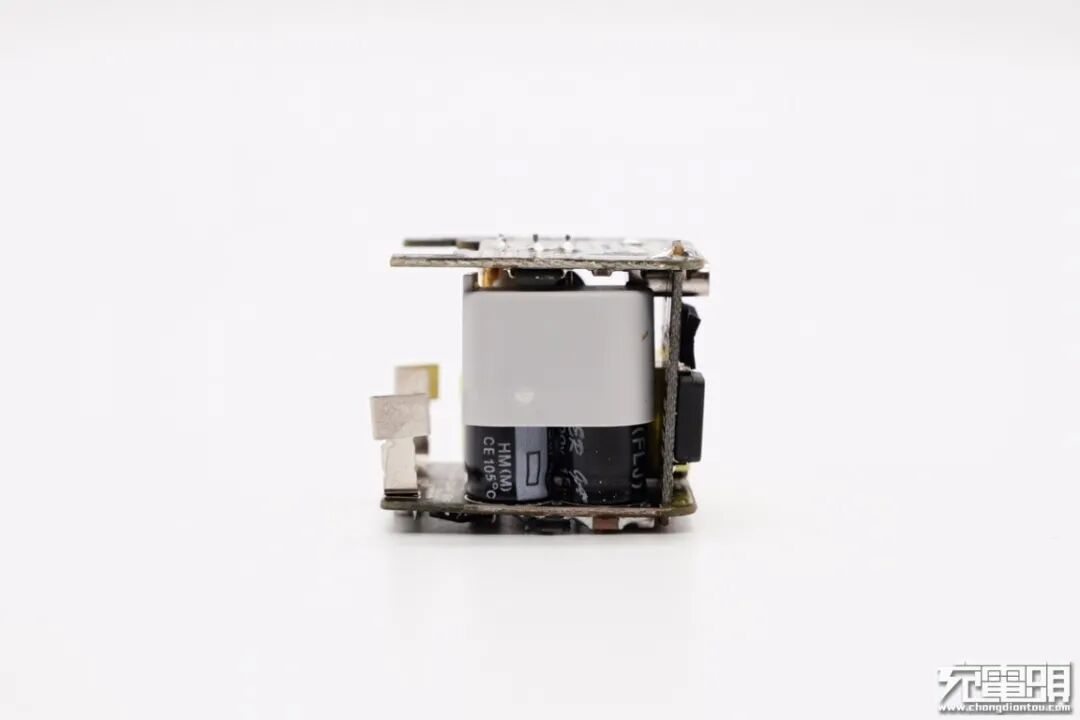

初级次级小板之间设有塑料隔离护套，护套也是灰色，与外壳颜色一致，对细节的追求贯穿始终。高压滤波电解电容包裹绝缘胶带保护。
同时从侧面看去，隔离护套还用来固定电解电容。

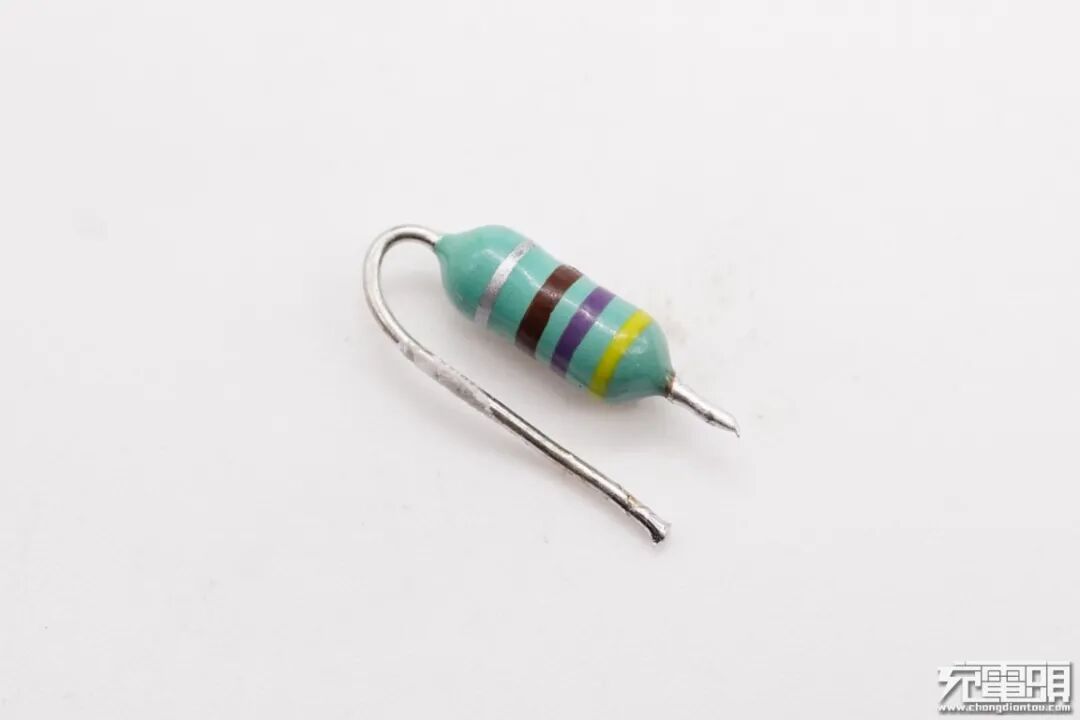

色环电感特写。

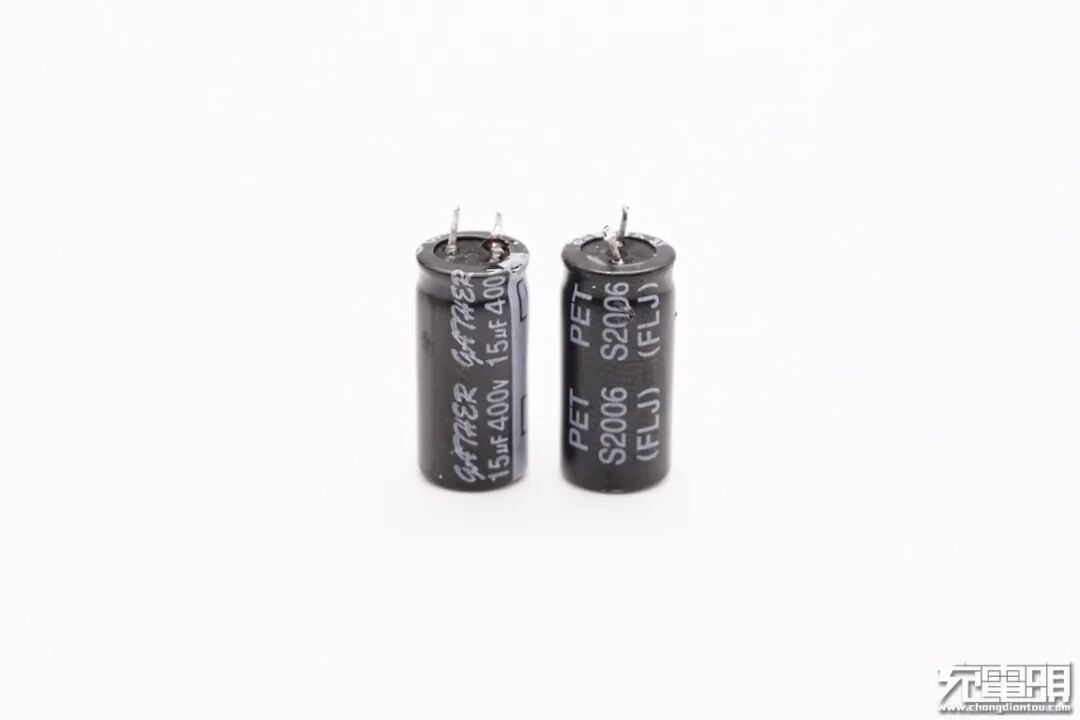

两颗高压滤波电解电容规格均为400V 15μF，由深圳凯泽鑫电子提供。
工字电感特写。

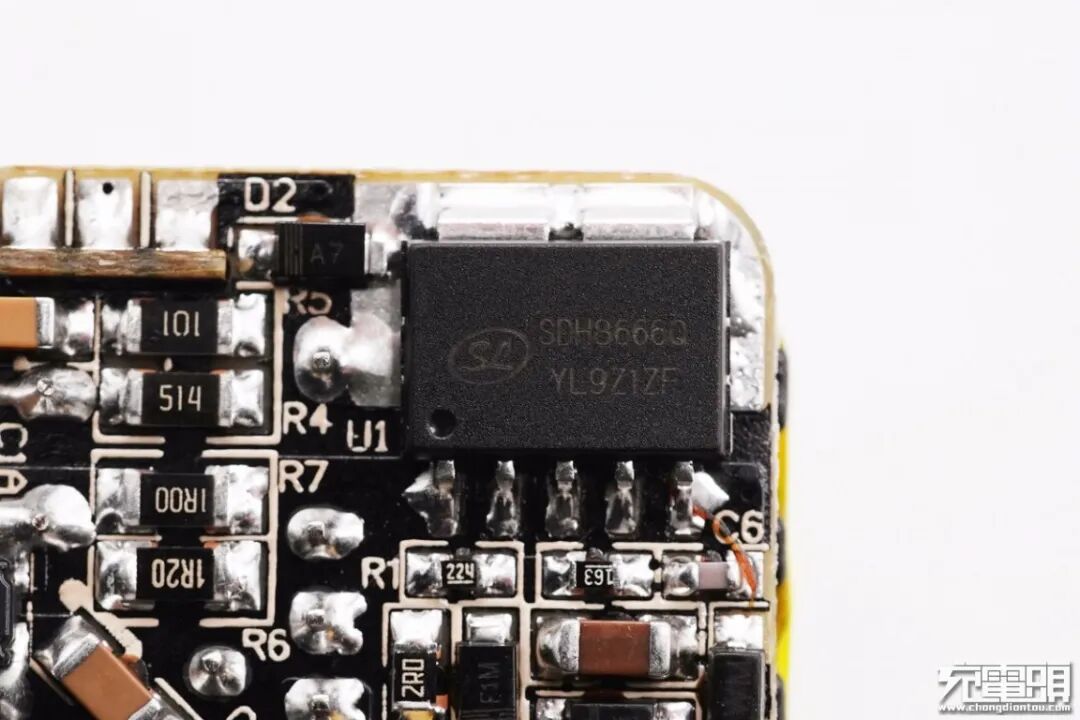

充电器主控芯片采用Silan士兰微SDH8666Q。该系列产品是士兰微电子新一代SSR反激控制芯片，采用了自有专利EHSOP5贴片封装，内置高压大功率MOSFET，导阻0.55Ω，可广泛适用于36W适配器或48W开放环境，包括通用适配器、快充、显示器和平板电视等，此前充电头网已经对该款芯片进行相关报道。
SDH8666Q详细参数资料，采用该芯片的产品还有麦多多30W 1A1C USB PD快充充电器、omthing万魔双口30W USB PD充电器。此外采用士兰快充产品的还有倍思、belkin、vivo、努比亚、小米等品牌的数十款产品。
充电器另一侧一览。

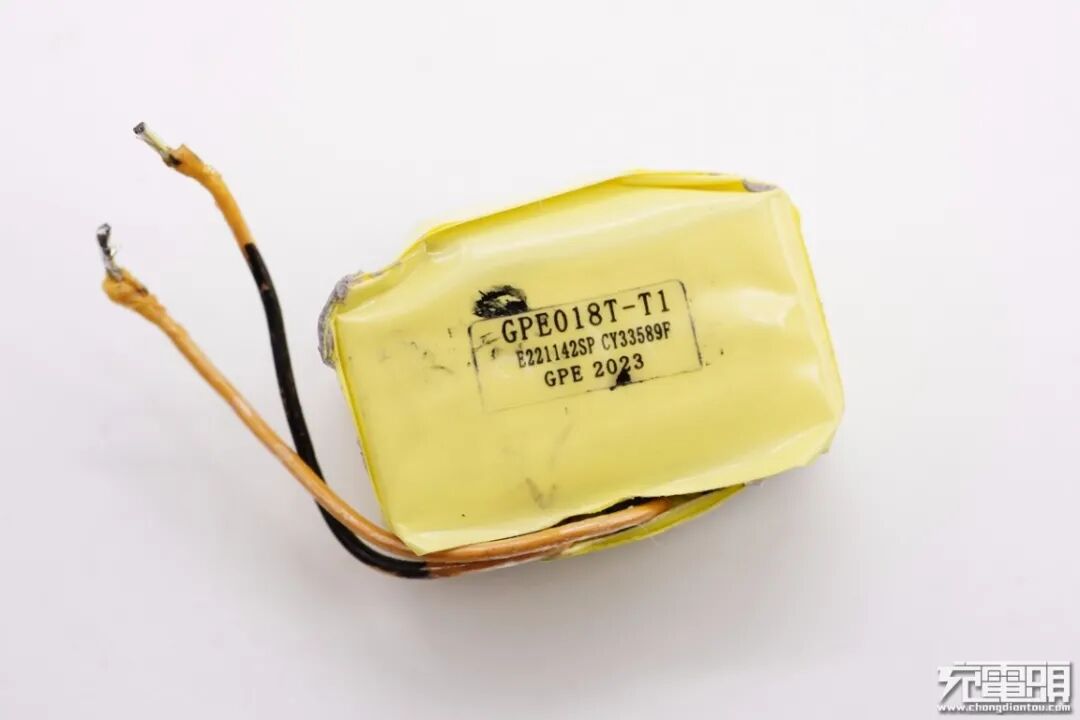

变压器使用绝缘胶带严密包裹，次级采用多层绝缘线，顶部贴有信息标签。
相邻侧面一览。

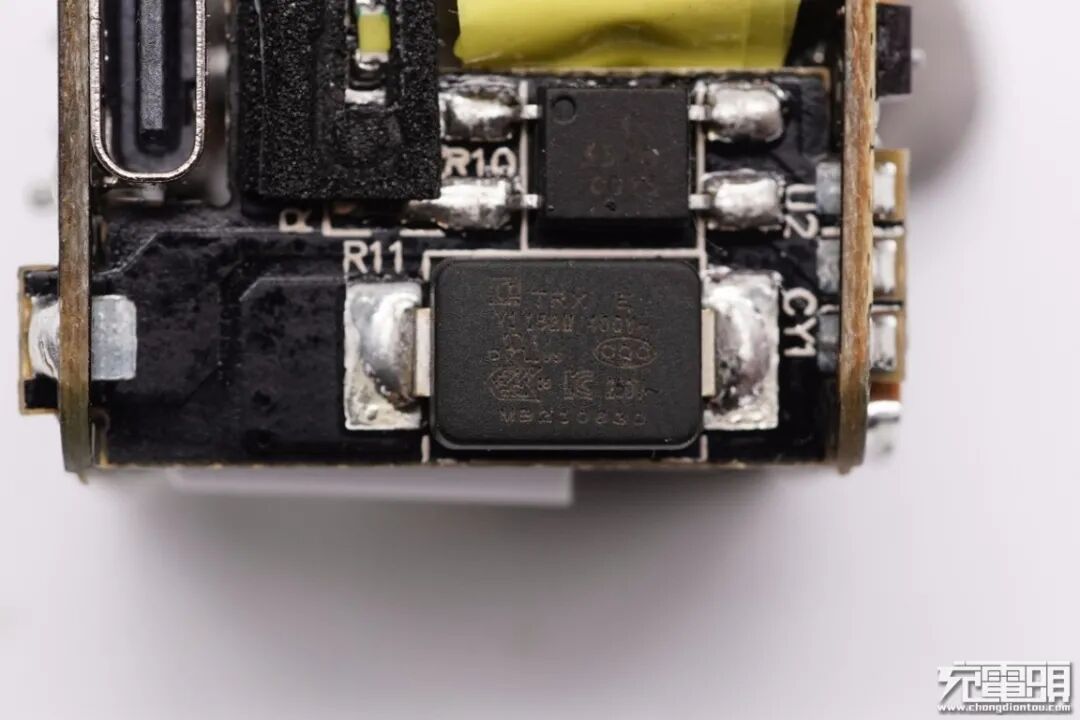

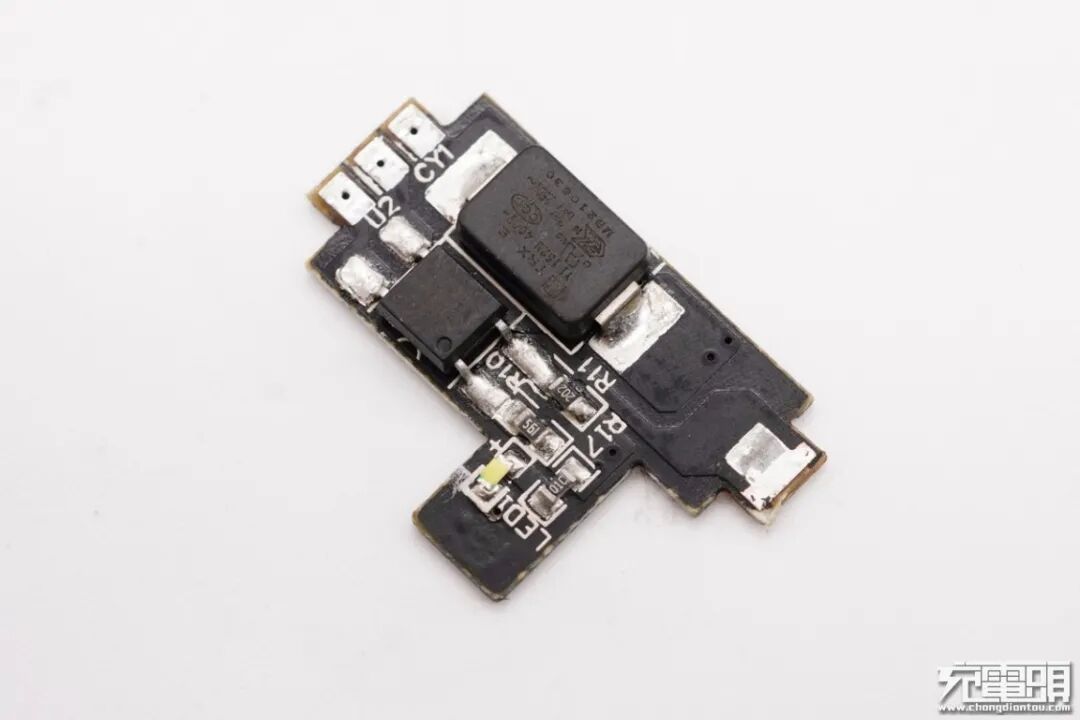

连接小板上各有光耦、Y电容和LED指示灯。

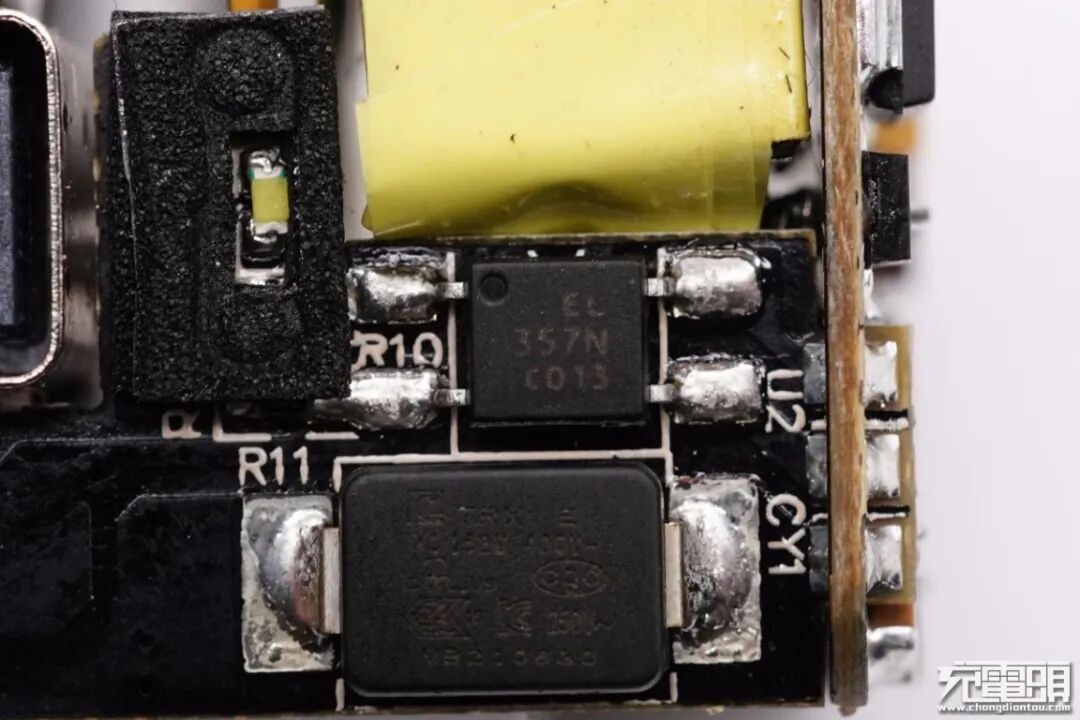

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。

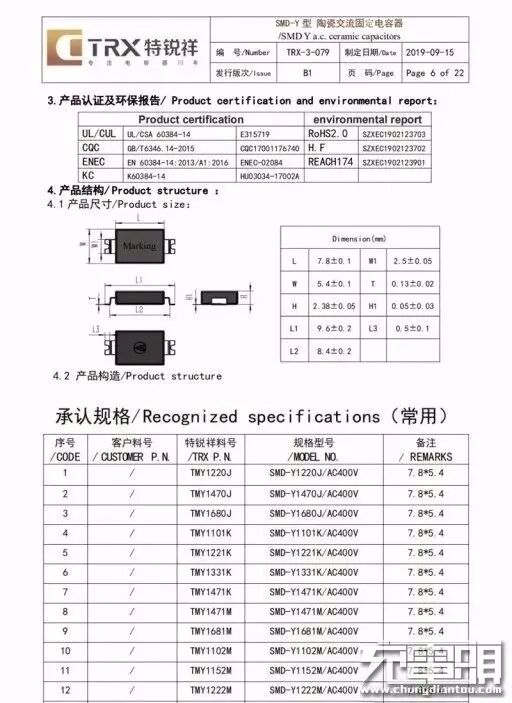

特锐祥贴片式Y电容详细资料信息。
充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

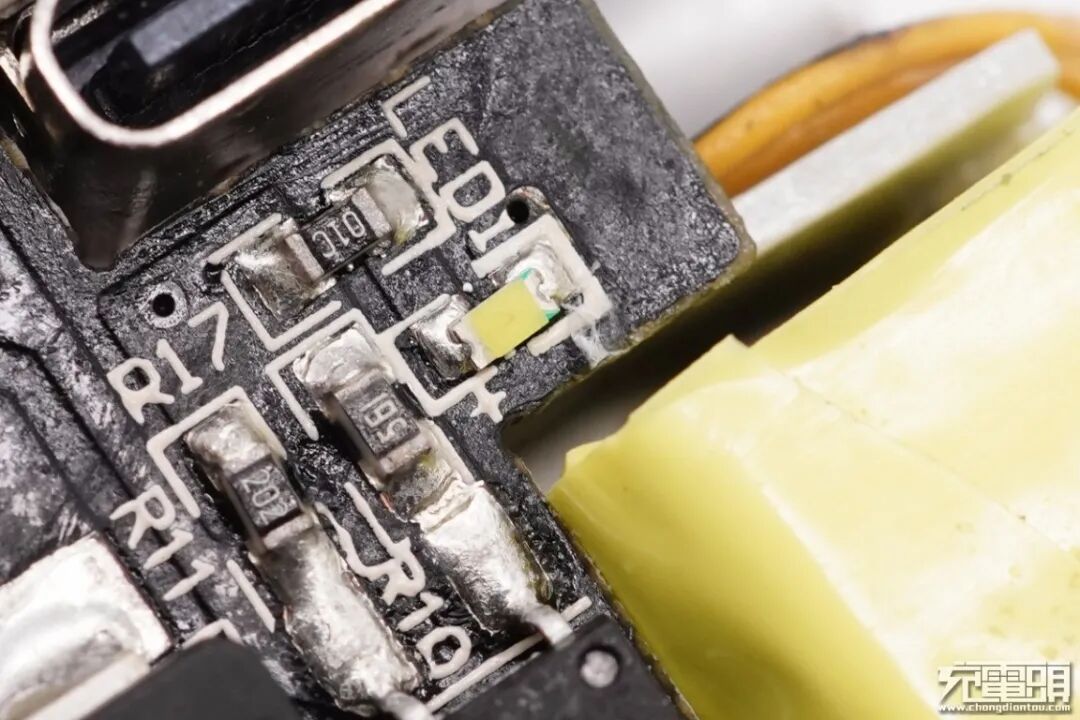

LED指示灯特写，外围泡棉防止漏光。
输出端小板正面一览，设有同步整流芯片和电容等元器件。
小板背面一览，焊接垂直小板连接正负极和光耦反馈端。

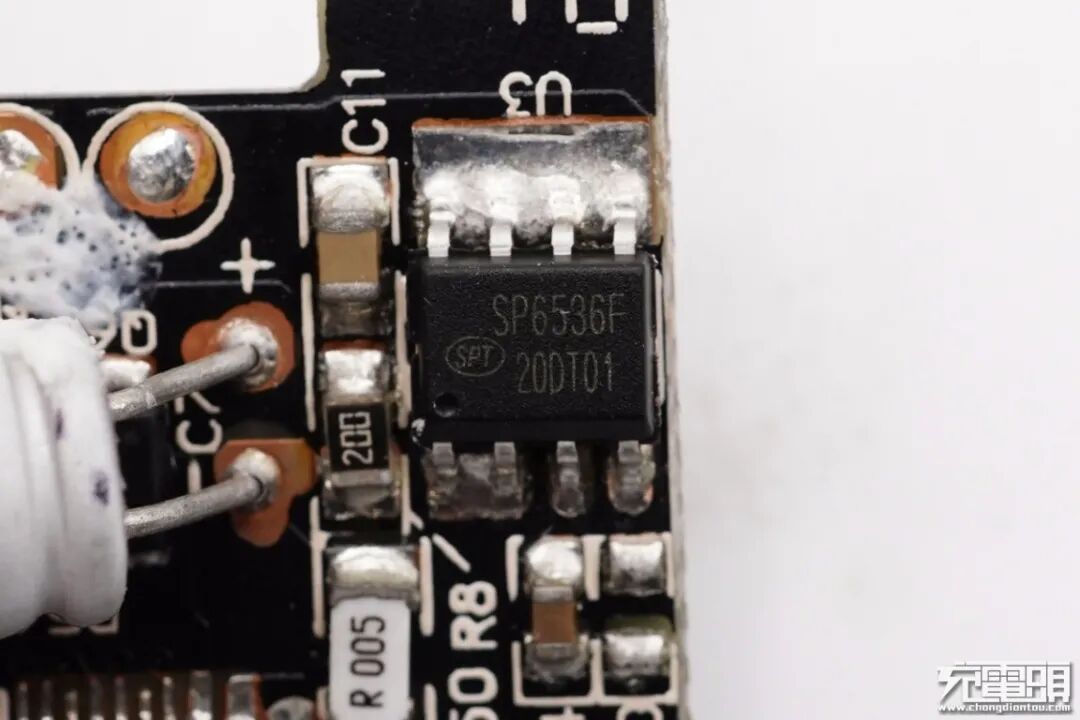

同步整流芯片采用无锡硅动力SP6536F。这是一颗高性能的开关电源次级侧同步整流控制电路，在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。
SP6536F内置耐压60V的NMOS同步整流开关，且具有极低的内阻；支持高达150kHz的开关频率应用；支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

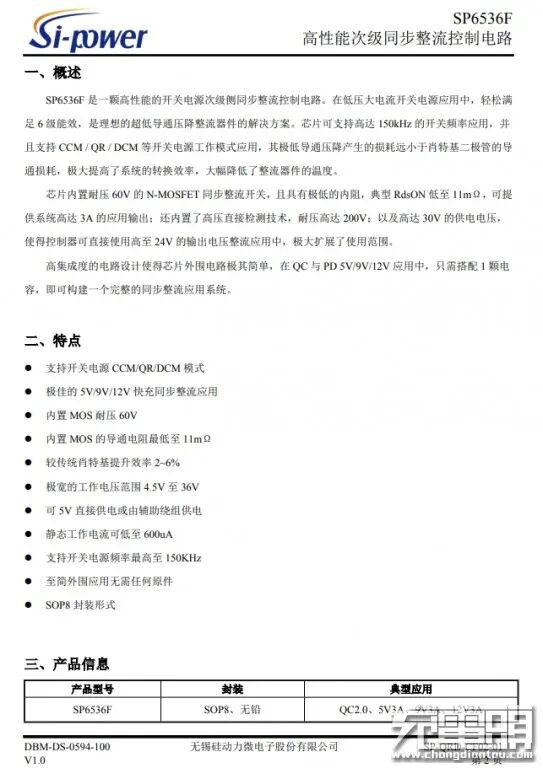

硅动力SP6536F资料信息。

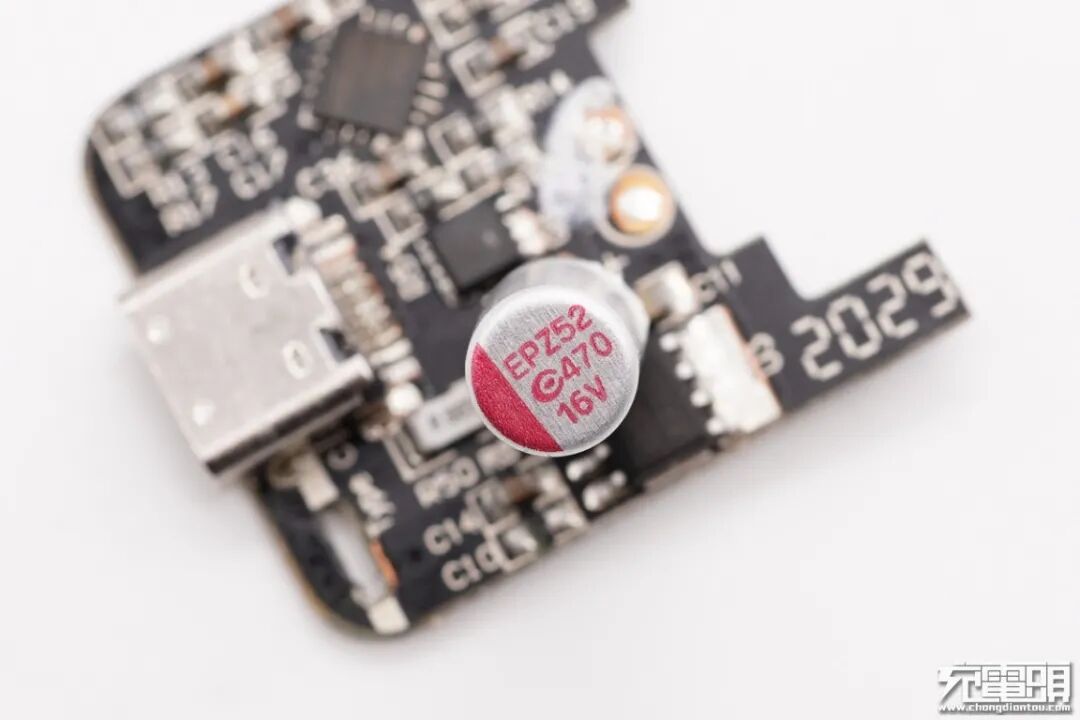

输出滤波固态电容规格为16V 470μF，来自台系知名品牌APAQ钰邦。

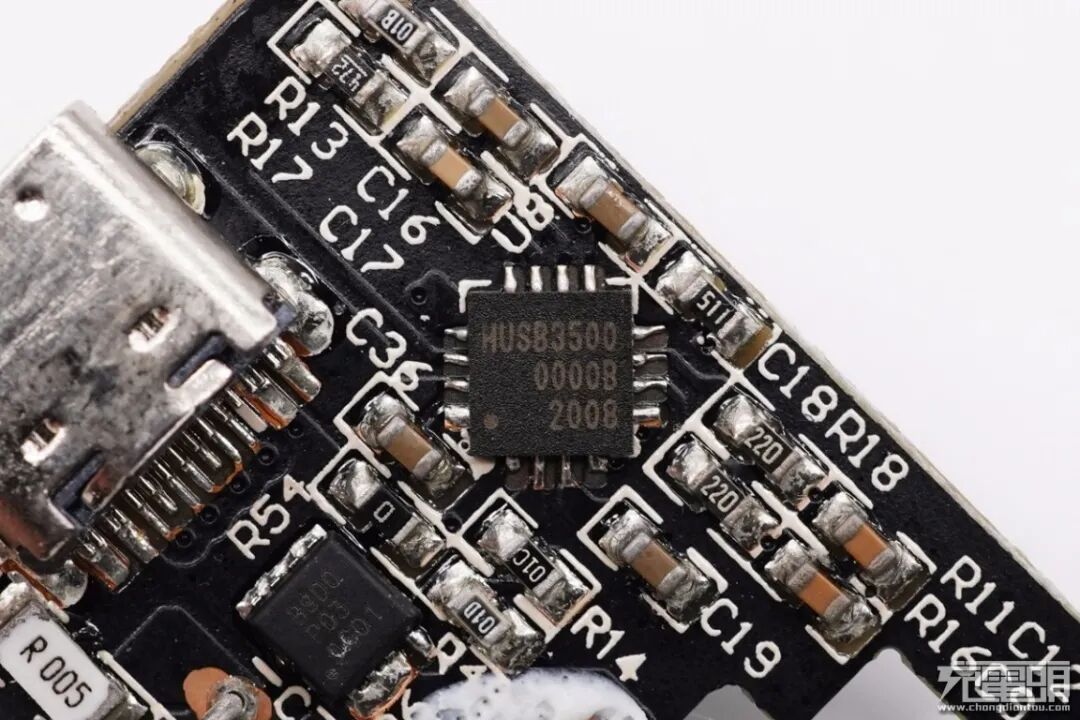

USB PD协议芯片采用慧能泰HUSB350。这是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器。它集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议。HUSB350适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。
慧能泰HUSB350资料信息。
充电头网链接到，慧能泰HUSB350此前已被洛克65W氮化镓PD快充、飞频65W USB PD氮化镓充电器、ABB四位USB输出18W PD快充插座采用，此外，慧能泰的PD快充协议芯片已被京东京造、贝尔金、图拉斯、南孚等众多品牌的数十款产品采用。
输出VBUS开关管特写，丝印B9D0P030C01。

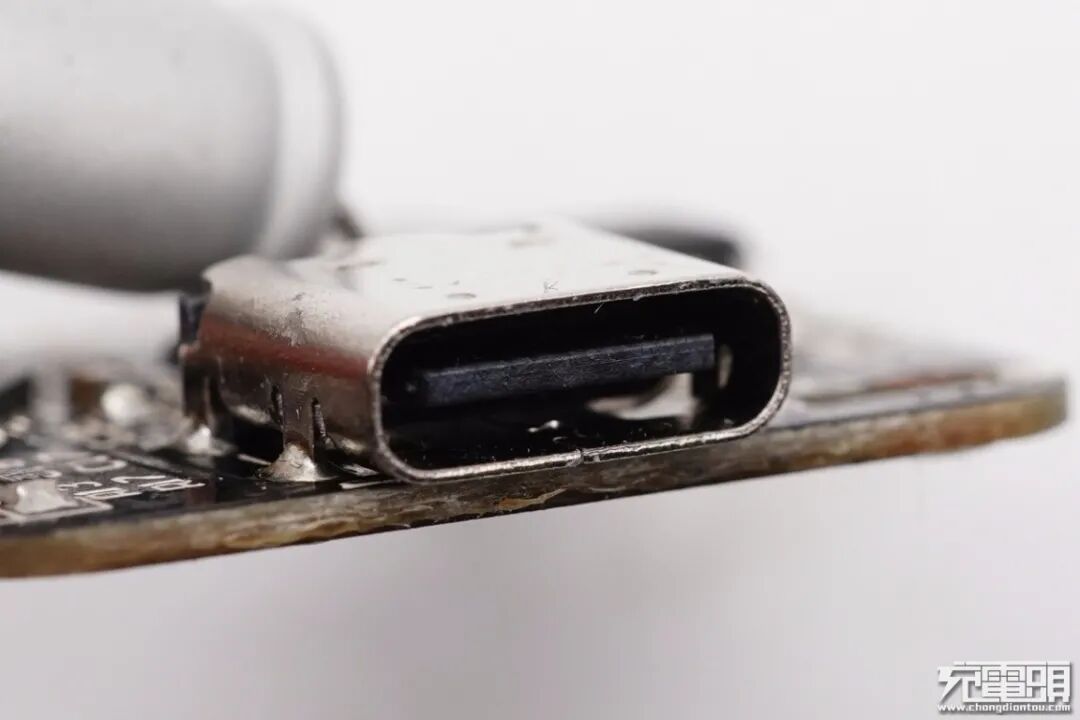

USB-C母座特写，黑色胶芯不露铜。

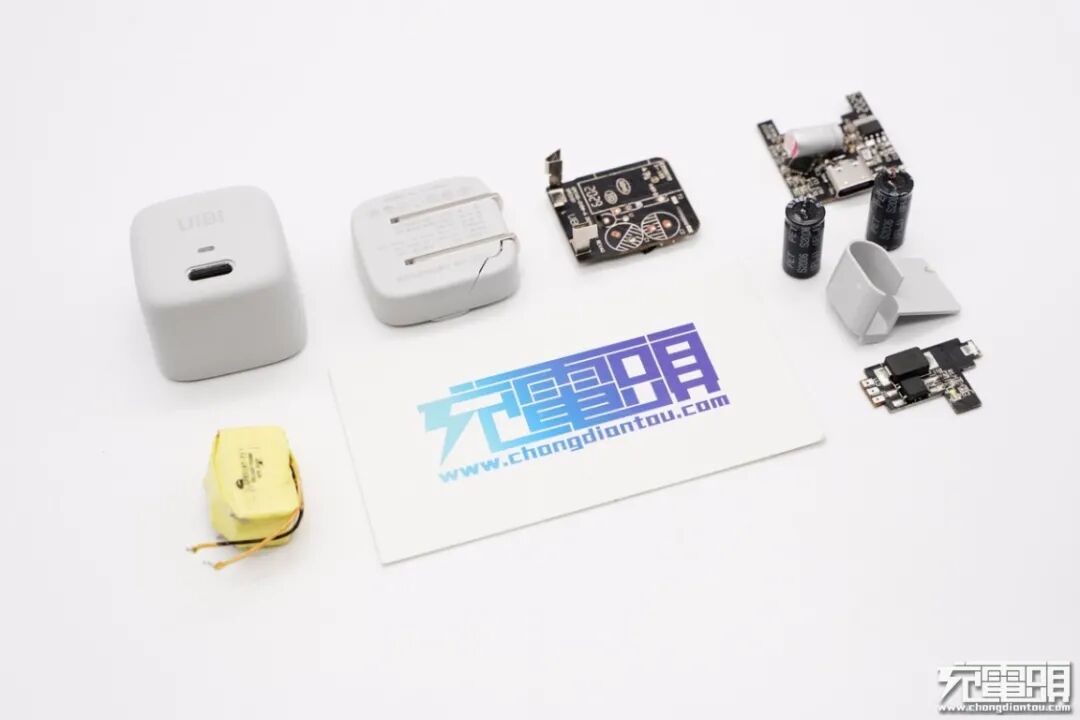

全部拆解完毕，来张全家福。
充电头网拆解总结
UIBI柚比18W USB PD快充充电器将精致路线贯彻到底，小冰块造型与磨砂质感外壳结合，好看耐用。充电器支持Apple 2.4A、QC2.0/3.0、AFC、FCP和PD3.0等协议，具备5V3A、9V2A和12V1.5A三组电压档位。对比其它品牌18W充电器来说，性能上同样不遑多让，满足手机日常充电不是问题。
充电头网通过拆解了解到，这款充电器AC-DC部分采用了士兰微SDH8666Q主控芯片和硅动力SP6536F同步整流芯片，均内置MOS管，集成度高，可有效精简电路降低成本。输出端采用慧能泰HUSB350 USB PD快充协议芯片进行协议识别控制输出电压。
充电器内部采用“三明治”结构设计，充分利用内部空间减小体积，初次级之间设有塑料支架进行隔离固定，这也是超小型充电器的基本操作，既能起到完整的绝缘效果，又能有效支撑固定元器件，提升内部结构的机械强度。
