拆解报告：网易智造61W USB PD快充氮化镓充电器
近期网易严选官方商城上架了一款自家品牌的氮化镓充电器，这款产品采用方正圆角造型设计，搭配可折叠插脚，整体小巧便携。此外充电器支持QC和PD快充，具备齐全的电压档位，最大输出功率61W，能够很好的满足手机和笔记本的快充需求。下面充电头网就和小伙伴分享这款充电器的拆解，看看其用料做工如何。
此前，充电头网已经为大家分享了网易智造1A1C 65Ｗ快充氮化镓充电器、网易智造65W USB PD快充充电器、网易智造18W USB PD快充充电器、网易智造18W QC快充充电器等产品的拆解，大家可以点击蓝色字体了解详情。
一、网易智造61W氮化镓充电器外观
包装盒正面印有充电器外观简图，左上角是网易智造logo，包装设计十分简洁。

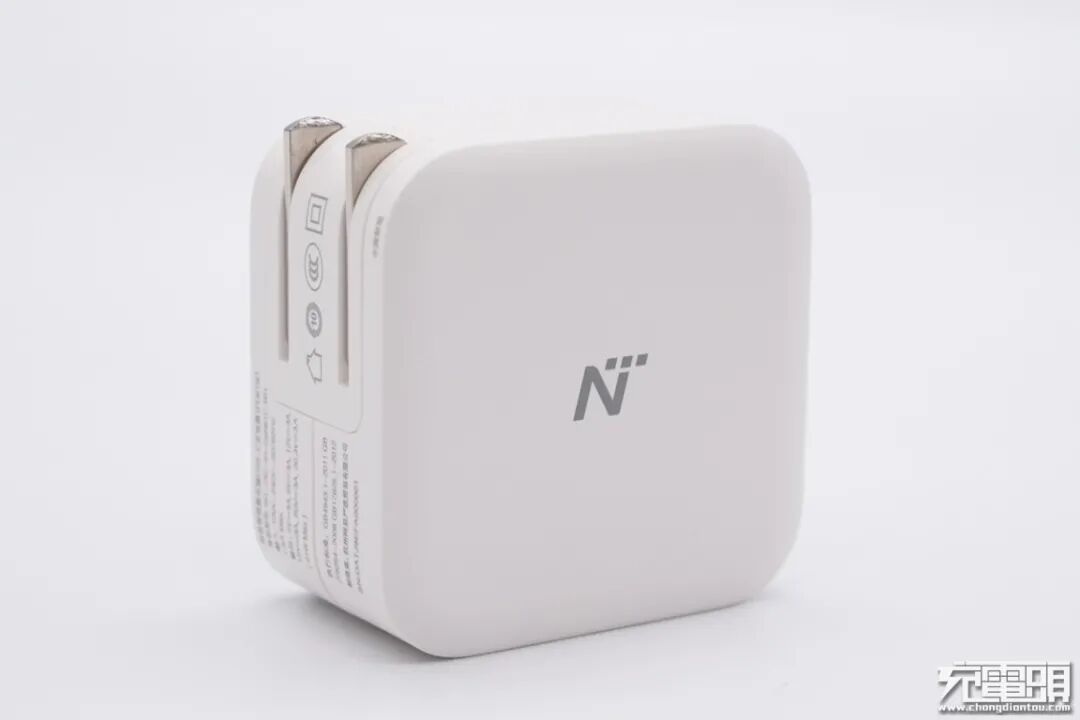

这款充电器圆角方正造型设计，机身壳采用PC阻燃材质，表面哑光处理来抗指纹，侧身和正背面交界处棱边分明，整体设计十分简约。
机身正面中心有网易智造logo。

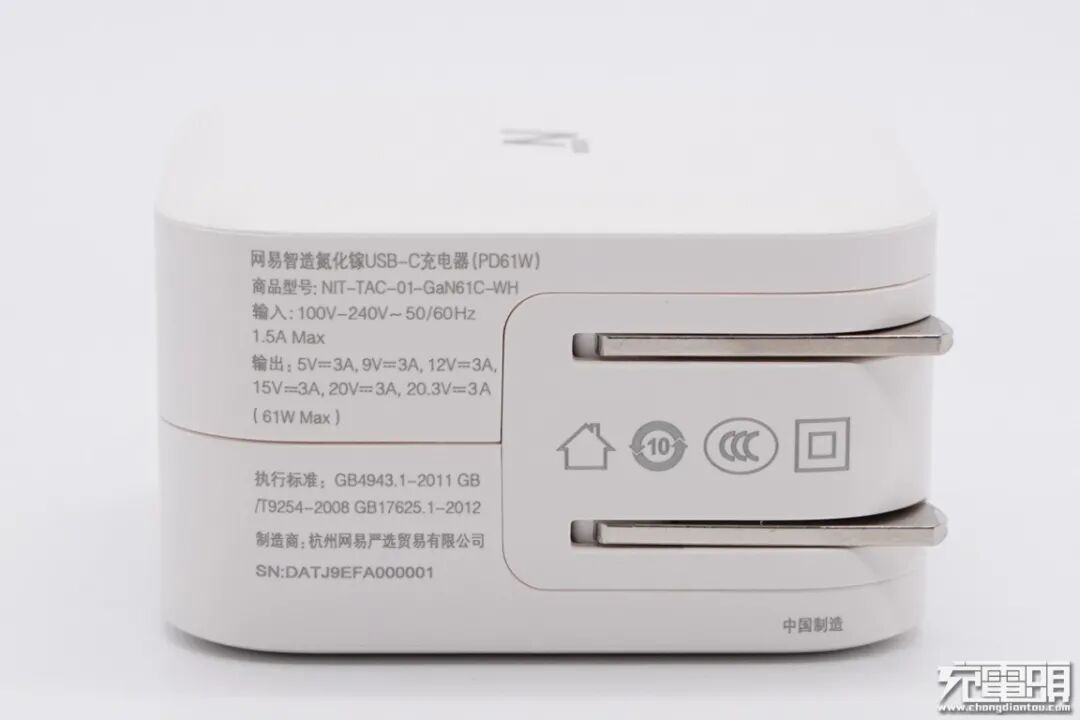

输入端外壳上标注充电器参数信息
型号：NIT-TAC-01-GaN61C-WH
输入：100-240V~50/60HZ 1.5A Max
输出：5V3A、9V3A、12V3A、15V3A、20V3A、20.3V3A（61W Max）
制造商：杭州网易严选贸易有限公司
产品已经通过了CCC认证。

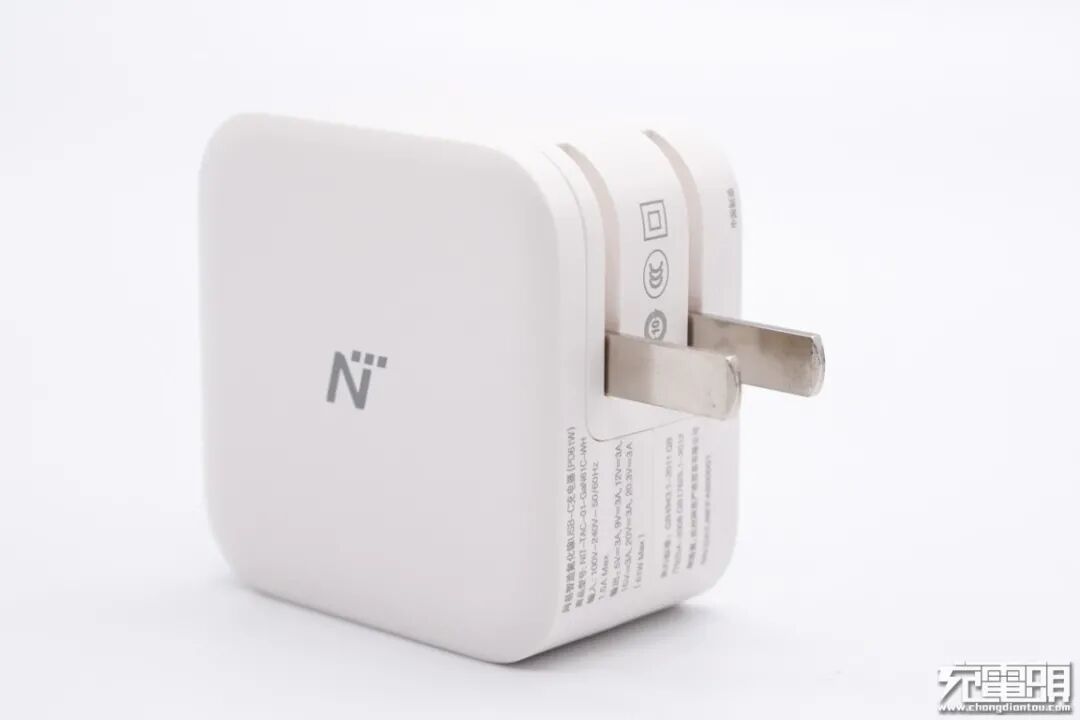

输入端配备的是可折叠国标插脚，方便携带且不会刮伤包里其它设备。

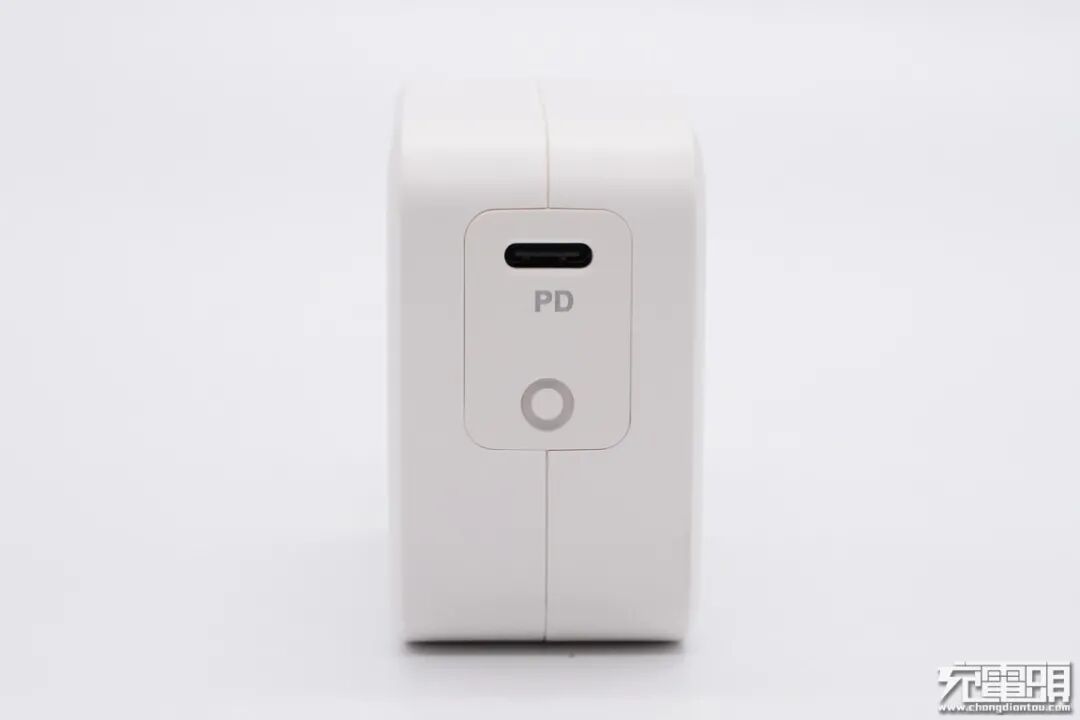

输出端配备一个USB-C接口，黑色胶芯不露铜。接口下方印有PD字样，此外还有一个工作指示灯。
使用游标卡尺实测充电器长52.63mm。

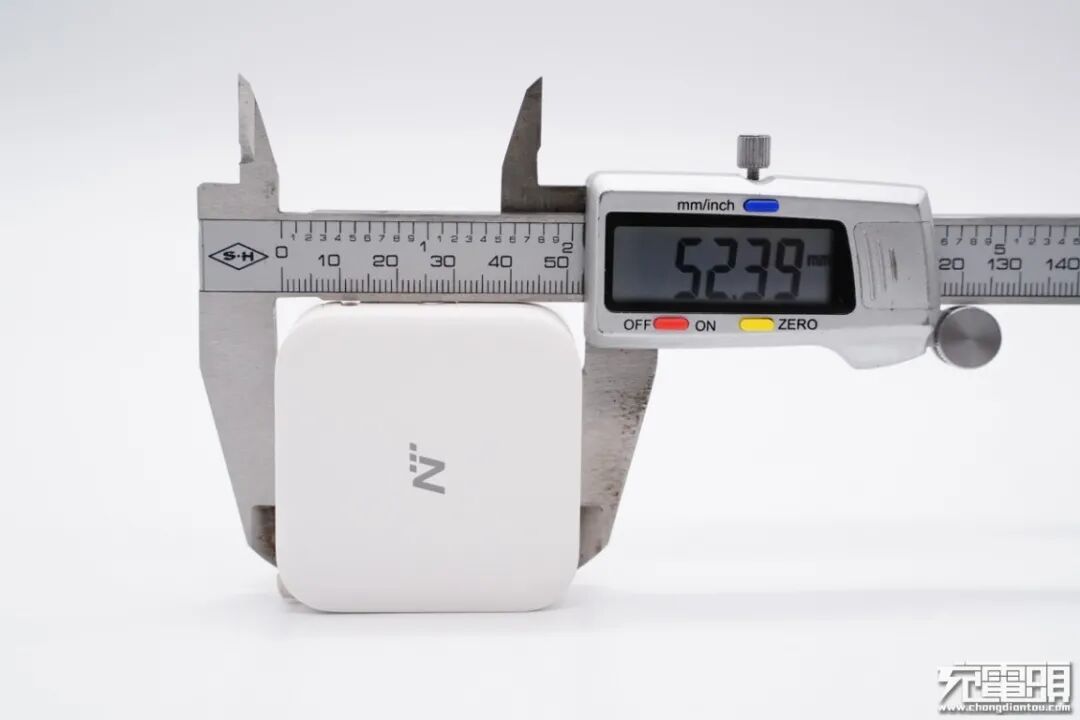

宽度为52.39mm。

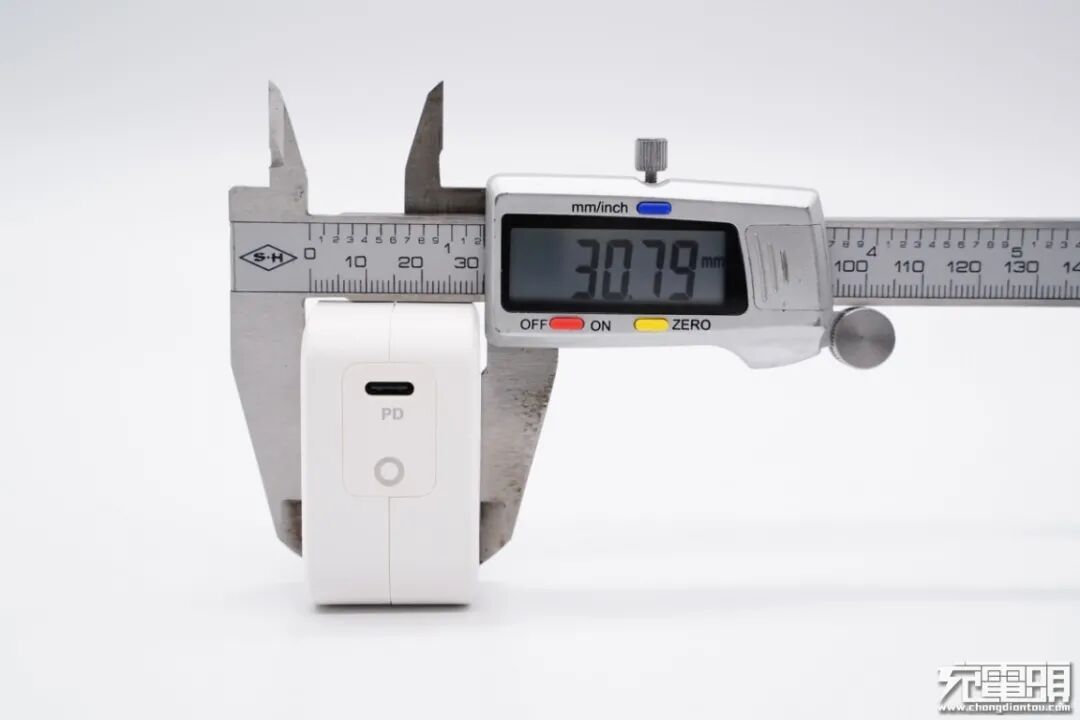

厚度为30.79mm。通过三维可以计算得出充电器体积为84.9cm³，功率密度为0.72W/cm³。

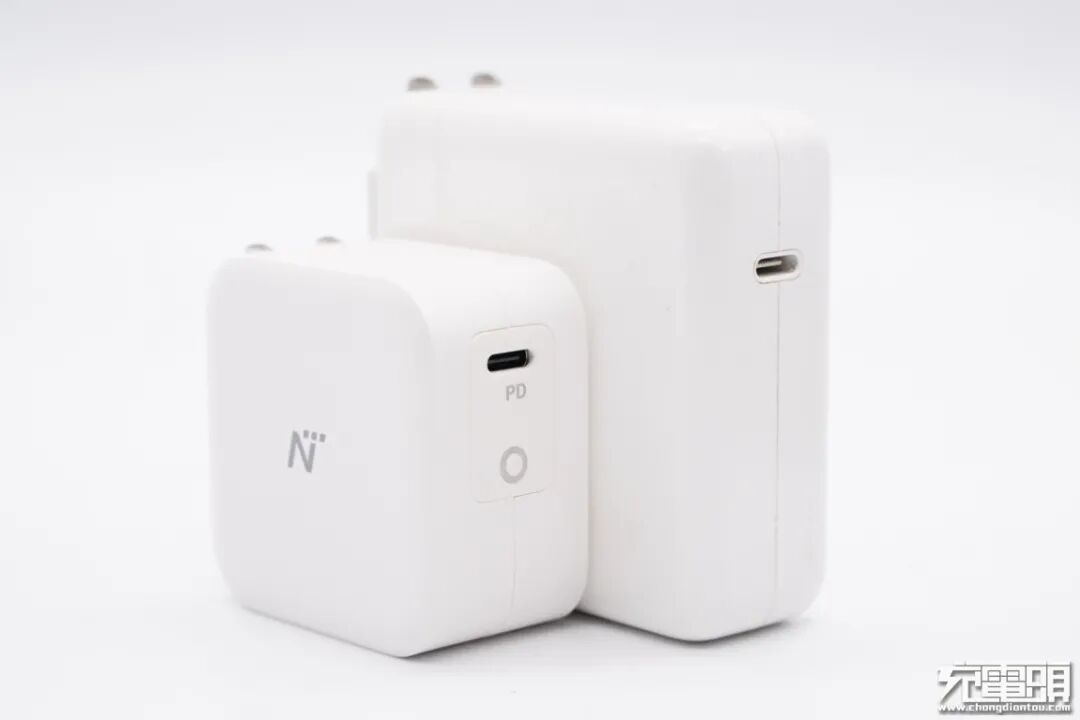

和苹果61W充电器大小直观比较，网易智造这款体积优势明显。

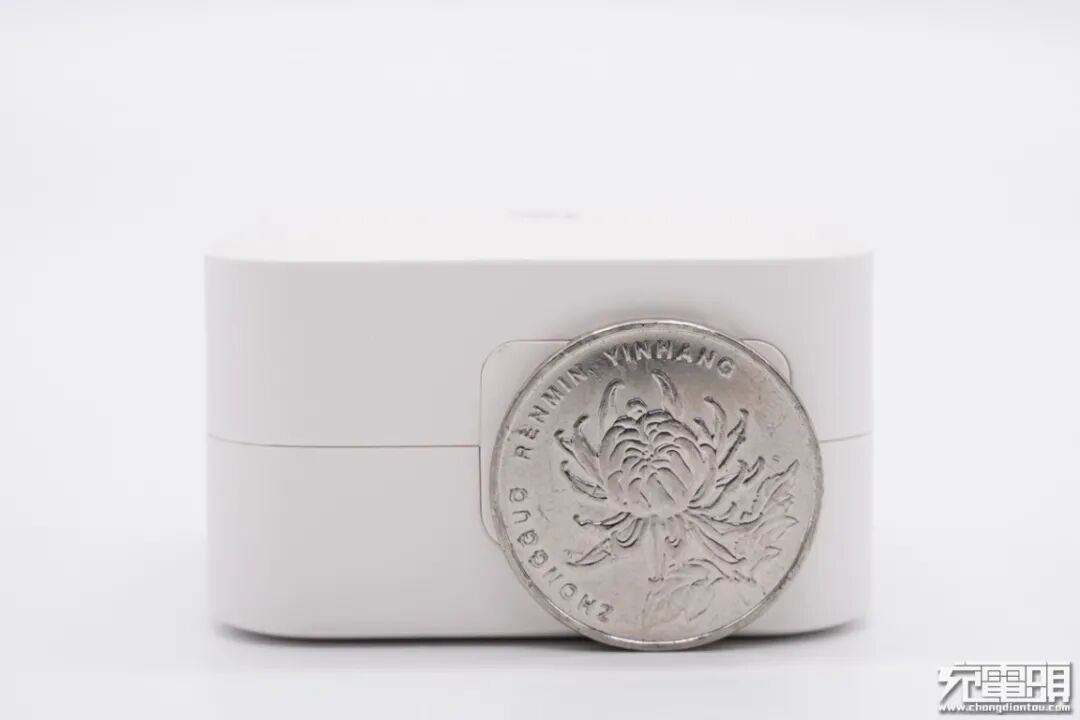

机身厚度比一元硬币直径大一些。

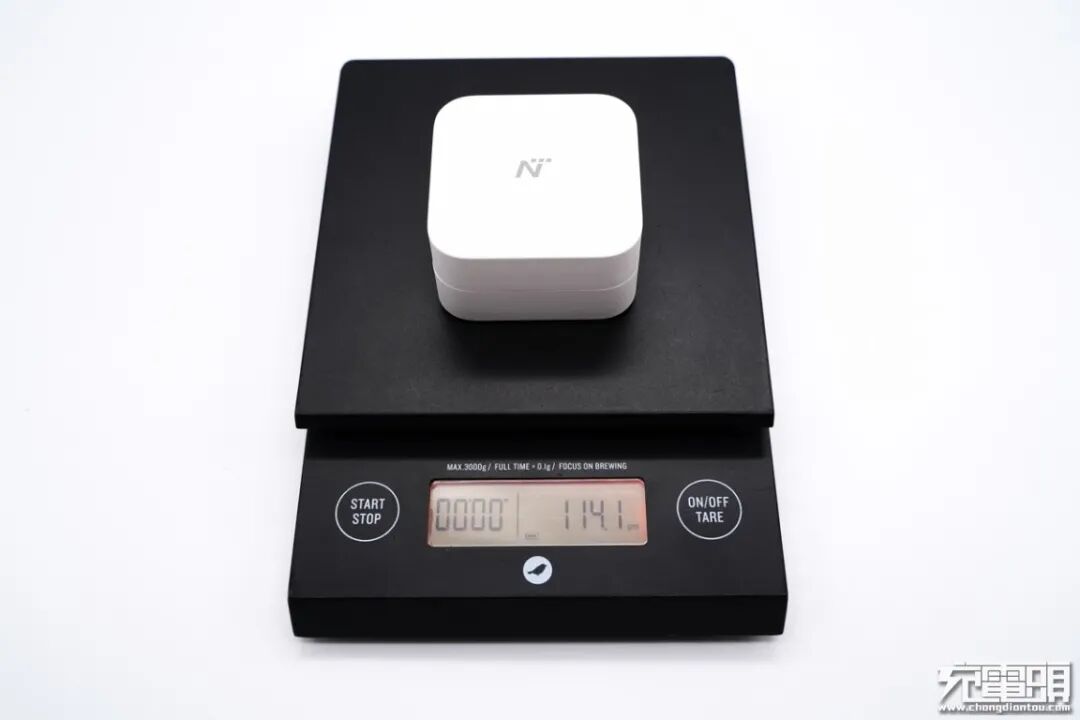

净重约为114g。

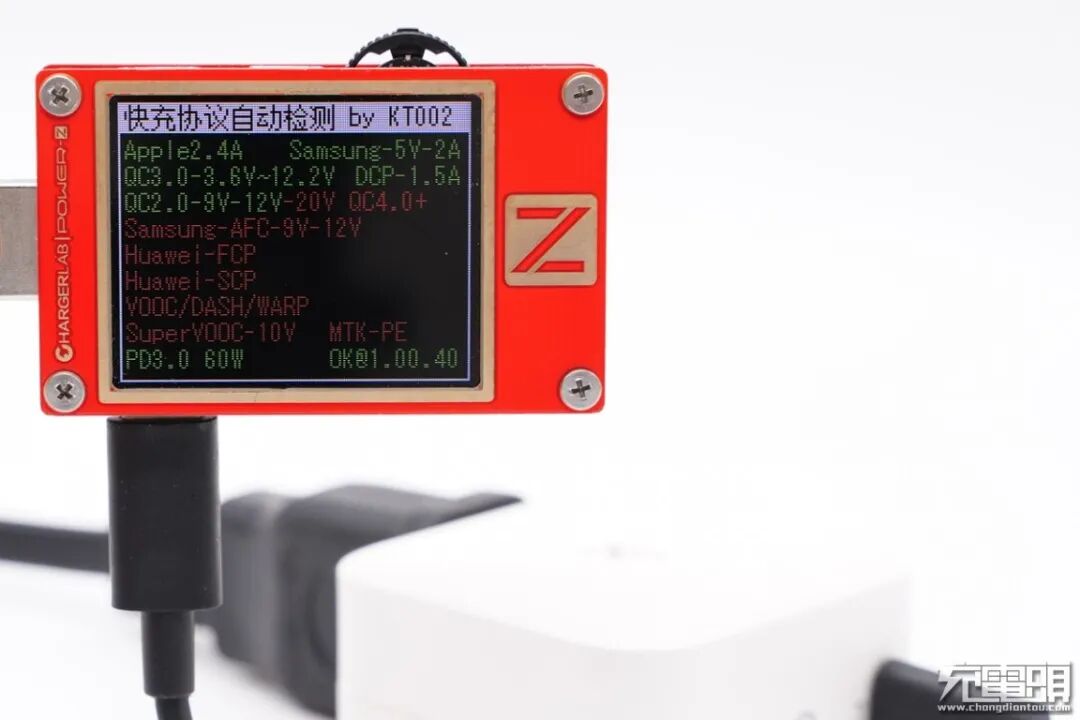

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议。

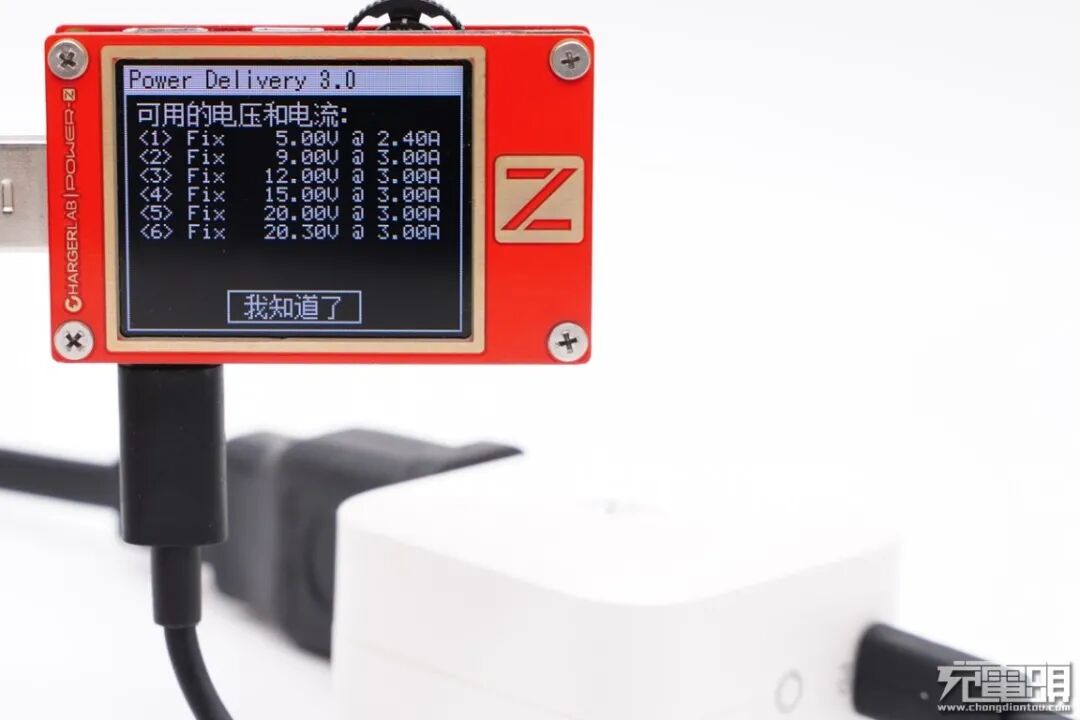

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V3A、12V3A、15V3A、20V3A、20.3V3A六组固定电压档位。
二、网易智造61W氮化镓充电器拆解

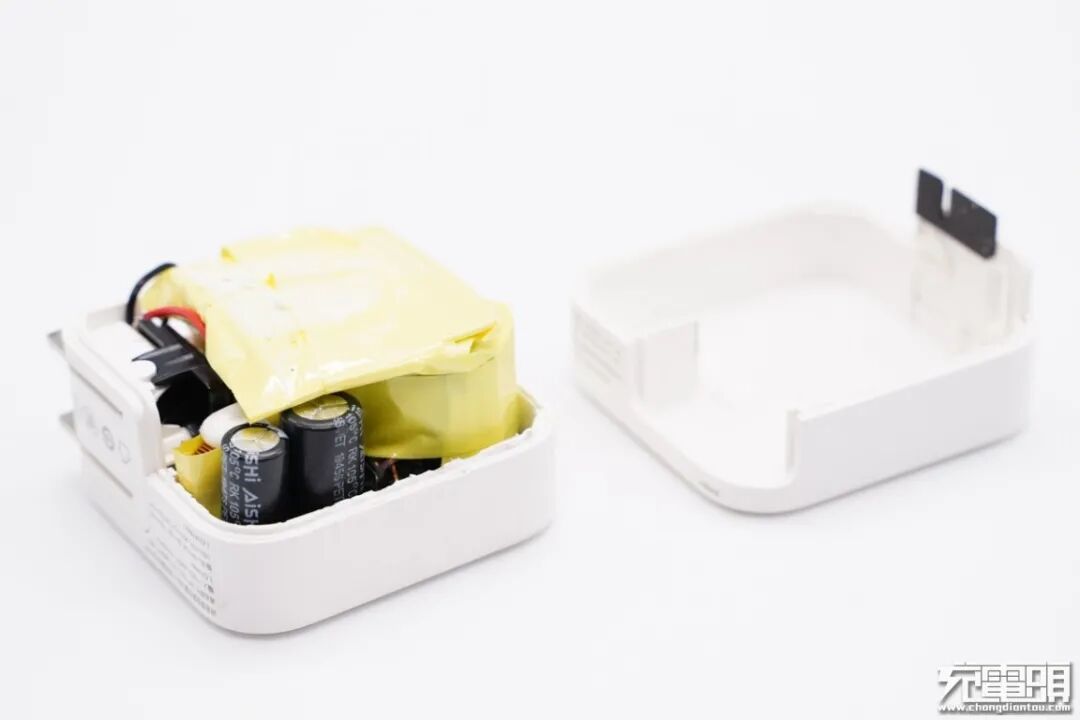

将机身壳拆开，两半机身壳采用超声波焊接连接。
PCB板正面上端覆盖散热片，并且粘贴绝缘胶带和打胶处理，绝缘保护的同时增强导热效果。

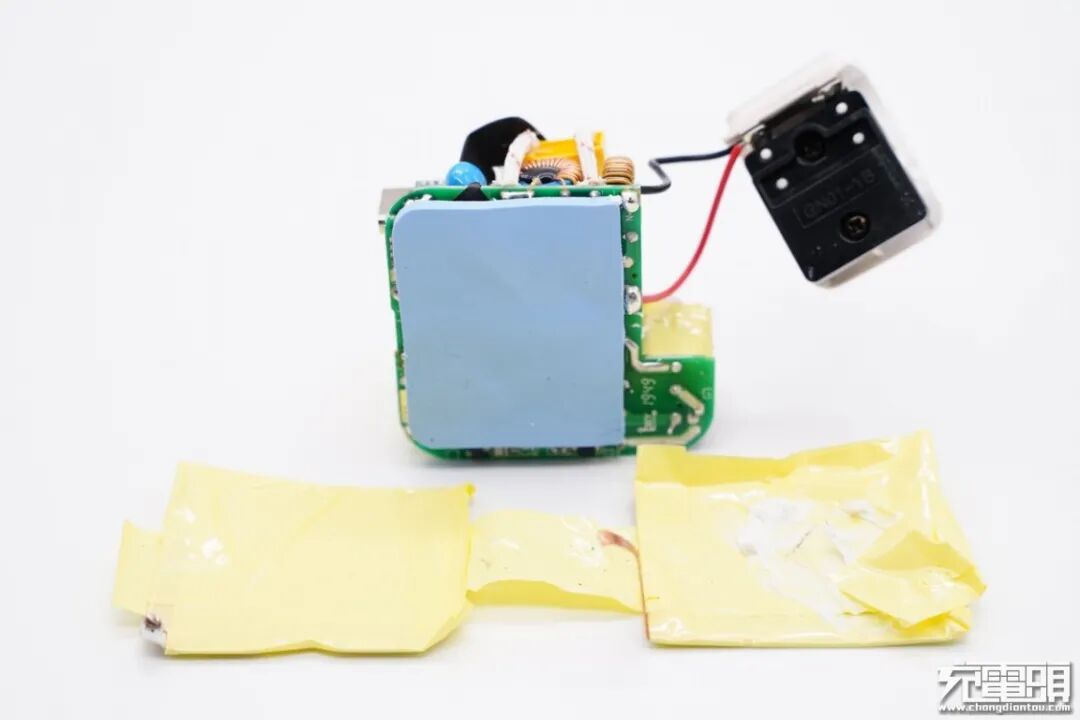

电路板背面同样配有散热片，并且还而外配有一块蓝色导热垫，导热效果更好。
PCB板正面一览，初次级之间设有隔离板。电解电容电感等元器件打胶加固。

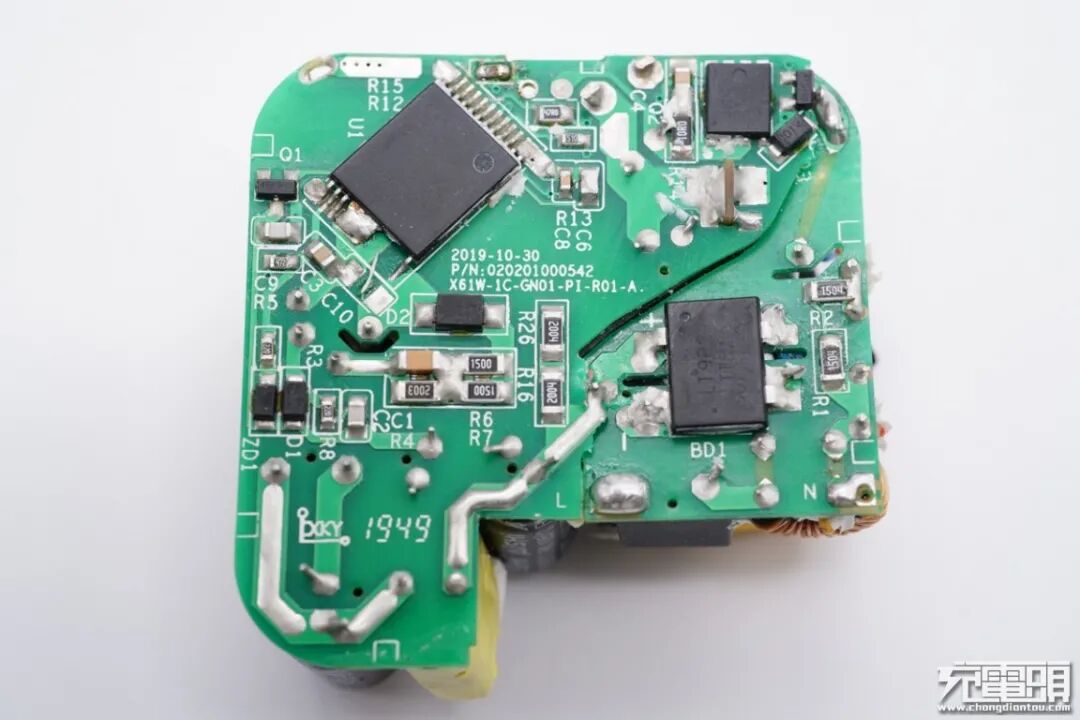

PCB板背面一览，仅设有整流桥、主控芯片和同步整流MOS三颗芯片，板子在拆解过程中不小心损坏了。
经过对PCB板正背面电路观察分析发现，网易智造这款充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

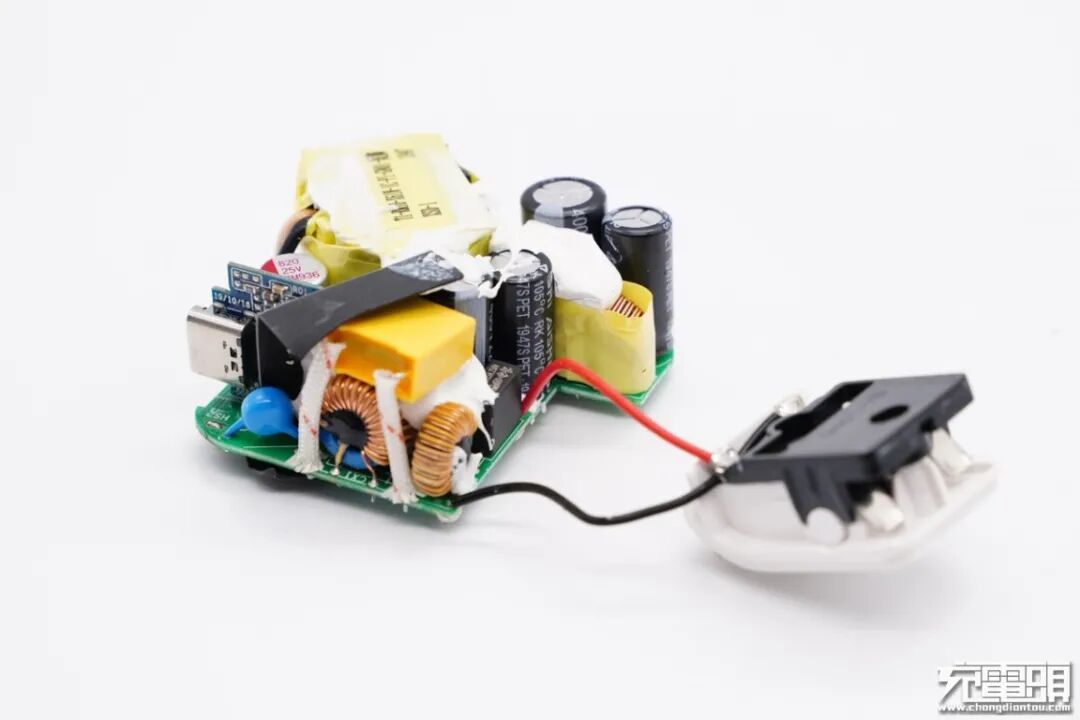

输入端一览。
来自诚润电子延时保险丝,规格为3.15A 250V。

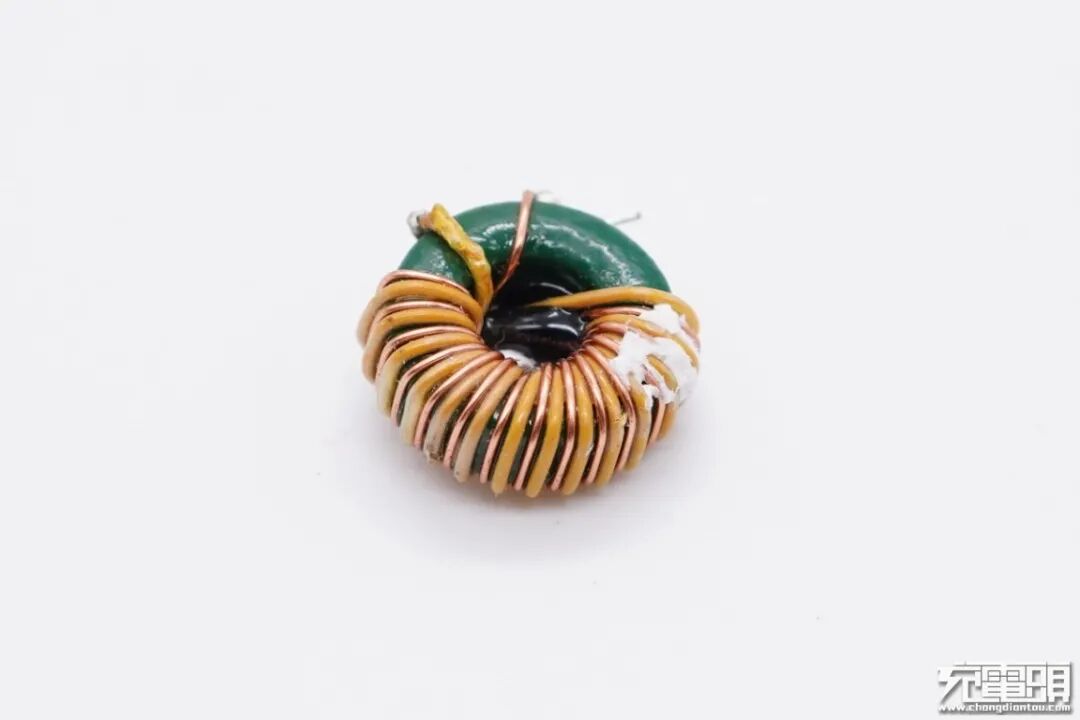

共模电感双线绕制，用于滤除EMI干扰。

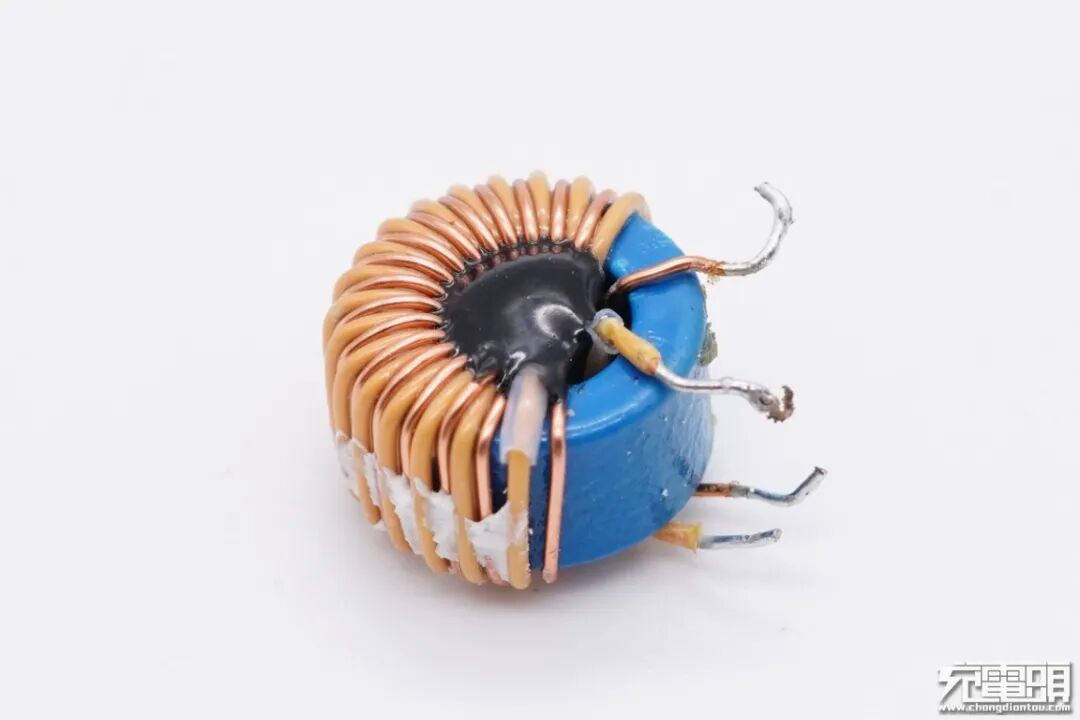

另一颗共模电感特写，蓝色磁芯。

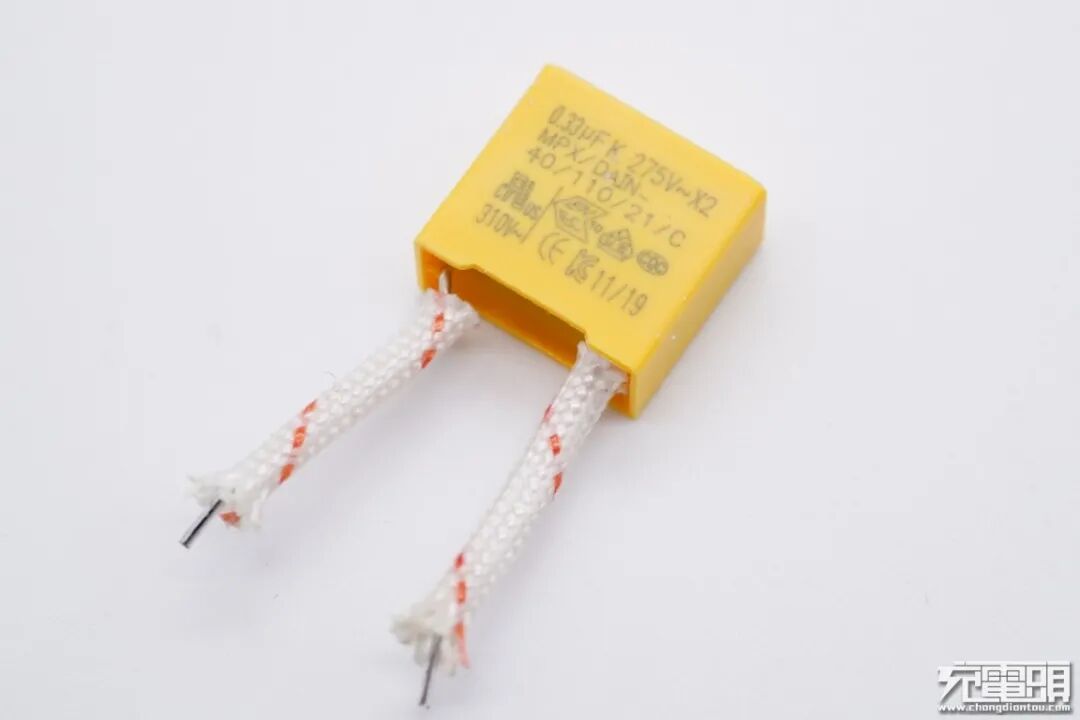

安规X电容容量0.33μF，焊脚外套有绝缘管。

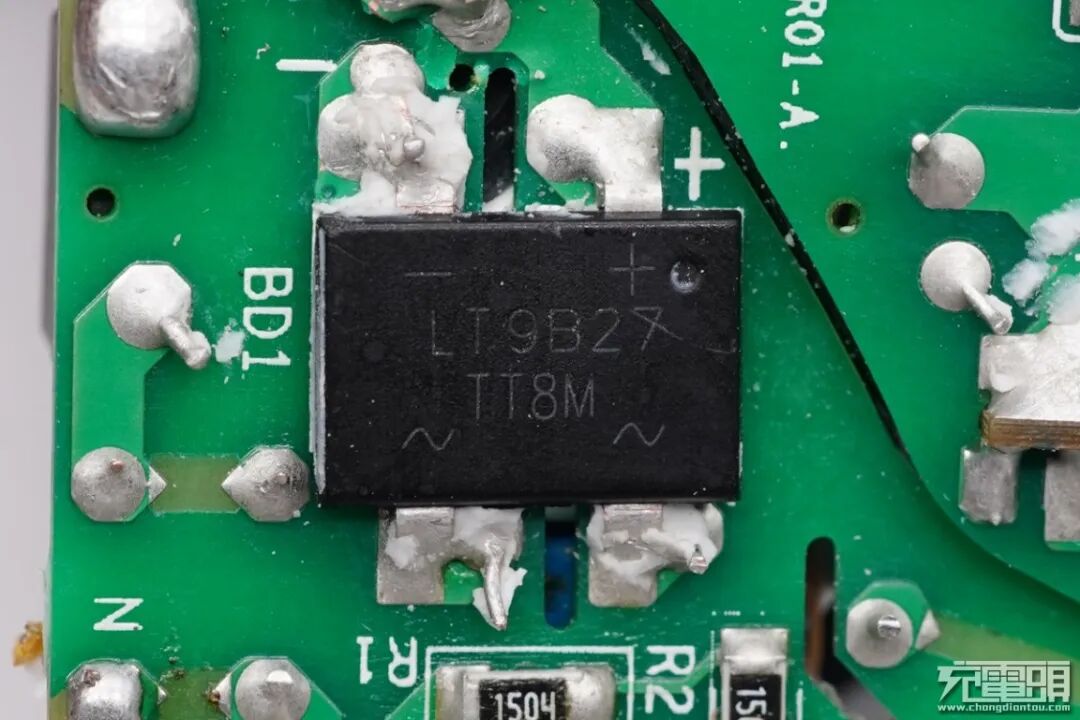

输入端TT8M整流桥，交流输入和直流输出处开槽加强绝缘。

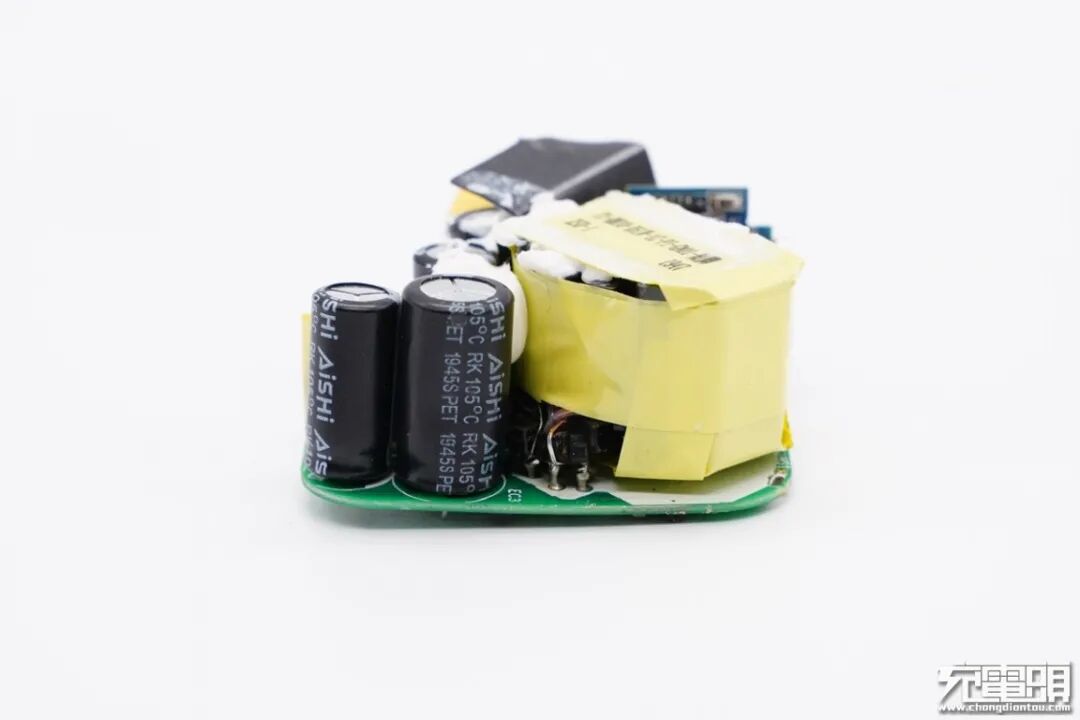

PCB板前端一览，右侧设有四颗高压滤波电解电容以及一颗滤波电感。

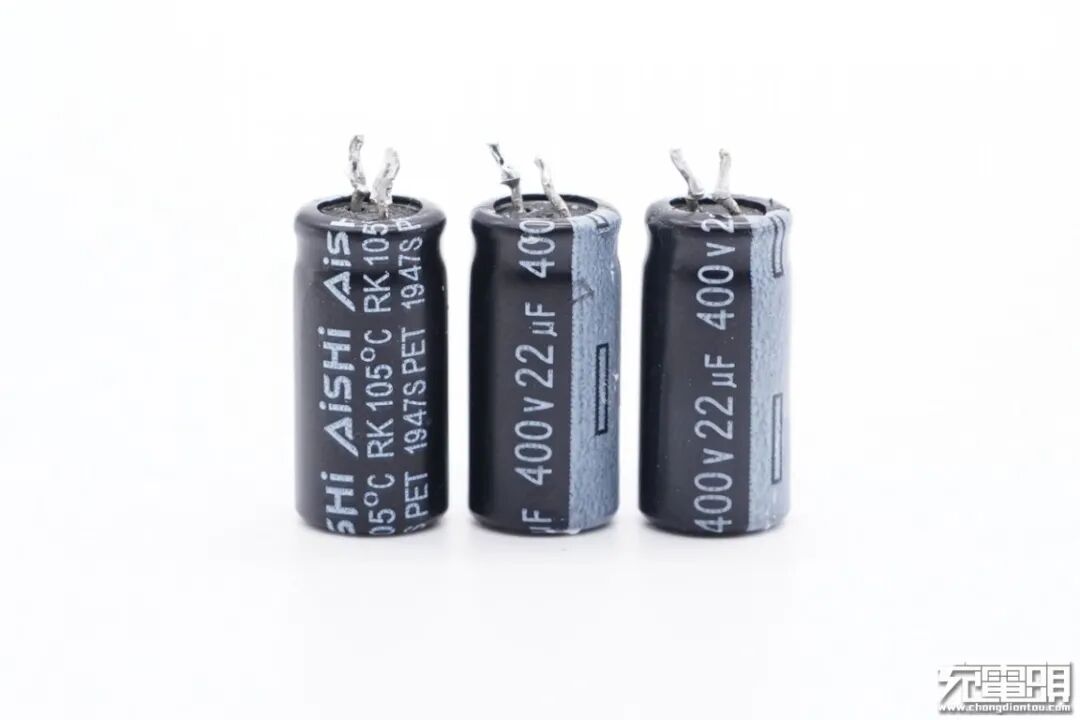

四颗高压滤波电解电容均为艾华品牌，并且这三颗规格均为400V 22μF。

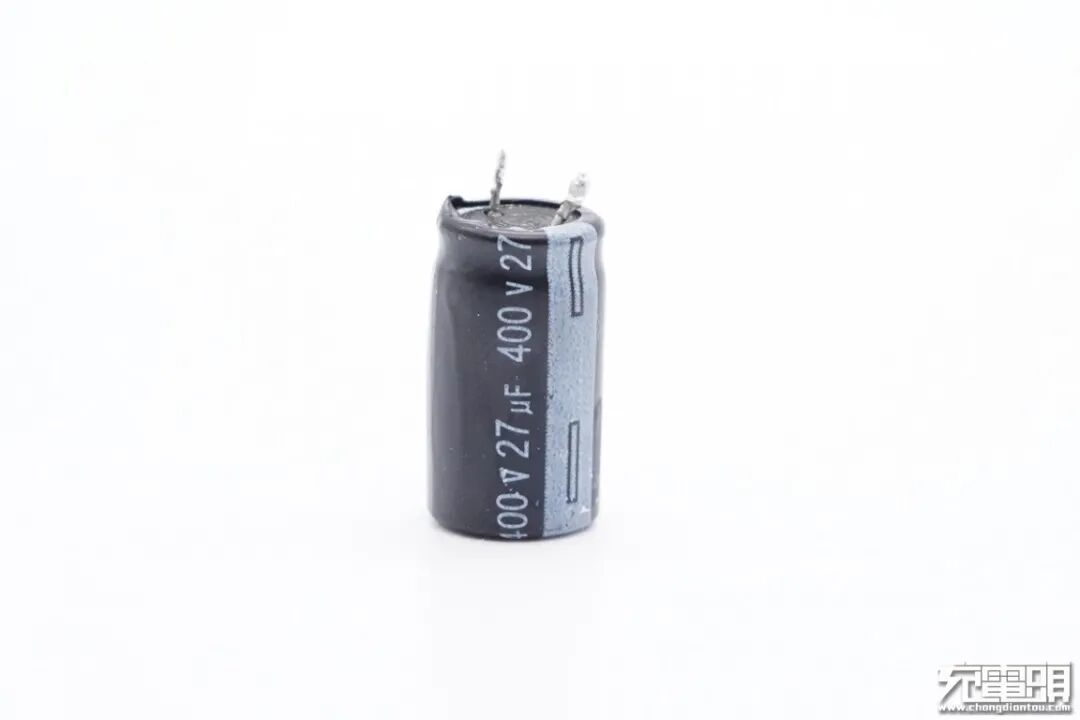

第四颗规格为400V 27μF。

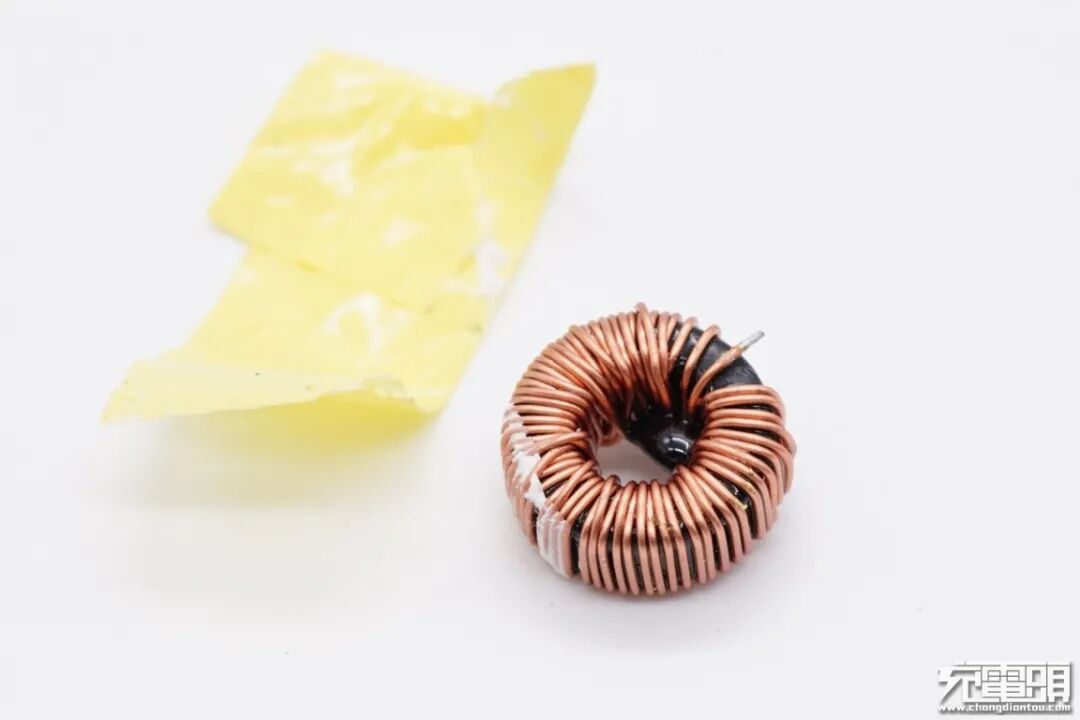

滤波电感包裹绝缘胶带。

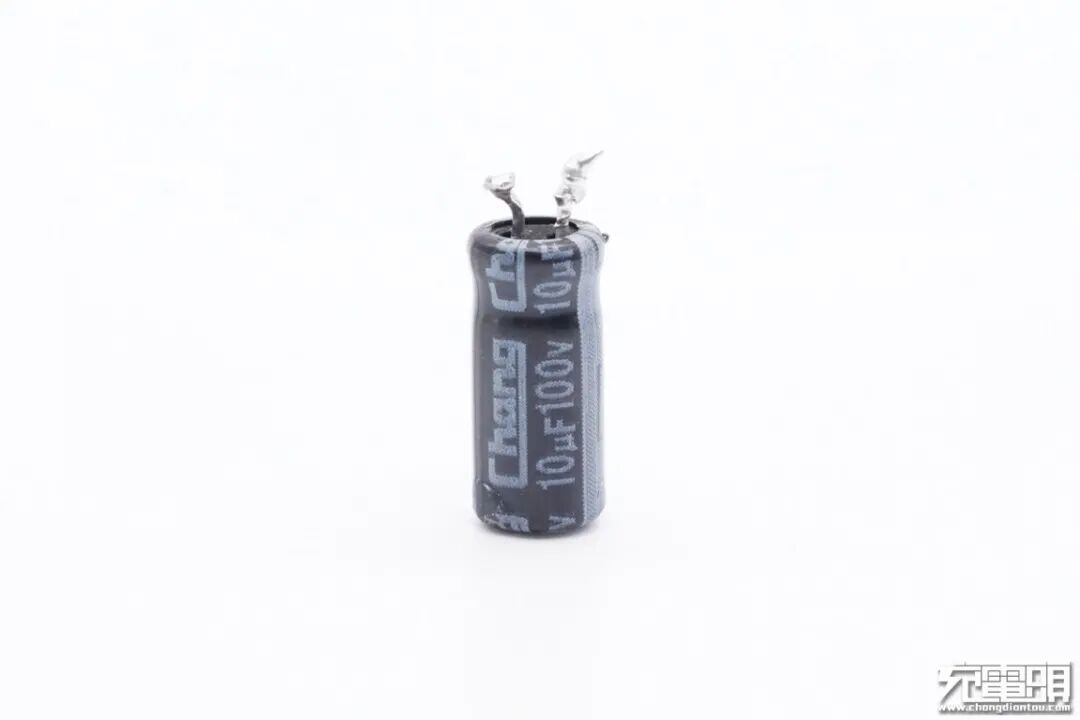

PWM主控芯片供电电容，规格为100V 10μF。
充电器主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。
PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。
充电头网拆解了解到，该芯片此前已被网易65W 1A1C氮化镓快充、omthing万魔65W 2C1A氮化镓快充充电器、京东京造65W 2C1A氮化镓快充充电器、RAVPower 61W氮化镓USB PD充电器、ANKER 60W氮化镓双USB-C口充电器和ANKER安克4口氮化镓桌面PD快充充电器A2045采用。
此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

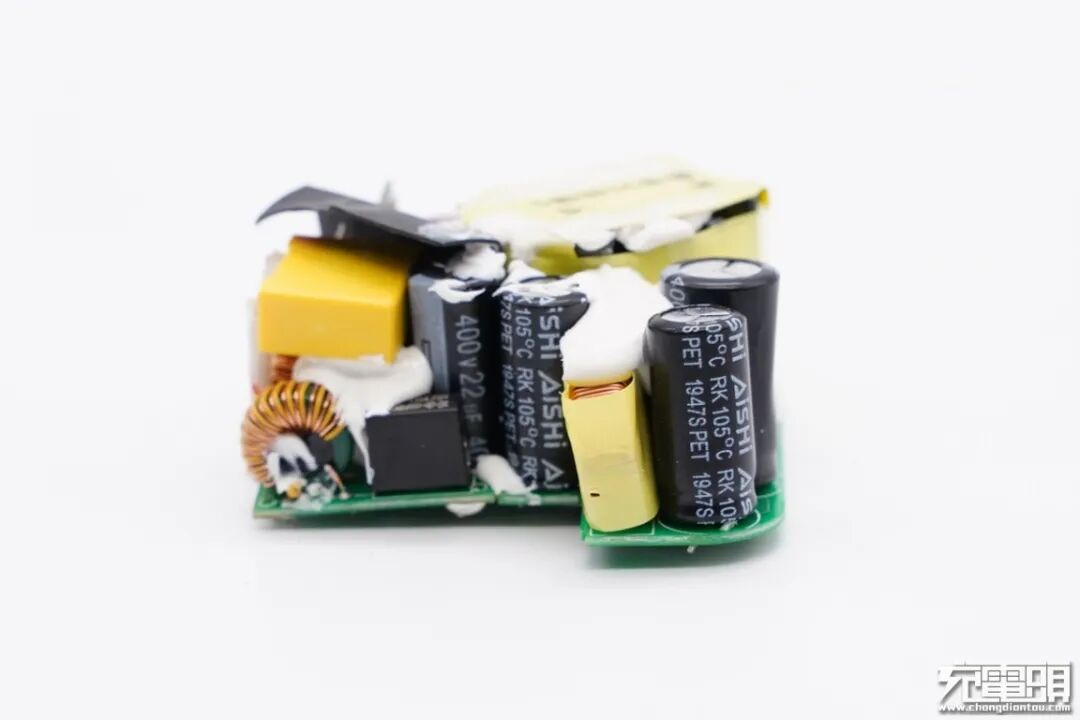

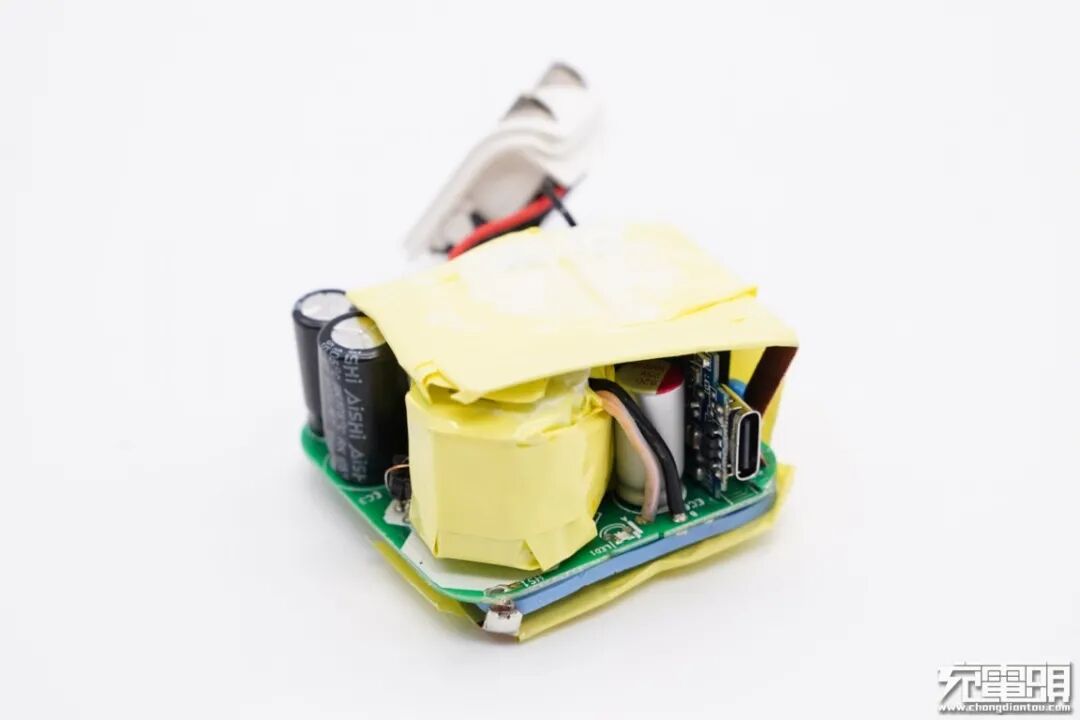

PCB板侧面一览。

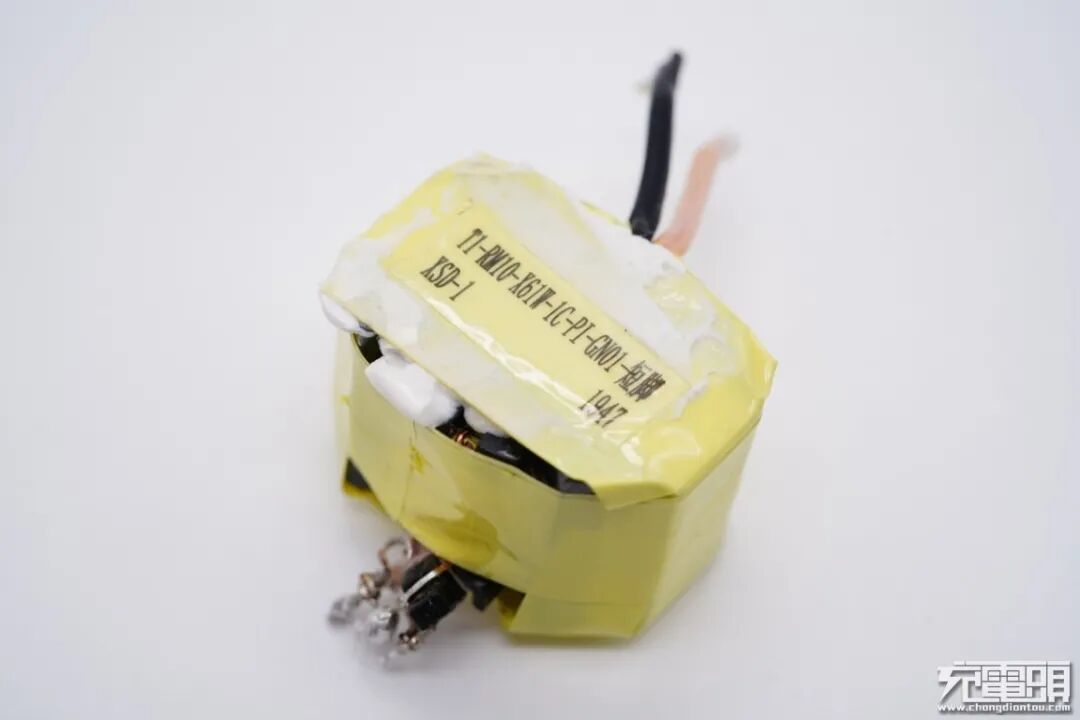

变压器特写，顶部贴有信息标签，RM10磁芯，次级采用多层绝缘线。

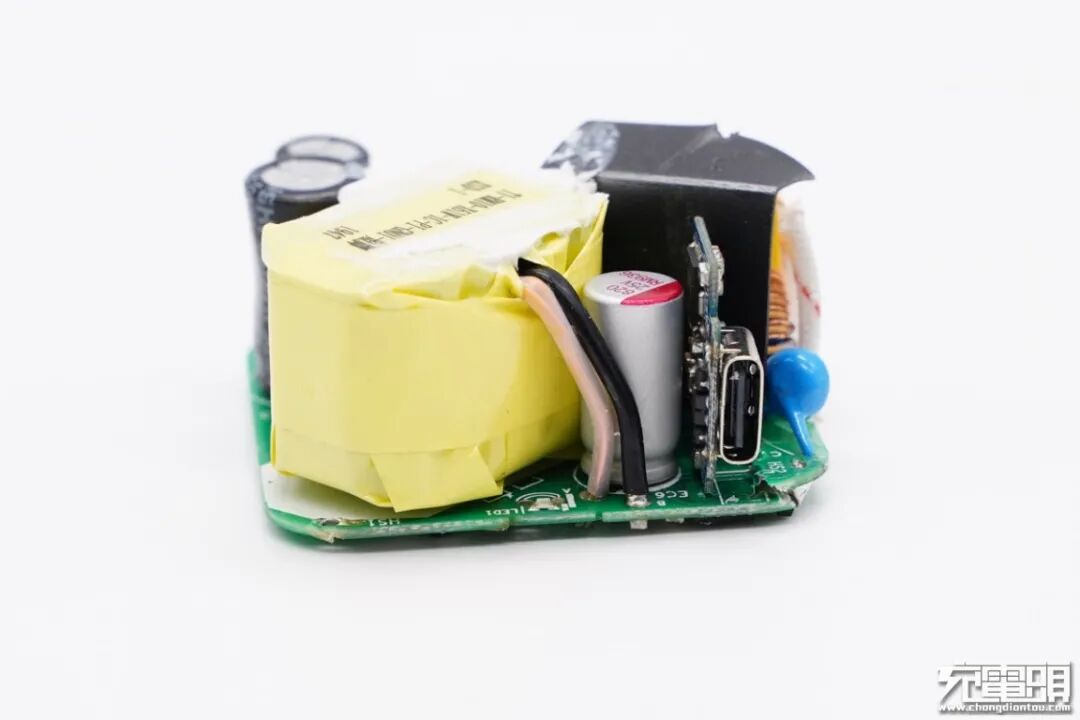

输出端一览，USB-C口采用协议小板垂直焊接。

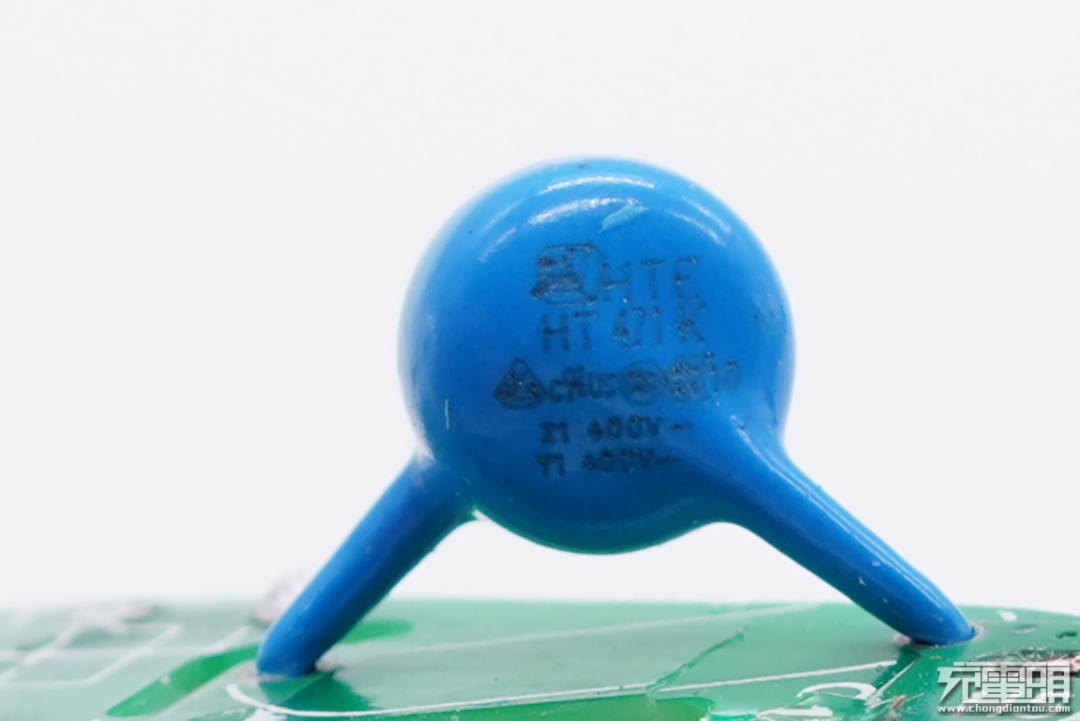

输出抗干扰蓝色Y电容特写。
次级同步整流MOS管采用恒泰柯半导体的HGN052N10SL，NMOS，耐压100V。

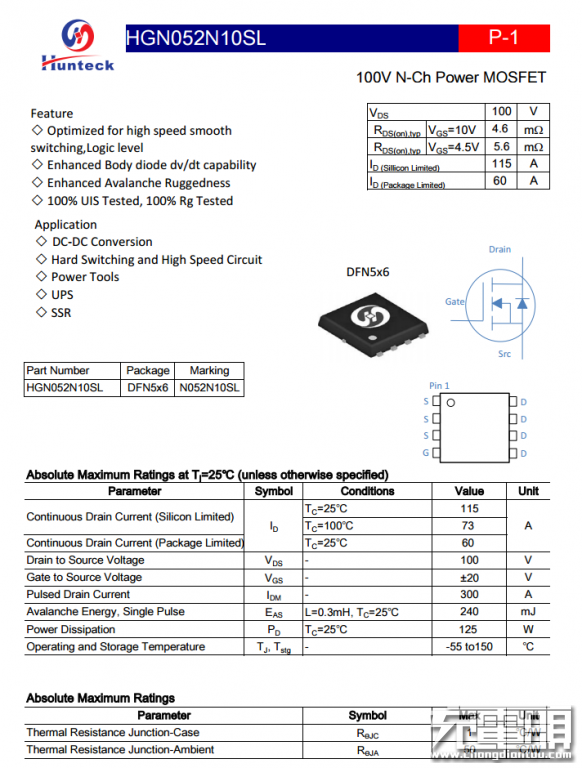

恒泰柯HGN052N10SL详细规格资料。
输出滤波固态电容规格为25V 820μF。

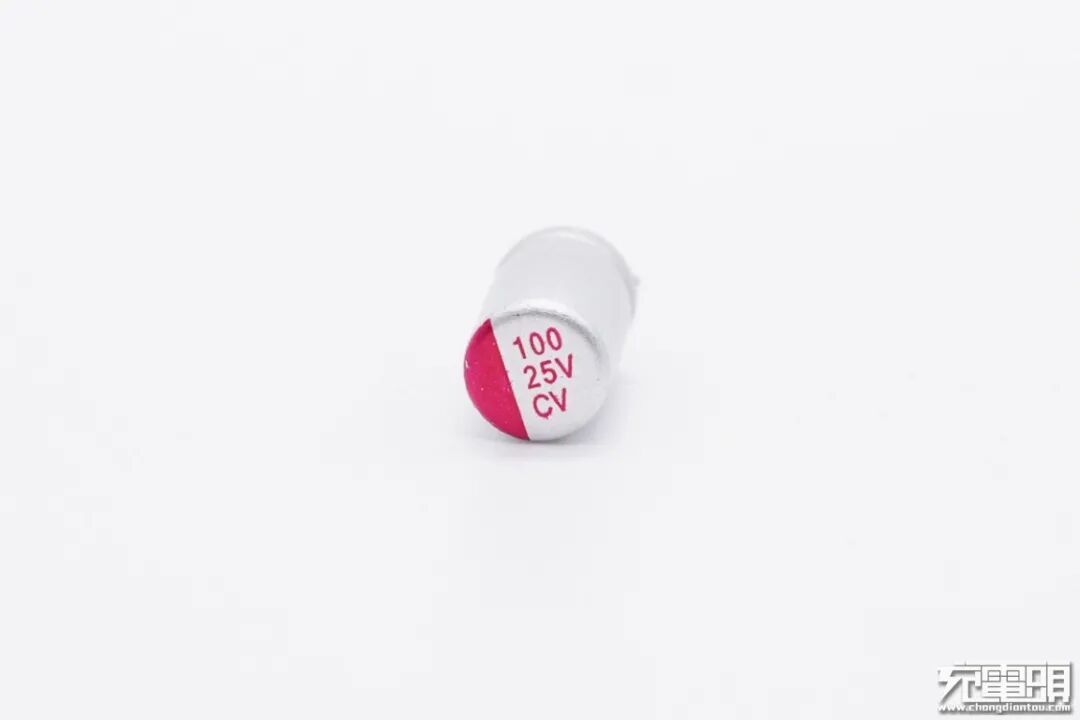

另一颗输出滤波固态电容规格为25V 100μF。
协议小板背面一览。
USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

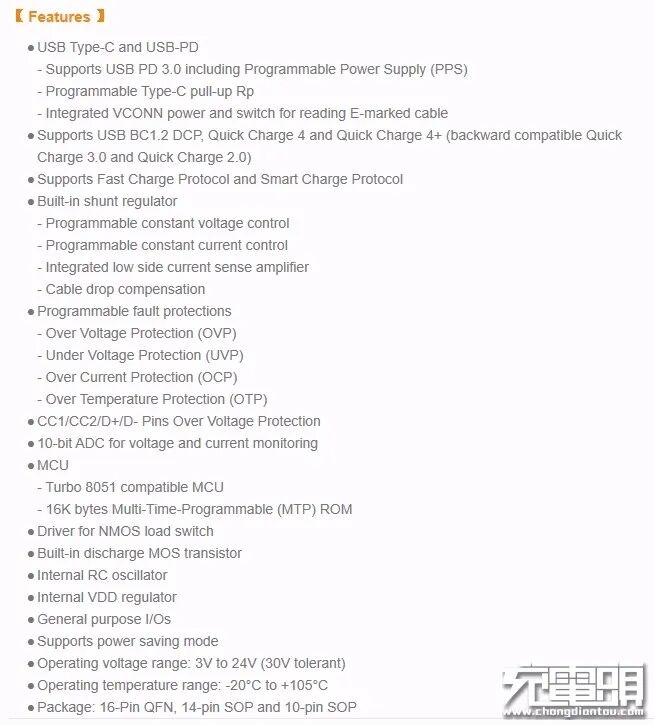

伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

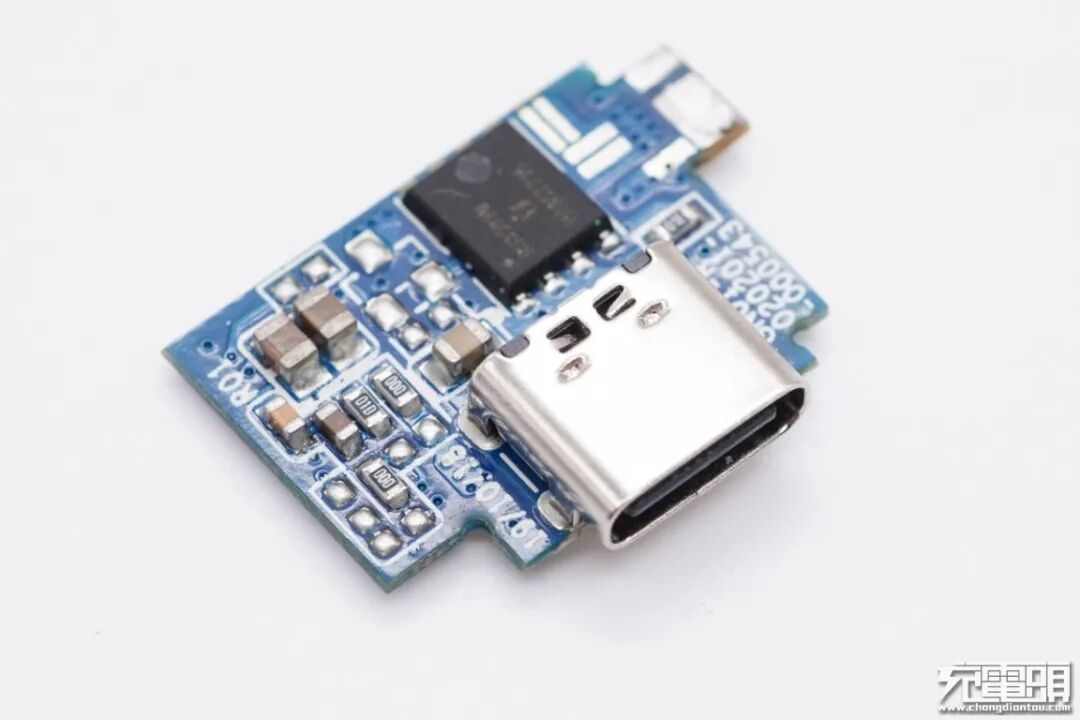

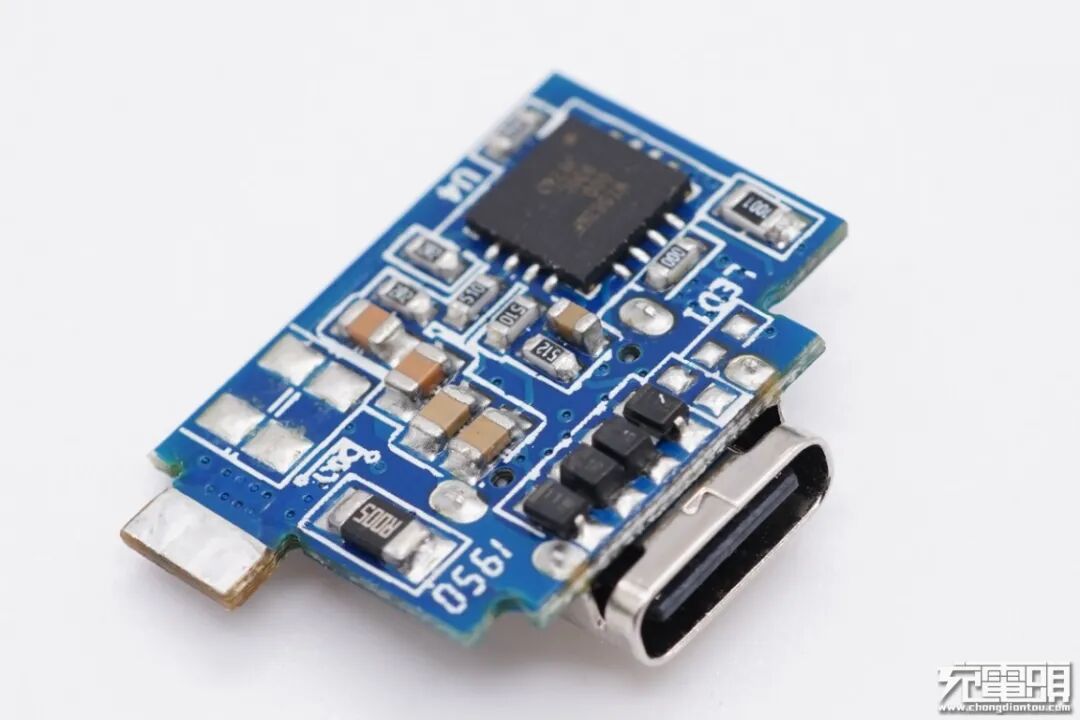

协议小板正面一览。

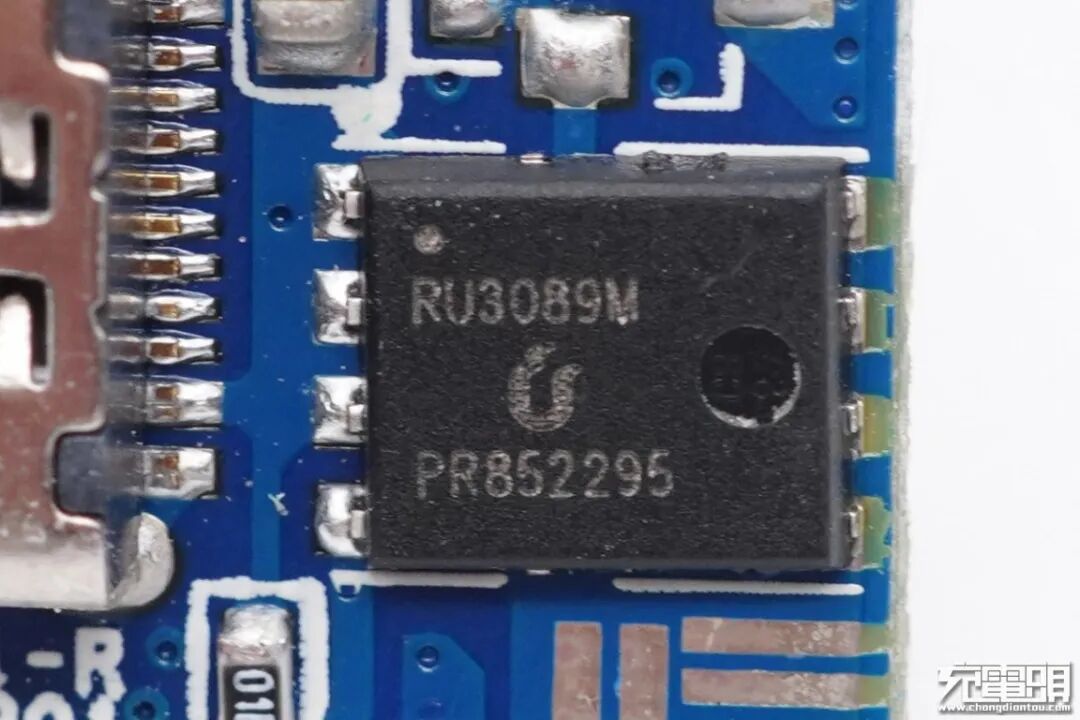

USB-C接口输出VBUS开关管，型号为RU3089M，NMOS，耐压30V，来自锐骏半导体。
锐骏RU3089M详细规格资料。

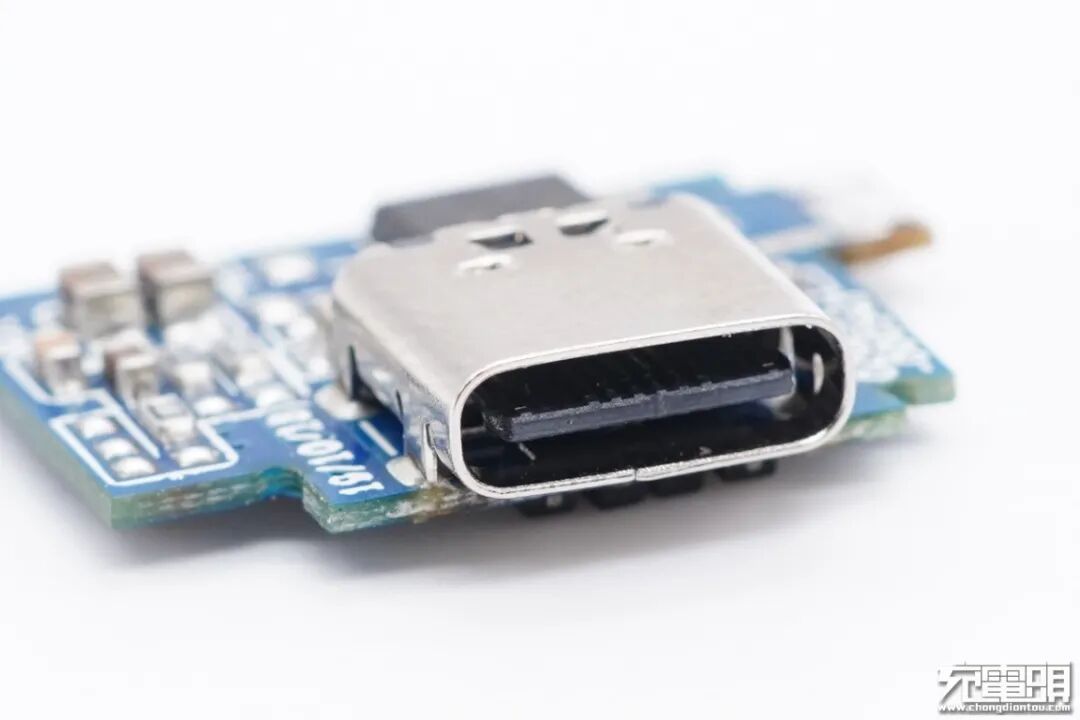

USB-C母座特写，过孔焊接。

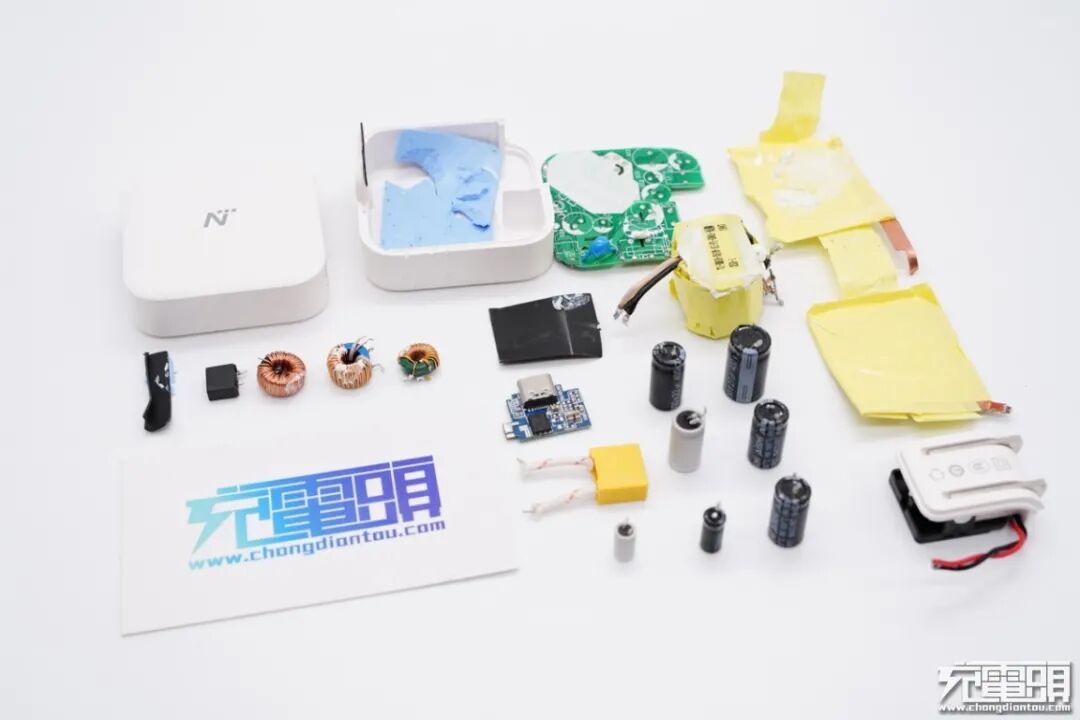

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，网易智造这款氮化镓充电器采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。开关电源部分由PI高集成主控芯片SC1933C搭配恒泰柯同步整流MOS组成，输出宽范围电压。然后通过伟诠WT6636F进行协议识别输出合适电压。此外PCB板正背面配备大面积散热片均匀散热，板子背面还有导热垫；充电器初次级之间设有隔离板，电感电容等打胶处理。产品内部稳定性和散热性能有保证。
