----- 充电头网拆解报告 第1432篇 -----

自华为Mate 20开始，后续的很多款旗舰机都支持40W超级快充，在如今华为手机登顶国内市场的大环境下，市场对40W超级快充充电器的需求量是很大的。近期华科隆便推出了这么一款充电器，除了支持10V4A 40W快充外，还向下兼容华为22.5W快充，使得这款充电器能够面向更多款式的华为手机。下面充电头网就对其进行拆解，看看这款产品做工如何。

值得一提的是，华科隆作为一家专业生产充电器、移动电源、电源适配器的生产厂家，此前还先后推出过20W USB PD快充充电器、1C1A 30W PD快充数显充电器、18W USB PD快充充电器、22.5W SCP超级快充充电器等多款产品，充分满足市场需求。

一、华科隆40W快充充电器外观

华科隆40W快充充电器采用PC阻燃材质白色外壳，表面亮面烤漆处理，整体洁白光滑。充电器正背面设有小凹面，方便用户插拔受力，输入端采用固定式国标插脚。

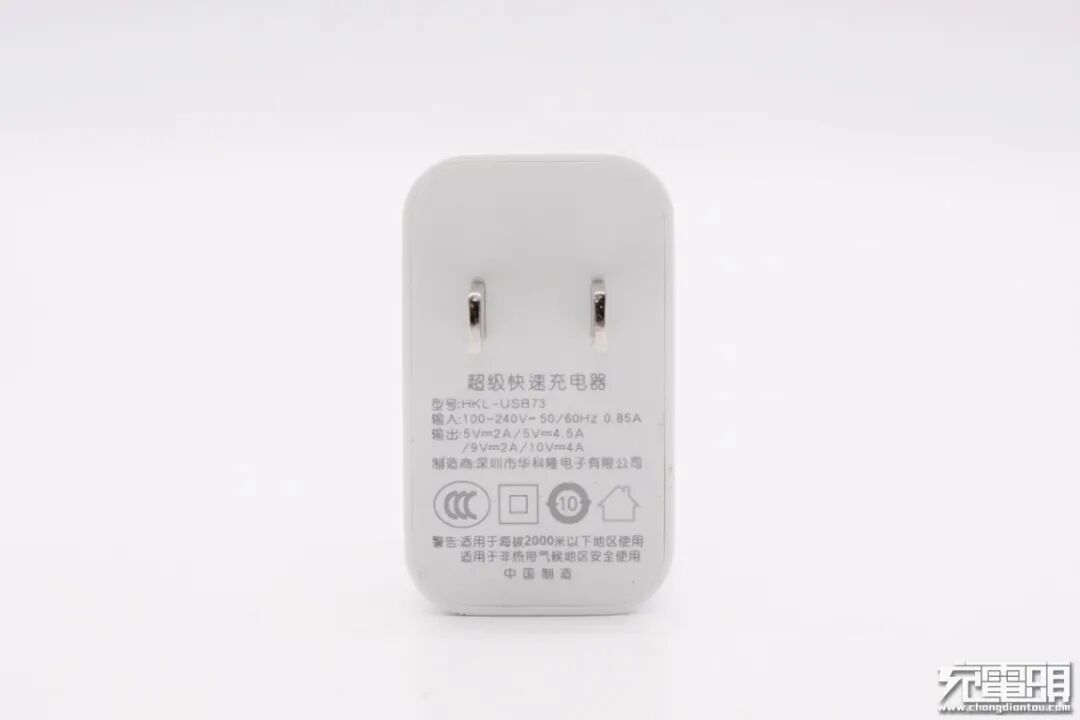

输入端外壳上标注有充电器的参数信息。

型号：HKL-USB73
输入：100-240V 50/60Hz 0.85A
输出：5V2A、5V4.5A、9V2A、10V4A
制造商：深圳市华科隆电子有限公司
产品已经通过了CCC认证。

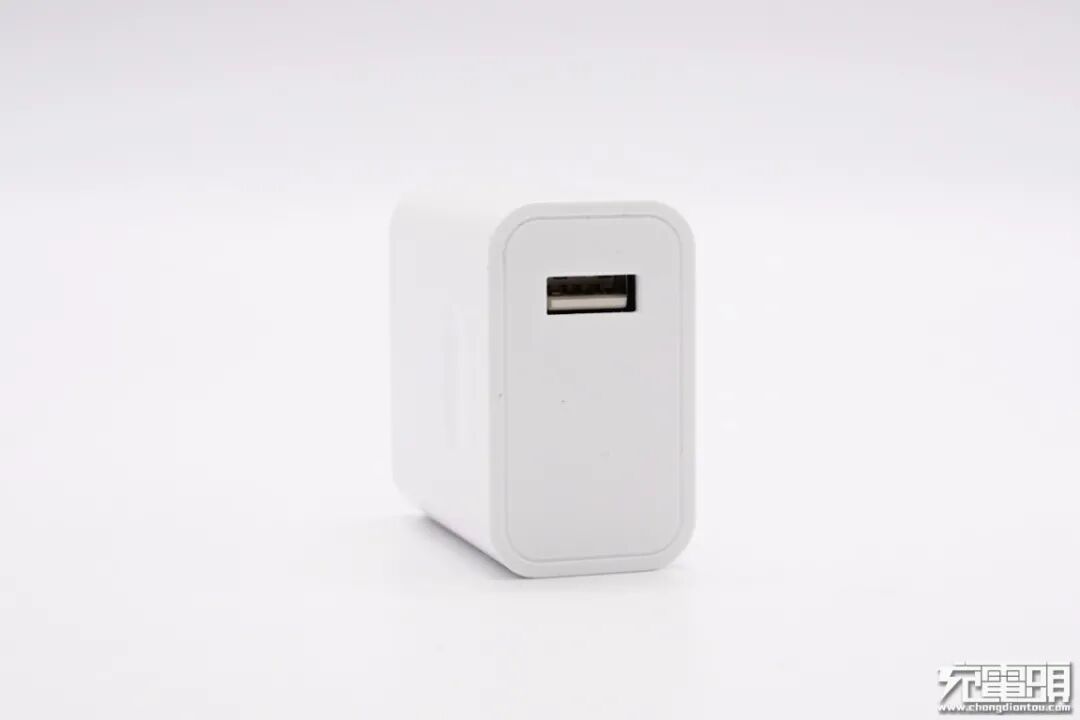

输出端一侧配有USB-A接口，白色胶芯。

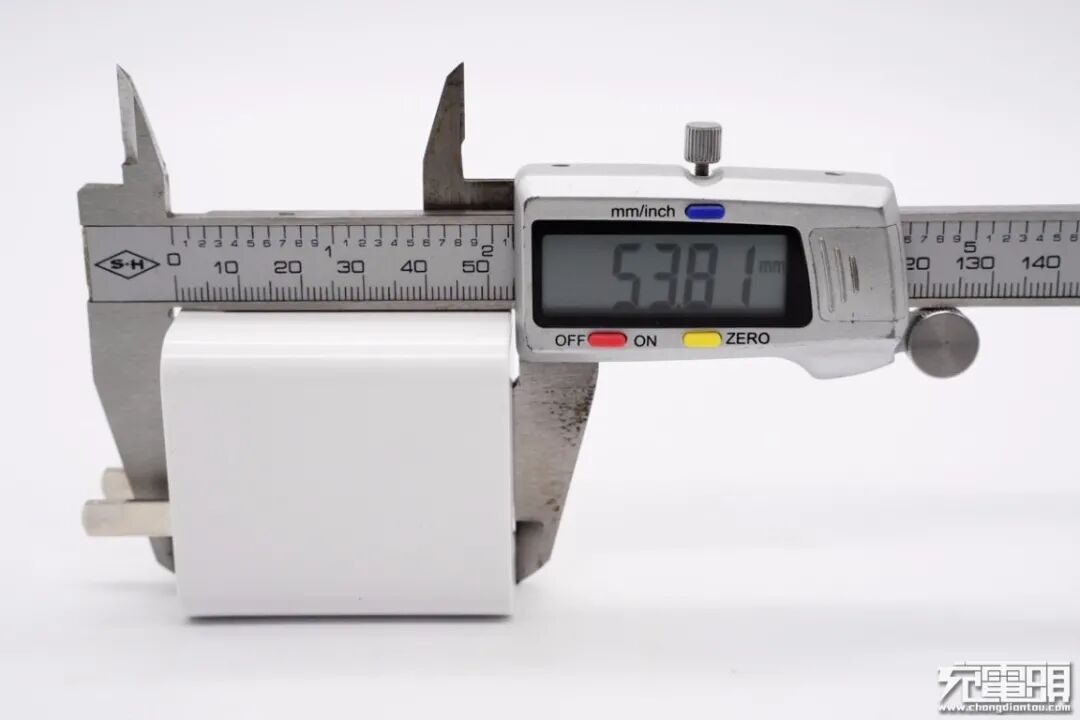

使用游标卡尺实测充电器机身长53.81mm。

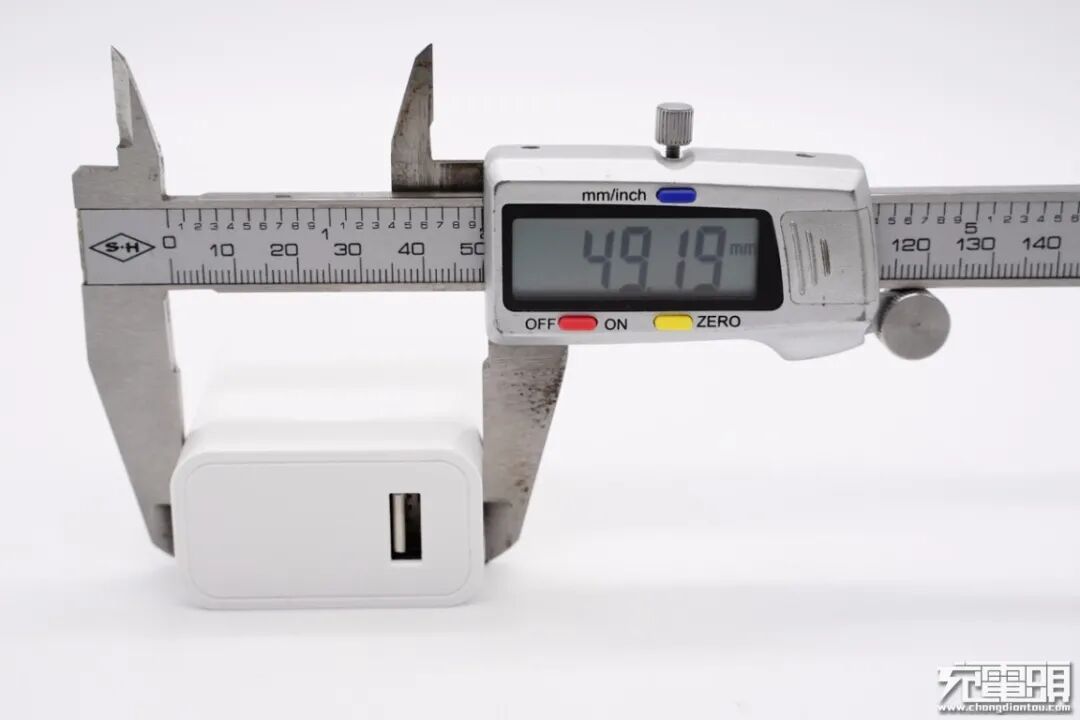

宽度为49.19mm。

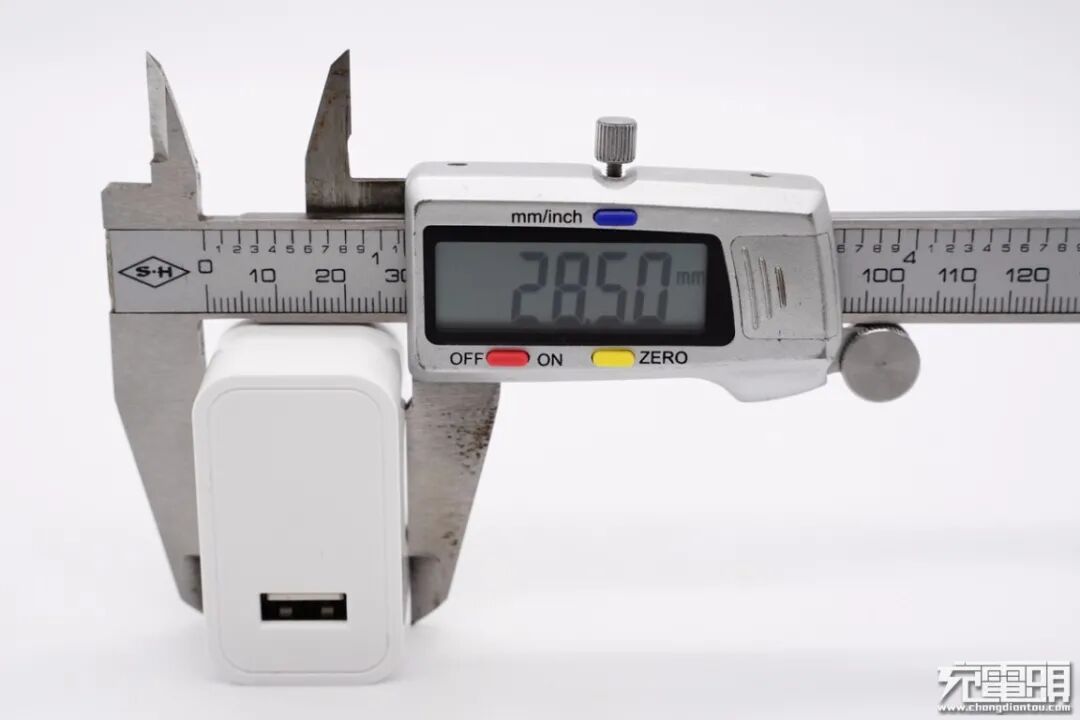

厚度为28.5mm。

和苹果30W充电器大小直观对比，华科隆这款要小一些。

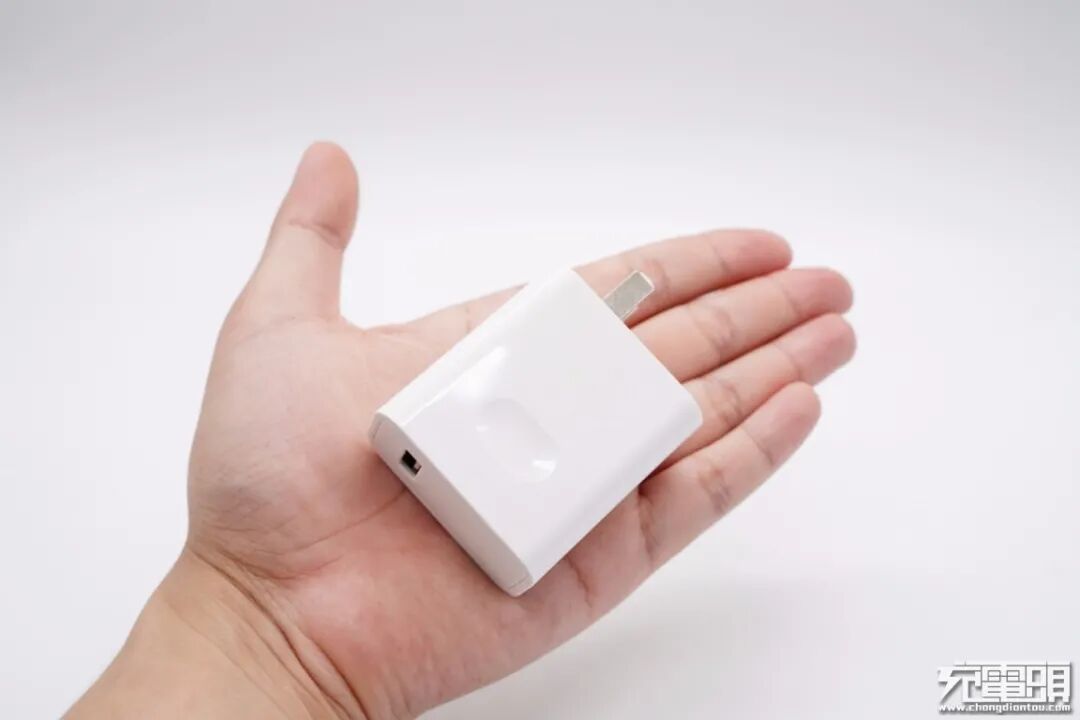

拿在手上的直观感受。

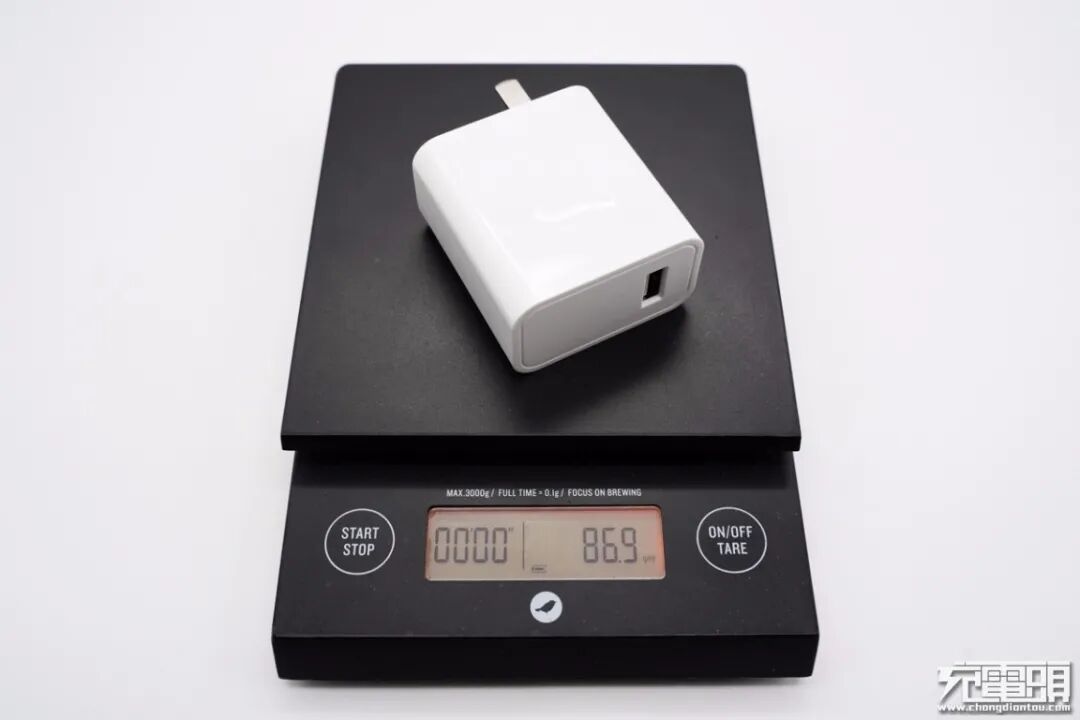

充电器净重约为87g。

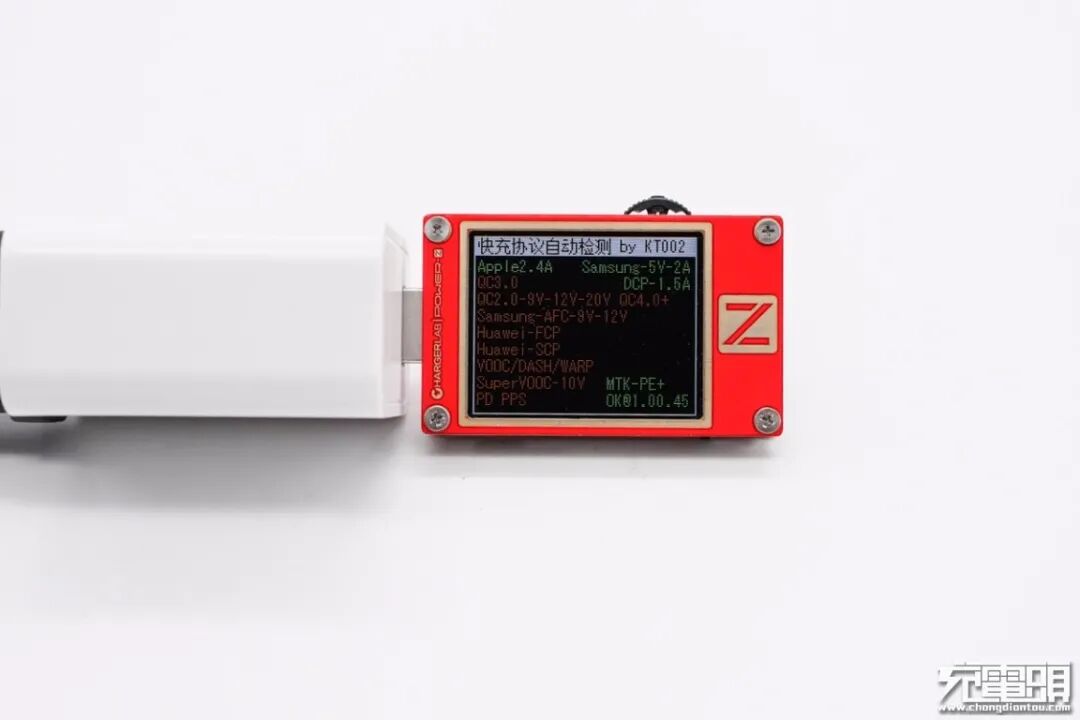

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP和MTK PE+协议。

使用这款充电器给华为Mate30进行充电，实测充电功率为4.7V 3.8A 18.2W。

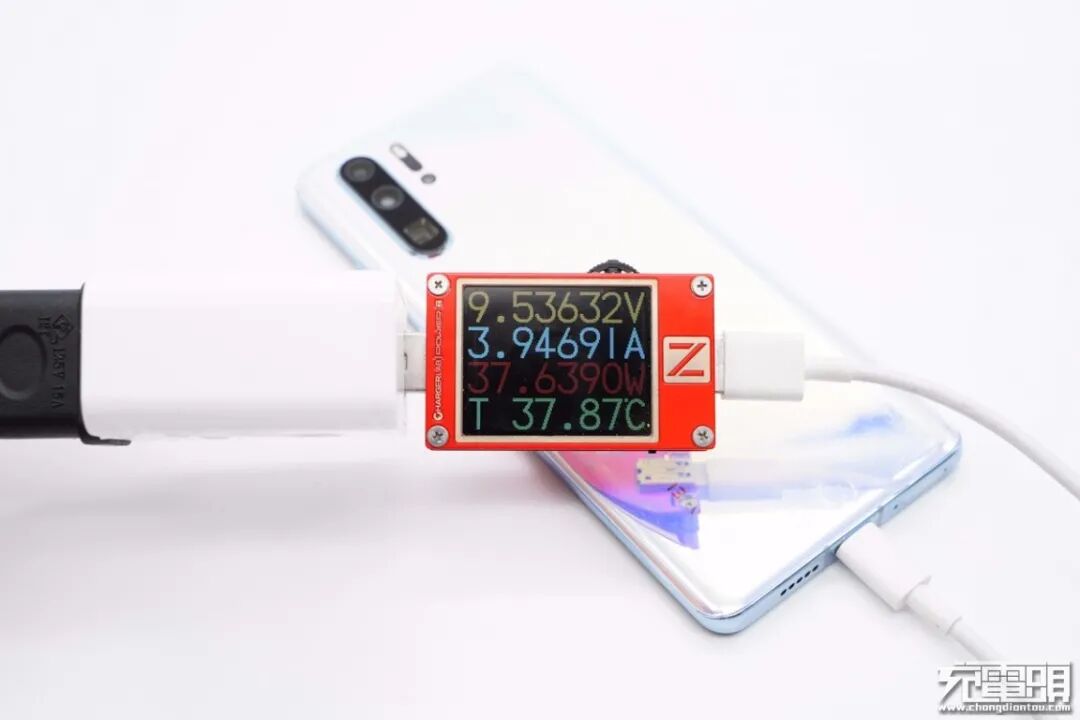

使用这款充电器给华为P30 Pro进行充电，实测充电功率为9.5V 3.9A 37.6W，成功开启40W超级快充。

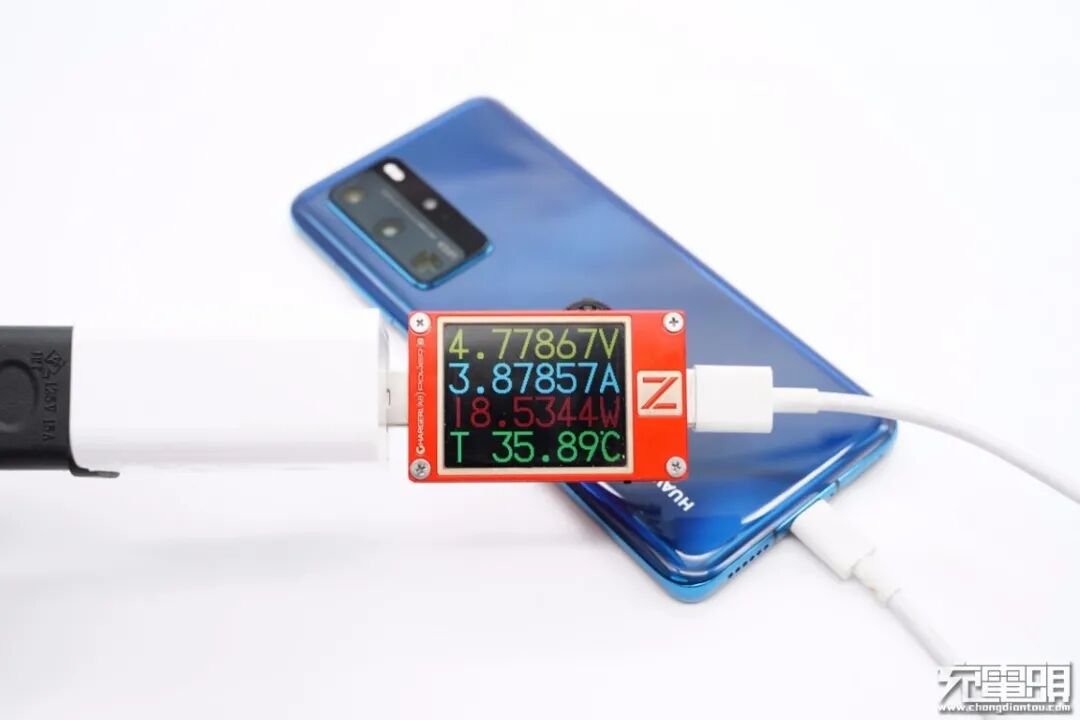

最后给华为P40 Pro进行充电测试，实测充电功率为4.8V 3.9A 18.5W。

二、华科隆40W快充充电器拆解

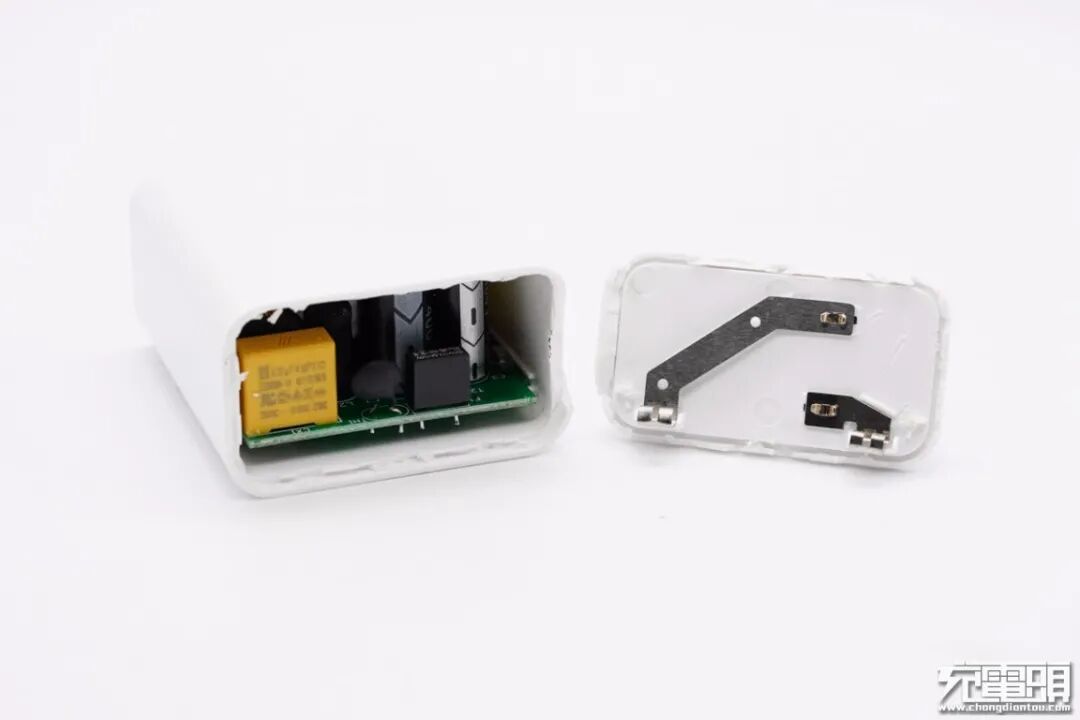

将输入端外壳拆开，边缘采用超声波焊接封装，插脚和金属弹片压接，弹片和PCB板接触供电。

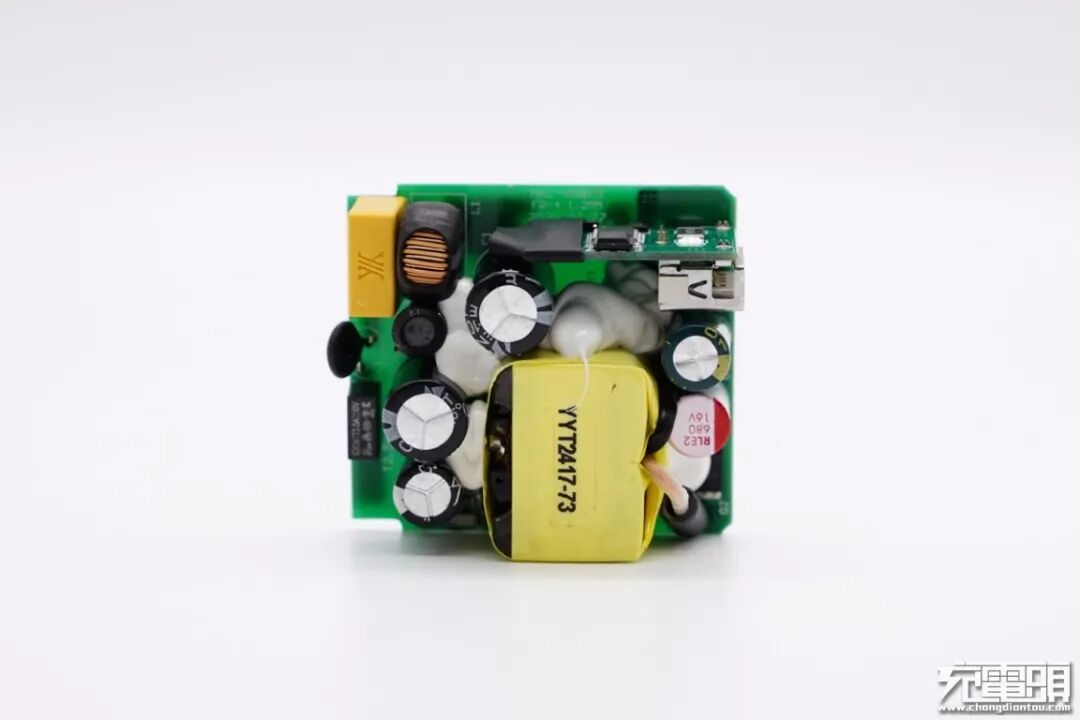

PCB板正面一览，变压器电容等打胶加固，变压器缠绕马拉胶带绝缘，USB-A母座使用小板焊接在主板一侧，且小板末端有热缩套管绝缘。

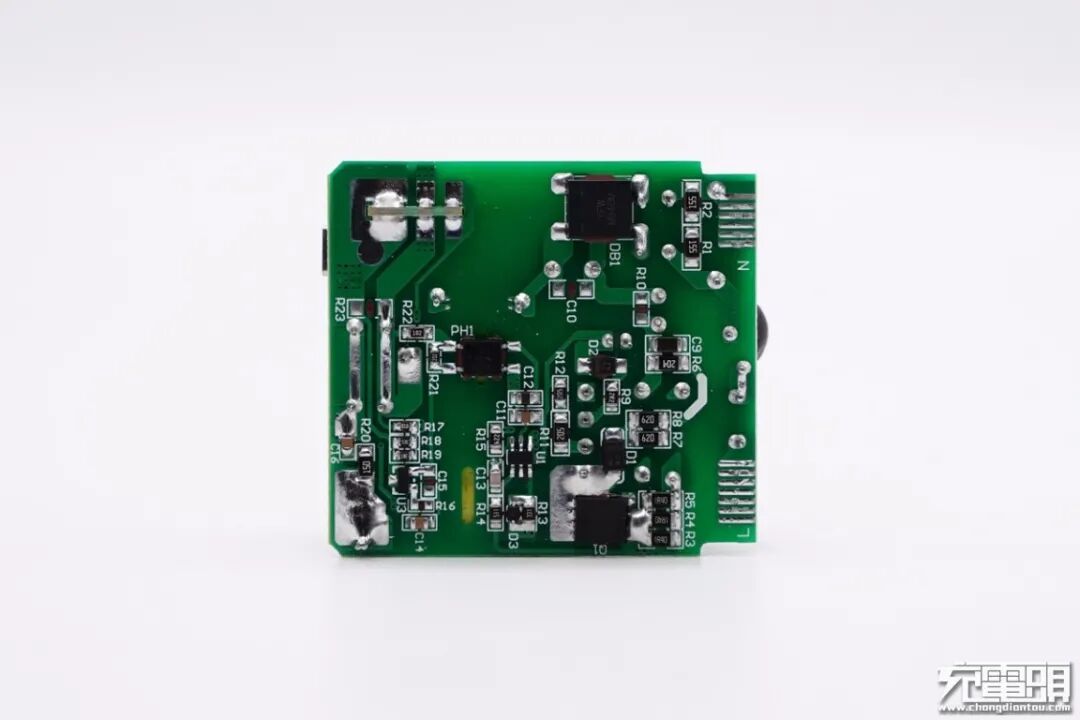

PCB板背面一览，初次级之间横跨一颗光耦，分界明显。

经过对充电器电路板观察分析发现，华科隆40W超级快充充电器采用典型的开关电源宽范围输出，由次级协议芯片通过光耦反馈，控制输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。

输入端一览。

延时保险丝特写，规格为2.5A 250V。

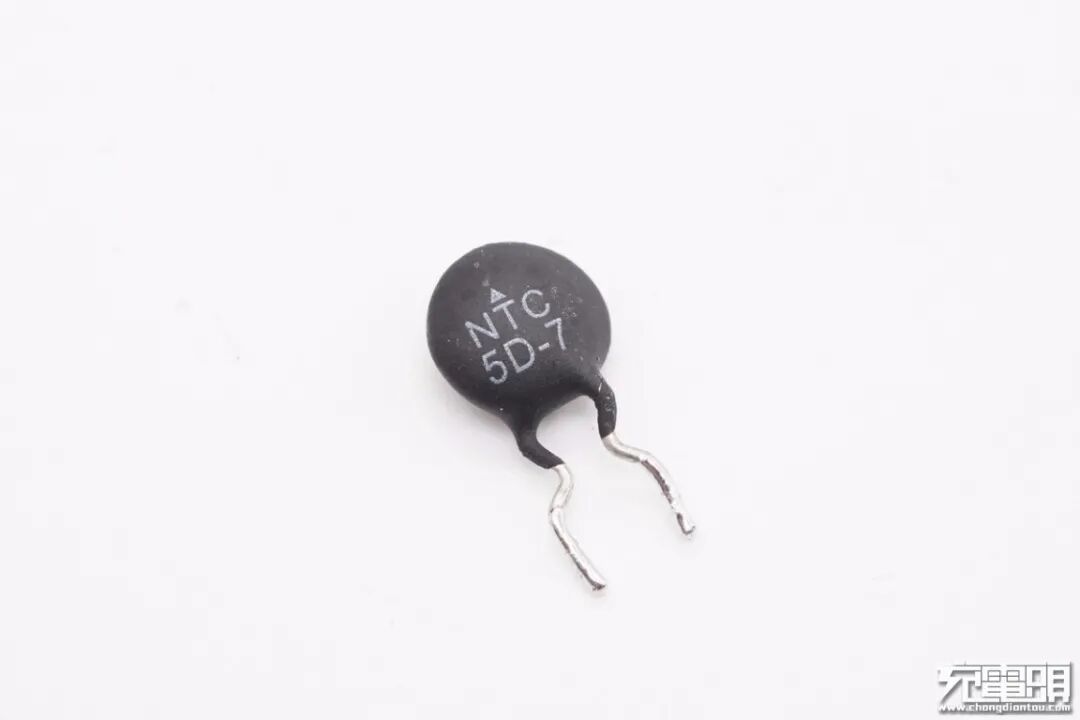

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

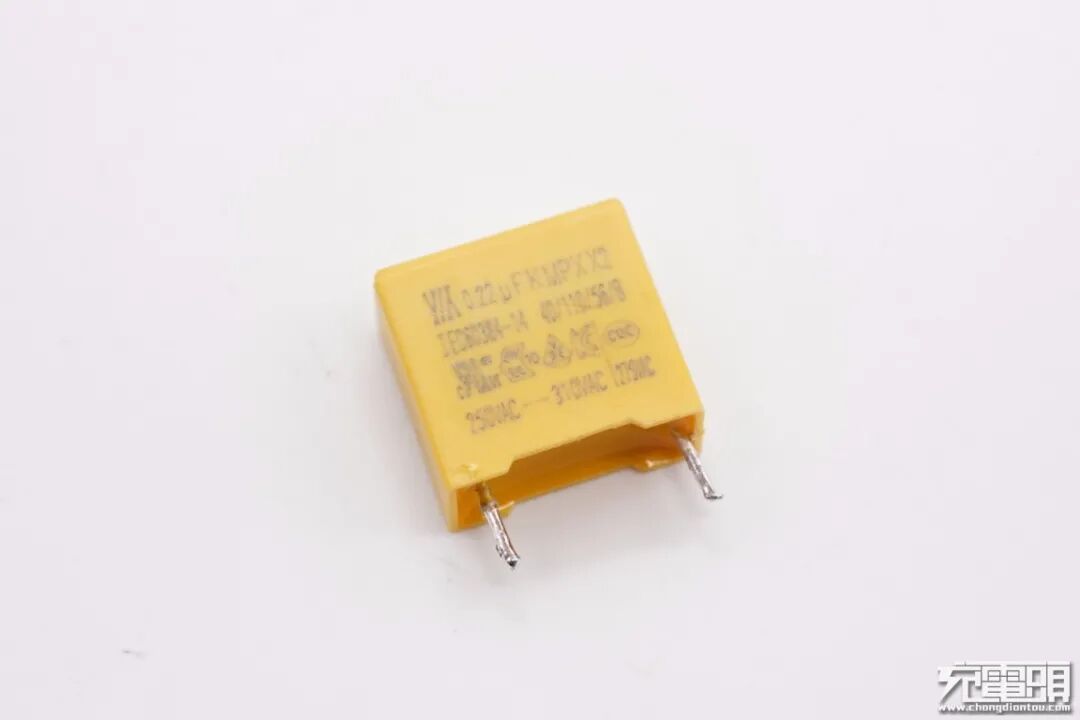

黄色X电容容量0.22μF。

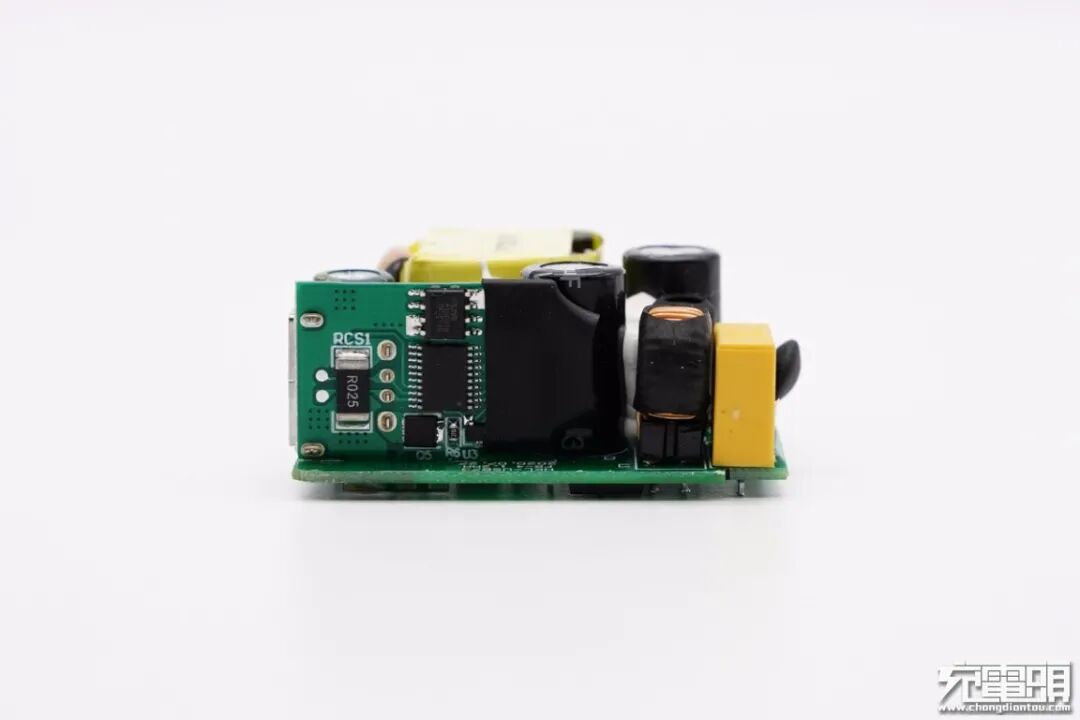

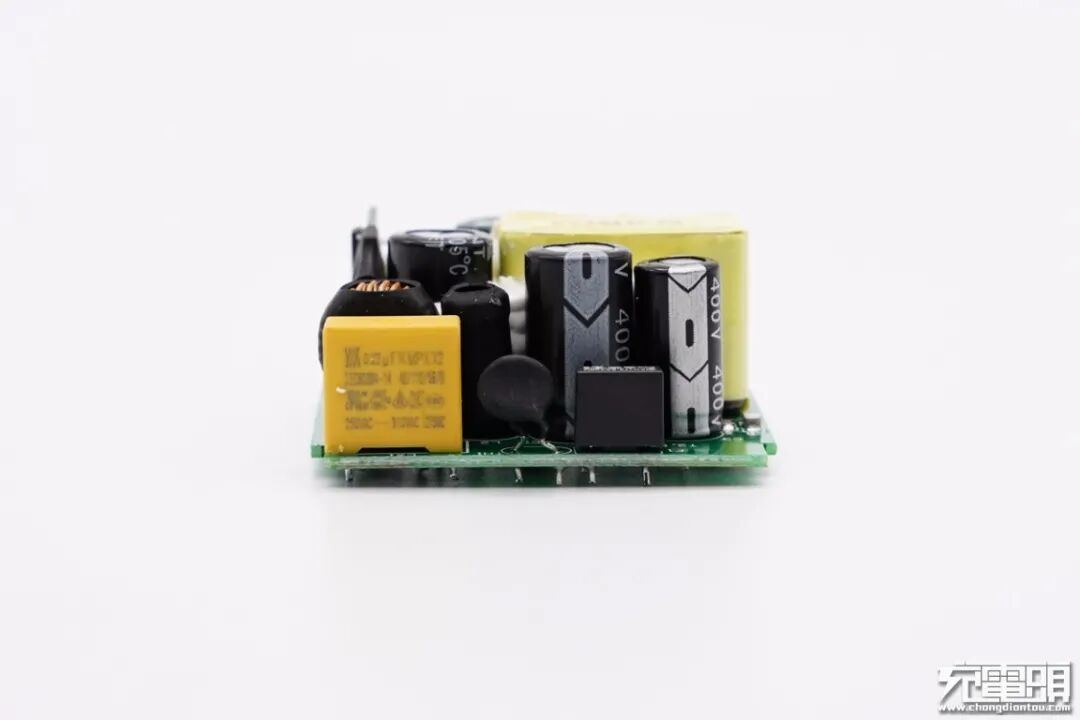

PCB板侧面一览，输出端小板靠近初级侧一端套有绝缘管保护。

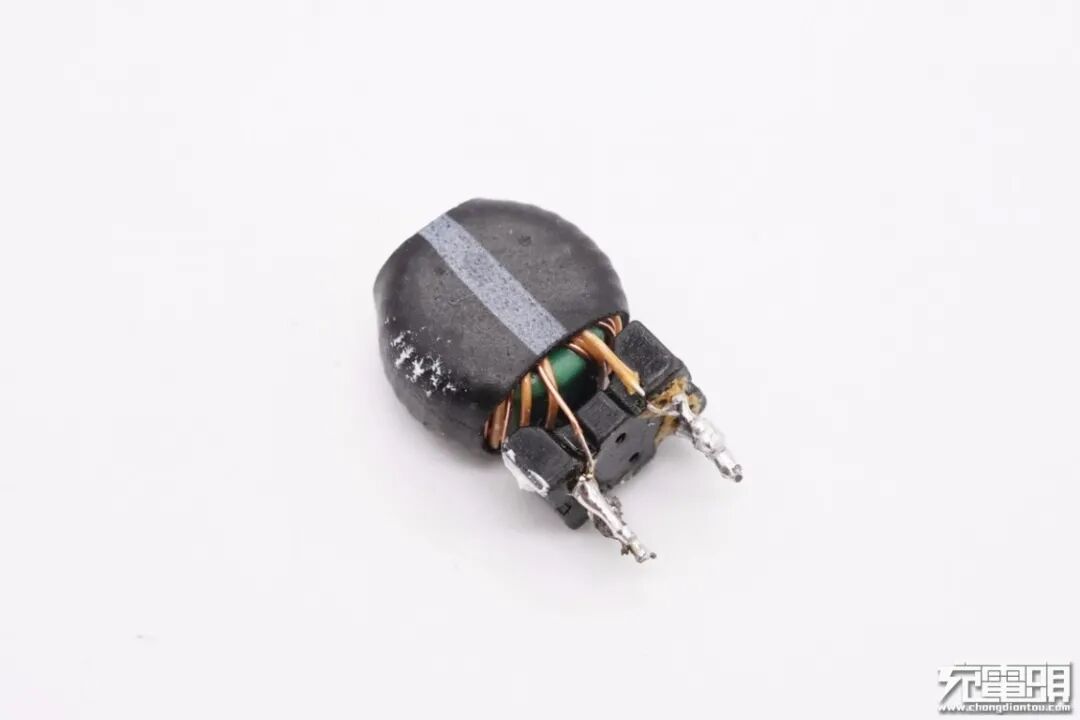

共模电感外套热缩管，用于滤除EMI干扰。

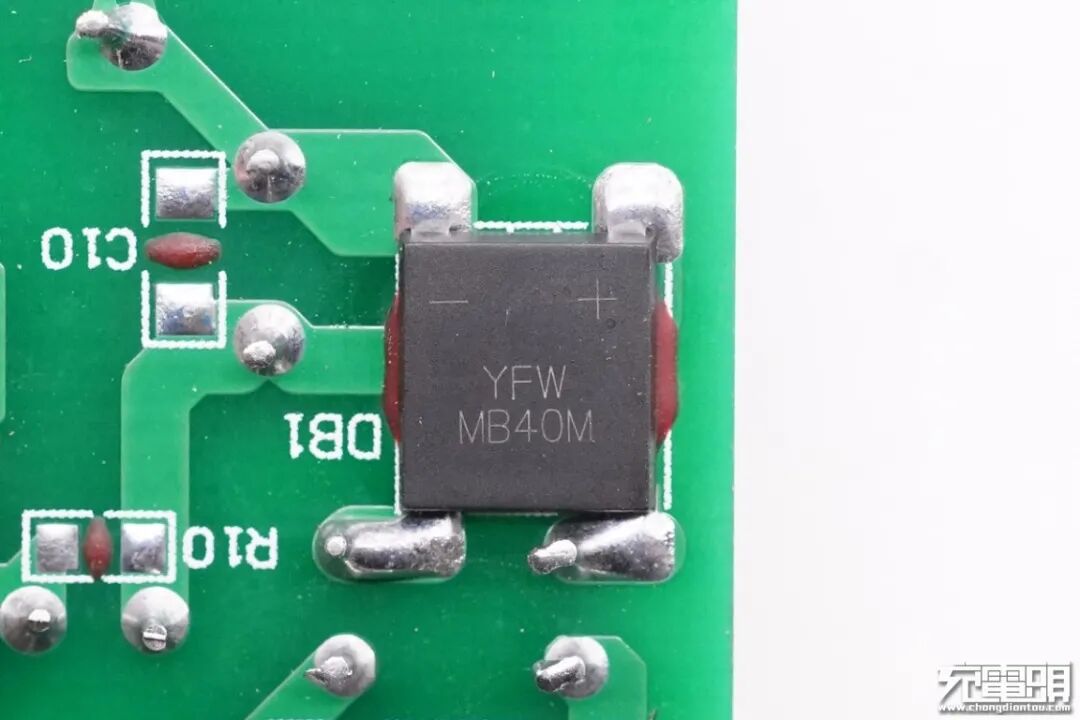

MB40M整流桥特写。

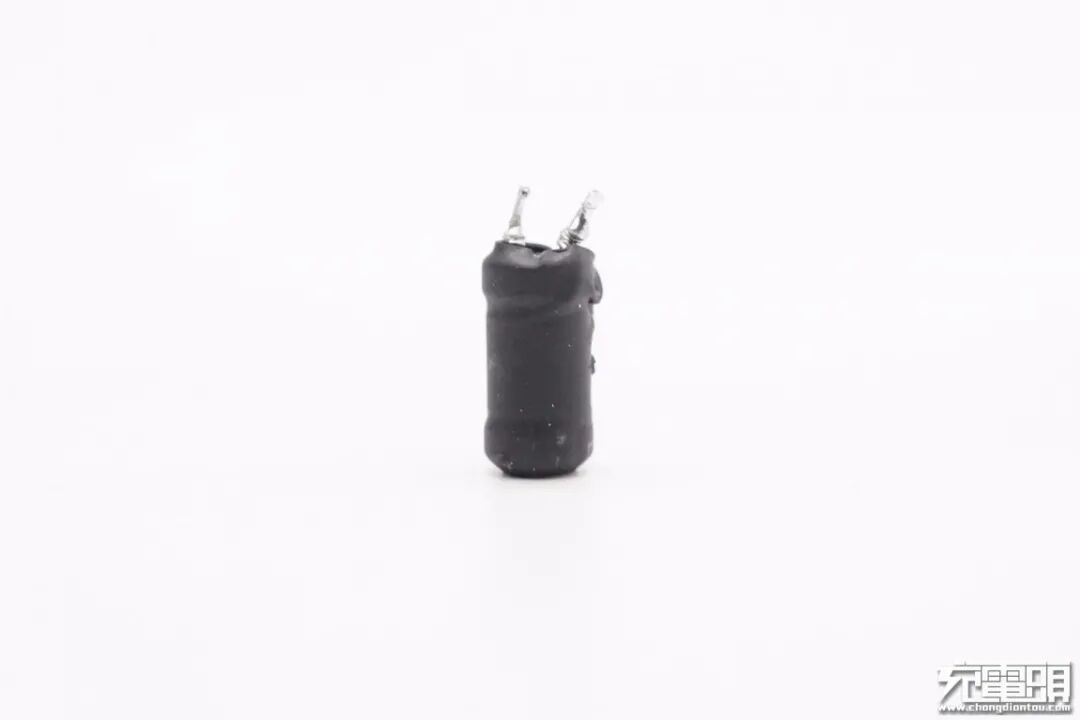

工字电感特写，同样外套热缩管。

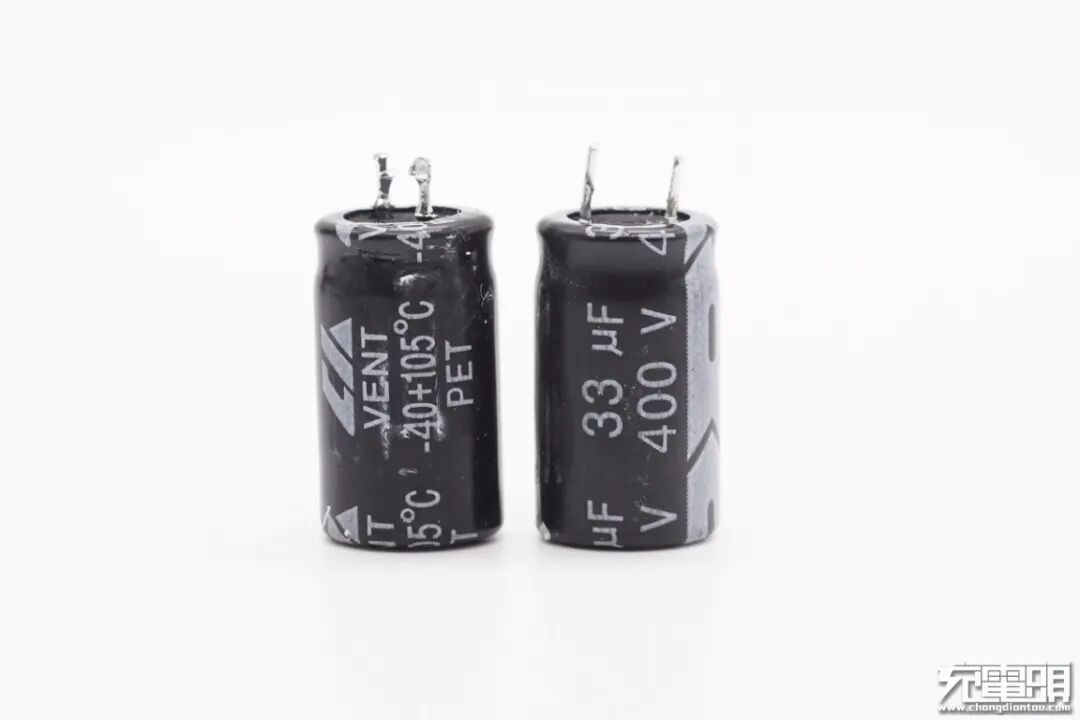

两颗高压滤波电解电容规格为400V 33μF。

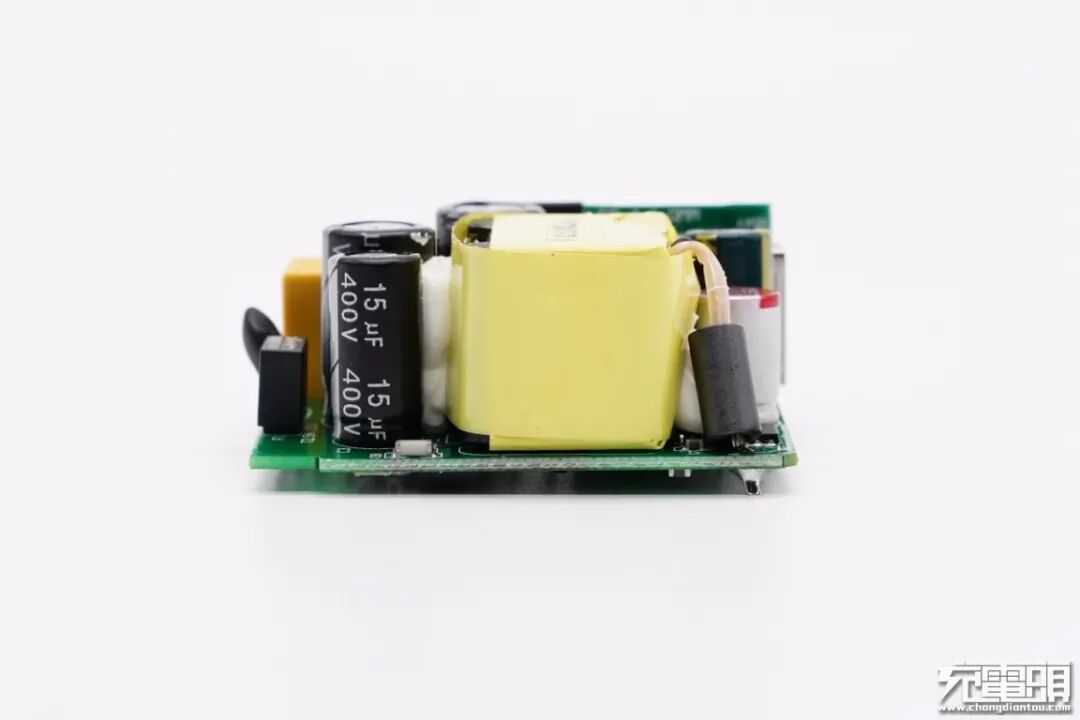

PCB板另一侧一览，变压器次级输出线套有磁环。

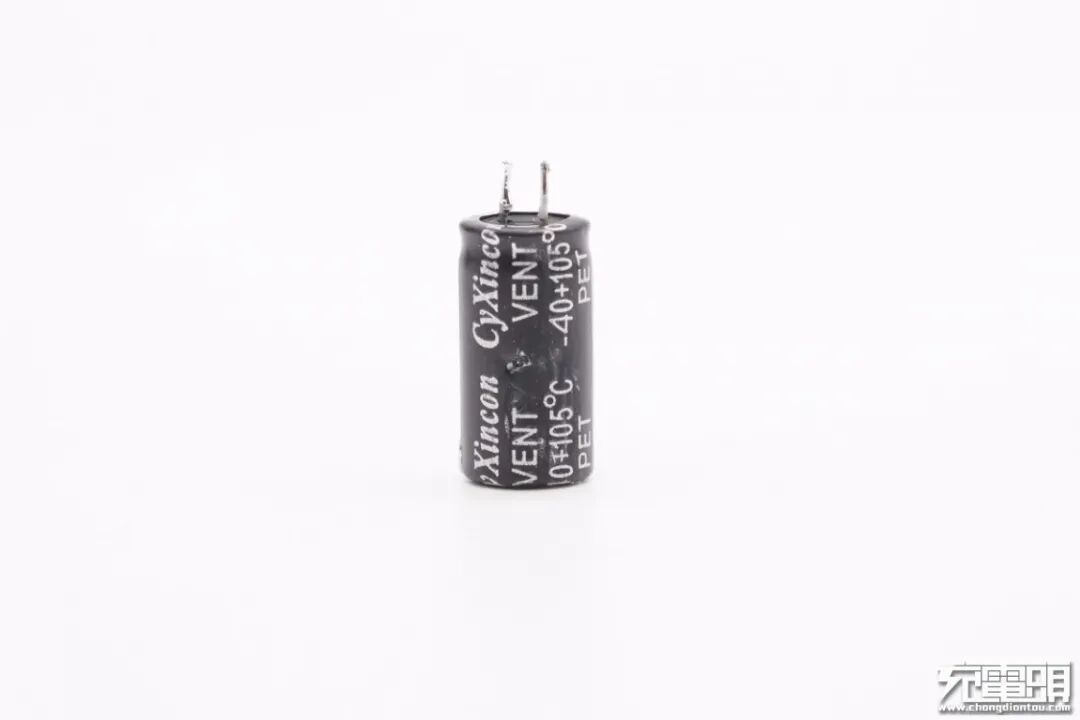

第三颗高压滤波电解电容为CyXincon品牌。

规格为400V 15μF。

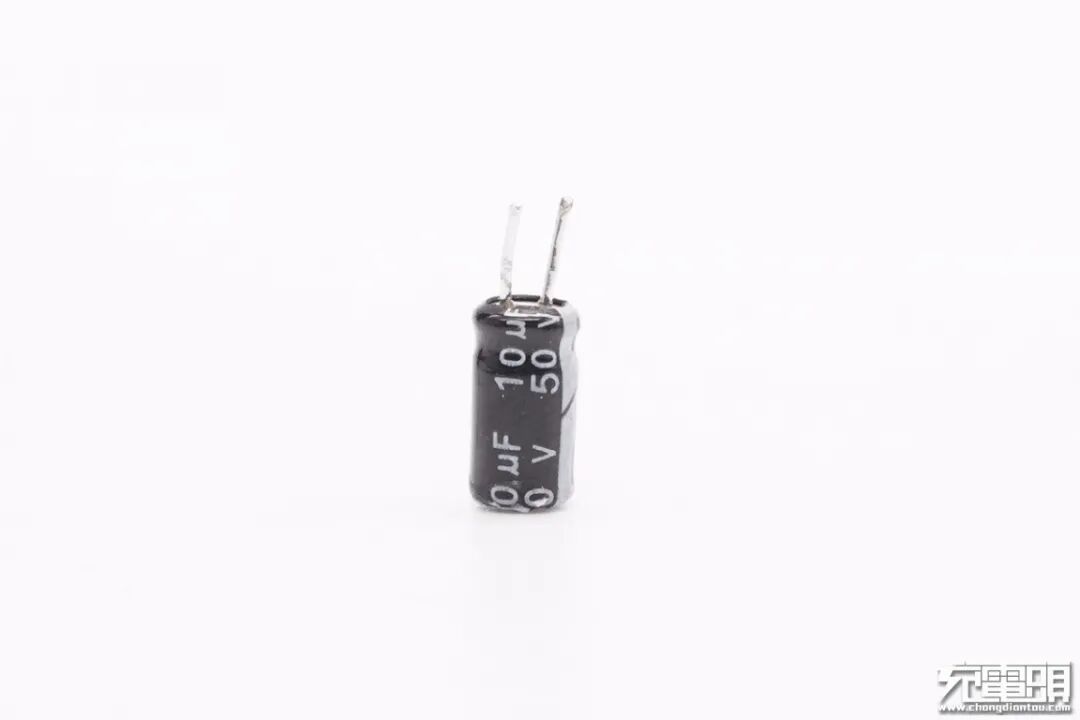

主控芯片供电电容特写，规格为50V 10μF。

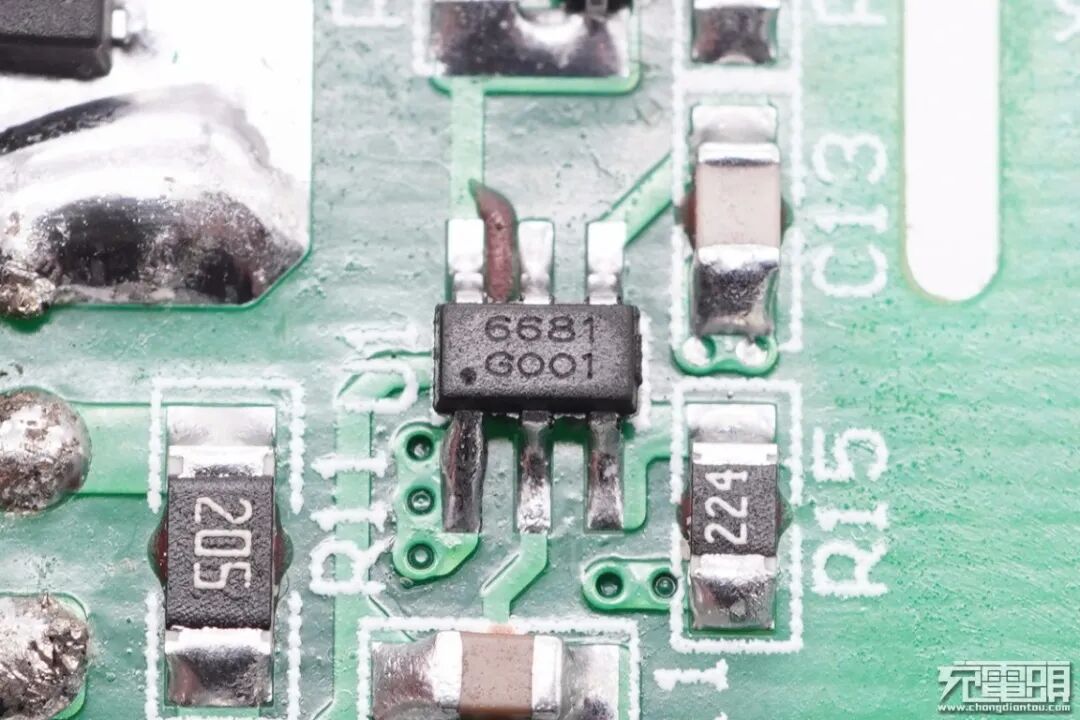

无锡硅动力SP6681是一款高集成、高性能电流型PWM控制器，具有低功耗、宽电源电压特点，适合应用在输出范围宽的PD充电器方案。该控制器同时也是一款兼容低成本、高性价比的离线反激式电路，该控制电路在整个负载范围内都有比较高的转换效率。

SP6681提供了完整的保护功能，包括逐周期过流、过载、外部过温、输出短路、过压和VDD过压保护。IC内部频率转换技术实现了优异的EMI效果，内部工作频率控制技术使得 23KHz 频率以下的能量最小化，来避免工作时产生噪声。采用SOT23-6 封装。

硅动力SP6681资料信息。

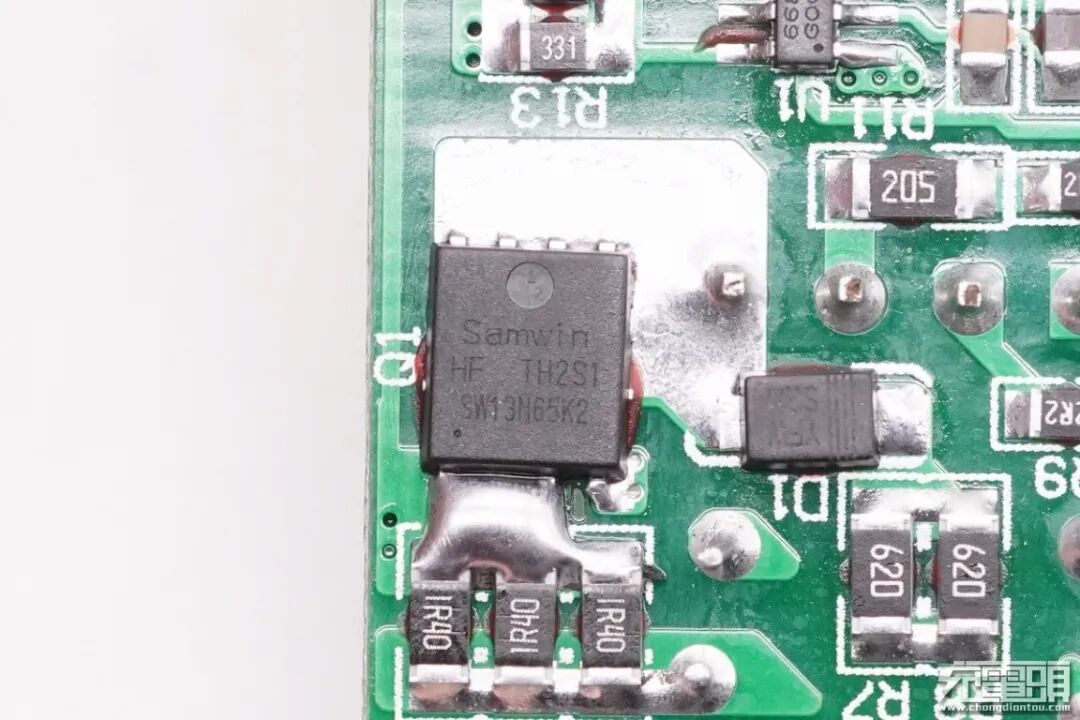

芯派科技SW13N65K2初级开关MOS，NMOS，耐压650V，导阻0.24Ω。

芯派科技SW13N65K2资料信息。

变压器特写，顶部贴有信息标签。

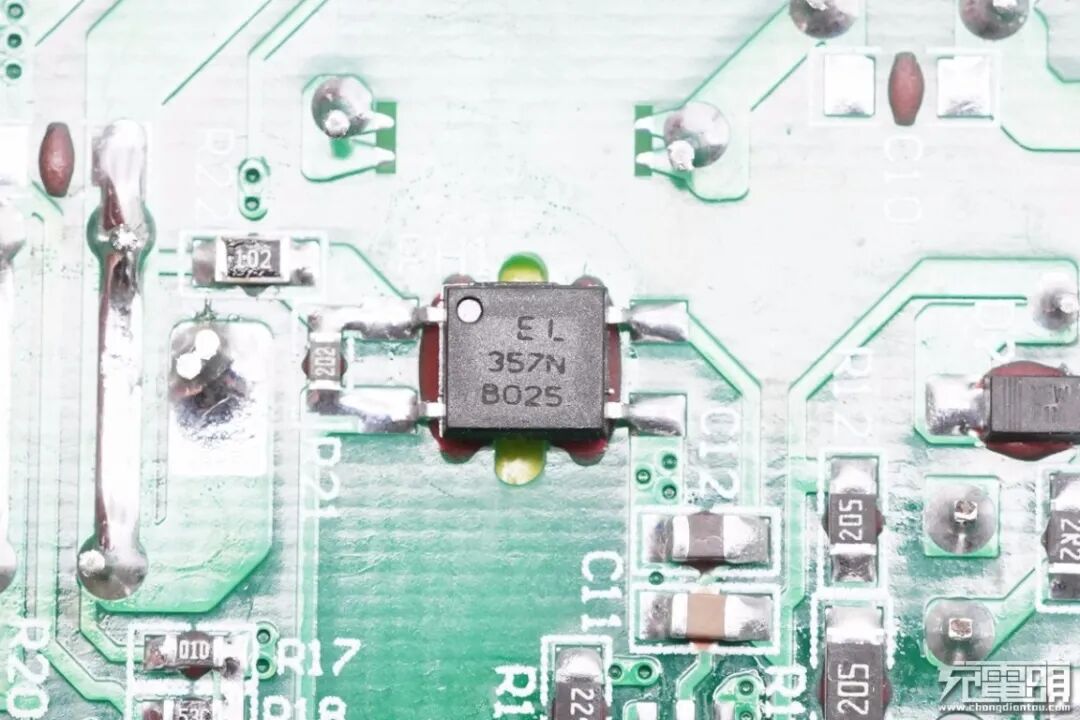

亿光EL 357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

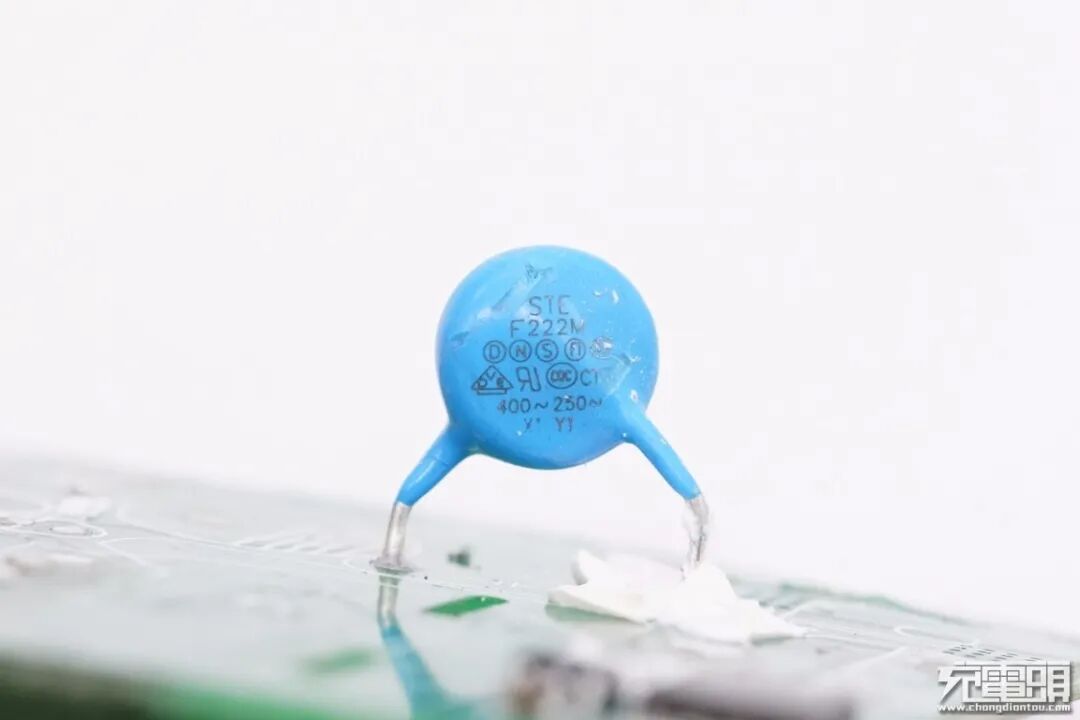

Y电容来自STE松田电子，用于输出抗干扰。

输出端一览，左侧设有同步整流电路和电容，右侧USB母座使用小板垂直焊接。

硅动力SP6510是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中， 轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用，并且支持 CCM/QR/DCM等开关电源工作模式应用。

其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。高达1A的峰值电流驱动能力可确保快速开通和关断外部的大电流MOSFET器件，获得优异的转换效能，输出电压钳位功能使得高供电电压下栅极仍然安全可靠。

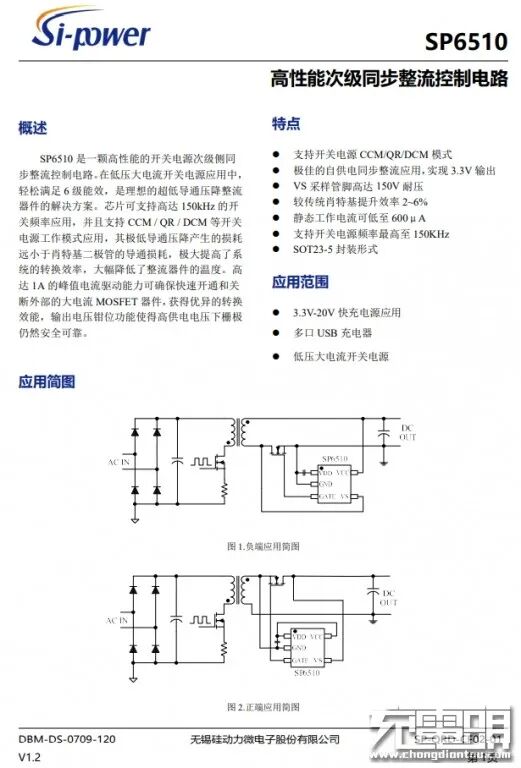

硅动力SP6510资料信息。

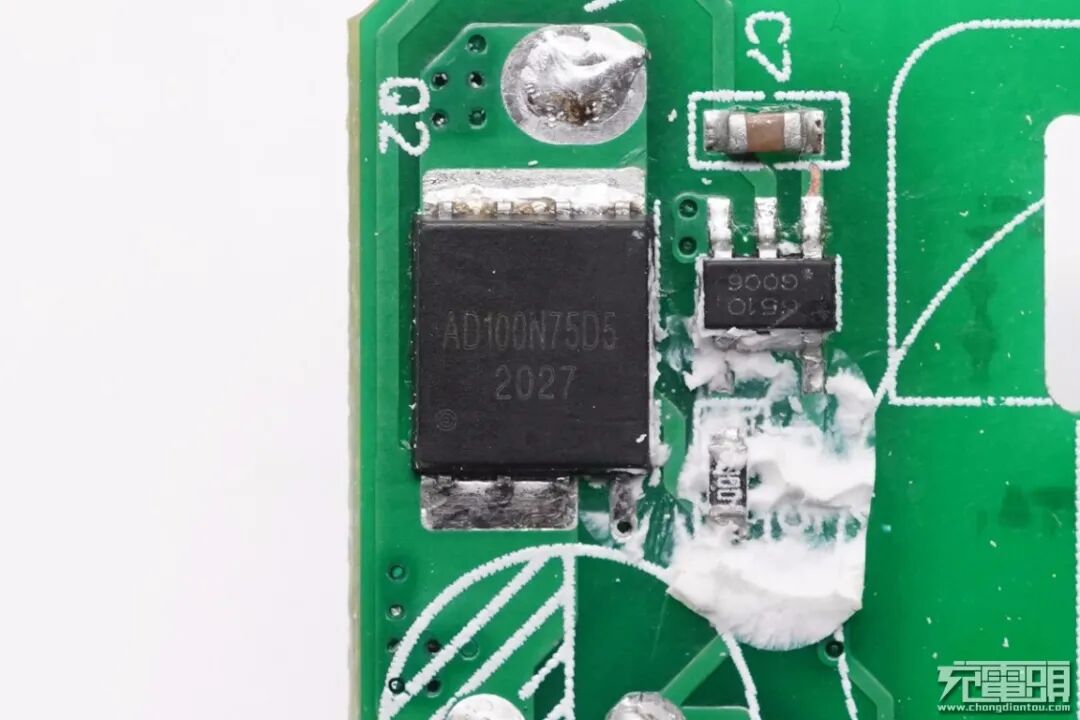

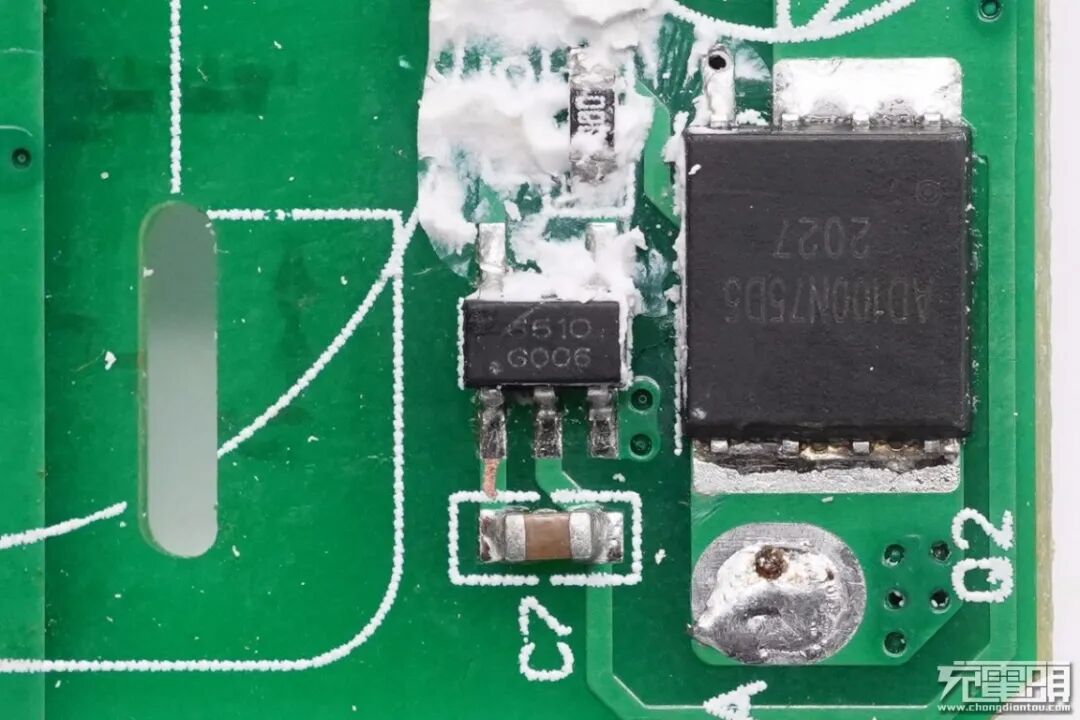

砹德曼次级同步整流MOS管，型号AD100N75D5，耐压100V，导阻7.6mΩ。

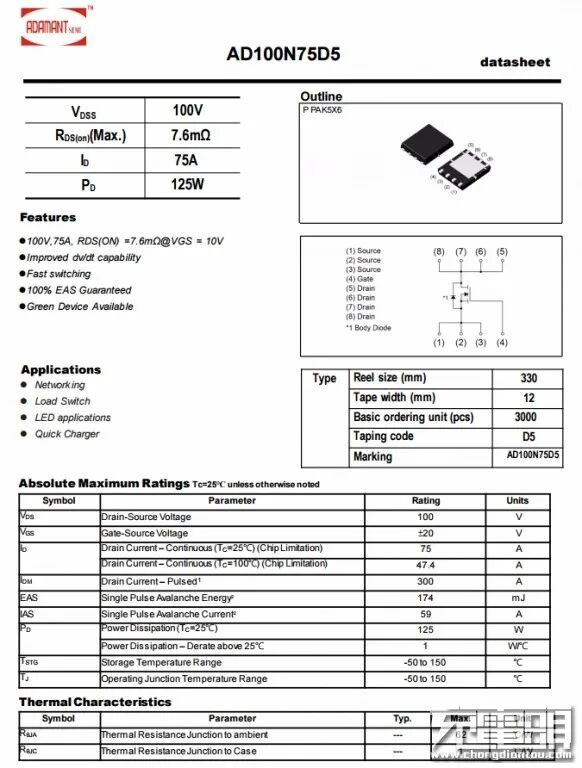

砹德曼AD100N75D5详细资料信息。

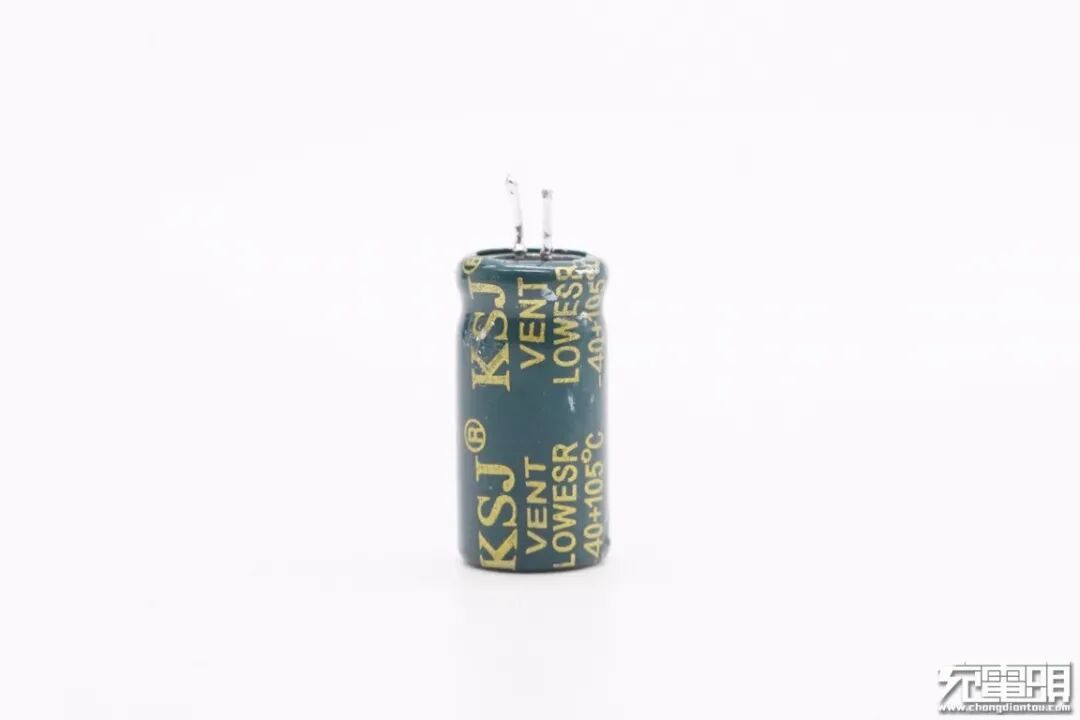

同步整流输出滤波电解电容来自KSJ科仕佳。

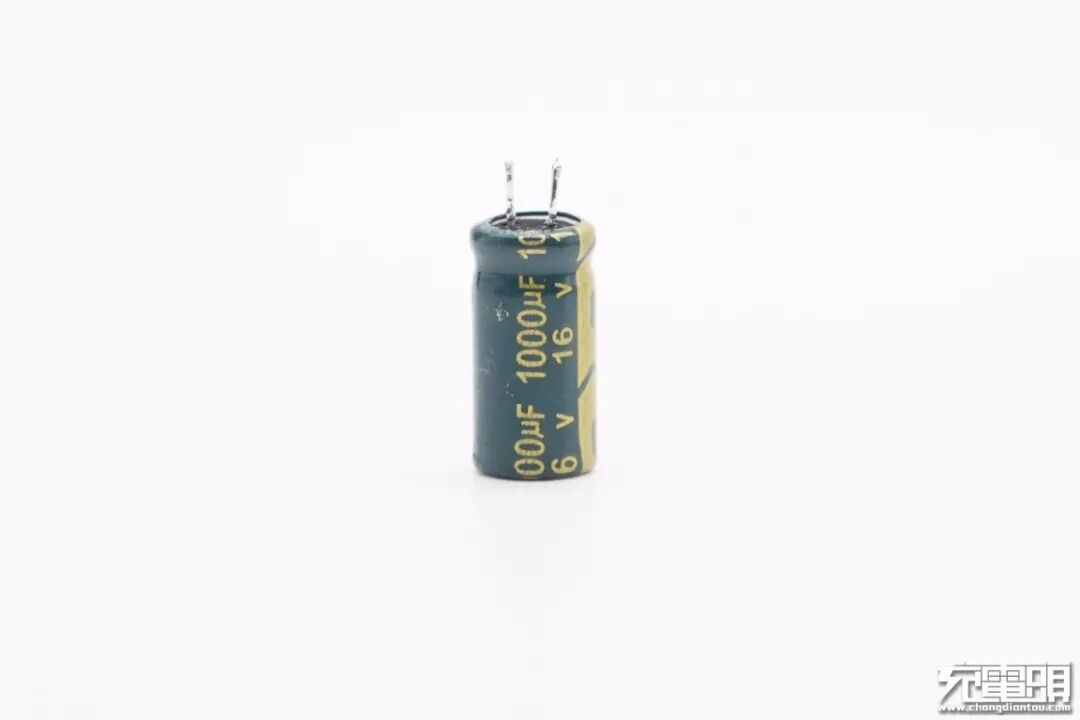

规格为16V 1000μF。

固态电容规格为16V 680μF。

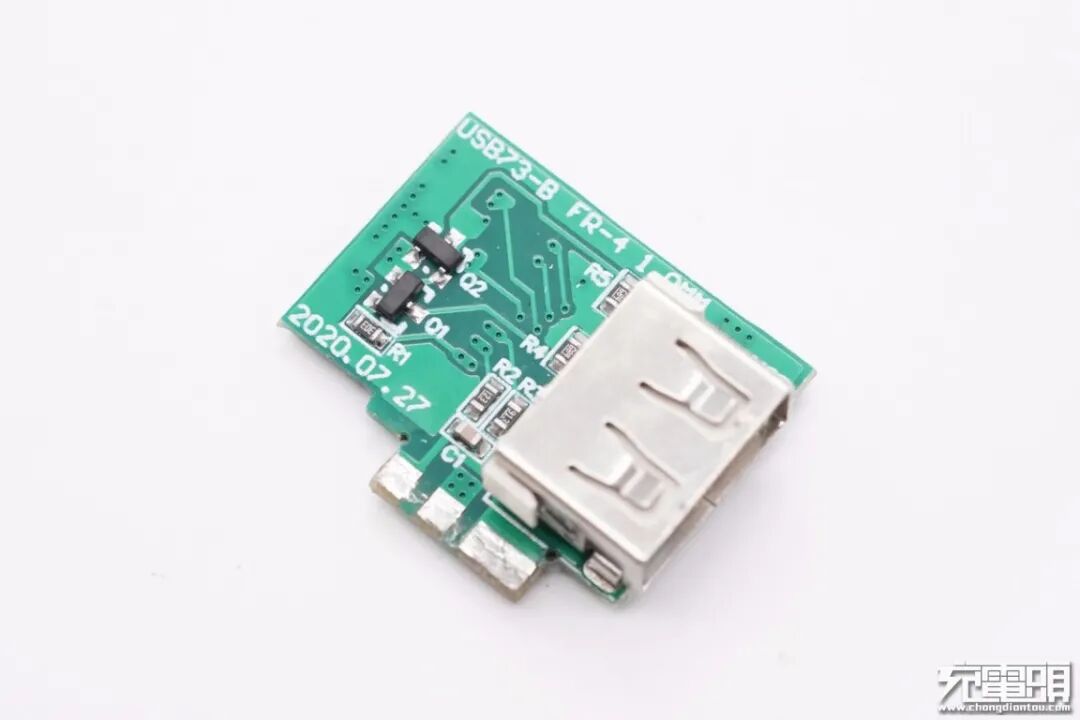

输出端小板正面一览。

小板背面一览。

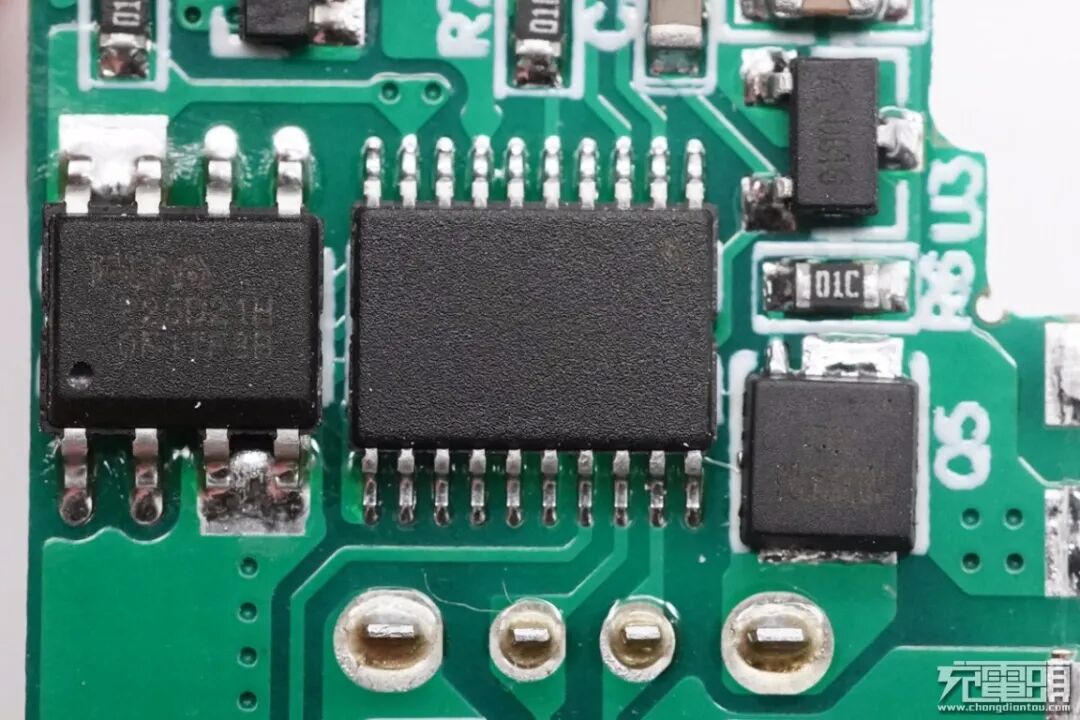

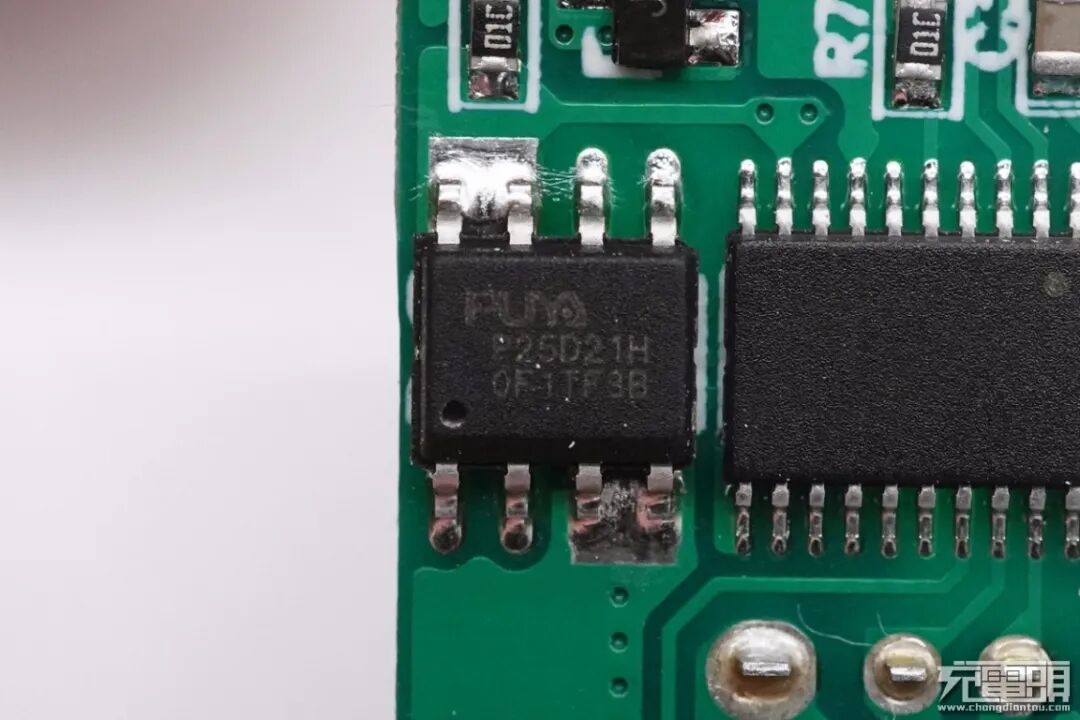

普冉半导体 P25D21H存储器芯片。

一颗无丝印芯片，用于协议控制和输出电压反馈，输出电流检测等功能。

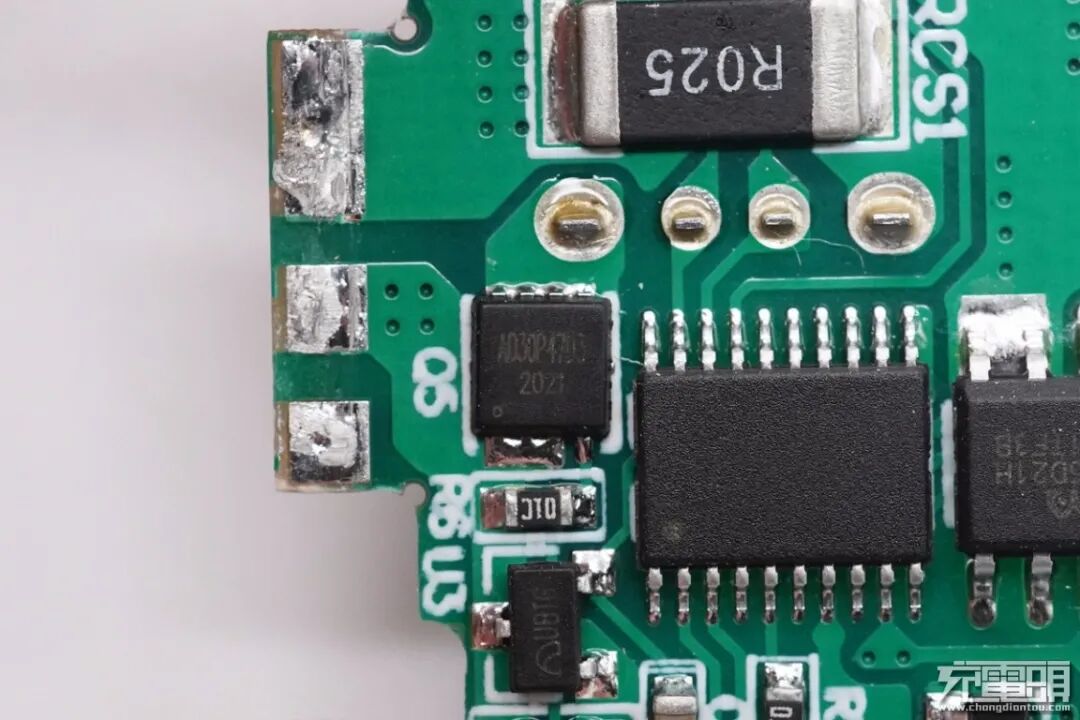

输出VBUS开关管采用砹德曼AD30P47D3，耐压30V，导阻8.5mΩ。

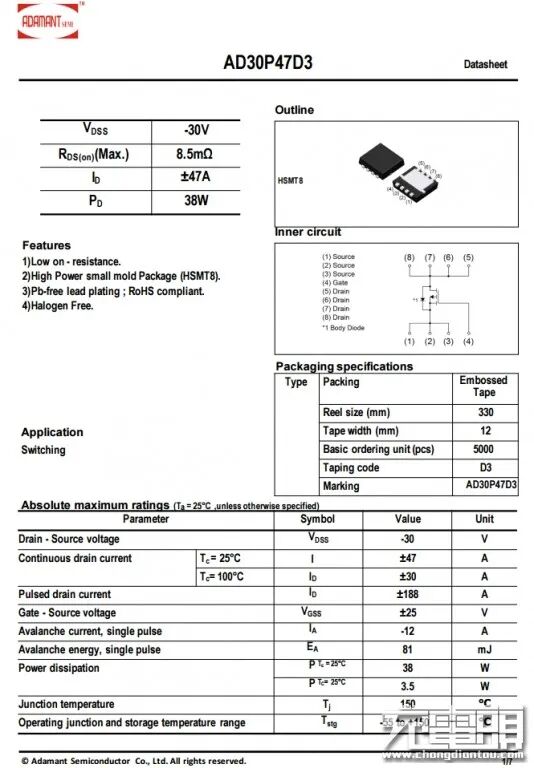

砹德曼AD30P47D3资料信息。

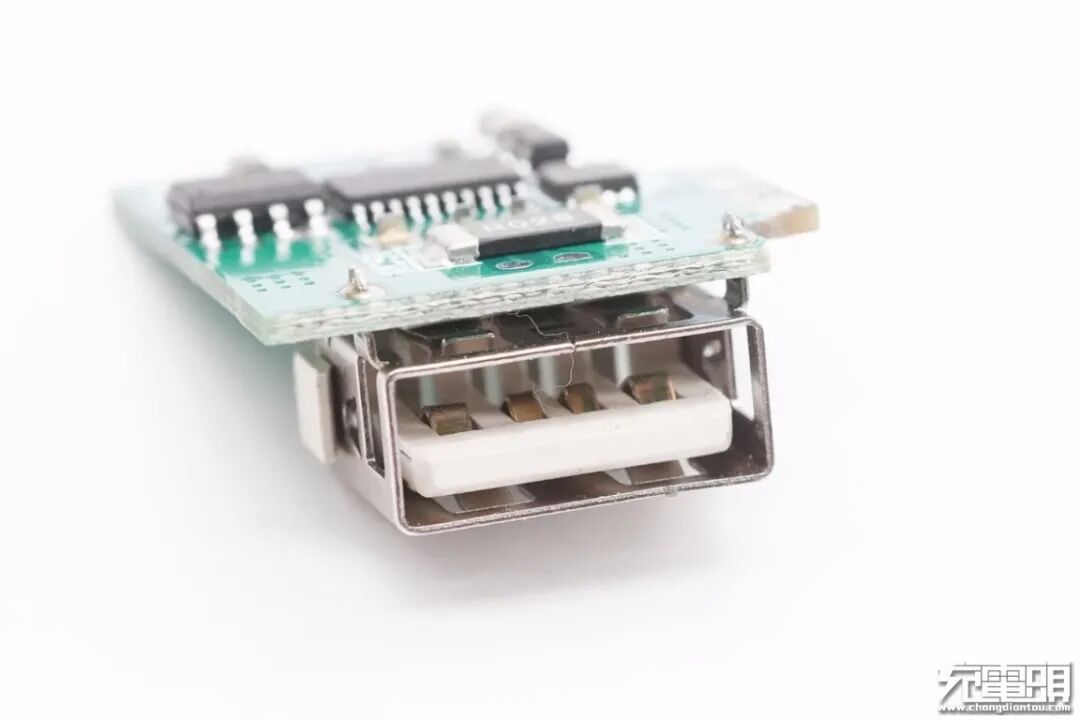

USB-A母座特写，正负极加宽，过孔焊接。

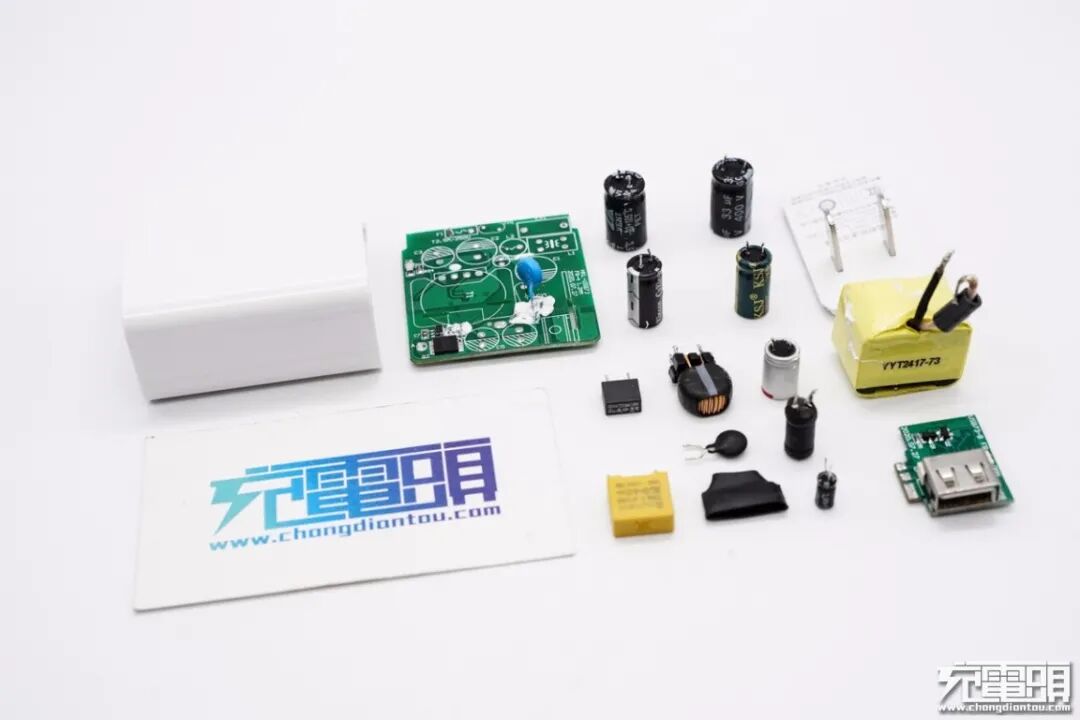

全部拆解完毕，来张全家福。

充电头网拆解总结

华科隆这款40W超级快充充电器采用PC阻燃材质白色外壳，机身正背面设有小凹面，侧身弧面过渡，让用户有一个好的插拔使用手感。此外输入端采用固定式插脚，和输出接口一样都是靠侧面布置，逆大众化设计。USB-A口支持华为22.5W和40W快充，可以满足华为多种机型的快充需求。此外还支持18W快充，也能给其它品牌手机充电。

充电头网通过拆解发现，这款充电器采用典型的开关电源宽范围输出，由次级协议芯片控制输出电压的设计架构。充电器开关电源部分采用无锡硅动力SP6681和SP6510初次级控制器分别搭配芯派科技和砹德曼MOS管组成，输出同步整流降压。硅动力这套方案具有转换效率高、发热低、多重保护等特点。此外输入端采用弹片接触通电，USB-A母座焊接在小板上，板子末端外套有绝缘管保护，确保使用安全。
