----- 充电头网拆解报告 第1433篇 -----

最近深圳市诚瑞科技推出了一款四合一无线充电支架，同时集成了手机、蓝牙耳机无线充电板以及手表无线充电器固定槽，回到家中把苹果全家桶往上一放便可开始充电。所有设备均放在支架上，让桌面变得更加整洁。另外产品还配有补光灯，有白光、暖白光和暖黄光三种档位，夜间使用更方便。下面充电头网就对这款产品进行拆解，看看其内部如何设计。

一、TODO无线充电支架外观

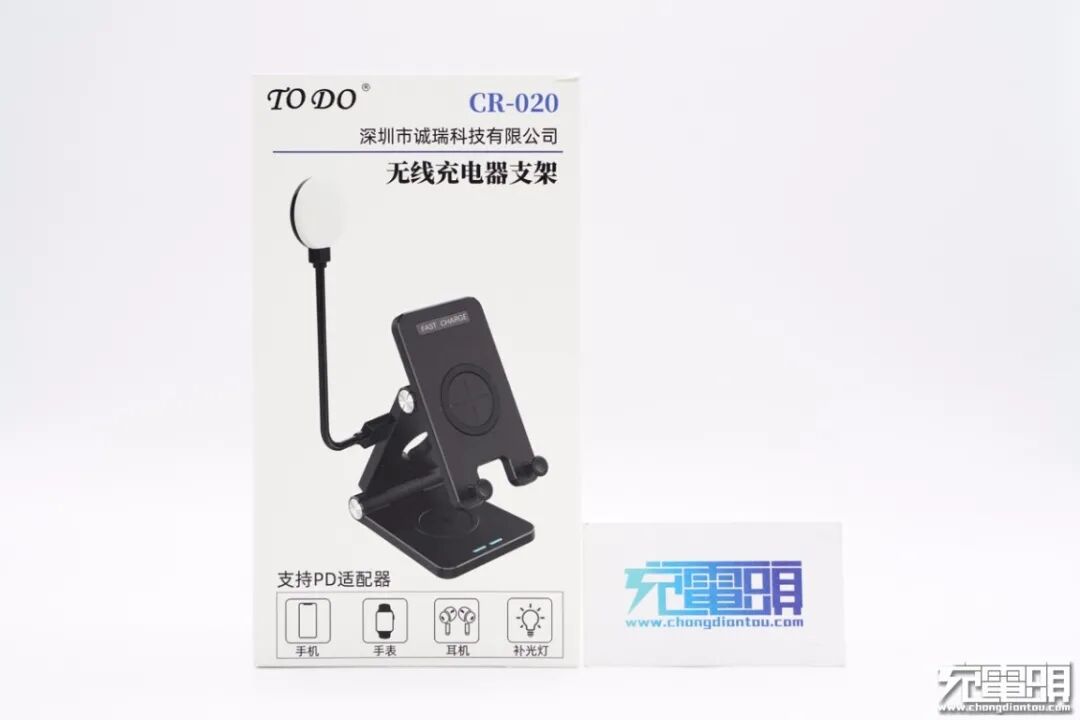

包装盒正面中间印有产品外观图，上方是TODO品牌、产品名称和型号，下方是四大特性标识。

盒子背面印有产品使用场景图以及参数信息。

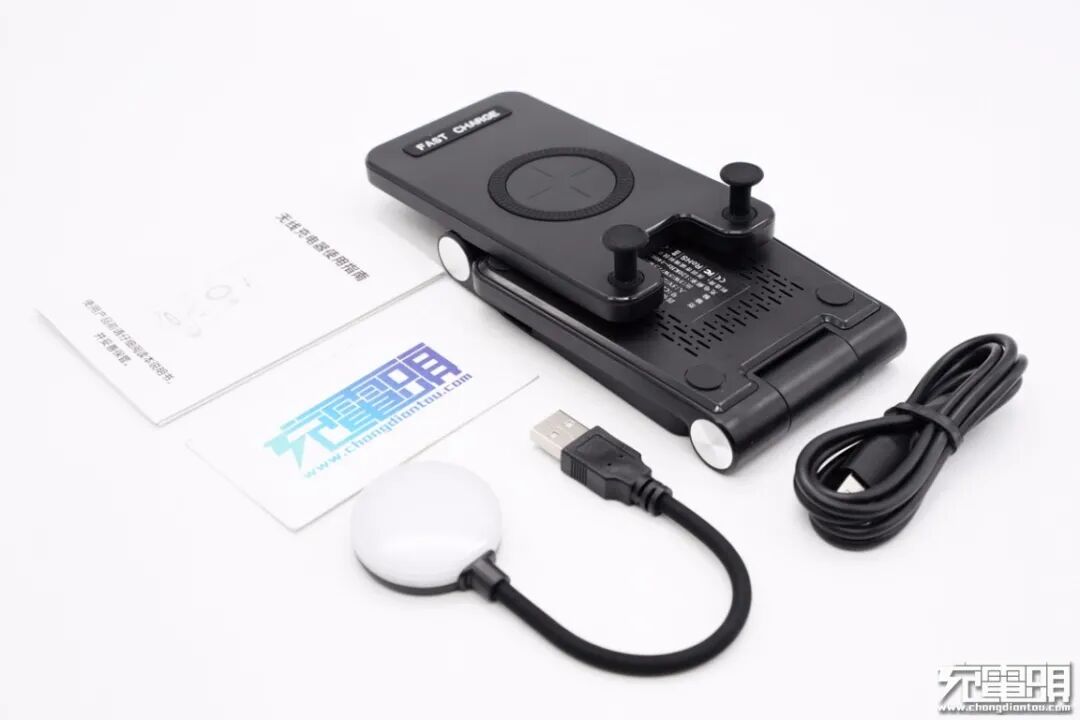

包装内含无线充电支架、补光灯、数据线和使用说明书。

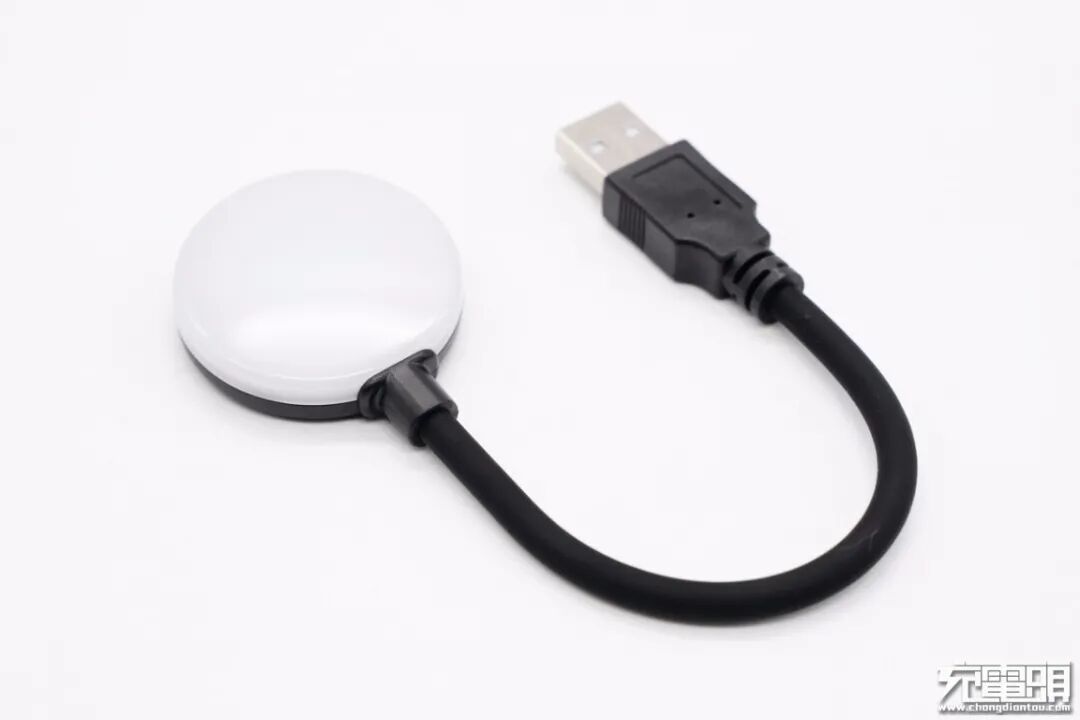

补光灯特写，USB-A插头连接，通过灯头背面的按键进行开关和切换。

无线充电支架由三块塑料板组成，之间通过转轴连接和进行角度高度的调整，使用体验先进。支架整体呈黑色，外壳表面磨砂处理。

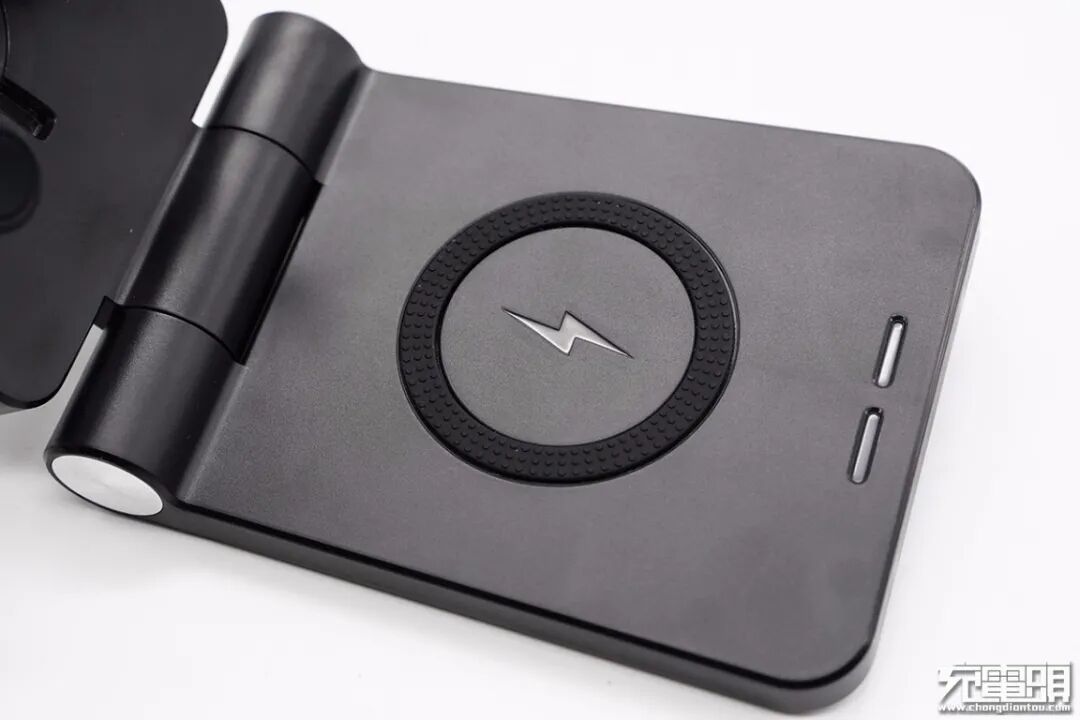

底座中心设有无线充电标识和防滑胶圈，胶圈表面有凸齿设计。前端设有两个LED指示灯。

底座上可以放上无线充电盒为耳机进行充电，LED灯会跟着亮蓝光指示正在无线充电。

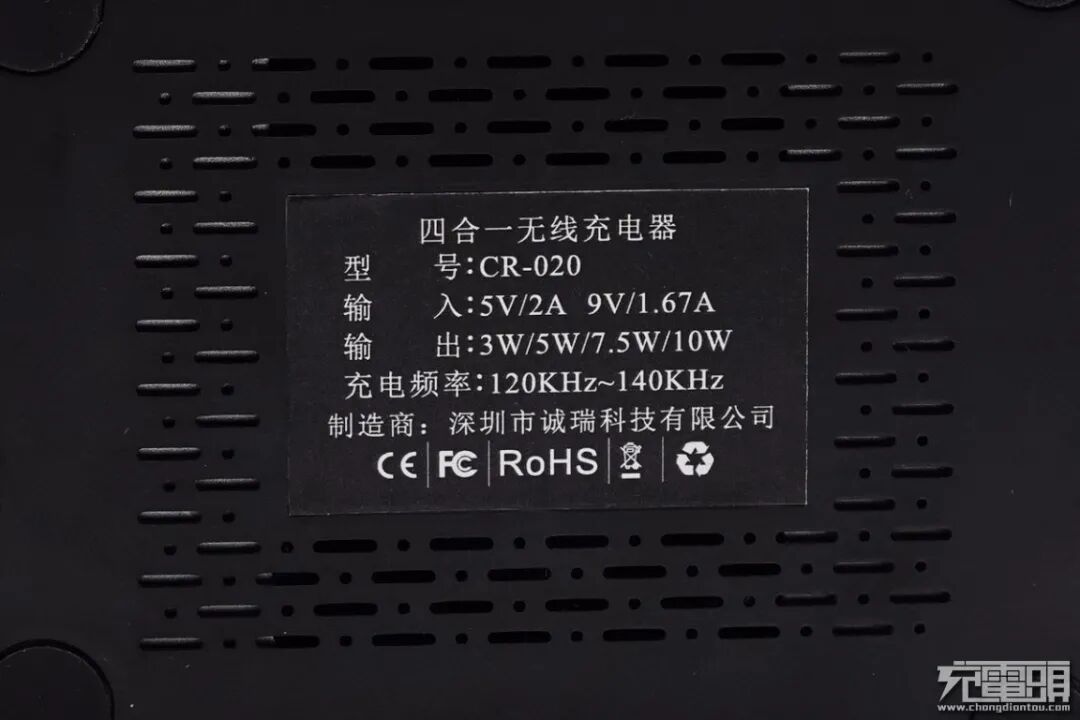

底座底部设有防滑胶垫和散热孔，中心处贴有产品规格参数贴纸。

型号：CR-020
输入：5V2A、9V1.67A
输出：3W/5W/7.5W/10W
充电频率：120KHz~140KHz
制造商：深圳市诚瑞科技有限公司
产品已经通过了CE认证、FCC认证和RoHS认证。

中间支撑板的中心处所有圆槽。

圆槽用来放置固定Apple Watch磁吸充电器。

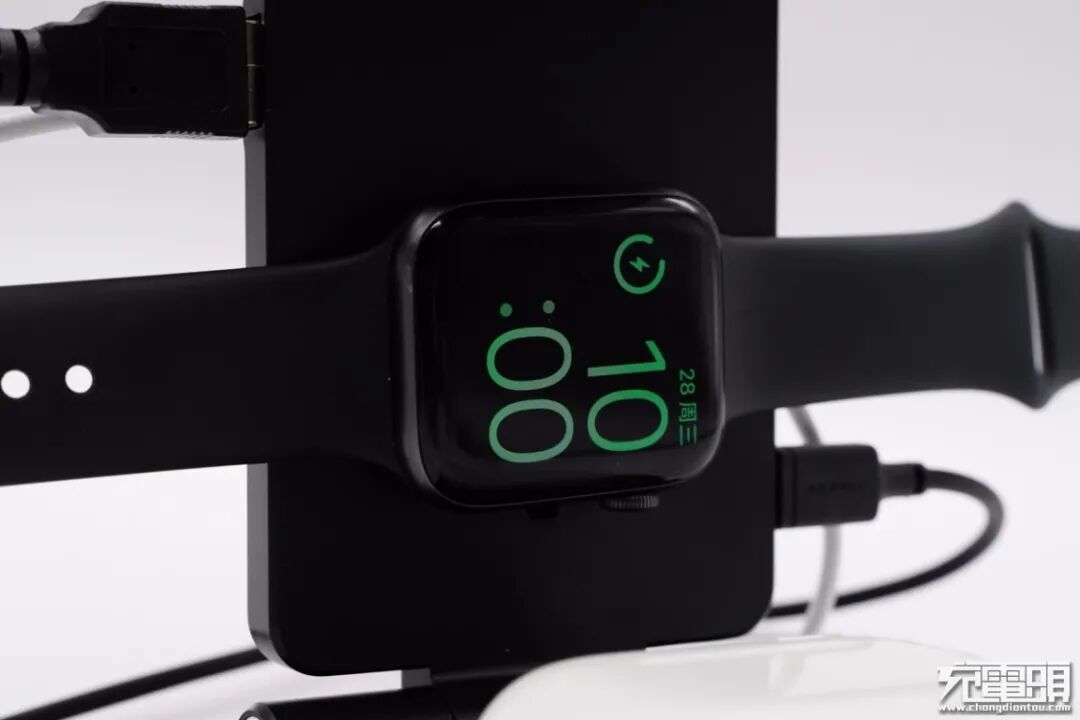

然后就可以将手表放上去进行充电了。

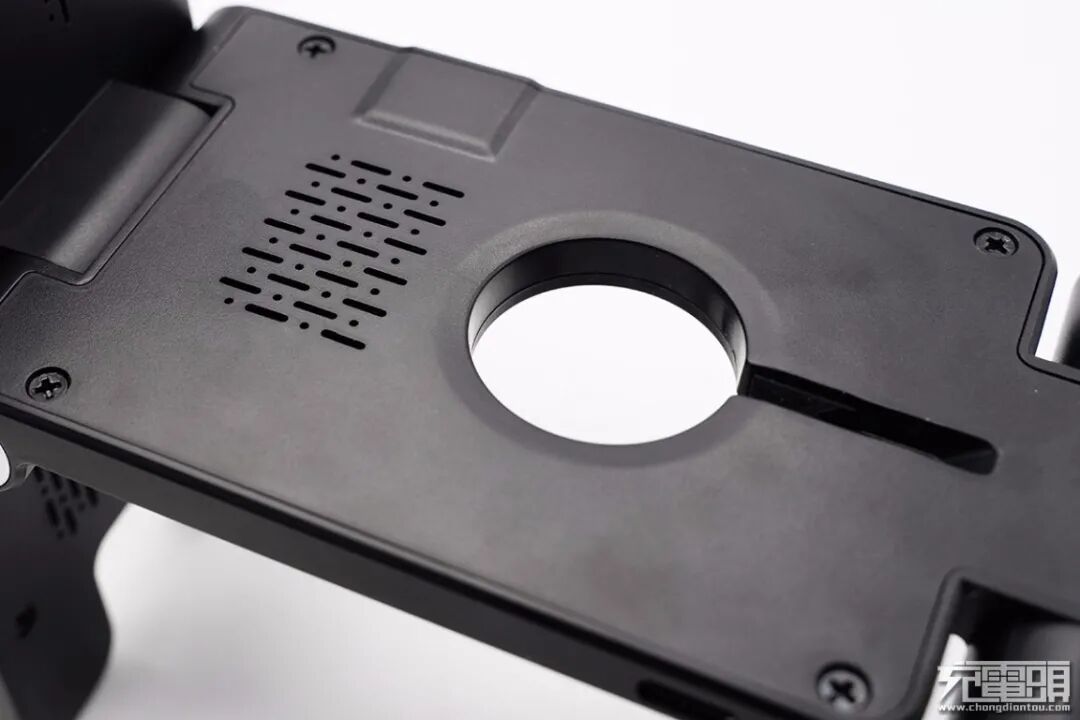

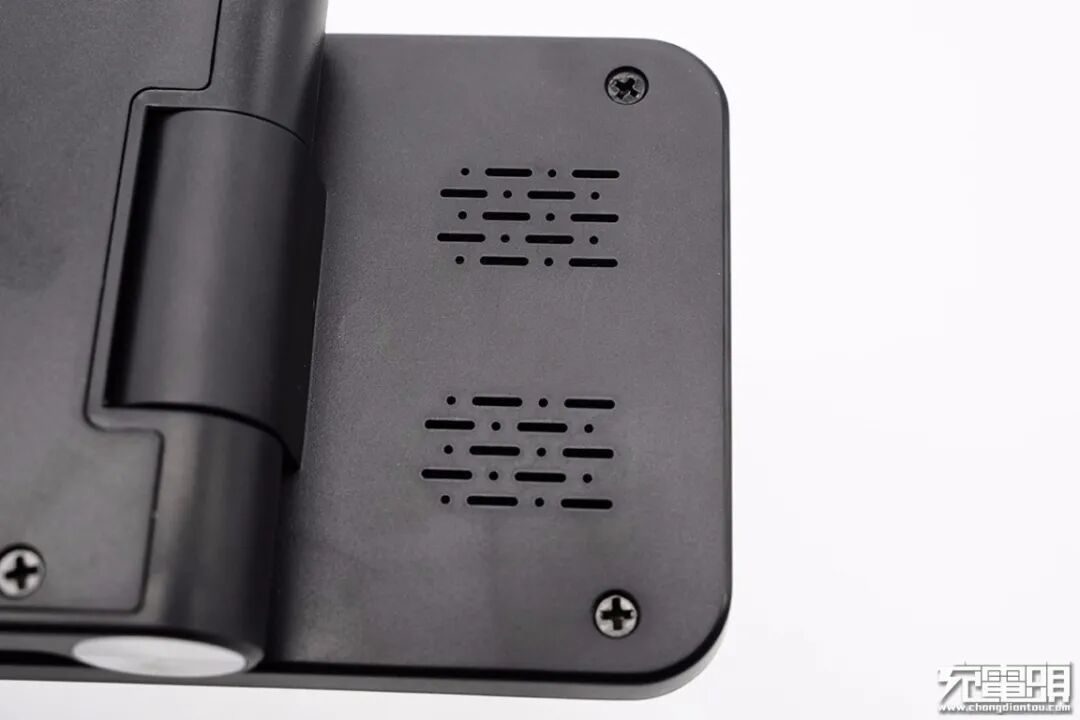

支撑板背面也设有散热孔，四角使用螺丝固定封装。

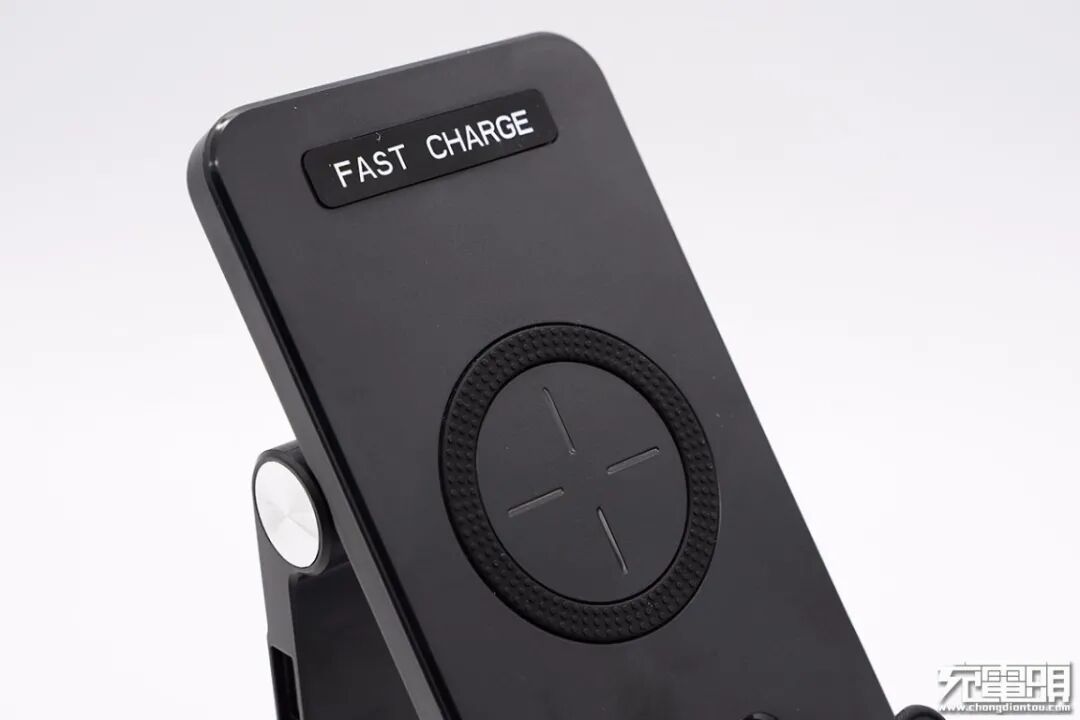

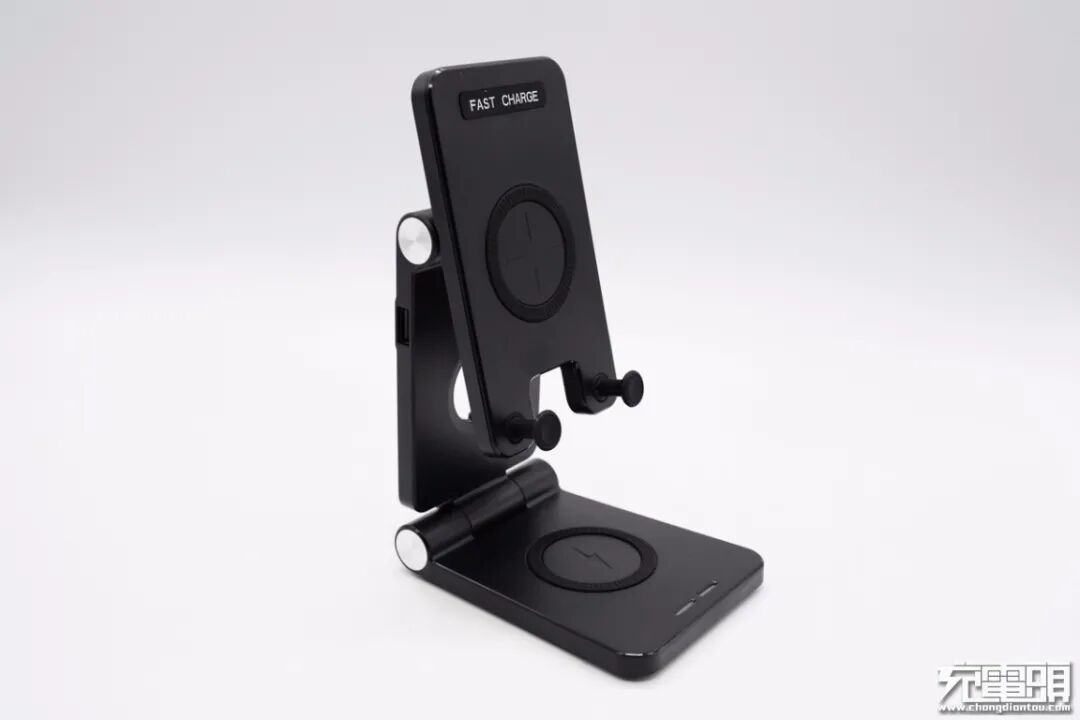

手机支撑板中心设有无线充，防滑胶圈上同样设有凸齿，上端胶垫印有FAST CHARGE字样。

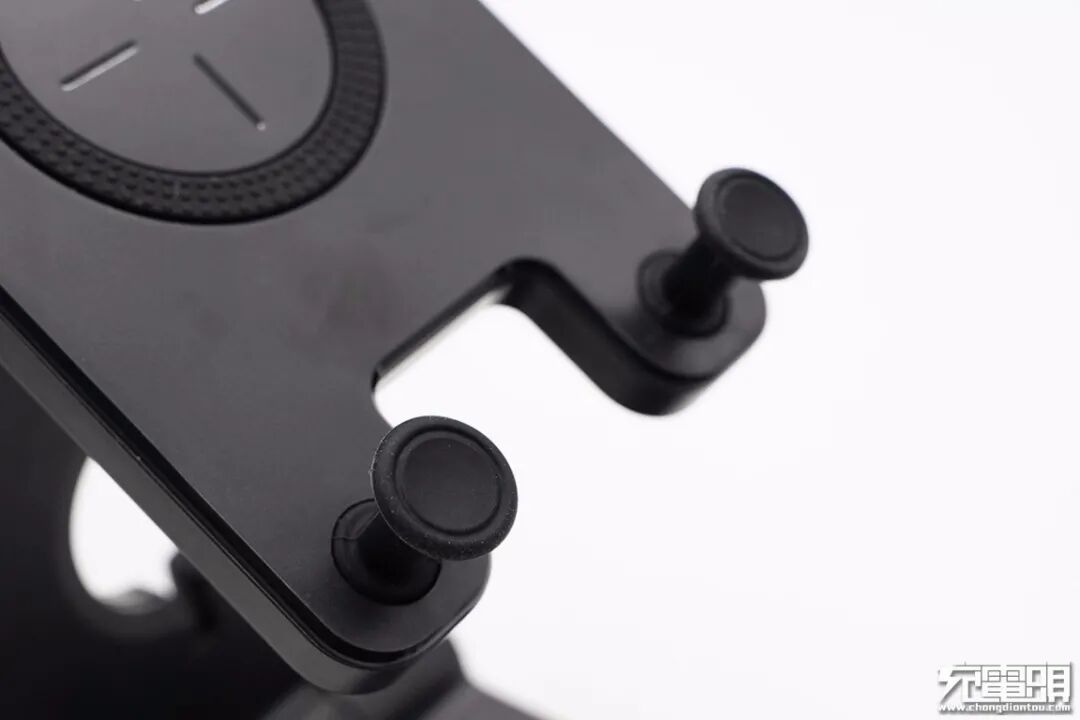

支撑板下端设有两个支脚，金属柱外套胶垫设计，坚固且保护性好。

手机支撑板背面也同样设有散热孔。

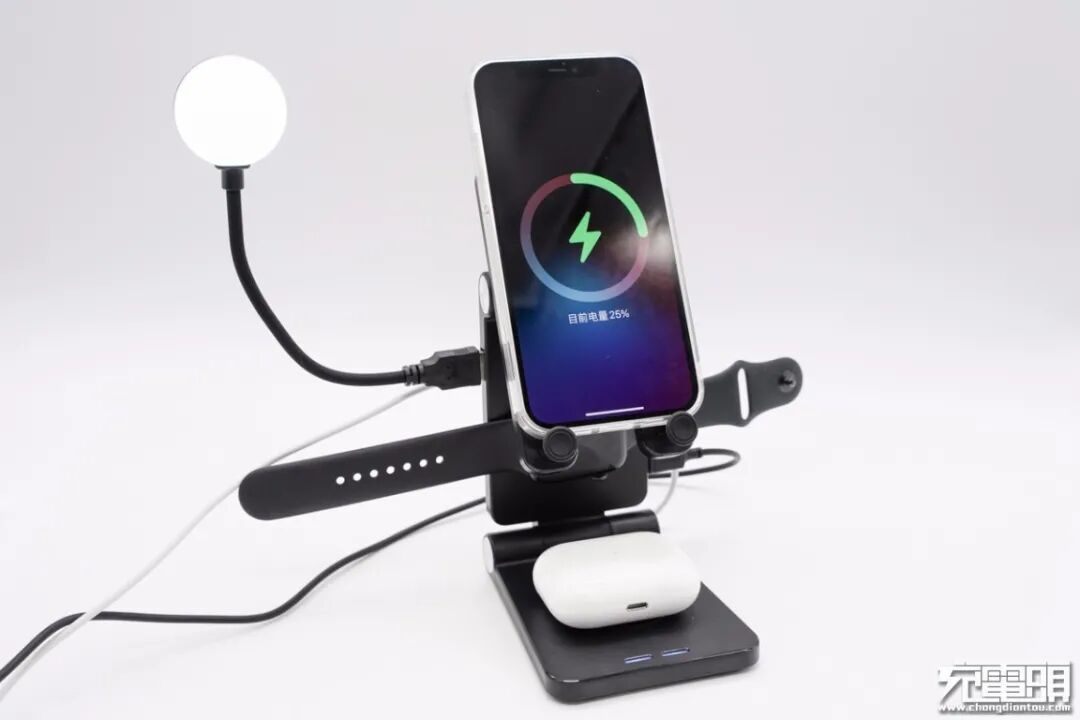

产品实际使用场景一览，支持苹果全家桶同时在一个支架上进行无线充，此外还能照明补光，使用起来十分方便，让桌面更简洁。

二、TODO无线充电支架拆解

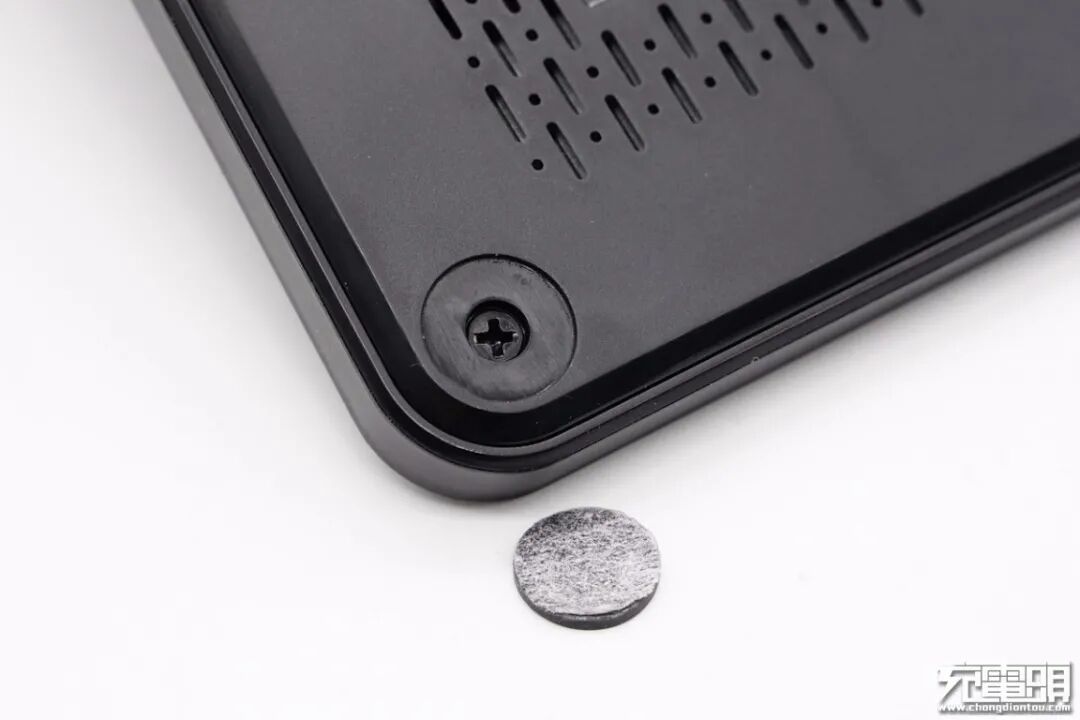

将底座背面脚垫撕下，内有螺丝对机身壳进行封装固定。

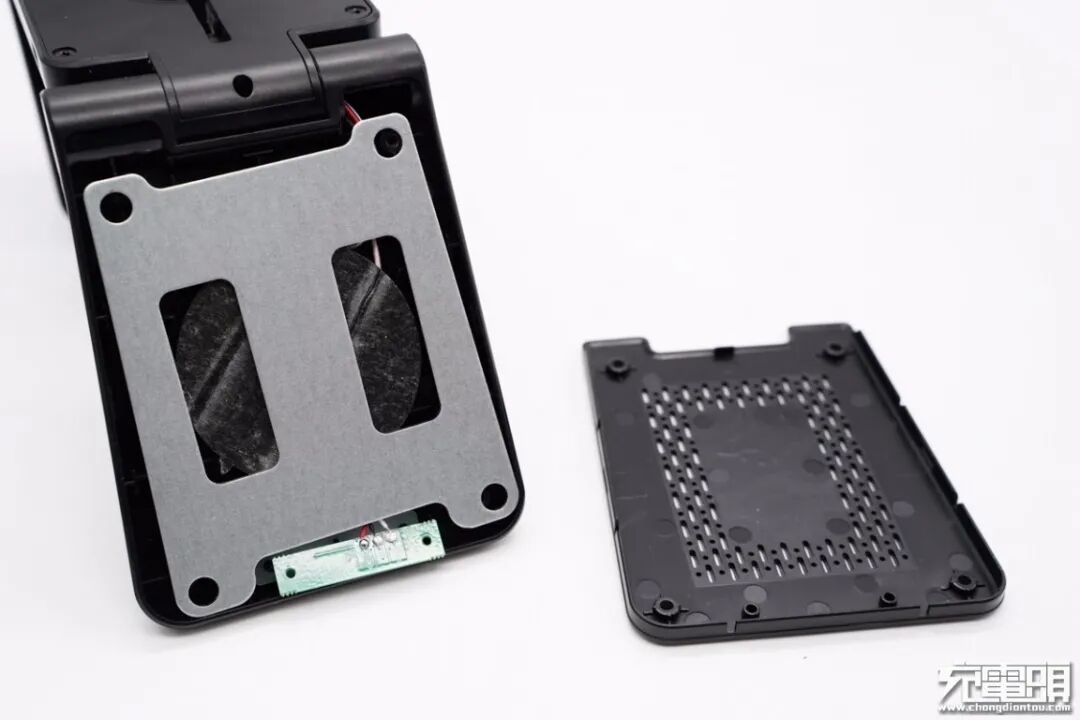

拆掉底部外壳，里面有一块散热铁板，并使用固定柱固定。

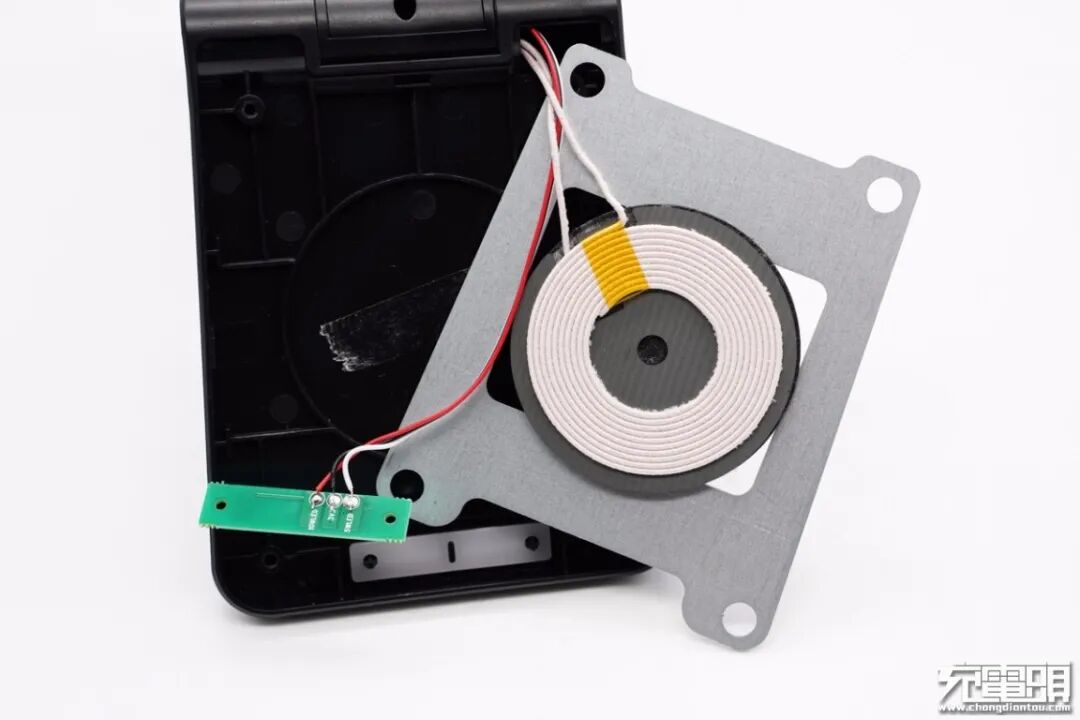

铁板正面贴有为耳机充电的无线充电线圈。

小PCB板上是LED灯。

将中间支撑板也拆开，内部PCB板使用固定柱进行固定，PCB上面有两路无线充电电路。

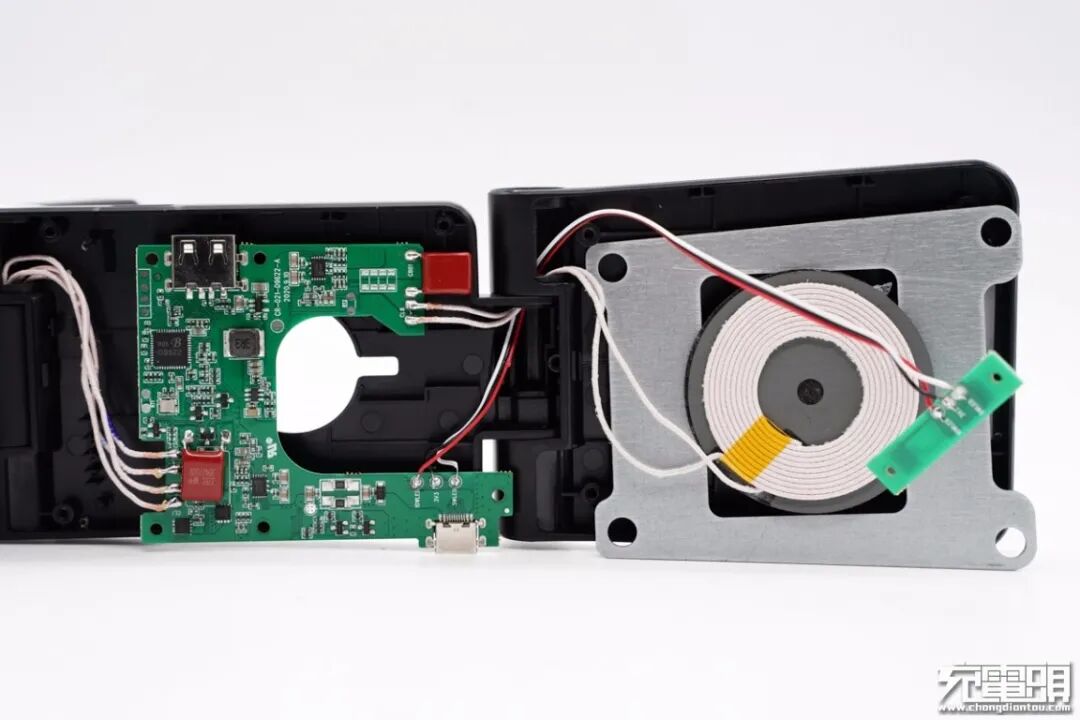

两路无线充电线圈和LED灯小板分别连接在主控PCB板的两侧。

将手机支撑板也拆开，内设两个无线充电线圈，手机横竖放置都能进行无线充电。

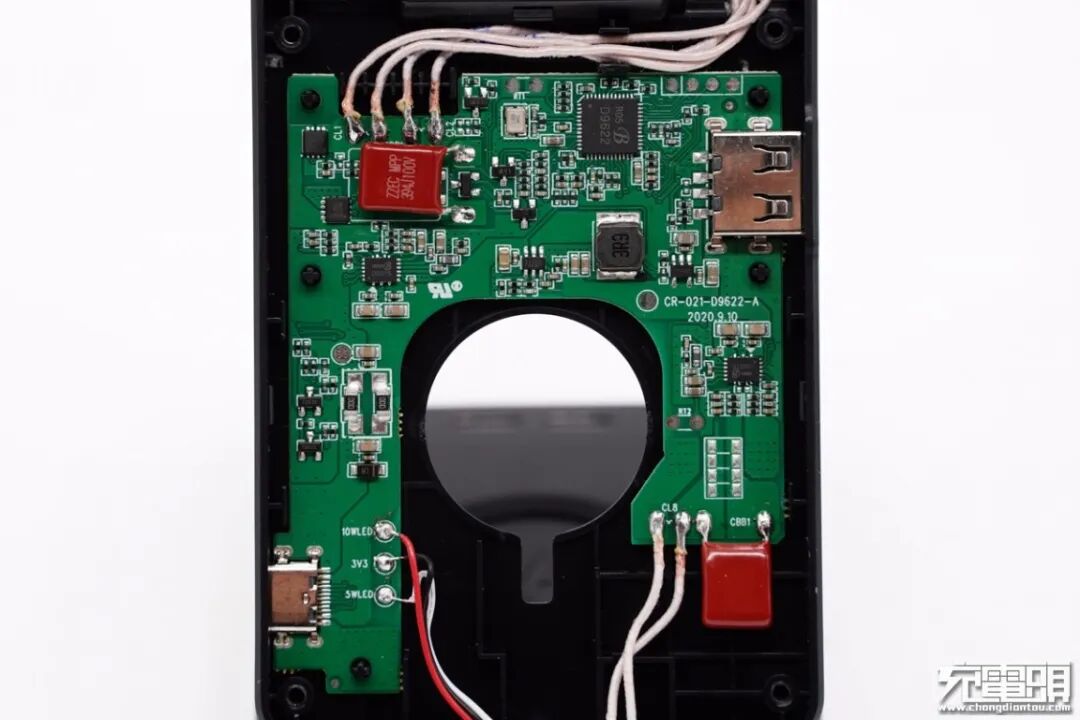

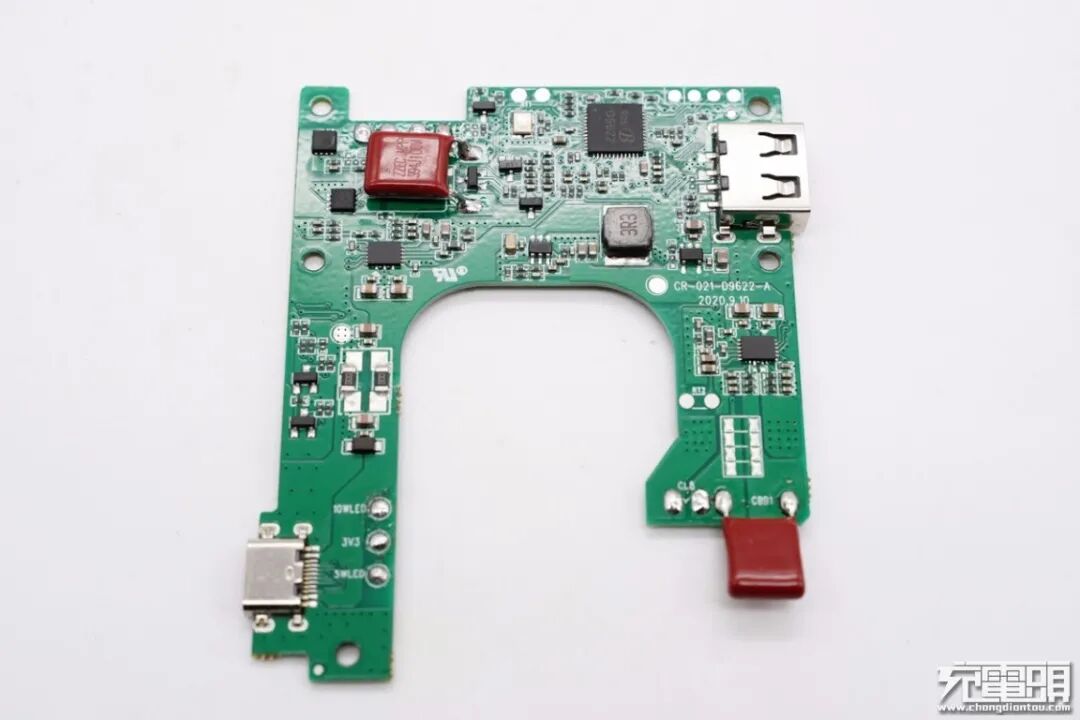

PCB板正面一览，左上角和右侧分别设有手机和底座无线充电路。

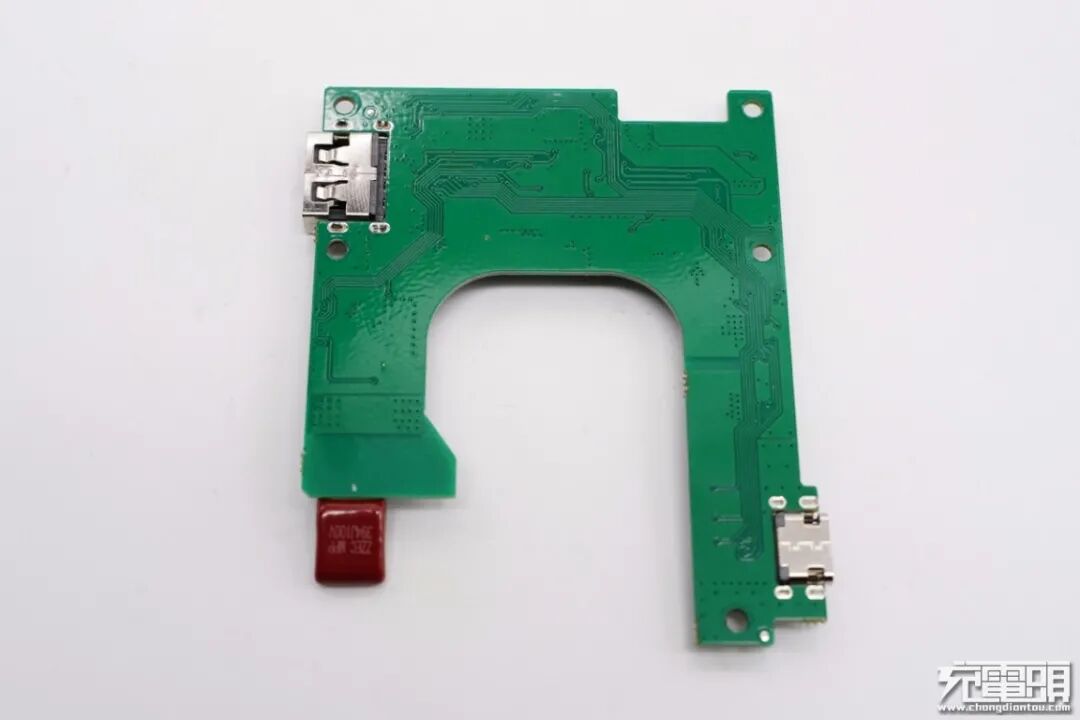

板子背面一览，两个USB母座沉板过孔焊接，板子背面没有焊接元器件。

USB-C输入母座特写。

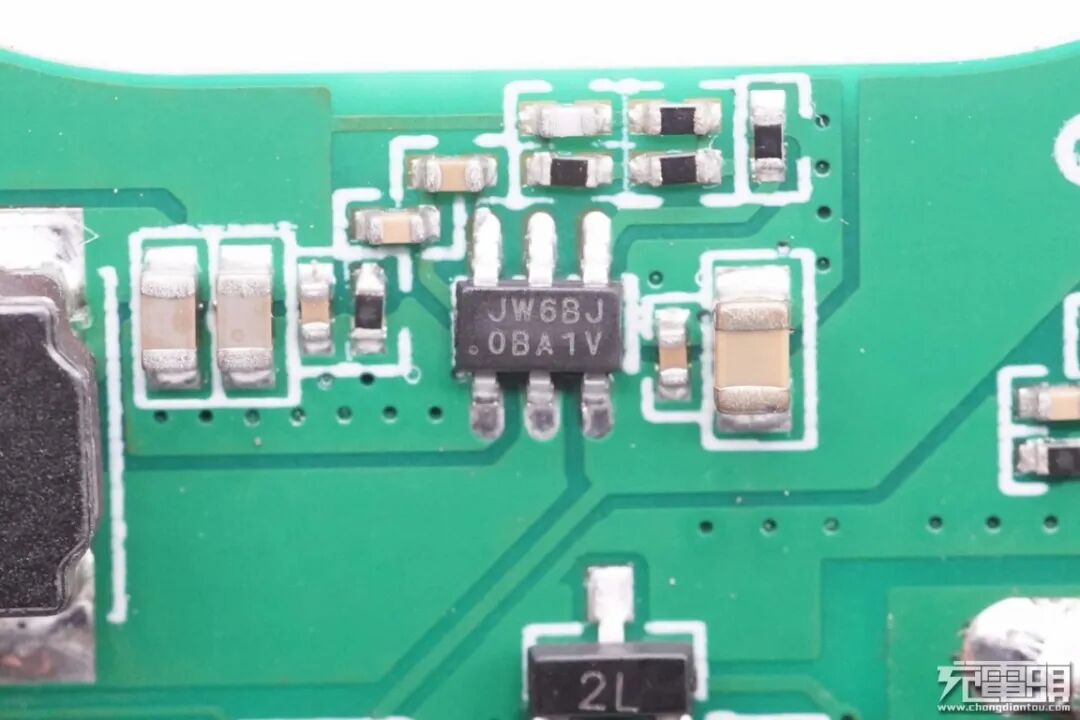

丝印JW6BJ，杰华特降压转换器，降压为无线充电路、线圈以及USB-A口供电。

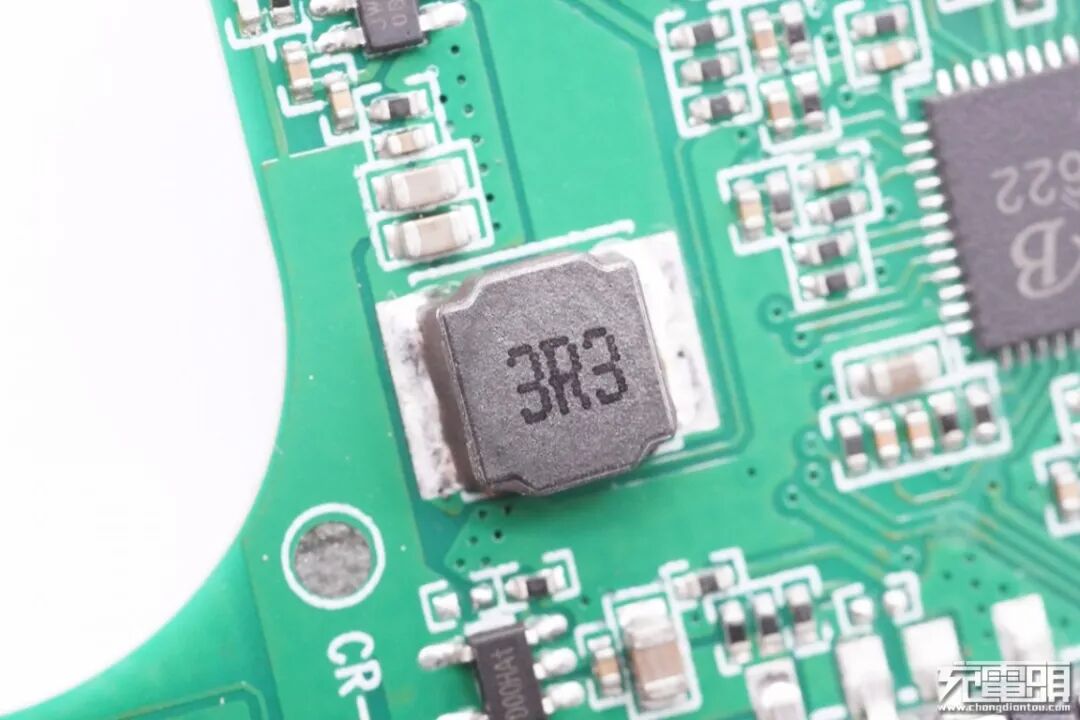

3R3降压电感特写。

航天民芯 MT9700 限流可调的负载开关，用于USB-A接口过流保护。

航天民芯 MT9700 详细资料。

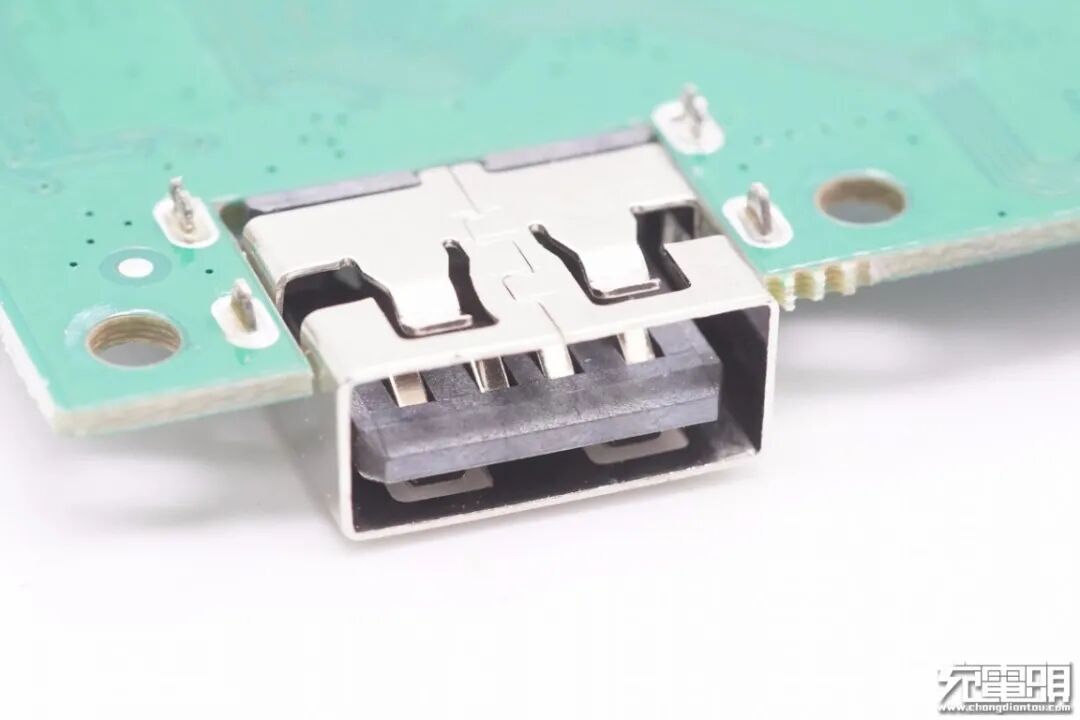

USB-A母座特写，沉板过孔焊接。

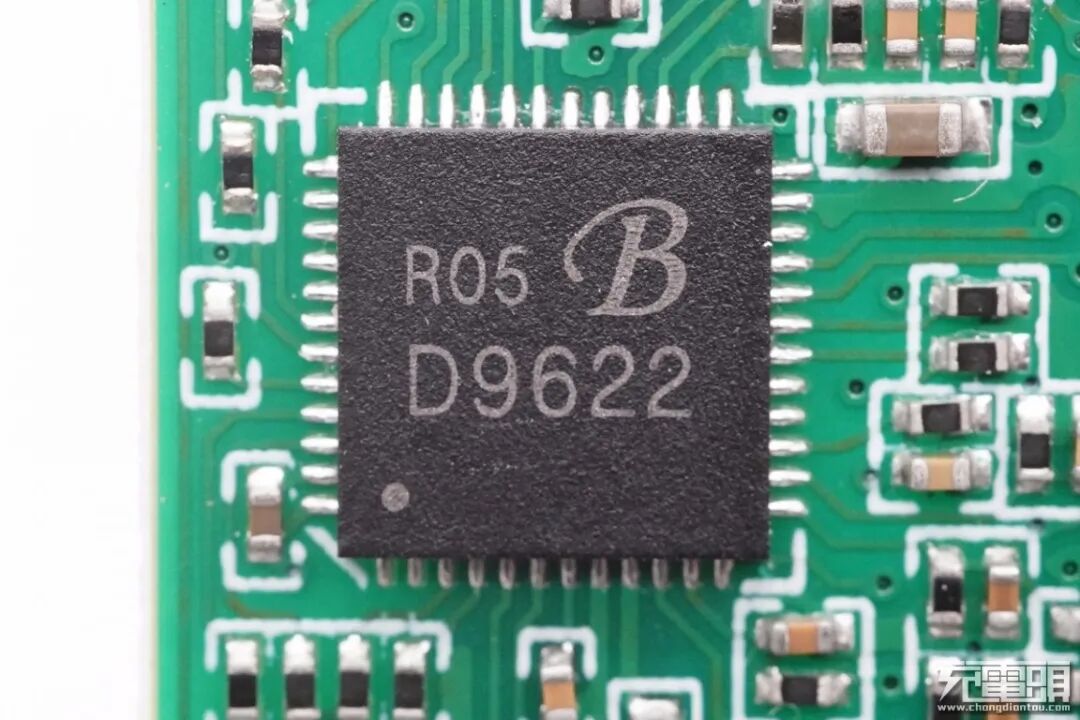

无线充主控芯片采用贝兰德D9622，这是一款全同步数字解调无线充TX芯片，该芯片集成PD3.0（PPS）/QC3.0/AFC快充协议，支持苹果/三星全系列PD/QC快充头；支持自适应输入电压，不挑适配器；集成100MHz主频 32bit ARM处理器，PWM频率高至200MHz，业界最顶级的处理器。

此外，贝兰德D9622还拥有丰富的内存及引脚资源，满足各种定制化需求；支持USB在线更新Firmware，无需专用烧录器；拥有多通道全同步数字解调，特有的Wave-Monitor技术，保证通讯可靠性；支持MP-A11/MP-A2/A28/A11等WPC 标准Type架构。

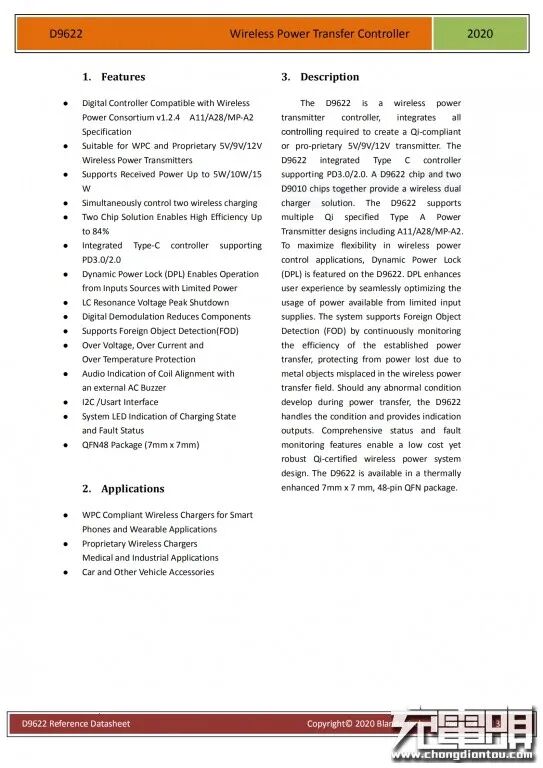

贝兰德D9622详细规格资料。

12.000MHz无源晶振，为主控芯片提供时钟。

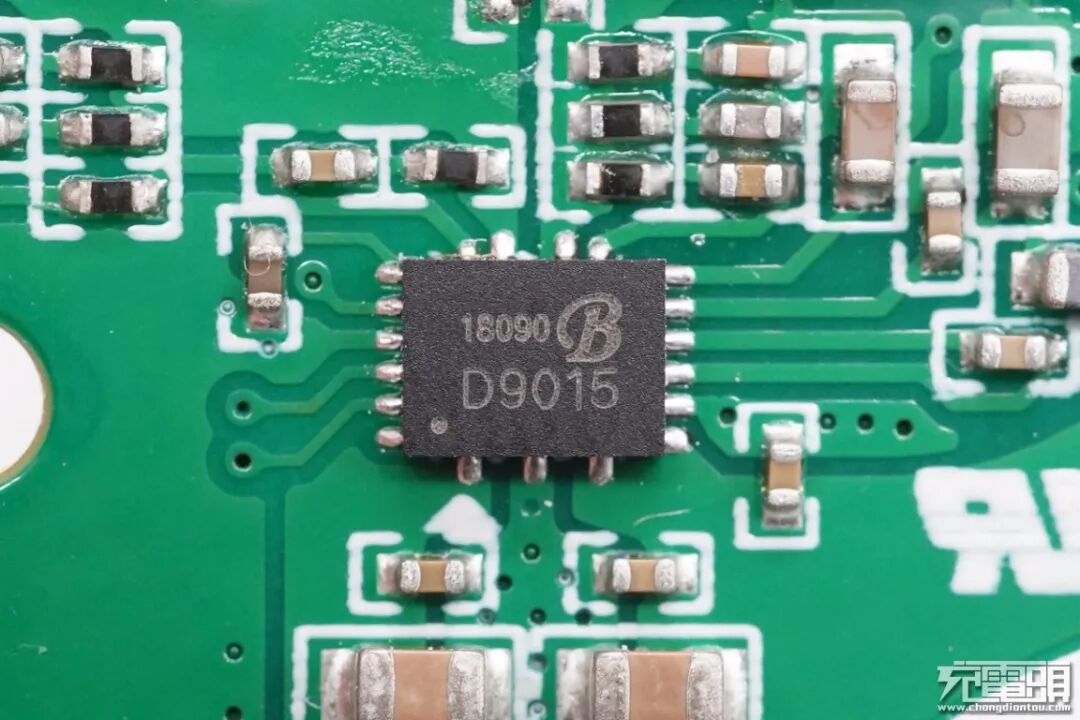

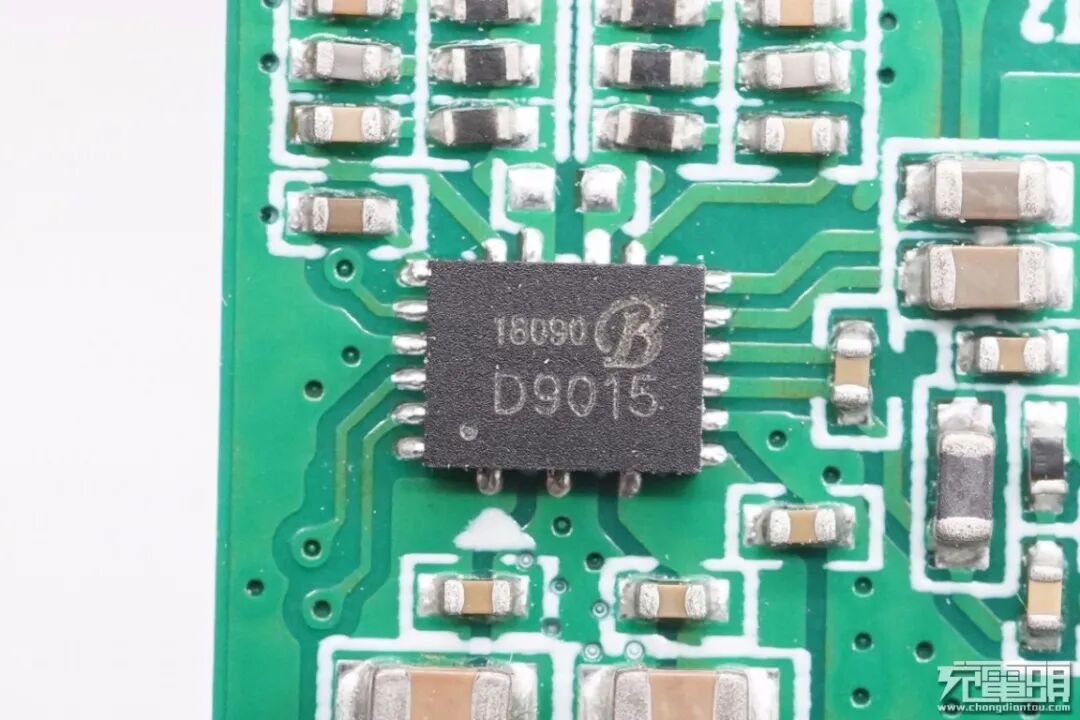

无线充电输出PowerStage芯片同样来自贝兰德，型号D9015。该芯片内置全桥功率级，5V同步整流降压转换器，3.3V LDO，可以为控制器和其他外部设备供电，D9015集成功率级可以提供5V供电，减少外围元件数量，提供更多功能。

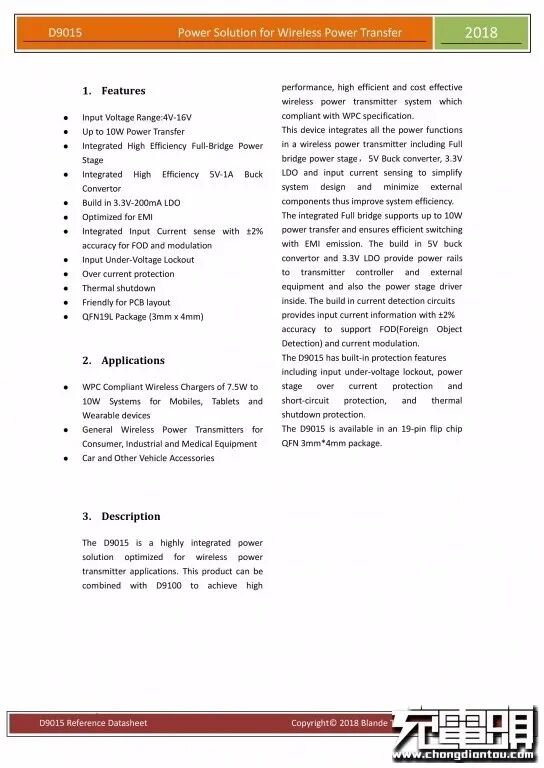

贝兰德D9015详细规格资料。

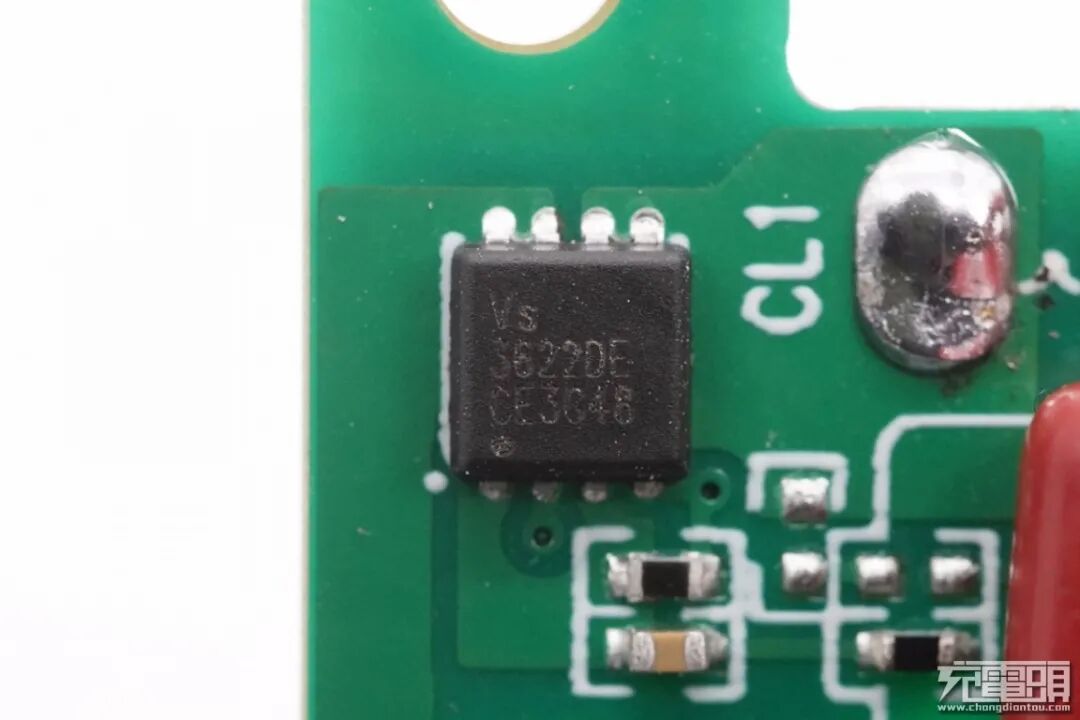

威兆VS3622DE双NMOS管，耐压30V。

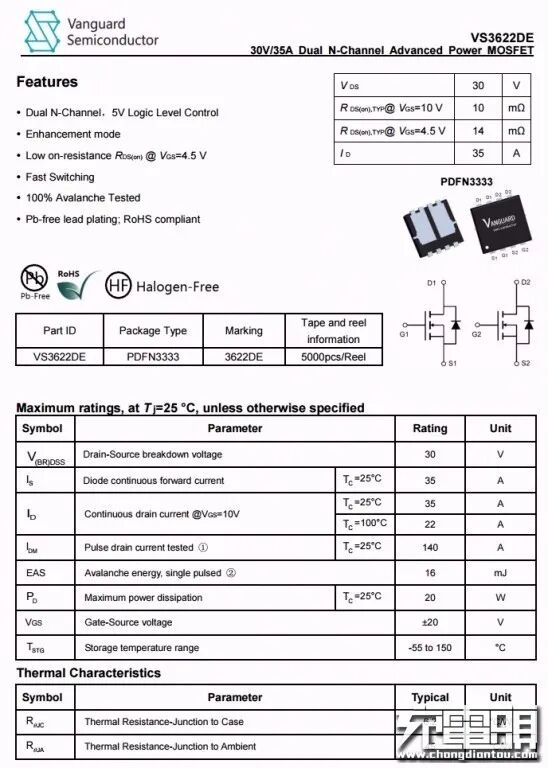

威兆 VS3622DE 资料信息。

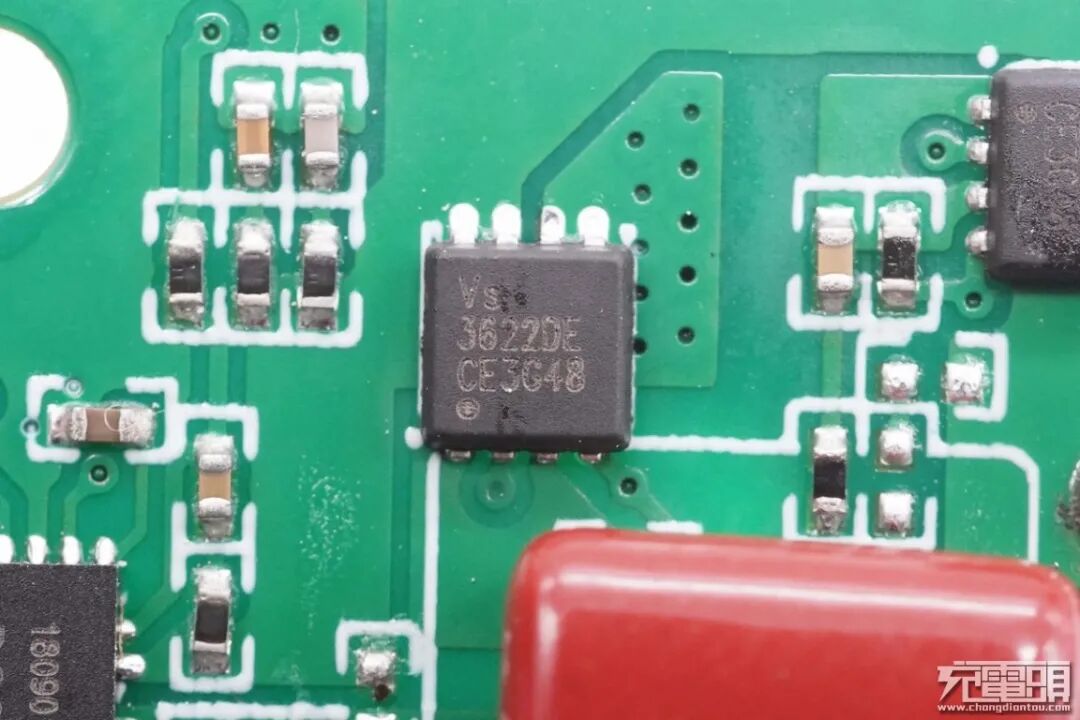

另一颗威兆VS3622DE特写，两颗用于手机无线充电线圈切换。

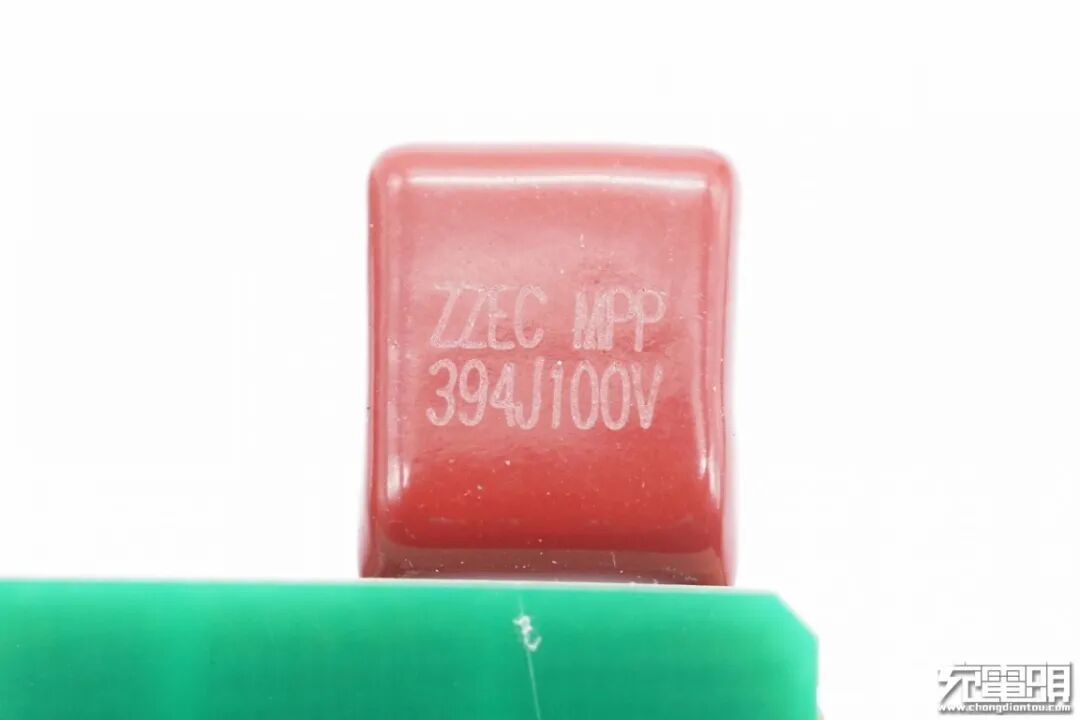

ZZEC科雅无线充专用谐振电容，0.39μF 100V耐压。

手机无线充电线圈特写。

另一个无线充电路输出PowerStage芯片也是采用贝兰德D9015。自此我们发现这款产品采用的是贝兰德“一芯双充”方案，即采用一颗D9622主控+两颗D9015功率全桥的搭配，集成度相当高。

这套方案主要特点包括：支持PD协议输入，双15W输出功率，数字解调抗干扰。输出总功率高达30W（15W*2），每路兼容15W、10W、7.5W、5W协议，同时支持两部手机双15W无线快充（苹果7.5W，三星10W，华为10W等）。发射端具备QC2.0/QC3.0/PD识别功能，输入端不仅支持常见的QC快充协议，更是兼容当前大热的USB PD快充协议。

另一颗科雅无线充专用谐振电容，规格也是0.39μF 100V。

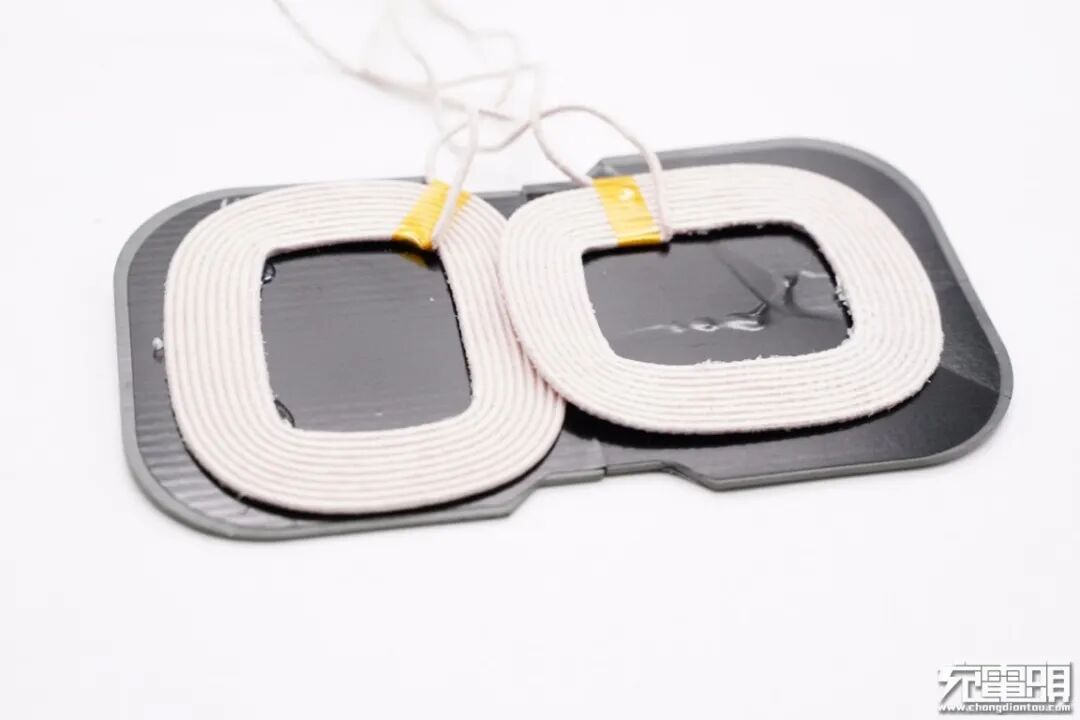

底座无线充电线圈特写。

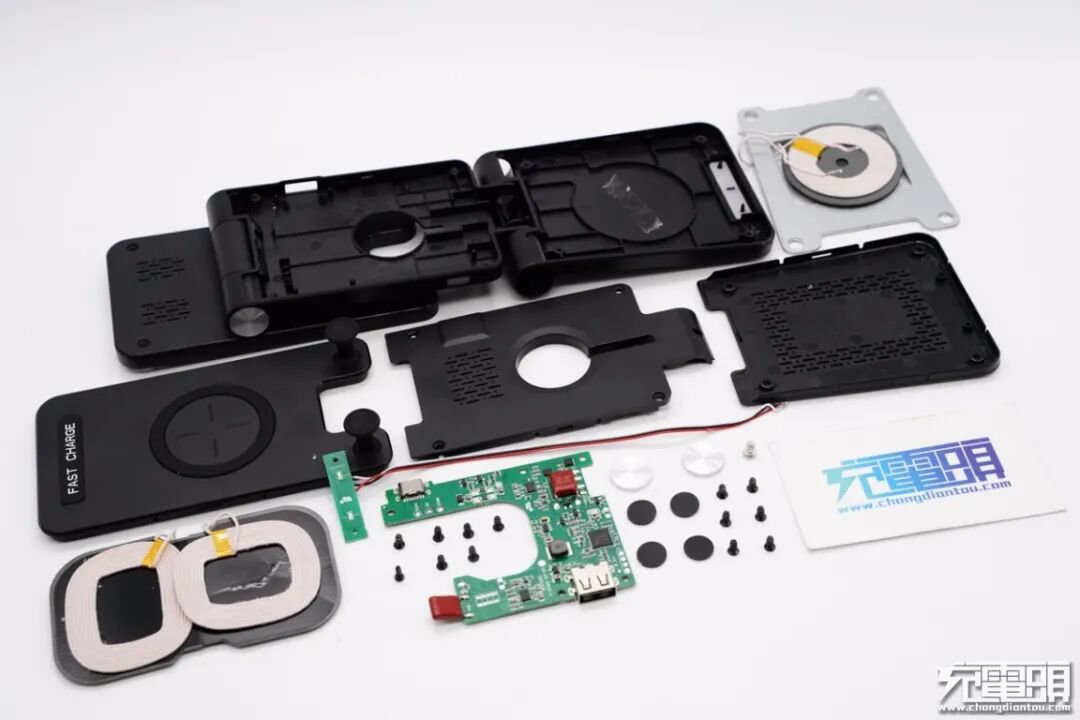

全部拆解完毕，来张全家福。

充电头网拆解总结

TODO四合一无线充电支架采用可折叠设计，角度高度均可进行调整，配上补光灯夜间使用，刷剧过程中可以解放双手，同时有一个很好的氛围。支架底座和顶板均设有防滑胶圈，可以让使用过程更加稳定。外壳背面都设有散热孔，保证使用过程中的散热效果，整个产品设计面面俱到。

充电头网通过拆解了解到，支架中间连接板内设有无线充电主控PCB板，两个无线充采用贝兰德D9622+D9015“一芯双充”方案，支持PD协议输入，双15W输出功率，数字解调抗干扰等特点，性能强悍。USB母座沉板过孔焊接，外观新颖，功能全面。
