----- 充电头网拆解报告 第1438篇 -----

随着iPhone 12手机推出以及不标配充电器，彻底引爆20W PD快充市场，各大品牌纷纷入局。款式之多让人看得眼花缭乱，对于有选择困难症的小伙伴来说，挑个称心的充电器着实不易。为此充电头网对市面多款在售20W PD快充充电器进行了整理。

今天继续和大家分享绿联20W USB PD快充充电器的拆解，这款充电器采用常规长方体造型设计，支持QC、MTK PE+2.0、PD3.0和PPS快充协议，也是主打iPhone 12快充，同时兼容其它品牌手机充电的策略，让产品更具竞争力。下面一起来看看其做工设计如何。

此前充电头网还拆解过绿联18W PPS充电器、MFi认证18W PD快充充电器、绿联30W USB PD充电器、2A2C 48W智能充电器、65W USB PD氮化镓快充充电器、65W 3C1A氮化镓快充充电器等多款充电配件，大家可以点击蓝色字体观看。

一、绿联20W快充充电器外观

包装盒正面设有绿联品牌、充电器外观、名称和三重保护标识。

背面标注有充电器参数信息。

包装内含充电器和使用说明书，充电器固定在塑料盒凹槽内。

充电器采用PC阻燃材质黑色外壳，腰身亮面设计，并设有UGREEN品牌logo，输入输出端边缘棱边分明。

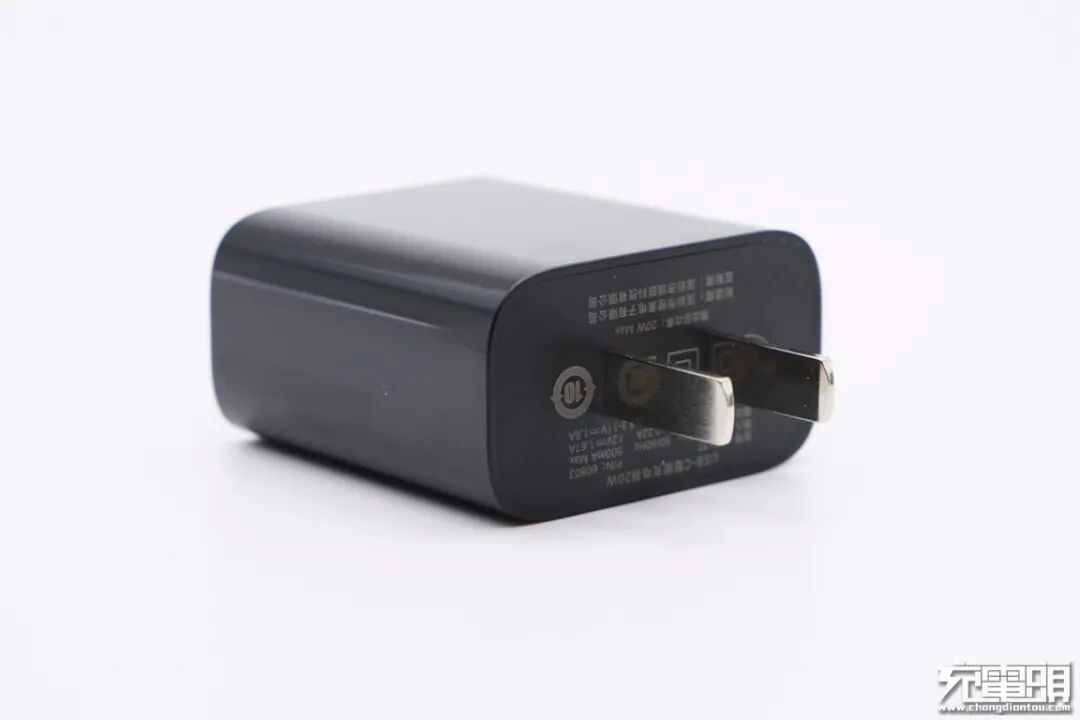

腰身各面之间过渡圆润，输入端配备固定式国标插脚。

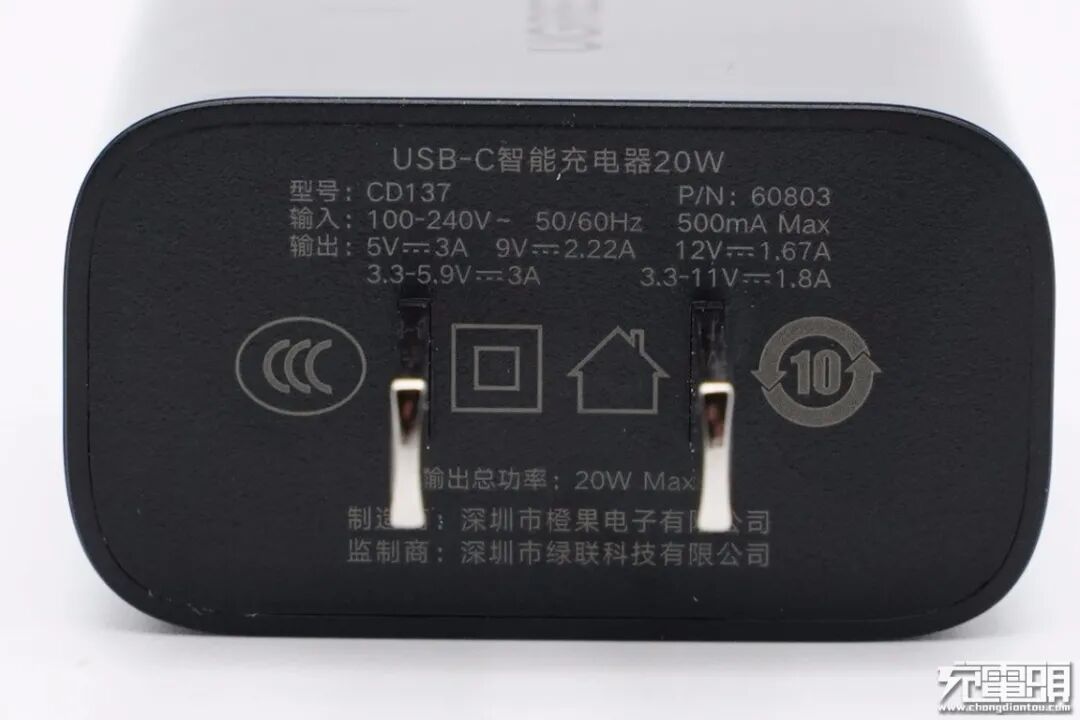

输入端外壳上标注有充电器参数信息
型号：CD137
输入：100-240V~50/60HZ 0.5A
输出：5V3A、9V2.22A、12V1.67A、3.3-5.9V3A、3.3-11V1.8A
输出总功率：20W
制造商：深圳市橙果电子有限公司
监制商：深圳市绿联科技有限公司
产品已经通过了3C认证。

输入端外壳内凹设计，表面磨砂处理。

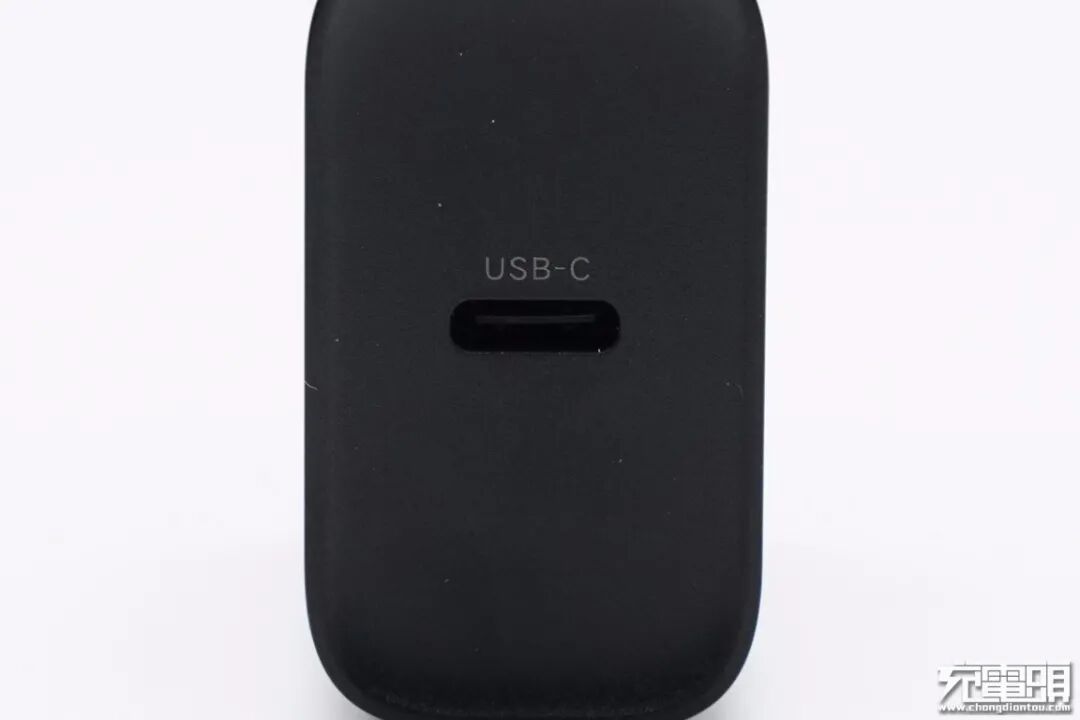

USB-C口居中设计，黑色胶芯不露铜。

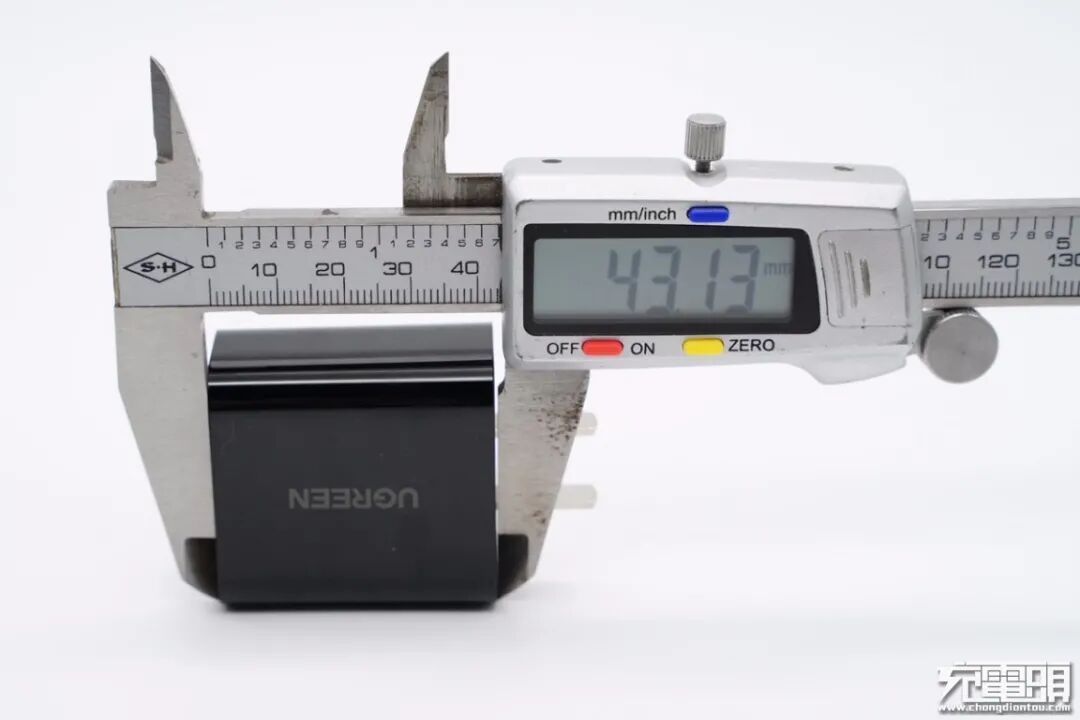

使用游标卡尺实测充电器机身长度为43.13mm。

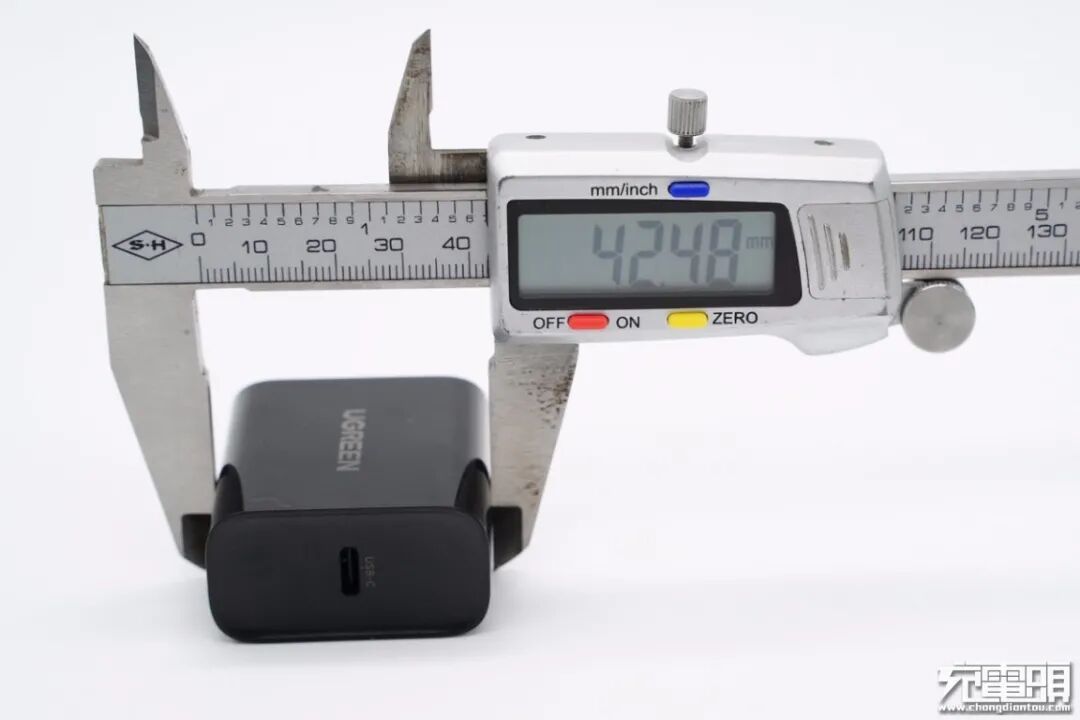

宽度为42.48mm。

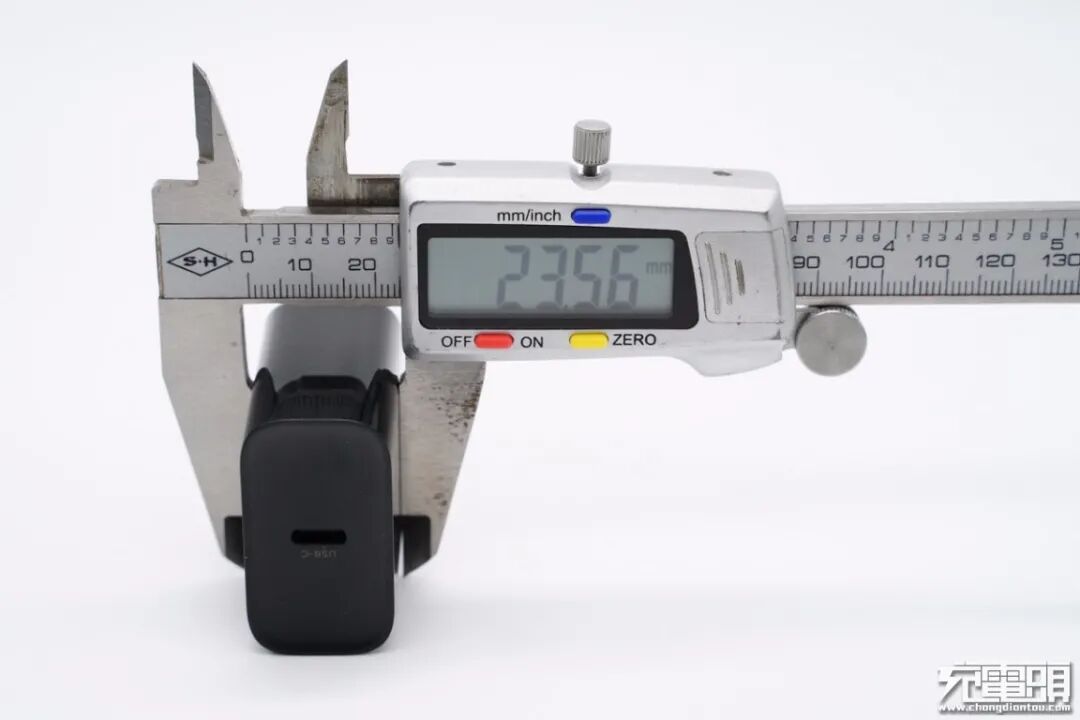

厚度为23.56mm。

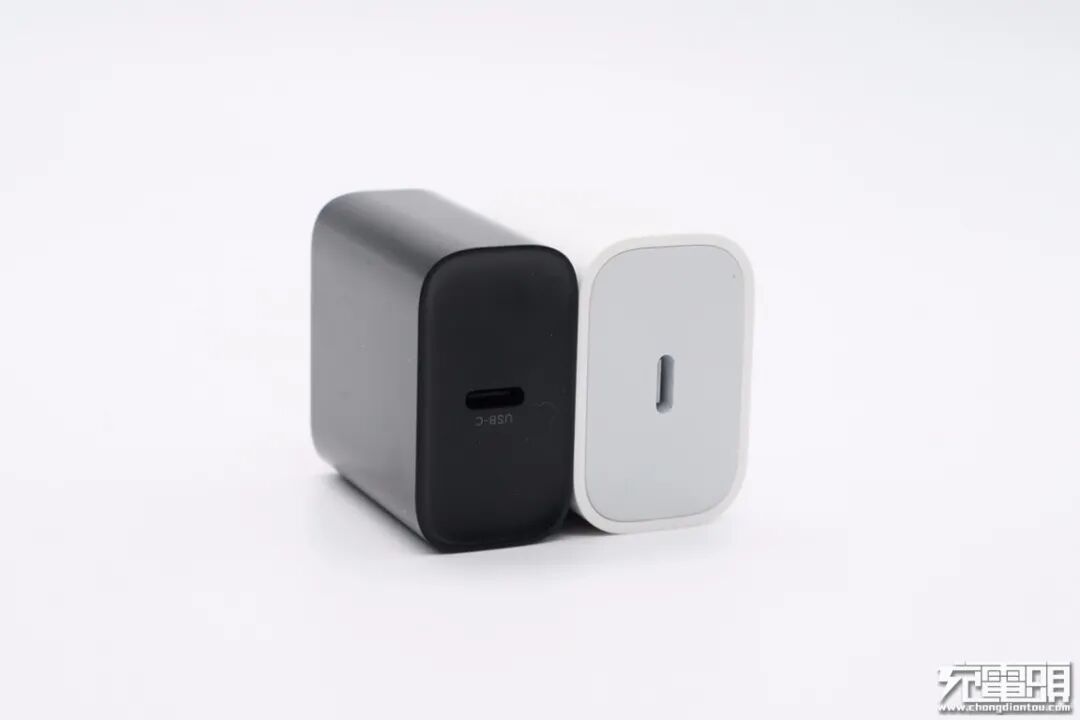

和苹果20W充电器大小直观对比，两者体积相当。

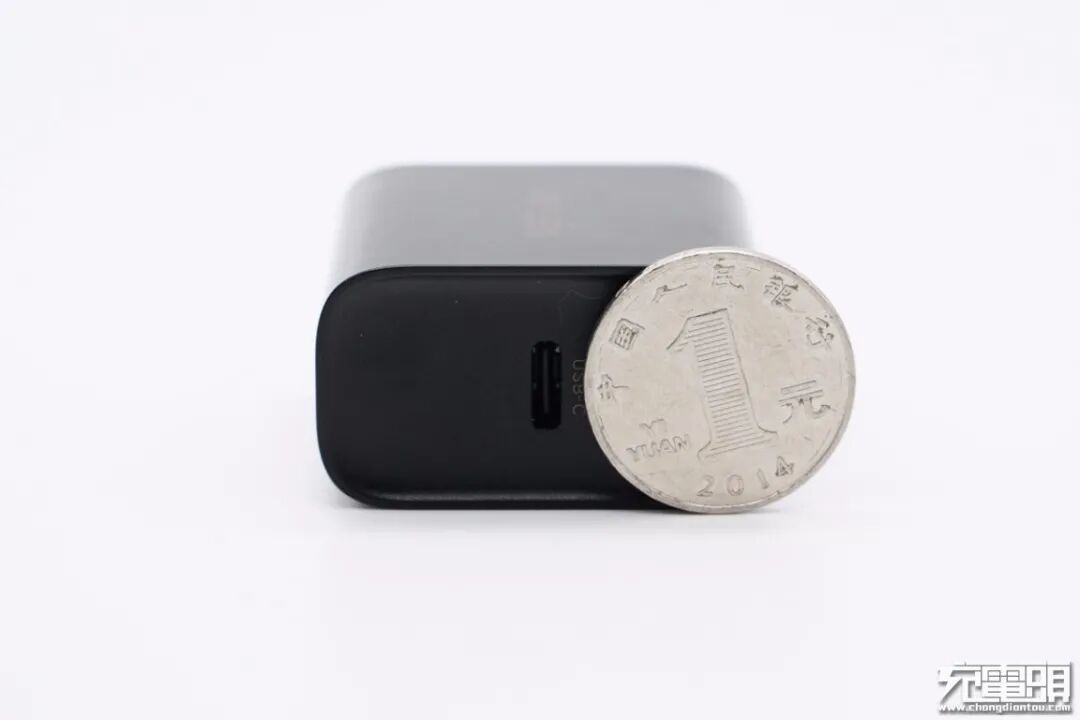

机身厚度比一元硬币直径小一些。

拿在手上的直观感受。

净重约为48g。

使用ChargerLAB Power-Z KT002读取USB-C口的输出协议，显示支持Apple2.4A、Samsung 5V2A和DCP协议，以及QC3.0/2.0、MTK PE+2.0、PD3.0和PPS快充协议。

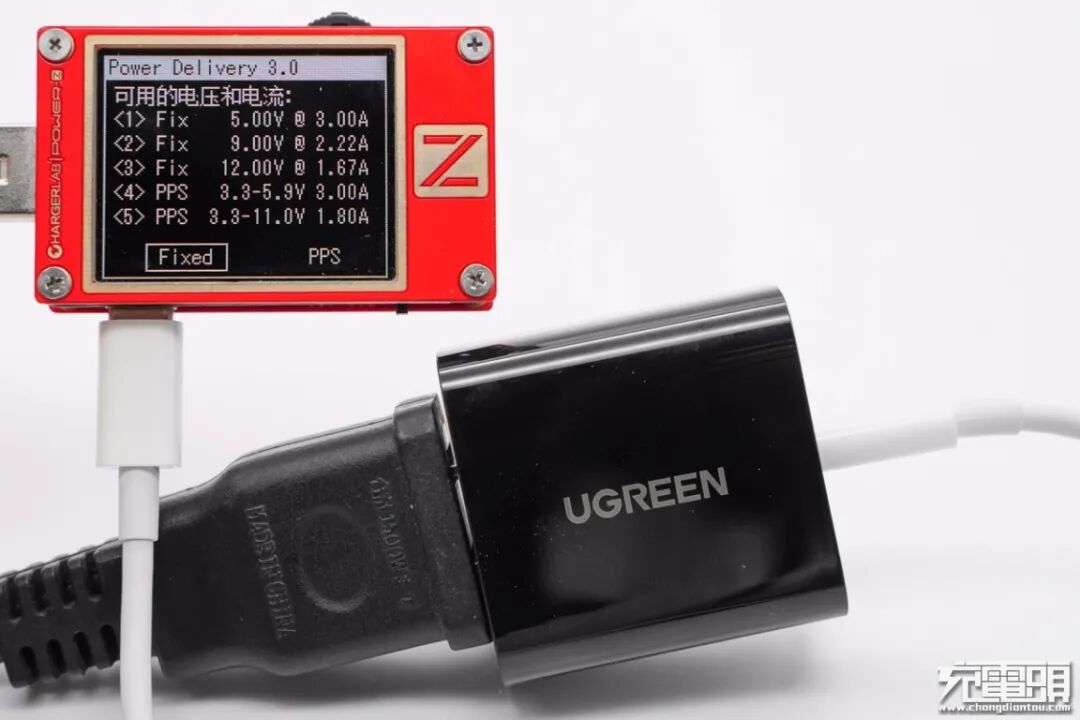

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

二、绿联20W快充充电器拆解

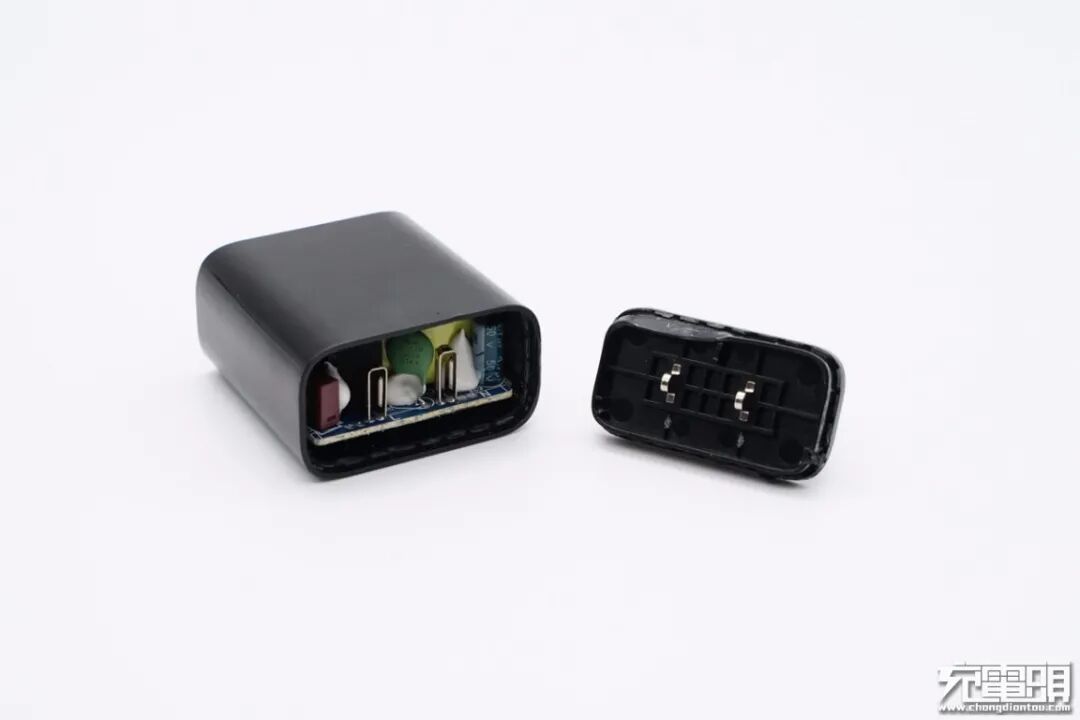

将输入端外壳拆开，边缘采用超声波焊接封装，插脚和金属片接触式通电。

输出端USB母座使用小板垂直焊接，初次级之间设有隔离板。

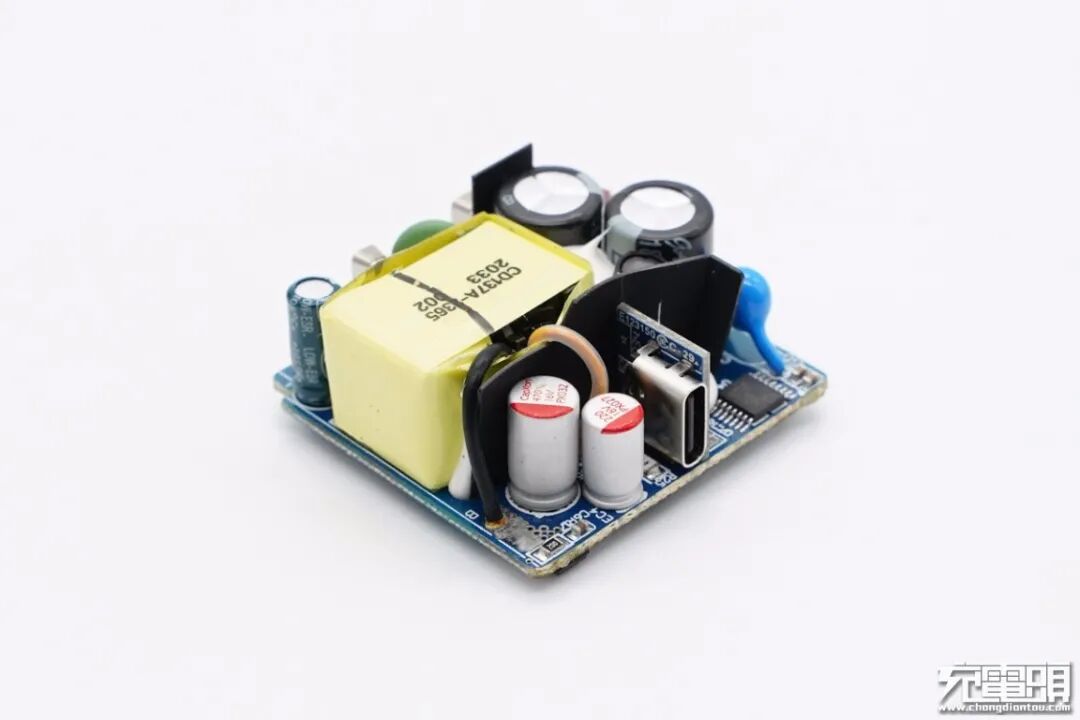

PCB板正面整体一览，变压器周围空隙里打胶固定元件。

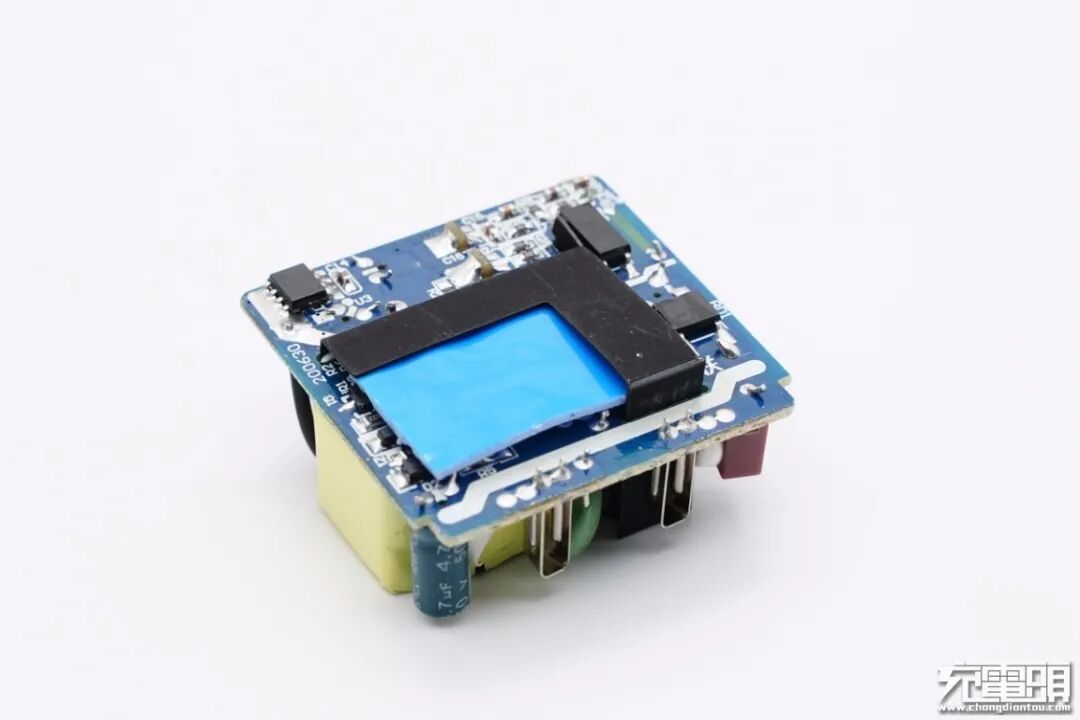

PCB板背面贴有导热垫，并由绝缘框架固定。

导热垫下面是充电器主控芯片。

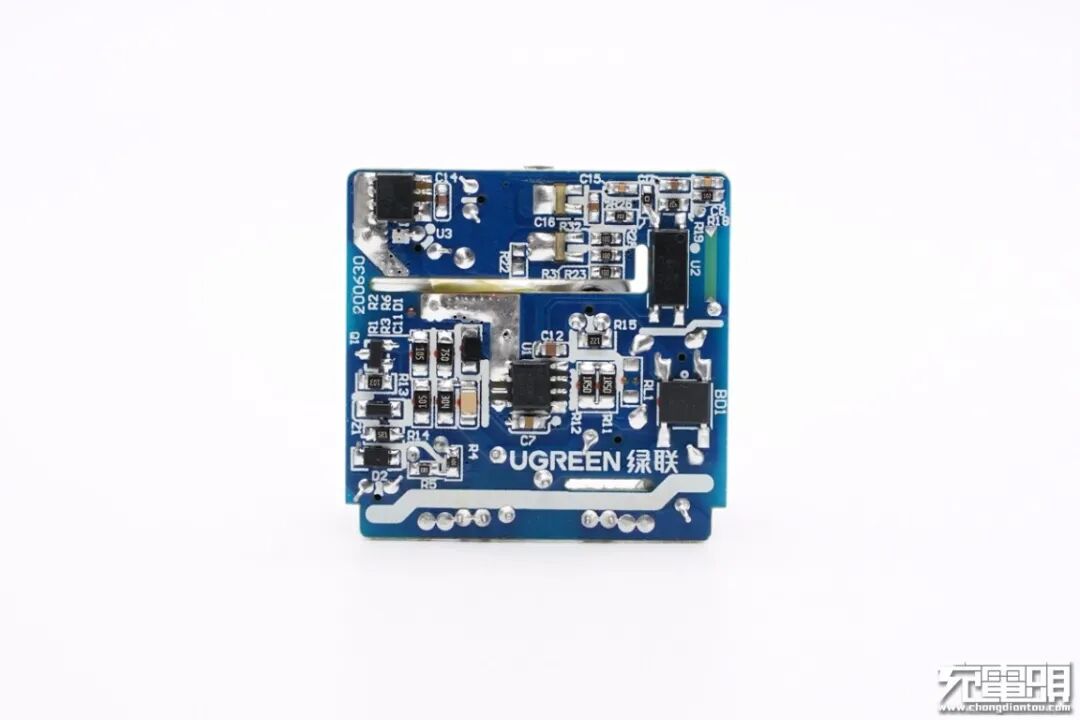

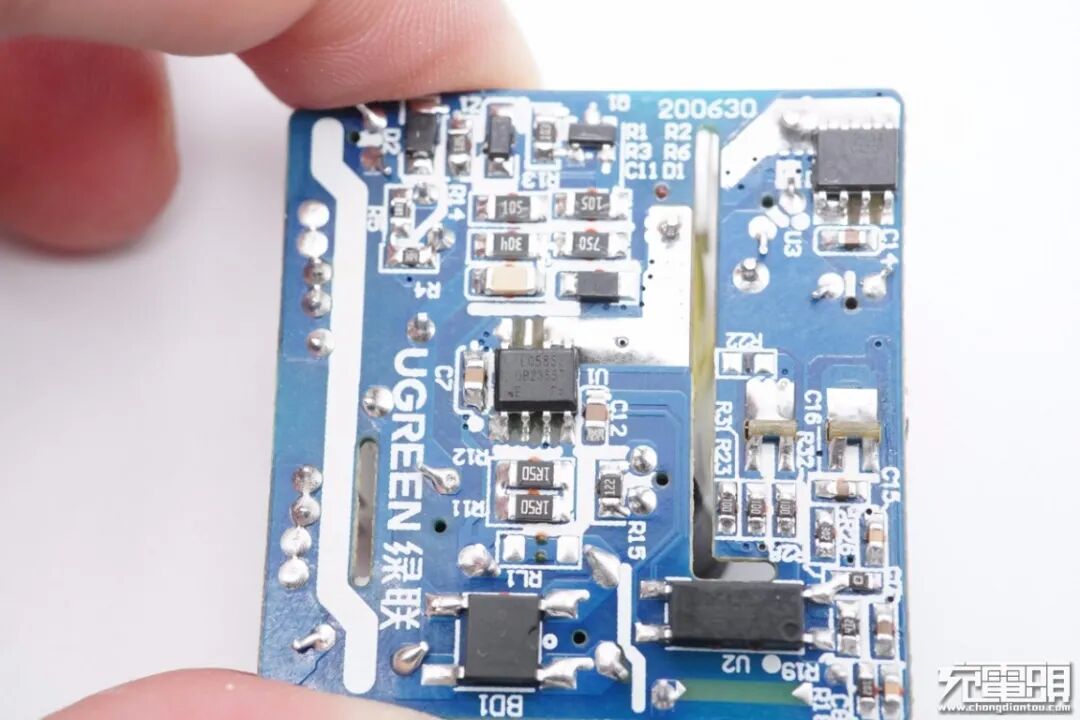

此外板子背面还有整流桥、光耦和次级同步整流芯片。

通过对PCB板电路观察发现，绿联20W USB PD快充充电器采用开关电源宽范围输出，由协议芯片控制光耦反馈调节输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

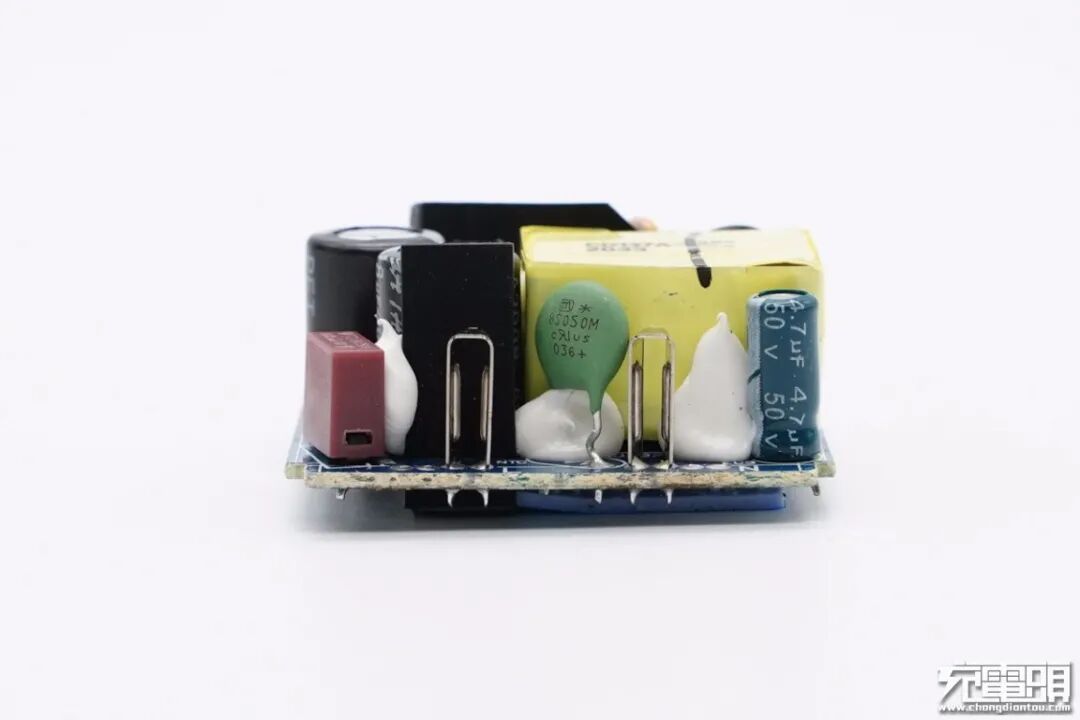

输入端一览，设有保险丝和NTC浪涌抑制电阻，此外使用绝缘板将电容隔离。

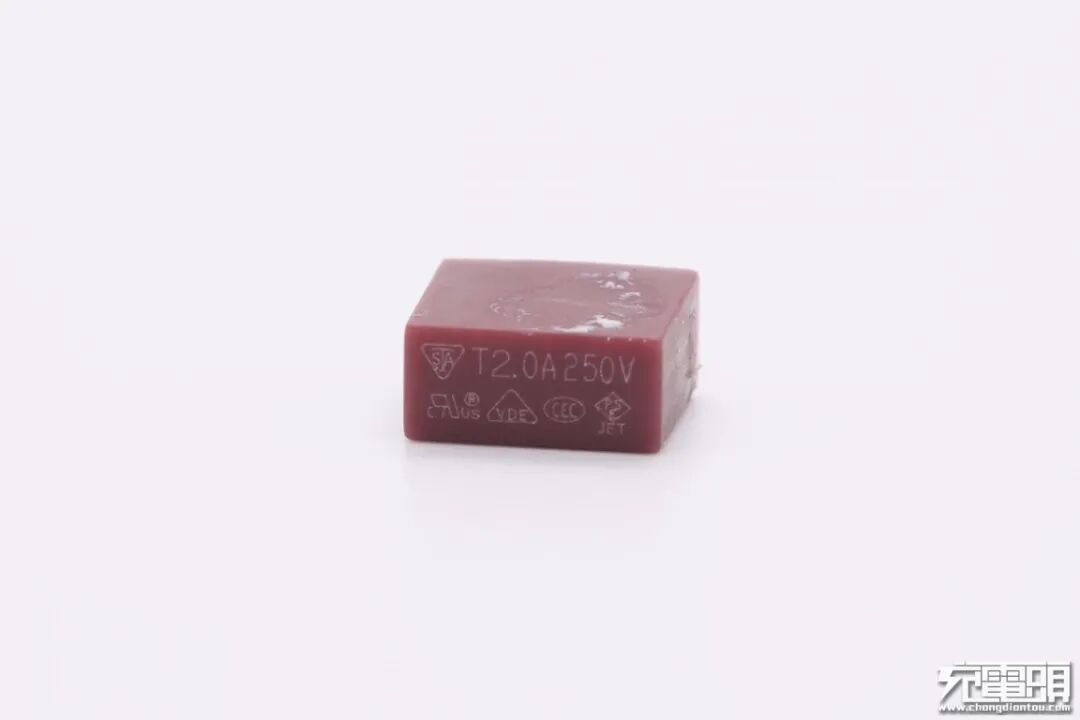

延时保险丝特写，规格为2A 250V。

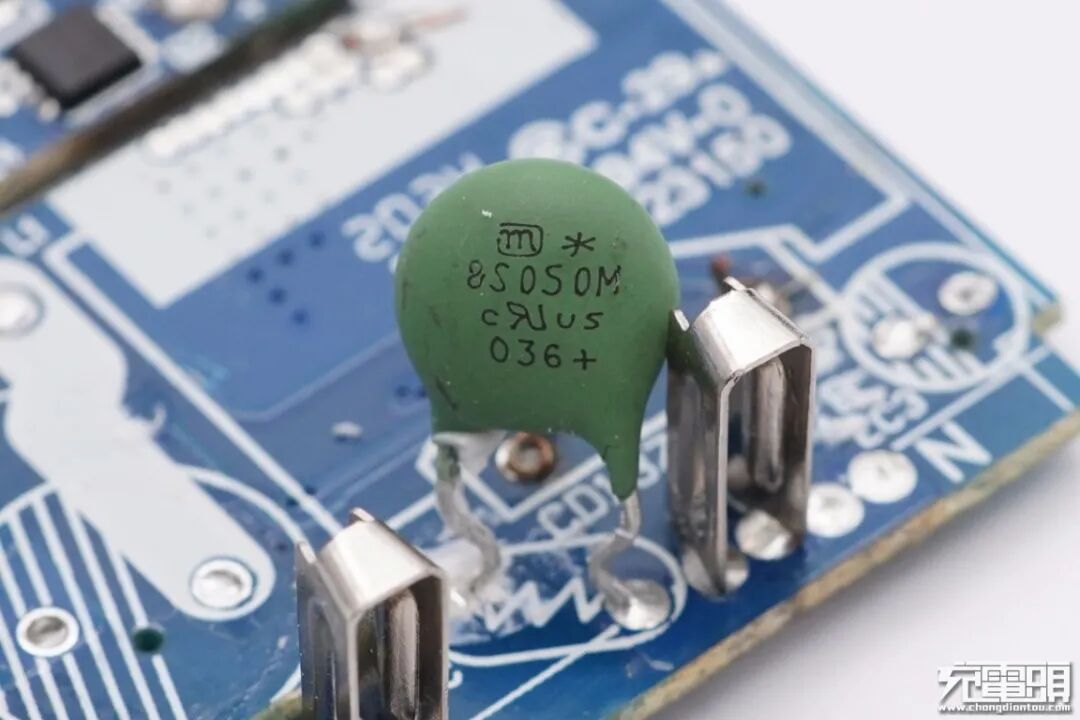

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

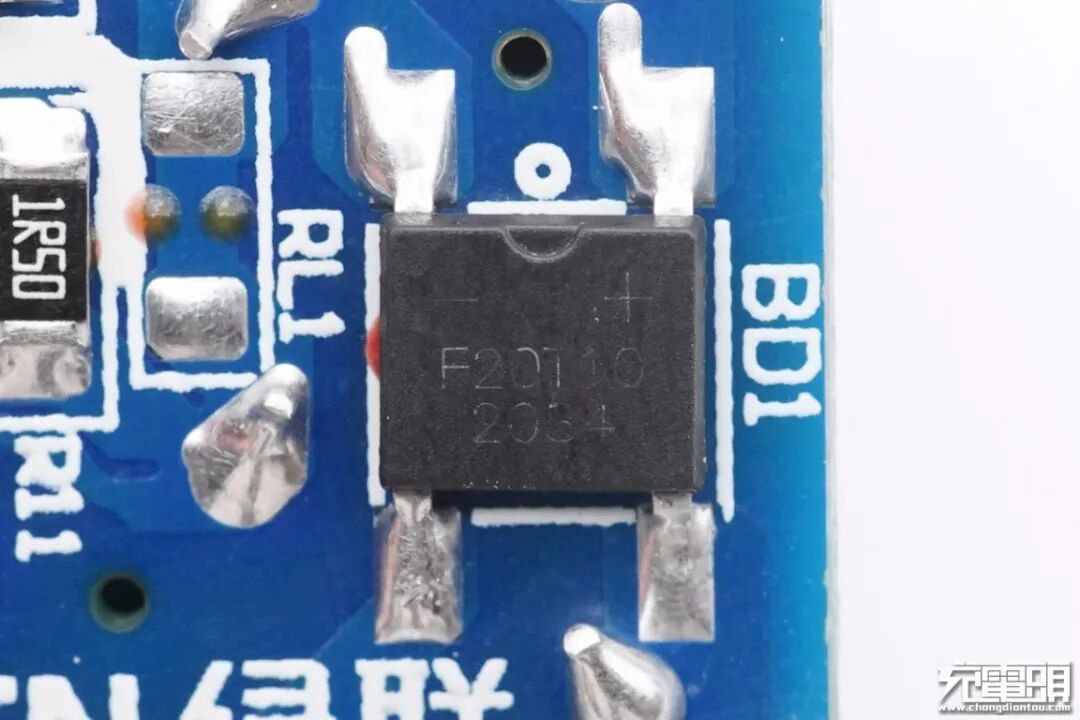

输入端F20T10整流桥。

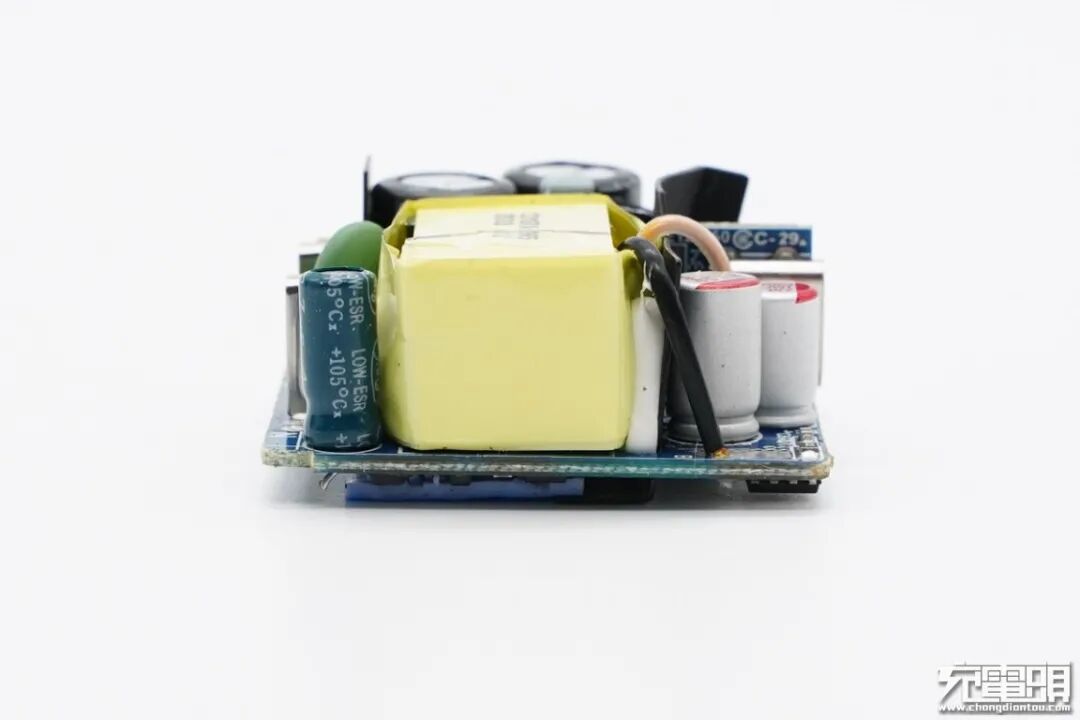

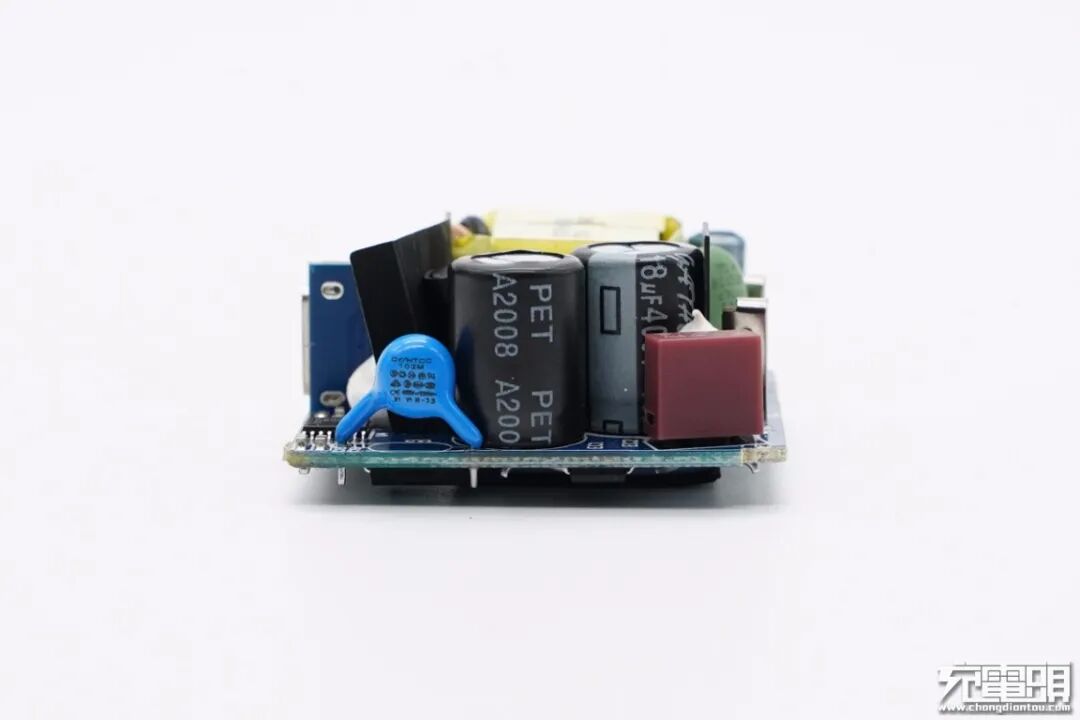

PCB板侧面一览。

高压滤波电解电容来自深圳凯泽鑫电子，两颗规格都是400V 18μF。

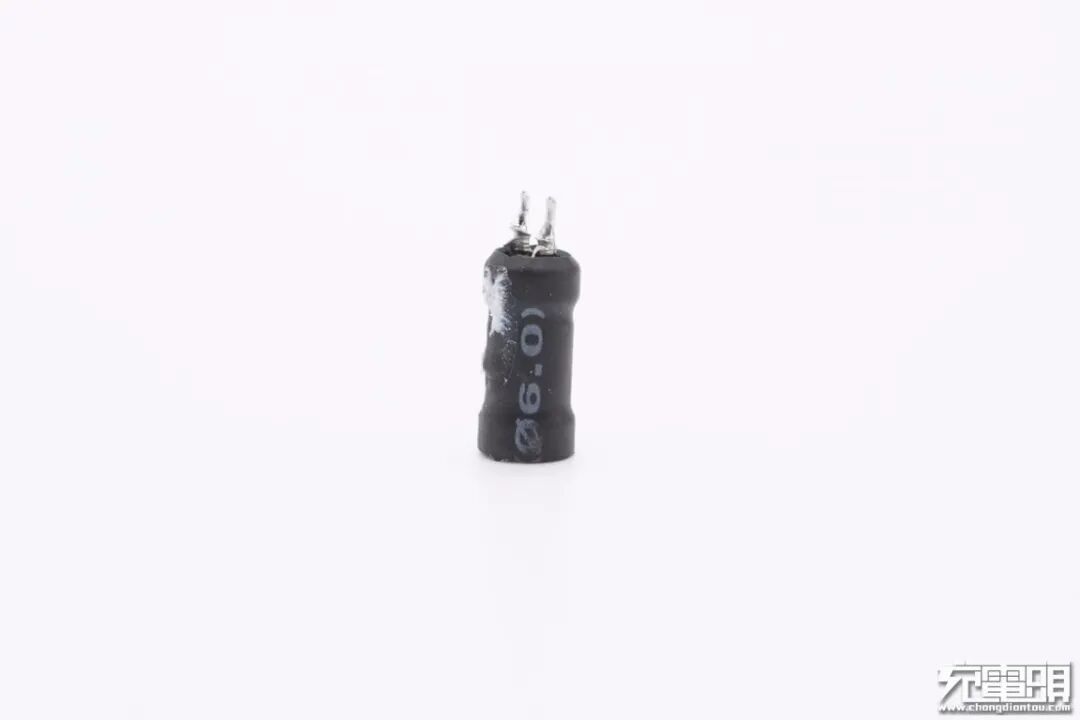

工字电感特写，外套热缩管。

PCB板另一侧一览。

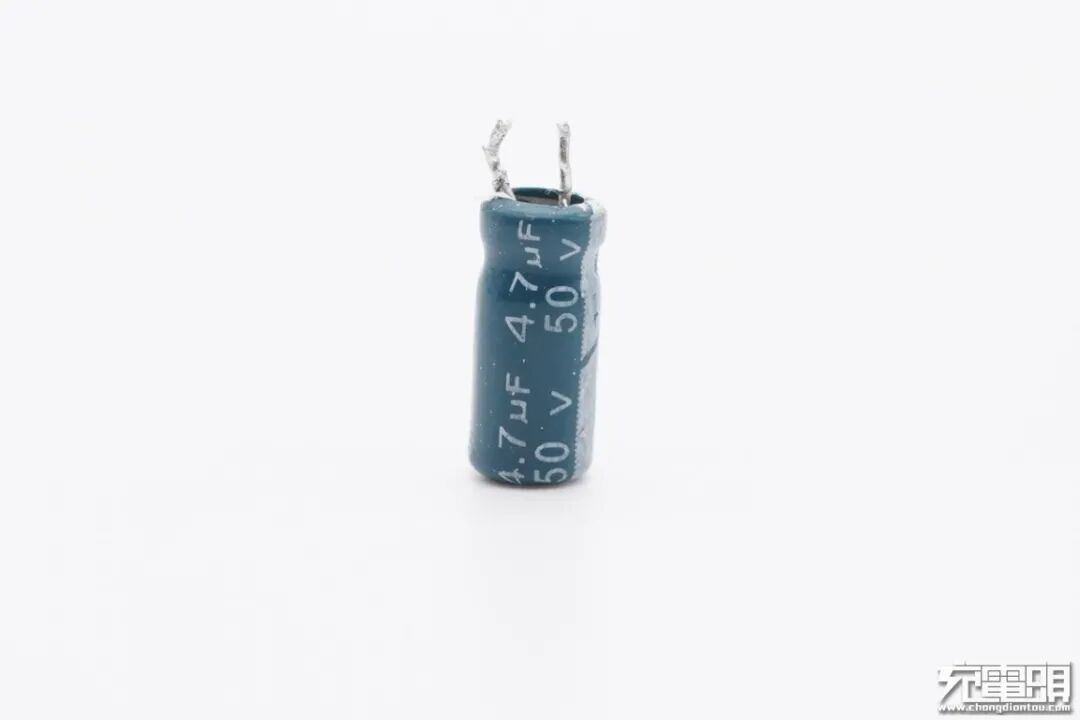

PWM主控芯片供电电容特写，规格为50V 4.7μF。

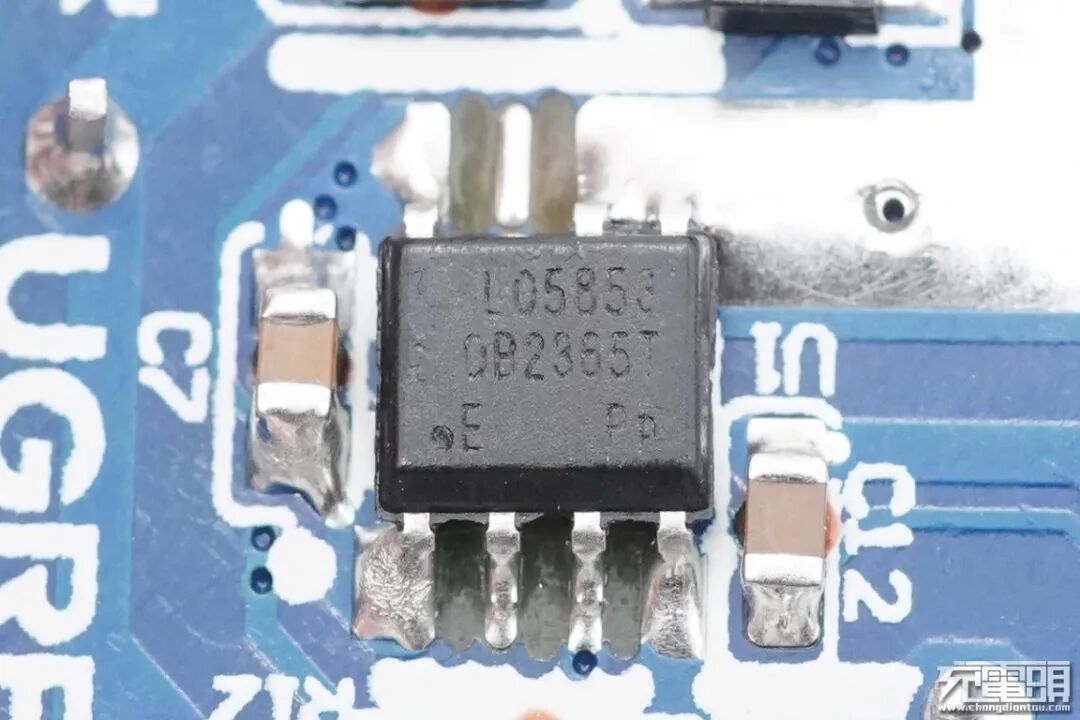

充电器PWM主控芯片采用昂宝OB2365T，内置PWM控制器和高压功率MOS管。

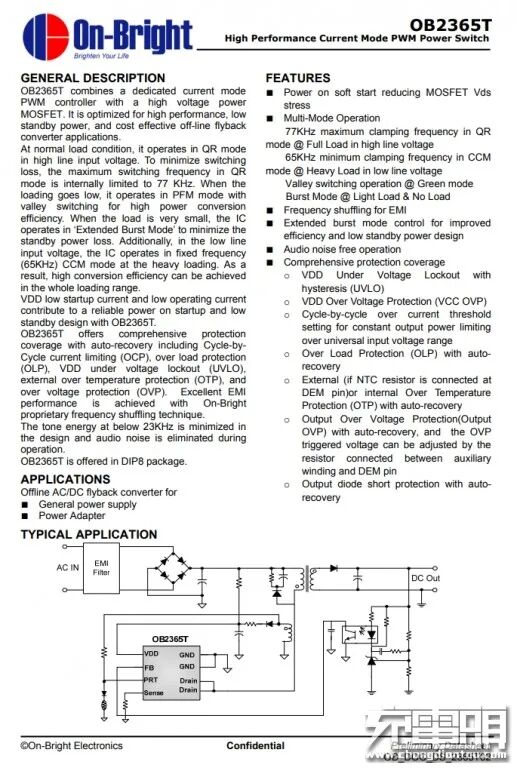

昂宝 OB2365T 详细资料。

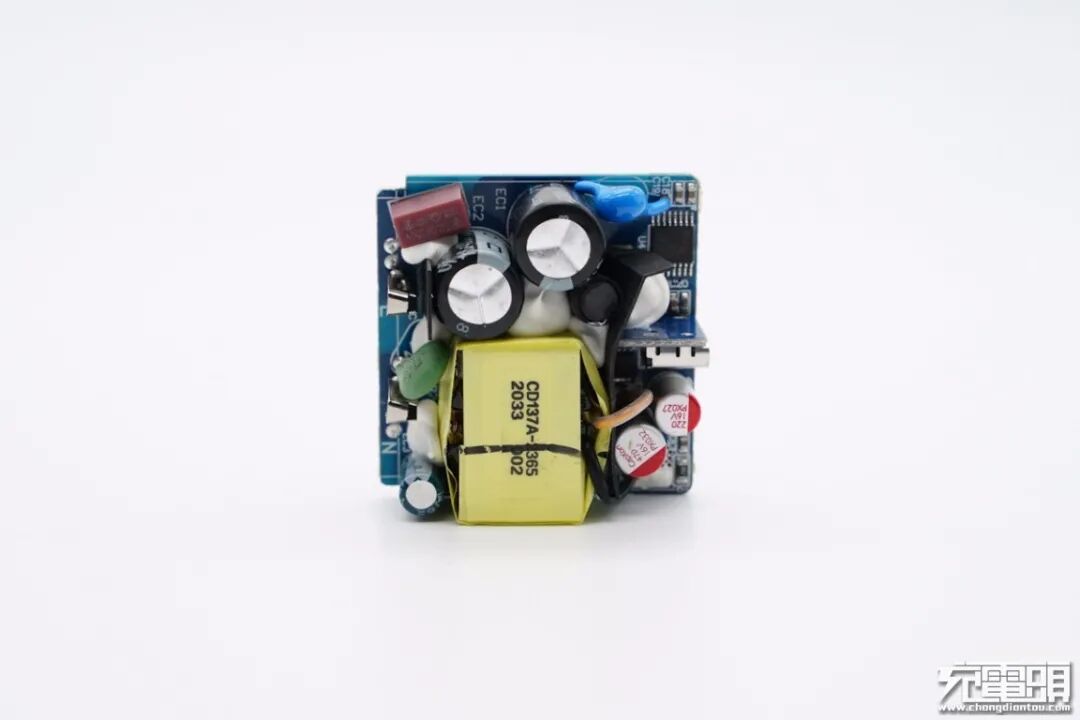

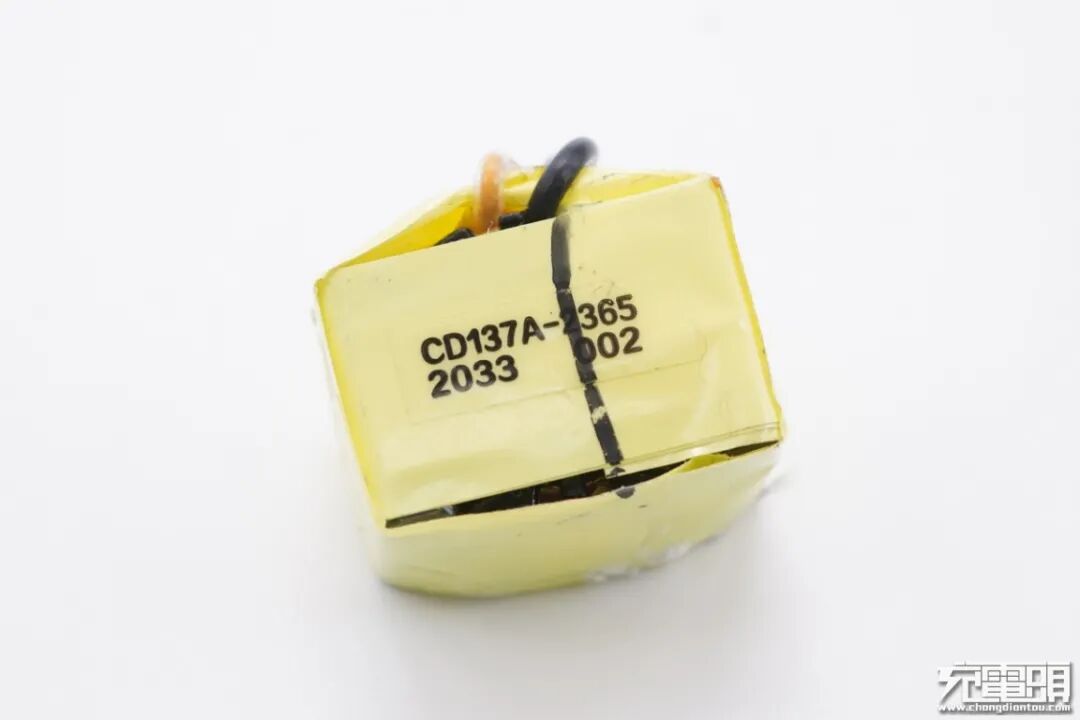

变压器特写，顶部贴有信息标签，适配器型号 CD-137A和生产周期20年33周。

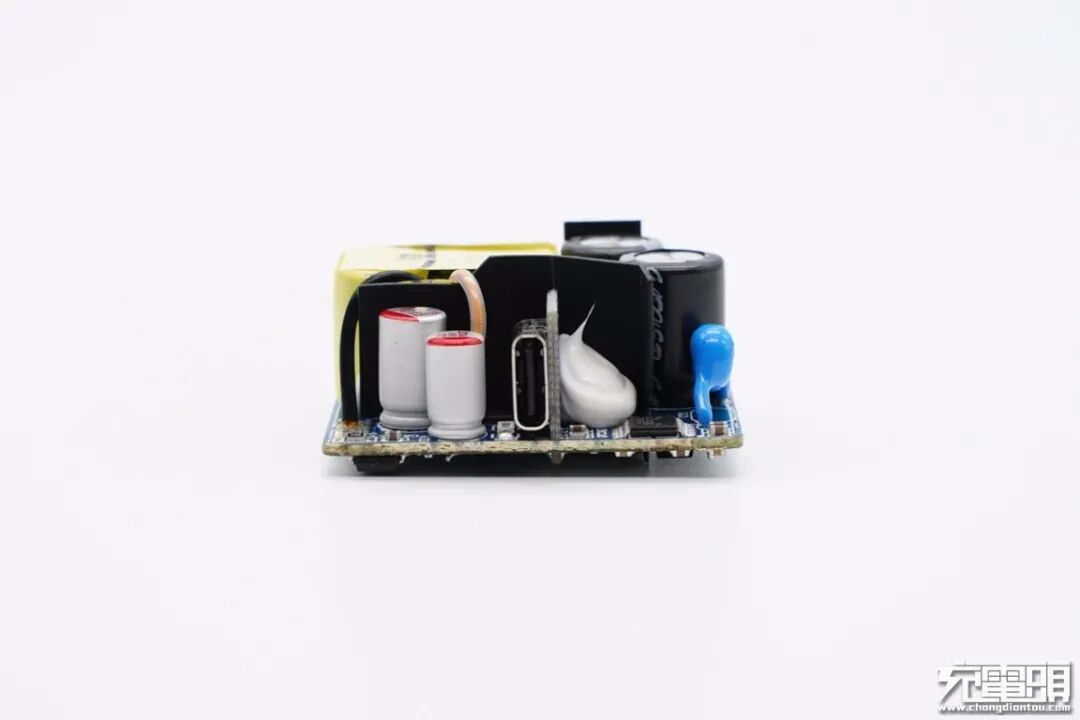

输出端一览，USB-C母座使用小板垂直焊接，两侧分别设有Y电容和固态电容。

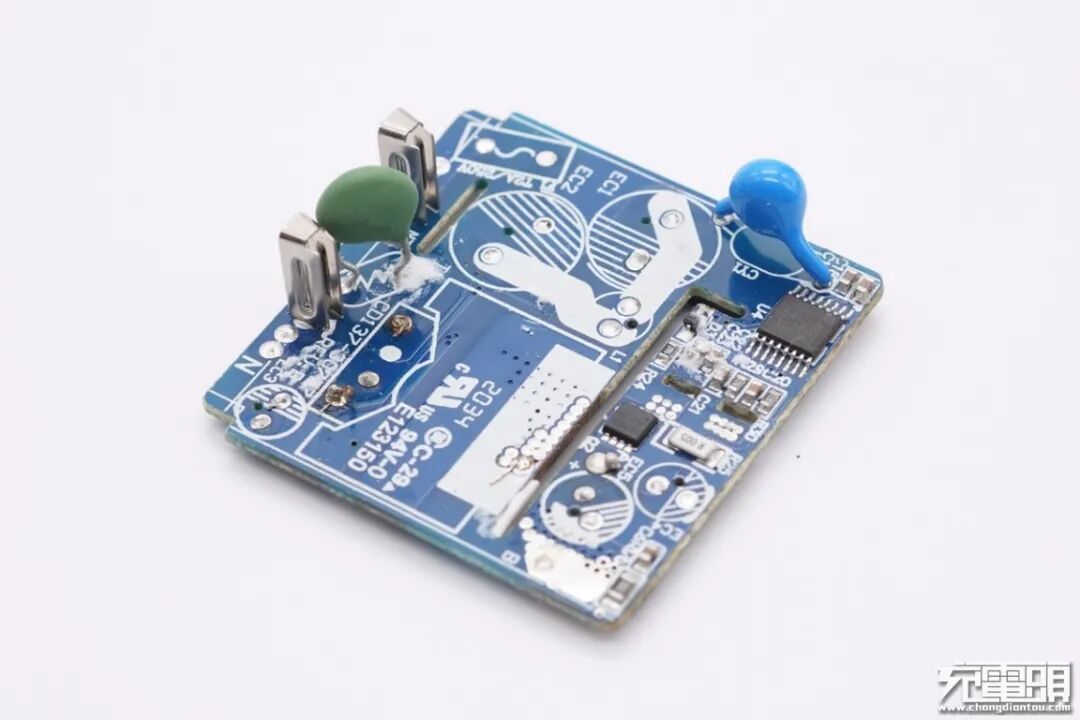

拆掉元器件后发现，主板输出端上还设有协议芯片和输出VBUS开关管。

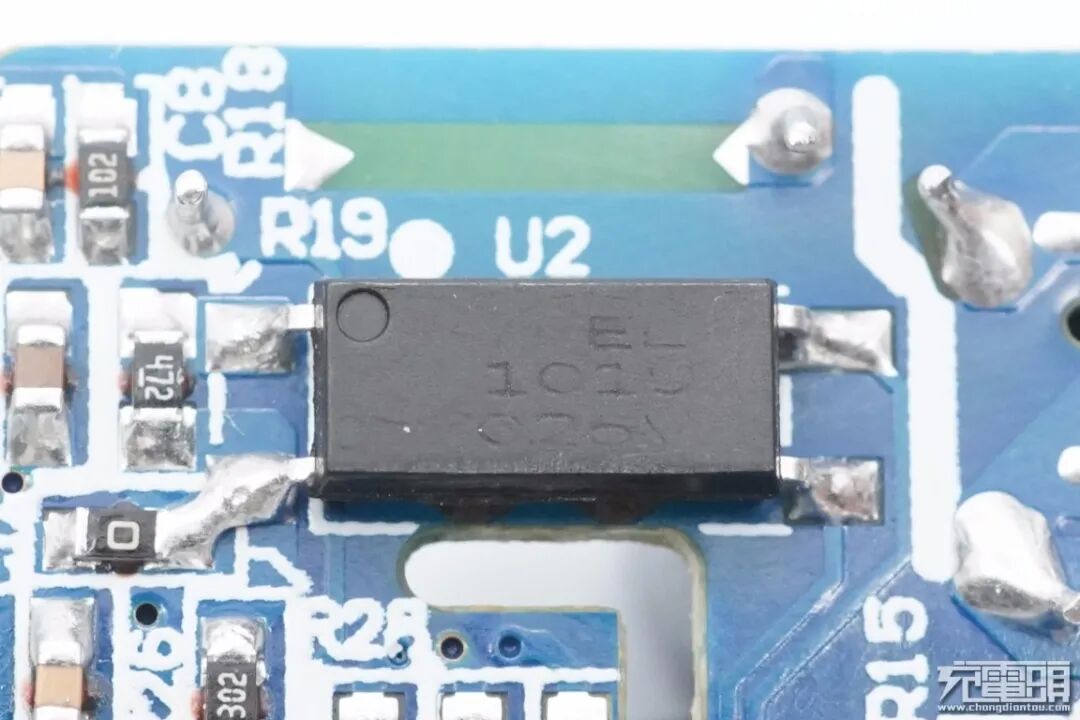

EL1019 光耦，用于初级次级通信，反馈调节输出电压。

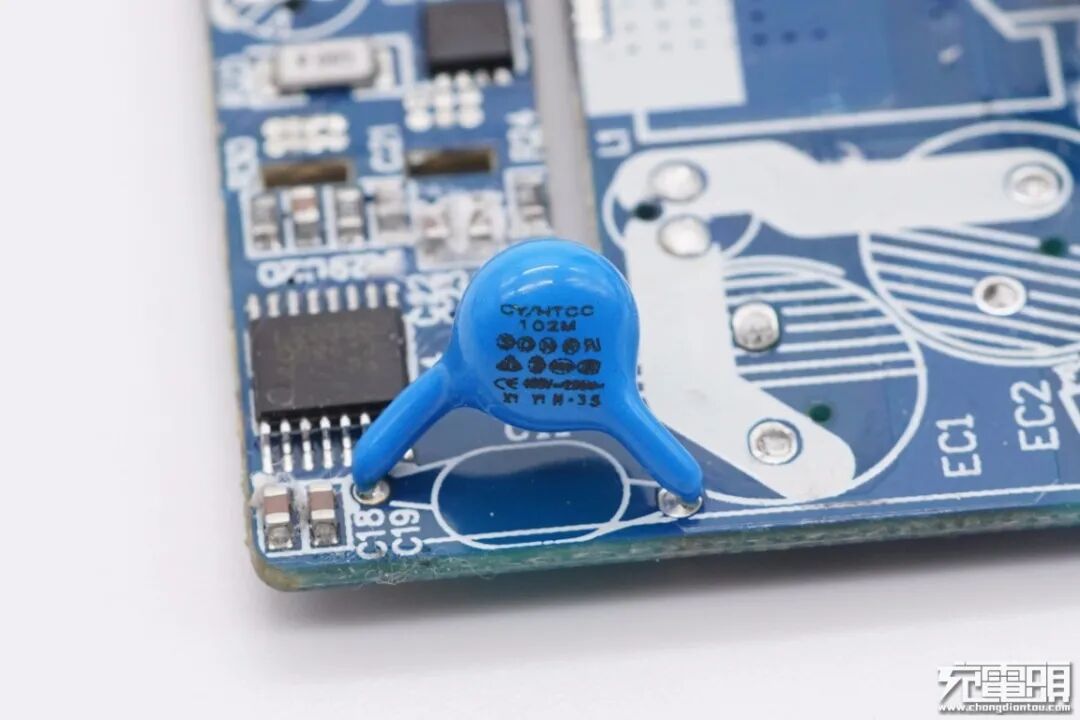

输出抗干扰蓝色Y电容特写。

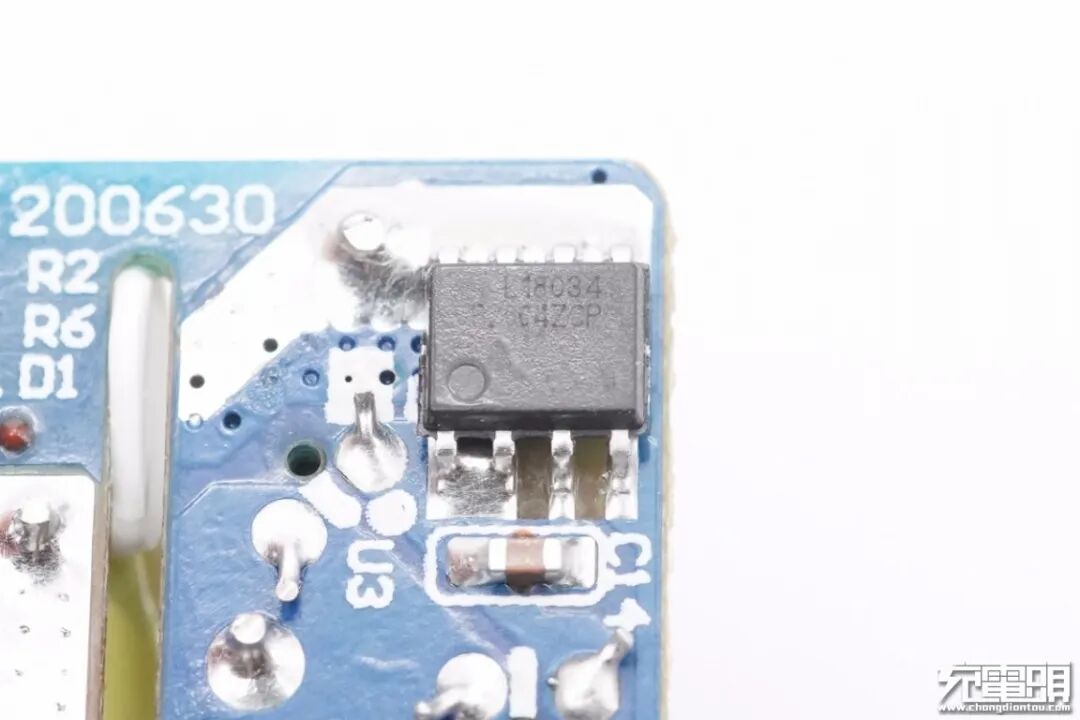

次级同步整流芯片特写，从丝印可以判断采用的是昂宝OB2004ZCP，其内置NMOS，支持3-12V输出，集成度高。

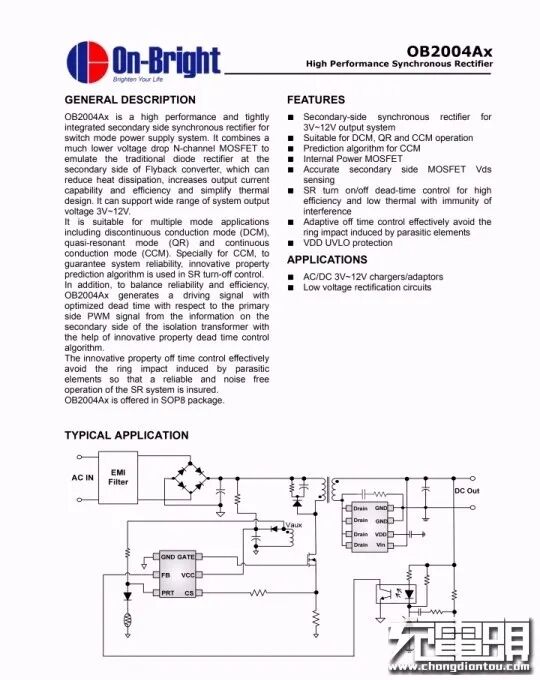

昂宝OB2004Ax 规格资料。

同步整流输出滤波固态电容，规格为16V 470μF，品牌为丰宾。

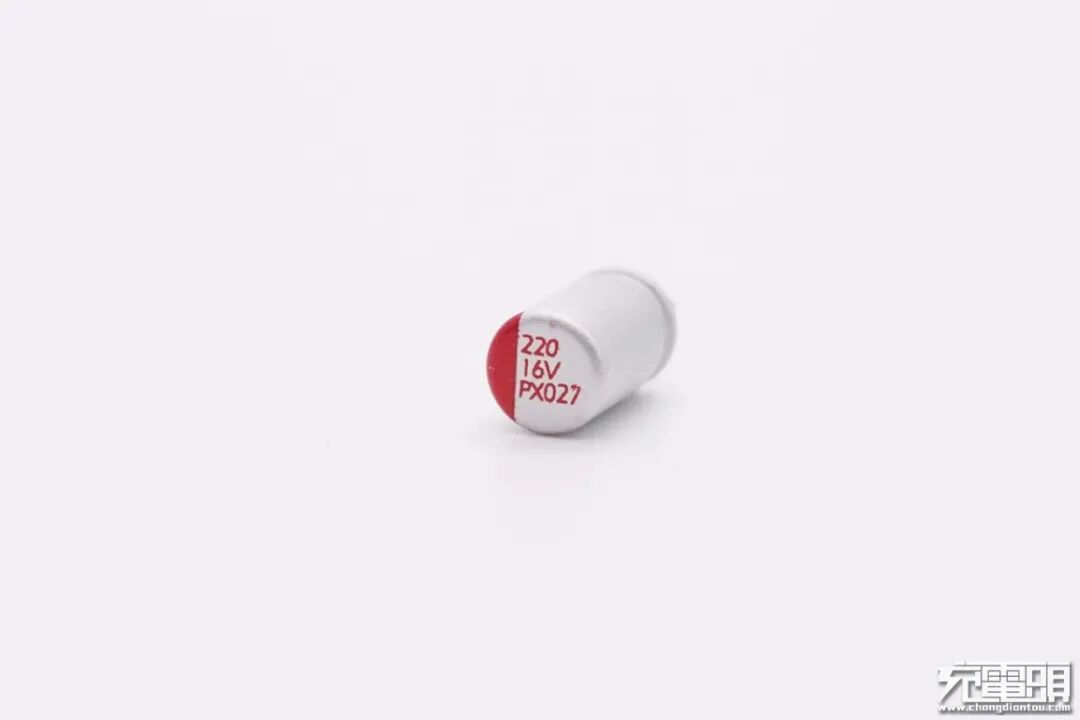

另一颗规格为16V 220μF。

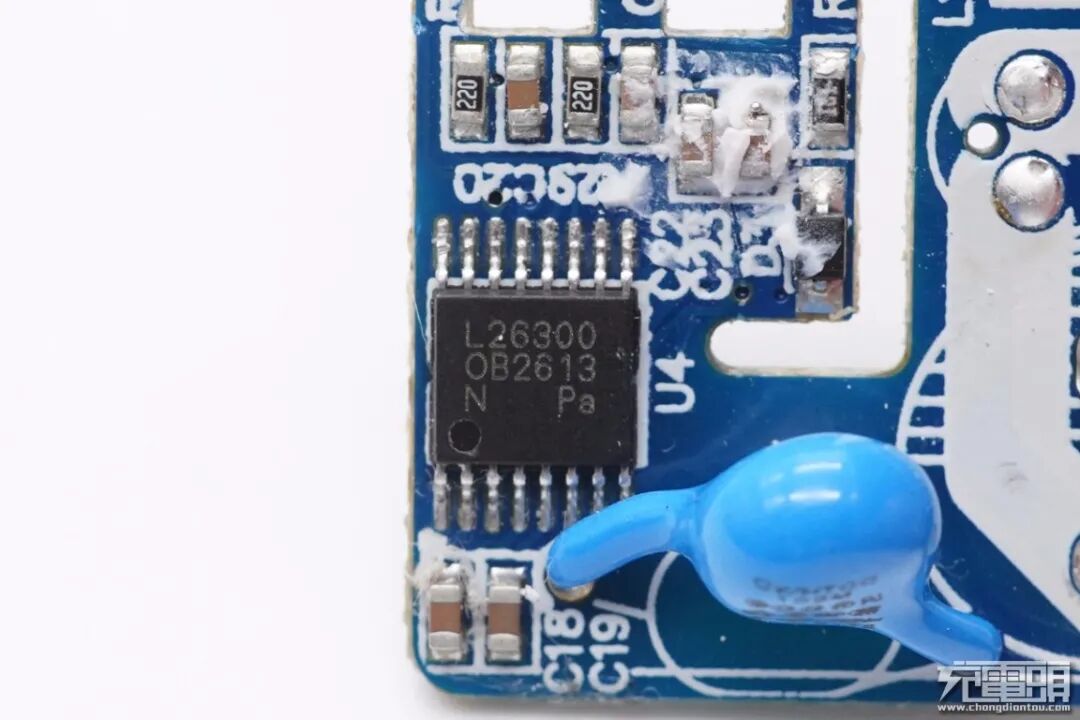

协议IC采用昂宝OB2613，用于支持PD协议和电压调节。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。

昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。

其提供宽范围的VDD工作电压区间，使得客户使用传统变压器设计并免于使用LDO稳压线路给PWM芯片供电，同时其独有的环路自适应技术可完全应对USB PD应用的输出宽范围变化的要求。凭借雄厚的技术实力和品牌优势，目前OB2613方案已经在Dell、Lenovo等一线大厂实现量产。

充电头网了解到，采用昂宝OB2613协议芯片的产品还有联想YOGA 65W USB PD快充充电器、网易智造18W USB PD快充充电器、邦克仕30W USB PD充电器PA33、劲电宝18W USB PD充电器、HELPERS LAB 65W USB PD充电器、坤兴45W QC4+充电器等产品。同时，昂宝也是业内为数不多的能提供AC-DC全套电源解决方案的厂商，其芯片已获得数十款电源配件产品采用。

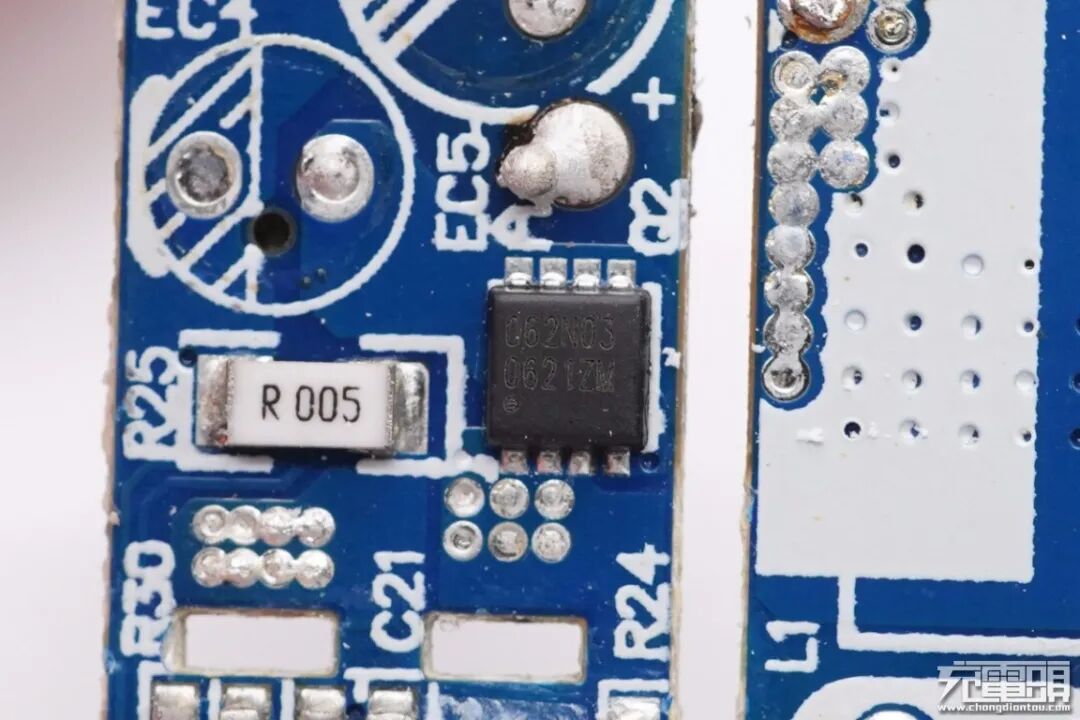

输出VBUS开关采用真茂佳ZM062N03N，NMOS，耐压30V，导阻6.2mΩ，左侧5mΩ电阻为输出电流采样。

真茂佳ZM062N03N资料信息。

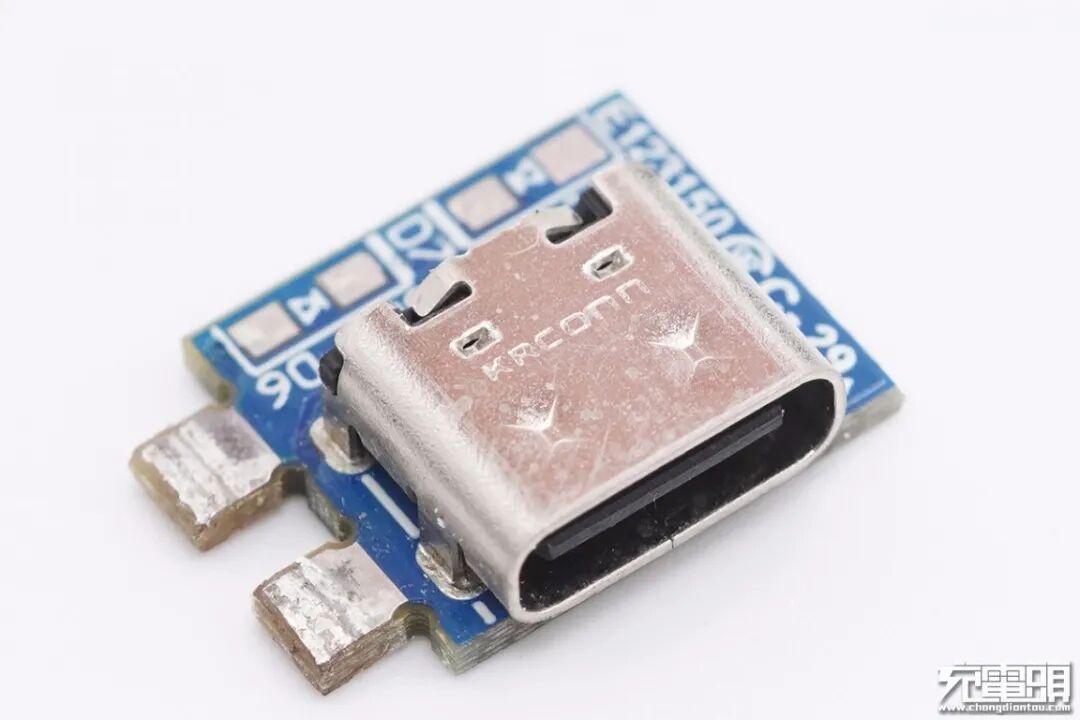

USB-C母座过孔焊接，金属壳上有KRCONN字样，由深圳市精睿兴业科技有限公司提供。

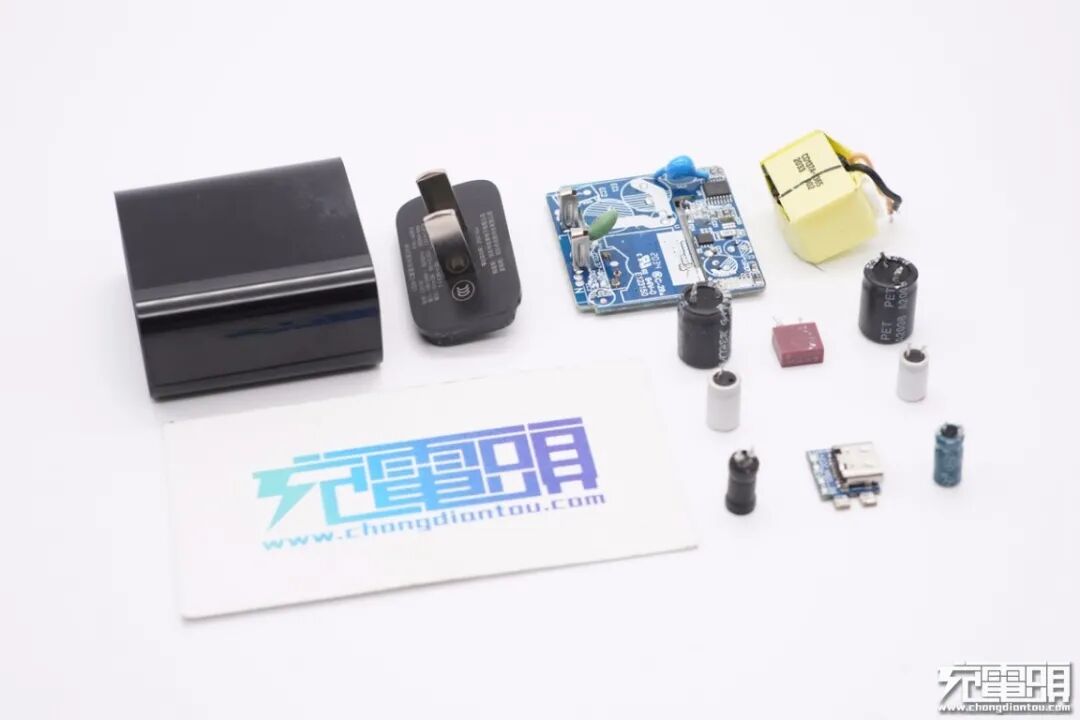

全部拆解完毕，来张全家福。

充电头网拆解总结

绿联20W PD快充充电器采用常规长方体造型设计，有黑、白两种配色可选。输入为固定插脚，腰身亮面，输出顶面略微内凹且磨砂处理。USB-C口支持QC、MTK PE+2.0、PD3.0和PPS快充协议，还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。性能上满足包括iPhone在内的多数品牌手机日常快充需求。

充电头网拆解了解到，绿联这款20W PD快充充电器采用了昂宝OB2365T+OB2004Ax+OB2613全套方案，这也是业界为数不多的初次级和协议芯片均来自同一家提供供应商的20W PD快充方案。方案由原厂工程师调校，整体性强，一致性好。

此外充电器内部设计较为紧凑，正面变压器和电容等元器件之间的间隙通过硅胶填充，增强导热性和元器件稳定性，并且初级和次级之间有镂空和加装绝缘板的设计。
