苹果新机iPhone 12全系支持无线充电，以iPhone历年销量来看，iPhone 12的推出无疑会给无线充带来巨大的市场。近期将果科技（深圳）有限公司便开发了一款三合一无线充电器T6，同时集成了手机、耳机和手表无线充电器三个功能，分别支持15W、5W和3W输出，为拥有苹果无线充电三件套的用户提供了诸多非常不错选择。下面充电头网就对这款产品进行详细拆解，看看其设计做工如何。

此前，充电头网还拆解过CYSPO三合一无线充电器T3，大家可以点击超链接查看拆解详情。

一、CYSPO三合一无线充电器外观

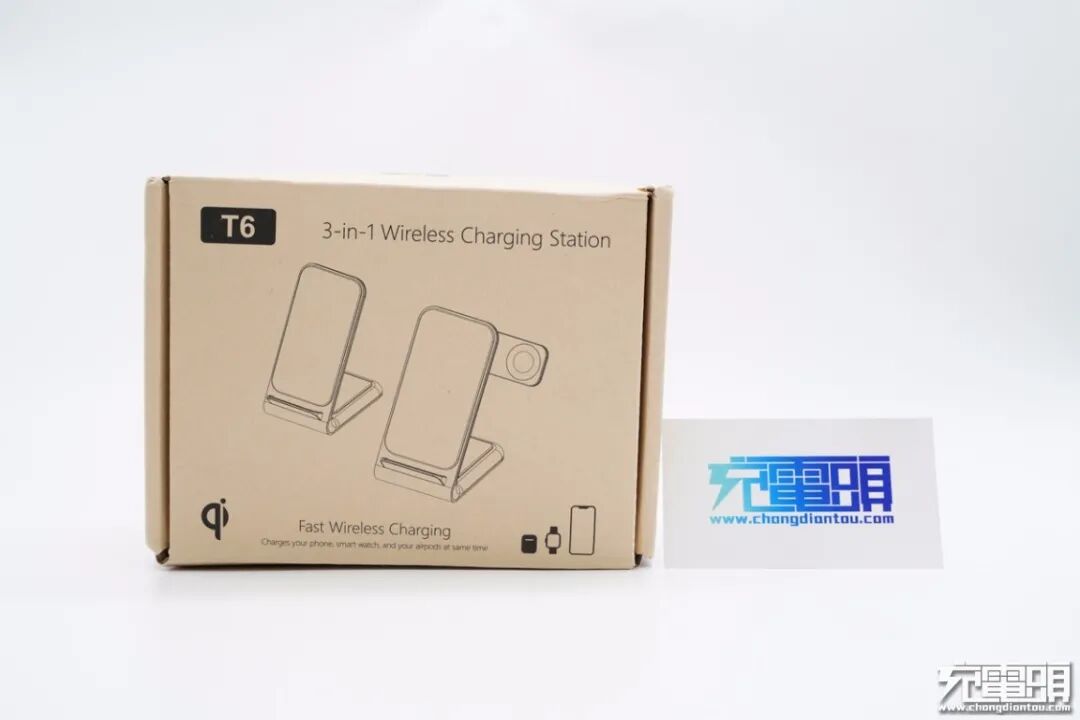

产品采用牛皮纸包装，顶面印有产品和可充电设备简图，此外还有产品名称、型号和qi认证标识。

底部印有产品特性信息以及相关认证。

打开包装盒，无线充电器外套防尘袋。

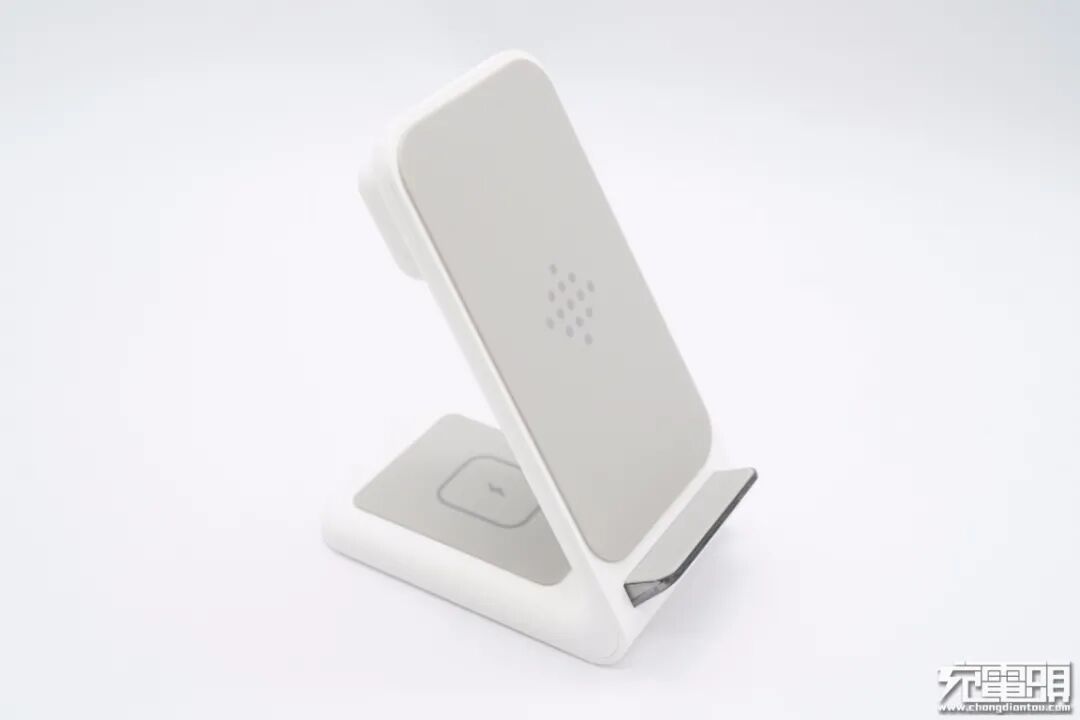

产品采用PC阻燃材质白色外壳，表面哑光处理，具有类肤手感。机身一体式设计，底座以及支撑板上均设有无线充。

机身支撑板自带一块灰色硅胶垫，防滑防磨损。

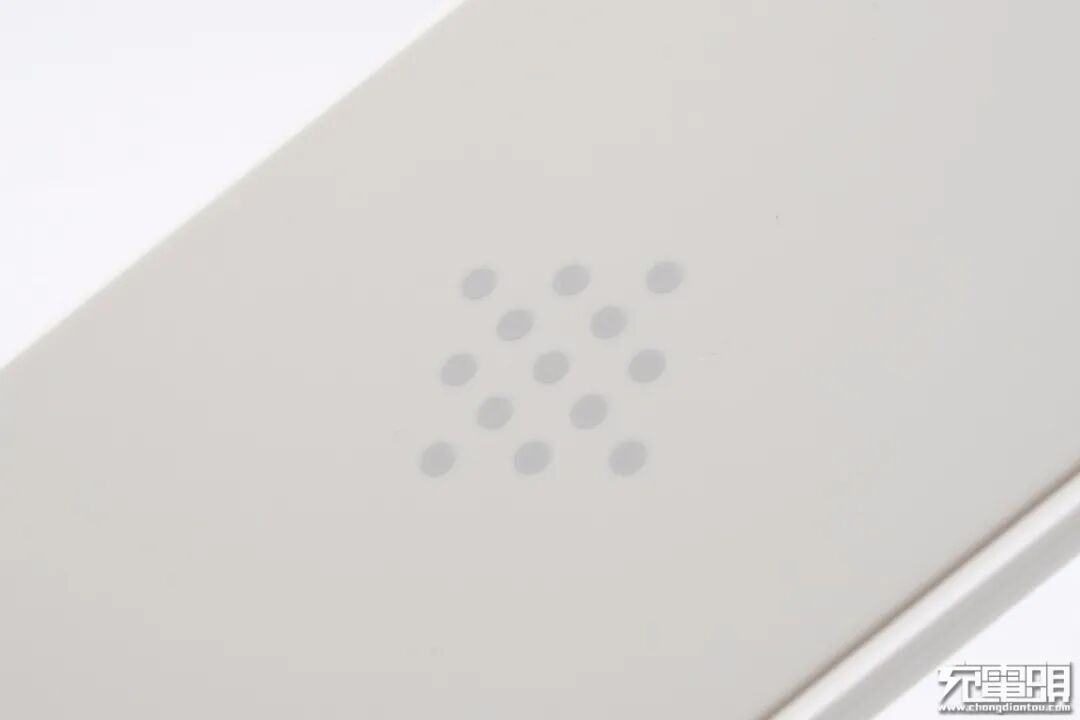

胶垫中心设有由圆点组成的方形图案。

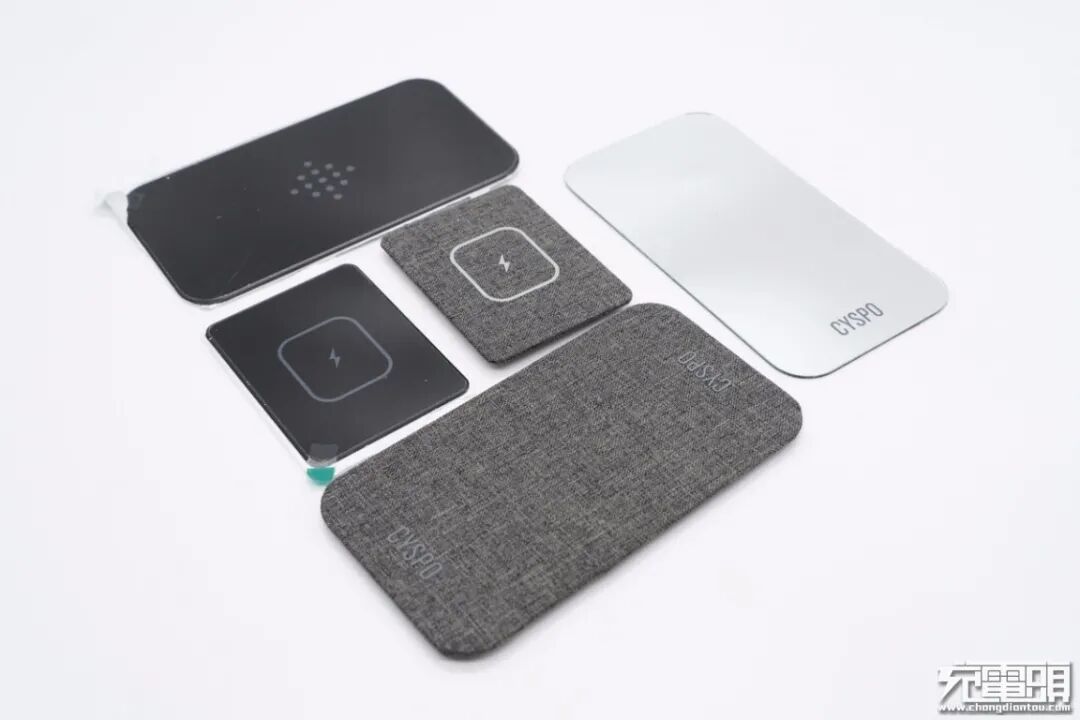

值得一提的是，装饰板有亚克力款、纺织布款、镜子款和硅胶款可供选择，用户可根据个人喜好在购买时选择其中一款。

下方设有支脚，支脚上也设有胶垫，用来保护手机和防滑。

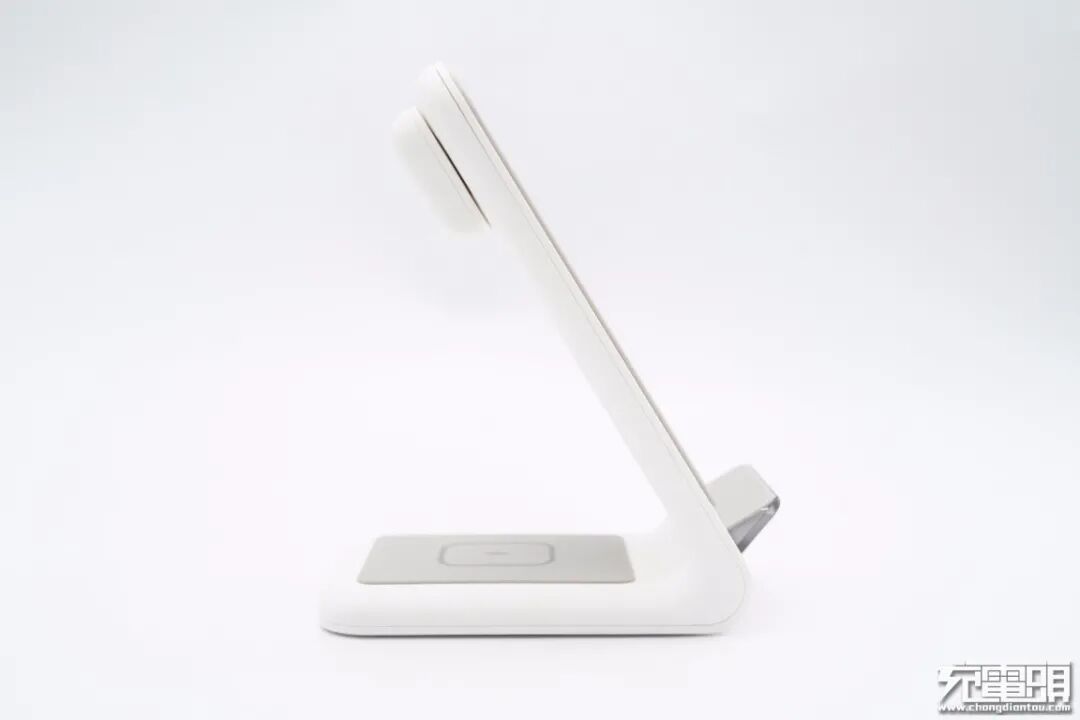

加之支撑板倾斜设计，手机充电过程更稳定，不会外翻。

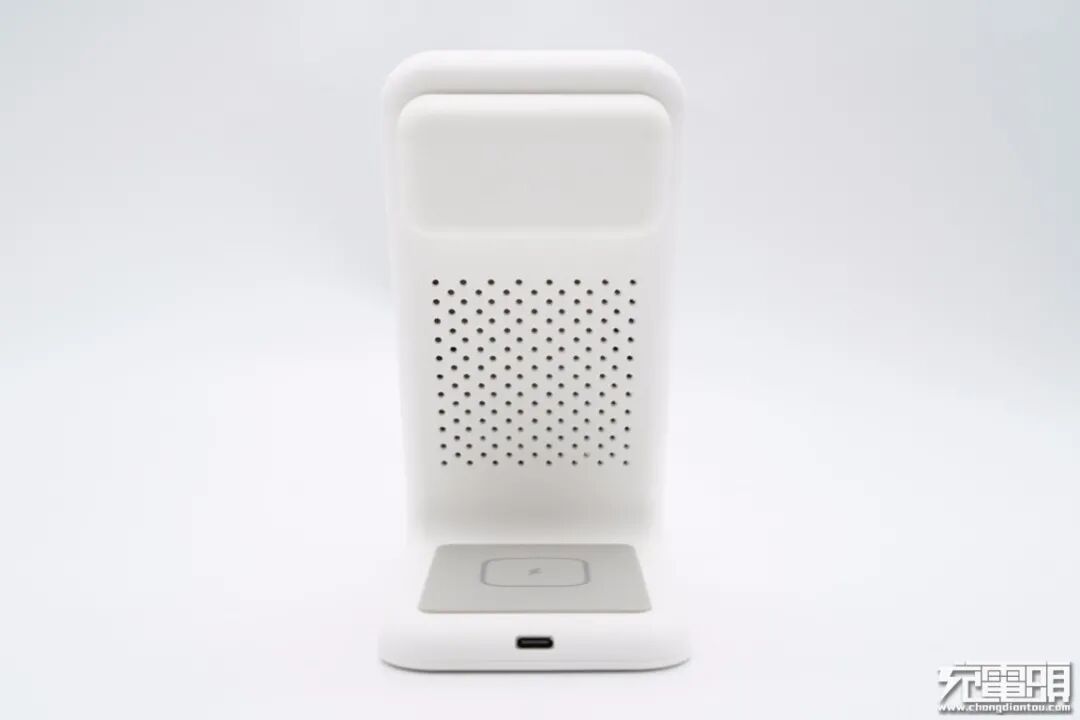

机身背面一览，底座上也设有无线充，支撑板背面设有手表无线充和散热孔。

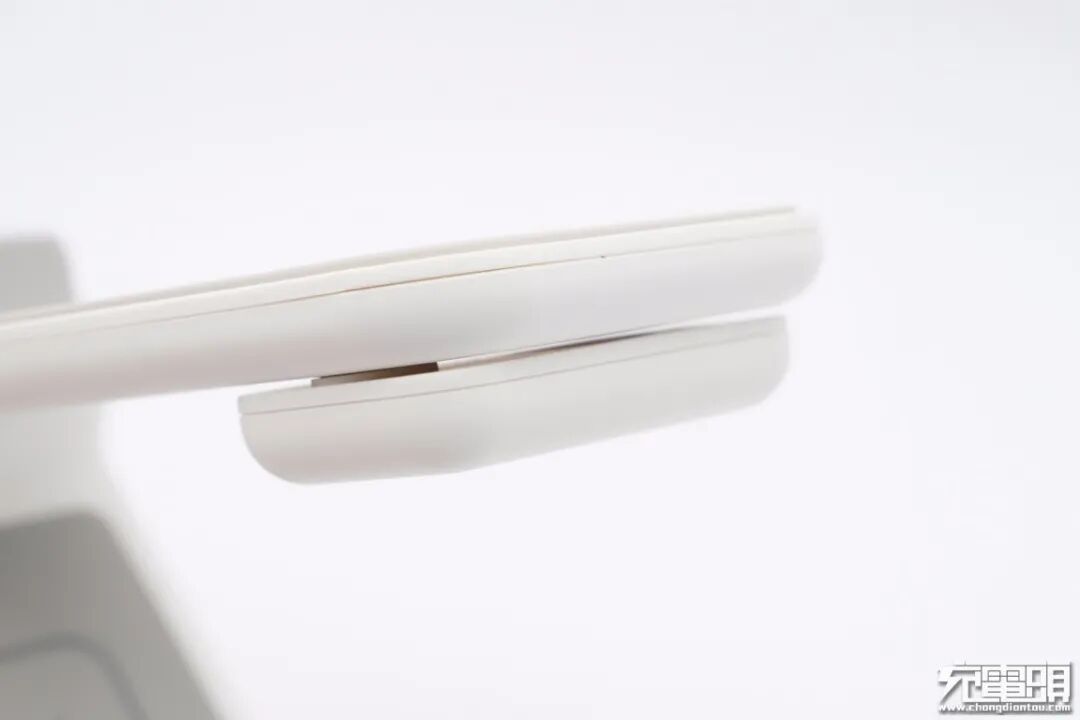

支撑板和手表无线充通过转轴连接。

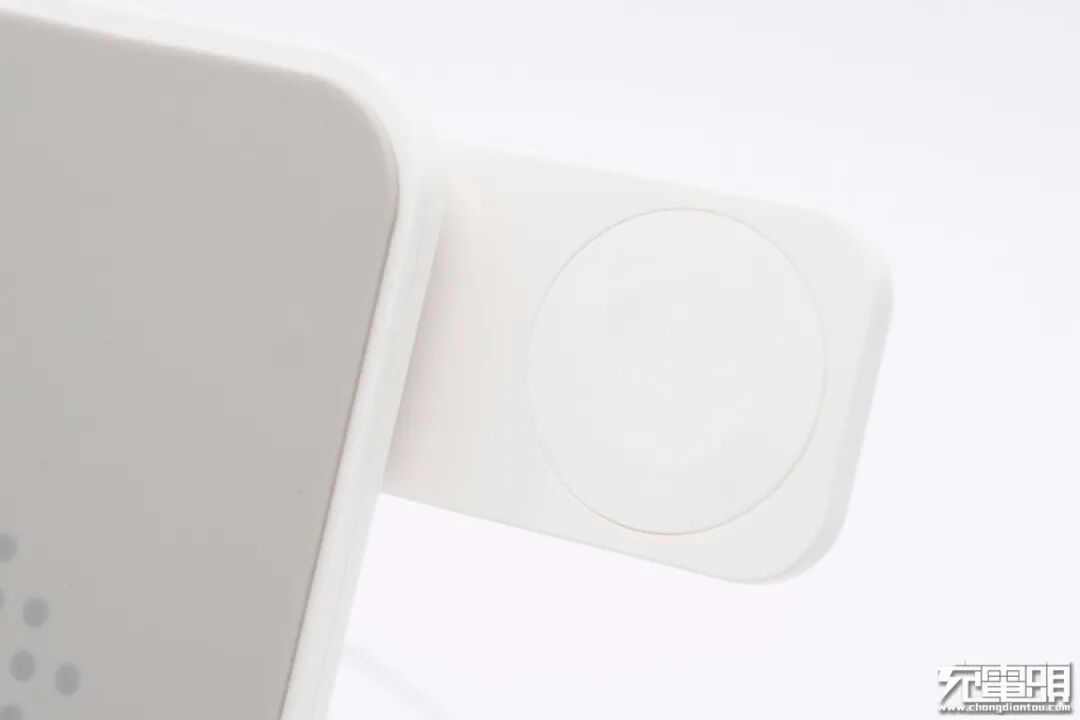

通过旋转可以将手表无线充旋出，机身壳上划分出圆形无线充电区域。

将手表放在该区域即可进行充电。

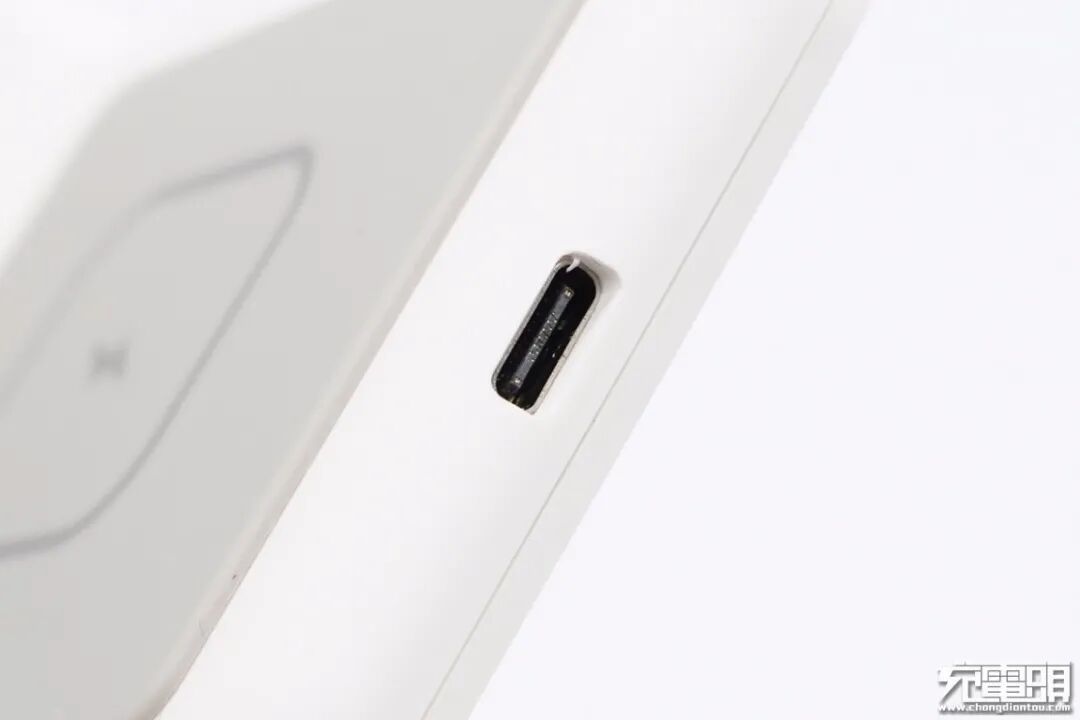

底座上设有一个USB-C输入接口，黑色胶芯。

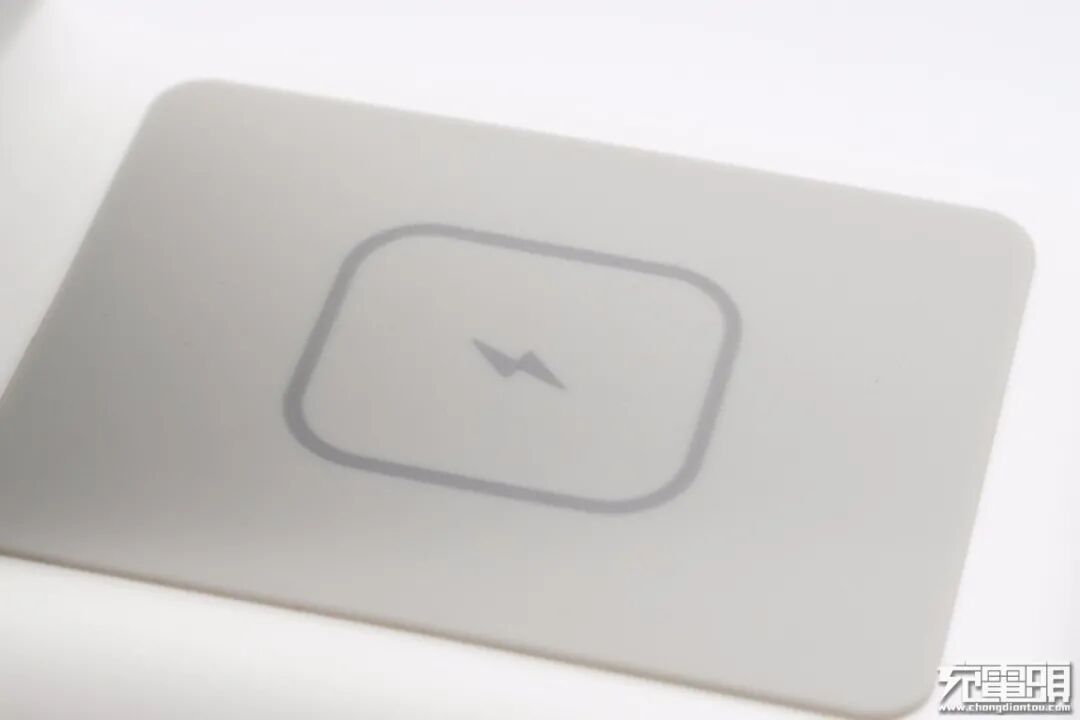

底座无线充胶垫特写，中心设有无线充闪电logo。

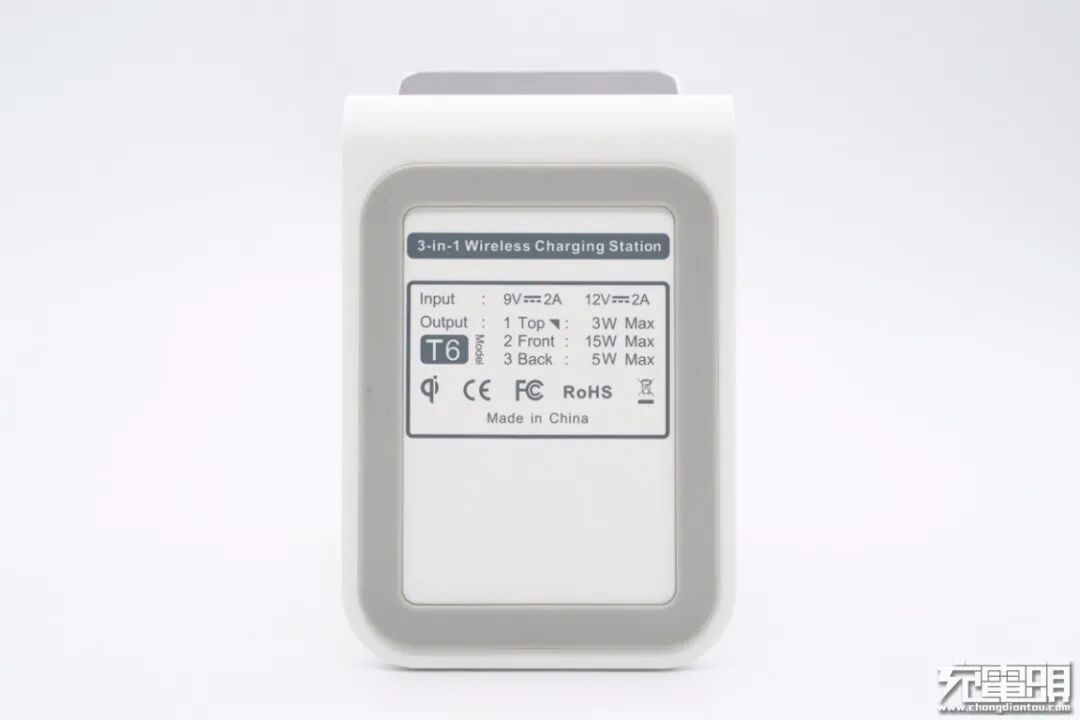

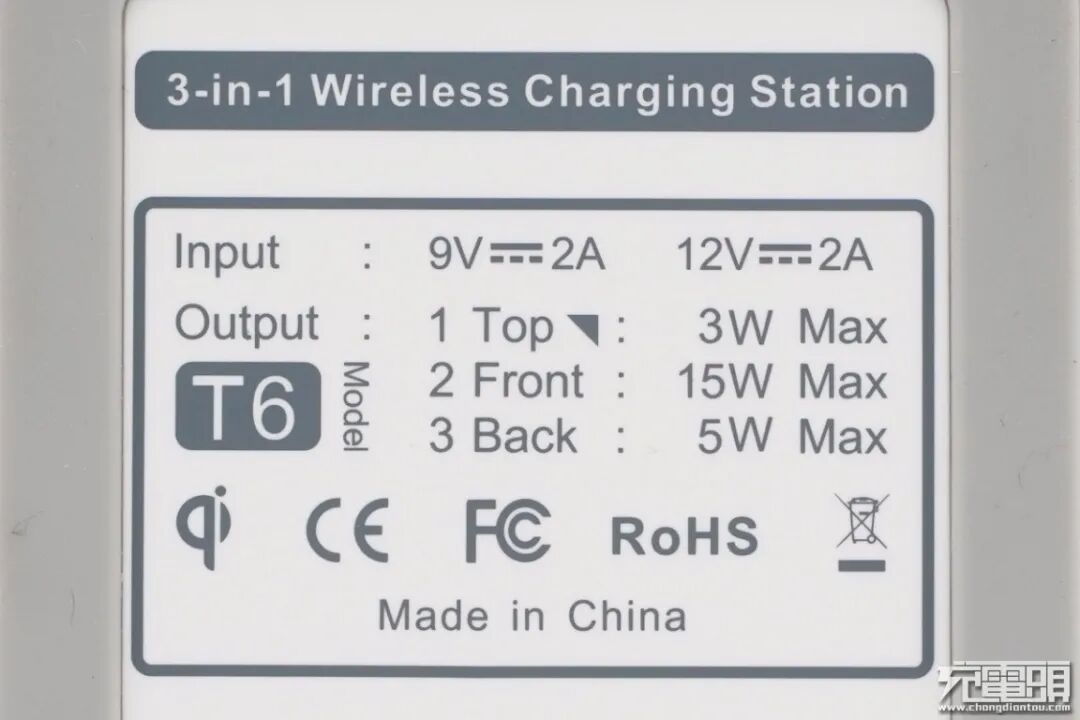

底座底部设有防滑胶圈，机身壳上印有产品参数信息。

产品型号：T6
输入：9V2A、12V2A
输出：
手表无线充：3W
支撑板无线充：15W
底座无线充：5W
产品已经通过了qi认证、CE认证、FCC认证和RoHS认证。

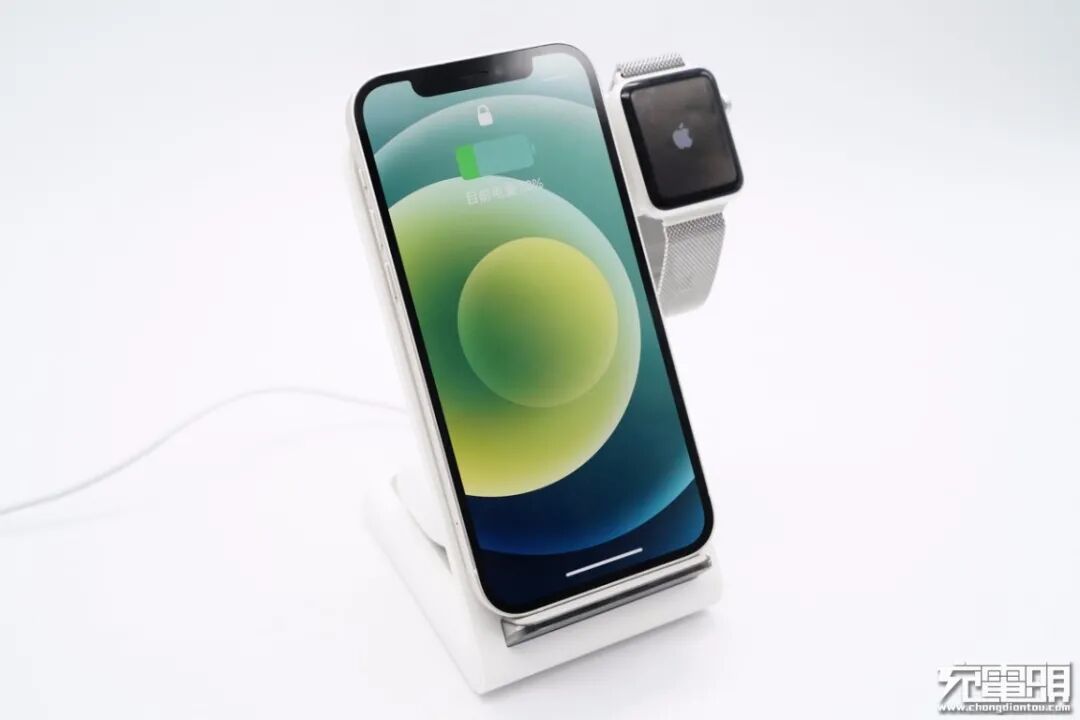

产品使用一览，支撑板上放置手机和手表，值得一提的是，手机横竖都能进行无线充电。

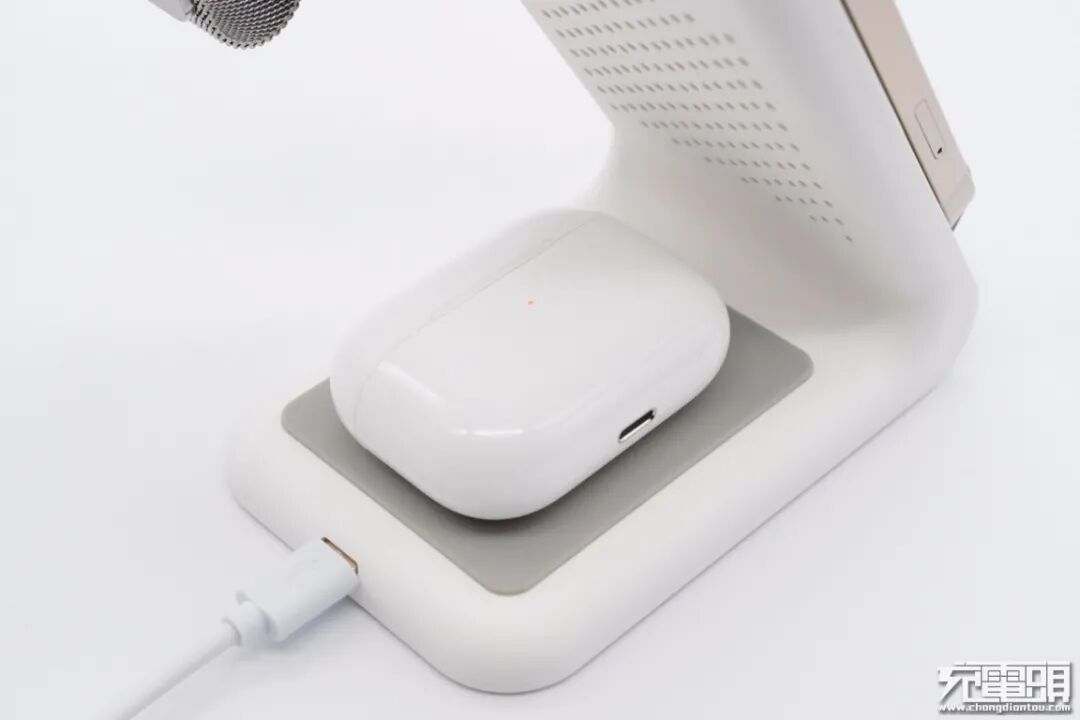

底座上放置耳机无线充电盒。这么一款产品即可满足苹果全家桶同时充电需求，使用方便，同时让桌面更整洁。

二、CYSPO三合一无线充电器拆解

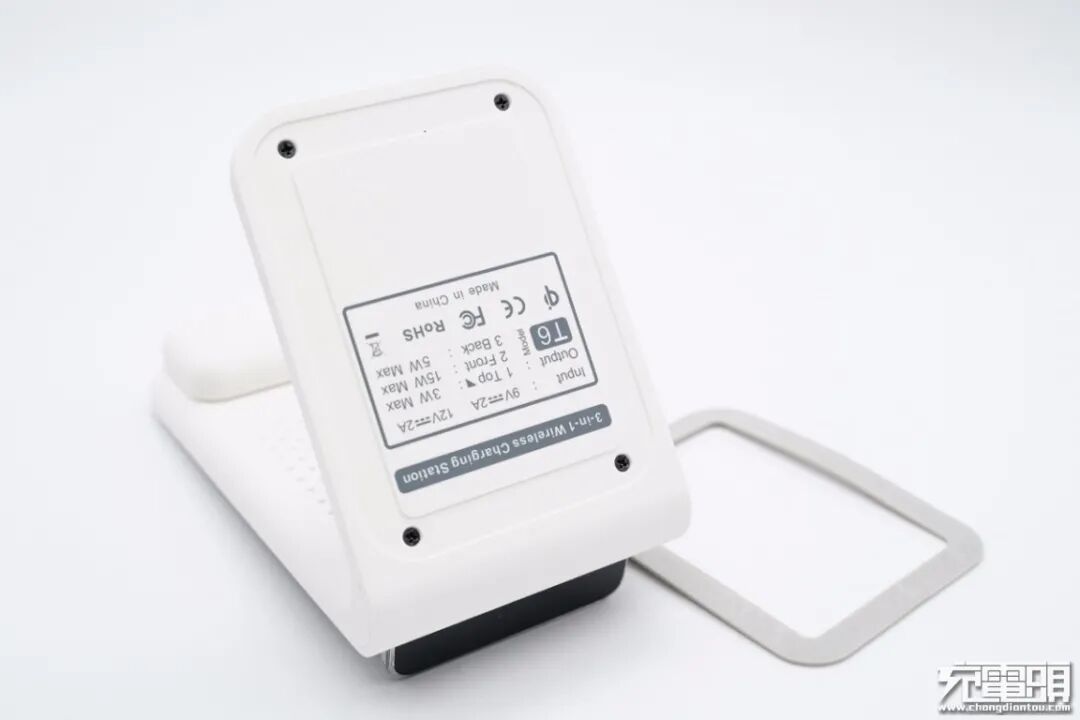

撕掉防滑胶圈，底座四角使用螺丝封装。

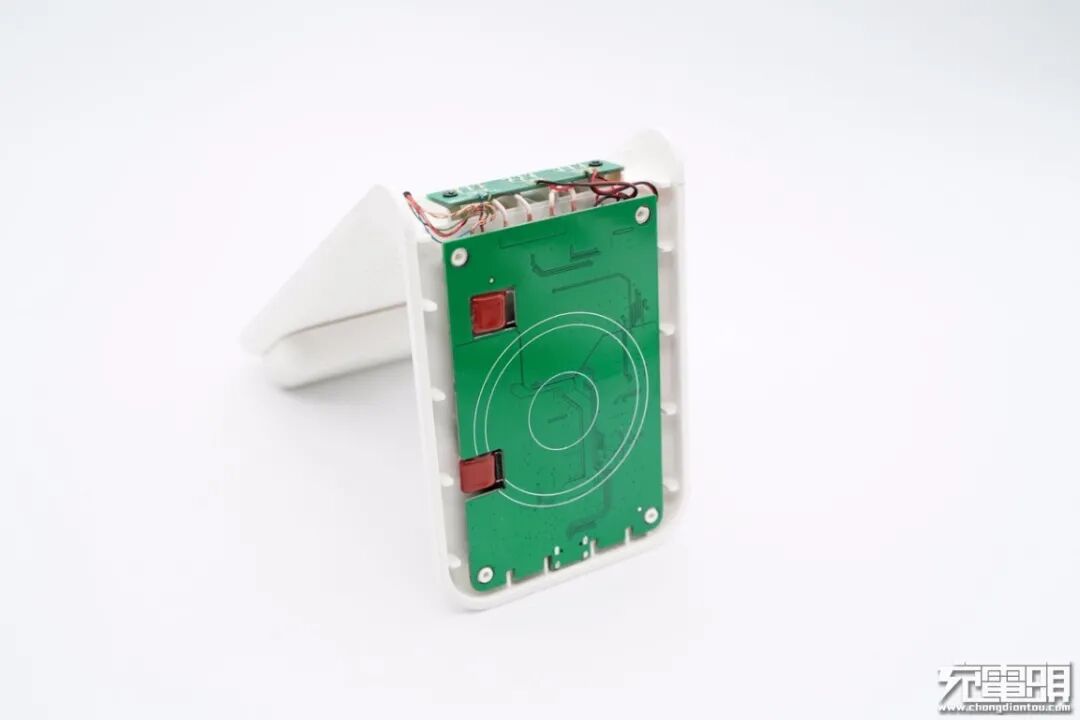

机身壳采用底座螺丝和边缘卡扣进行固定，支撑板内设有两个无线充电线圈。

底座PCB板使用固定柱进行固定。

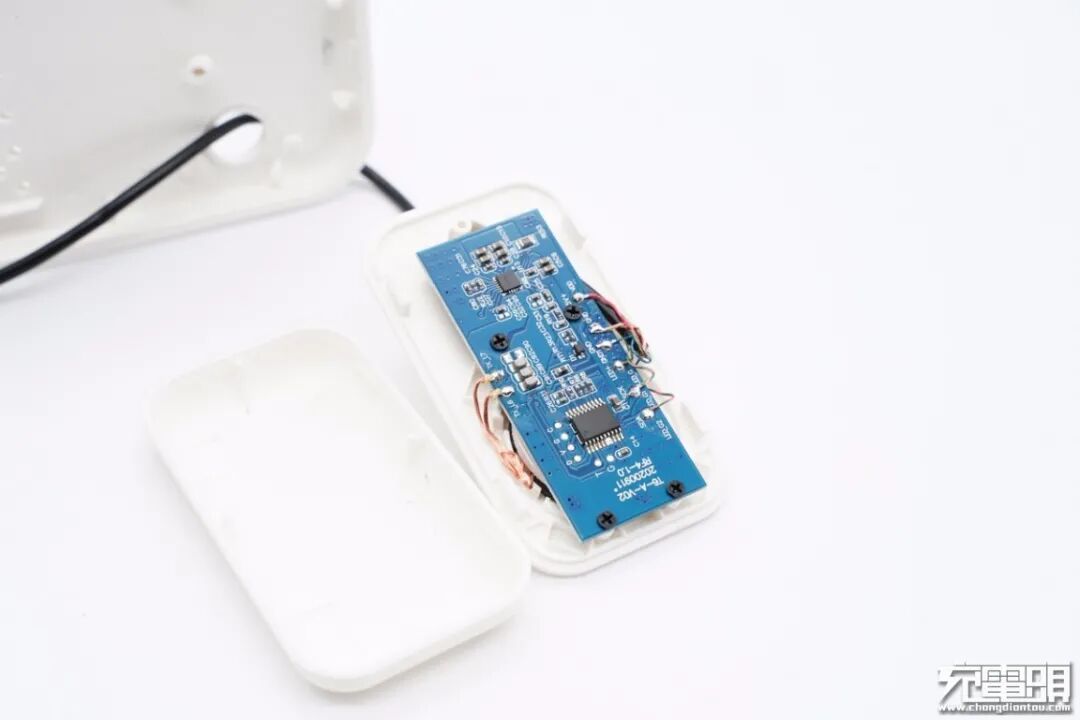

手表无线充机身壳同样使用卡扣固定，小PCB板使用螺丝固定。

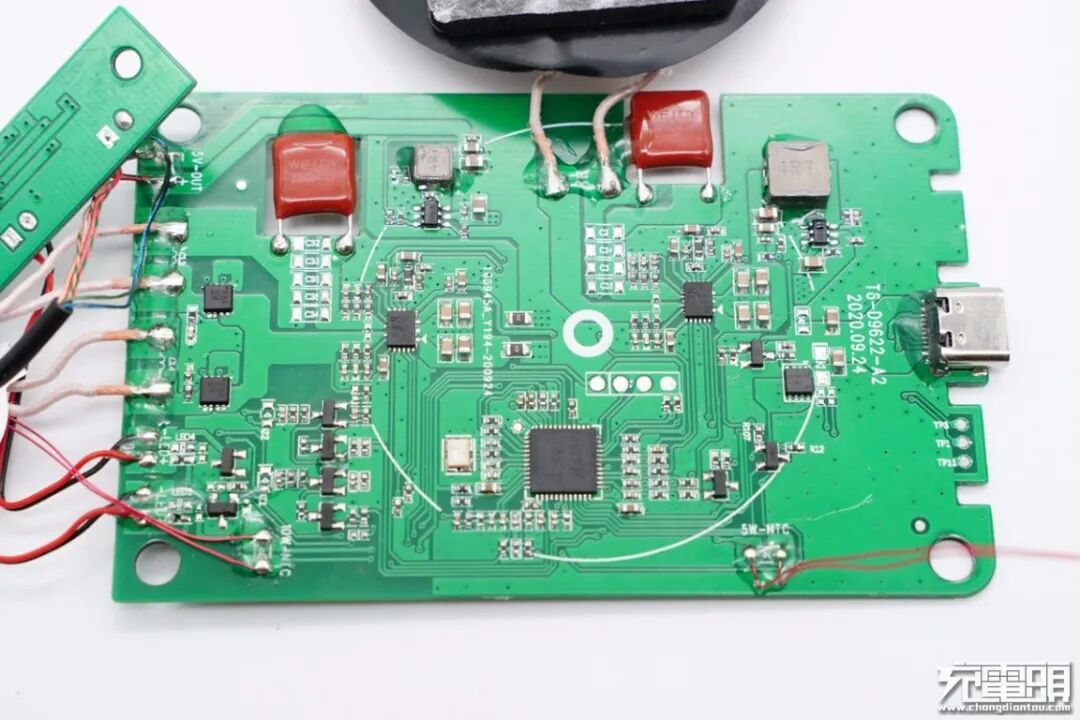

无线充主板正面一览，线圈焊盘和电容打胶固定。

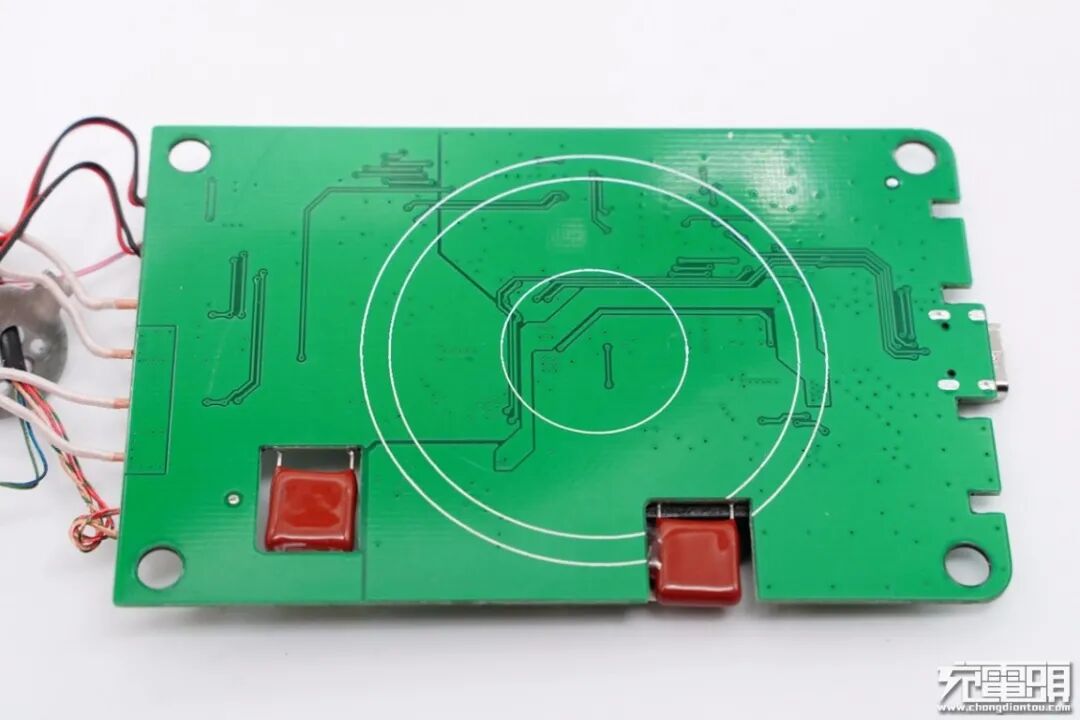

主板对应电容处镂空处理，降低厚度。并且采用单面放置元件，使整个PCBA更加整洁。

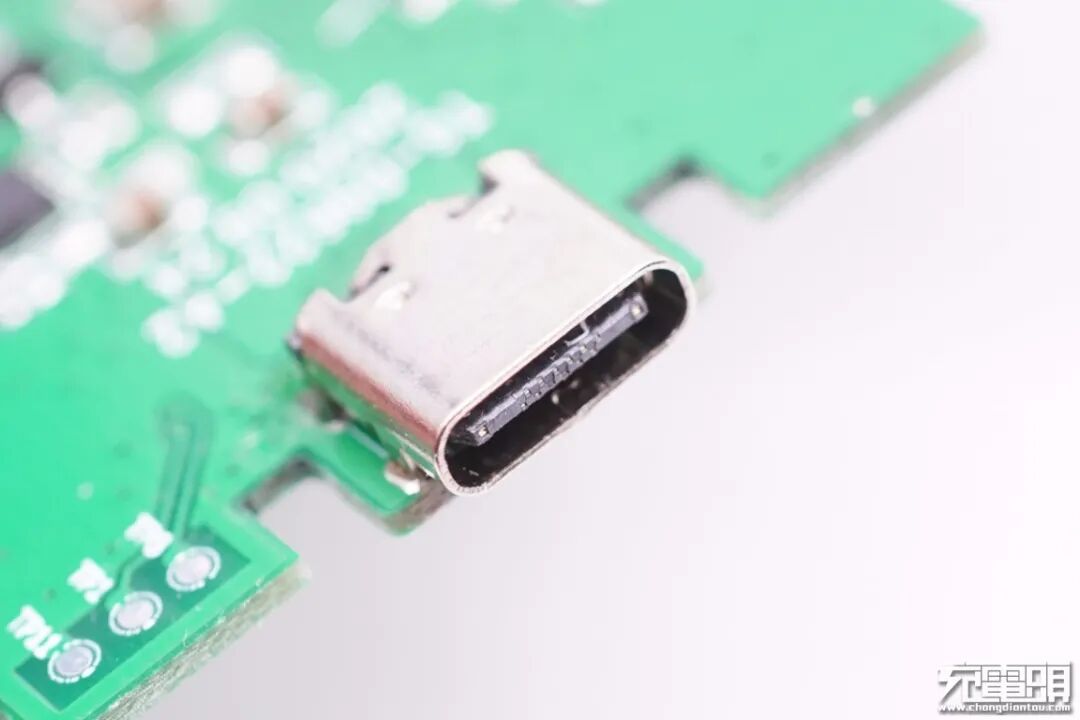

USB-C输入母座特写，过孔焊接。

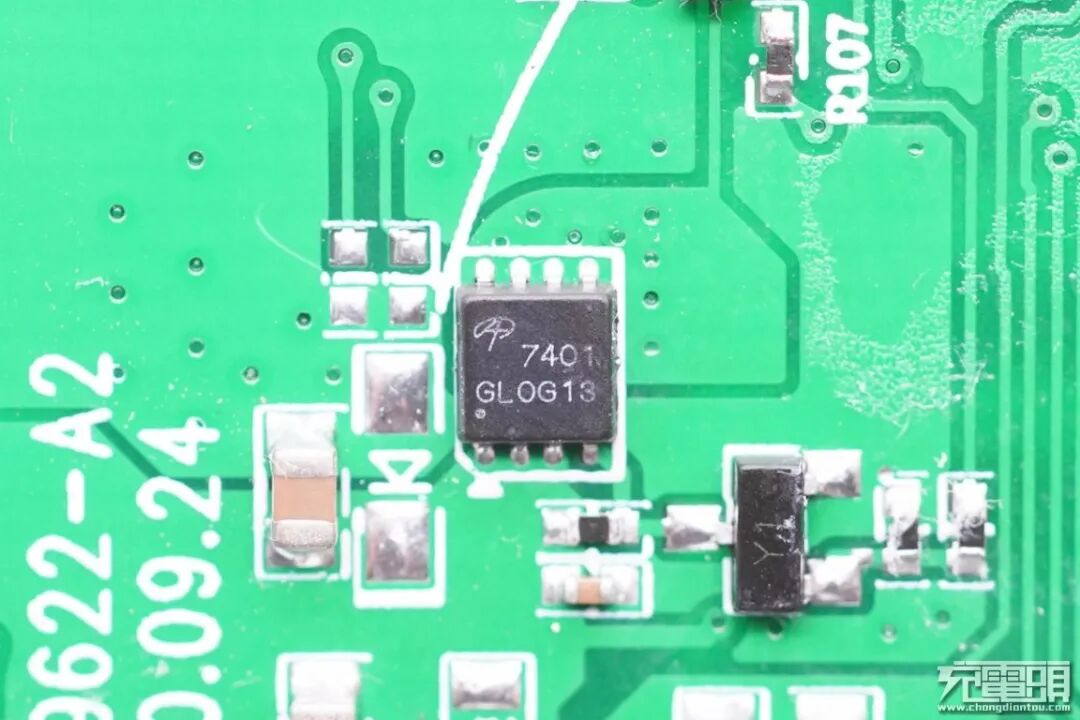

输入保护MOS管采用AOS万代AON7401，PMOS，耐压30V。

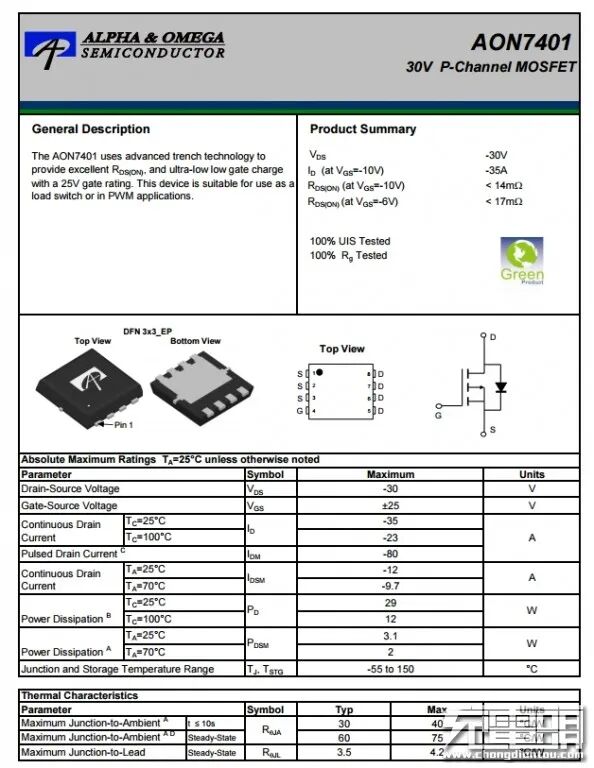

AOS AON7401资料信息。

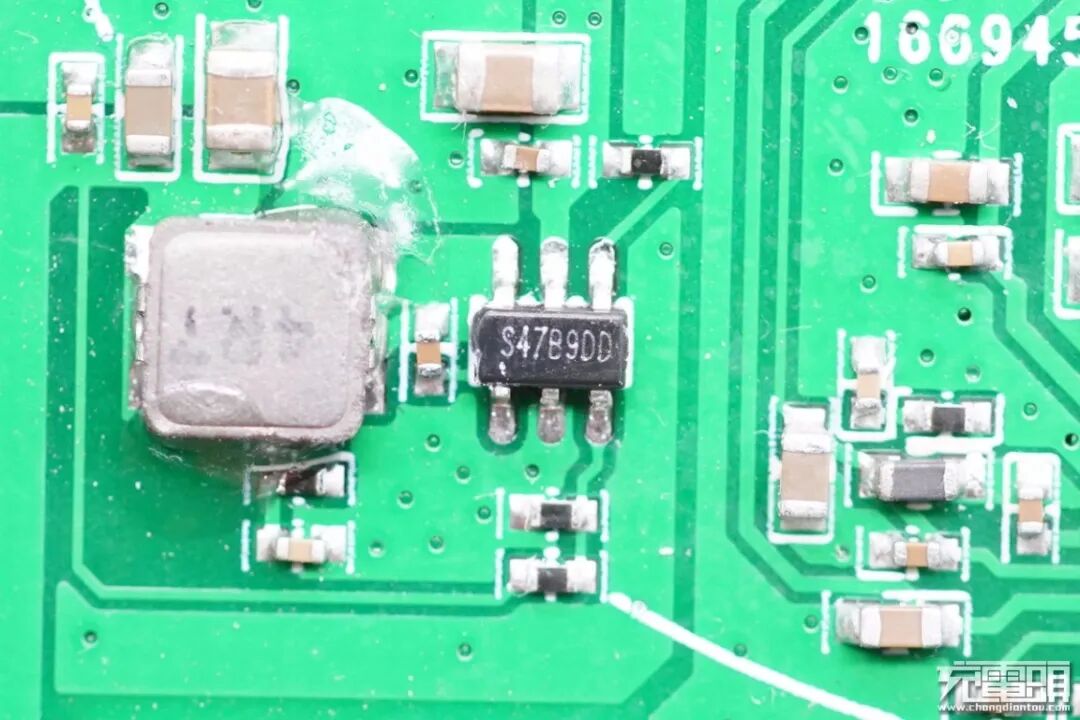

尚途 STI3470 降压转换器，降压为耳机无线充电路供电。

尚途 STI3470 详细资料。

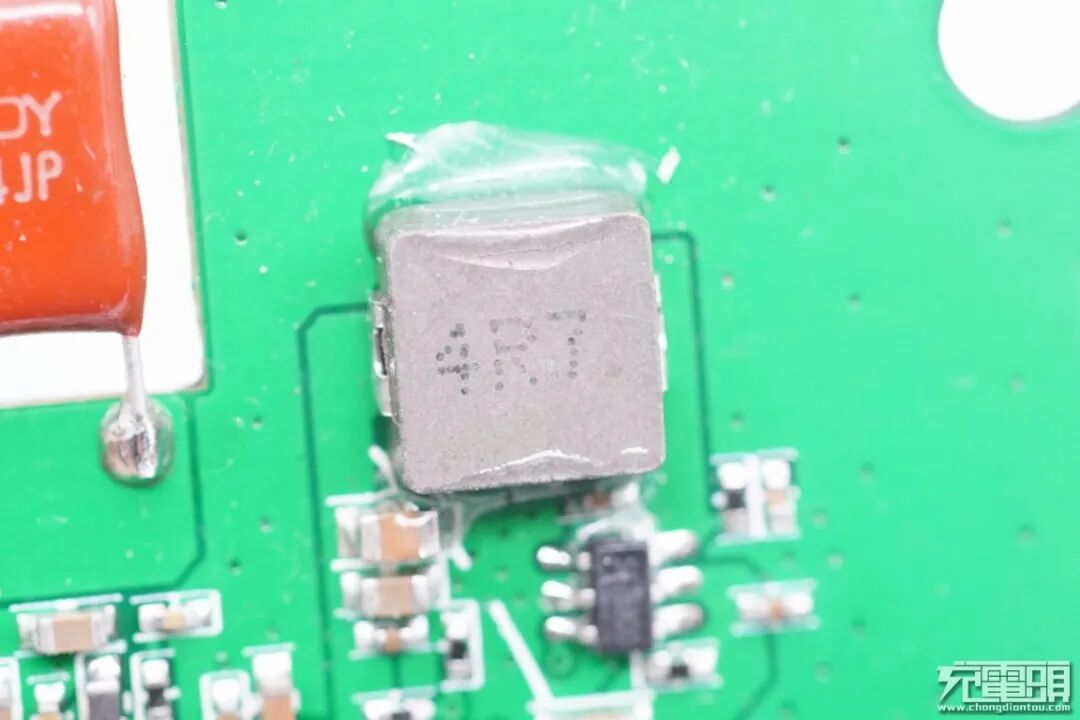

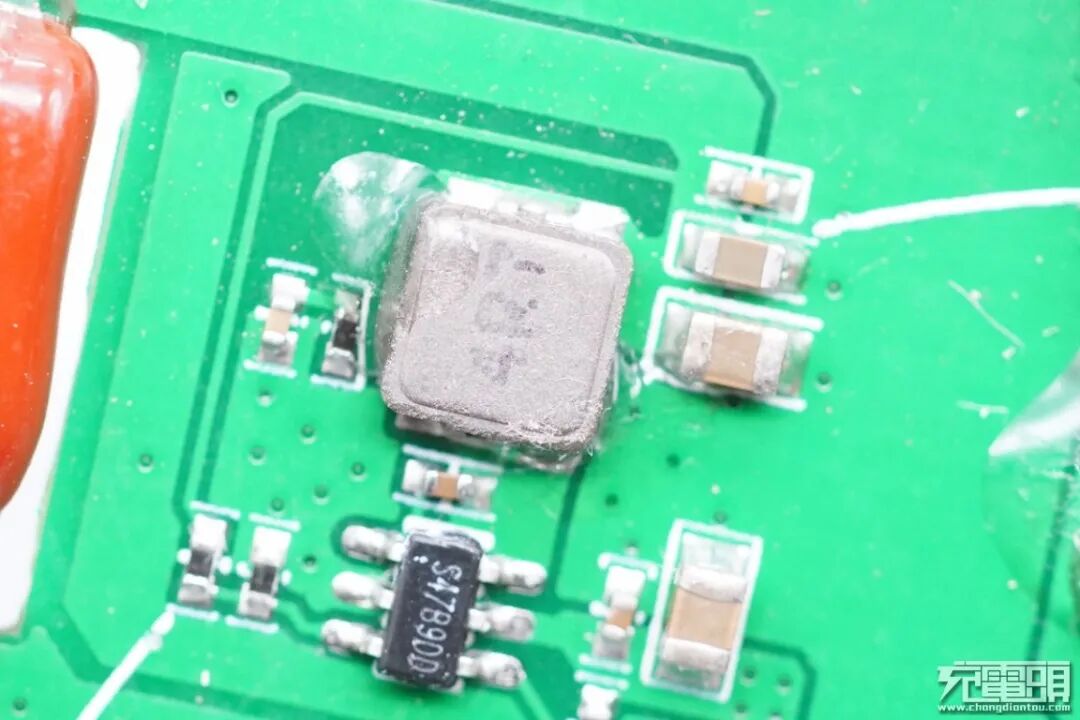

4R7降压电感特写，打胶加固。

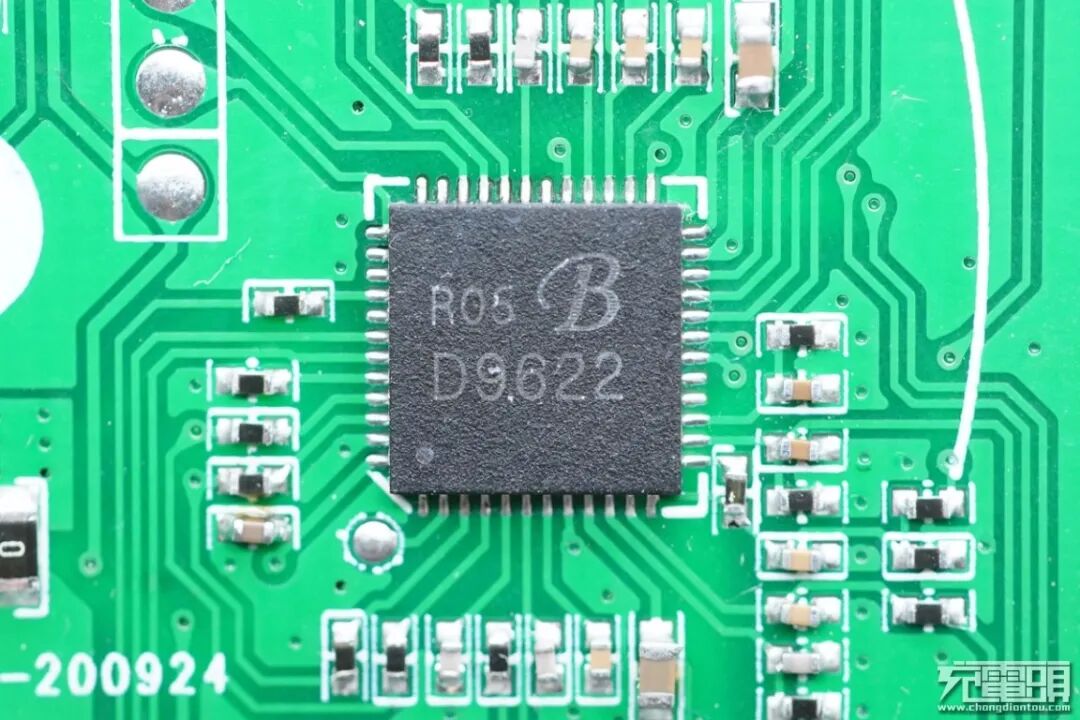

手机和耳机无线充主控芯片采用贝兰德D9622，这是一款全同步数字解调无线充TX芯片，其具有如下特点：
1、 集成PD3.0（PPS）/QC3.0/AFC快充协议，支持苹果/三星全系列PD/QC快充头
2、自适应输入电压，不挑适配器
3、集成100MHz主频 32bit ARM处理器，PWM频率高至200MHz，业界最顶级的处理器
4、丰富的内存及引脚资源，满足各种定制化需求
5、支持USB在线更新Firmware，无需专用烧录器
6、多通道全同步数字解调，特有的Wave-Monitor技术，保证通讯可靠性
7、支持MP-A11/MP-A2/A28/A11等WPC 标准Type架构

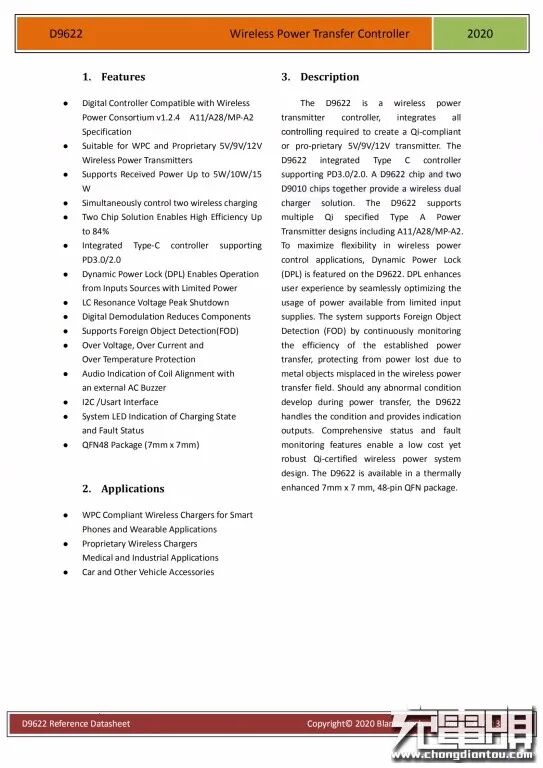

贝兰德D9622详细规格资料。

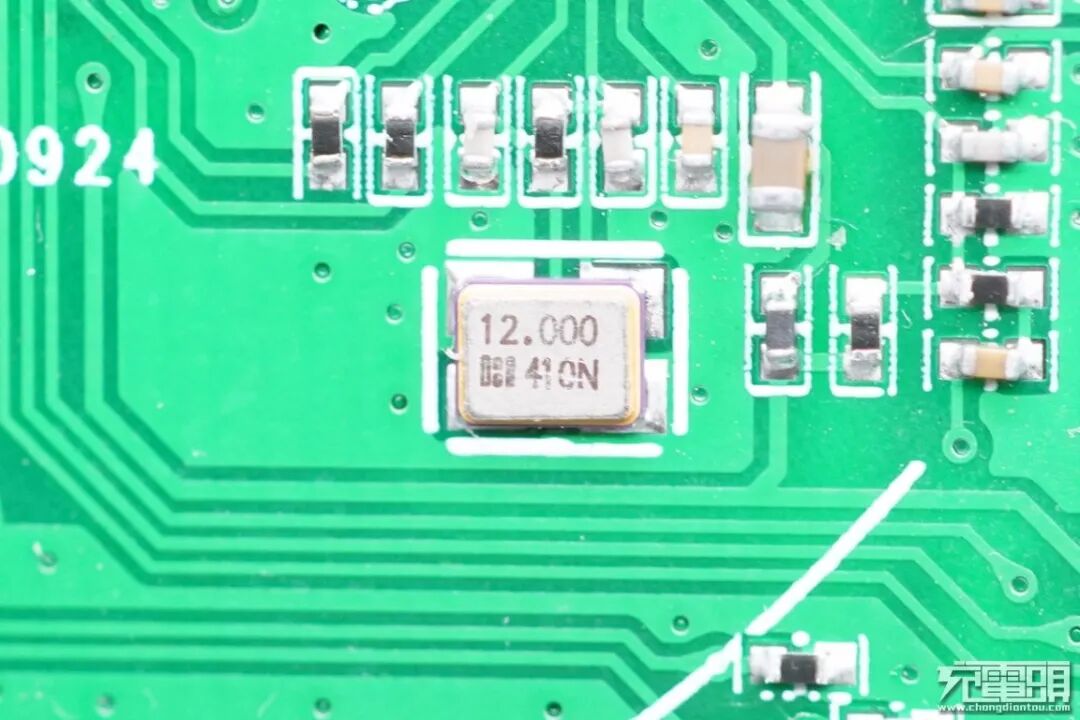

12.000MHz无源晶振，为主控芯片提供时钟。

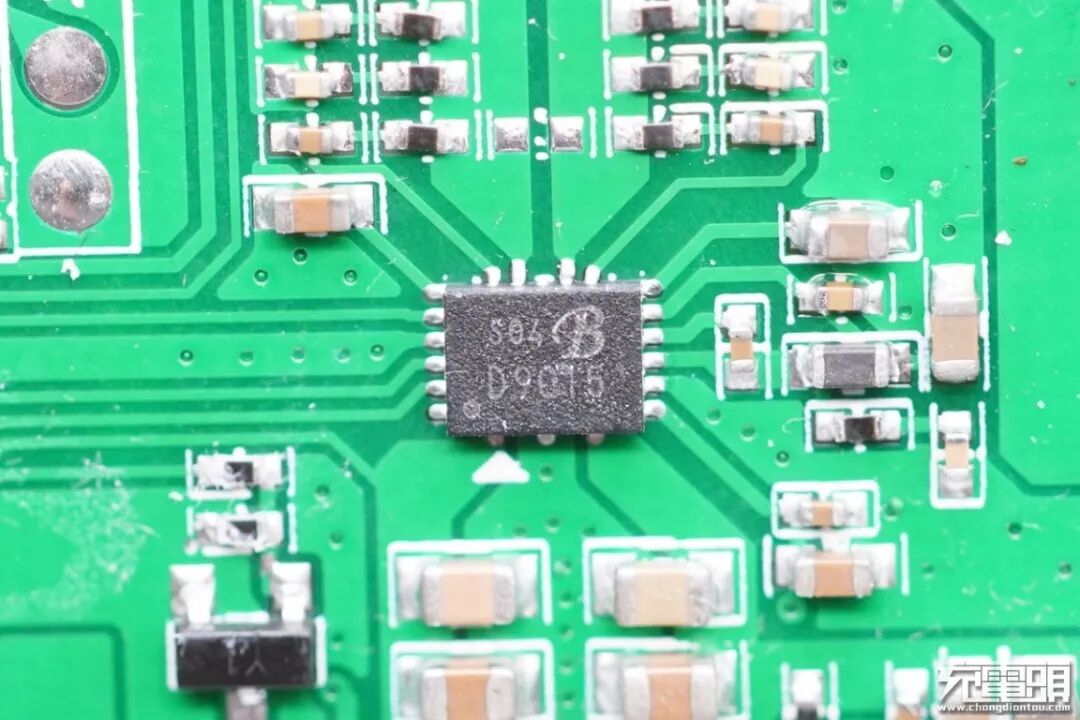

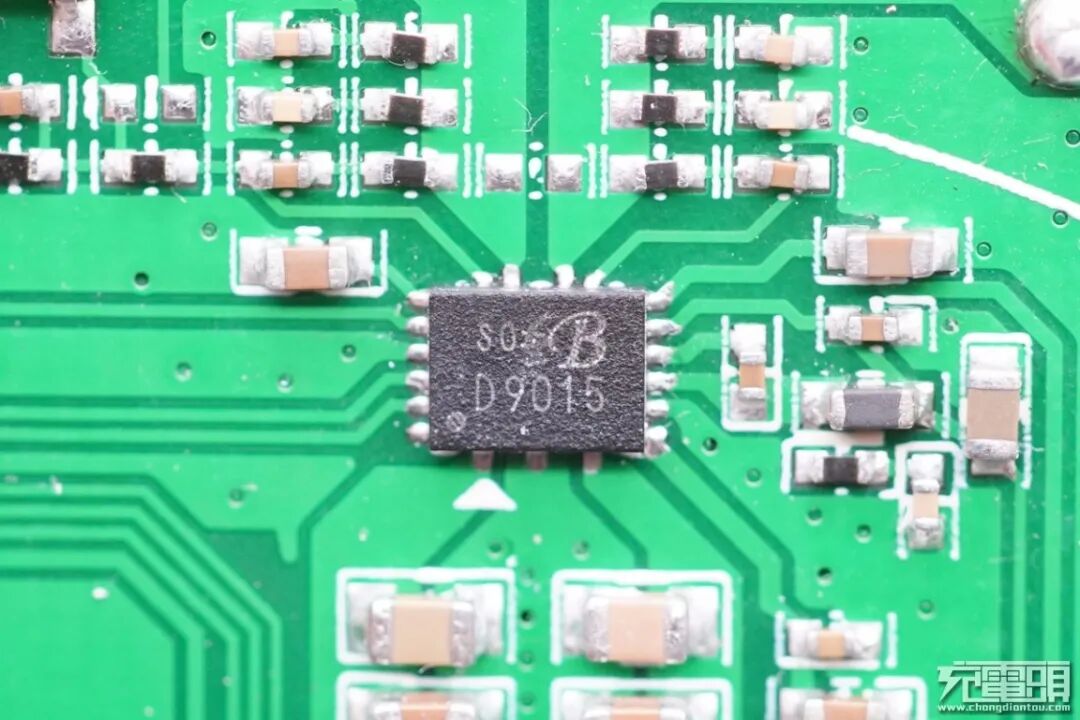

耳机无线充电输出PowerStage芯片同样来自贝兰德，型号D9015。该芯片内置全桥功率级，5V同步整流降压转换器，3.3V LDO，可以为控制器和其他外部设备供电，D9015集成功率级可以提供5V供电，减少外围元件数量，提供更多功能。

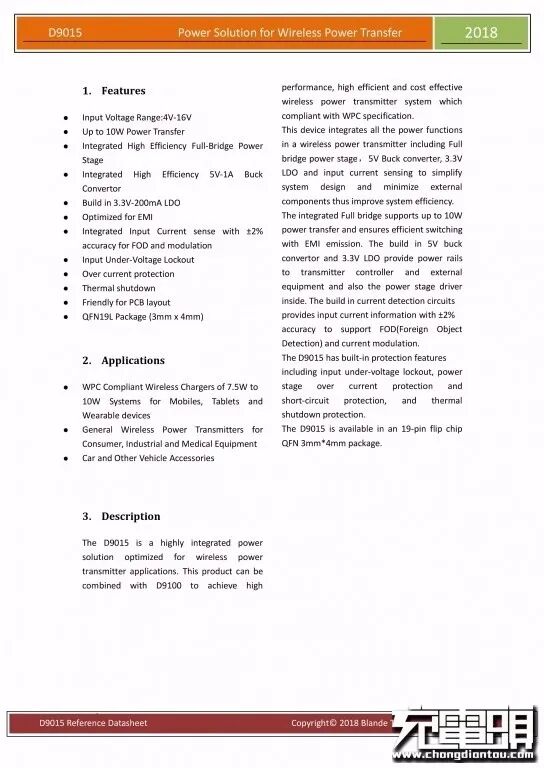

贝兰德D9015详细规格资料。

充电头网拆解了解到，使用贝兰德D9015的还有TODO四合一无线充电支架、澳德鸿车载磁吸无线充移动电源、金致卓15W车载无线充电器、沃尔沃车载无线充电器、特斯拉Model 3车载无线充电器等产品。

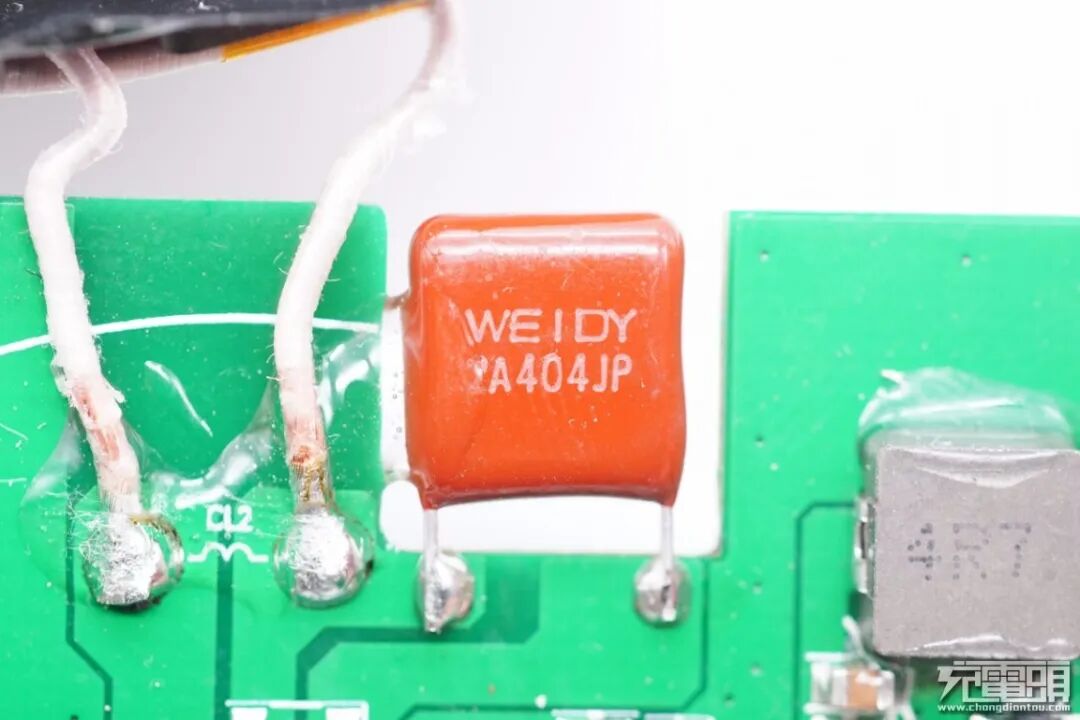

CBB谐振电容品牌为WEIDY纬迪，规格均为0.4μF。

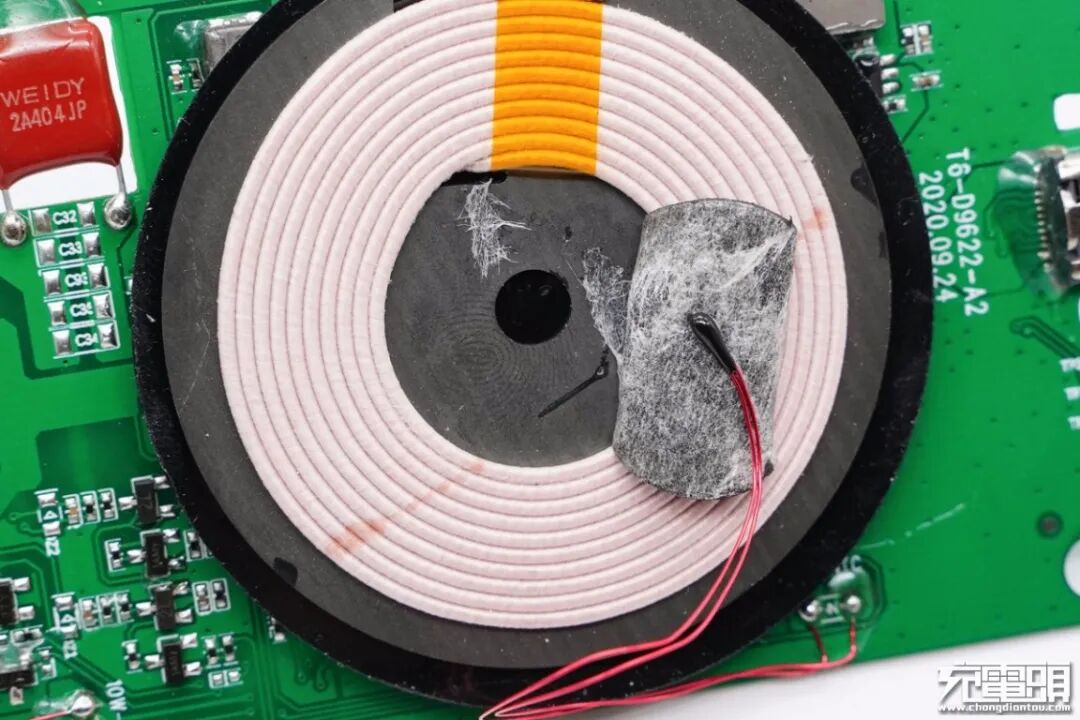

耳机无线充电线圈特写，配有热敏电阻进行温度监控。

手机无线充电输出PowerStage芯片同样采用贝兰德D9015。手机和耳机无线充采用的是贝兰德“一芯双充”方案，即采用一颗D9622主控+两颗D9015功率全桥的搭配，集成度相当高。

这套方案主要特点包括：支持PD协议输入，双15W输出功率，数字解调抗干扰。输出总功率高达30W（15W*2），每路兼容15W、10W、7.5W、5W协议，同时支持两部手机双15W无线快充（苹果7.5W，三星10W，华为10W等）。发射端具备QC2.0/QC3.0/PD识别功能，输入端不仅支持常见的QC快充协议，更是兼容当前大热的USB PD快充协议。

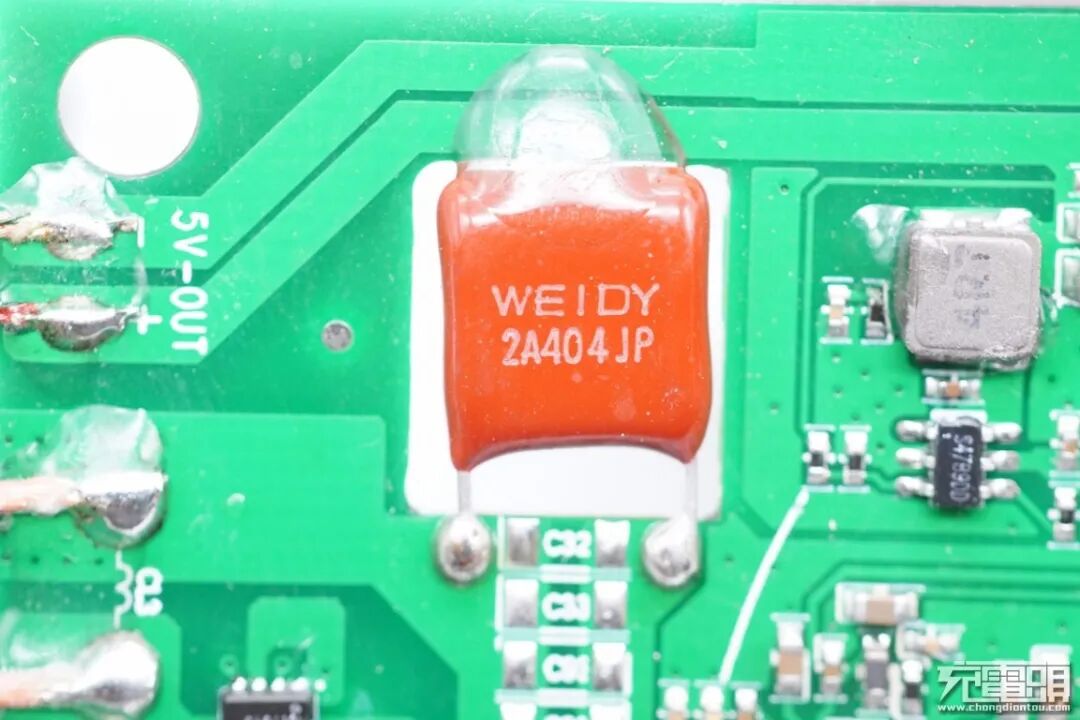

另一颗CBB谐振电容同样来自纬迪，规格均为0.4μF。

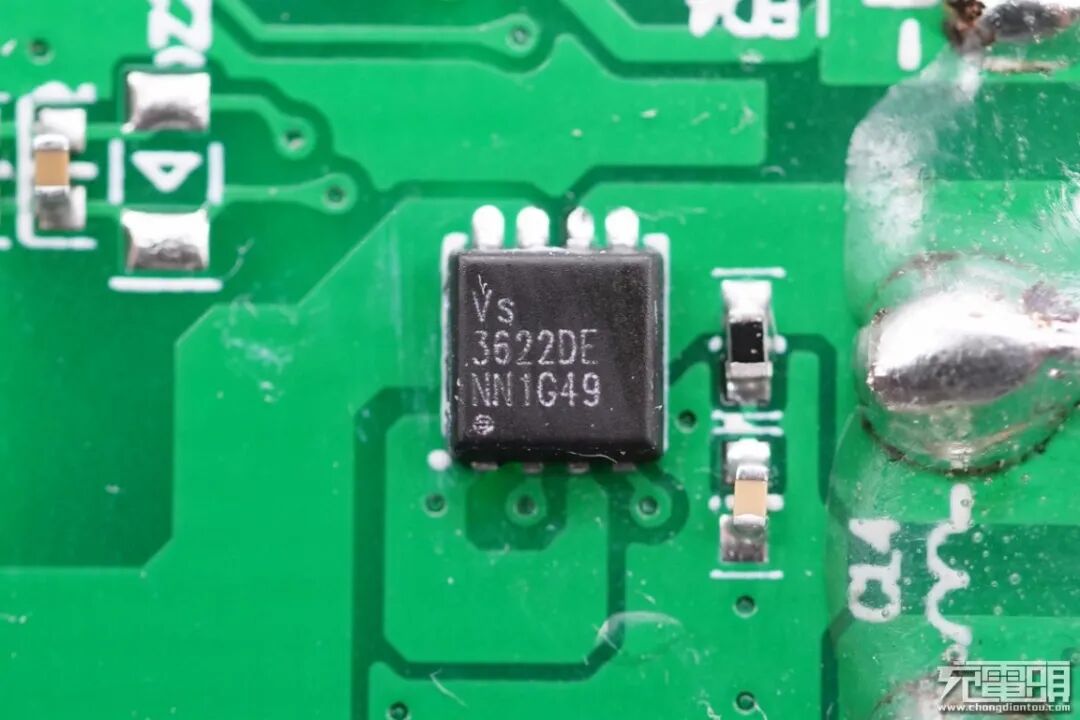

威兆VS3622DE双NMOS管，耐压30V。

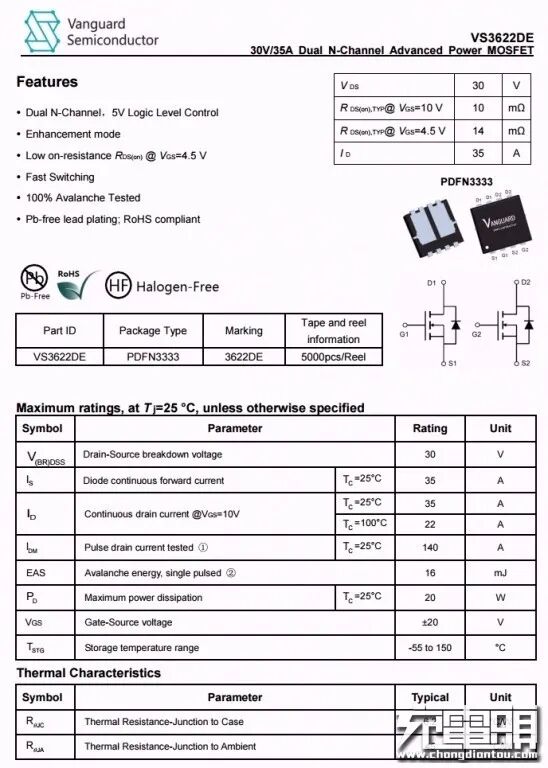

威兆 VS3622DE 资料信息。

另一颗威兆VS3622DE特写，两颗用于手机无线充电线圈切换。

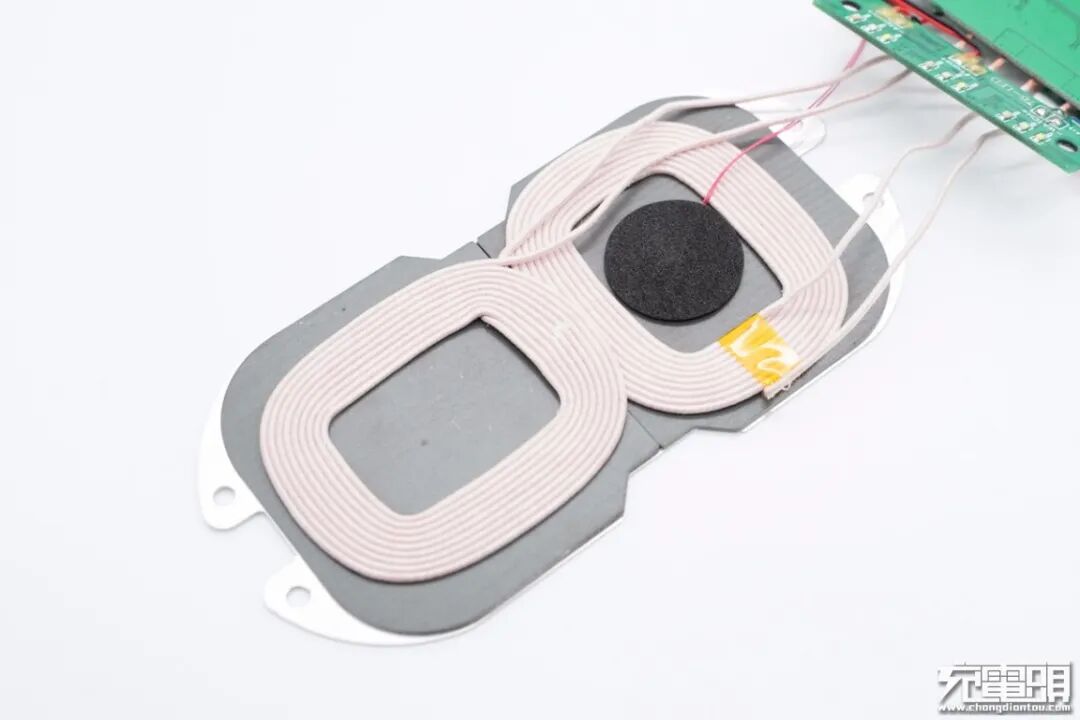

手机无线充电线圈一览。

线圈绕制紧密，并配有热敏电阻进行温度监控。

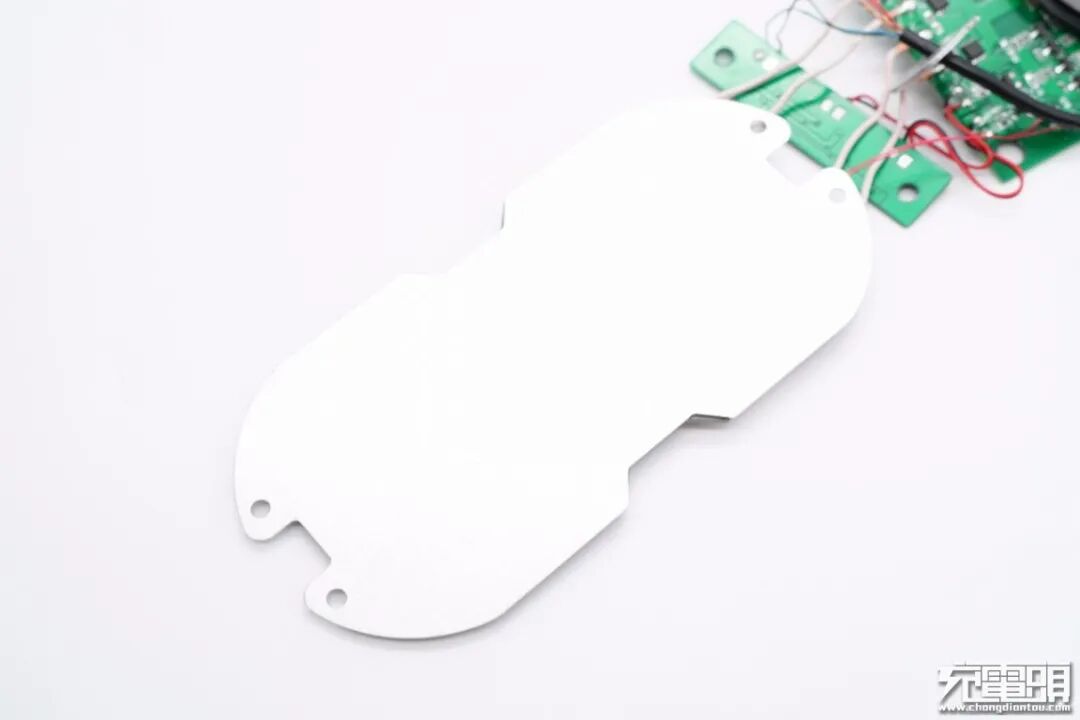

背面设有金属散热板。

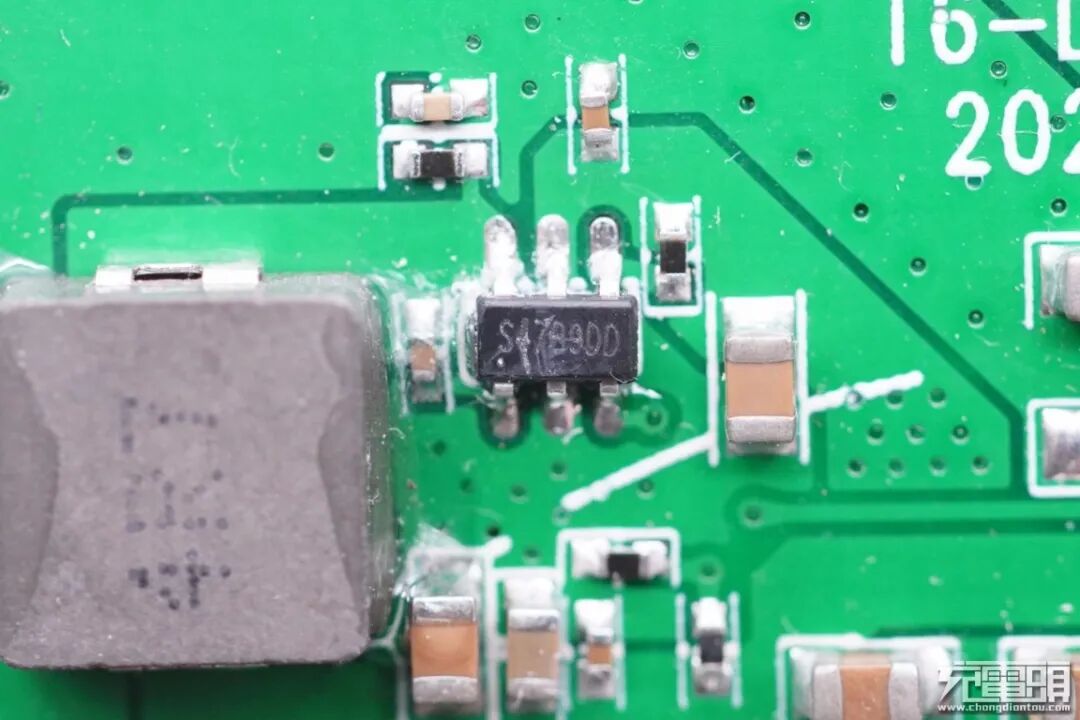

另一颗降压IC特写，同样是尚途 STI3470，降压为手表无线充电路供电。

4R7降压电感特写。

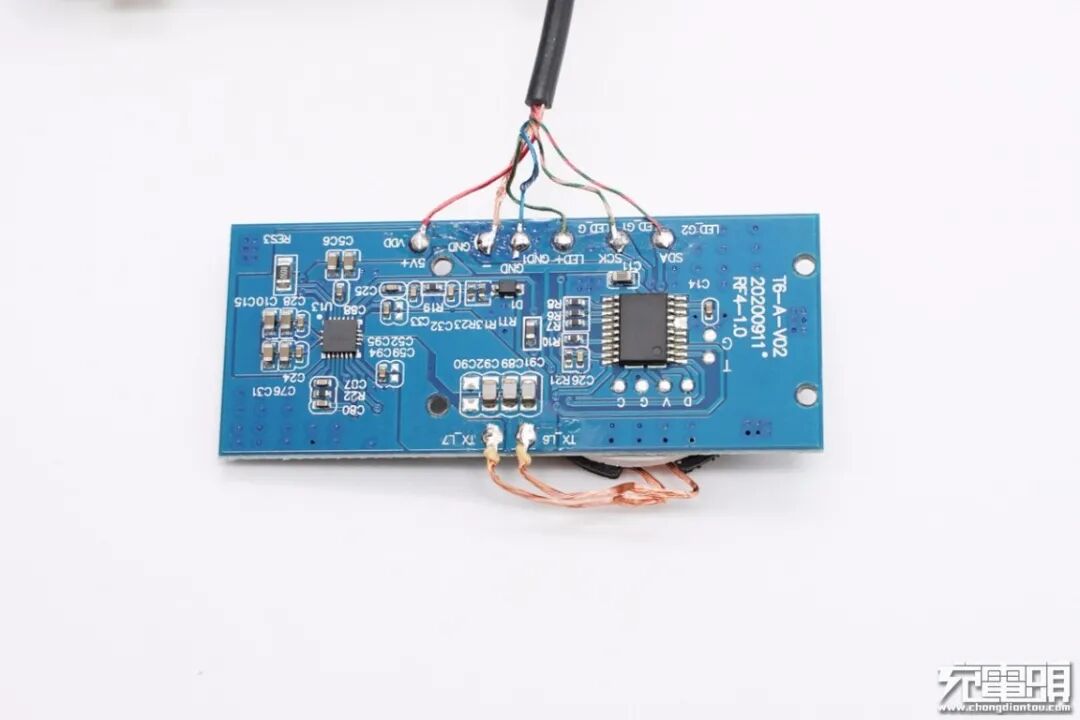

手表无线充电路板通过多根导线和主板连接，板子正面设有两颗芯片。

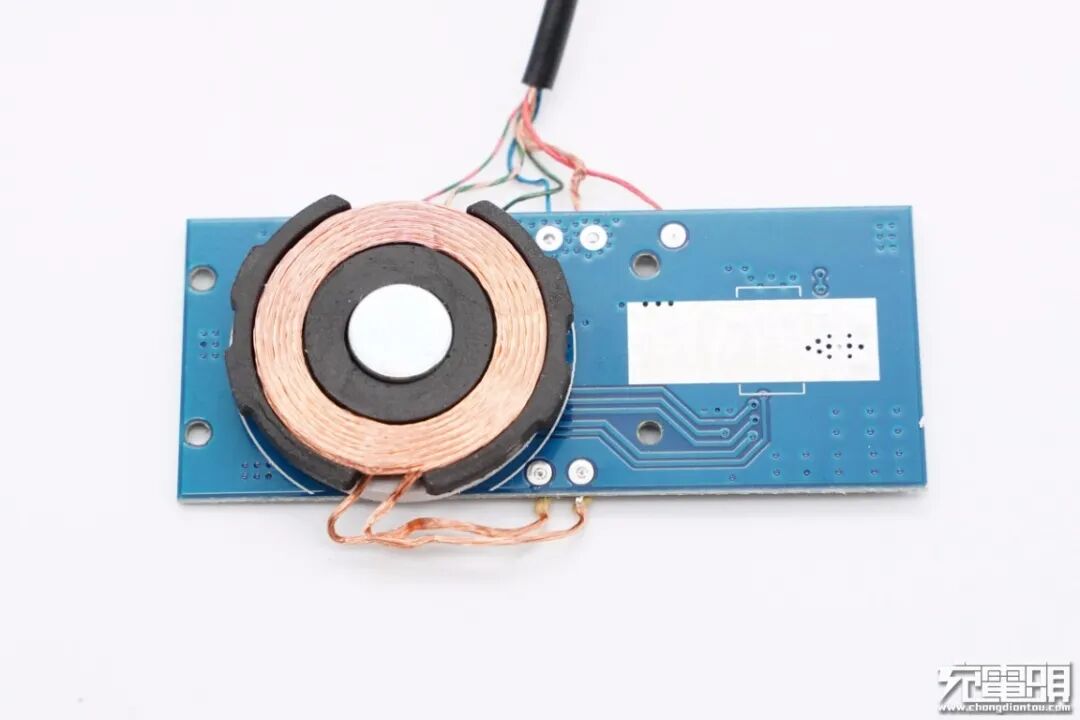

背面设有磁吸无线充电线圈，板子右侧是露铜为功率级芯片散热。

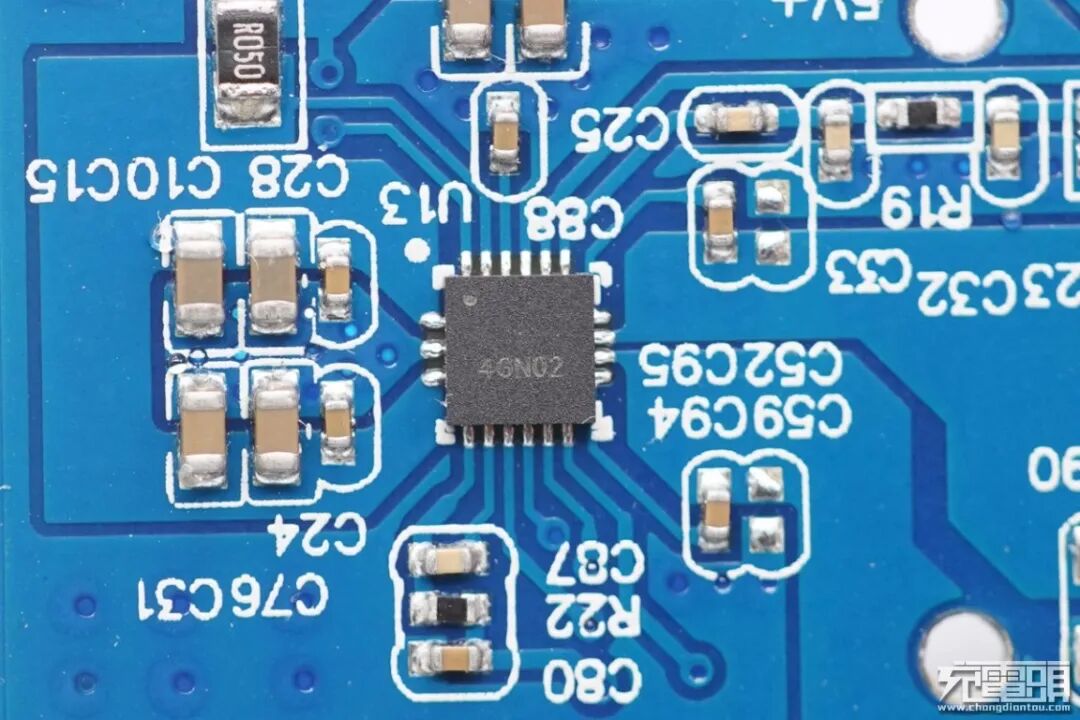

手表无线充集成功率级芯片，丝印4GN02。

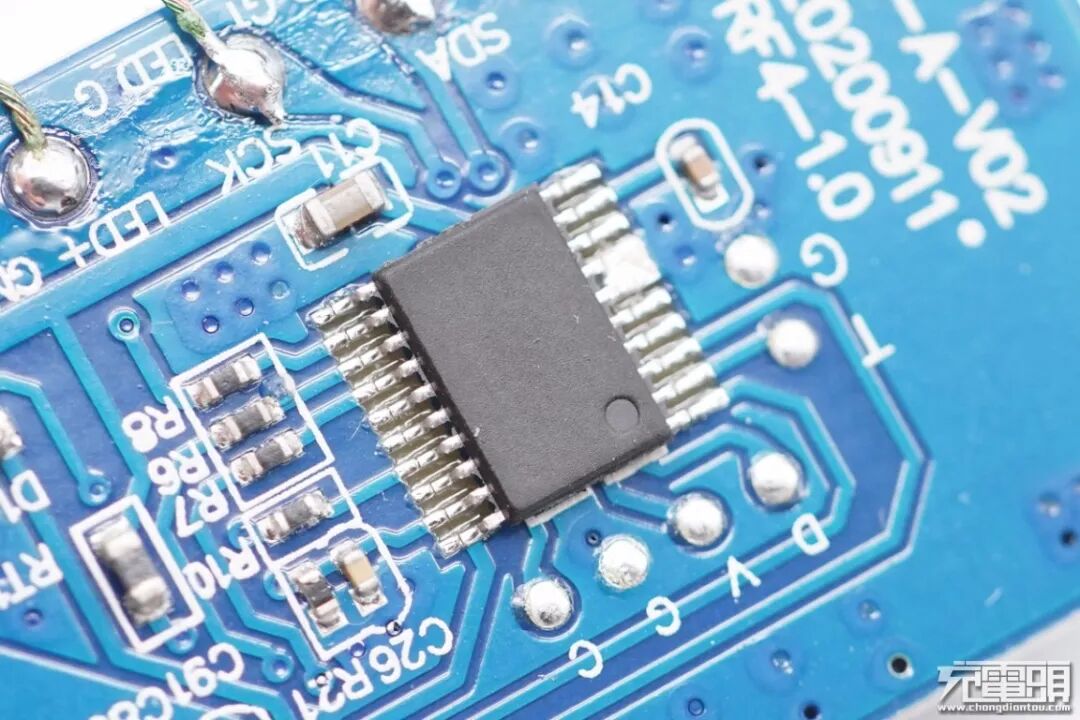

无丝印单片机特写，用于输出无线充电驱动信号。

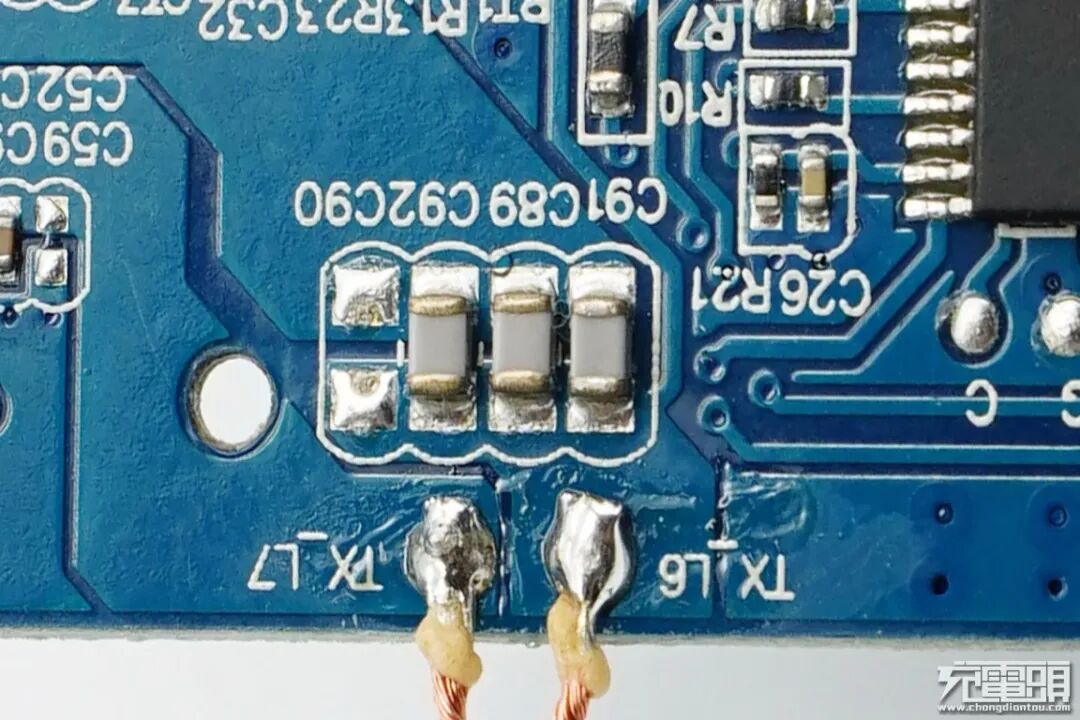

谐振电容采用三颗白色NPO电容并联。

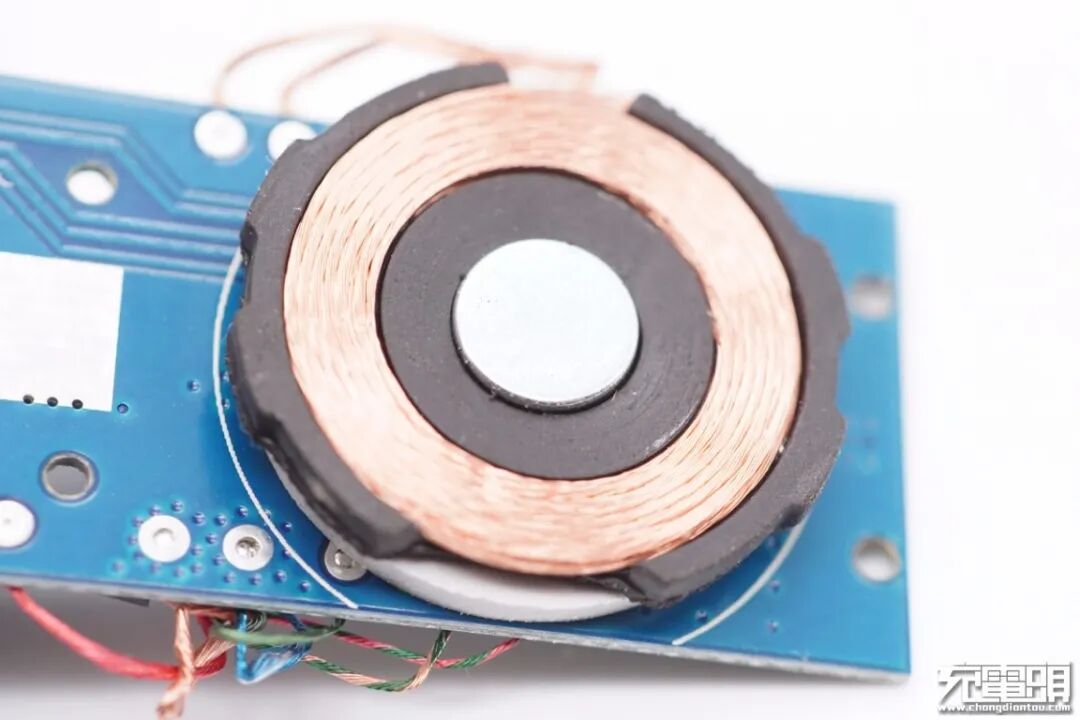

手表无线充电线圈采用漆包线绕制，并使用黑色塑料胶垫隔离保护，中心设有小磁铁。

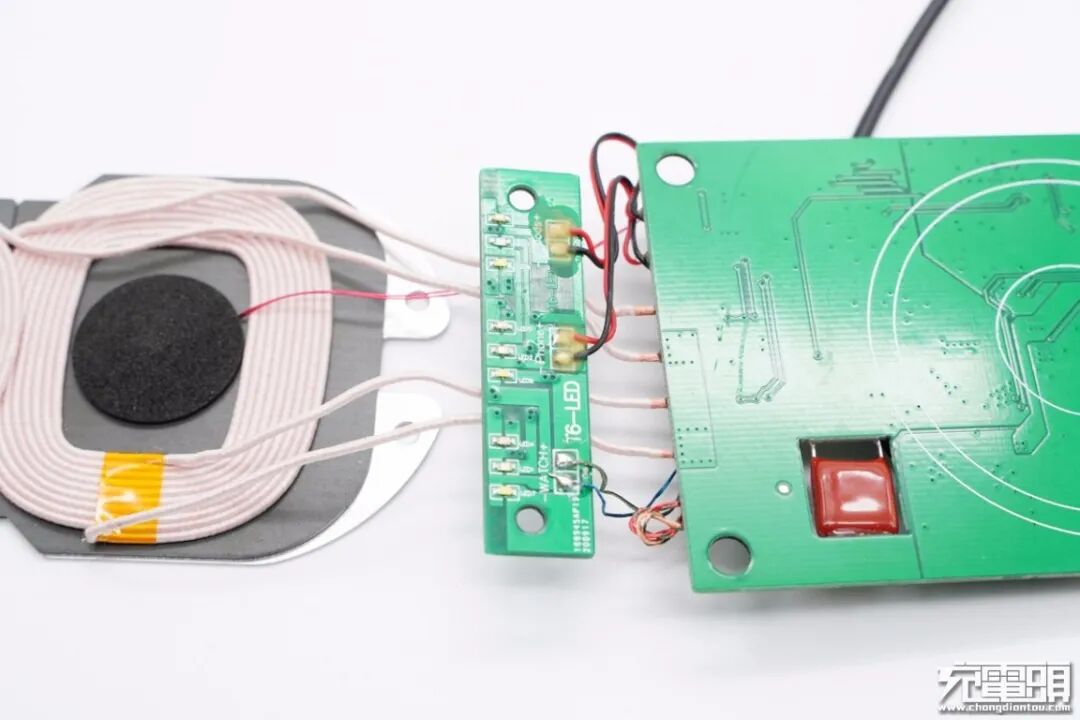

此外还有一块LED灯小板和主板连接，小板上设有三组共9颗LED灯，指示不同工作状态。

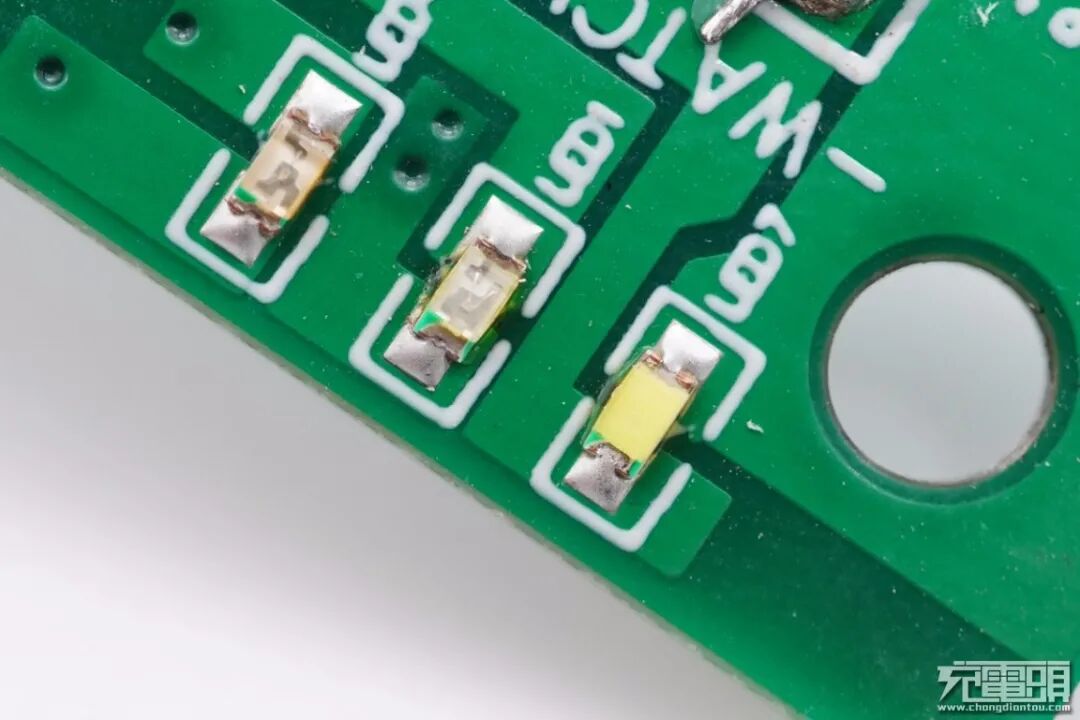

LED指示灯特写，当无线充电时灯发光，持续一小段时间。三颗LED灯分别对应三个无线充，手机无线充亮蓝光，耳机无线充亮绿光，手表无线充亮白光。

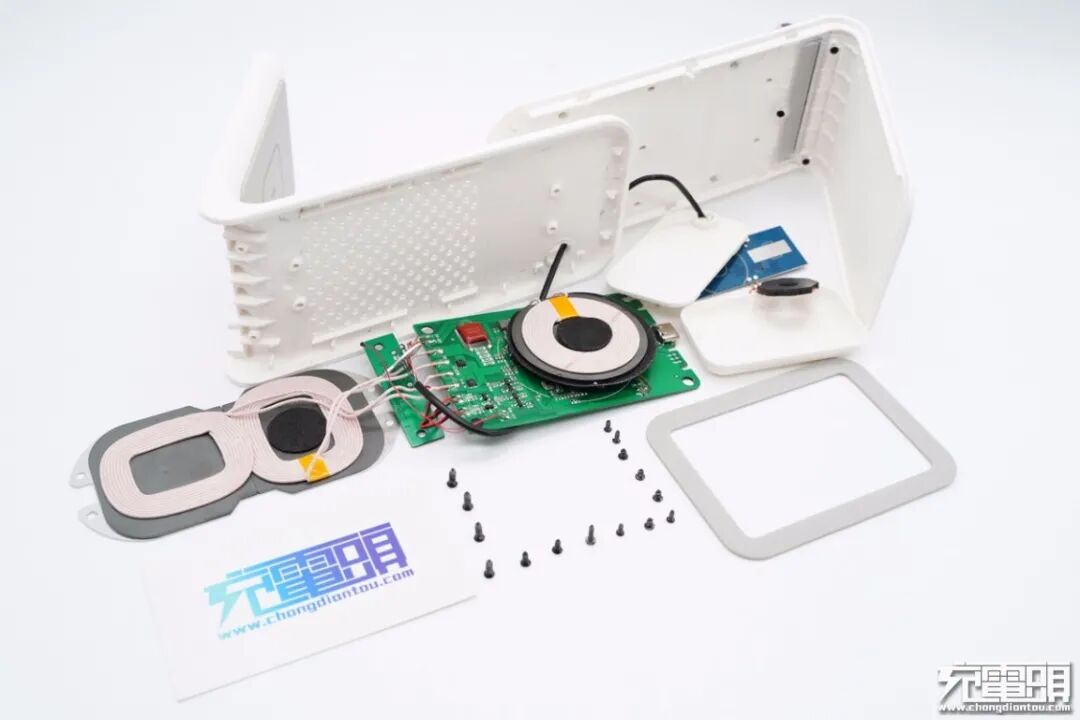

全部拆解完毕，来张全家福。

充电头网拆解总结

CYSPO三合一无线充电器采用立体式设计，可当支架使用，让手机充电和使用更方便。另外通过转轴连接设计将手表无线充连接在机身上，并实现可收放使用。产品提供多款装饰板给用户进行选择，同时集成手机、耳机、手表无线充三大功能，一款产品便解决了苹果无线充电全家桶的充电难题，并保持桌面整洁。

充电头网通过拆解发现，这款产品内部由两部分组成，手表部分采用独立的无线充电模组，支持苹果版本和三星版本；手机和耳机无线充则采用贝兰德D9622+D9015的“一芯双充”方案，实现15W和5W无线充电输出，方案集成度高，有效精简电路，很适合小型化无线充电器的设计。此外还设有LED灯模块，给予用户提示，手机无线充设有双线圈，手机横竖都能进行充电，十分人性化。
