坤兴是业界知名电源厂商，也是OPPO、努比亚、中兴、联想等知名品牌手机充电器代工厂，拥有雄厚的研发实力与过硬的品质。本次iPhone 12不送充电器引爆了20W快充市场风口，坤兴也推出了对应的20W充电器供客户选择。

坤兴这款20W PD快充充电器造型扁平，两侧是半圆弧面设计，可增加用户使用手感，支持QC、PD、PPS等多个主流快充协议，实测可为iPhone 12进行20W PD快充。下面充电头网就对这款充电器进行拆解，看看其做得如何。

一、坤兴20W充电器外观

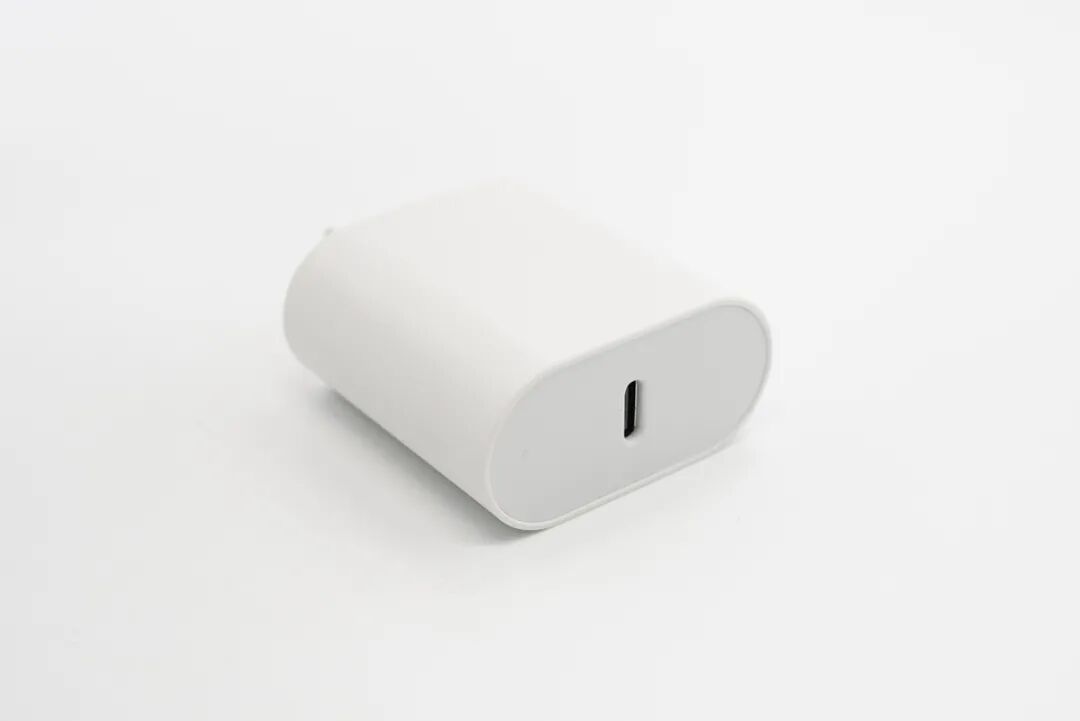

充电器采用PC阻燃材质白色外壳，机身表面哑光处理，两侧半圆弧面设计，整体设计十分简洁。

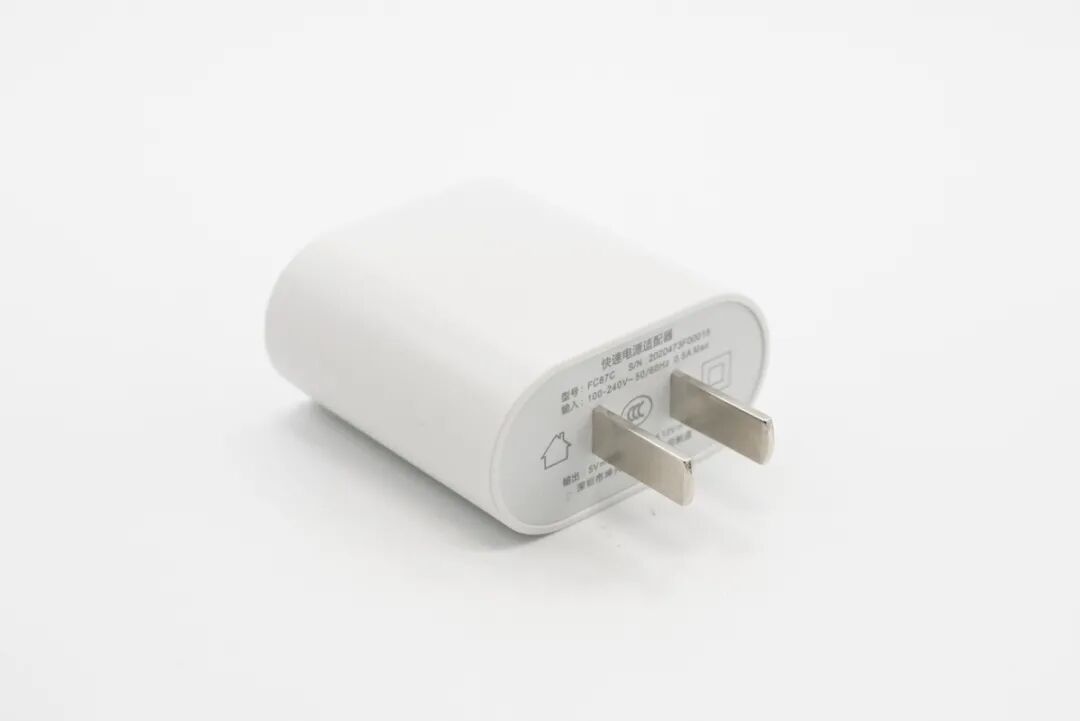

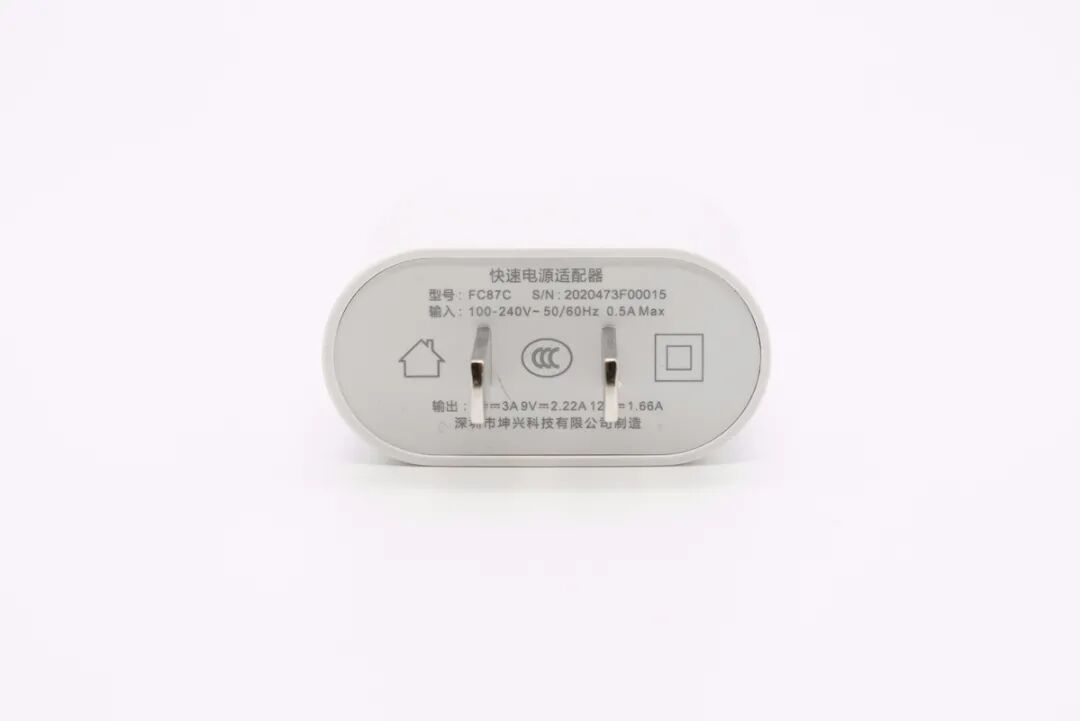

输入端外壳上印有充电器规格参数信息

型号：FC87C

输入：100-240V~ 50/60Hz 0.5A

输出：5V3A、9V2.22A、12V1.66A

制造商：深圳市坤兴科技有限公司

产品已经通过了3C认证。

输入端配备固定式国标插脚。

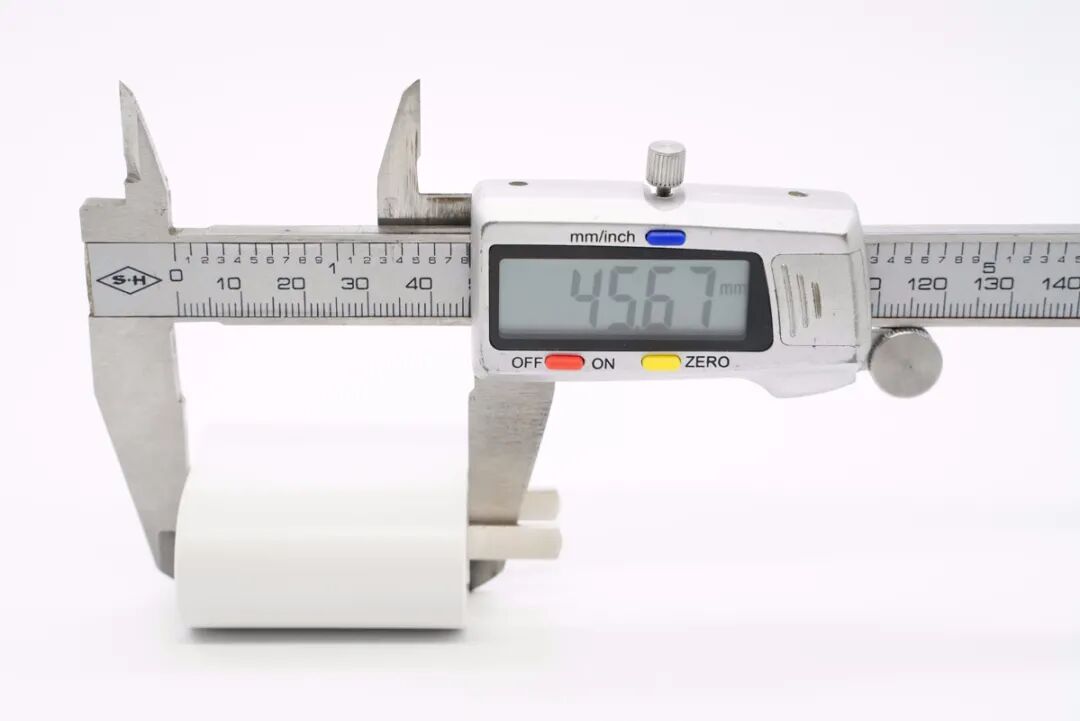

使用游标卡尺实测充电器机身长度为45.67mm。

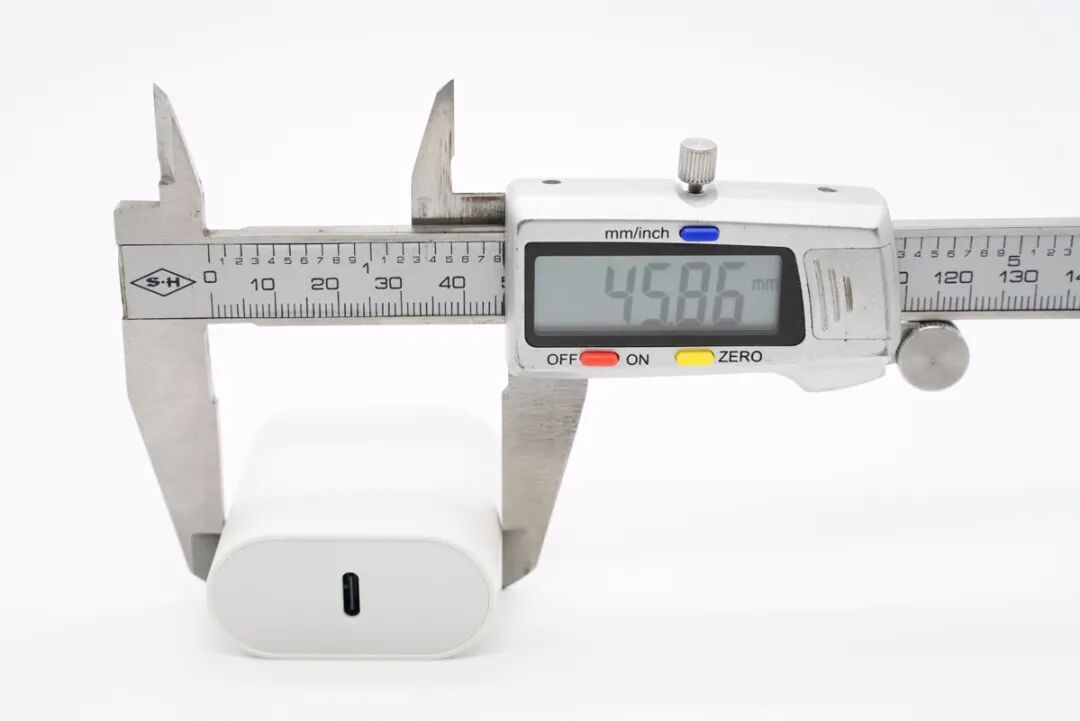

宽度为45.86mm。

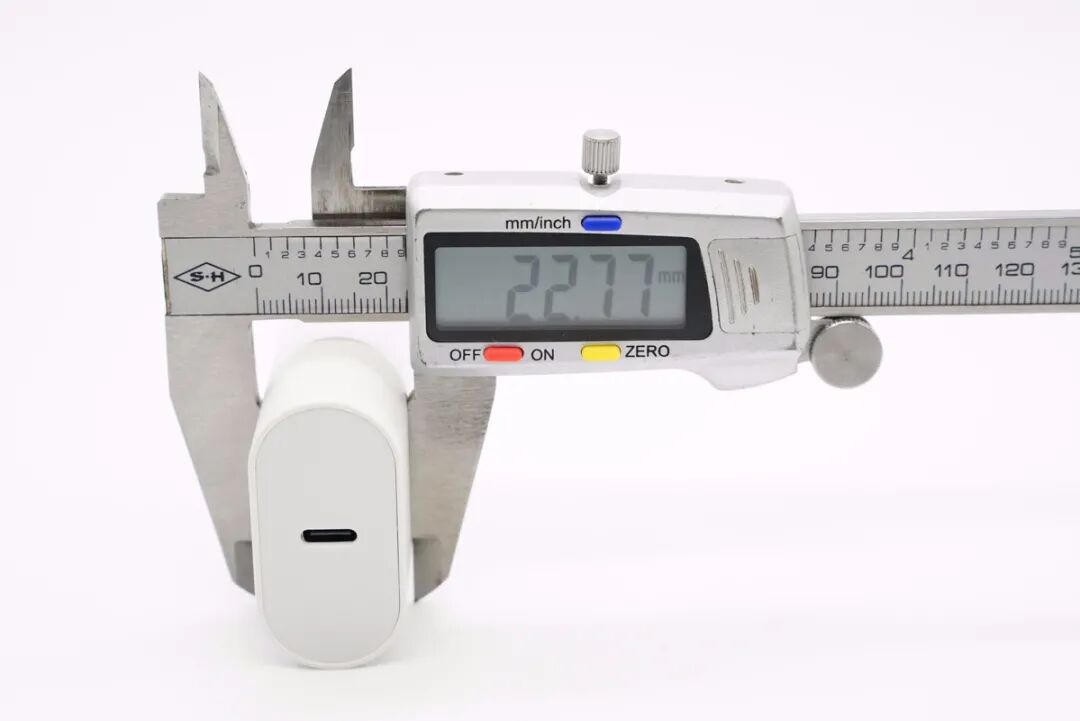

厚度为22.77mm。

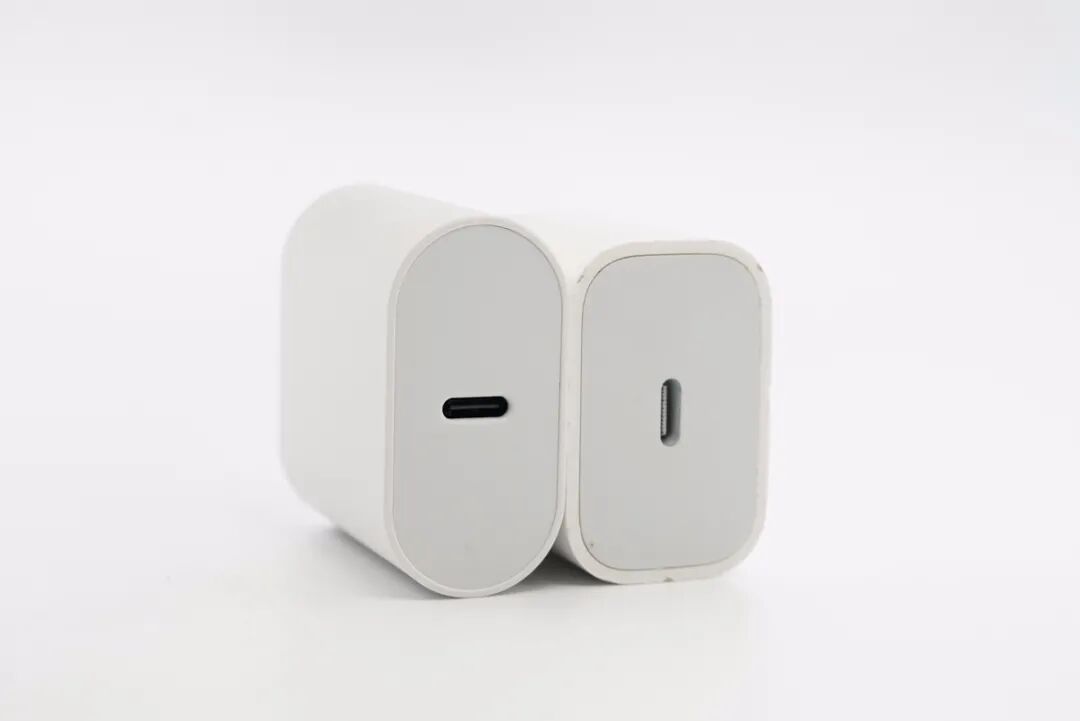

和苹果20W充电器大小直观对比，坤兴这款充电器机身要宽一些。

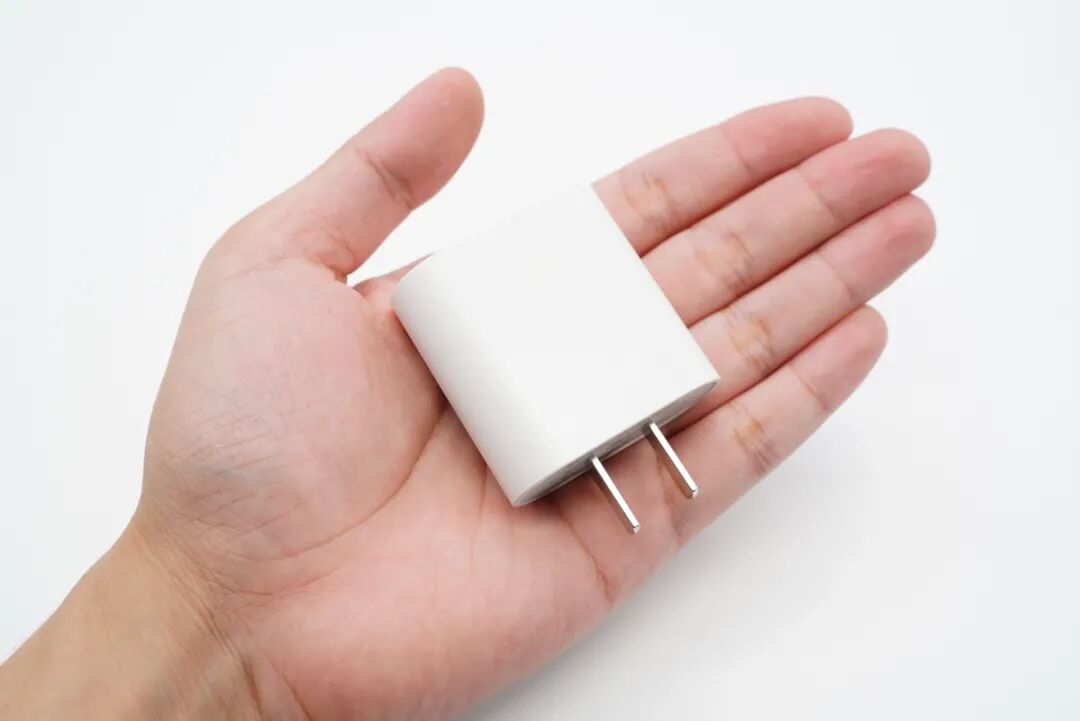

充电器拿在手上的直观感受。

净重约为50g。

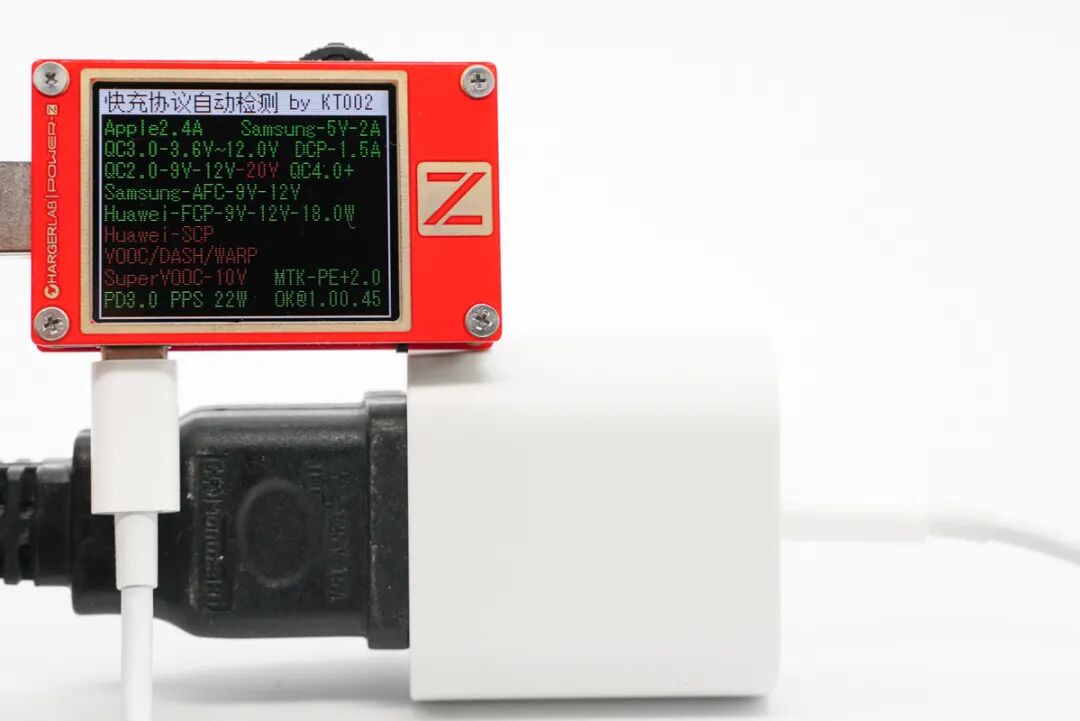

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、MTK PE+2.0、PD3.0和PPS多个快充协议。

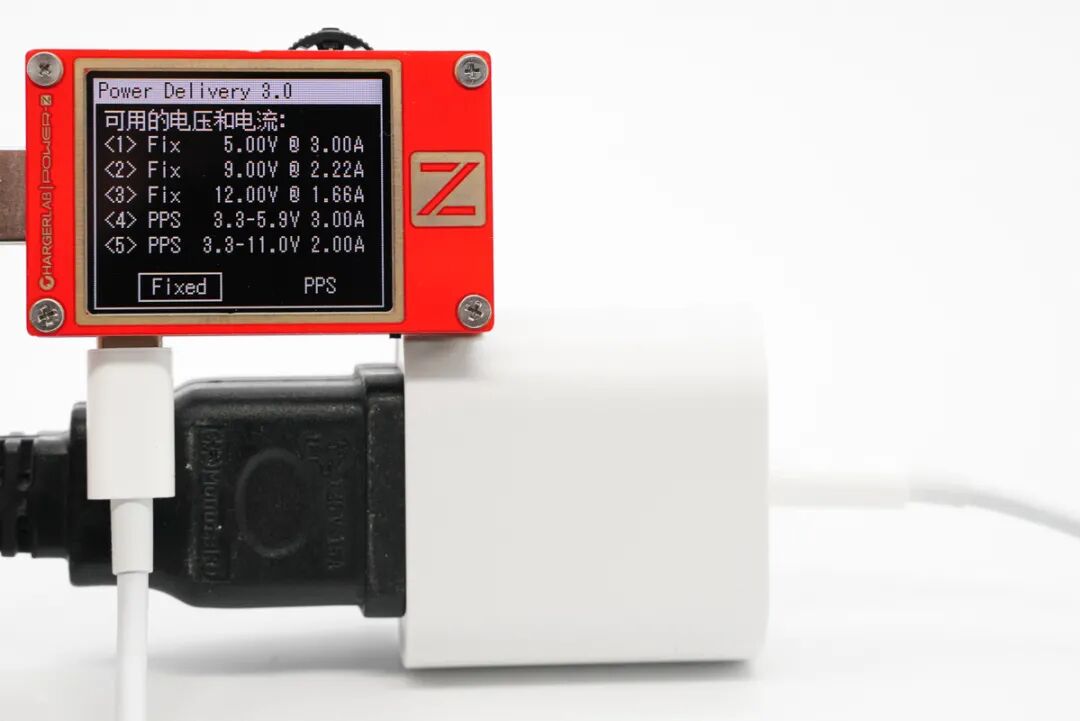

此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。

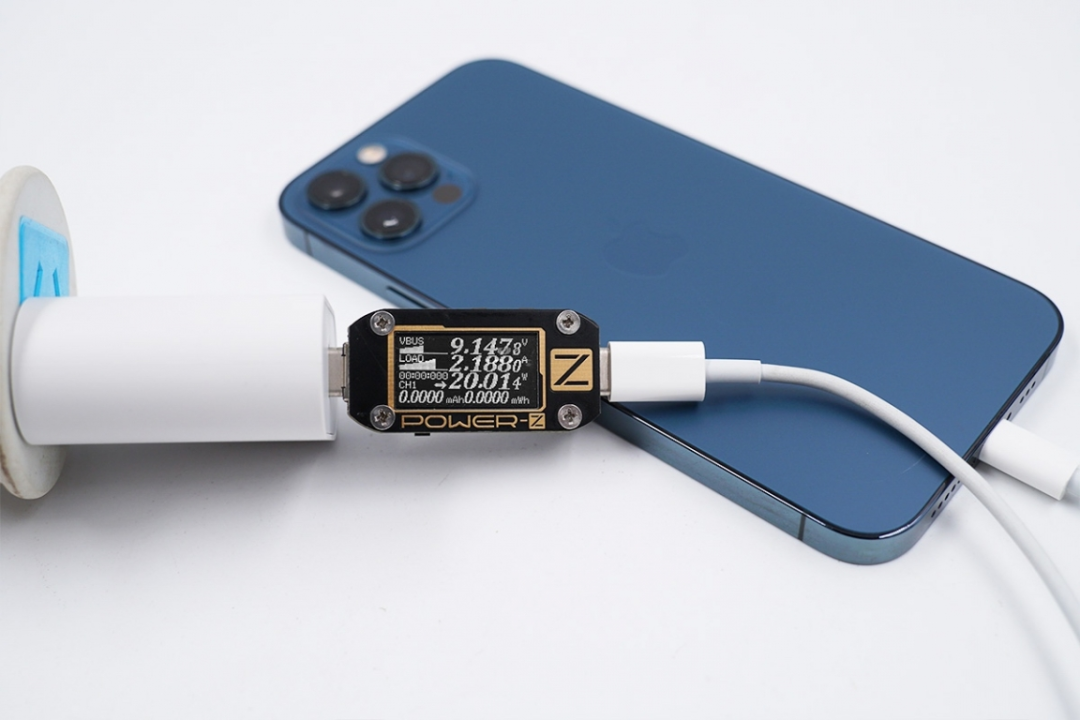

使用坤兴这款20W PD充电器给iPhone 12充电，功率达到9.14V 2.18A 20.01W，成功握手iPhone 12进入20W PD快充，符合苹果30分钟充入50%电量的性能需求。

二、坤兴20W充电器拆解

将输入端外壳拆开，边缘采用超声波焊接封装。插脚和金属弹片压接，再通过弹片和PCB板接触进行通电。

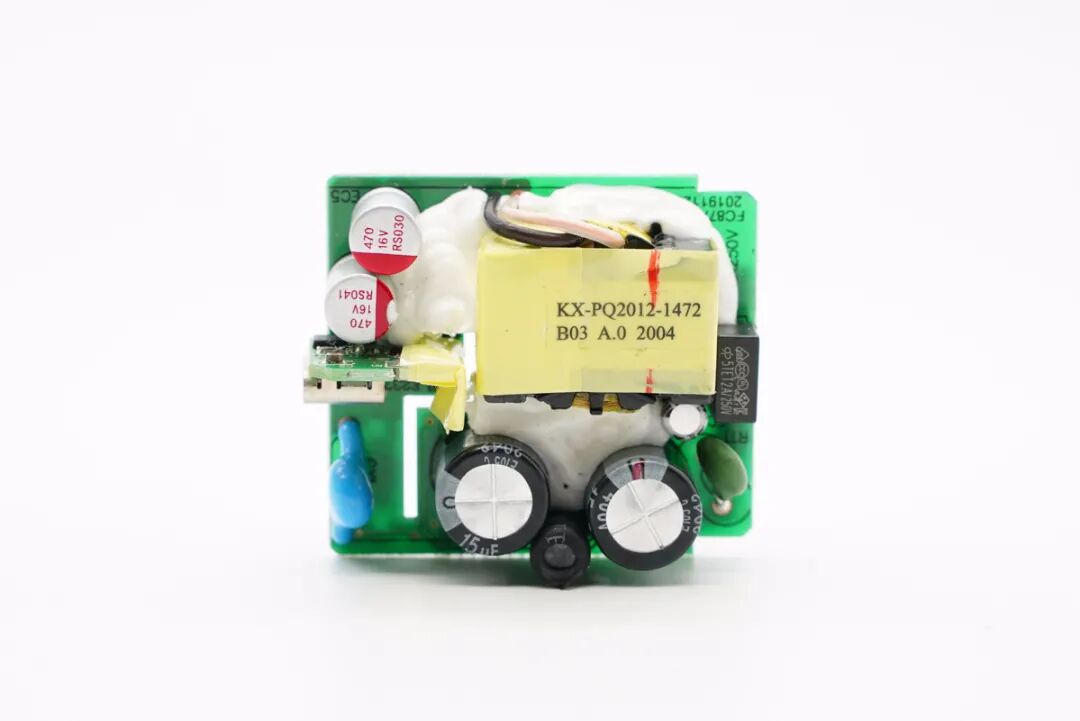

PCB板正面一览，USB母座使用协议小板垂直焊接，而且靠近变压器一端还缠绕绝缘胶带，变压器和电容等元器件打胶处理。

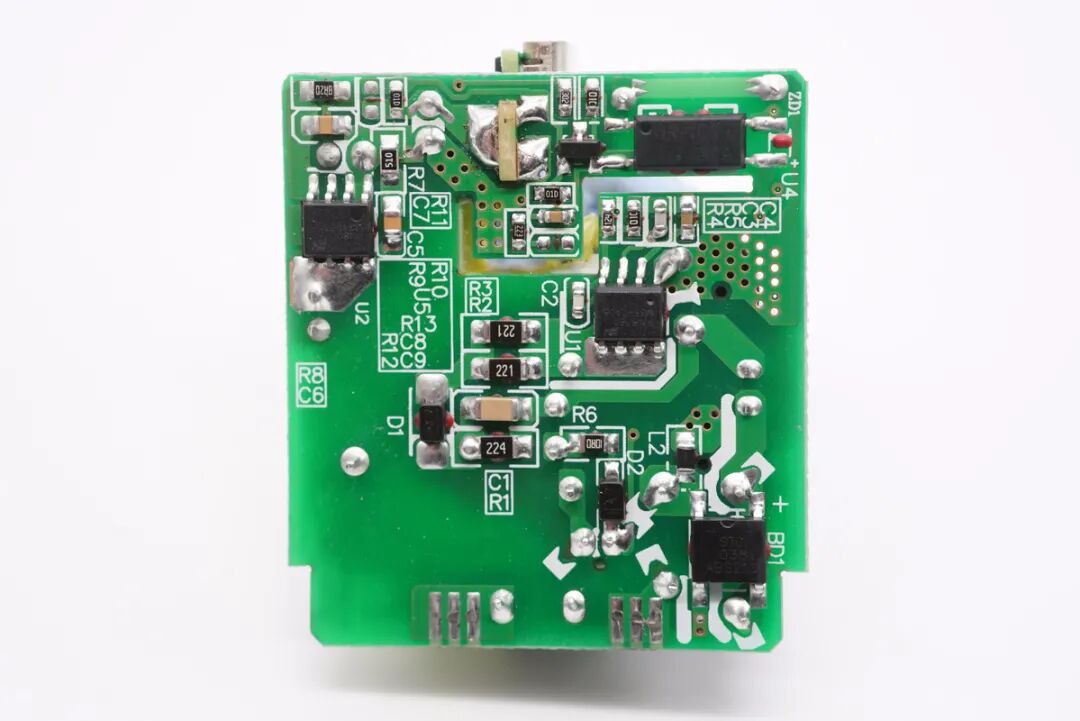

PCB板背面一览，初次级之间设有镂空槽，用来穿过隔离板。

经过对充电器电路观察分析发现，坤兴这款20W PD快充充电器采用开关电源宽范围输出，协议芯片通过光耦控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端一览，延时保险丝后面有一颗PWM主控芯片供电电容，左侧是NTC浪涌抑制电阻。

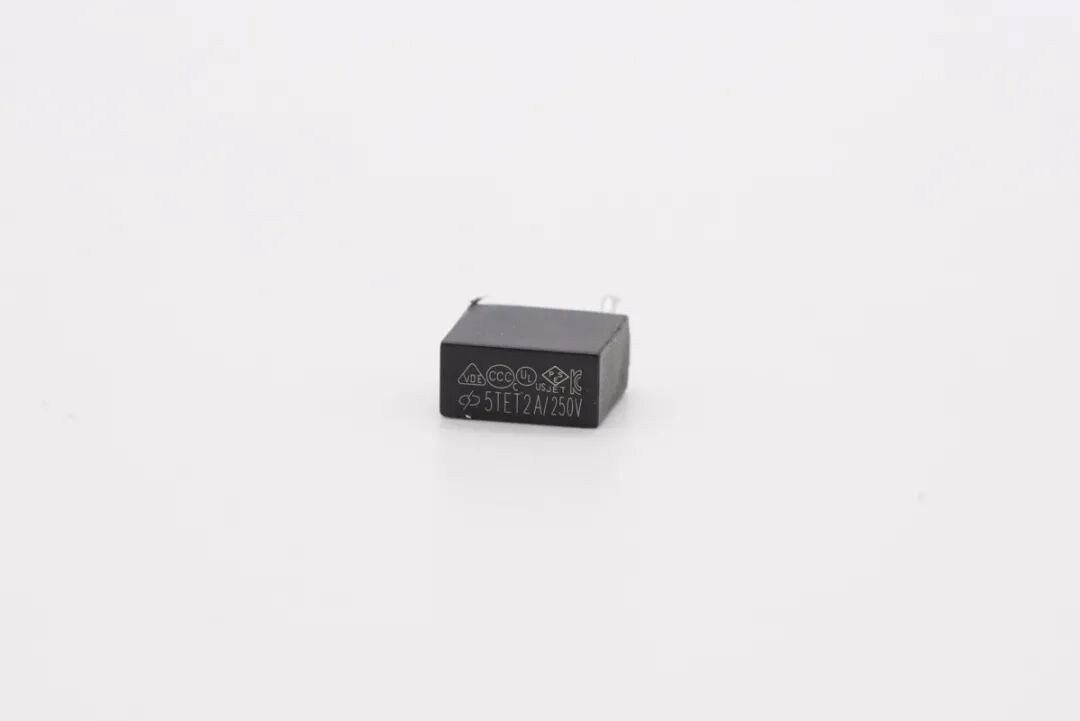

延时保险丝规格为2A 250V。

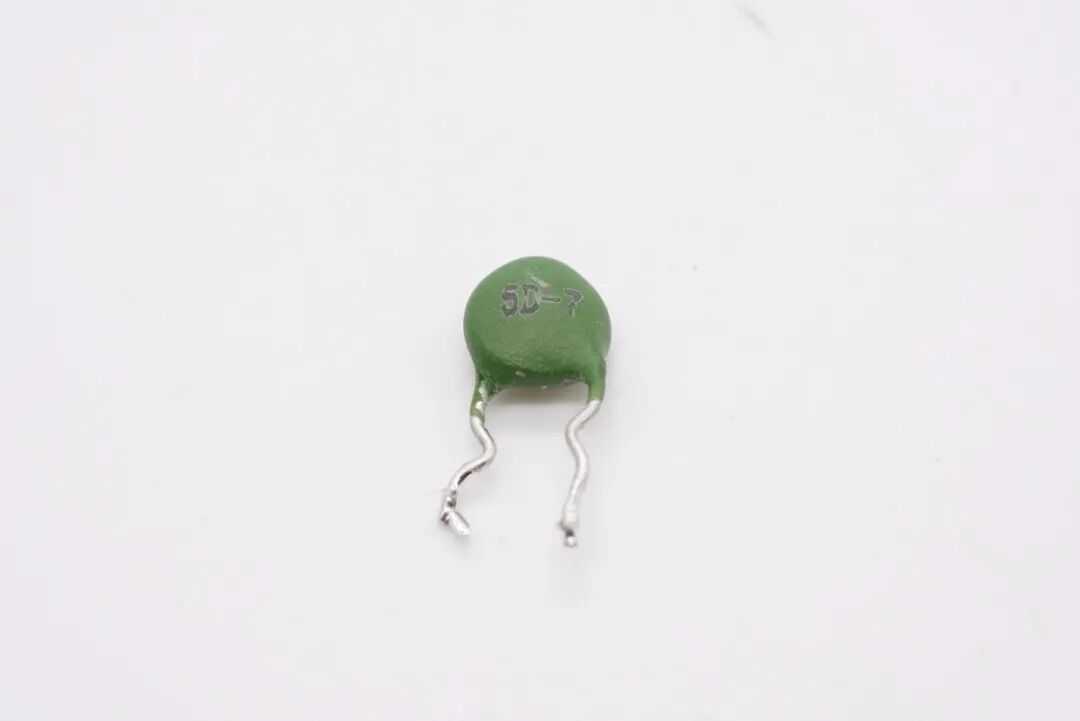

绿色NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

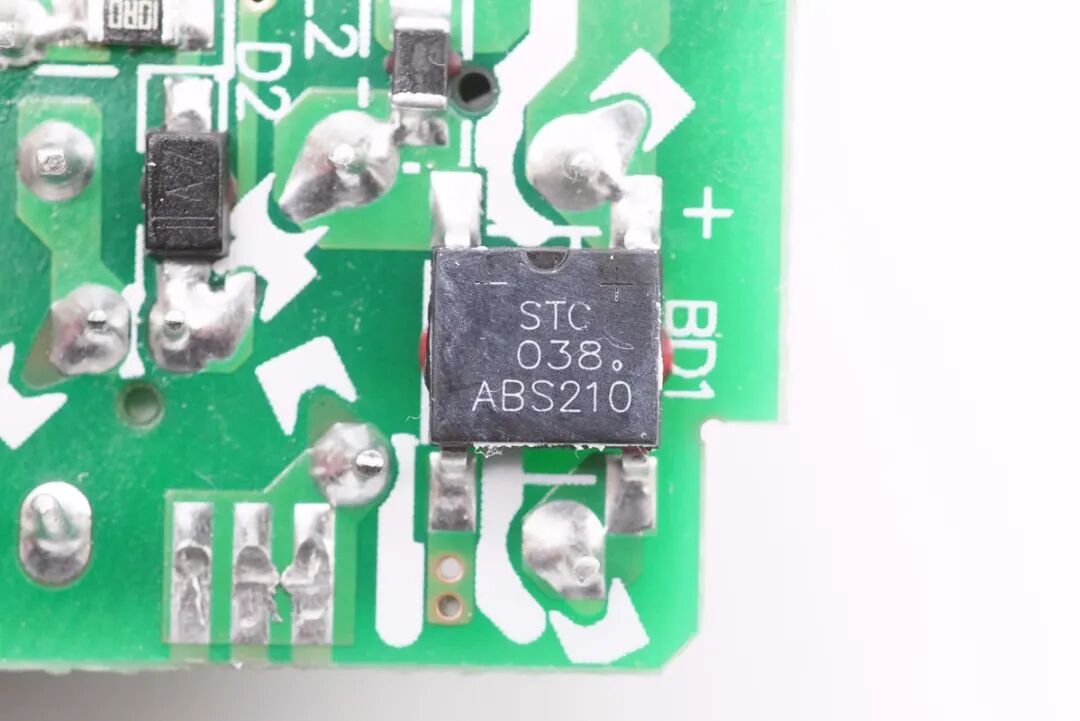

输入端ABS210整流桥。

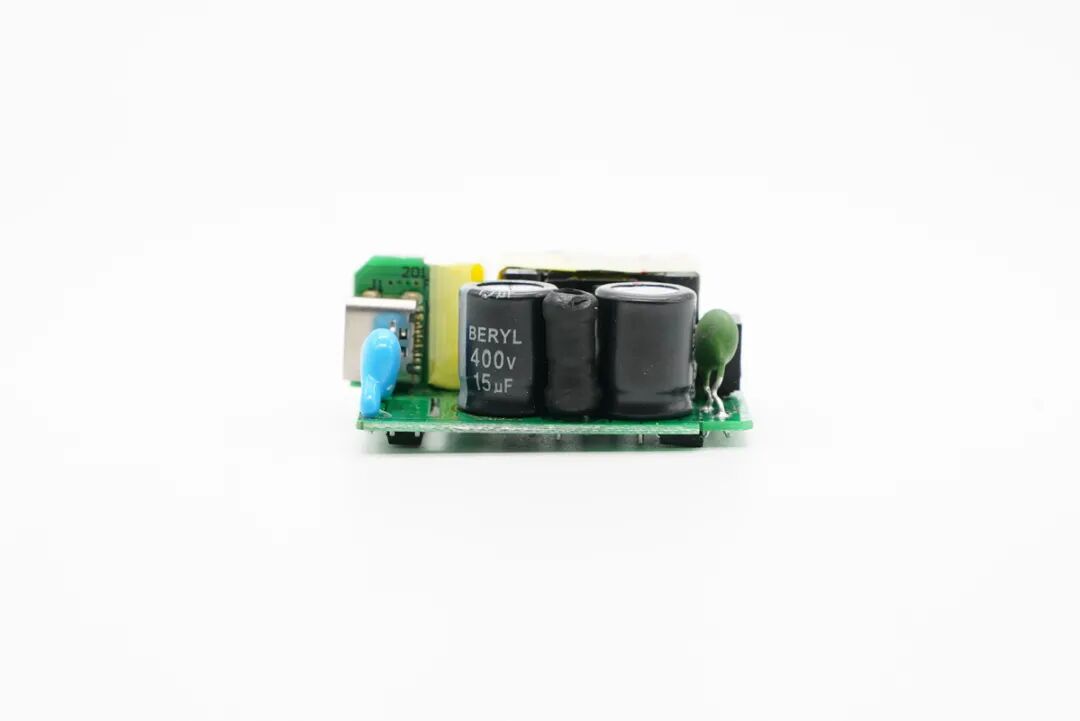

PCB板侧面设有两颗高压滤波电解电容以及工字电感。

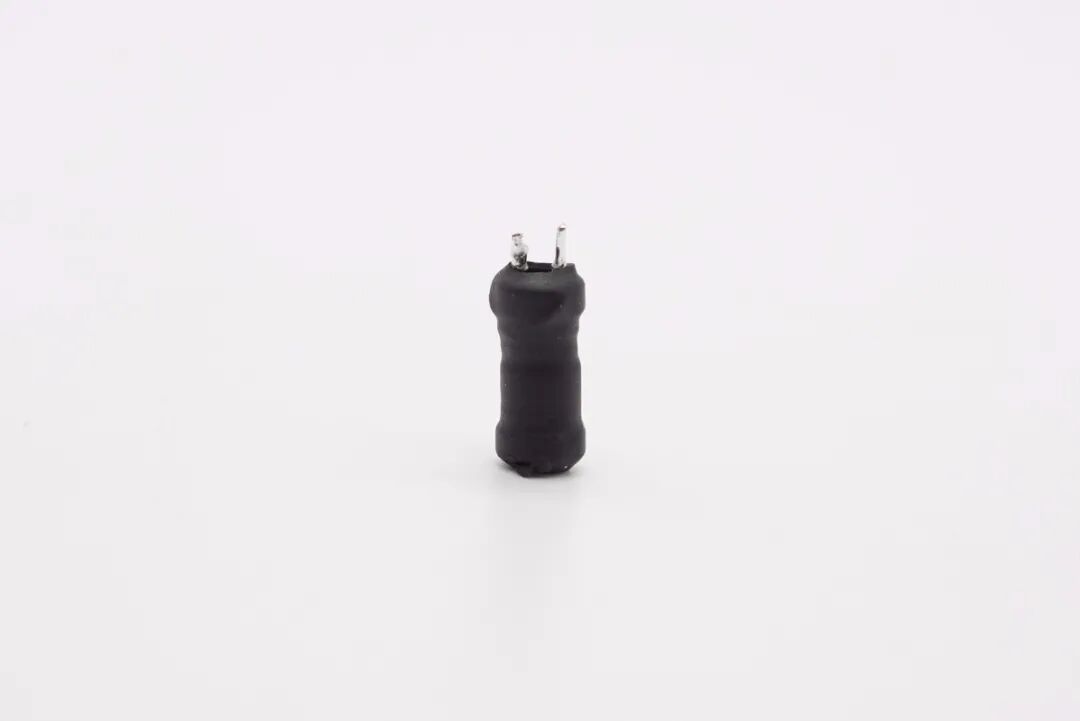

工字电感外套热缩管。

两颗高压滤波电解电容规格均为400V 15μF，来自肇庆绿宝石。

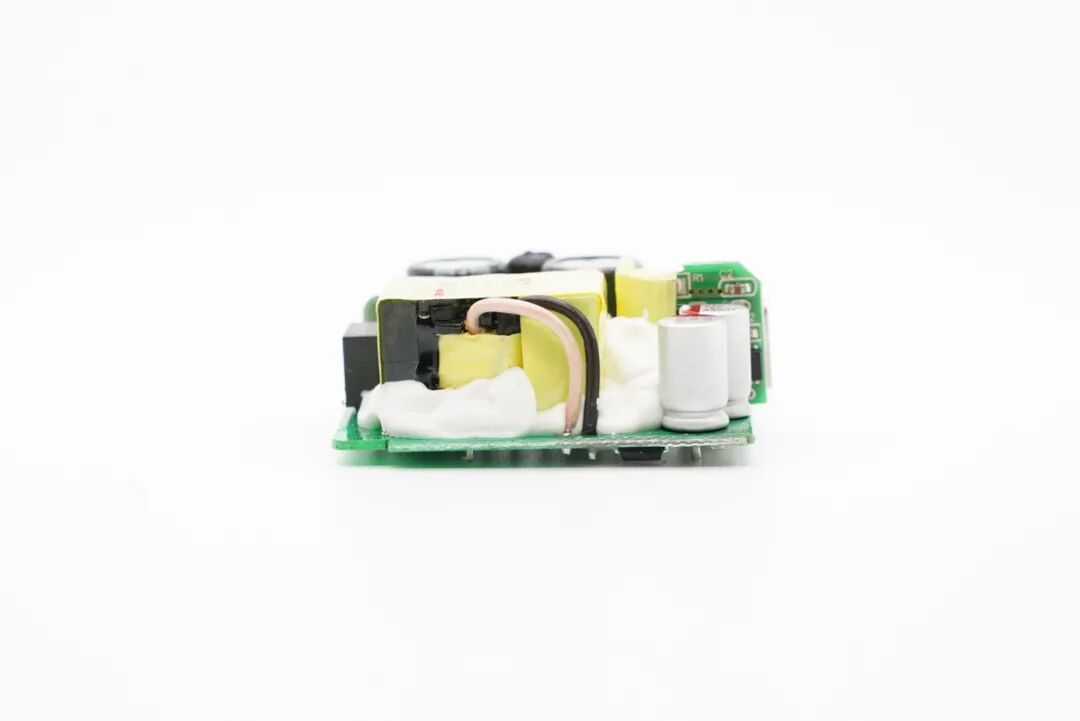

PCB板另一侧一览，变压器输出采用多层绝缘线。

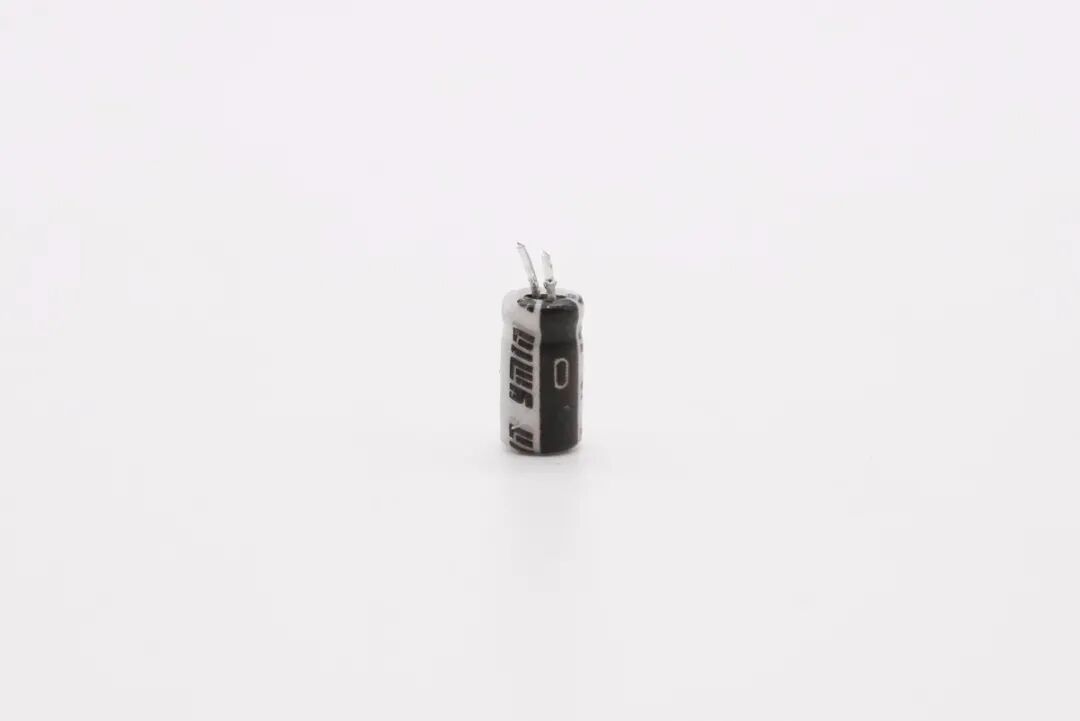

PWM主控芯片供电电容来自永铭，规格为50V 10μF。

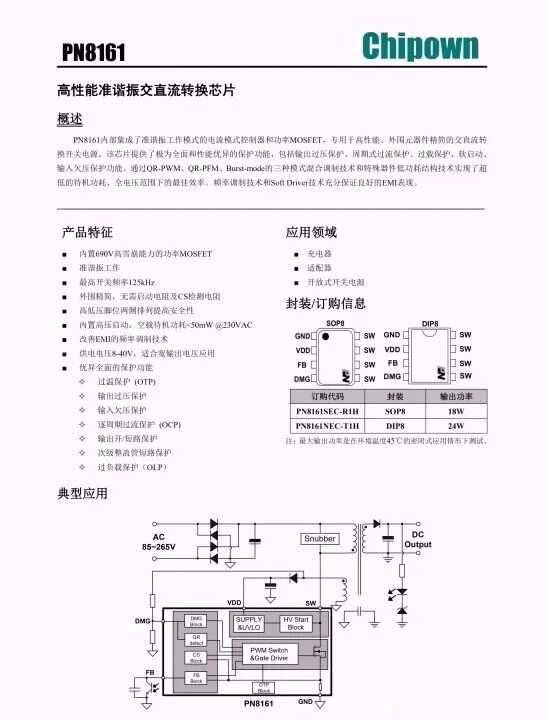

PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的AC-DC开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

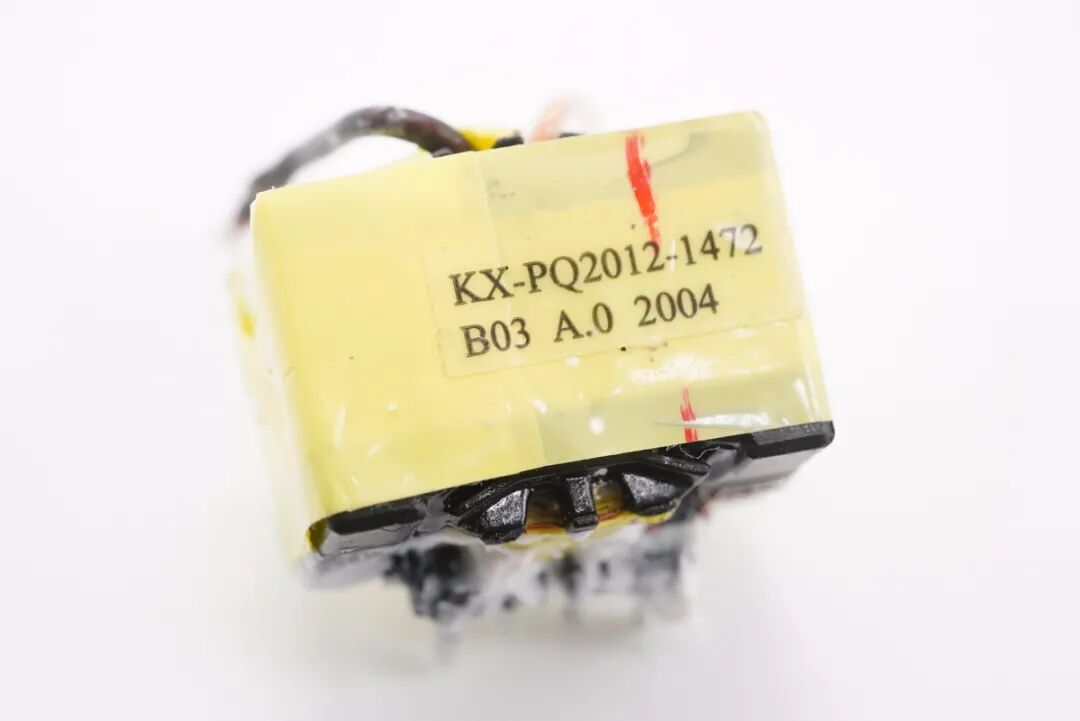

变压器特写，顶部贴有信息标签。

输出端一览，USB母座焊接在协议小板上，右侧是Y电容，左侧是两颗同步整流输出滤波固态电容。

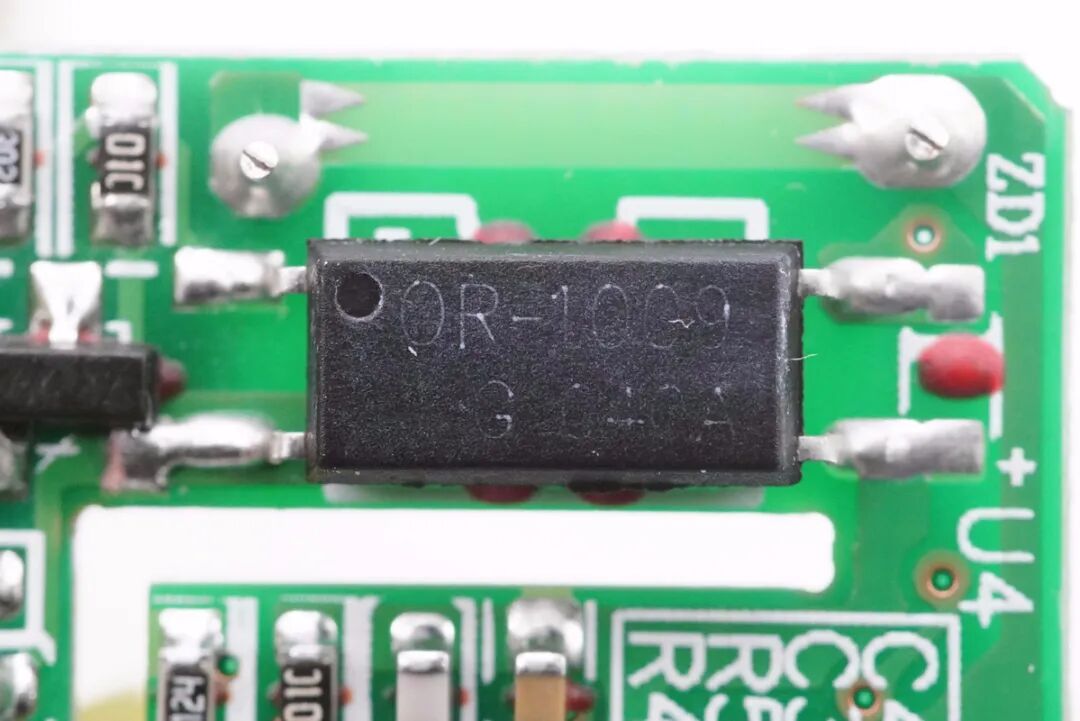

OR-1009光耦，横跨在初次级之间，用于初级次级通信，反馈输出电压。

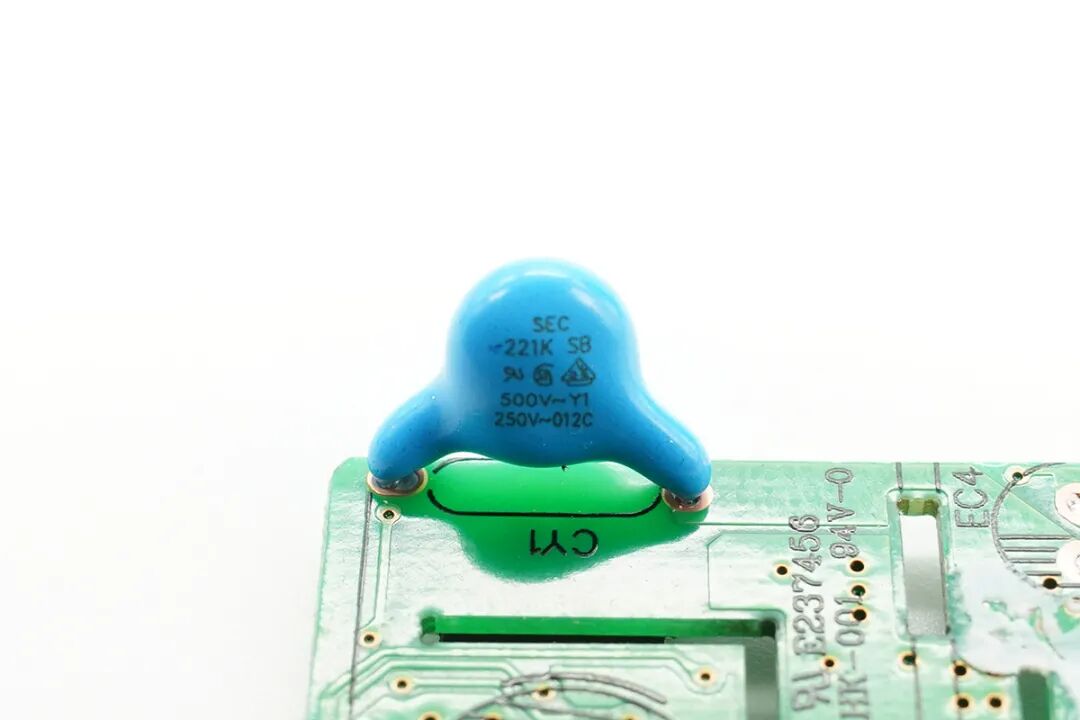

蓝色Y电容特写，用于输出抗干扰。

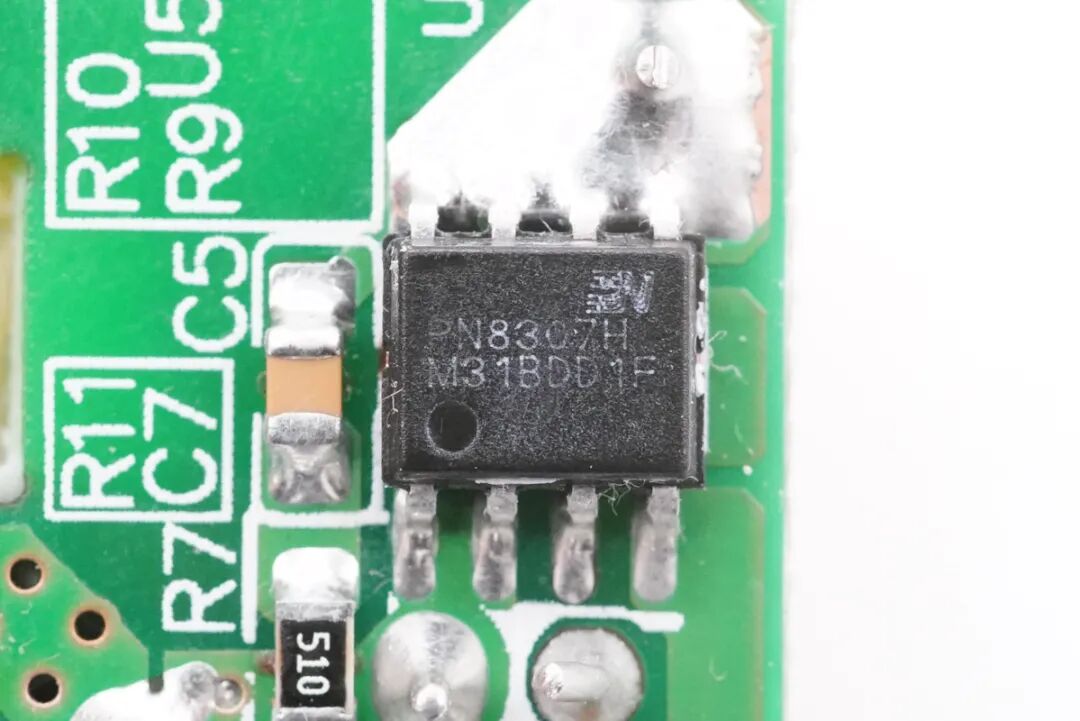

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。

Chipown芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

芯朋PN8307H详细参数资料。

充电头网拆解了解到，采用芯朋微PN8161+PN8307H组合方案的还有品胜18W USB PD快充充电器、毕亚兹18W USB PD充电器、SSK飚王18W USB PD快充充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器、Mcdodo 18W USB PD PPS快充充电器、古石科技18W USB PD充电器、POWER4 18W USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等多款产品采用。

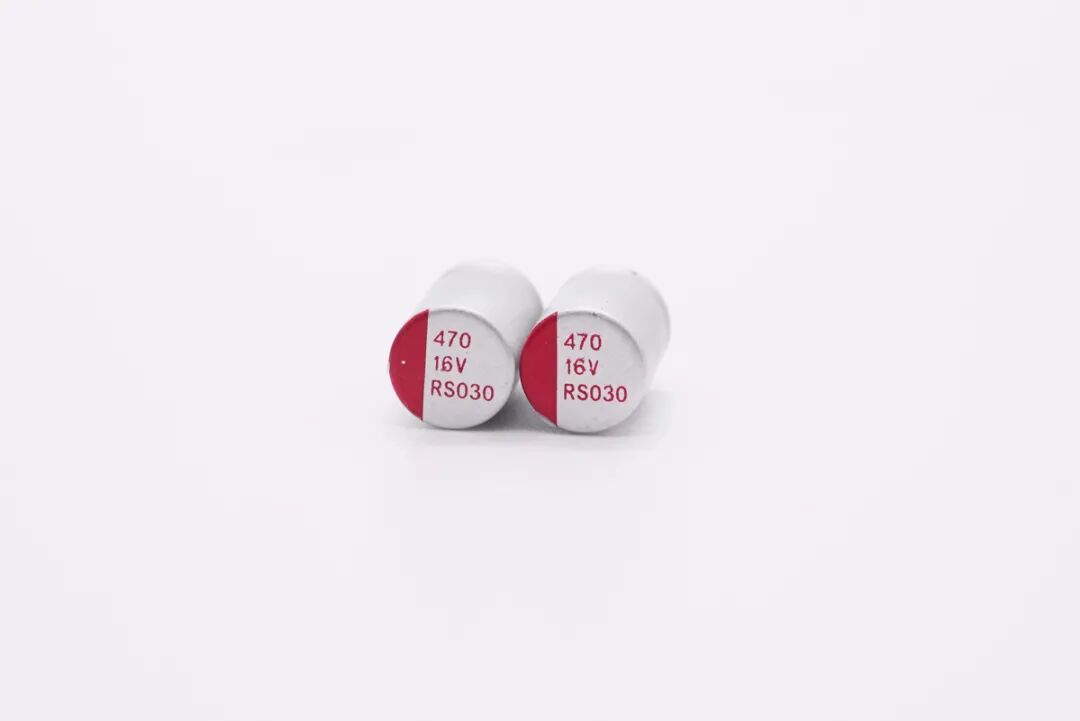

同步整流输出滤波固态电容特写，两颗并联，16V 470μF。

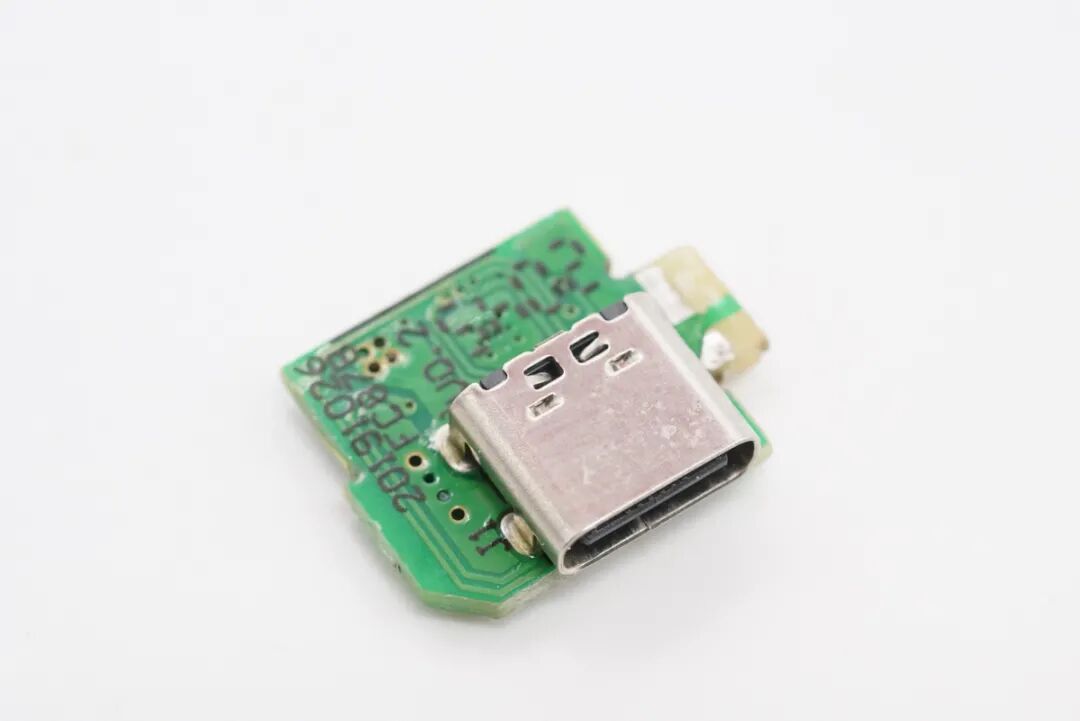

将协议小板拆下，正面焊接USB母座。

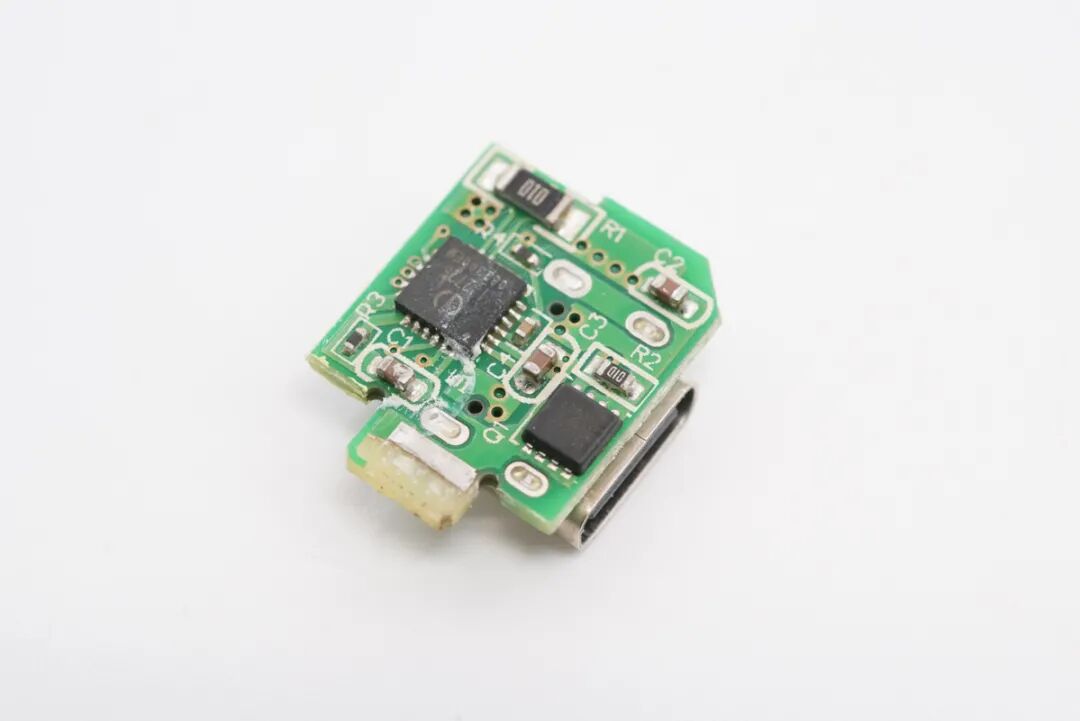

背面设有协议芯片，检流电阻以及输出VBUS开关管。

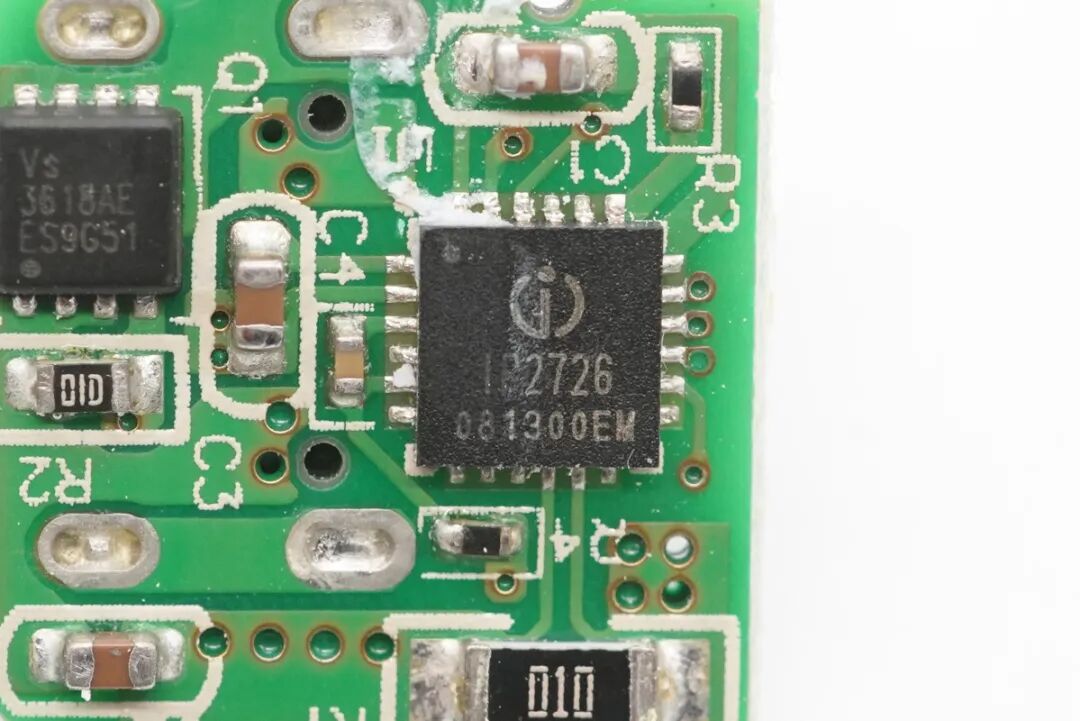

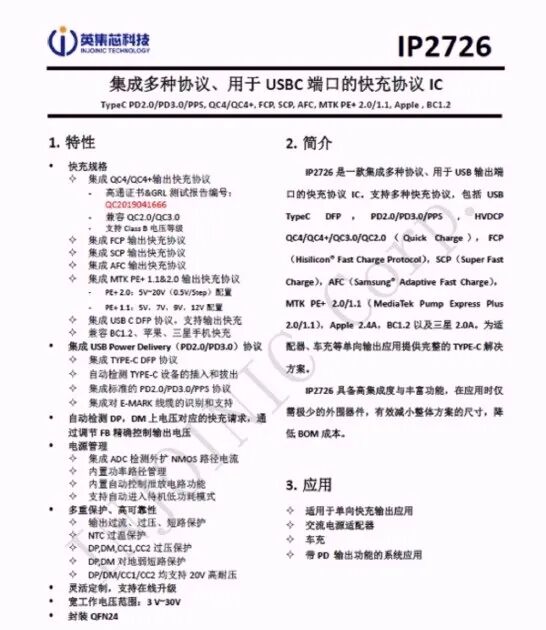

USB PD协议芯片采用英集芯IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

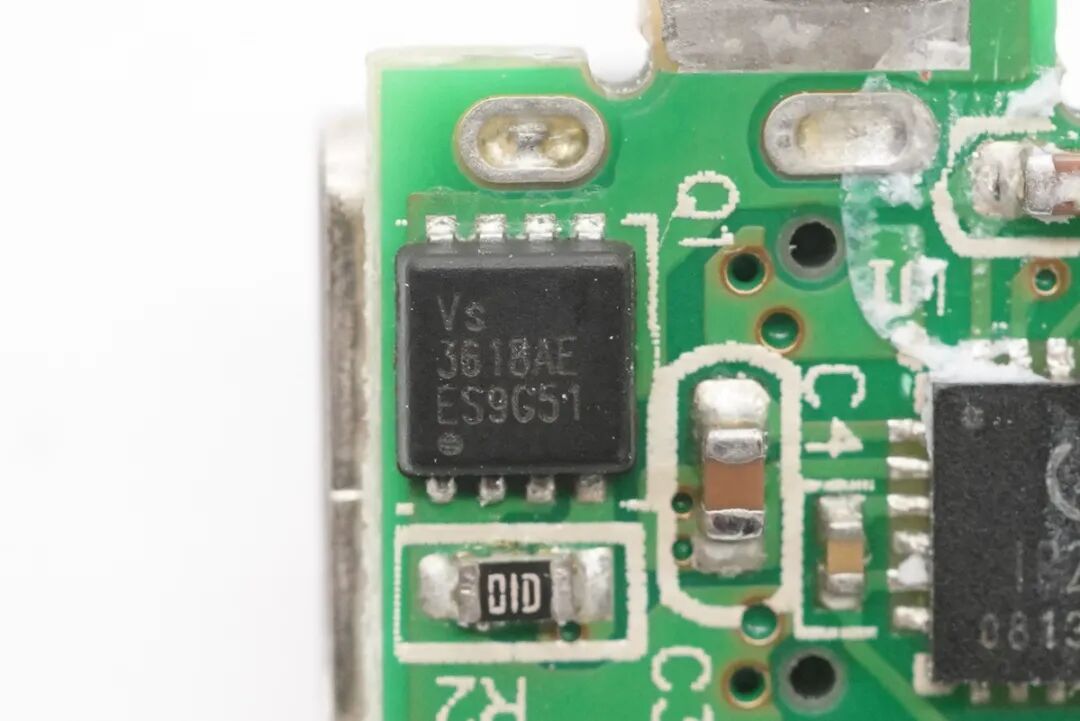

输出VBUS开关管采用威兆半导体VS3618AE，NMOS，耐压30V，导阻6mΩ。

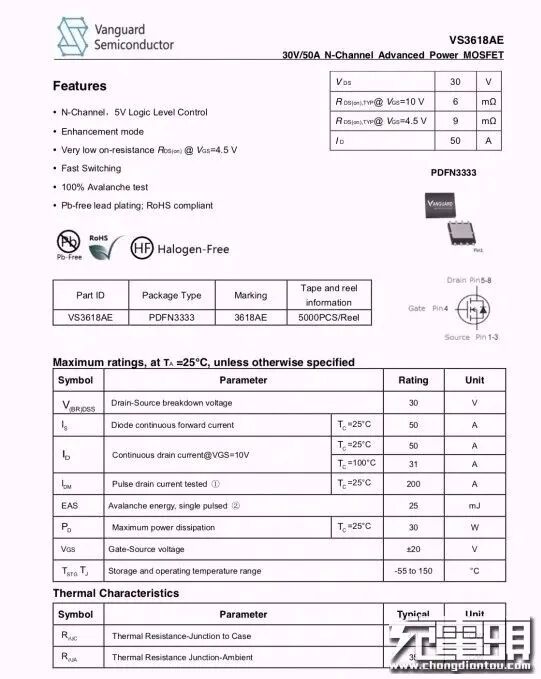

威兆VS3618AE资料信息。

USB-C母座特写，过孔焊接，黑色胶芯不露铜。

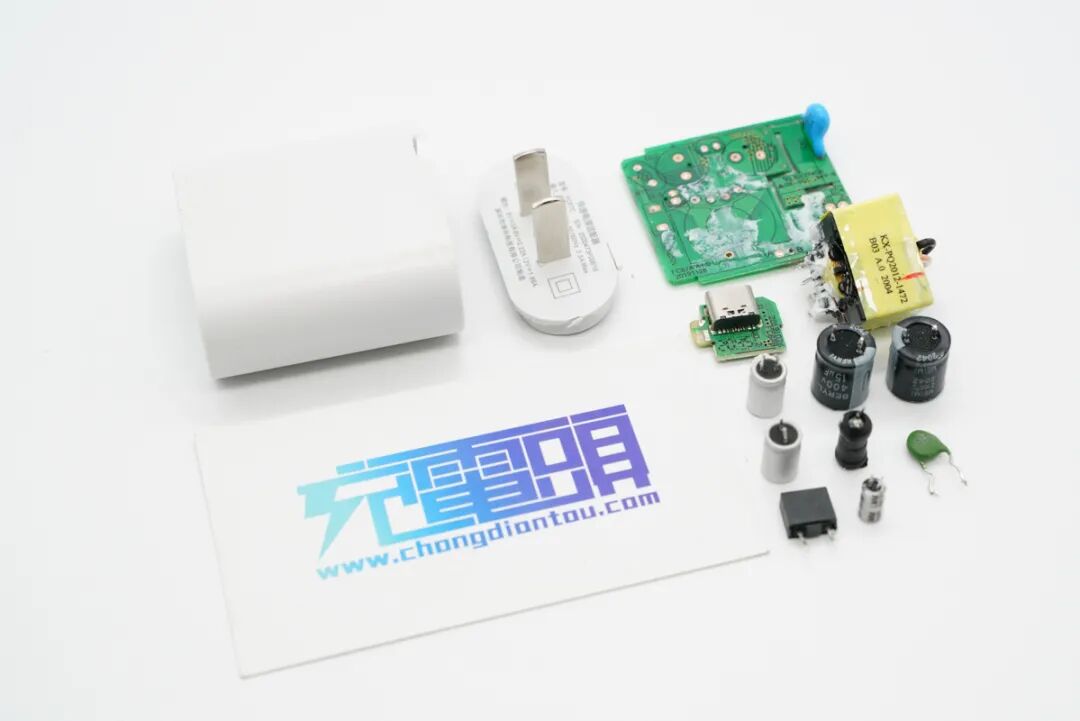

全部拆解完毕，来张全家福。

充电头网拆解总结

坤兴20W PD快充充电器采用PC阻燃材质外壳，腰身两侧采用半圆弧面设计，输入端配备固定式插脚。USB-C口支持QC、AFC、FCP、MTK PE+2.0、PD3.0和PPS多个快充协议，还具备5V3A、9V2.22A、12V1.66A、3.3-5.9V3A和3.3-11V2A电压档位，实测可满足iPhone 12 20W PD快充，坤兴这款充电器兼容协议广泛，拿来给其它品牌手机充电效果也不错。

充电头网拆解了解到，充电器AC-DC降压部分采用芯朋微PN8161+PN8307H极简快充方案，然后经由英集芯IP2726进行协议识别输出所需电压。由于初次级控制器和协议芯片均内置了MOS管，可有效精简电路降低成本，同时这套方案也成为了目前20W充电器主流选择之一，此外还采用绿宝石电解电容和固态电容进行滤波，整体用料扎实，寿命有保障。
