拆解报告：GRIFFIN格里芬30W双USB-C口充电器
GRIFFIN格里芬是美国知名手机壳品牌，同时也是个人电脑和数码产品周边配件的提供商，和Apple苹果有着非常紧密的合作。近期充电头网拿到了GRIFFIN的一款充电器，其配备两个USB-C接口，每个接口都支持15W输出。下面我们就对这款充电器进行拆解，看看作为苹果的合作伙伴，格里芬的产品设计做工如何。
此前充电头网还拆解了GRIFFIN 1A1C双口27W充电器和GRIFFIN格里芬15W USB-C充电器，感兴趣的朋友可以点击蓝色字体查看详情。
一、格里芬双USB-C口充电器外观
包装盒顶部带有挂钩设计，方便产品进行展卖。盒子正面印有充电器外观图以及GRIFFIN品牌等信息。

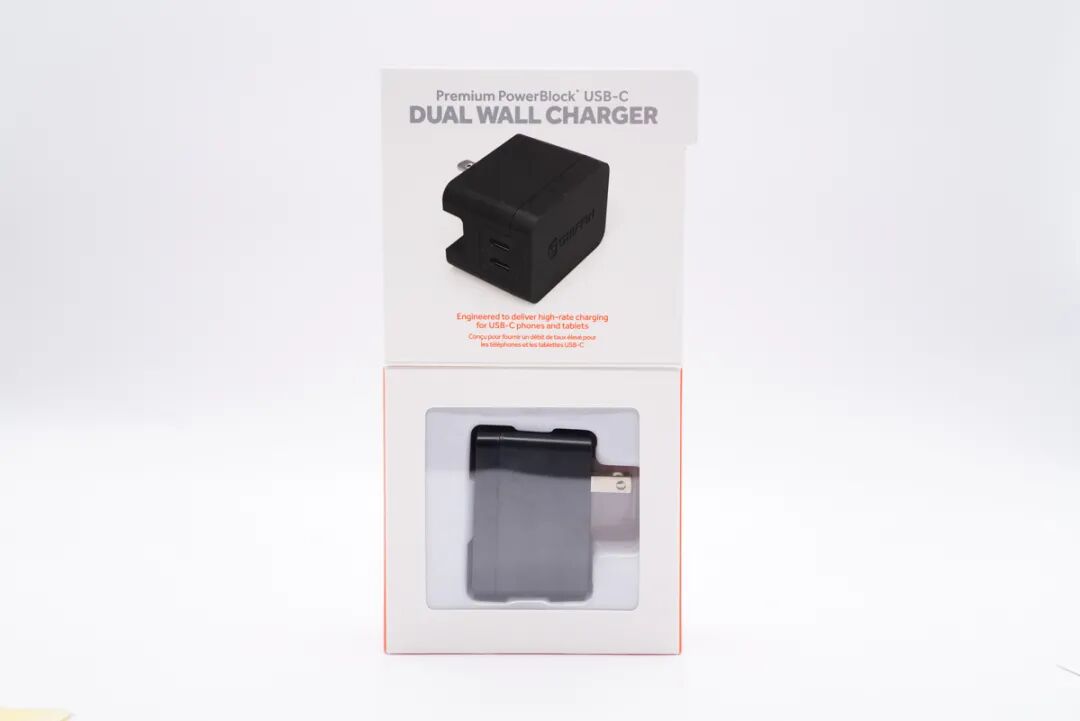

包装盒采用翻盖式设计，翻开封面即可看到产品实体以及使用场景图，展示效果好。
盒子背面是充电器四大特性描述。
包装内含充电器和使用说明书。

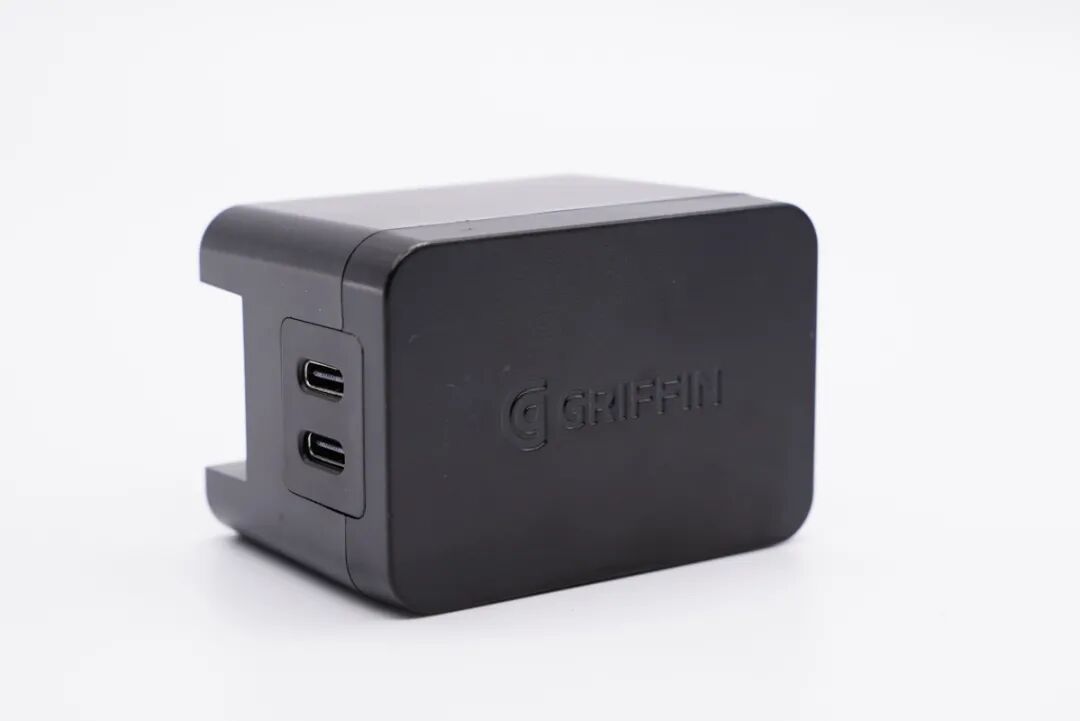

格里芬30W充电器机身壳由上下两部分组成，下端外壳表面磨砂处理，上端外壳顶部也是磨砂处理，侧面则是亮面设计。机身整体趋近于正方体造型，十分小巧让桌面更整洁。

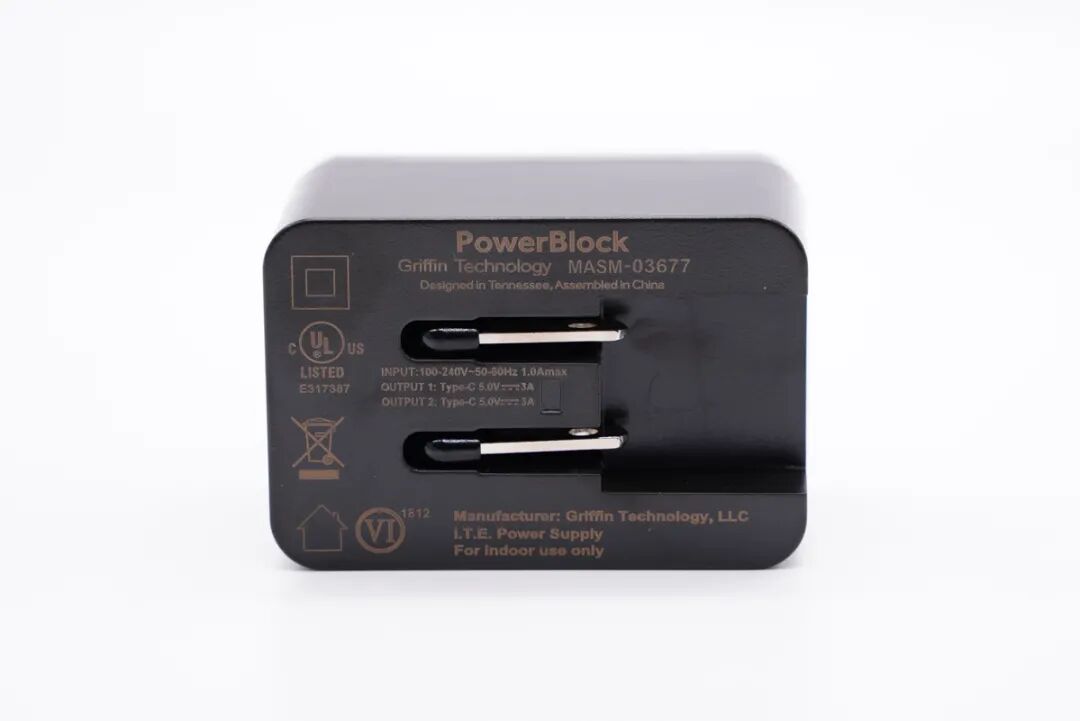

底部外壳上标注有充电器的参数信息，型号：MASM-03677；输入：100-240V~50/60Hz 1A；USB-C1/C2输出：5V3A；产品已经通过了UL认证、VI级能效认证、CE认证和RoHS认证。

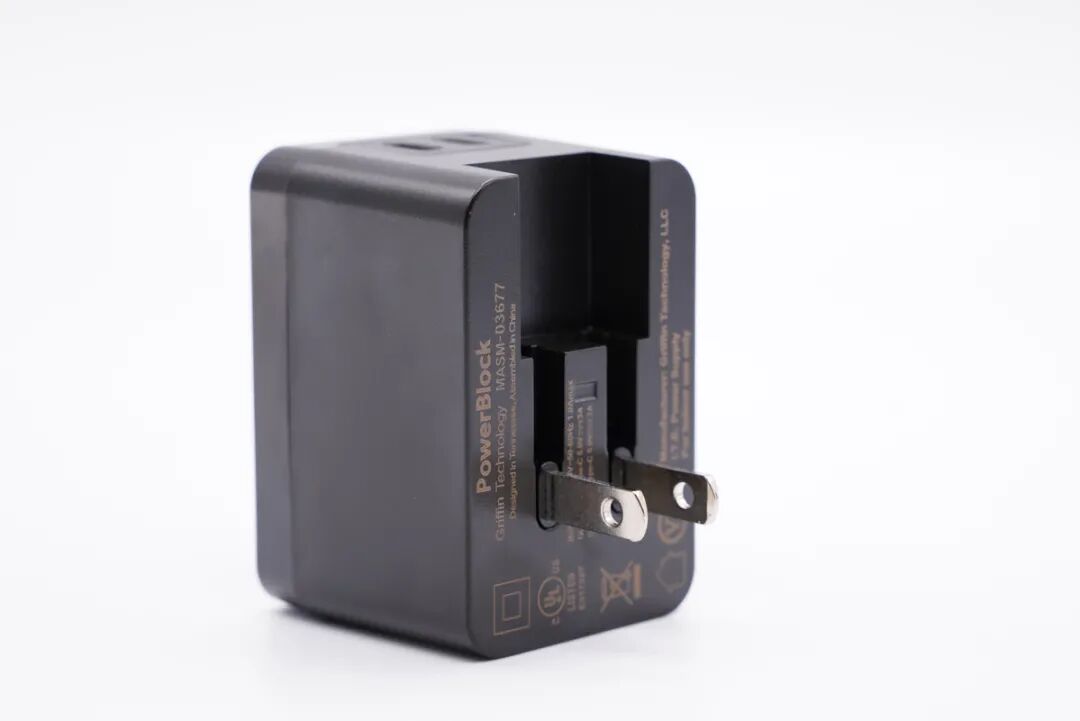

底部插脚端处设有凹槽，方便用户将插脚取出。
输入端配备可折叠美规插脚。

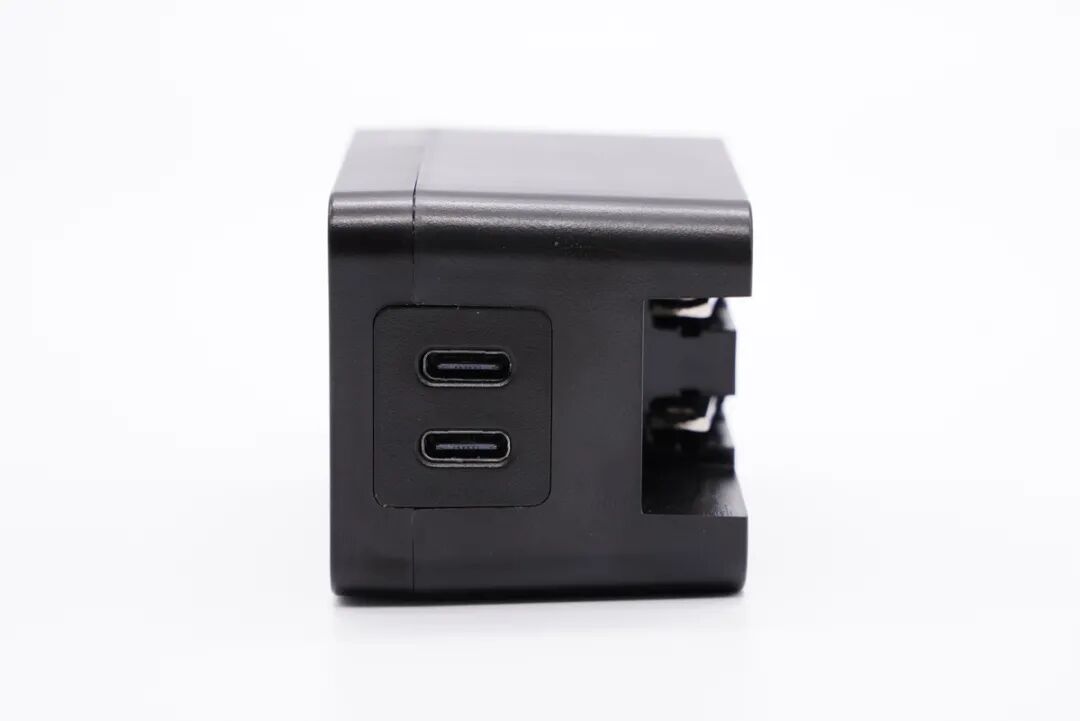

机身侧面配有两个USB-C口，黑色胶芯不露铜。
使用游标卡尺实测充电器机身长62.07mm。

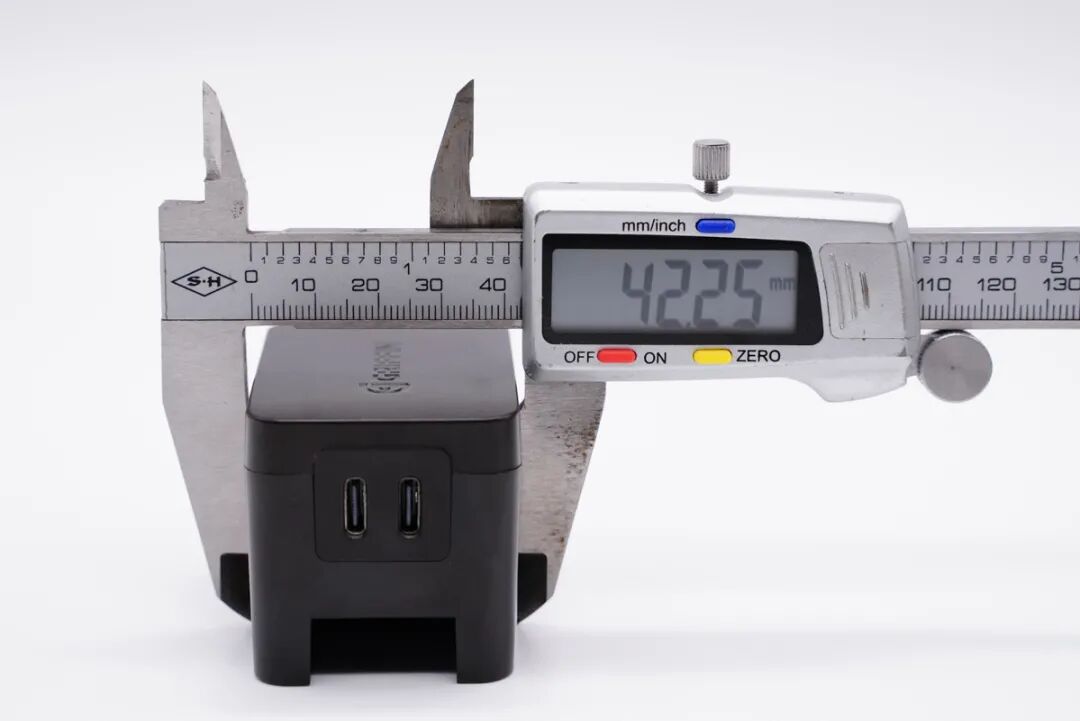

宽度为42.25mm。

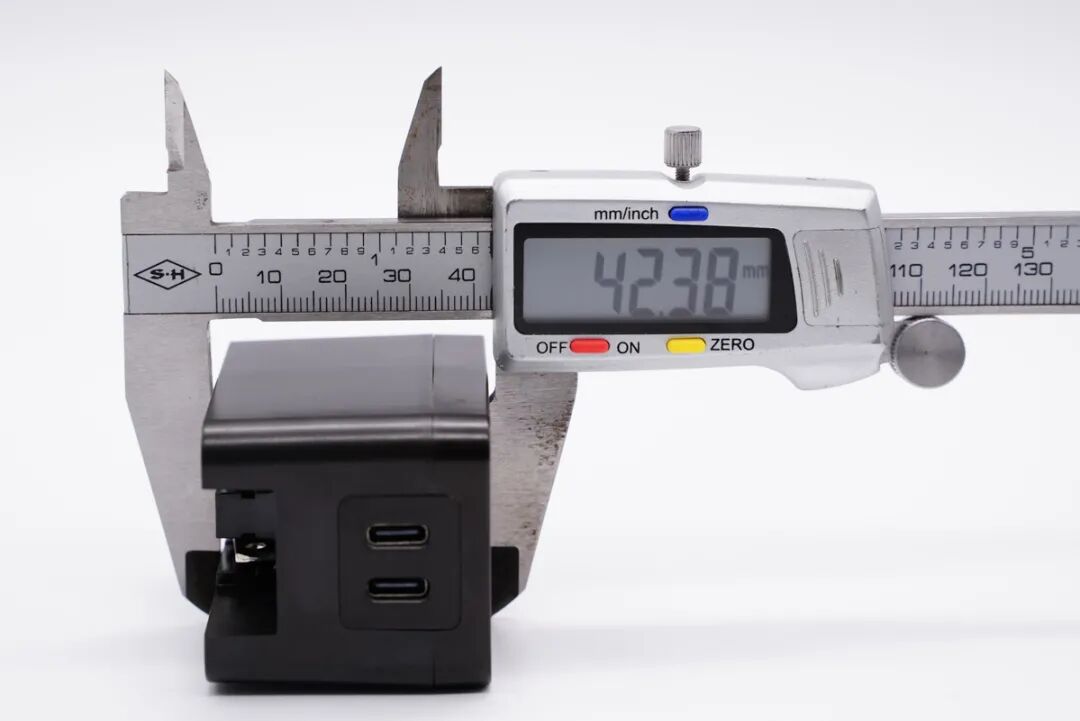

高度为42.38mm。

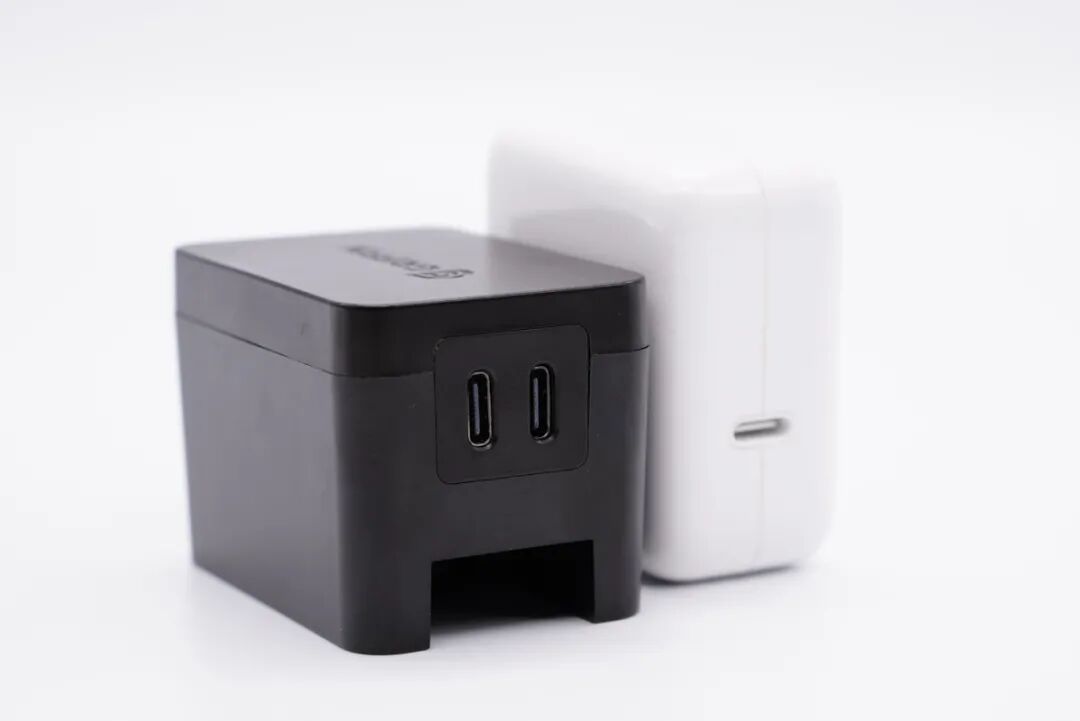

和苹果30W充电器直观对比，GRIFFIN这款要矮一些同时也要宽一些。

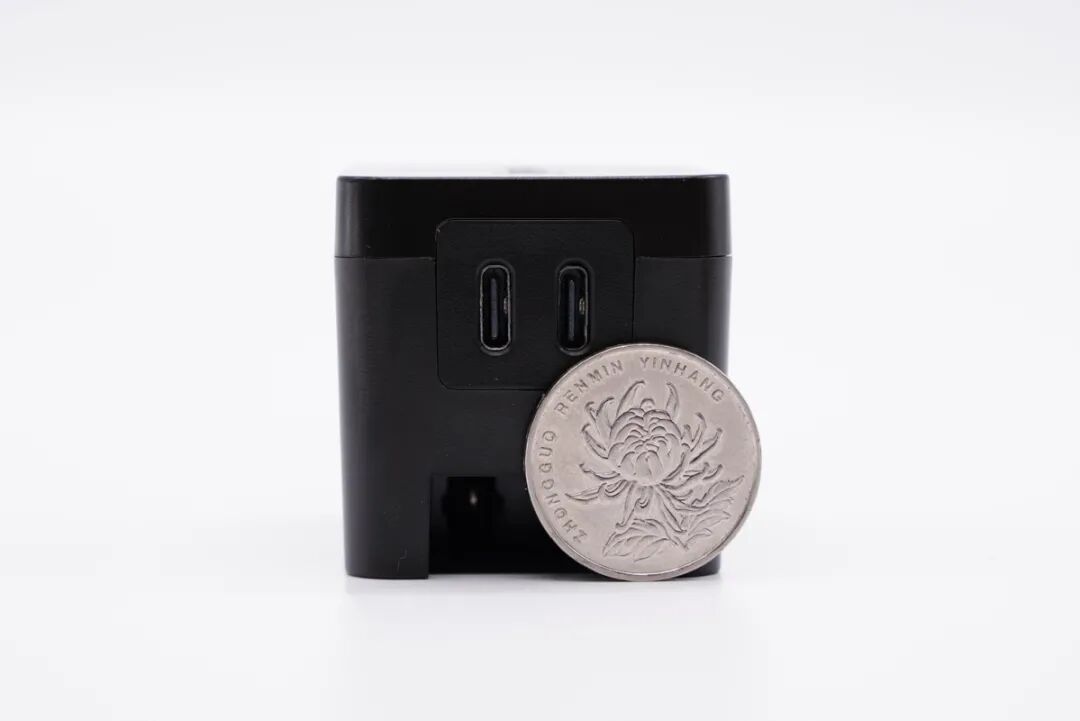

机身高度比一元硬币直径大得多。

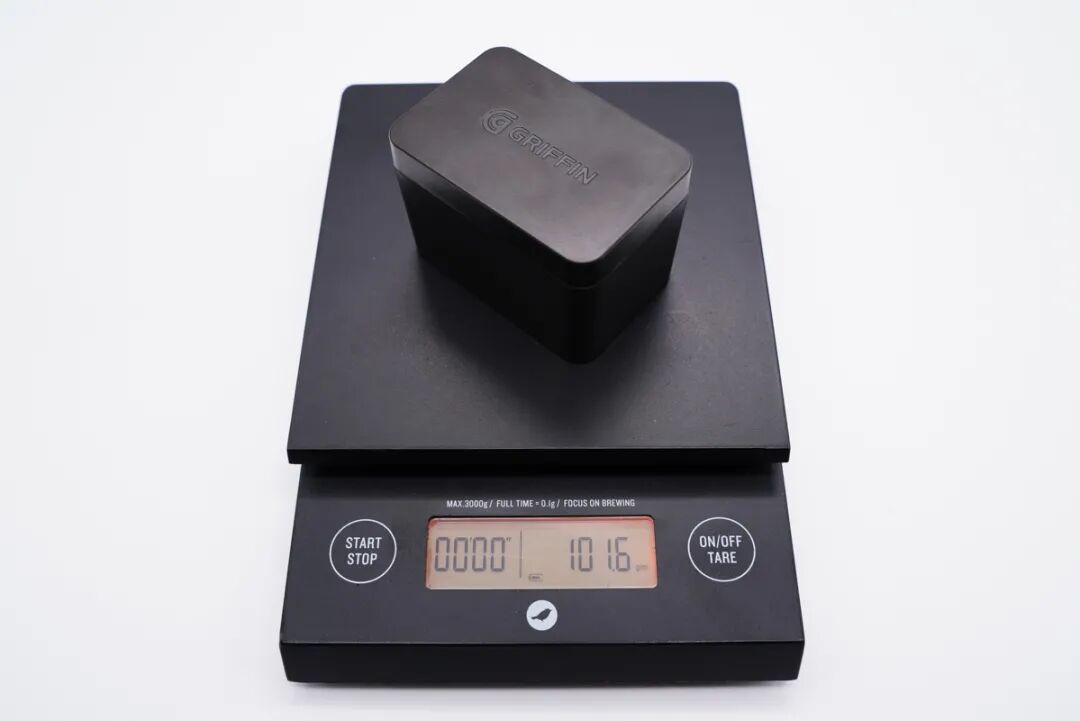

净重约为102g。

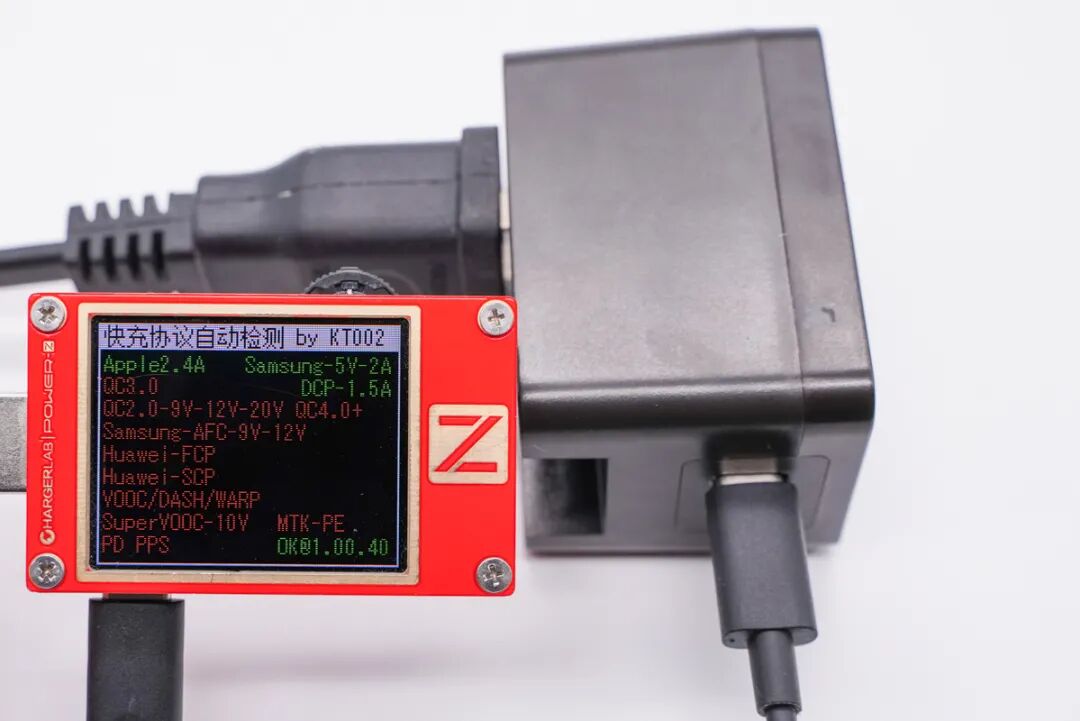

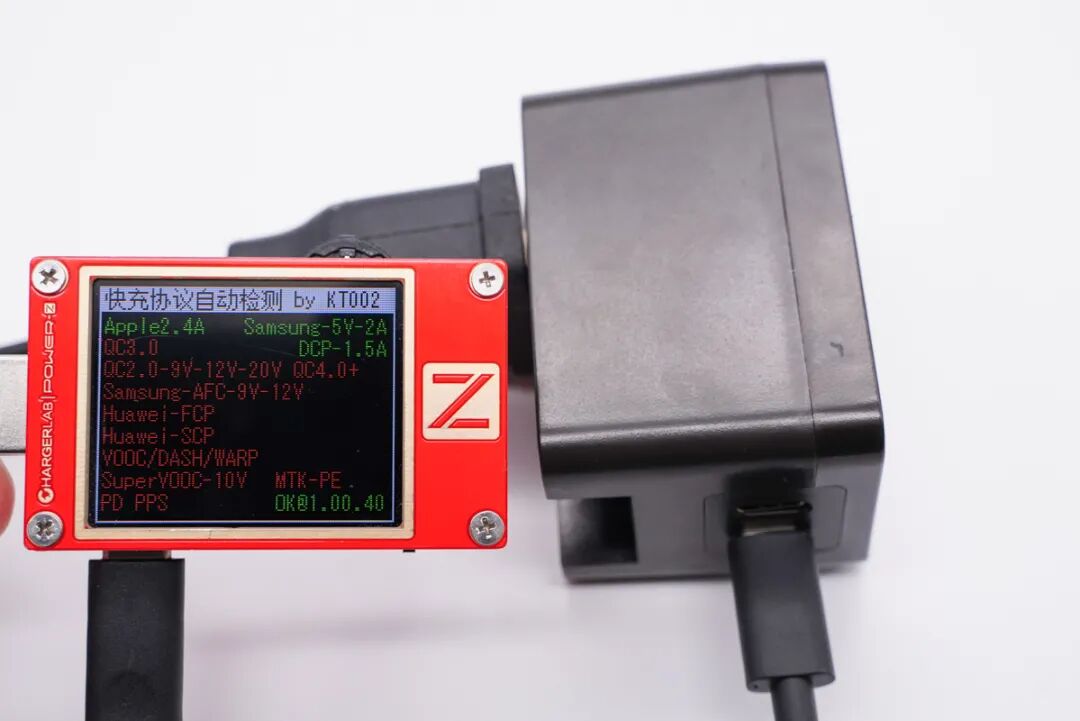

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。
使用KT002检测USB-C2口输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A和DCP协议。
二、格里芬双USB-C口充电器拆解

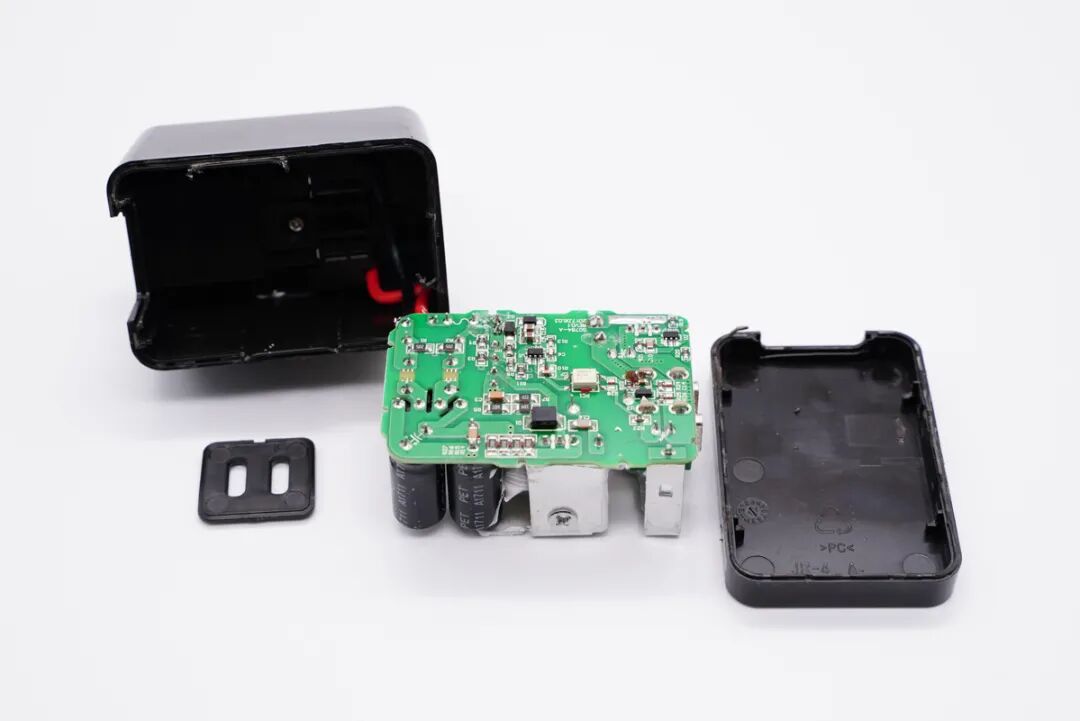

两部分机身壳采用超声波焊接工艺连接封装，拆开后将PCB板取出。
PCB板初次级均配有散热片，分界十分明显。

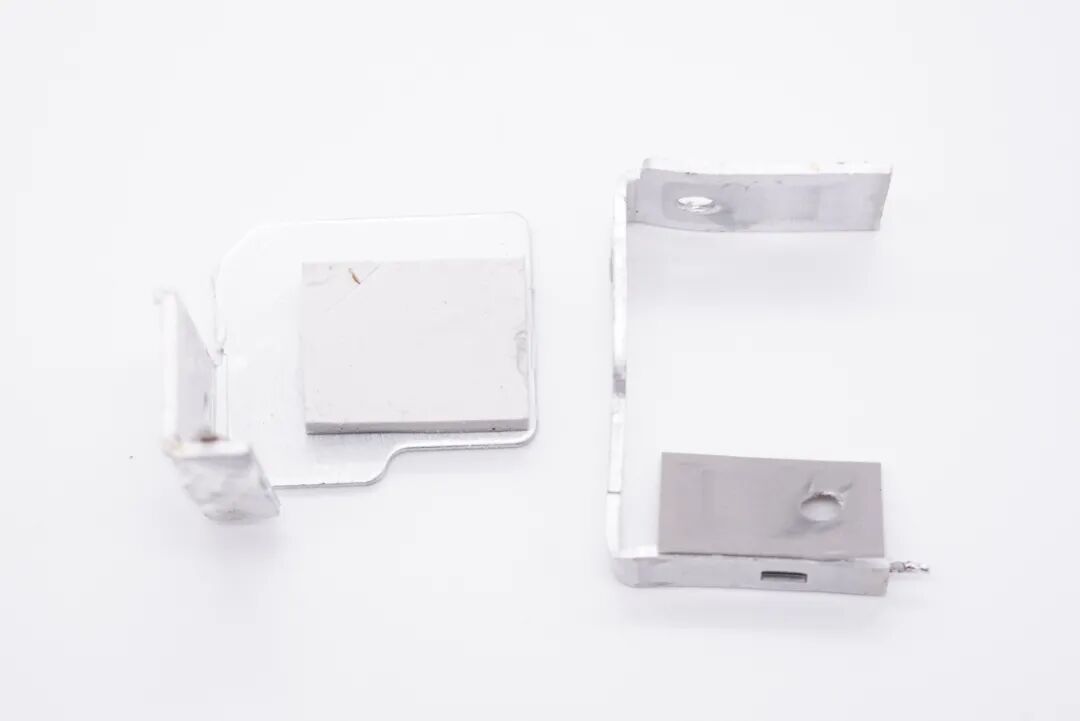

将散热片拆下，上面还贴有导热垫。

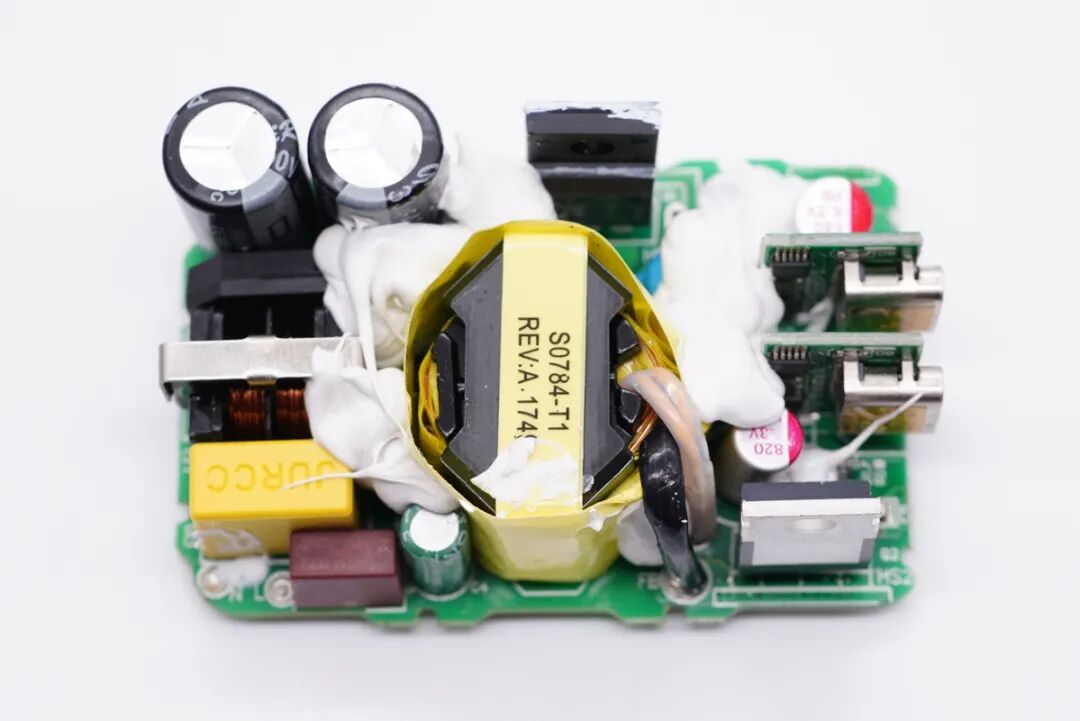

PCB板正面一览，变压器以及两侧元器件打胶固定。

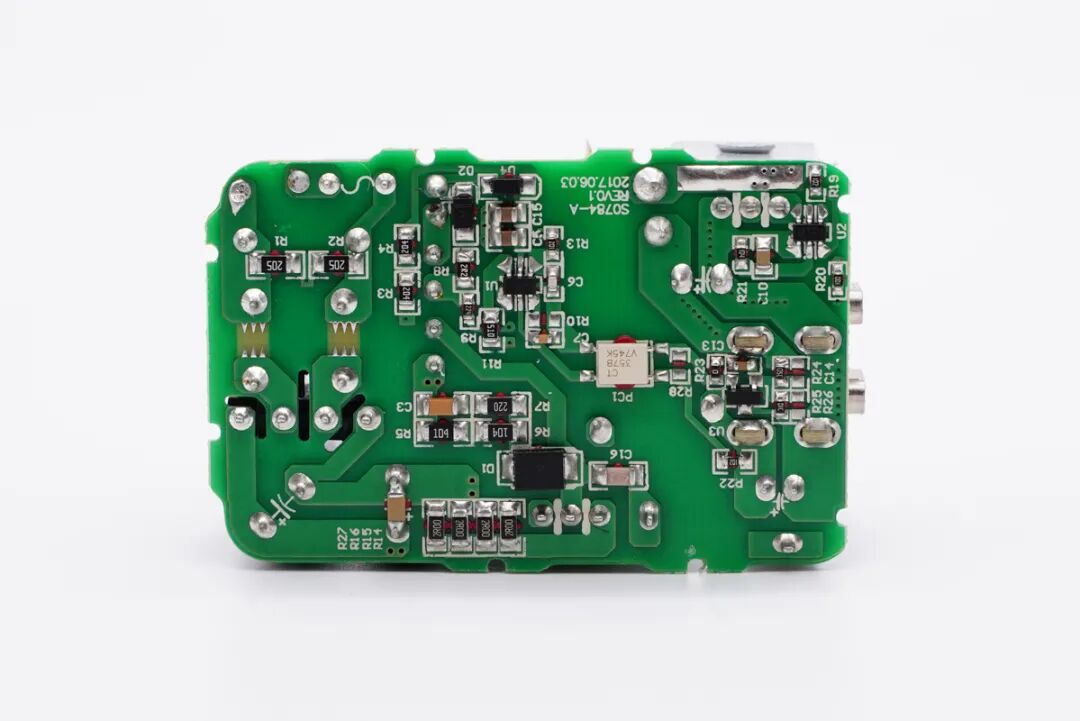

PCB板背面一览，白色光耦横跨在初次级之间，分界明显。
经过对PCB板正背面电路观察发现，充电器整体电路采用开关电源和协议握手两路输出架构，下面我们就来看看充电器各元器件的信息。
PCB板输入端一览。
延时保险丝规格为2A 250V。

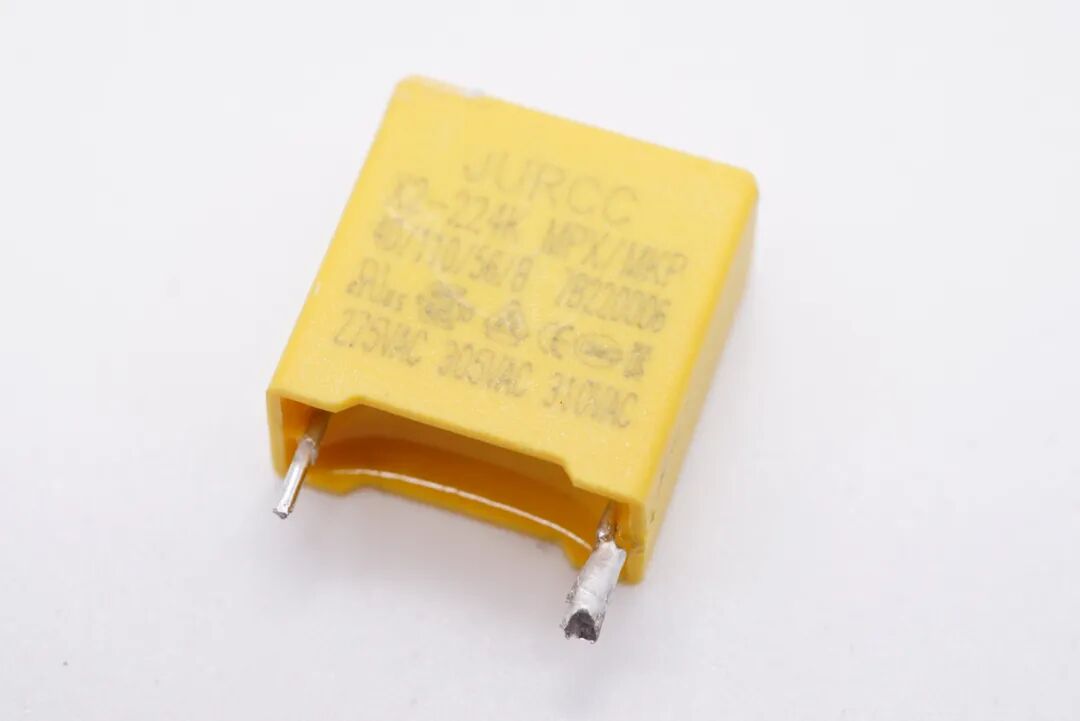

安规X电容特写，来自JURCC捷威电子。

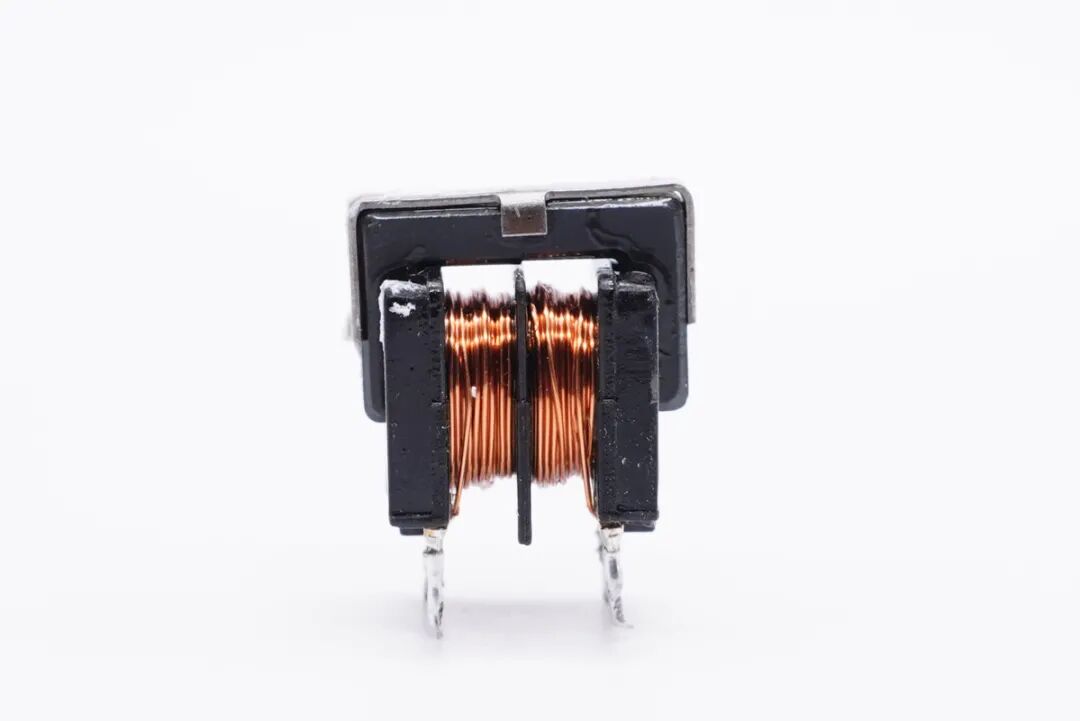

共模电感特写，用于滤除EMI干扰。

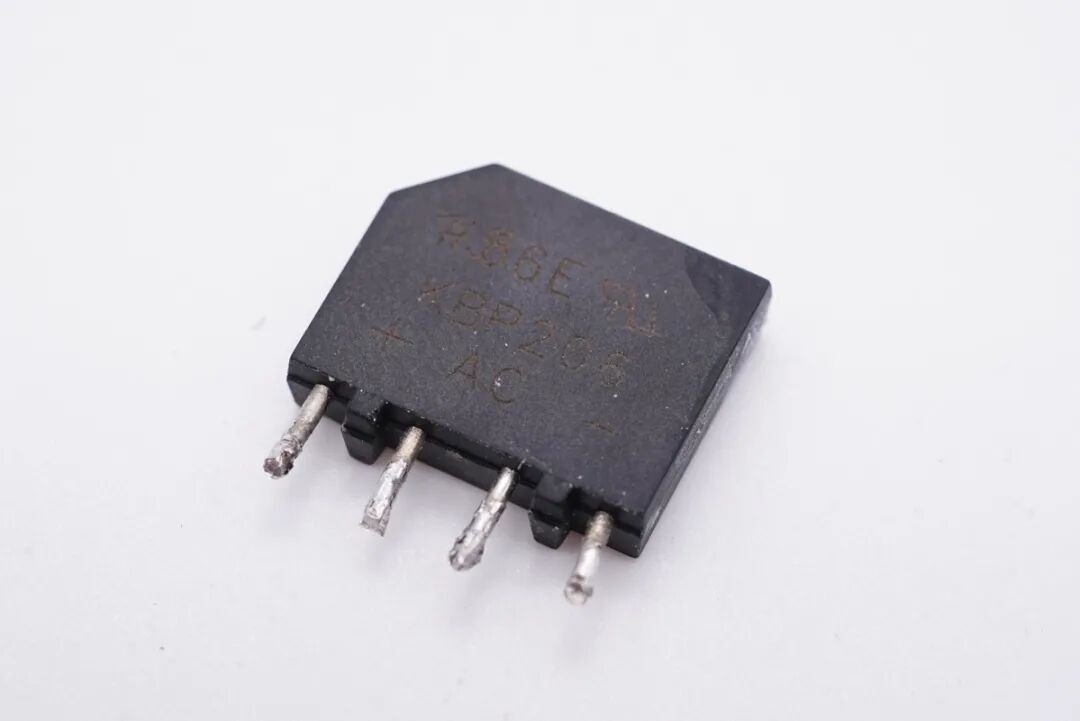

输入端KBP205整流桥。

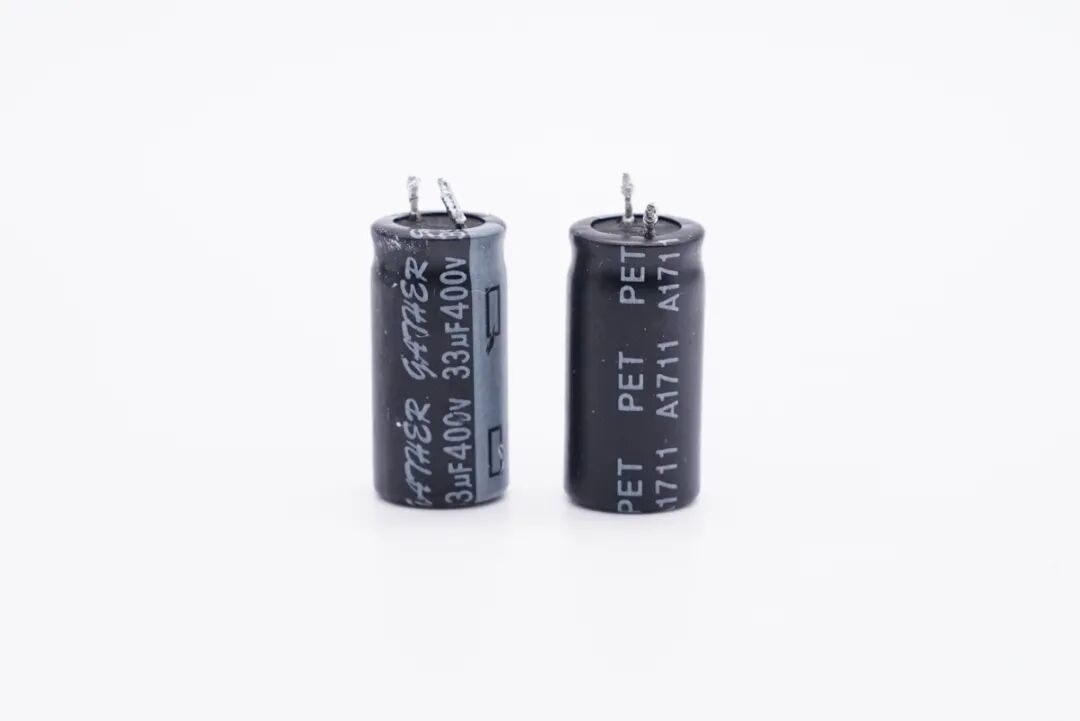

两颗高压滤波电解电容规格均为400V 33μF，由深圳凯泽鑫电子提供。

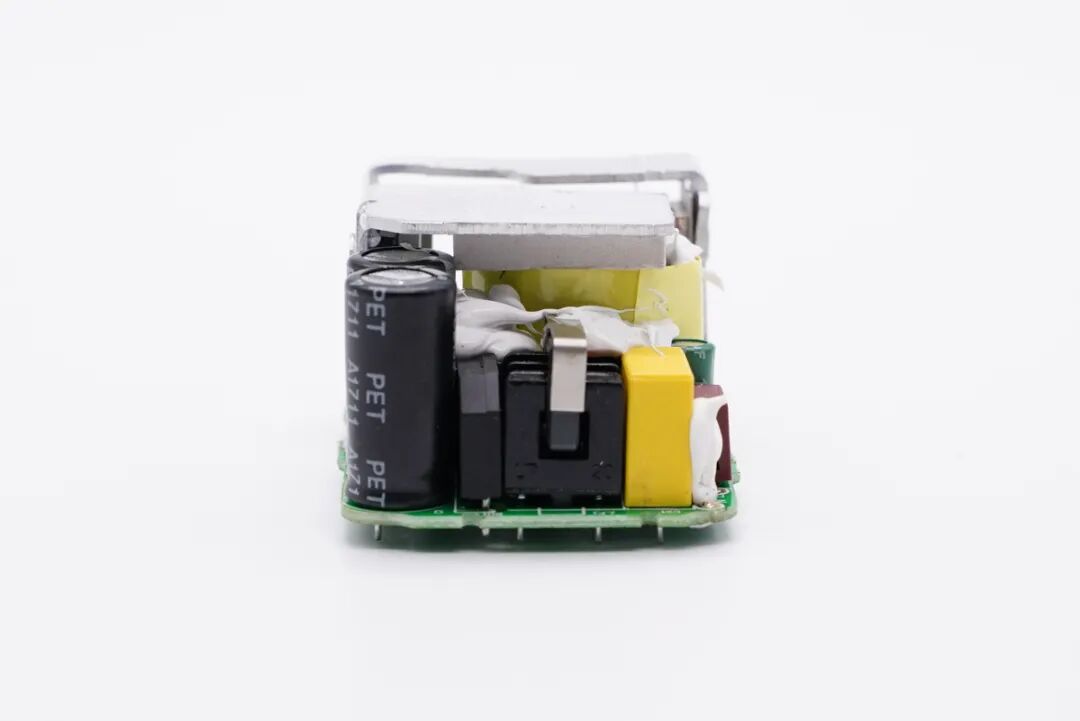

PCB板侧面一览。

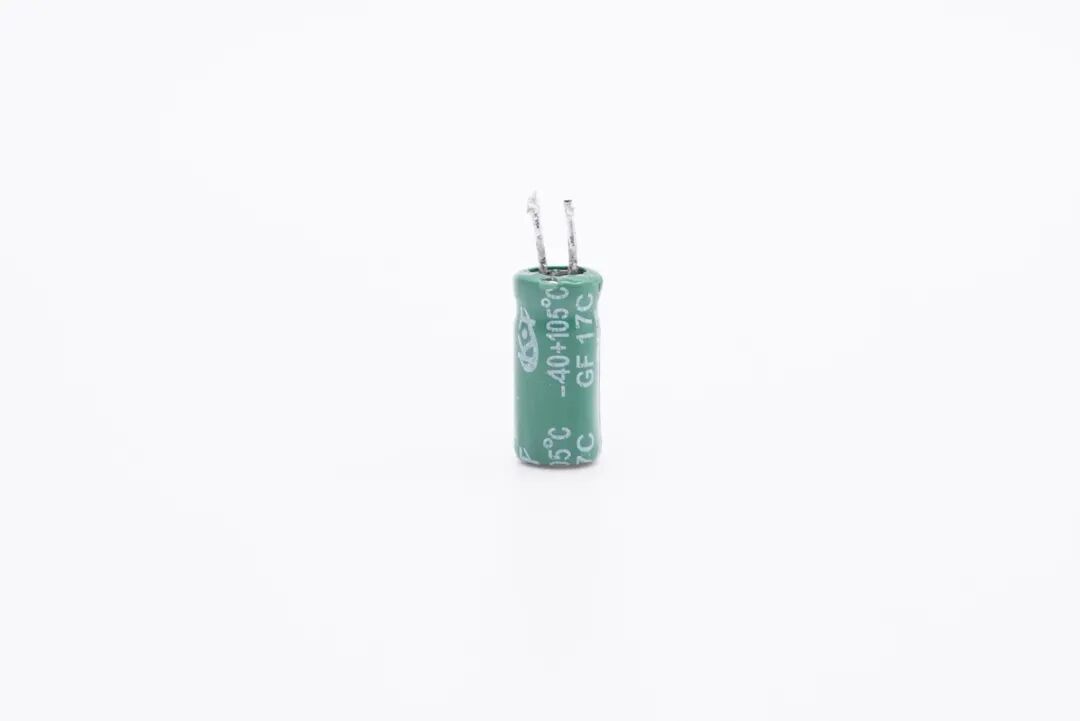

PWM主控芯片供电电容特写。
PWM主控芯片特写，昂宝 OB2362A，高度集成的PWM控制器，为高效率，低待机功耗和低成本而优化。
昂宝 OB2362A 详细资料。

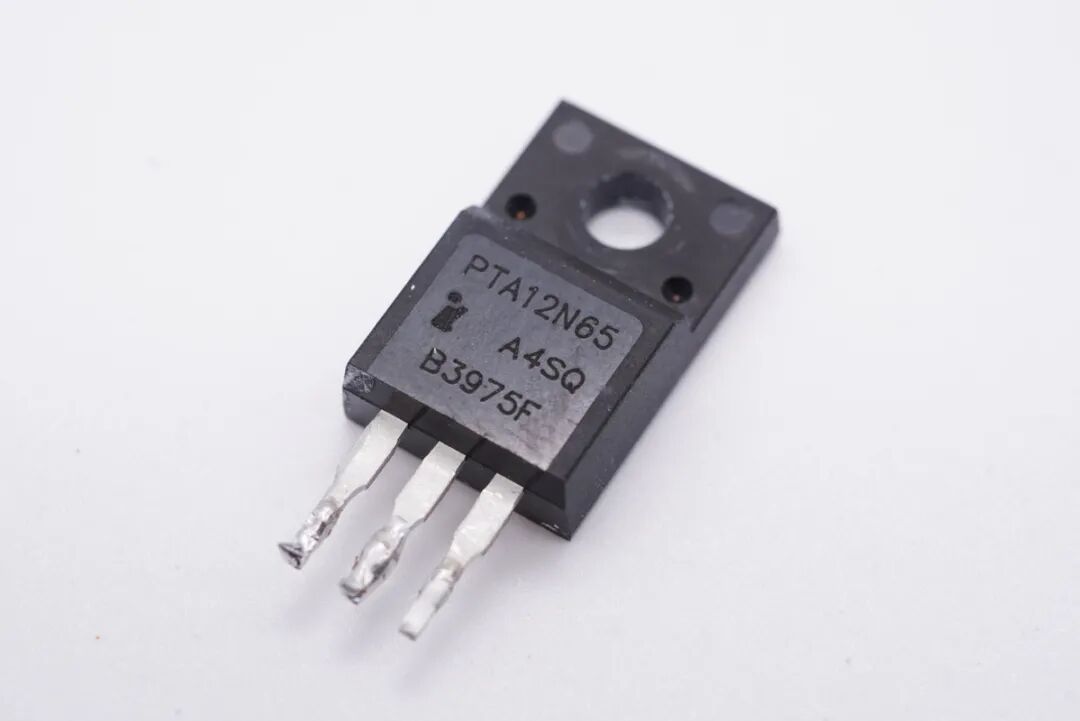

初级开关MOS，PIP 型号PTA12N65，NMOS，耐压650V。

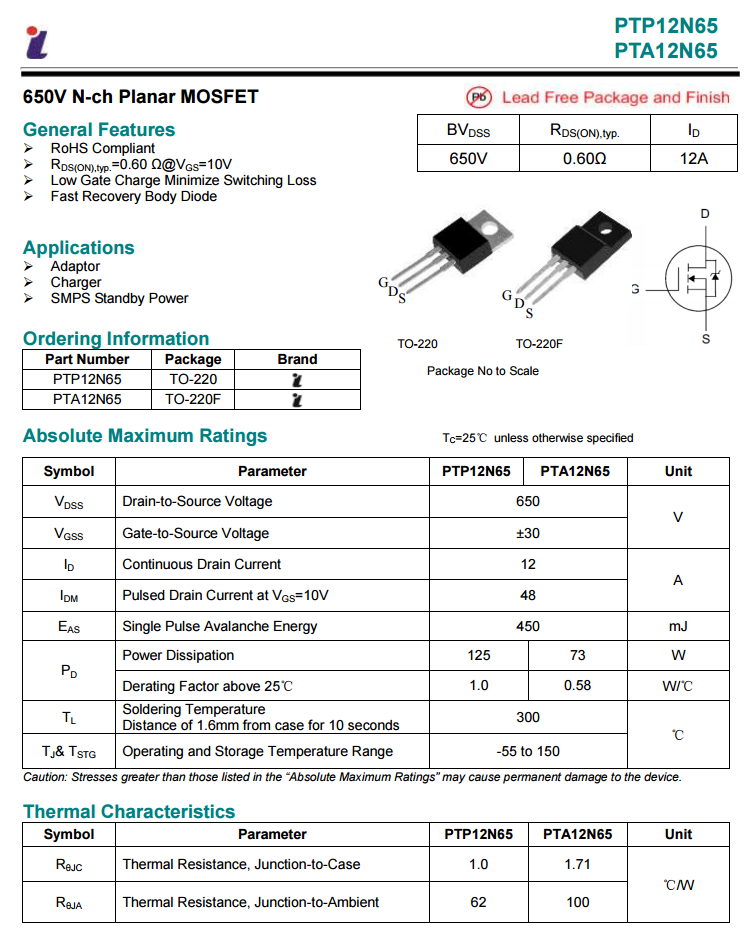

PTA12N65规格参数信息。

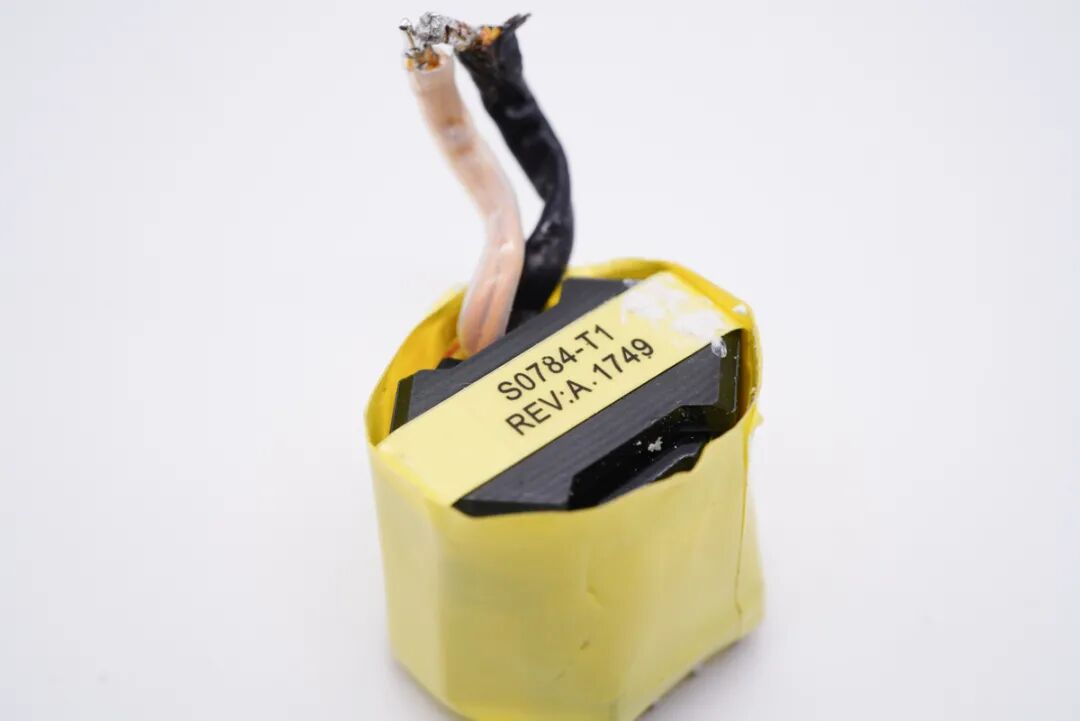

变压器特写，顶部喷码有信息。

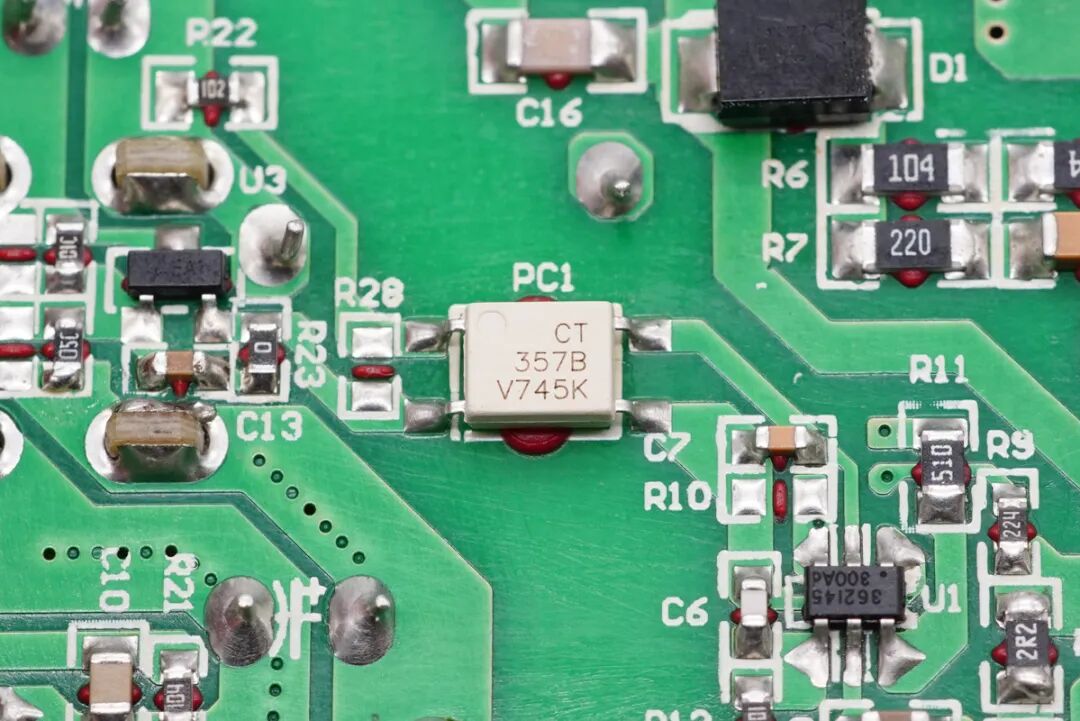

CT 357B光耦特写，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

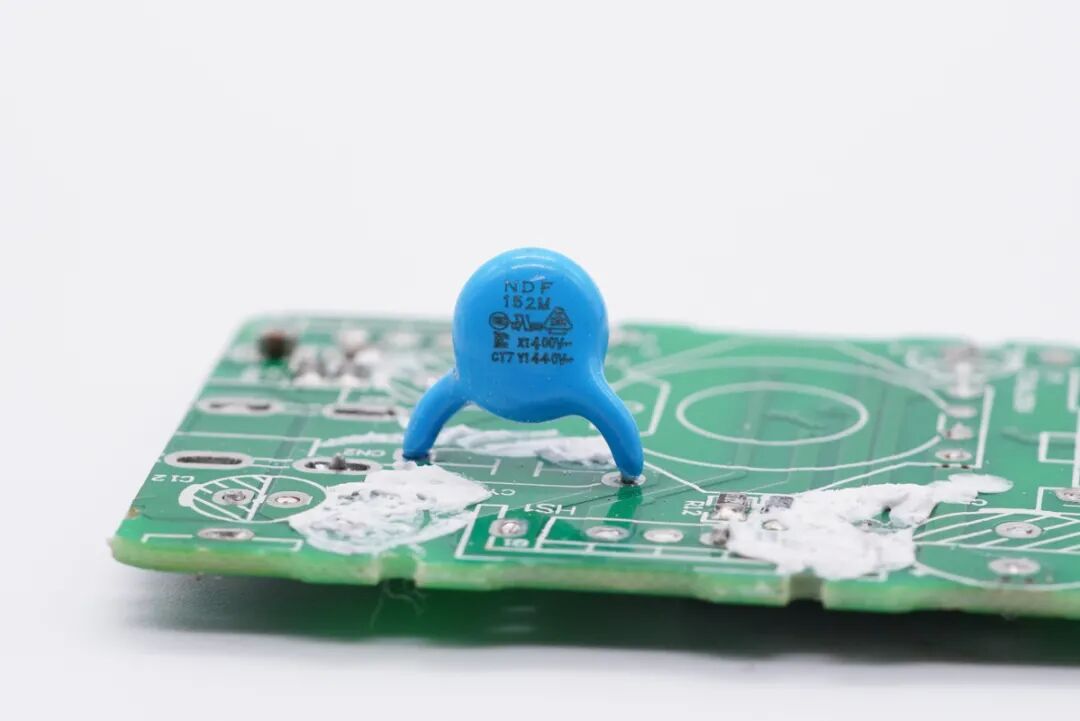

输出抗干扰蓝色Y电容。

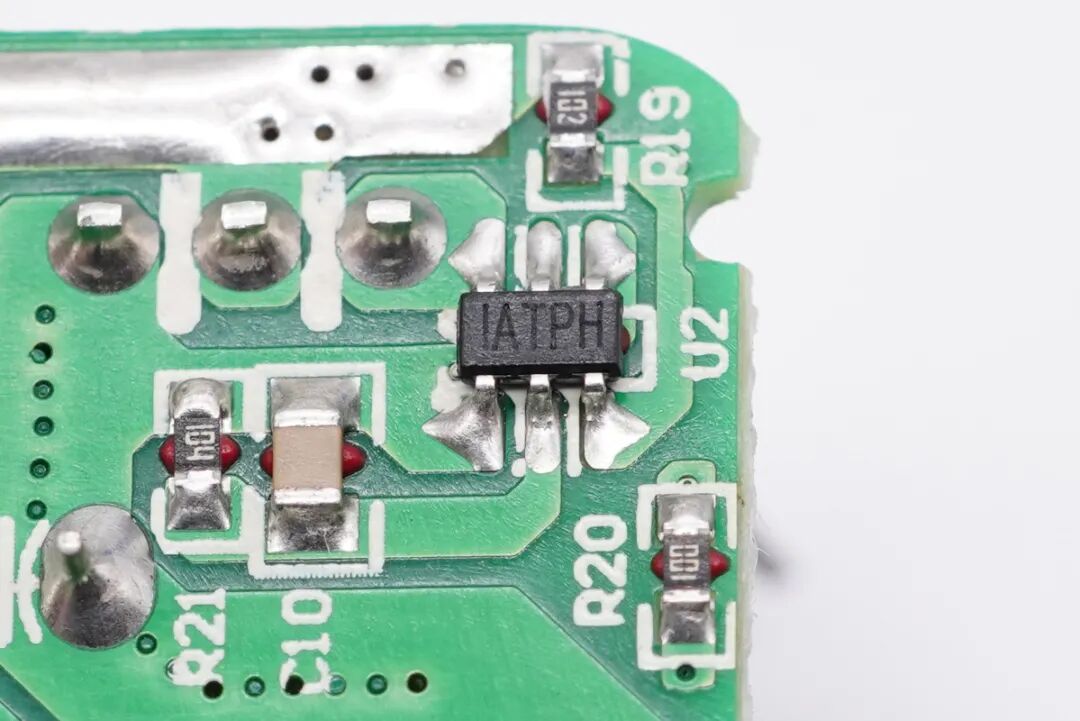

丝印IATPH次级同步整流控制器，实际是MPS芯源半导体的MP6907，支持4.2到35V工作电压，支持12V标准和5V逻辑电压驱动MOS管。

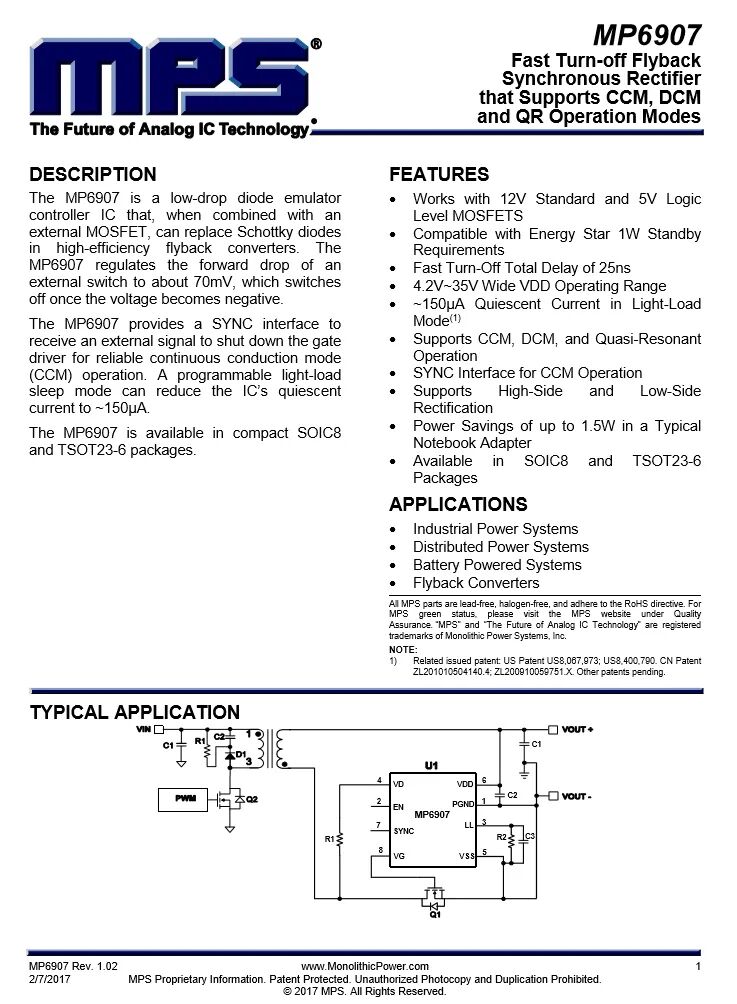

MPS MP6907详细规格参数。
充电头网拆解了解到，采用该芯片的产品还有GRIFFIN 1A1C双口27W充电器、鸿达顺100W 2C3A五口快充充电器、光宝18W USB PD快充充电器、HELPERS LAB 45W USB PD充电器等多款产品。

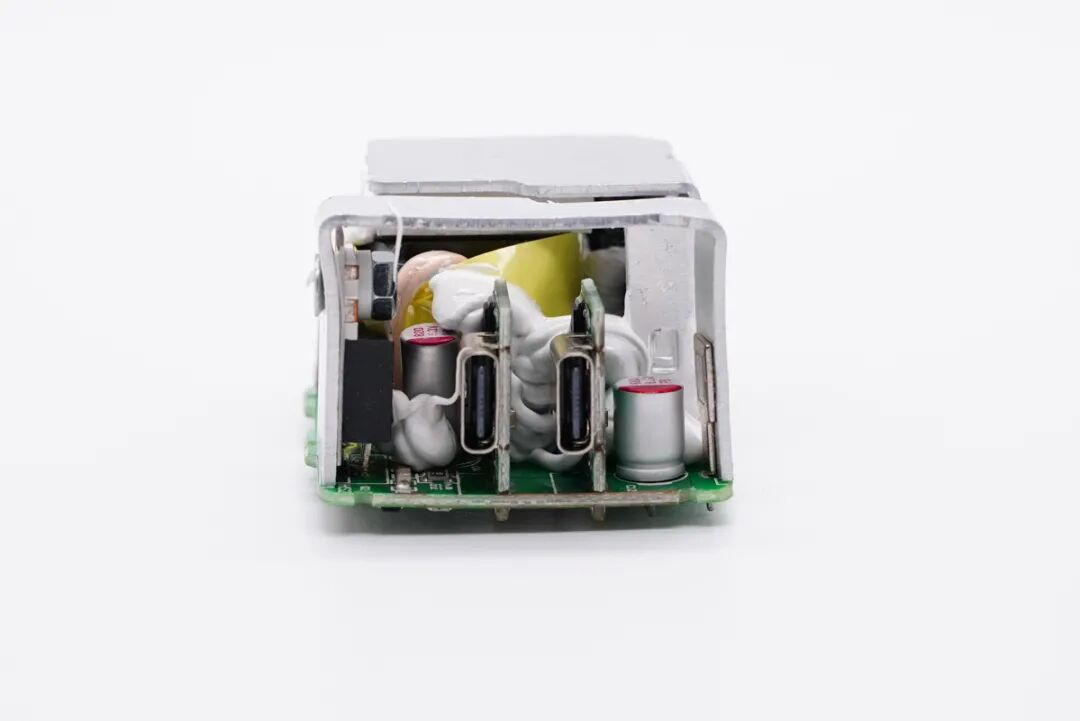

输出端一览，左侧次级同步整流MOS使用螺丝固定在散热片上，两个USB-C母座使用小板垂直焊接。

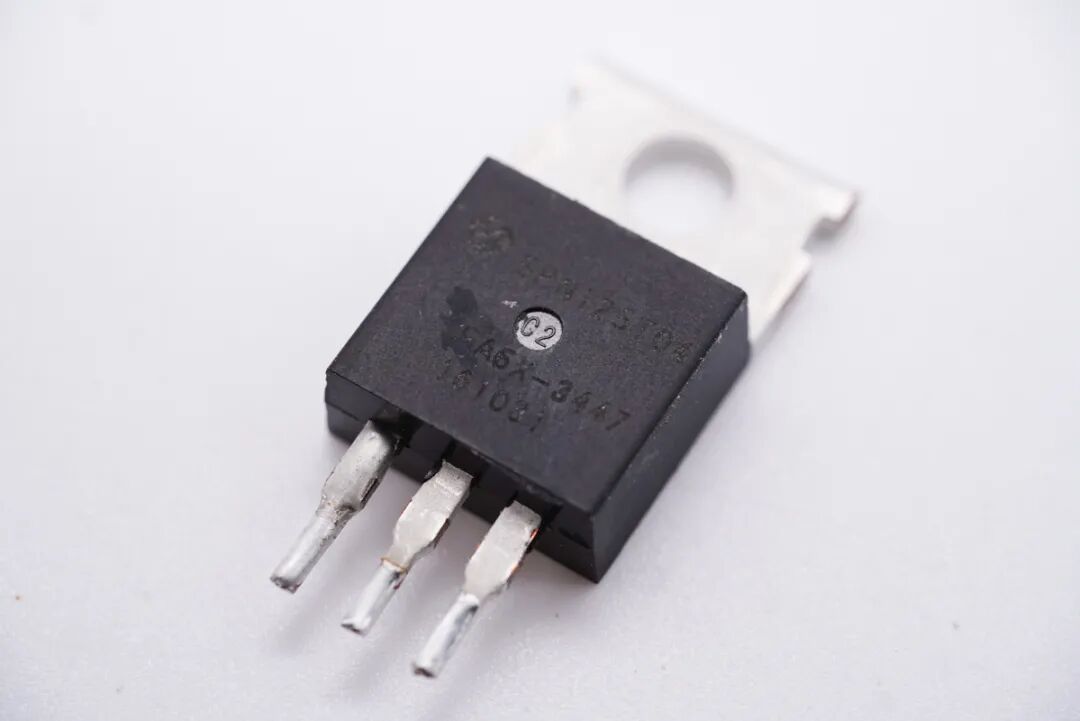

次级同步整流MOS采用擎力SPN125T04，NMOS。

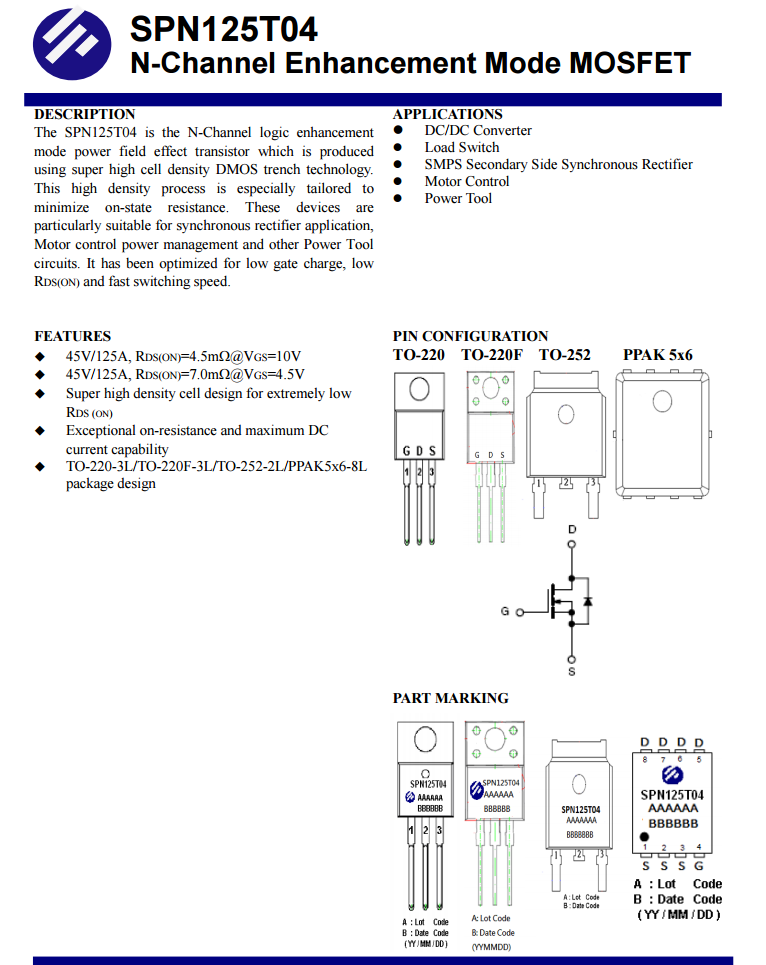

擎力SPN125T04资料信息。
同步整流输出滤波固态电容为韶关富仕达PB系列，规格为6.3V 680μF。
另一颗特写，用于另一个C口输出滤波。

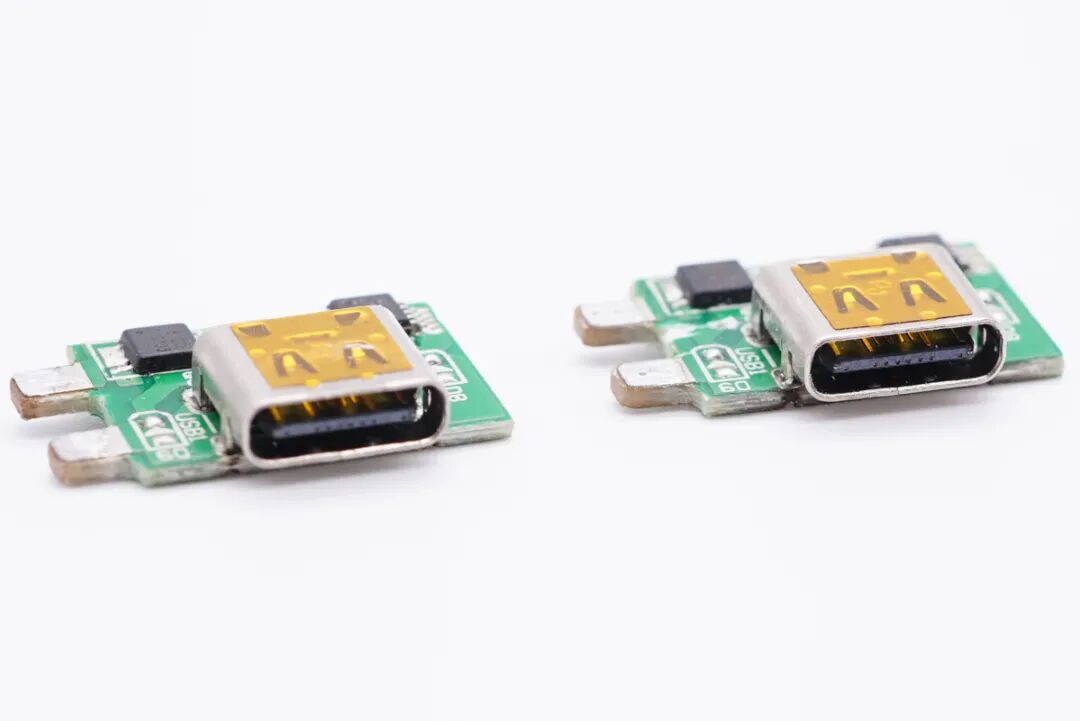

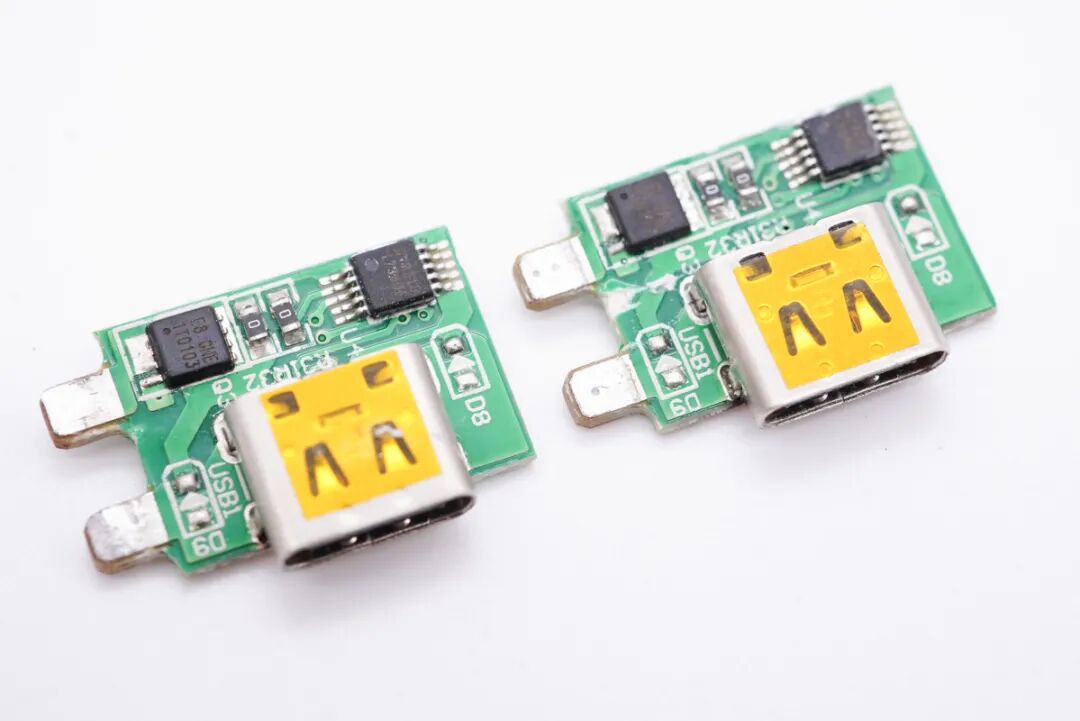

将两块小板拆下，正面的设计一模一样。

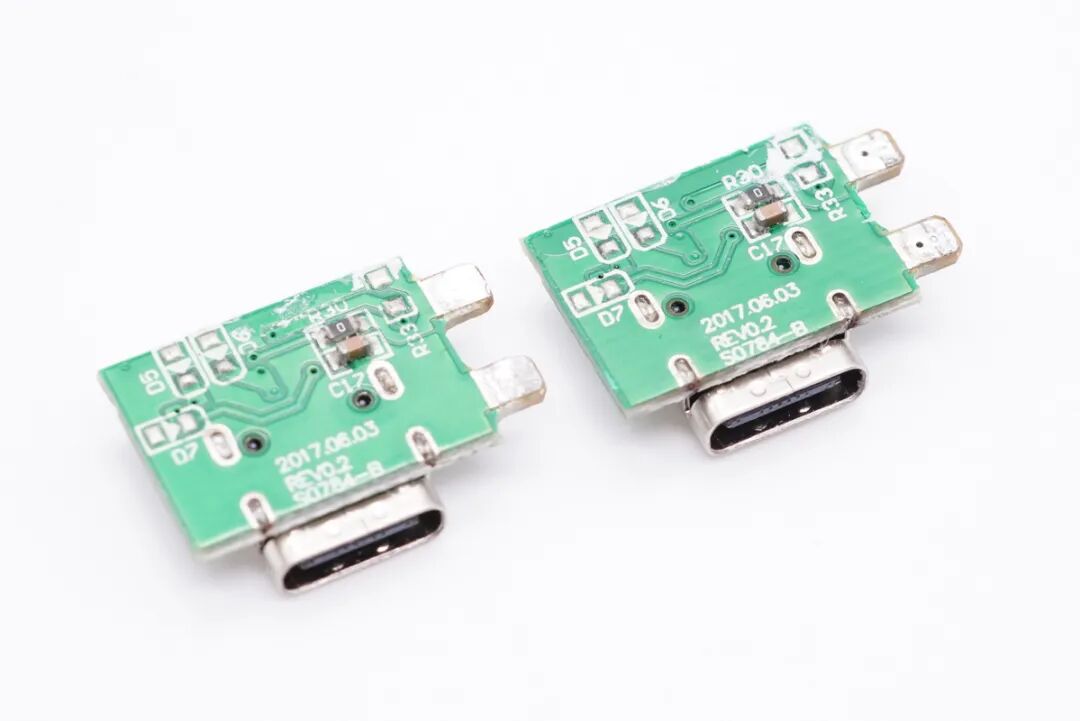

两块板子背面也没有任何差别。

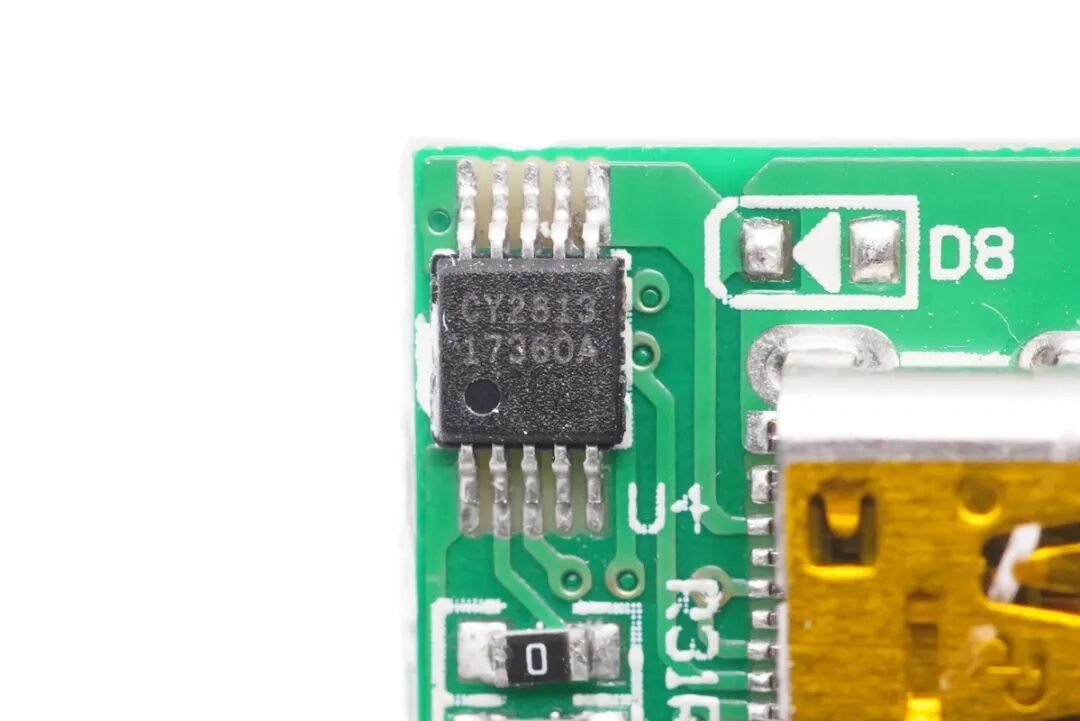

耕源CY2813协议IC，支持QC2.0，内置放电路径，内置ESD保护功能。

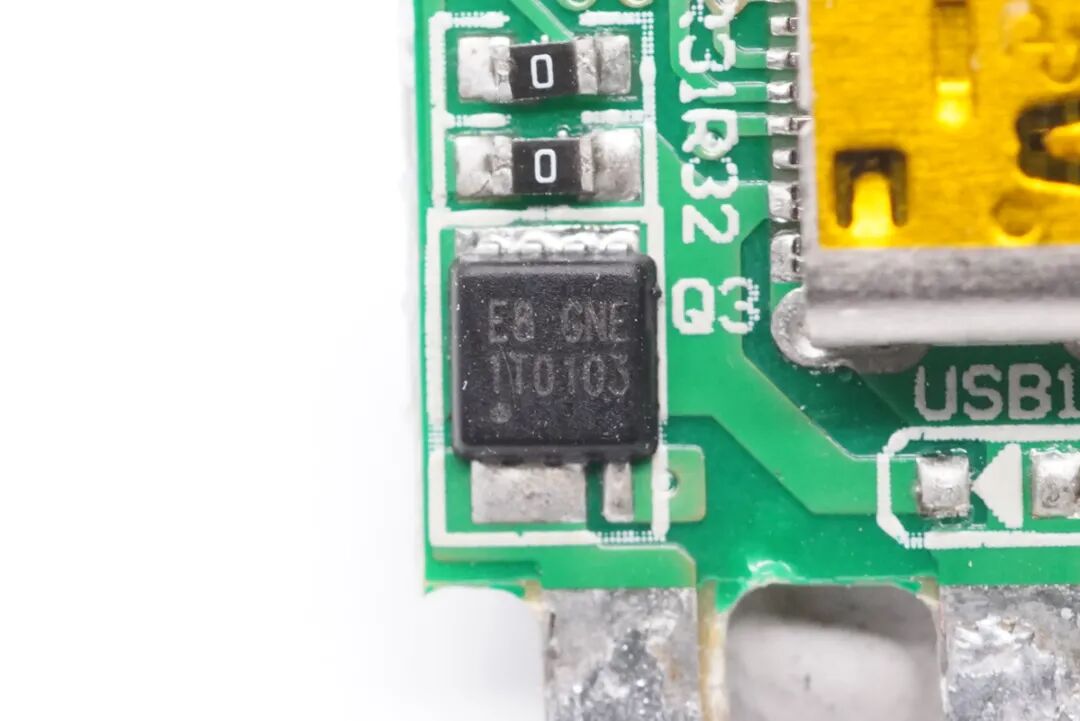

丝印IT0103，USB-C口输出VBUS开关。
两个USB-C母座特写，金属外壳上均贴有防尘胶带。

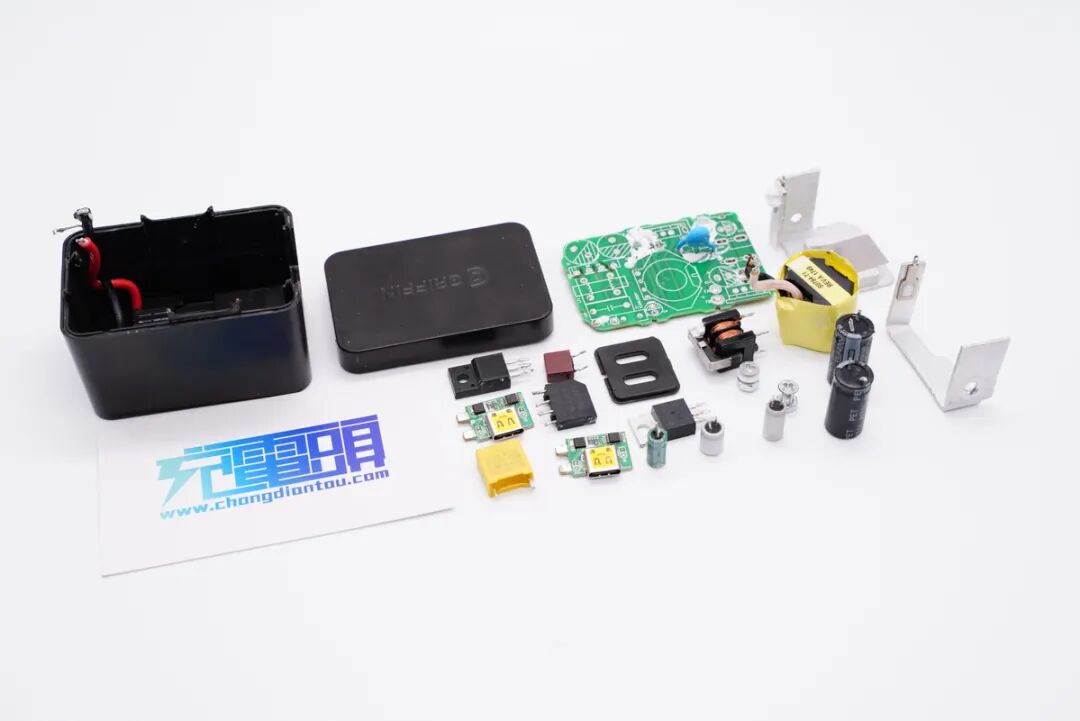

全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，这款充电器内部层次分明，采用了开关电源和协议控制两路输出架构。内置昂宝和MPS初次级控制器、擎力同步整流MOS以及耕源协议IC等元器件。高低压MOS管均配有散热片帮助散热，变压器两侧打胶处理，USB-C母座过孔焊接，输出采用韶关富仕达PB系列固态电容滤波。产品整体做工扎实，细节讲究。
