拆解报告：aigo六位六控延长线插座

近期充电头网拿到了aigo一款六位六控延长线插座，即拥有六个3+2插孔，最大承载功率可达2500W，可满足六台设备同时用电需求，设备再多也不怕。此外每个插孔还都配有独立开关，可随时关断省去插拔插头的麻烦。

值得一提的是，这只是aigo近期推出一批插座中的一款，针推不同应用场景，还有3孔位、4孔位、8孔位类型，长度也有1.8米和3米两种可选，充分满足不同消费者的需求。这批新国标插座可以说是大同小异，那么就以六位六控延长线插座作为代表进行拆解，看看这批插座设计做工如何。

此前充电头网还拆解了aigo魔方转换器MN331PD（无线版）、aigo 2A1C 18W PD快充魔方插座（有线版）、aigo爱国者无线充插座、aigo延长线插座F0320、aigo爱国者5000mAh二合一移动电源，小伙伴们可以点击蓝色字体看看。

一、aigo六位插座外观

包装盒正面印有产品外观图、aigo品牌以及名称——爱国者六位六控延长线插座。

背面是产品四大特性标识：分控开关、一体铜带、外壳750℃阻燃、新国标组合插孔。

此外还印有产品参数。

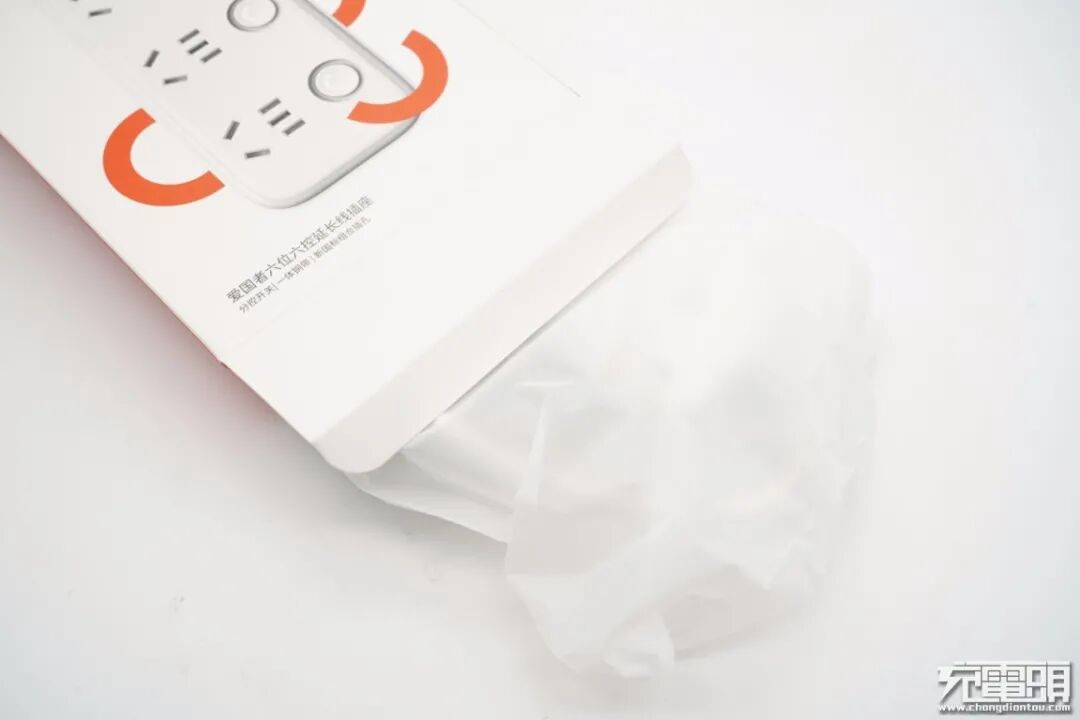

打开包装盒，插座外套塑料袋防尘。

包装内含插线板和说明书。

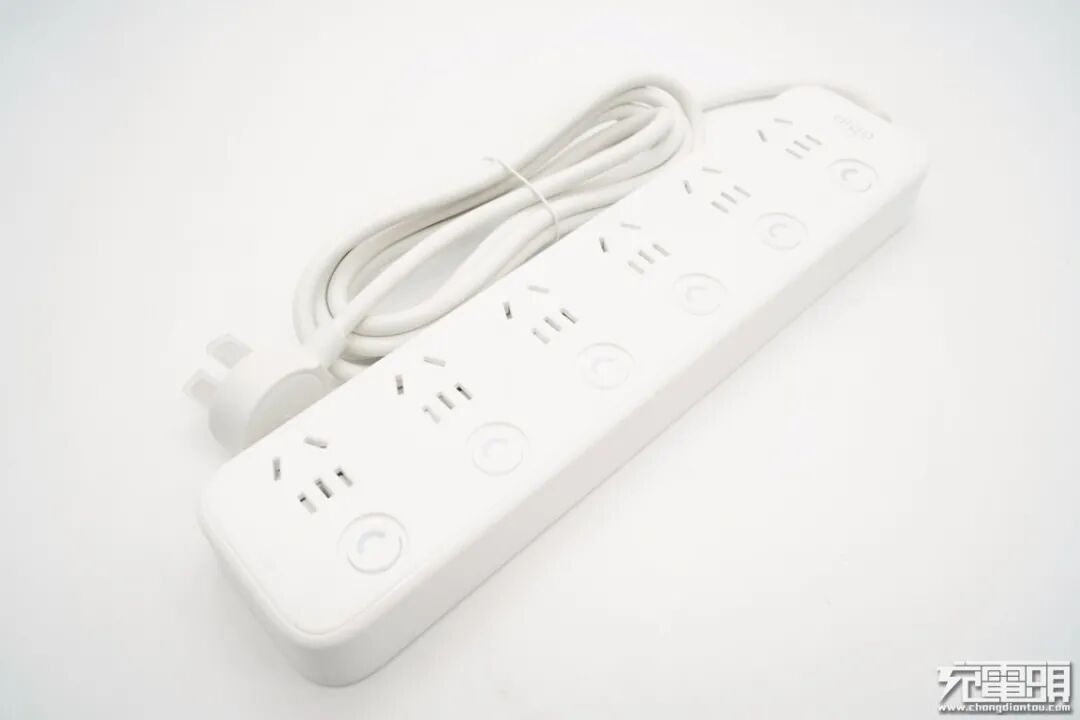

aigo这款延长线插座采用长条直板外观，机身壳表面磨砂处理，边缘过渡圆润。正如产品命名那样，这款插座配有六个新国标组合插孔，每个插孔都设有独立的控制开关。

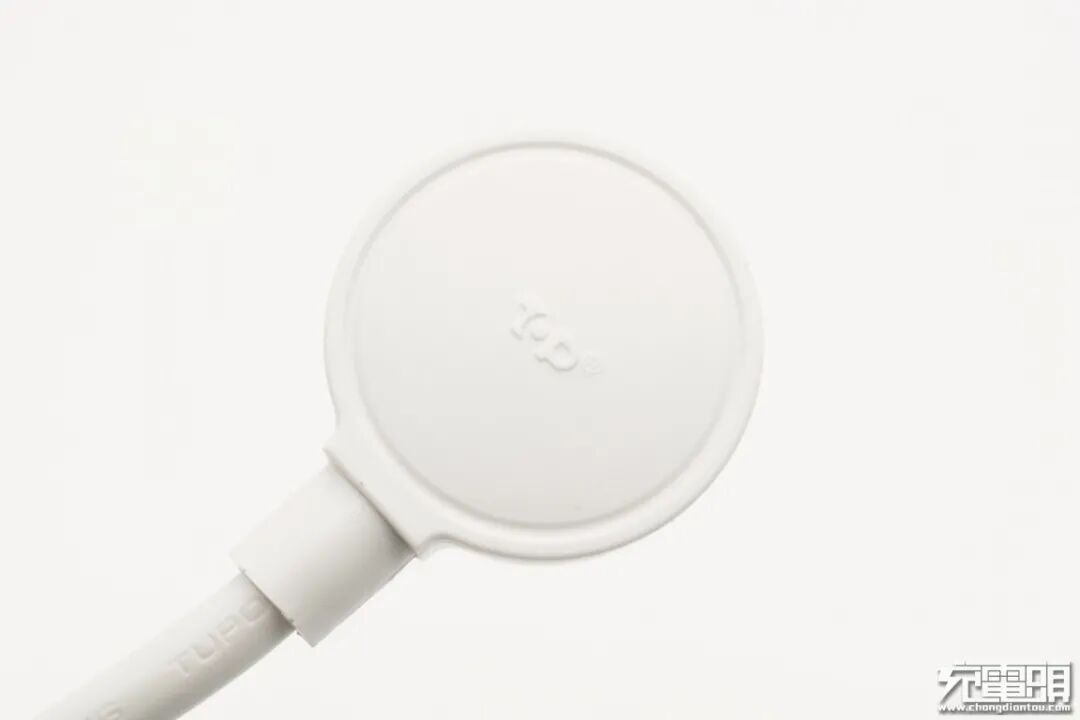

三脚插头正面设有Top logo。aigo这几款插座均使用了专业插座品牌厂家Top突破的电源线及插头。

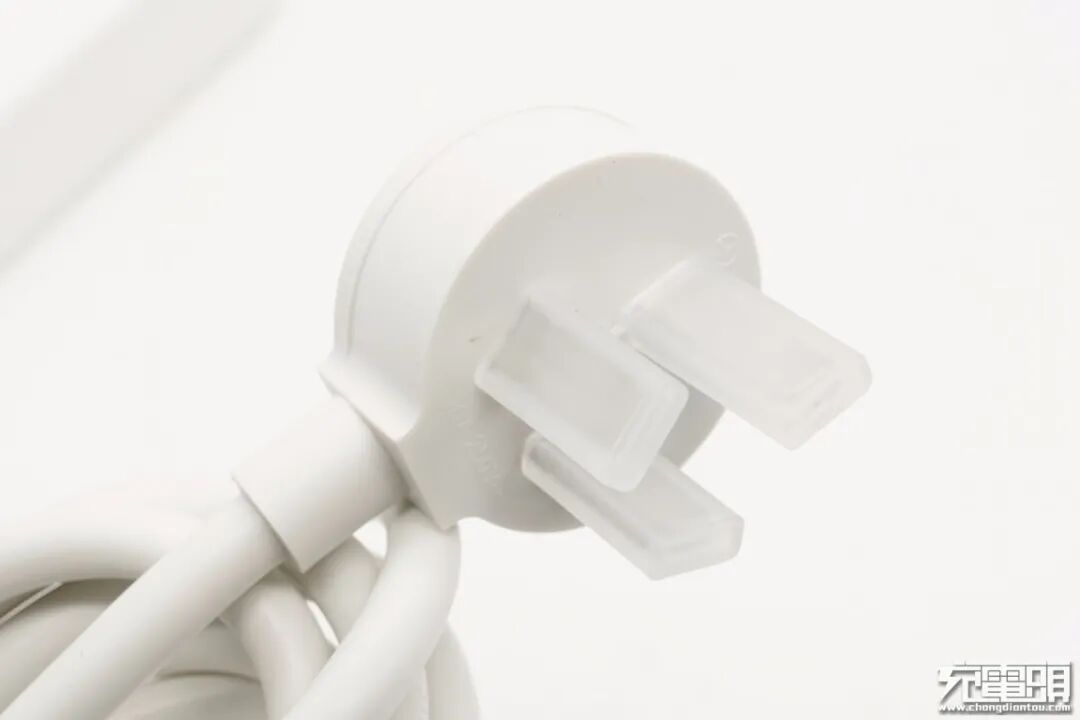

插脚套有塑料壳保护。

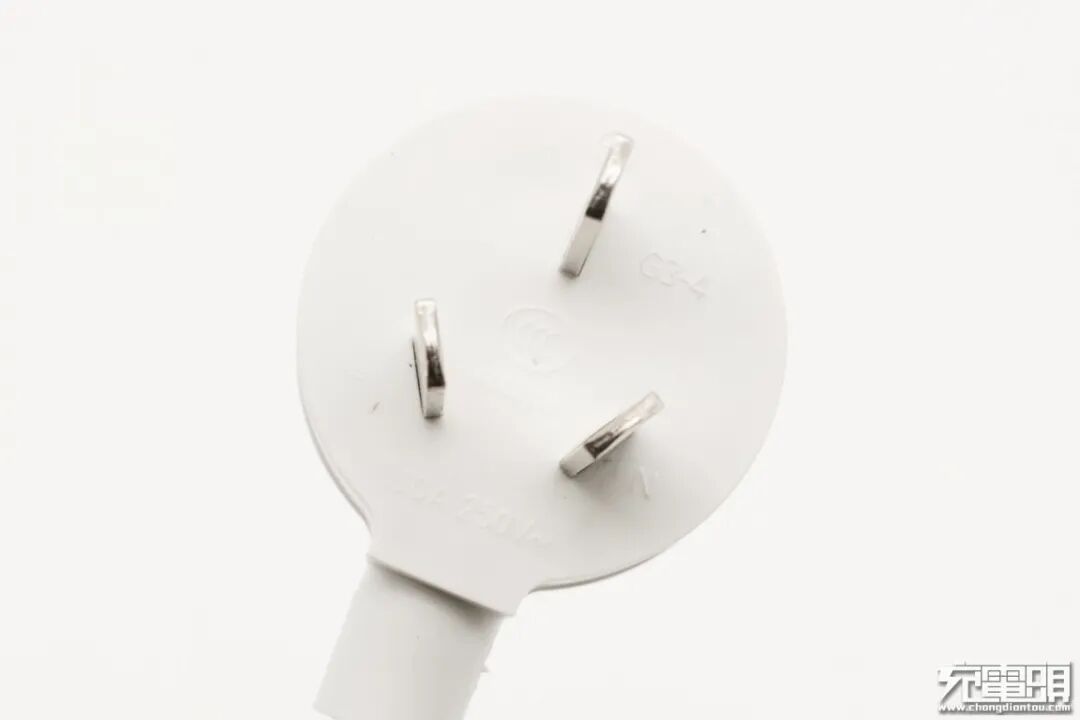

插脚内侧设有火零地线标识、10A 250V~规格以及3C认证。

线缆粗壮柔韧，规格为3 x 1.0m㎡，附有新国标要求，同时也通过了CCC认证。

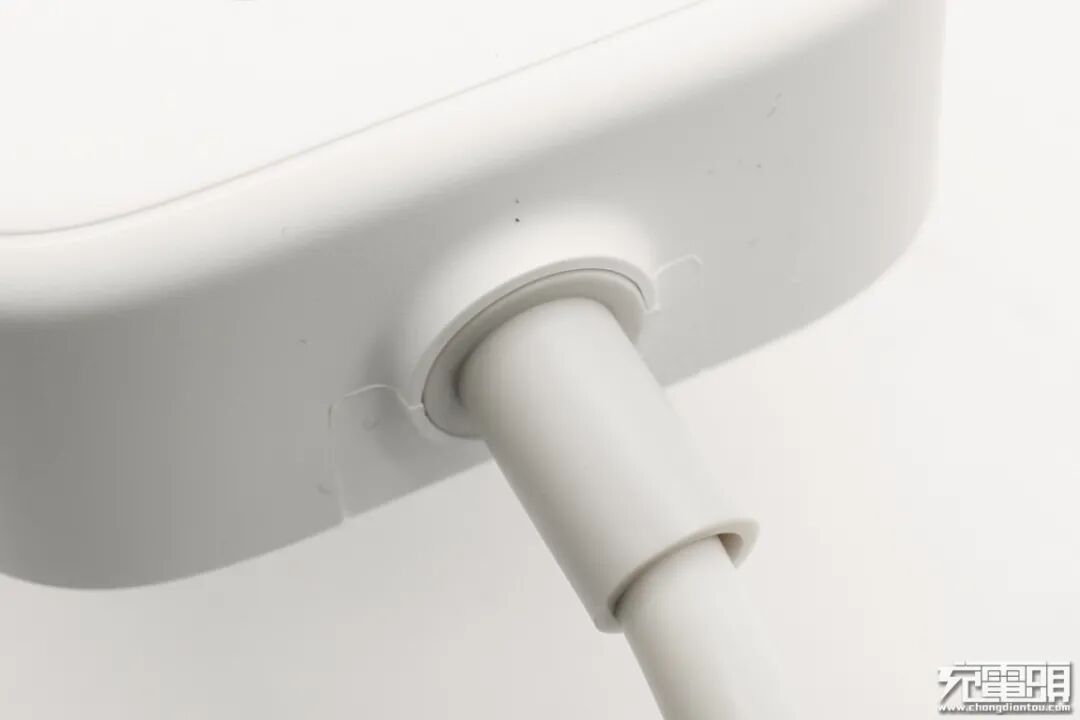

插座机身与线身连接处增加橡胶套抗弯折。

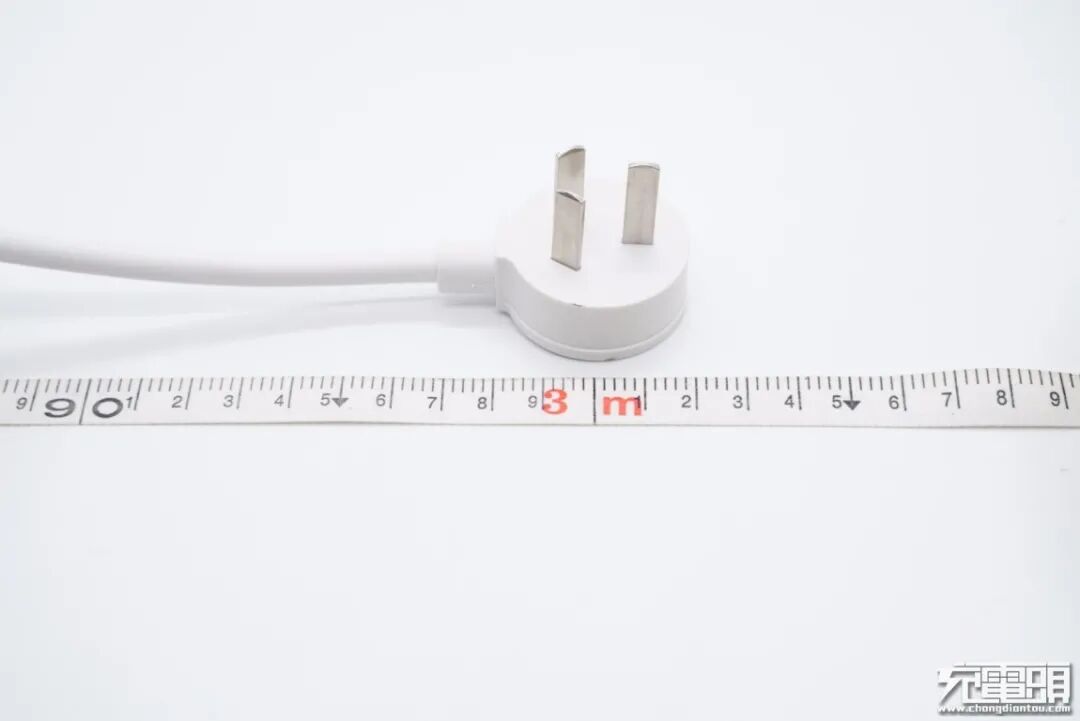

实测这款插座电源线加机身总长度为3米，可以满足大多数使用场景。

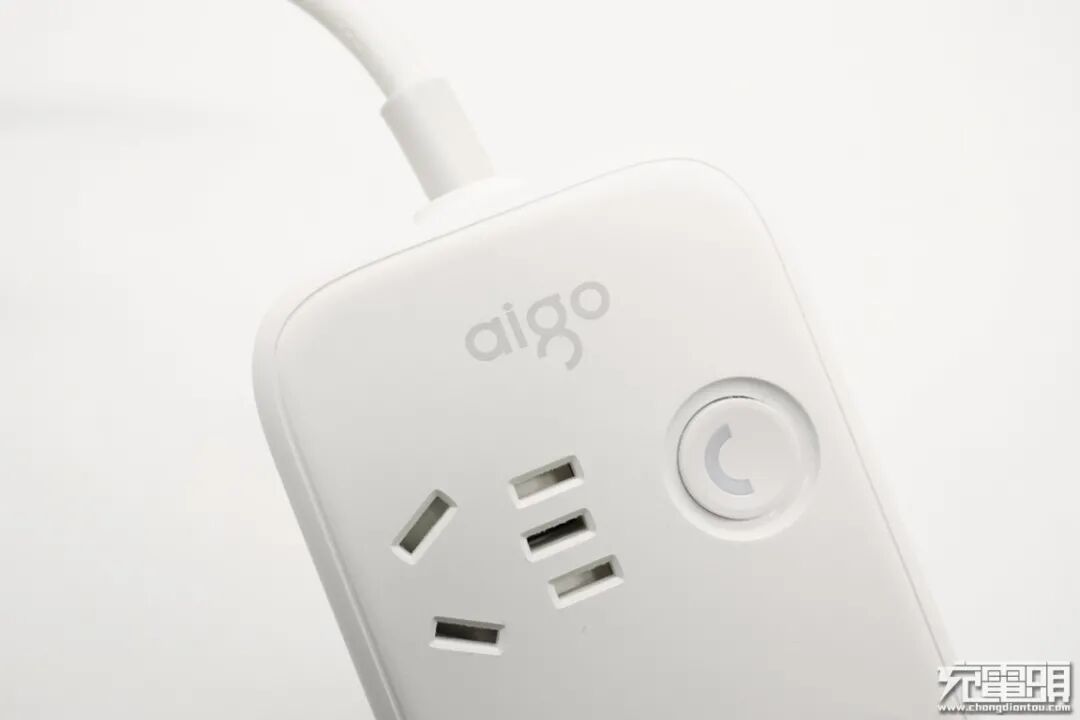

插线板机身输入端印有aigo品牌logo。

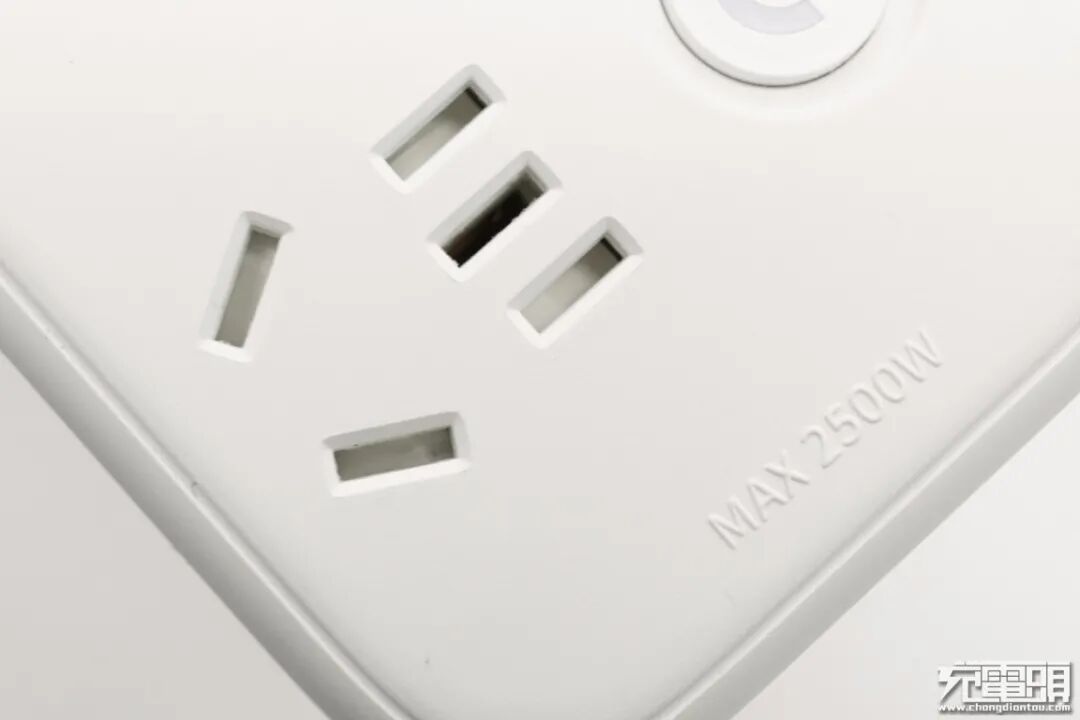

插座额定功率为2500W，每个插孔都有设有安全门，防止异物进入。

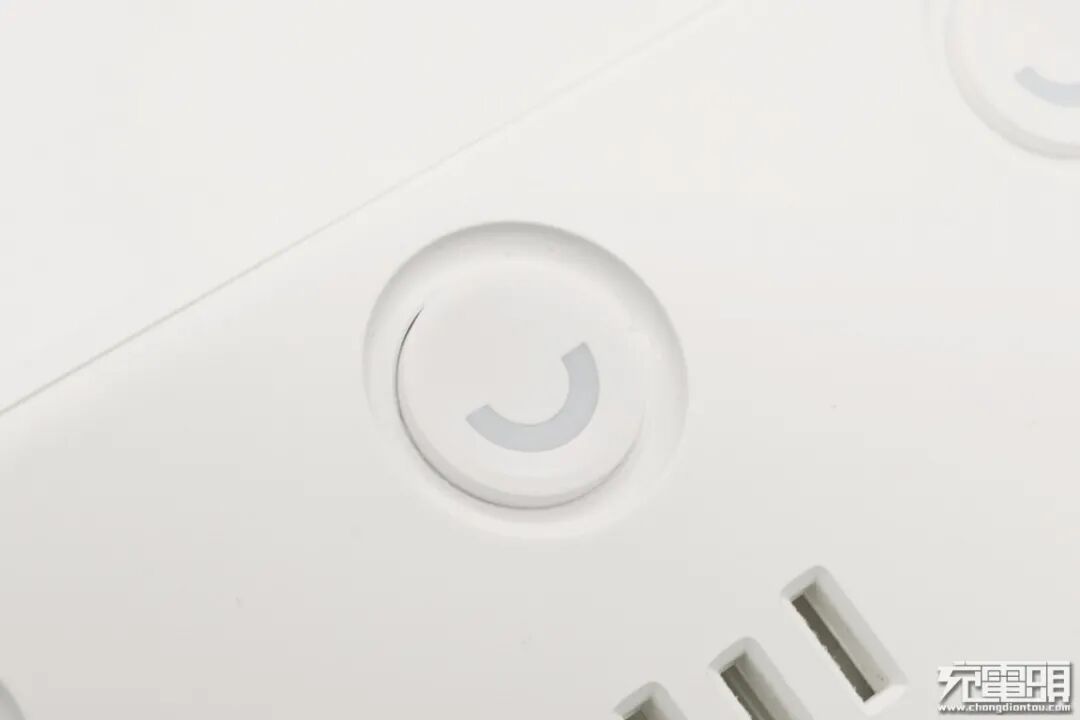

每个插孔还都配有圆形独立开关，开关按键上设有U形LED灯。

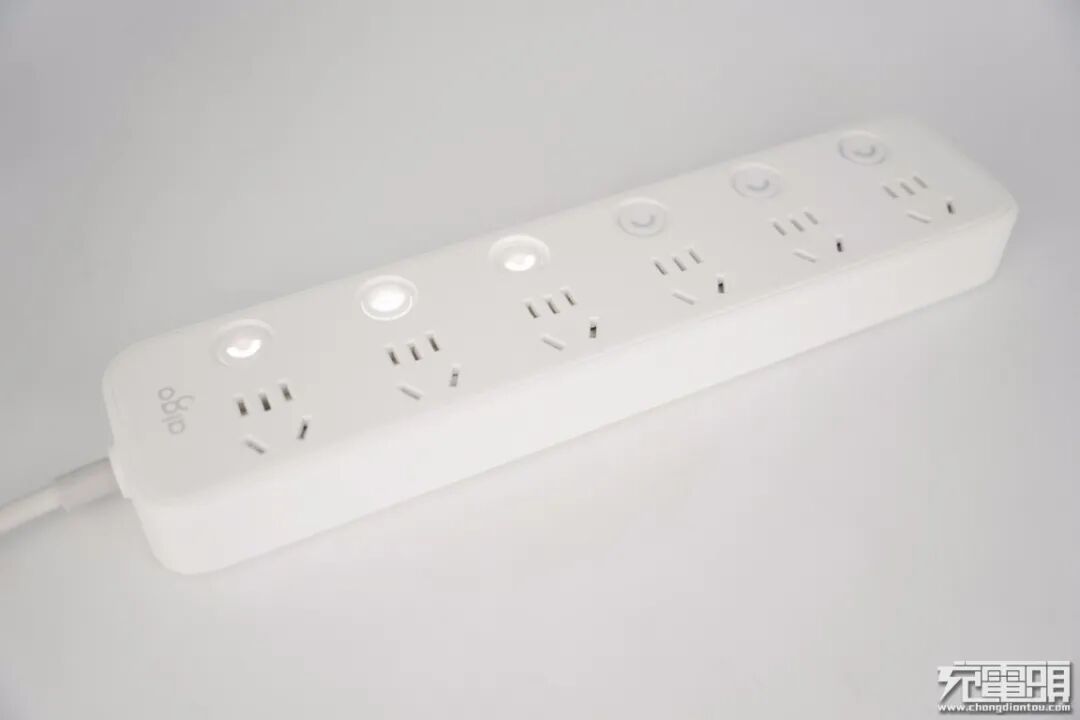

接通电源打开开关，LED灯亮“笑脸”白光，给予用户提示的同时柔和白光不刺眼，细节讲究。

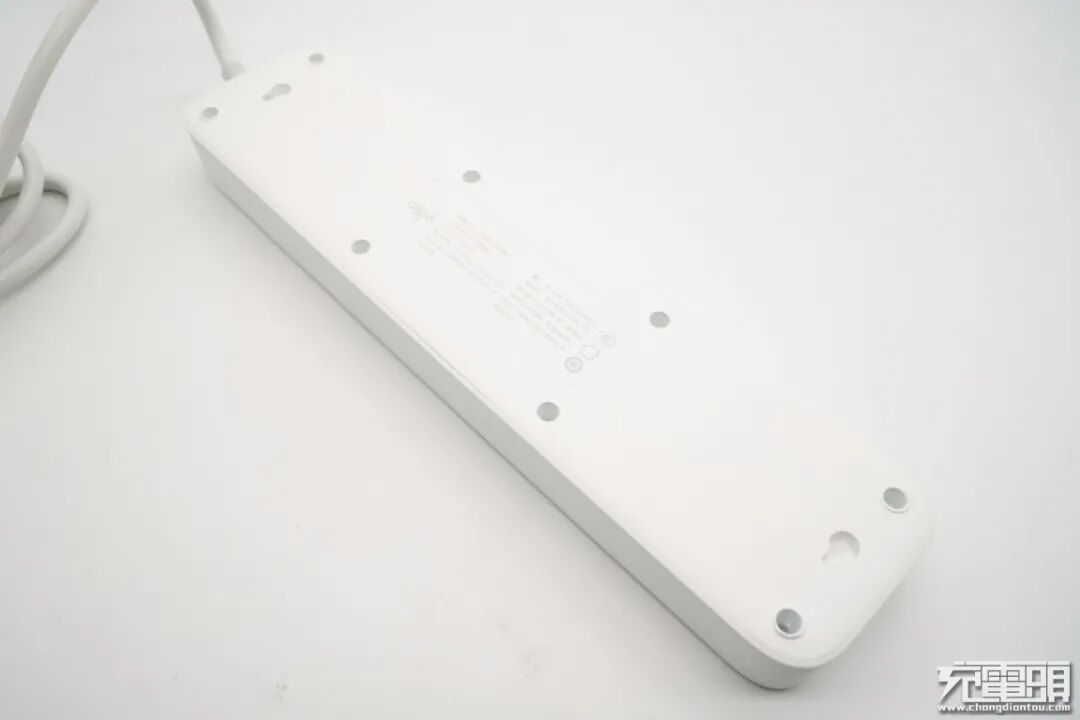

插座机身壳采用8颗螺丝进行封装。

采用了三角防拆螺丝。

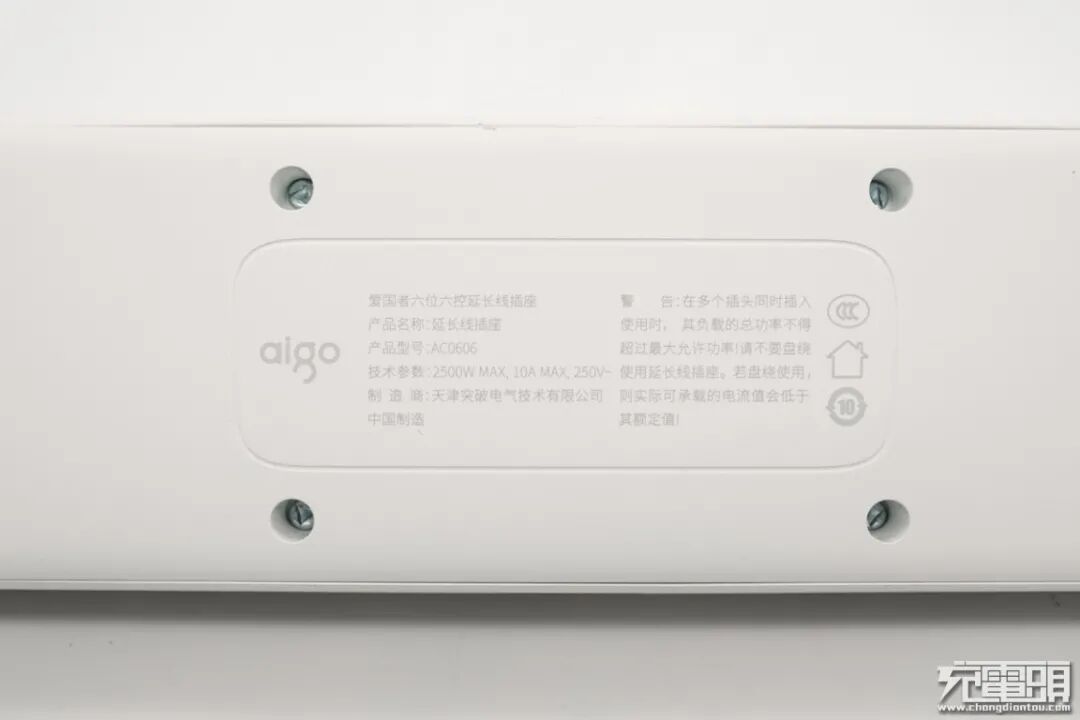

底部机身壳中间印有插座参数
产品名称：延长线插座
产品型号：AC0606
座体尺寸：304*72*31mm
产品净重：约510g
技术参数：2500W MAX，10A MAX，250V~
制造商：天津突破电气技术有限公司
插座已经通过了CCC认证。

二、aigo六位插座拆解

拆掉底部全部螺丝将机身壳打开，插座采用一体铜带设计。

电源线尾端使用三角防拆螺丝和锁扣进行固定。

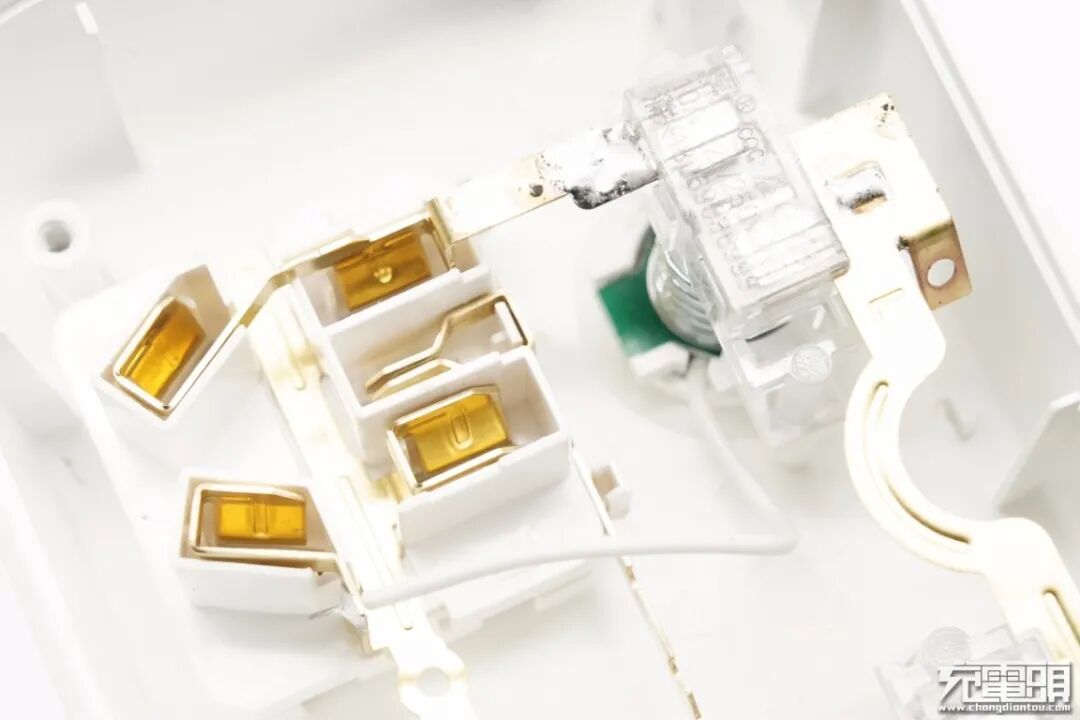

AC插孔模块一览，由插槽和开关两部分组成，三条一体铜带分别和火线、零线、地线连接。

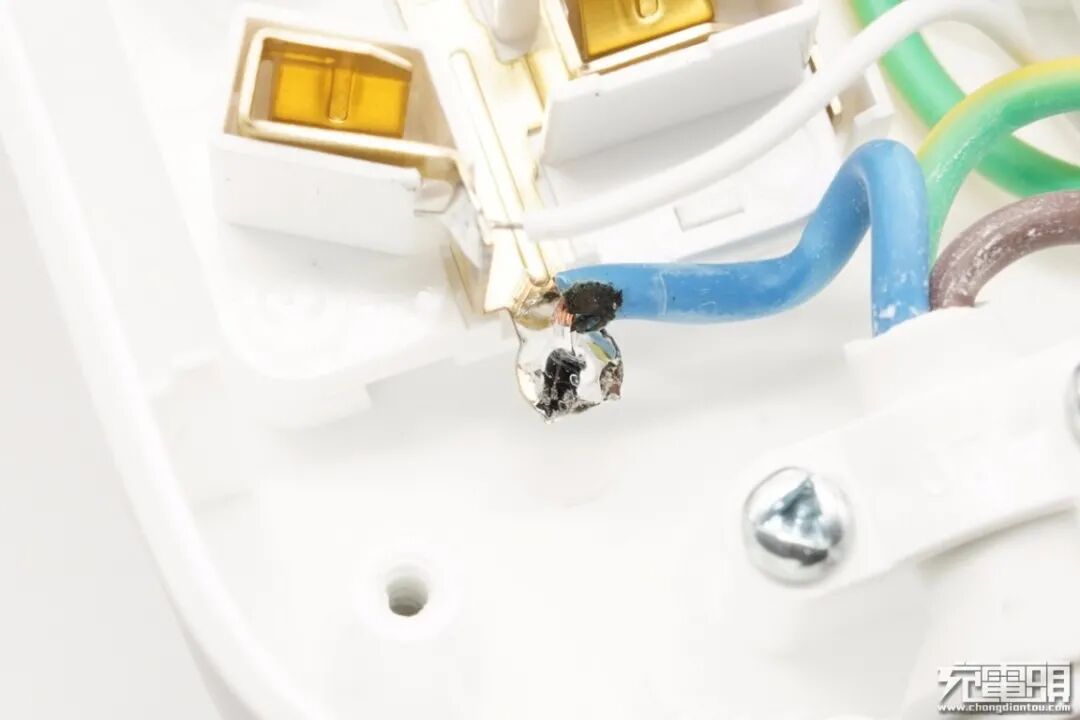

蓝色导线焊接处特写，焊点饱满。

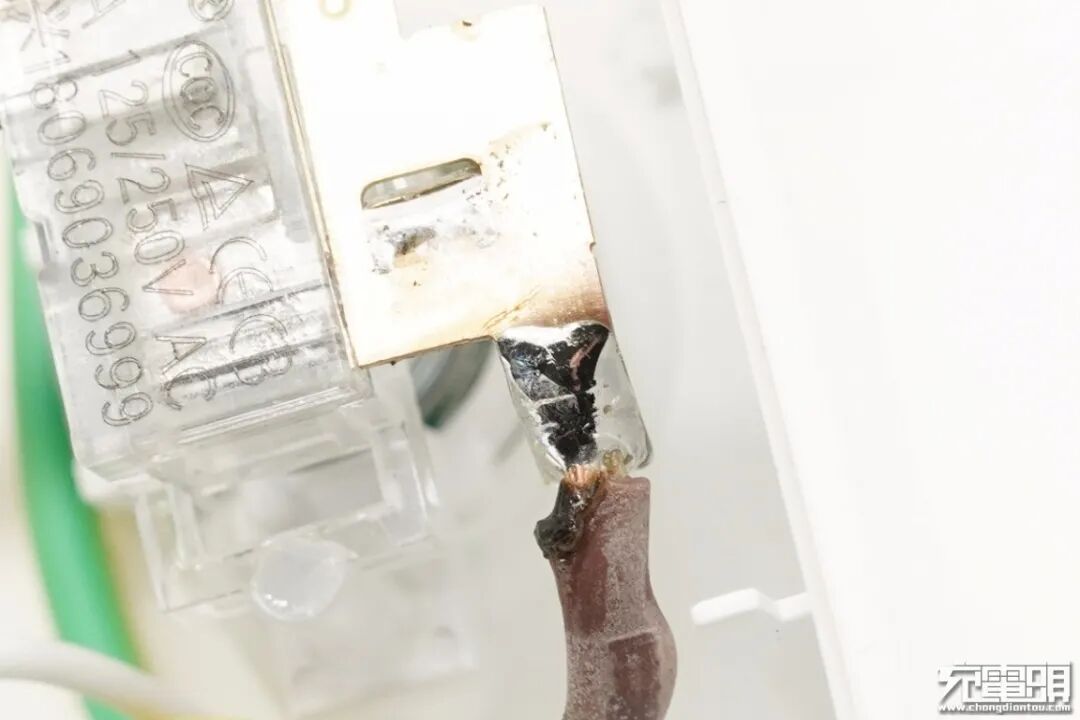

褐色导线焊接处特写。

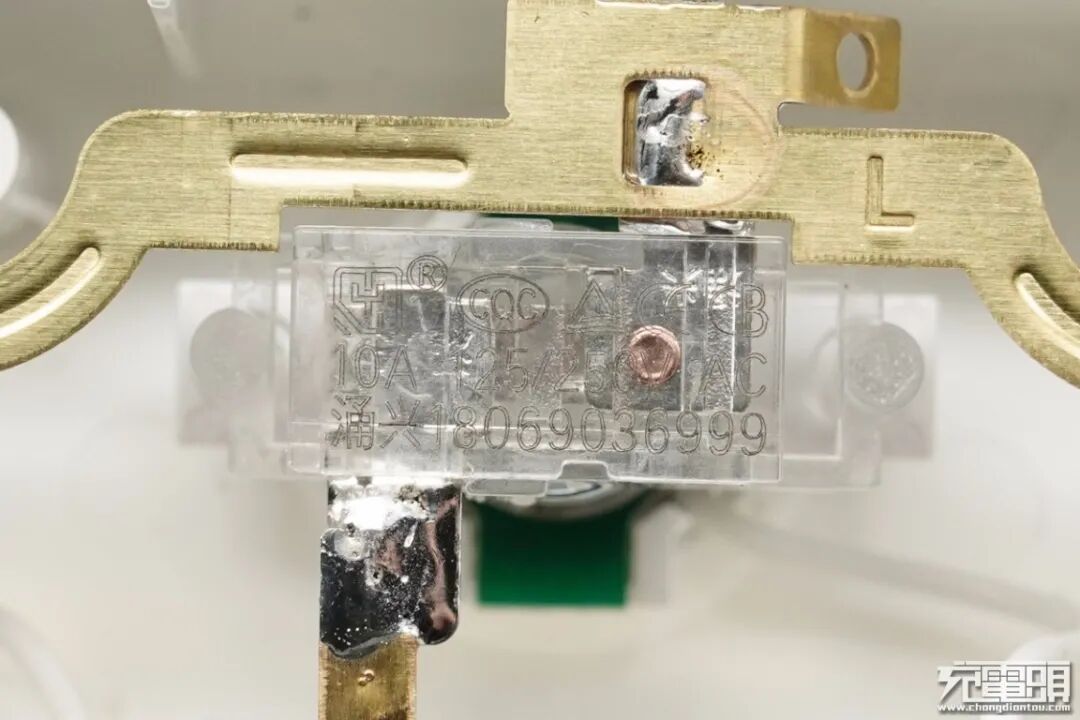

开关塑料壳上印有涌兴字样，规格为10A 125/250V AC，并且通过了CQC、CE、CB等认证。

开关内置弹簧，一是用来给开关复位；二是和白色导线一起连接两条铜带，为LED灯小板通电，LED小板同样受开关控制。

使用游标卡尺实测铜带宽度为3.38mm。

厚度为0.4mm。

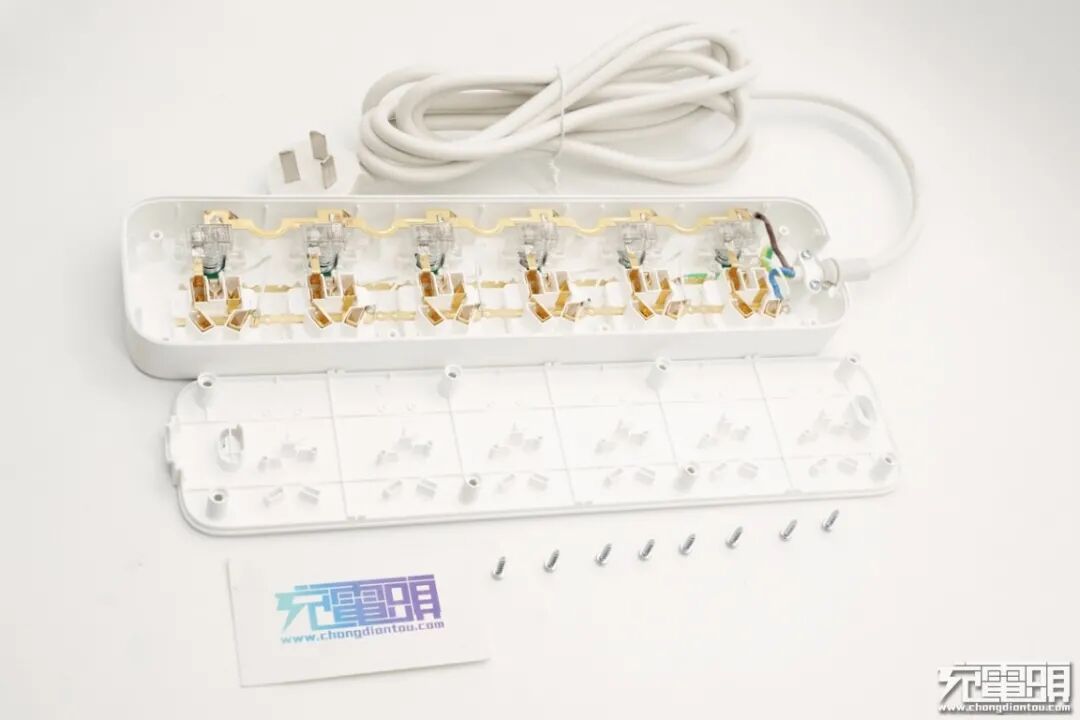

全部拆解完毕，来张全家福。

充电头网拆解总结

aigo六位六控延长线插座采用长条直板造型设计，外壳磨砂边角过渡圆润。插座已经通过了3C认证，电源线规格为3 x 1.0m㎡，插孔内置有安全门，各项指标均符合新国标要求。此外产品配有六个插孔，每个插孔还都设有独立开关，开关上有LED灯。插座不仅可以为多台设备供电，同时可通过LED灯观察插孔工作情况，一目了然，非常实用。

充电头网通过拆解了解到，插座内部采用一体铜带设计，三条铜带分别和火线、零线和地线连接，焊接牢固。开关规格为10A 125/250V，内设有弹簧，用来给开关复位以及LED灯小板通电，设计巧妙。产品做工扎实，同时也是一款非常实用的插座。
