苹果认证MagSafe无线充电模块首发拆解！

早在2020年9月，充电头网便从供应链获取了一段疑似苹果iPhone 12磁吸无线充电器模块的视频，苹果授权给第三方MFi企业的无线充模组得以首次揭晓，也从侧面证实了苹果即将推出全新磁吸配件认证标志Made for MagSafe。

不过在对苹果MagSafe磁吸无线充电器和MagSafes Duo双项无线充电器的拆解后，充电头网发现视频中的模块并非用于苹果官方MagSafe磁吸配件中。直到近期充电头网拿到了苹果给第三方配件厂商的MagSafe无线充电模块后，这一谜题才被解开。正是广大无线充电配件厂商翘首期盼的Made For MagSafe认证模块。

目前，苹果的核心合作伙伴已经拿到样品， 有了这个模组就能生产MagSafe磁吸无线充各种充电产品。可见不少MFi企业已经在测试和开发新品中，上半年能看到基于这个模组的更多配件上市。

在此之前，苹果已经正式开放了iPhone 12系列MagSafe保护壳的MFi认证，各家MFi认证企业从即日起便可向苹果代理商安富利购买iPhone 12保护壳磁吸模组。

苹果Made For MagSafe认证磁吸无线充电模块到底有何特别之处？下面就对其进行详细拆解，看看其内部如何设计。

苹果Made For MagSafe认证磁吸无线充电模块呈扁平圆饼状，正面为纯白色，背面使用金属屏蔽罩封装，整体看起来严丝合缝。同时，这个无线充电器模块还预留了用于连接电力及通讯线缆的五个焊盘，分别为VBUS、V+、V-、CC、GND。

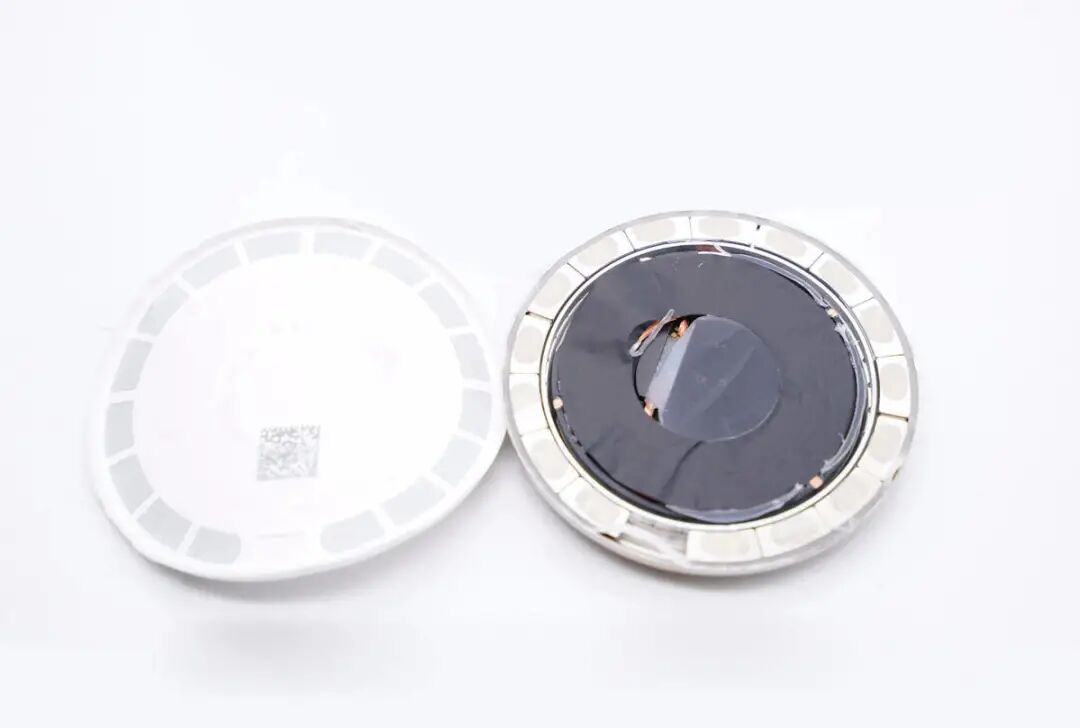

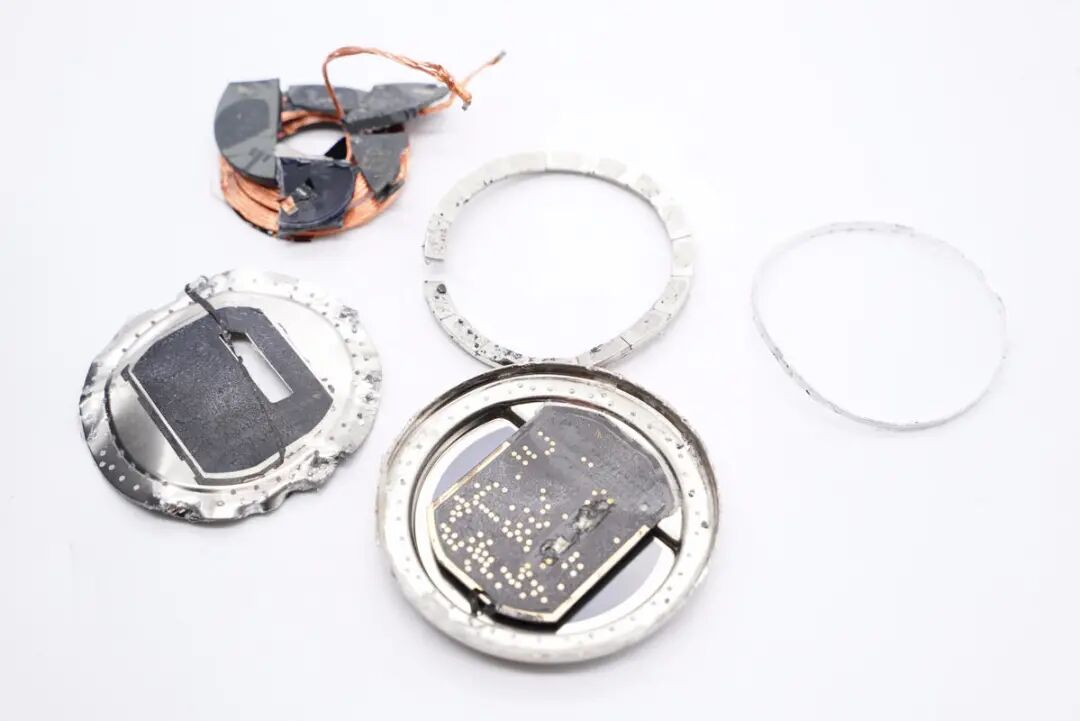

将正面塑料板撕下，可以看到无线充边缘设有一圈磁铁，打胶水固定。

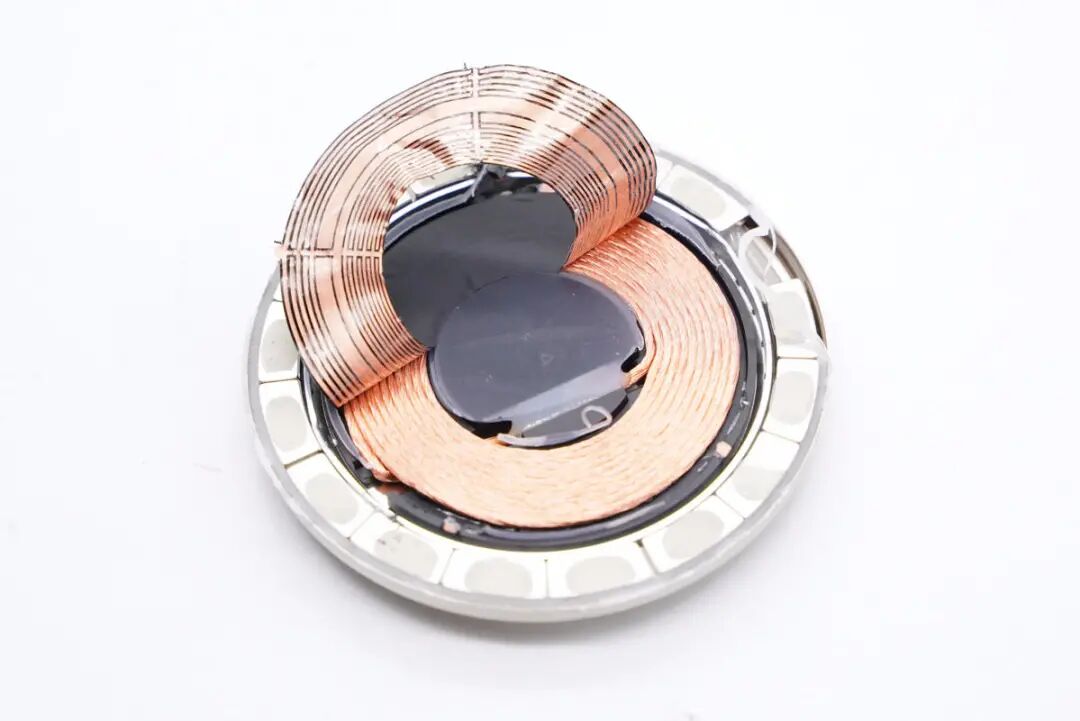

无线充电线圈上贴有感应线圈。

无线充电线圈和PCB板之间设有一块屏蔽金属片，边缘点焊固定，中心对应PCB板区域贴有绝缘纸。

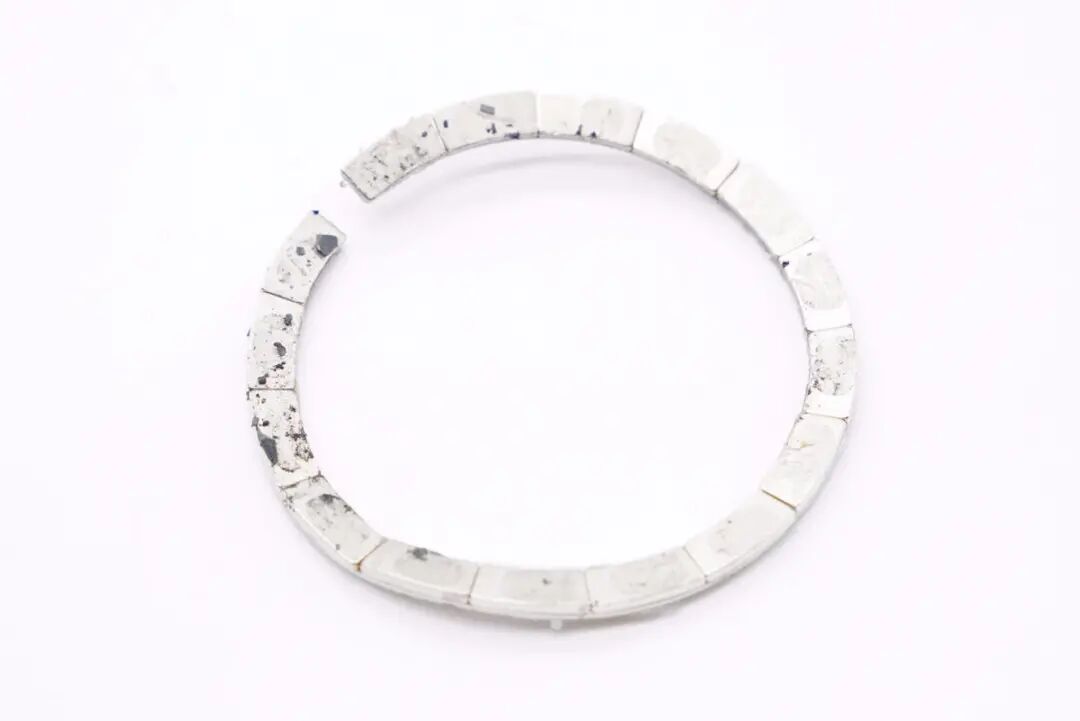

16颗小磁铁组成磁环。

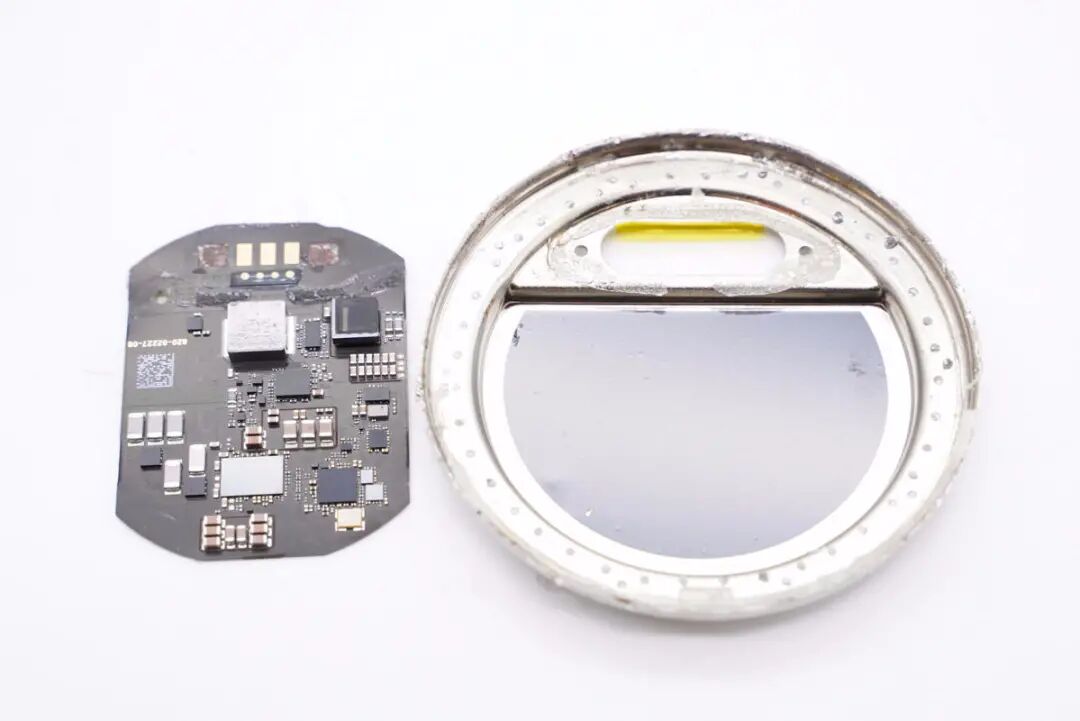

将PCB板取出，金属壳凹槽内也贴有绝缘纸。

PCB板采用单面放置元器件。

滤波电感特写。

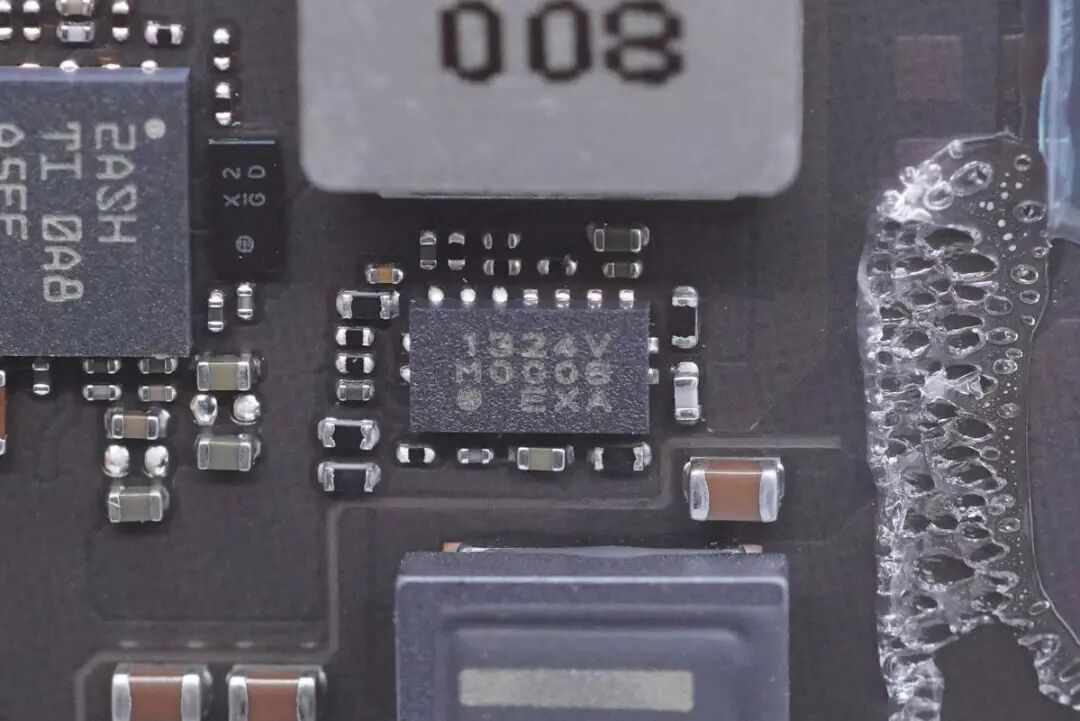

丝印1324V的负载开关。

TI德州仪器的TPS61178，升压转换器。

丝印X2 GD的二极管，用来提高升压转换效率。

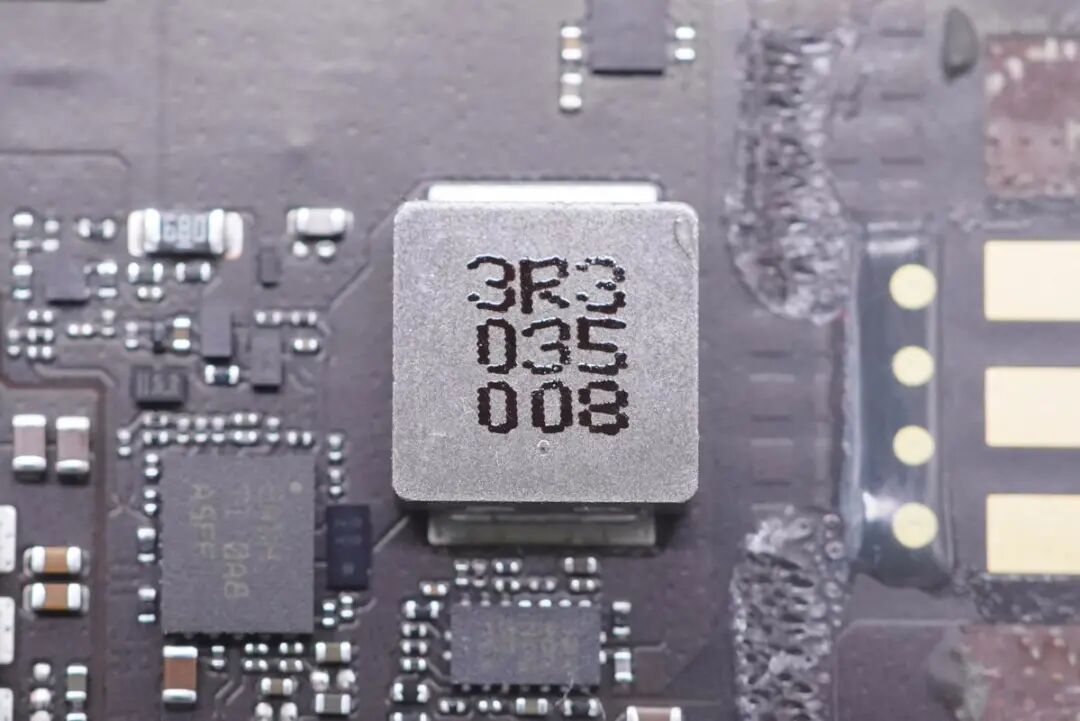

一颗3.3μH合金电感，用于升压。

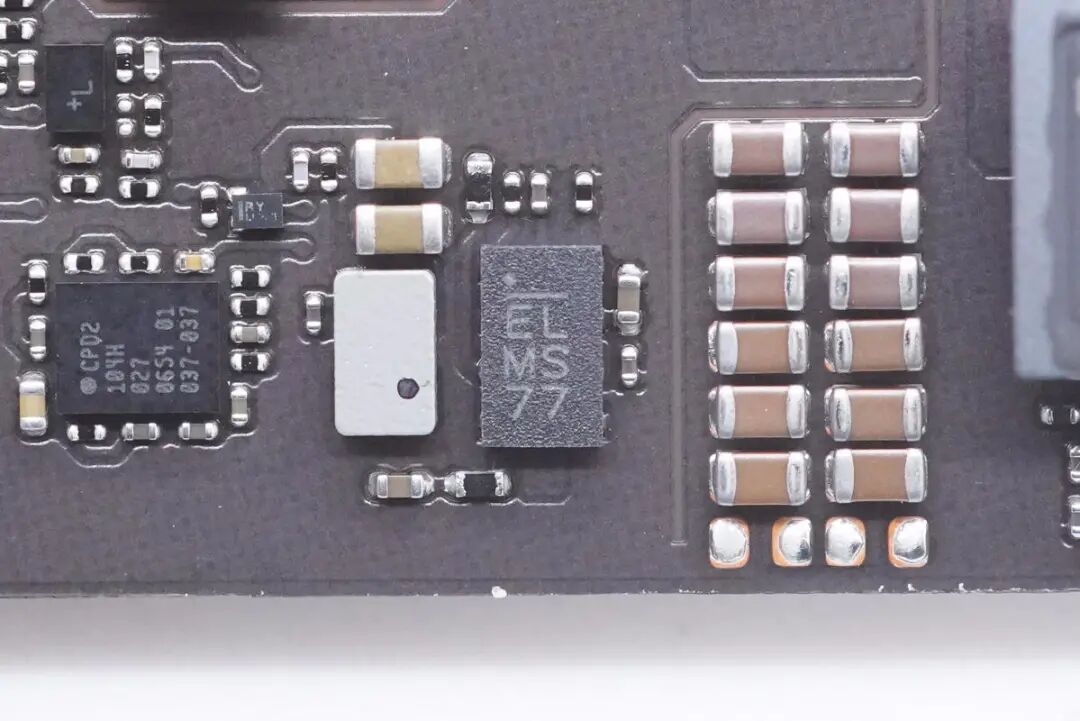

MPS的降压IC，为无线充电单片机供电。

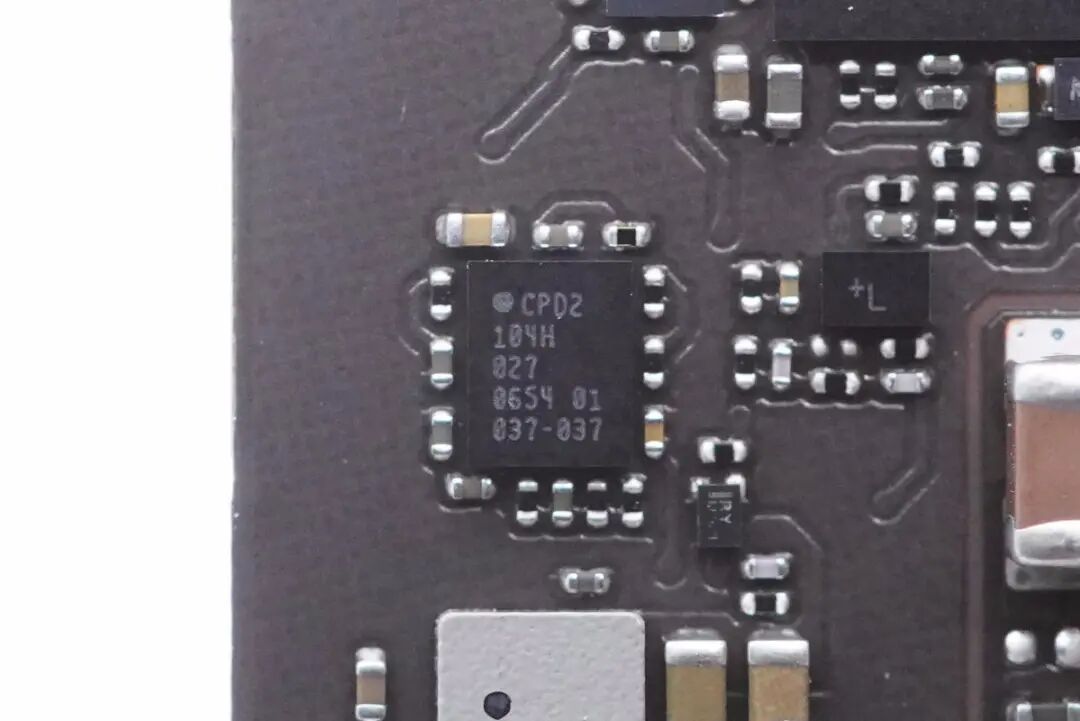

赛普拉斯CYPD2104 Type-C端口控制器。

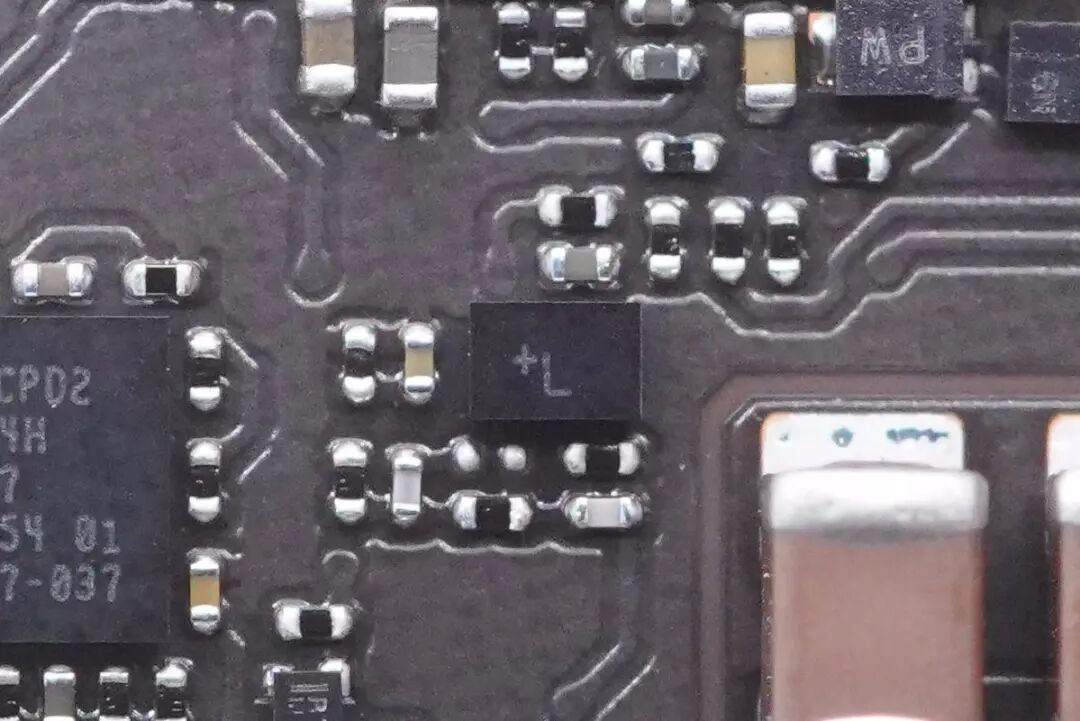

丝印+L的元器件。

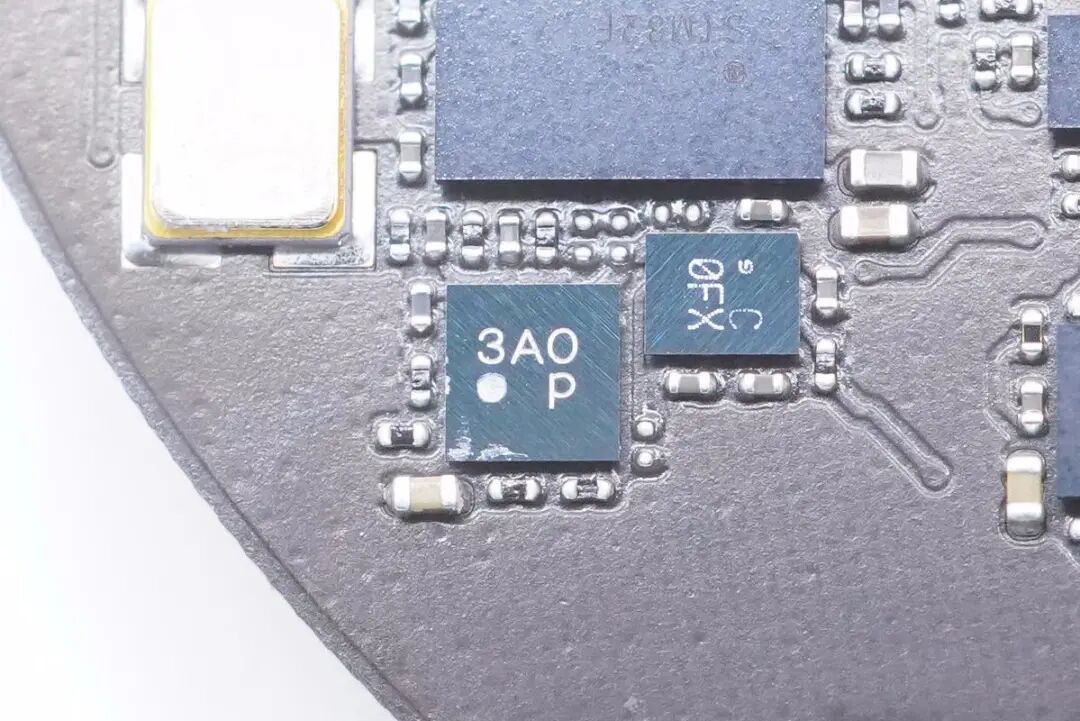

丝印3AOP。

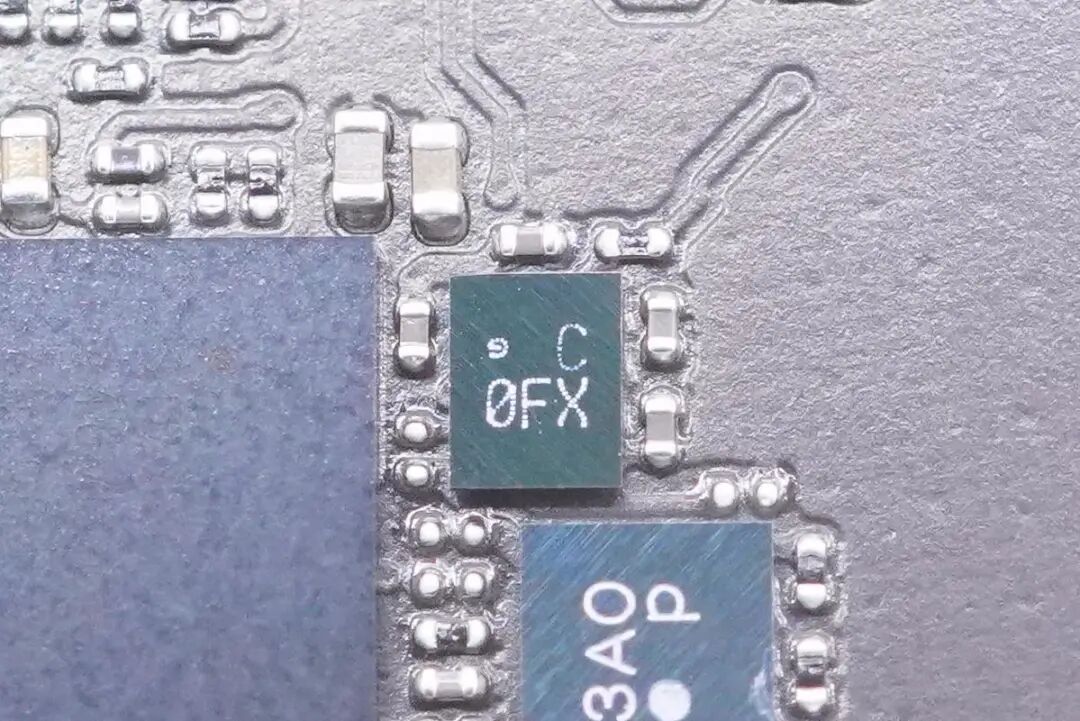

丝印C0FX。

无线充电器主控芯片采用ST意法STM32F446MEY6，带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有512 KB Flash、180 MHz CPU、ART加速器和双QSPI。

意法STM32F446MEY6资料信息。

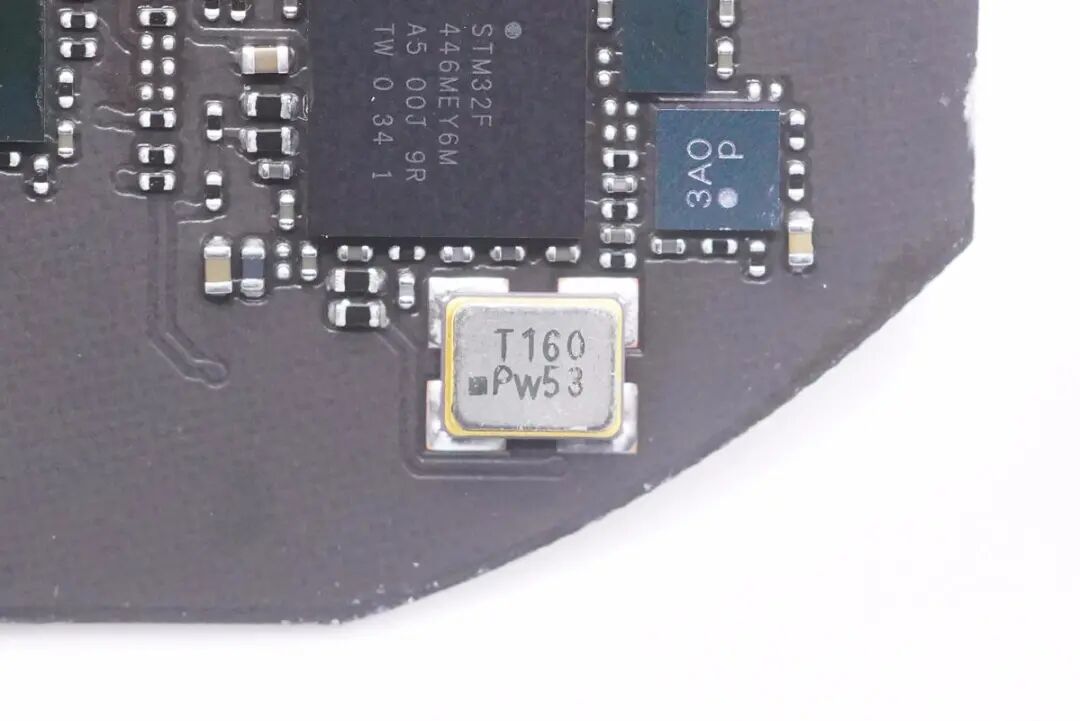

旁边设有一颗晶振为主控芯片提供时钟。

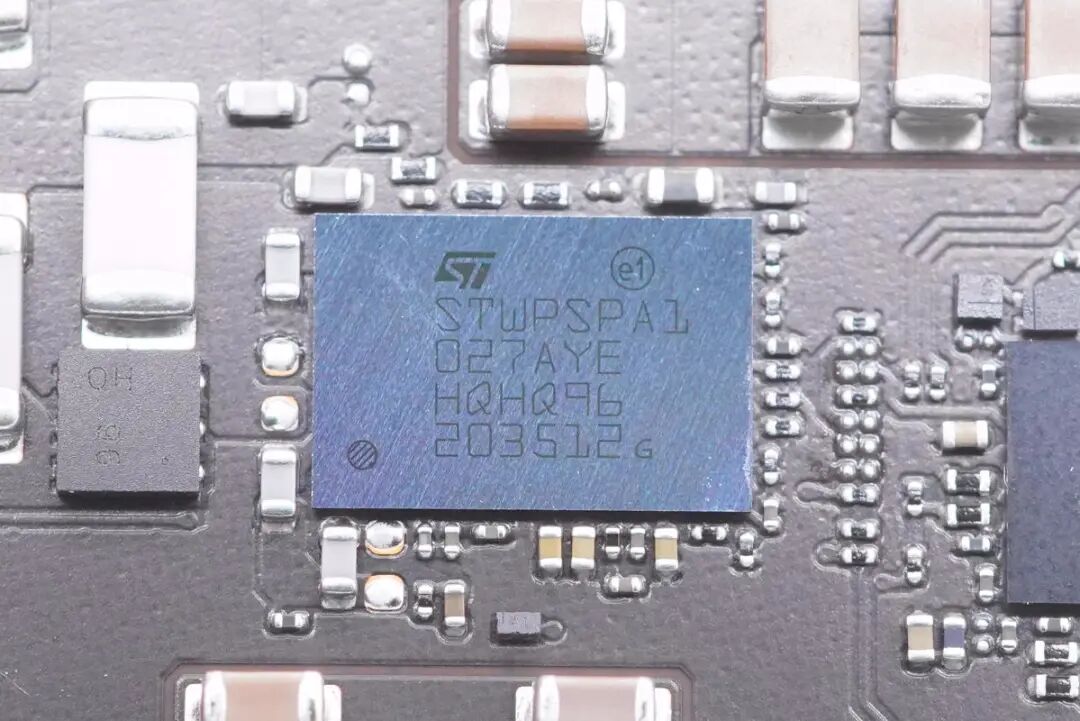

ST意法STWPSPA1，定制无线充电控制器，CSP封装，内置功率MOS管驱动器，外围元件精简，通过iPhone12 MagSafe磁吸无线充电器IC级分析报告，这颗控制器内部还封装两个功率管，外置两个功率管组成H桥。

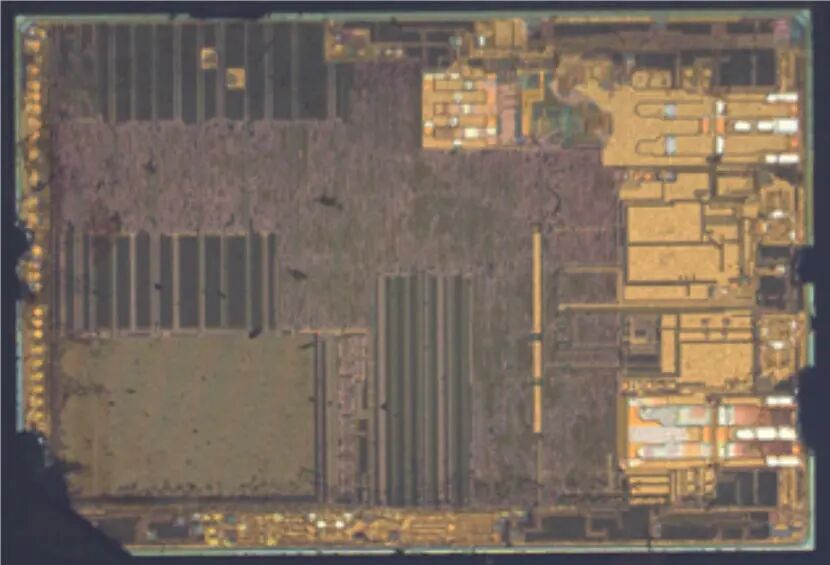

通过DECAP图可以看出，STWPSPA1芯片右侧内置两颗MOS管，与芯片外置的两颗MOS管组成H桥驱动无线充电线圈。

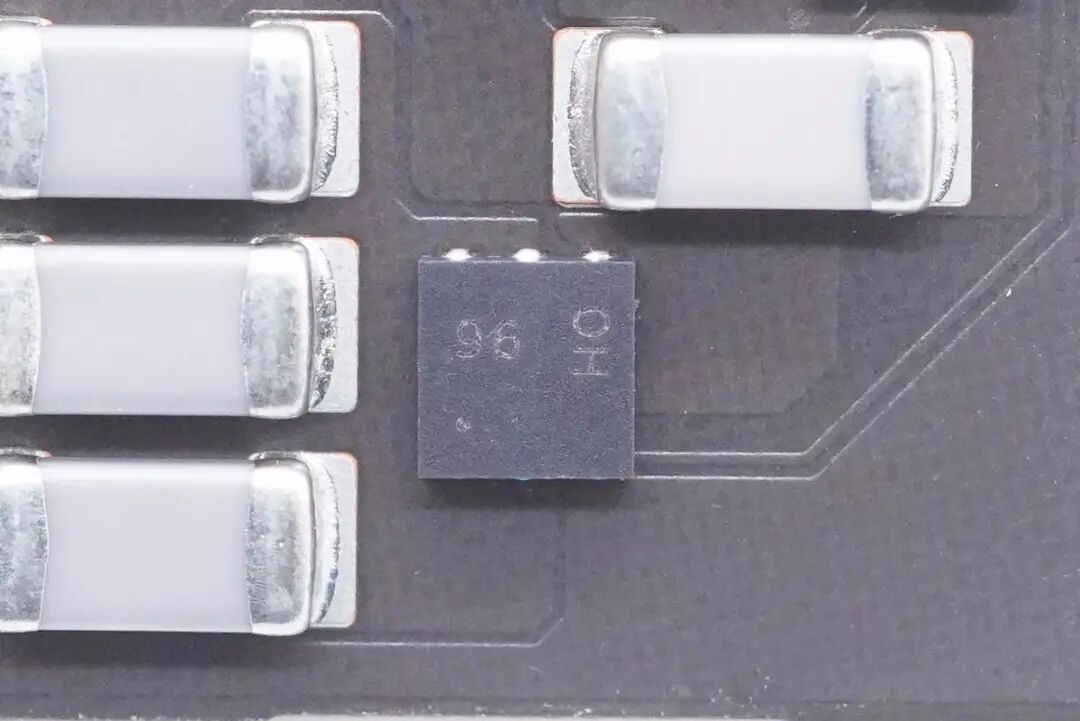

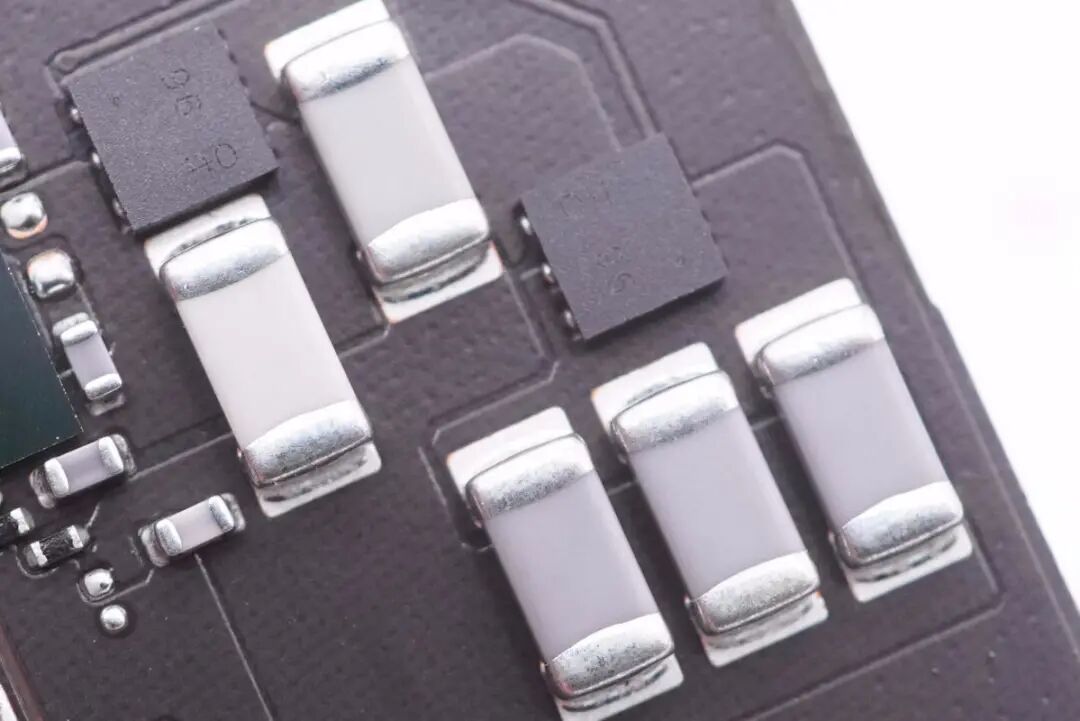

旁边设有两颗MOS管用于无线充电线圈驱动。

另一颗特写。

五颗白色NPO谐振电容。

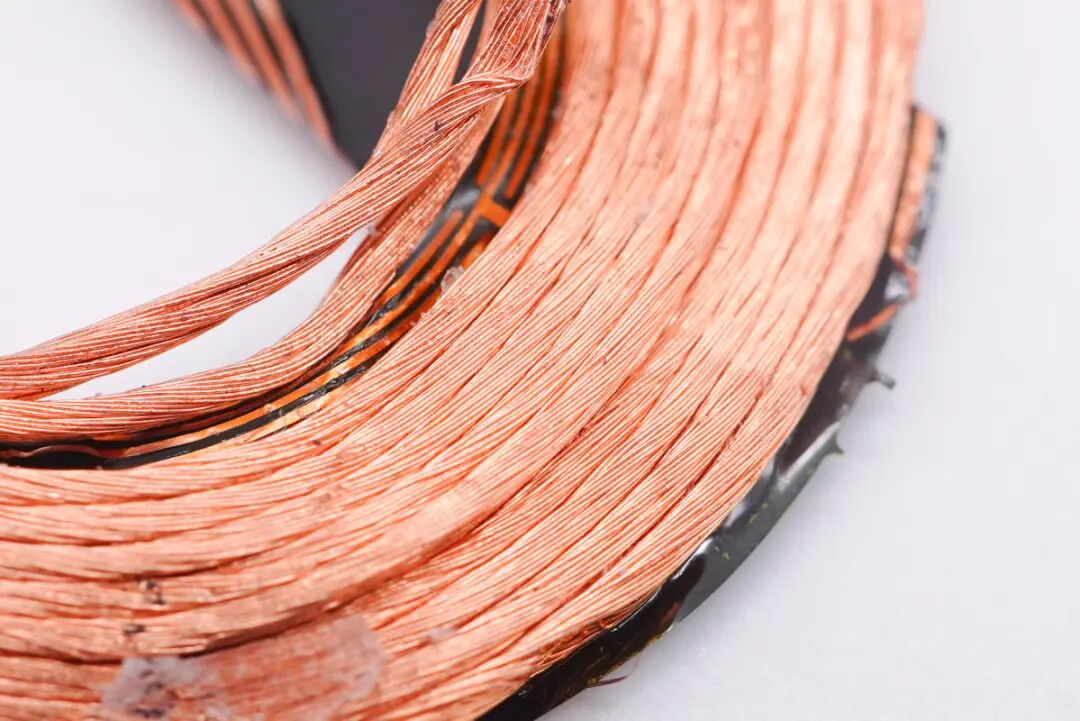

无线充电线圈采用利兹线绕制。

充电头网总结

苹果Made for MagSafe认证磁吸无线充电模块在外观方面与苹原装MagSafe无线充电器和MagSafes Duo双项无线充电器均有着较大的区别，内部电路设计和PCB布局也完全不同，可与充电头网发布的MagSafe无线充电器芯片级分析报告对比查阅。

作为一个单独向第三方厂商售卖的部件，该模块更加注重功能的完整性，所以其内部集成了完整的调压供电电路、无线充电控制以及驱动电路。第三方厂商在开发相关配件时，只需搭配20W以上的适配器，接上正负极供电就能为iPhone 12系列实现15W无线快充，应用十分简便。

充电头网拆解了解到，在用料方面，这套MagSafe磁吸无线充电模块内置升压电路以及无线充电功率级供电电路和之前拆解的苹果MagSafe无线充原理相同，且主要芯片品牌、料号均未发生改变，赛普拉斯、德州仪器、意法等供应商的核心器件仍然沿用，模块的整体用料和做工都属一流。
