拆解报告：惠普65W USB PD快充充电器
HP惠普是世界知名的500强企业，同时又是一家老牌电脑厂商，旗下的惠普笔记本电脑口碑一直不错，深受消费者喜爱。最近充电头网拿到了惠普一款65W PD快充充电器TPN-HA01，而这款充电器就是专为惠普笔记本电脑设计的。
充电器支持PD3.0快充，具备齐全的电压档位，同时自带有USB-C输出线缆，方便用户使用。产品已经通过了多个国家或地区重要机构的认证，全球各个地区都能使用，可见惠普笔记本电脑在全世界都是相当受欢迎的。那么下面我们就对这款充电器进行拆解，看看其做工用料如何。
一、惠普65W充电器外观

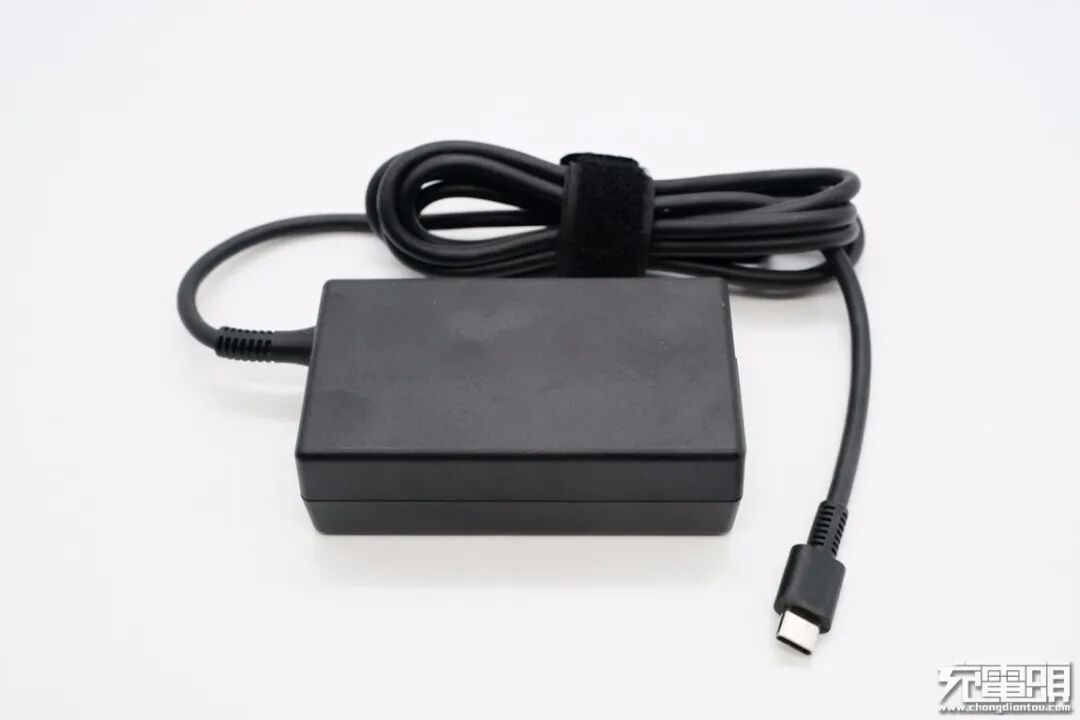

产品采用典型的笔记本电源适配器设计风格，长方体机身表面磨砂处理，边角过渡圆润，自带的USB-C输出数据线使用魔术扎带捆扎，方便整理。

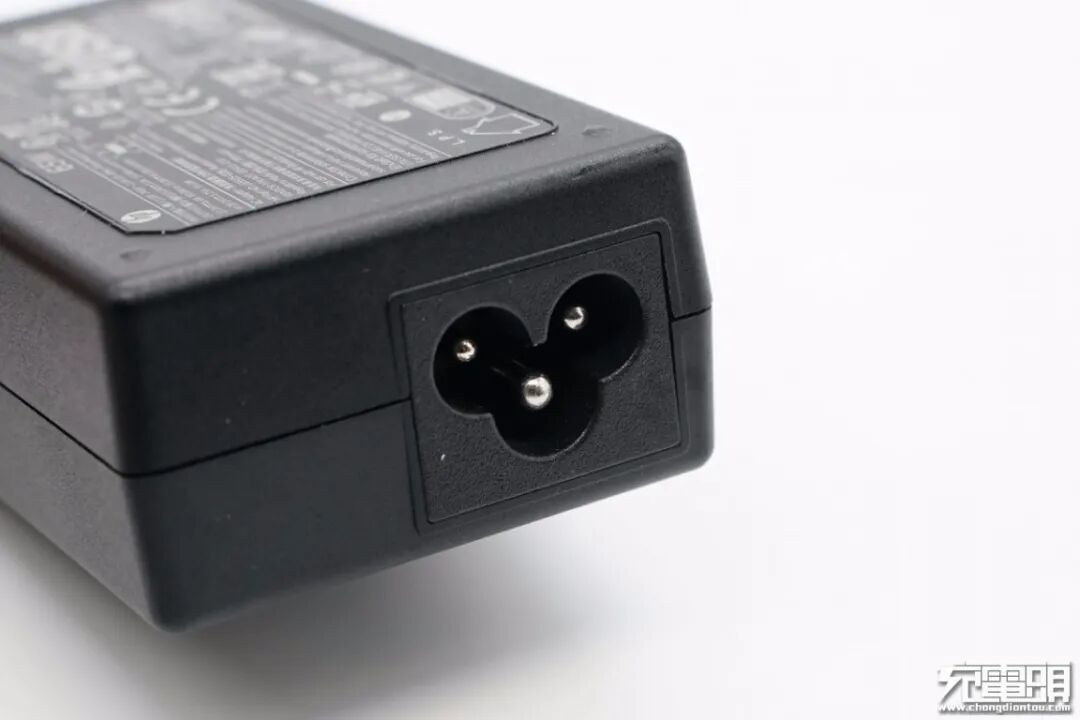

输入端配备三脚梅花接口，使用笔记本的时候能有效接地，避免麻痛感。

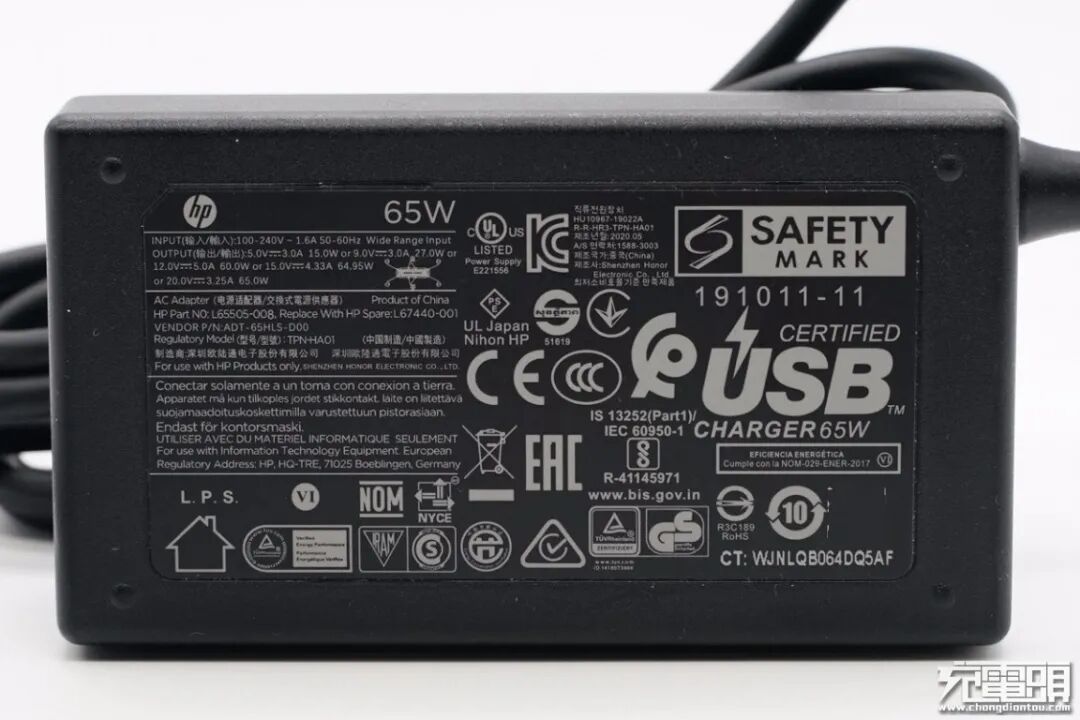

底部机身壳上贴有充电器铭牌
型号：TPN-HA01
输入：100-240V~50/60HZ 1.6A
输出：5V3A、9V3A、12V5A、15V4.33A、20V3.25A
制造商：深圳欧陆通电子股份有限公司
产品已经通过了CCC、CE、UL、CP、EAC、KC、TUV、GS、VI、NOM、NYCE等认证，适用于全球各个地区。

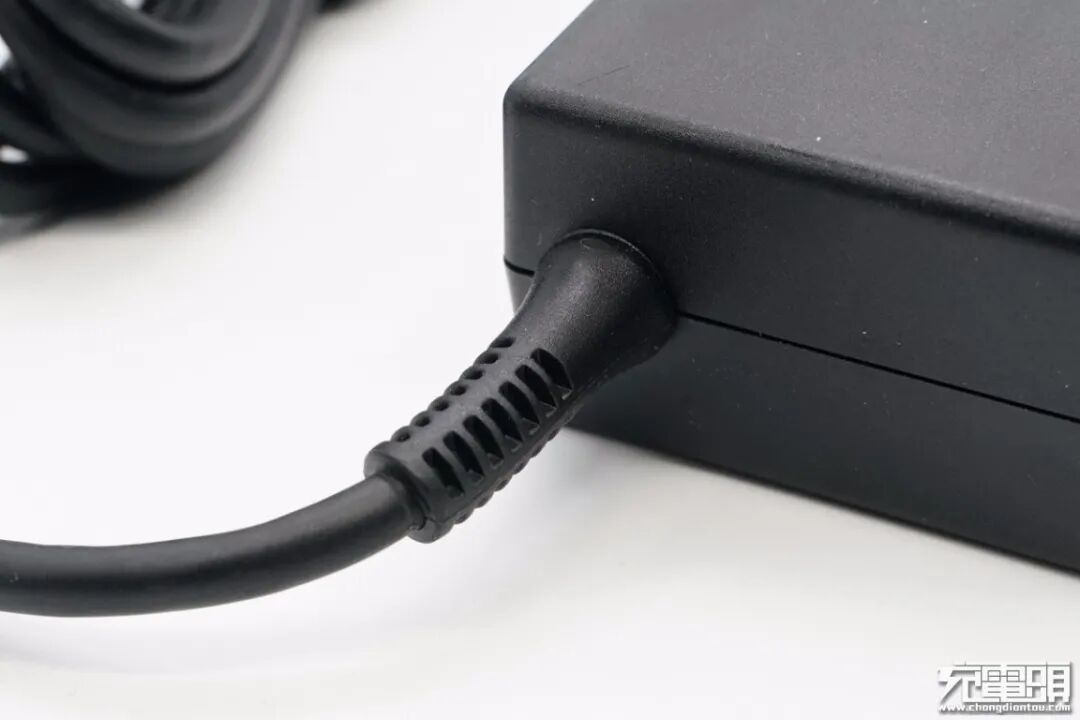

机身和线缆连接处做了抗弯折处理，更加耐用。

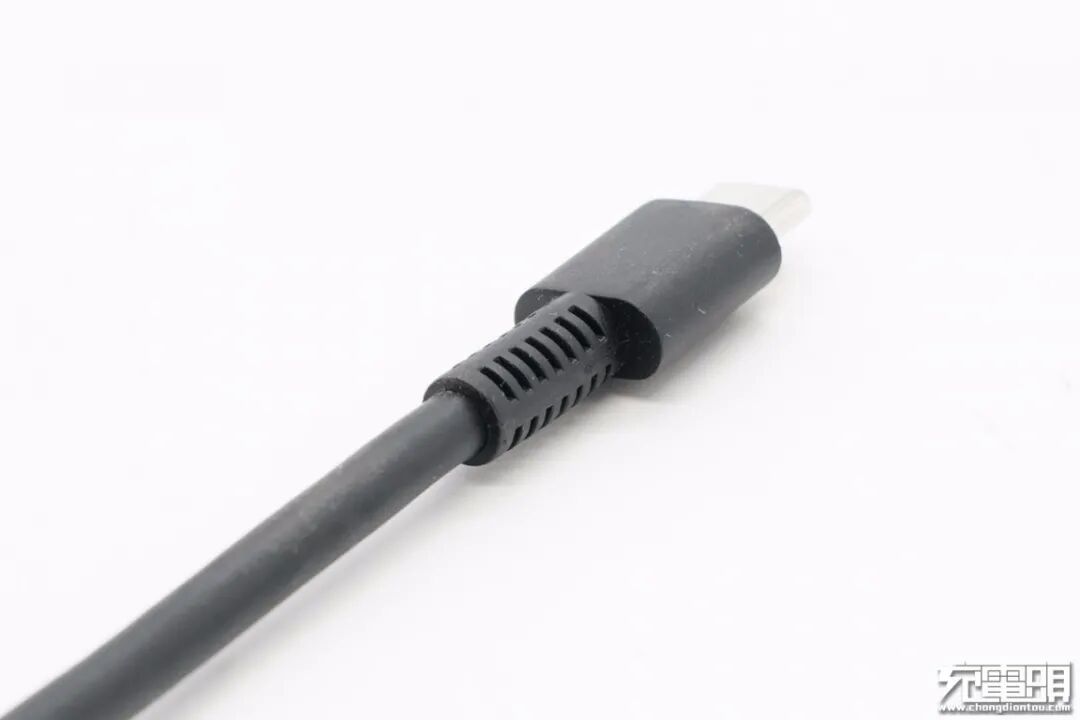

另一端线头处同样做了抗弯折处理。

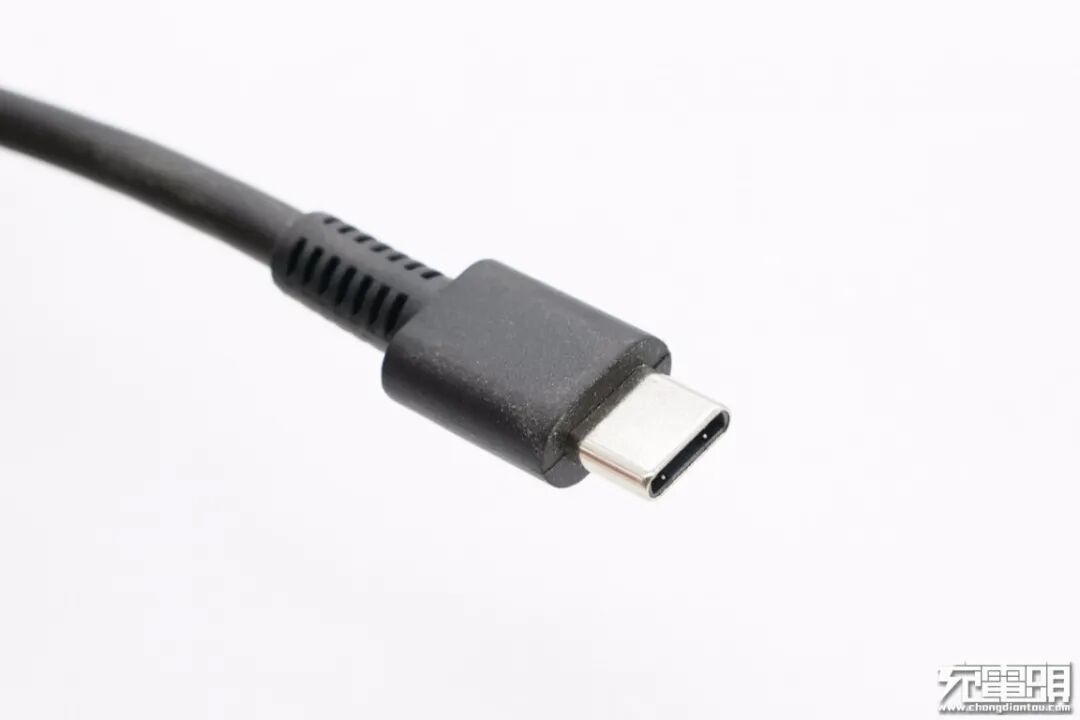

此外USB-C线头塑料壳磨砂处理，方便用户插拔使用。

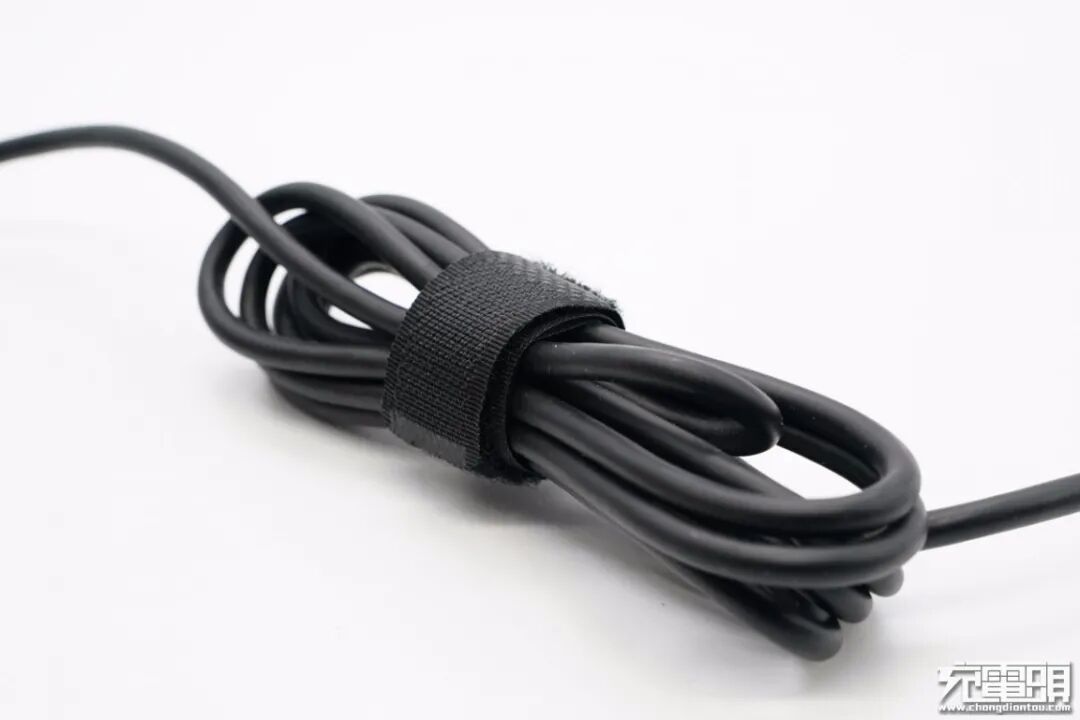

线身使用魔术扎带捆扎，方便收纳。
机身加上线缆总长度约为1.9米，适用绝大多数使用场景。

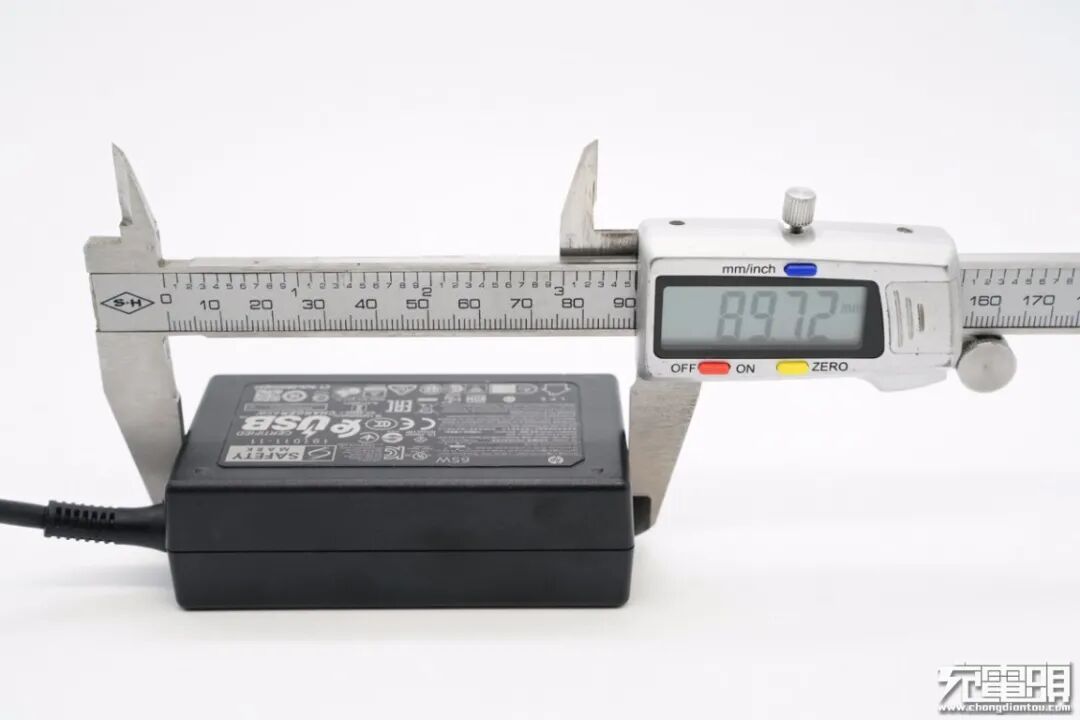

另外使用游标卡尺实测机身长度为89.72mm。

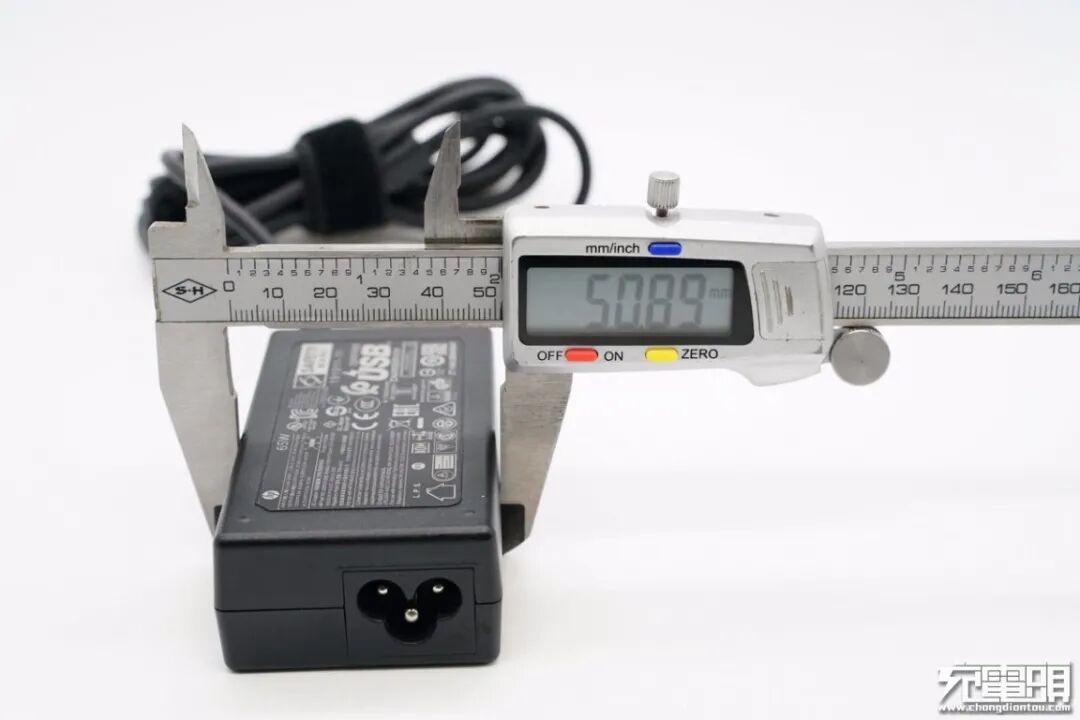

宽度为50.89mm。
厚度为28.78mm。

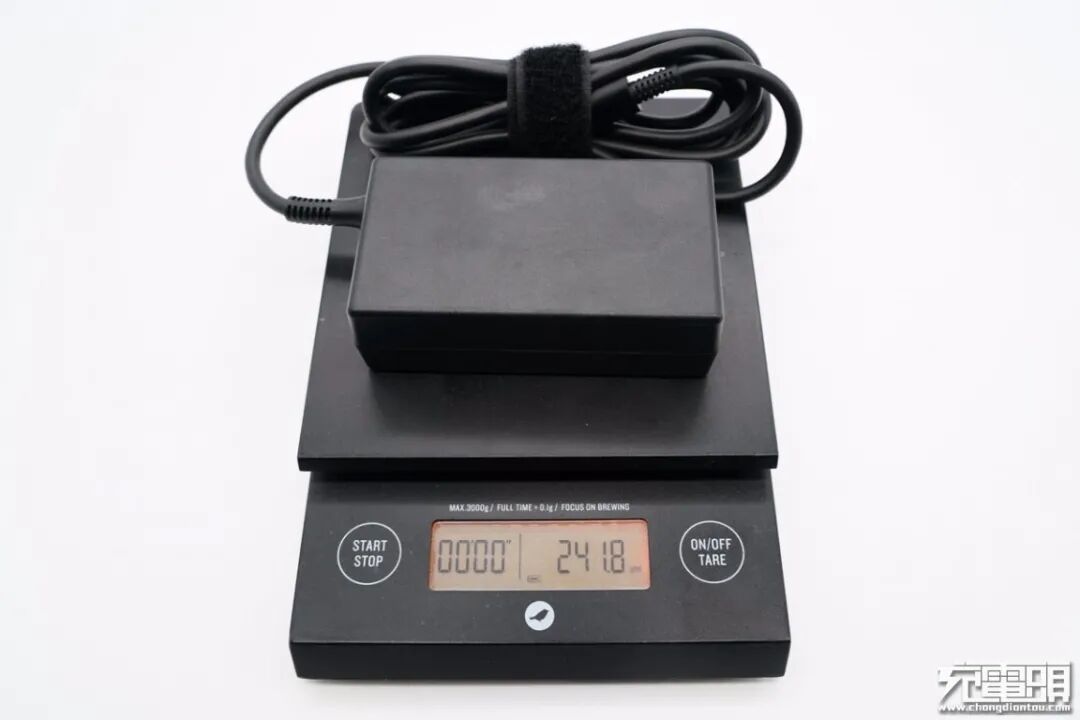

充电器带线总重量约为242g。

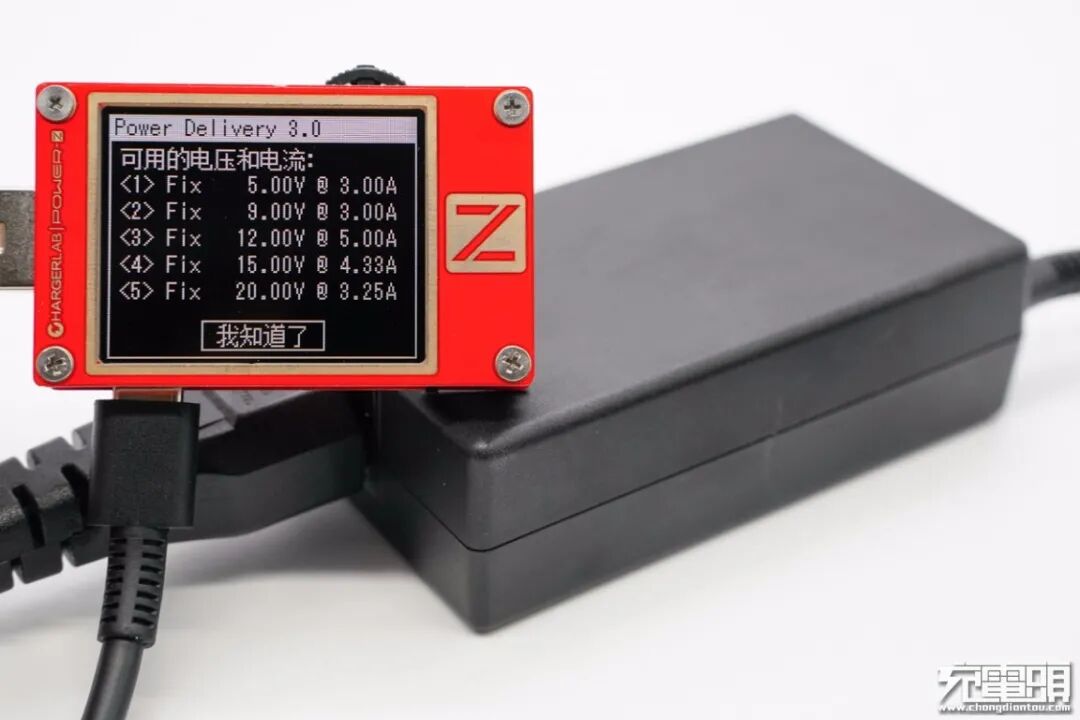

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，发现这款充电器仅支持PD3.0快充协议。
PDO报文显示该充电器具备5V3A、9V3A、12V5A、15V4.33A、20V3.25A五组固定电压档位。
二、惠普65W充电器拆解
充电器机身壳采用超声波焊接封装，沿着侧面组装痕迹处将机身壳拆开。

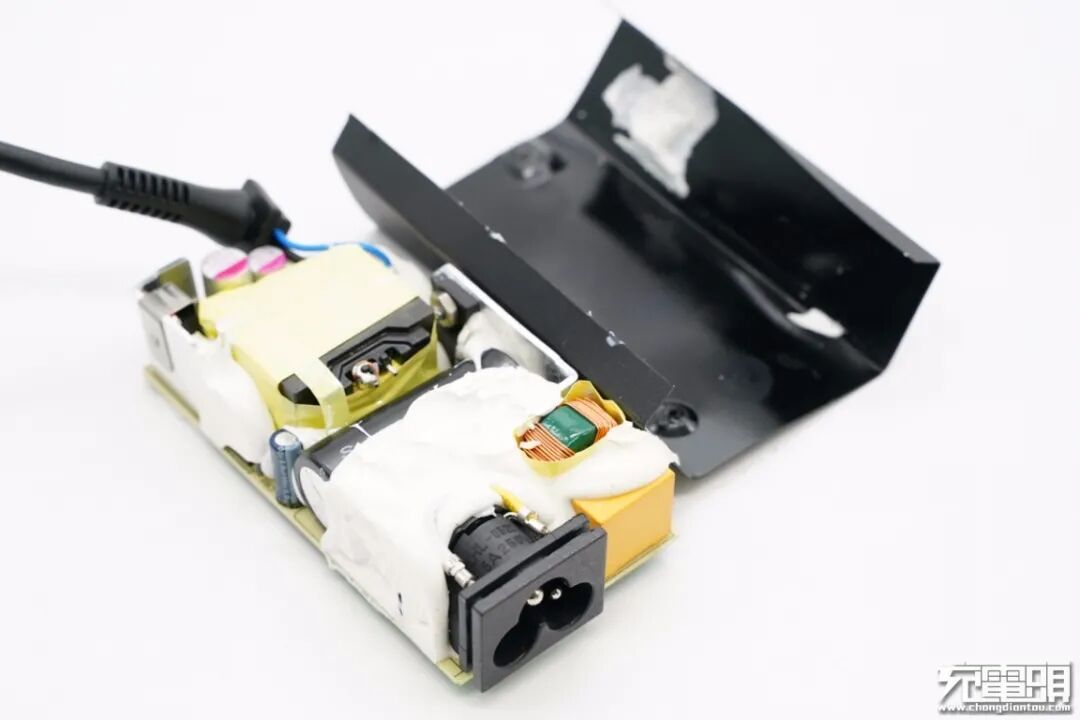

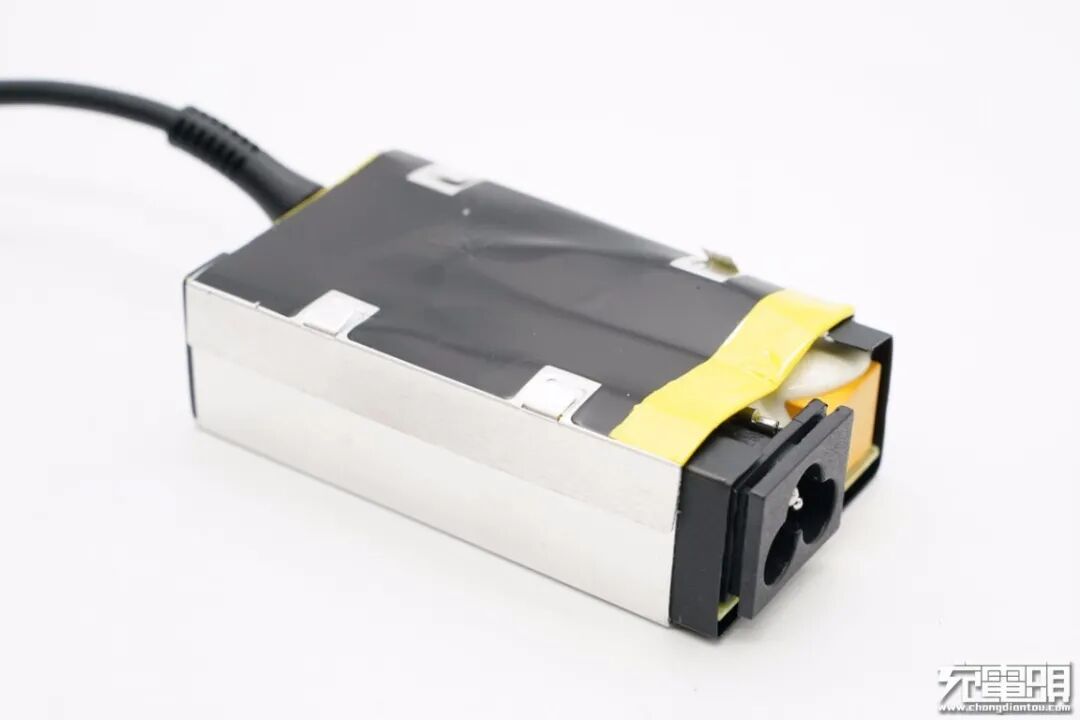

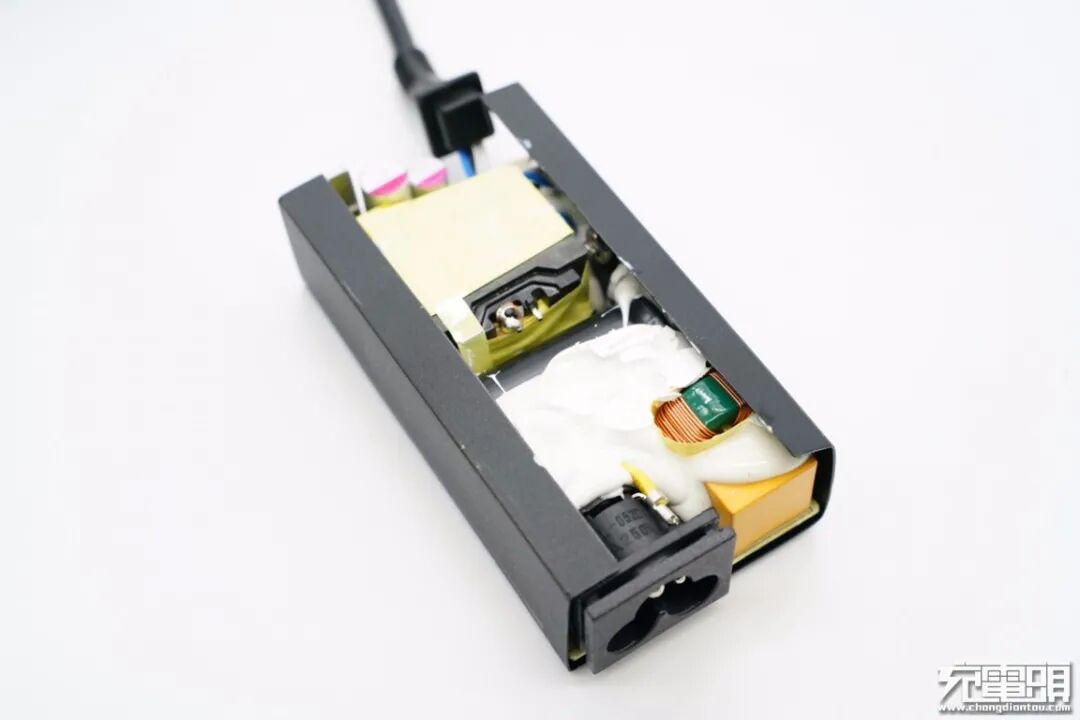

整个PCBA模块四面包裹散热片，散热片上还贴有导热锡纸和绝缘胶带。
散热片和充电器之间还有塑料板进行隔离。

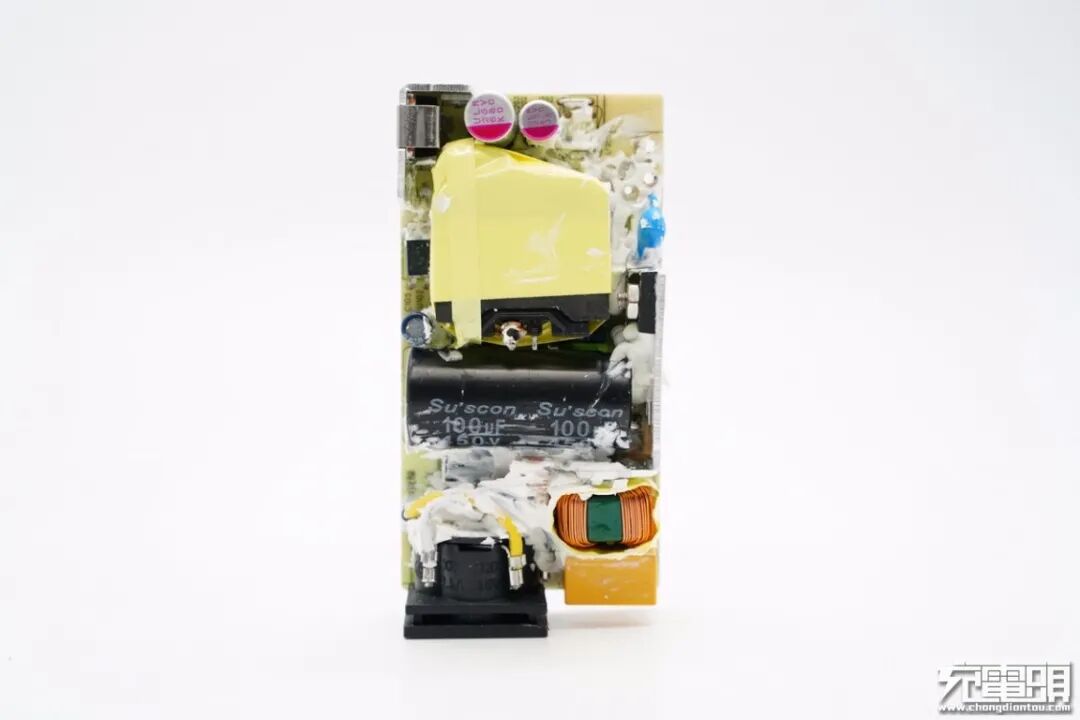

主板正面元器件打胶帮助固定和导热。
将硅胶清理掉，中间横置初级滤波电解电容。

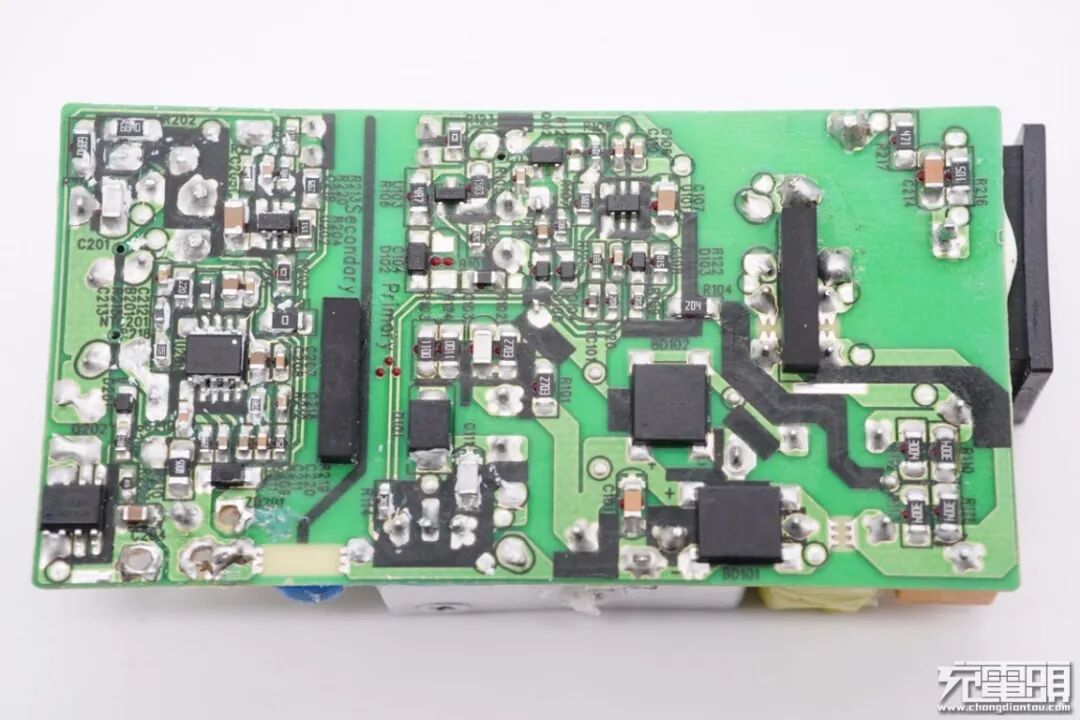

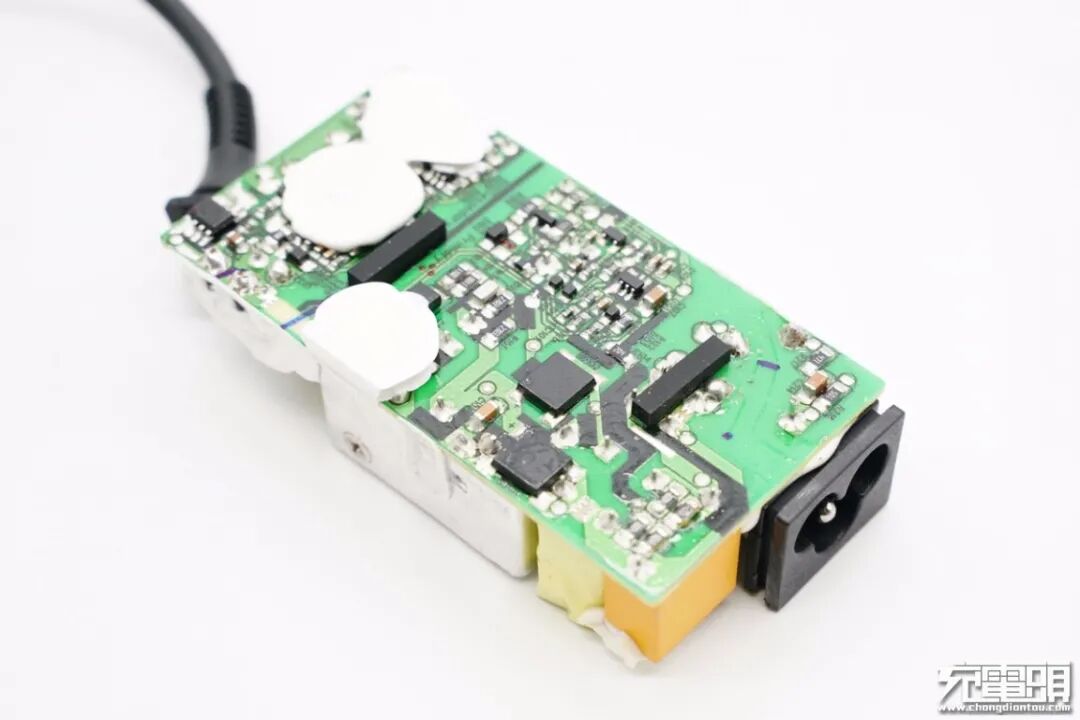

板子背面主要发热芯片上同样注胶处理。
初次级之间分界明显，此外还贴有两条胶垫进行支撑。
经过对充电器电路板观察分析发现，惠普这款65W PD快充充电器采用典型的开关电源宽范围输出，由次级协议芯片通过光耦反馈控制输出电压设计架构。下面我们就从输入端开始一一了解各元器件。
PCB板前端一览，左侧设有梅花输入插口，右侧是安规X电容。

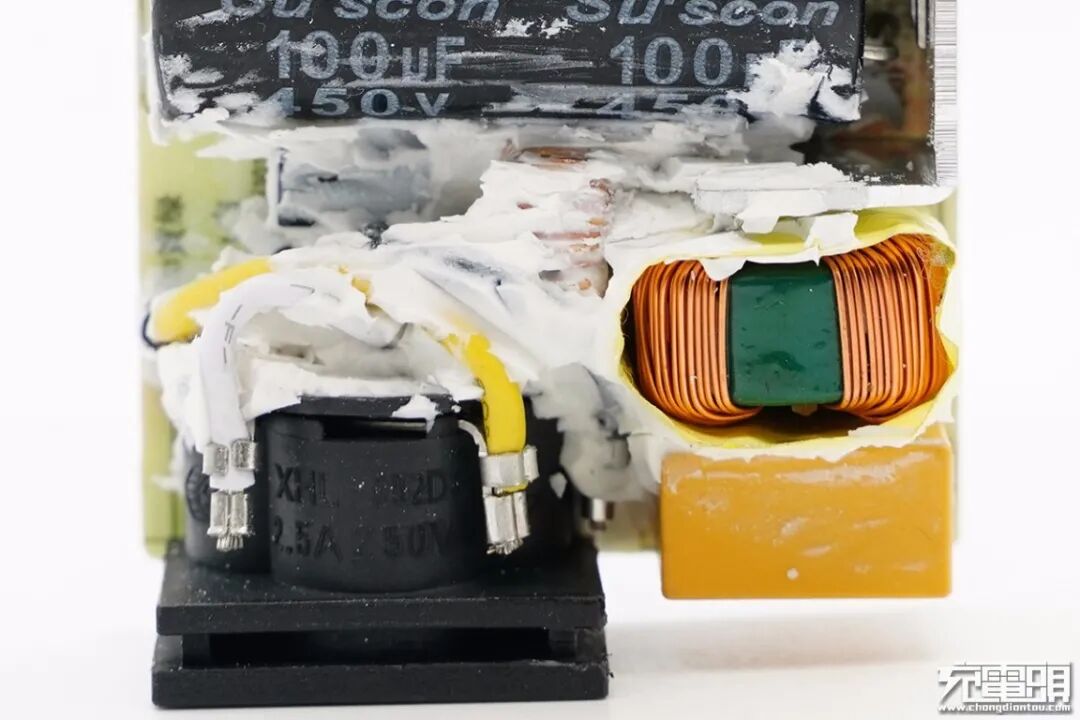

在插口和高压滤波电容之间还有延时保险丝和两级共模电感。
梅花输入插口使用黄白黑三线与主板连接，导线两端压端子固定，塑料壳上设有2.5A 250V等规格参数。

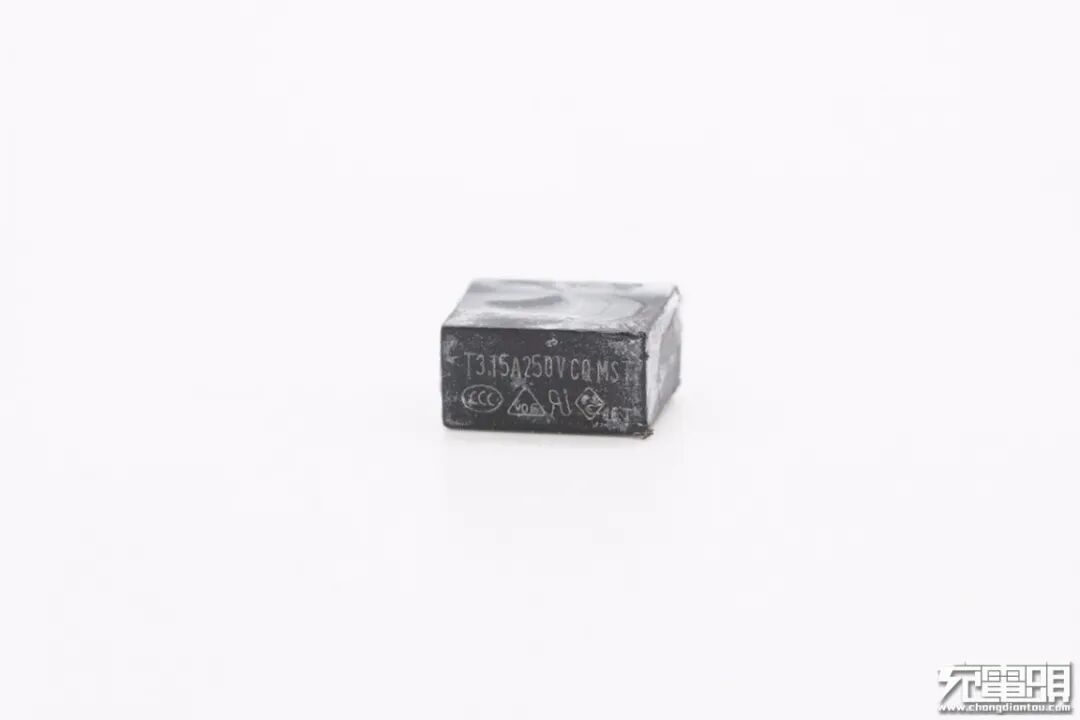

延时保险丝规格为3.15A 250V。
这颗共模电感双线绕制，绿色磁芯。

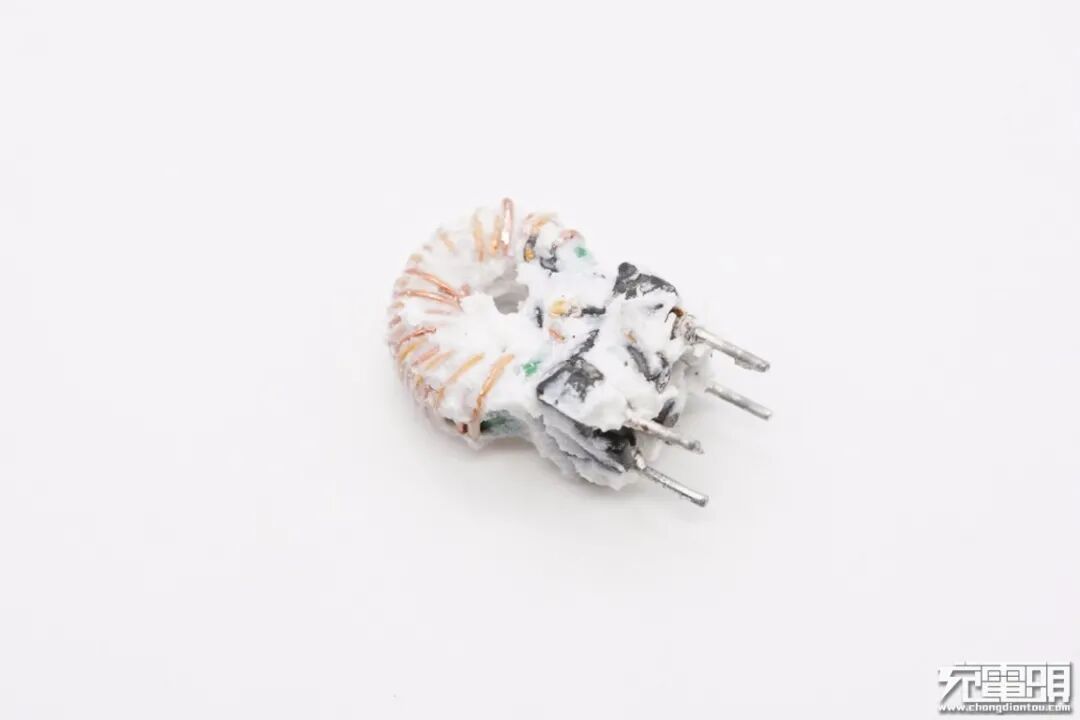

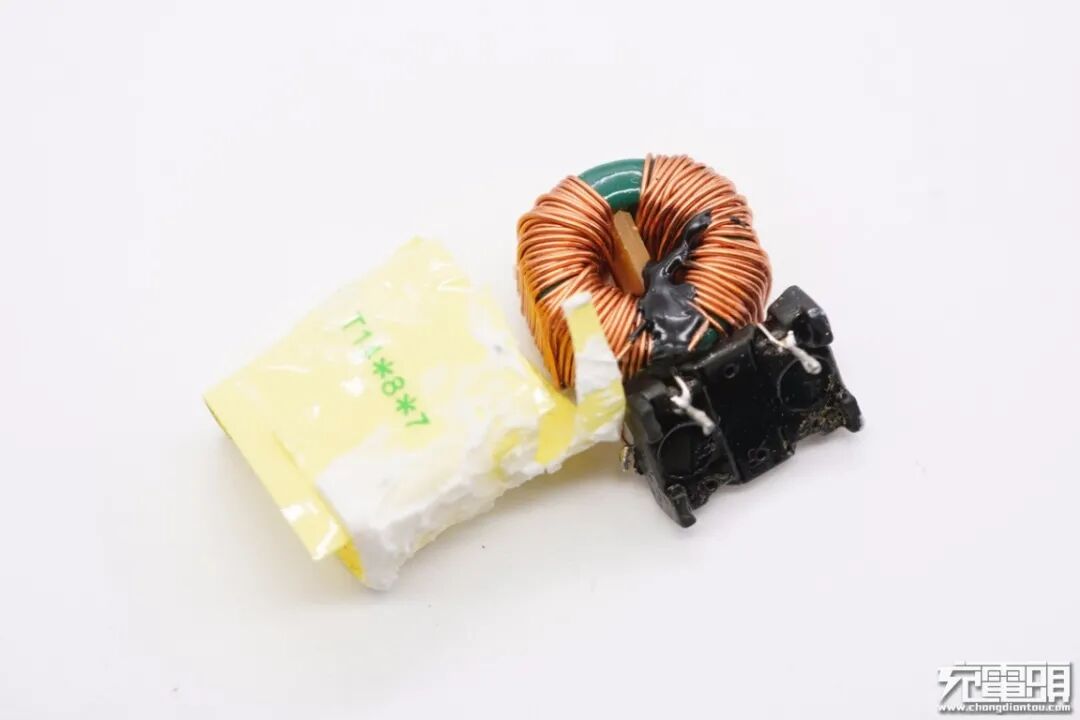

另一颗包裹绝缘胶带，两级设计用于滤除EMI干扰。

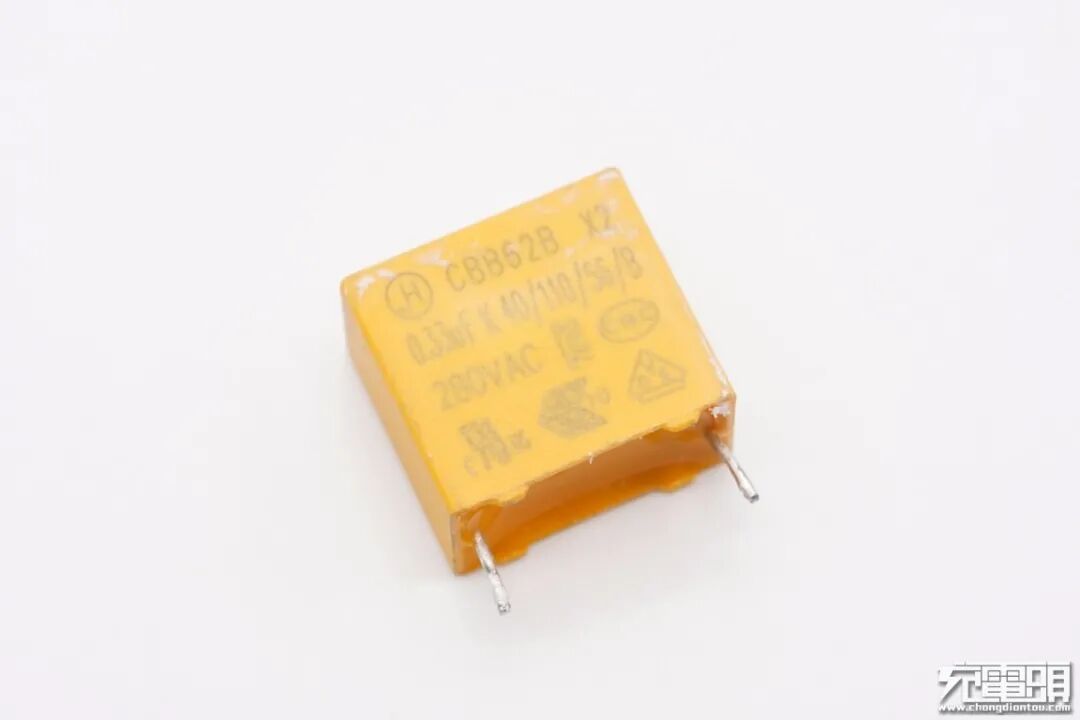

安规X电容特写，容量0.33μF。

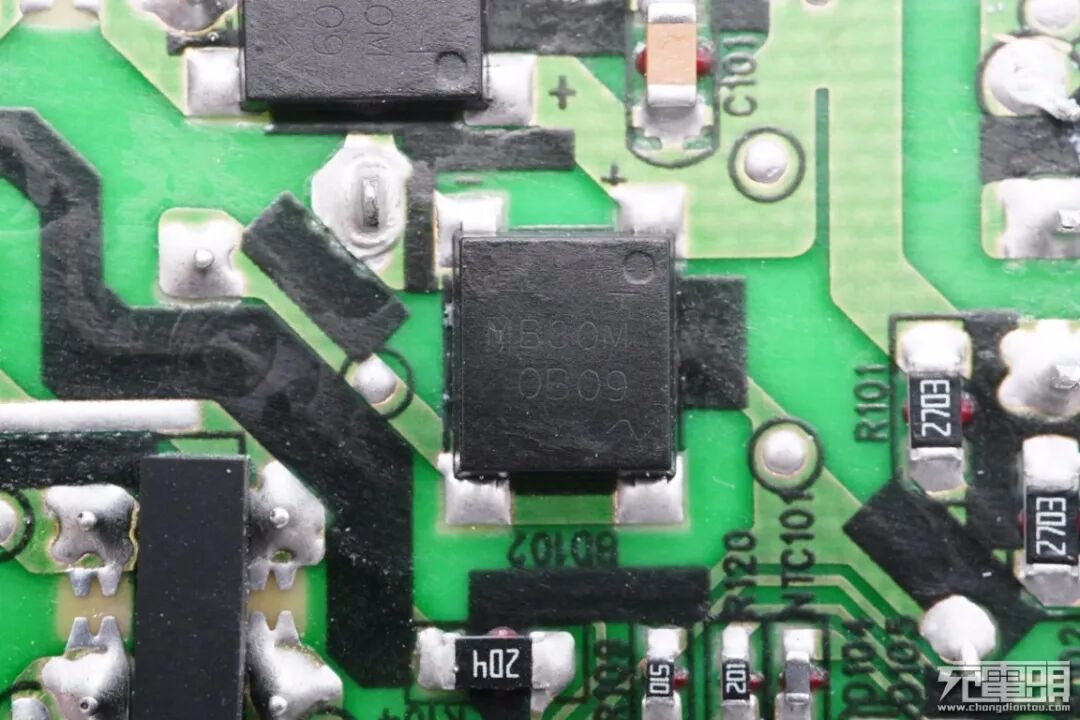

主板背面设有两颗MB30M整流桥，两颗用于均摊发热。
另一颗整流桥特写。

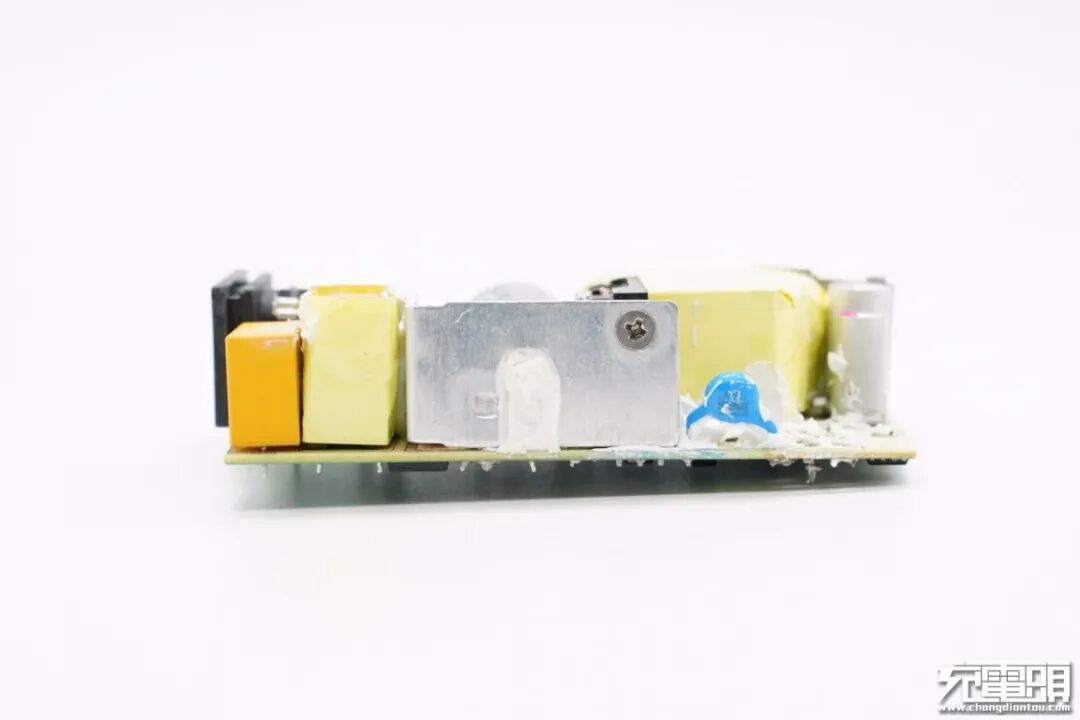

PCB板侧面一览，中段位置设有一块散热片，初级开关MOS管使用螺丝固定在散热片上。

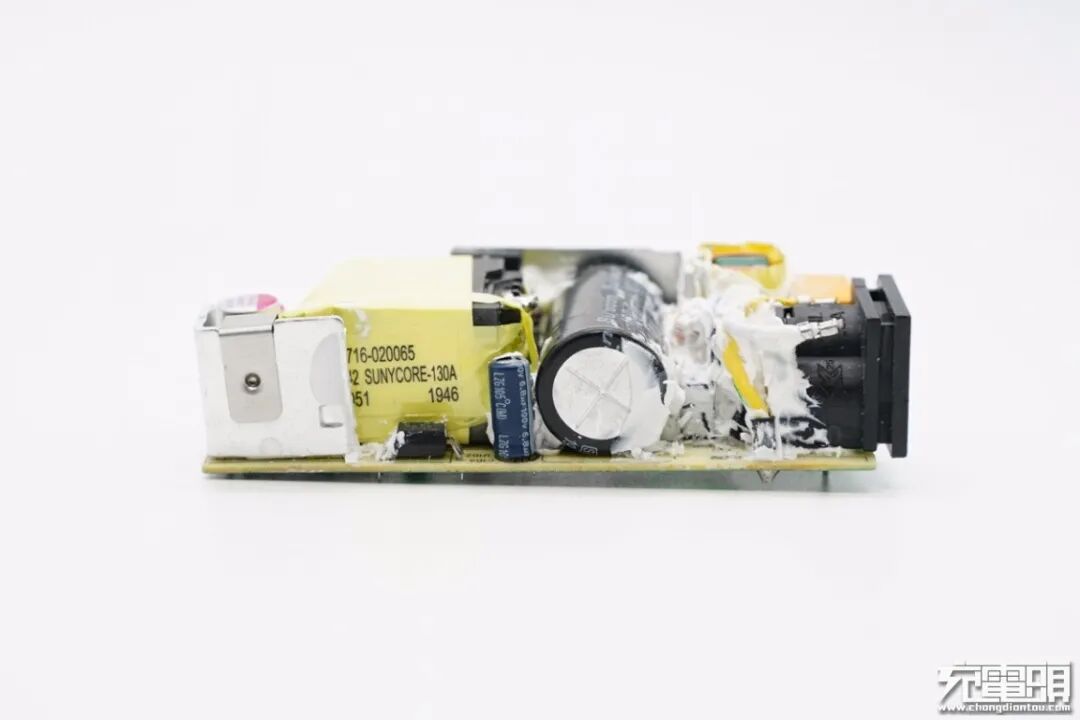

PCB板另一侧一览，高压滤波电解电容横置，初级侧仅使用一颗进行滤波，因此个头很大。此外左边还有主控芯片供电电容、变压器和光耦。

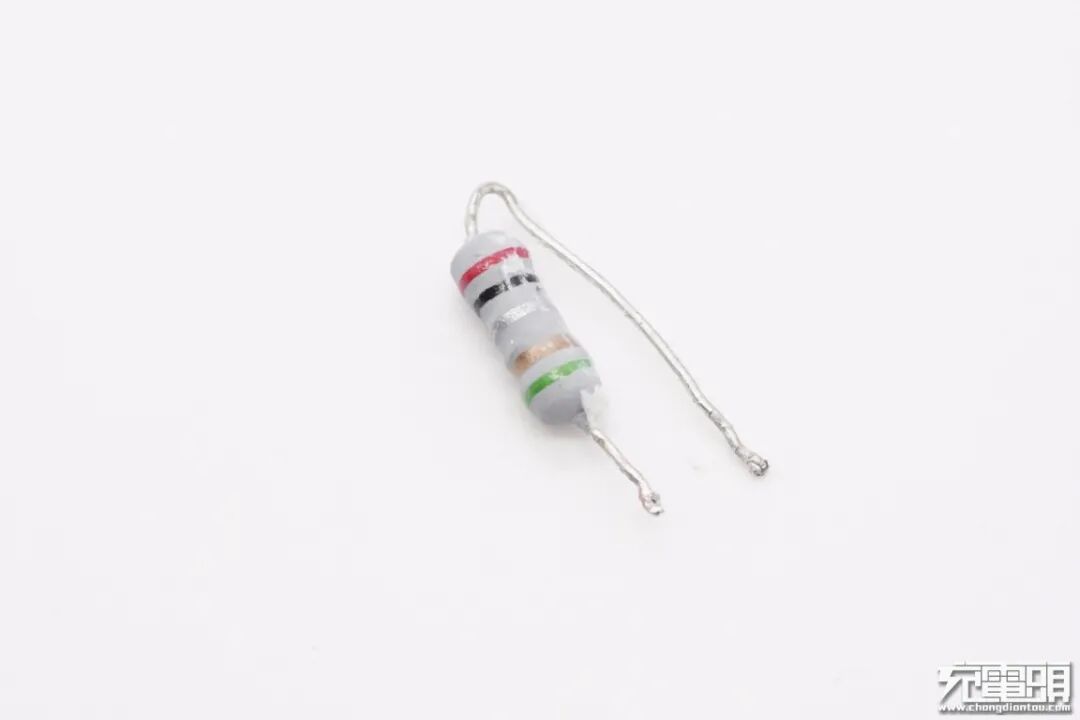

色环电阻用于初级电流检测。

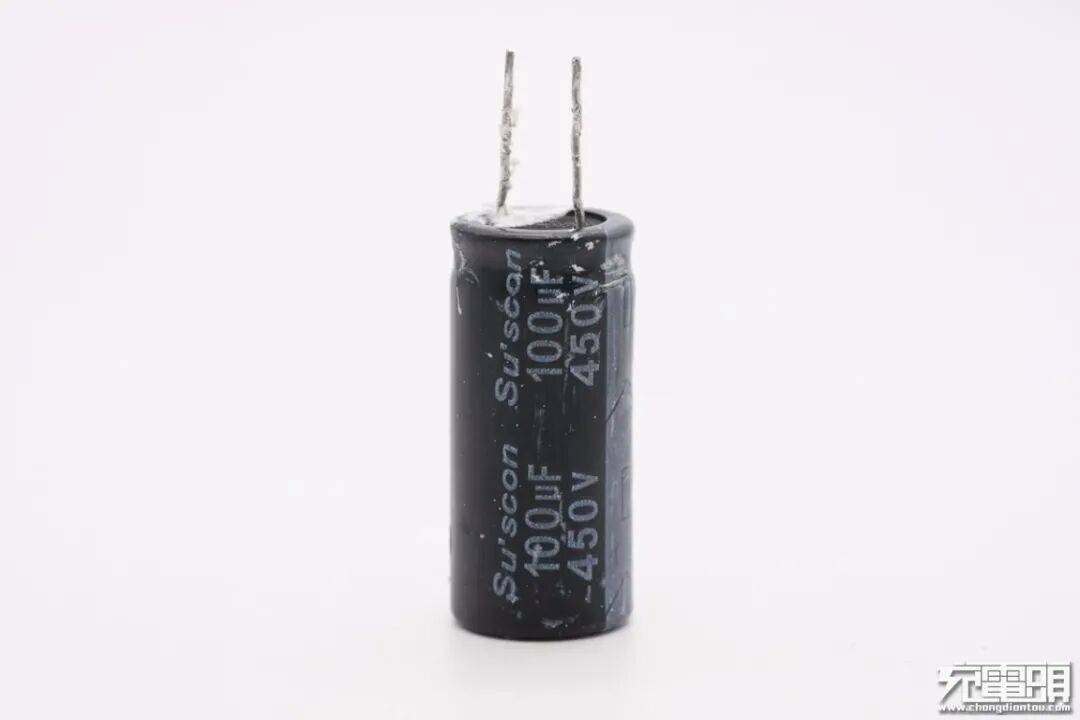

高压滤波电解电容来自台系SUSCON冠坤，规格为450V 100μF，耐热105℃。

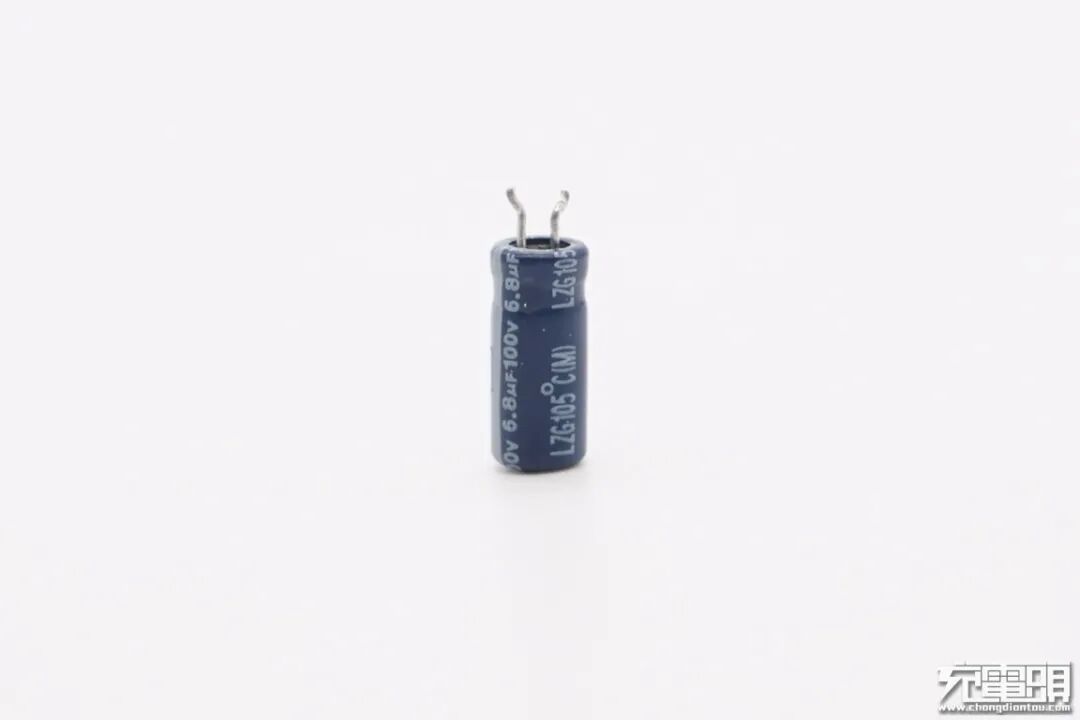

主控芯片供电电容特写，规格为100V 6.8μF。

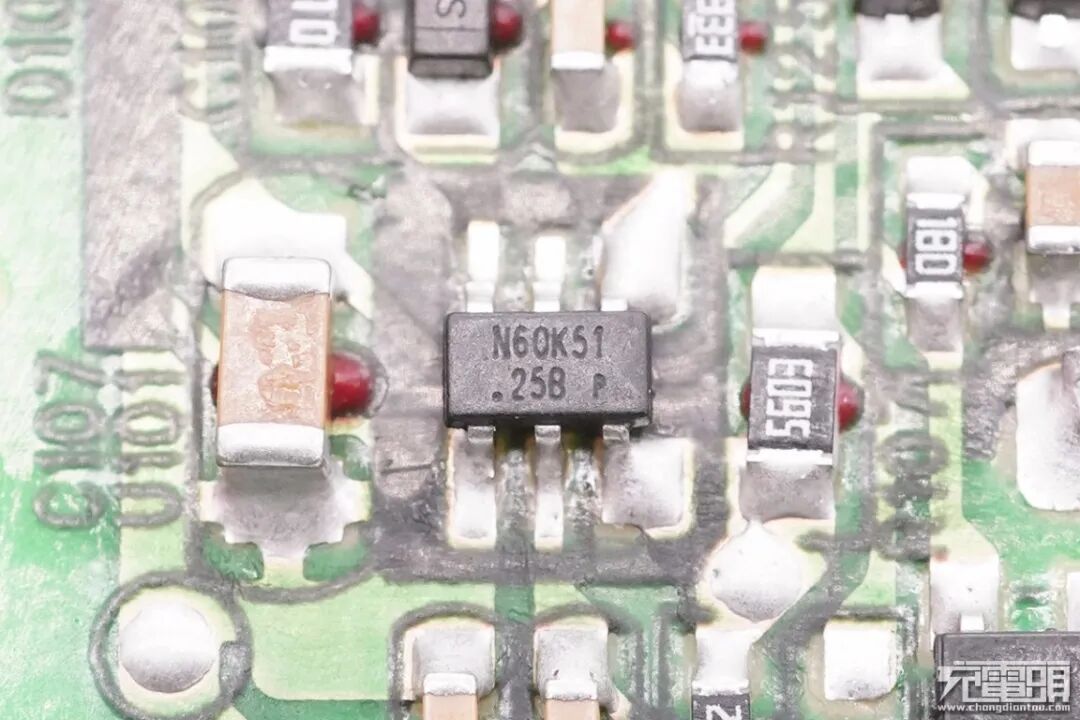

PWM主控芯片特写，丝印N60K51。

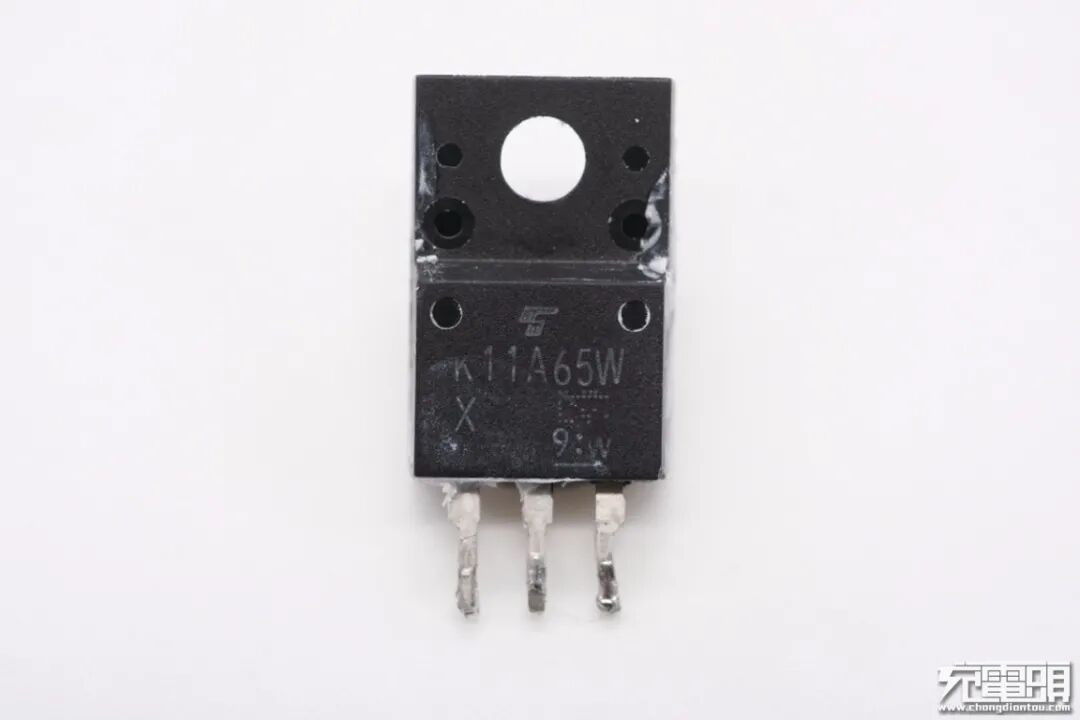

初级开关MOS采用东芝半导体TK11A65W，NMOS，耐压650V，导阻0.33Ω。

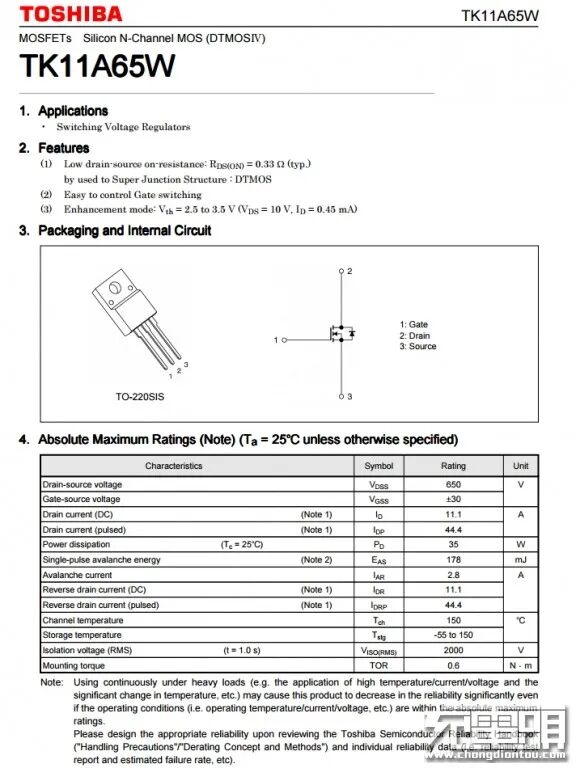

东芝TK11A65W资料信息。

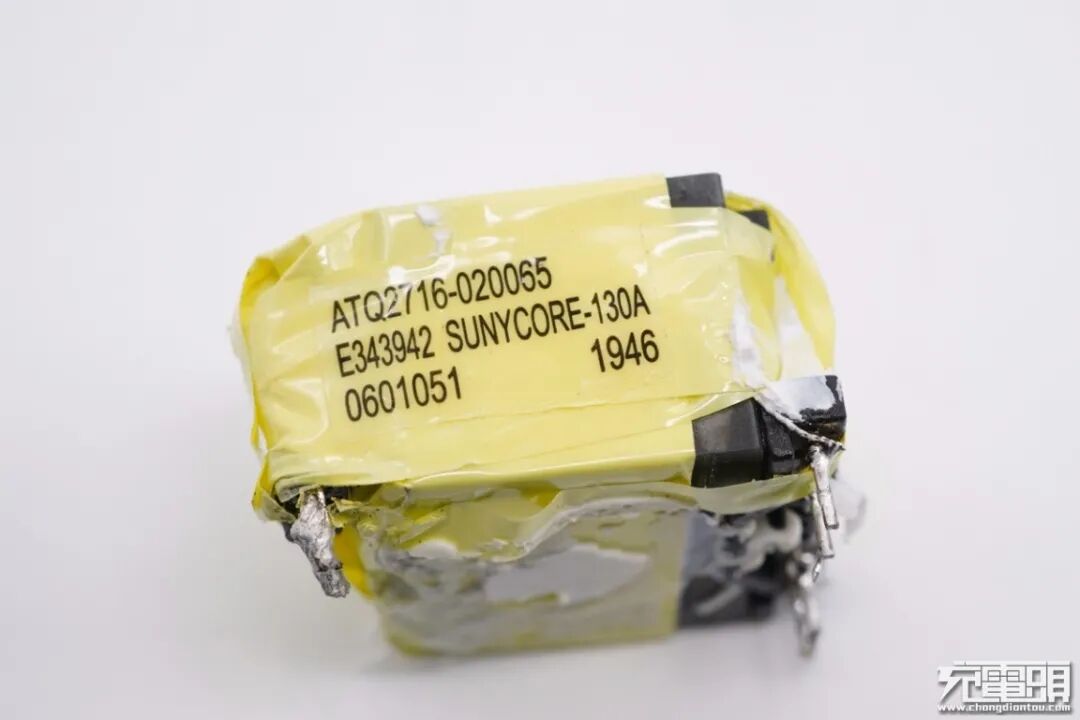

变压器特写，使用绝缘胶带包裹，侧面贴有信息标签。

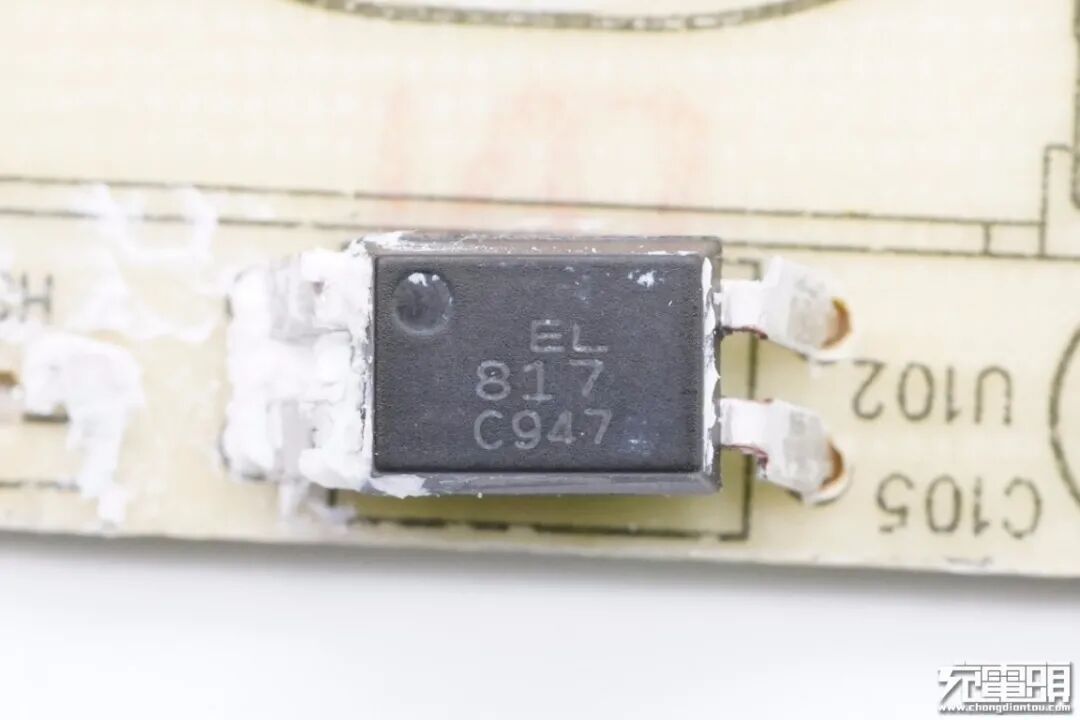

EL 817光耦，横跨在初次级之间，用于初级次级通信，反馈输出电压。

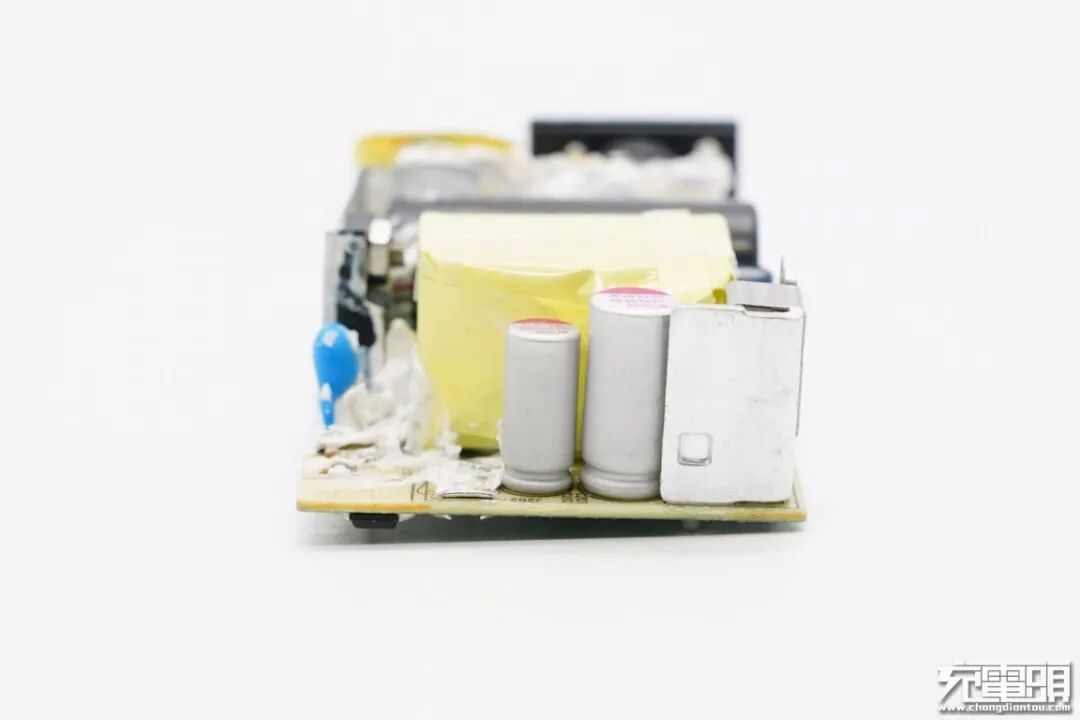

输出端一览，左侧设有Y电容，右侧设有次级同步整流MOS管以及两颗固态电容，此外还为MOS管配有专门的散热片。

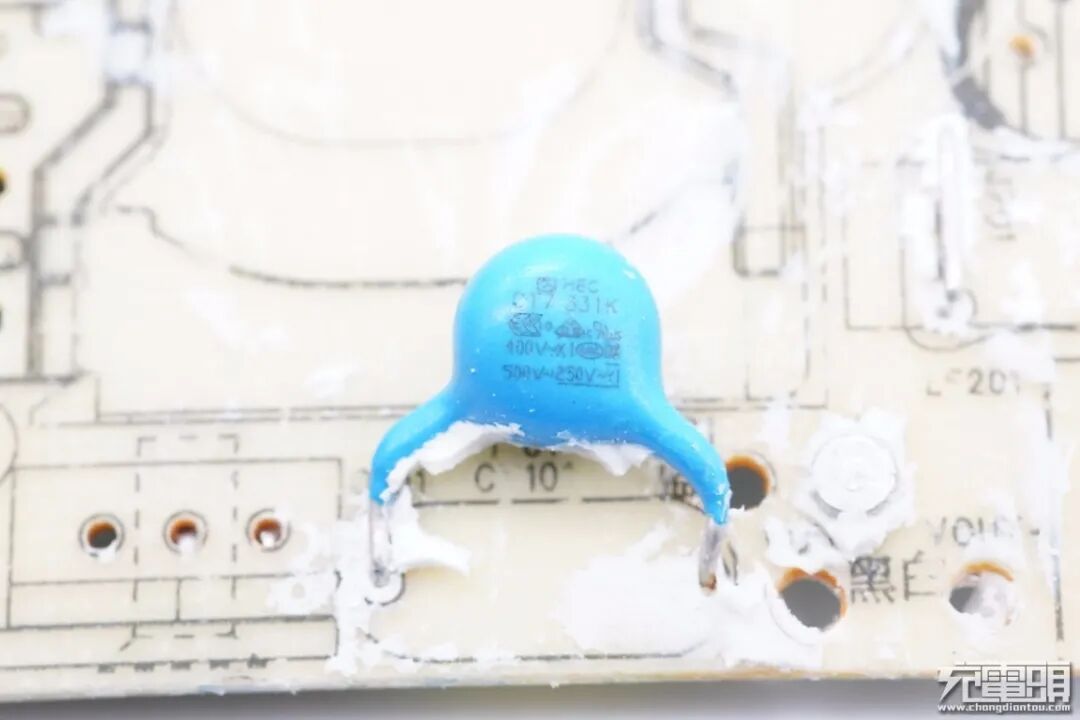

蓝色Y电容特写，用于输出抗干扰。

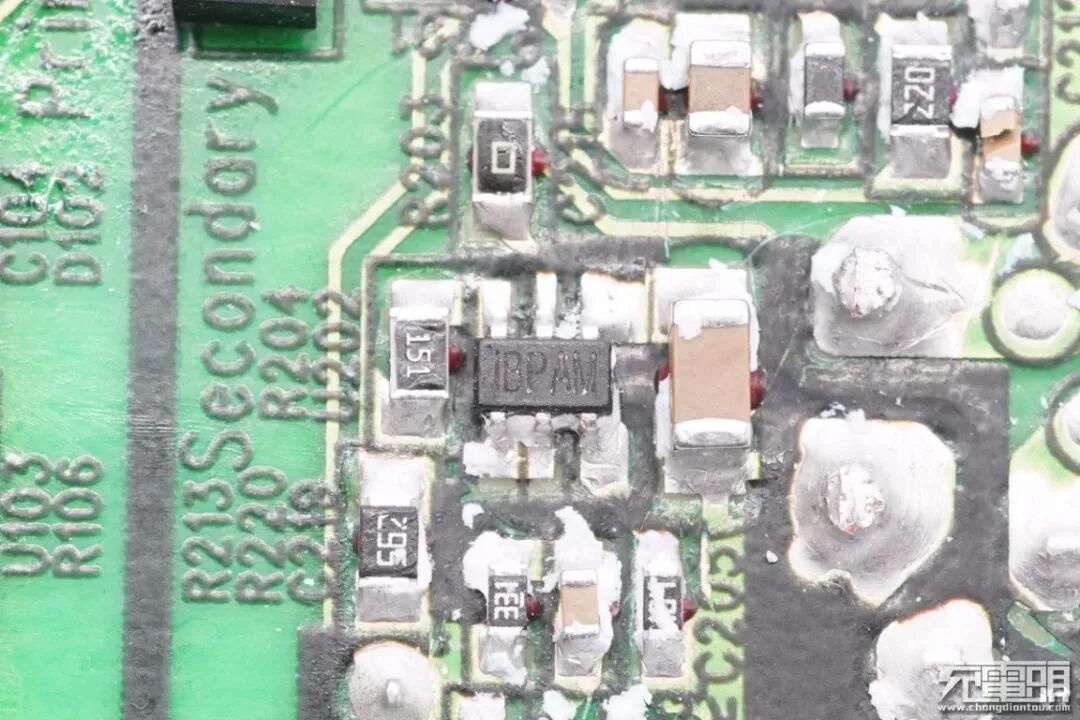

次级同步整流控制器，MPS MP6908L，快速关断智能整流器，无需外部供电，可用于高侧或低侧同步整流，可使用传统或逻辑电压驱动同步整流管，兼容能源之星，支持DCM，CCM，QR操作。

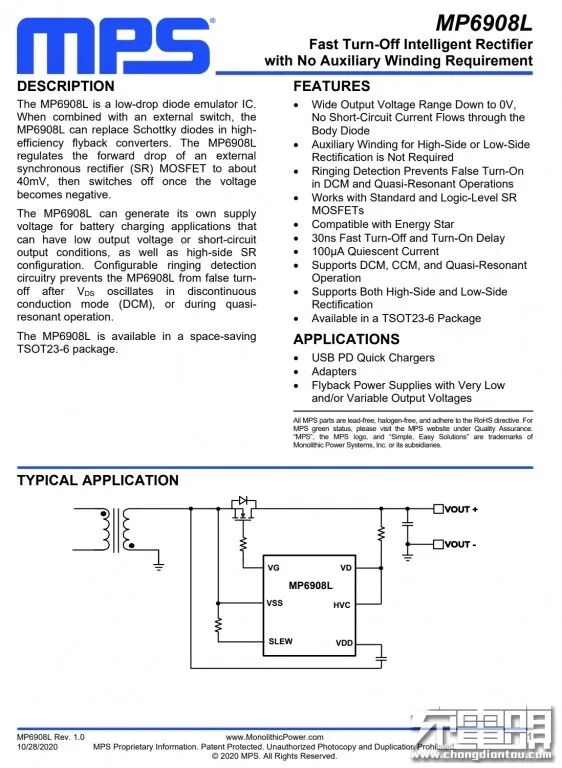

MPS MP6908L 详细资料。

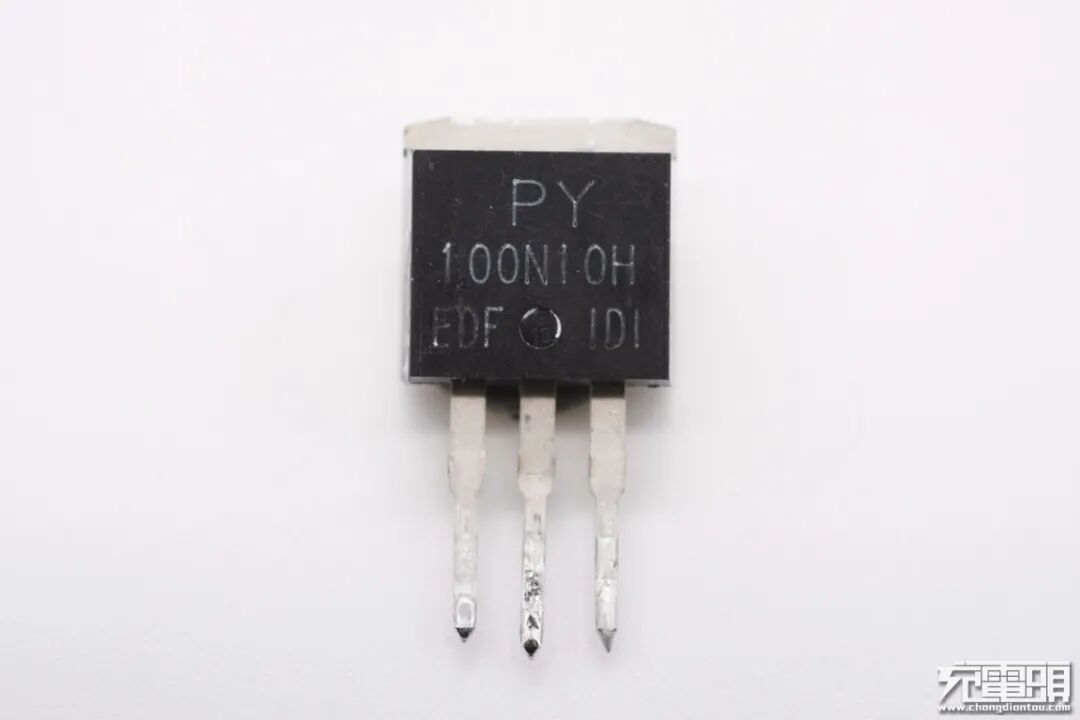

次级同步整流管，丝印100N10H。

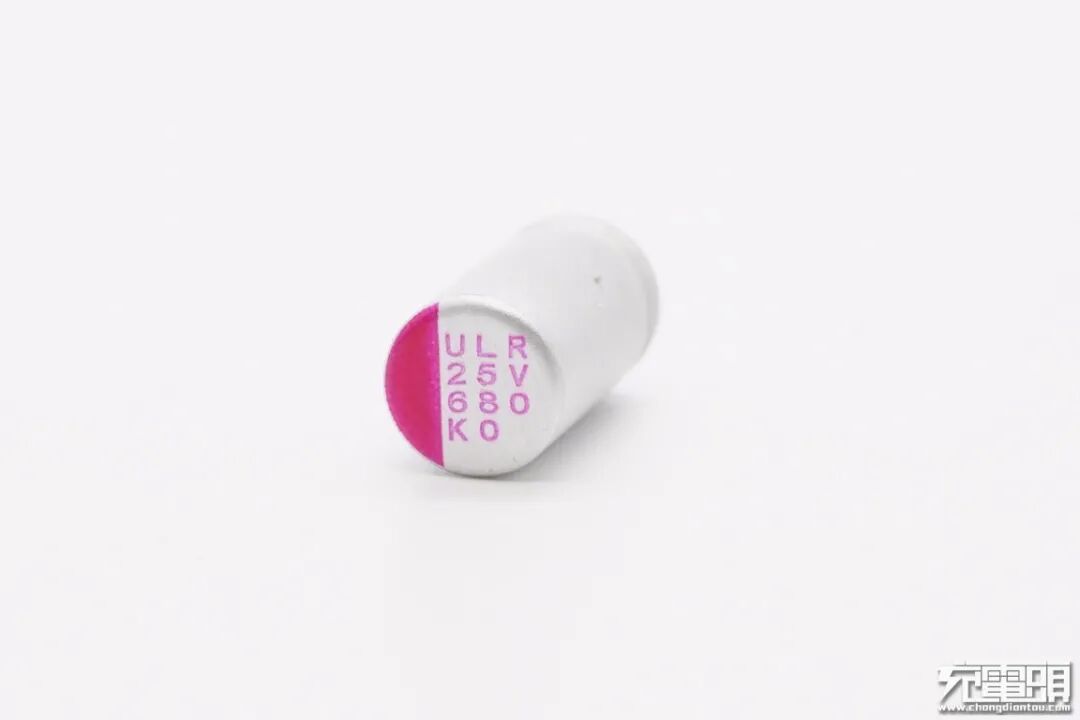

同步整流输出滤波固态电容，万裕ULR系列，规格为25V 680μF。
另一颗同样是ULR系列，规格为25V 470μF。

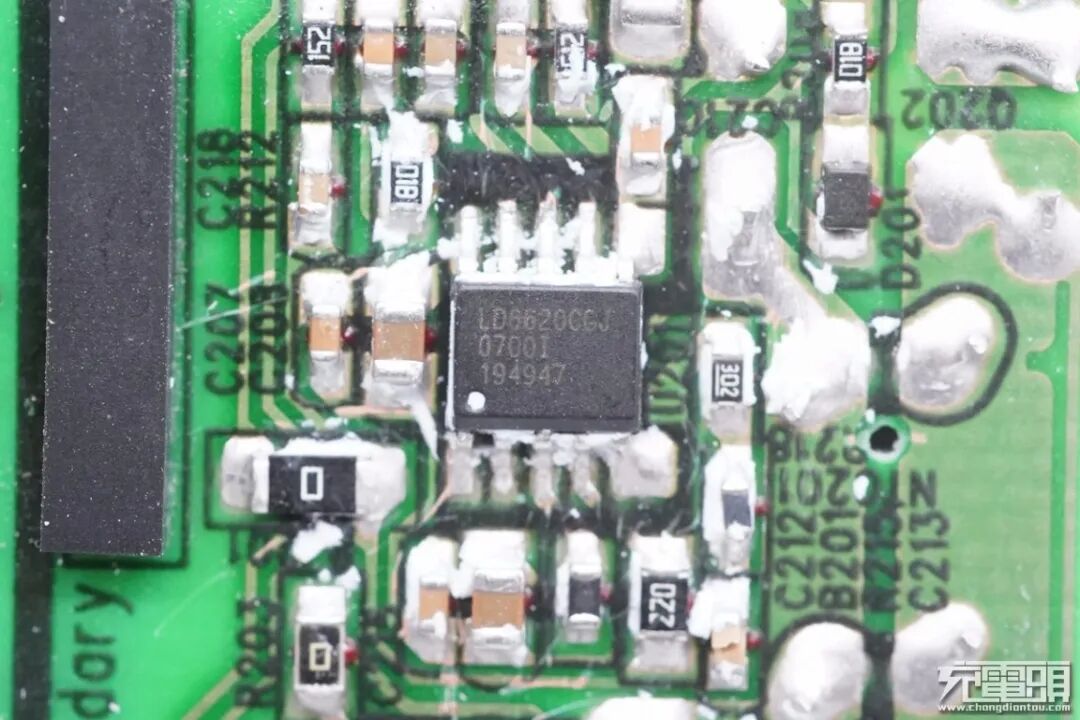

USB PD协议芯片来自通嘉，型号LD6620。

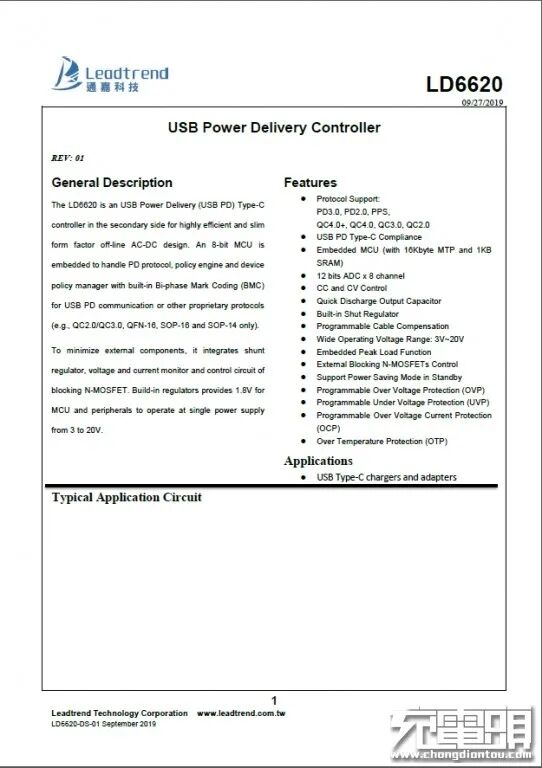

通嘉LD6620资料信息。

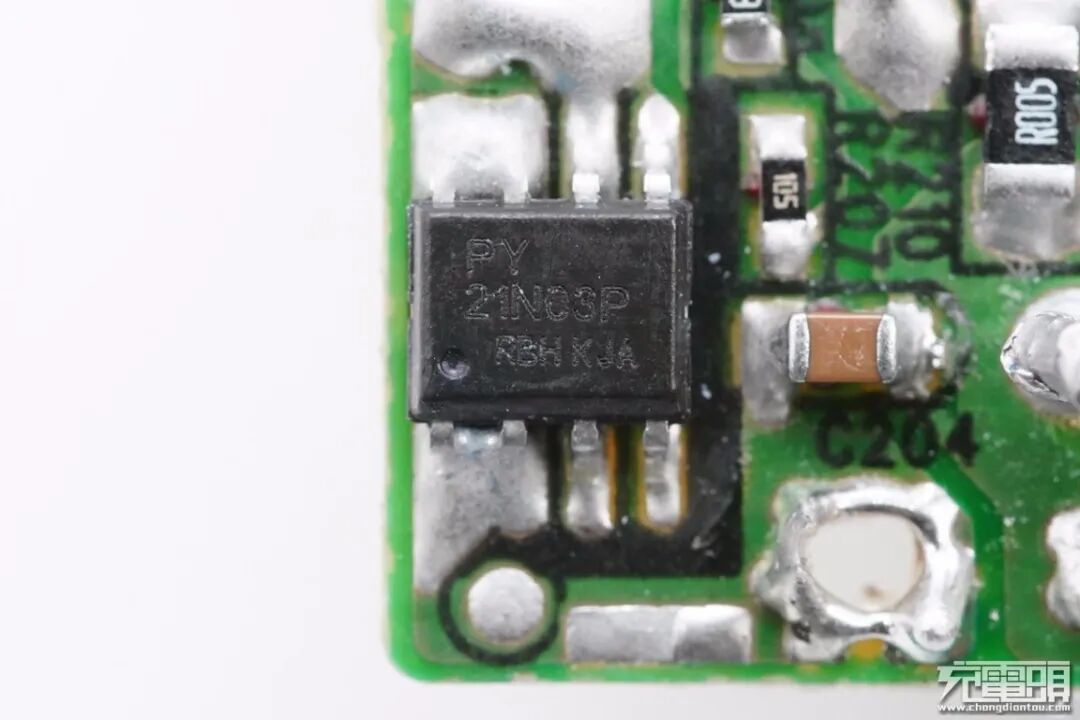

输出VBUS开关管特写，丝印21N03P。

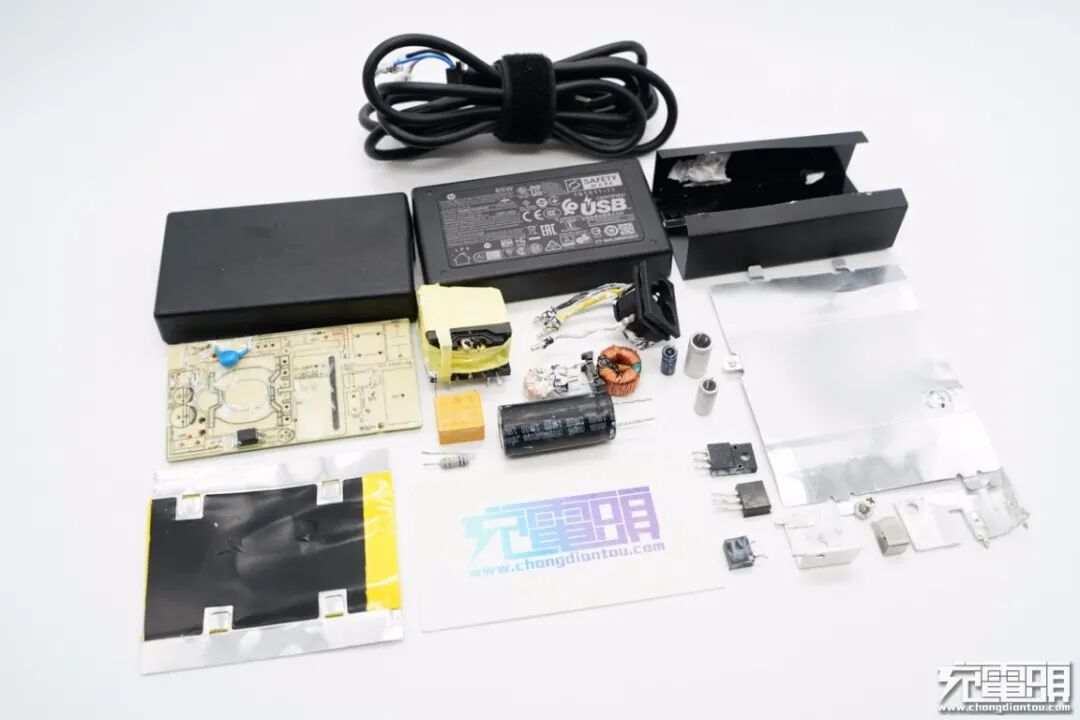

全部拆解完毕，来张全家福。
充电头网拆解总结
HP惠普这款65W PD快充充电器整体较小，输入端设计成三脚梅花接口，可根据不同地区更换上相对应规格插脚，使用灵巧且便携，此外还自带1.8米长的线缆，更加方便出行使用。充电器支持PD3.0快充协议，具备5/9/12/15//20V五组电压档位，智能兼容各种Type-C型手机、笔记本电脑和游戏机设备。
充电头网通过拆解发现，充电器采用了东芝初级开关MOS、MPS芯源半导体次级同步整流控制器以及通嘉协议芯片等。输入输出端分配采用冠坤电解电容和万裕ULR系列固态电容进行滤波，整体用料扎实。此外主要发热芯片打胶处理，高低压MOS管还配有专门的散热片，整个PCBA模块使用散热片包裹，并贴上导热锡纸，散热性能有保证。
