拆一款“快充1亿”20W迷你PD充电器
近日电源制造大厂福瑞康又推出了一款“快充1亿”充电器，产品采用圆柱形造型设计，腰身设有环形凹槽，顶部是牡丹浮雕与“1亿”字眼的外观设计，同时外壳用金色或银色胶料，打造出一摞金/银币堆叠造型。

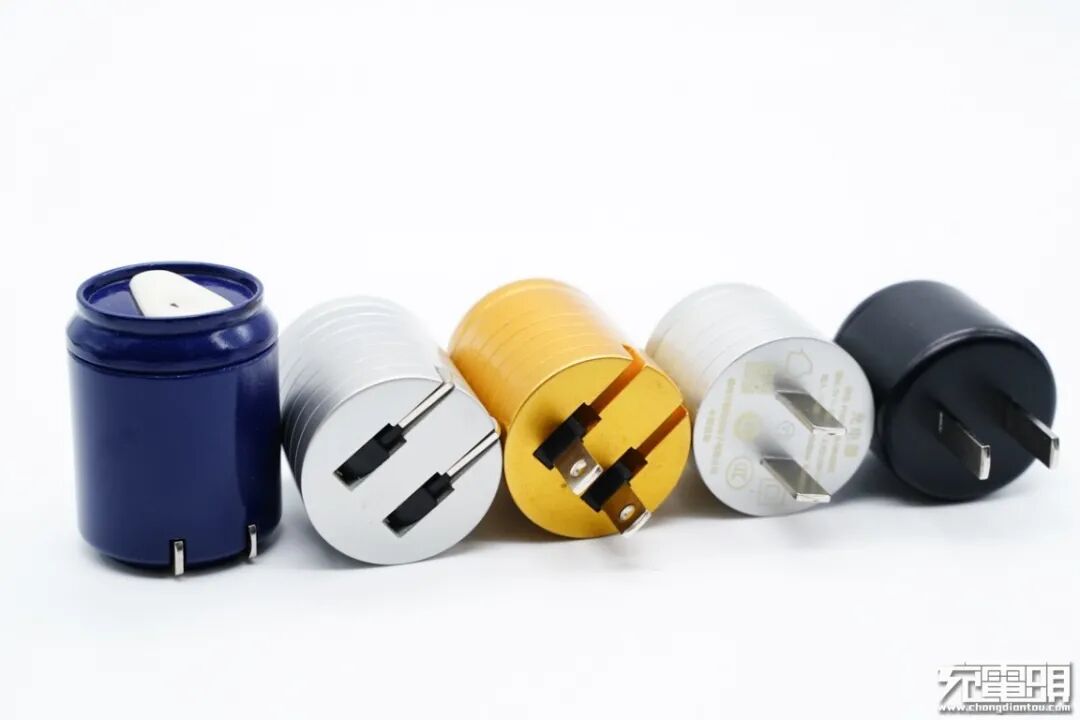

该系列20W充电器除了钱币叠堆的圆柱造型外，还有多边形、可乐易拉罐造型，此外也有固定/折叠插脚可选，各个方面都有考虑到，还有符合三星PPS快充协议的25W同系列产品。
同比市面上大多采用方块造型相仿设计的迷你20W快充充电器来说，这款产品不得不说十分具有创意，这也是福瑞康继迷你20W快充之后推出的又一款特色鲜明的产品。
通常圆形产品较难设计，空间利用率不高，这也是市面上少有此类外观电子产品的原因。下面充电头网就对其进行详细拆解，看看内部是如何设计的。
一、福瑞康“快充1亿”20W迷你充外观

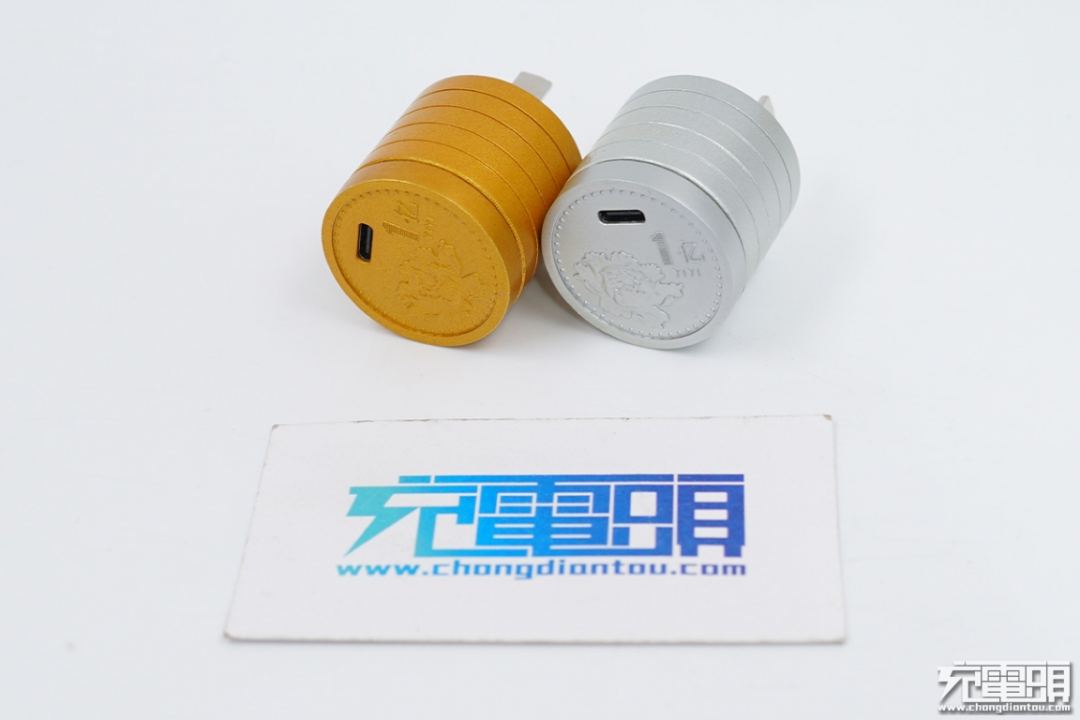

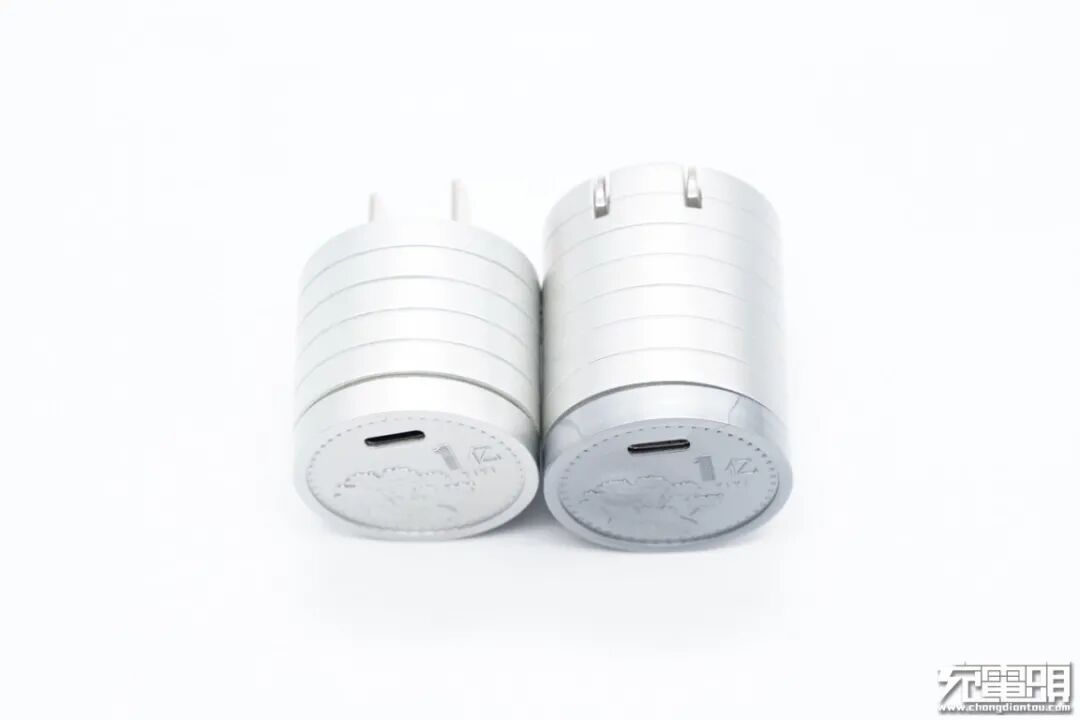

同一类造型充电器采用折叠或固定插脚时，仅有长度不同，大小一样。下面我们以金色款为例进行详细拆解。

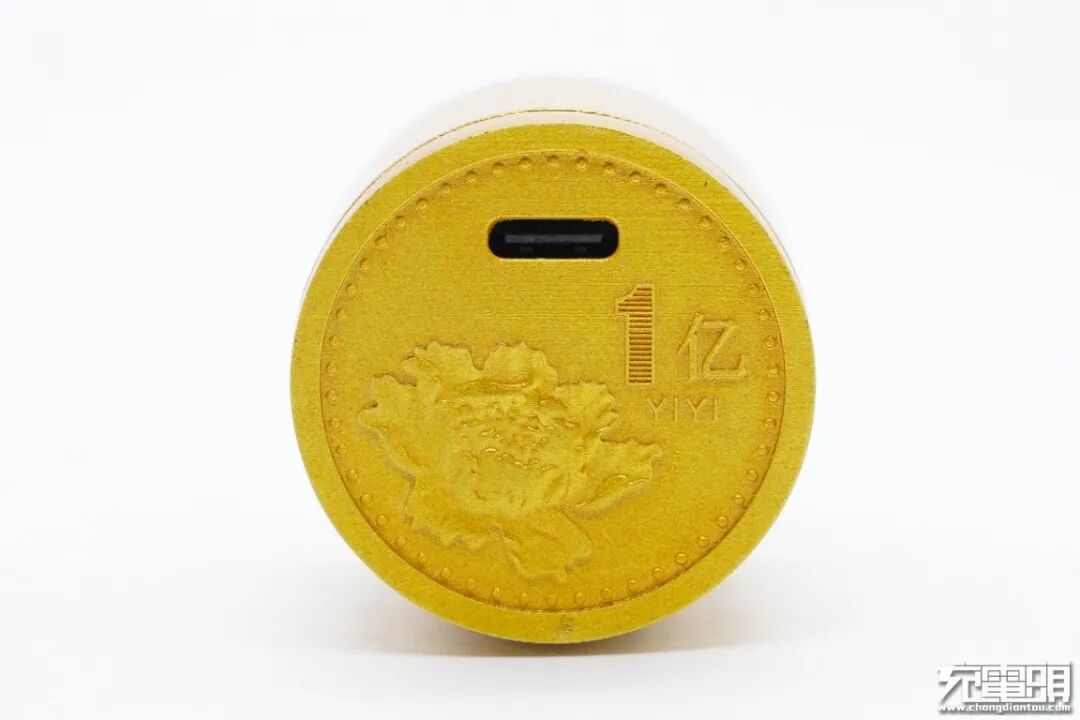

机身顶面放置牡丹浮雕与“1亿”字眼，USB-C口黑色胶芯不露铜。

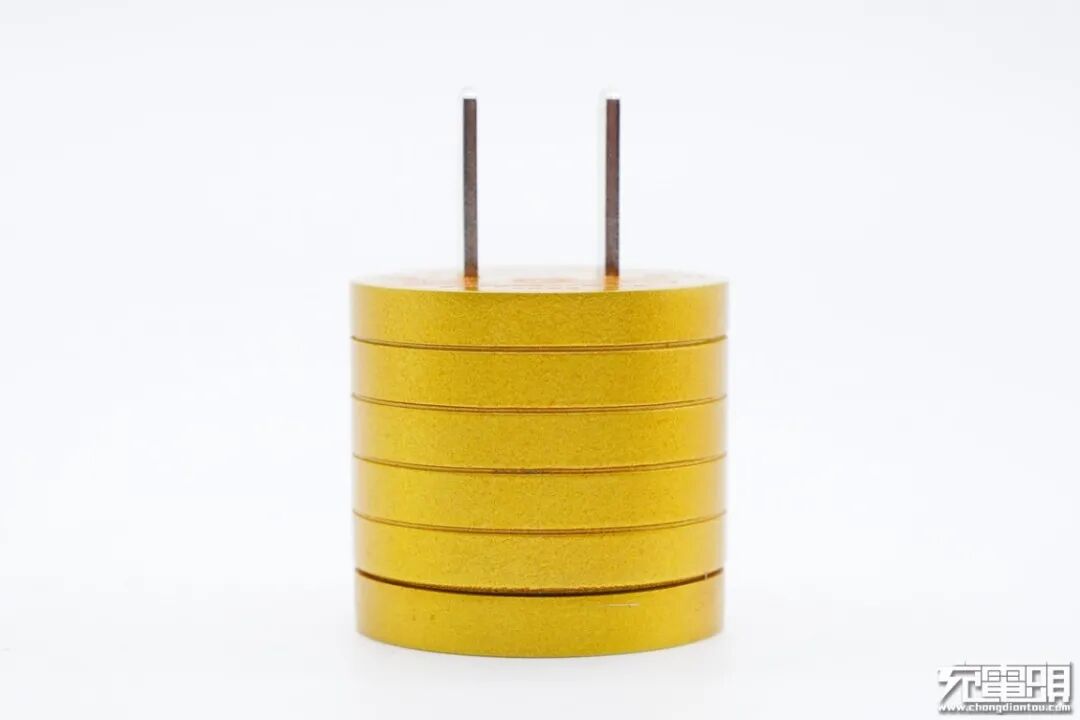

腰身等距设有五条小凹槽，使得充电器机身看上去像是由6块亿元金币叠堆而成，因此叫“快充1亿”迷你充，设计十分有创意。

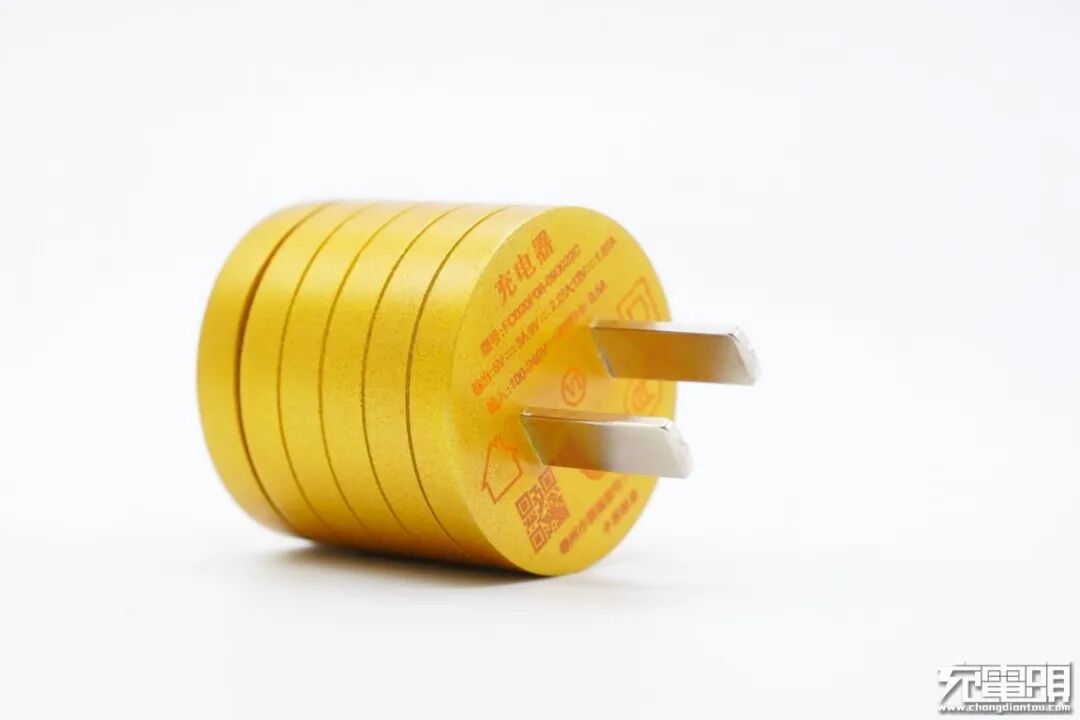

充电器输入端配备固定式国标插脚。

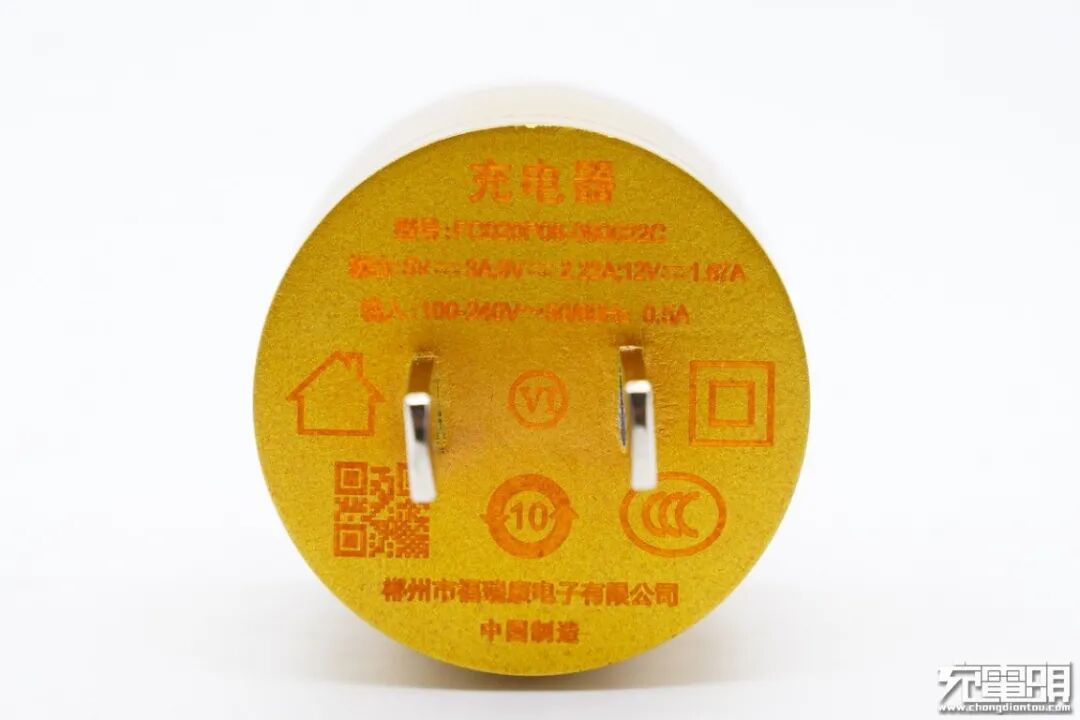

输入端镭雕效果后红色字体标注充电器参数信息
输入：100-240V~ 50/60Hz 0.5A
输出：5V3A、9V2.22A、12V1.67A
制造商：郴州市福瑞康电子有限公司
产品符合3C认证和VI级能效认证要求。

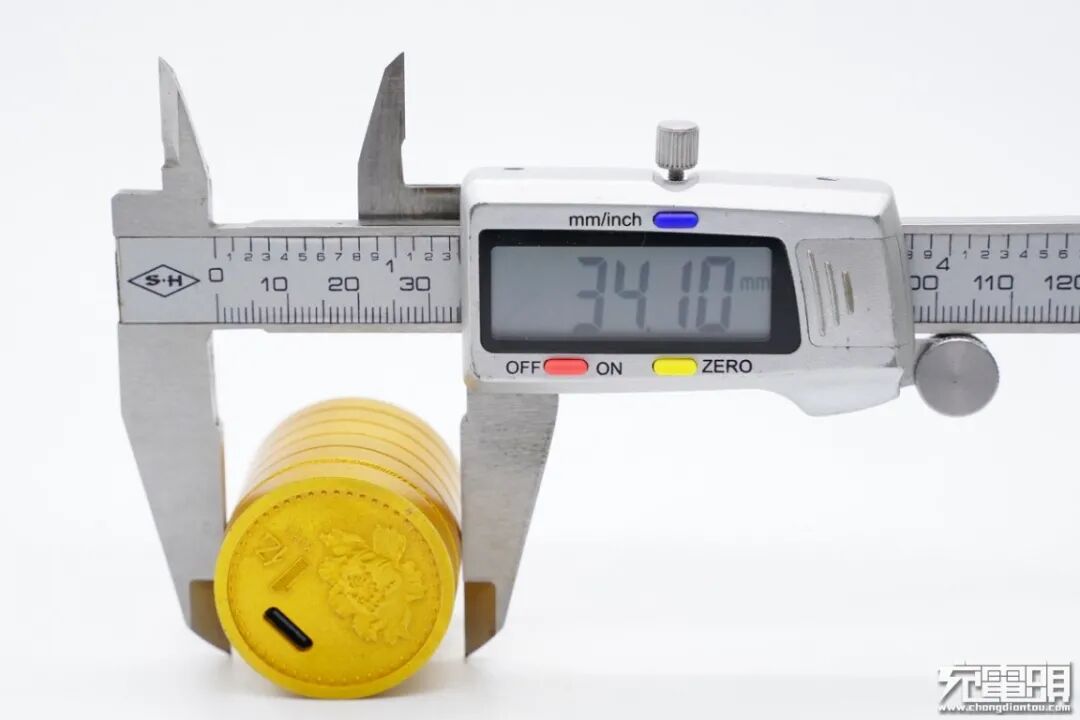

使用游标卡尺实测充电器机身直径为34.1mm。

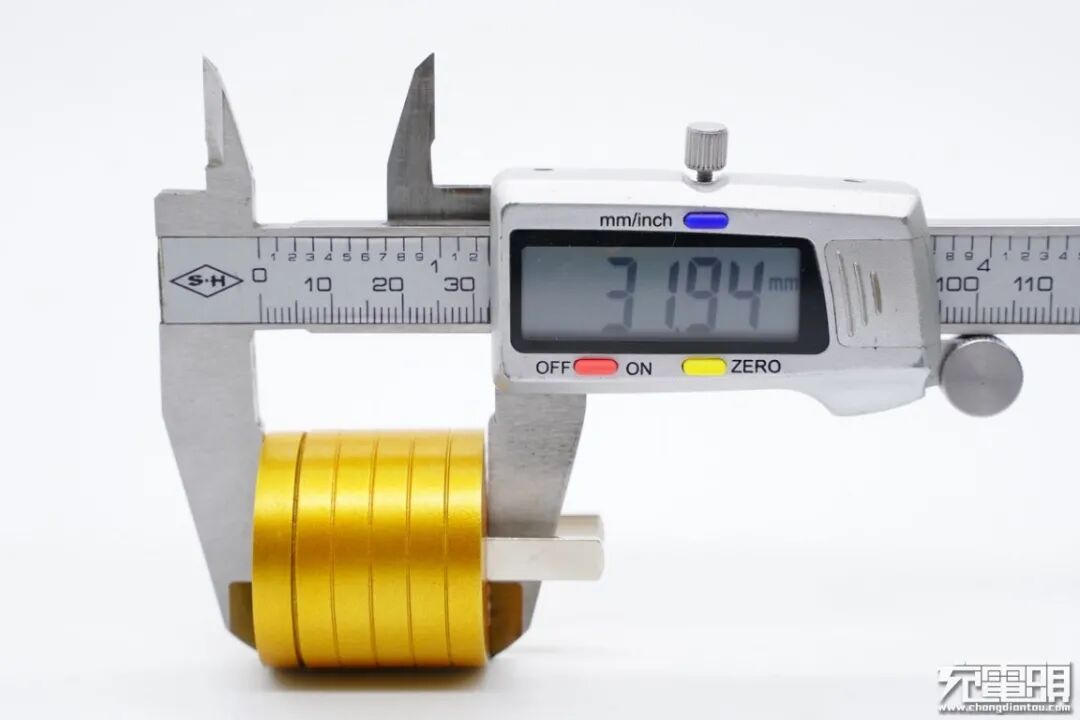

高度为31.94mm。
和苹果20W充电器直观对比，虽造型风格不同，计算出来体积更小。

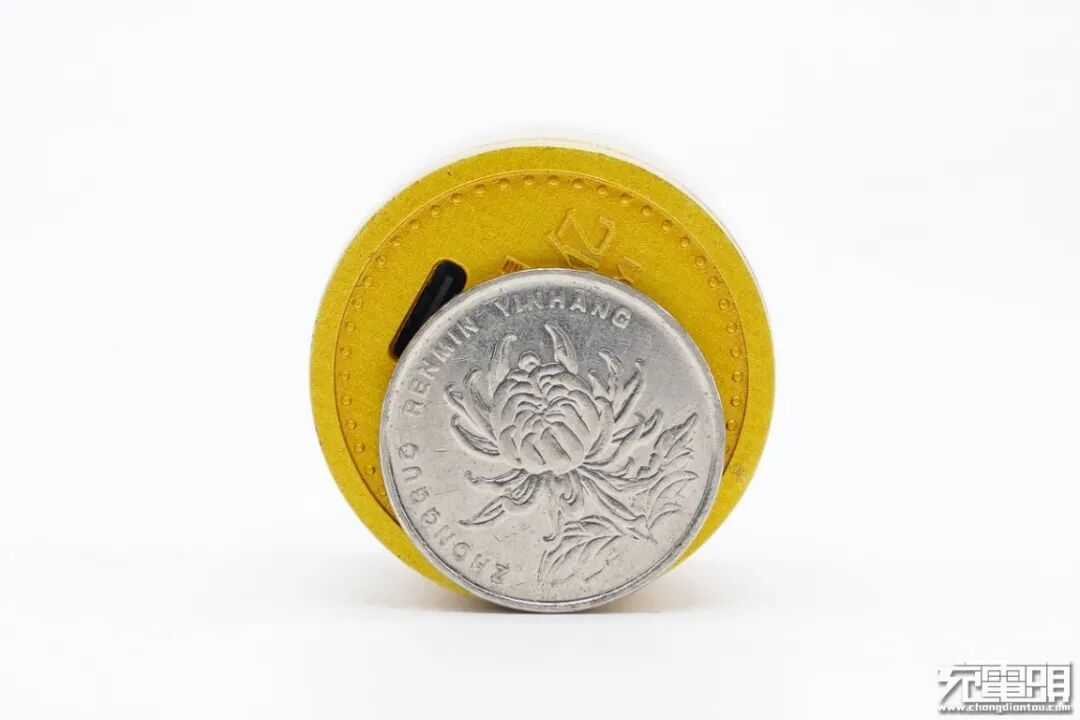

横截面和一元硬币对比，稍大一些。

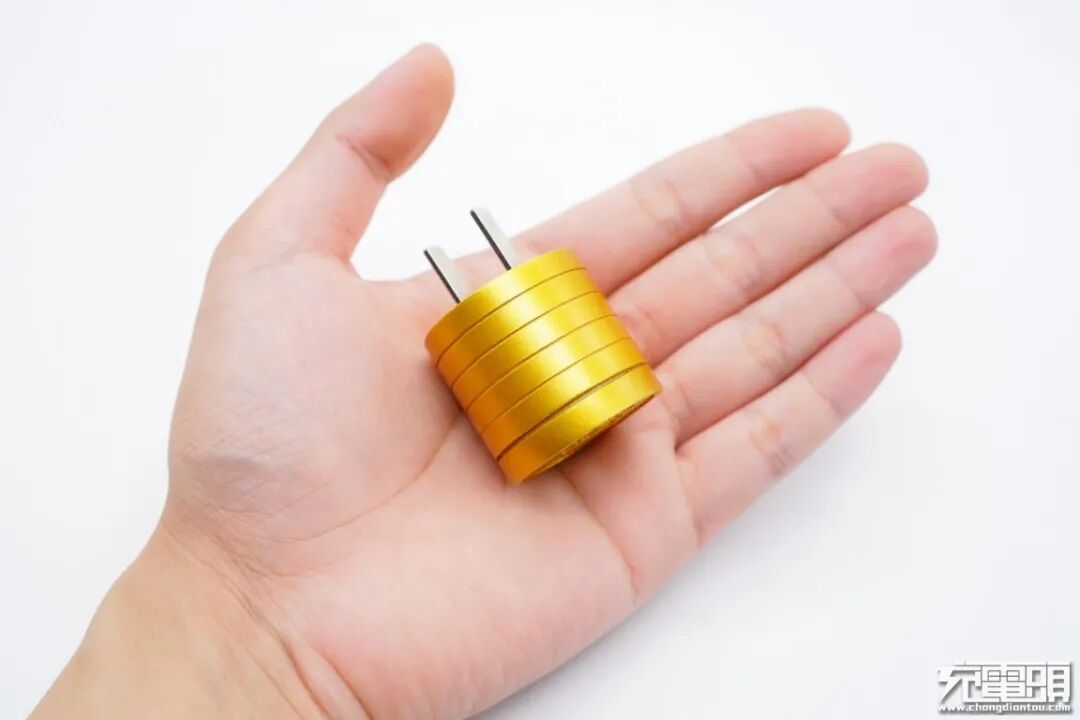

拿在手上的直观感受，质量感很强，外观金光闪闪。

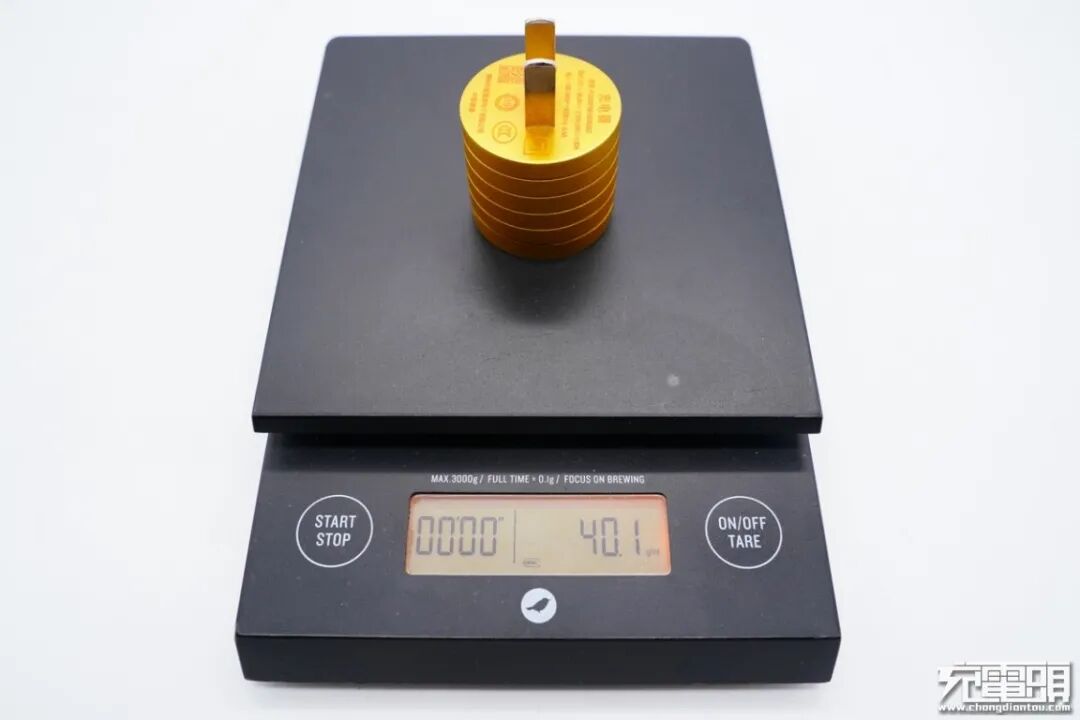

净重约为40g。

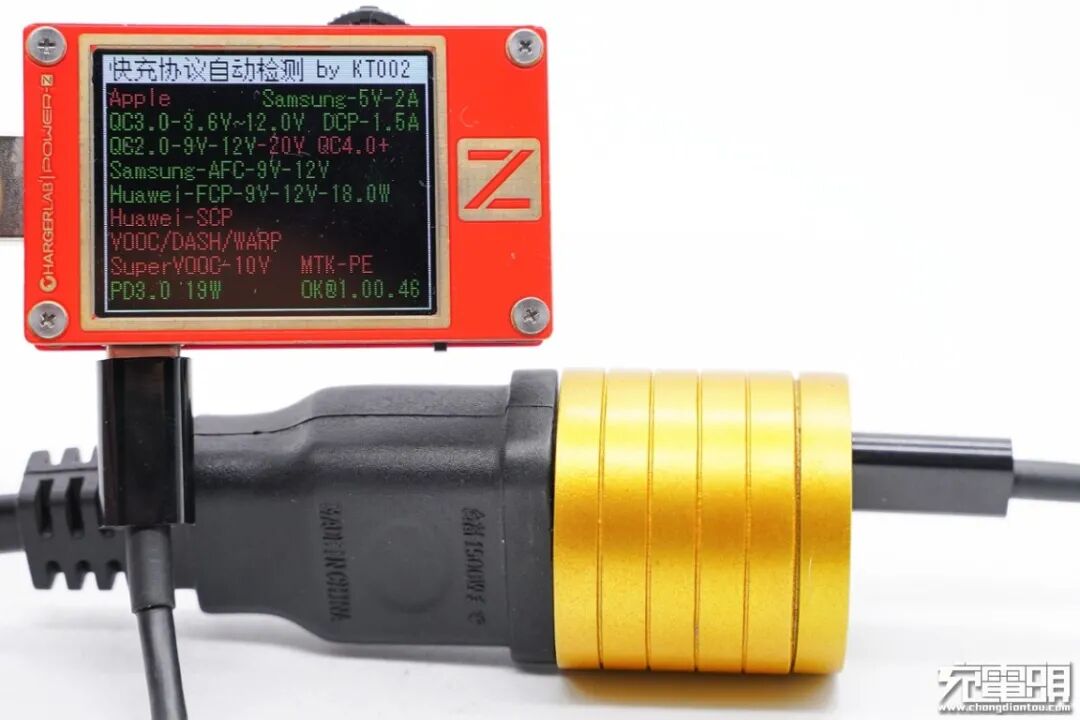

使用ChargerLAB POWER-Z KT002读取USB-C接口输出协议，显示支持Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

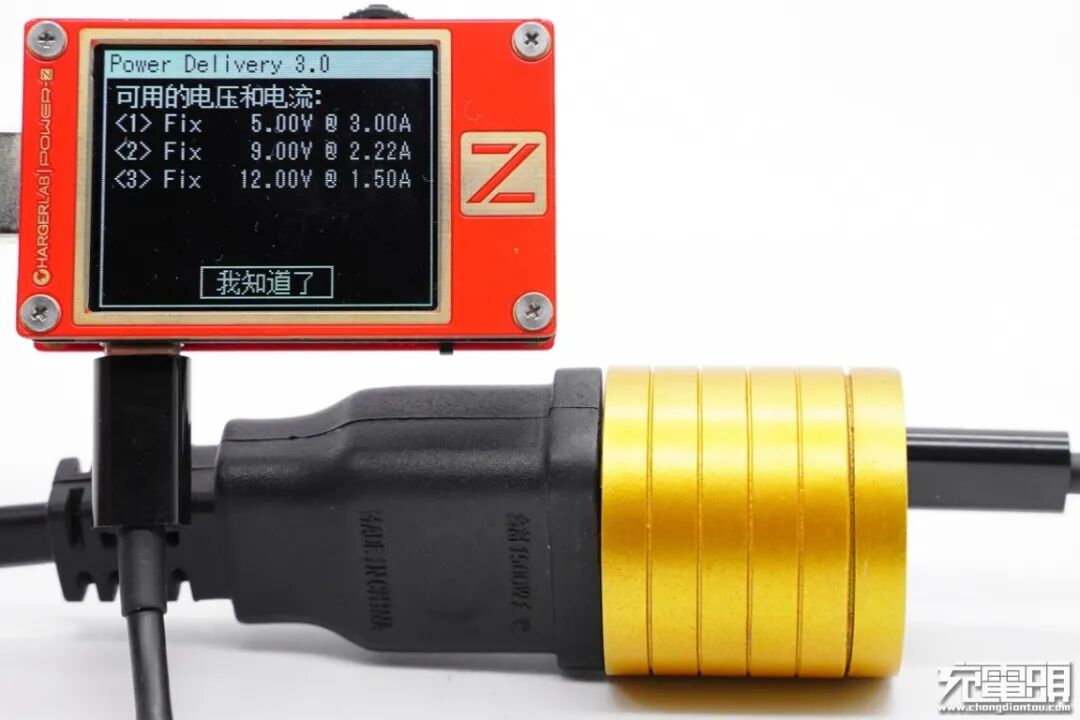

此外PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.5A三个固定电压档位。
二、福瑞康“快充1亿”20W迷你充拆解

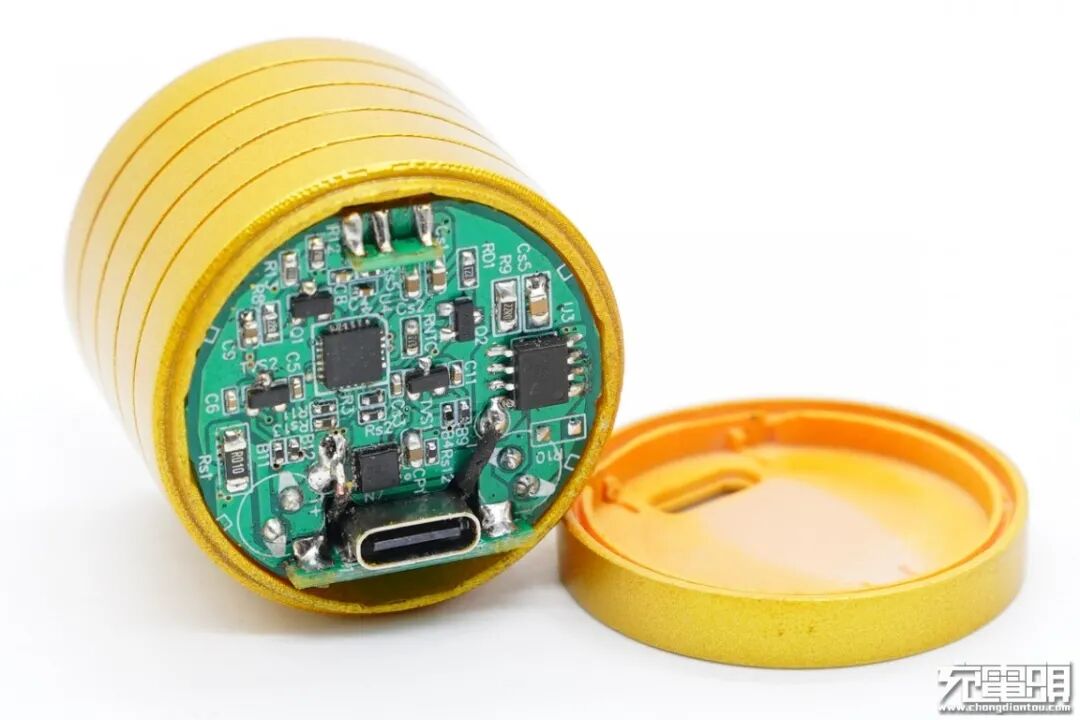

拆开机身上顶盖，输出端设有圆形小板和两块垂直小板，电路板之间焊接固定。

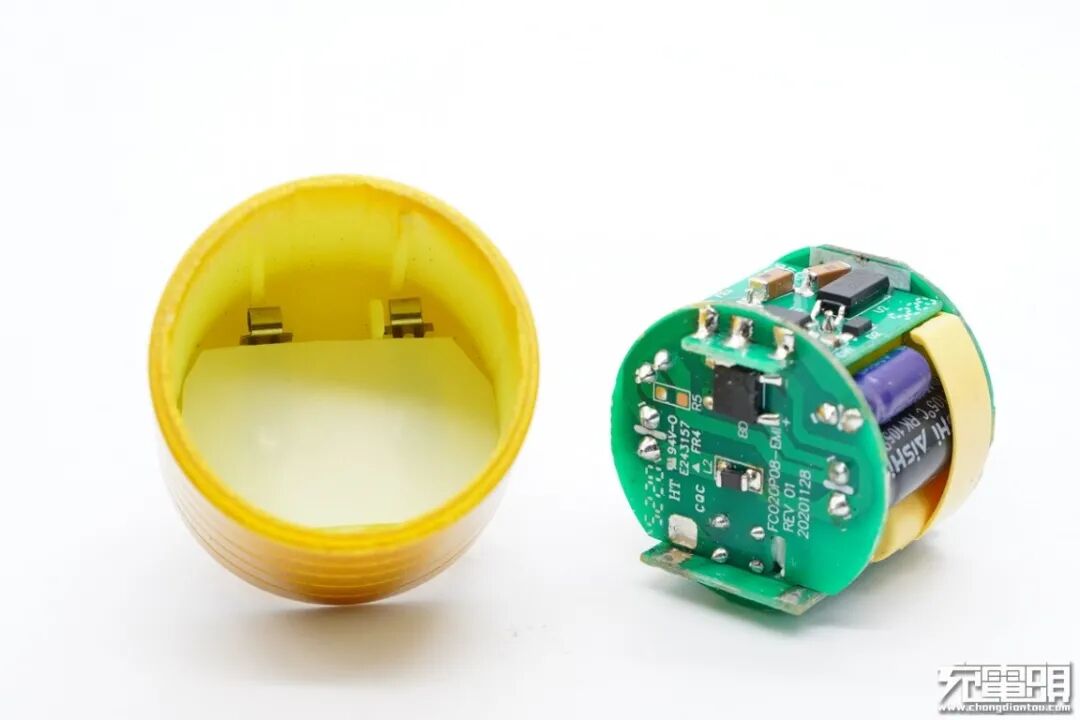

将充电器电路板取出，输入端打胶固定有一块白色隔离板，仅露出交流输入金属弹片和PCB板接触通电。
充电器由四块小板搭架焊接组成，结构非常稳定、且紧凑，空间利用率极高。这也是福瑞康雄厚设计与制造功底的体现。围成的空间内放置电容、变压器等器件。

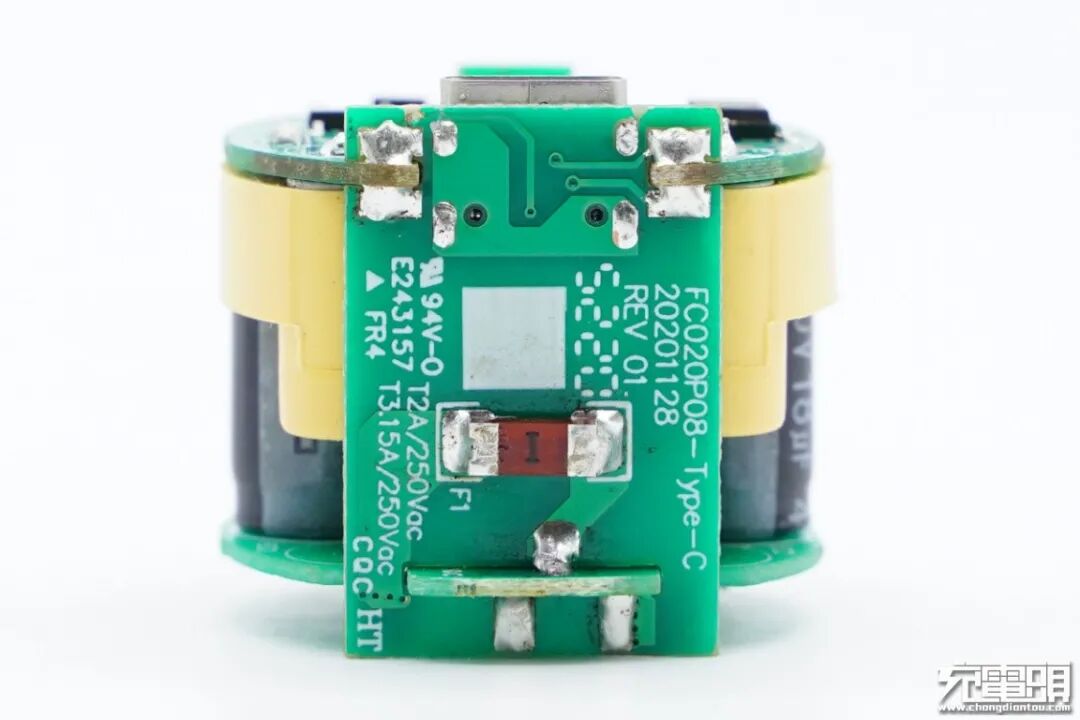

输入端连接小板上设有一颗贴片保险丝，背面过孔焊接Type-C母座，将上下两个圆形小板扣紧并锡焊连接。
底部圆形小板背面设有整流桥和滤波电感。

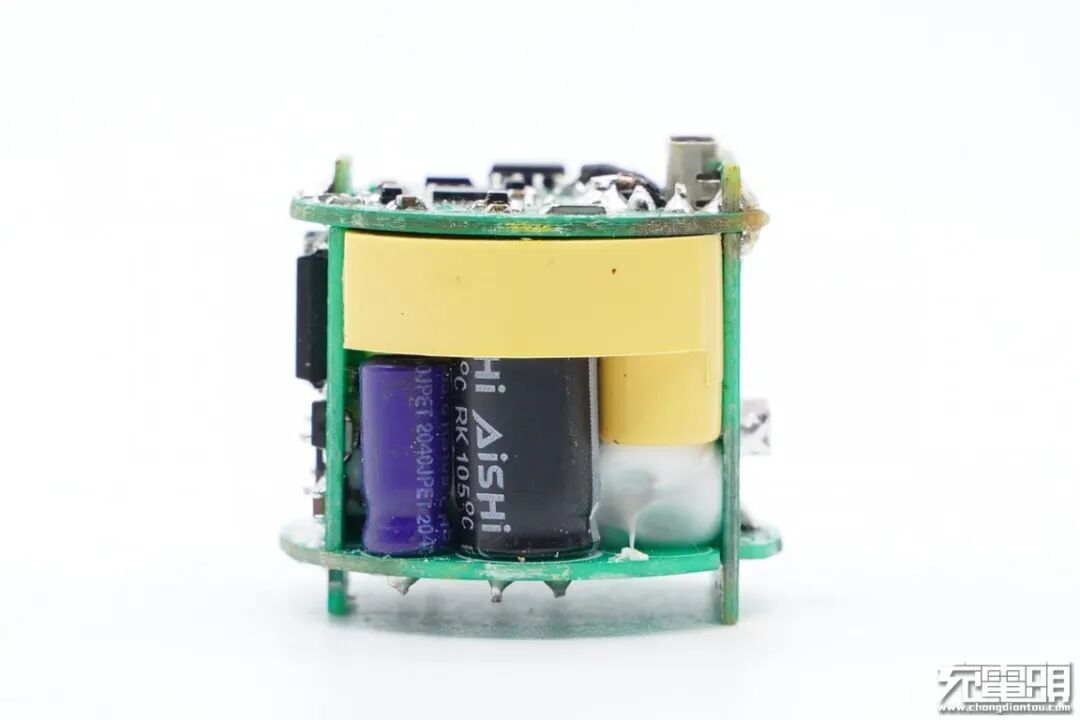

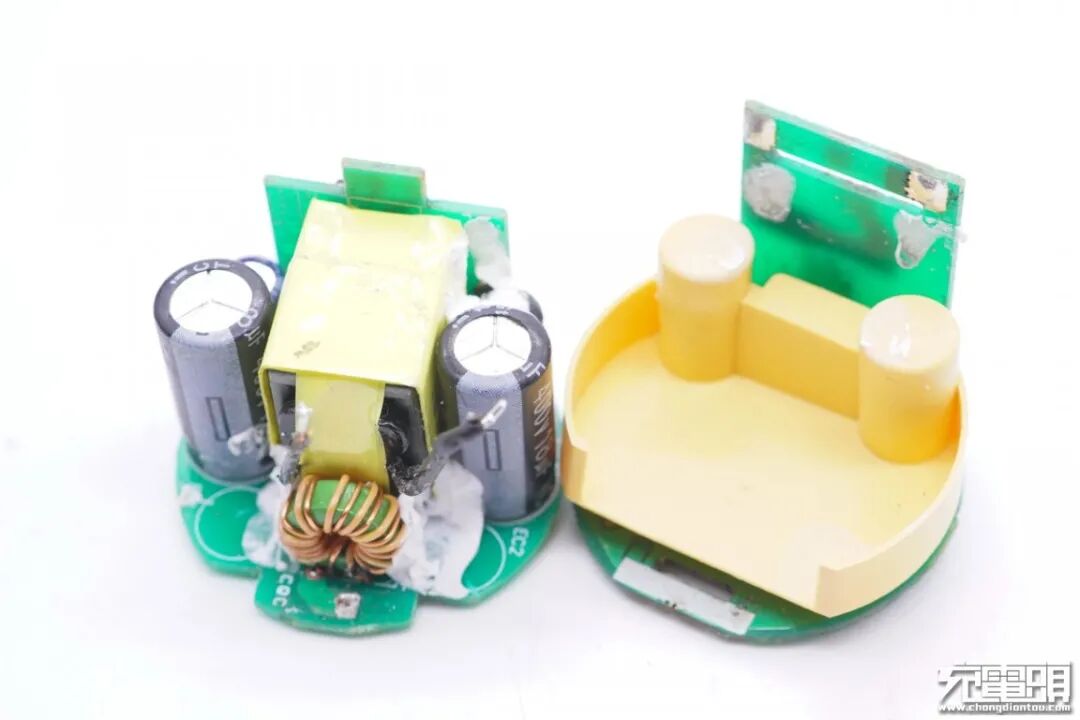

将充电器拆开，小板正面中心放置变压器，两侧是高压电解电容、工字电感、主控芯片供电电容，前端是一颗共模电感；输出端圆形小板上套有黄色塑料壳将初次级有效隔离。
贴片保险丝特写。

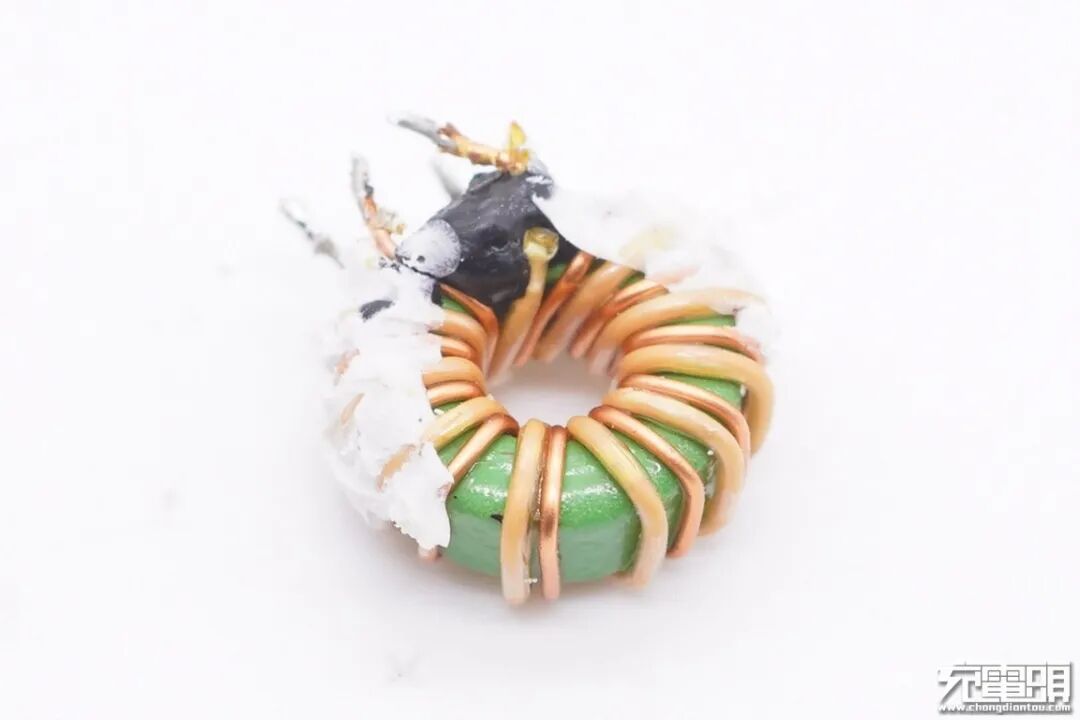

共模电感双线绕制，用于滤除EMI干扰。

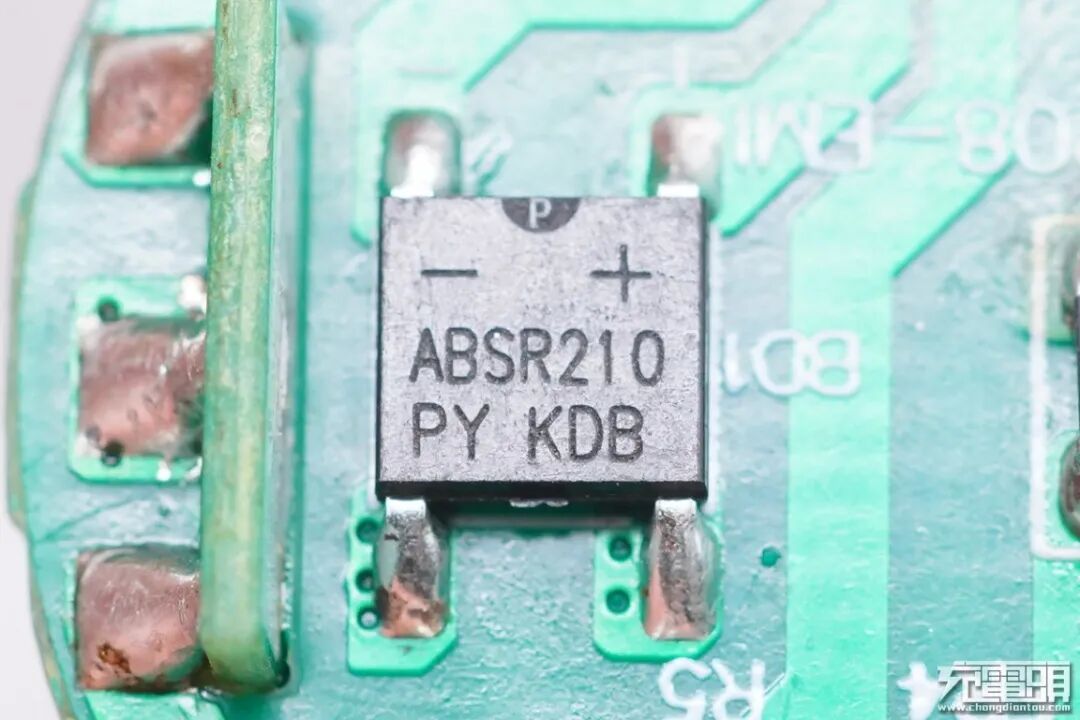

ABSR210整流桥。

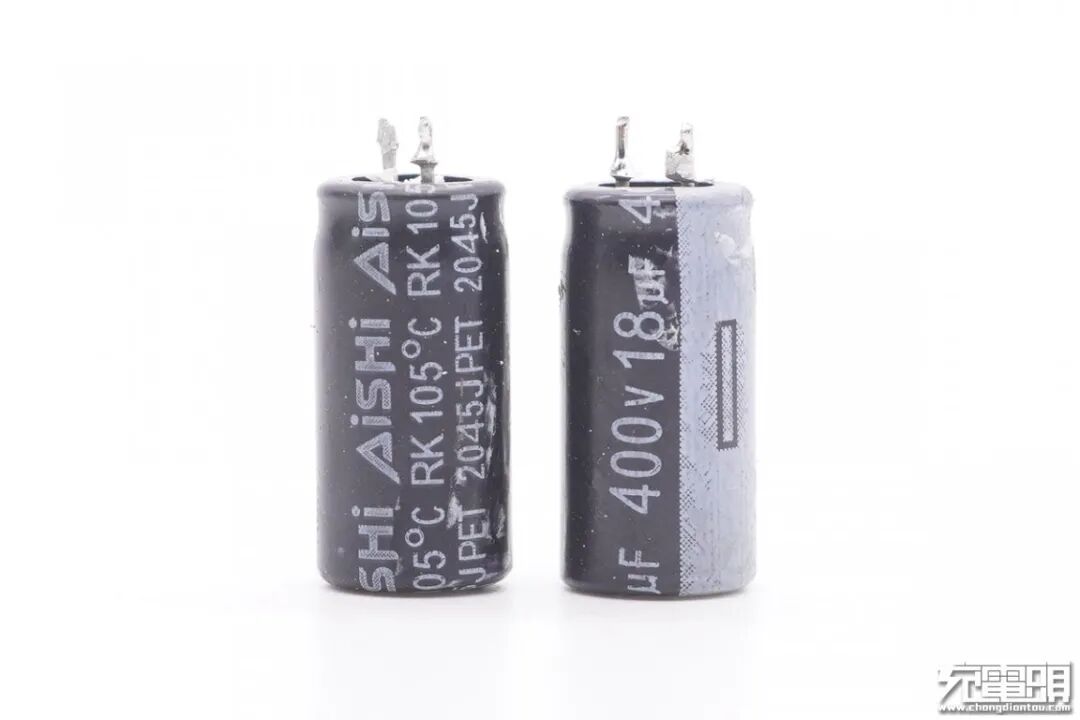

两颗高压滤波电解电容来自艾华，规格都是400V 18μF。

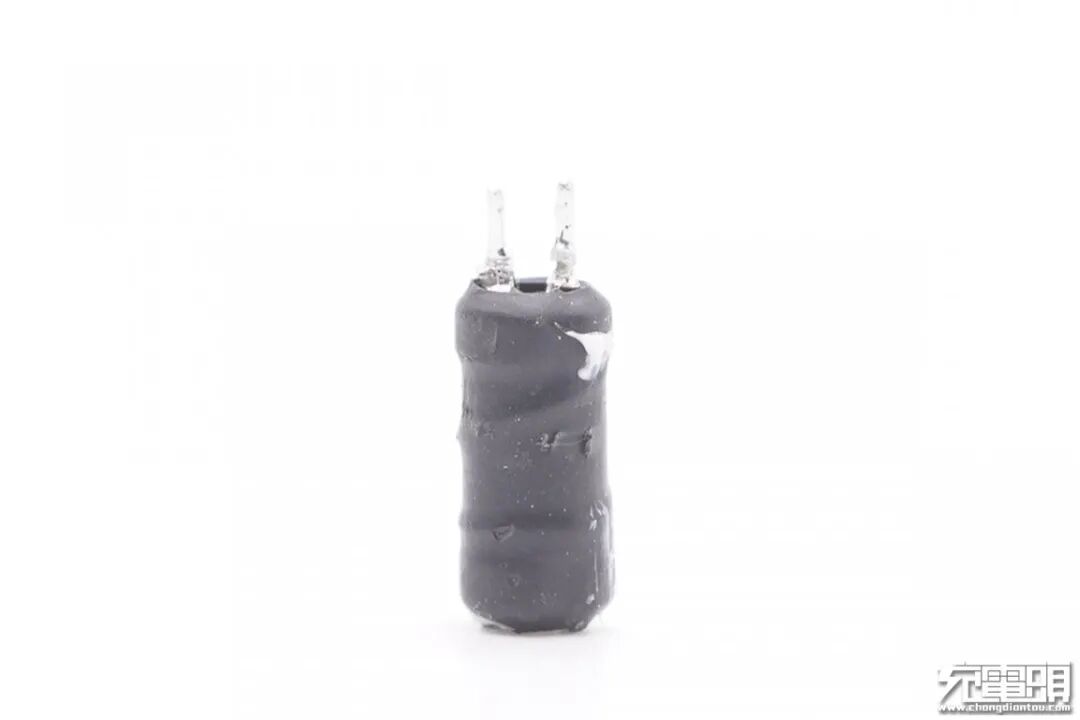

工字电感特写。

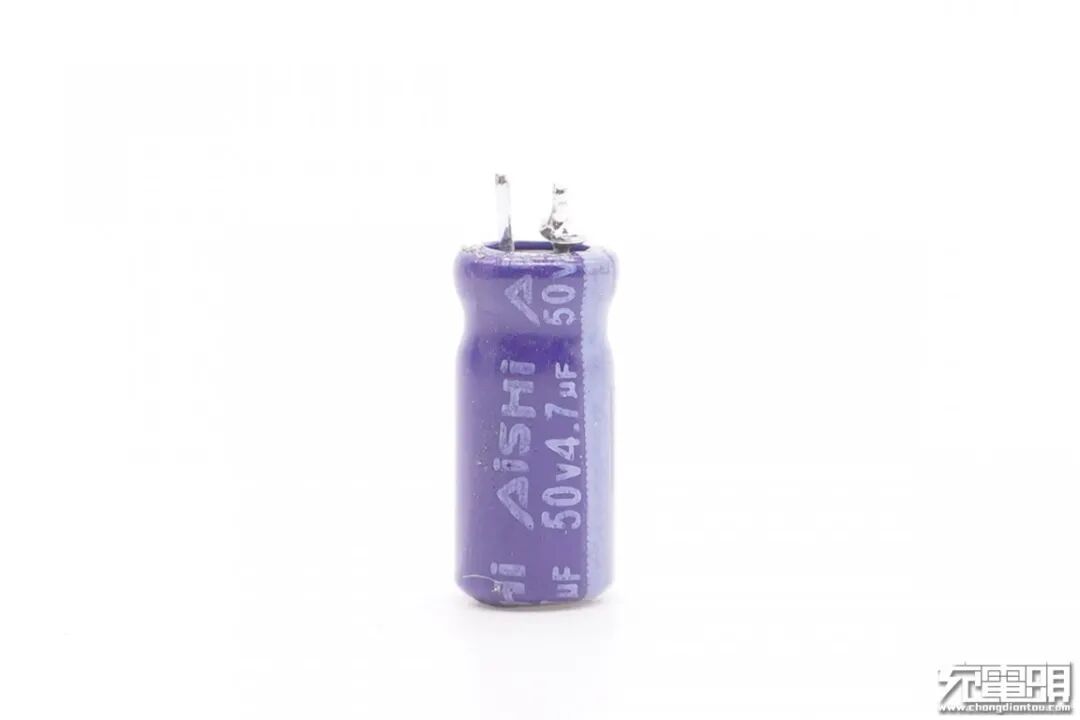

PWM主控芯片供电电容也是来自艾华，规格为50V 4.7μF。

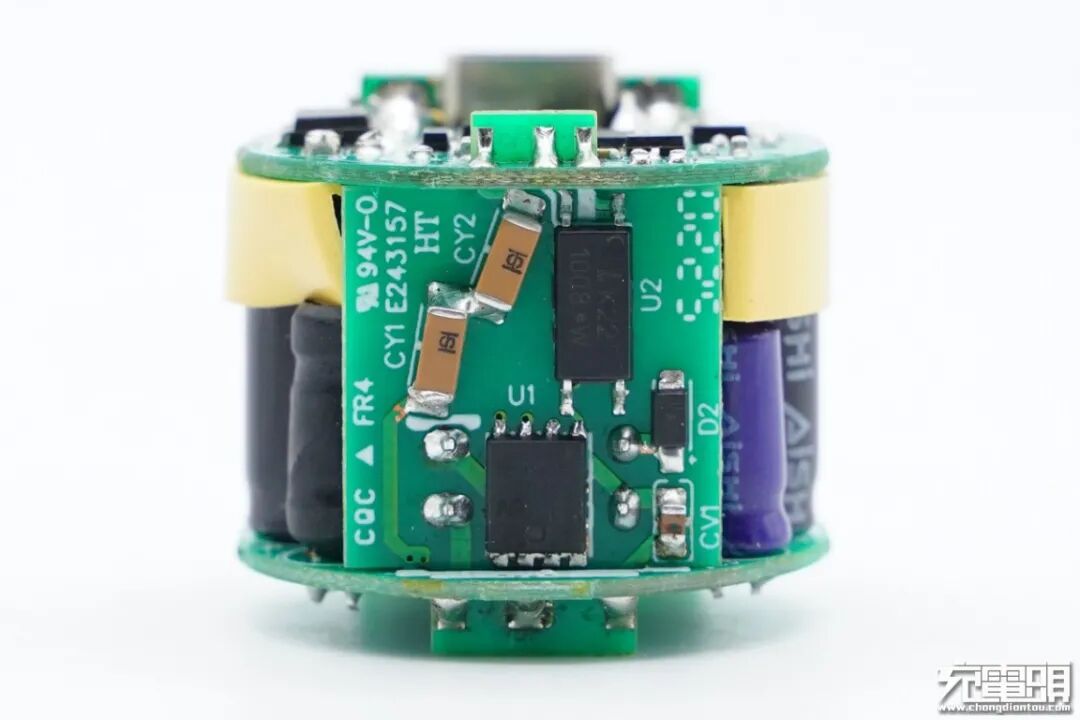

另一块连接板背面设有初级主控芯片、光耦以及Y电容。

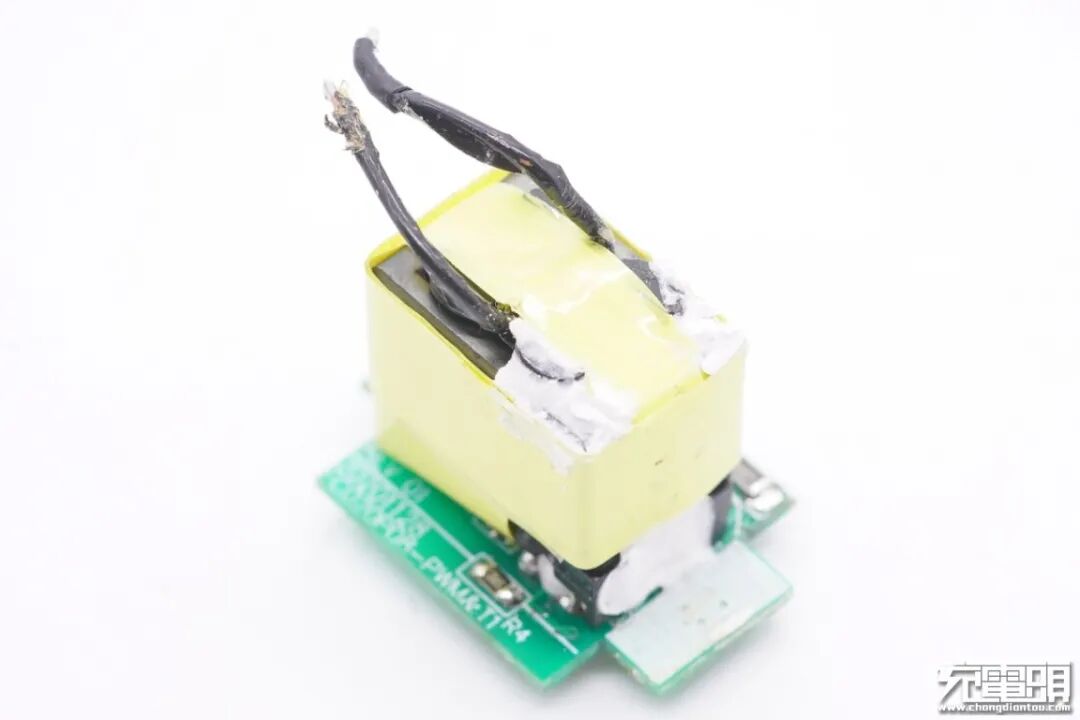

变压器也焊接在这块小板上。
充电器主控芯片采用芯朋微PN8162。芯片内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热。
PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。

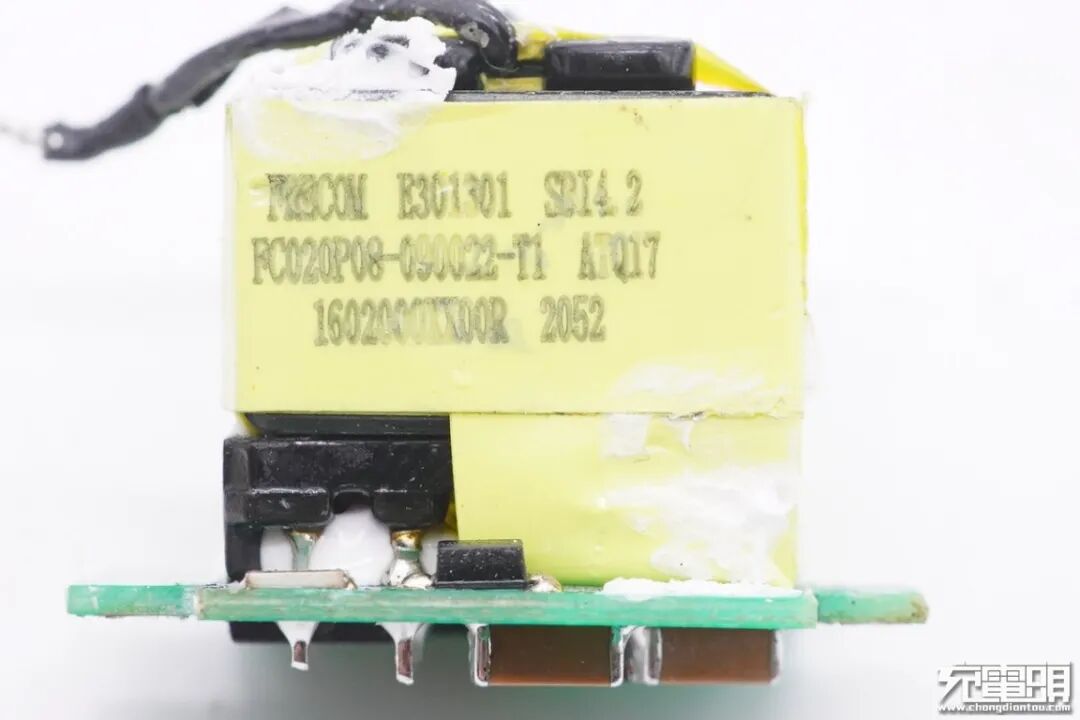

变压器特写，ATQ17磁芯，底部打胶固定。

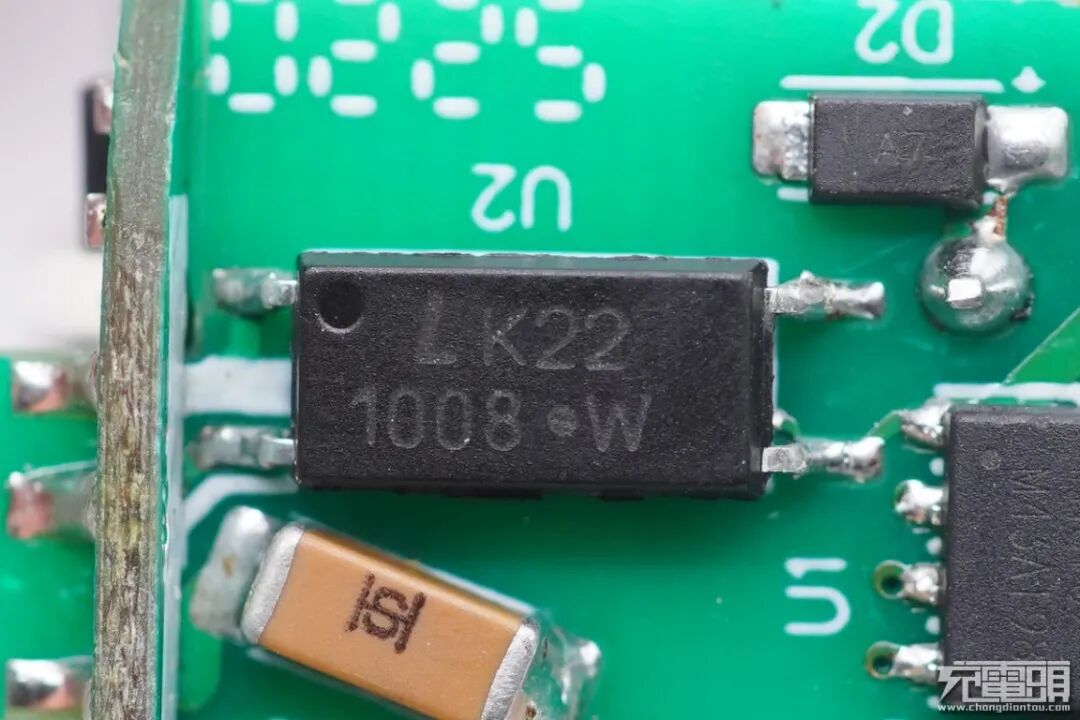

1008光耦特写，用于初级次级通信，反馈调节输出电压。

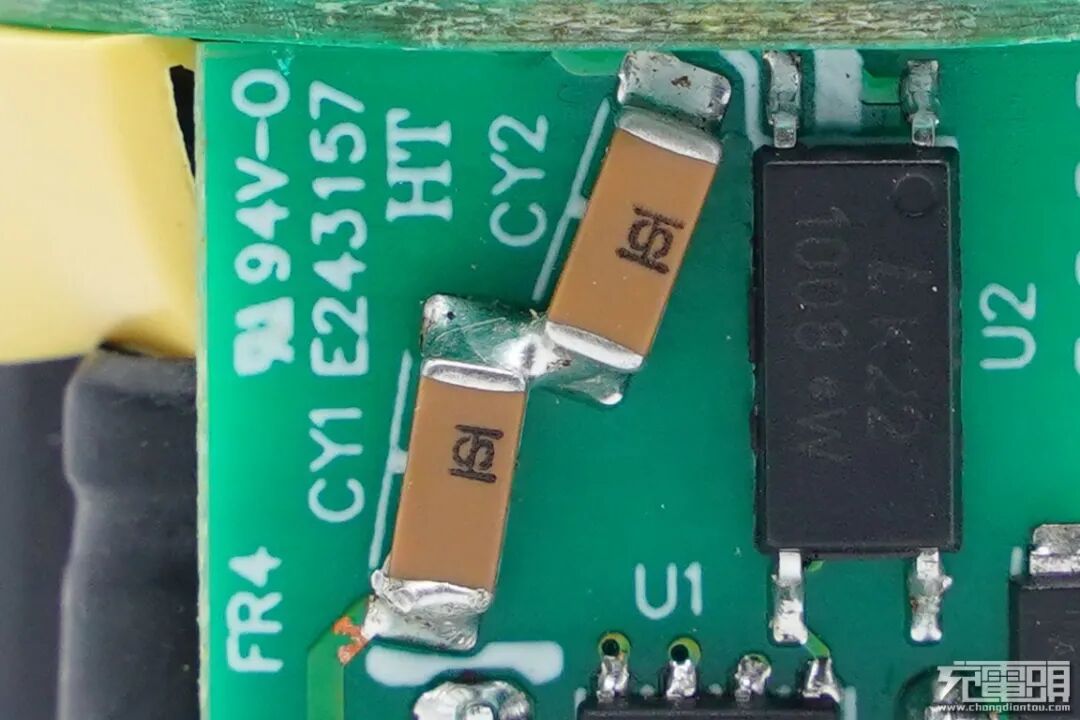

光耦旁边，两颗贴片Y电容串联，用于输出抗干扰。

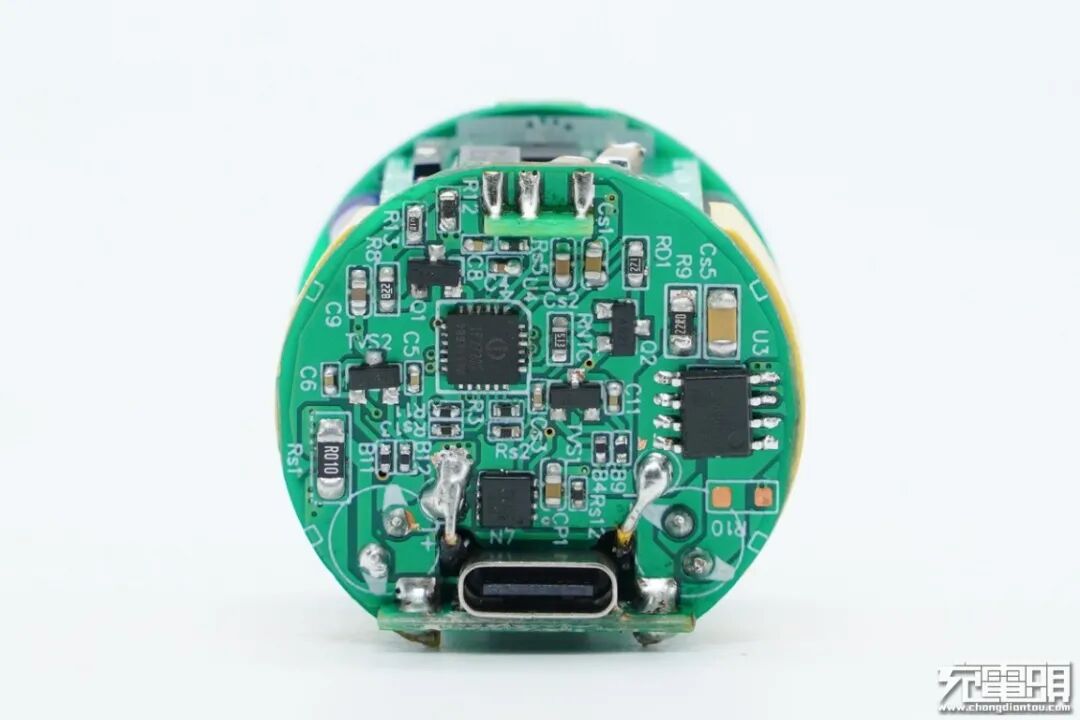

输出端扇形小板正面设有次级同步整流芯片、协议芯片以及输出VBUS开关管。

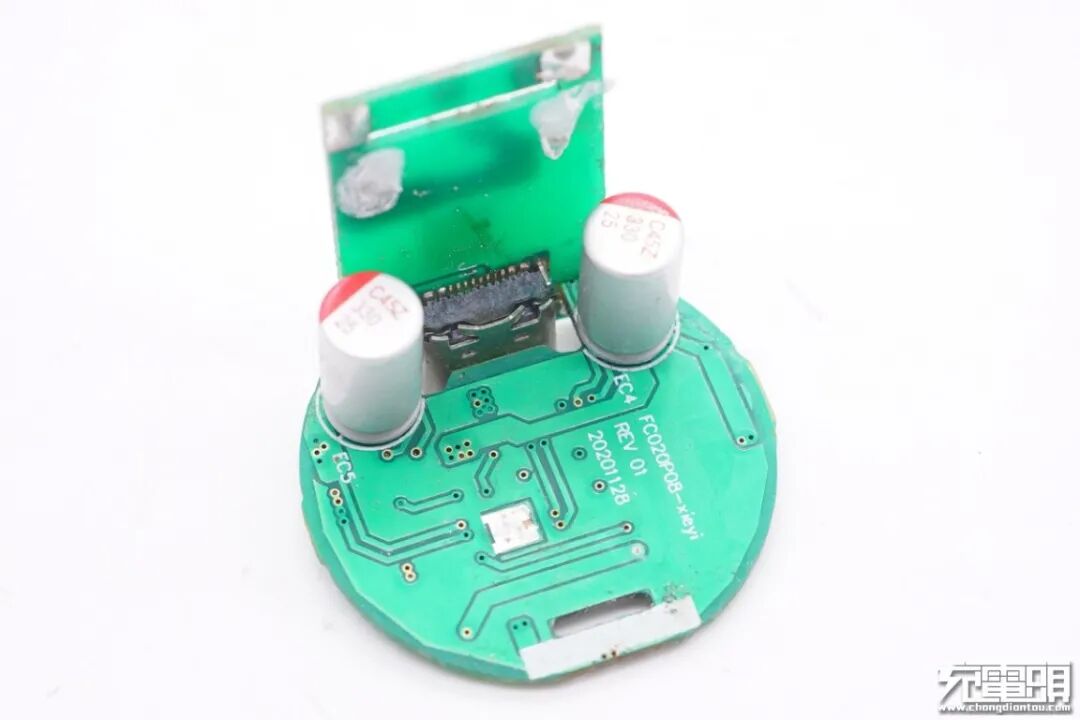

背面设有两颗同步整流输出滤波固态电容。

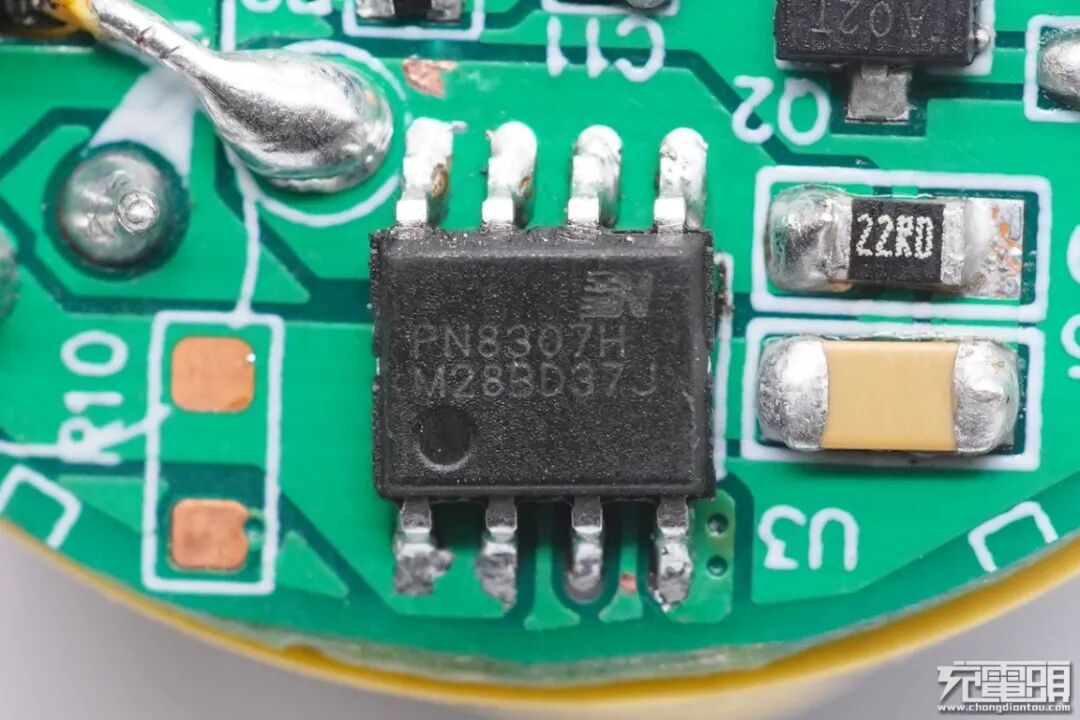

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
Chipown芯朋微PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

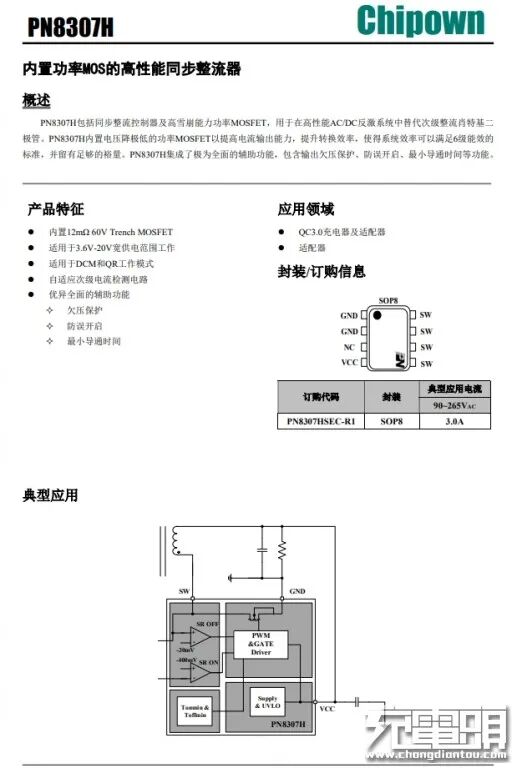

芯朋PN8307H详细参数资料。

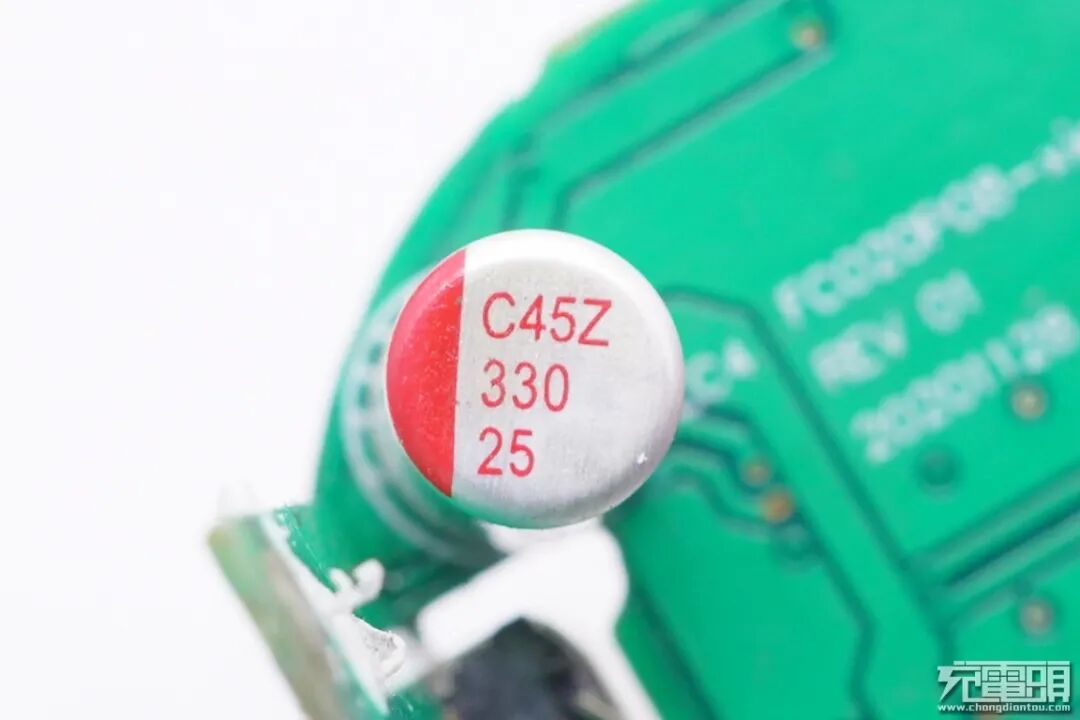

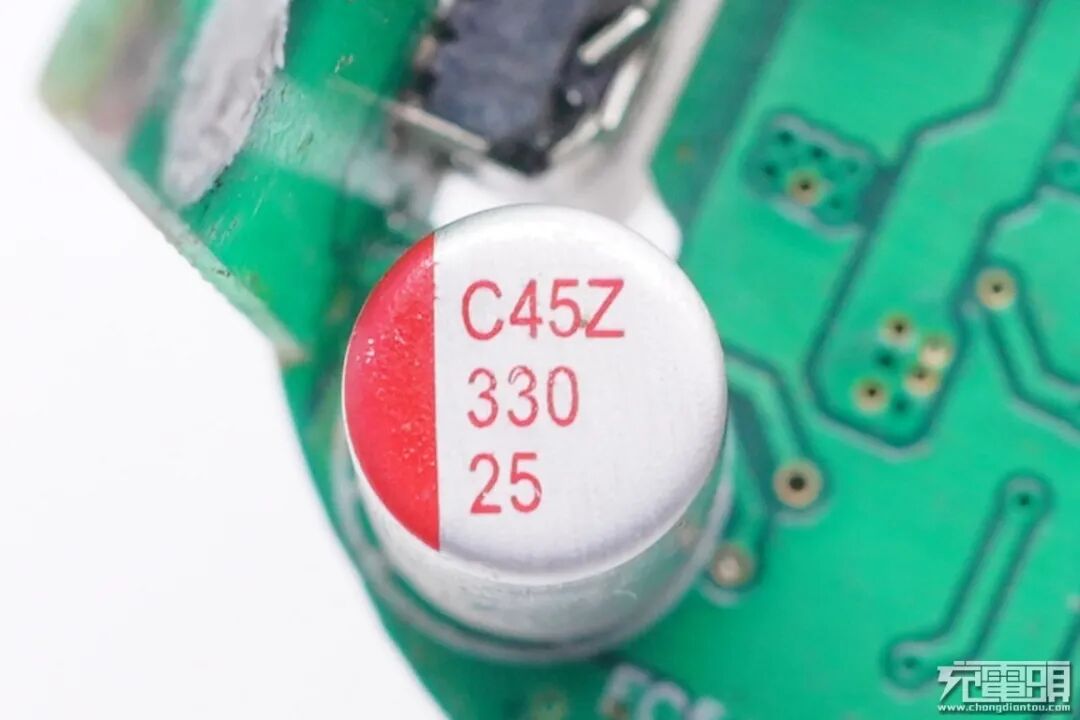

输出滤波固态电容特写，规格为25V 330μF。
另一颗规格同样是25V 330μF。

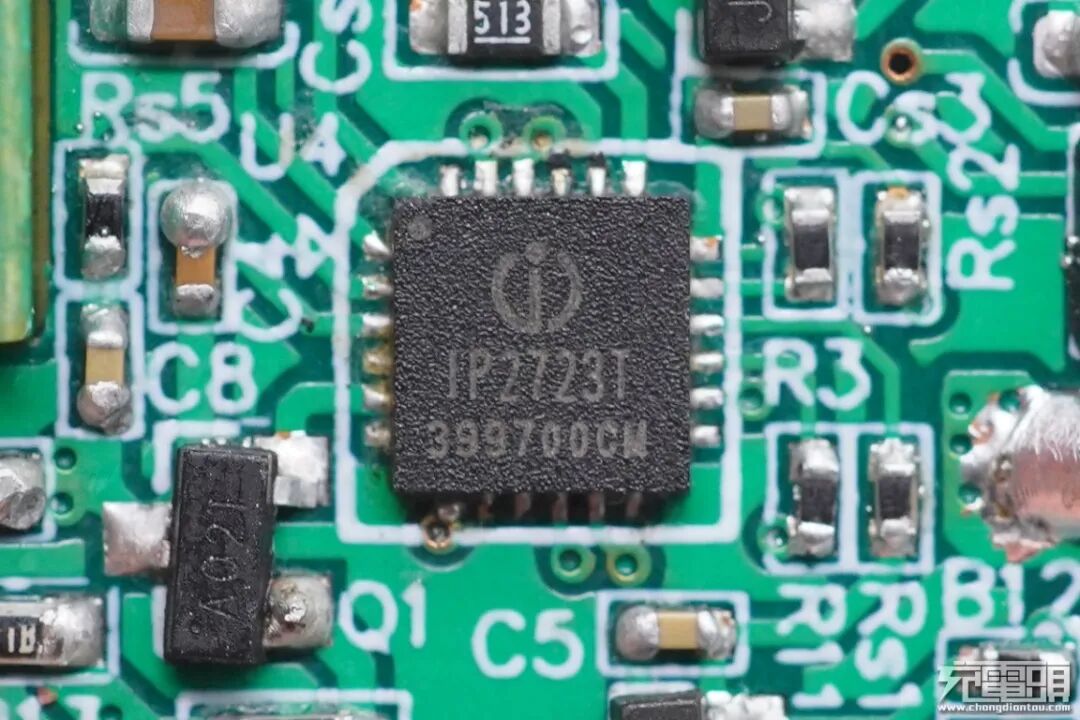

USB PD协议芯片采用英集芯IP2723T。该芯片已通过USB IF协会PD3.0 PPS认证，TID:3135。是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
英集芯IP2723T资料信息。
充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用。
此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

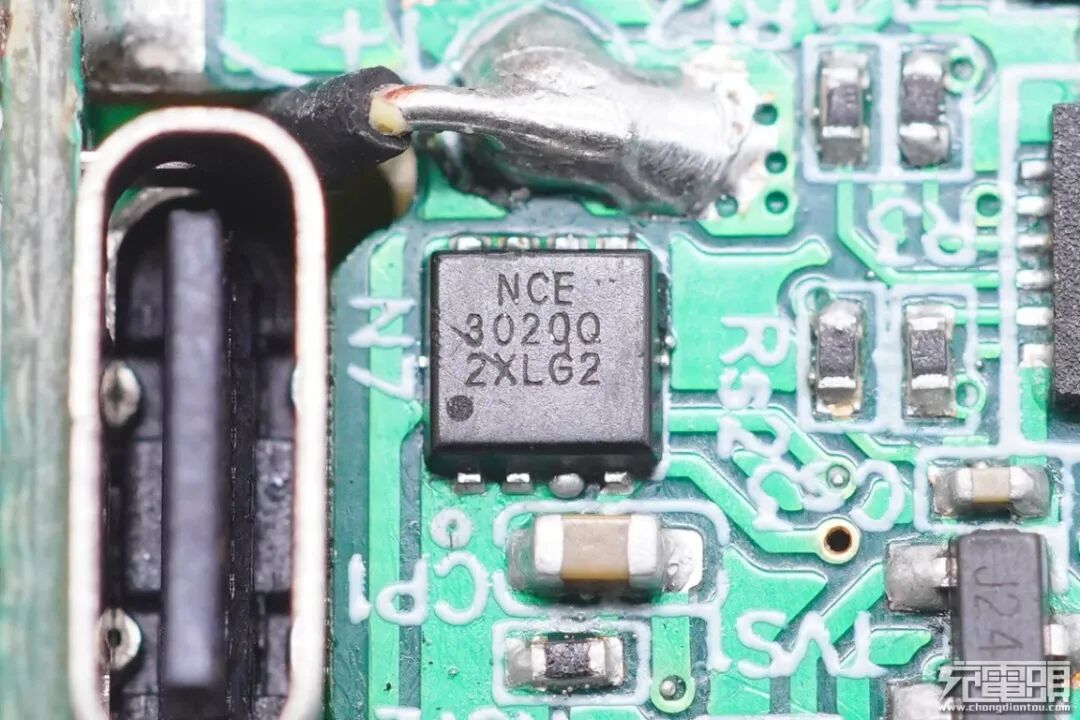

输出VBUS开关管采用新功率NCE3020Q，NMOS，耐压30V。

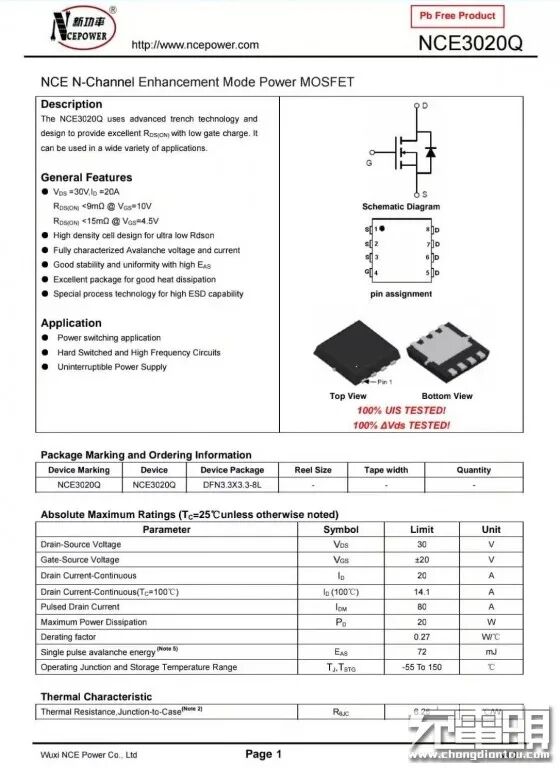

新功率NCE3020Q资料信息。

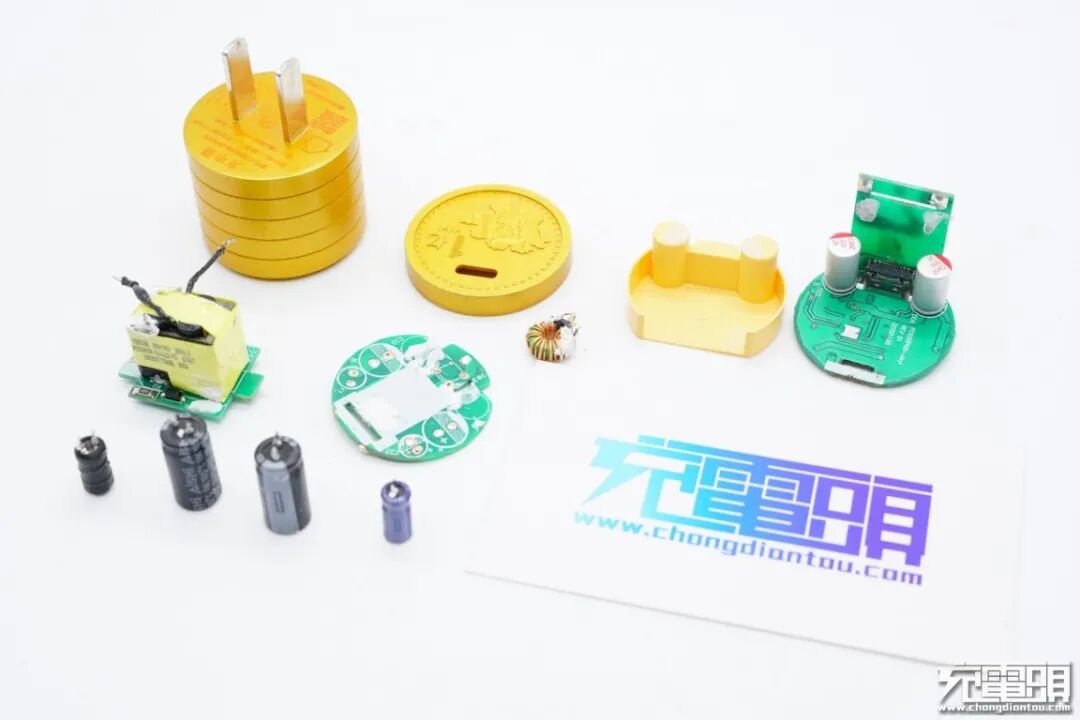

全部拆解完毕，来张全家福。
充电头网拆解总结
福瑞康“快充1亿”迷你充支持PD、QC2.0、QC3.0、AFC、FCP快充协议，可以为市面上大部分数码产品提供快充服务。同时产品外观特色鲜明，机身小巧，自己使用精致小巧，喜庆、寓意深远；拿来作为礼物赠送亲友，肯定能让其眼前一亮，同时祝愿他/她未来财源滚滚，也是一个不错的选择。
充电头网通过拆解了解到，充电器内部采用四块小板搭架焊接组成，为契合机身造型，前后端板子还设计成扇形，设计新颖独特。四块小板围成的空间内放置电容、变压器等元件，结构紧凑、扎实，初次级之间有黄色塑料隔离胶壳进行绝缘，安全可靠。
此外充电器采用芯朋微PN8162+PN8307H极简快充方案，简化电路降低成本，输出端采用英集芯IP2723T控制电压输出。整体设计合理，温升较高器件分布均匀，不愧为20多年的电源大厂出品。
