拆解报告：第三方MagSafe磁吸无线充电器

12月15号苹果iOS14.3正式推送，该版本修复了“设备可能无法无线充电”以及“MagSafe 双项充电器可能不会以最大功率为 iPhone 无线充电”等问题。但也正是这一更新，直接导致大批第三方磁吸无线充电器失效。

不过近日充电头网又拿到了一款第三方磁吸无线充电器，实测即使iPhone 12更新到iOS14.3版本，也能正常给手机进行无线充电，同时功率可达7.5W。

此外还支持WPC Qi无线充标准，也可拿来给其它品牌手机充电，最大无线充电功率到达15W。下面充电头网就对这款产品进行拆解，一起来看看其采用的是哪家快充方案。

一、第三方MagSafe磁吸无线充电器外观

包装盒正面是产品外观图和名称——MagSafe Charger，设计简洁。

背面印有产品名称、参数、使用简图等。

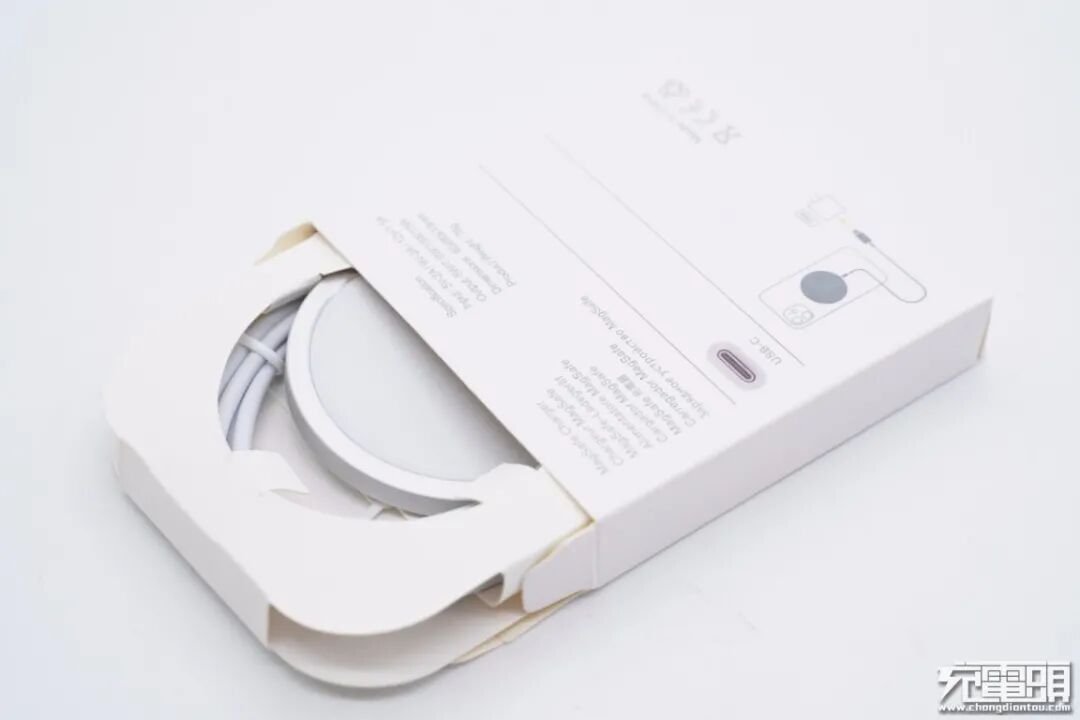

内部使用纸槽来固定无线充。

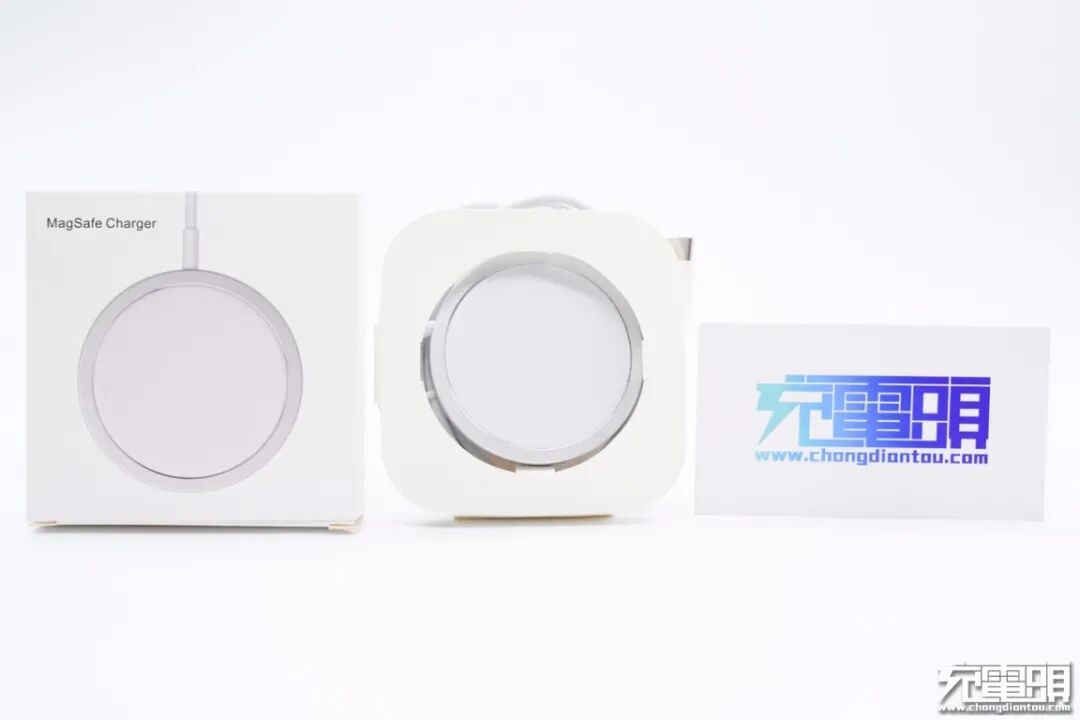

包装内全部东西一览，就只有无线充而已。

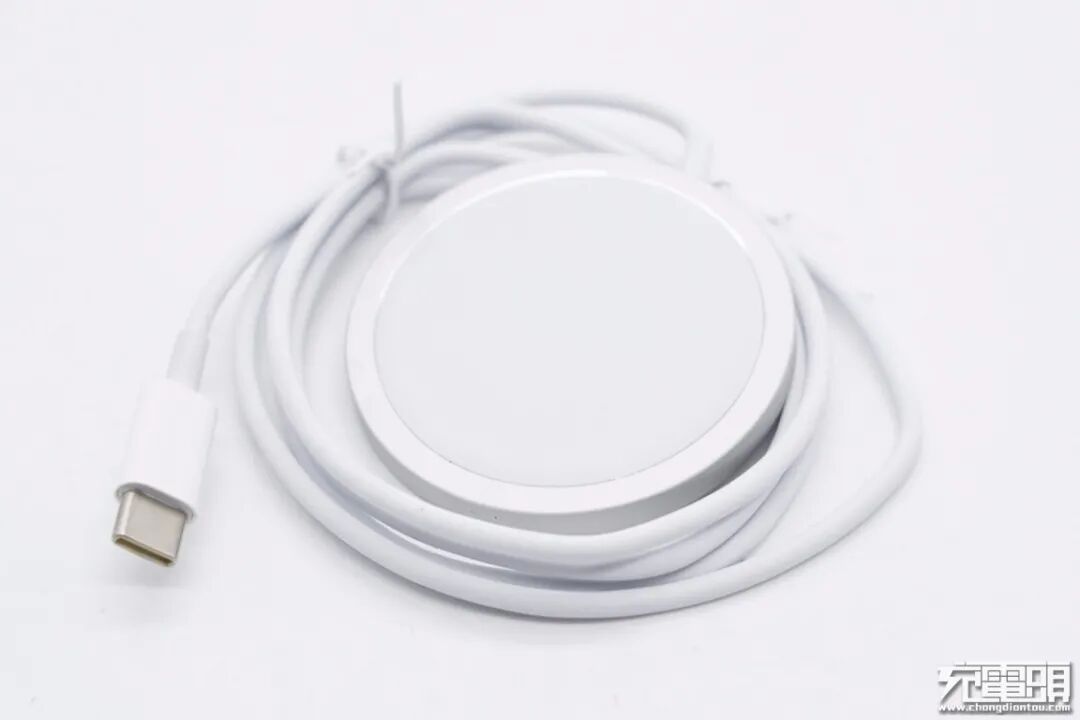

这款第三方磁吸无线充电器也是仿照苹果MagSafe磁吸无线充设计的，自带USB-C输入线缆，充电板底部以及边缘采用铝合金外壳设计，顶面采用塑料板。

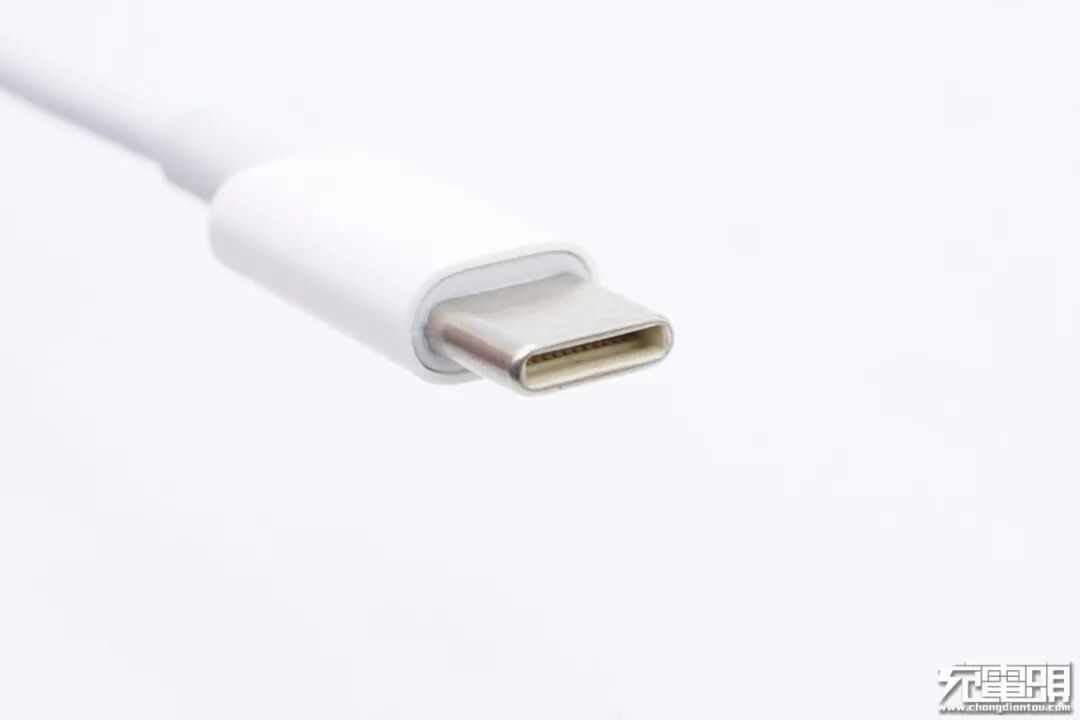

USB-C线头塑料壳亮面设计，十分光滑。

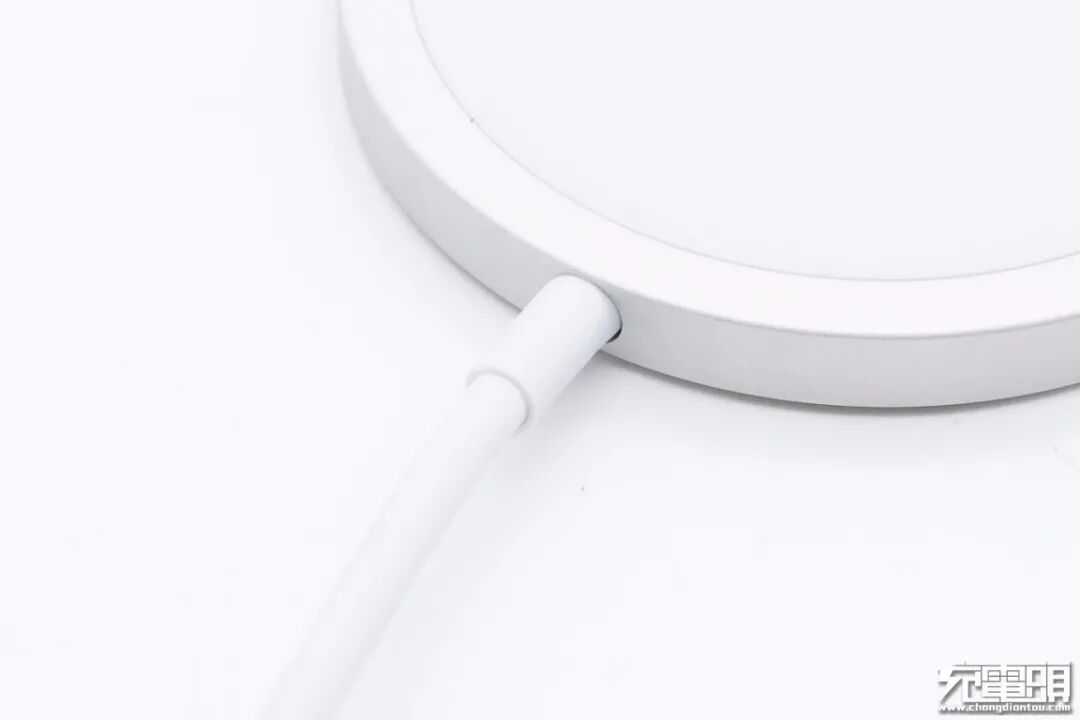

线缆和充电板交界处做了抗弯折处理。

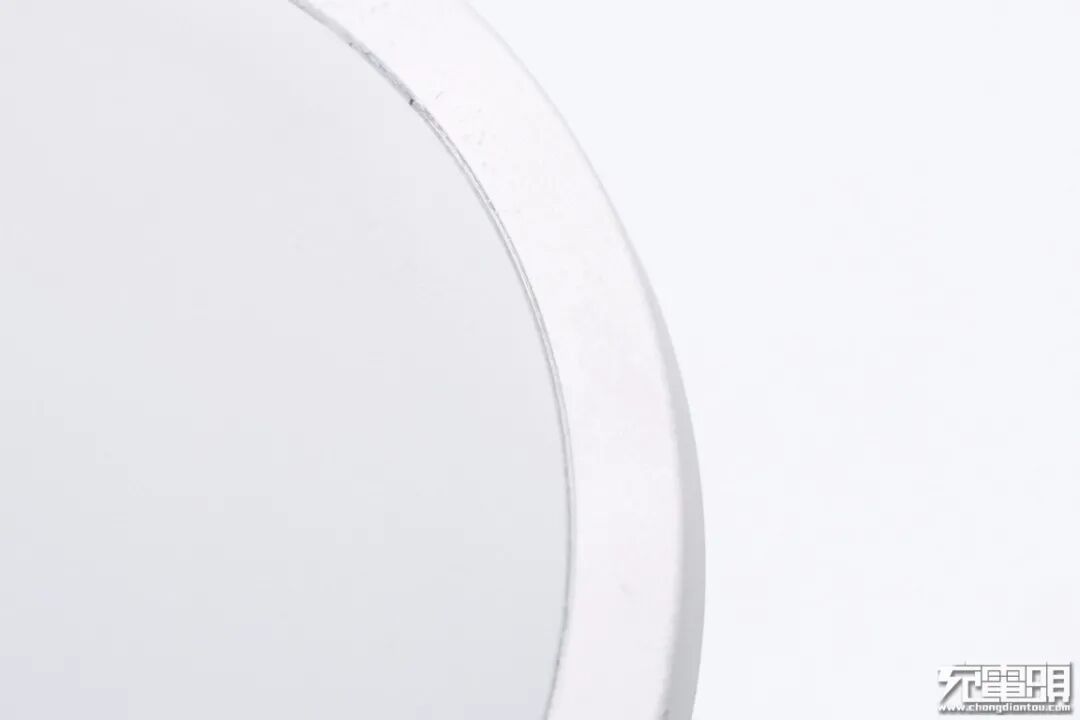

金属壳和顶面塑料板交界处封装紧密。

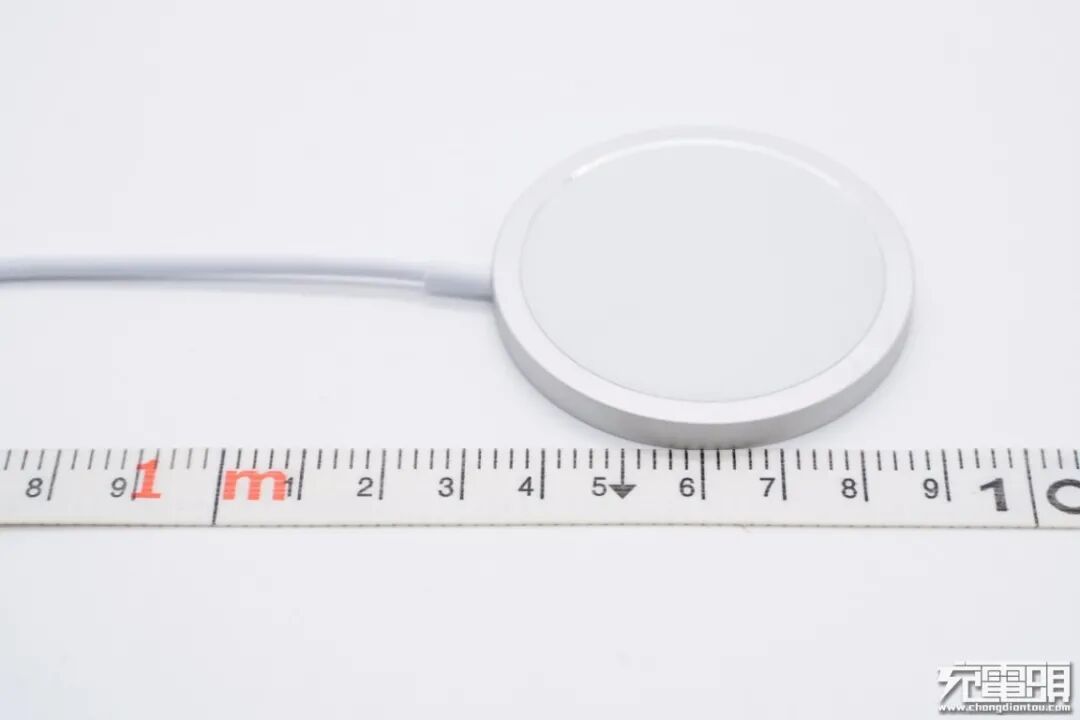

线缆加充电板总长度约109cm。

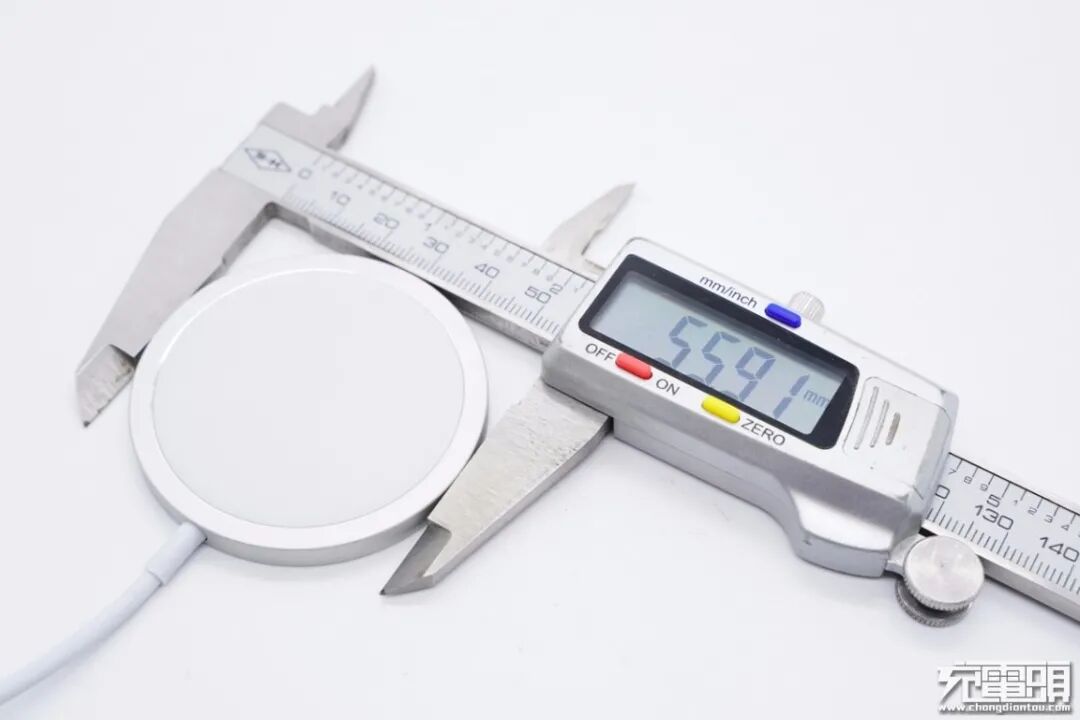

使用游标卡尺测得充电板直径为55.91mm。

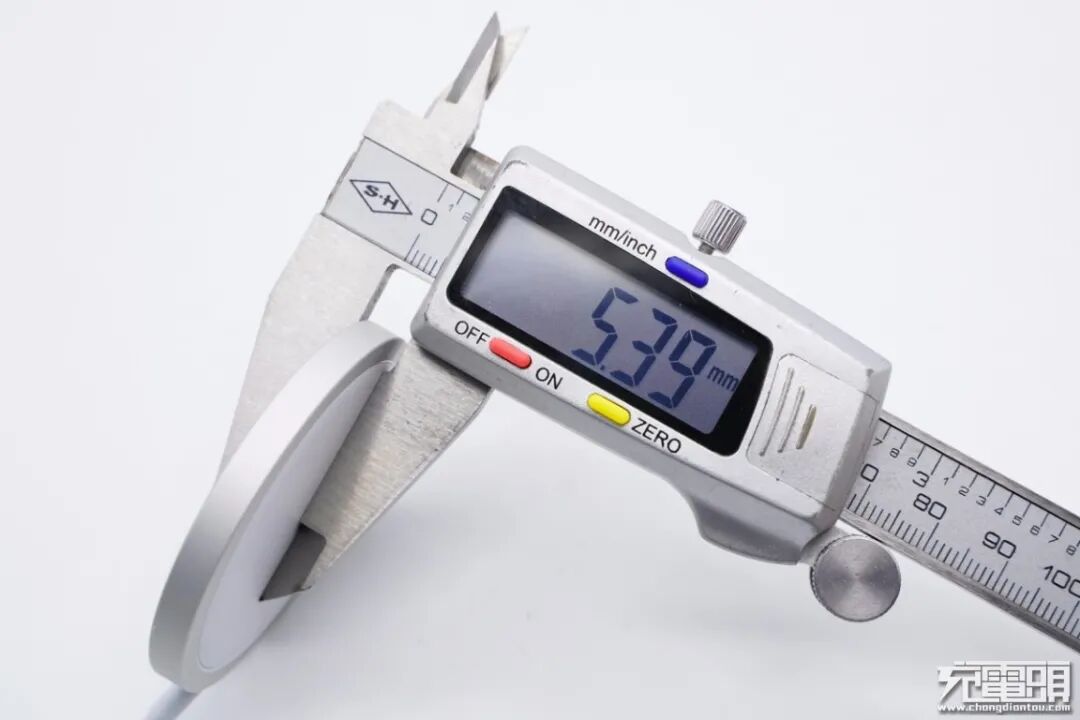

厚度为5.39mm。

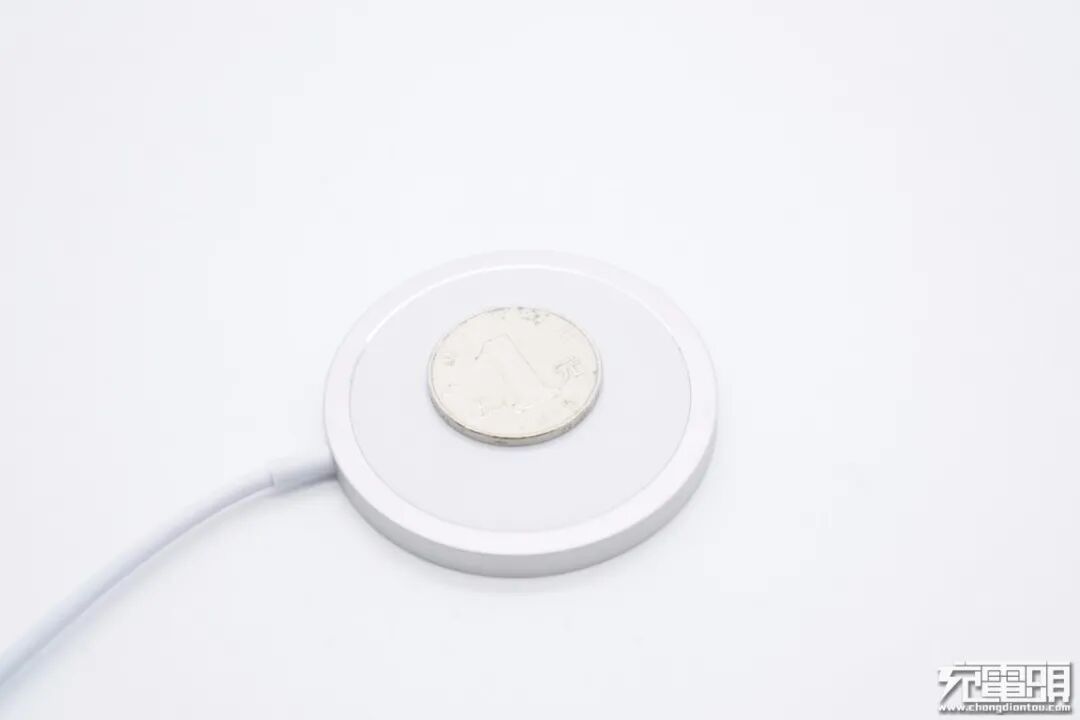

充电板和一元硬币大小直观对比。

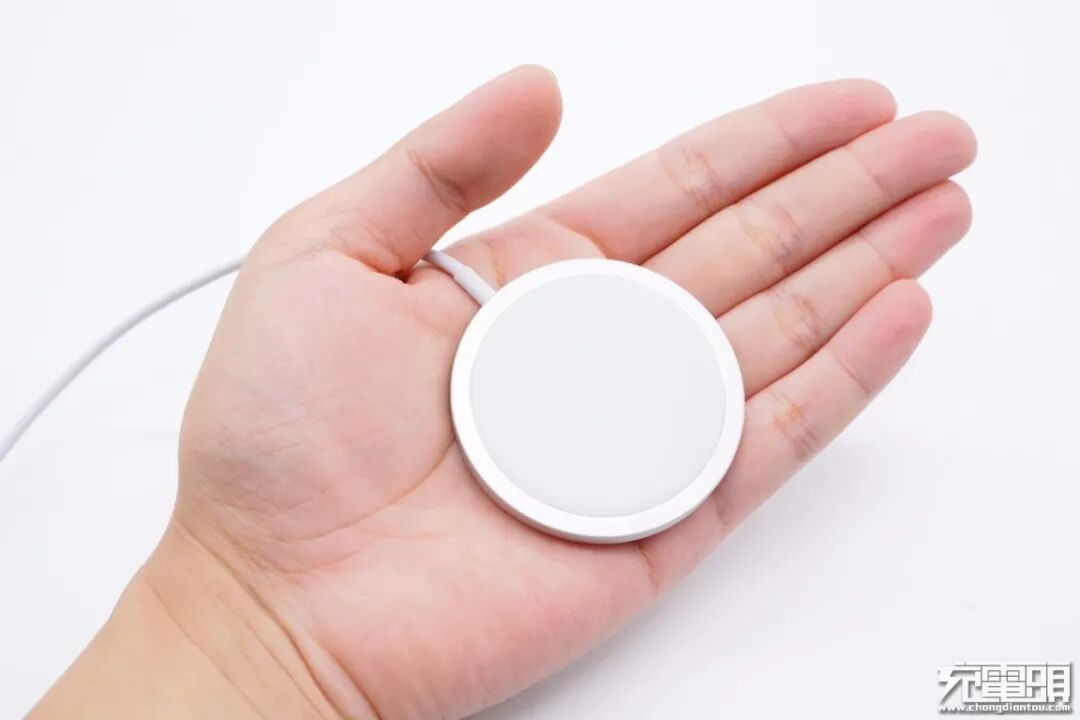

拿在手上的直观感受。

磁吸无线充总重量约为40g。

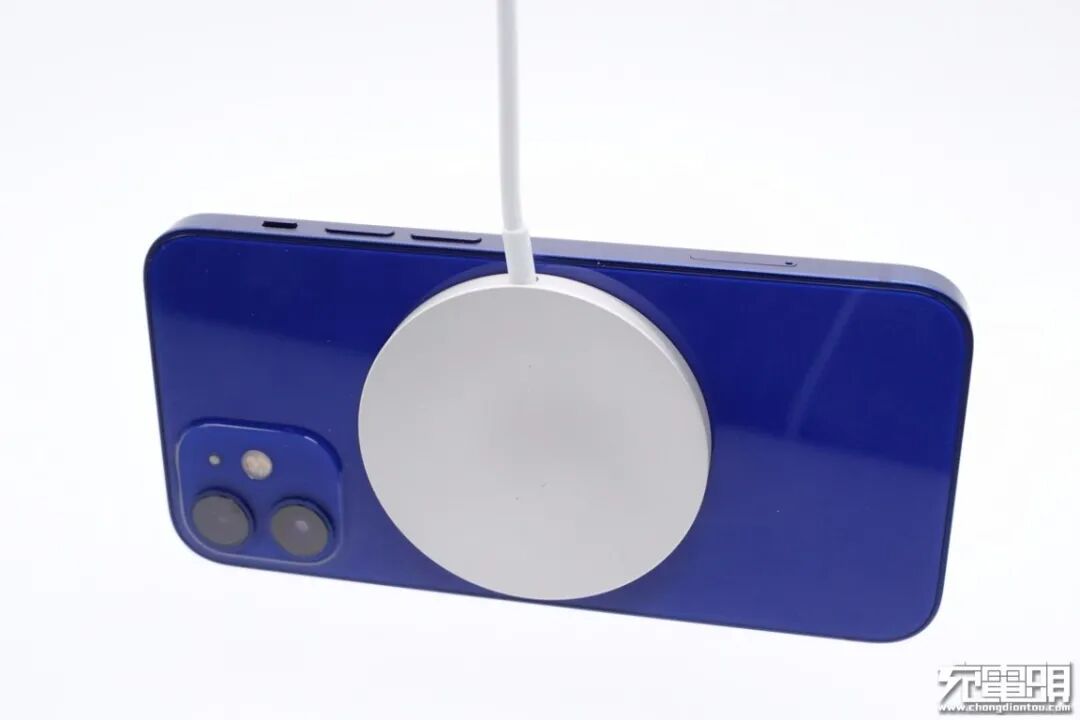

将充电板靠近iPhone 12即可吸附在一起，吸附牢固，将iPhone 12拎起来后也不会滑落。

即使此时iPhone 12已经升级到了iOS14.3版本，这款无线充仍可正常为手机充电。

此外使用ChargerLAB POWER-Z KM001C测得无线充输入端功率为8.96V 1.04A 9.32W。

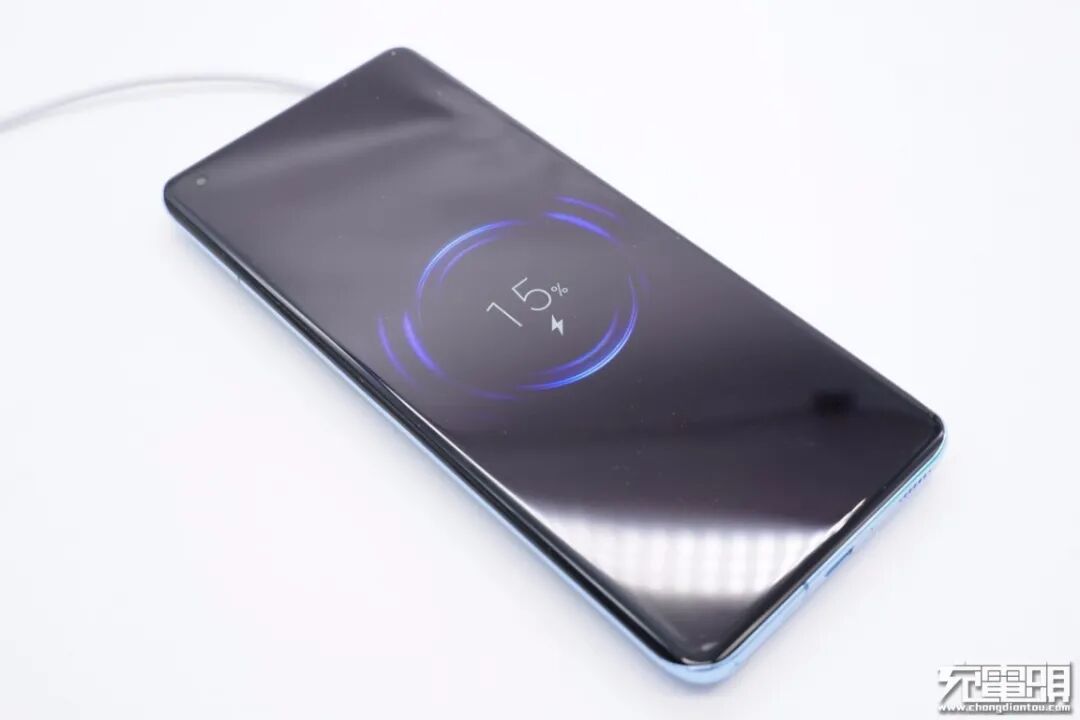

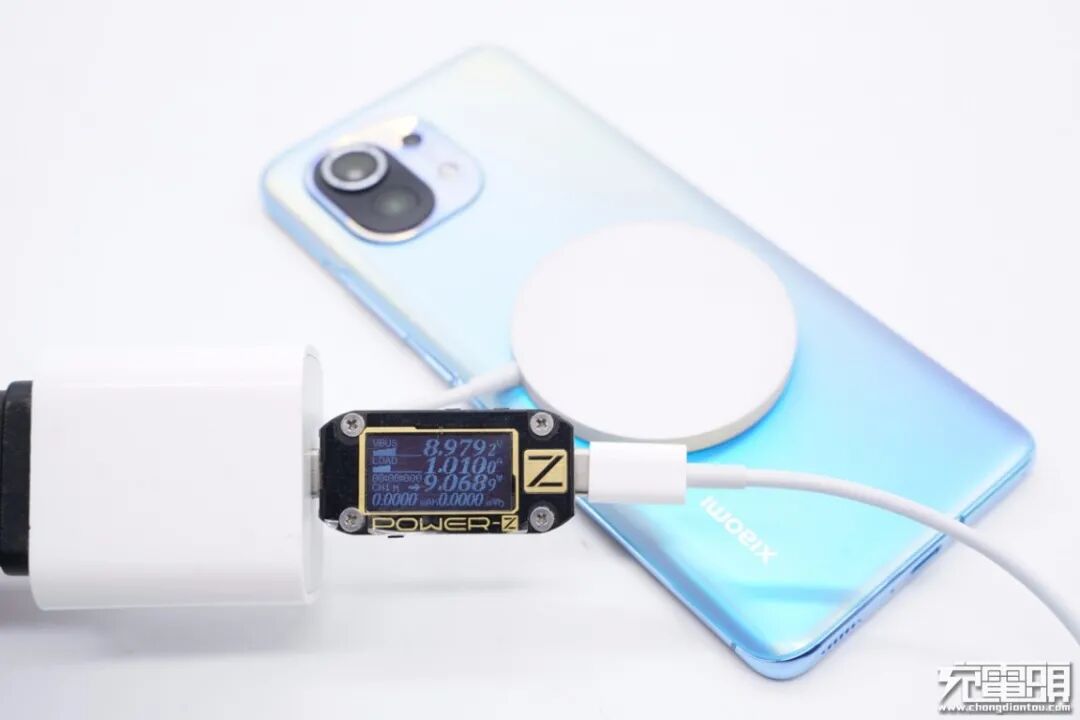

此外也可拿来给小米11等支持无线充电的手机使用。

使用KM001C测得无线充输入功率为8.98V 1.01A 9.06W。

最后使用无线充测试仪进行最大功率测试，可测得输入端功率为9V 2.14A 19.29W，输出端功率为8.97V 1.61A 14.44W，这款磁吸无线充电器最大输出功率可达15W。

二、第三方MagSafe磁吸无线充电器拆解

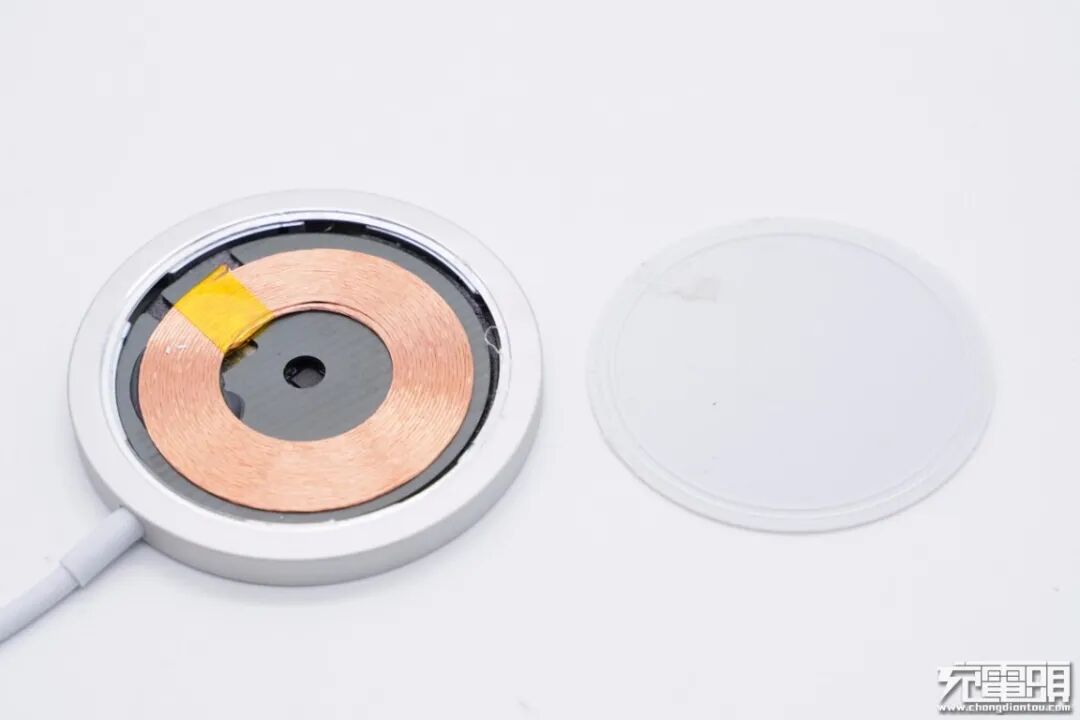

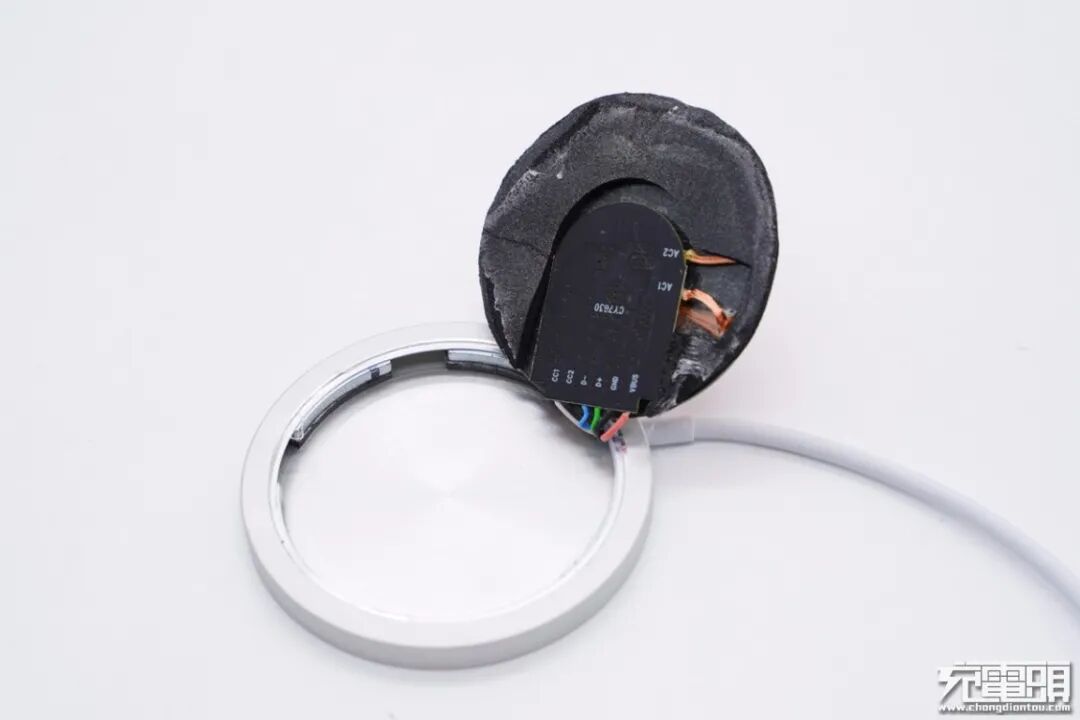

将充电器顶部塑料拆掉，下面是无线充电线圈。

磁芯另一面贴有泡棉支撑，PCB板做成了U型，背面没有设元器件。

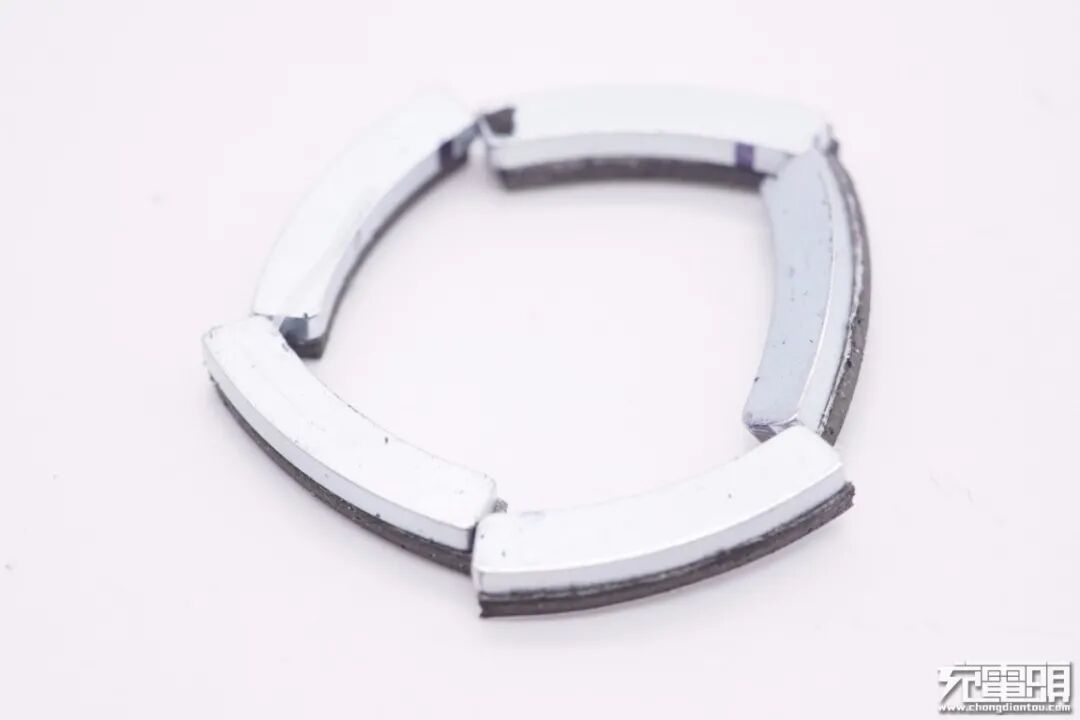

弧形磁铁固定在铝合金外壳边缘凹槽内，一共五个。

即便电路板背面没有设元器件，正面电路也很简洁，仅有两颗芯片，方案集成度很高。

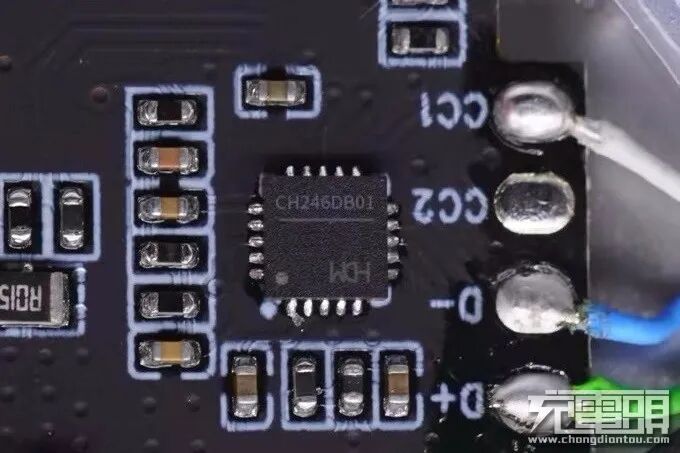

沁恒微电子无线充电管理芯片CH246，支持5V-12V宽电压输入，内置无线充电主控和信号解调电路，同时支持PD3.0/2.0，PPS、QC3.0/2.0、FCP、APPLE2.4A 、BC1.2、PE+等快充协议电压申请，高集成度，外围精简。

CH246还提供过温、过压、过流保护等。是一颗超高性价比、可定制化的内置协议无线充电控制芯片，可用于无线充应用，简化设计。

沁恒微CH246资料信息。

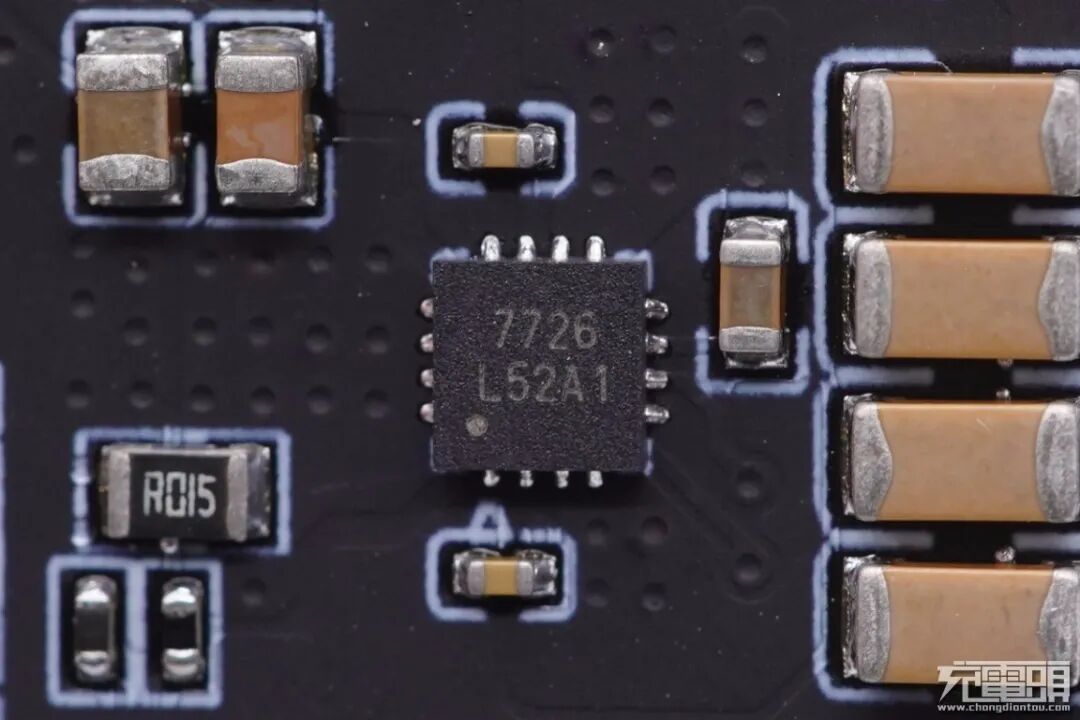

芯朋微PN7726是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管， 内置自举高压PMOS，内置5V/50mA LDO，具有自适应死区功能

PN7726集成了欠压保护、过温保护和过流保护等功能；采用QFNFC3×3、SOP8-PP封装，底部通过散热片来提高散热性能。

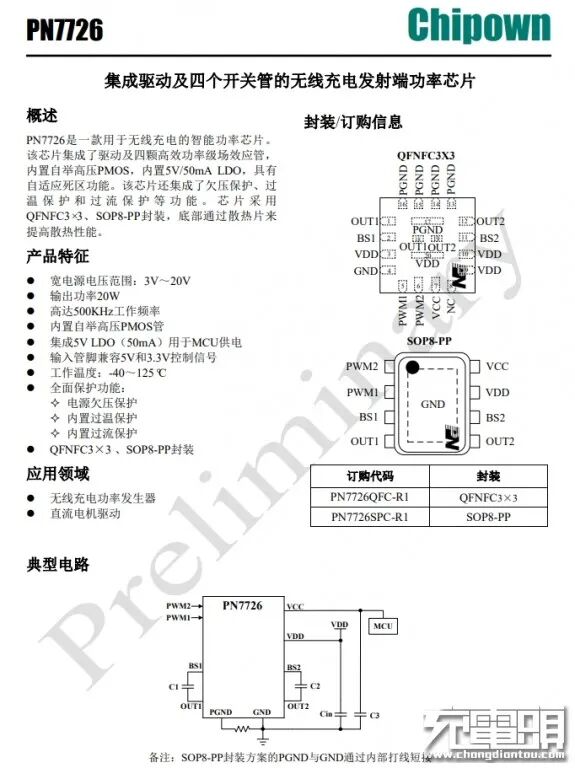

芯朋微PN7726支持3到20V工作电压，最高输出功率20W，开关频率高达500KHz，兼容3.3和5V PWM型号，适用于无线充电发射和直流电机驱动。

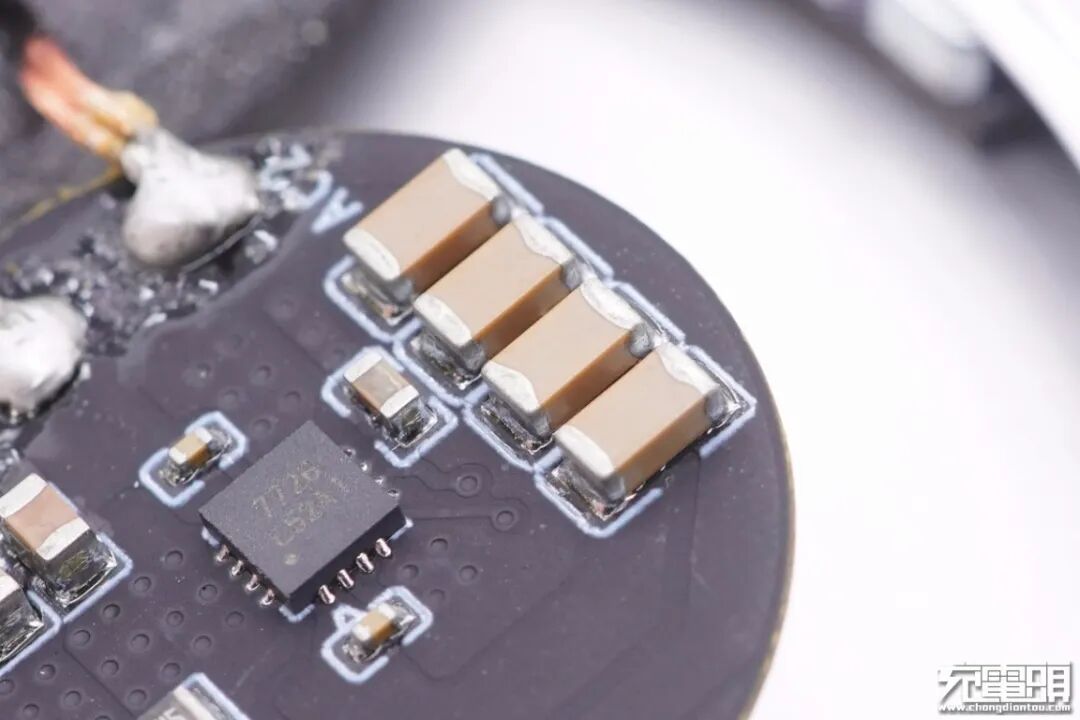

谐振电容特写，四颗并联。

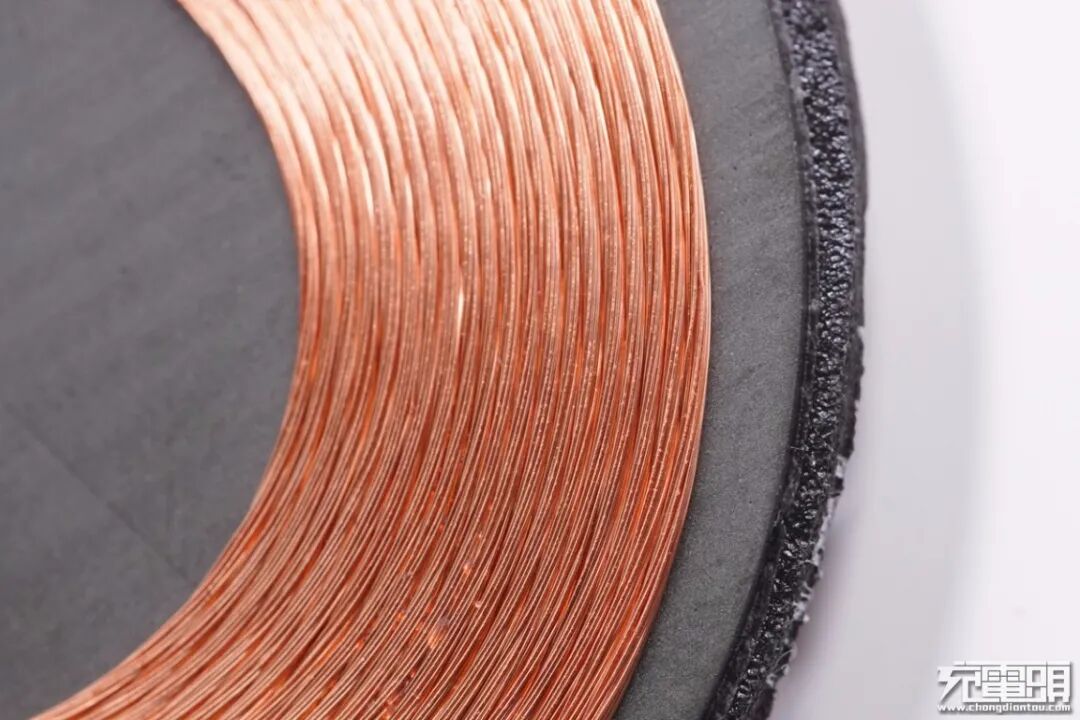

无线充电线圈特写，采用多股漆包线绕制。

全部拆解完毕，来张全家福。

充电头网拆解总结

这款第三方MagSafe磁吸无线充电器同样仿照苹果原装无线充设计，自带USB-C线缆，充电板机身光滑触摸手感好，同时吸附力很好，支持各大品牌手机无线充电，支持苹果iPhone 12、小米11手机7.5W无线充，而产品最大无线充电功率可达15W。

充电头网通过拆解发现，无线充电板内部结构相对简单，铝合金外壳边缘设有凹槽，并均匀嵌入五个小磁铁。PCB板采用U型设计，单面放置元器件，电路十分简洁。

无线充主控芯片采用沁恒微电子CH246，这是一颗超高性价比、可定制化的多快充协议控制芯片，支持PD、QC快充输入，可广泛应用于交流电源适配器、车载充电器、移动电源等各类场合。

此外还采用了芯朋微PN7726高集成功率芯片用于无线充电功率输出，外围电路非常简洁，简化设计减小产品体积。
