拆解报告：TOPELEK 3A1C八合一多功能扩展坞
----- 充电头网拆解报告 第1562篇 -----
随着笔记本的超薄化，像HDMI、RJ45等大尺寸接口自然就会被移除，仅保留USB-C接口，但也正因如此扩展坞配件市场才得以发展。为了顺应潮流满足市场的需求，TOPELEK近期推出一款USB-C多功能拓展坞，这款产品集成了USB-A/C、HDMI、RJ45接口，以及SD/TF卡槽，功能十分全面。下面充电头网就对这款产品进行拆解，看看其内部如何设计。
一、TOPELEK多功能扩展坞外观

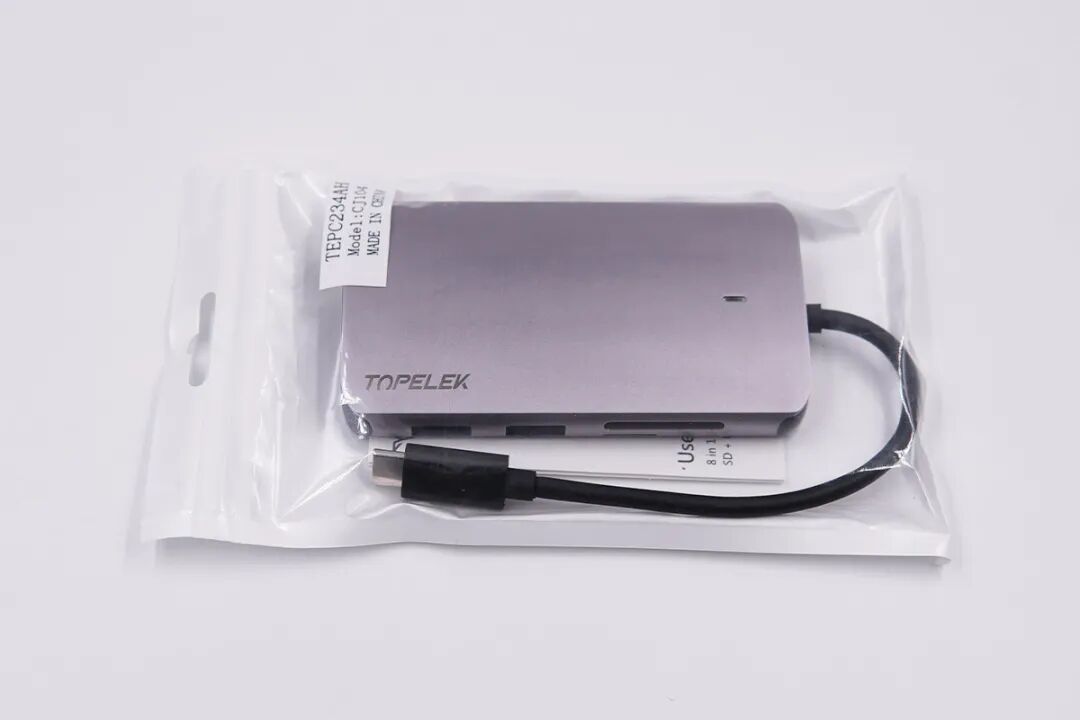

产品采用透明塑料袋包装，袋子顶部带有挂钩设计，方便产品进行展卖。

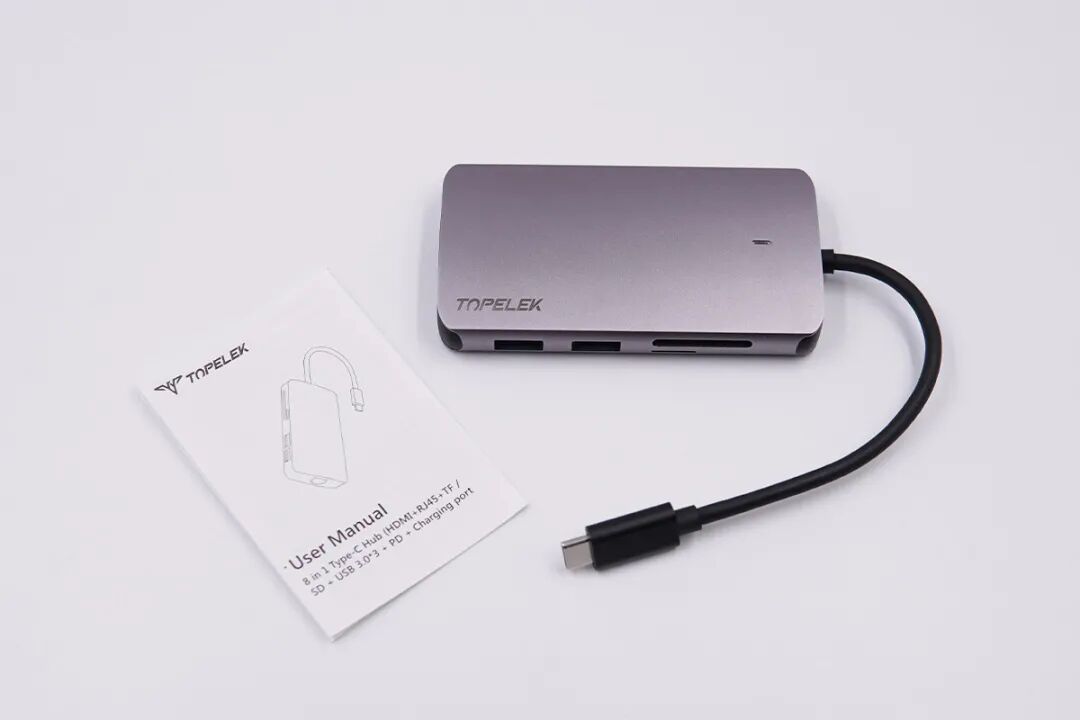

包装内含扩展坞和使用说明书。

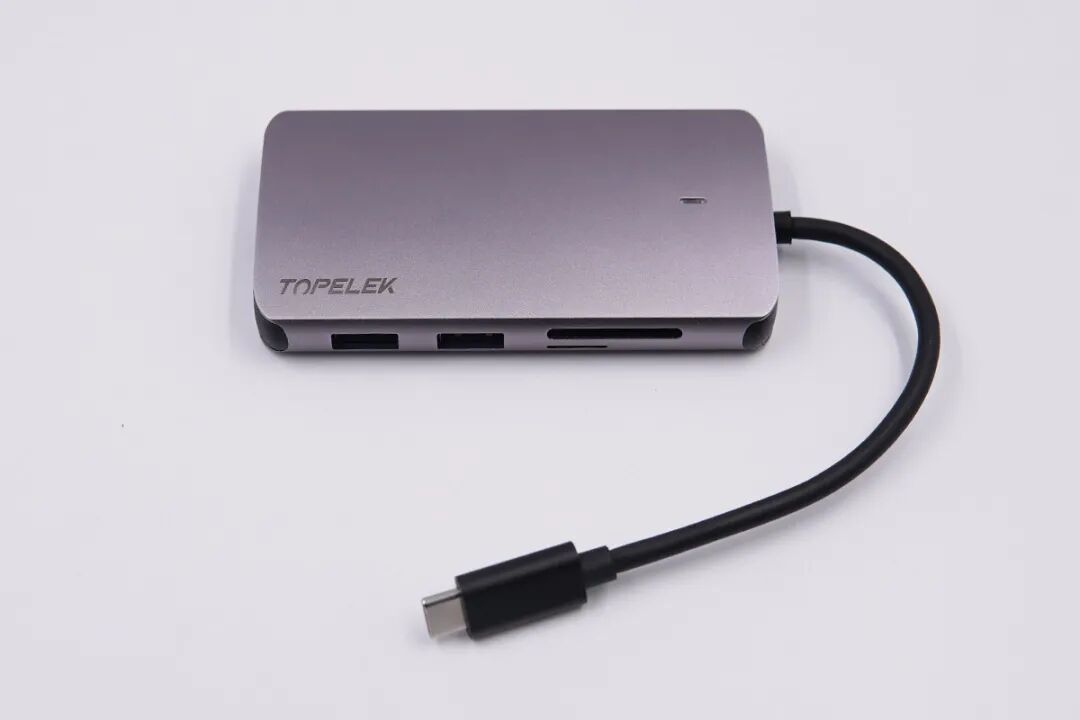

TOPELEK多功能扩展坞自带USB-C线缆，机身壳采用铝合金材质，表面喷砂和阳极氧化处理，呈灰色，顶面和侧身交界处棱边分明。
此外机身顶面还设计有TOPELEK品牌和工作指示灯。

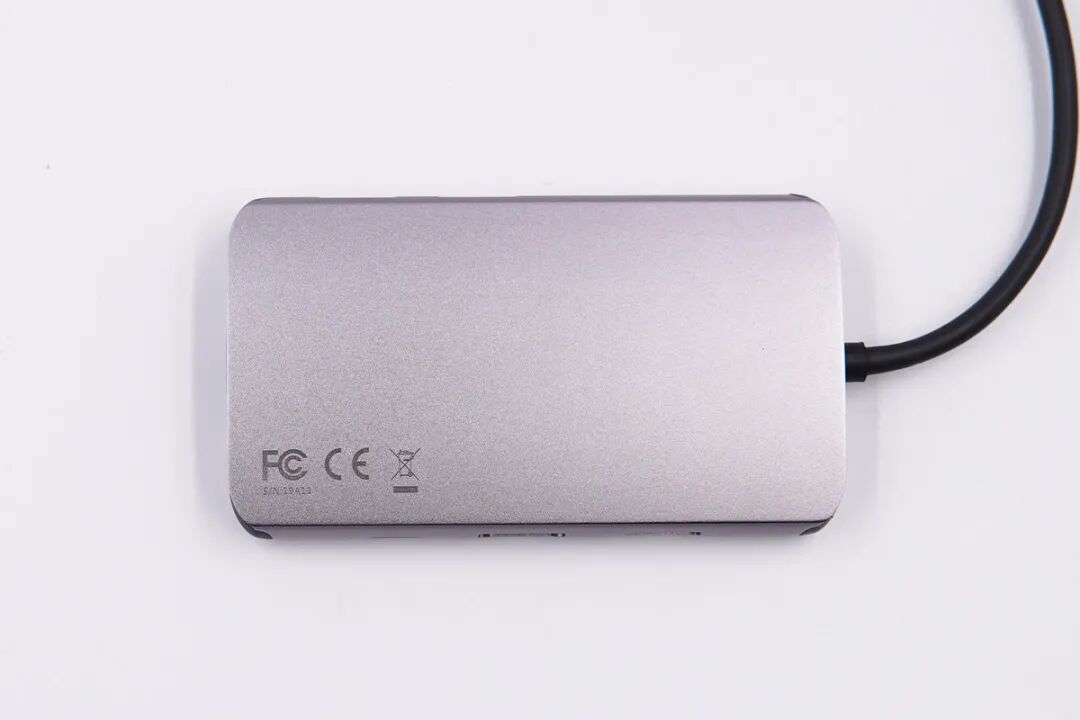

从底面可以了解到产品已经通过了FCC认证和CE认证。

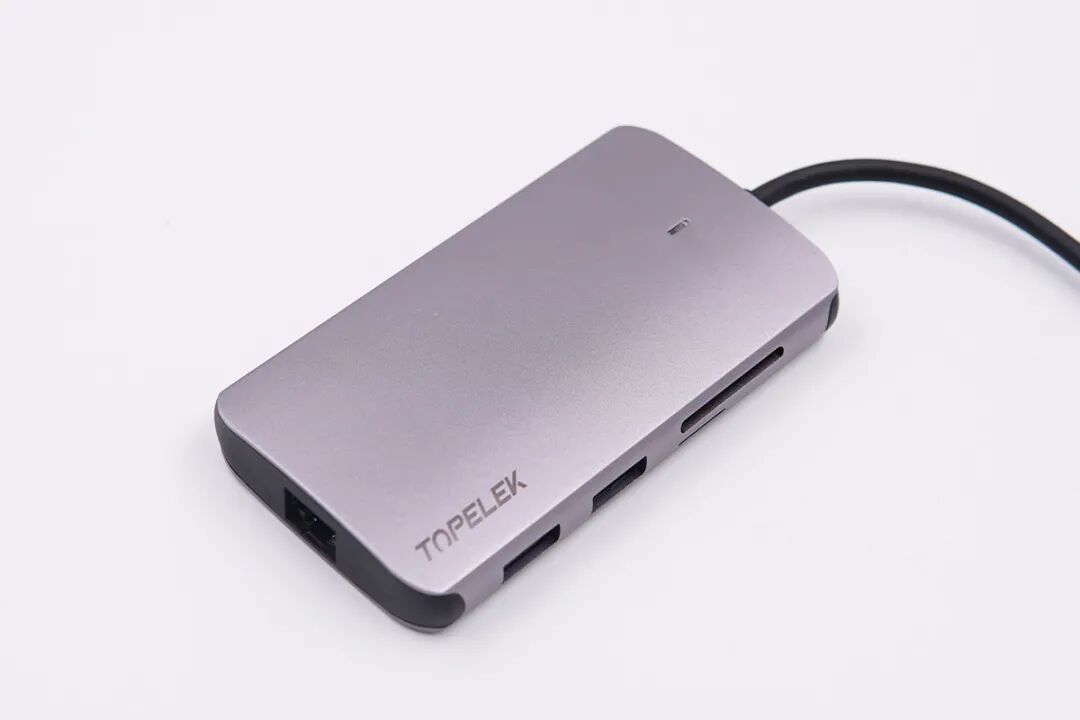

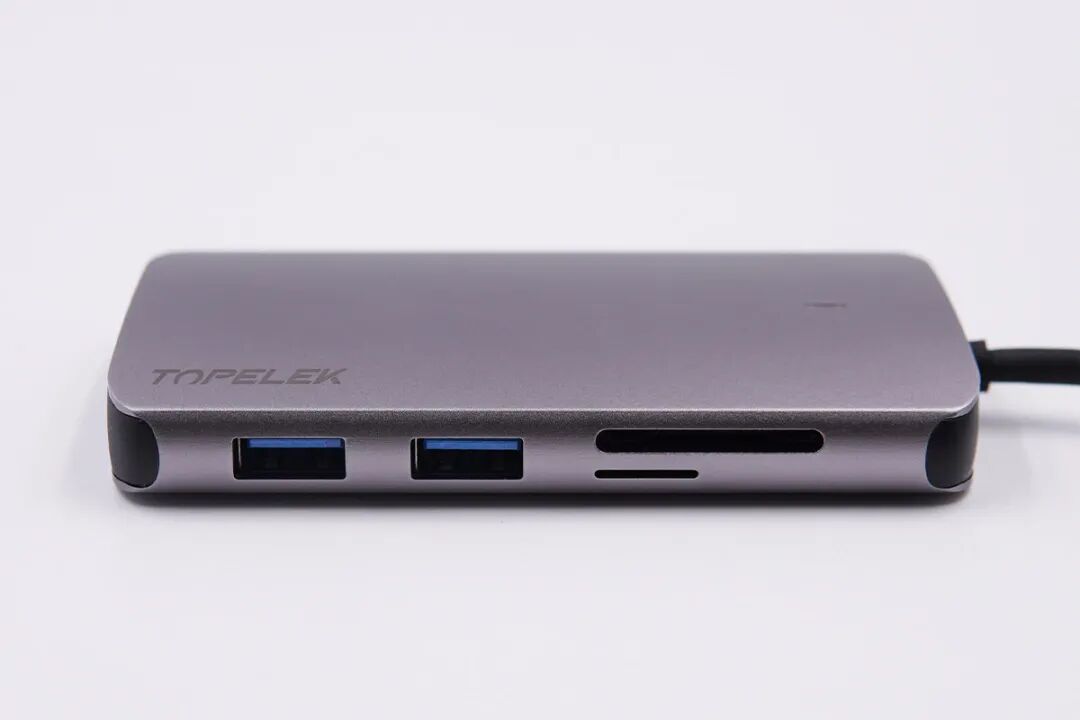

机身正面设有两个USB-A口、SD卡槽（上）和TF卡槽（下）。

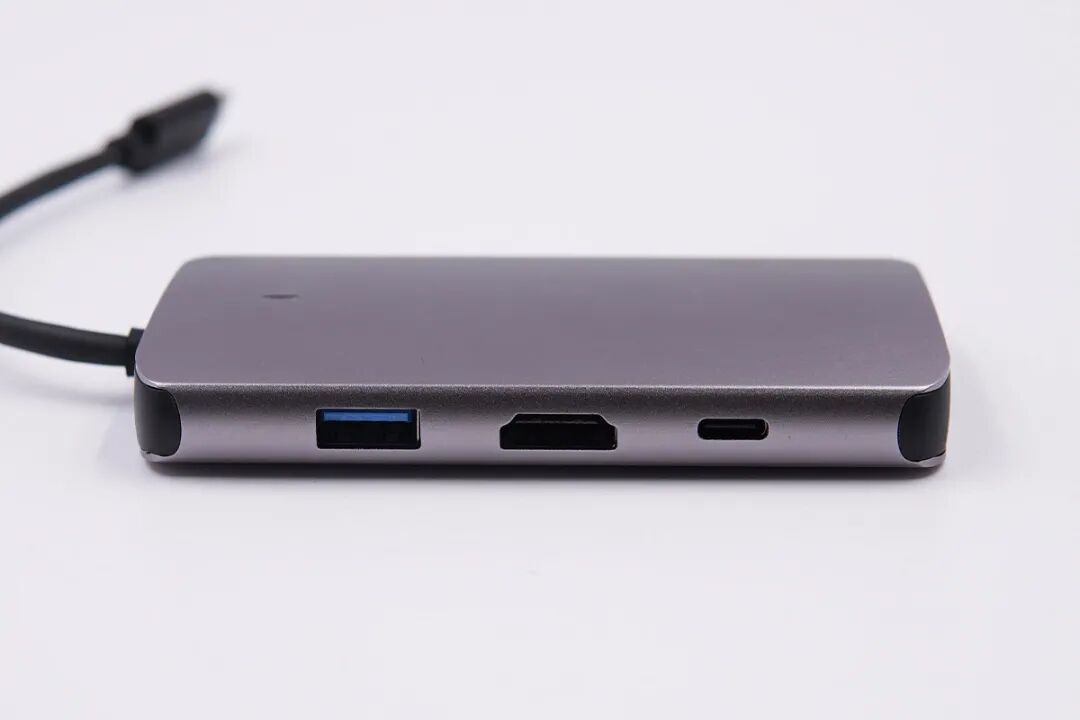

背面是USB-A、USB-C和HDMI三个接口。

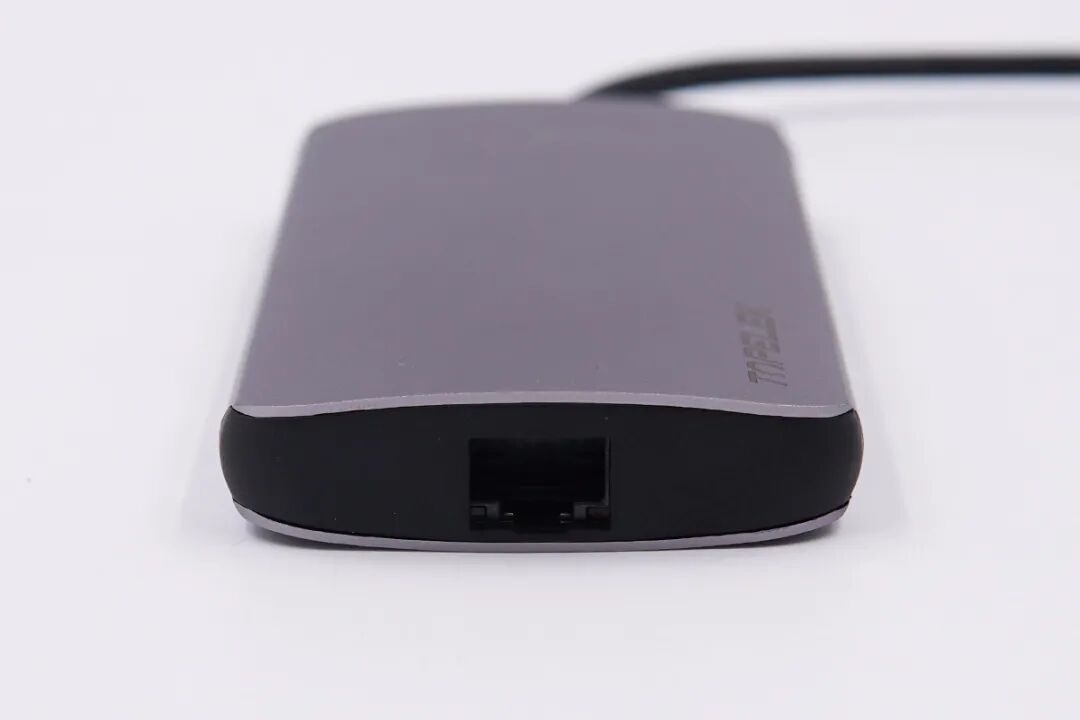

底部有一个RJ45接口。

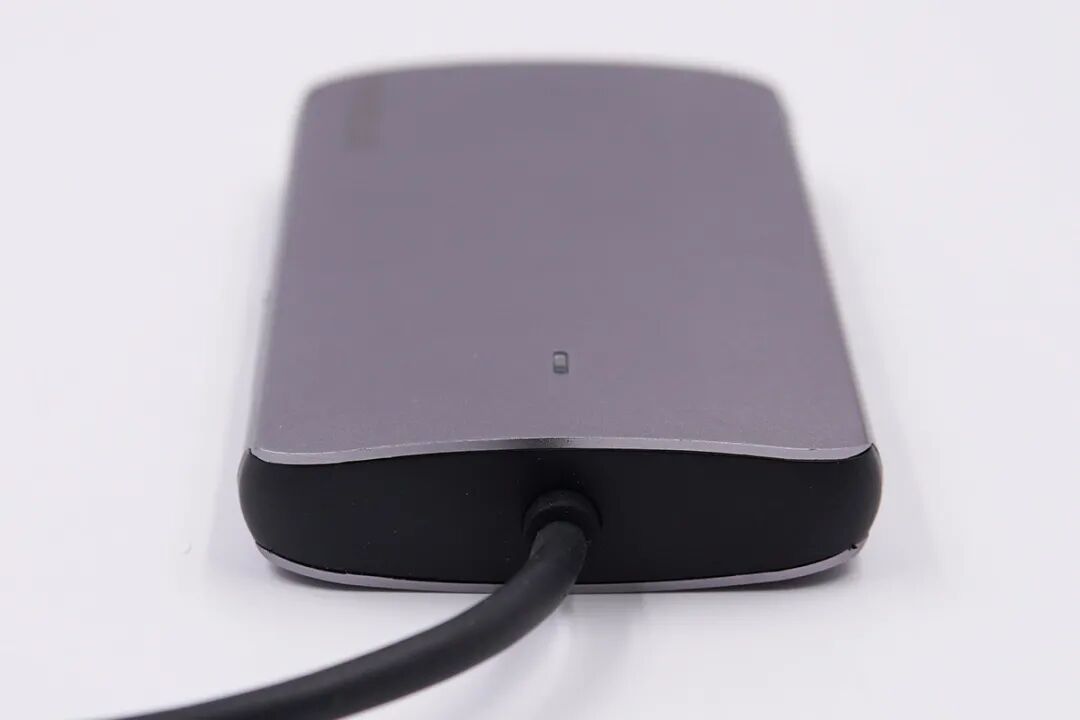

线缆和机身交界处做了抗弯折处理。

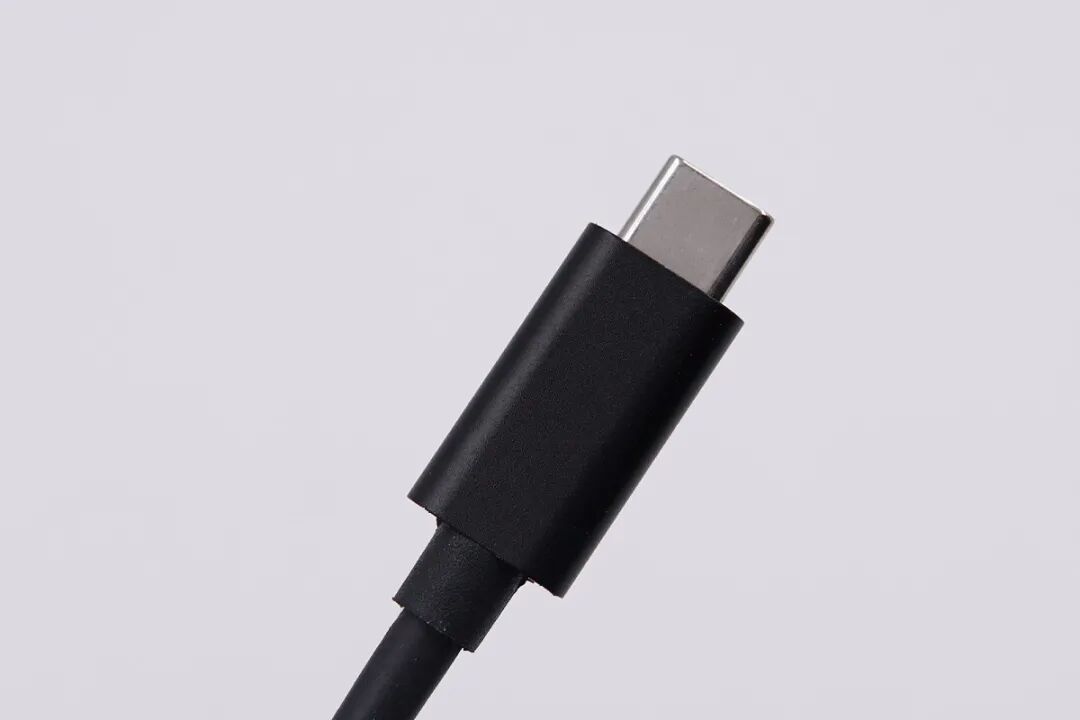

USB-C插头特写，塑料外壳磨砂处理，方便插拔使用。

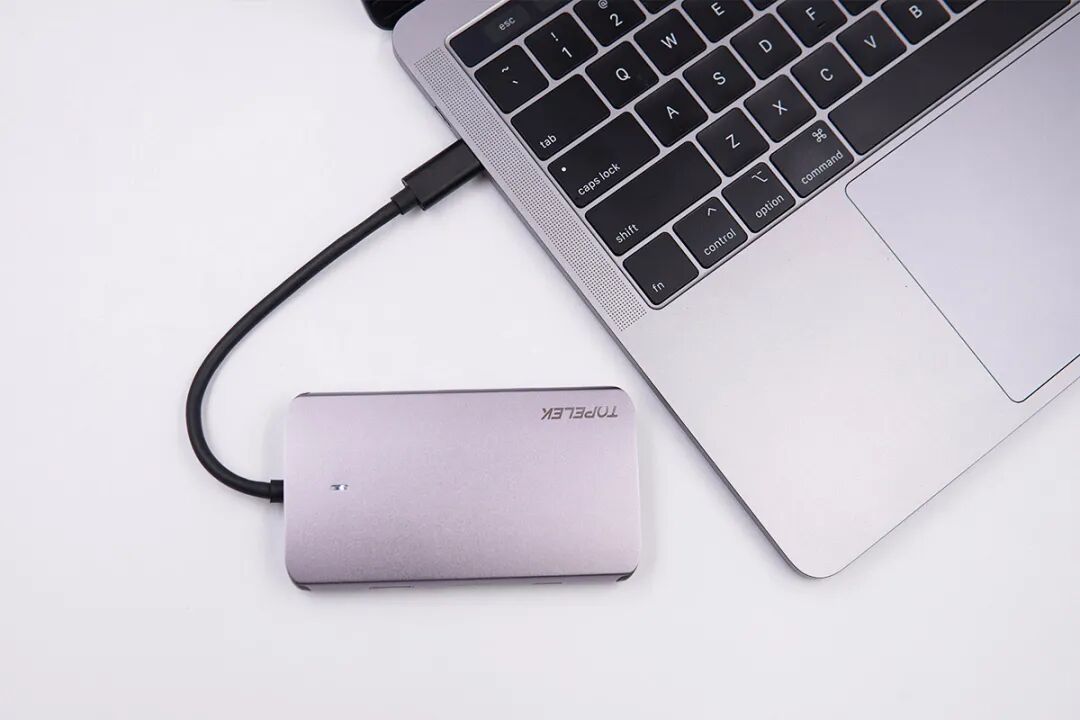

将扩展坞插入设备即可使用，非常方便。
二、TOPELEK多功能扩展坞拆解

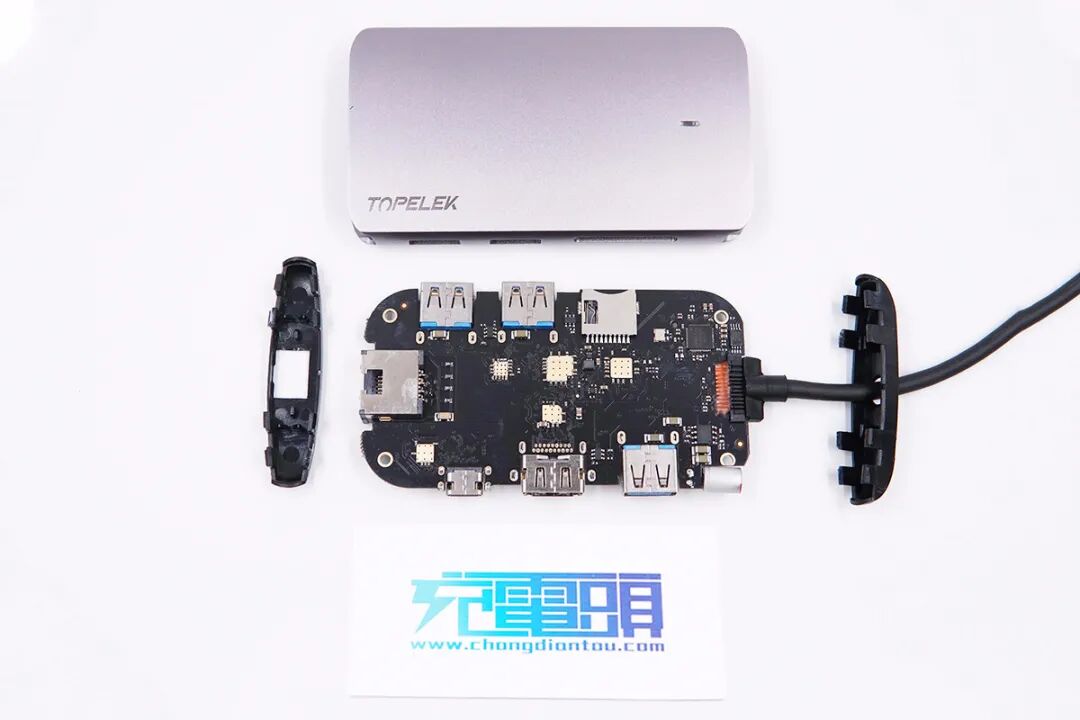

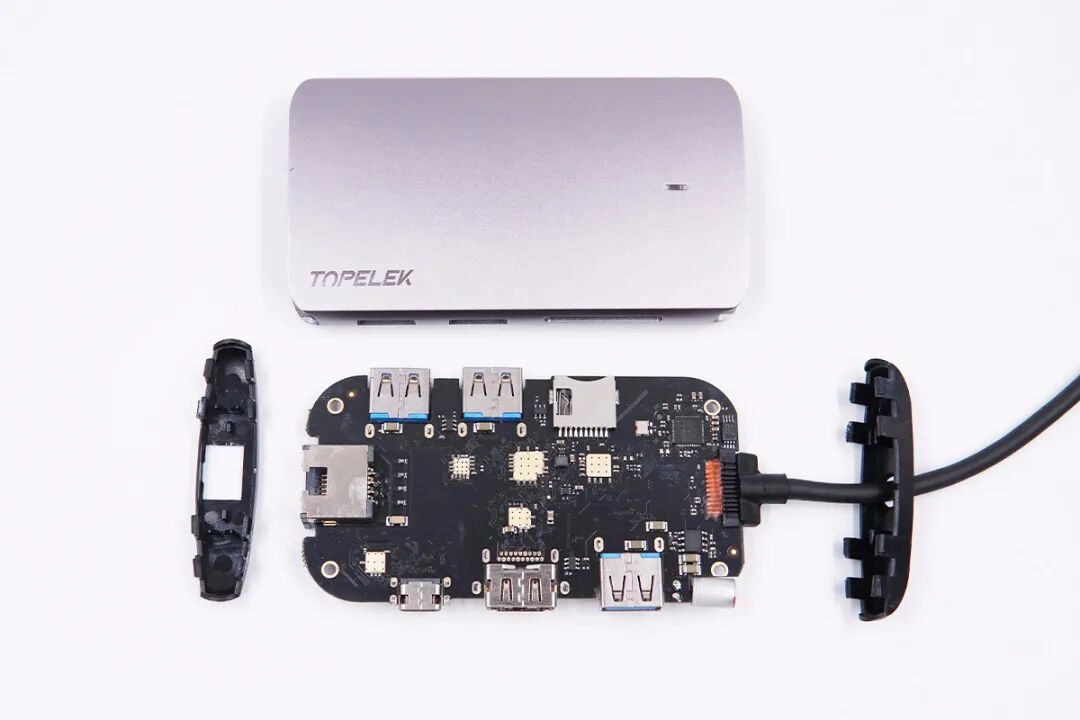

机身两端塑料壳采用卡扣封装，拆掉后即可将PCB板取出。

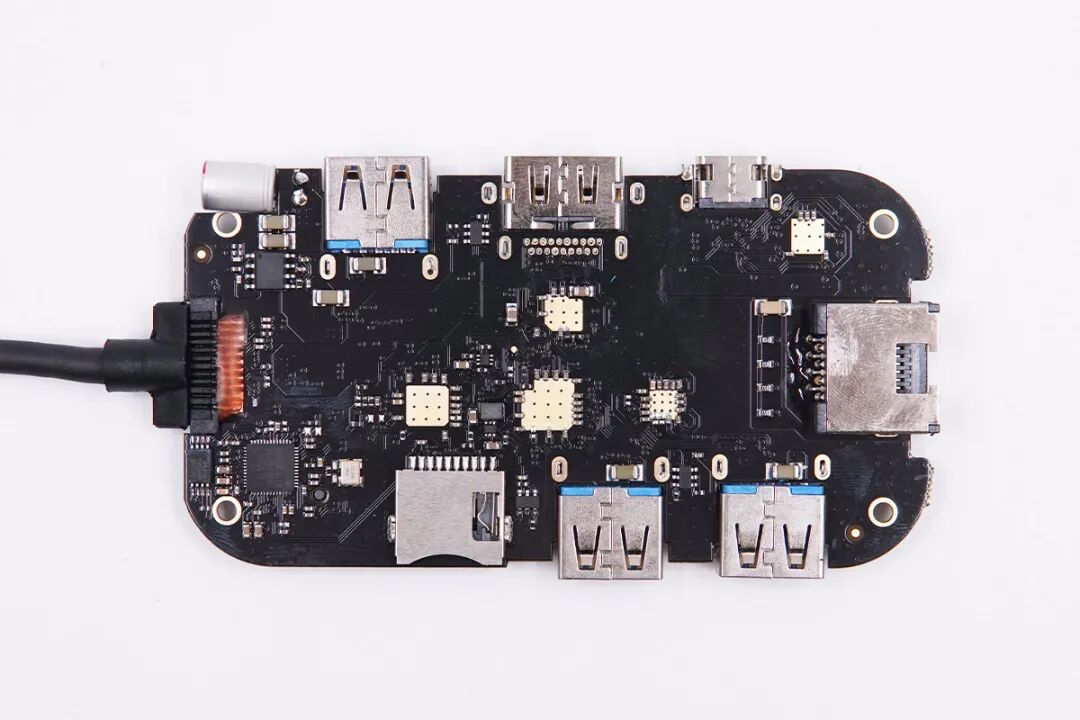

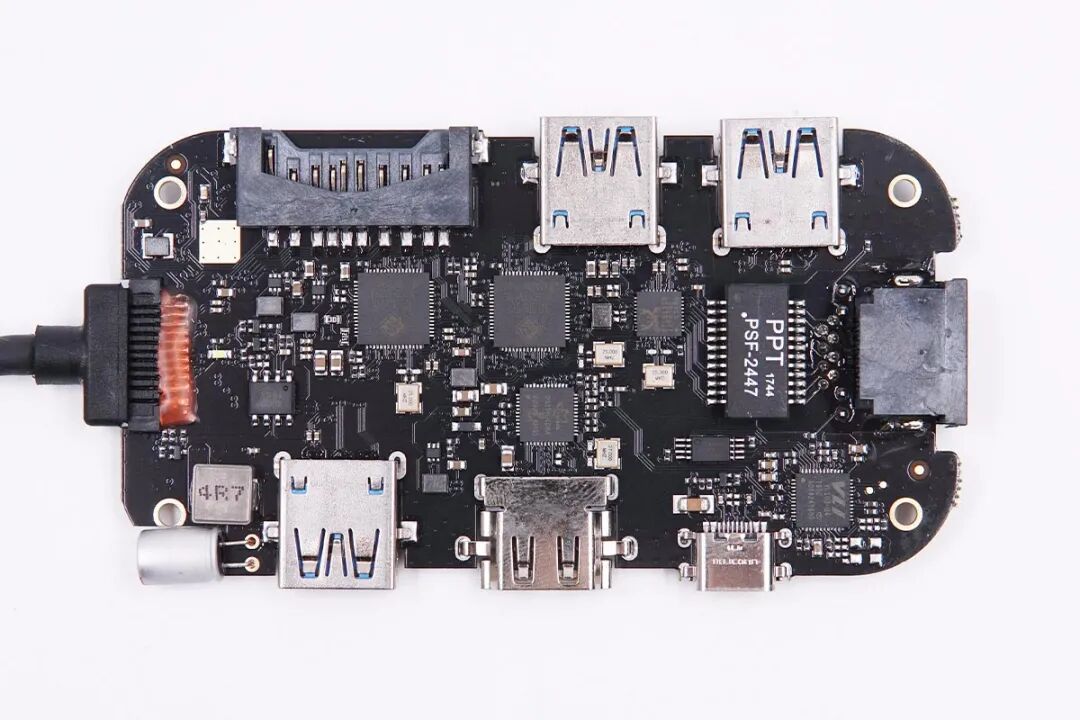

PCB板正面一览。
PCB板背面一览，多处进行过孔设计，帮助芯片散热。

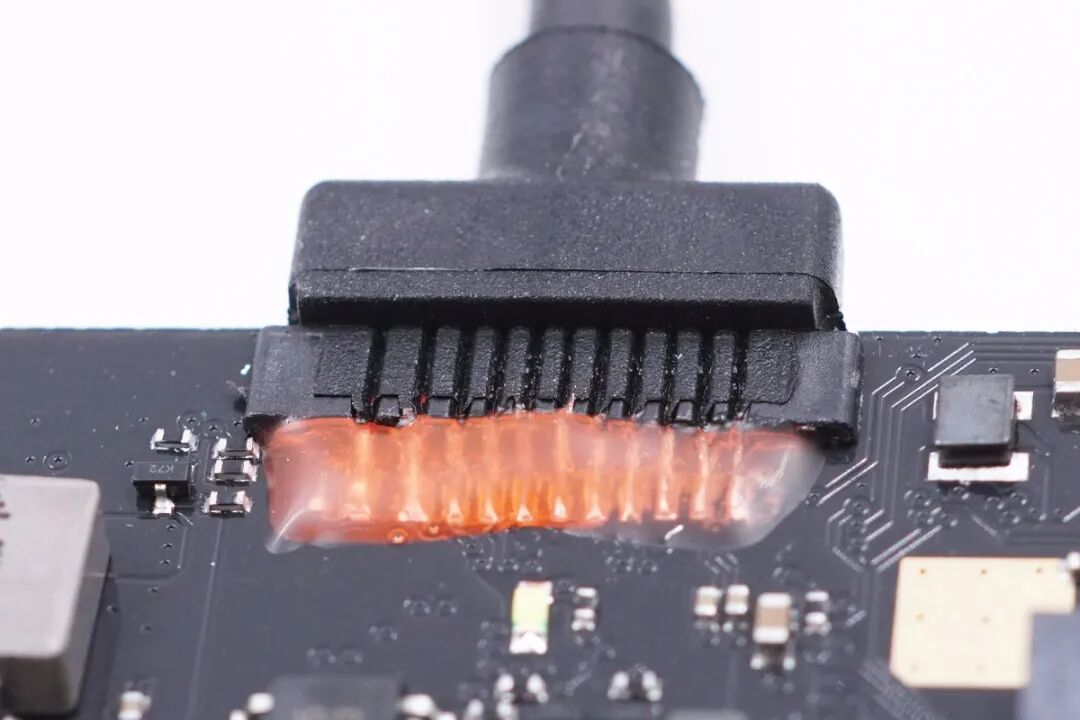

线芯焊接焊盘注塑进行固定保护。
旁边是一颗LED指示灯。
4805双PMOS，用于供电切换。

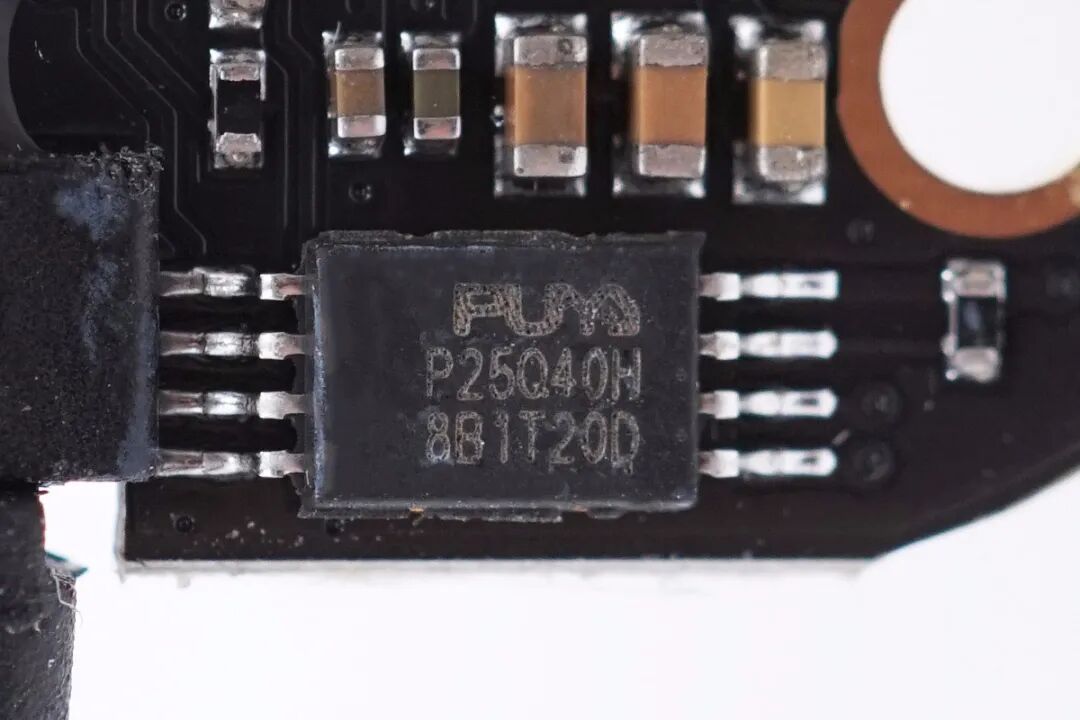

Puya普冉P25Q40H超低功耗SPI Flash，用于存储读卡器芯片配置。

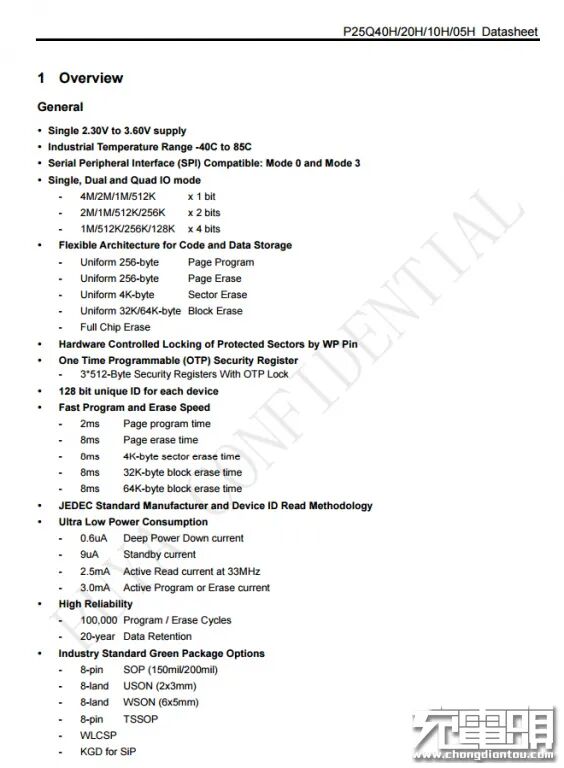

普冉P25Q40H资料信息。

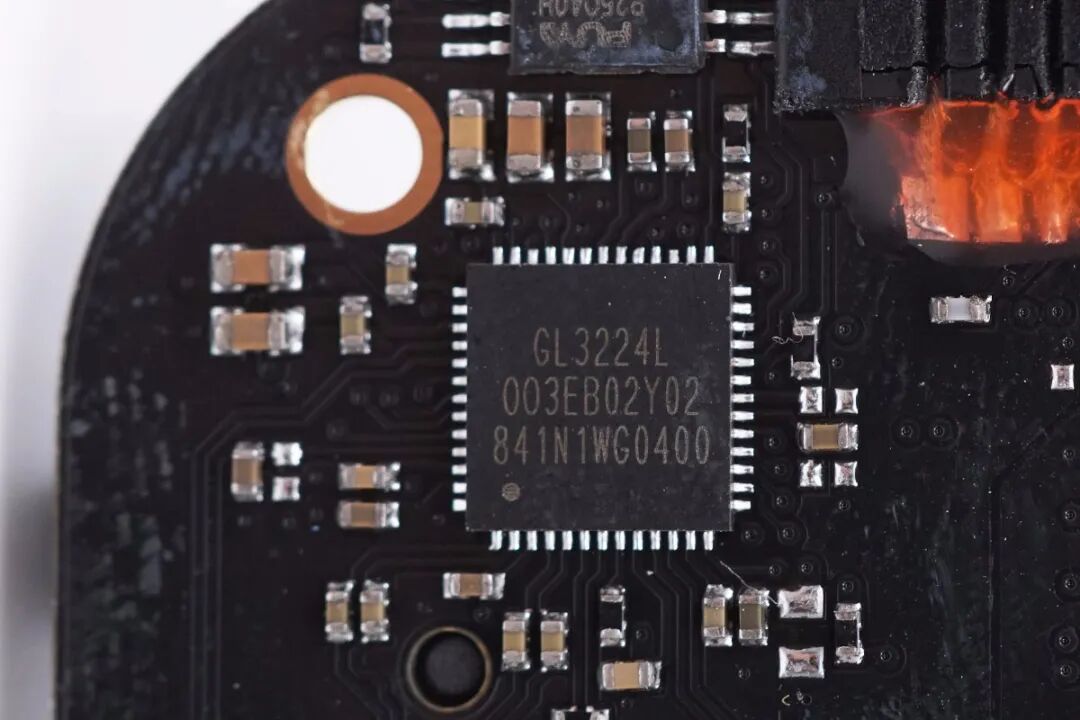

Genesys创惟GL3224，读卡器芯片，支持USB3.0，SD卡，TF卡，记忆棒的读写，还支持EMMC芯片。
创惟GL3224规格资料。

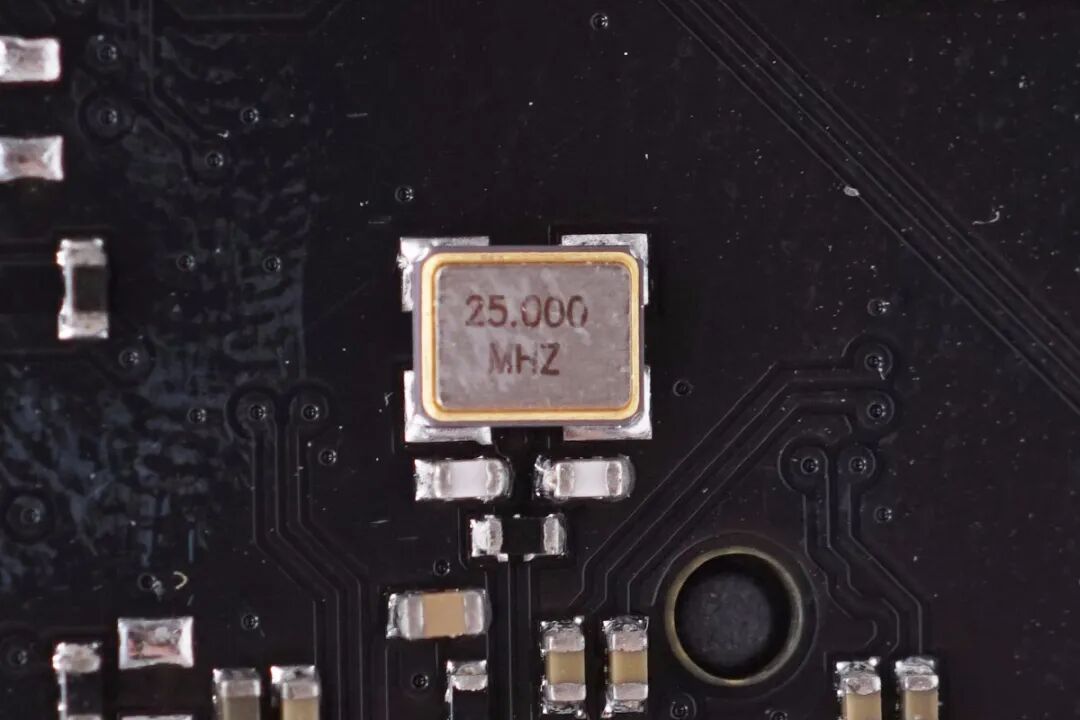

25.000MHZ晶振。
M3TEK MT3905 4A输出的同步整流降压转换器，最高工作电压30V，内部集成开关管。

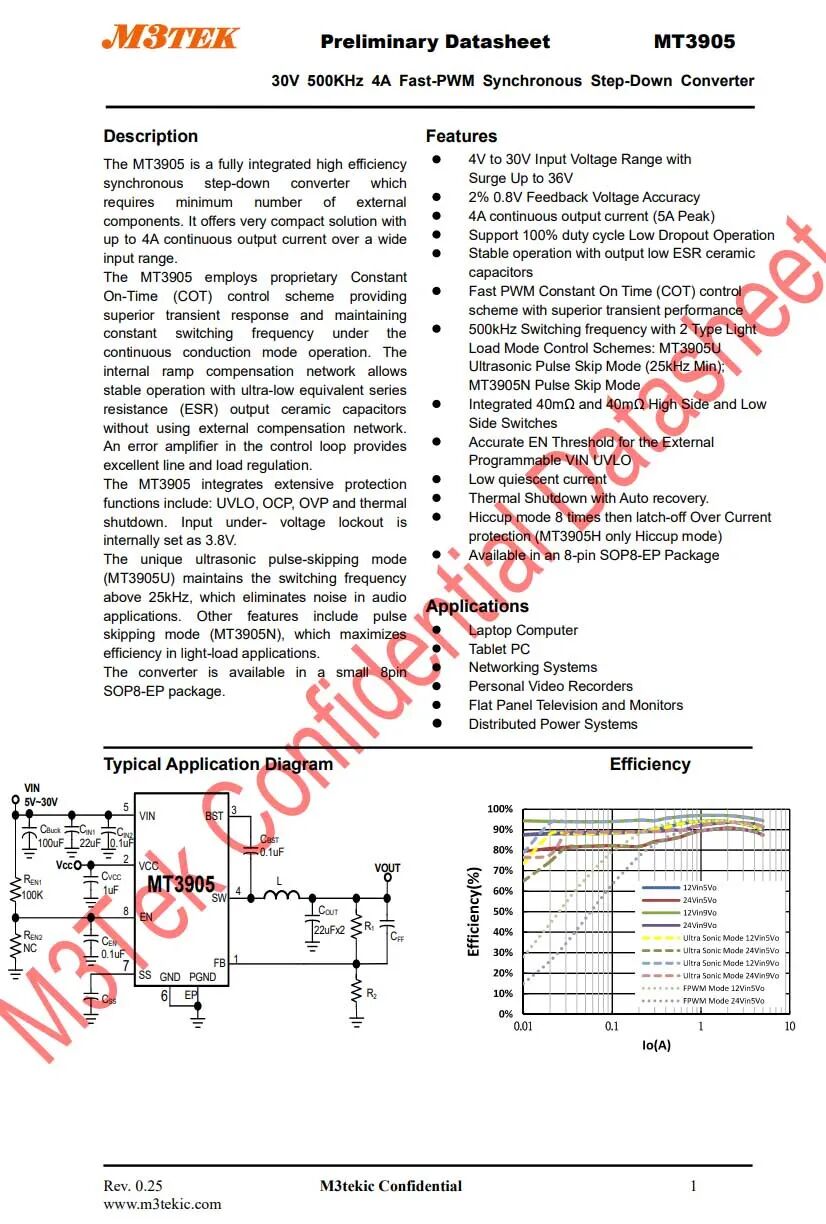

M3TEK MT3905 详细资料。

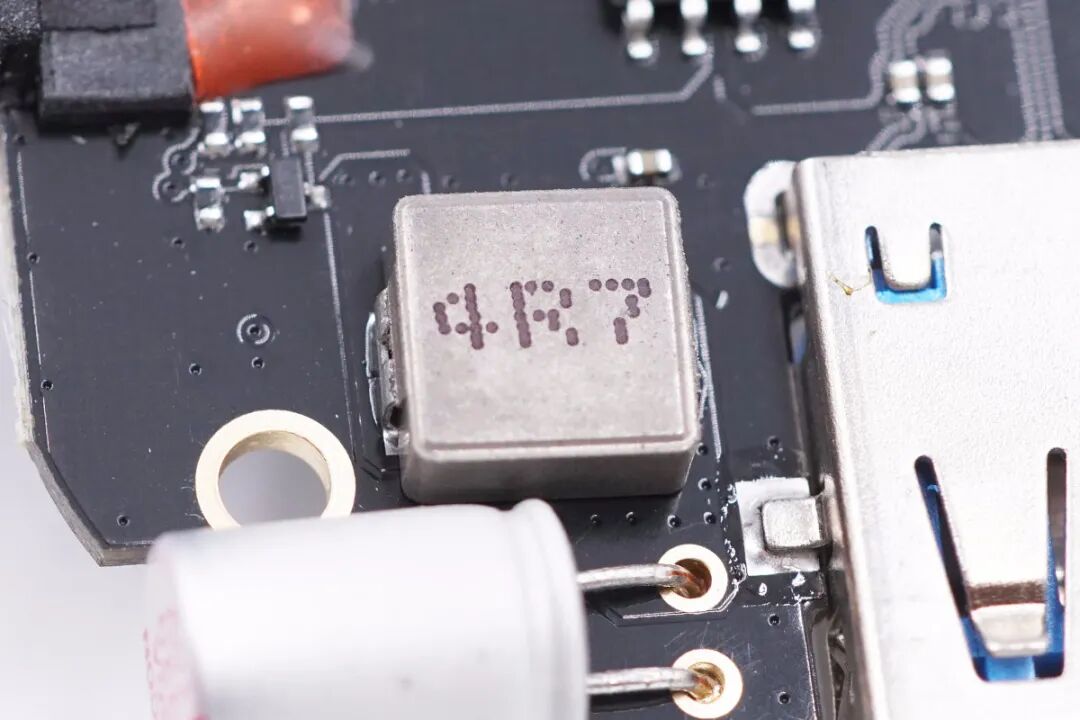

4R7合金电感特写。

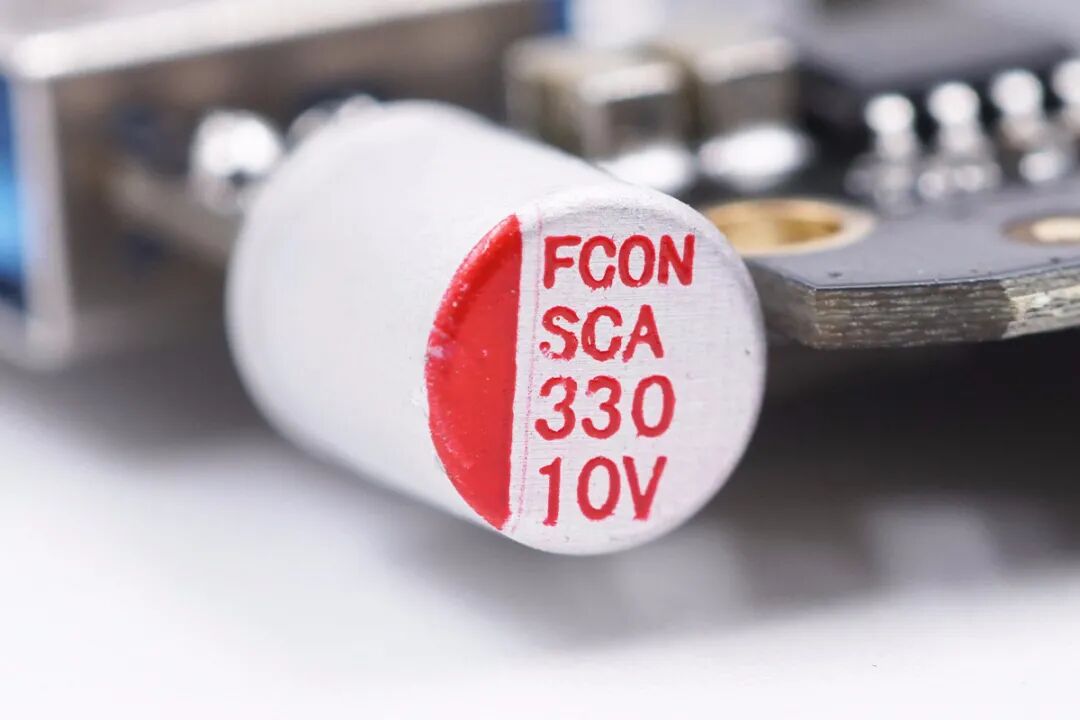

固态电容来自FCON金富康，规格为10V 330μF，用于降压输出滤波。

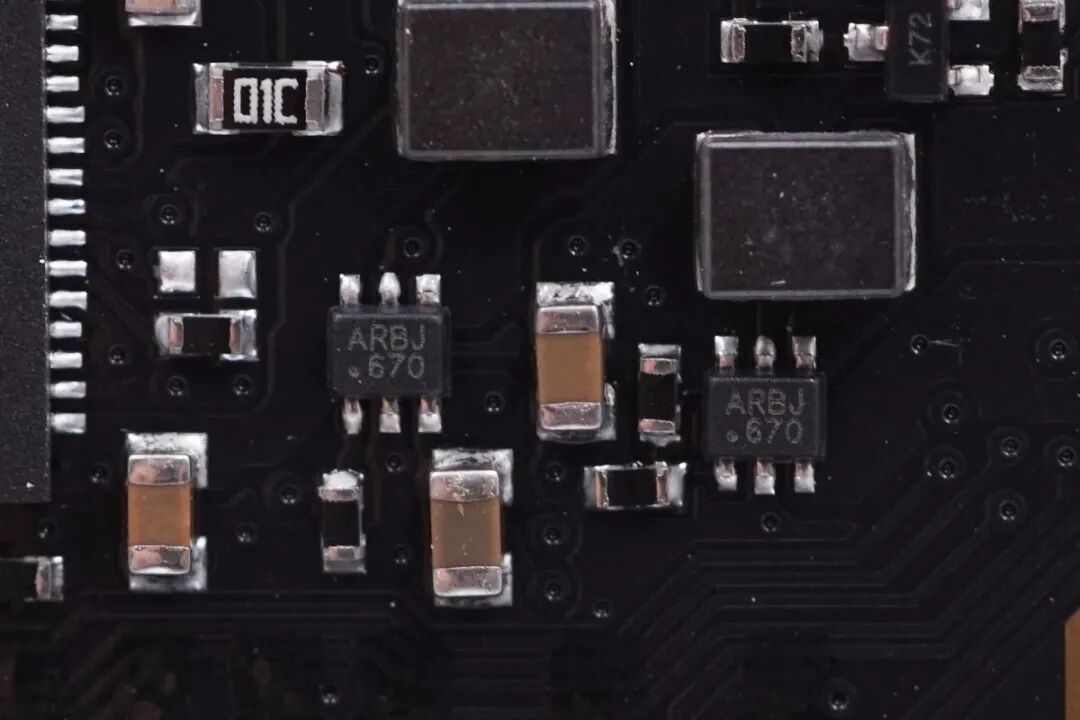

两颗MPS MP1601 1A输出同步整流降压转换器。

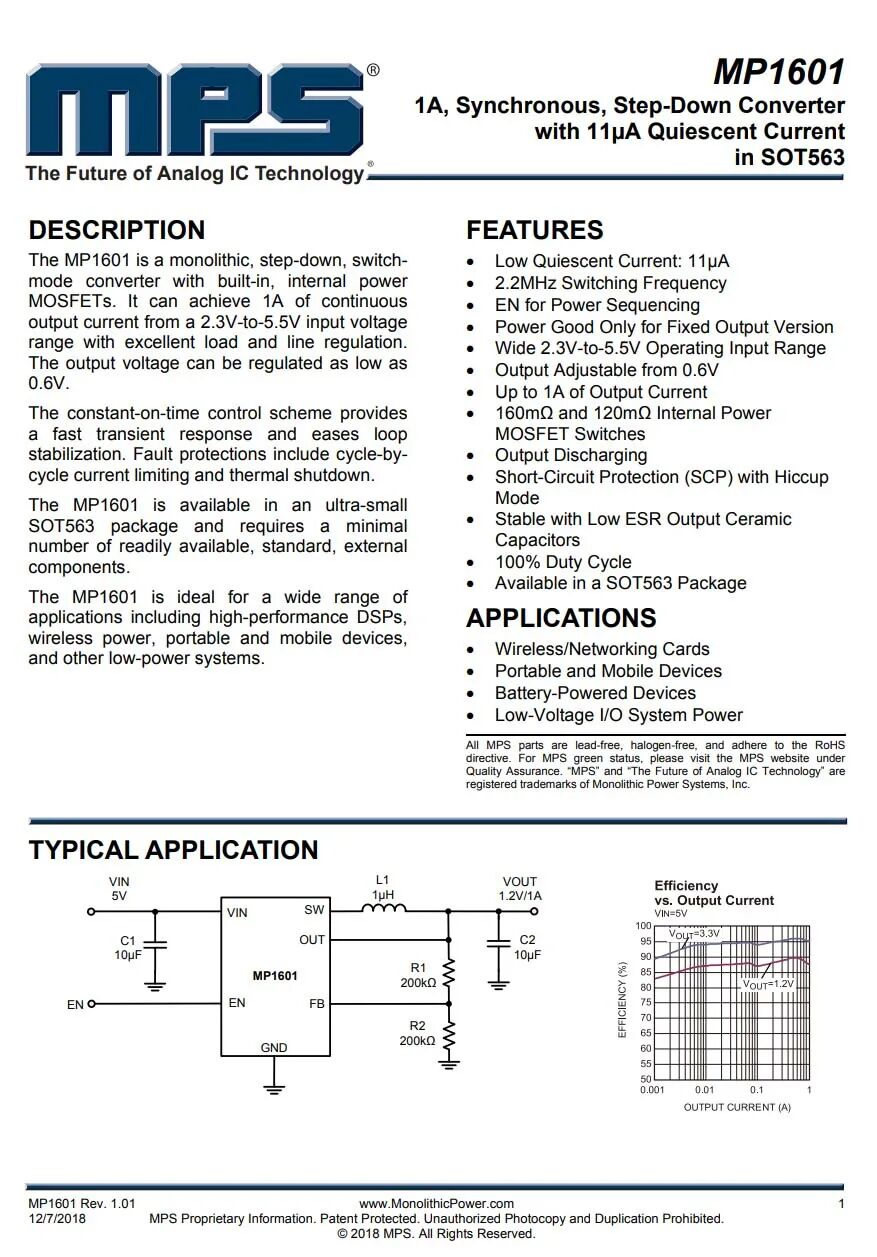

MPS MP1601 详细资料。

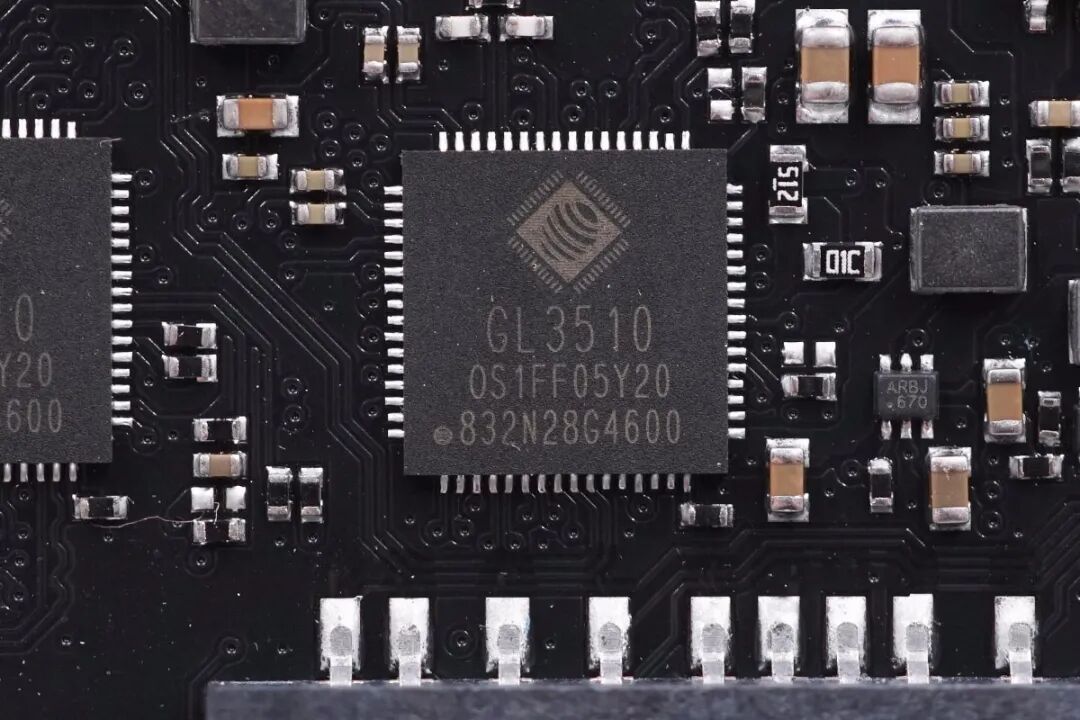

Genesys创惟GL3510是一款四端口，低功耗，可配置的集线器控制器。它符合USB 3.1规范。GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层（PHY）和USB 2.0高速PHY。它支持超高速，高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3510内置5V至3.3V和5V至1.2V稳压器，可节省客户的BOM成本，并简化PCB设计。
充电头网了解到，创惟科技是苹果原装配件的芯片主力供应商，采用创惟芯片的产品还有苹果iPad Pro专用USB-C to SD卡读卡器、苹果iPad Pro专用USB-C to SD卡读卡器、苹果USB-C 数字影音多端口转换器（A1621）、苹果最新USB-C数字影音多端口转换器、紫米10号 Pro移动电源、绿联USB-C多功能拓展坞2A1C等多款产品。
25.000MHZ晶振。
另一颗创惟GL3510集线器芯片和25.000MHZ晶振，两颗用于USB HUB和USB外设端口分配。

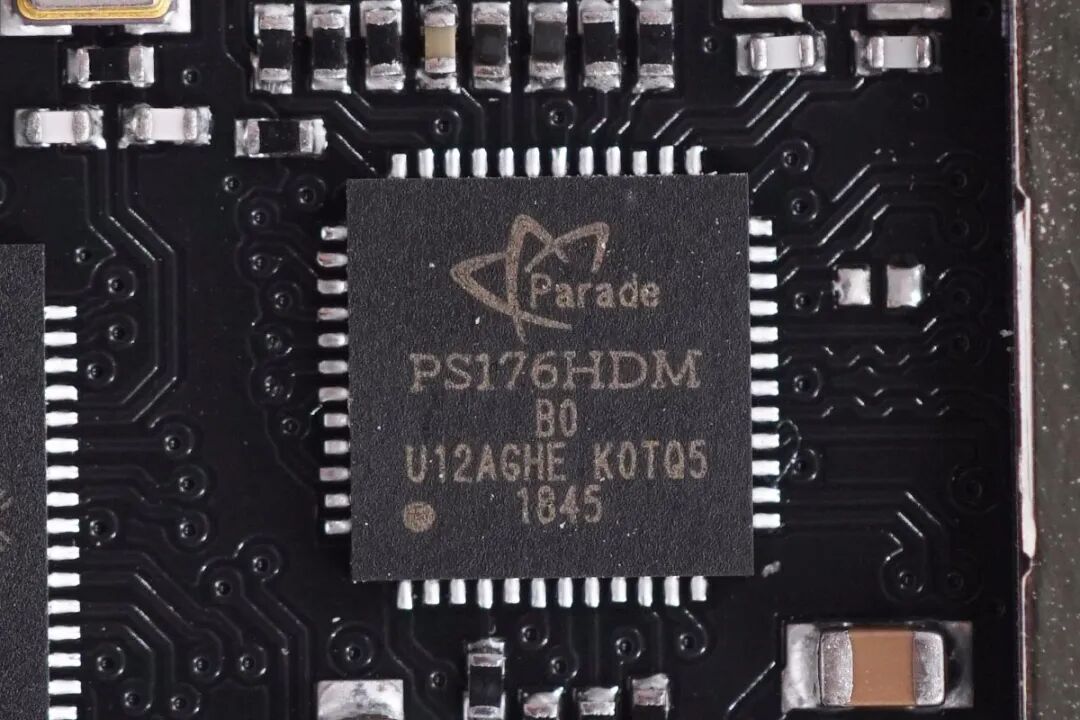

Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP信号转为HDMI输出，充电头网了解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。
充电头网了解到采用这款芯片的还有阿卡西斯多功能转换器、三星DeX Station智能手机扩展坞、联想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品。

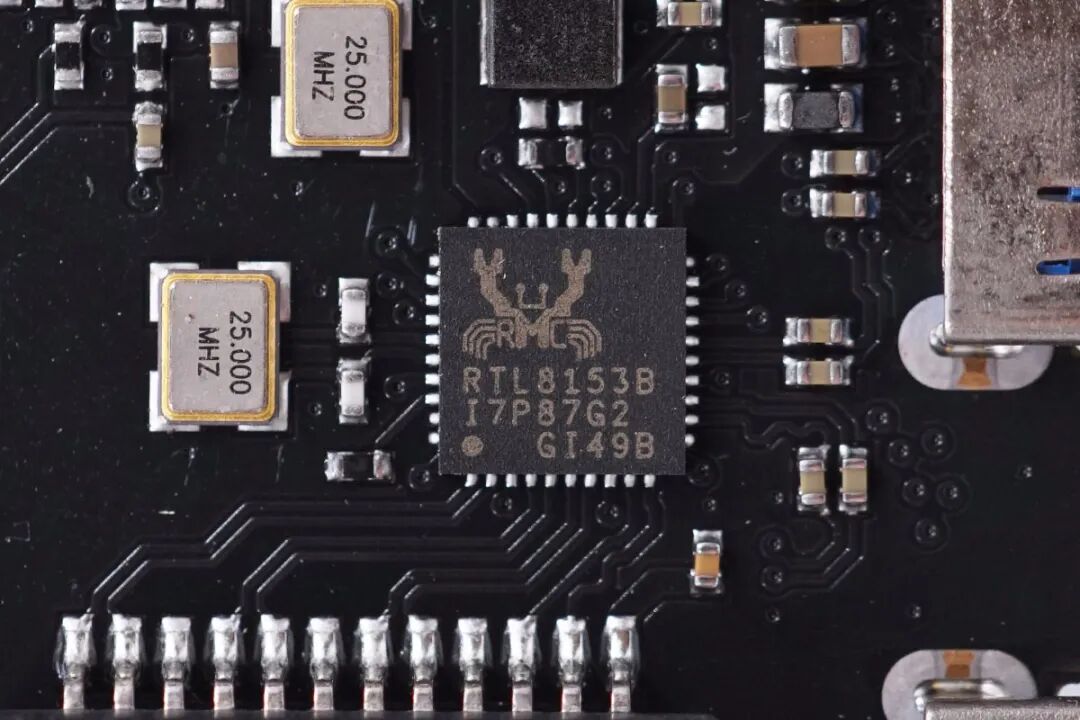

REALTEK瑞昱RTL8153B，USB转千兆网口转换器，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。

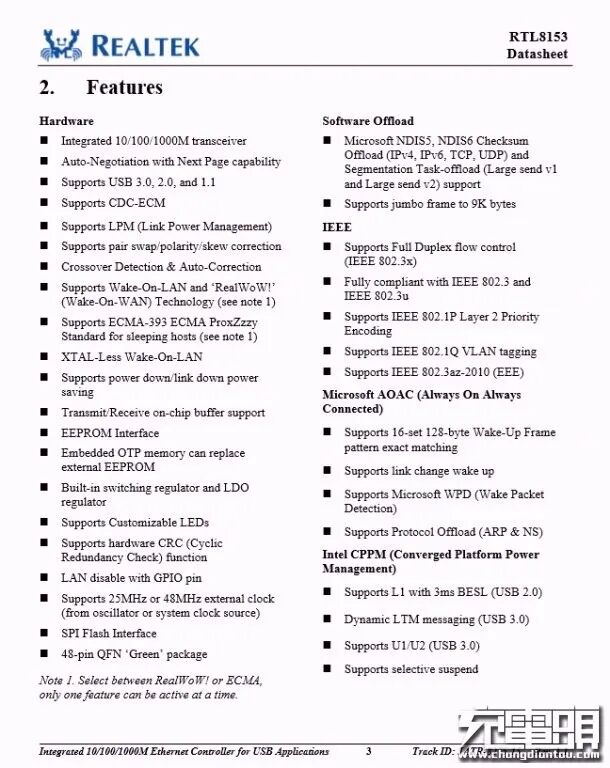

瑞昱RTL8153规格资料。
网络隔离变压器，用于增强信号，抗干扰，并且对USB转网口芯片还有保护作用。

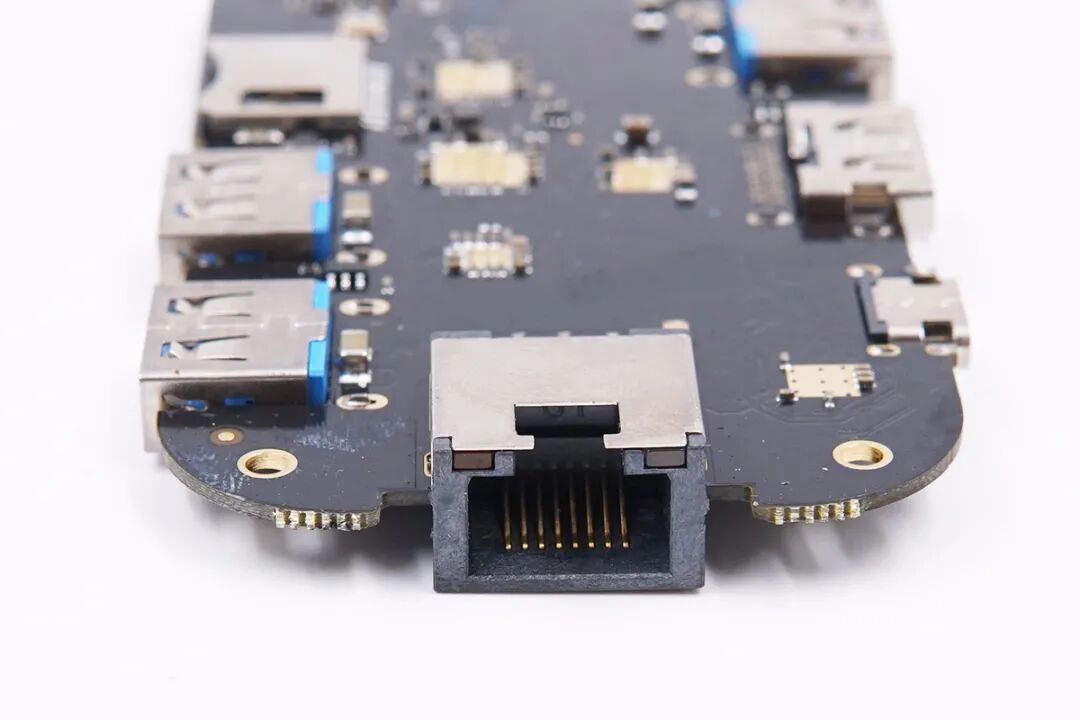

RJ45接口特写，带有链接状态指示灯。

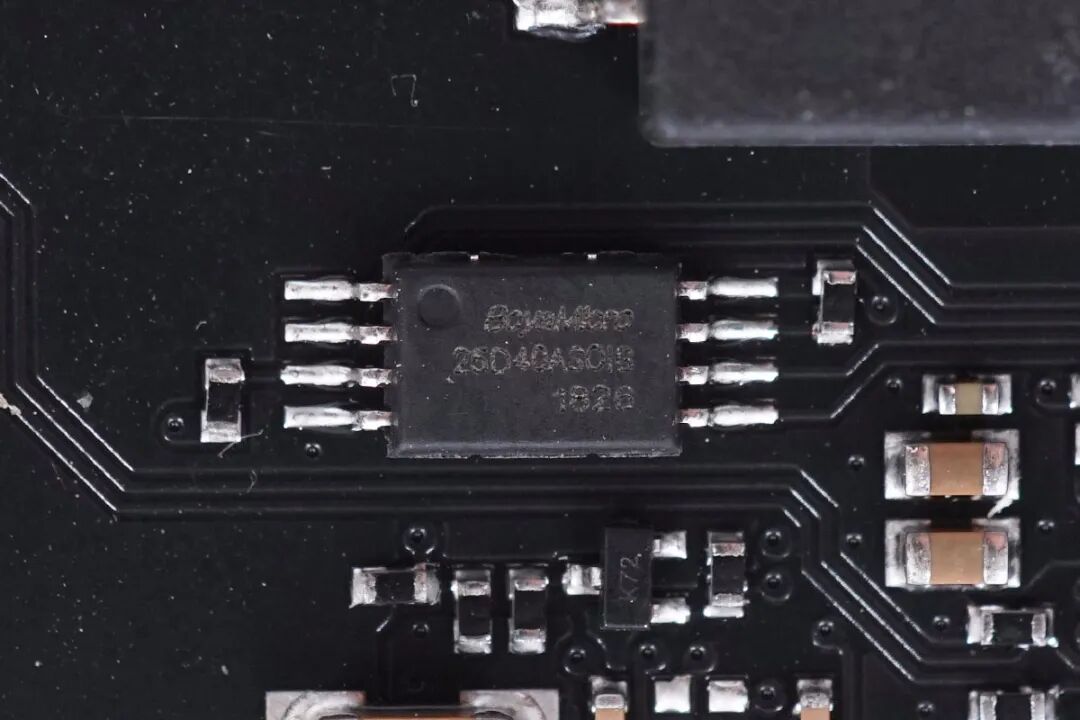

一颗3.3V SPI Nor Flash，型号BY25D40AS，来自Boyamicro博雅。

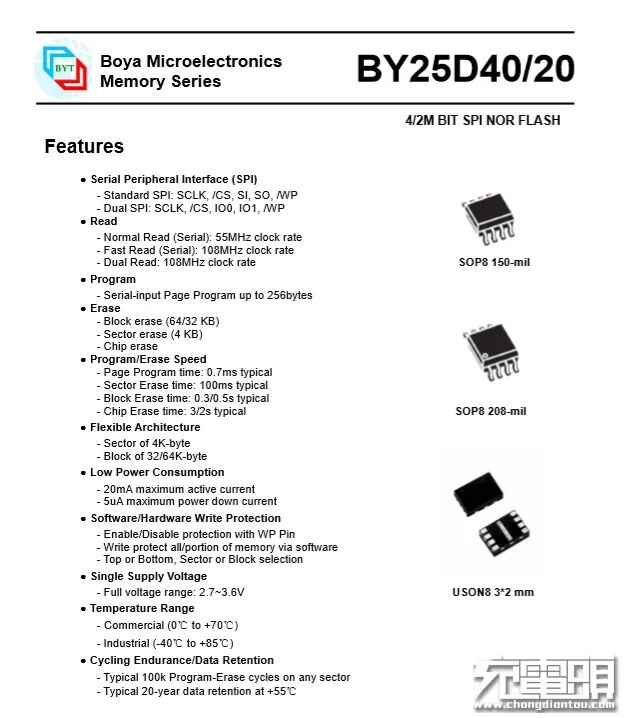

博雅 BY25D40 规格资料。

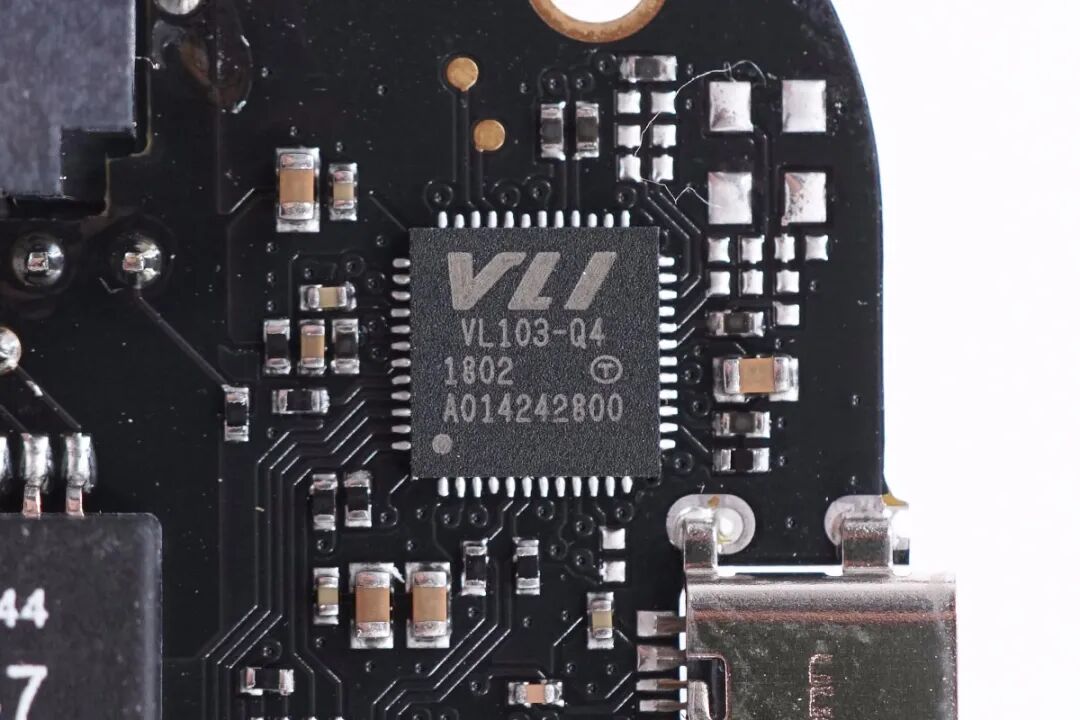

VIA威盛电子的VL103-Q4是一颗高度集成的DP转换器和PD3.0控制器，适用于USB-C视频转换器和USB-C多功能转换器。

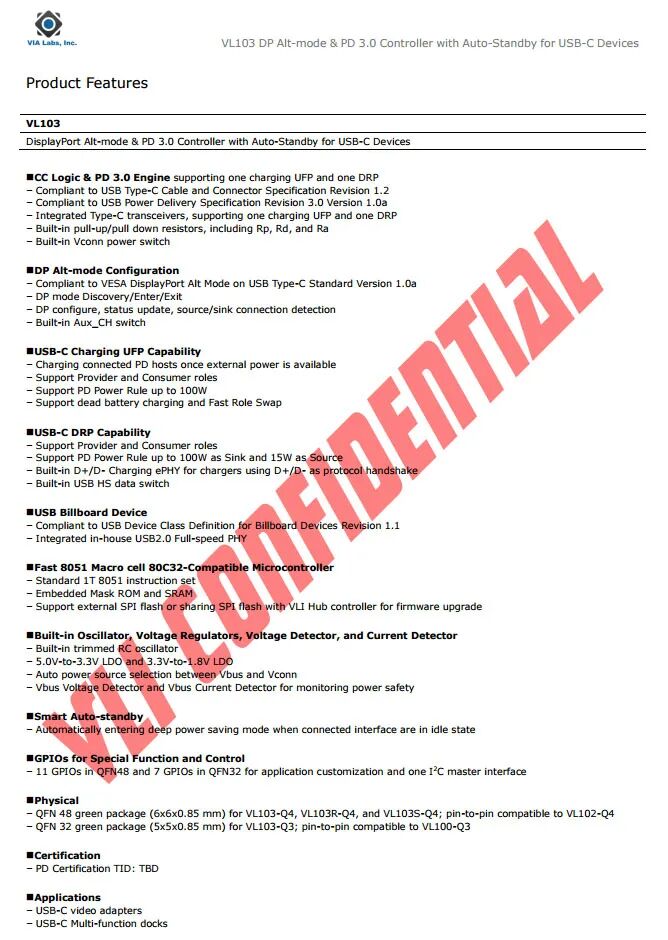

威盛VL103-Q4规格资料。

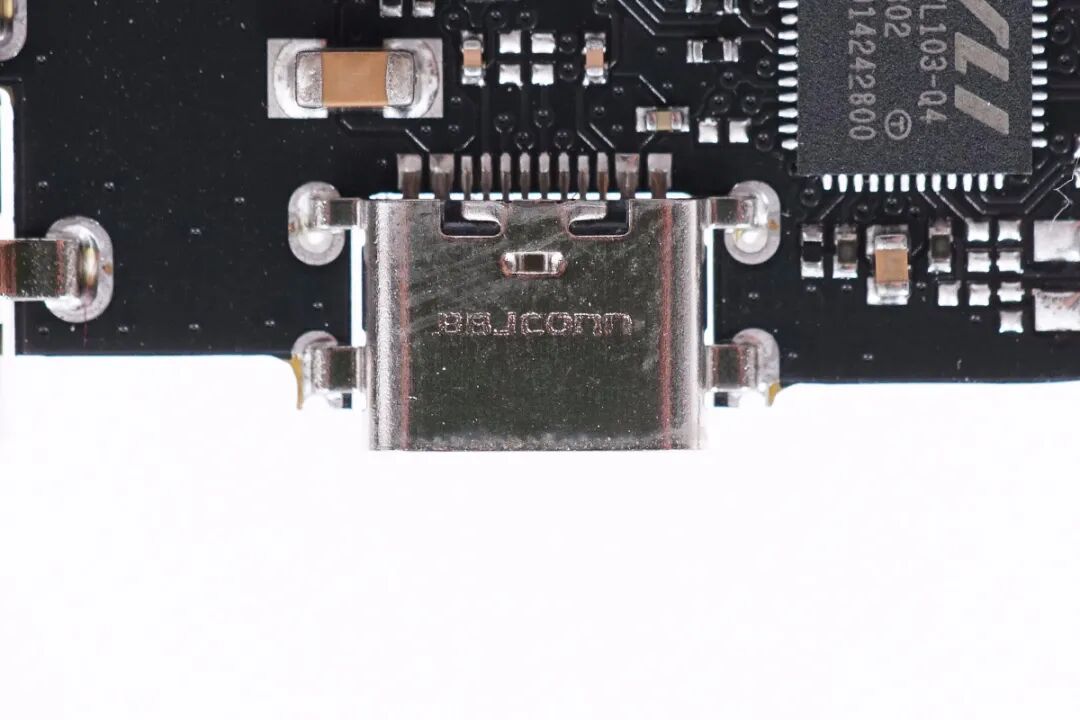

USB-C母座上刻有BBJCONN字样，深圳市步步精科技有限公司，沉板过孔焊接。

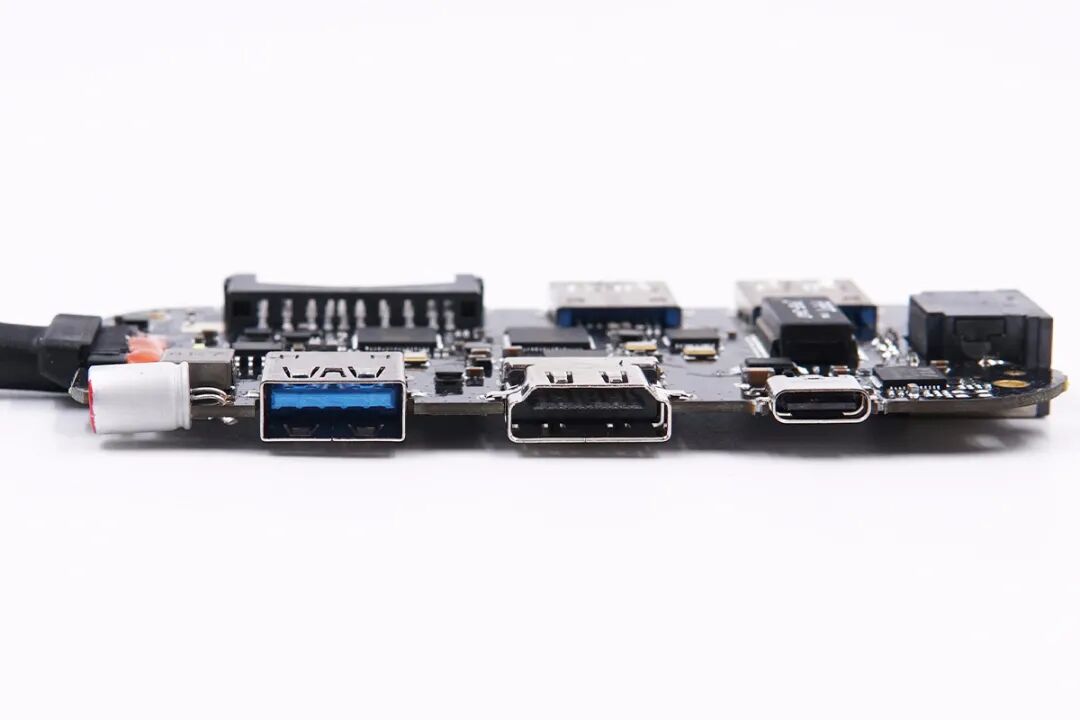

板子一侧的接口母座沉板过孔焊接。

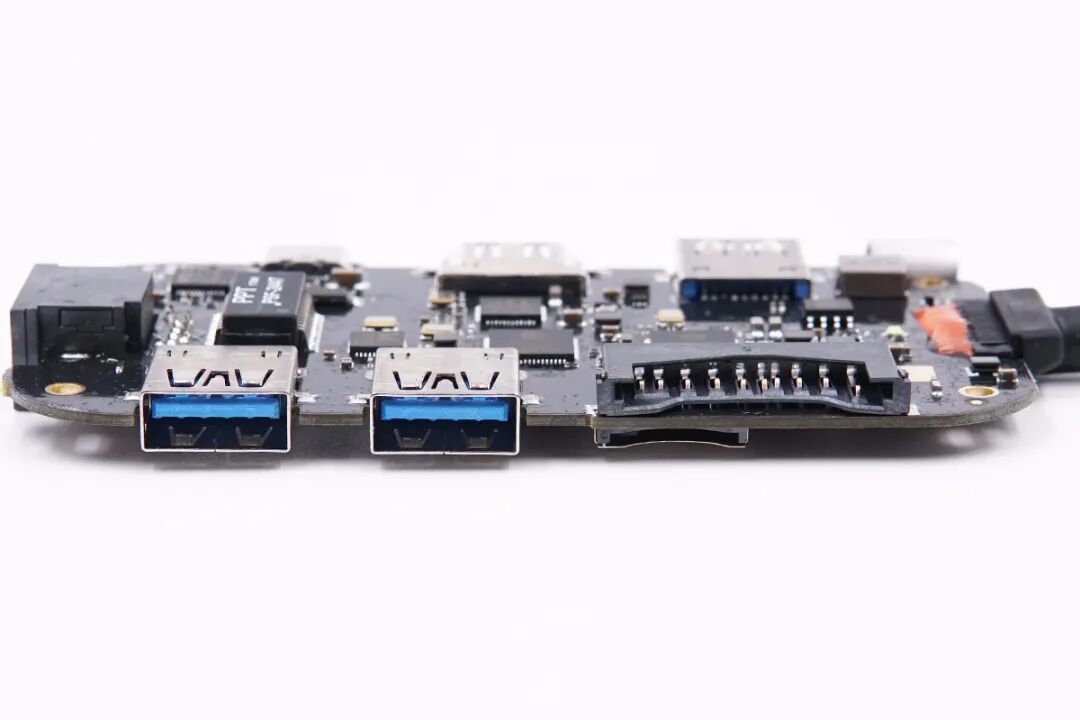

另一侧的两个USB-A口同样沉板过孔焊接，另外两个卡槽分别焊接在板子两面。
全部拆解完毕，来张全家福。
充电头网拆解总结
TOPELEK 3A1C八合一多功能扩展坞采用铝合金外壳，机身壳阳极氧化和喷砂处理，整个产品不仅小巧便携而且坚固耐用。这款扩展坞集成了3A1C、HDMI和RJ45接口以及SD/TF卡槽，功能十分全面。上网、高清视频、多文件同时拷贝、快速充电等日常活动均能很好满足。
充电头网通过拆解发现，内部使用了普冉P25Q40H、谱瑞PS176HDM、瑞昱RTL8153B、博雅BY25D40AS、威盛VL103-Q4、创惟GL3224和GL3510等多款业界知名厂家的芯片，这些厂家芯片在其它知名品牌的扩展坞里也经常使用。此外接口母座沉板焊接在PCB板两侧，不仅降低了产品的厚度而且增强牢固性，线芯注塑固定和保护。产品整体用料做工扎实。
