拆解报告：倍思10000mAh 1A1C二合一氮化镓充电器
----- 充电头网拆解报告 第1574篇 -----
此前Baseus倍思推出了一款氮化镓二合一移动电源，将45W氮化镓充电器和10000mAh移动电源结合在一起，并且分为1A1C和双C口两种款式供消费者选择。充电头网在得知消息后已第一时间入手了这两款产品并做了评测。今天我们先对倍思10000mAh 1A1C二合一氮化镓充电器PPNLD45UC进行拆解，一起来看看这款产品的用料做工如何。
在氮化镓市场布局上，倍思先后推出了65W 2C1A、65W 2C、120W 2C1A、45W双USB-C口以及45W 1A1C等氮化镓充电器。另外面对时下热门的20W快充市场，还推出了20W超级硅充电器、迷你20W充电器。而这些产品充电头网都进行了详细拆解，大家可以点击蓝色字体观看。
一、倍思1A1C二合一氮化镓充电器外观

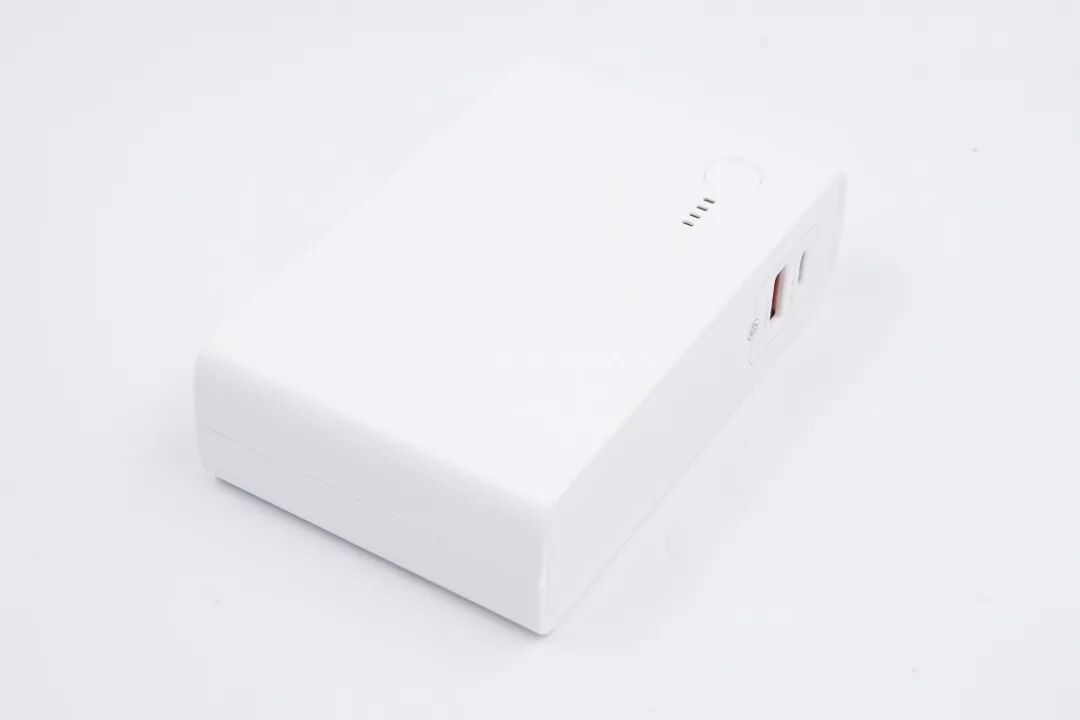

倍思这款二合一氮化镓充电器采用PC阻燃材质白色外壳，机身表面哑光处理，两端棱边为光滑弧面过渡，整体设计简约。

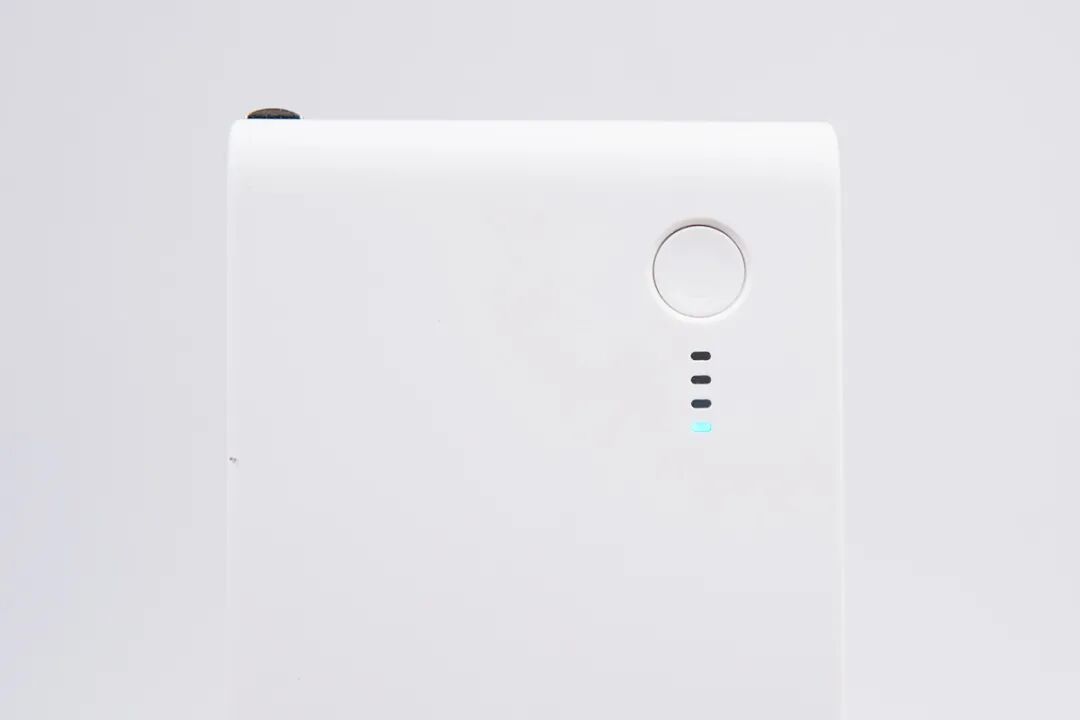

机身正面上端配有电源开关键和LED指示灯，当充电器进入快充状态时，最下面一颗指示灯亮橘红色光。

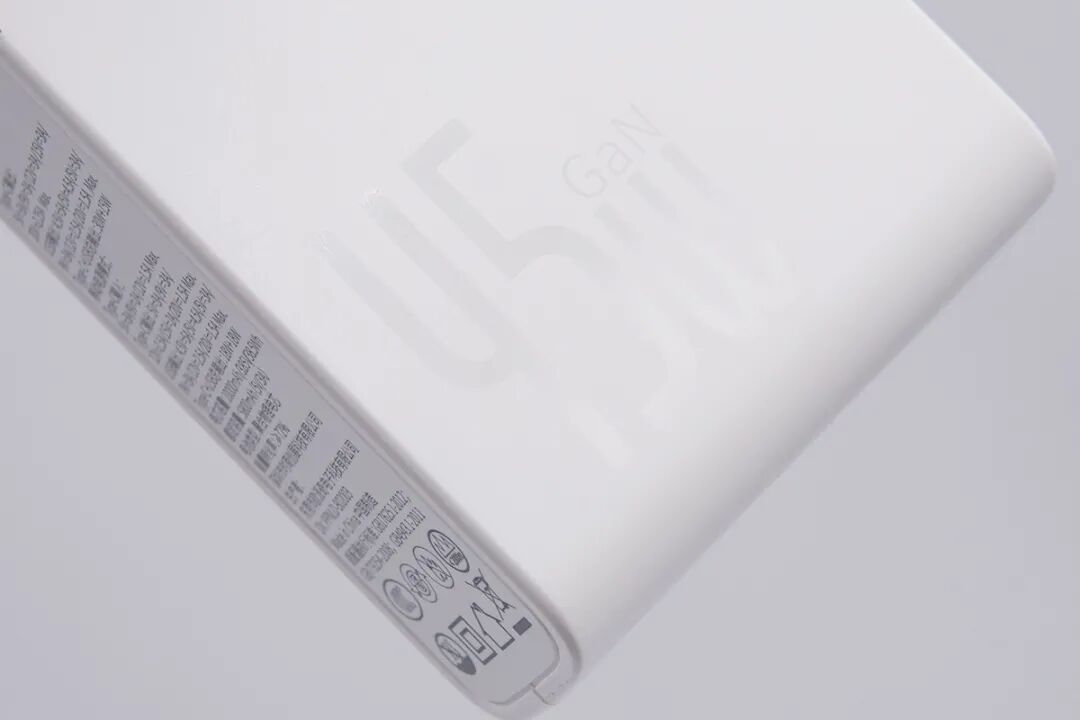

下端印有“45W GaN”字样。

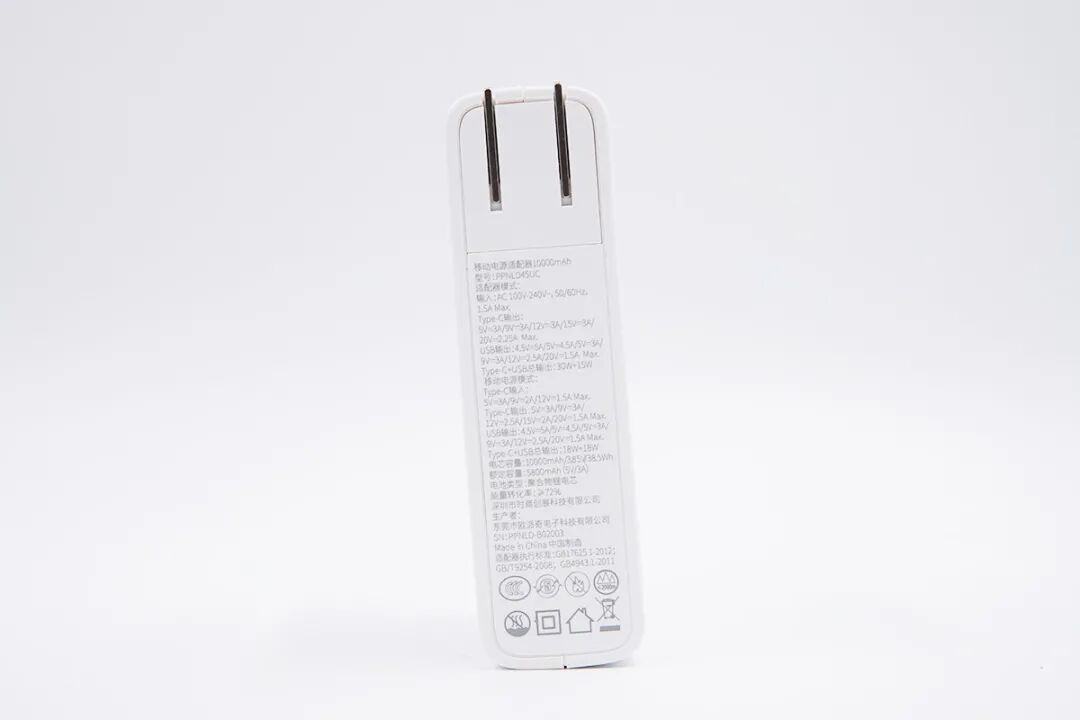

输入端外壳标注产品参数信息
型号：PPNLD45UC
充电器模式：
输入：100-240V~50/60HZ 1.5A Max
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A Max
USB-A输出：4.5V/5A、5V/4.5A、5V3A、9V/3A、12V/2.5A、20V/1.5A Max
USB-C+USB-A总输出：30W+15W
移动电源模式：
USB-C输入：5V3A、9V2A、12V1.5A Max
USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A Max
USB-A输出：4.5V/5A、5V/4.5A、5V3A、9V/3A、12V/2.5A、20V/1.5A Max
USB-C+USB-A总输出：18W+18W
锂电池容量：10000mAh/3.85V/38.5Wh
额定容量：5800mAh（5V3A）
电池类型：聚合物锂电芯
转化率：≥72%
深圳市时商创展科技有限公司
生产商：东莞市欧派奇电子科技有限公司
SN：PPNLD-B02003
产品已经通过了CCC认证。

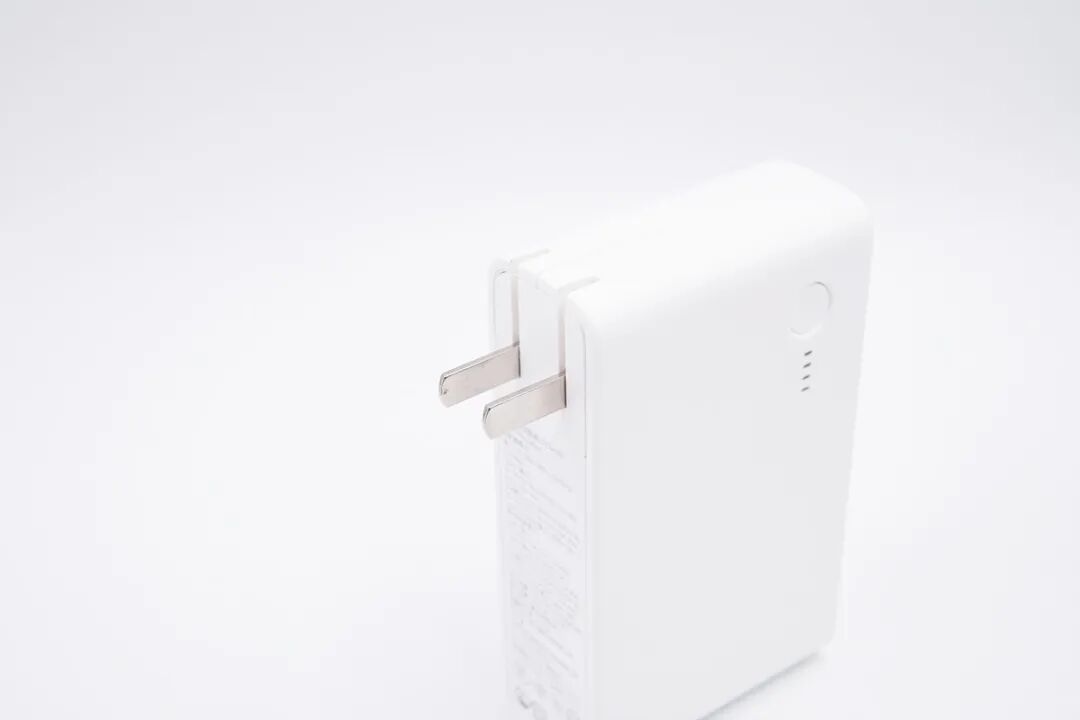

输入端配备可折叠国标插脚。
输出端配备1A1C接口，USB-A口橘红色胶芯，USB-C口黑色胶芯不露铜。

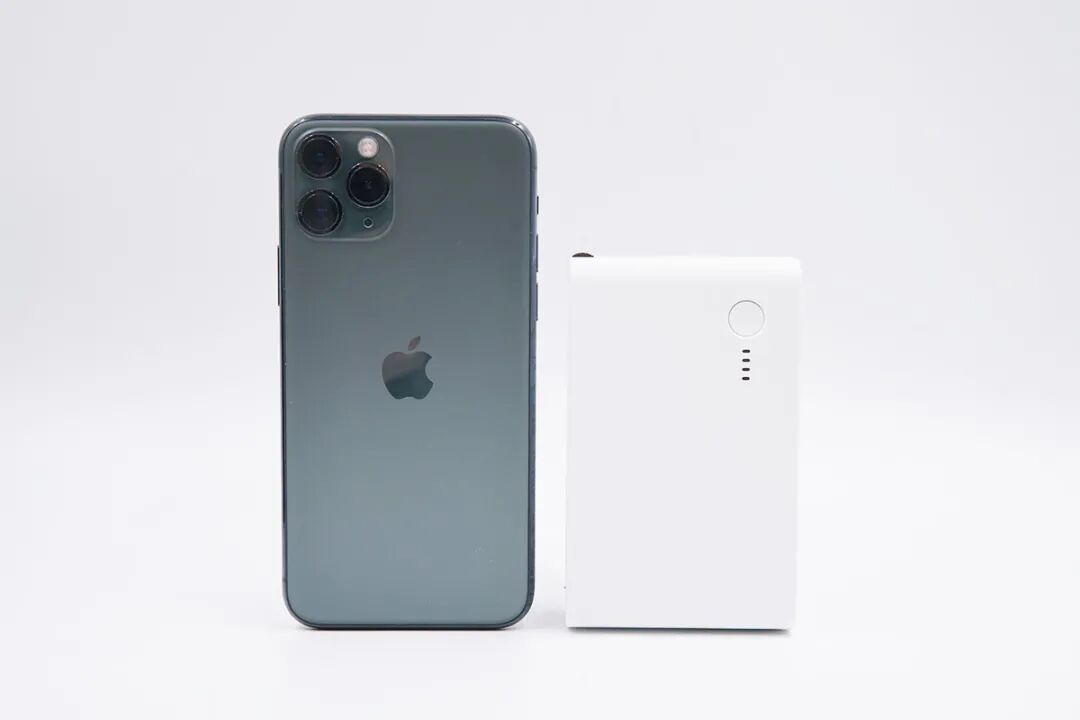

和iPhone 11 Pro大小直观比较，这款移动电源要小得多。
厚度比一元硬币直径大一些。

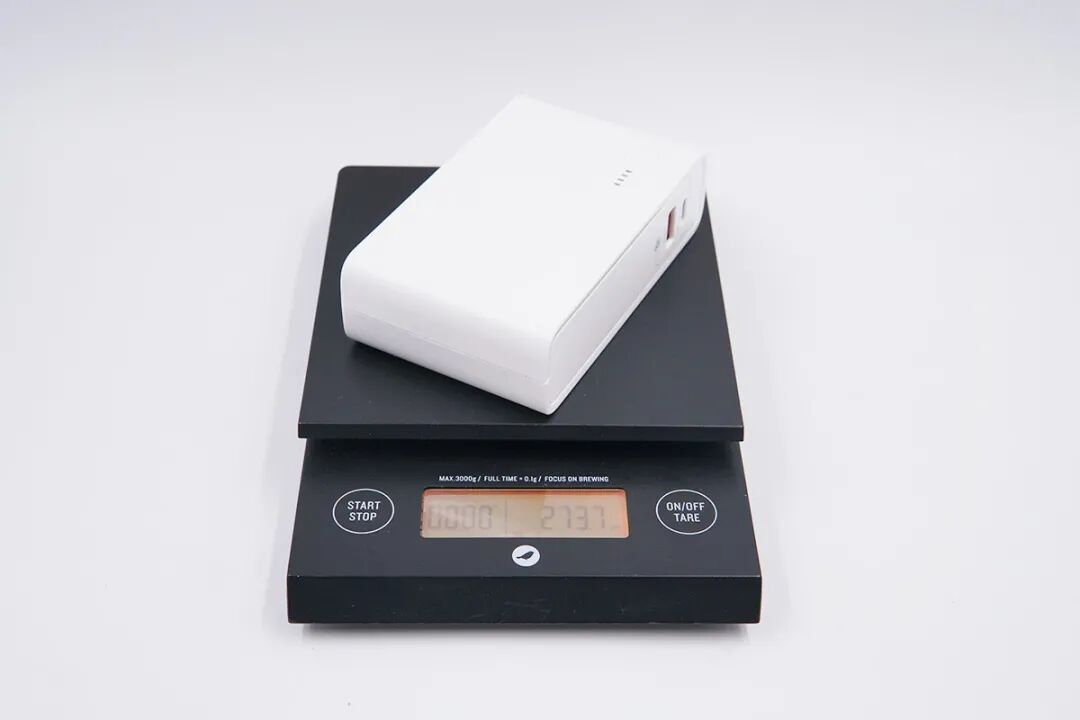

净重约为274g。

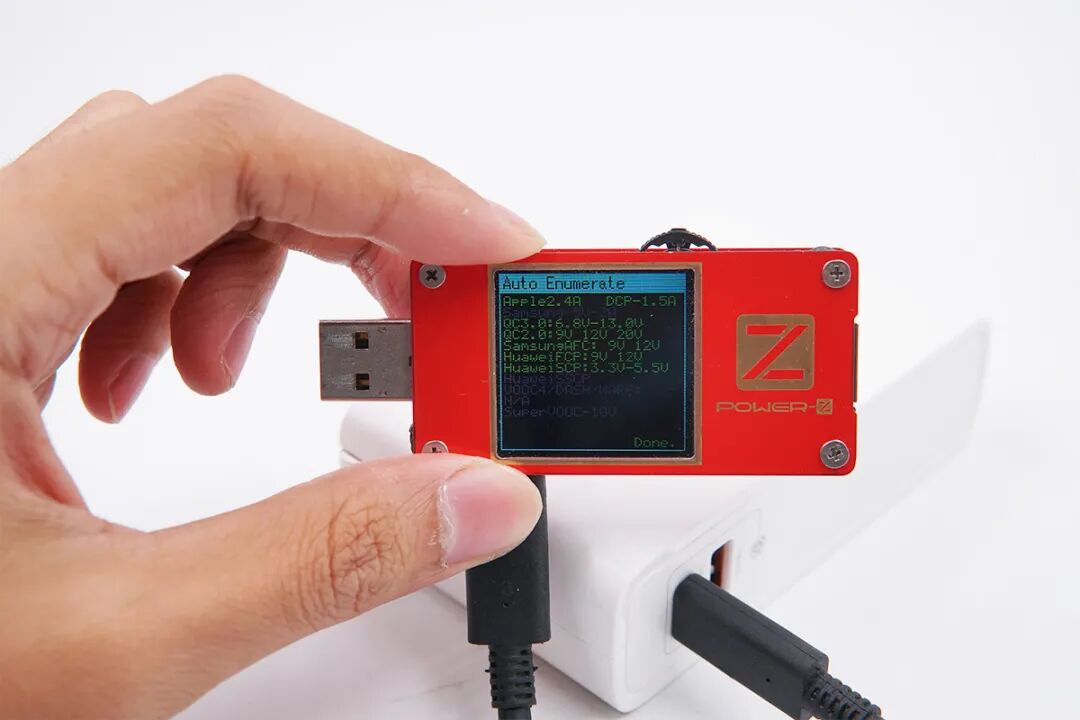

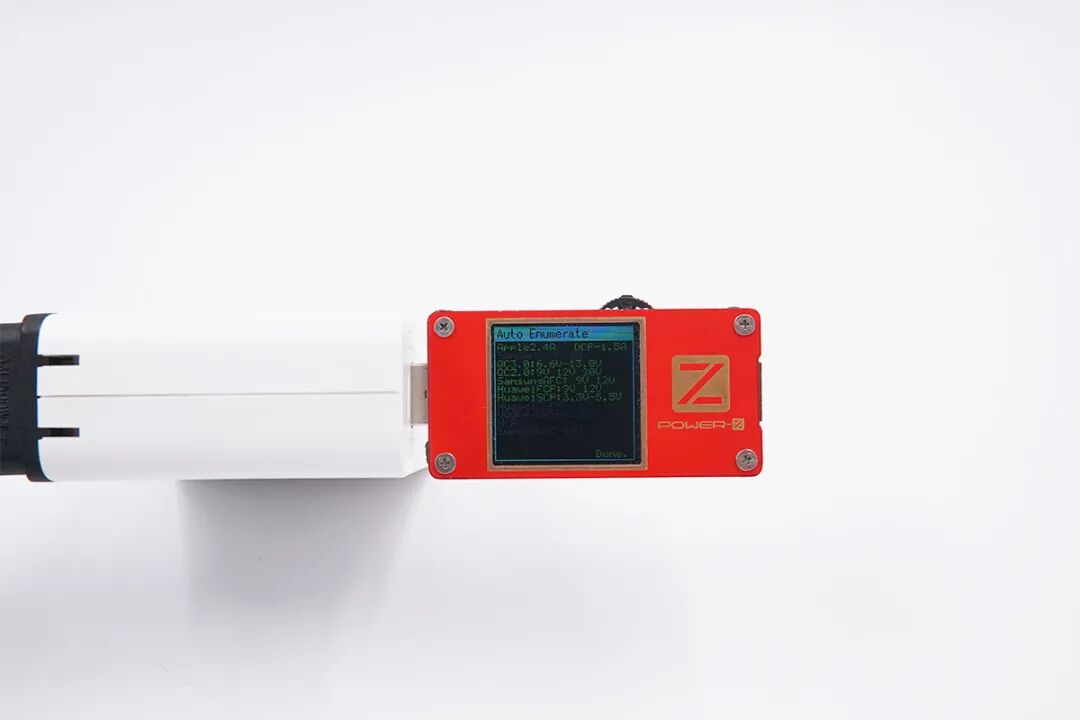

移动电源模式下，使用ChargerLAB POWER-Z KT001检测USB-A口输出协议，显示支持Apple 2.4A和DCP协议、以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。
另外使用KT001检测发现USB-C口同样支持Apple 2.4A和DCP协议、以及QC2.0/3.0、AFC、FCP、SCP多个快充协议，支持协议和A口一样。
除此之外，其PDO报文显示C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位和3.3-10V/3A一组PPS电压档位。
在充电器模式下，USB-A口同样支持Apple 2.4A和DCP协议、以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。
C口输出协议也没有变化，同样支持Apple 2.4A和DCP协议、以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

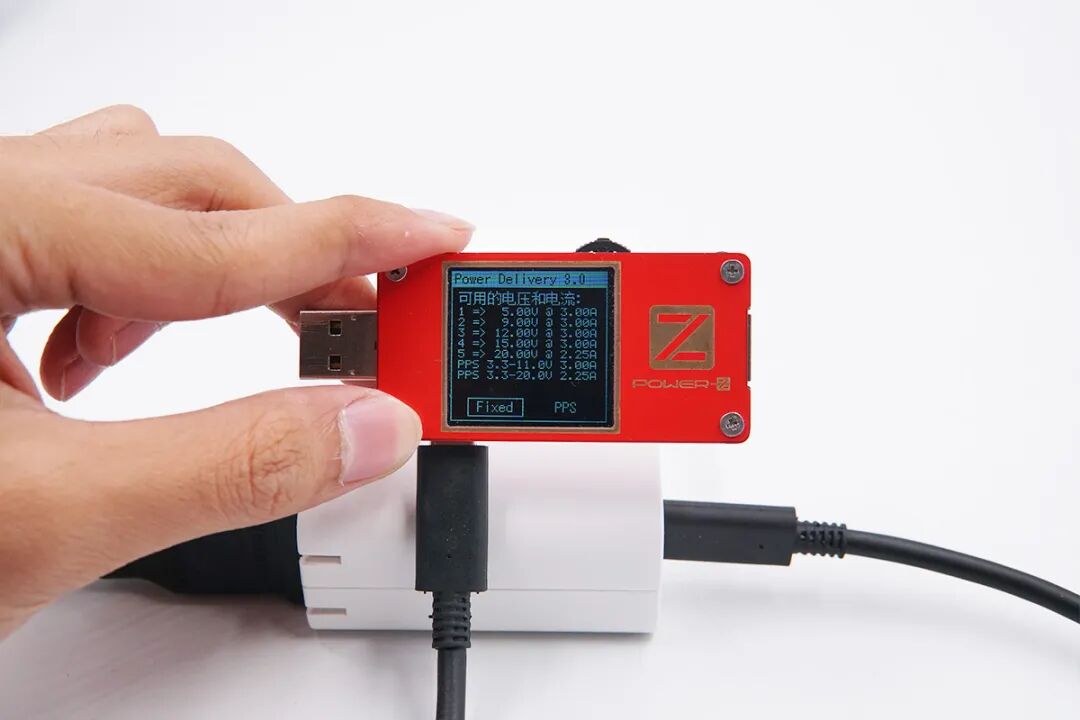

PDO报文显示C口支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位和3.3-11V/3A、3.3-20V/2.25A两组PPS电压档位。
二、倍思1A1C二合一氮化镓充电器拆解
将机身壳拆开，边缘采用卡扣封装固定。

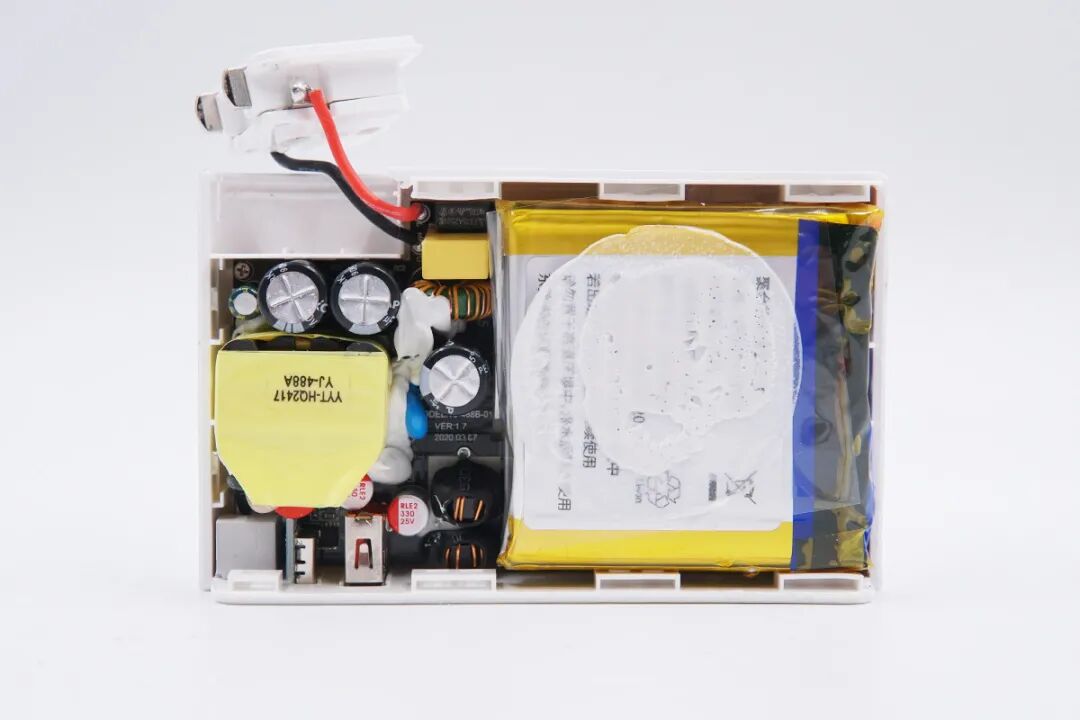

充电器部分和电芯之间设有隔离板，电芯包裹透明热缩封皮并且打胶固定。

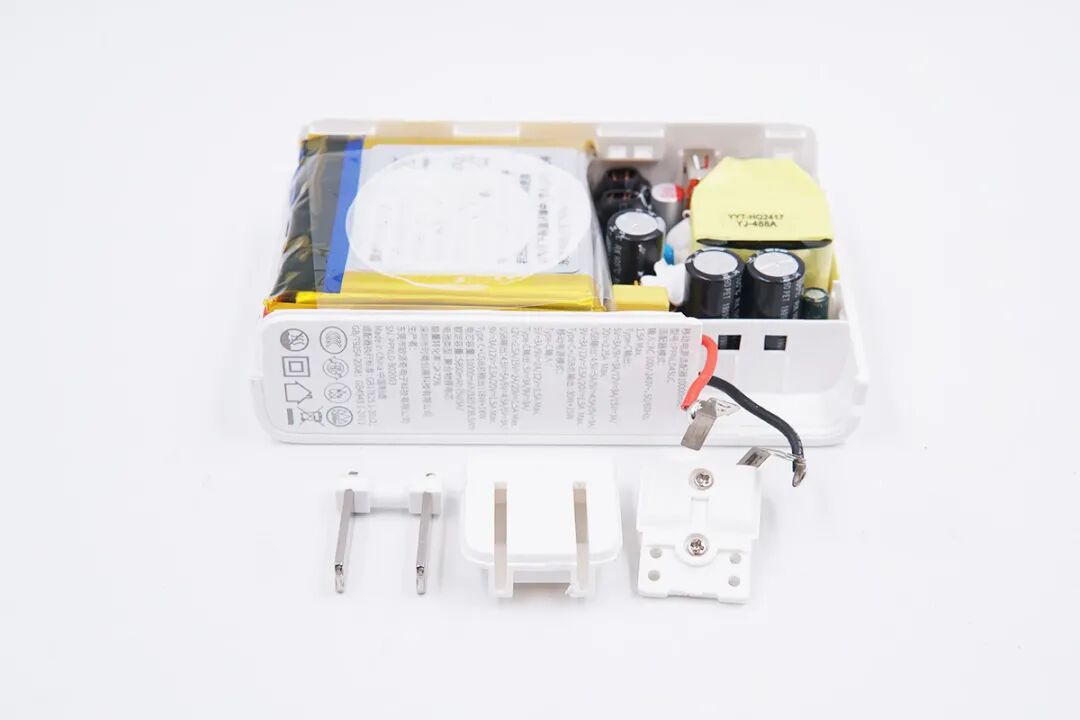

插脚端拆开一览，AC导线和金属弹片焊接。

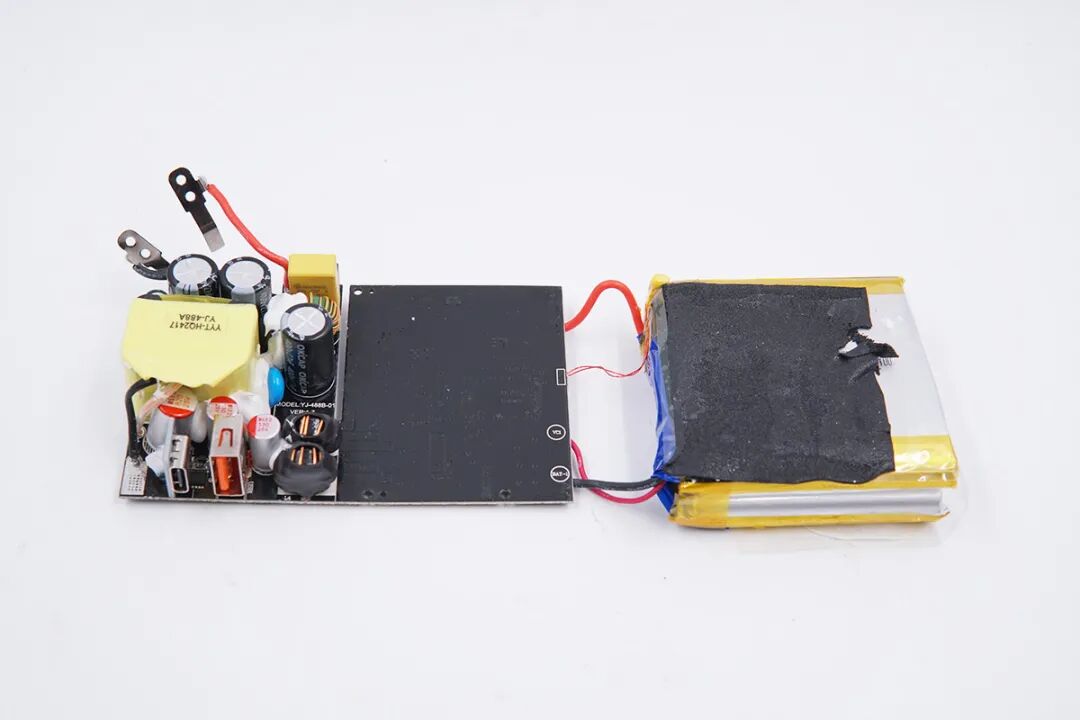

电芯另一面贴有泡棉胶保护，PCB板左半部分焊接充电器元器件，右边部分空置，用来放置电芯。

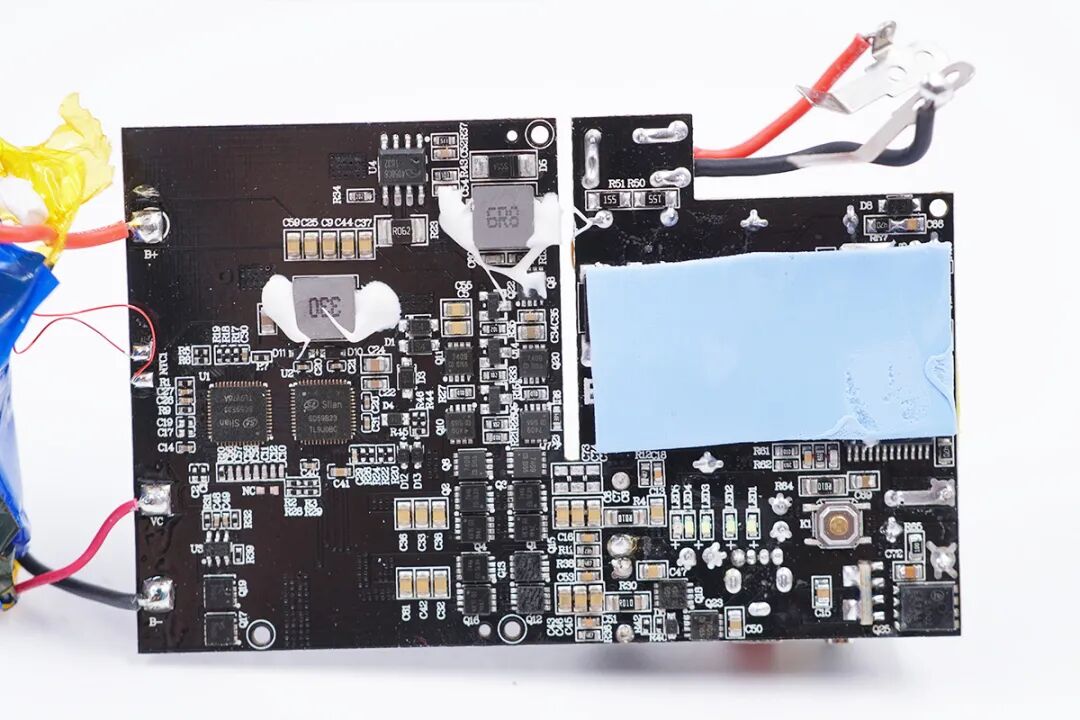

PCB板背面一览，充电器初级侧贴有导热垫帮助初级芯片散热。

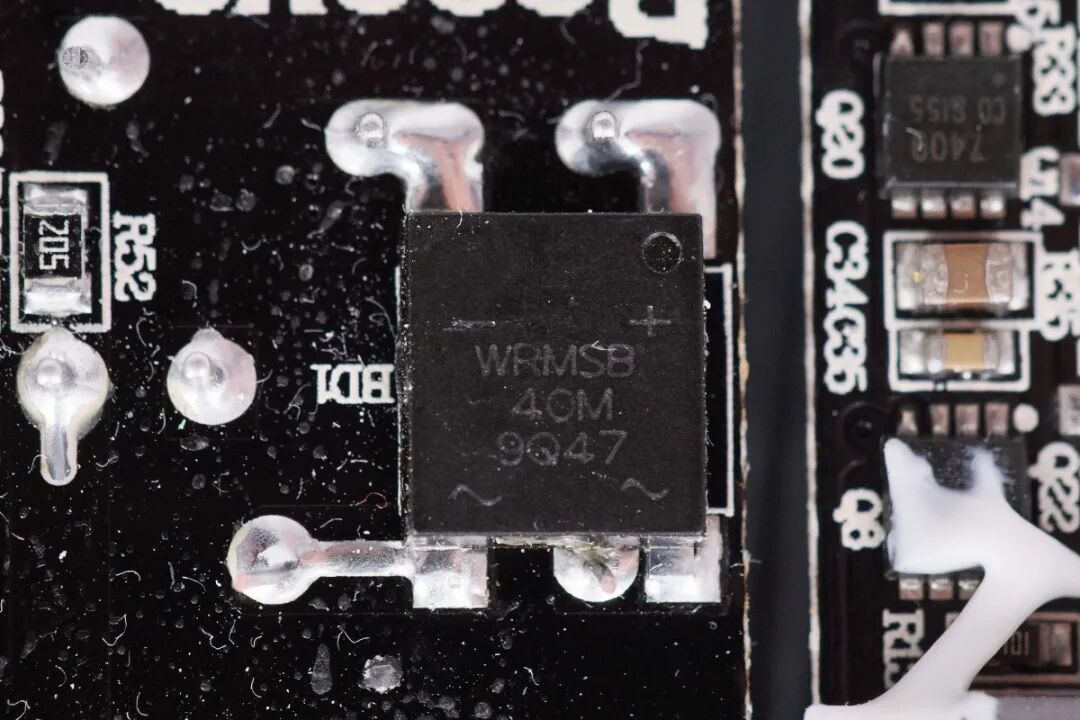

输入端整流桥特写。

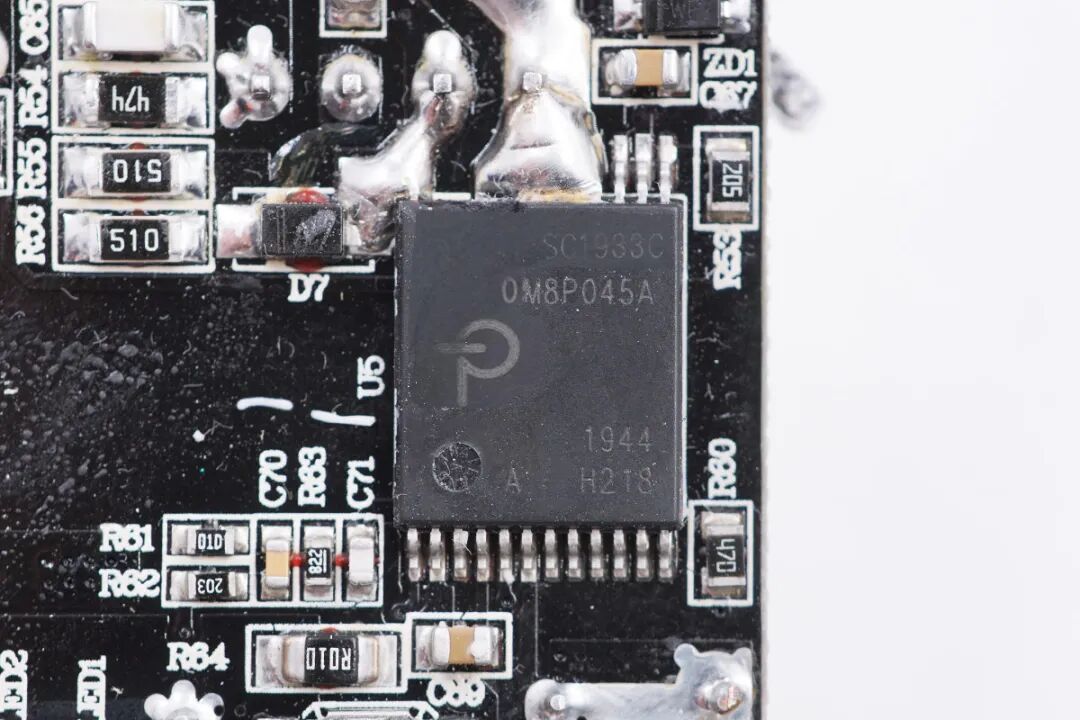

充电器PWM主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。
PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计。
充电头网拆解了解到，该芯片此前已被安克30W GaN氮化镓、ANKER 60W氮化镓双USB-C口充电器、安克60W 1A1C氮化镓充电器、RAVPower 30W氮化镓、RAVPower 61W氮化镓USB PD充电器等使用。
此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

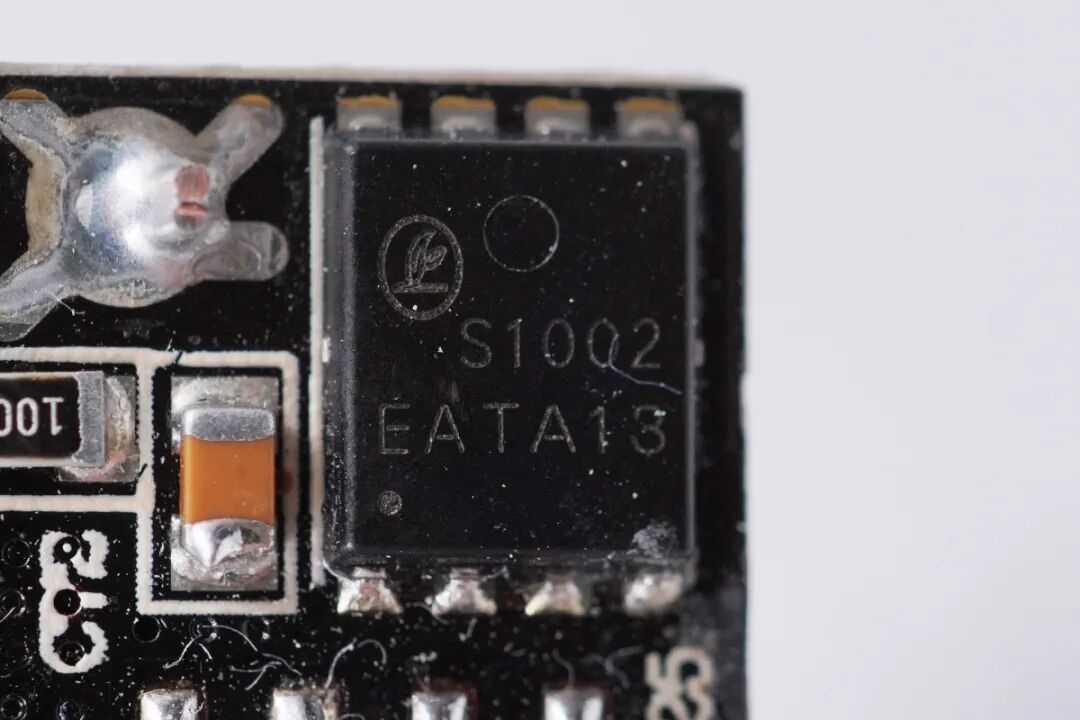

次级同步整流MOS，丝印S1002。

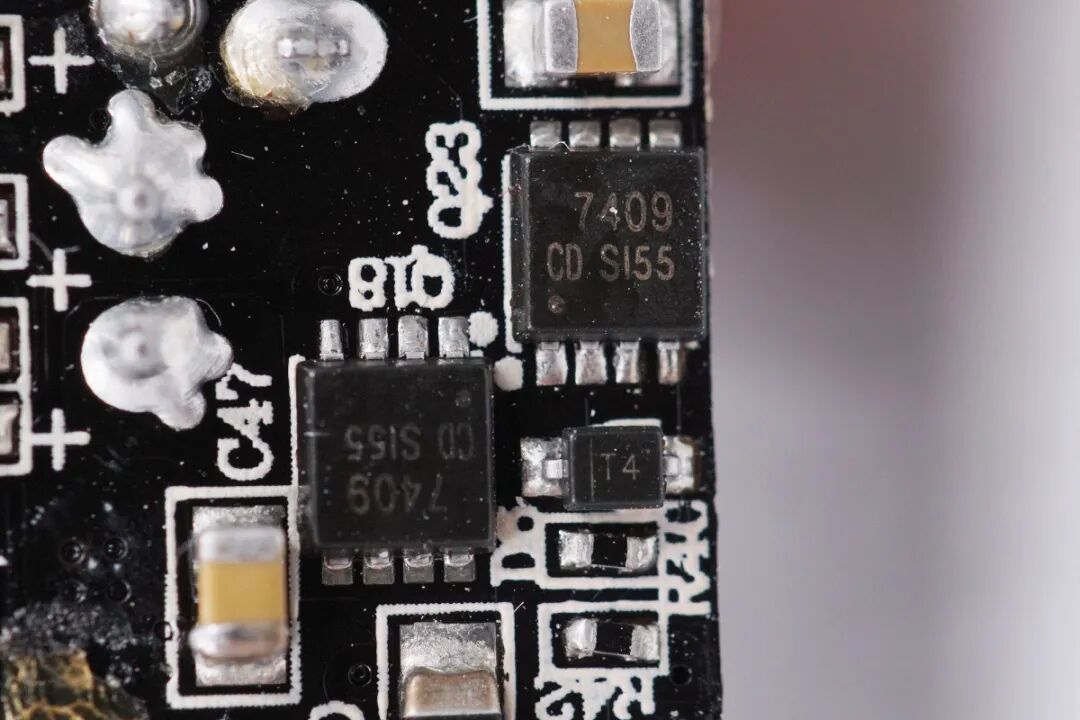

USB-A接口输出开关管，7409，PMOS，用于端口输出切换，两颗对置串联防止倒灌。

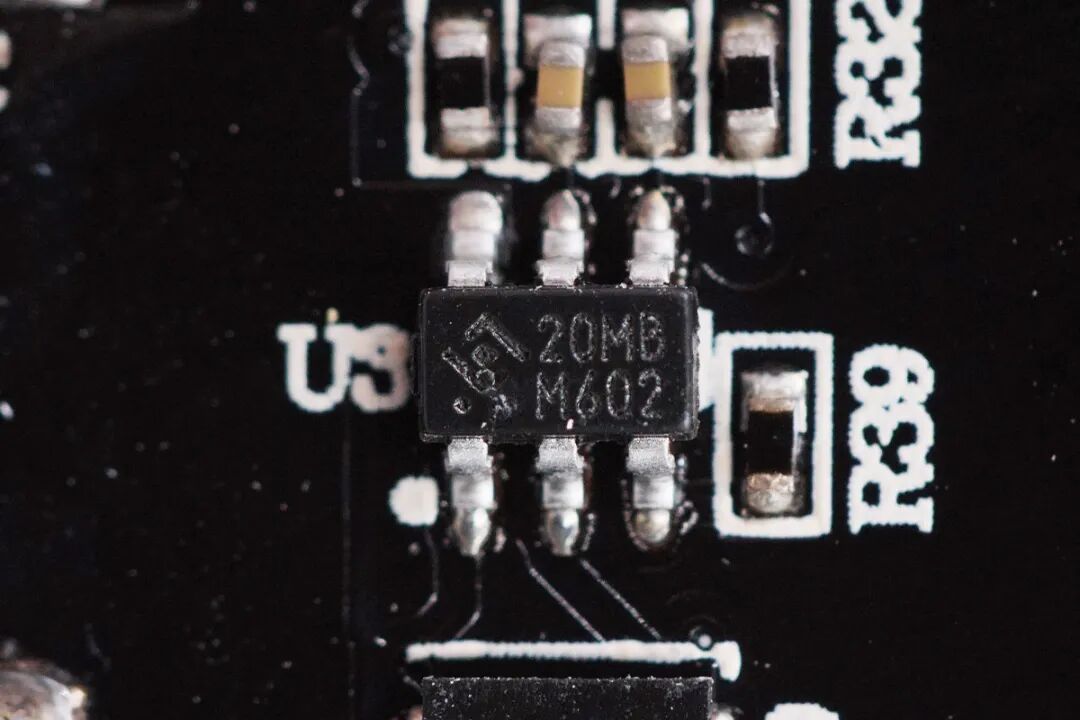

丝印20MB锂电池保护芯片，来自HYCON宏康。

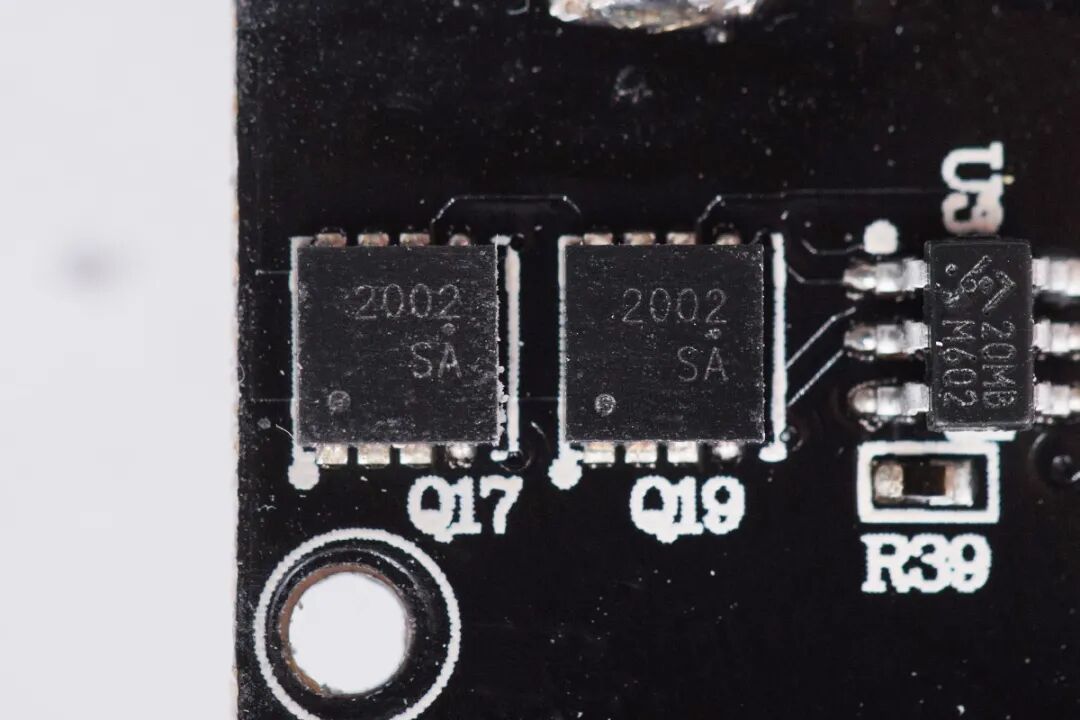

丝印2002的电池保护管，两颗并联提供大电流输出。

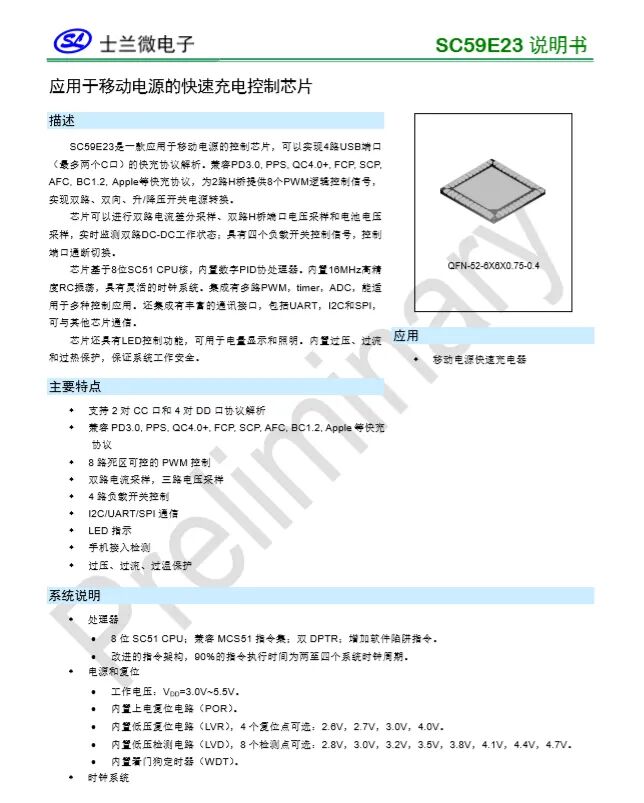

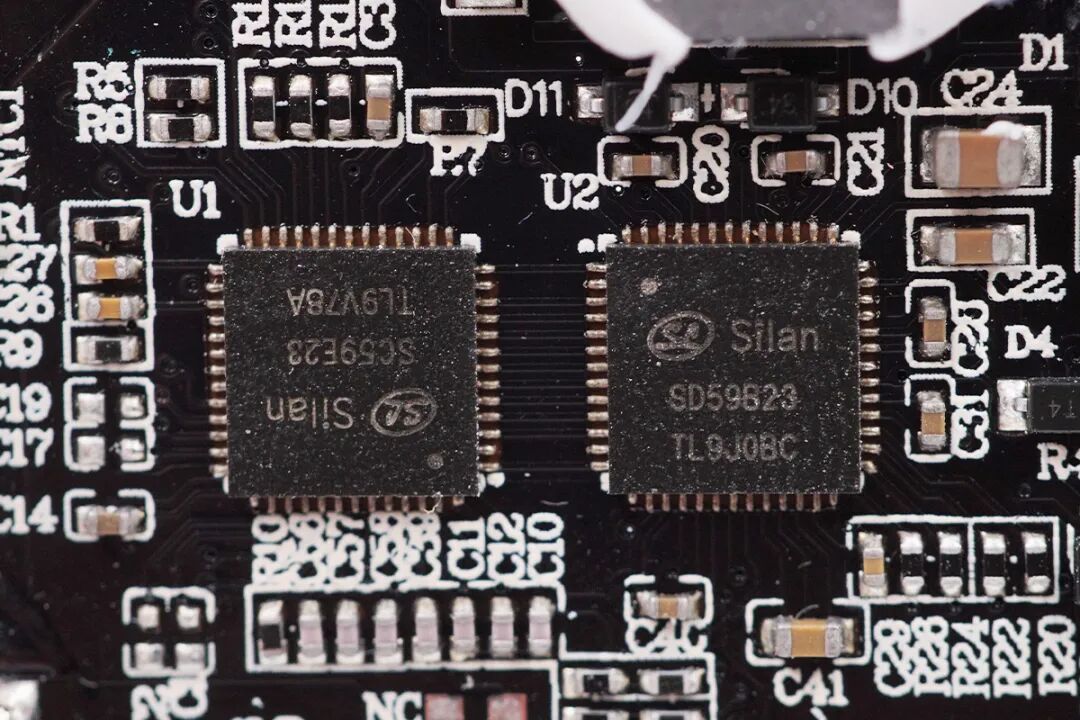

移动电源采用Silan士兰微SD59B23+SC59E23双路双向快充移动电源方案。其中SC59E23是一款应用于移动电源的控制芯片，可以实现4路USB端口（最多两个USB-C口）的快充协议解析，兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充协议，为2路H桥提供8个PWM逻辑控制信号，实现双路、双向、升降压开关电路转换。
旁边是一颗与SC59E23搭配的驱动器SD59B23，前者负责电源和协议握手，后者负责外部MOS驱动。两颗芯片分工合作，有助于将热量从主控芯片外移；加上与不同MOS的搭配，可实现30W-100W的宽功率输出组合。
SC59E23是一颗集成协议和数字电源控制器，内置了USB PD协议的移动电源升降压芯片，可实现快充移动电源更高集成度，有助于体积轻薄化。
微盟 ME4058 开关锂电池充电IC，为两串电池充电。

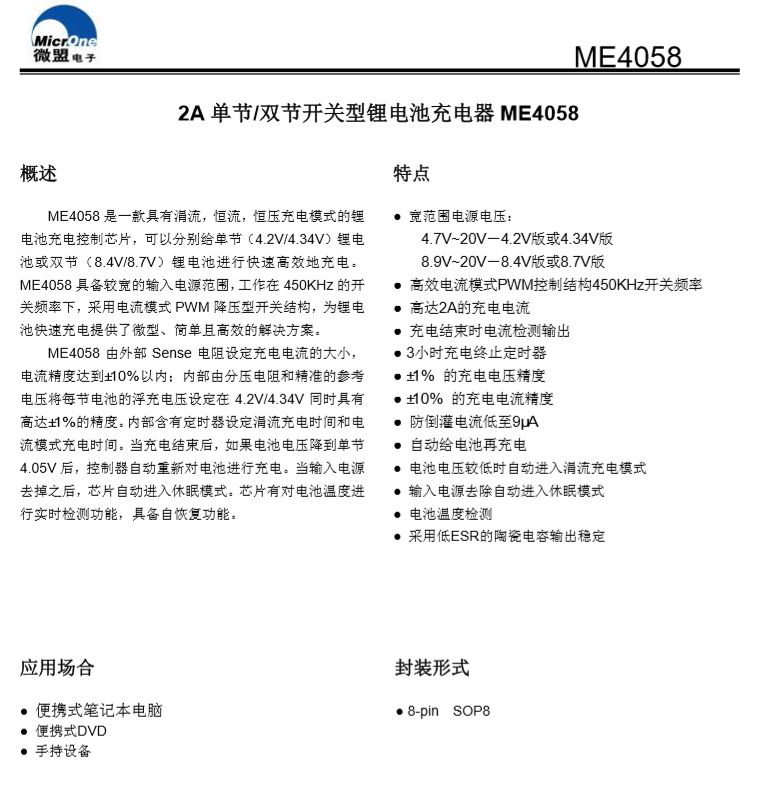

微盟 ME4058 详细资料。
四颗7409 PMOS用于供电切换。

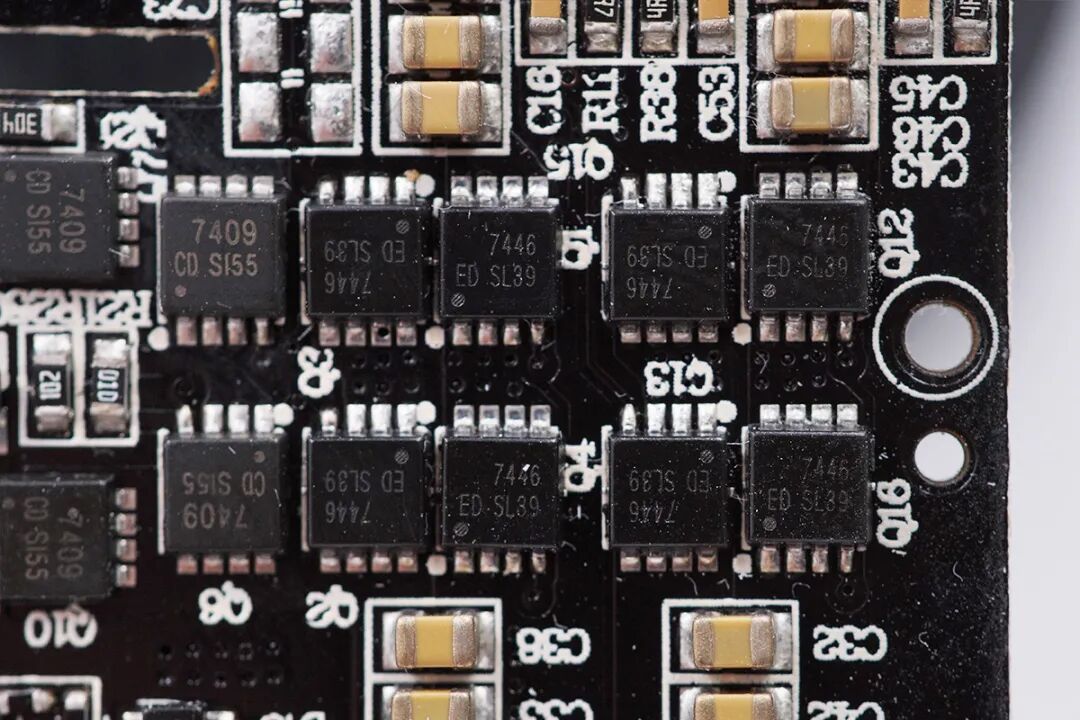

其中丝印7446的NMOS管用于两路独立升降压电压转换部，7409PMOS用于配电切换。

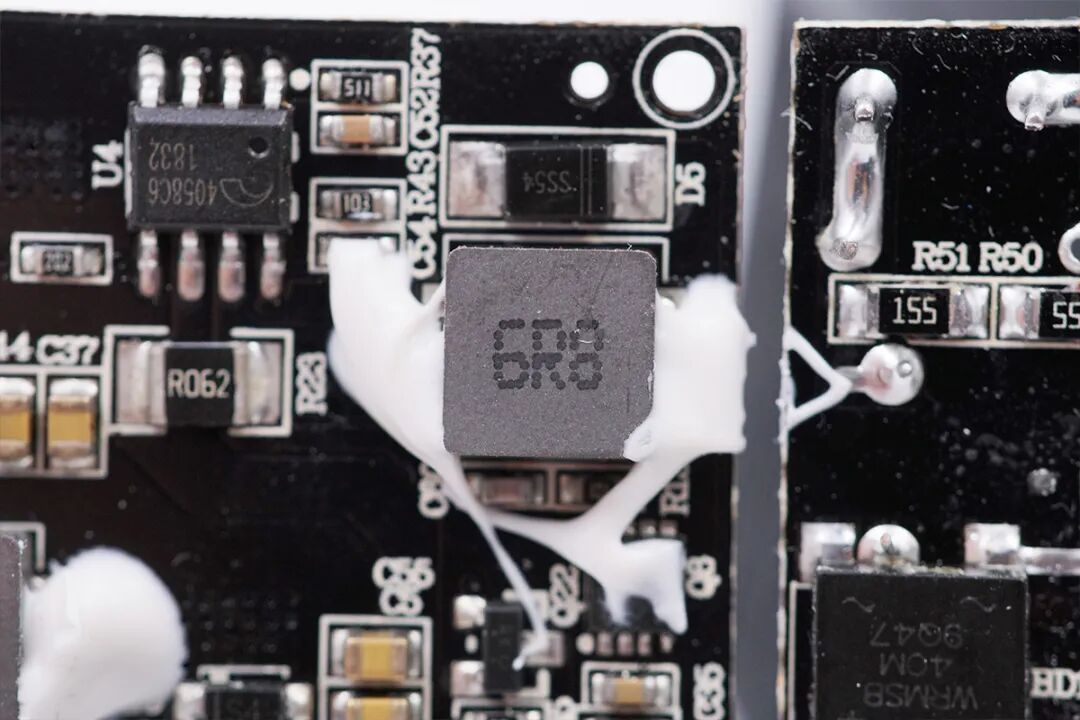

6R8合金电感打胶固定，用于移动电源自充电。

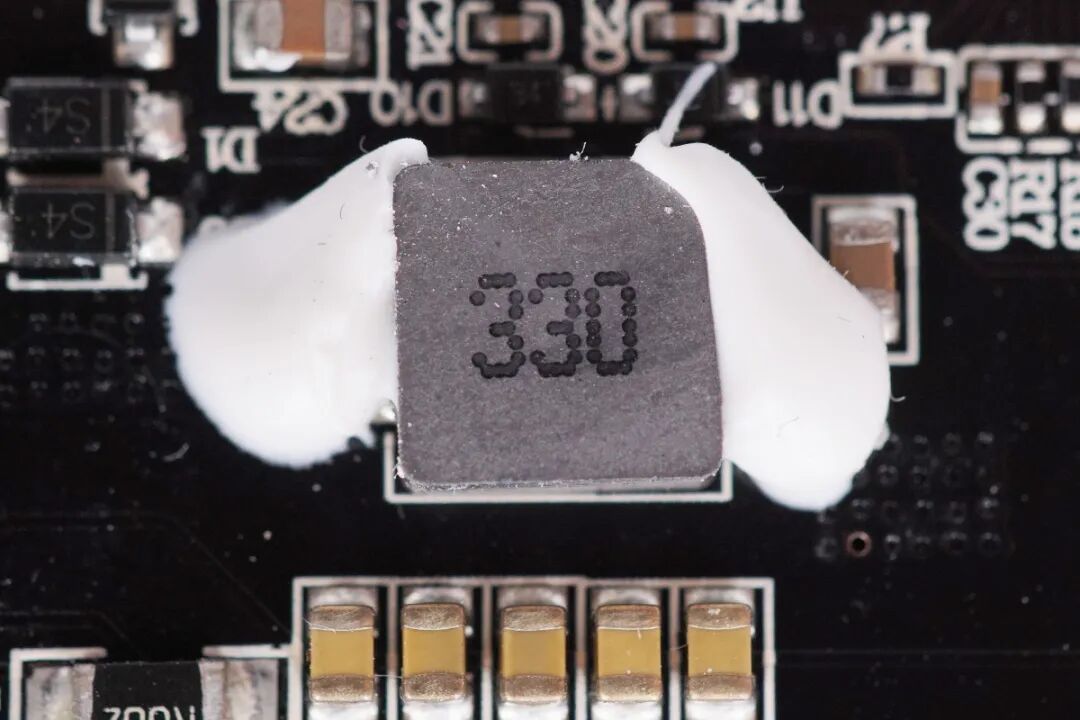

330合金电感同样打胶固定，士兰微SD59B23驱动器外置降压供电电感。

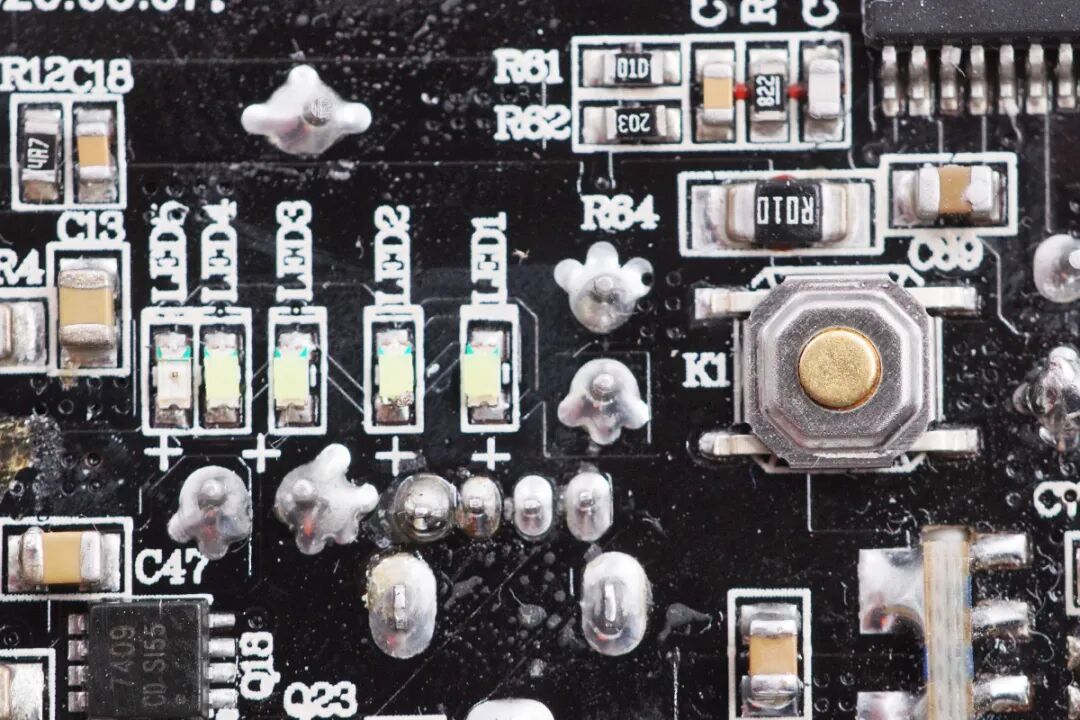

电源开关贴片焊接，快充指示灯LED5和电量指示灯LED4共享一个位置。

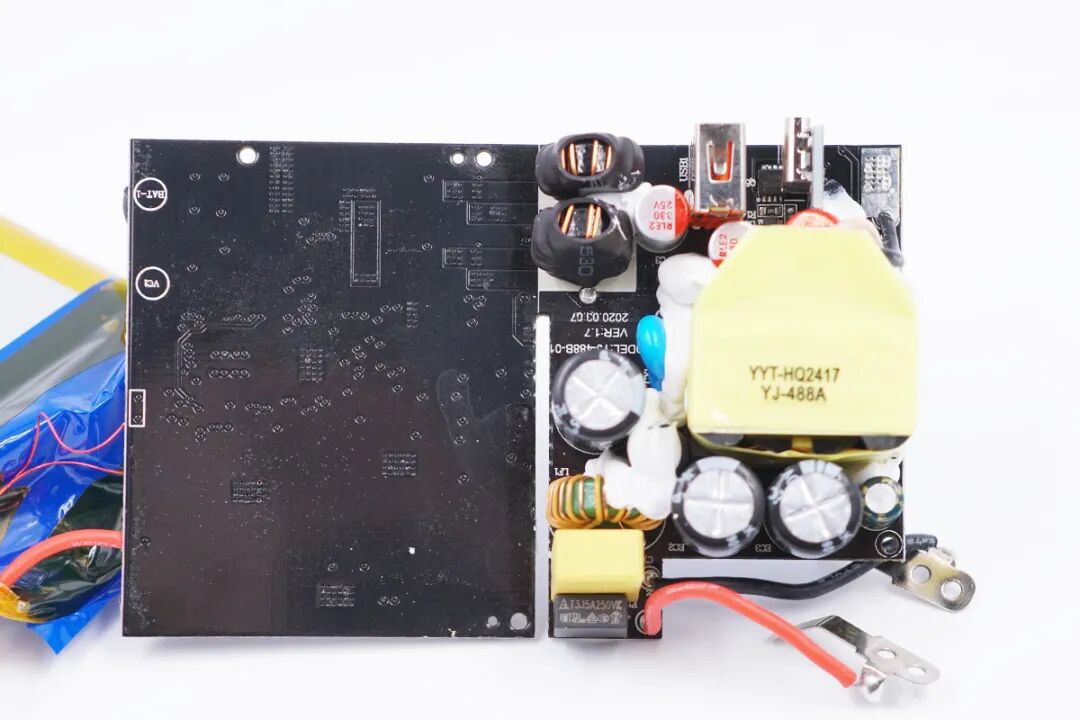

再来看看板子正面的元器件。
充电器输入端焊接有延时保险丝、安规X电容、共模电感、初级滤波电解电容和PWM主控芯片供电电容。

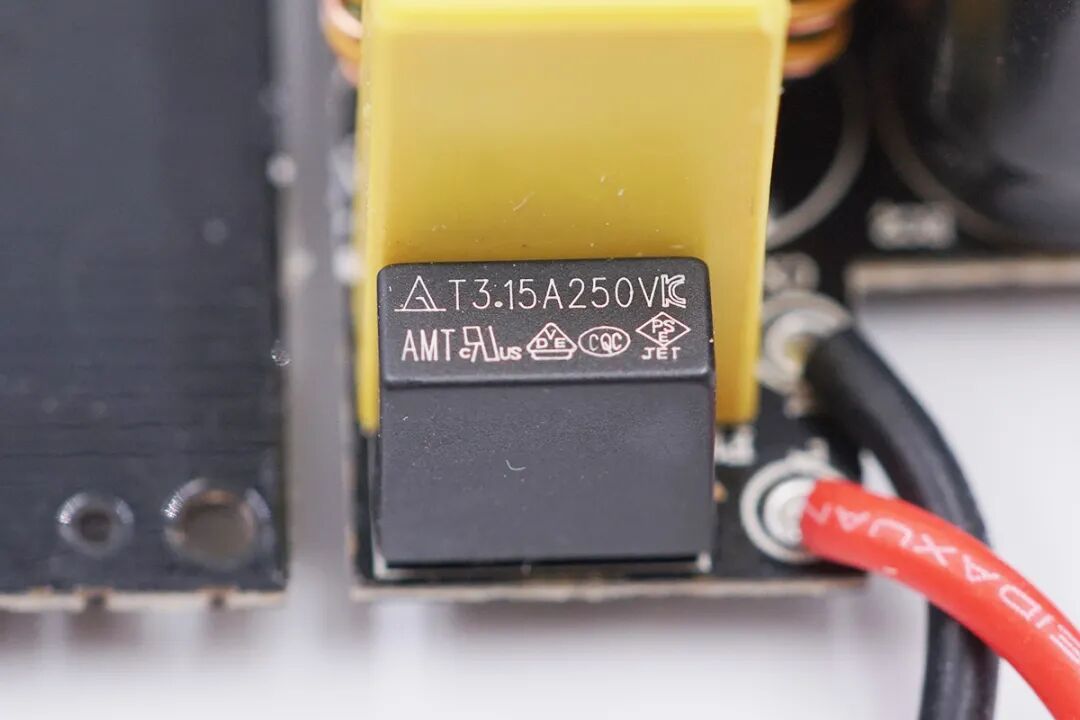

延时保险丝特写，规格为3.15A 250V。

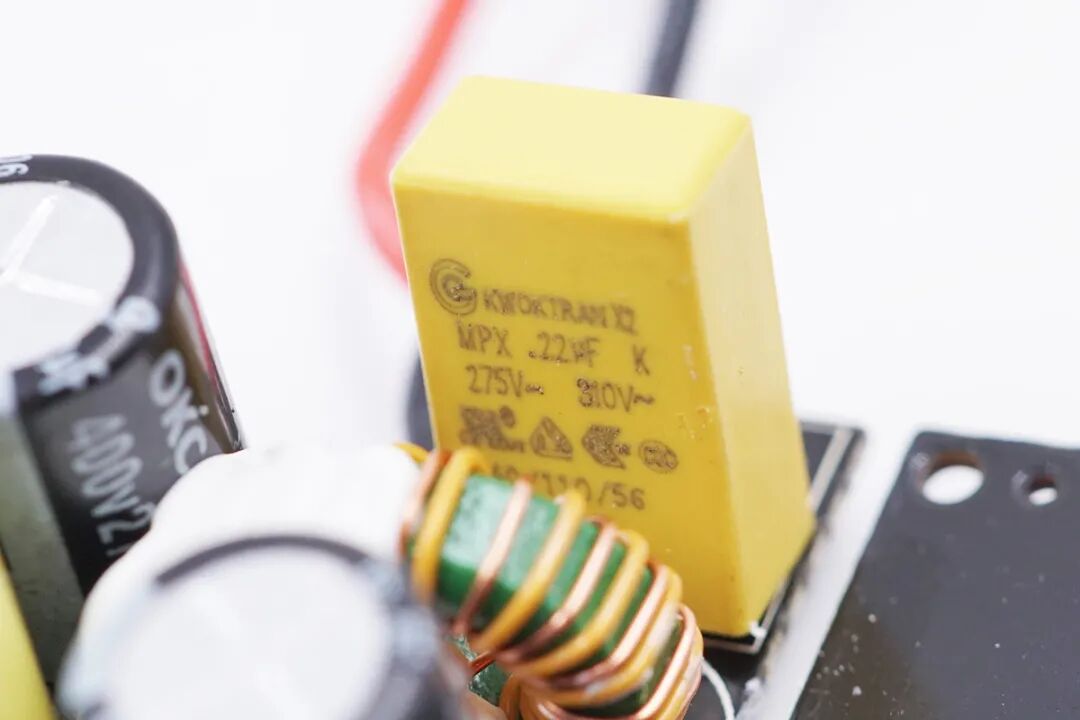

安规X电容容量为0.22μF。
共模电感双线绕制，用于滤除EMI干扰。

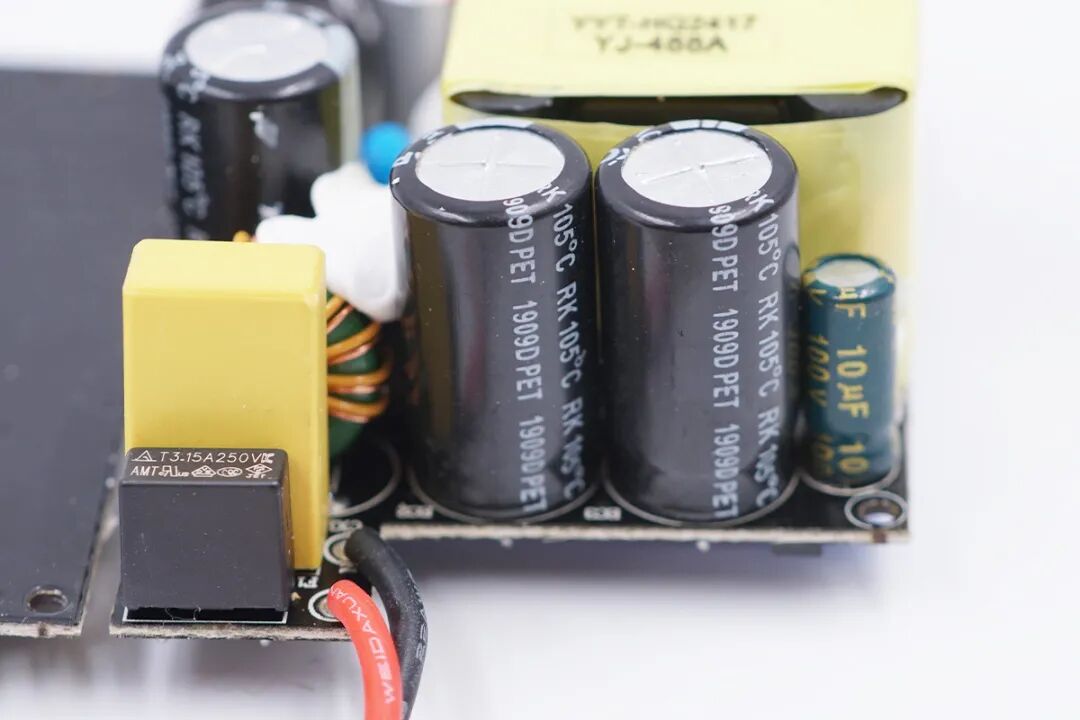

PCB板侧面一览，中段位置还有一颗初级滤波电解电容、Y电容和工字电感。

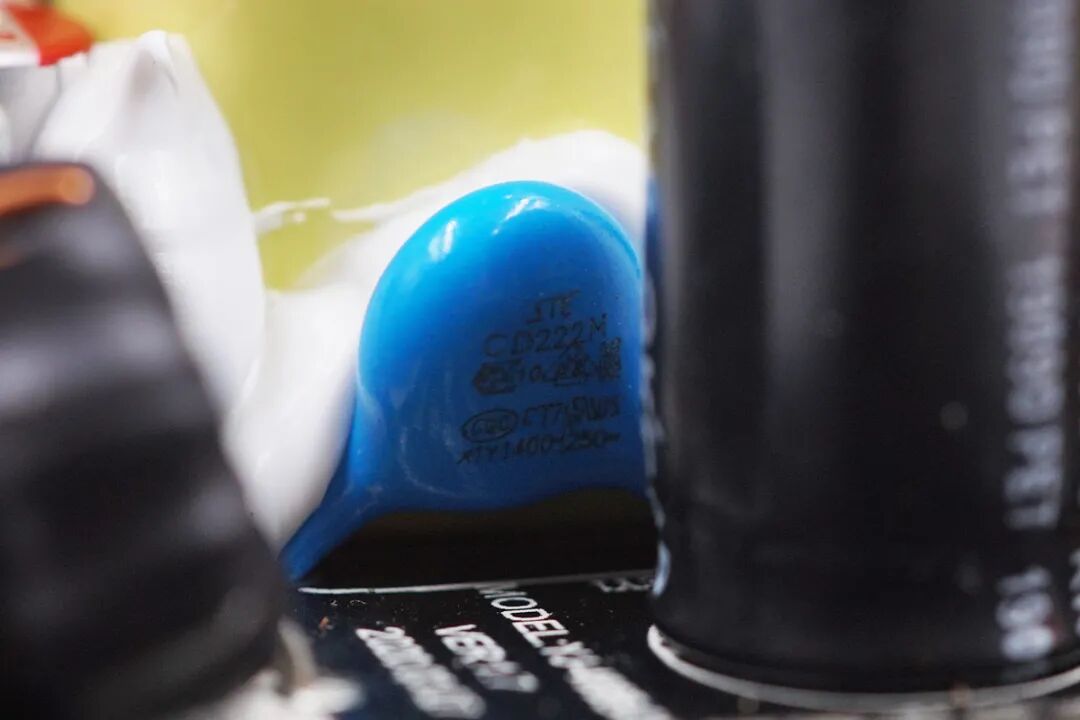

蓝色Y电容来自STE松田电子，用于输出抗干扰。

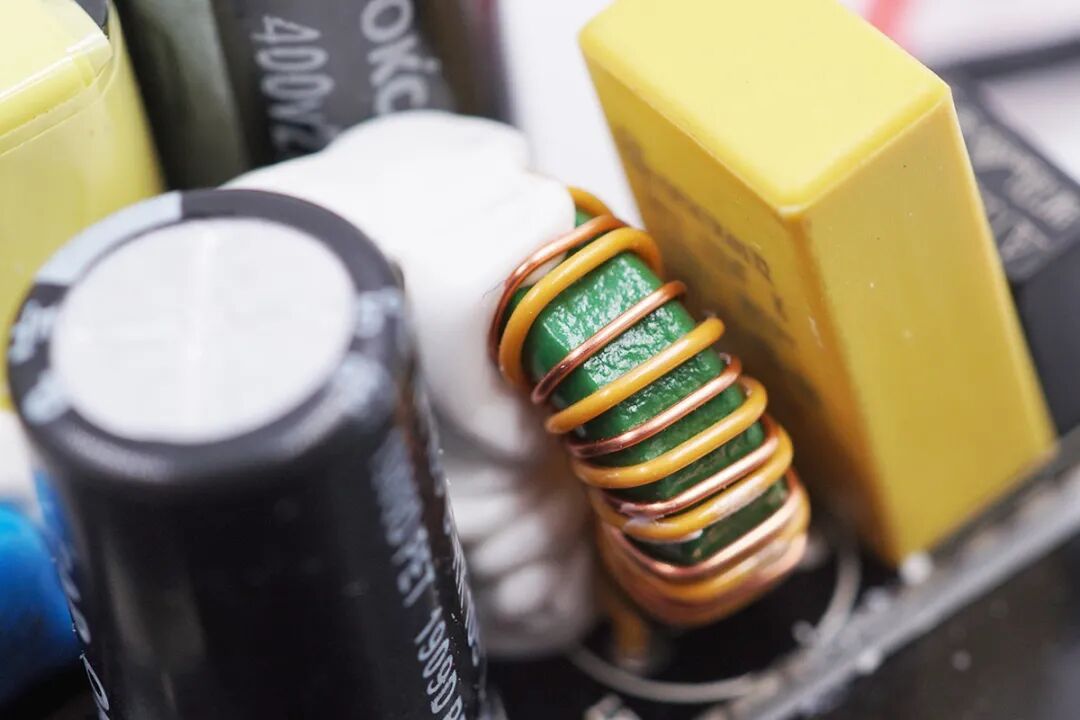

工字电感外套热缩管。

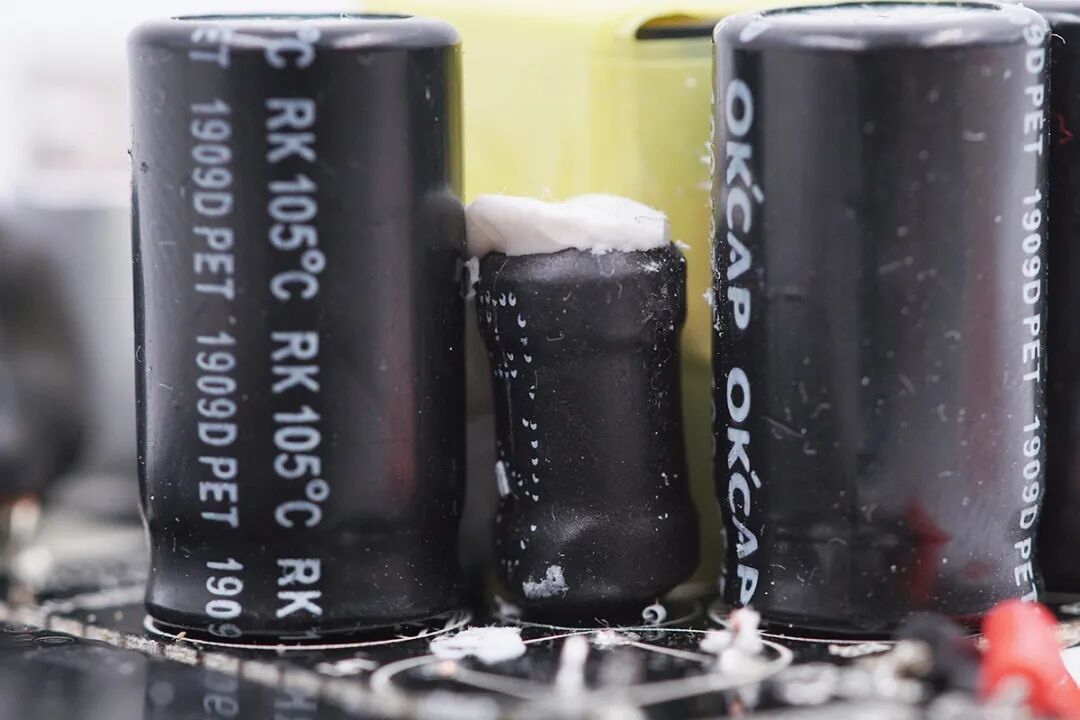

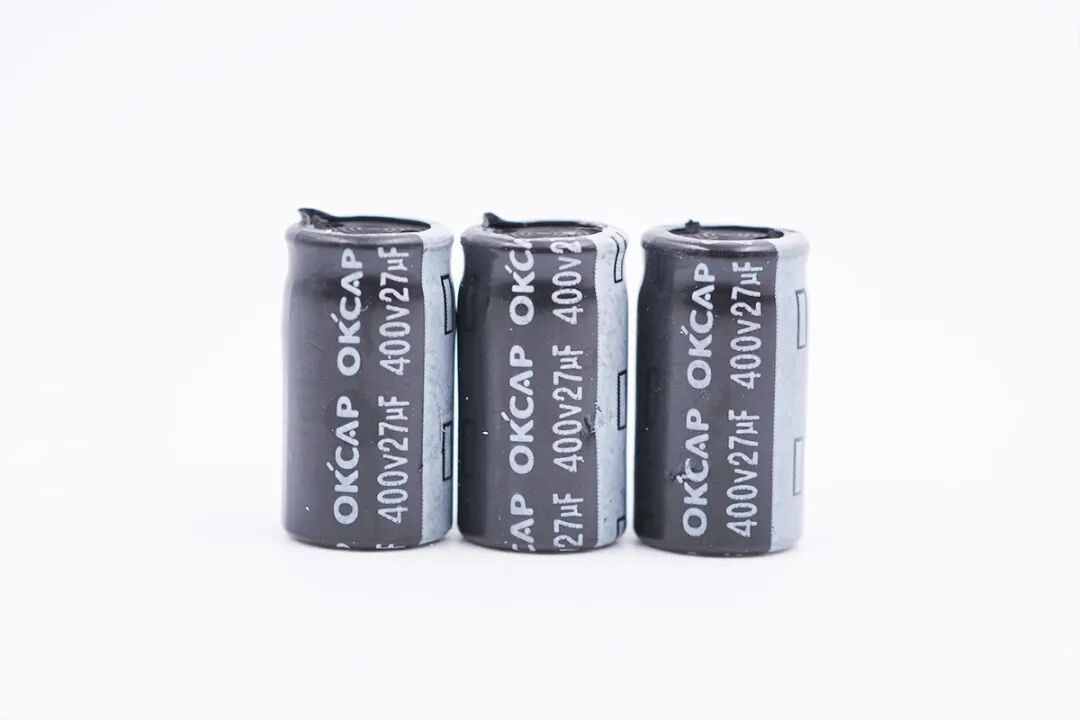

将三颗电解电容拆下，它们规格均为400V 27μF，且都来自深圳市奥凯普电容器有限公司。

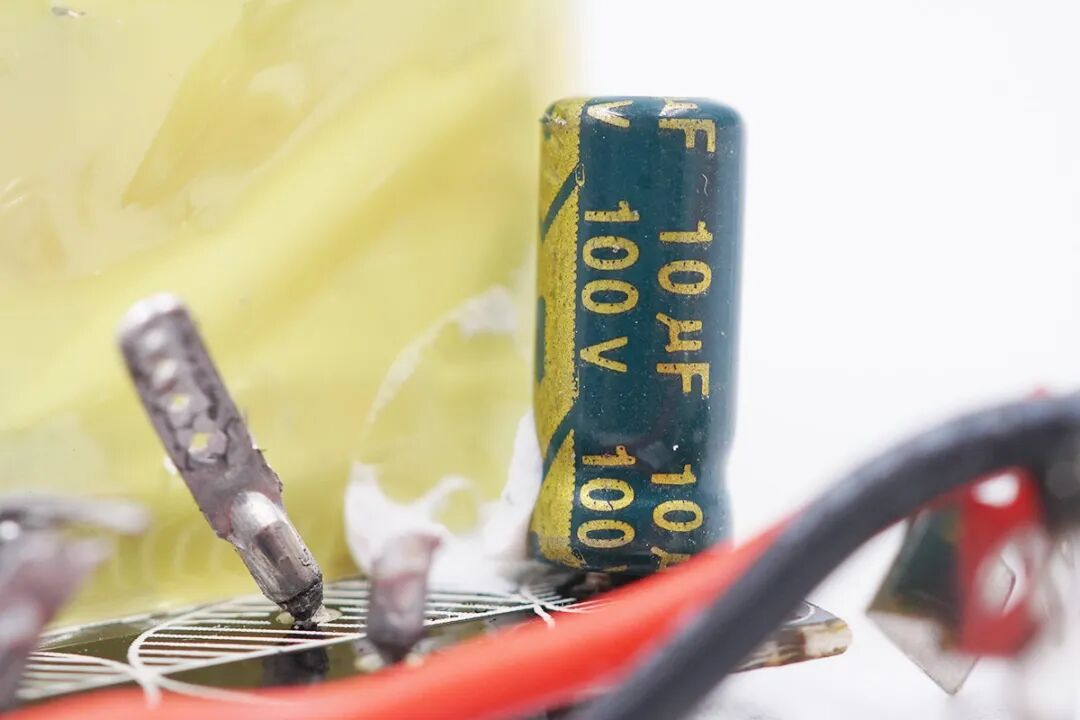

PWM主控芯片供电电容规格为100V 10μF。
输出端一览，焊接有三颗固态电容和两颗电感，并且打胶固定。USB-A母座垂直焊接在PCB板上，USB-C母座使用小板焊接。

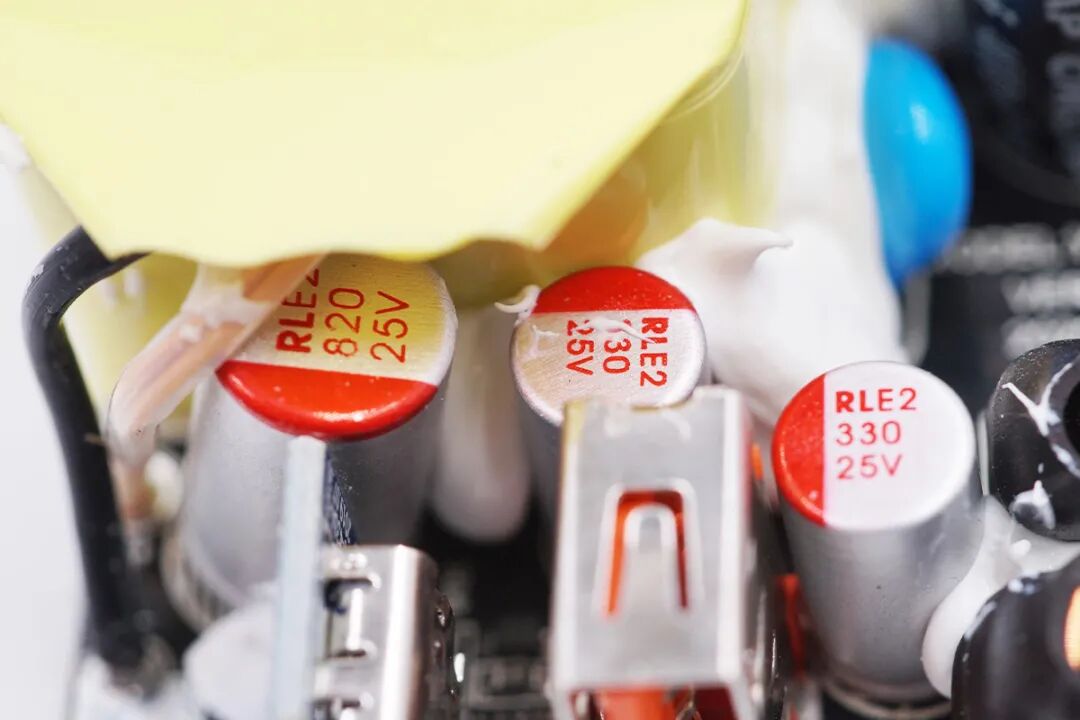

三颗输出滤波固态电容规格分别为25V 820μF、25V 330μF和25V 330μF。

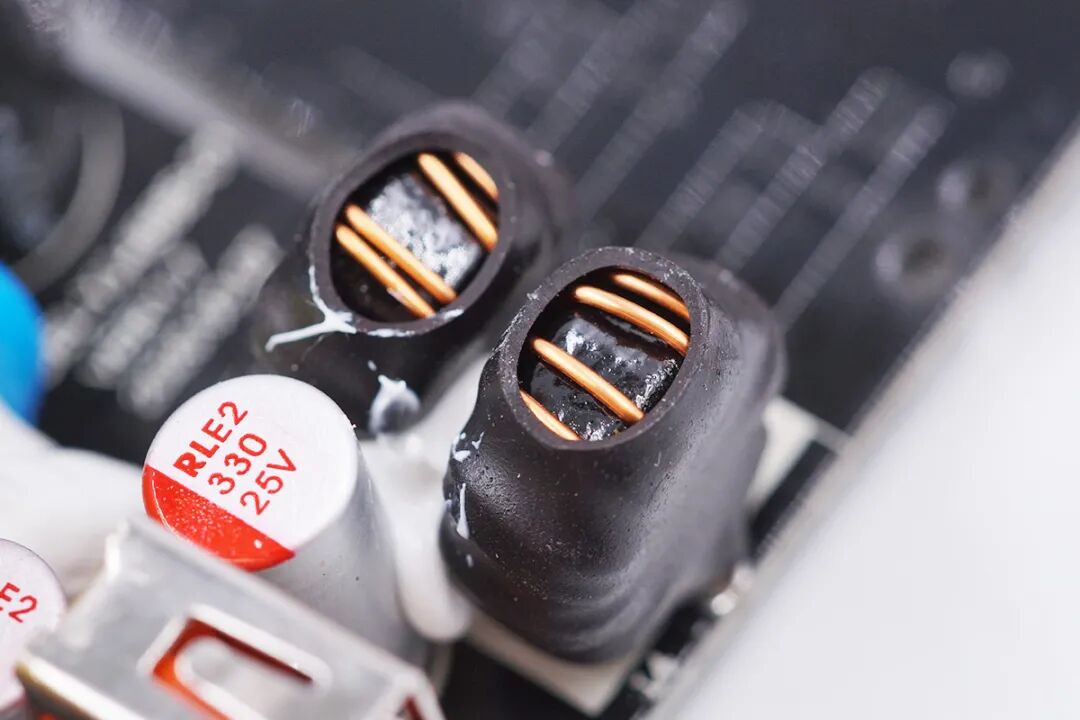

两颗磁环电感外套热缩管，用于升降压电压转换。

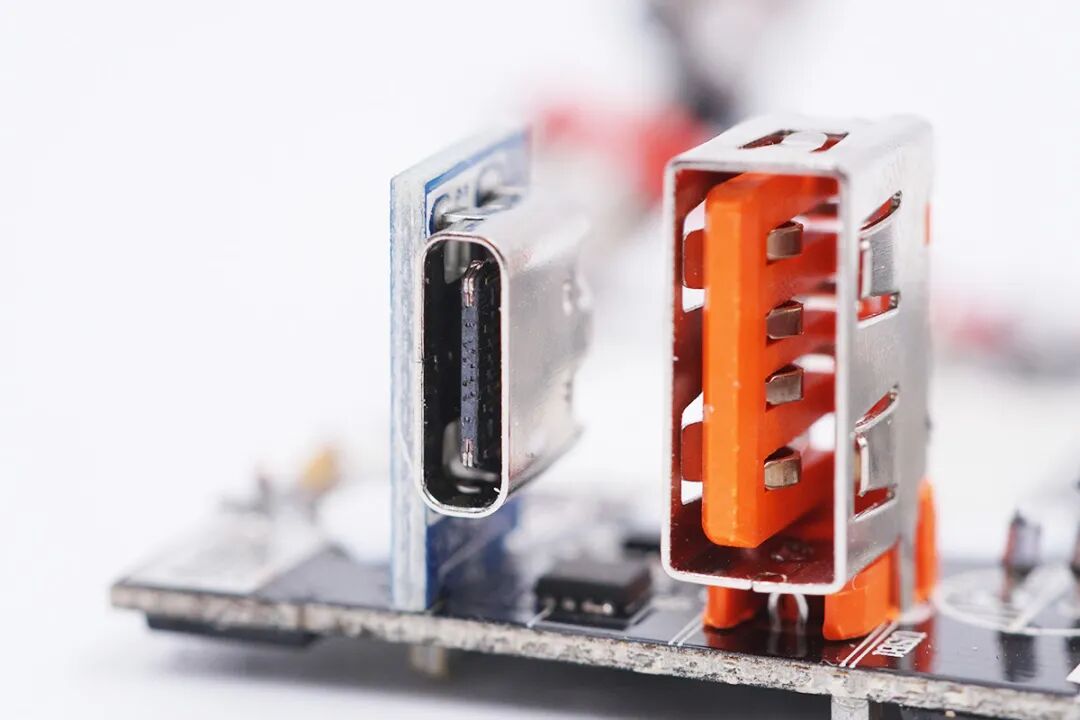

两个母座特写。

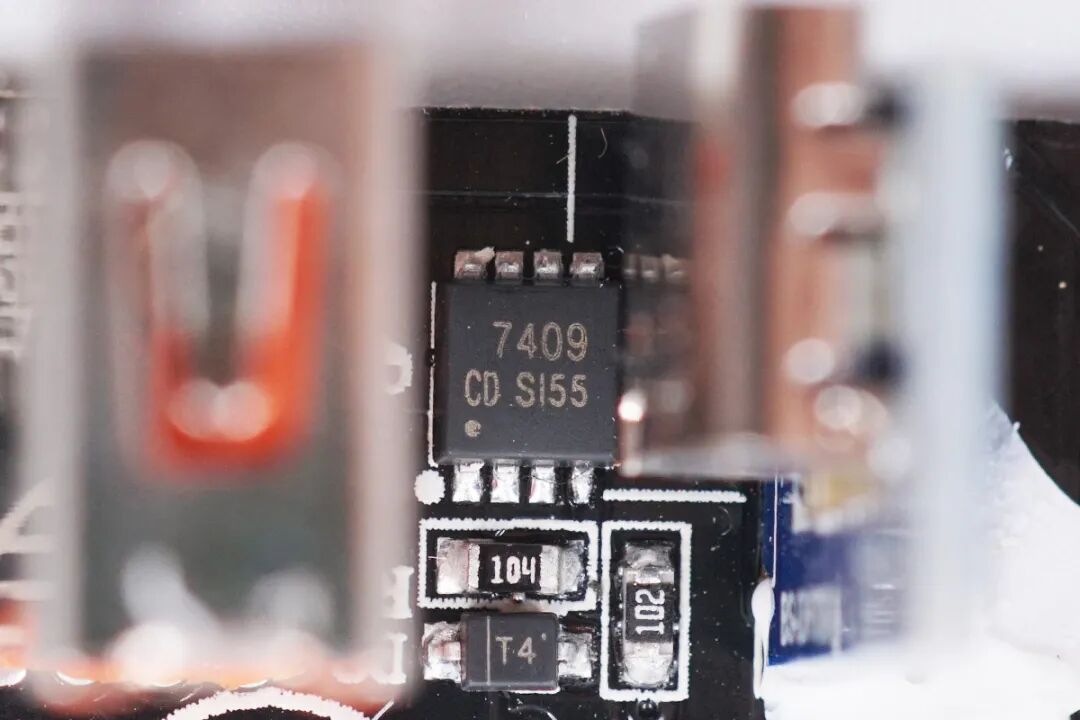

USB-C口过流保护开关管，丝印7409。

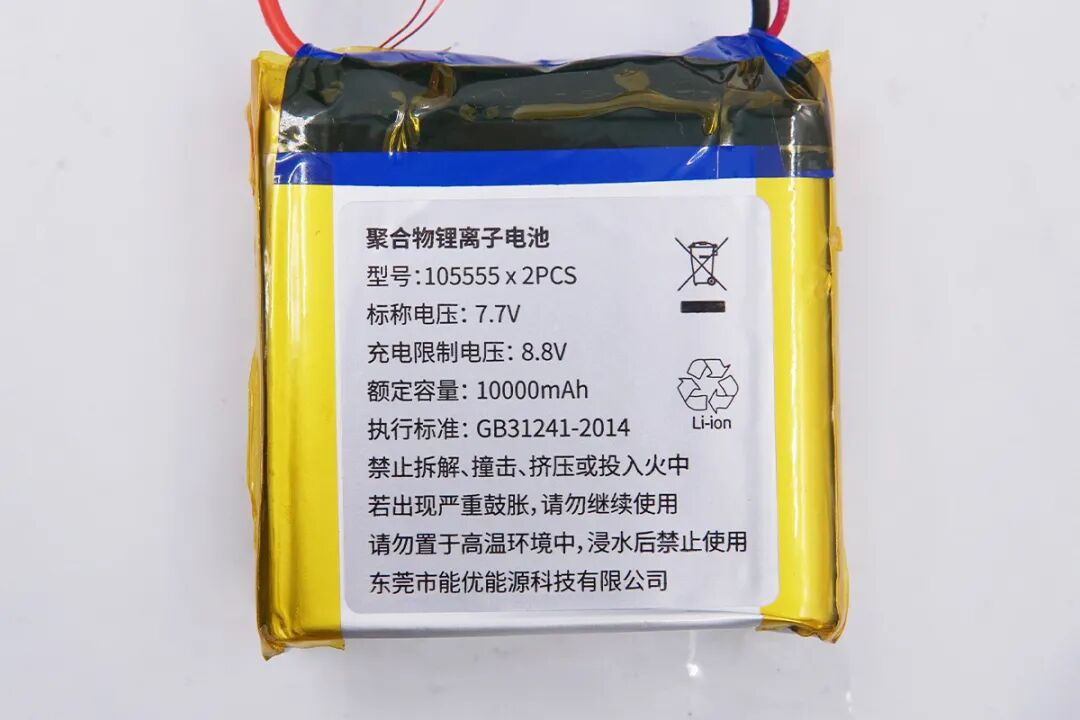

电芯来自东莞市能优能源科技有限公司，型号为105555 x 2PCS，标称电压7.7V，充电限制电压8.8V，额定容量为10000mAh，两节电池串联，单节电池5000mAh。

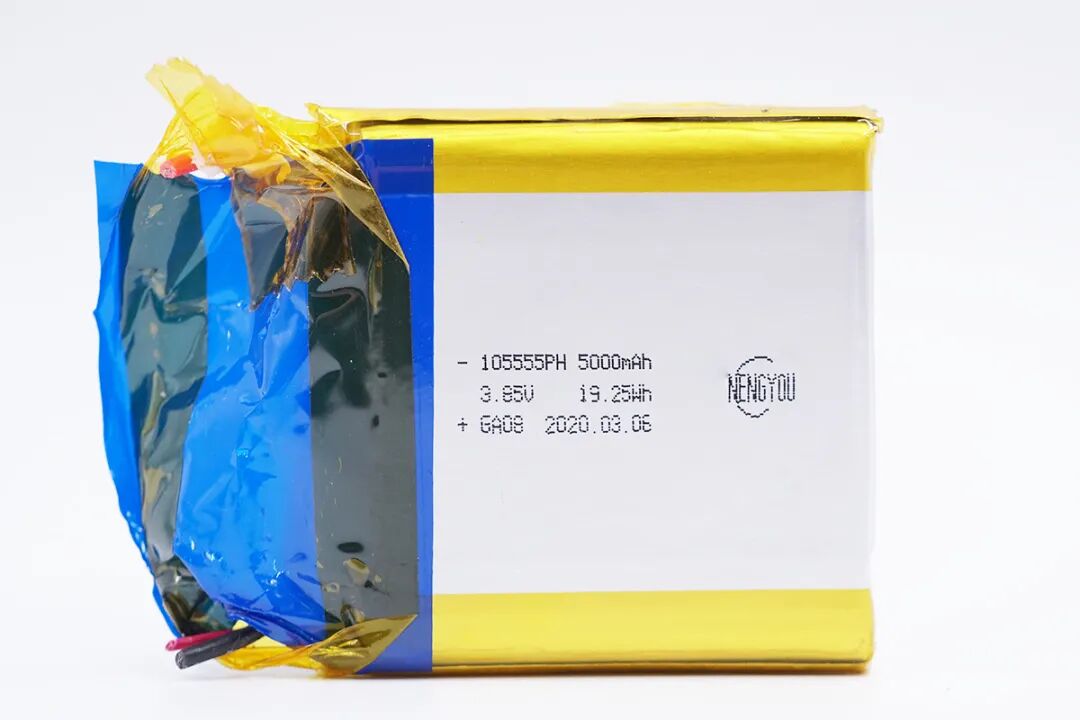

电芯2020年3月6号生产，单块电芯规格为5000mAh/3.85V/19.25Wh，长55mm，宽55mm，厚度10mm。

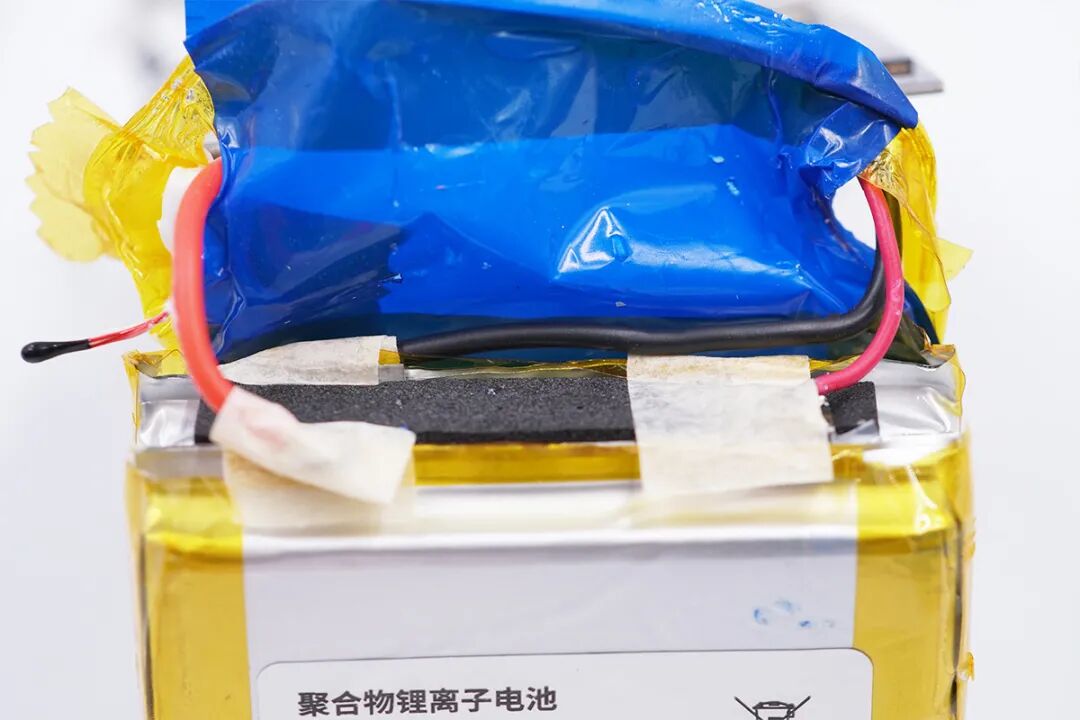

电芯极耳处有海绵填充，外面使用蓝色绝缘塑料皮包裹保护。

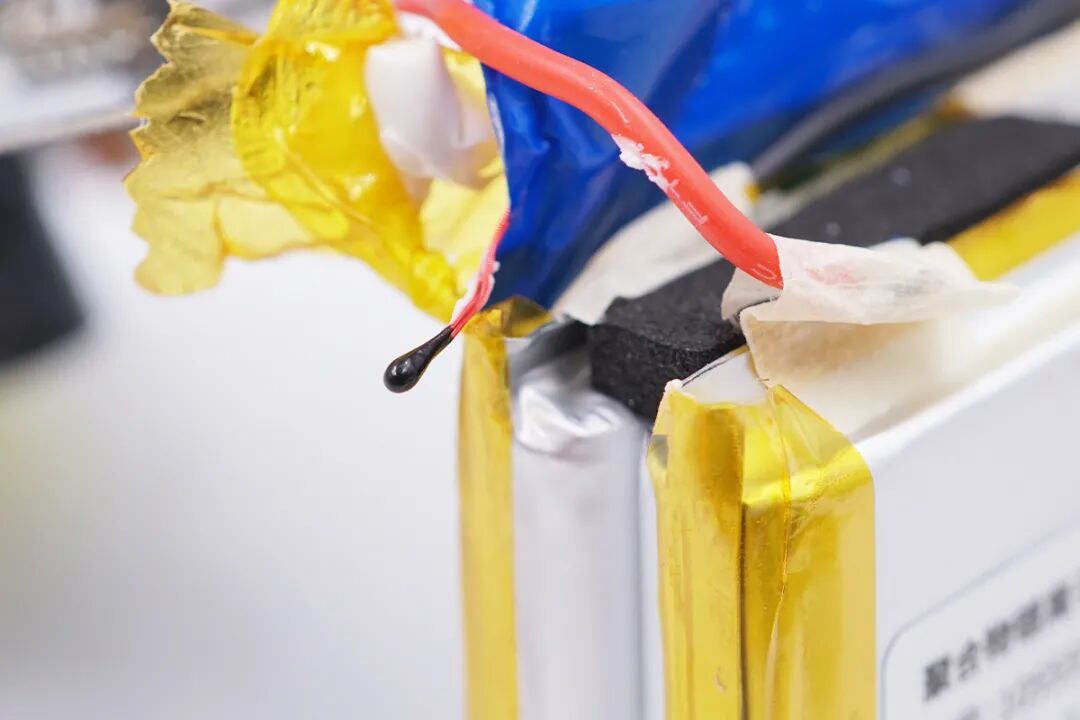

此外配有热敏电阻进行温度监测。

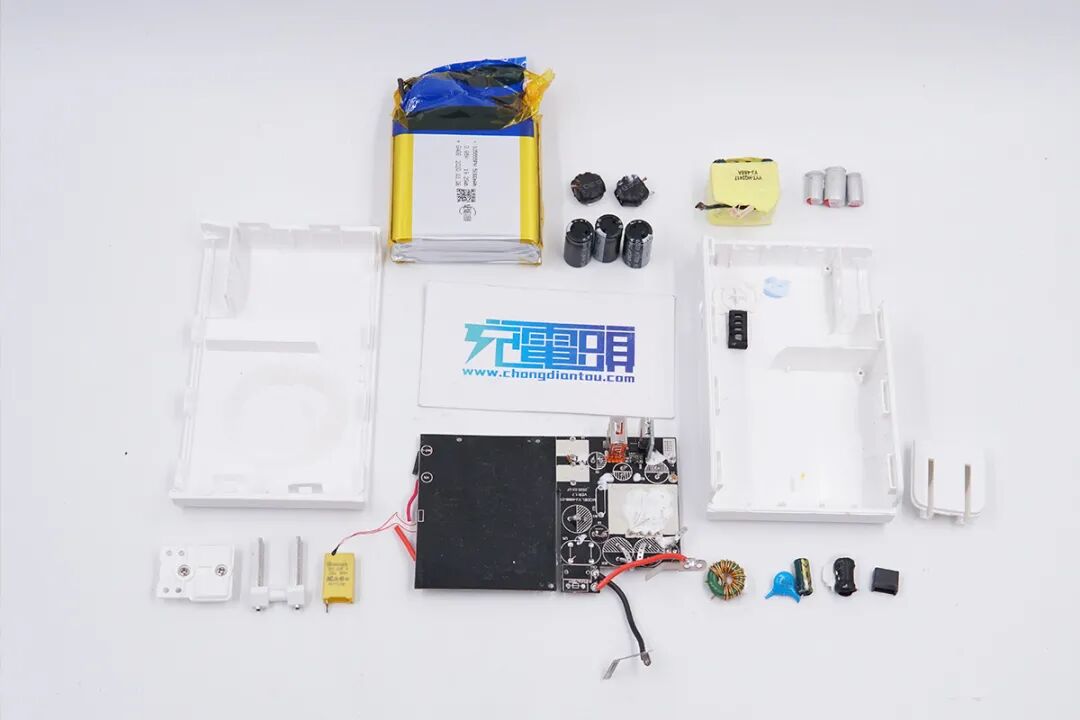

全部拆解完毕，来张全家福。
充电头网拆解总结
Baseus倍思这款二合一移动电源表面哑光处理，上下端圆润过渡，使用手感好。1A1C接口在两种模式下均支持QC2.0/3.0、AFC、FCP、SCP快充协议，此外C口还支持USB PD3.0快充标准，都具备5/9/12/15/20V固定电压档位和PPS电压档位。兼容协议多，电压档位齐全，可以很好满足市场上绝大多数电子设备的快充需求。
充电头网通过拆解发现，这款产品充电器部分采用了PI SC1933C高集成主控芯片，内置GaN功率器件；移动电源部分采用士兰微SD59B23+SC59E23双路双向快充移动电源方案，双路升降压独立输出，并且可根据不同工况智能调节输出功率，并且电芯还配备了保护电路和热敏电阻监测温度确保安全。
得益于其内置两串电池组，可在移动电源状态下提供30W输出功率，并且采用高压电池，能量密度更高。此外机身壳内设有隔离板隔离电芯和充电器，充电器变压器和输入输出端元器件打胶加固，主要发热芯片贴有导热垫帮助散热，电芯包裹绝缘塑料皮以及泡棉胶进行保护，输出采用固态电容，纹波更低。
