拆解报告：青客迷你45W快充充电器
----- 充电头网拆解报告 第1585篇 -----
最近充电头网拿到了QUEENNO青客一款迷你45W快充充电器，充电器看上去十分简洁小巧，通过三维可以算得充电器功率密度达0.77W/cm³，基本可以比肩常规氮化镓充电器，达到行业内领先水平。
此外，充电器在输入端设有一个按钮，轻轻一按便可将折叠插脚弹出使用，设计非常新颖，用户使用起来也方便简单。下面充电头网就对其进行详细拆解，看看充电器内部具体如何设计的。
一、青客45W迷你充电器外观
包装盒正面印有充电器外观图。
背面印有商家信息，此外还贴有生产日期贴纸。

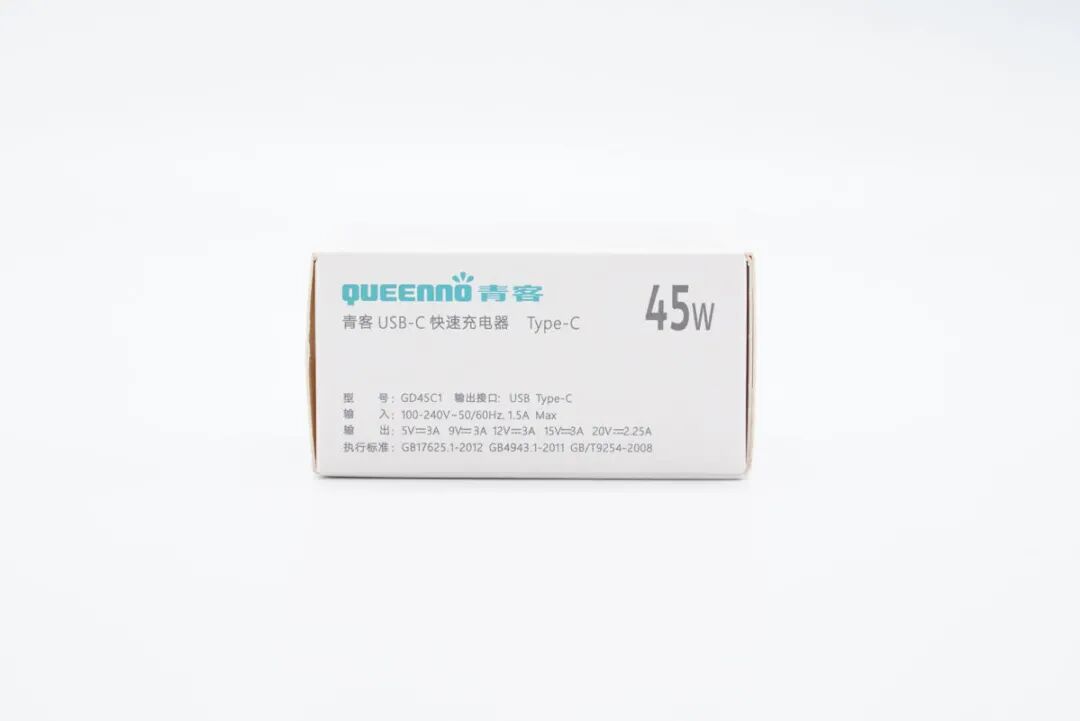

侧面则印有产品参数信息。

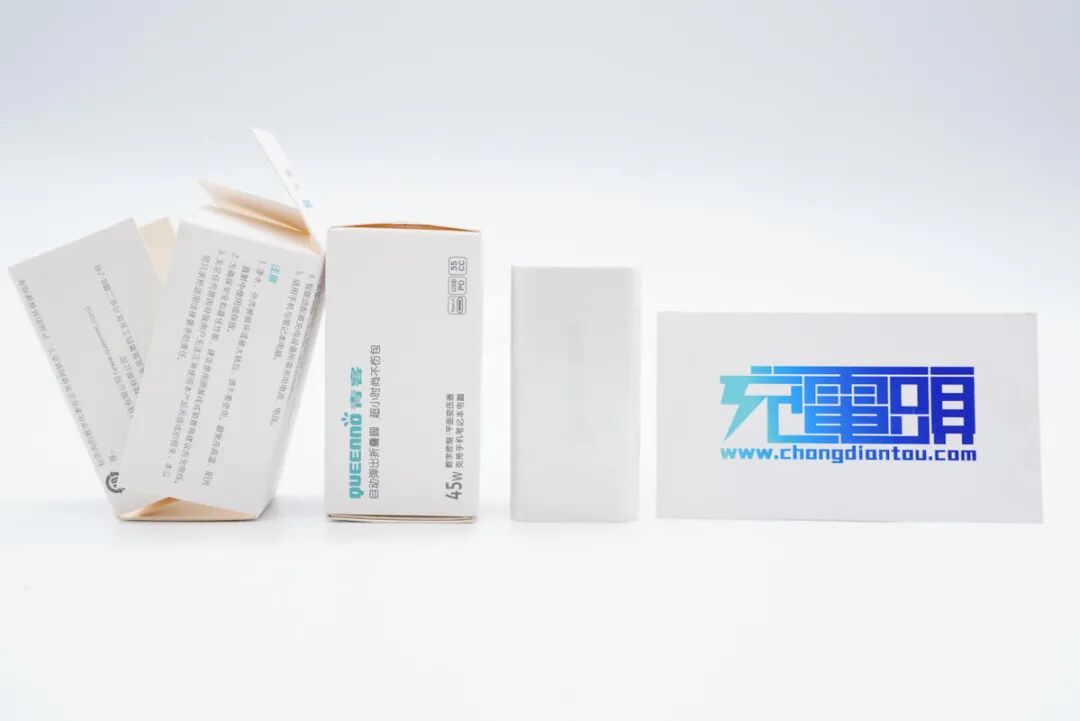

包装内含充电器和使用说明书。

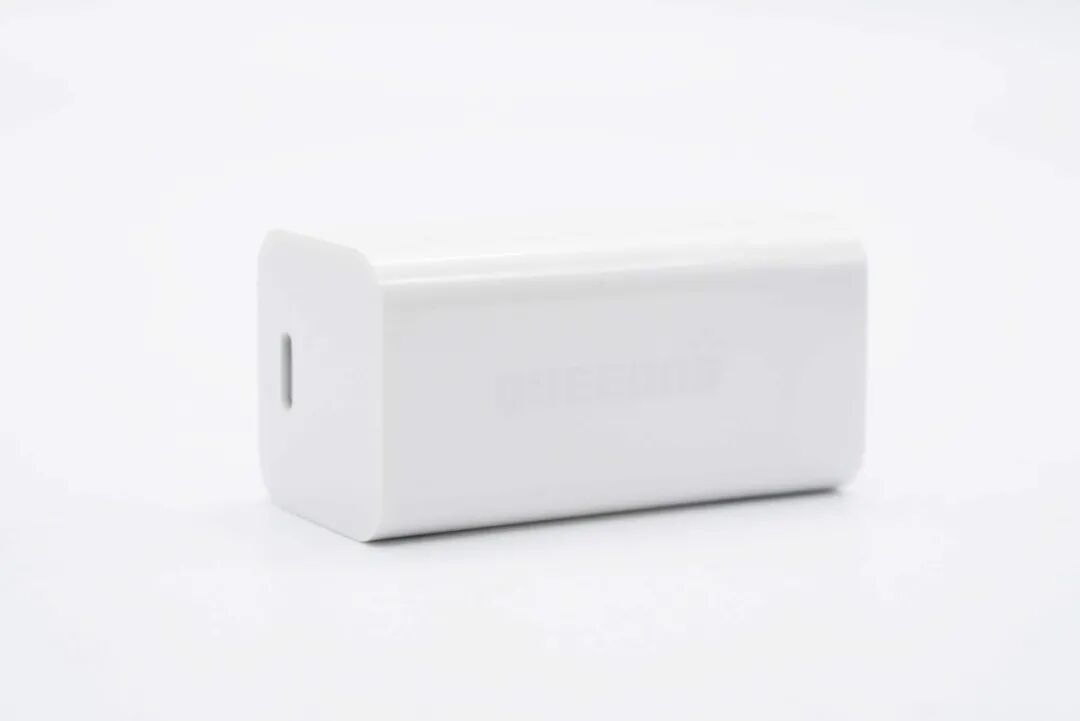

这款充电器采用长条柱状造型设计，整体风格十分简约。除输入端外壳哑光外，其余各面均为亮面设计。腰身各面之间过渡圆润，使用不硌手。
总体而言，外观设计很小巧，很新颖，很有质感，让人爱不释手。

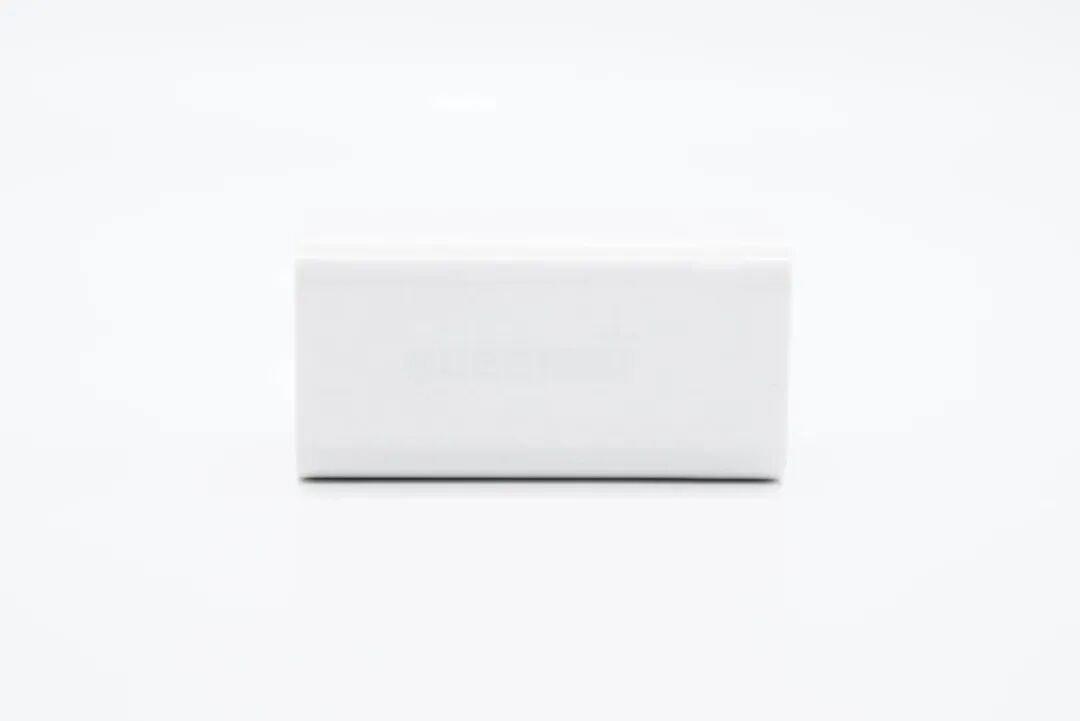

其中一面上印有QUEENNO品牌logo。

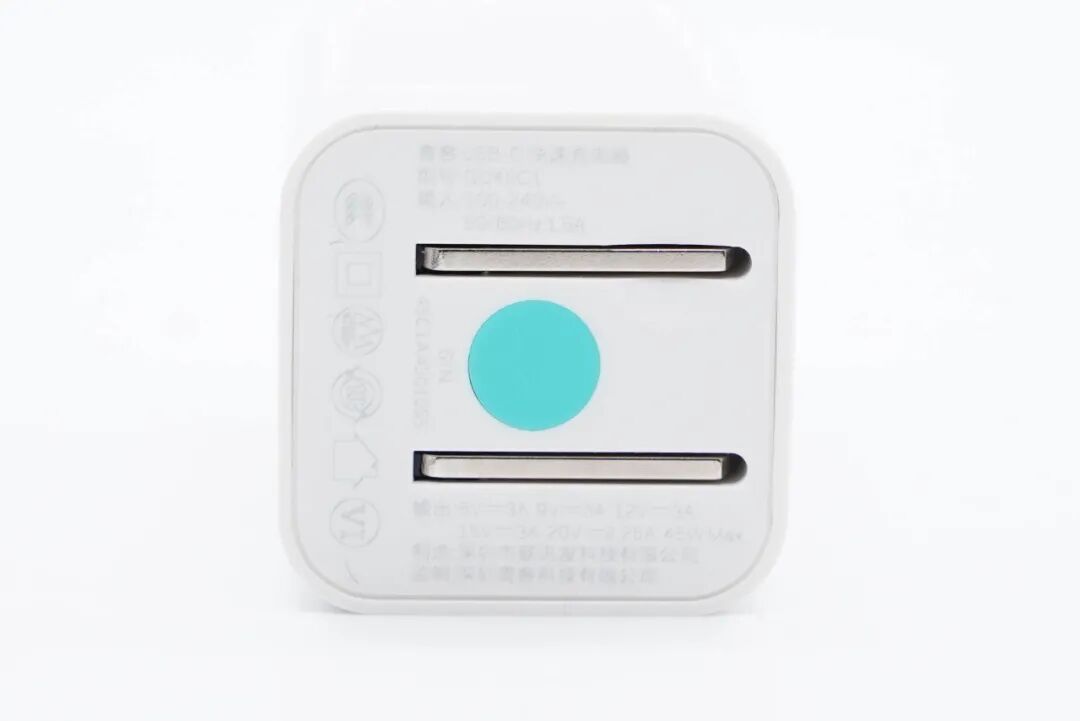

充电器输入端外壳上印有参数信息，此外中心处设有一个圆形按钮。
型号：GD45C1
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W MAX
产品已经通过了CE、KC、UL、CCC、PSE等认证。
制造商：深圳市联讯发科技有限公司
监制：深圳青客科技有限公司
产品已经通过了3C认证和VI级能效认证。充电器产品铭牌无非热带地区使用警告标识，证明该充电器可在热带地区使用，工作环境温度可达40℃。

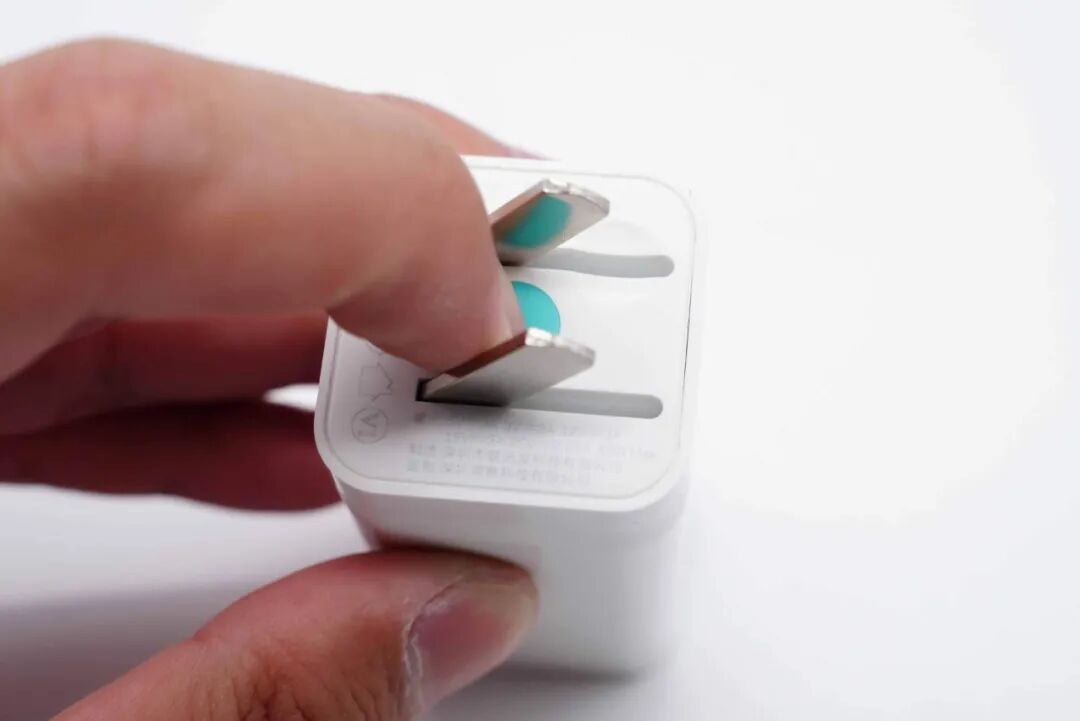

通过按压按钮即可将国标折叠插脚弹出，非常新颖的设计。

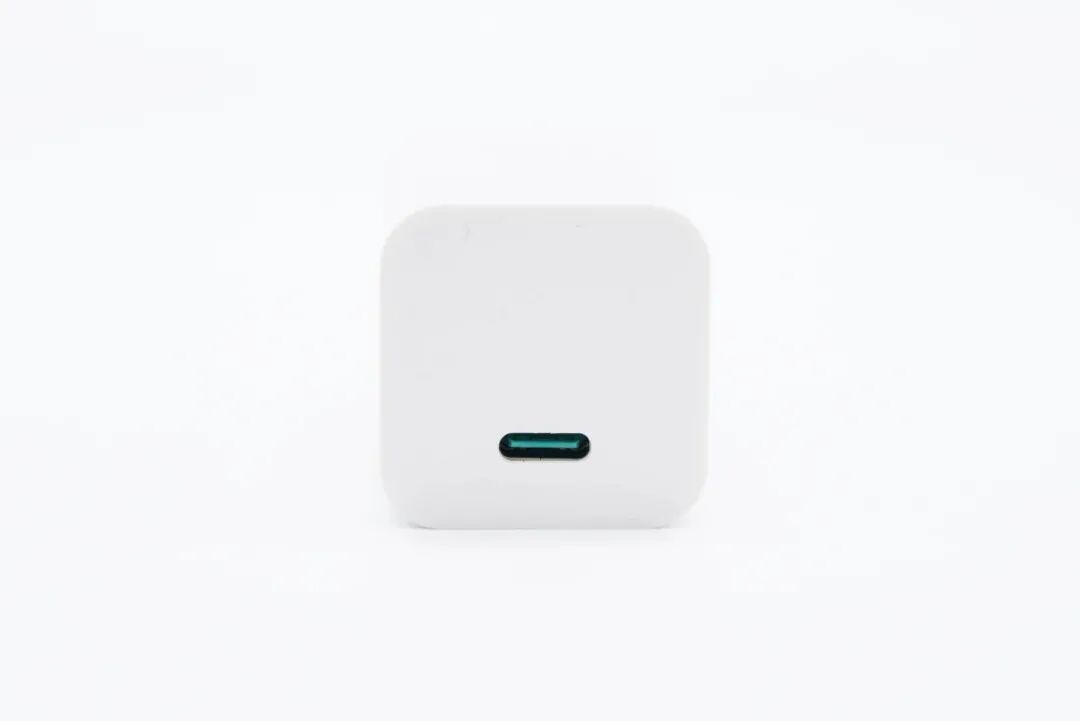

输出顶面USB-C口靠侧边设计，胶芯和按钮一样都是采用青色配色，与品牌相呼应。
使用游标卡尺实测充电器机身长度为60.66mm。

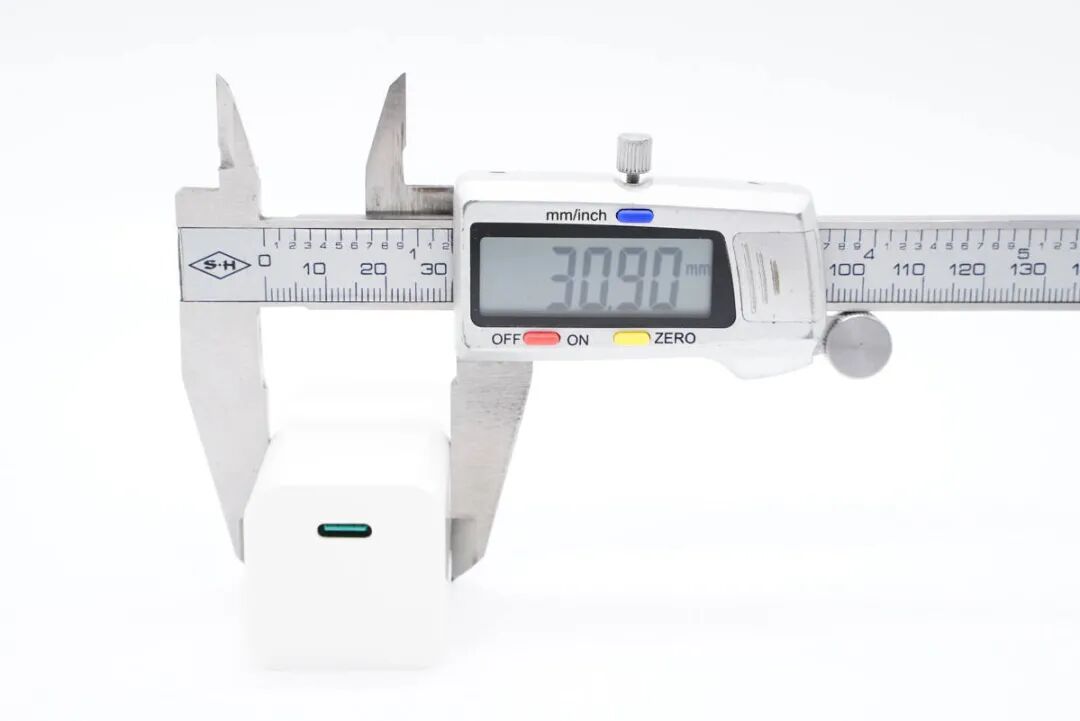

宽度为30.9mm。

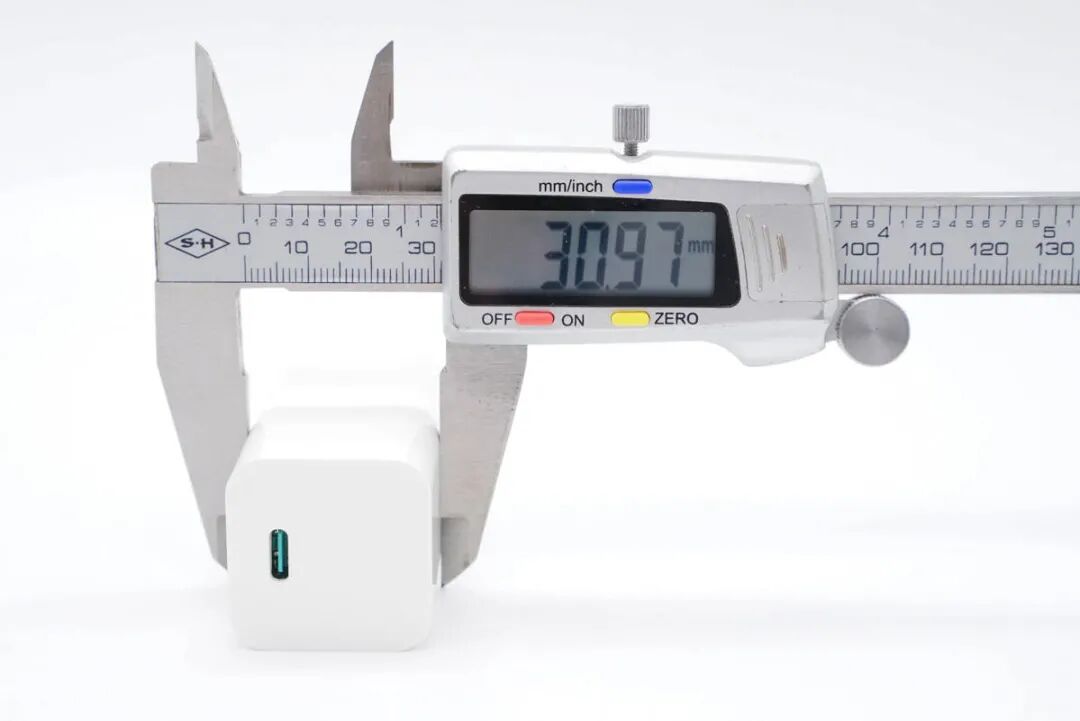

厚度为30.97mm。

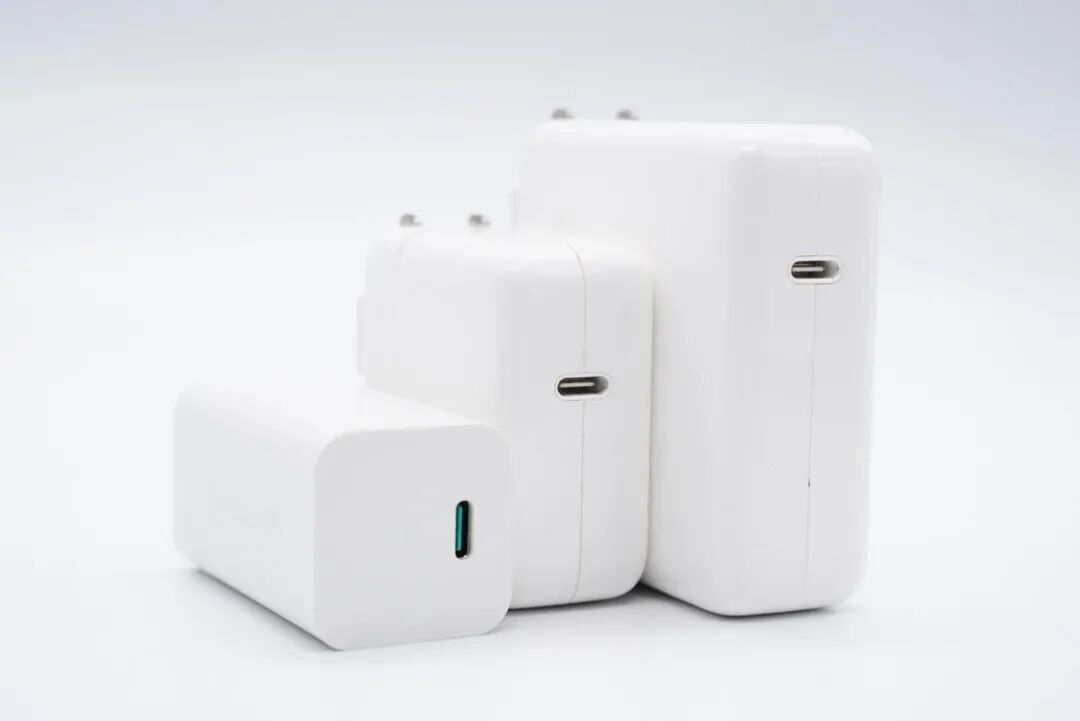

和苹果30W以及61W充电器直观对比，体积优势明显。

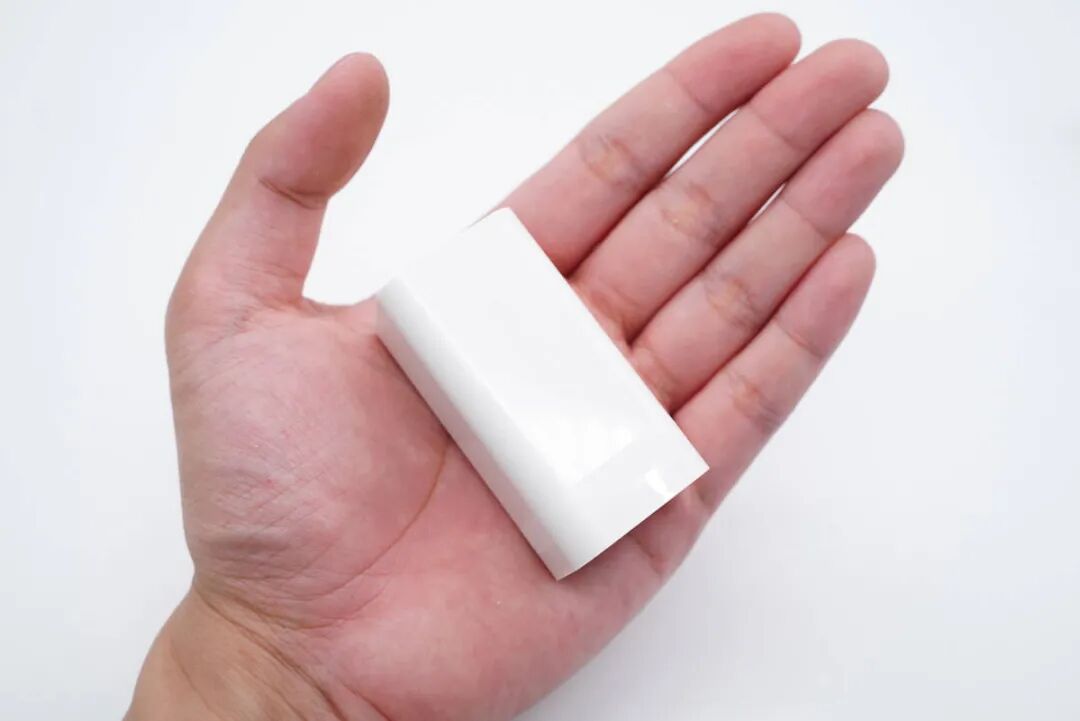

拿在手上的直观感受。

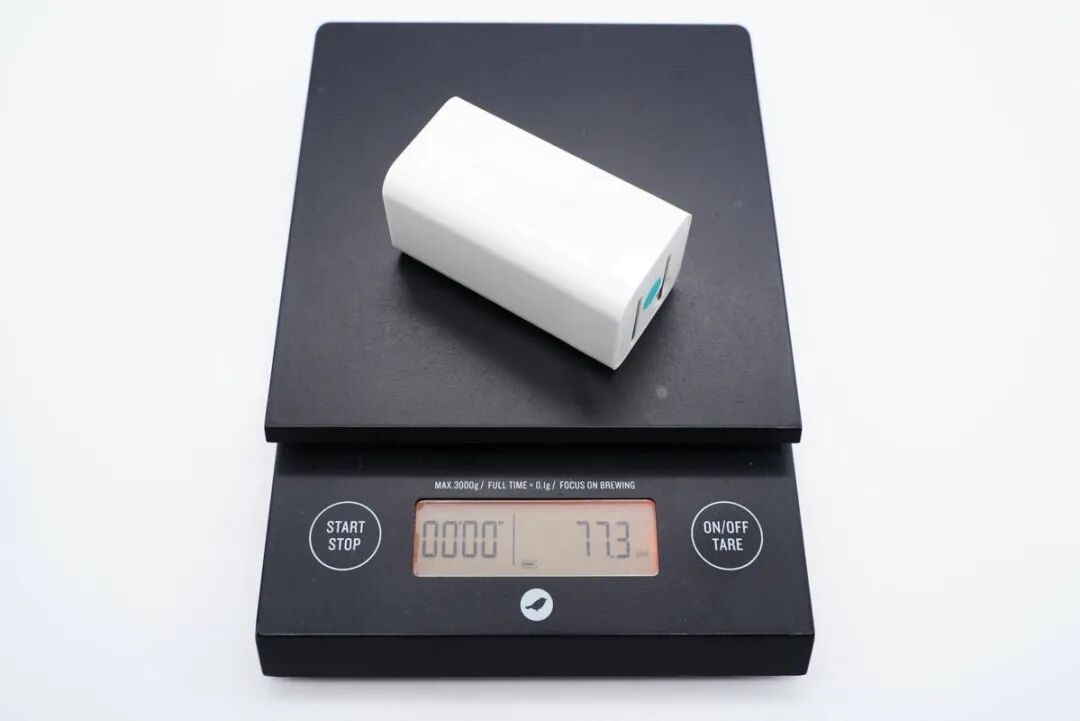

充电器净重约为77g。

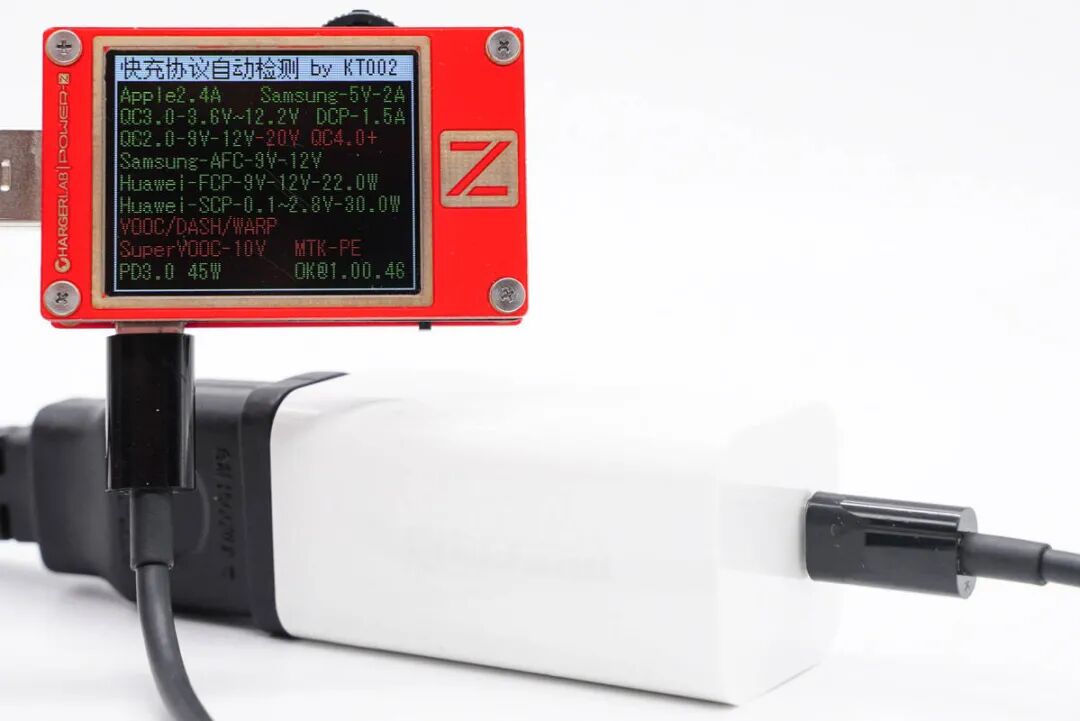

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

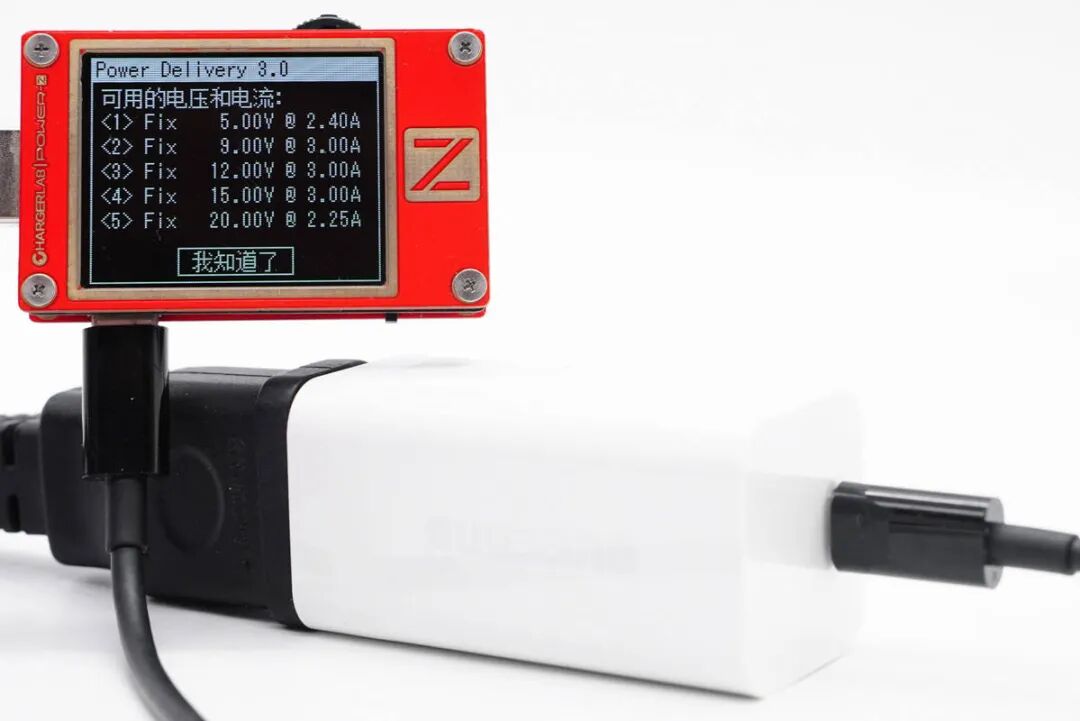

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。
二、青客45W迷你充电器拆解

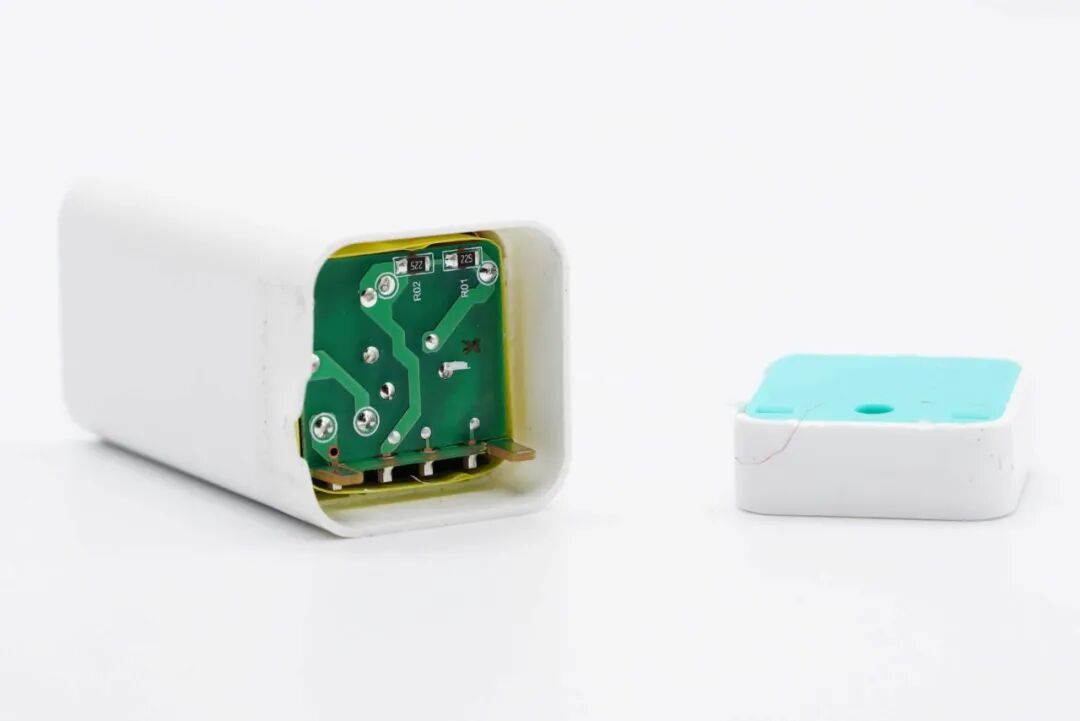

将输入端外壳拆开，PCB板设有两个凸出插脚，用于和插脚端金属弹片接触通电。

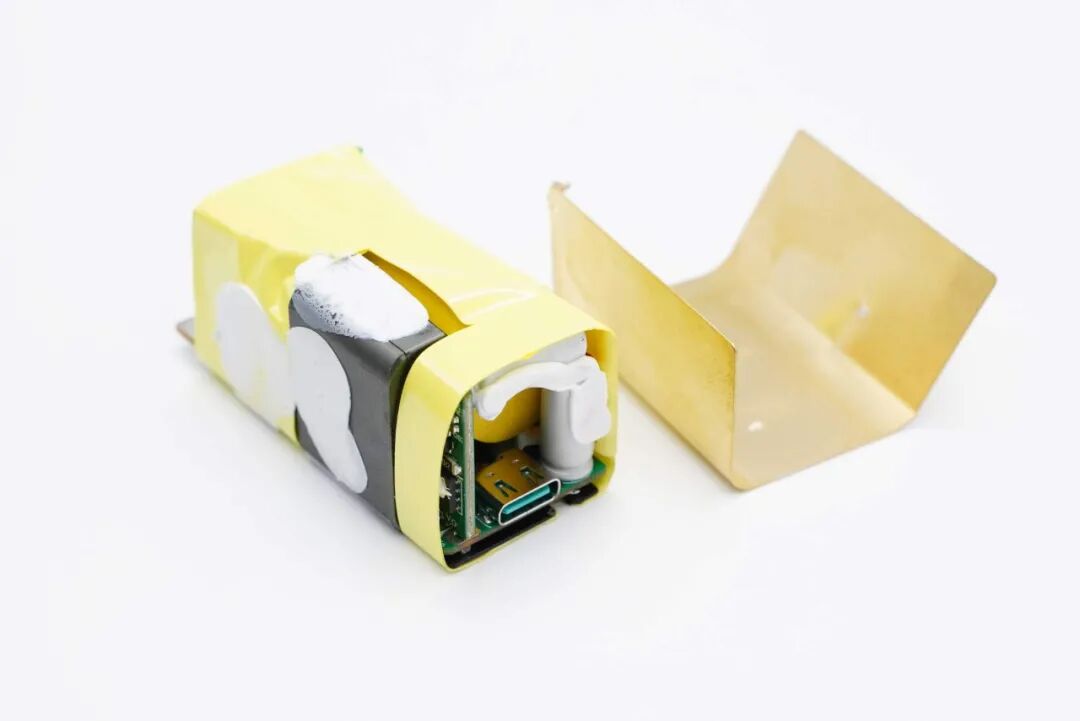

充电器配有U型黄铜片帮助散热，散热片和主板锡焊固定。

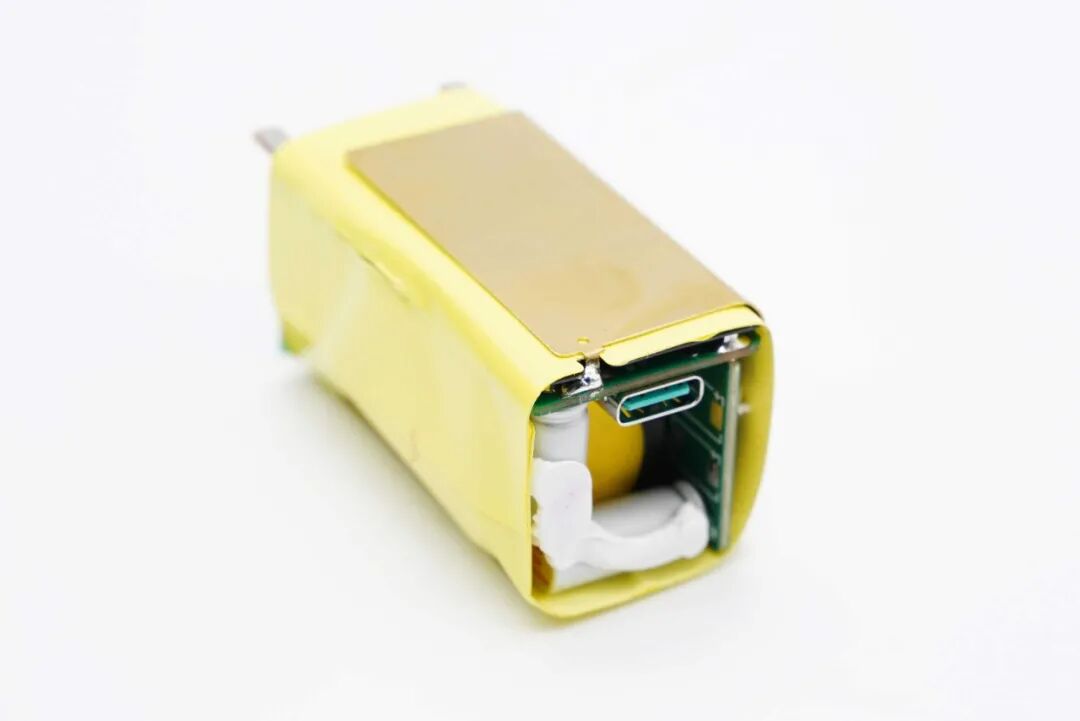

PCBA模块使用绝缘胶带包裹，用于和黄铜散热片隔离，平面变压器磁芯涂胶与黄铜散热片接触导热。

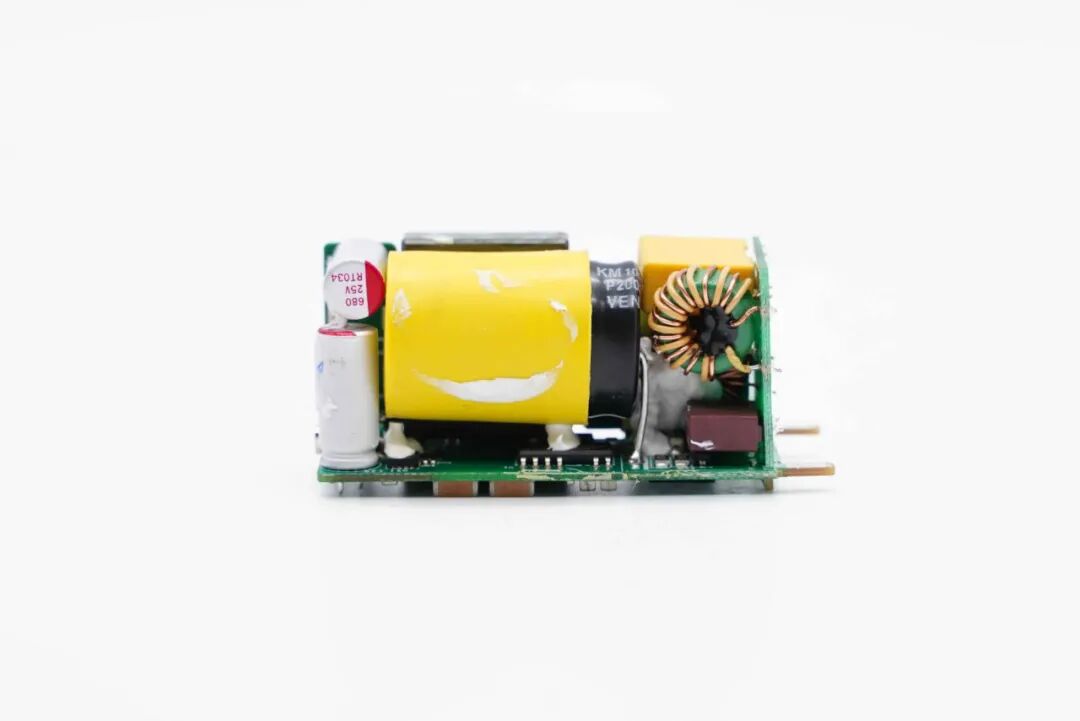

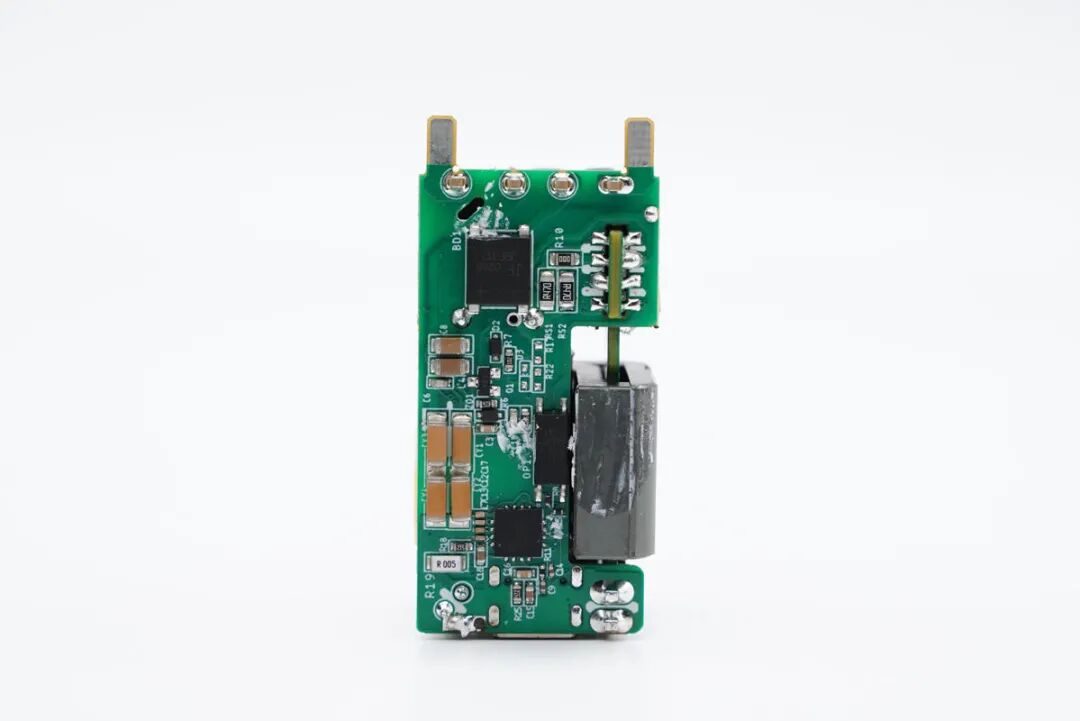

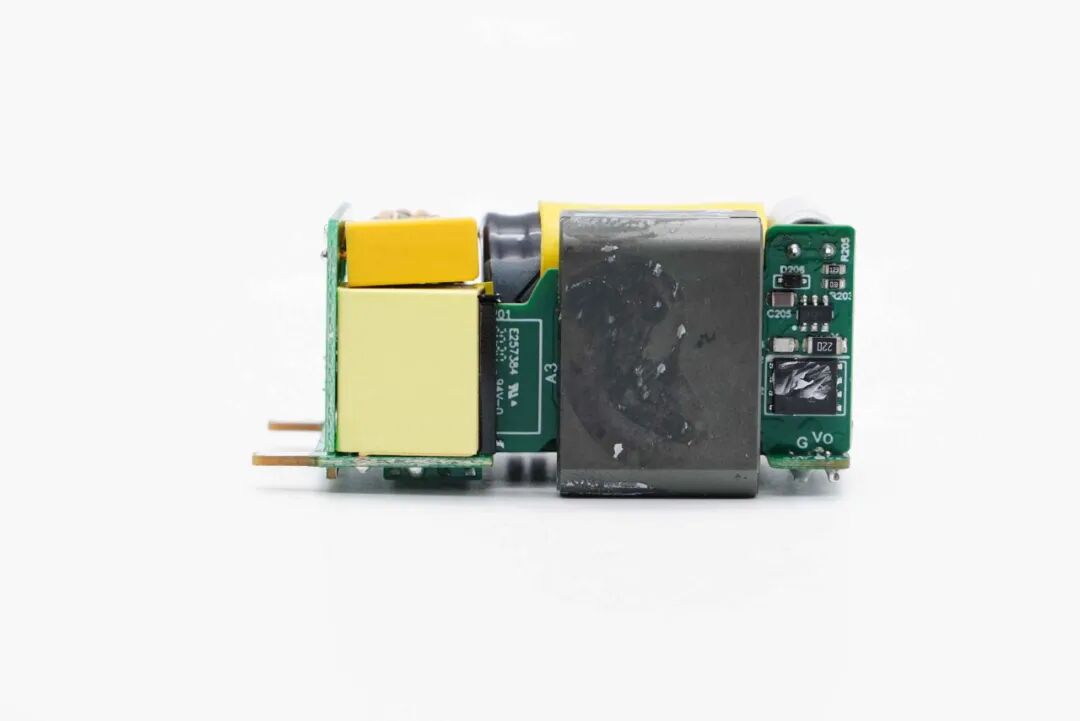

PCB板正面一览，左侧设有平面变压器小板，右侧中间横置一颗大电容，输入端设有一块小板。

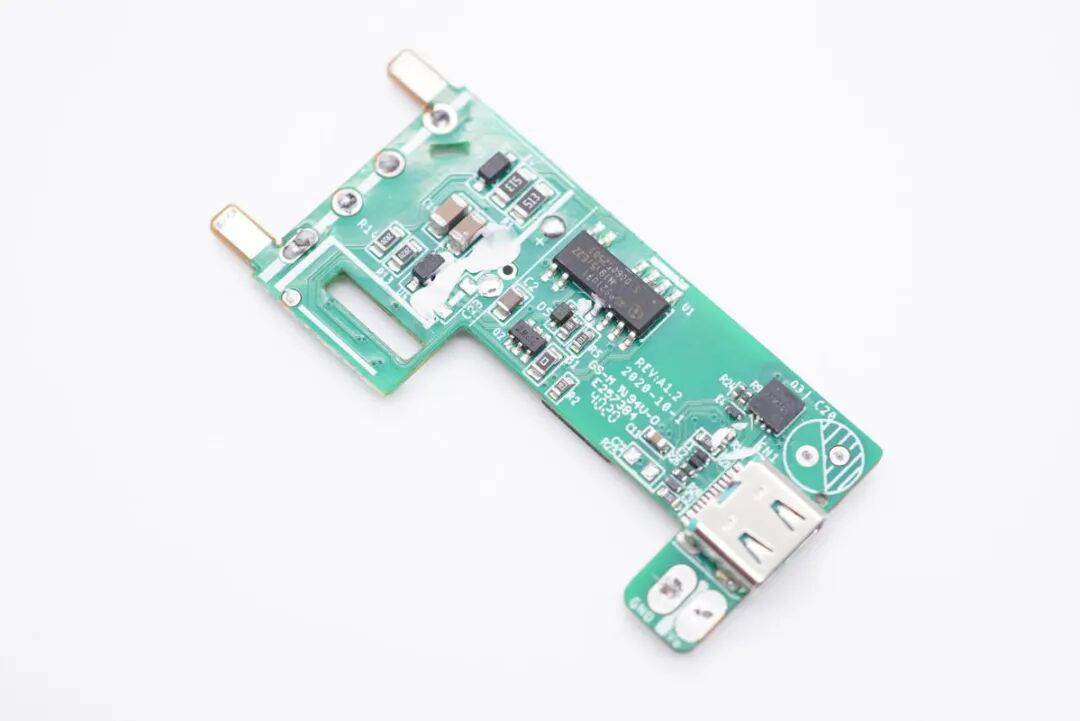

主板背面焊接整流桥、光耦以及协议芯片，板子右侧对应变压器处镂空处理，降低机身厚度，增加空间利用率。

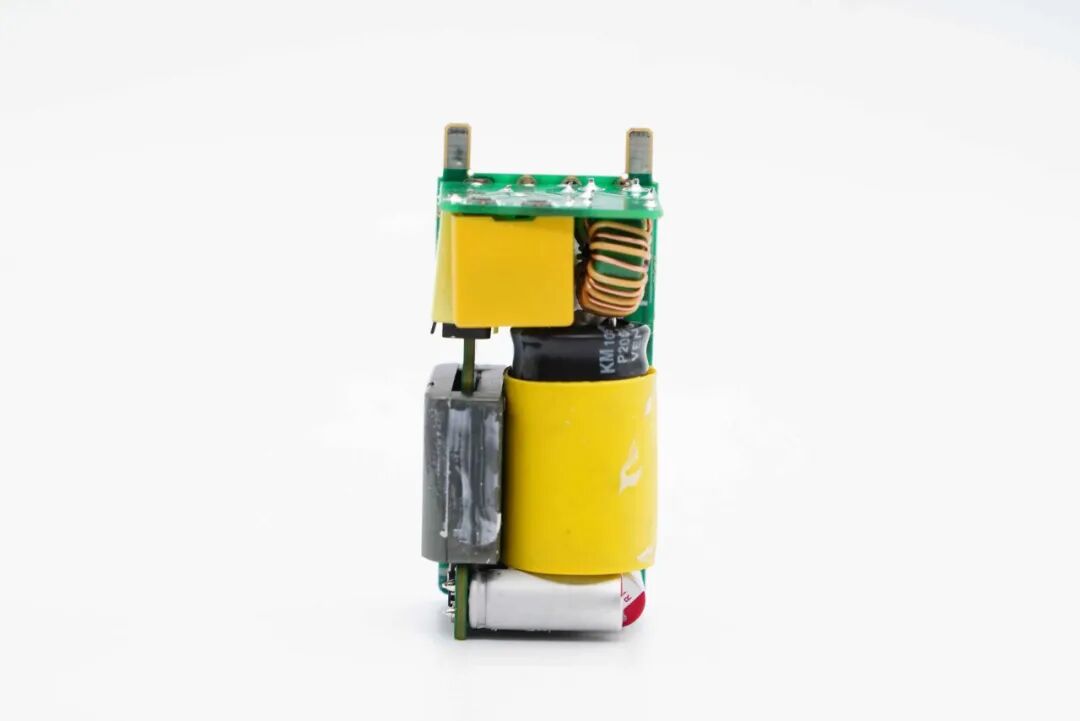

输入端一览，小板背面没有设元器件。

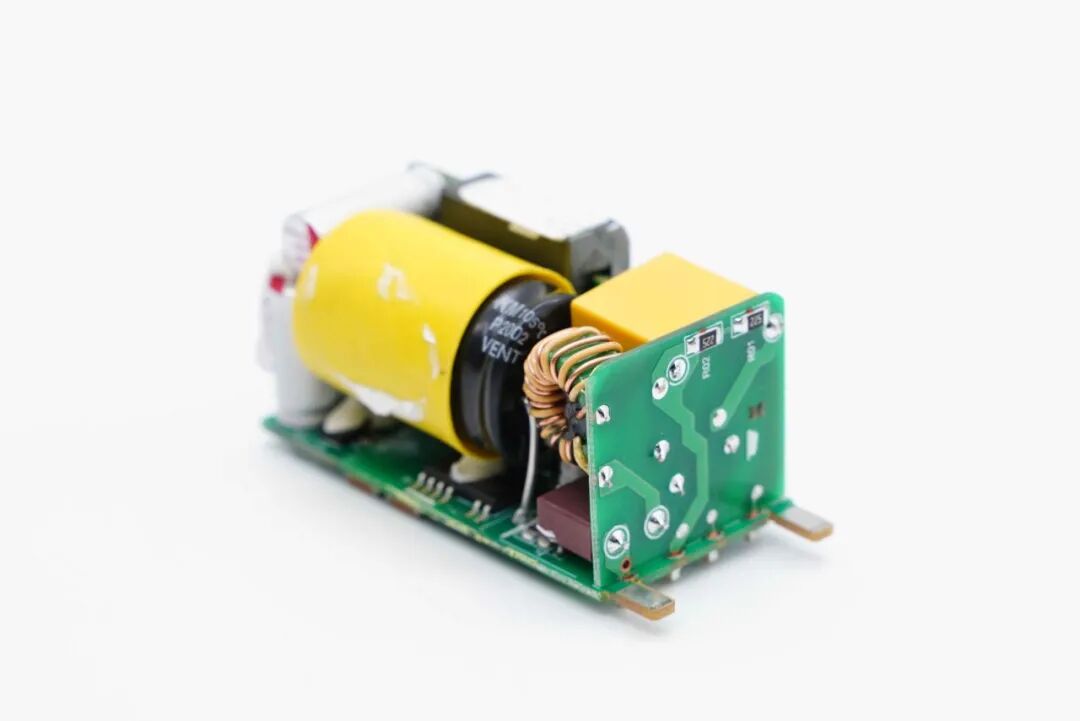

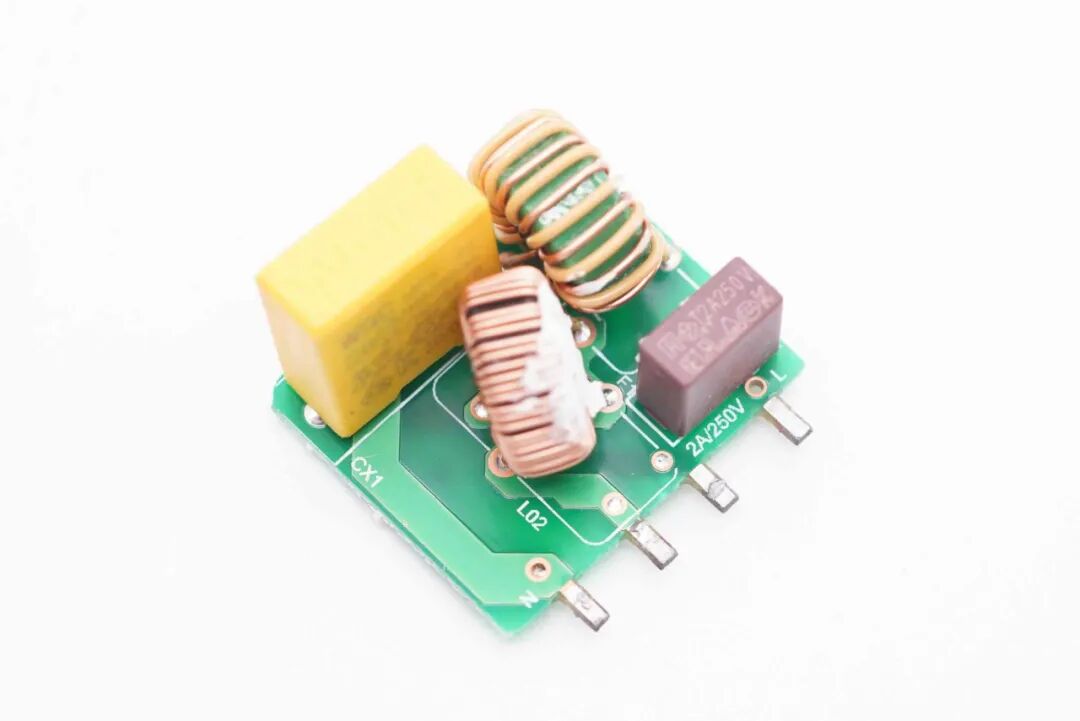

将小板拆下，正面设有保险丝、共模电感、X电容以及滤波电感。

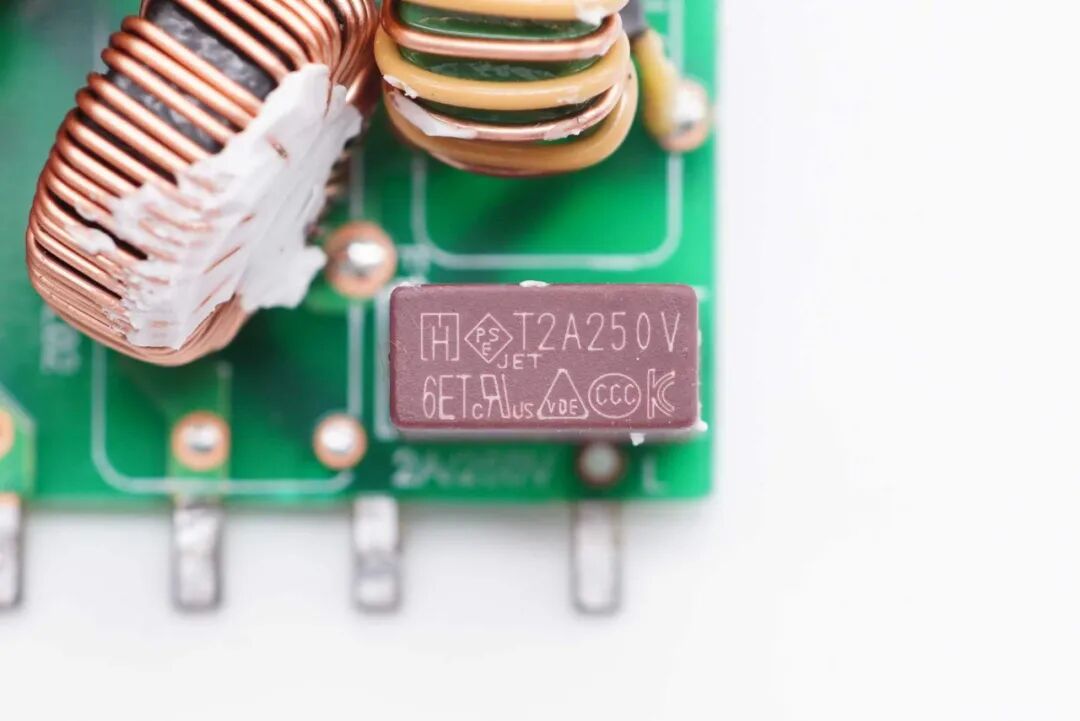

延时保险丝特写，规格为2A 250V。
共模电感双线绕制，用于滤除EMI干扰。

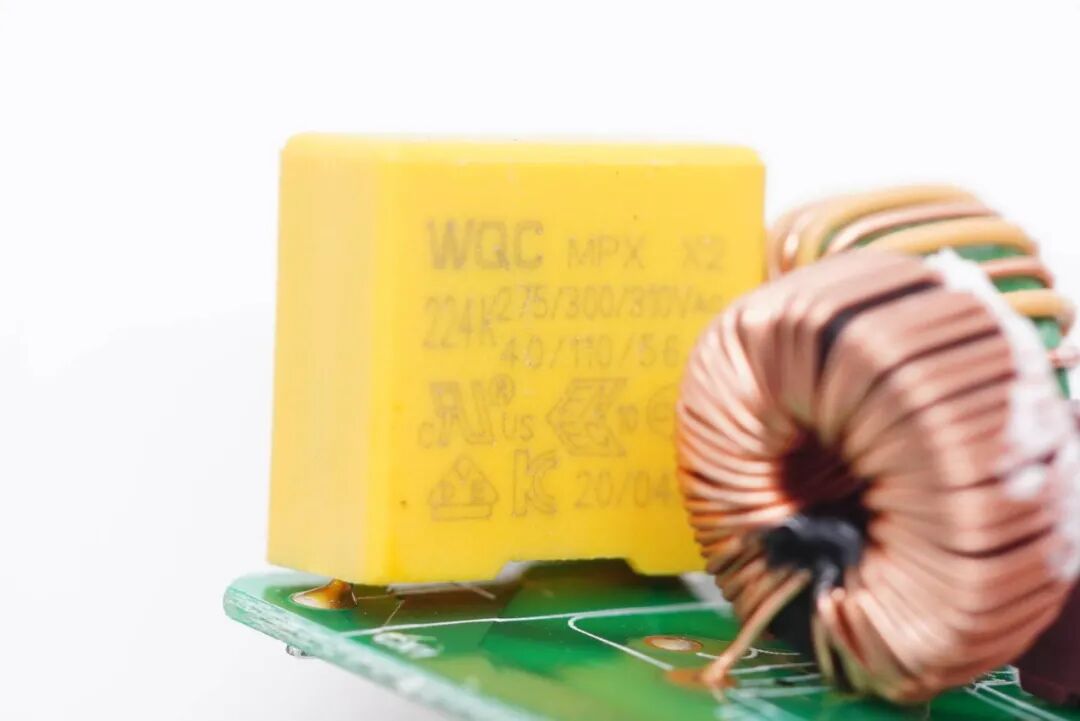

安规X电容特写。

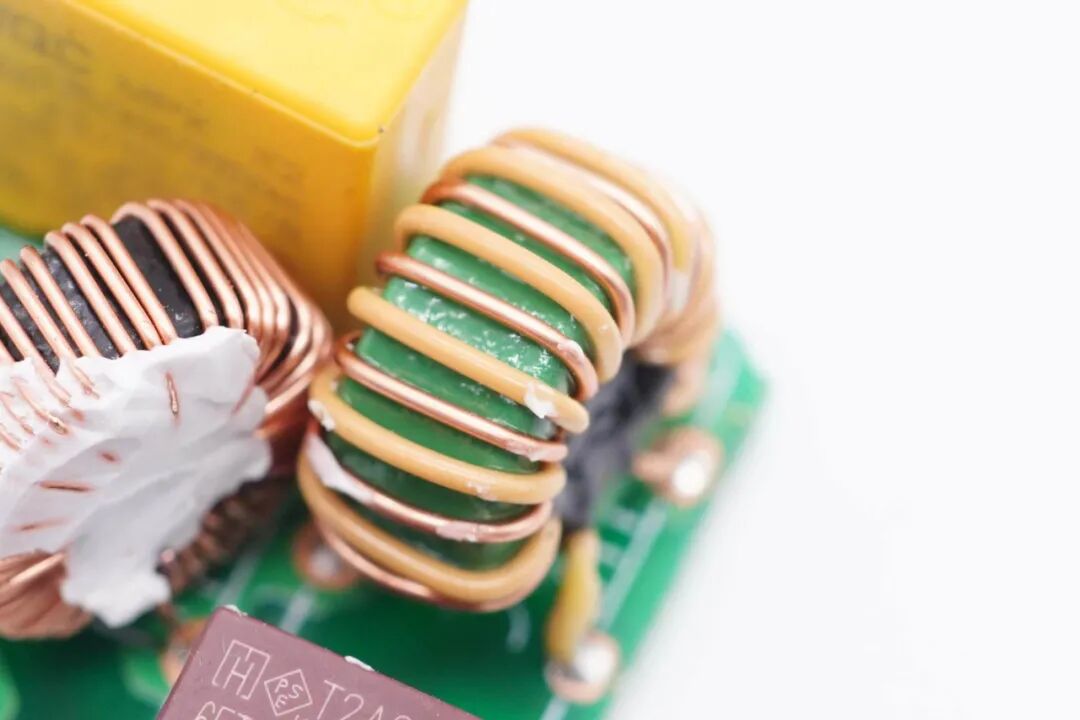

滤波电感特写。

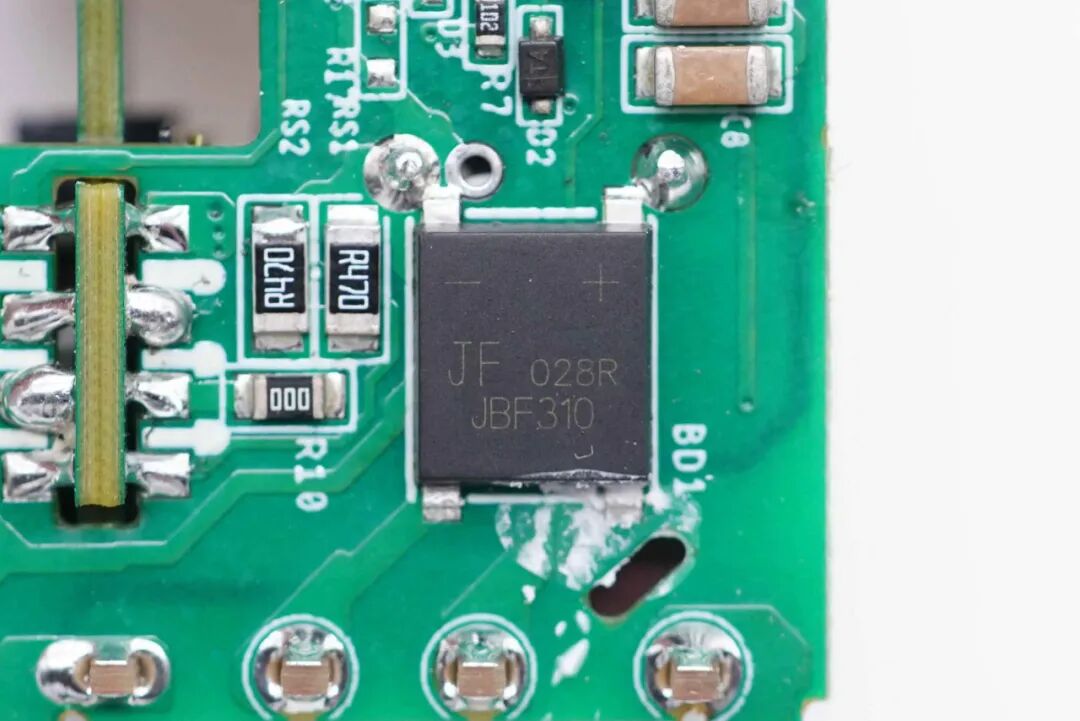

吉福JBF310整流桥特写。

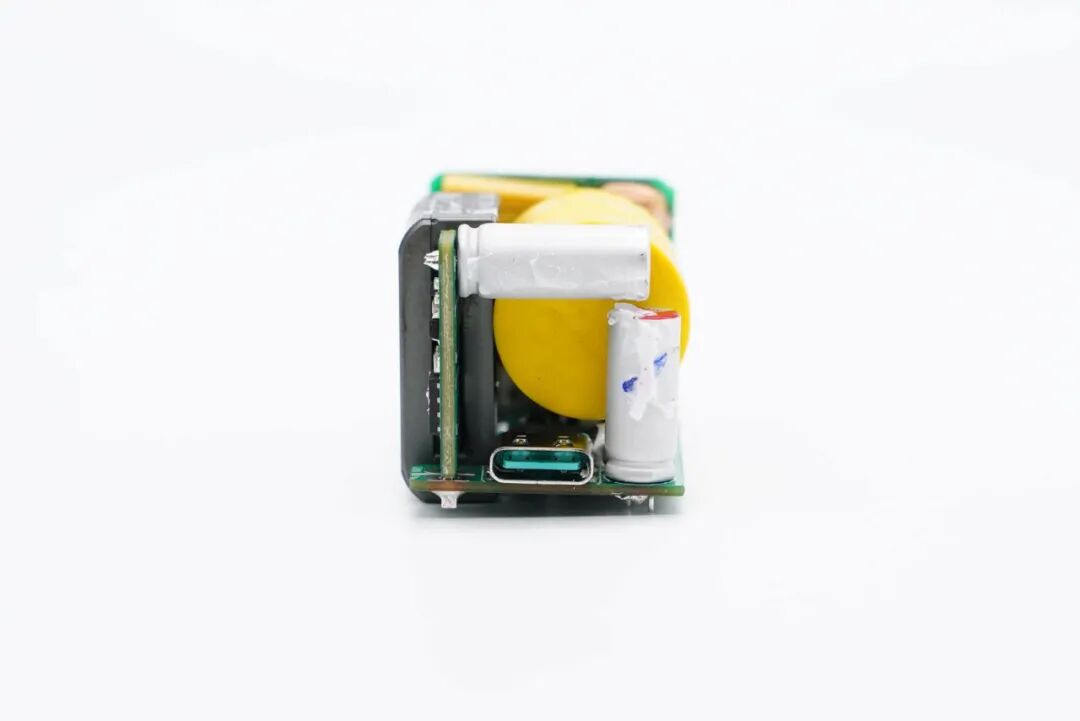

主板侧面一览，高压滤波电解电容横置，套有绝缘管与输出固态电容隔离，并且和主板间留有空隙，打胶固定。
后面将元器件拆掉可以看到，主板正面还设有充电器主控芯片以及输出VBUS开关管。
高压滤波电解电容来自丰宾，规格为400V 82μF。

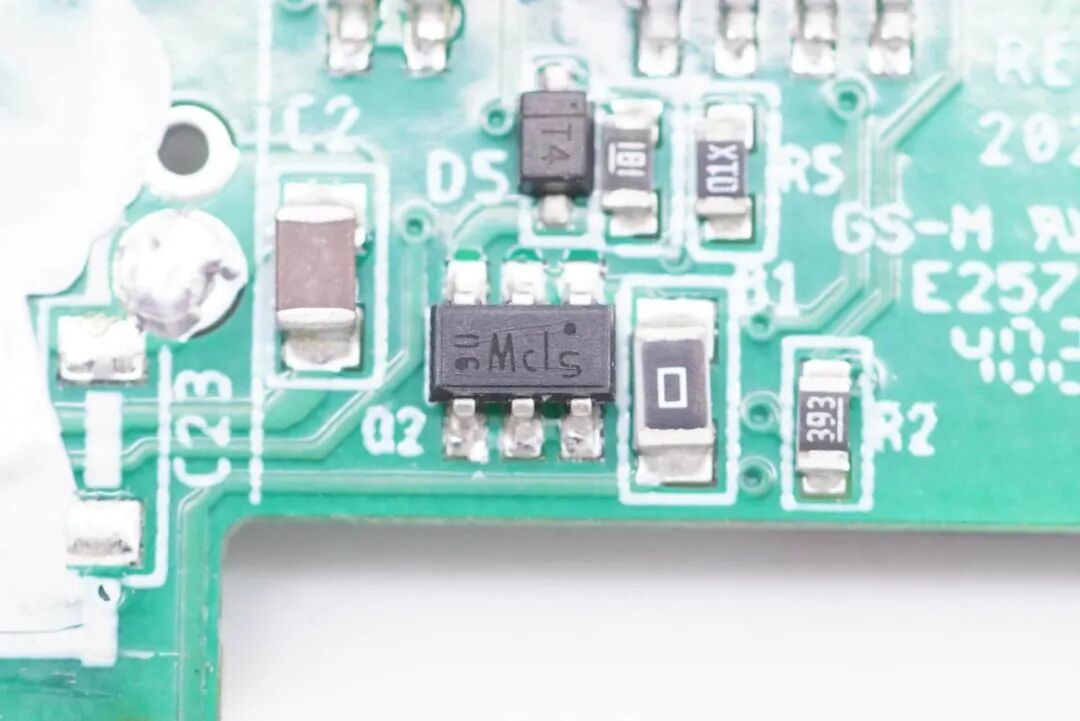

丝印McLs的小MOS管，与变压器初级辅助绕组配合，降低主回路的谐振电压，以降低开关损耗。

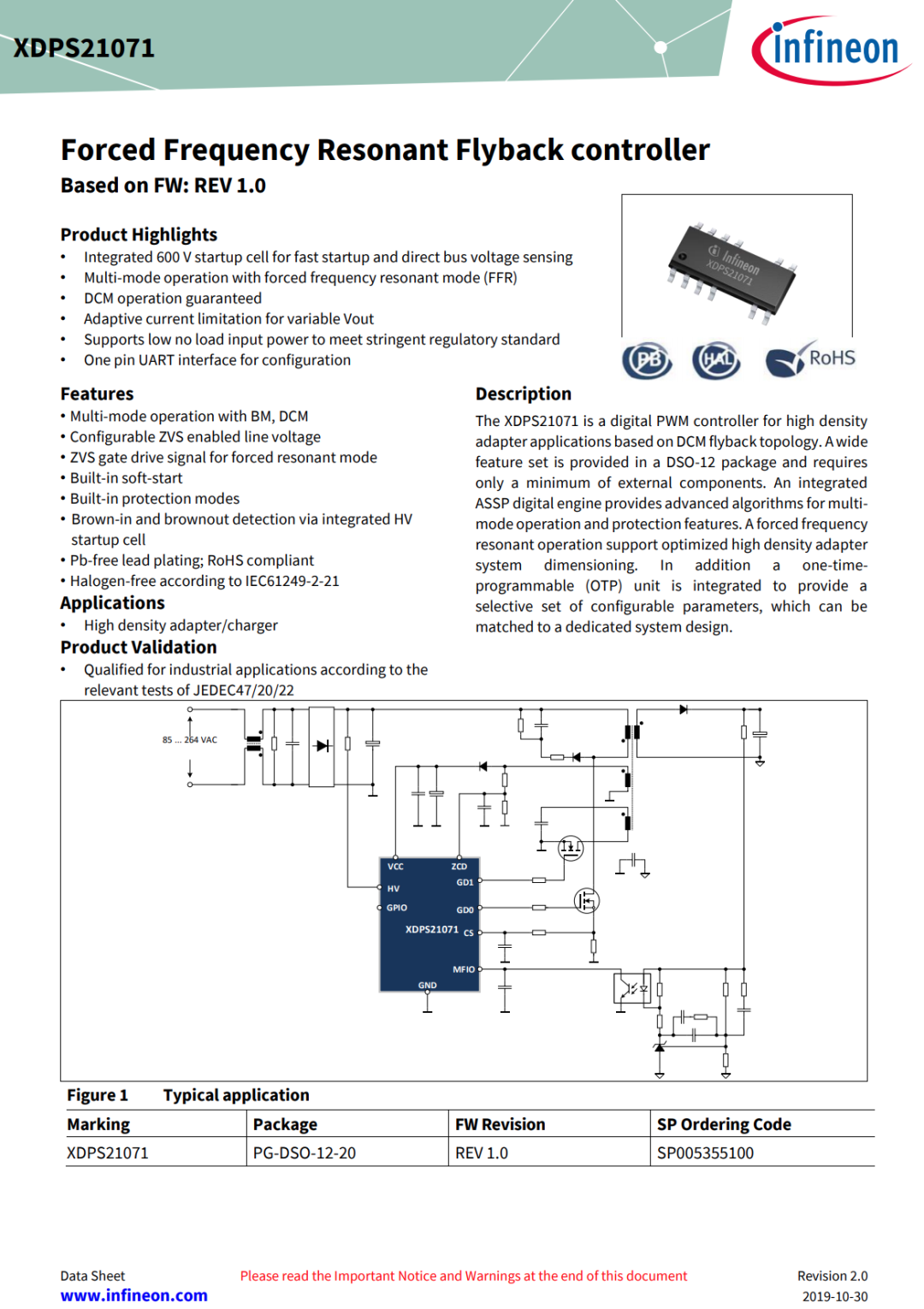

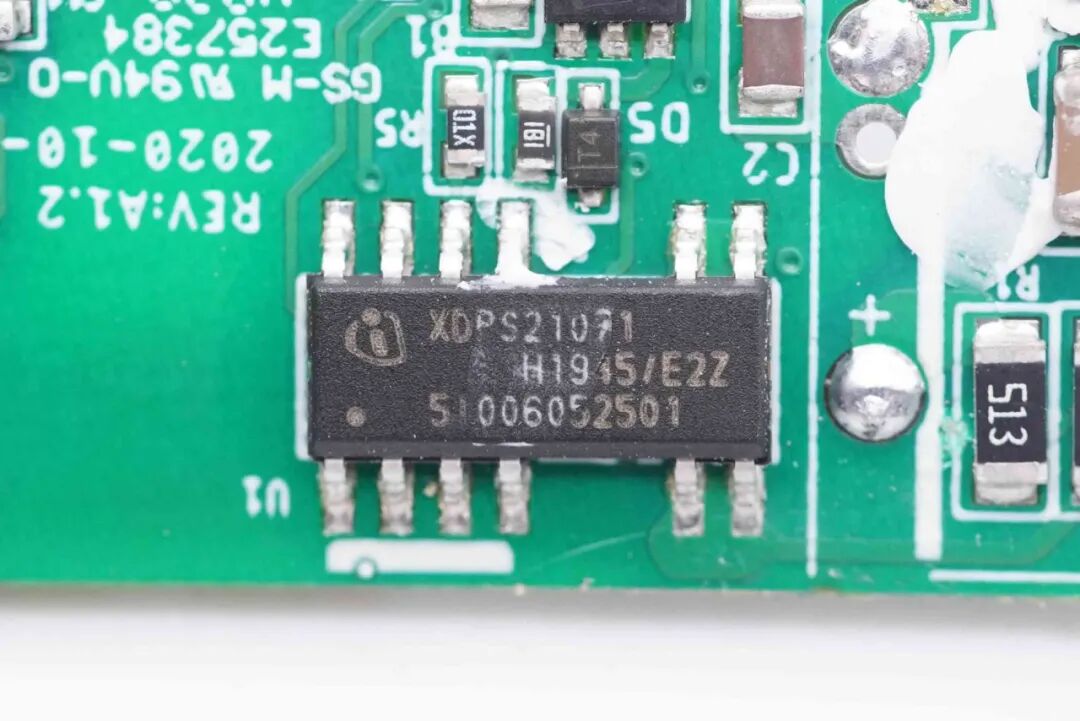

充电器主控芯片采用英飞凌XDPS21071。这是来自业内知名品牌英飞凌的强制准谐振反激控制器，通过软开关提高效率，从而实现小型化设计。
英飞凌XDPS21071是一颗电流模式的数字化控制器，用于高密度开关电源应用。芯片采用可配置的多模式控制器，可在突发模式和DCM模式切换。先进的算法提供了多模式操作和多种保护功能。芯片内部集成模拟信号和混合信号外设，降低待机功耗的同时并且简化电路。
此外内部集成600V高压启动电路，用于快速启动和直接电压采集，为可变的输出电压提供自适应的电流限制，具有超低的空载功耗，同时可使用单引脚UART接口进行配置。可通过UART接口配置系统参数及保护功能。
另一侧焊接平面变压器模块。

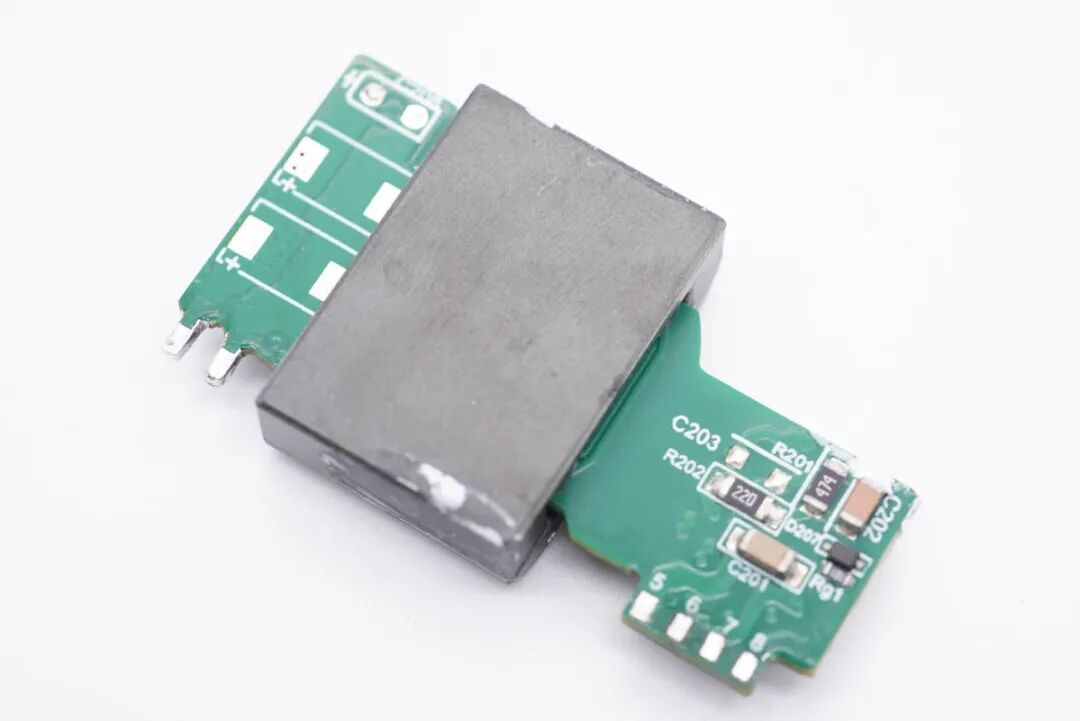

将平面变压器小板拆下，板子左侧设有次级同步整流控制器以及同步整流管，右侧设有高压开关管。
小板另一面一览，变压器磁芯横穿在小板上。

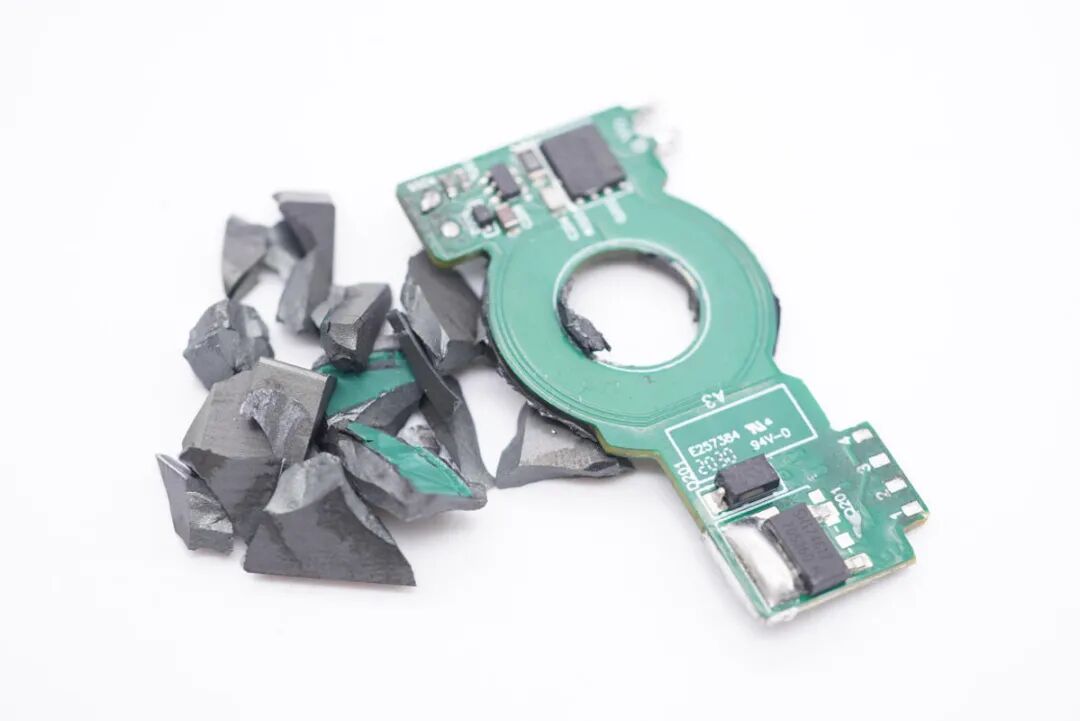

平面变压器磁芯敲碎一览。

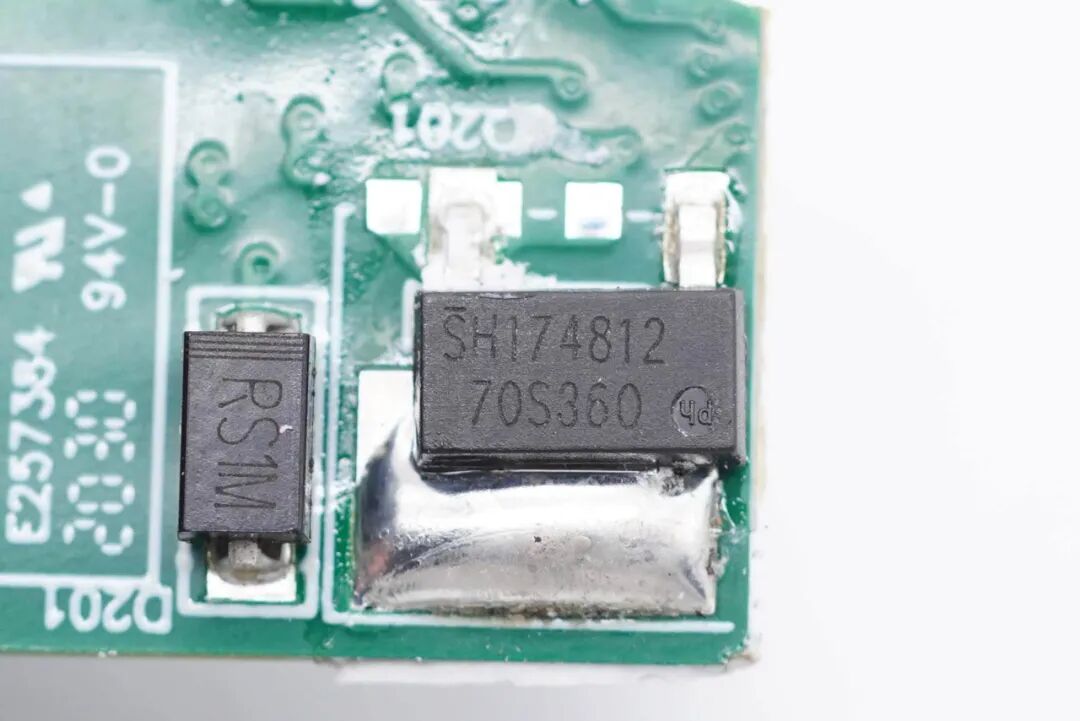

初级开关MOS管特写，英飞凌 CoolMOS™ P7，IPN70R360P7S，耐压700V，导阻0.36Ω，采用SOT-223封装，很小，节省占板面积。

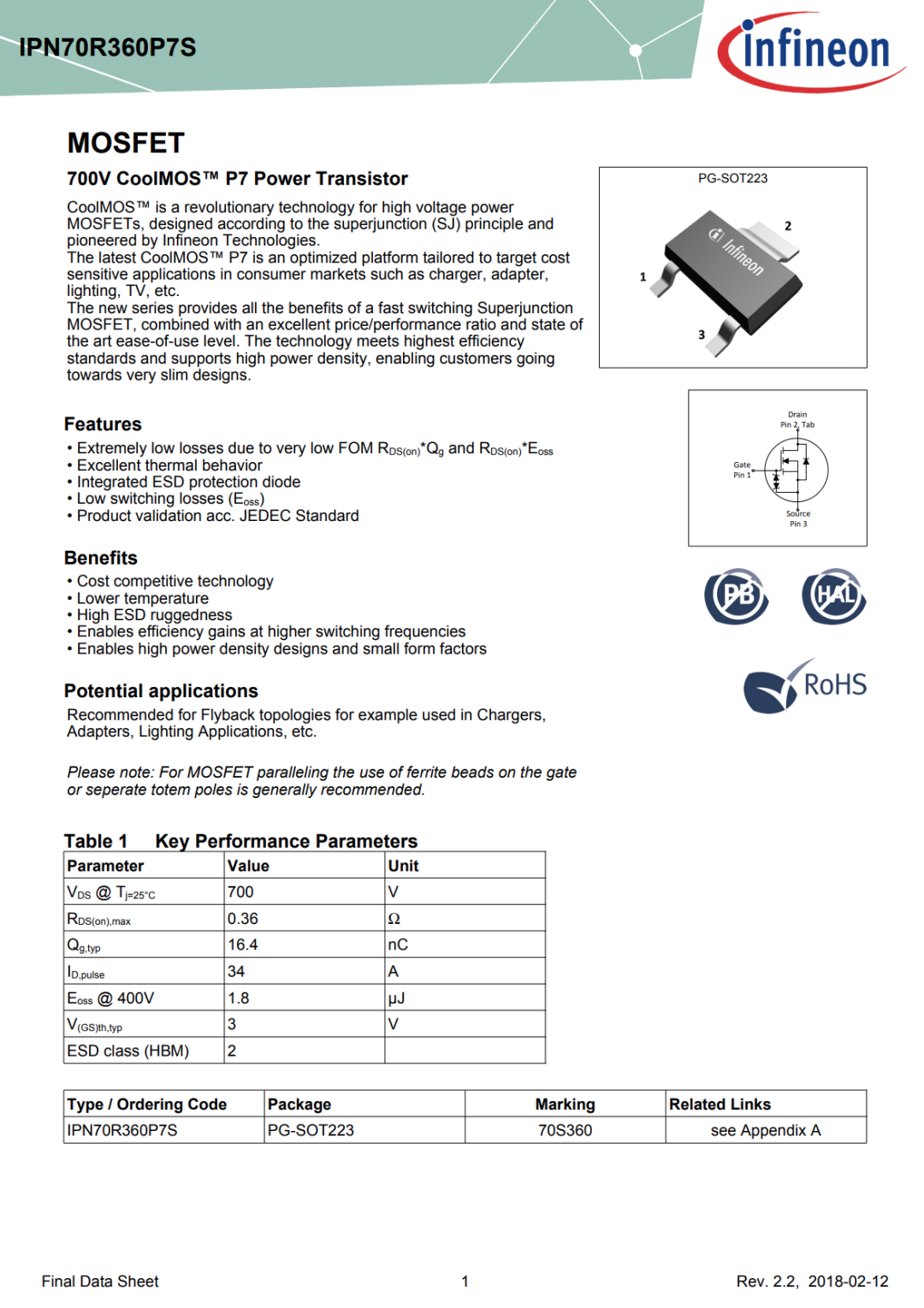

英飞凌 IPN70R360P7S 详细资料。

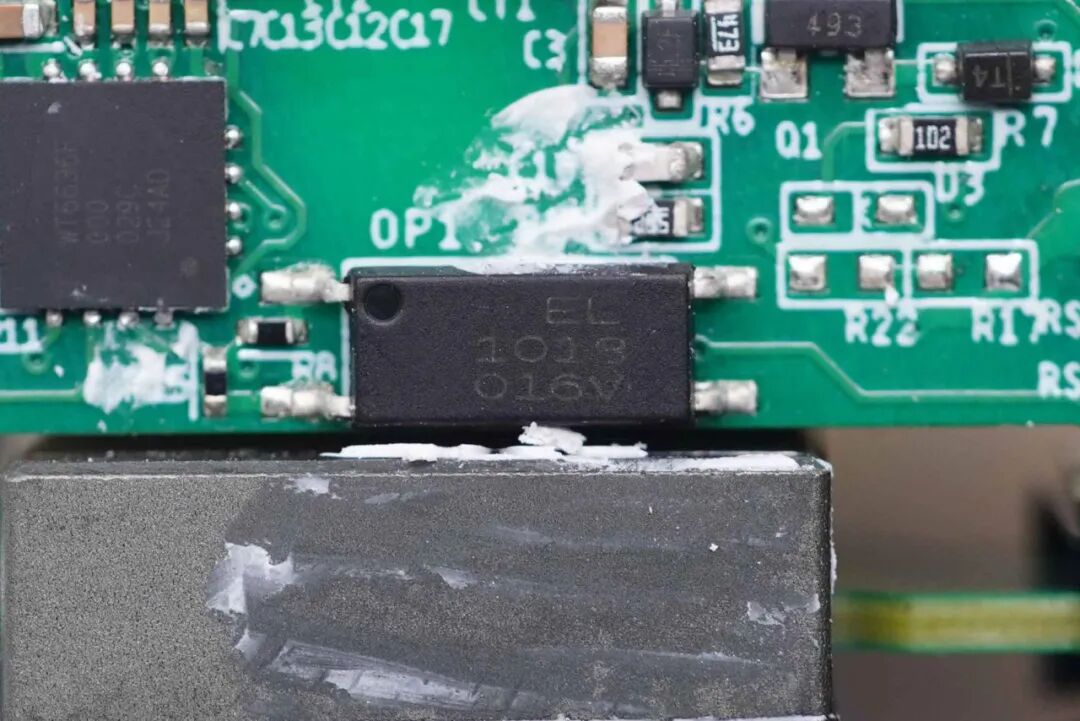

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。
四颗Y电容特写，两并两串，提升安全等级。

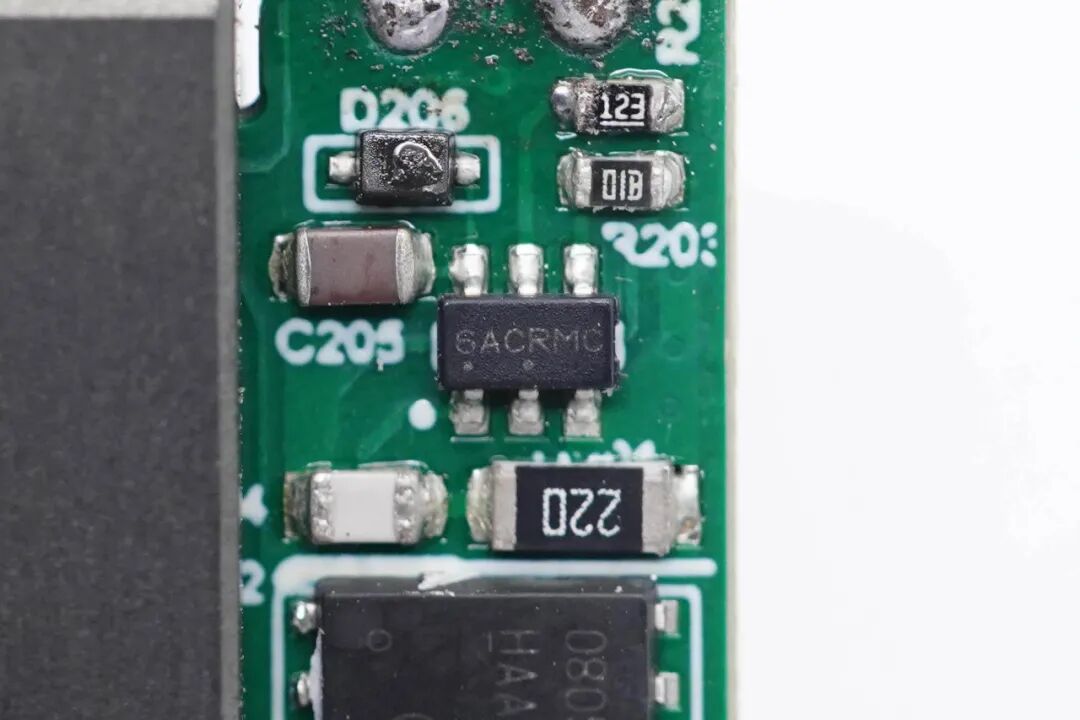

丝印6ACRMC次级同步整流控制器，采用的是安森美NCP4306，支持最高1MHz开关频率，支持多种工作模式，支持GaN同步整流管，最小导通关闭时间可调节。

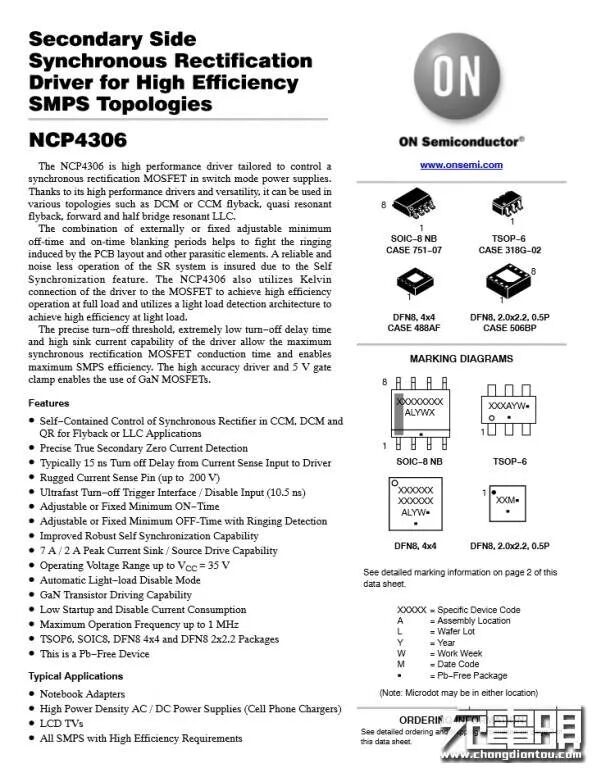

安森美 NCP4306 详细资料。

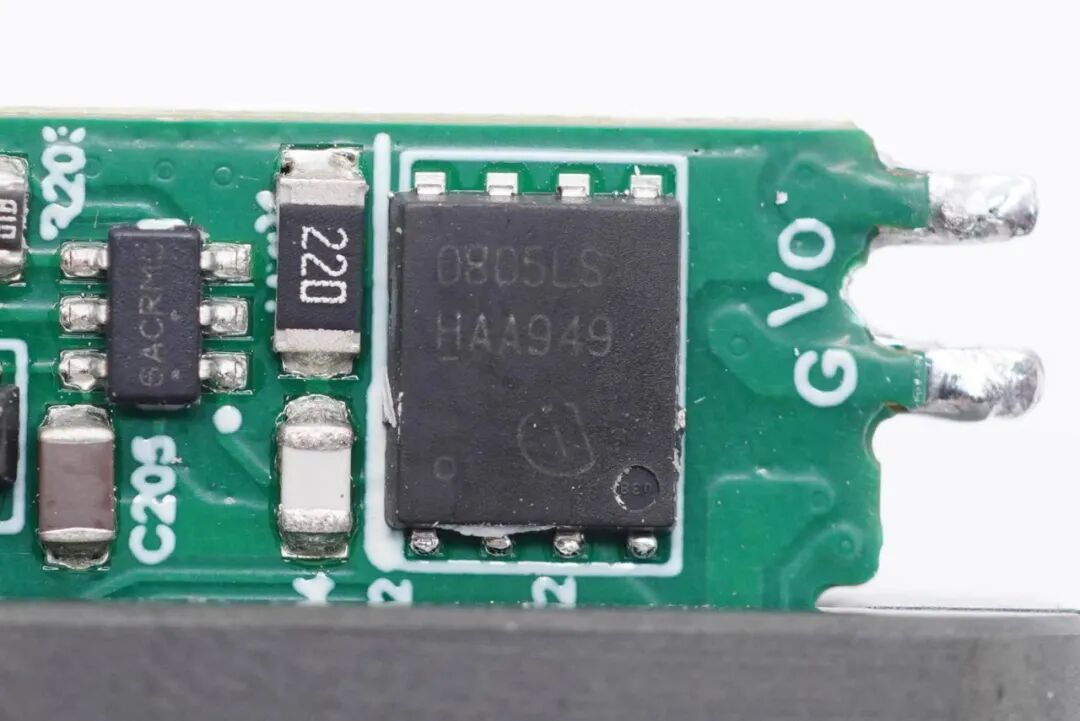

次级同步整流MOS采用英飞凌BSC0805LS，耐压100V，导阻7mΩ。

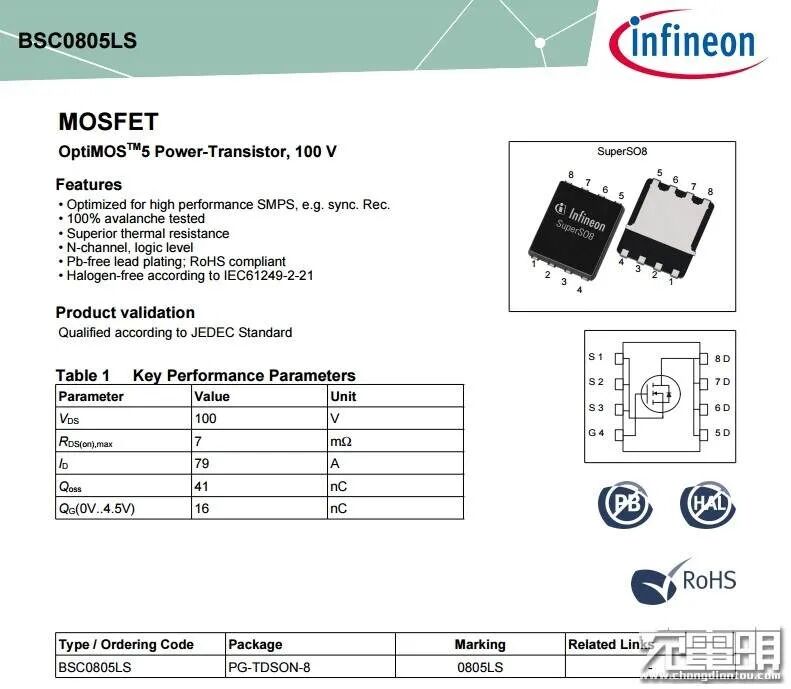

英飞凌BSC0805LS资料信息。
充电头网了解到，采用BSC0805LS的产品还有坚果65W氮化镓充电器、安克65W快充充电器、小米GaN充电器Type-C 65W、安福瑞63W USB PD双口快充充电器等。此外，采用英飞凌MOS的还有苹果96W USB PD快充充电器A2166、ANKER PowerCore Fusion PD超级充、华为MateBook D原装65W充电器、华为65W USB PD充电器等数十款电源产品。
输出端一览，两块板子上各焊有一颗固态电容。
输出滤波固态电容规格为25V 680μF。
另一颗输出滤波固态电容规格为25V 470μF。

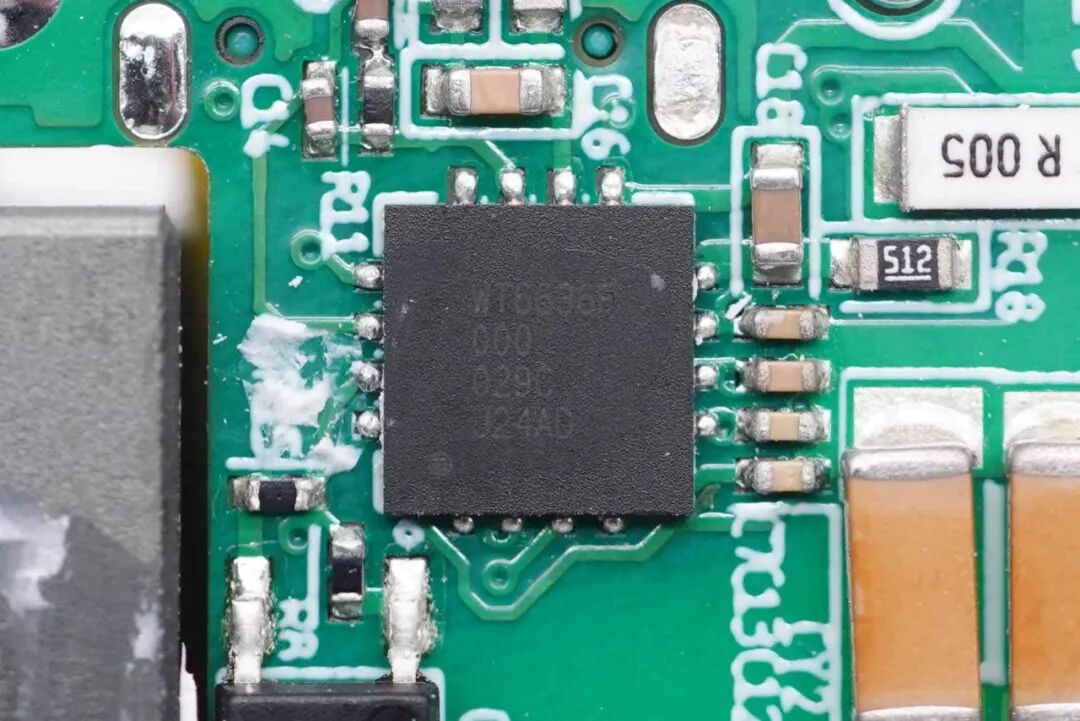

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

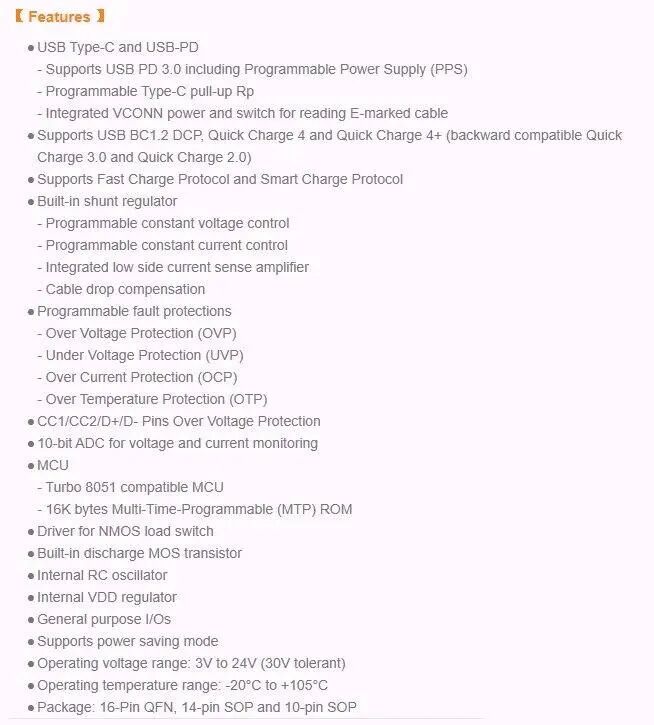

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。
伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

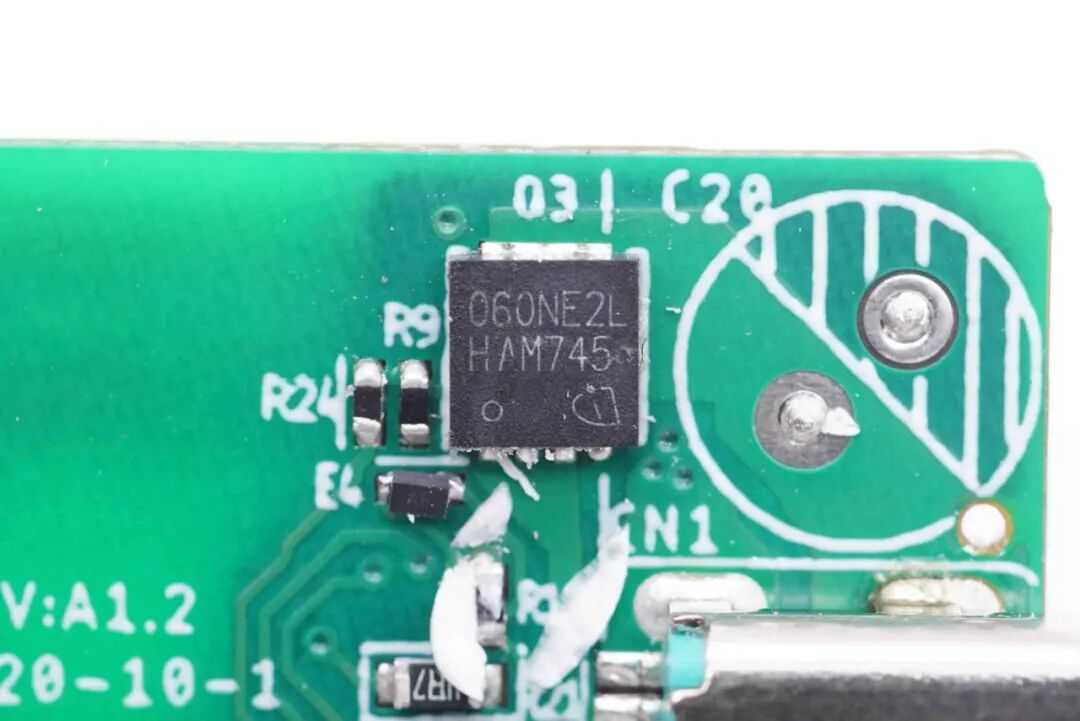

VBUS开关管也是来自英飞凌，型号BSZ060NE2LS，PMOS管，耐压25V。

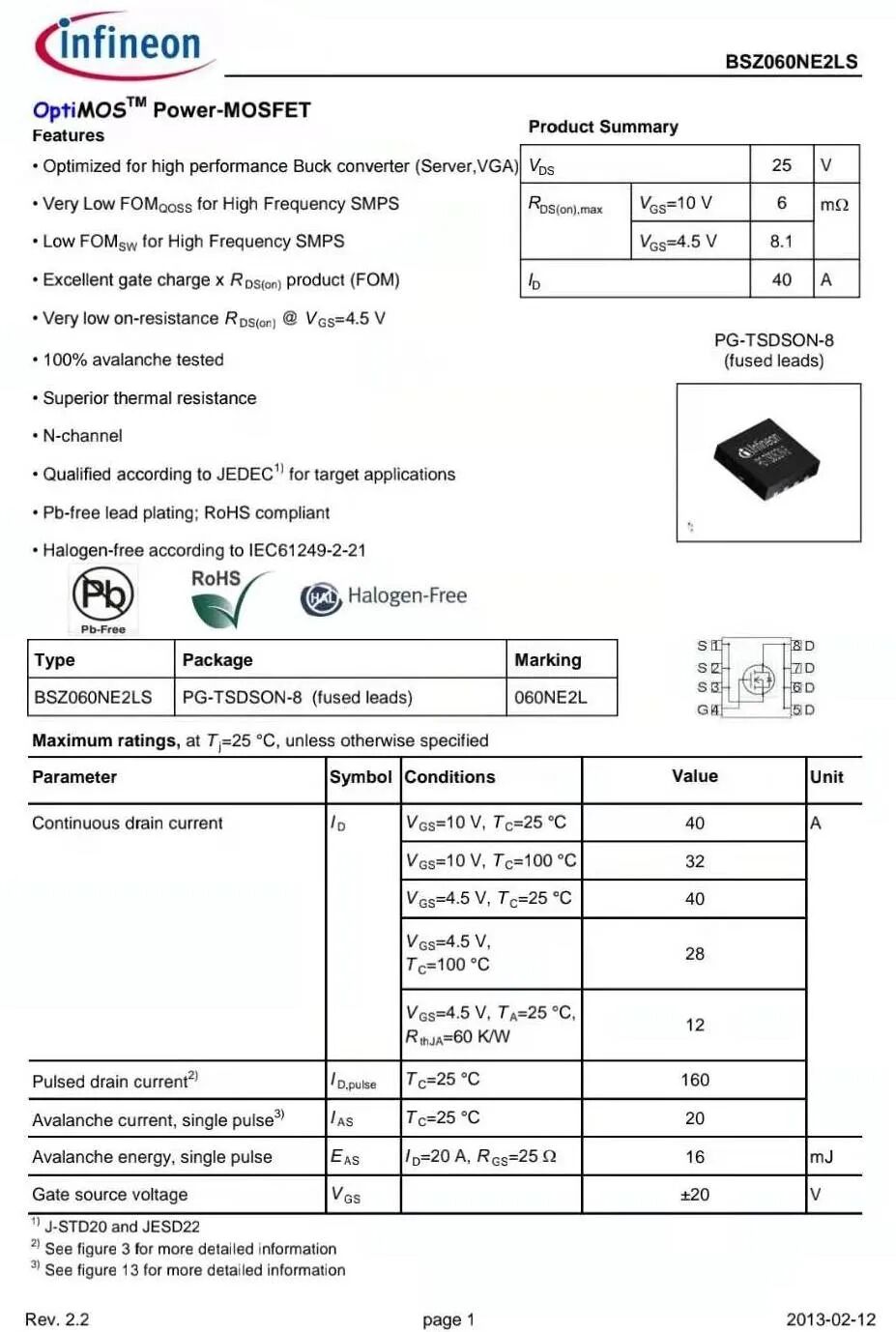

英飞凌BSZ060NE2LS资料信息。

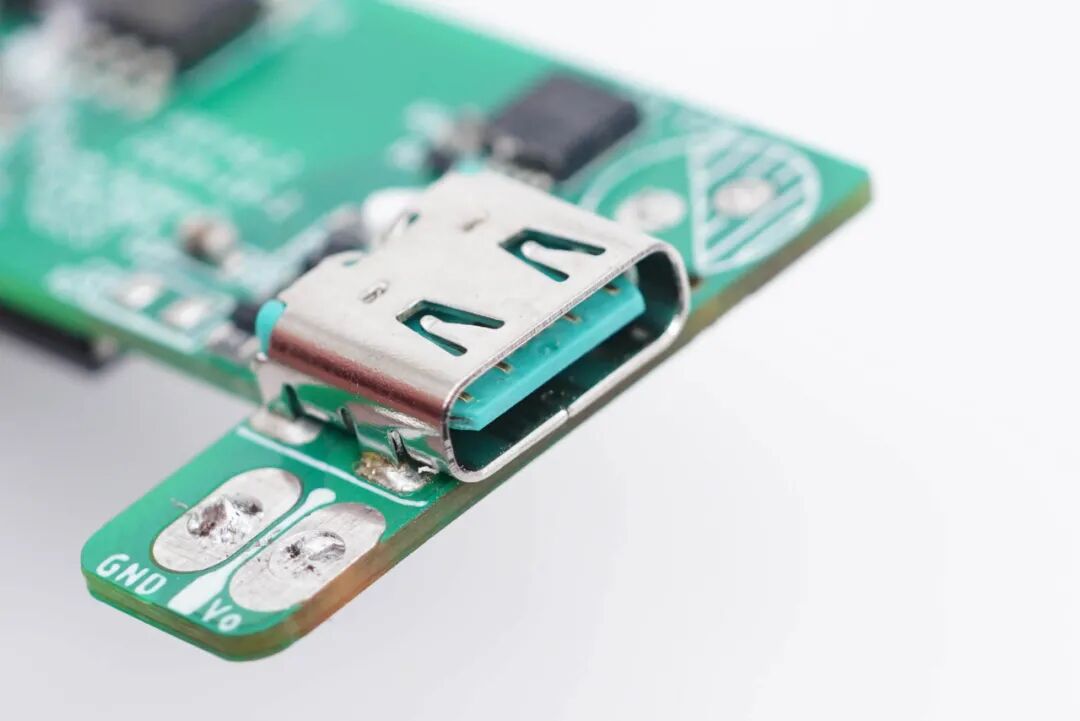

USB-C母座特写，过孔焊接，青色胶芯不露铜。

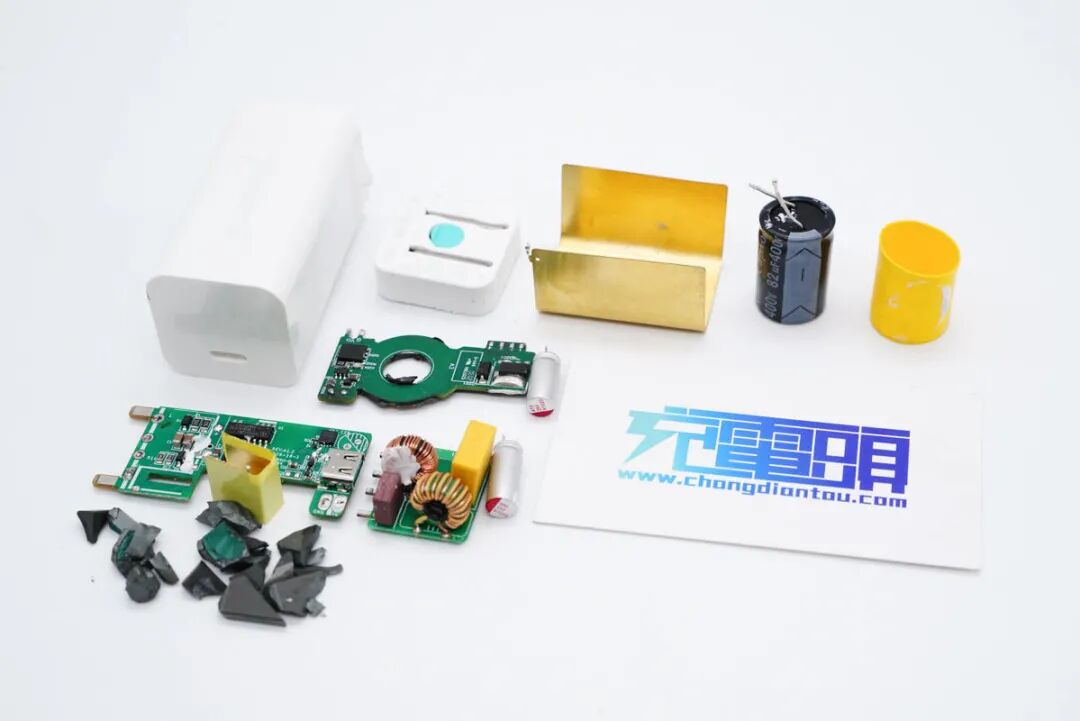

全部拆解完毕，来张全家福。
充电头网拆解总结
青客迷你45W充电器采用长条柱状造型设计，并配备可折叠插脚，整体体积小巧，外出携带十分方便。另外插脚采用按钮弹出设计，使用起来也更加省心。性能方面，充电器支持QC、AFC、FCP、SCP、PD多个快充协议，最大输出45W，可以满足笔电、平板、手机等设备的快充需求。
充电头网通过拆解了解到，充电器输入端设有小板，焊接输入滤波元器件，增加空间利用率。此外采用平面变压器，大大节省充电器内部空间。
产品采用了英飞凌最新XDPS21071多模式数字化ZVS零电压反激方案，用于降低主回路的谐振电压，降低开关损耗，优化系统体积，使得充电器体积基本可以比肩氮化镓充电器。
除了主控IC外，主开关管、同步整流管、输出VBUS开关管均来自英飞凌；协议芯片采用伟诠WT6636F，通过了USB PD3.0认证，丰宾电解电容滤波，整体用料做工都很讲究。
