拆解报告：魔狐22.5W快充移动电源
----- 充电头网拆解报告 第1586篇 -----
最近充电头网拿到了MAGIC FOX魔狐一款多协议快充移动电源，产品容量仅有4868mAh，仅此机身非常小巧。此外配备1A1C双USB接口以及Lightning接口，安卓机和iPhone手机都能用。下面充电头网就对其进行拆解，看看产品内部如何设计。
前不久充电头网还拆解了一款魔狐10000mAh彩屏无线快充移动电源，大家可以点击蓝色字体观看。
一、魔狐22.5W充电宝外观
包装盒正面中心印有狐狸图案。

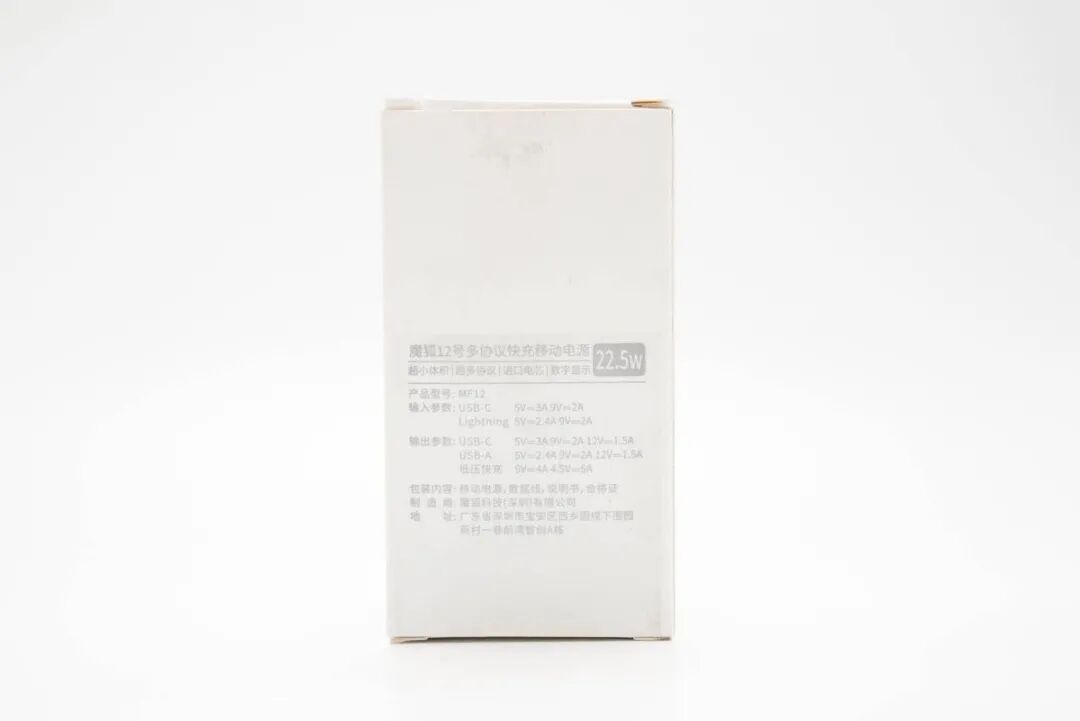

背面印有充电器参数，整体设计十分简洁。

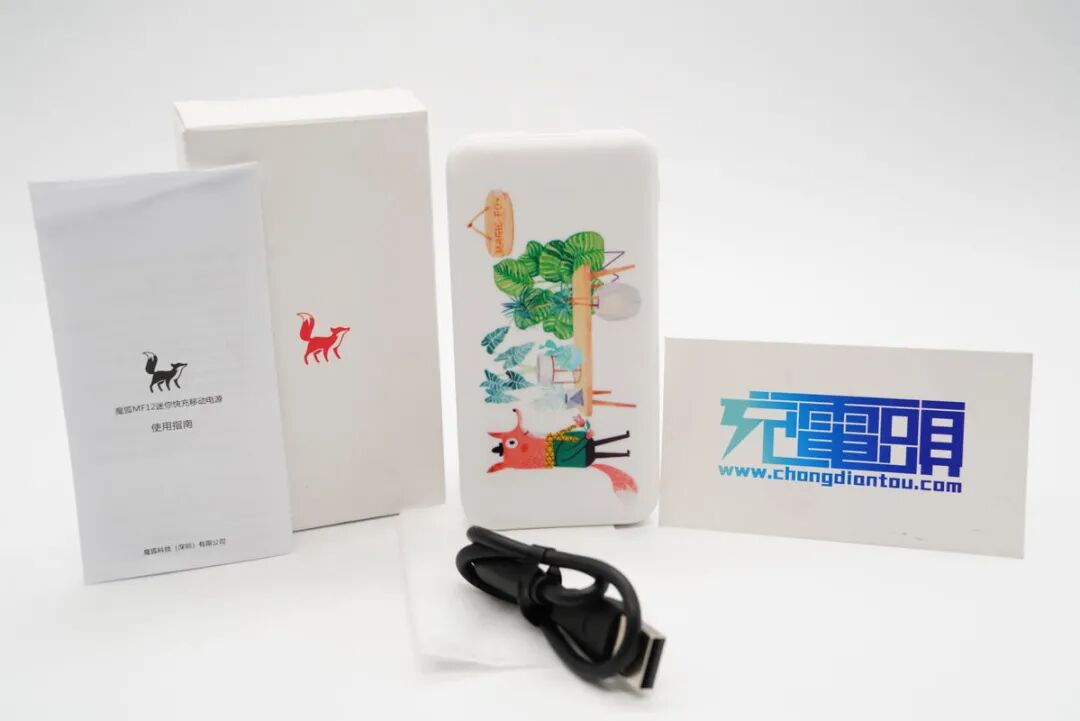

包装内全部东西一览，包括移动电源、A to C数据线以及使用说明书。

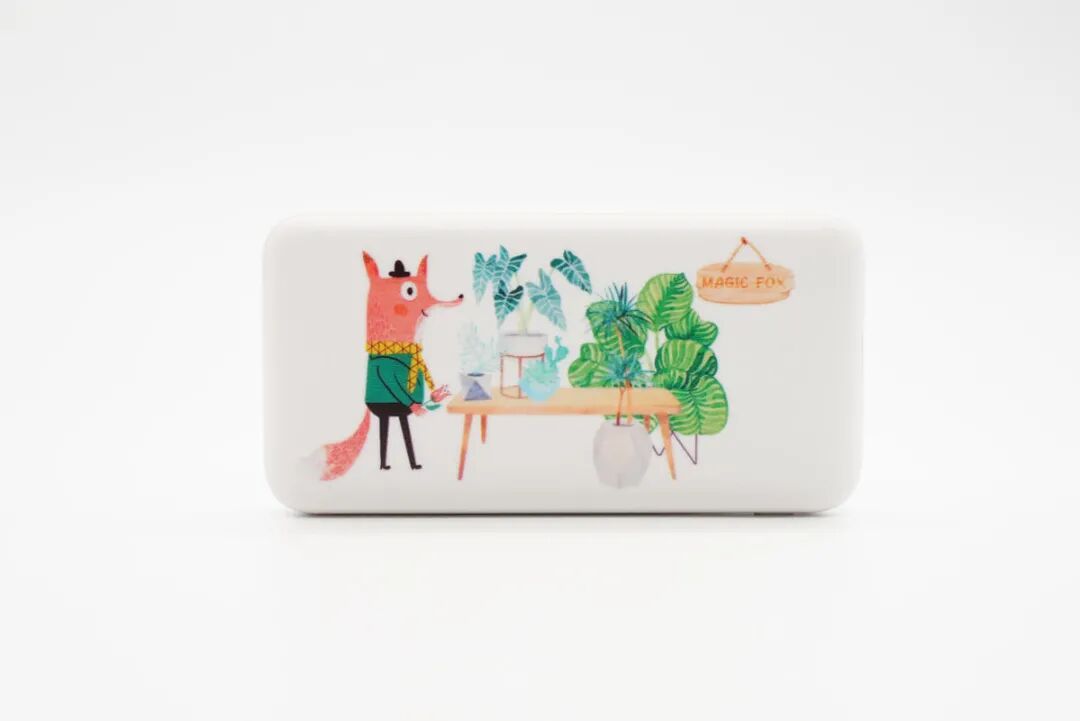

这款移动电源机身小巧扁平，侧身圆润，表面全部磨砂处理。机身正面设计有MAGIC FOX品牌和卡通图案。

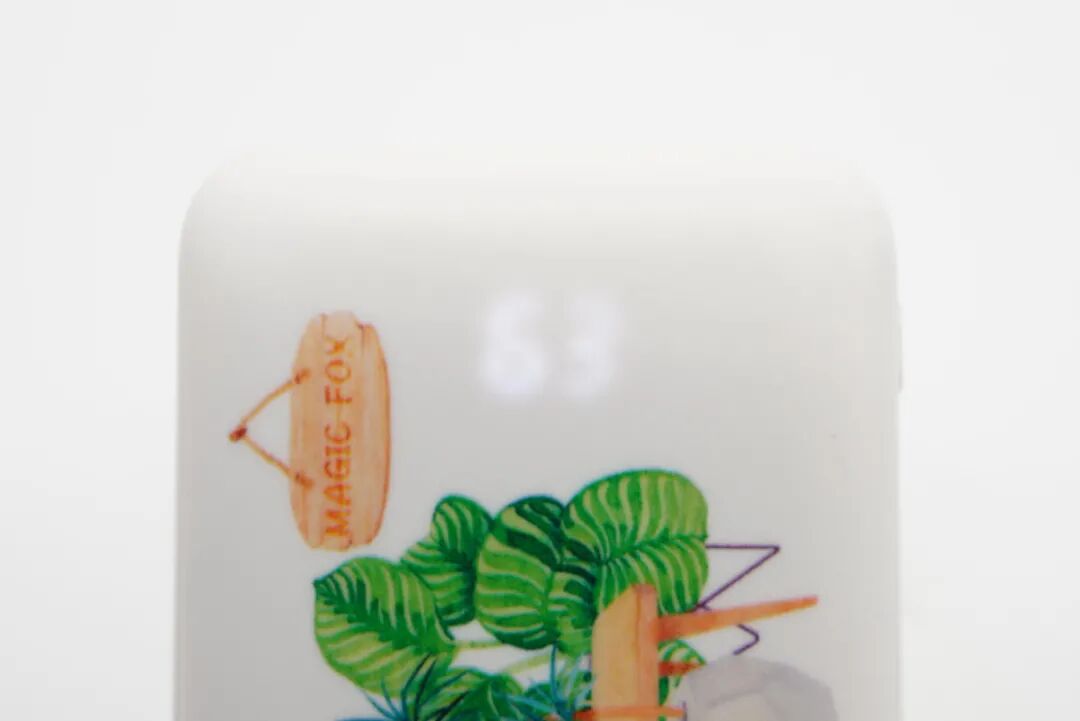

充电宝内置LED电量显示屏，可隐约看到剩余电量。
背面印有狐狸图案以及充电宝相关参数
型号：MF12
额定容量：4868mAh
电池能量：18.5Wh
电池种类：锂聚合物电池
输入：
Lightning：5V2.4A、9V2A
USB-C：5V3A、9V2A
输出：
USB-C：5V3A、9V2A、12V1.5A
USB-A：4.5V5A、5V4.5A、5V2.4A、9V2A、12V1.5A
USB-C+USB-A：5V3A

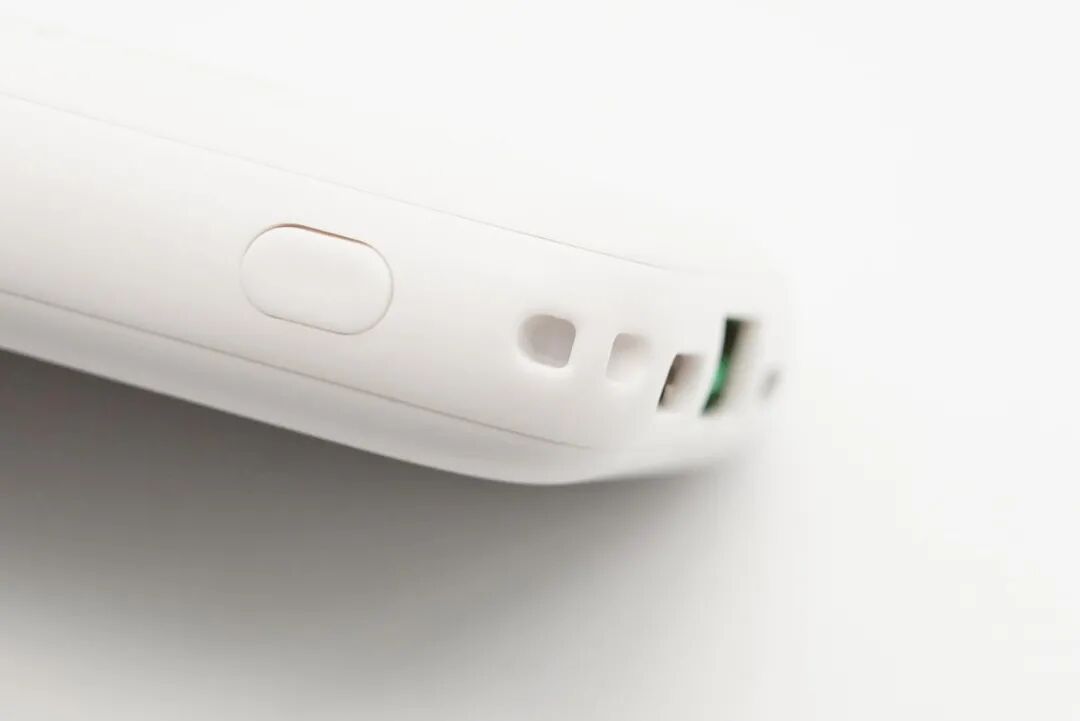

机身侧面配有电源键。
电源键右侧还有一个挂绳孔。

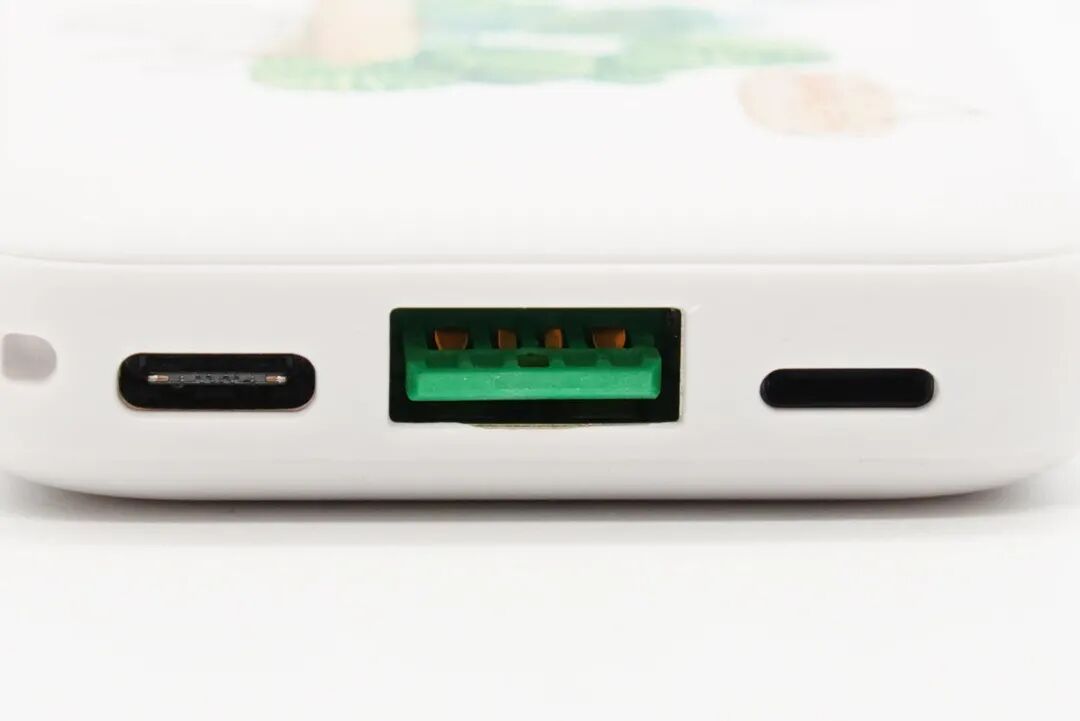

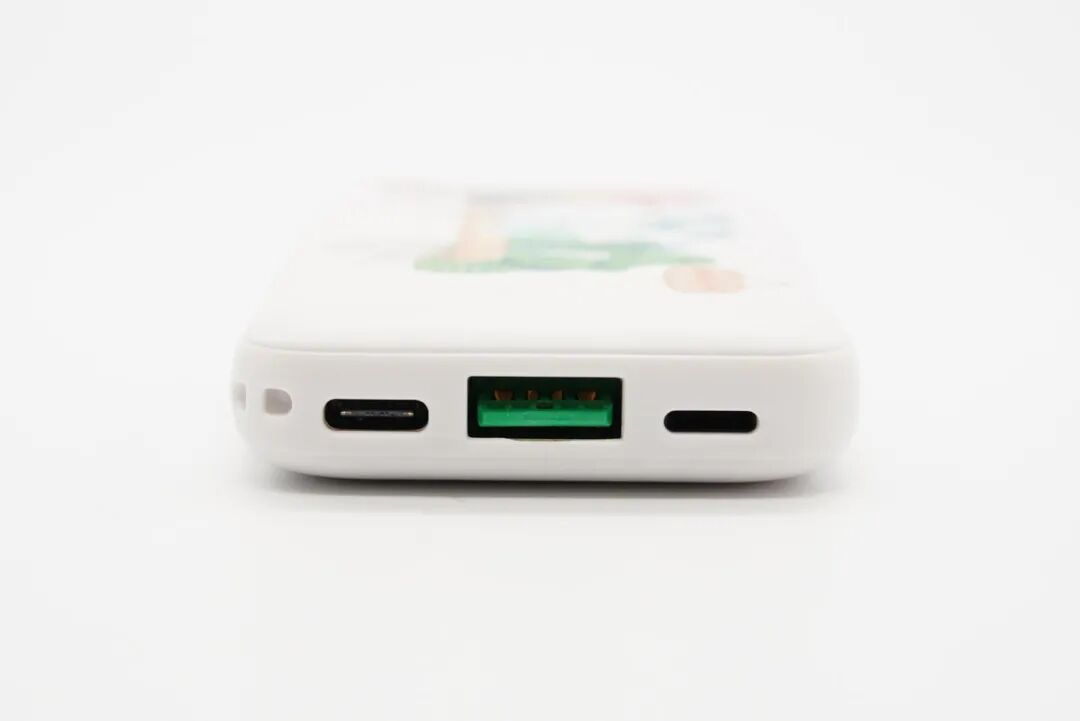

输出顶面配有Lightning以及另外1A1C接口，满足苹果、安卓机使用需求。
USB-C口黑色胶芯不露铜；USB-A口绿色舌片，前端还设有特殊触点。
使用游标卡尺实测移动电源机身长度为103.72mm。

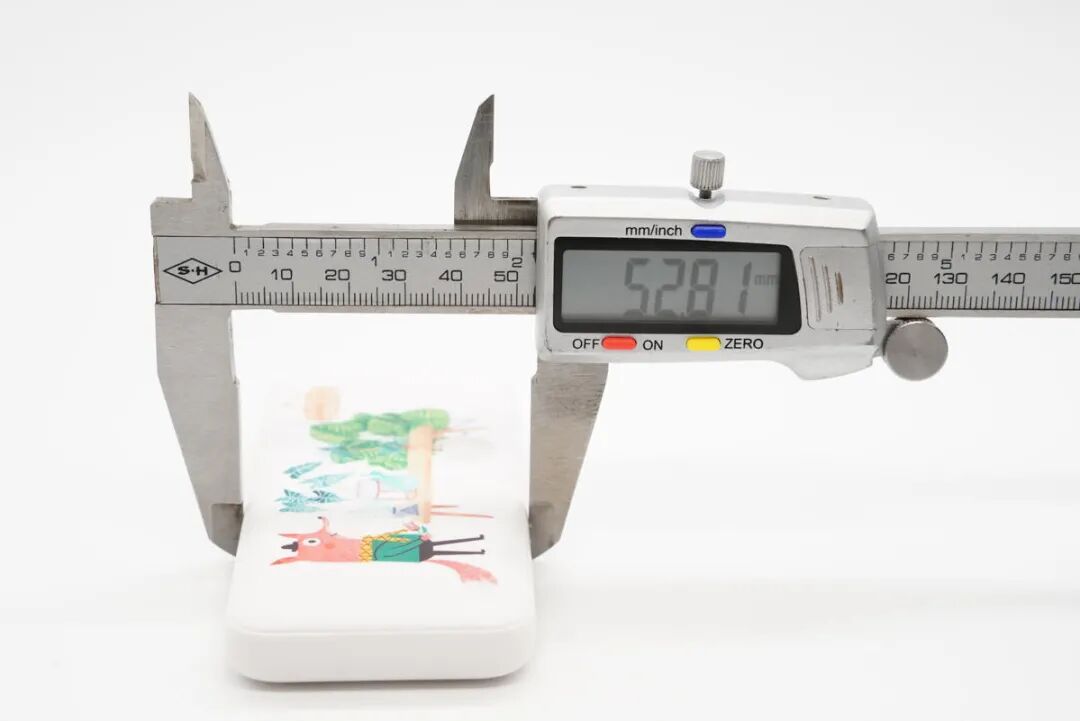

宽度为52.81mm。

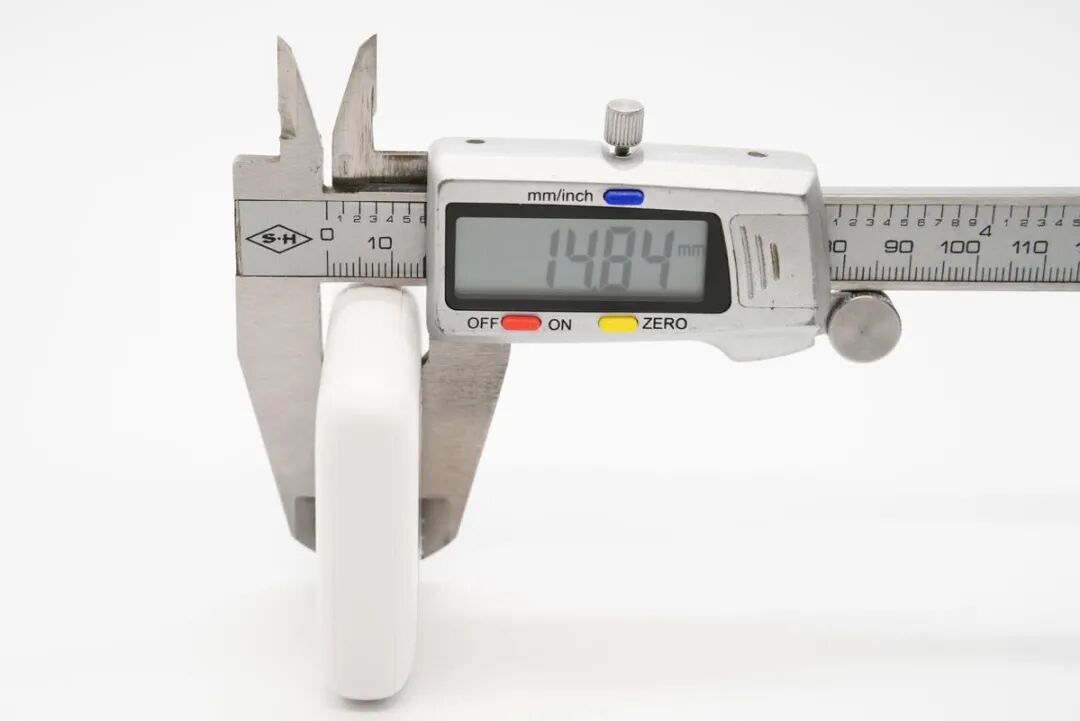

厚度为14.84mm。
和iPhone 12 Pro MAX直观对比，要小很多。

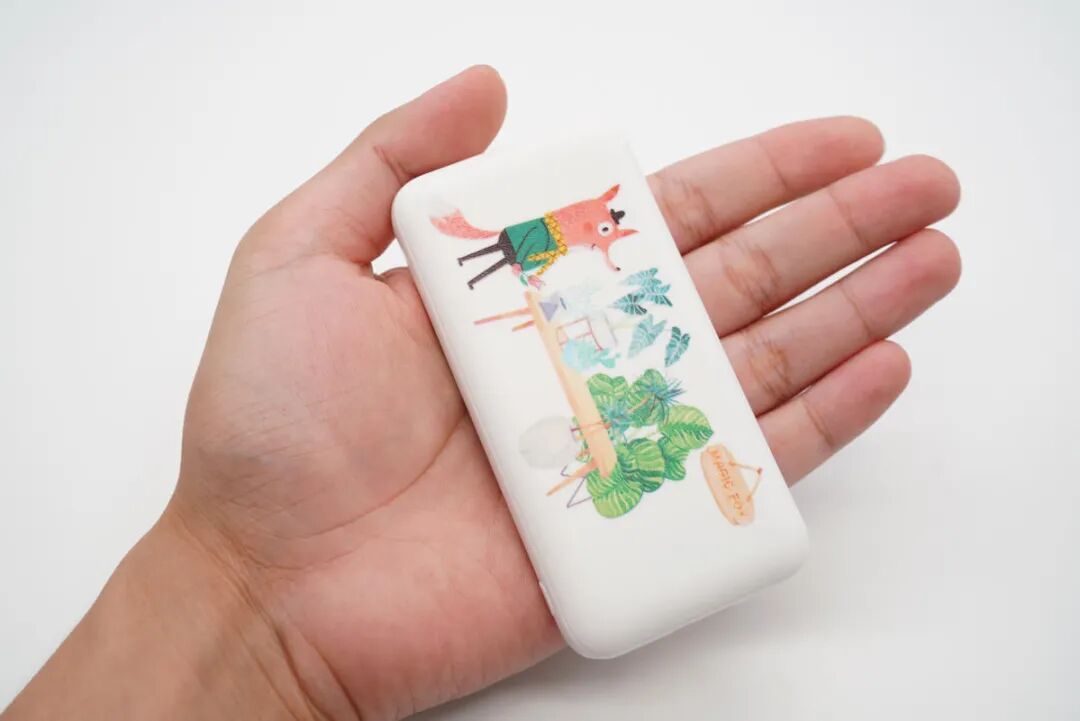

拿在手上的直观感受。

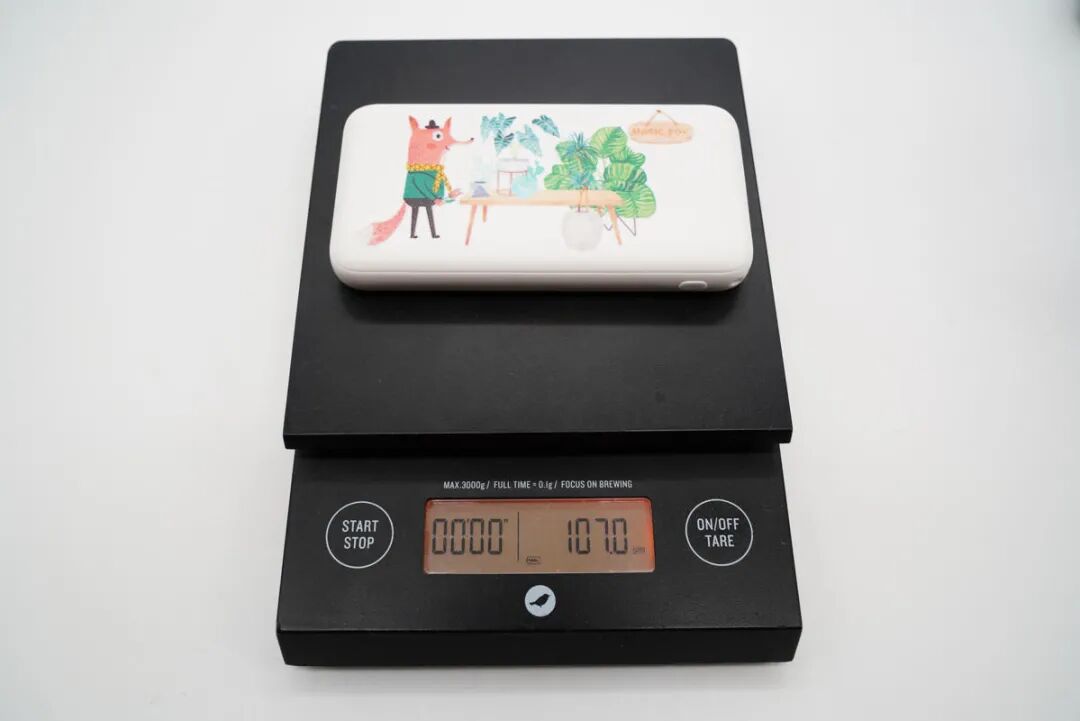

净重约为107g。

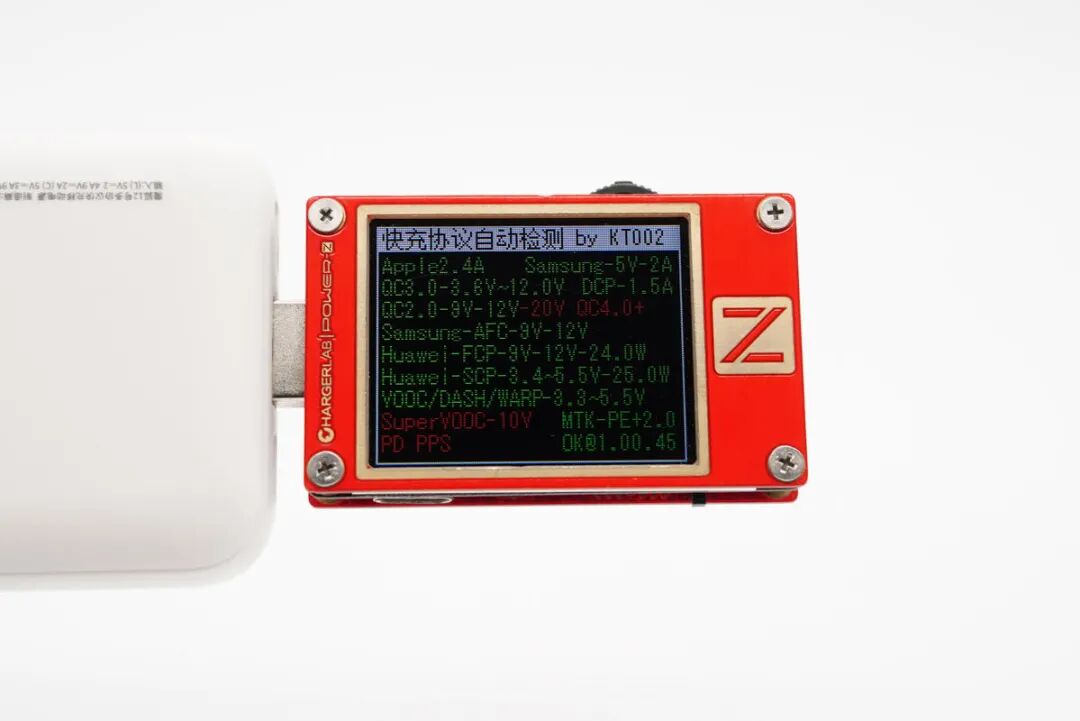

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。

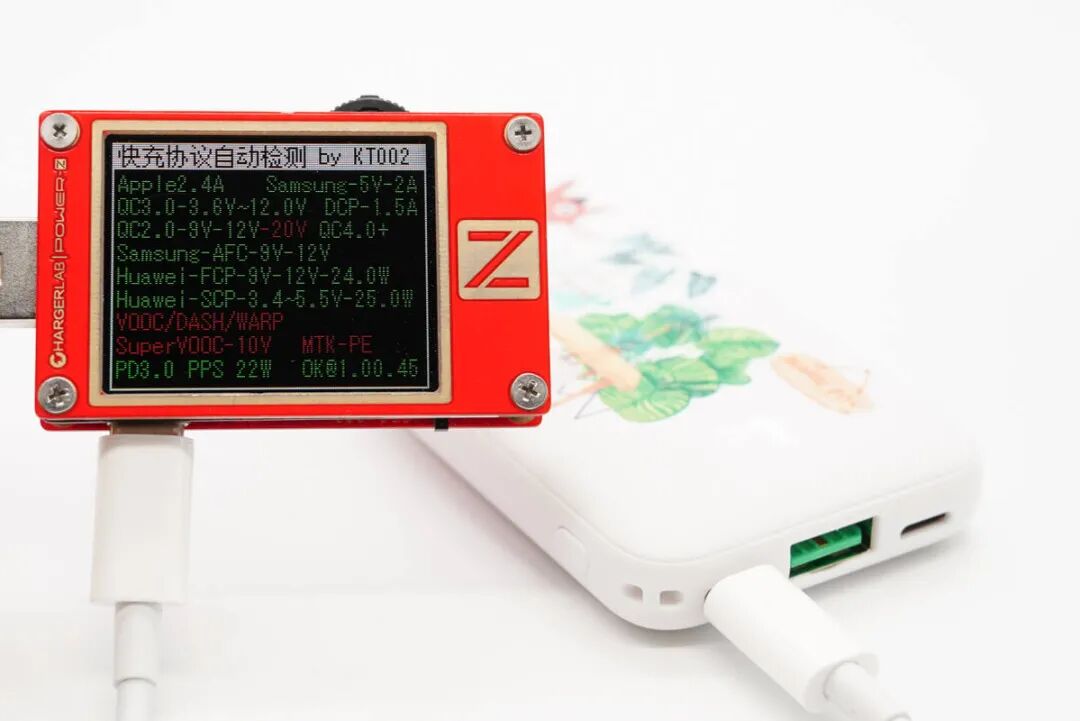

使用KT002检测USB-C口的输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

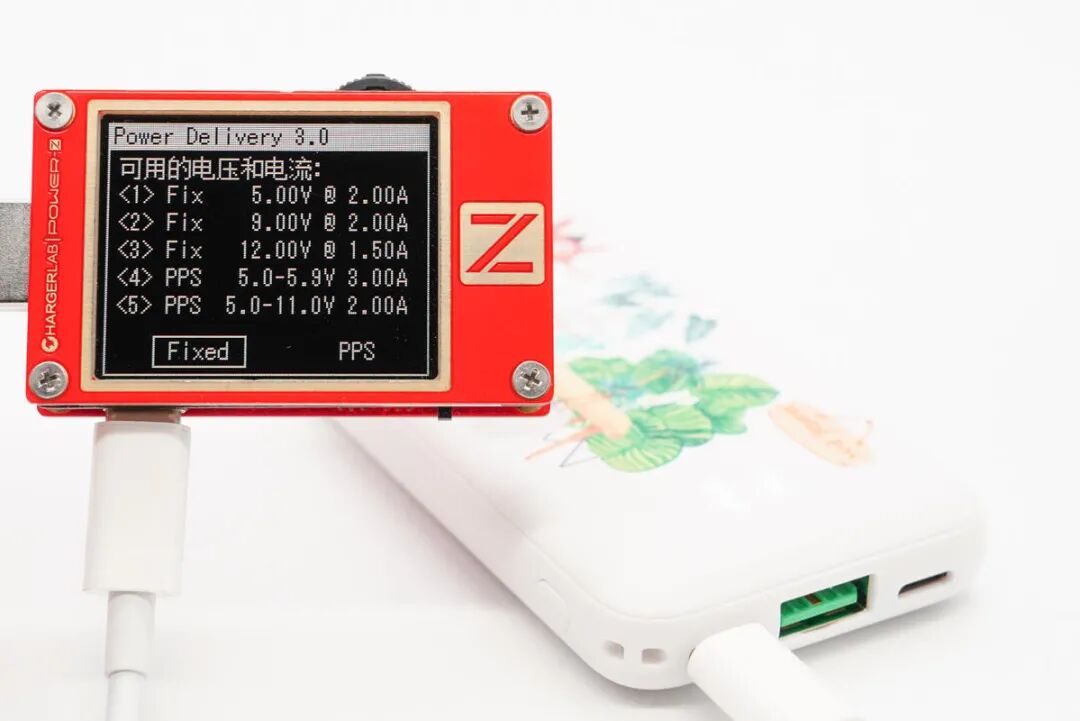

此外C口还具备5V2A、9V2A、12V1.5A三组固定电压档位，以及5-5.9V3A和5-11V2A两组PPS电压档位。
二、魔狐22.5W充电宝拆解

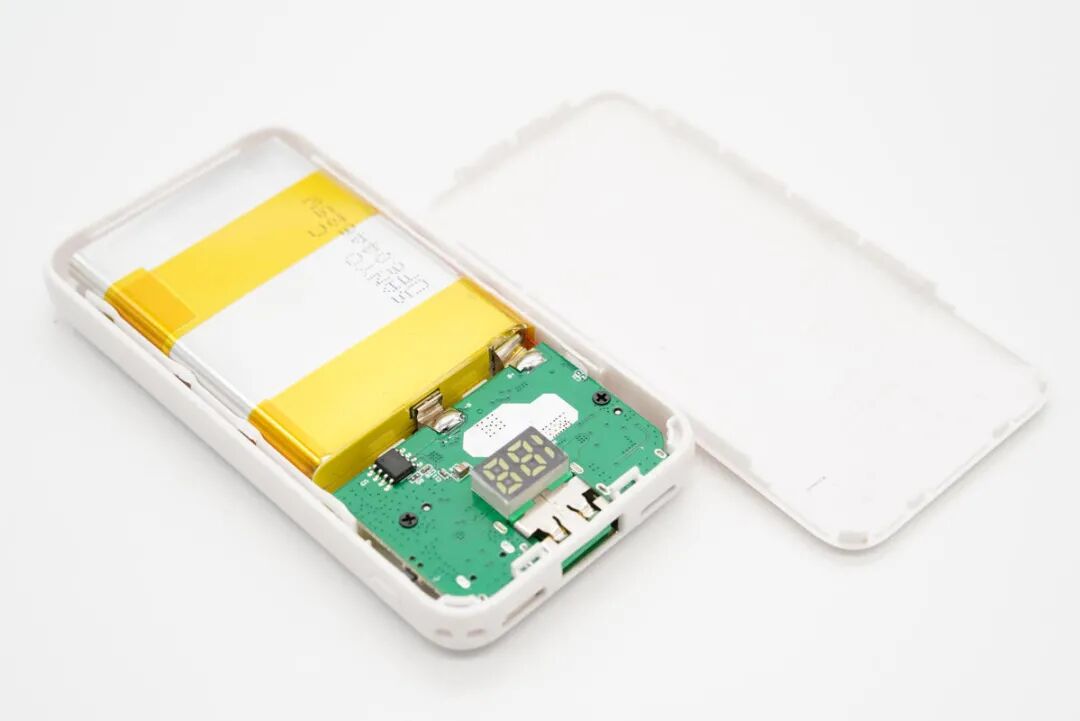

将机身壳拆开，边缘采用卡扣进行封装，PCB板使用螺丝固定。

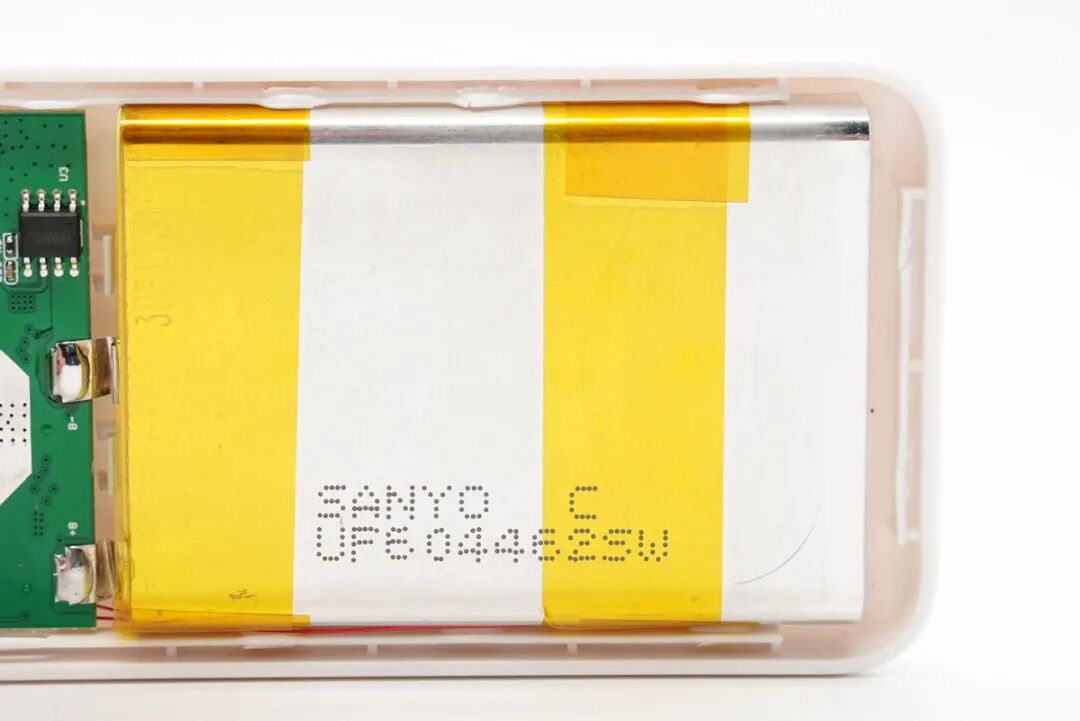

采用三洋铝壳电芯，粘贴绝缘胶带进行绝缘和固定。

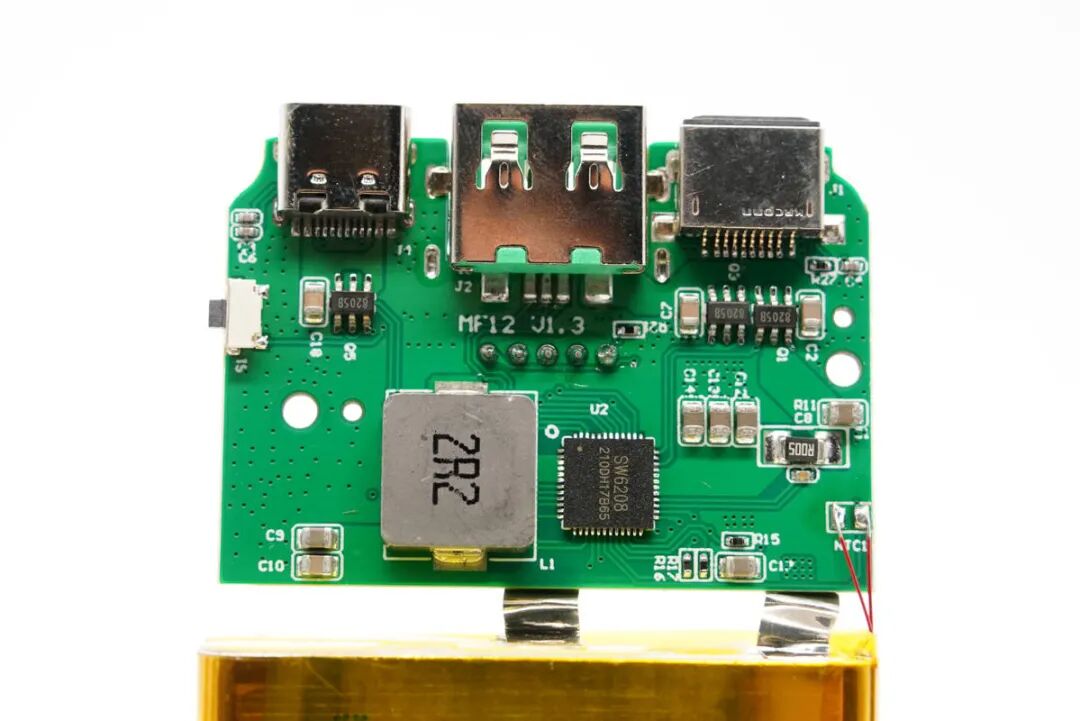

PCB板正面一览，只有主控芯片以及升降压电感，接口旁设有保护管。
PCB板背面一览，对应主控芯片和电感处露铜加锡，增强散热。此外设有锂电保护芯片以及LED电量显示屏。
Lightning输入口特写，过孔焊接。

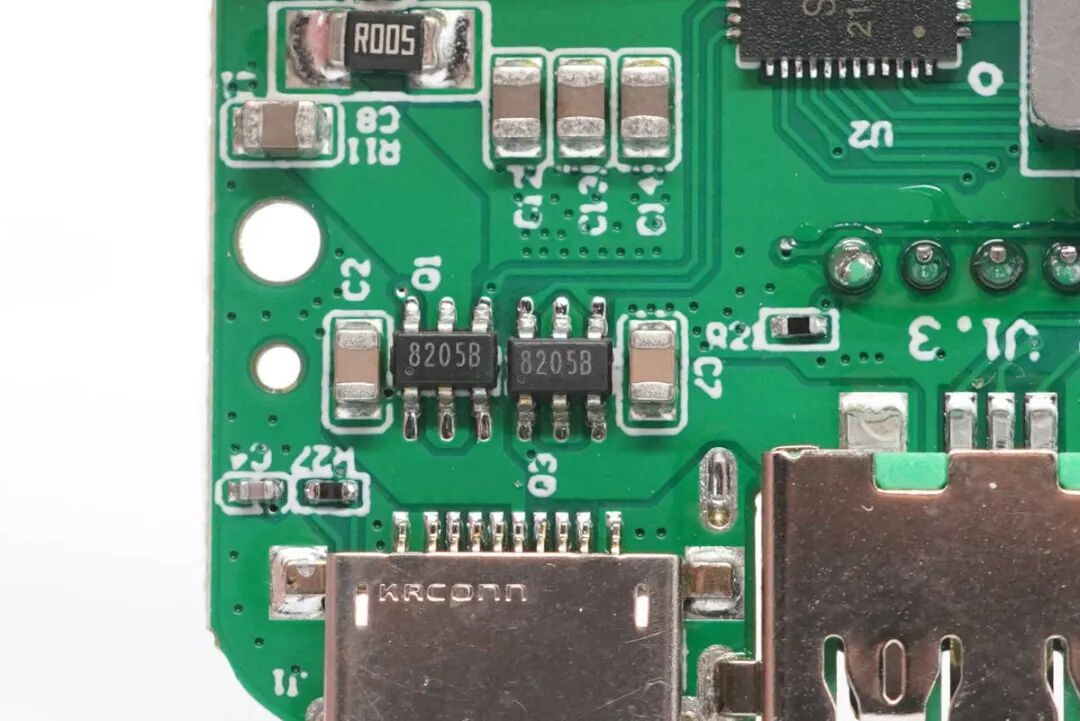

8205B保护管，三个接口都配有进行输入输出过流保护。

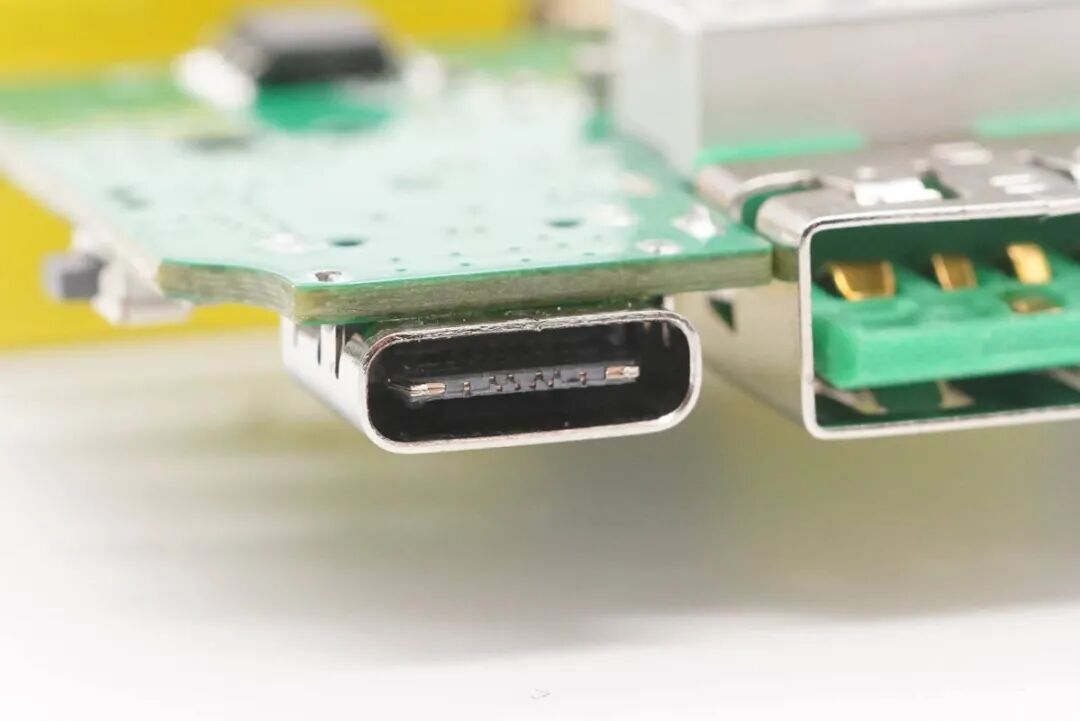

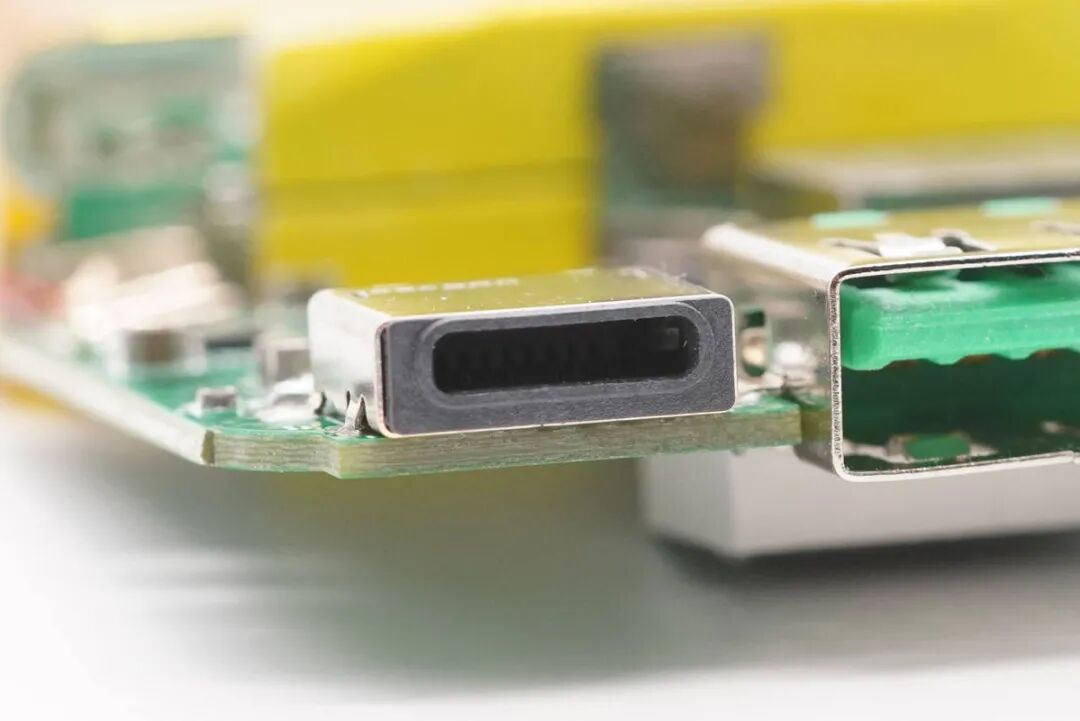

USB-C母座特写。

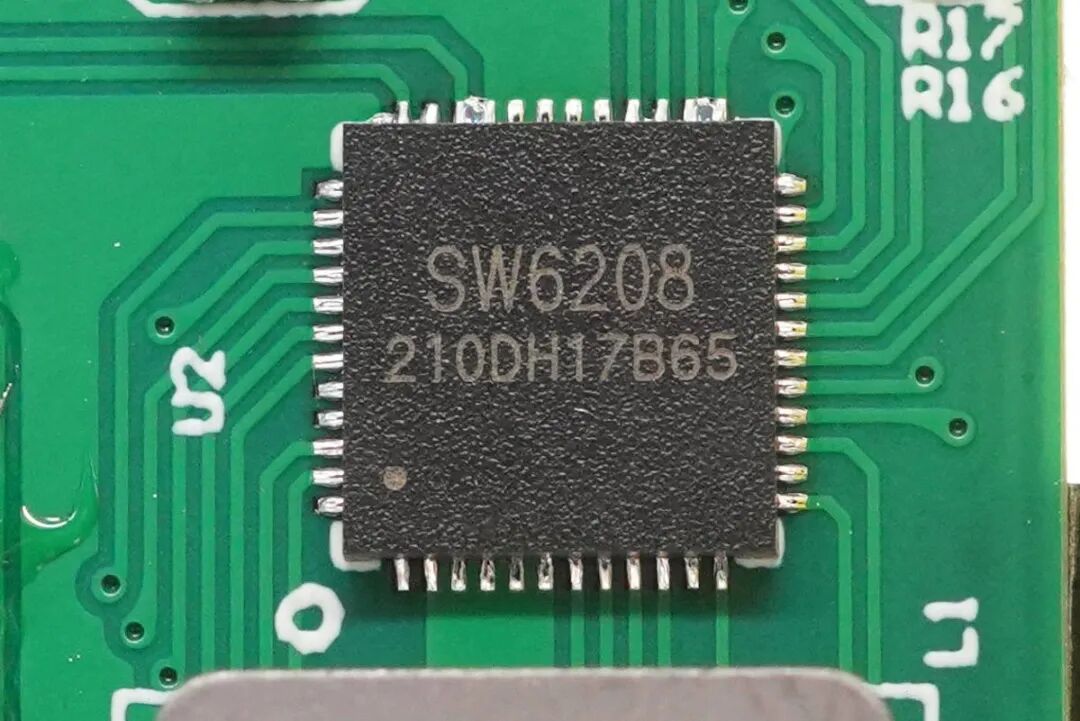

移动电源主控芯片采用珠海智融SW6208。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。
其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
充电头网通过拆解了解到，采用智融SW6208的还有台电20000mAh 2A1C快充移动电源、京东京造30000mAh USB PD快充移动电源、飞利浦10000mAh 22.5W快充移动电源、AUKEY 支架式无线充移动电源20000mAh、ZYXEI 22.5W全协议快充移动电源10000mAh等数十款产品。

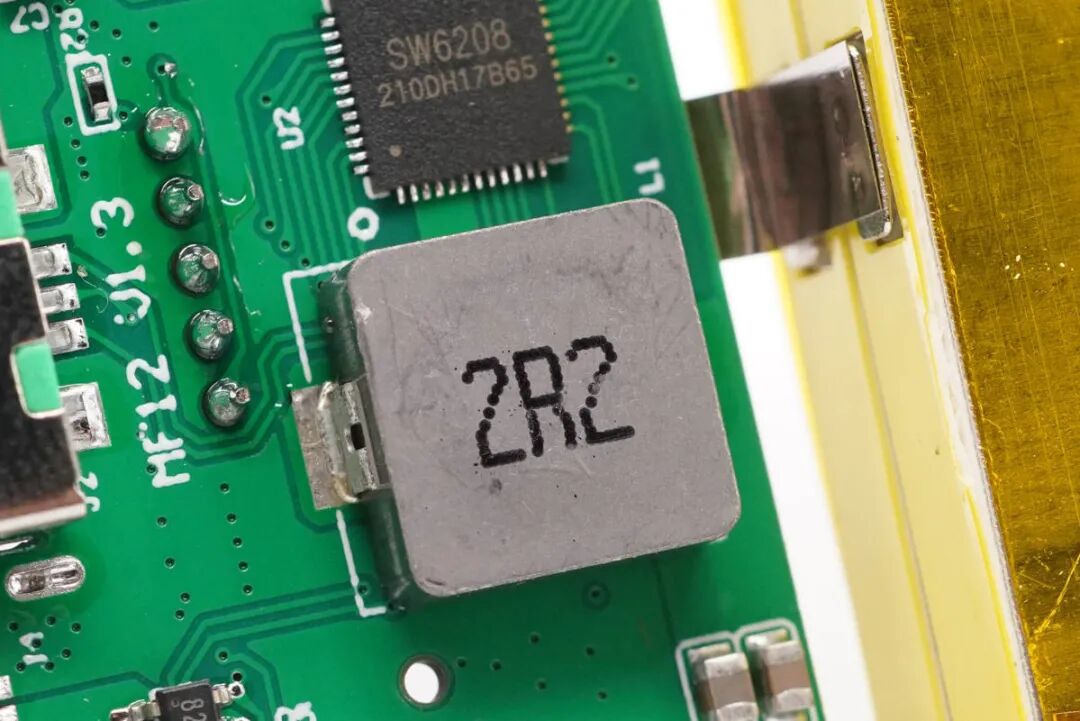

2R2升降压电感特写，配合主控芯片进行充放电。

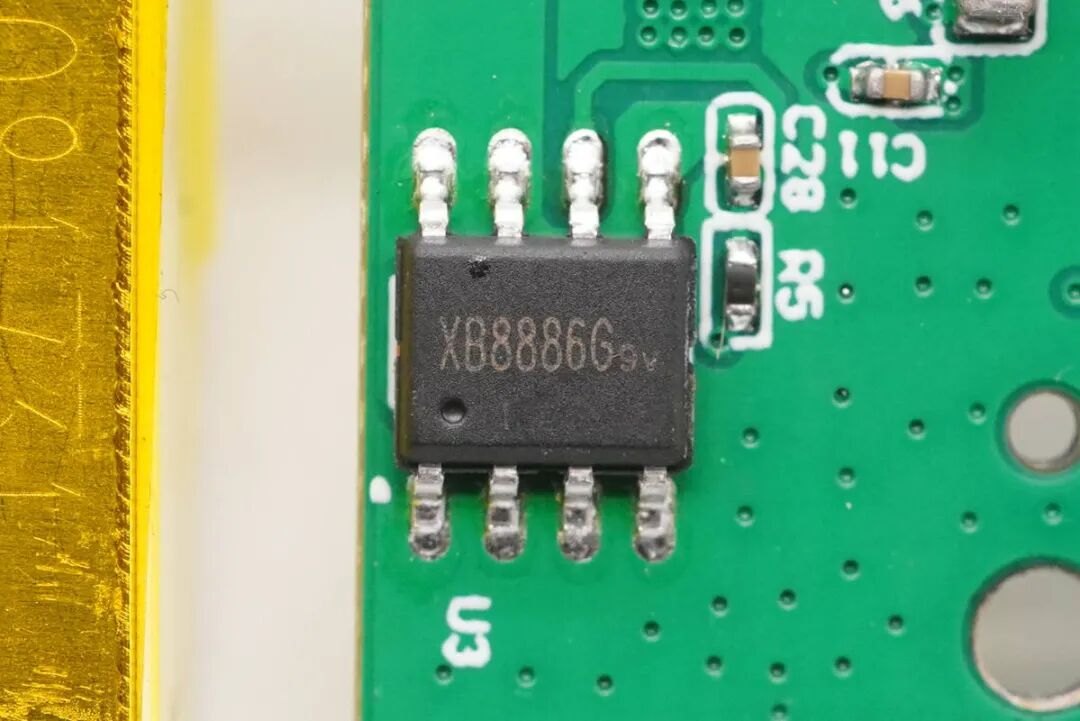

芯颖XB8886G一体式锂电保护芯片。
电芯和PCB板通过镍片点焊连接，此外包裹绝缘胶带保护。

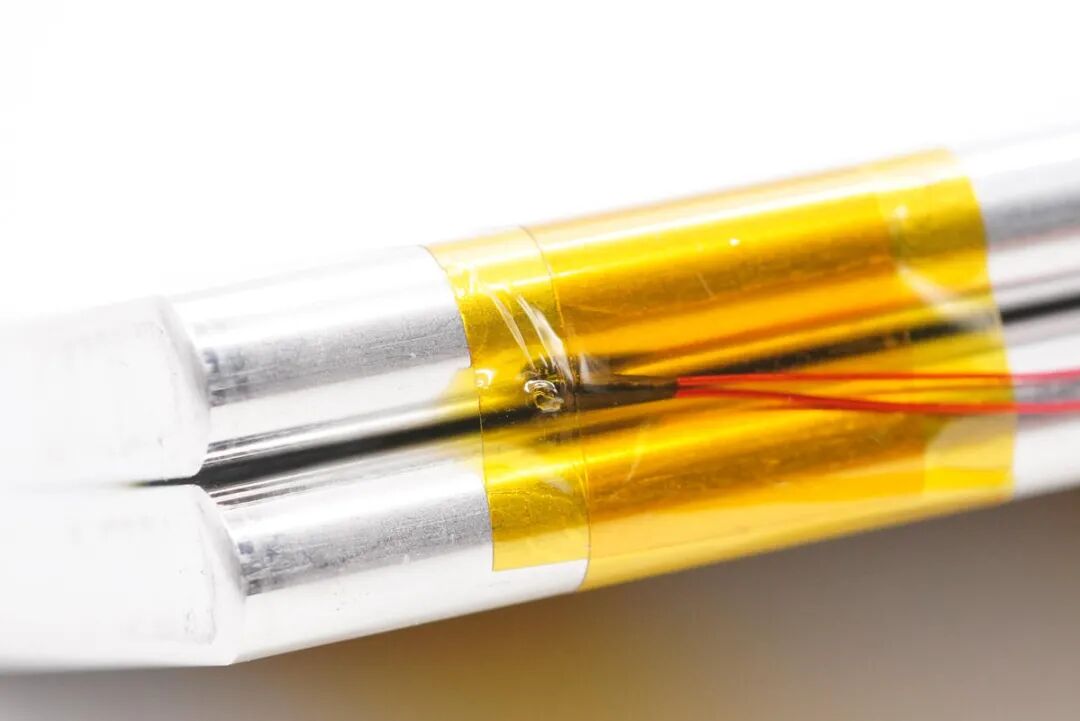

电芯侧面还固定有热敏电阻进行温度监控。

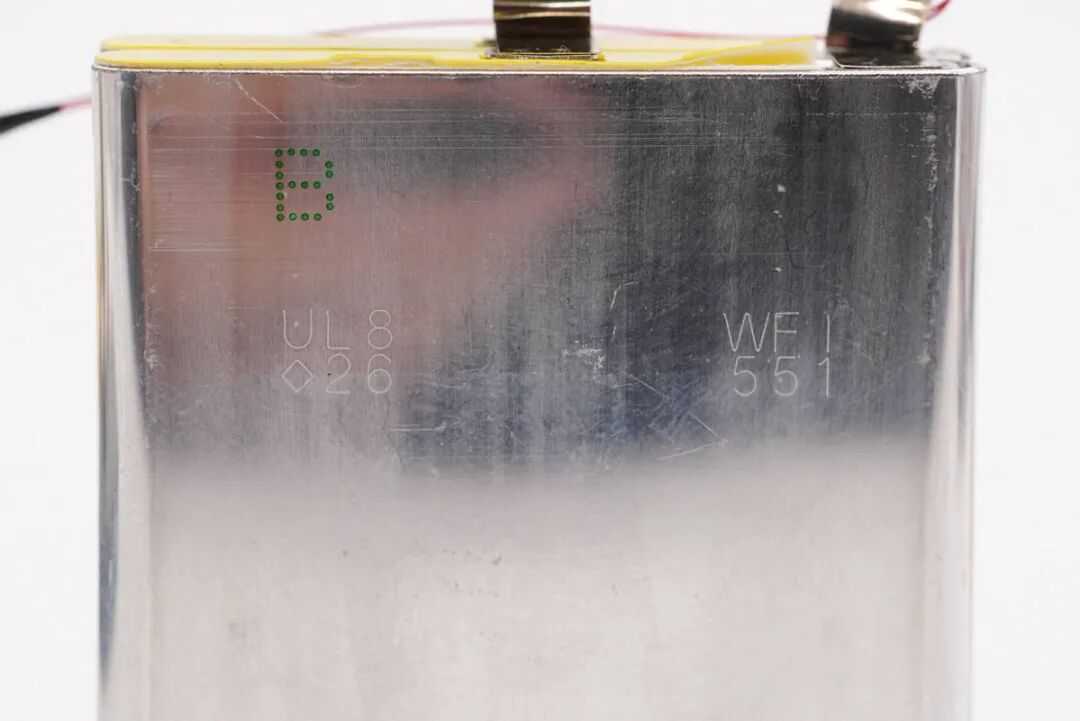

两块电芯均采用金属外壳，保护性强，同时也不易鼓包。

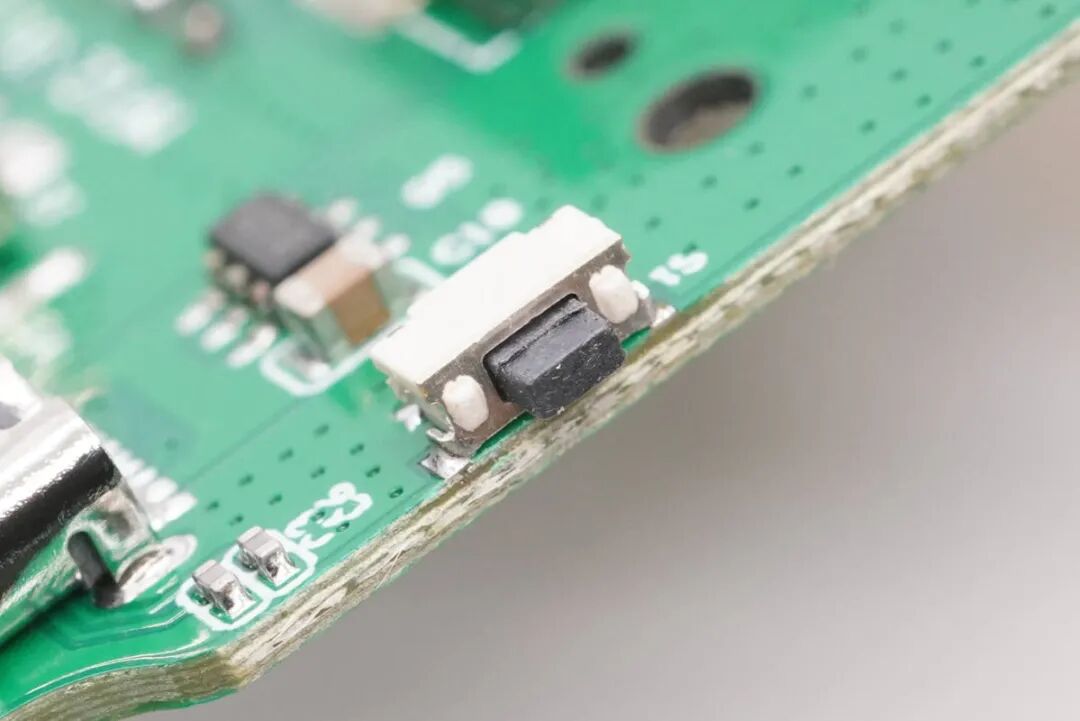

电源键贴片焊接。

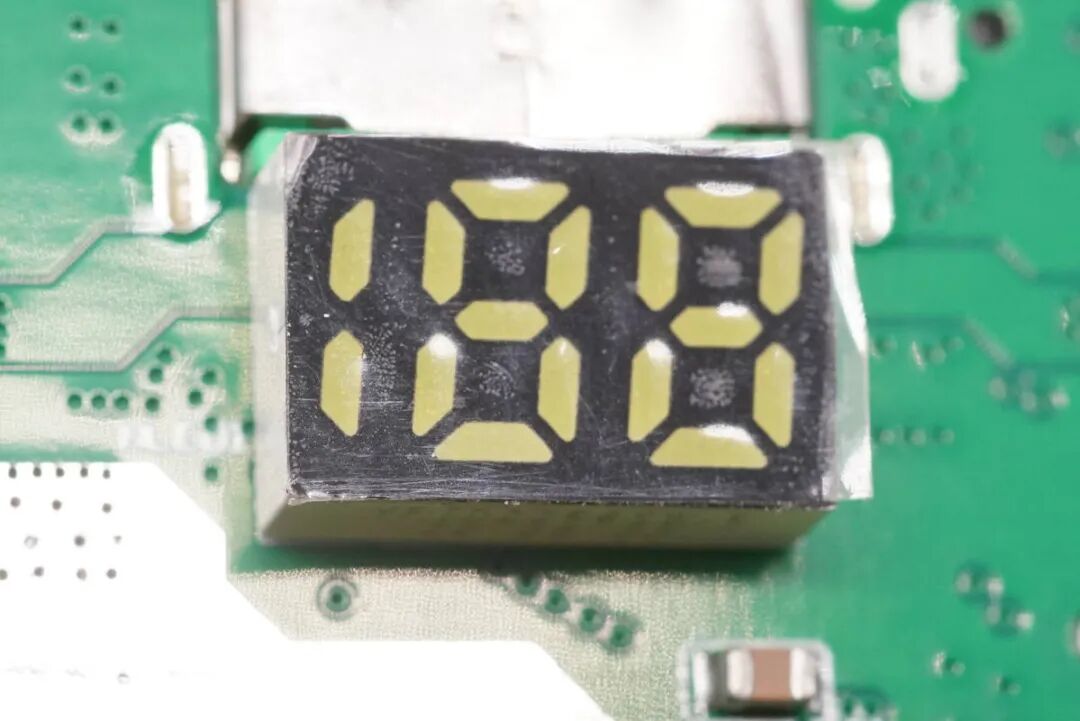

LED显示屏特写。

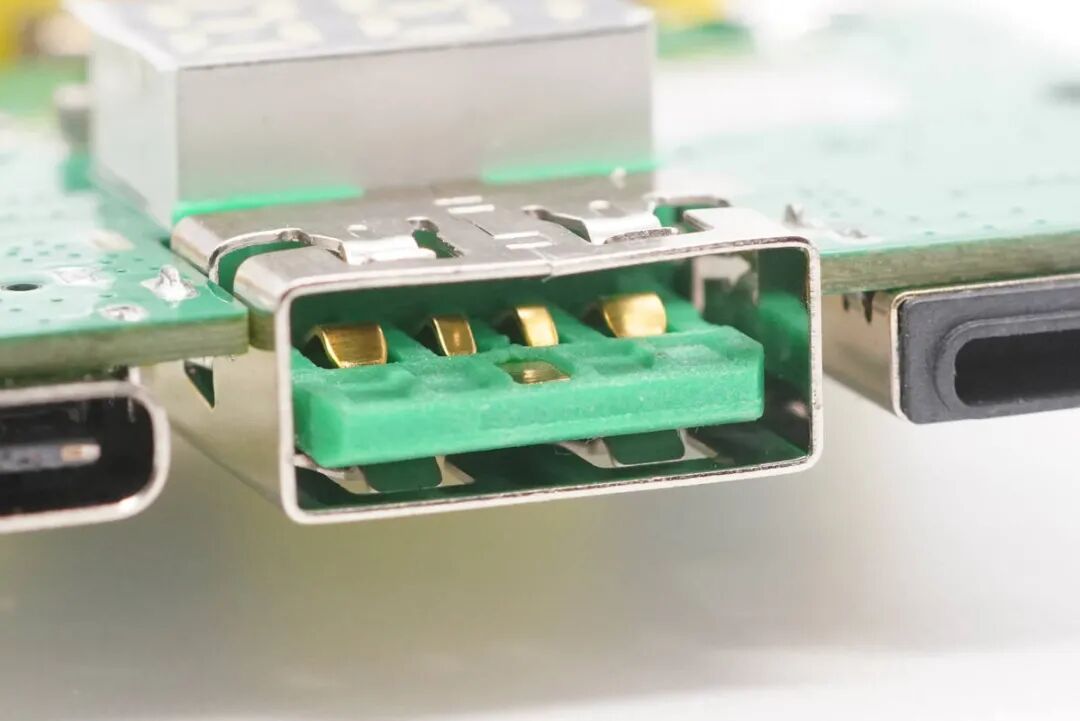

USB-A母座沉板过孔焊接。

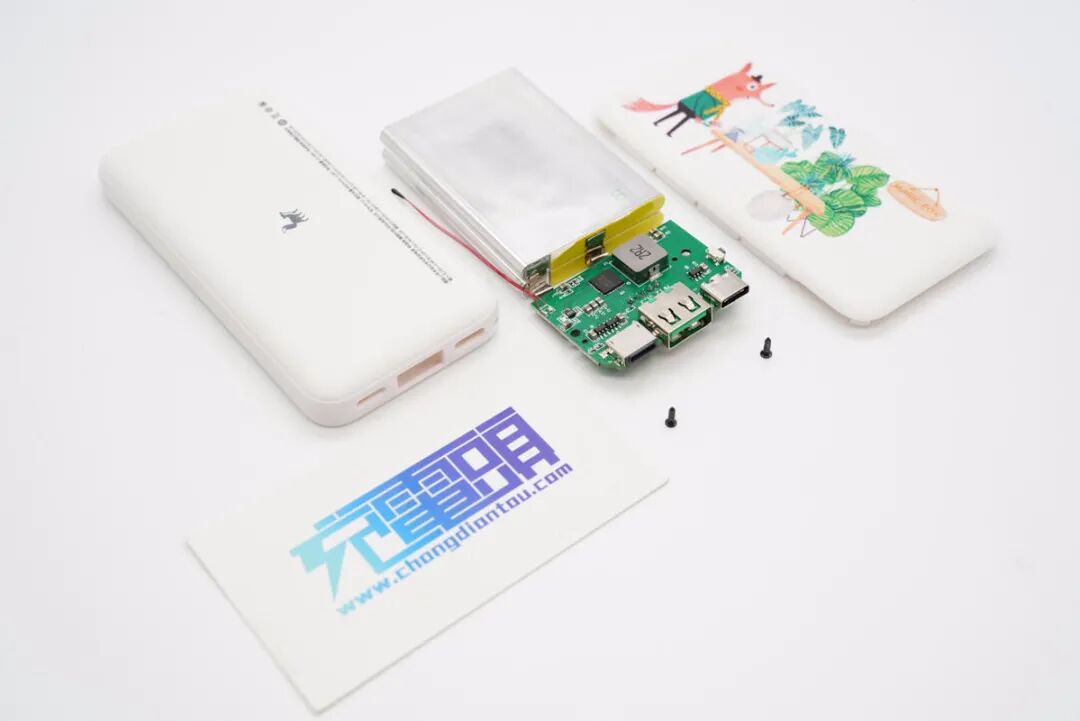

全部拆解完毕，来张全家福。
充电头网拆解总结
魔狐这款移动电源机身小巧圆润，上手体验感好同时也方便携带，产品本身容量比较小，适合日常使用。充电宝支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS等协议，兼容性十分全面，支持18W QC/PD快充，支持华为22.5W快充，满足绝大多数品牌手机充电需求。
充电头网通过拆解了解到，这款移动电源采用智融SW6208高集成主控芯片，A+C+L三口均由其控制进行输入输出。电芯采用金属壳设计，不易鼓包保护性也强，是这款产品的又一大亮点，此外采用芯颖XB8886G和热敏电阻对电芯进行保护。
