拆解报告：羽博50000mAh双向快充移动电源
----- 充电头网拆解报告 第1600篇 -----
此前YOOBAO羽博推出了一款超大容量快充移动电源H5，总容量高达50000mAh，充满一次可用近一周时间，续航强劲。不仅如此，产品还配备了3A1C四个USB接口，可同时给四台设备供电，非常适合组团开黑或集体外出活动等场景使用。那么下面充电头网就对这款移动电源进行拆解，看看其用料设计如何。
此前，充电头网还拆解了羽博30000mAh 65W PD快充移动电源、羽博20000mAh 45W PD双向快充移动电源、羽博30000mAh全接口快充移动电源、羽博26800mAh 45W USB PD快充移动电源、羽博20000mAh PD移动电源拆解等多款产品，大家可以点击蓝色字体查看拆解详情。
一、羽博50000mAh移动电源外观

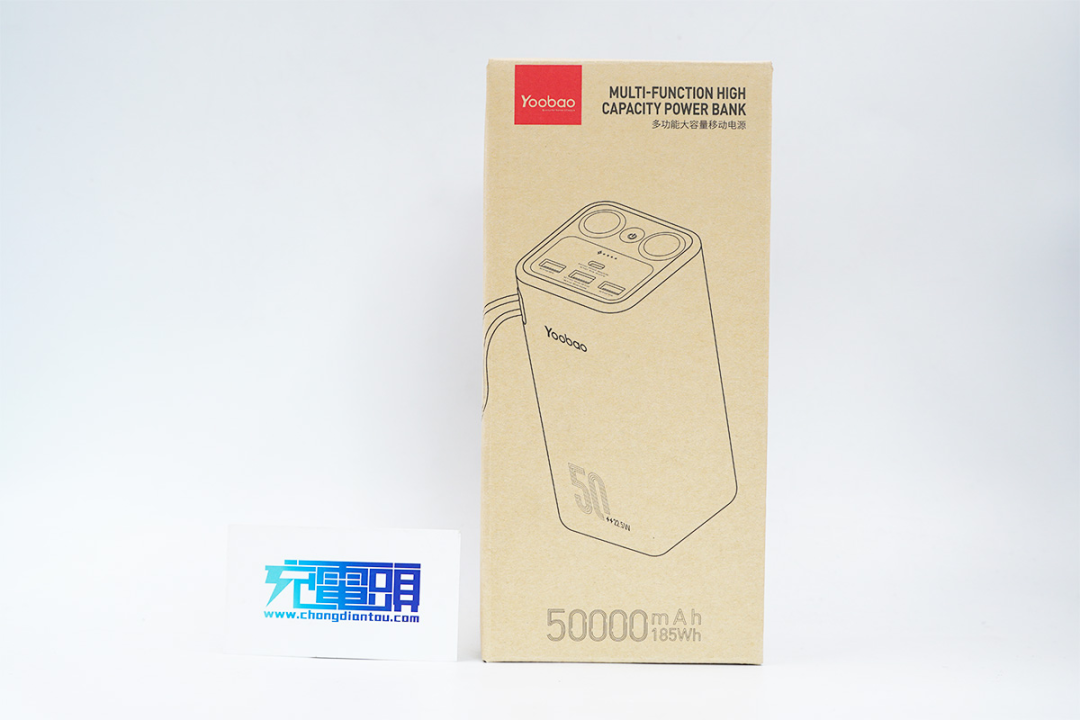

产品采用牛皮纸盒包装，正面印有YOOBAO品牌、产品名称、外观简图和容量等。

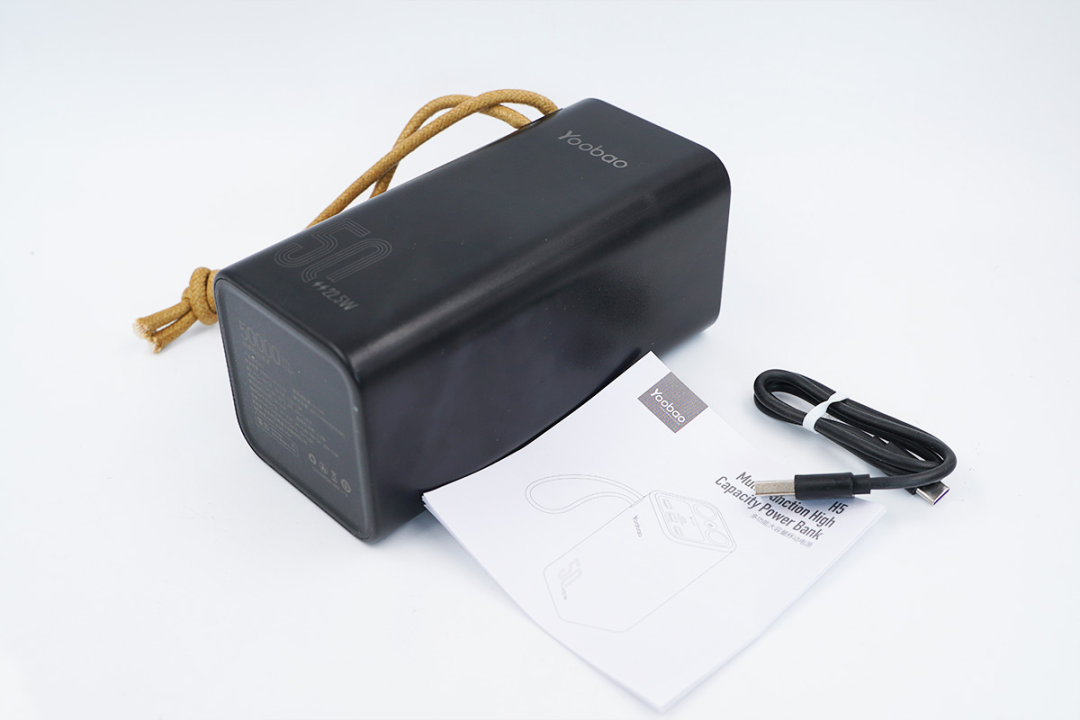

包装内含移动电源、USB-A to USB-C数据线以及使用说明书。

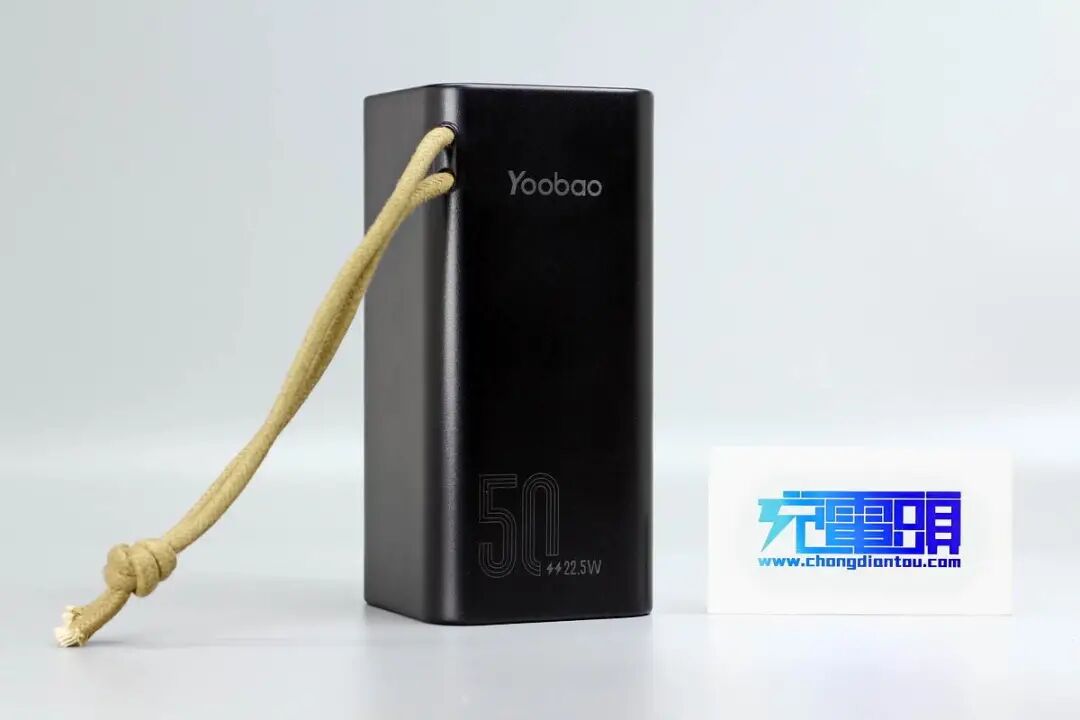

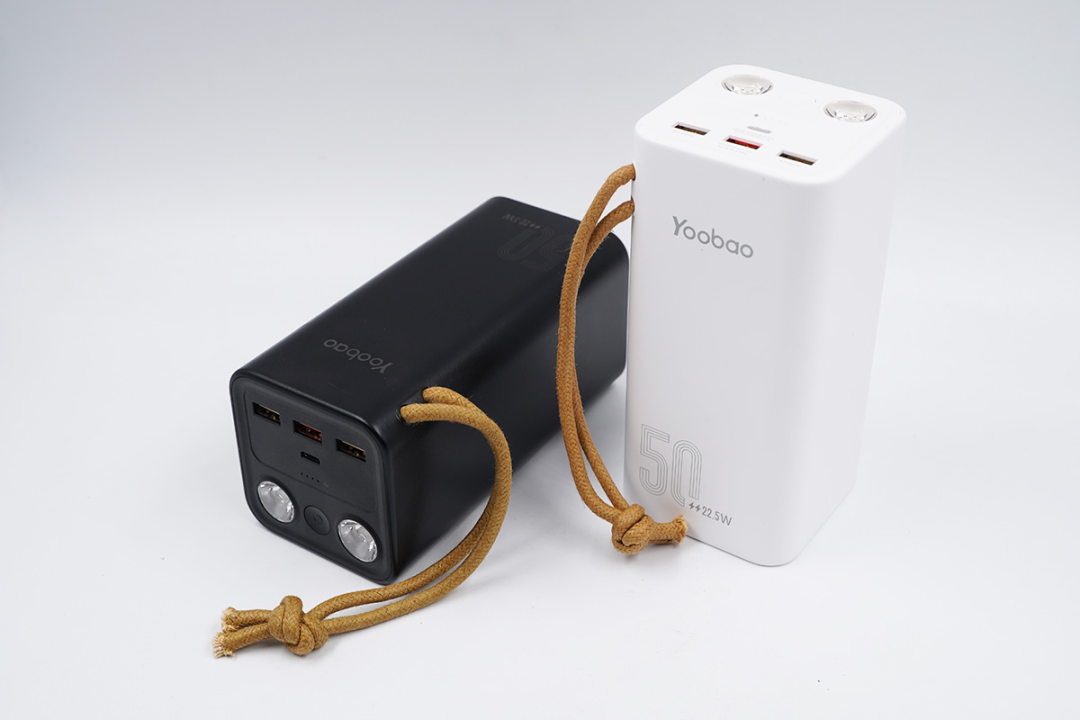

移动电源有黑白款式，充电头网拿到的是黑色款。
移动电源采用方柱造型设计，全身采用PC阻燃材质塑料外壳，表面磨砂处理，腰身各面之间过渡圆润，正面印有YOOBAO品牌，50/22.5W艺术字体表面容量和功率。

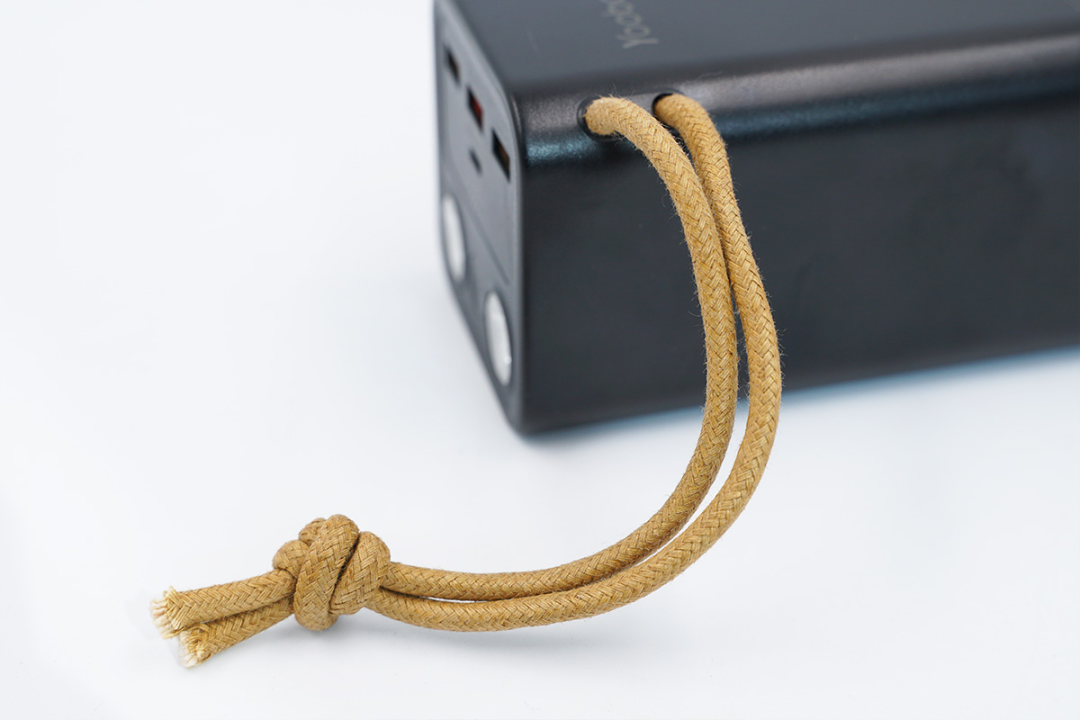

侧面带有提手，方便携带。

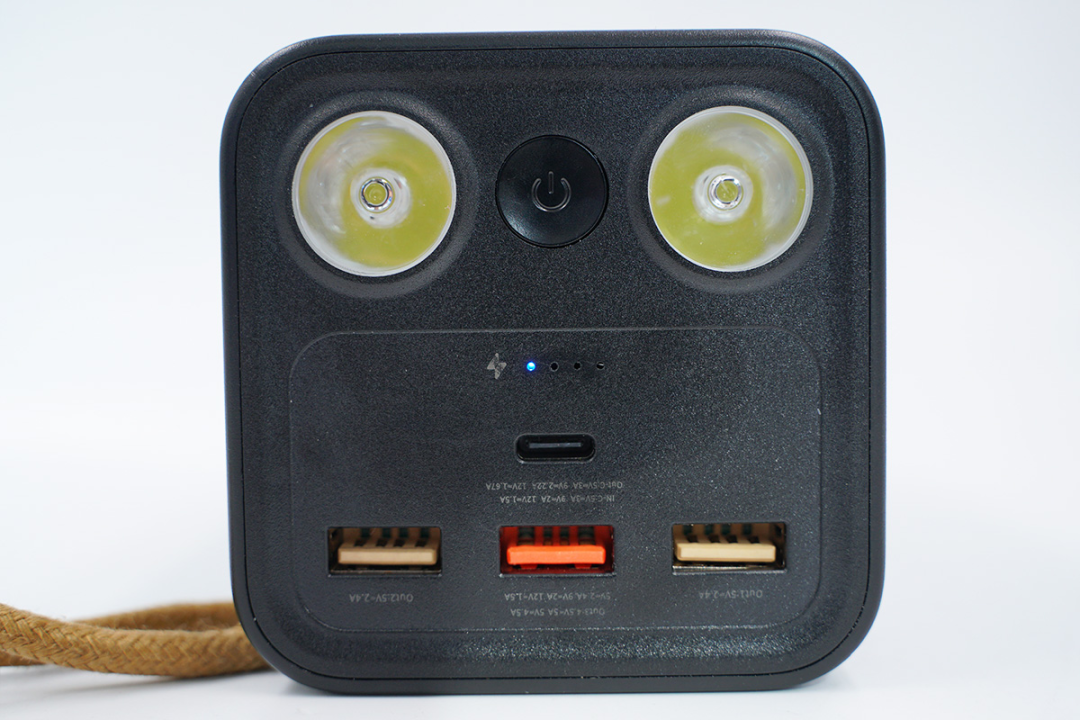

顶部设有电源键、照明灯、电量指示灯、3A1C四个USB接口。

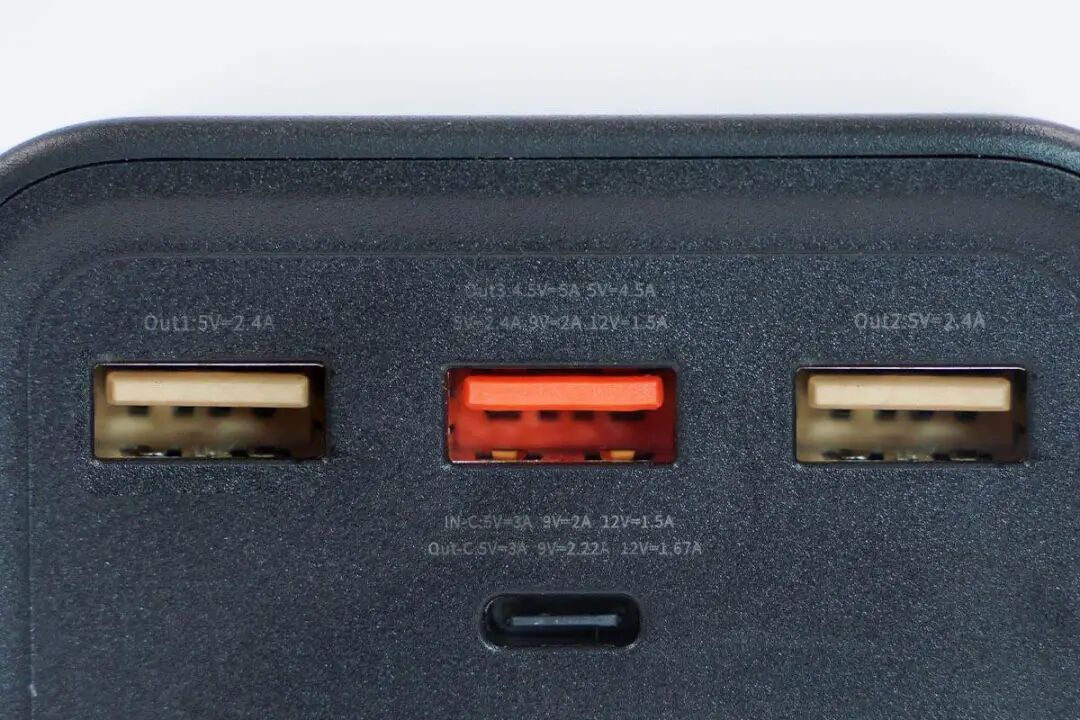

USB接口特写：USB-C口黑色胶芯不露铜，支持双向快充；中间USB-A口橘红色胶芯，支持快充输出；两侧白色胶芯的为标充口。
底部外壳上标注有移动电源参数
型号：H5
锂电池能量：185Wh
电池容量：50000mAh 3.7V
额定容量：32000mAh（5V3.6A）
USB-C输入：5V3A、9V2A、12V1.5A
USB-C输出：5V3A、9V2.22A、12V1.67A
USB-A1/A2输出：5V2.4A
USB-A3输出：4.5V5A、5V4.5A、5V2.4A、9V2A、12V1.5A
总输出：5V3.6A
照明灯功率：1.6W
产品规格：156x73x73mm（约）
产品重量：1110g（约）
制造商：东莞市羽博通讯设备有限公司

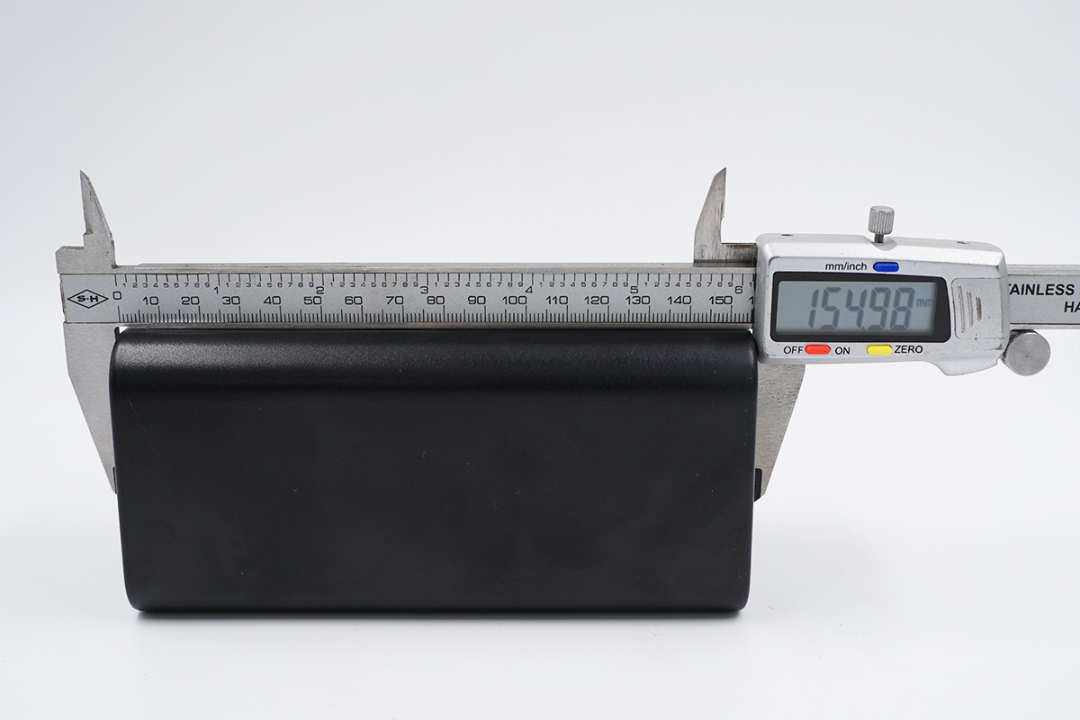

使用游标卡尺实测移动电源机身长度为154.98mm。

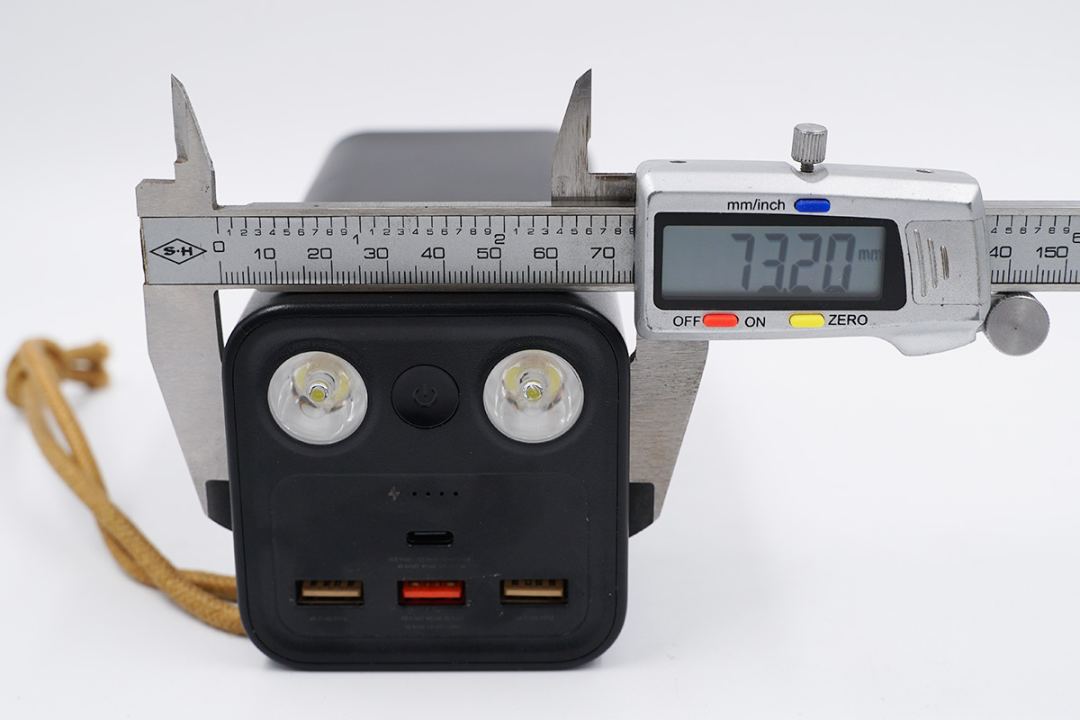

宽度为73.20mm。

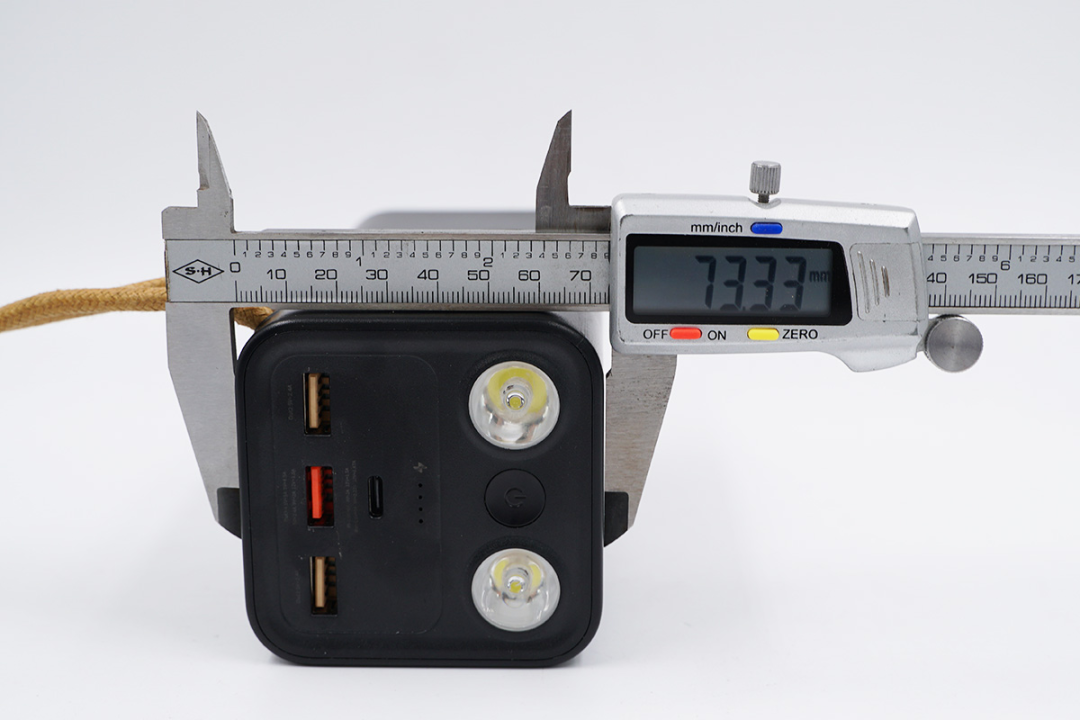

厚度为73.33m。

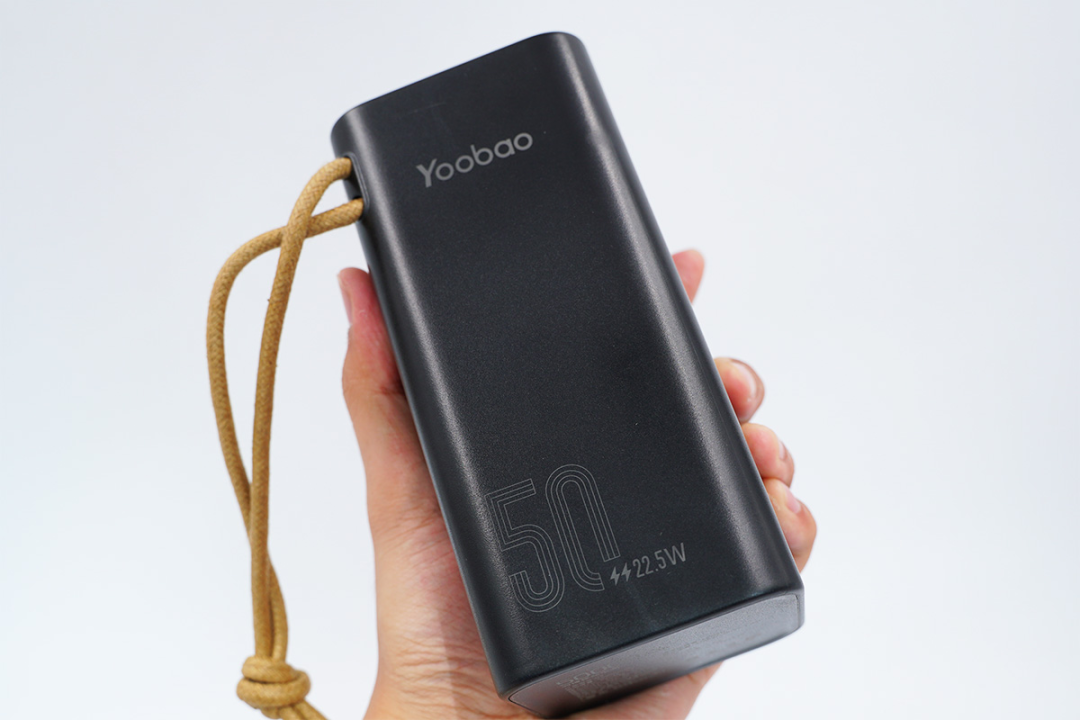

拿在手上的直观感受。

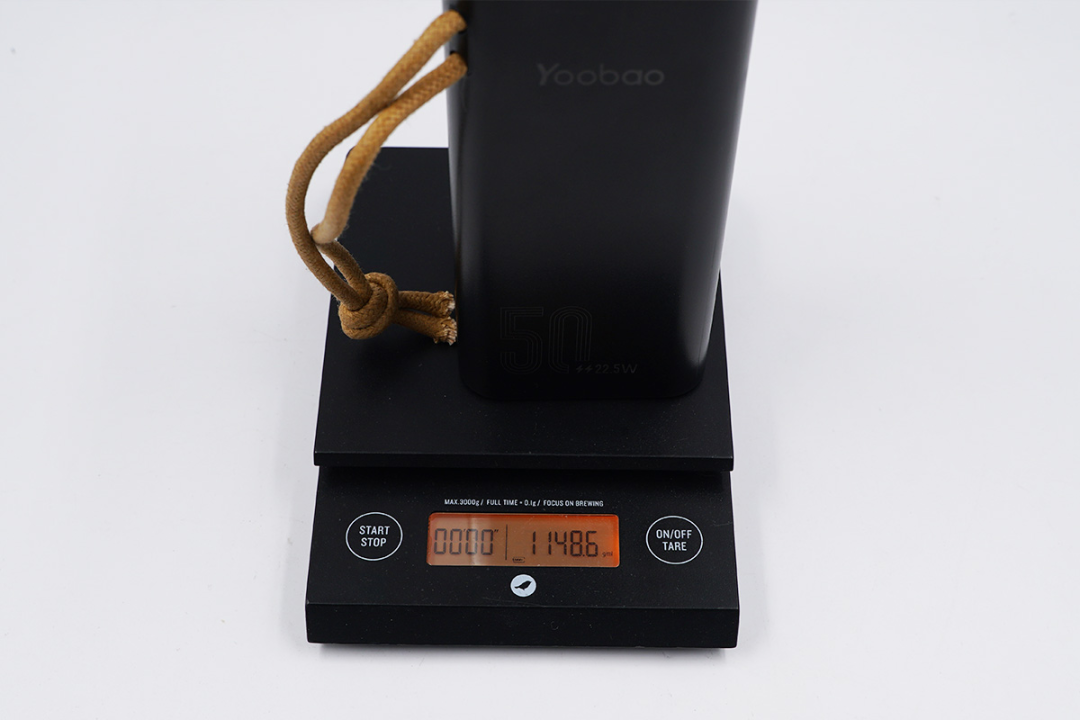

产品净重约为1149g。
使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

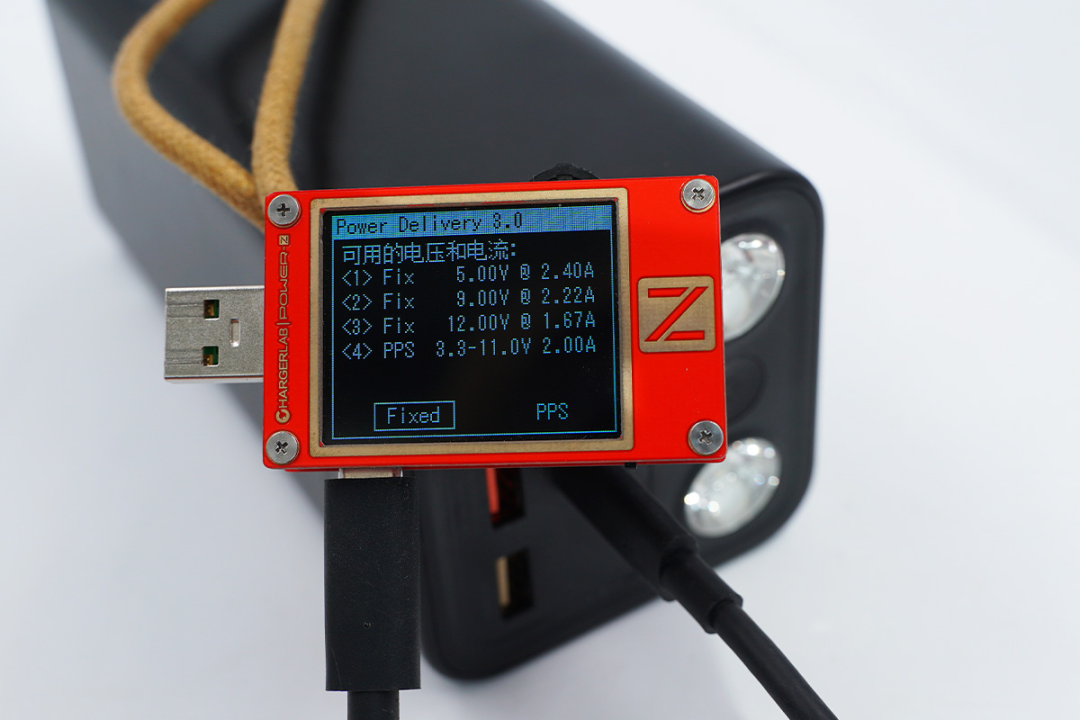

此外PDO报文显示C口还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

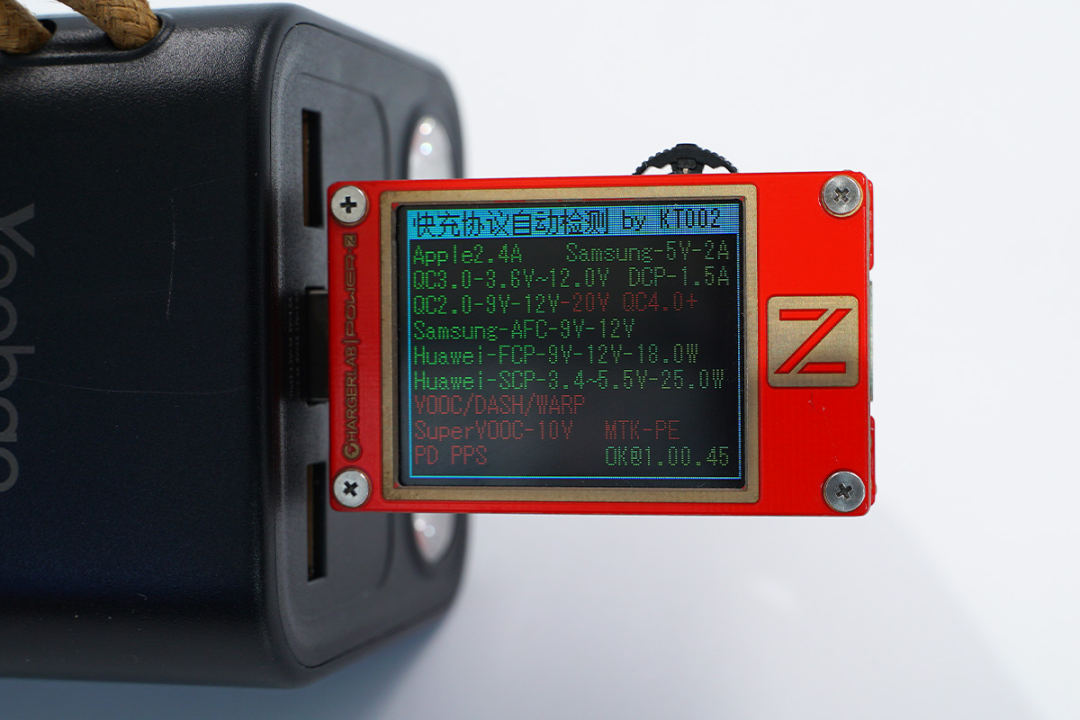

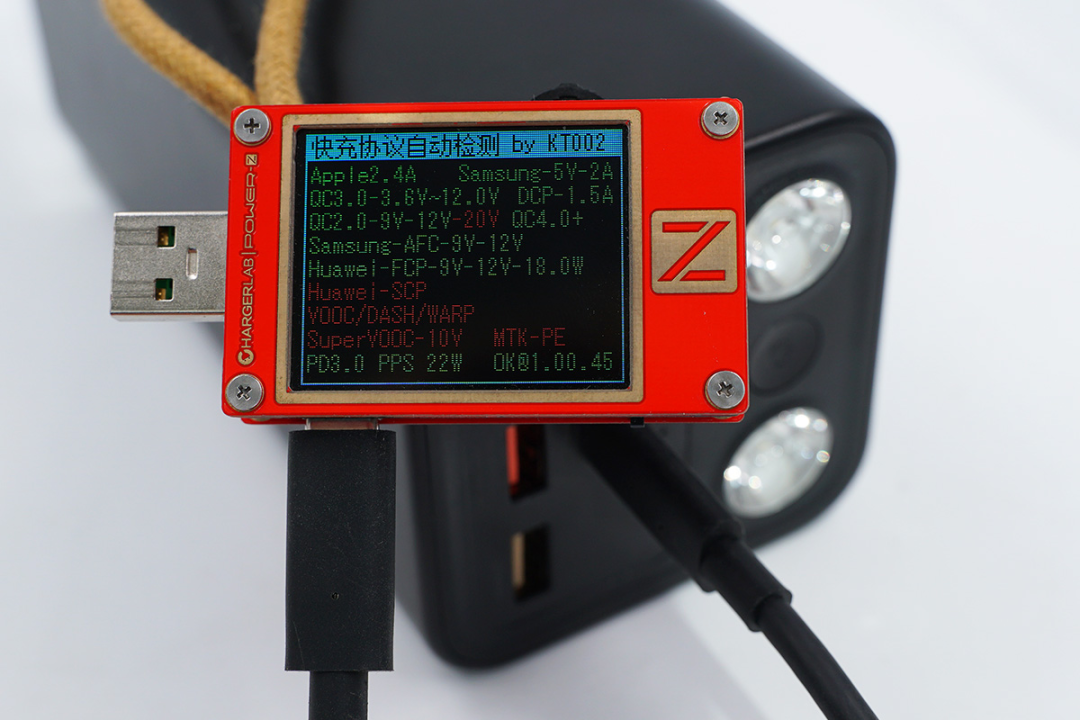

使用KT002检测USB-A快充口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

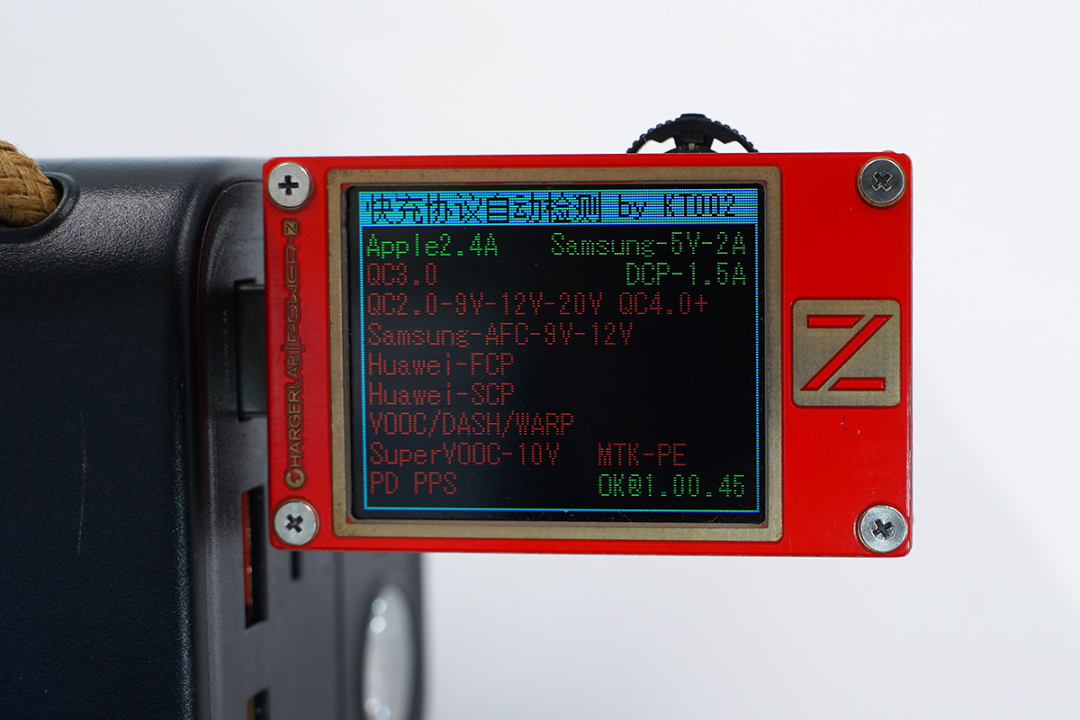

另外两个USB-A标充口仅支持Apple 2.4A、Samsung 5V2A、DCP协议。
使用这款移动电源的USB-C口给iPhone 12 Pro充电，实测充电功率为9.16V 2.19A 20.04W。
二、羽博50000mAh移动电源拆解

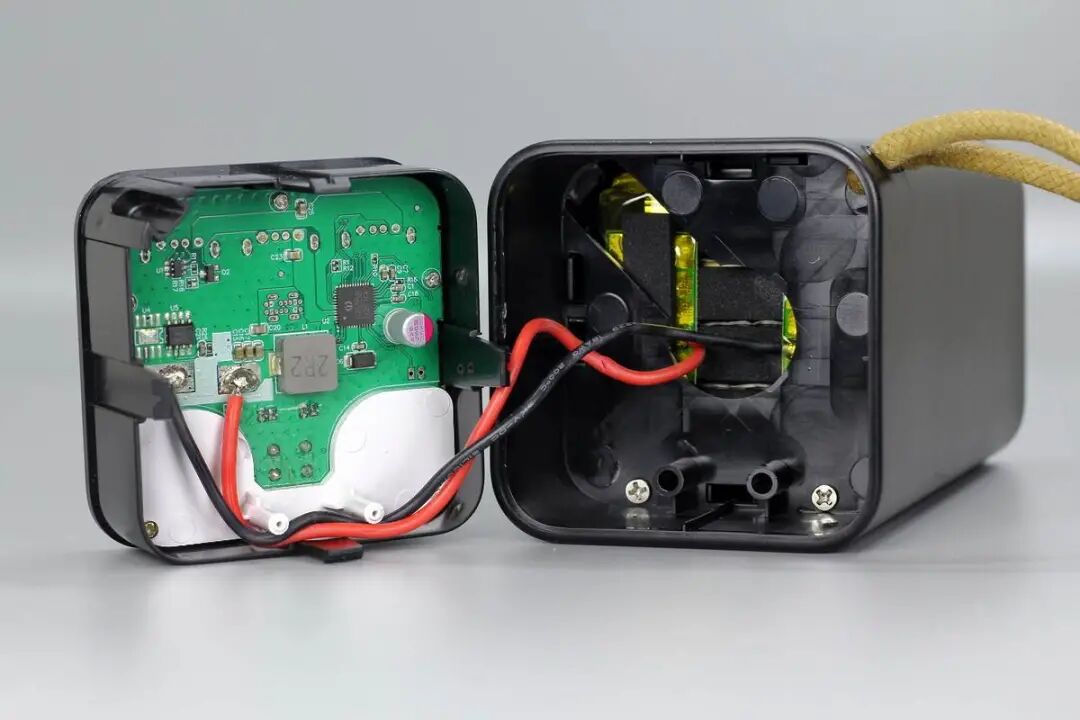

将机身顶部外壳拆下，PCB板使用螺丝固定在该塑料壳上，电芯使用塑料壳配合螺丝固定在壳体内部，正负极通过硅胶线焊接到PCB板上。
将隔离板上的螺丝拆掉即可从机身底部将电芯取出，电芯放在塑料槽内进行隔离保护，双层外壳提供足够的防护和缓冲。
电池组还套有透明塑料膜，同时还贴有泡棉进行缓冲保护。

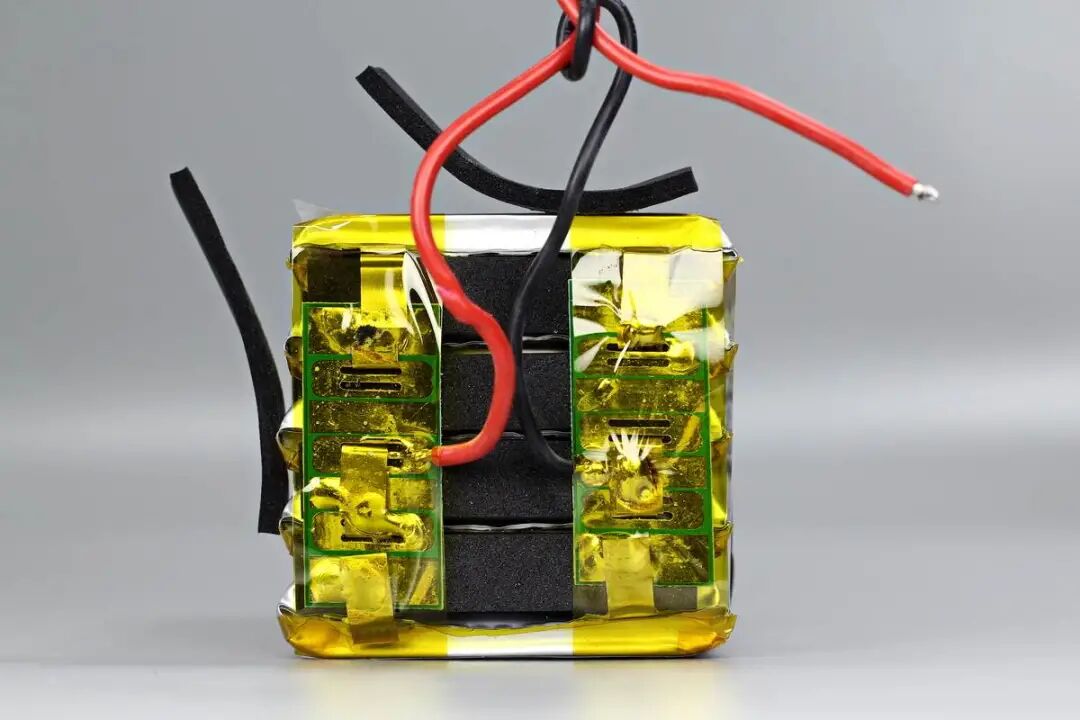

电芯极耳间填充泡棉，两侧采用PCB板将正/负极镍片连接，五块电芯并联。

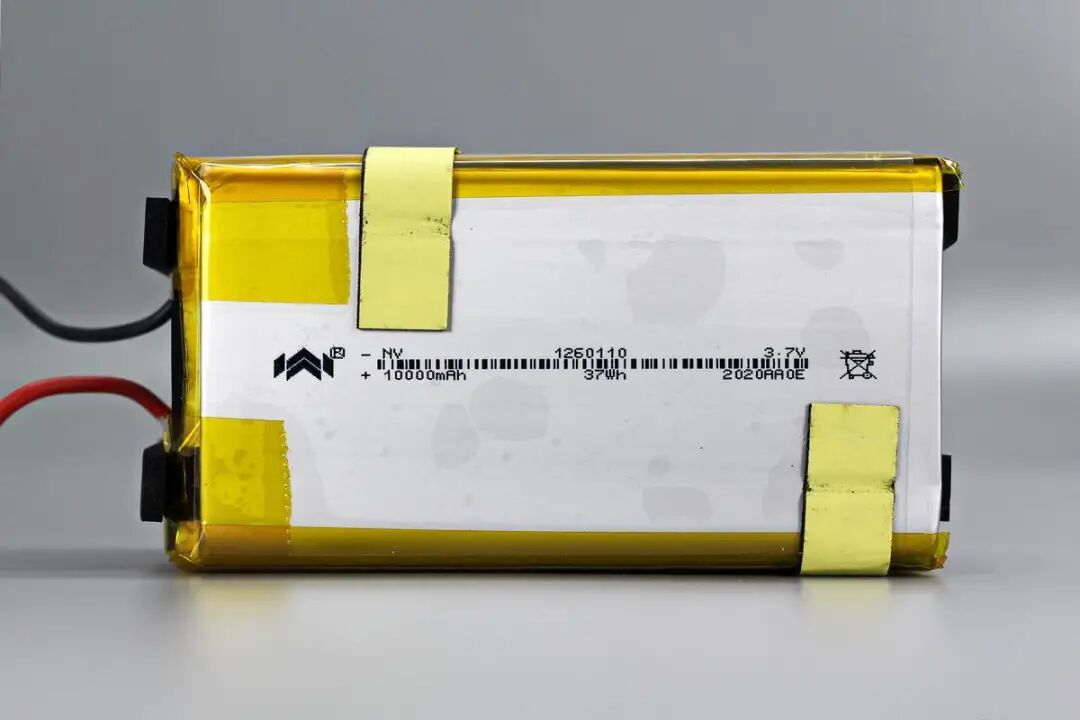

电芯来自诺威新能源，单块规格为10000mAh/3.7V/37Wh，尺寸为110x60x12mm。

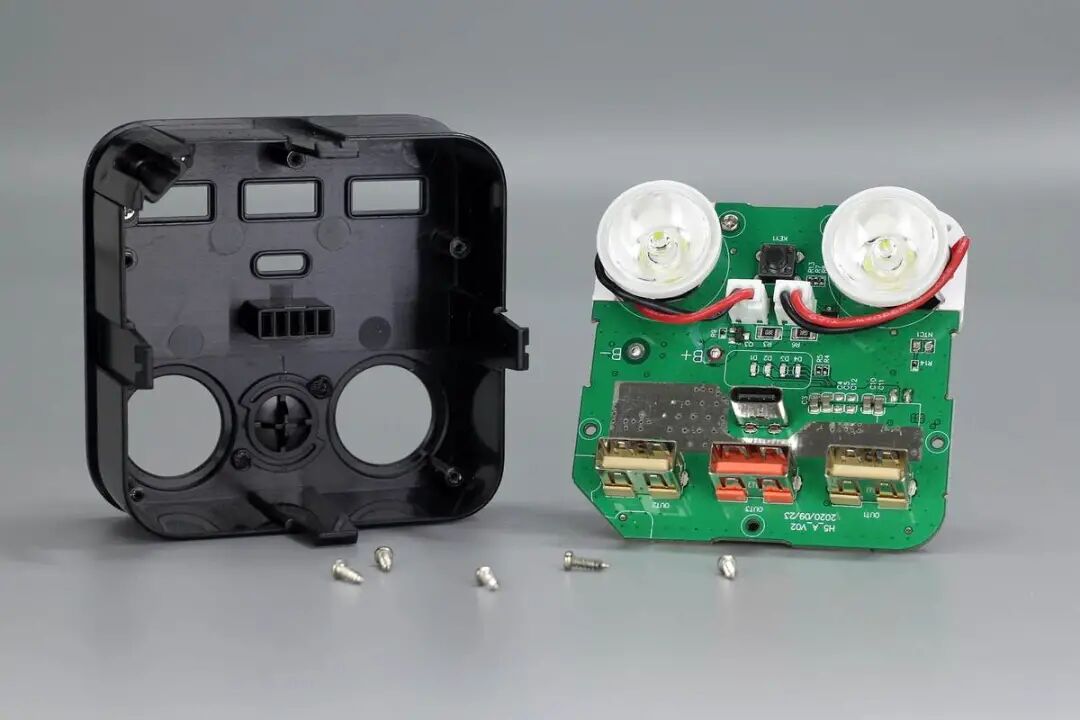

拆掉螺丝取下PCB板，照明灯导线采用插拔式设计，方便组装。

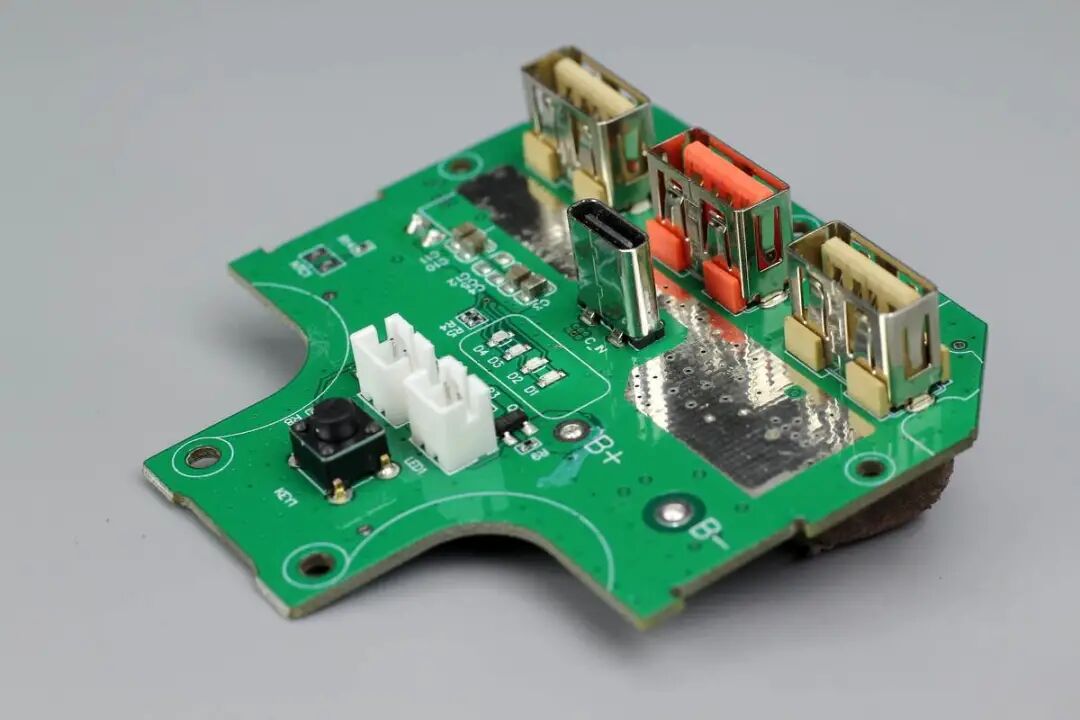

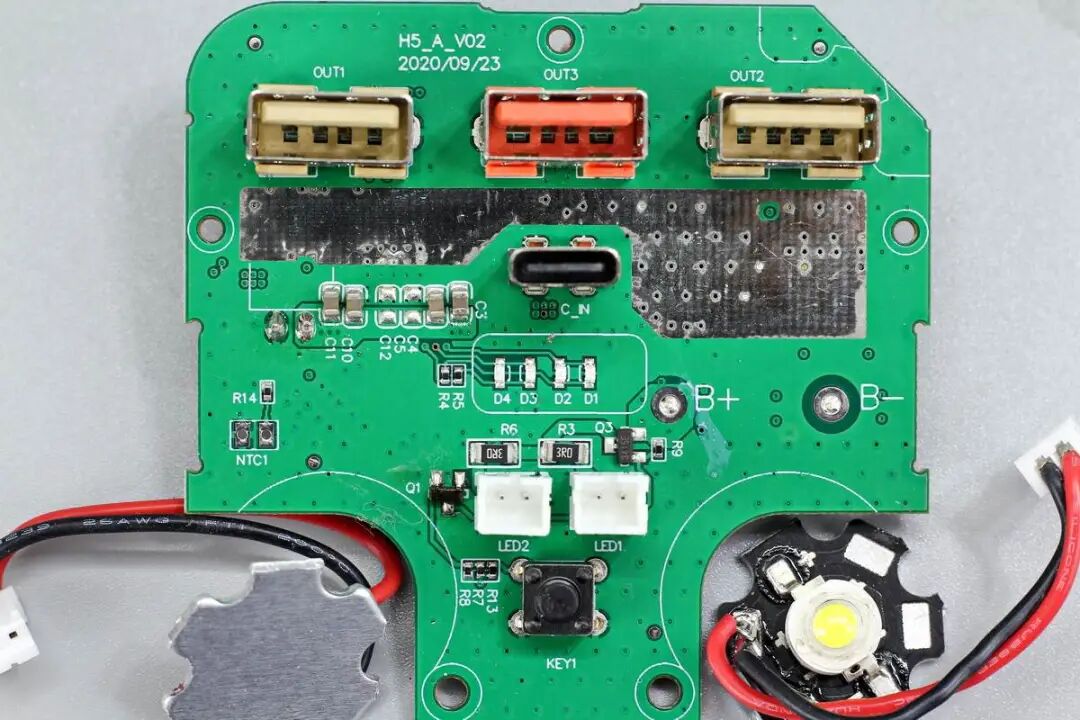

PCB板正面一览，母座旁边区域露铜加锡以及过孔设计，帮助另一面的芯片散热。
USB母座均垂直过孔焊接，LED照明灯插槽旁边是电源键。

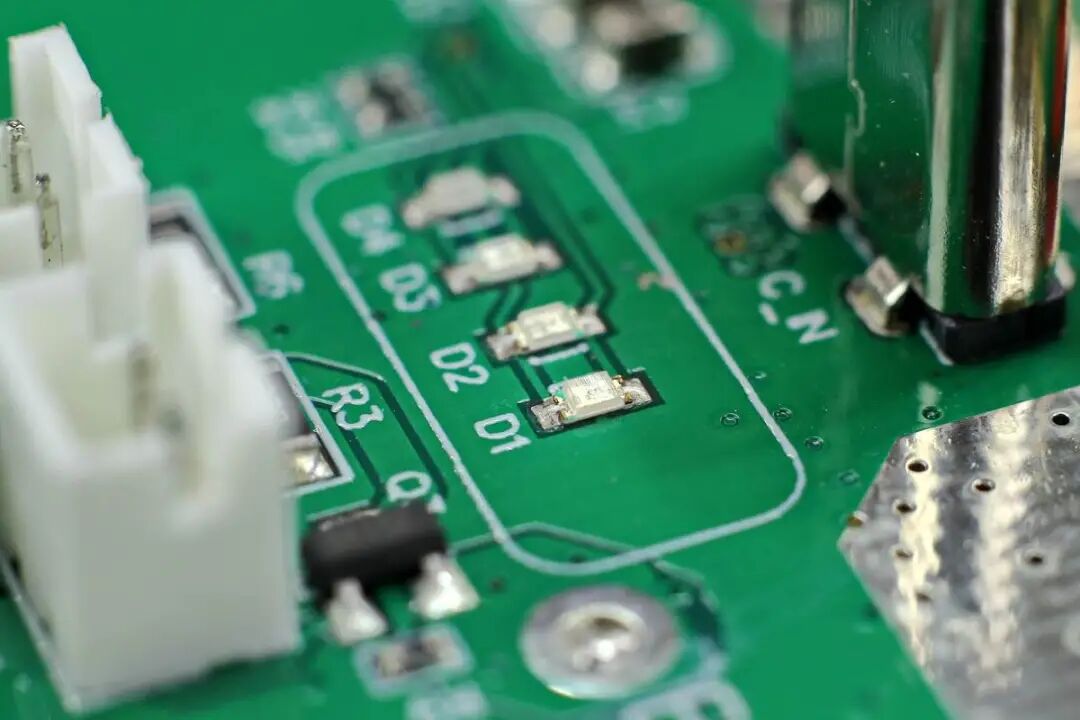

LED电量指示灯特写。
PCB板另一面一览，设有滤波电容、移动电源主控芯片、升降压电感、锂电保护芯片等元件。

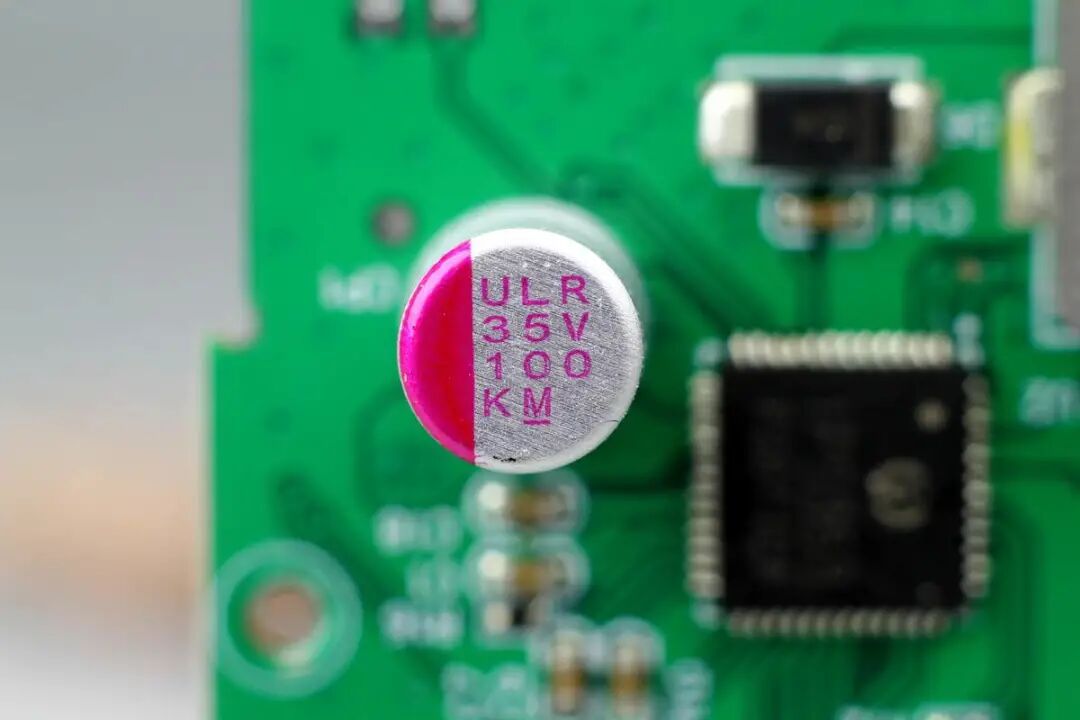

输入滤波固态电容采用万裕ULR系列，规格为35V 100μF。

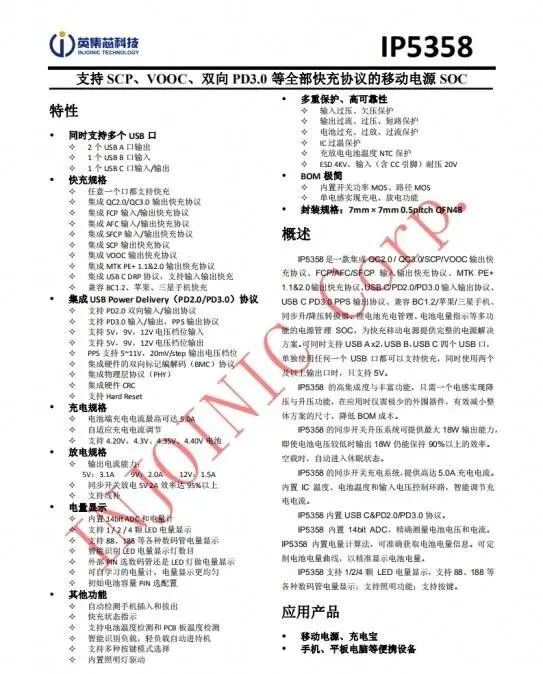

移动电源主控芯片采用英集芯IP5358，这是一款集成QC2.0/QC3.0/SCP/VOOC输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、USB PD2.0/3.0输入输出协议、USB PD3.0 PPS输出协议、兼容BC1.2/苹果/三星手机。
此外，英集芯IP5358内置同步升降压转换器、锂电池充电管理、电池电量指示等多种功能，并支持一个USB-C、两个USB-A以及一个Micro USB共四个接口的控制，单独使用任何一个接口都可以支持快充，可提供最大22.5W的输出功率。
英集芯IP5358同时获得了USB PD3.0和VOOC双认证，是业界首款同时拥有双认证移动电源SOC，为USB PD快充移动电源和VOOC快充移动电源的开发提供了完整、高效的解决方案。此前充电头网已对英集芯IP5358做了相关报道。
充电头网拆解了解到，采用英集芯IP5358的还有REMAX 22.5W快充二合一移动电源、魅族10000mAh 22.5W快充移动电源、羽博22.5W超级快充移电源。同时，英集芯的快充芯片也进入了诺基亚、小米、京东京造、华为、公牛等多家品牌供应链，并获得市场高度认可。

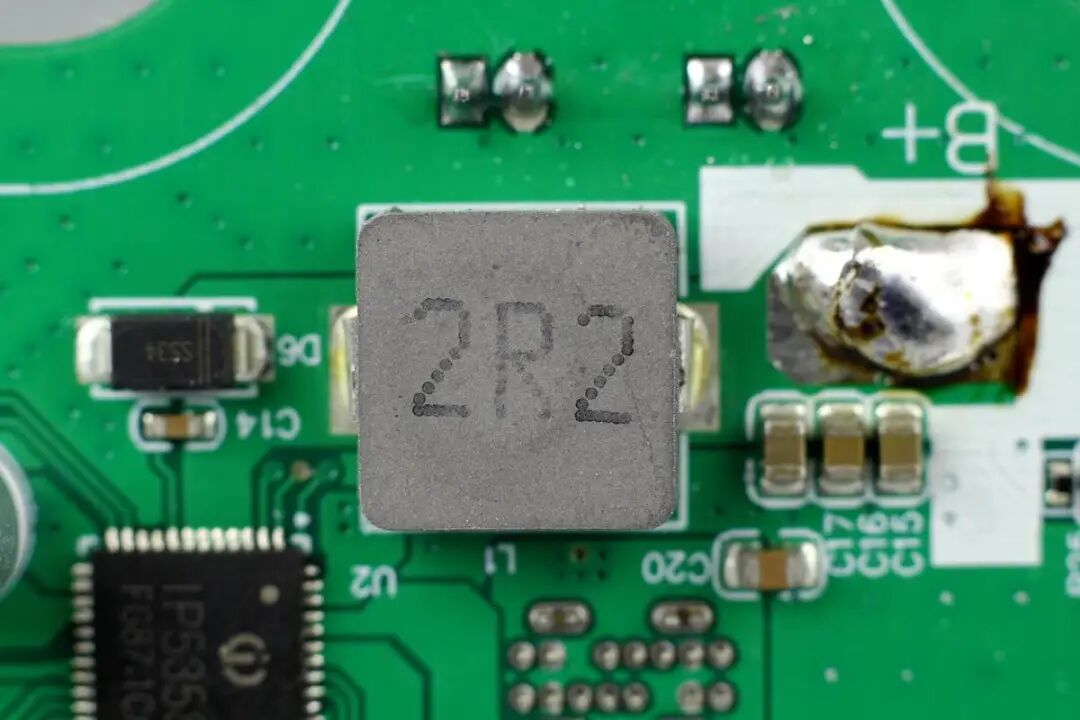

2R2电感特写，配合英集芯IP5358进行升降压实现充放电。

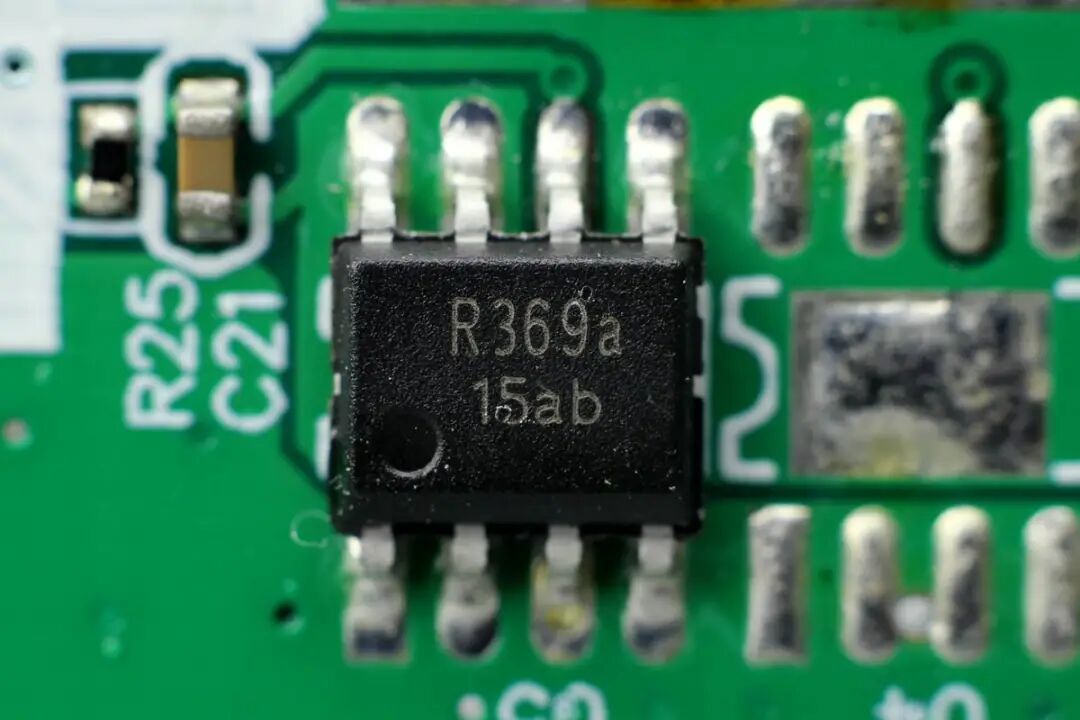

丝印R369a的一体化锂电池保护IC，用于锂电池过充过放保护。

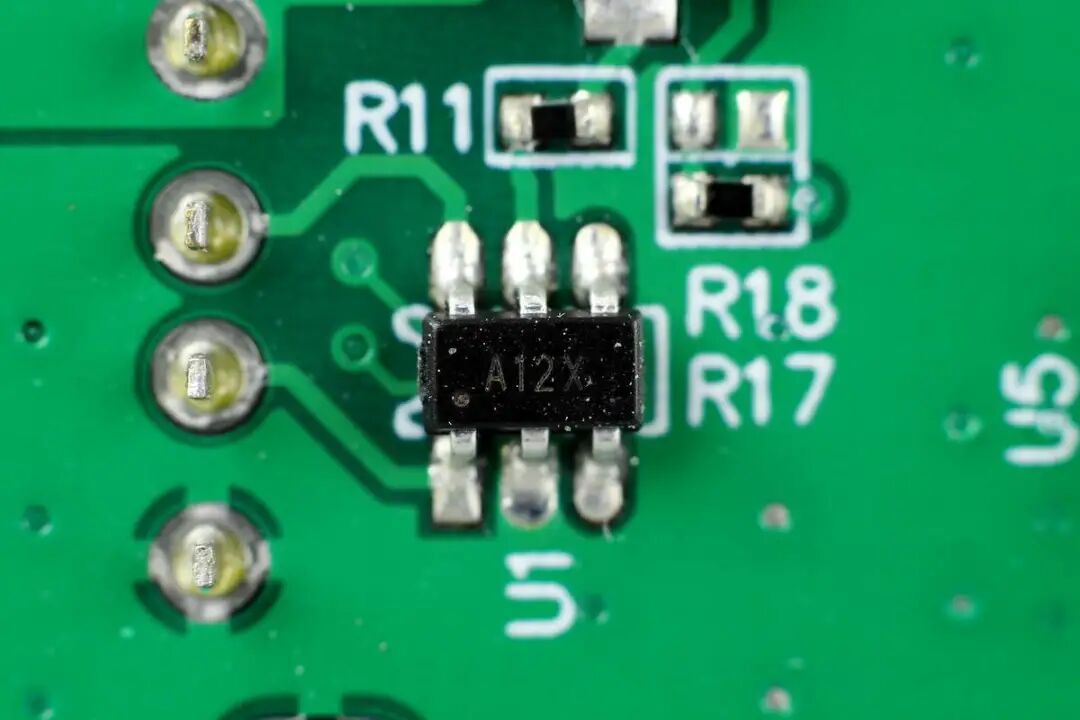

丝印A12X的双路协议芯片，用于5V输出USB-A口自动识别。

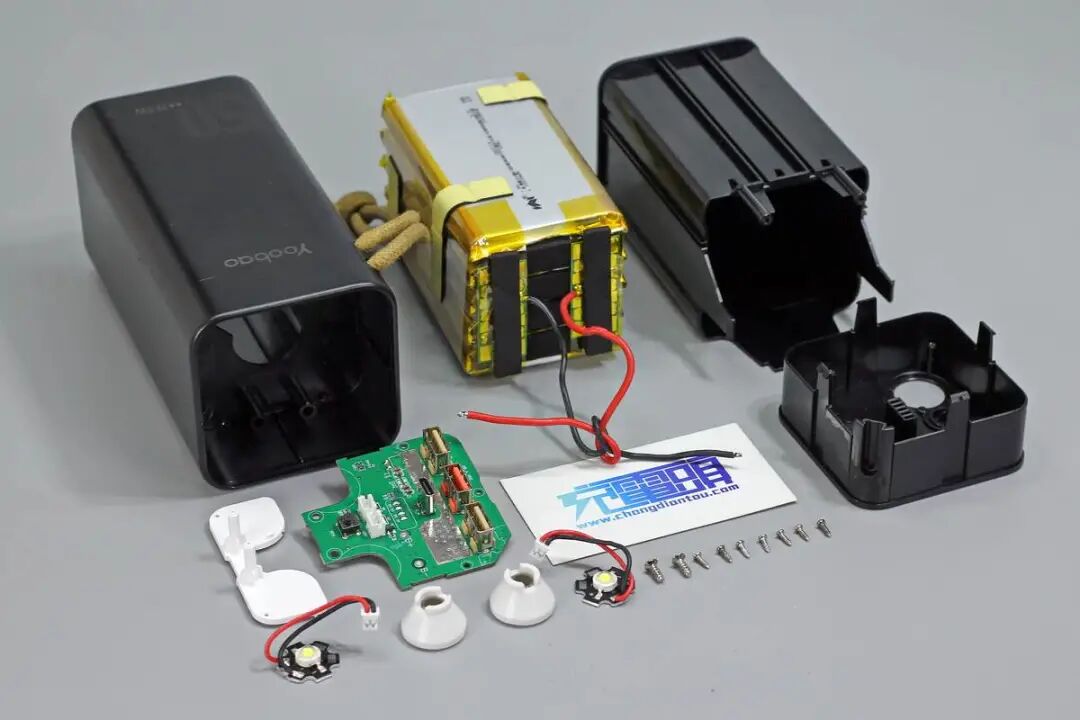

全部拆解完毕。
充电头网拆解总结
羽博H5双向快充移动电源具有超大容量多接口特点，适合多人使用、野营等使用场景。产品支持QC2.0/3.0、AFC、FCP、SCP快充协议，具备9V2.22A和12V1.67A电压档位，可以很好兼容iPhone 12、华为手机等设备。此外配备有照明灯，夜间可以拿来当手电筒使用，也很适合长时间野外工作的人员使用。
充电头网通过拆解了解到，这款移动电源采用双层塑料壳设计，绝缘隔离同时也更加耐用，电芯和PCB板之间有塑料板隔离，通过导线连接通电。五块电芯均来自诺威新能源，并联连接。移动电源主板采用英集芯IP5358主控芯片进行升降压，实现四口充/放电，同时该芯片还具有多种功能，兼容协议丰富，性能强悍。
