----- 充电头网拆解报告 第1603篇 -----

最近充电头网拿到了倍思一款双A口数显车充，主体外壳为铝合金材质，保护性强经久耐用。配备两个USB-A口均支持5V2.4A输出，可分别拿来给手机和行车记录仪供电。下面我们就对这款车充进行拆解，看看其内部设计情况。

此前充电头网还拆解过倍思双SCP快充口车充、倍思22.5W迷你金属车充、倍思30W迷你USB PD快充车充、倍思45W USB PD PPS双口数显车充、倍思45W 1A1C快充车充、倍思65W 1A1C快充车充等产品，大家可以点击蓝色字体查看拆解详情。

一、倍思双USB-A口数显车充外观

车充采用塑料加铝合金外壳，金属壳哑光灰色，机身流线型设计整体圆润，正面印有Baseus品牌。

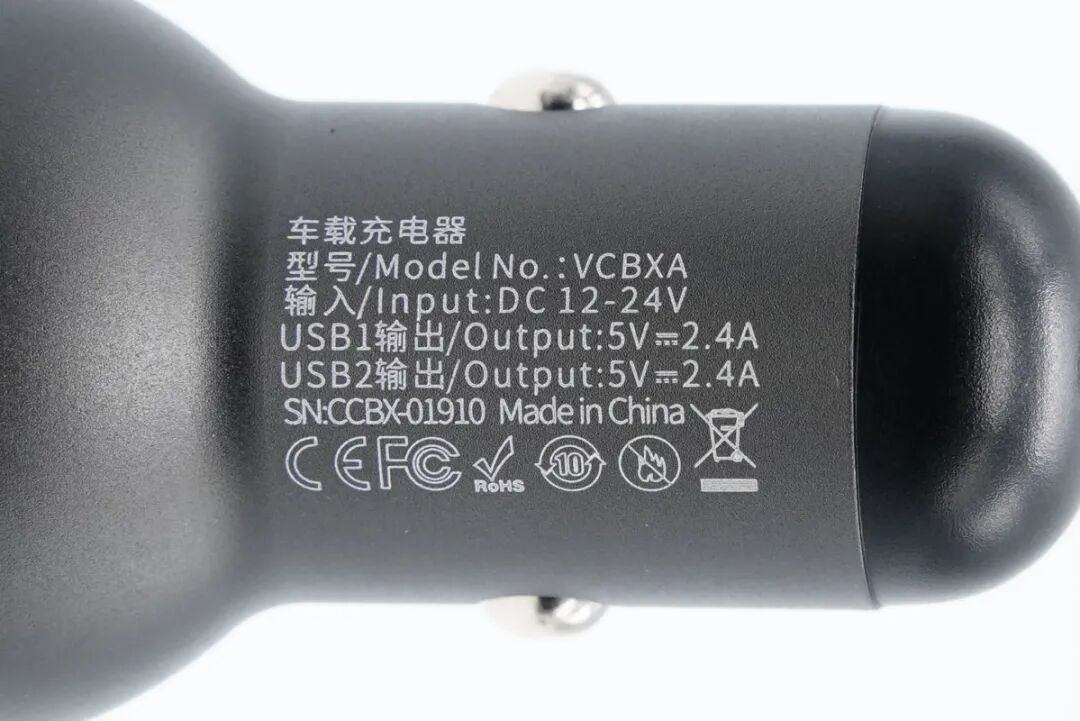

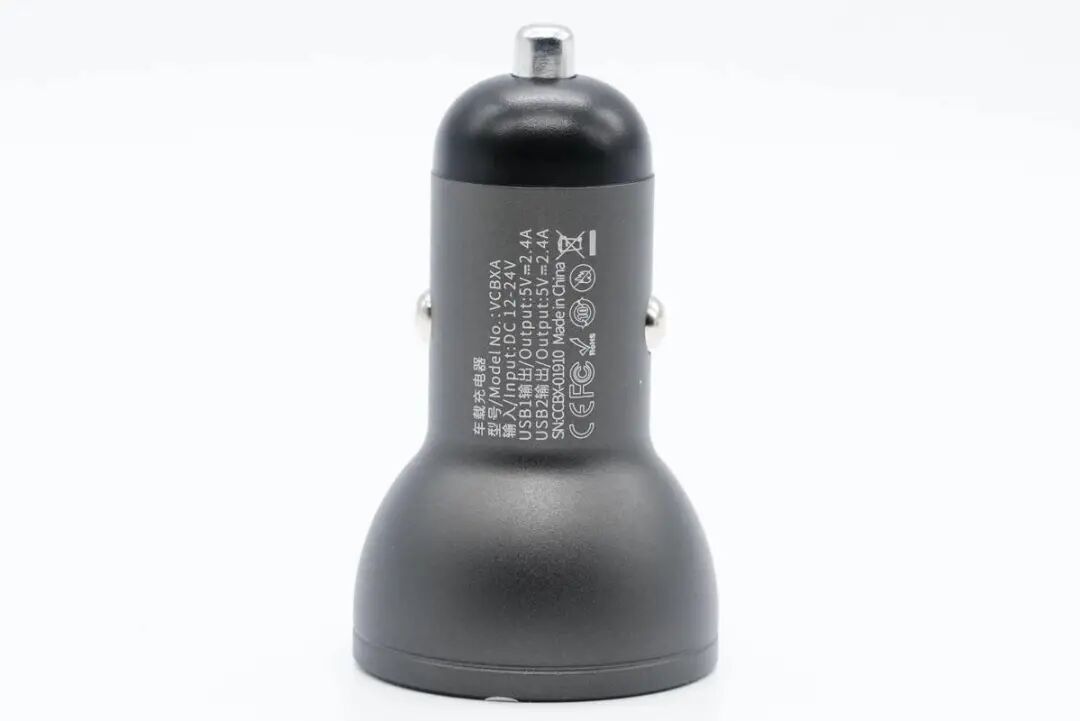

背面印有车充参数。

型号：VCBXA

DC输入：12-24V

USB1输出：5V2.4A

USB2输出：5V2.4A

SN：CCBX-01910

产品已经通过了CE、FCC和RoHS认证。

车充正极特写，塑料壳半圆球体设计。

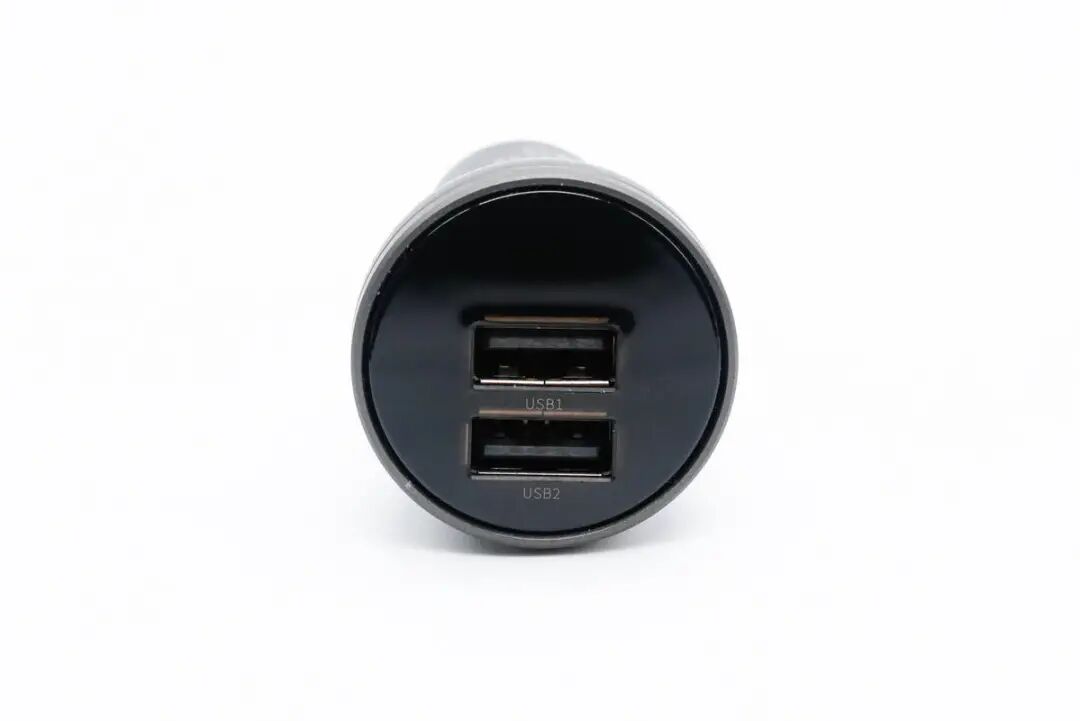

输出顶面采用亮面塑料壳封装，配有LED数显屏以及双USB-A口。

车充拿在手上的直观感受。

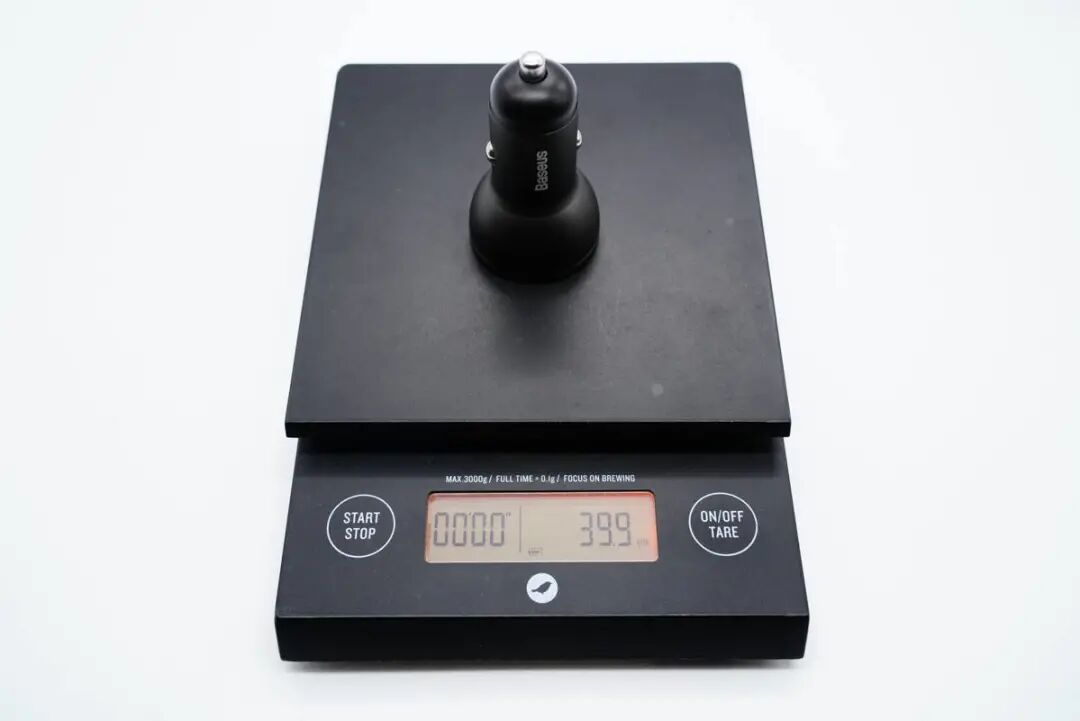

净重约为40g。

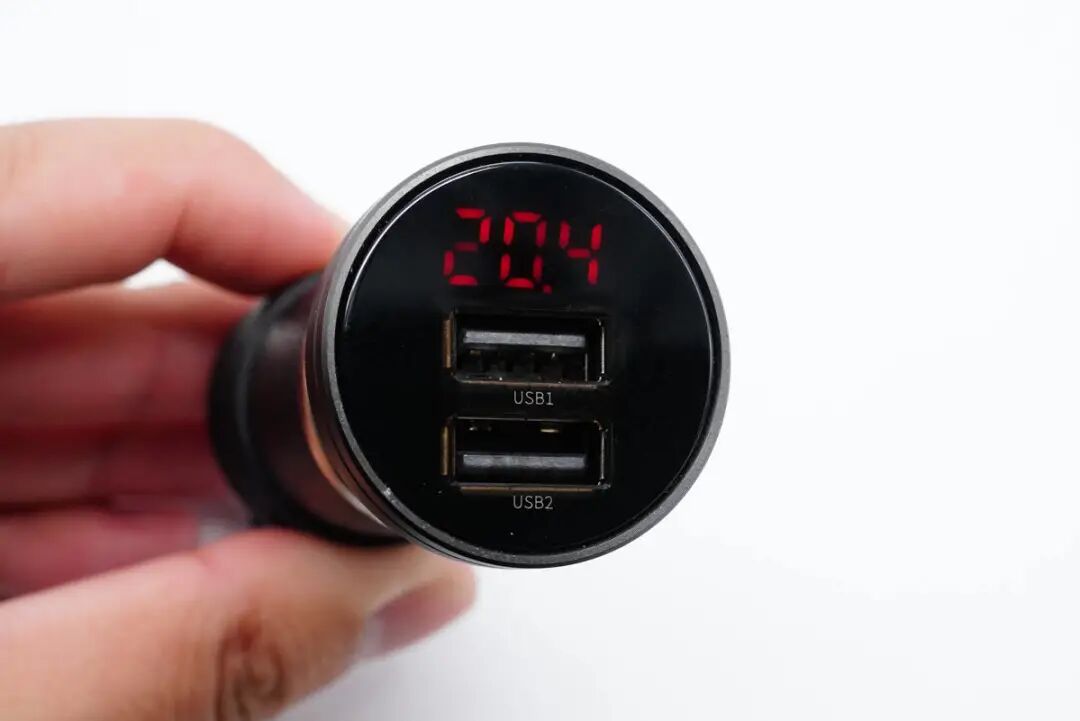

接通电源，LED屏显示空载电压。

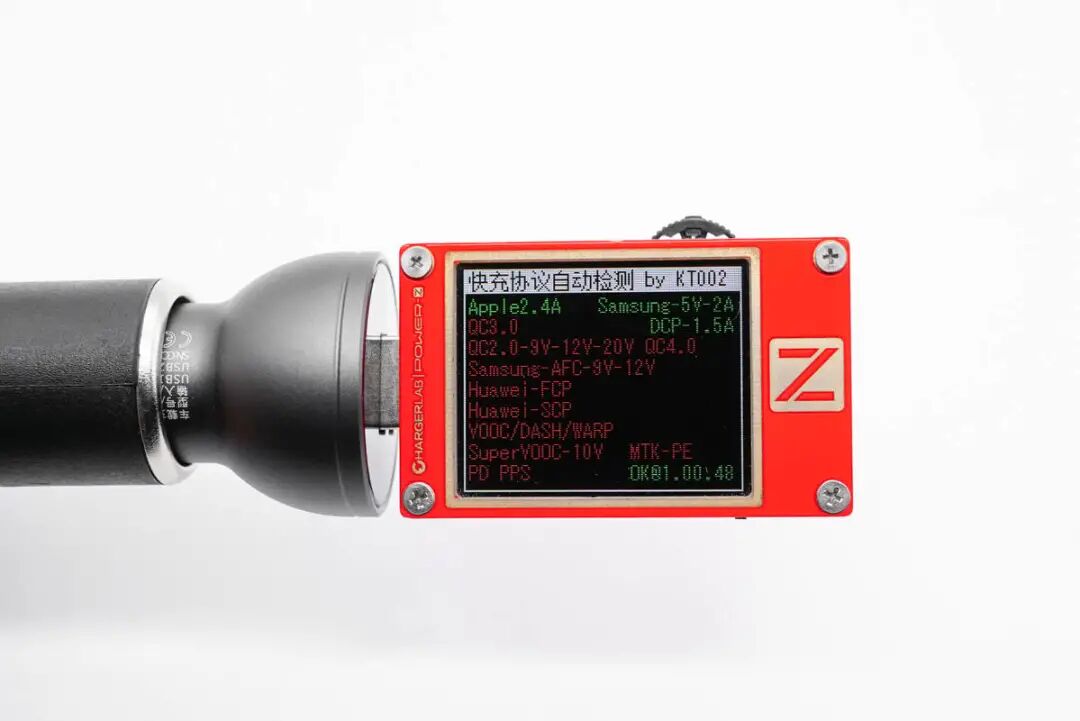

使用ChargerLAB POWER-Z KT002测得USB-A1口支持Apple 2.4A、Samsung 5V2A和DCP协议。

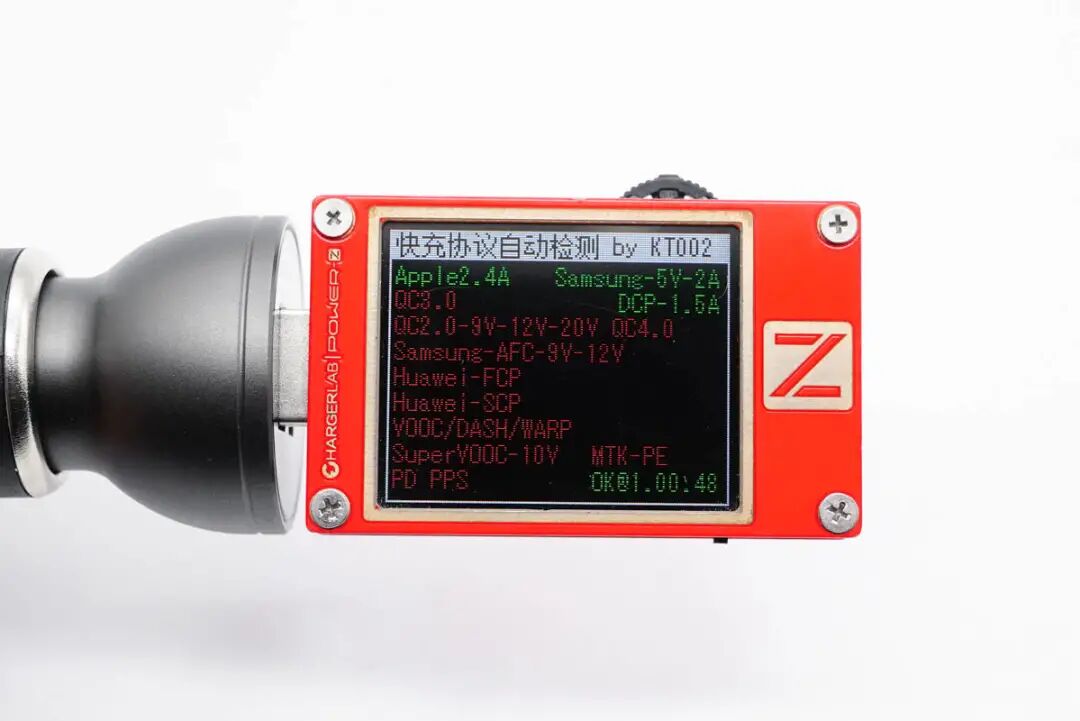

USB-A2口同样仅支持Apple 2.4A、Samsung 5V2A和DCP协议。

二、倍思双USB-A口数显车充拆解

将顶部外壳拆开，采用卡扣进行封装。

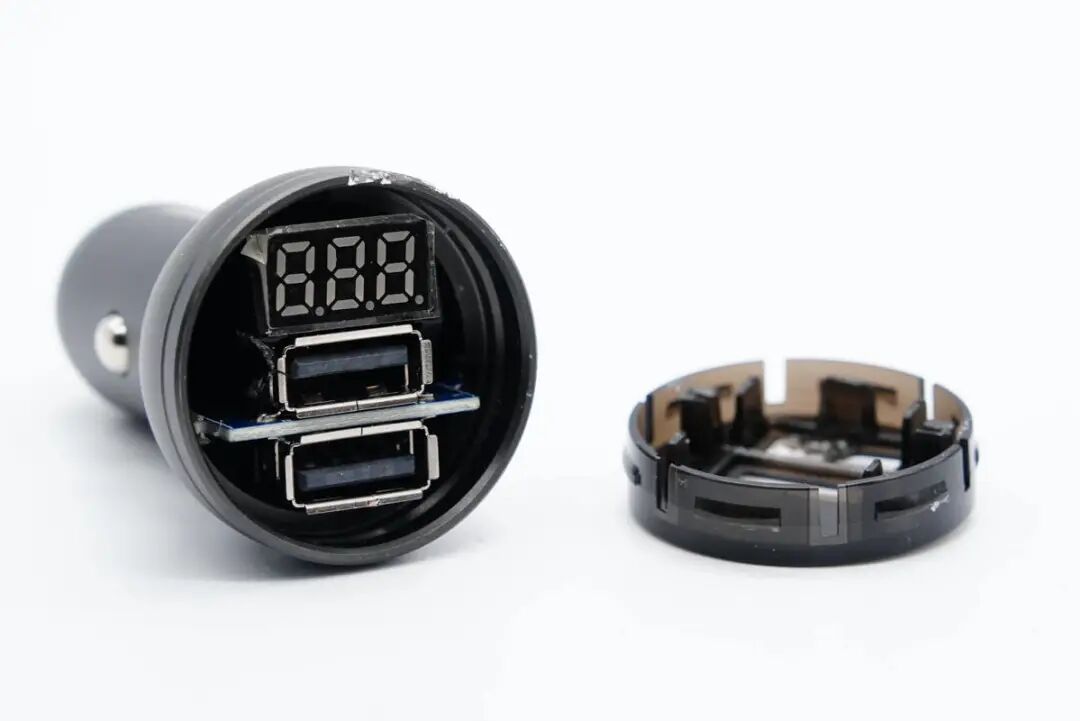

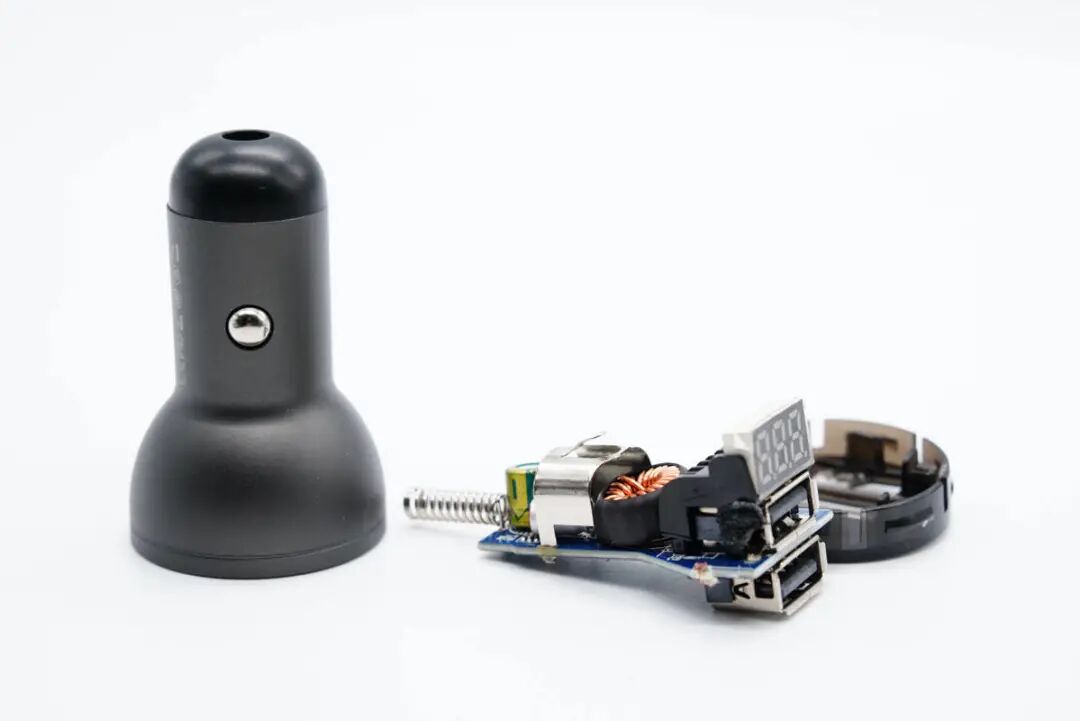

拆掉顶部外壳即可将PCB板轻松取出。

PCB板正面一览，使用输入输出滤波电容、降压电感。

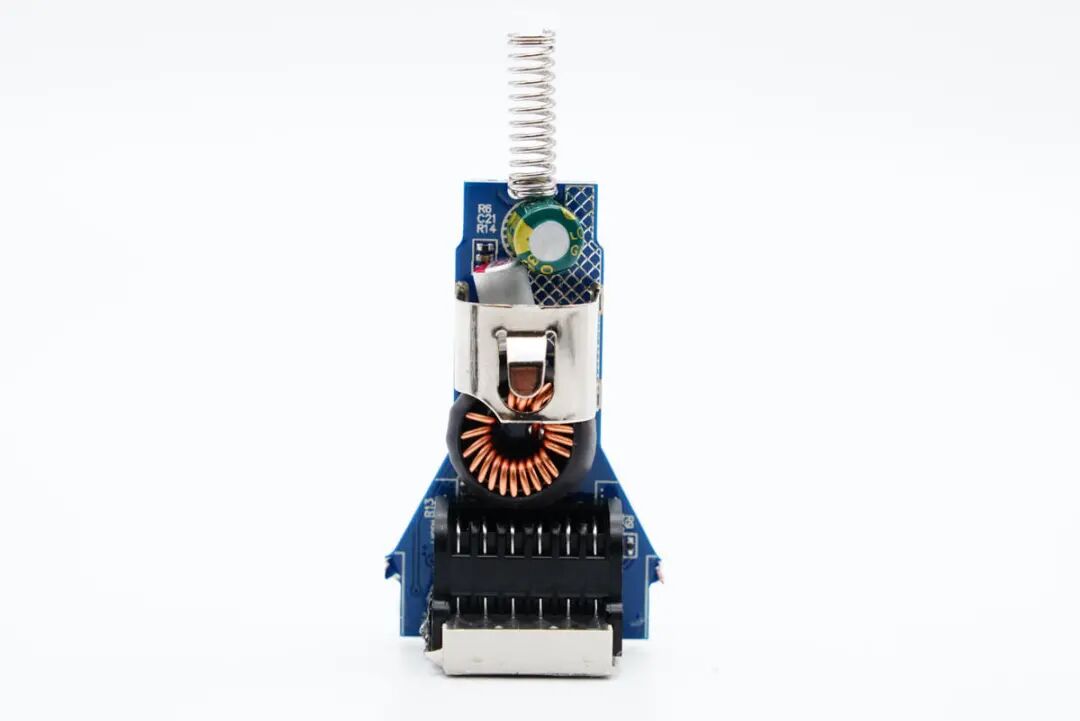

从侧面看去，负极金属片和PCB板锡焊，LED显示屏使用塑料支撑加固。

另一面设有降压IC、MCU和双口USB识别芯片

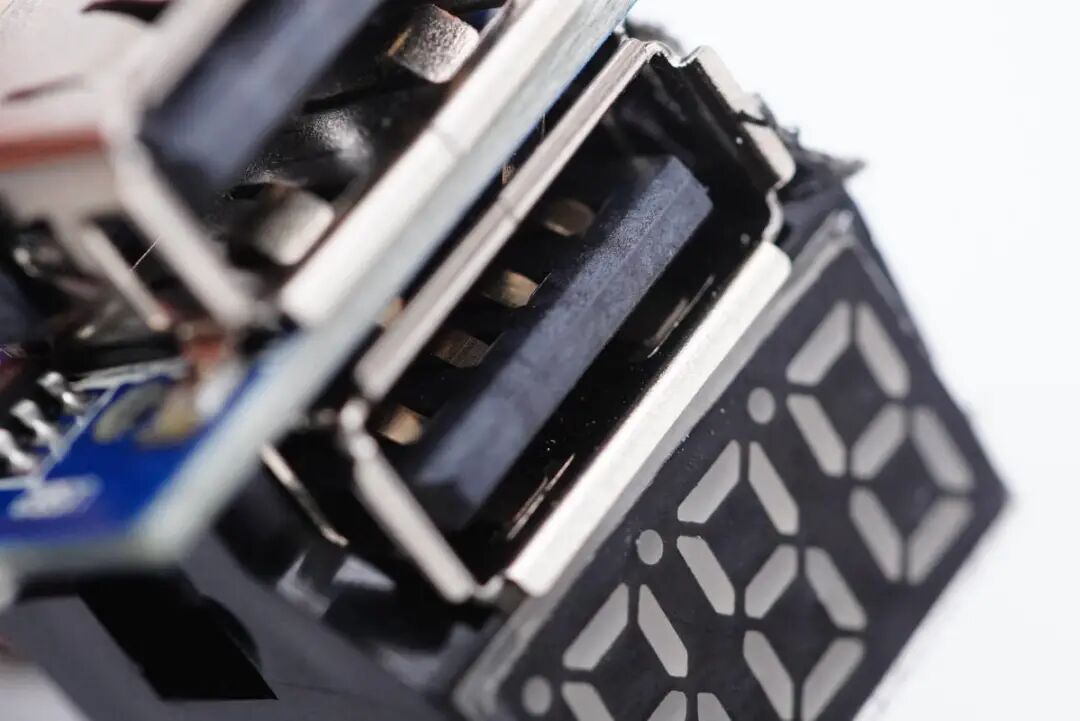

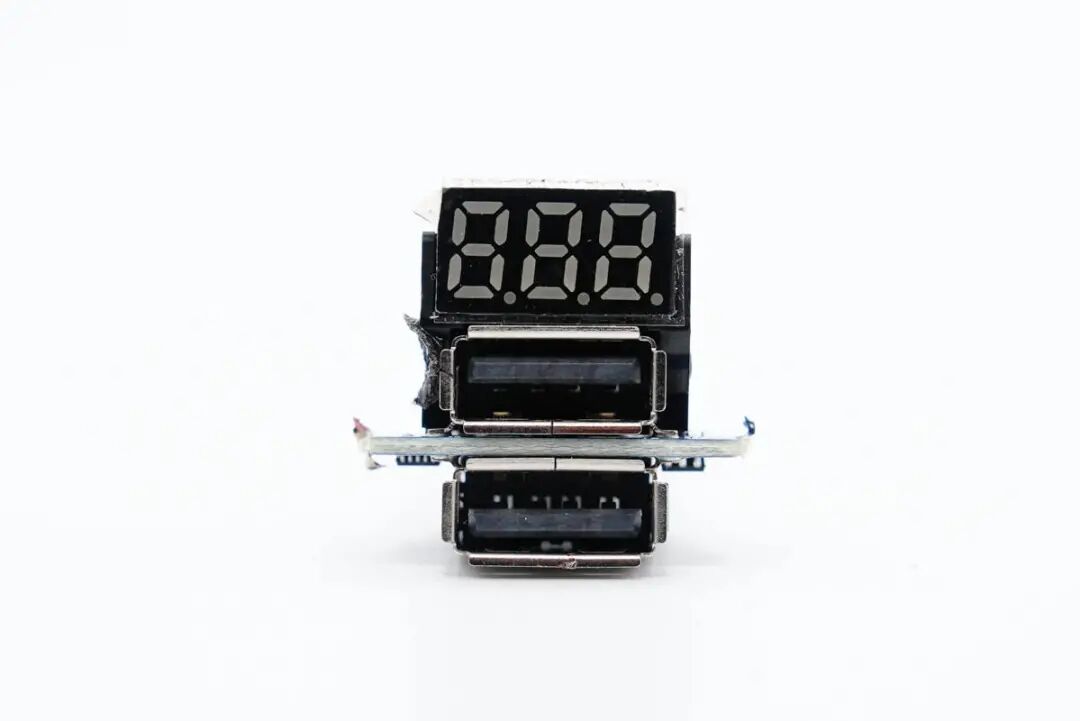

输出端两个USB母座焊接在主板两面，LED屏和母座之间有塑料隔离。

输入滤波电解电容特写，规格为35V 100μF。

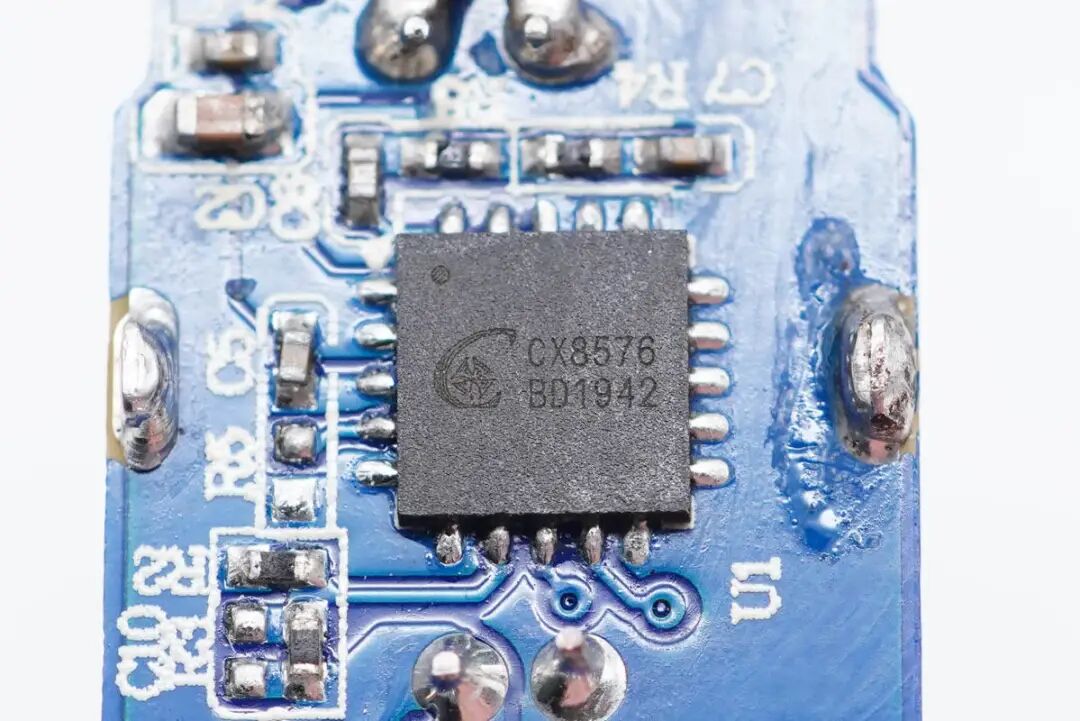

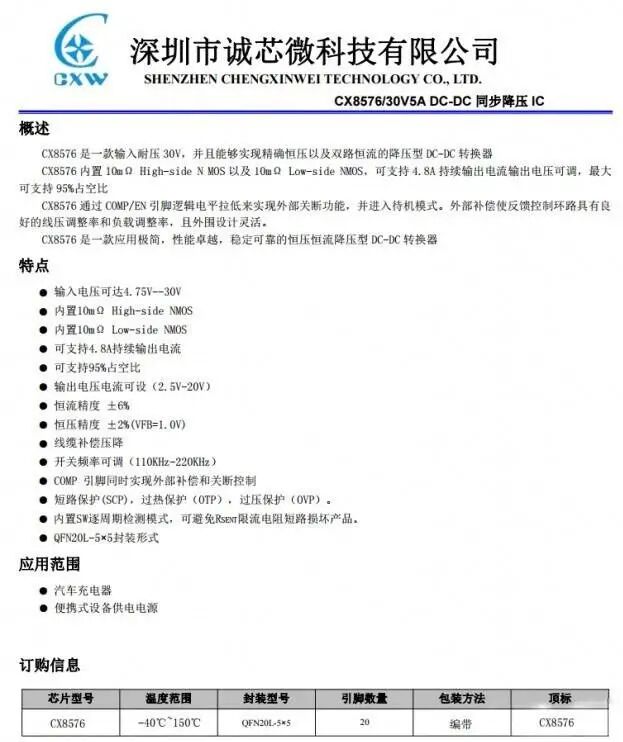

输入降压转换器采用诚芯微CX8576，这是一款输入耐压30V，并且能够实现精确恒压以及双路恒流的降压型DC-DC转换器。CX8576内置10mΩ High-side N MOS以及10mΩ Low-side NMOS，可支持 4.8A持续输出电流输出电压可调，最大可支持95%占空比。

CX8576通过COMP/EN 引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活，是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型DC-DC转换器。

降压电感外套绝缘管保护。

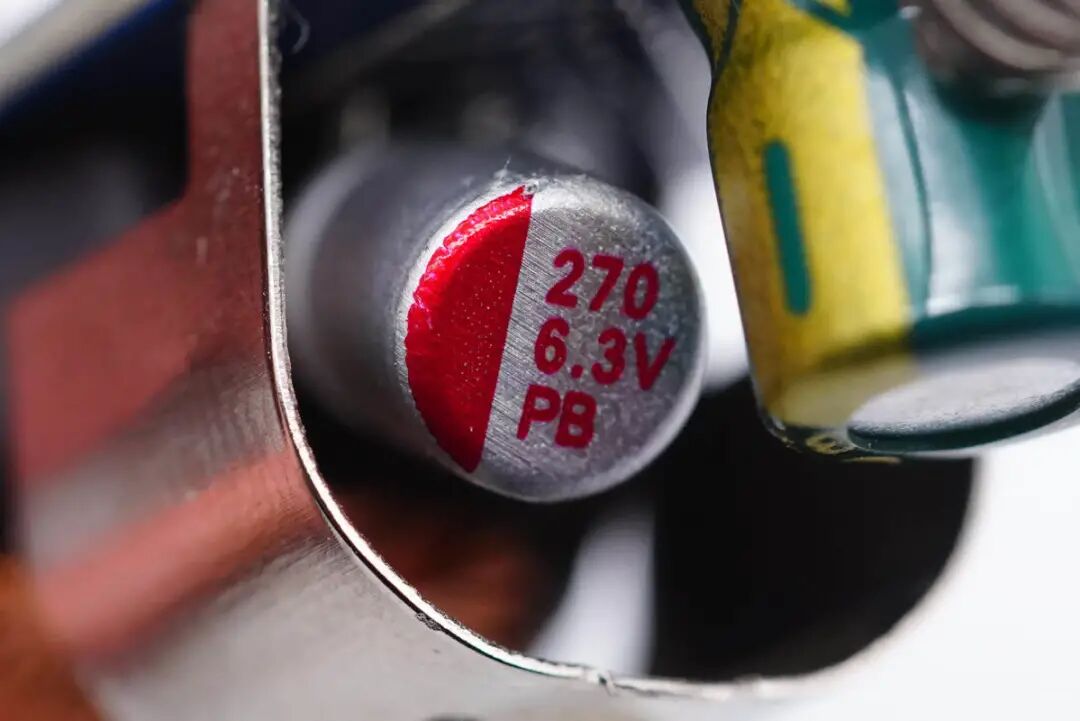

降压输出滤波固态电容特写，规格为6.3V 270μF。

无丝印芯片实际是诚芯微CX2811数显单片机，用于驱动LED显示屏。

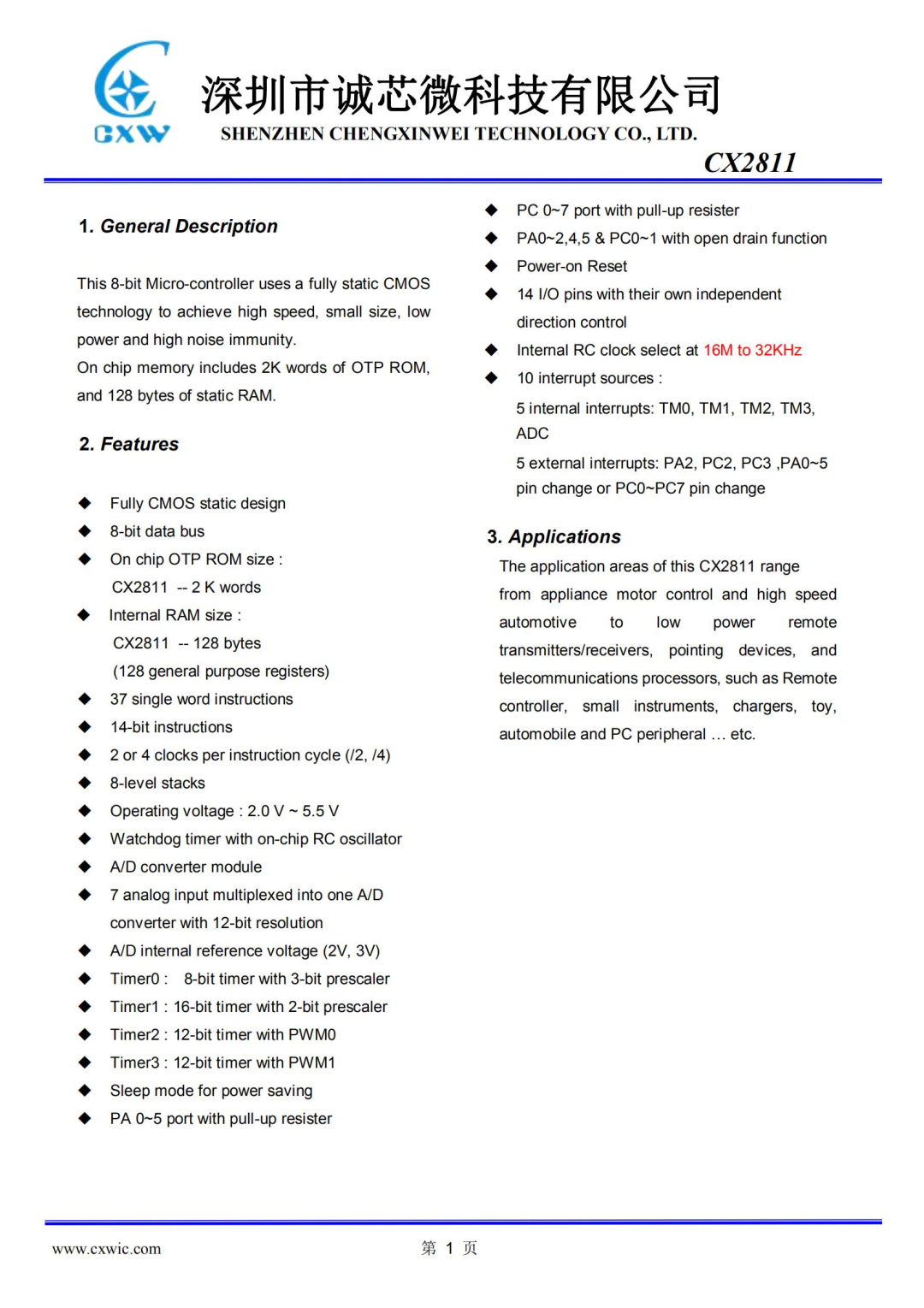

诚芯微CX2811资料信息。

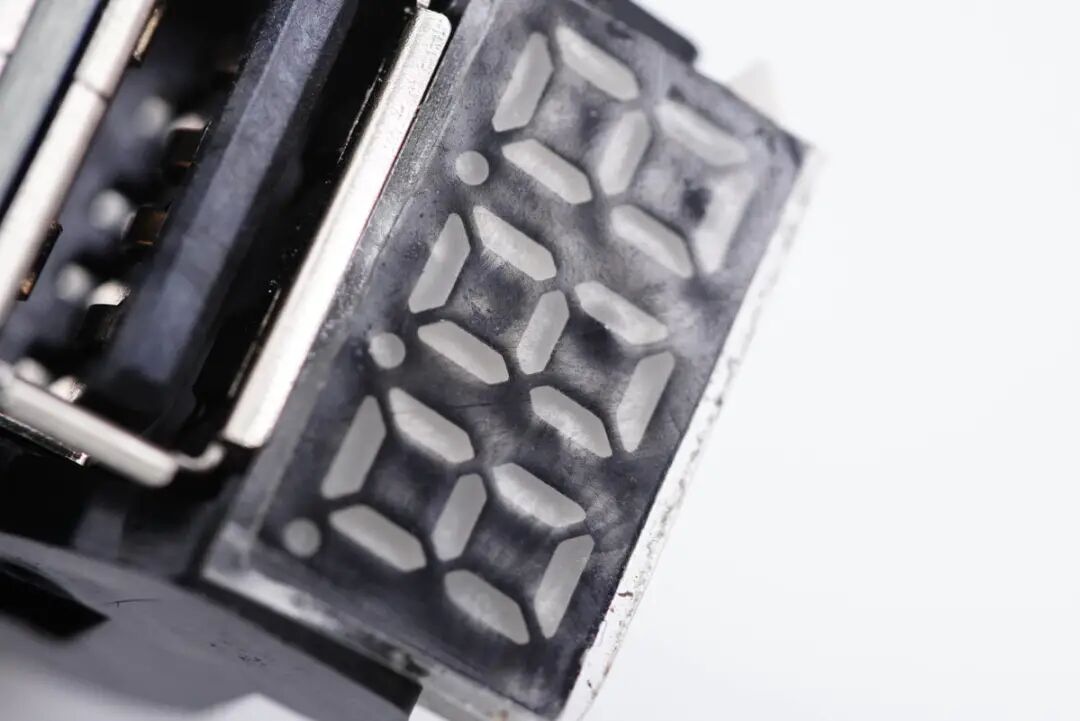

LED显示屏特写。

诚芯微CX2901A双路自动识别IC。这是一款USB充电协议端口控制IC，可自动识别充电设备类型，并通过对应的USB充电协议与设备握手，使之获得最大充电电流，在保护充电设备的前提下节省充电时间。

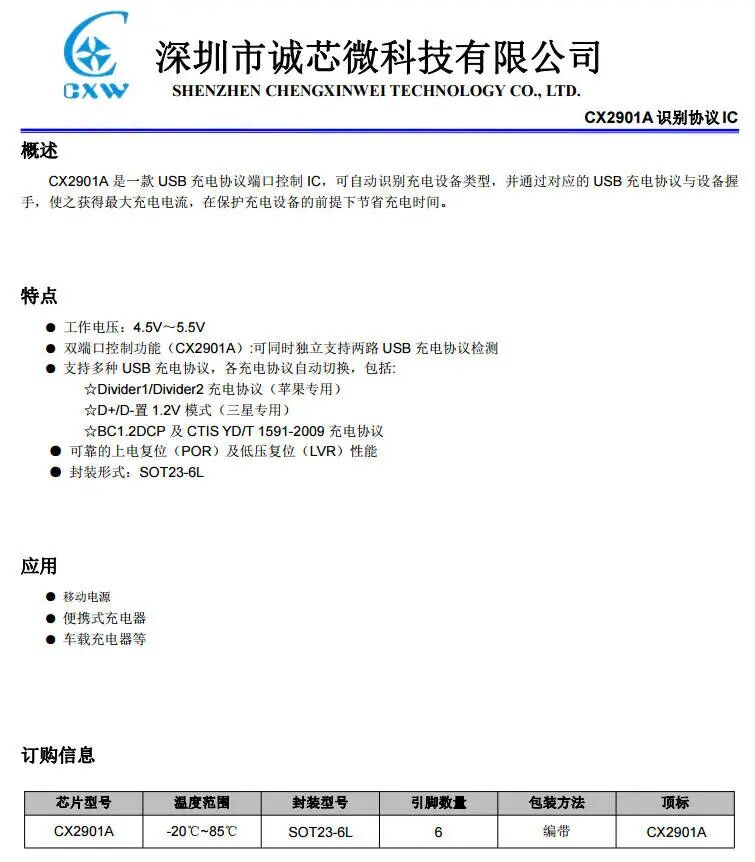

诚芯微CX2901A资料信息。

USB-A1母座特写。

USB-A2母座特写。

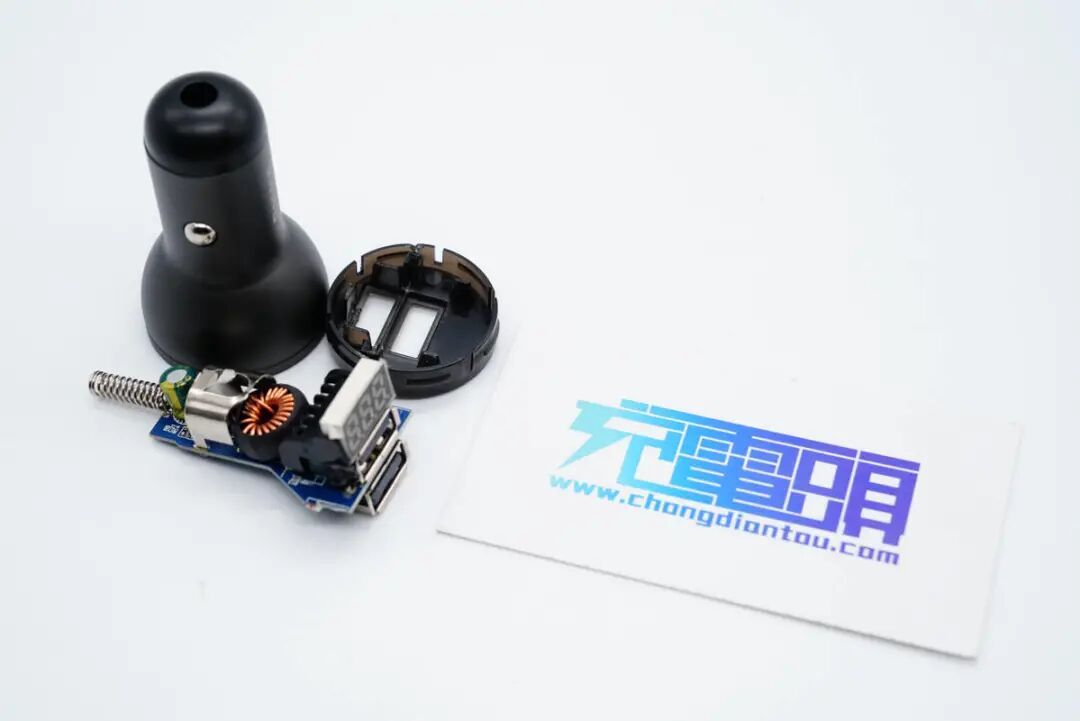

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，这款车充内置诚芯微CX8576降压转换器，用于双A口降压输出，另外同样采用来自诚芯微的CX2901A，用于双A口充电协议识别，控制输出电压。车充设有输出滤波电容，显示屏有塑料支撑固定，采用诚芯微CX2811驱动，整体设计讲究。
