拆解报告：SATECHI 100W 2C1A氮化镓快充充电器
----- 充电头网拆解报告 第1604篇 -----
最近充电头网拿到了SATECHI一款100W氮化镓快充充电器，其自带电源线缆，配备2C1A接口，其中两个USB-C口均支持100W PD快充，且单口输出性能完全一样，可盲插使用，作为一款桌面充使用，可以方便用户日常充电。另外还支持60W+30W双口充电策略。下面我们就对这款充电器进行详细拆解，一起来看看内部设计用料。
一、SATECHI 100W氮化镓充电器外观
SATECHI 100W氮化镓充电器自带一根电源线，且线体分离设计，因此可根据不同地区更换对应规格电源线，外带使用更方便。

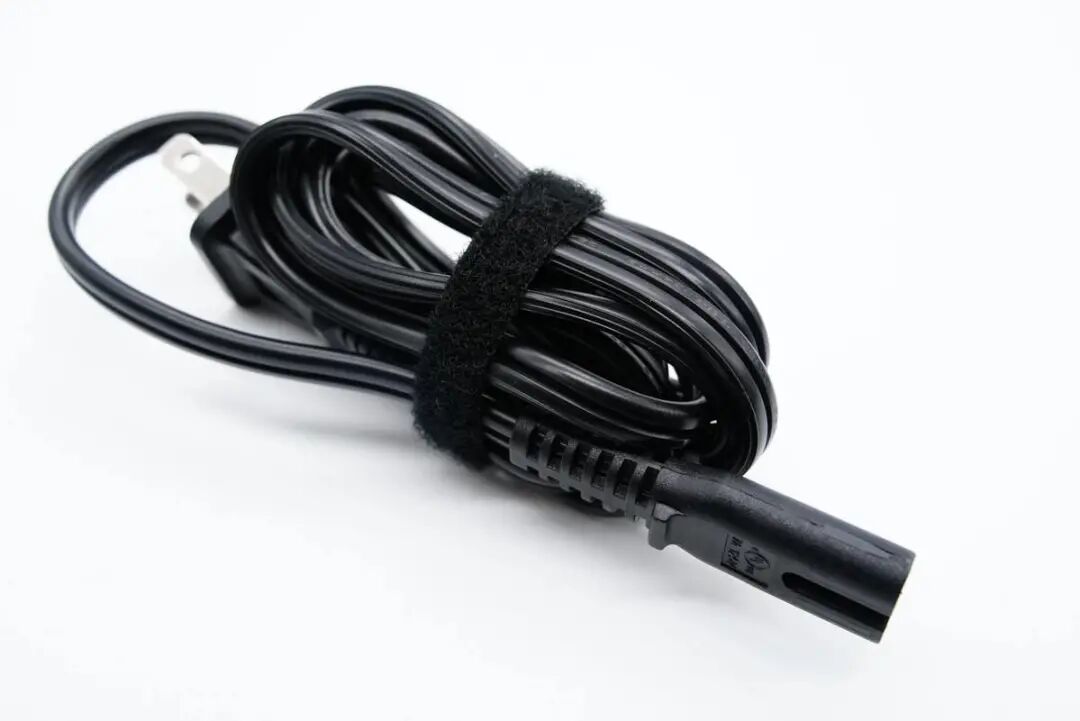

电源线使用魔术扎带捆绑整理。
插头插脚为美规。

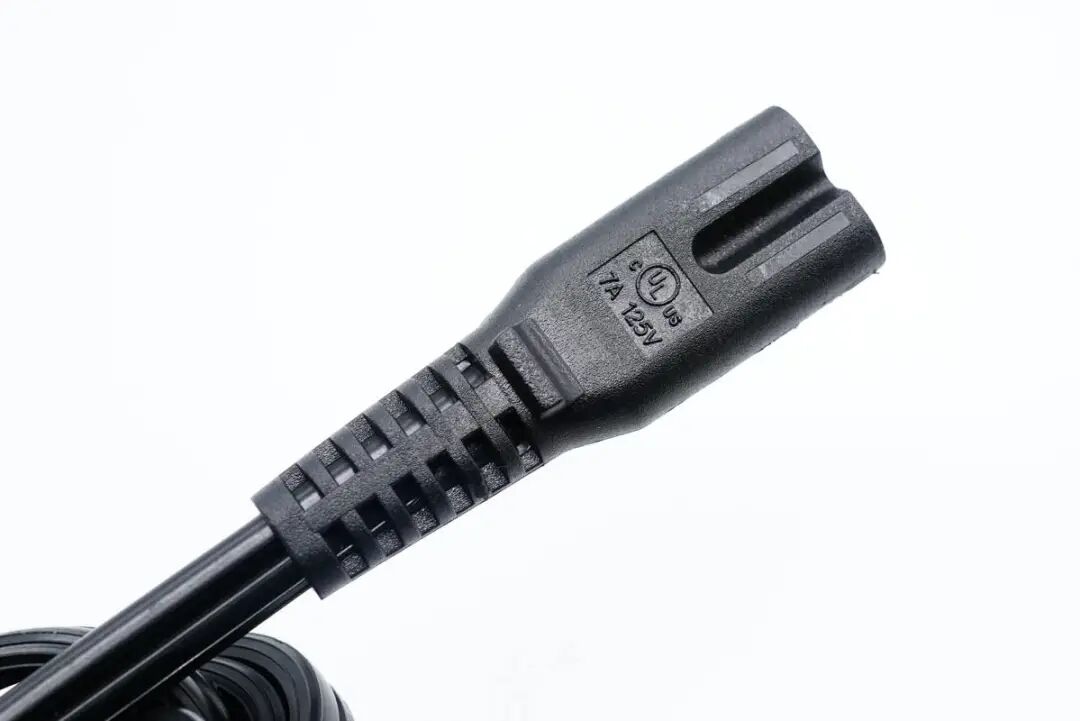

线缆两端做了抗弯折处理，这一端设有凸齿，方便插拔。另外线缆规格为7A 125V，且通过了UL认证。
整根电源线长约123cm。

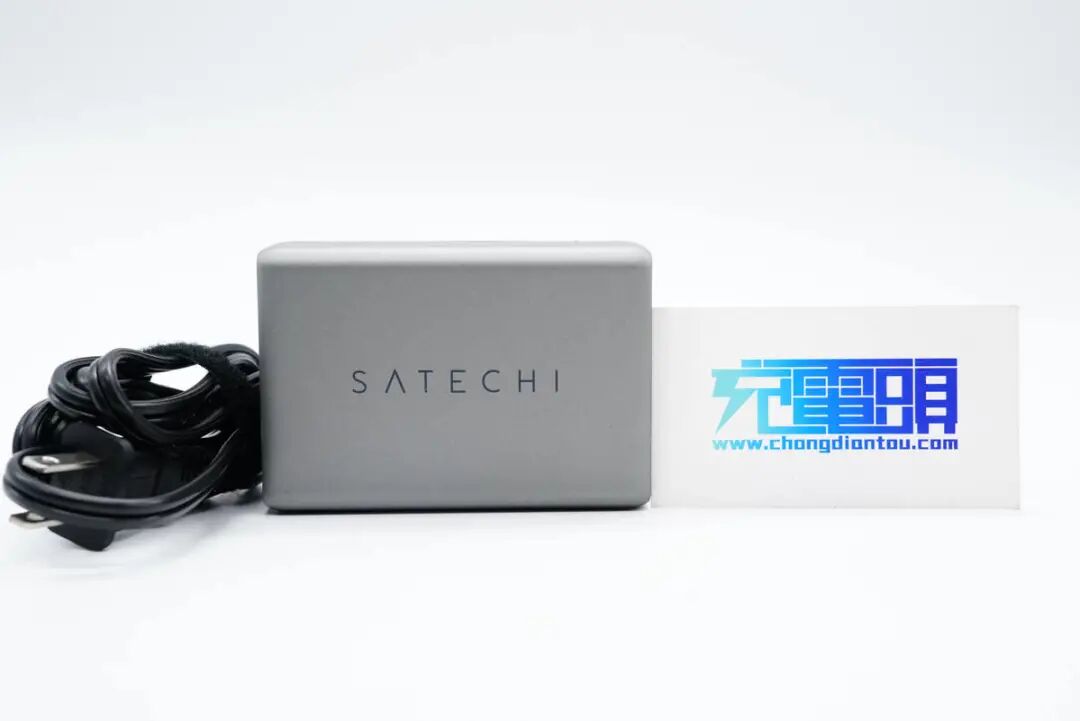

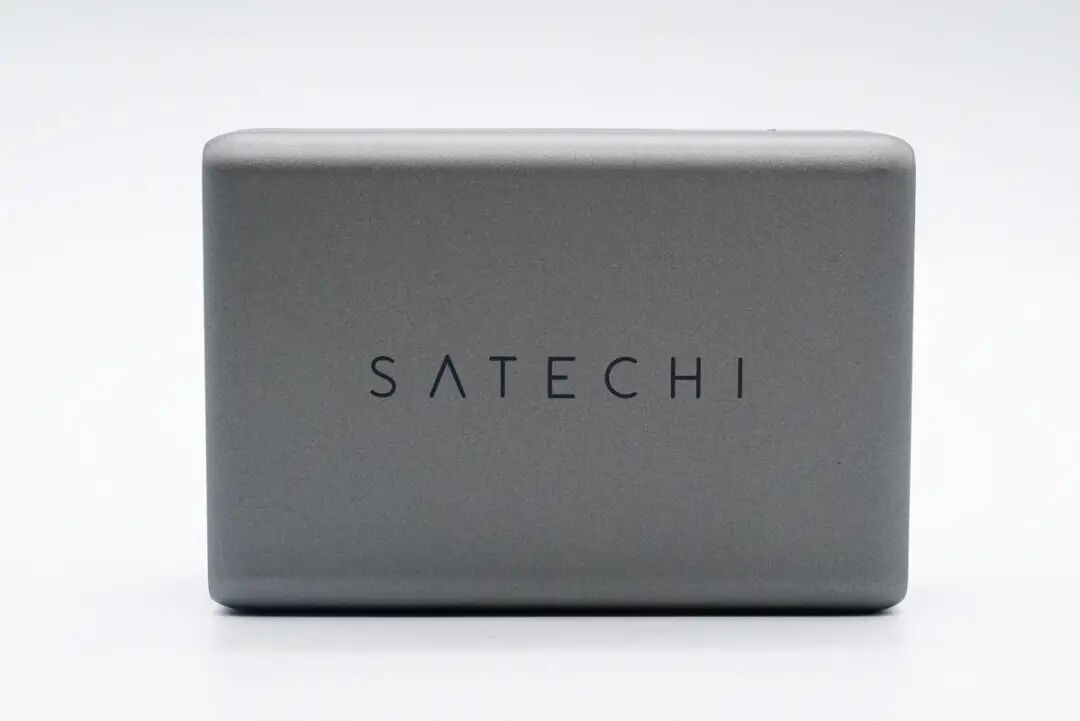

这款氮化镓充电器主体呈灰色，机身扁平，表面磨砂处理，边角过渡圆润，顶面印有SATECHI 品牌。
底部四端设有胶垫防滑。

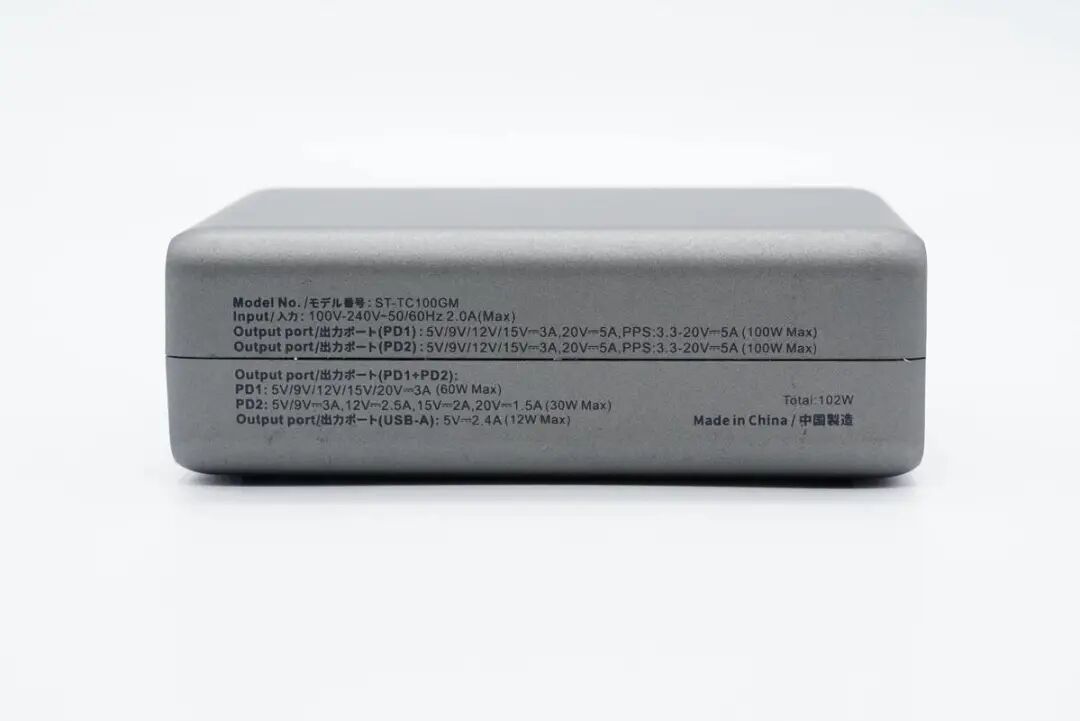

侧面标注有充电器参数
型号：ST-TC100GM
输入：100-240V~50/60HZ 2A
输出：
USB-C1/C2：5V/9V/12V/15V3A、20V5A，PPS：3.3-20V5A（100W Max）
USB-A：5V2.4A（12W Max）
双口输出（C1+C2）：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V3A（60W Max）
USB-C2：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）
三口输出：60W+30W+12W

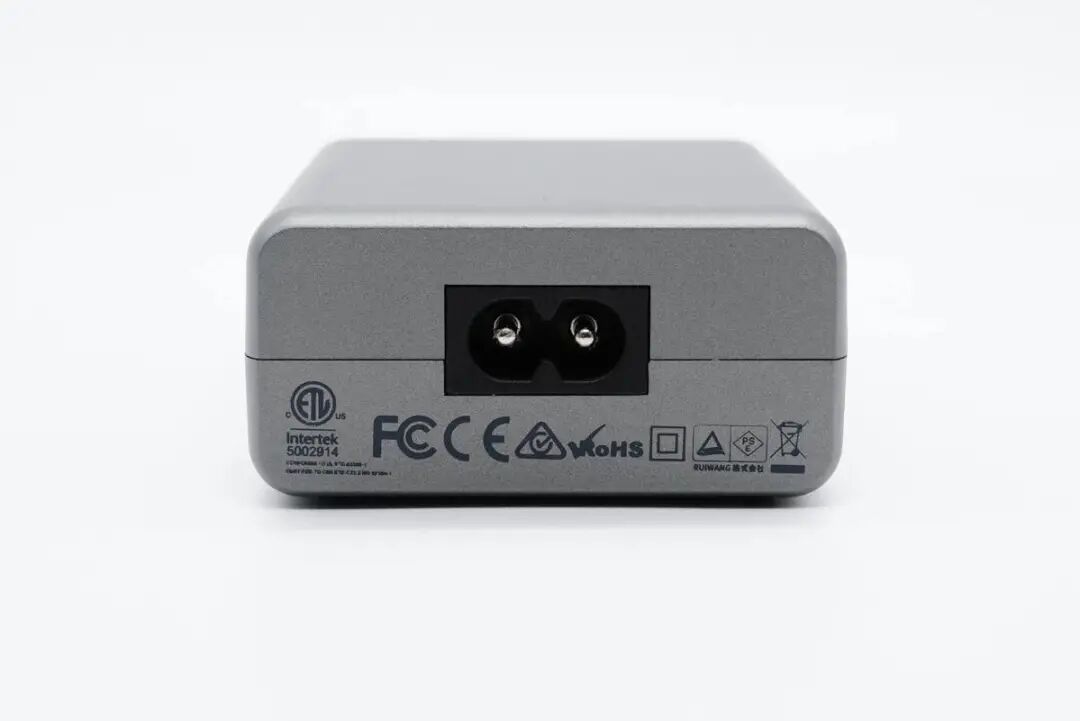

输入端采用8字型接口，产品已经通过了ETL、FCC、CE、PSE和RoHS认证。

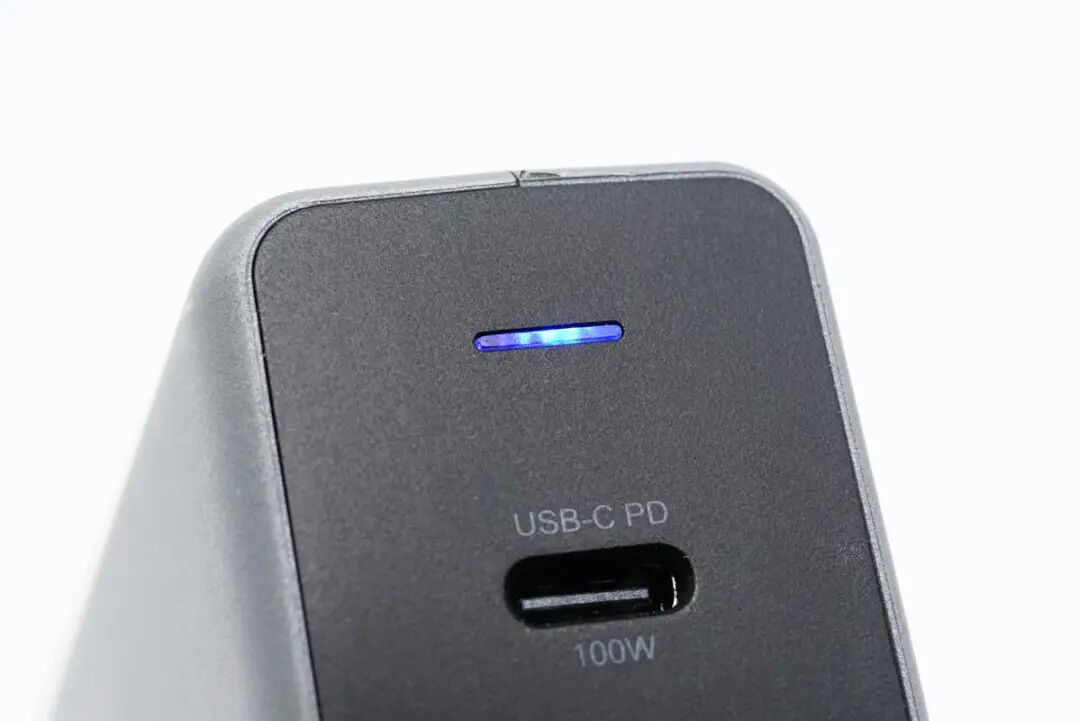

输出端采用黑色外壳，配有LED指示灯和2C1A接口，USB-C口黑色胶芯不露铜，USB-A口蓝色胶芯。
使用游标卡尺实测机身长度为95.41mm。

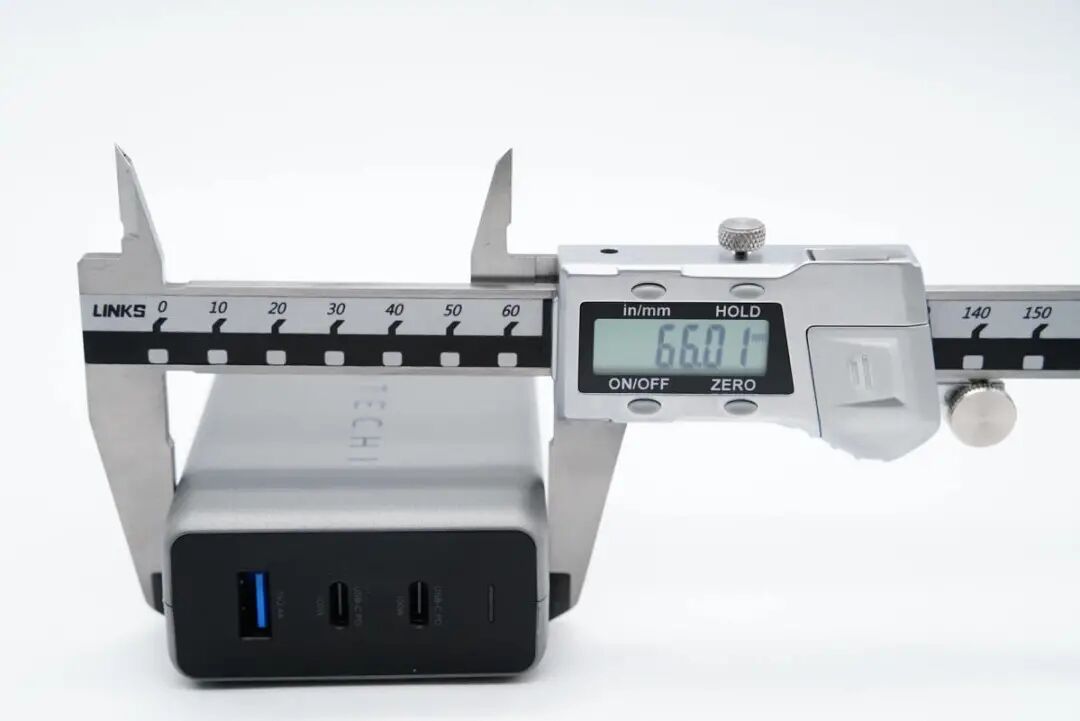

宽度为66.01mm。

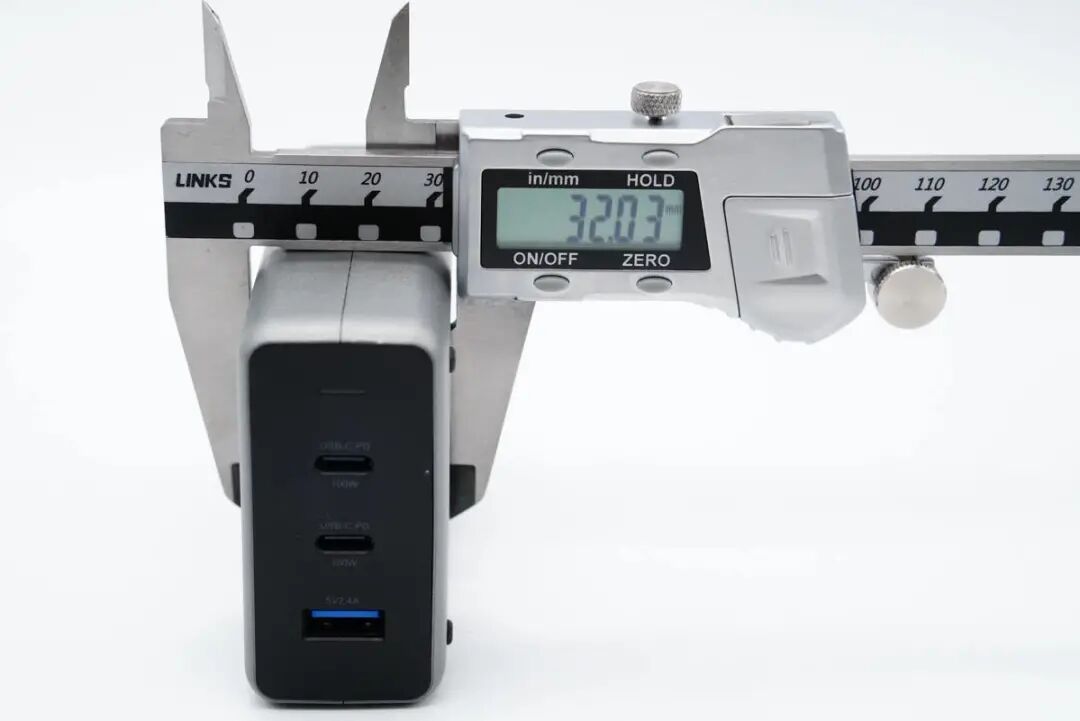

厚度为32.03mm。

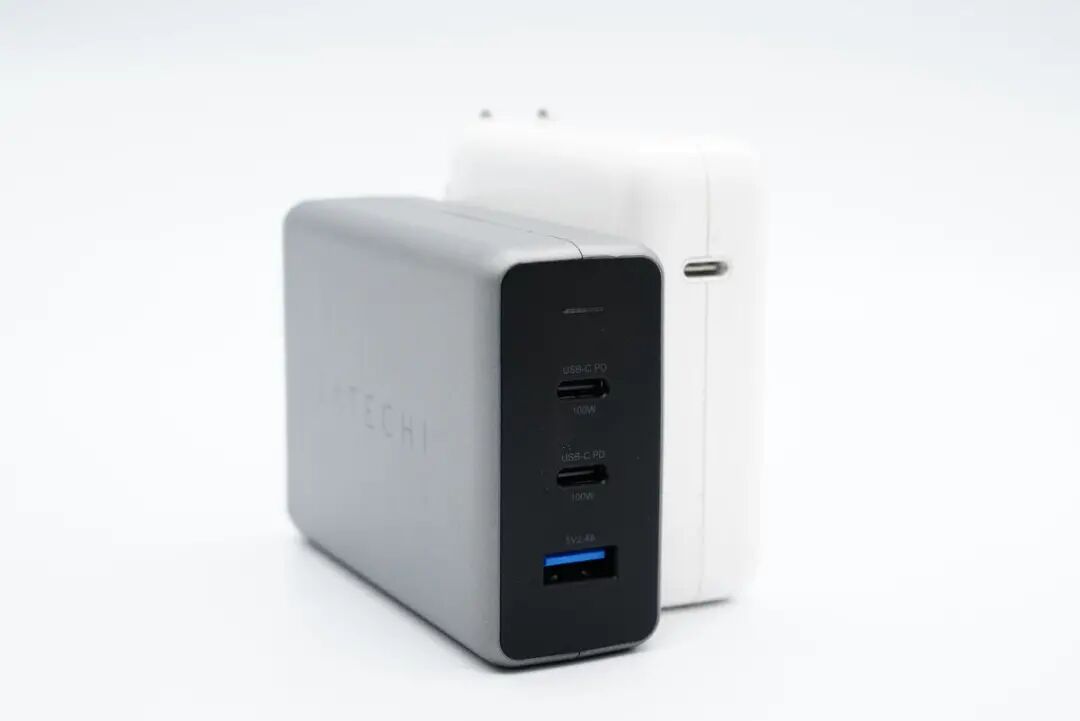

和苹果96W充电器直观对比，稍长也稍窄一些。

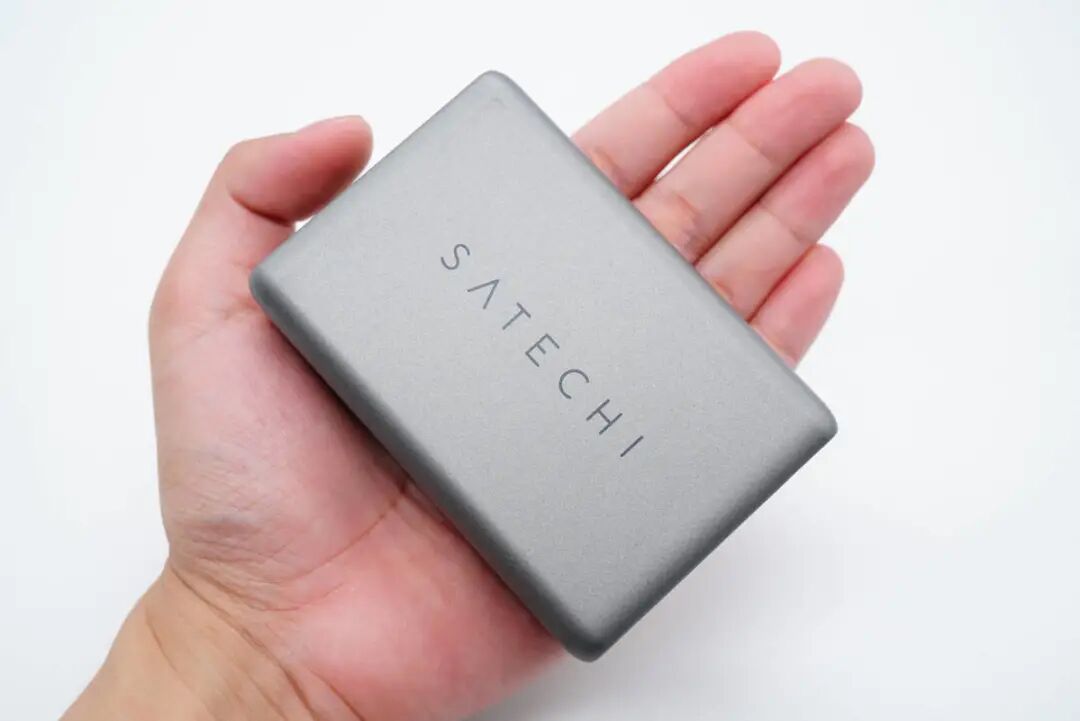

拿在手上的直观感受。

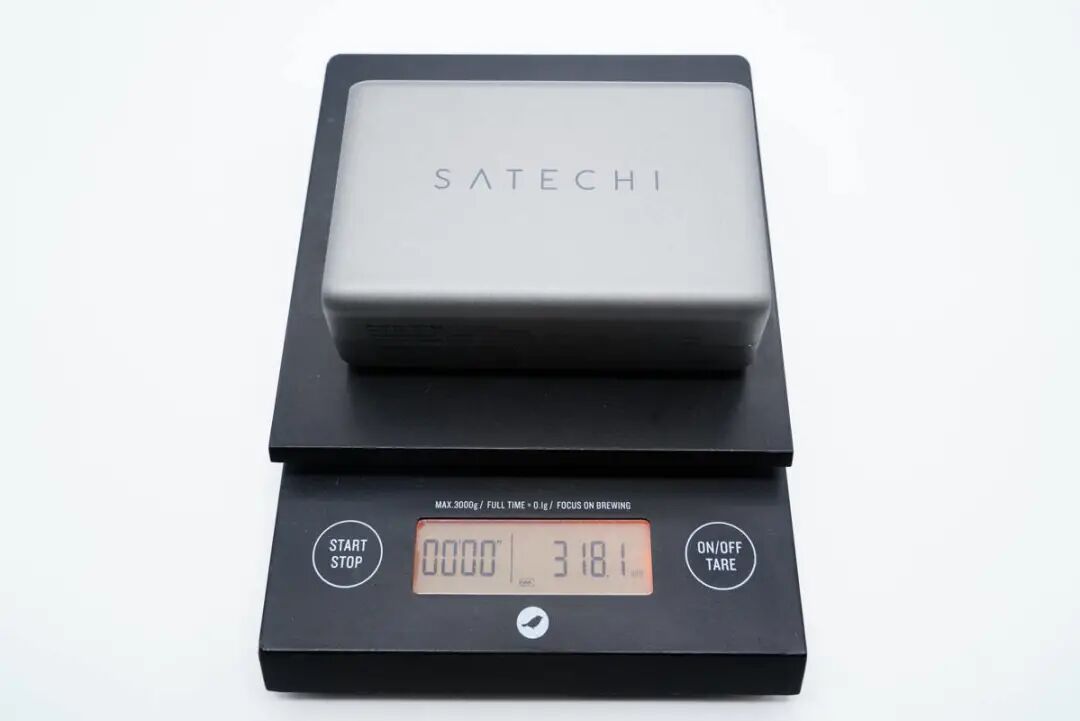

充电器净重约为318g。

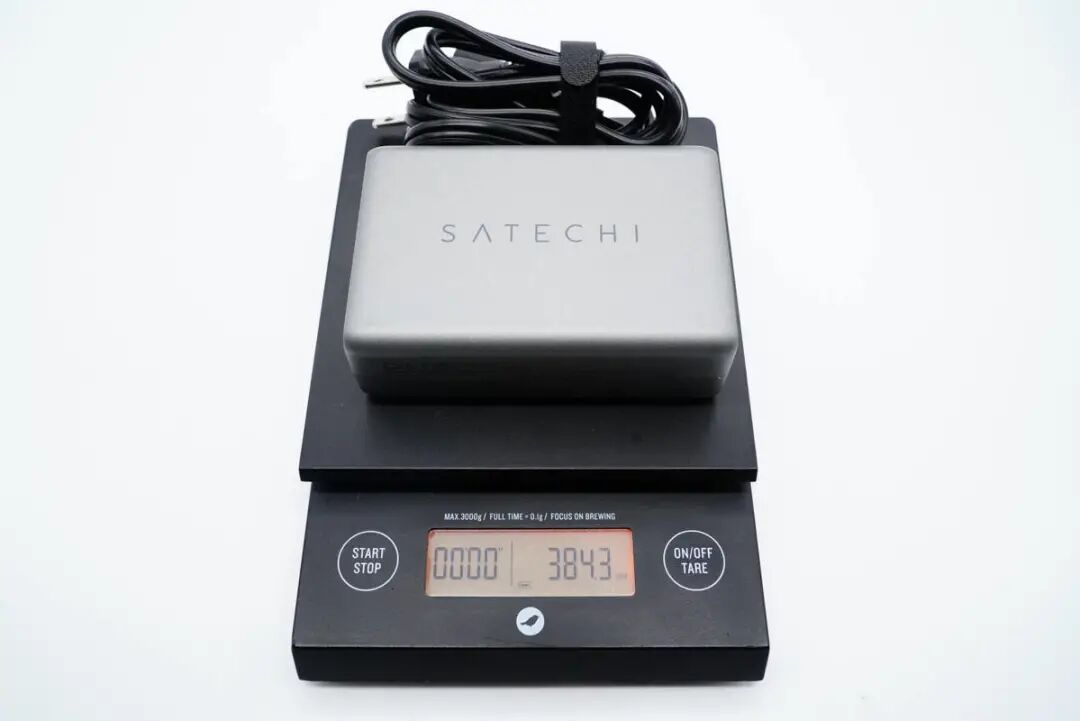

带线总重约为384g。
接通电源，LED指示灯亮蓝光。

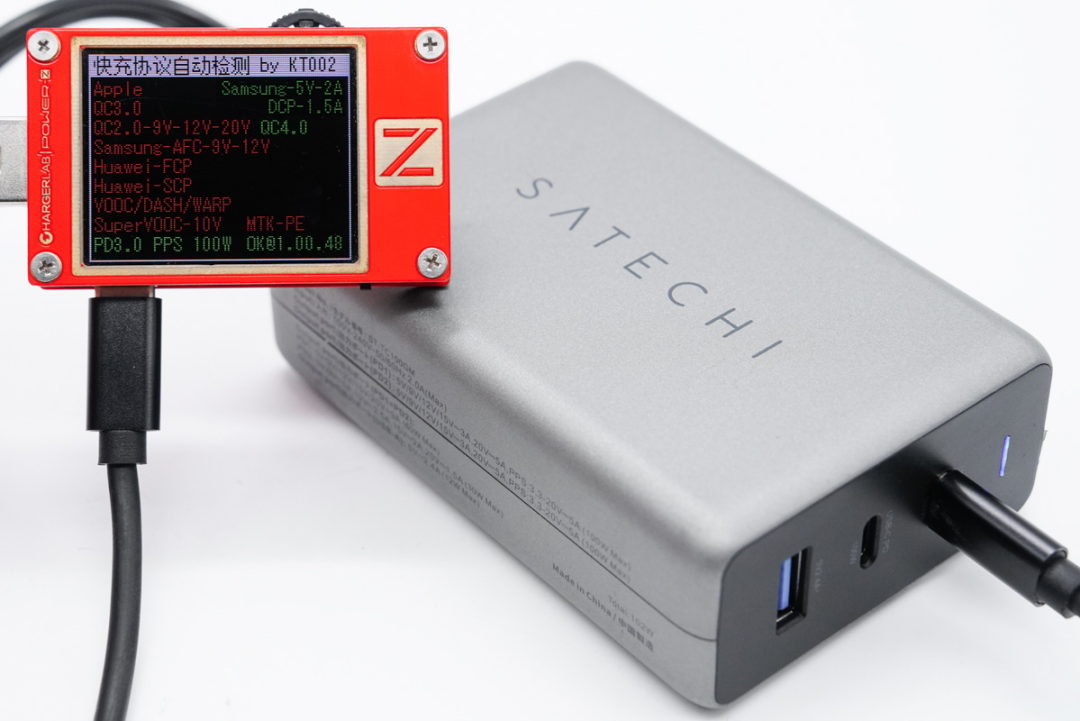

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A和DCP协议。
使用KT002测得USB-C1口支持Samsung 5V2A、DCP协议，以及QC4.0、PD3.0和PPS快充协议。

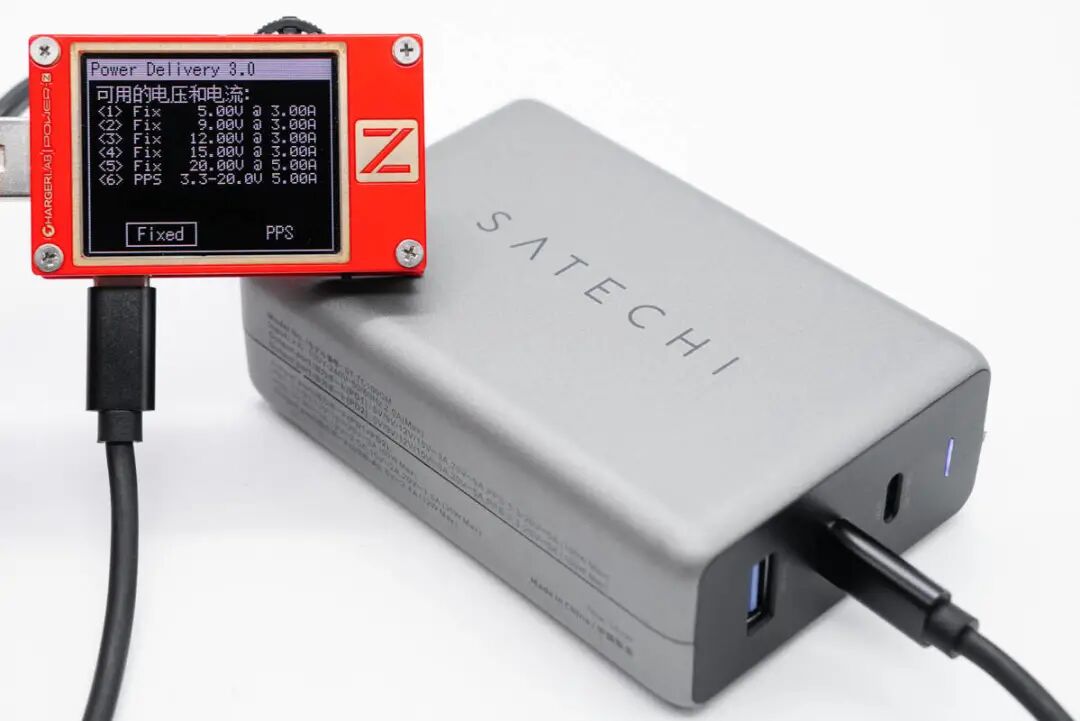

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-20V5A一组PPS电压档位。
另外测得USB-C2口支持协议和USB-C1口的相同。
PDO报文也完全一样，即两个C口单口输出性能完全一样，支持功率盲插。
二、SATECHI 100W氮化镓充电器拆解

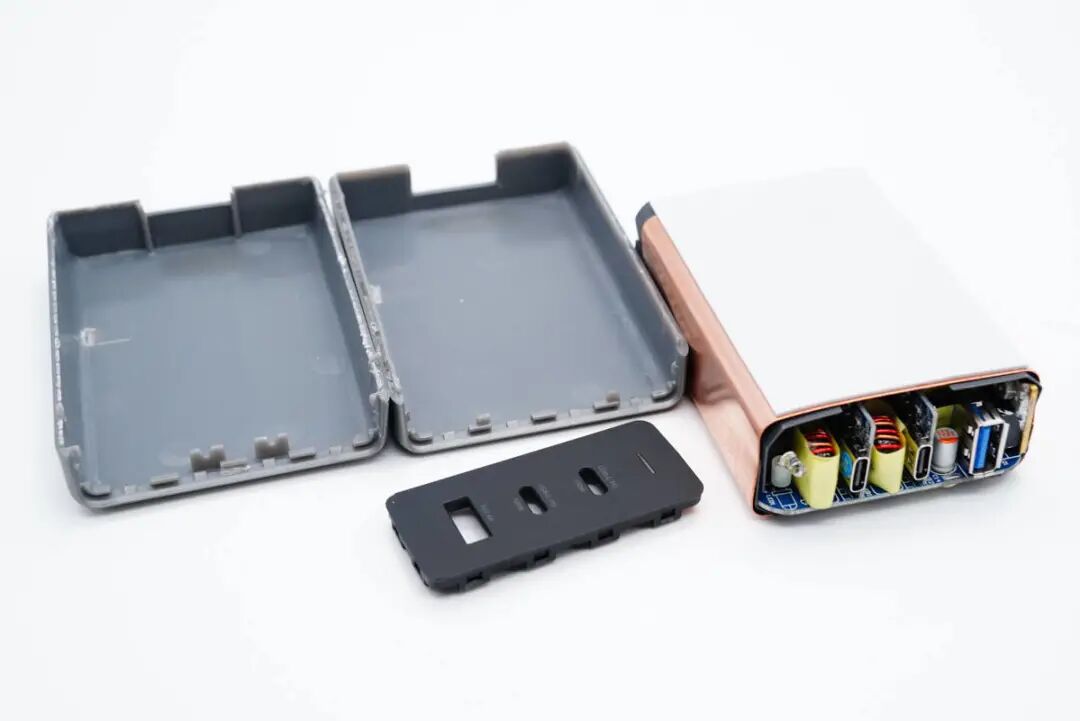

沿侧面将机身壳拆开，采用的是超声波焊接封装。

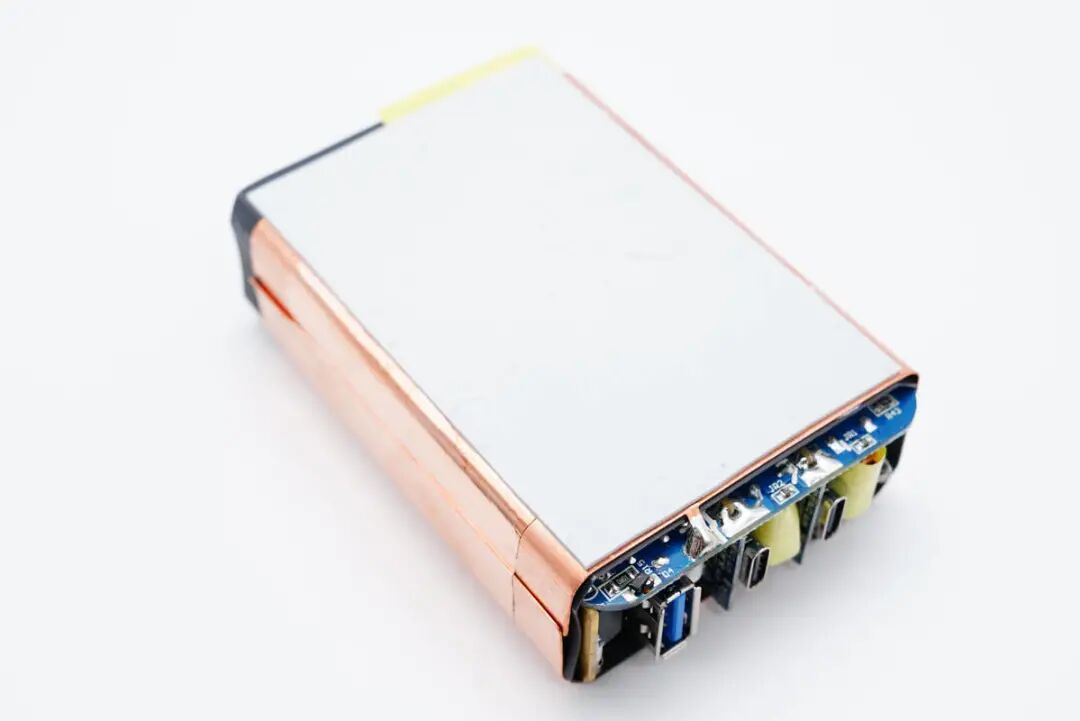

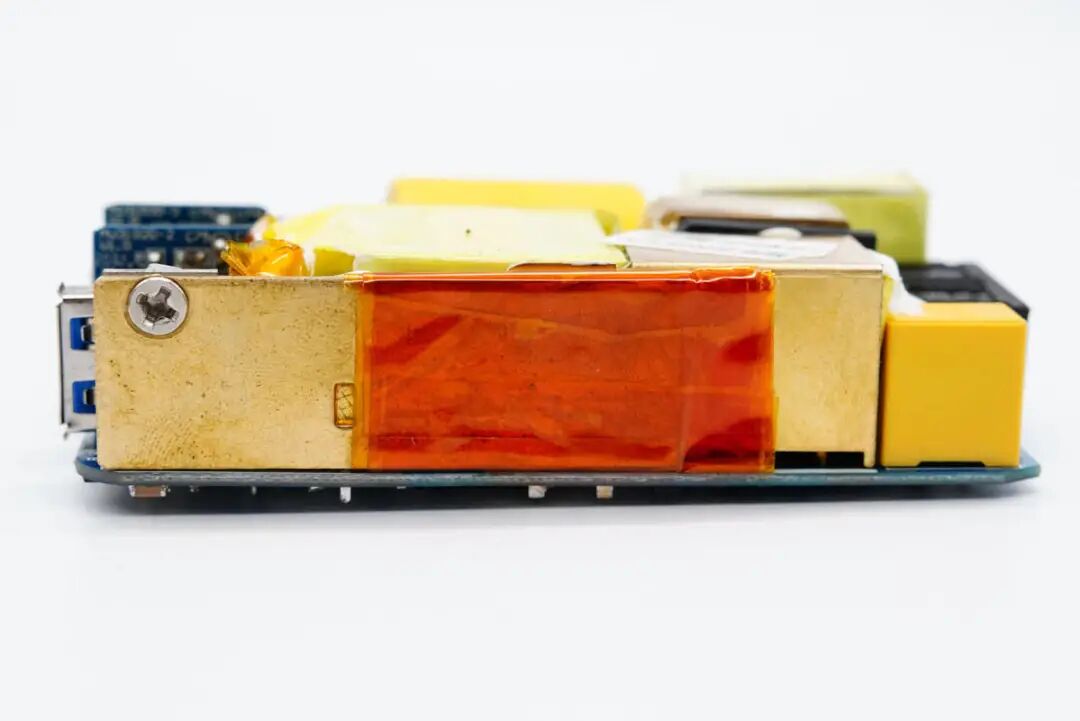

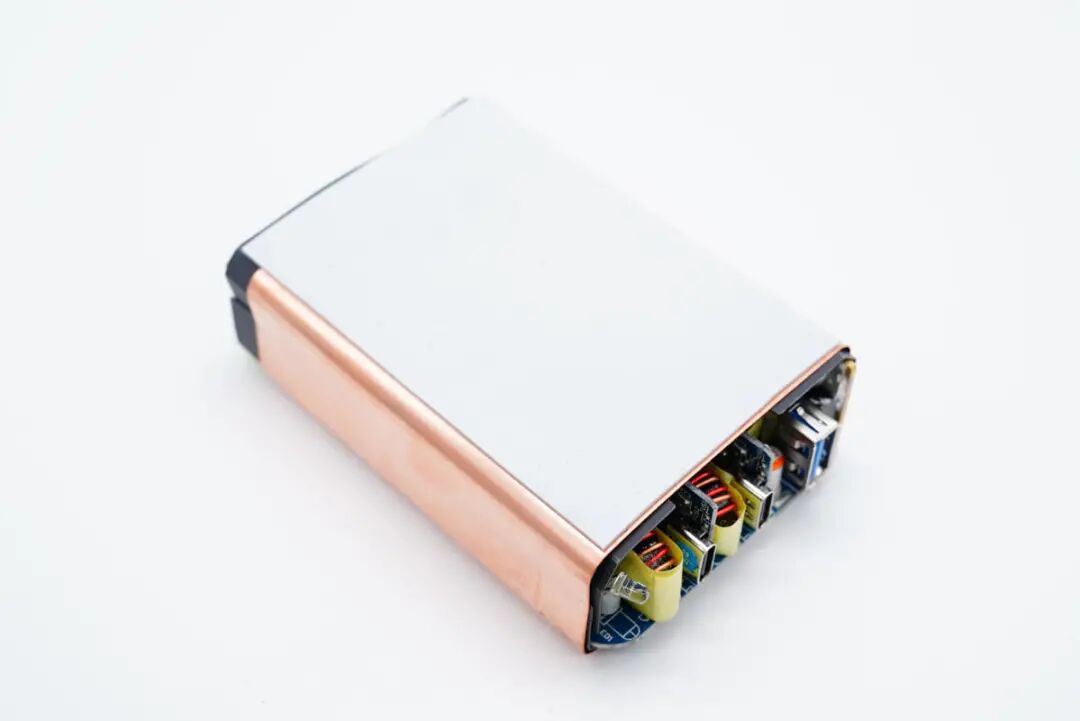

PCBA模块套有一体式散热铜片，与内部元件设有塑料板隔离，此外正面贴有导热垫帮助导热。
背面也同样贴有导热垫，与电路板之间有塑料板隔离，焊接连接在电路板上。

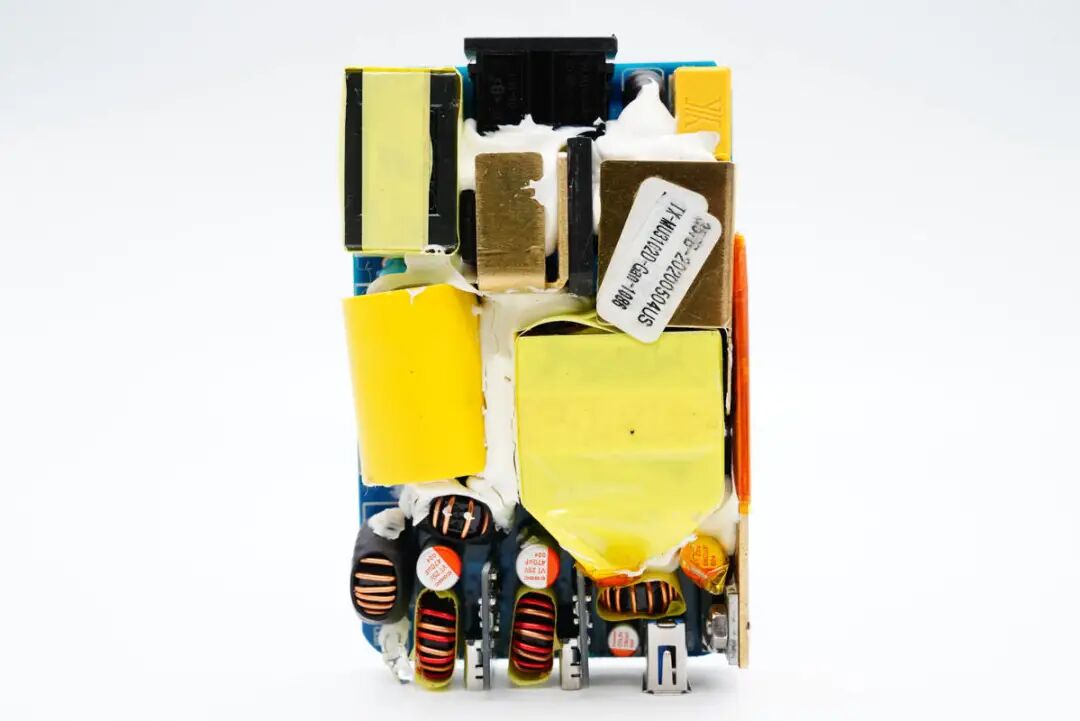

PCB板正面一览，输入端元器件间的缝隙填充硅胶加固，此外还配有黄铜散热片帮助整流桥、次级同步整流管等发热器件散热。

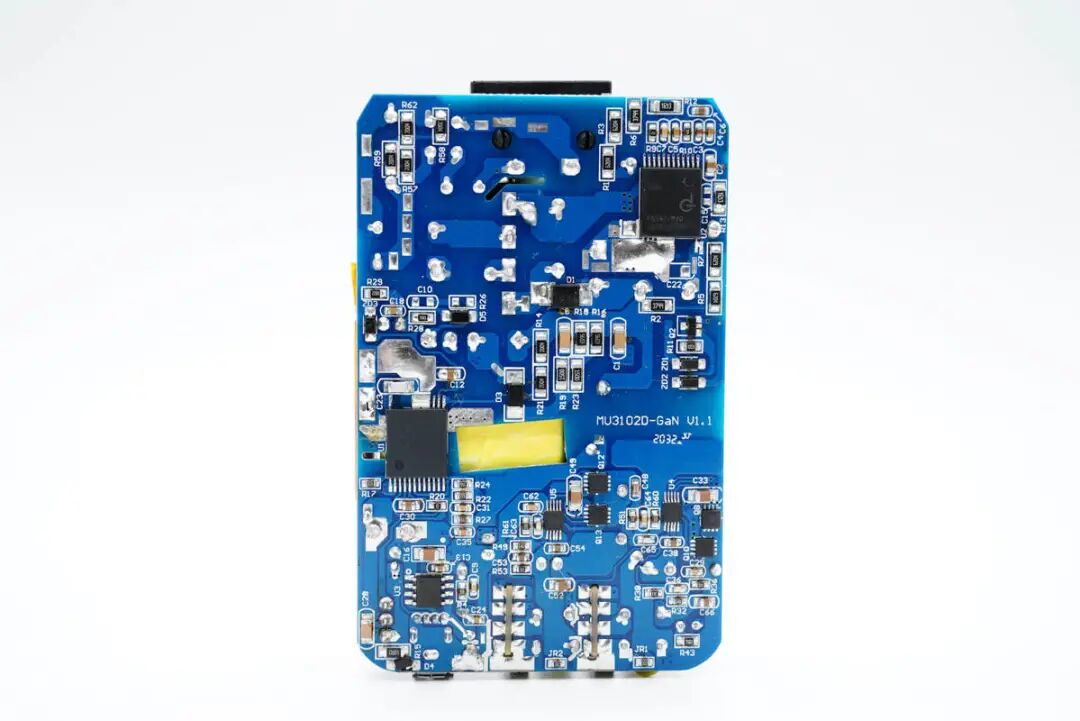

PCB板背面一览，右上角是FPC升压控制器，左侧中间是开关电源主控芯片，下方左侧设有USB-A口降压协议IC，右侧设有两路降压电路，一颗降压IC加两颗MOS管组成。
通过正背面电路观察发现，这款充电器采用PFC升压后为反激氮化镓开关电源供电，开关电源同步整流定压输出，二次降压的架构，三口独立降压输出。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，元器件间的空隙全被硅胶填充，散热片间露出的黑色器件是整流桥。
输入母座特写，通过了CCC、KC和DVE认证。

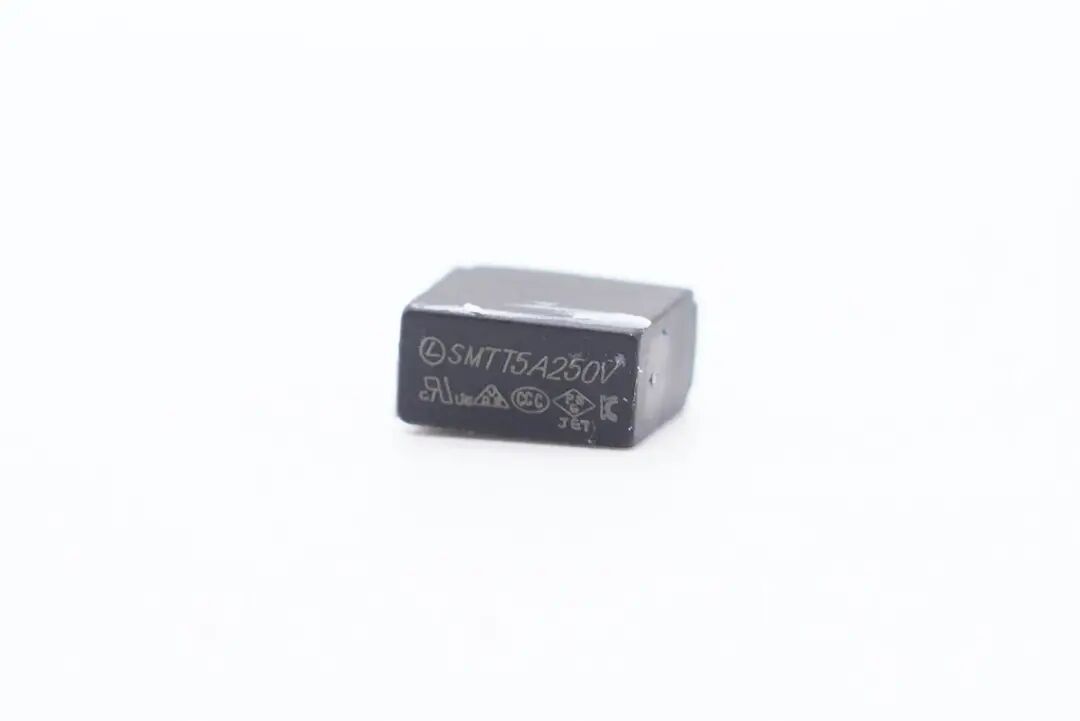

延时保险丝特写，规格为5A 250V。

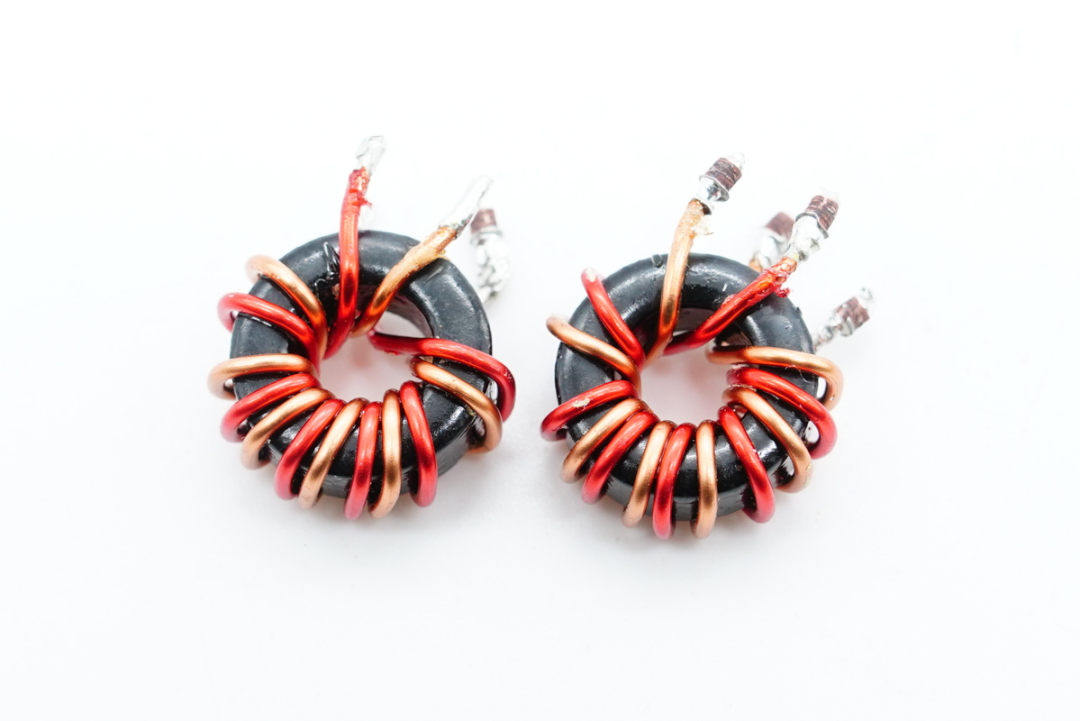

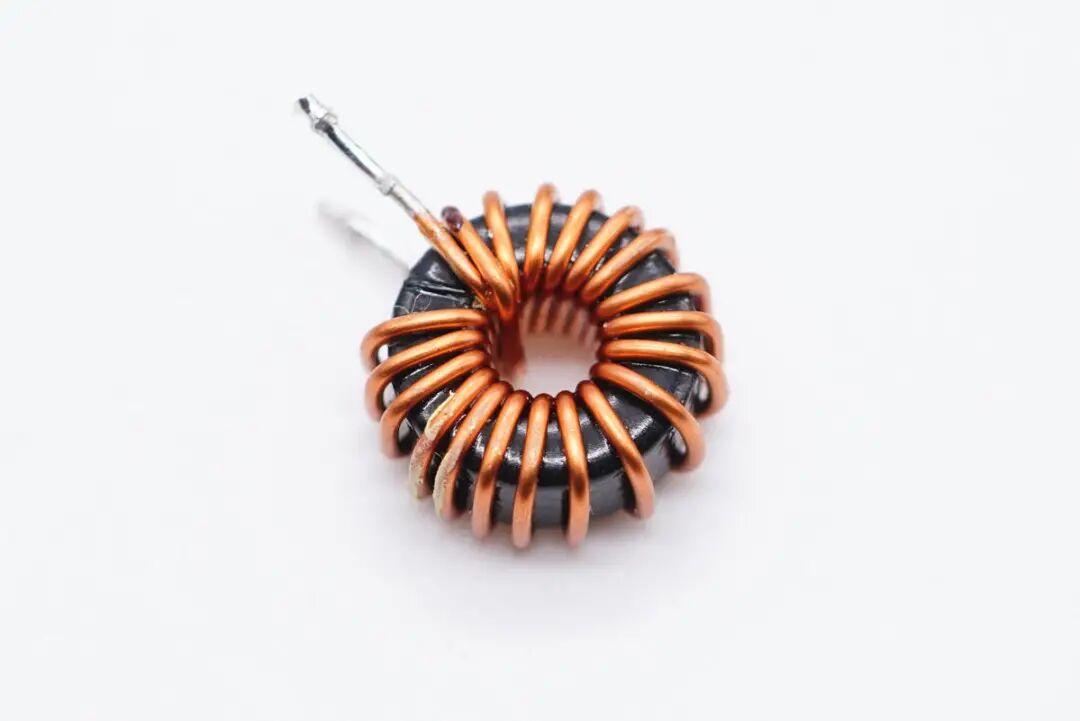

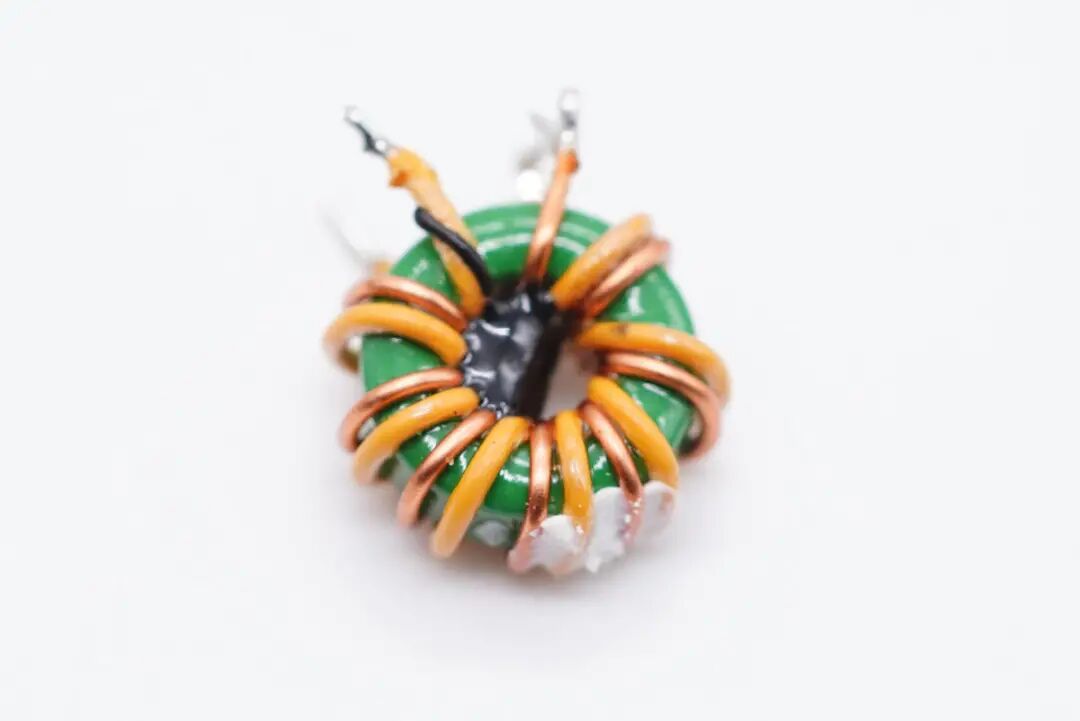

共模电感特写，用于滤除EMI干扰。
另一颗共模电感特写。

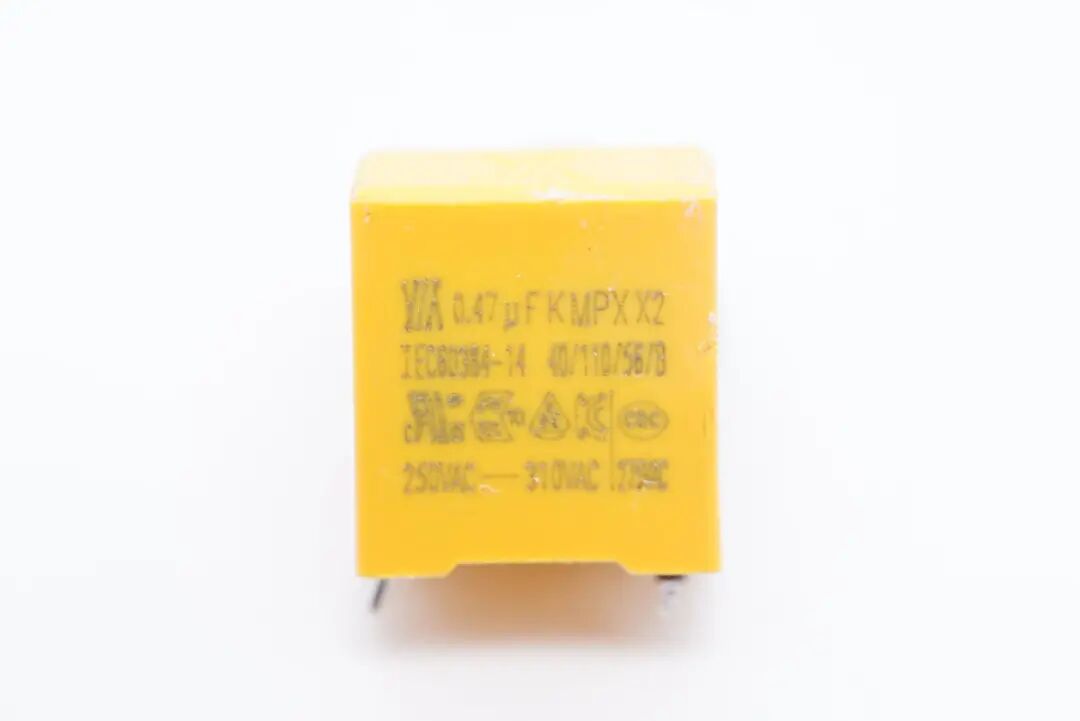

安规X电容特写，容量0.47μF。
滤波电感特写。

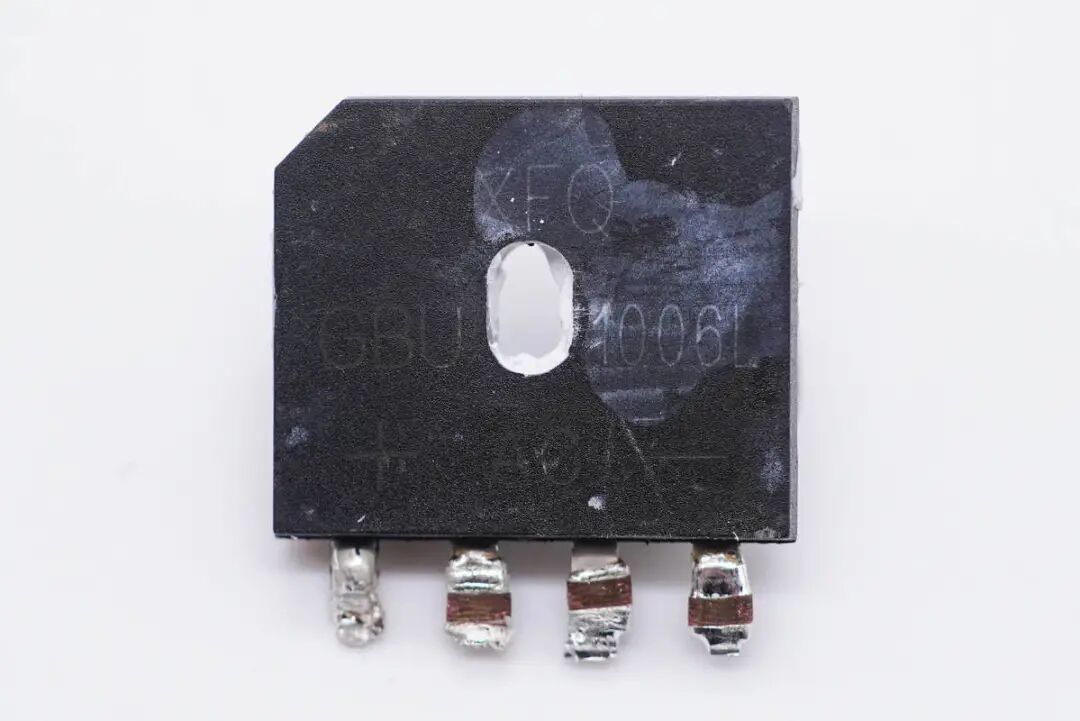

整流桥特写，GBU1006L，额定电流10A。

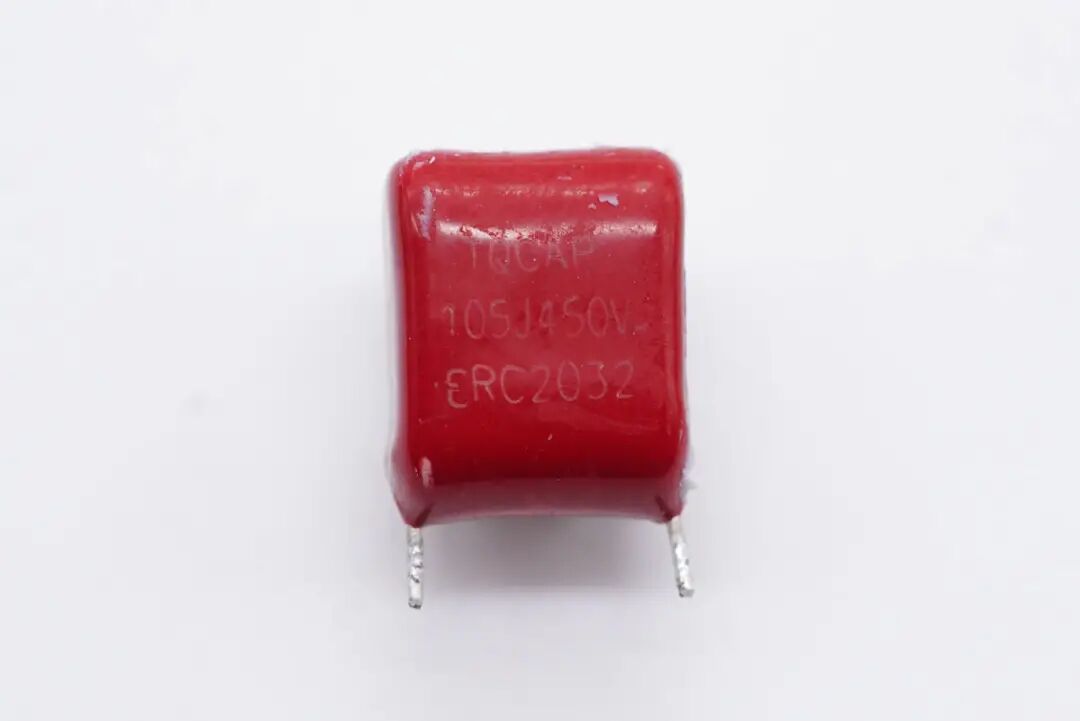

红色薄膜电容特写，105J450V，用于整流后滤波。

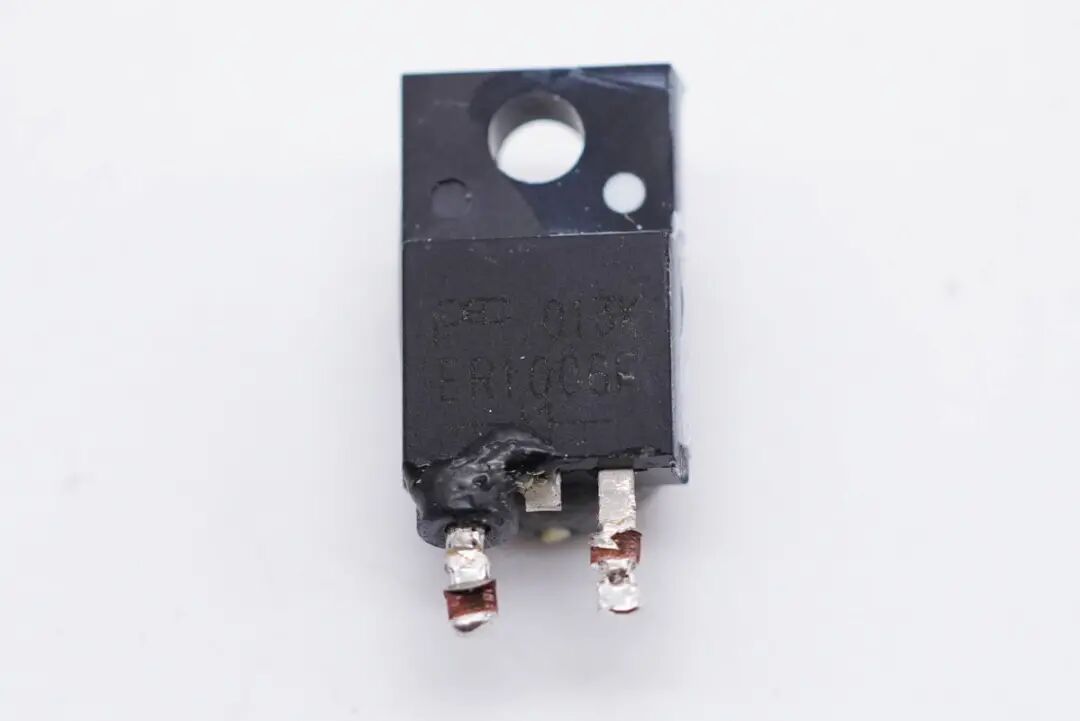

PFC升压整流管特写，丝印ER1006F，600V10A快恢复二极管。
PCB板侧面一览，设有PFC升压电感，高压滤波电解电容横置且外套绝缘管，电感和电容之间有一颗瓷片电容。
PFC升压控制器采用PI PFS7628C，集成600V MOSFET和二极管，可在各种负载条件下提供高功率因数和高效率。

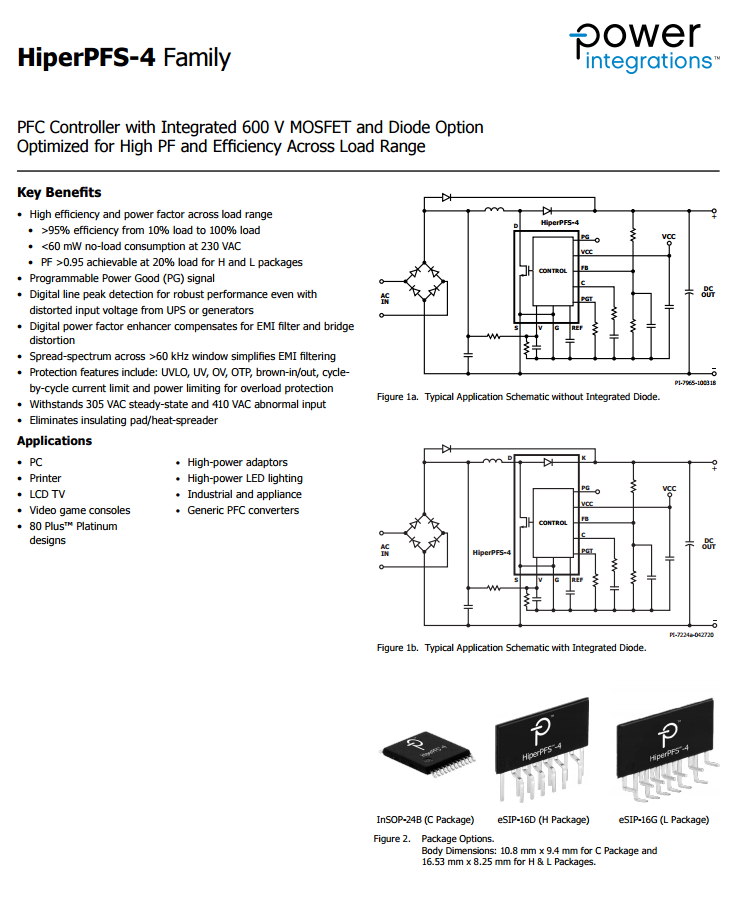

PI PFS7628C资料信息。
FPC升压电感特写，侧面贴有信息标签。

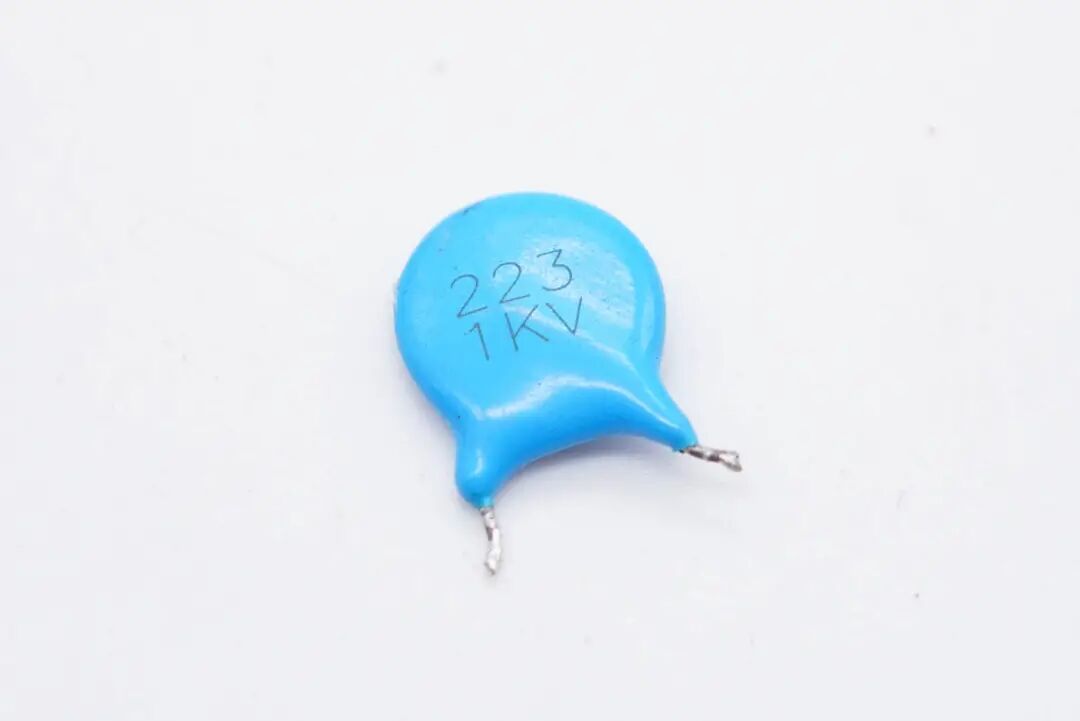

瓷片电容特写，223，耐压1KV。
高压滤波电解电容规格为420V 82μF，Chn Cap品牌，来自华容伟业。
PCB板另一侧配有两块散热片，对应高压侧变压器区域缠绕红色绝缘胶带。

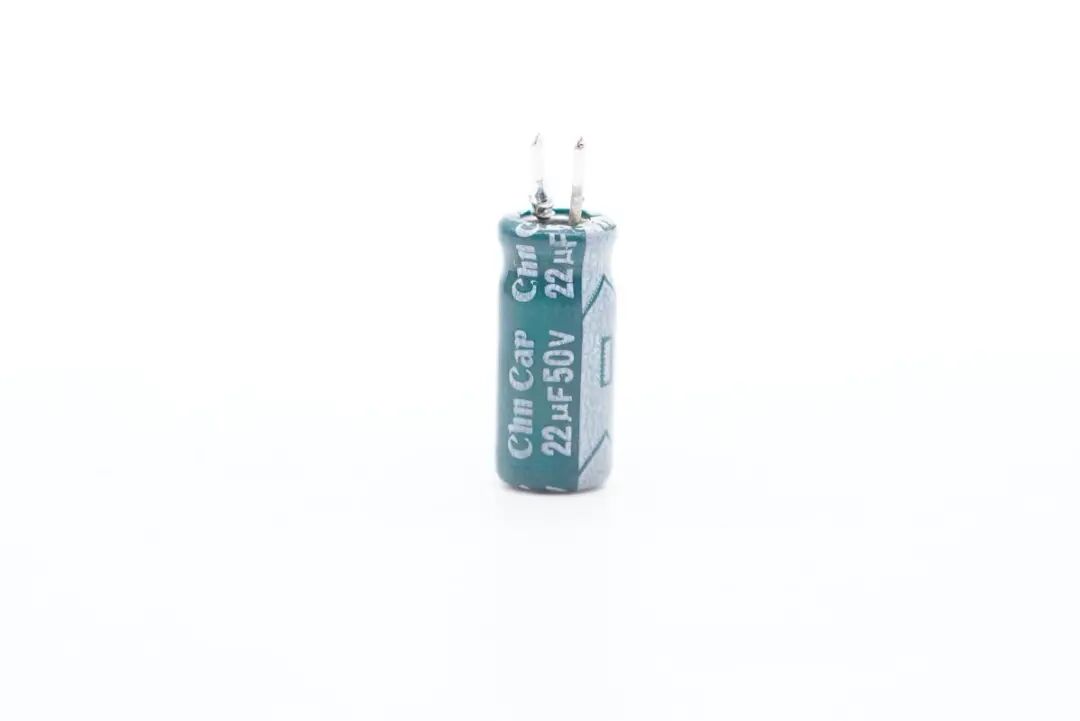

充电器主控芯片供电电容特写，规格为50V 22μF。

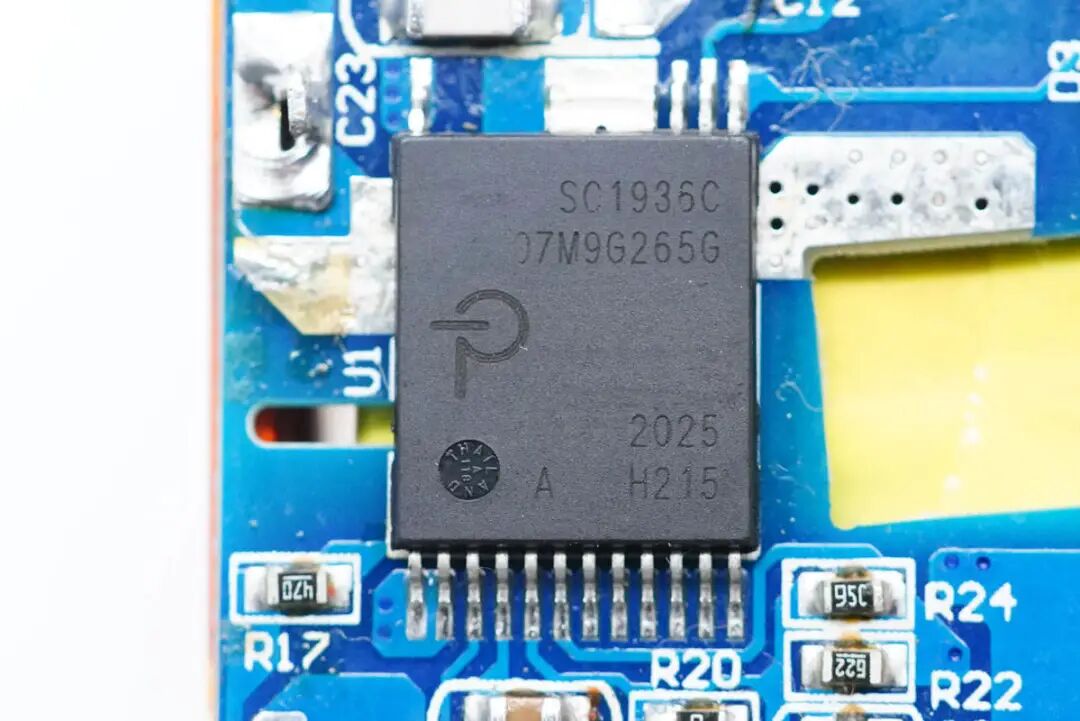

开关电源主控芯片采用PI SC1936C，该芯片是PI内置氮化镓功率器件的PowiGaN主控芯片，配合PFC升压电路，输出100W功率。

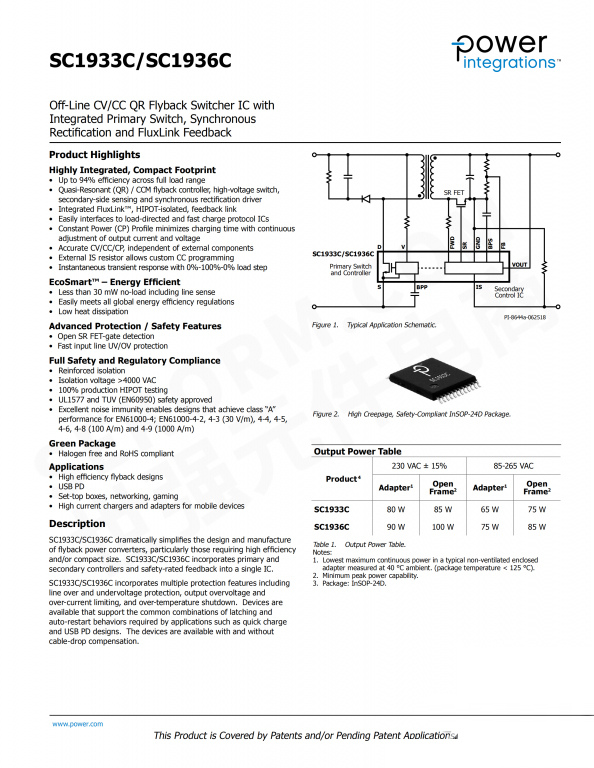

PI SC1936C资料信息。
充电头网了解到，PI的PowiGaN系列芯片有SC1933C和SC1936C两个型号，采用SC1936C的有绿联65W 4C口氮化镓充电器、麦多多2C1A 65W氮化镓充电器和毕亚兹2C1A 65W氮化镓充电器等产品，另外采用SC1933C的有贝尔金30W氮化镓充电器、网易智造61W氮化镓充电器、倍思45W 1A1C氮化镓充电器安克60W 1A1C氮化镓充电器、RAVPower 61W氮化镓USB PD充电器等产品。
此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

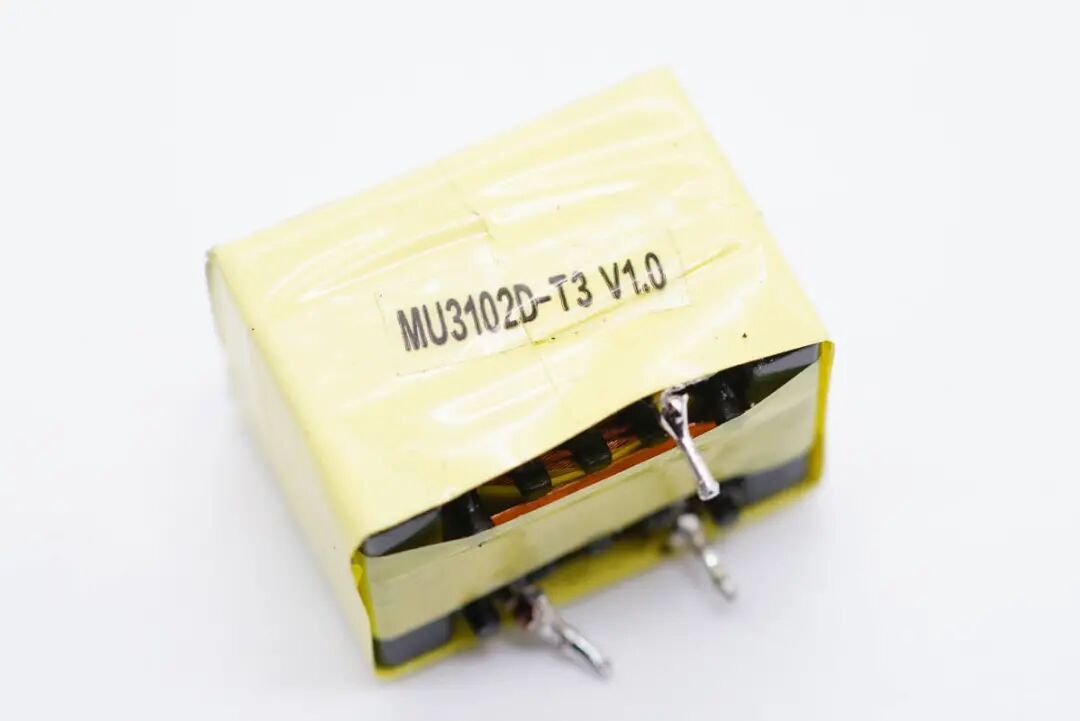

变压器全身包裹绝缘胶带，侧面贴有信息标签。

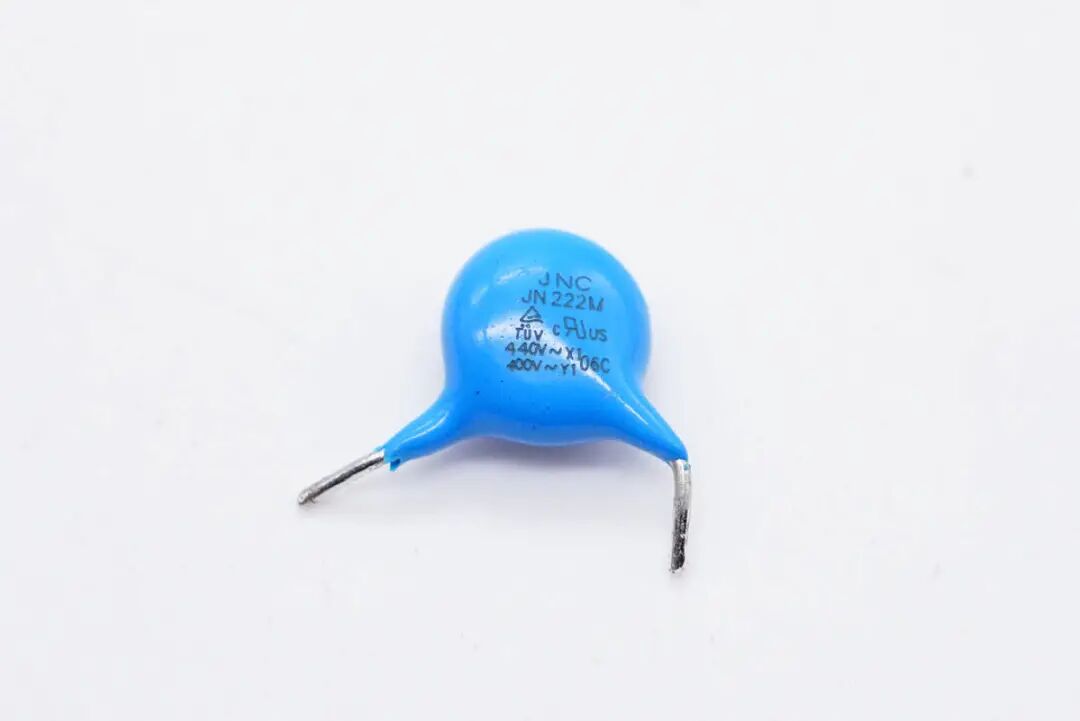

蓝色Y电容特写。

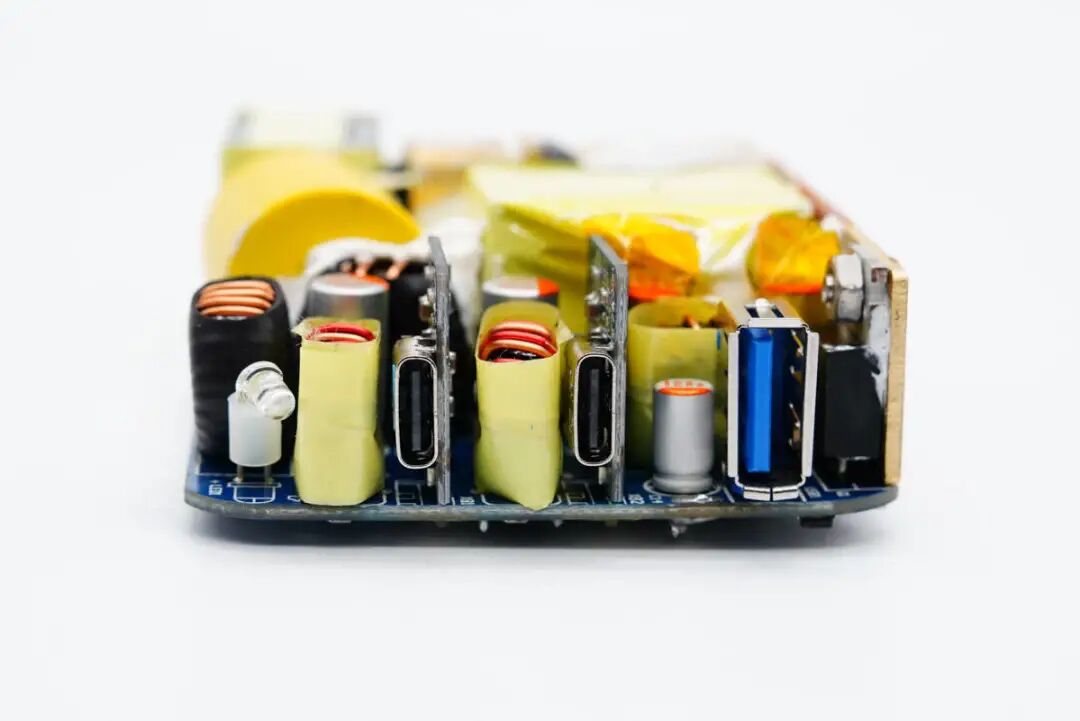

输出端一览，同步整流管使用螺丝固定在散热片上，两个USB-C母座使用协议小板垂直焊接，2C1A接口均进行独立二次降压输出，正面可以看到有对应的降压电感、滤波电感和电容等器件。
次级同步整流管来自华润微电子（重庆）有限公司，型号CRST074N10L2，NMOS管，耐压100V，导阻6.8mΩ，引脚套有磁珠抑制干扰。
华润微CRST074N10L2资料信息。

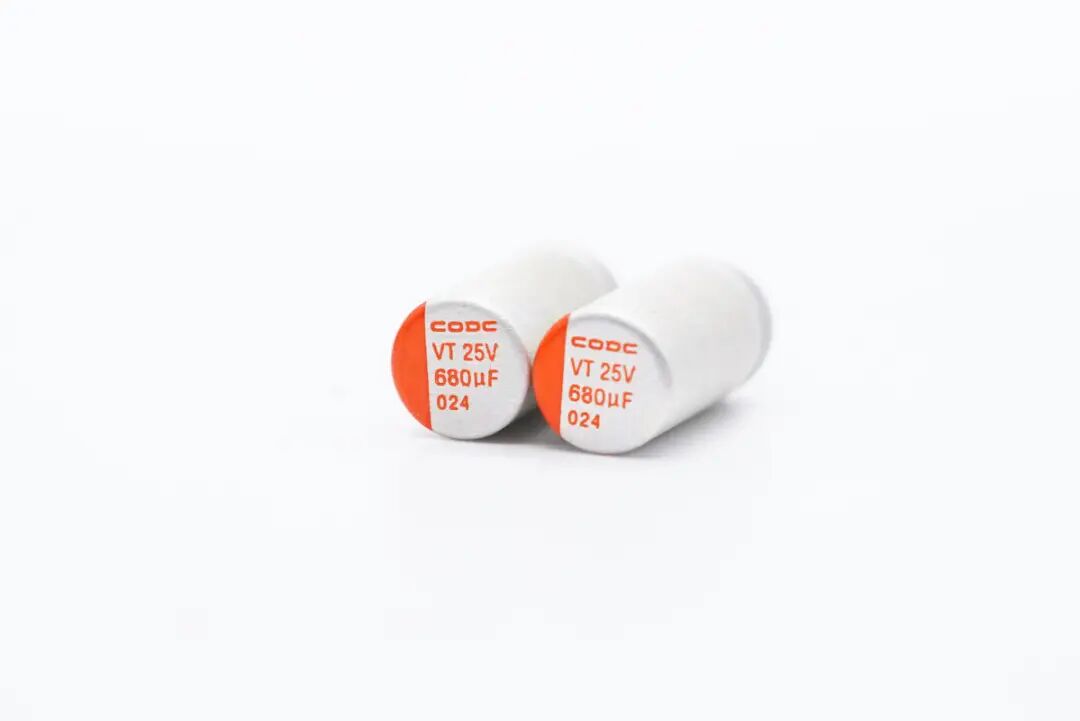

两颗输出滤波固态电容均来自华容伟业，且规格都是为25V 680μF。

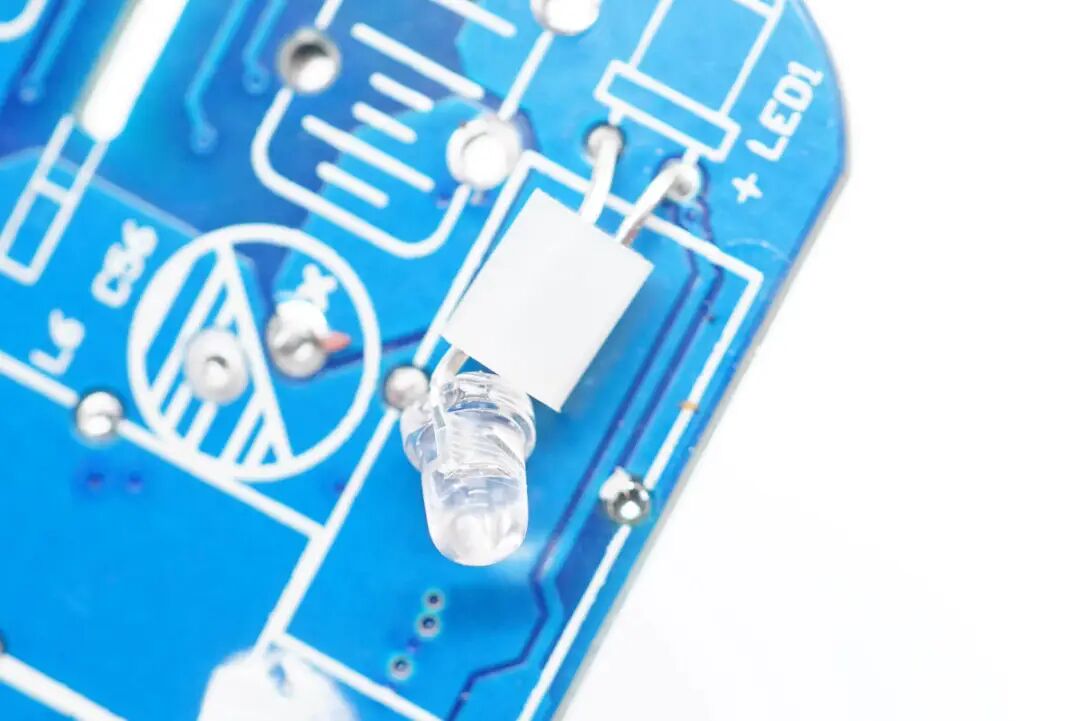

LED指示灯特写。
USB-C1口同步整流降压转换器为德信EUP3268B，支持8-36V宽输入电压，最大输出电流5A，支持可编程的线损补偿，支持逐周期电流限制。

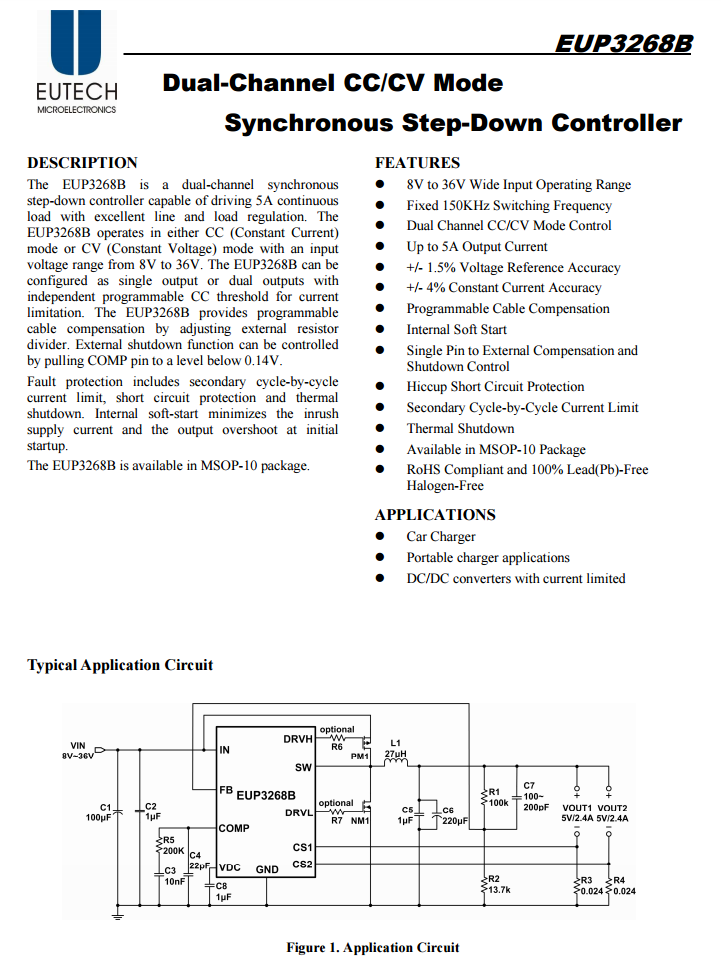

德信EUP3268B资料信息。

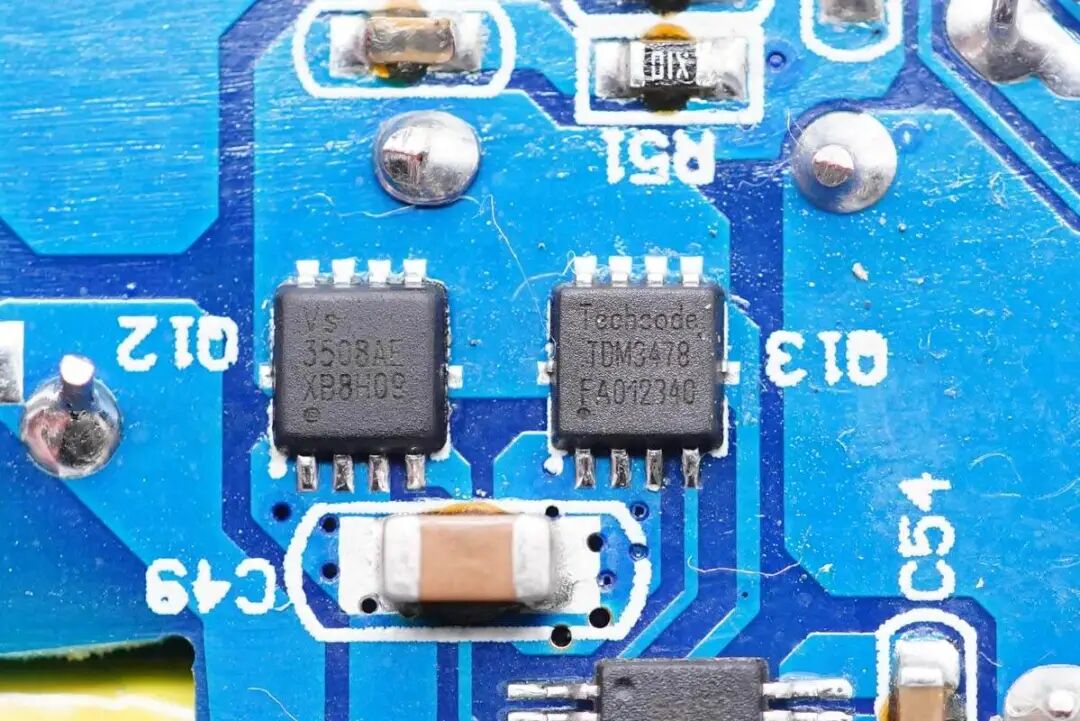

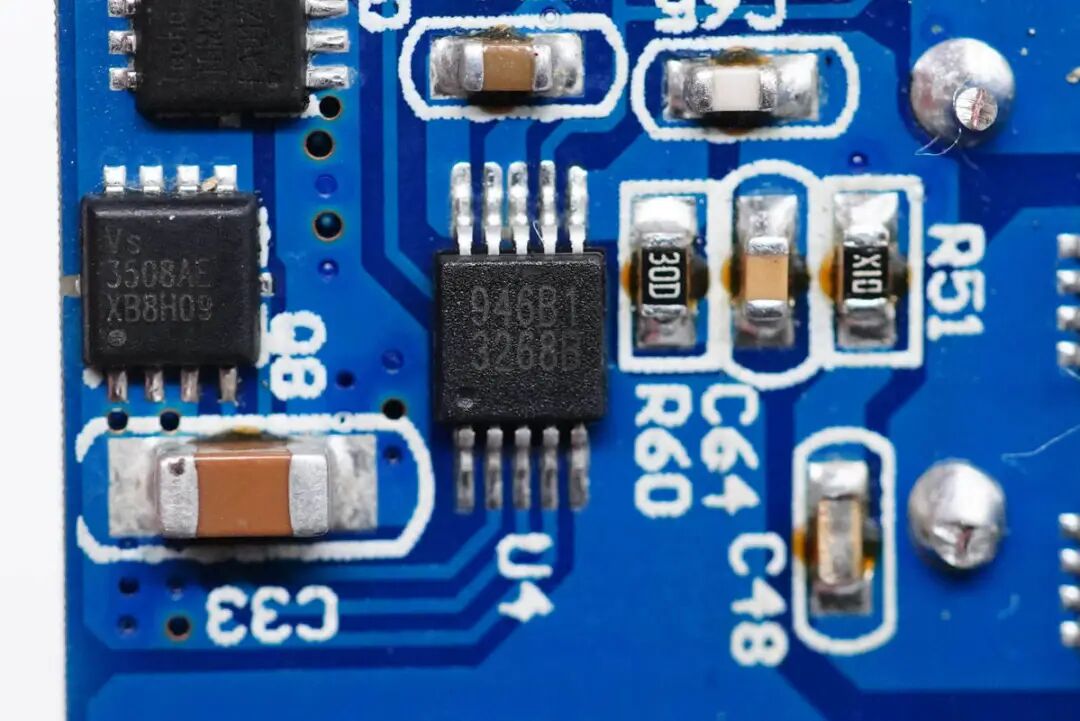

外置开关管分别是威兆VS3508AE和泰德TDM3478，组成半桥，用于为USB-C口输出同步整流降压。
威兆VS3508AE资料信息，PMOS，耐压30V，PDFN3333封装。

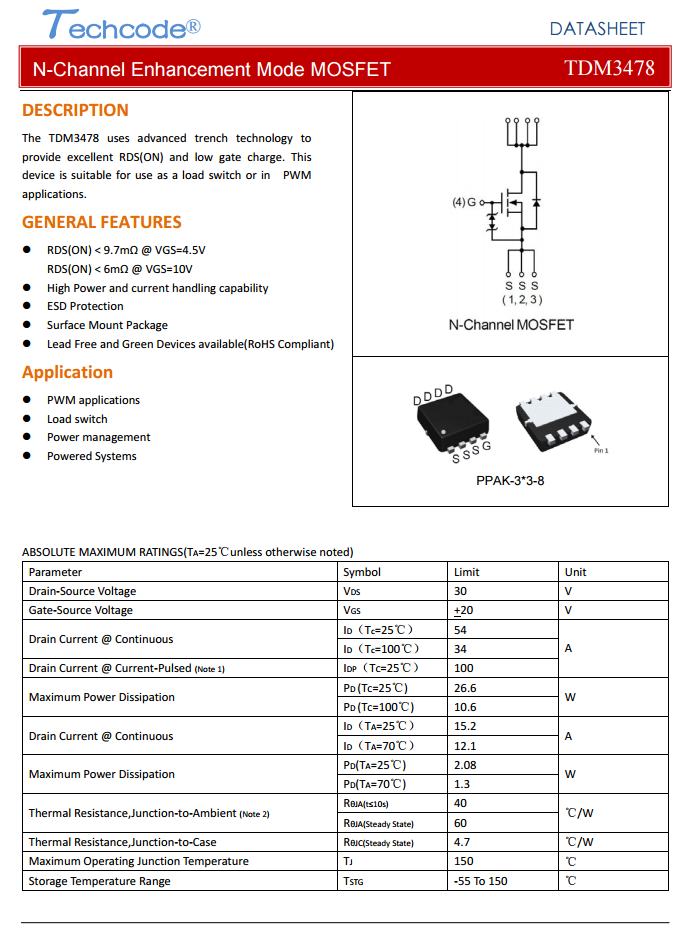

泰德TDM3478资料信息，NMOS管，耐压30V。

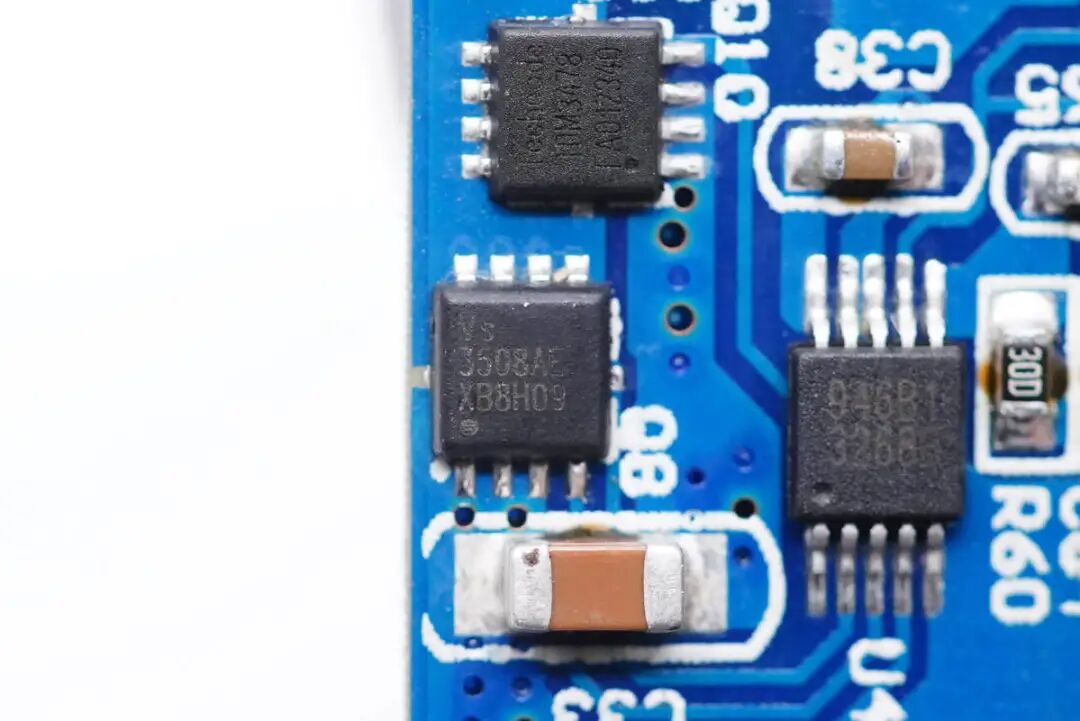

USB-C2口降压电路特写，也是德信EUP3268B+威兆VS3508AE+泰德TDM3478方案。
两颗降压电感特写，均外套热缩管保护，分别用于两路降压电路降压。

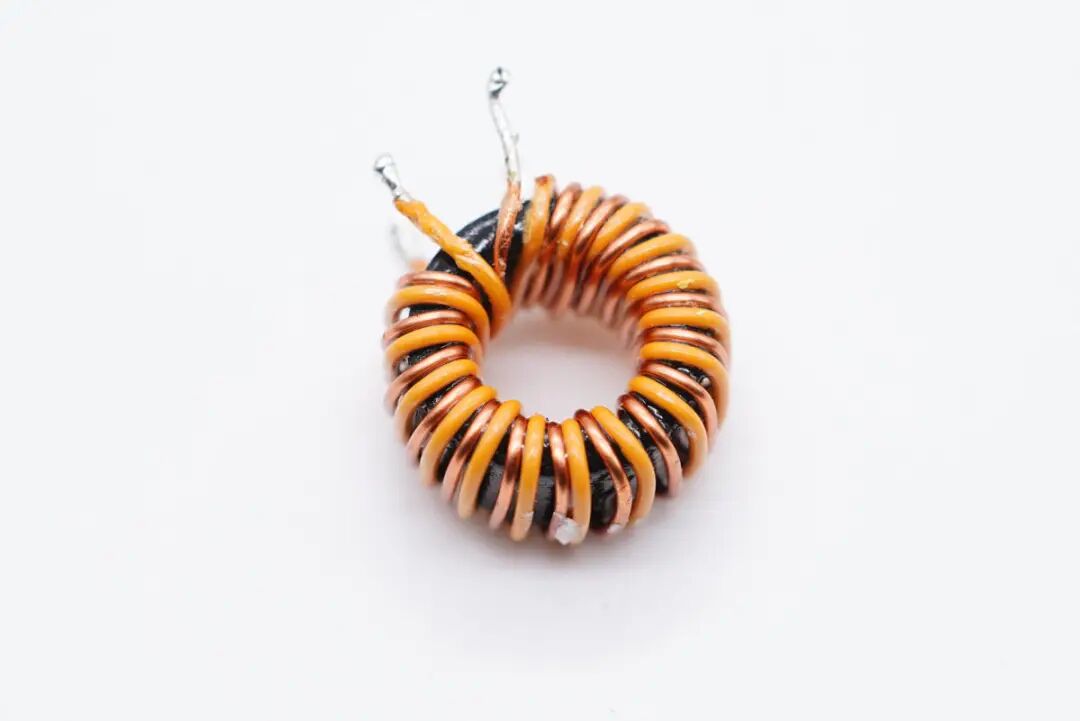

滤波电感特写，也是两个C口各配置一颗。
两颗华容伟业固态电容，规格均为25V 470μF，用于两路二次降压输出滤波。

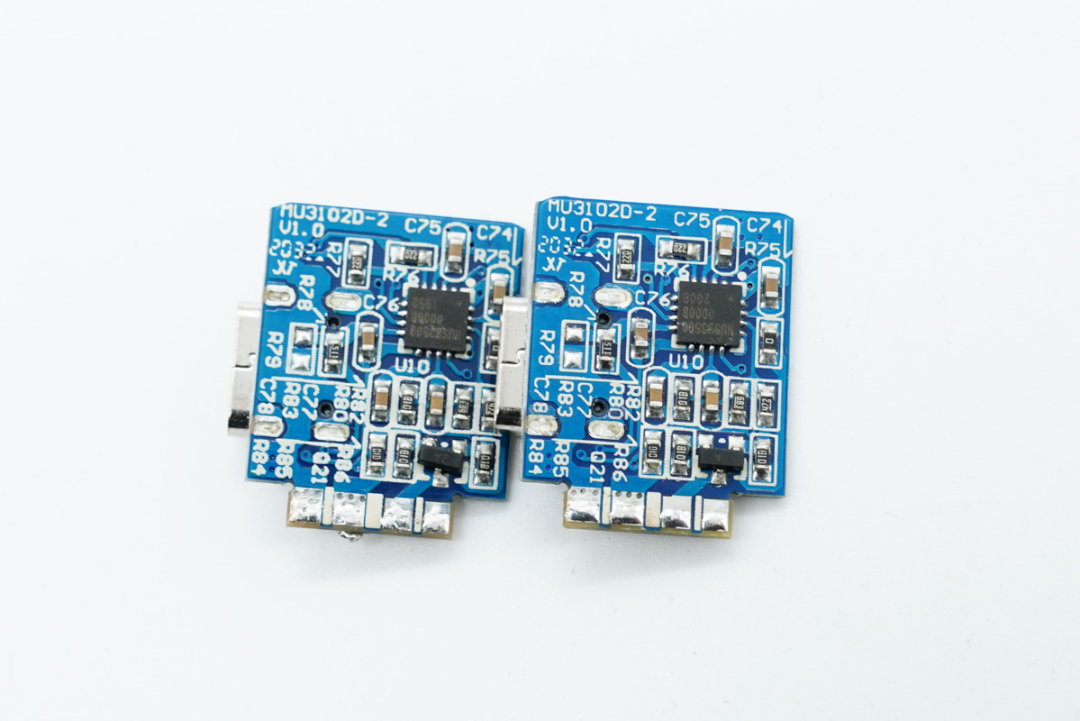

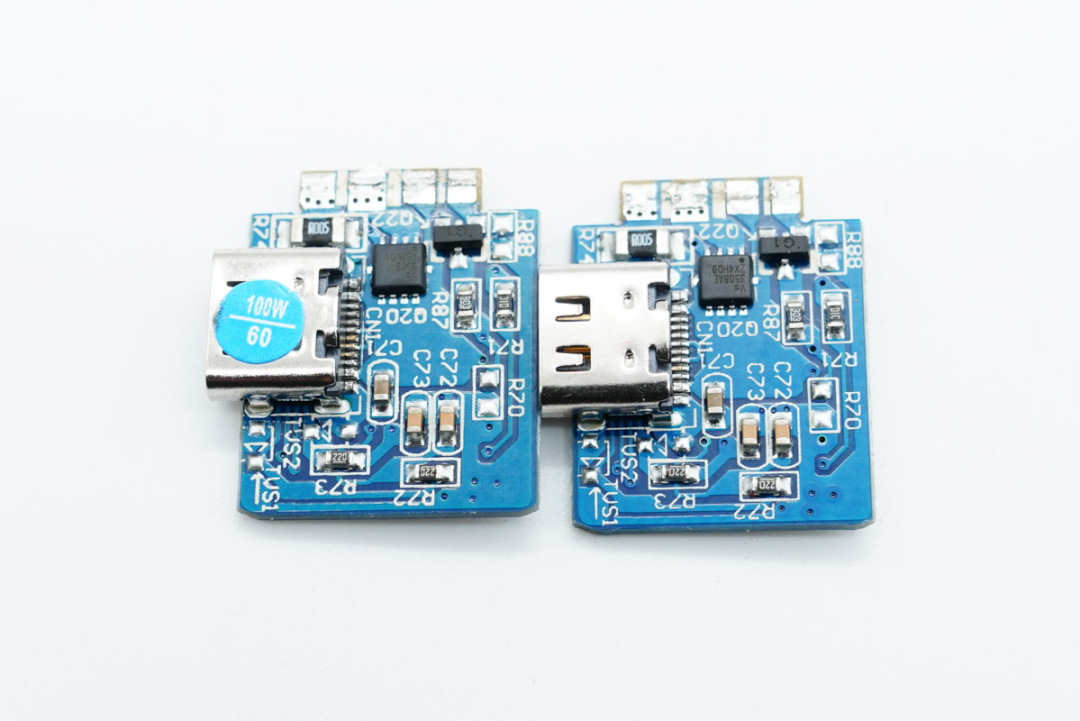

两个C口所在小板设计一模一样，背面设有协议芯片。
正面设有输出VBUS开关管。

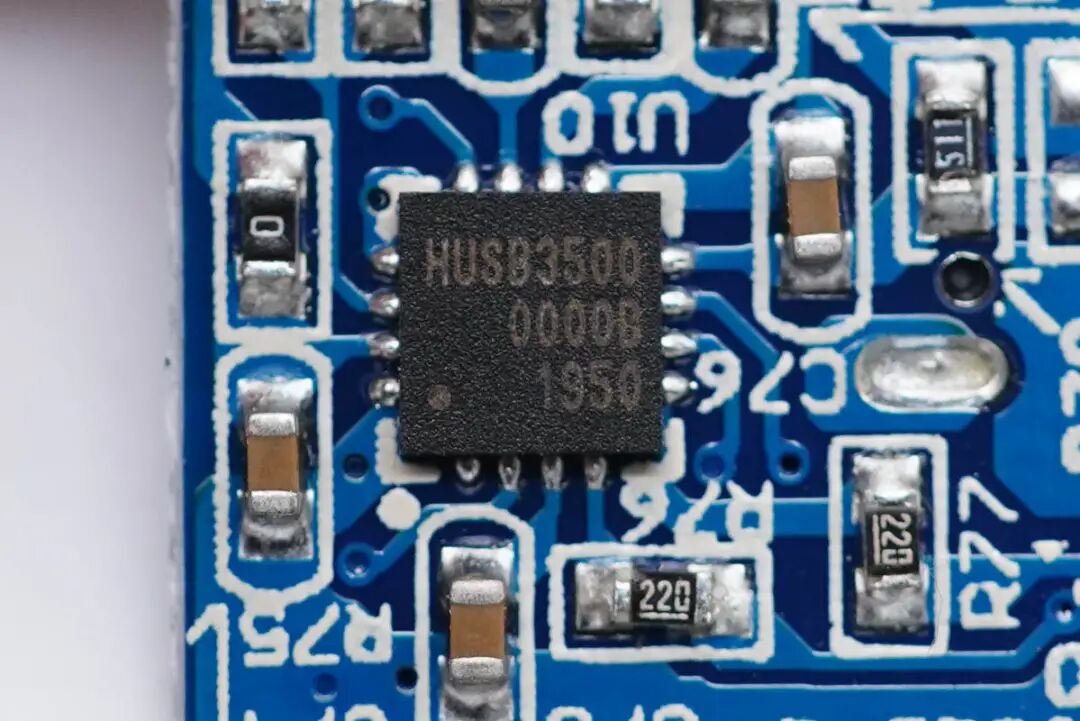

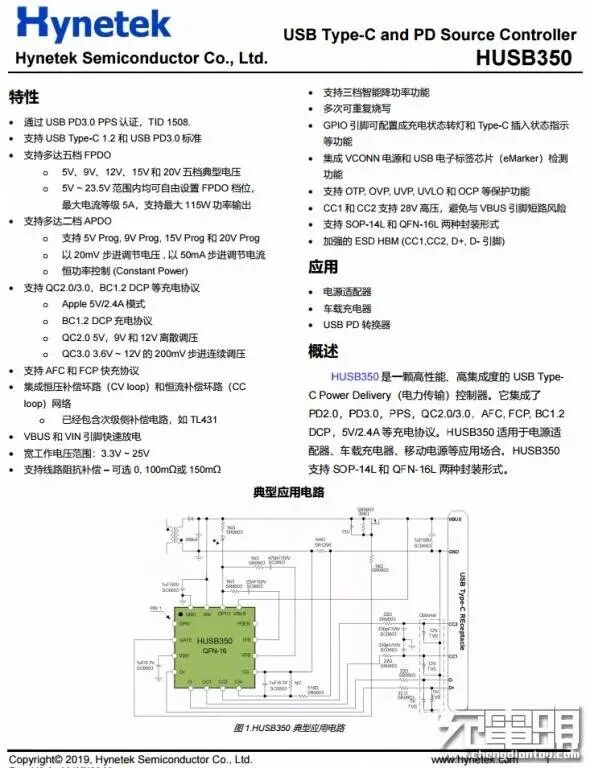

USB PD协议芯片采用慧能泰HUSB350。这是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器，集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议；适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。
充电头网链接到，慧能泰HUSB350此前已被柚比18W快充充电器、洛克65W氮化镓PD快充、飞频65W USB PD氮化镓充电器、ABB四位USB输出18W PD快充插座采用，此外，慧能泰的PD快充协议芯片已被京东京造、贝尔金、图拉斯、南孚等众多品牌的数十款产品采用。

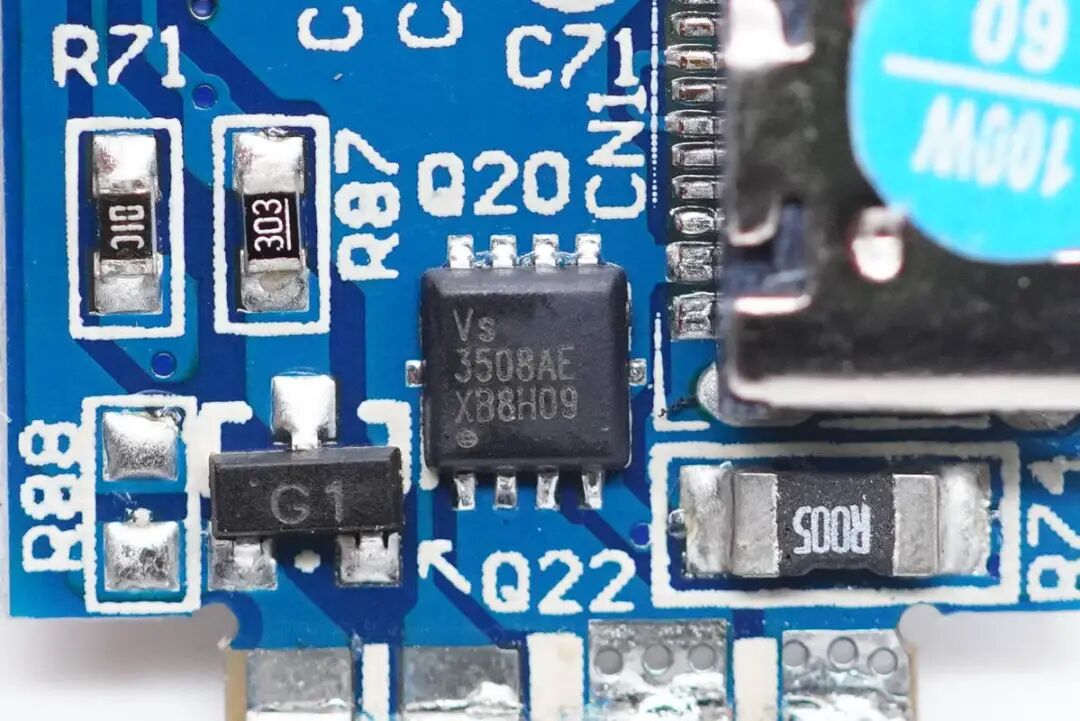

输出VBUS开关管也是采用威兆VS3508AE，右下角R005是输出检流电阻。

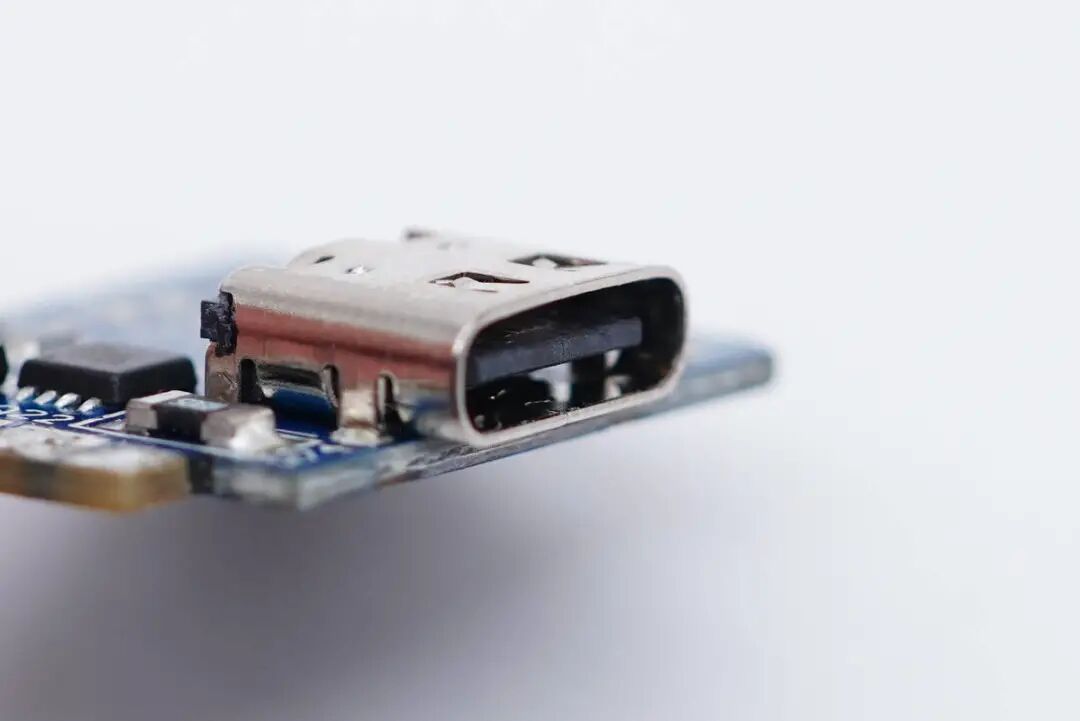

USB-C口母座特写，过孔焊接。
USB-A口降压协议IC采用英集芯IP6503S。这是一款集成同步开关的降压转换器、 支持 DCP(BC1.2、Apple2.4A、三星)输出协议，为车载充电器、适配器、智能排插、行车记录仪提 供完整的解决方案。
英集芯IP6503S支持8V-32V宽范围电压输入，输出电压为5V，最大能提供3.1A的输出电流，转换效率高达94%。此外具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

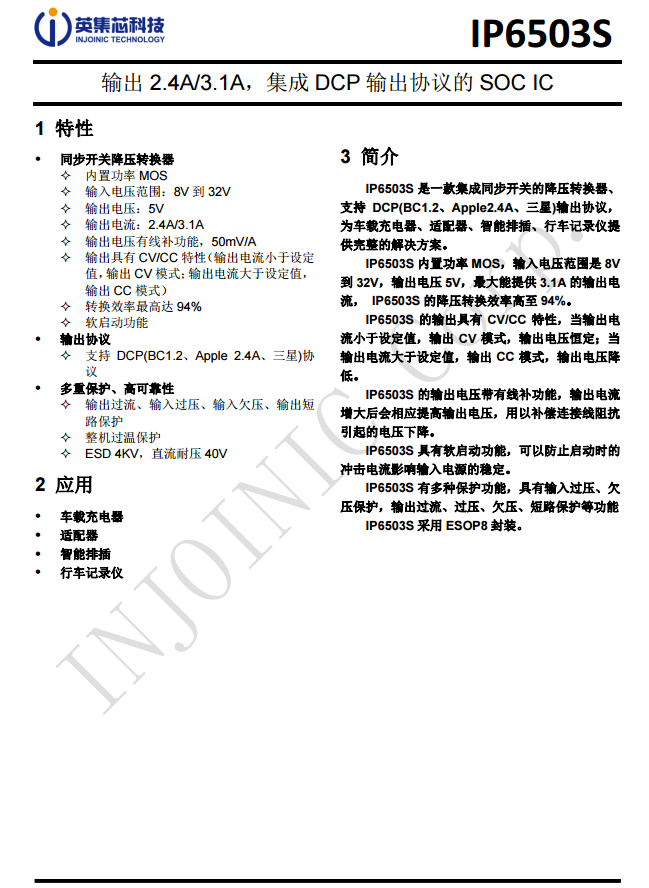

英集芯IP6503S资料信息。
降压电感特写。

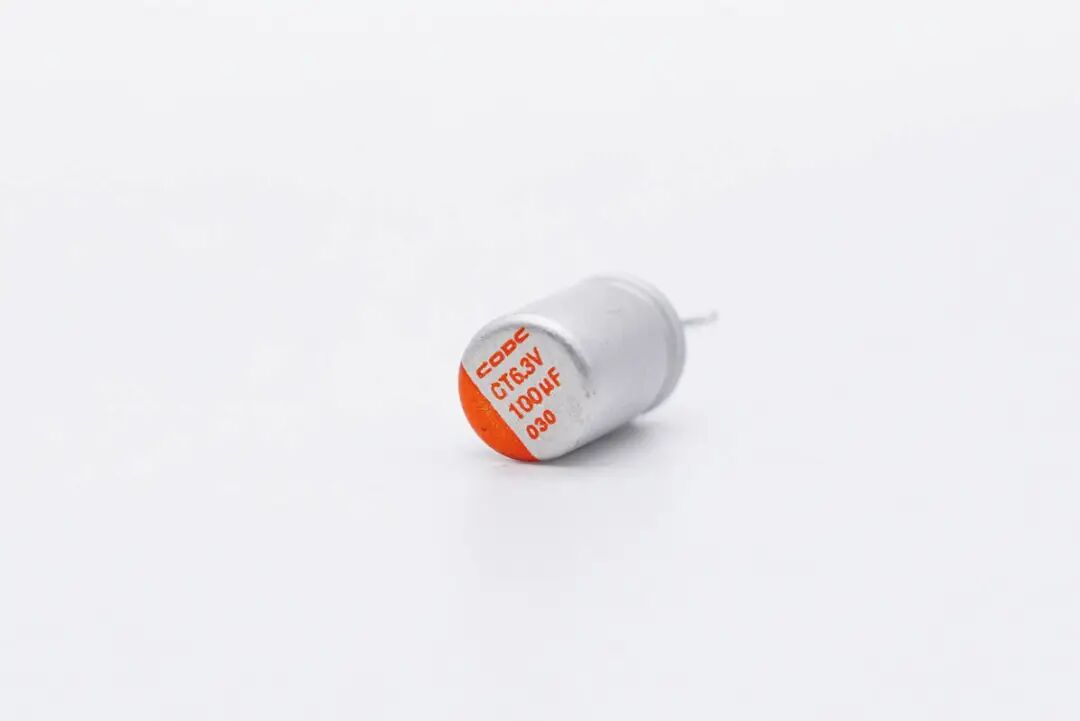

华容伟业输出滤波固态电容，规格为6.3V 100μF。

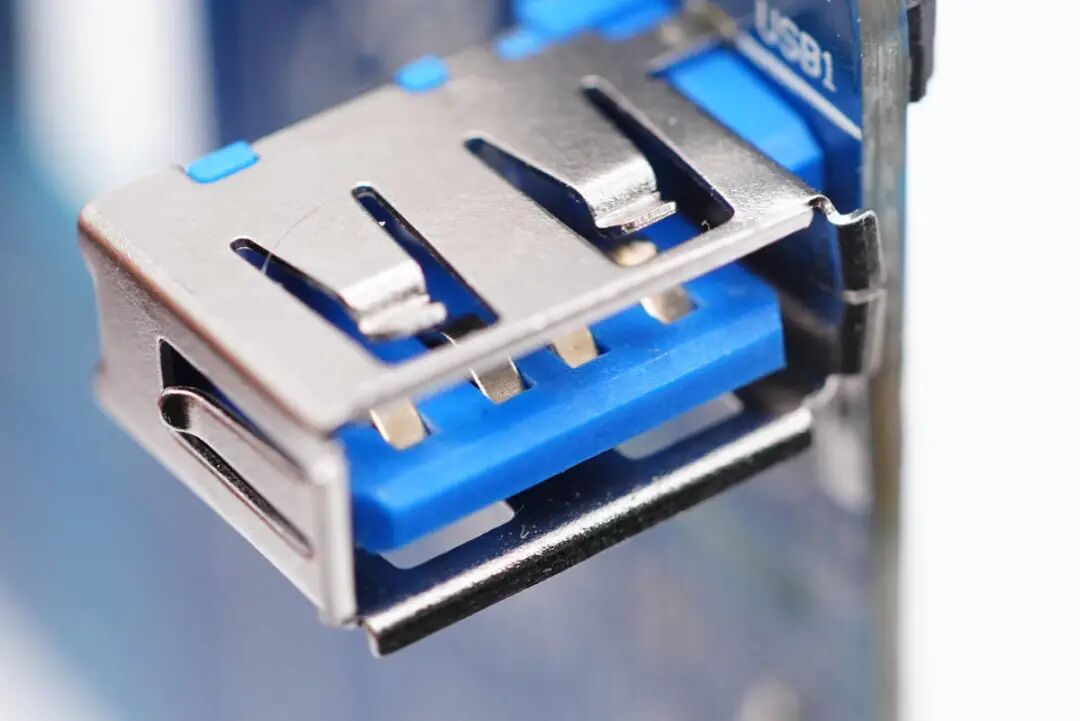

USB-A口母座特写。

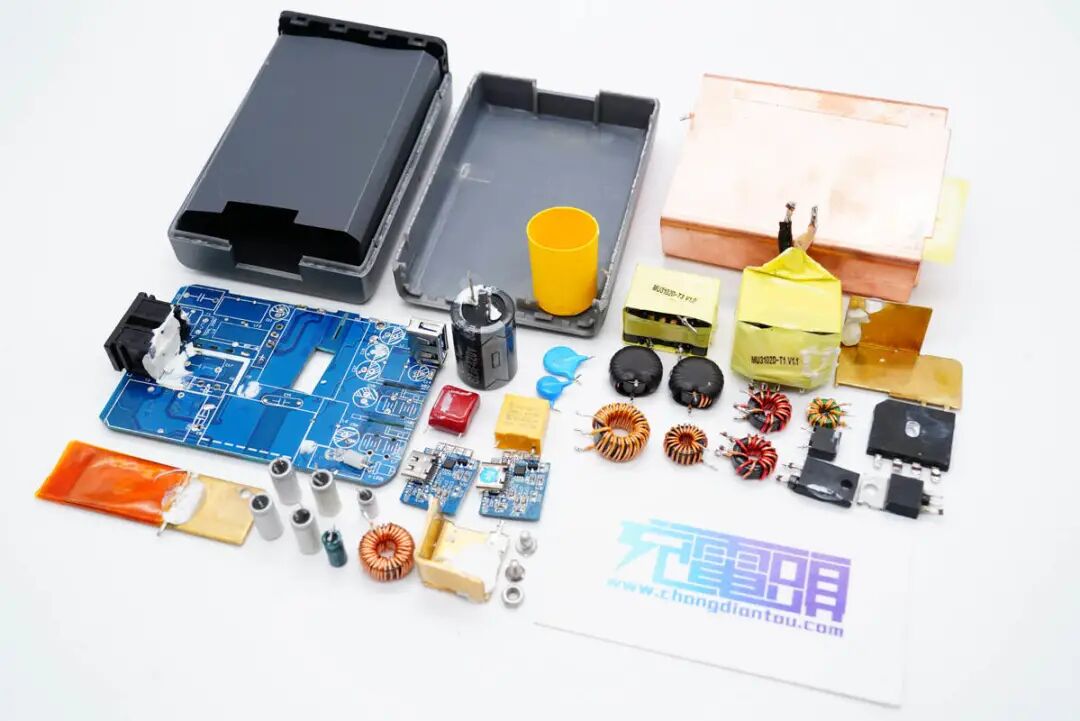

全部拆解完毕。
充电头网拆解总结
SATECHI 100W氮化镓快充充电器机身扁平，边角圆润，配备电源线采用线体分离设计，同时支持全球宽范围电压输入，适用地区广泛，更换电源线即可携带到各个地方使用。两个C口不仅支持100W PD快充，还具备5A PPS电压档位。USB-A口支持12W输出，可以给小型设备进行充电。
充电头网通过拆解了解到，作为一款100W大功率充电器，其设有PFC升压电路，并采用PI PFS7628C控制；开关电源由PI高集成主控芯片SC1936C搭配华润微同步整流管组成；两个C口二次降压输出方案完全一样。
双C口均采用德信EUP3268B搭配威兆和泰德MOS管进行二次降压，由慧能泰协议芯片HUSB350控制输出电压；USB-A口采用英集芯IP6503S进行二次降压以5V恒压输出。电路板整个使用铜片包裹均热，并在电路板正反面设有导热贴传导至外壳散热，降低温升。内部元件全部打胶填充固定，稳定可靠。
