拆解报告：THEONE 65W 1A1C快充充电器
----- 充电头网拆解报告 第1605篇 -----
最近充电头网拿到了一款THEONE品牌65W快充充电器，产品采用欧规插脚，配备1A1C接口，分别支持12W和65W快充，可同时为大小两台设备进行充电。另外附带有一根100W快充CC线，方便使用。下面我们就对这款充电器进行拆解，看看其内部设计用料如何。
一、THEONE 65W快充充电器外观

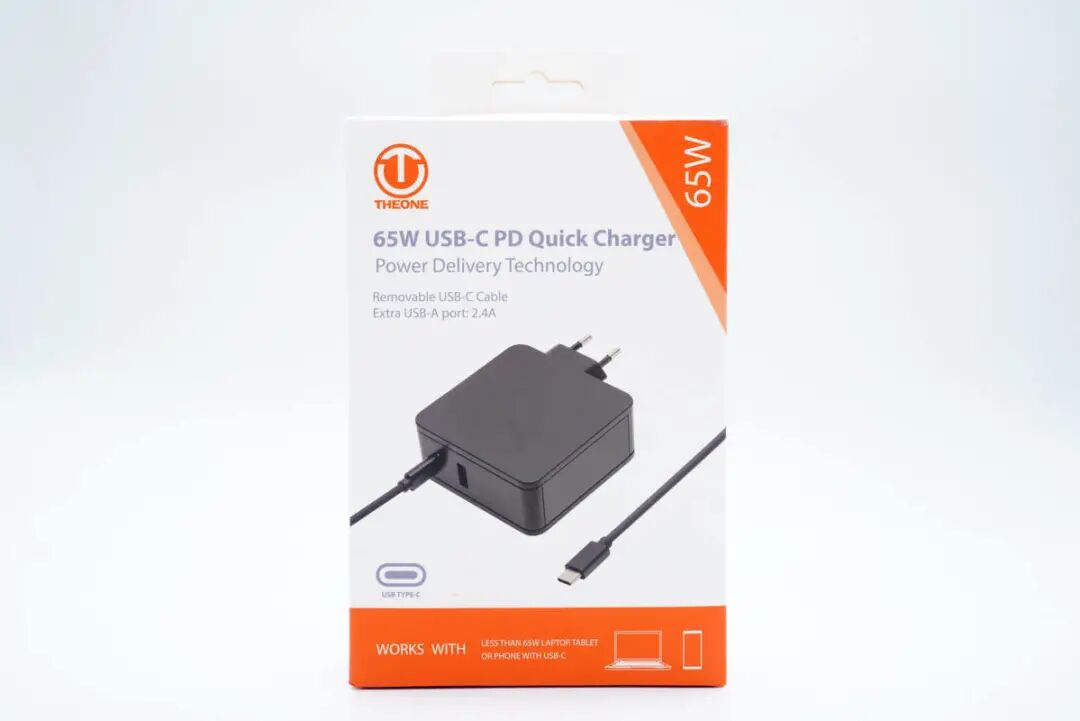

包装盒红白配色，顶部带有挂钩，正面印有THEONE品牌、产品套装图、名称、65W功率、可充电设备等。
背面印有产品参数和认证信息。
包装内含充电器和CC数据线，分别使用两个纸盒装放。

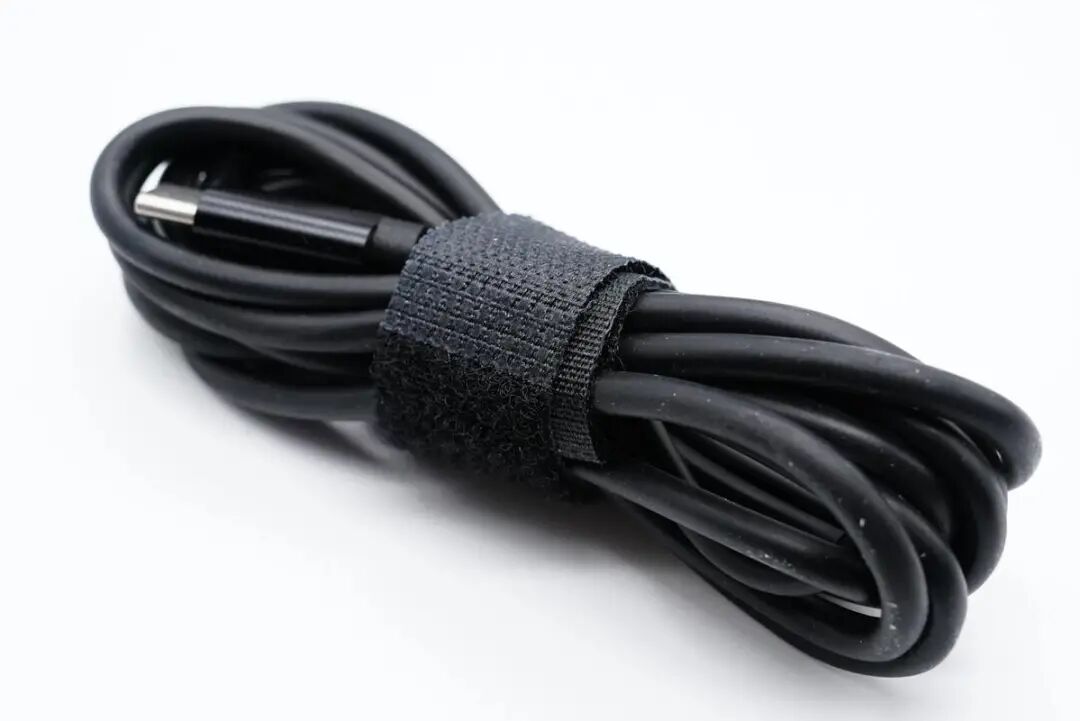

数据线使用魔术扎带捆扎。

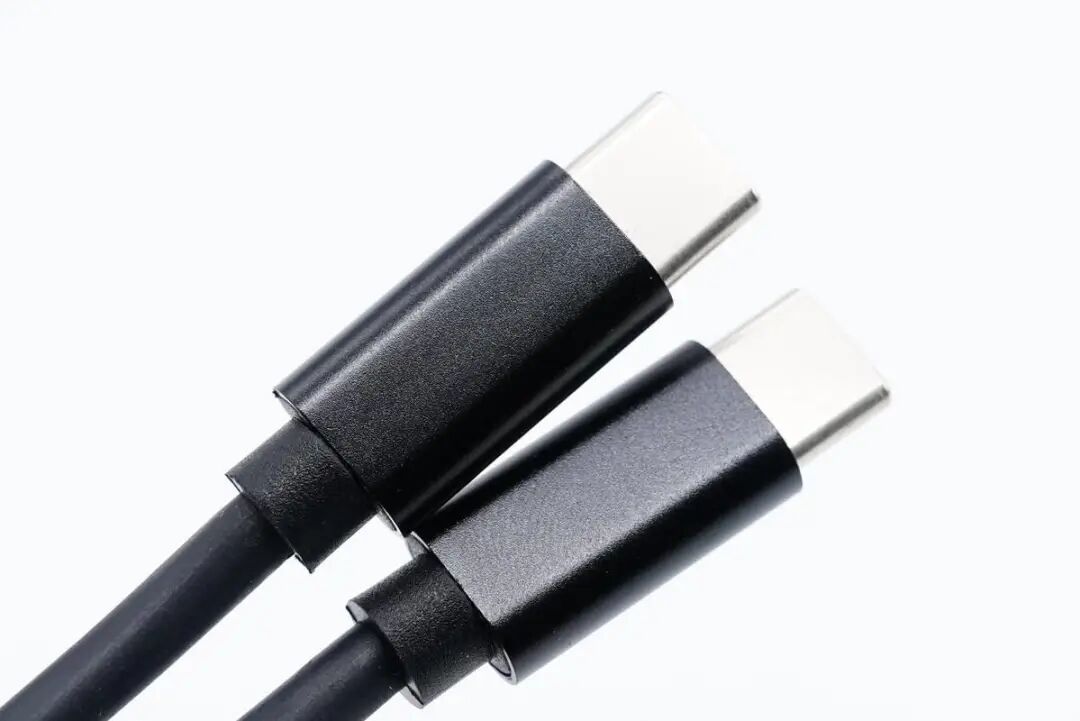

数据线线头采用金属外壳，表面光滑，两侧弧面设计。

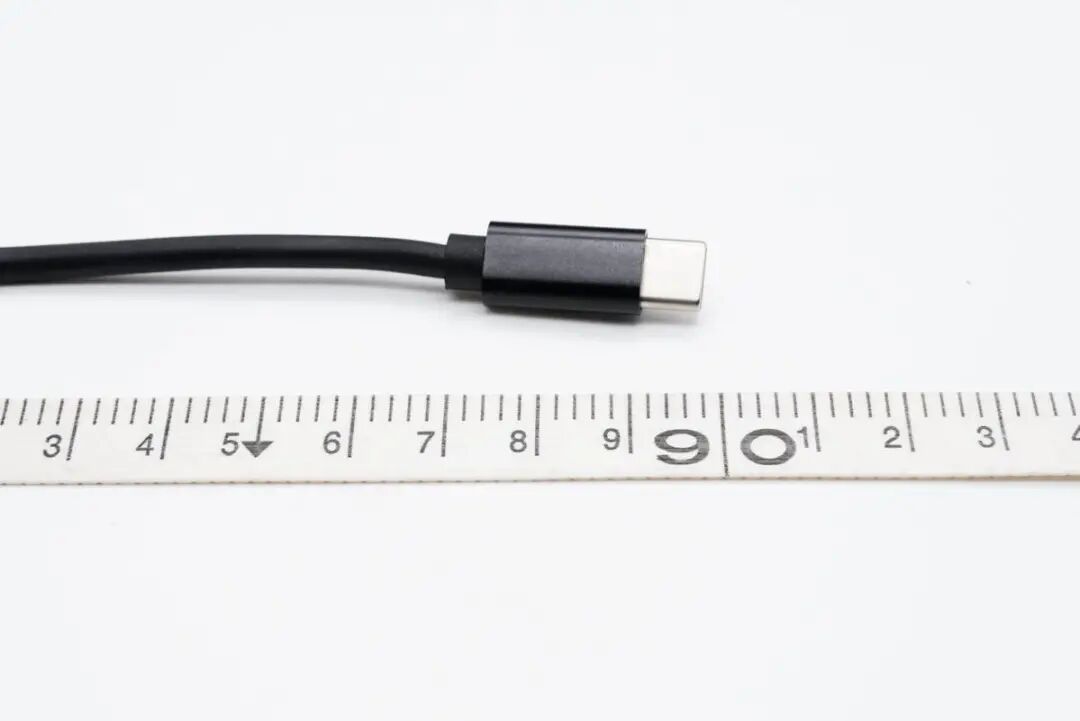

线缆长约1.9米。
使用ChargerLAB POWER-Z KM001C检测显示该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB3.2 Gen2（10Gbps）。
这款充电器机身方正扁平，四端弧面过渡，机身壳表面哑光且具有类肤手感，触摸手感好。

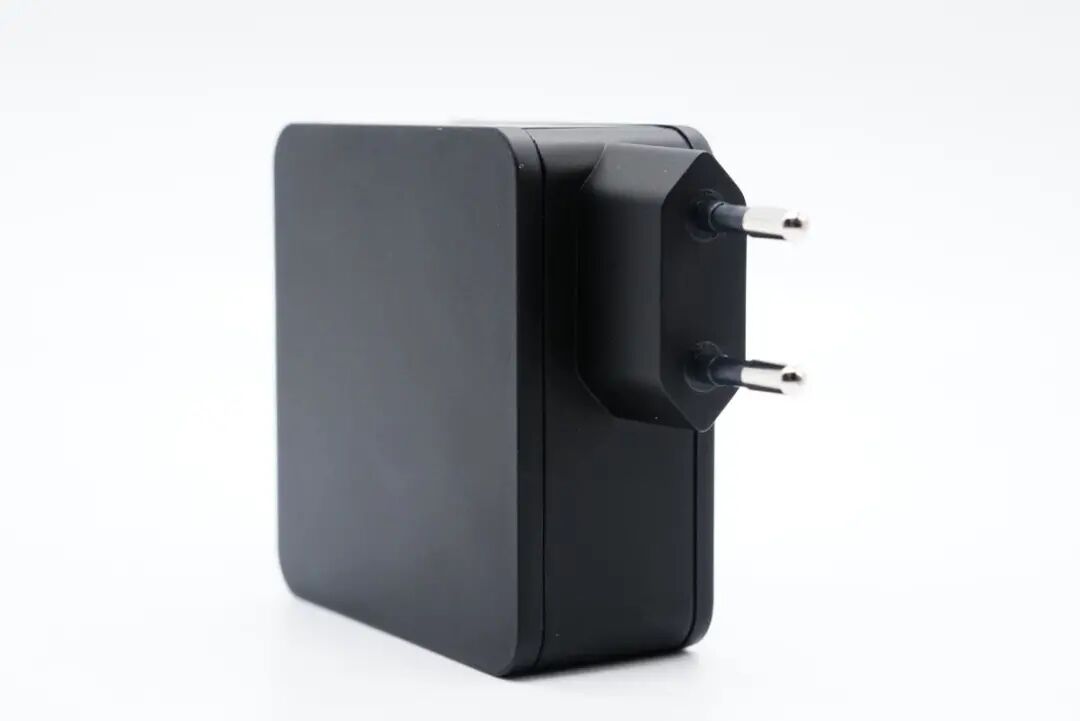

充电器输入端采用凸起欧规插脚。

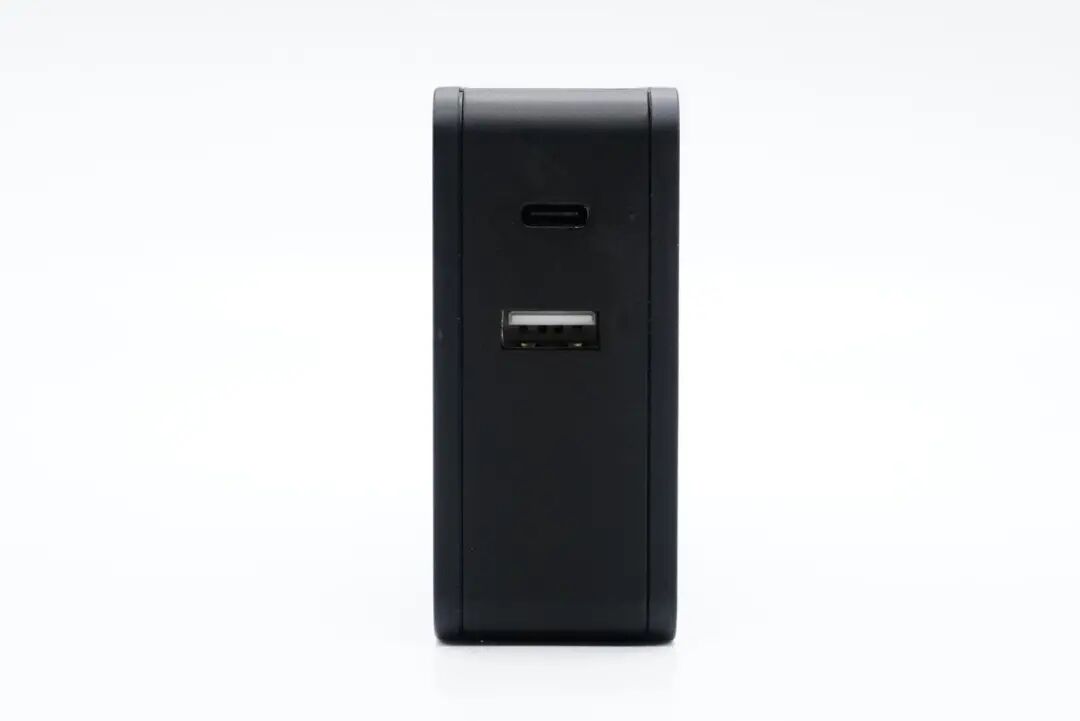

输出端配有1A1C接口，分别采用白黑胶芯。

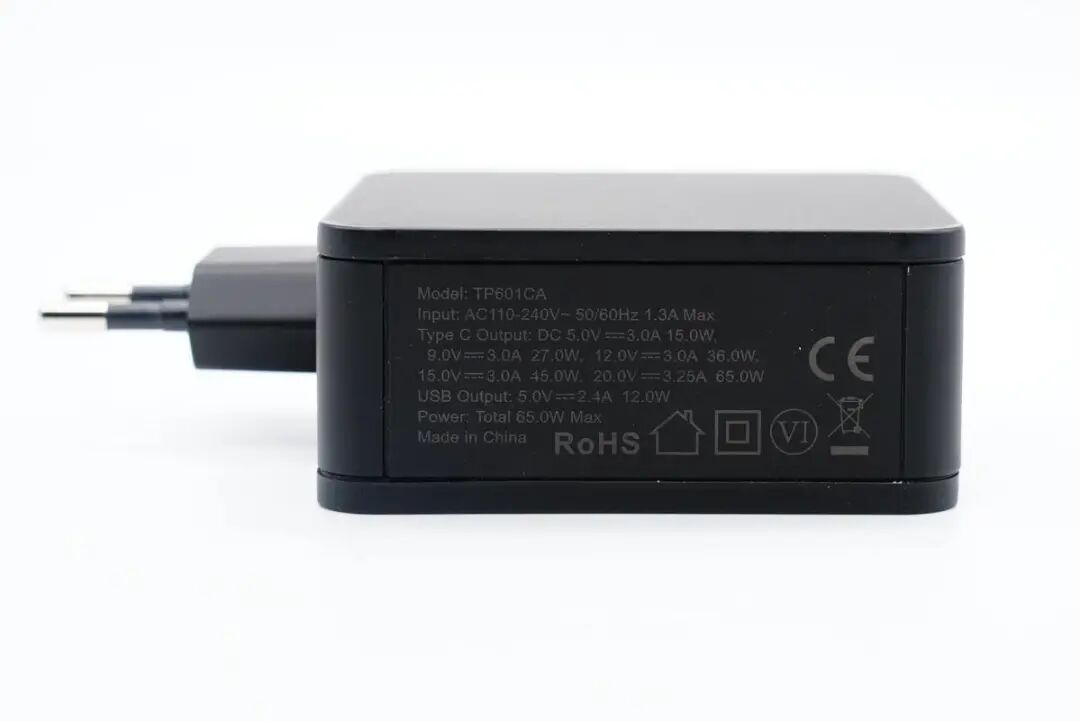

侧身外壳上标注有充电器参数
型号：TP601CA
输入：110-240V~50/60HZ 1.3A
USB-C1输出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A：5V2.4A（12W Max）
总输出：65W
产品已经通过了CE认证、RoHS认证和VI级能效认证。

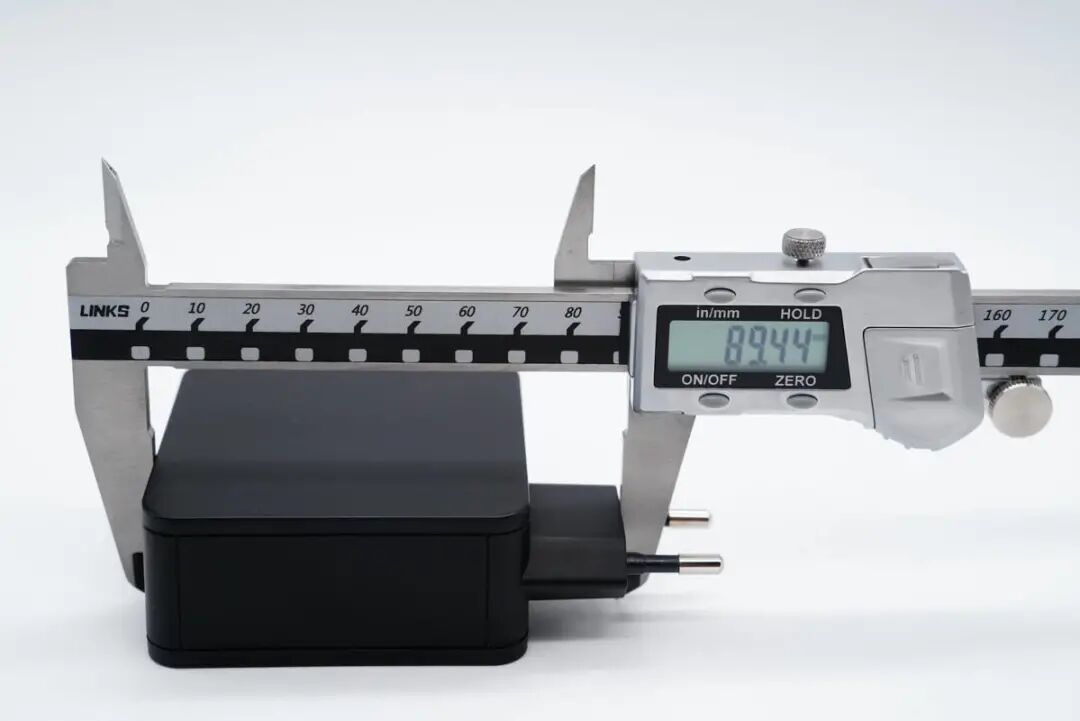

使用游标卡尺实测机身带插脚端总长约为89.44mm。
宽度为71.46mm。

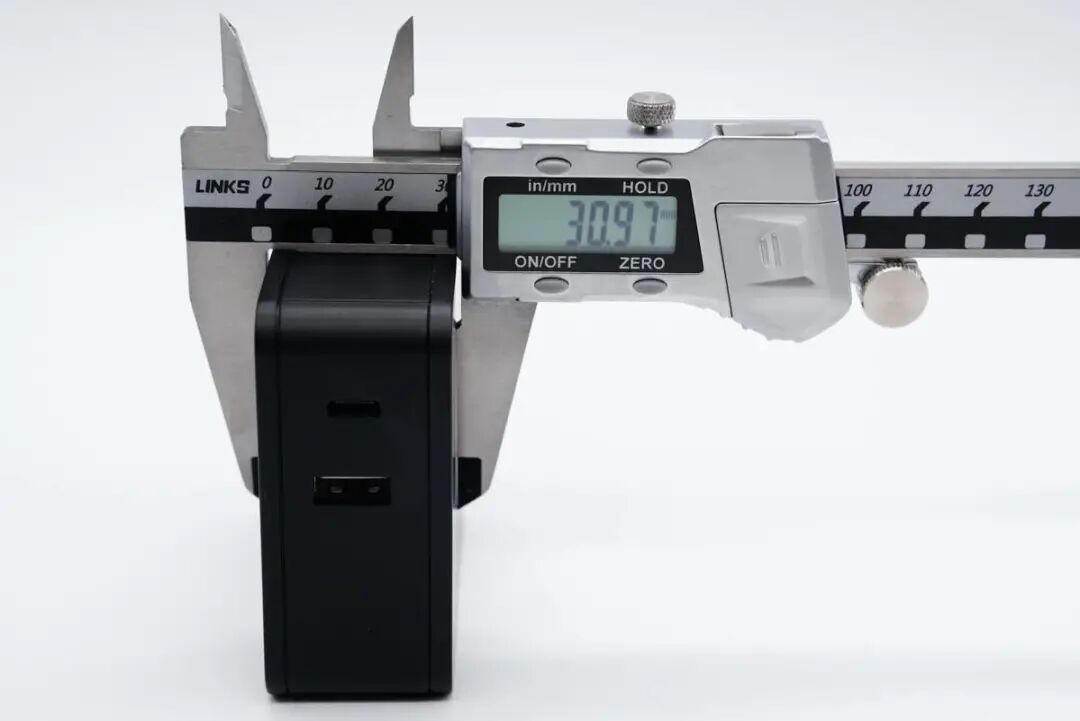

厚度为30.97mm。

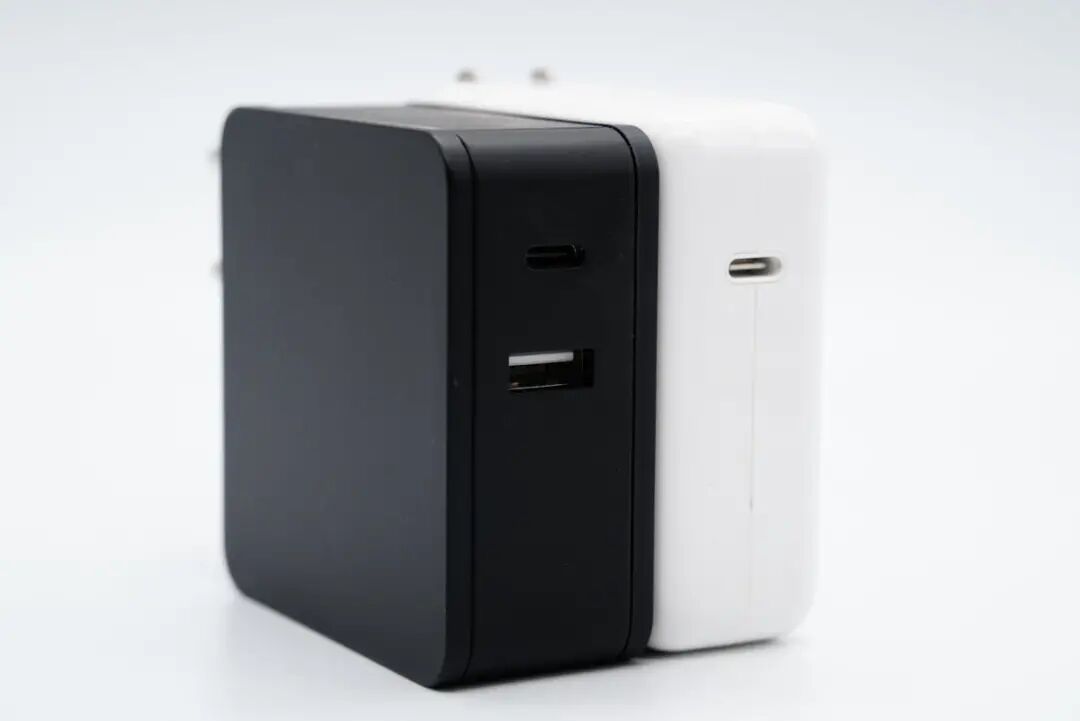

和苹果61W充电器直观对比，两者体积相当。

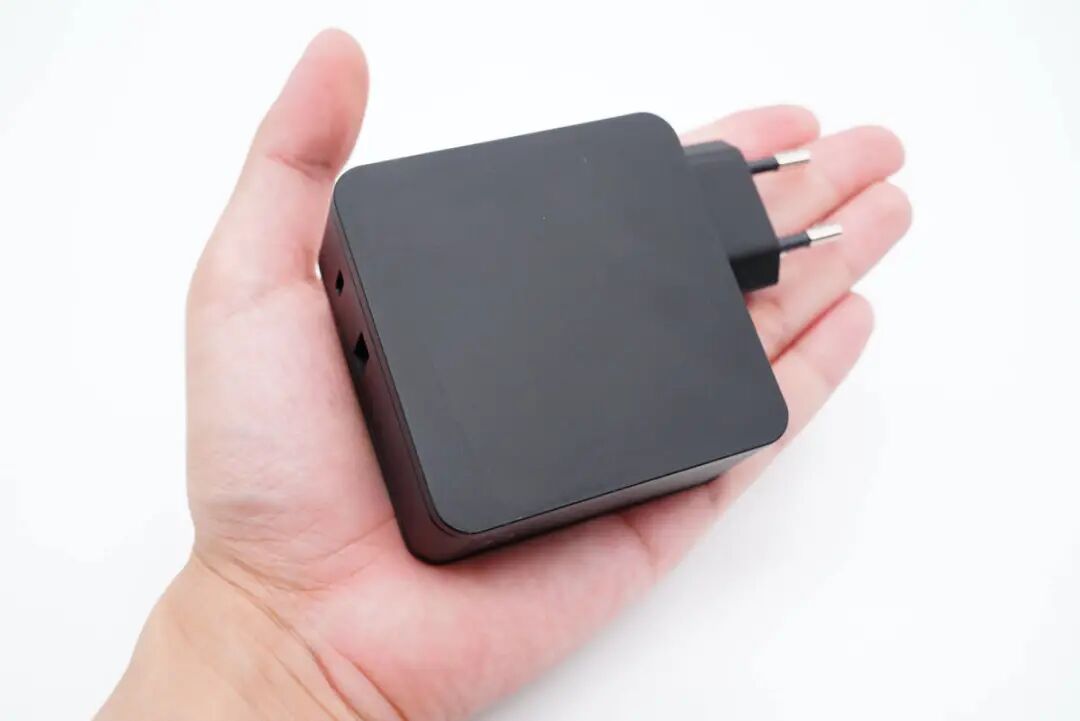

拿在手上的直观感受。

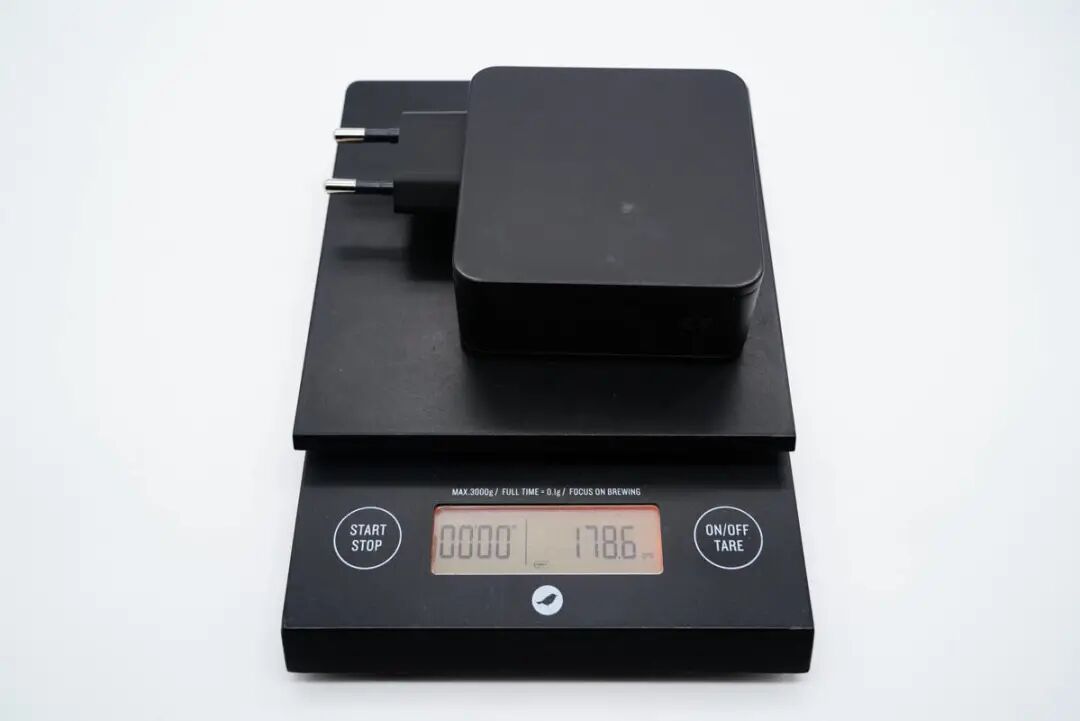

充电器净重约为179g。
使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A和DCP协议。

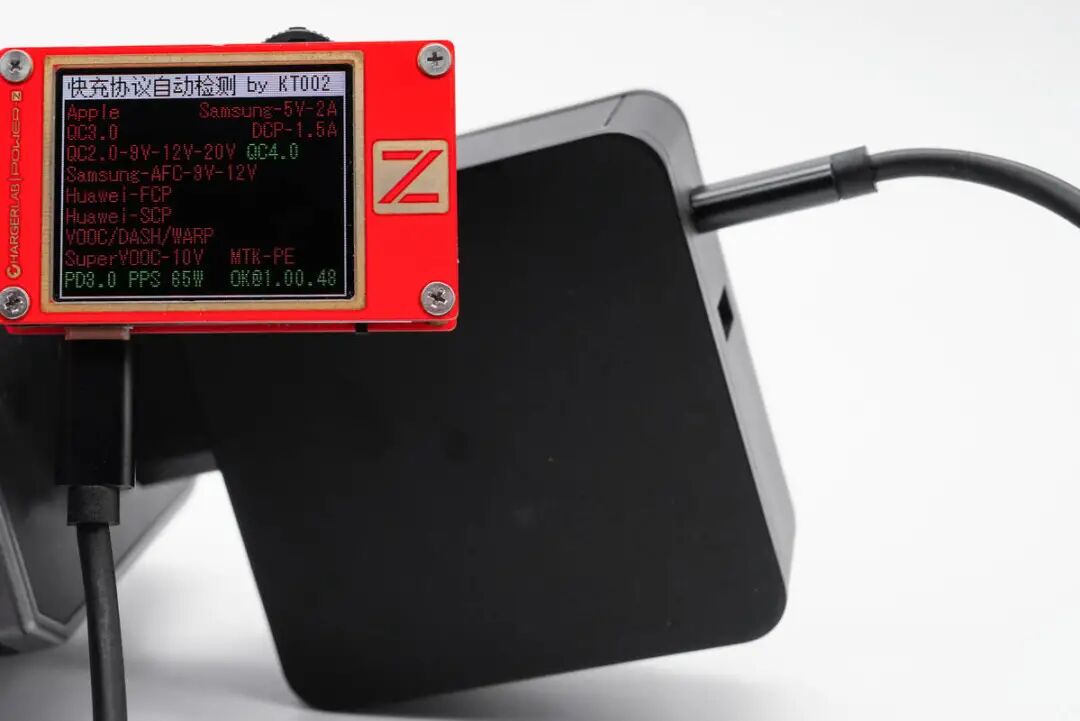

另外使用KT002测得USB-C口支持QC4.0、PD3.0、PPS快充协议。
二、THEONE 65W快充充电器拆解

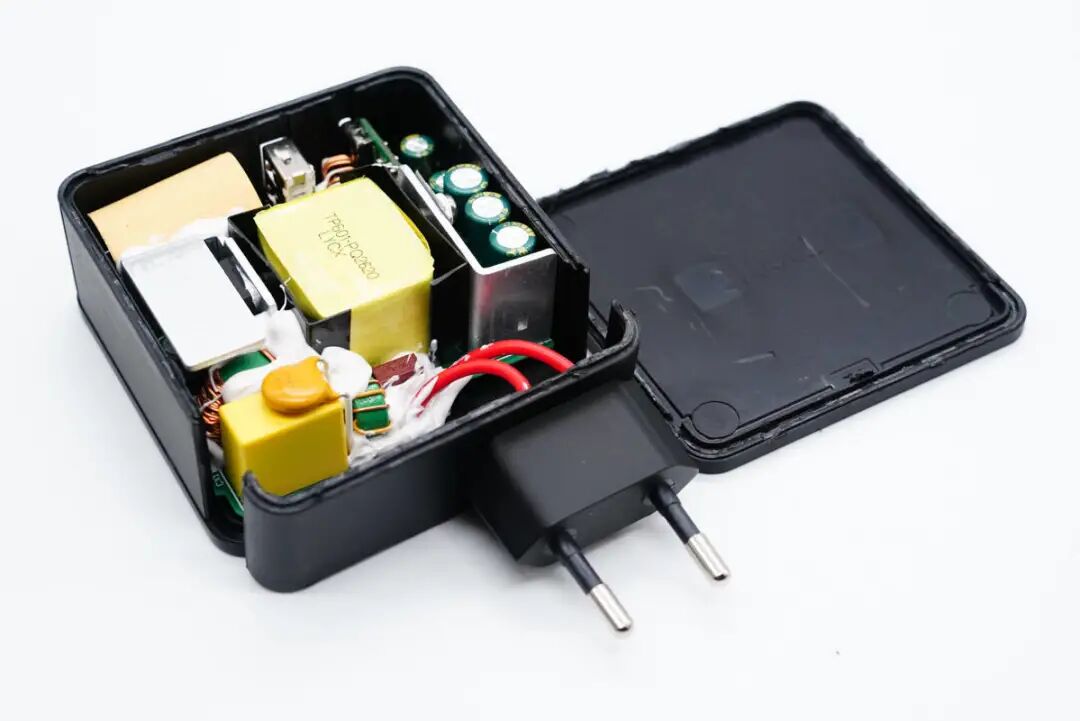

将机身壳拆开，边缘采用超声波焊接封装。

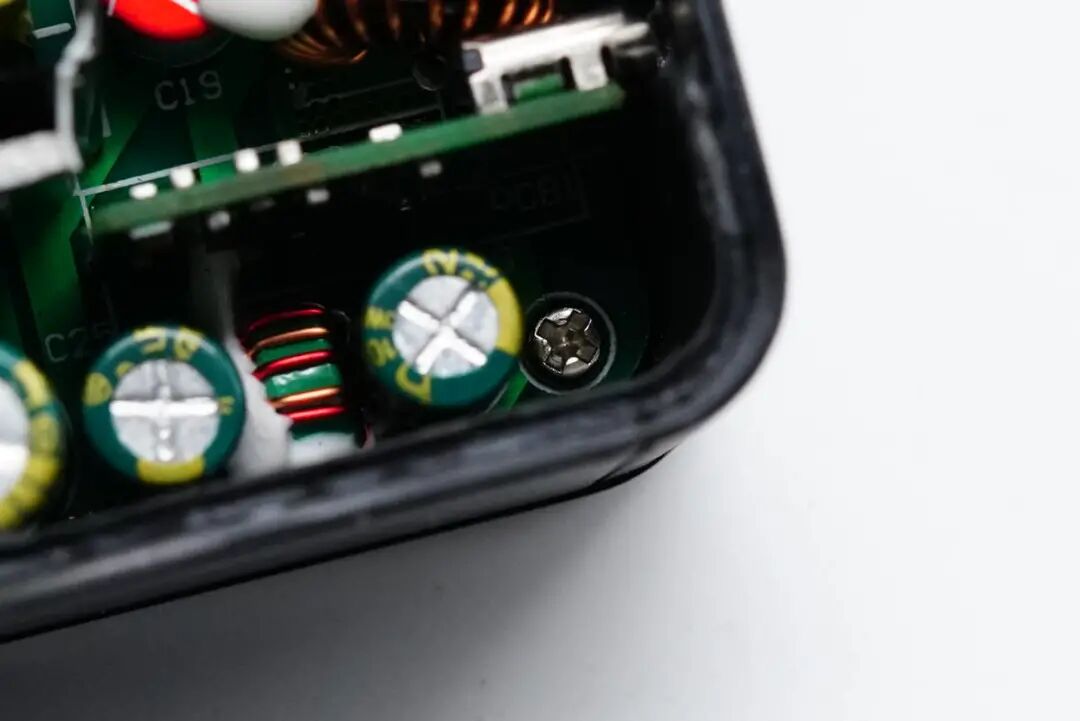

PCB板使用螺丝拧紧固定。
输入端导线以及元器件打胶加固。
PCB板正面一览，变压器两侧均有散热片和隔离板，且有较大空隙，可以有效避免积热。
PCB板背面一览，初次级分界明显，

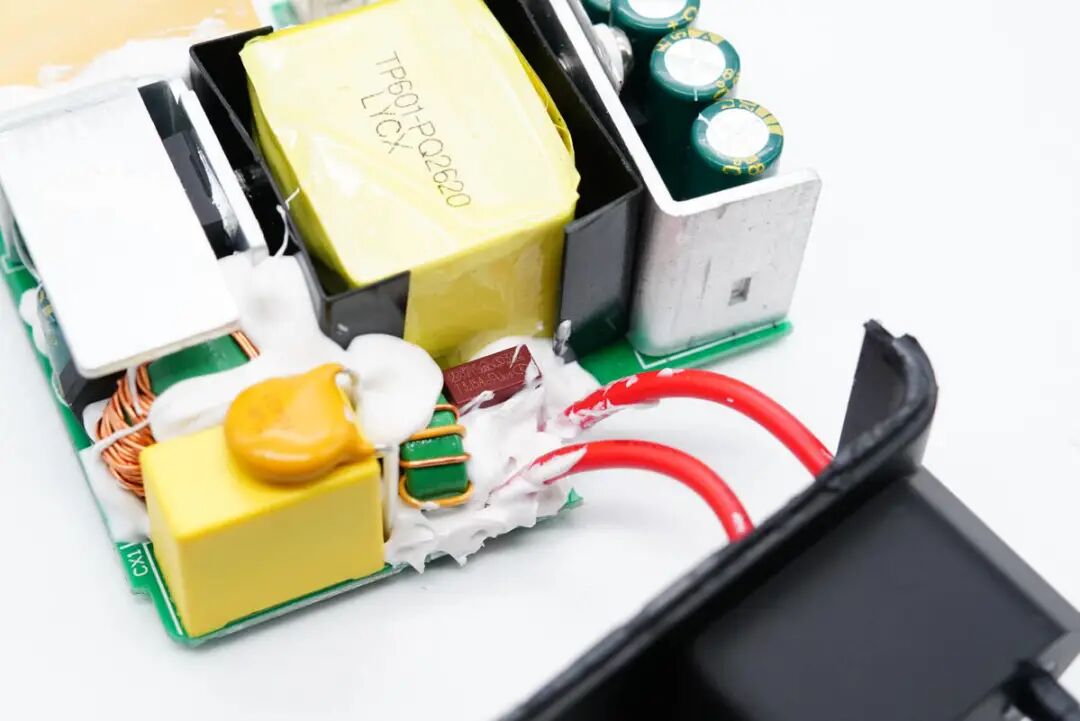

PCB板前端可以看到有保险丝、共模电感、压敏电阻和安规X电容，变压器设在主板中心区域。
延时保险丝特写，额定电流3.15A。

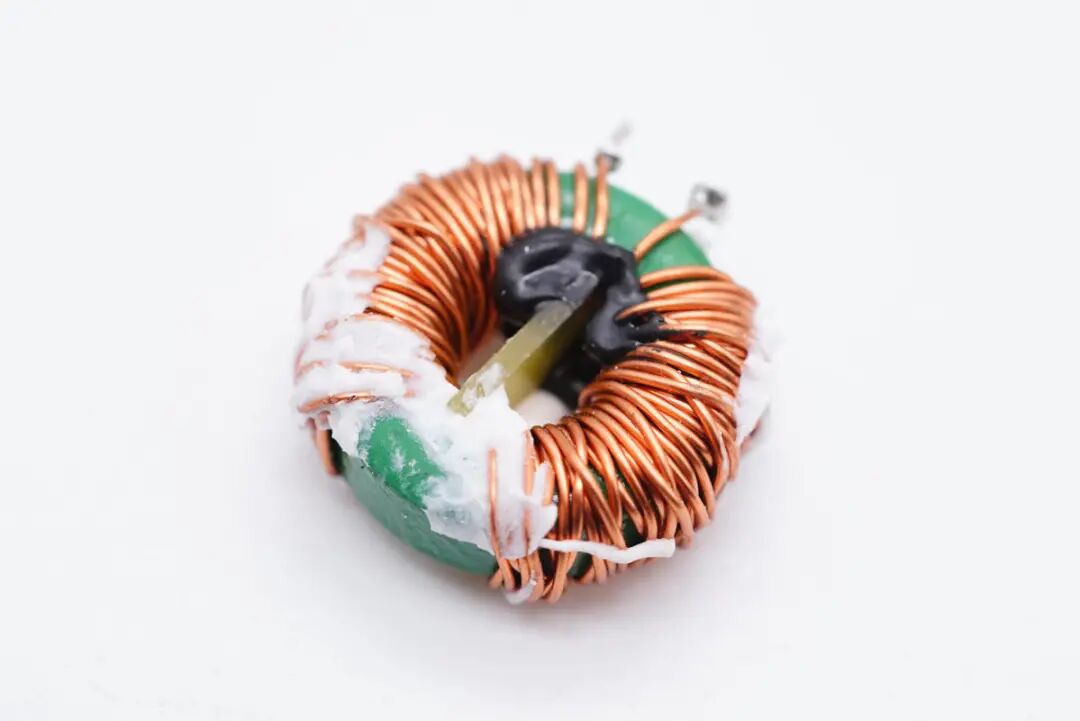

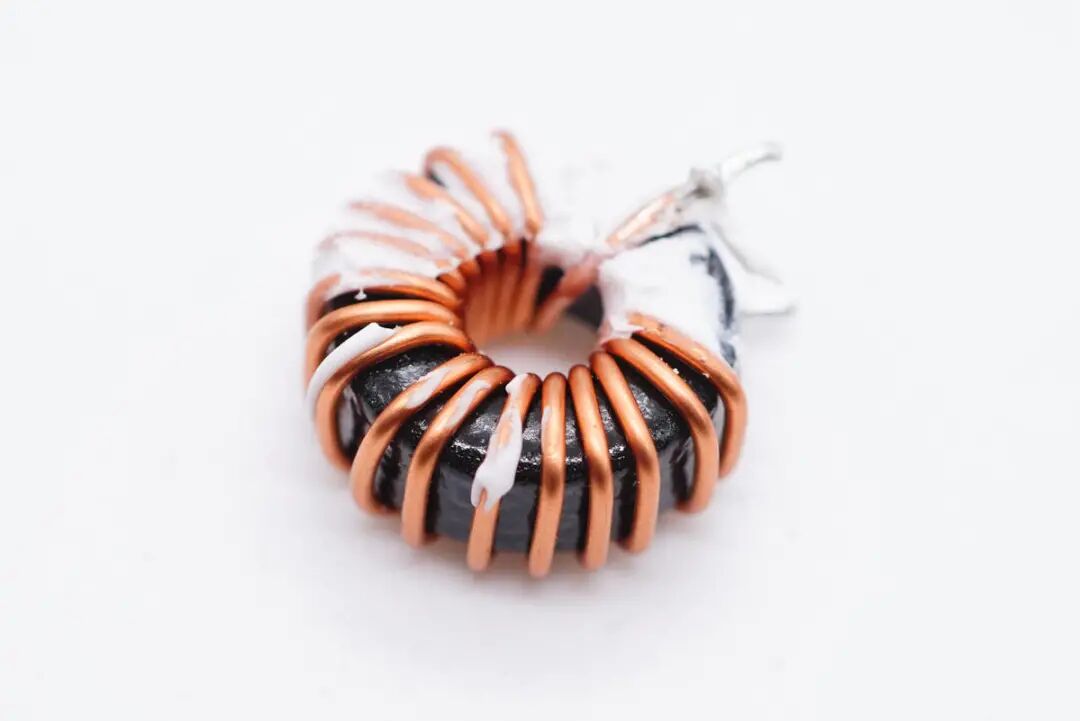

共模电感特写，用于滤除EMI干扰。

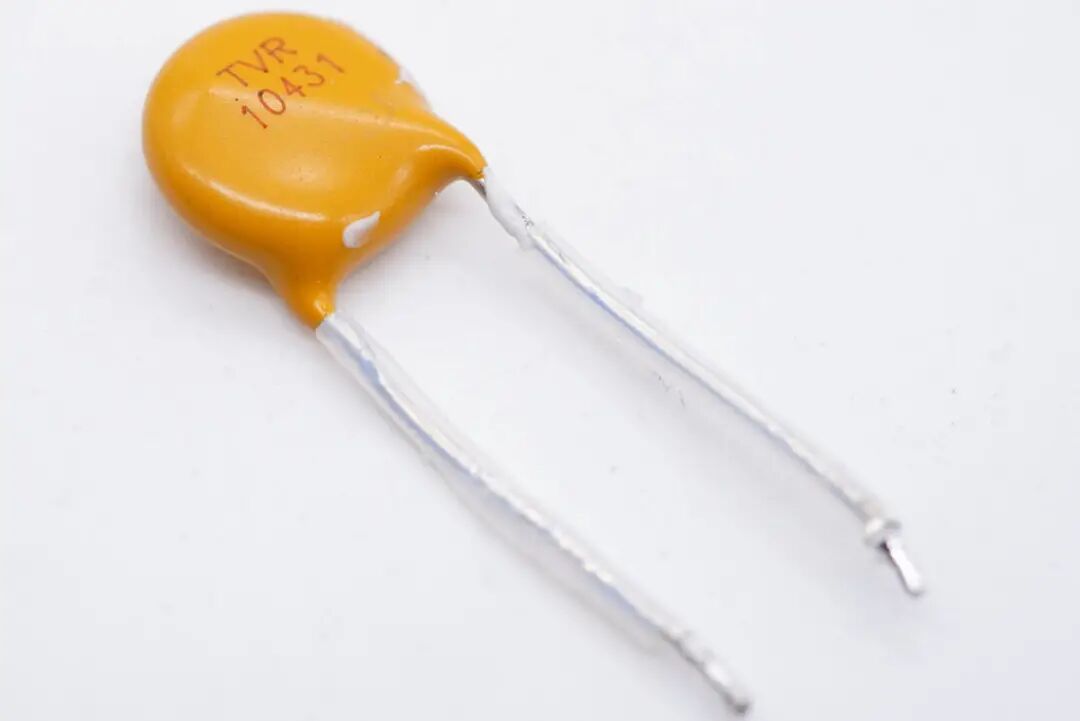

TVR压敏电阻特写，长焊脚外套塑料管设计，节省空间。

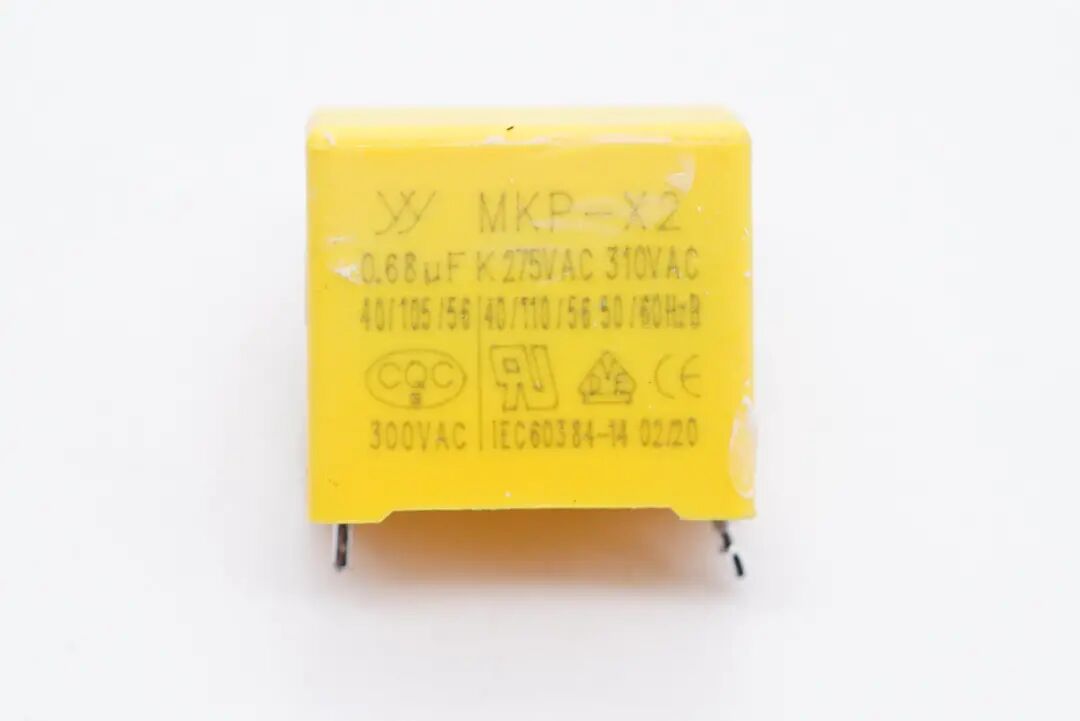

安规X电容特写，容量0.68μF。

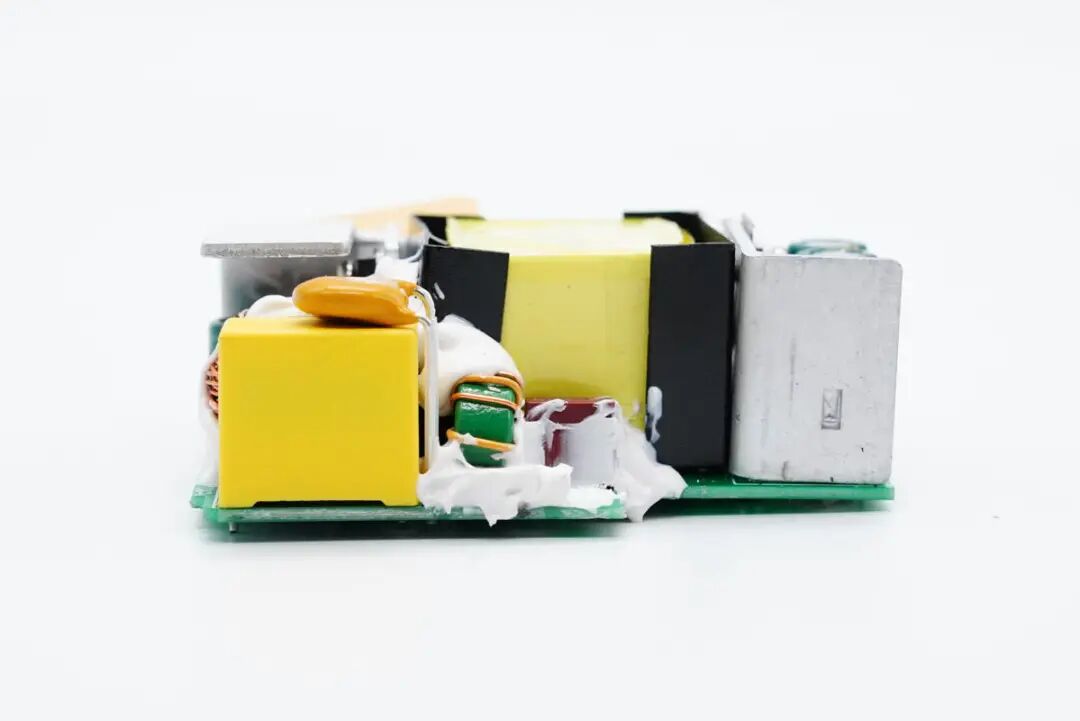

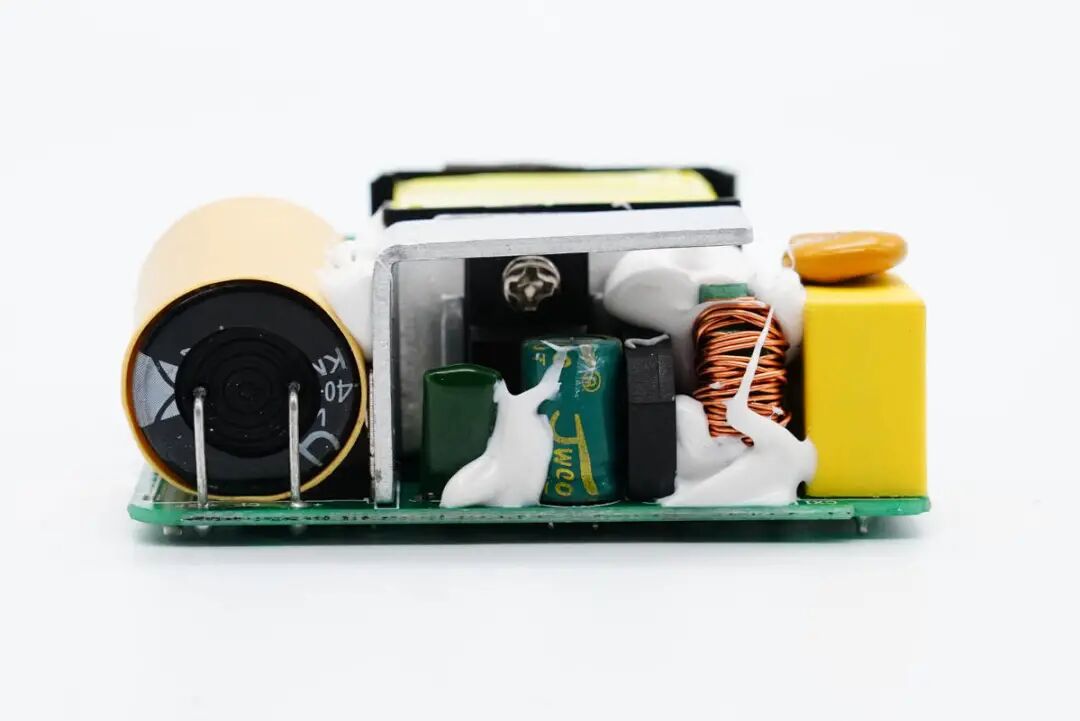

PCB板侧面一览，初级开关MOS管使用螺丝固定在散热片上，最左侧高压滤波电解电容外套绝缘胶套并横置。

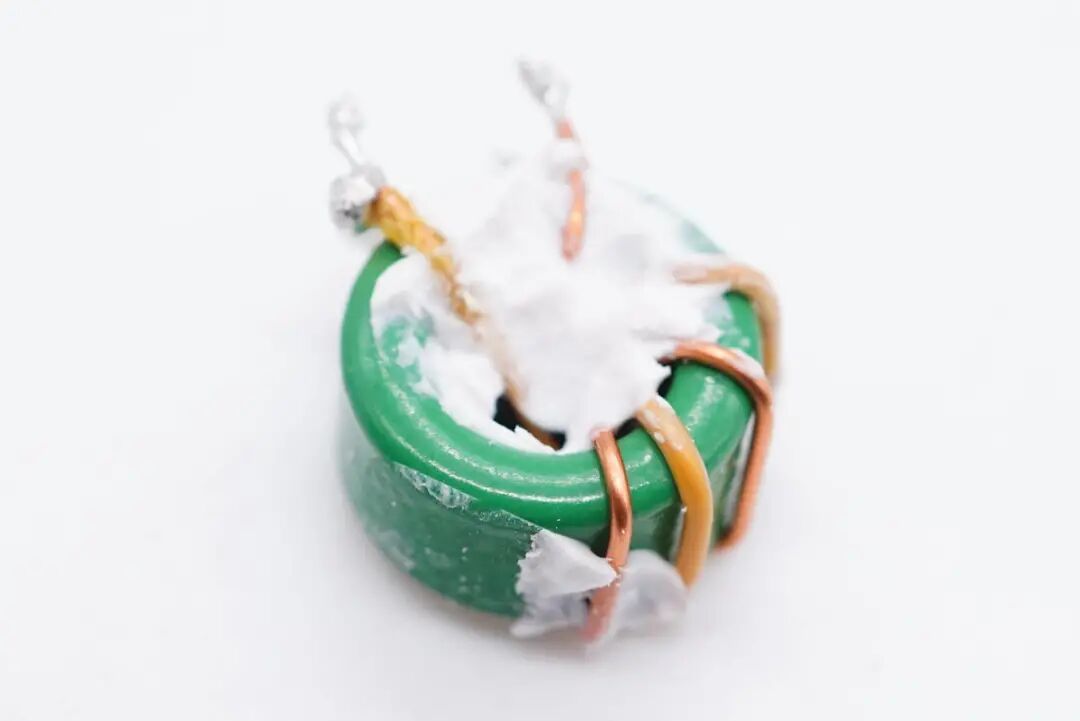

另一颗共模电感特写。

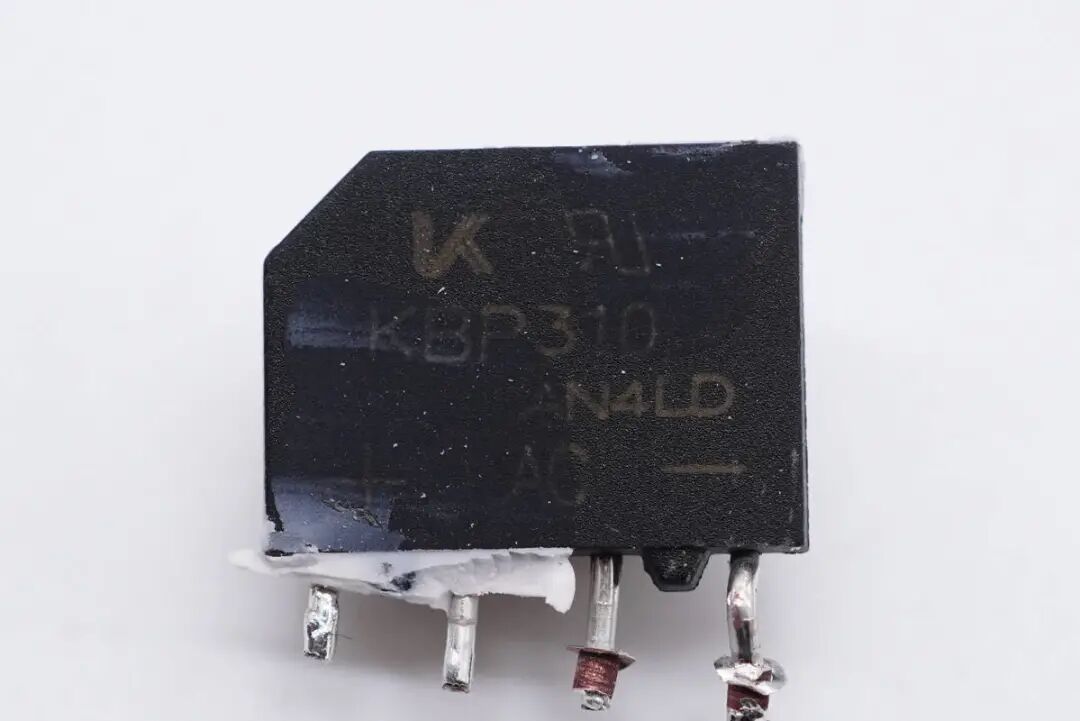

KBP310整流桥。

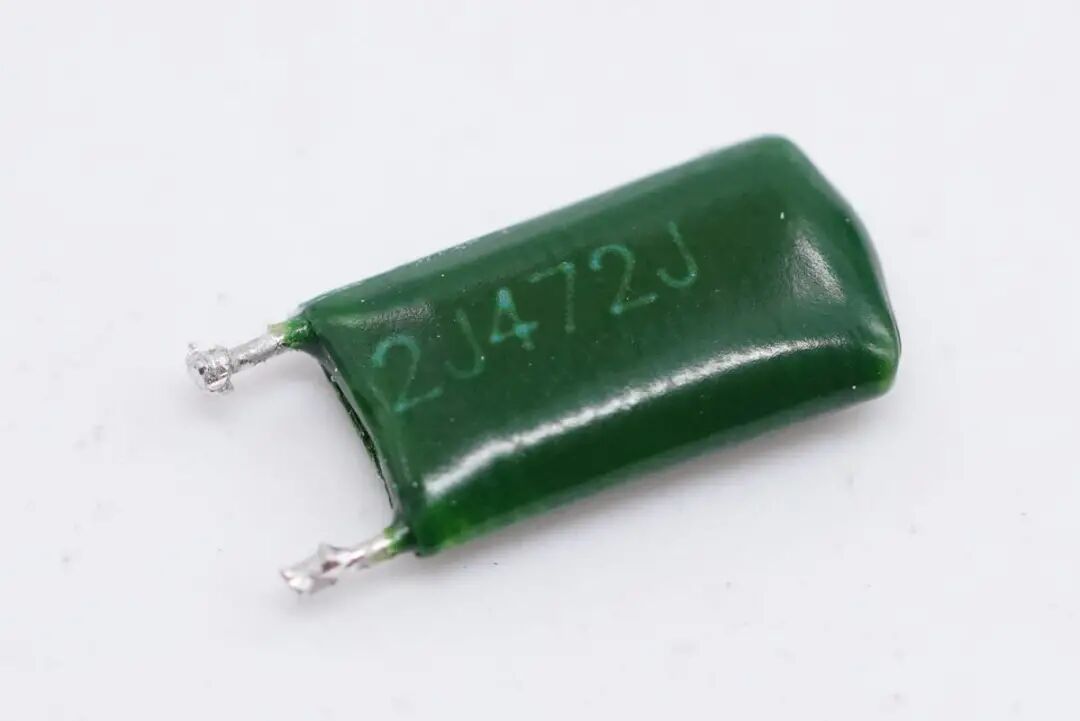

2J472J涤纶电容。

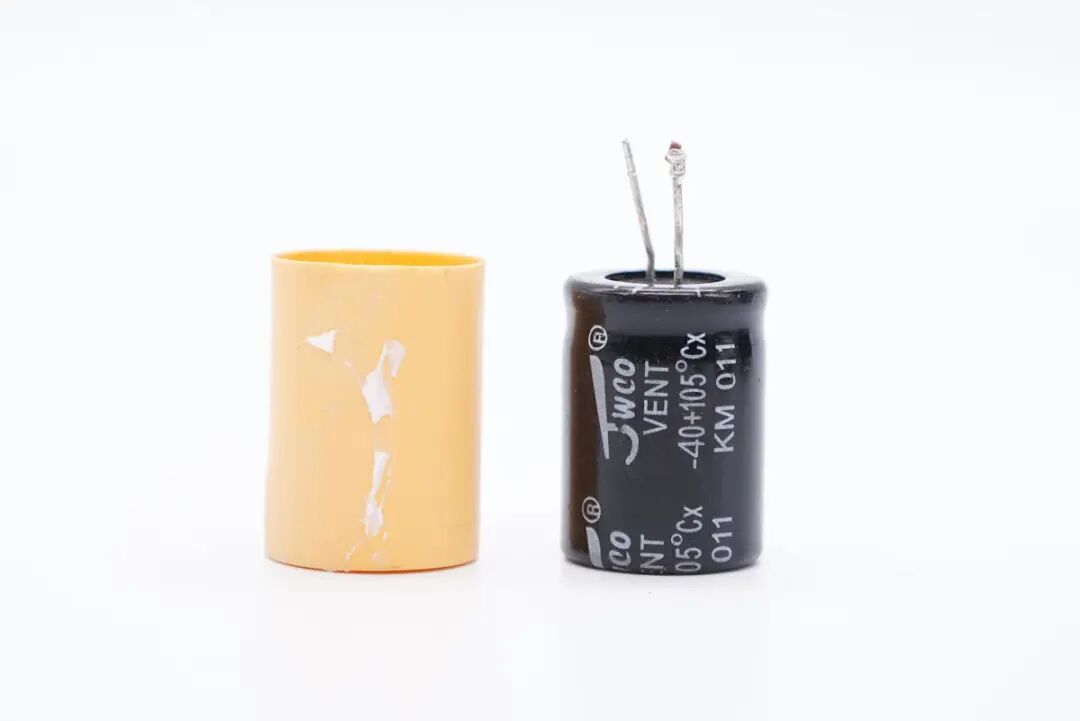

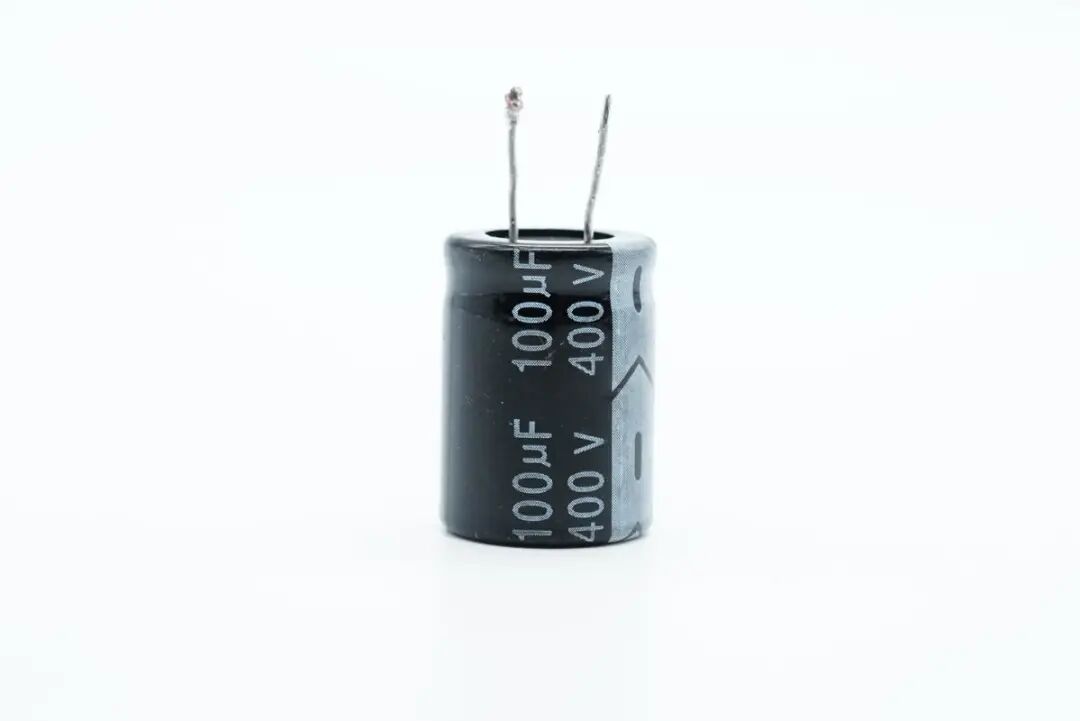

高压滤波电解电容来自JWCO佳维诚电子有限公司。
规格为400V 100μF。

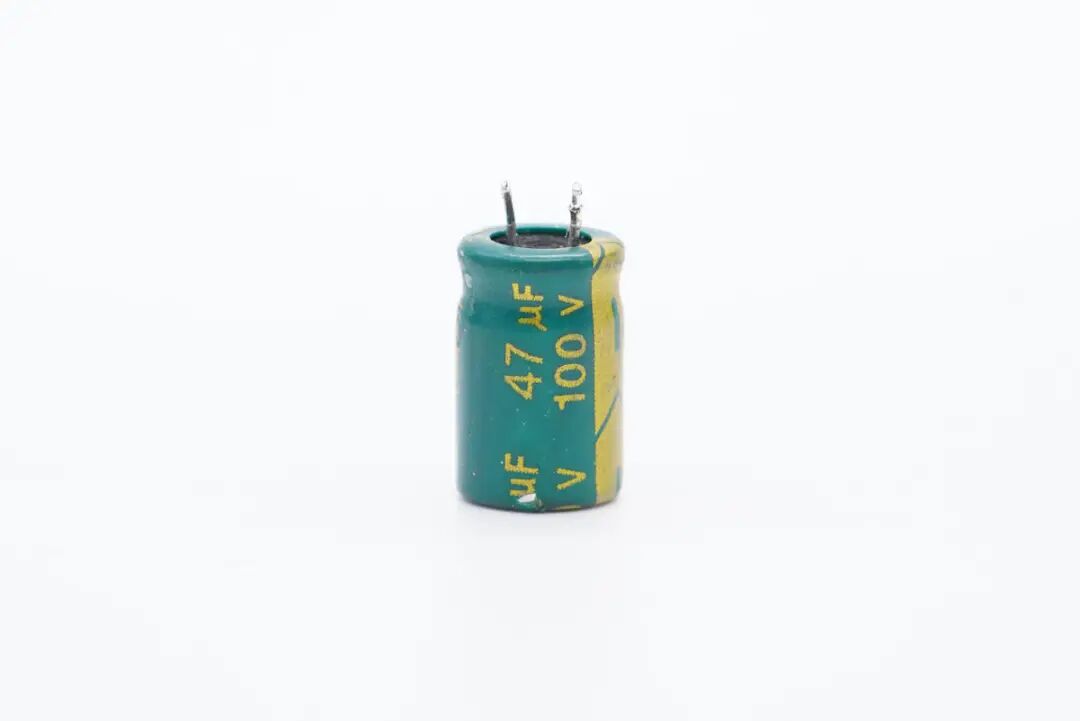

主控芯片供电电容特写，规格为100V 47μF。

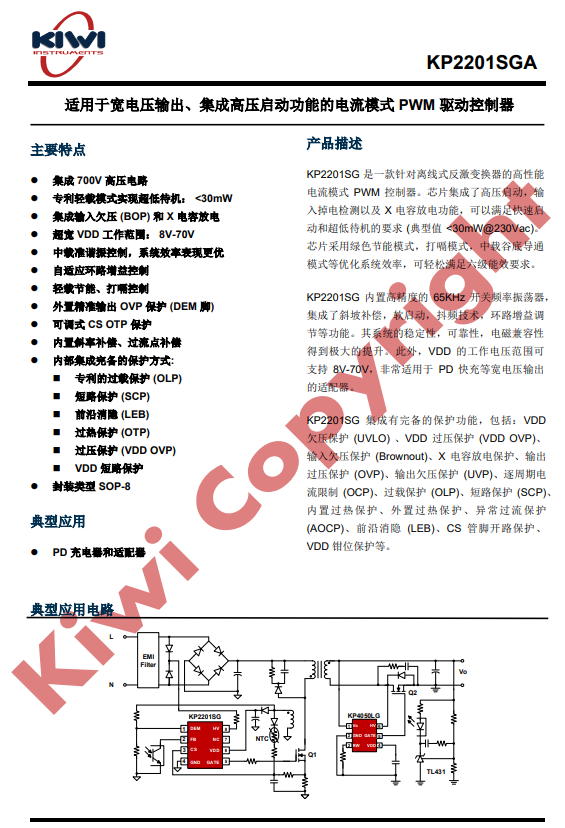

充电器主控芯片采用必易微KP2201SGA，是一款针对离线式反激变换器的高性能电流模式PWM控制器。芯片集成了高压启动、输入掉电检测以及X电容放电功能，可以满足快速启动和超低待机的要求 (典型值 <30mW@230Vac)。芯片采用绿色节能模式，打嗝模式，中载谷底导通模式等优化系统效率，可轻松满足六级能效要求。
KP2201SG内置高精度的65KHz开关频率振荡器，集成了斜坡补偿，软启动，抖频技术，环路增益调节等功能。其系统的稳定性，可靠性，电磁兼容性得到极大的提升。此外，VDD 的可工作电压范围为 8V-70V，VDD极限耐压为80v，非常适用于PD快充等宽电压输出的适配器。
KP2201SG 集成有完备的保护功能，包括：VDD欠压保护 (UVLO) 、VDD 过压保护 (VDD OVP)、输入欠压保护 (Brownout)、X 电容放电保护、输出过压保护 (OVP)、输出欠压保护 (UVP)、逐周期电流限制 (OCP)、过载保护 (OLP)、短路保护 (SCP)、内置过热保护、外置过热保护、异常过流保护(AOCP)、前沿消隐 (LEB)、CS 管脚开路保护、VDD 钳位保护等。
初级开关MOS管来自龙腾，型号LSD65R380HT，高压超结VDMOS，耐压700V，导阻0.38Ω。

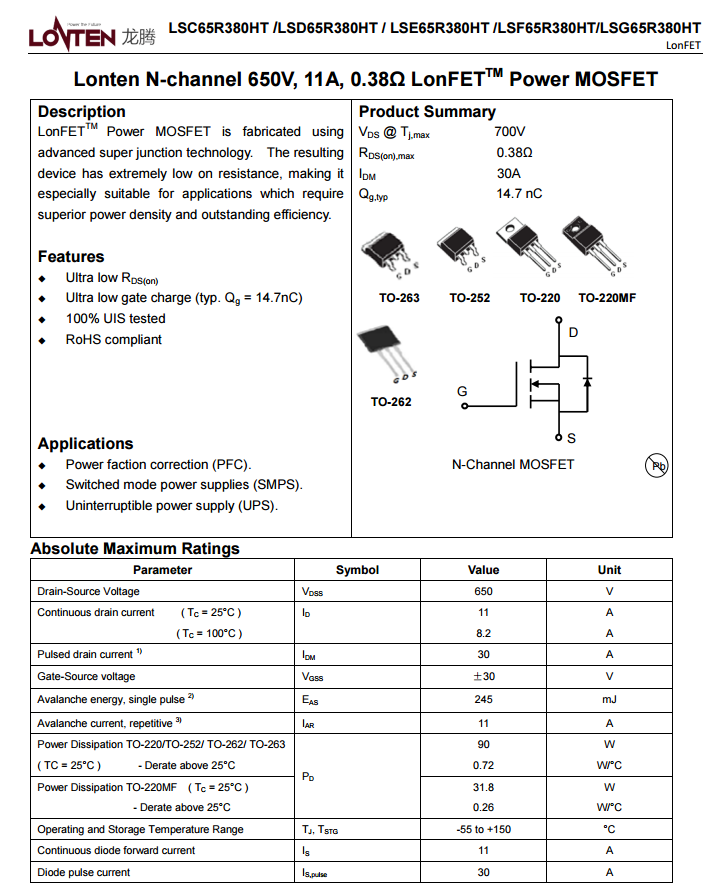

龙腾LSD65R380HT资料信息。

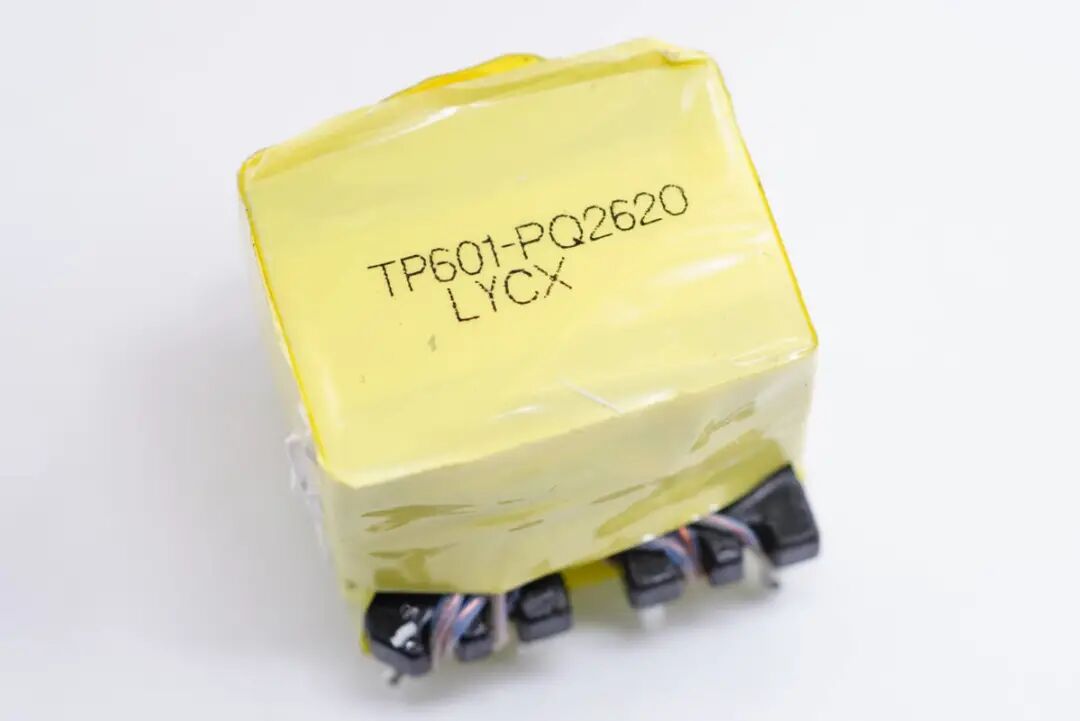

变压器特写，顶部喷码有信息。

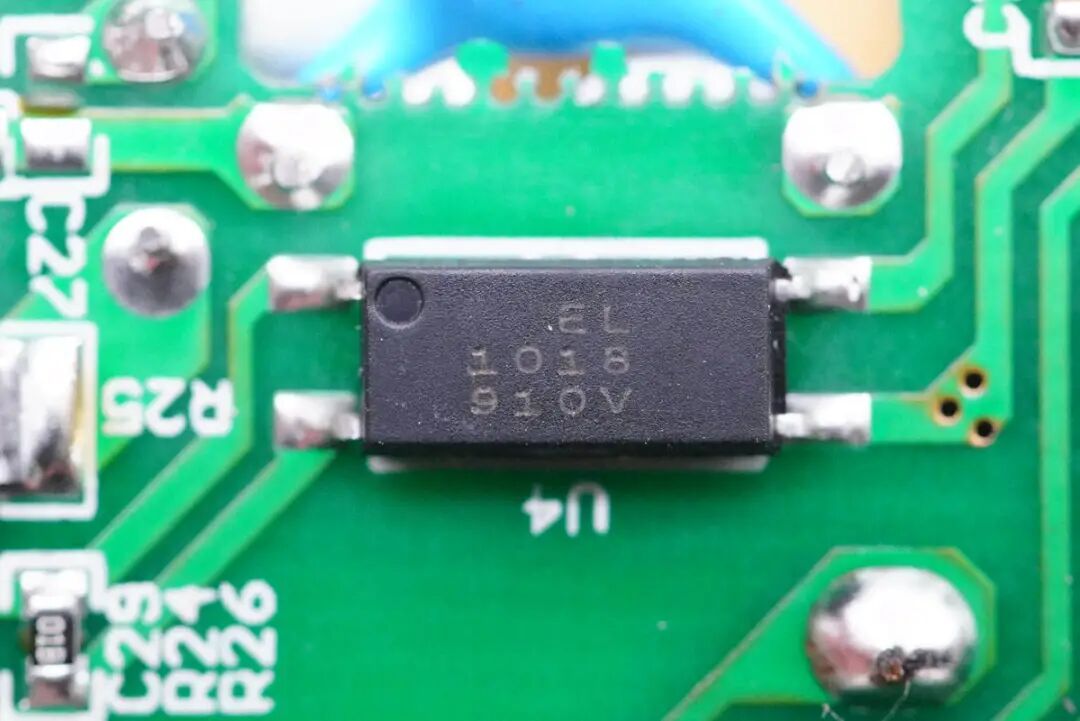

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

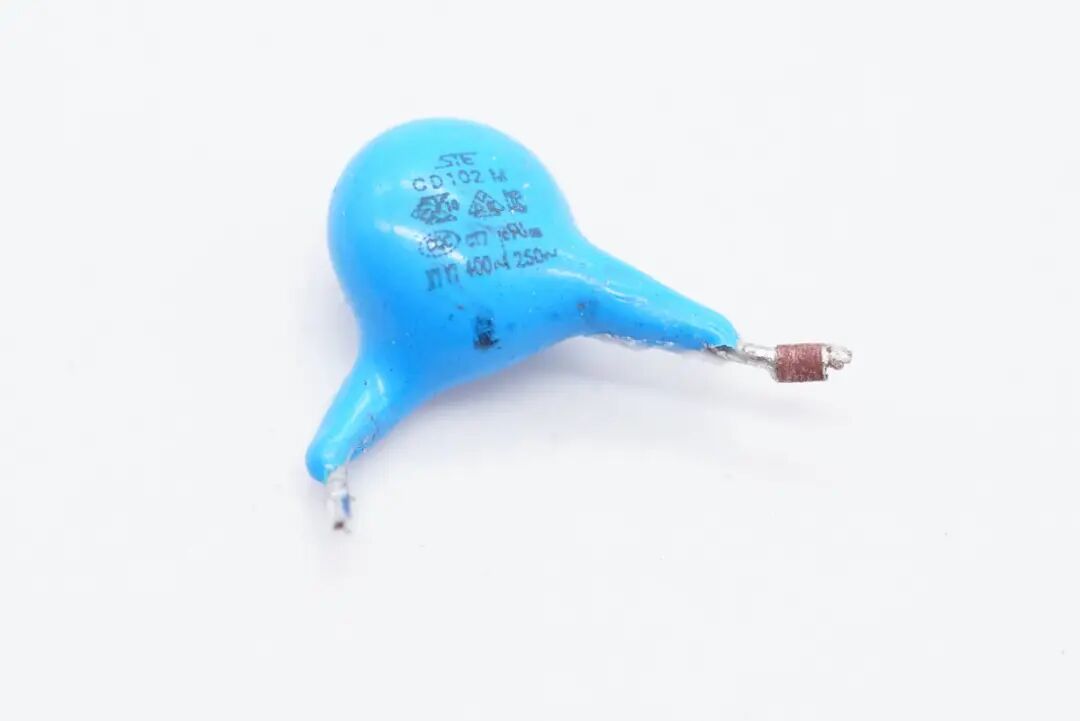

Y电容来自STE松田电子。

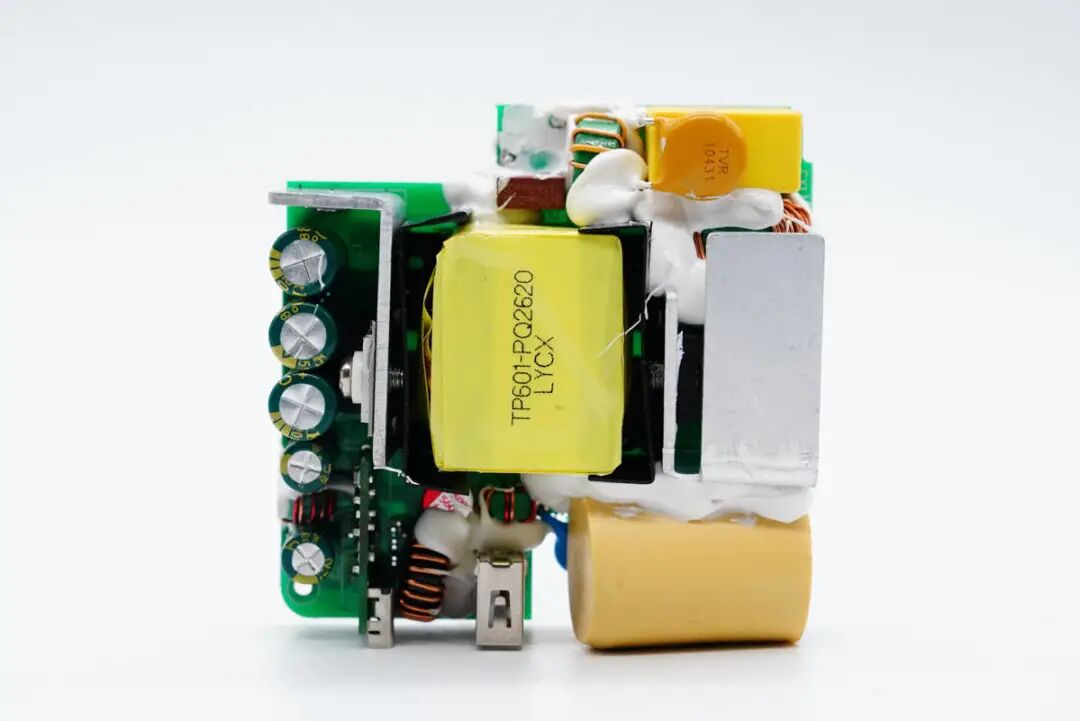

PCB板另一侧一览，同步整流管也配有散热片，此外设有多颗滤波电容。

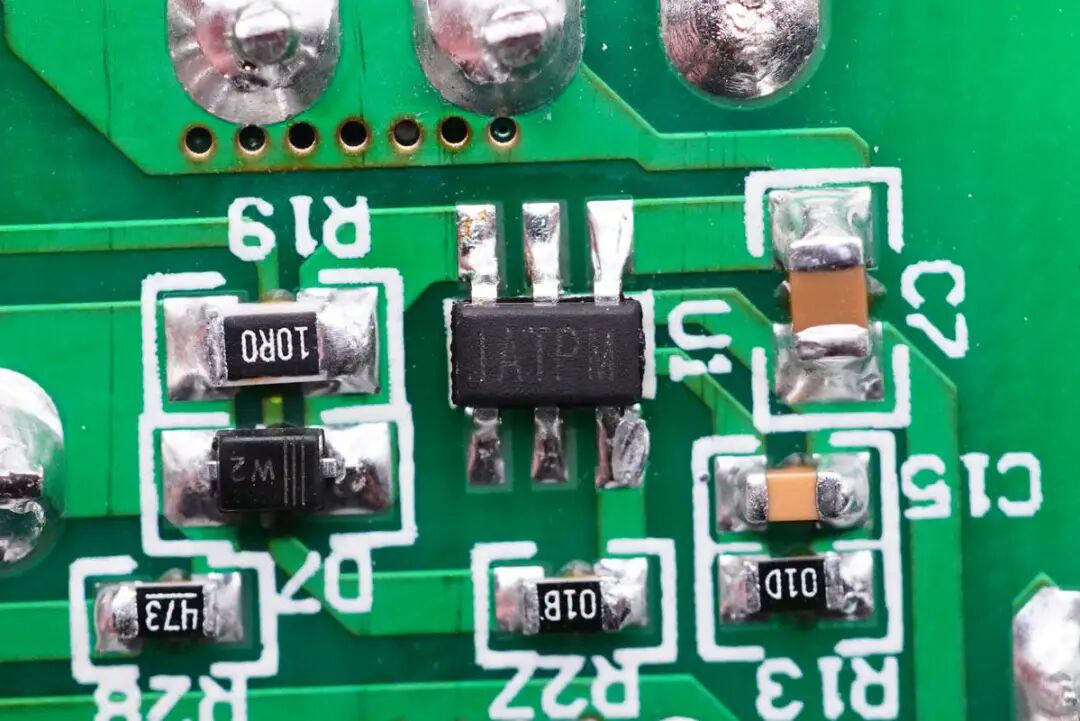

丝印IATPM次级同步整流控制器，实际是MPS芯源半导体的MP6907，支持4.2到35V工作电压，支持12V标准和5V逻辑电压驱动MOS管。

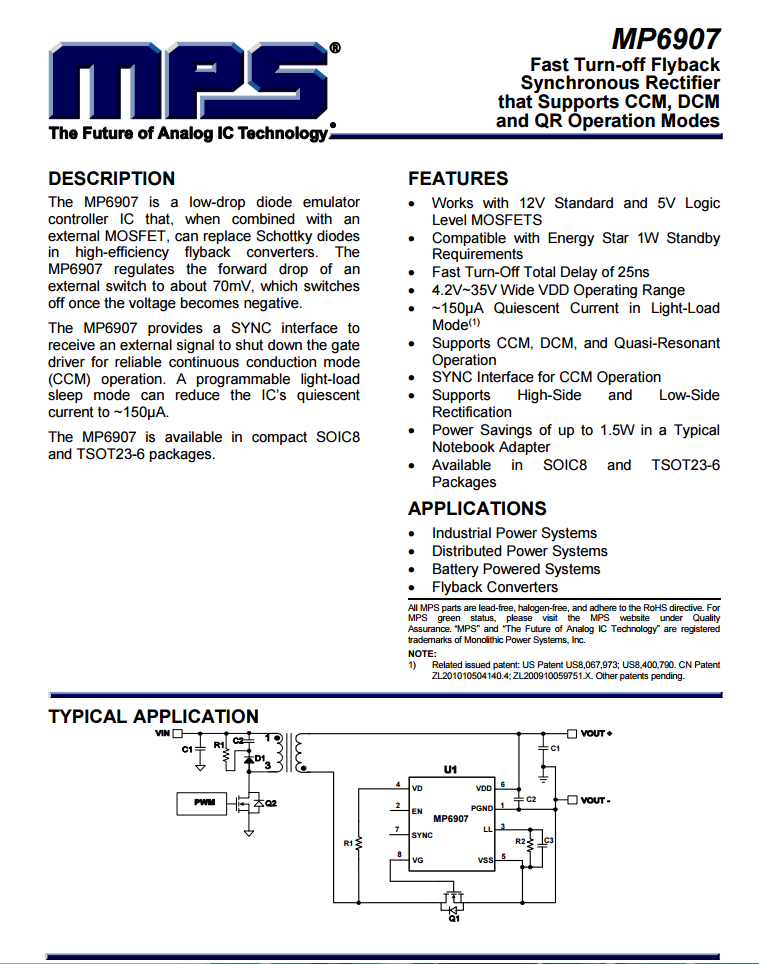

MPS MP6907详细规格参数。
充电头网拆解了解到，采用该芯片的产品还有GRIFFIN 1A1C双口27W充电器、鸿达顺100W 2C3A五口快充充电器、光宝18W USB PD快充充电器、HELPERS LAB 45W USB PD充电器等多款产品。

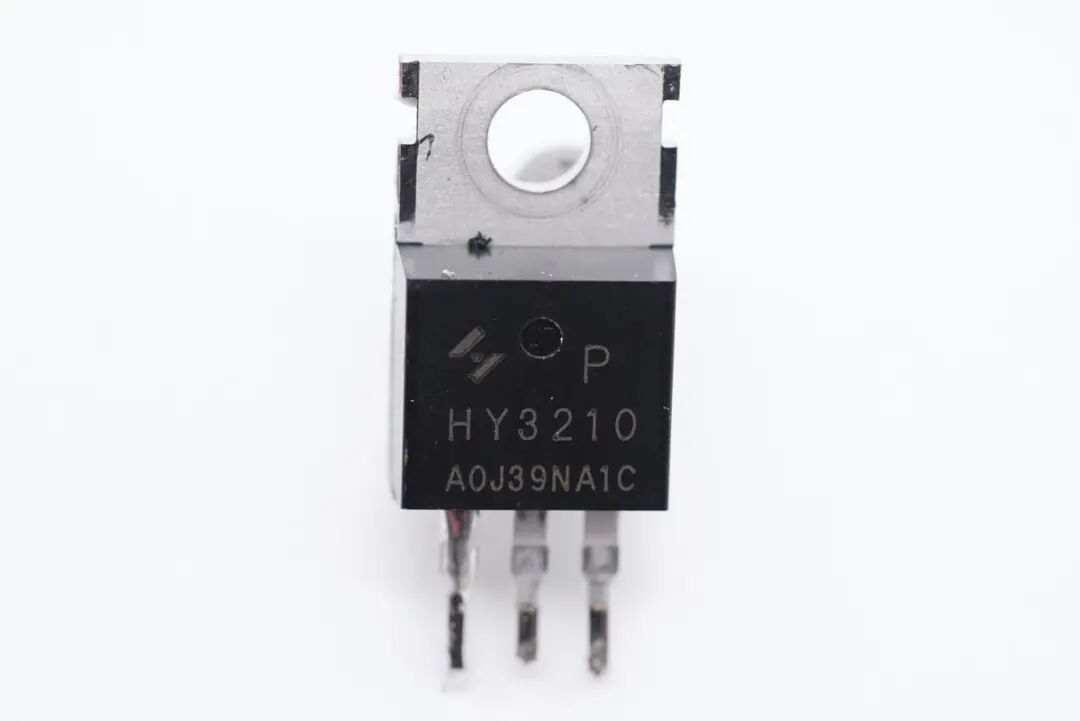

次级同步整流管采用华羿HY3210P，NMOS，耐压100V。

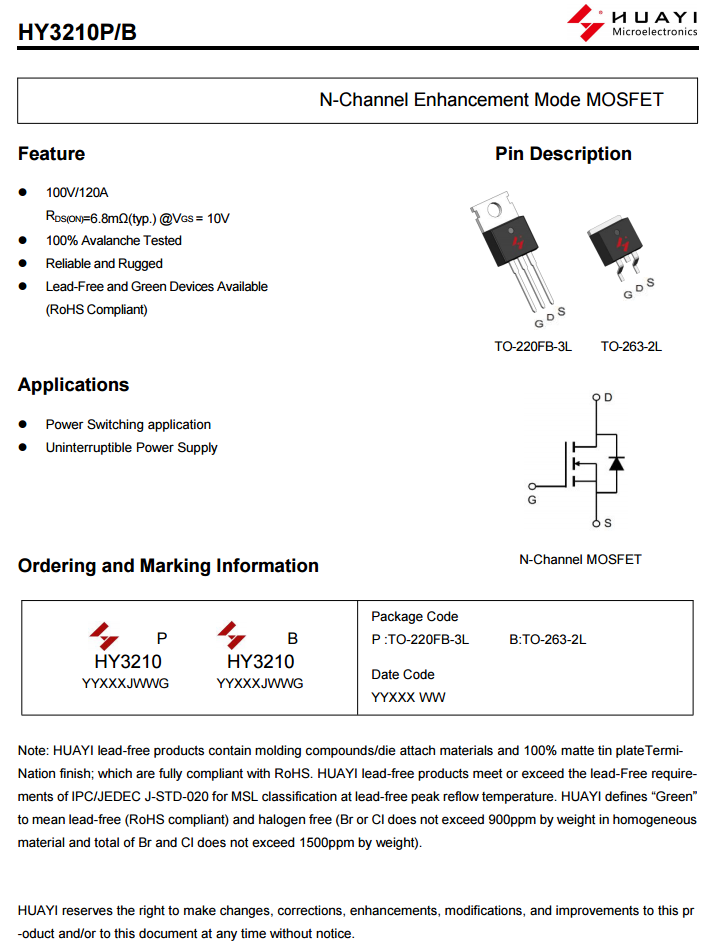

华羿HY3210P资料信息。

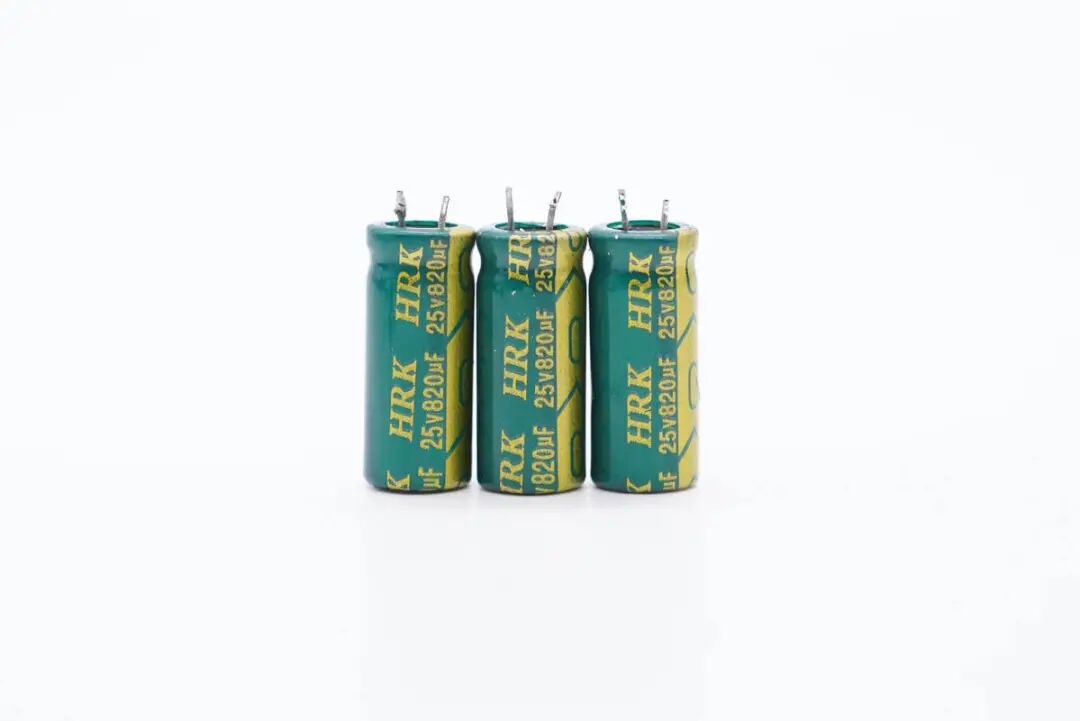

三颗输出滤波电解电容规格均为25V 820μF。
另外两颗电解电容来自佳维诚，规格均为25V 220μF，用于USB-C口输出滤波。
滤波电感特写。

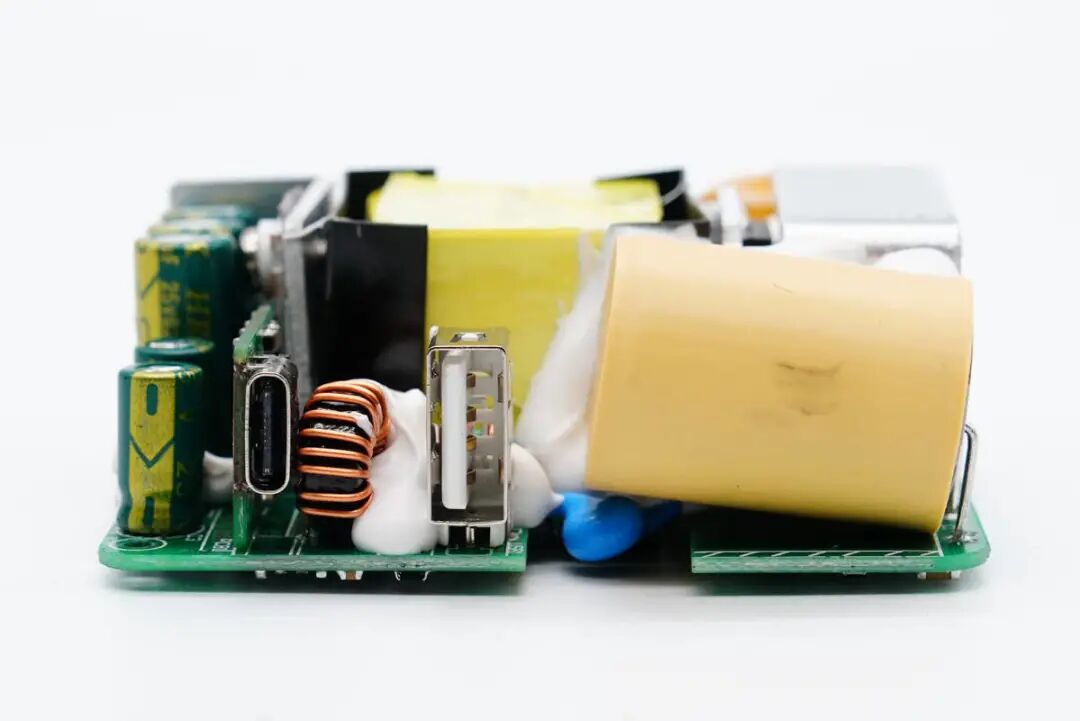

输出端一览，USB-C口母座使用协议小板垂直焊接。
小板正面设有输出VBUS开关管。

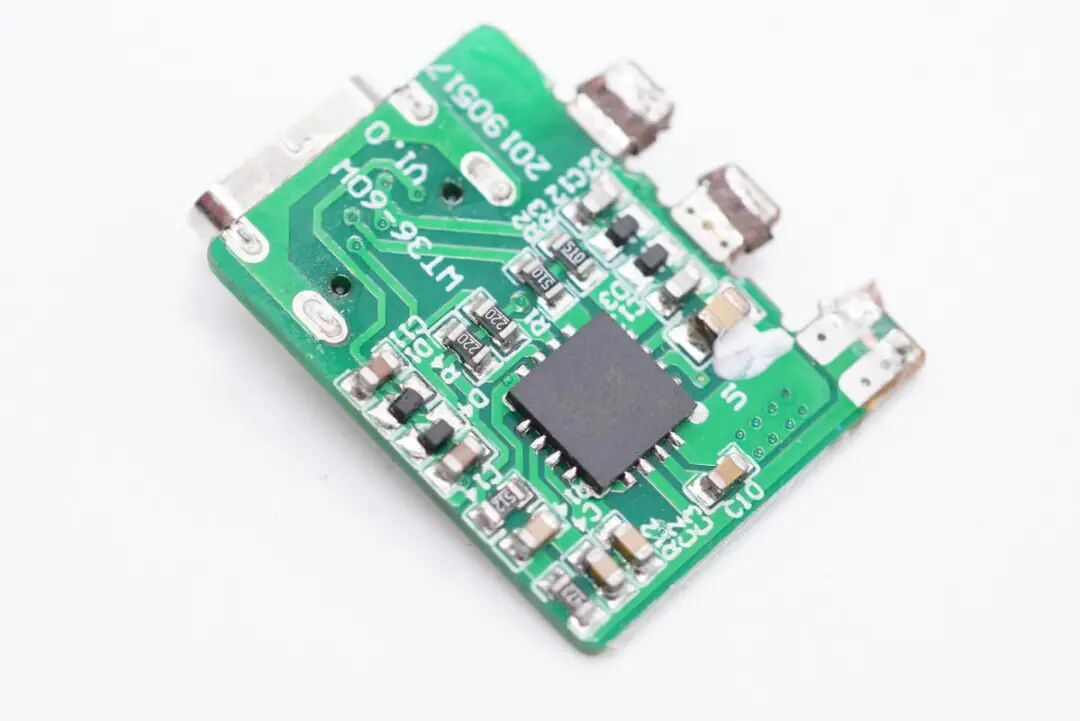

背面设有协议IC。

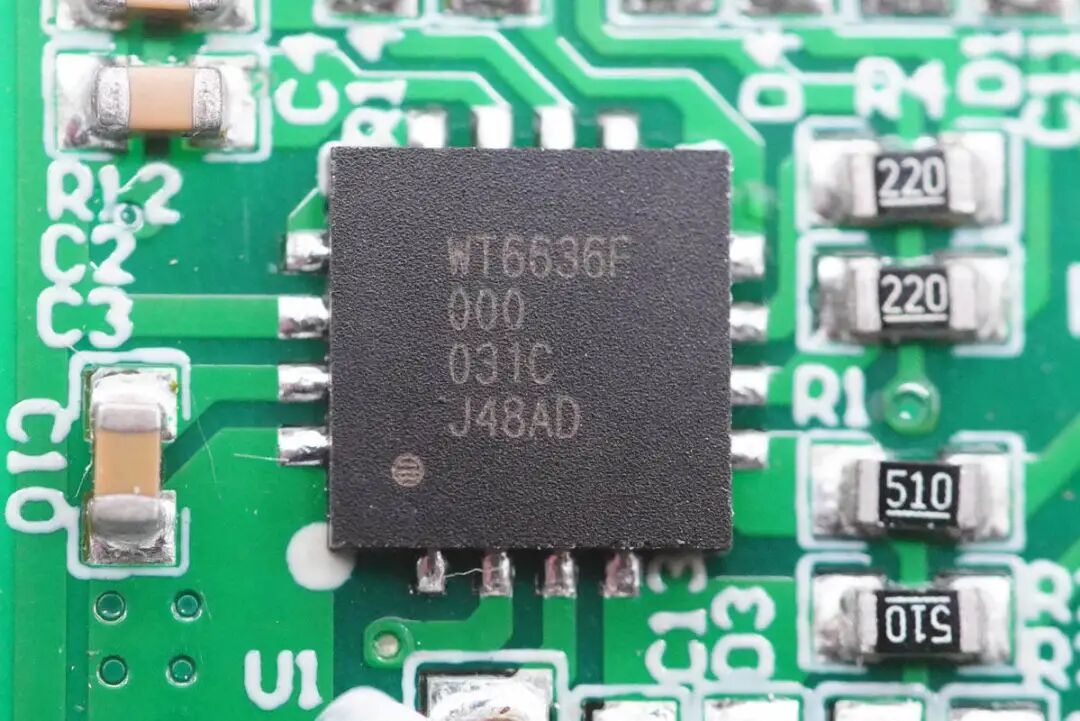

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

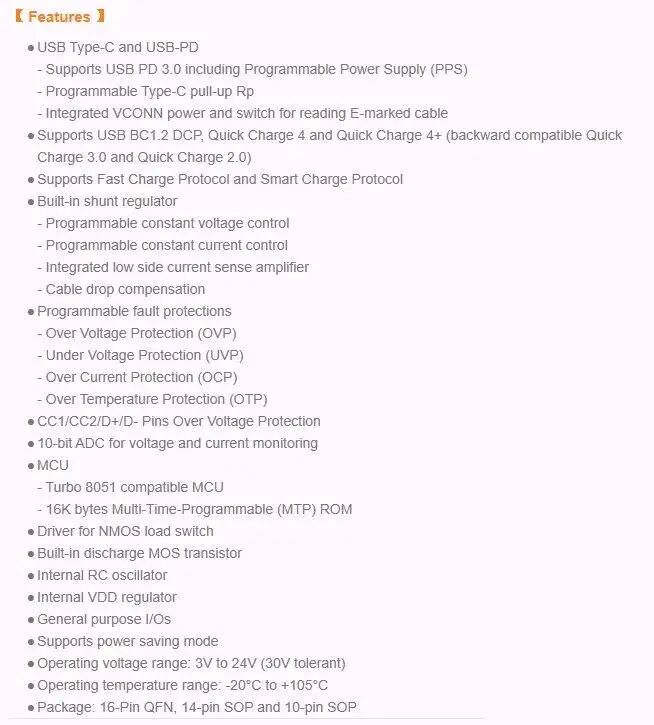

伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

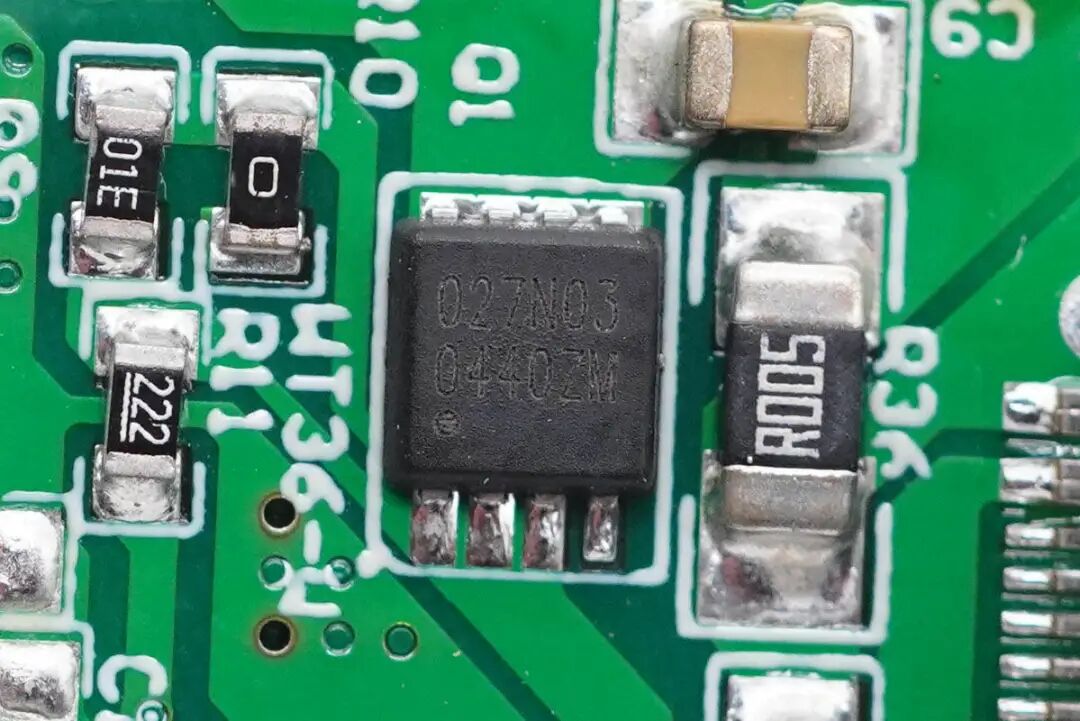

输出VBUS开关管采用真茂佳ZM027N03M，耐压30V，导阻2.9mΩ，DFN3x3封装。

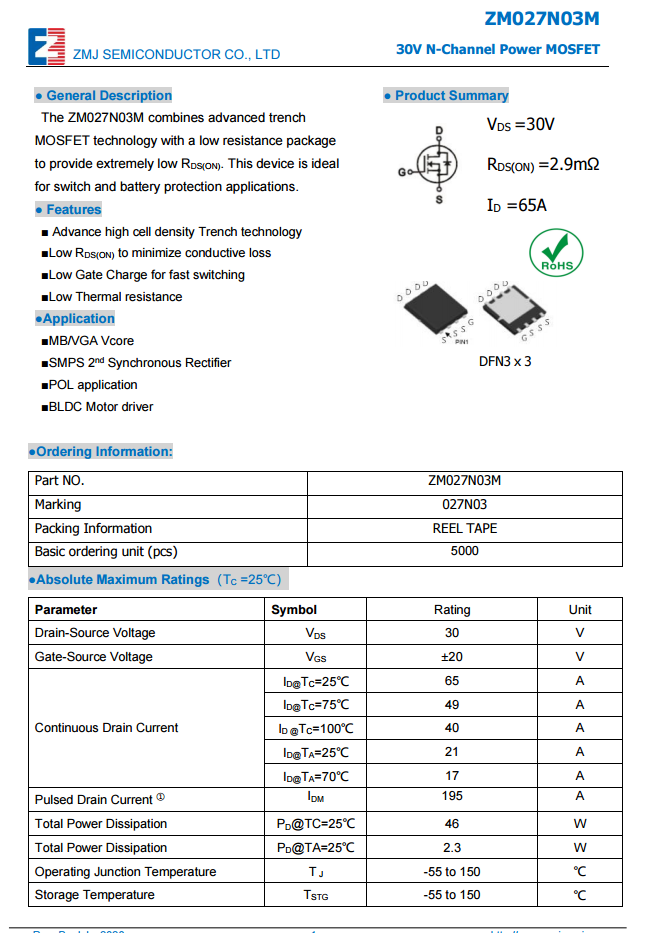

真茂佳ZM027N03M资料信息。
USB-C母座特写，黑色胶芯不露铜。

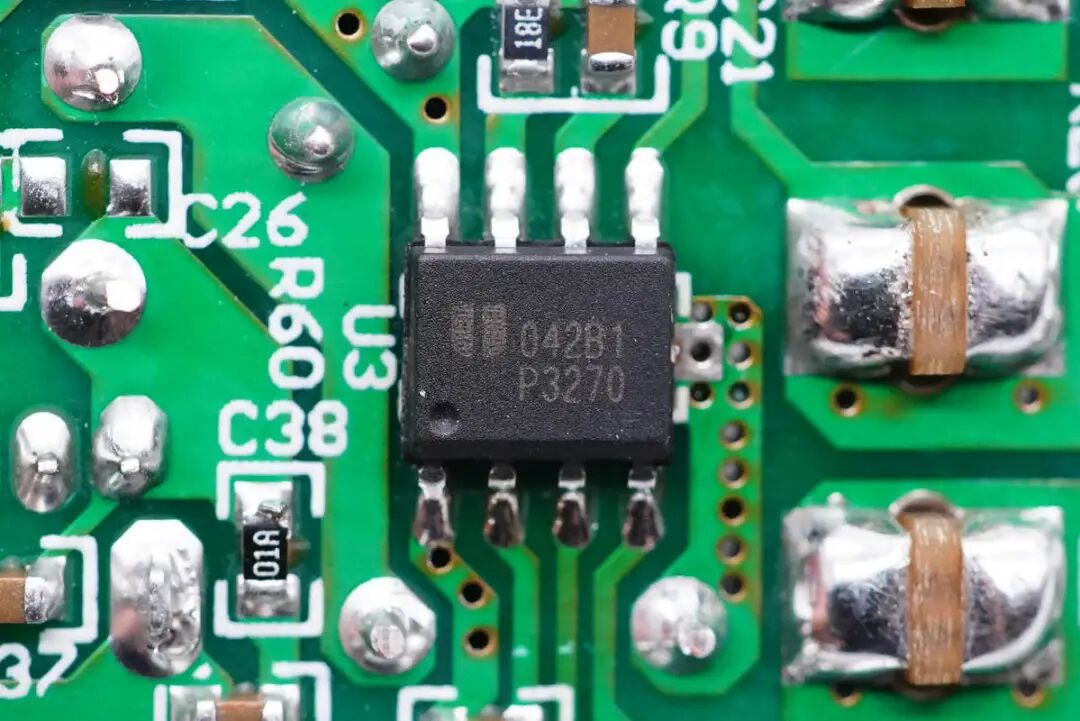

德信恒流/恒压 模式同步整流降压转换器EUP3270，用于USB-A口二次降压5V输出。

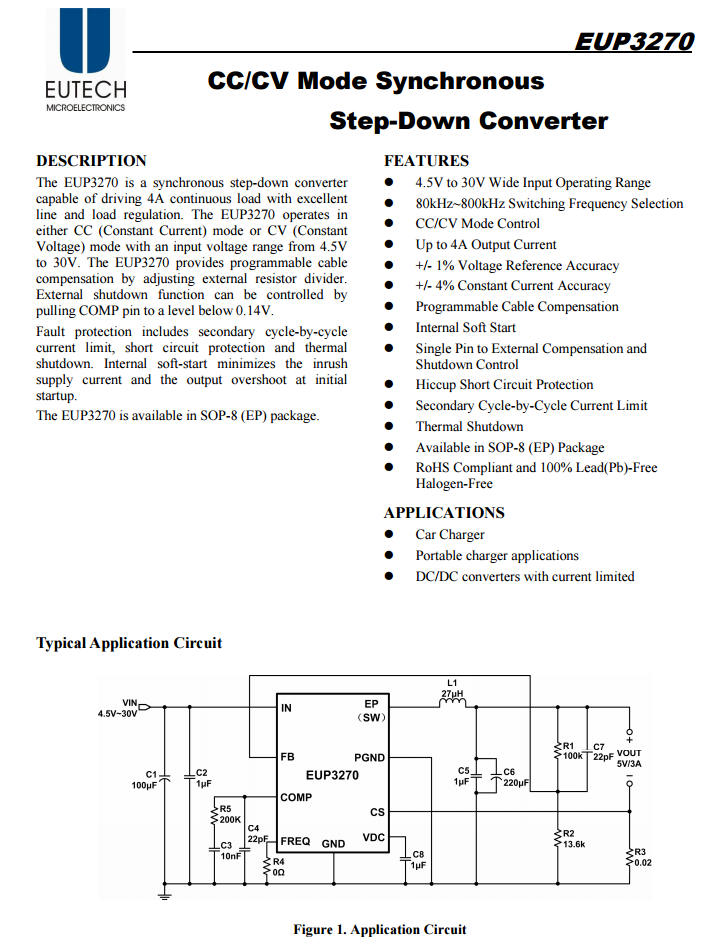

德信EUP3270资料信息。
降压电感特写。

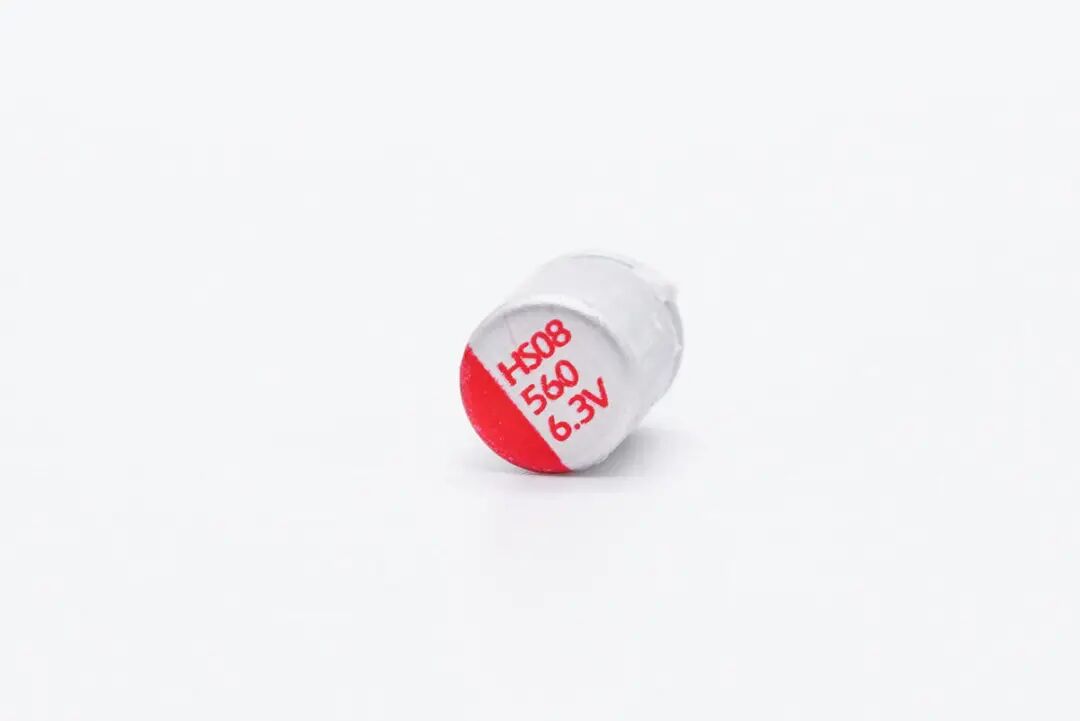

输出滤波固态电容特写，规格为6.3V 560μF。

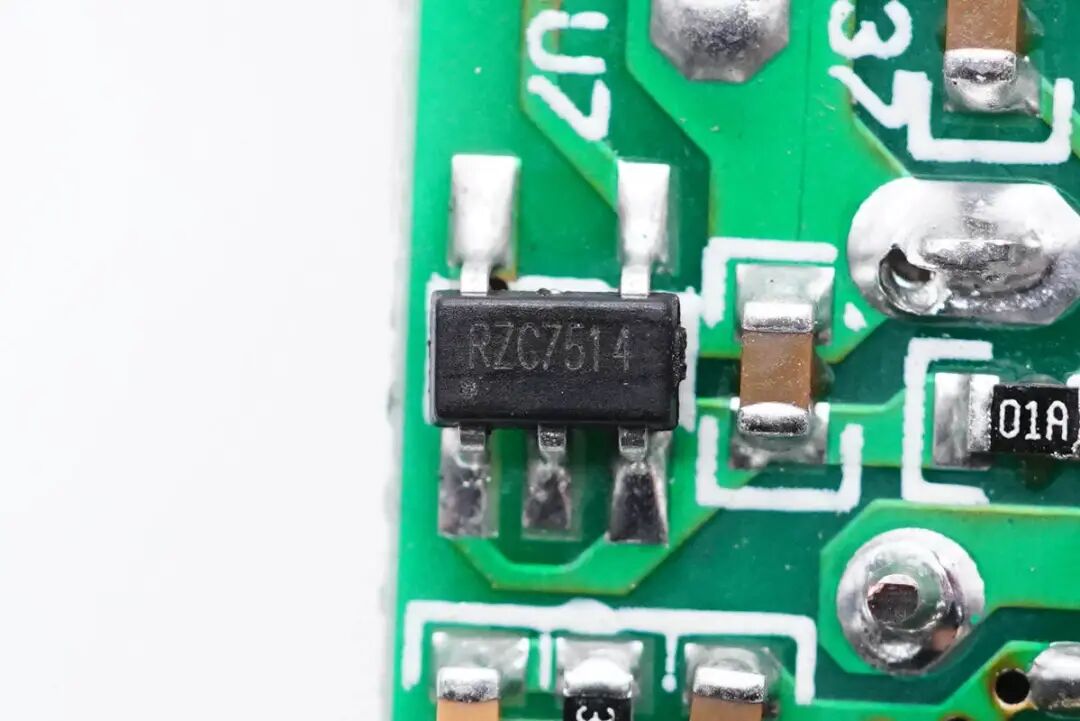

USB-A口自动识别IC采用深圳市瑞之辰科技有限公司的RZC7514。

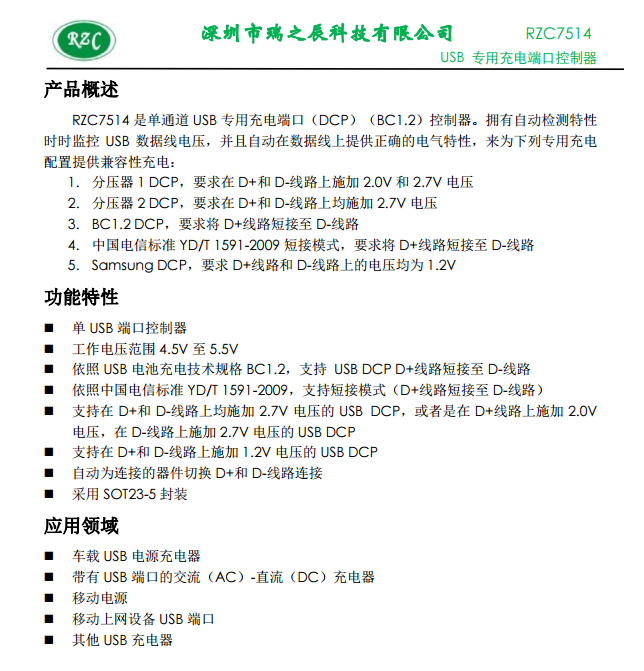

瑞之辰RZC7514资料信息。

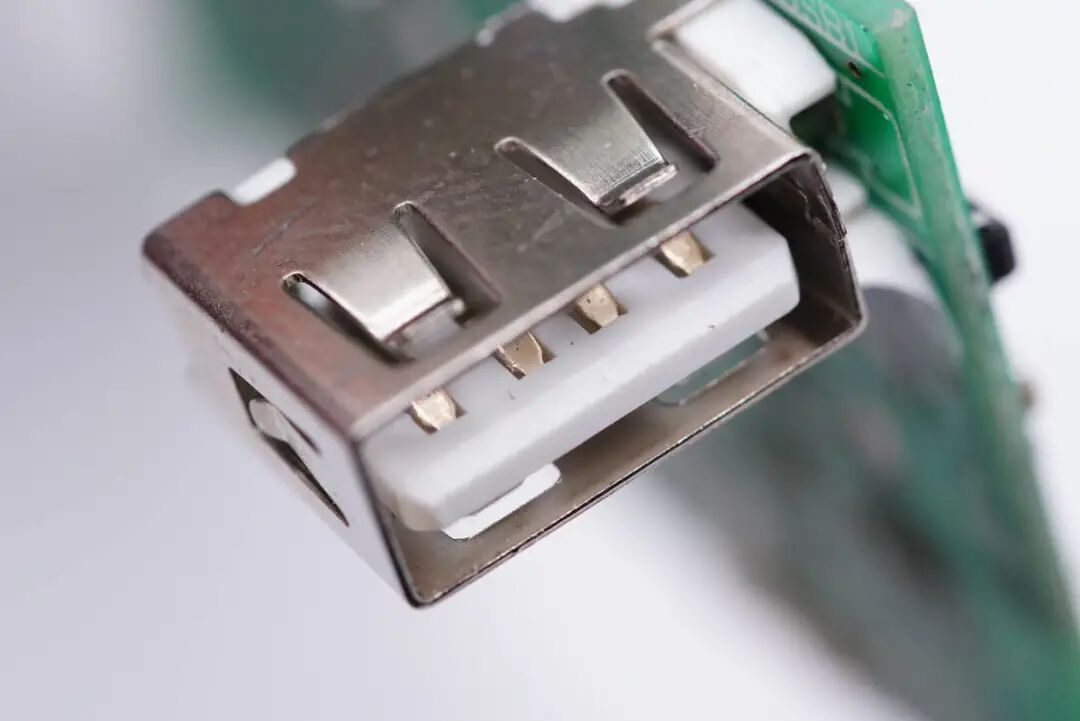

USB-A口母座特写。

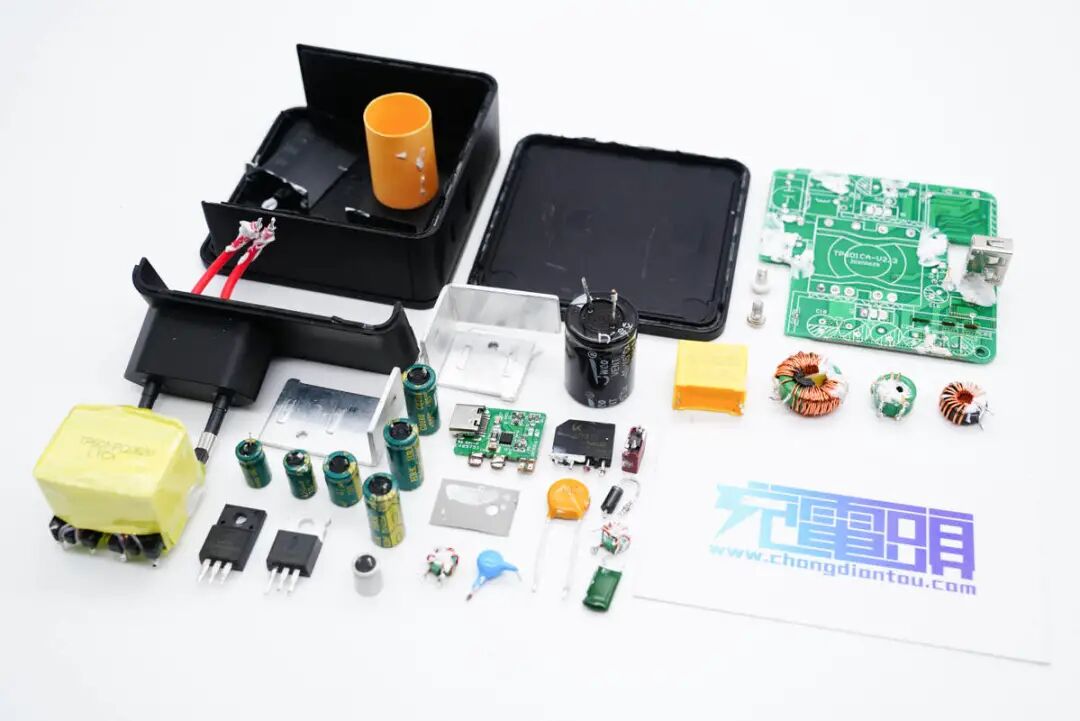

全部拆解完毕，来张全家福。
充电头网拆解总结
THEONE 65W快充充电器机身方正扁平，外壳表面哑光，输入端配备欧规长插脚。输出端USB-C口支持PD3.0和PPS快充，最大输出功率65W，可满足笔电、平板、手机等设备快充需求，且兼容性好。另外USB-A口支持5V2.4A输出，可拿来充iPhone或小型设备。
充电头网通过拆解发现，和传统充电器采用定位板卡位固定PCB板不同，这款充电器直接使用螺丝固定电路板，简单粗暴。另外为初级开关管和同步整流管配有专门散热片，变压器周围留有空隙避免积热。
充电器开关电源由必易微高性能主控芯片KP2201SGA和MPS MP6907分别搭配龙腾和华羿MOS组成，输出宽范围电压。USB-C口采用伟诠WT6636F进行协议识别控制输出电压，USB-A口采用德信EUP3270进行二次降压以5V恒压输出。在同步整流滤波后，两个接口扔设有电容进行二次滤波，包装输出纯净。
