拆解报告：赛尔康60W PD快充充电器
----- 充电头网拆解报告 第1620篇 -----
赛尔康技术（深圳）有限公司是业内知名的各类电源配件制造商，曾为苹果、华为、小米、锤子等知名品牌代工过充电器，可见其实力。近日充电头网拿到了赛尔康一款60W PD快充充电器，机身方正扁平，设计得比较有意思。下面我们就对其进行拆解，看看做得怎么样。
一、赛尔康60W PD快充充电器外观

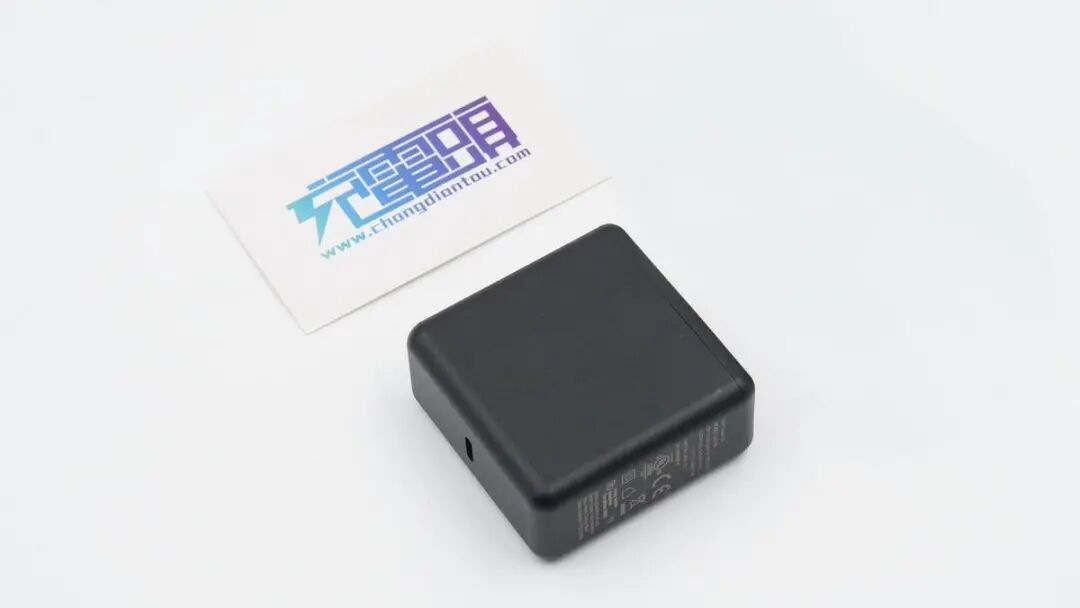

赛尔康这款充电器采用扁平方块造型设计，机身表面哑光，边角过渡圆润。
底部外壳上印有充电器参数
型号：S51A00
输入：100-240V~50/60HZ 1.3A
输出：5V3A、9V3A、15V3A、20V3A
产品已经通过了CE认证、UL认证和VI能效认证。

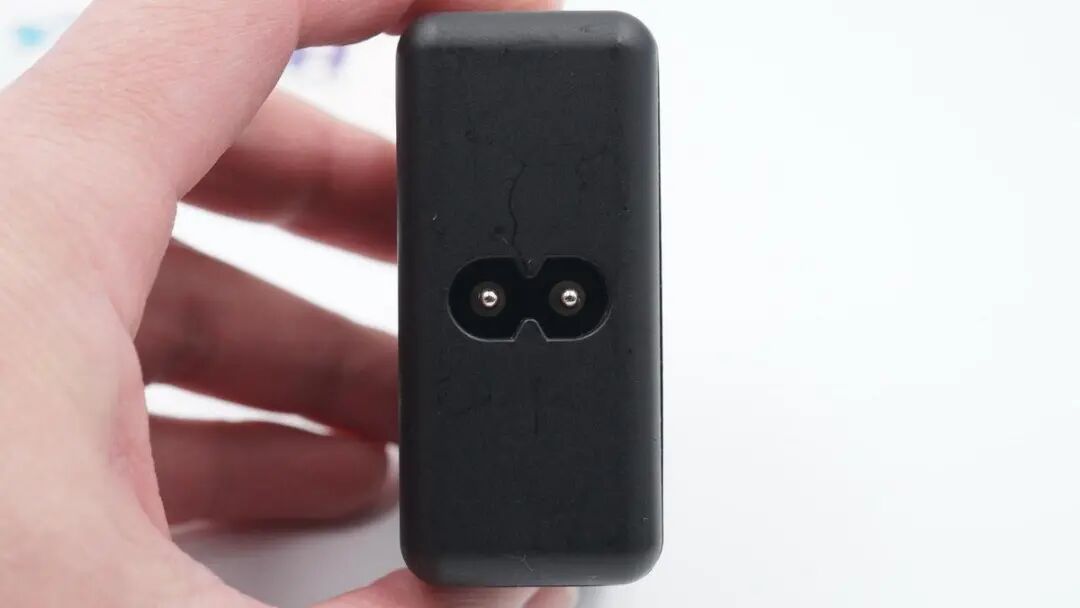

充电器采用8字输入接口，插拔式设计，可进行电源线更换，更好适应各个地区使用。

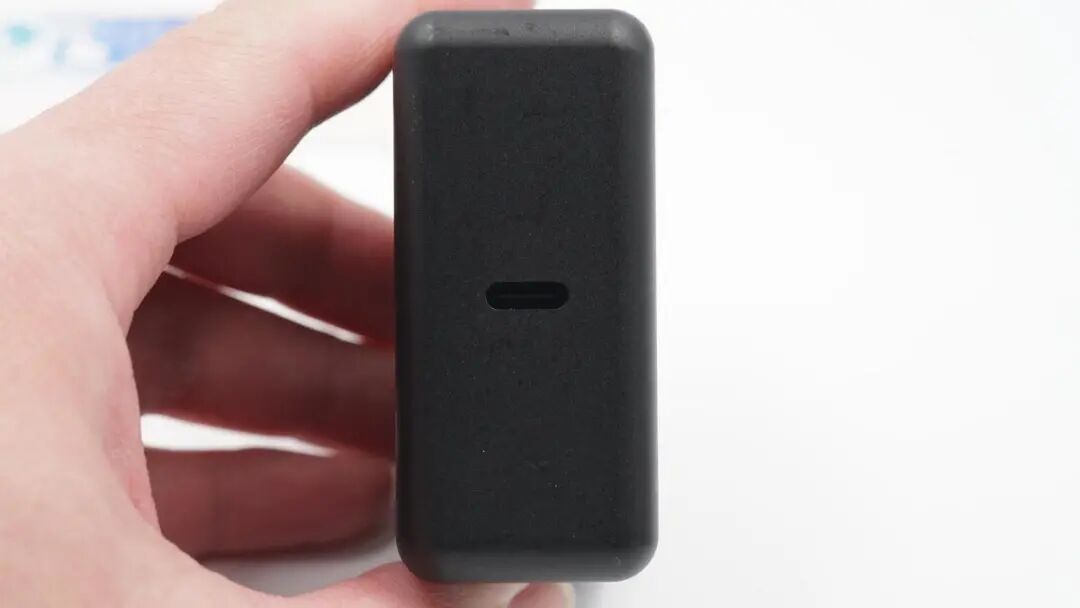

另一端设有一个USB-C接口，居中设计，黑色胶芯不露铜。

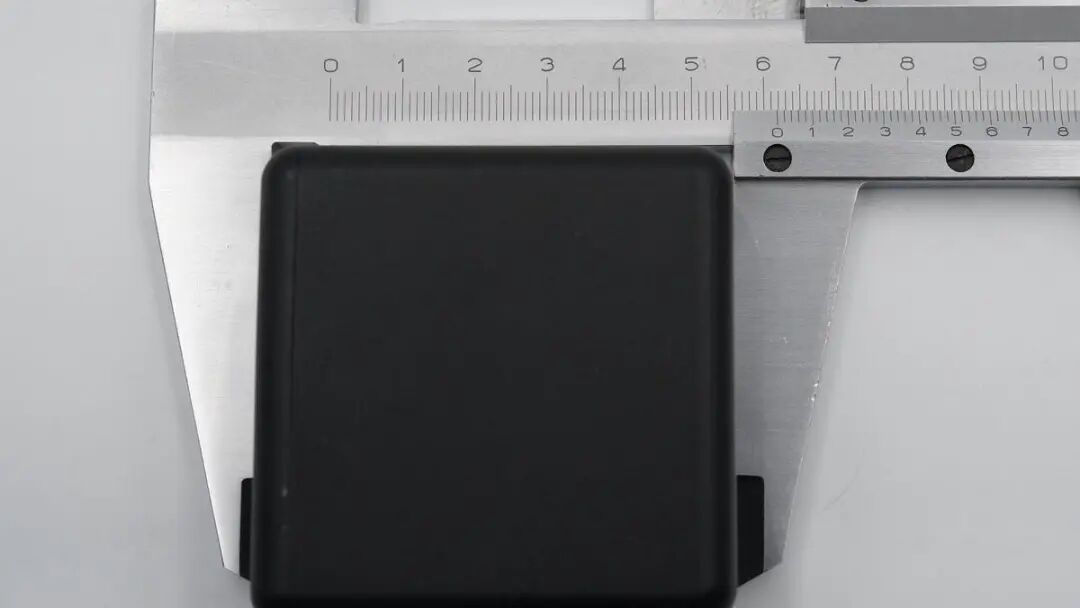

另外实测充电器机身长和宽均约为5.5cm。

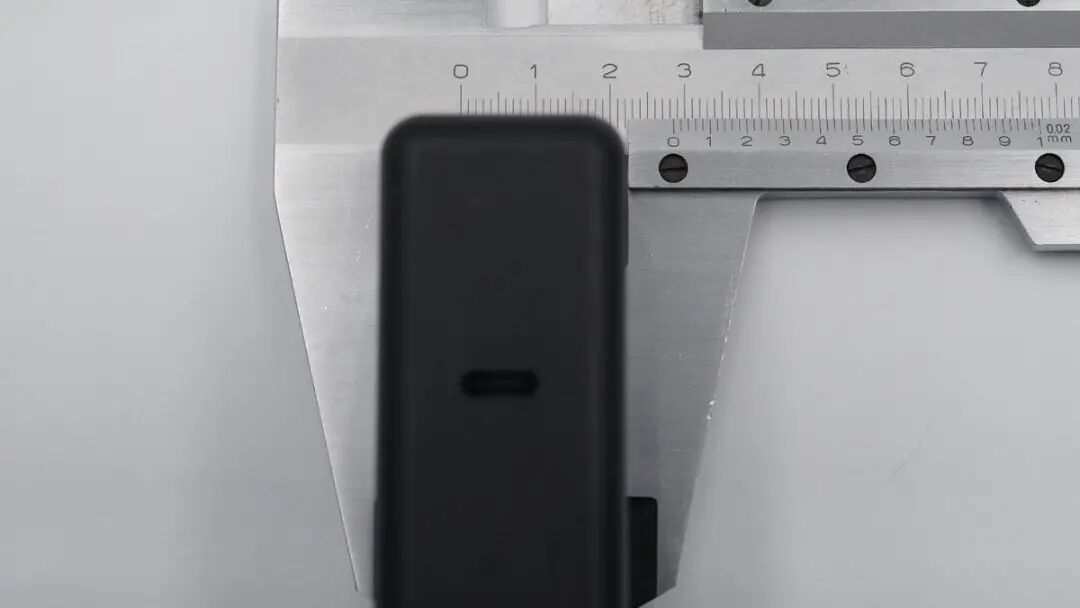

厚度约为2.2cm。

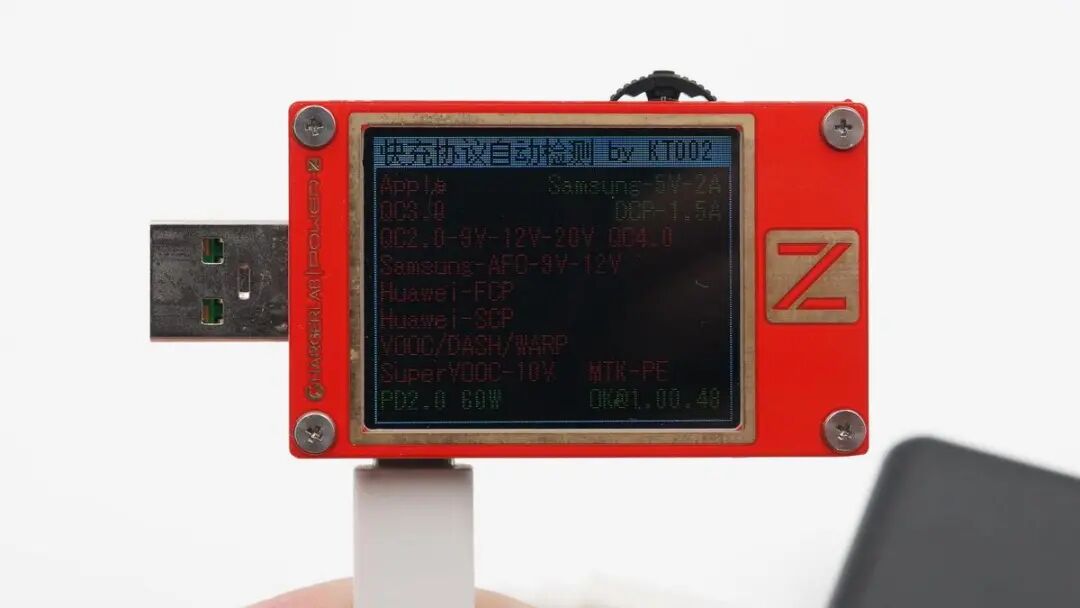

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Samsung 5V2A、DCP协议，以及PD2.0快充协议。

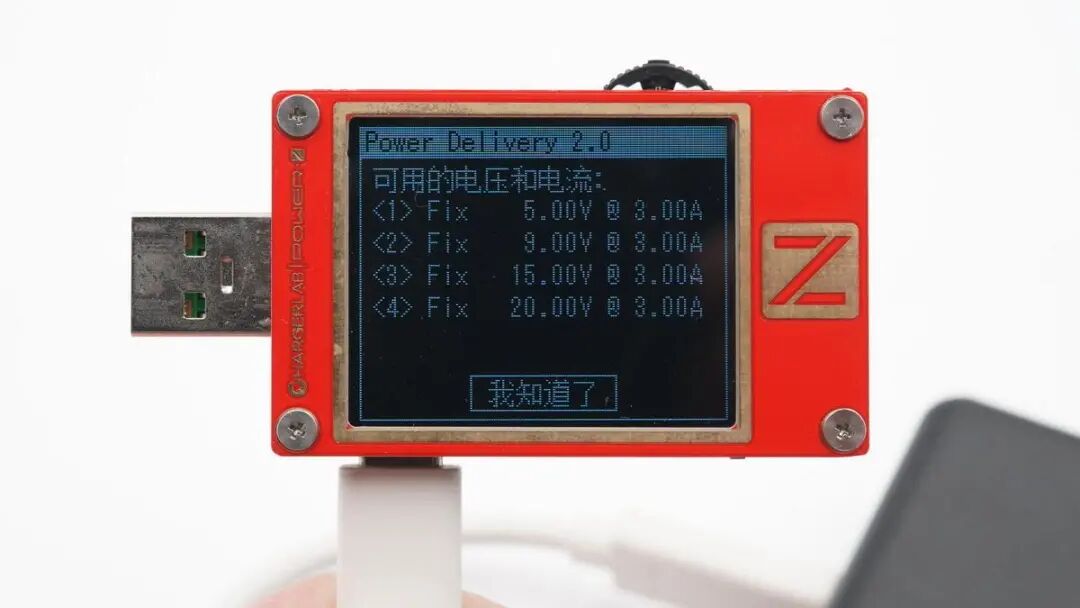

此外PDO报文显示C口还具备5V3A、9V3A、15V3A、20V3A五组固定电压档位。
二、赛尔康60W PD快充充电器拆解

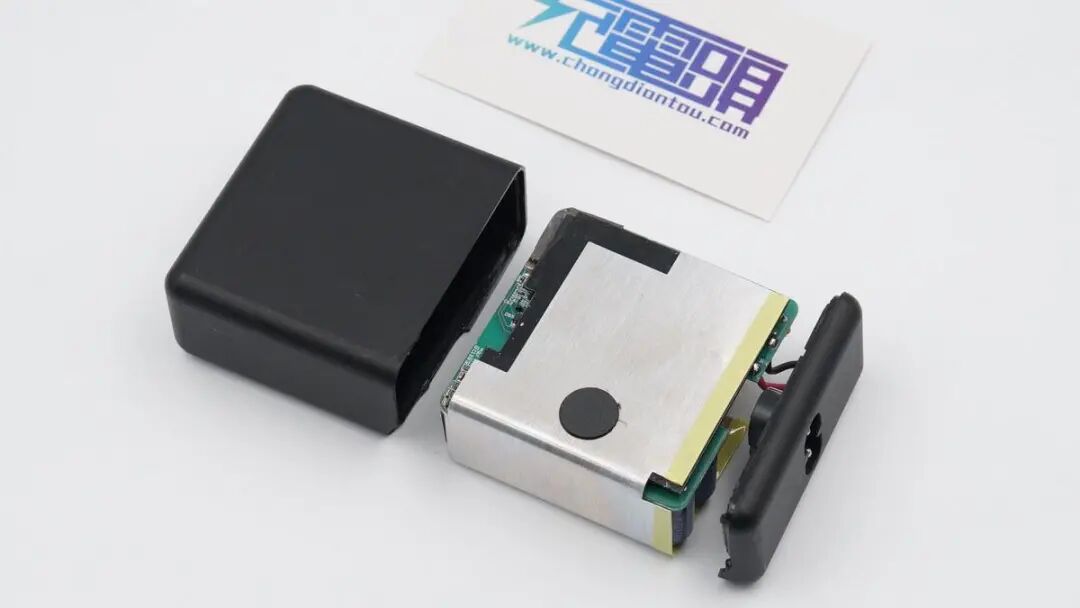

将输入端外壳拆开。

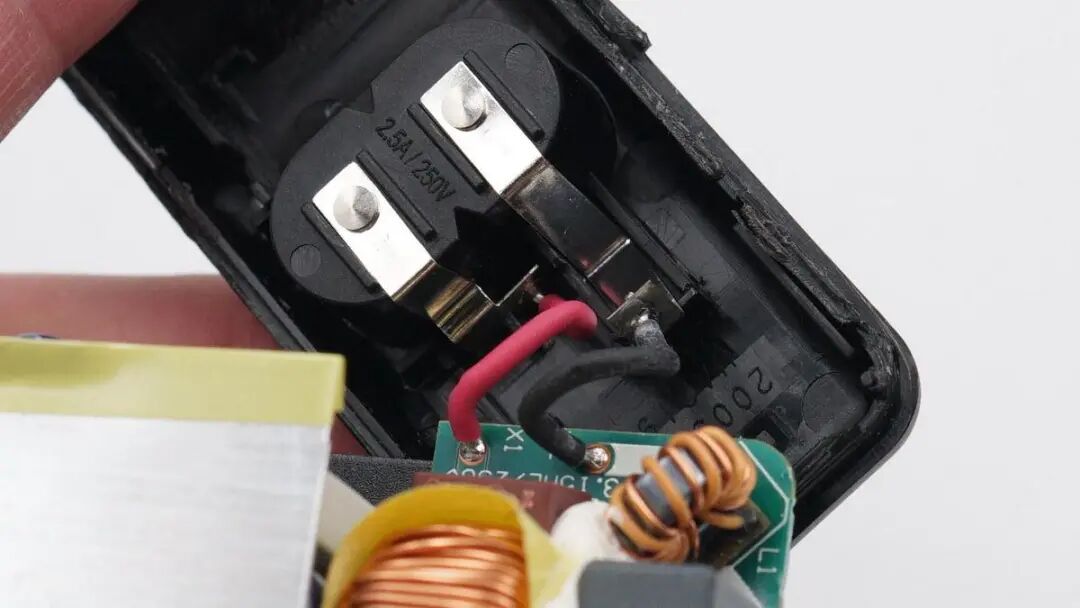

输入端采用导线焊接连接通电。

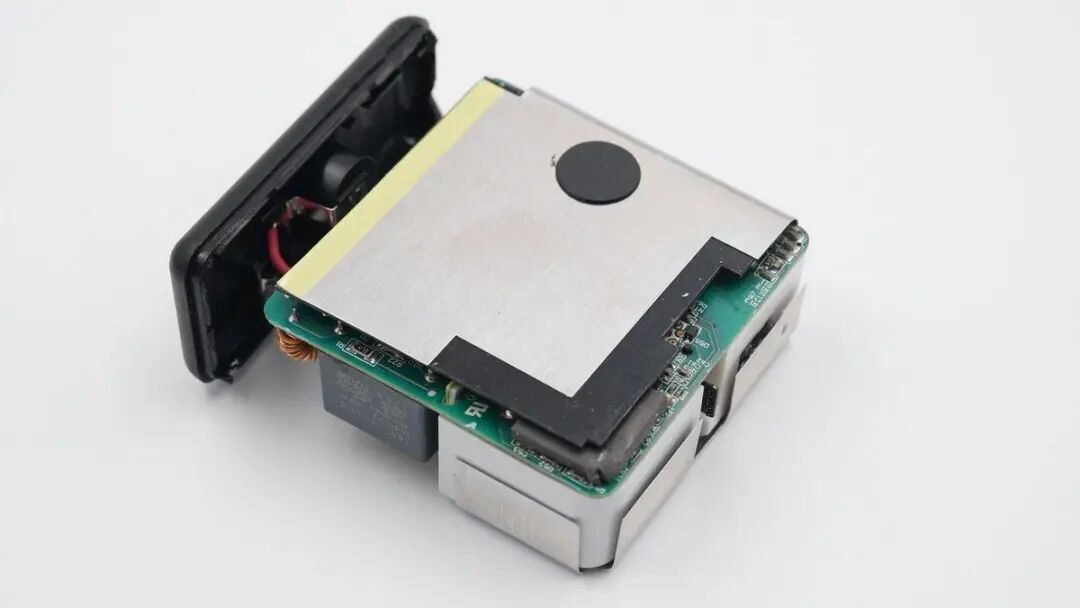

正面覆盖散热片帮助散热。
背面也有散热片，并且和电路板之间有绝缘板隔离。
将散热片拆掉，背面对应同步整流电路处贴有导热垫帮助导热。

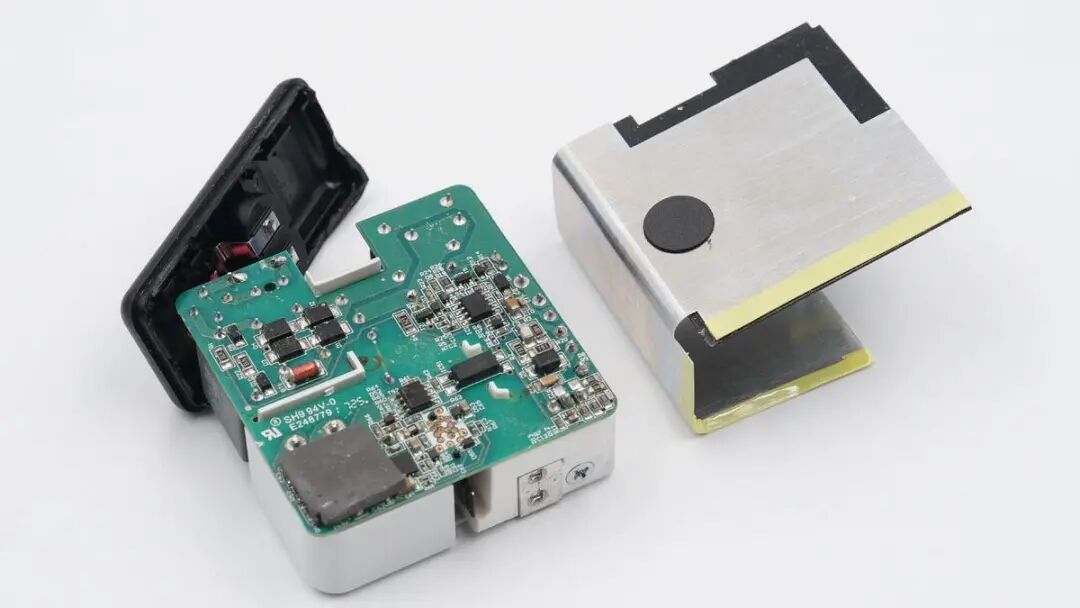

正面覆盖有一块绝缘塑料壳。
另一侧有7字型散热片，变压器打胶帮助导热。

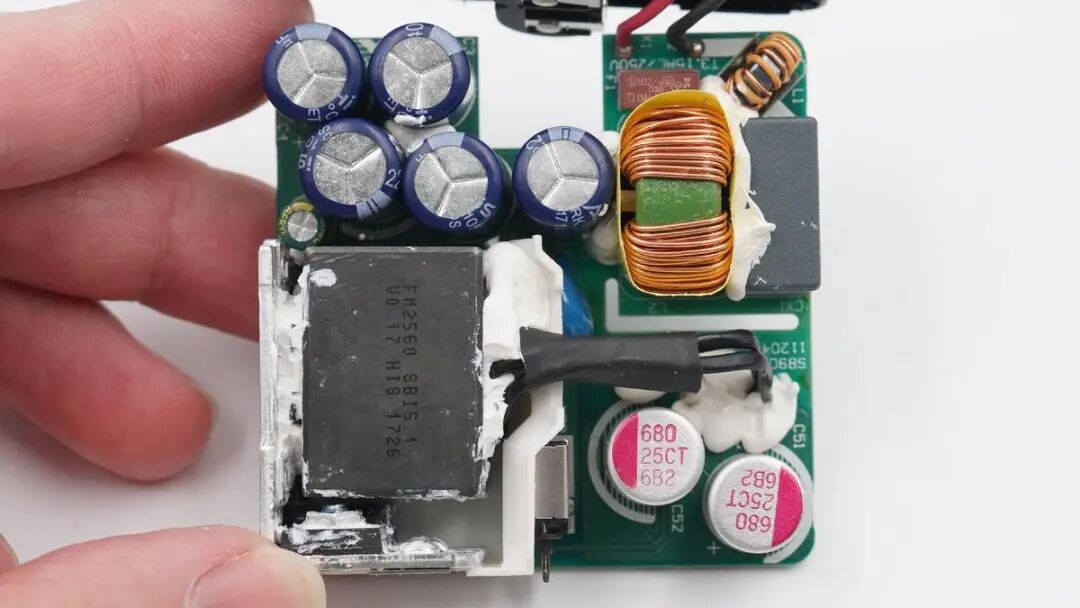

将硅胶清理干净，散热片上固定有初级开关MOS管，输入端设有多达5颗高压滤波电解电容，次级侧有绝缘板与初级隔离。

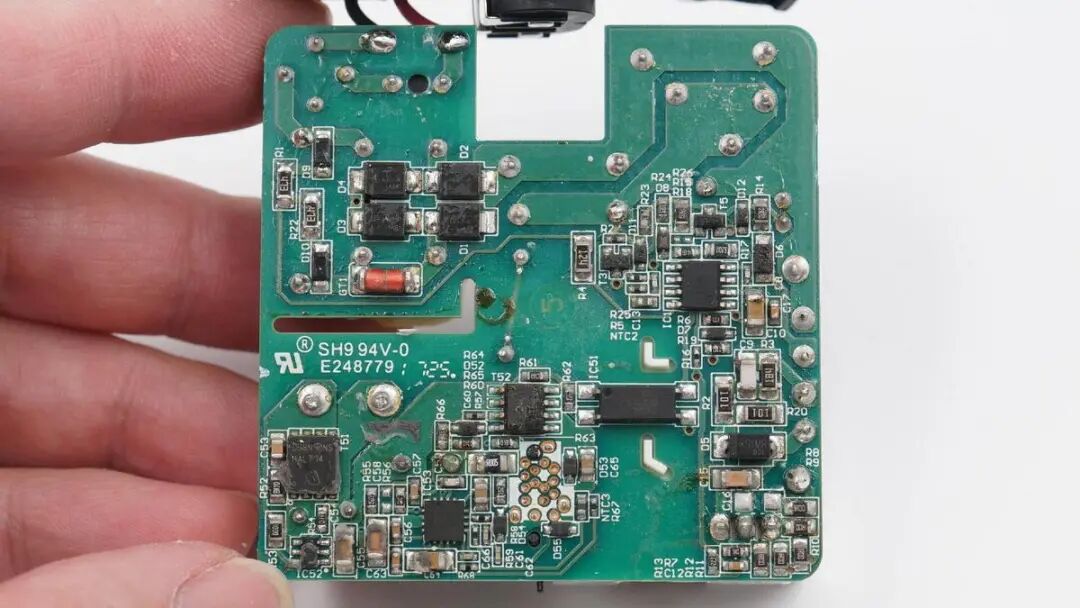

PCB板背面一览，初次级分界明显。
通过观察充电器电路发现，这款充电器采用开关电源宽范围输出，由协议芯片通过光耦控制输出电压的架构。下面我们就从输入端开始一一了解各元器件的信息。

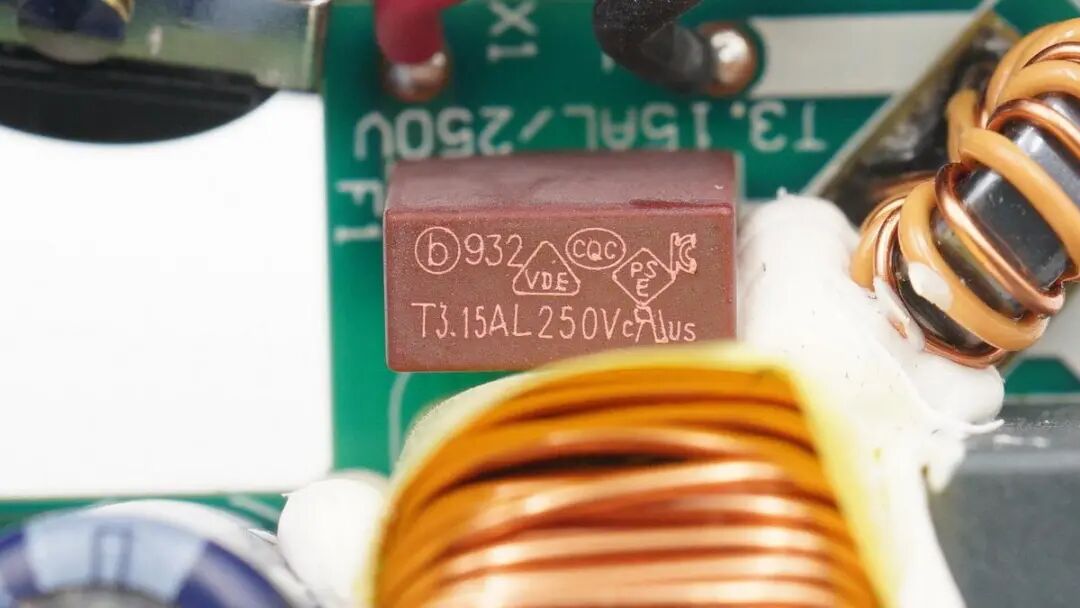

延时保险丝特写，规格为3.15A 250V。

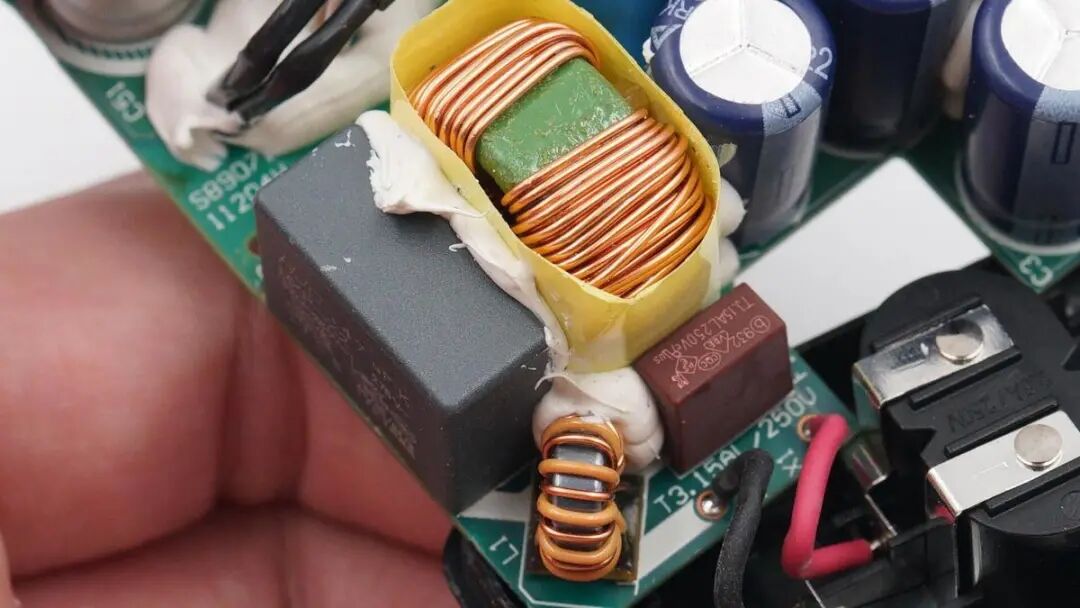

输入端设有两级共模电感用于滤除EMI干扰，大颗的包裹绝缘胶带。

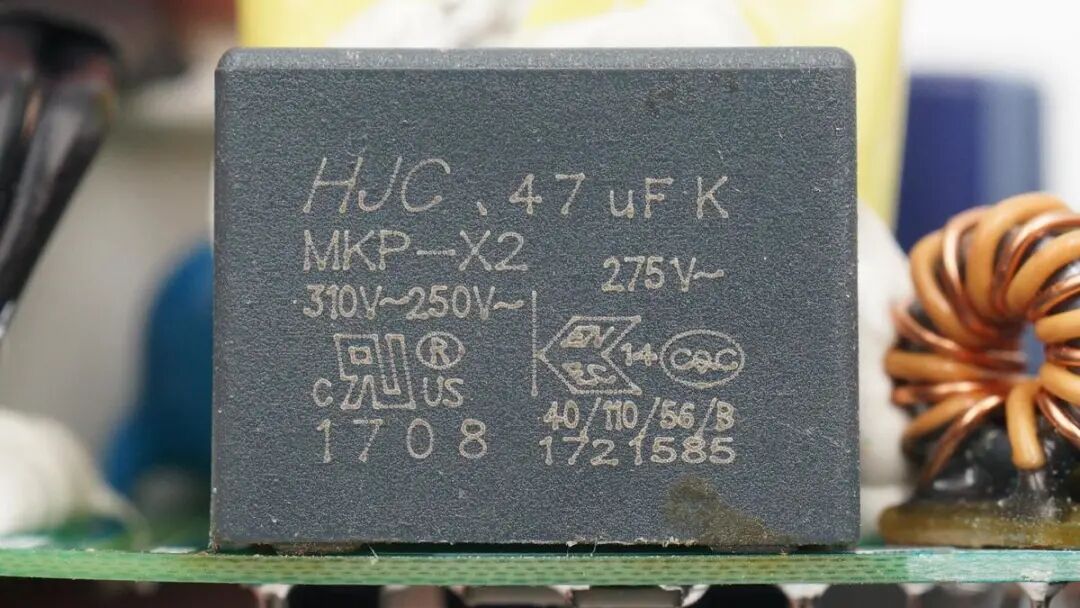

中国台湾华容的安规X电容，容量0.47μF。

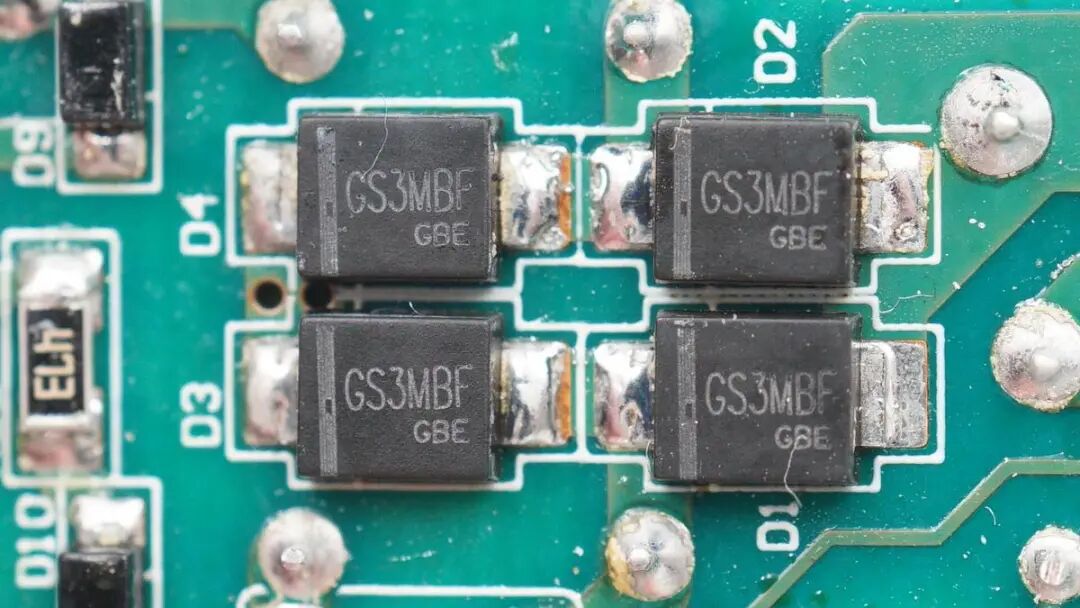

输入端四颗肖特基二极管组成桥式整流。

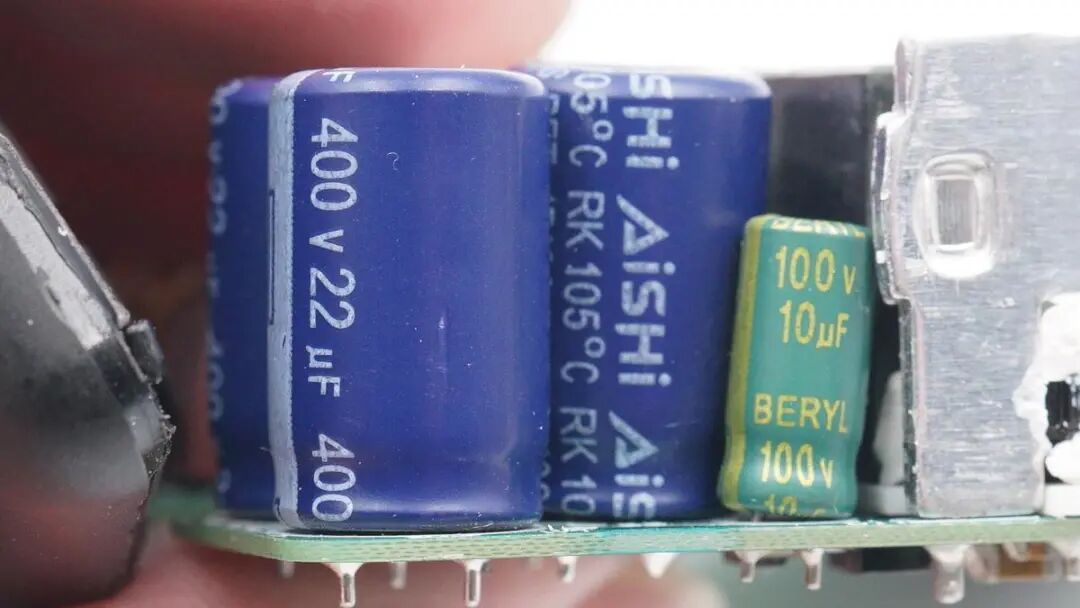

5颗高压滤波电解电容均来自艾华，规格都是400V 22μF。主控芯片供电电容来自绿宝石，规格为100V 10μF。
充电器主控芯片采用NXP恩智浦TEA18362T，支持绿色模式的反激控制器，支持高负载时准谐振模式运行，轻负载降低频率或采用DCM模式运行降低功耗，采用谷底开通。

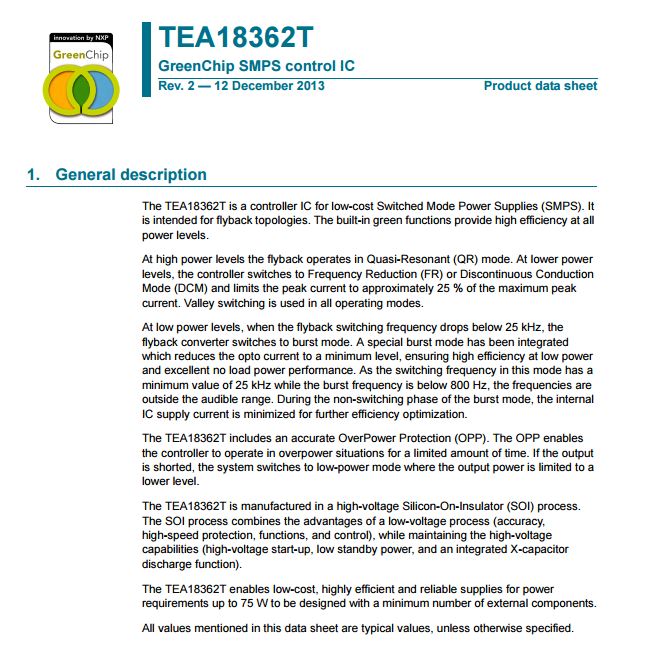

恩智浦TEA18362T 详细资料。

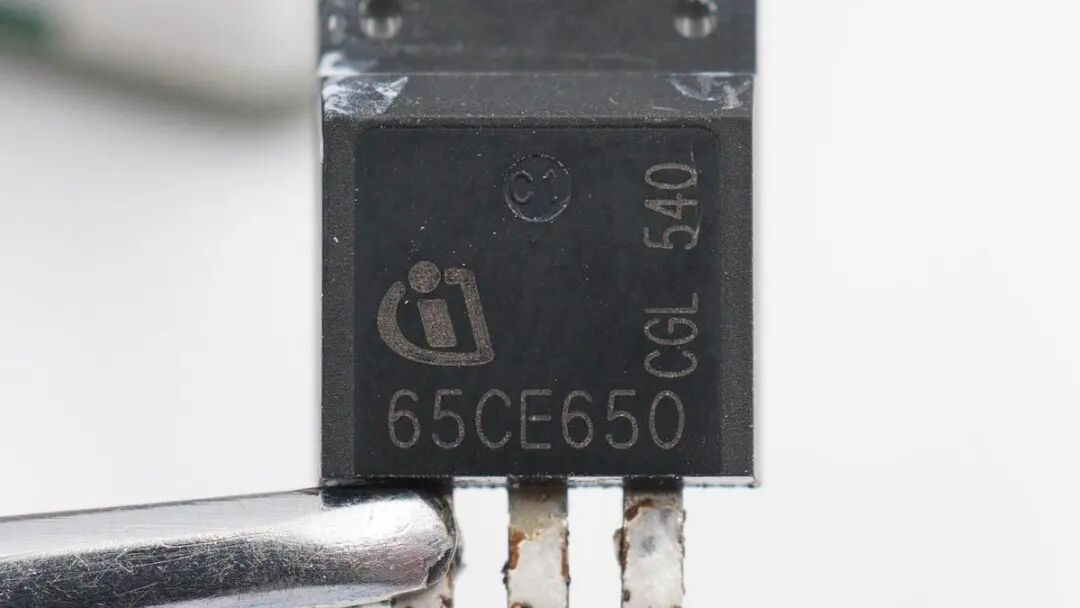

初级开关管来自英飞凌，IPA65R650CE，700V耐压，650mΩ导阻。

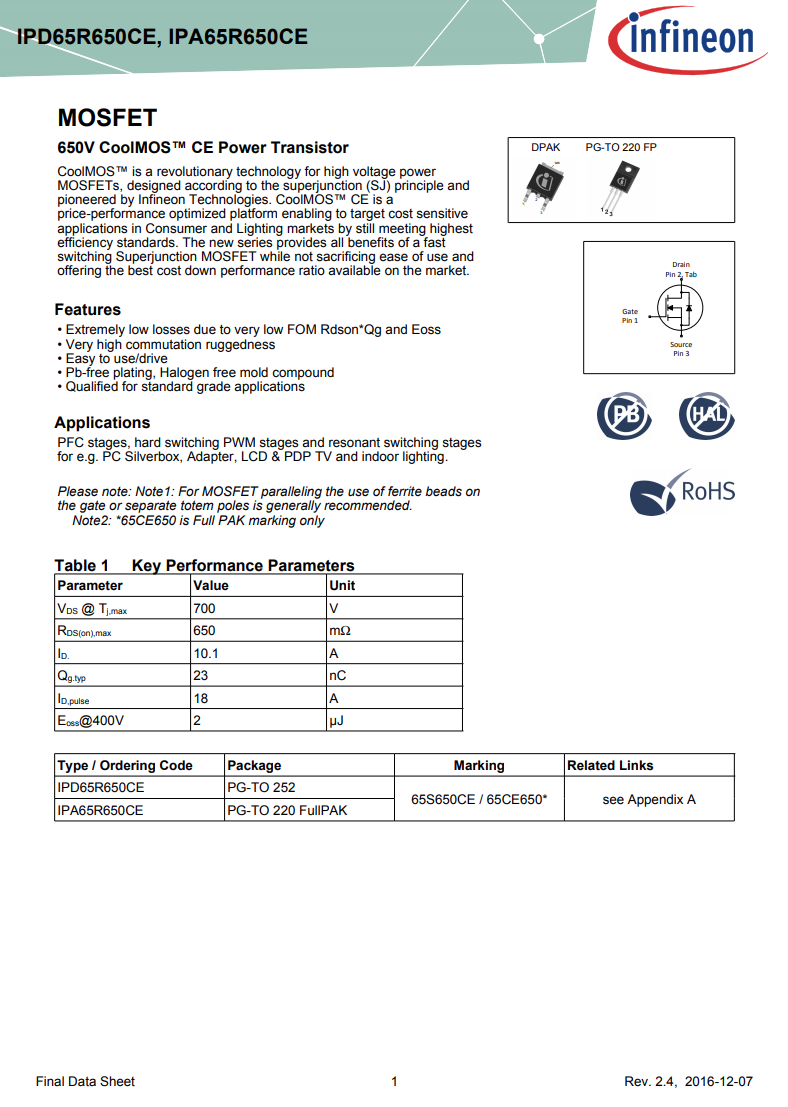

英飞凌 IPA65R650CE 详细资料。
变压器特写，顶部喷码有信息。

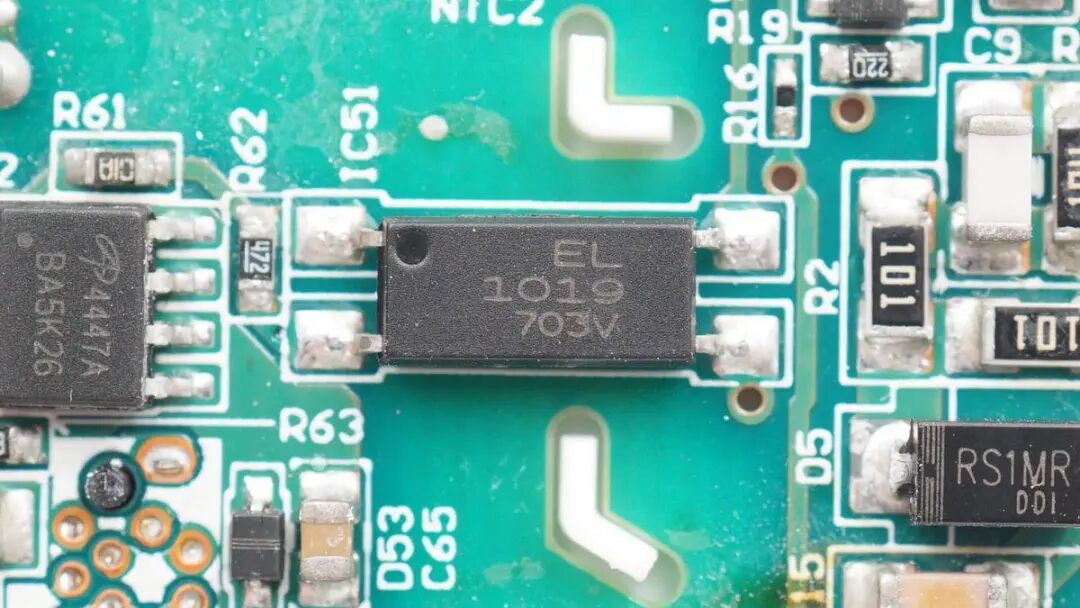

亿光EL 1019光耦，用于初级次级通信，反馈输出电压。

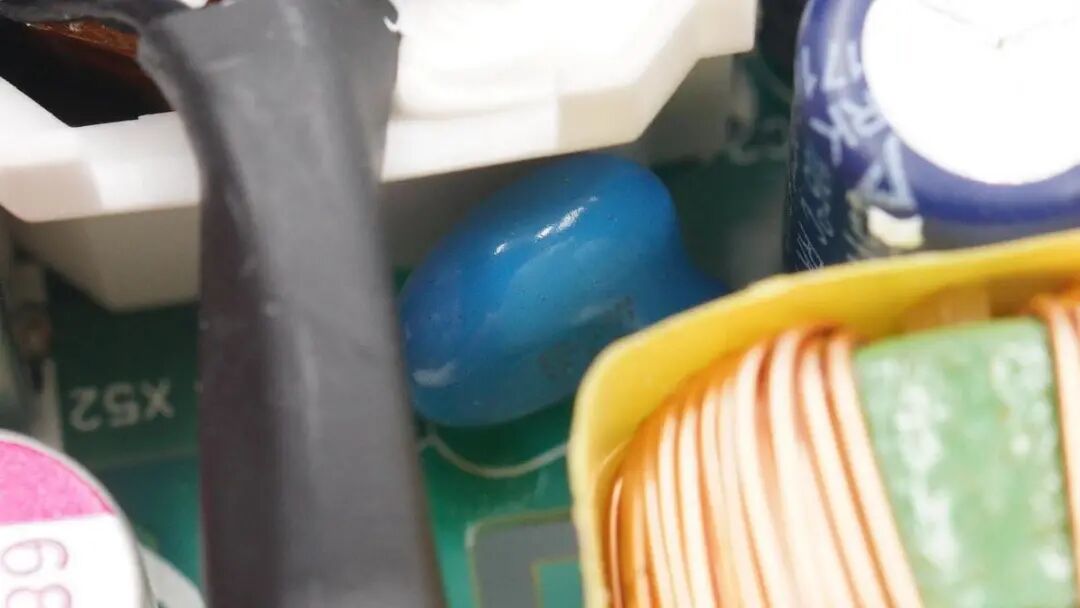

一颗蓝色Y电容。

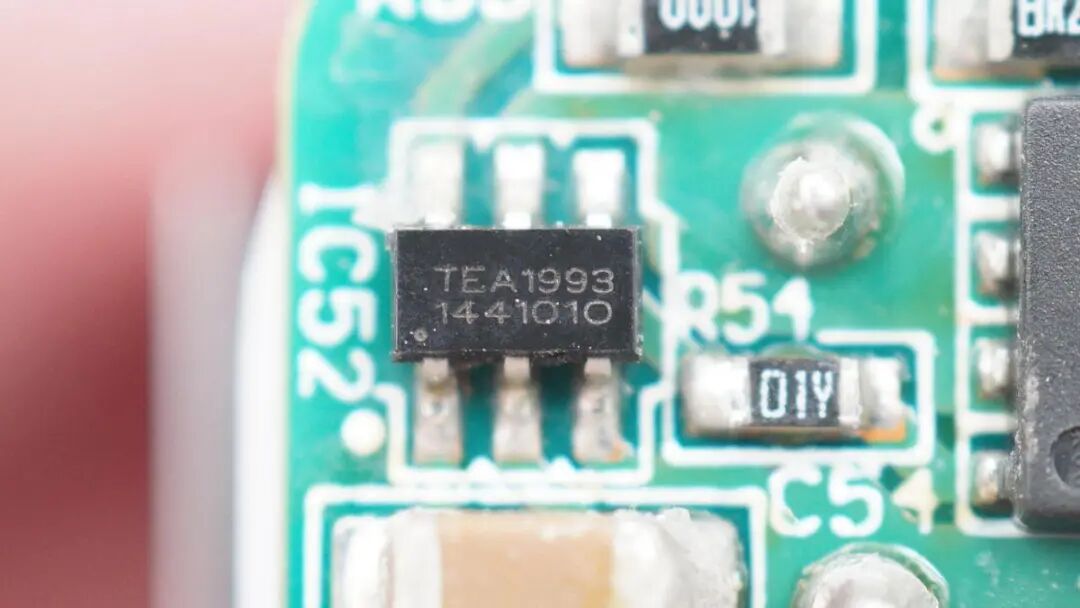

次级同步整流控制器采用恩智浦TEA1993TS，适用于反激适配器，外围简单，无需辅助绕组。
恩智浦TEA1993TS资料信息。

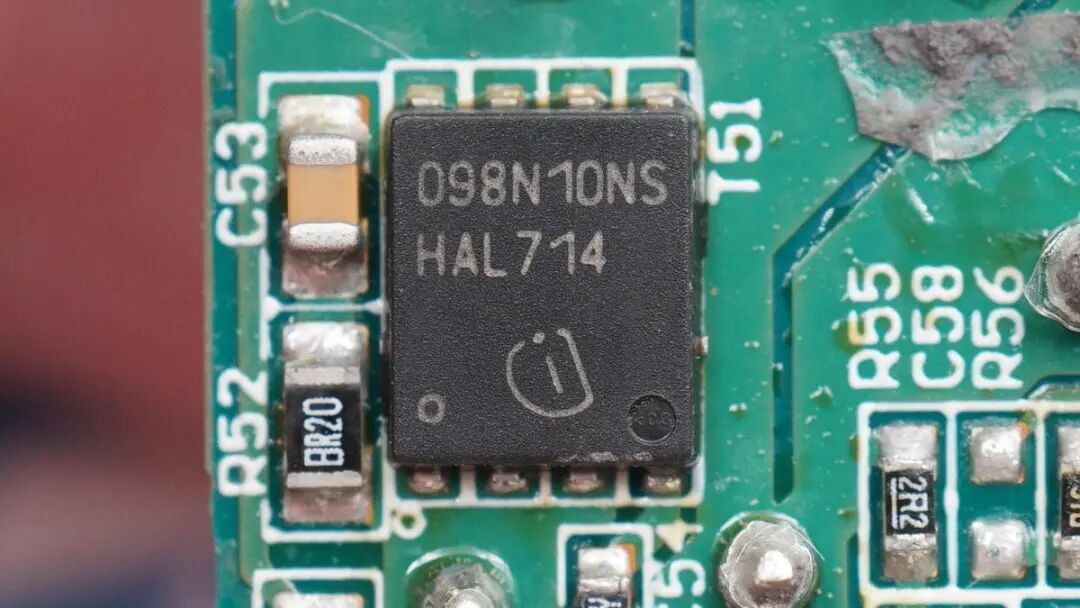

同步整流管也是来自英飞凌，型号BSC098N10NS5，耐压100V。
英飞凌BSC098N10NS5资料信息。

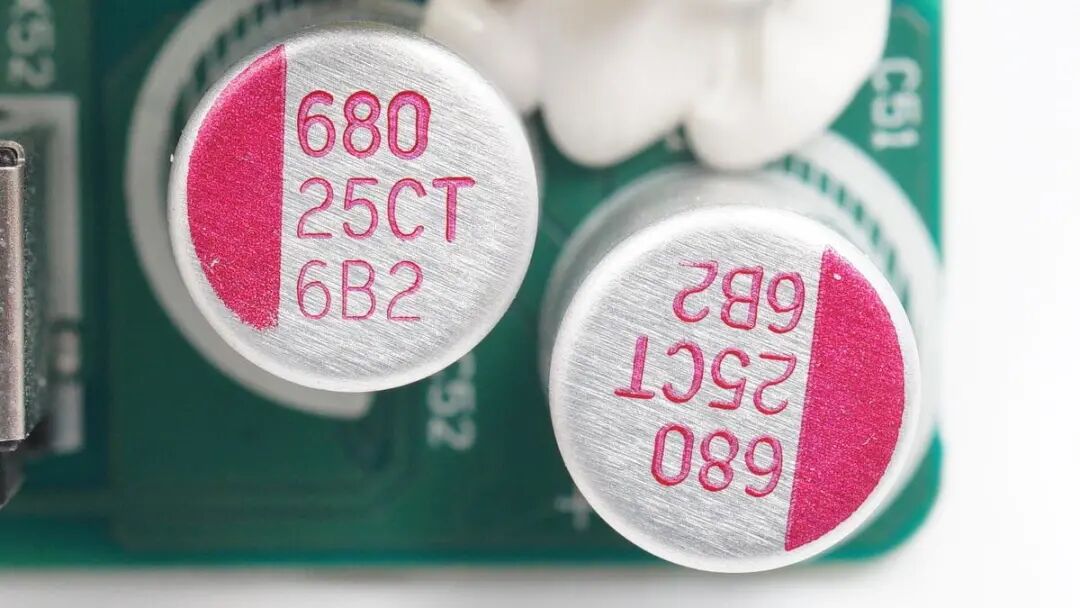

输出滤波固态电容特写，两颗规格均为25V 680μF。

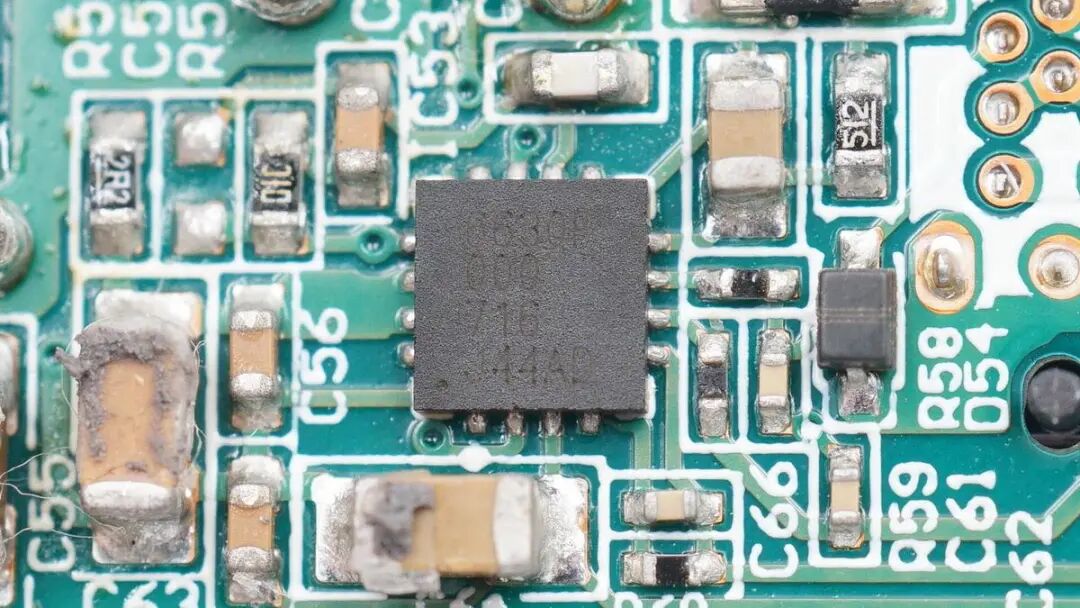

USB PD协议芯片采用伟诠WT6630F。

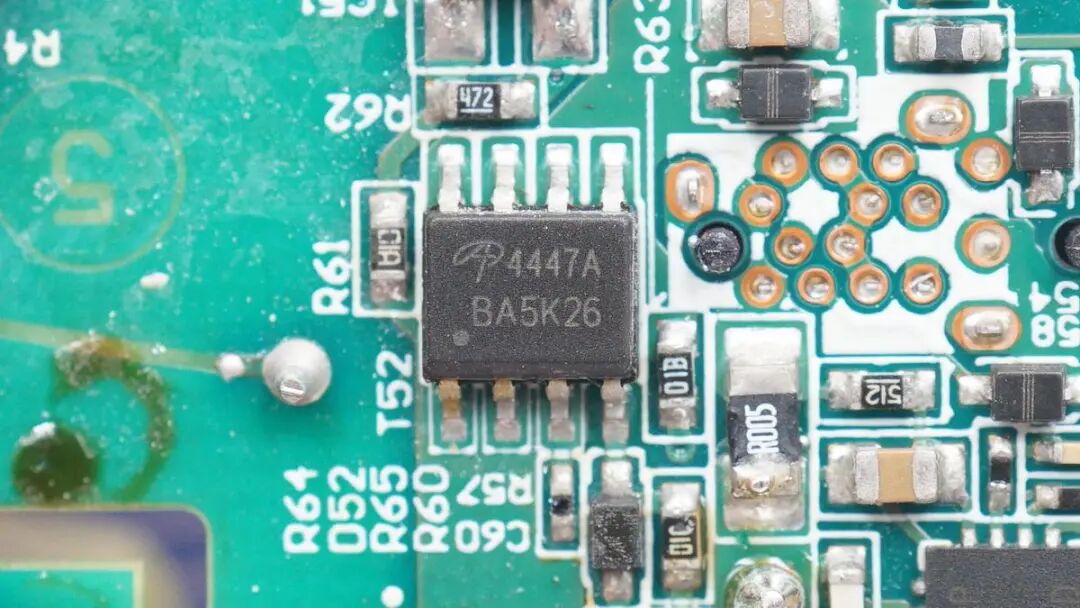

输出VBUS开关管采用AOS万代AO4447A，耐压30V。右侧R005电阻用于输出电流检测。

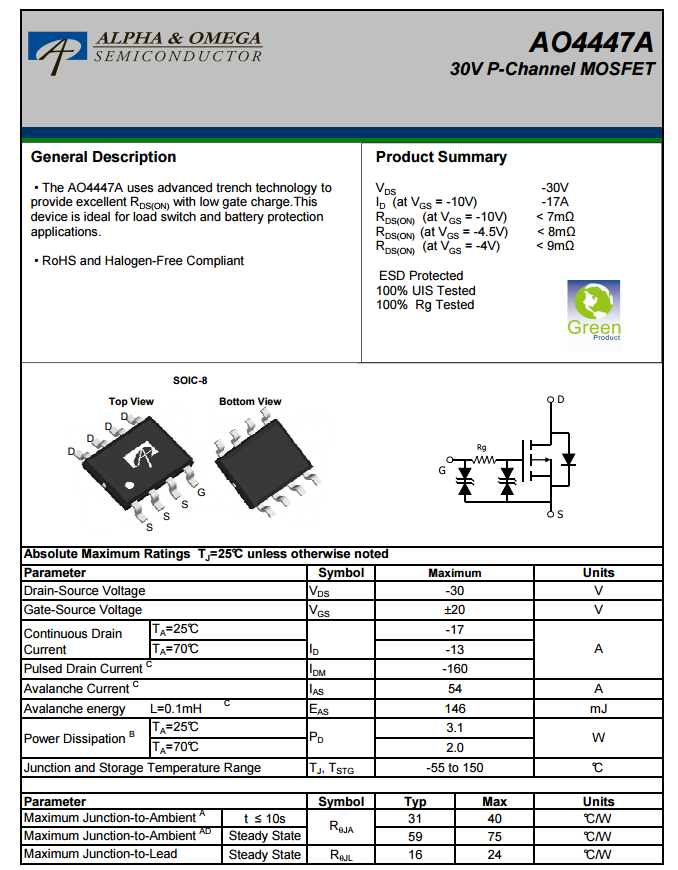

万代AO4447A资料信息。

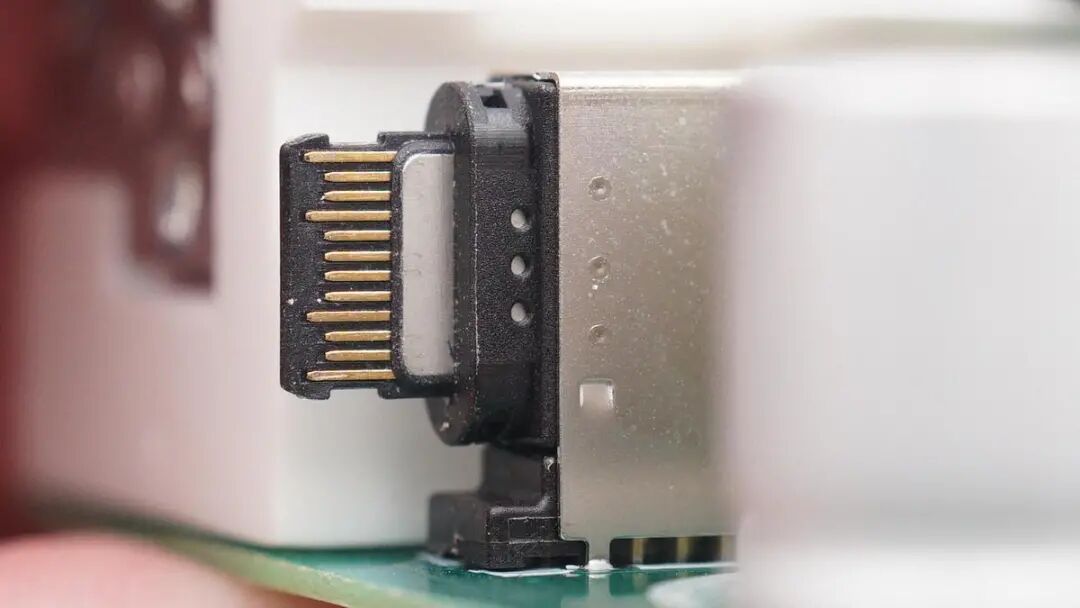

USB-C母座特写。

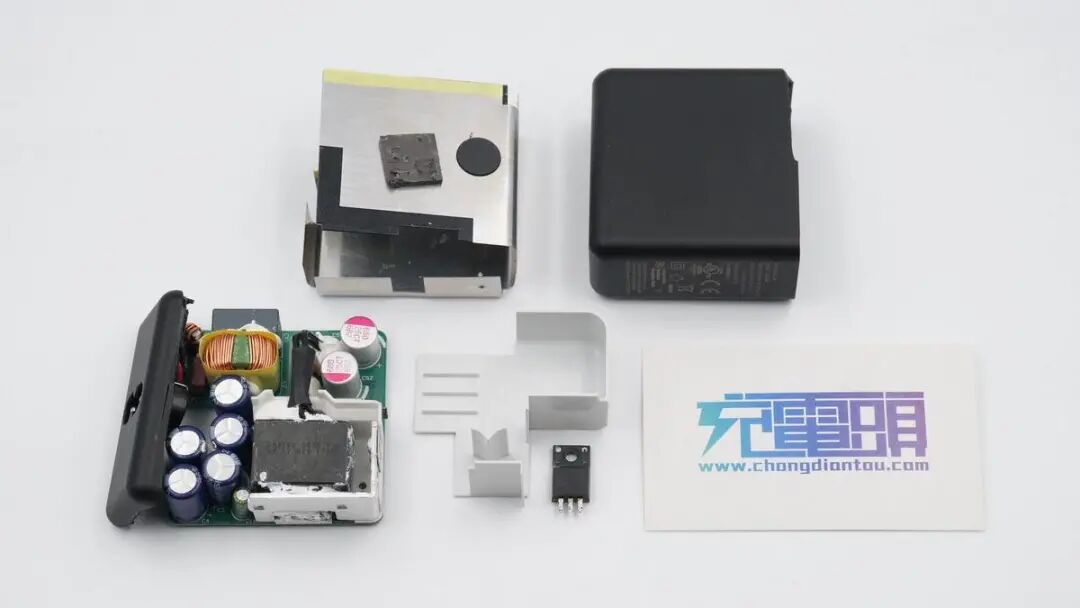

全部拆解完毕，来张全家福。
充电头网拆解总结
赛尔康这款充电器机身方正扁平，边角圆润。输入端采用线体分离式设计，放在该功率级充电器中都是非常少见的。另外充电器支持PD2.0快充协议，具备5V3A、9V3A、15V3A、20V3A五组固定电压档位，可以满足笔电等设备的快充需求。
充电头网通过拆解发现，这款充电器的USB-C母座也是很特殊的类型，没有金属壳，其它元器件布局整齐有序。充电器采用恩智浦TEA18362T+TEA1993TS快充方案，搭配的是英飞凌的MOS管，输出端采用伟诠WT6630F协议芯片控制输出电压。此外采用艾华电容进行输入滤波，整体用料扎实可靠。
基于恩智浦上述快充方案设计的这款充电头功率密度可以做到0.9W/cm³，表现非常不错，甚至可以看到PCB板还留有余量空间，功率密度可以做得更高也是可能的。
