拆解报告：台达45W PD快充电源适配器
----- 充电头网拆解报告 第1660篇 -----
台达电子工业股份有限公司成立于1971年，为全球提供电源管理及散热解决方案。最近充电头网拿到了台达的一款45W PD快充电源适配器，自带USB-C输出线缆，支持PD2.0快充协议。从样式来看，对标的设备是轻薄笔记本。下面我们就对其进行详细拆解，看看台达的这款电源适配器做工用料如何。
一、台达45W电源适配器外观

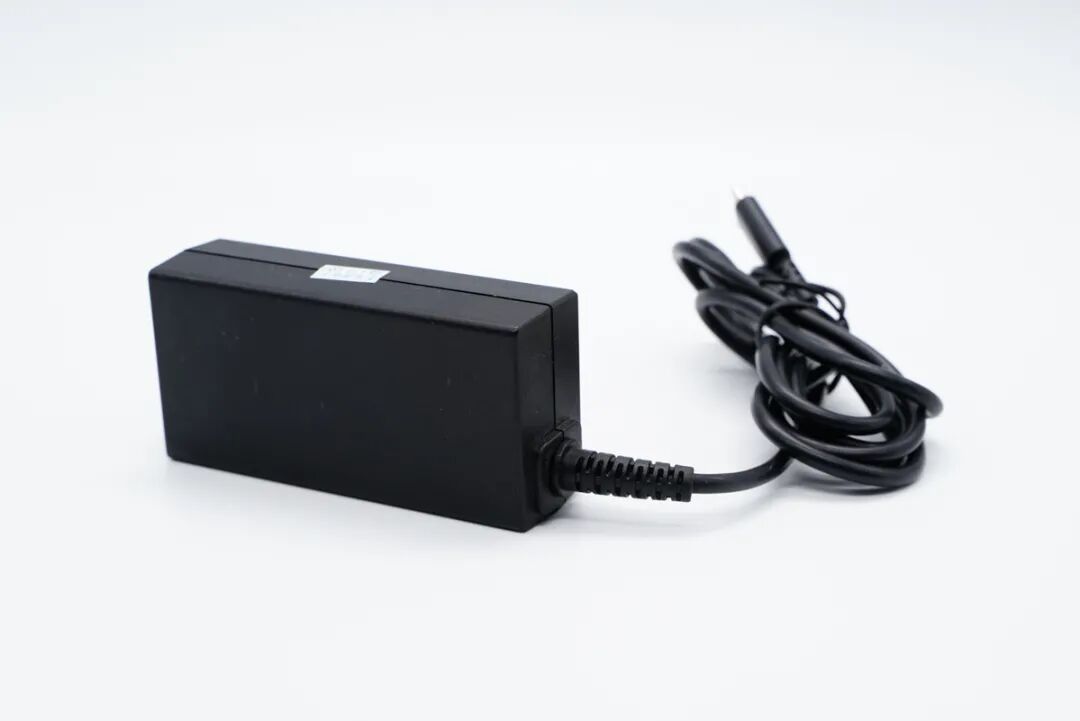

这款适配器采用笔电传统标配电源样式设计，自带USB-C输出线缆。机身采用板砖造型设计，PC材质黑色外壳表面磨砂处理。

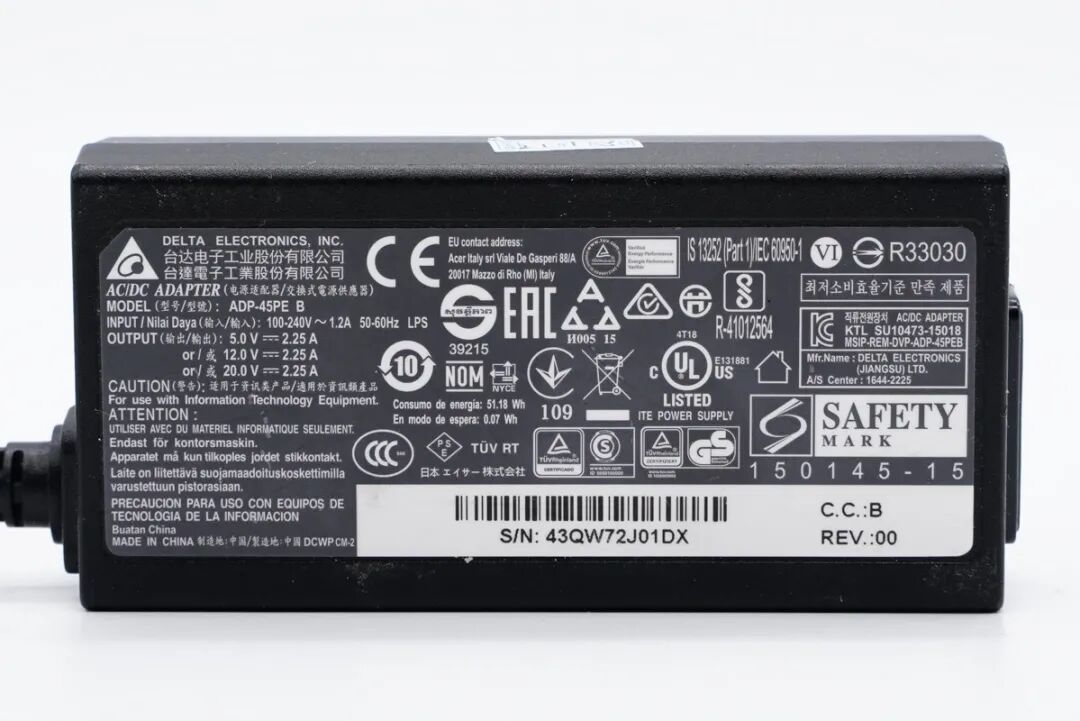

机身背面贴有参数铭牌
型号：ADP-45PE B
输入：100-240V~50/60HZ 1.2A
输出：5V2.25A、12V2.25A、20V2.25A
台达电子工业股份有限公司
产品已取得CCC、CE、EAC、NOM、UL、TUV、KC等认证，同时也通过了VI级能效认证。
输入端配备三脚梅花接口，使用笔记本的时候能有效接地，避免麻痛感。

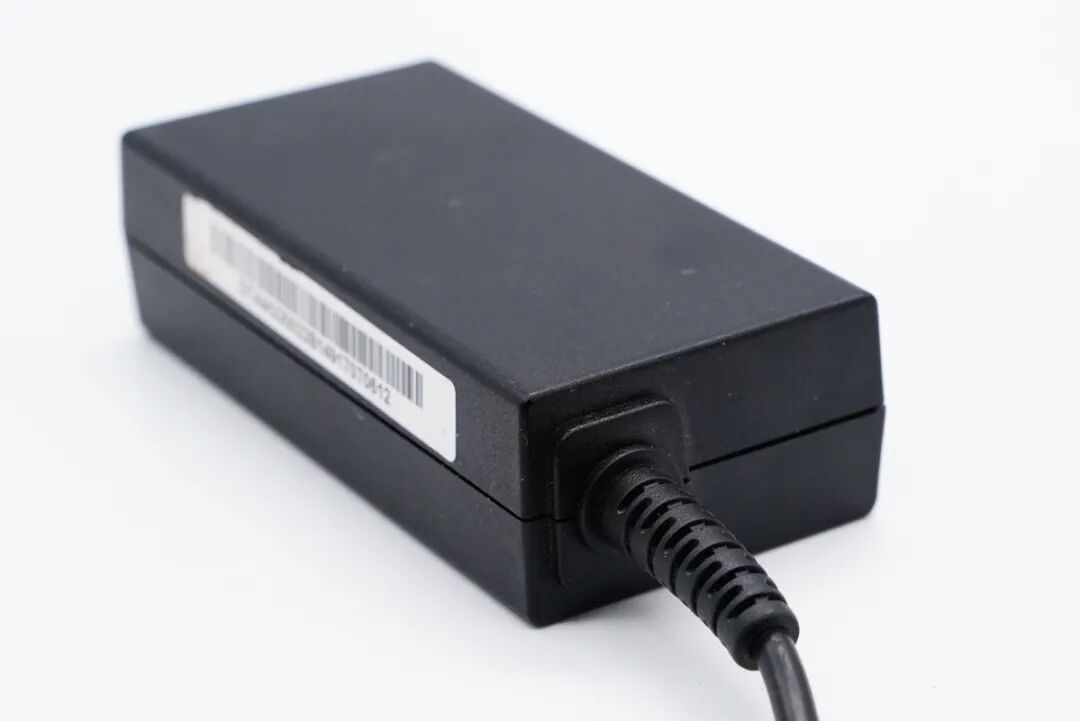

输出线缆和机身交界处做了抗弯折处理。

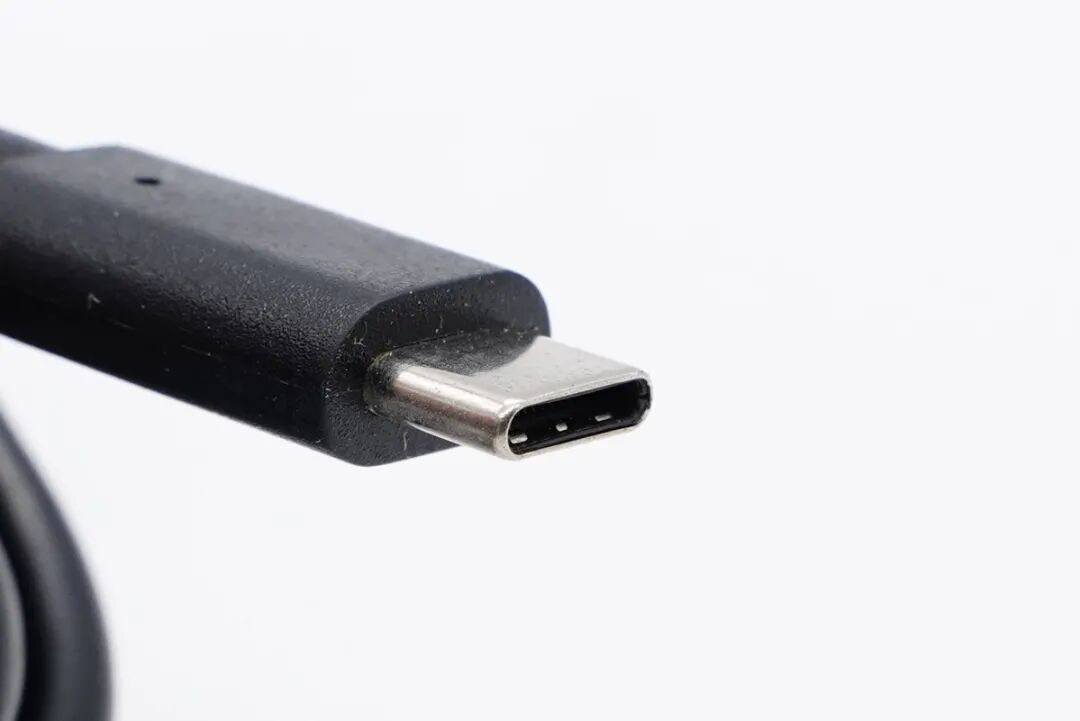

USB-C线头塑料壳磨砂处理，方便插拔使用。
使用游标卡尺实测机身长度为92.9mm。
宽度为45.21mm。

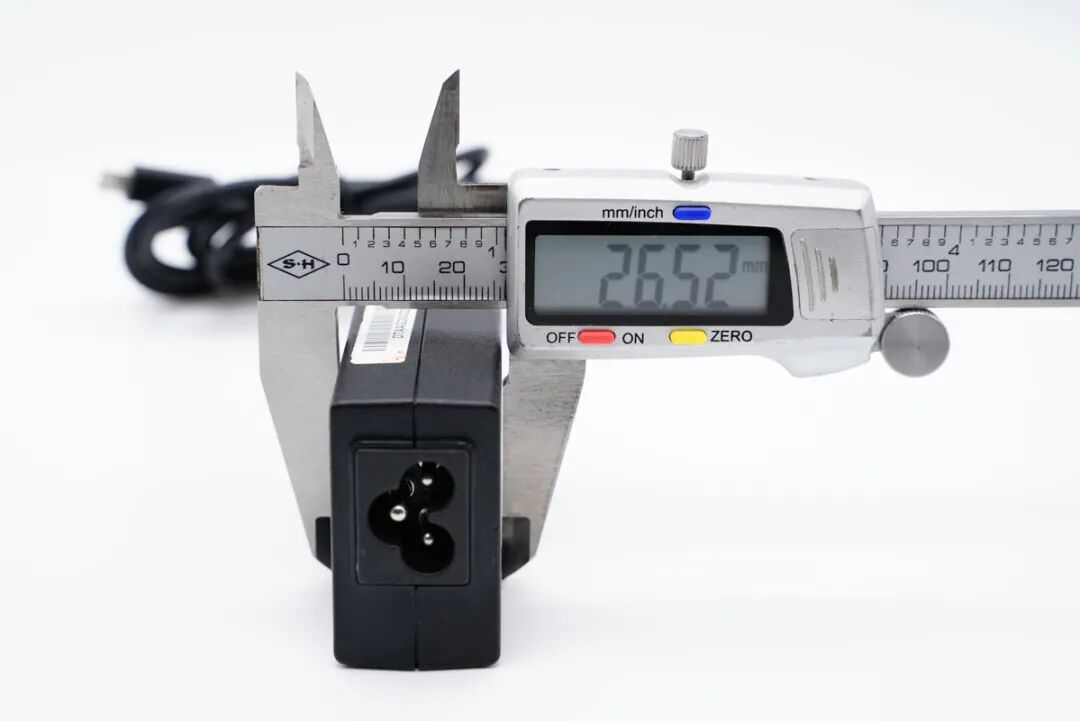

厚度为26.52mm。

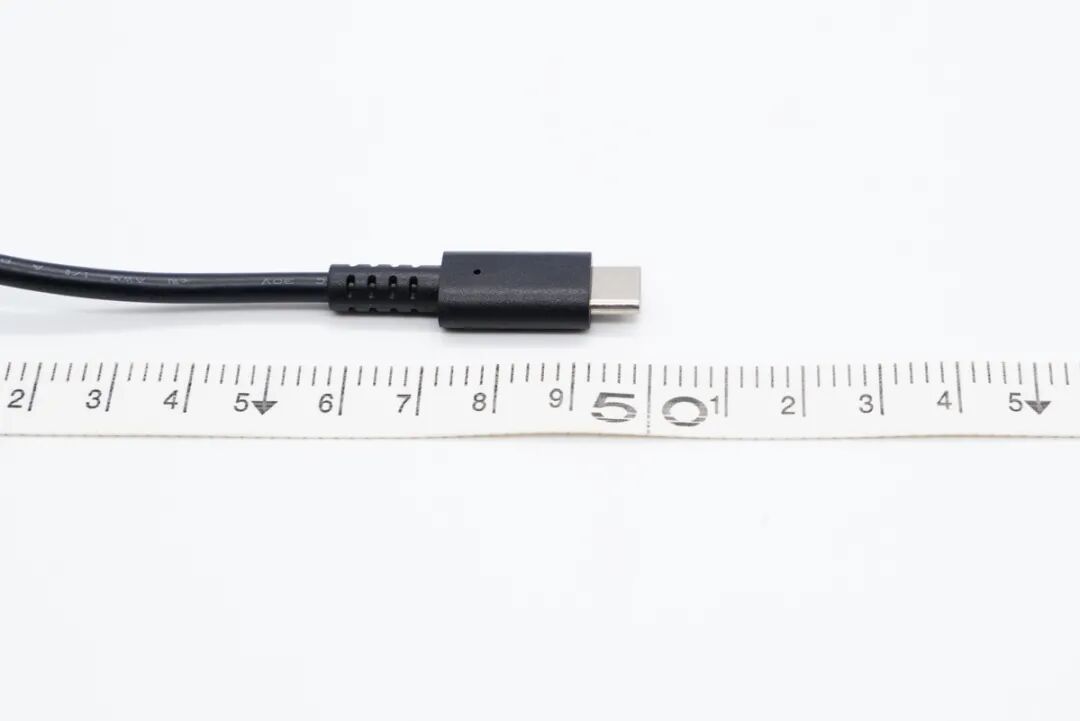

另外使用卷尺测得线缆长约1.5米。

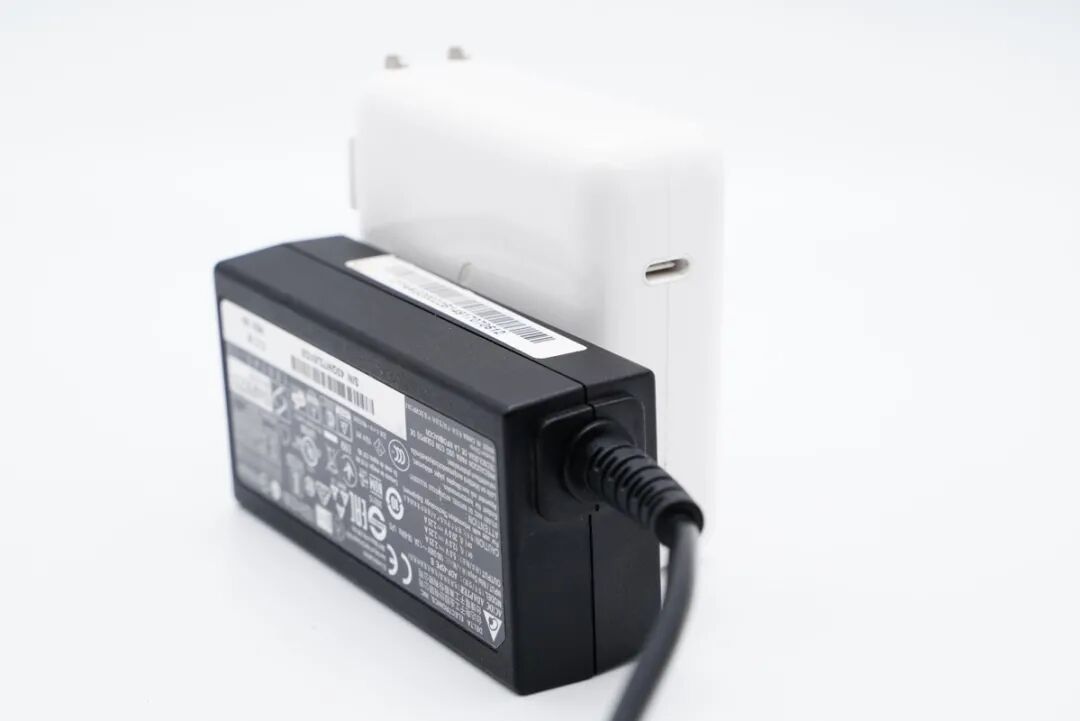

和苹果61W充电器直观对比。

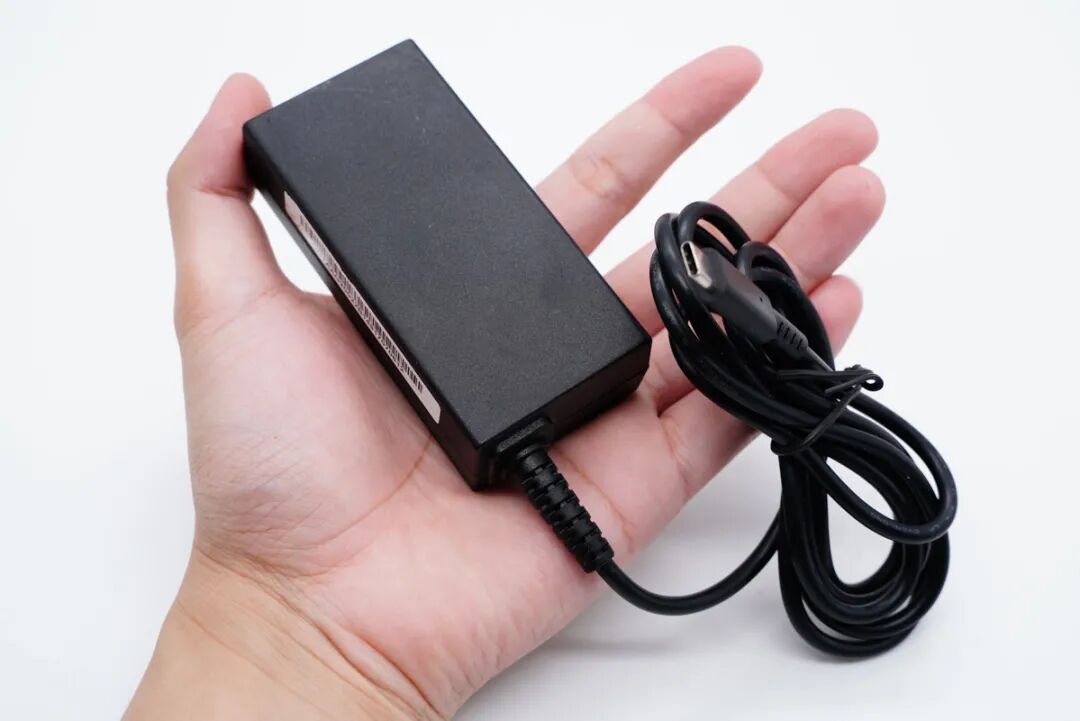

拿在手上的直观感受。

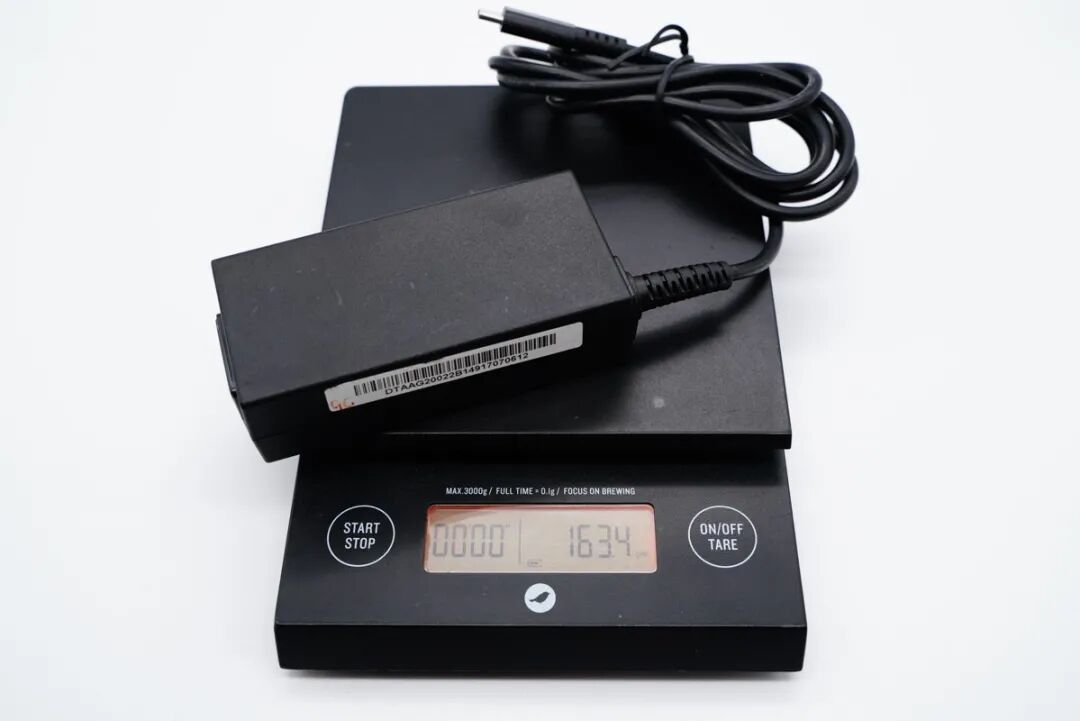

适配器带线总重量约为163g。

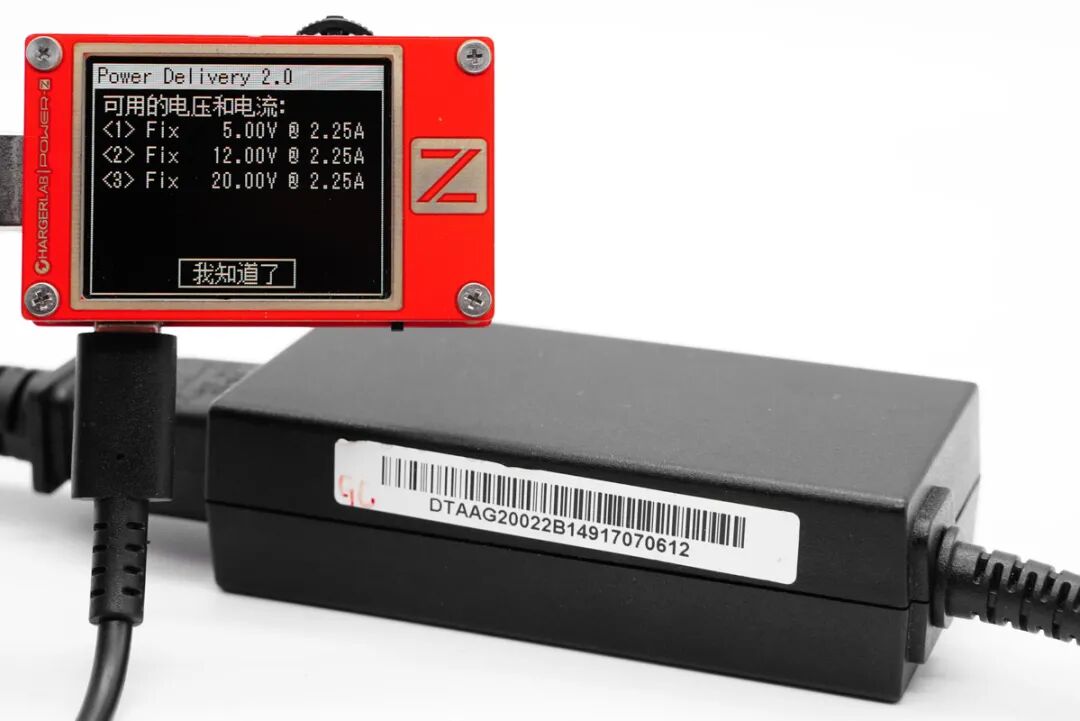

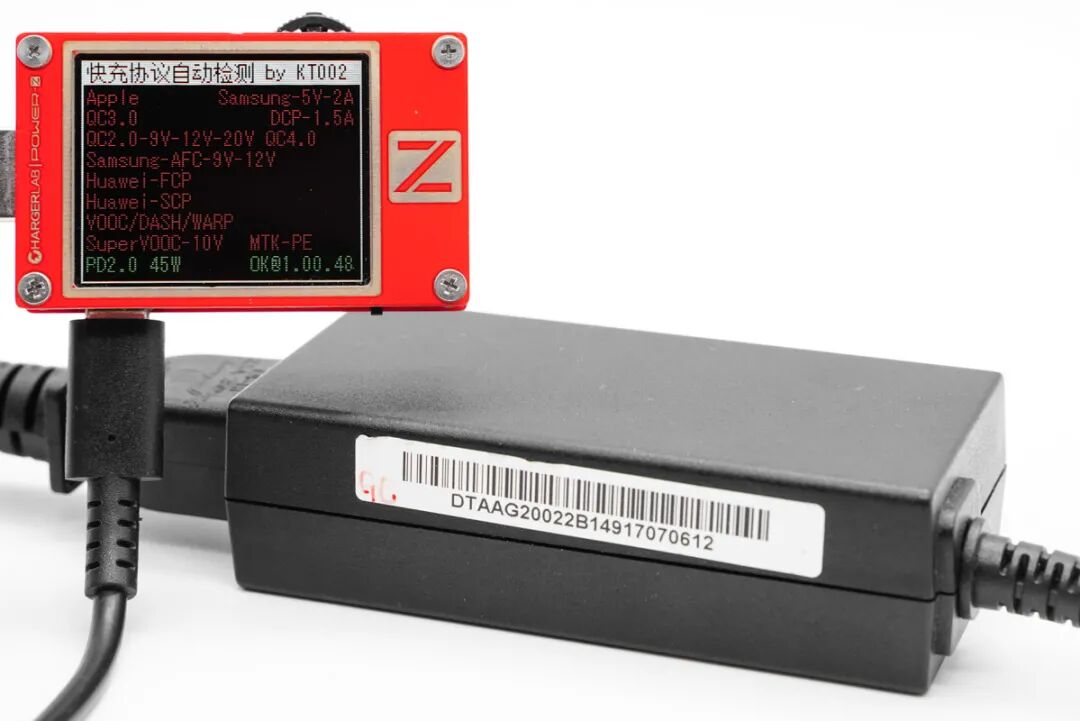

使用ChargerLAB POWER-Z KT002测得适配器仅支持PD2.0快充协议。
此外具备5V2.25A、12V2.25A、20V2.25A三组固定电压档位。
二、台达45W电源适配器拆解
将机身壳拆开。

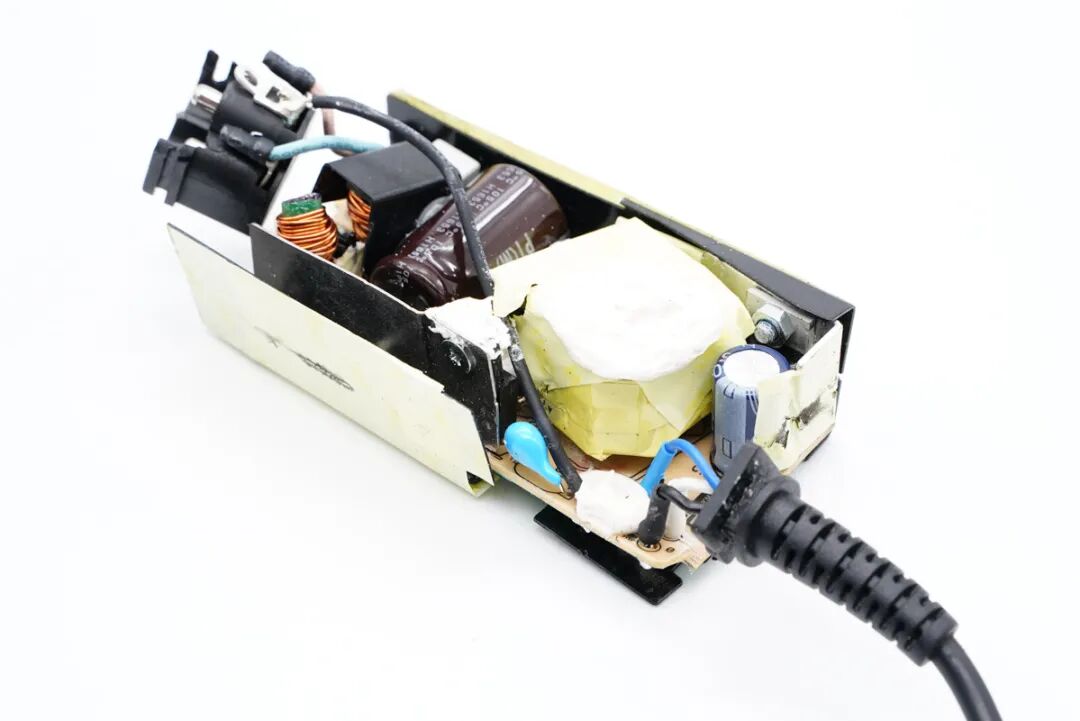

PCBA模块背面以及两侧使用U型散热片覆盖帮助散热，并设有绝缘板进行隔离，一根接地线横贯初次级。
PCB板正面一览，元器件分布稀疏，两侧设有散热片帮助整流桥、初级开关MOS管以及同步整流管散热。
PCB板背面一览，初级次级分界明显，板子在拆解过程中损坏得比较严重。

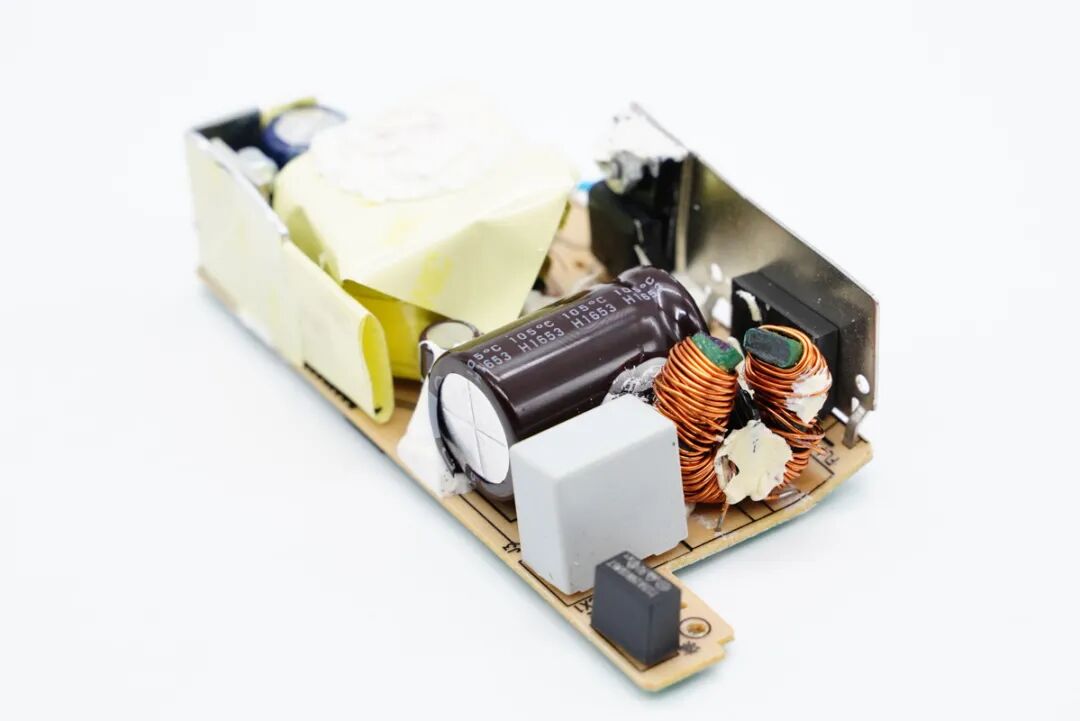

输入端一览，设有延时保险丝、安规X电容、共模电感、整流桥、高压滤波电解电容、主控芯片供电电容，共模电感也被拆碎了。

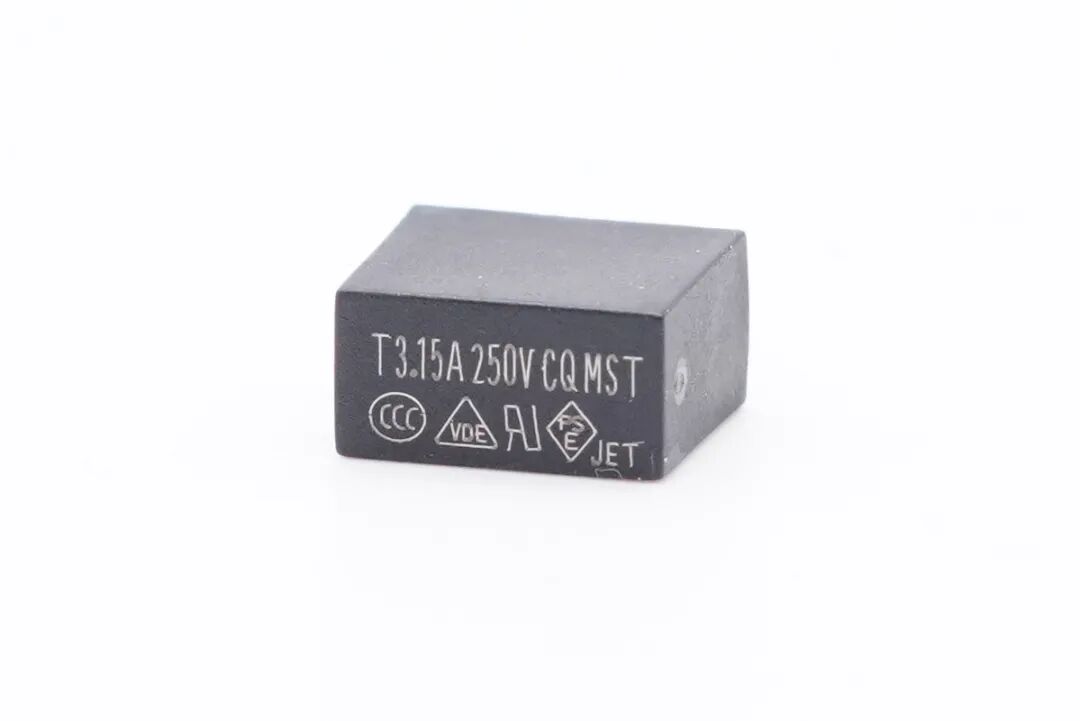

延时保险丝规格为3.15A 250V。

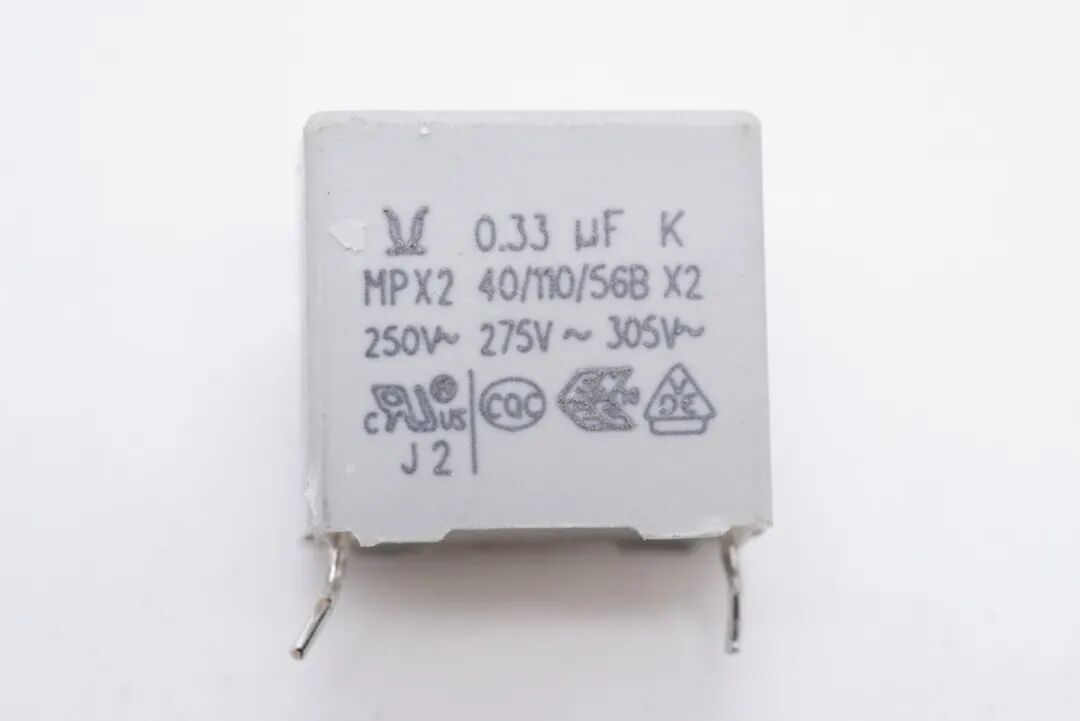

安规X电容容量0.33μF。

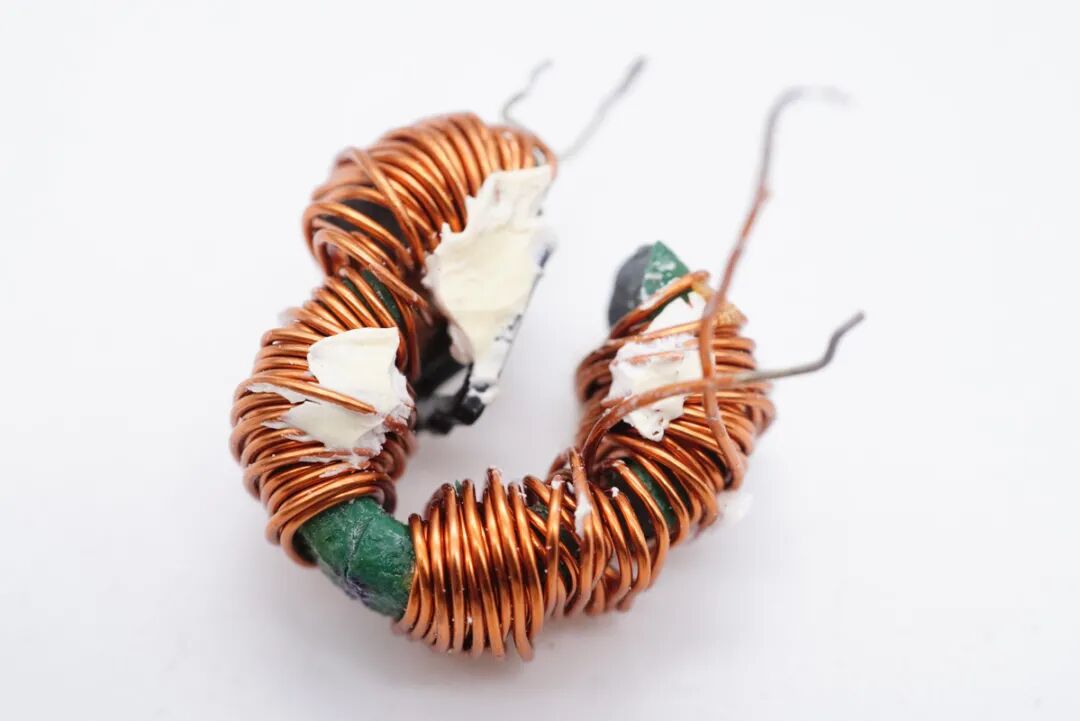

共模电感特写，用于滤除EMI干扰。

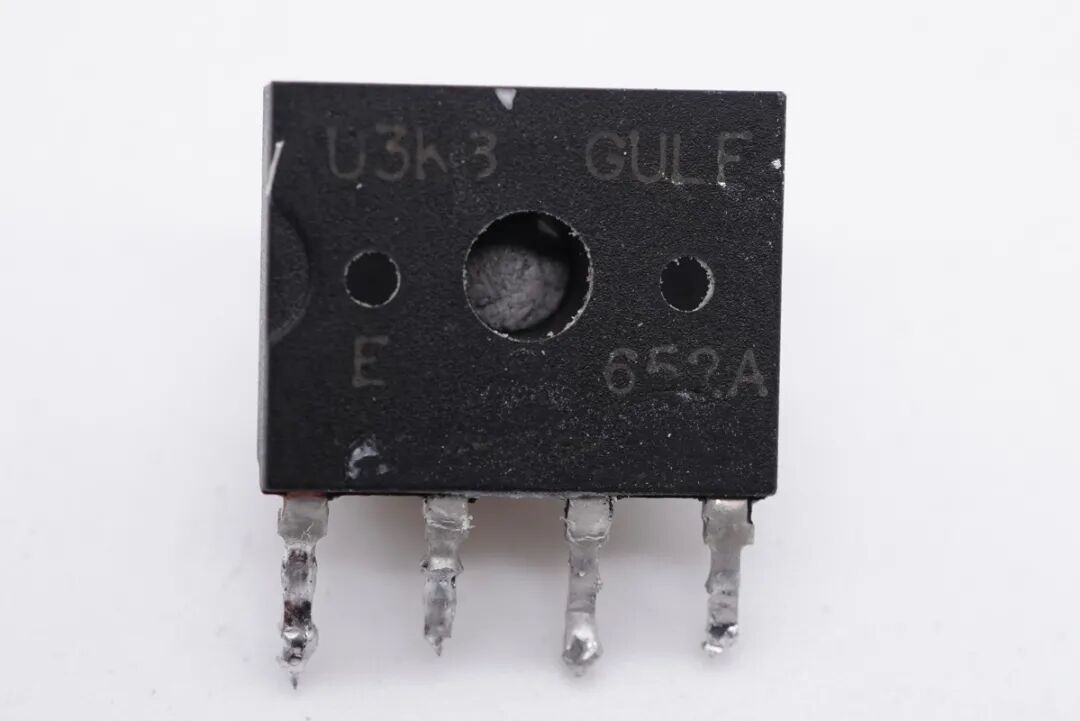

整流桥特写。

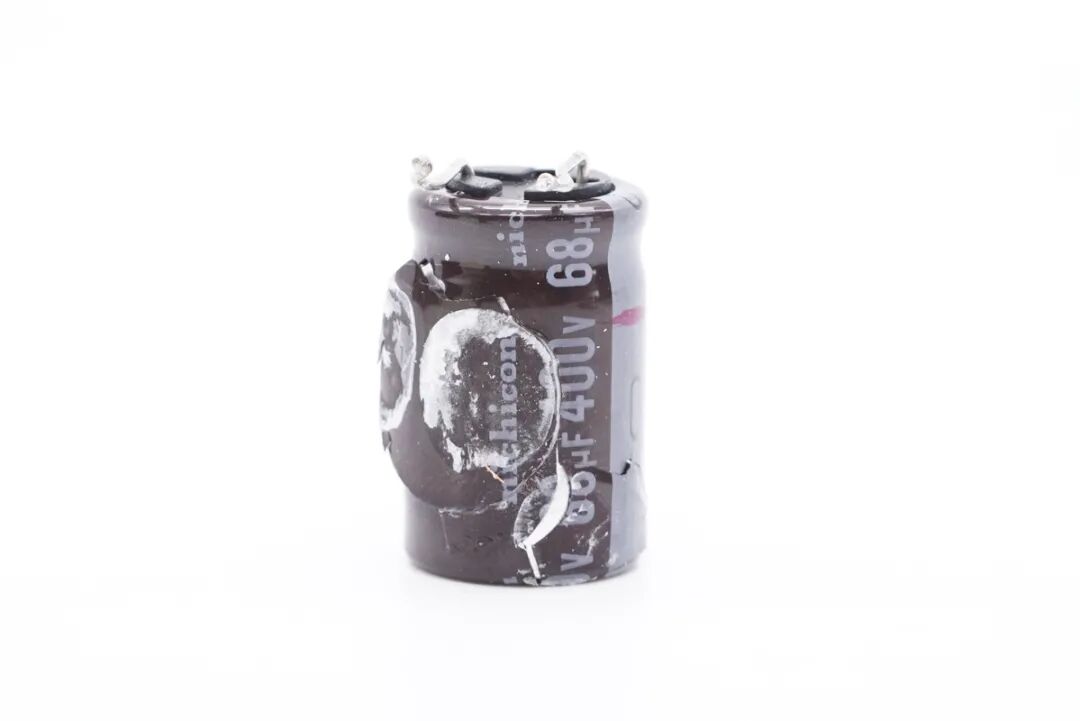

高压滤波电解电容来自日系尼吉康，规格为400V 68μF。
主控芯片供电电容采用日本化工KZN系列，规格为100V 18μF
主控芯片特写。

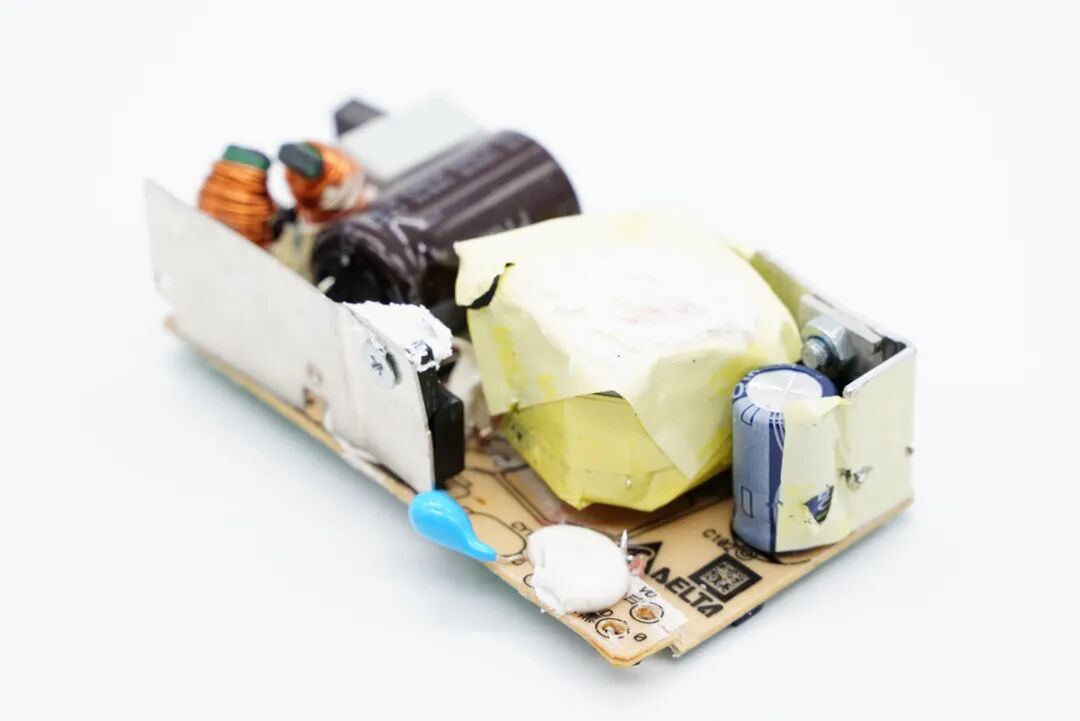

输出端看去，高低压MOS管均使用螺丝固定在散热片上，输入滤波电容粘贴绝缘胶带。
初级开关MOS管采用意法半导体STF10N62K3，耐压620V，导阻小于0.75Ω，TO-220FP封装。
意法STF10N62K3资料信息。

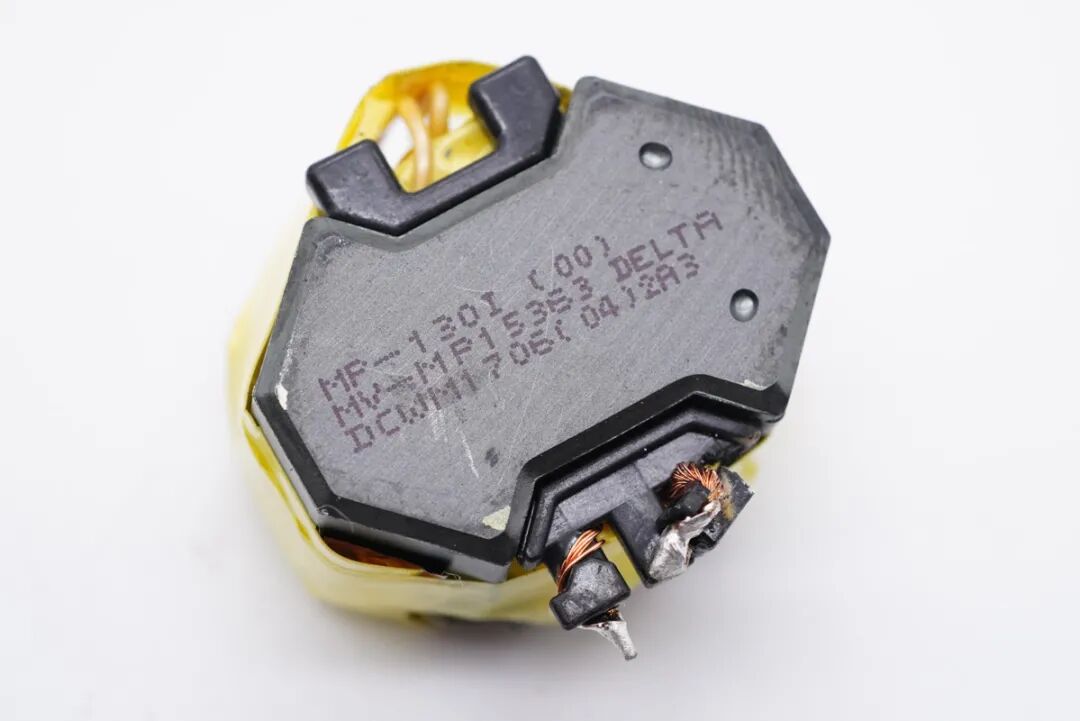

变压器特写，采用多股漆包线绕制。

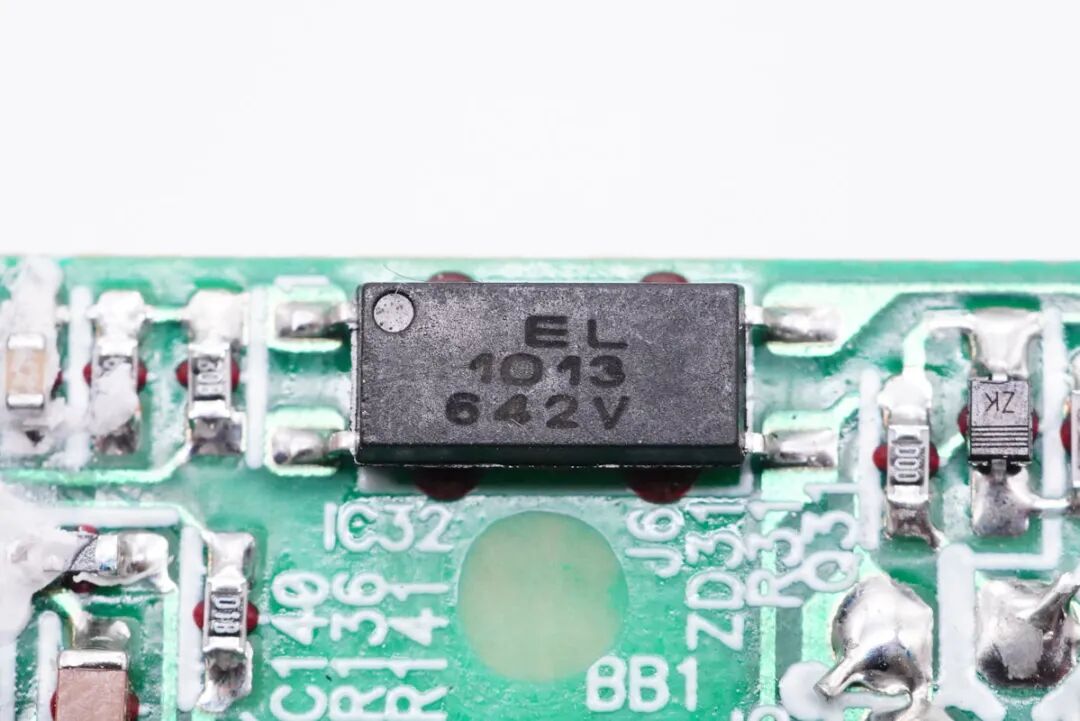

亿光EL 1013光耦，用于初级次级通信，反馈调节输出电压。

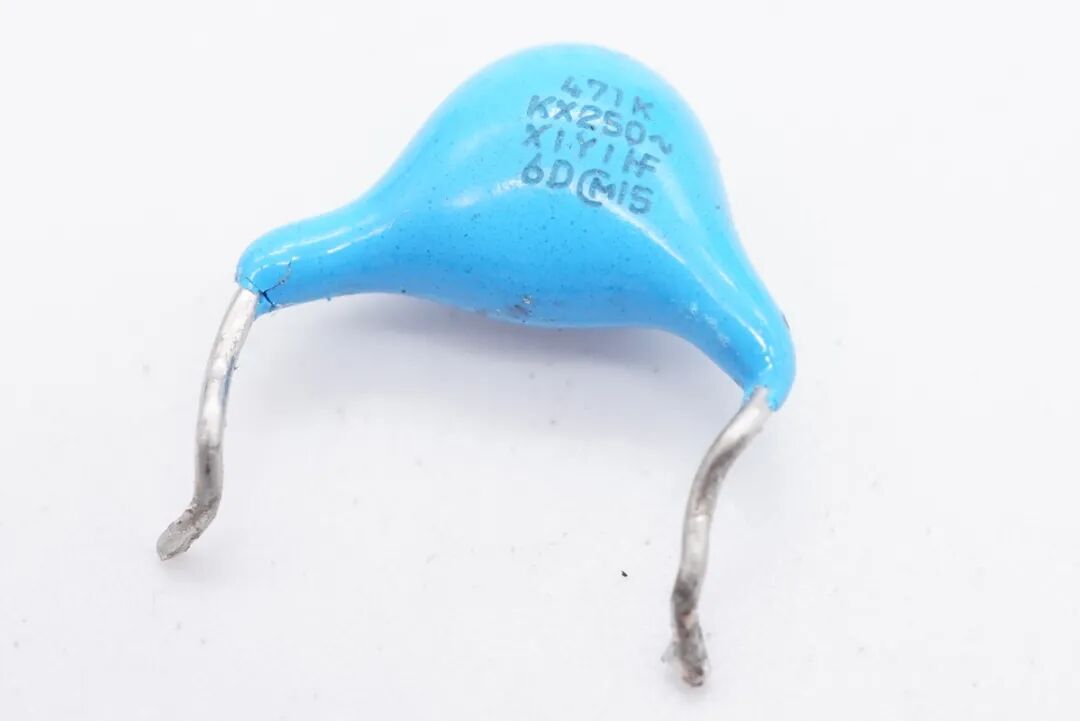

Y电容特写。

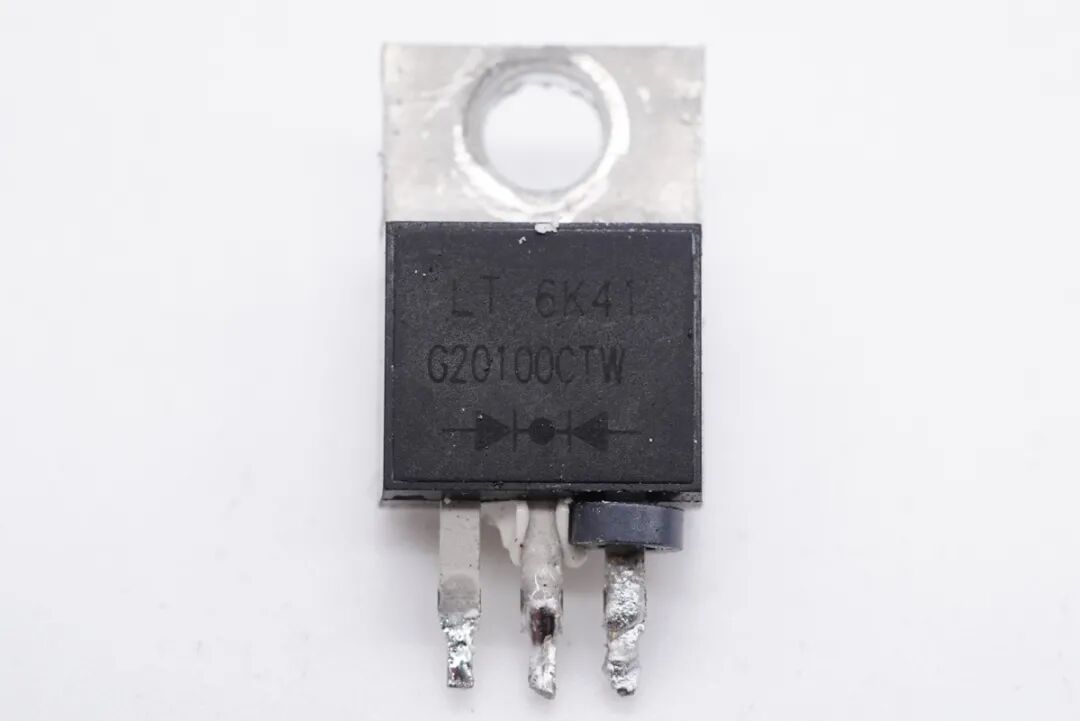

肖特基整流管采用敦南G20100CTW，耐压100V。

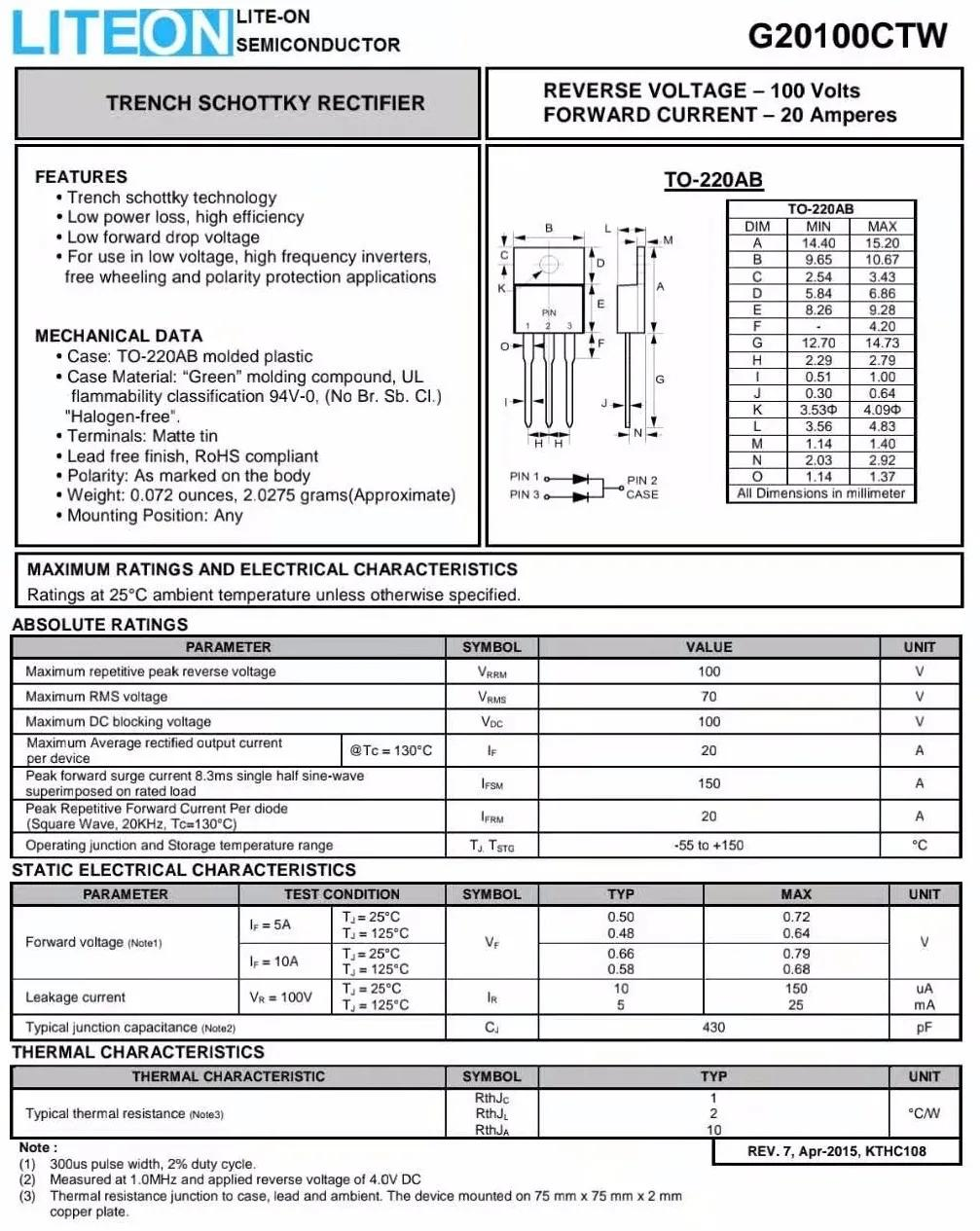

敦南G20100CTW资料信息。

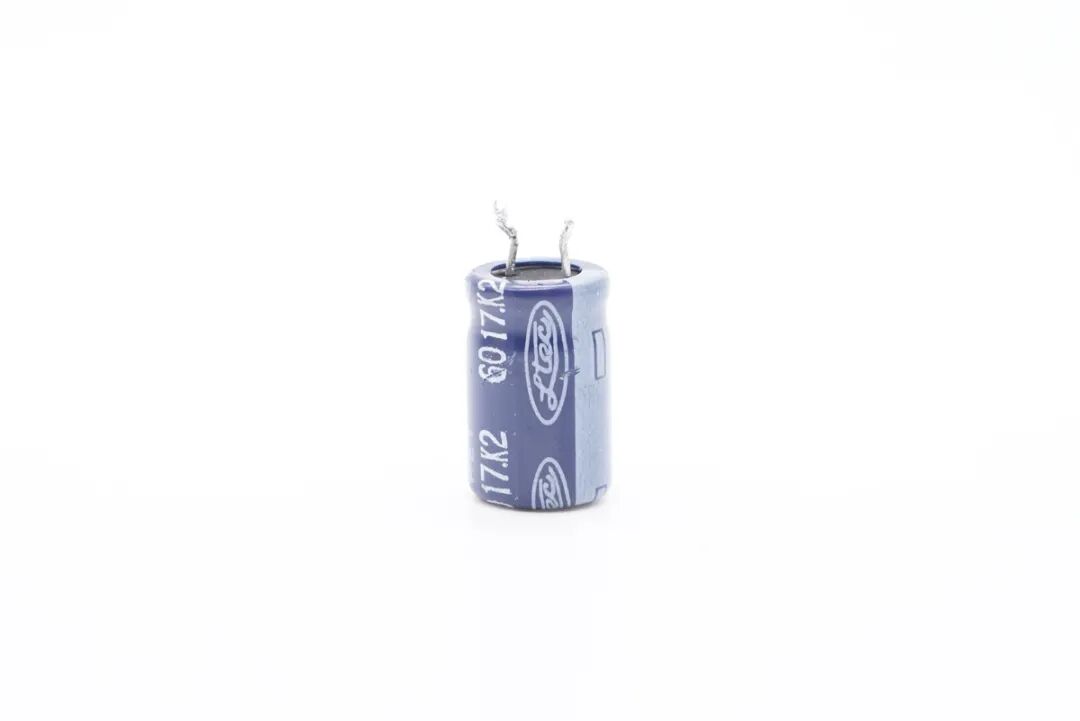

输出滤波电解电容采用辉城Ltec品牌。

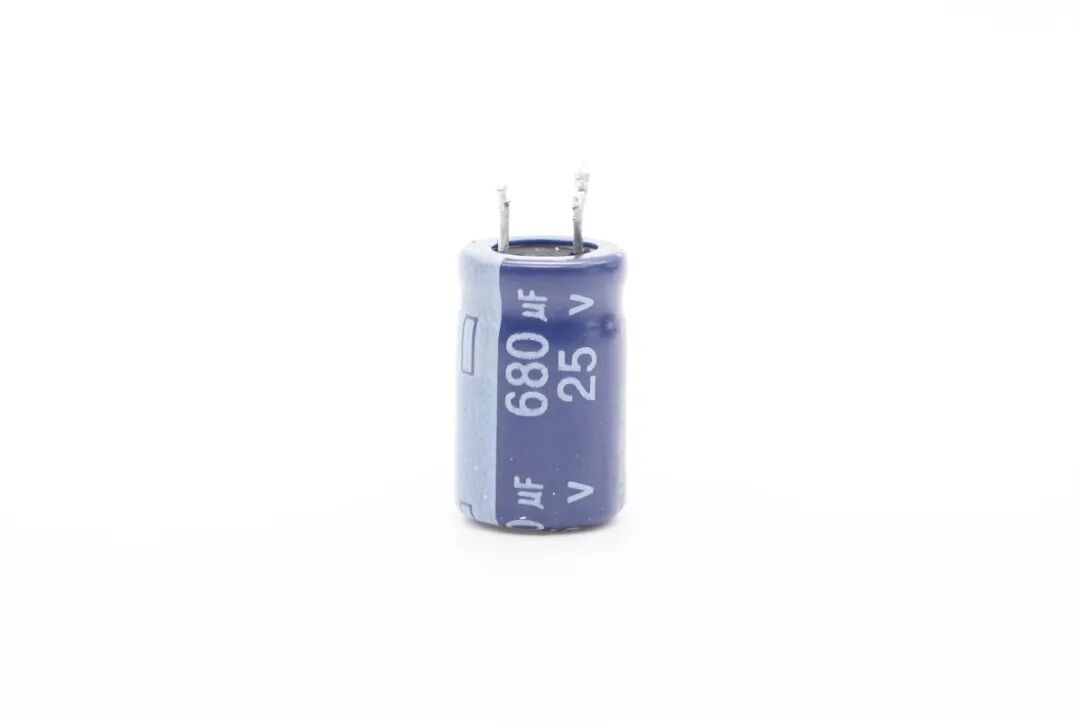

规格为25V 680μF。

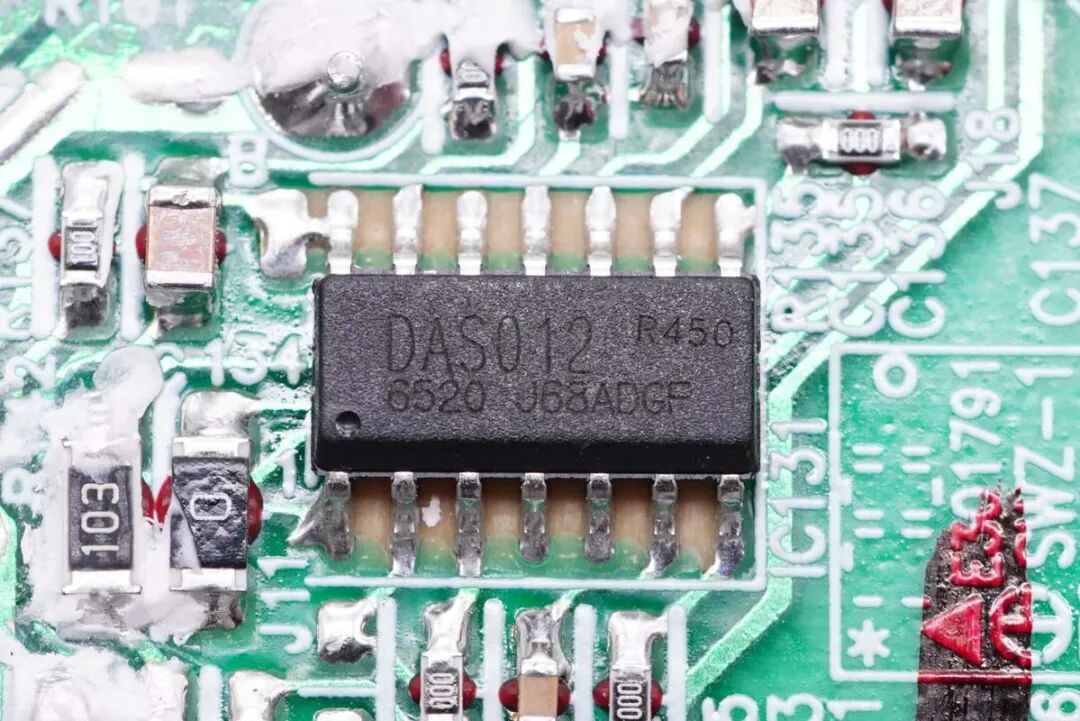

协议芯片丝印DAS012，台达定制型号。

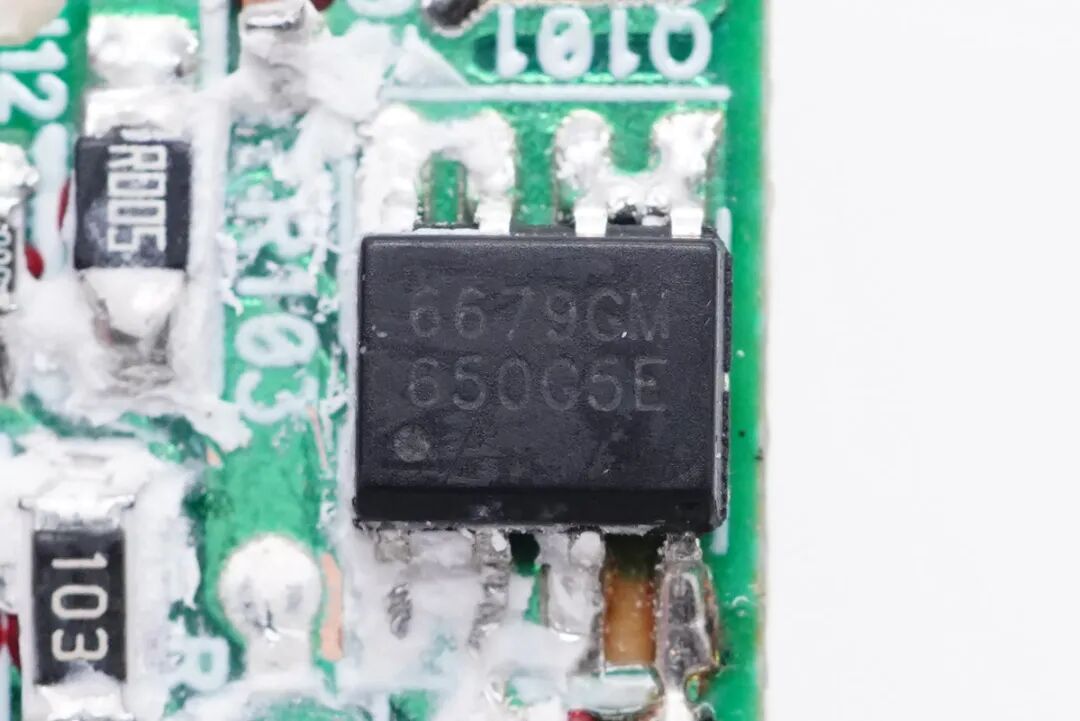

丝印6679GM的输出VBUS开关管。

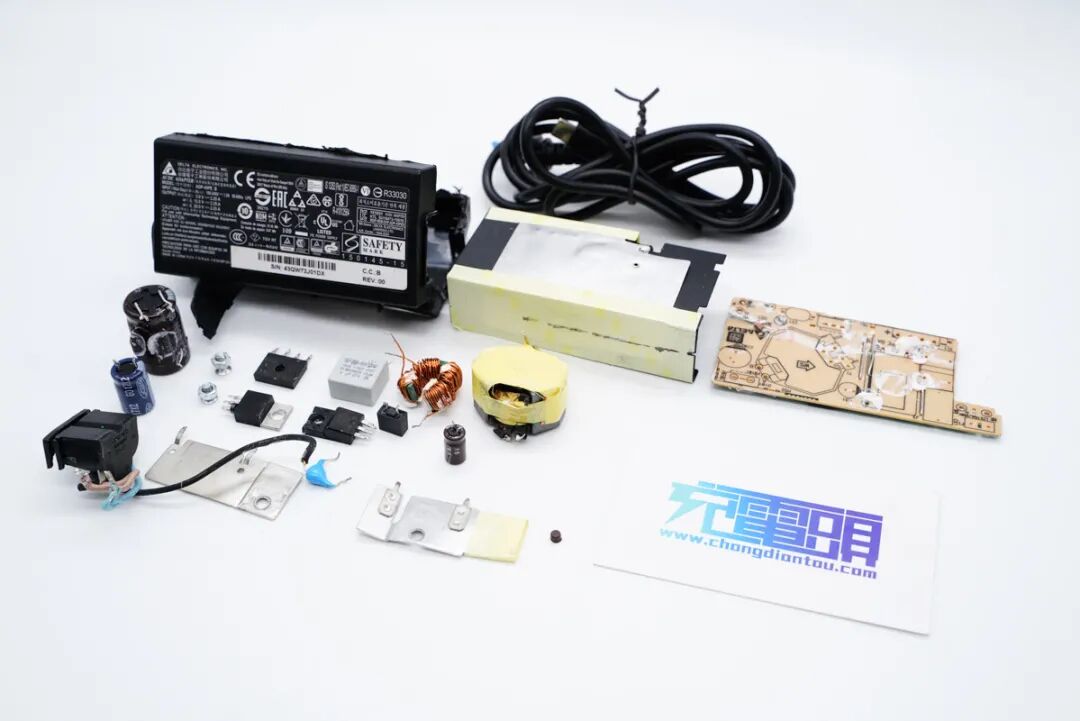

全部拆解完毕，来张全家福。
充电头网拆解总结
台达这款45W PD快充电源适配器采用传统笔电电源适配器样式设计，自带USB-C输出线缆，另外输入电源线可拆卸更换，加上产品通过了多项认证，因此只需更换对应规格的电源线即可在各个地区使用。适配器具备5V2.25A、12V2.25A、20V2.25A三组电压档位，支持PD快充的设备都可以使用。
充电头网通过拆解了解到，充电器内部配有大面积散热片为整体进行散热，同时也为高压MOS管和次级整流肖特基发热器件还配有专门的散热片。由于输出电流不大，使用肖特基二极管整流，协议芯片是台达定制型号。采用尼吉康和辉城电解电容进行输入输出滤波，整体用料扎实。
