拆解报告：柚比金瓷黄金版迷你30W 1A1C双口快充车充
----- 充电头网拆解报告 第1663篇 -----
懂品位 更奢潮 ！
UIBI柚比是一家生活美学3C数码配件潮牌，致力于打造简质轻奢的高品质精品。运用极简美学与奢华质感相融合设计，传递生活品位与温暖。针对个性新世代消费群体、精神层面心理需求、审美要求、构建思想价值的共情链接。此前的柚比18W迷你充、30W小冰山氮化镓快充、意面硅胶苹果快充线等产品很好的体现了这点。
近日， UIBI柚比推Me时代车充的“心”选择。针对个性新一代出行快充需求，融入自己独特的美学设计。推出一款精瓷黄金版30W迷你双口车载快速充电器，为有格调追求的用户提供了另一种选择。这款精瓷车充配备的便是时下热门的1A1C双接口，支持30W PD快充、18W QC快充、华为22.5W SCP快充，满足各大品牌手机车上快充需求。下面充电头网就对这款车充进行拆解，看看内部用料设计又是如何？
一、柚比迷你30W双口车充外观

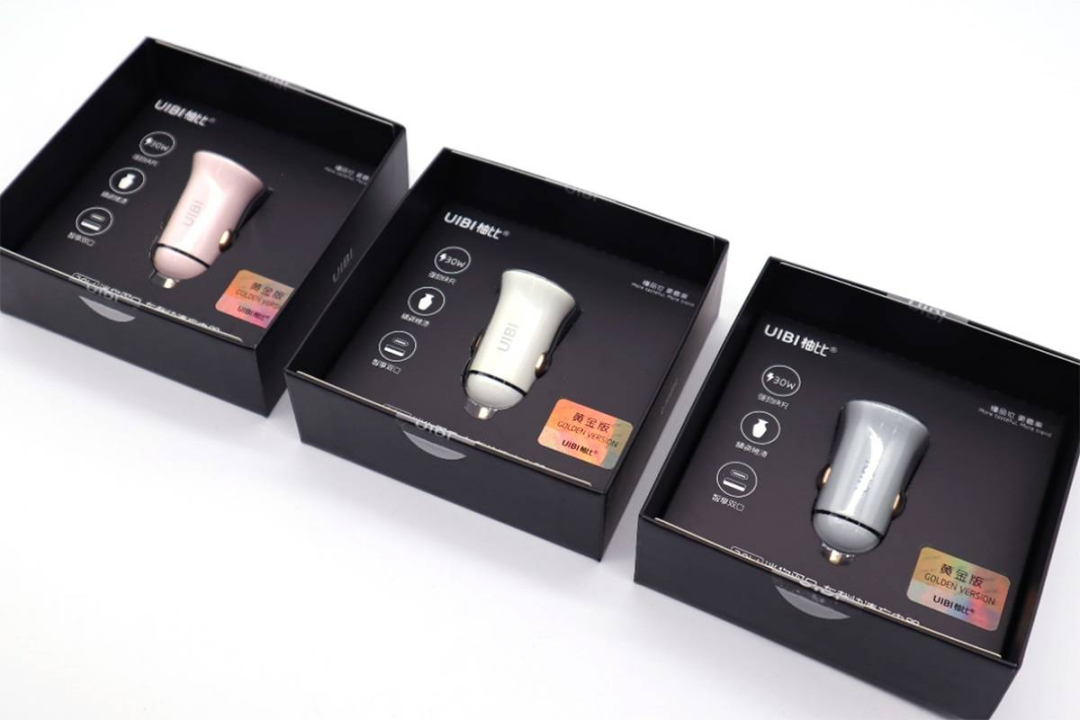

和常规产品包装盒不同，UIBI柚比这款车充的包装盒采用橱窗风格设计，有三种款式可选。

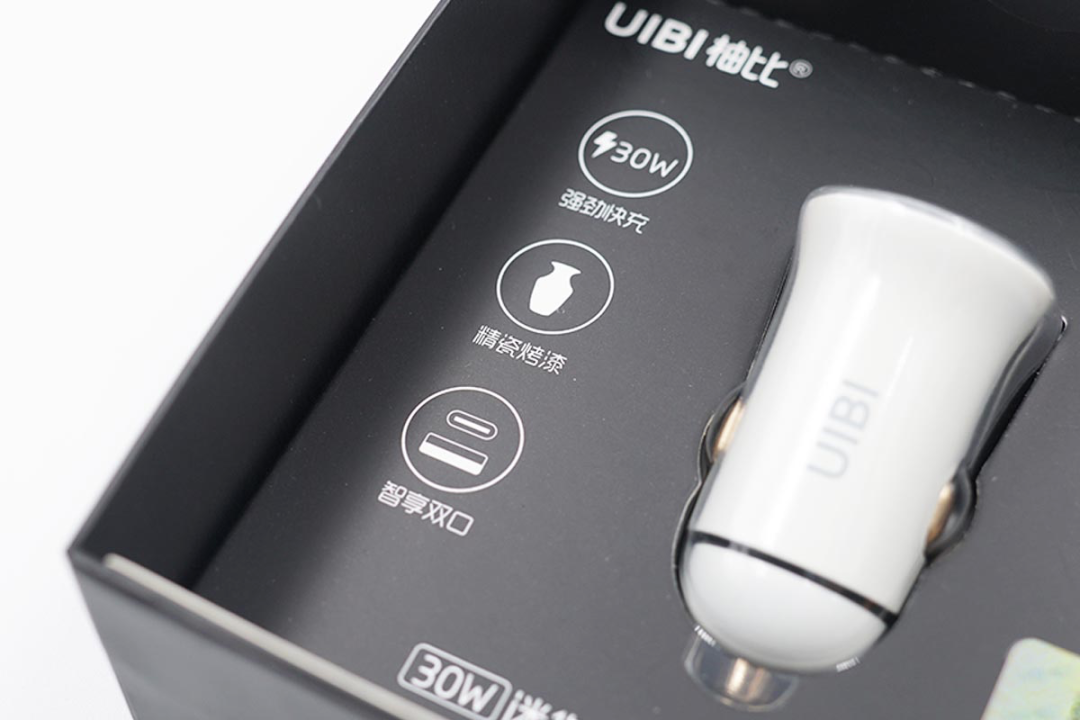

盒子一侧印有UIBI柚比品牌以及30W快充、精瓷烤漆、USB接口三大特性标识。

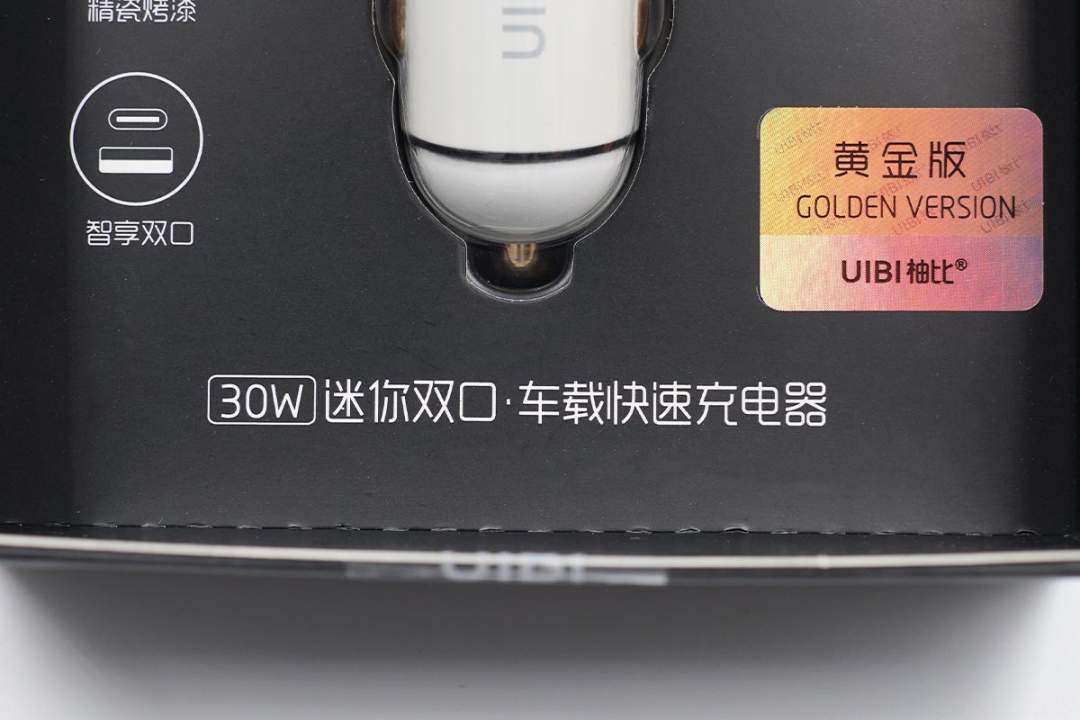

另一侧贴有黄金版标签，下方是30W迷你双口·车载快速充电器名称。
背面印有产品场景图和参数等信息。

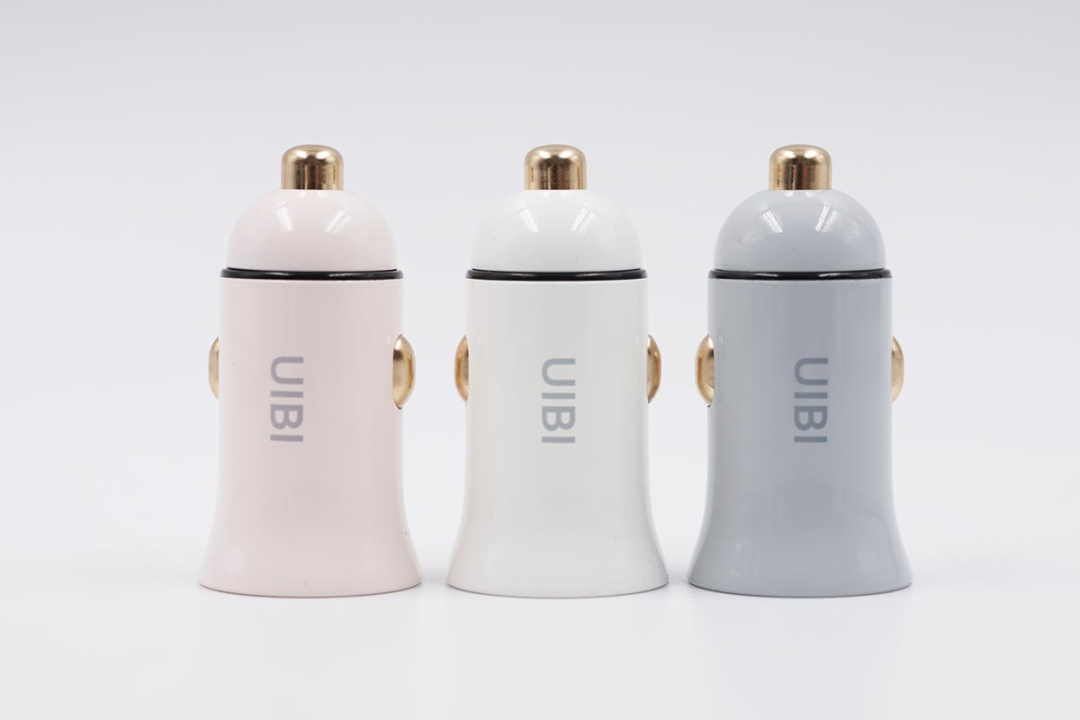

UIBI柚比新款30W迷你车充配色上运用设计圈流行的高雅色系，莫兰迪色，延续莫兰粉、温莎白、山脉灰三个品牌色，小巧的机身外壳为铜合金加PC材质，表面喷刷配色涂料，精瓷工艺的运用，在手感上有如玉石般的温润细腻，颜值也很高。
以莫兰粉款为例，机身上都设计有UIBI品牌。

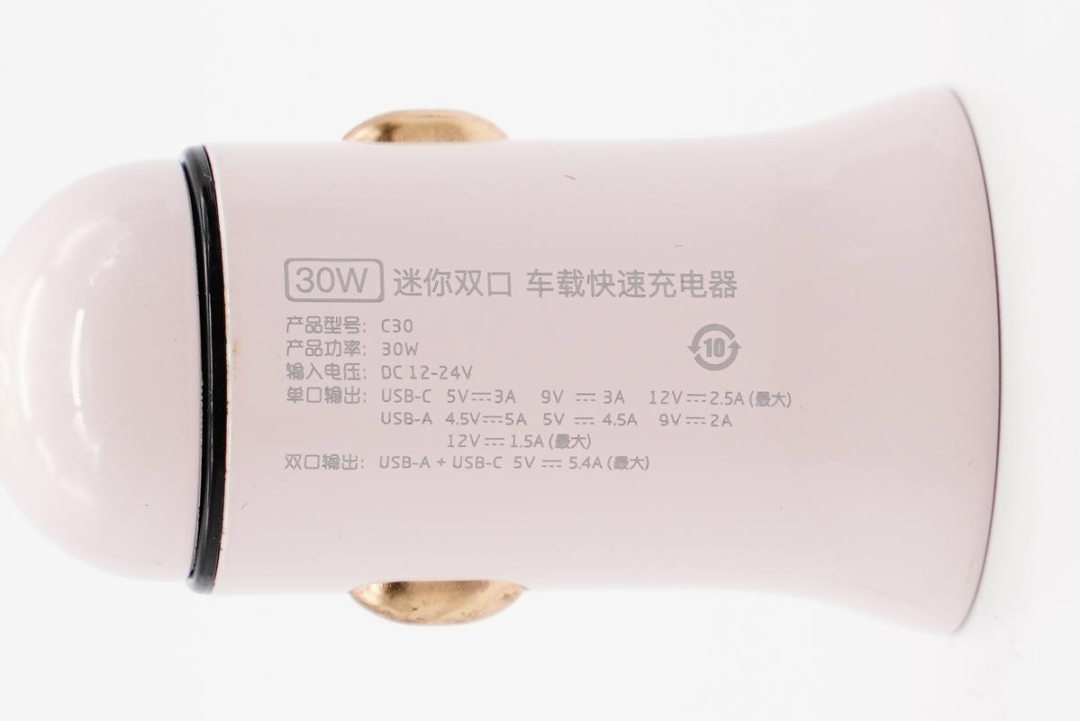

背面有车充参数信息
产品型号：C30
产品功率：30W
输入电压：DC12-24V
USB-C输出：5V3A、9V3A、12V2.5A
USB-A输出：4.5V5A、5V4.5A、9V2A、12V1.5A（最大）
双口同时输出：5V5.4A（最大）

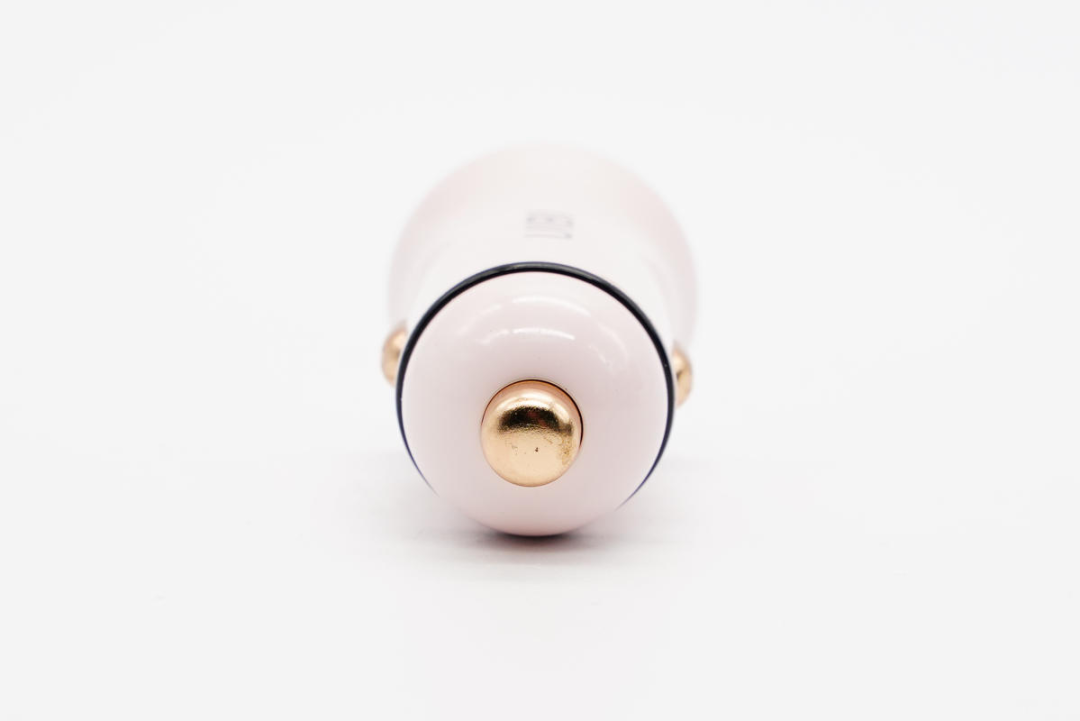

输入端外壳为半球体设计，正负极金属弹片镀金处理。
两部分外壳间有塑料胶圈进行隔离。
负极金属弹片特写。

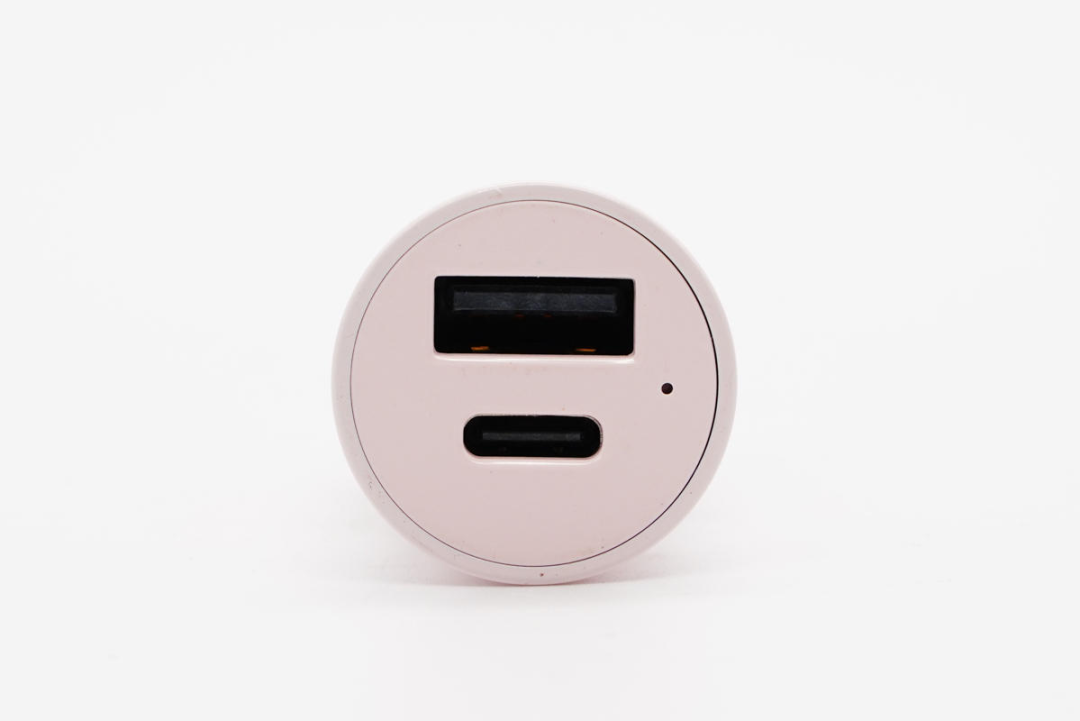

输出顶面采用PC材质塑料板封装，配备1A1C接口，均为黑色胶芯，右侧设有LED指示灯。

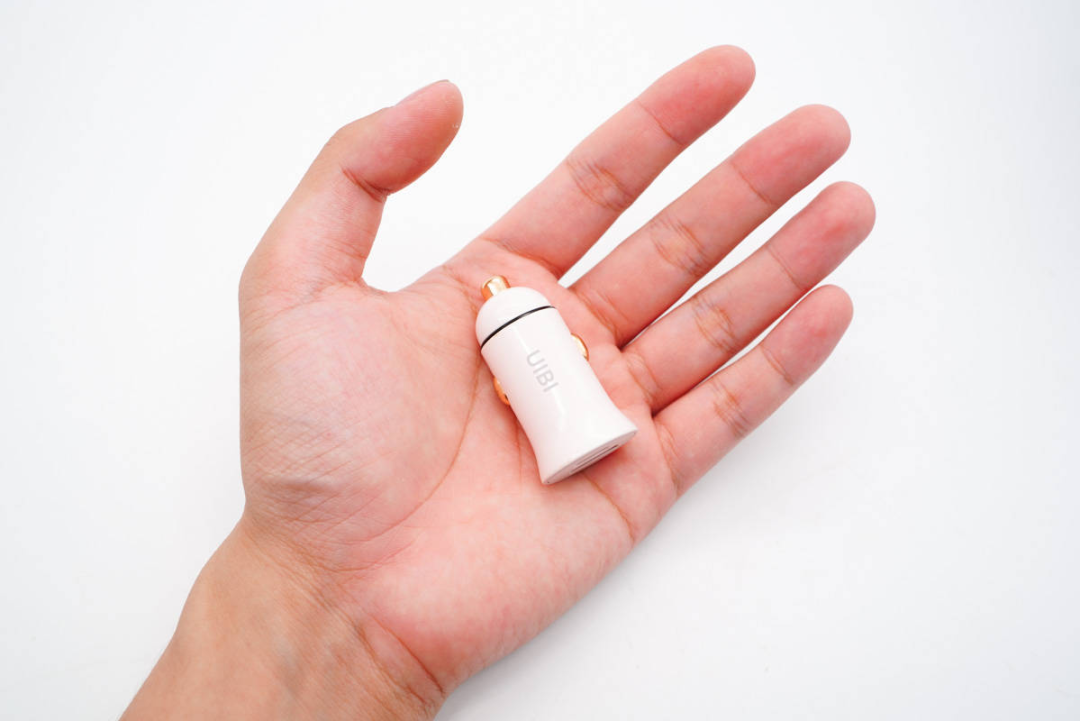

车充拿在手上的直观感受，小巧精致。

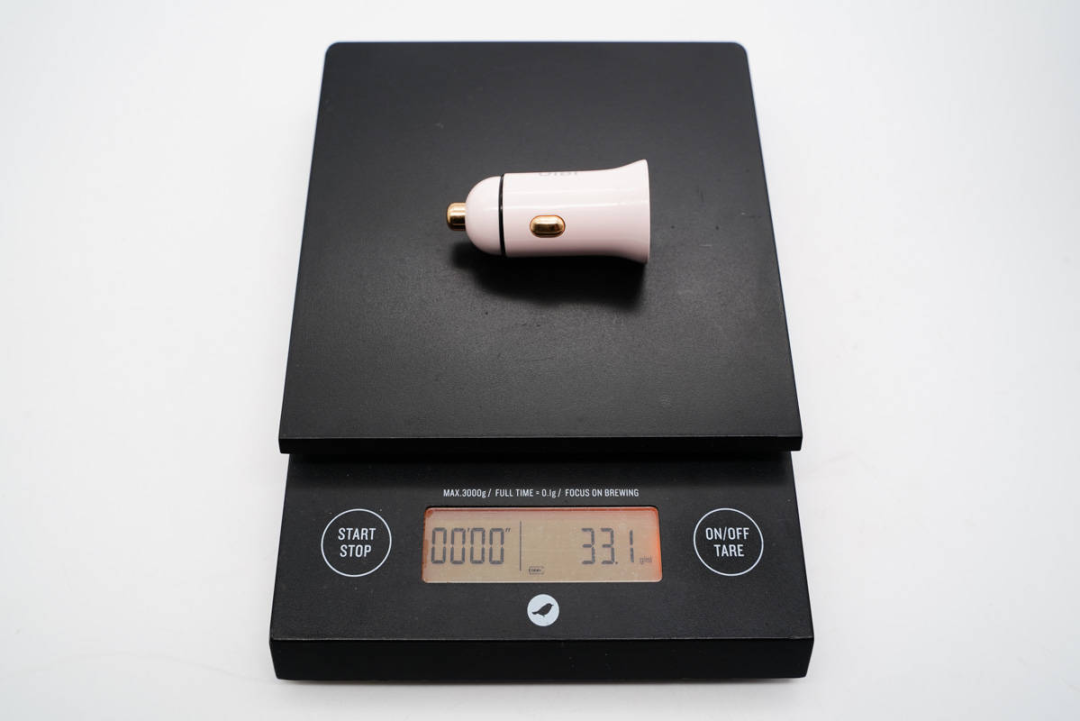

净重约为33g。

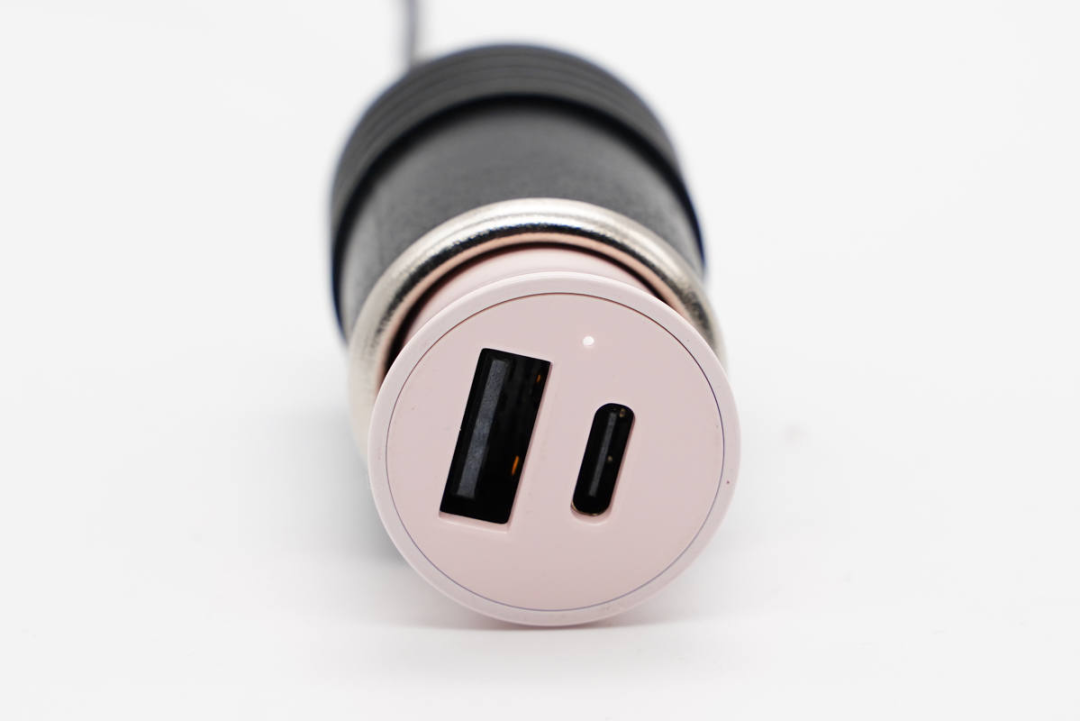

接通电源，LED指示灯发出温和的暖白光，舒缓温馨的柔光为家居空间增添一抹优雅气息，指示灯孔非常小，既可以给用户位置提示又不至于造成灯光刺眼，细节讲究。

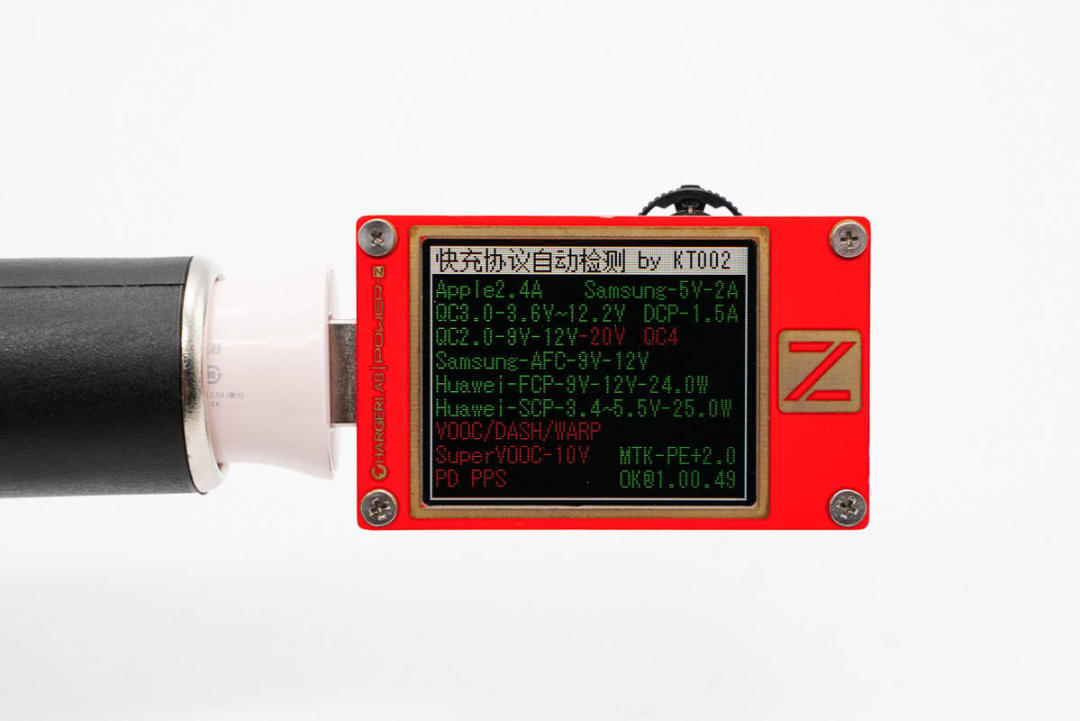

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

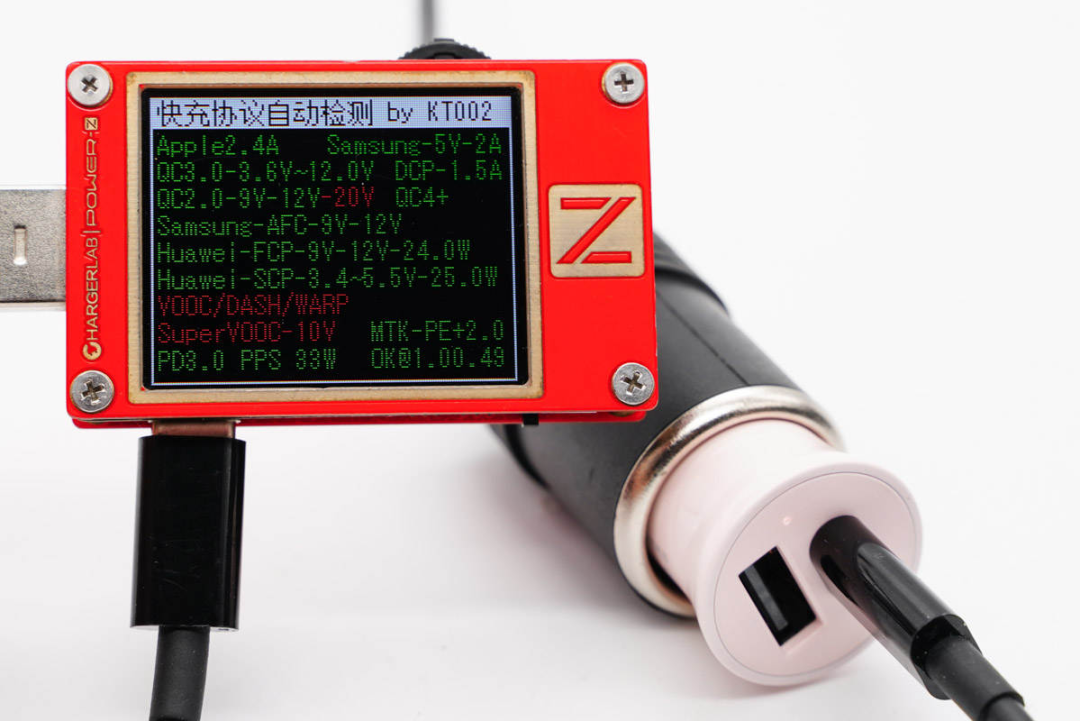

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。
PDO报文显示C口还具备5V3A、9V3A、12V2.5A三组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS档位。
二、柚比迷你30W双口车充拆解

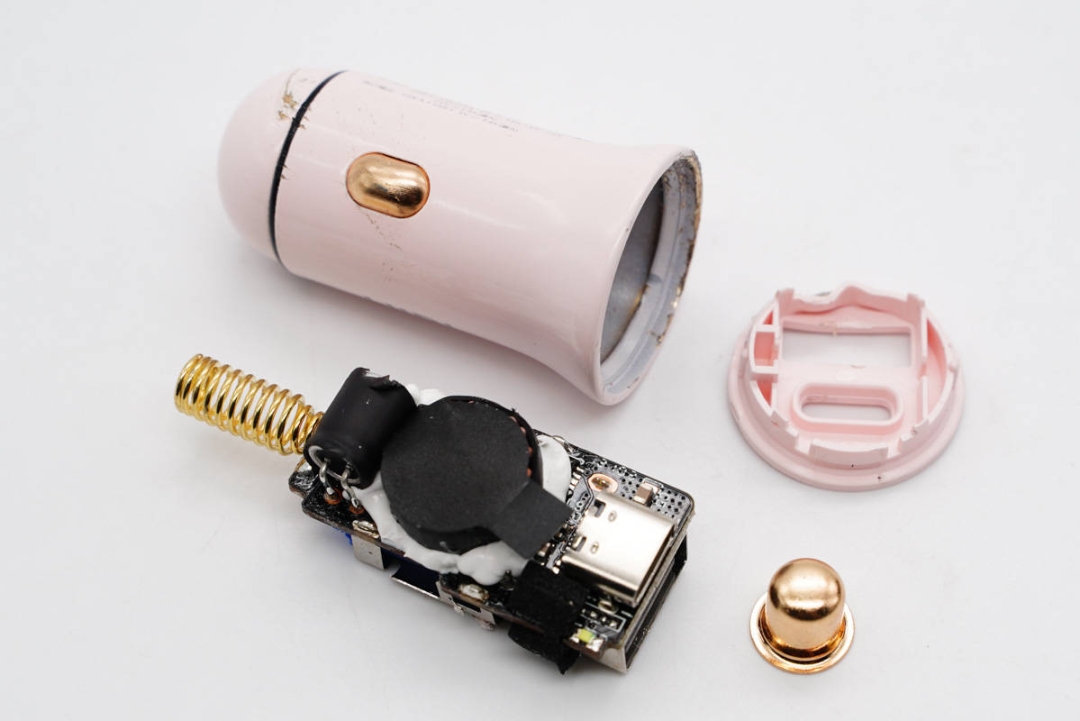

将车充顶部外壳拆开，卡扣封装。
将PCB板取出。
PCB板一面覆盖导热垫和散热片，电容包裹绝缘胶带。

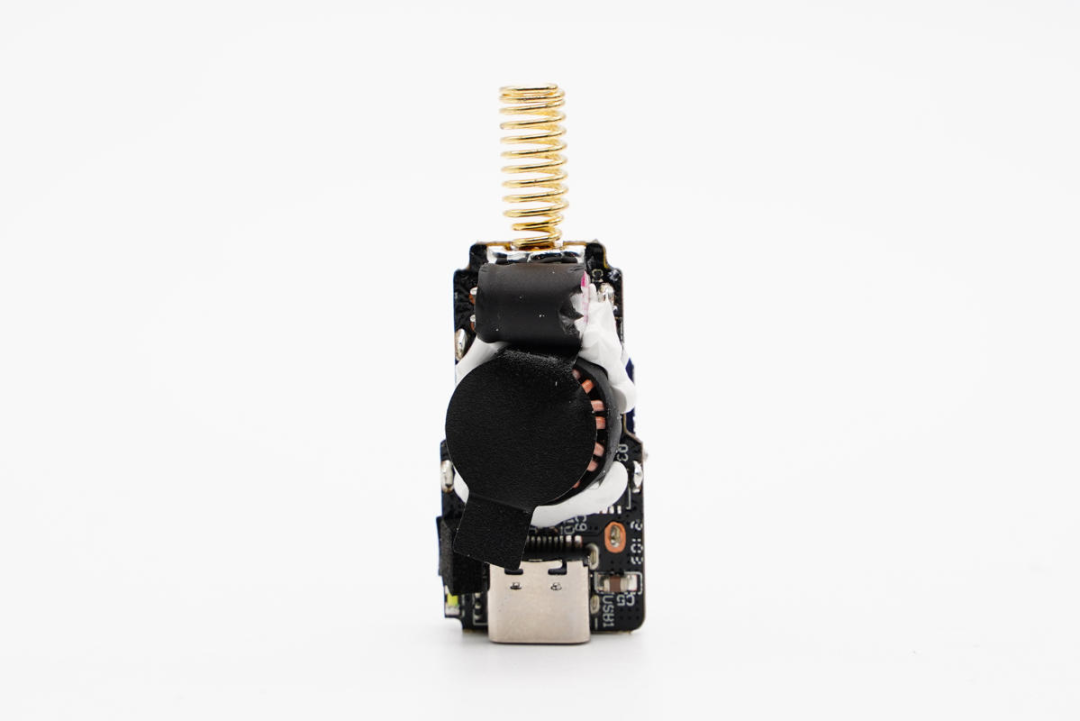

另一面，电容外套绝缘管，电感贴有绝缘塑料片，此外全部打胶加固。

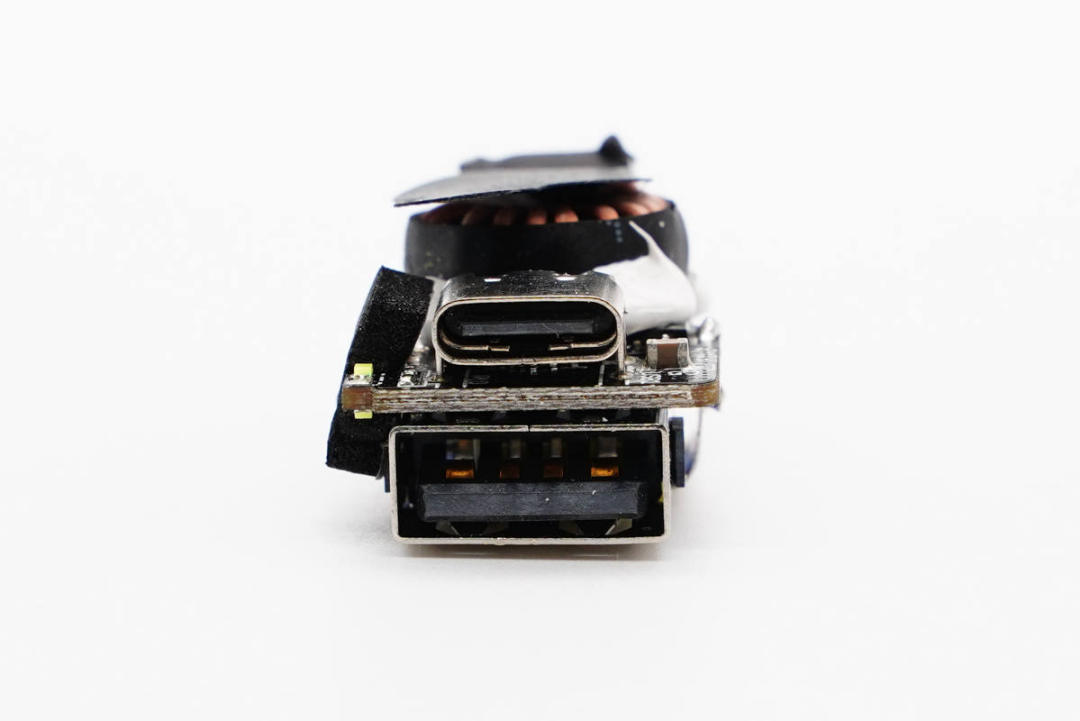

两个母座焊接在小板两面。
通过观察发现这款车充采用一颗降压协议IC进行输入降压以及协议识别，控制1A1C接口输出电压，功率智能分配，下面我们从输入端开始了解各器件的信息。

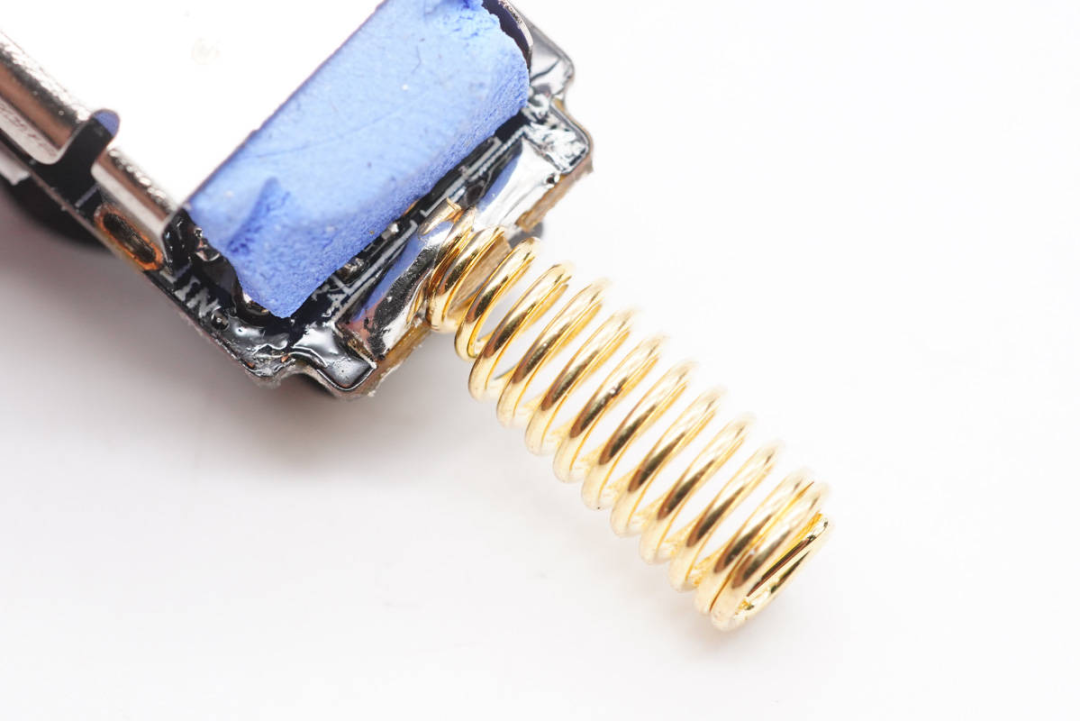

正极弹簧特写，镀金处理。

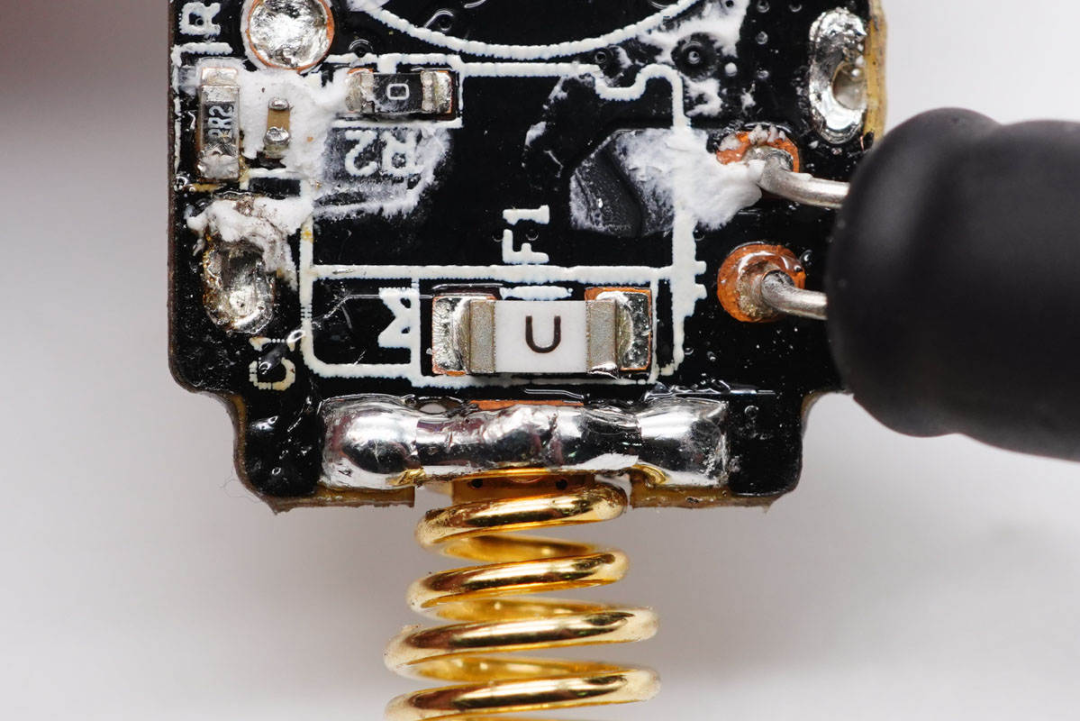

白色贴片保险丝特写。
输入滤波固态电容特写，万裕ULR系列，35V 100μF。

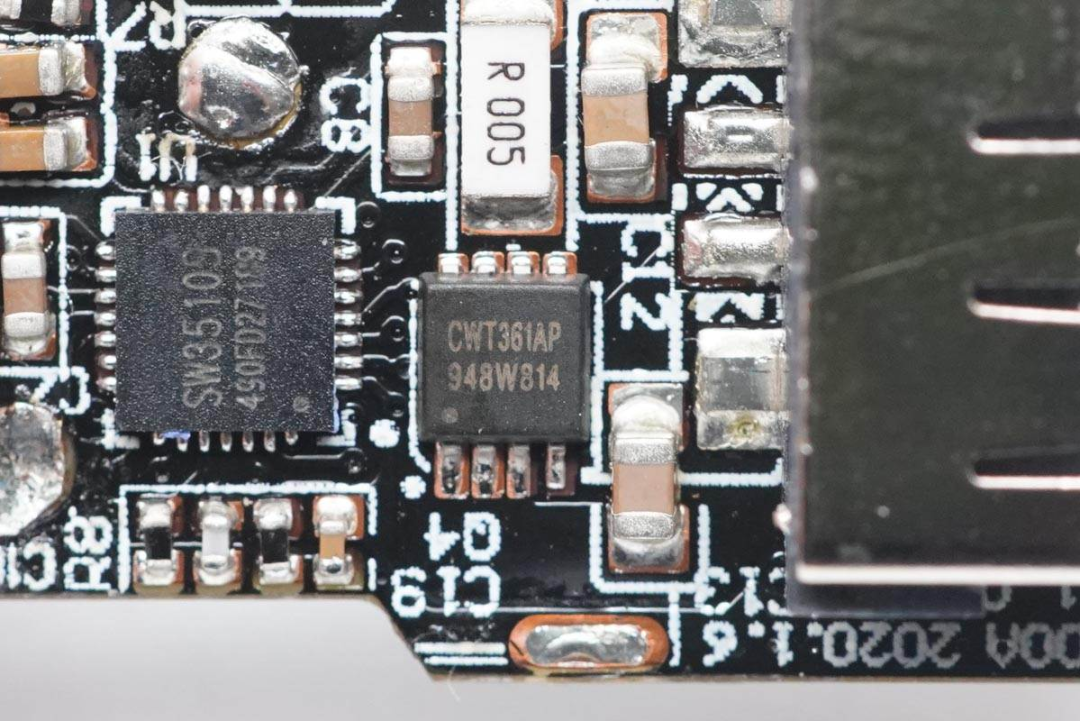

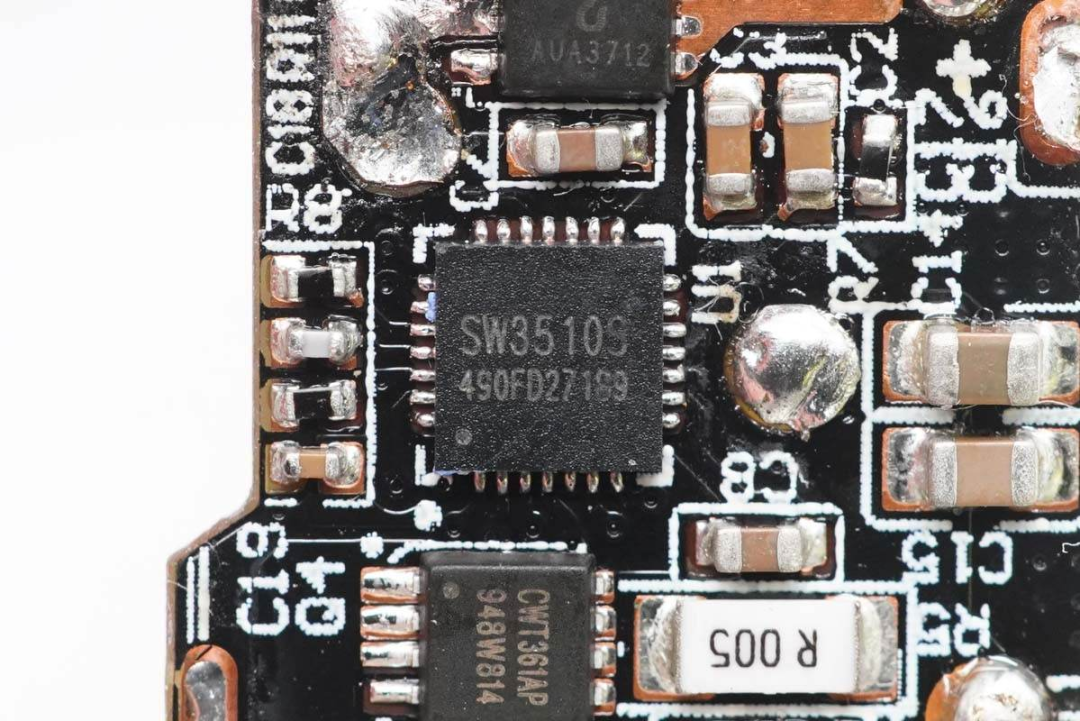

降压协议IC采用智融SW3510，用于1A1C接口输出电压控制。智融SW3510是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

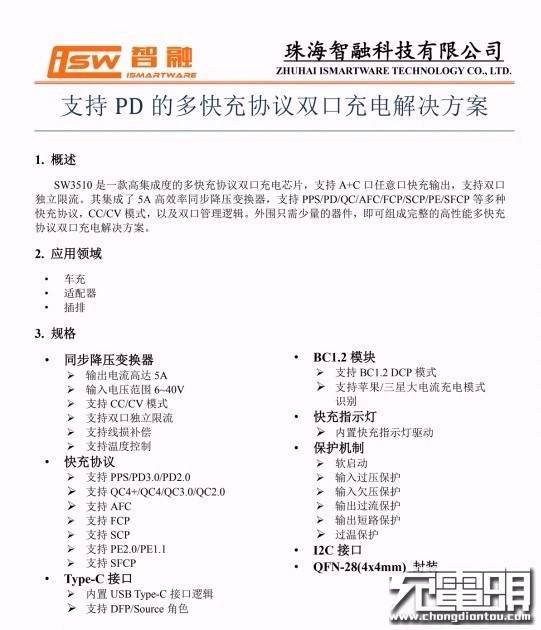

智融SW3510详细资料信息。
充电头网了解到，采用智融SW3510的还有华硕65Ｗ氮化镓快充、绿联65W 3C1A氮化镓快充充电器、征拓65W氮化镓充电器、绿联2A2C 48W智能充电器、倍思45W USB PD快充充电器、倍思60W 2A1C USB PD快充充电器、摩米士65W 2C1A氮化镓快充充电器、倍思30W USB PD双口充电器、ROCK洛克30W QC4+双口车载充电器等多款产品。

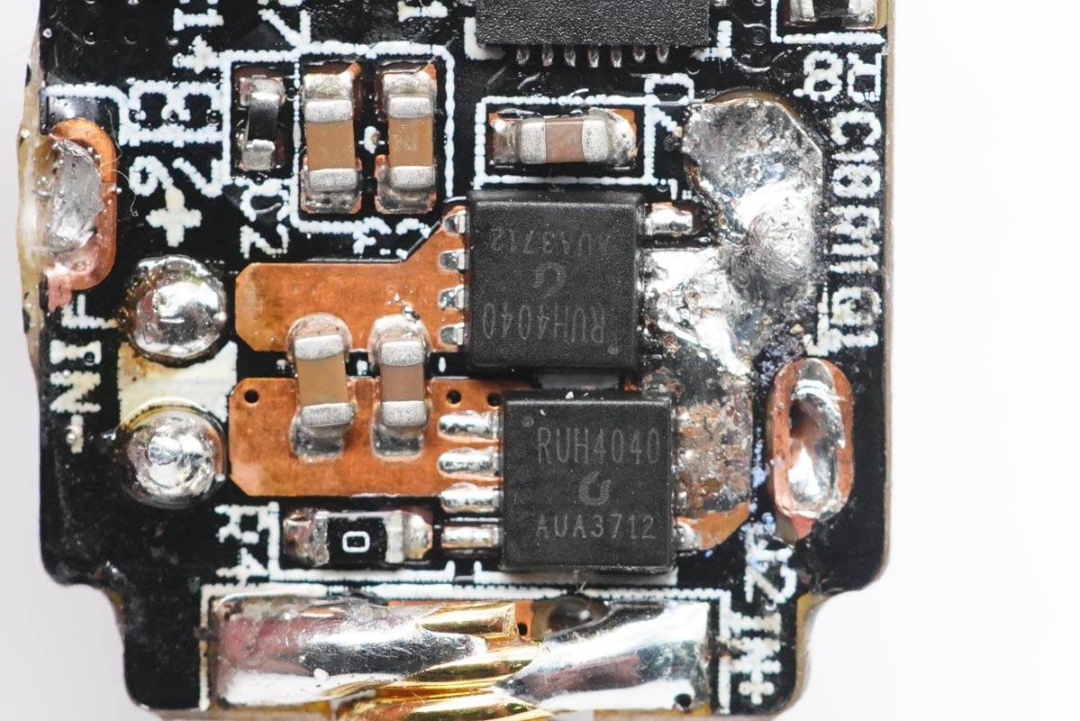

外挂两颗锐骏RUH4040M2 MOS管为接口输出同步整流降压，NMOS，耐压40V。
锐骏RUH4040M2详细资料。
充电头网了解到，采用锐骏MOS的产品还有华硕65Ｗ 2C1A氮化镓充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、鸿达顺120Ｗ四口2C2A快充、摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等多款产品采用。

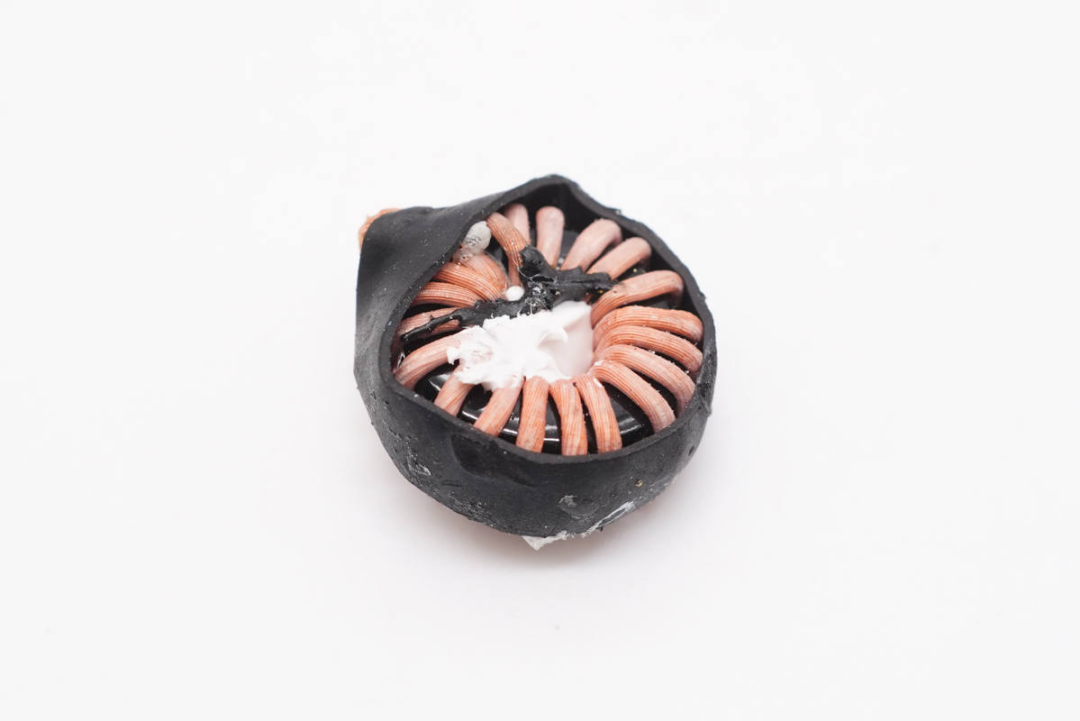

降压电感特写。

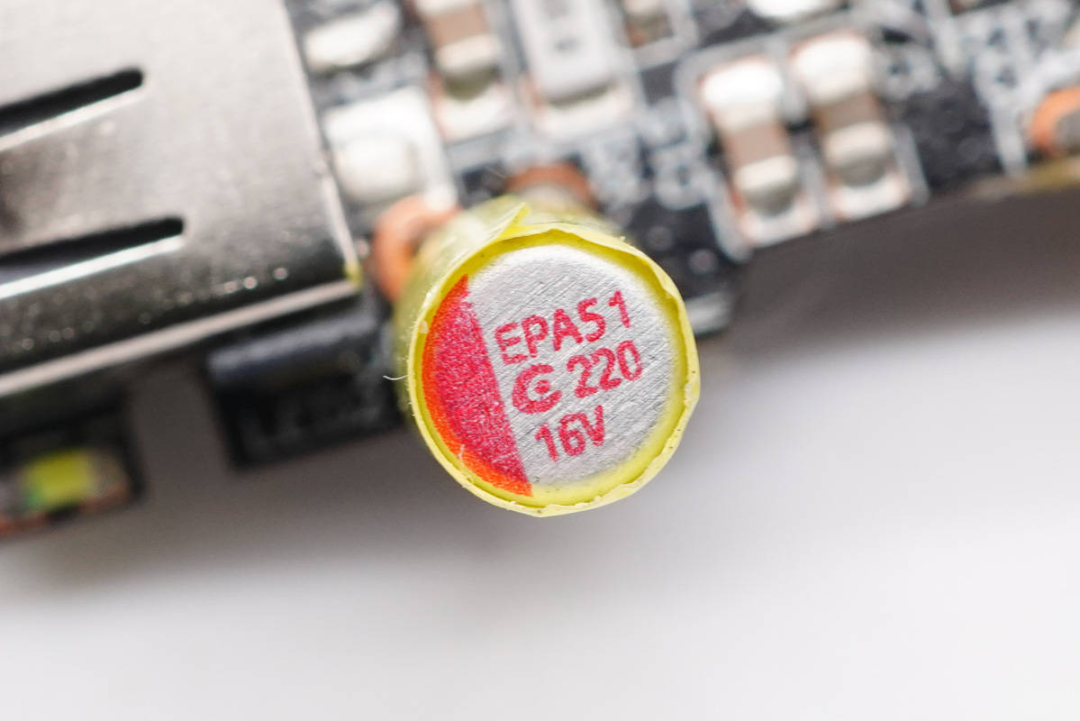

输出滤波固态电容来自中国台湾钰邦，规格为16V 220μF。
输出VBUS开关管CWT361AP。

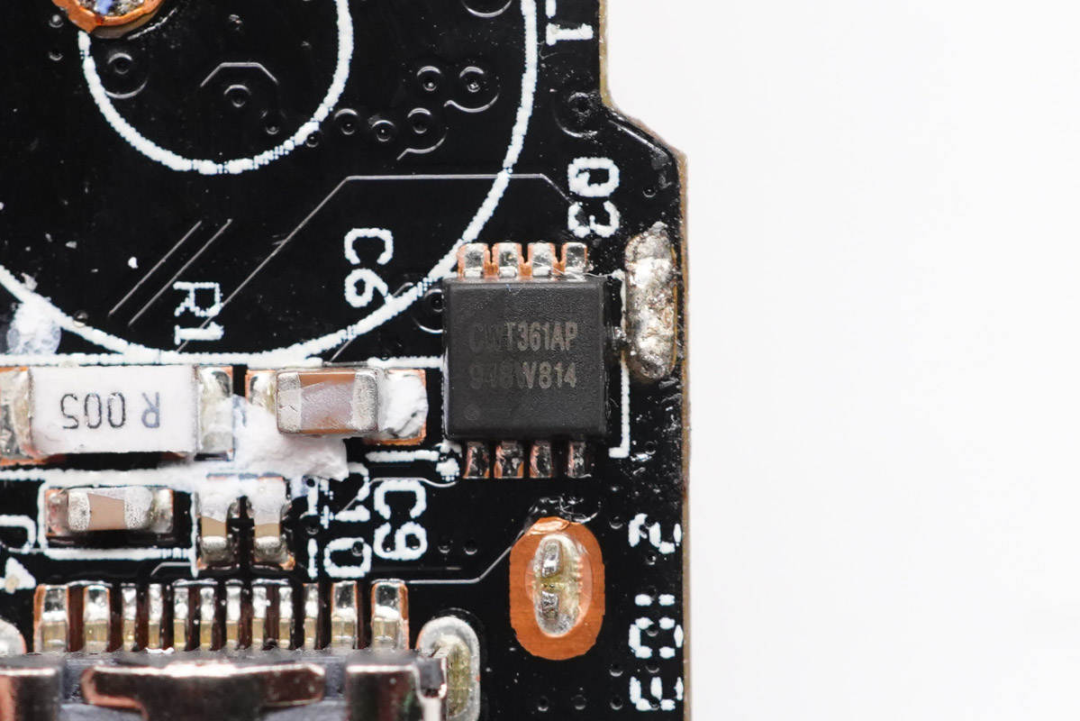

另一颗特写，分别用于两个接口保护。

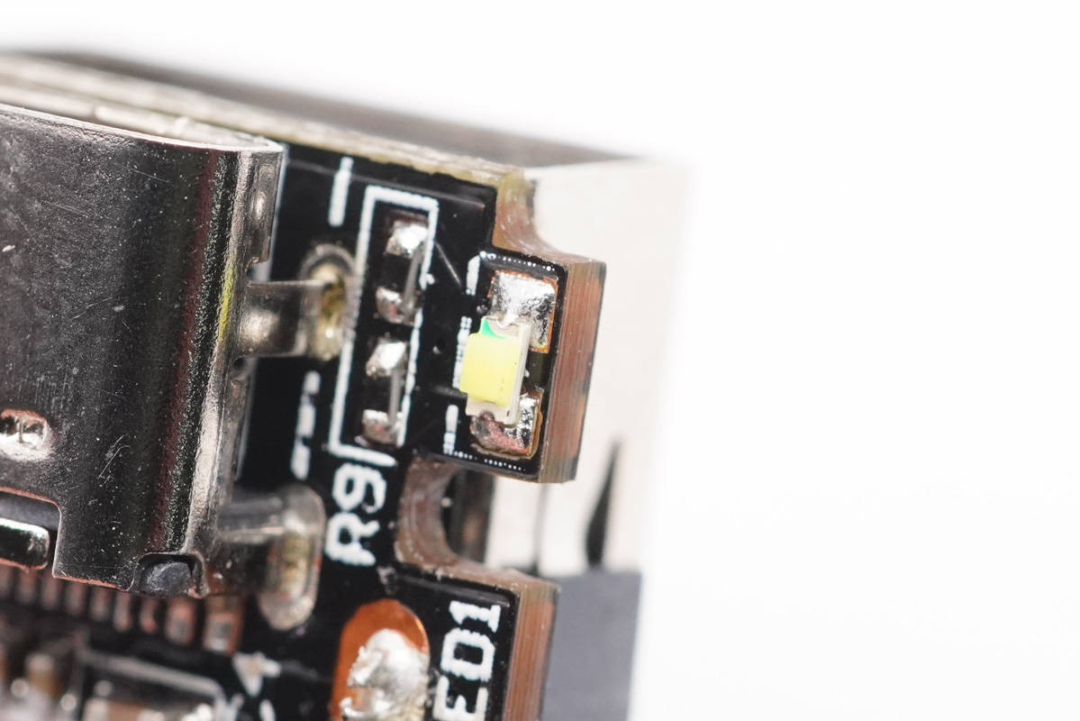

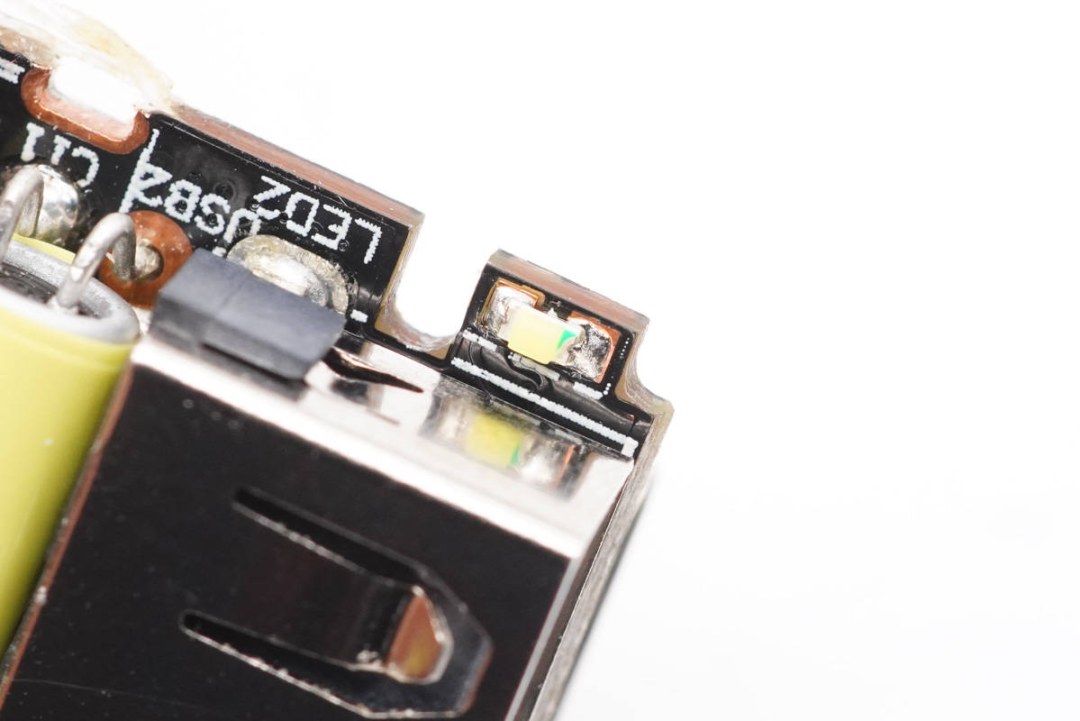

LED指示灯特写。
另一面还有一颗。
USB-C母座特写，过孔焊接。
USB-A母座特写。

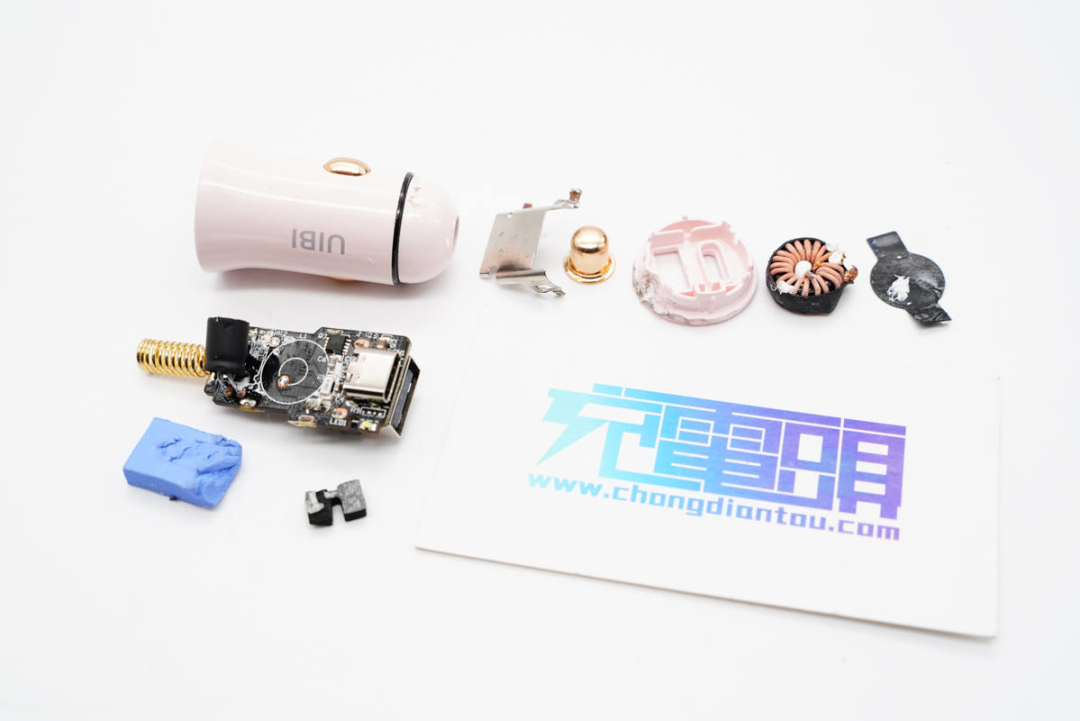

全部拆解完毕，来张全家福。
充电头网拆解总结
柚比迷你30W 1A1C双口快充车充整体小巧精美，就连正负极金属弹片都镀金处理，让产品看上去更具档次。所谓颜值就是正义，而柚比这款车充不仅有颜值，性能方面同样强悍，1A1C接口支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS这些市面主流快充协议，具备3.3-11V3A、3.3-16V2A两组PPS电压档位，满足华为、苹果、三星等知名品牌手机快充需求。
充电头网通过拆解了解到，这款车充采用了智融SW3510快充解决方案，进行输入降压和接口协议识别，控制1A1C接口输出电压，此外为芯片覆盖导热垫并配有散热片。输入输出端配有钰邦和万裕ULR系列固态电容进行滤波，电容全部做了绝缘处理。产品整体用料扎实，做工讲究。
