拆解报告：三星65W PD快充电源适配器
----- 充电头网拆解报告 第1669篇 -----
最近充电头网拿到了三星一款笔记本电源适配器，整体设计样式很传统，自带USB-C输出线缆，支持纯PD快充输出，最大功率65W。从机身背面的铭牌可以发现是由群光电能科技股份有限公司代工生产，通过了CCC、KC、UL等认证。下面我们就对这款产品进行详细拆解，看看内部用料如何。
此前充电头网已经对三星65W PD快充，45W充电器的欧版、美版以及国行版进行了详细拆解，大家可以点击蓝色字体观看自行对比。此外还拆解过三星S10 5G版原装25W USB-C充电器、25W AFC快充充电器、三星Galaxy S10原装15W充电器、三星NOTE7国行标配充电器、三星note8美规原装充电器等多款充电器，有兴趣的小伙伴也可以看看。
一、三星65W适配器外观

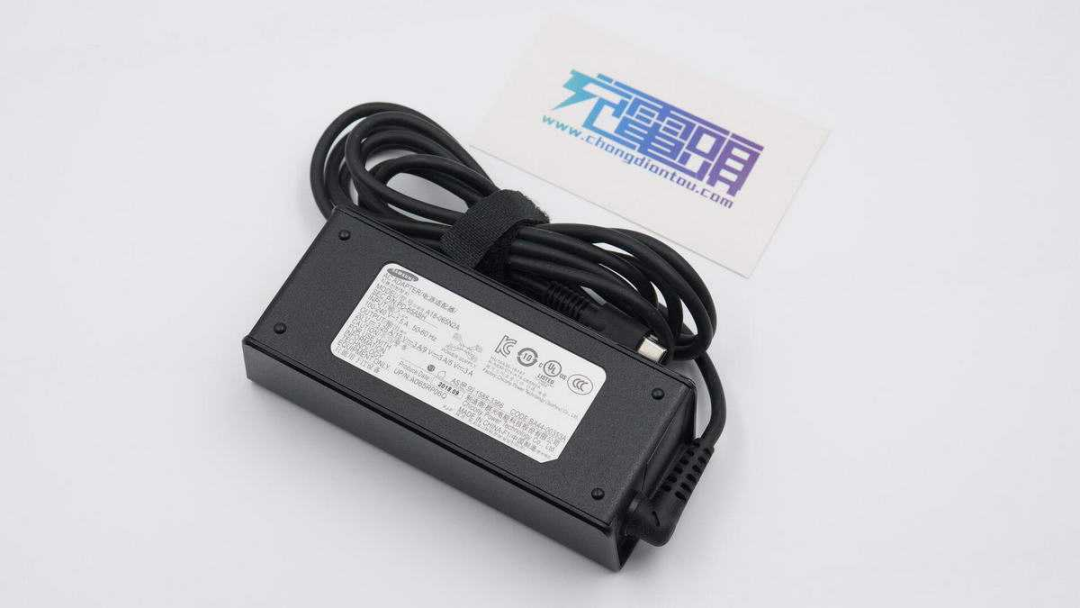

三星这款适配器采用传统笔电电源样式设计，机身为板砖造型，自带USB-C输出线缆，使用魔术扎带捆扎整理。
机身壳表面磨砂，顶部中心凹印SAMSUNG，右上角处设有指示灯。

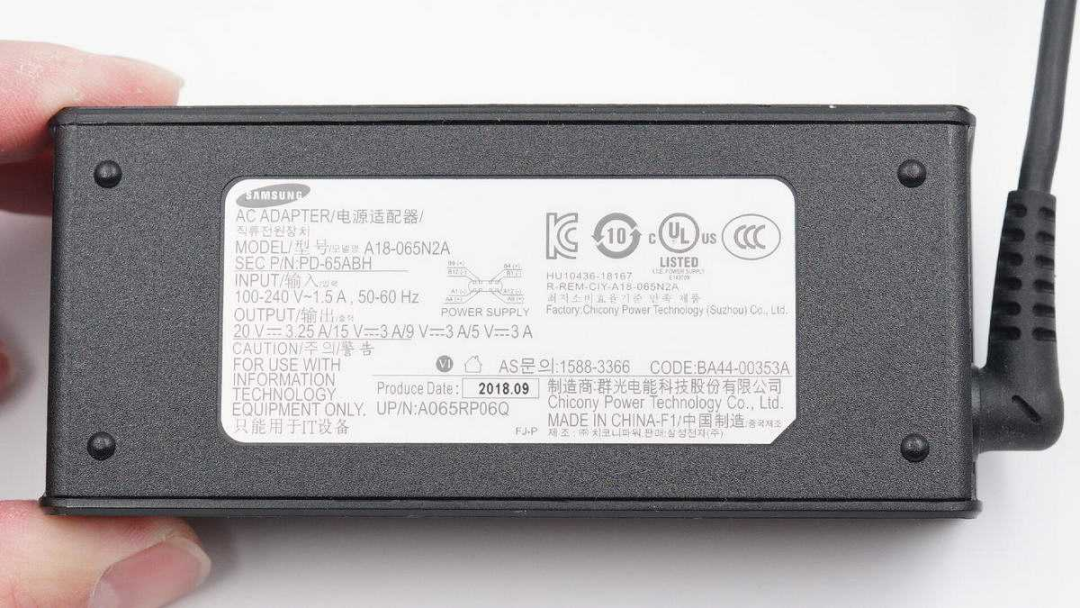

底部中心贴有适配器参数铭牌
型号：A18-065N2A
输入：100-240V~50/60HZ 1.5A
输出：5V3A、9V3A、15V3A、20V3.25A
制造商：群光电能科技股份有限公司
产品已取得KC、UL、CCC等认证以及VI级能效认证。
输入端内凹，配备三脚梅花接口，使用笔记本的时候能有效接地，避免造成触电感觉。

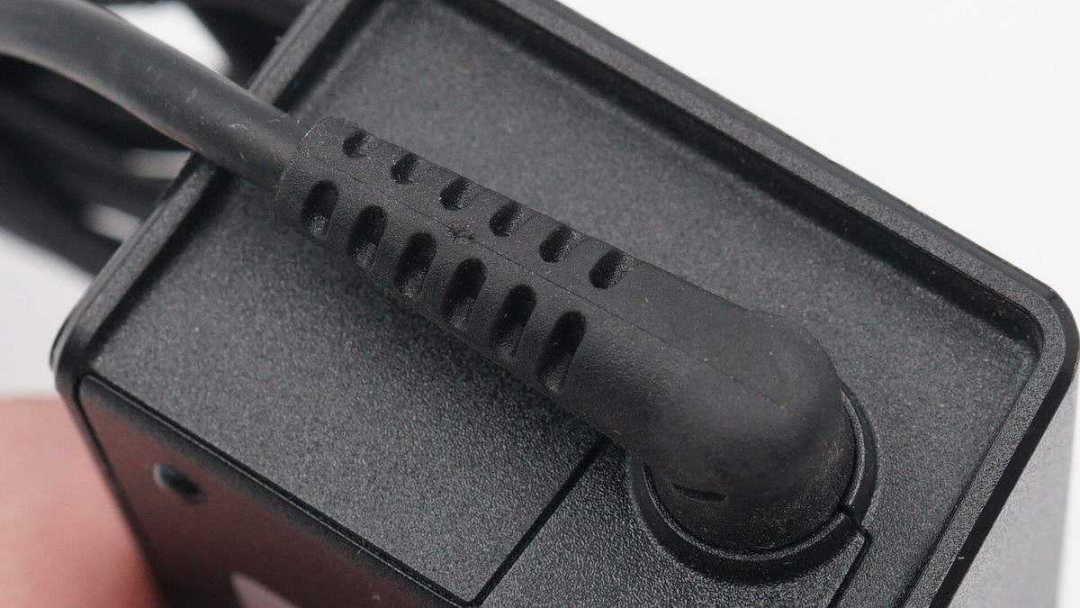

机身输出端同样内凹设计，线缆做了抗弯折处理。
USB-C线头塑料壳磨砂，两侧弧面设计。

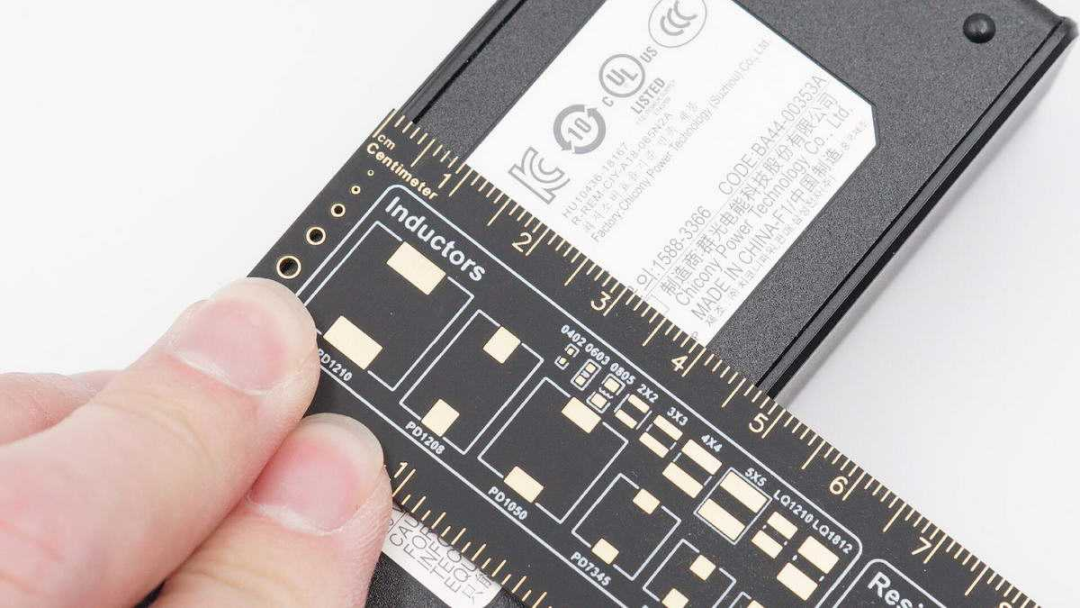

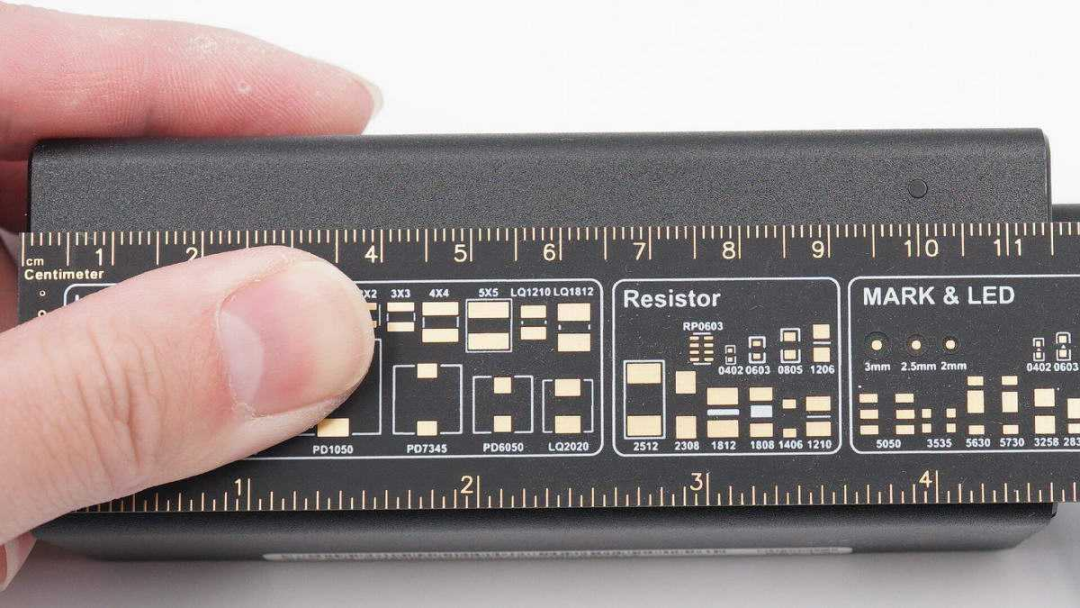

使用尺子测得机身长度约为11.5cm。
宽度约为4.9cm。

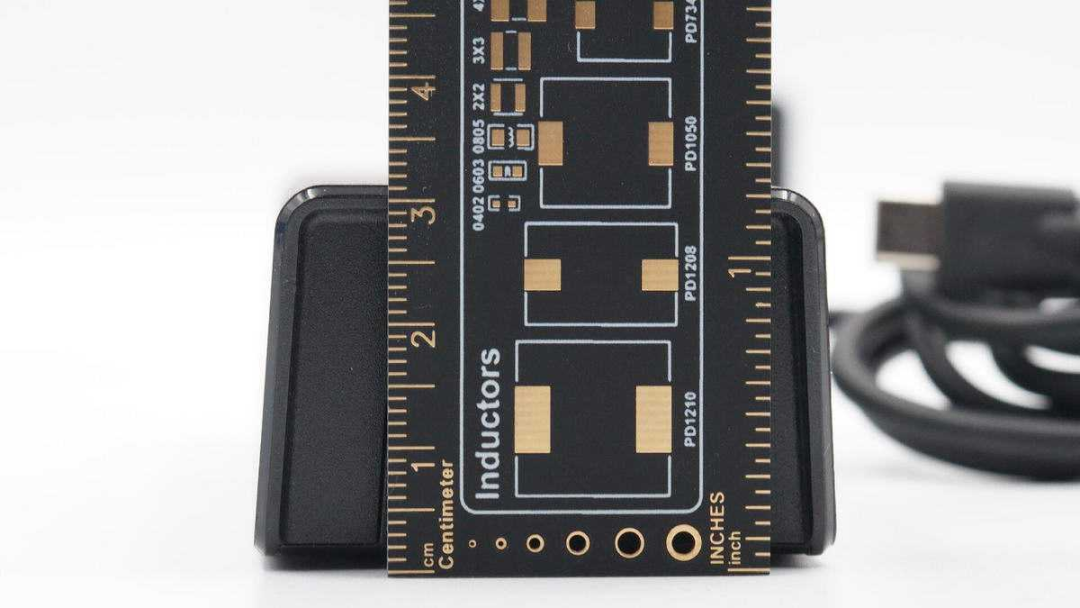

厚度约为3.1cm。

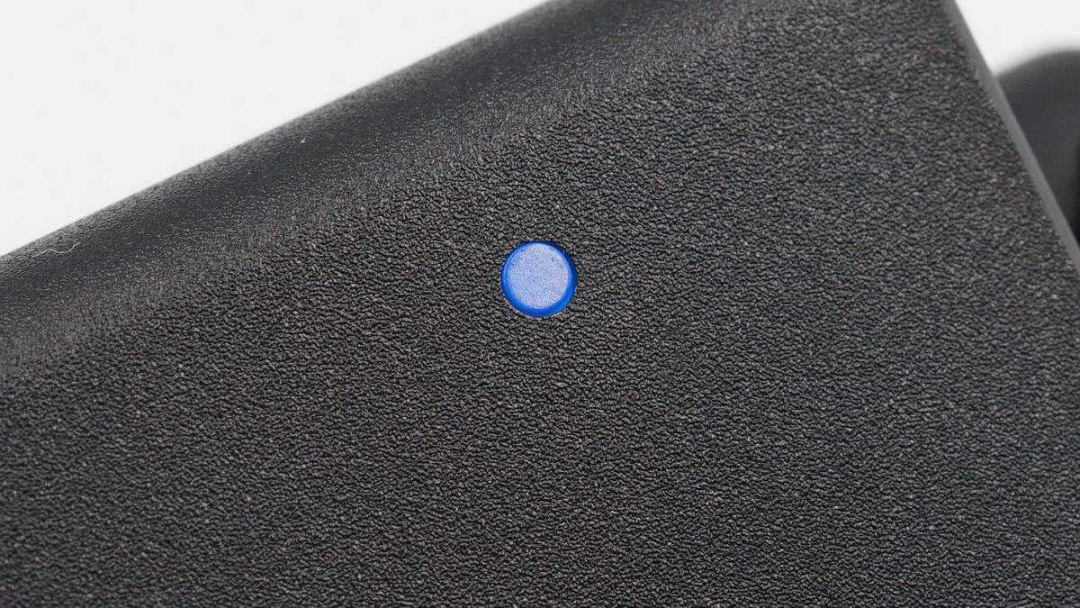

接通电源，指示灯亮蓝光。

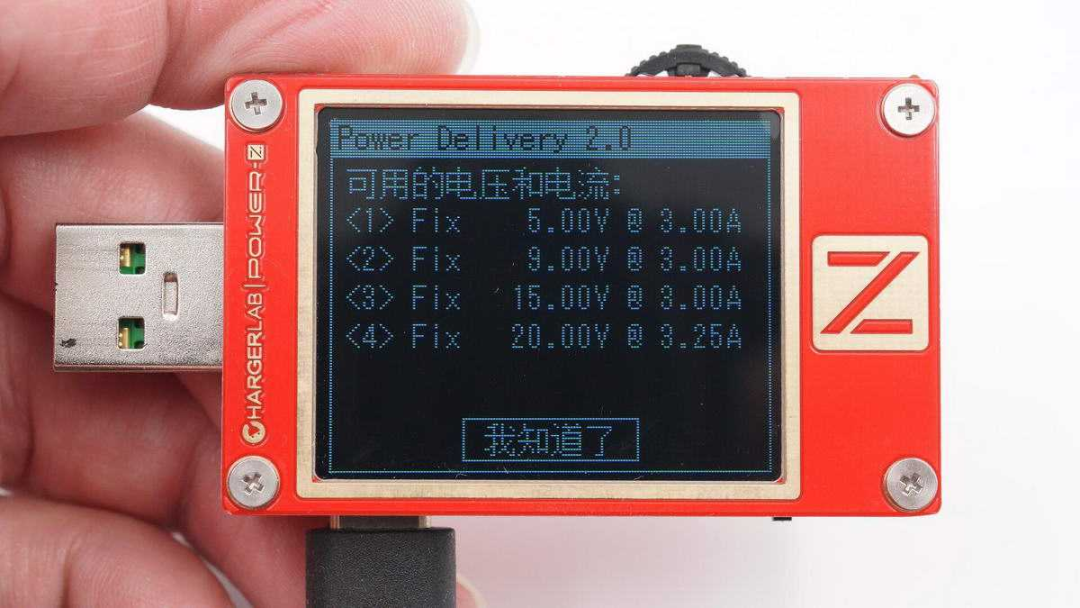

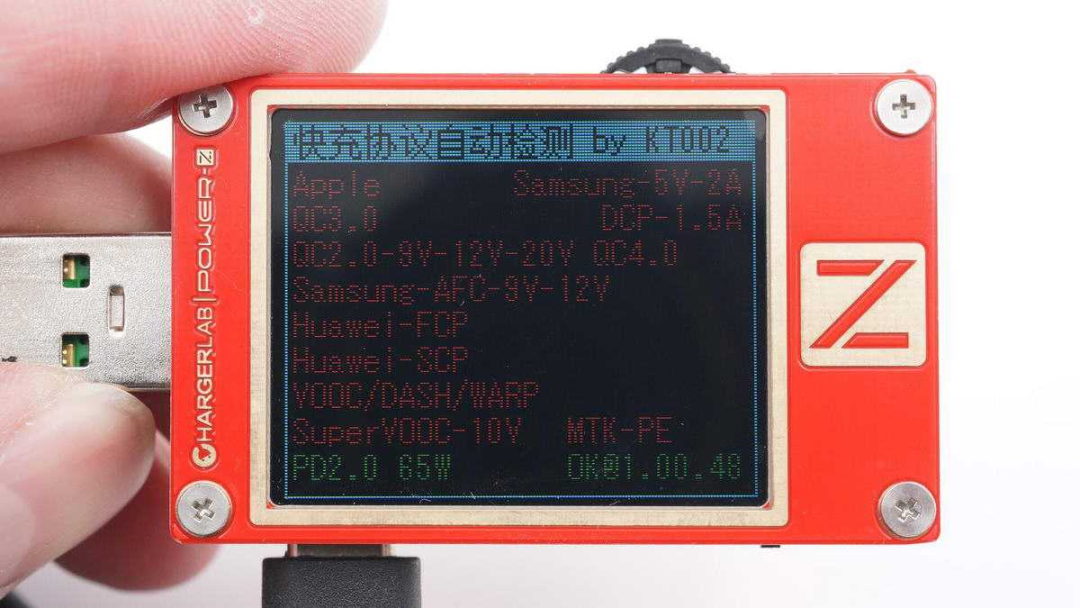

使用ChargerLAB POWER-Z KT002测得适配器仅支持PD2.0快充协议。
此外具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。
二、三星65W适配器拆解

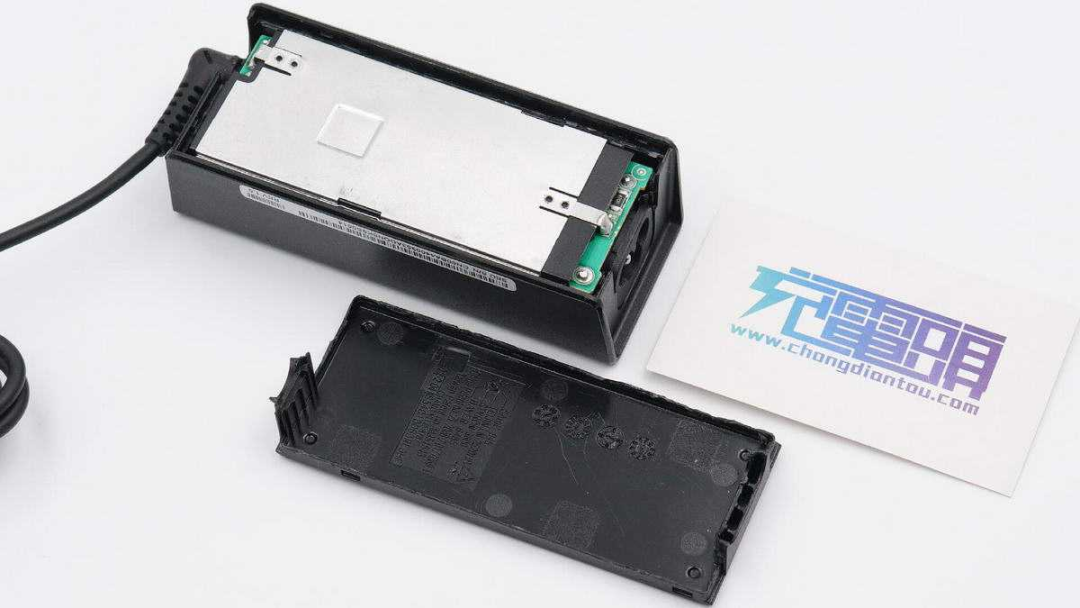

将机身壳拆开，超声波焊接封装。

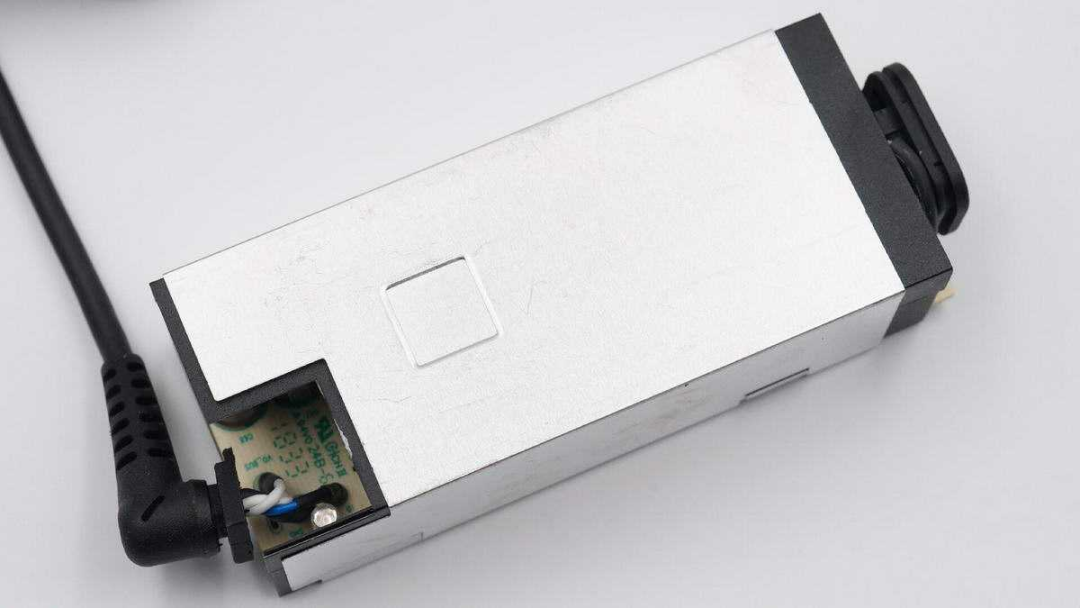

PCBA模块使用两块U型铝片包裹进行散热。

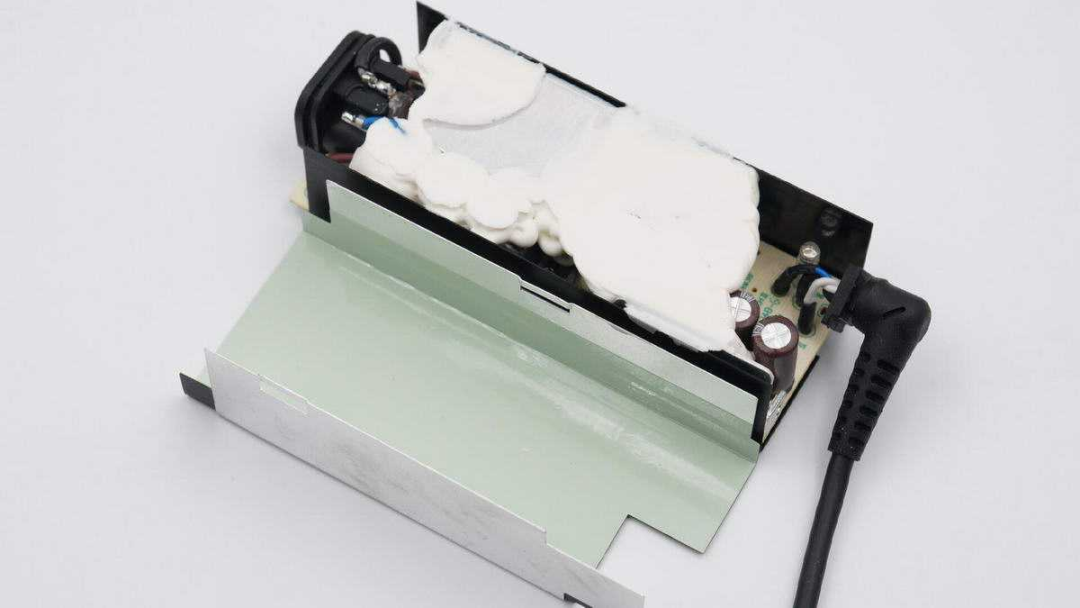

顶部铝片内侧粘贴绝缘胶带，PCB板上的元器件打胶加固和帮助导热。
底部铝片内侧有绝缘板进行隔离，PCB板部分区域打胶。

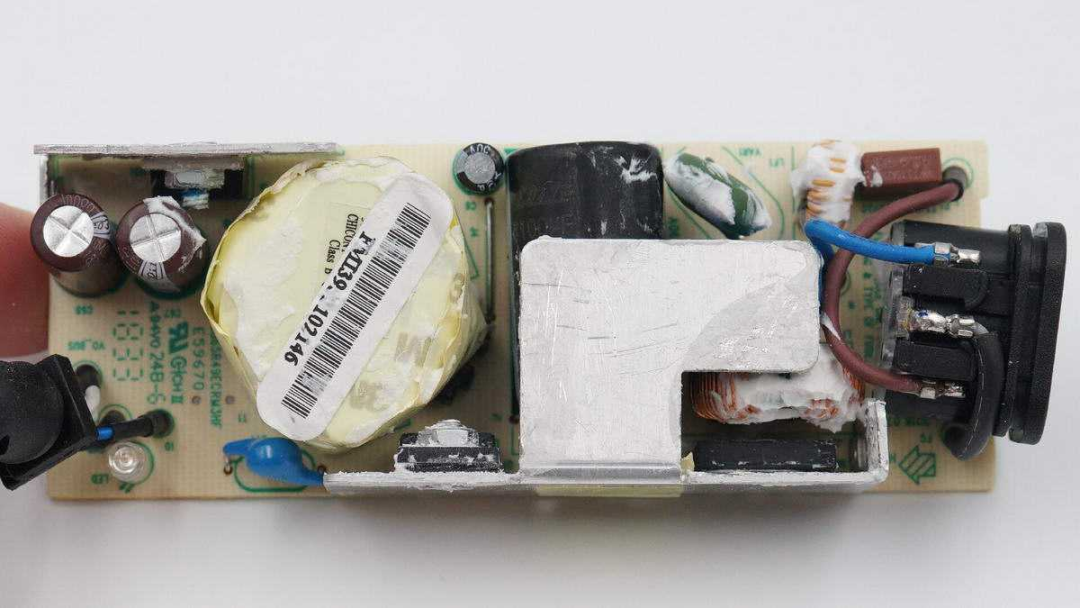

将硅胶清理干净，元器件分布稀疏，两侧设有散热片帮助整流桥、初级开关MOS管以及同步整流管散热。

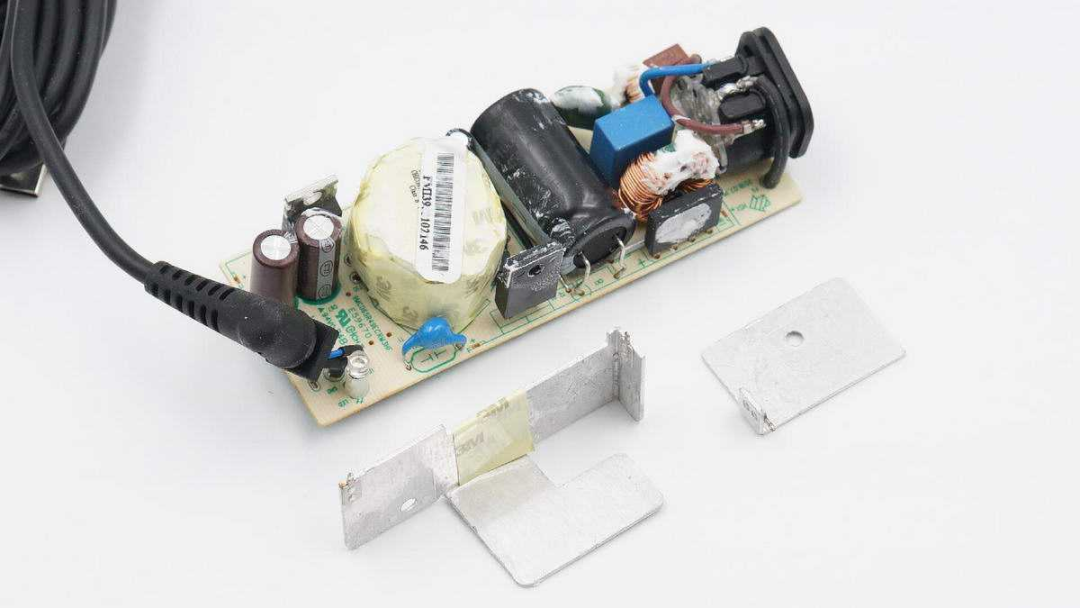

将散热片拆掉方便对元器件进行进一步观察。

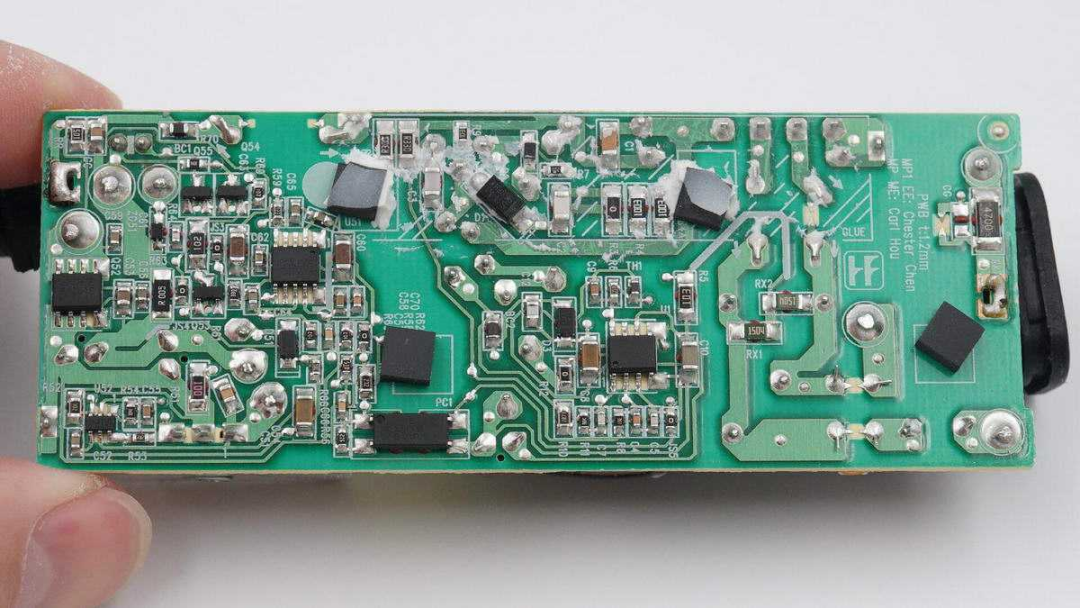

PCB板背面一览，初级次级分界明显，背面贴有几块支撑胶垫。
输入端一览，设有两级共模电感用于滤除EMI干扰，导线端子套有热缩管保护。

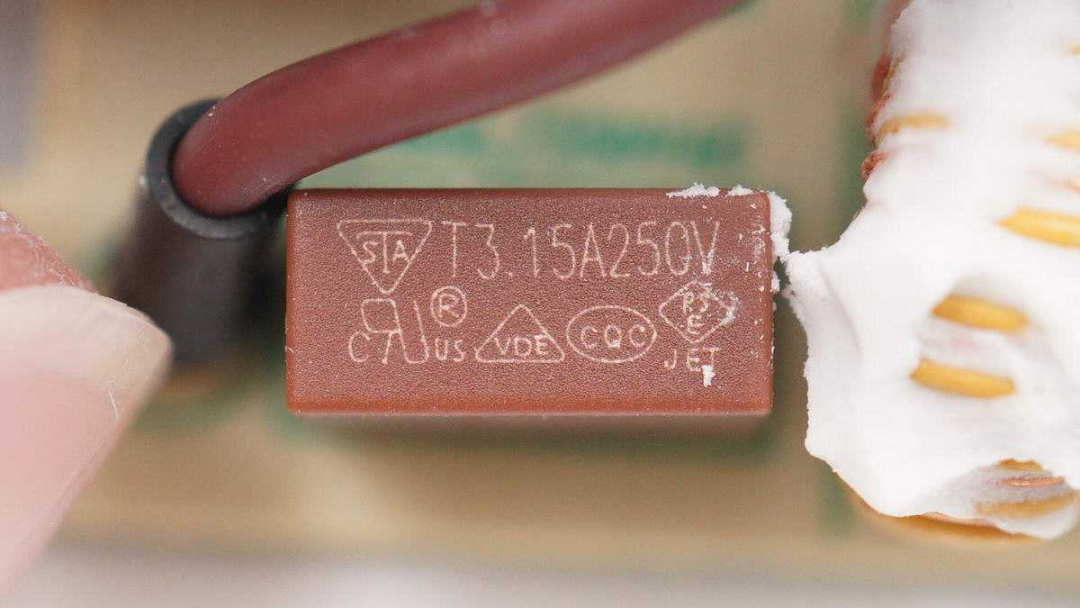

延时保险丝规格为3.15A 250V。

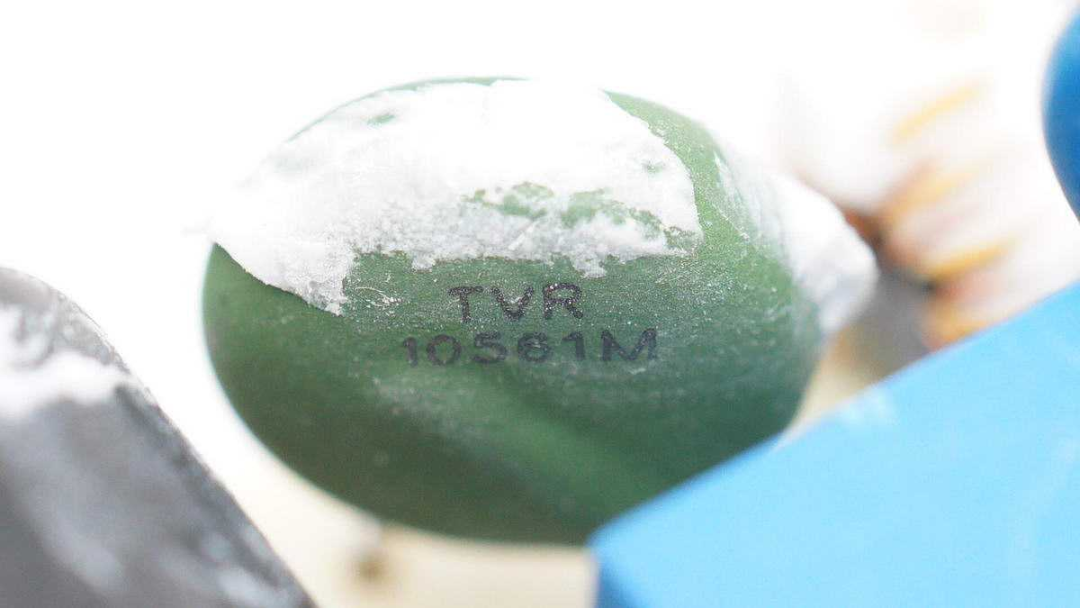

TVR 10501M压敏电阻特写。

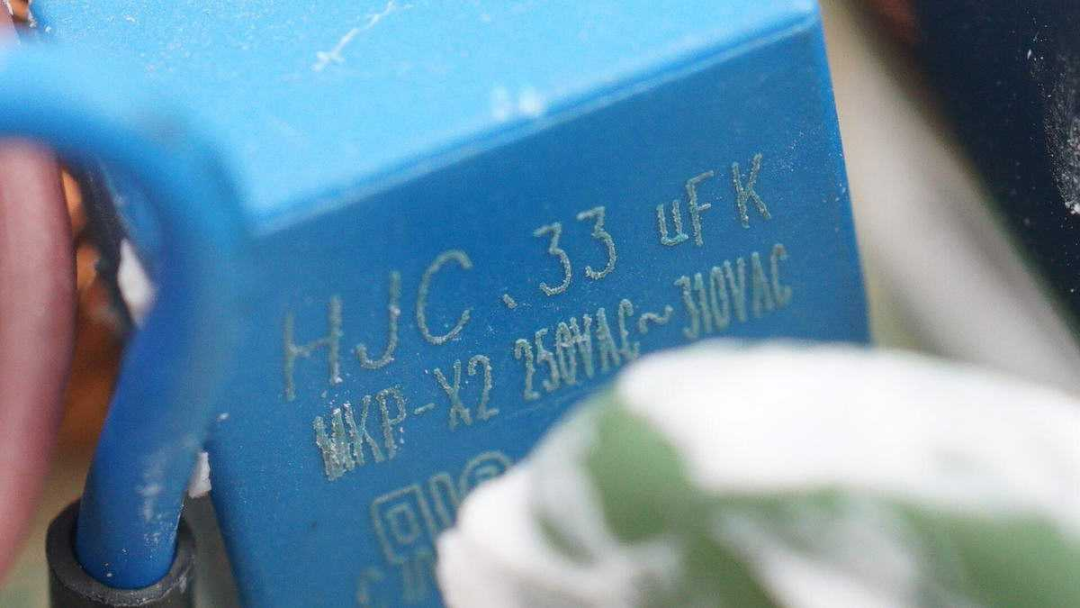

安规X电容来自中国台湾华容，容量0.33μF。

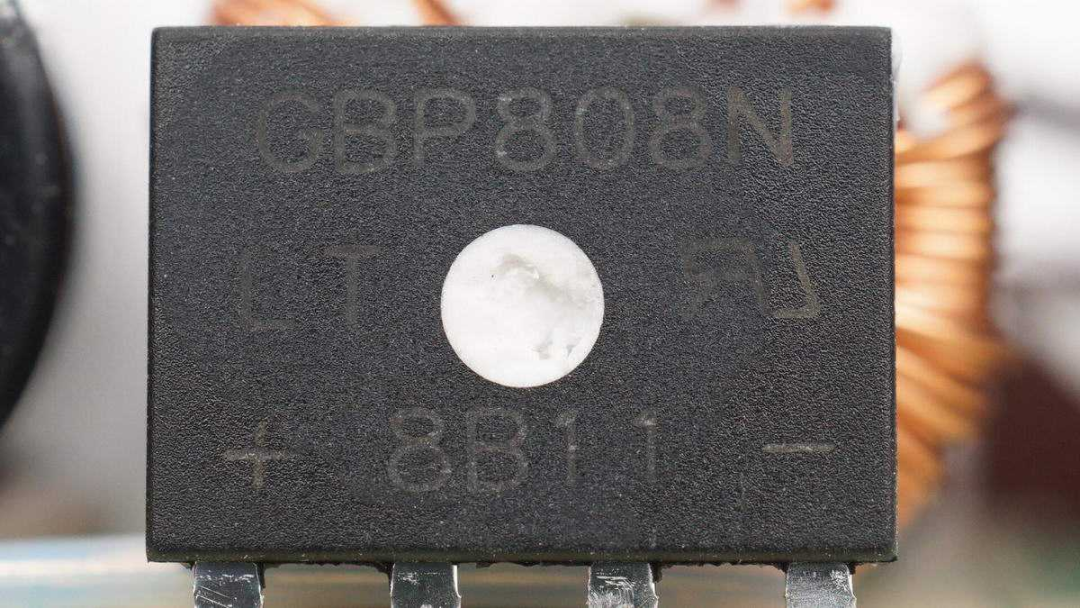

GBP808N整流桥特写。

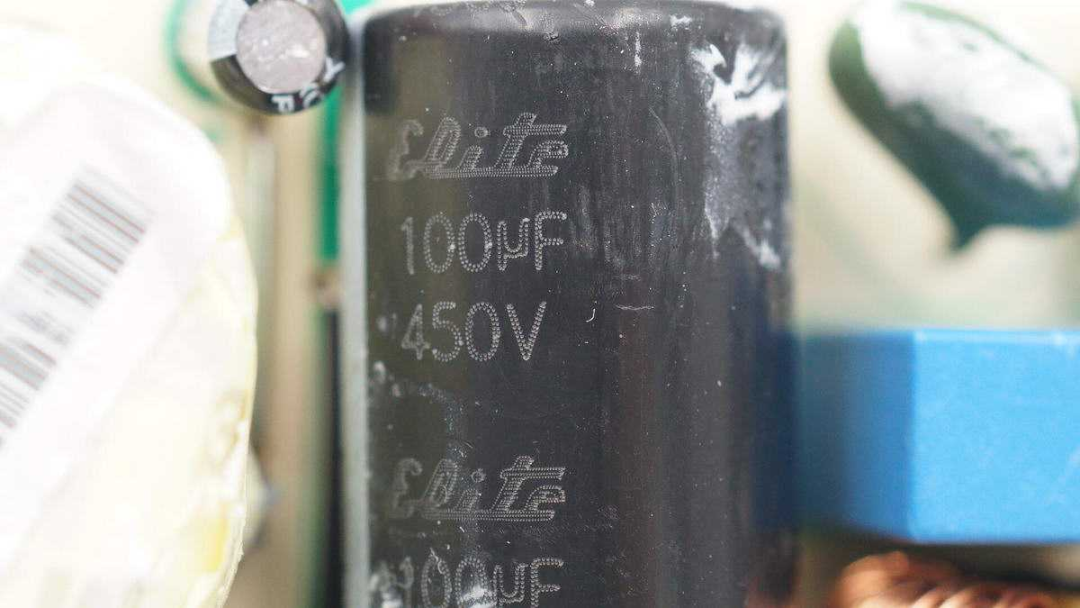

高压滤波电解电容来自中国台湾金山，规格为450V 100μF。

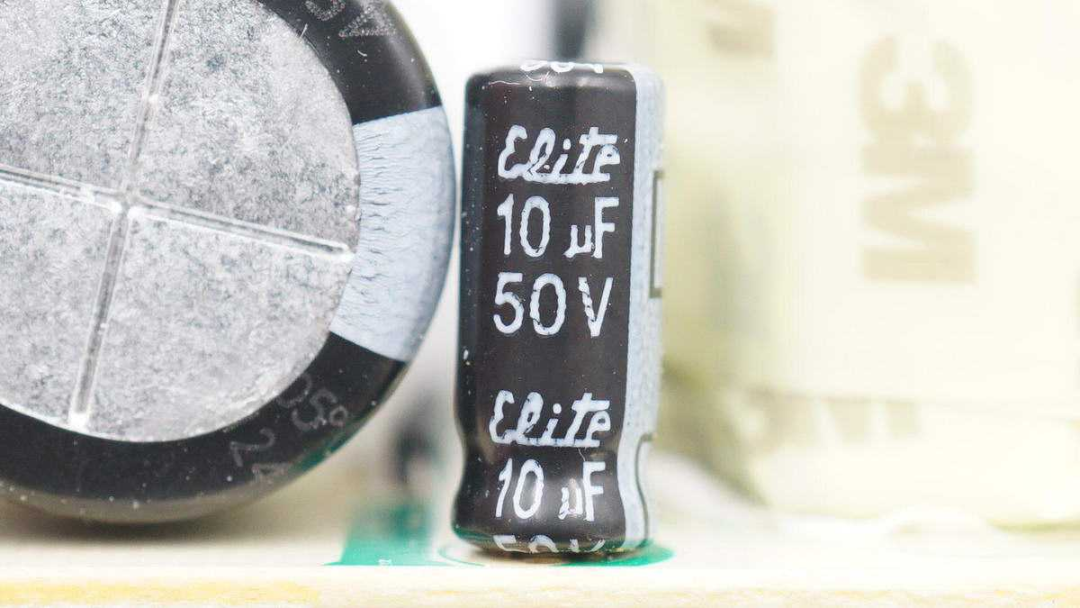

主控芯片供电电容也是来自金山，规格为50V 10μF。

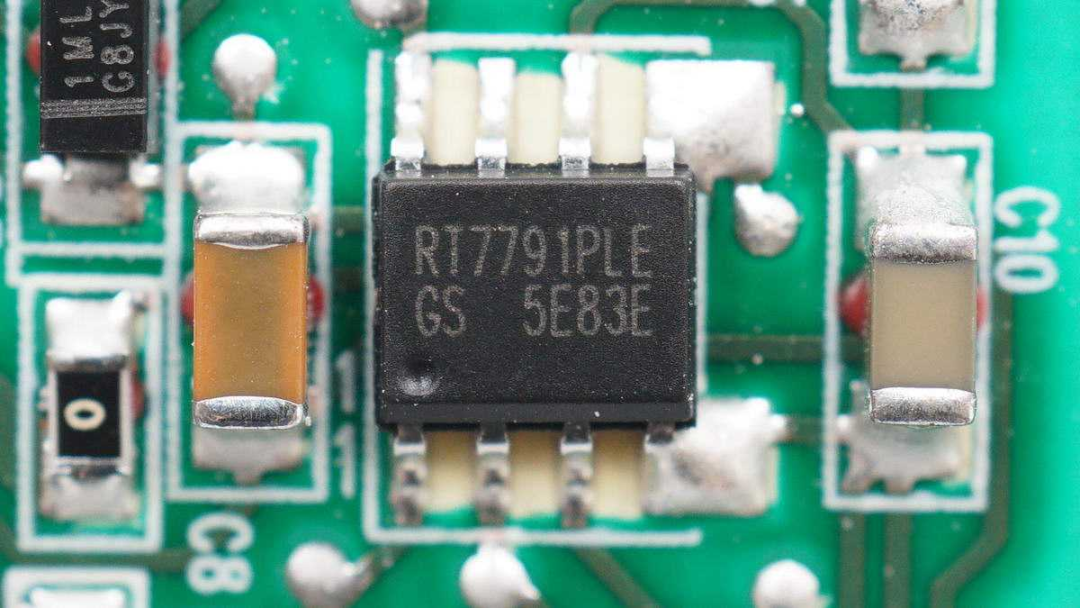

PWM主控芯片采用立锜RT7791P，内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，支持绿色模式，支持全面的保护功能。
立锜RT7791P资料信息。

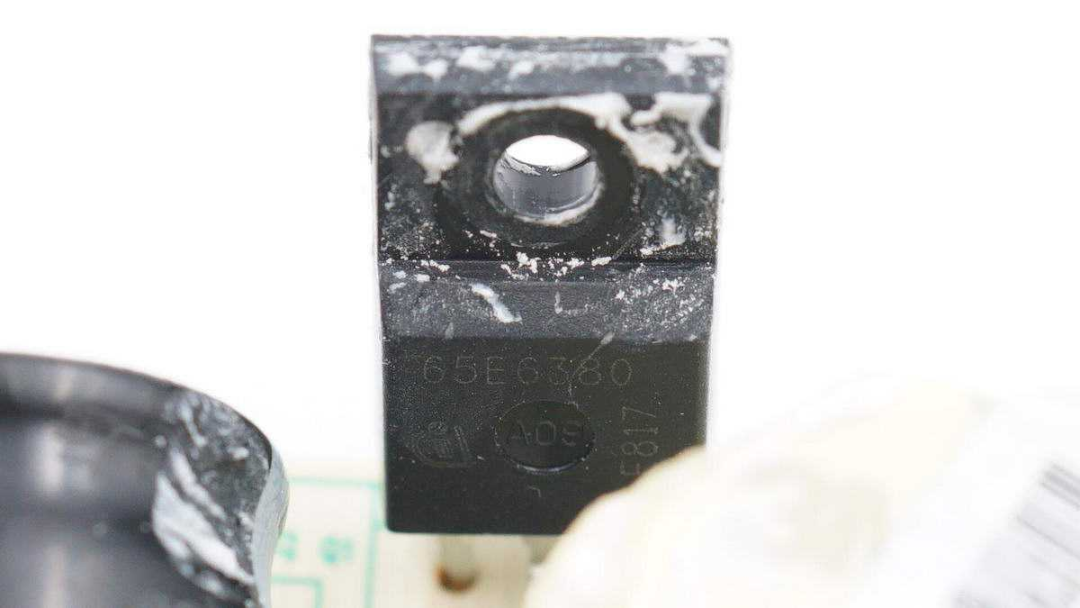

初级开关MOS管采用英飞凌IPA65R380E6，CoolMOS E6，耐压700V，导阻0.38Ω，TO220FP绝缘封装。

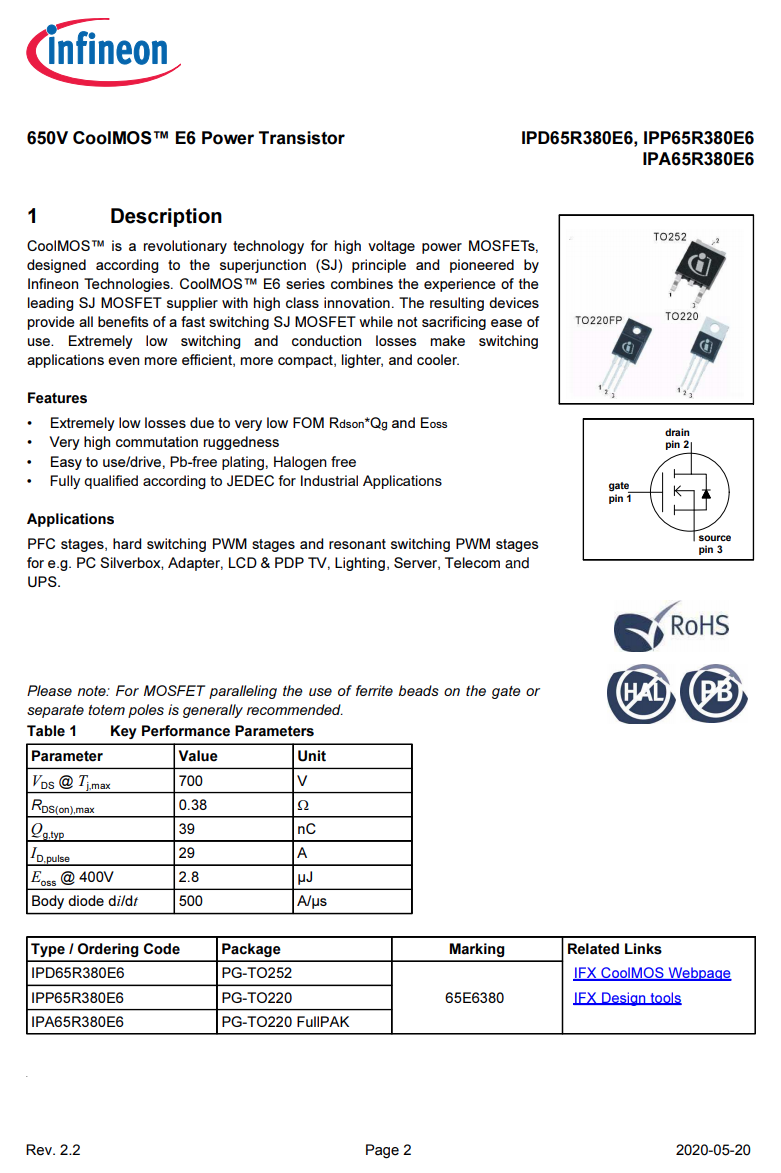

英飞凌 IPA65R380E6 详细资料。

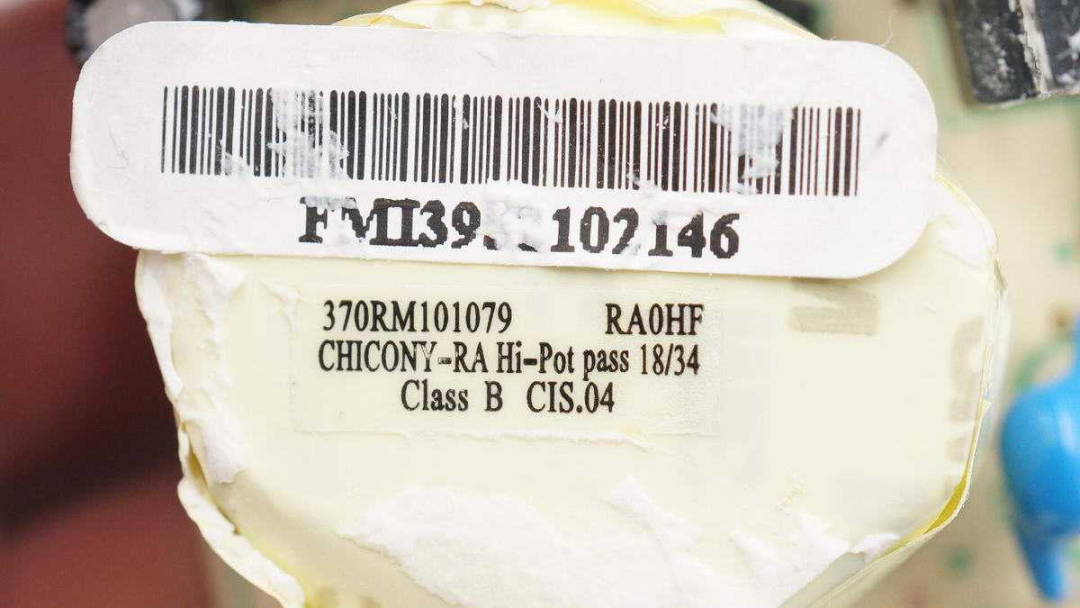

变压器特写。

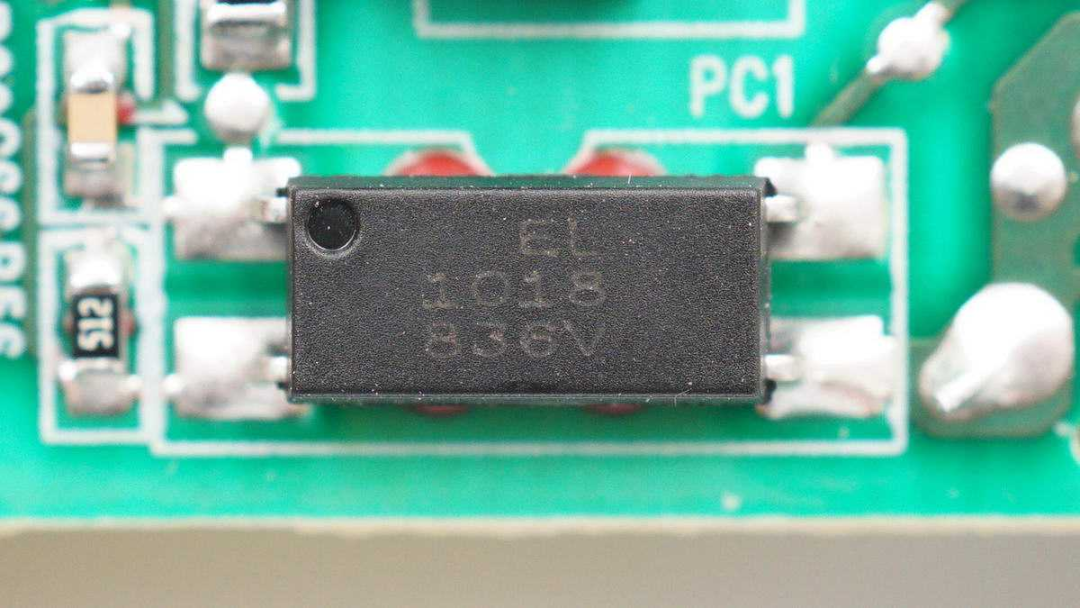

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

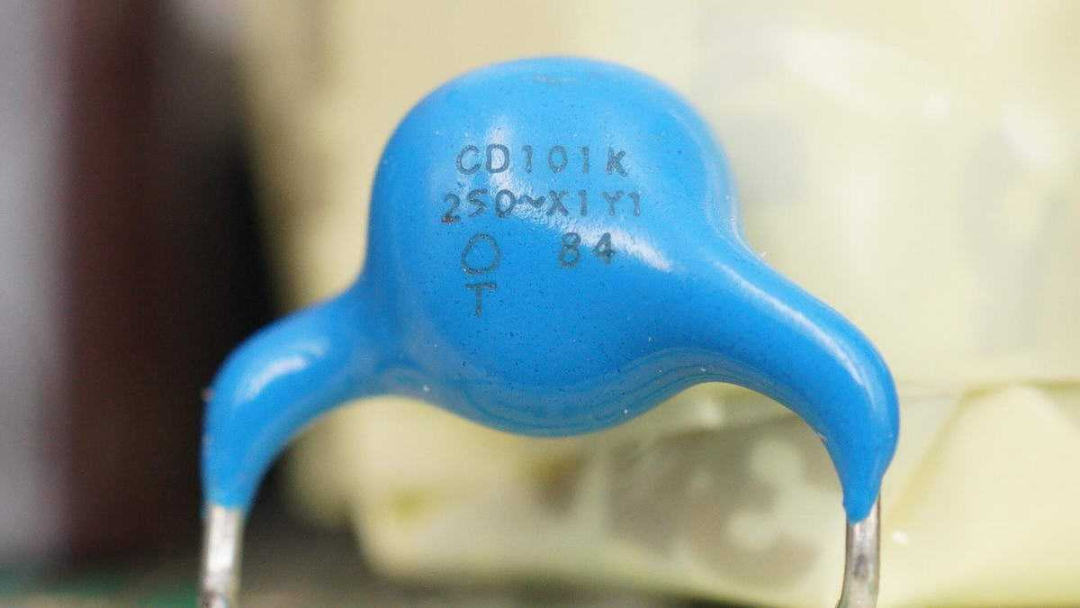

Y电容特写。

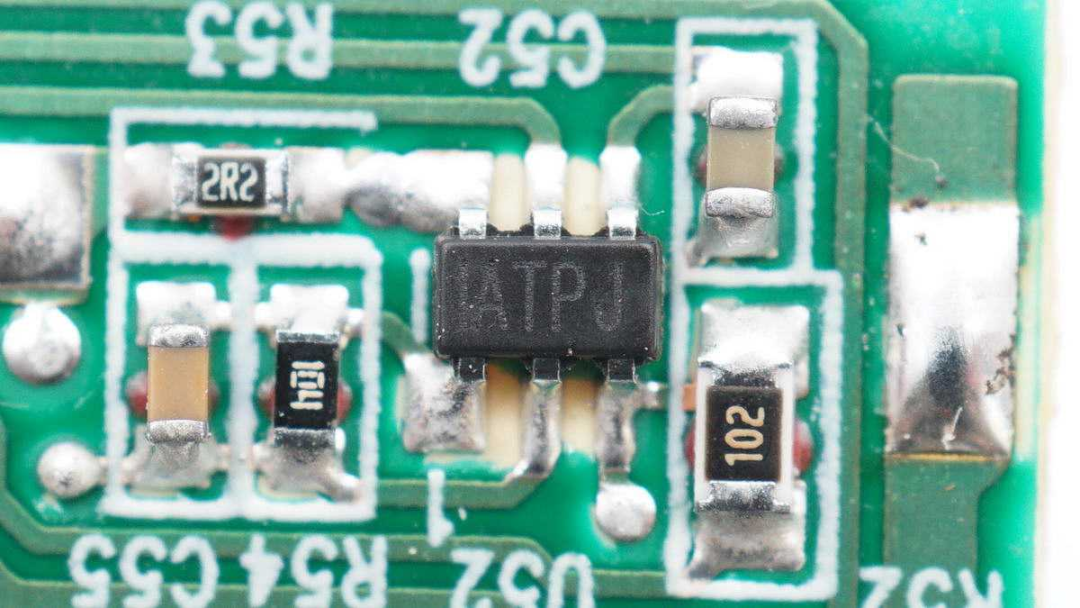

丝印IATPJ次级同步整流控制器，实际是MPS芯源半导体的MP6907，快速关断同步整流控制器，支持CCM/DCM/QR工作模式，支持4.2到35V工作电压，支持12V标准和5V逻辑电压驱动MOS管。

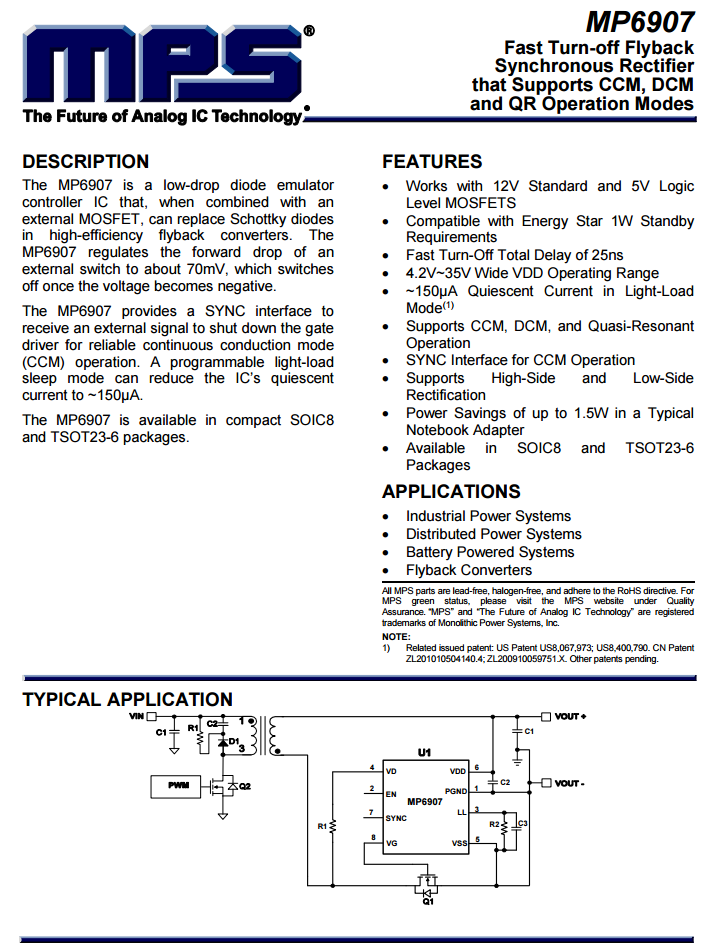

MPS MP6907详细规格参数。

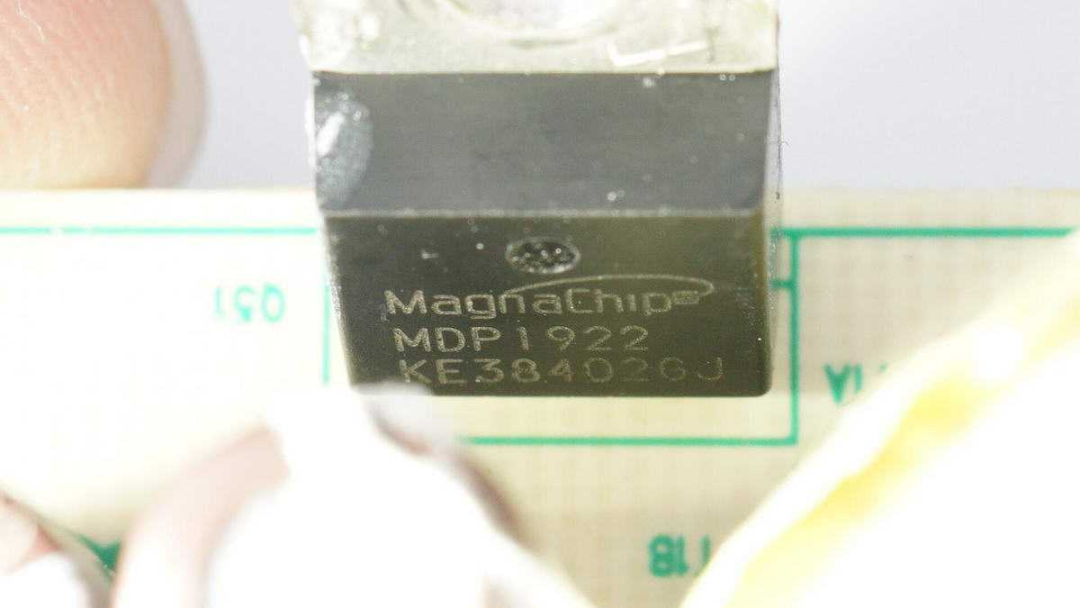

次级同步整流管采用美格纳MDP1922，耐压100V，导阻8.4mΩ，TO-220封装。

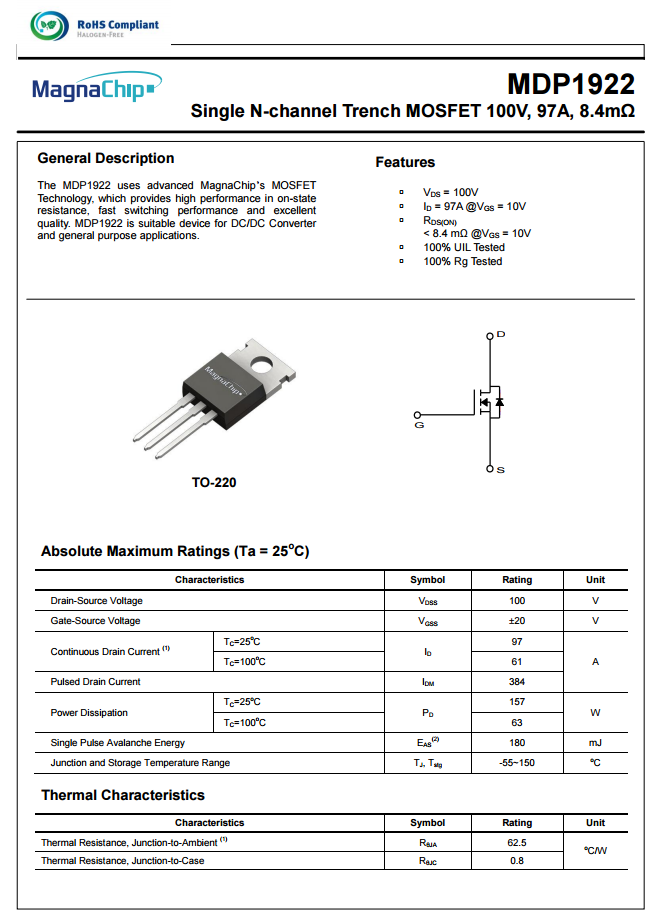

美格纳MDP1922资料信息。

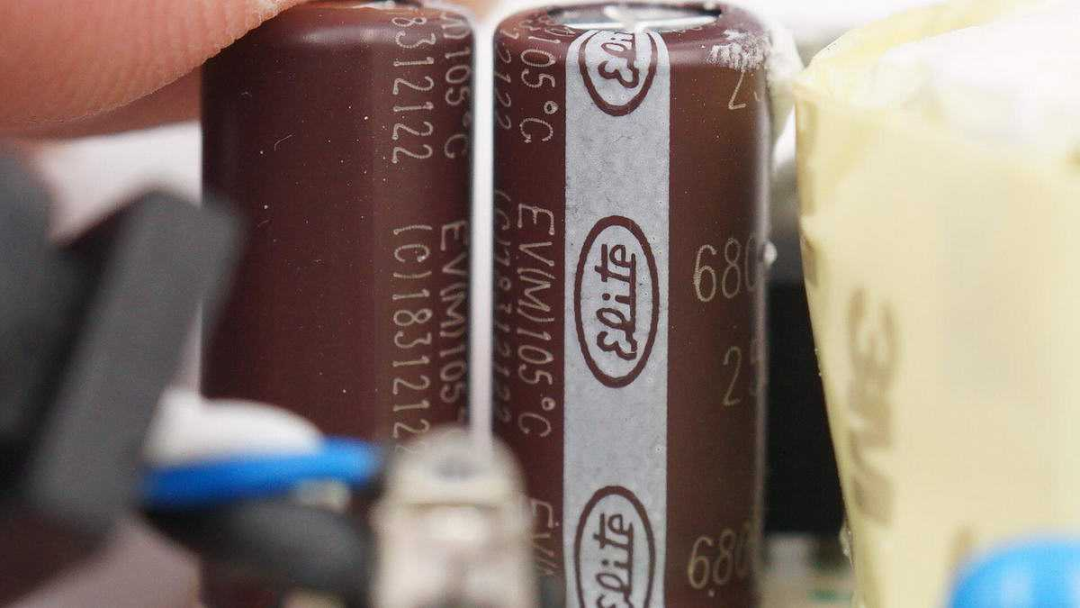

两颗输出滤波电解电容均来自金山。

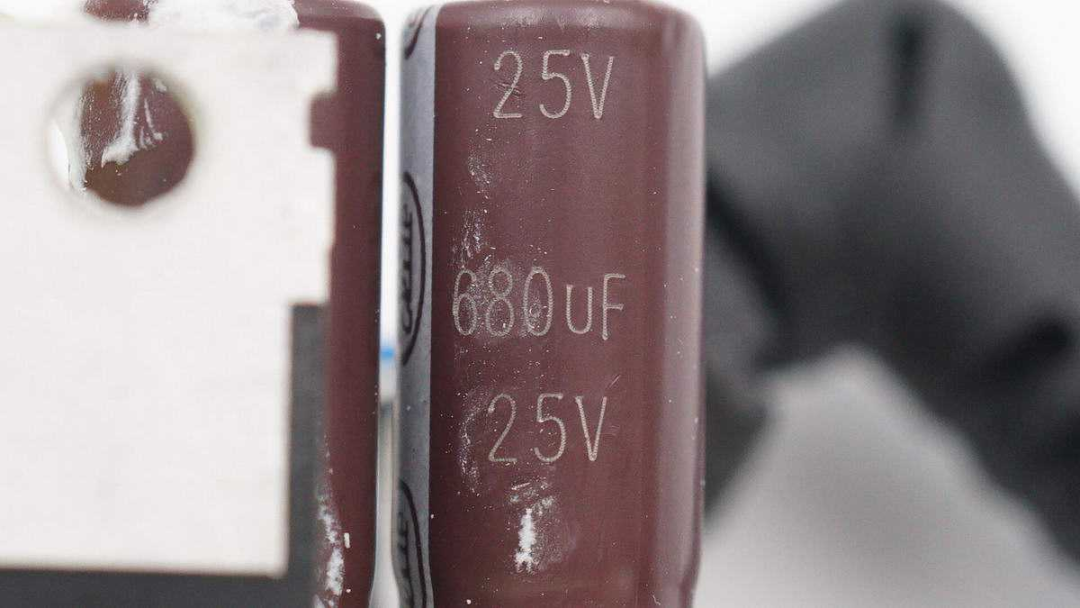

规格也都是25V 680μF。

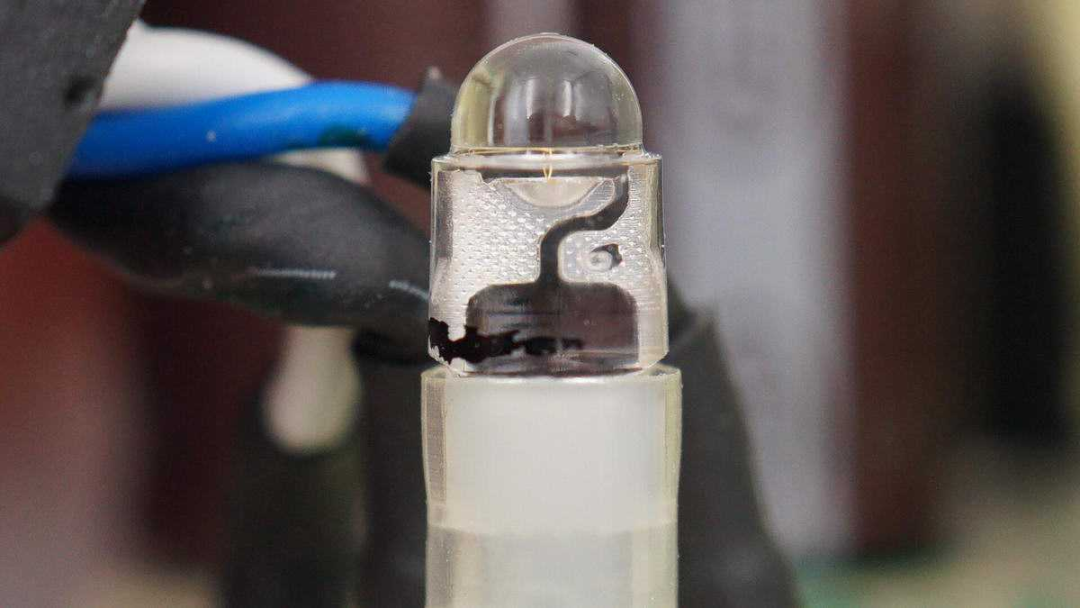

指示灯特写。

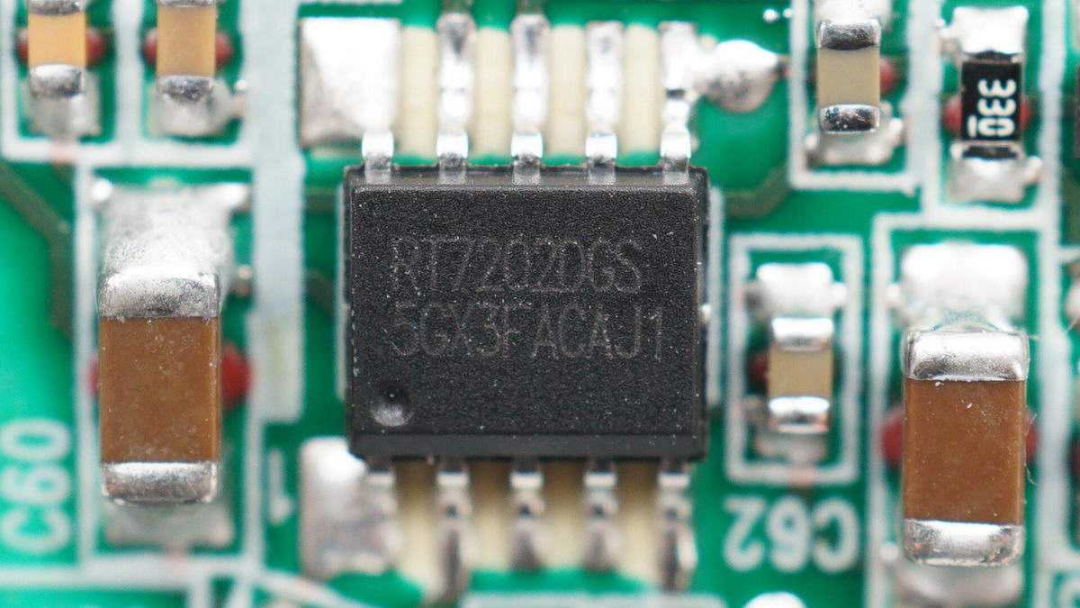

USB PD协议芯片采用立锜RT7202，支持USB PD2.0和3.0，还支持其他私有的快充协议，内部集成MCU，支持宽范围工作电压，支持自适应的过压，欠压保护和固件编程的过电流保护。

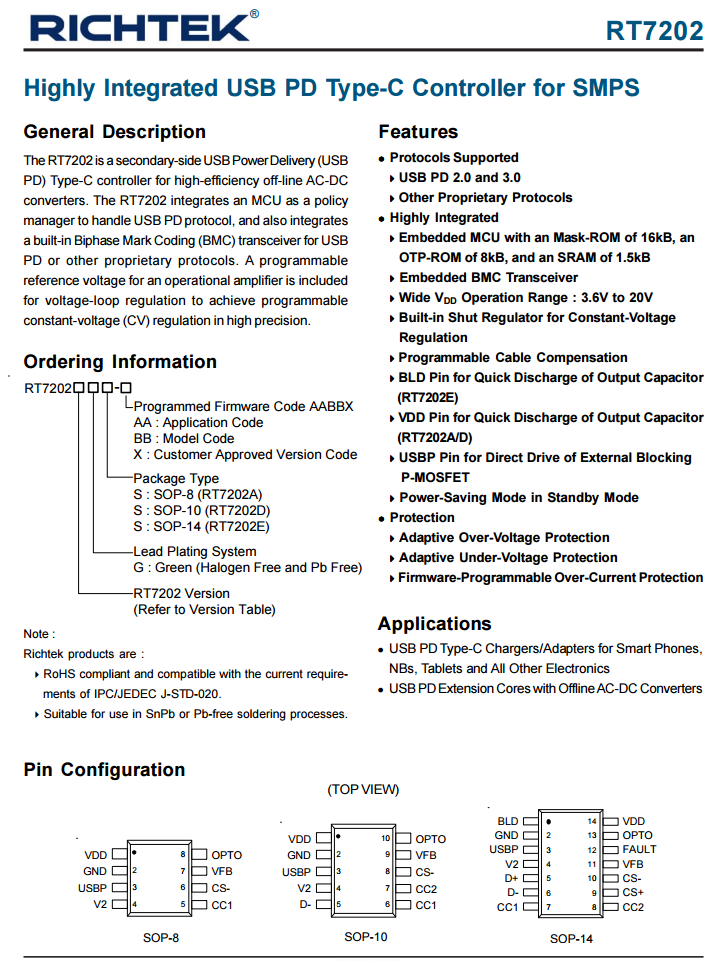

立锜RT7202详细资料。

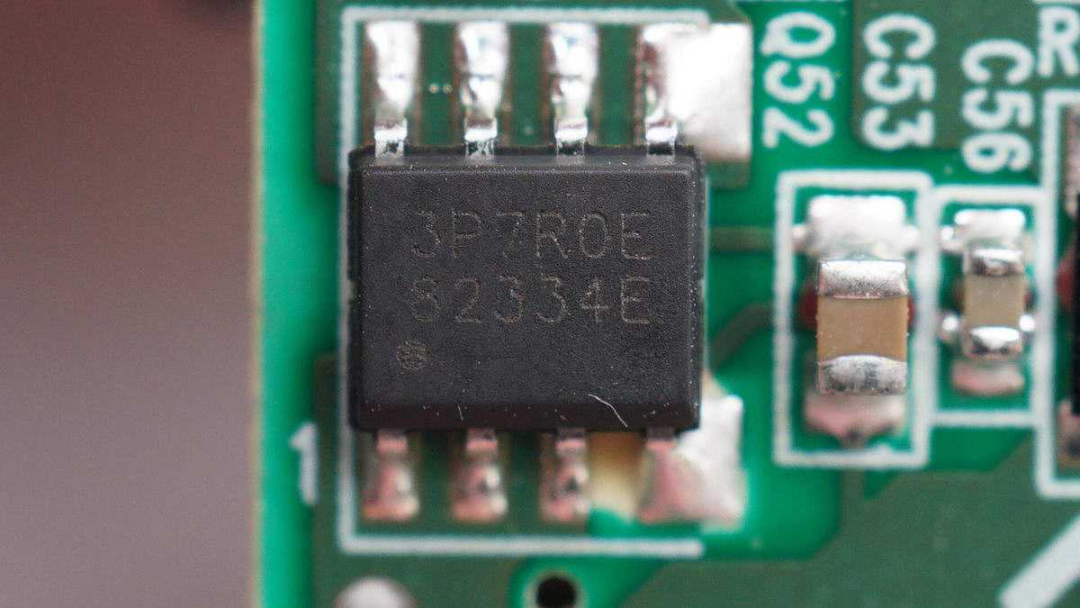

输出VBUS开关管采用富鼎AP3P7R0EM，耐压30V，导阻7mΩ。

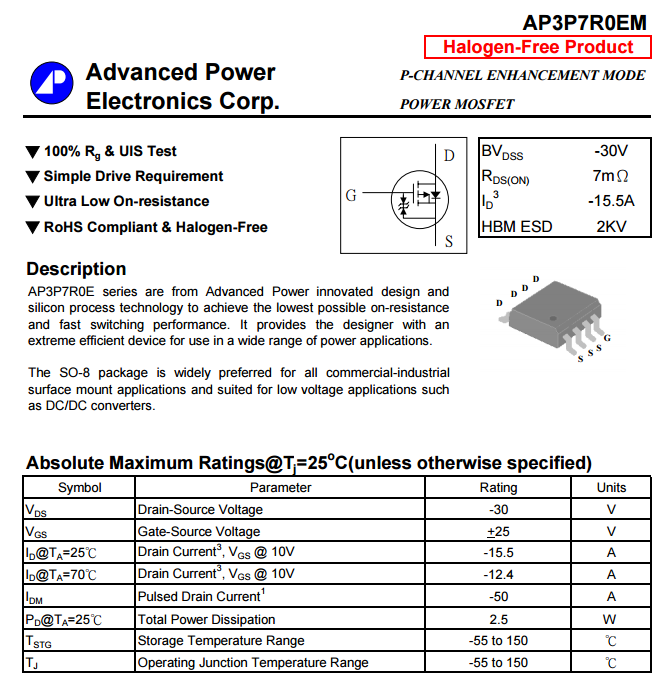

富鼎AP3P7R0EM资料信息。

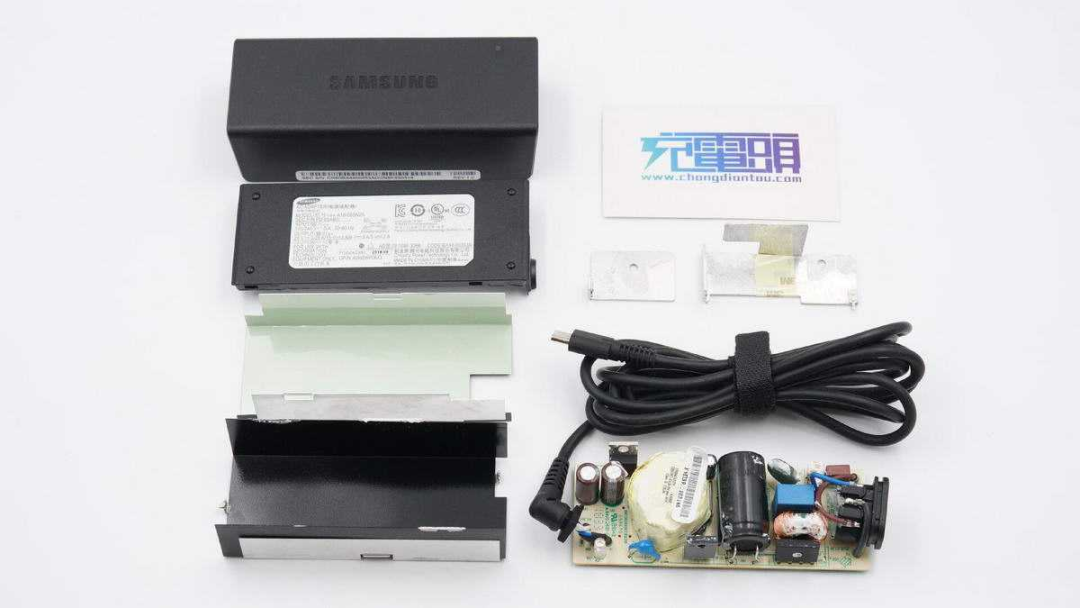

全部拆解完毕，来张全家福。
充电头网拆解总结
三星这款充电器机身板砖造型设计，外壳磨砂，自带USB-C线缆，仅支持PD2.0快充协议，具备5V3A、9V3A、15V3A、20V3.25A四组电压档位。由于设计目的是仅为笔记本供电，兼容性上也就只支持纯PD快充而已。
充电头网通过拆解了解到，不仅是外部设计样式传统，其内部空间预留充足，元器件分布稀疏。初级次级MOS管也都配置有专门的散热片，以应对大功率快充下的发热问题，整体也是走大型适配器设计风格。
用料方面，初级高压侧由立锜主控芯片RT7791P搭配英飞凌IPA65R380E6高压MOS管，同步整流电路由MPS MP6907搭配美格纳MDP1922，初次级组成开关电源。由PD快充协议芯片立锜RT7202通过光耦反馈控制输出电压。高低压滤波电解电容均来自金山，作为世界知名品牌，三星这款适配器整体用料也很可靠。
