拆解报告：苹果新款iMac标配USB-C to Lightning编织线
----- 充电头网拆解报告 第1700篇 -----
苹果官方的Lightning线因一贯的白色配色以及易降解材质，不仅容易脏而且也不耐用，而这也一直是很多iPhone用户的心病。而苹果最新推出的iMac以及售价高达45万的Mac Pro都标配一根C to Lightning编织线，可以看出苹果即使有意愿去设计更加耐脏耐用的编织线，短期内也不会单独拿出来零售。
而很多苹果用户的一句"为了这根线，才买的这个电脑"尽显无奈与对苹果编织线的强烈渴望。目前充电头网已经拿到了新款iMac标配的Lightning编织线，此前已经对这条线进行了评测，下面就对其进行详细拆解，看看这一专属编织线做得如何。
一、苹果新款iMac标配Lightning编织线外观

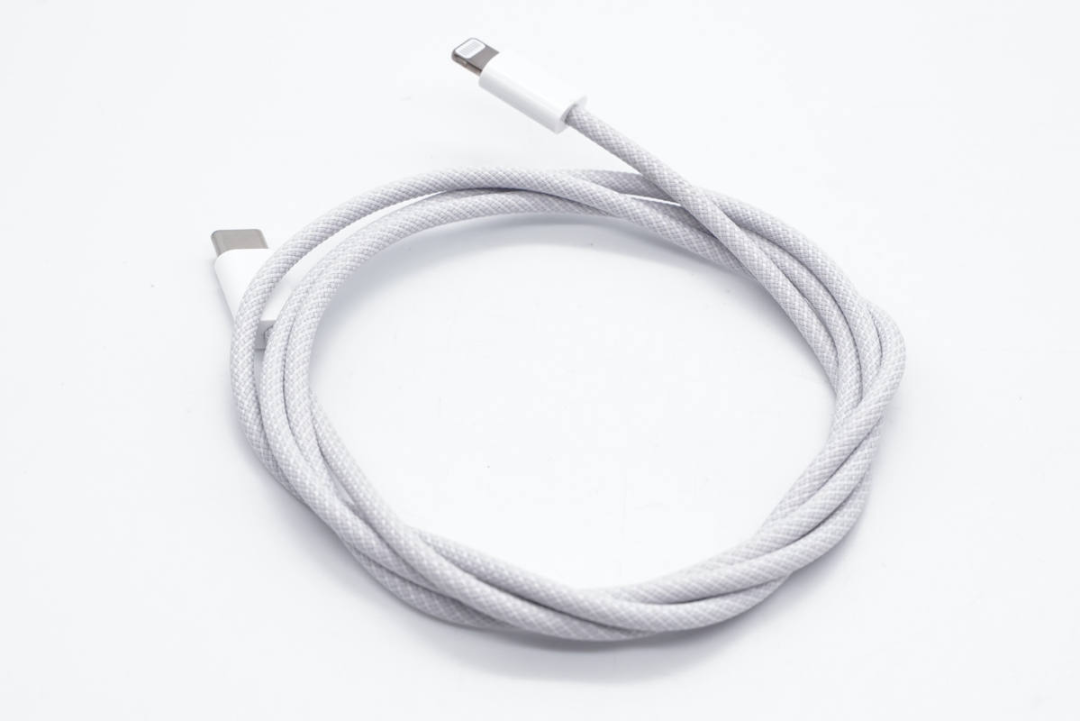

这根线缆的编织外衣由灰白线编织而成，看上去非纯白色，而是灰白色，因此耐脏性也会更好一些。

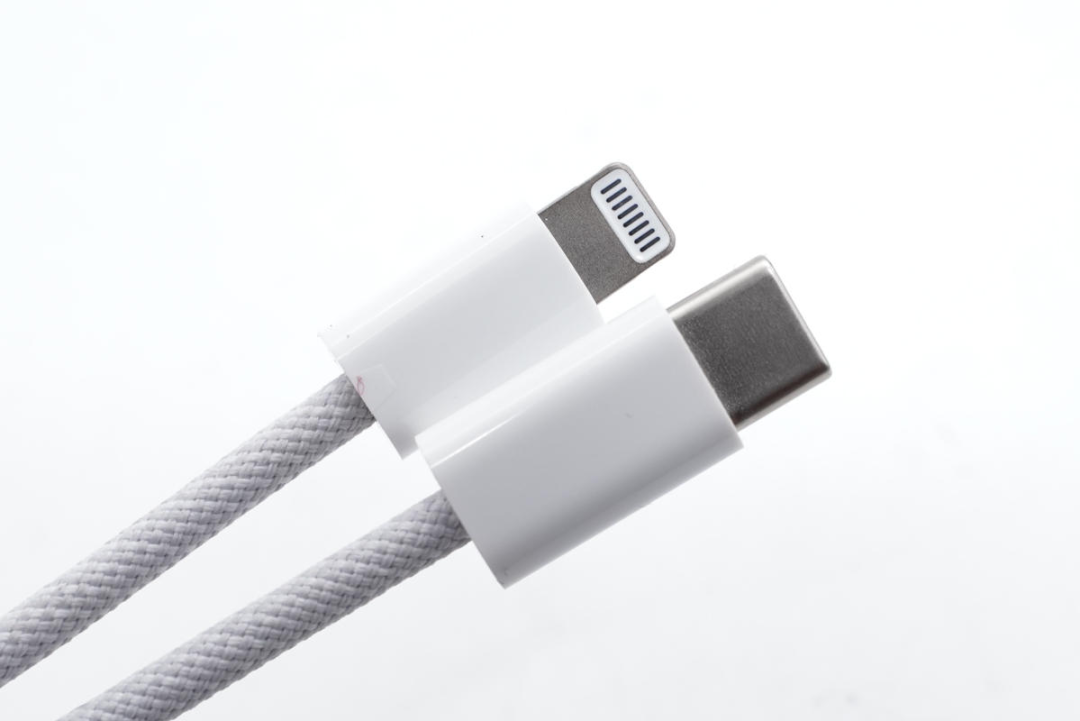

线头采用白色塑料壳，还是苹果的经典设计，不同的是没有护线套管了。线头表面亮面处理，两侧为光滑弧面。

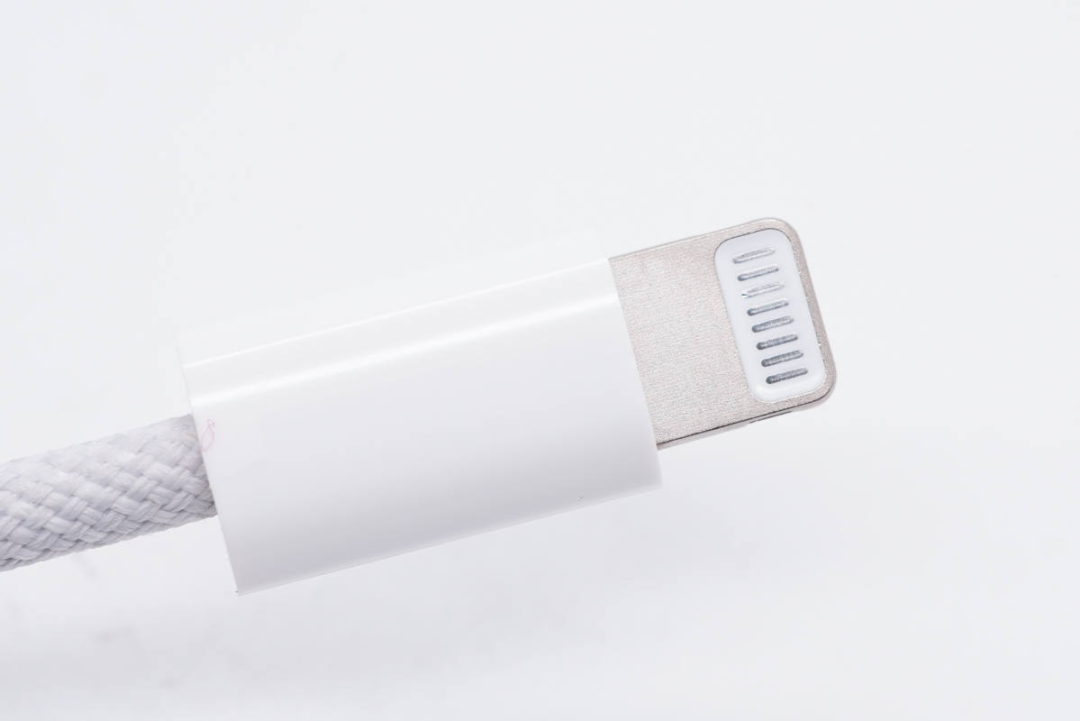

Lightning端子的8个银色触点为镀铑钌工艺，相比镀金效果更好，不会变黑。有效地防止汗液、液体等腐蚀触点金手指，更为经久耐用。

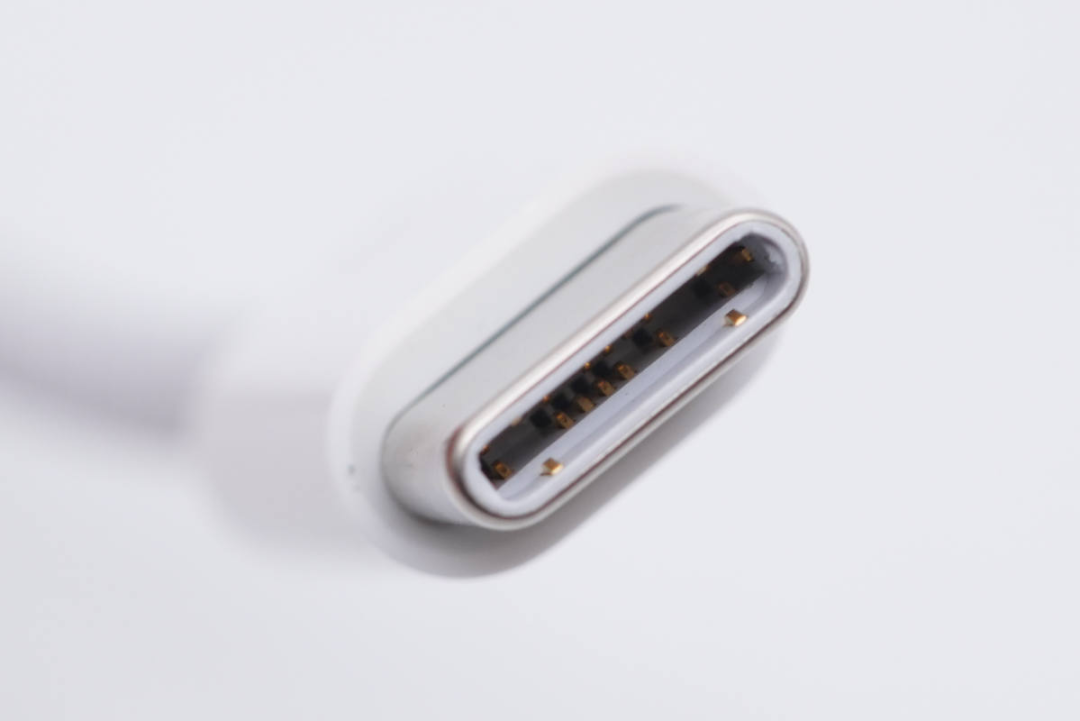

USB-C公头特写，USB2.0数据传输，非全pin端子。

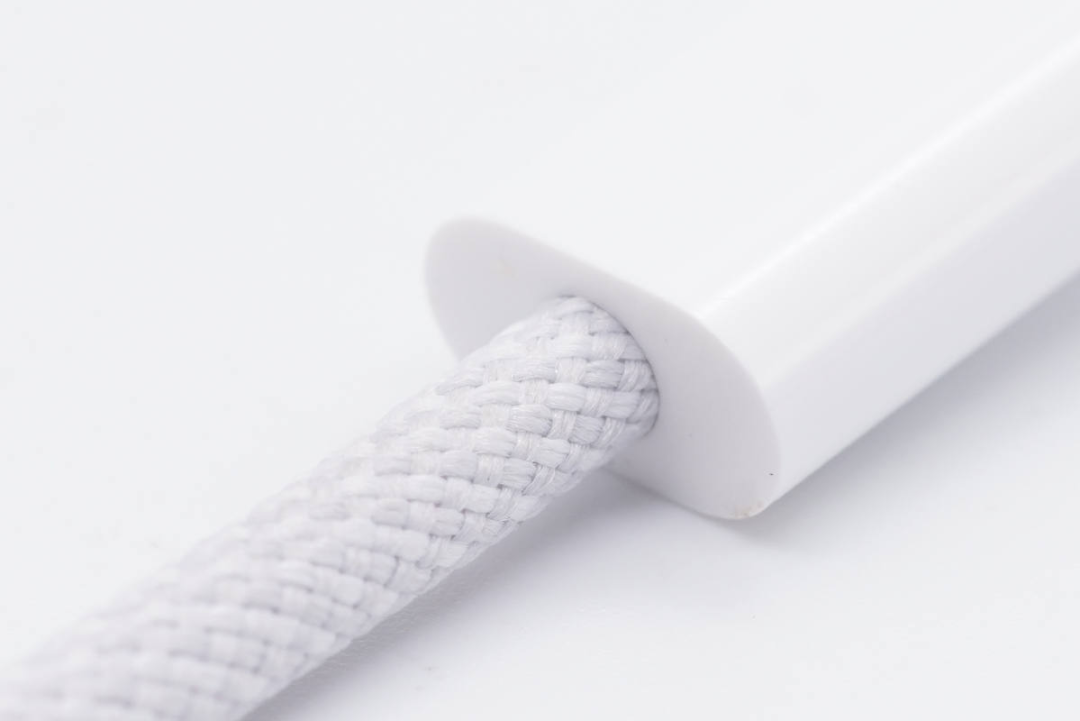

线头塑料壳和线身咬合紧密，编织外衣不会脱落。

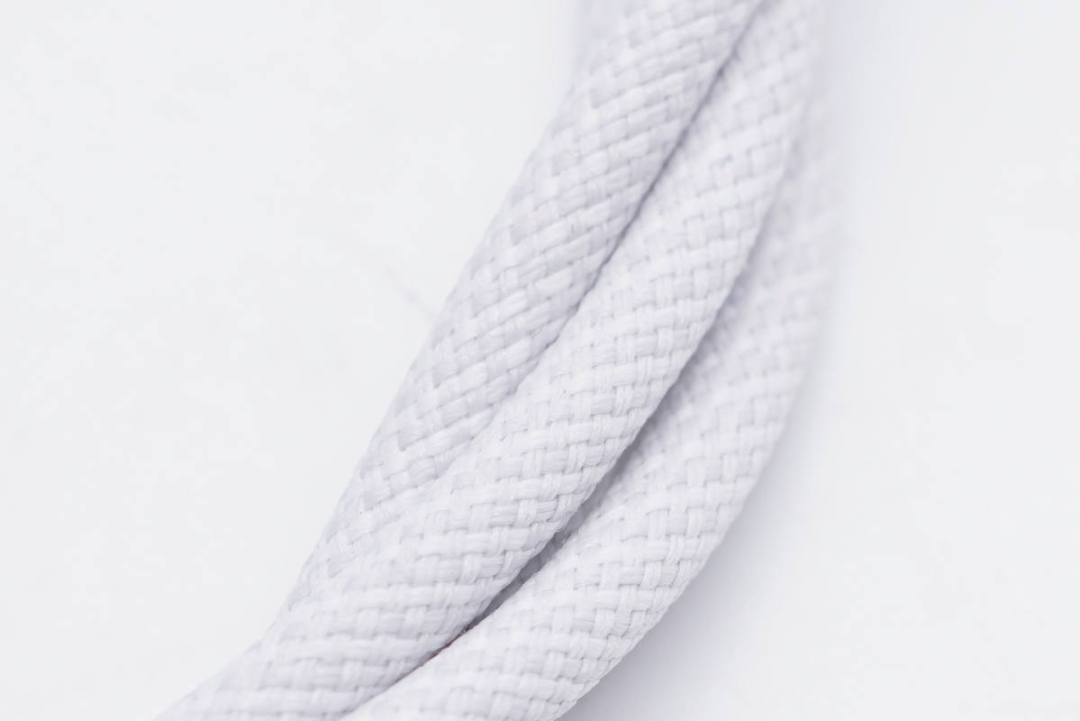

灰白相间的两股细丝通过加捻后以2+2交错的方式进行混编，不易起毛。另外相比起常见的TPE外皮抗磨损能力更加优越。

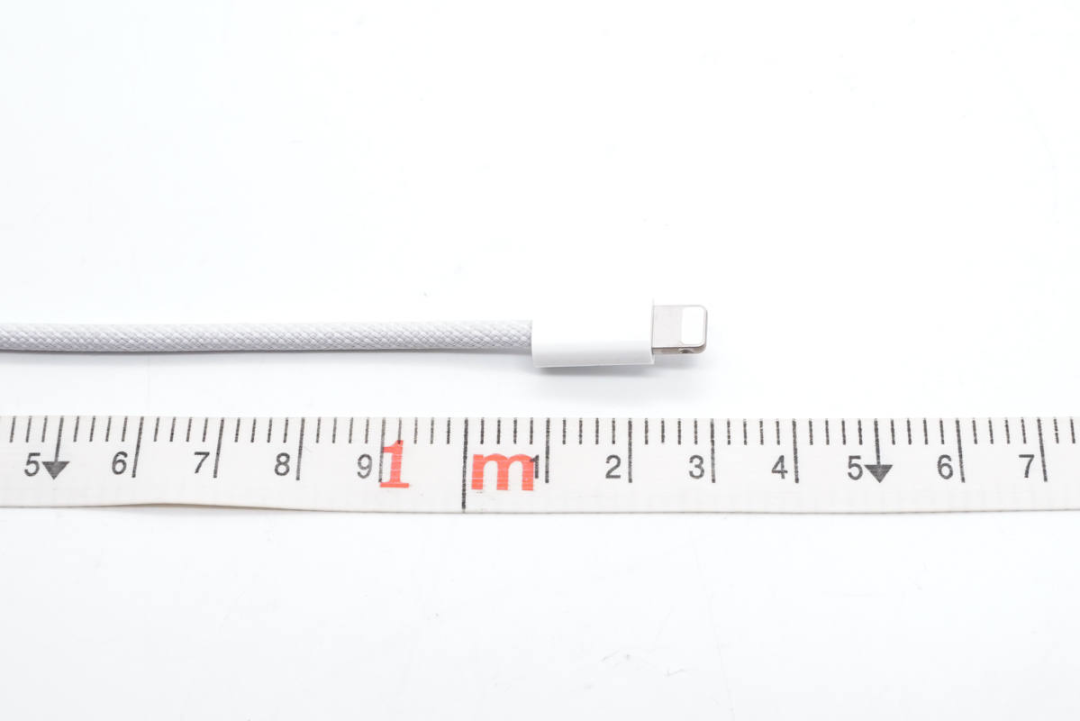

长度约为103cm。
线身直径约为2.78mm，比较纤细。

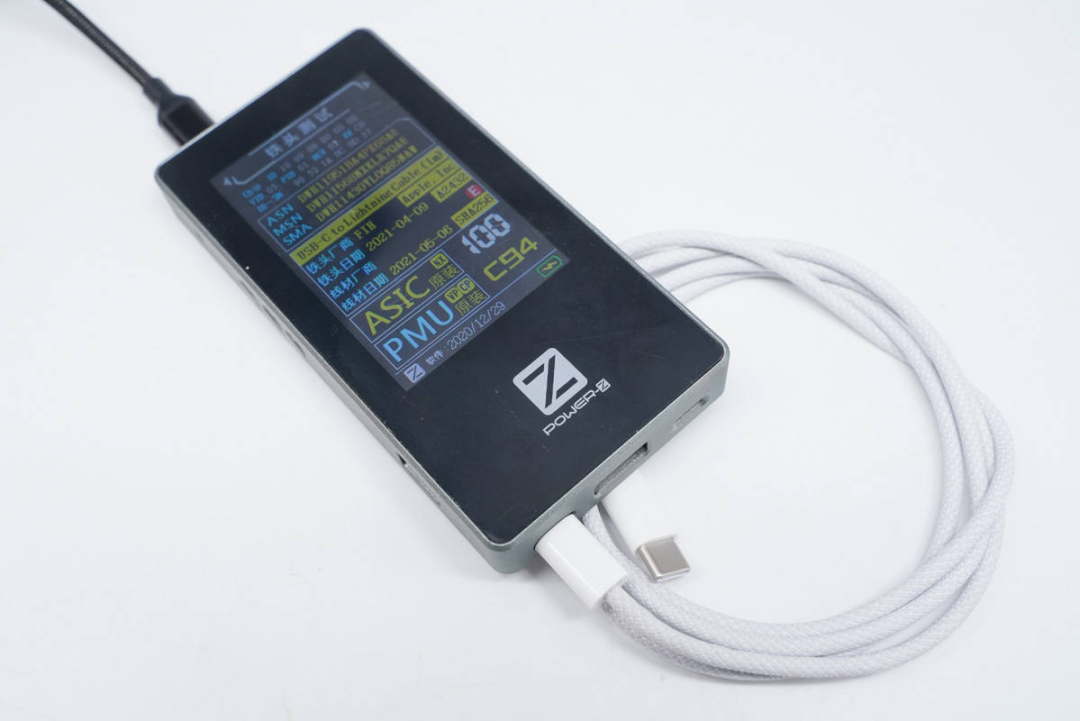

采用POWER-Z MF001测得Lightning端子头内部信息，从屏幕上可以看到该线材ASIC、PMU均为原装，端子型号为C94，分数达到100分满分，是苹果MFi认证原厂端子头，生产日期为2021年5月6日。
二、苹果新款iMac标配Lightning编织线拆解
将Lightning线头塑料壳拆开。

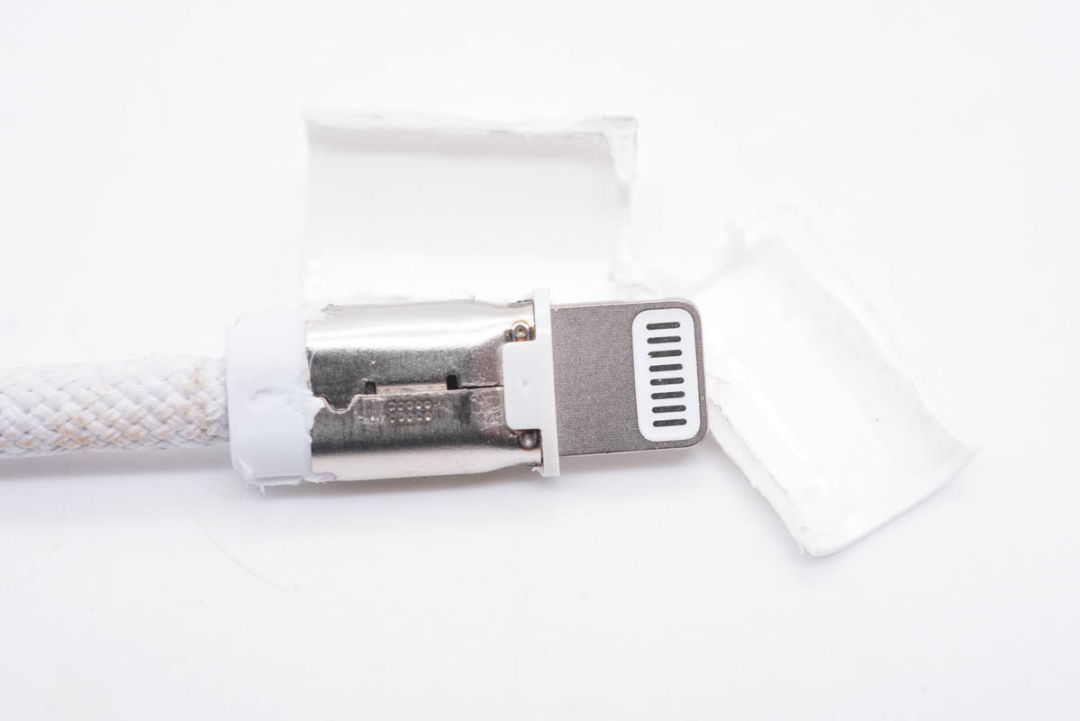

内部采用钢套点焊包裹保护，两端填充硬封胶。

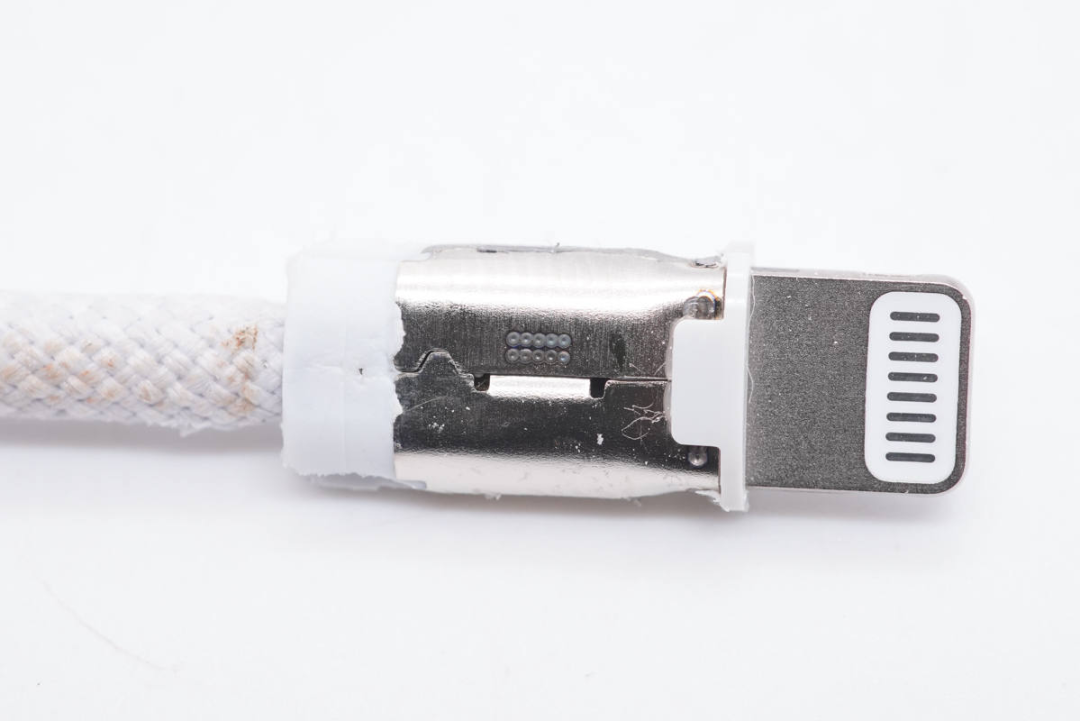

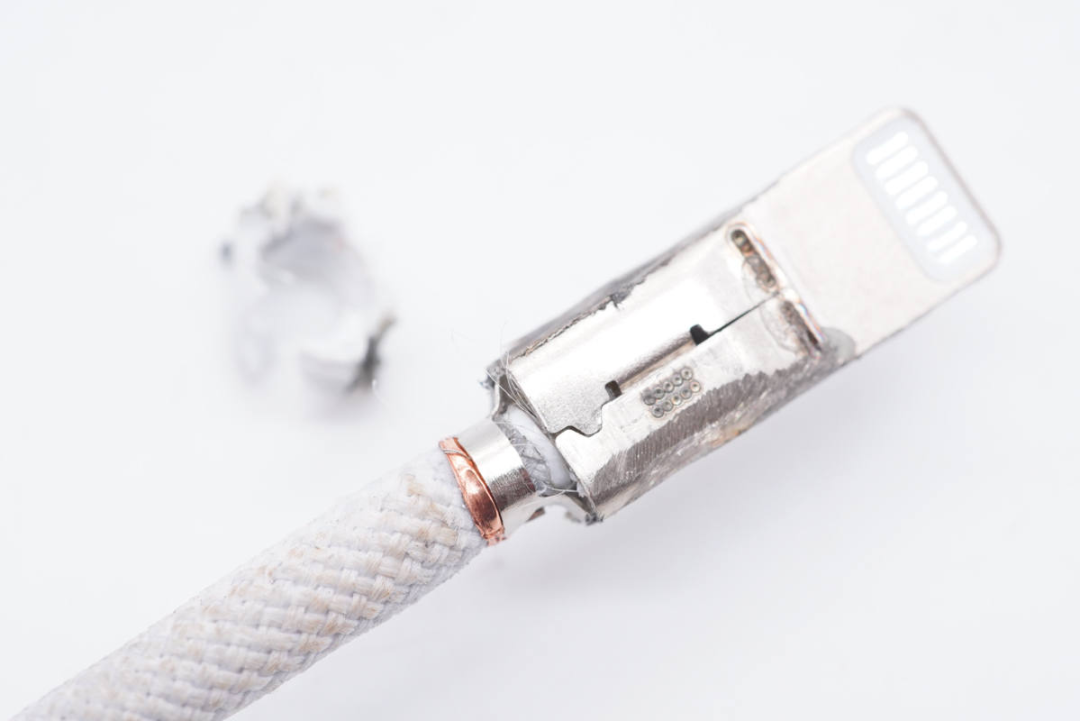

清理掉硬封胶，编织外衣使用金属片轧紧固定，钢套点焊固定在端子头上。

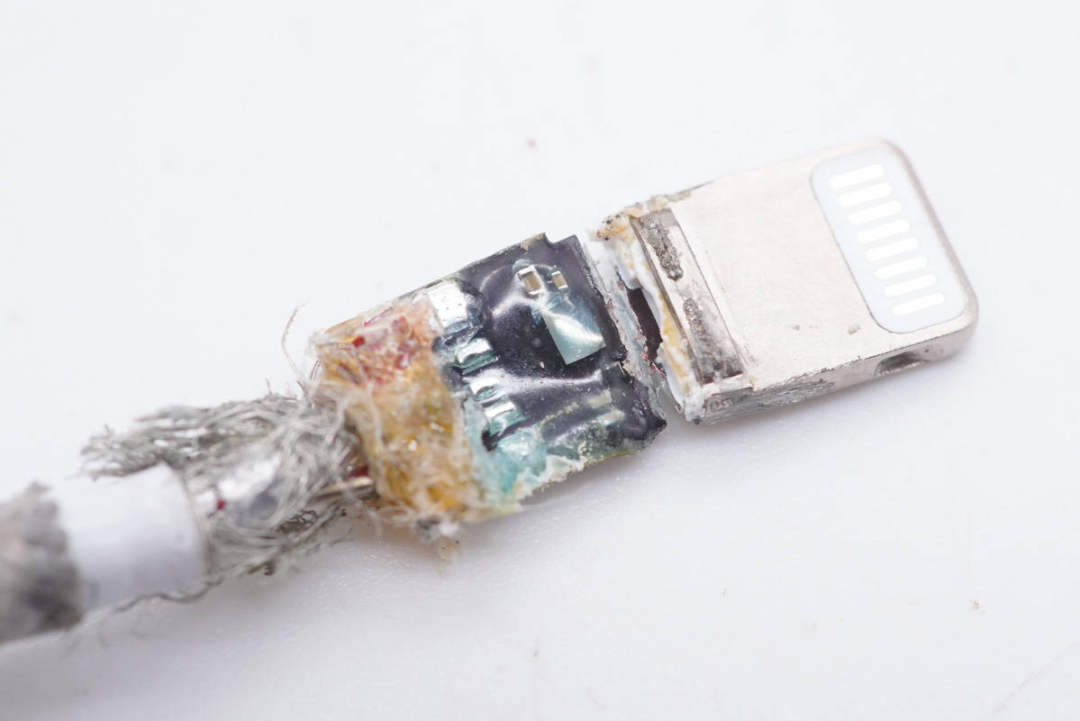

钢套非常牢固，拆掉后可见PCB板和线芯均注塑绝缘和保护，加强抗拉强度。

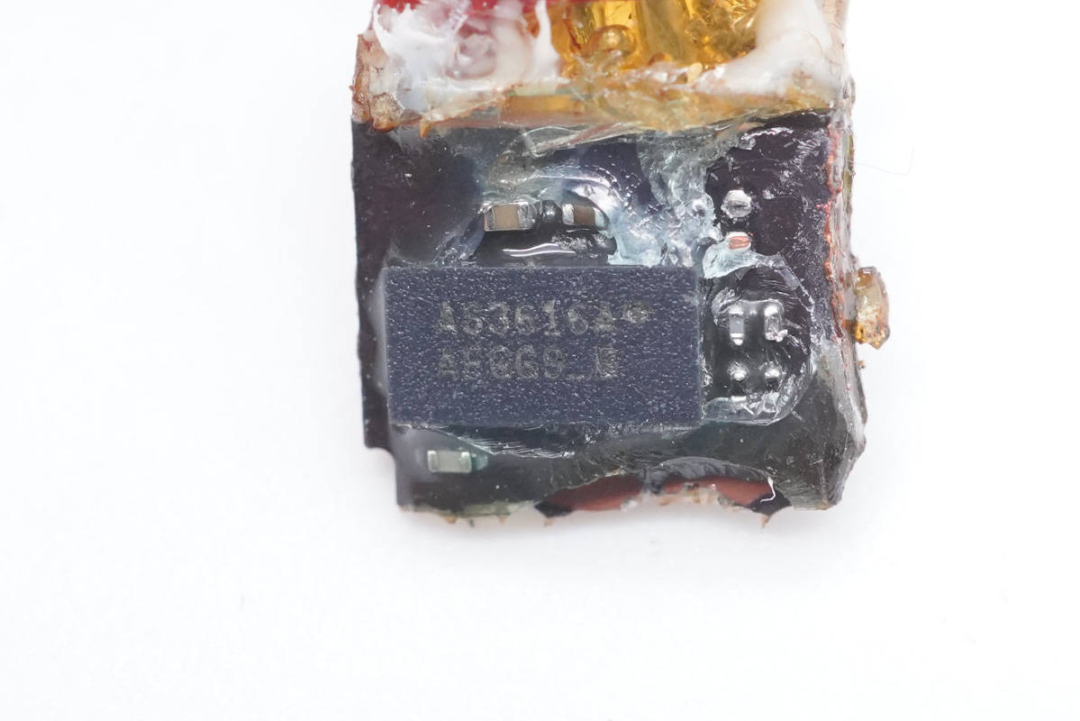

小板一面有一颗大芯片，丝印AS3616A。

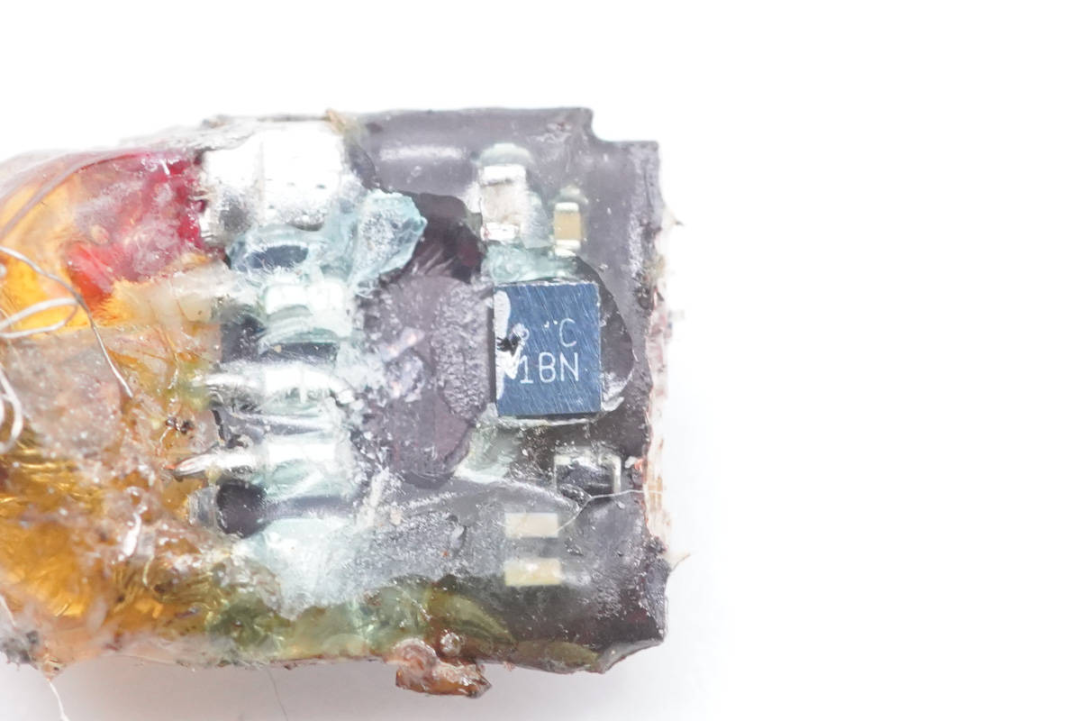

另一面有一颗小芯片，丝印1BN。

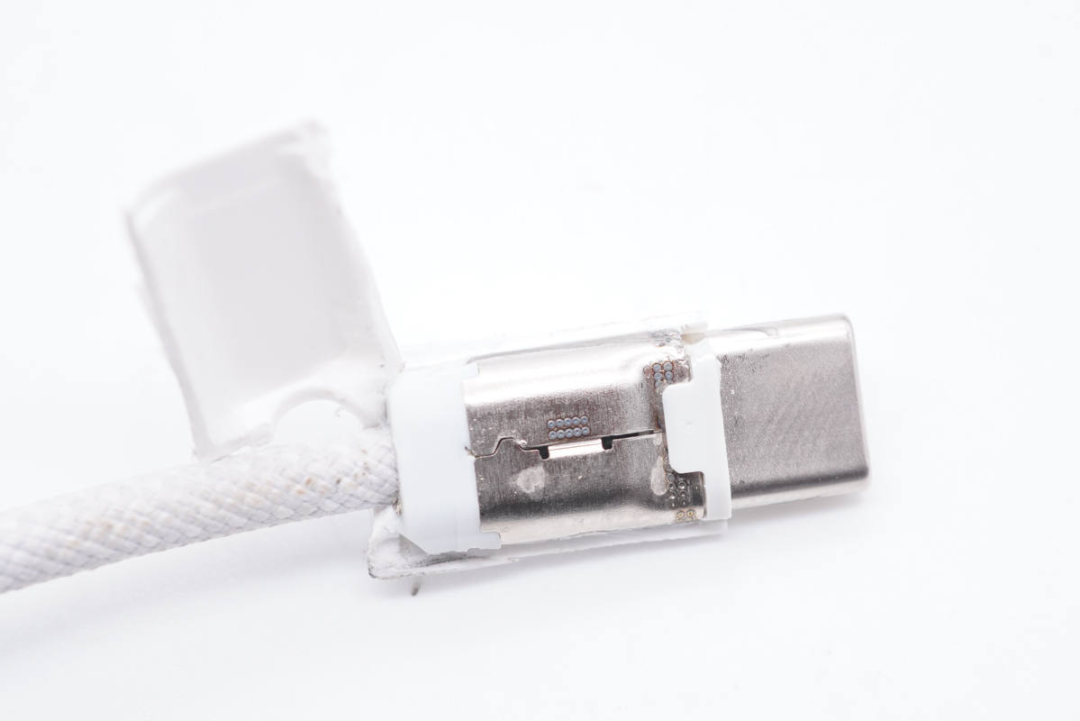

将USB-C线头塑料壳也拆开，内部布局和另一端的一样。

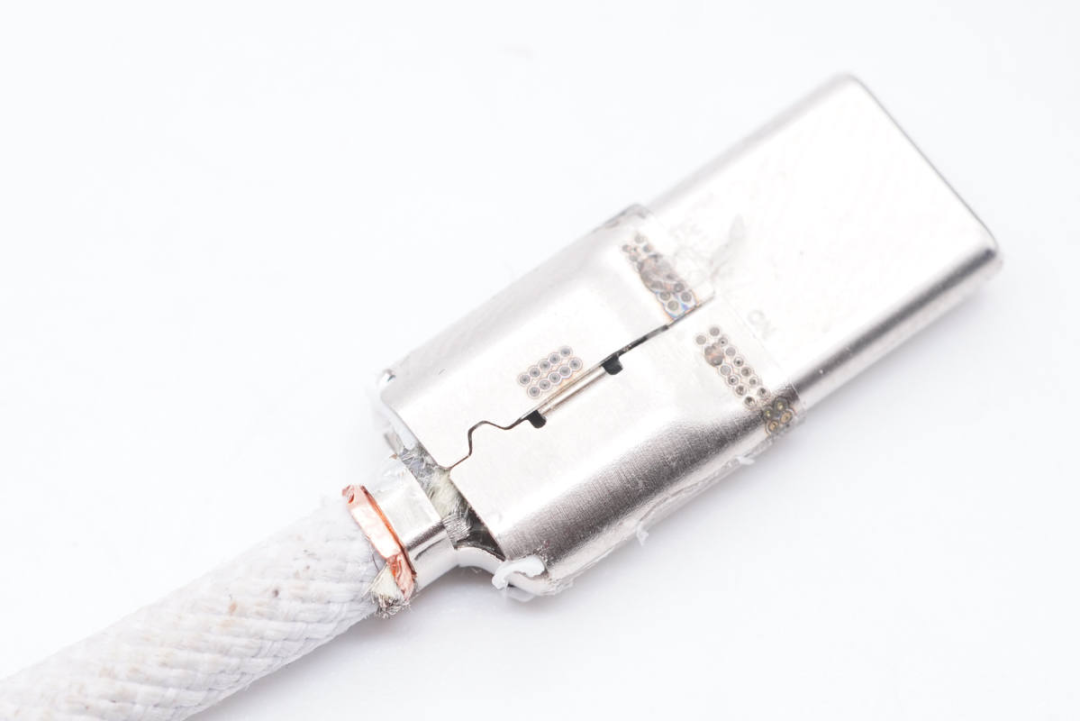

编织外衣也是采用金属片轧紧防绷散，插头内部钢套密集点焊到端子金属外壳上。

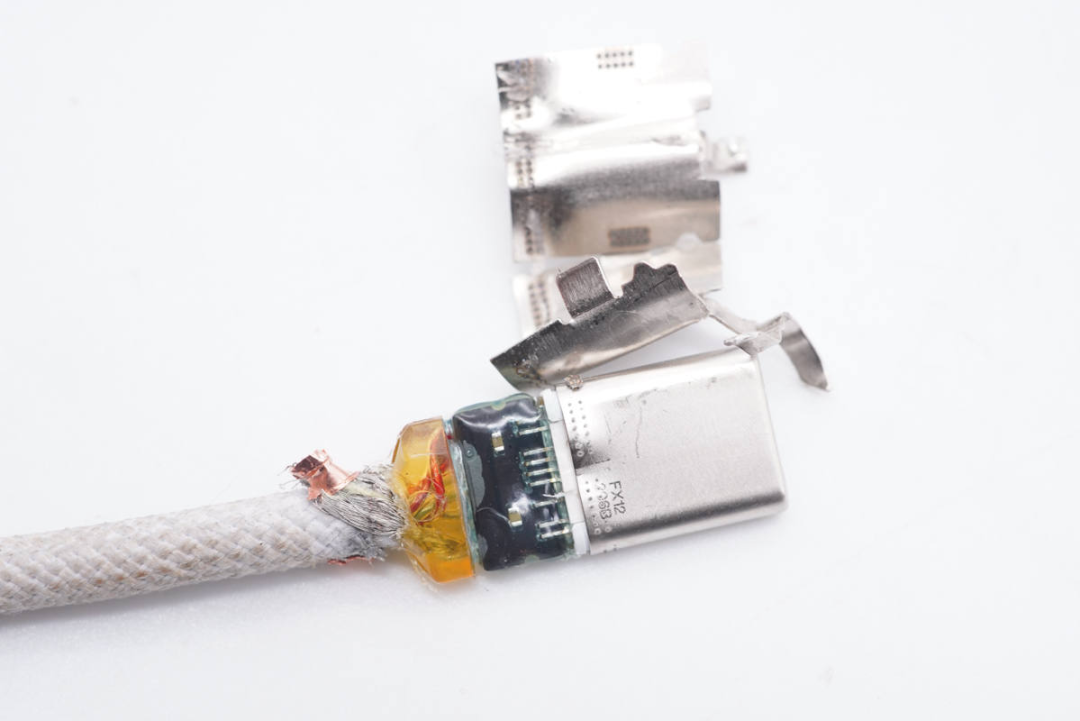

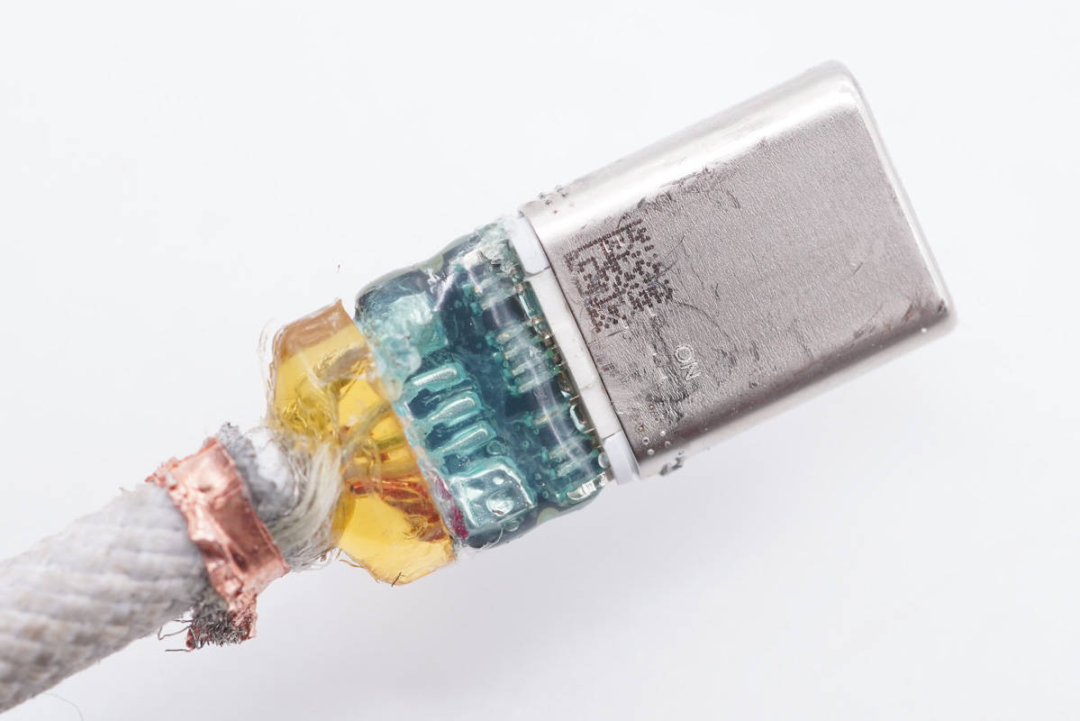

将钢套拆掉，内部也是注塑固定保护以增加抗拉强度。

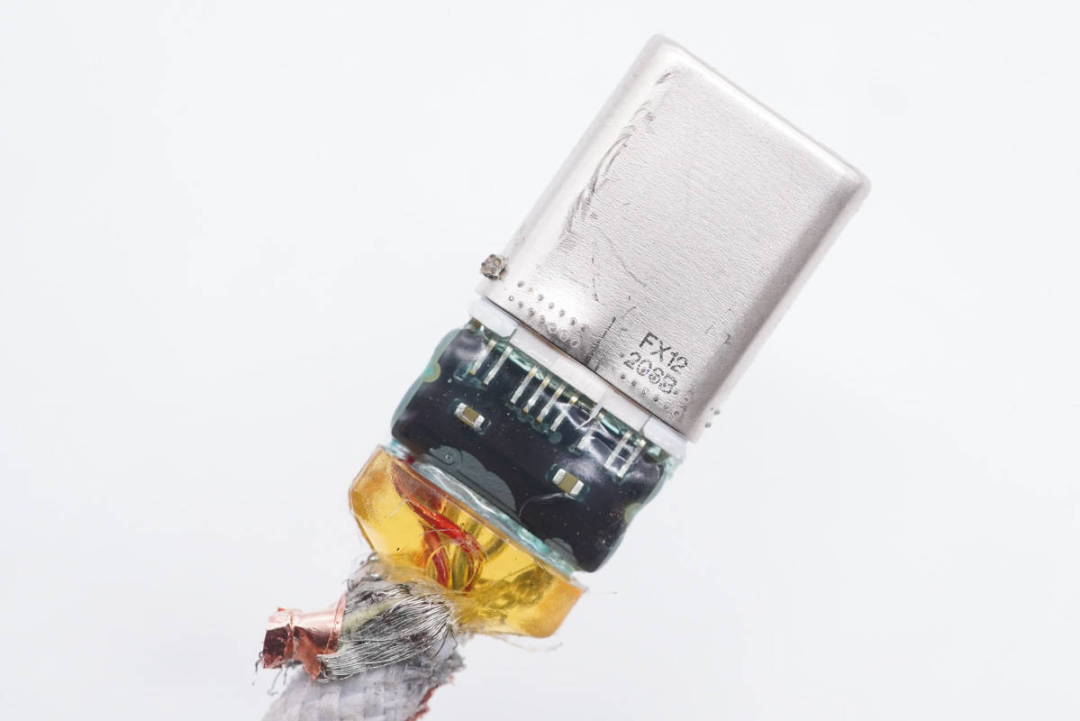

板子上有两颗小电容，公头金属壳上有FX12字样。
板子另一面是导线焊点，注塑加强保护。

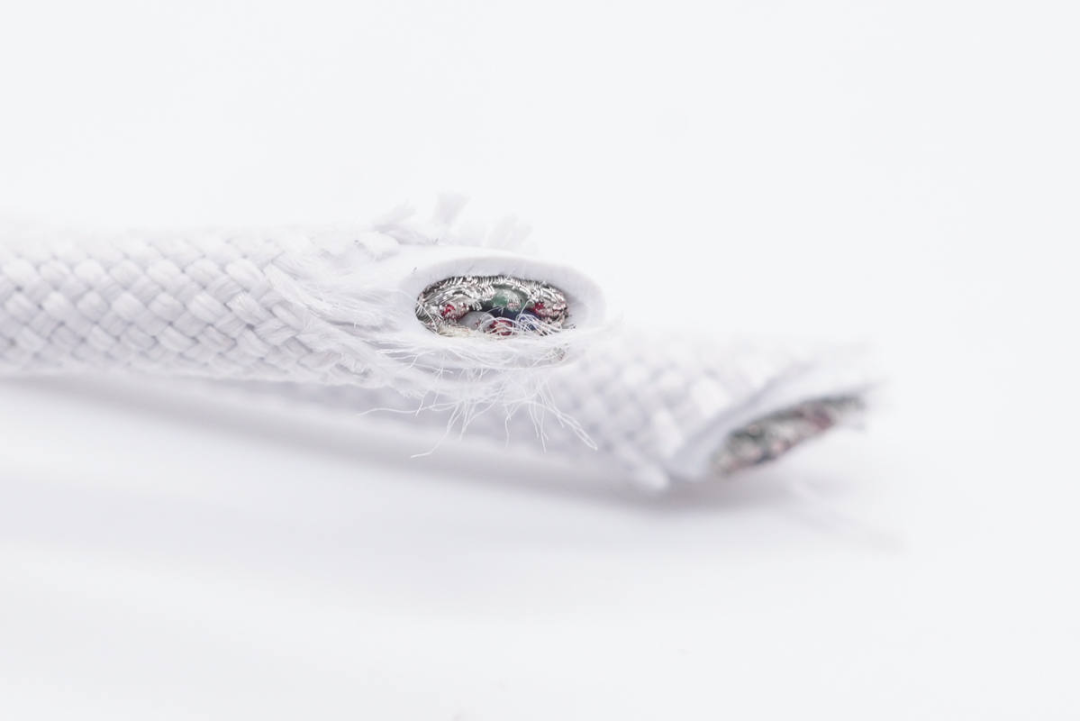

编织线加捻处理，因此将线身剪断也不会绷散。

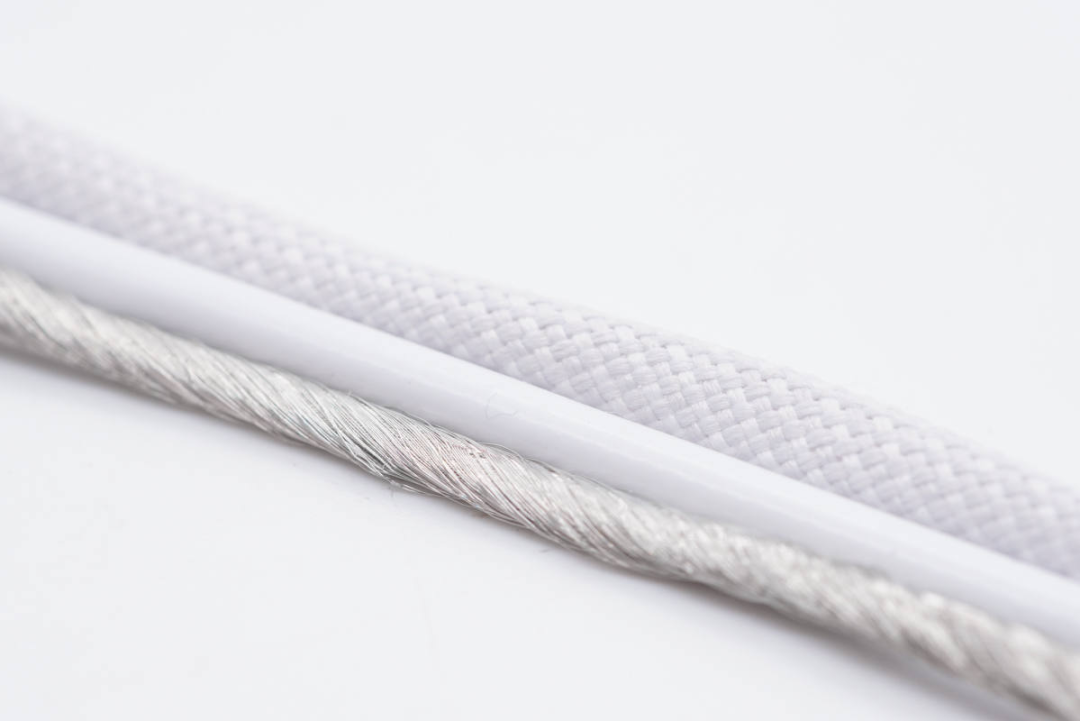

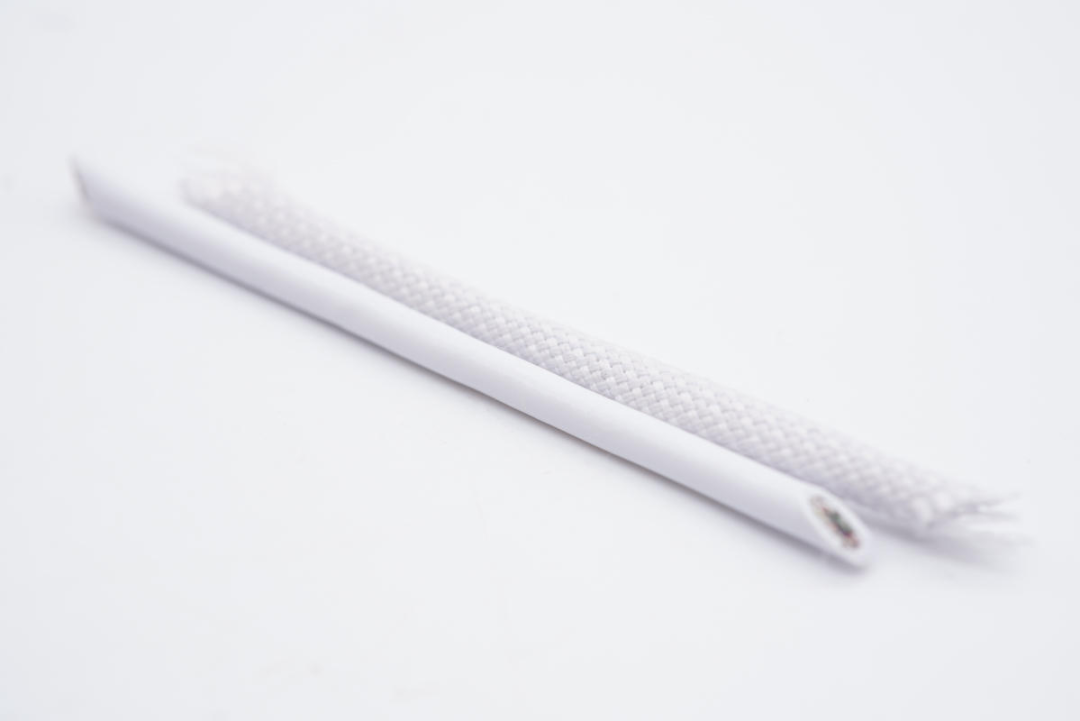

抽掉外衣，线身外皮亮面设计且很有弹性。
割开外皮，里层是金属屏蔽网。
屏蔽网下有四根凯夫拉线，均有分布极大提升线缆抗拉性能。

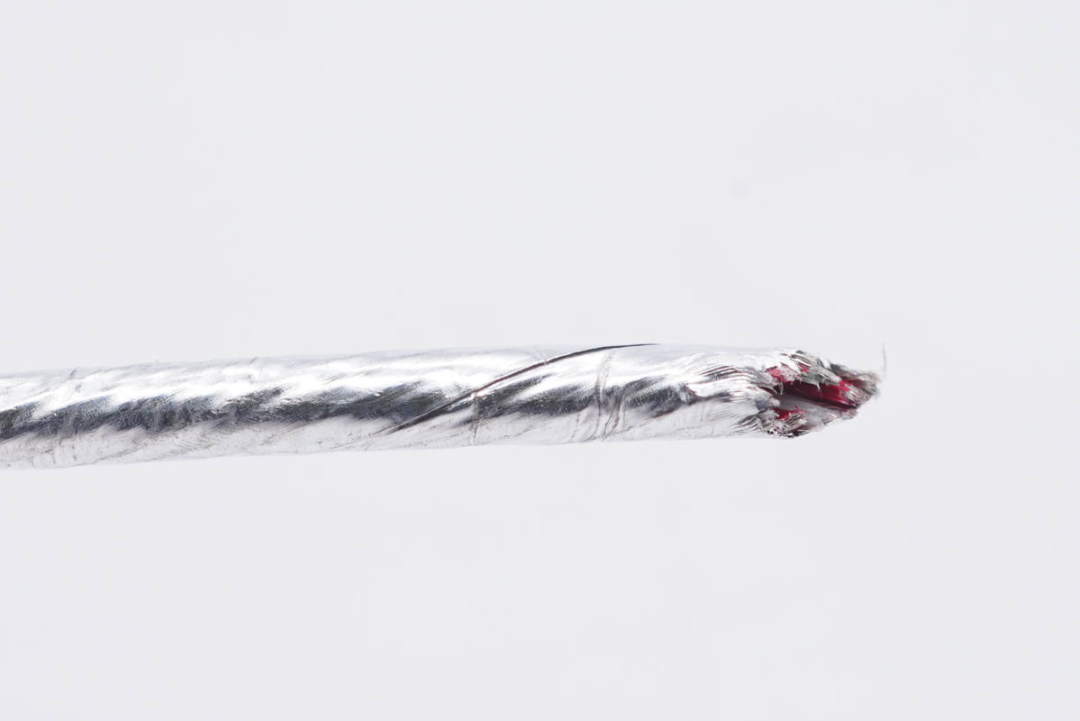

线芯包裹屏蔽铝箔。

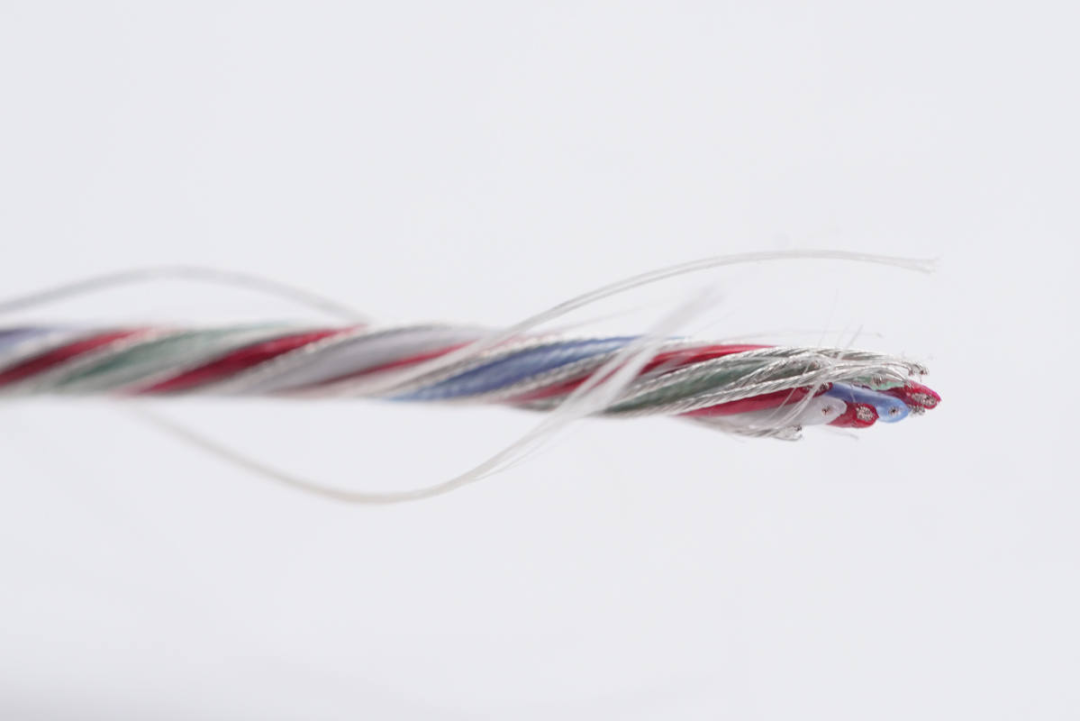

线芯螺旋缠绕在一起，还配备棉线填充，提升线缆整体柔韧度。

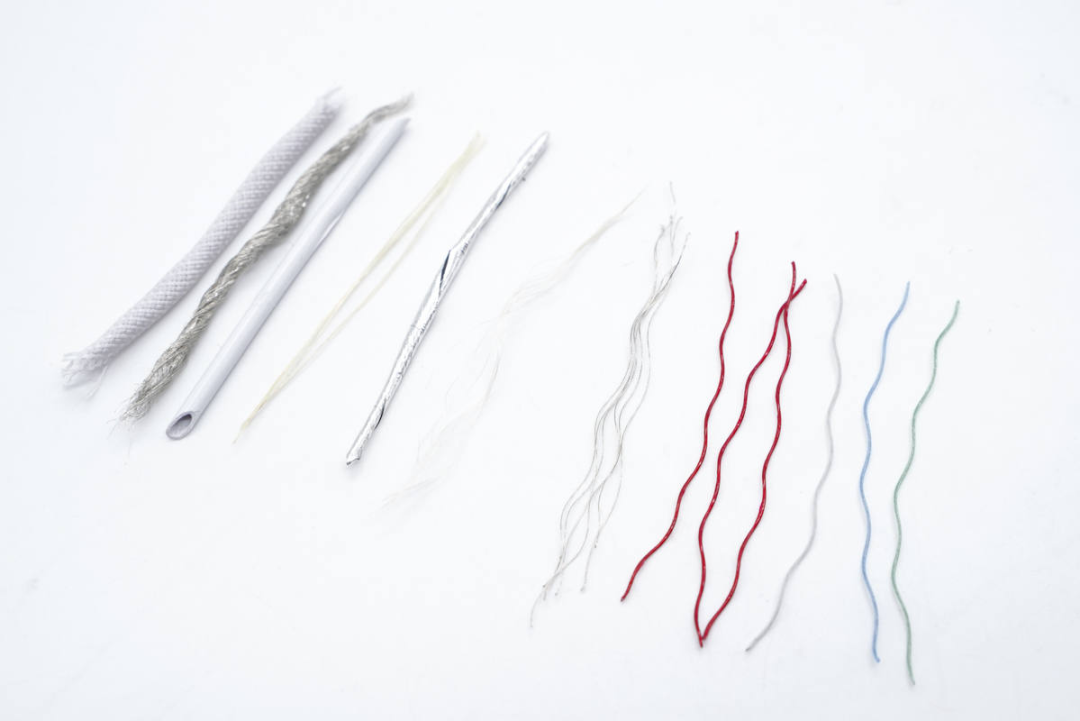

线缆全部拆开一览，从左到右依次是编织外衣、金属屏蔽网、塑料外皮、凯夫拉线、屏蔽锡纸、棉线、裸露的电力线芯和数据线芯。
屏蔽网特写。

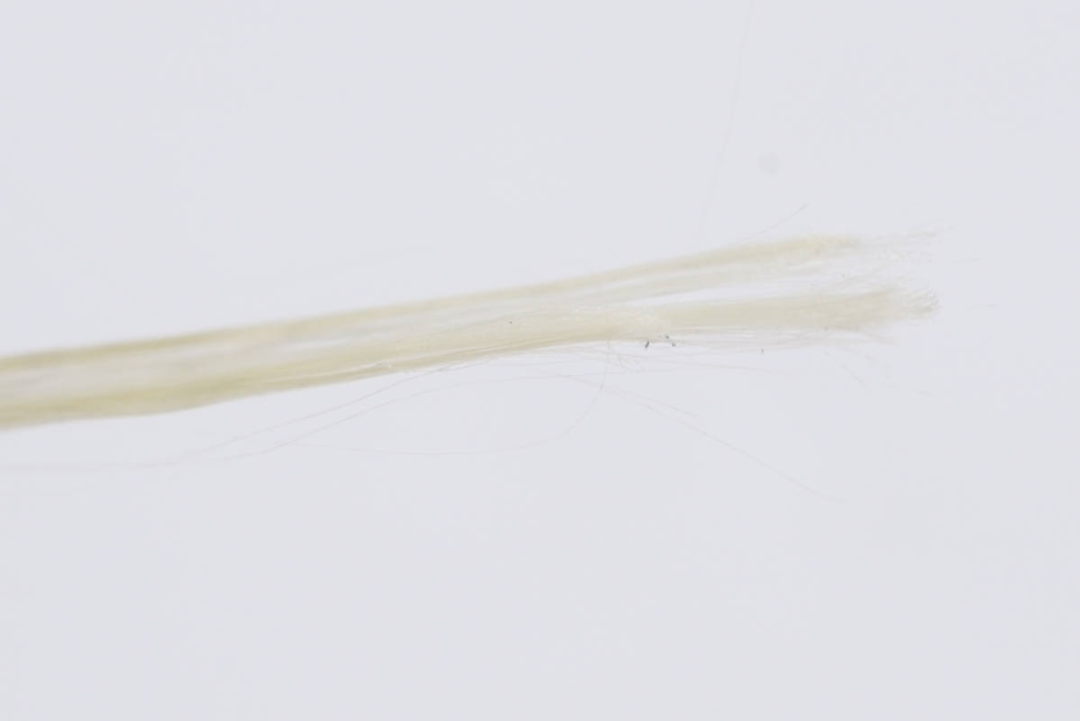

凯夫拉线特写。

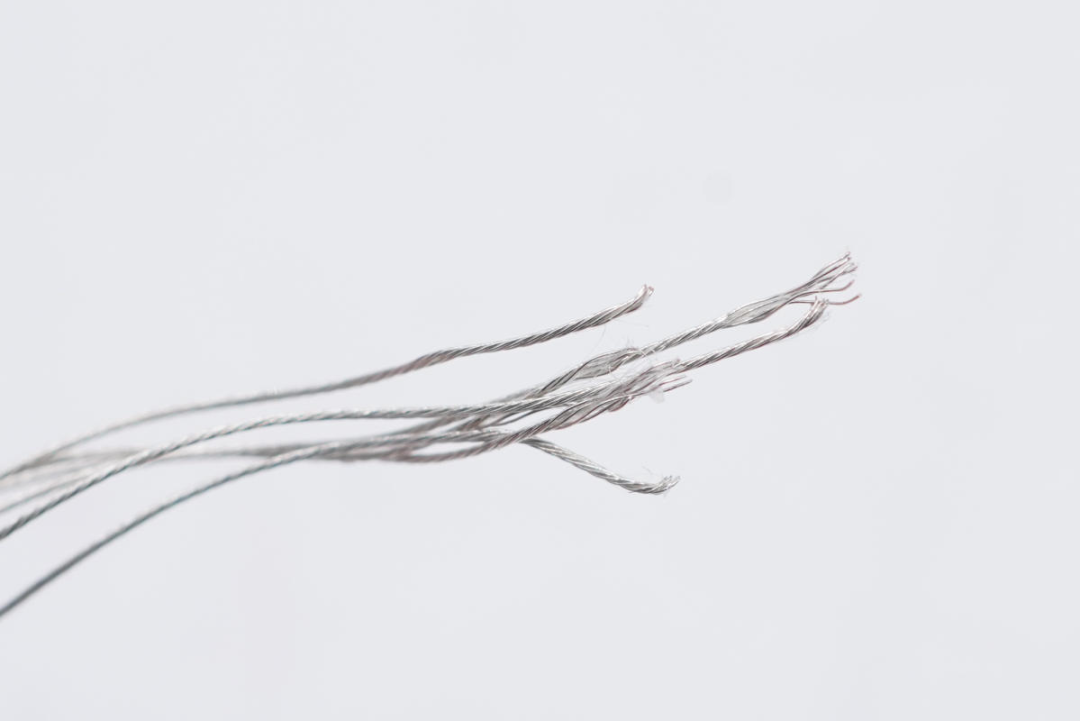

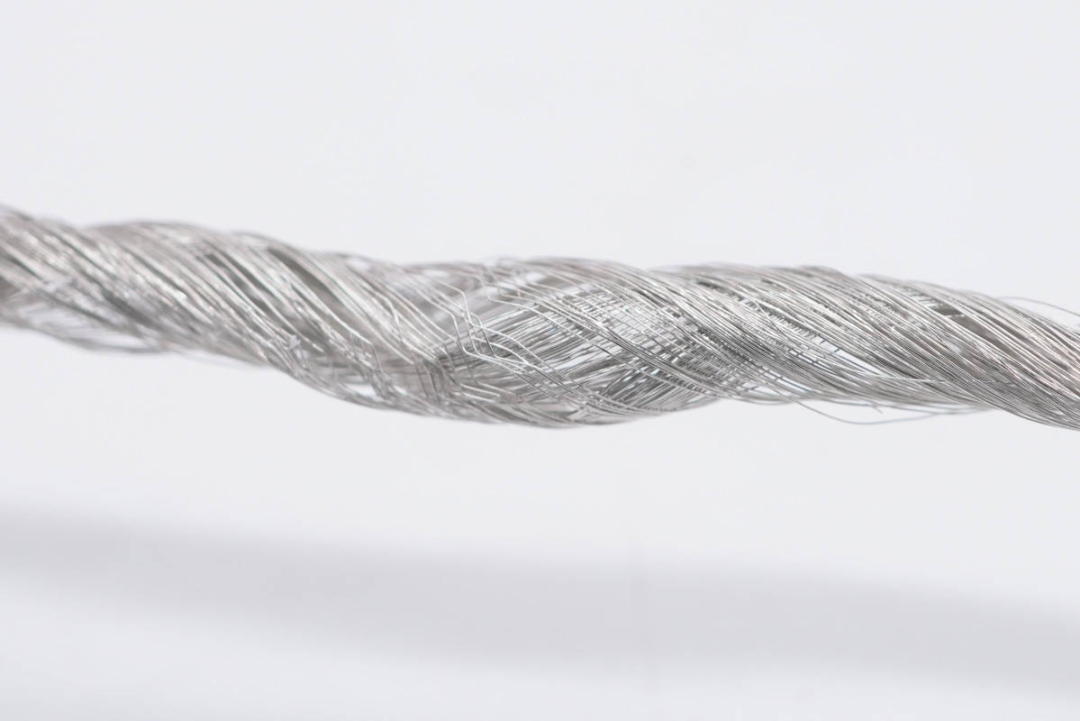

负极电力线芯特写，镀锡铜线组成。

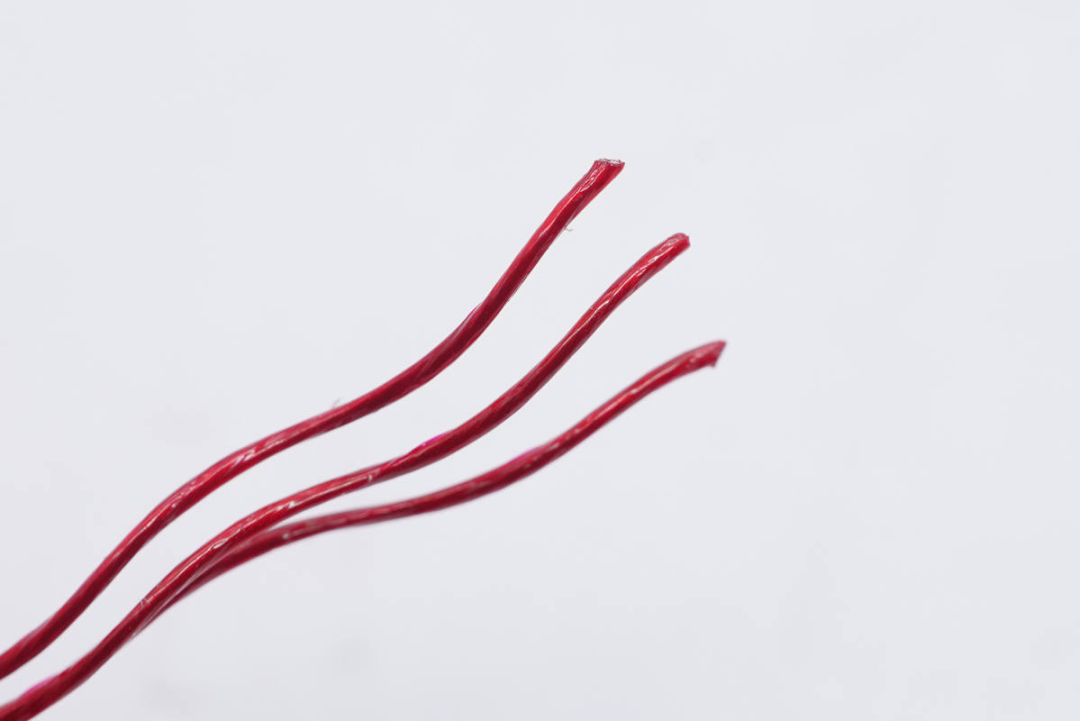

正极红色线芯特写，三根并联。
每根线芯内都掺有抗拉线，另外三根负责数据通讯的细线也是相同的设计。

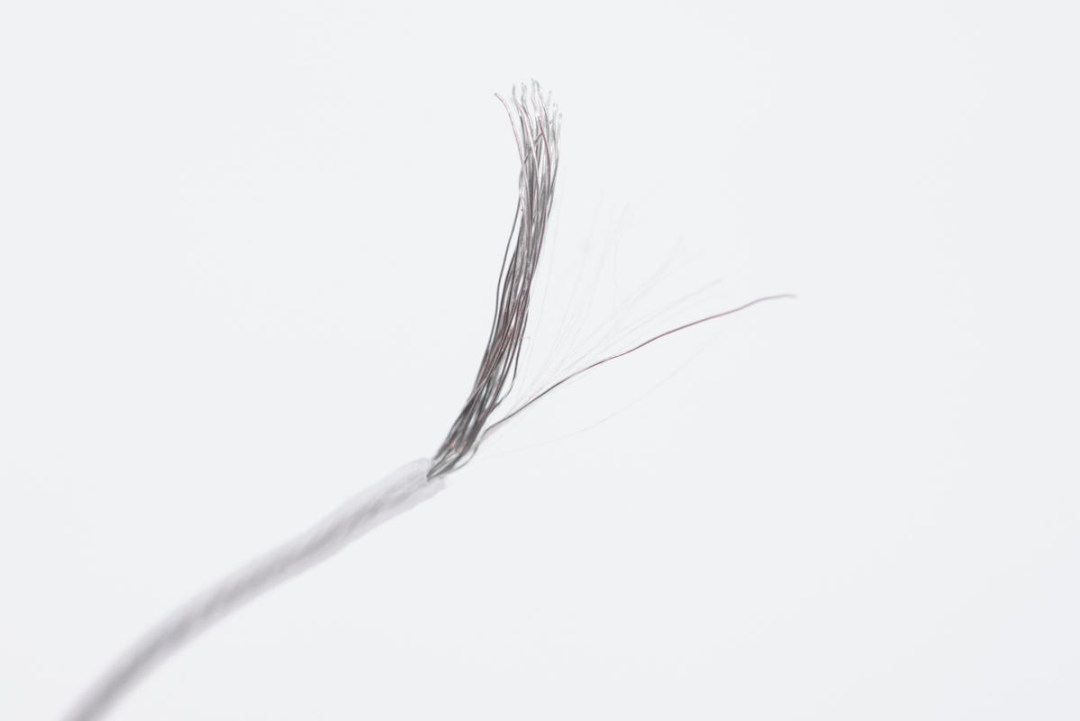

白色线芯特写。

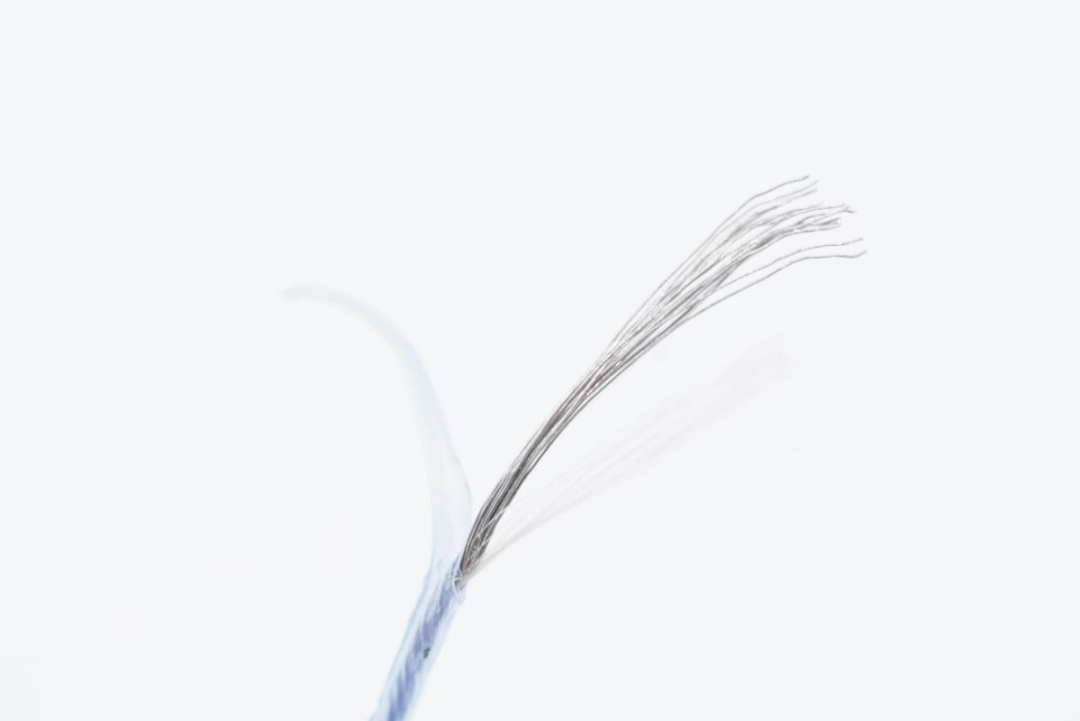

蓝色线芯特写。

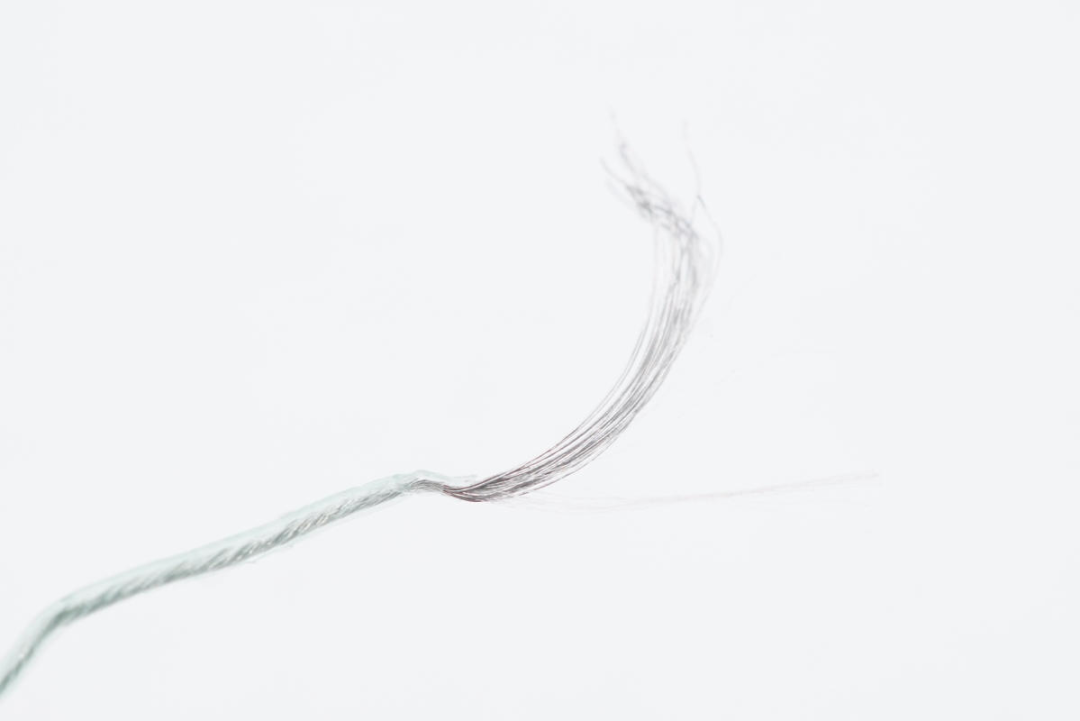

绿色线芯特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
充电头网通过拆解了解到，这根苹果数据线的线头PCB板和线芯均注塑处理，提供加强的绝缘保护，同时外套钢套点焊包裹，保护性非常的好。线身内置屏蔽网、铝箔抗干扰，不仅线芯内掺有抗拉线，还有四根凯夫拉线，整体抗拉性能强。
此外这还是一根编织线，和苹果一般的Lightning线相比，也会更加耐用，上手体验更好。只可惜这是作为iMac标配线缆，为线买电脑这种事对于很多人来说也不现实，只能寄希望于苹果能量产这类编织线并零售了，若真如此你会入手吗？觉得价格多少合适？
