拆解报告：努比亚红魔手游扩展坞
----- 充电头网拆解报告 第1701篇 -----
早在3月4日，nubia努比亚推出了红魔6系列游戏手机，除了搭配全球首款120W氮化镓快充充电器外，还顺势推出红魔手游扩展坞、双核散热背夹等配件。其中红魔手游拓展坞自带USB-C线缆，可扩展一个全功能USB-C插口，支持2K@165Hz投屏，一个3.5mm双向音频插孔，一个PD快充USB-C接口，为用户提供多种功能适应不同场景使用，售价为179元。下面充电头网就对这款扩展坞进行详细拆解，看看做得如何。
一、红魔手游扩展坞外观
包装盒正面印有产品简图和名称，设计简洁。
背面印有努比亚技术有限公司信息，产品型号为PA3104，通过了CE、RoHS、FCC认证。

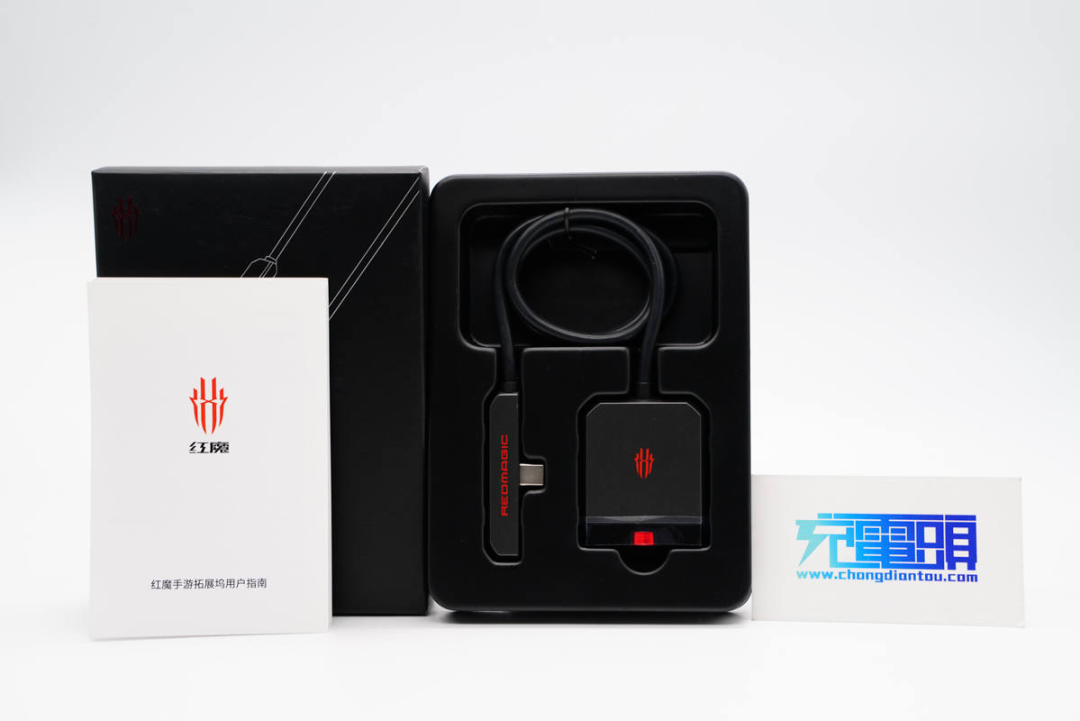

扩展坞机身和线头分别固定在塑料托盘凹槽内，另外附带一份使用说明书。

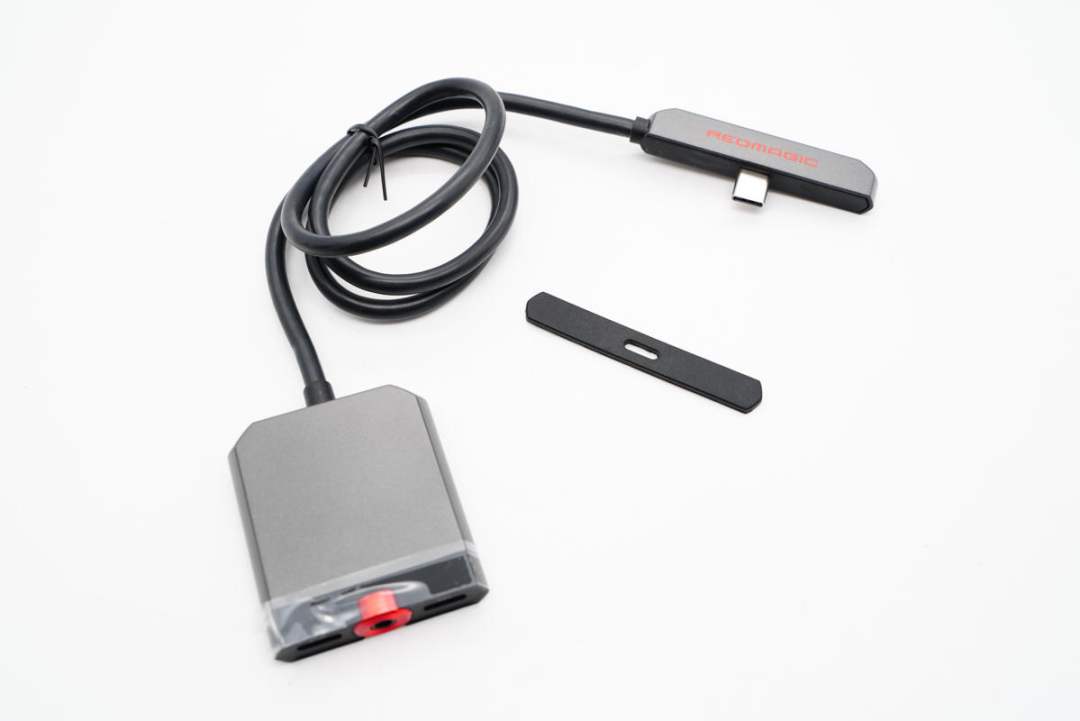

扩展坞线缆捆扎，机身接口端包裹塑料保护膜，此外附带一个保护垫。

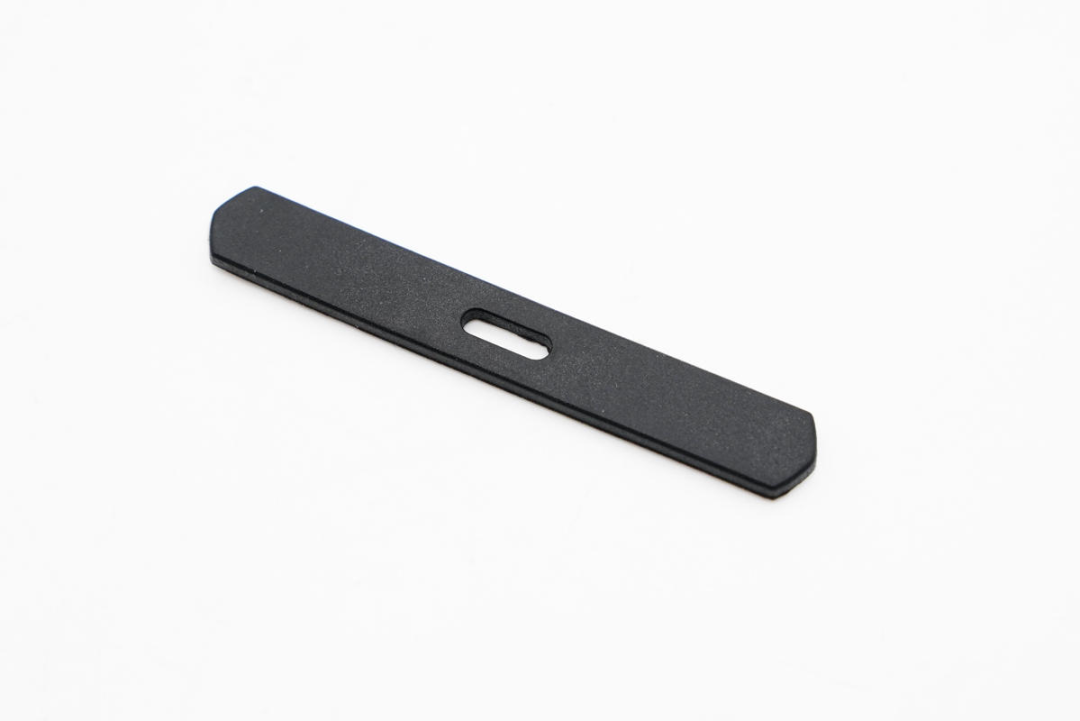

保护垫中心镂空有USB-C公头对应大小的孔。

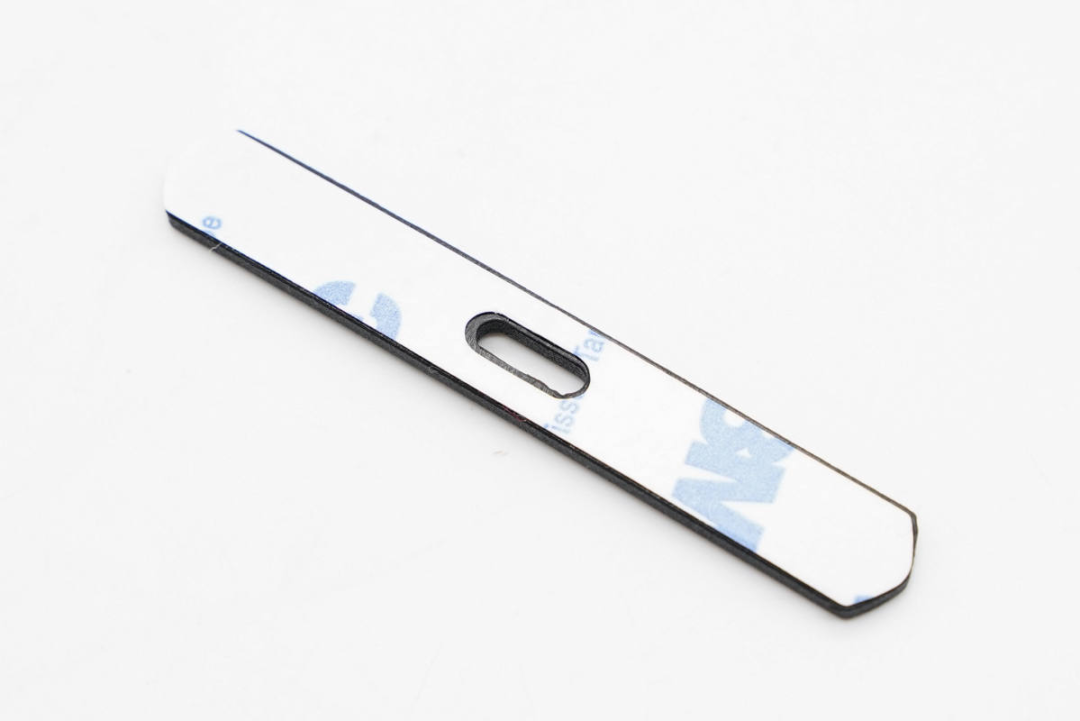

保护垫另一面是粘贴面，撕掉贴纸即可粘贴在线头侧面上。

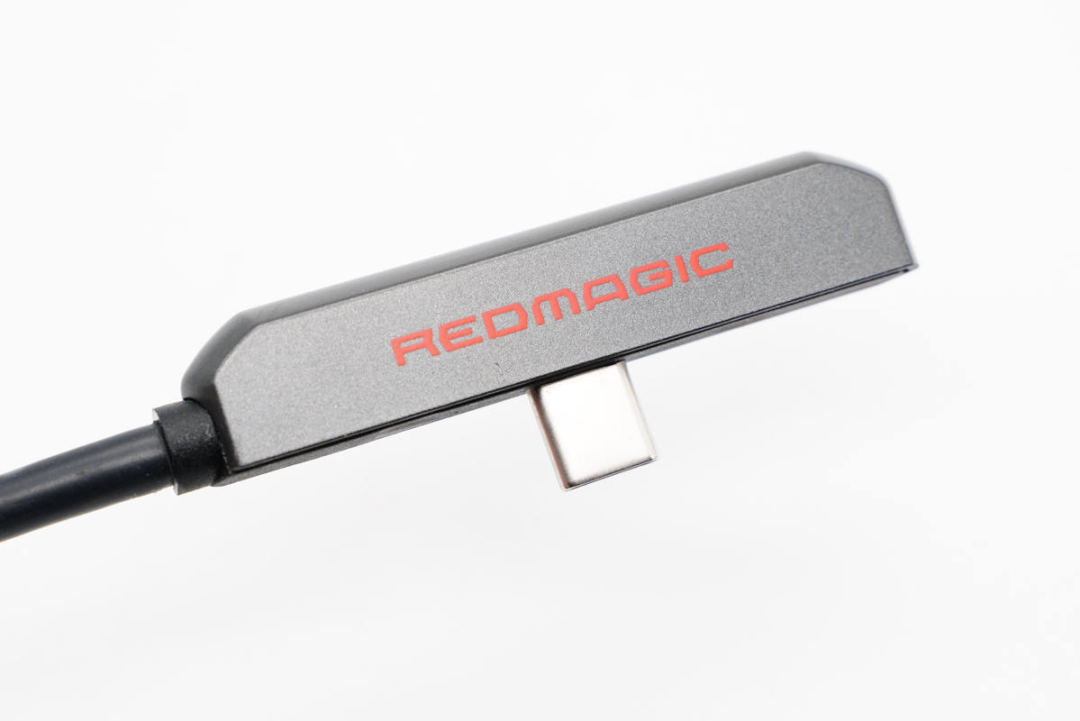

线头塑料壳喷刷银灰色涂料，并印有红色字体的REMAGIC品牌。

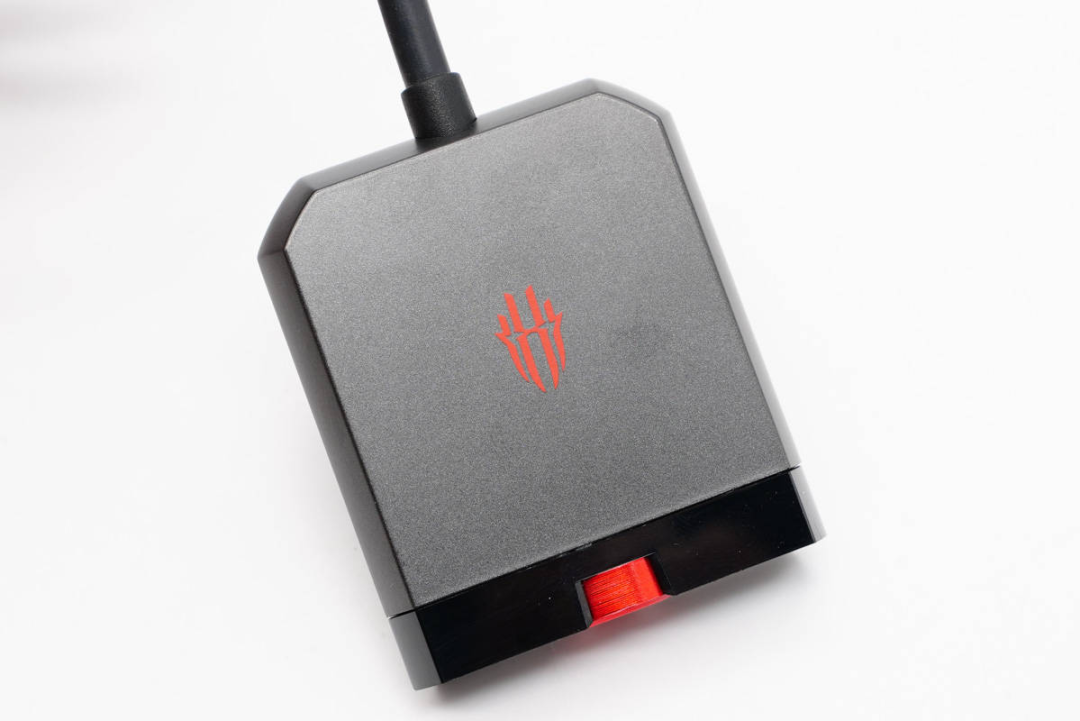

扩展坞主体机身壳也是喷刷银灰色涂料，中心印有红色的红魔logo，接口端黑色塑料壳亮面处理。无论是线头还是扩展坞机身，边缘都采用棱角风格设计，很契合游戏扩展坞的定位。

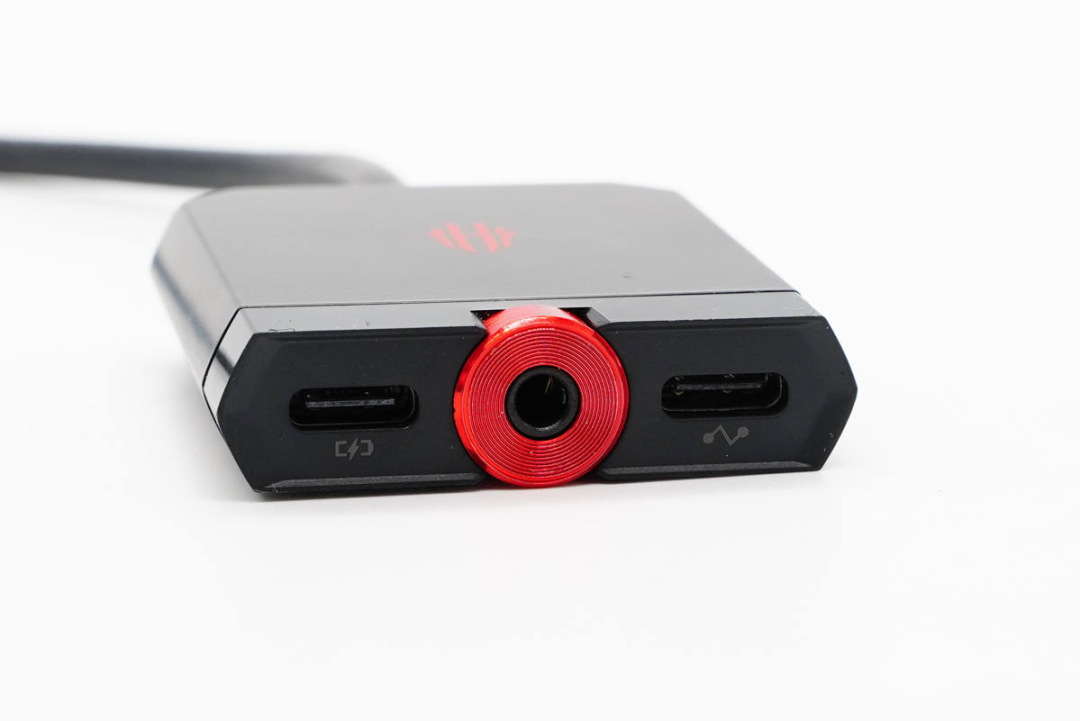

接口端左侧是PD快充接口，右侧是全功能USB-C插口，两个接口旁印有区别标识。中间是3.5mm双向音频插孔，外套红色塑料壳，契合红魔品牌中的“红”元素。

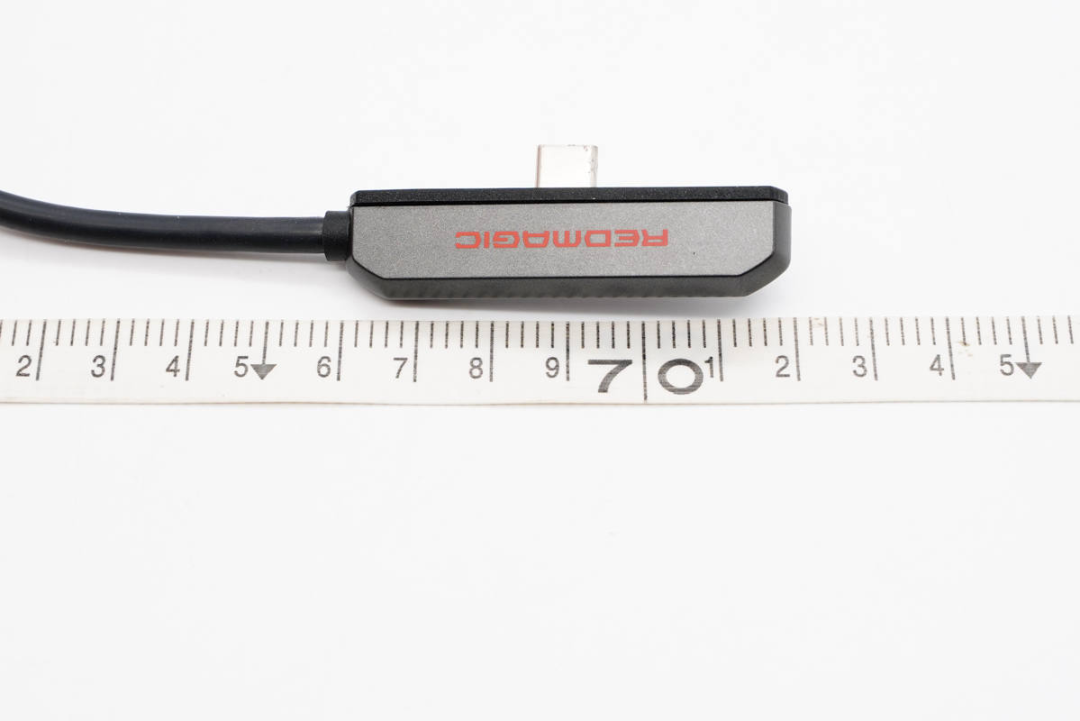

使用卷尺测得线缆（包含线头）总长度约72cm。

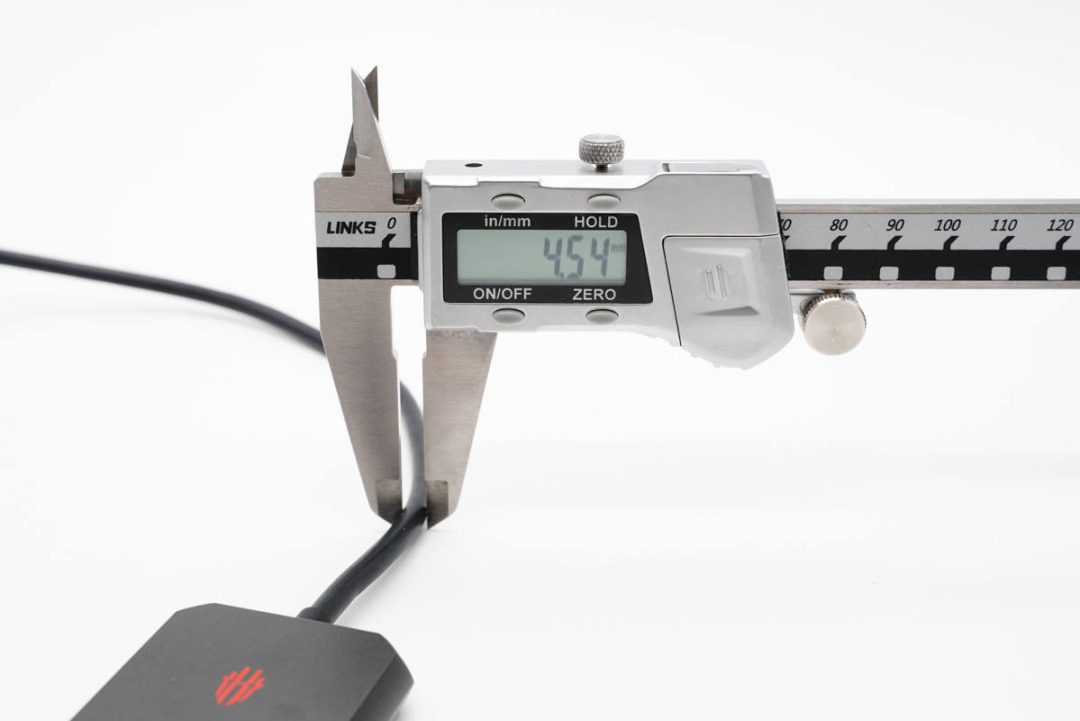

线身直径4.54mm。
机身拿在手上的直观感受。

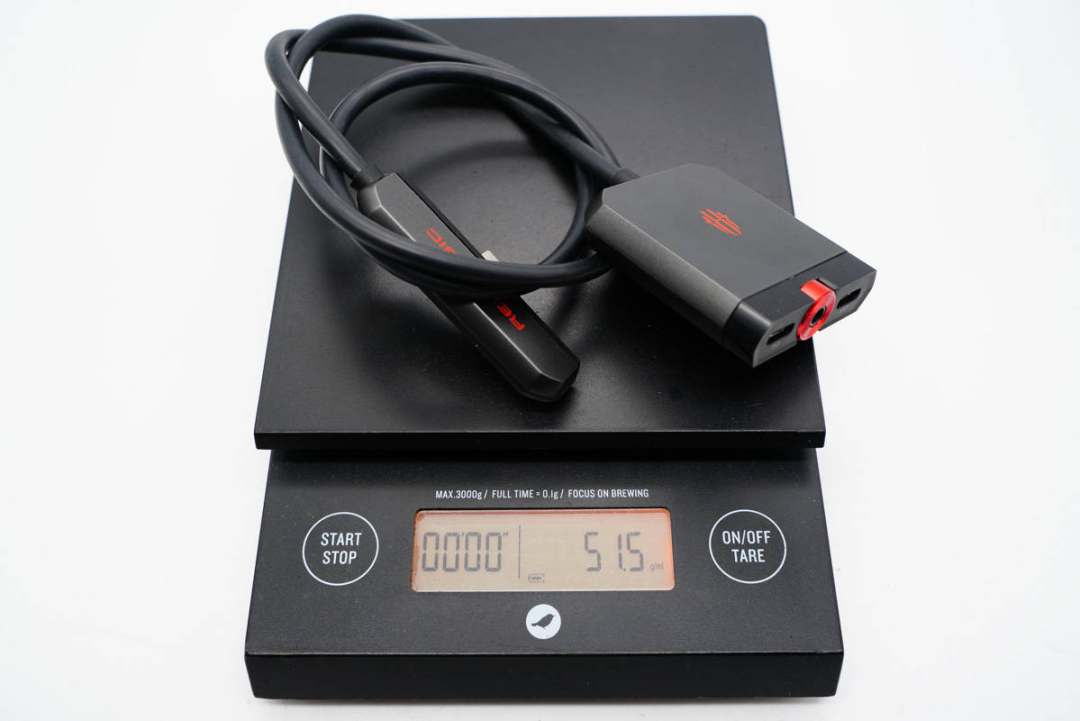

这款扩展坞总重量约为52g。

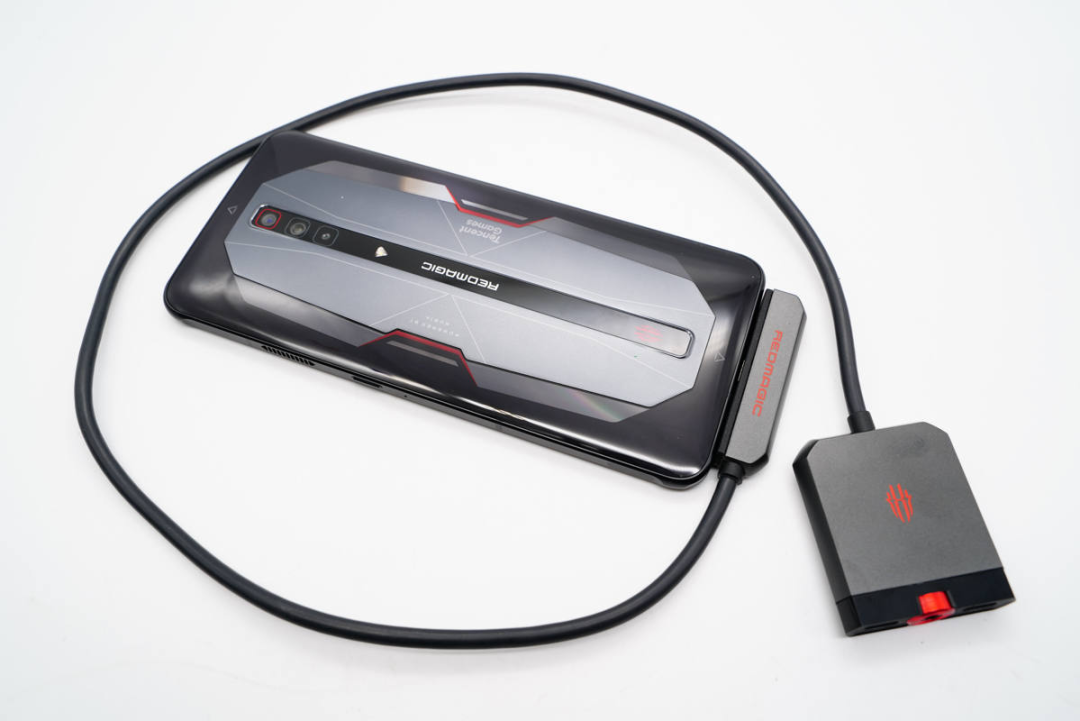

扩展坞使用场景一览，插头连接红魔6 Pro手机。
另一端可连接CC快充线、C to HTMI投屏线以及3.5mm音频线，充电娱乐两不误。

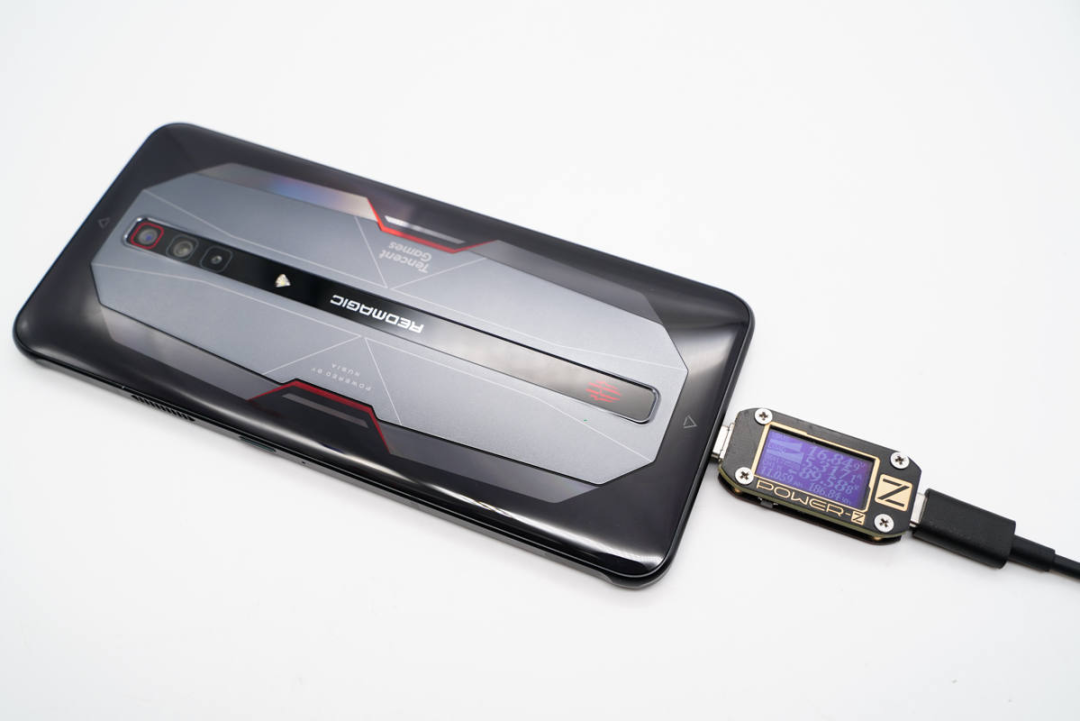

使用麦多多100W氮化镓快充给红魔6 Pro手机进行直充，使用ChargerLAB POWER-Z KM001C测得直充功率为16.84V 5.32A 89.58W。

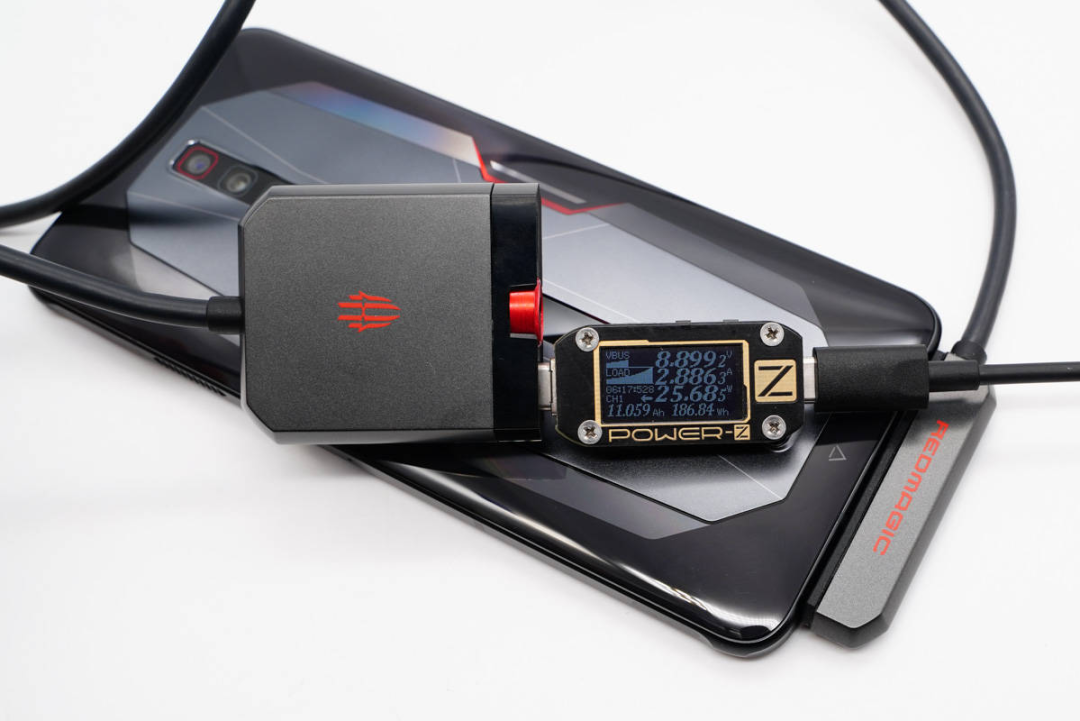

而连接扩展坞后，使用扩展坞的充电接口为手机充电，测得此时充电功率为8.9V 2.89A 25.68W。
二、红魔手游扩展坞拆解

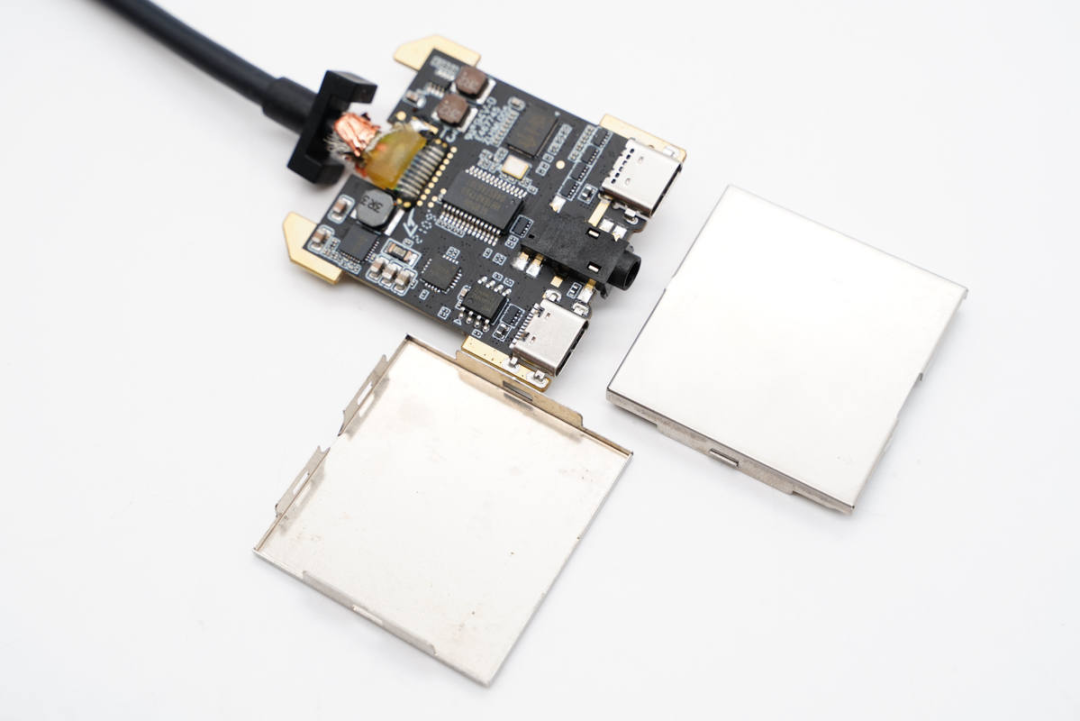

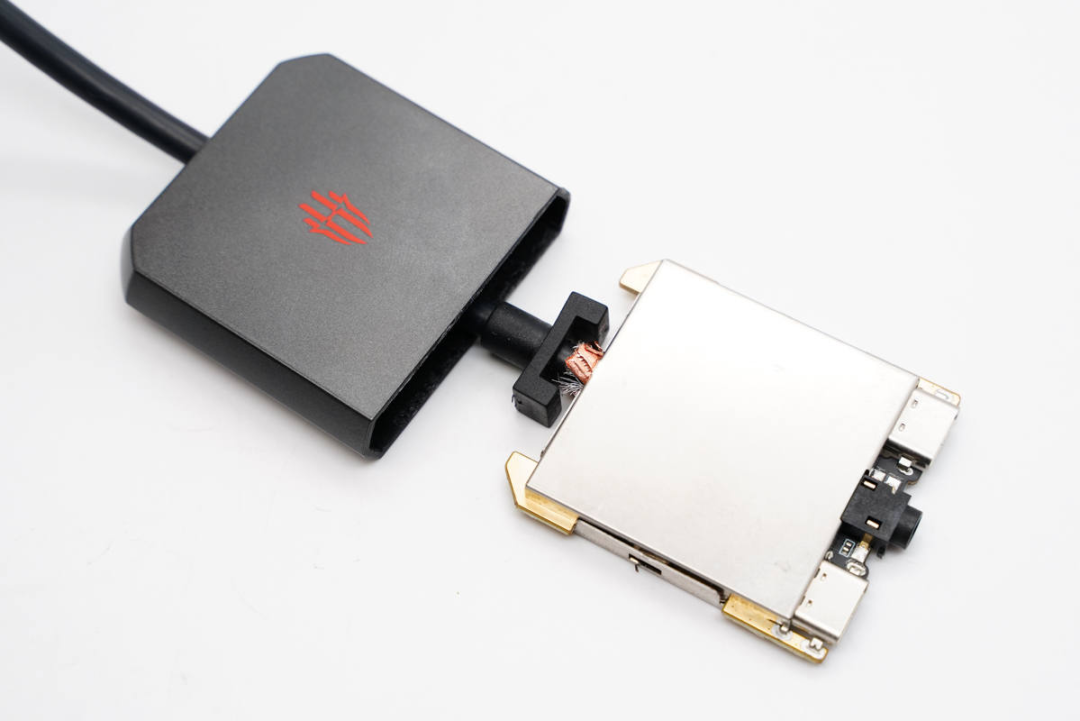

将扩展坞机身拆开，内部PCB板正背面均覆盖金属屏蔽罩。
金属屏蔽罩采用卡扣固定。

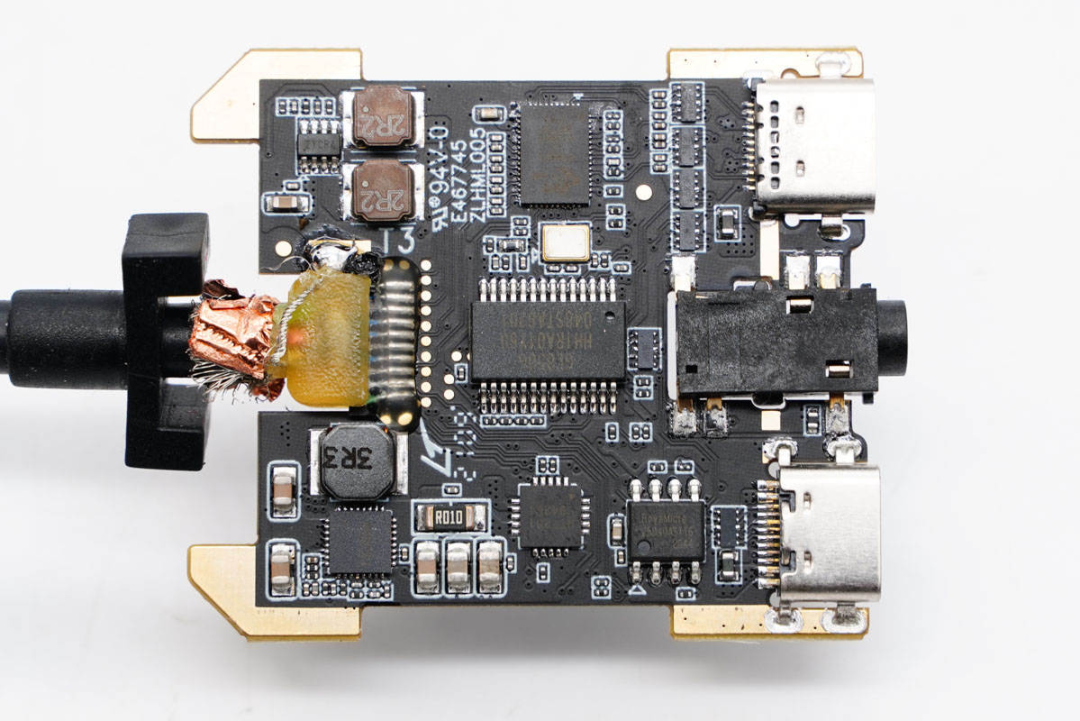

PCB板四端沉金处理，板子中心是一颗USB HUB芯片。

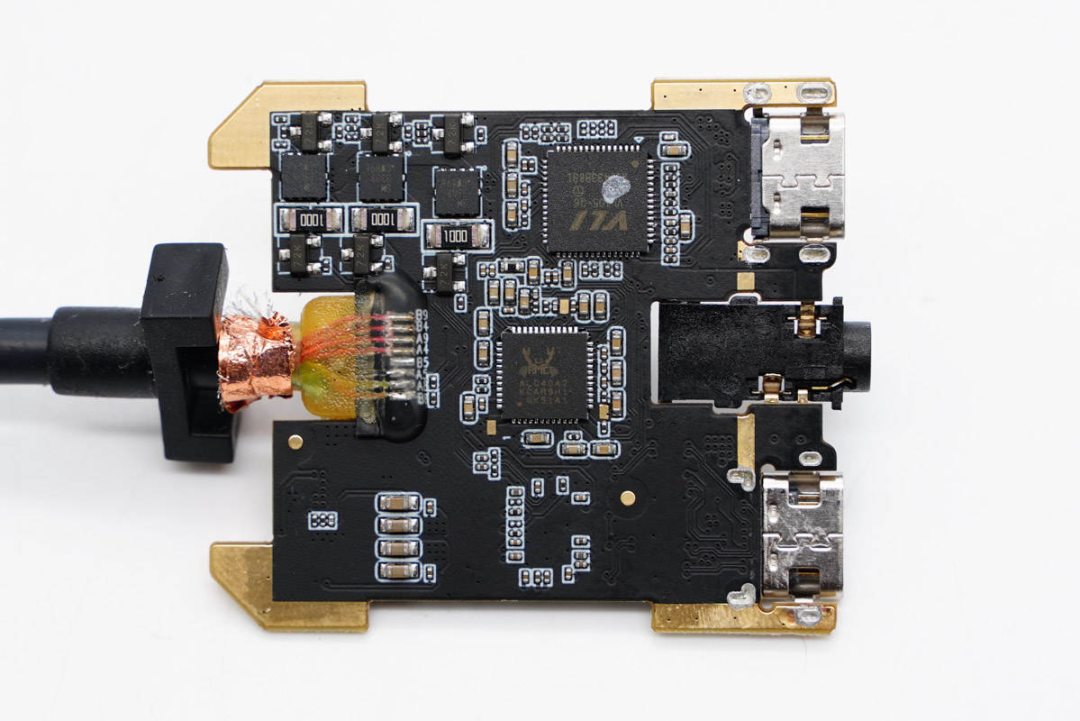

另一面设有威锋电子和瑞昱的芯片以及左上角三颗MOS管，连接线芯注塑加固保护，USB母座以及耳机插孔沉板设计。

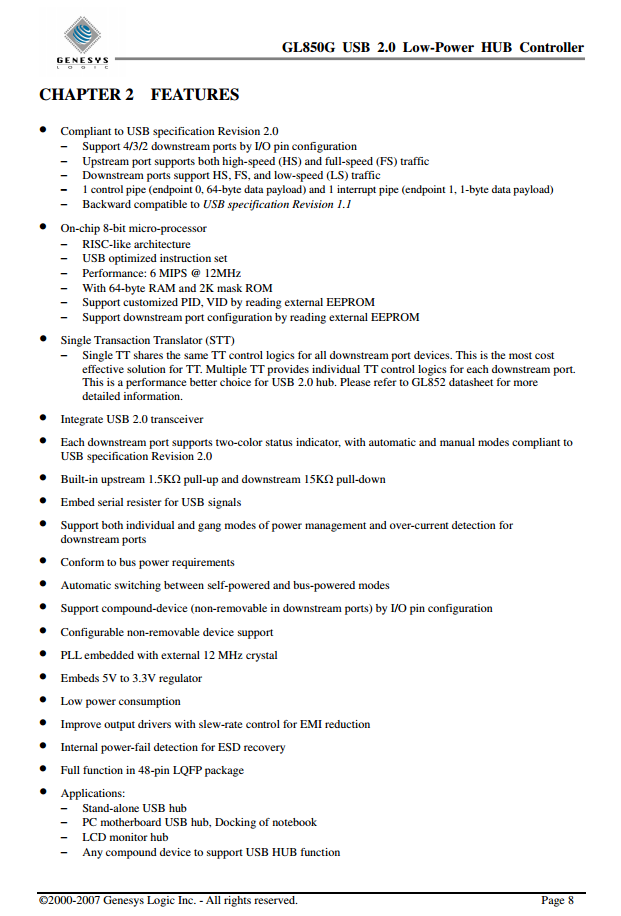

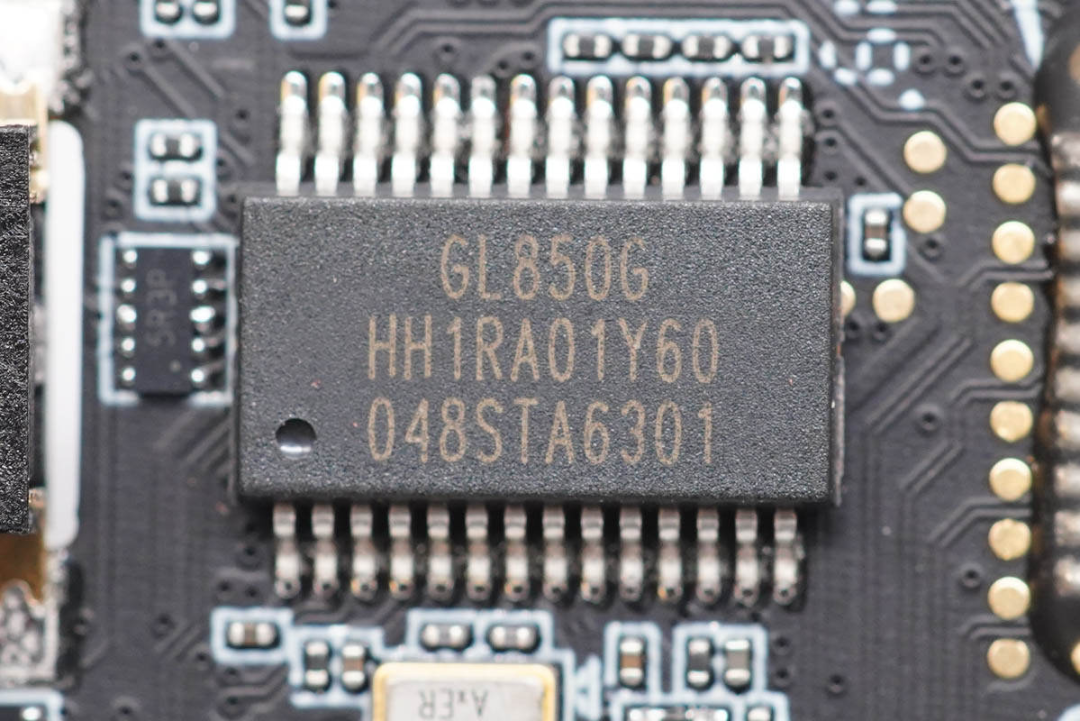

USB2.0 HUB芯片GL850G，这是创惟科技的高级版本集线器解决方案，完全符合通用串行总线规范修订版2.0。GL850G继承了创惟科技的尖端技术，以节省成本和降低功耗的串行接口设计。与全球所有USB2.0集线器解决方案相比，GL850G具有公认的兼容性，更低的功耗系数和更好的成本结构。
GL850G具有简化板级设计的多种优势，有助于为系统集成商实现最低的BOM（物料清单）。GL850G将5V至3.3V和3.3V至1.8V压降稳压器集成到单个芯片中，因此无需外部LDO。此外，GL850G的电源使能引脚支持高使能和低使能电源开关，从而为组件选择提供了更好的灵活性。

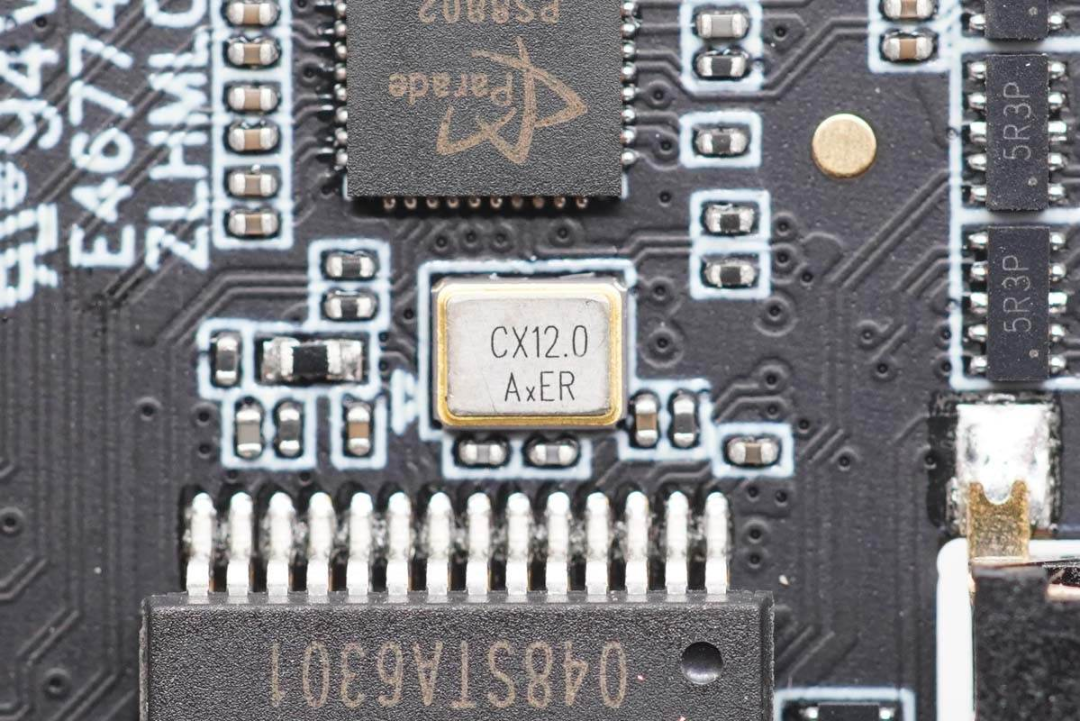

12MHz无源晶振，为HUB芯片提供精确的时钟。

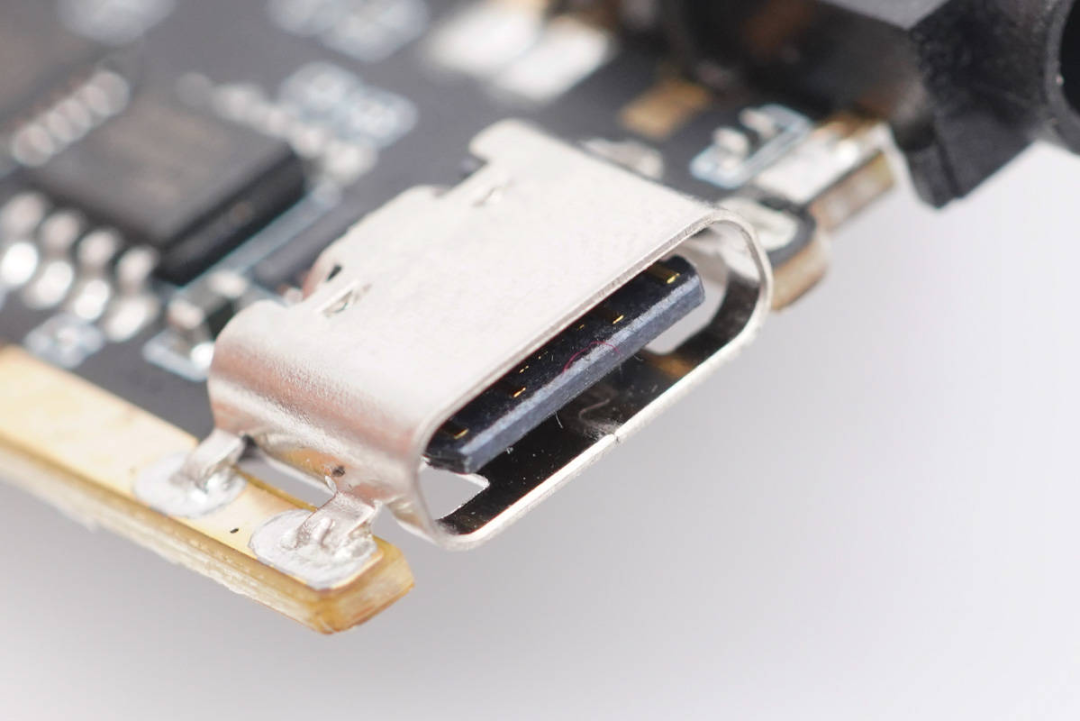

USB-C充电接口母座特写，沉板过孔焊接。

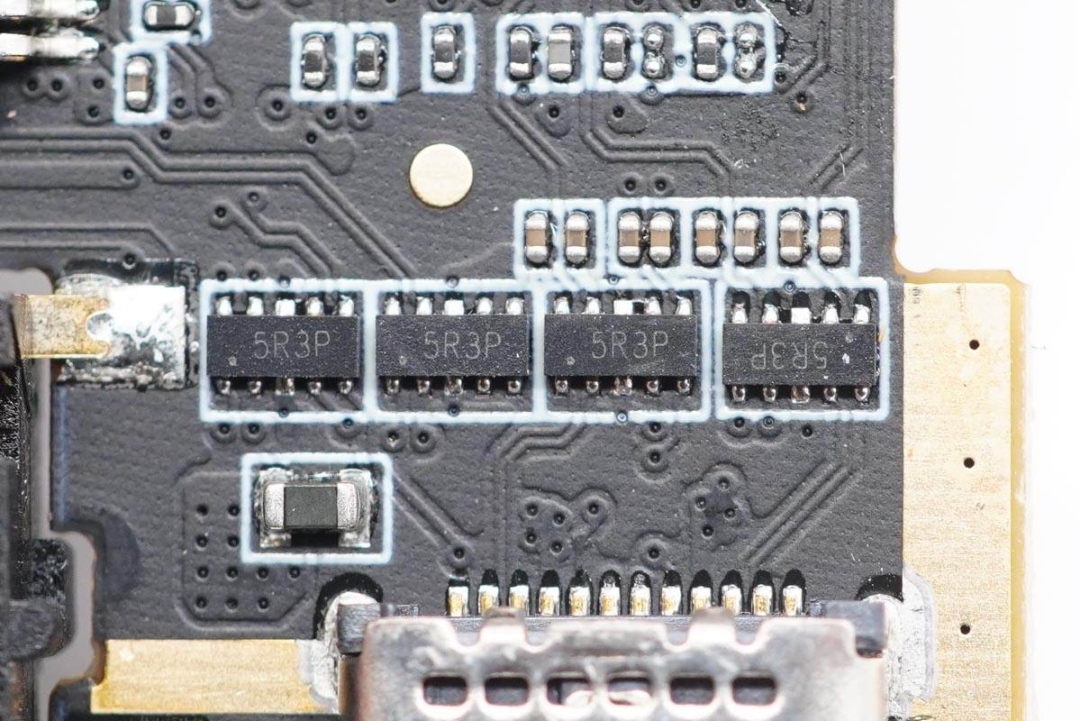

USB-C接口旁设有丝印5R3P的TVS阵列。
博雅BY25D40 3.3V SPI Nor Flash。

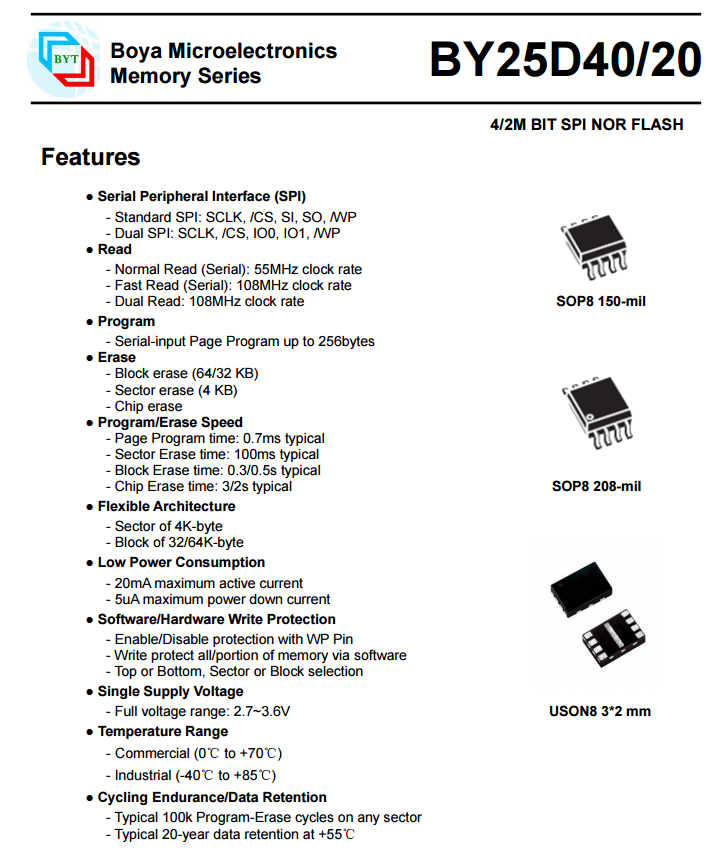

博雅BY25D40资料信息。

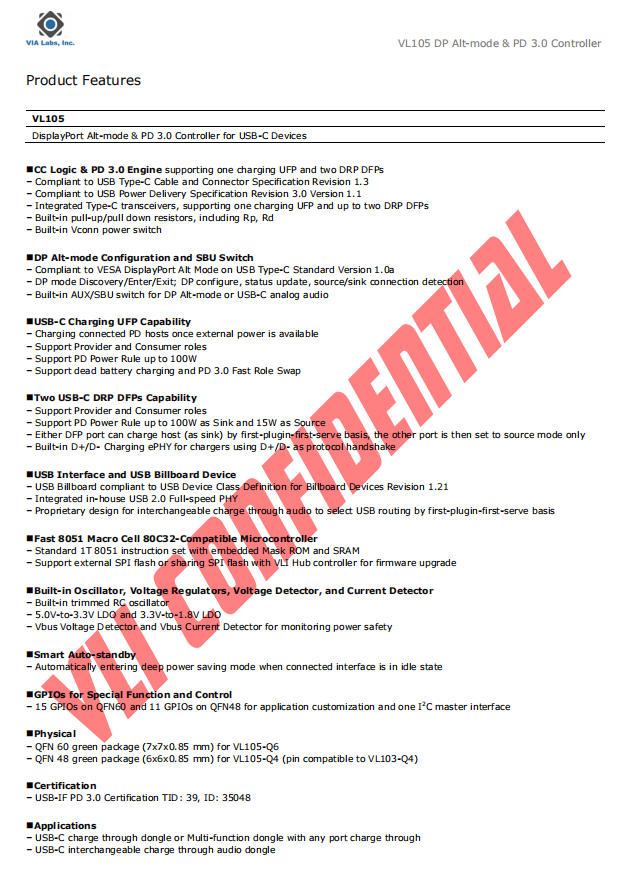

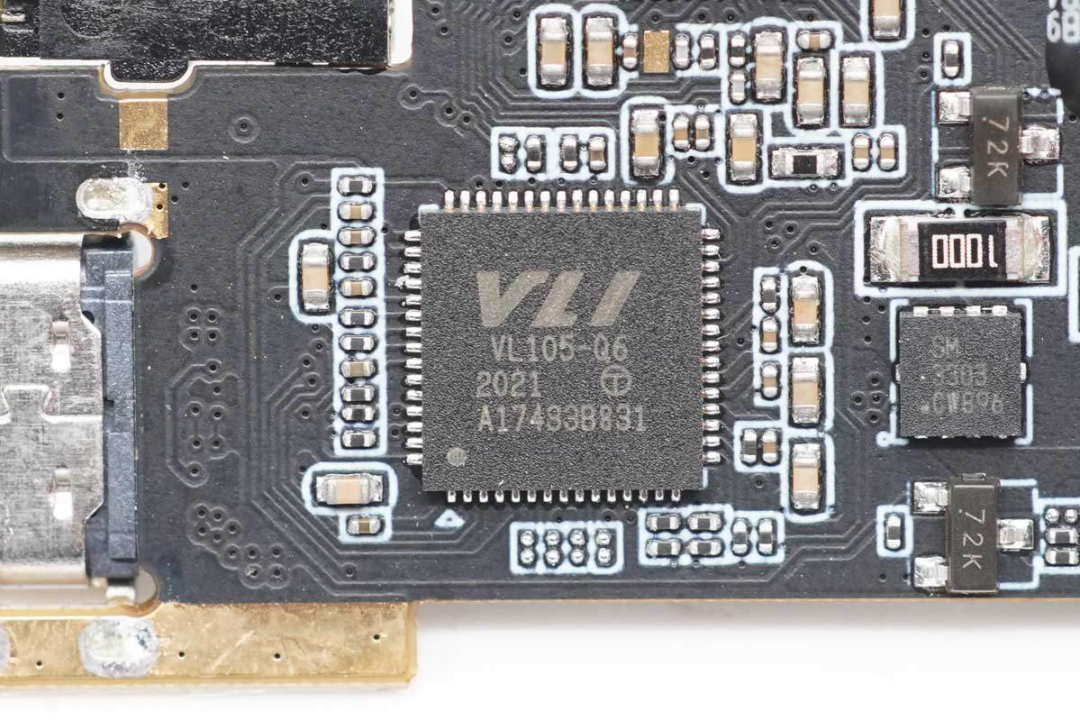

威锋电子VL105 DisplayPort替代模式USB PD控制芯片，同时整合一个上行USB Type-C口与两个下行USB Type-C口。两个下行埠皆支持装置充电与耳机使用，实现任意插拔（盲插）功能，符合用户使用习惯，完整延续VL103既有特色及功能，更大幅降低PCB尺寸，装置设计因此有更多变化。
VL105更有业界首创Charger Extender功能，让USB Type-C转接器或扩展坞可依据上行接入装置不同而为USB Type-C多口充充电扩充装置或是原本的转接器，轻松对笔记本、手机、移动电源、蓝牙耳机等带电池的装置进行充电。
充电头网拆解了解到，威锋电子的产品还被华为VR眼镜原装数据线、希捷5A2C七口多功能硬盘拓展坞、华硕Type-C 五合一多功能扩展坞、阿卡西斯多功能转换器、黑鲨快充数字耳放、优越者USB-C多功能扩展坞等知名品牌的数十款产品采用过。

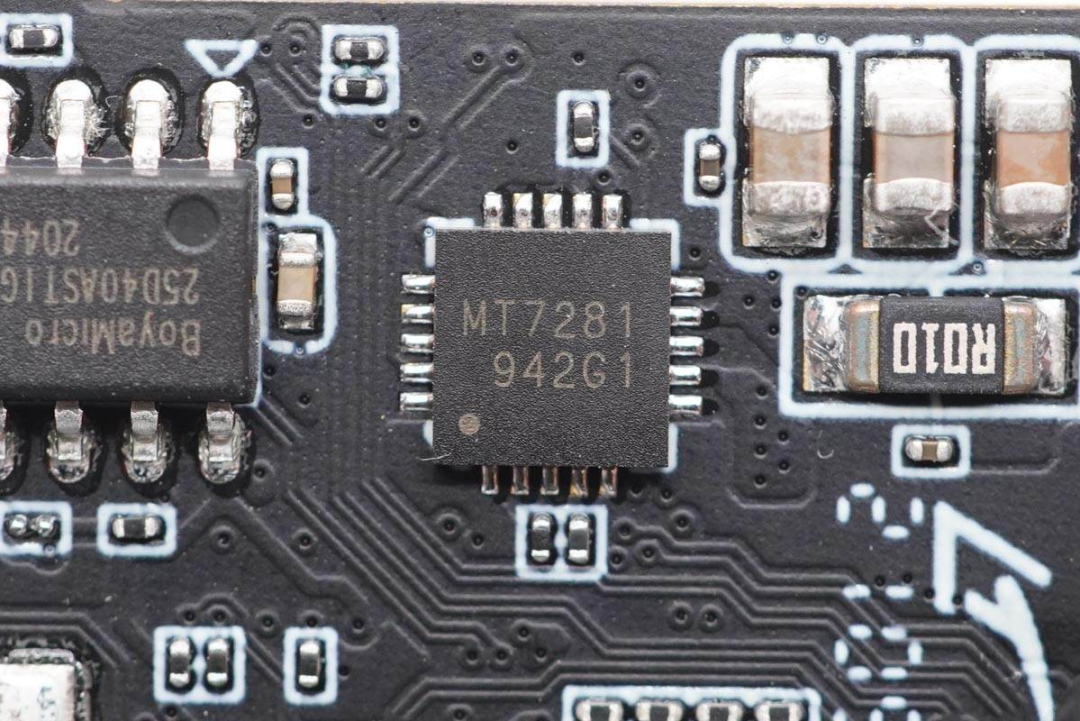

丝印MT7281。

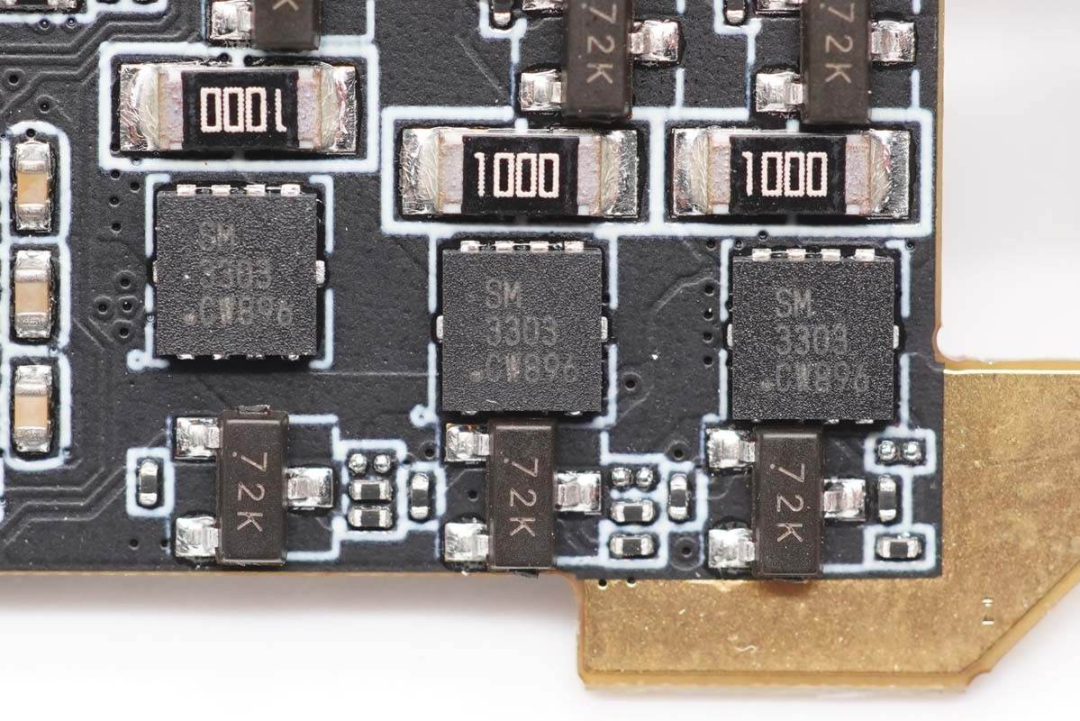

大中三颗SM3303PSQG PMOS管，耐压30V，用于配电切换。

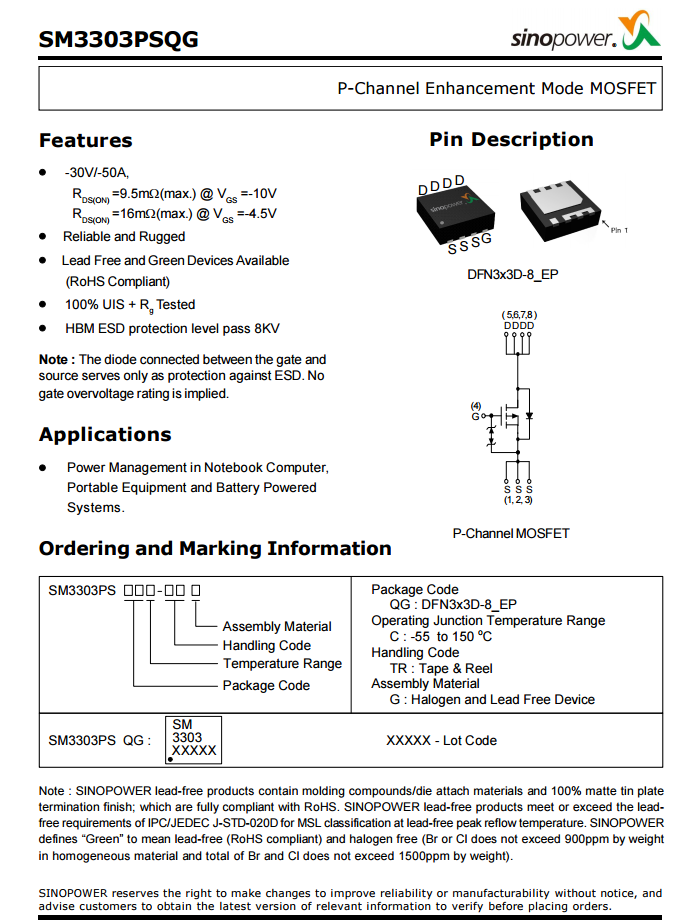

大中SM3303PSQG资料信息。

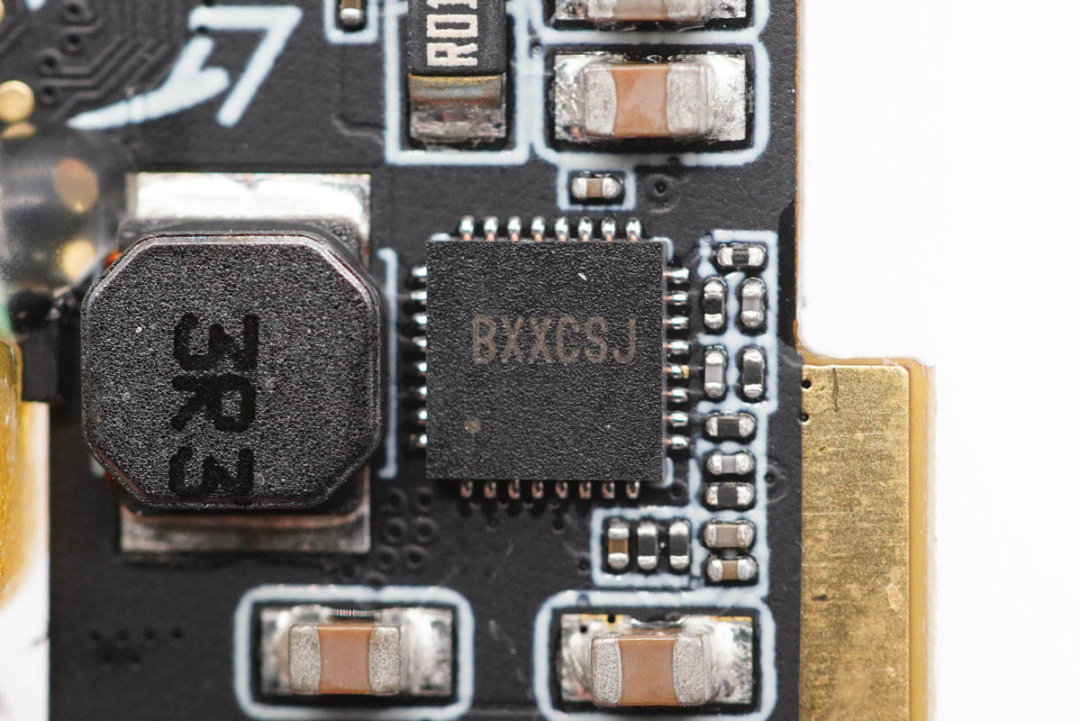

矽力杰 SY9329C 同步升降压转换器，内置25mΩ开关管。支持4-28V输入电压。

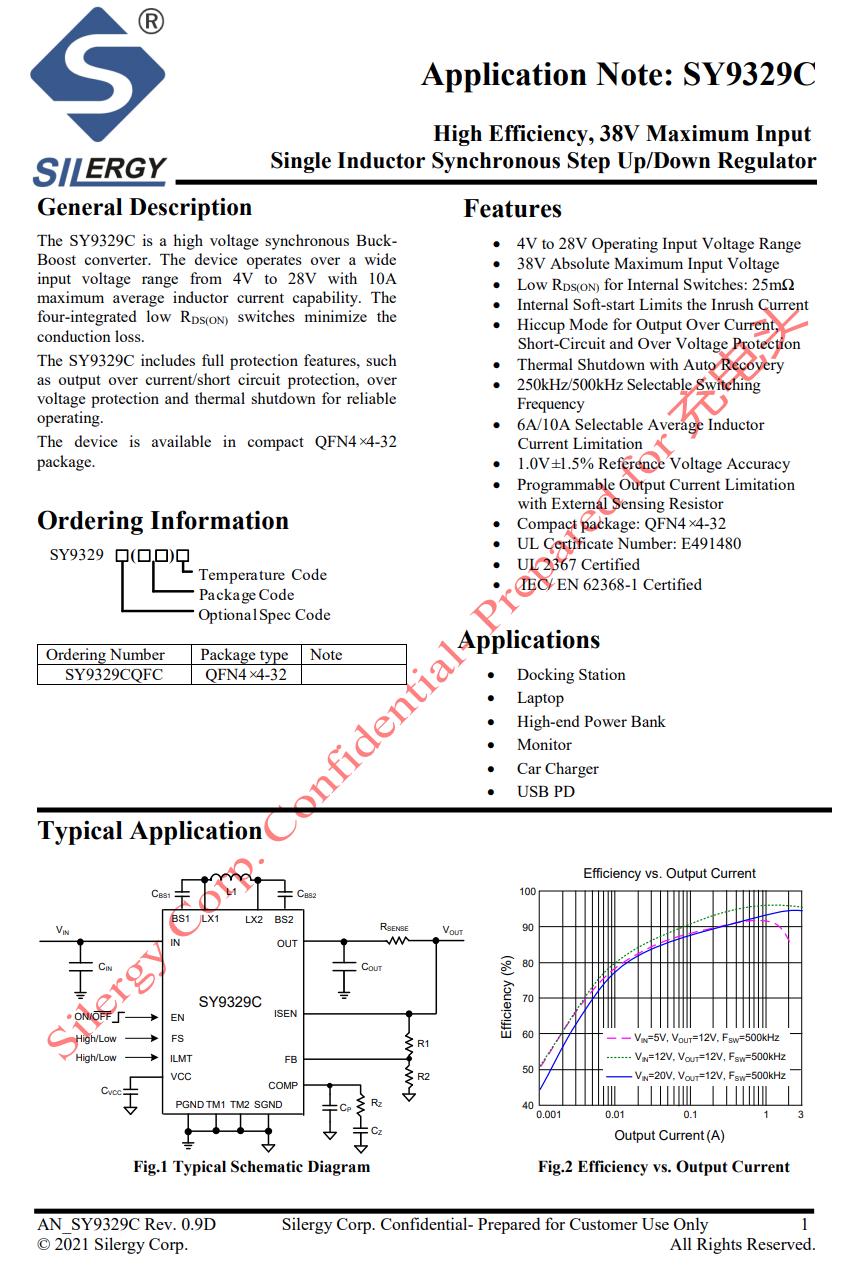

矽力杰 SY9329C 详细资料。

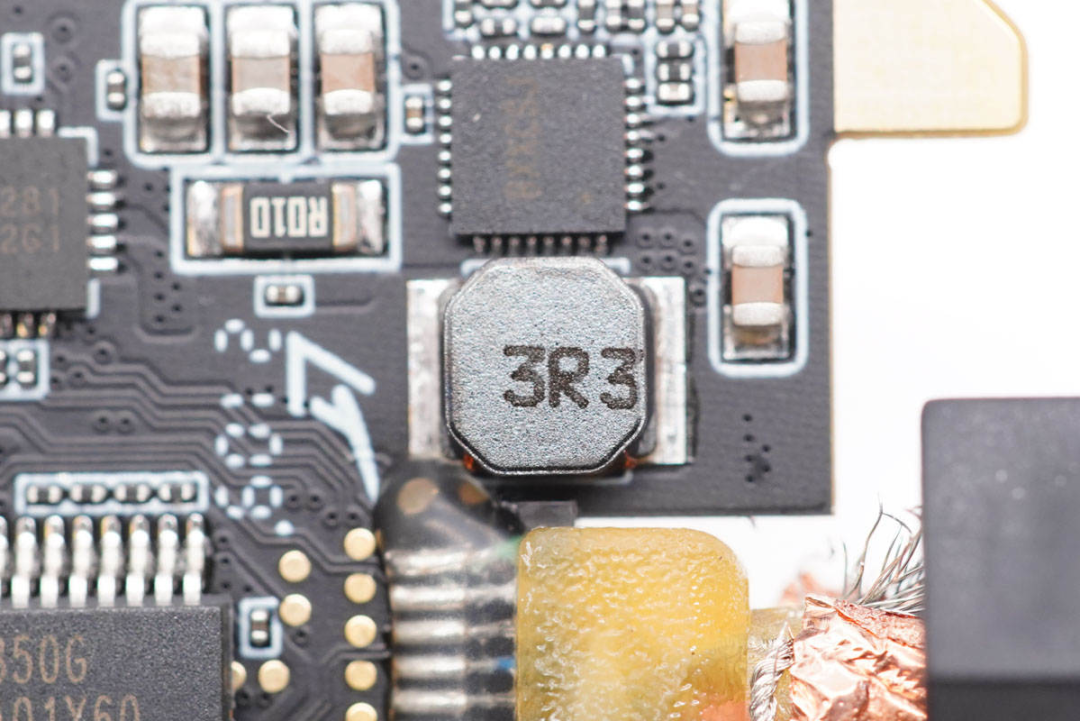

3.3μH 电感。
另一个全功能USB-C口母座特写。
用于该接口静电保护的TVS阵列。

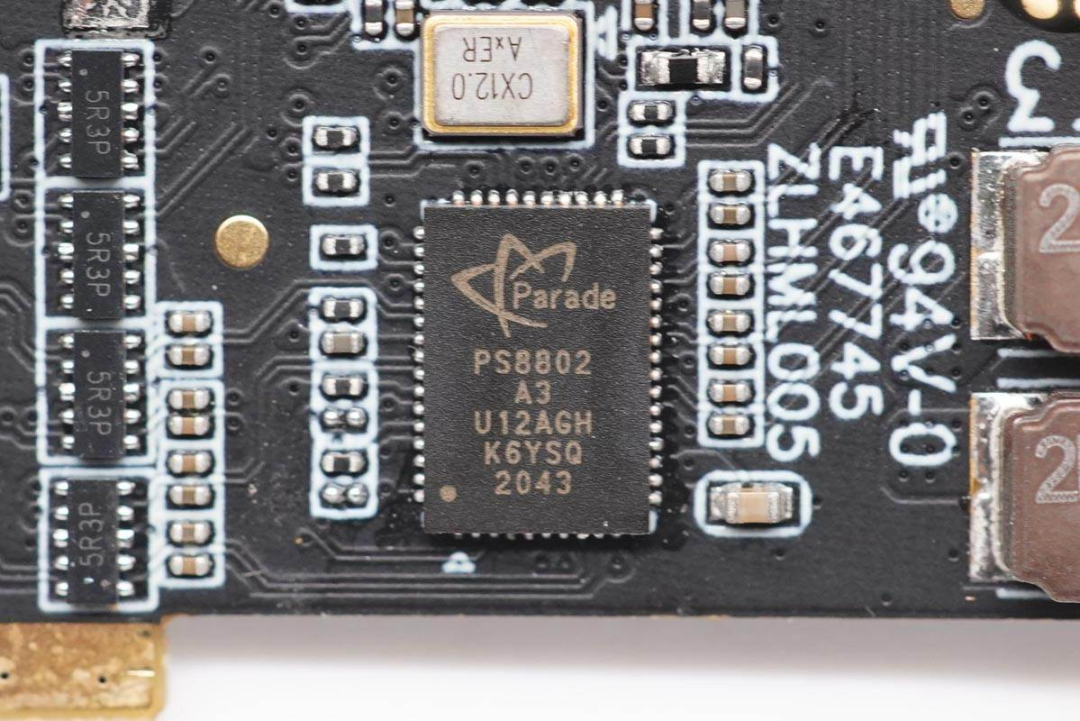

谱瑞PS8802，用于DP视频和USB信号输出。

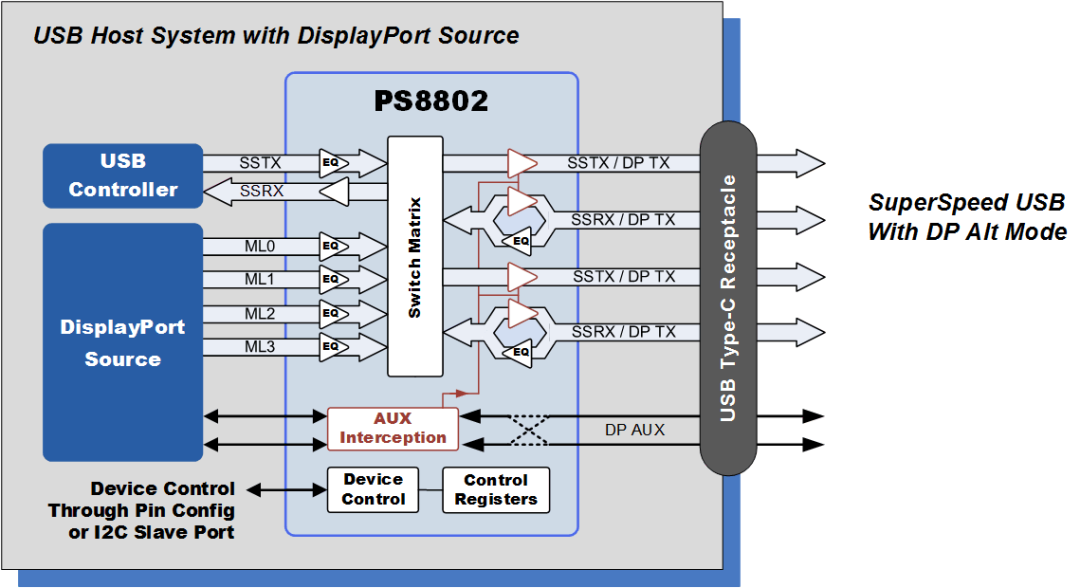

谱瑞PS8802框图。
矽力杰 SY8029 双路2A同步整流降压转换器。

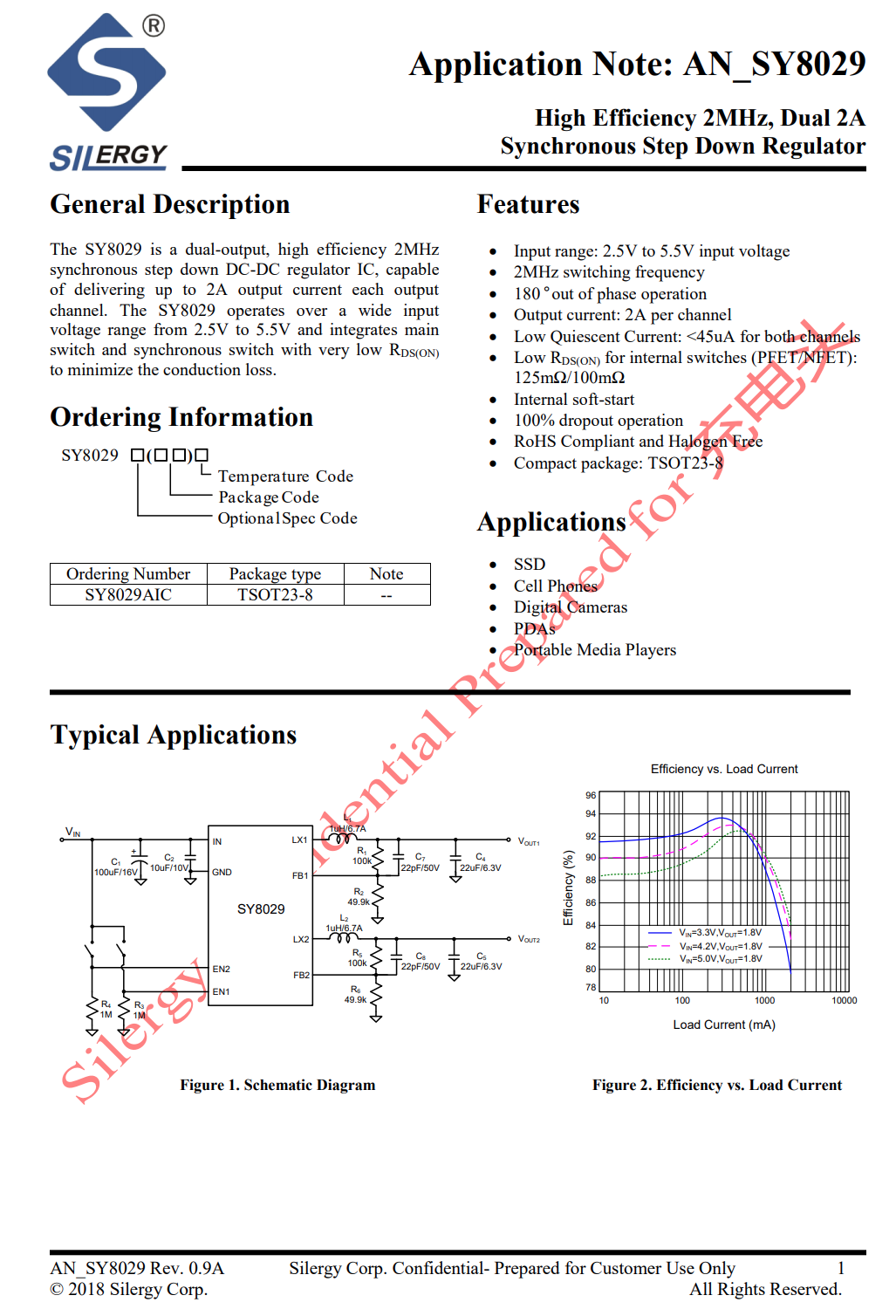

矽力杰 SY8029 详细资料。

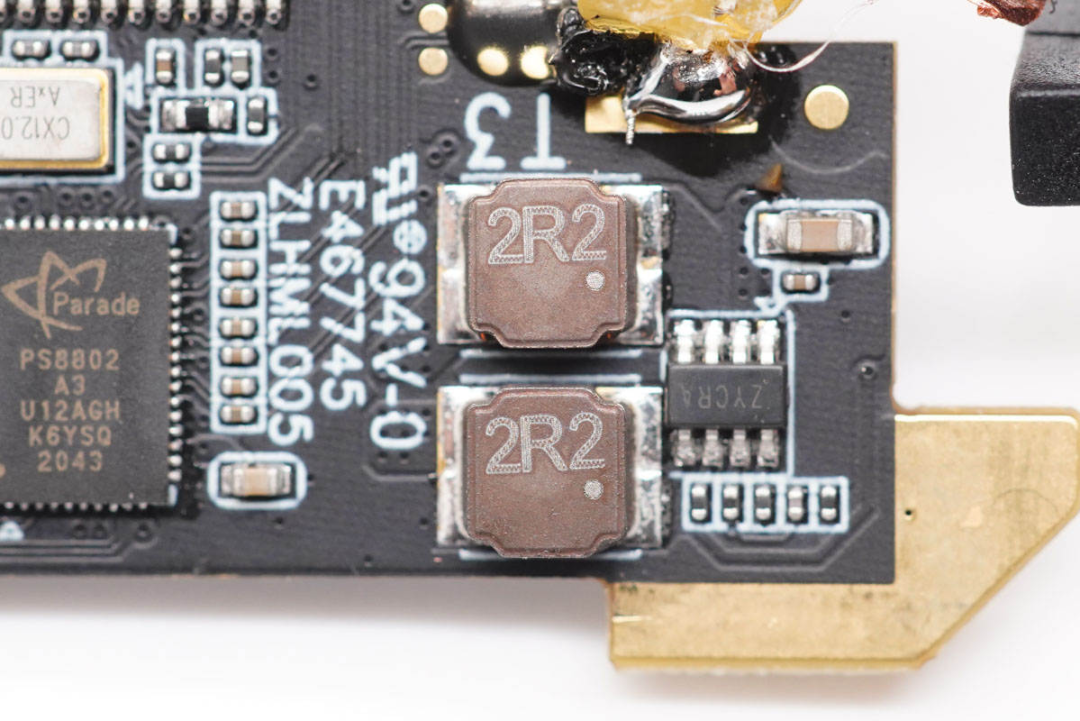

两颗2.2μH的降压电感。

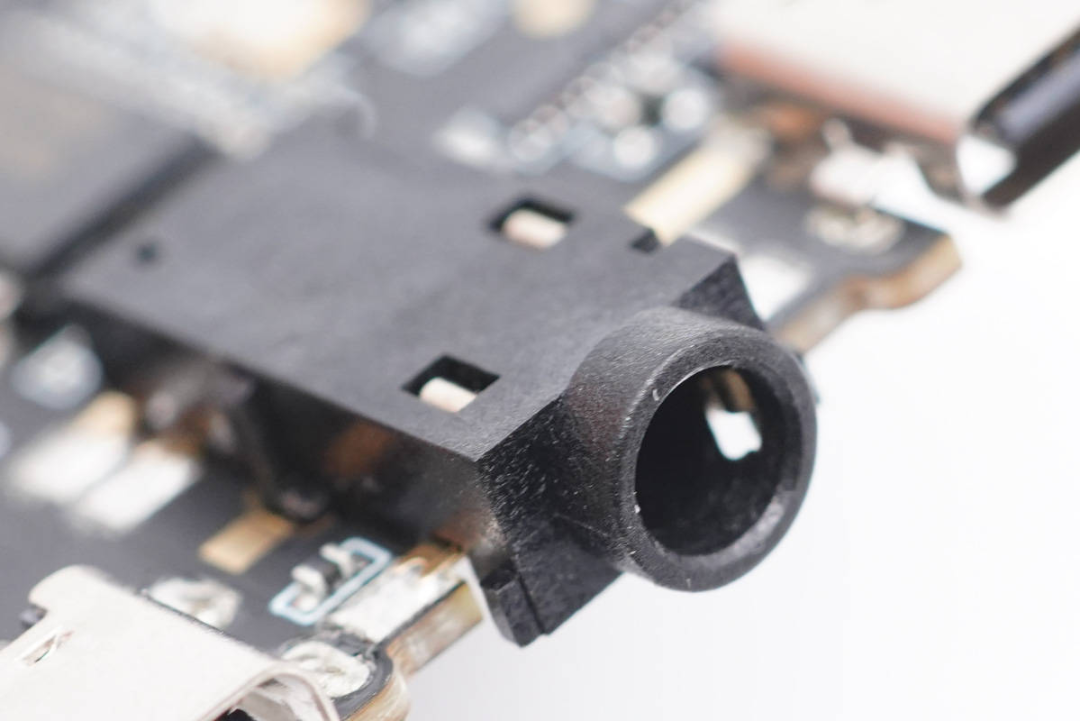

中间3.5mm耳机插孔特写。

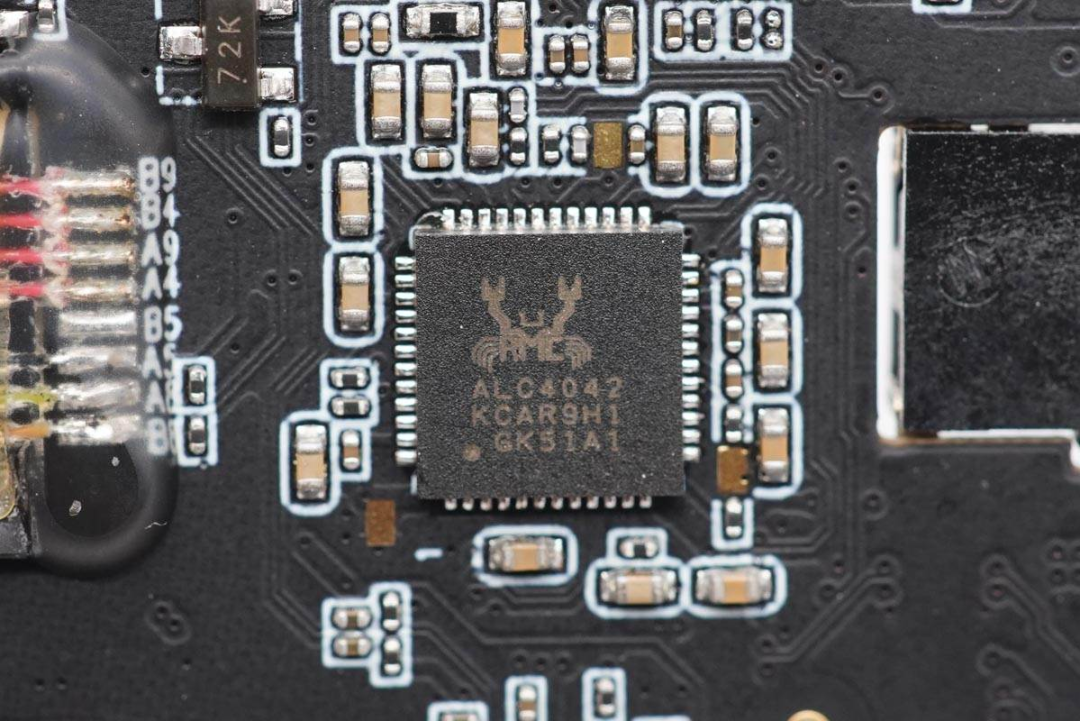

瑞昱ALC4042，单芯片音频解码器，集成USB2.0和数字接口，用于高性能模拟和数字音频。

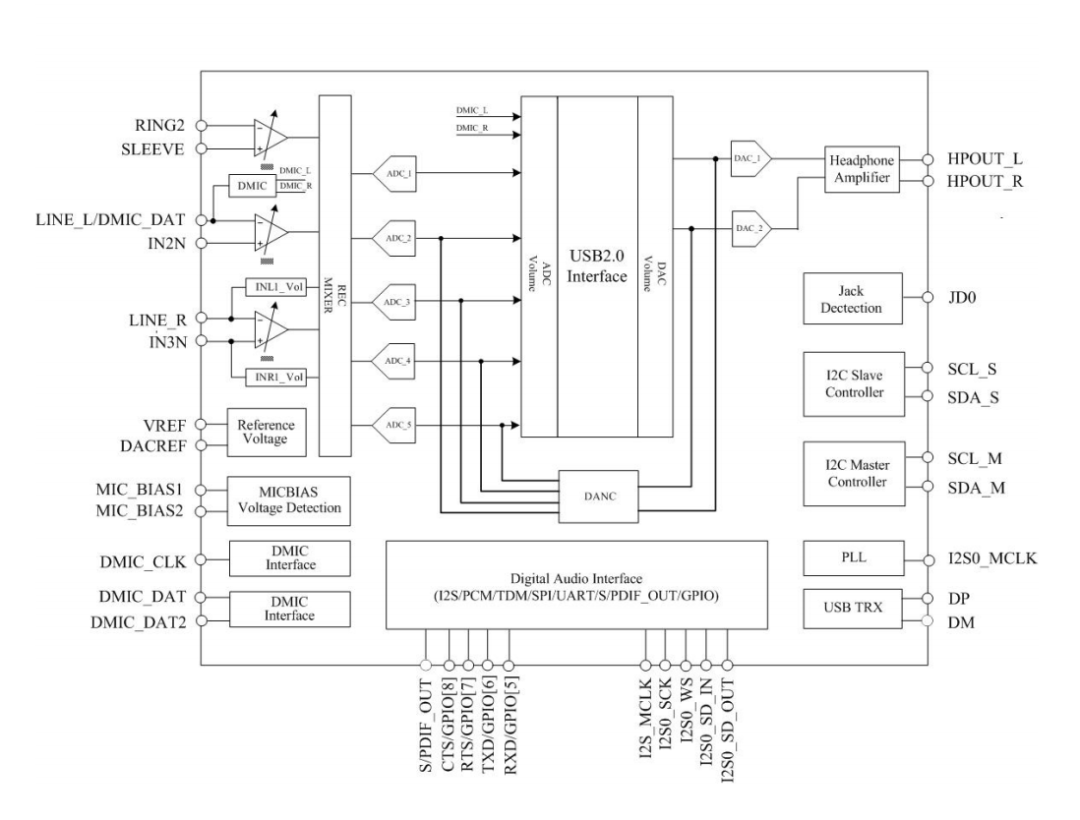

瑞昱 ALC4042 示意图。

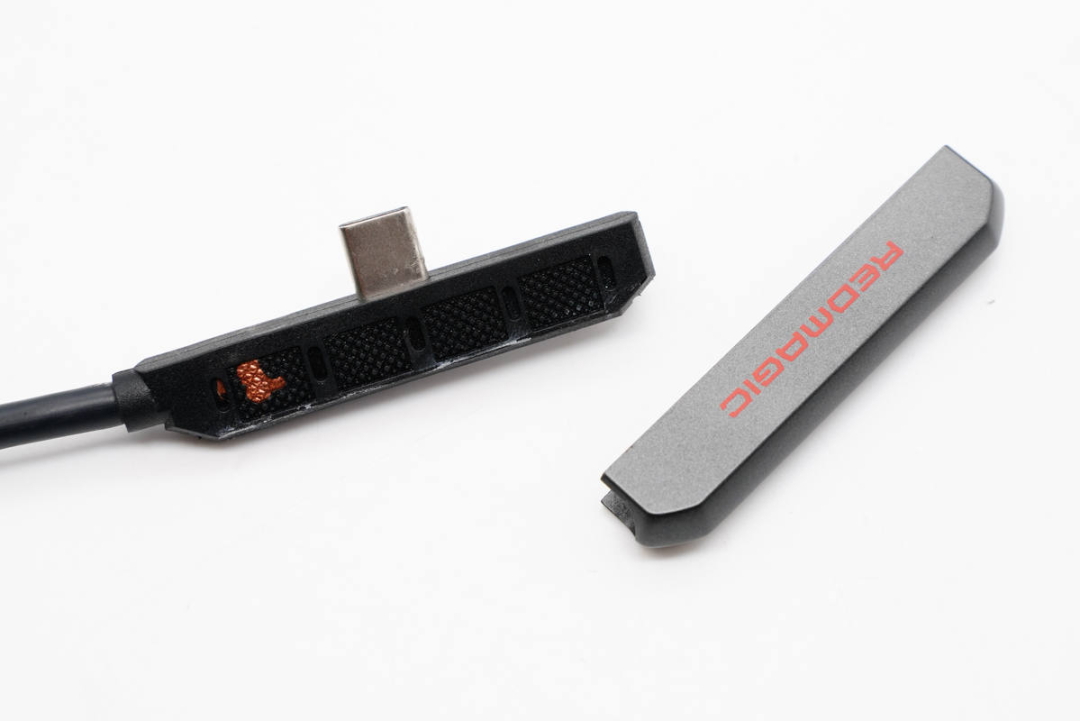

将线头外部嵌套的装饰塑料壳拆下，内部整个PCB板注塑处理。

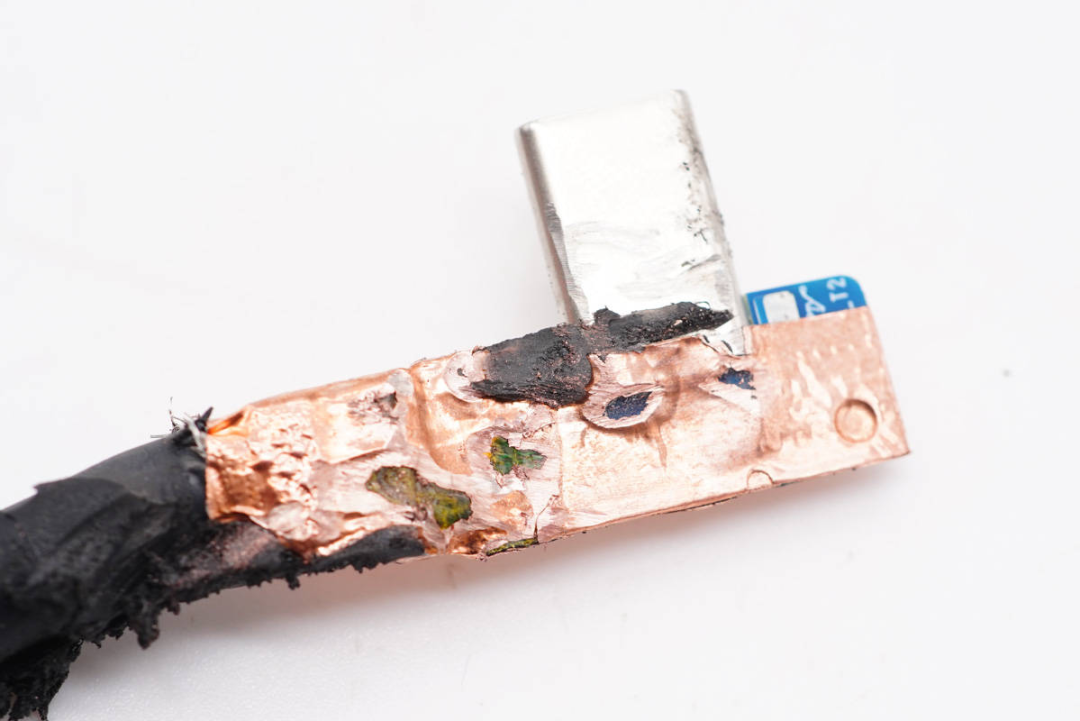

将封胶清理掉，PCB板包裹一层铜箔。

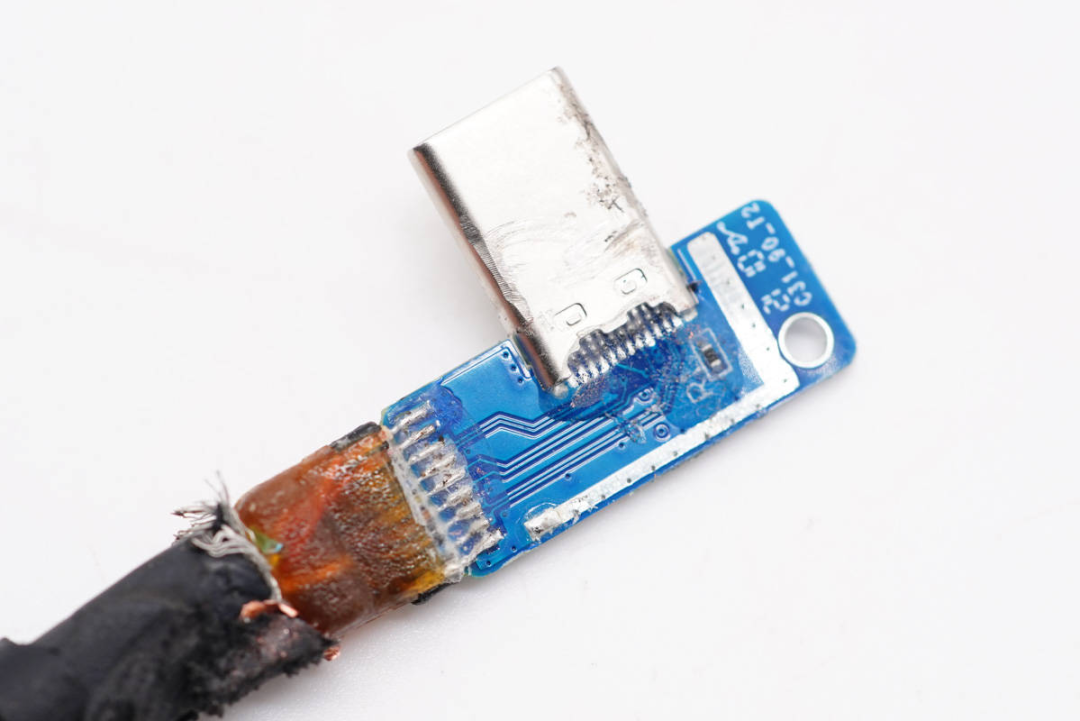

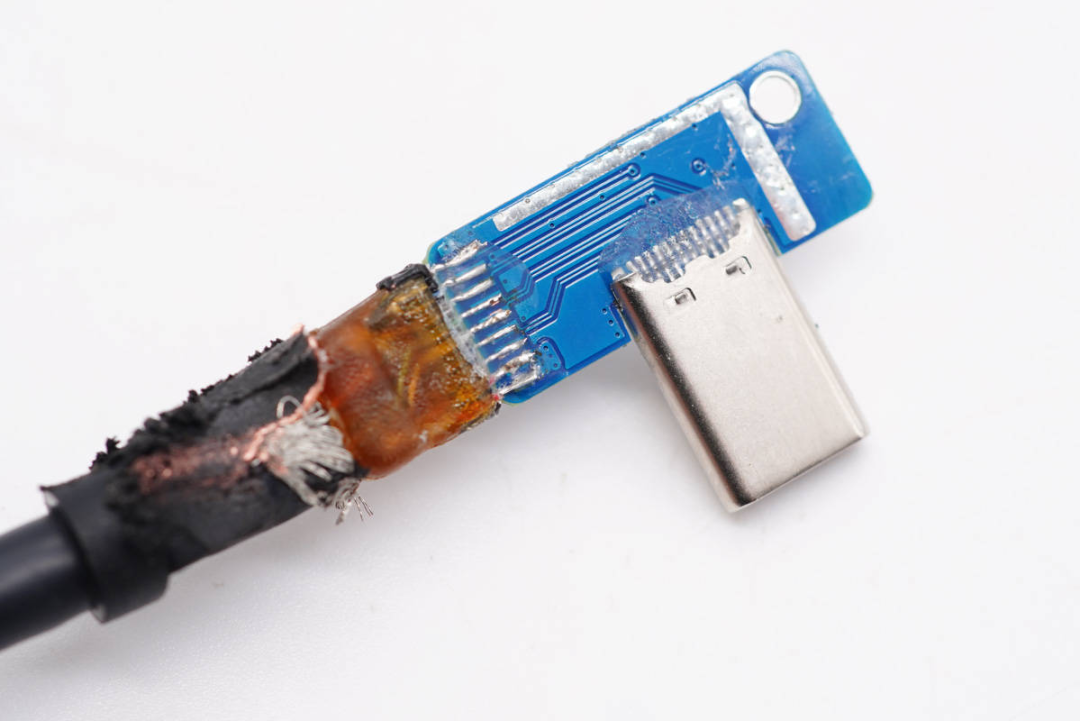

USB-C公头纯靠PCB板进行90°弯折设计，因此板子上并没有芯片等器件。
PCB板另一面一览，公头两面的针脚均注塑加固。

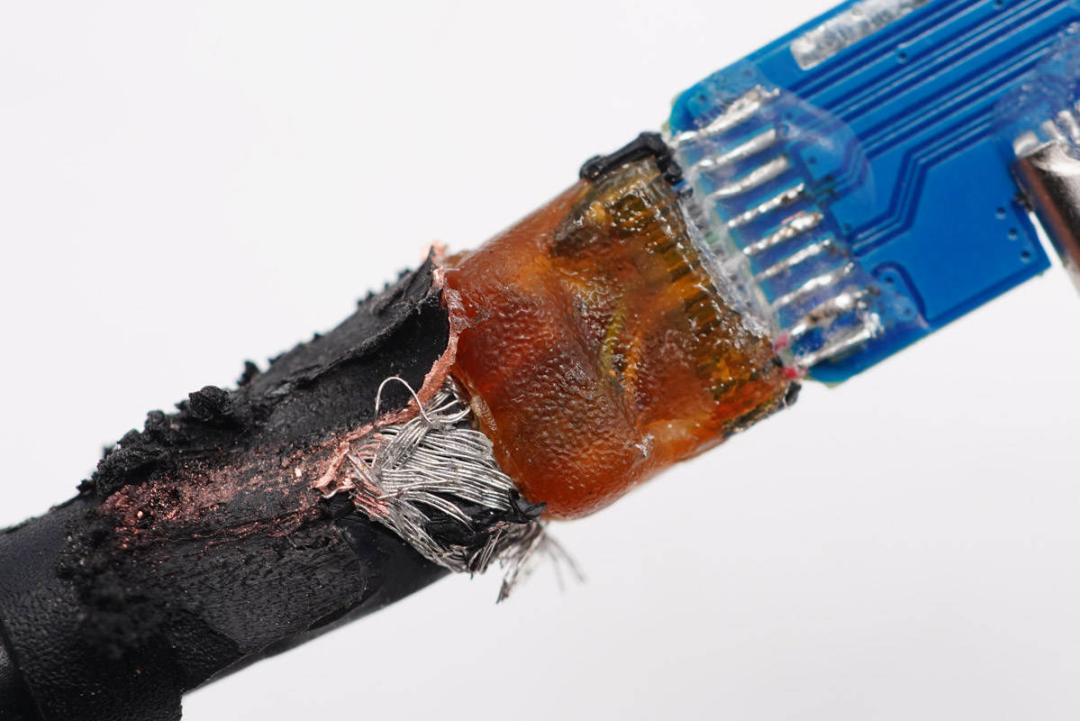

线芯和PCB板连接处均注塑保护。

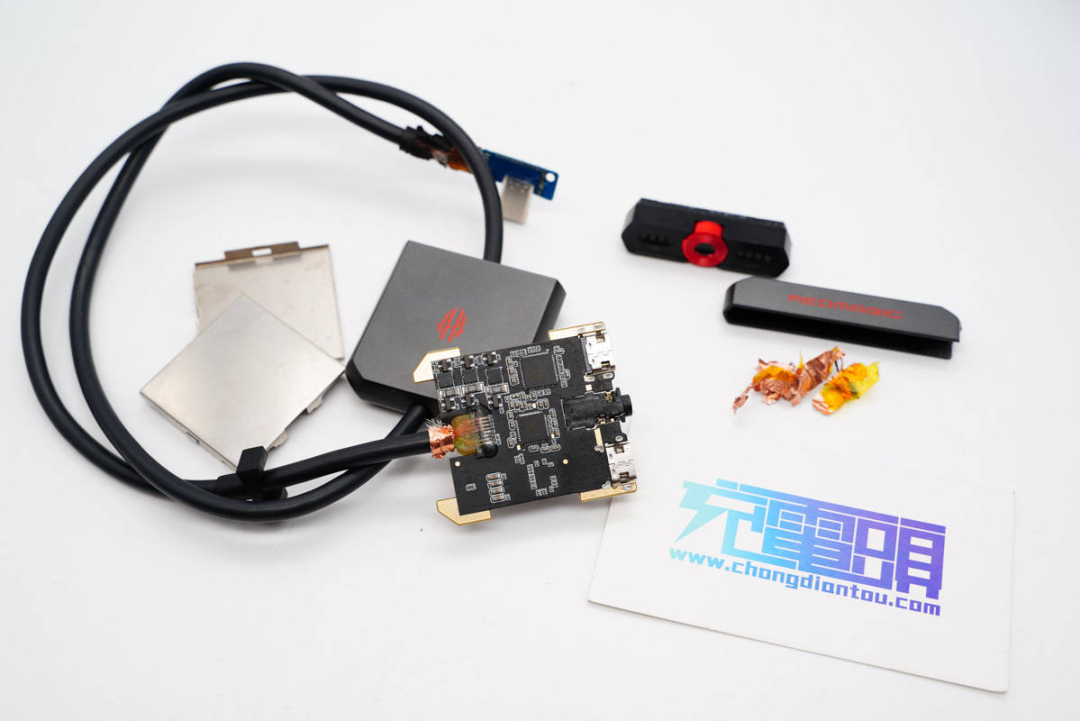

全部拆解完毕，来张全家福。
充电头网拆解总结
随努比亚红魔6系列游戏手机一同推出的这款扩展坞满身都是红魔品牌元素，同时整体也很契合游戏风格。扩展坞机身十分小巧，USB-C连接头采用弯头设计不硌手，使得产品便携便用。两个USB-C口可分别用于充电和投屏，中间3.5mm插孔可连接音频设备，红魔6游戏手机搭配这款游戏扩展坞，让边充边玩得到很好体验。
充电头网通过拆解了解到，扩展坞USB2.0 HUB芯片采用创维GL850G，充电C口控制芯片采用威锋电子VL105，首创业界Charger Extender功能，性能强悍；另一个全功能C口采用谱瑞PS8802输出DP视频和USB信号；采用瑞昱ALC4042进行高性能模拟和数字音频输出。
另外采用矽力杰SY9329C和SY8029进行降压充电和供电。USB-C插头端注塑，内置小板进行弯头设计，并包裹铜箔。扩展坞外壳内部采用金属屏蔽罩保护，有效防止干扰。接口采用TVS阵列进行静电防护，防止静电造成损坏。
