拆解报告：ANKER安克30W氮化镓超能充
----- 充电头网拆解报告 第1709篇 -----
安克创新举办的“为生活充满电”主题新品发布会上推出了“超能充”系列氮化镓充电器，有30W、45W、65W三种功率，产品外观ID相同，PC材质黑色外壳搭配顶部银灰色装饰板设计。其中30W氮化镓超能充比较大的一个不同点是采用固定式插脚，适合居家办公等日常生活使用。
此前充电头网已和大家分享了安克65W氮化镓超能充美规版详细评测和国行版详细拆解，现在继续为大家带来30W氮化镓超能充国行版本的拆解，一起来看看具体用料。
此前充电头网还拆解过安克Nano 20W PD快充、安克65W PD快充充电器、安克1A1C 38W双口快充、安克60W 1A1C氮化镓快充、安克30W氮化镓快充、安克60W双C口氮化镓快充、安克65W氮化镓4口桌面PD快充、安克PowerPort Atom PD 4 100W充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、安克30W氮化镓超能充外观

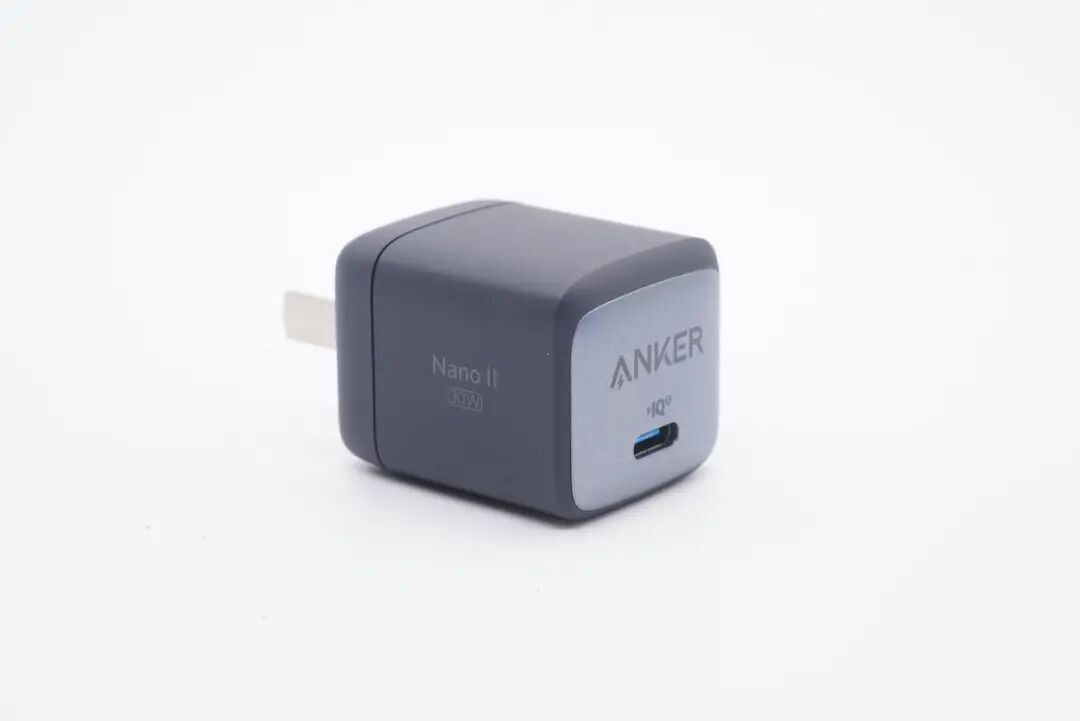

30W超能充设计语言延续了该系列的产品风格，银灰色外观加上小巧机身，看上去很有特点。

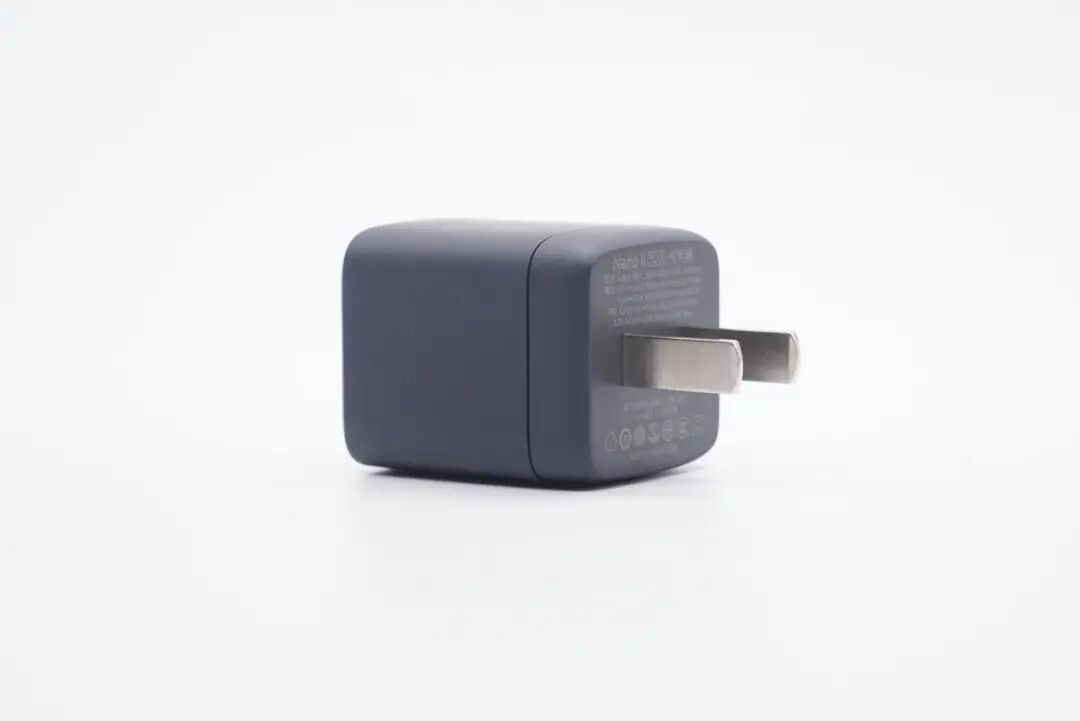

不同的是输入端采用固定式国标插脚。

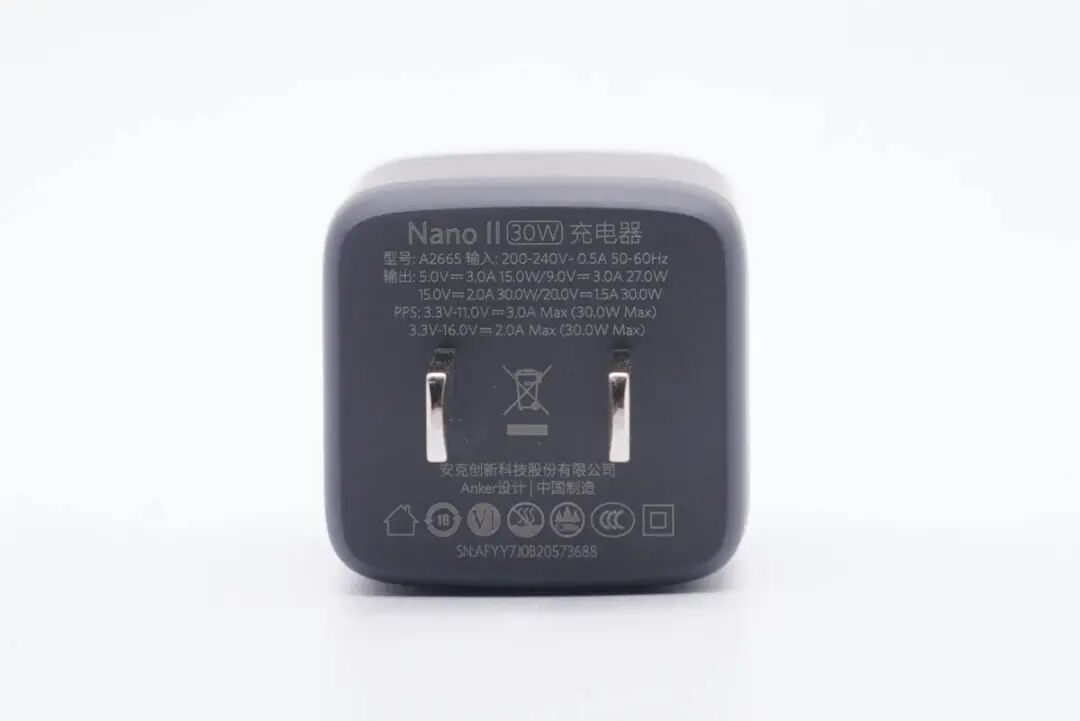

输入端外壳上标注有充电器参数
型号：A2665
输入：200-240V~50/60HZ 0.5A
输出：5V3A、9V3A、15V2A、20V1.5A（30W Max）
PPS：3.3-11V3A（30W Max）
3.3-16V2A（30W Max）
安克创新科技股份有限公司
产品已经通过了CCC认证，以及VI级能效认证。

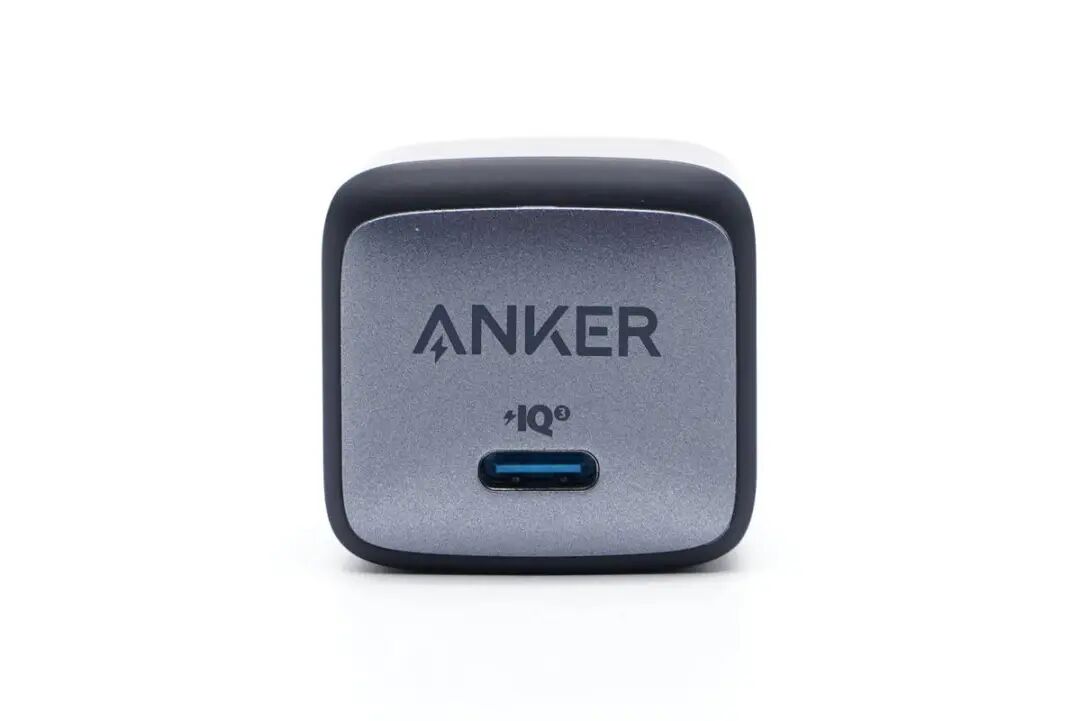

顶面贴有银灰色装饰板，中心印有ANKER品牌，USB-C口蓝色胶芯不露铜。

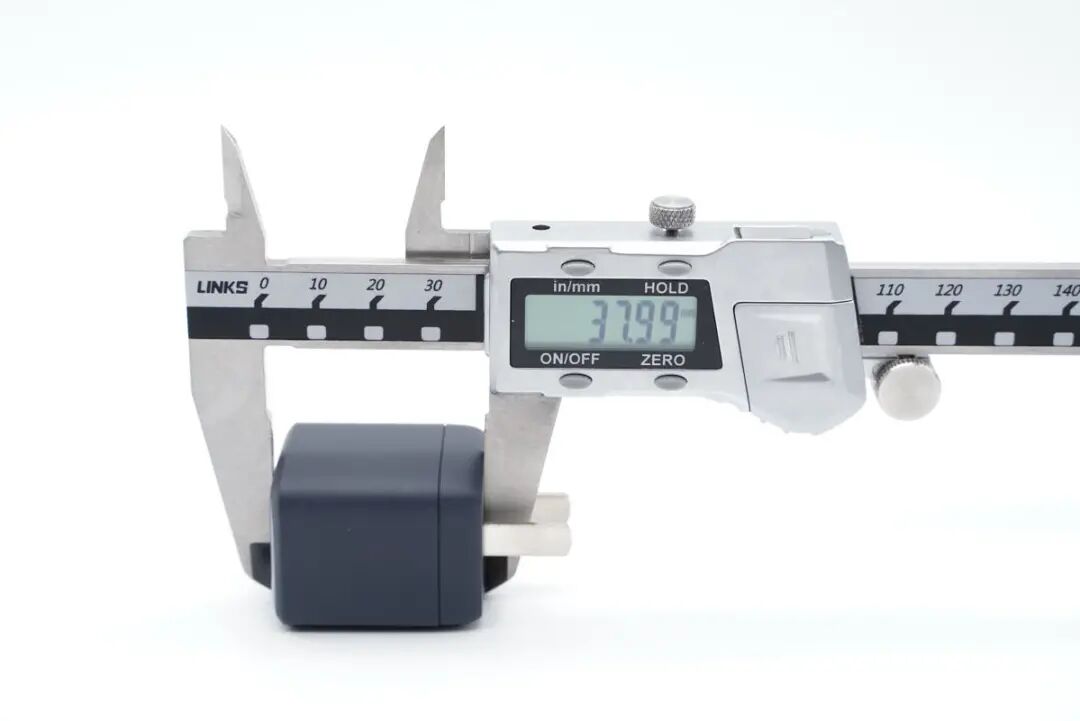

使用游标卡尺实测充电器机身长度为37.99mm。

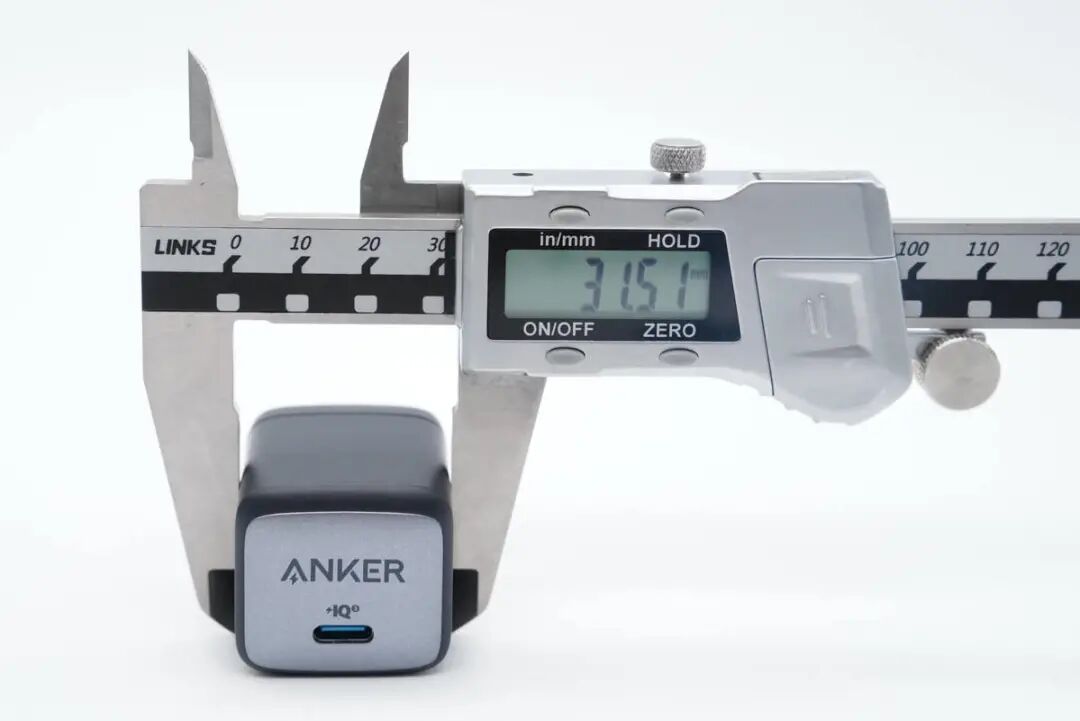

宽度为31.51mm。

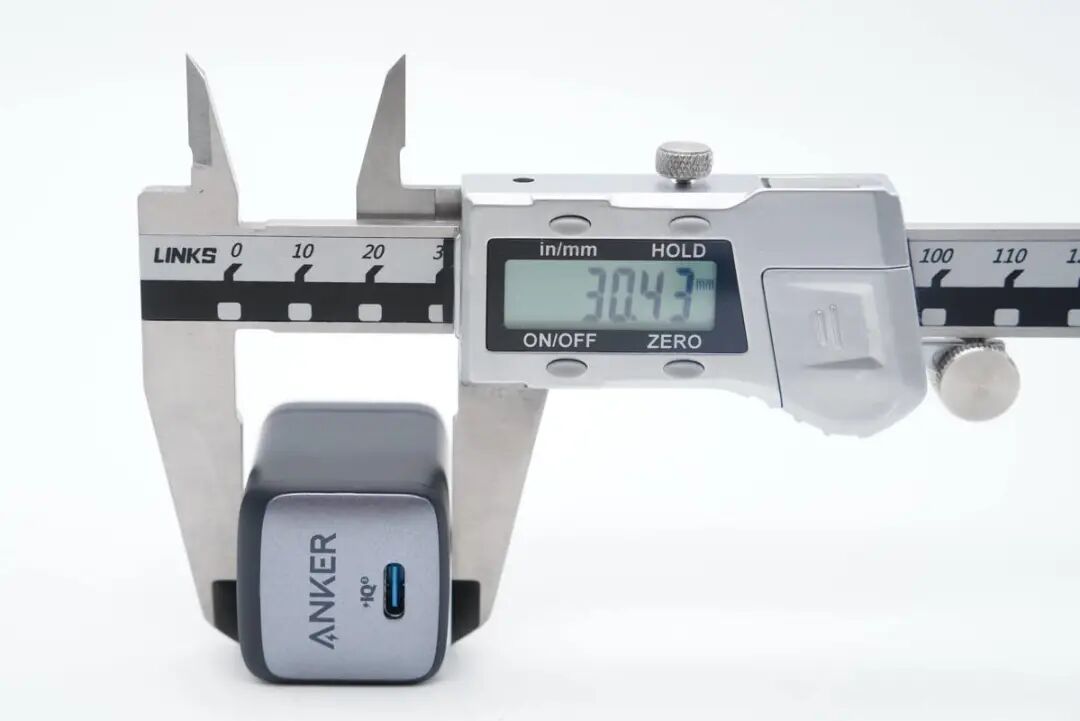

厚度为30.43mm。

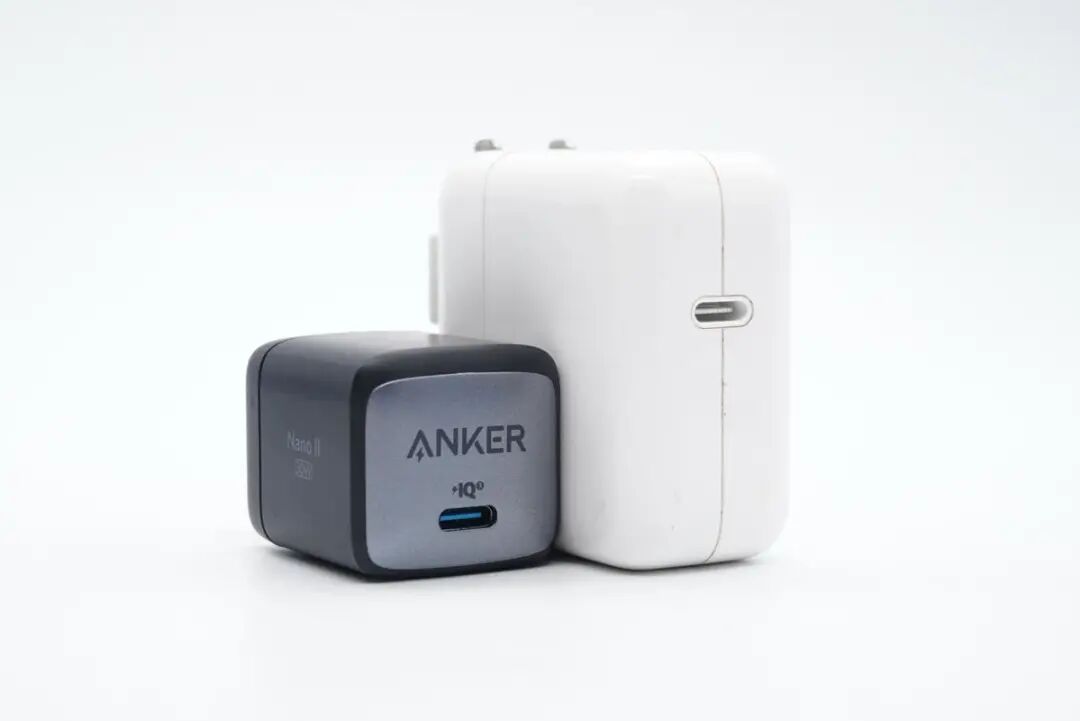

和苹果30W充电器直观对比，体积优势非常明显。

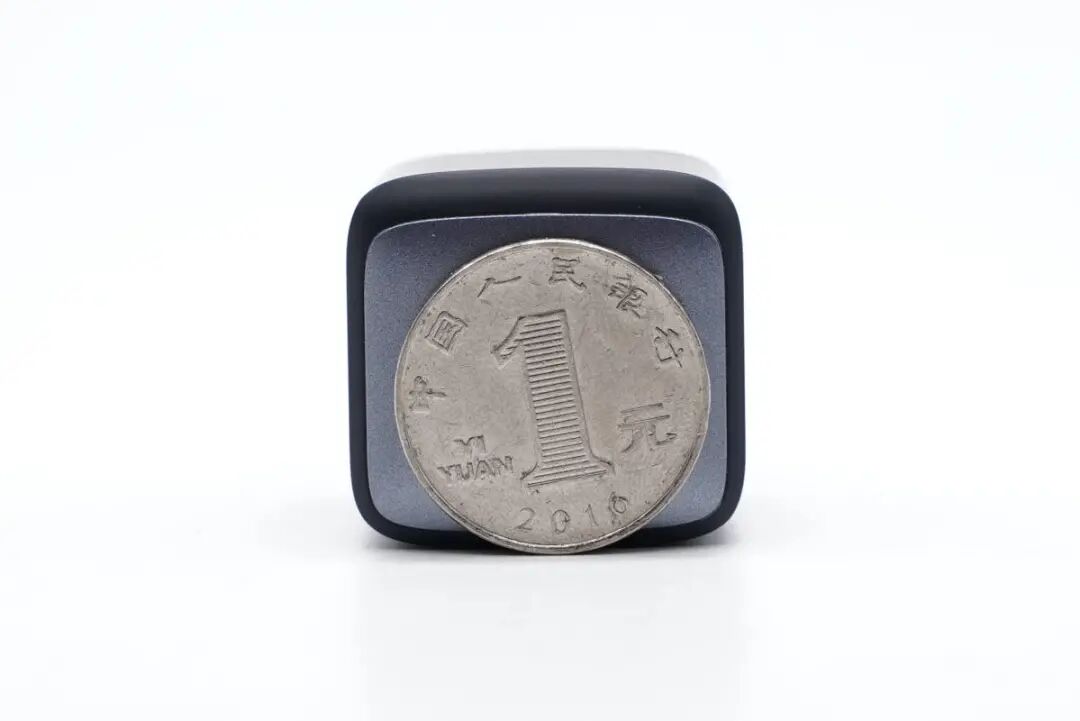

横截面比一元硬币大一些。

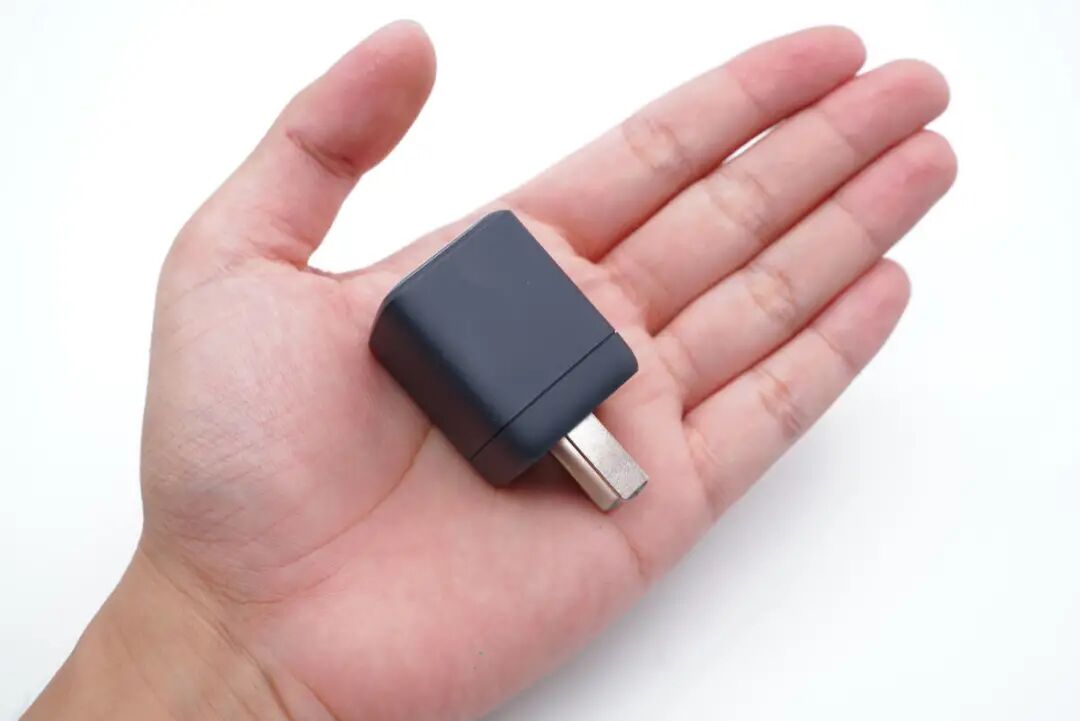

拿在手上的直观感受。

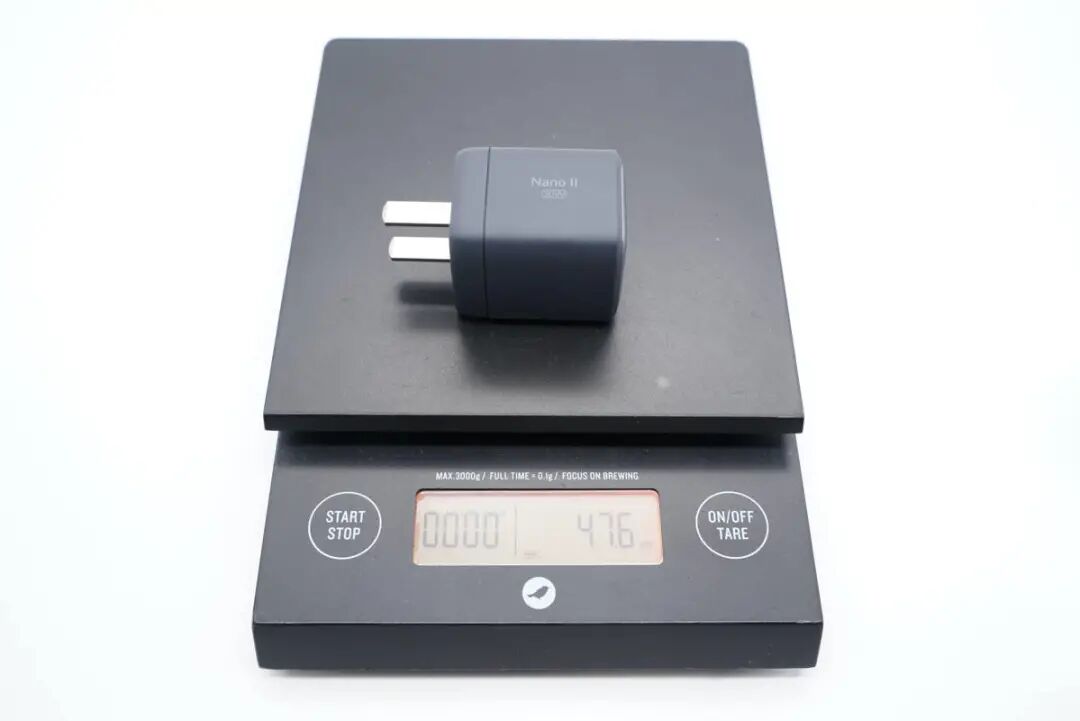

净重约为47.6g。

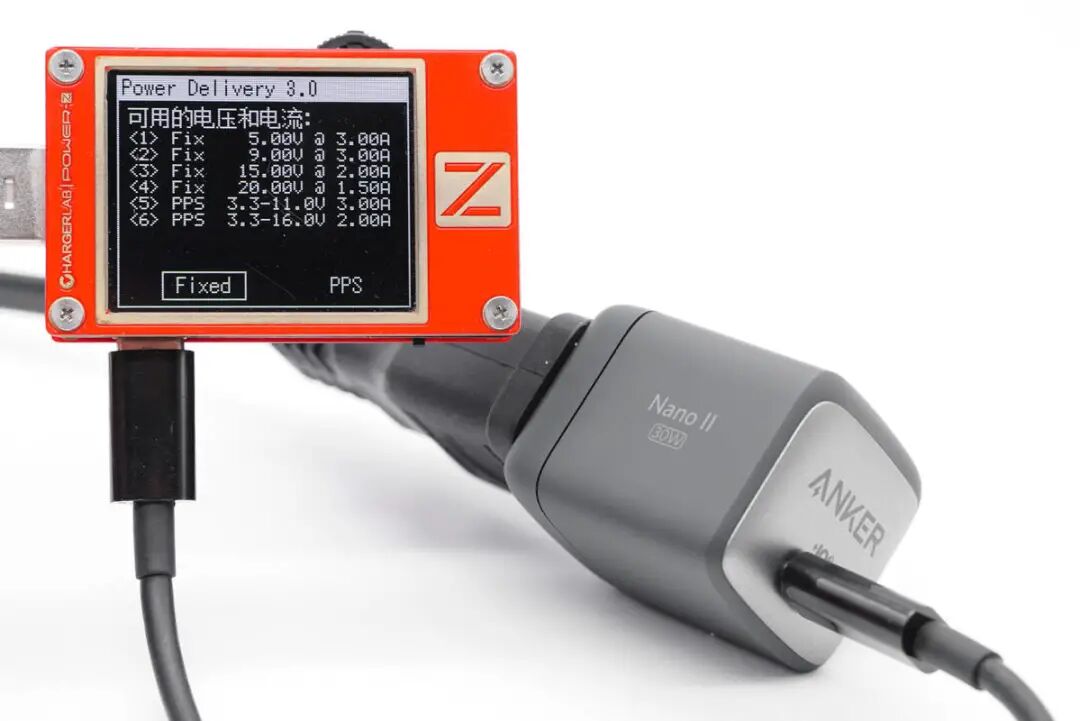

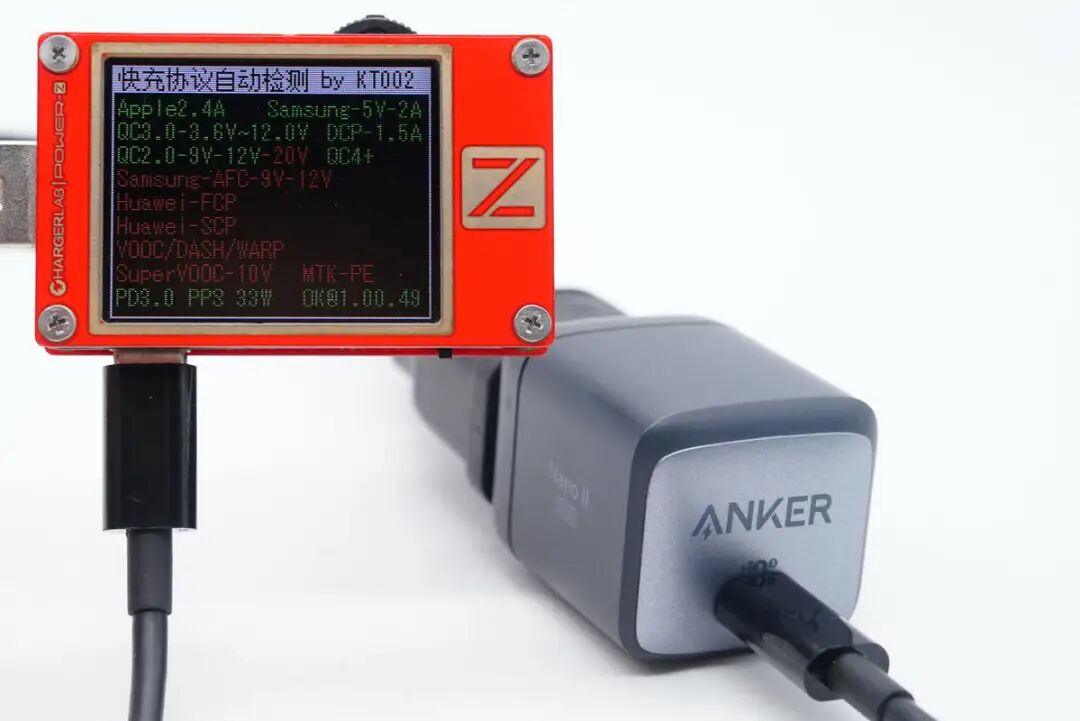

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。
此外还测得C口具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。
二、安克30W氮化镓超能充拆解

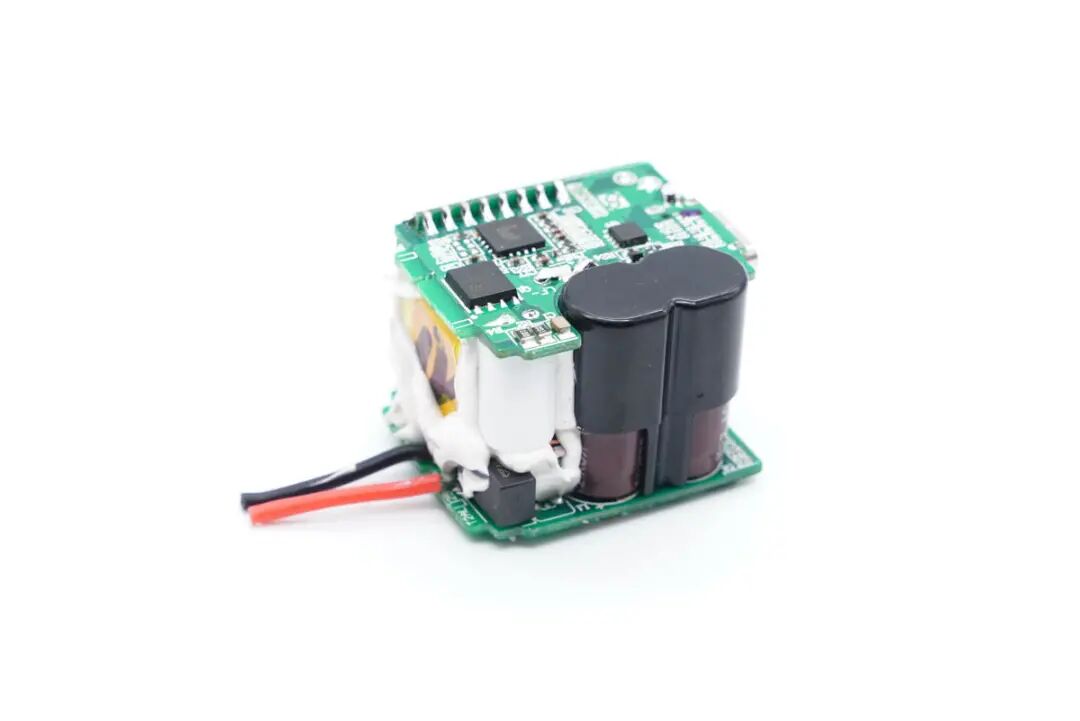

拆掉外壳取出PCBA模块，输入端采用AC导线连接通电，保险丝等器件打胶加固，高低压电容还外套塑料壳加固绝缘，输出端小板对应电容处镂空以降低厚度。

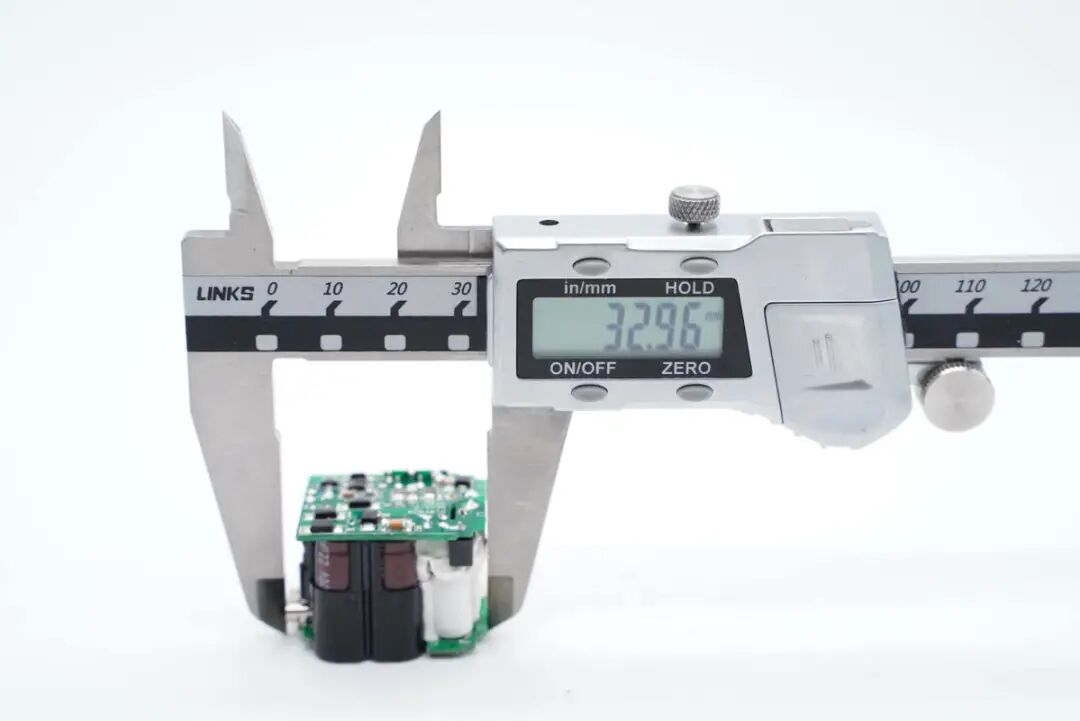

先来看看模块尺寸，测得长度为32.96mm。

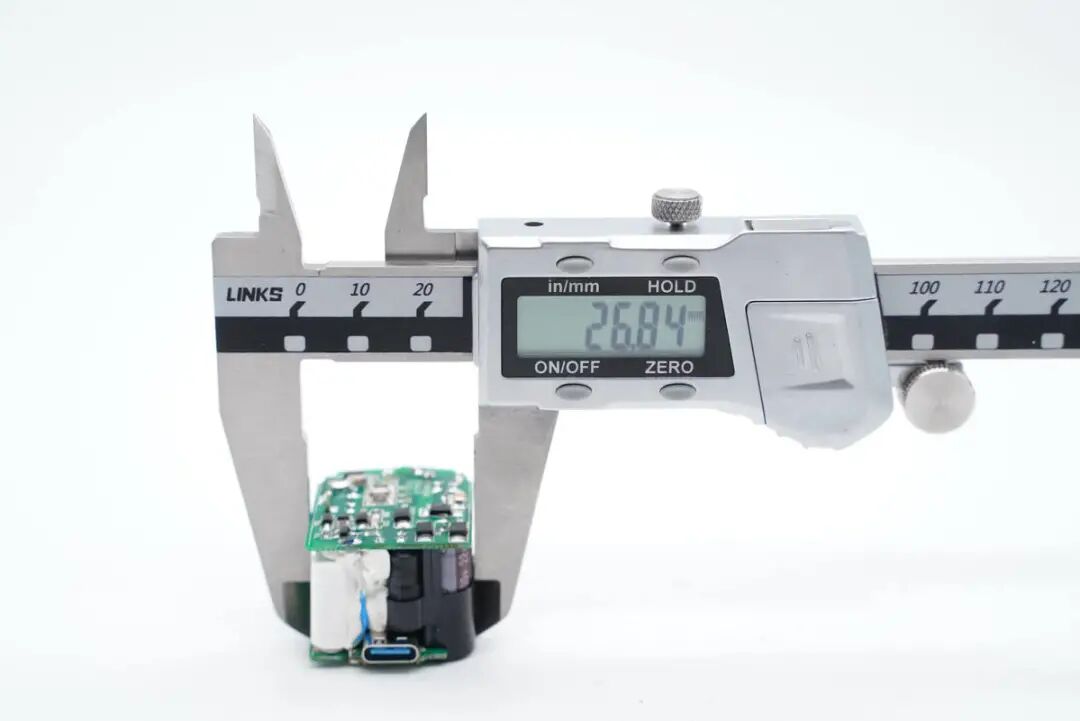

宽度为26.84mm。

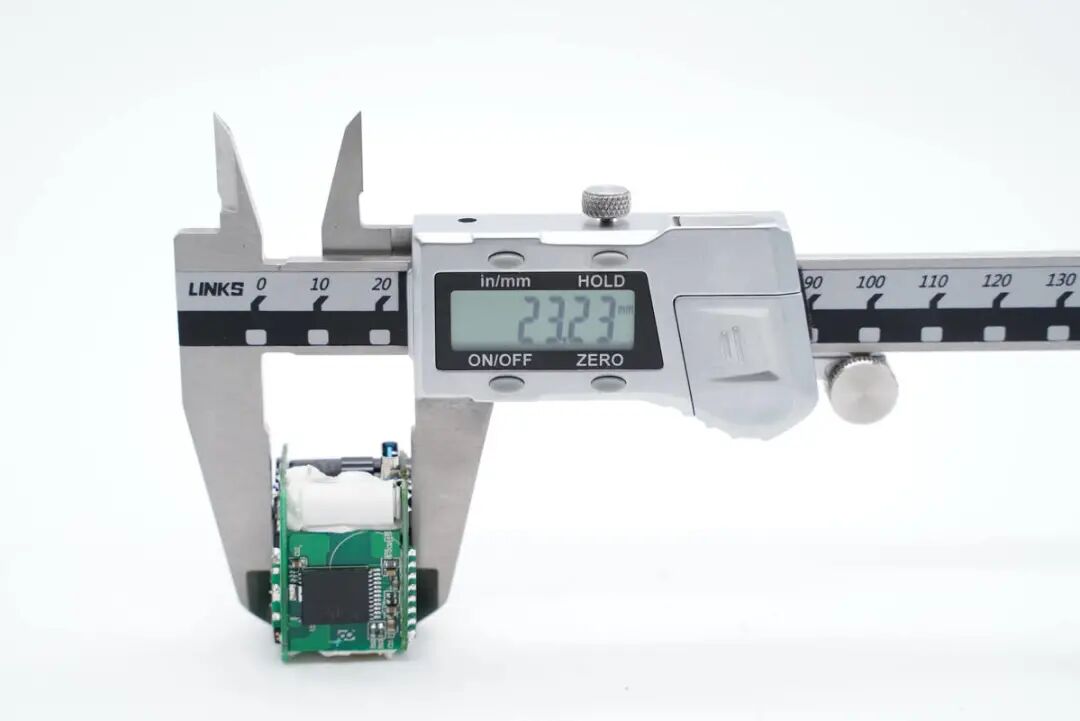

厚度为23.23mm。

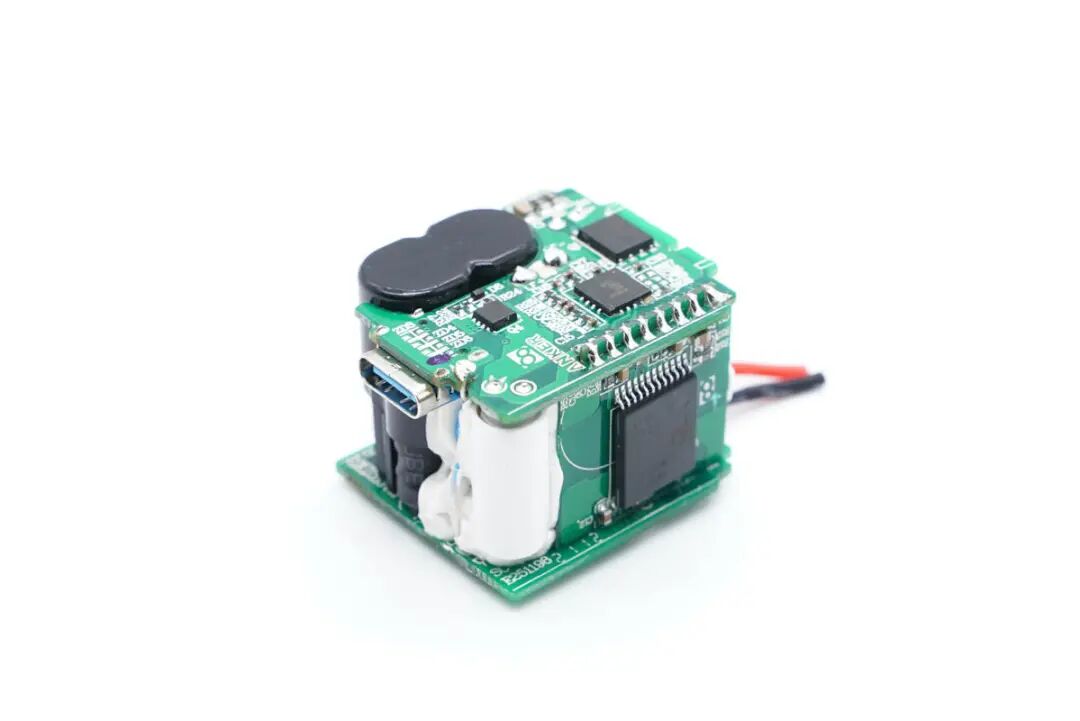

充电器由三块小板组成，输入输出端均打胶加固。
通过观察发现，这款充电器采用PI高集成开关电源方案宽范围输出，协议芯片控制接口输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。

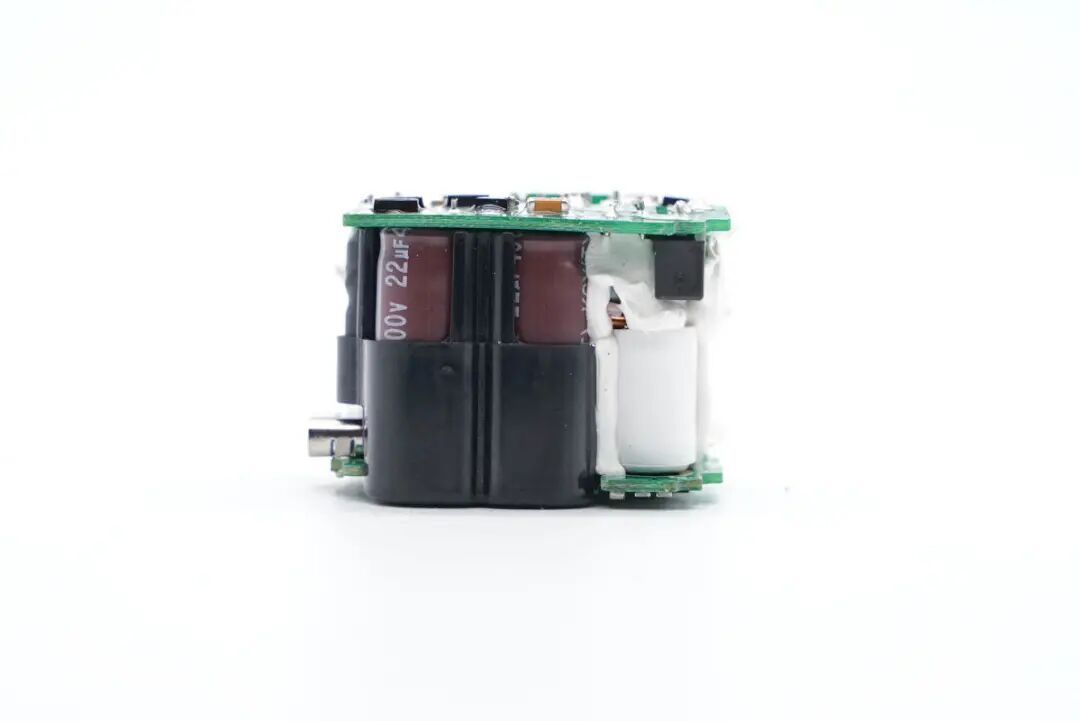

模块一侧可以看到上端小板上焊接有保险丝、共模电感以及两颗高压滤波电解电容。

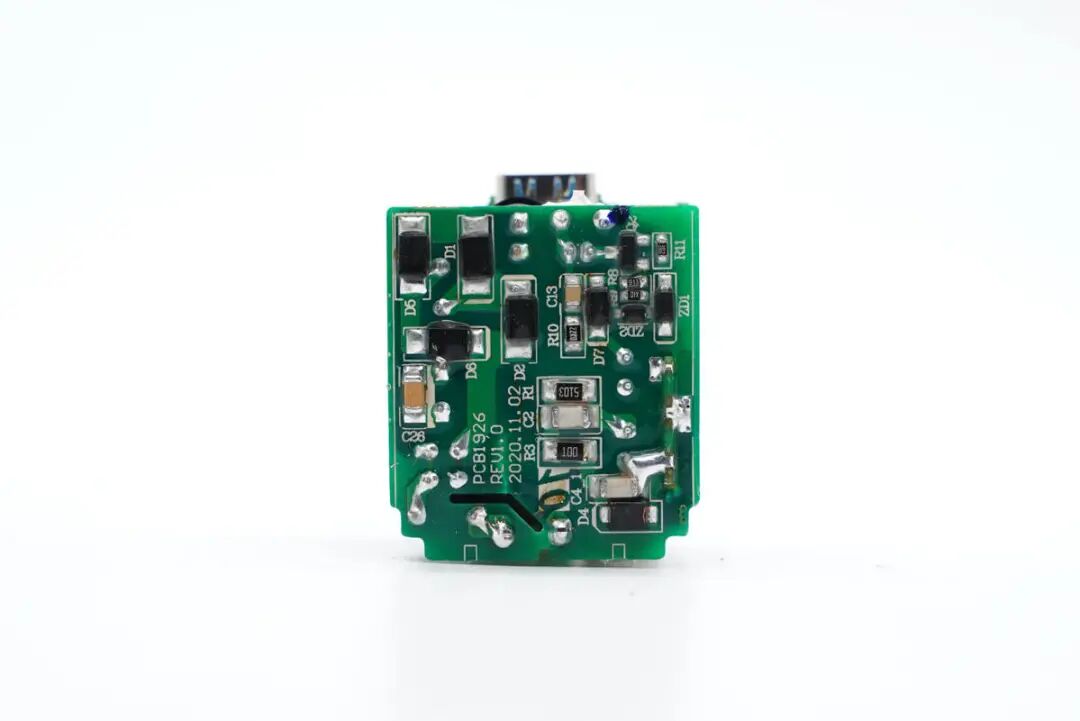

小板背面一览，得益于PI主控芯片的集成度高，小板背面没有设什么重要器件。

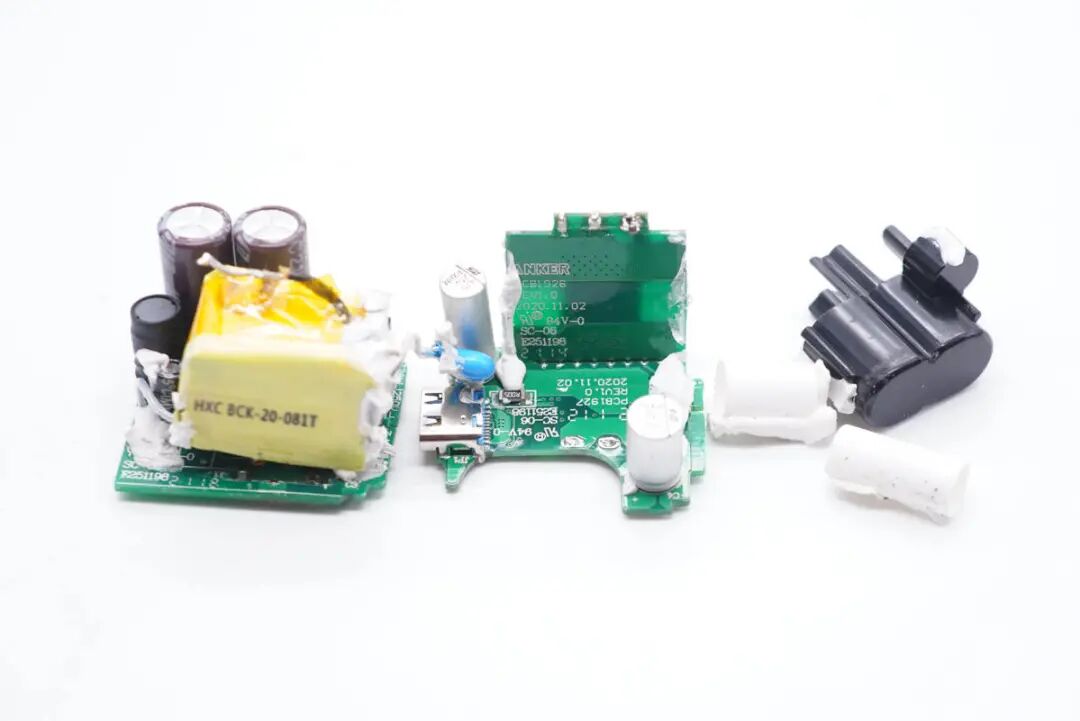

将模块拆分开，输入端小板上还有工字电感、主控芯片供电电容以及变压器。
延时保险丝规格为2A 250V。
共模电感特写，用于滤除EMI干扰。

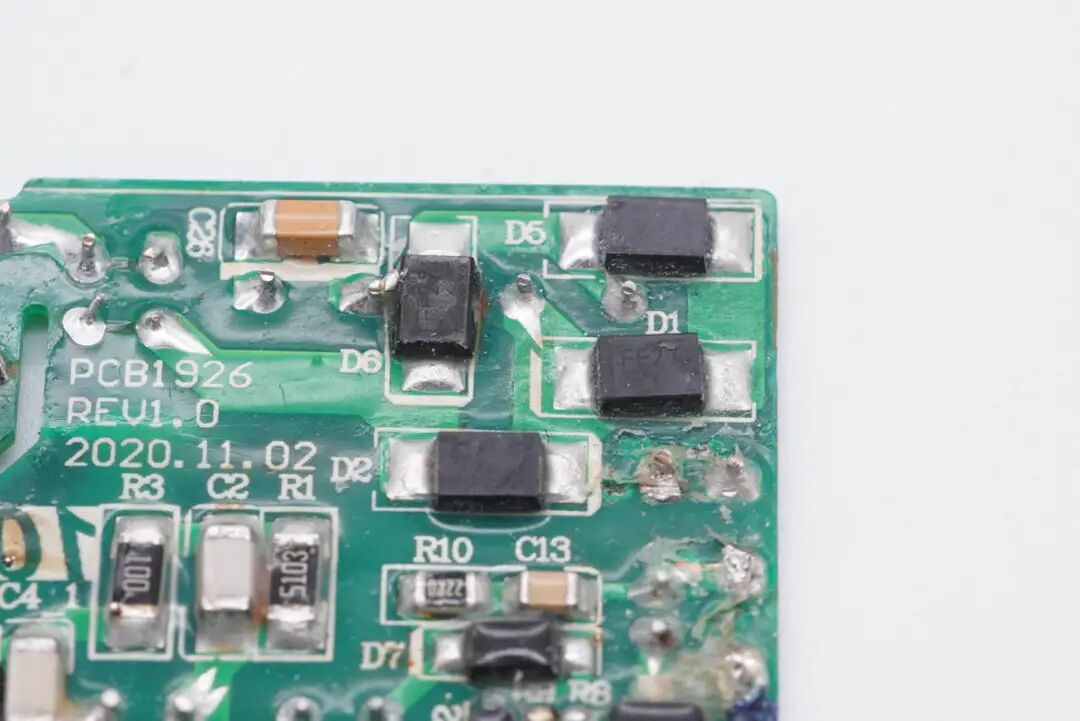

四颗二极管组成桥式整流。

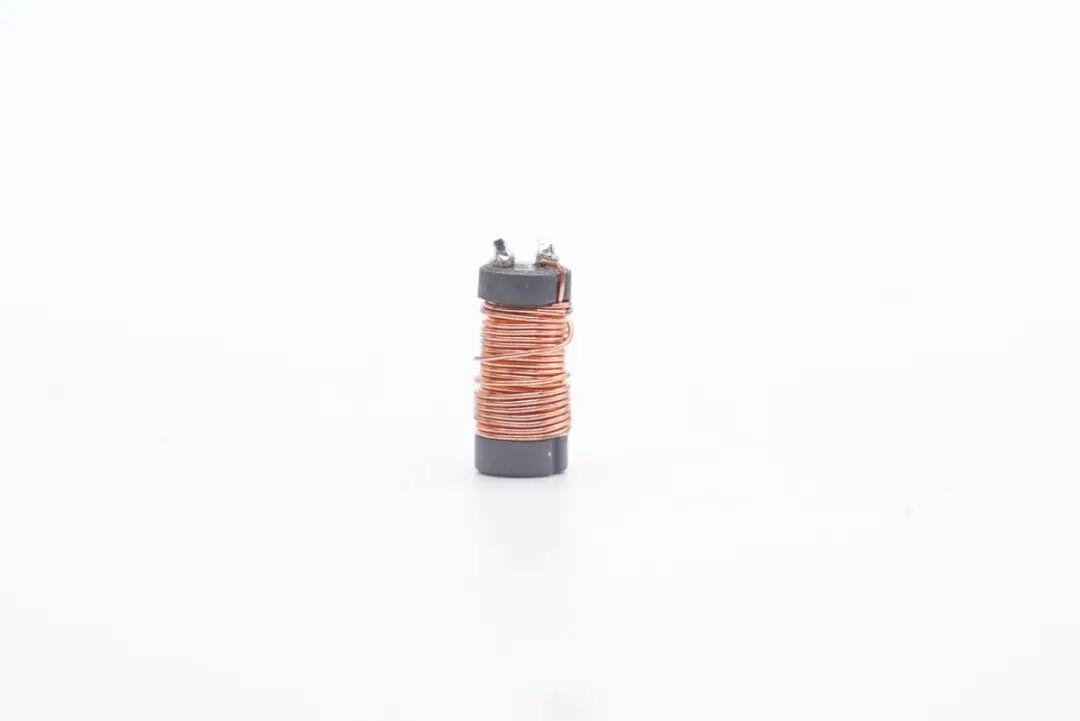

工字电感特写。
高压滤波电解电容采用永铭KCX系列，两颗规格都是400V 22μF。该系列电容是永铭19年推出的快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

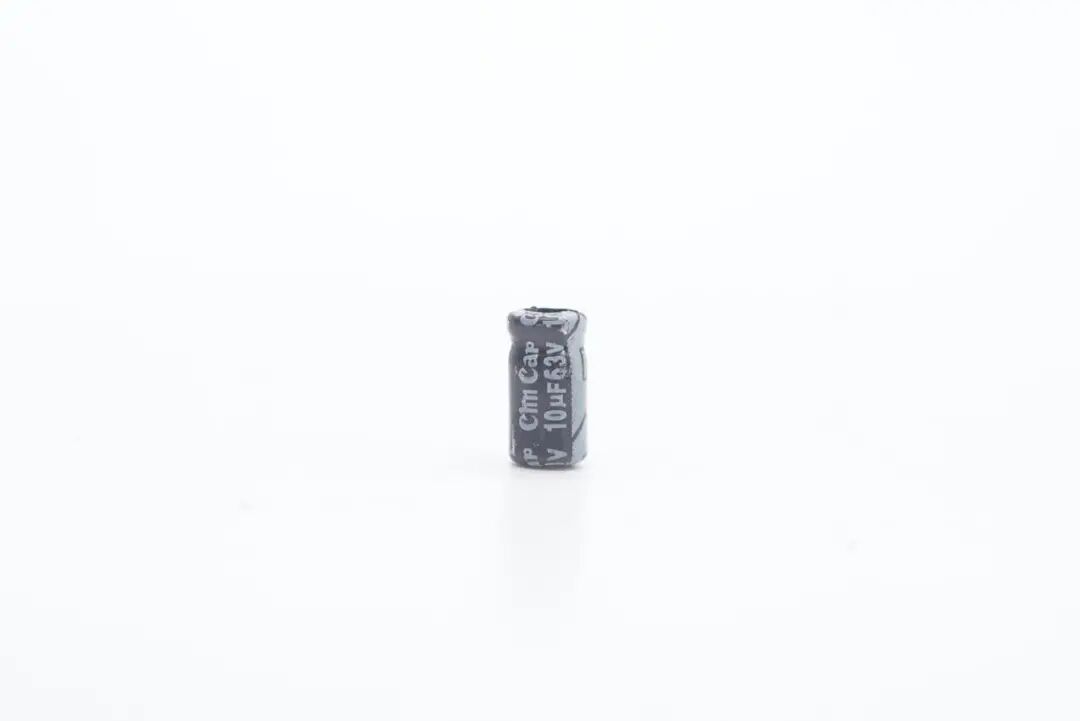

主控芯片供电电容来自华容伟业，规格为63V 10μF。

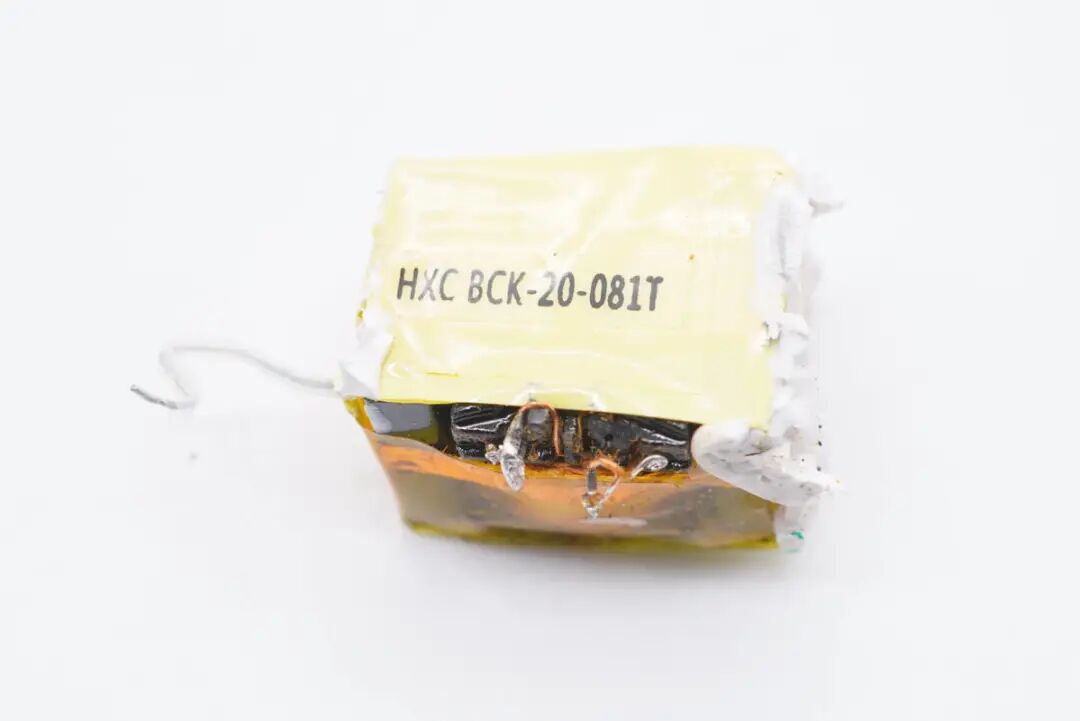

变压器特写。

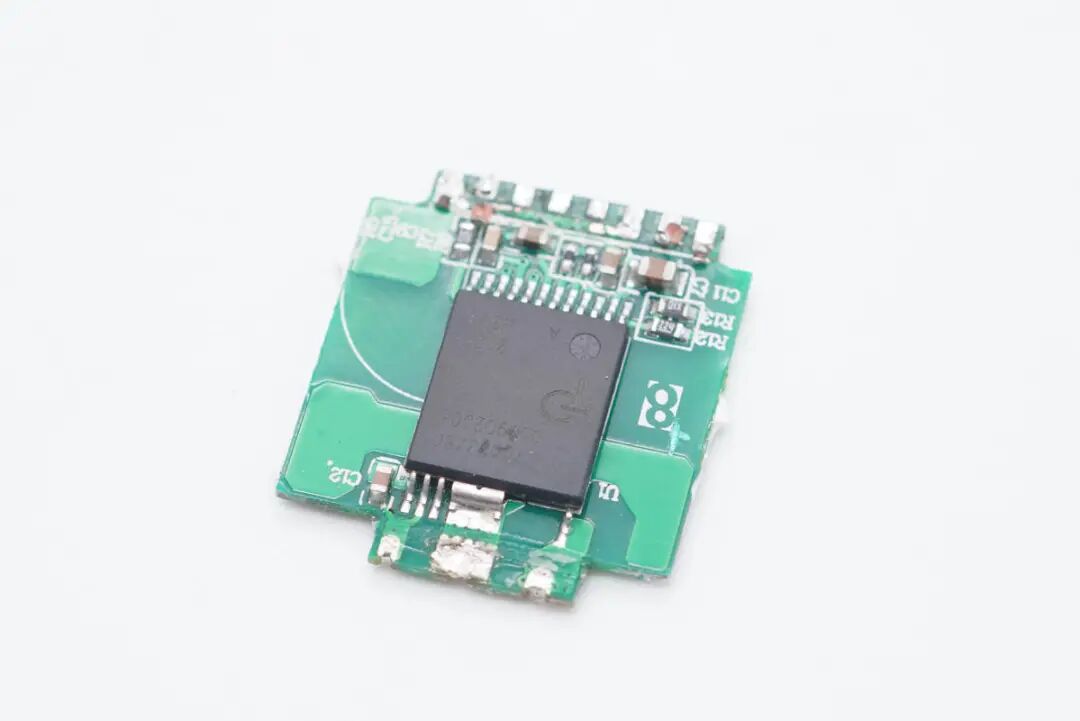

连接小板上设有PI主控芯片。

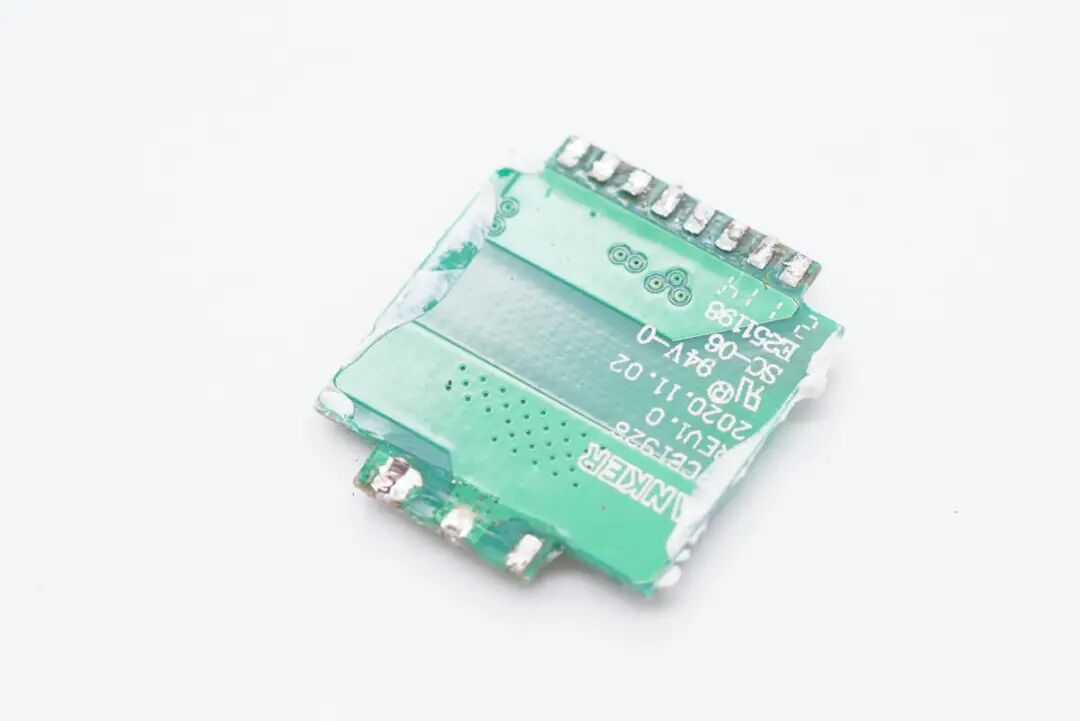

另一面一览。

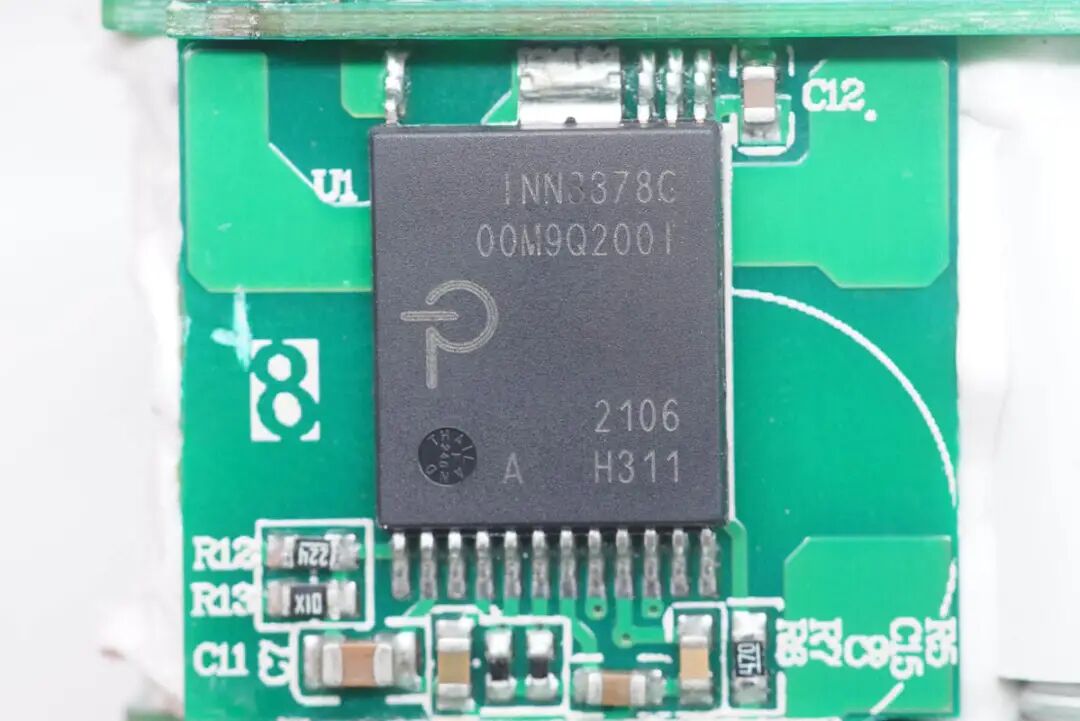

开关电源主控芯片采用PI INN3378C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出55W功率，降额使用。
PI官方的资料显示，INN3378C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。
充电头网了解到，PI高集成主控芯片还被傲基63W氮化镓快充、龙冰65W PD氮化镓快充、斯泰克100W双USB-C氮化镓快充、三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

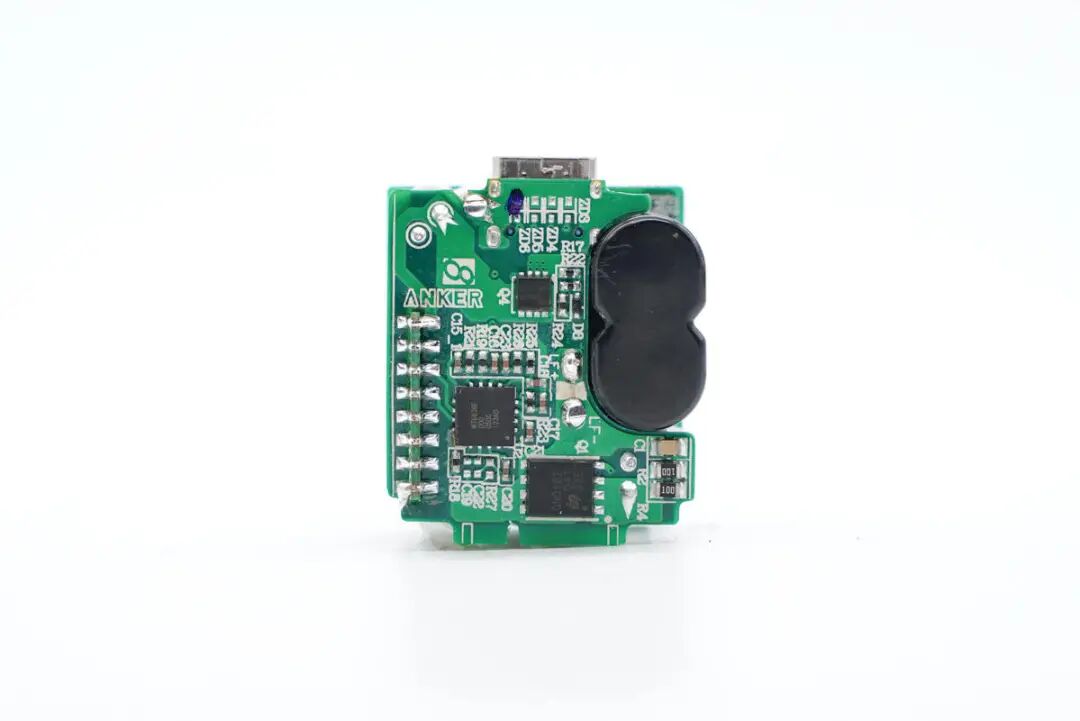

输出端小板上设有同步整流管、协议芯片和输出VBUS开关管。
另一面设有Y电容以及两颗来自永铭的滤波固态耐冲击电容。

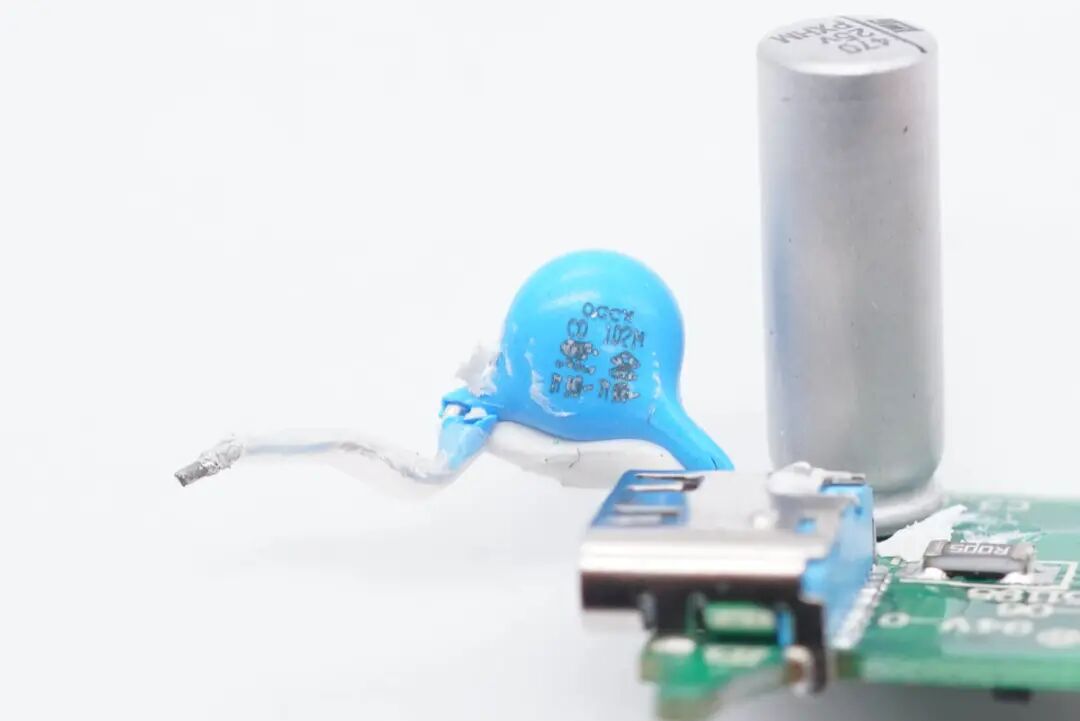

Y电容来自成希电子。

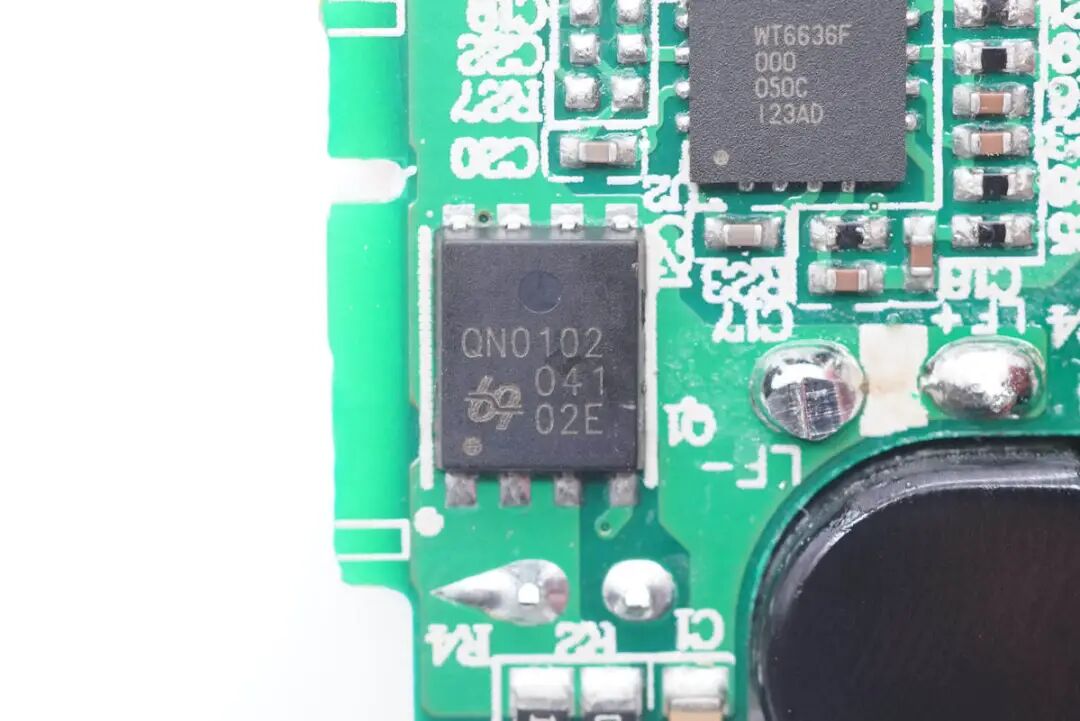

同步整流管采用UBIQ QN0102M6N，耐压100V，导阻6mΩ，PRPAK5x6封装。

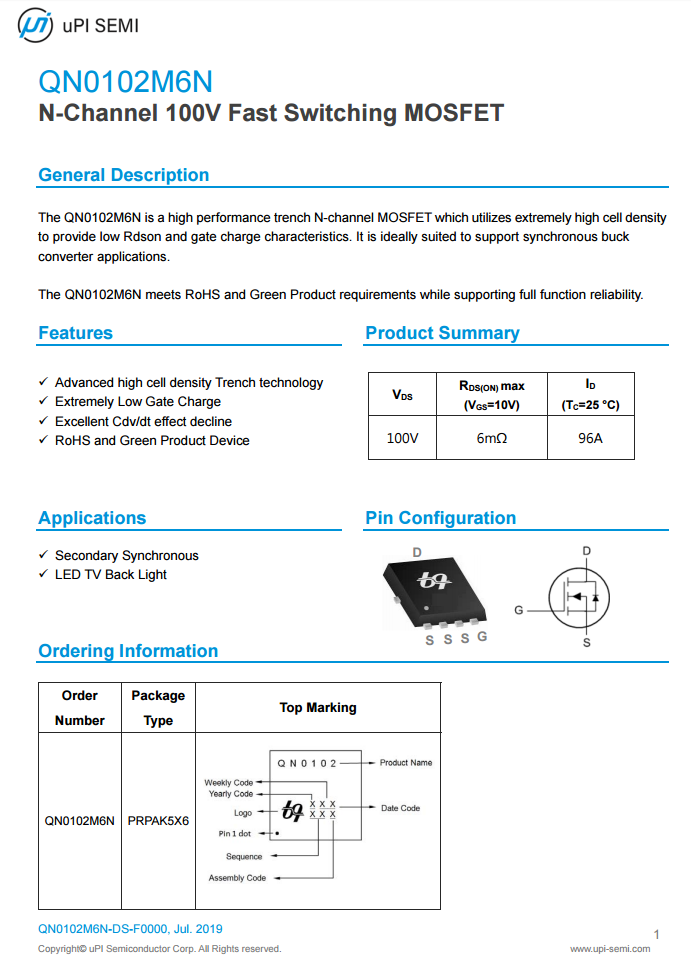

UBIQ QN0102M6N资料信息。

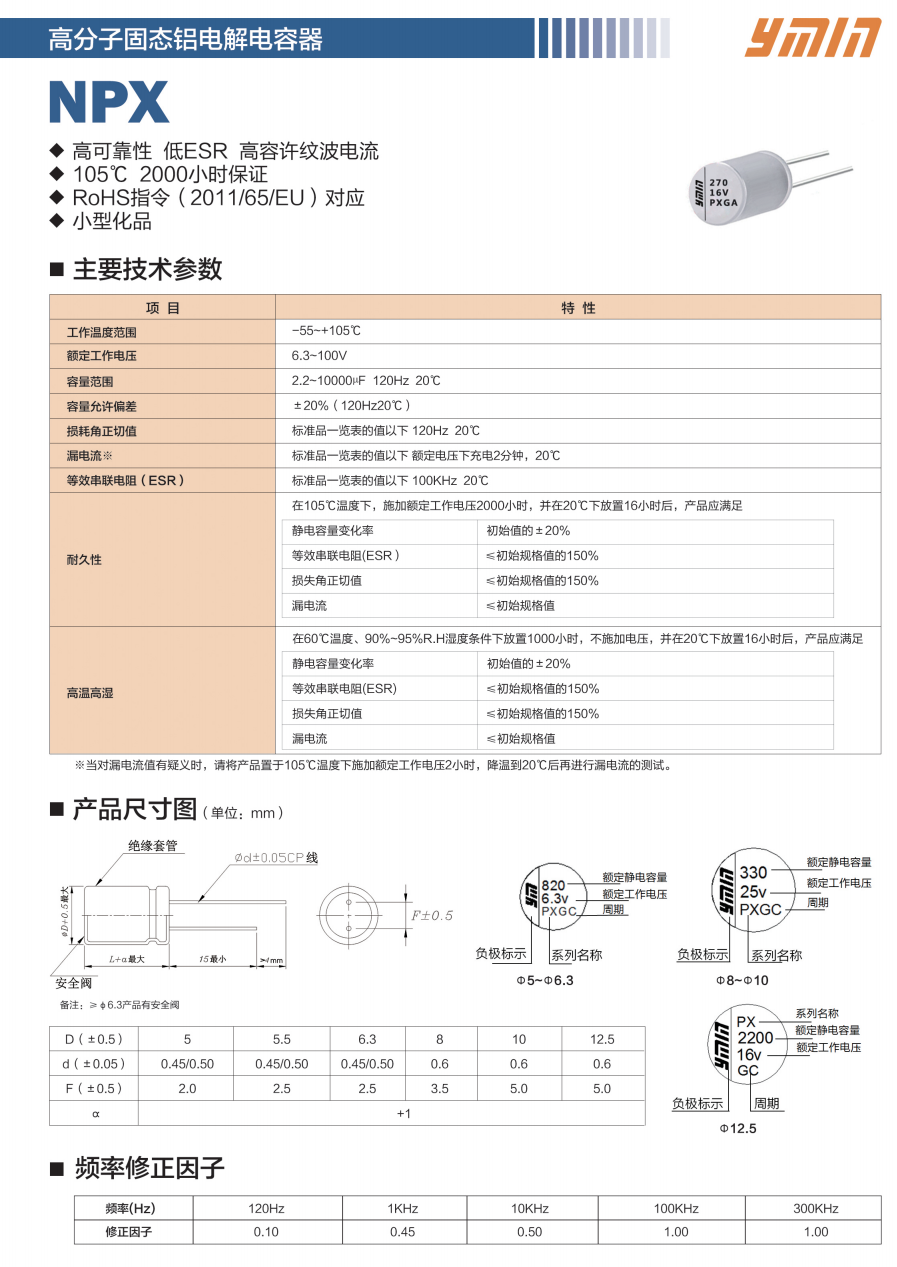

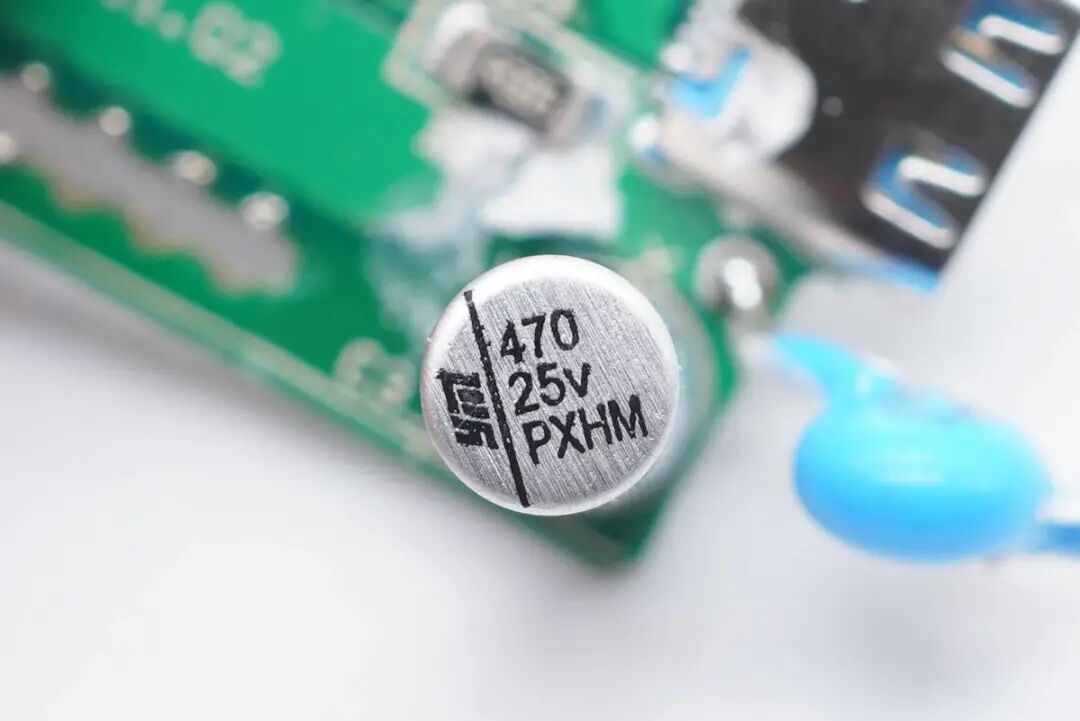

输出滤波固态电容采用永铭NPX系列，规格均为25V 470μF。该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在安克、飞利浦、小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

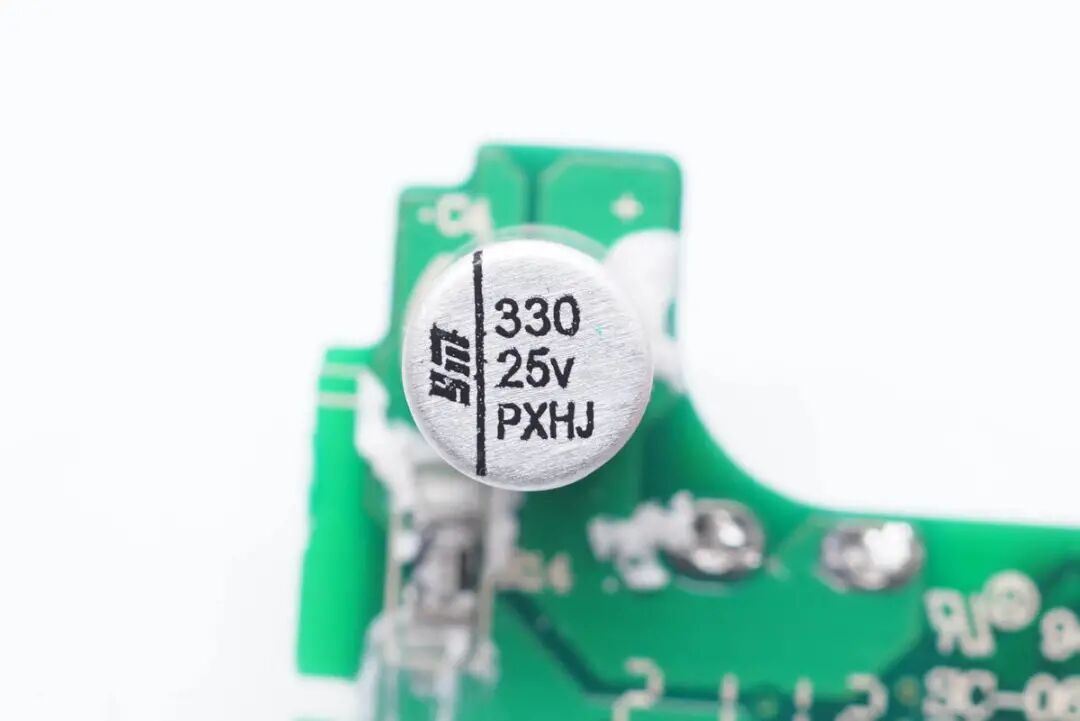

另一颗也是永铭NPX系列，规格为25V 330μF。

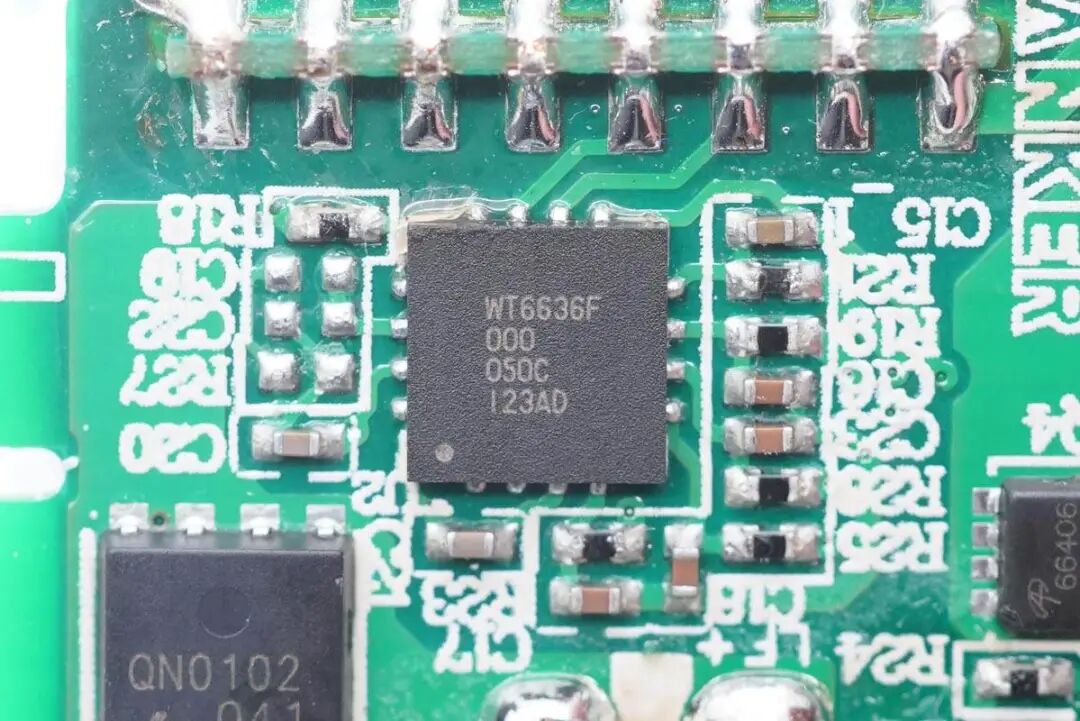

USB PD协议IC采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。采用I2C与INN3378C通信调压。
伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有THEONE 65W 1A1C快充充电器、RedmiBook Pro 15笔记本标配100W充电器、青客迷你45W快充充电器、LG gram笔记本标配65W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、网易智造61W氮化镓快充等，同时，还有数十款产品快充产品采用了伟诠的芯片。
输出VBUS开关管采用AOS万代AONR66406，NMOS管，耐压40V，DFN3*3封装。

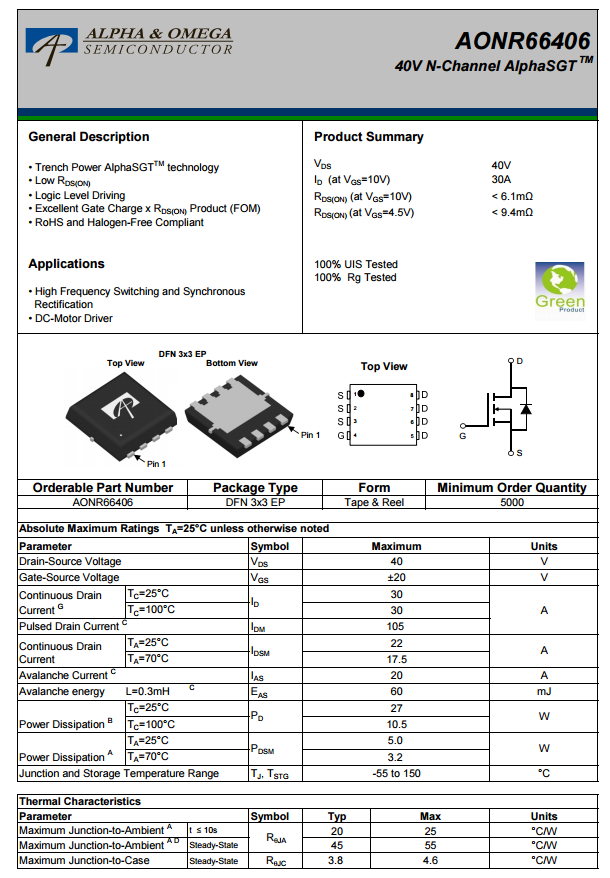

AOS AONR66406资料信息。

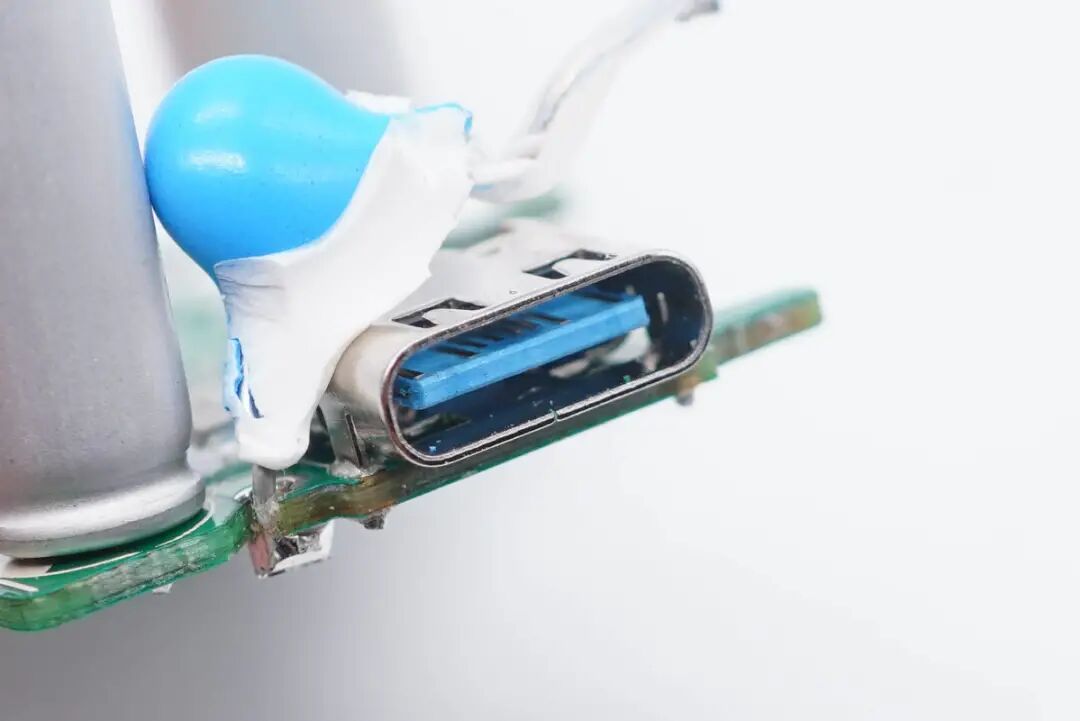

USB-C母座特写，过孔焊接。
充电头网拆解总结
同为“超能充”系列，ANKER安克这款30W氮化镓充电器外观ID不变，只是整体尺寸变小了。充电器配备固定式插脚，适合固定场所长期使用。同时支持QC、PD和PPS快充协议，具备3.3-11V3A和3.3-16V2A两组PPS电压档位，整体性能不错，满足各大品牌手机日常快充需求。
充电头网通过拆解了解到，充电器采用经典三块小PCB板设计，采用了PI INN3378C高集成氮化镓快充方案，此外依旧使用伟诠WT6636F协议芯片控制USB-C口输出电压。采用永铭KCX、NPX系列小体积电容进行输入输出滤波，整体用料也不错。各元器件打胶加固，电容外套绝缘管，产品稳定性有保证。
