拆解报告：安克45W氮化镓超能充
----- 充电头网拆解报告 第1711篇 -----
安克创新举办的“为生活充满电”主题新品发布会上推出了“超能充”系列氮化镓充电器，有30W、45W、65W三种功率。同为超能充系列，外观设计上一样，只有大小以及折叠插脚与否的差别。此前充电头网已相继完成了65W和30W超能充的详细拆解。
现在继续为大家带来安克45W氮化镓超能充国行版的详细拆解，当然此前也对这款充电器进行了详细评测，那下面一起来看看充电器的具体设计用料。
此前充电头网还拆解过安克Nano 20W PD快充、安克65W PD快充充电器、安克1A1C 38W双口快充、安克60W 1A1C氮化镓快充、安克30W氮化镓快充、安克60W双C口氮化镓快充、安克65W氮化镓4口桌面PD快充、安克PowerPort Atom PD 4 100W充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、安克45W氮化镓超能充
包装盒是经典蓝白配色，左上角是ANKER品牌。

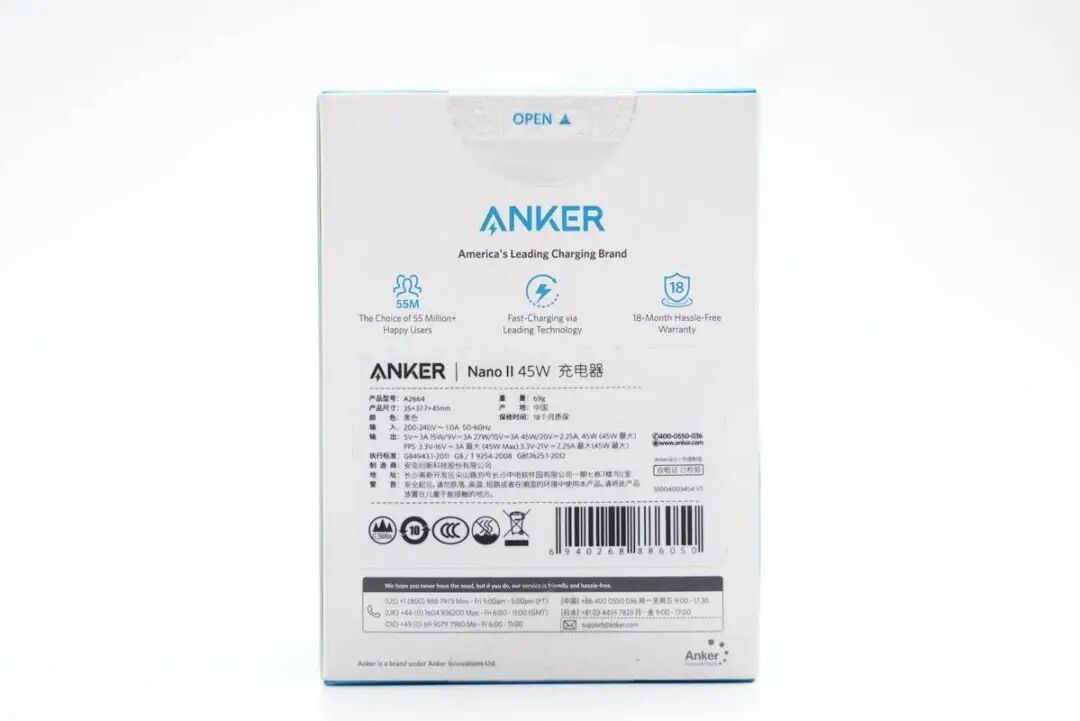

背面印有产品三大特性标识、参数和认证等信息。
包装内含充电器、使用说明书、合格证等，充电器外套塑料袋防尘。
45W超能充采用银灰色外观ID设计，造型趋于小方块，整体小巧便携。

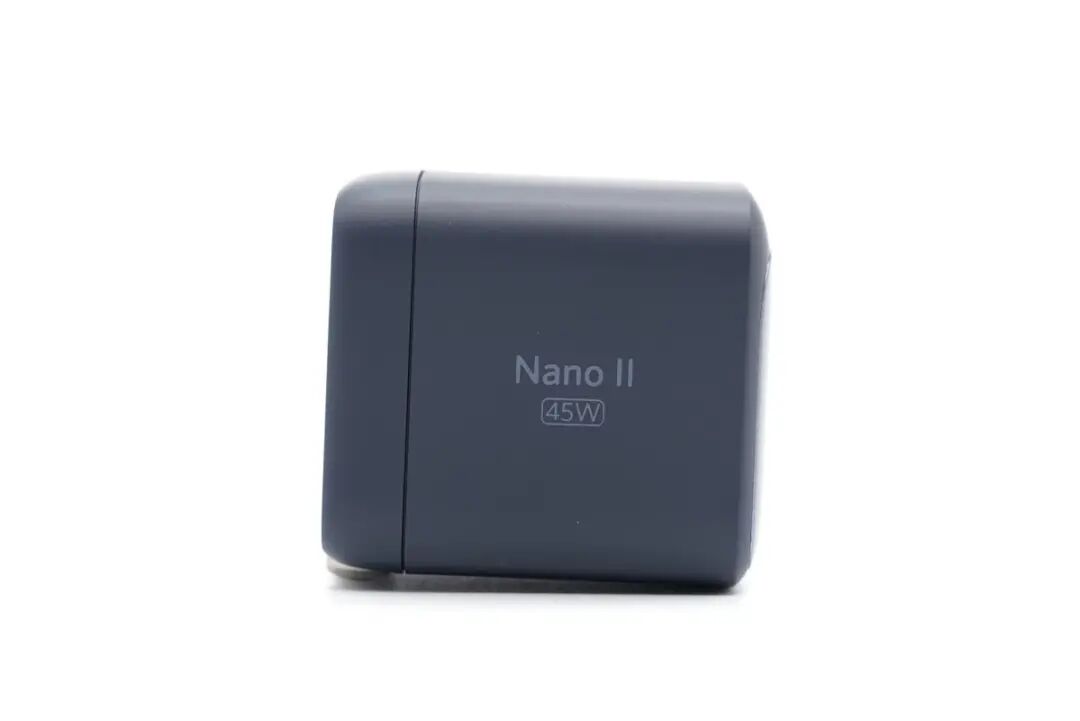

腰身一面印有Nano II和45W字样，表明产品名称和最大输出功率。

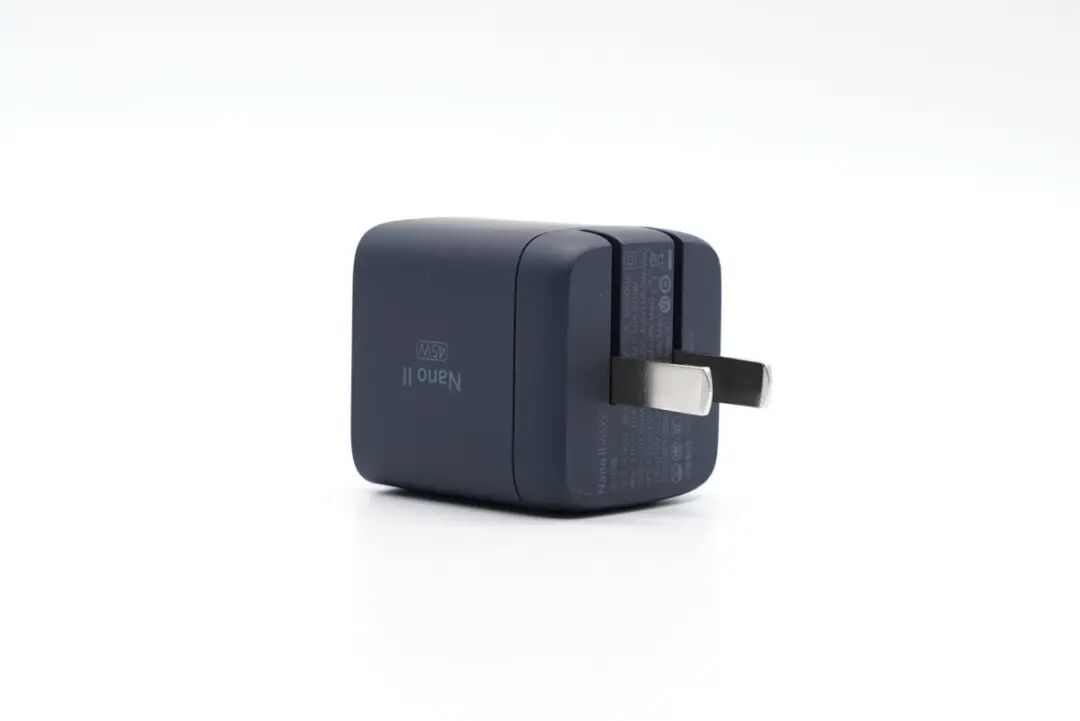

输入端配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

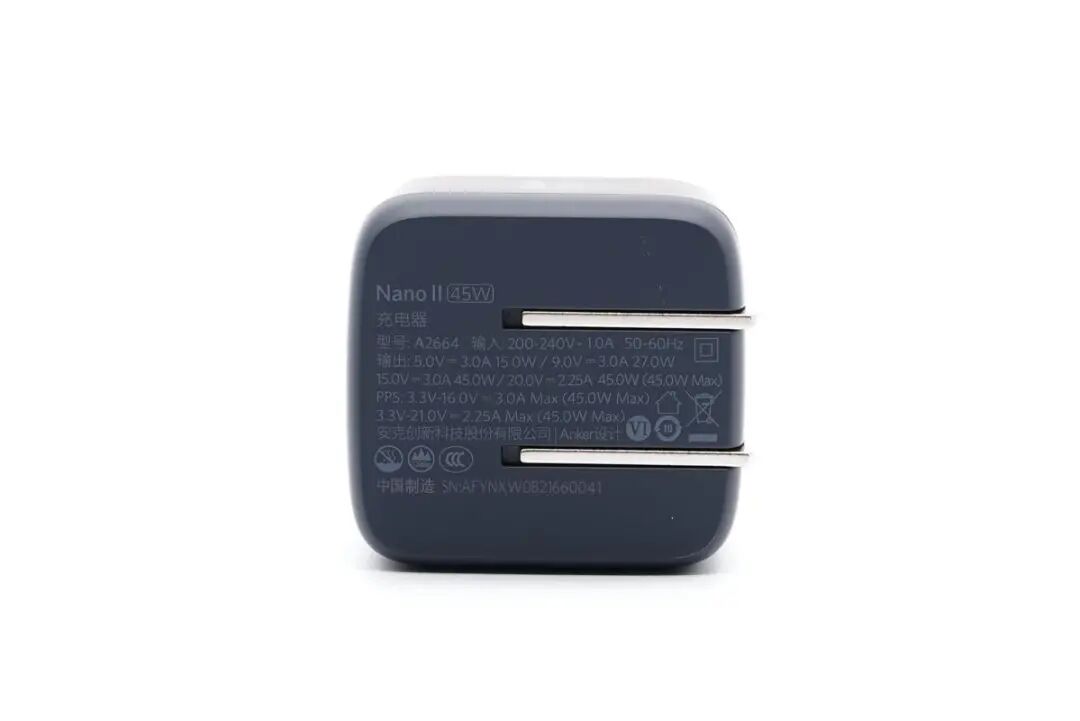

输入端外壳上标注有充电器参数
型号：A2664
输入：200-240V~50/60HZ 1A
输出：5V3A、9V3A、15V3A、20V2.25A（45W Max）
PPS：3.3-16V3A（45W Max）
3.3-21V2.25A（45W Max）
安克创新科技股份有限公司
产品已经通过了CCC认证和VI级能效认证。

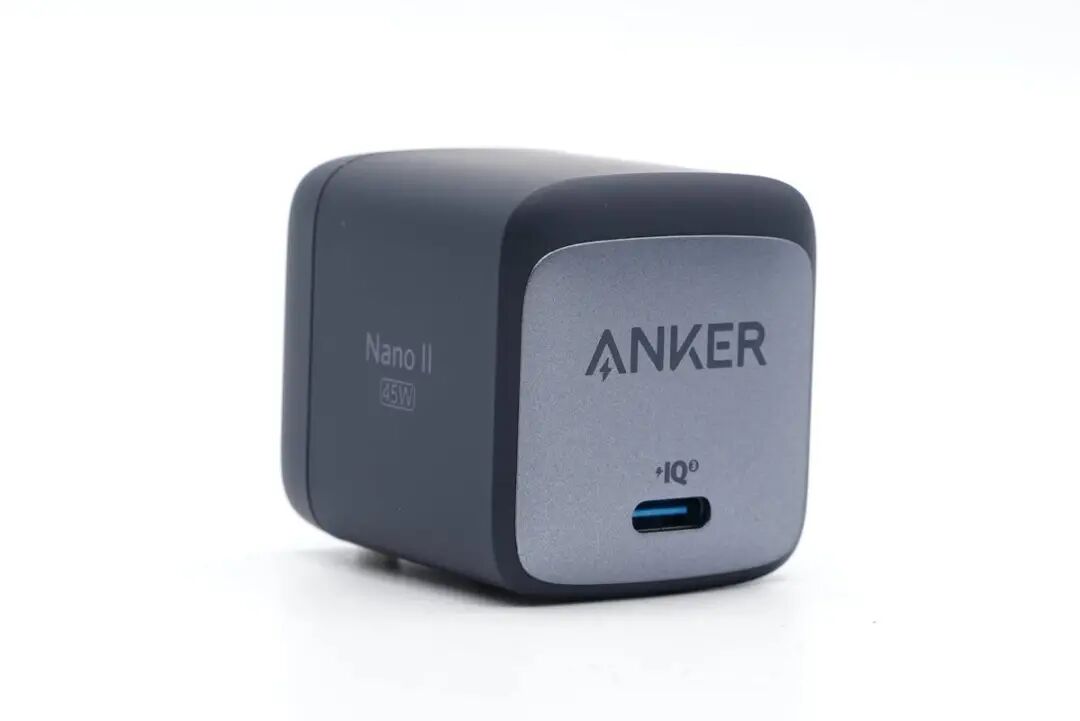

顶面贴有银灰色装饰板，中心印有ANKER品牌，USB-C口蓝色胶芯不露铜。

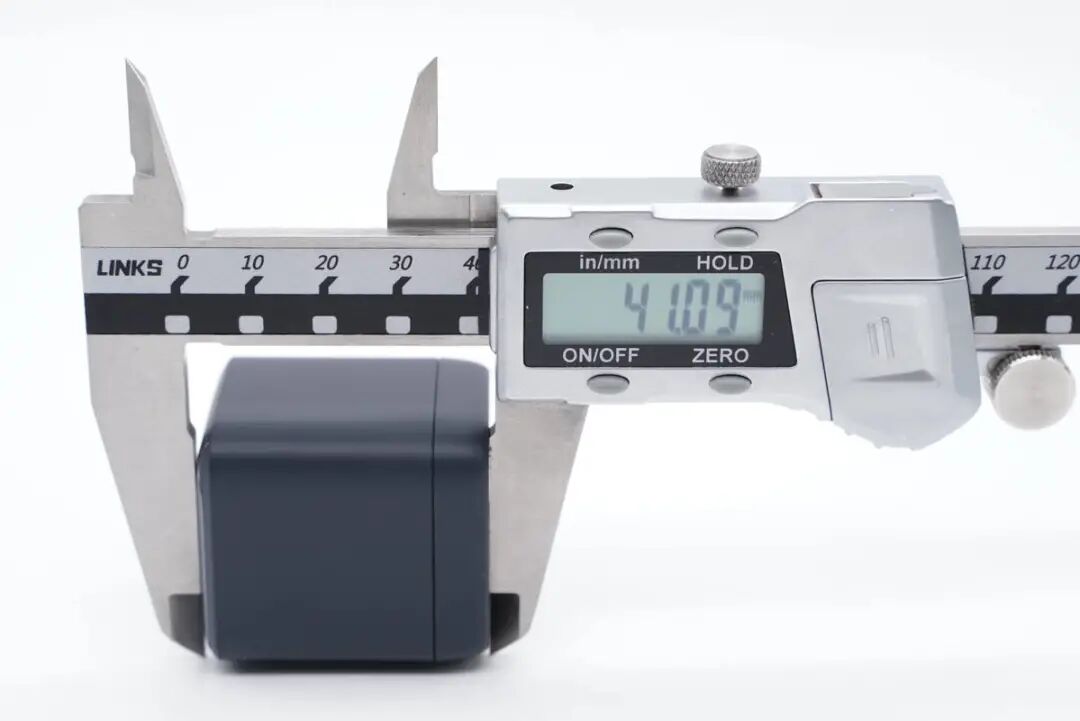

使用游标卡尺实测充电器机身高度为41.09mm。

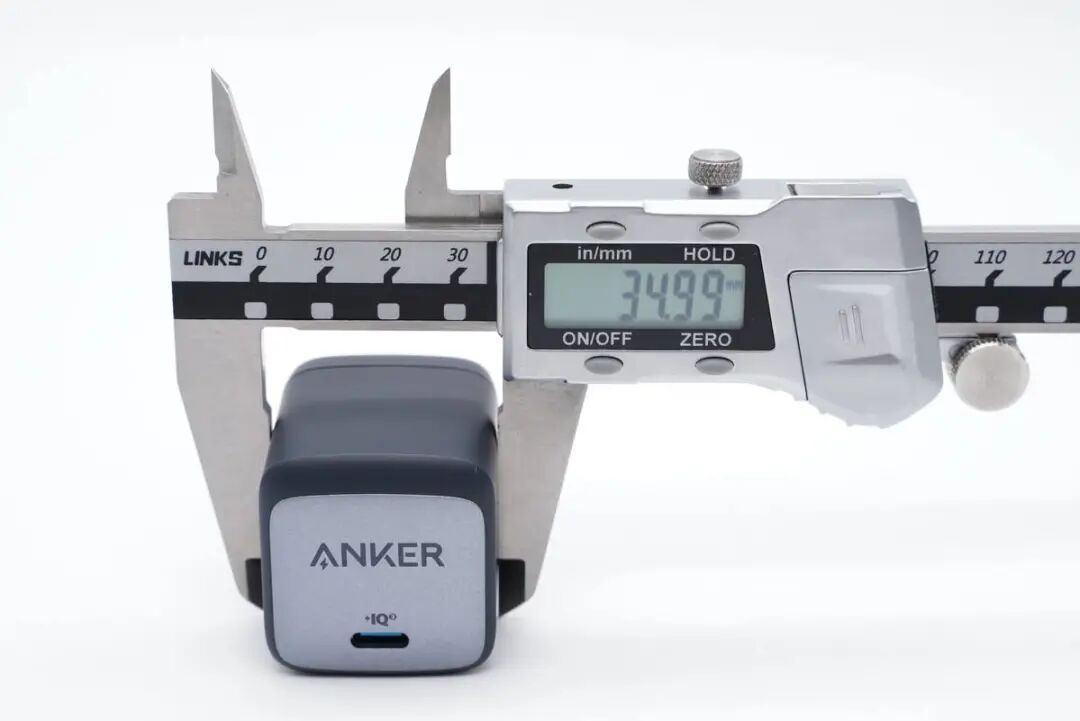

宽度为34.99mm。
厚度为37.64mm。

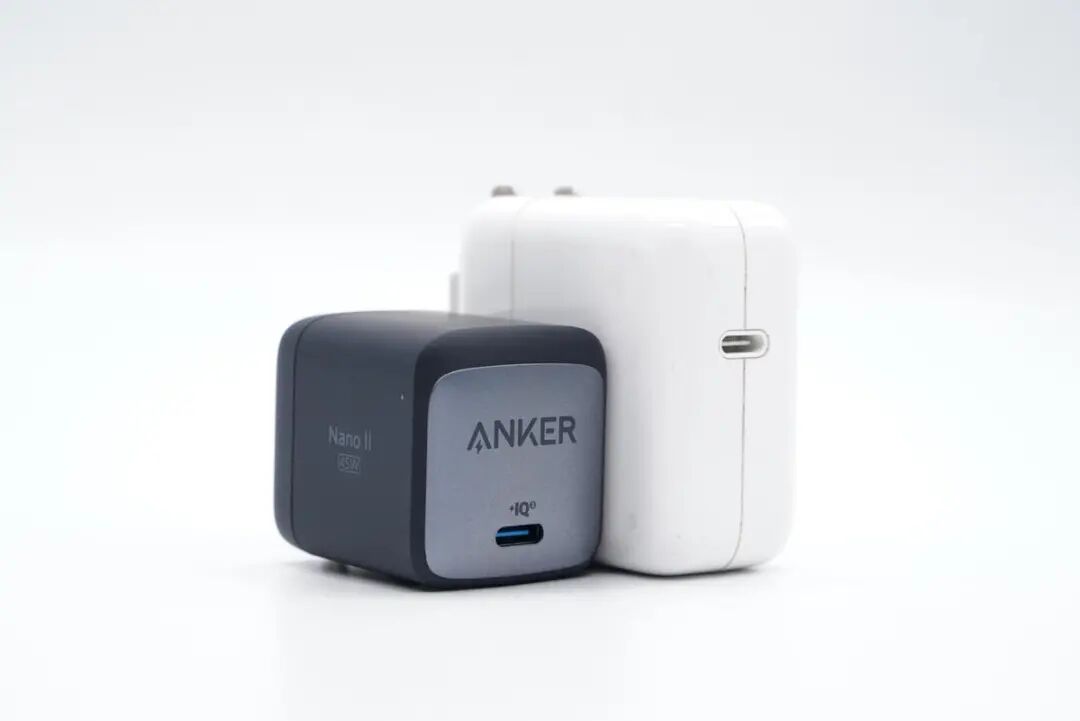

作为一款45W级充电器，比苹果30W充电器还要小很多。

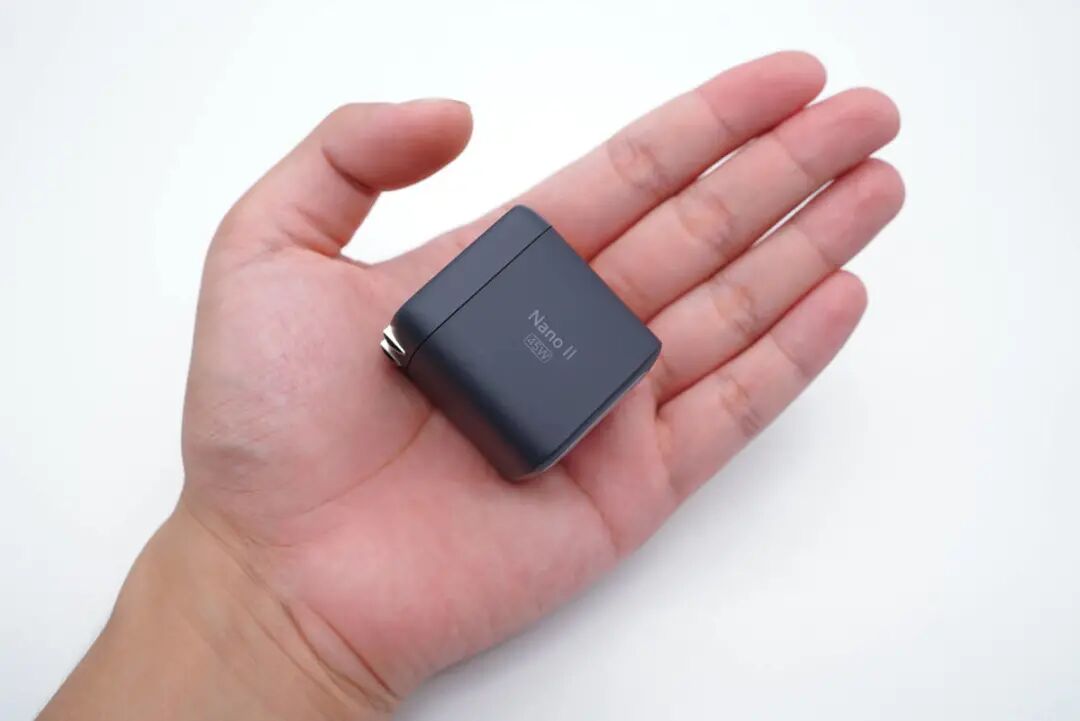

拿在手上的直观感受。

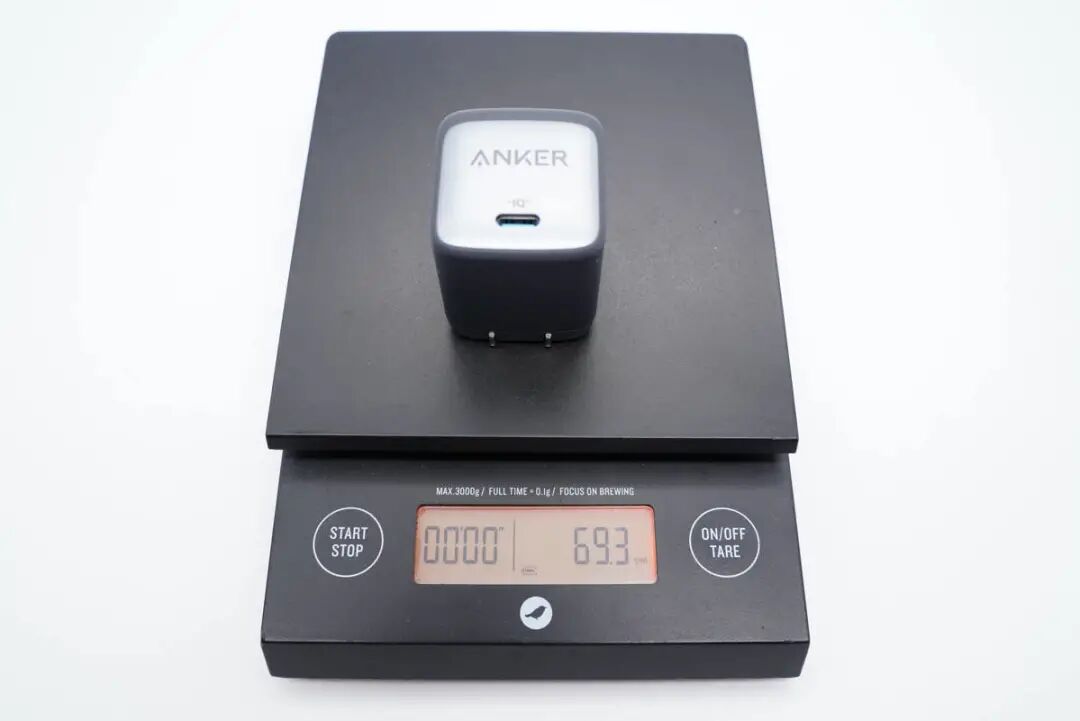

净重约为69g。

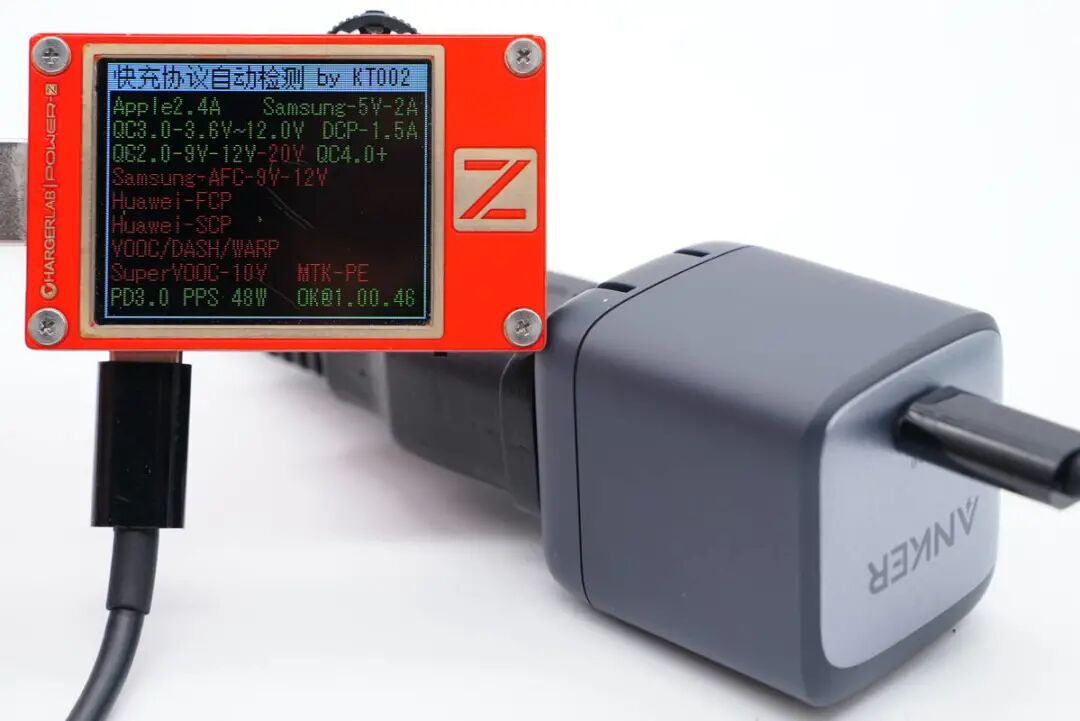

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。

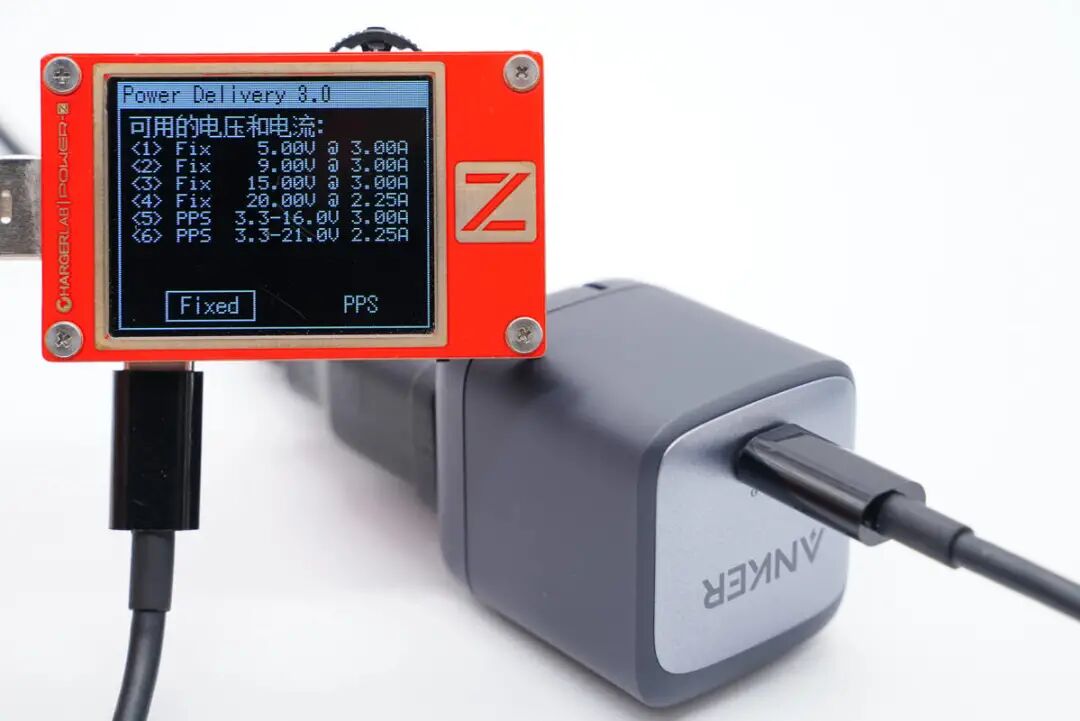

此外还测得C口具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位，以及3.3-16V3A和3.3-21V2.25A两组PPS电压档位。
二、安克45W氮化镓超能充拆解

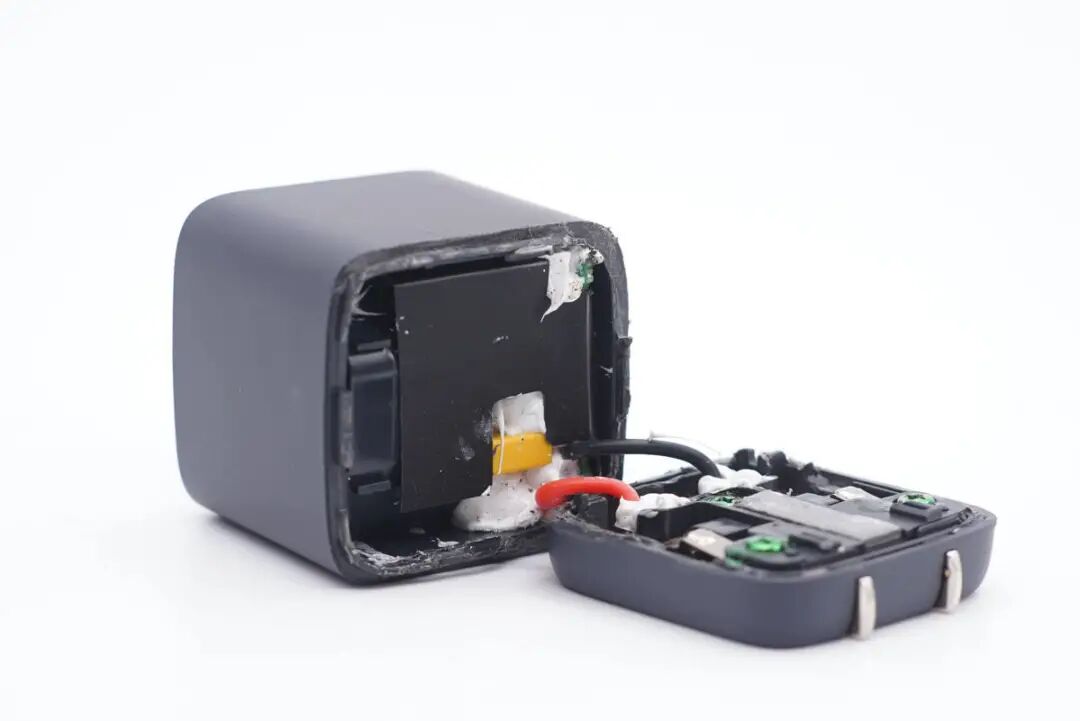

将机身壳拆开，输入端设有绝缘隔离板。
将PCBA模块取出，AC导线、变压器周围打胶加固保护。

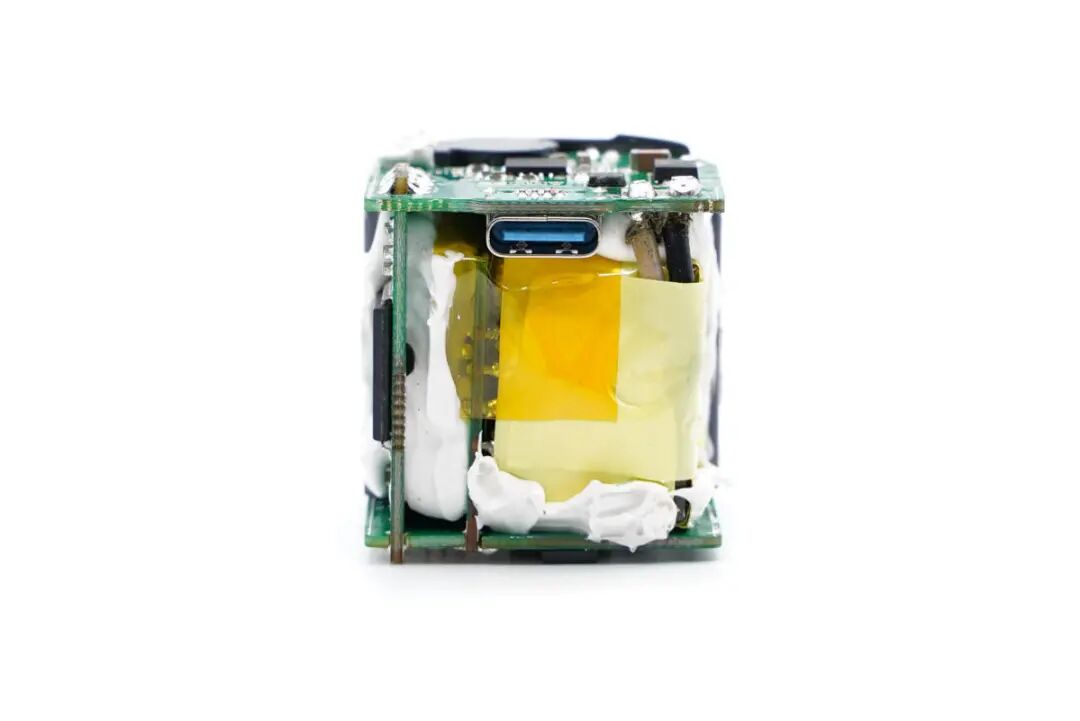

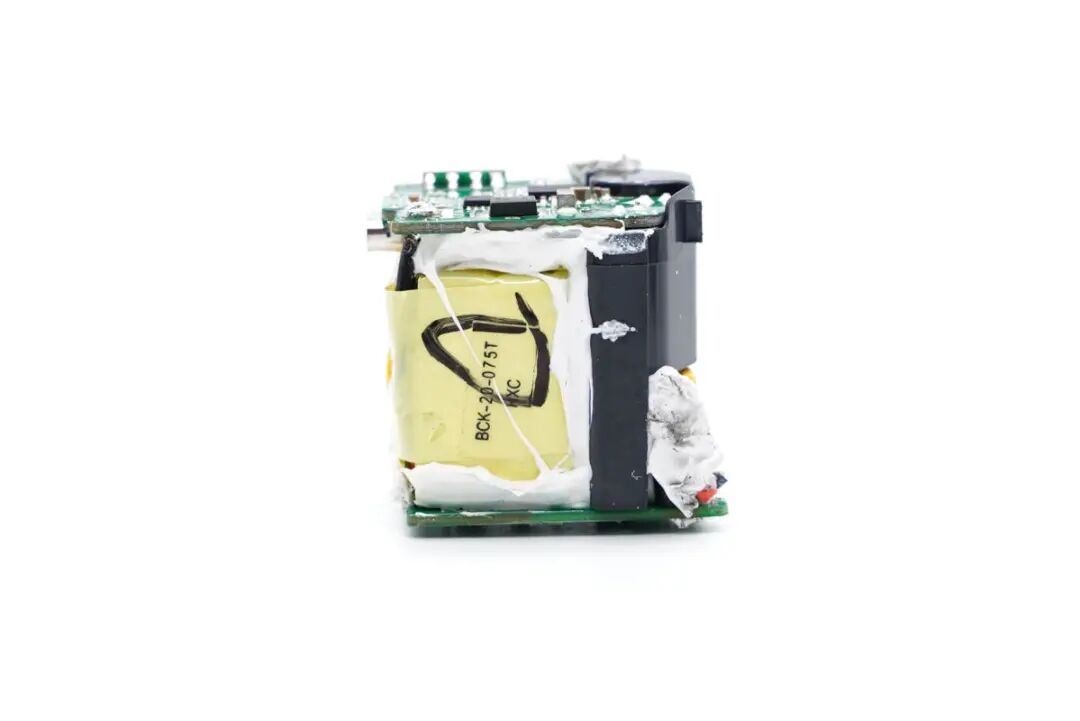

PCBA模块采用四块小板组合焊接设计，侧面有两块，其中一块焊接变压器，并且变压器包裹绝缘胶带保护。
通过观察发现，这款充电器采用PI高集成开关电源方案宽范围输出，协议芯片控制接口输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。

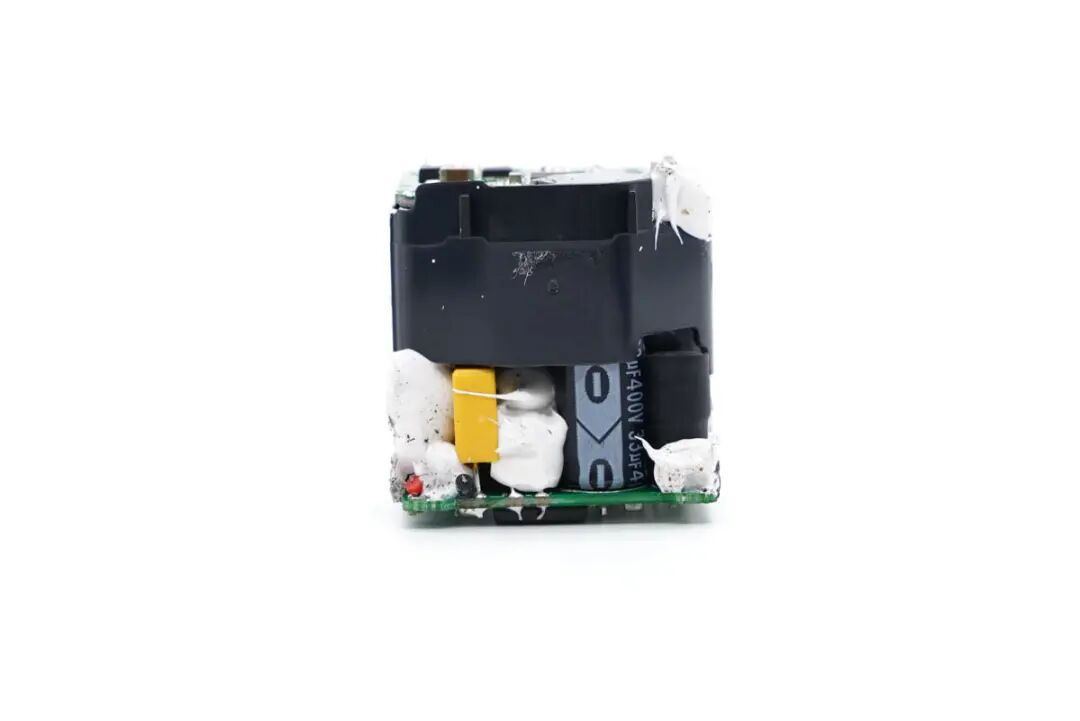

输入端一览，可以看到黄色的安规X电容、电解电容、工字电感等，电容顶部套有塑料壳进行隔离和加固。
塑料壳同时还帮助隔离保险丝和变压器。
输入端小板背面设有一颗整流桥。
将模块拆分开便可清楚看见输入端小板正面的元器件。

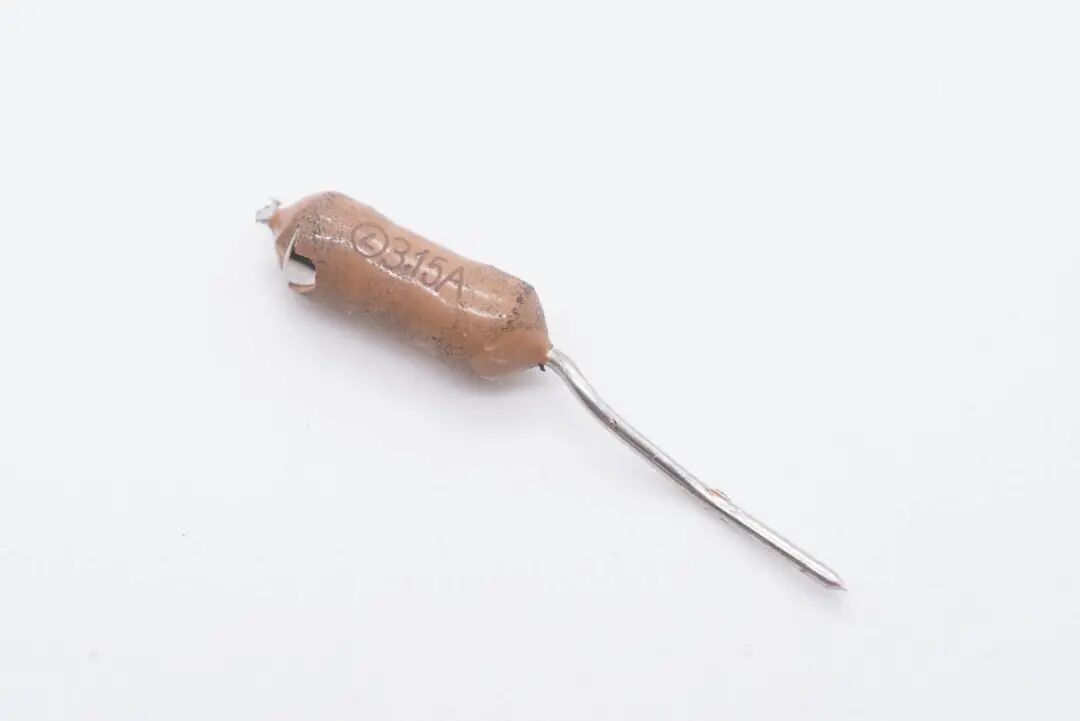

保险丝额定电流3.15A。

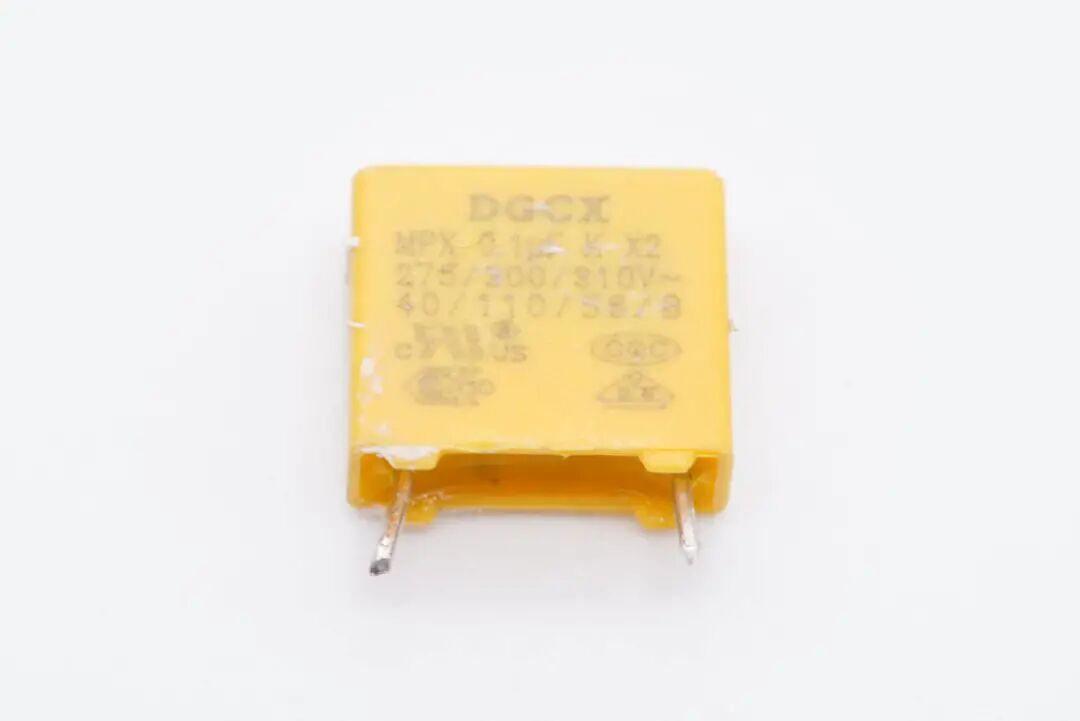

安规X电容来自成希电子，容量0.1μF。

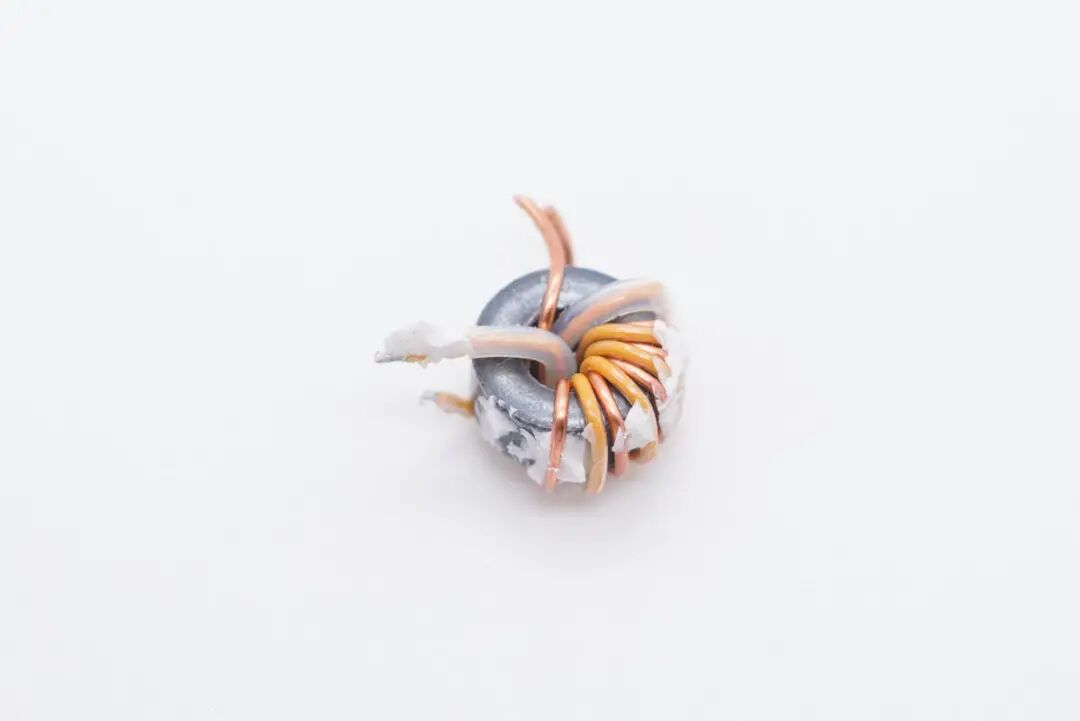

共模电感用于滤除EMI干扰，双线绕制，其中一根套有绝缘管。

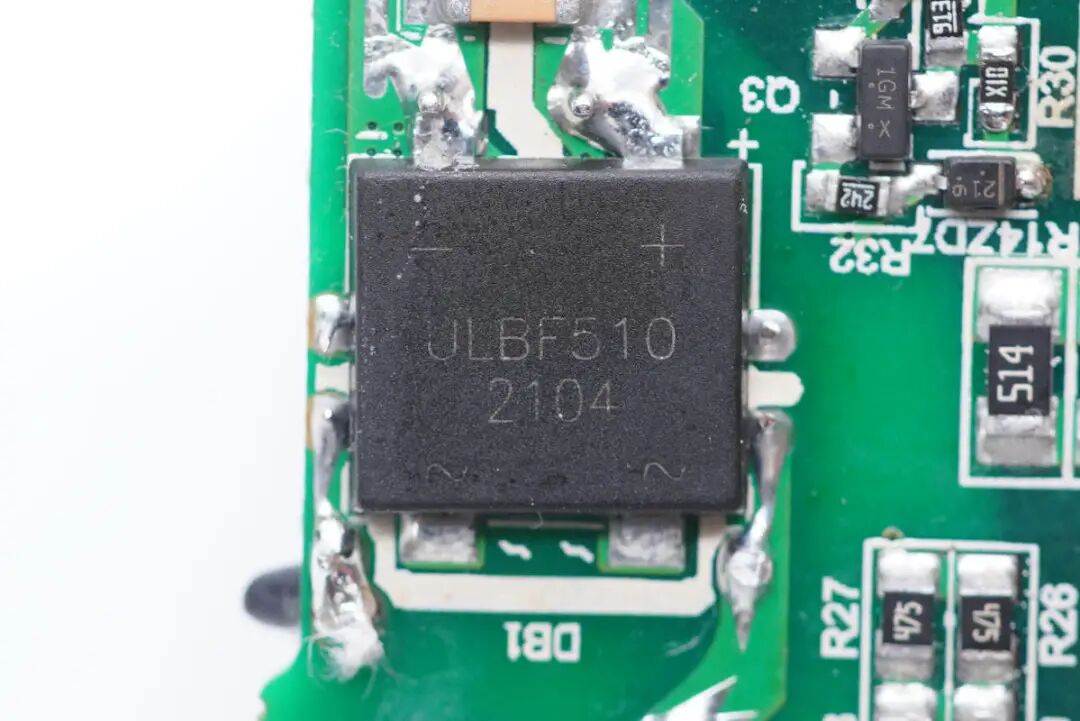

整流桥特写，丝印ULBF510。
工字电感特写。
两颗高压滤波电解电容来自Acon中元，规格分别是400V33μF和400V27μF。

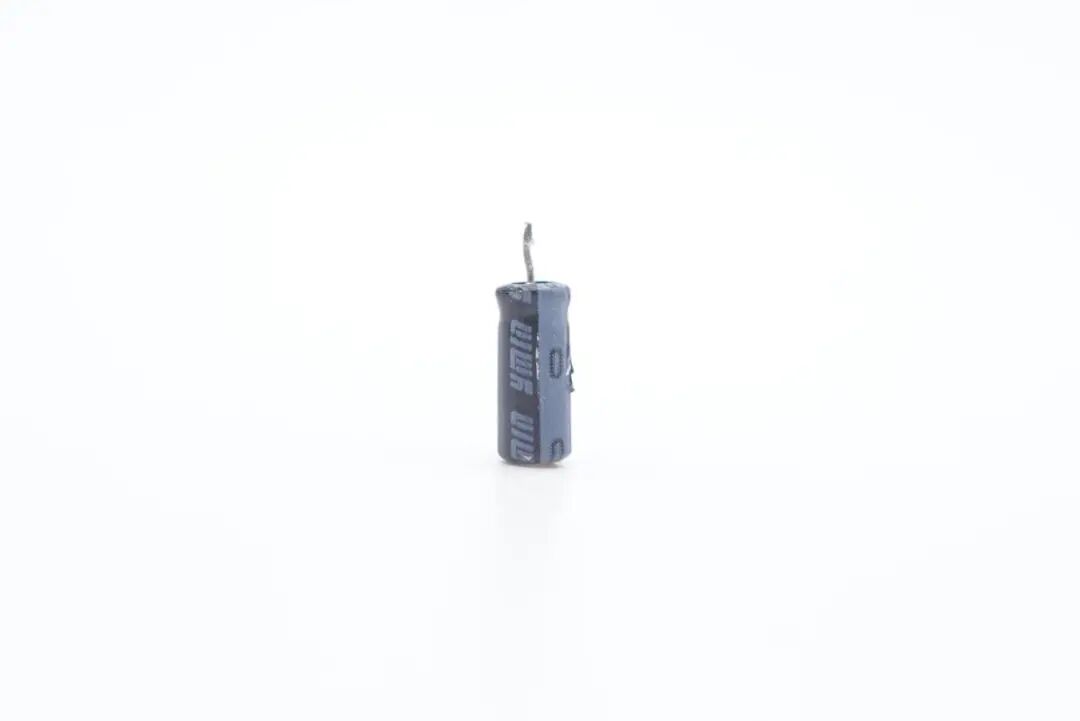

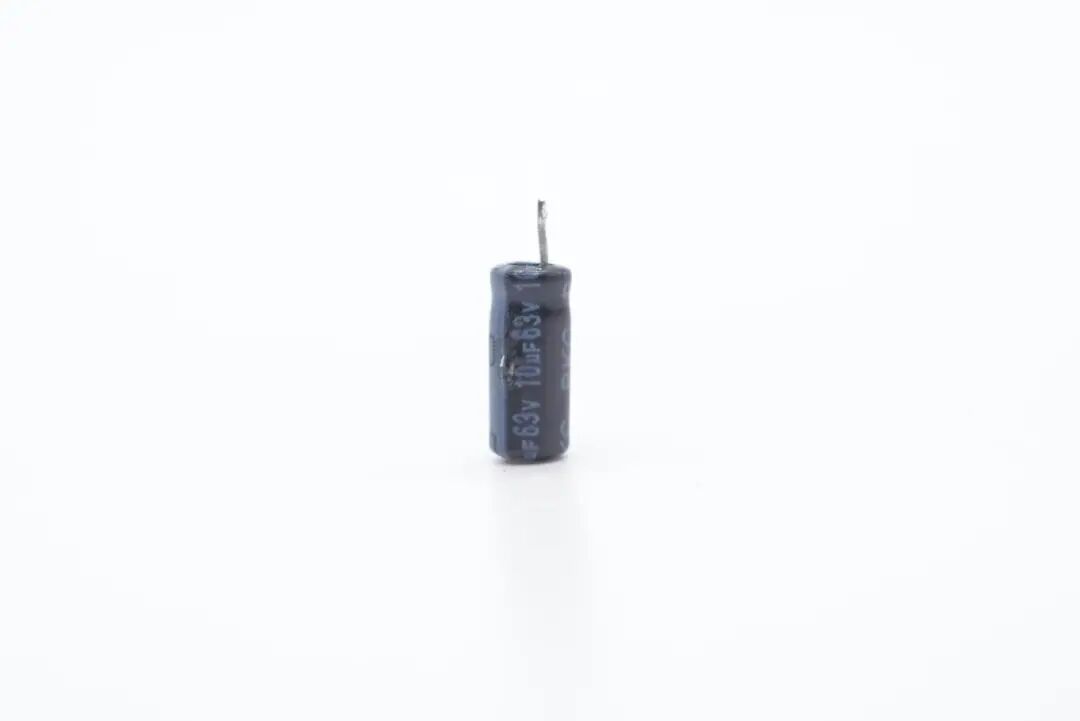

主控芯片供电电容来自永铭。
规格为63V 10μF。

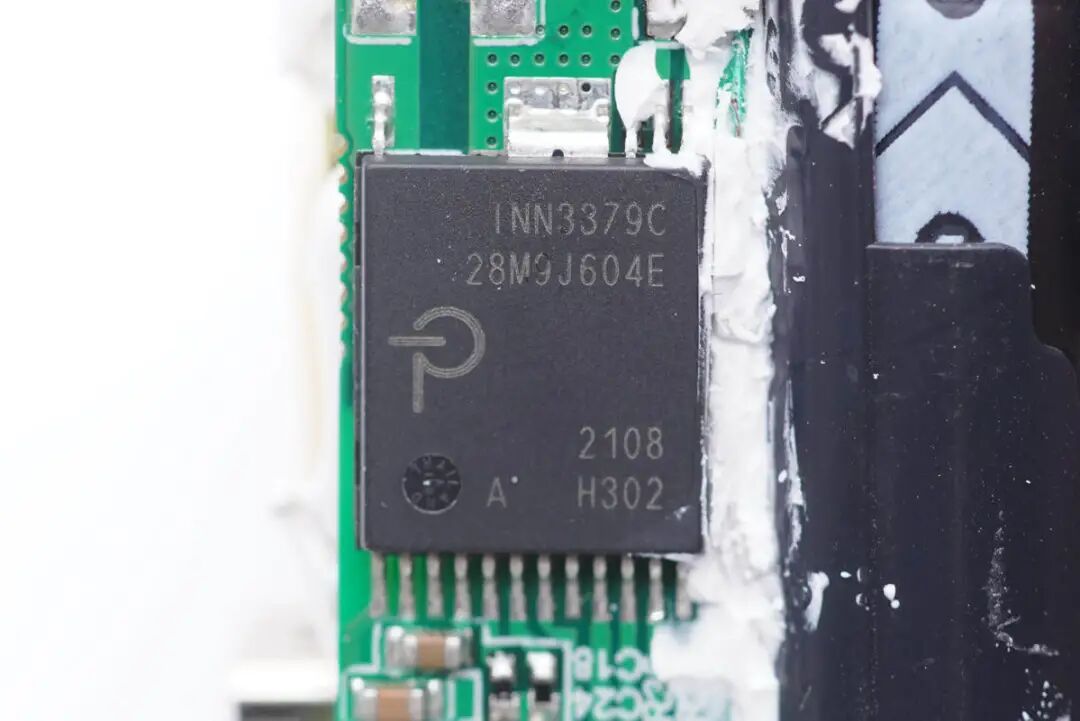

连接小板上设有PI主控芯片，型号INN3379C，采用PowiGaN技术，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围条件下，密闭外壳内可以输出65W功率。

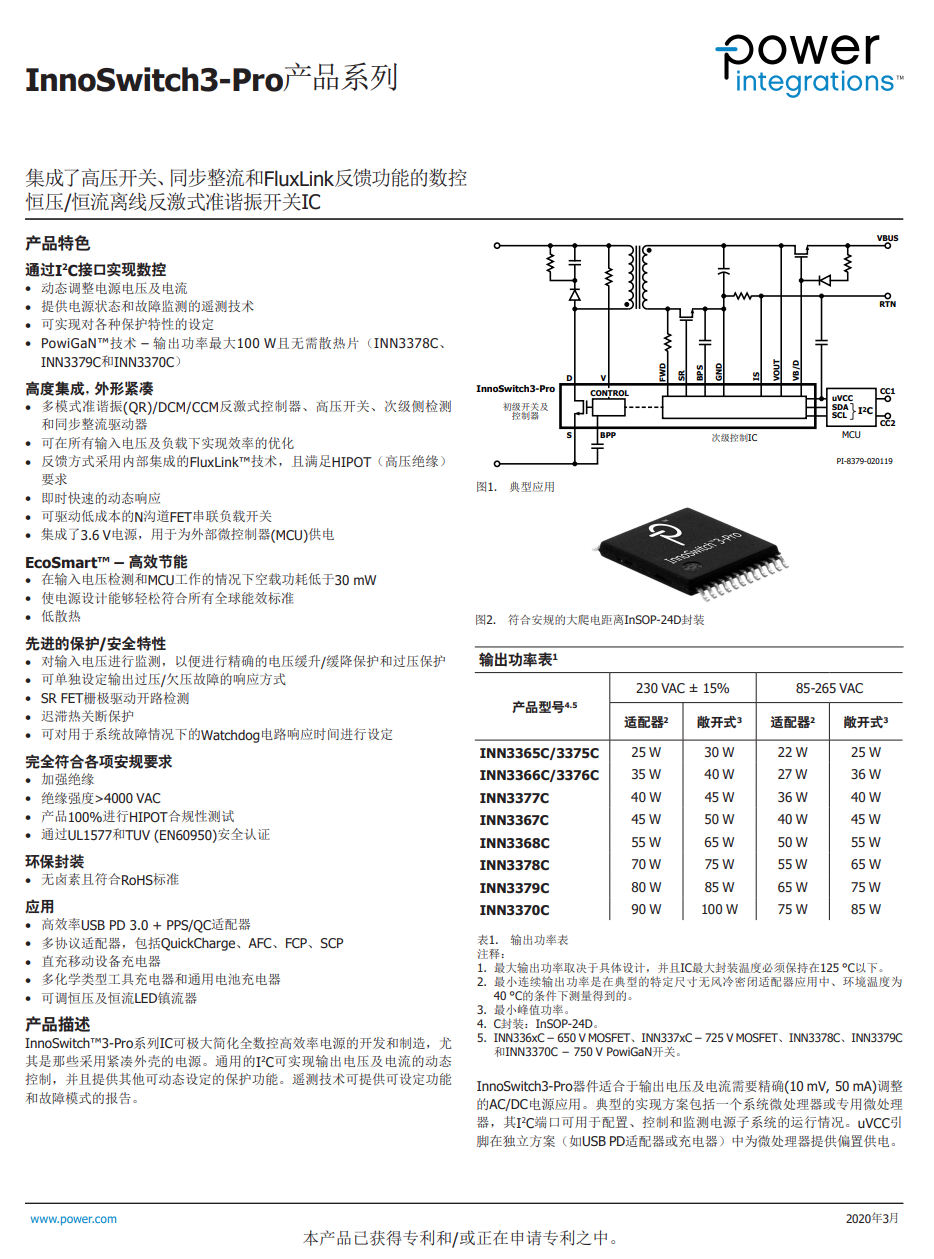

PI官方的资料显示，INN3379C属于InnoSwitch3-Pro家族，它采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。
充电头网了解到，采用INN3379C的产品还有Aohi迷你30W氮化镓充电器、傲基63W氮化镓快充、龙冰65W PD氮化镓快充、斯泰克100W双USB-C氮化镓快充。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。
变压器特写。

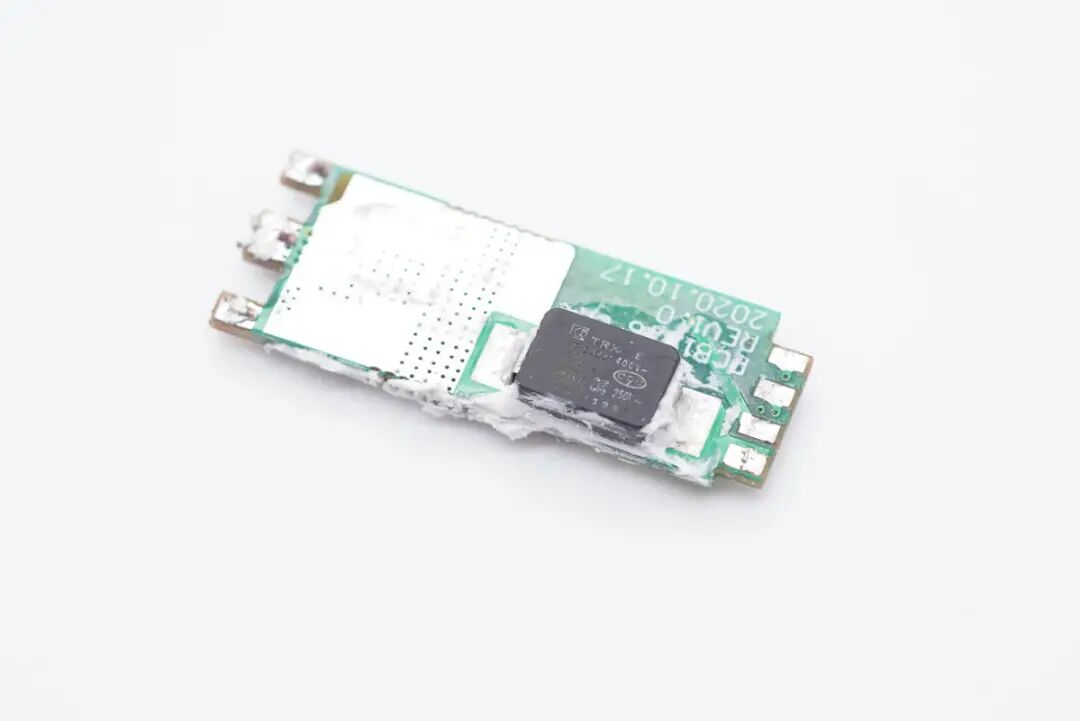

连接小板另一面设有一颗贴片Y电容，对应主控芯片处露铜加锡帮助散热。

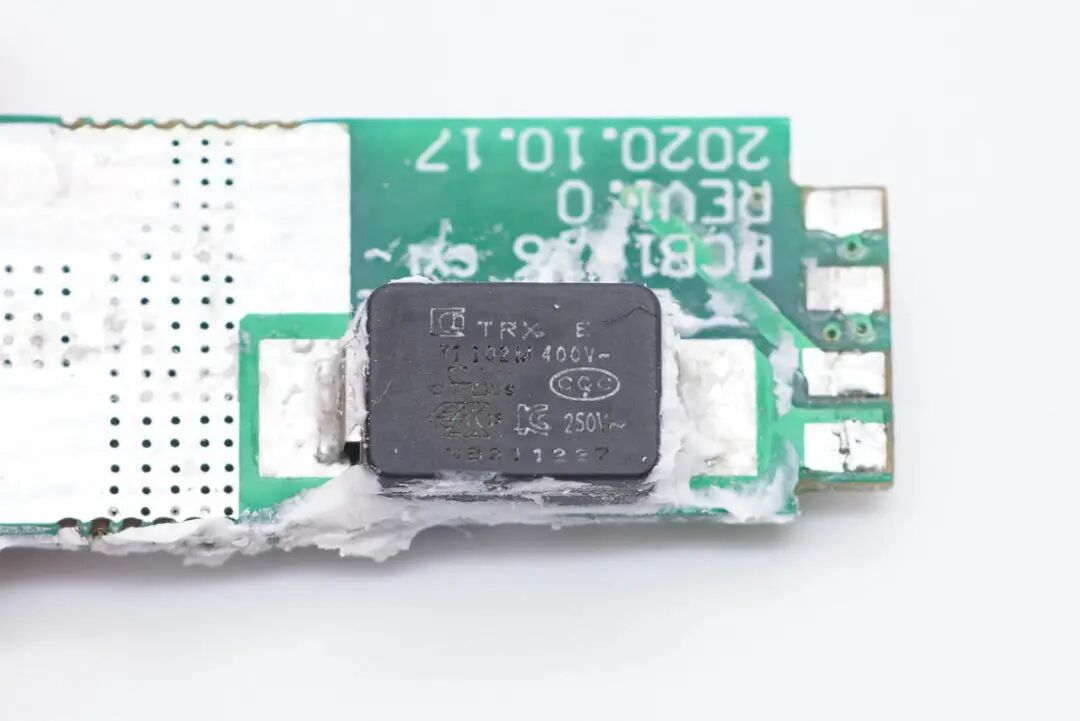

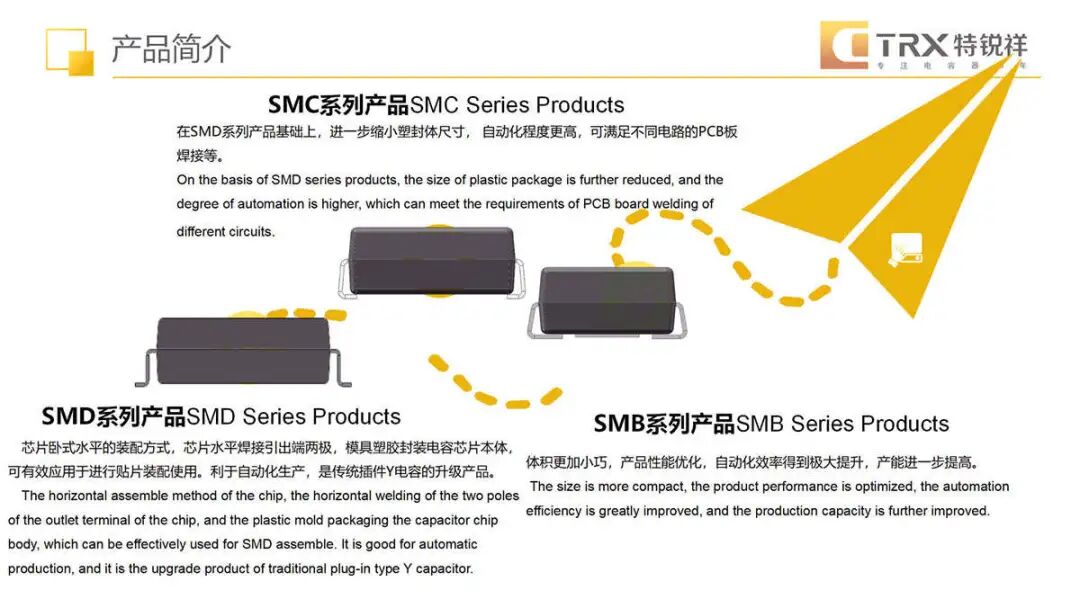

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

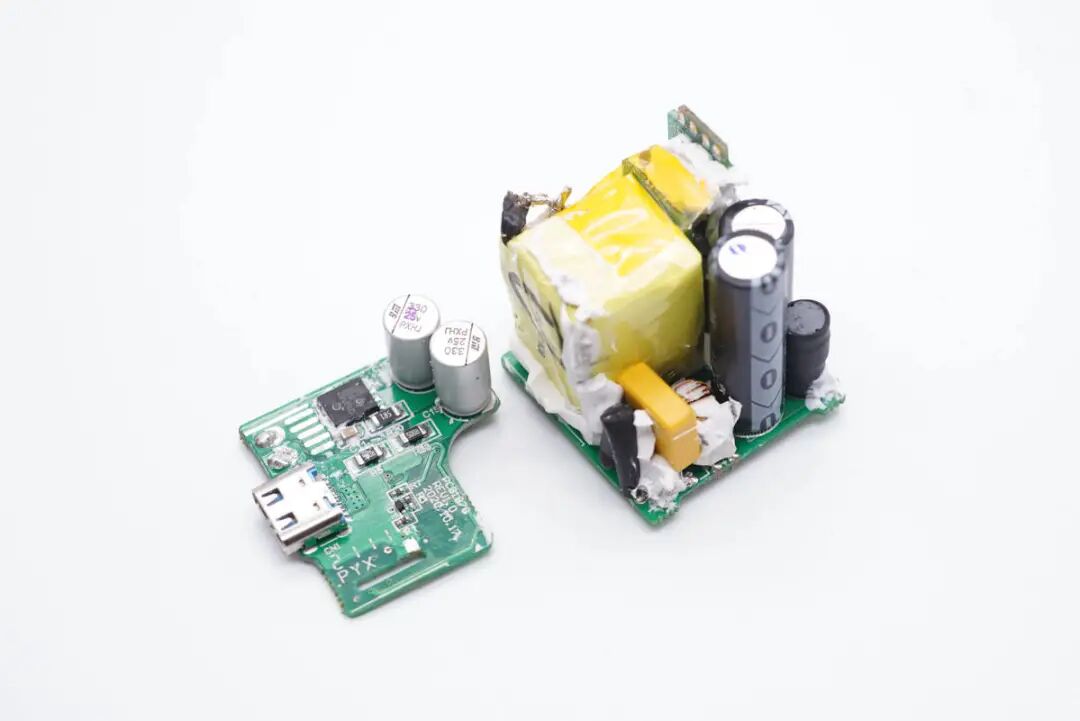

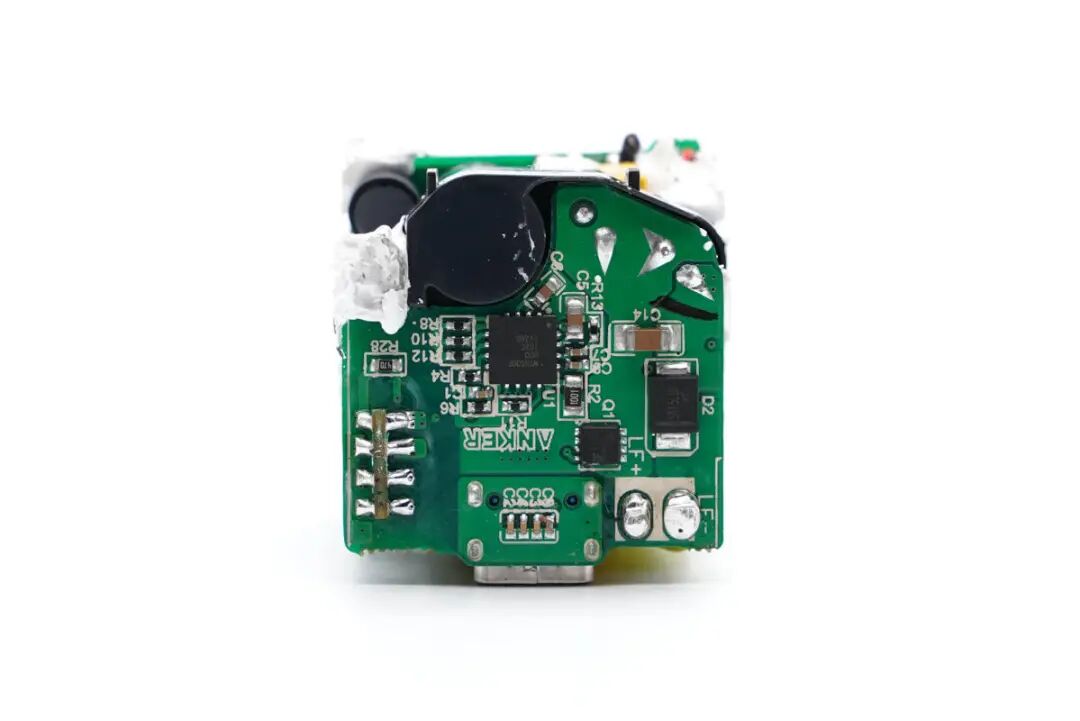

输出端小板上设有协议芯片和输出VBUS开关管。
拆下后，另一面设有同步整流管和两颗固态电容。
同步整流管采用UBIQ QN0102M6N，耐压100V，导阻6mΩ，PRPAK5x6封装。

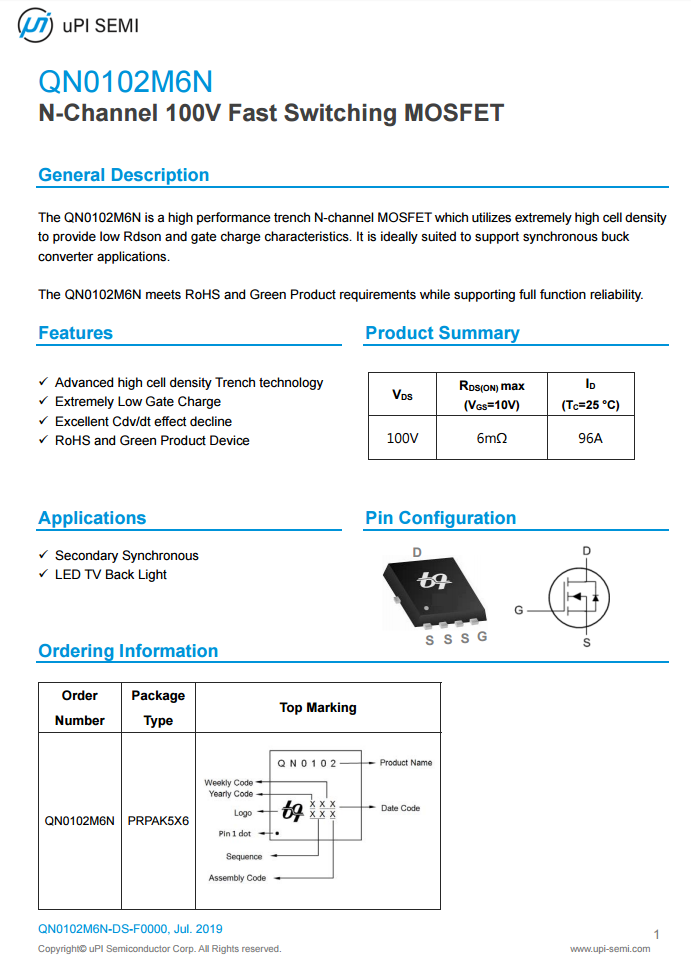

UBIQ QN0102M6N资料信息。

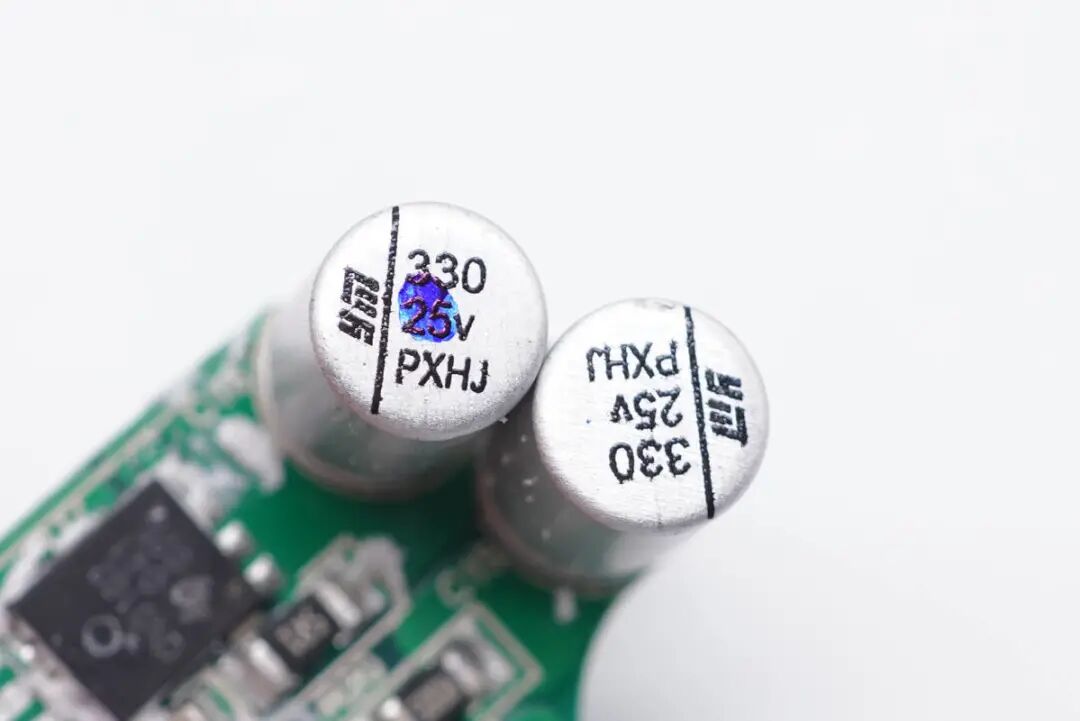

两颗输出滤波固态电容采用永铭NPX系列，规格均为25V 330μF。该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在安克、飞利浦、小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

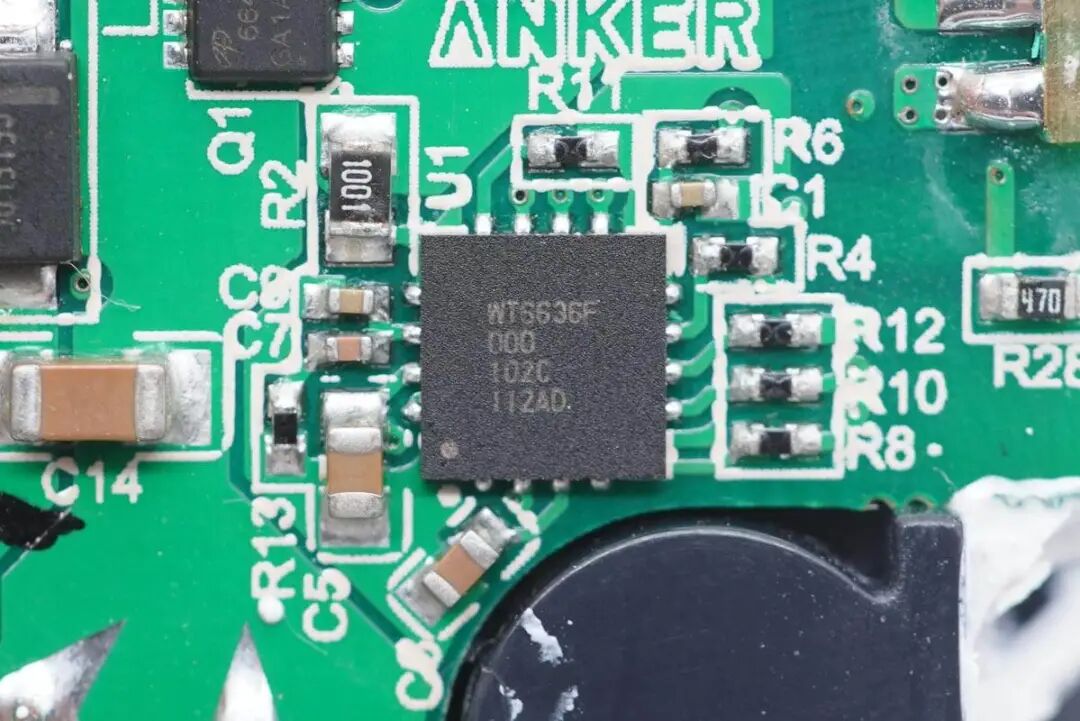

USB PD协议IC采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

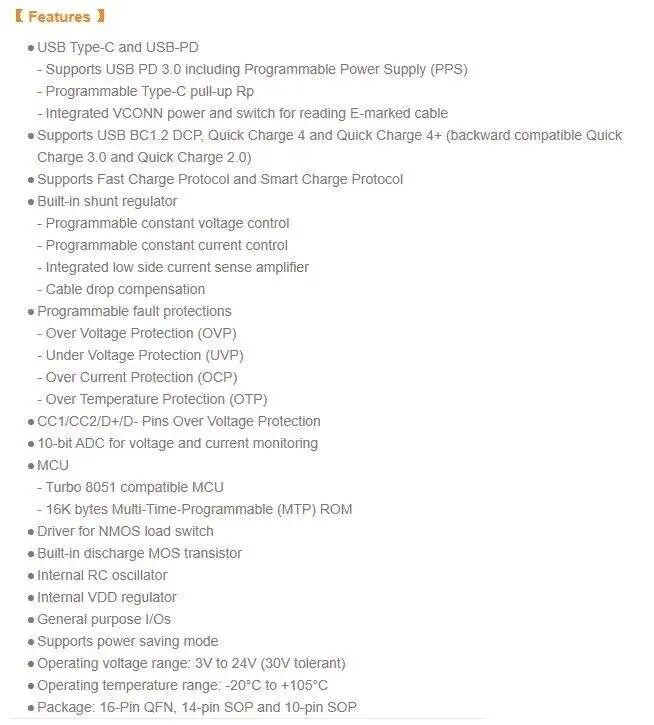

伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有THEONE 65W 1A1C快充充电器、RedmiBook Pro 15笔记本标配100W充电器、青客迷你45W快充充电器、LG gram笔记本标配65W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、网易智造61W氮化镓快充等，同时，还有数十款产品快充产品采用了伟诠的芯片。

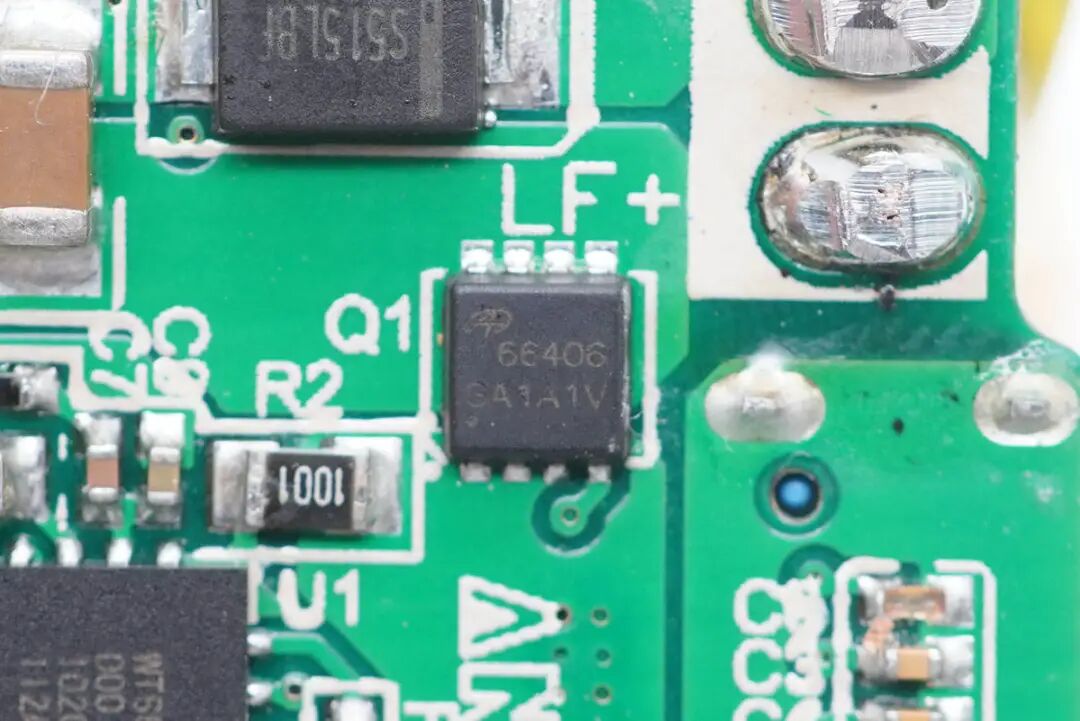

输出VBUS开关管采用AOS万代AONR66406，NMOS管，耐压40V，DFN 3x3 EP封装。

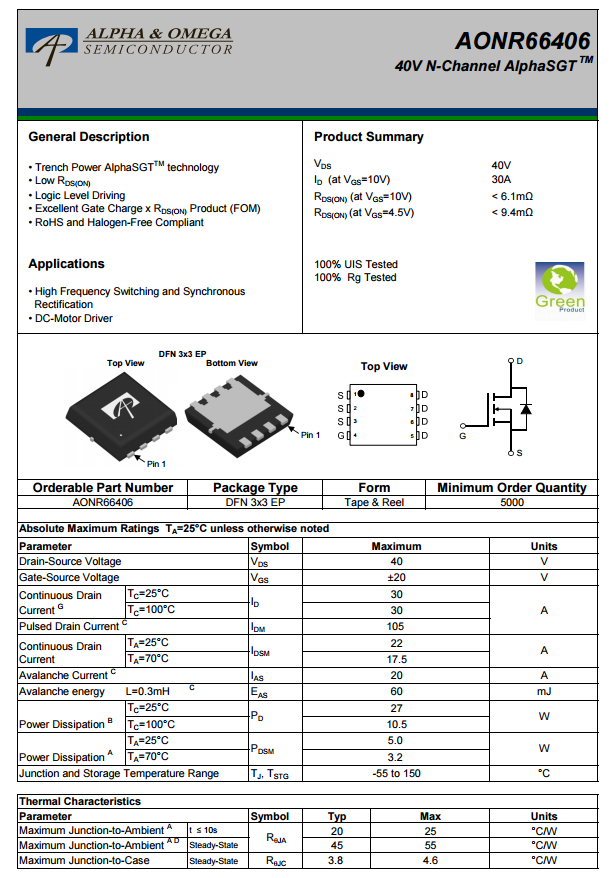

AOS AONR66406资料信息。

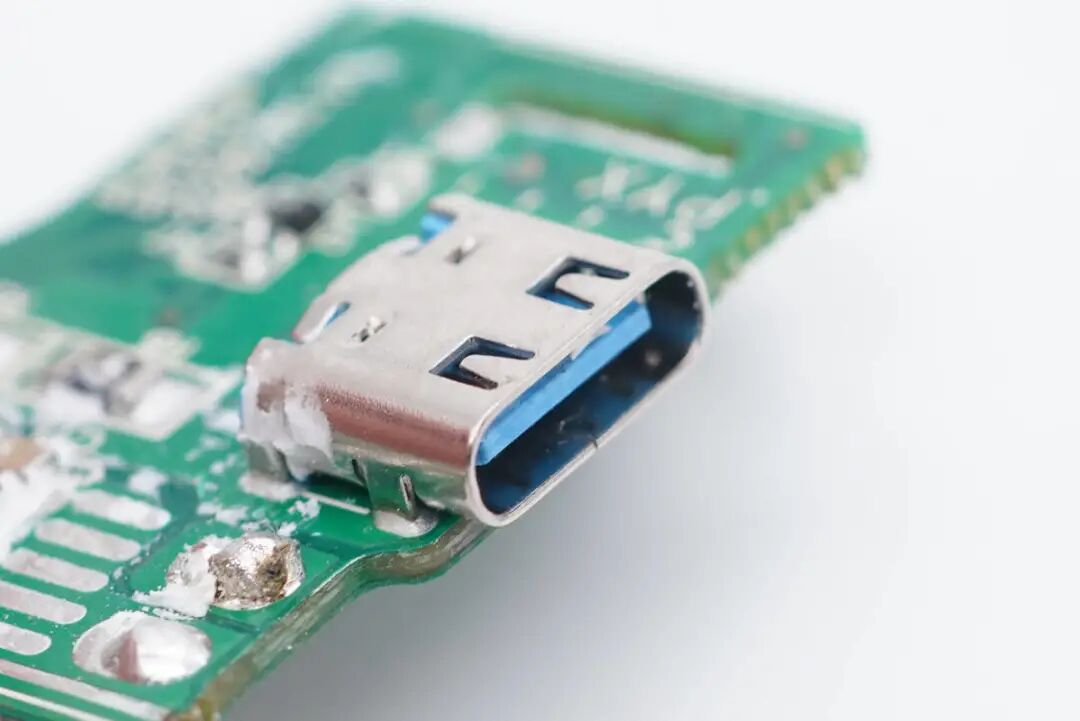

USB-C母座特写，过孔焊接。

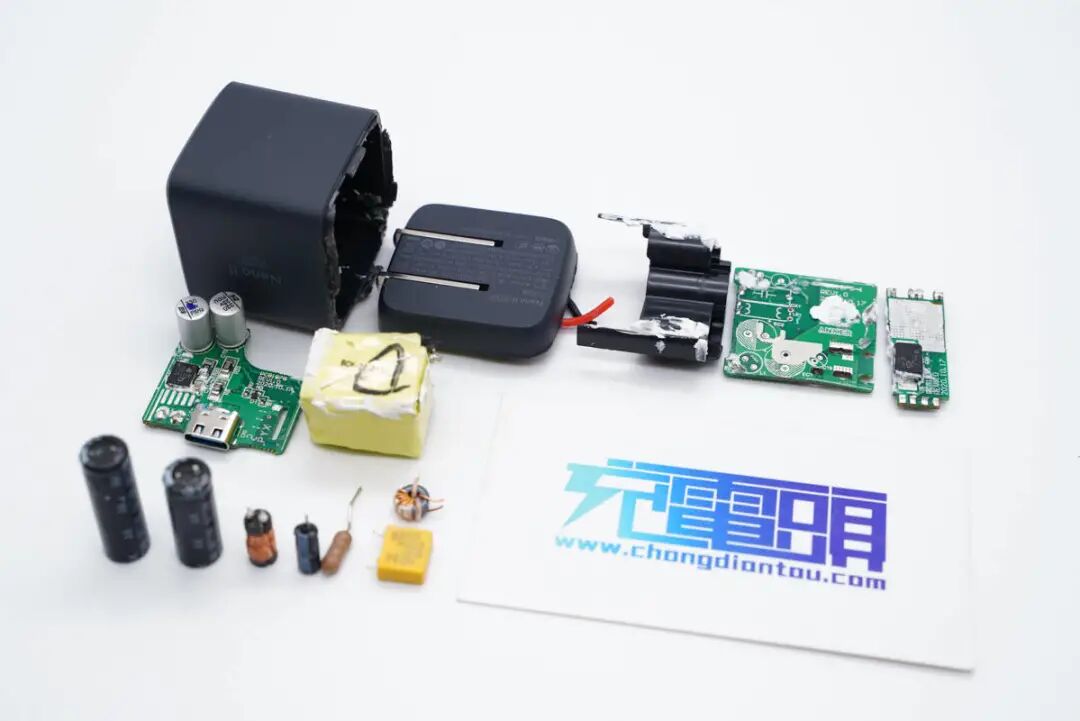

全部拆解完毕，来张全家福。
充电头网拆解总结
从45W超能充开始，充电器配备可折叠插脚，产品更具便携性，适合携带外出出差。产品依旧支持QC、PD和PPS快充协议，具备3.3-16V3A和3.3-21V2.25A两组PPS电压档位，满足手机、品牌以及部分笔电快充需求。
充电头网通过拆解了解到，充电器采用PI INN3379C高集成快充方案，此外依旧采用了伟诠WT6636F协议芯片，同步整流管和输出VBUS开关管相比30W超能充的也没有改变，而是通过将主控芯片替换成INN3379C将功率提升至45W。此外采用中元电解电容以及永铭小体积固态电容进行输入输出滤波。
