拆解报告：倍思三线圈立式无线充电器
----- 充电头网拆解报告 第1725篇 -----
如今常见的立式无线充电器多数采用一体机身设计，这样一来基本上就只能在家或者办公室等固定场所使用，外带的话会非常不便。不过倍思有这么一款无线充BSWC-P03，将底部支持底座设计成一块轻薄的塑料板，支撑手机进行立式无线充电对这块小板来说还是绰绰有余的。
而也正是这么一个灵活的设计，让倍思这款无线充的便携性得到了解决，外带出差成本很低，对于用惯无线充充电的人群来说，这款产品解决了用户在外地的无线充电问题。下面充电头网就对这款产品进行详细拆解，看看内部用料如何。
一、倍思立式无线充电器外观
包装盒顶部带有挂钩，正面上方印有品牌、产品名称以及红色的PREMIUM MAKER标识，中间设有橱窗可以看到无线充部分机身，下方是蓝色无线充区域标识以及线缆标识等，设计相当丰富。
背面印有产品参数、特性标识以及使用场景，可横置和立式进行无线充。

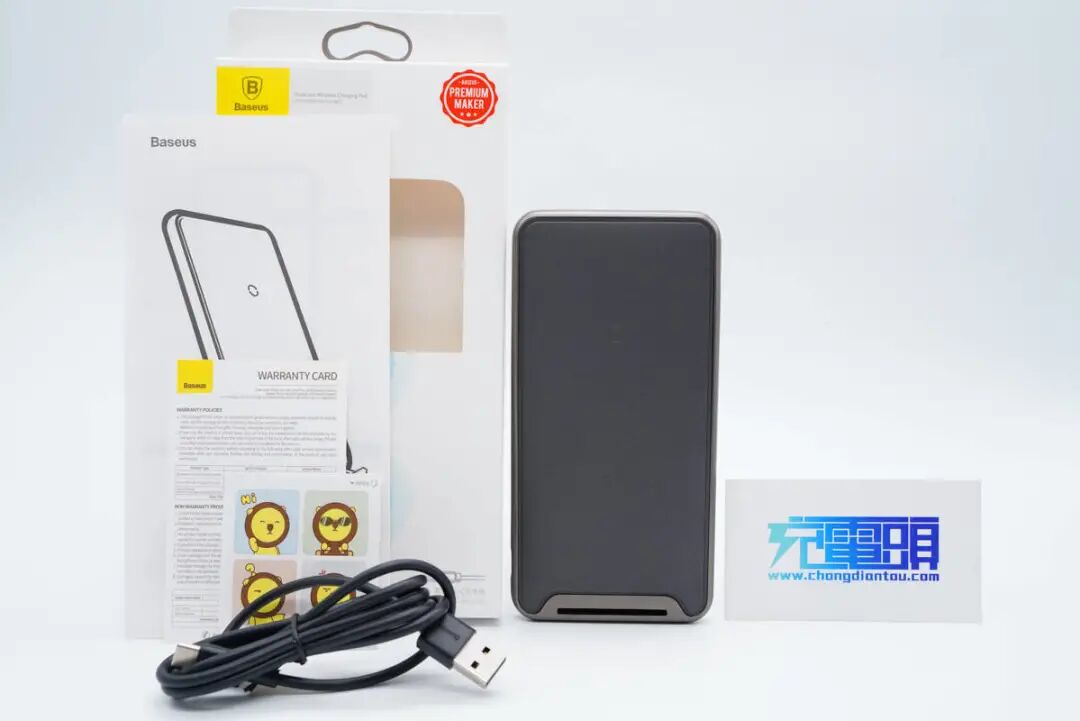

包装内含无线充电器、数据线、说明书和卡通卡片等。

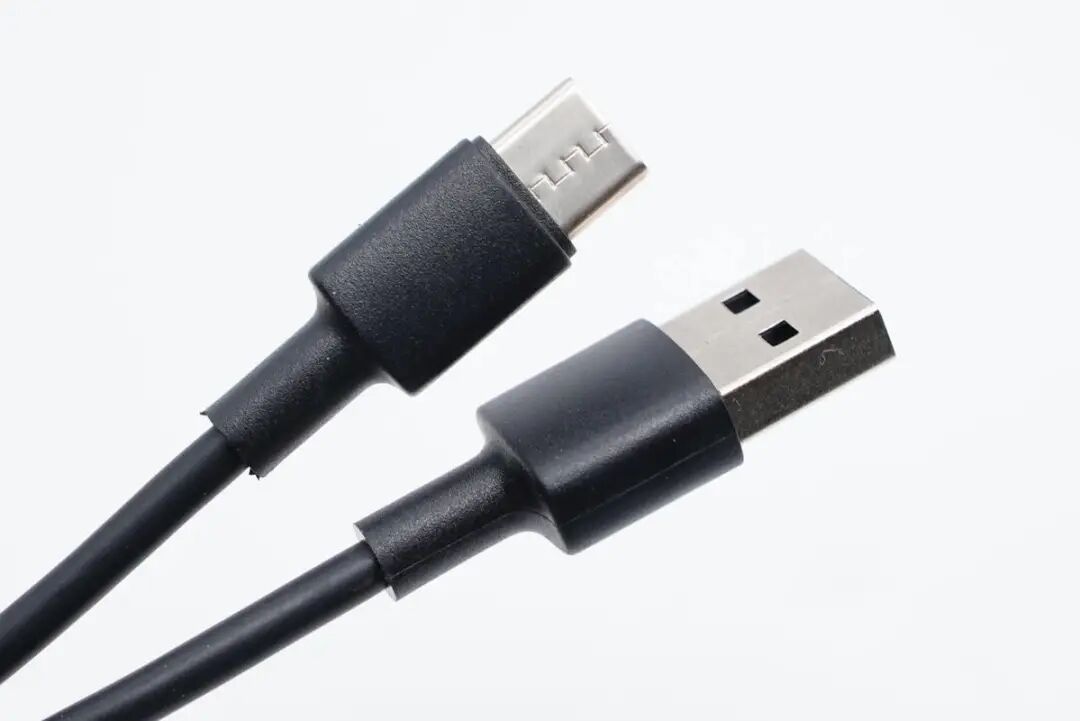

线缆是USB-A to USB-C线，做了抗弯折处理，线头外壳表面磨砂，方便插拔。

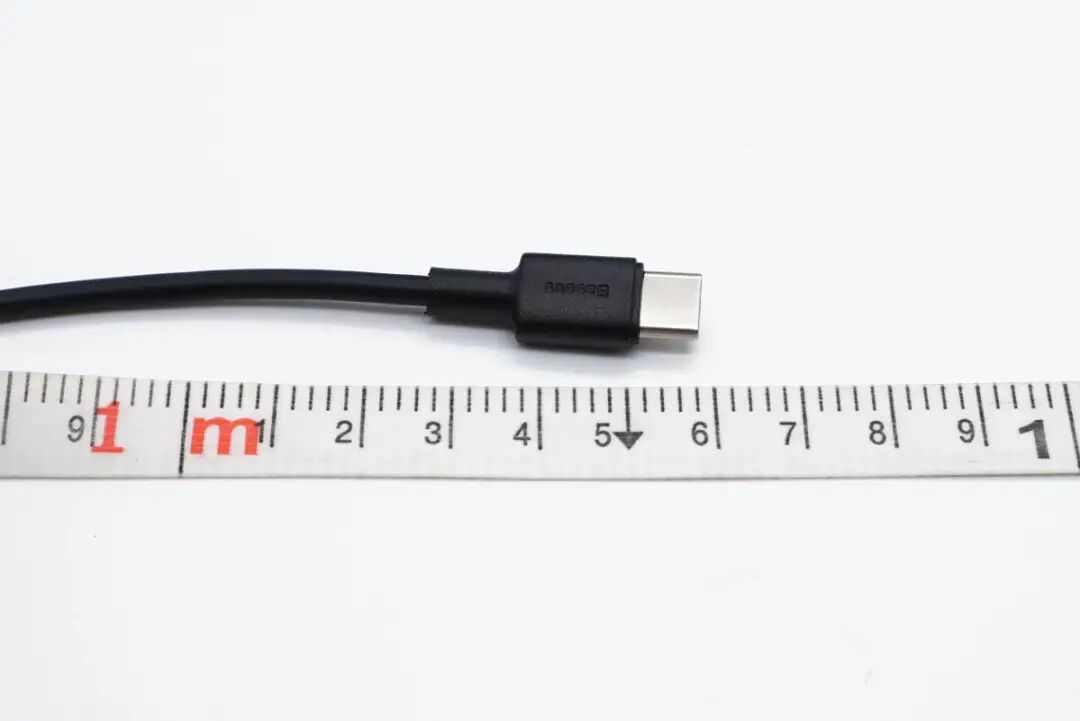

线缆长约106cm。

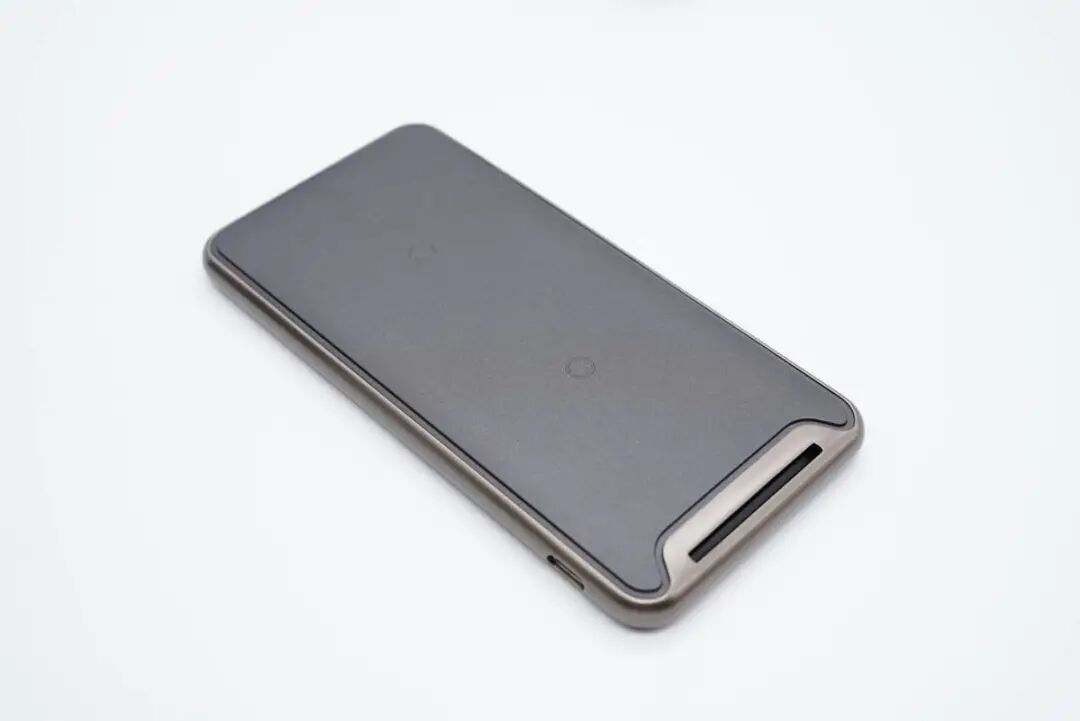

这款无线充主体机身扁平，外观看上去倒和现在的智能手机有几分相似。机身正背面为塑料外壳，表面触摸有类肤手感；边框为锌合金材质，起到保护装饰作用。

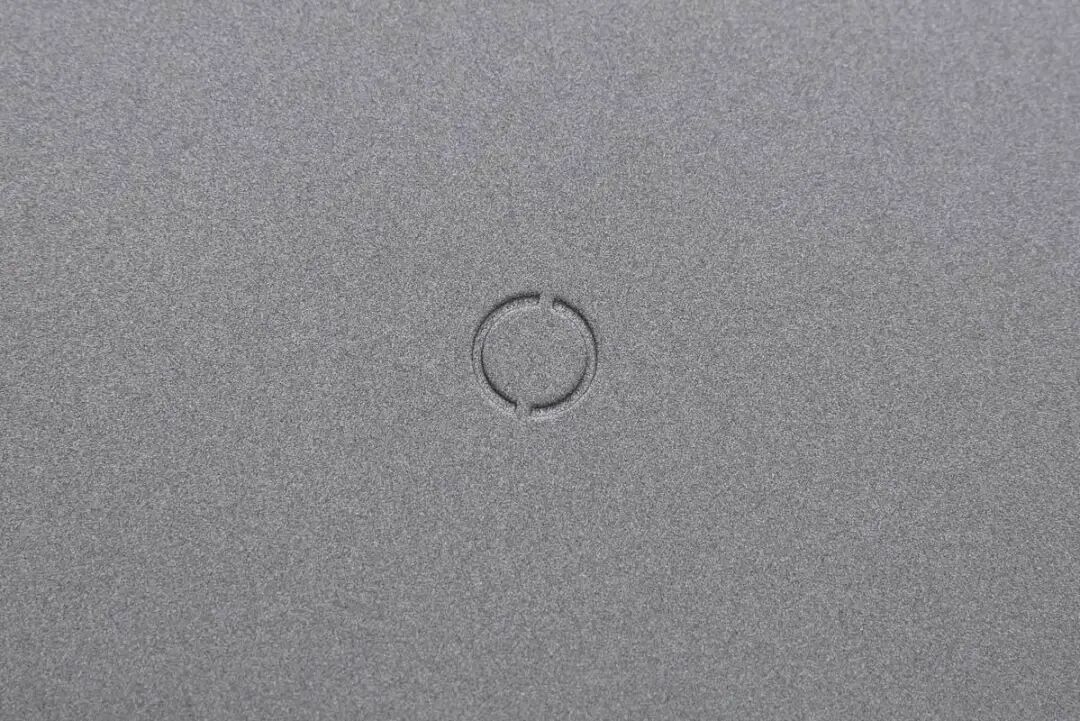

正面小圆圈表示无线充区域。

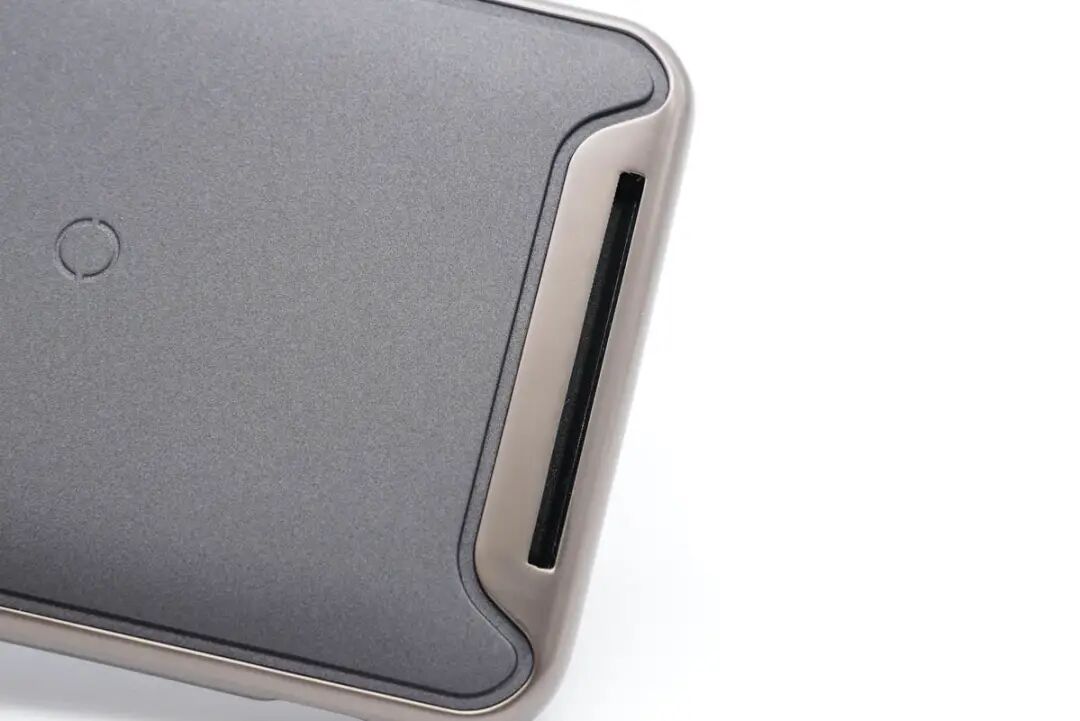

底部开槽用于穿过支撑板。

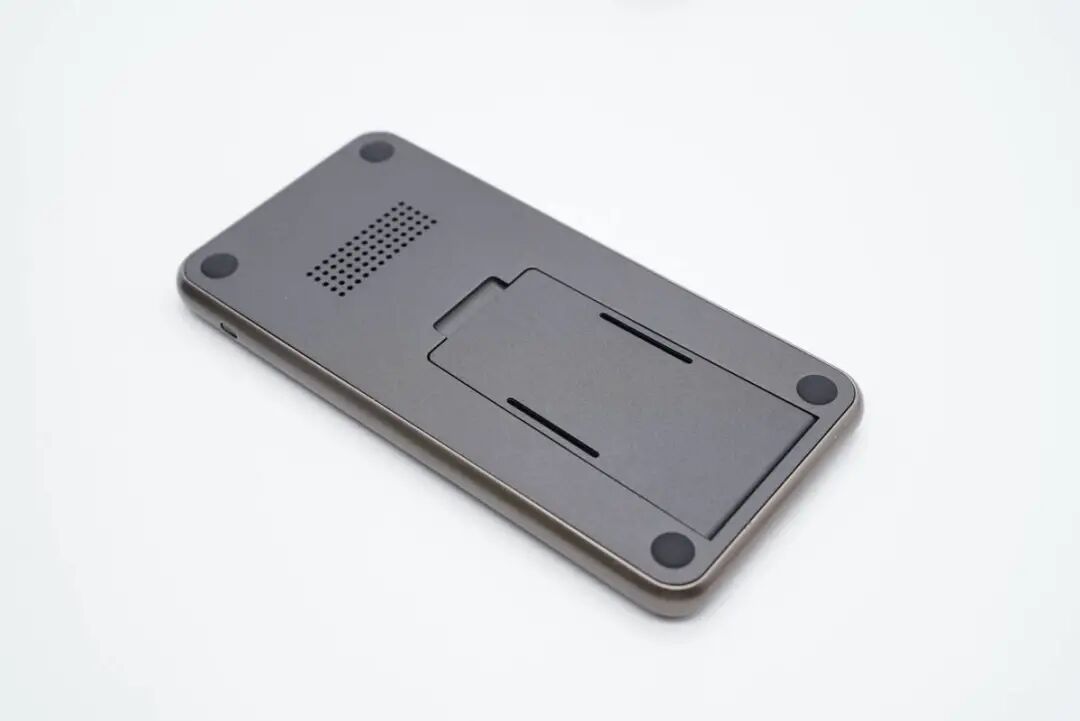

背面设有散热窗口以及支撑板，四角还贴有防滑硅胶垫。

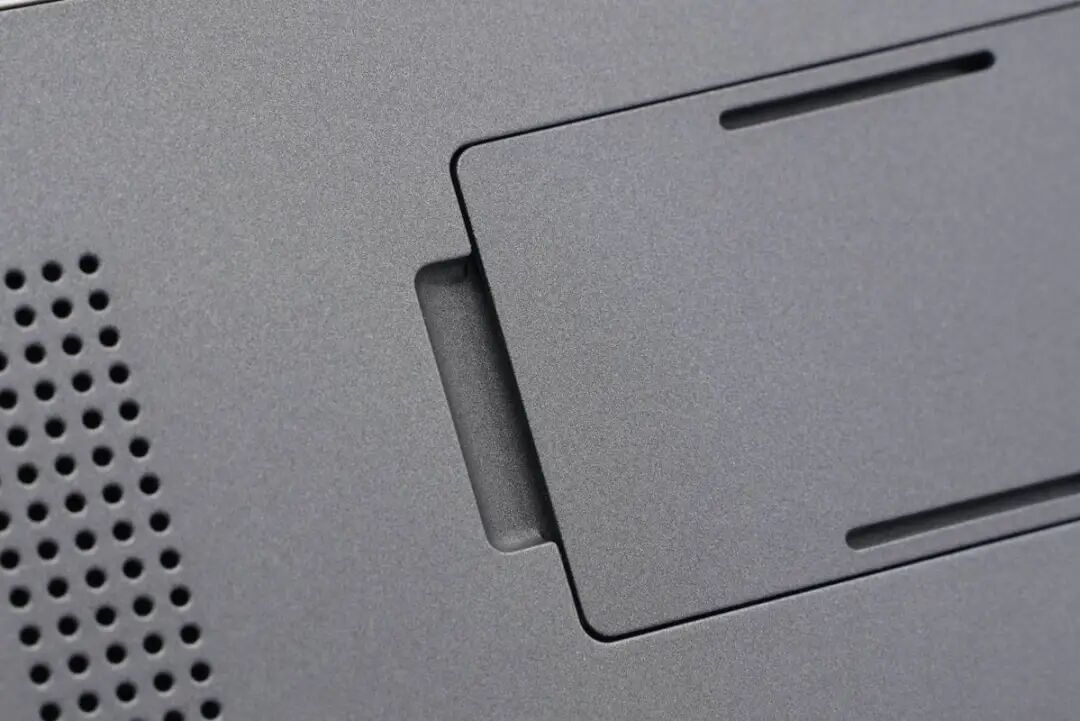

小凹槽设计方便将支撑板取出，细节讲究。
通过小凹槽用户即可轻松将支撑板取出。

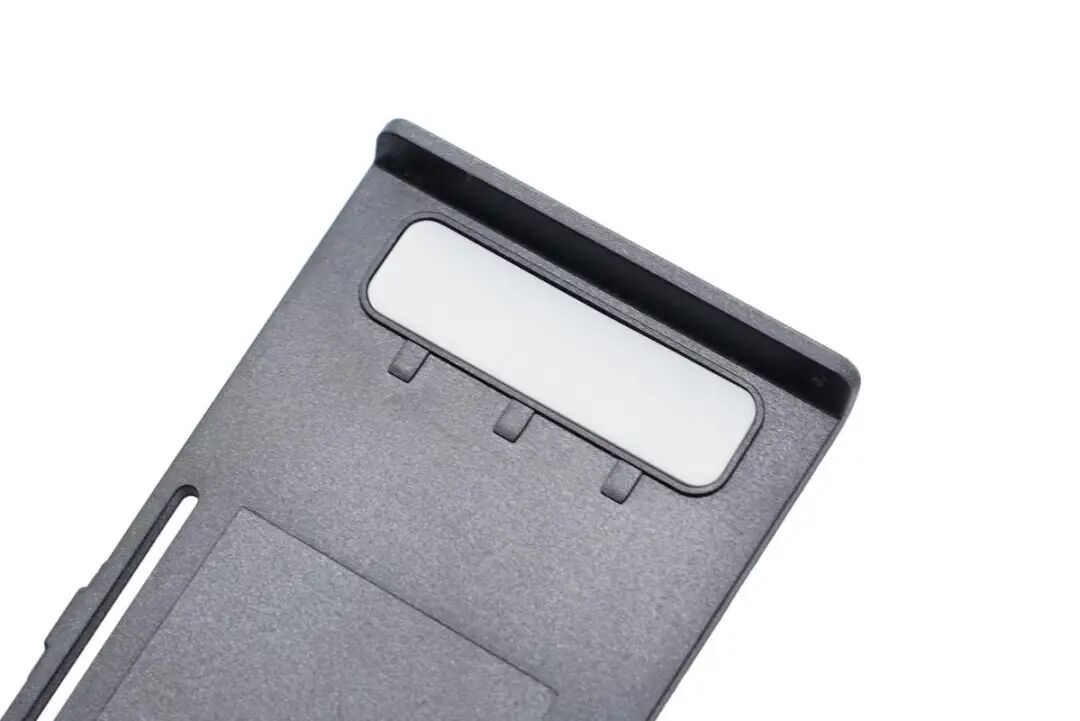

支撑板前端还设有胶垫和凸起，防止手机滑落。

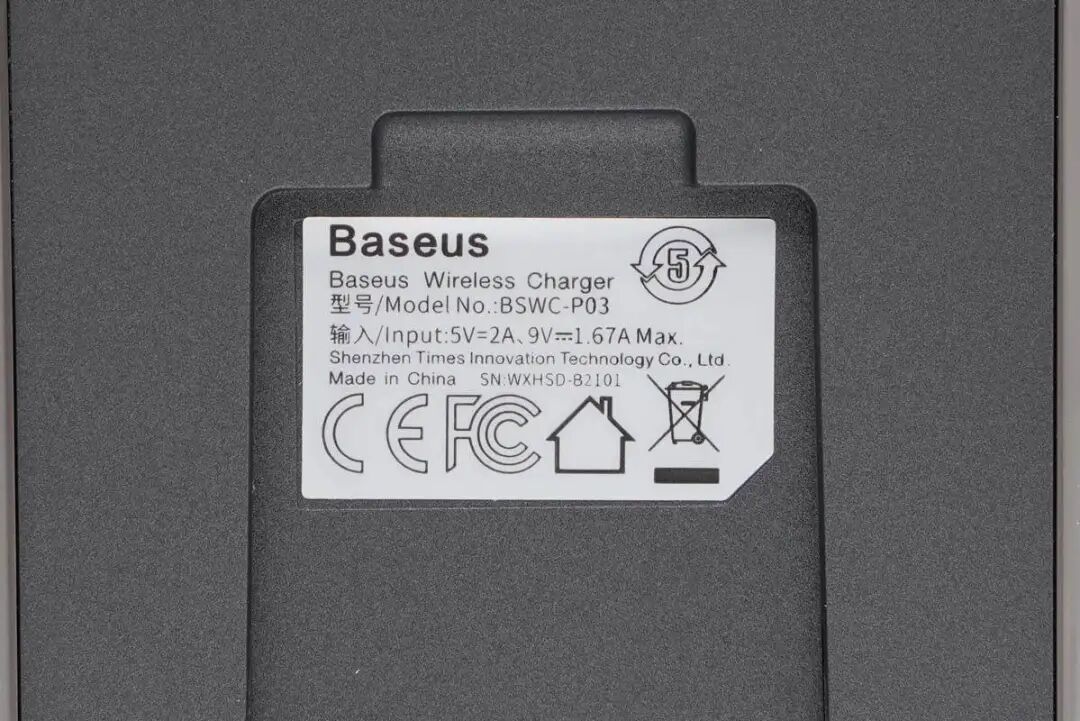

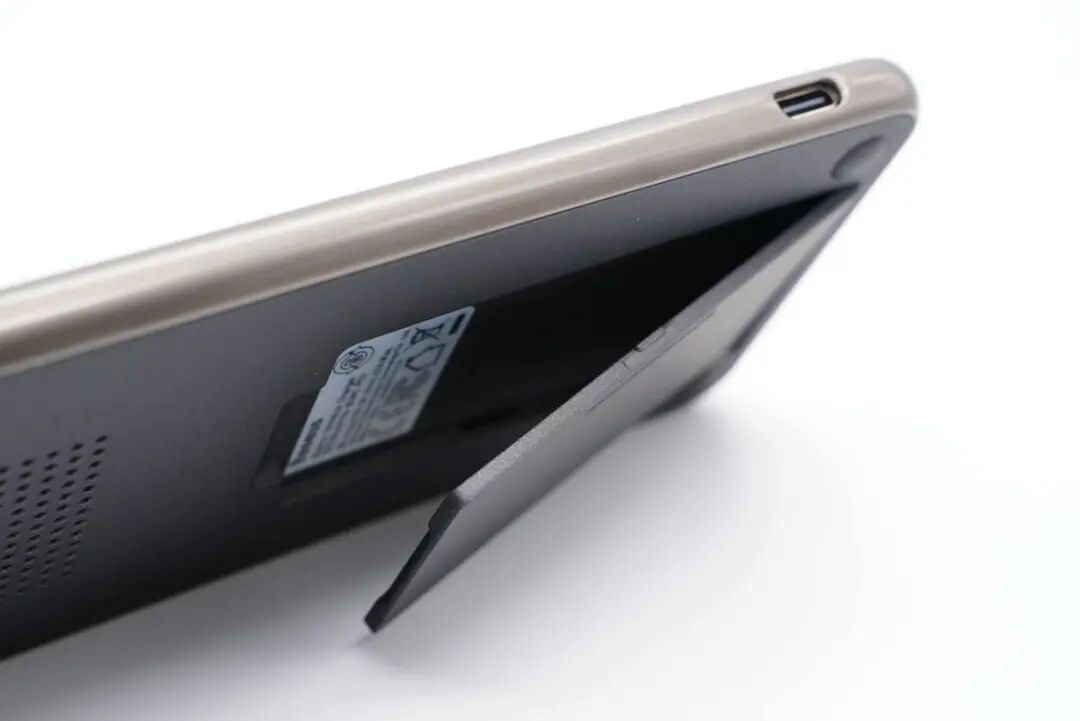

另外凹槽内贴有产品铭牌贴纸，此外结合包装盒参数可以知道
型号：BSWC-P03
材质：锌合金+塑料+硅胶
颜色：白色/黑色
充电接口：Type-C
输入：5V2A、9V1.67A Max
输出：10W Max
产品已经通过了CE和FCC认证。

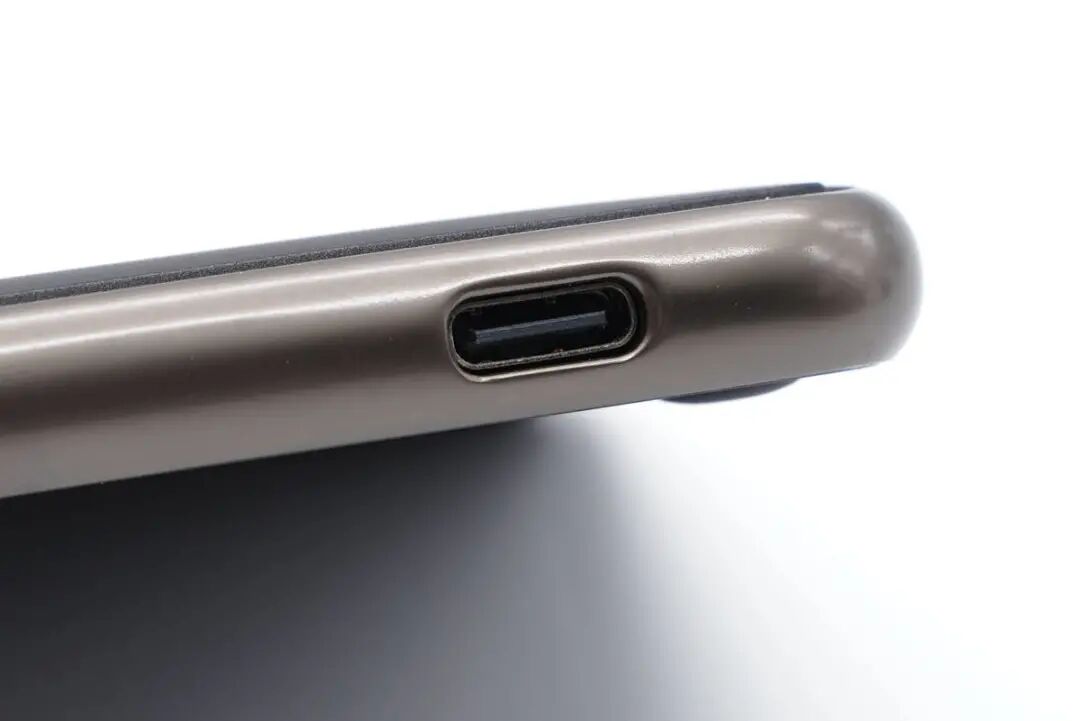

机身一侧配有一个USB-C输入接口，黑色胶芯不露铜。
另一侧设有一颗LED指示灯。
将支撑板穿过底部的插口即可摇身一变成为了无线充电器。

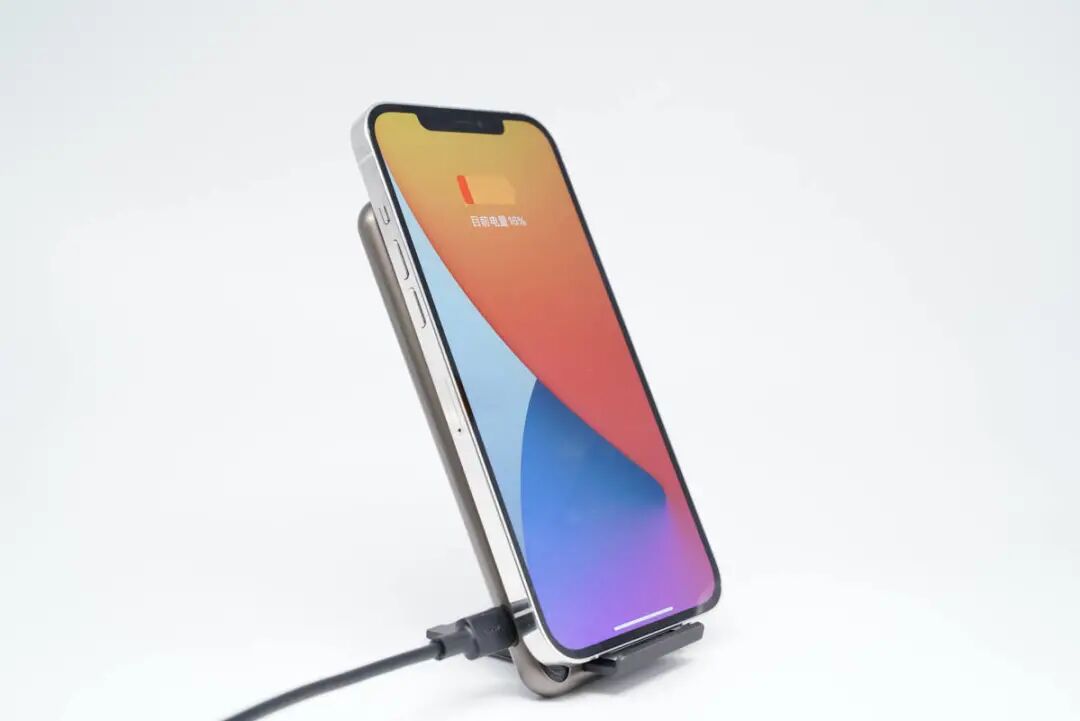

将iPhone 12 Pro Max放上去即可进行立式无线充电，同时还支持横竖无线充，边充边刷剧使用体验更好。
另外产品也可平放，手机放上去无线充电的另一种使用场景。

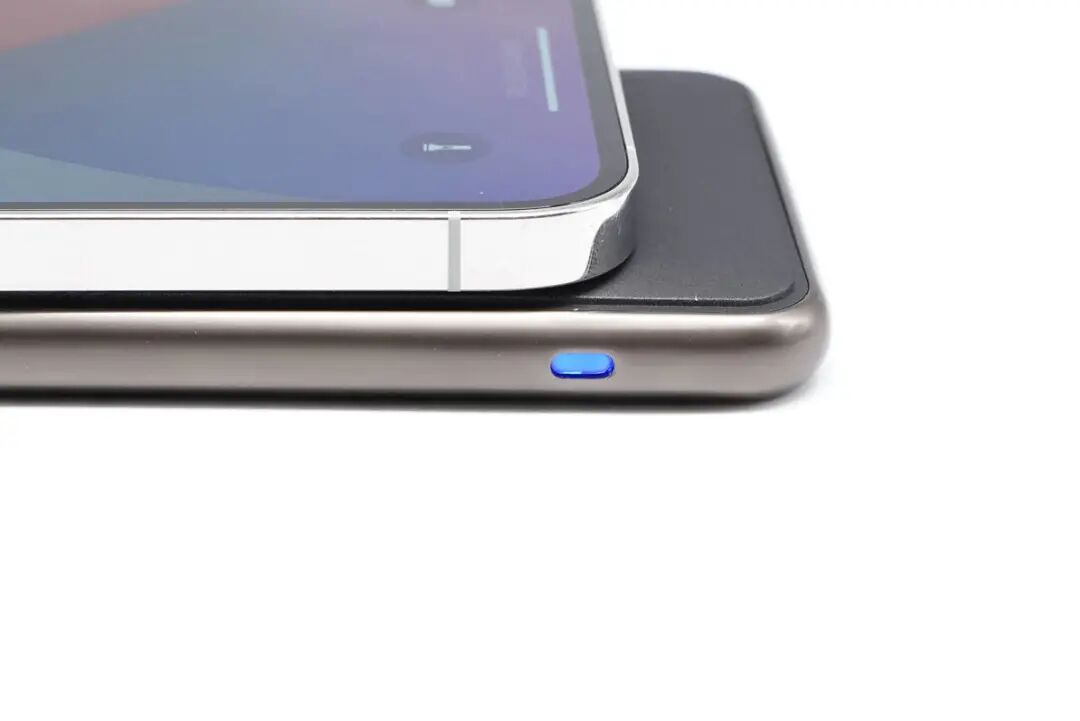

充电时，LED指示灯亮蓝光。

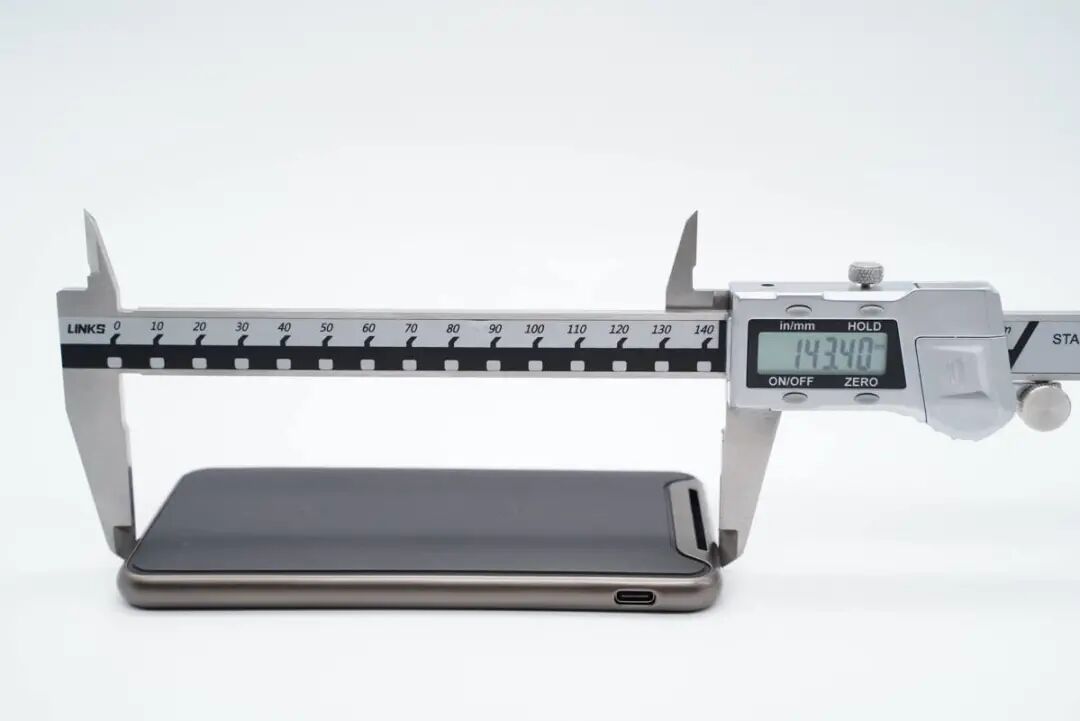

测得机身长度为143.4mm。

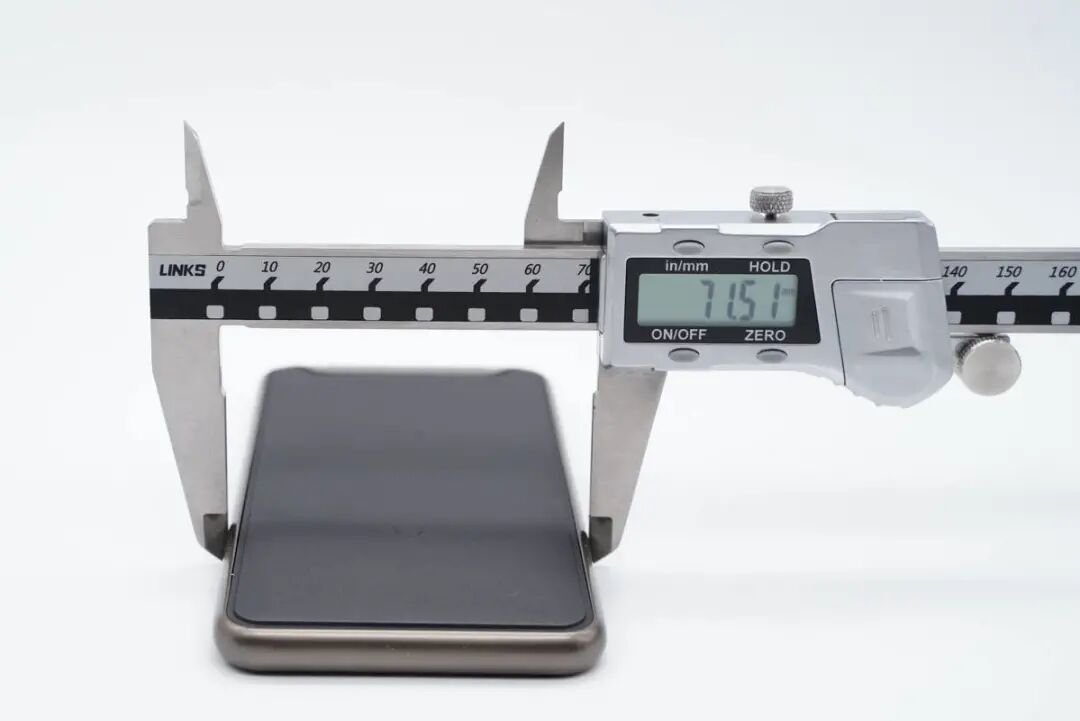

宽度为71.51mm。
厚度为9.96mm。

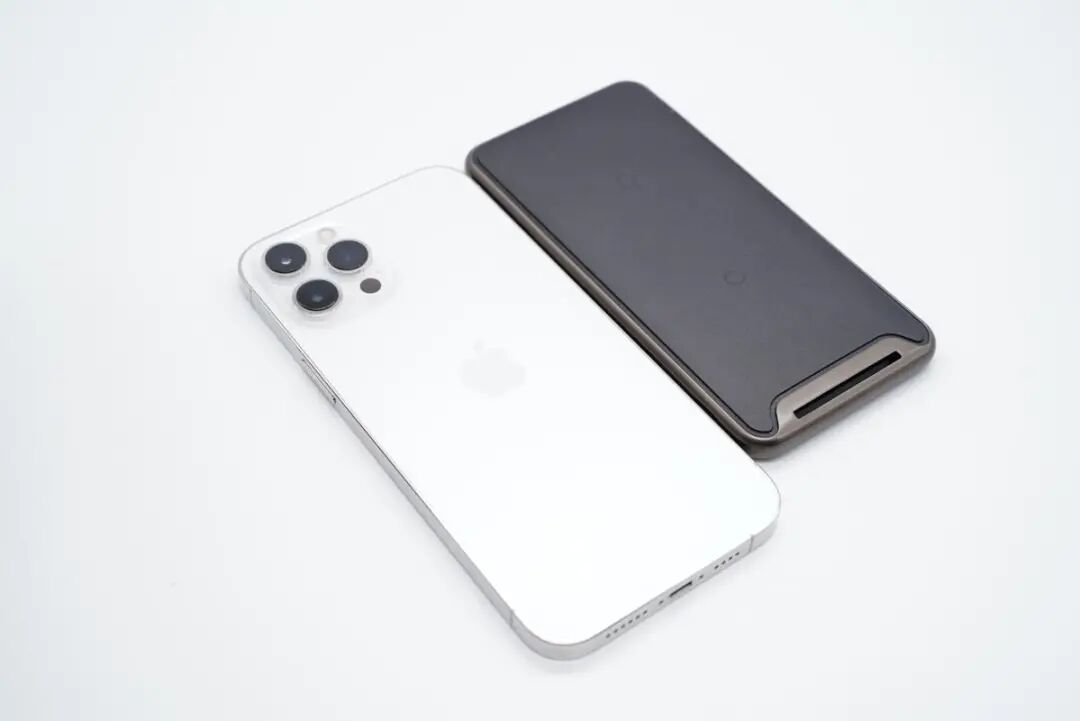

和iPhone 12 Pro Max直观对比，要小得多，另外两者厚度相当。

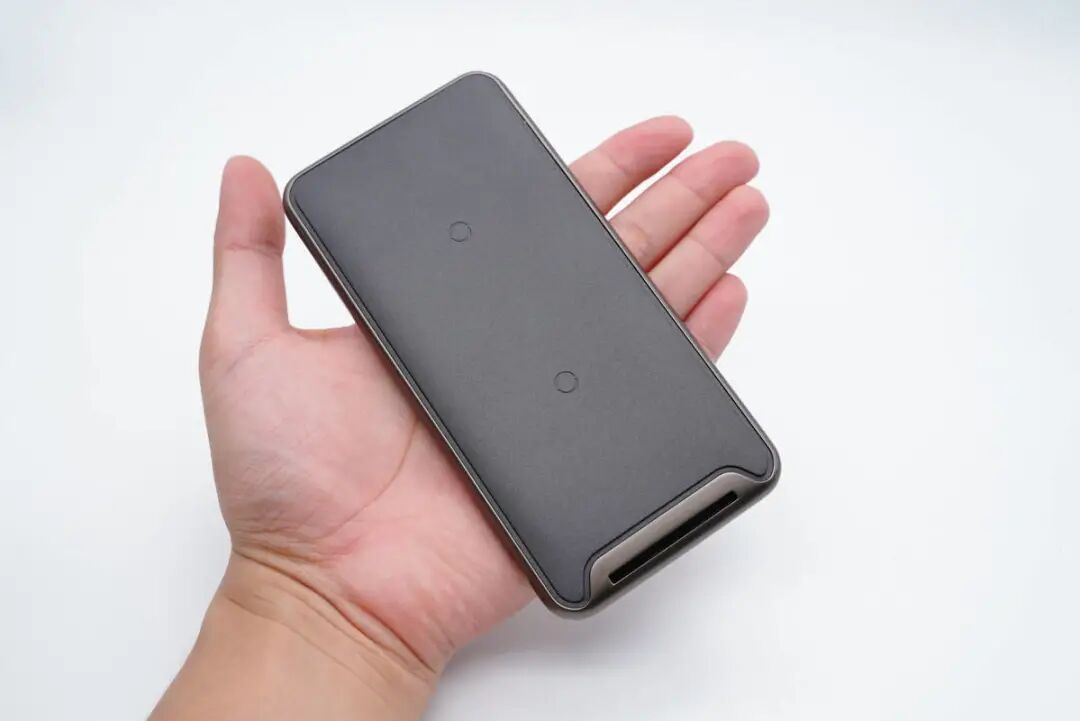

拿在手上的直观感受。

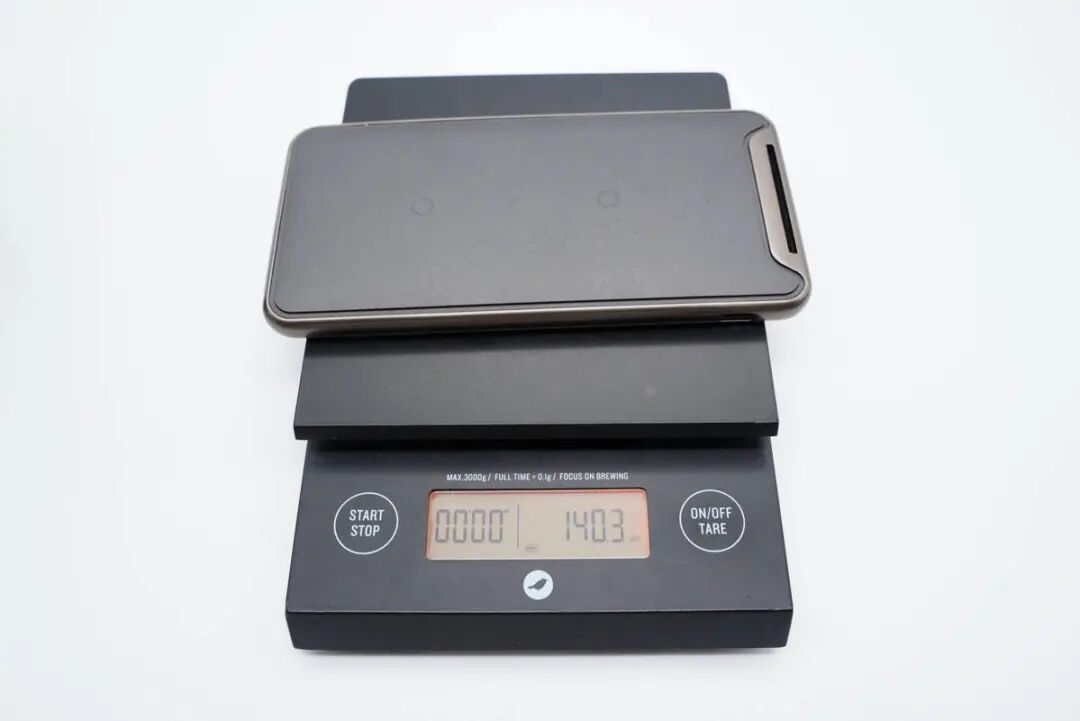

净重约为140g。
二、倍思立式无线充电器拆解

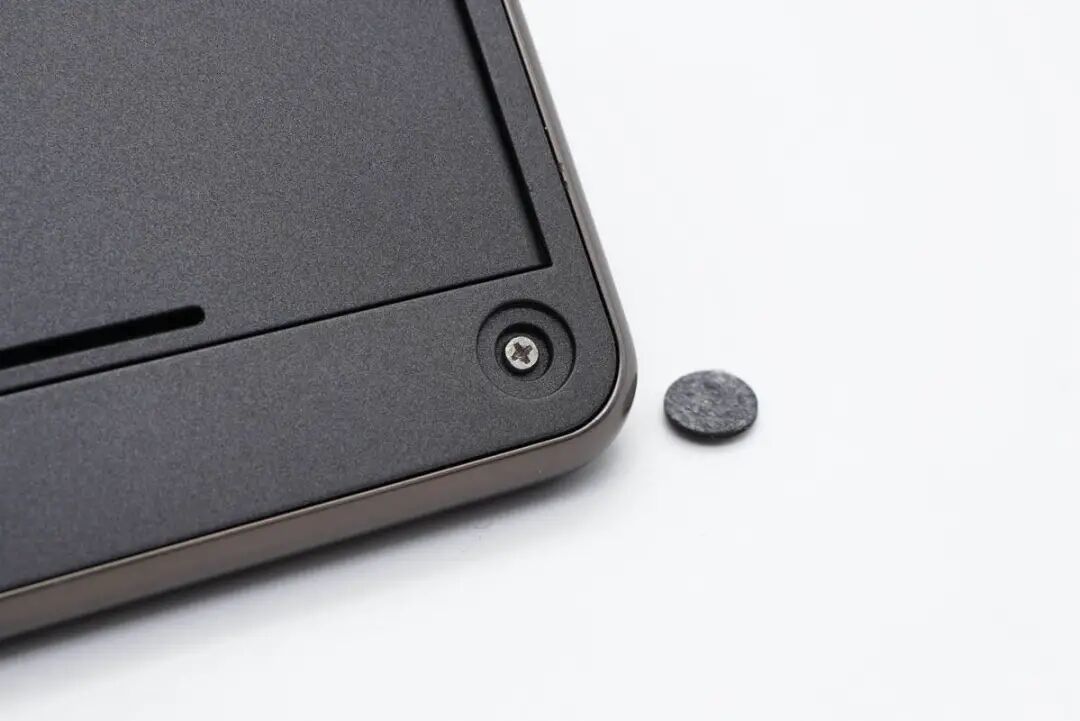

防滑硅胶垫撕掉，下面隐藏封装螺丝。

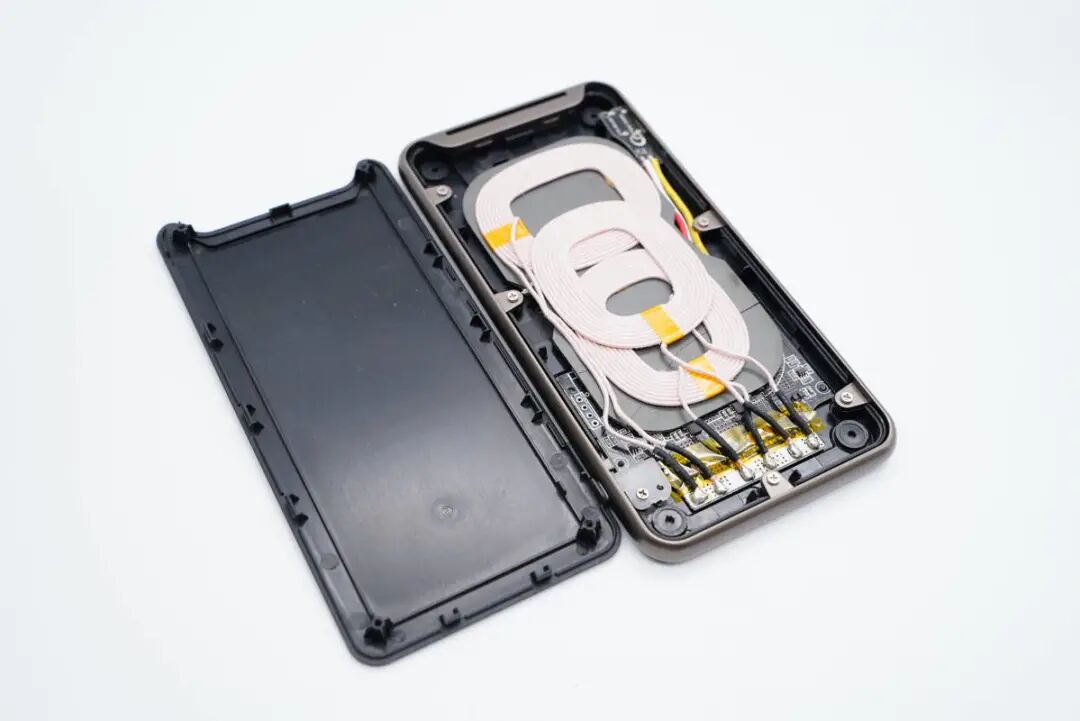

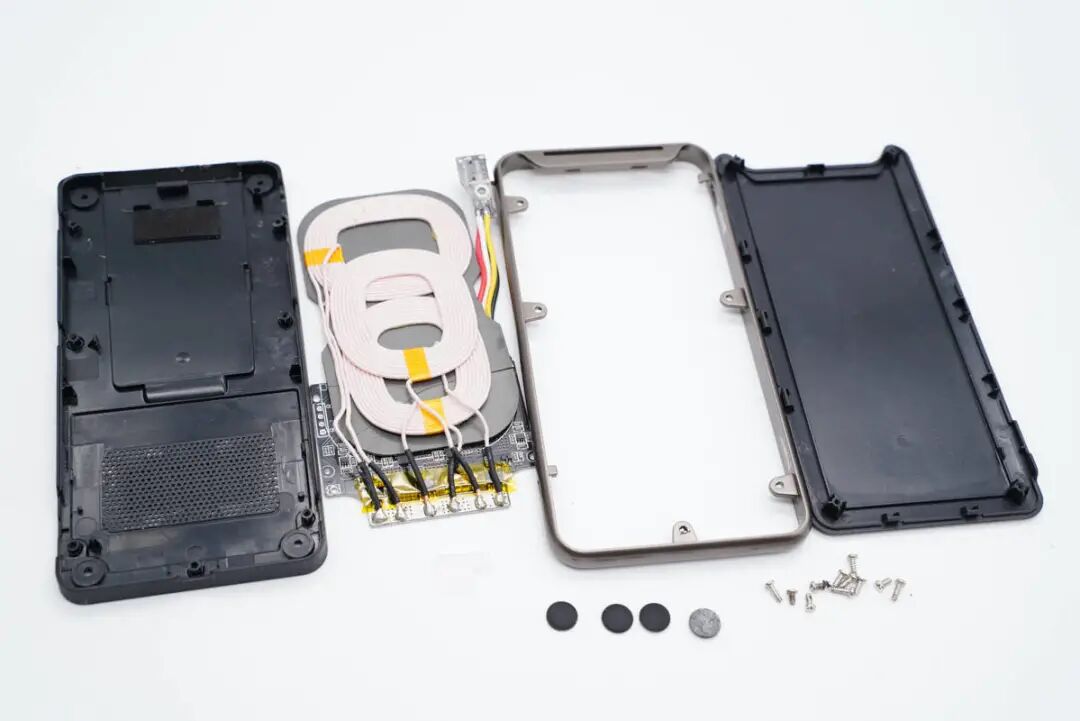

拆掉螺丝即可将机身壳打开，产品内置三个无线充电线圈，上中下三个区域都能进行无线充电，平时随手一放即可，更加省心。
PCB板和锌合金边框使用螺丝固定在一起。

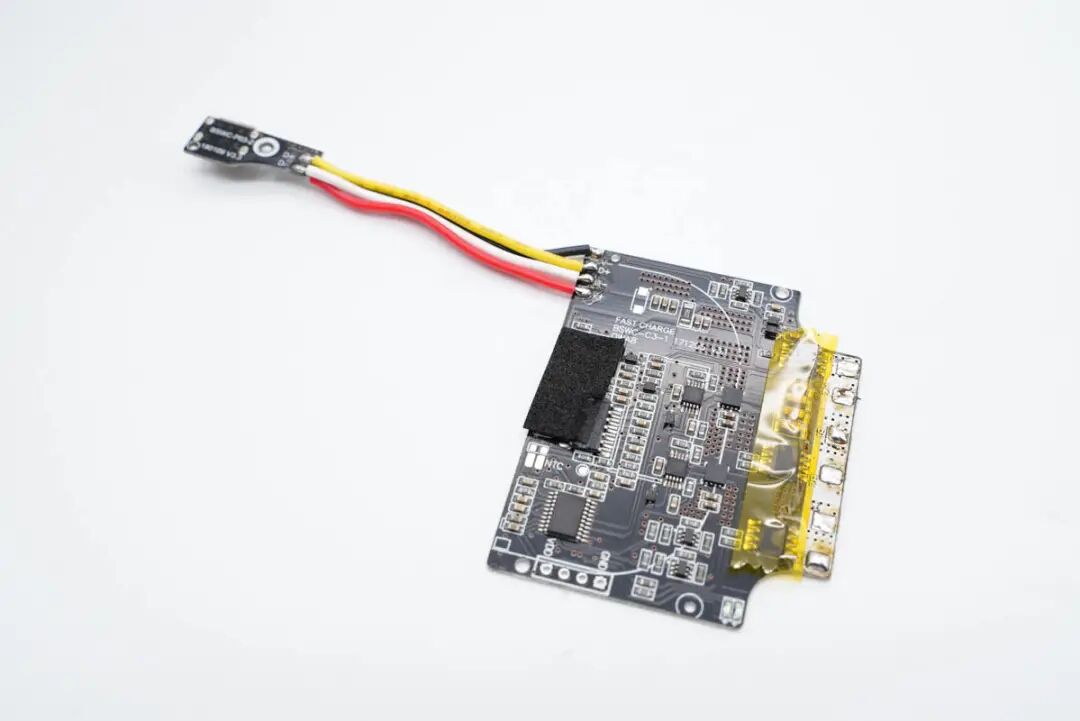

继续拆掉螺丝即可将无线充电路板取出。
无线充电线圈包裹绝缘胶套并粘贴胶带绝缘，焊点饱满牢固。
焊掉线圈方便我们对电路进行分析。

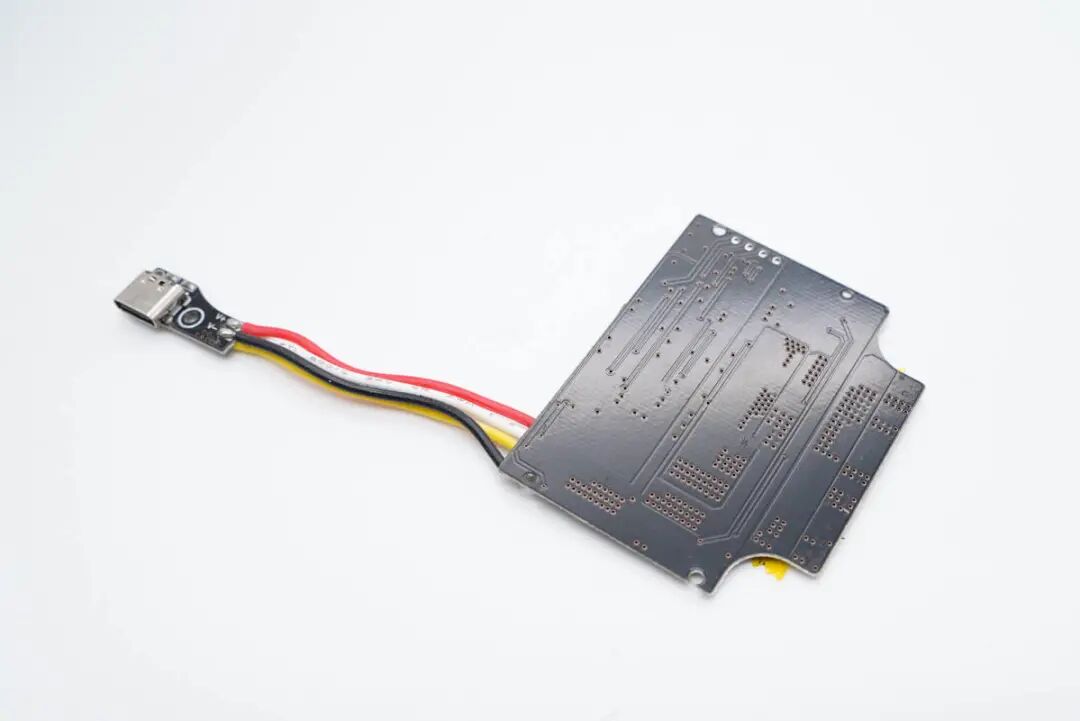

PCB板采用单面焊接元器件。
USB-C母座焊接在小板上，采用过孔焊接。

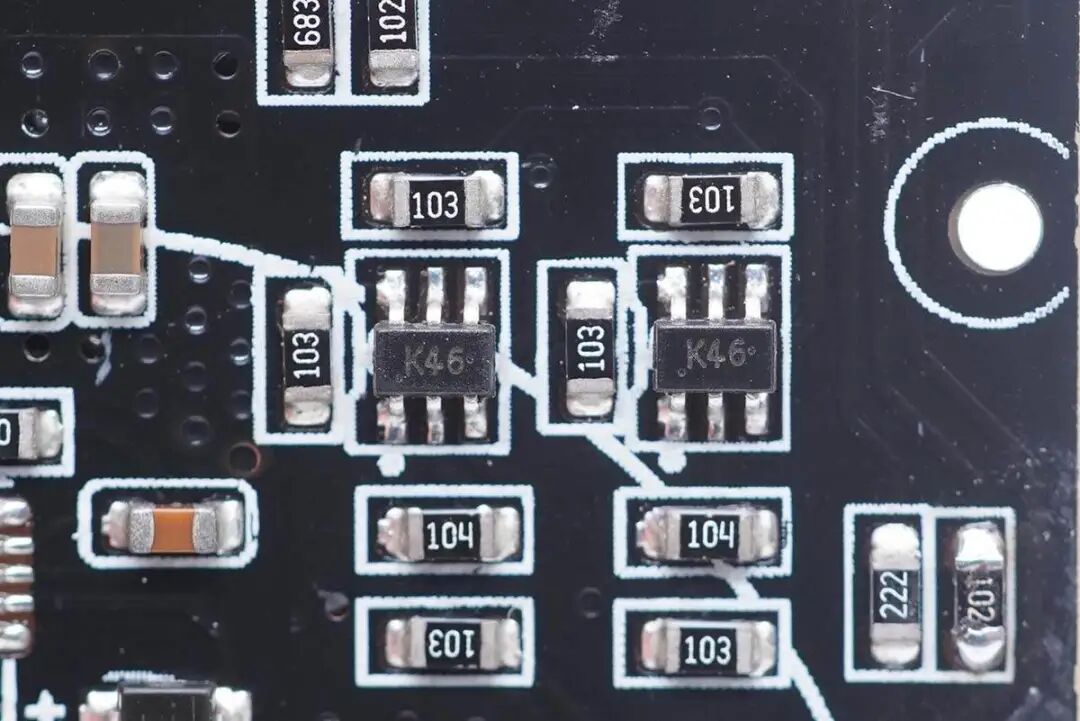

丝印K46的双三极管。
无线充电主控芯片采用ST意法STM8S003F3，这是一颗高性价比的通用单片机，支持2.95-5.5V工作电压范围，使用STM8内核。
ST意法STM8S003F3资料信息。

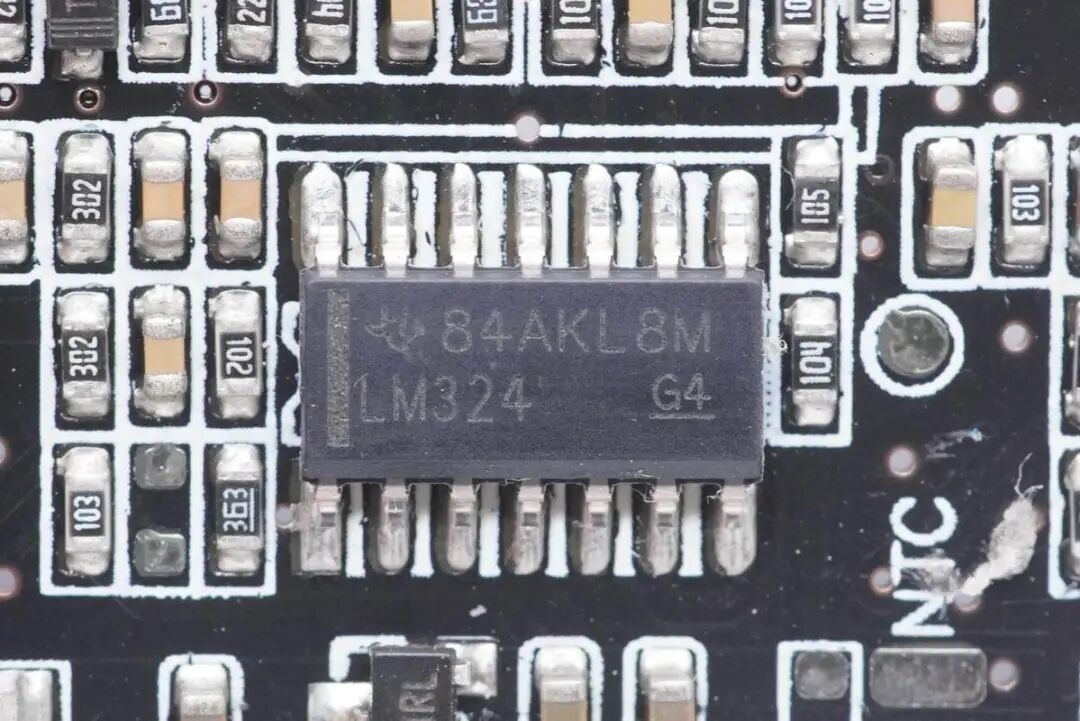

LM324 4运放，来自TI德州仪器，用于电压电流信号解调。
另外两颗双三极管特写。

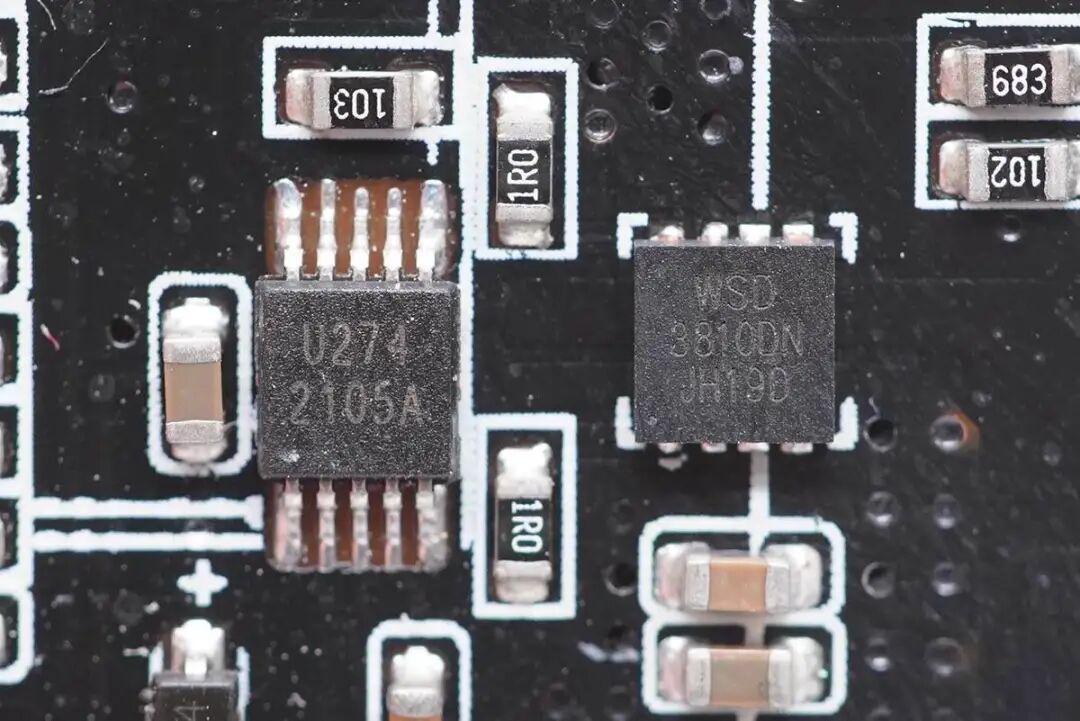

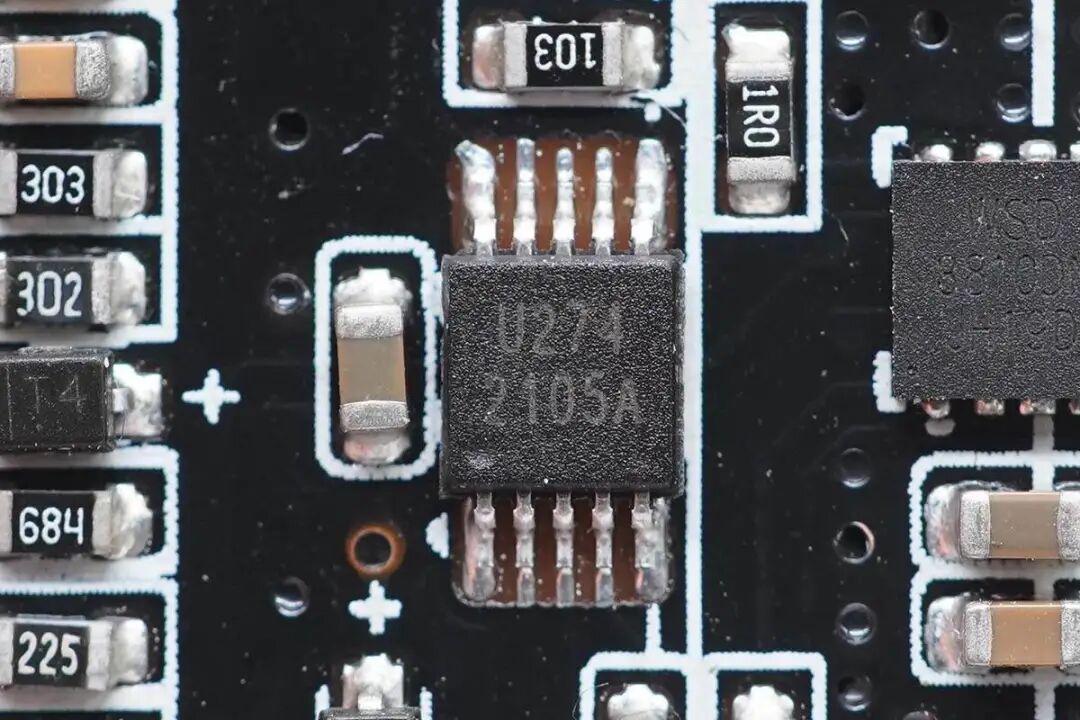

丝印2105A的MOS管驱动器，用于驱动功率管。

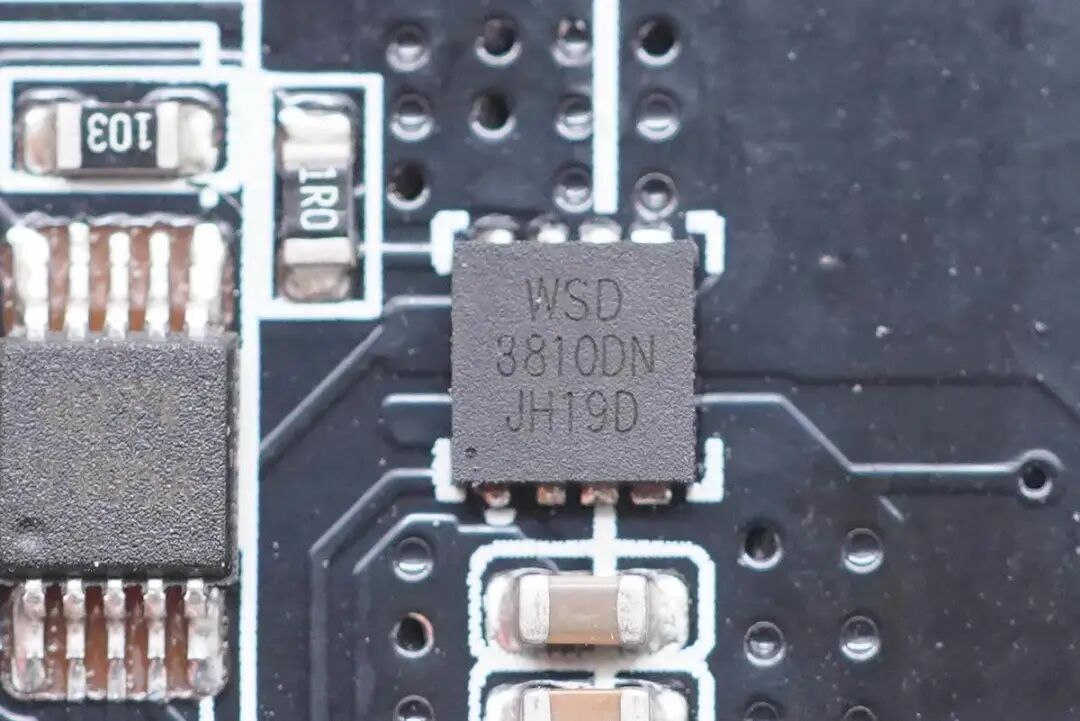

微硕WSD3810DN，高性能双NMOS，具有极高的功率密度，优秀的导阻和栅极电荷，适合于同步整流降压转换器，耐压30V，DFN3x3封装。

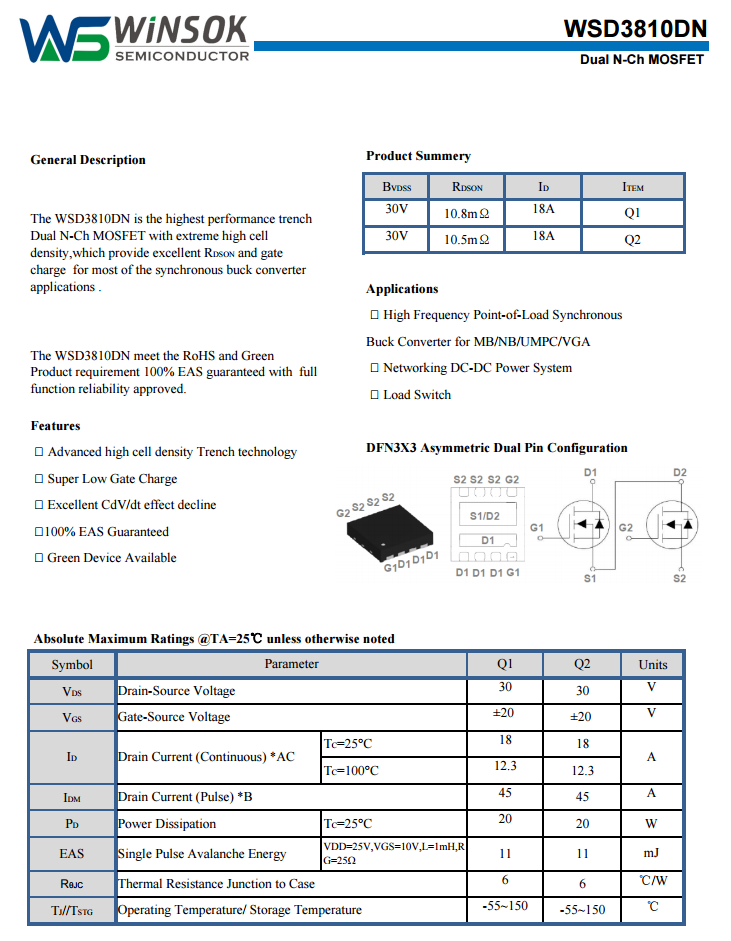

微硕WSD3810DN资料信息。
另一组特写。

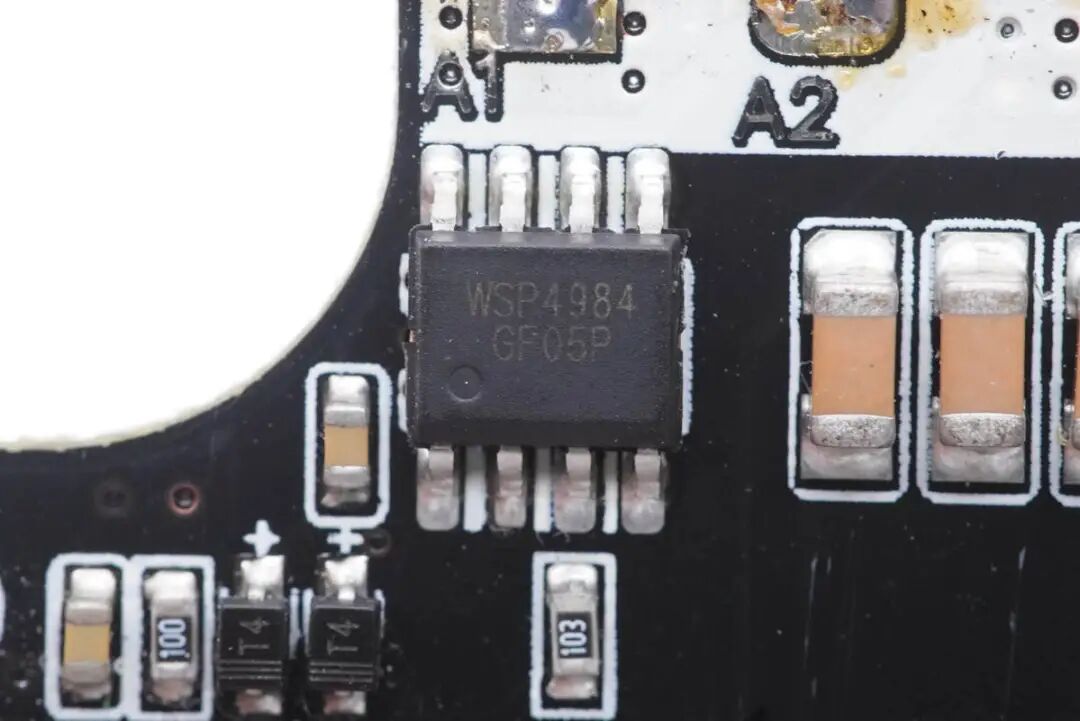

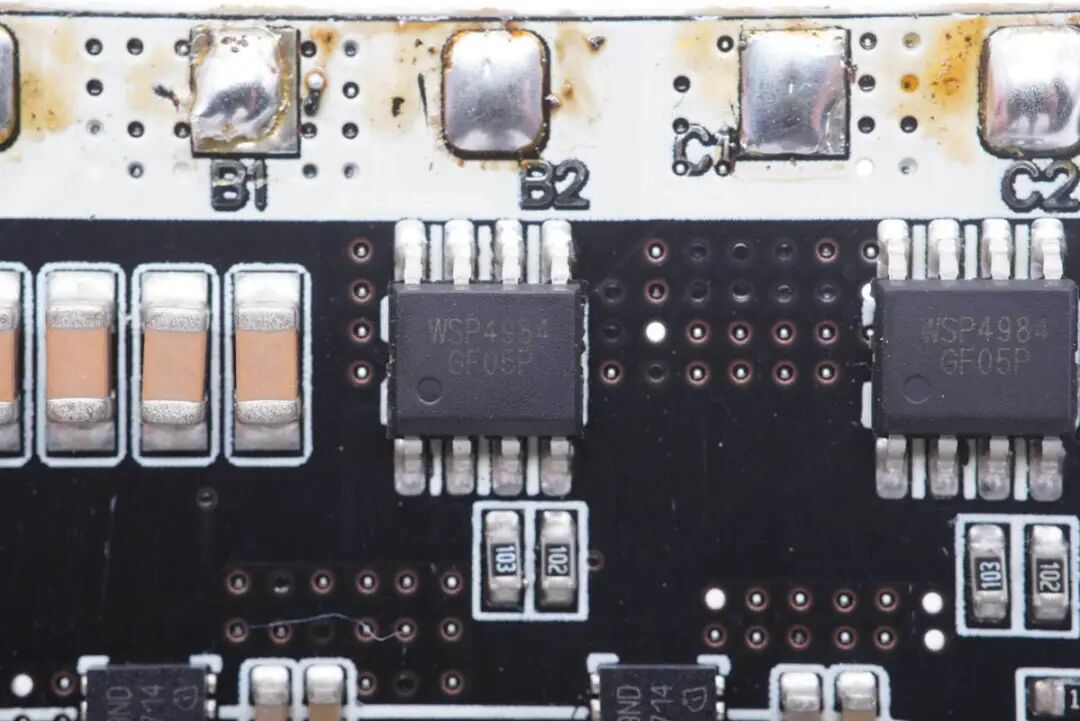

微硕WSP4984，双NMOS，耐压40V，导阻18mΩ，SOP-8封装。一共三颗，分
别用于三个无线充电线圈切换。

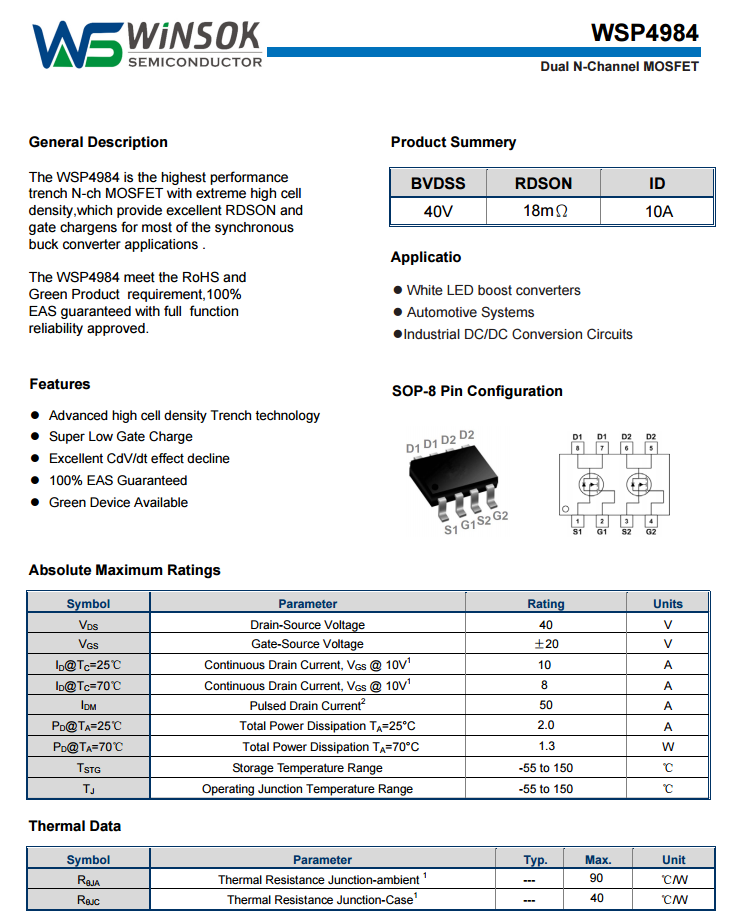

微硕WSP4984资料信息。

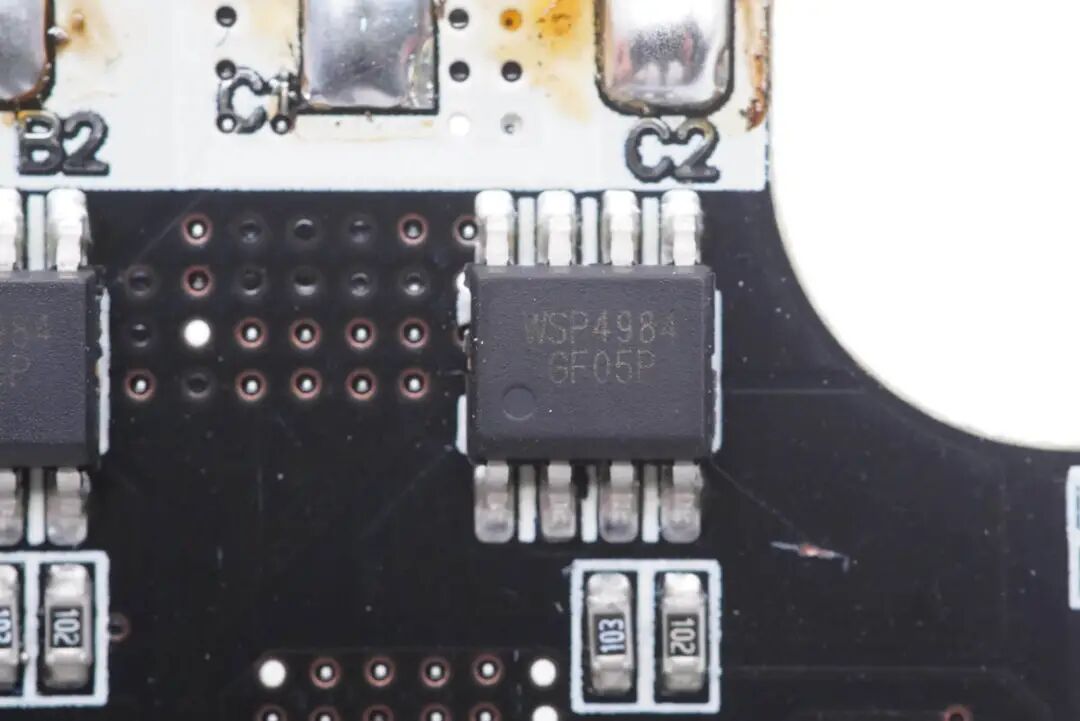

第二颗特写。
第三颗特写。

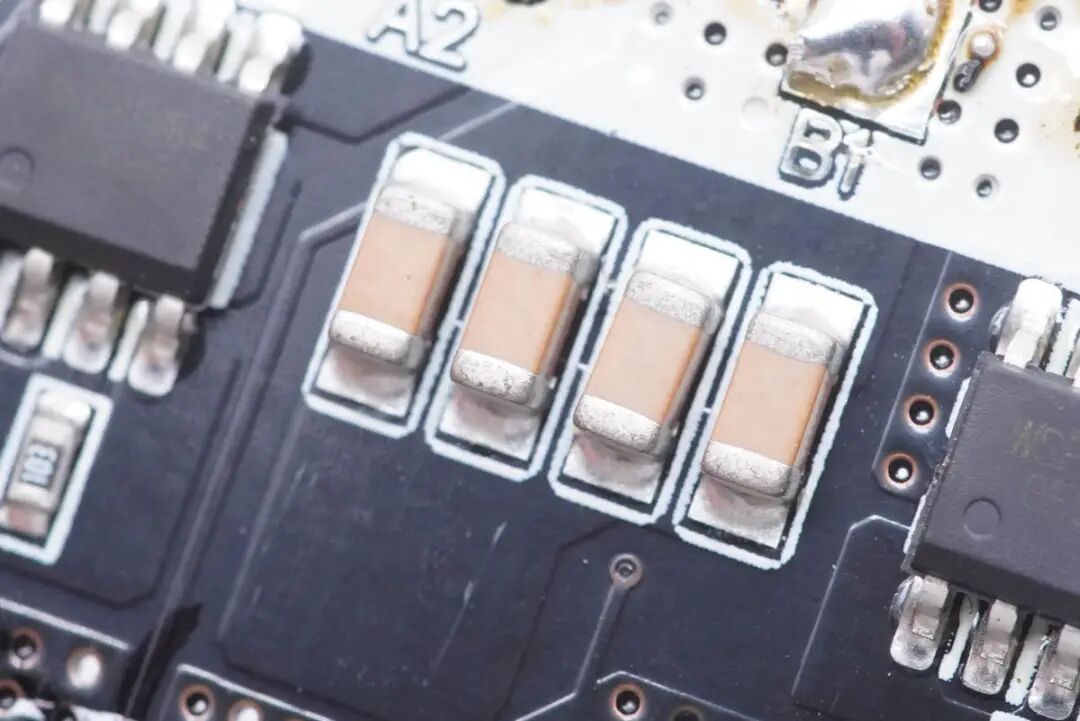

四颗MLCC谐振电容并联。
无线充电线圈特写，绕制紧密。

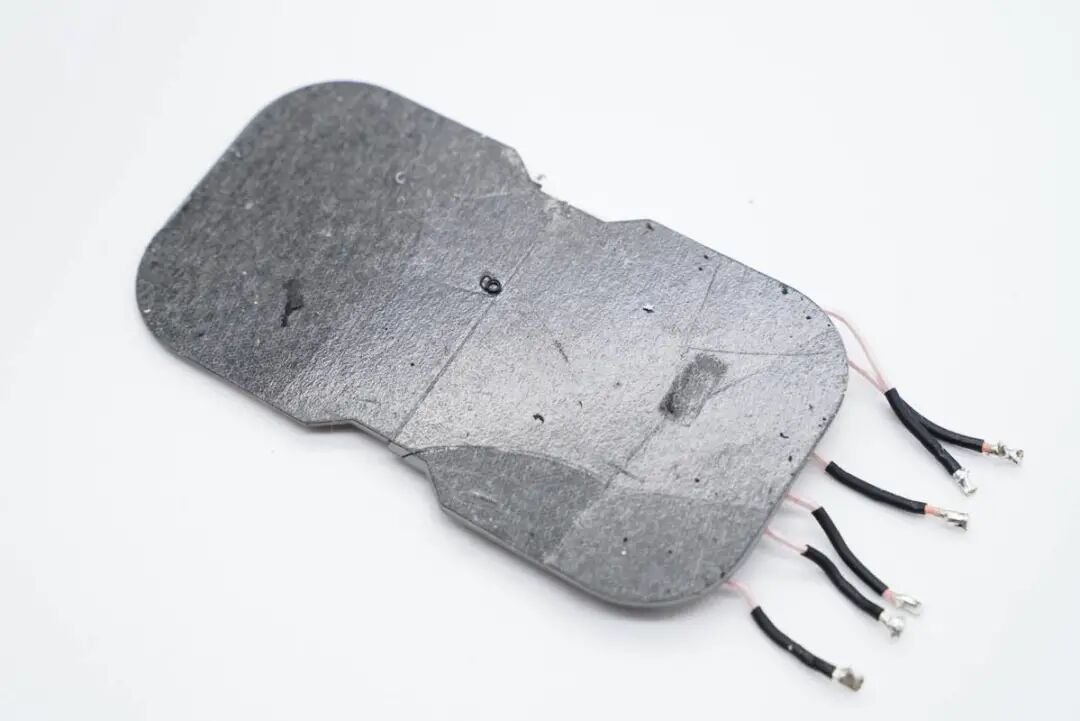

隔磁片背面贴有双面胶帮助固定。

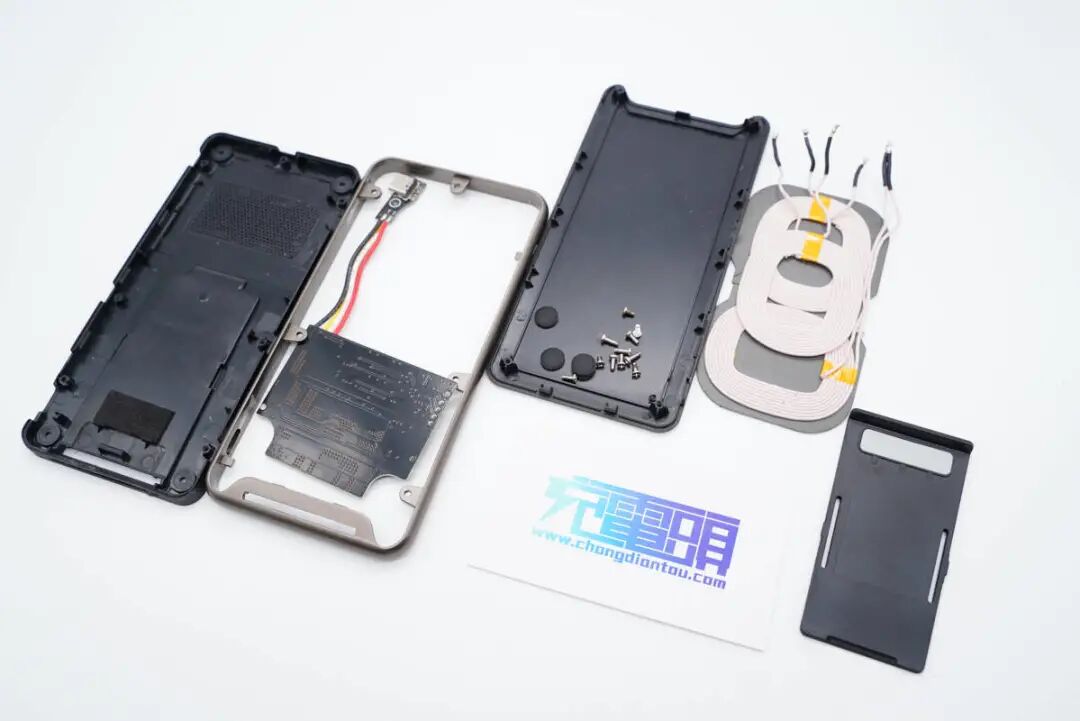

全部拆解完毕，来张全家福。
充电头网拆解总结
倍思这款无线充采用锌合金边框以及塑料外壳，整体触摸手感很好，机身背面还贴有防滑垫，横置时无线充电更稳定。产品创新性的将底座设计成一块支撑小板，使得产品外带成为可能。另外产品内置三个无线充电线圈，手机随时一放，无论是横竖或产品横置时放在中间都能进行充电，更加省心。即产品主打便携、随放随充。
另外无线充配备USB-C接口，支持9V1.67A输入，目前市面上大多数20W快充充电器都能适配，最大输出功率10W，手机往上一放，下班时便有电可用。
充电头网通过拆解了解到，产品结构上采用螺丝进行固定封装，组装拆卸都很方便。另外采用了意法STM8S003F3无线充方案，采用微硕两颗WSD3810DN进行线圈驱动，以及三颗WSP4984 MOS管用于三个线圈切换，整体用料做工可靠。
