拆解报告：belkin贝尔金7.5W磁吸无线充电器

----- 充电头网拆解报告 第1728篇 -----

自从苹果发布iPhone 12新机以来，不仅带火了USB PD快充，同时也让磁吸无线充电的概念深入人心。磁吸无线充技术对于用户而言，使用时无需刻意摆放手机，能够更加轻松地让手机进入无线充电模式，使用体验得到很大改观。

随着磁吸无线充电技术成熟，市面上不仅有苹果官方原装MagSafe配件，大批第三方品牌也纷纷推出相应配件，丰富了用户的选择。

作为苹果官方合作品牌，贝尔金不仅率先基于苹果原装MagSafe模块，推出了MFM认证三合一无线充电器支架、MFM认证二合一无线充支架，同时也积极开发了多款7.5W磁吸无线充电配件。今天充电头网拆解的这款就是贝尔金最新推出的7.5W磁吸无线充电器。一起来看看产品的内部结构。

一、贝尔金磁吸无线充电器外观

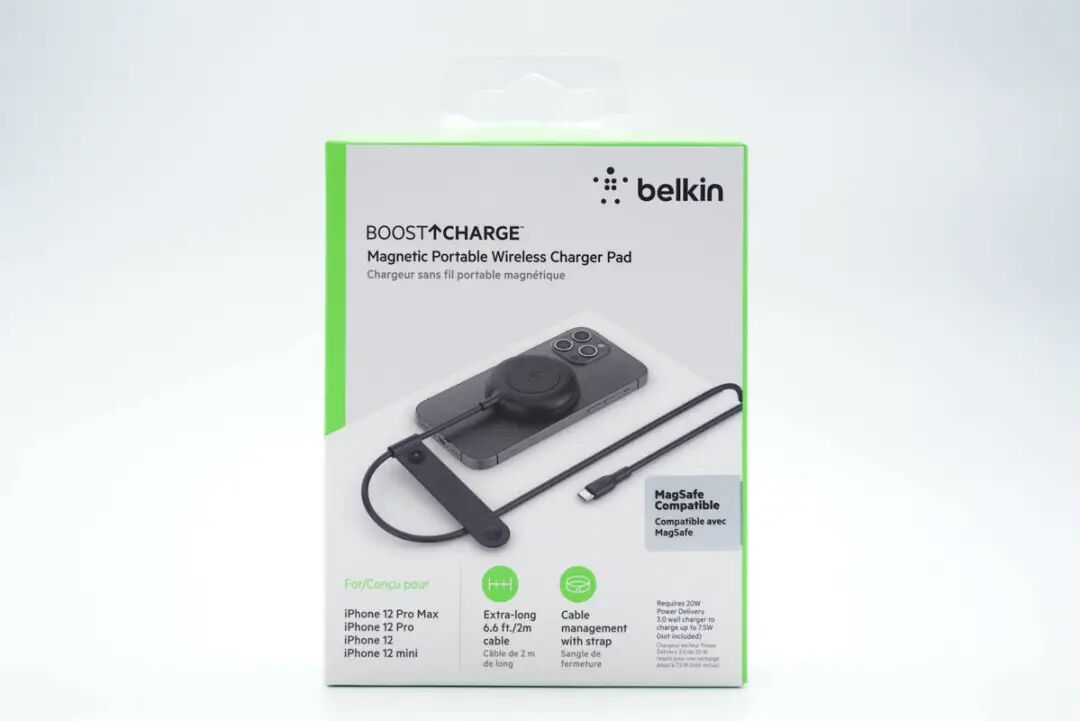

这款无线充电器采用了带有贝尔金家族风格的包装盒，正面印着产品外观图片。适用于iPhone 12全系列手机磁吸无线充电，同时产品的一大特色是带有2米的线缆；包装盒右下角备注了需要使用20W PD充电器供电才能实现7.5W无线充。

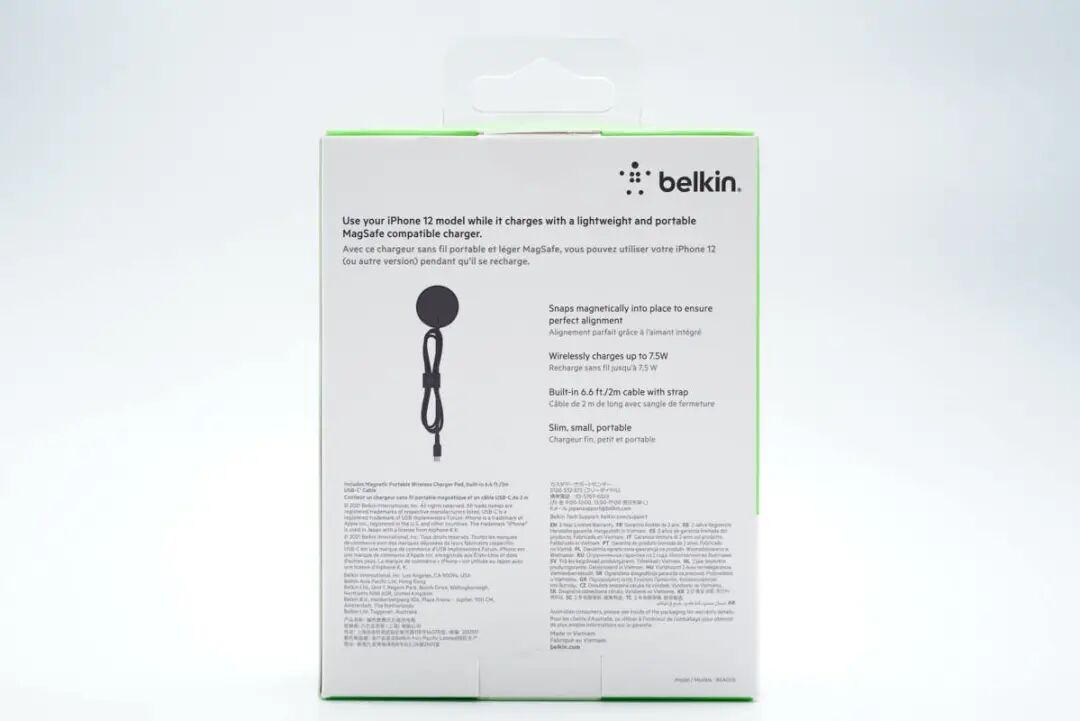

包装盒备件是全英文的产品介绍。

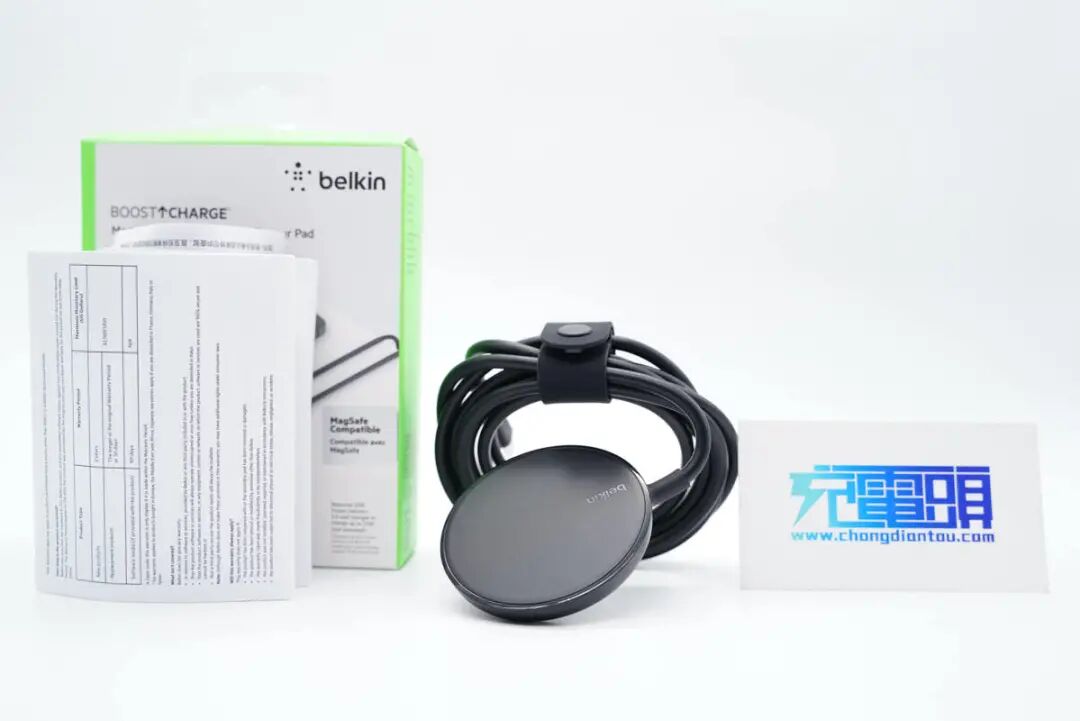

打开包装盒，里面的无线充电器采用卷绕的方式收纳，除此之外还有一沓厚厚的使用说明书，分多个不同的文字版本。

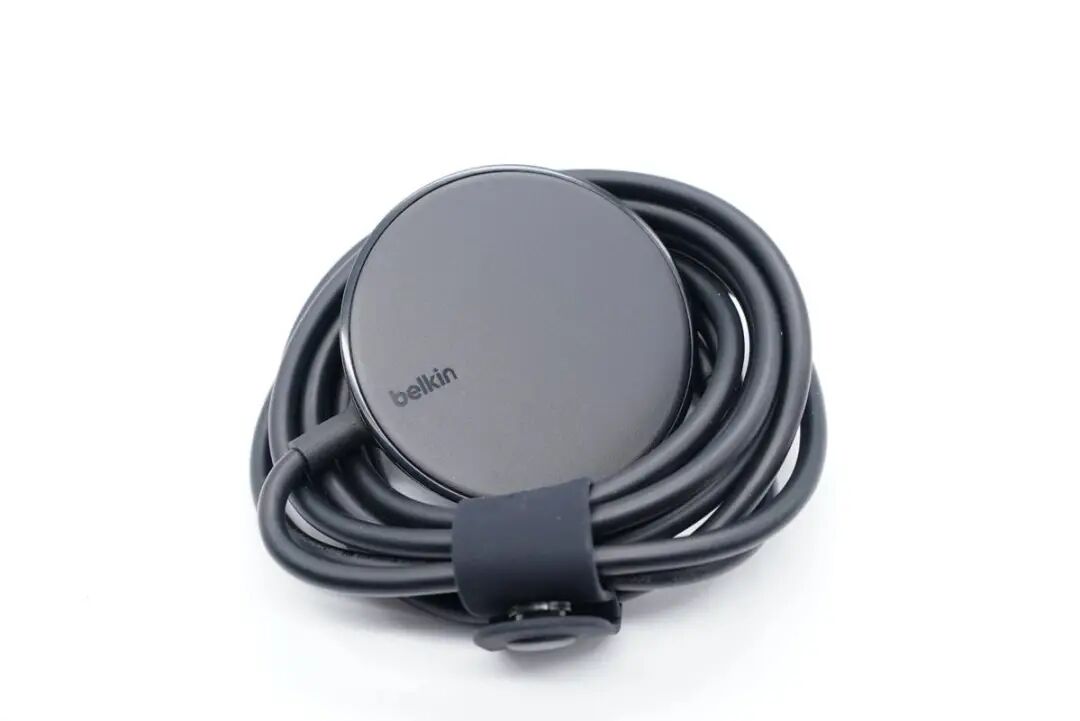

贝尔金这款无线充电器为纯黑色外观，由于线缆比较长，配备了一根皮质束线带。

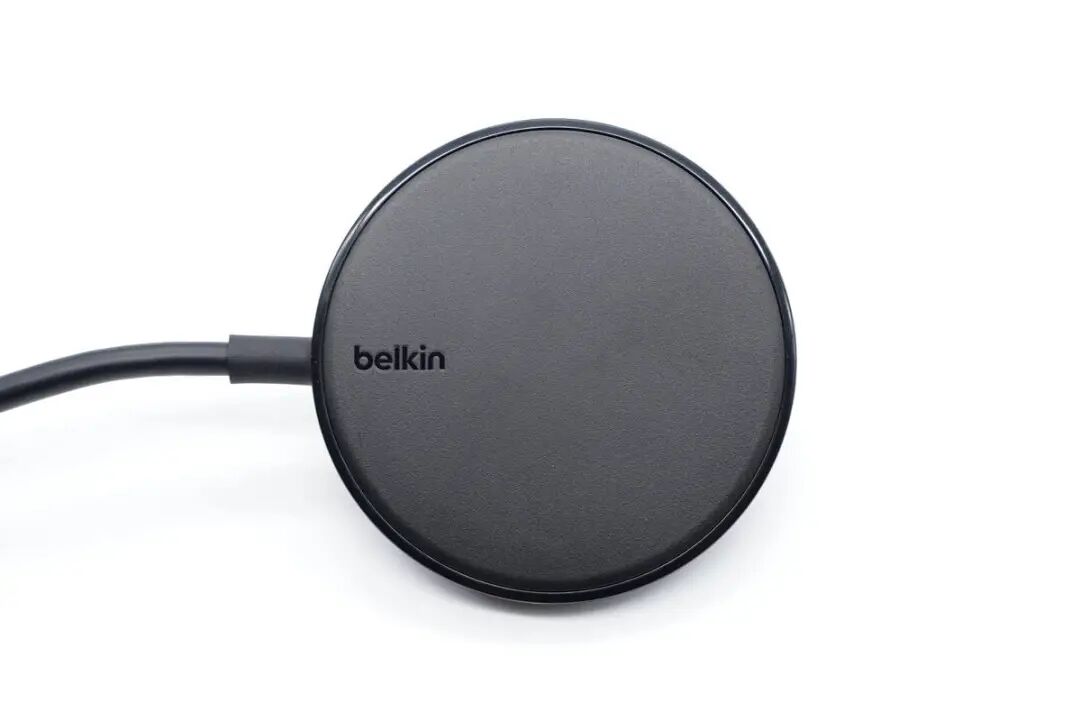

无线充电器使用了全塑料外壳，正面为哑光处理，相对于亮面而言，既能防滑又耐刮，靠近输入端印有belkin的品牌，整体设计非常简约。

无线充电器的底座部分贴有一块橡胶防滑垫，上面印有贝尔金的logo，并标准了输入参数，支持5V2A、9V2A、12V1.5A输入。

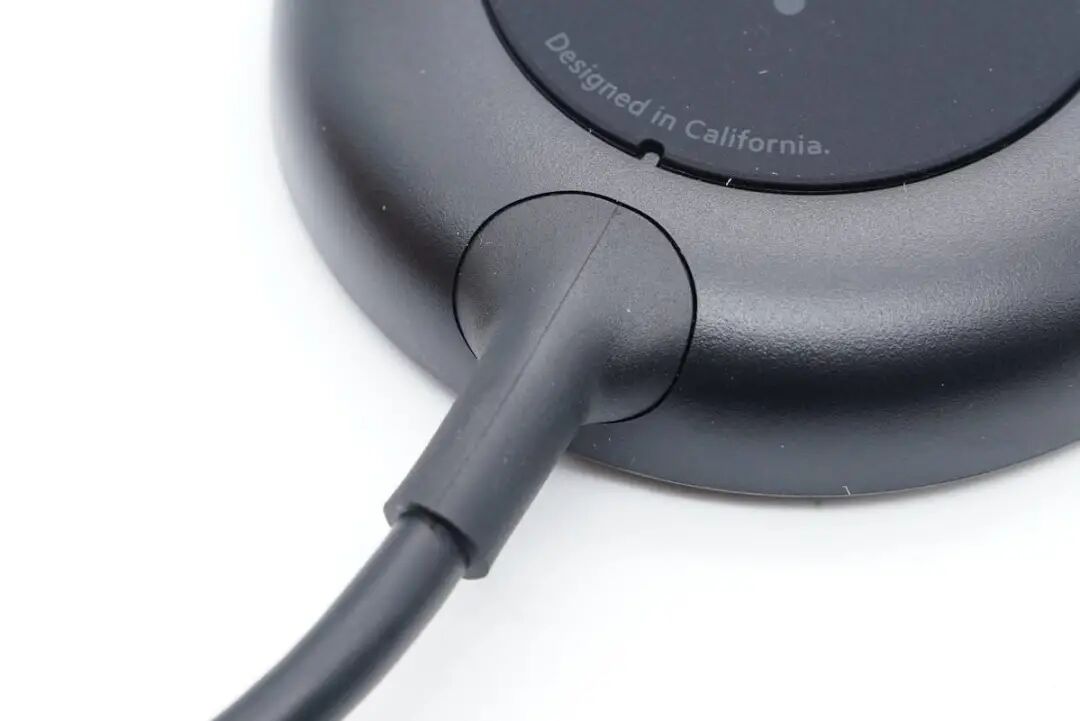

同时从背面也可以看到，供电线缆与无线充的连接处采用了橡胶护套加固处理，起到抗弯折的作用。

输入线缆采用USB-C接口，需要搭配USB PD充电器使用。在USB-C接口处同样加入了贝尔金的logo元素。

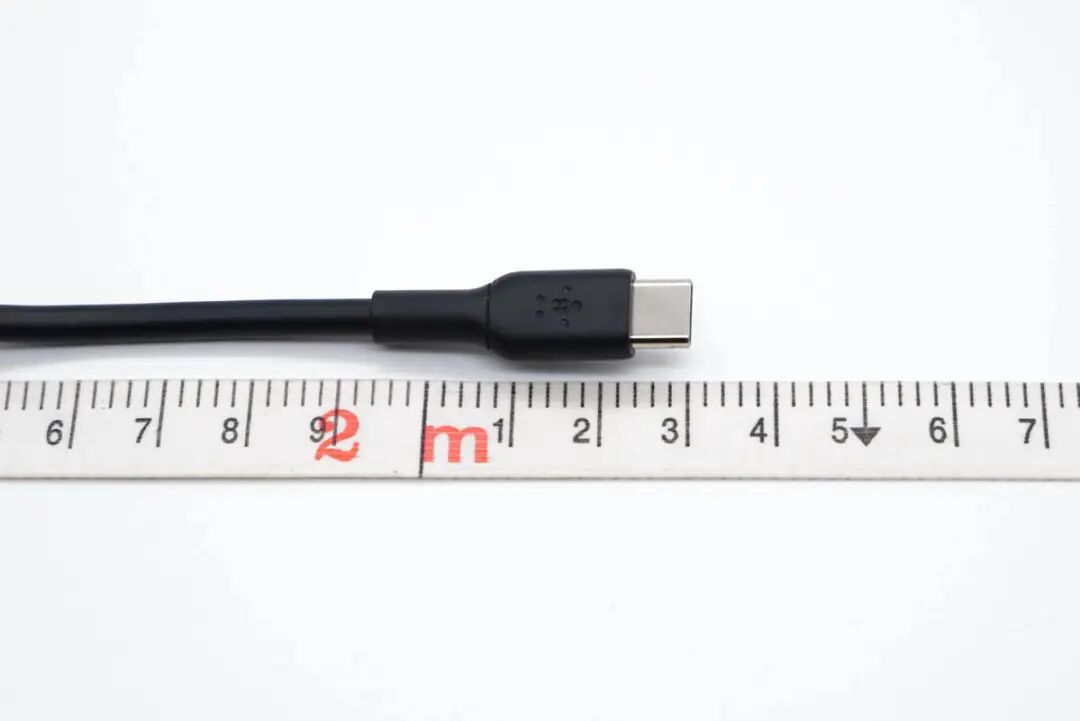

实测这款无线充电器配的线缆长度约为2m。

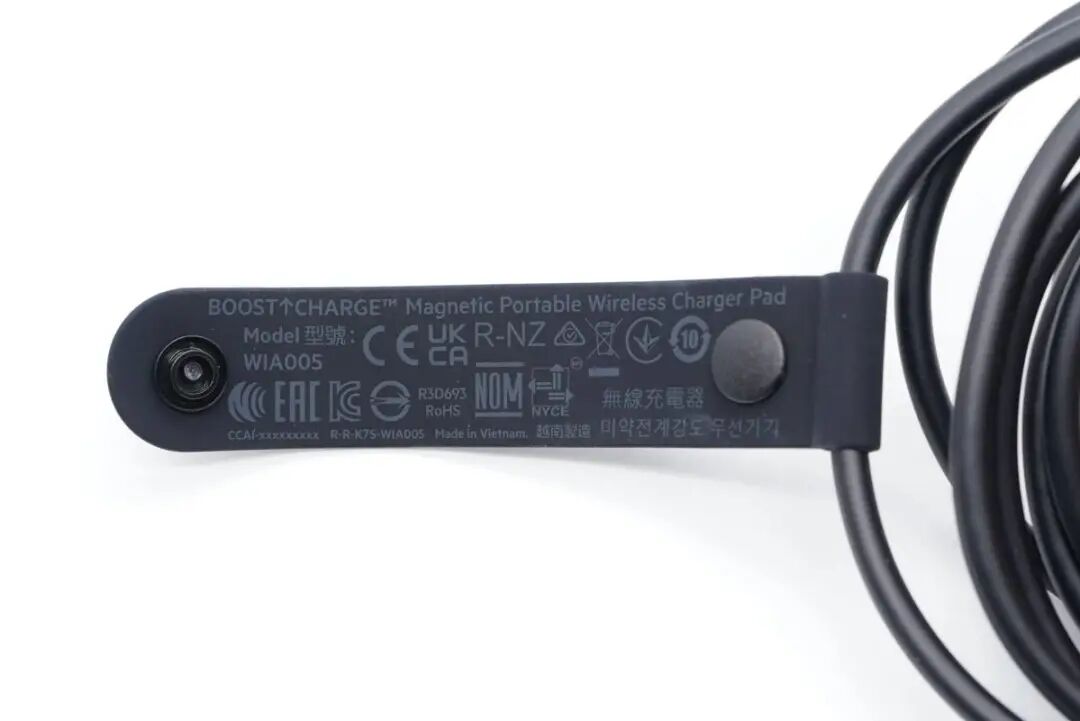

皮质束线带上印有产品的相关信息，产品名称为Magnetic Protable Wireless Charger Pad。型号WIA005，已经获得多种认证，越南制造。

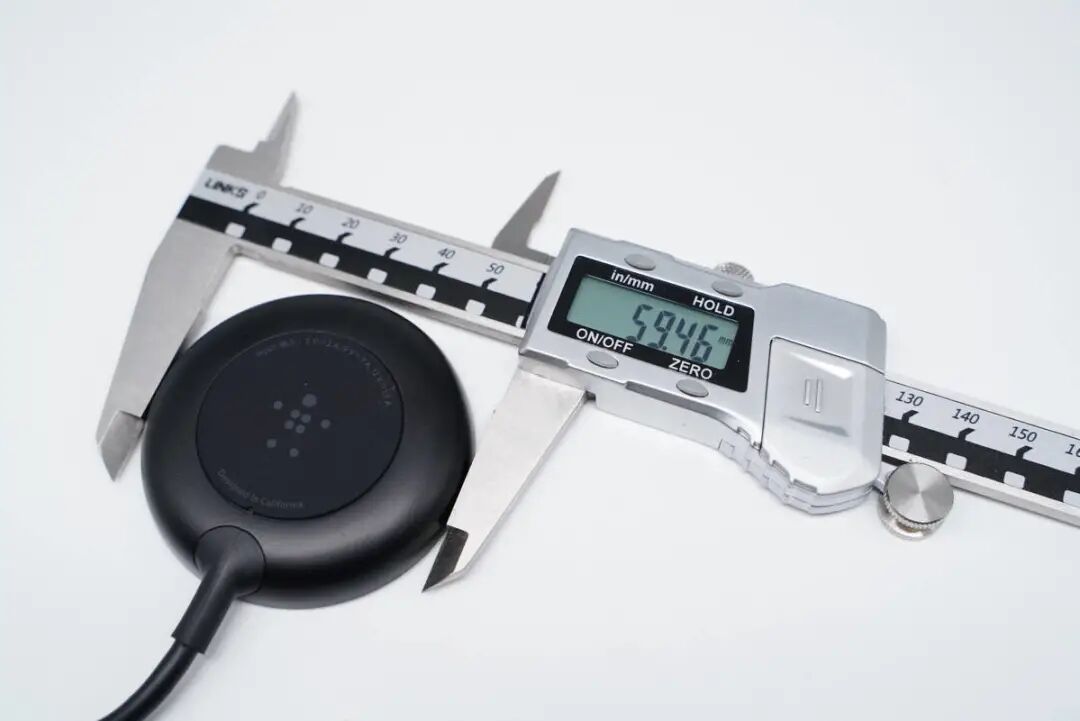

无线充电器直径约为59.4mm。

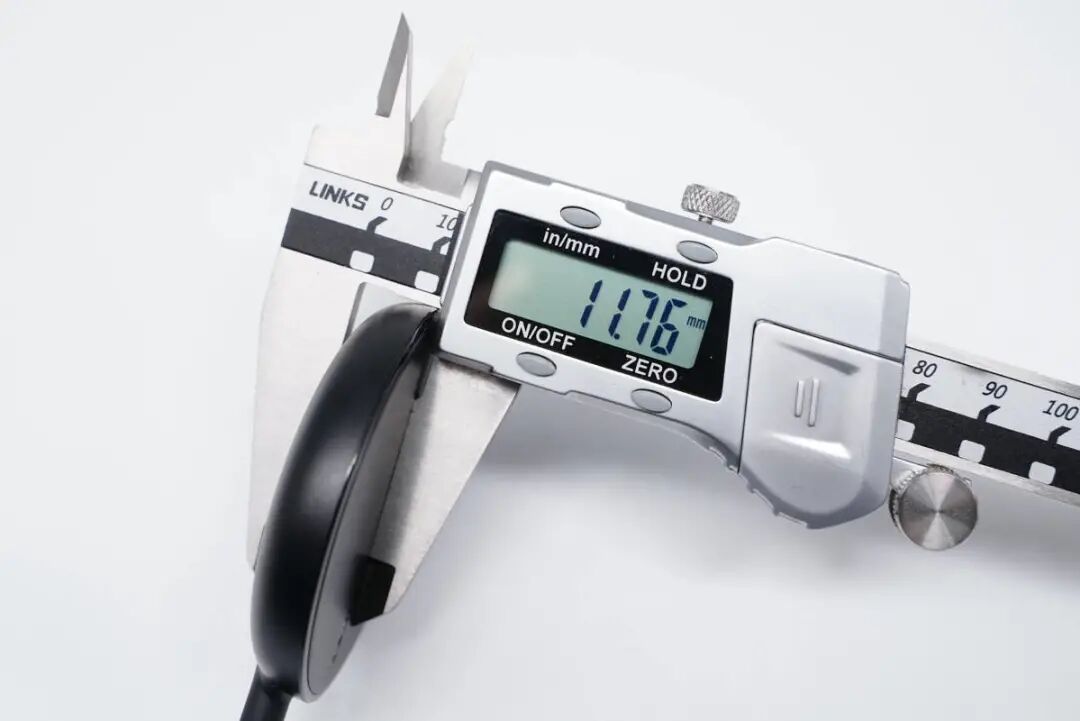

厚度约为11.7mm。

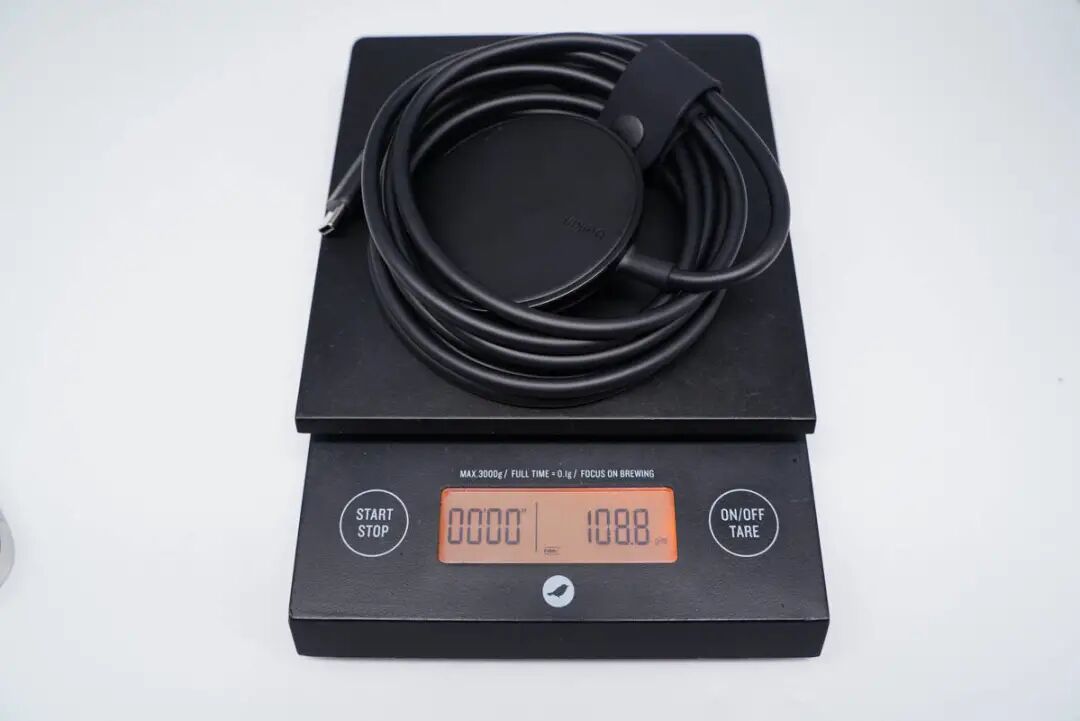

重量约为108.8g。

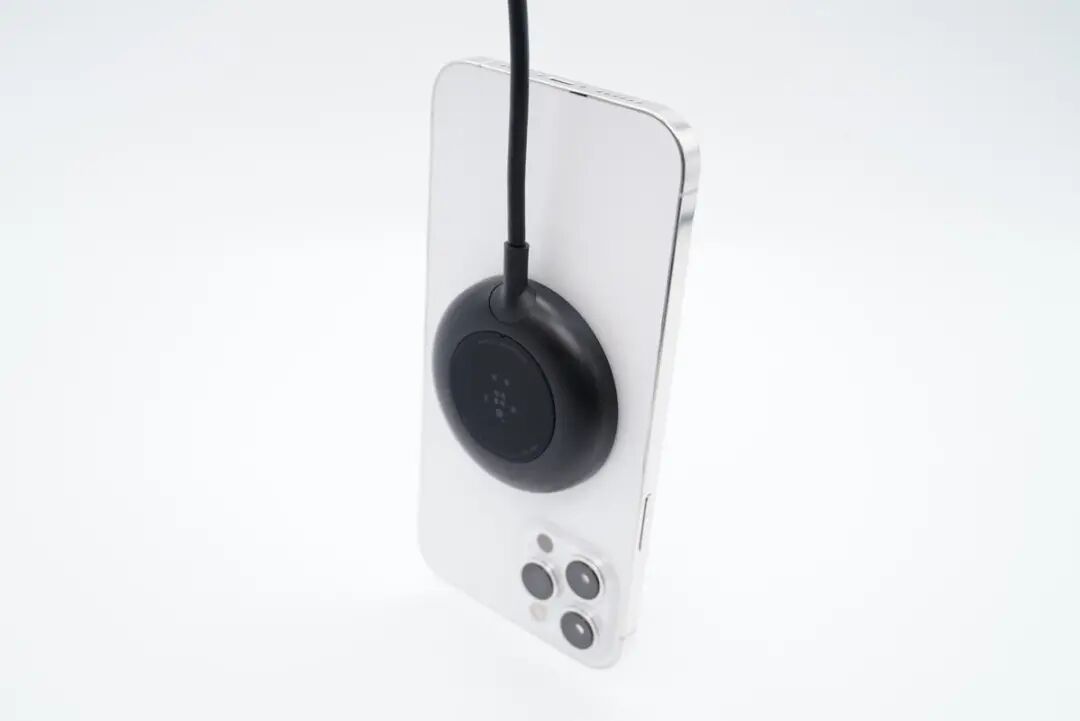

无线充电器内置磁环，可以与iPhone 12系列吸附，精准定位。

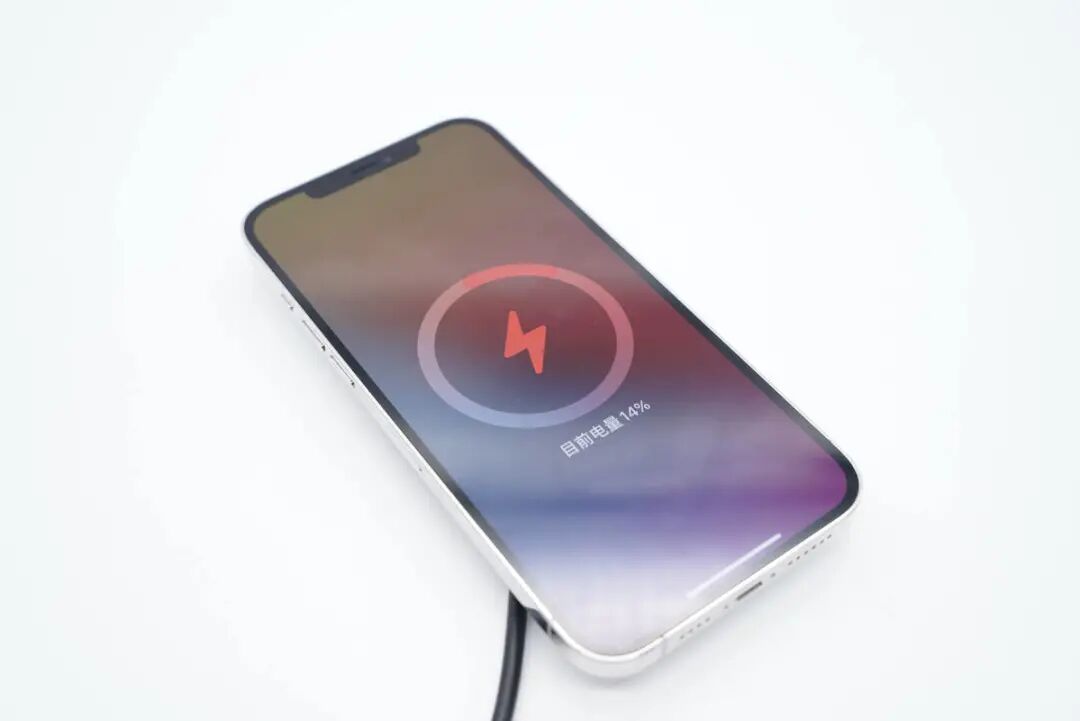

在通电后，给iPhone 12 Pro MAX无线充电，显示有苹果专属的弹窗提示。

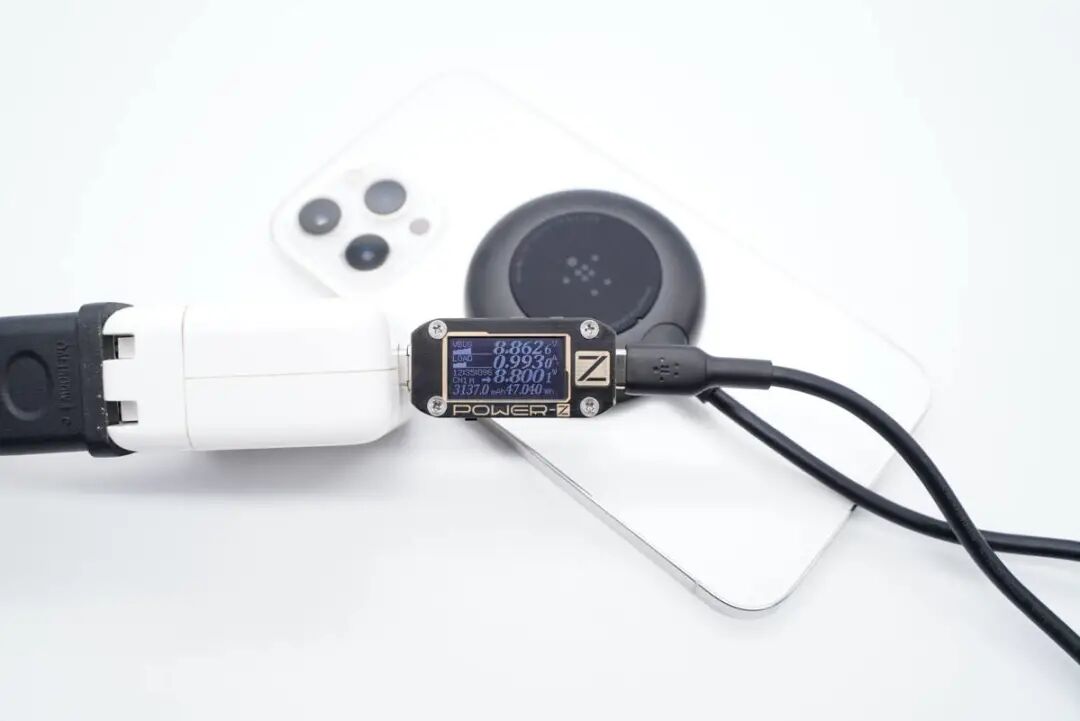

在开机熄屏的情况下，使用苹果30W PD充电器供电，ChargerLAB POWER-Z KM001C测得无线充电器的输入功率约为8.8W。

二、贝尔金磁吸无线充电器拆解

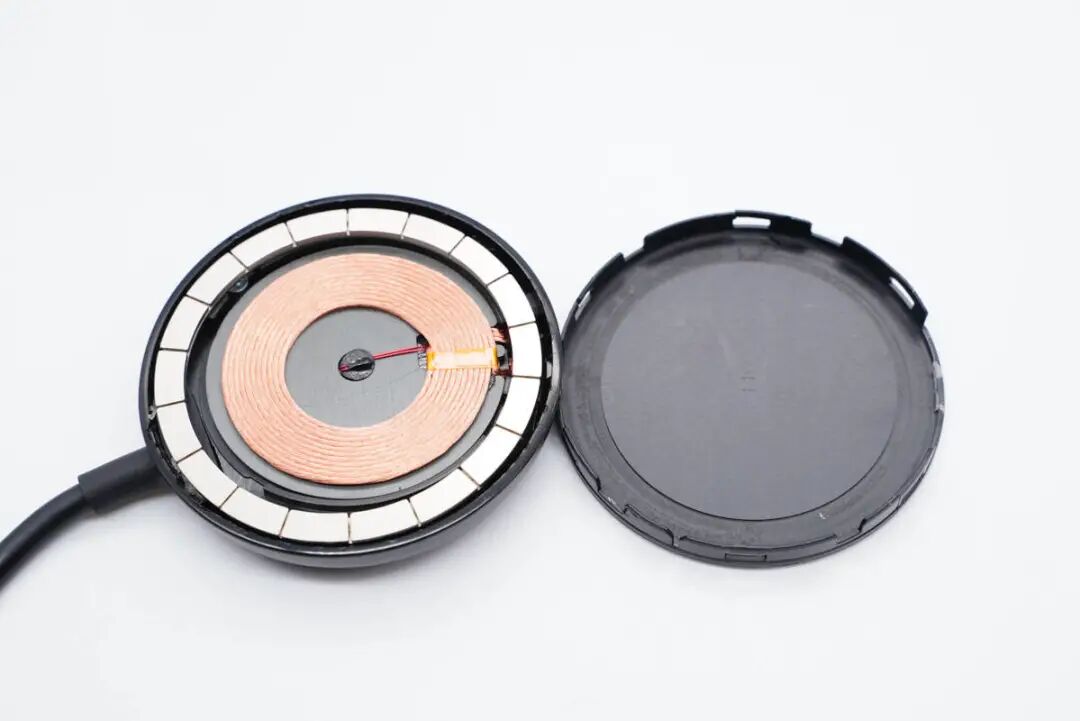

无线充电器底座为全塑料外壳，正面盖板与底座之间采用卡扣配合安装，基本可以做到无损拆解。

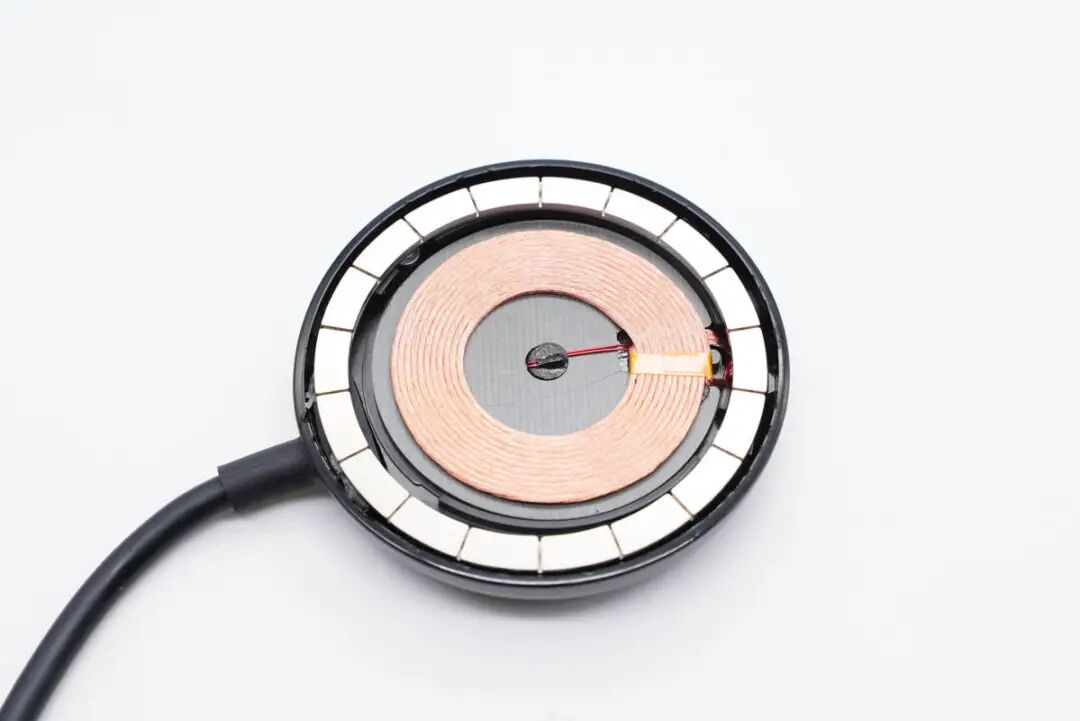

无线充电器底座中间是线圈和隔磁片，外围有一个磁铁圆环。

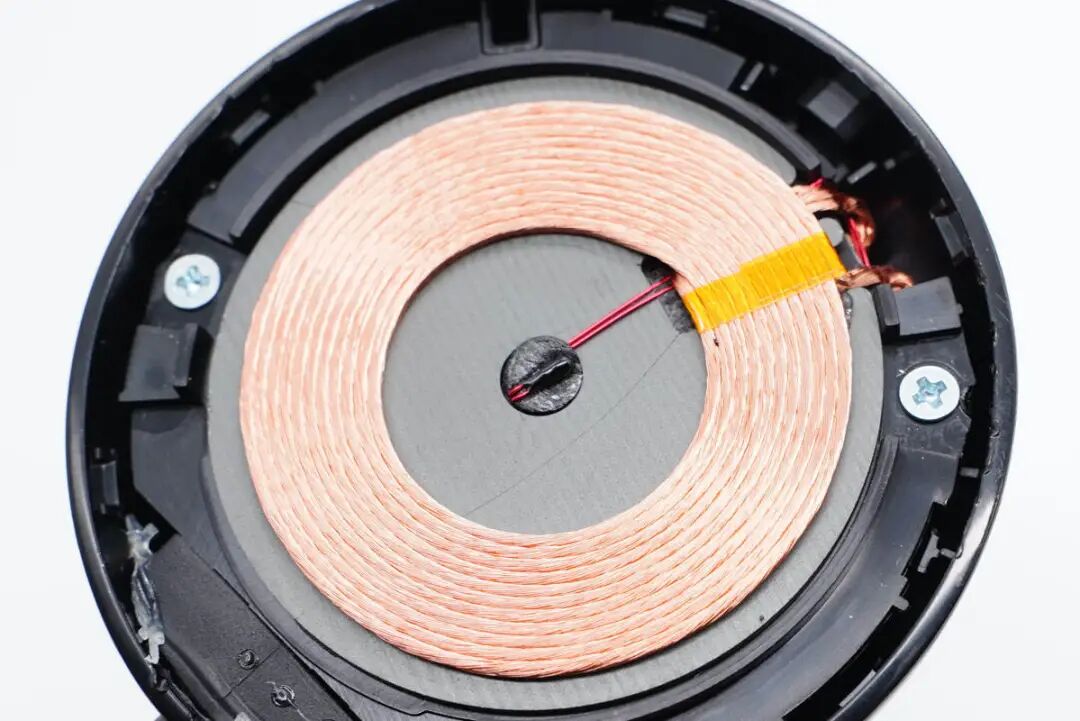

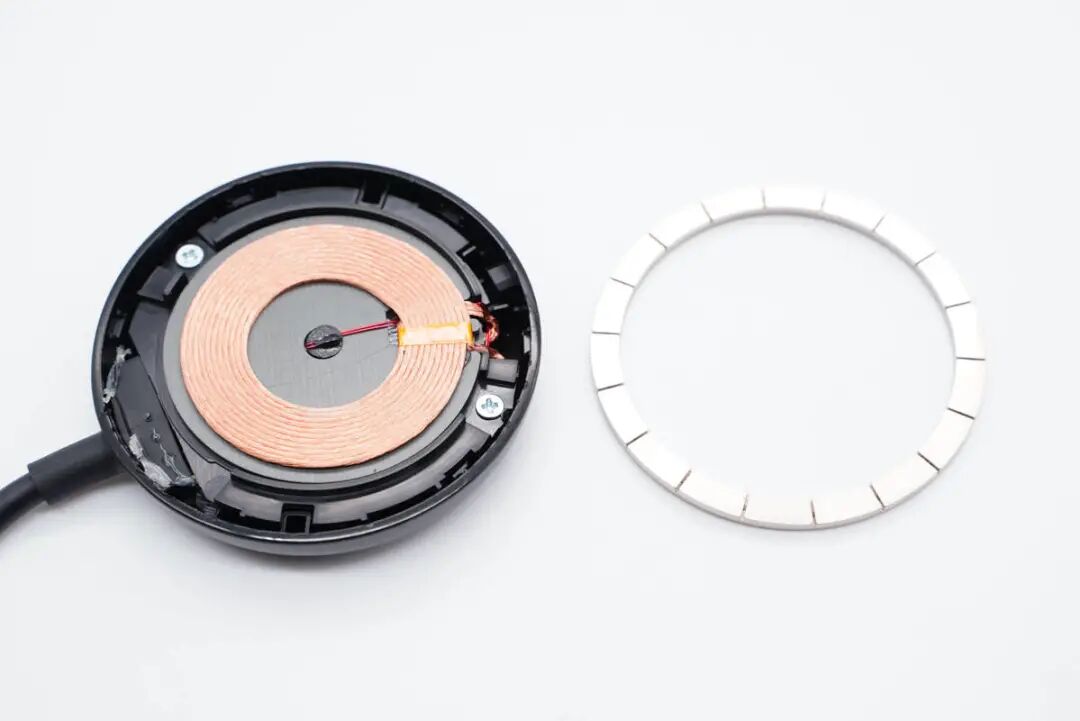

磁铁环通过双面胶粘贴在底座上，线圈模组则是使用两个螺钉固定在底座的外壳上。

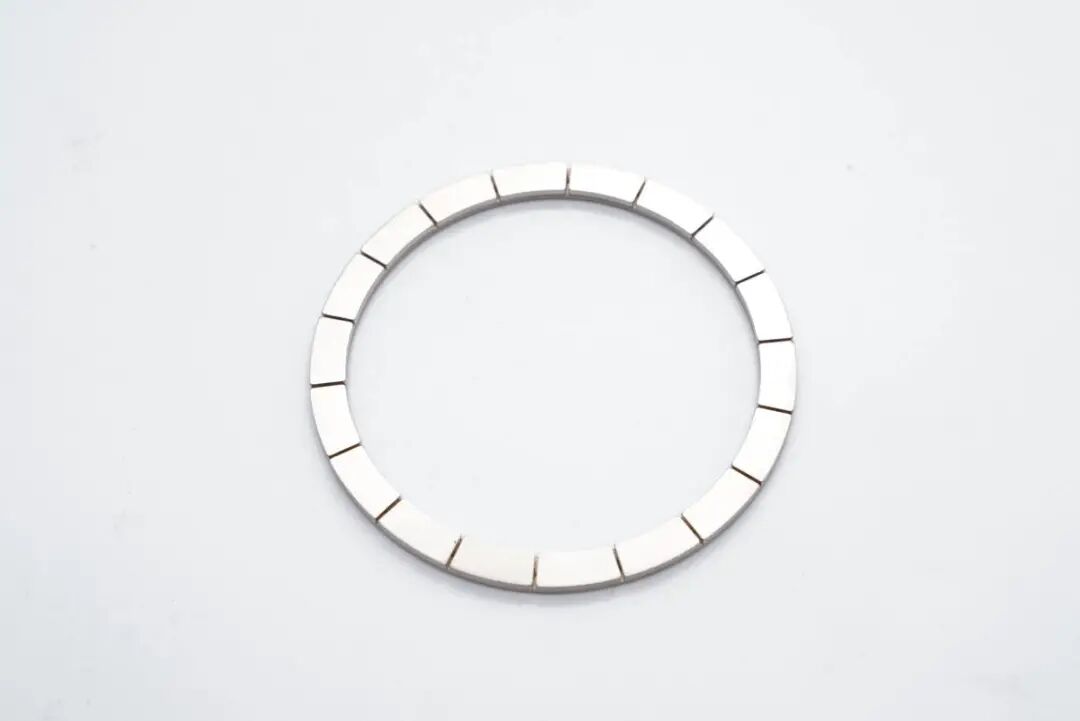

磁铁环上总共有18颗小磁铁块。

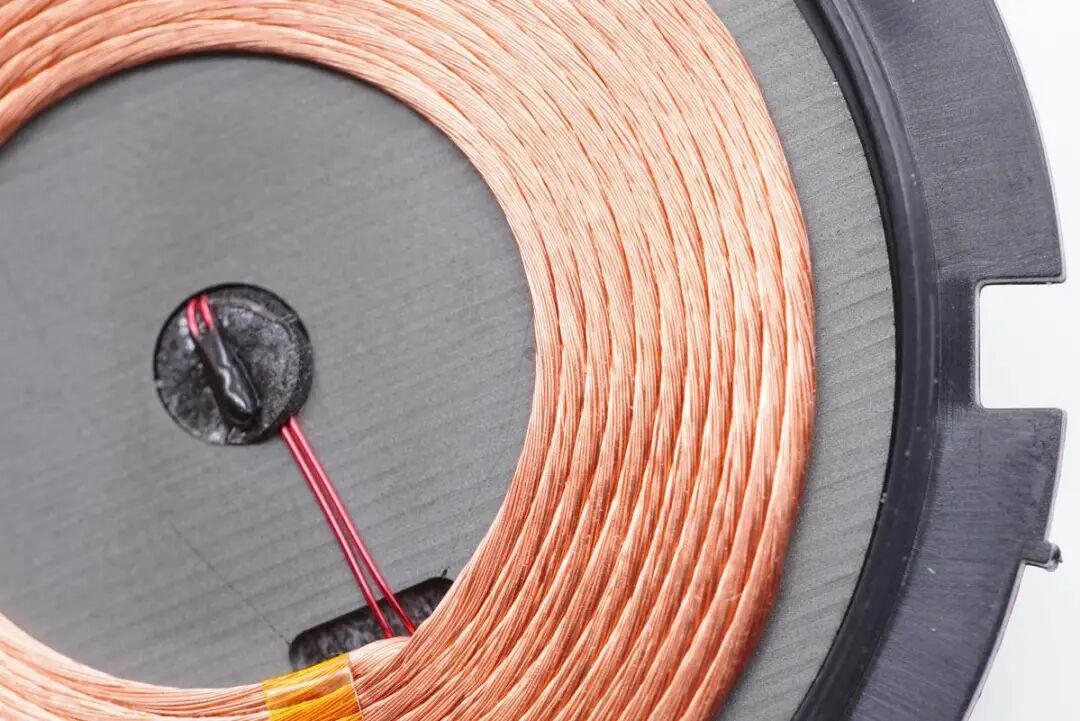

隔磁片中间设有一颗热敏电阻，用于检测温升。

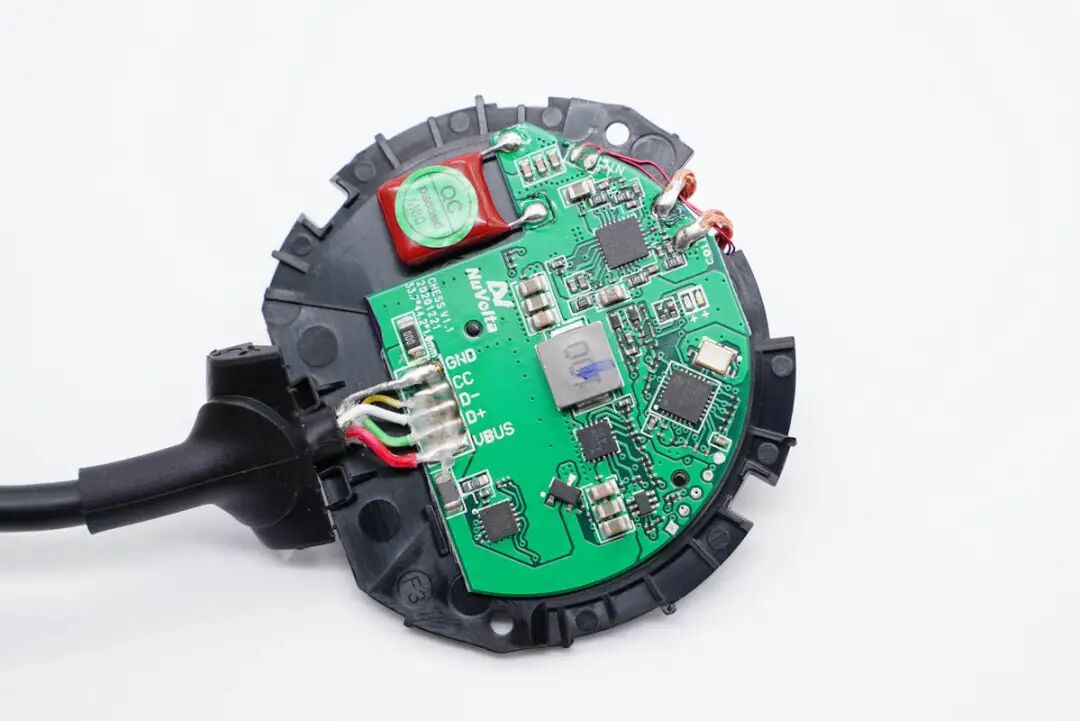

取下螺钉可以将内部的PCB模块拆下来。背面印有NuVolta伏达半导体的logo，可见该款无线充电器方案由伏达定制设计，方案整体结构比较简单，使用一块PCB板就完成了整个无线充电电路的设计。

经过充电头网观察，这款无线充电器主要由快充取电电路、定频调压电路、以及无线充控制和线圈驱动电路构成。其中无线充控制和线圈驱动电路采用的是伏达高集成主控+智能全桥方案，两颗芯片就可以实现完整的无线充电功能。这么高的集成度和极小的占位面积，伏达的设计研发能力可见一斑。

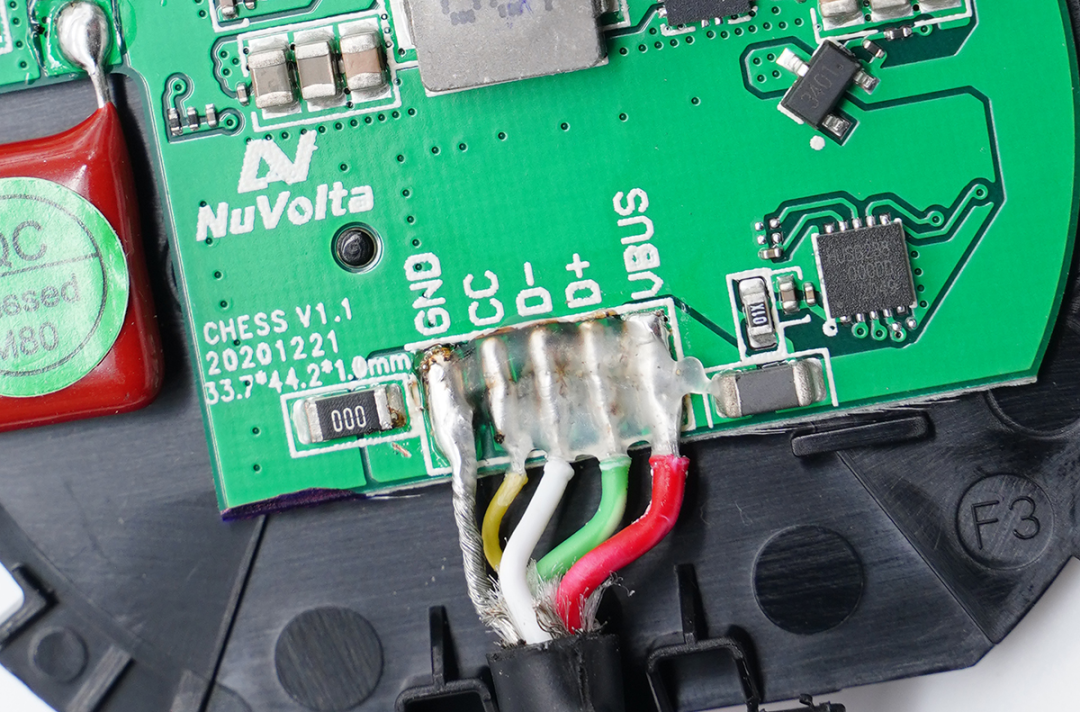

输入端线缆有5根线芯焊接在PCB板上，并采用了胶水加固和绝缘。取电电路主要采用了一颗慧能泰HUSB238芯片，也叫PD诱骗芯片，主要作用是让这款无线充电器拥有USB PD快充协议识别功能。

据了解，慧能泰HUSB238芯片已经通过USB-IF PD3.0认证，TID 号3666。HUSB238耐压可达30V，功耗非常低，使用极简，传输额定功率最高可达100W；兼容PD3.0 和Type-C V1.4，还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。

HUSB238采用3*3mm DFN-10L封装，可以用于具有传统桶连接器或USB micro-B电源连接器的电子设备，如无线充电器、无人机、物联网设备、智能扬声器、电动工具、智能家居、小家电、电子烟和其他便携式设备，实现PD快充输入供电。

慧能泰HUSB238此前已被努比亚15W氘锋磁吸无线充电器、PYS鹏元晟15W磁吸无线充电器、安克磁吸式双项无线充电器等产品采用。

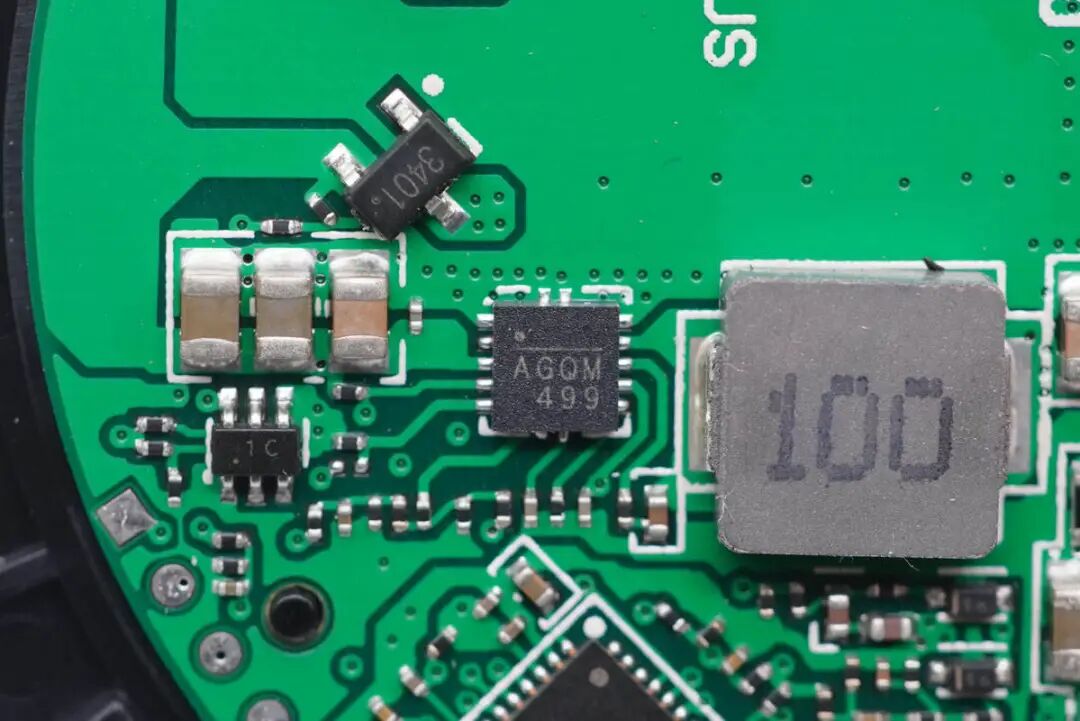

降压电路的作用是根据需求调节对应的电压供给无线充的功率级，实现苹果的定频调压无线充电支持。降压电路由一颗MPS MP2229降压转换器和一颗10μH合金电感组成。MP2229降压转换器采用内置MOS设计，外围精简。

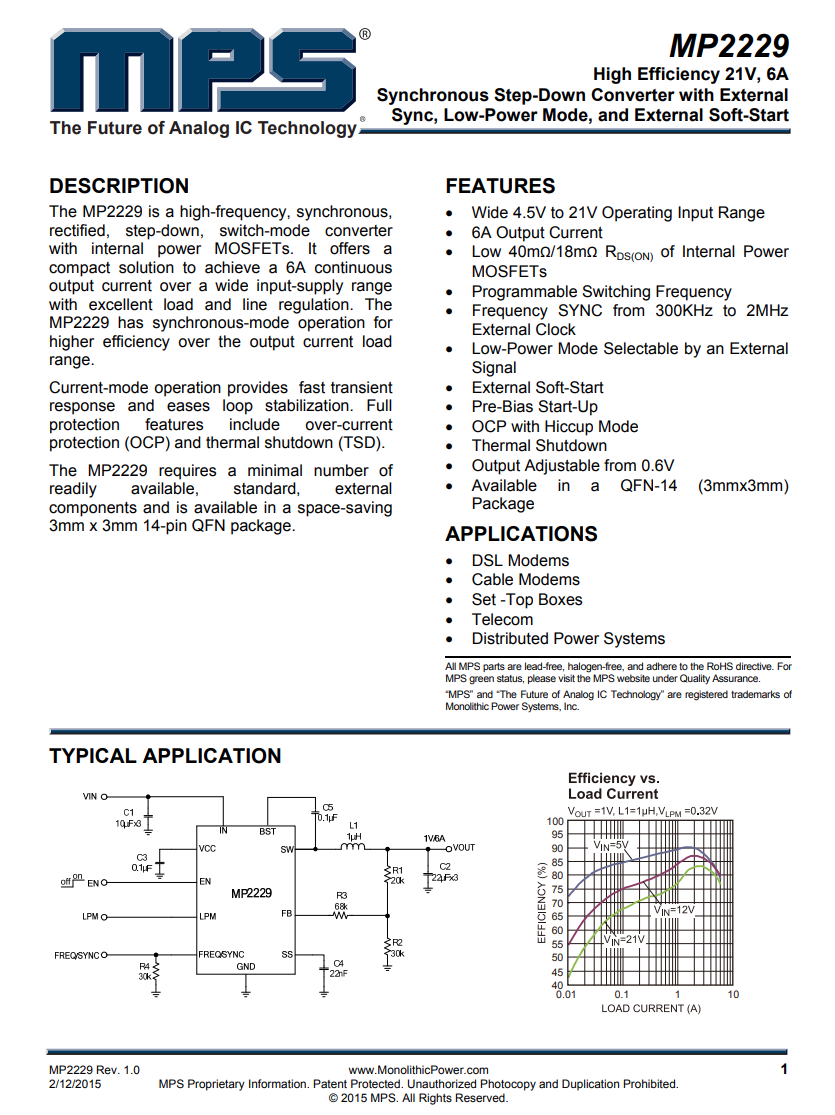

MPS MP2229 详细资料。

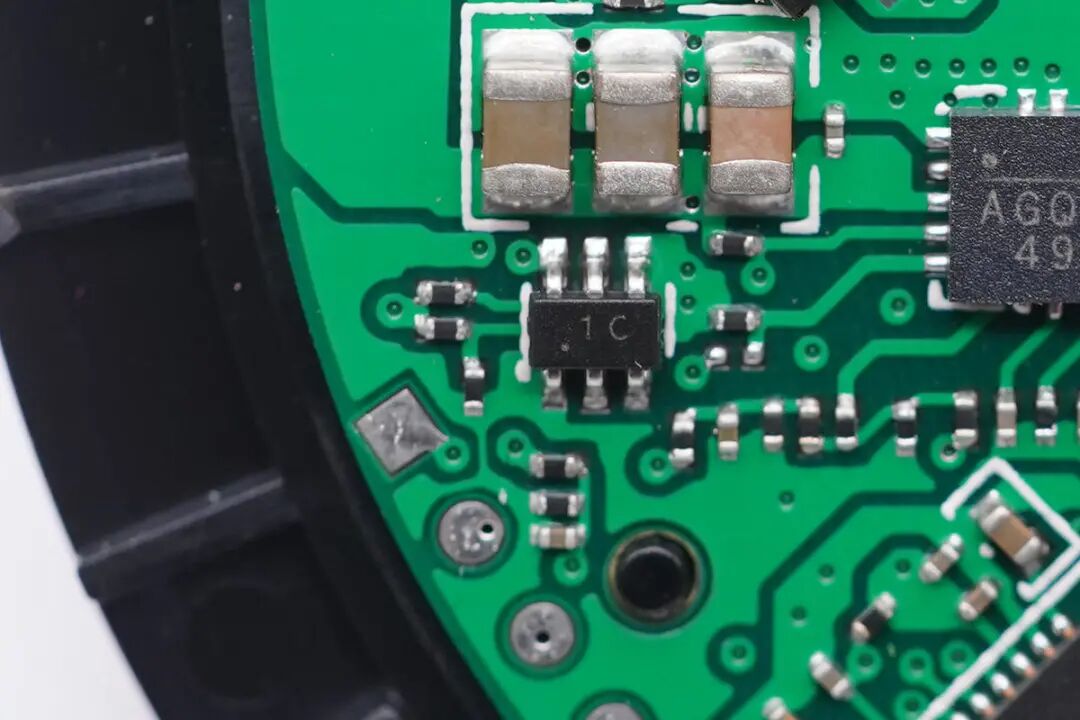

BC847S双三极管，用于信号处理。

在这款定制PCBA板上，还有伏达另一款芯片——无线充电发射端控制芯片NU1509，集成了ARM-M0内核，涵盖了高精度的FOD算法，符合WPC1.2.4 EPP协议，控制高精度的PWM输出，支持LED充电状态指示，内置快充协议，并且支持完善全面的保护功能，满足各种客户的定制化需求。

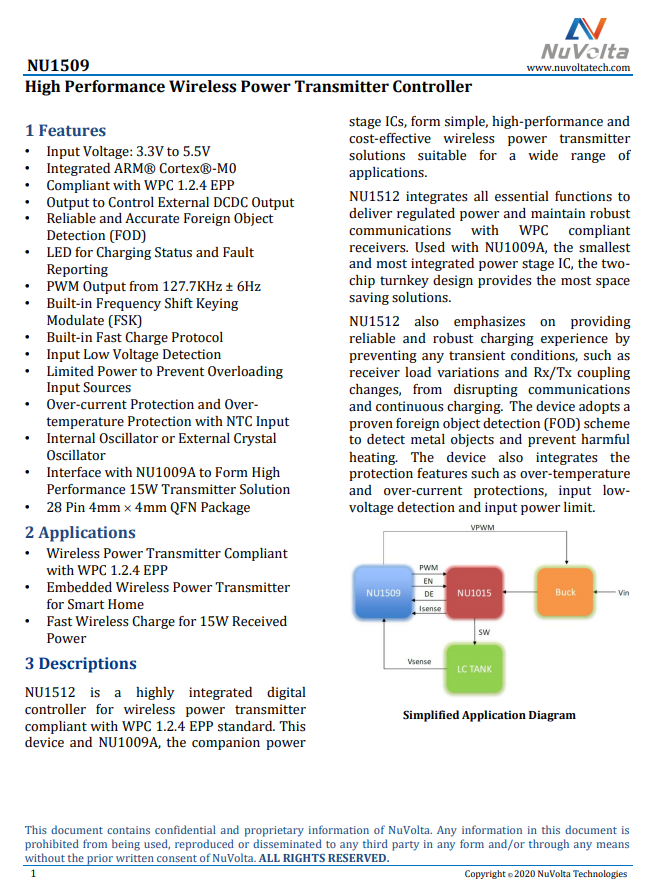

伏达NU1509详细资料。

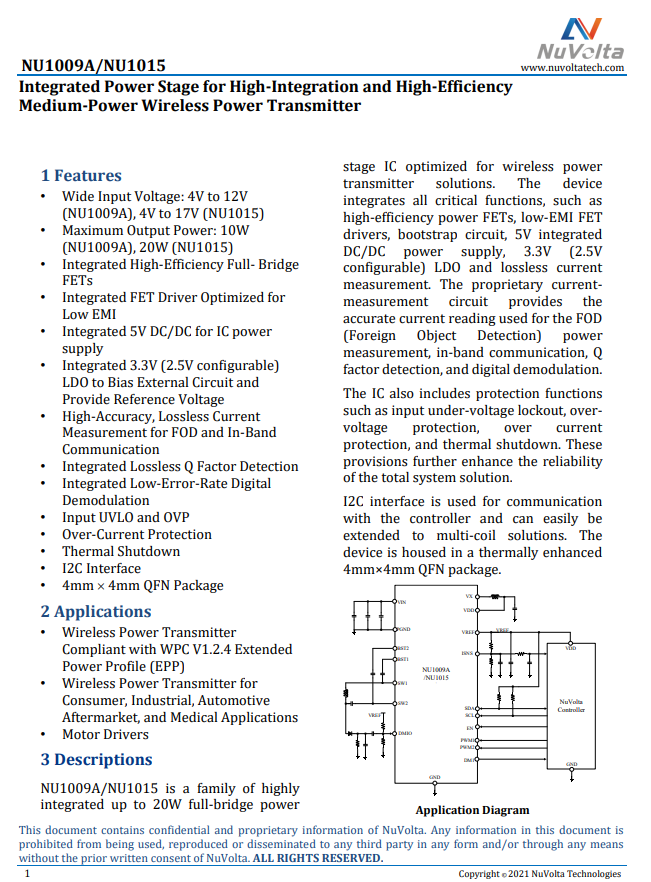

采用的第三颗伏达半导体的芯片是NU1009A，集成功率级全桥MOS管，用于无线充电发射，内置开关稳压及LDO为主控IC供电，且内置高精度无损耗电流检测和解调以及I2C通信，集成完善的保护功能。

伏达 NU1009A 详细资料。

充电头网了解到，采用伏达无线充电方案的产品还有贝尔金MFM认证二合一无线充20W、小米智能追踪式无线充、小米30W立式风冷无线充电器、图拉斯车载无线充电器、mophie charge stream desk stand无线充电器、小米三合一立式无线充电插座、小米55W立式风冷无线快充详细、小米80W帆船风冷无线充等，产品性能获一线品牌认可。

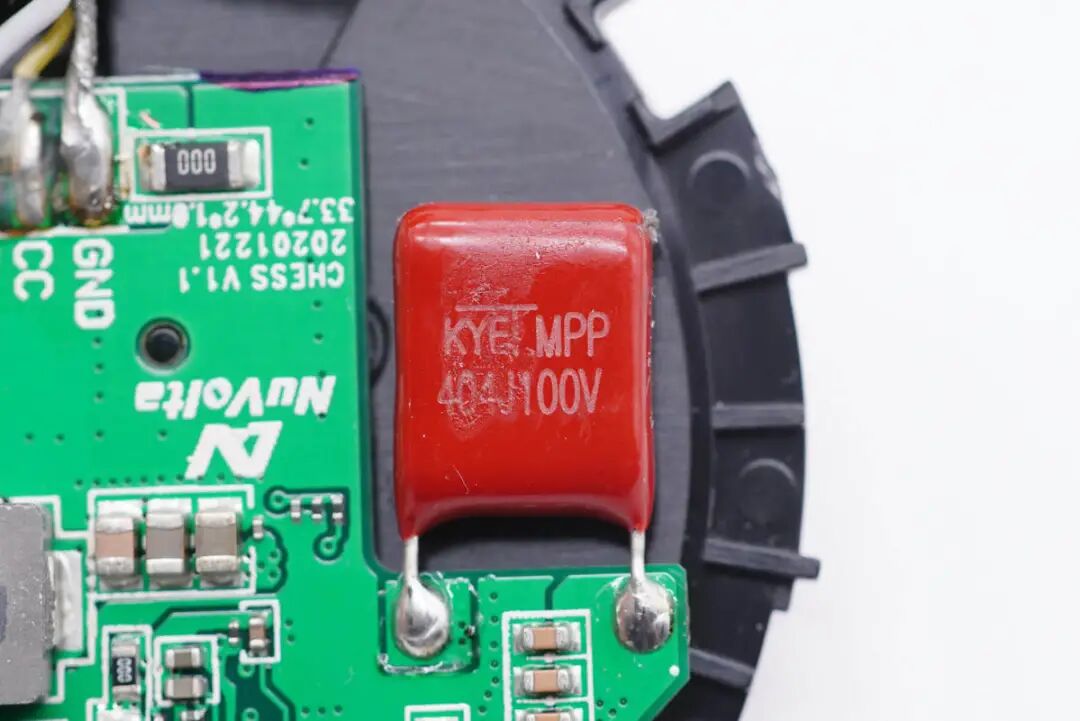

无线充电谐振电流采用采用科雅KYET MPP薄膜电容，无线充专用，0.4μF，100V耐压。

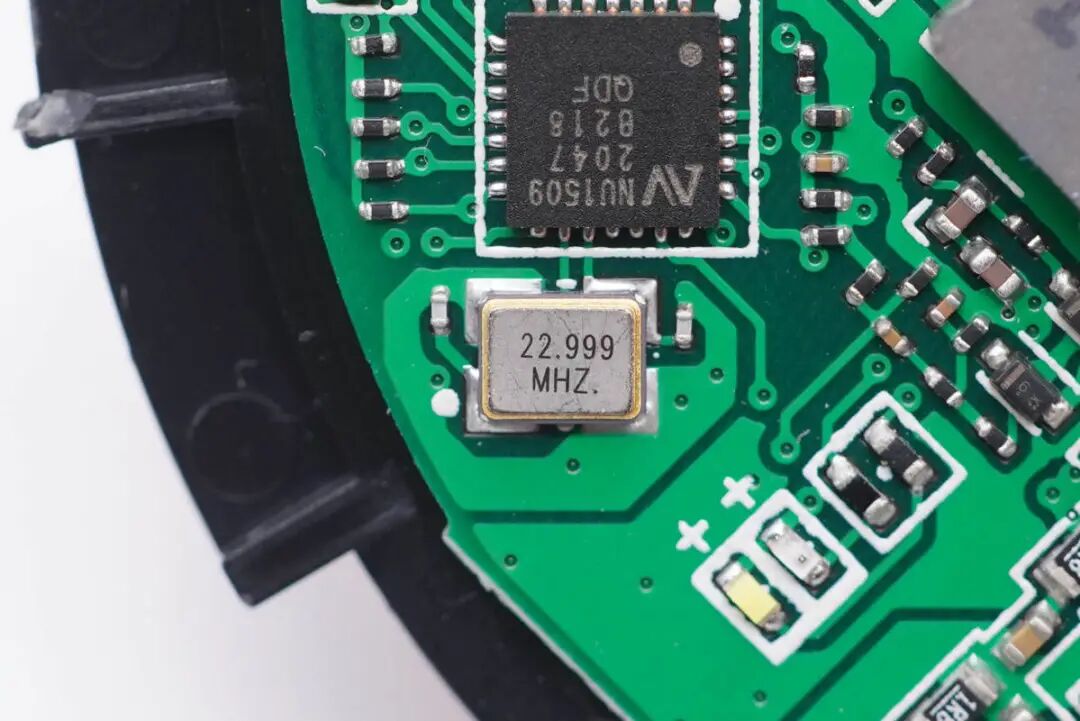

主控芯片旁边设有一颗无源晶振，主要作用是为主控芯片提供时钟。

无线充电线圈特写，采用利兹线缠绕而成。

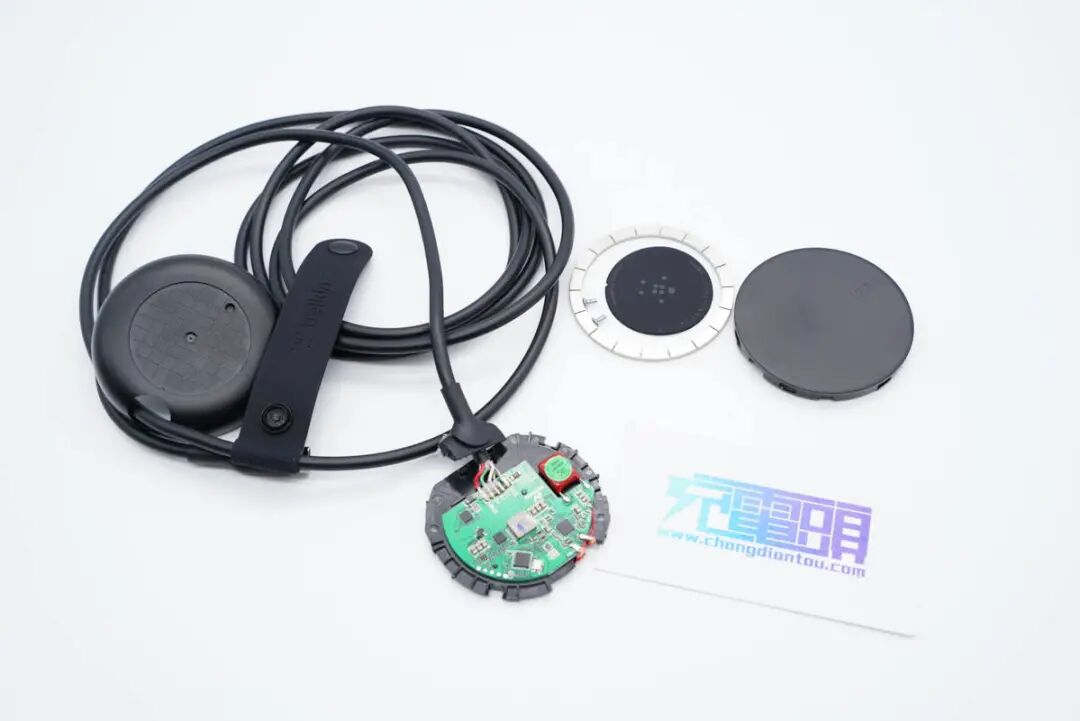

无线充电器全部拆解完毕。

充电头网拆解总结

在外观方面，贝尔金这款磁吸无线充电器走的是简约路线，低调的黑色外观，配长达2米的自带线缆成为这款充电器的一大特色，日常使用时更加灵活；同时也考虑到细节，配备了束线带，方便收纳。实测支持iPhone 12系列手机磁吸无线充电，线圈对位精准，可实现7.5W无线的无线充电功率。

在用料方面，这款产品采用了定频调压架构，内部主要采用了伏达NU1509+NU1009A全套无线充电方案。为了满足定频调压的需求，内置MPS MP2229降压转换器用于降压；同时为了适配USB PD快充充电器供电，输入端选用慧能泰HUSB238协议芯片取电。

总的来说，整套无线充电系统方案集成度高，并选用了业界知名品牌芯片，质量可靠。作为一款第三方磁吸无线充电配件而言，这款产品称得上是良心用料。

值得一提的是，充电头网拆解的多款国外品牌配件，均有伏达logo的丝印。可见，伏达半导体在高端配件市场，与Belkin、Mophie等国外品牌紧密合作，频频定制高端产品的整体解决方案，凸显了其无线充电产品及方案的优势地位。
