大功率快充推动PFC芯片市场爆发！
大功率充电器中，为了宽电压输入，都会采用较大容量的初级滤波电容，但使用大容量的滤波电容有两个非常明显的痛点。第一是为了照顾低压输入而采用较大的电容容量，会占据充电器中相当大的一部分体积，体积增大，使得充电器不便携带。第二是大容量的电容，在交流电通过整流桥为电容充电时，呈现容性负载，产生很大的冲击电流，对电网造成污染和干扰。
所以出于体积和干扰的考量，必须减小充电器中初级滤波电解电容的容量。好在我们可以通过升压电路提高电容上的电压，来减小电容的容量。也就是使用升压式PFC电路，将整流后的电压升压到380V左右，来给开关电源初级供电。升压到380V为开关电源供电，不仅起到了减小冗余初级滤波电解电容的容量，还避免了大容量电解电容充电时对电网造成的干扰。
上表是充电头网归纳的市售PFC控制器参数，以及部分关键特性。
因为升压式PFC有这么多的好处，所以在小体积大功率的充电器中应用广泛。几乎是每一款百瓦的充电器，都采用了PFC电路来提高功率因数的同时，减小充电器的体积。
下面充电头网就为大家带来使用了PFC的充电器盘点。排名不分先后，根据品牌首字母排序。
MPS芯源半导体
HR1211

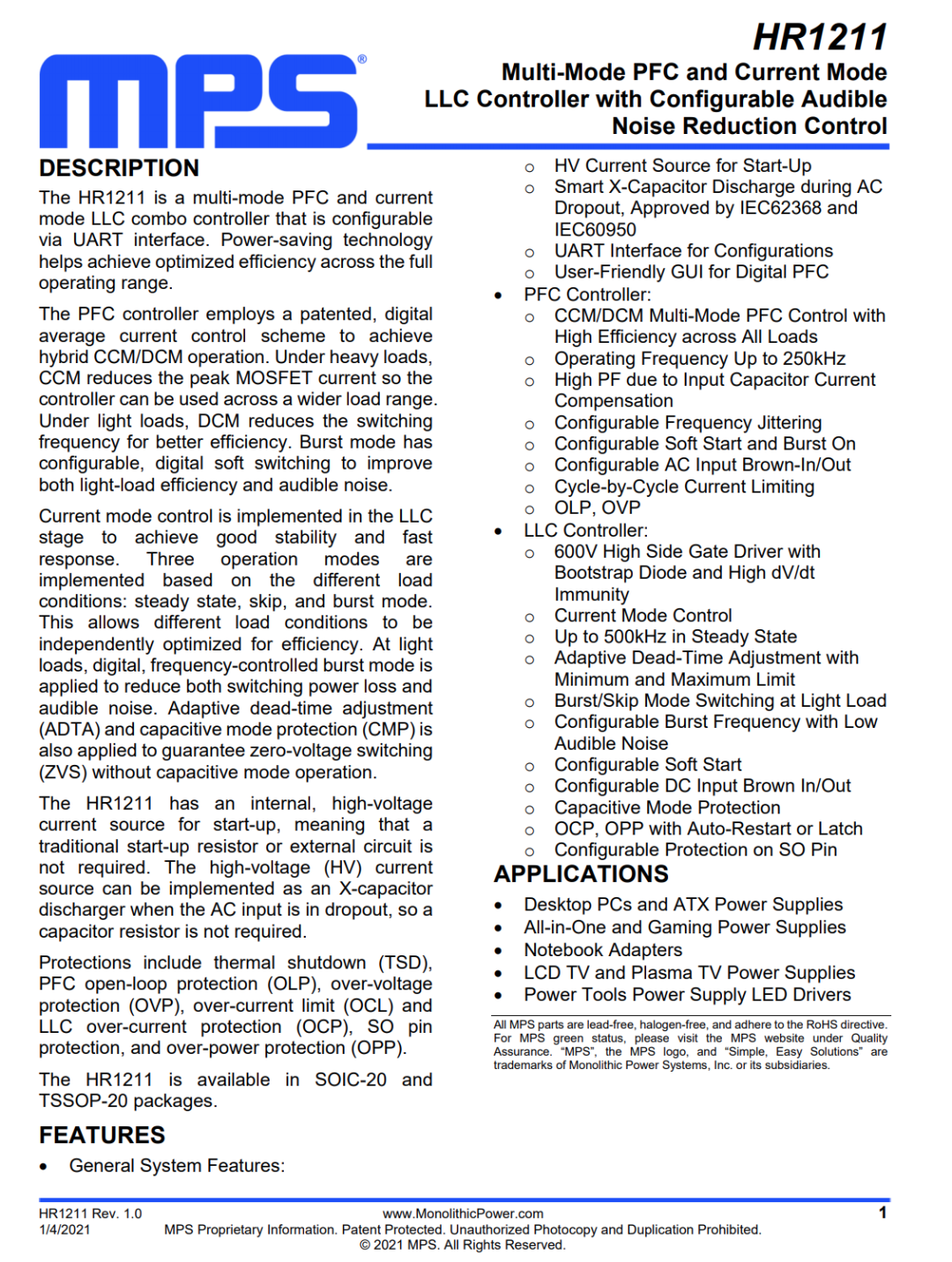

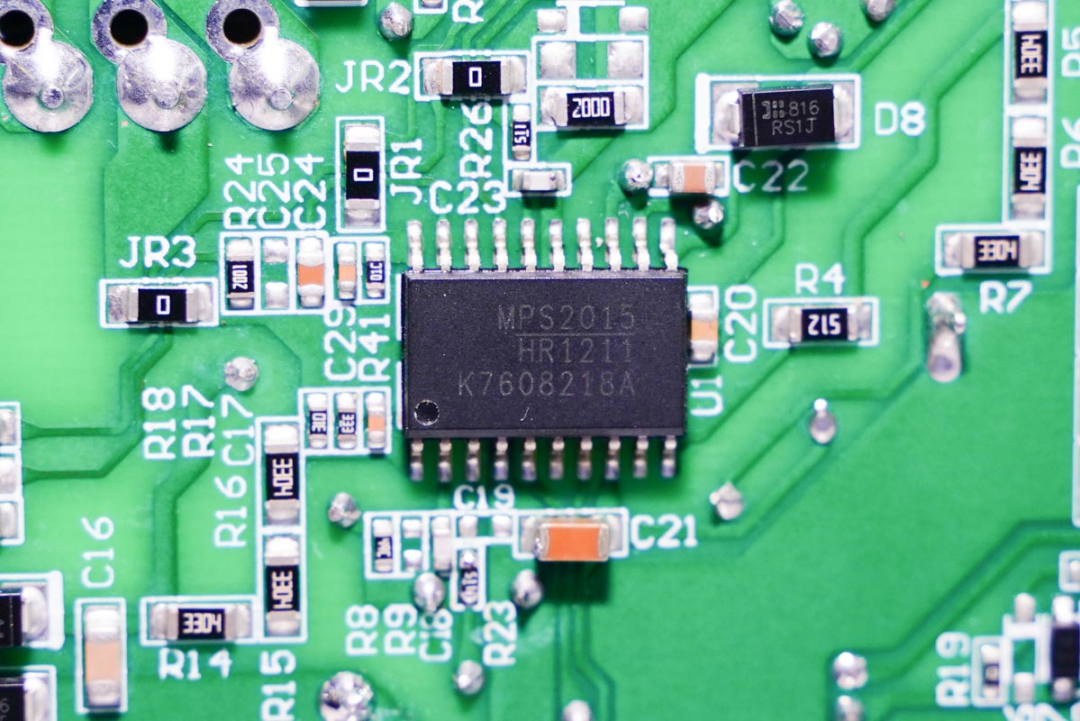

MPS HR1211是一颗优秀的二合一控制器，内部集成PFC和LLC控制器，配合强大的数字控制环路，打造高性能高效率高可靠性的开关电源。
MPS HR1211可直接驱动氮化镓器件，实现PFC级与LLC级都使用氮化镓器件，利用高工作频率，来减小适配器磁性元件体积。同时还利用谐振开关和氮化镓低导阻的特性，降低开关损耗。使用HR1211可以大幅度缩小大功率适配器体积，搭配氮化镓更进一步减小适配器发热。
相关阅读：
（1）数字充电器新浪潮：IDMIX 100W 3C1A氮化镓充电器全面评测
（2）经典罗马柱造型，100W+3C1A+小体积，征拓S4氮化镓充电器评测
ON安森美

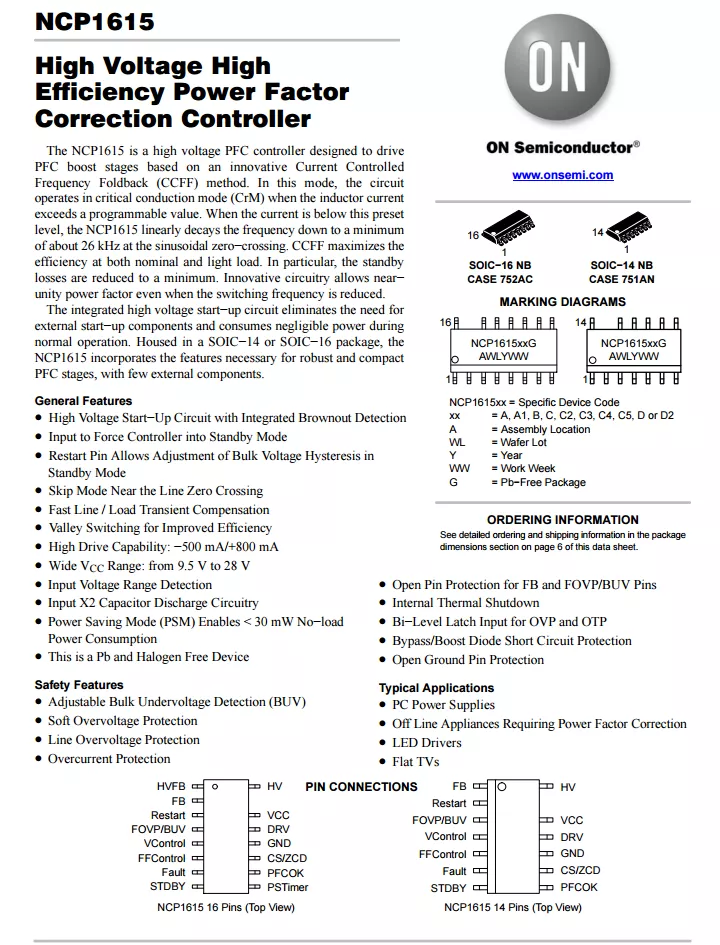

NCP1615

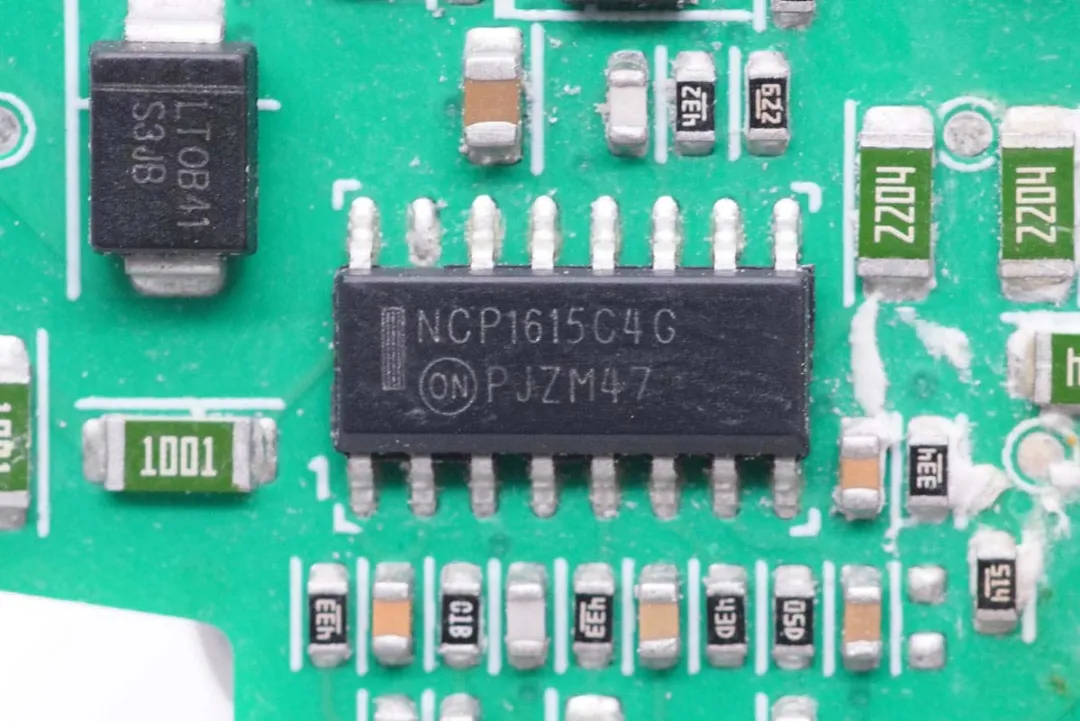

安森美 NCP1615是一颗高压高效率的PFC升压控制器，基于创新的电流控制频率折回模式运行，可在标称负载和轻负载下最大程度提高能效，并降低待机损耗。
具有快速的负载瞬态补偿，内部集成高压启动电路，外围元件精简，支持完善全面的保护功能，具有超低的待机功耗。
相关阅读：

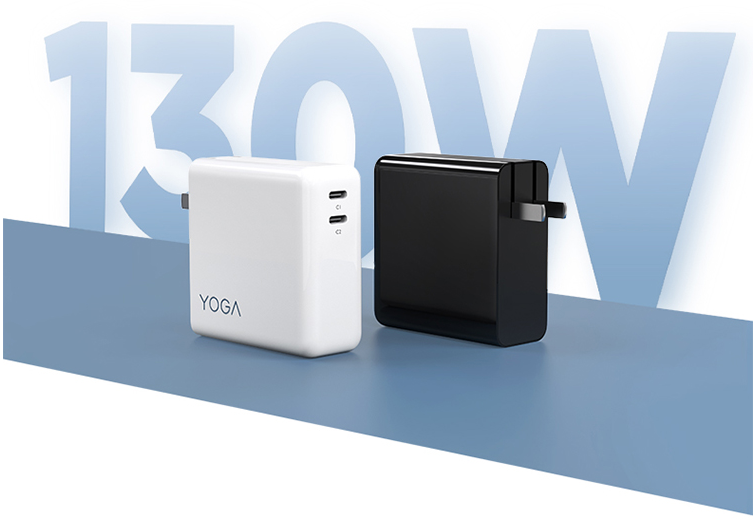

（1）内置4颗氮化镓，采用高效LLC电路架构，联想YOGA 130W双USB- C口快充深度拆解
（2）双USB-C配置，百瓦快充功率，联想YOGA 130W氮化镓充电器评测
NCP1616

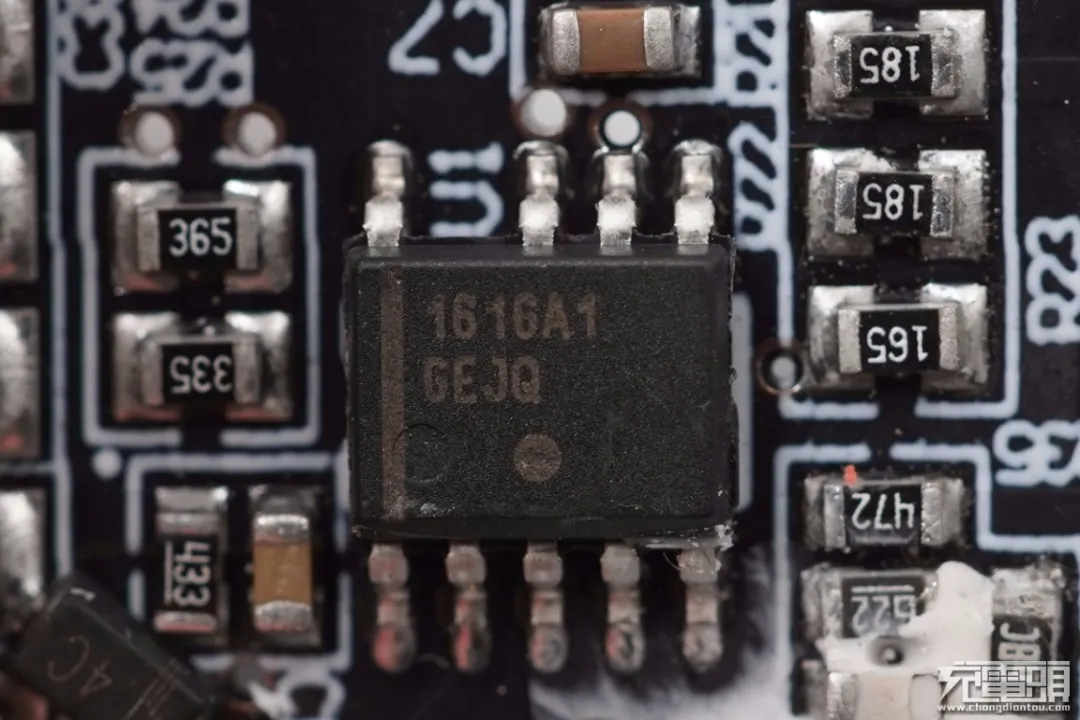

安森美 NCP1616是一颗高压高效率的PFC升压控制器，基于创新的电流控制频率折回模式运行，可在标称负载和轻负载下最大程度提高能效，并降低待机损耗。
内部集成高压启动电路，外围元件精简。
相关阅读：
（2）超百瓦三路独立2C1A，倍思120W氮化镓充电器上手评测

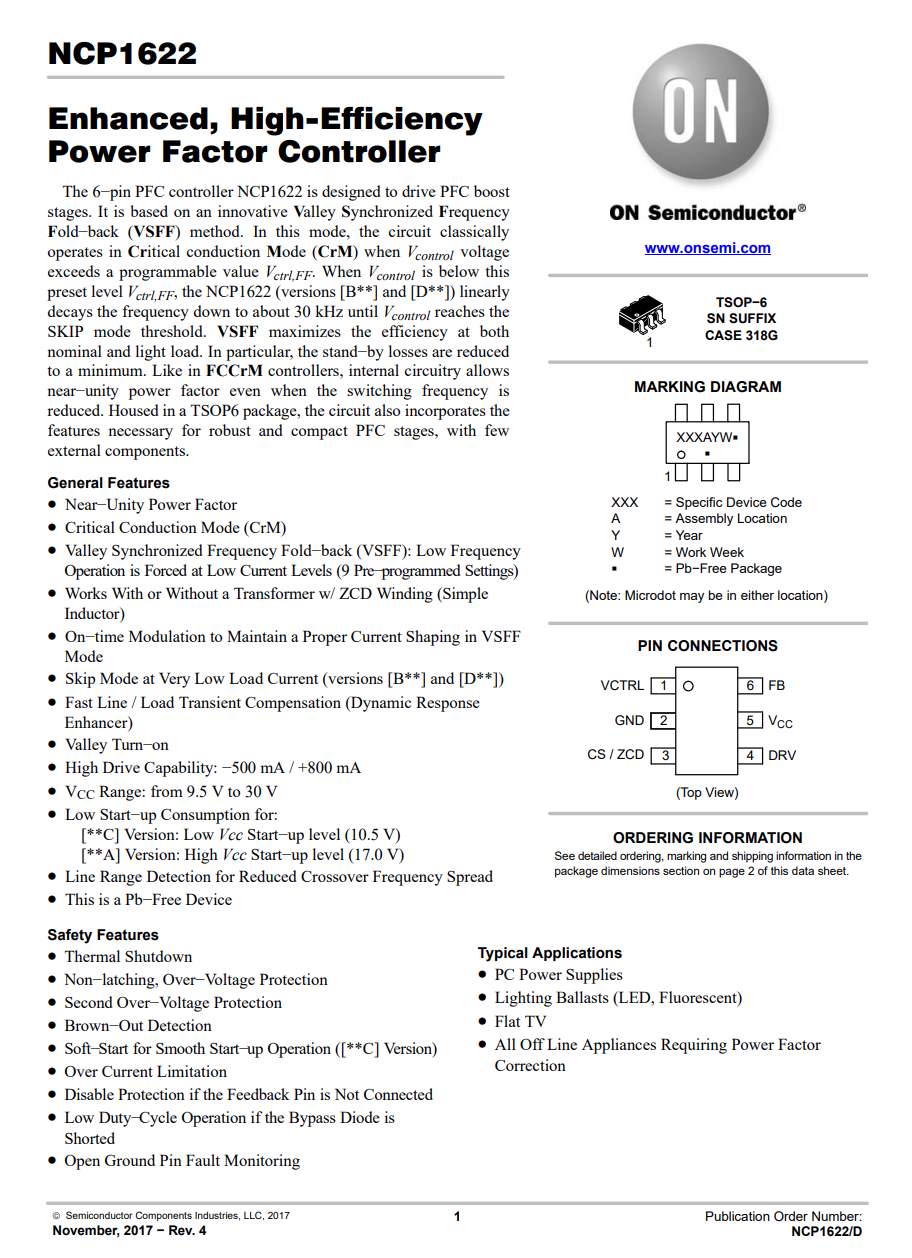

NCP1622
安森美 NCP1622是一颗增强型的高效率PFC控制器，基于创新的电流控制频率折回模式运行，可在标称负载和轻负载下最大程度提高能效，并降低待机损耗。
无需辅助绕组，支持谷底开通，支持输出过电压保护，支持过电流限制。
相关阅读：
（1）搭载高通QC5快充协议的实体产品上市：倍思100W氮化镓充电器评测
（3）拆解报告：努比亚120W 2C1A三口氮化镓快充充电器
（4）120W 快充一刻钟左右将手机电池充满，努比亚新品旗舰 Z30 Pro 充电评测
（5）拆解报告：红魔手机6 Pro标配120W PD快充氮化镓充电器
NCP1937

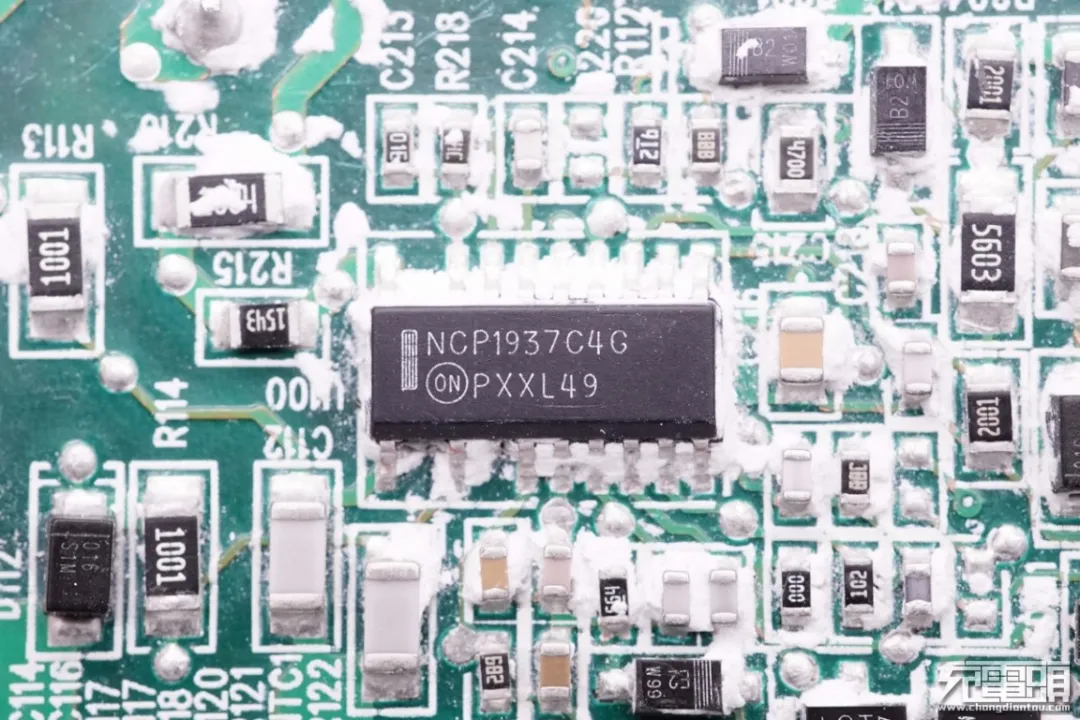

安森美NCP1937是一颗多功能combo芯片。

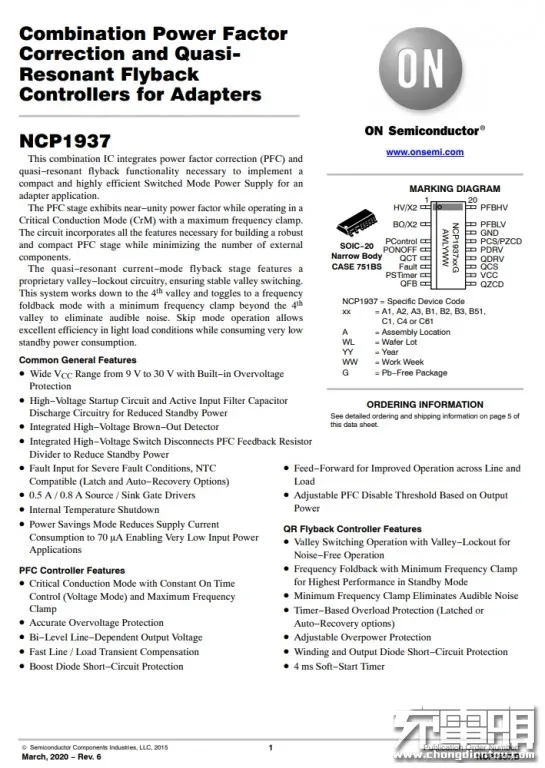

安森美NCP1937是一颗内部集成了PFC控制器的反激准谐振控制器，PFC以临界模式运行，内置QR准谐振控制器，适用于宽电压输出的大功率反激充电器。
相关阅读：
（1）笔电大厂戴尔入局氮化镓快充，首款90W PD多口充电器拆解！
NCL2801

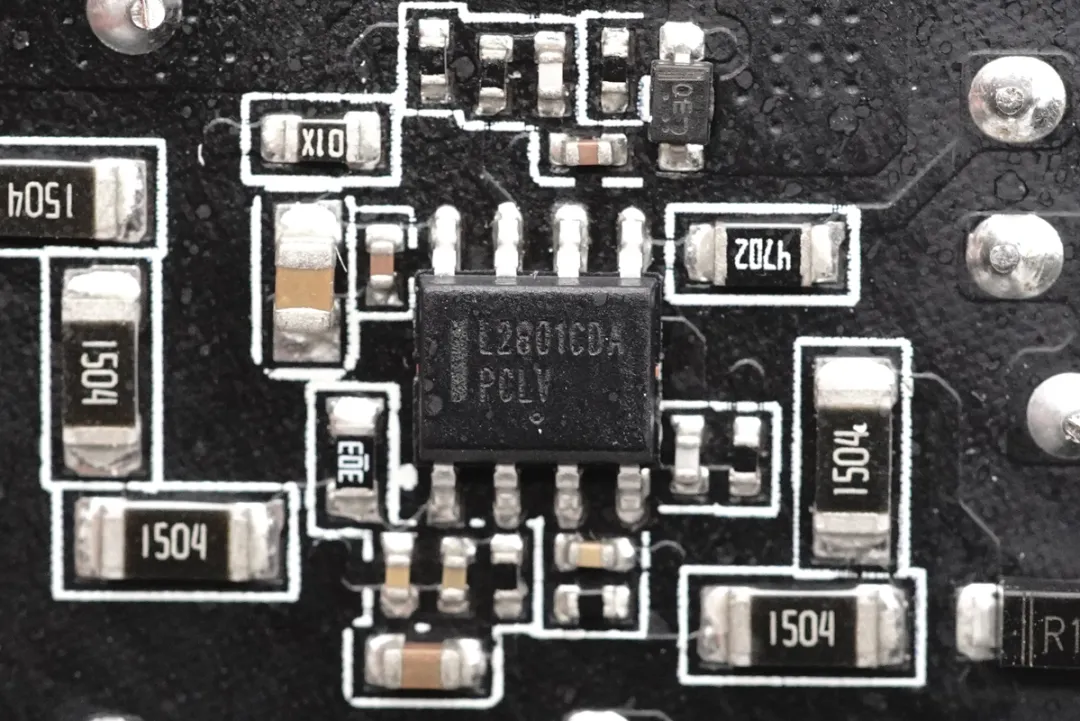

安森美 NCL2801是一颗高压高效率的PFC升压控制器，基于创新的电流控制频率折回模式运行，可在标称负载和轻负载下最大程度提高能效，并降低待机损耗。
具有快速的负载瞬态补偿，内部集成高压启动电路，外围元件精简，支持完善全面的保护功能，具有超低的待机功耗。
相关阅读：
（1）拆解报告：SHARGE闪极100W 3C1A氮化镓快充充电器
NXP恩智浦
TEA1716T

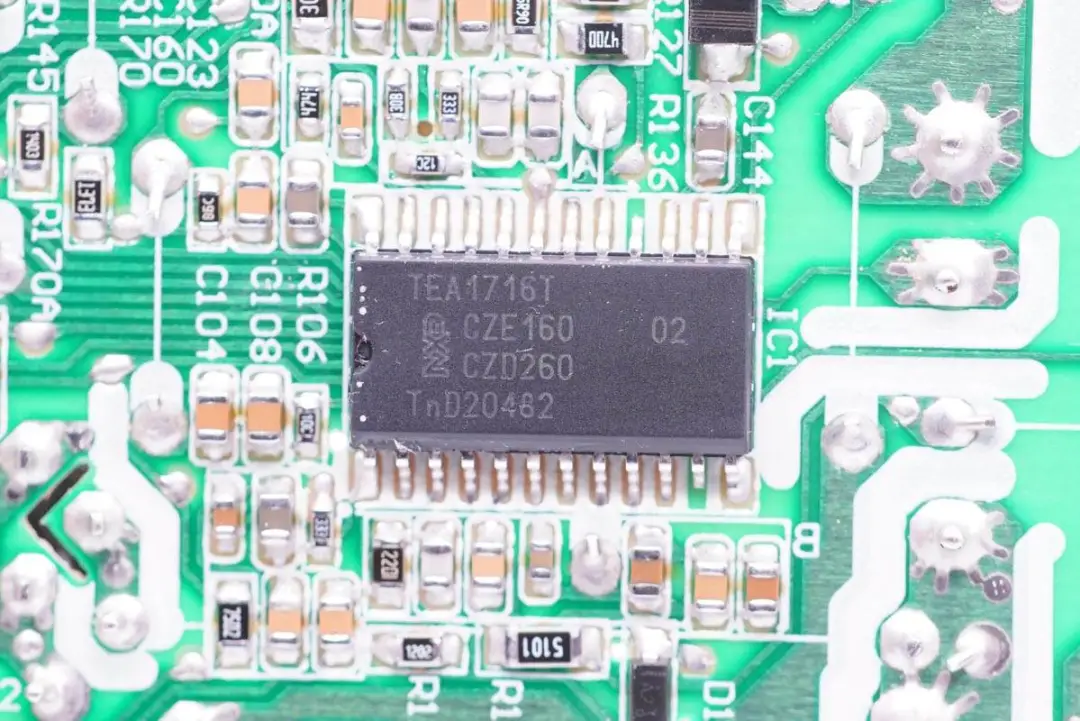

恩智浦TEA1716T是一颗combo芯片，集成度相当高。

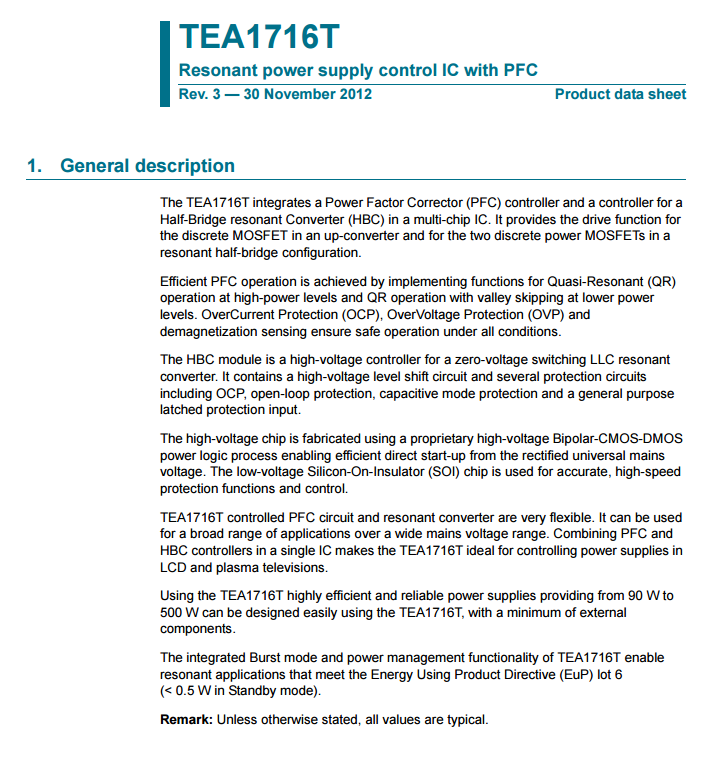

恩智浦TEA1716T，是一款具有集成间歇频率工作模式、符合EuP lot 6的半桥谐振LLC+升压PFC组合控制器，适用于液晶电视、笔记本适配器、台式机及一体机电源。
相关阅读：
（1）拆解报告：航嘉180W ATX12V only PC电源
TEA1755T

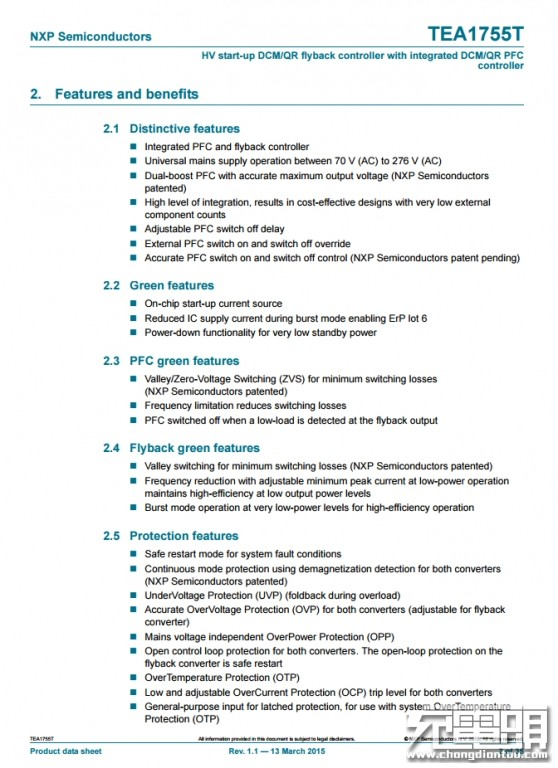

NXP恩智浦TEA1755T，这款芯片集成了APFC控制器。
NXP TEA1755T是一颗集成PFC升压和反激控制器的二合一芯片，支持高压启动，轻载下以突发模式运行，降低空载功耗并提高能效。
相关阅读：
（2）拆解报告：Nekteck 90W USB PD快充充电器

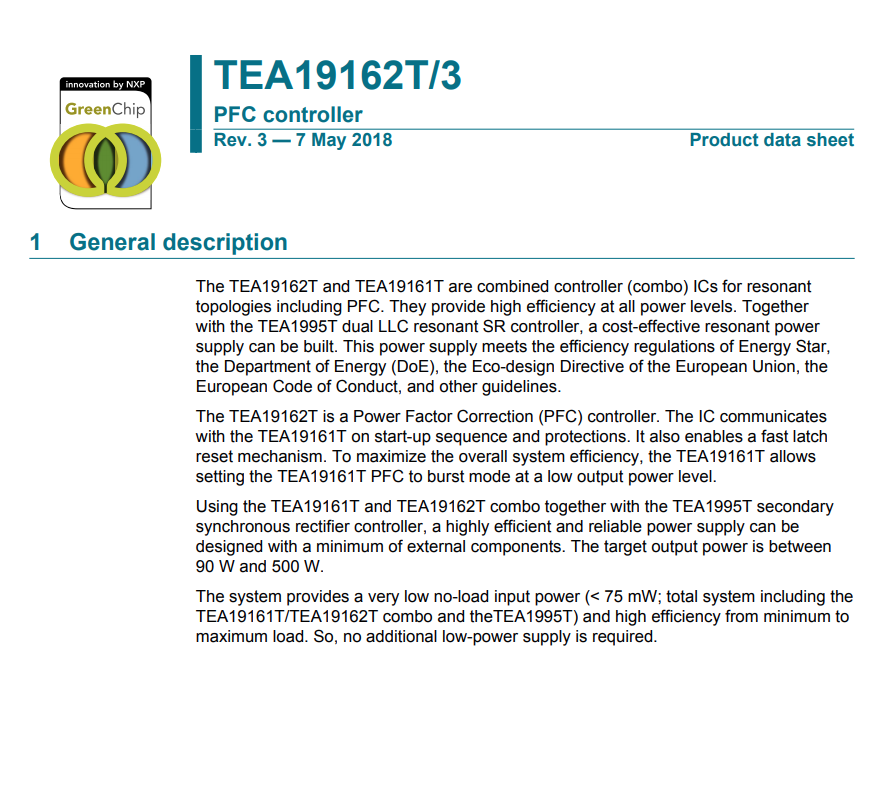

TEA19162T
恩智浦TEA19162是一颗PFC专用控制芯片。
恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。
相关阅读：
（1）拆解报告：RedmiBook Pro 15笔记本标配100W PD快充充电器
（2）拆解报告：小米90W USB PD快充充电器ADC90TM
（3）拆解报告：DELL戴尔笔记本130W USB PD快充充电器
（4）拆解报告：Anker PowerPort Atom PD 4 100W充电器（A2041）
（5）采用LLC高性能架构，国内首款120Ｗ四口2C2A快充拆解
（7）深圳厂商推出会议室充电神器，100Ｗ超大功率，满足四个设备同时快充
（8）绿联100W四口桌面充拆解，内置新型碳化硅二极管，三路独立输出

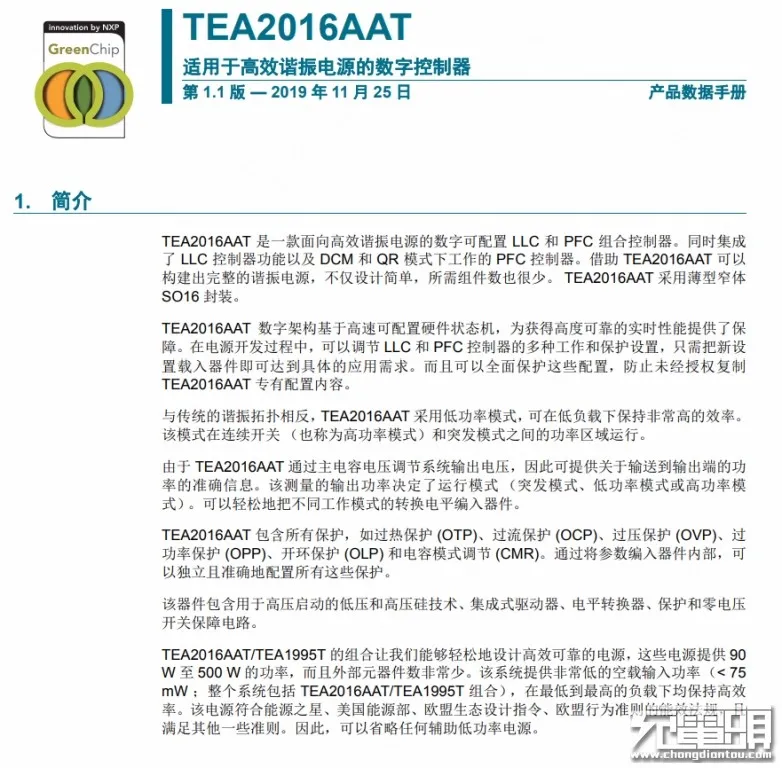

TEA2016AAT

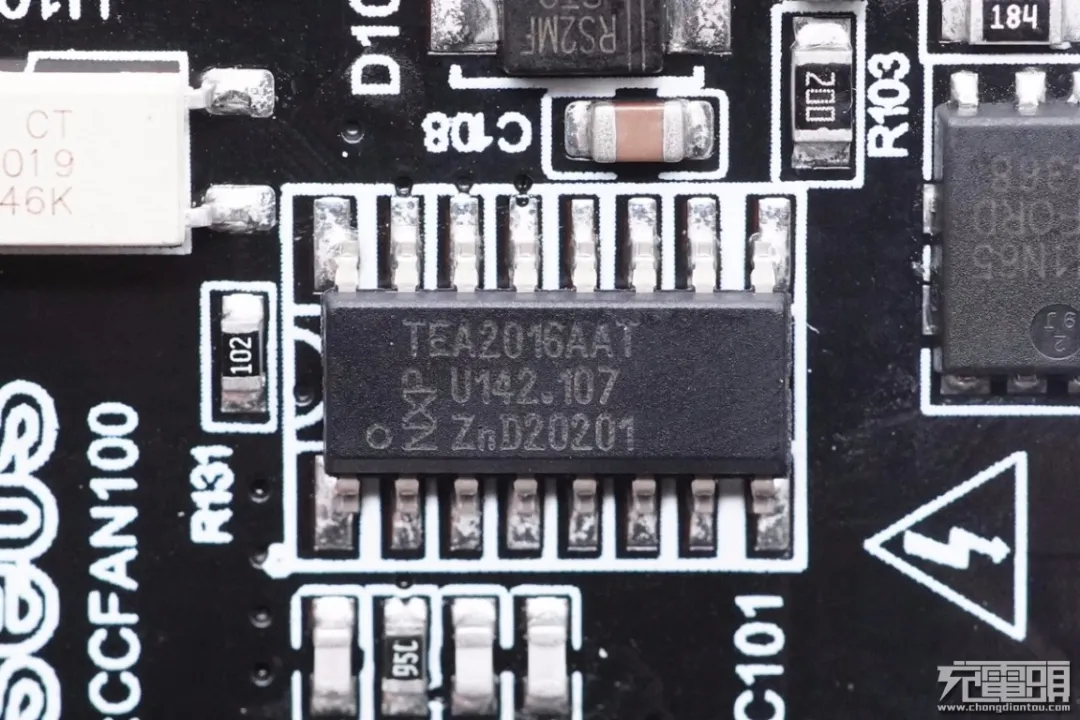

恩智浦TEA2016AAT是一颗combo芯片。
恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
相关阅读：
（3）LLC+GaN高性能架构：摩米士100W 2A2C氮化镓快充拆解
（4）未来是大功率的：麦多多100W 2C1A氮化镓充电器评测
（6）挑战全能，战神出征：REMAX 100W 2C2A氮化镓充电器深度体验
On-Bright昂宝
OB6566

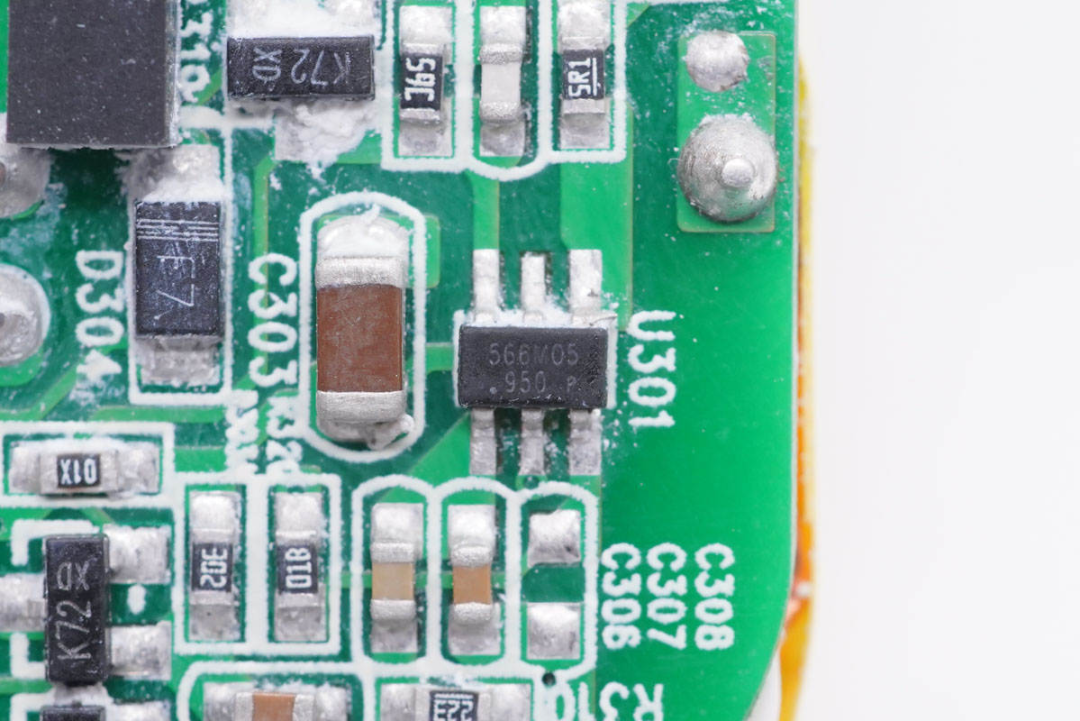

昂宝OB6566是一颗PFC专用控制芯片，封装小巧，节省空间。

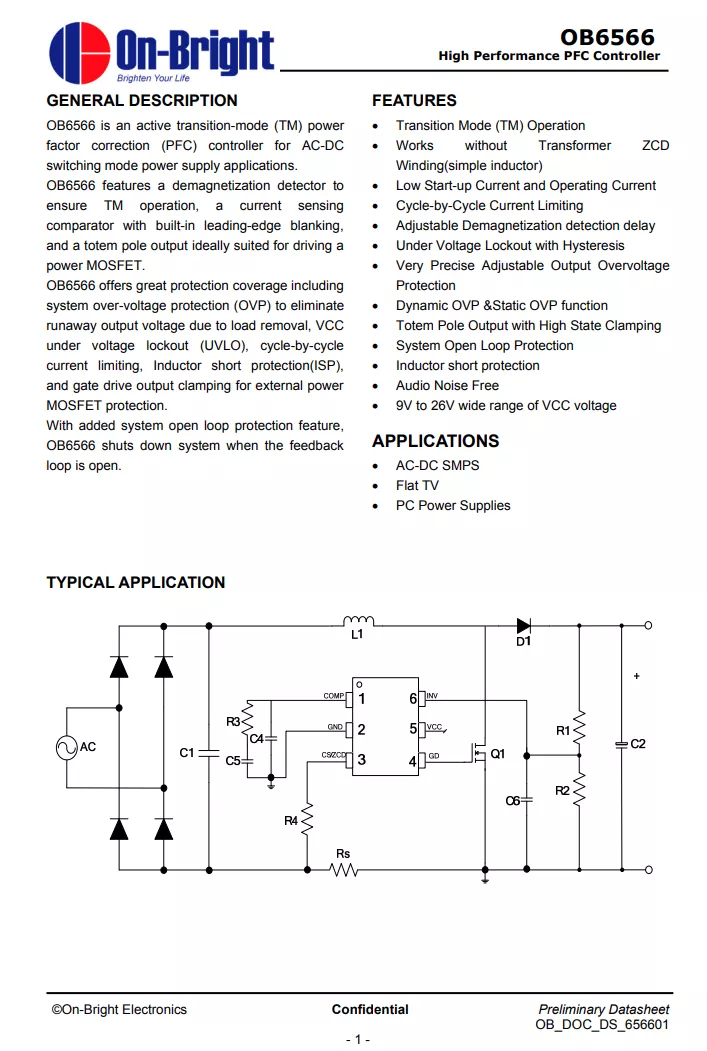

昂宝OB6566，用于功率因数校正，无需辅助线圈，支持逐周期电流限制，支持高精度可调节输出过电压保护等多种保护模式，无音频噪声运行。
相关阅读：
（1）拆解报告：联想小新100W双USB-C口氮化镓快充充电器
PI
PFS7628C

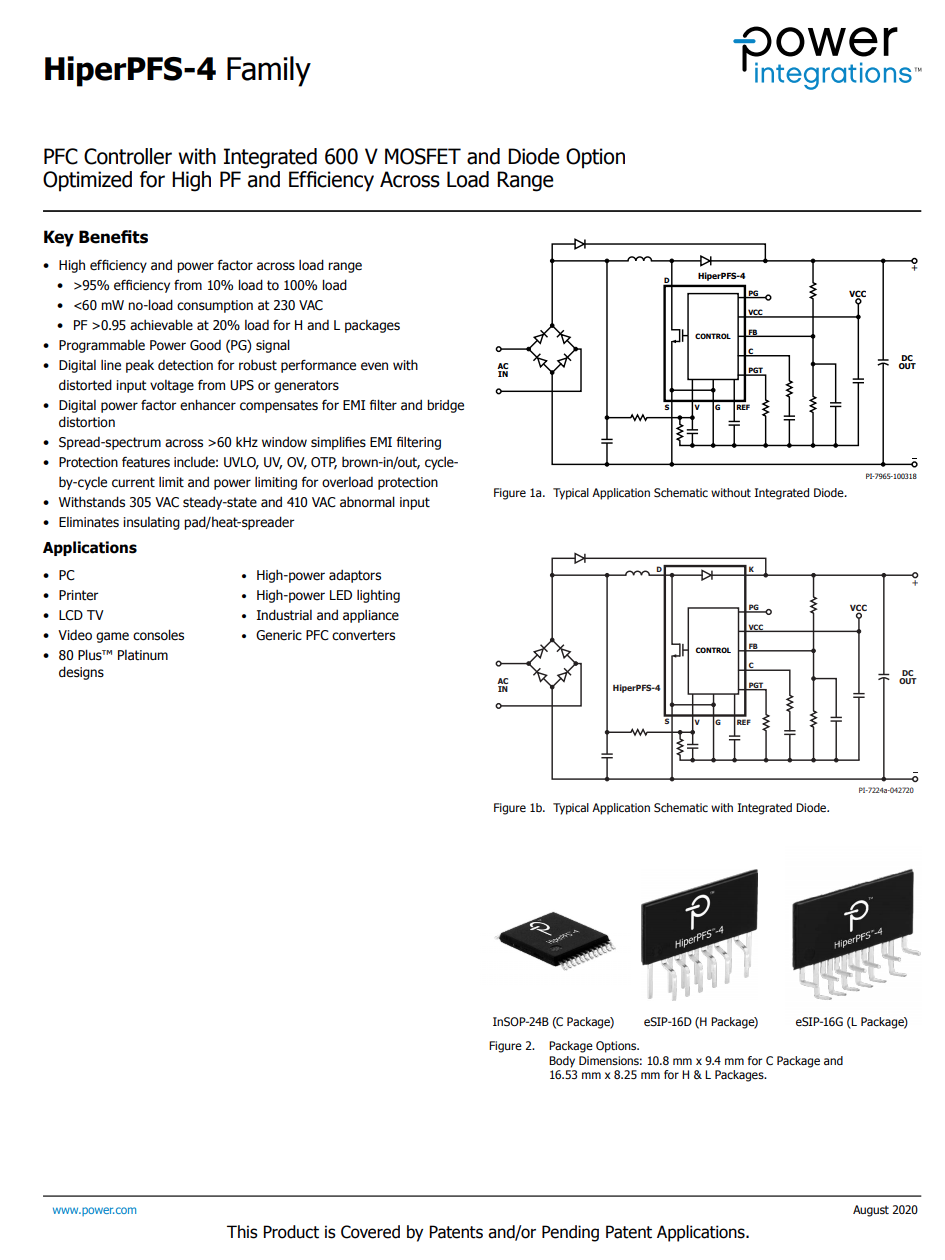

PI PFS7628C推出的PFC升压控制器，集成600V MOSFET和二极管。
PI PFS7628C是一款集成600V开关管的PFC芯片，可在宽负载情况下提供高功率因数和高效率，内置完善的保护功能。可提供稳定，高效的功率因数补偿，输出功率为110W。
相关阅读：
（1）一款百瓦级别的桌面充，SATECHI 100W氮化镓充电器评测
（2）拆解报告：SATECHI 100W 2C1A氮化镓快充充电器
（3）拆解报告：RAVPOWER 90W双USB-C口PD快充充电器
ST意法半导体
L6563S

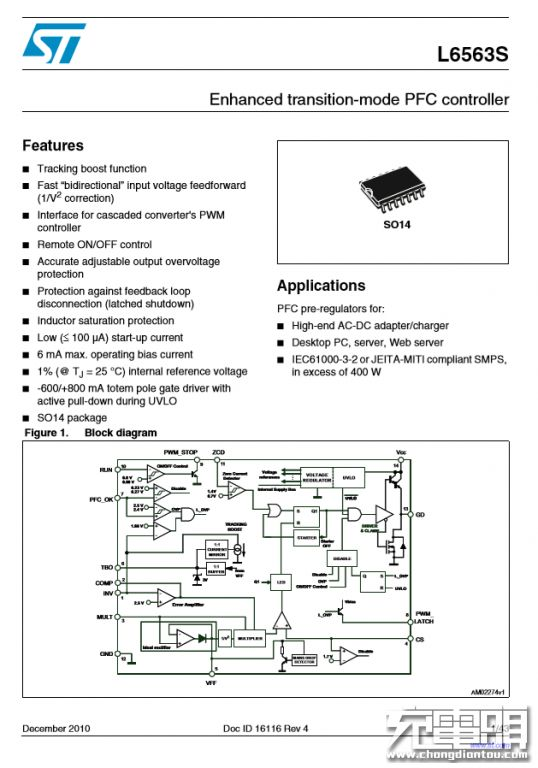

意法半导体L6563S是一颗PFC专用控制芯片。
意法半导体L6563S是一颗增强型过渡模式PFC控制器，通过将整流滤波后的直流电升压，进行功率因数校正。
相关阅读：
（1）拆解报告：苹果96W USB PD快充充电器A2166
TI德州仪器

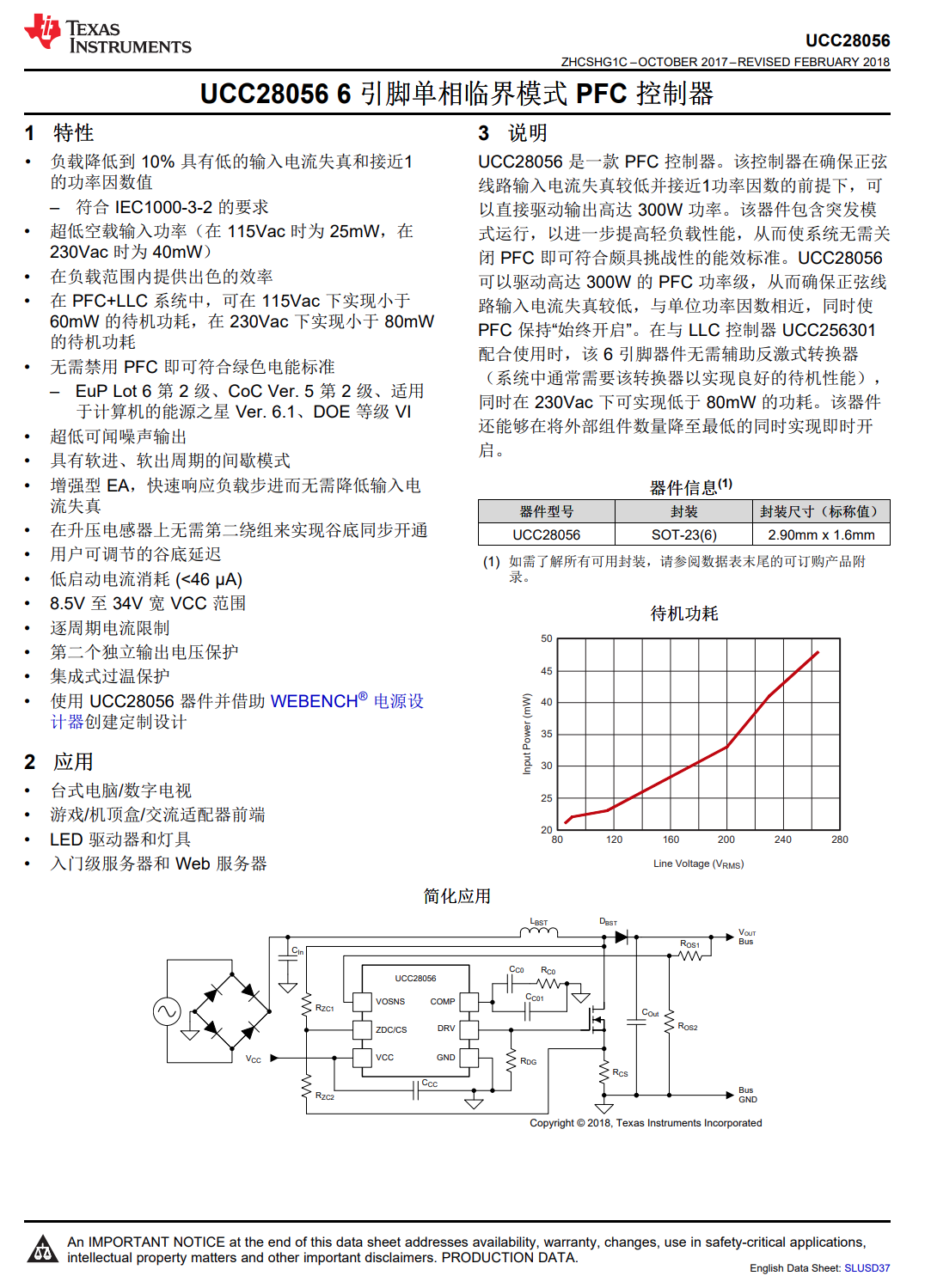

UCC28056
TI UCC28056推出的PFC专用控制芯片，体积小巧。
TI UCC28056是一颗临界模式的PFC控制器，具有超低空载损耗，全负载范围内可提供出色的效率及优秀的待机功耗，支持300W的输出功率。
相关阅读：
（2）15分钟充满手机，iQOO 120W闪充充电器深度拆解
充电头网总结
USB PD3.1的推出，提升了充电器的输出功率，拓展了使用场合。功率的提升也对充电器带来了更多的要求，其中PFC就是强制要求的一环。
PFC的加入可以减小初级电容充电对电网的影响，同时升压输出还可以减小初级电容的容量，从而来减小大功率充电器中电容所占的体积。并且得益于第三代半导体材料的普及，PFC电路可以使用氮化镓开关管配合碳化硅二极管，以提升工作频率，从而减小PFC升压电感体积，提高功率密度。
目前百瓦级别的充电器几乎已标配PFC电路，通过实际拆解发现，采用第三代半导体，以高频运行的PFC电感明显小于传统硅器件方案。第三代半导体的高效率优势，还降低了充电器的散热需求，减小充电器体积。
