拆解报告：邦克仕5000mAh磁吸背夹电池
----- 充电头网拆解报告 第1767篇 -----
7月14日凌晨，苹果悄悄在官网上架了一款MagSafe 行动电源，售价高达749元，虽然设计做工没的说，但高昂的价格也足以劝退很多人。而目前市面上相似的第三方品牌产品很多，而且在容量、价格等方面也很有优势，因此入手一款第三方磁吸背夹电池也是不错的选择。
近日Benks邦克仕就推出了一款磁吸背夹电池MP01，大小和苹果MagSafe 行动电源相当，容量却有5000mAh，此外还可以为iPhone 12手机提供5W无线充电以及12W有线充电，售价只要苹果的1/4不到，对很多人来说“真香”。下面充电头网就对这款产品进行详细拆解，看看做工用料如何。
一、邦克仕磁吸背夹电池外观

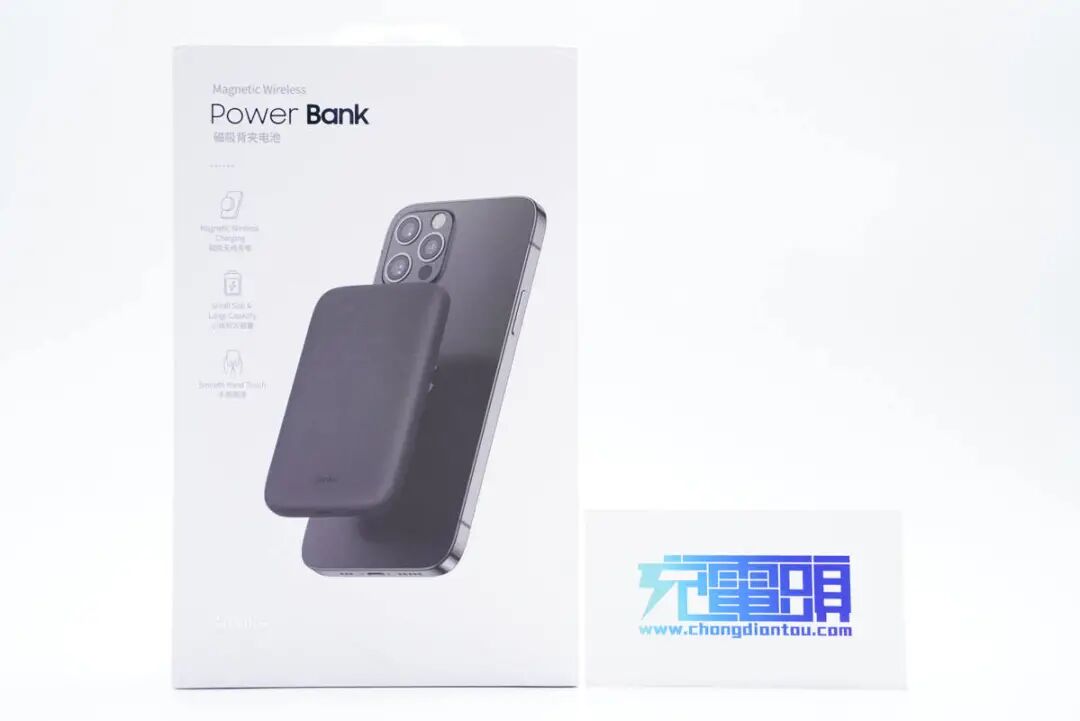

包装盒顶面印有产品名称、三大特性以及应用场景图。
包装盒天地盖设计，底部印有产品参数、品牌商和制造商信息，移动电源有黑、白、蓝、灰和粉五种配色，满足不同人群选购需求。

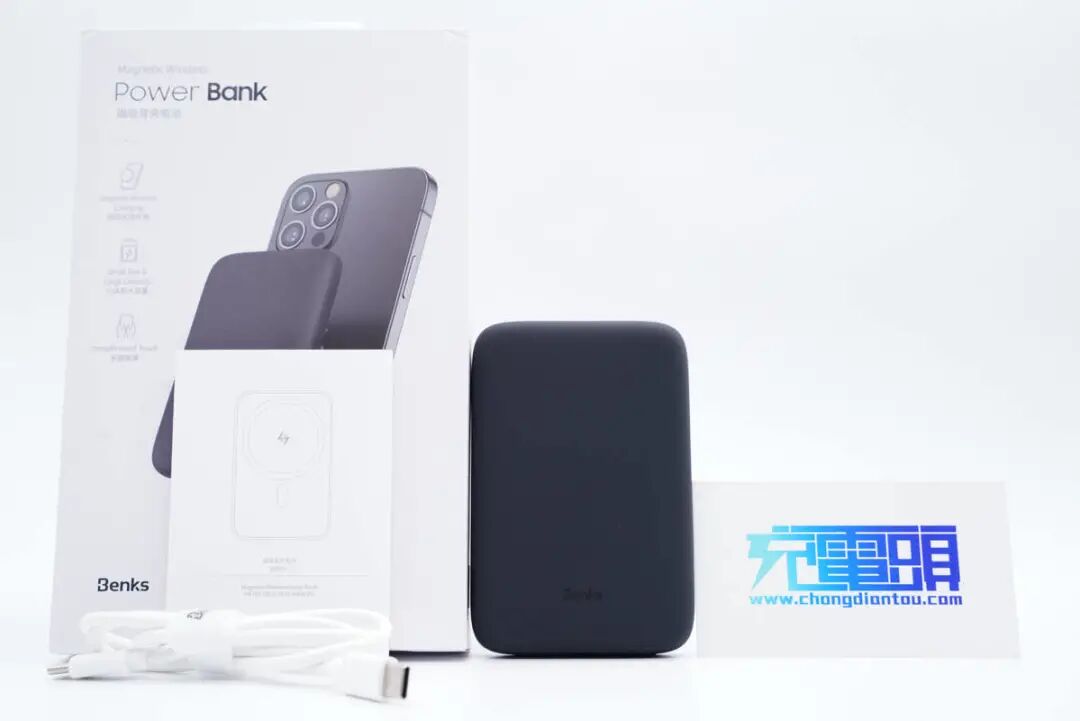

包装内含移动电源、数据线和使用说明书。

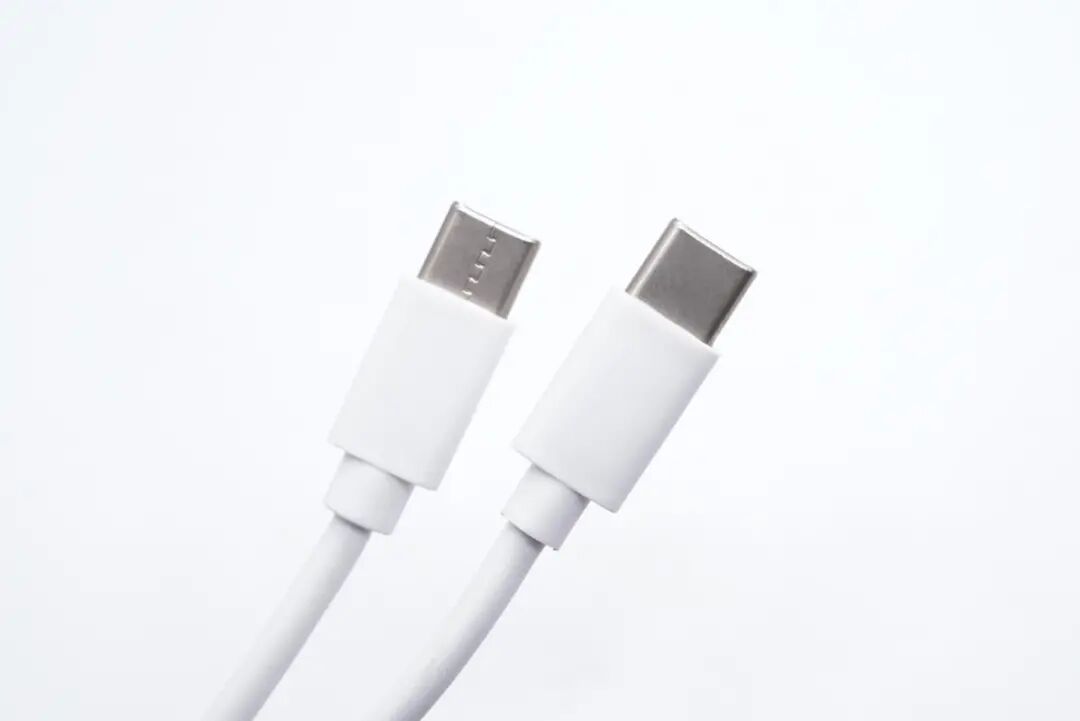

移动电源附带线缆是CC线。
邦克仕这款磁吸背夹电池采用PC材质塑料外壳，机身边角圆润，表面哑光具有类肤手感，手感相当好。

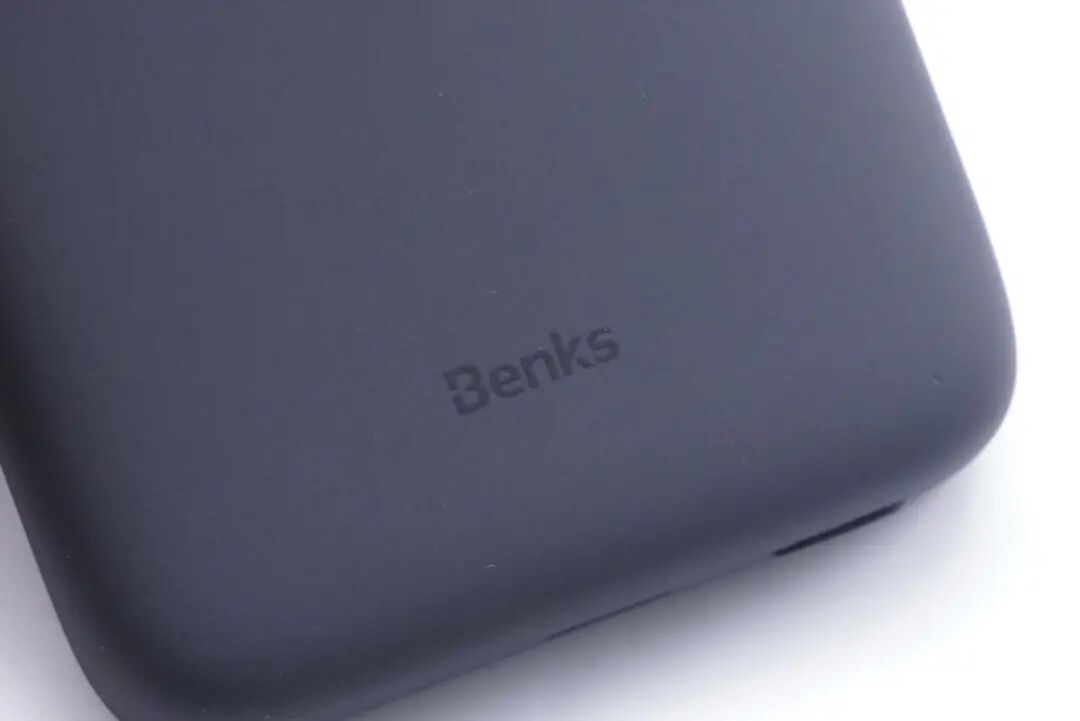

背面下方印有Benks品牌。

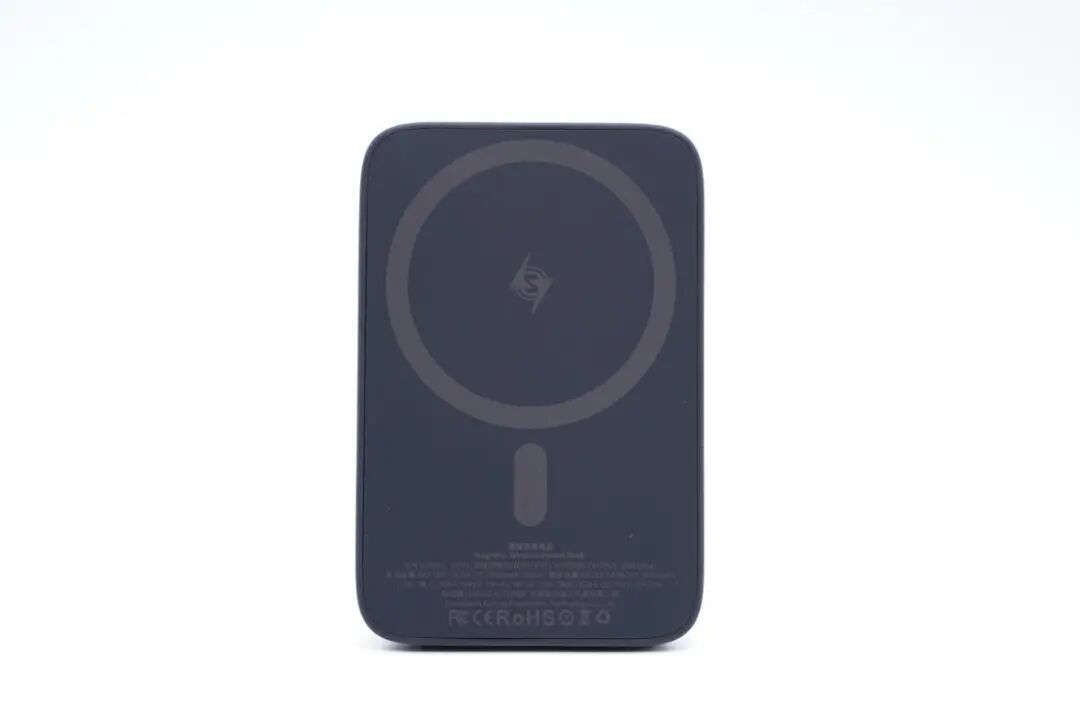

背夹电池正面平直切面设计，可以很好贴合iPhone 12手机进行无线充电，另外这面印有无线充区域标识。

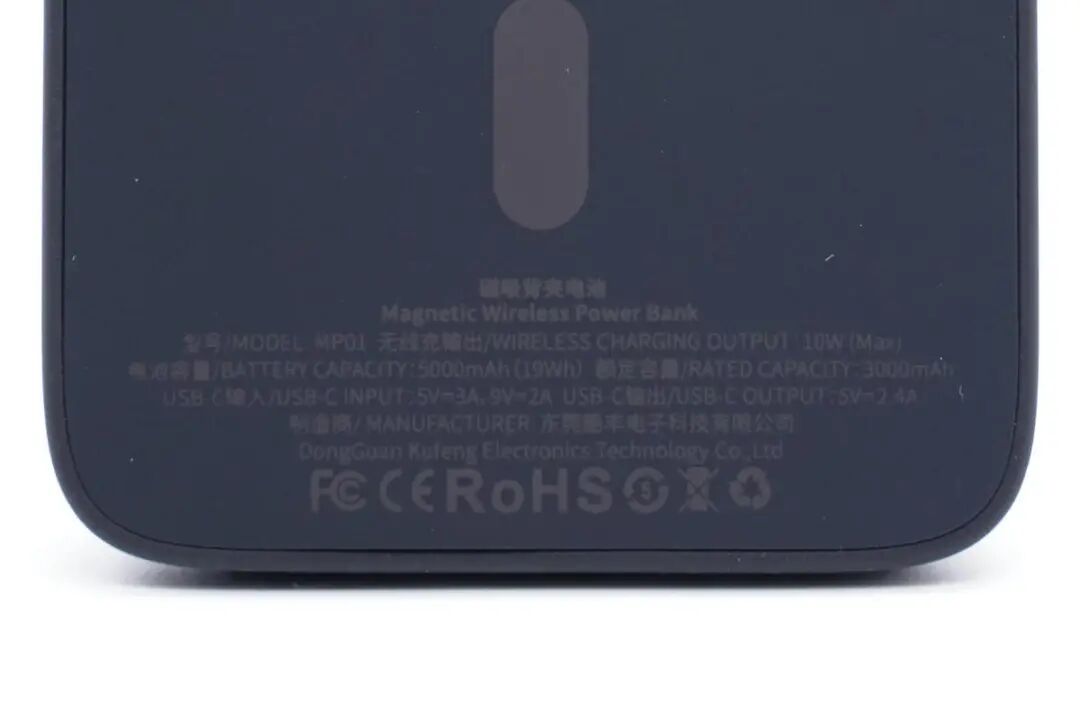

正面下方还印有产品参数
产品名称：磁吸背夹电池
型号：MP01
电池容量：5000mAh（19Wh）
额定容量：3000mAh
USB-C输入：5V3A、9V2A
USB-C输出：5V2.4A
无线充输出：10W Max
制造商：东莞酷丰电子科技有限公司
产品已经通过了CE、FCC、RoHS认证。

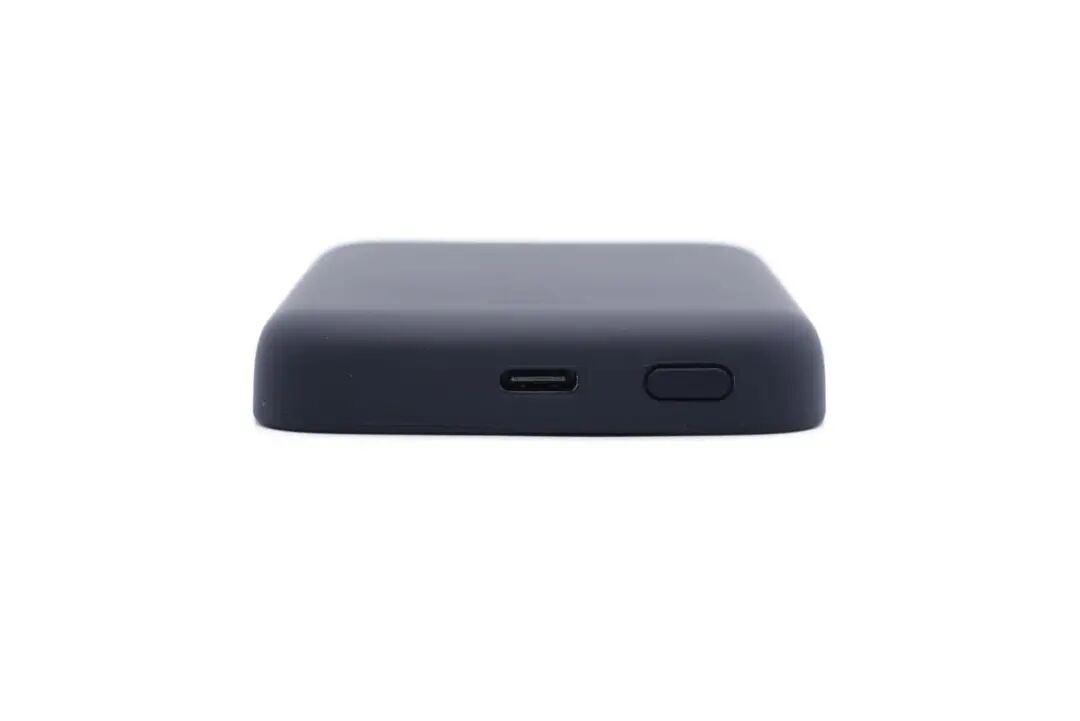

机身一端设有电源键以及USB-C接口，接口支持双向充电，黑色胶芯不露铜。

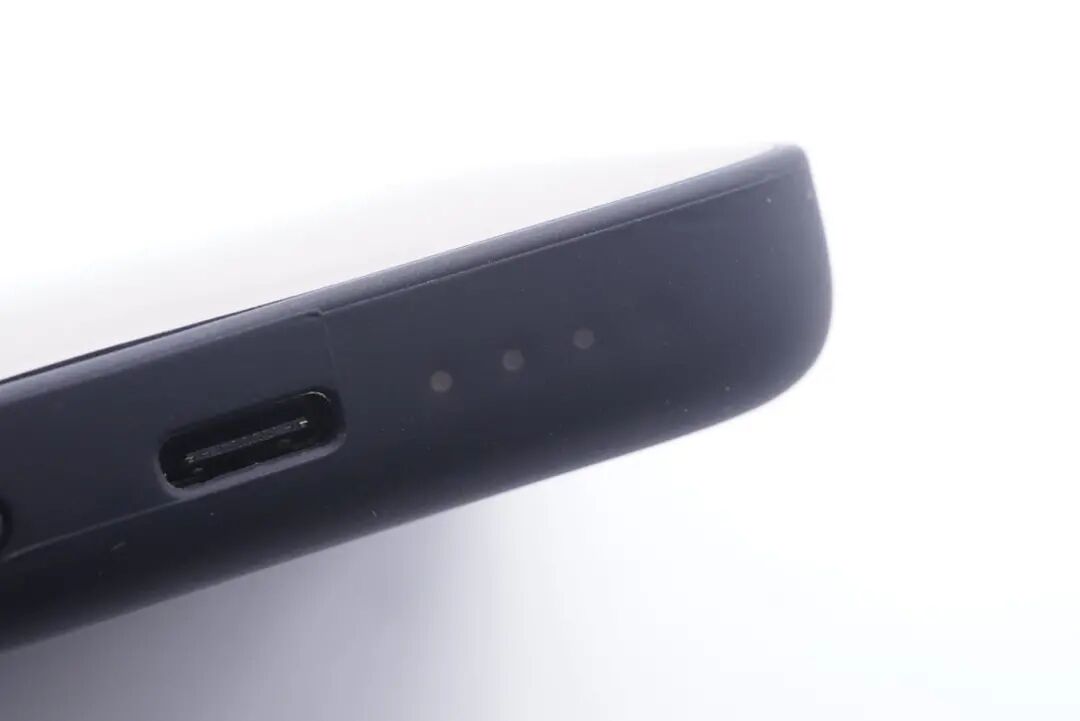

接口旁还设有充/放电和电量指示灯。

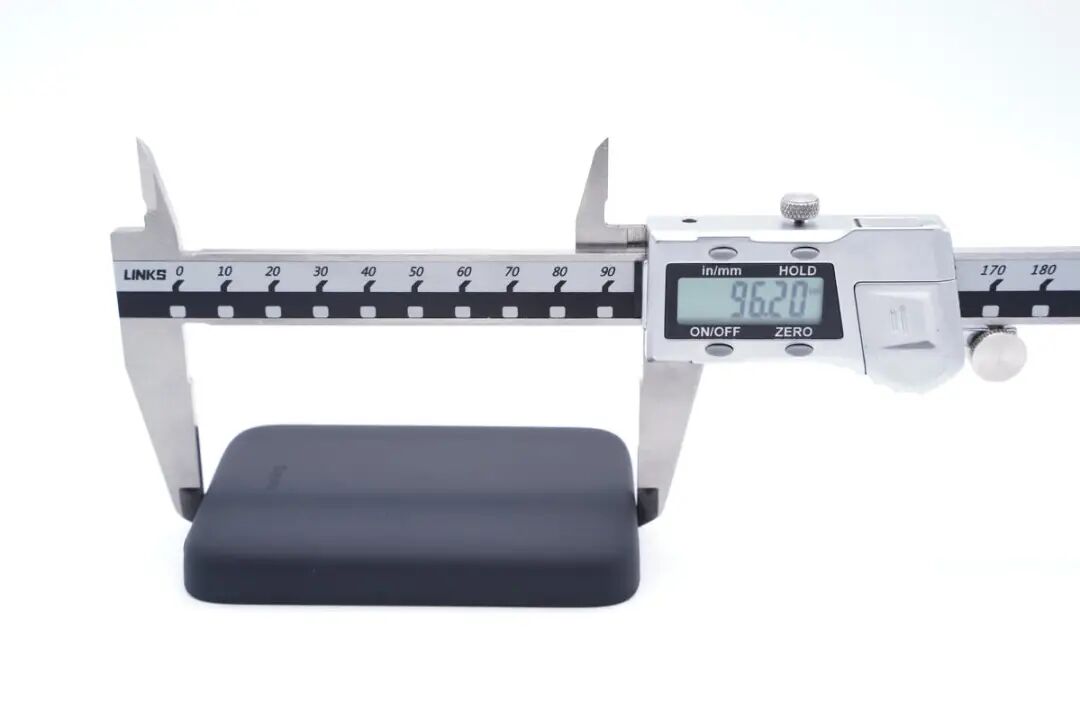

测得这款背夹电池机身长度为96.2mm。

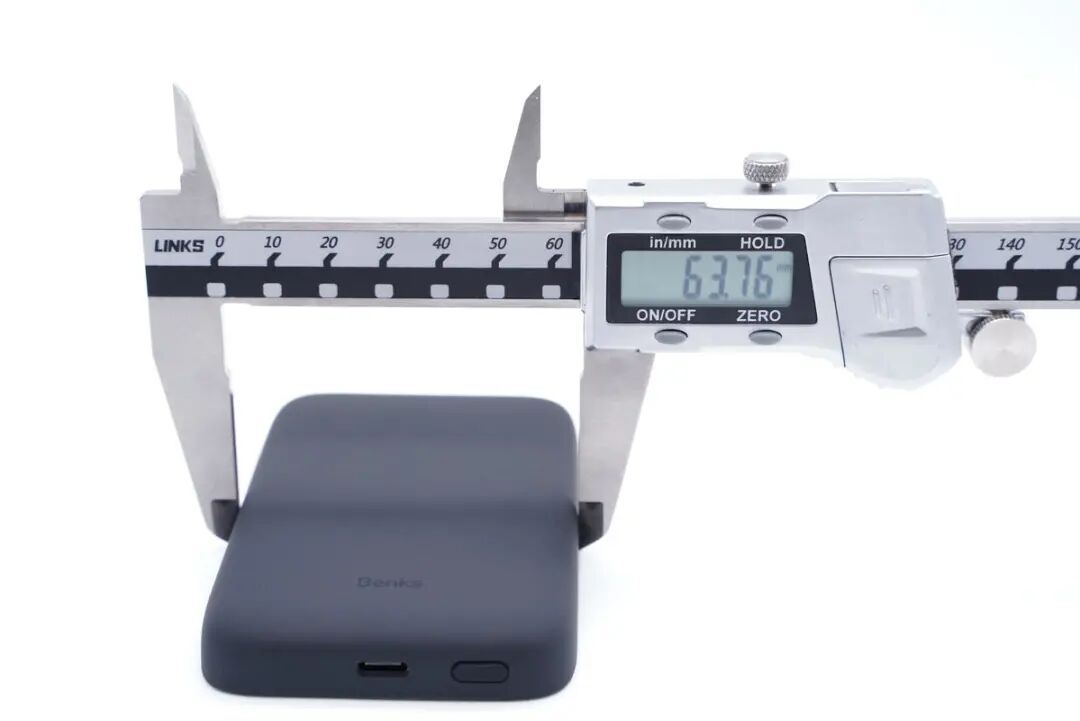

宽度为63.76mm。
厚度为12.79mm。

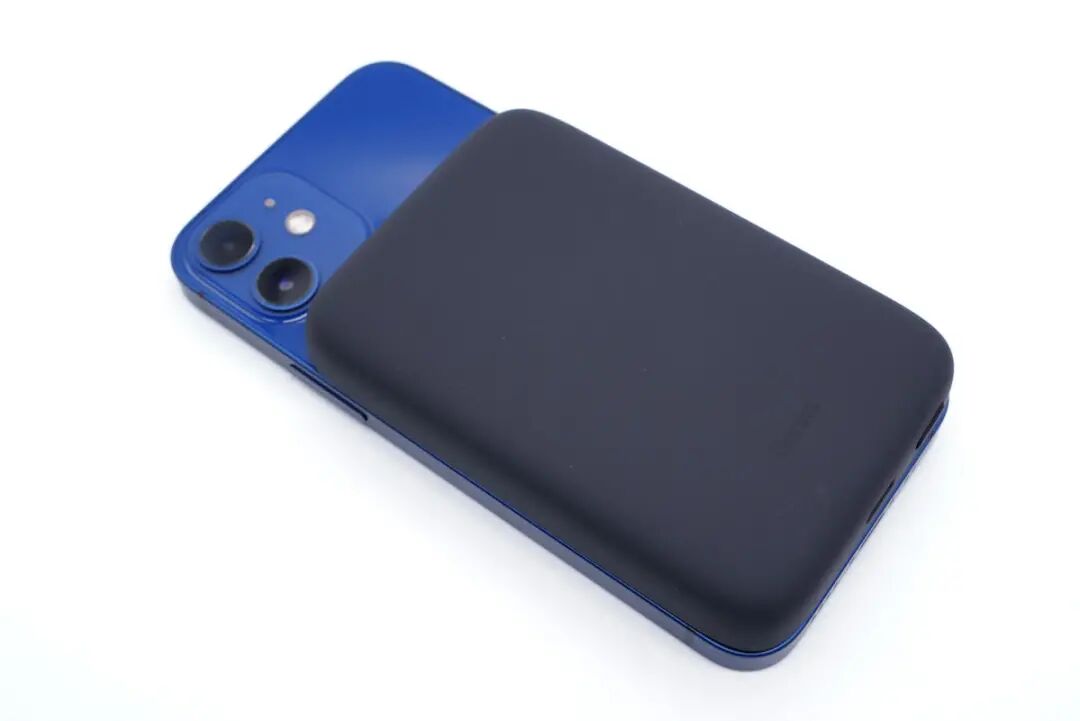

和最小的iPhone 12 mini对比，宽度相当，长度正好不会顶到摄像头。

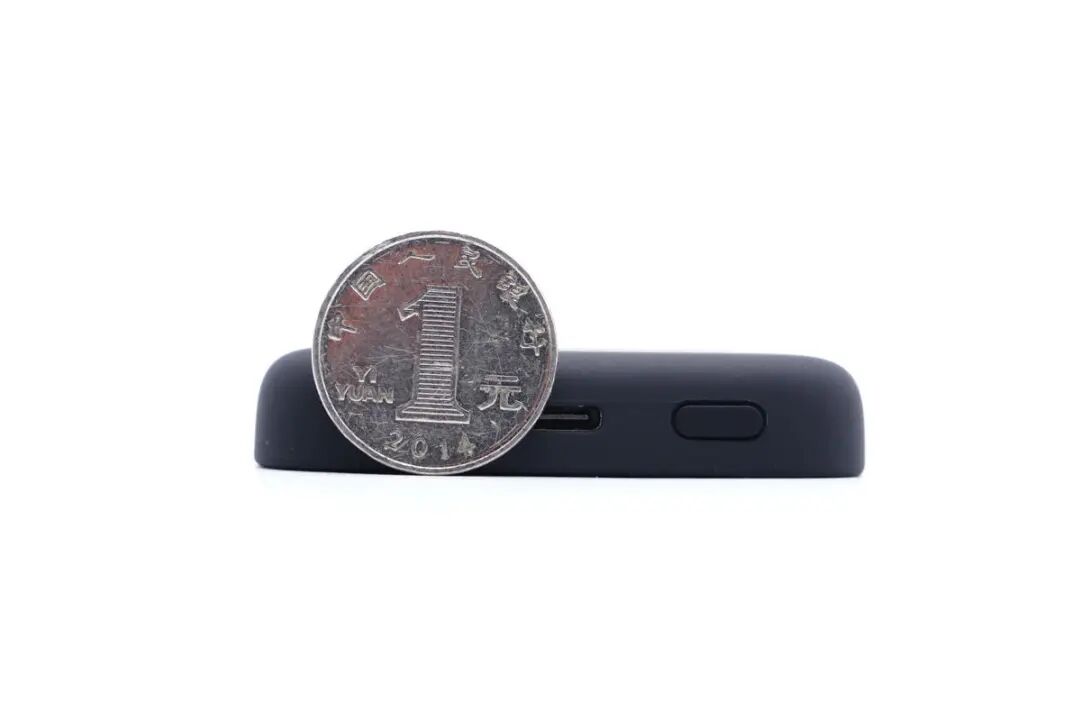

机身厚度约为一元硬币直径的一半。

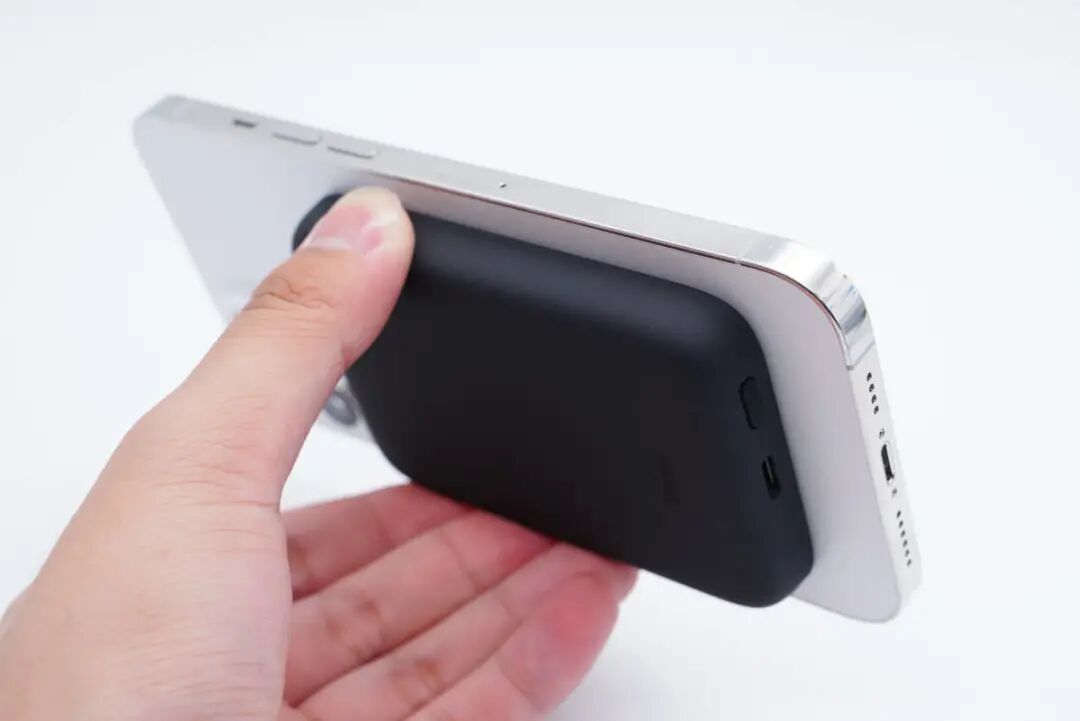

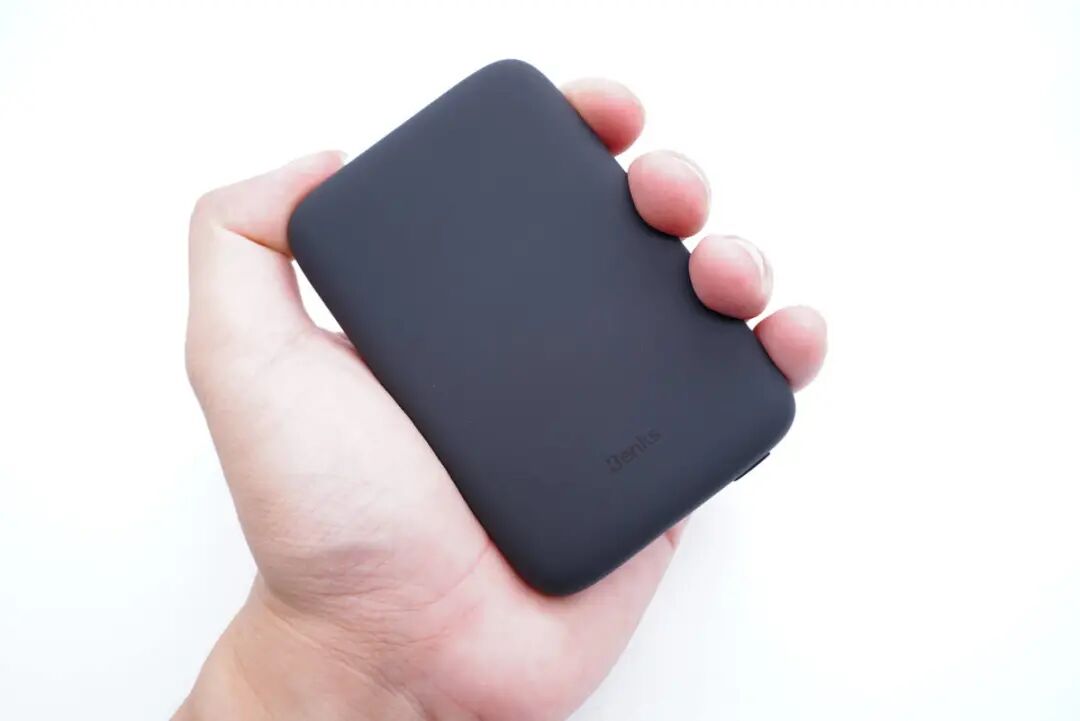

拿在手上的直观感受。

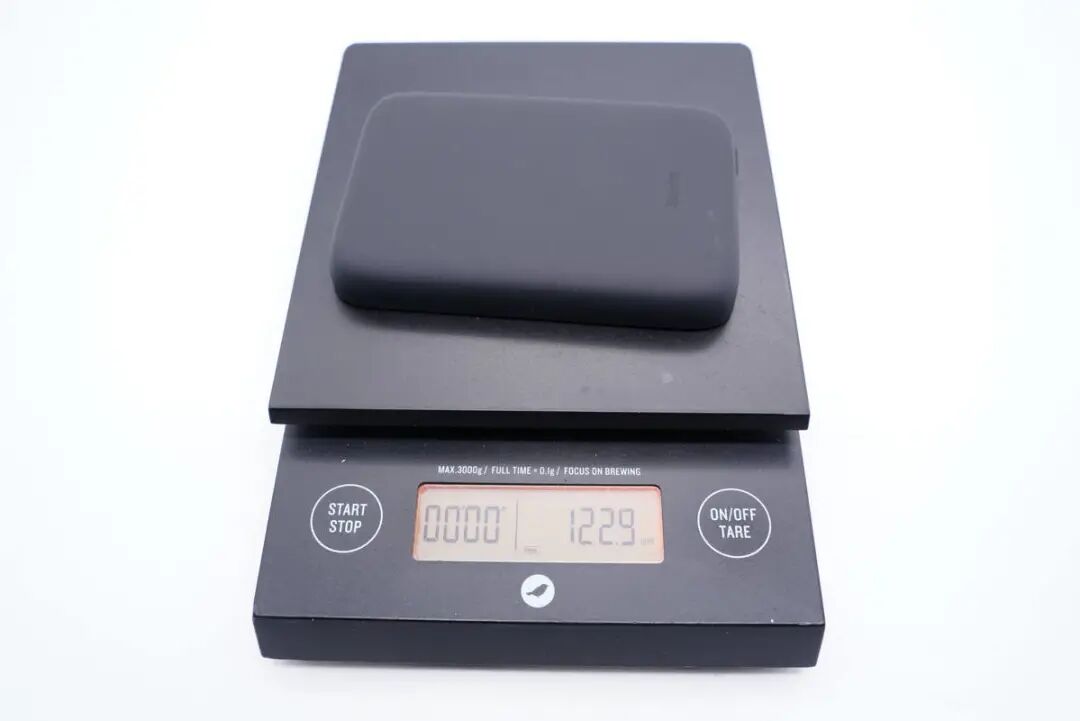

净重约为123g。

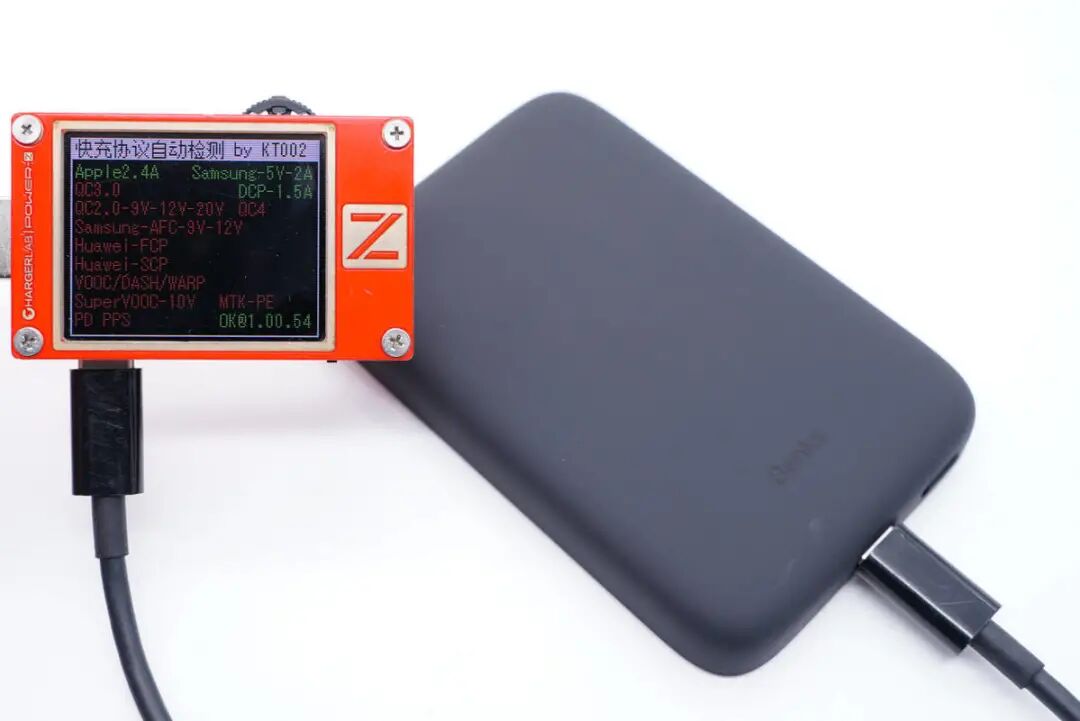

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议。
此外这款背夹电池可以轻松吸附起最大的iPhone 12 Pro Max，斜放也不会滑落，吸附力相当给力。
二、邦克仕磁吸背夹电池拆解

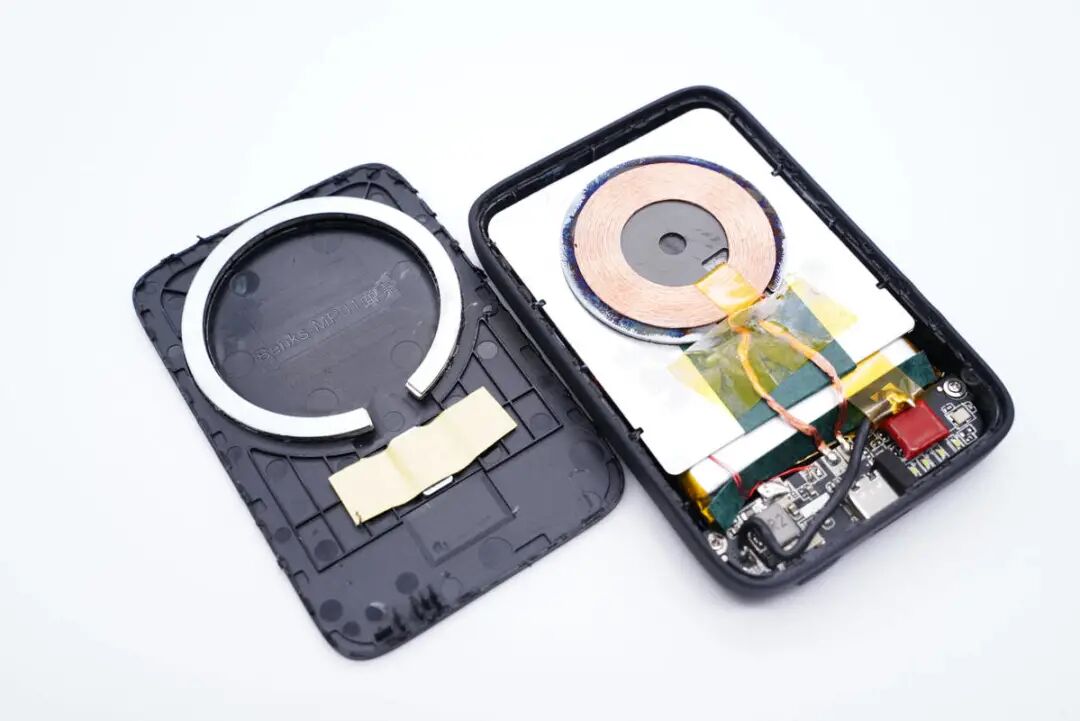

将机身壳拆开，边缘采用超声波焊接封装。
机身壳上设有凹槽固定磁环，定位磁铁上贴有绝缘贴纸。

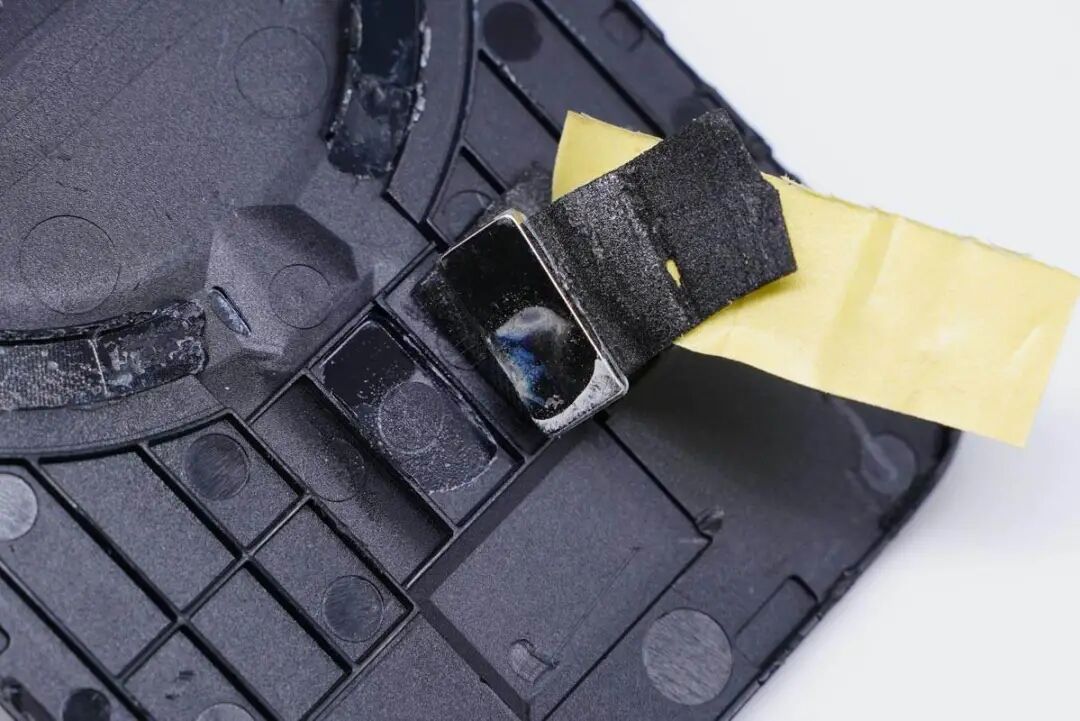

贴纸下有定位磁铁。

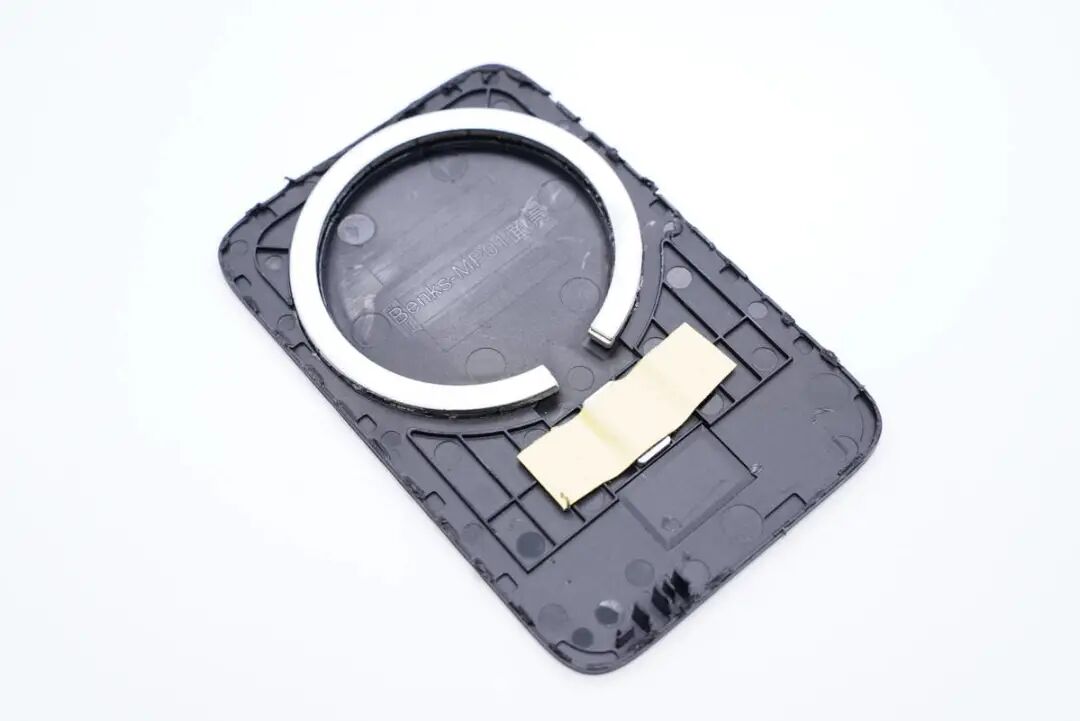

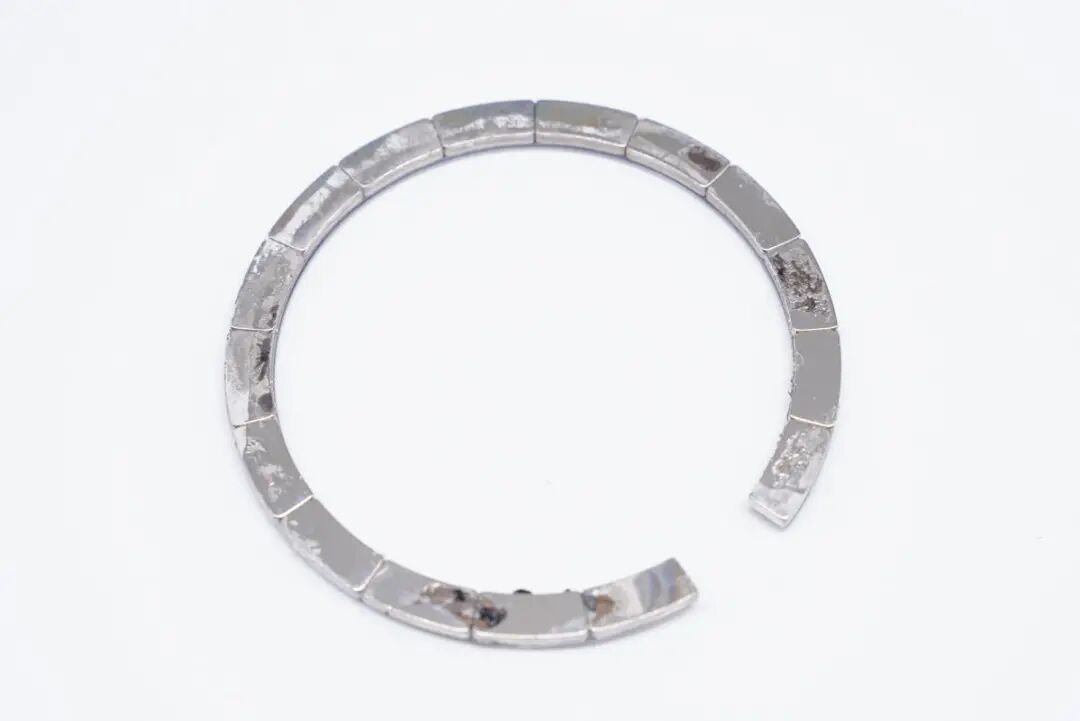

磁环打胶固定在盖板上。

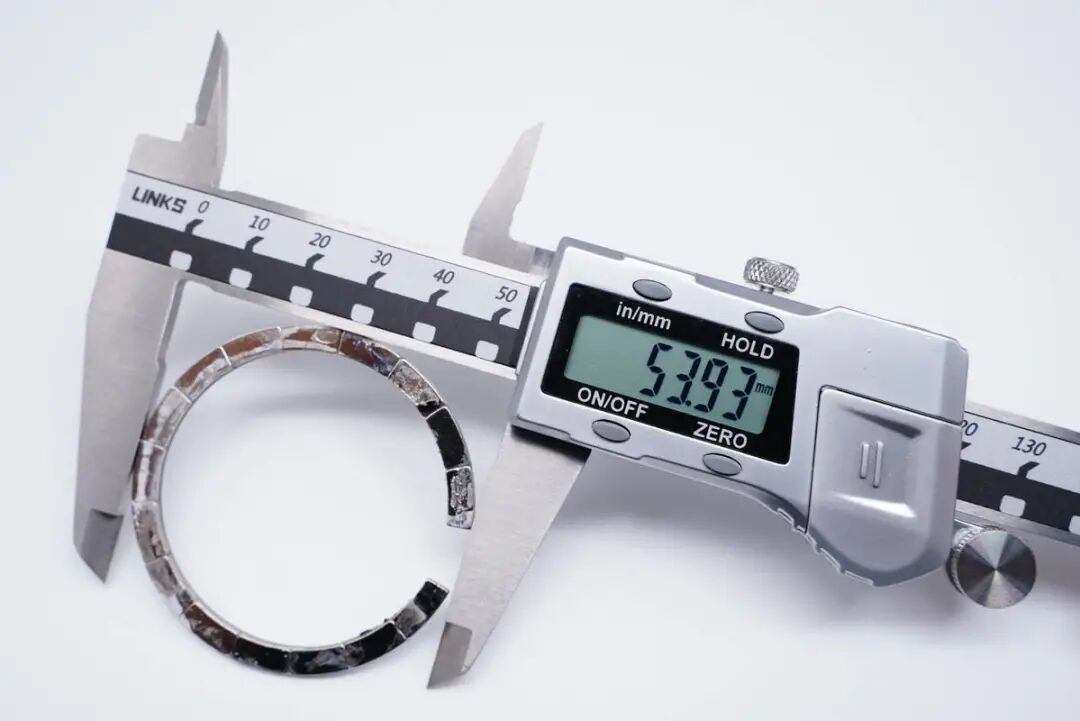

直径约为53.93mm。

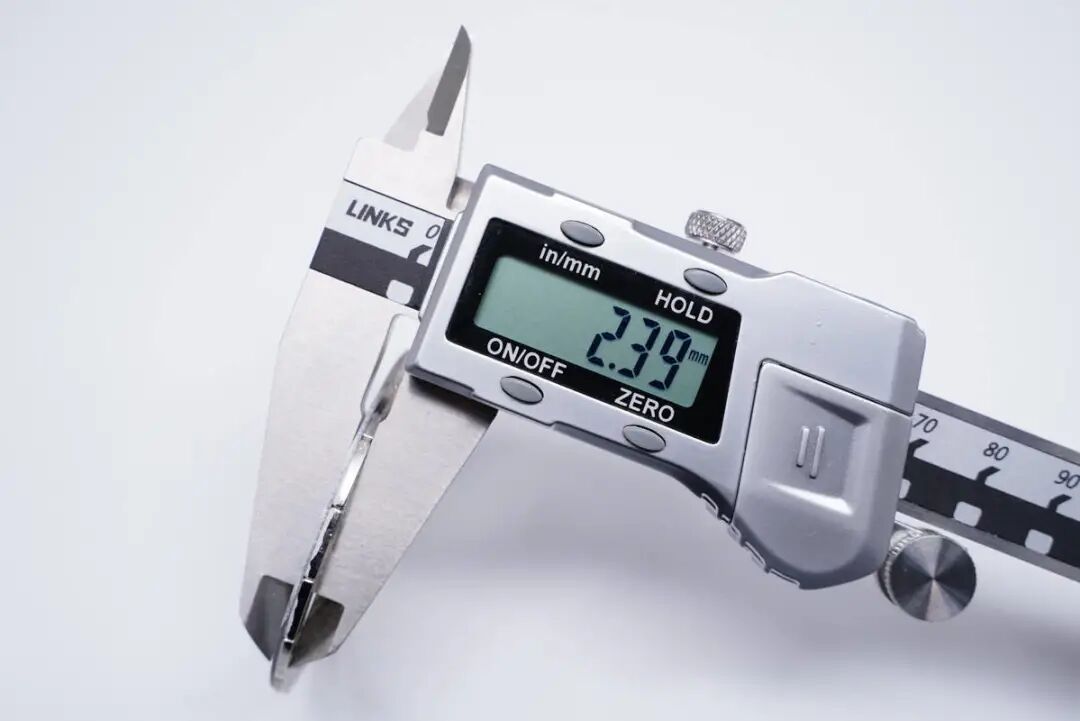

厚度约为2.39mm。

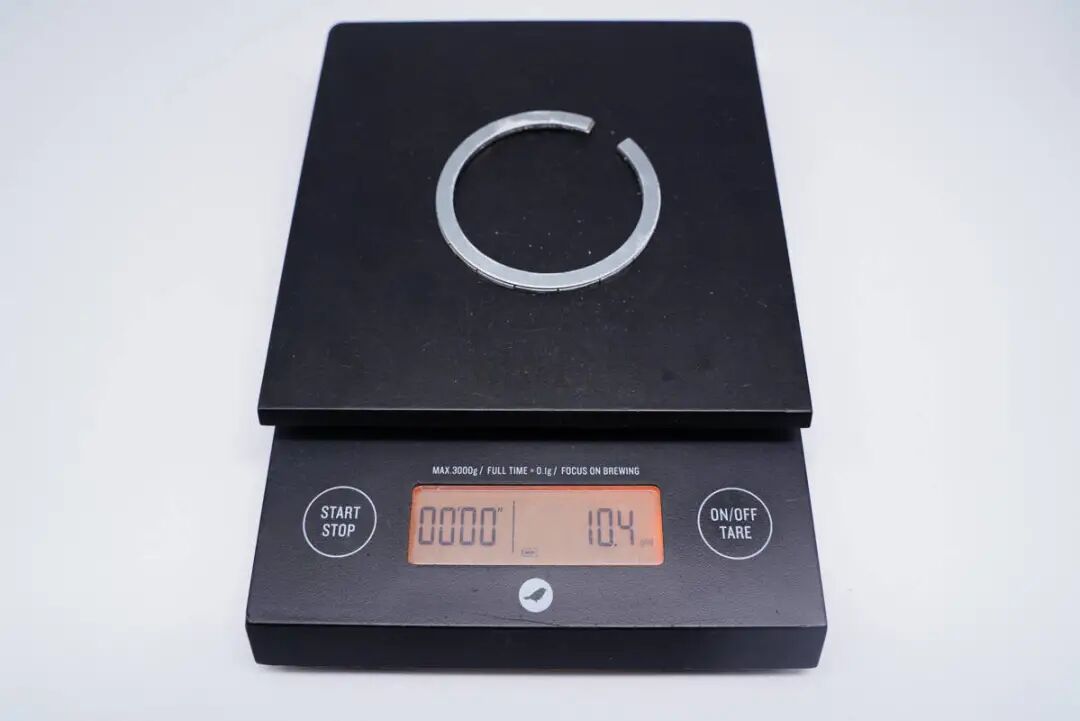

磁环重量约为10g。

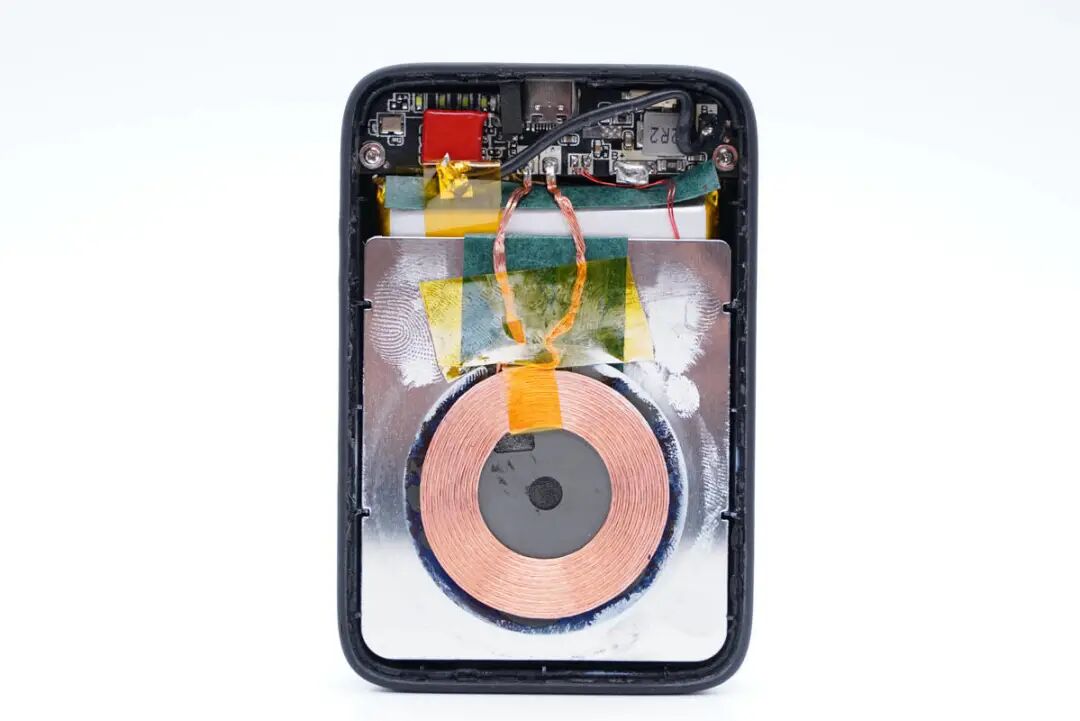

PCB板两侧有螺丝固定，无线充电线圈固定在金属散热板上。

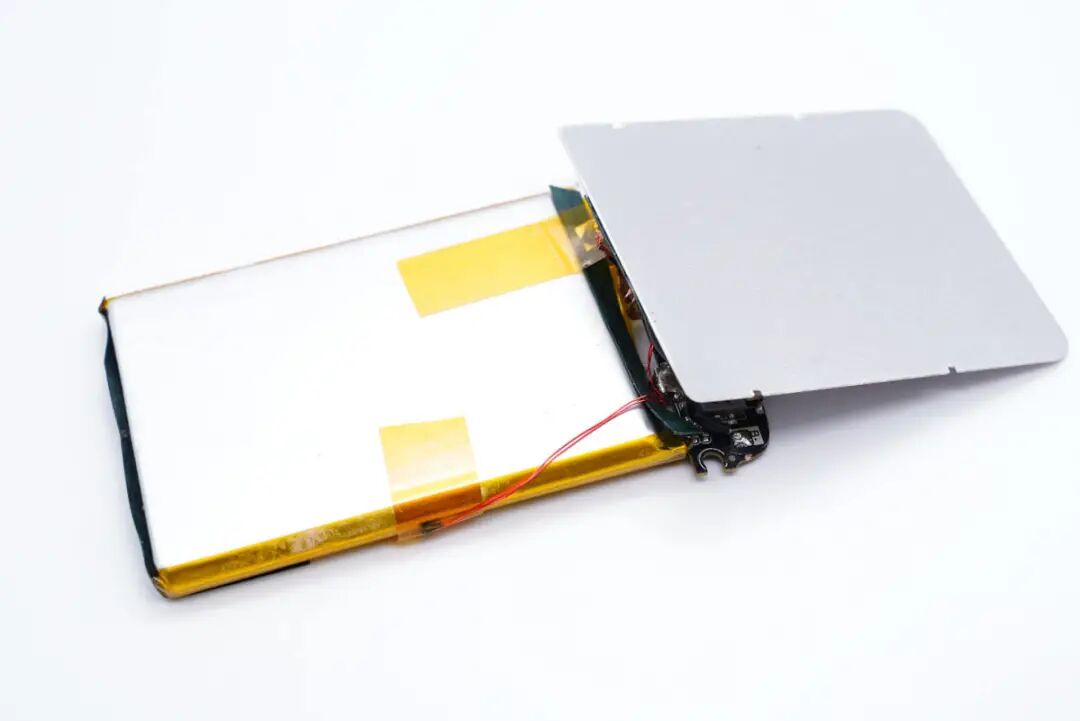

拆掉螺丝取出电芯和PCB板。
电芯对应金属板一面没有任何信息。
侧边固定有热敏电阻进行温度监控。
另一面贴有双面胶贴纸和青稞绝缘纸。

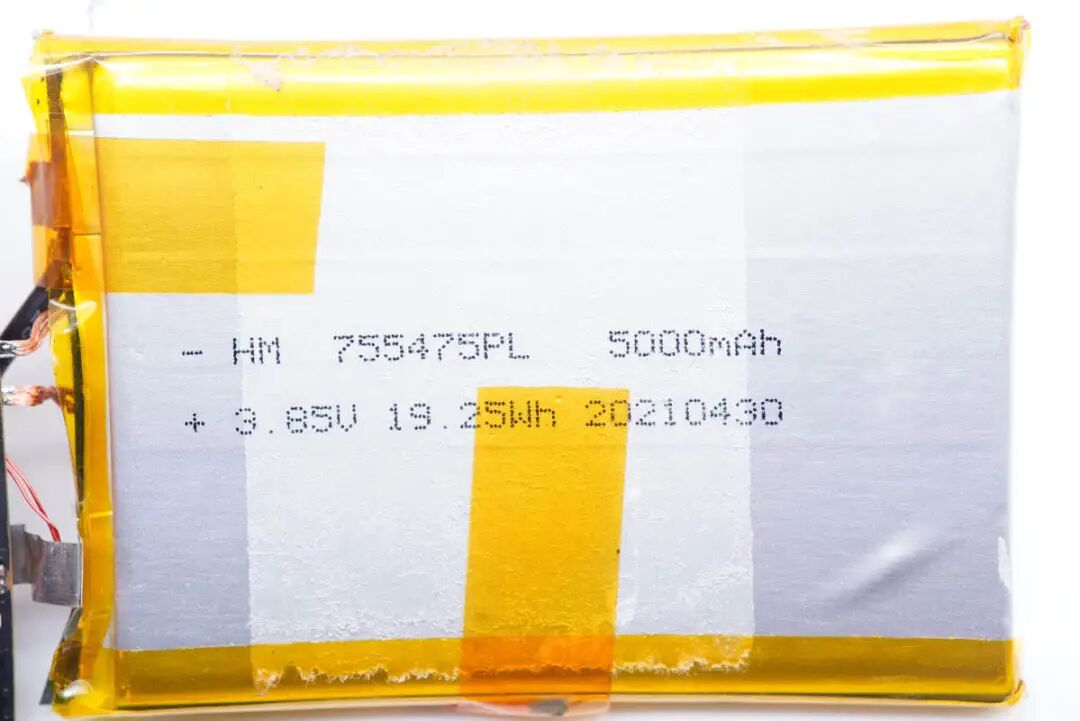

撕掉贴纸可以看到电芯的信息，规格为5000mAh/3.85V/19.25Wh，2021年4月30日生产，属于高压电池。

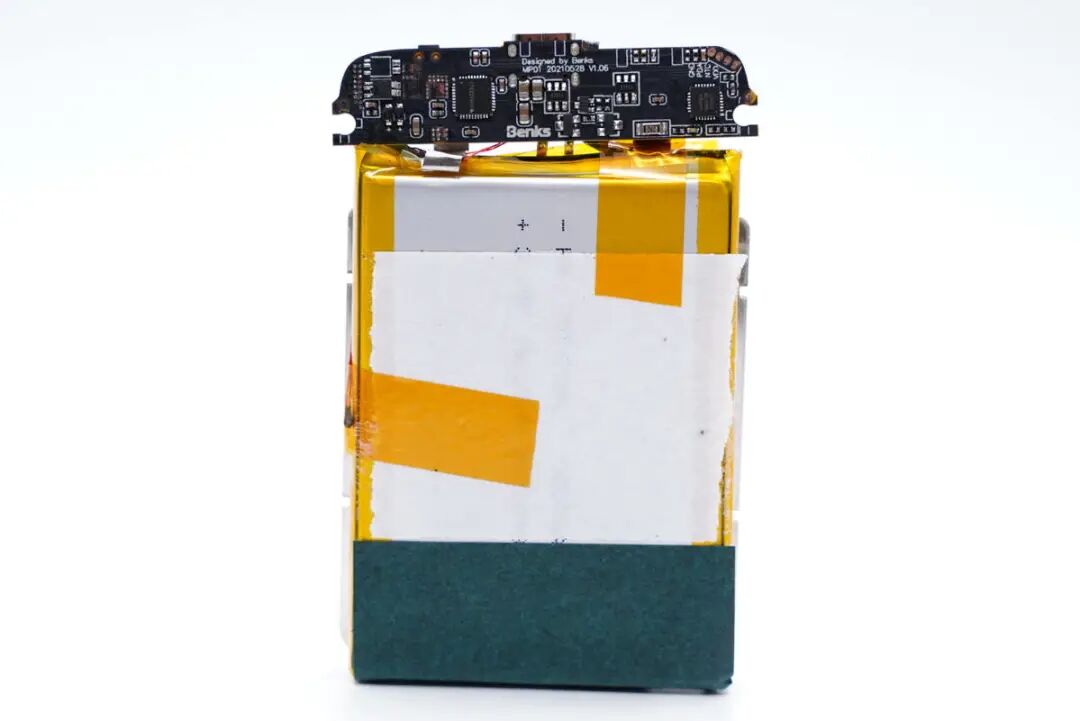

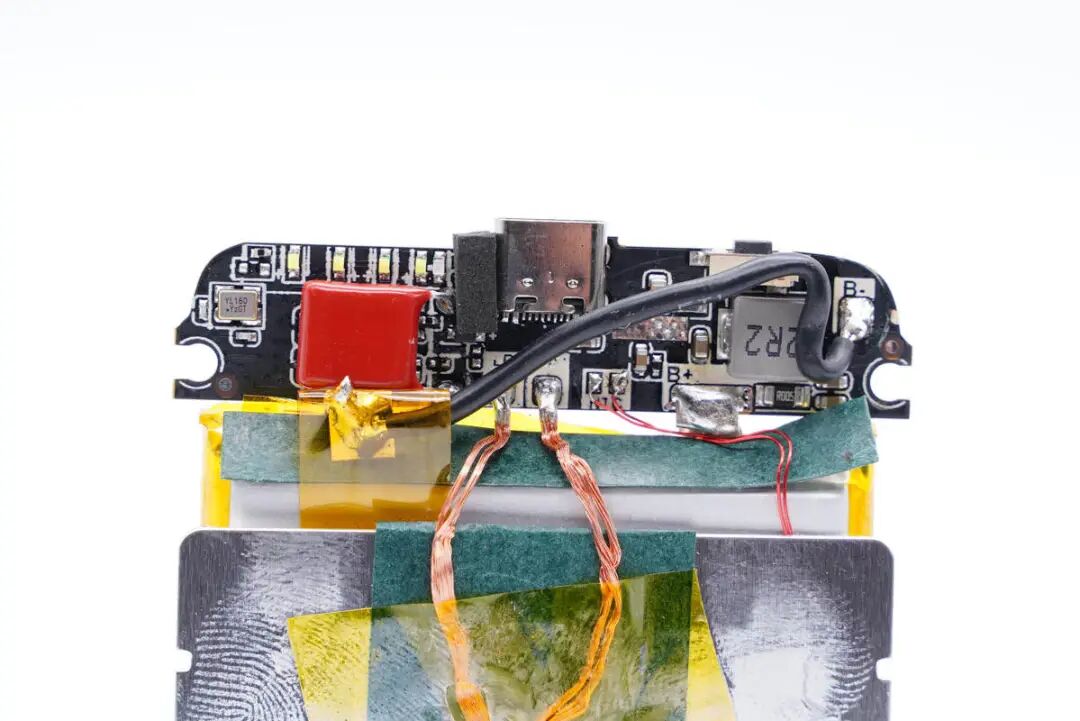

电芯端部贴有青稞纸绝缘，负极通过导线和PCB板连接，PCB板这一面设有电感、谐振电容、LED指示灯等元件。

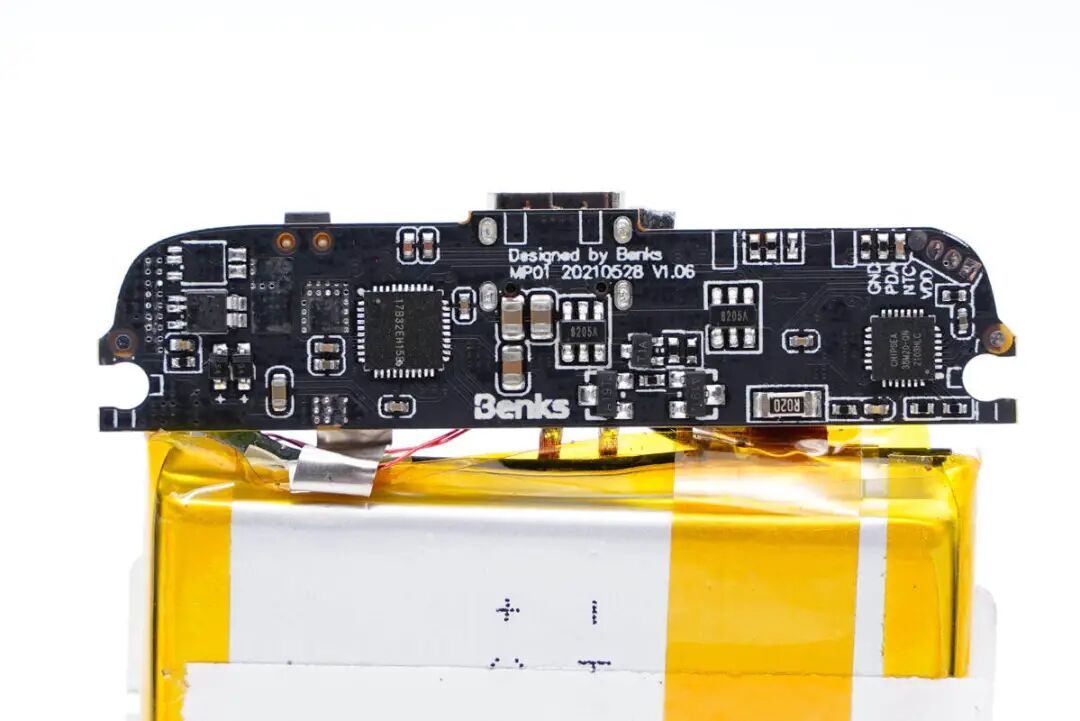

小板背面设有锂电保护芯片、无线充主控芯片、保护管和MCU。

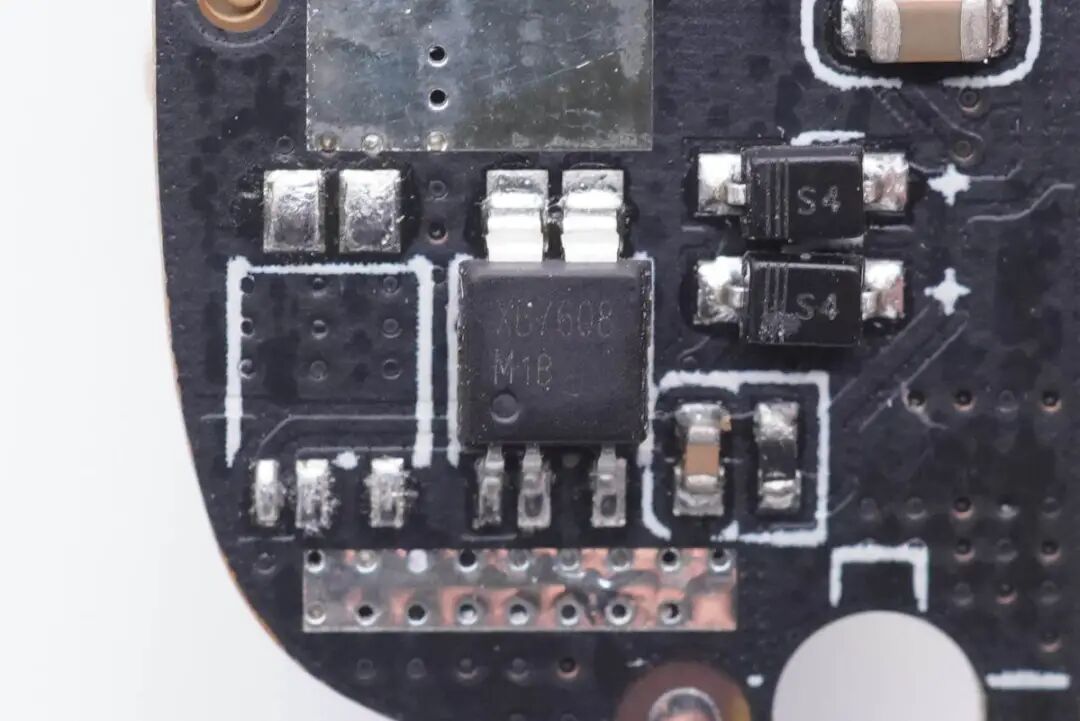

苏州赛芯微XB7608多合一锂电保护芯片，内置14.5mΩ导阻MOS管，外围元件只需要一颗电容，支持过热保护，过充保护，支持过放电保护和短路保护，其内部集成高精度电压检测，超低静态电流。

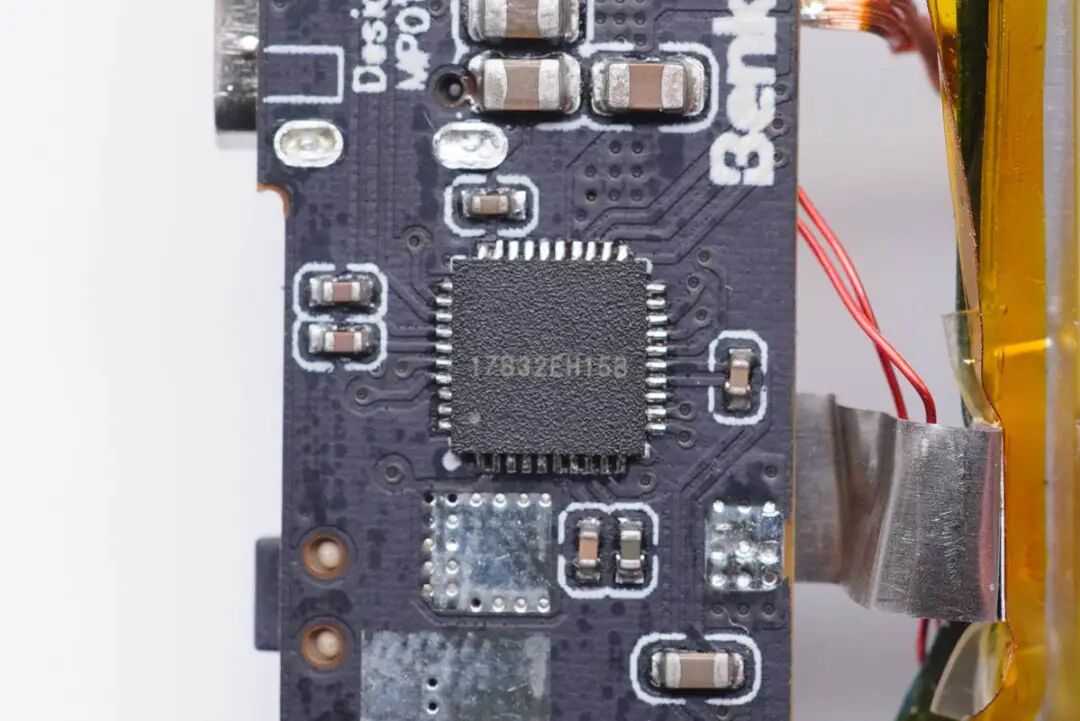

移动电源主控芯片特写，丝印17832EH15B。

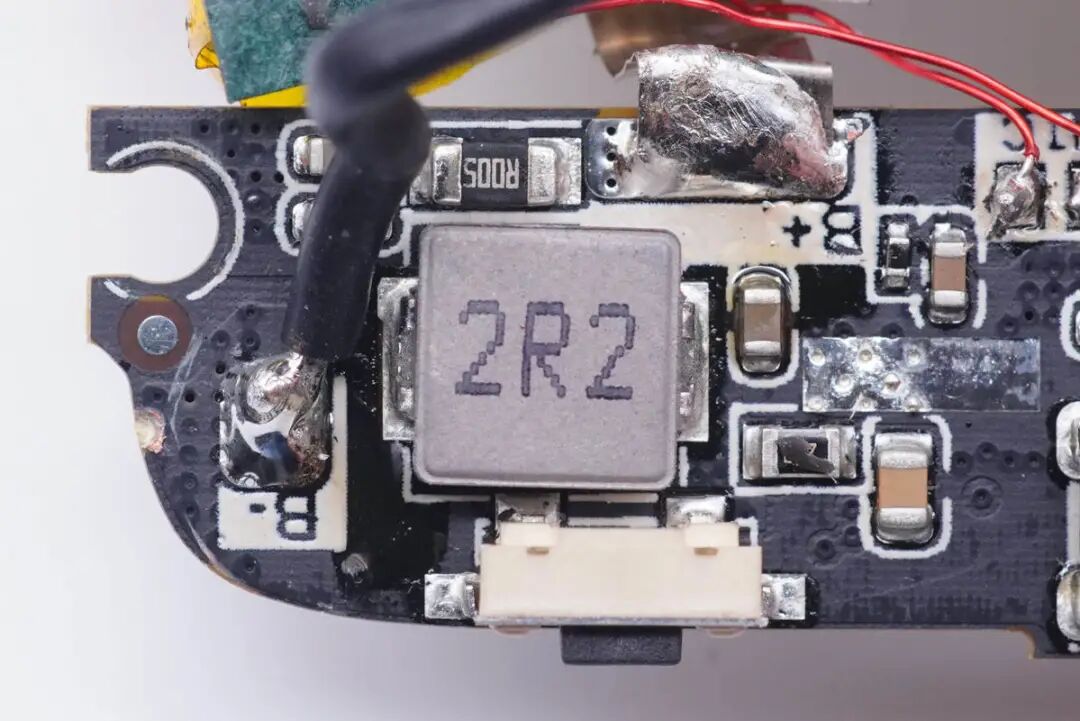

2R2升降压电感，配合主控芯片进行升降压实现充放电。

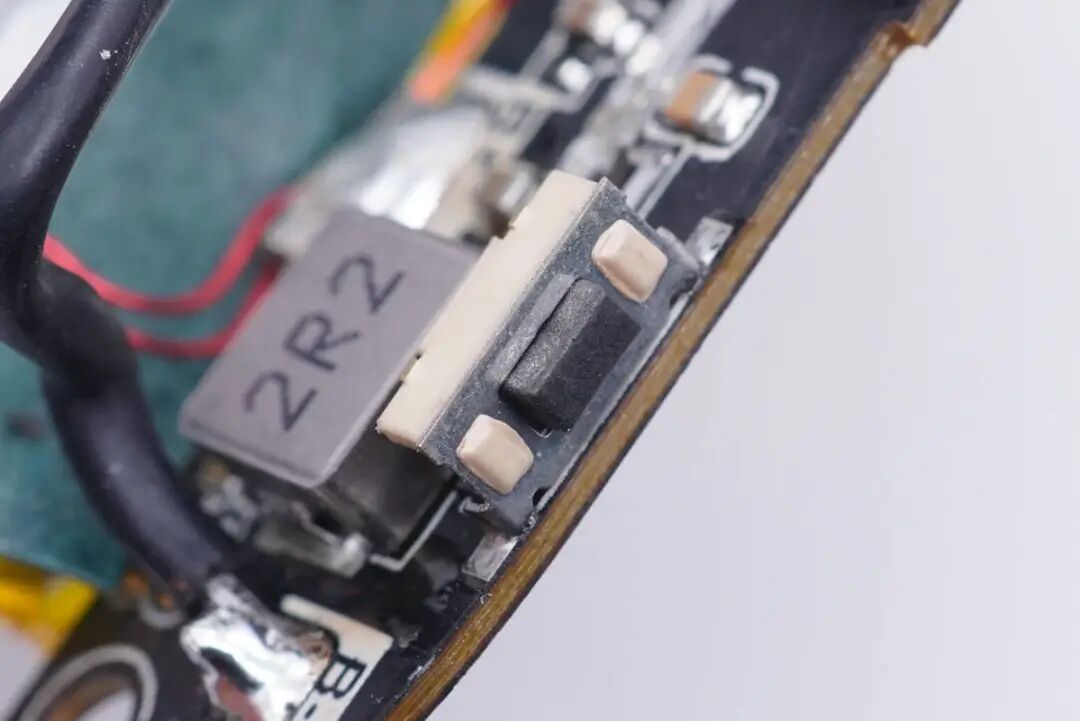

电源键特写，贴片焊接。

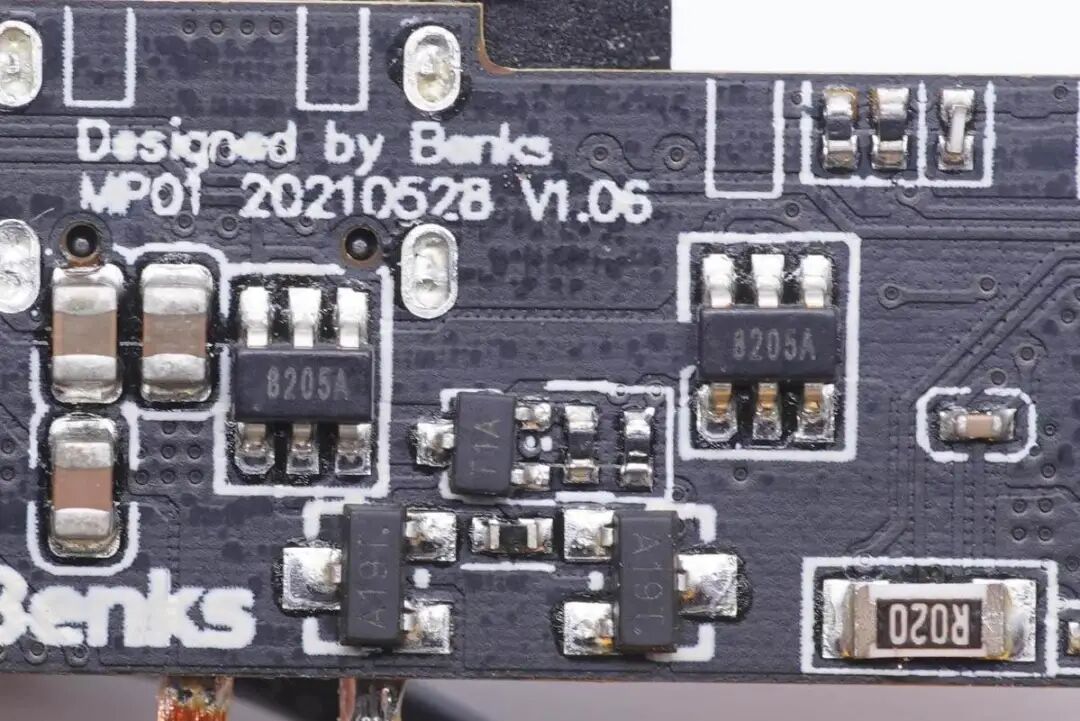

两颗8205A MOS管，用于USB-C口输入输出切换保护。

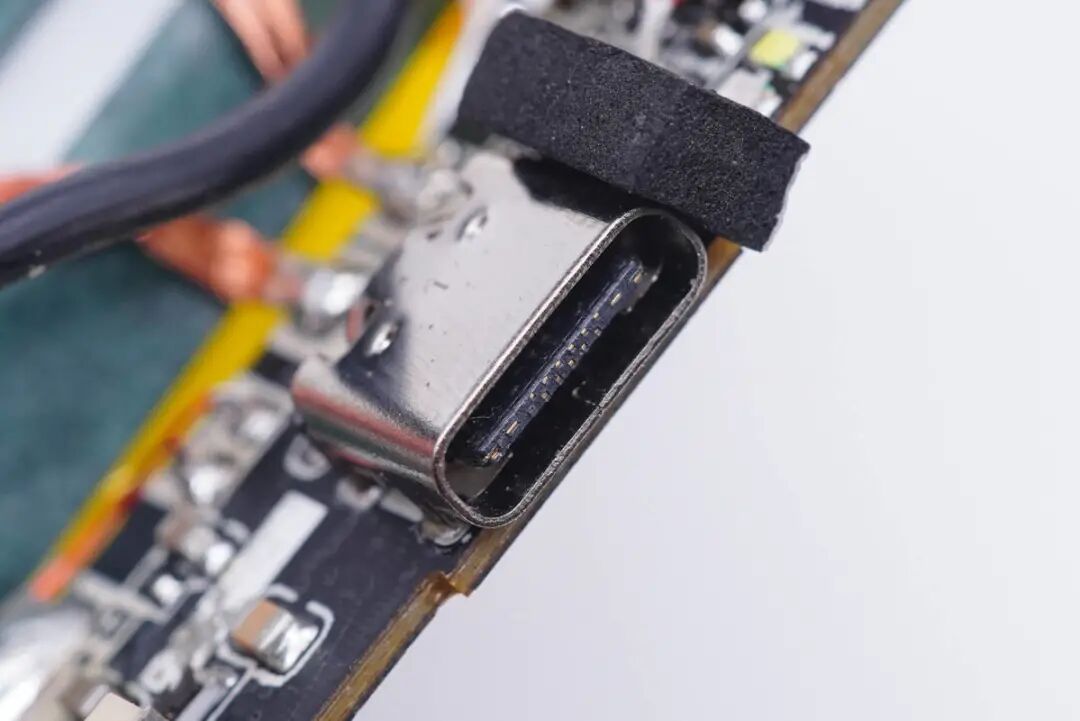

USB-C母座特写，过孔焊接。
LED电量指示灯特写，支持快充显示。

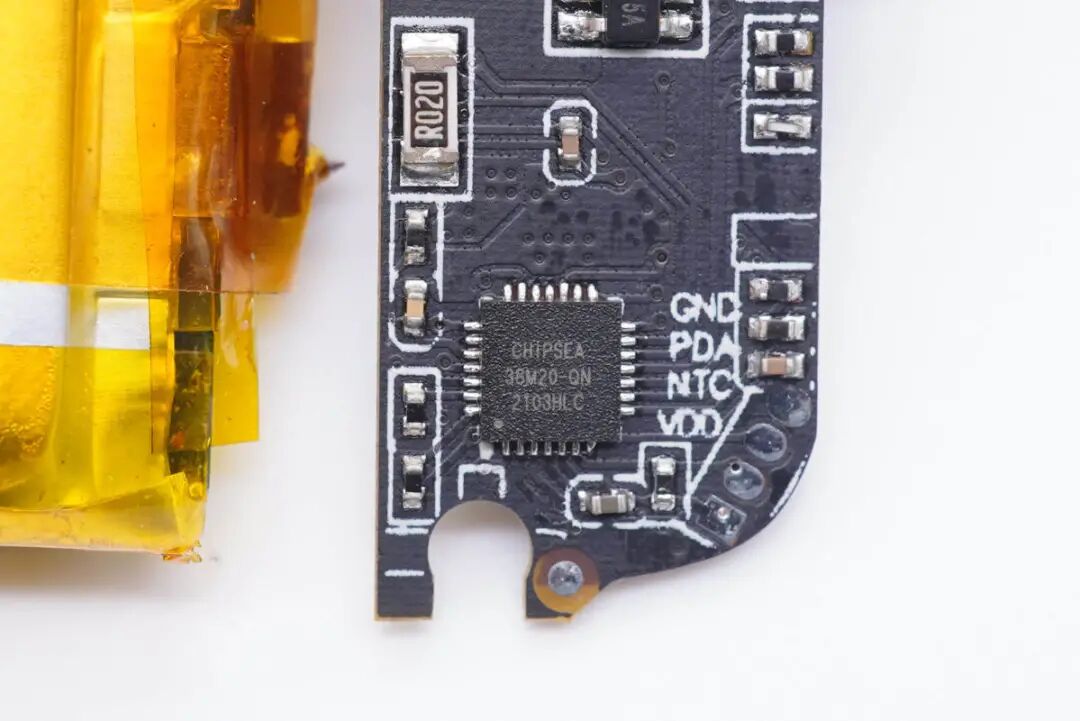

芯海科技CSU38M20，这是一个带12bitADC的8位RISC MCU，内置8K×16位MTP程序存储器，采用QFN-24封装，用于无线充电控制。
芯海科技CSU38M20资料信息。
充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

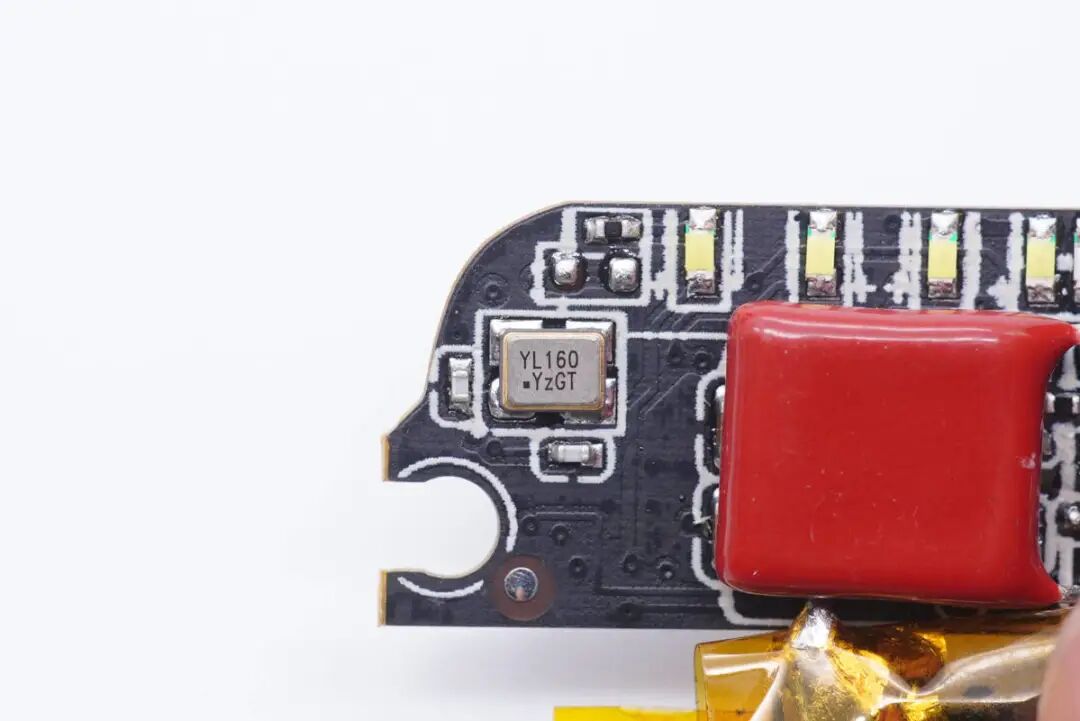

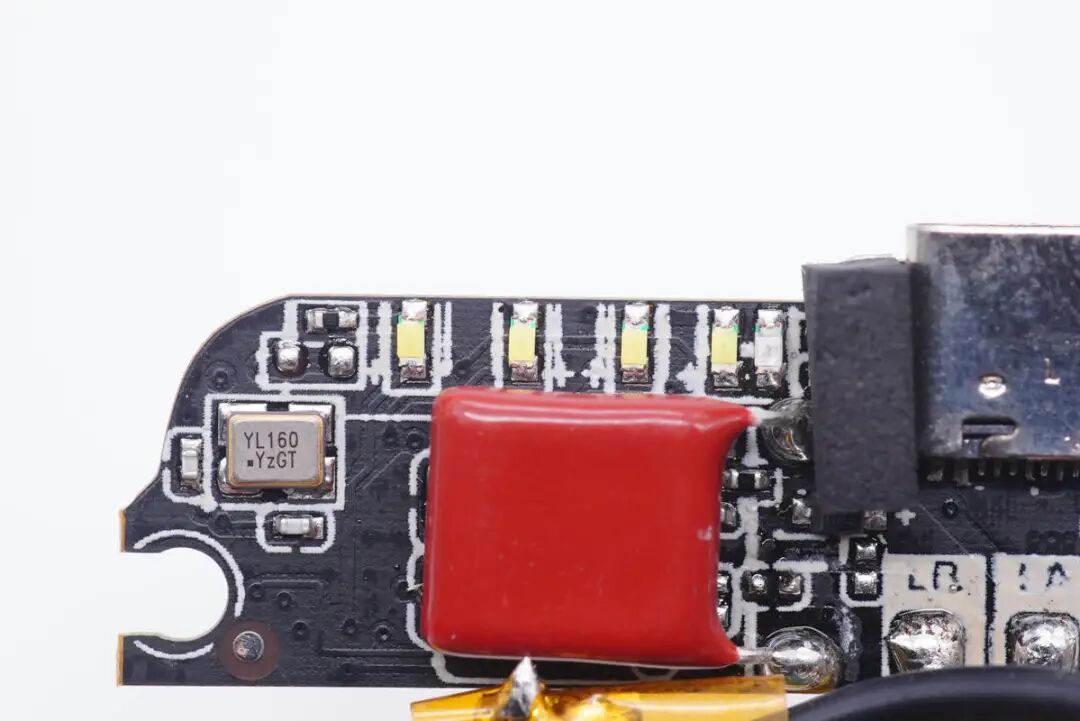

一颗无源晶振。

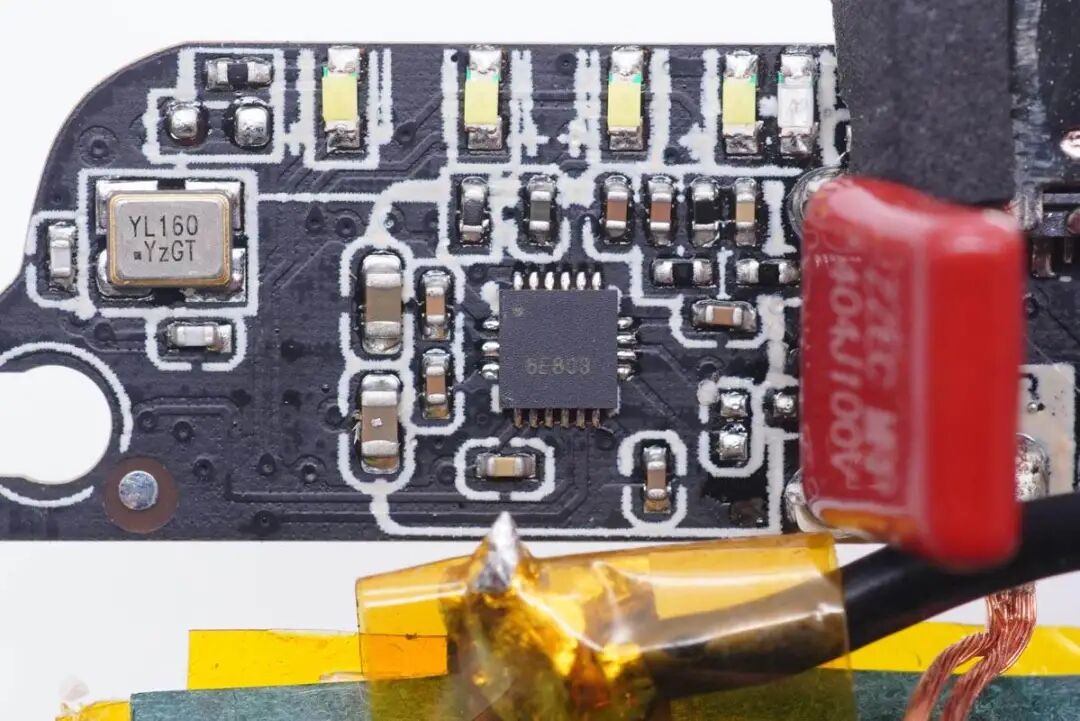

丝印6E803的无线充电一体化发射芯片，内置驱动级和全桥功率MOS管。

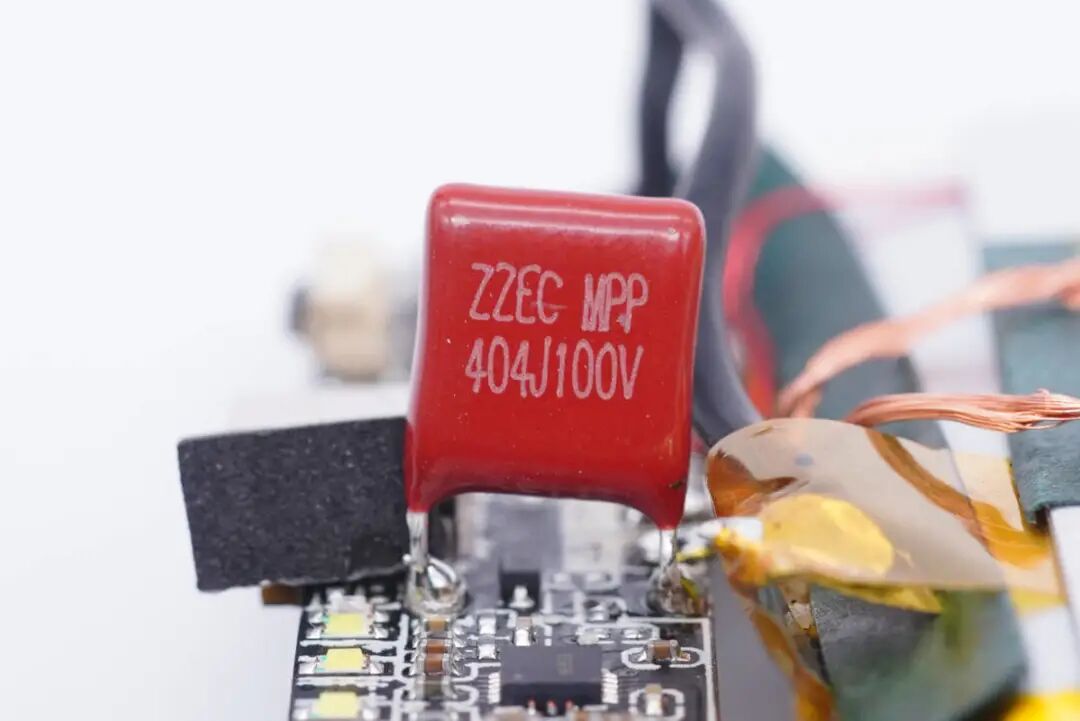

ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。

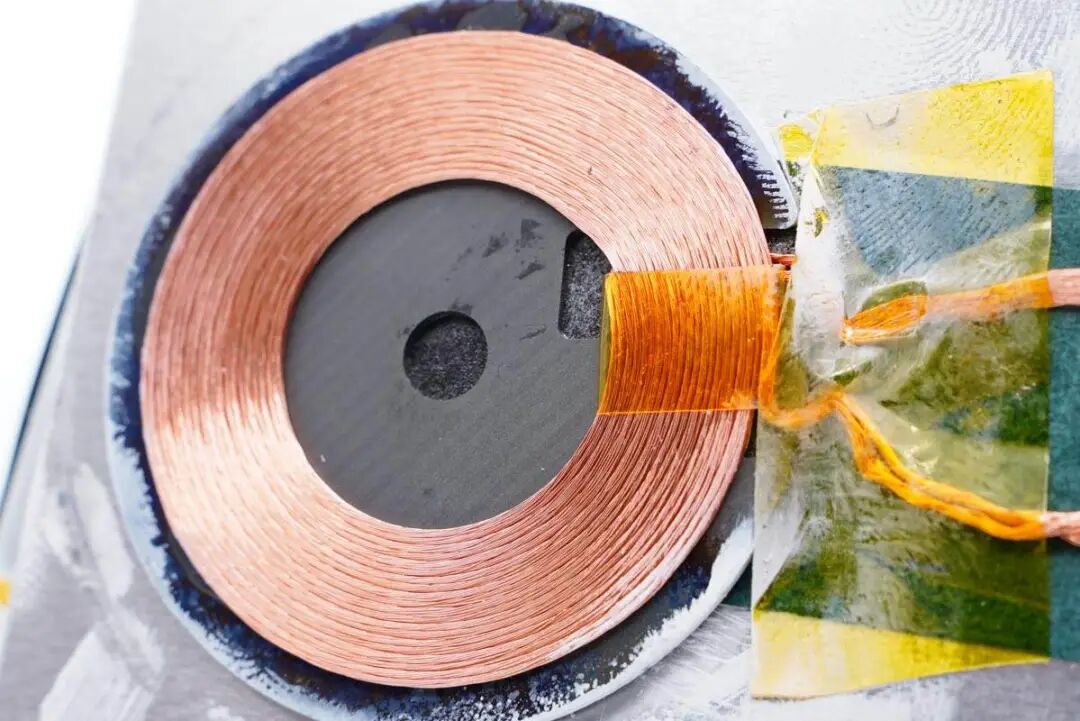

无线充电线圈特写，利兹线绕制。

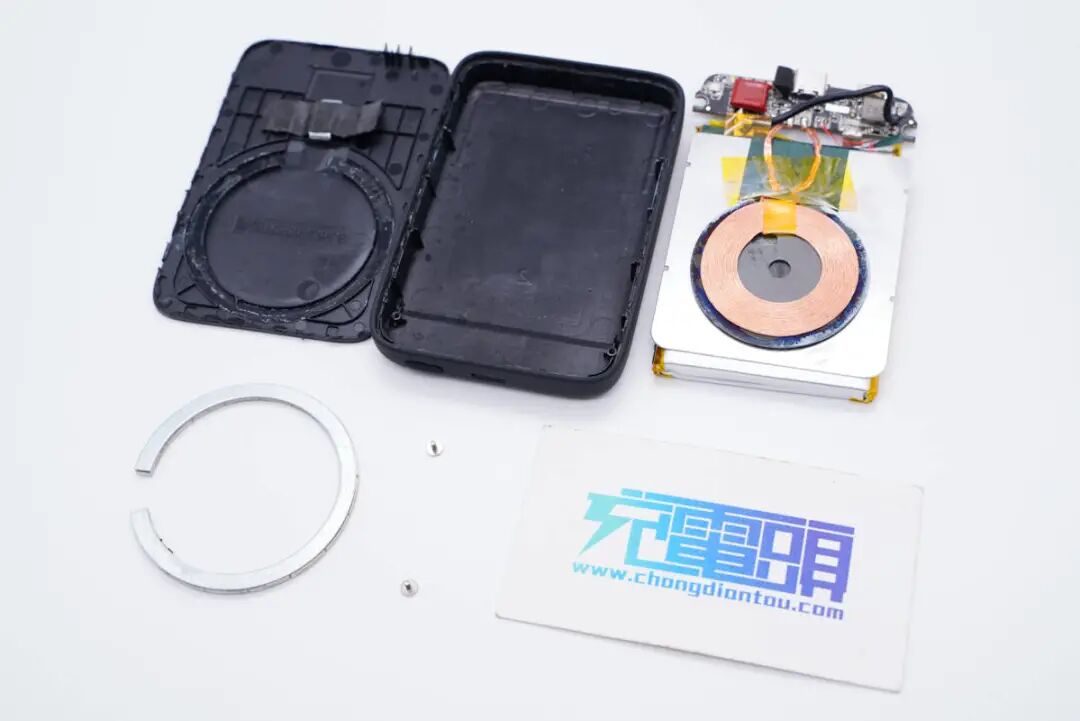

全部拆解完毕，来张全家福。
充电头网拆解总结
邦克仕这款磁吸背夹电池MP01有黑、白、蓝、灰和粉五种配色，无论是什么颜色的iPhone 12用户，总有一款适合。产品整体小巧便携，机身边角圆润，表面采用亲肤材质设计，上手手感很好。
另外吸附力很强，吸附iPhone 12 Pro Max也是轻轻松松。产品配备USB-C接口，支持iPhone 12有线/无线充电，售价168元，苹果MagSafe 行动电源的1/4都不到，性能实用极具性价比。
充电头网通过拆解发现，这款背夹内部电芯贴有青稞绝缘纸进行绝缘保护，金属板对无线充电线圈进行散热，并起到保护电芯的作用。另外还配有热敏电阻进行温度监控，PCB板上设有赛芯微XB7608锂电保护芯片，电芯的固定、绝缘、保护措施到位。此外采用芯海科技CSU38M20 MCU进行无线充电控制，芯片质量可靠。
