拆解报告：洛克65W 2C1A超级硅快充充电器
----- 充电头网拆解报告 第1772篇 -----
去年4月，知名电商品牌ROCK洛克首发了搭载国产氮化镓芯片的65W 2C1A氮化镓充电器，并且直接击穿百元价位，99元售价让很多消费者感到“真香”。近期洛克推出第二代65W 2C1A快充，不仅造型截然不同，而且采用的是超级硅器件。即便如此体积相比初代还小了约30%，难能可贵。
洛克二代65W 2C1A超级硅快充配备2C1A三个快充接口，其中双C口均支持65W快充输出，支持功率盲插，使用方便。USB-A口支持最大60W输出，而且还支持华为22.5W SCP快充，整体性能强悍。下面我们就对其进行详细拆解，看看充电器内部用料做工如何。
一、洛克65W超级硅充电器外观

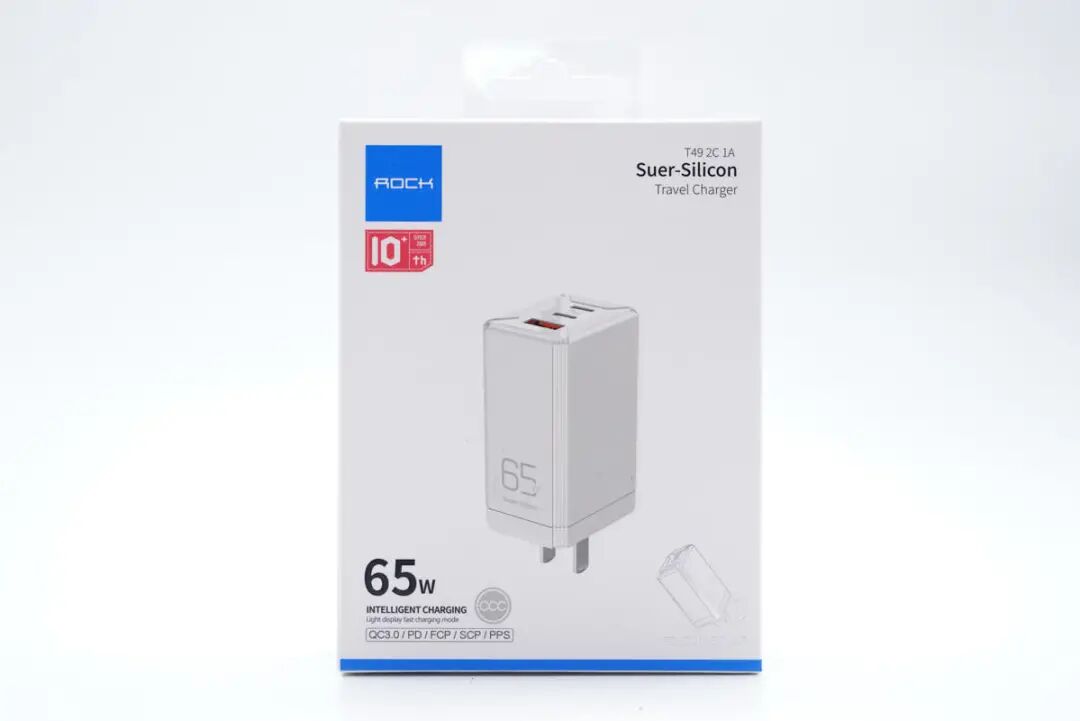

包装盒正面印有ROCK品牌、充电器外观以及特性信息等。

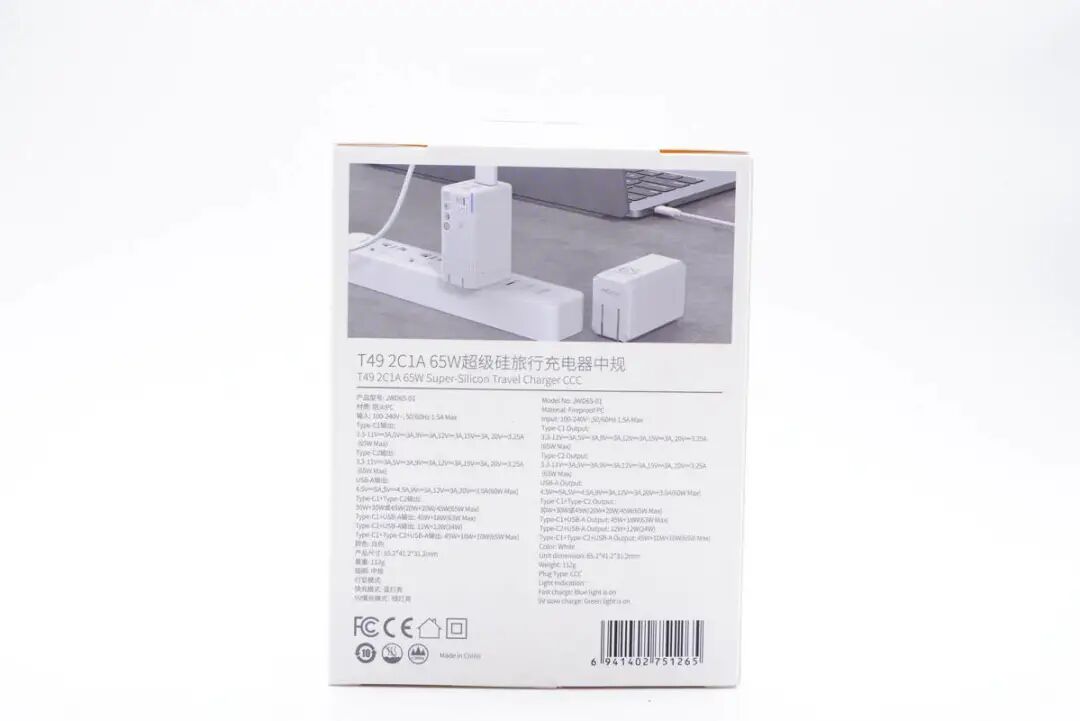

背面印有产品使用场景以及参数信息。

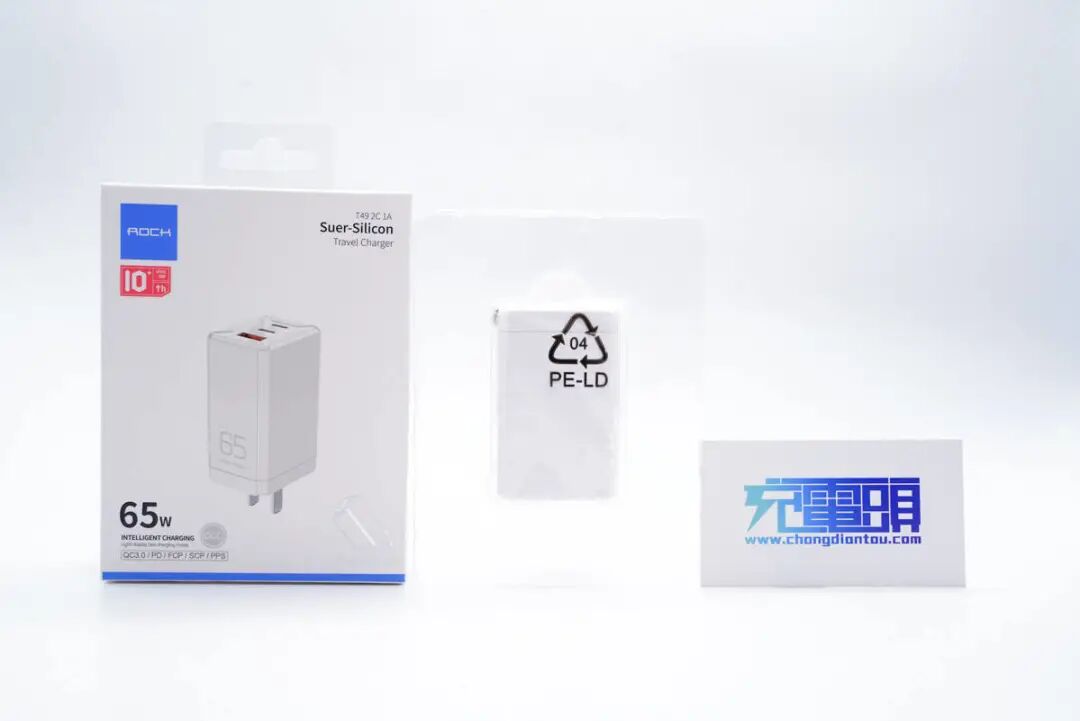

打开包装，充电器使用塑料托盘固定保护。
ROCK洛克65W超级硅充电器机身壳表面磨砂，腰身四条棱边均作了倒角设计，其中对角两个进一步设计成凹凸齿状，顶面对角线以及中心区域内凹，整体科技风十足。

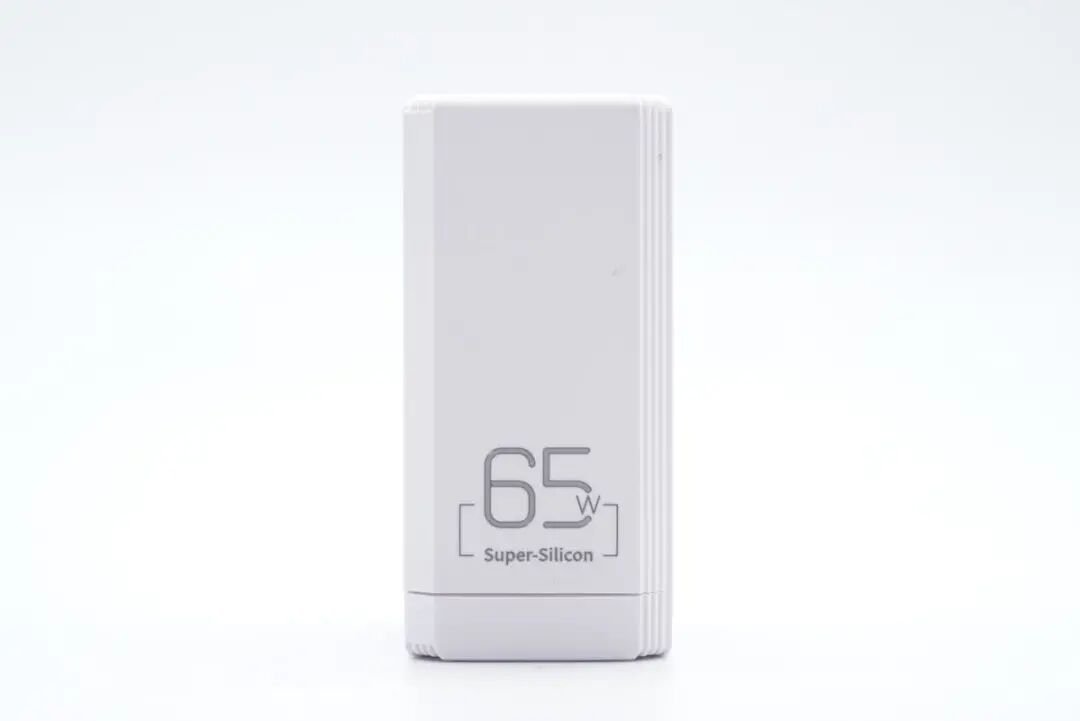

其中一侧面印有65W Super-Silicon字样，表明这是一款65W超级硅充电器。

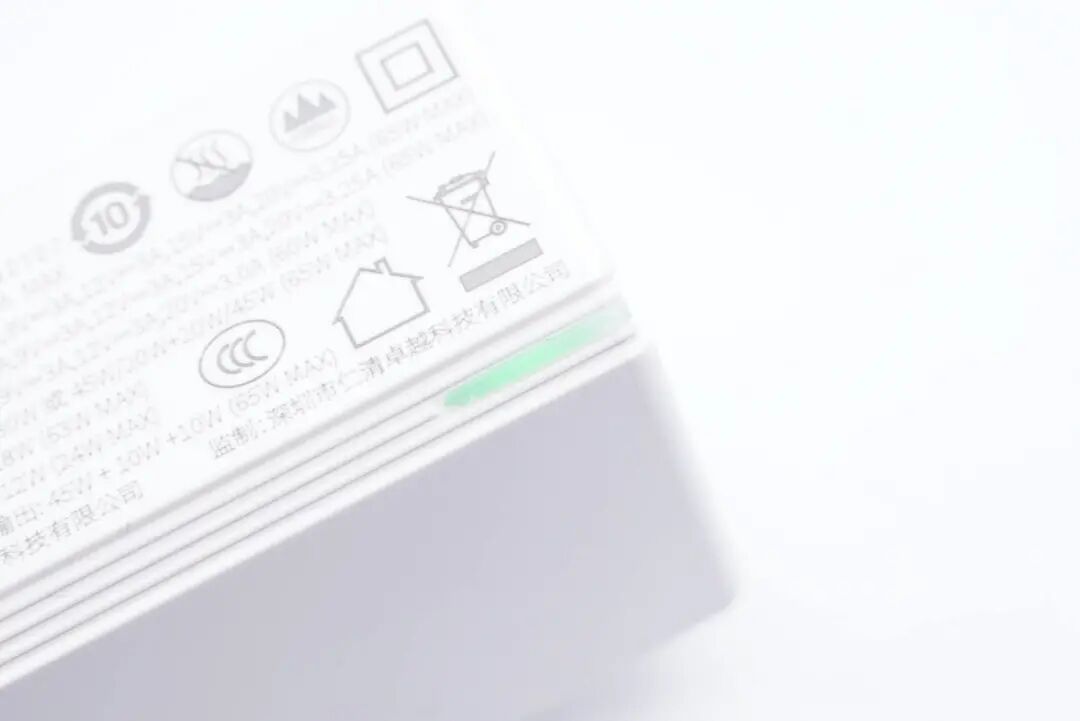

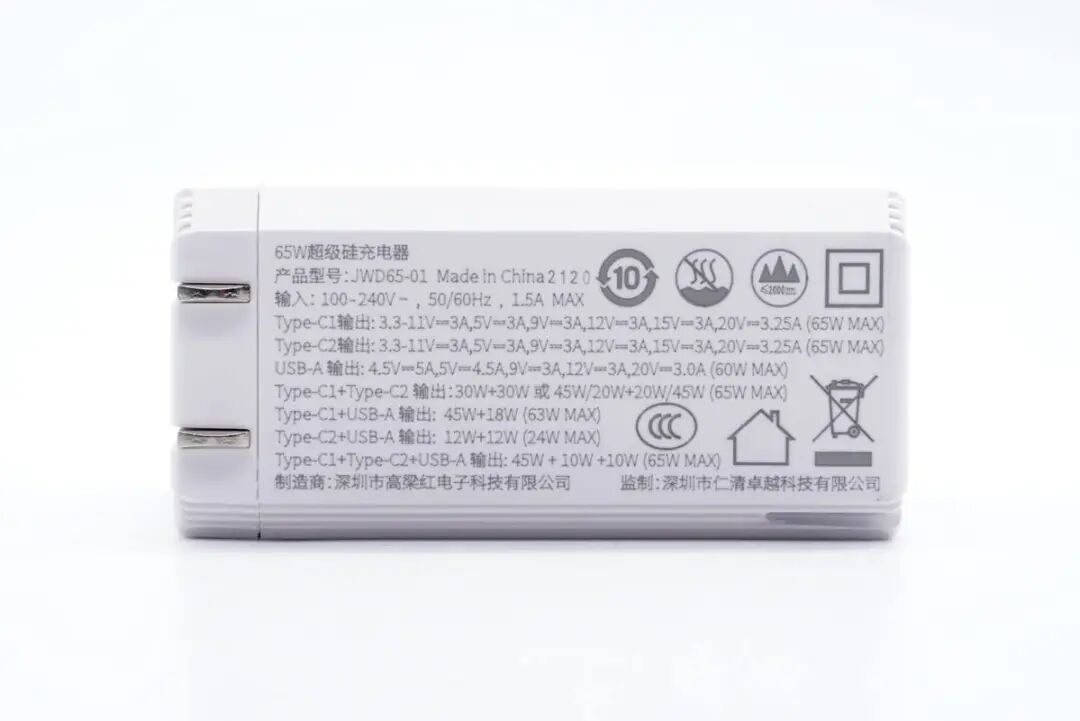

另一侧面印有充电器参数
型号：JWD65-01
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C1/C2：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A：4.5V5A、5V4.5A、9V3A、12V3A、20V3A
双口输出：
C1+C2：30W+30W或45W/20W+20W/45W
C1＋A：45W＋18W
C2＋A：12W+12W
三口输出：
C1＋C2＋A：45W＋10W+10W
制造商：深圳市高粱红电子科技有限公司
监制：深圳市仁清卓越科技有限公司
产品已经通过了3C认证。
输入端外壳上印有ROCK品牌。
配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

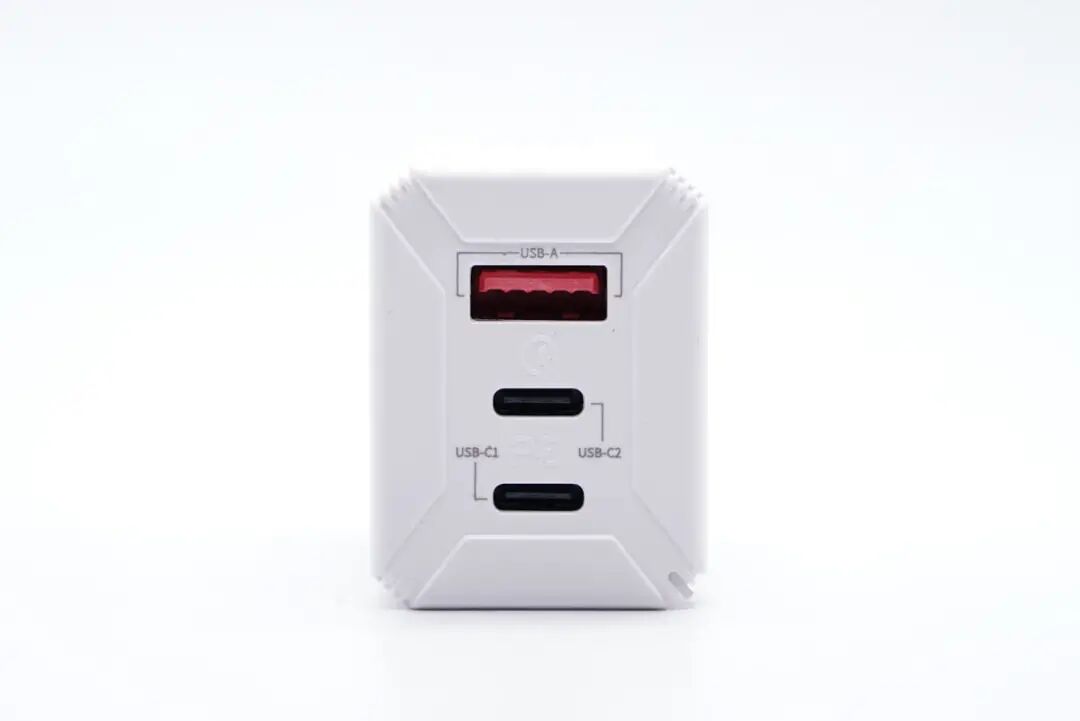

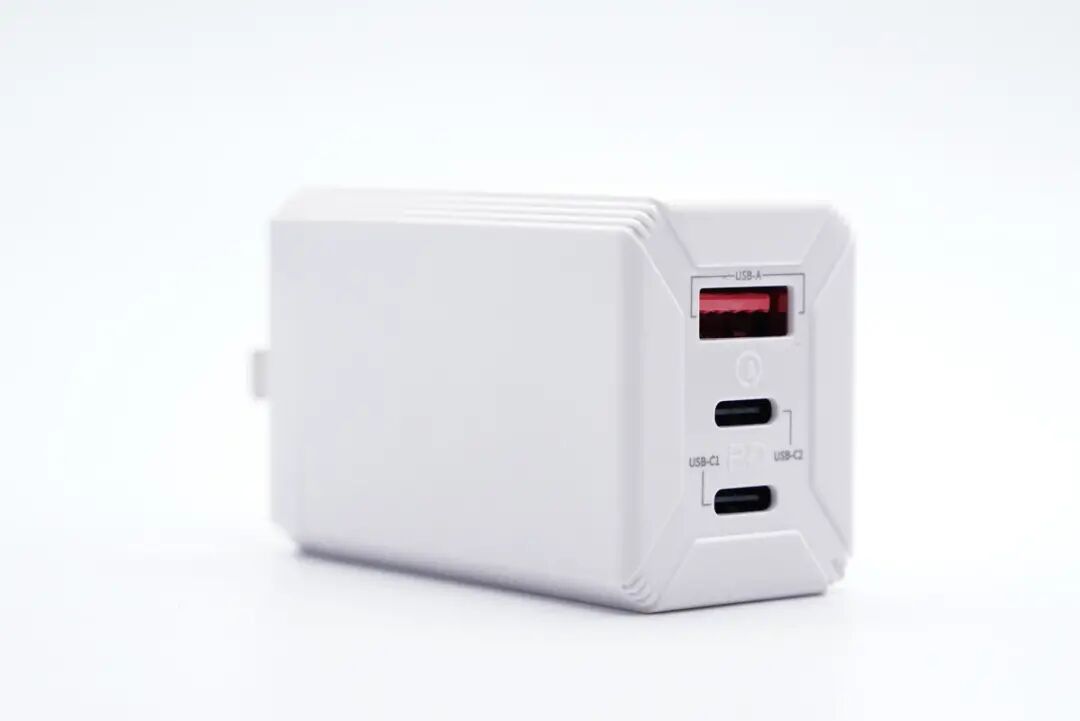

输出顶面配有2C1A三个USB接口，分别为黑色和红色胶芯。

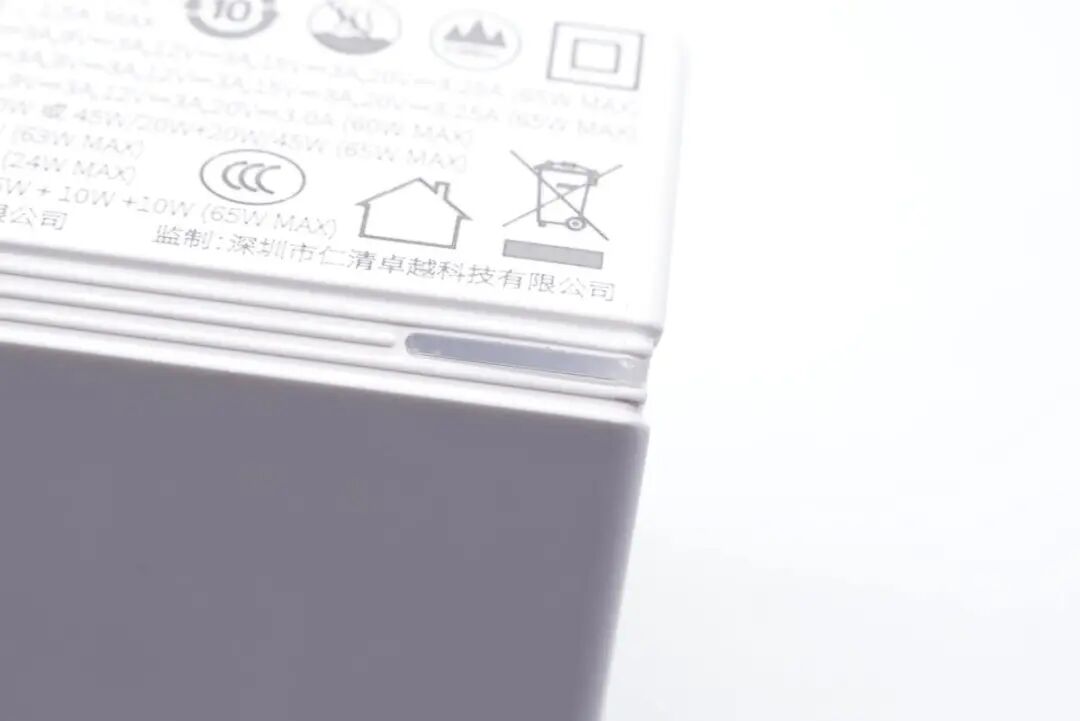

其中一角设有LED灯。

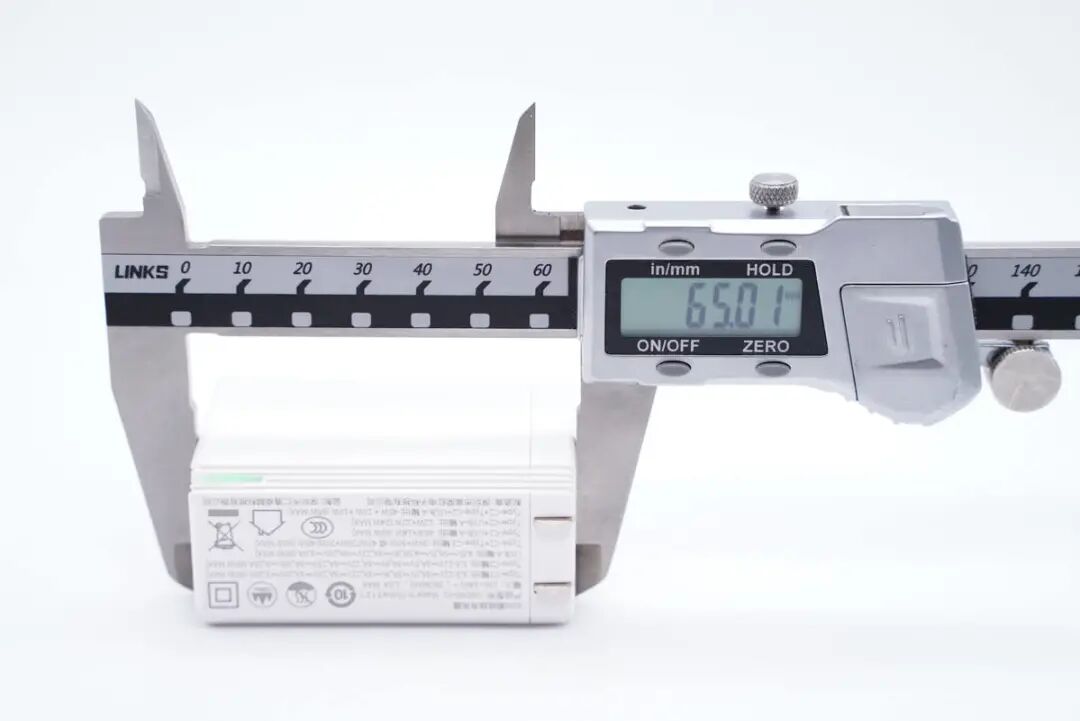

测得充电器机身长度为65.01mm。

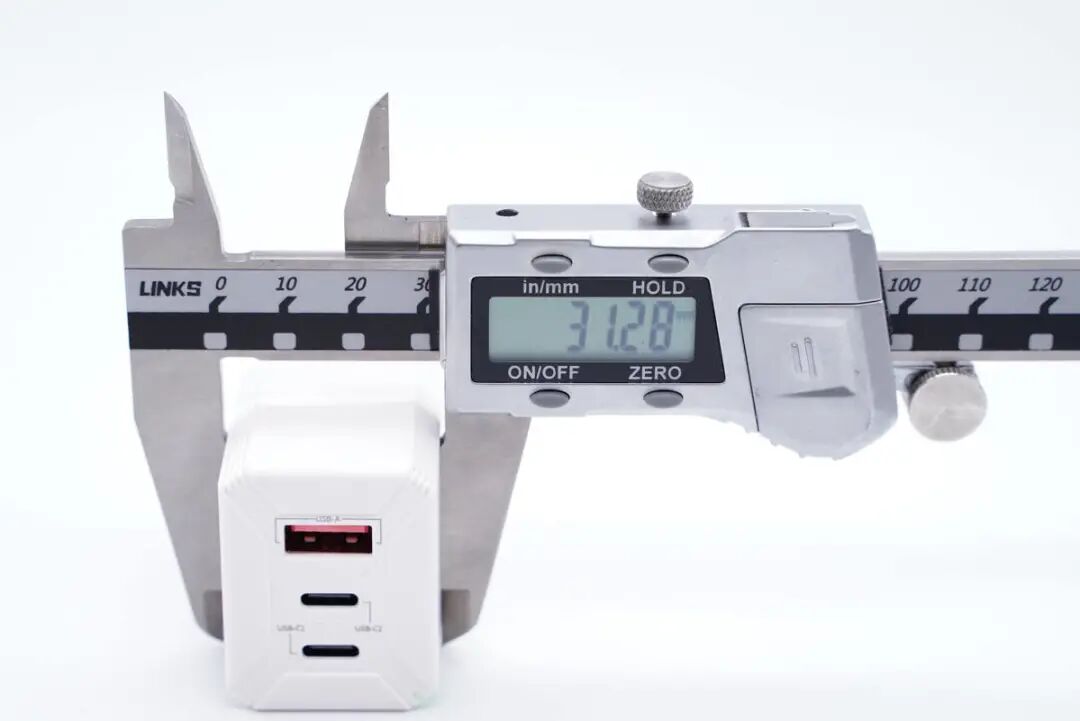

宽度为31.28mm。

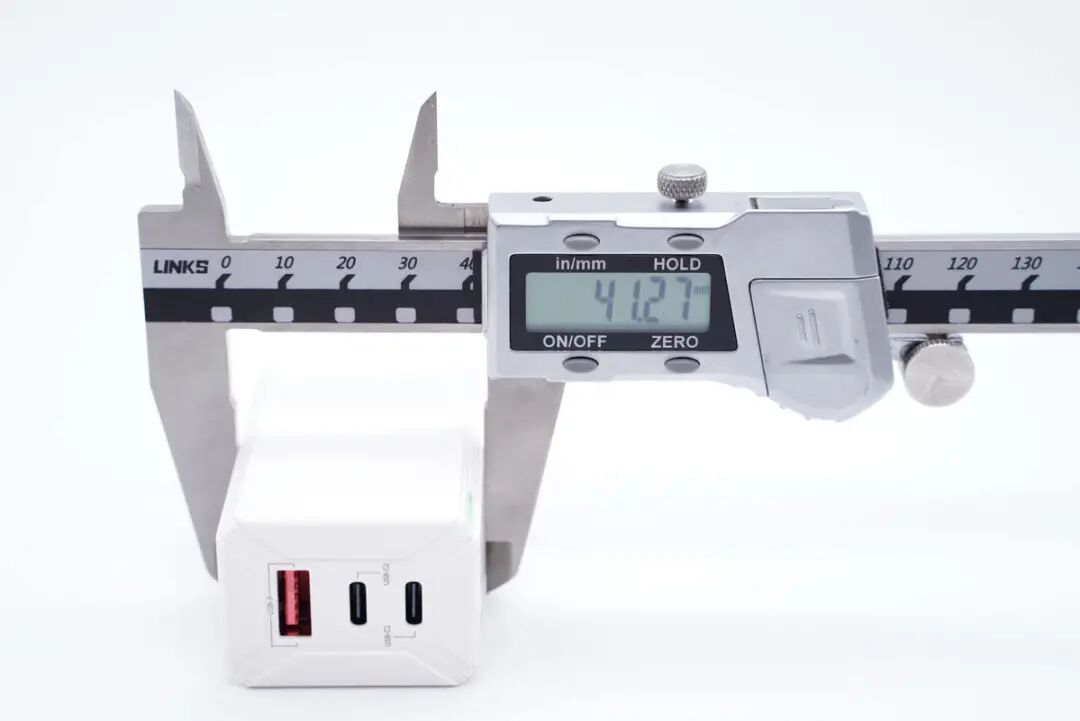

厚度为41.27mm。

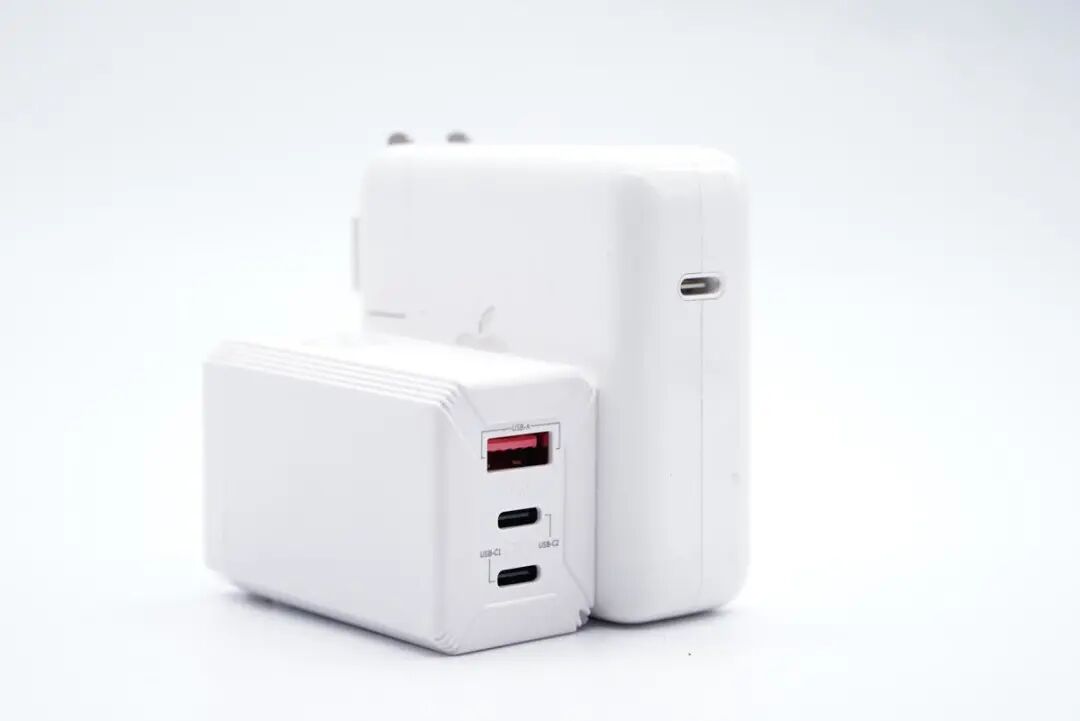

和苹果61W充电器直观对比，体积优势明显。

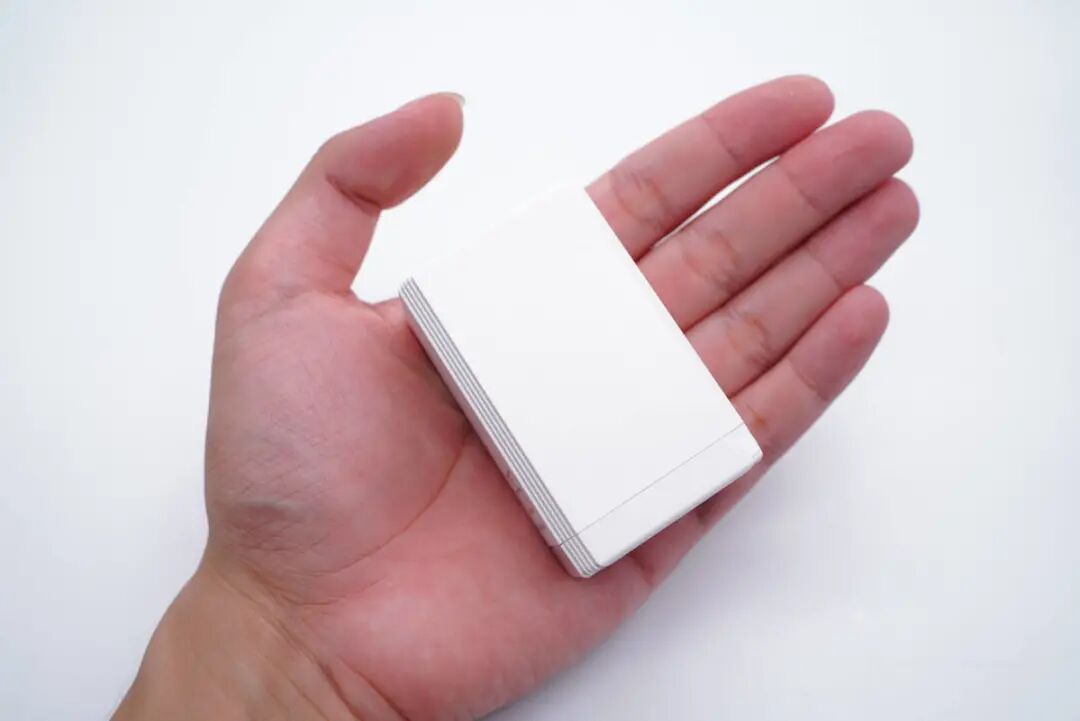

拿在手上的直观感受。
净重约为112g。
接通电源，空载情况下LED灯亮蓝光。

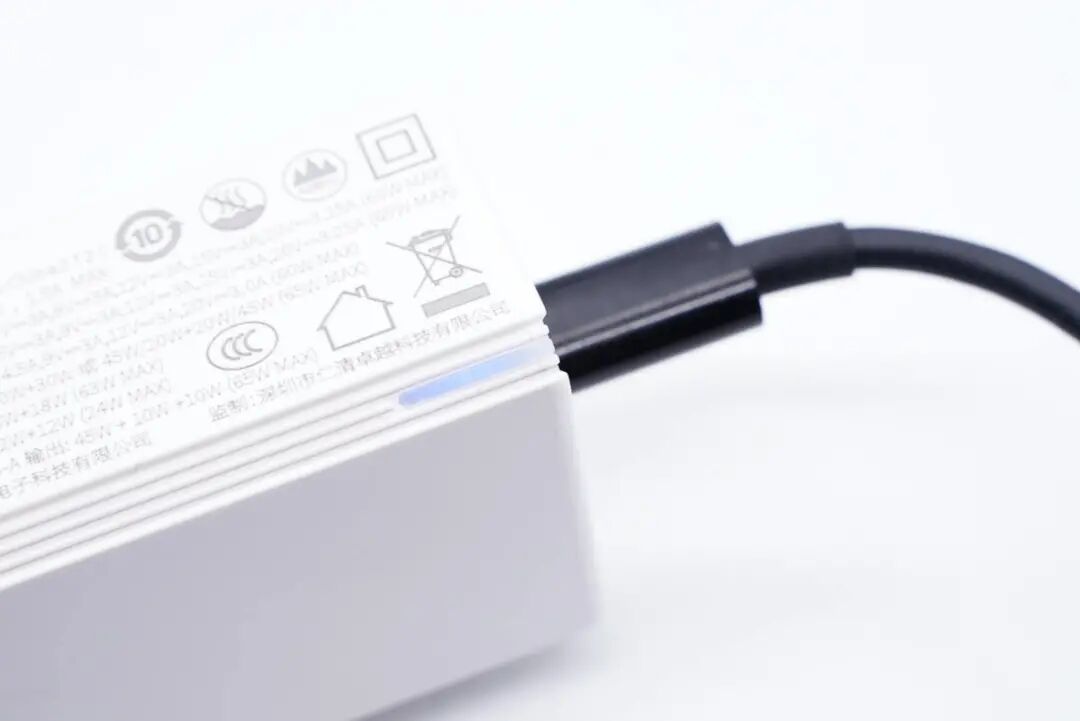

充电时LED灯亮淡蓝色光。

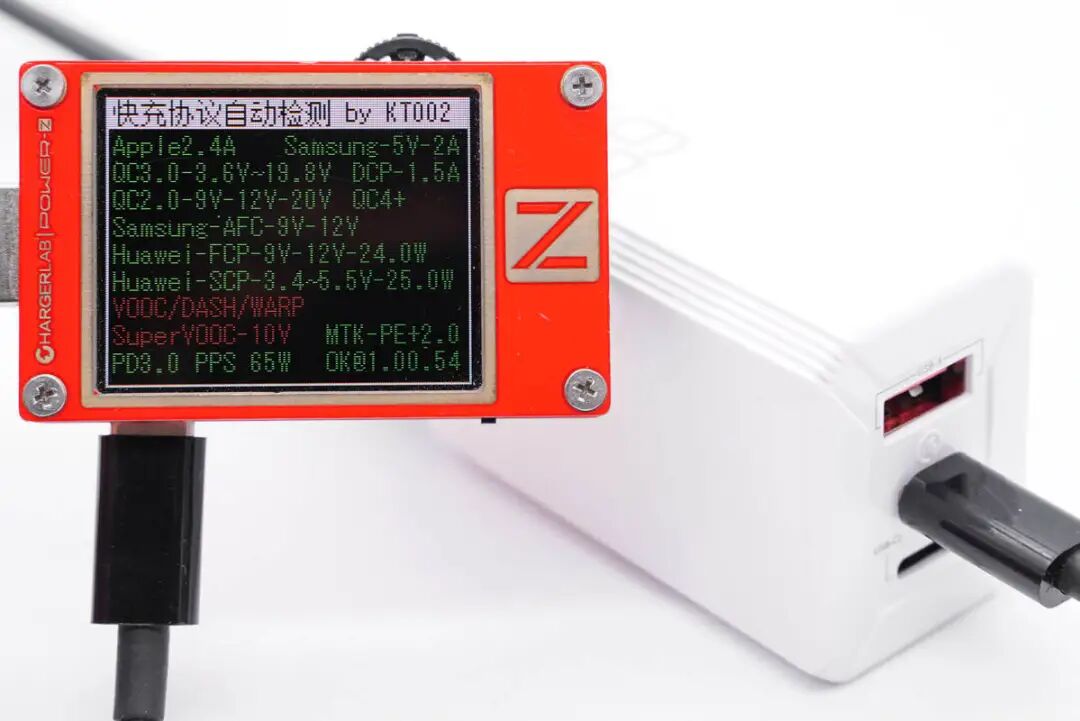

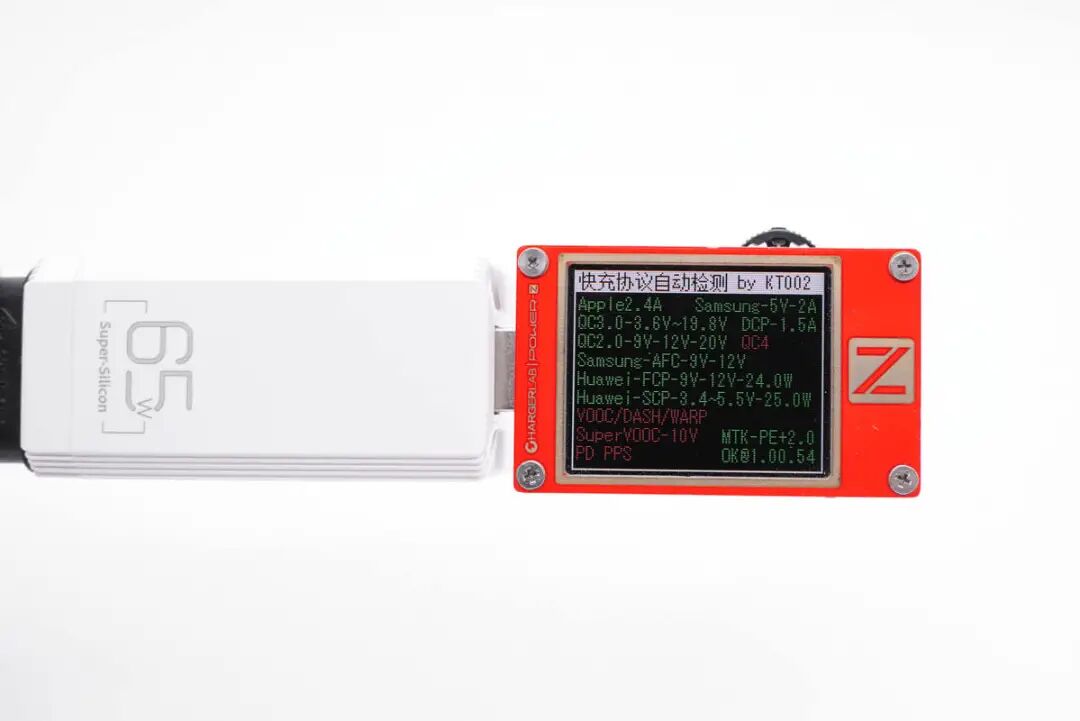

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。
使用KT002测得USB-C2口支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

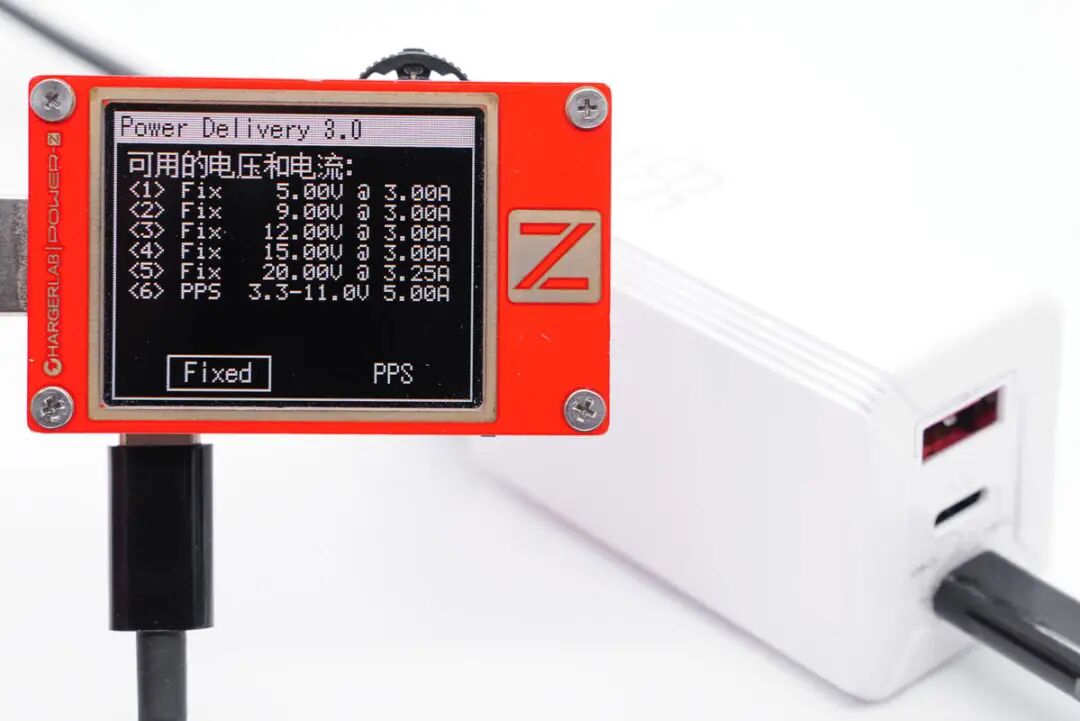

除此之外，其PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
使用KT002检测发现USB-C1口输出协议和C2口一致。
PDO报文也相同，两个C口单口输出性能完全相同，支持功率盲插。
二、洛克65W超级硅充电器拆解

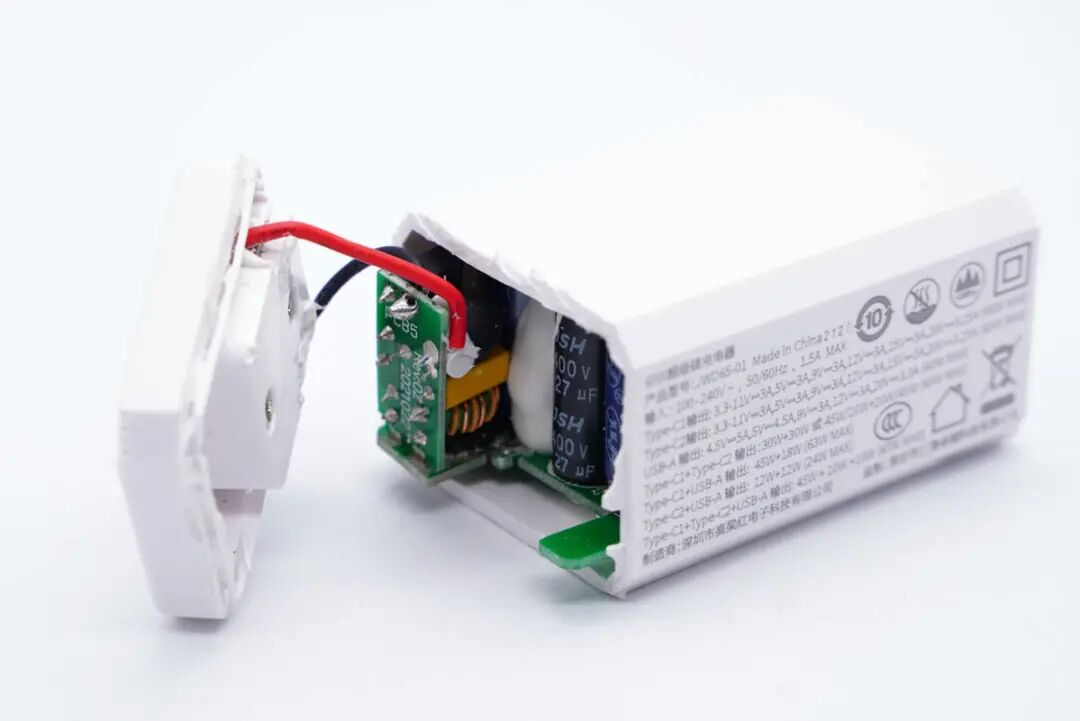

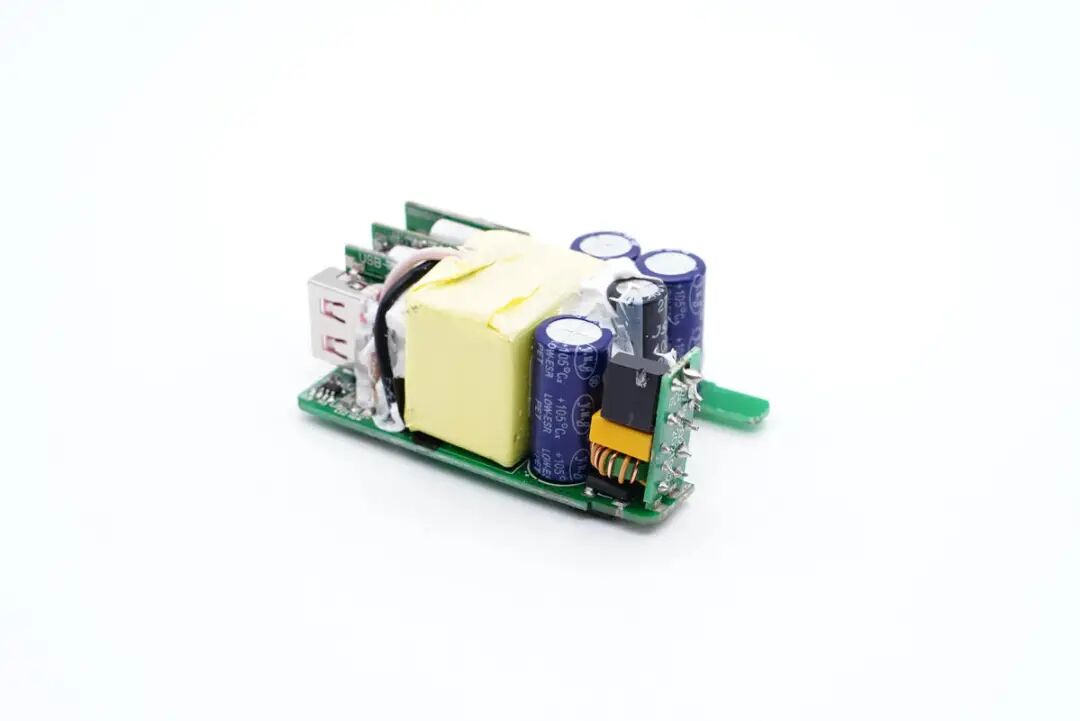

将输入端外壳拆开。

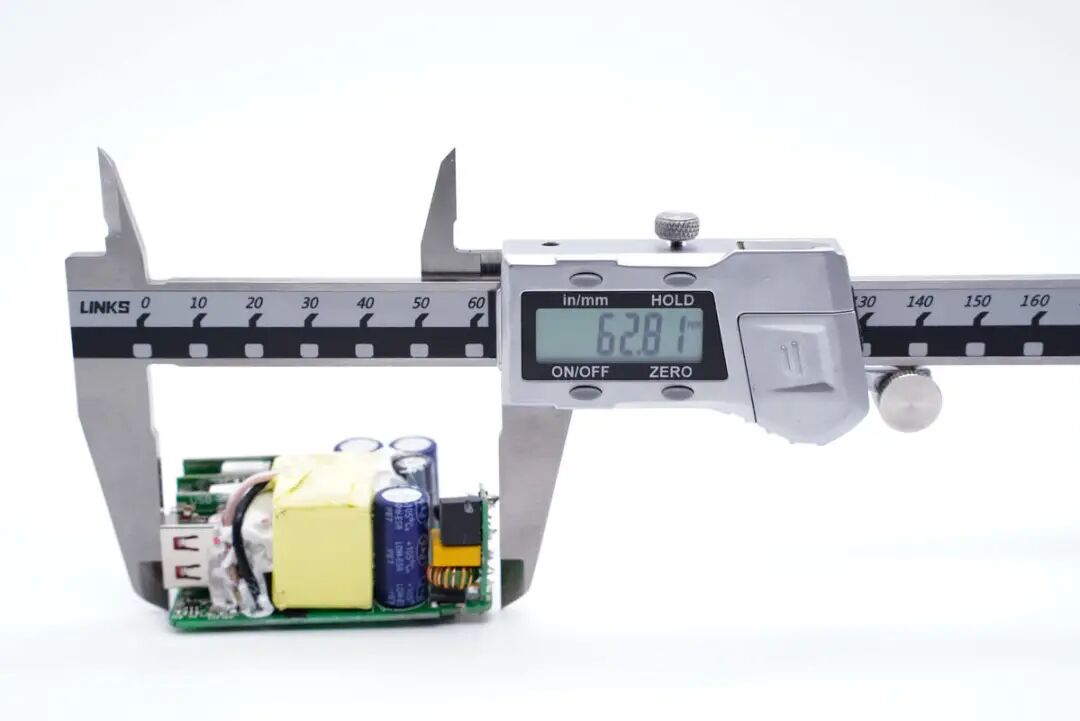

测得模块长度为62.81mm。

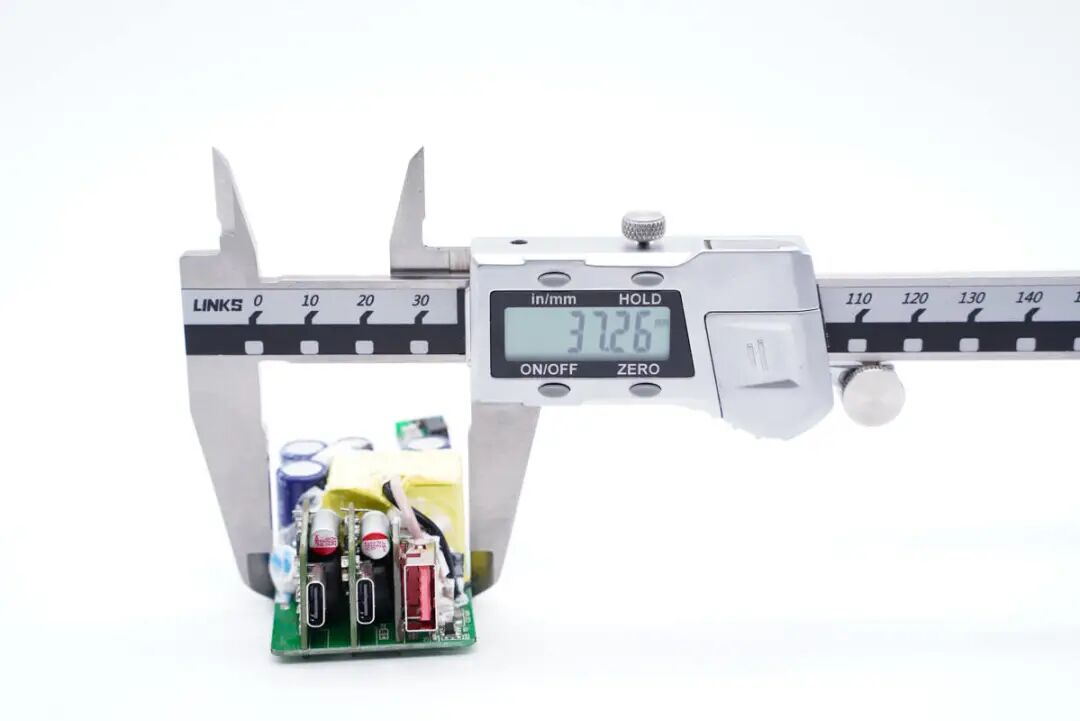

宽度为37.26mm。
厚度为25.31mm。

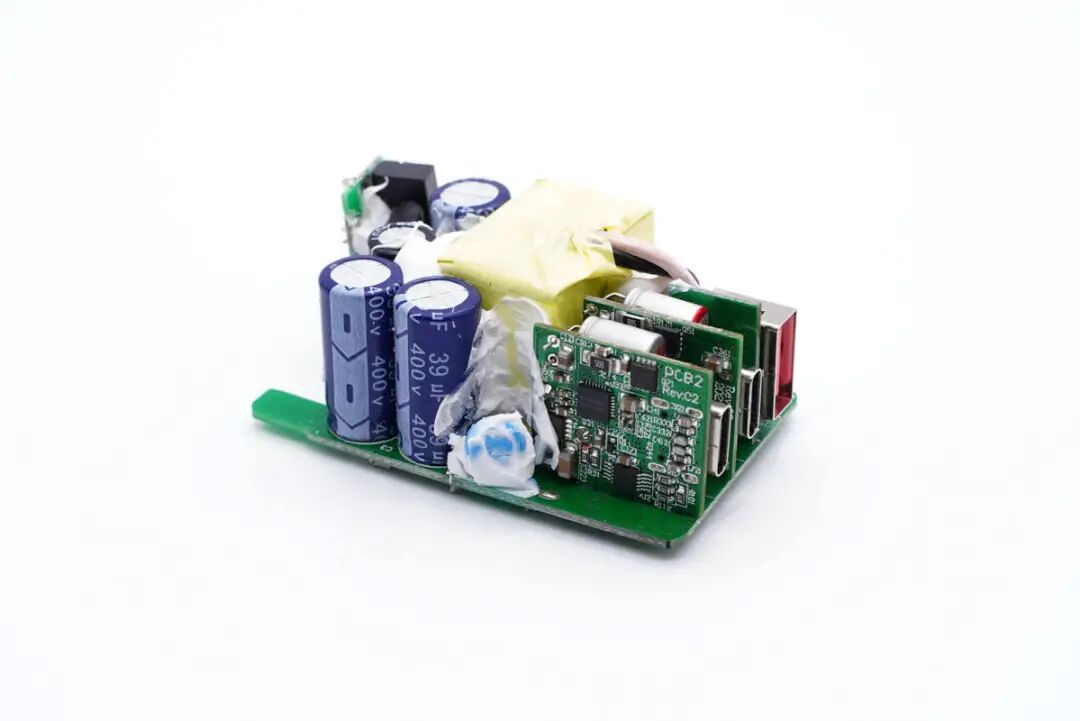

PCB板正面一览，输入输出端均设有小板，元器件布局清晰明了。

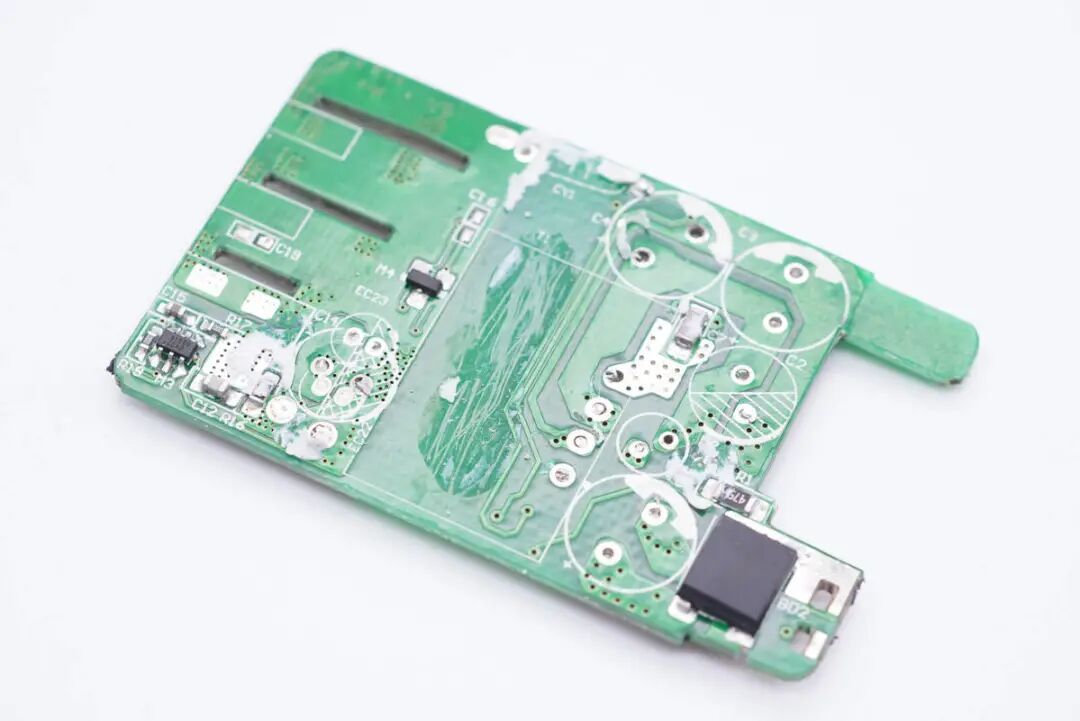

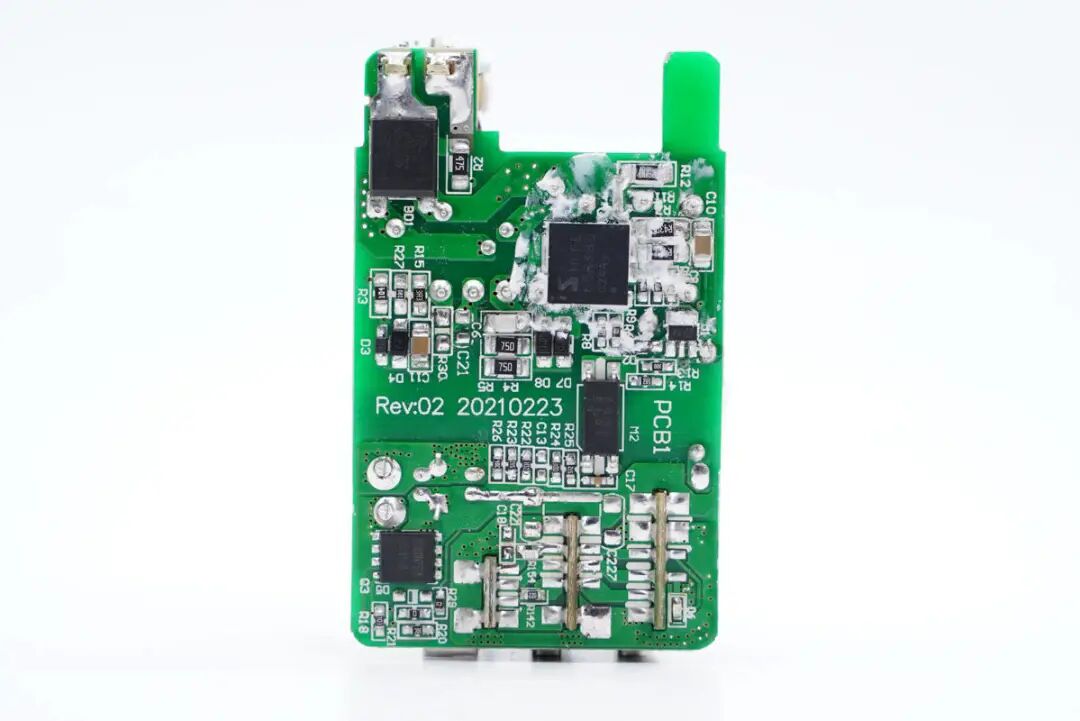

主板背面，整个电路也是相当简洁，外围器件相当精简。
经过观察发现，洛克这款65W超级硅充电器采用QR准谐振反激开关电源定压输出，两路DC-DC的二次降压输出架构。下面我们从输入端开始深入了解整个电路设计情况。
输入端一览，除小板上的器件外，四颗高压滤波电解电容焊接在主板上。

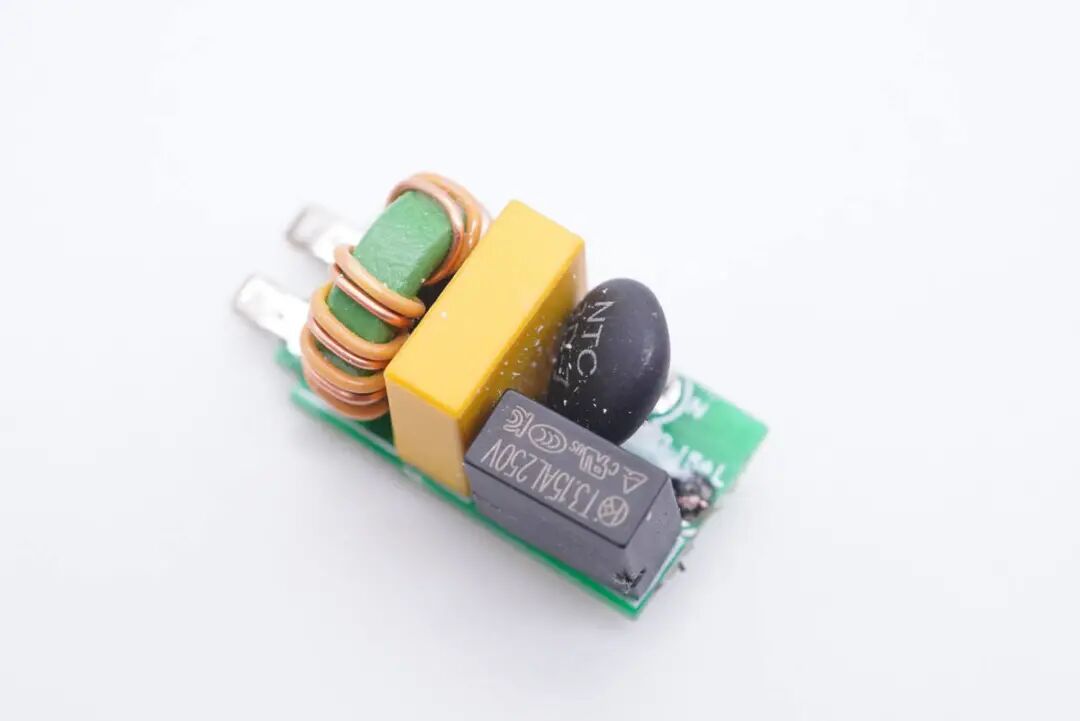

小板拆下，正面设有延时保险丝、NTC浪涌抑制电阻、X电容和共模电感。
延时保险丝规格为3.15A 250V。

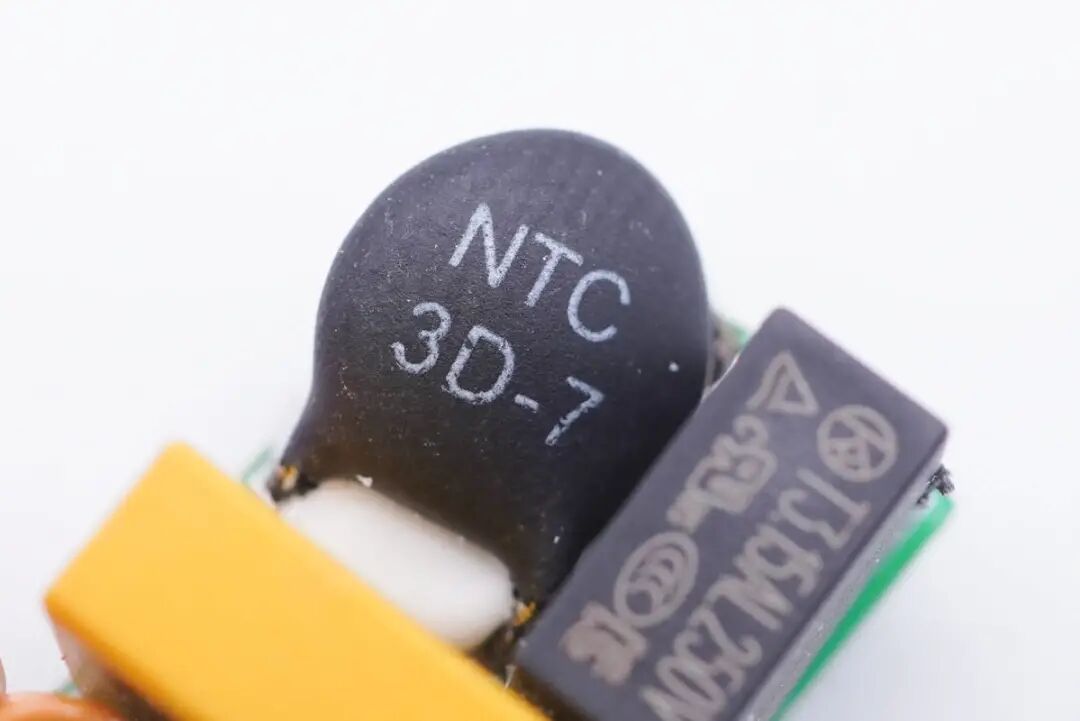

NTC浪涌抑制电阻用于抑制上电浪涌电流。

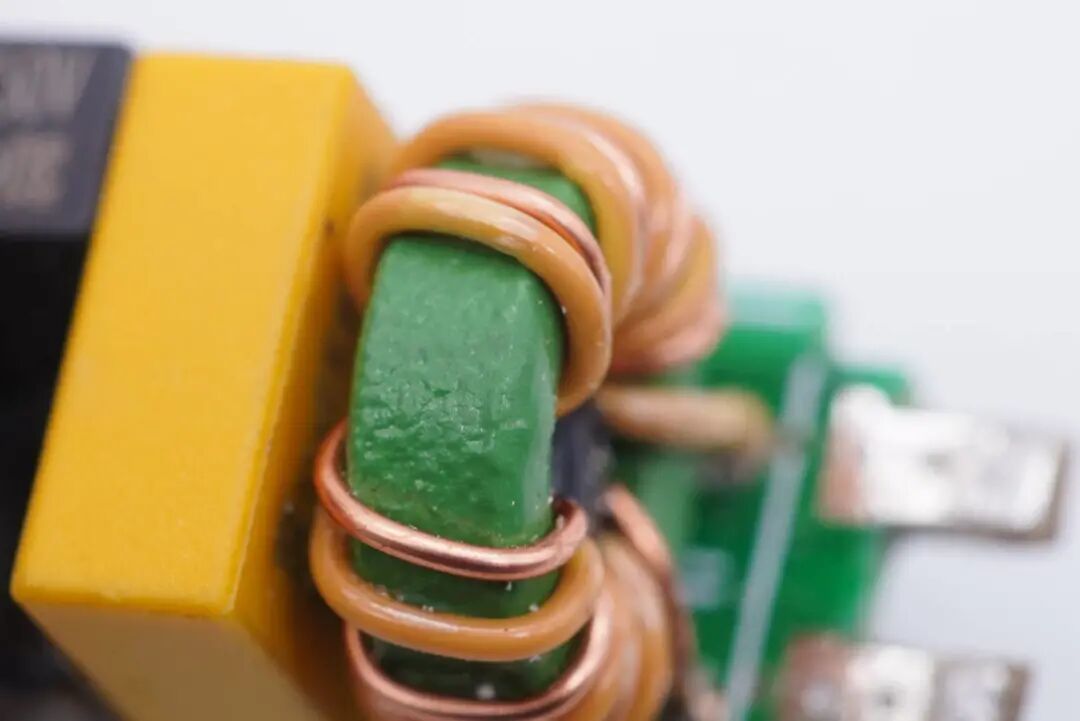

共模电感双线绕制，用于滤除EMI干扰。

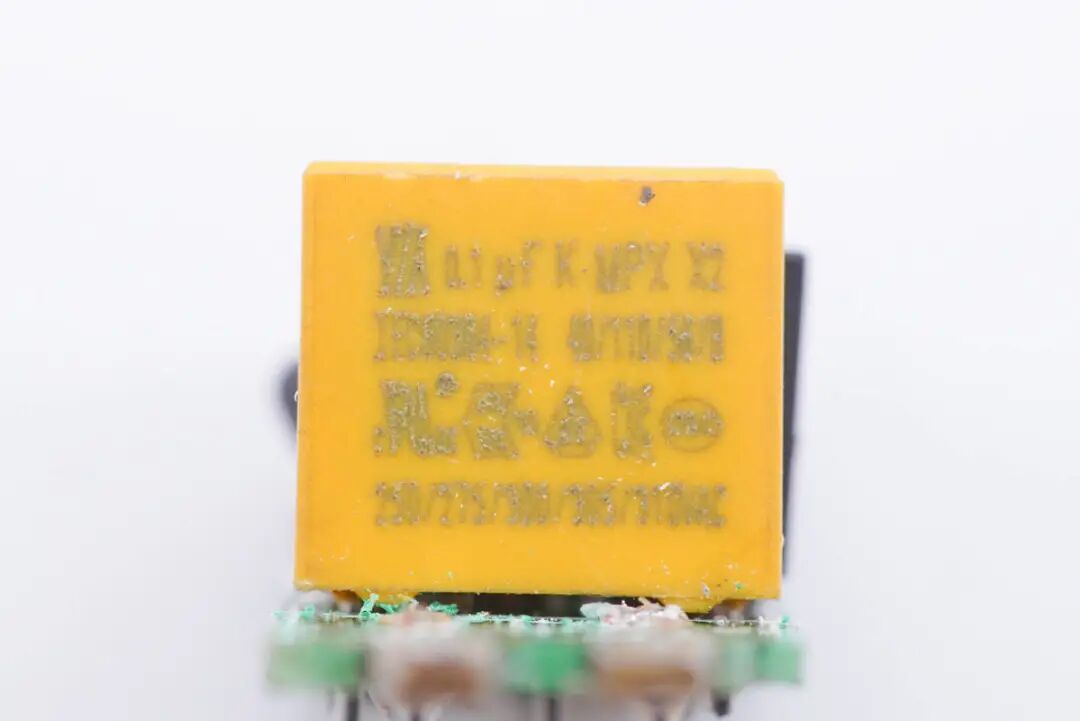

安规X电容容量0.1μF。

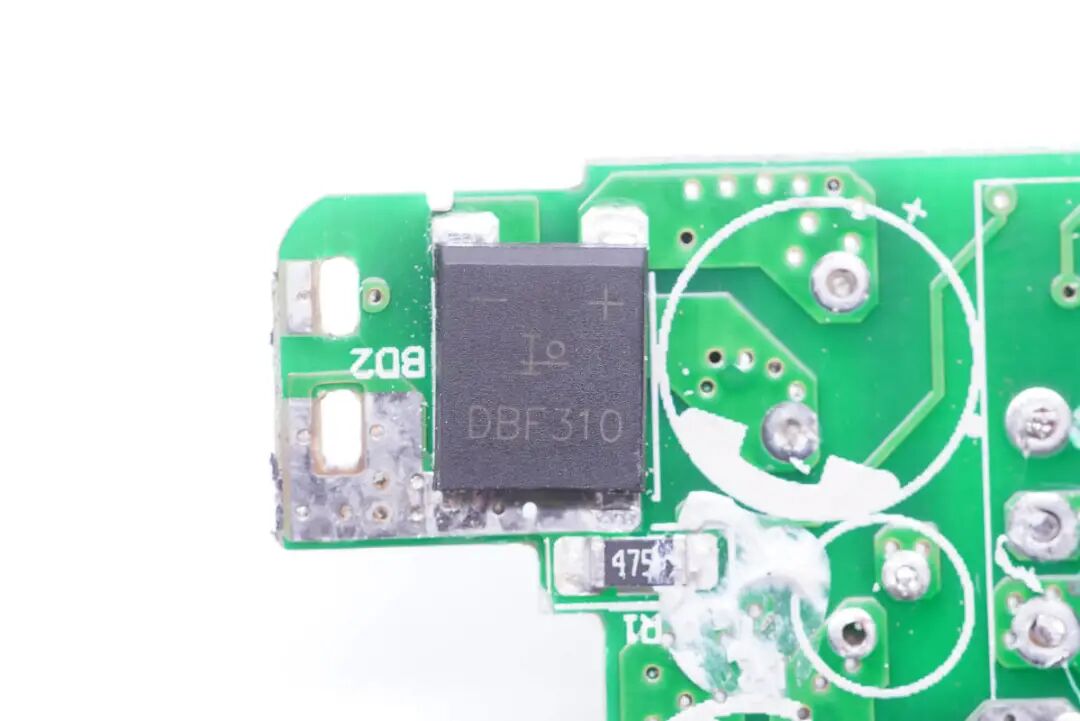

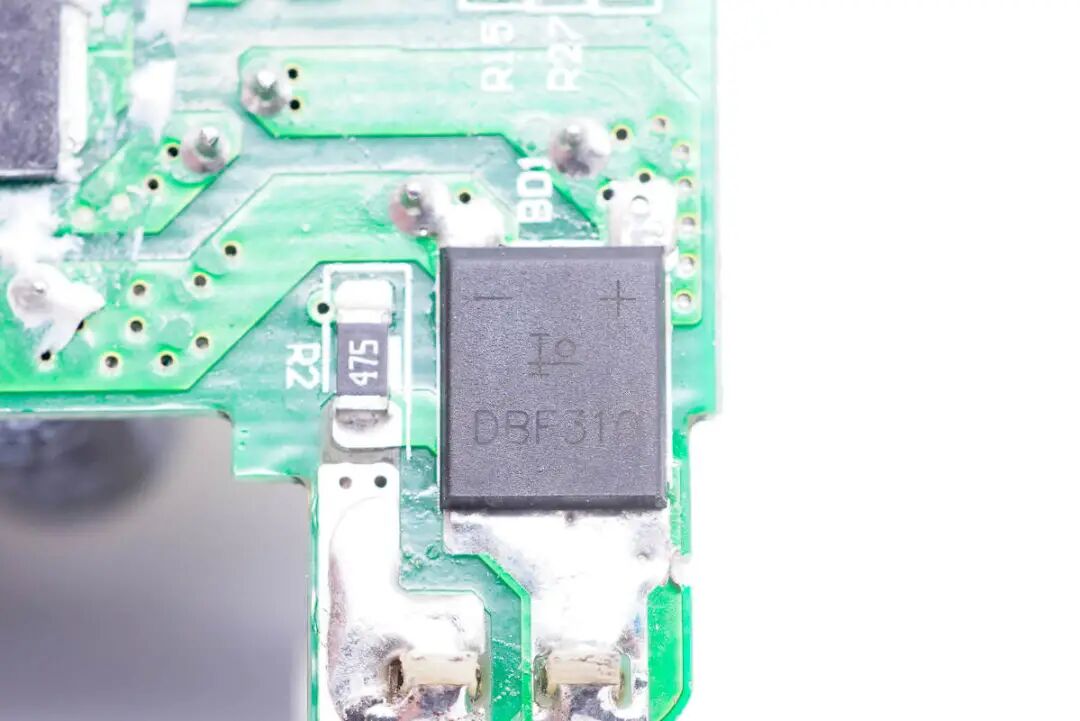

DBF310整流桥特写。
另一颗特写，使用两颗均摊发热。

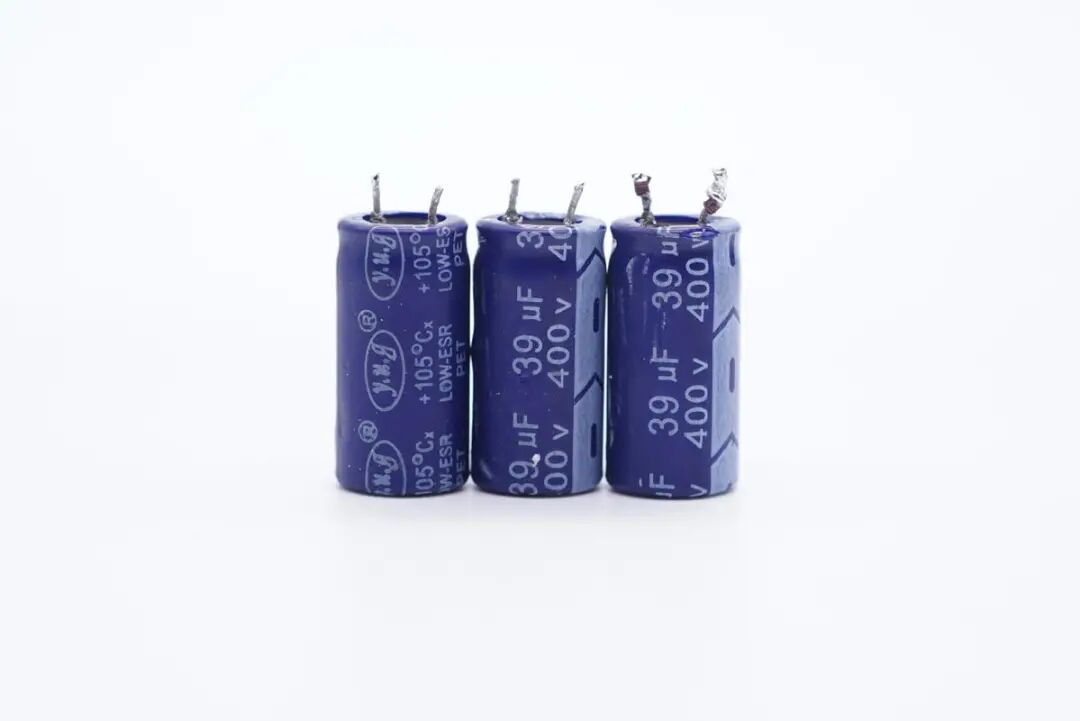

三颗蓝色高压滤波电解电容来自昱光电子，规格都是400V 39μF。
黑色电容来自JSH，规格为400V 27μF。
工字电感特写。

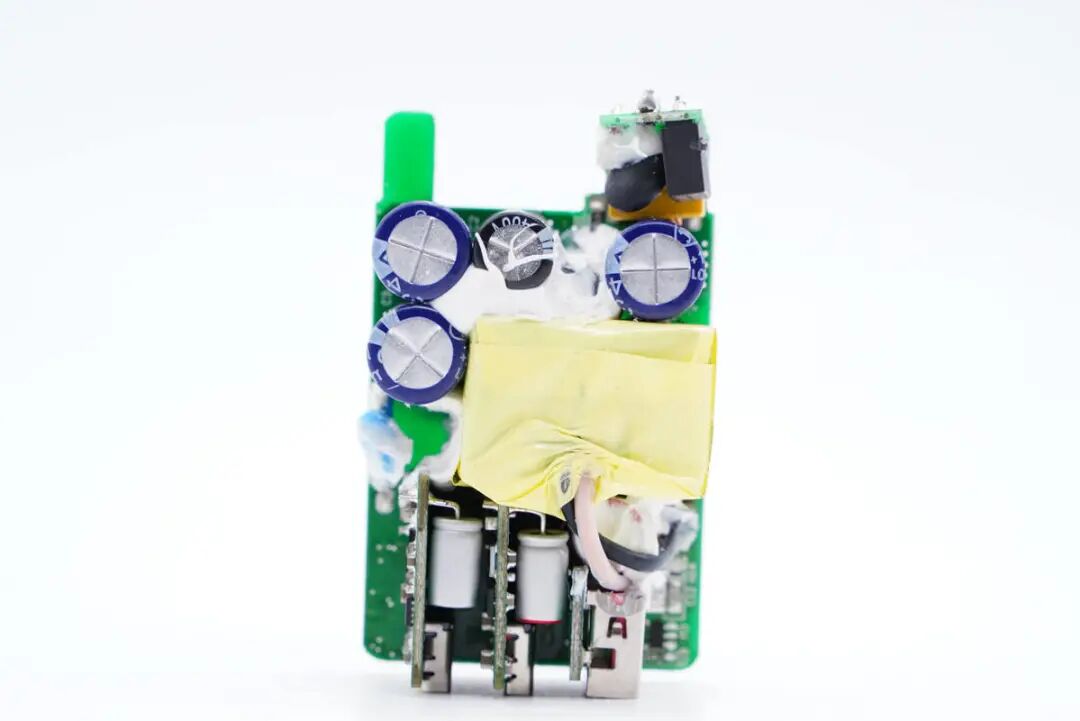

模块一侧，中间是变压器。

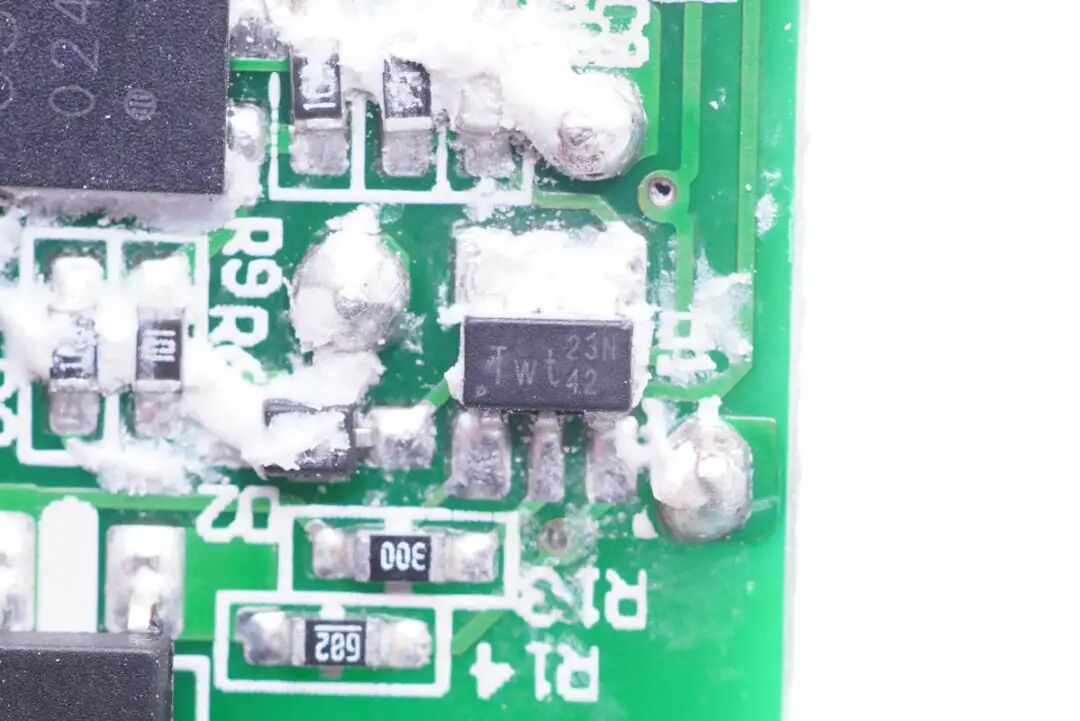

主控芯片特写，丝印Twt。

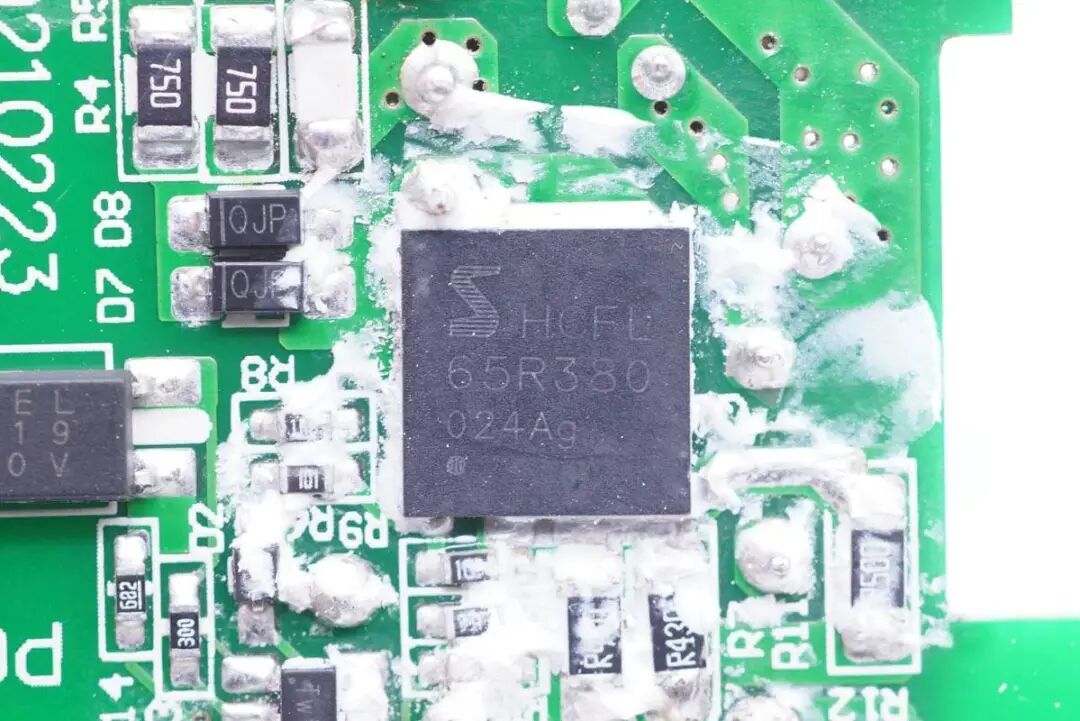

初级开关MOS管采用SemiHow HCFL65R380，这是一颗超级硅开关管，耐压700V，导阻0.42Ω，DFN8x8封装。

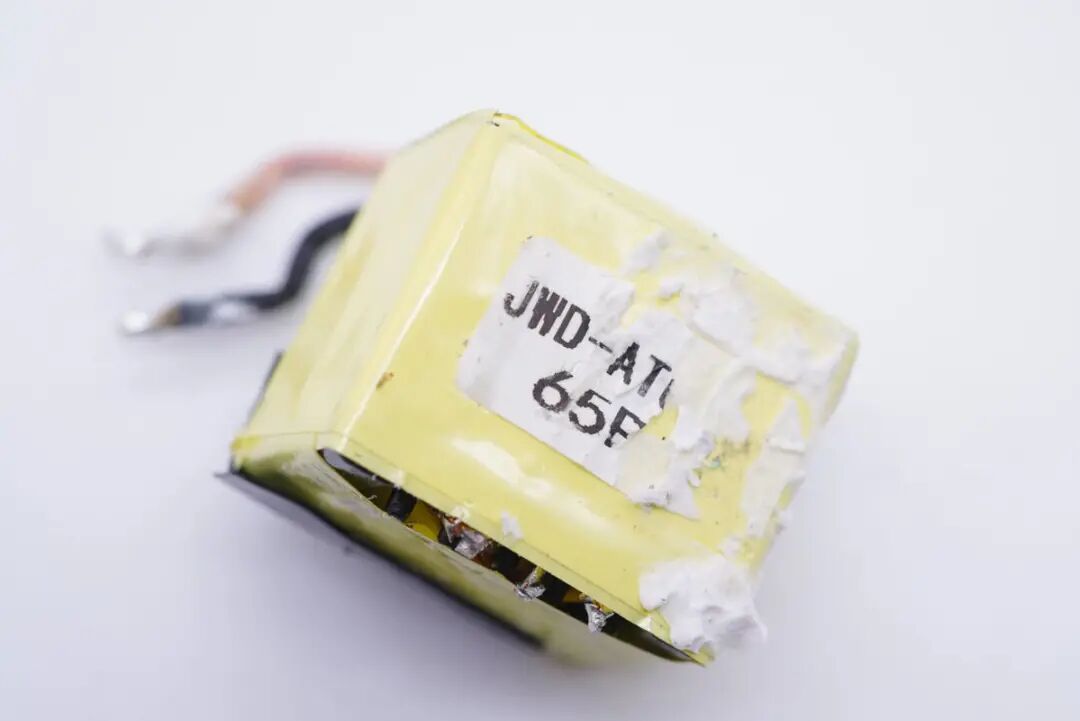

变压器特写，周身缠绕绝缘胶带。
主板另一侧，中间是一颗Y电容。

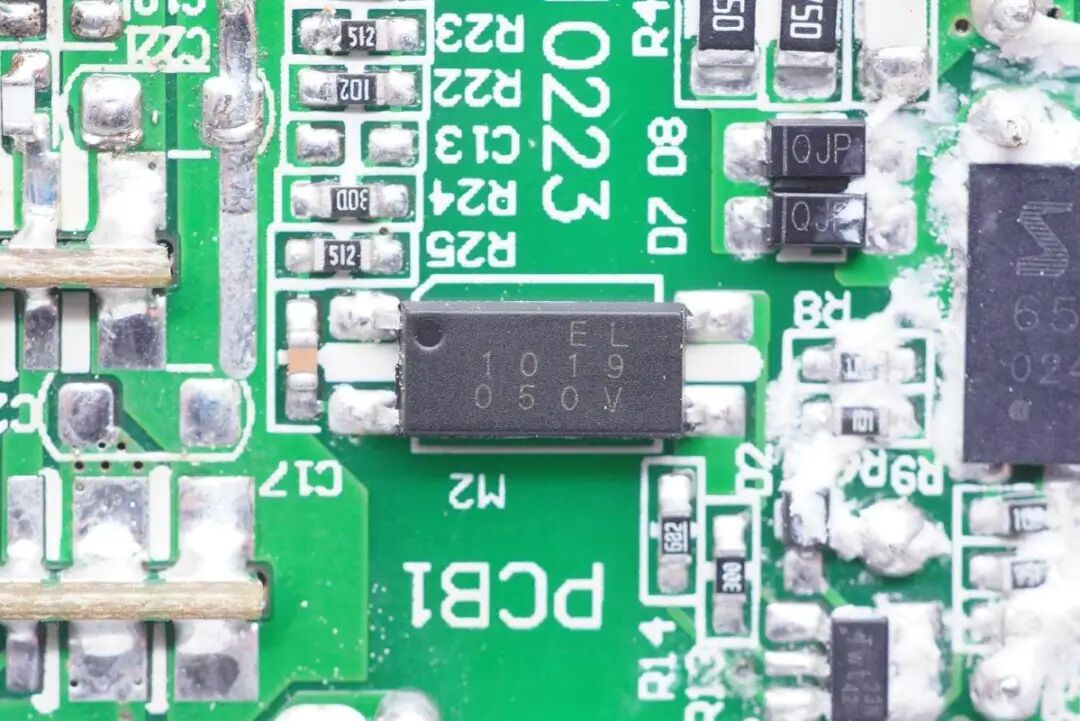

EL亿光 1019光耦，用于初级次级通信，反馈输出电压。

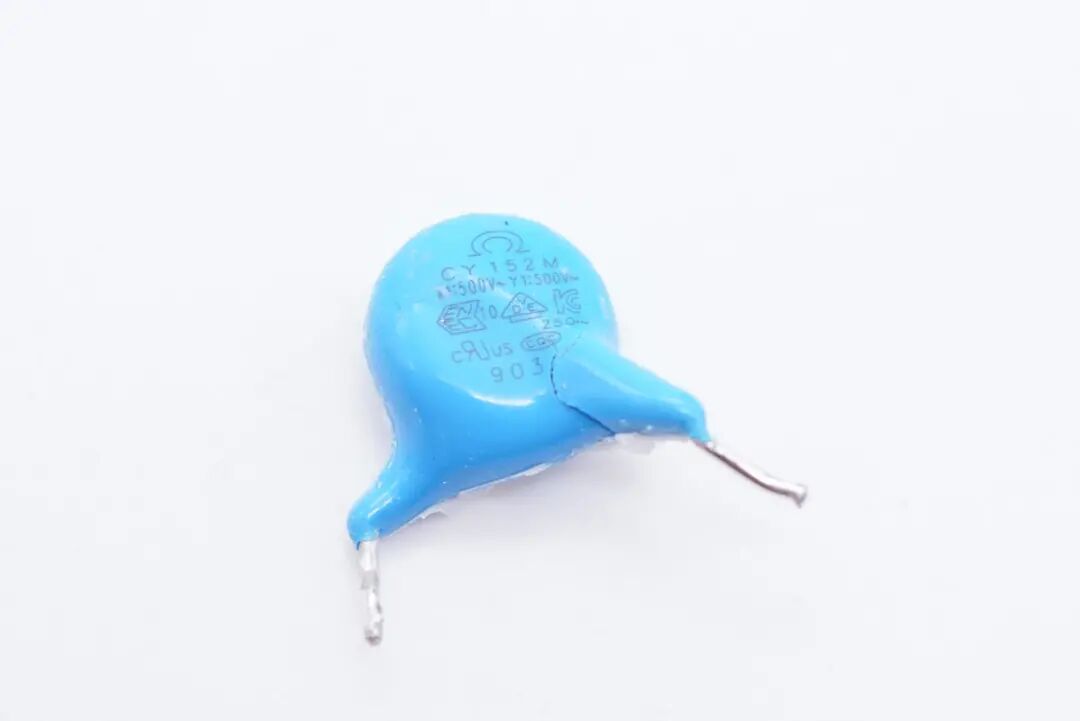

Y电容特写。
输出端三个USB母座均使用小板焊接，A口母座和变压器间打胶固定。
拆下其它器件，主板正面还有整流桥以及同步整流控制器。
次级同步整流控制器来自茂睿芯，型号MK91808。茂睿芯MK9180X系列是紧凑的适用于反激拓扑的同步整流控制器，兼容于CCM、DCM以及QR 工作模式；使用自主知识产权的自供电技术为VCC供电，可以直接置于正端应用而无需辅助绕组。
同时，茂睿芯MK9180X的10nS的关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式。通过拥有自主知识产权的开通及关断机制，该芯片可以最大化外驱MOSFET的导通时间以获得尽可能高的效率，并且自主检测DCM振铃，防止误开通。此外，MK9180X的GATE钳位机制也在起机前和起机过程中保护MOSFET不会误开通。

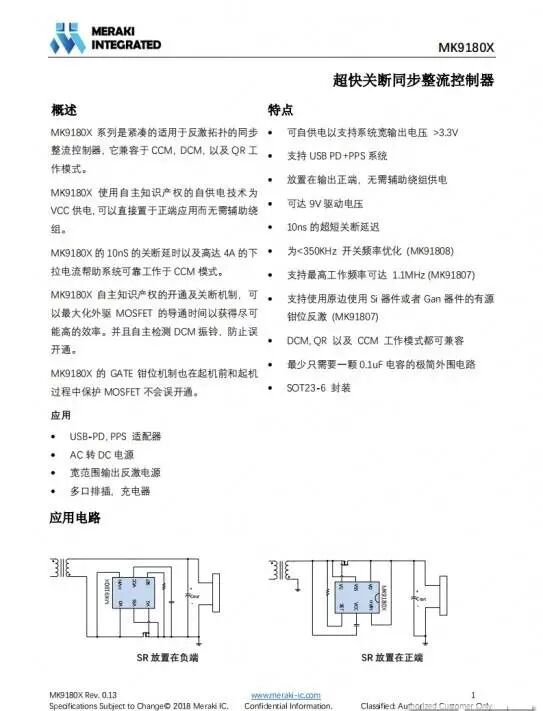

茂睿芯MK9180X详细规格资料。
充电头网拆解了解到，采用茂睿芯MK91808的还有华科生迷你33W快充、倍思QC5认证100W快充、机乐堂30W 1A1C快充充电器、联想65W PD快充火柴盒电源、公牛65W PD快充插座等产品，此外茂睿芯其它同步整流芯片还被雷柏、傲基等品牌的20W迷你充使用。

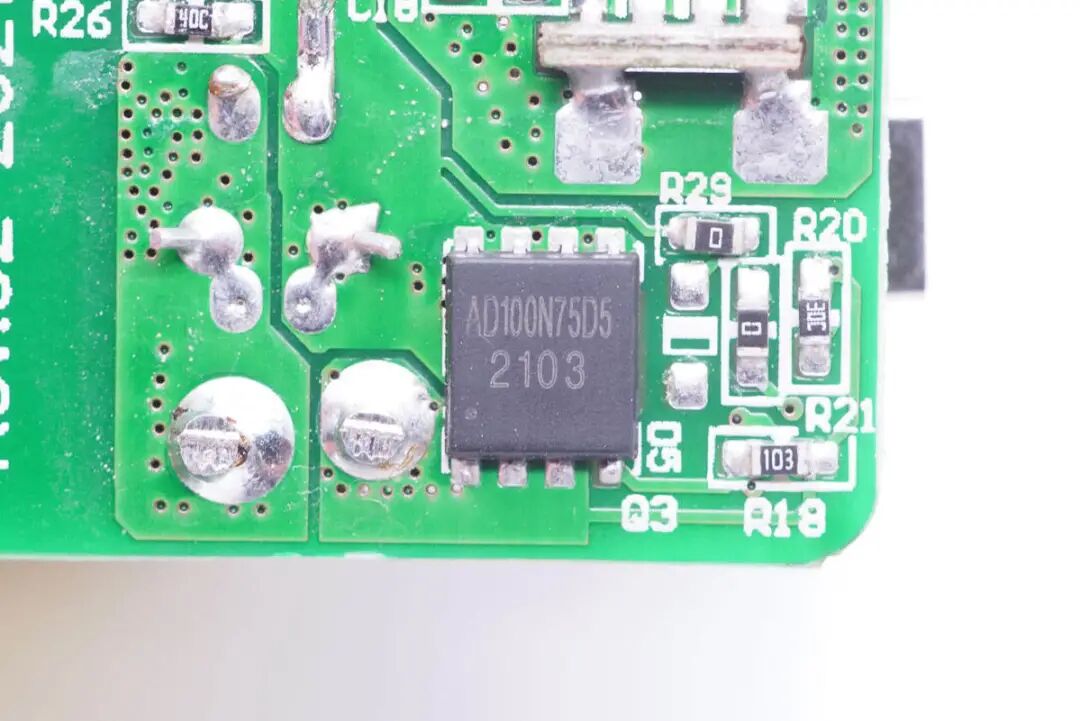

砹德曼次级同步整流MOS管，型号AD100N75D5，耐压100V，导阻7.6mΩ。

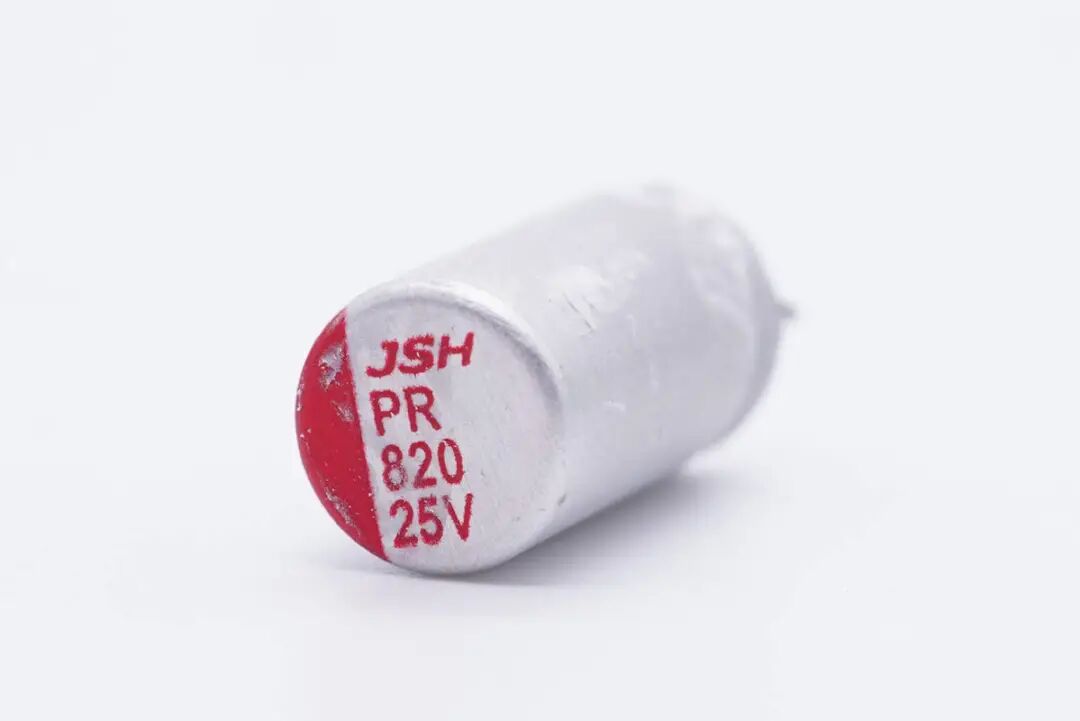

输出滤波固态电容规格为25V 820μF，来自万京源。

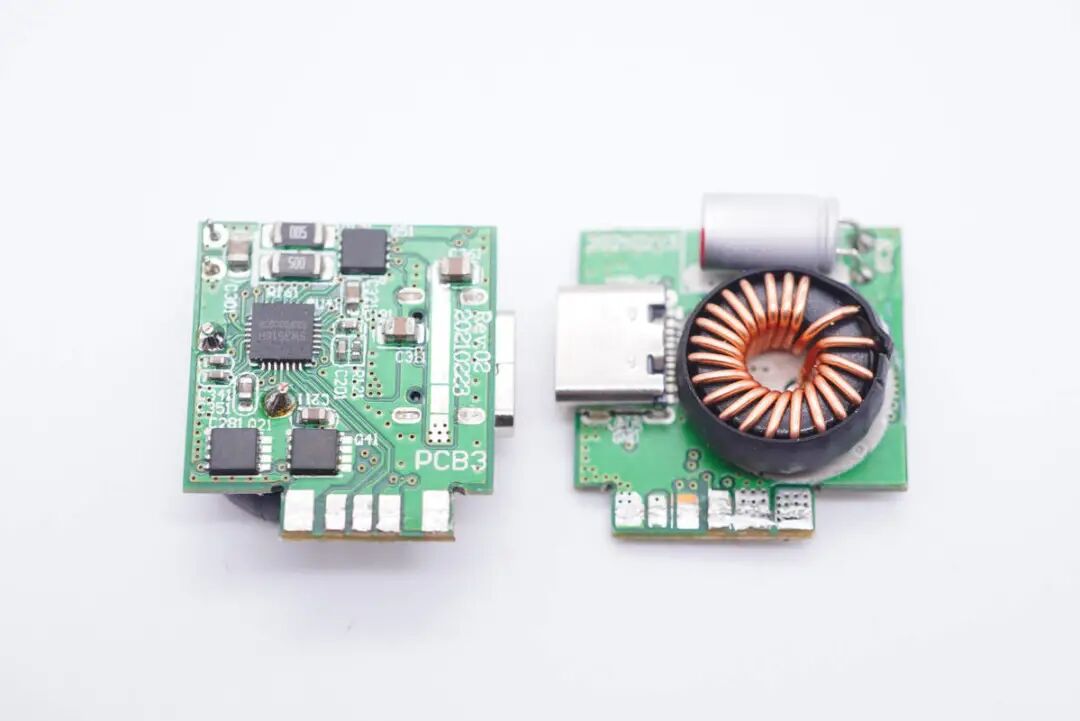

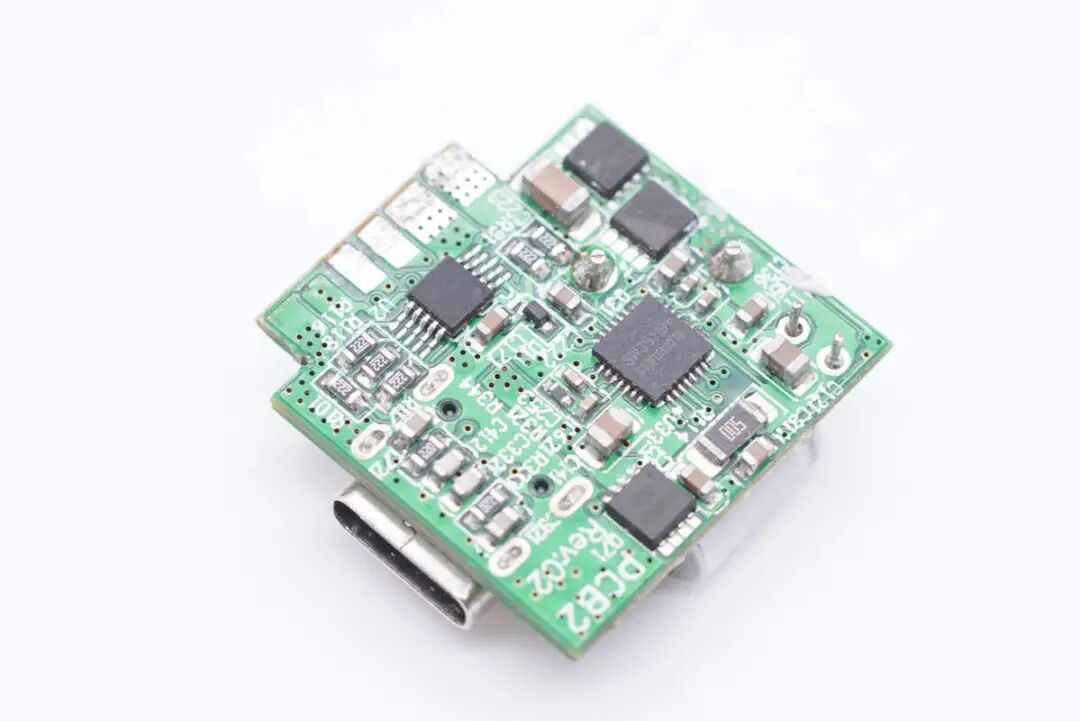

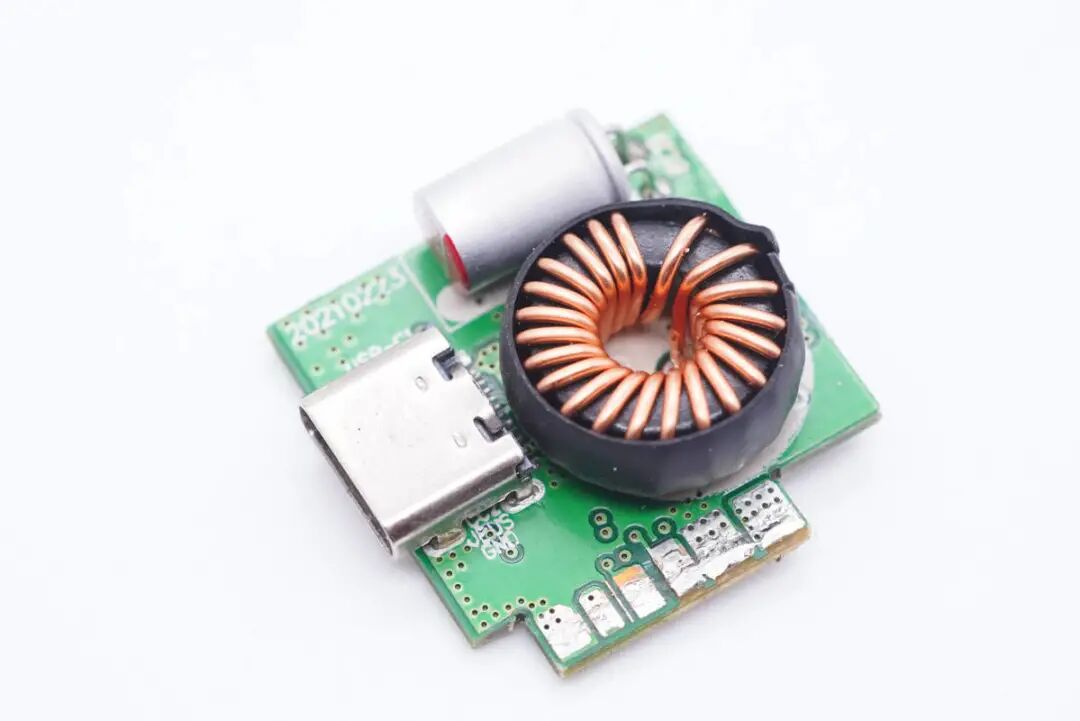

USB-C1和C2母座所在小板设计一样，C1母座所在小板多了一颗MCU。
小板背面设有二次降压电路主控芯片、MOS管和MCU。
正面设有降压电感以及滤波电容。

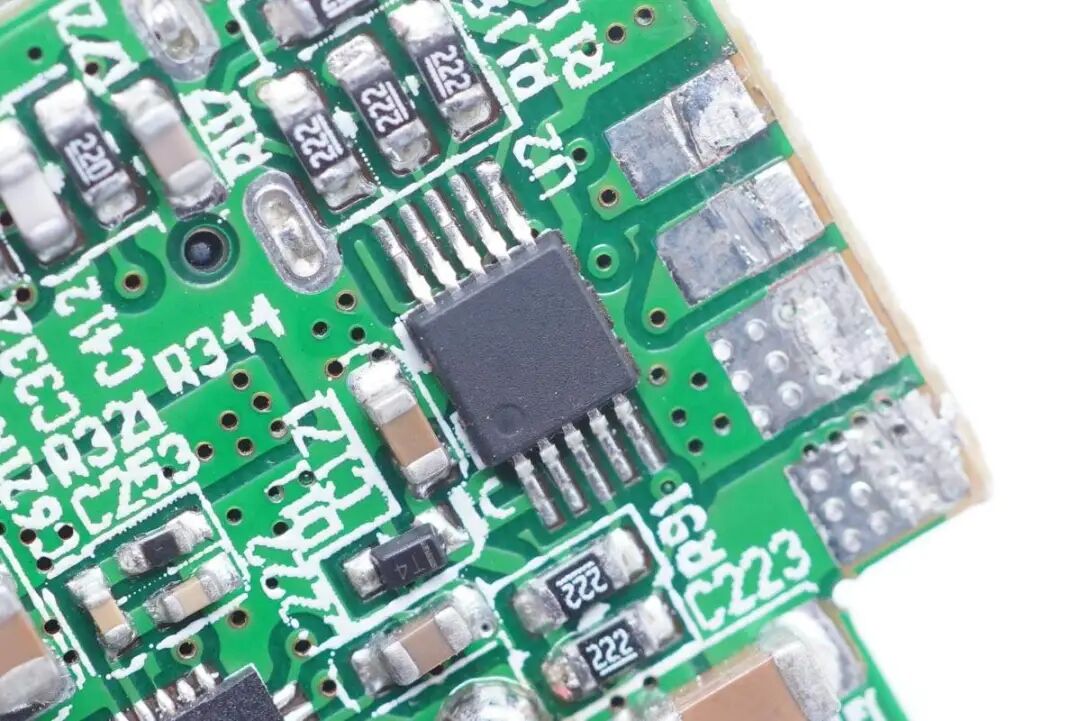

一颗无丝印MCU，用于双路输出功率智能调节。

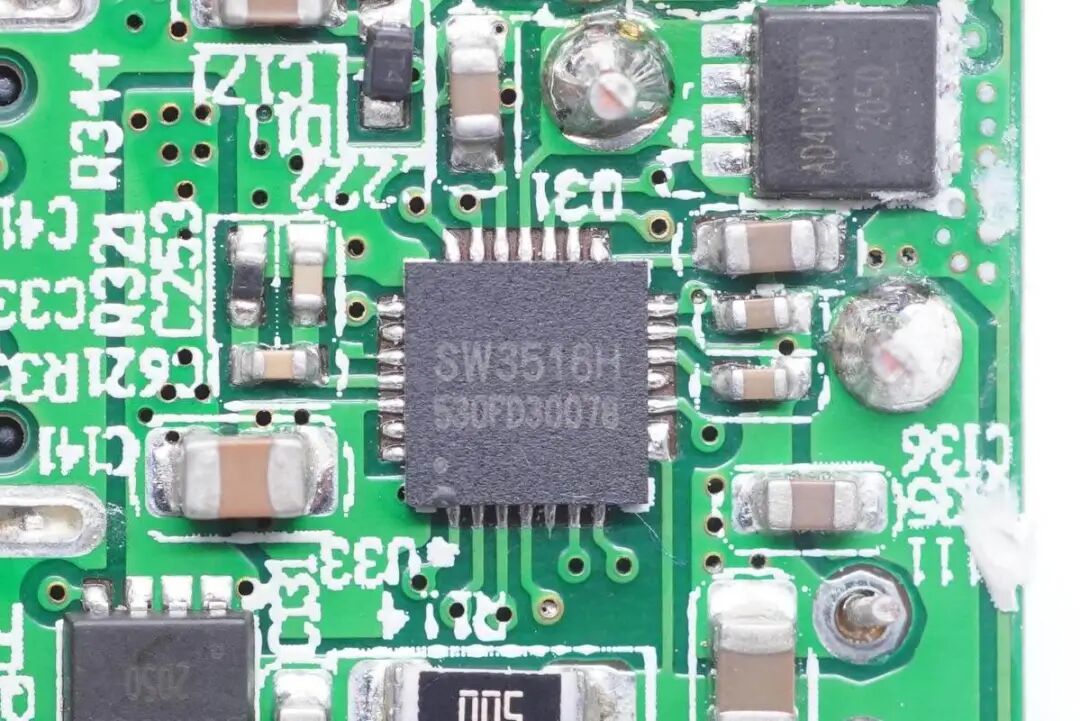

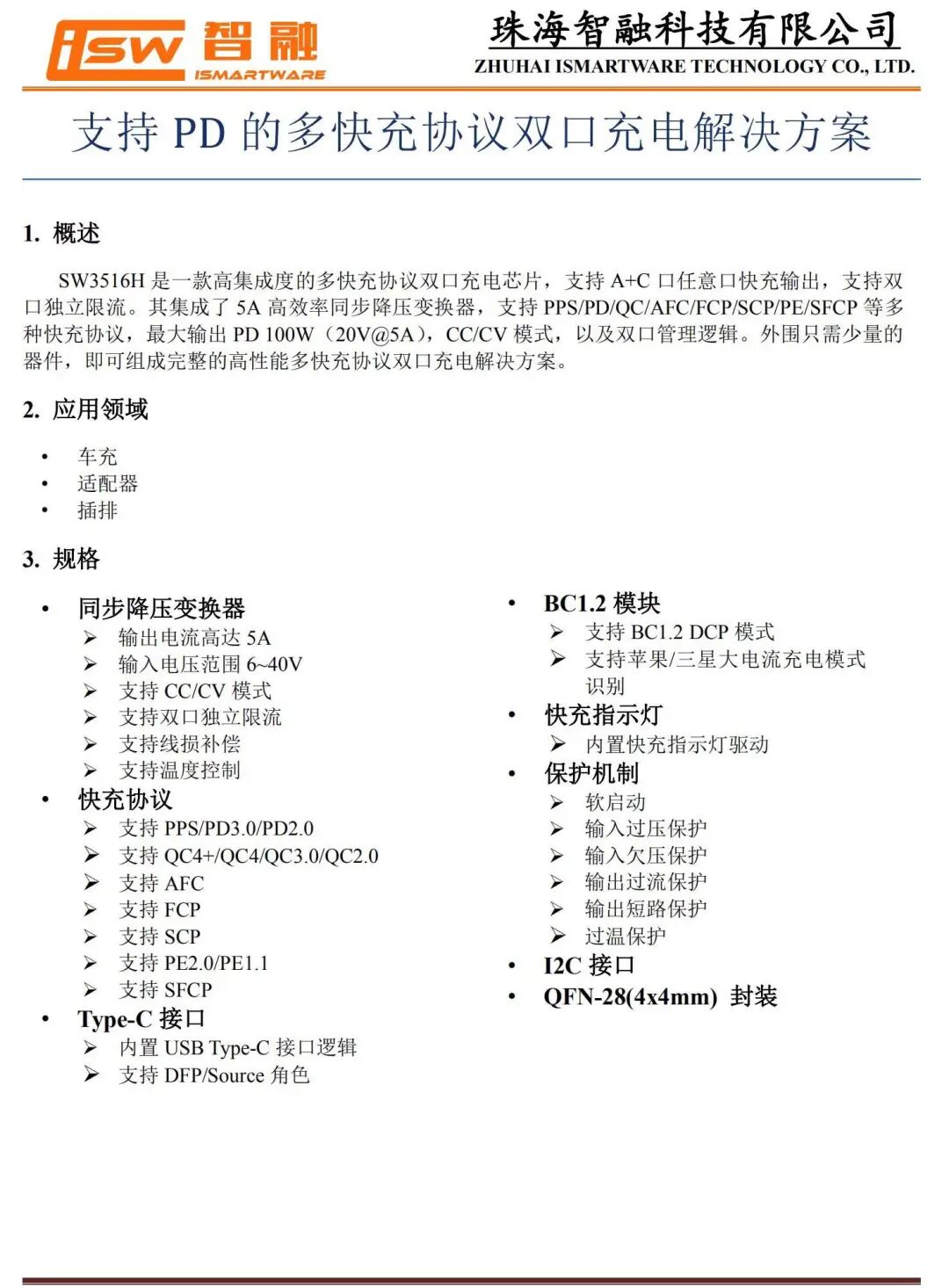

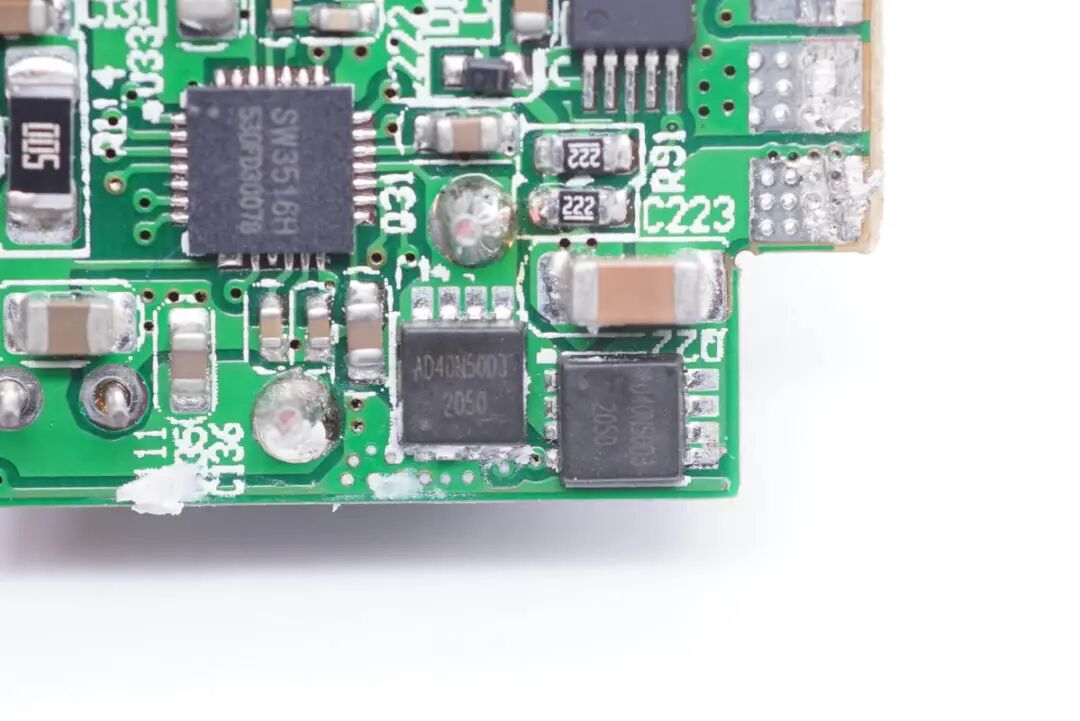

两路二次降压电路主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

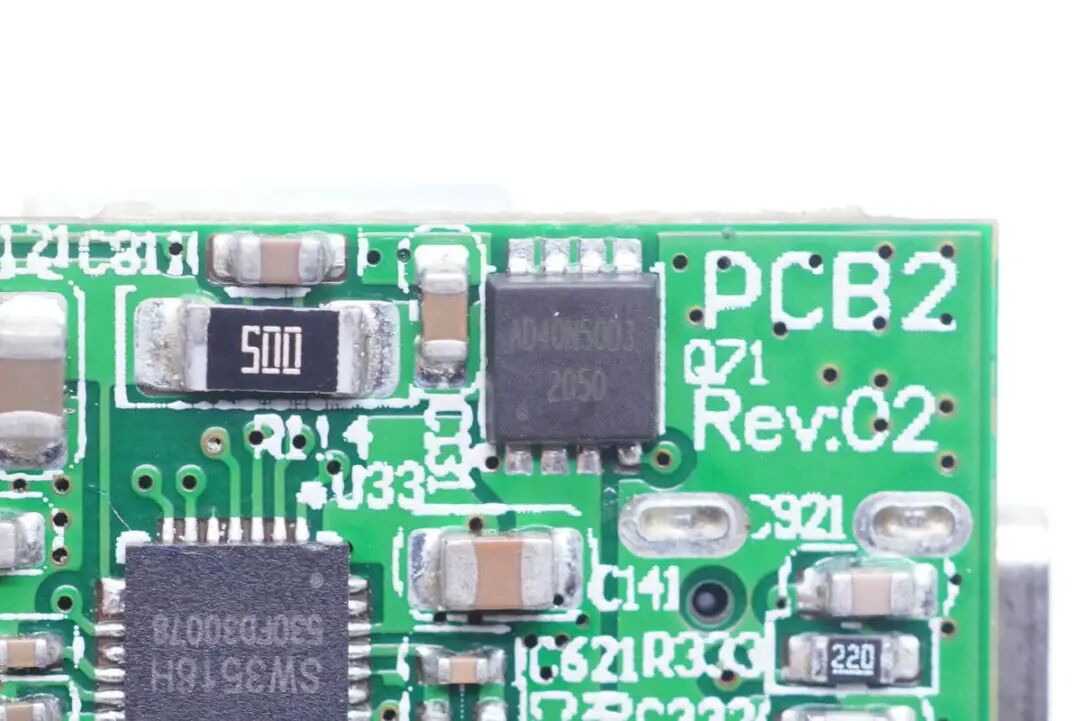

同步整流降压采用两颗砹德曼AD40N50D3。

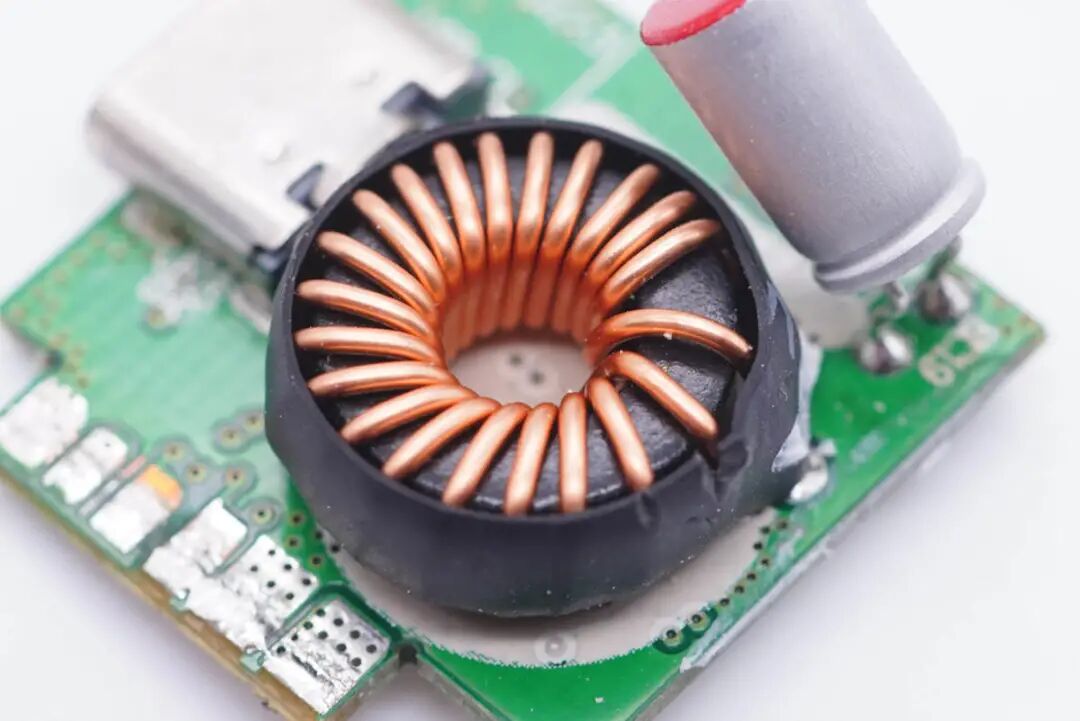

降压电感特写。

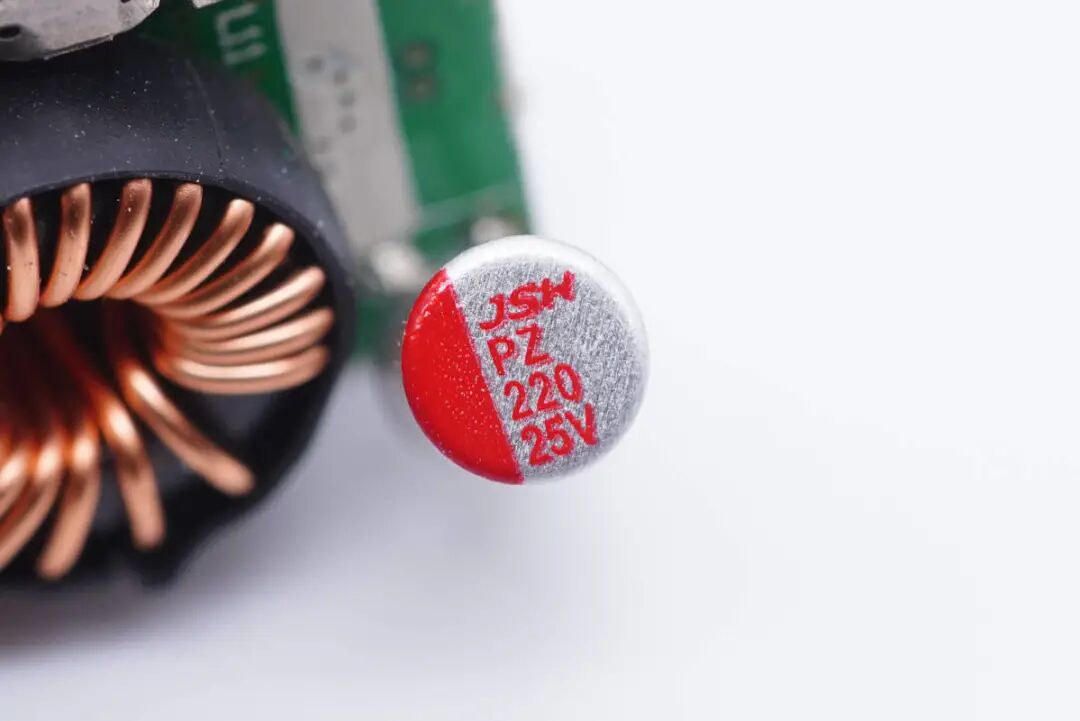

输出滤波固态电容规格为25V 220μF。
输出VBUS开关管也是砹德曼AD40N50D3。

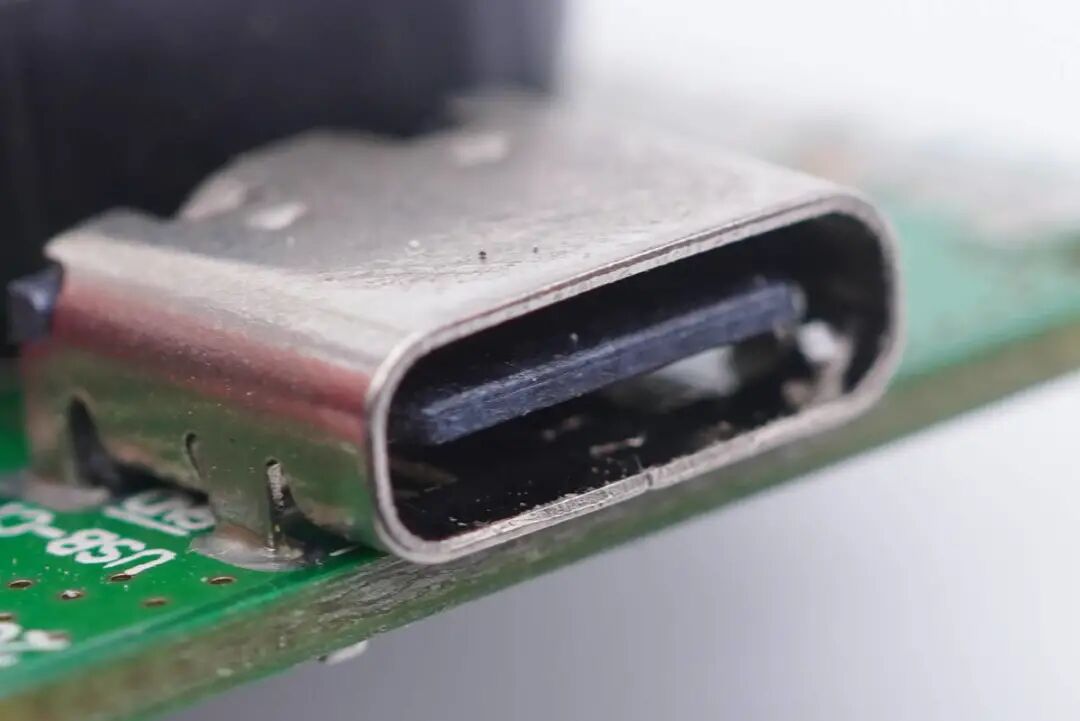

USB-C母座特写，过孔焊接。

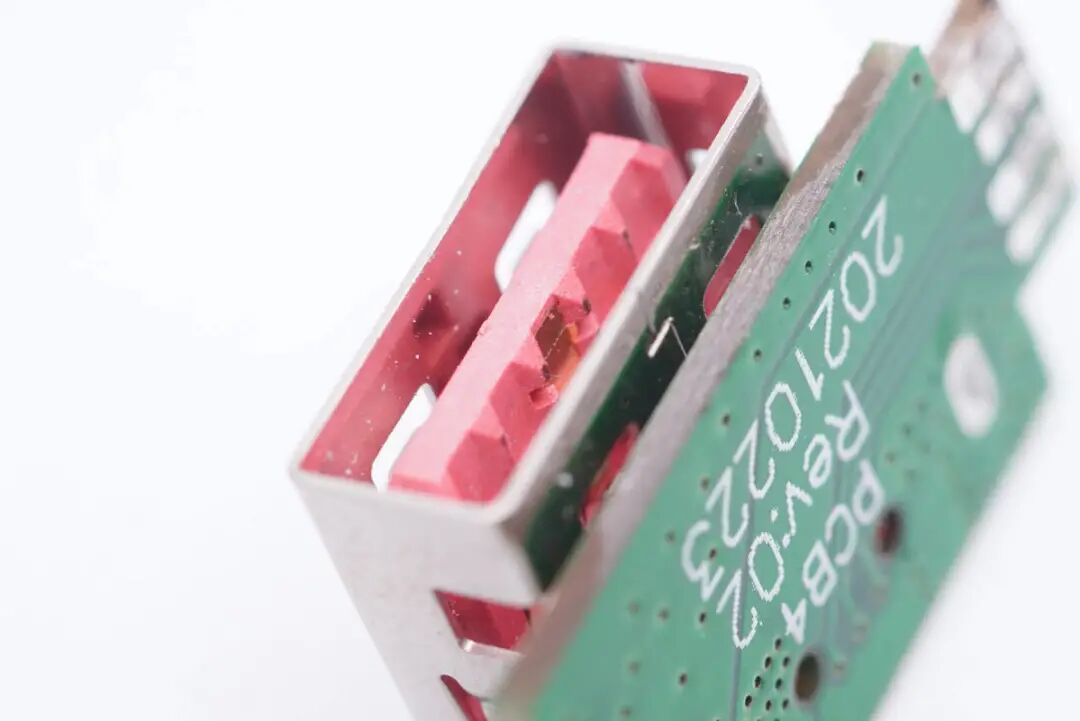

USB-A母座特写，舌片前端设有特殊触点。

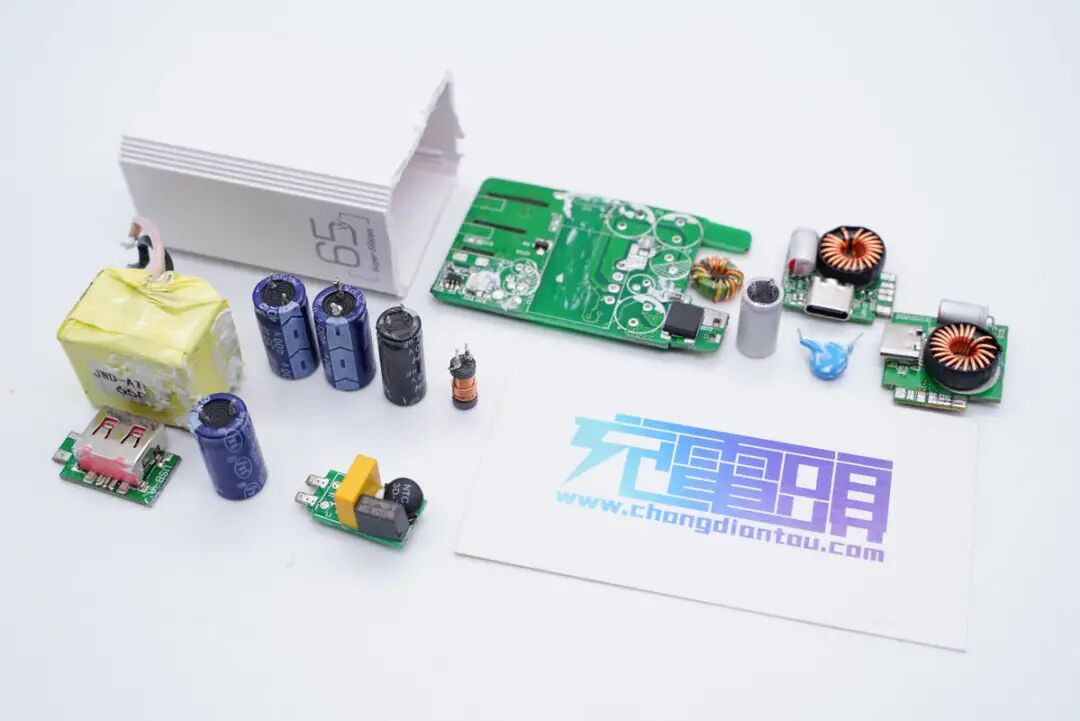

全部拆解完毕。
充电头网拆解总结
洛克这款65W超级硅快充充电器采用长条柱状造型，不过腰身四条棱边倒角设计，整体形象相当科幻。充电器配备2C1A接口，兼容QC、AFC、FCP、SCP、PE2.0、PD和PPS快充，C口还具备3.3-11V5A PPS电压档位，可以满足市面上绝大多数品牌笔电、平板、手机快充需求。
充电头网通过拆解了解到，充电器内部元器件布局清晰明了，电路十分精简。另外输入输出端均设有小板，提升内部空间利用率。充电器采用QR开关电源加两路DC-DC架构，采用了SemiHow HCFL65R380超级硅开关管，茂睿芯MK91808高性能同步整流控制器以及智融SW3516H降压协议IC。昱光电子和万京源品牌电容进行滤波。
