拆解报告：移速Mini 10000mAh 22.5W超级快充移动电源
----- 充电头网拆解报告 第1791篇 -----
近期，MOVE SPEED移速相继推出了多款充电宝新品，包括10000mAh磁吸无线充移动电源、40000/57000mAh充电怪兽系列、Mini 10000mAh 22.5W超级快充移动电源、65W双向快充移动电源，为广大消费者提供了丰富的选择。
今天充电头网继续为大家带来移速Mini 10000mAh 22.5W超级快充充电宝的拆解，物如其名，这款充电宝机身小巧扁平，相比市场标准10000毫安产品要较为明显的轻薄感，而且支持华为22.5W超级快充，可以满足华为系手机快充需求。
此外还支持20W PD快充，也能给iPhone 12等手机进行充电。下面就来看看这款产品具体做工用料，究竟是什么原因做到如此迷你轻薄。
一、移速Mini 22.5W超级快充充电宝外观
包装盒正面印有MOVE SPEED品牌、产品名称和外观图，此外还有22.5W快充、可上飞机等卖点标识。
包装内含充电宝、数据线、说明书和保修卡。
移动电源采用铝合金材质外壳，表面喷砂边角圆润，整体小巧使用手感也很好。机身正面设有电量显示屏，右下角印有MOVE SPEED品牌和22.5W Super Charger。
机身背面印有产品参数信息
型号：YSPBV10-22G
电池类型：锂聚合物电池
电池能量：10000mAh/38.5Wh
额定容量1：6500mAh(5V1A)
额定容量2：4650mAh（5V3A）
USB-C输入：5V2.4A、9V2A
USB-C输出：5V3A、9V2.22A、12V1.5A
USB-A输出：4.5V5A、5V4.5A、9V2A、12V1.5A
总输出：5V3A
能量转化率：≥60%（5V3A）
产品已经通过了FCC、CE认证。
充电宝小巧轻薄，颜值相当高。

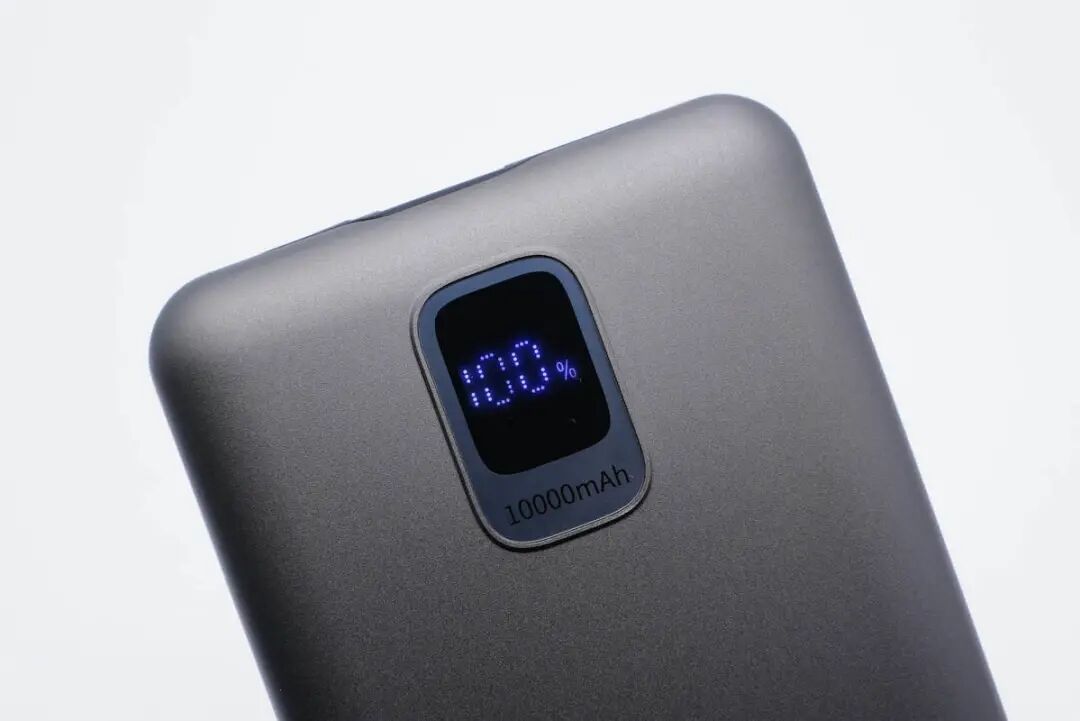

LED显示屏可精准显示剩余电量，用户使用更方便，此外屏幕下方还有10000mAh容量字样。

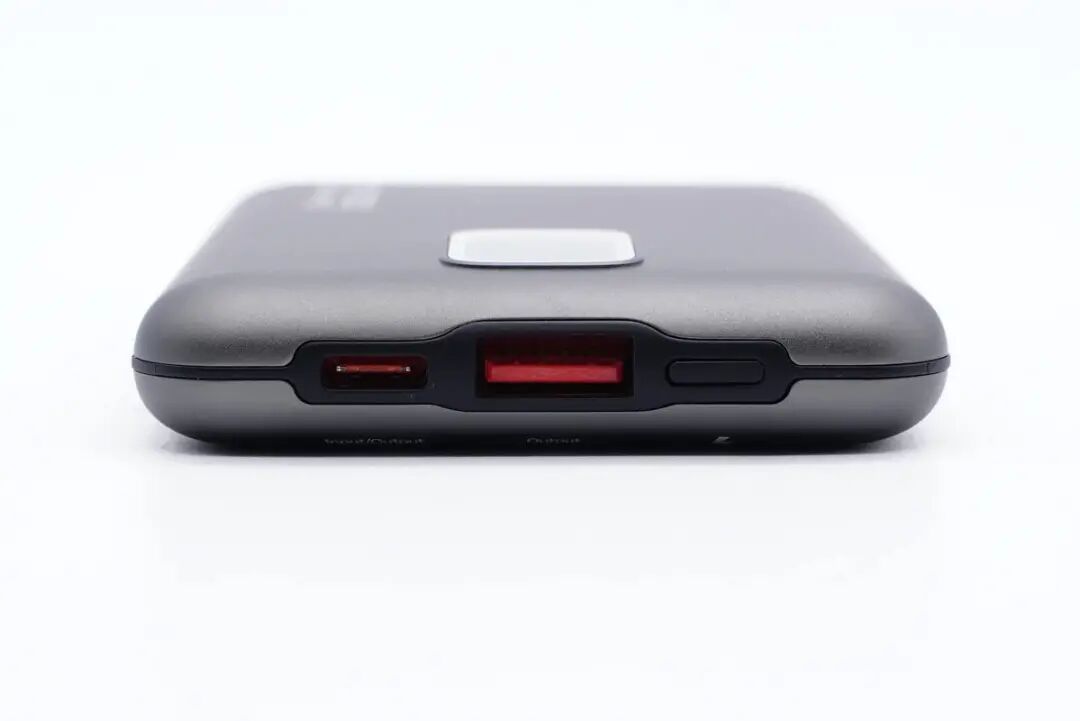

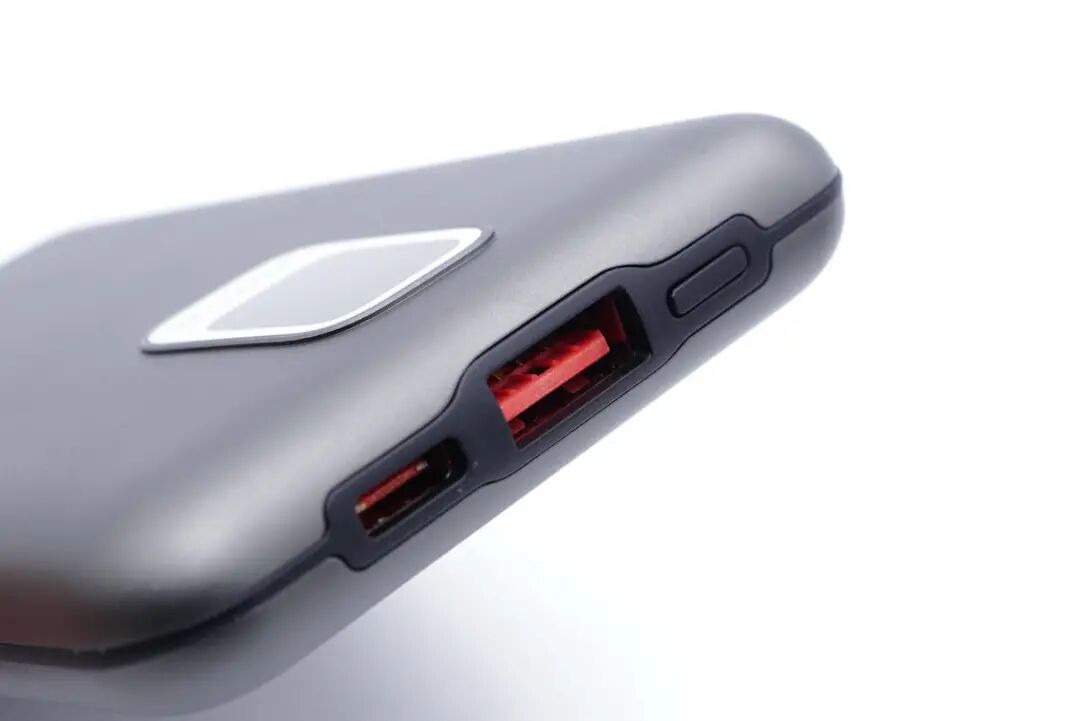

机身顶部配有电源键和1A1C接口，接口均采用橘红色胶芯。
USB-A口舌片前端有特殊触点。
机身背面靠近接口处印有对应标识。

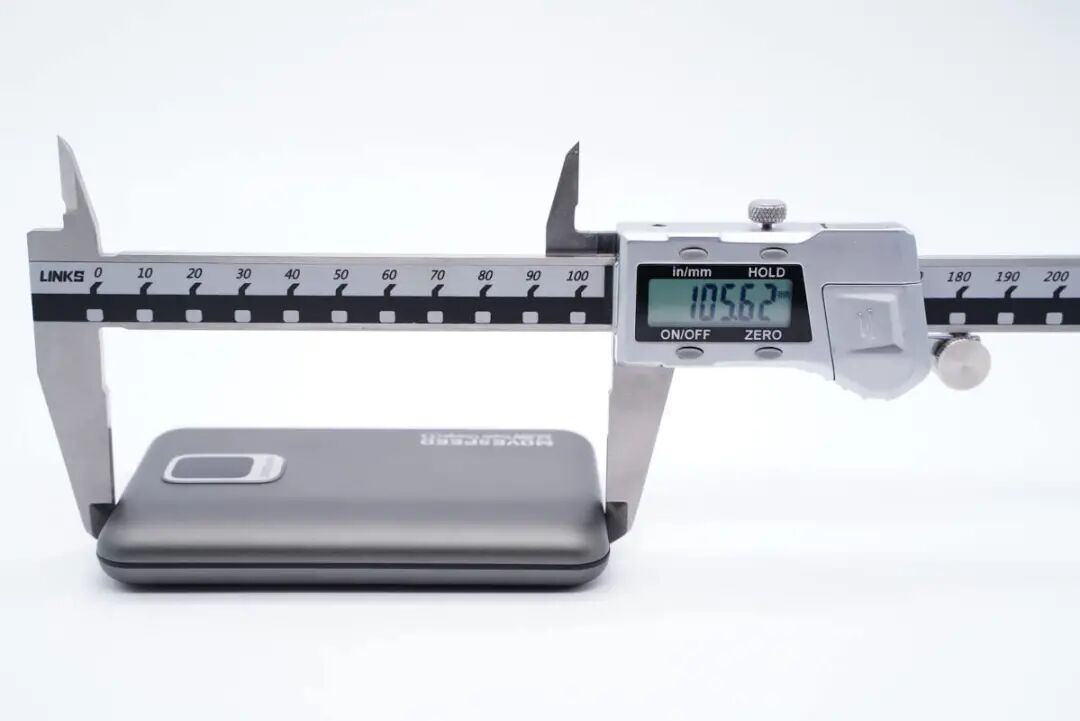

测得机身长度为105.62mm。

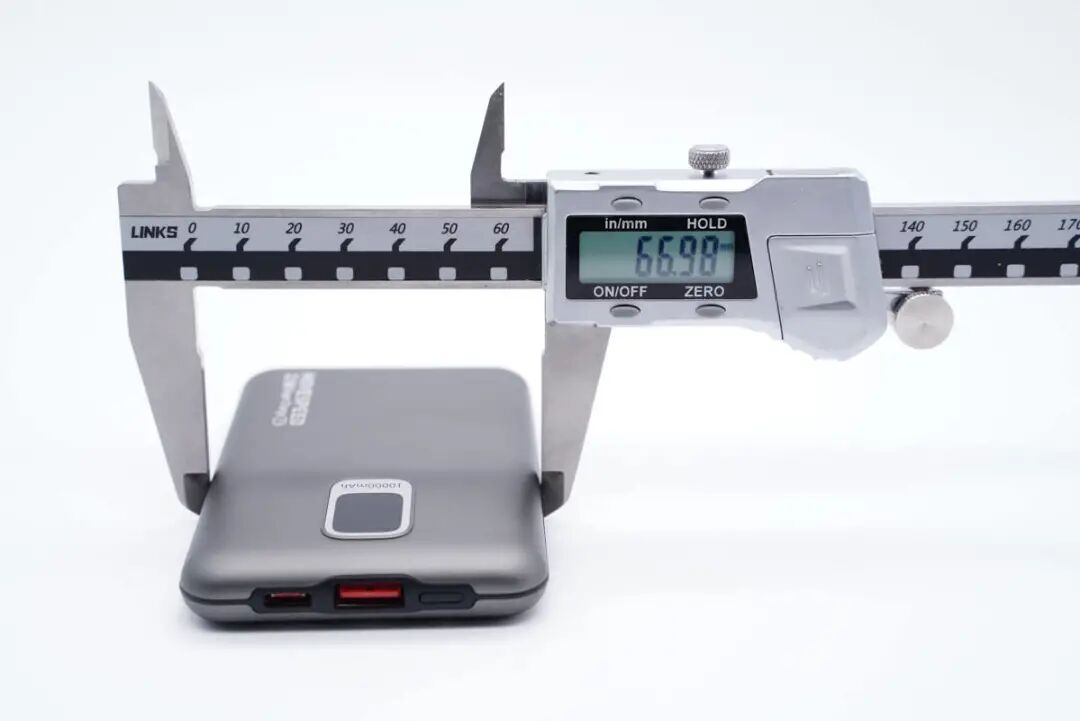

宽度为66.98mm。

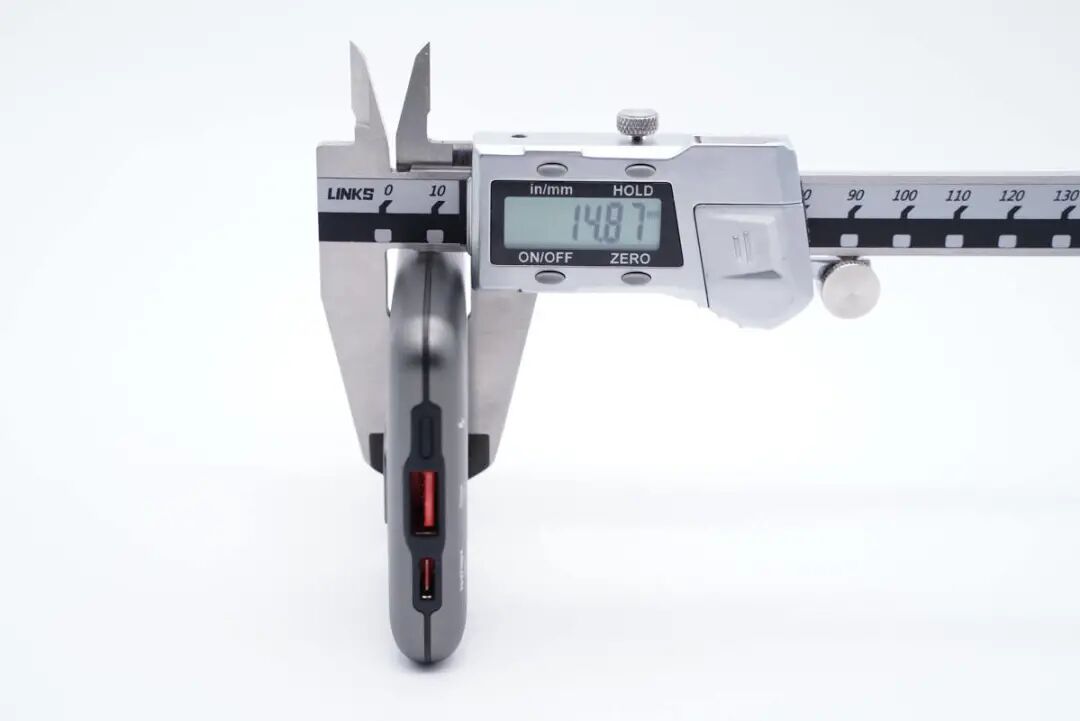

厚度为14.87mm。

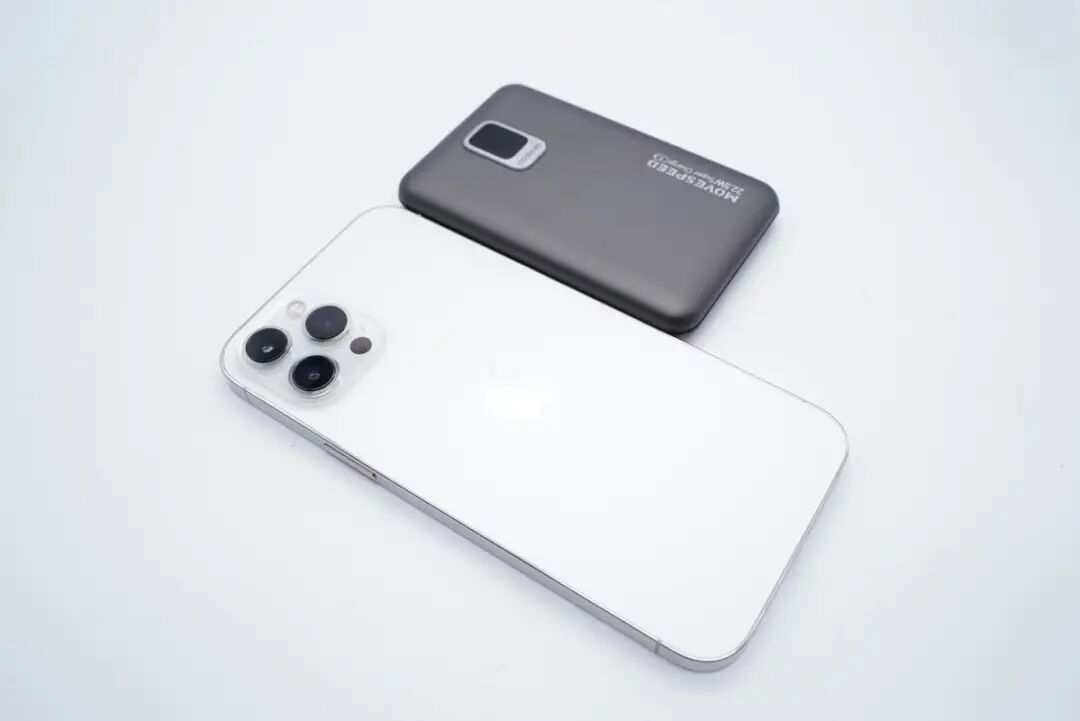

和iPhone 12 Pro Max对比，移速这款移动电源要小得多。

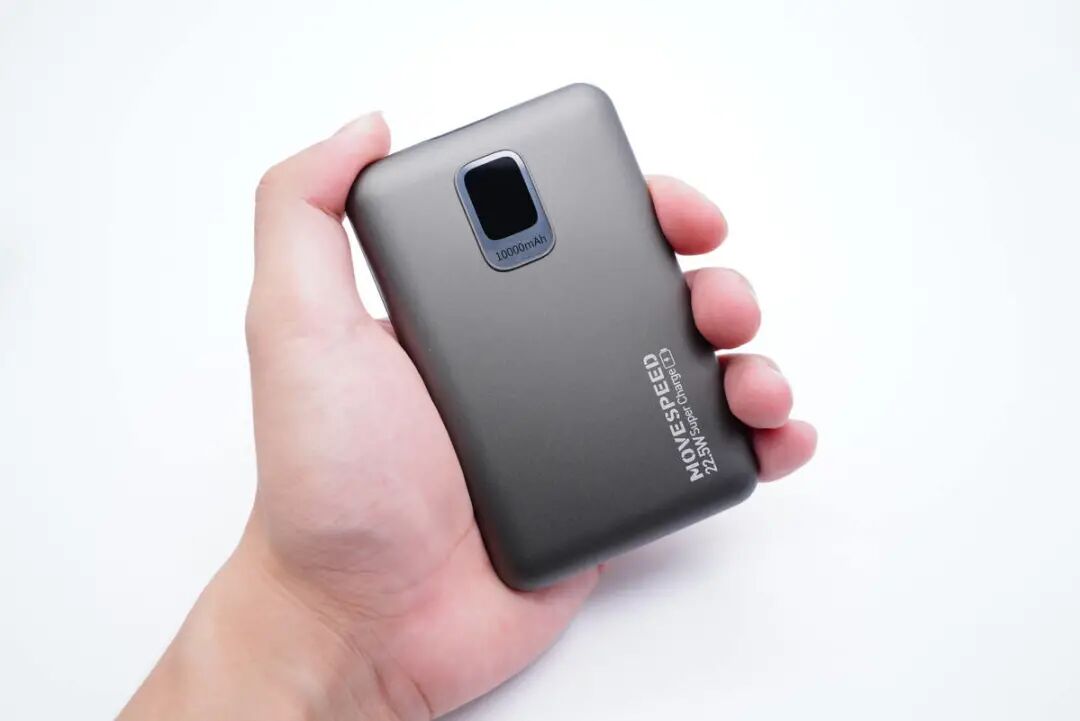

拿在手上的直观感受，握感舒适。

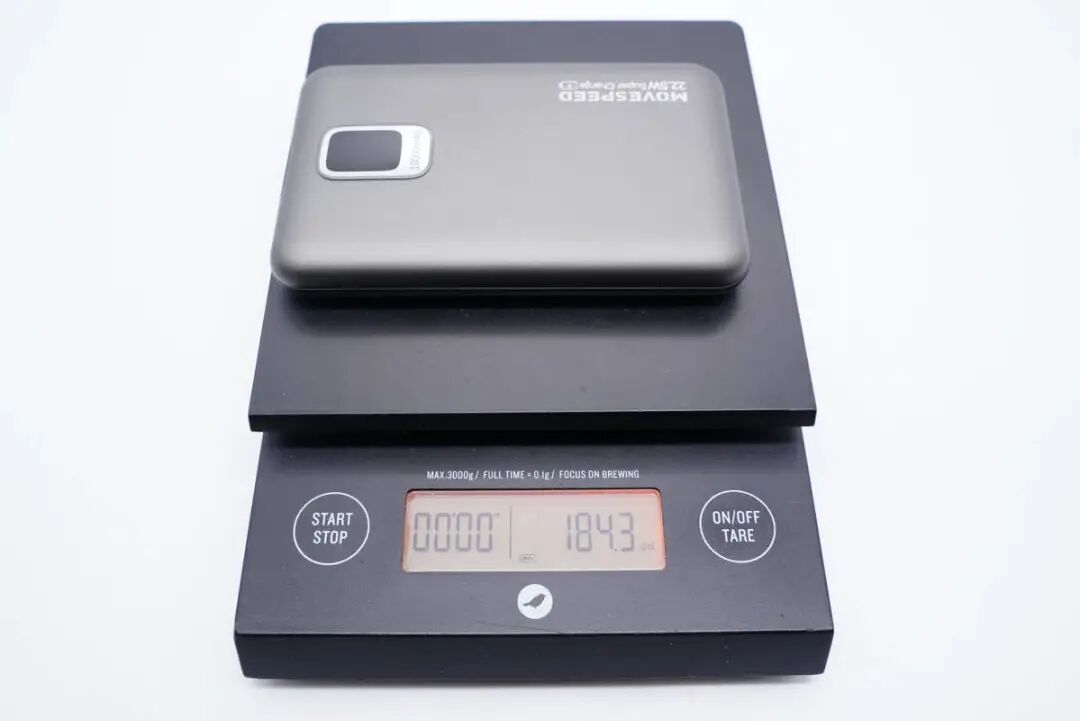

净重约为184g。

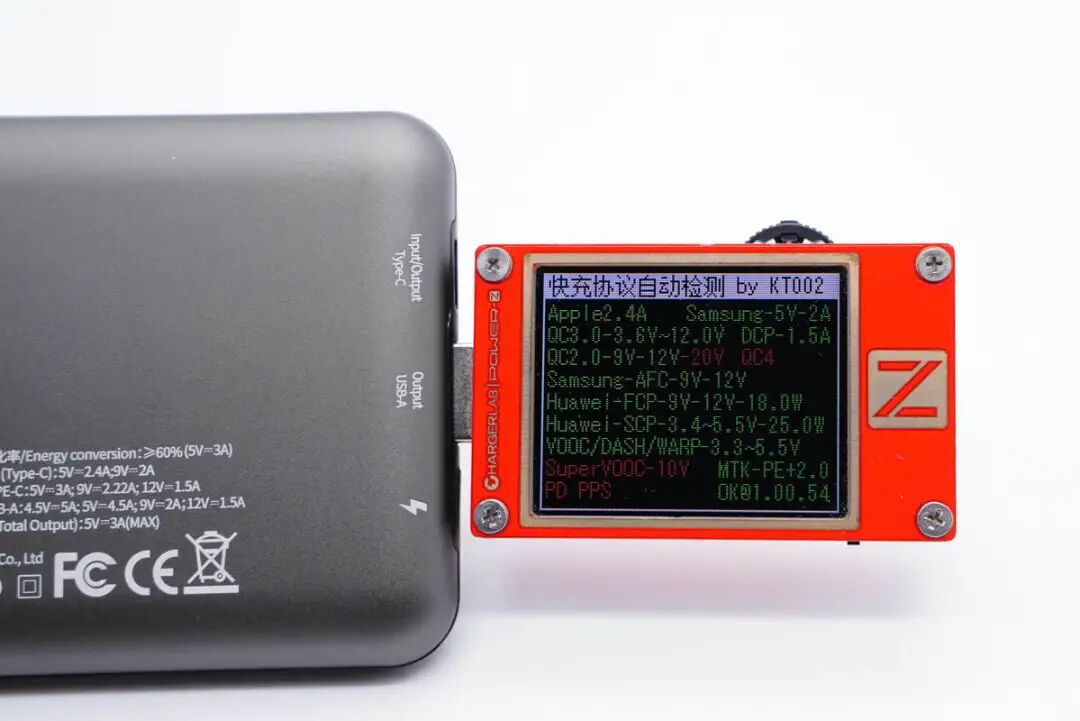

使用ChargerLAB Power-Z KT002测得A口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0多个快充协议。

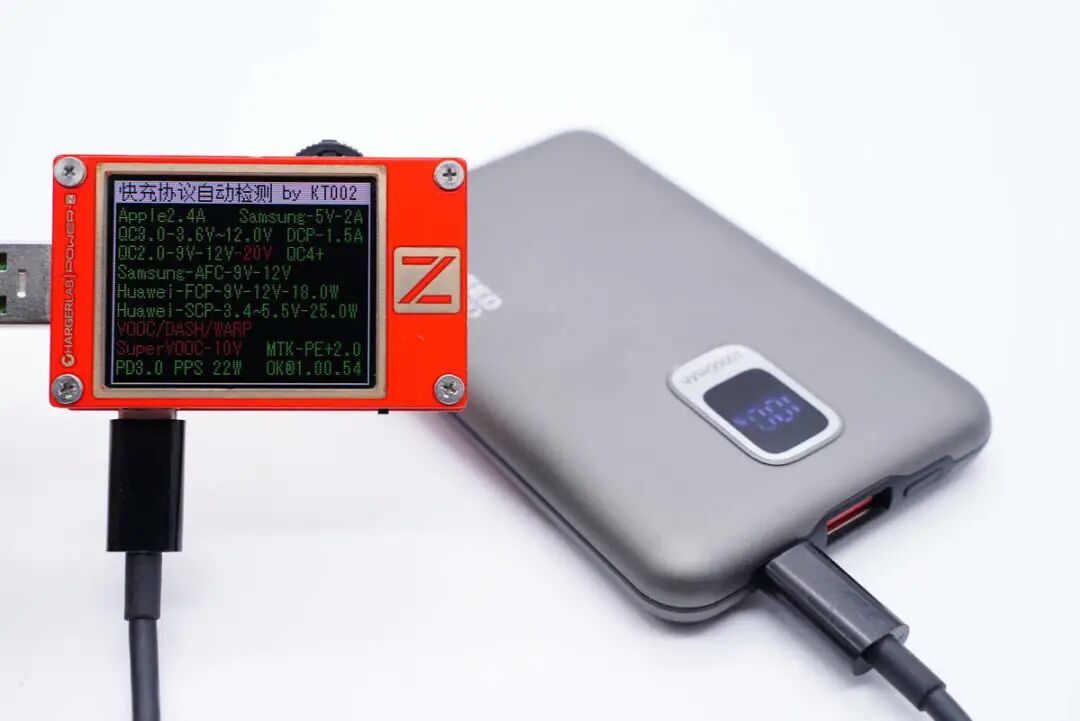

使用KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS快充协议。

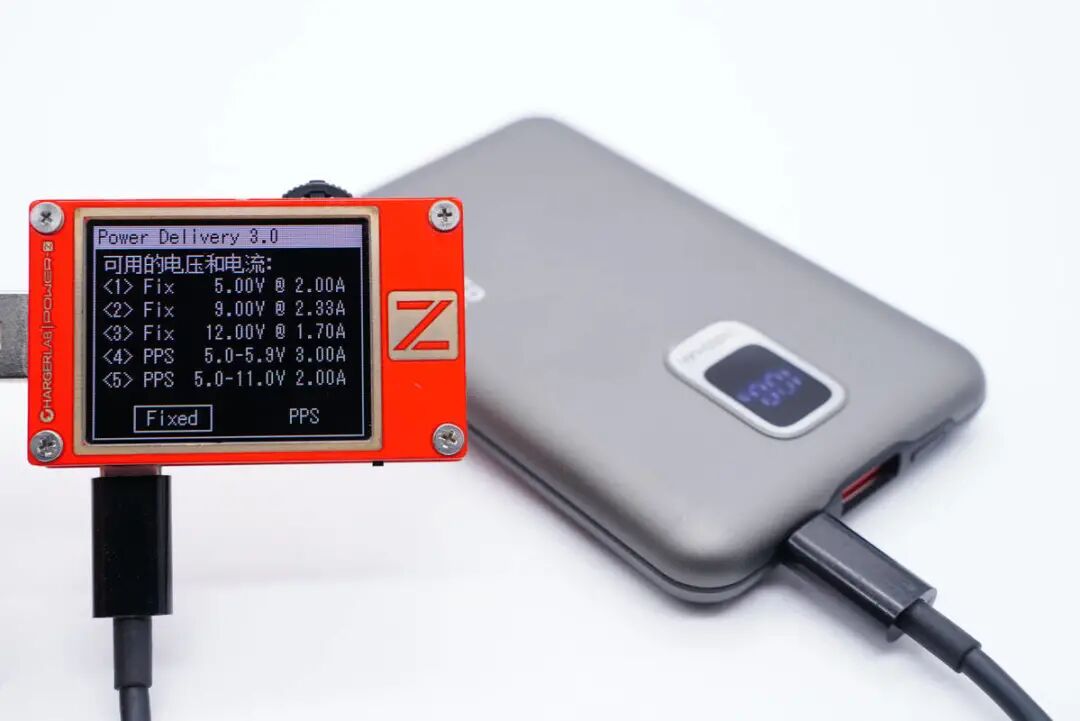

此外PDO报文显示C口还具备5V2A、9V2.33A、12V1.7A三个固定电压档位，以及5-5.9V3A和5-11V2A两组PPS档位。

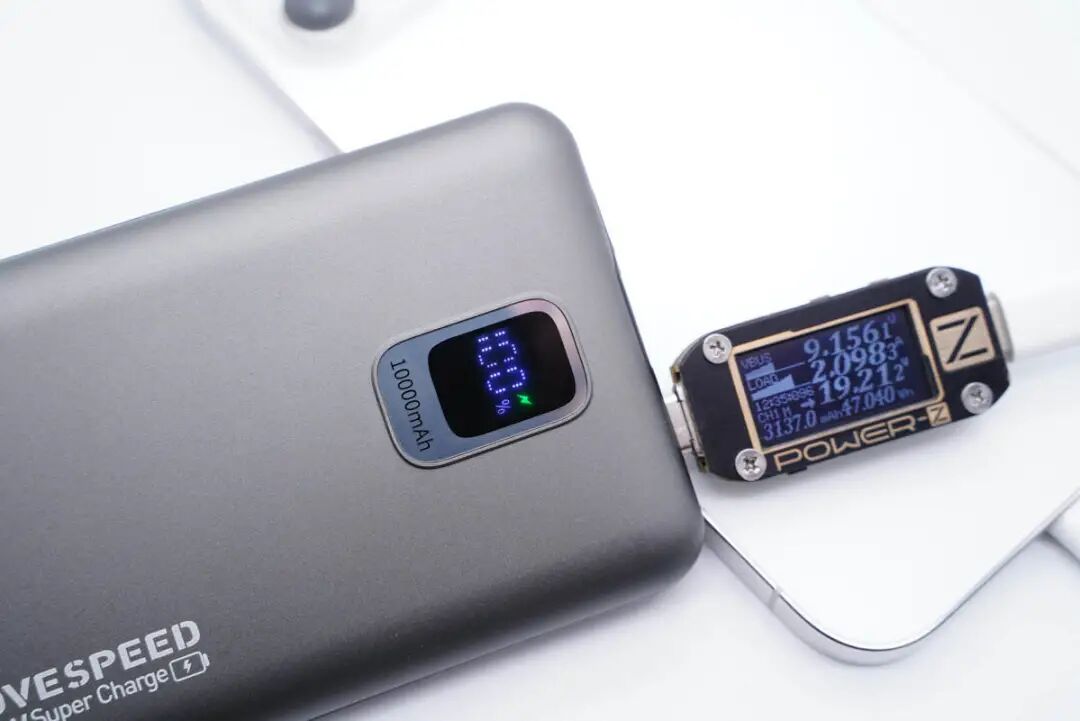

使用移速这款移动电源给iPhone 12 Pro Max充电，使用ChargerLAB Power-Z KM001C测得充电功率为9.16V 2.1A 19.21W，绿色闪电指示灯表示正在进行PD快充。
二、移速Mini 22.5W超级快充充电宝拆解

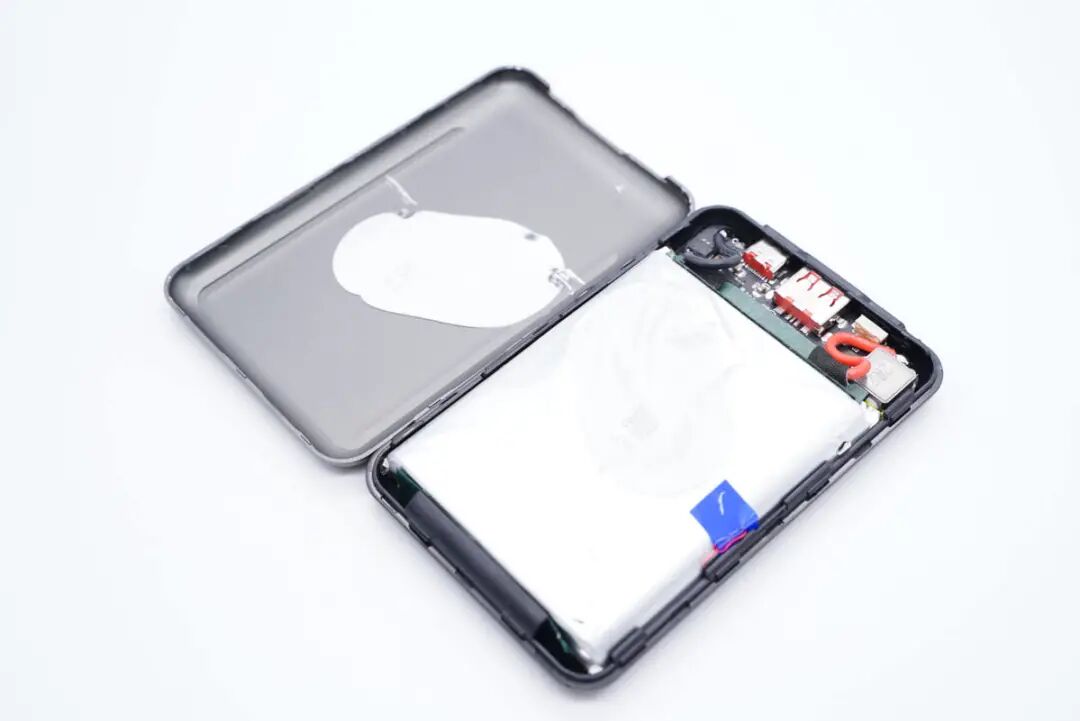

将机身壳拆开，两半金属壳通过边缘塑料壳卡扣封装固定，电芯打胶固定。

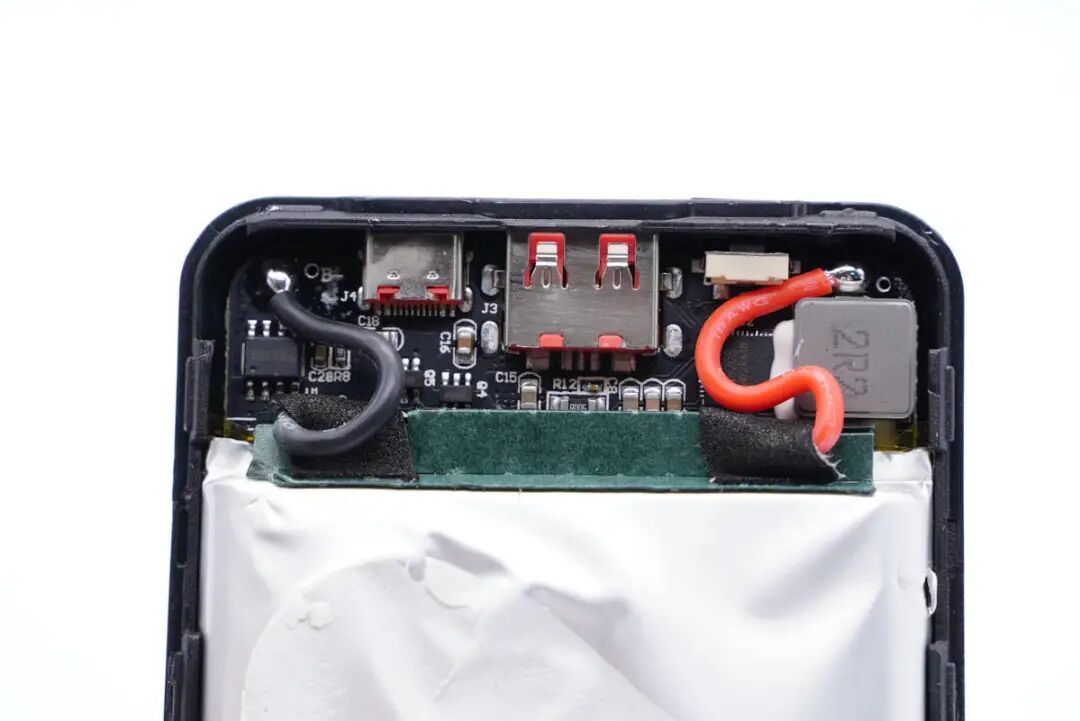

电芯和PCB板间有青稞绝缘纸隔离。
电芯另一面也是打胶固定，PCB板使用螺丝固定。

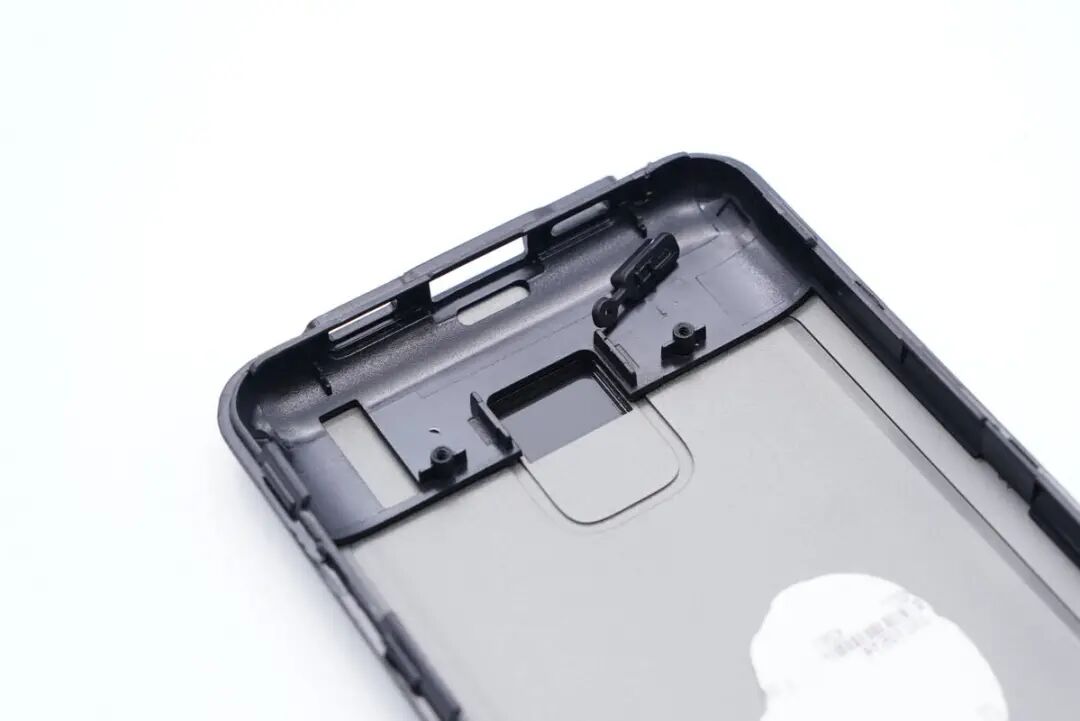

PCB板下方外壳内部有塑料壳绝缘隔离。
电芯底部贴有青稞绝缘纸保护。
电芯来自GPC格林德，规格为10000mAh/3.85V/38.5Wh，2021年4月14日生产，规格为长80mm，宽62mm，厚12mm；电芯品牌为业界中高端定位常见的格林德。
通过计算我们算出其电池的能量密度，按照能量密度公式：电池能量/体积=10000mAh*3.85V/12*62*80mm，转换单位可知该电池的能量密度为646.84Wh/dm。对比市面上最常见的1260110电池，能量密度为467.17Wh/dm，能量密度相较提高了38%，这就是该款充电宝轻薄的核心原因。
热敏电阻特写，用于电芯温度监控。

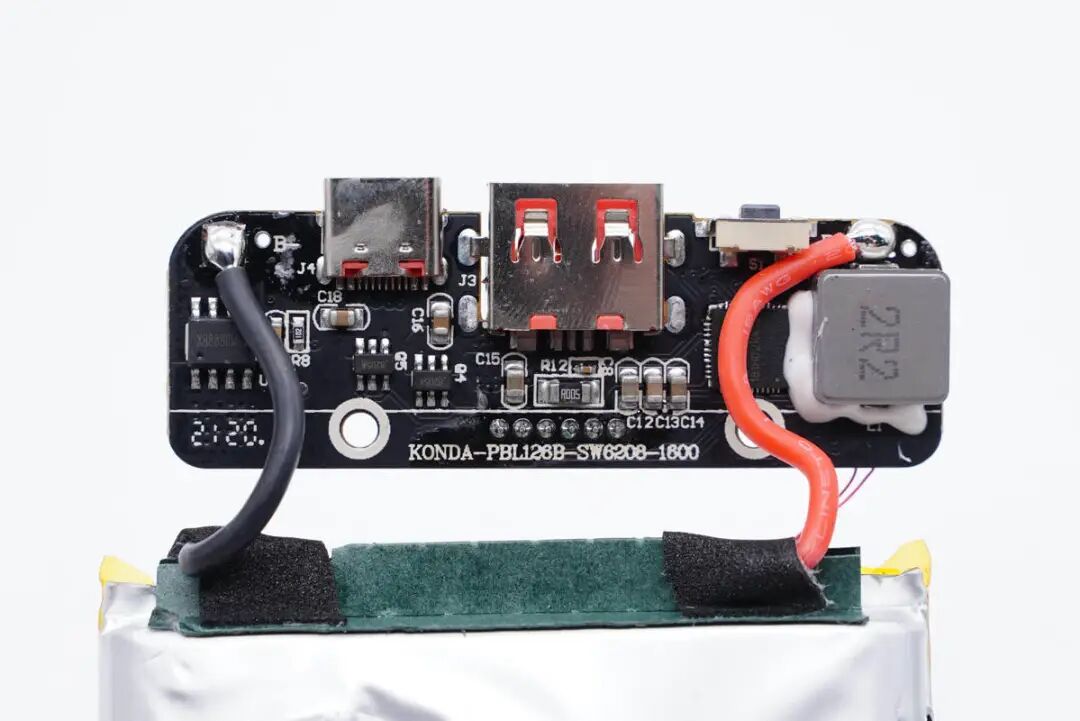

PCB板正面一览，右侧有移动电源主控芯片和电感，左侧有锂电保护芯片。

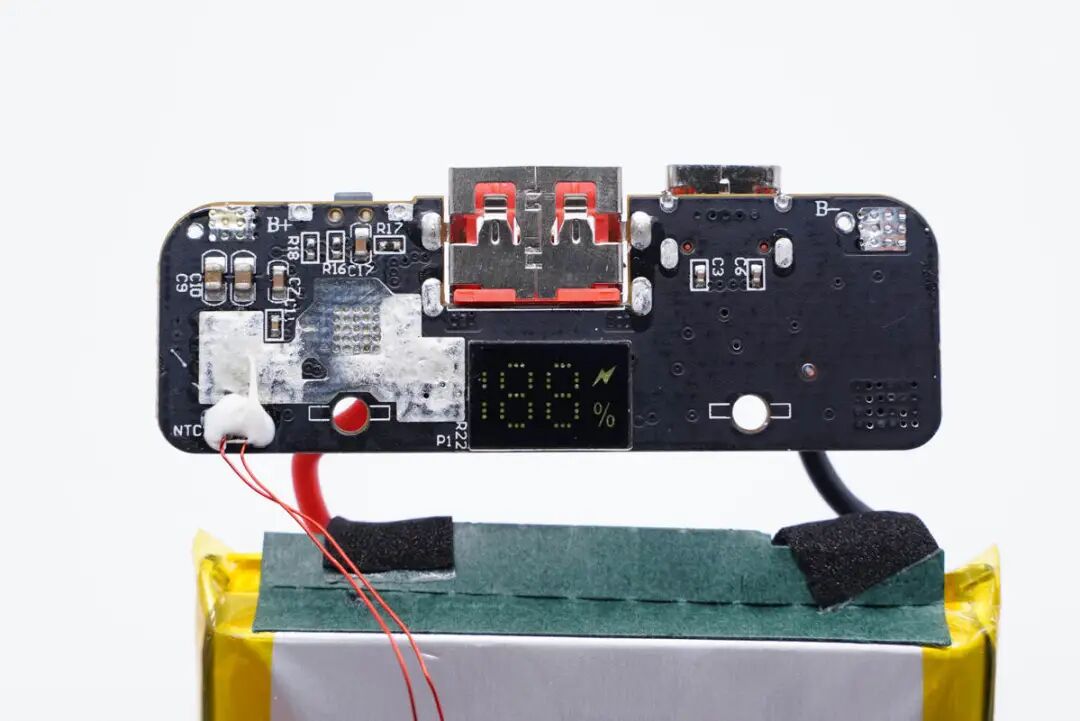

PCB板另一面一览，对应主控芯片和电感处露铜加锡增强散热，中心是LED屏。

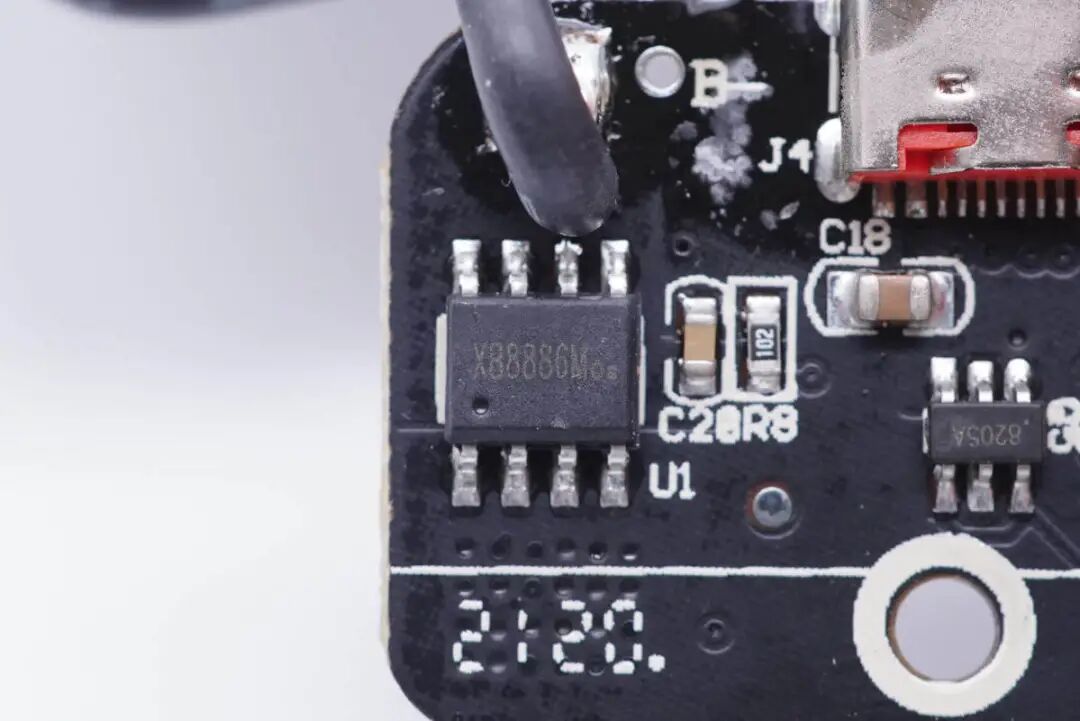

锂电保护芯片采用赛芯微XB8886M，这是一颗一体化的电池保护芯片。

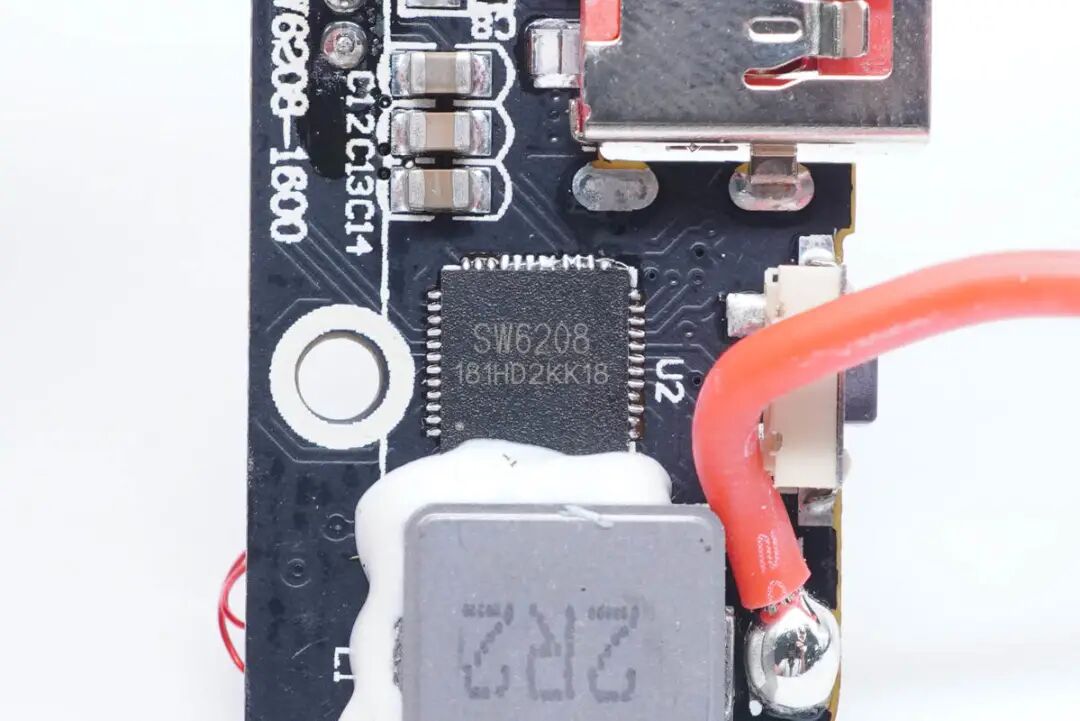

移动电源主控芯片采用智融SW6208。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

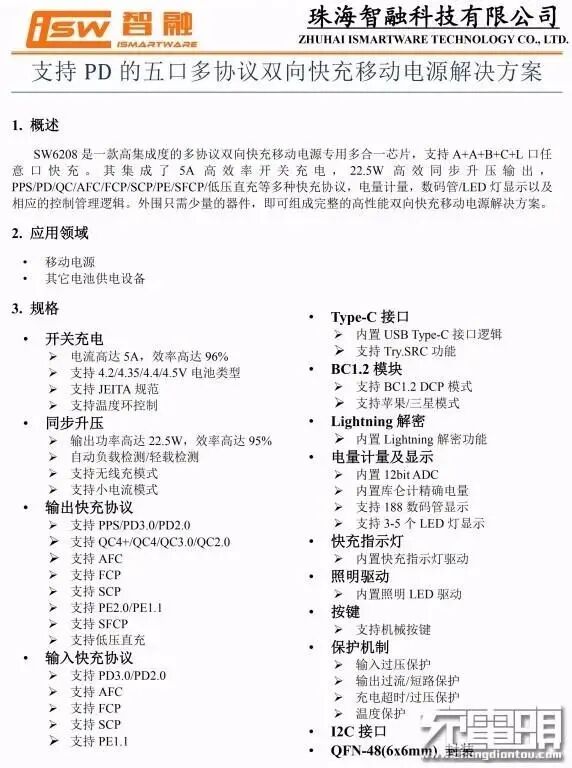

智融SW6208规格资料。
充电头网通过拆解了解到，采用智融SW6208的还有魔狐22.5W快充移动电源、台电20000mAh 2A1C快充移动电源、京东京造30000mAh USB PD快充移动电源、飞利浦10000mAh 22.5W快充移动电源、AUKEY 支架式无线充移动电源20000mAh、ZYXEI 22.5W全协议快充移动电源10000mAh等数十款产品。

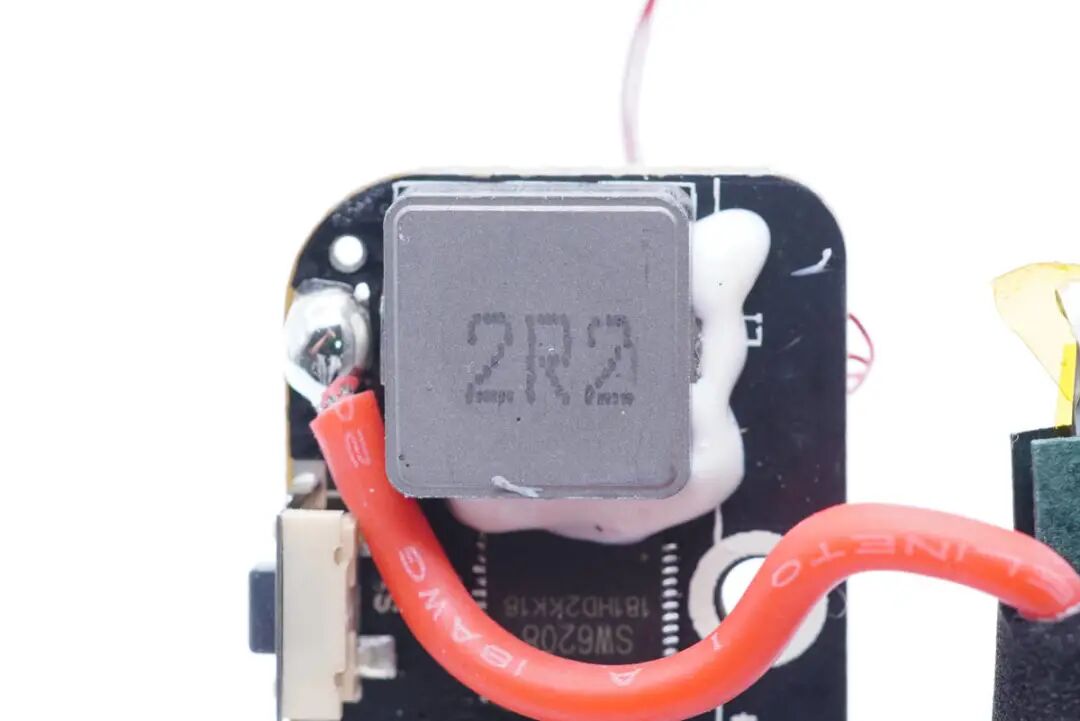

2R2升降压电感特写，打胶加固。

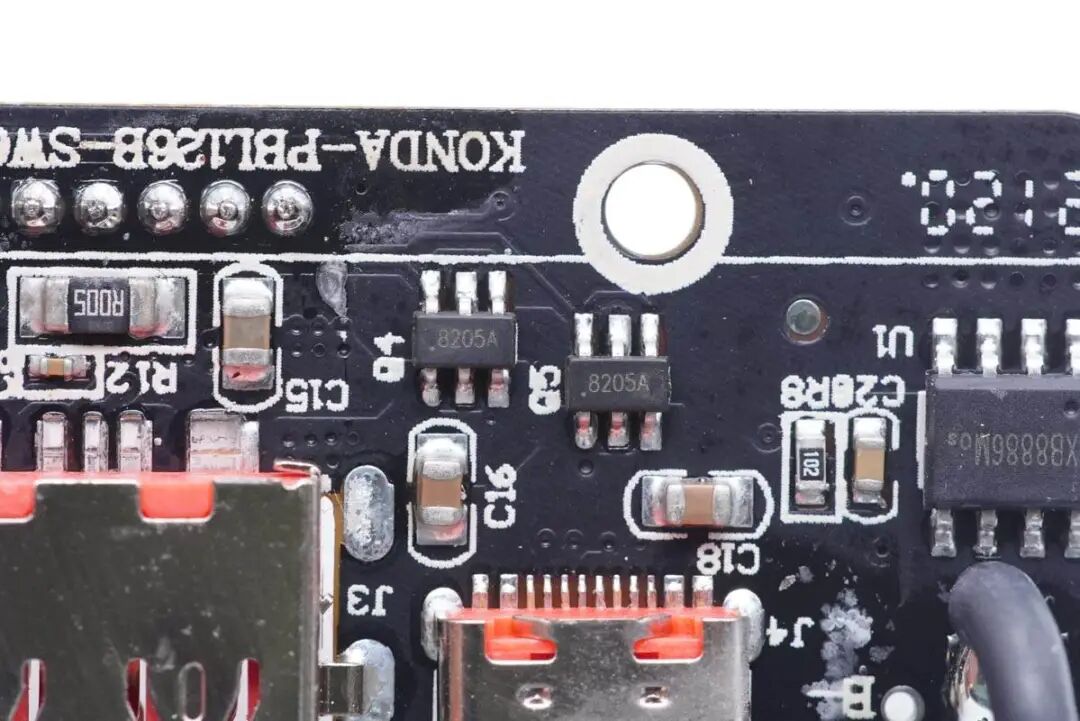

两颗8205A MOS管用于1A1C接口切换。

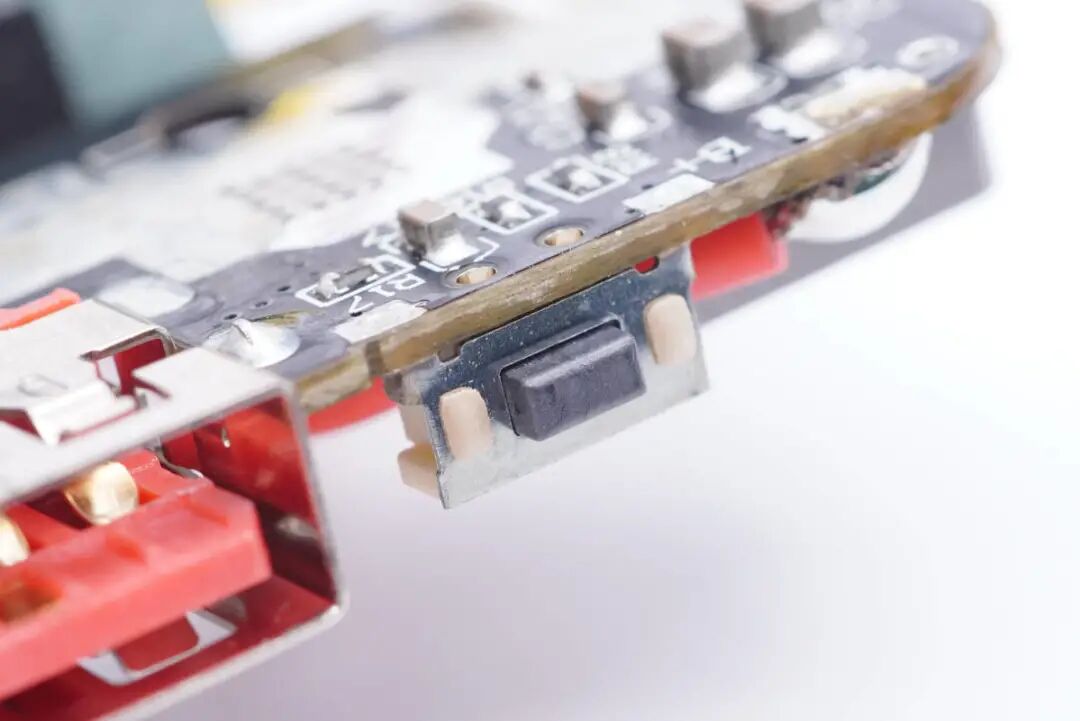

电源键特写，贴片焊接。

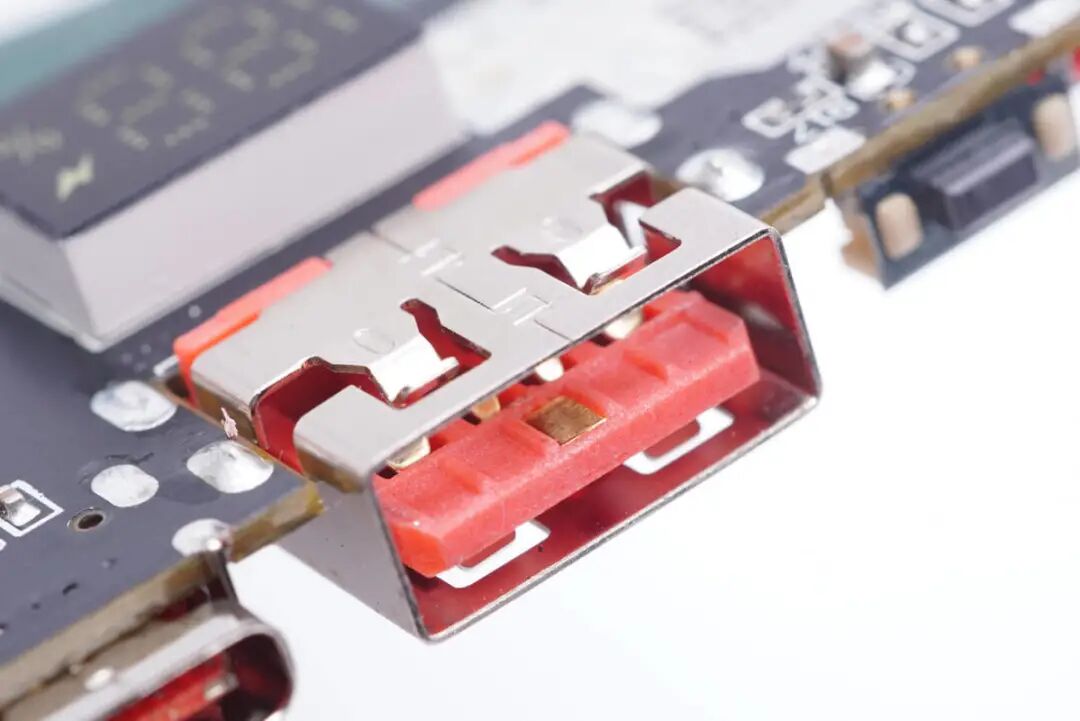

USB-A母座特写，沉板过孔焊接，前端具有特殊触点且正负极加宽。

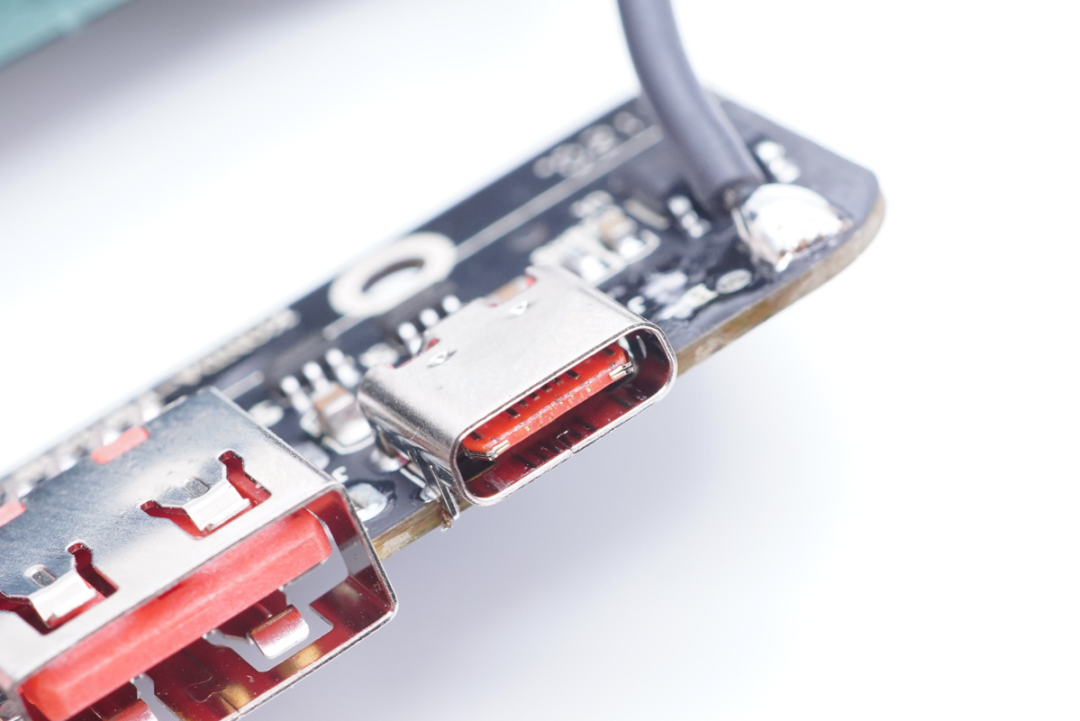

USB-C母座特写，过孔焊接。
LED电量显示屏特写。

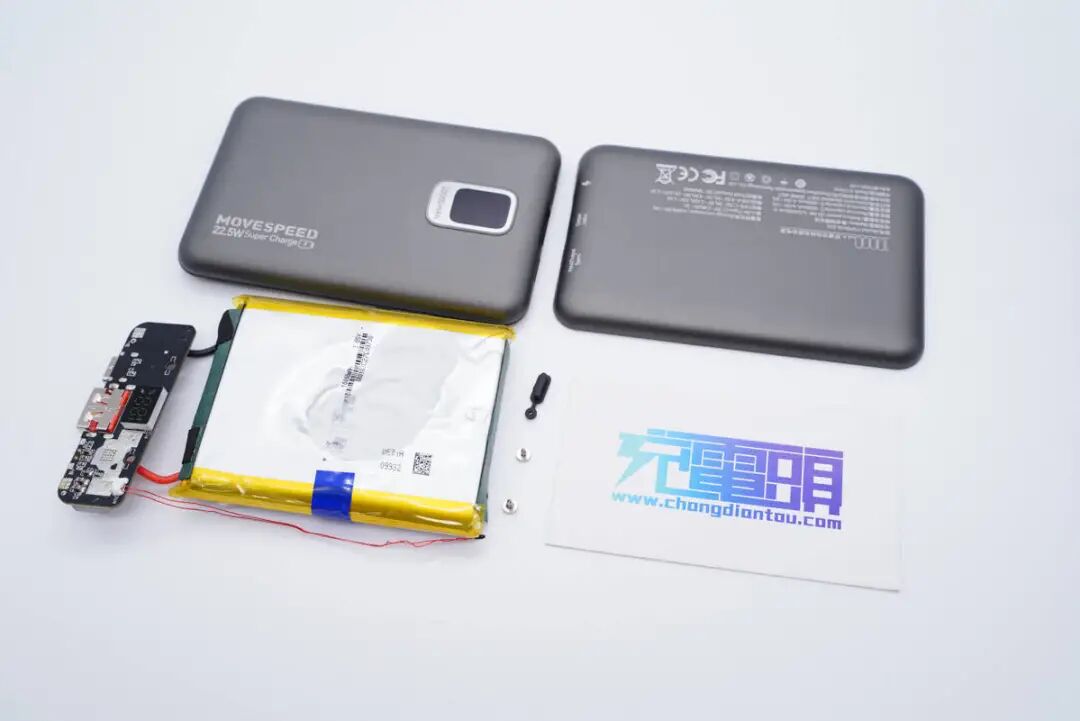

全部拆解完毕，来张全家福。
充电头网拆解总结
移速为奥海旗下全资品牌，在产品整体做工及品质均有一线水准，该款Mini 10000mAh 22.5W超级快充移动电源采用铝合金材质机身壳，表面喷砂边角圆润，不仅小巧扁平易携带，而且整体十分精致，颜值高使用手感好。

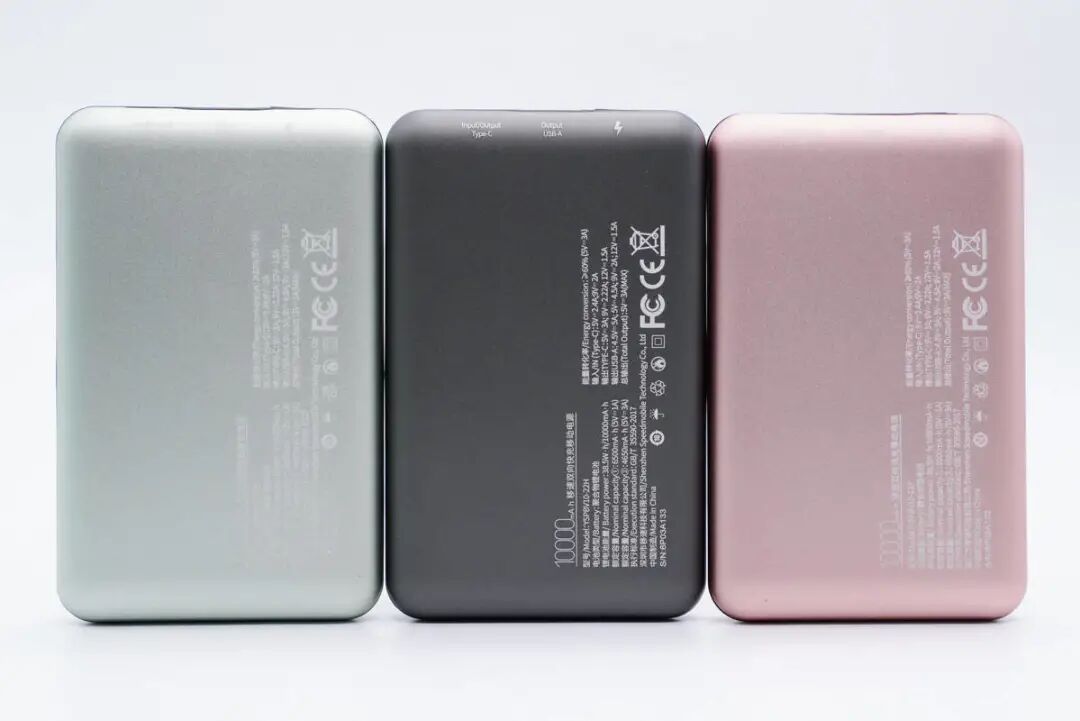

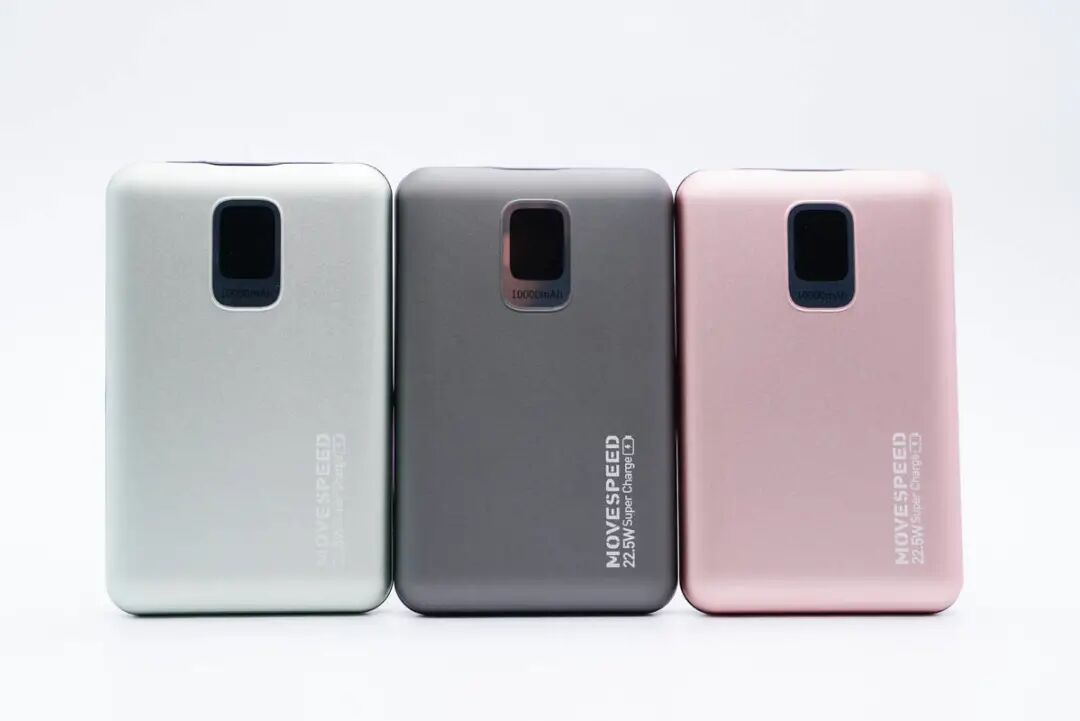

产品有黑、粉、绿三种配色，满足不同人群选购需求。此外配备1A1C万金油接口，支持QC、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0、PD3.0、PPS全主流快充协议，可以满足华为、小米、苹果等各大品牌手机快充需求。
充电头网通过拆解发现，移动电源电芯来自格林德，采用高压电芯，这款电芯也是该产品做到如此小巧的关键。电芯前后端贴有青稞绝缘纸保护，此外打胶加固，并配有热敏电阻进行温度监控，赛芯微XB8886M进行电路保护。
移动电源主控芯片采用智融SW6208高集成双向快充解决方案，双口输入输出协议识别电压控制以及LED屏电量显示等功能均由其实现，性能强悍，质量可靠。
