旅行插座与氮化镓快充合体，拆解一款创新设计65W充电器
----- 充电头网拆解报告 第1864篇 -----
目前市面上的快充插座产品已经蛮丰富的了，公牛、航嘉、小米、飞利浦等大品牌都有相应的产品供消费者选购。不过总的来看，还是传统直板样式的产品居多，为此Baseus倍思近期推出了一款65W 2A2C氮化镓快充延长线插座。
这款新品有着浓郁的氮化镓快充风格，长条方柱机身十分小巧，另自带1.5米电源线，总重量约350g，桌面、床头使用十分方便，甚至外带也成为可能。这款插座还配备2A2C四个USB接口，支持65W大功率快充，最多可给笔电、平板、手机、耳机四个设备同时充电，十分实用。下面充电头网就对这款插座进行详细拆解，看看具体用料做工如何。
此前充电头网还拆解了倍思65W 2C1A氮化镓快充、65W 2C氮化镓快充充电器、45W 1A1C氮化镓充电器、45W双USB-C口氮化镓充电器、100W 2C2A氮化镓快充充电器等多款氮化镓快充产品，感兴趣的小伙伴可以点击蓝色字体查看详情。
一、倍思65W氮化镓快充插座外观

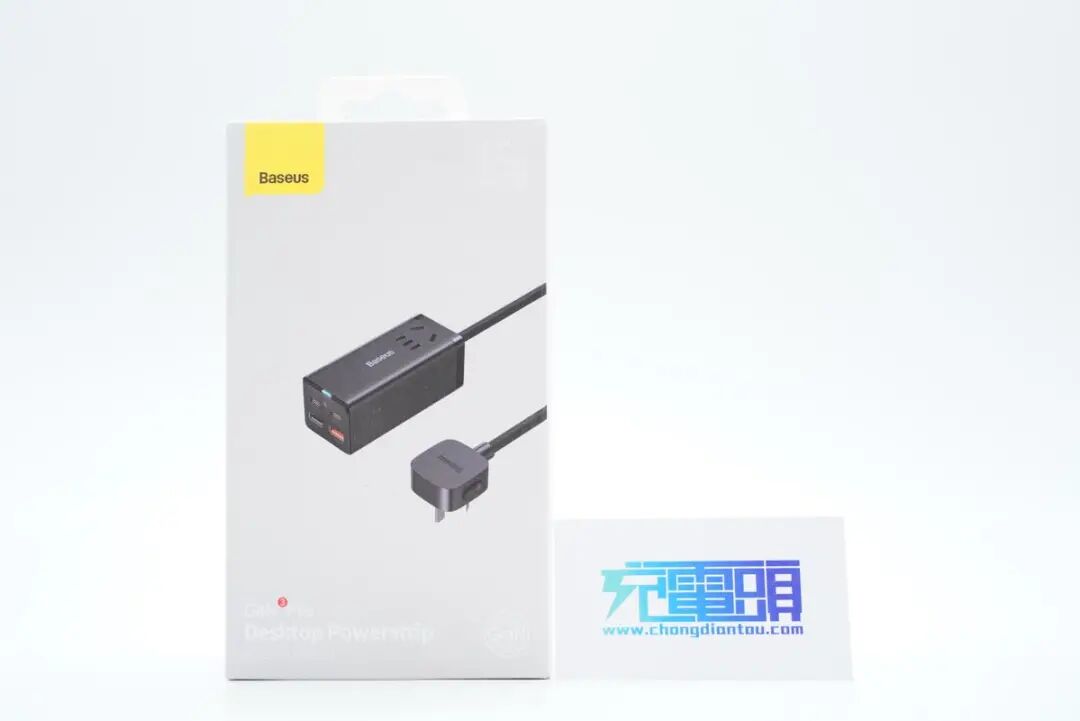

包装盒正面印有Baseus品牌、产品外观图、名称，以及65W和GaN两大特性标识。
背面印有产品使用场景图、参数和商家信息。
包装内含插座、数据线、使用说明书、保修卡和卡通贴纸。
附带线缆是CC线，线头塑料外壳磨砂方便插拔，外壳上还凹印Baseus品牌logo。

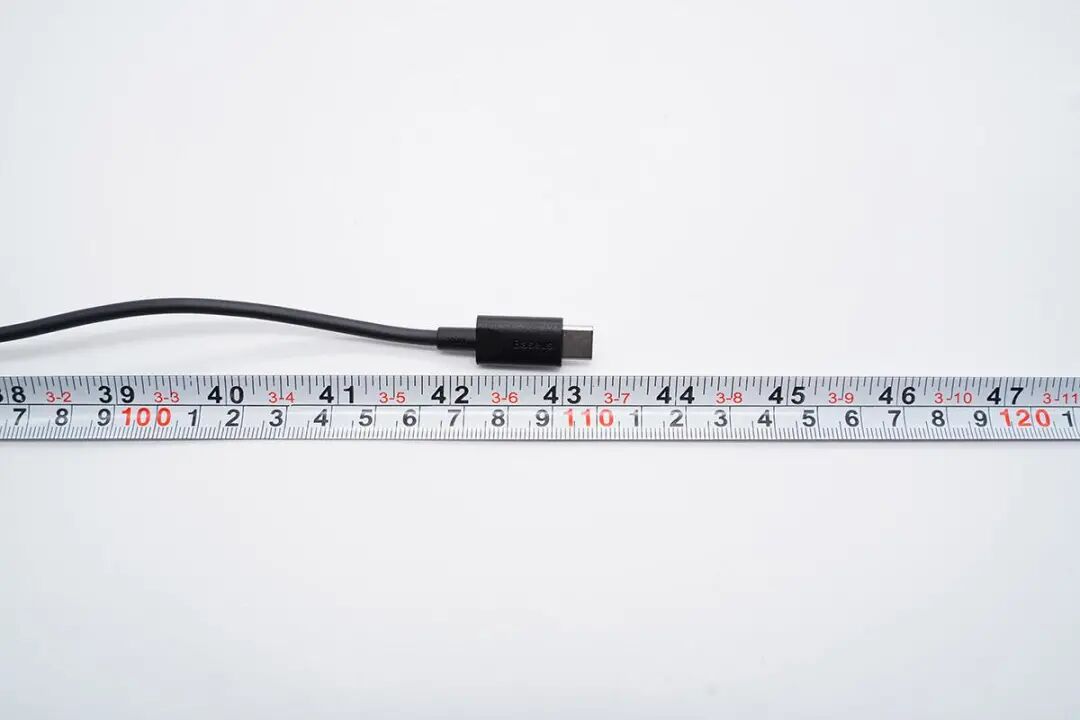

测得线缆长度约为110cm。

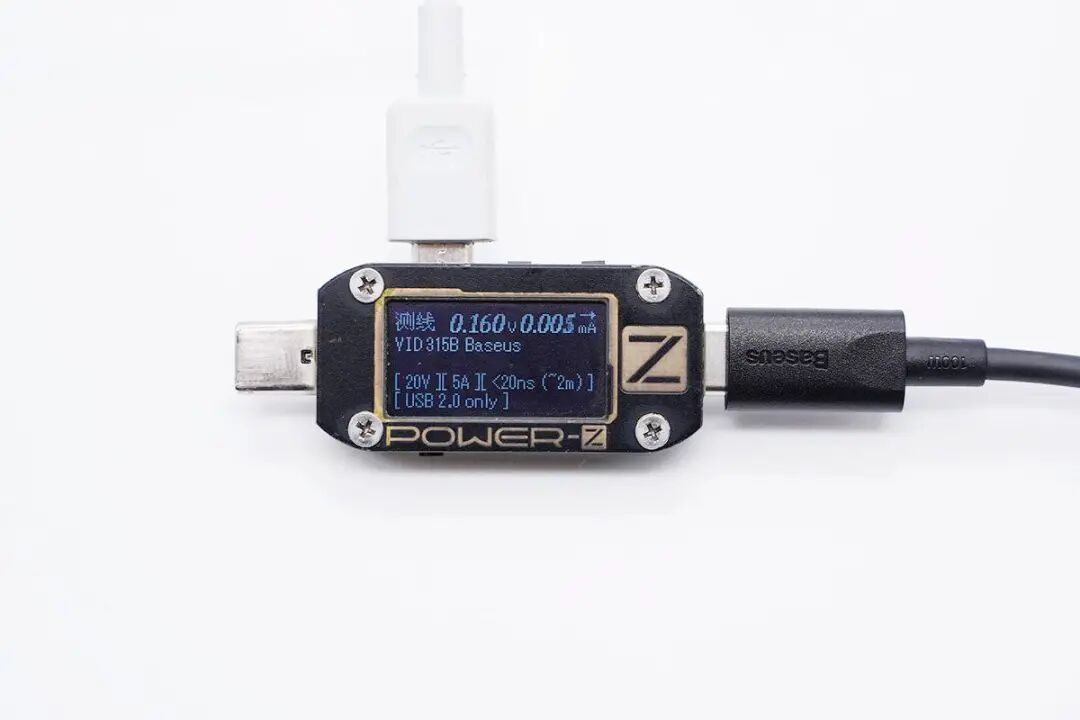

另外使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V5A，支持最大100W快充。

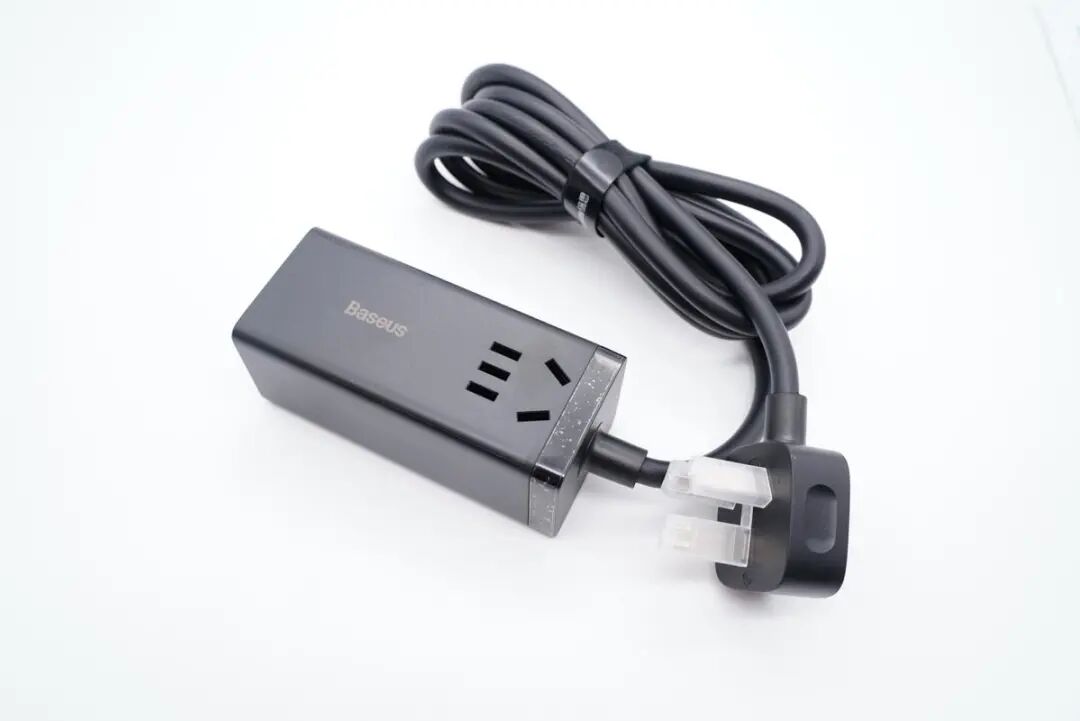

插座自带电源线，插头插脚套有胶套，机身采用长条方柱造型设计，外壳磨砂，各面间过渡圆润。

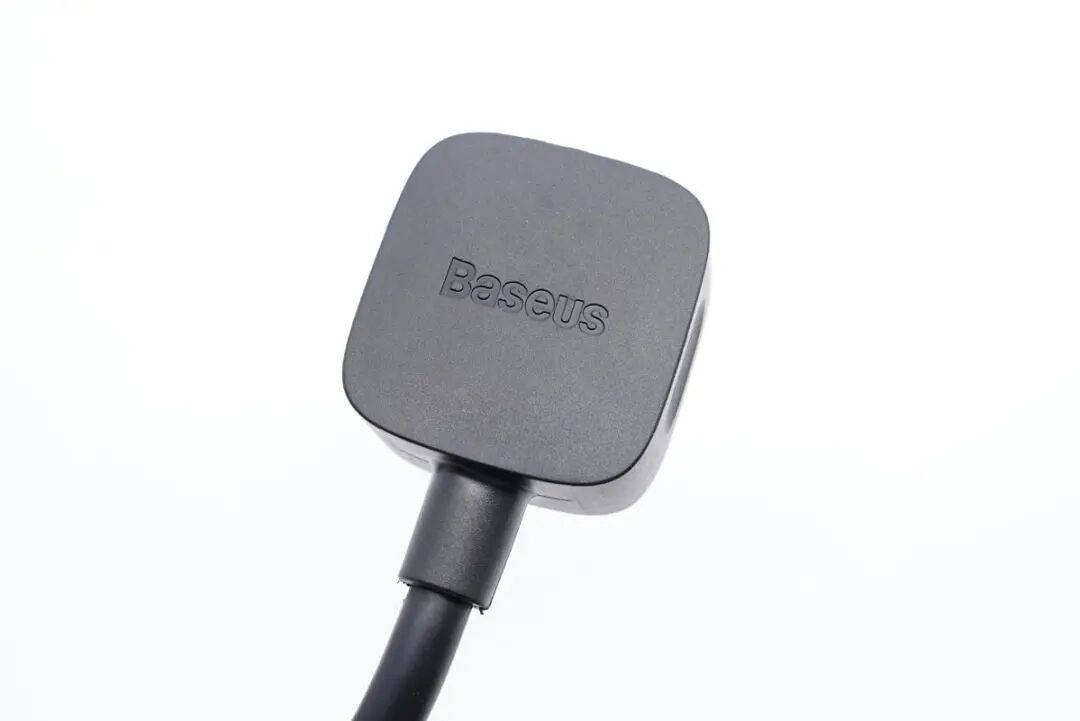

插头顶面凹印Baseus品牌logo。
插头两侧还设计有小凹面，方便用户插拔使用。

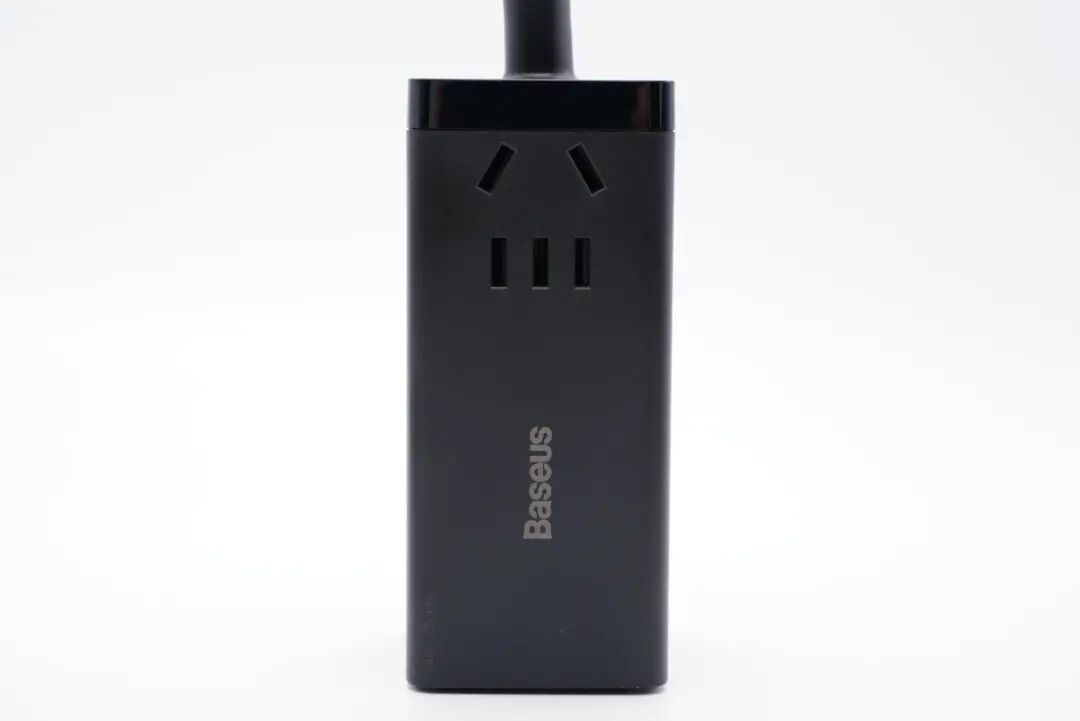

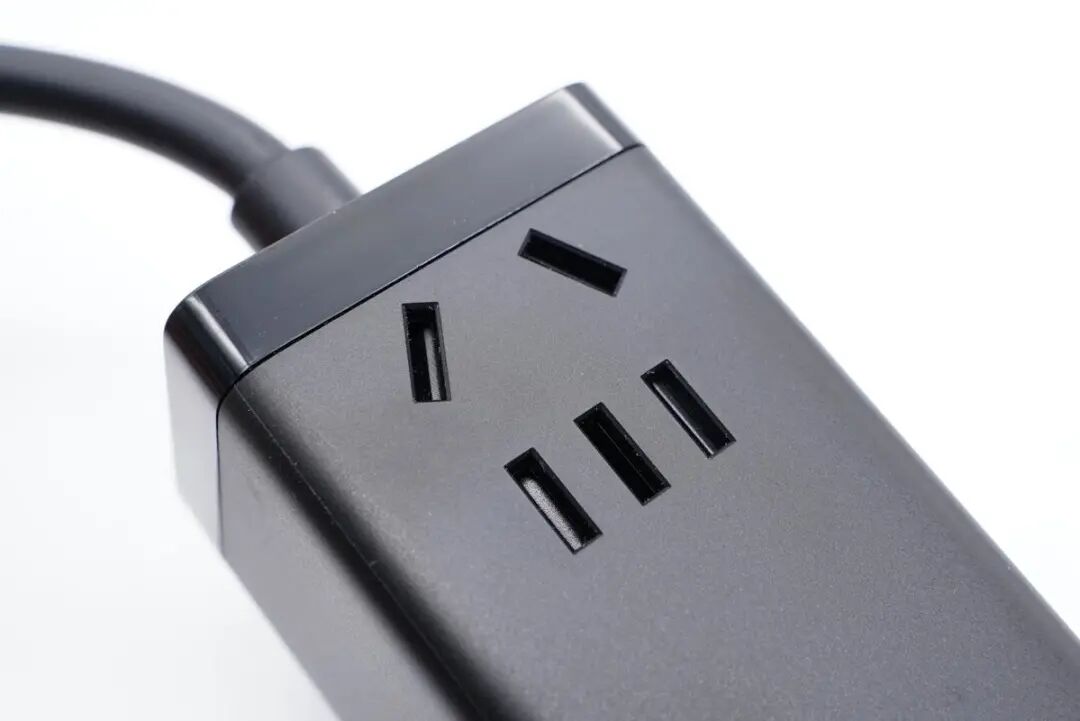

插座机身顶面印有Baseus品牌logo，靠近电源线一端设有3+2新国标插口。
插口内置安全门，防止异物进入。

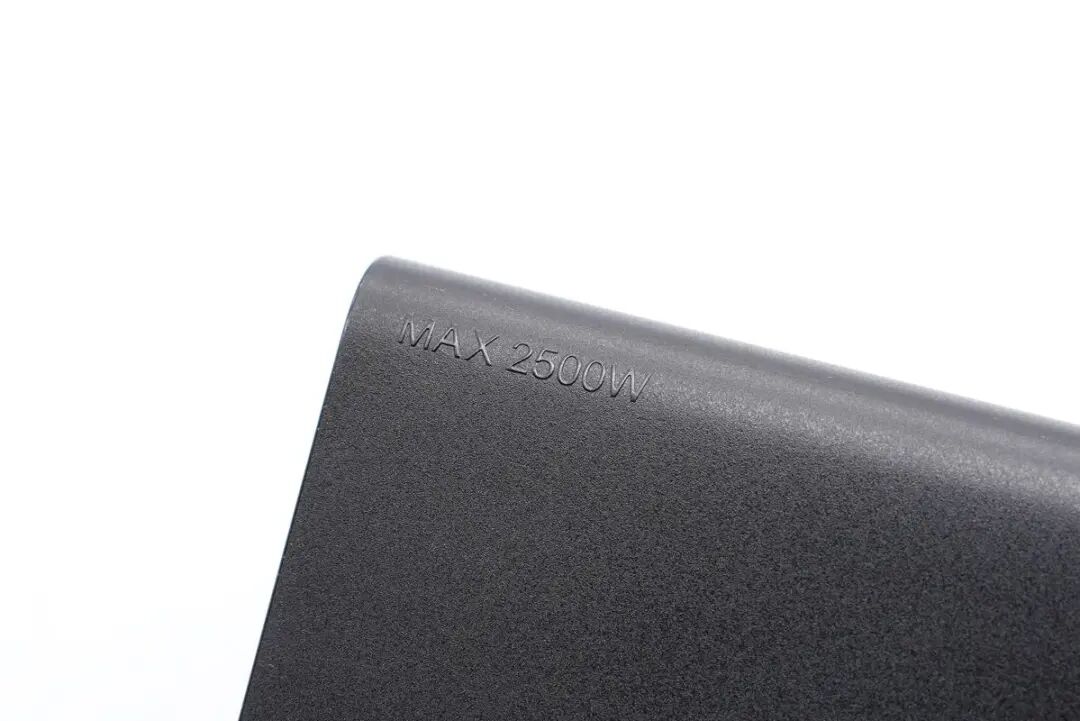

在机身两面交界处设有MAX 2500W字样，表明了插座最大承载功率。

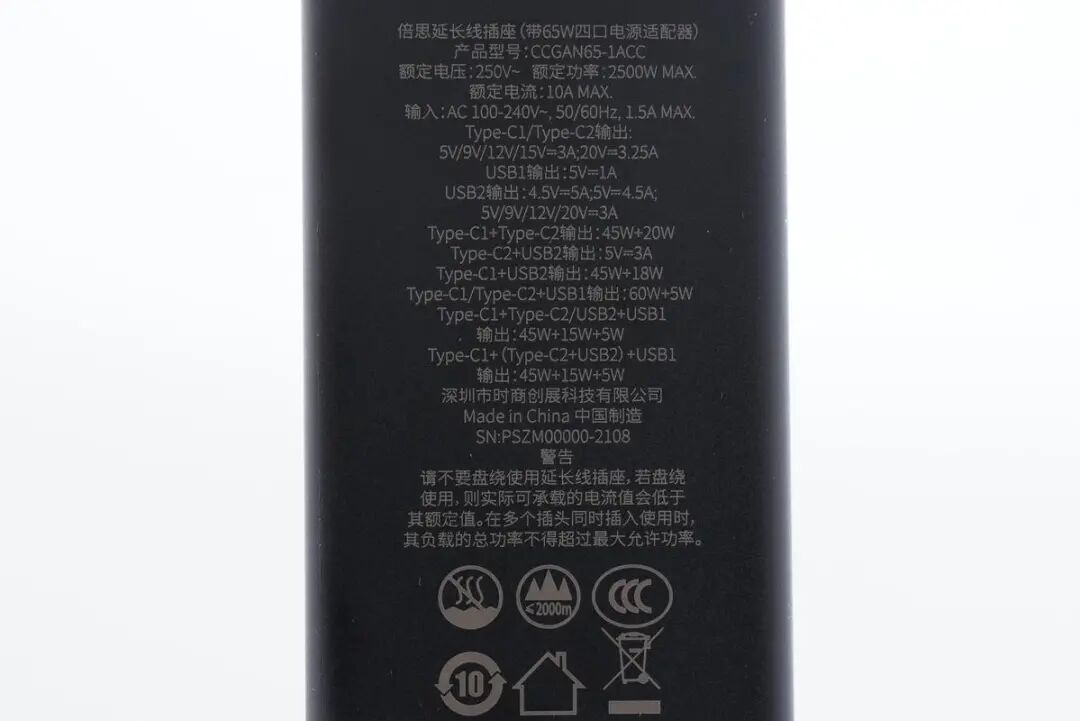

底部外壳上印有产品参数信息。
产品名称：倍思延长线插座（带65W四口电源适配器）
产品型号：CCGAN65-1ACC
额定电压：250V~
额定功率：2500W MAX
输入：AC 100-240V~50/60HZ 1.5A MAX
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A Max
USB1：5V1A
USB2：4.5V5A、5V4.5A、5V3A、9V3A、12V3A、20V3A
双口输出：
C1+C2：45W+20W
C1+A2：45W+18W
C2+A2：5V3A
C1/C2+A1：60W+5W
三口输出：
C1+C2/A2+A1：45W+15W+5W
四口输出：
C1+（C2+A2）+A1：45W+15W+5W
产品已经通过了3C认证。

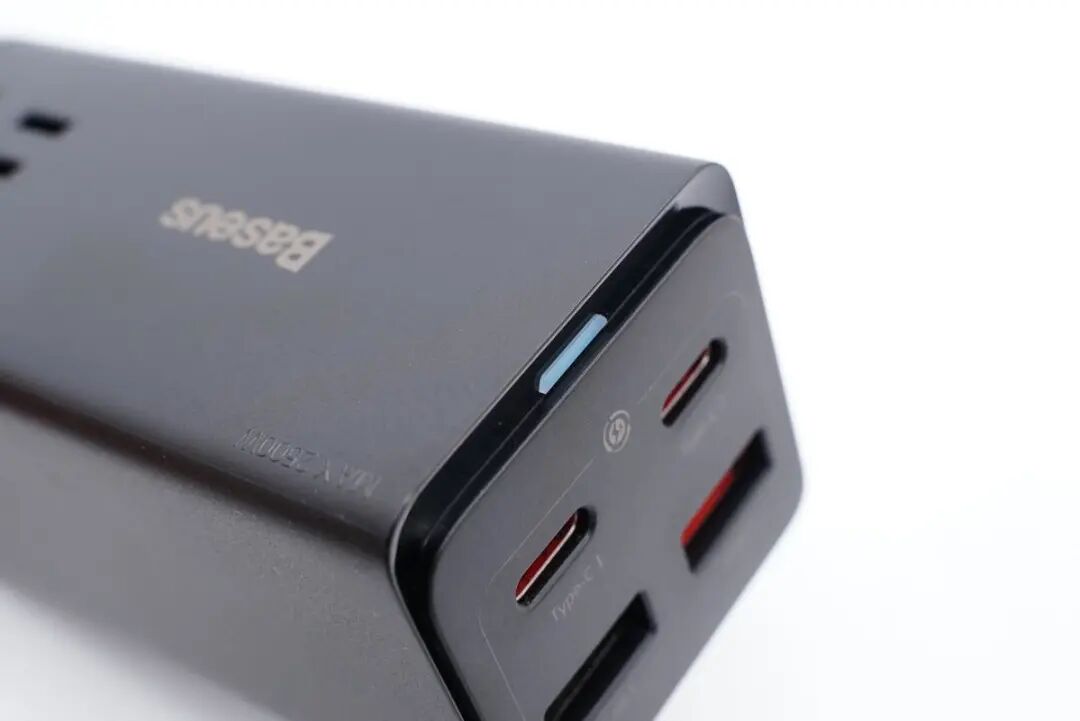

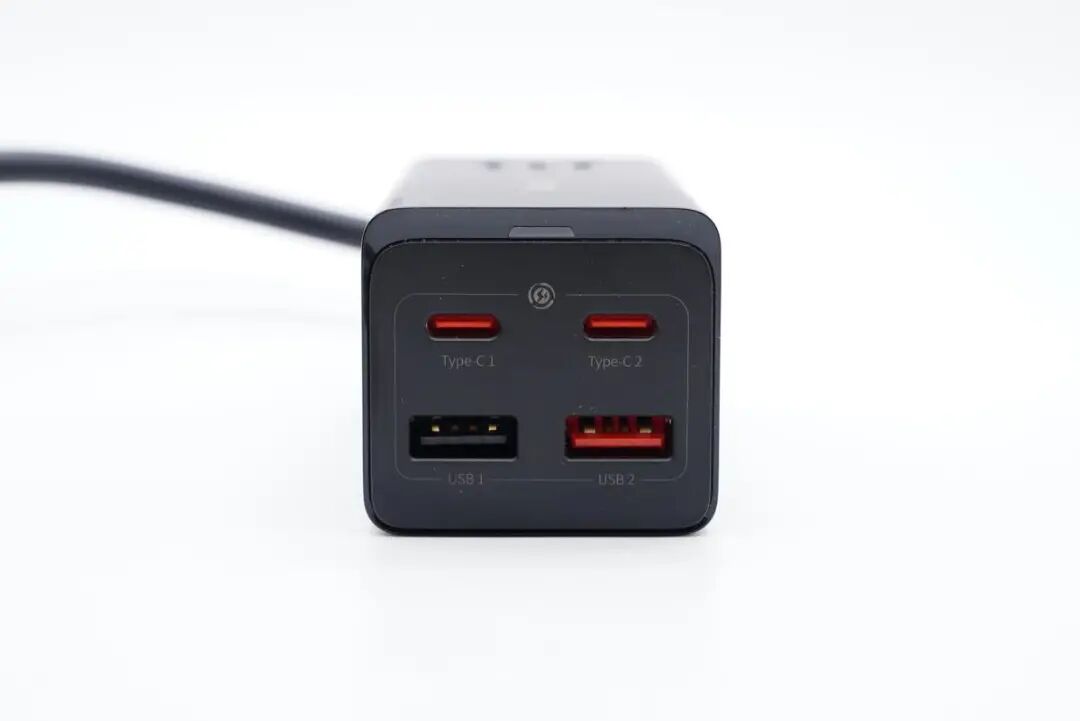

机身端部设有2A2C四个USB接口，每个接口旁都印有区别标识，此外快充口都采用红色胶芯，USB1标充口采用黑色胶芯，边缘还设有一颗LED指示灯。

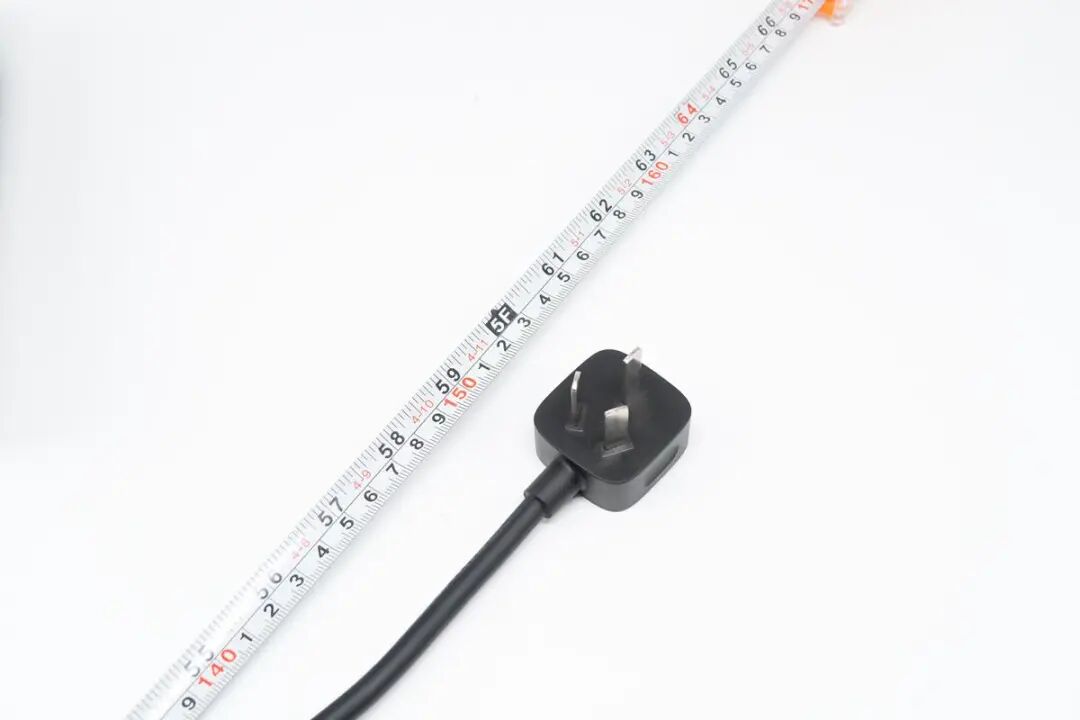

测得电源线长度约为153cm。

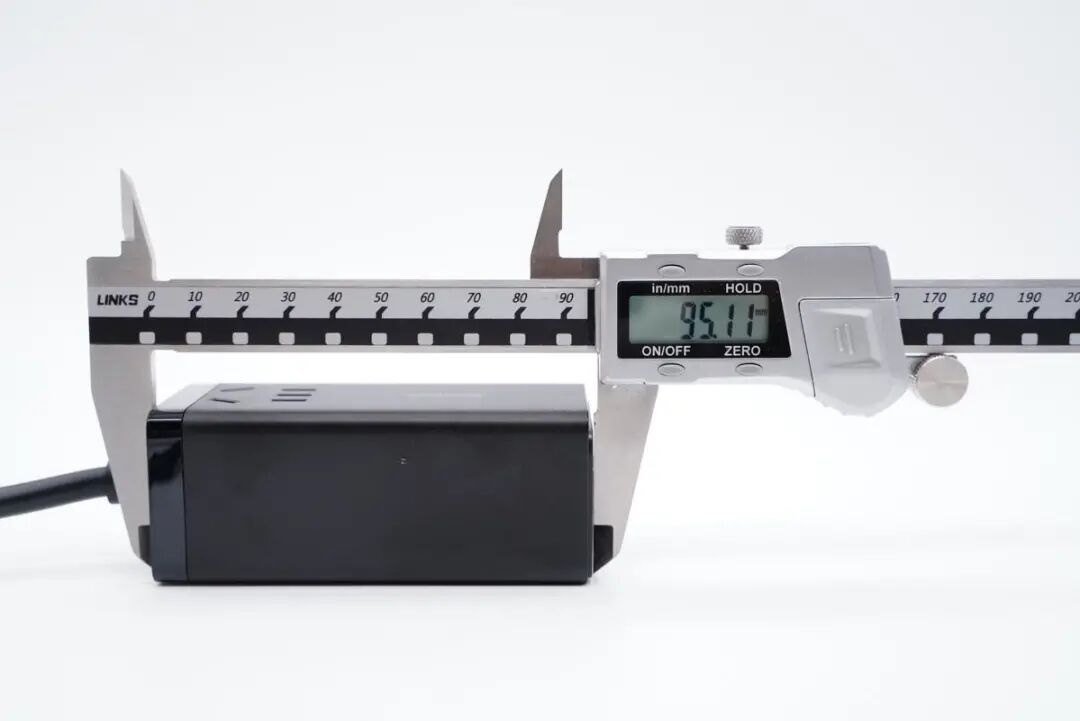

测得插座机身长度为95.11mm。

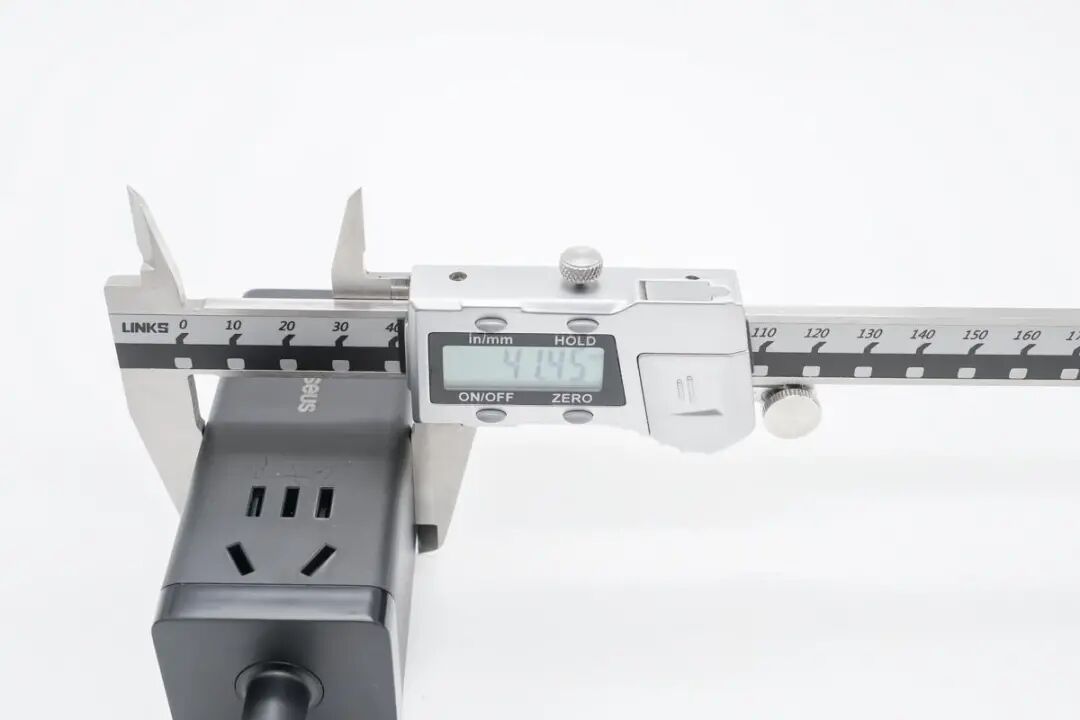

宽度为41.45mm。
厚度为38.39mm。

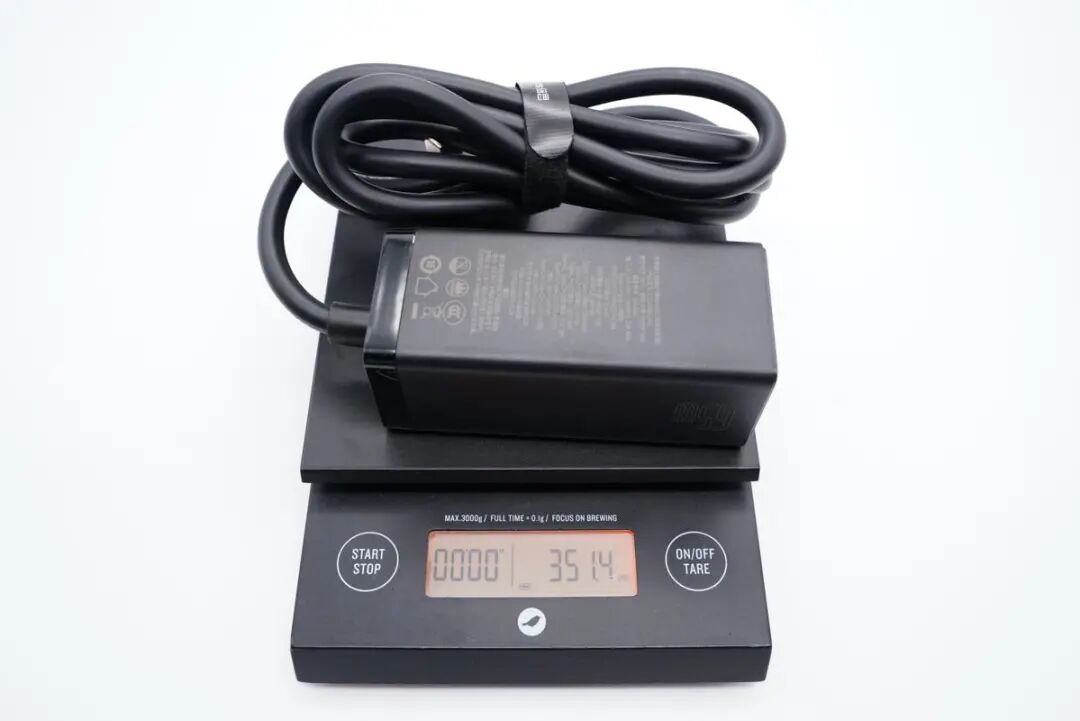

插座重量约为351g。
接通电源，LED灯亮淡蓝色光。

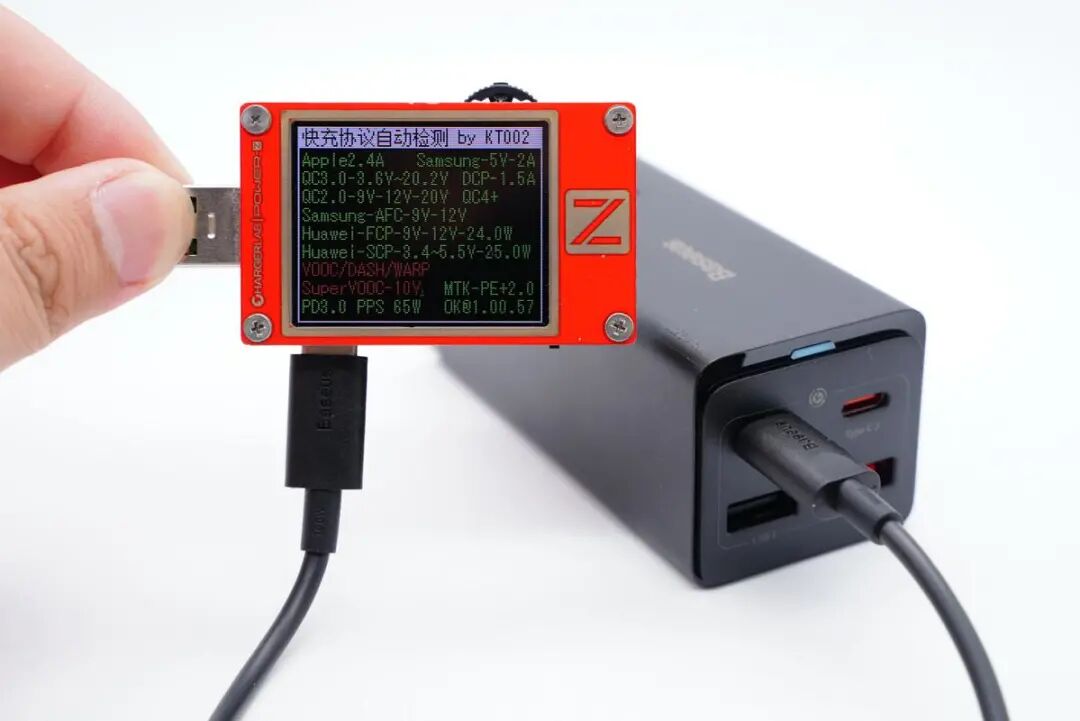

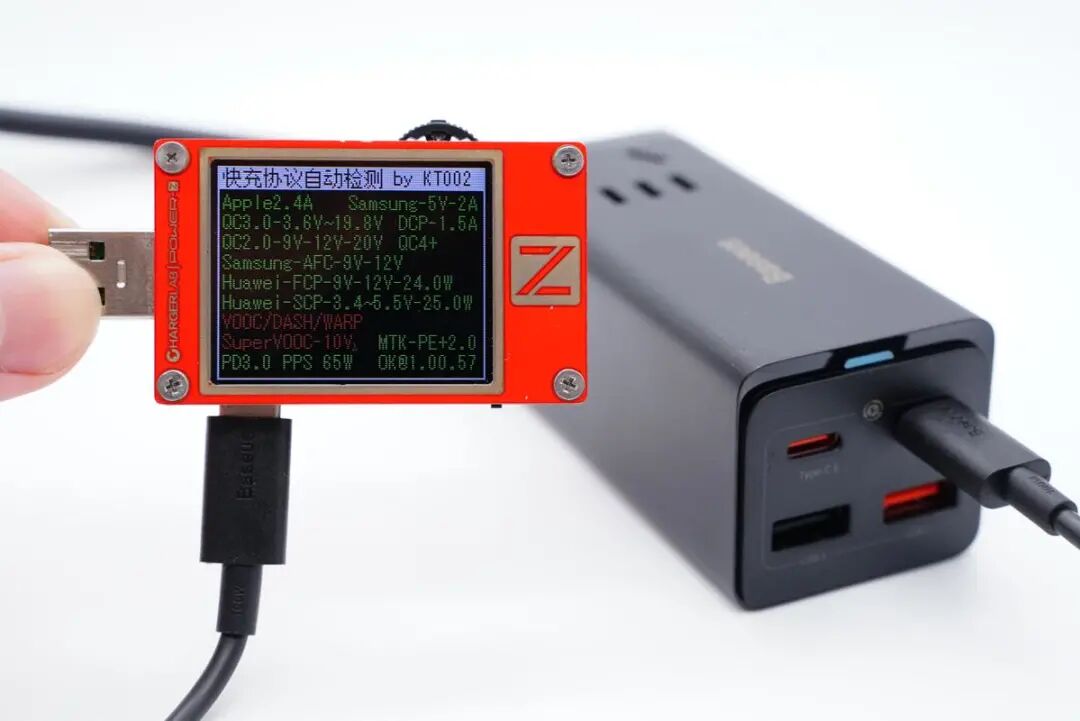

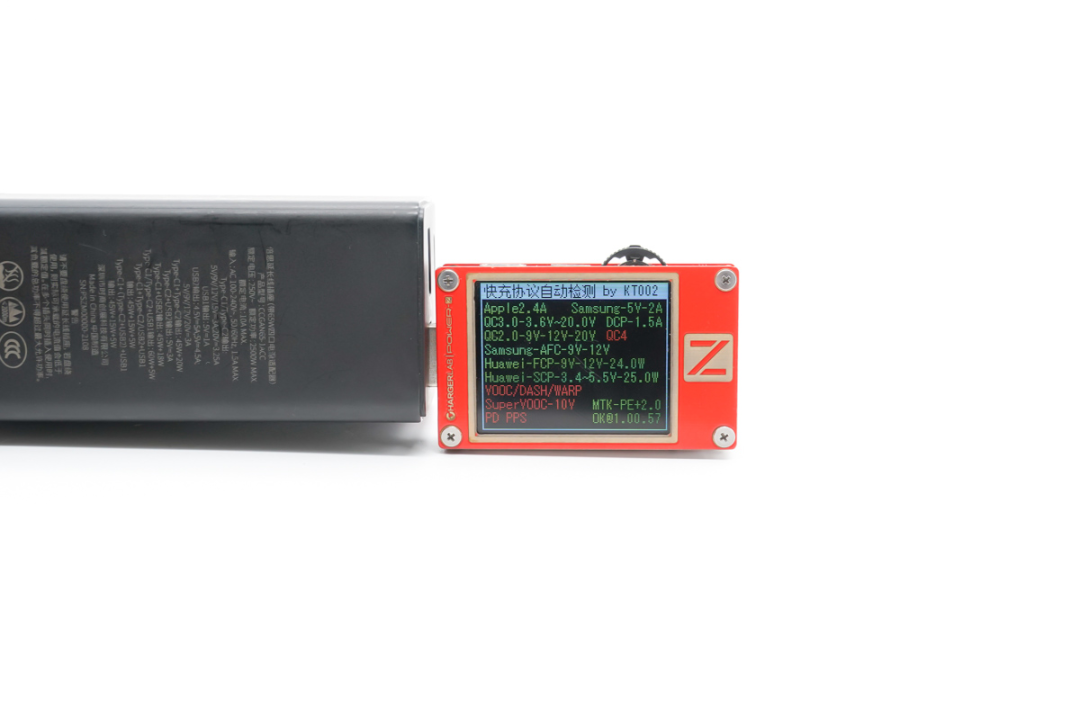

使用ChargerLAB POWER-Z KT002检测USB-C1口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

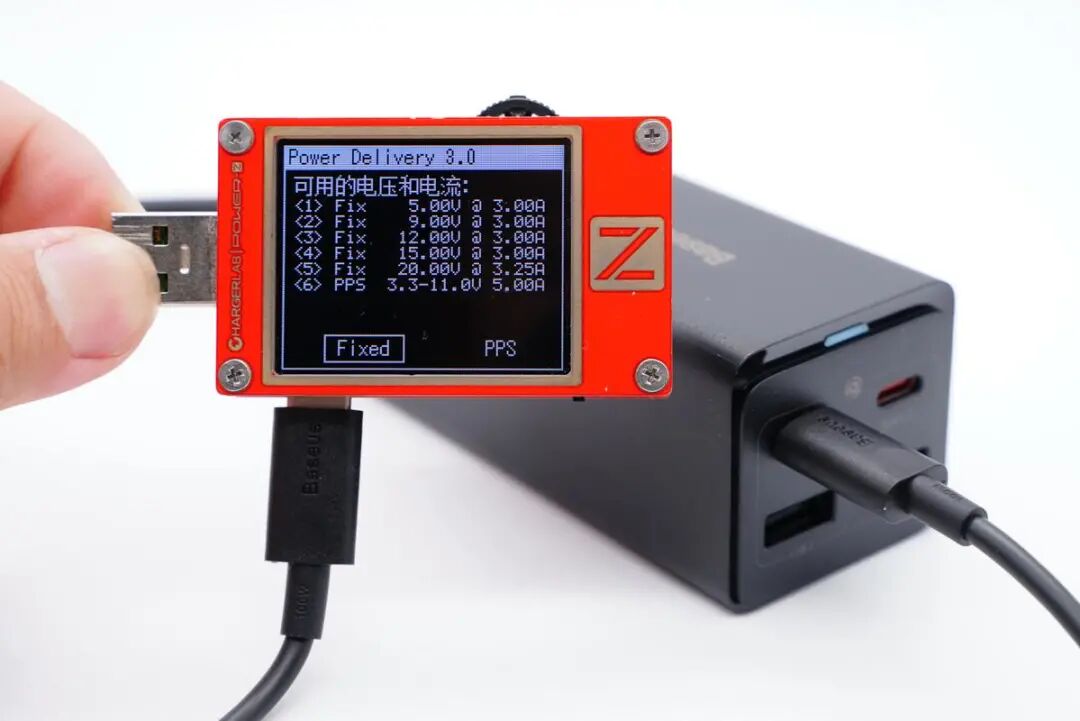

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
另外测得C2口输出协议和C1口的一样。
PDO报文也完全相同，即C1和C2口单口输出性能一样，都支持65W快充，支持功率盲插。
测得USB-A2口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、倍思65W氮化镓快充插座拆解

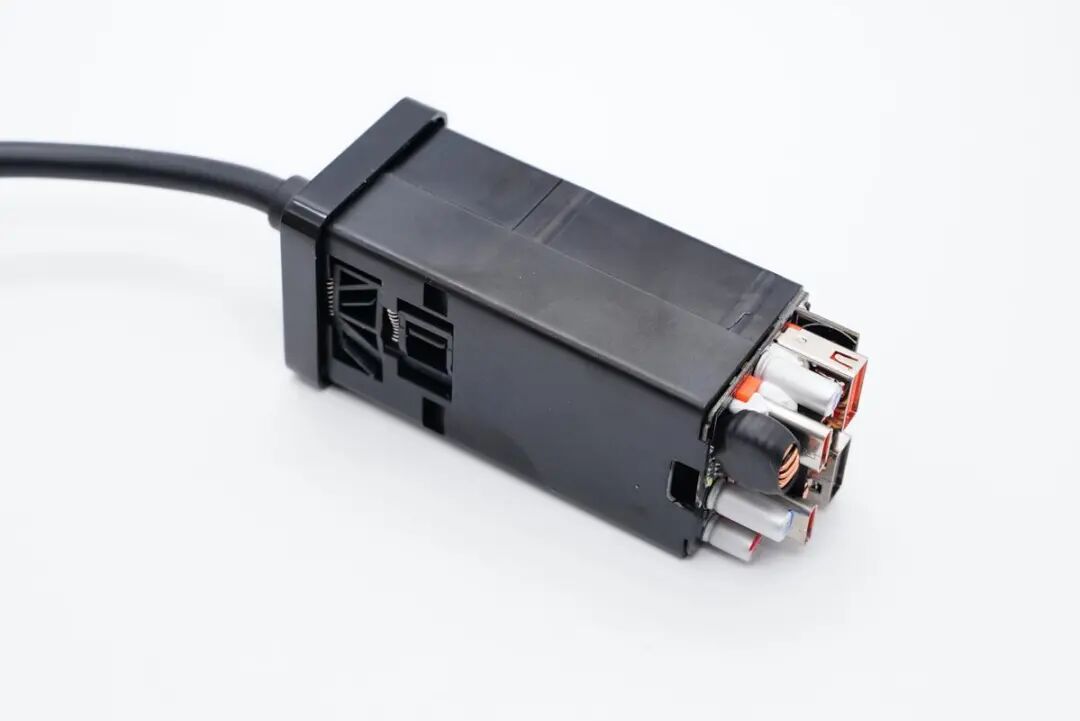

这款插座采用双重塑料壳设计，保护性很好。
线缆端帽盖已拆掉，卡扣进行固定。

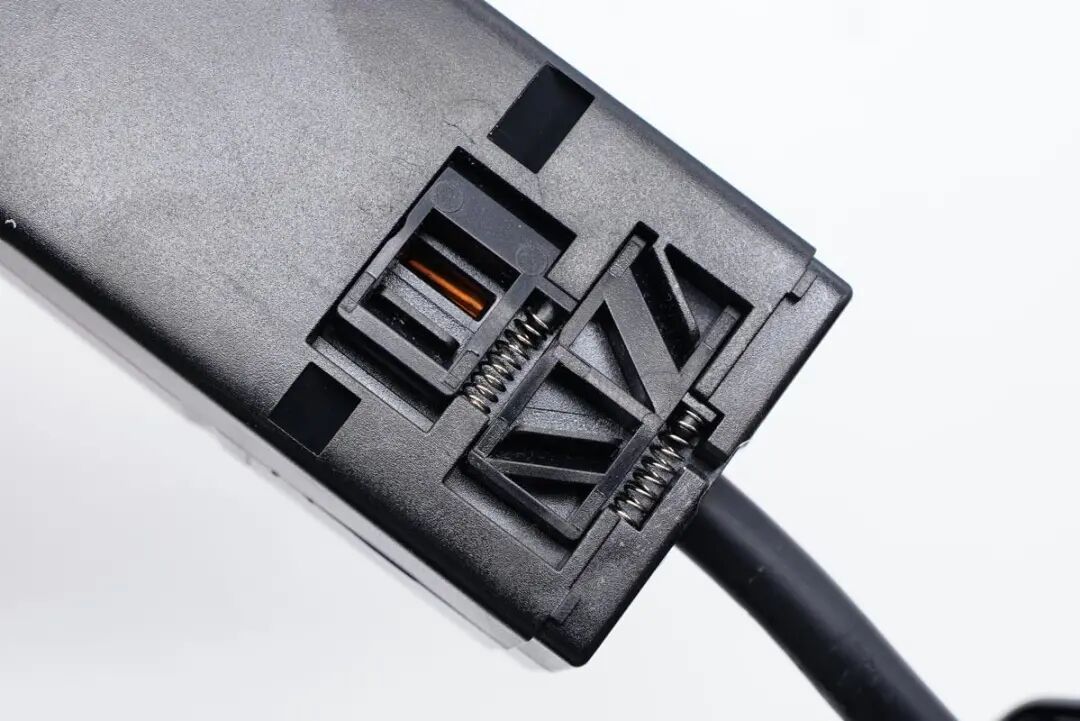

安全门采用小弹簧进行复位。

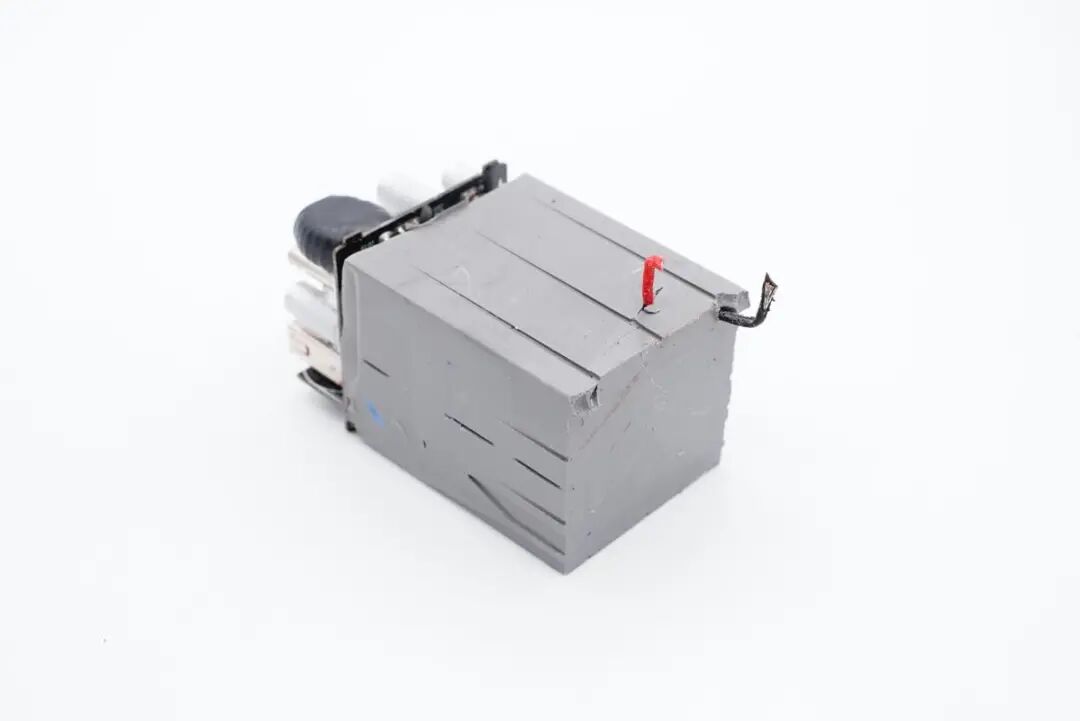

充电器模块灌胶成一个整体，输入端仅露出连接导线，如此处理可以提高导热性、耐候性以及机械强度，散热好，经久耐用。

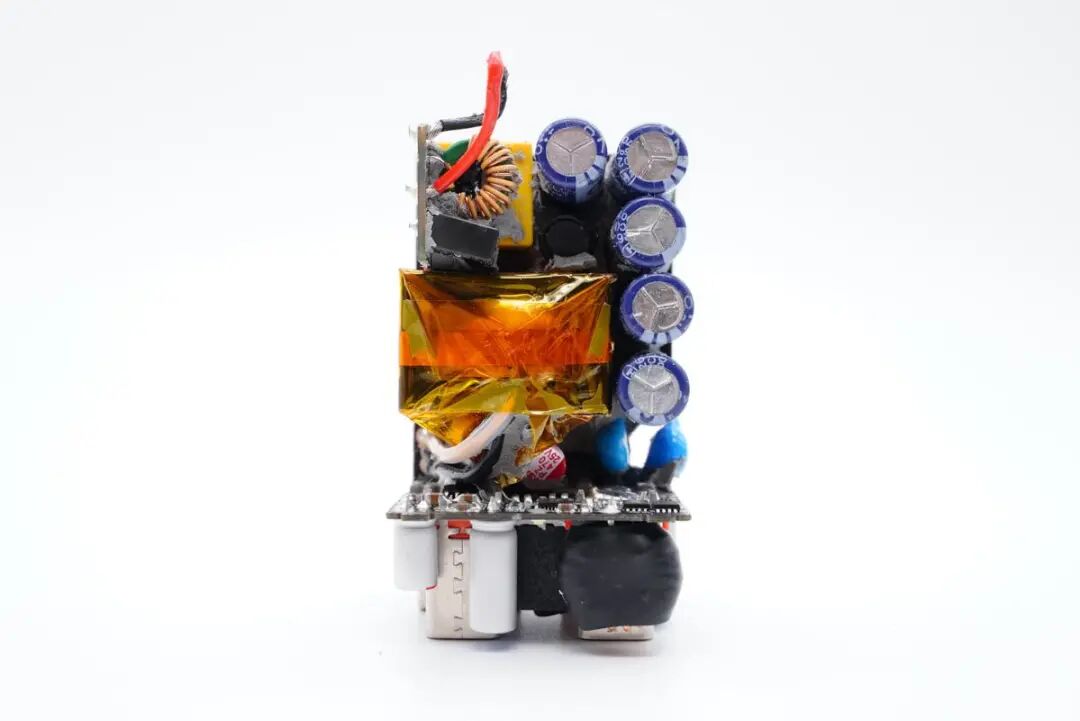

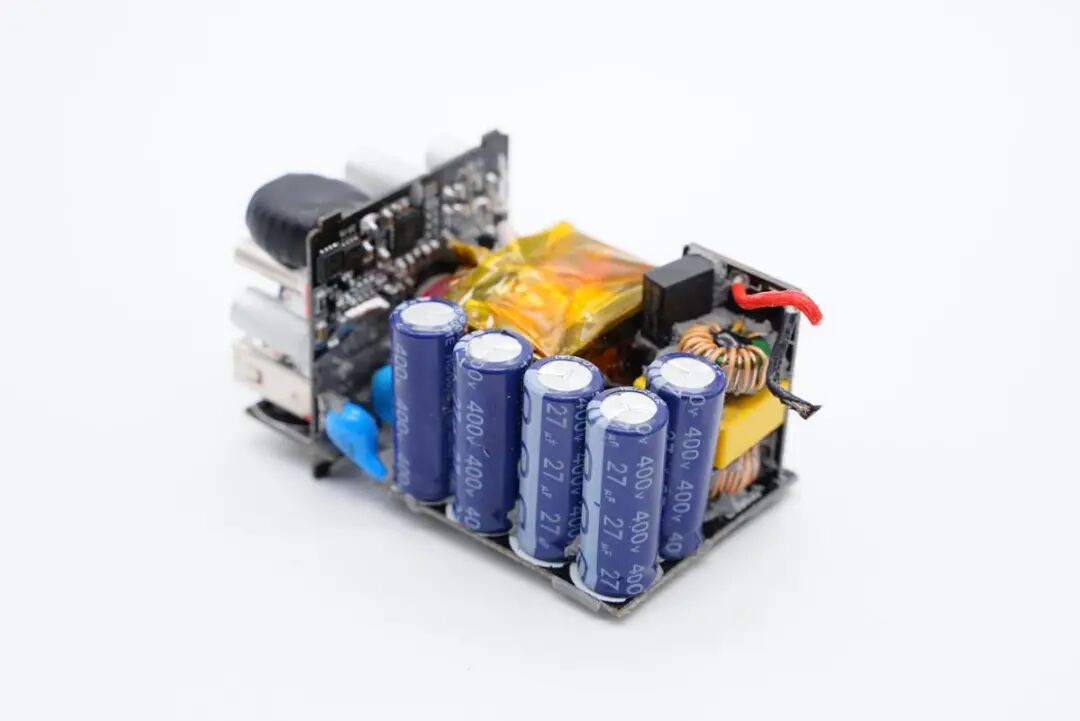

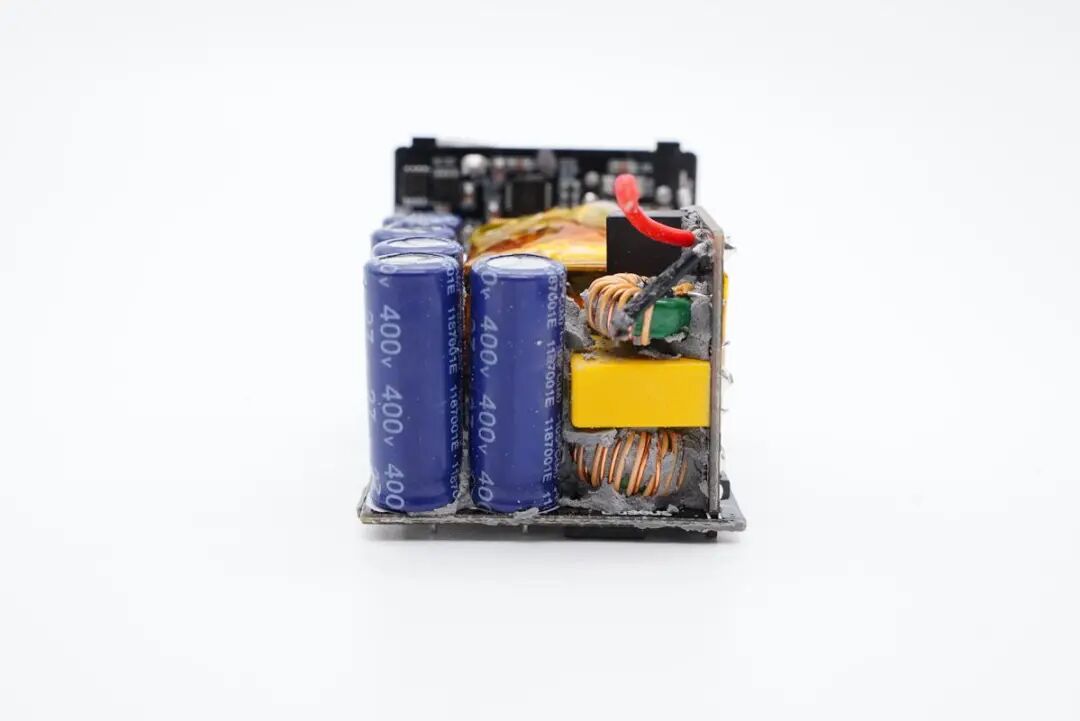

将硅胶清理干净，模块输入输出端均设有小板，前端以及右侧排布五颗电容。

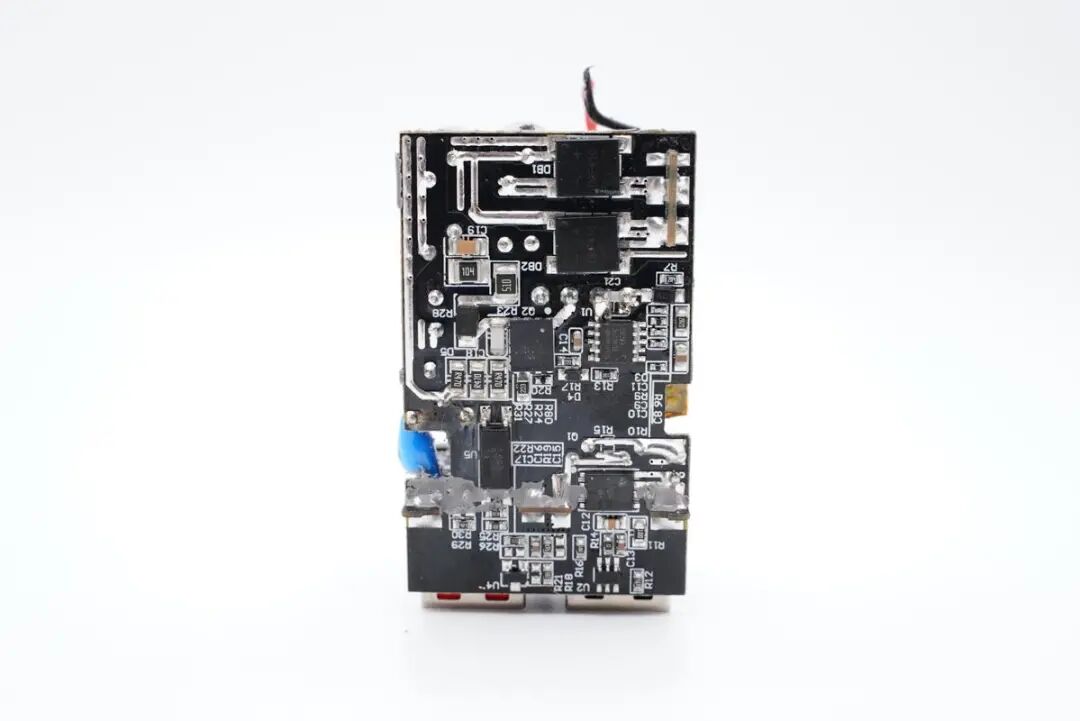

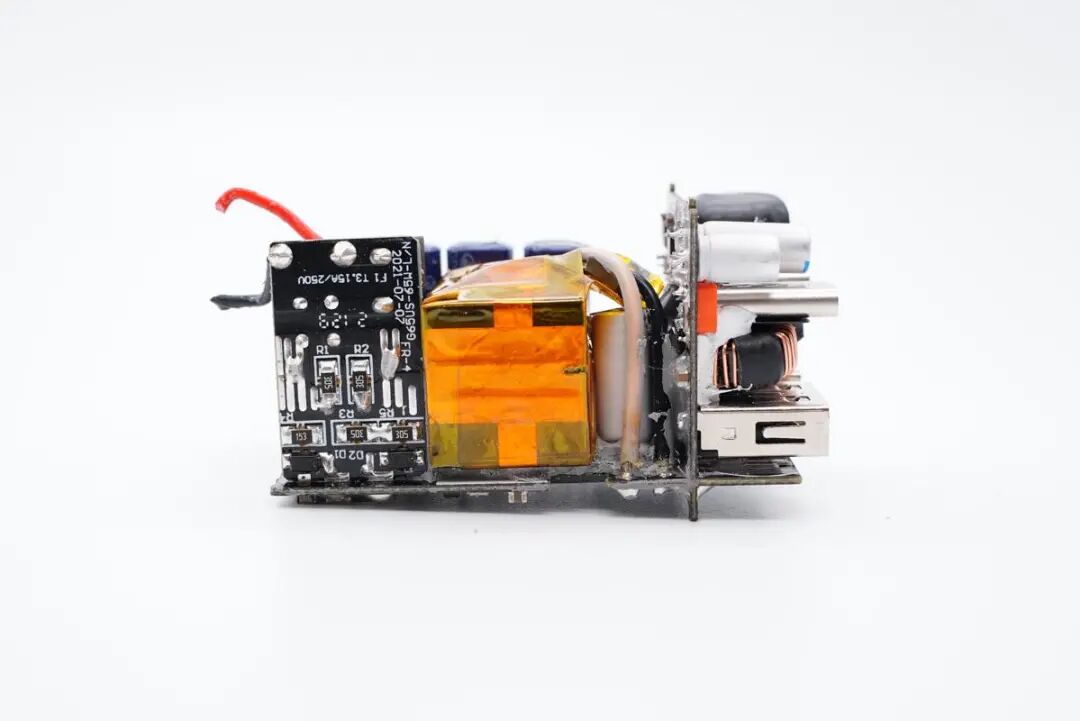

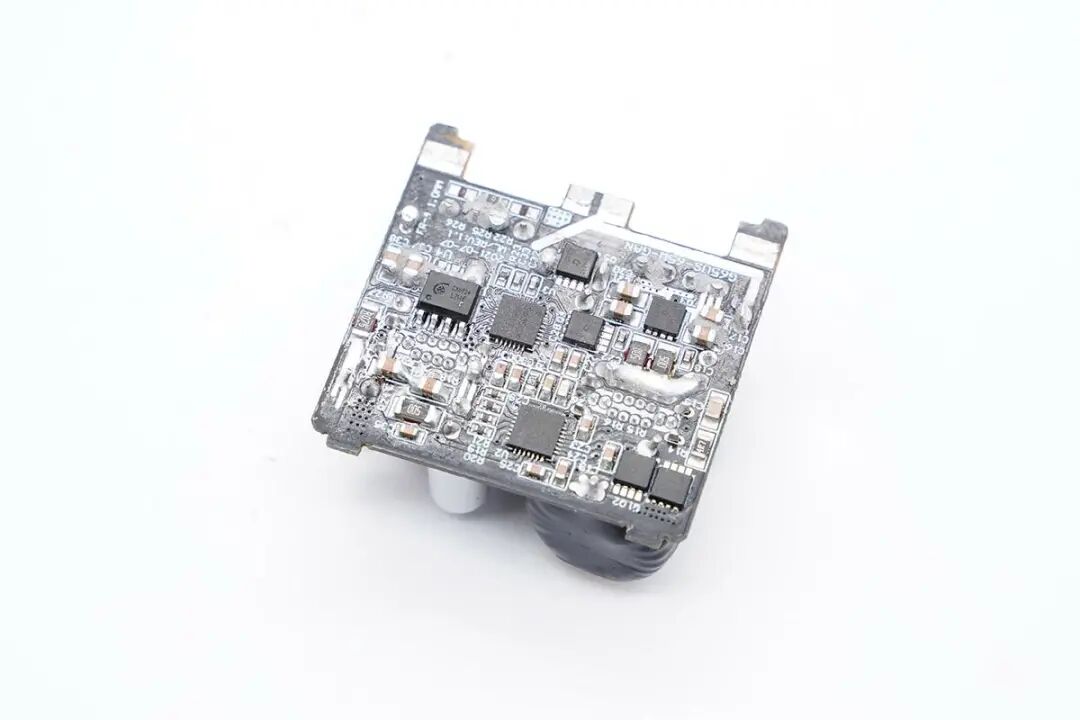

主板背面一览，设有整流桥、开关电源初次级控制器以及MOS管。

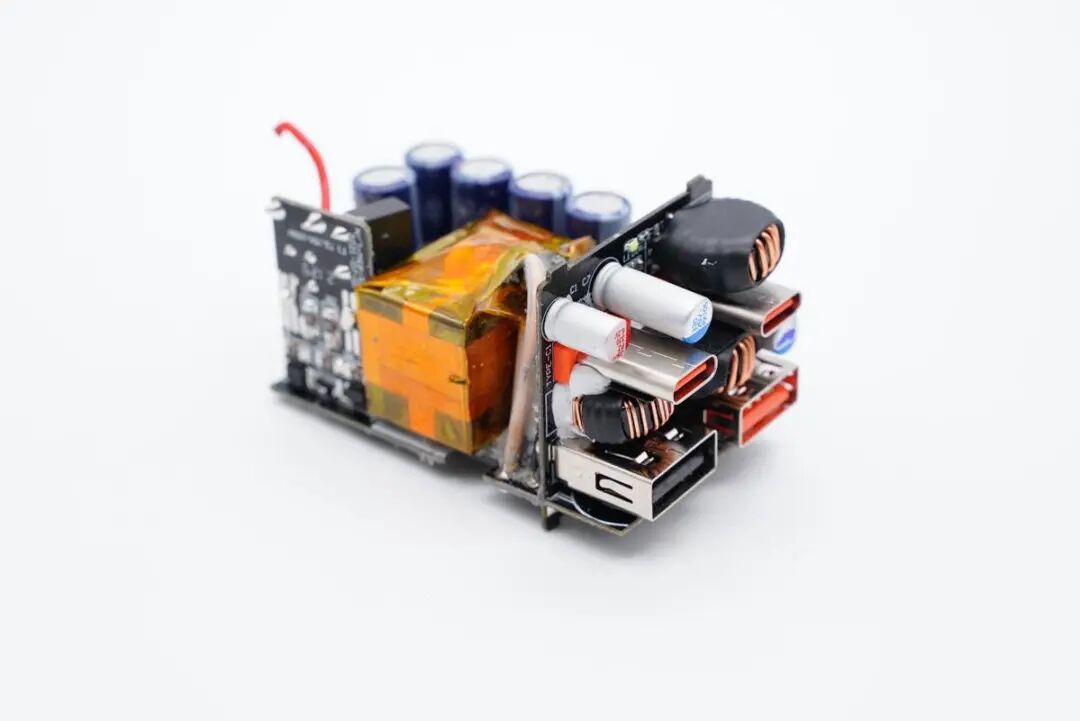

通过观察发现，这款快充插座充电器模块采用高频QR开关电源，三路DC-DC二次降压输出架构，输出功率智能分配，而且C1口降压电路方案和C2以及A2口的完全一样。下面我们从输入端开始了解各器件的信息。

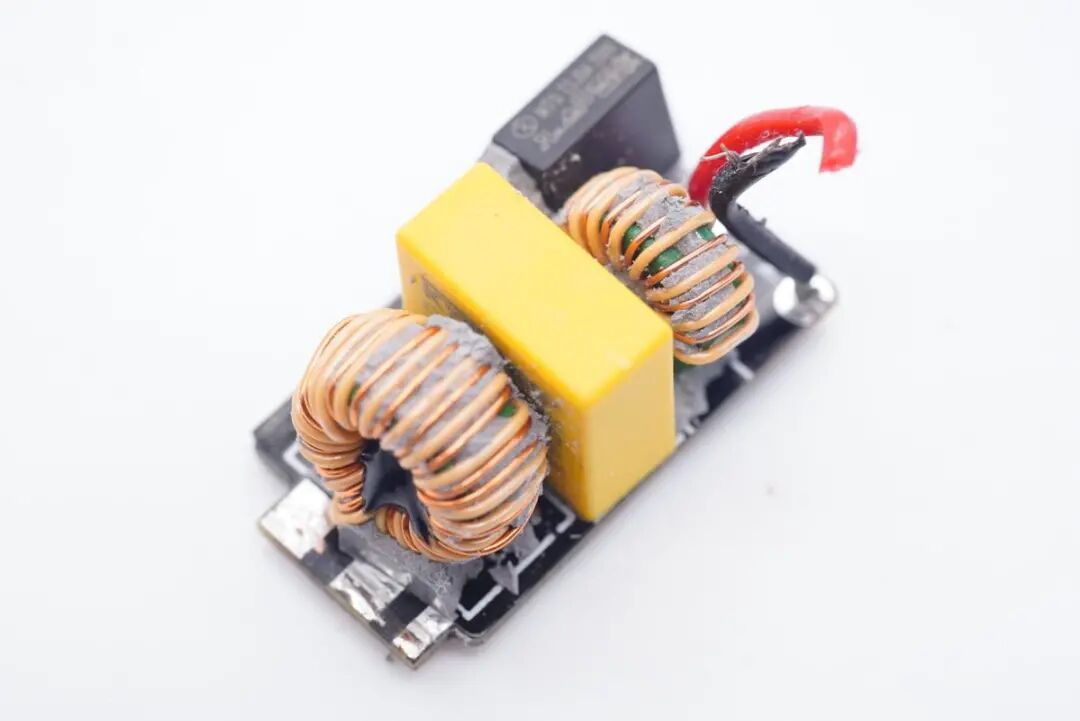

输入端一览，右侧小板上有延时保险丝、两级共模电感和安规X电容。

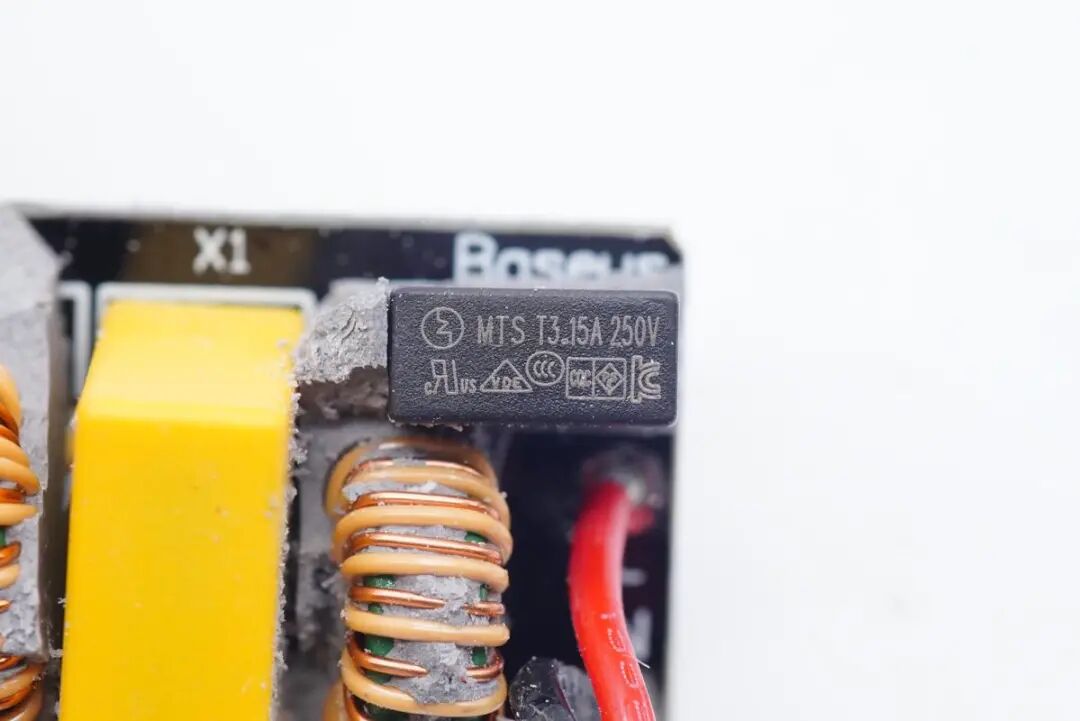

延时保险丝规格为3.15A 250V。
共模电感双线绕制，采用两颗滤除EMI干扰。

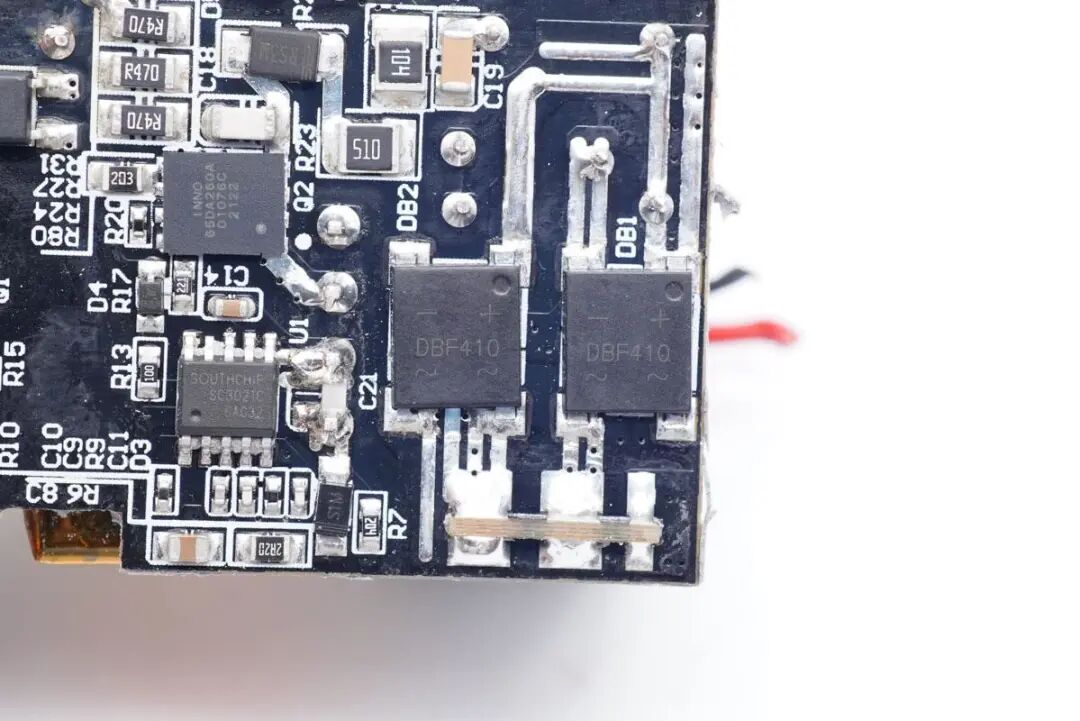

DBF410整流桥特写，两颗均摊发热。
初级侧一共采用五颗电容进行滤波。

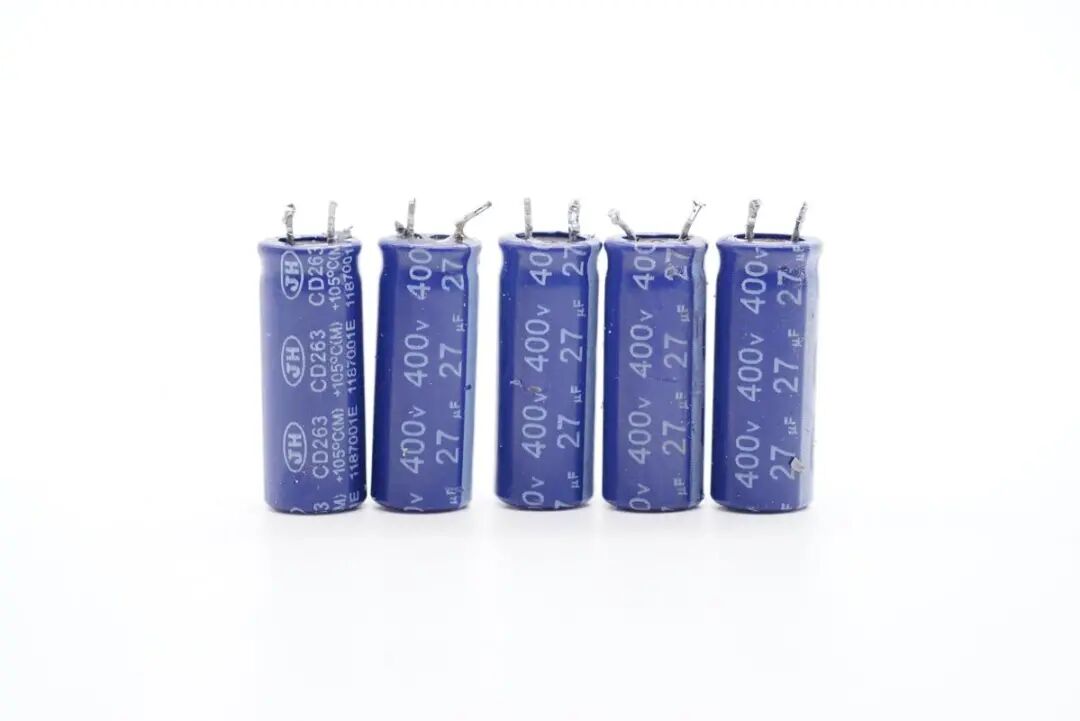

高压滤波电解电容均来自南通JH江海，CD283系列，规格都是400V 27μF。

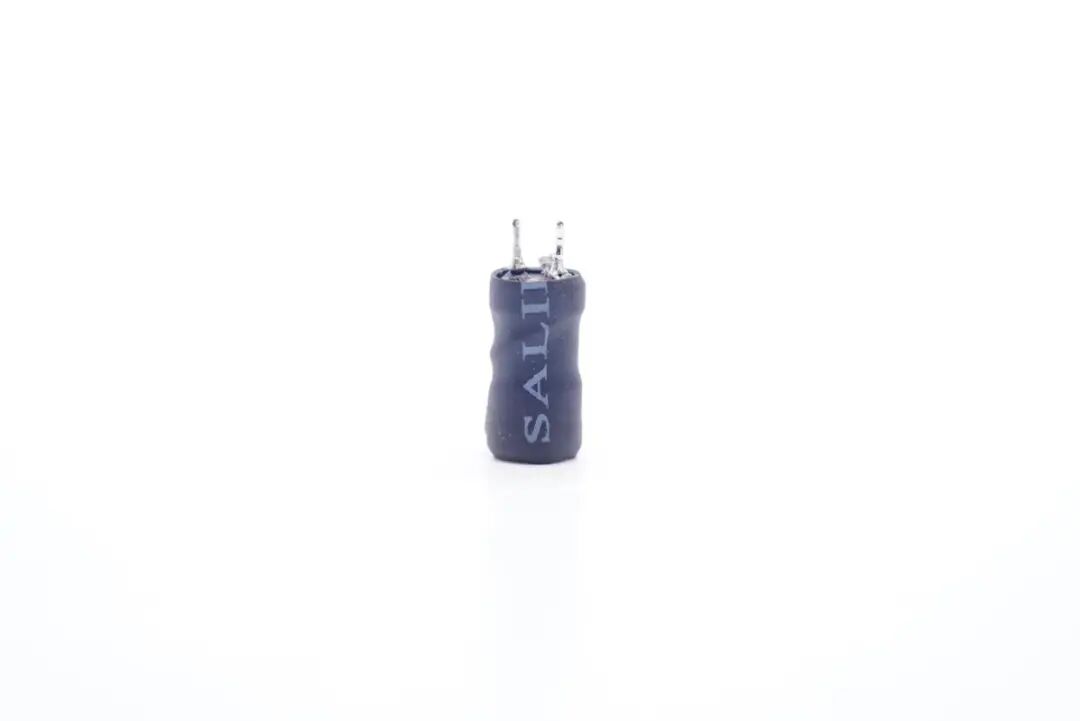

工字电感外套热缩管保护。

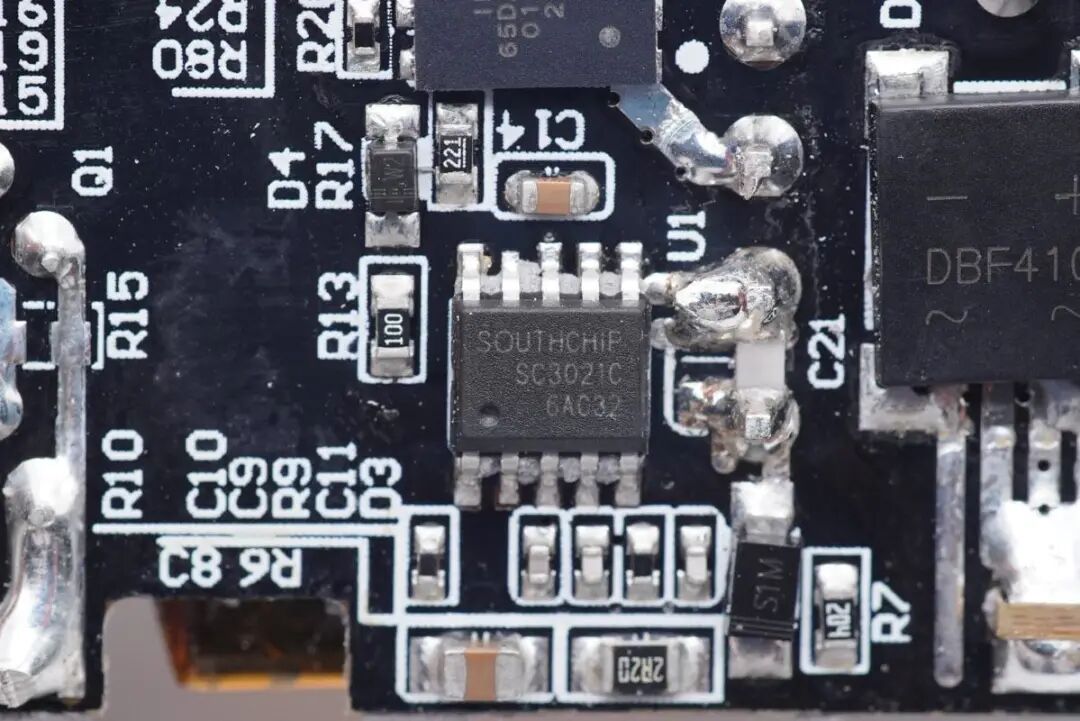

开关电源主控芯片采用南芯SC3021C，满足各类高频QR快充需求。SC3021C专有GaN直驱设计，省去外置驱动器或者分立驱动器件。集成分段式供电模式，单绕组供电，无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。SC3021C最高支持170KHz工作频率，适用于绕线式变压器。

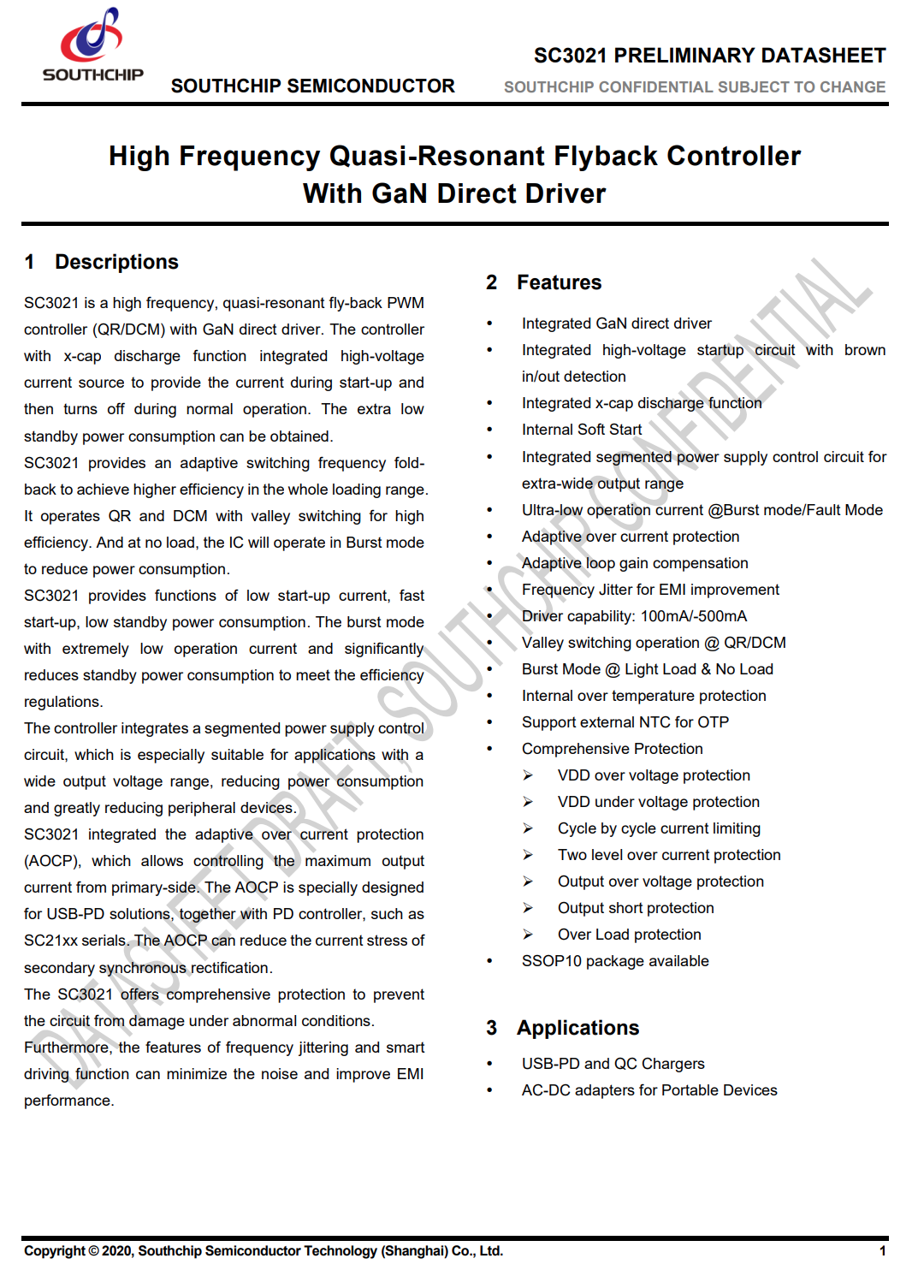

南芯SC3021C资料信息。
充电头网拆解了解到，南芯SC3021x还被努比亚65W氮化镓饼干充电器、意象65W氮化镓充电器、努比亚30W氮化镓快充、古石科技迷你30W氮化镓快充、创富源迷你33W 1A1C氮化镓快充、、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等数十款产品采用，品质获得客户高度认可。

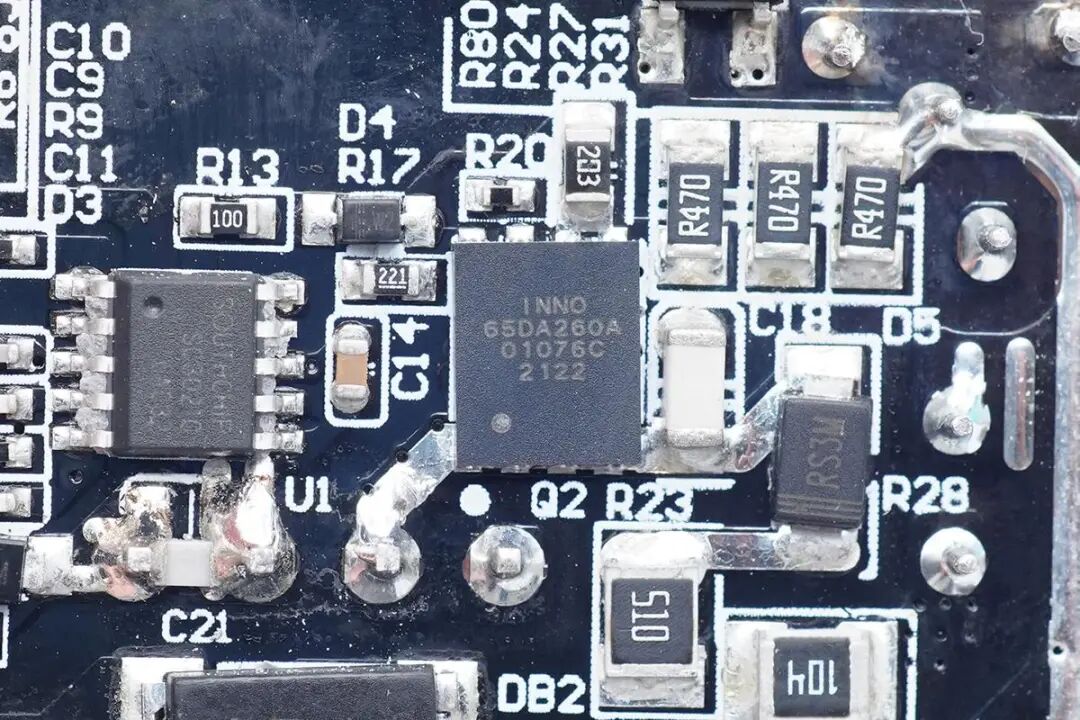

高压开关MOS管采用英诺赛科INN650DA260A氮化镓功率芯片，这是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，得益于工艺改进，相比英诺赛科之前的氮化镓器件，性能有明显的提升，适用于65-120W的反激架构，120-200W的LLC架构。

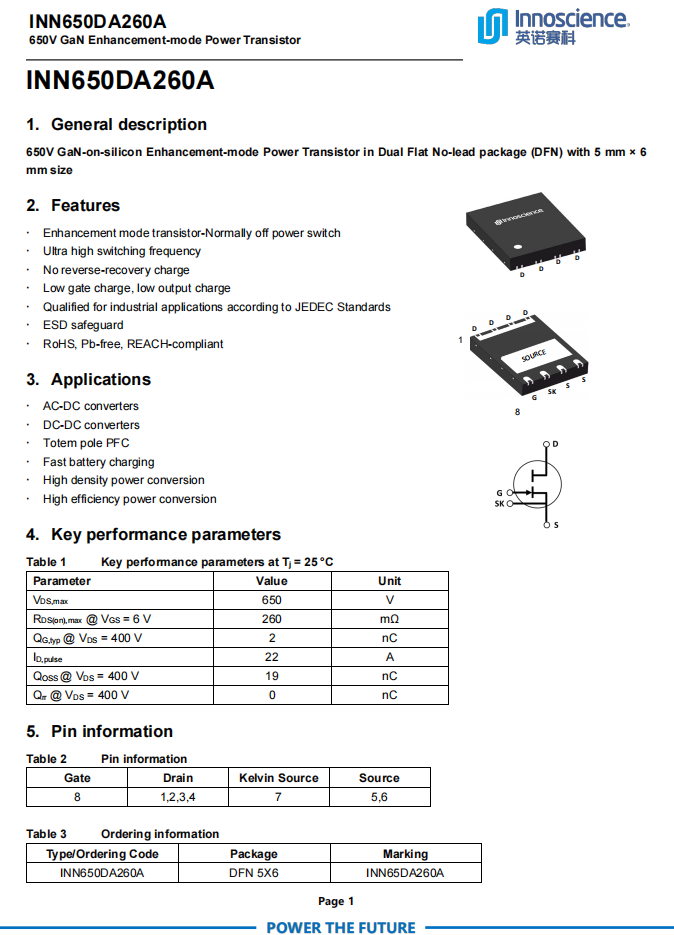

INN650DA260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
英诺赛科INN650DA260A采用DFN5*6封装，相比DFN8*8，体积明显减小，功率密度有较大提升。可用于开关电源、DC-DC转换、图腾柱PFC、电池快充、高能效高功率密度功率转换应用。
充电头网拆解了解到，英诺赛科的氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。
另一侧中间设有变压器和输出滤波固态电容。

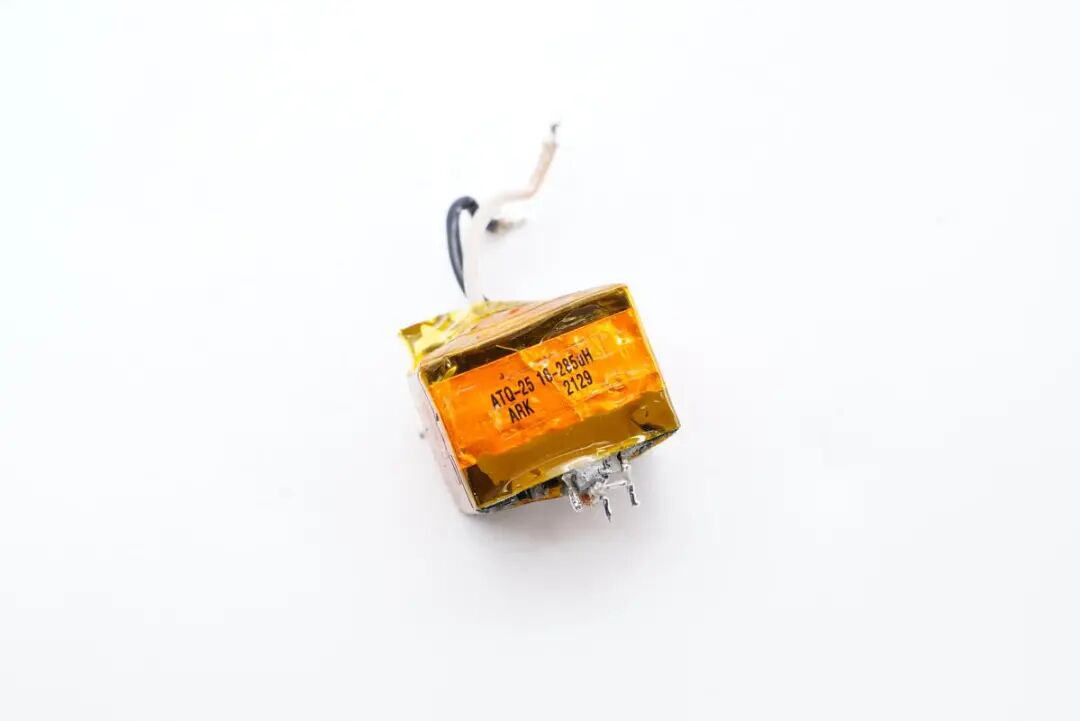

变压器特写，整个包裹胶带绝缘。

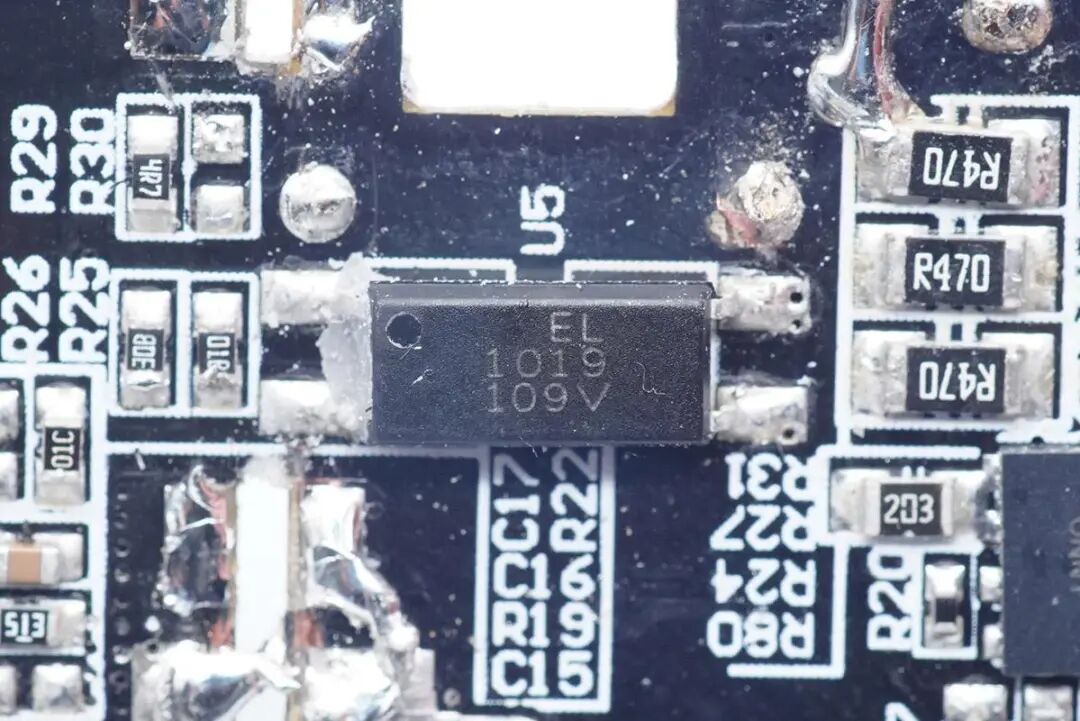

亿光EL 1019光耦，用于初级次级通信，反馈调节输出电压。

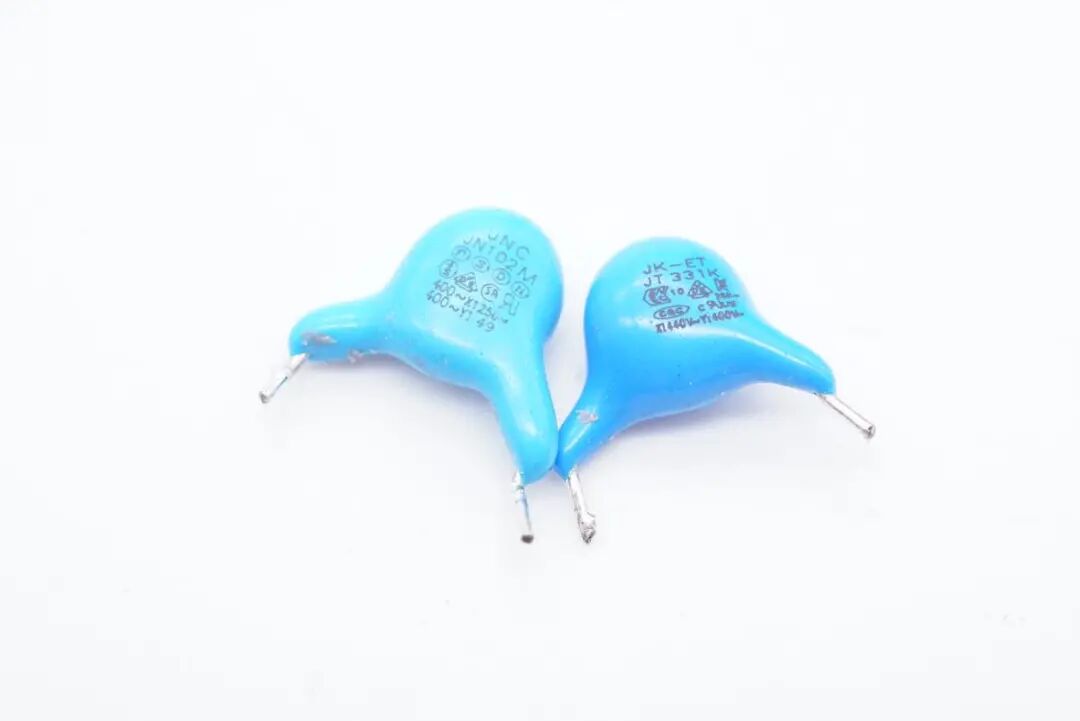

Y电容特写。

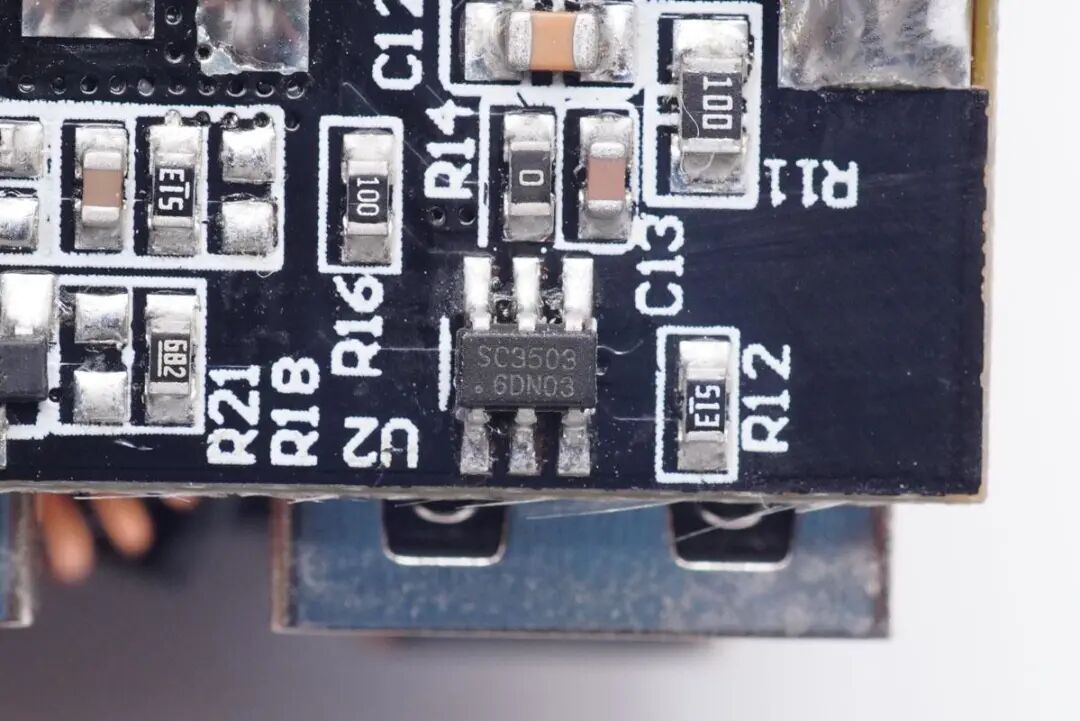

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

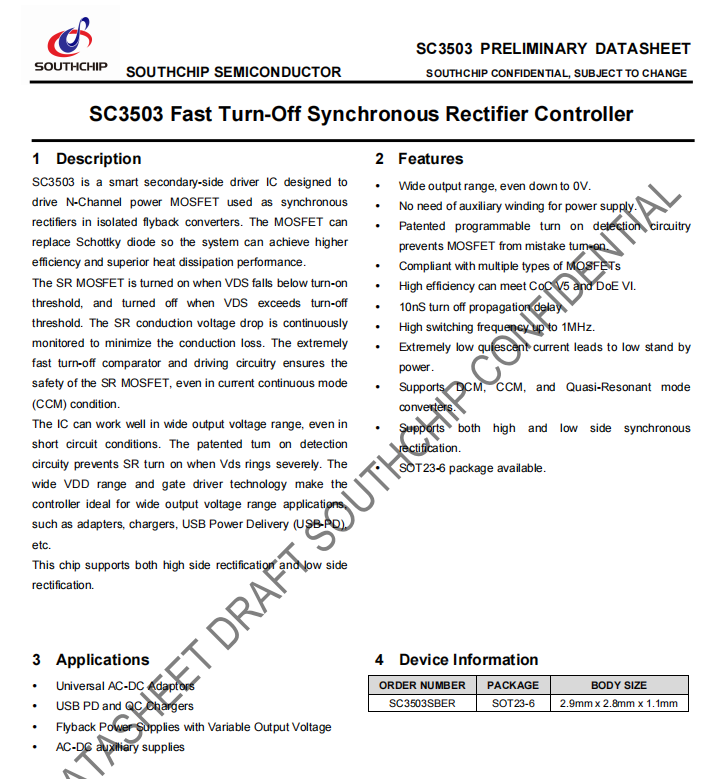

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。
同步整流管采用华瑞微HRG100N068GL，NMOS管，耐压100V，导阻7.2mΩ，DFN5x6封装。

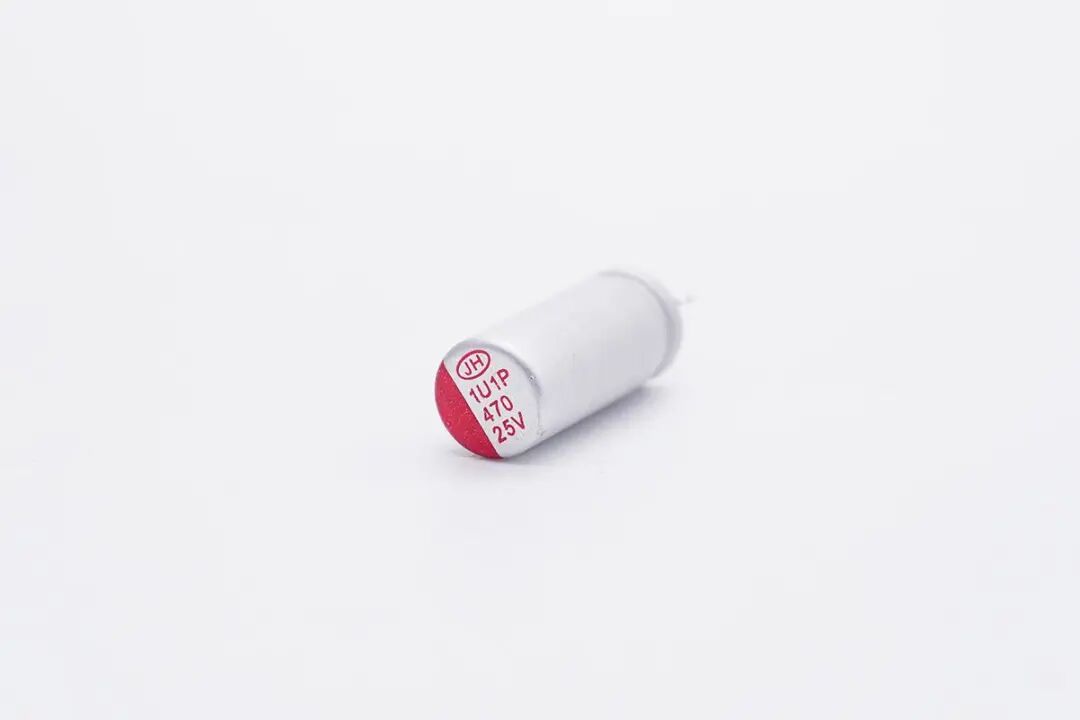

输出滤波固态电容来自江海，规格为25V 470μF。

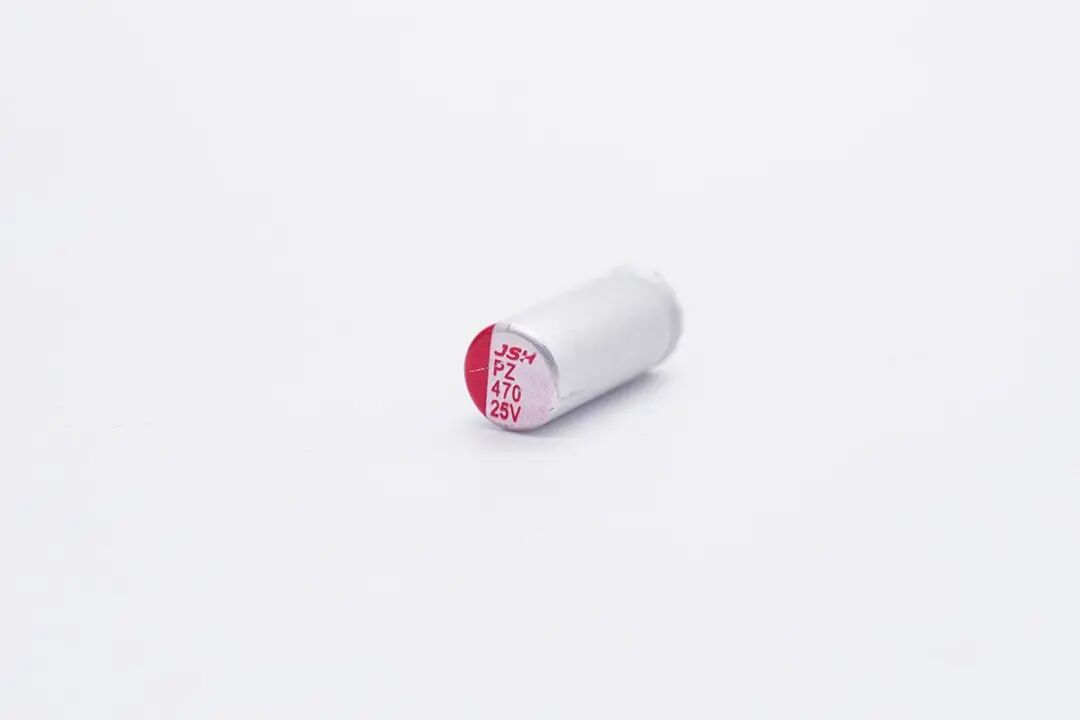

另一颗来自益阳万京源。规格也是25V 470μF。

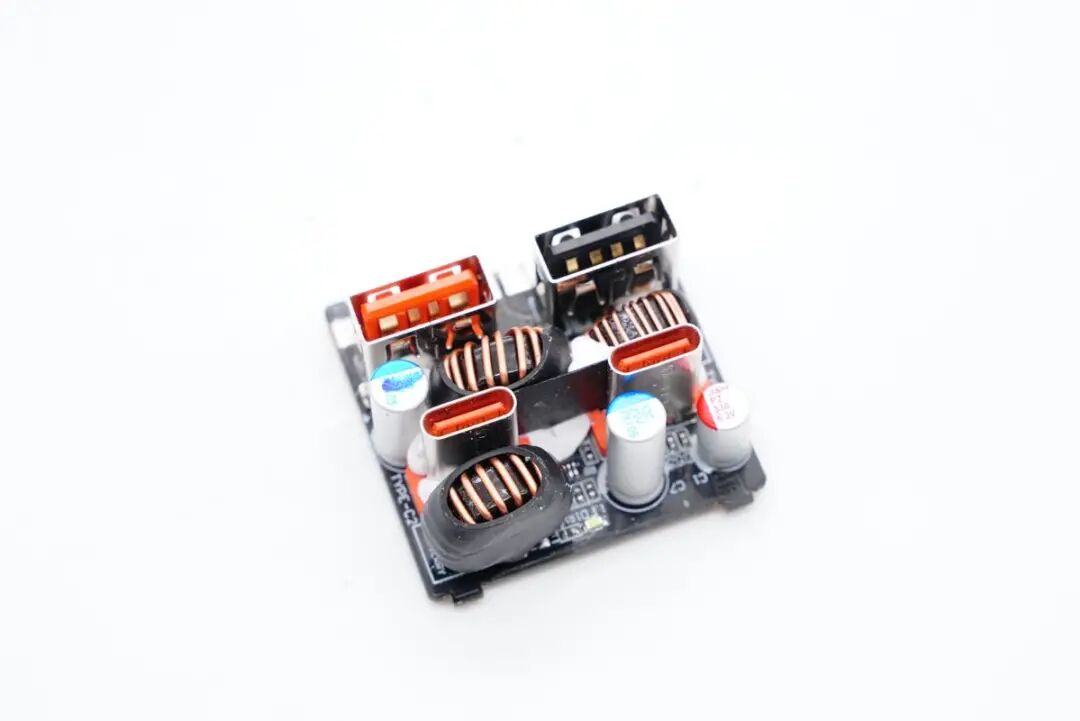

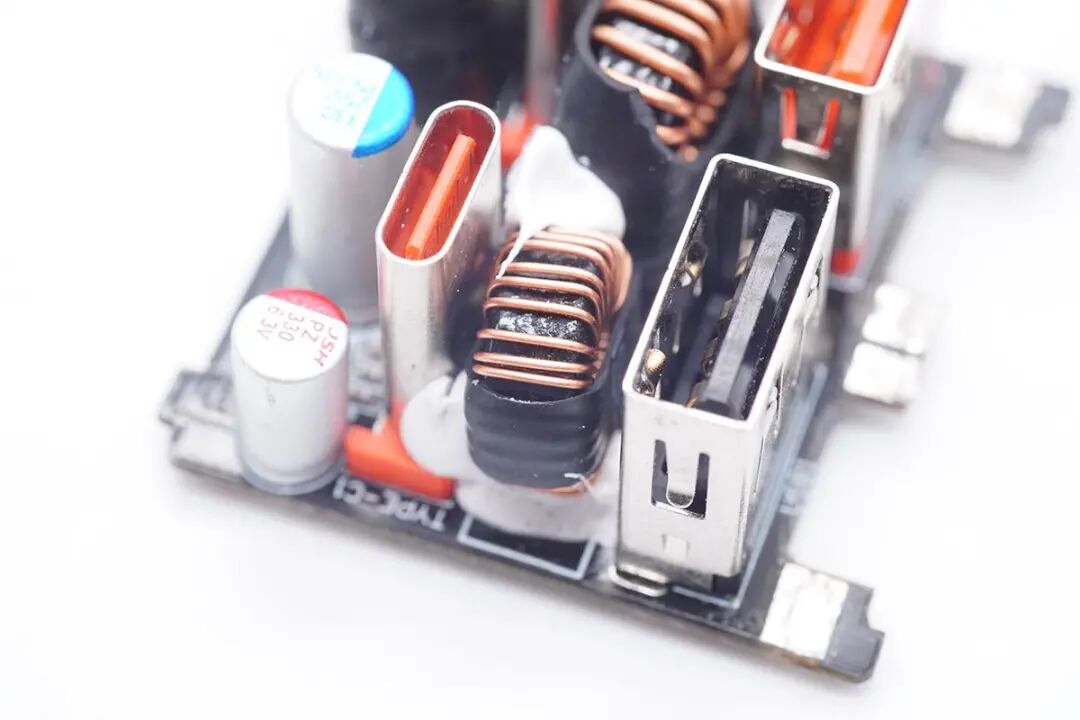

输出端垂直焊接一块小板，二次降压电路的器件以及USB母座均焊接在这块小板上。
小板正面一览，USB-C母座和电感间设有绝缘隔离板，电容电感等打胶加固。
小板背面一览，设有三路二次降压电路，C1口单独一路，C2口和A2口一路，A1口一路，三个快充口的二次降压电路方案完全相同。

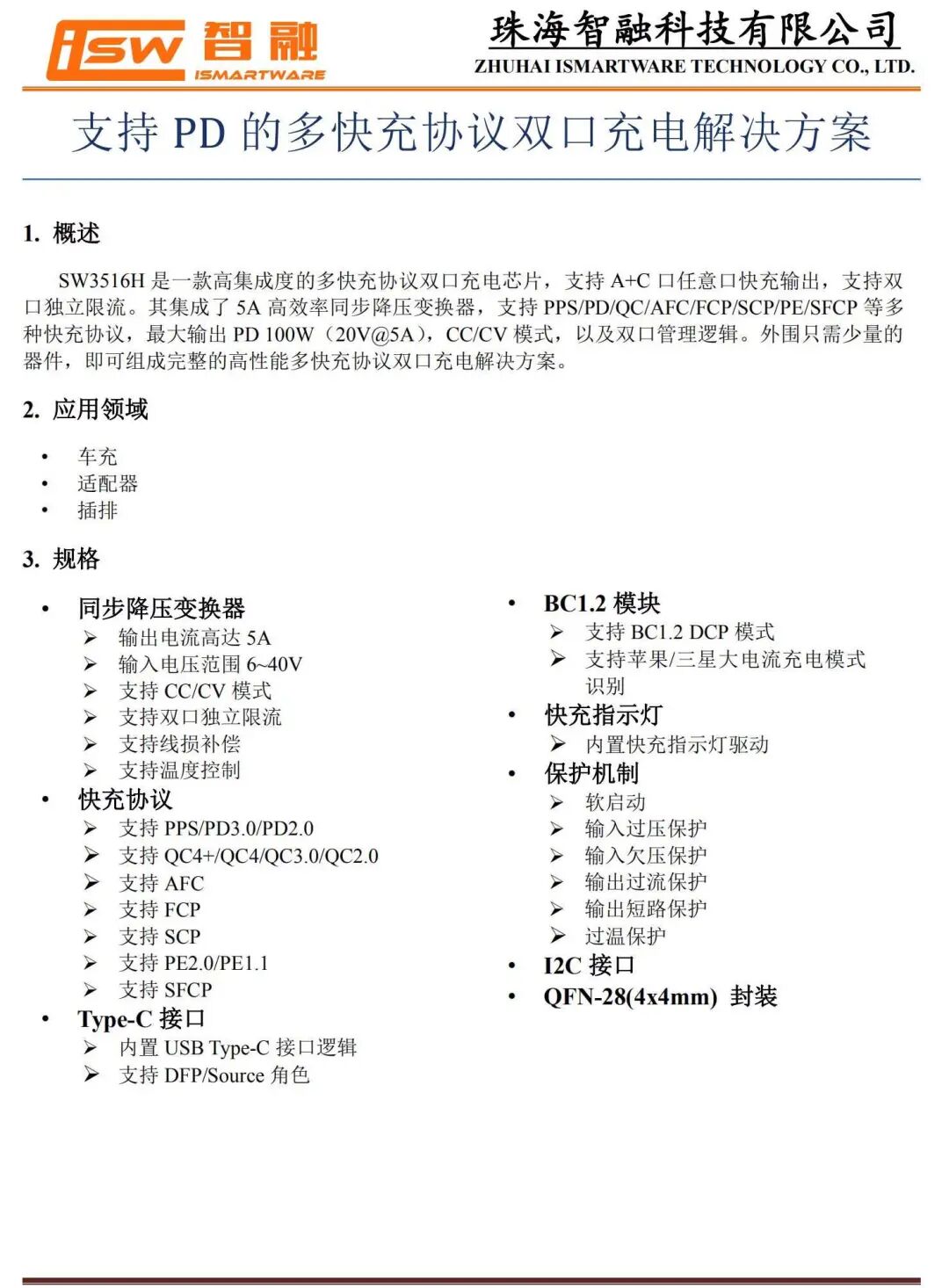

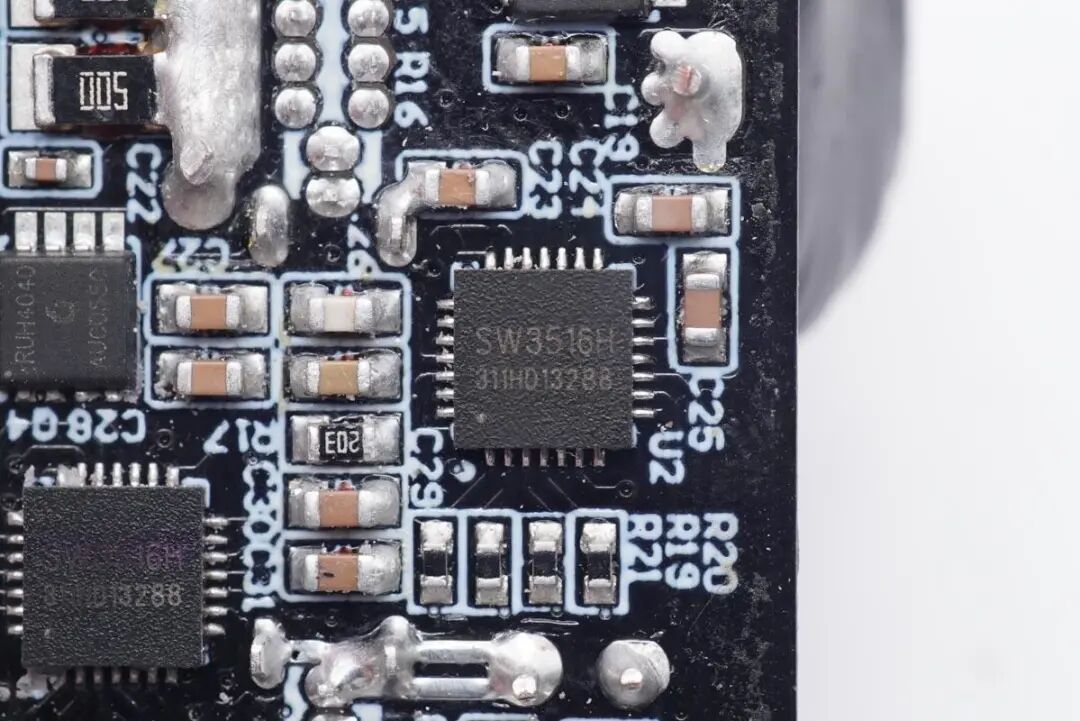

USB-C1口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，智融SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
外挂两颗锐骏RUH4040M2 MOS管为USB-C1口输出同步整流降压，NMOS，耐压40V。
C2和A2口降压电路方案也是一颗智融SW3516H搭配两颗锐骏RUH4040M2 MOS管。

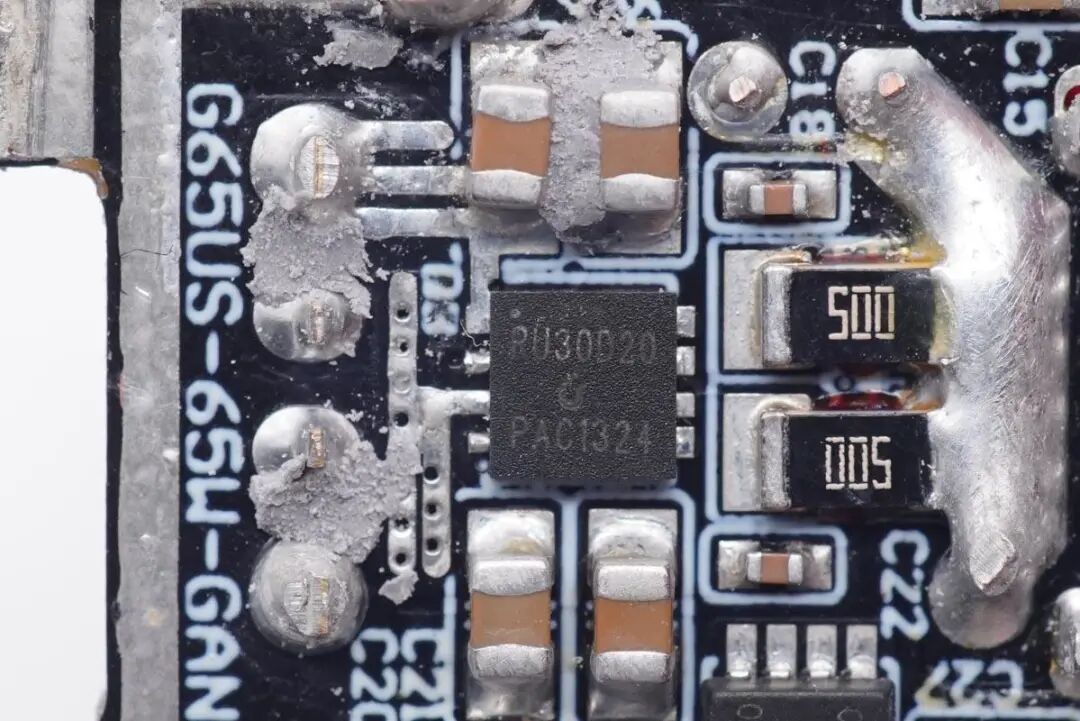

采用锐骏RU30D20用于C2和A2端口输出分配，双NMOS管，耐压30V，PDFN3333封装。

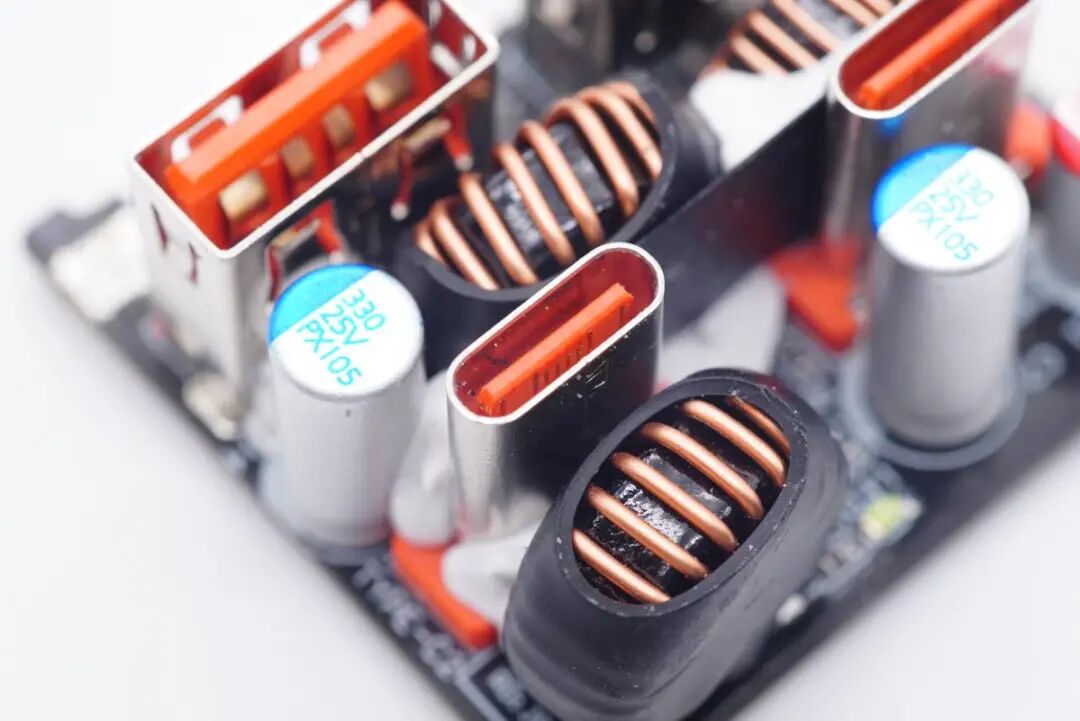

降压电感都外套绝缘管保护。
每一路还配有一颗降压输出滤波固态电容进行二次滤波，规格都是25V 330μF。

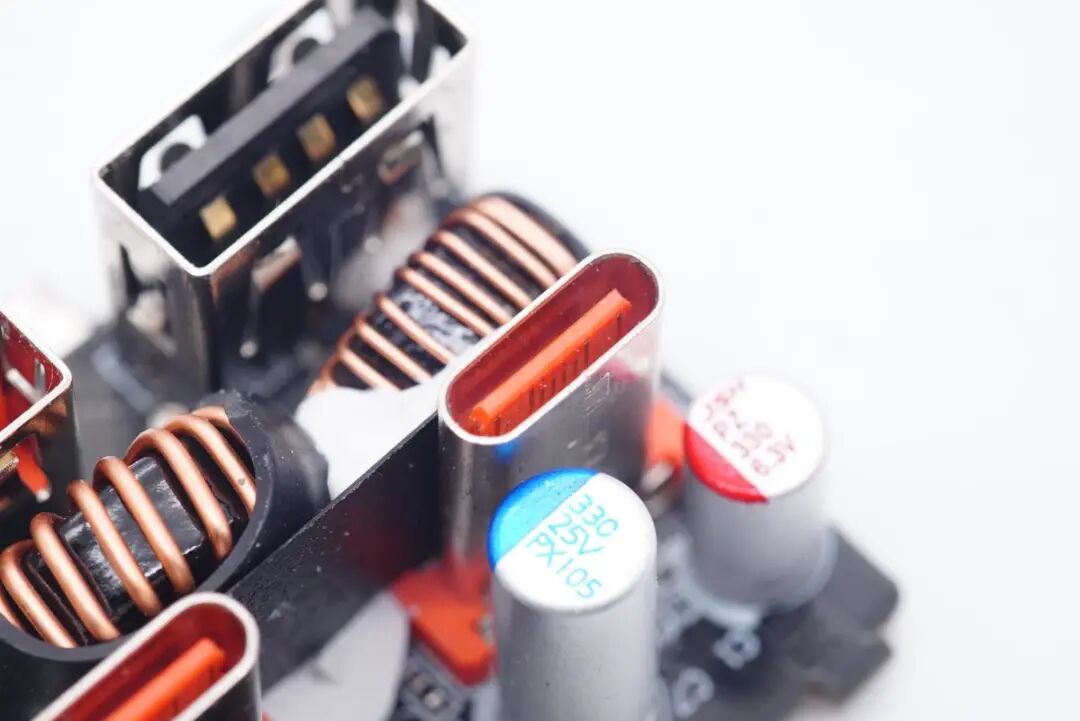

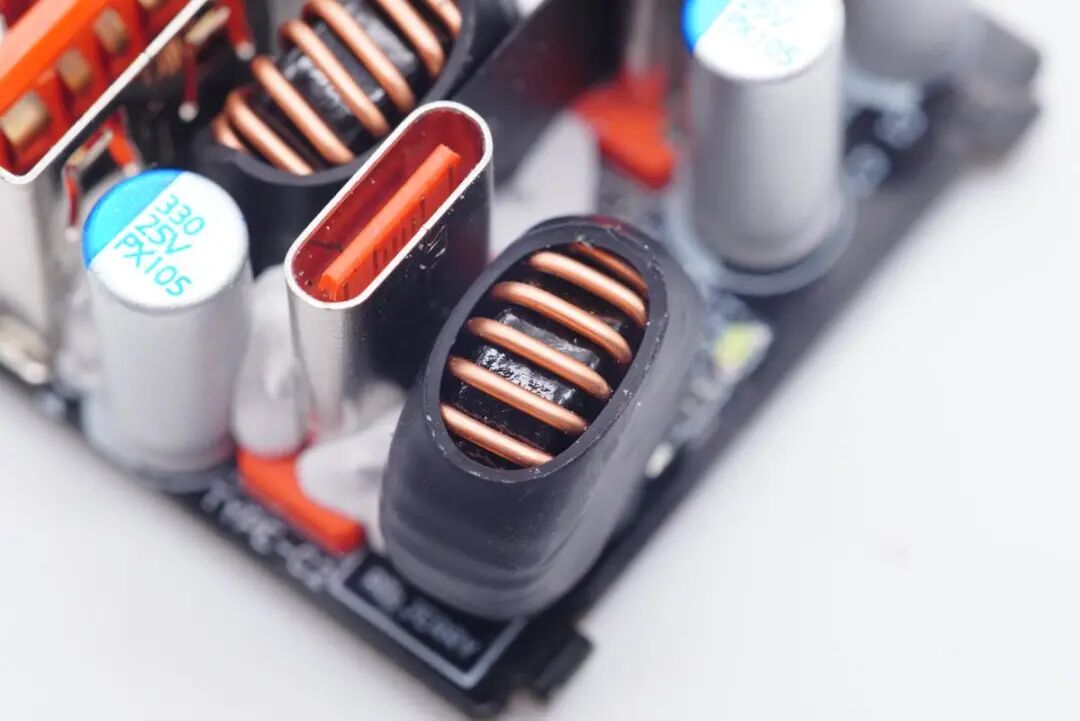

USB-C1母座特写。
USB-C2母座特写。
USB-A2母座特写。

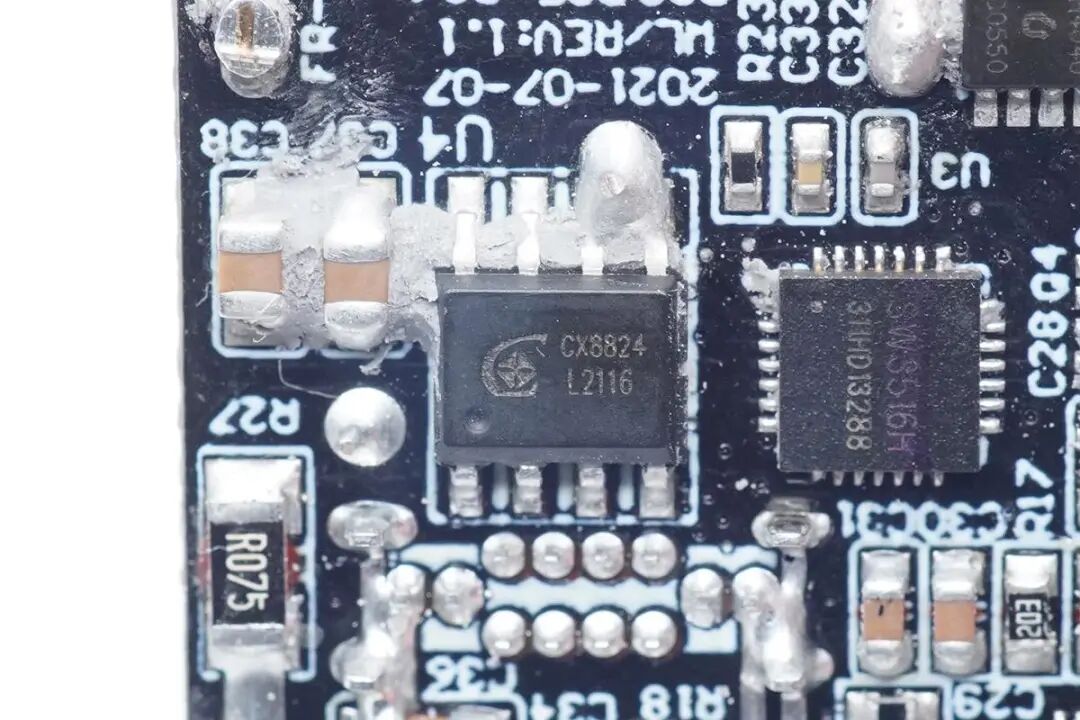

诚芯微CX8824同步降压IC，用于USB-A1口降压5V输出。CX8824是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，内置60mΩ High-side PMOS和40mΩ Ligh-side NMOS，可支持2.4A持续输出电流，内置高精度恒流以及恒压控制环路。

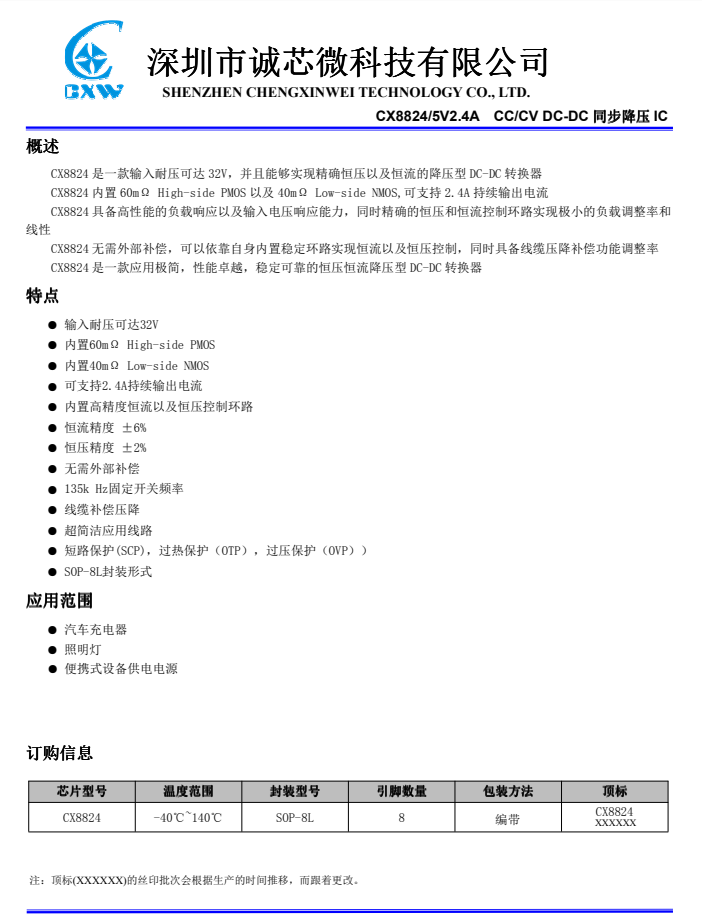

诚芯微CX8824资料信息。
充电头网通过拆解了解到，诚芯微科技的快充方案还被新斯宝18W 1A1C快充充电器、佳域20W迷你PD快充充电器、羽博20W 1A1C快充充电器、飞利浦迷你20W快充充电器、第一卫20W快充小冰粒充电器等知名品牌的数十款产品采用。
A1口输出降压电感。
降压输出滤波固态电容特写，也是来自万京源，规格为6.3V 330μF。

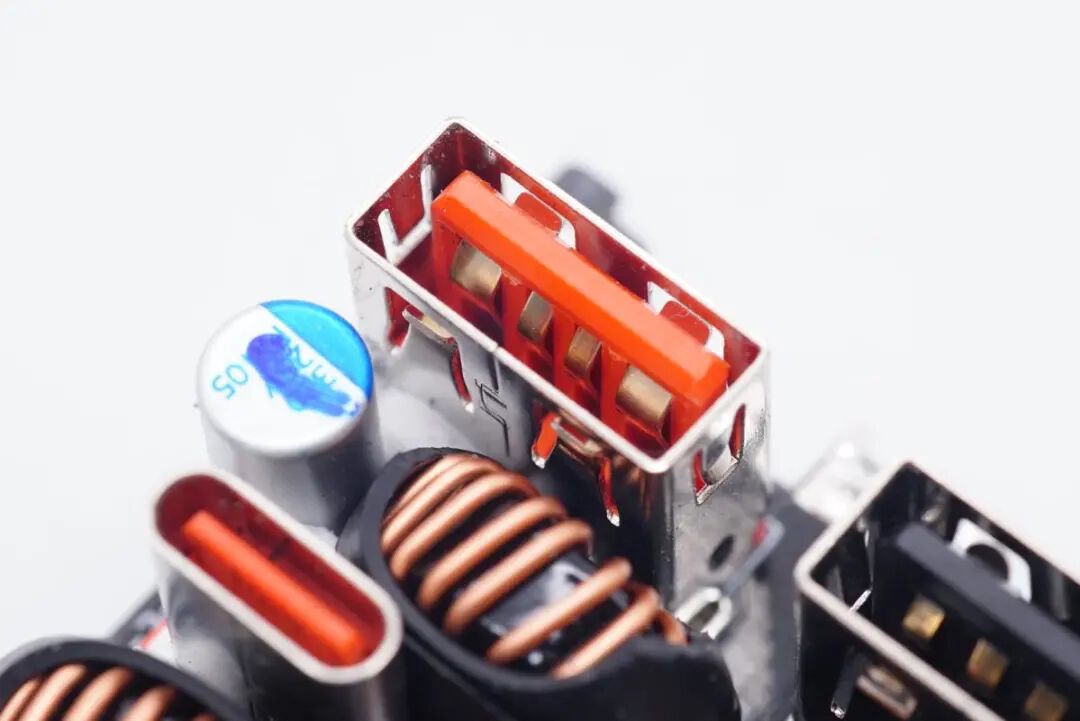

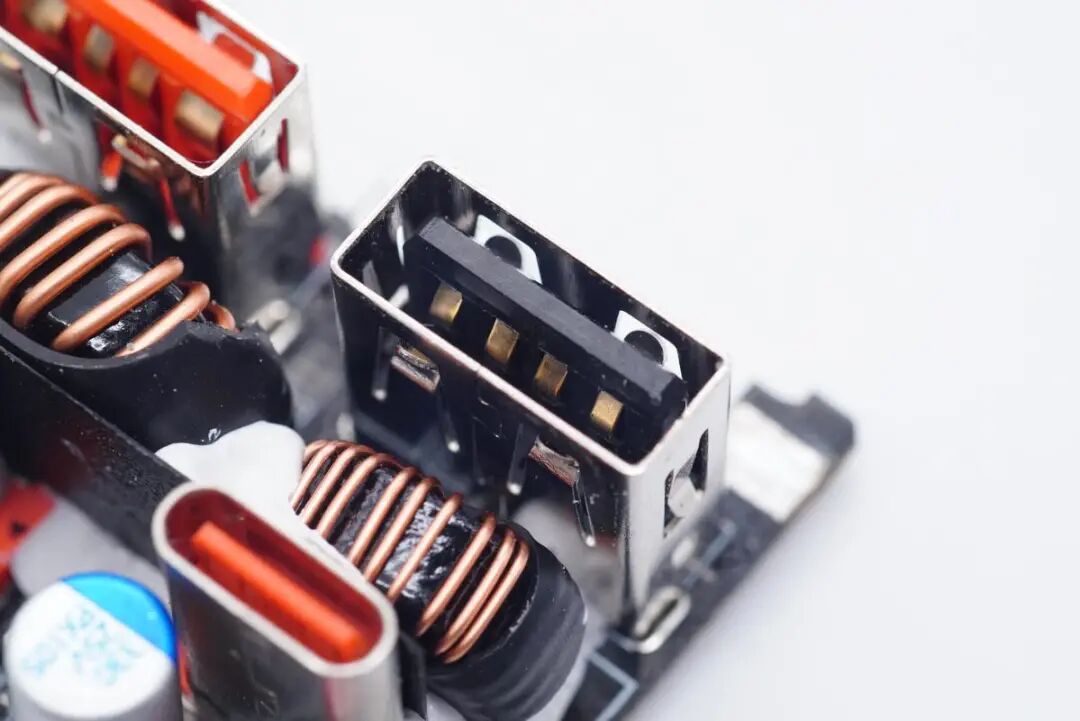

USB-A1母座特写。

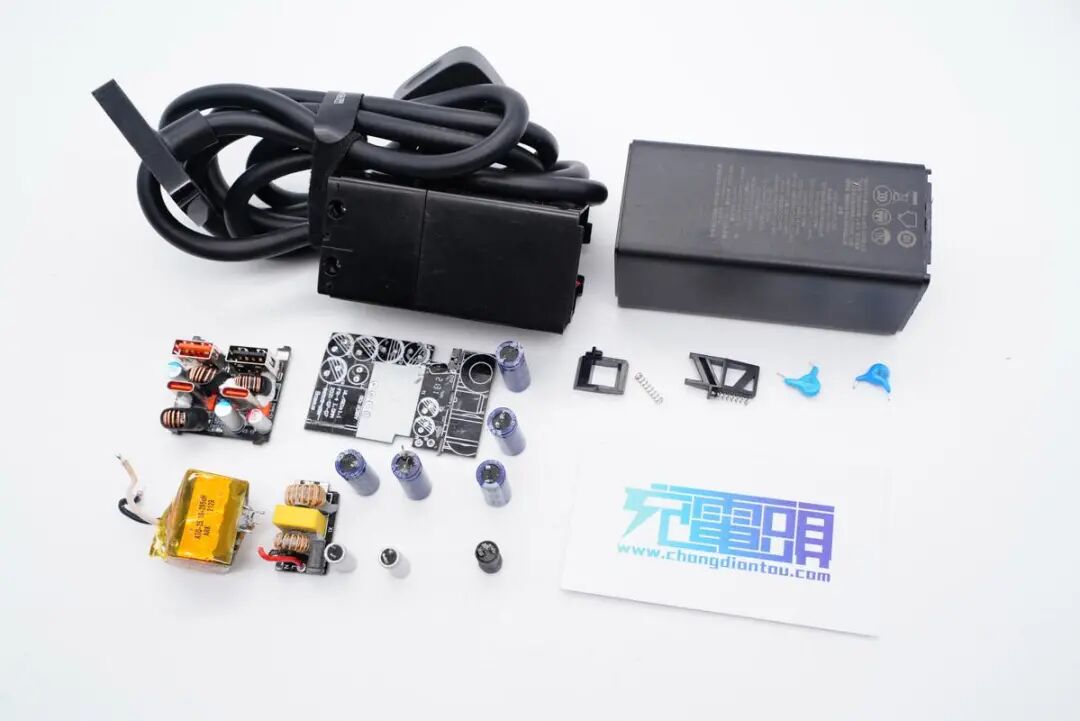

全部拆解完毕，来张全家福。
充电头网拆解总结
倍思这款新品是氮化镓快充与插座二合一设计，相较于市面上常见的快充插座来说，样式十分新颖。产品配备一组3+2新国标插脚以及2A2C四个USB接口，最大承载功率达2500W，一些大功率设备也能通过这款产品取电。USB接口兼容QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议，整体兼容性很好。
充电头网通过拆解了解到，插座机身采用双重外壳设计，加上充电器模块还灌胶处理，导热性、保护性等都很好，经久耐用。充电器采用南芯SC3021C+SC3503 高频QR开关电源方案，搭配英诺赛科新一代INN650DA260A氮化镓功率管以及华瑞微同步整流管，氮化镓开关电源核心器件全部为国产。
此外C1、C2和A2口采用两路智融SW3516H降压输出方案，USB-A1标充口则采用诚芯微CX8824进行降压以5V恒压输出。采用江海和万京源品牌电容进行输入输出滤波，整体用料扎实。
