----- 充电头网拆解报告 第1873篇 -----

国内知名消费电子品牌Baseus倍思，近日推出了一款全新的充电器+充电宝二合一产品（第四代），综合输出总功率可达到87W，这也是对倍思旗下能量堆系列的延续，主要是目的是通过一款产品解决多种应用场景的需求。

据了解，倍思这款产品采用第三代半导体氮化镓技术，集成了一个65W氮化镓快充充电器和一个22.5W快充移动电源功能，并内置10000mAh电池，输出配备了1A1C两个接口。在接上AC电源后，USB-C口可以支持65W PD快充输出为笔电产品充电，A口支持最大22.5W快充输出给手机等产品充电，并可实现双口独立快充输出。

充电头网前不久已经为大家分享了这款产品的详细评测，今天继续带来产品拆解，看看其内部用料和做工。此前充电头网还拆解了倍思第一代能量堆、第三代能量堆，以及45W氮化镓、65W氮化镓、100W氮化镓、120W氮化镓等多款快充产品，感兴趣的小伙伴可以低级蓝色字体了解。

一、Baseus倍思87W能量堆外观

包装方面依然是倍思风格，白色外壳，正面印着产品外观以及Baseus的logo。

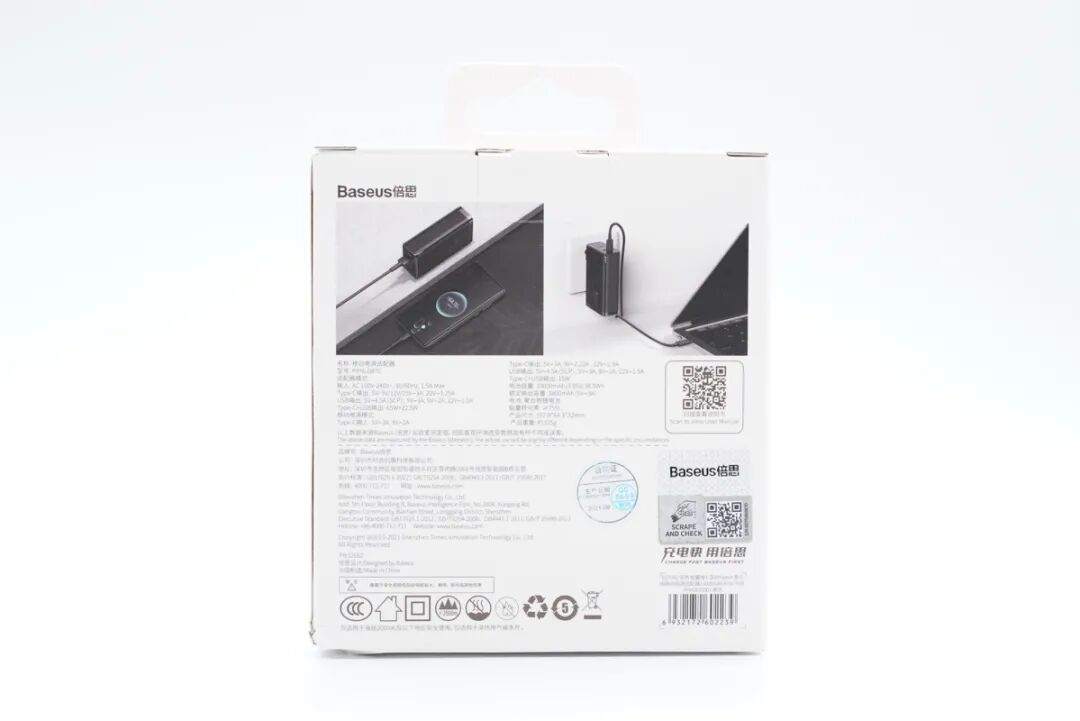

包装盒背面除了产品使用场景图之外，还有详细的厂商信息。

侧面标注了产品的几大卖点：87W混动模式、充电器+移动电源二合一、氮化镓技术、兼容65W笔记本电脑充电。

包装盒里面除了充电器之外，还附赠了一条充电线缆和一个绒布袋。

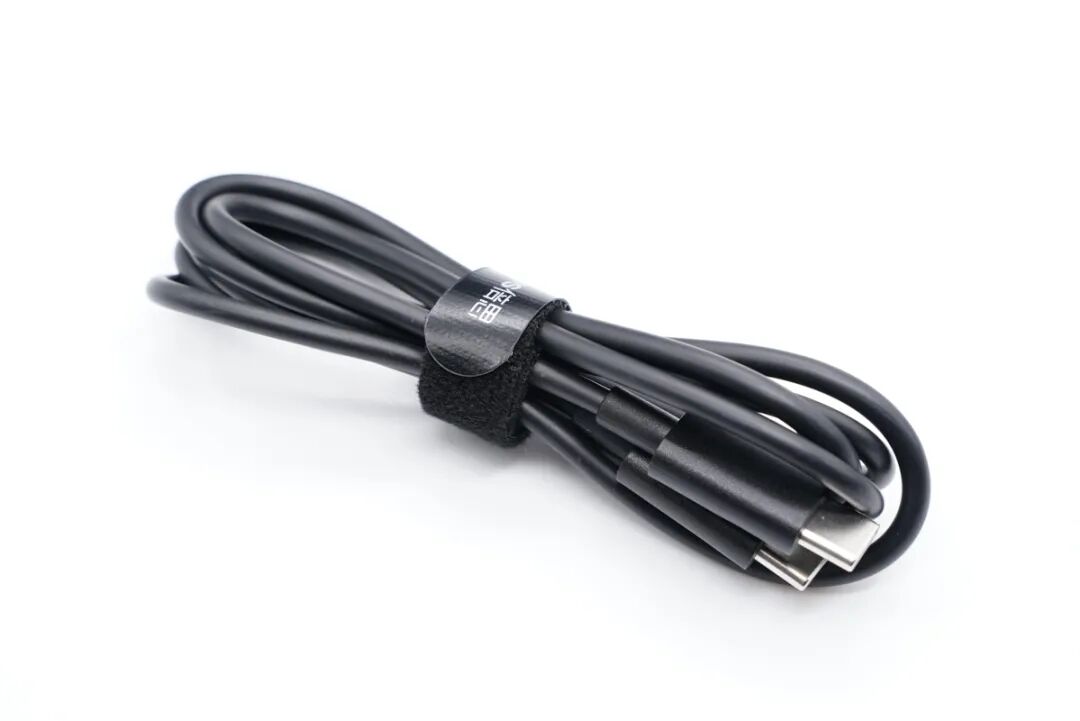

USB-C to USB-C充电线使用束线带捆扎，易于收纳。

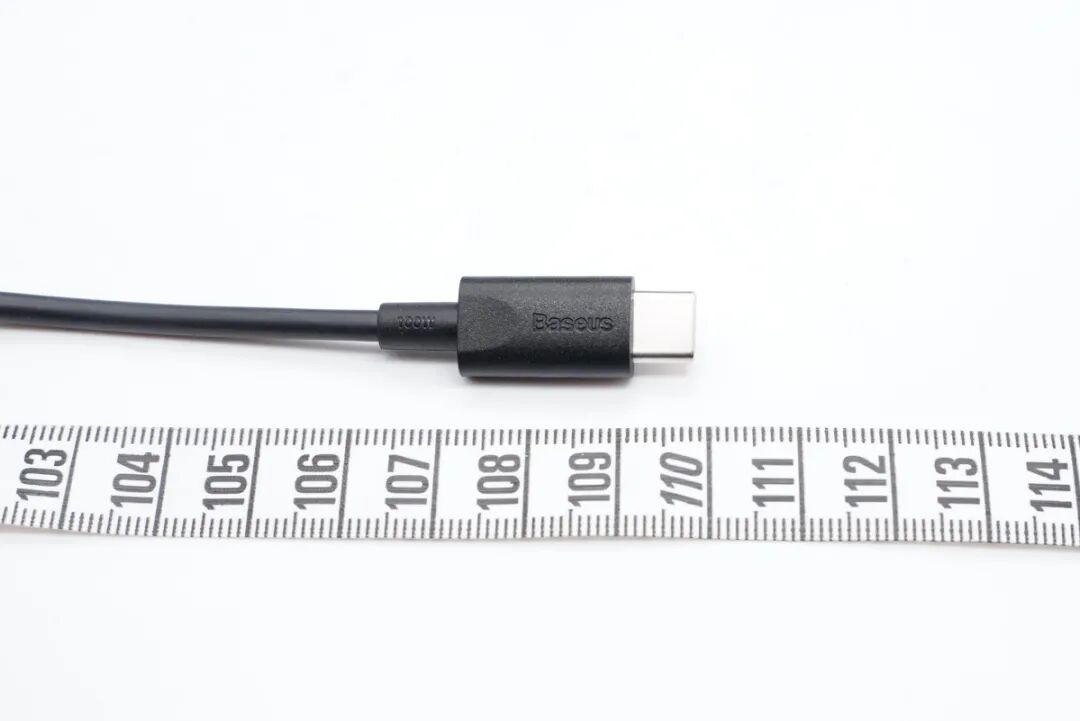

线缆的长度约为1.1米。

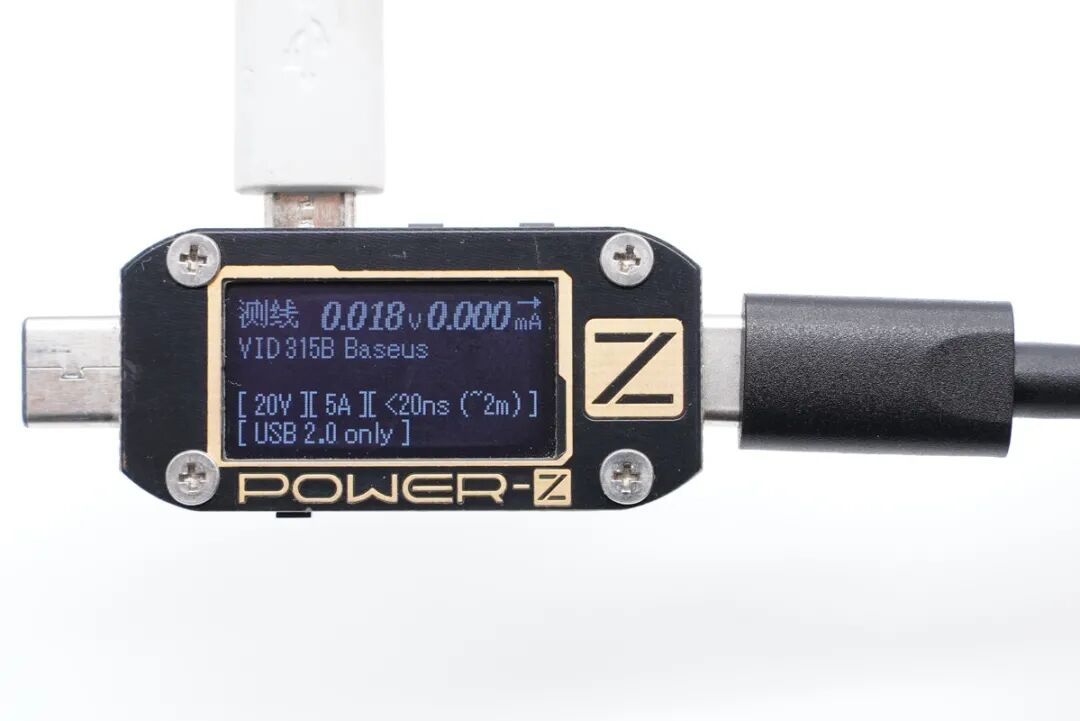

使用ChargerLAB POWER-Z KM001C检测，显示该线缆带有E-Marker芯片，电力传输能力为20V5A，支持最大100W快充。

附赠的灰色绒布袋，用于收纳充电器和数据线，便于外出携带。

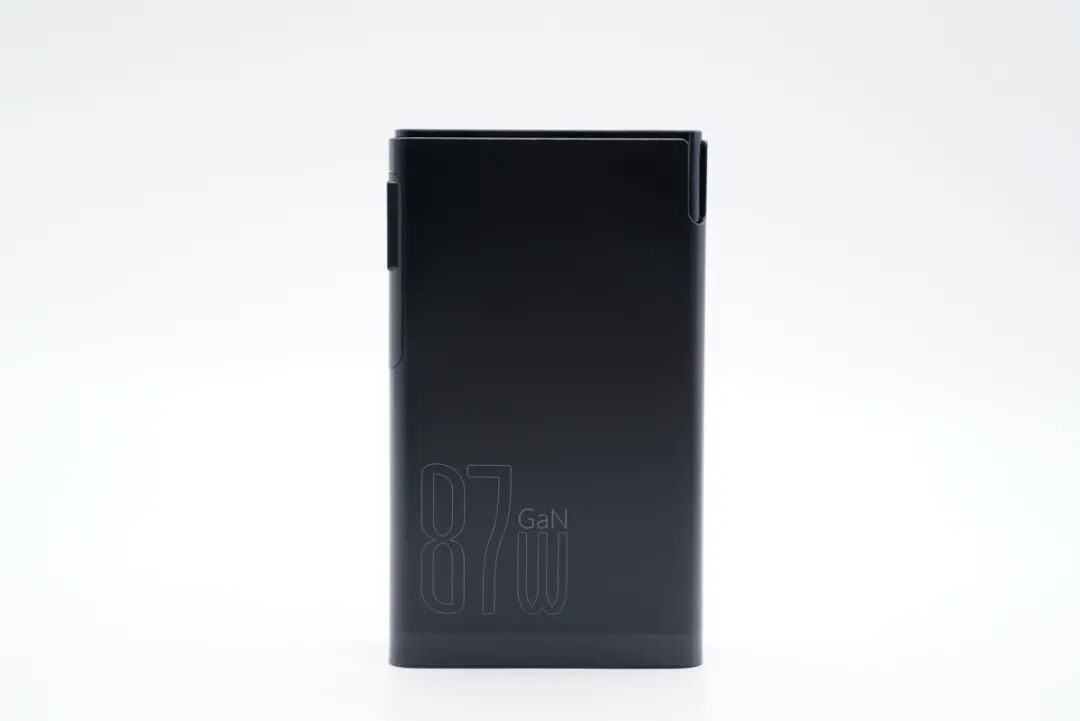

倍思这款87W能量堆有黑白两个配色，此次充电头网拿到的是黑色版本，壳体上面印制着87W和GaN的标识，这也说明了能量堆的性能所在。

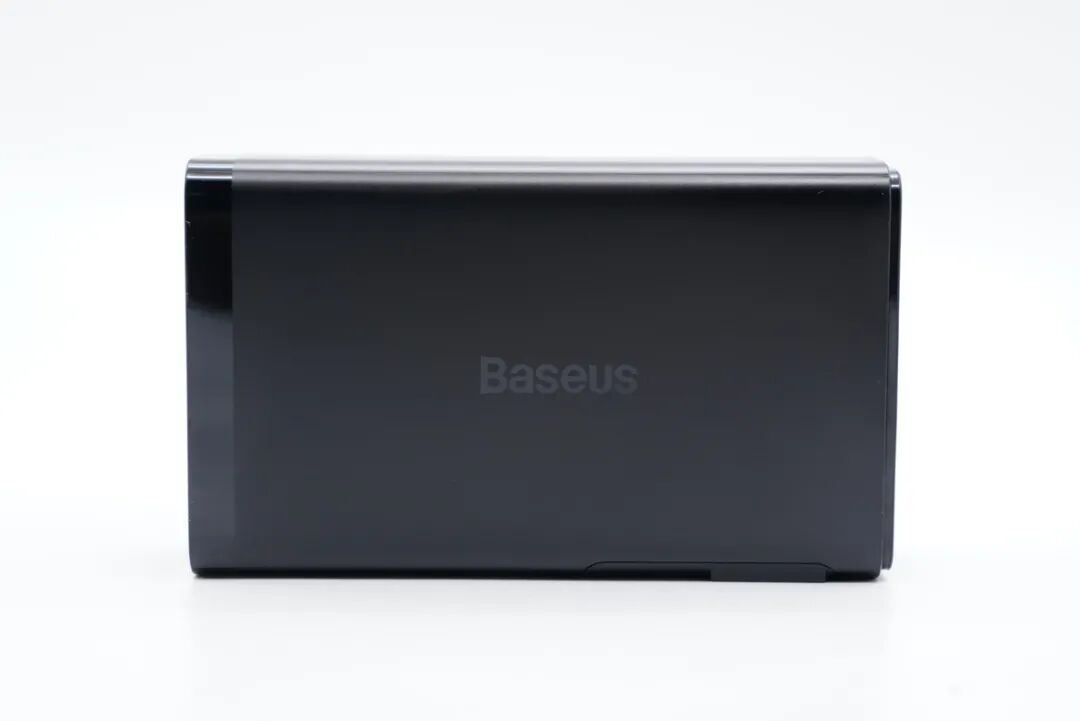

产品正面居中是Baseus的品牌logo。

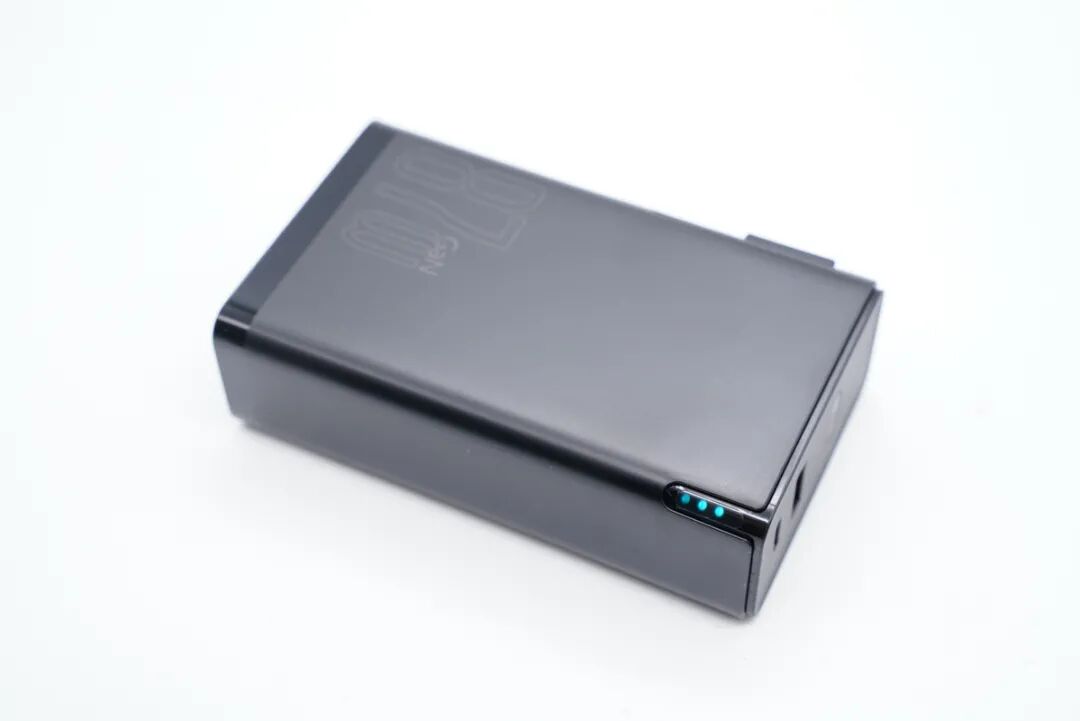

倍思87W能量堆整体看上去类似小方砖的造型，边缘处线条经过了特殊的设计，符合倍思旗下快充产品的一贯外观造型。靠近输出接口侧设置了移动电源电量指示灯，方便用户实时掌握电池电量信息。

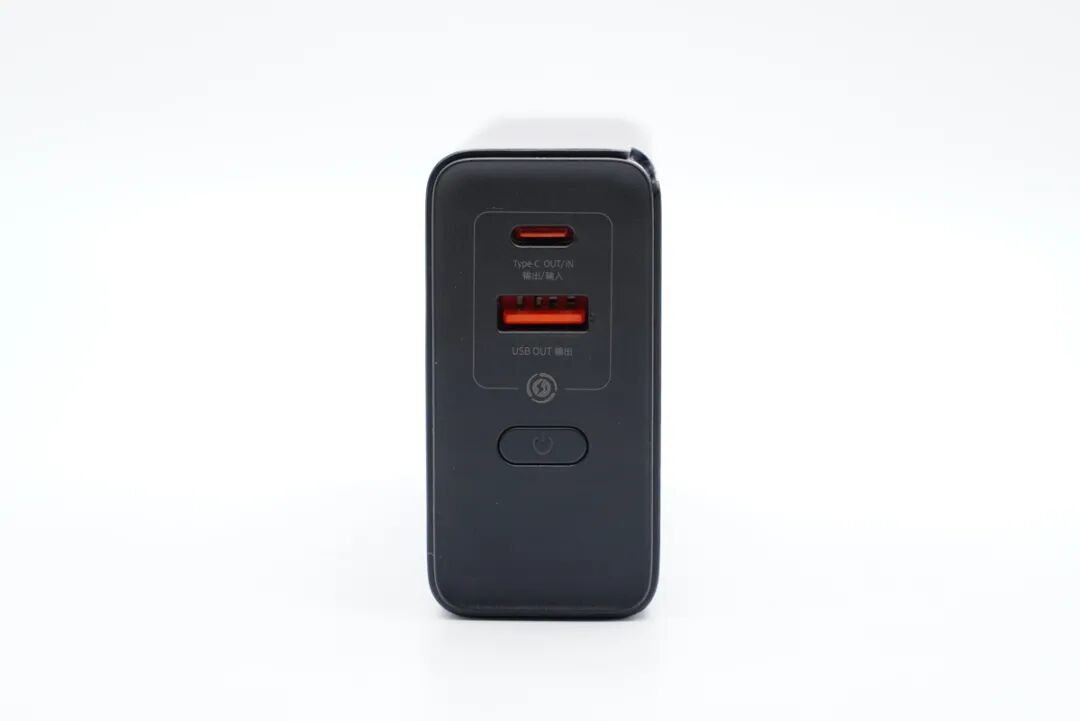

输出端采用1C1A双USB快充接口配置，并设有一颗电源按键。接口均为橙色胶芯，其中USB-C支持双向快充，这就意味着这款产品不仅可以通过AC插脚充电，也可以使用充电器从USB-C接口充电；USB-A为输出接口，支持22.5W超级快充以及多种主流的快充协议。

侧面的输入端插脚采用折叠设计，收纳之后，携带方便且不易刮伤包里面的其他物品。

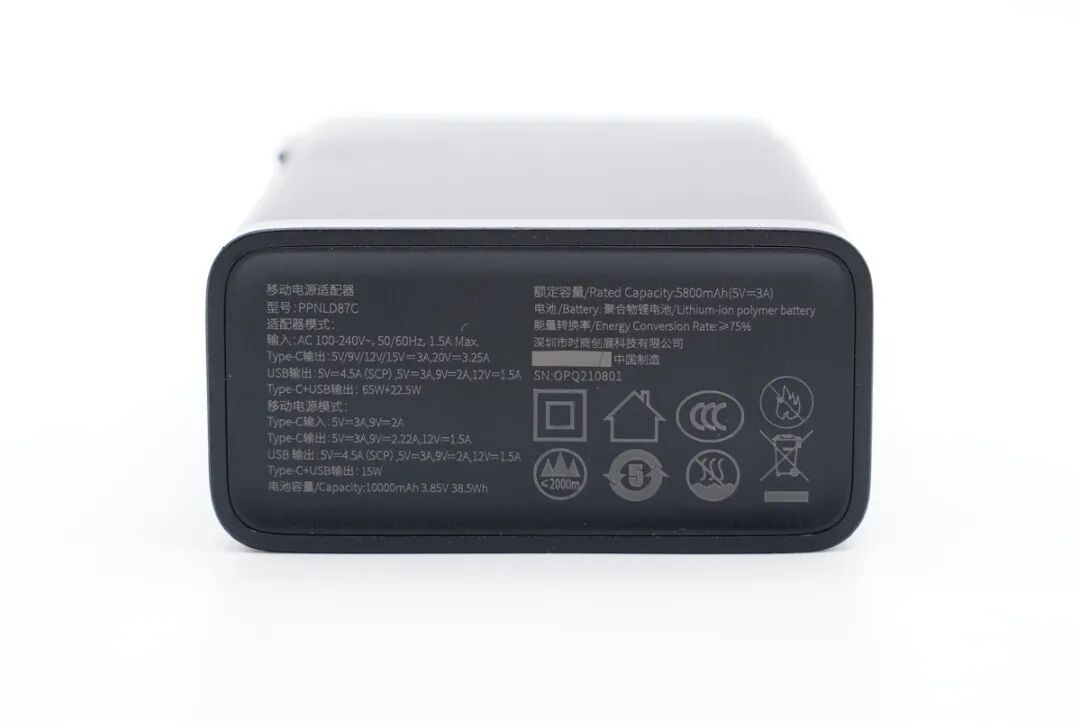

产品型号：PPNLD87C。在充电器模式下，输入支持100-240V 50/60Hz 1.5A，C输出5V3A、9V3A、12V3A、15V3A、20V3.25A；USB-A口输出支持5V4.5A、5V3A、9V2A、12V1.5A，充电器+充电宝：65W+22.5W。

充电宝模式下，C口输入支持5V3A、9V2A；C口输出支持5V3A、9V2.22A、12V1.5A；A口输出支持5V4.5A、5V3A、9V2A、12V1.5A，总输出5V3A。

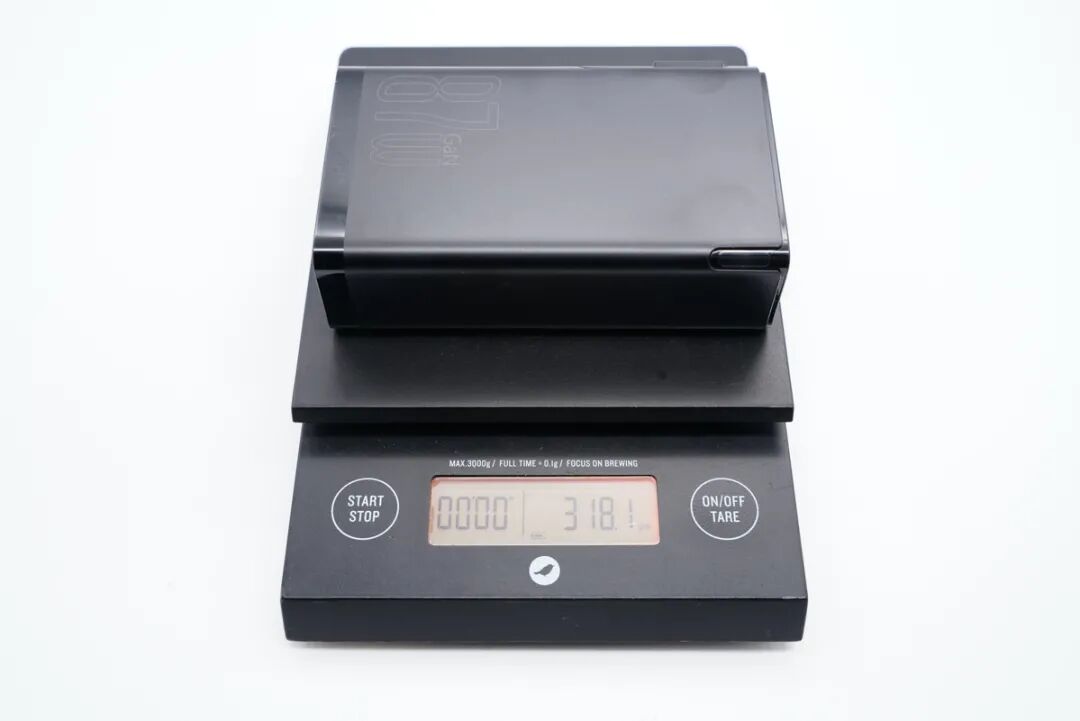

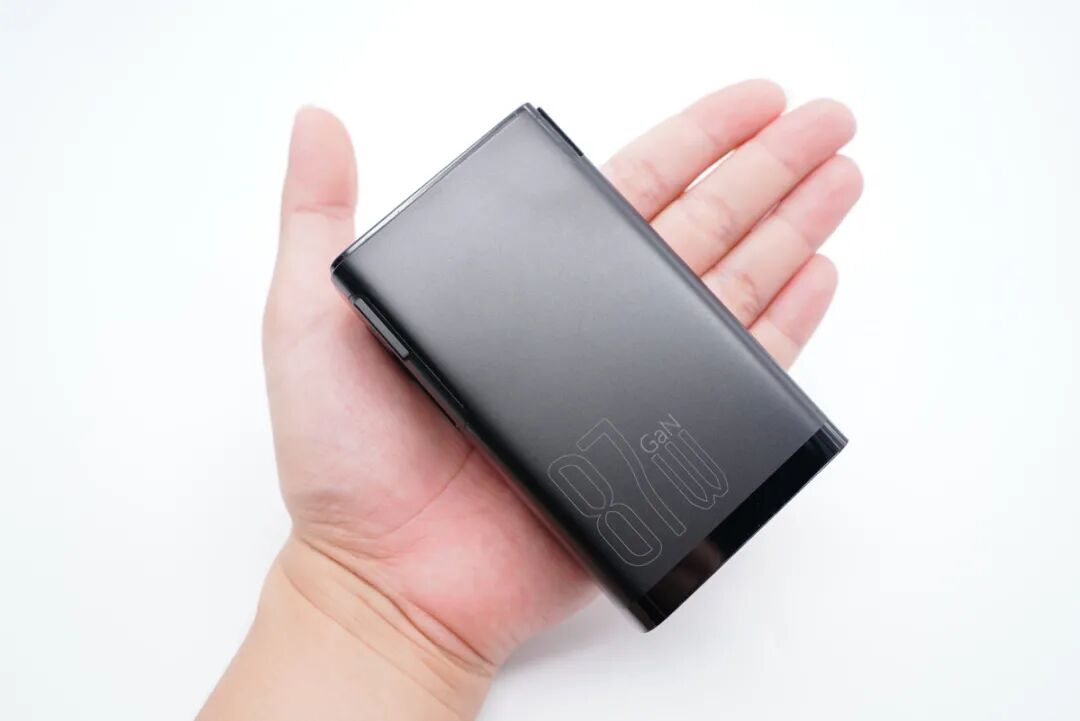

倍思这款移动电源+充电宝二合一产品的重量约为318g。

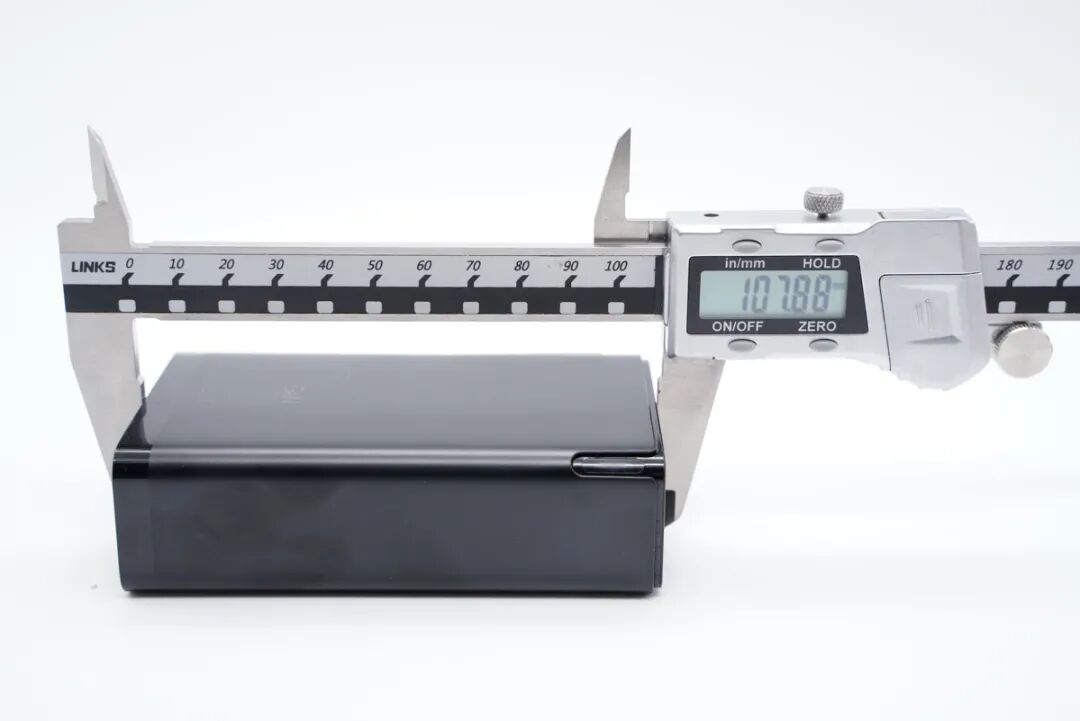

尺寸方面，机身长度约为108mm。

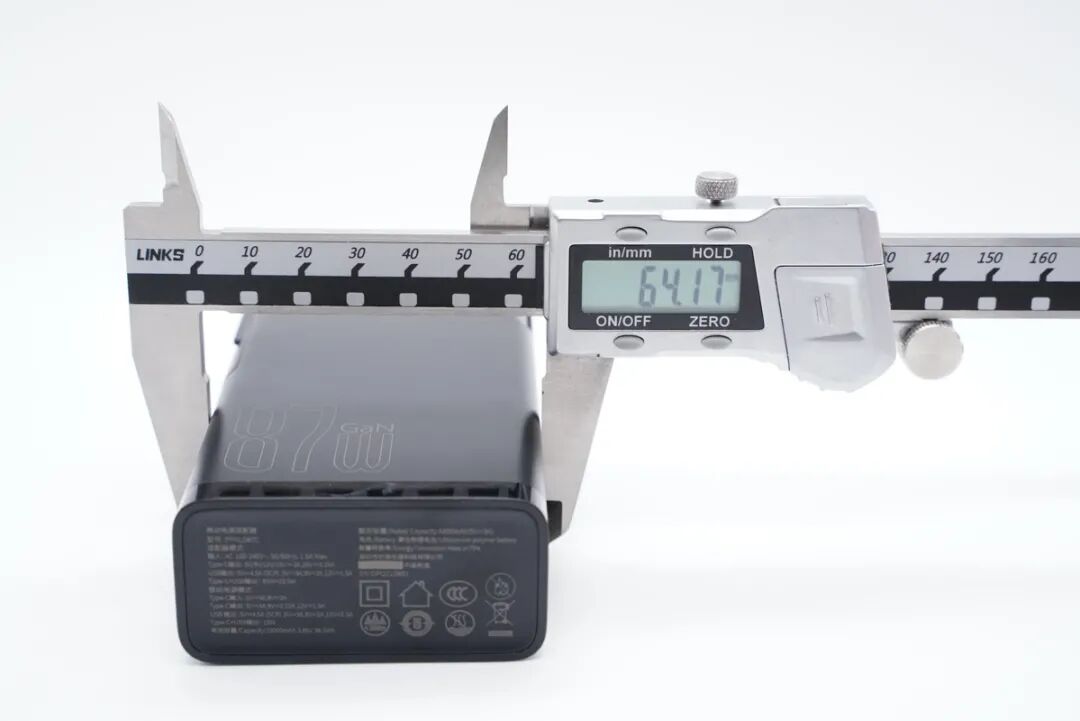

宽度约为64.2mm。

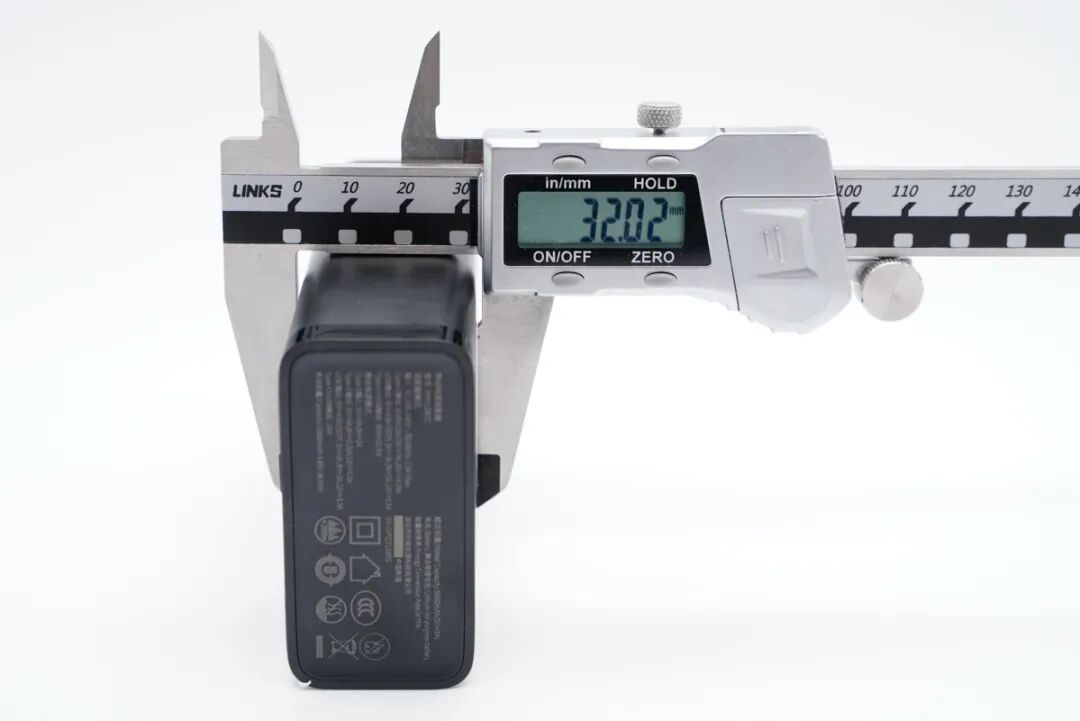

厚度约为32mm。

由于内置了65W快充电源和10000mAh电池，这款产品拿在手上注定不会很轻便，体积相当于一个常规的20000mAh移动电源。

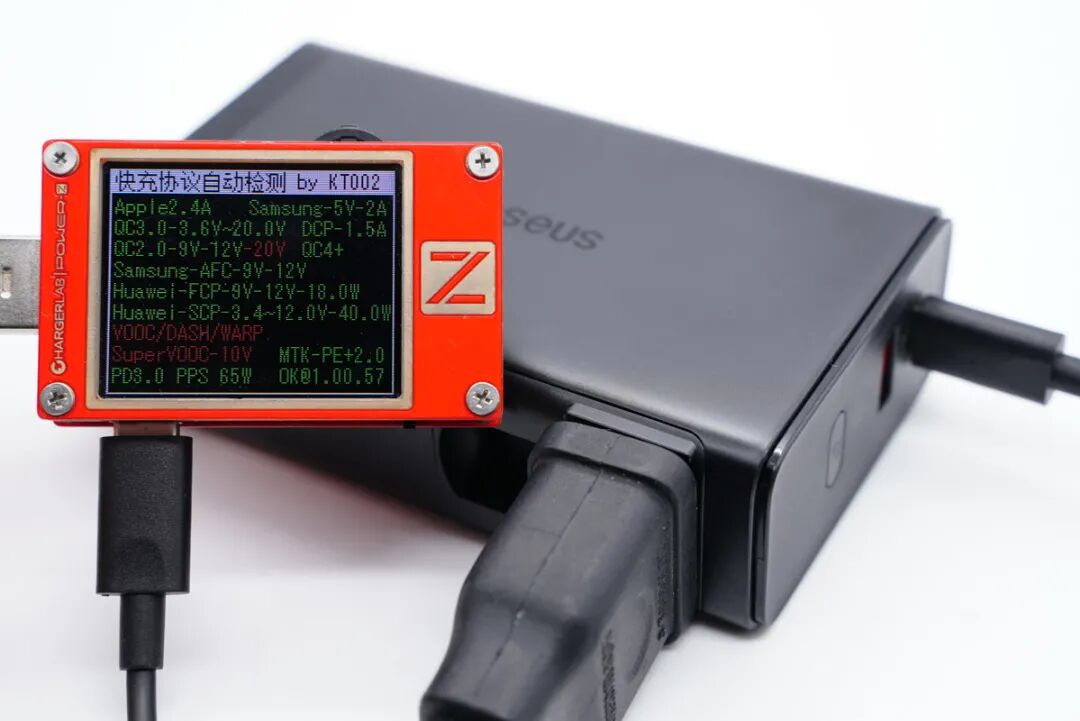

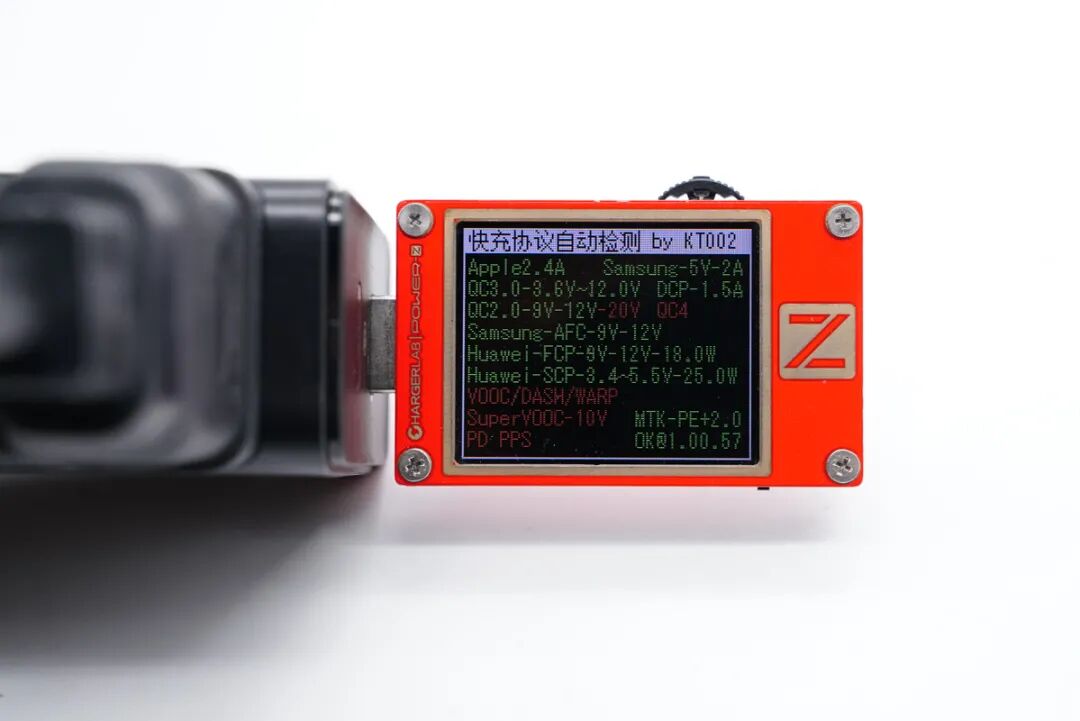

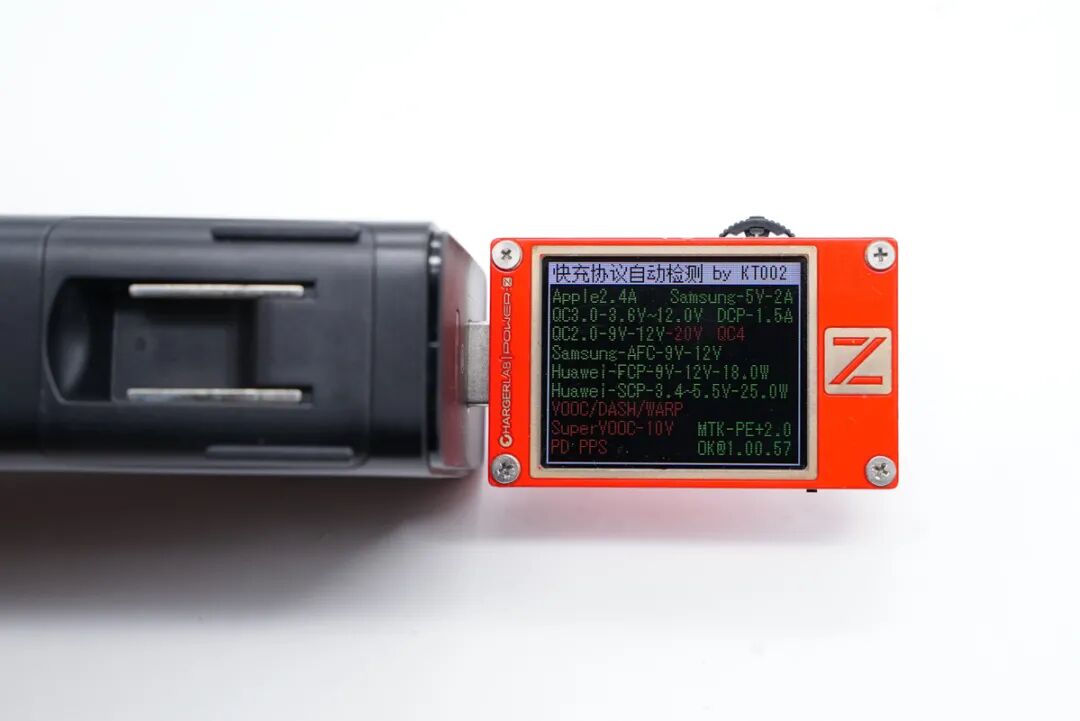

在接通电源的情况下，使用ChargerLAB POWER-Z KT002检测输出协议，显示A口输出支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0等多个快充协议。

C口输出除了兼容A口所有快充协议外，还支持QC4+和PD3.0 PPS快充协议，最大输出功率为65W。

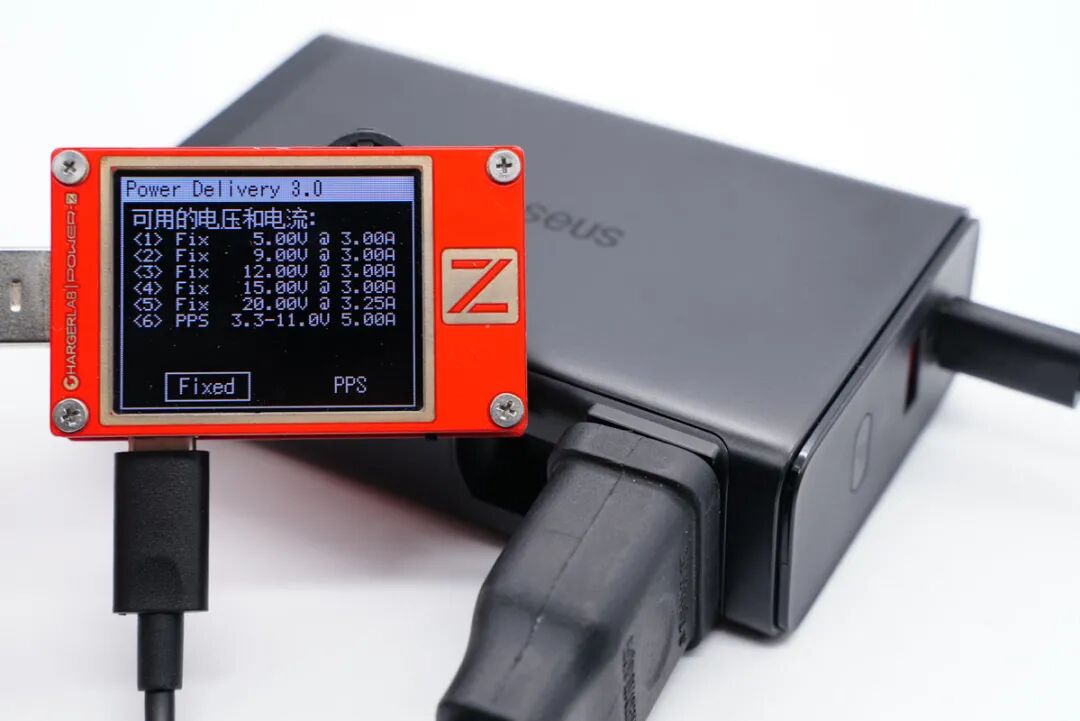

C口的PDO报文显示，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V 5A的PPS电压档位。

在移动电源模式下，A口的输出协议与充电器模式下保持一致。

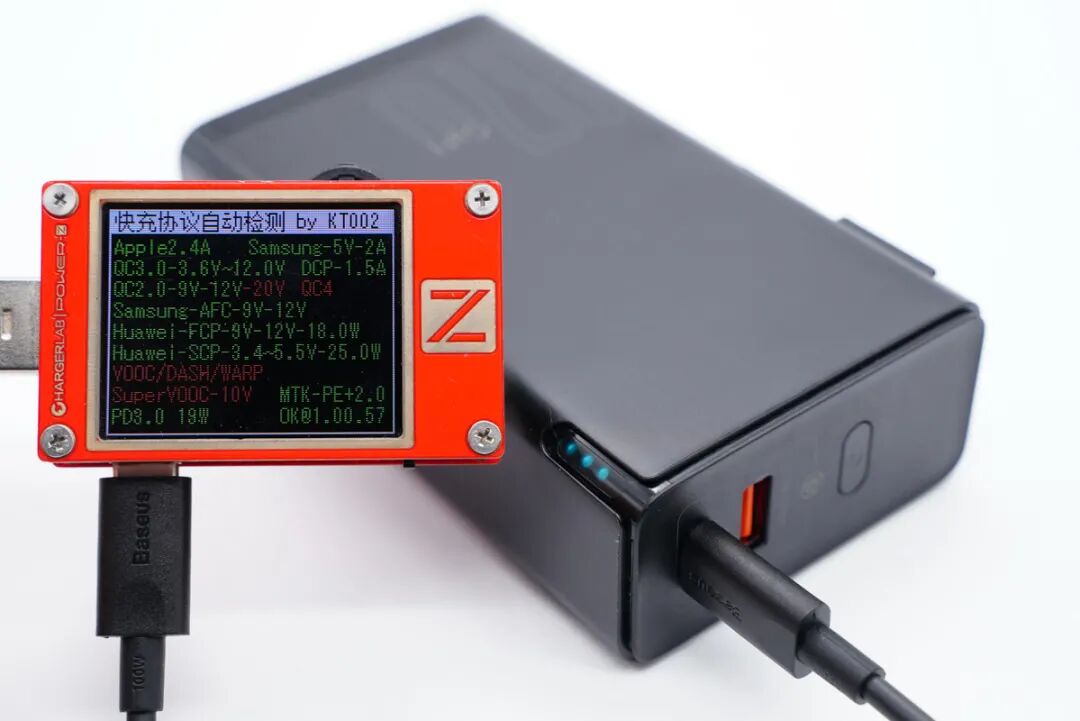

C口输出除了A口的快充协议外，还兼容了PD3.0快充，显示最大功率19W。

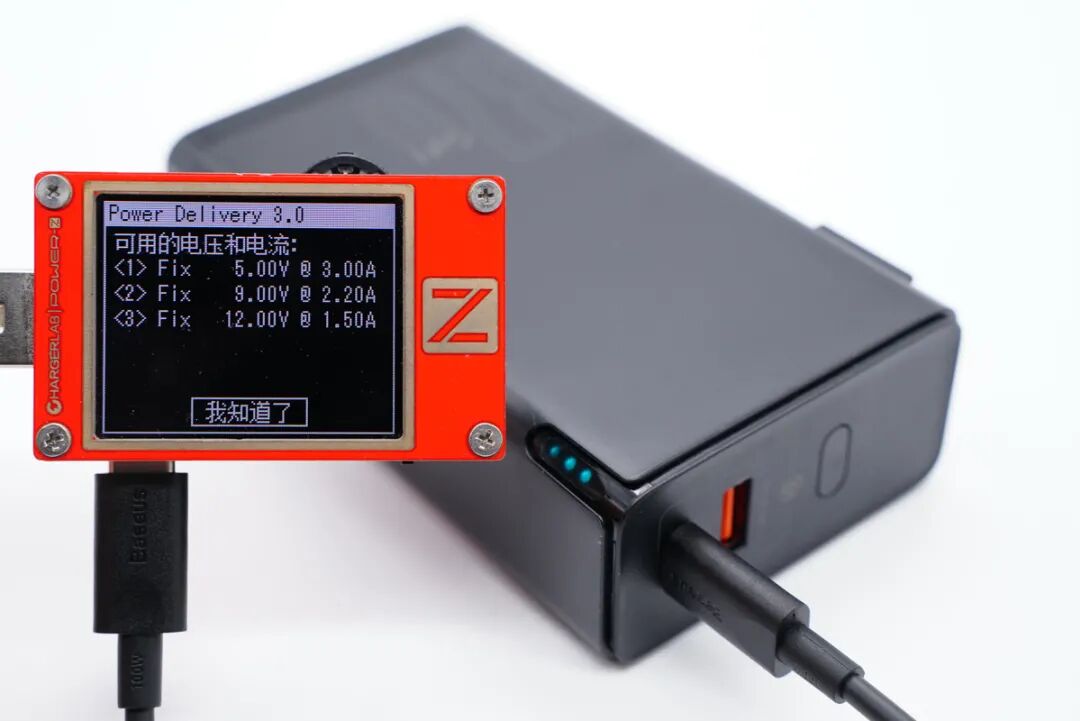

C口的PDO报文显示支持5V3A、9V2.2A、12V1.5A三组固定电压档位。

二、Baseus倍思87W能量堆拆解

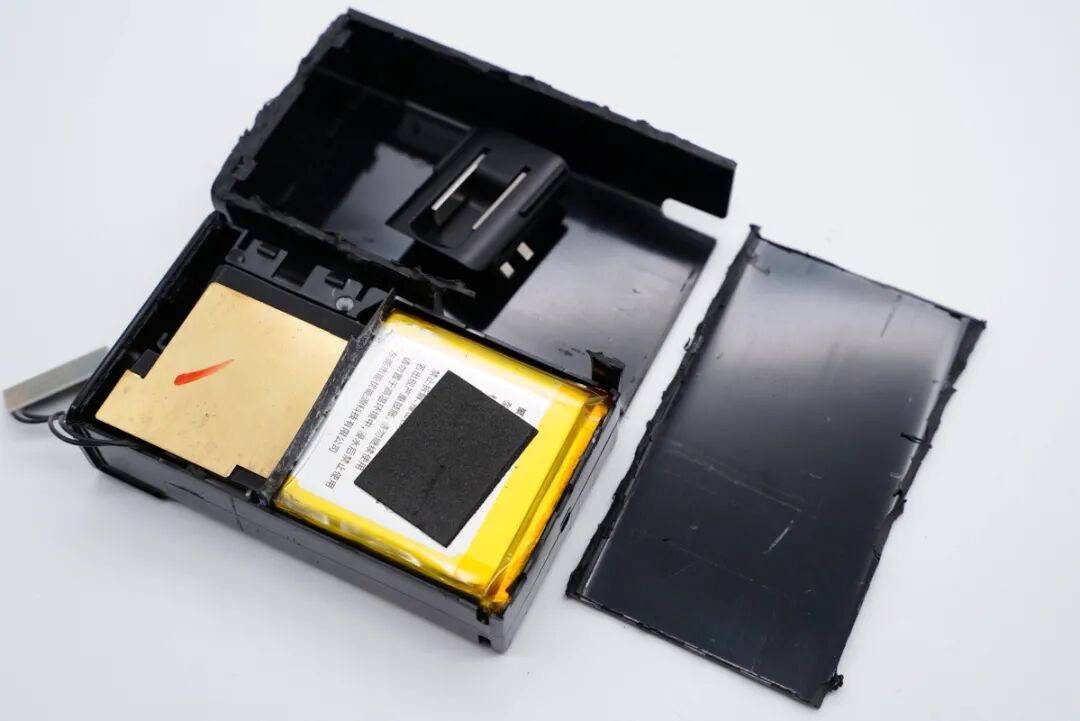

切开充电器外壳，可以看到内部电池组和充电器模块固定在一个独立的内部框架上。

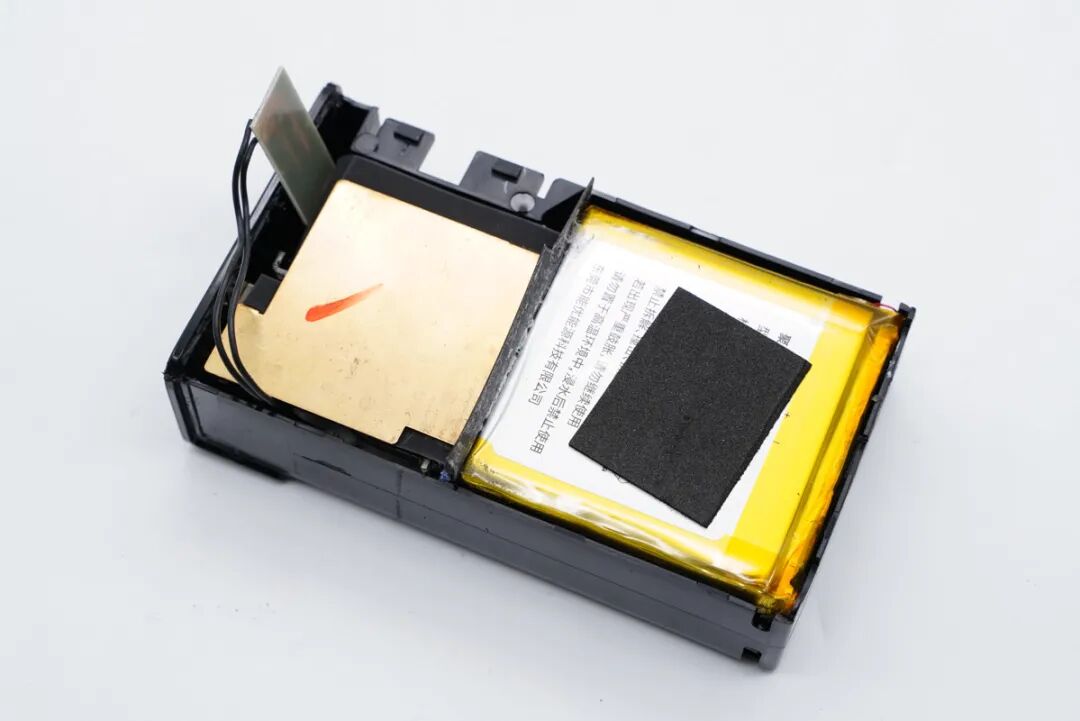

电池表面贴有泡棉缓冲，充电器模块使用黄铜散热片辅助散热。

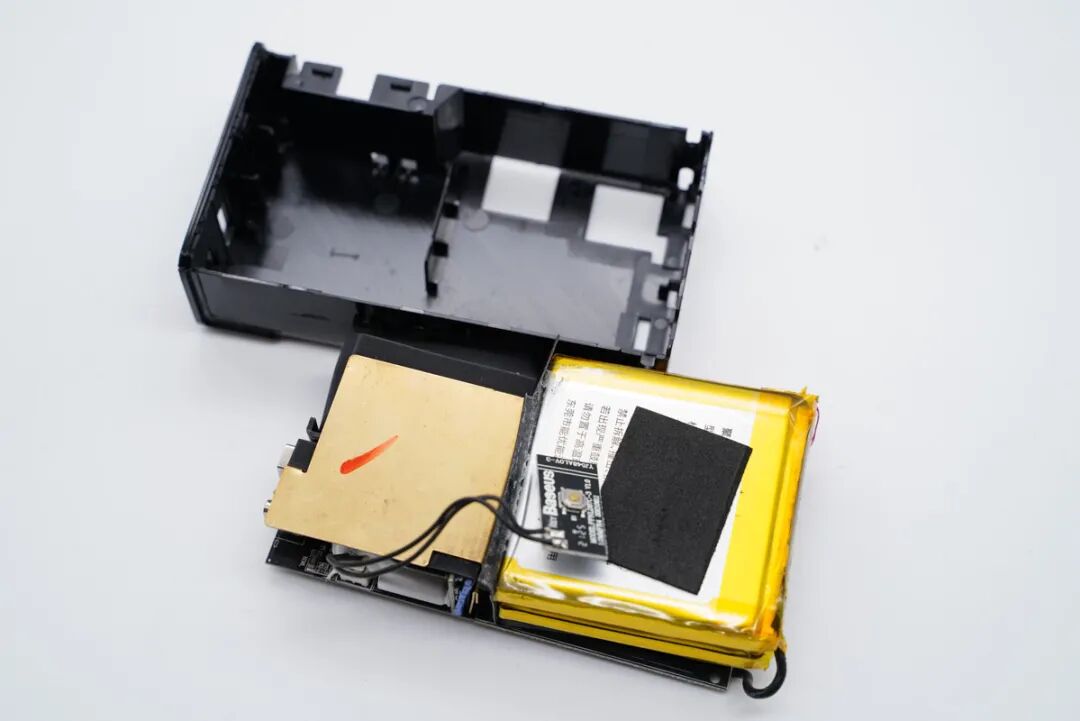

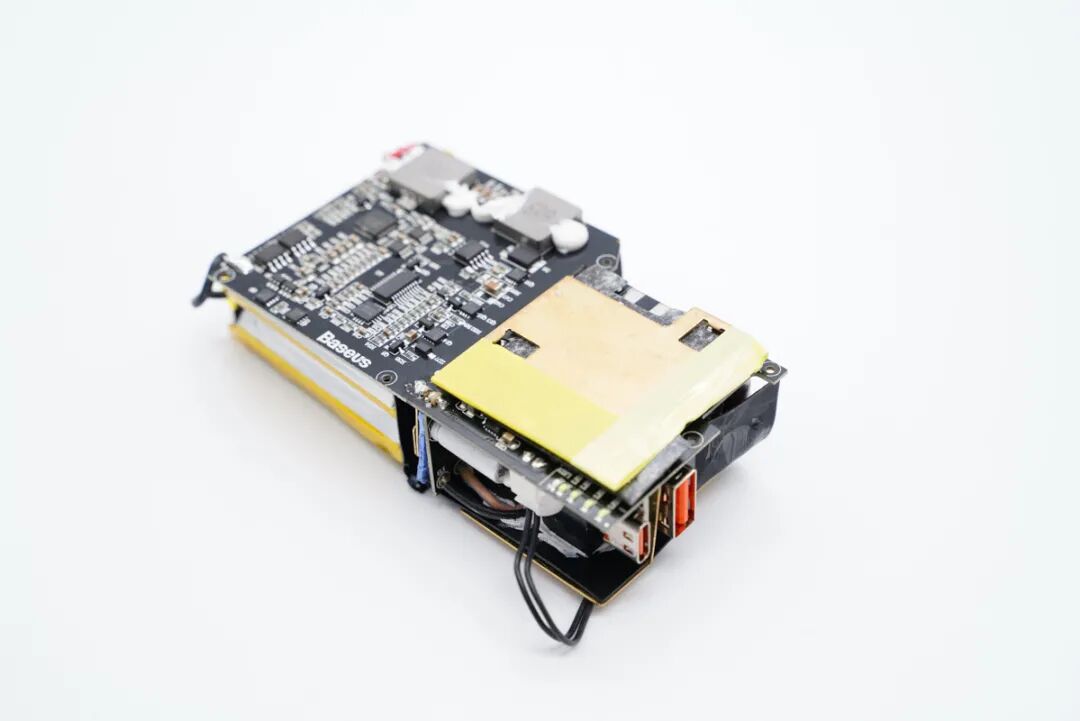

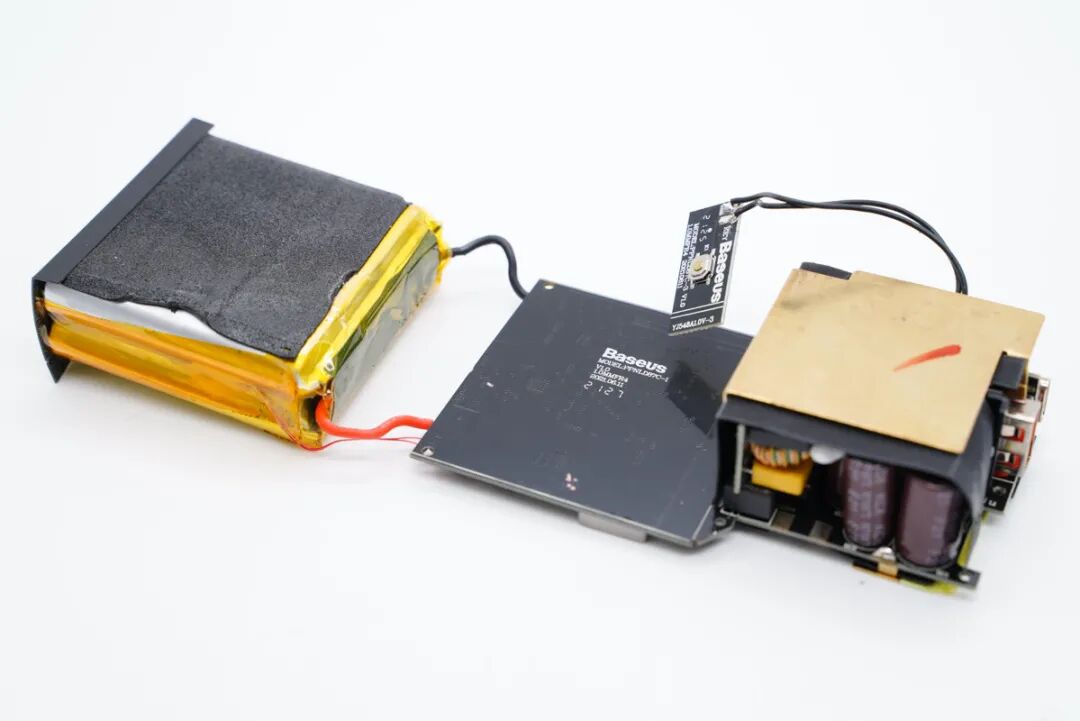

将充电器模块和电池组取出，可以看到外壳内侧设有绝缘隔离板。

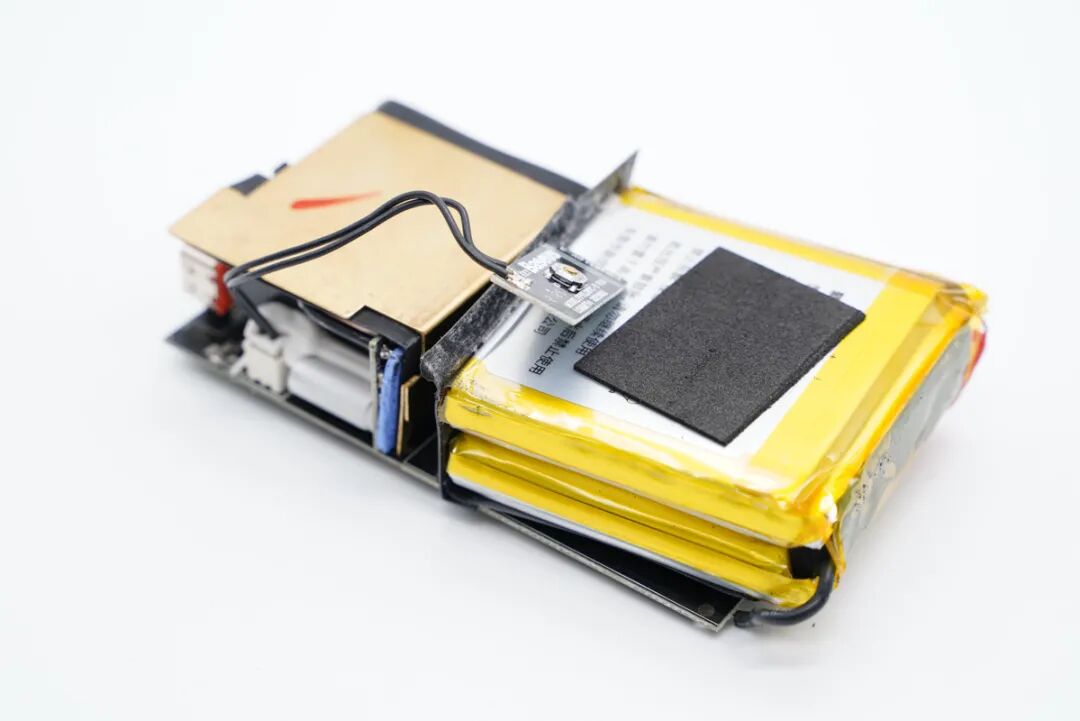

电芯和充电器模块之间也设有麦拉片隔离，电芯周围使用高温胶带包裹绝缘。移动电源按键使用小块PCB板独立焊接，通过两根导线连接主控PCB板。

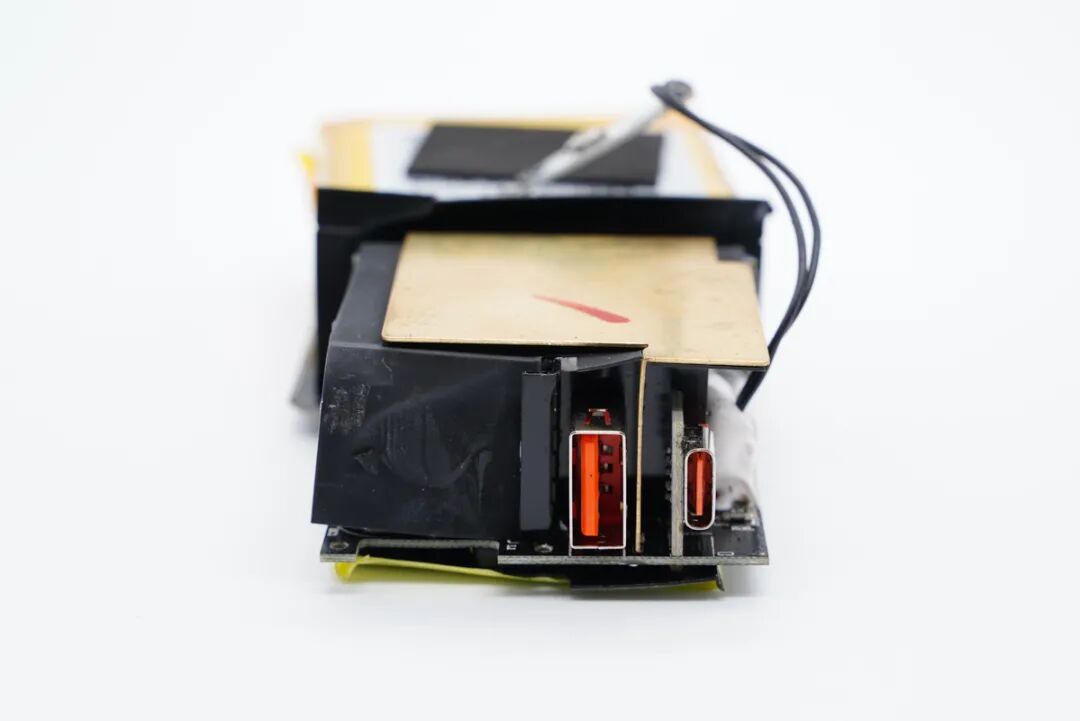

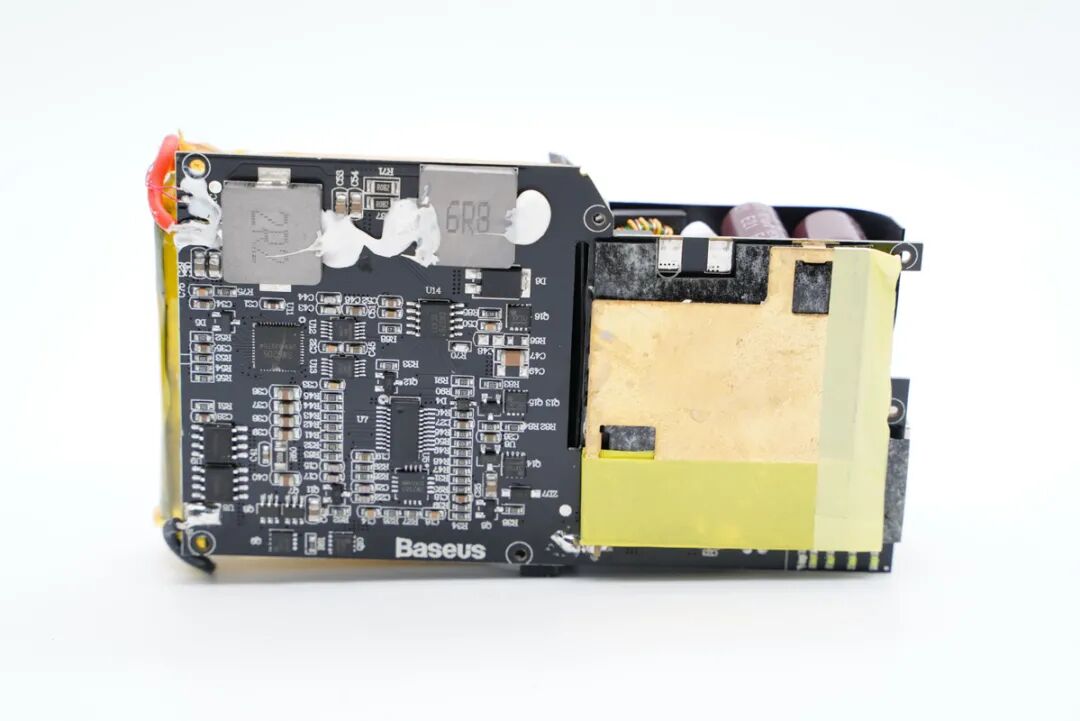

接口侧一览，USB-C接口使用小块PCB板焊接在主控PCB板上。

电芯与PCB板之间设有减震泡棉，除了正负极电源线之外，还设有一颗NTC热敏电阻。

PCB板背面是控制电路，充电器部分同样增加了黄铜散热片。

先来看看一下移动电源部分。

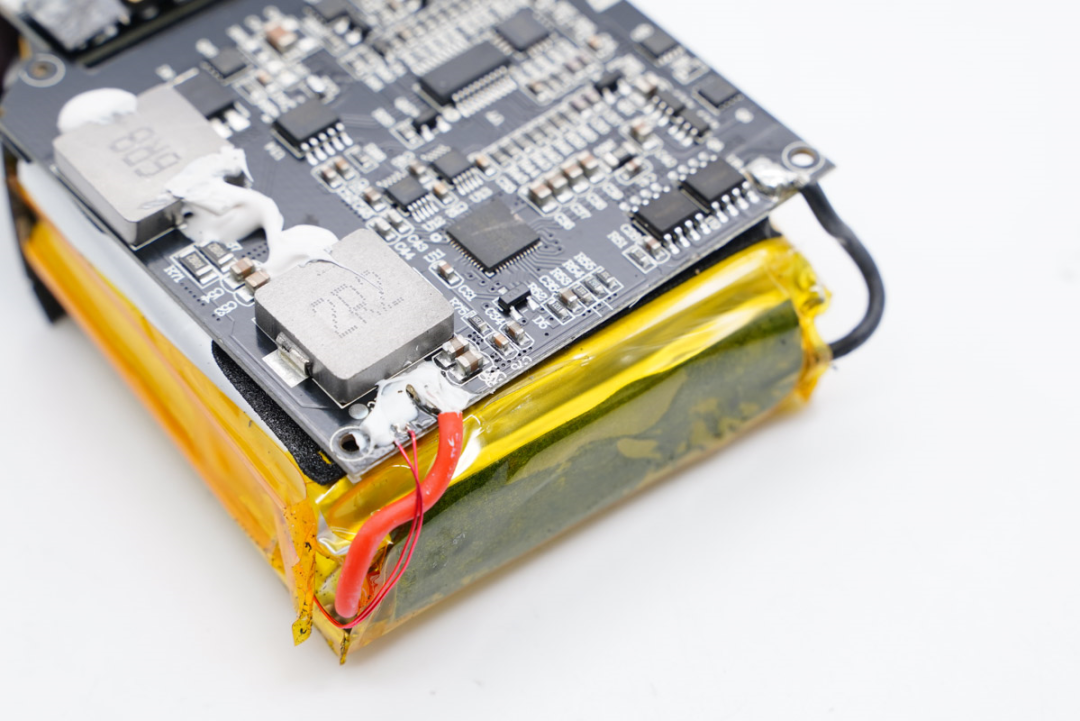

电池组的两根导线和热敏电阻焊接在PCB板背面。

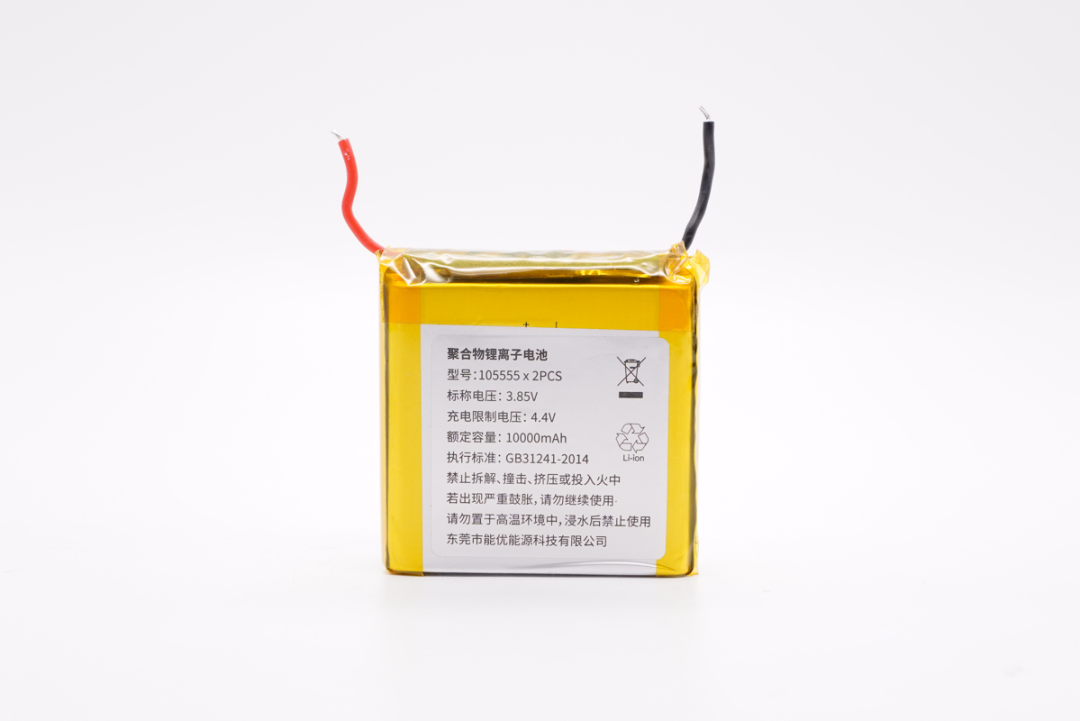

电池组采用两块电芯并联，容量为10000mAh，标称电压为3.85V，充电限制电压4.4V，制造商为东莞能优能源科技有限公司。

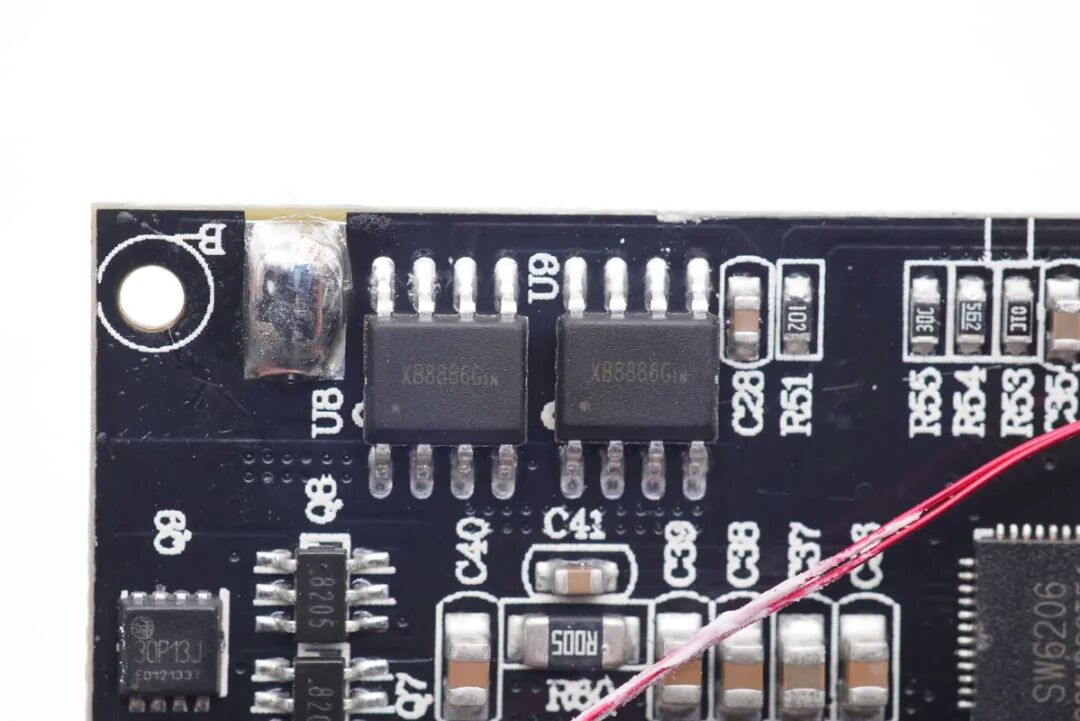

两颗锂电保护芯片采用的是赛芯微XB8886A，这是一款一体化锂电保护芯片，内部集成超低导阻MOS保护管，过流保护电流15A，满足绝大多数快充移动电源电池保护需求。

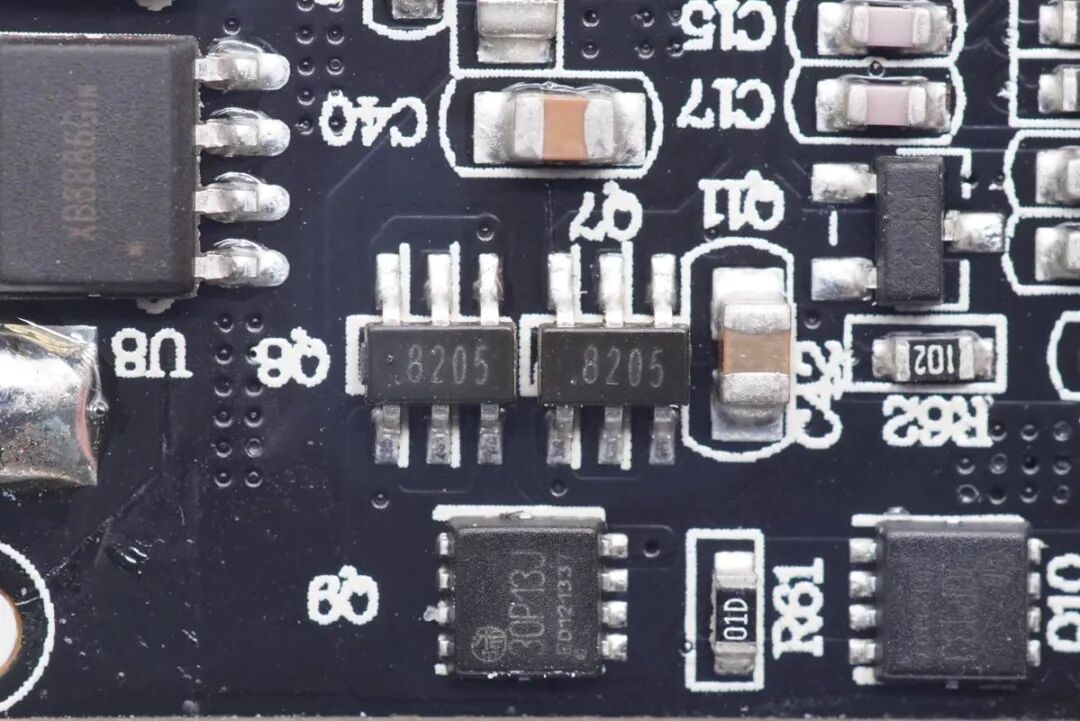

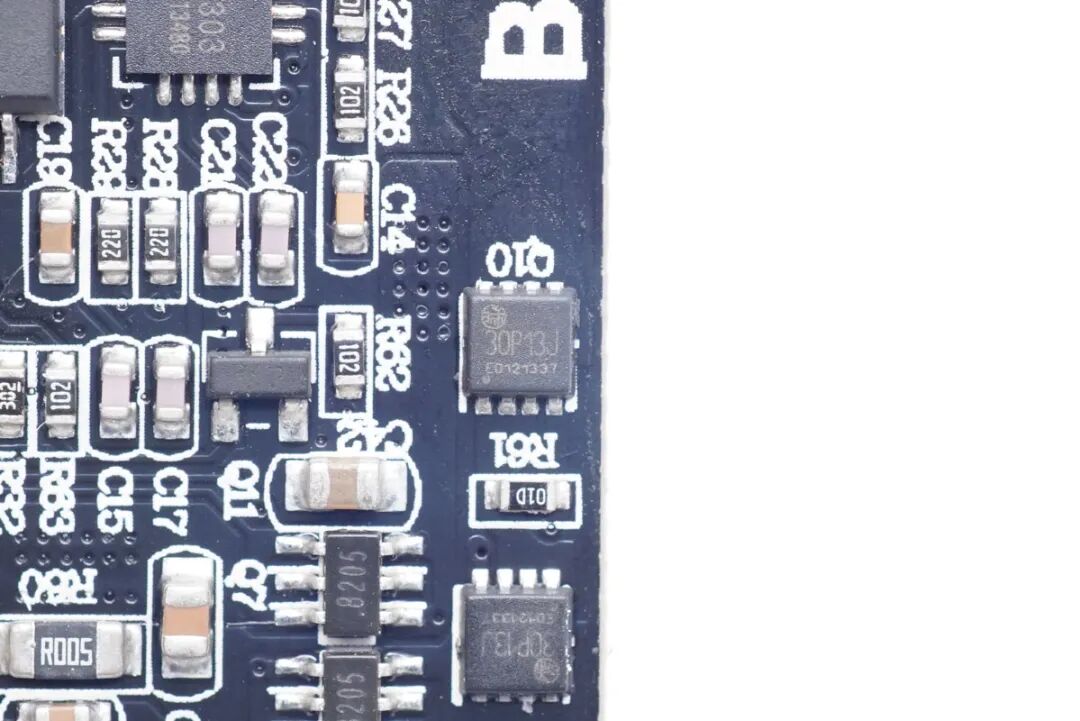

两颗8205开关管，用于移动电源模式下的输入输出过流保护。

旁边设置了两颗华瑞微的MOS管。

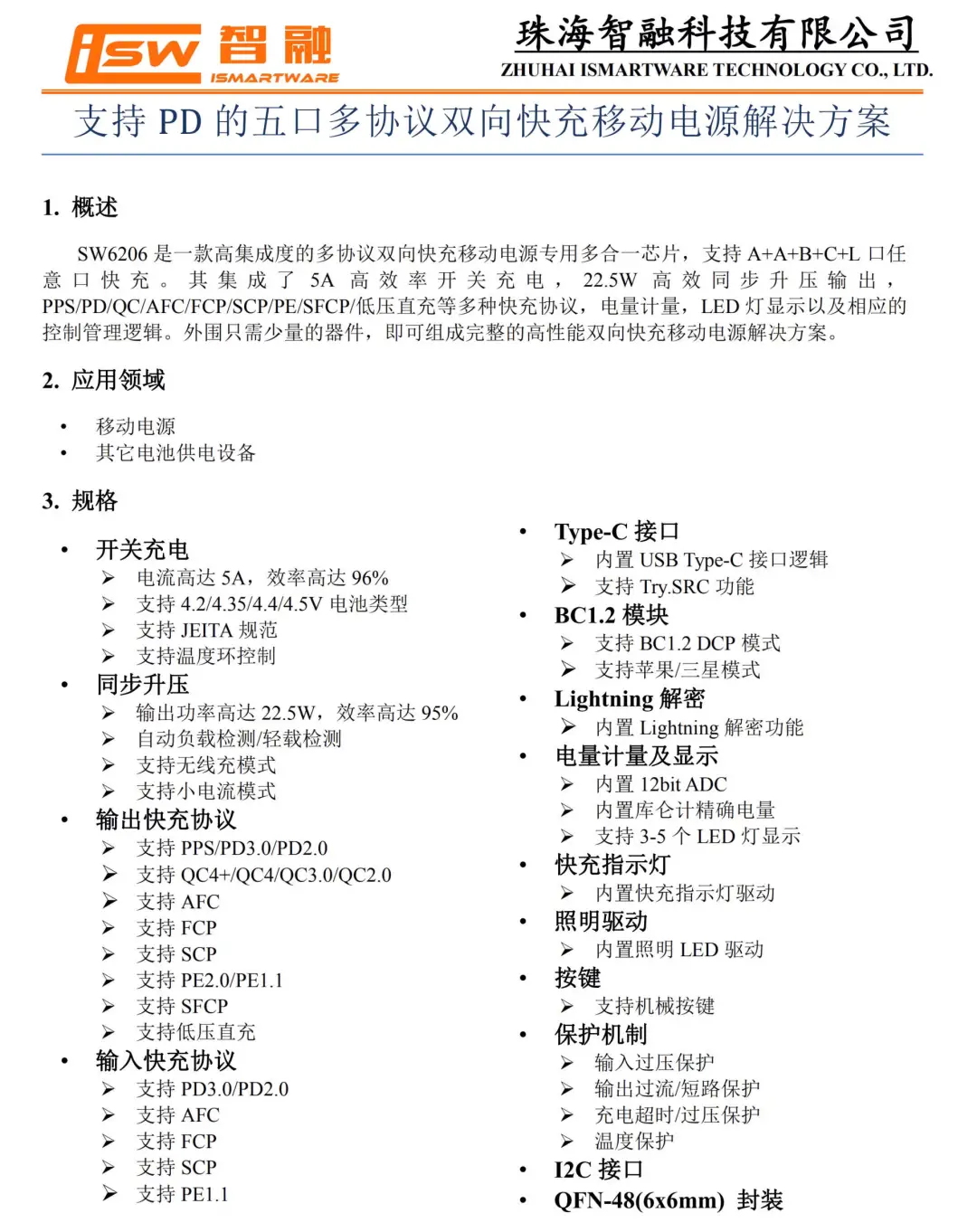

移动电源主控芯片采用的是智融SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。

SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融SW6206主控芯片的产品还有摩米士10000mAh无线充移动电源、iWALK 10000mAh赛车宝移动电源、魔狐10000mAh彩屏无线快充移动电源、麦多多10000mAh磁吸无线充移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源等。

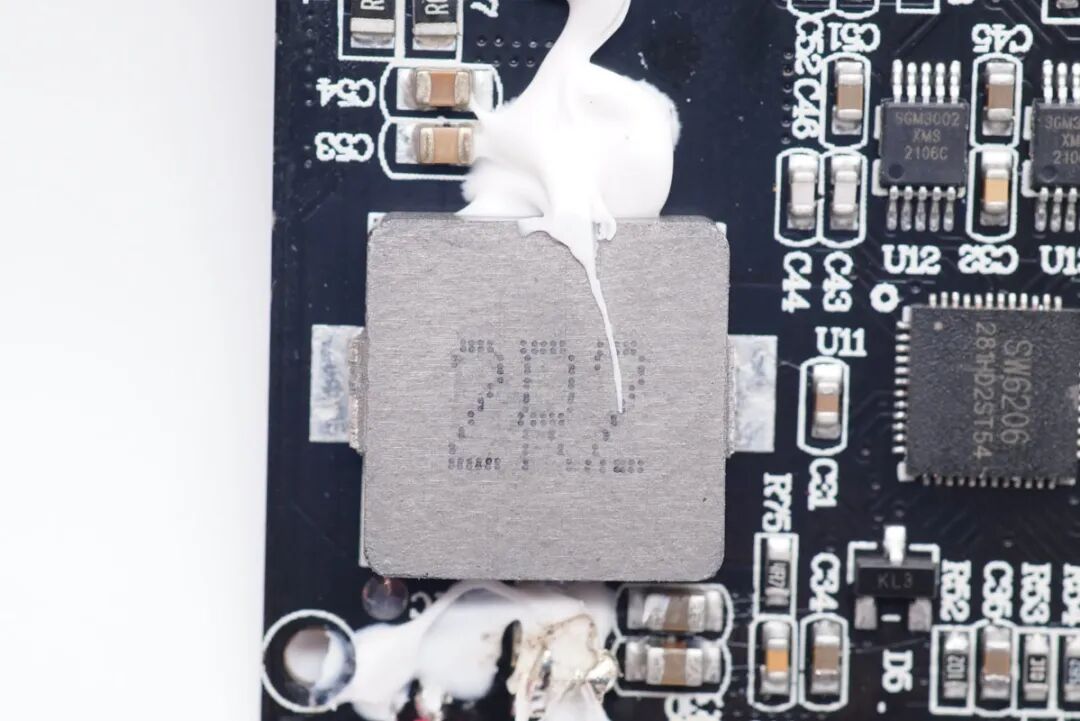

一颗2R2合金电感用于配合SW6206实现移动电源的充放电功能。

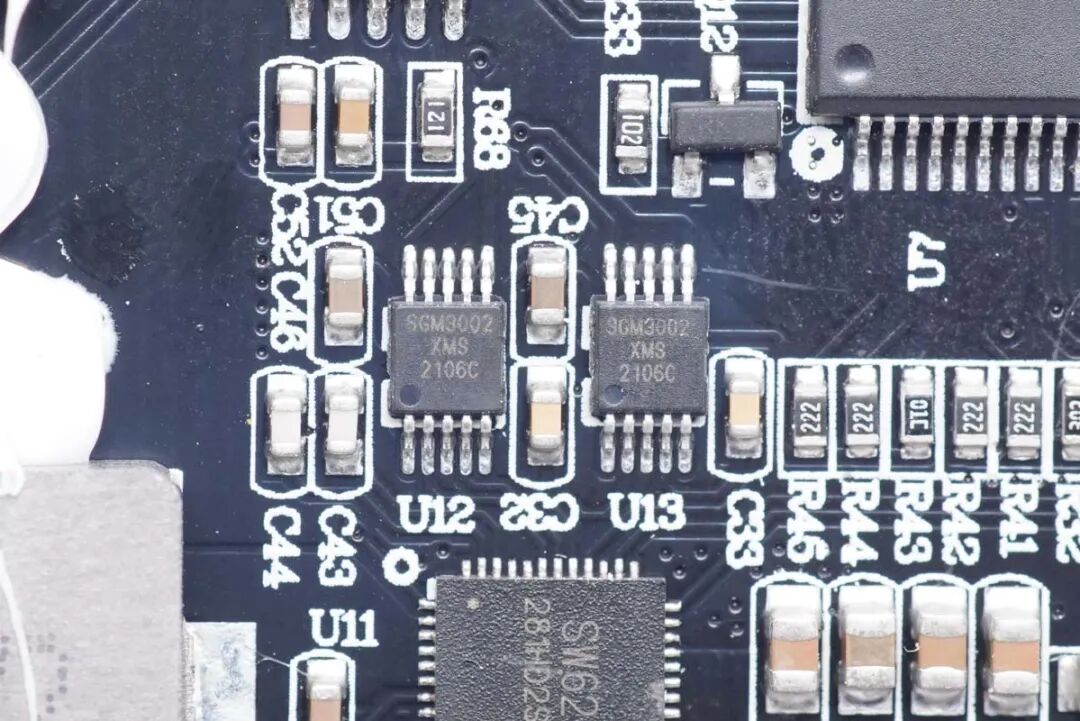

圣邦威 SGM3002，低阻双刀双掷开关，用于信号切换。

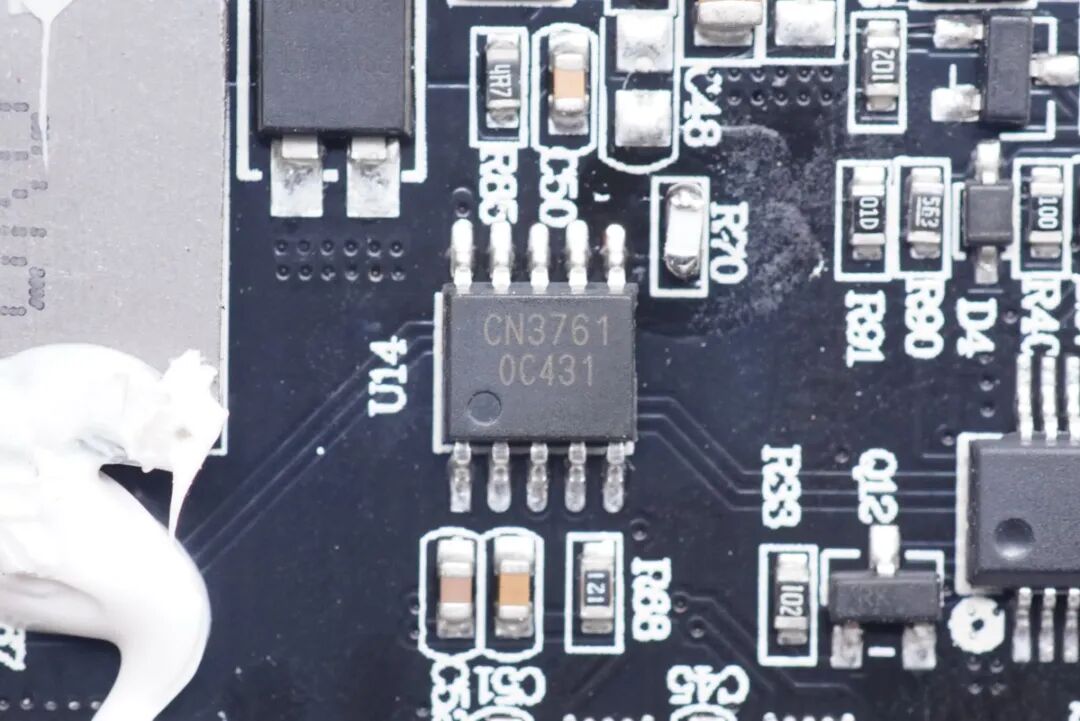

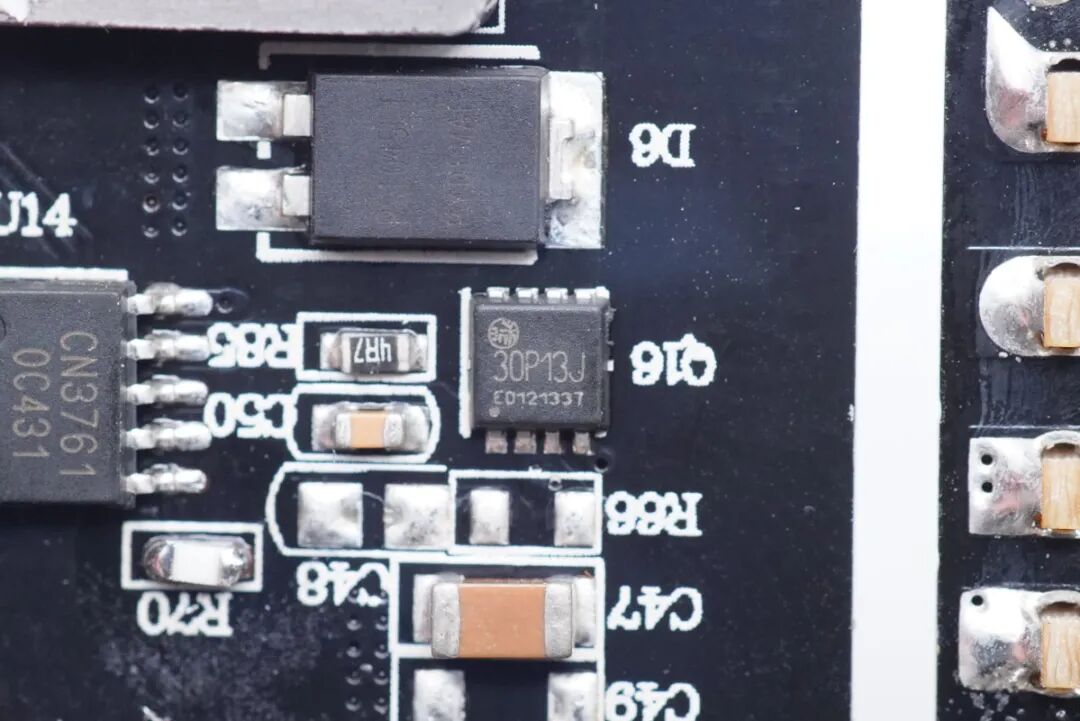

这颗是来自如韵的单节锂电池充电控制器CN3761，用于充电器模块给电池充电。该芯片可以独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。CN3761具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。

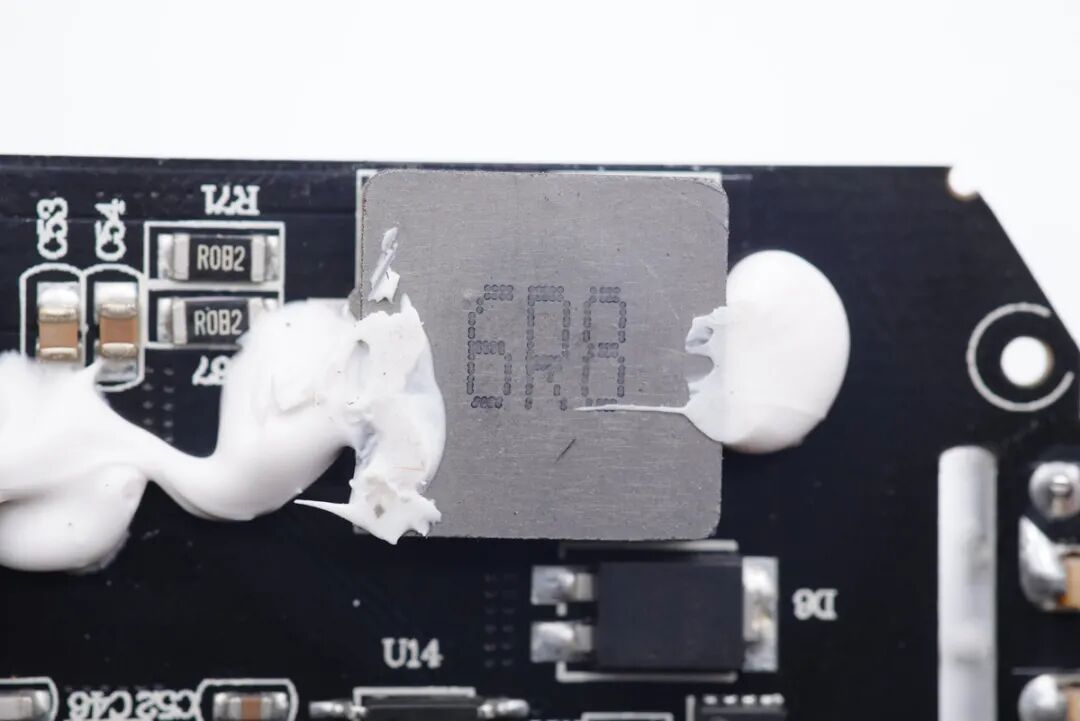

一颗6R8合金电感，用于产品在充电器模式下，给锂电池充电。

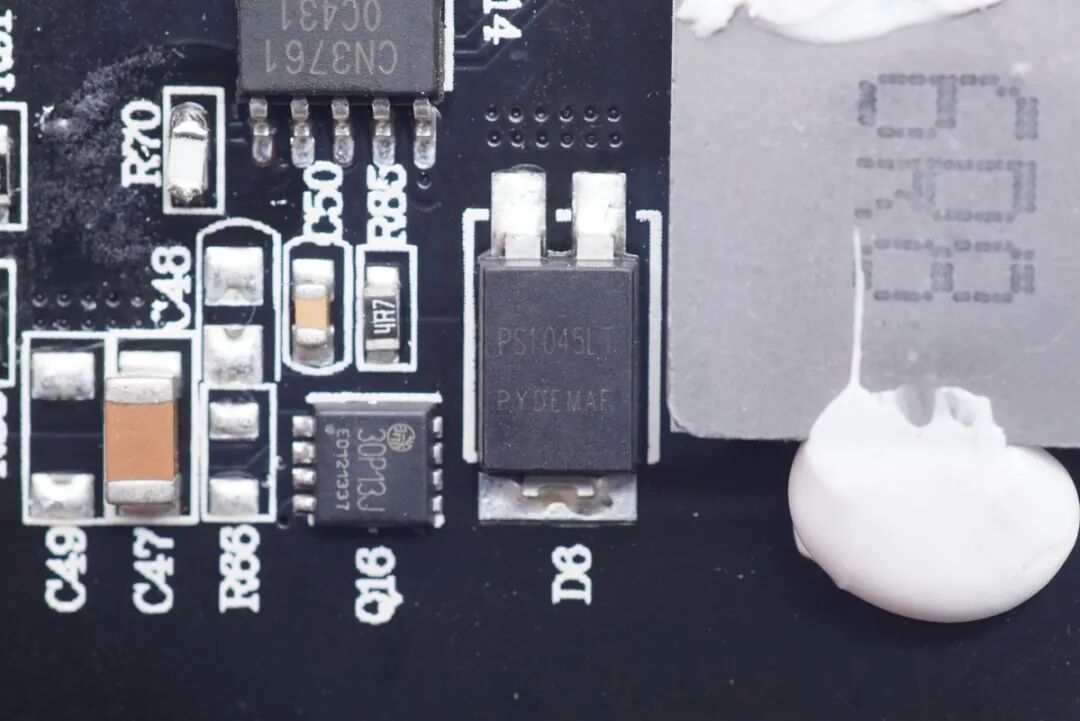

旁边设有一颗肖特基二极管，用于充电整流。

此外还有一颗华瑞微的MOS管。

另外两颗华瑞微的MOS管。

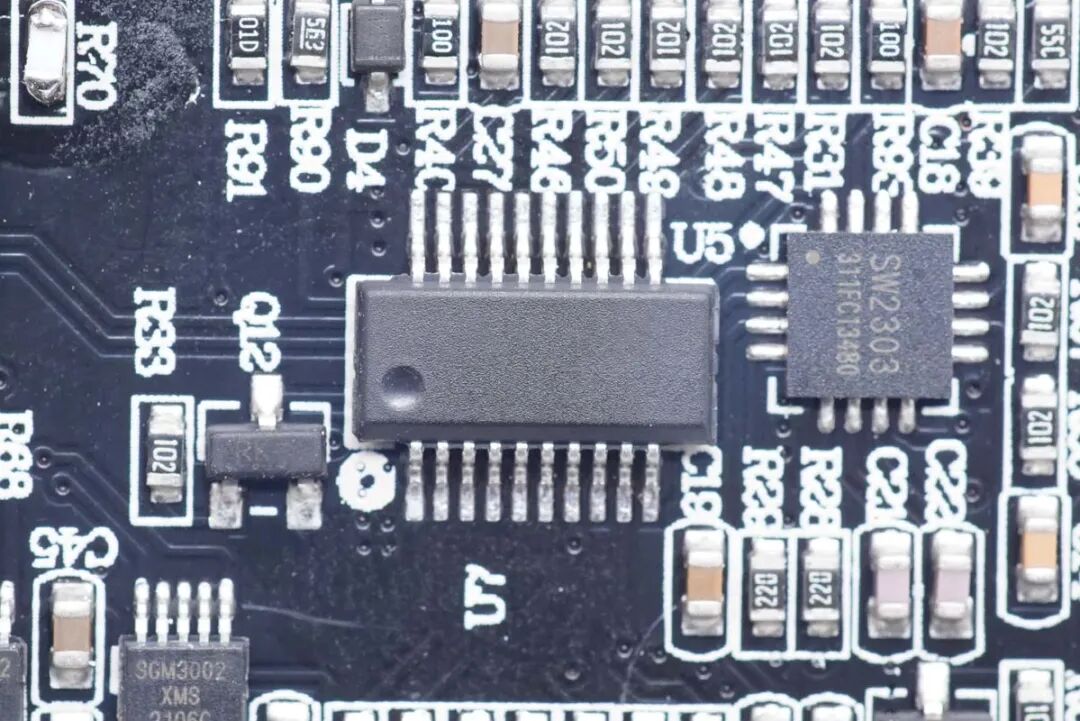

这颗无丝印的单片机，用于整机的输出策略控制，旁边是充电器的快充协议芯片SW2303。

接下来看这款产品的充电器部分：

充电器模块长度约为46.9mm。

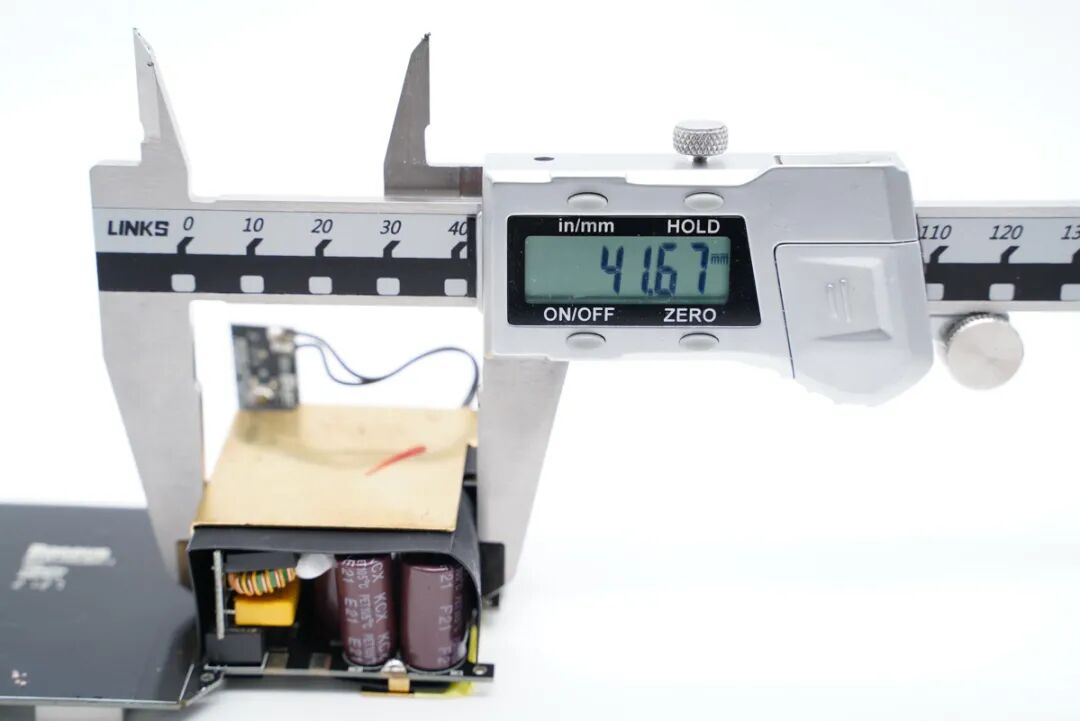

宽度约为41.7mm。

厚度约为25.4mm。

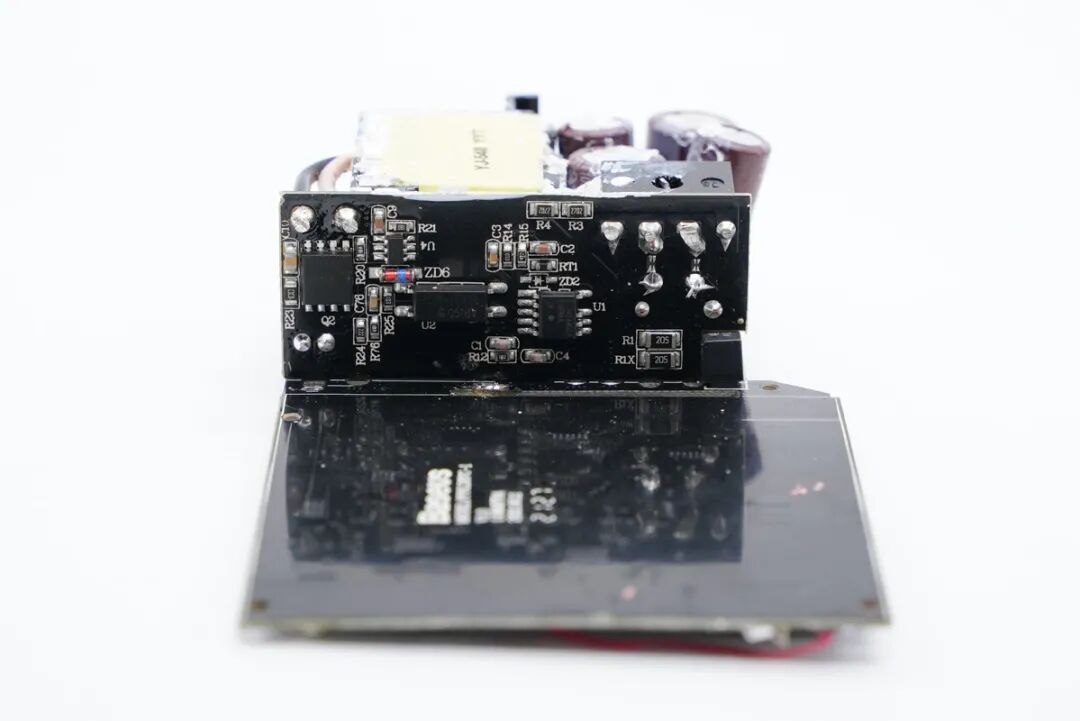

将充电器上面的散热片拆除。主PCB板中间垂直焊接了一块小PCB板，上面设有AC-DC电源的控制电路和次级同步整流电路。

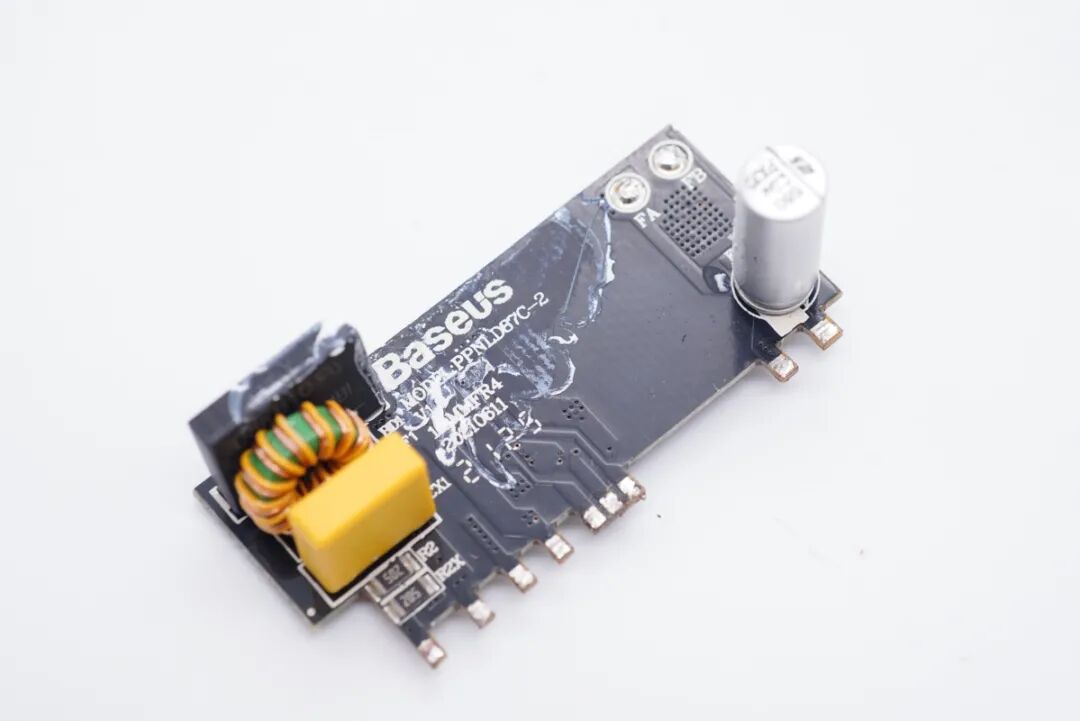

背面是输入整流滤波电路以及输出滤波电路。

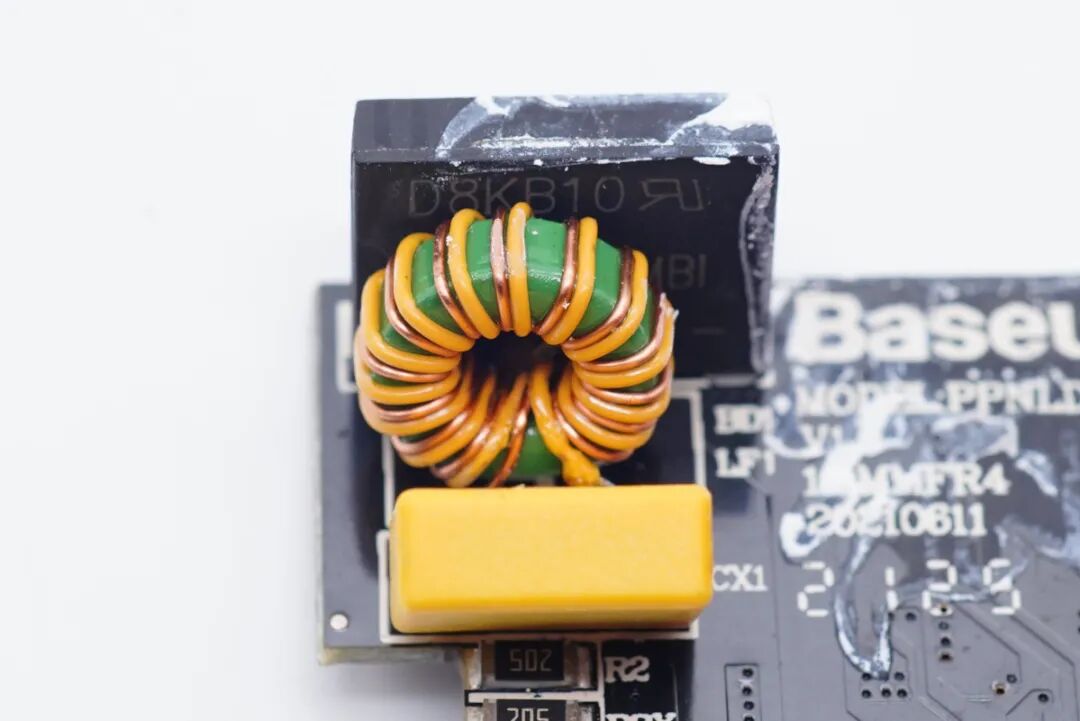

丝印D8KB10的整流桥、安规X电容和共模电感。

充电器的输入保险丝规格为250V 3.15A。

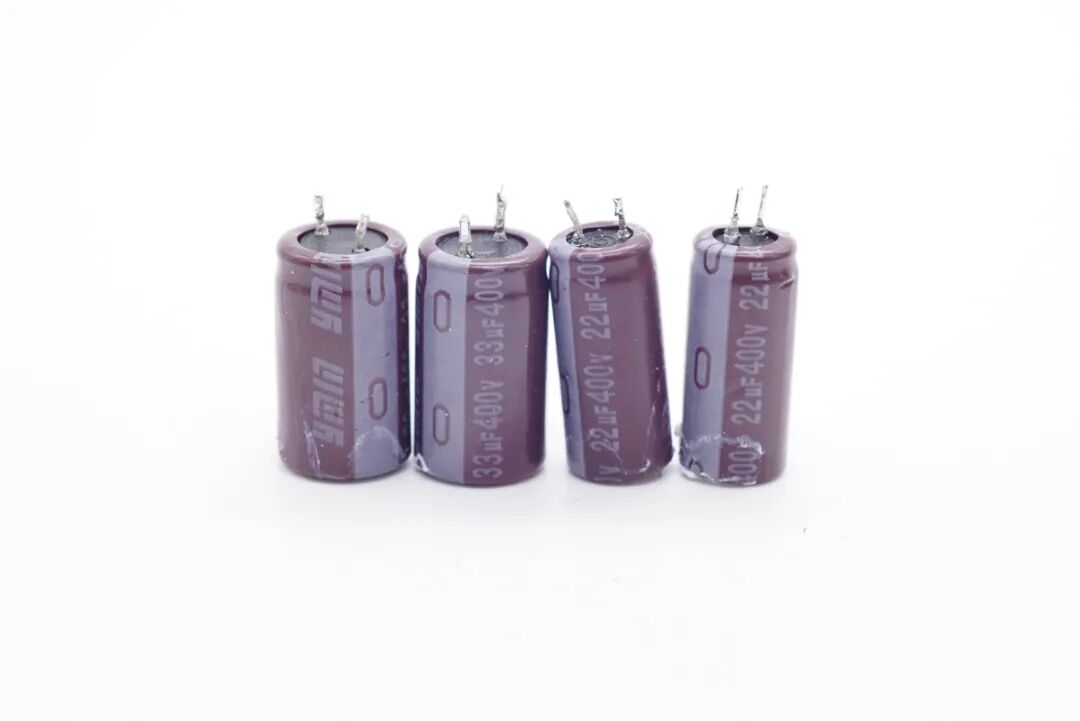

充电器的输入滤波采用了四颗永铭KCX系列电解电容，其中两颗规格为400V 33μF，另外两颗规格为400V 22μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

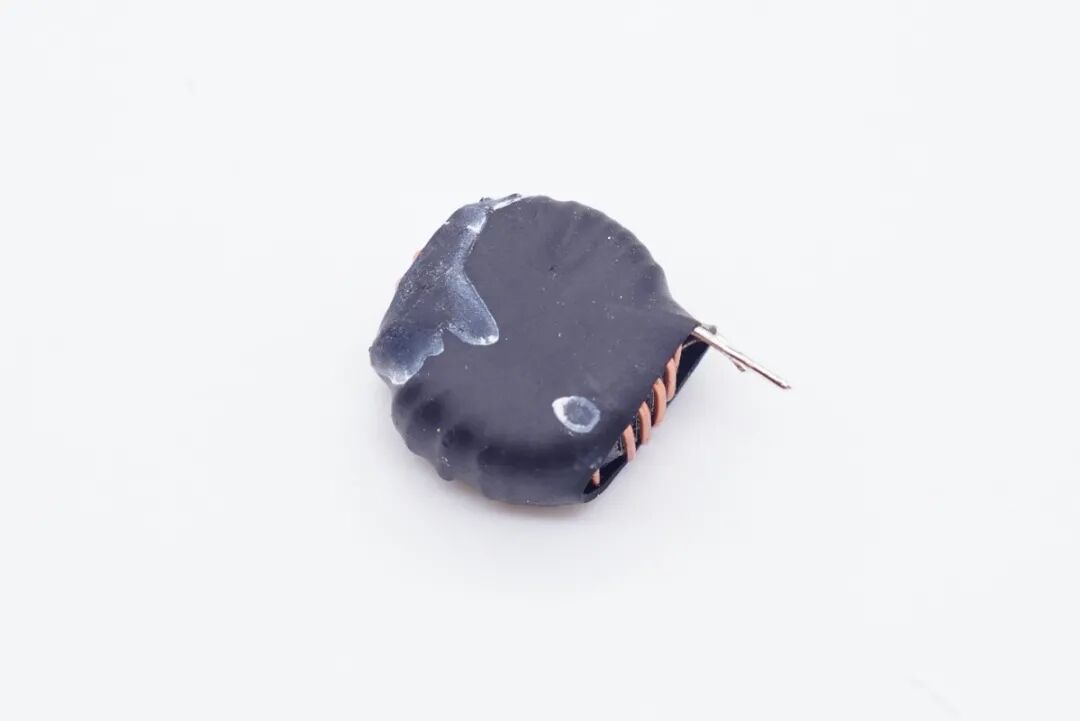

输入滤波电感线圈。

一颗100V 3.3μF的电容用于PWM芯片供电。

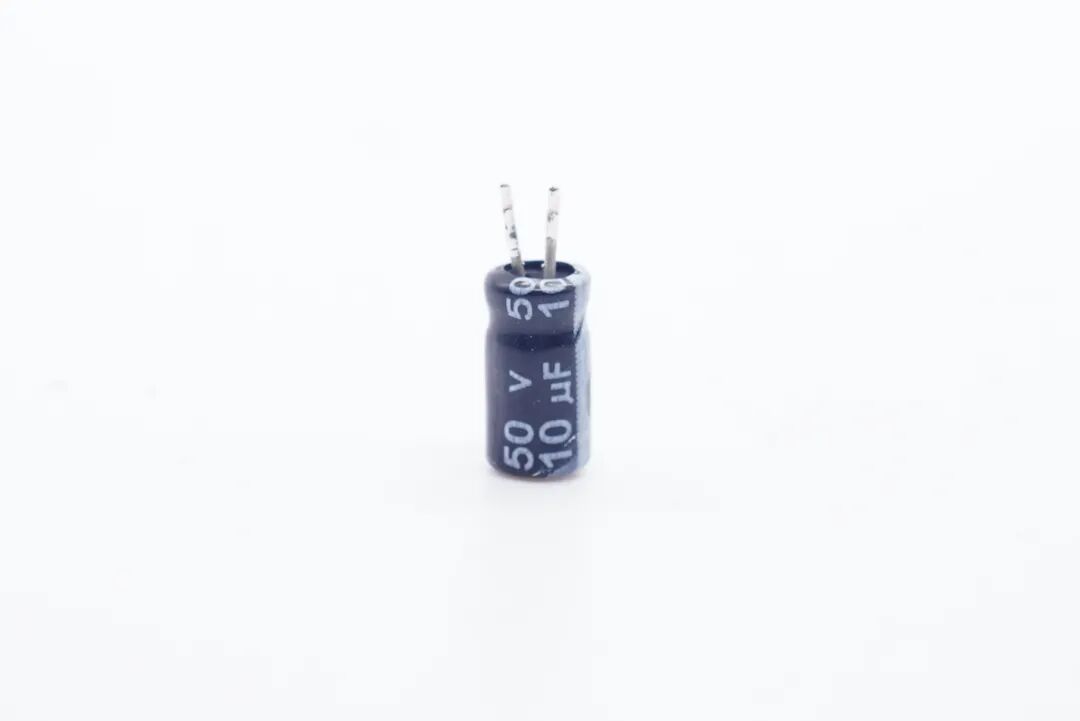

另外一颗供电电容规格为50V 10μF。

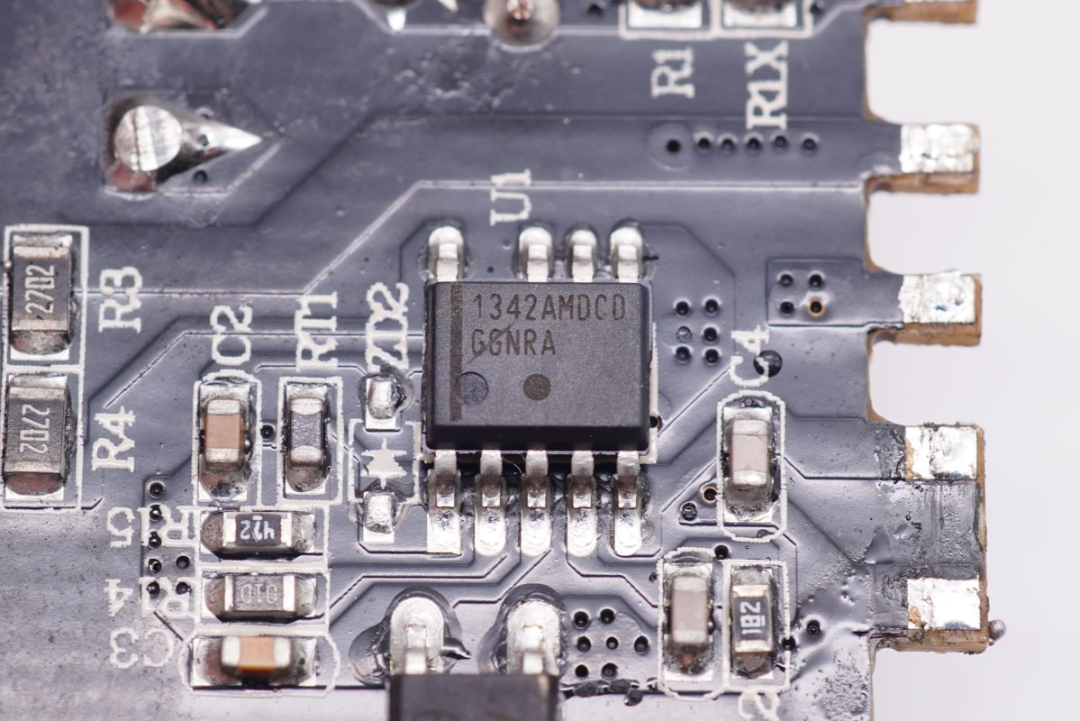

电源主控芯片采用的是安森美NCP1342。这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

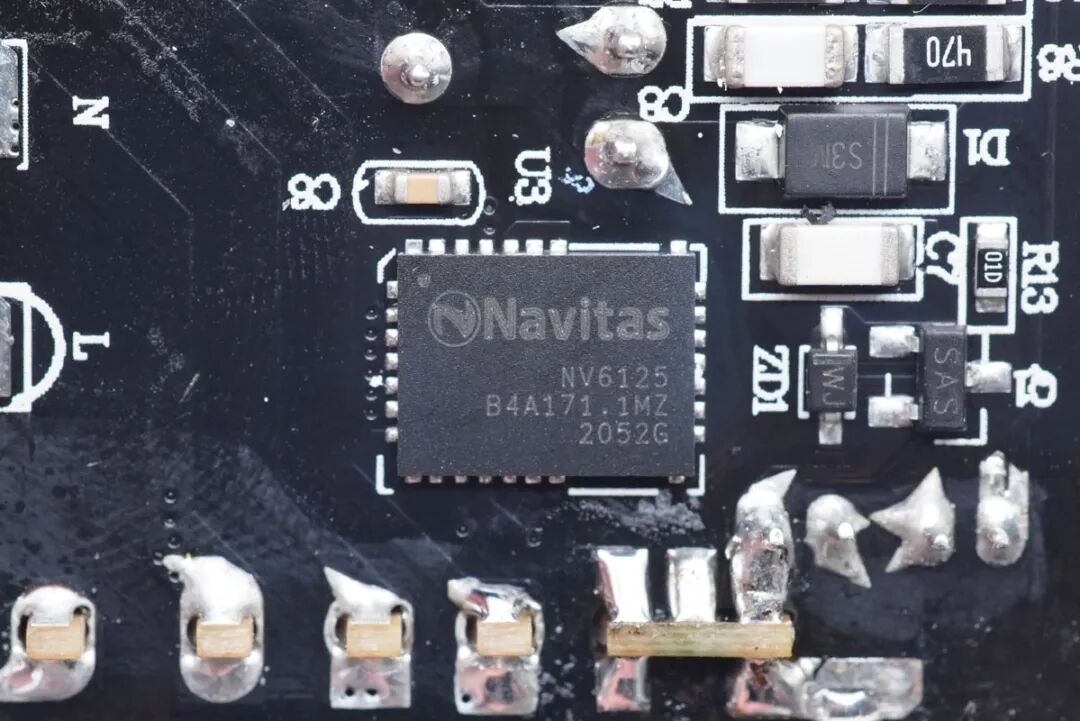

初级侧的功率器件采用的是纳微NV6125氮化镓功率芯片，其内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采用散热增强的QFN6*8mm封装，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

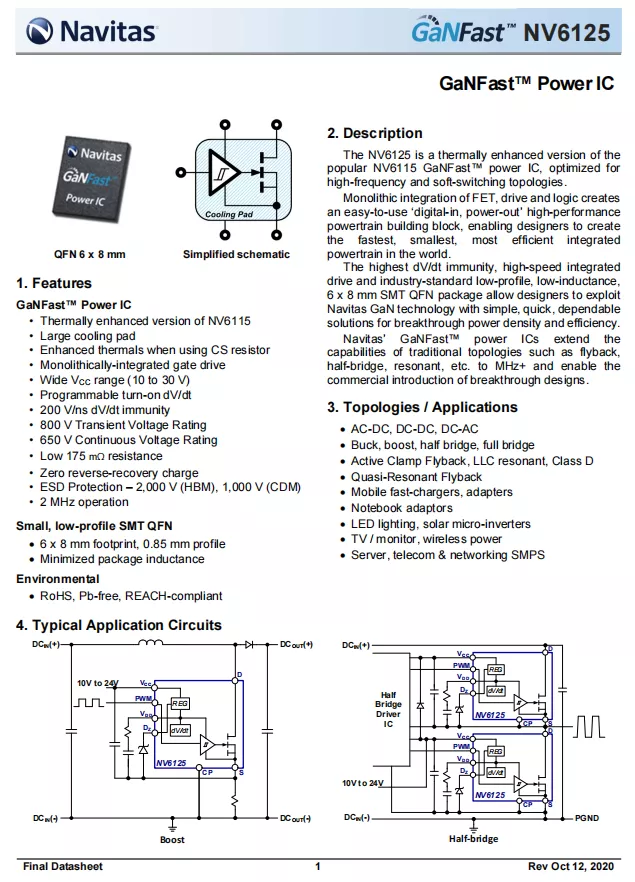

纳微NV6125资料信息。

充电头网了解到，采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采用。

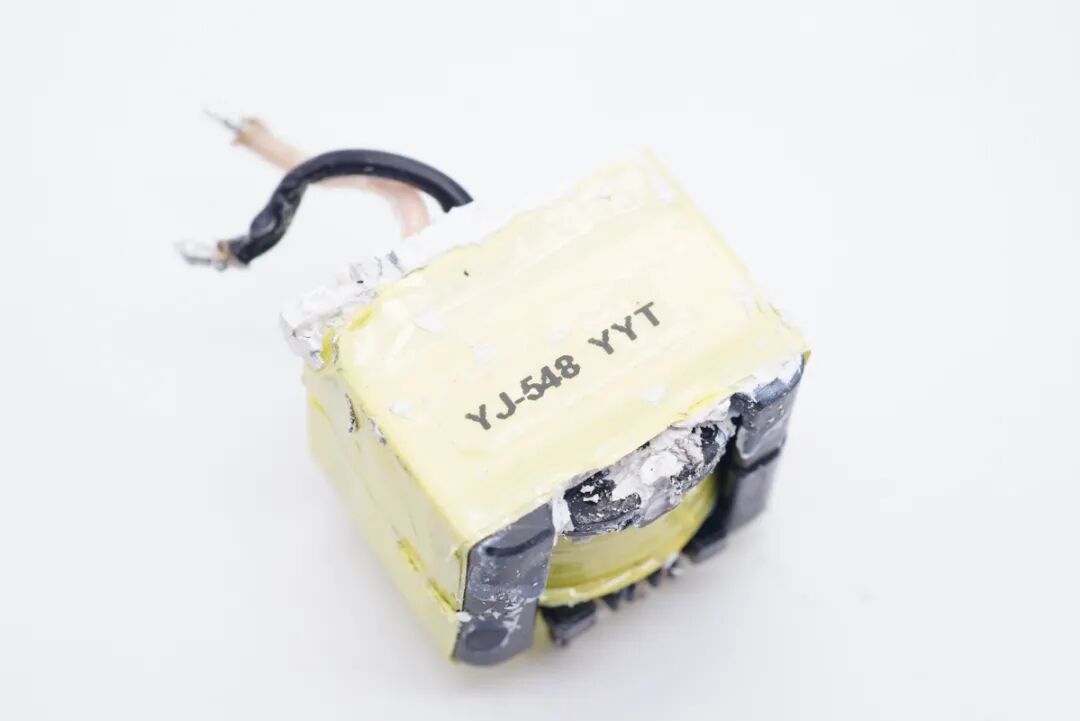

变压器特写。

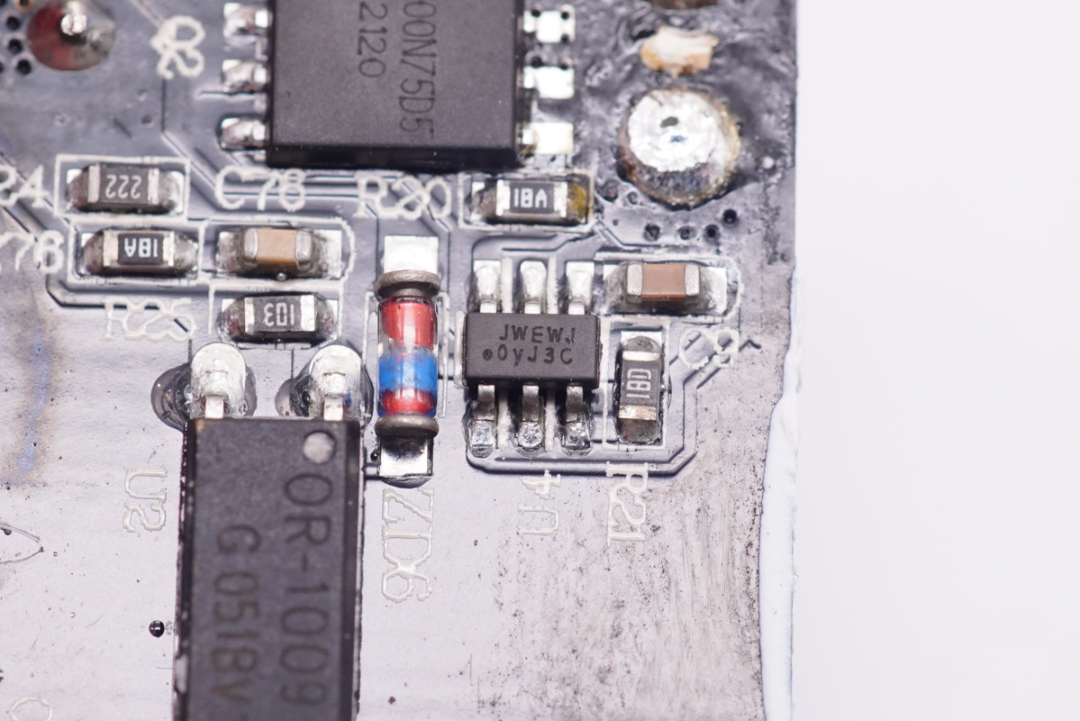

同步整流控制器采用杰华特JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。

充电头网拆解了解到，杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

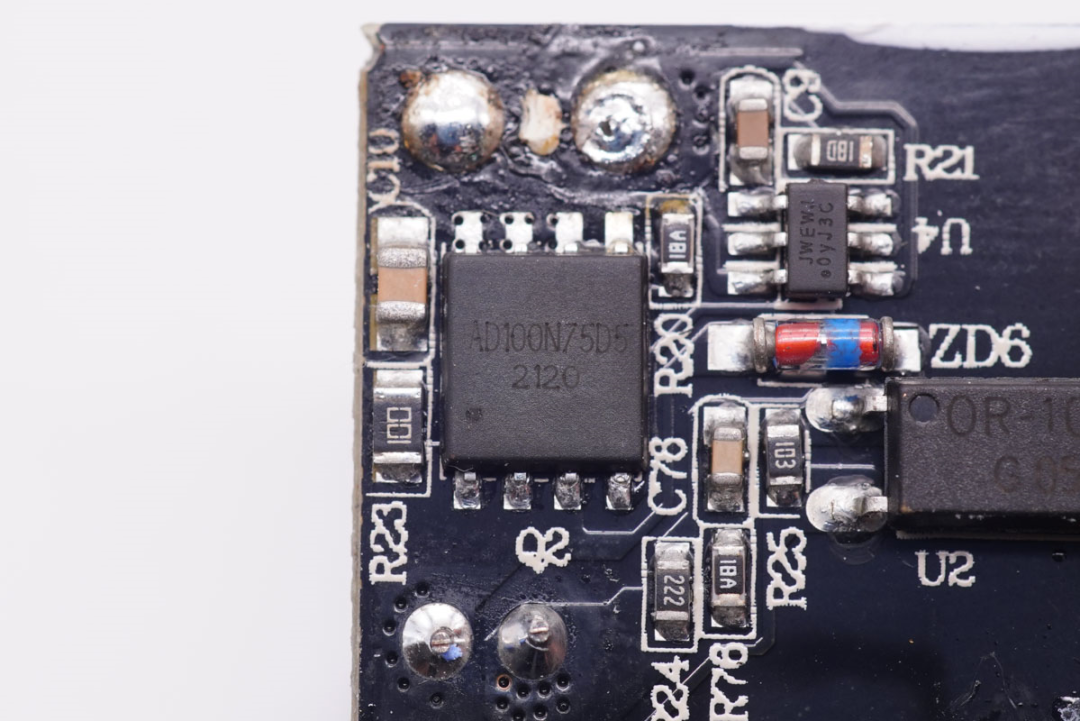

同步中整流芯片来自砹德曼半导体，型号AD100N75D5，100V耐压，7.6mΩ导阻。

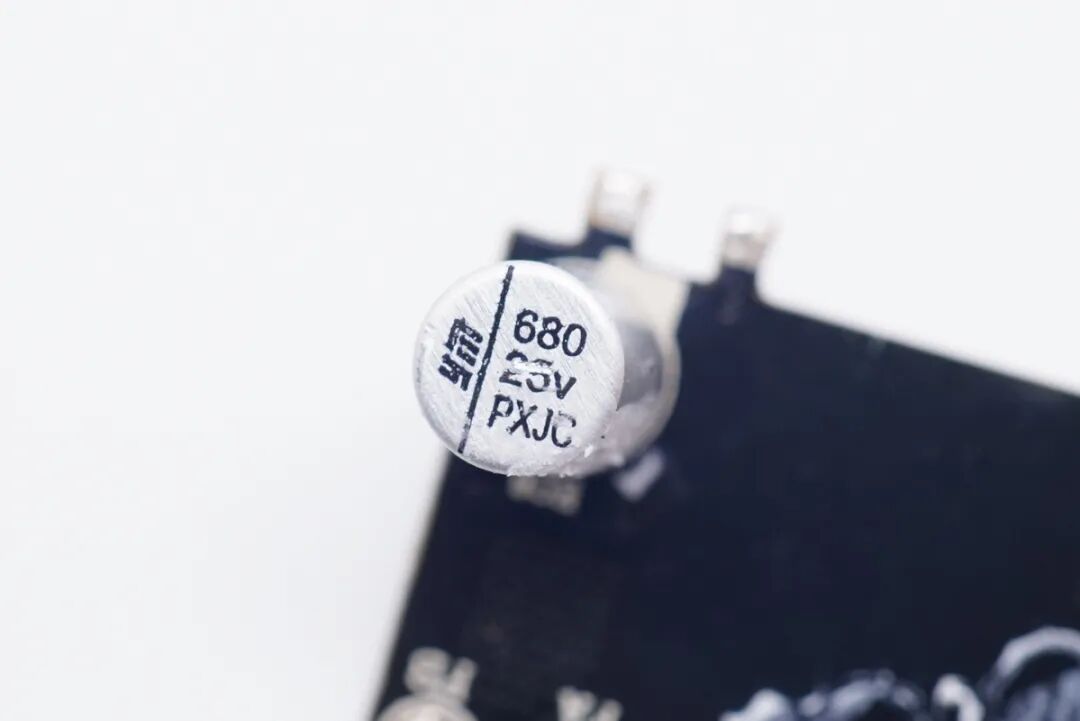

此外还有一颗永铭NPX系列固态电容滤波，规格为25V 680μF。

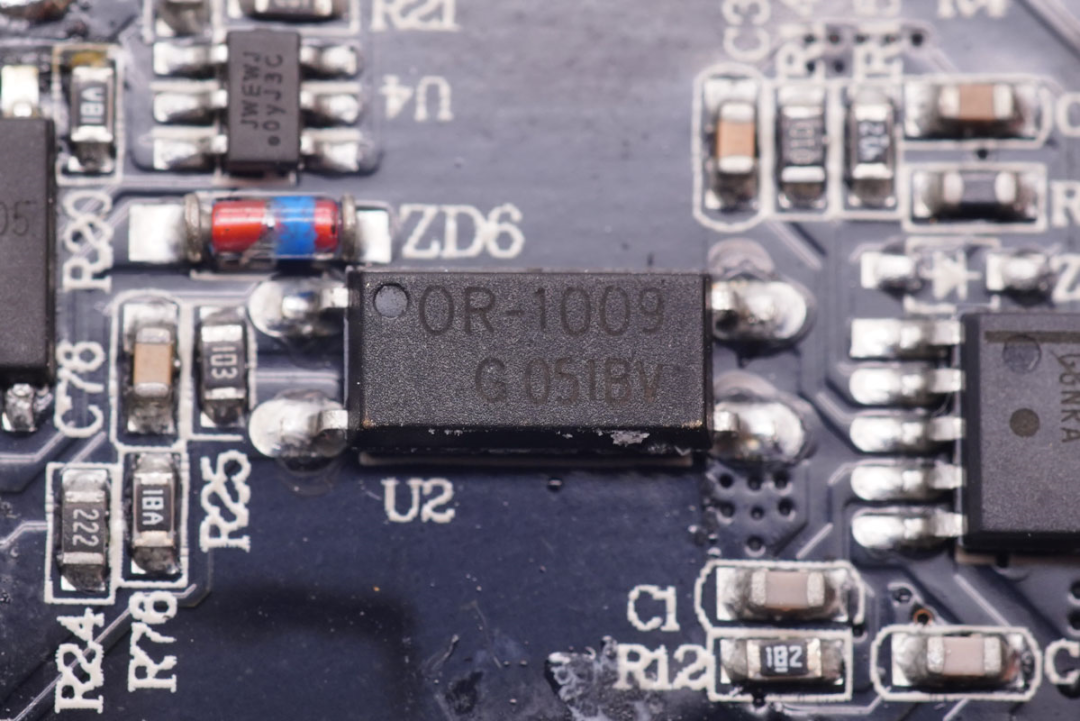

初级和次级之间设有一颗光耦，用于输出电压反馈和调节。

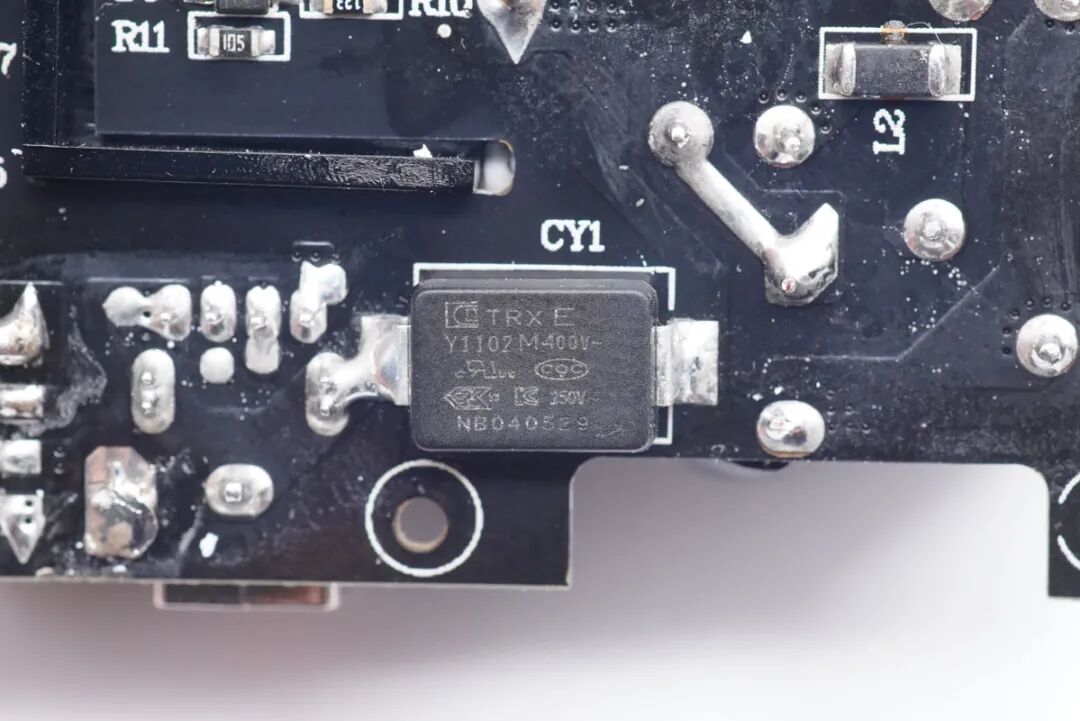

接口附件设有一颗特锐祥的贴片Y电容，用于输出抗干扰。该产品具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

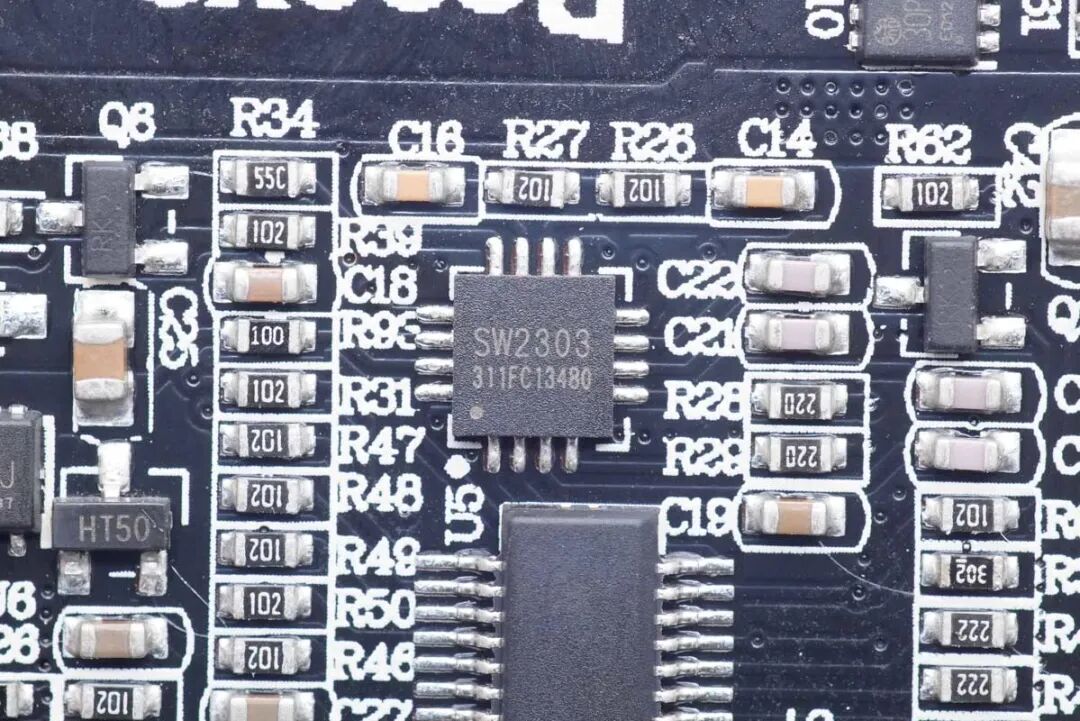

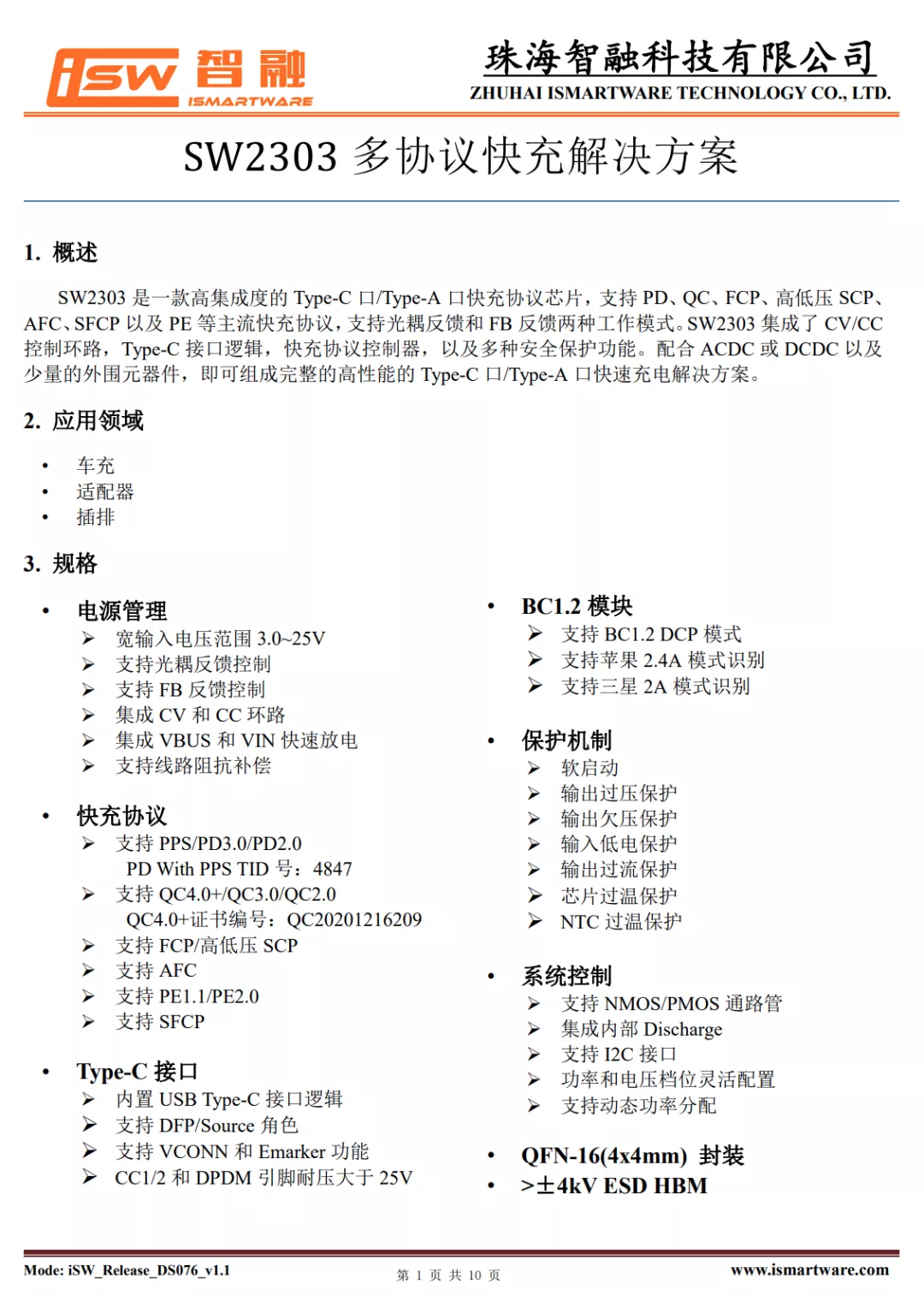

协议芯片采用珠海智融SW2303，通过高通QC5认证，是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议；支持光耦反馈和FB反馈两种工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件，即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。

充电头网拆解了解到，智融SW2303此前还被安克18W PD快充英规延长线插座、安克可折叠迷你20W快充充电器、中逸光迷你30W PD快充充电器、QCY 65W 氮化镓1A1C充电器、宜丽客45W PD快充、科讯迷你20W PD快充充电器使用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

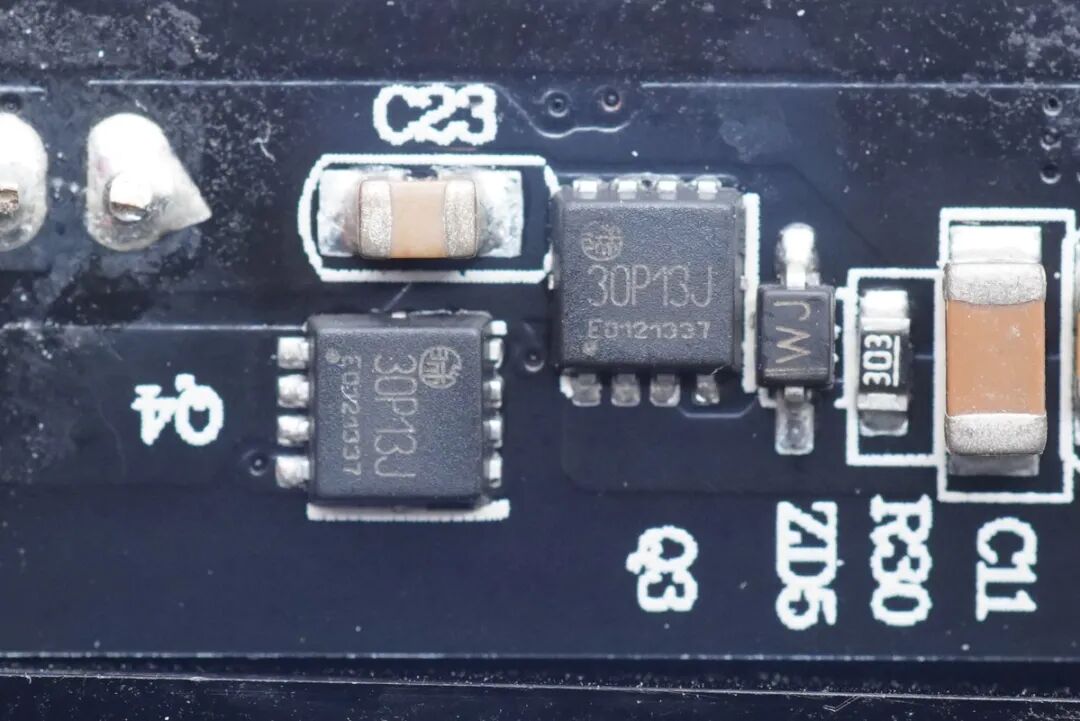

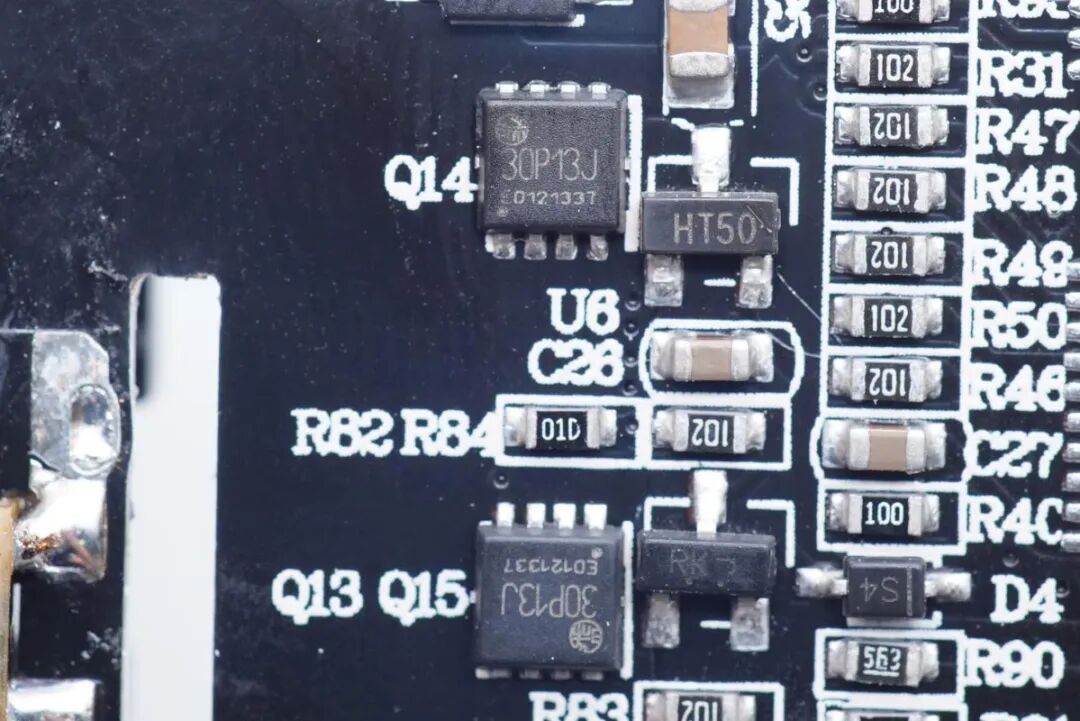

两颗华瑞微MOS管。

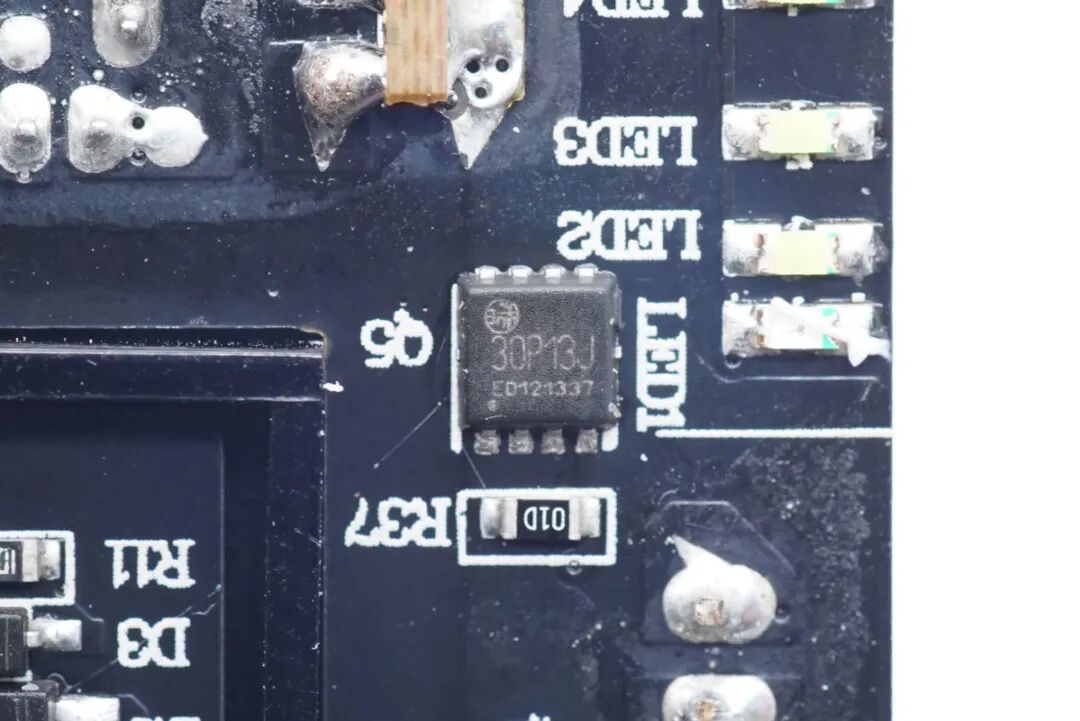

华瑞微MOS管。

五颗LED电量指示灯，其中一颗为状态灯，另外四颗为电量指示灯。

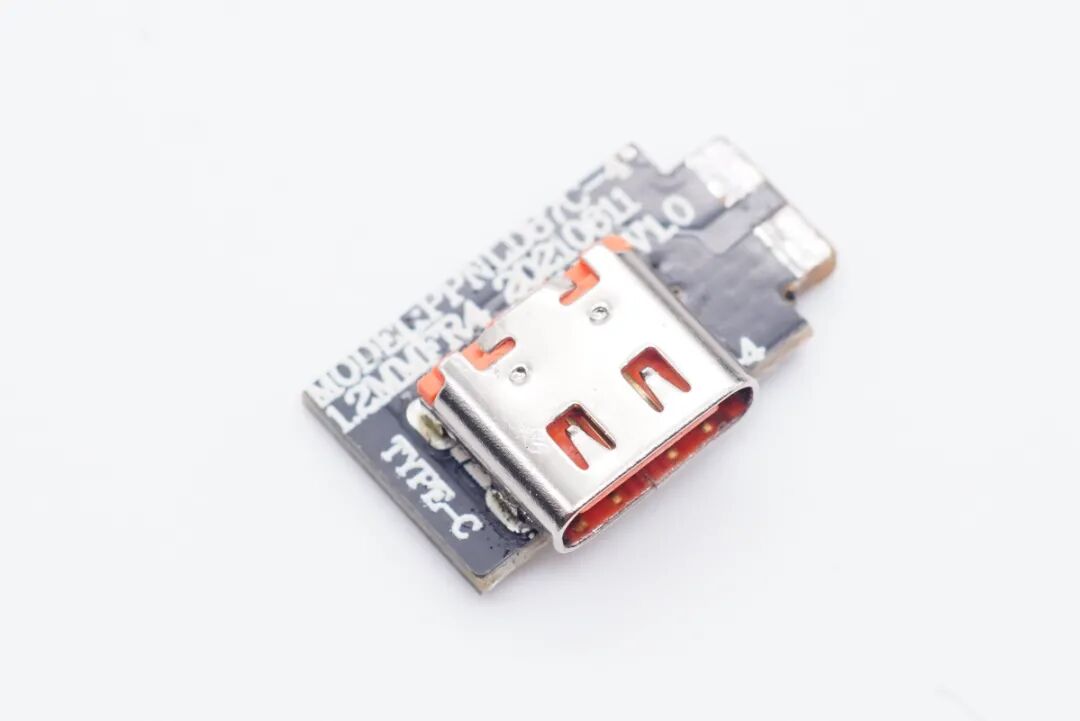

USB-C接口正面。

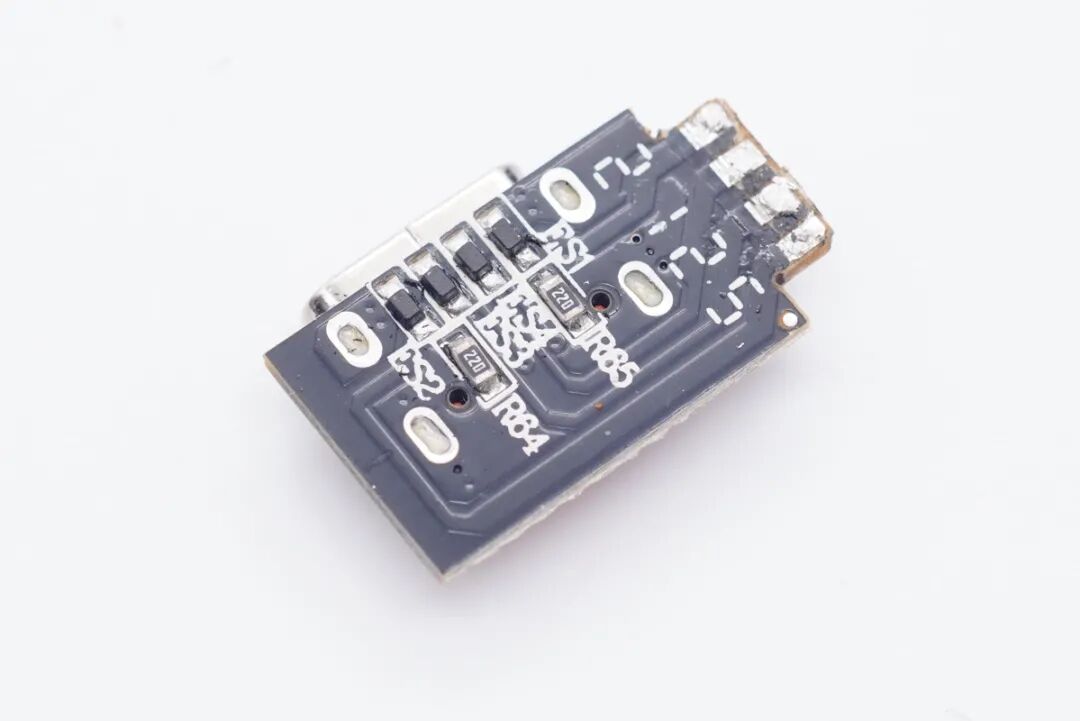

USB-C接口背面。

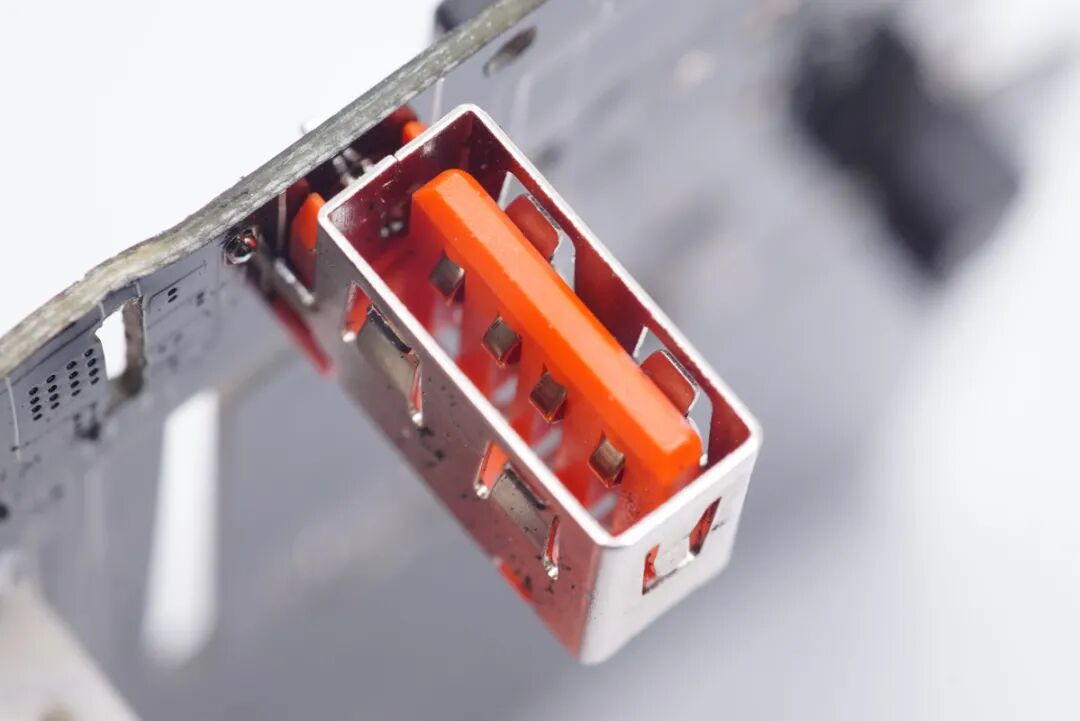

USB-A接口特写。

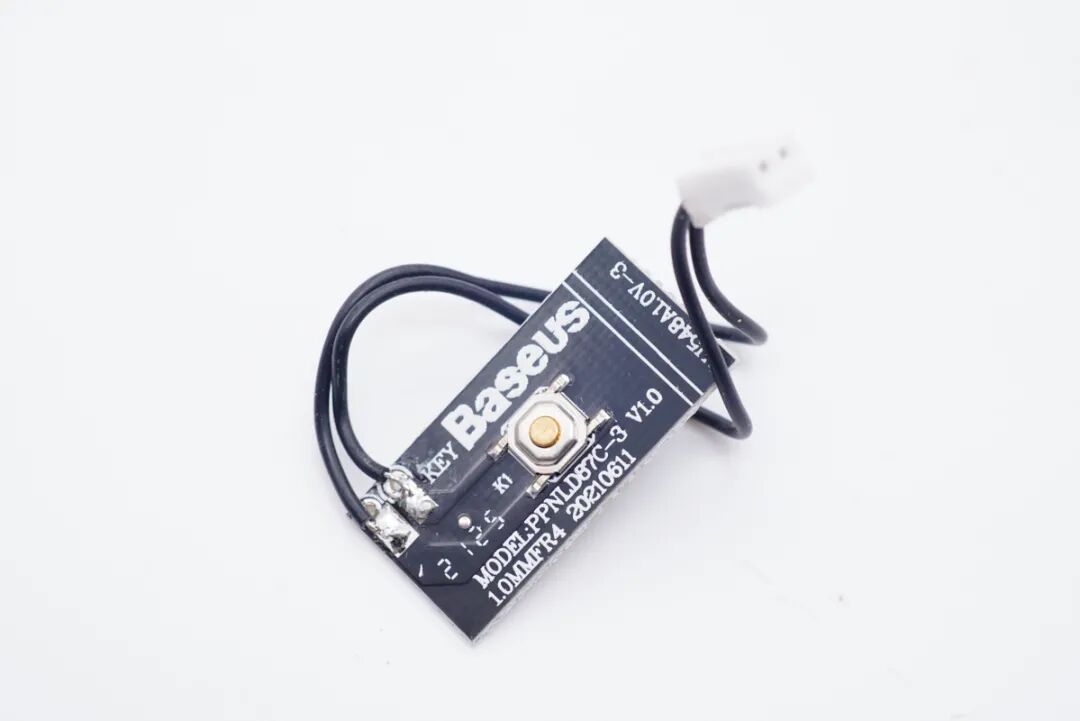

移动电源按键特写。

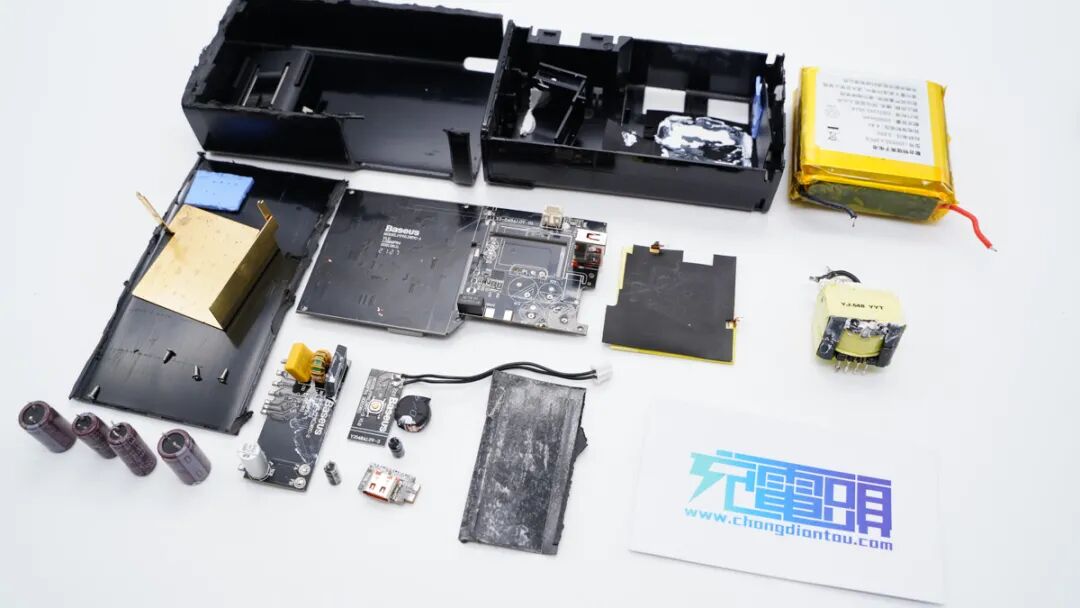

倍思87W能量堆全部拆解完毕。

充电头网拆解总结

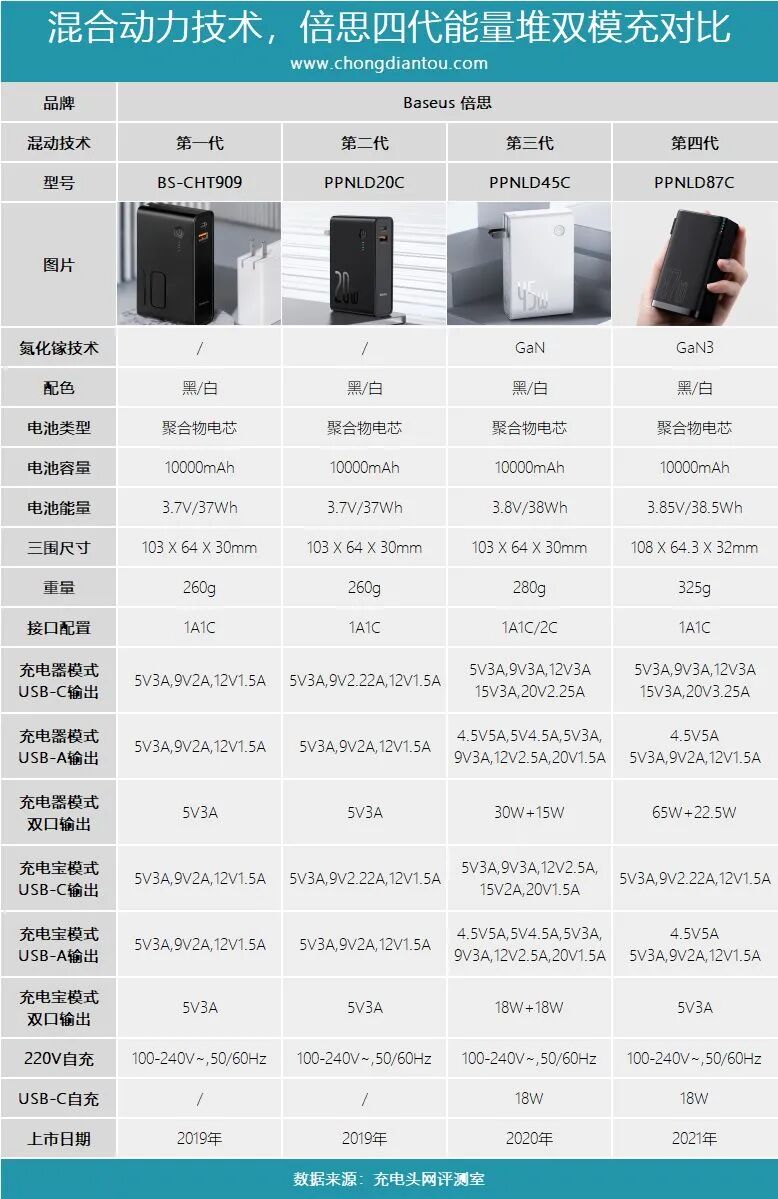

倍思此次推出的87W充电器+移动电源二合一产品属于倍思能量堆系列的第四代产品，输出功率也从第一代的15W提升到了87W；并且在充电器模式下，支持65W+22.5W双口独立快充输出，可以同时满足一台笔记本电脑和一台手机快充；在移动电源模式下，同样支持22.5W超级快充或者20W PD快充输出，并兼容多种快充协议，使用起来非常方便，尤其适合出差旅游等应用场景。

充电头网通过拆解发现，倍思这款87W能量堆内部主要由充电器和充电宝两部分组成，其中充电器的AC-DC电源部分基于高频QR反激拓扑架构开发，并采用了纳微的GaNFast氮化镓功率芯片，协议方面由智融SW2303控制。移动电源部分采用智融SW6206主控芯片，最大可实现22.5W快充输出，并且能够支持USB PD等多种主流快充协议。

同时得益于内置了智能输出逻辑控制电路，移动电源和充电器既是互相独立的两个部分，同时也可以协同工作，让产品在不同的状态下，可以实现不同的功率。
