拆解报告：今翔65W 2A2C四口快充氮化镓充电器
----- 充电头网拆解报告 第1879篇 -----
近日充电头网拿到了PiLOT今翔一款65W氮化镓快充充电器，其通过了CE认证，是一款面向海外市场的产品。其自带可拆卸电源线，配备2A2C四个接口，最多可同时为四台设备充电，定位是一款桌面充。
充电器四个接口都支持快充输出，兼容市面上QC、PD、PPS等全主流快充协议，此外两类接口还支持盲插使用，支持65W快充以及多种多接口组合充电策略，不仅性能好而且使用起来也很方便。下面我们继续对这款氮化镓快充进行详细拆解，看看用料做工如何。
此前充电头网还拆解过一款今翔65W 2C1A氮化镓快充充电器，欢迎点击蓝色字体查阅。
一、今翔65W氮化镓充电器外观
充电器采用方柱造型设计，机身壳表面磨砂，腰身各面过渡圆润，整体看去显得十分简洁。

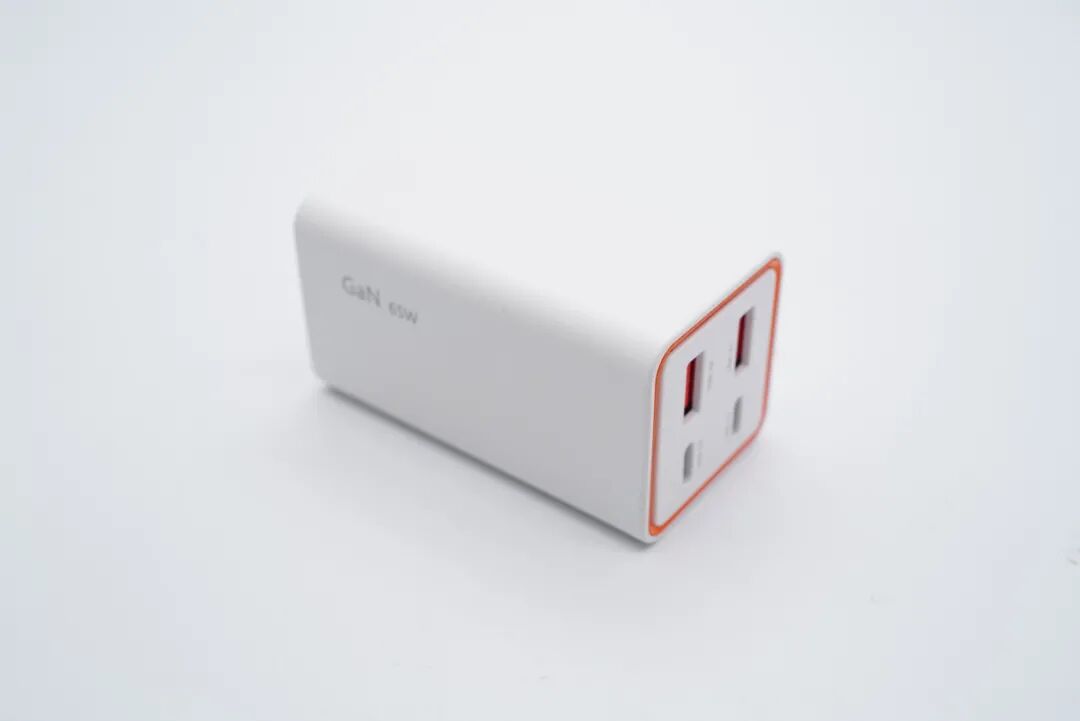

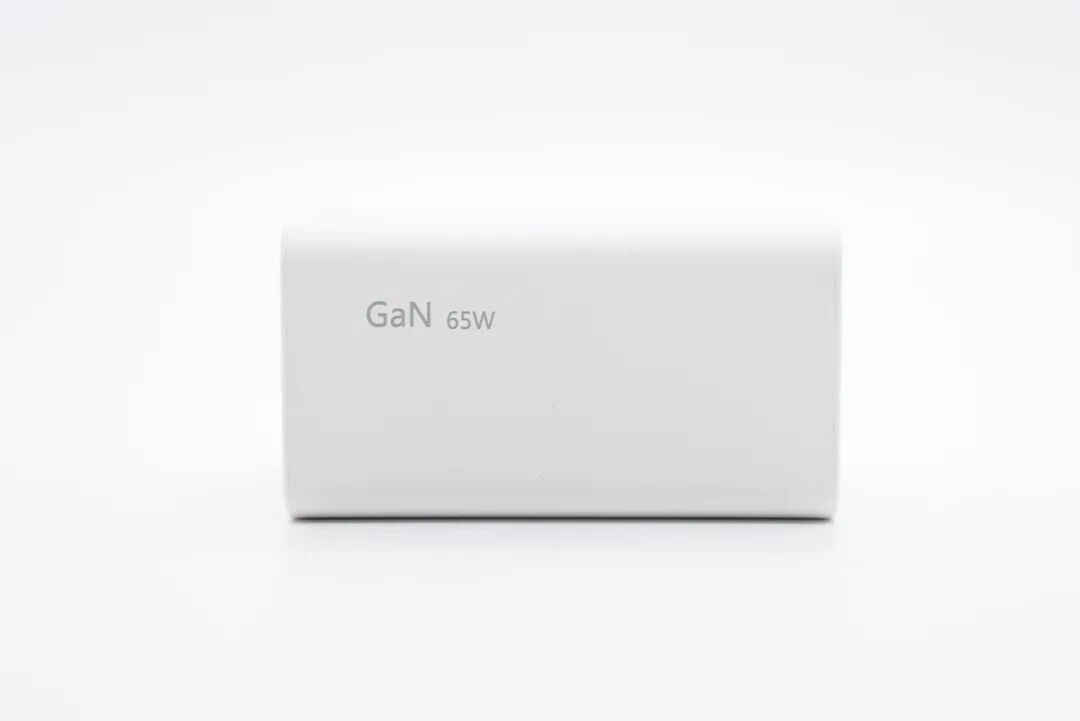

腰身一面印有GaN 65W字样，表明这是一款65W氮化镓快充充电器。

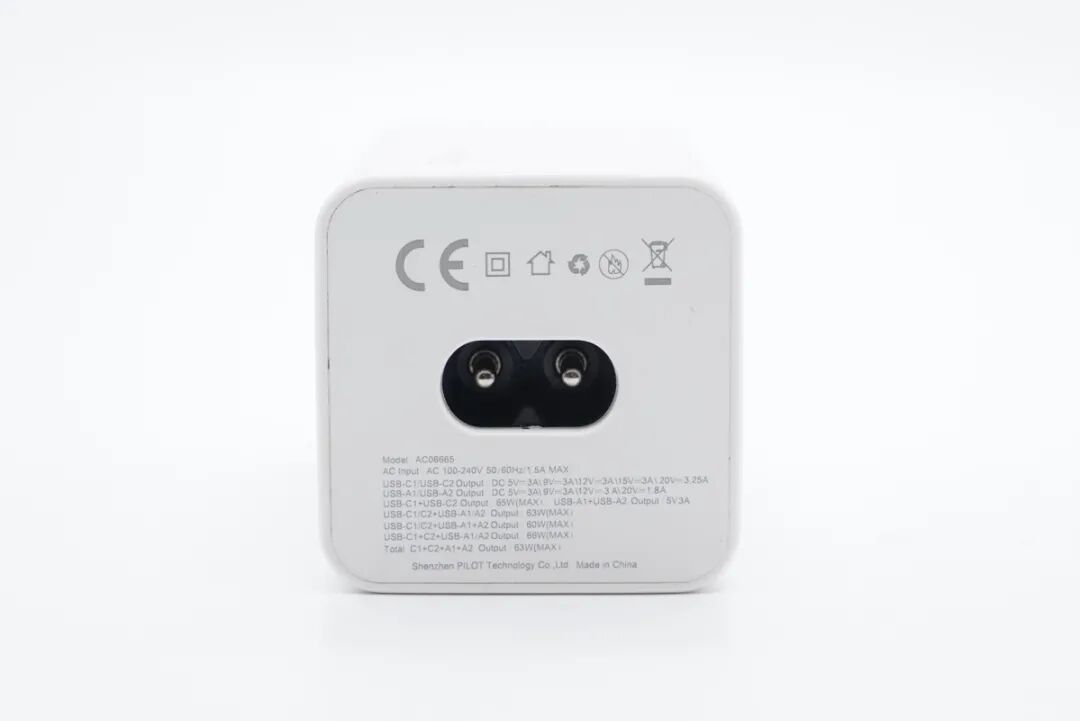

输入端采用8字接口，外壳上印有充电器参数信息
产品型号：AC06665
输入： 100-240V~50/60HZ 1.5A MAX
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-A1/A2：5V3A、9V3A、12V3A、20V1.8A
双口输出：
C1+C2：65W
A1+A2：5V3A
C1/C2+A1/A2：63W
三口输出：
C1/C2+A1+A2：60W
C1+C2+A1/A2：66W
四口输出：
C1+C2+A1+A2：63W
充电器已经通过了CE认证。

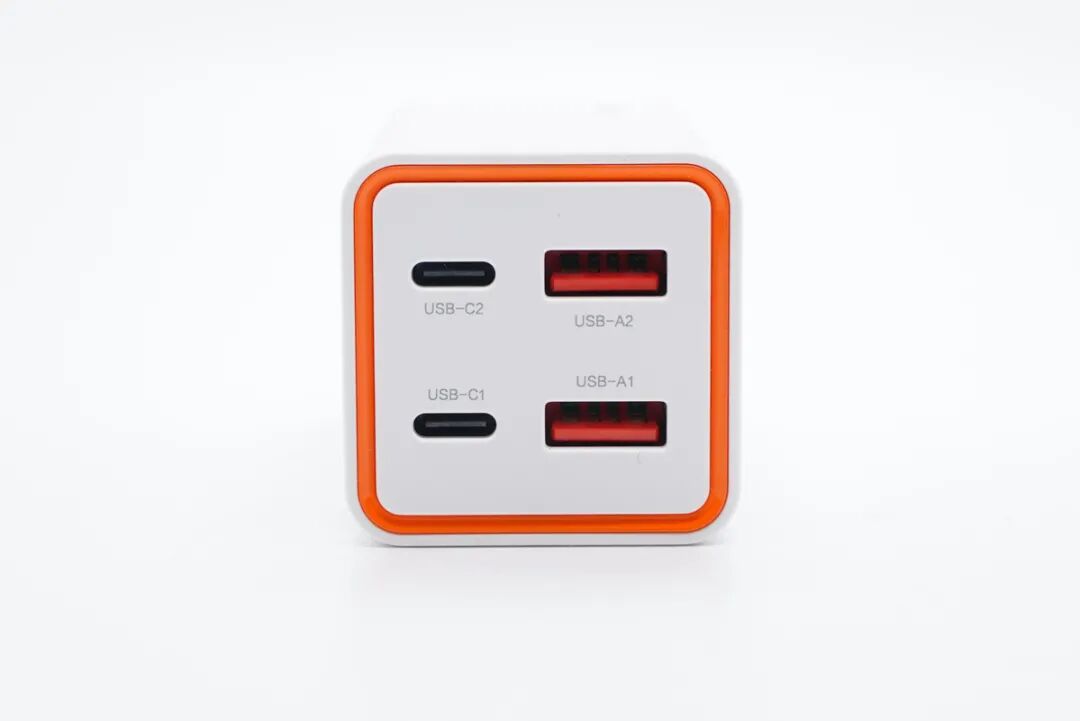

输出顶面配有2A2C四个USB接口，每个接口旁都印有区别标识，边缘设有橙色装饰塑料圈。

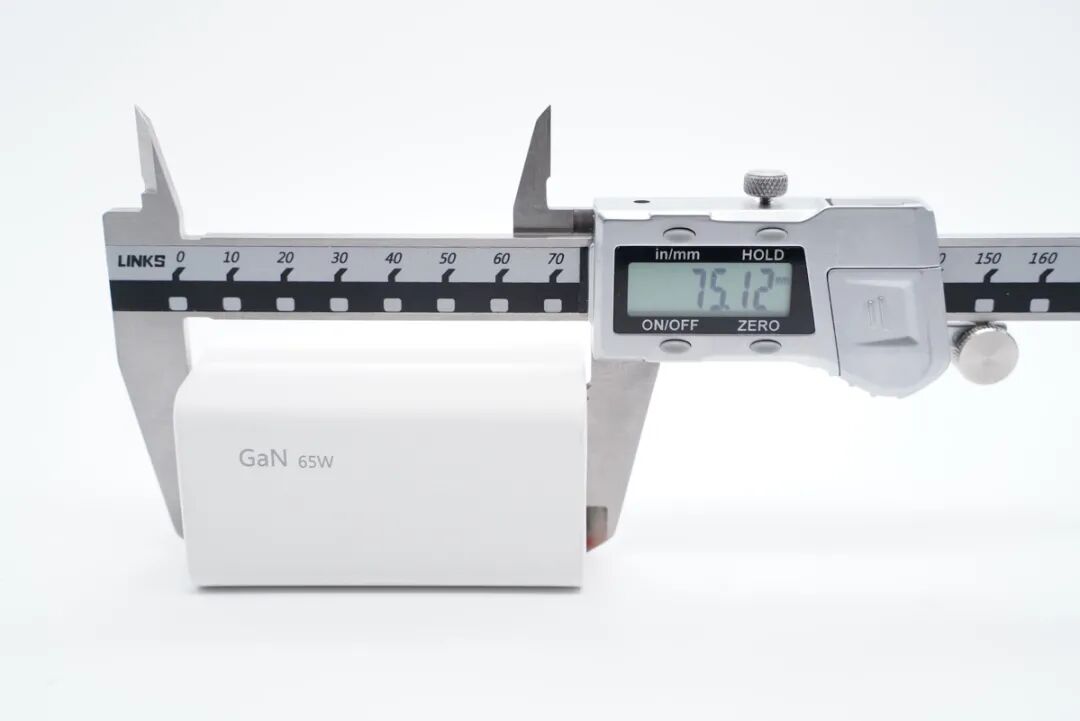

测得机身长度为75.12mm。

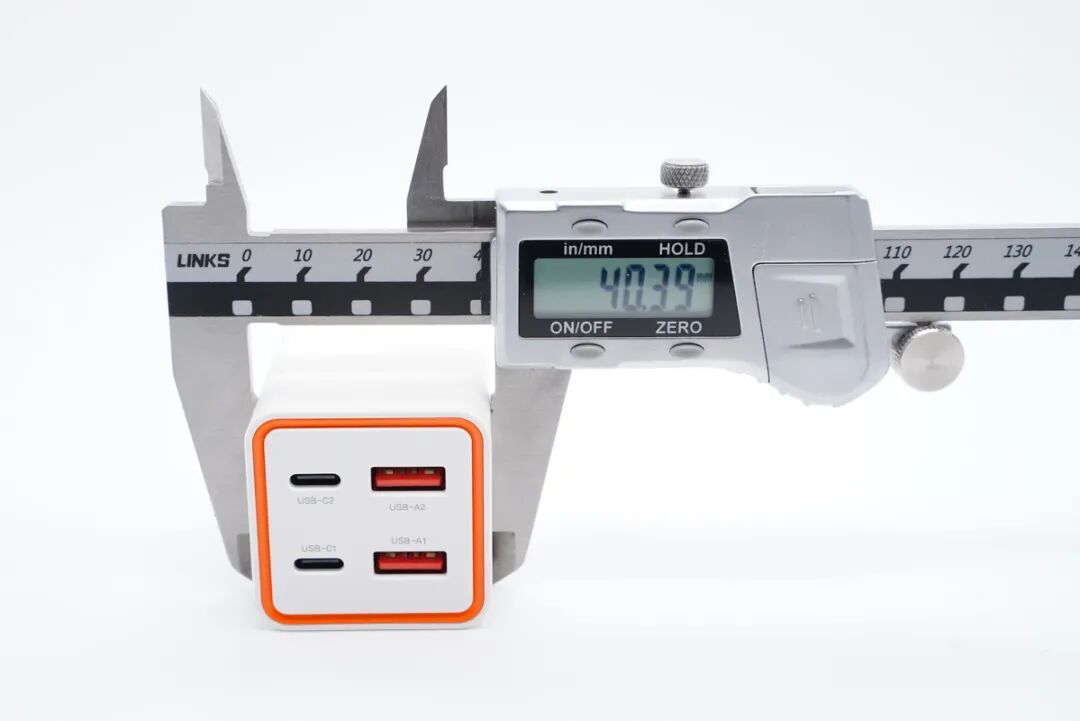

宽度为40.39mm。

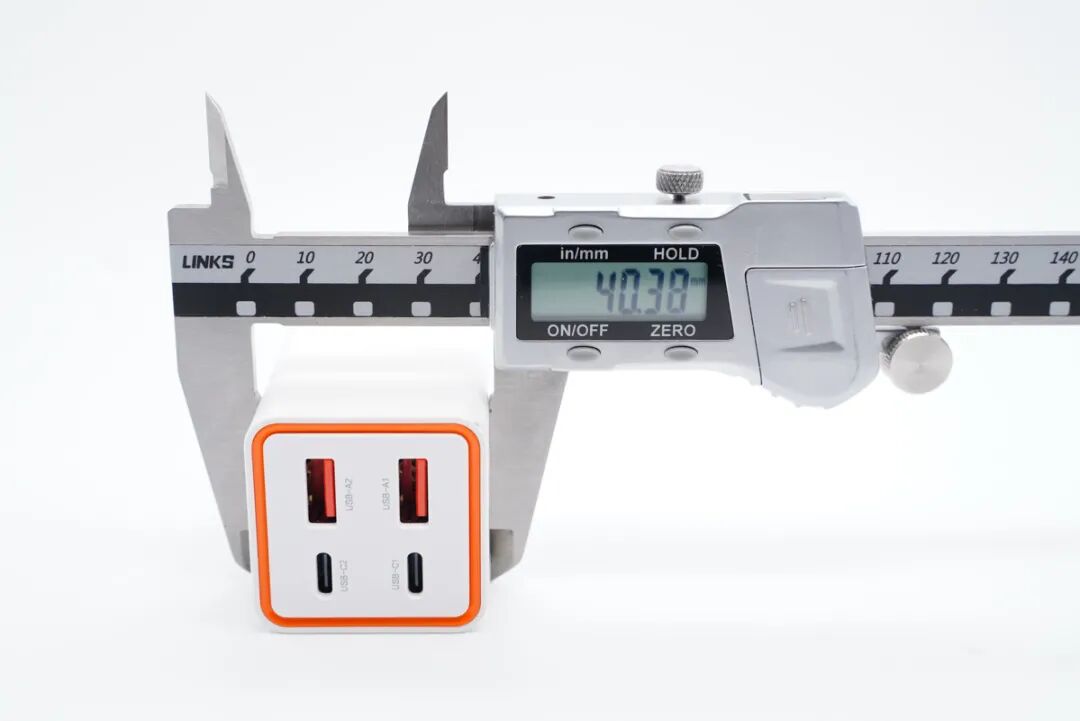

厚度为40.38mm。

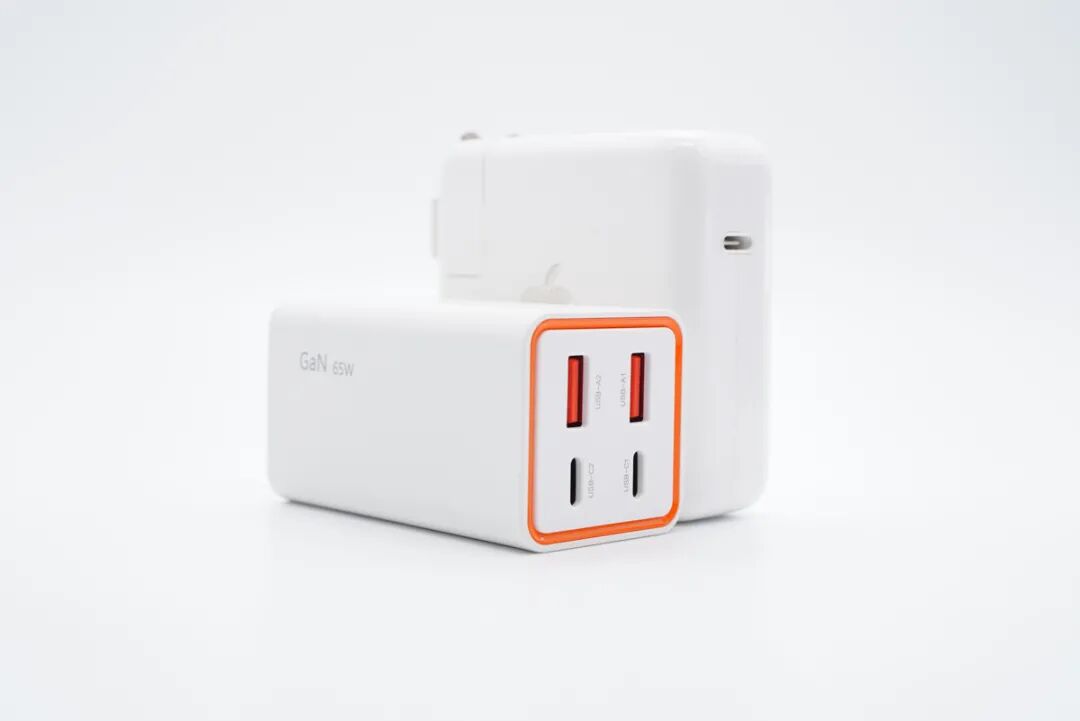

和苹果61W充电器直观对比。
拿在手上的直观感受。
充电器净重约为177g。

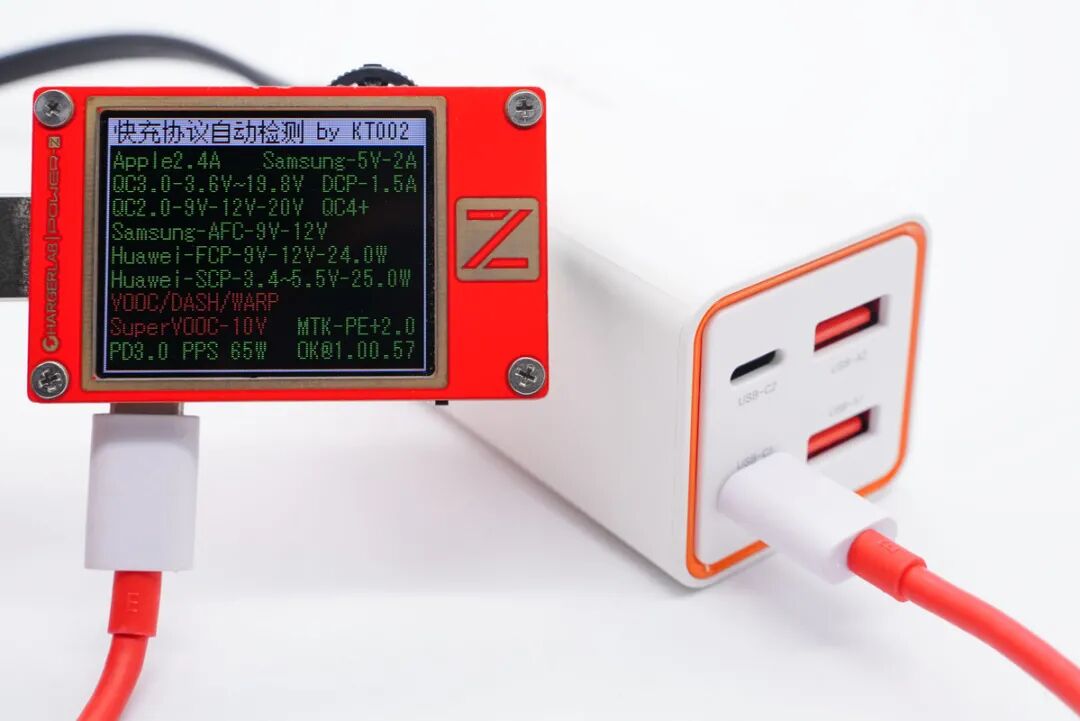

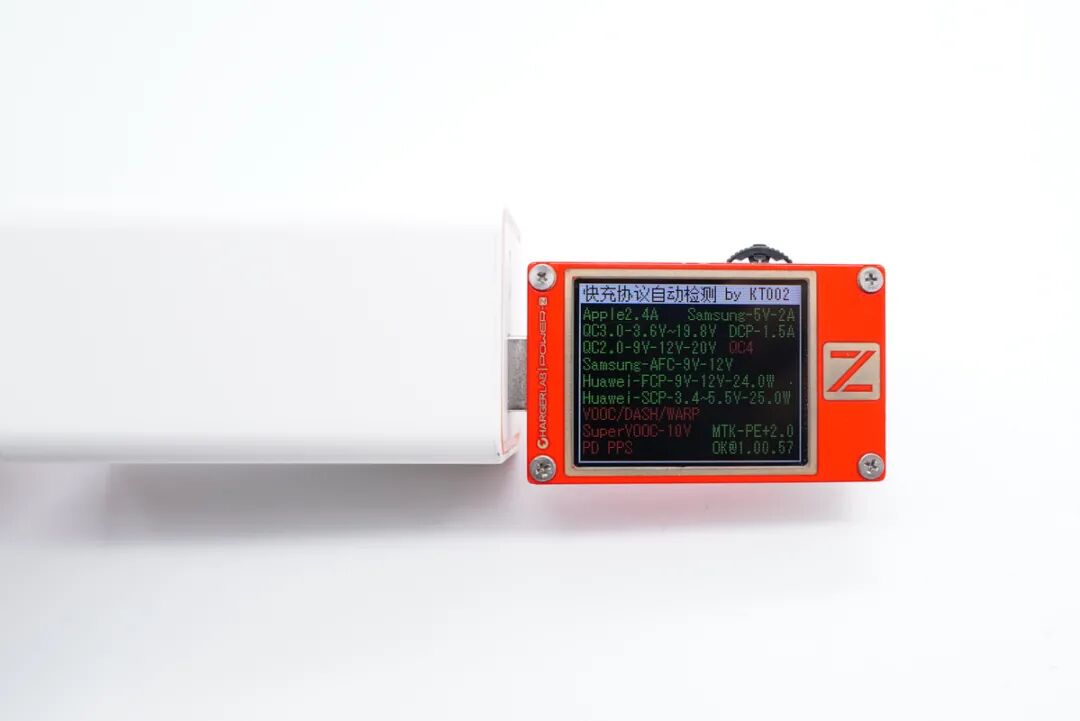

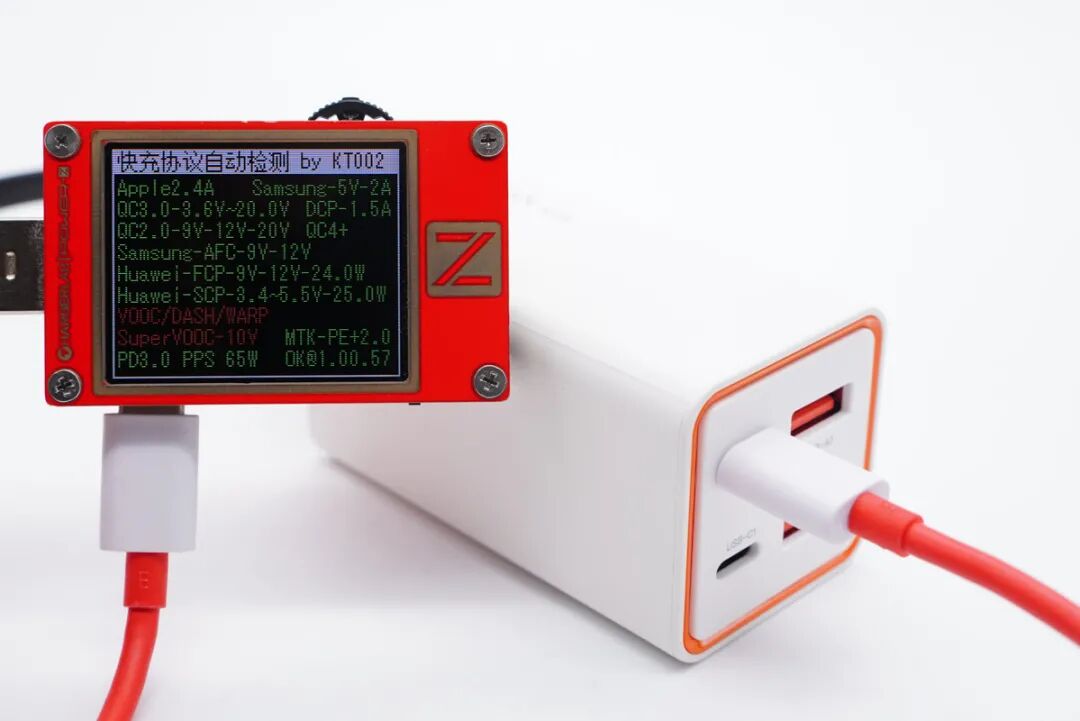

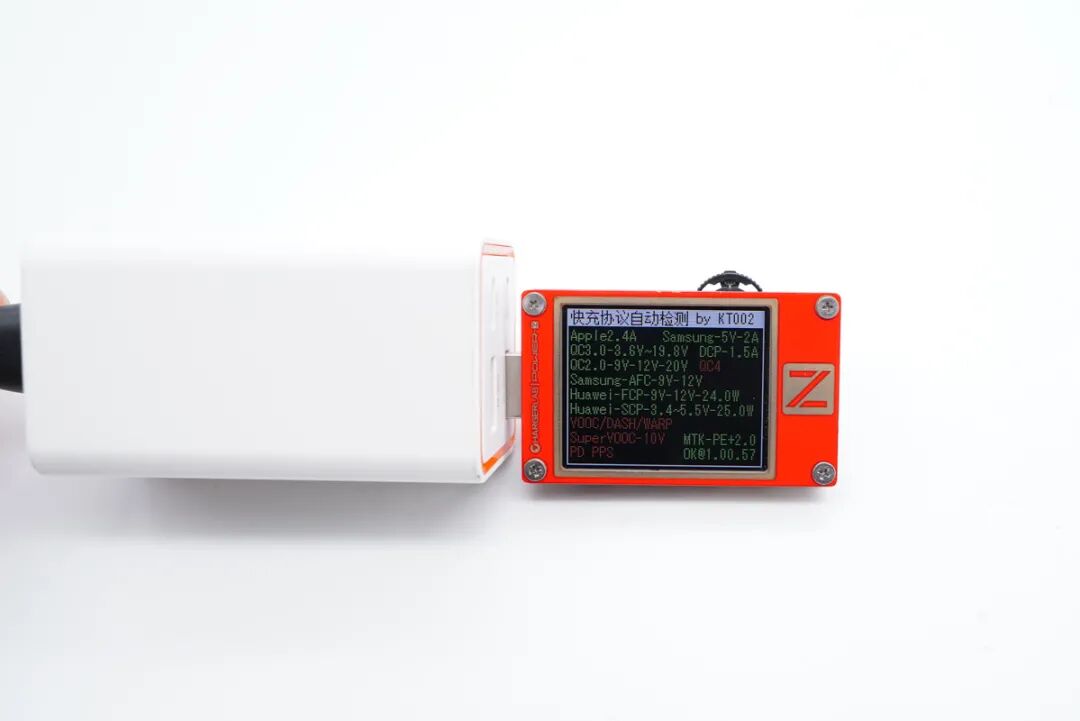

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

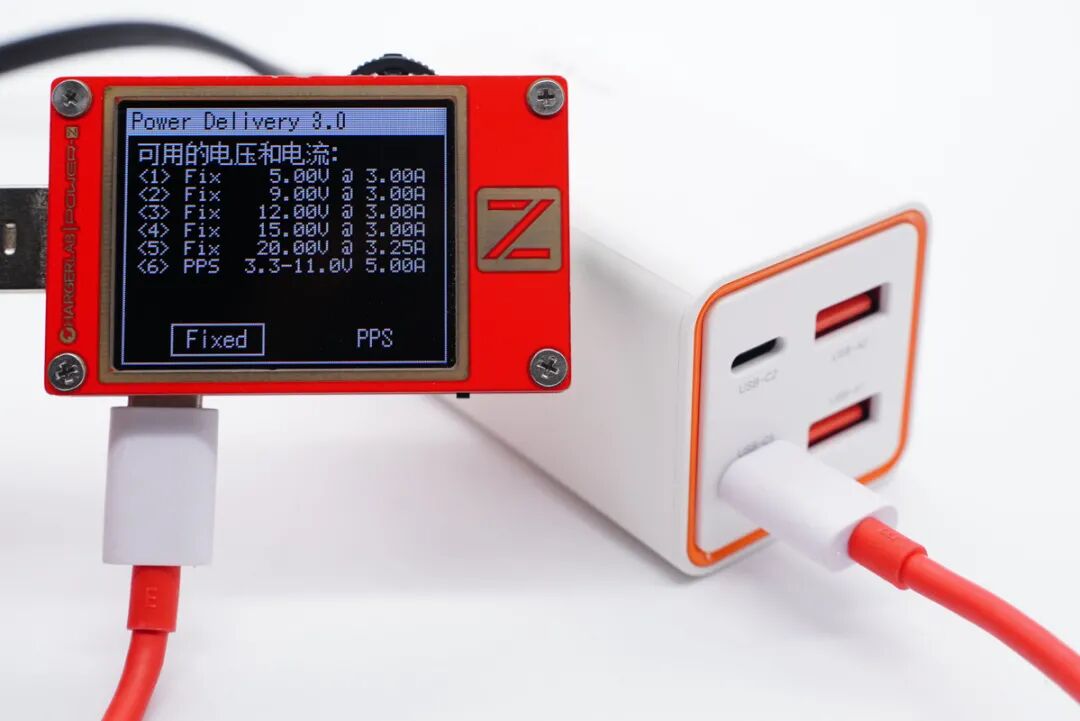

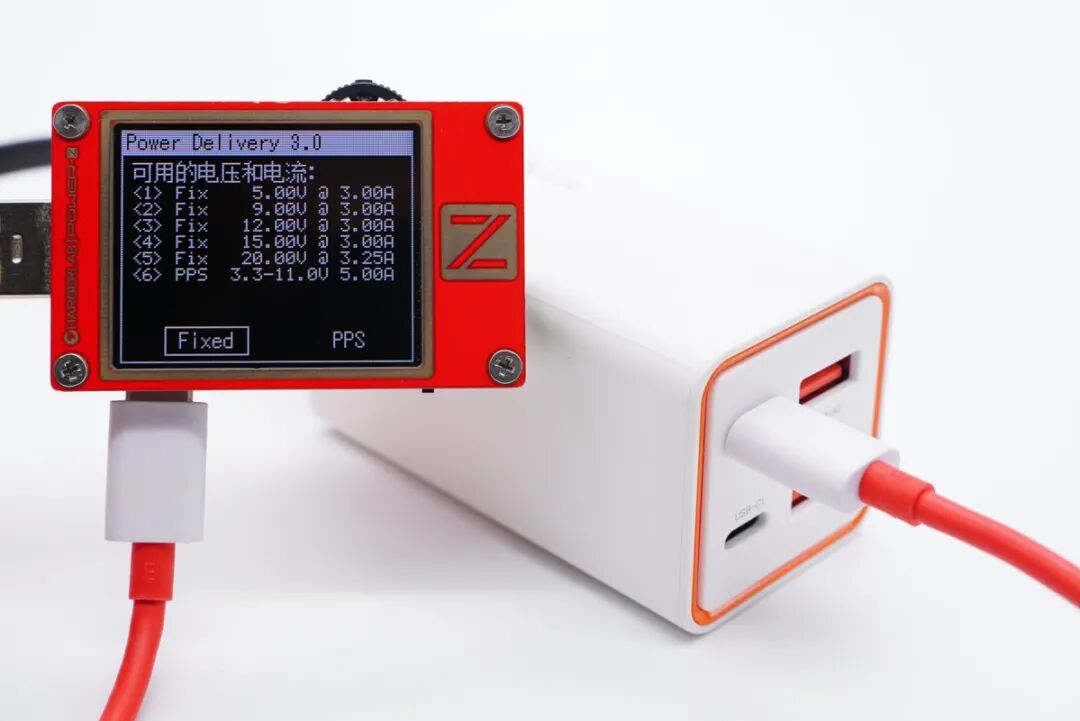

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。
另外测得C2口输出协议和C1口的一样。
PDO报文也完全相同，即C1和C2口单口输出性能一样，都支持65W快充，支持功率盲插。
测得USB-A1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
另外测得A2口输出协议和A1口的一样，两个A口也支持盲插使用。
二、今翔65W氮化镓充电器拆解

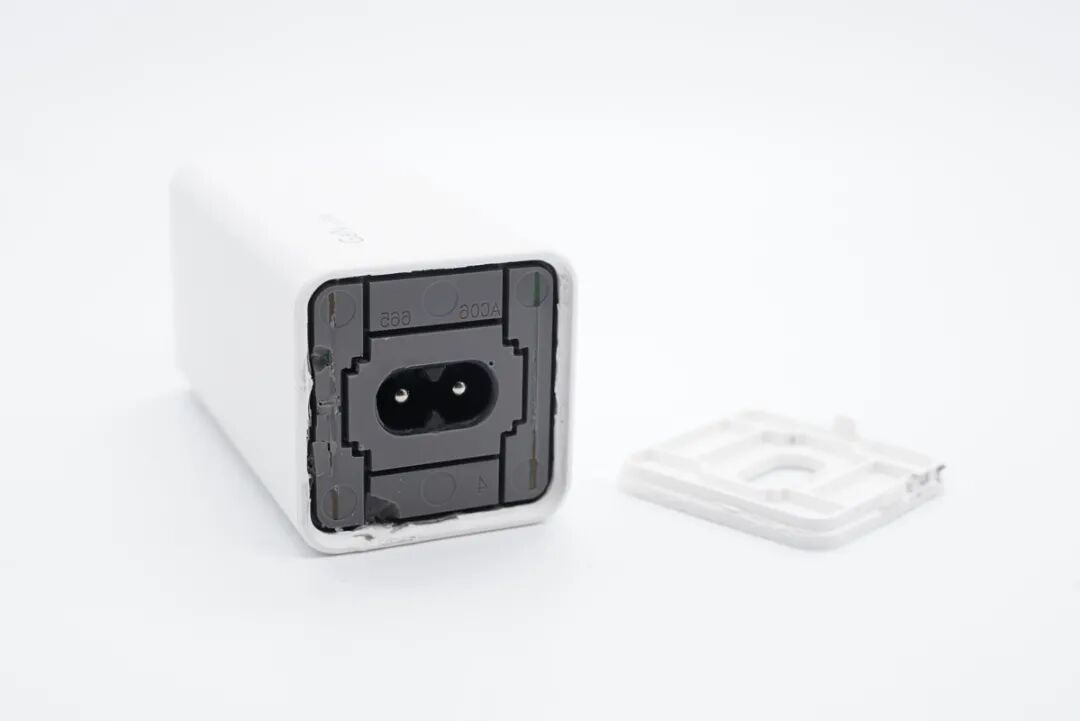

将输入端外壳拆开，超声波焊接封装，充电器内部灌胶处理。

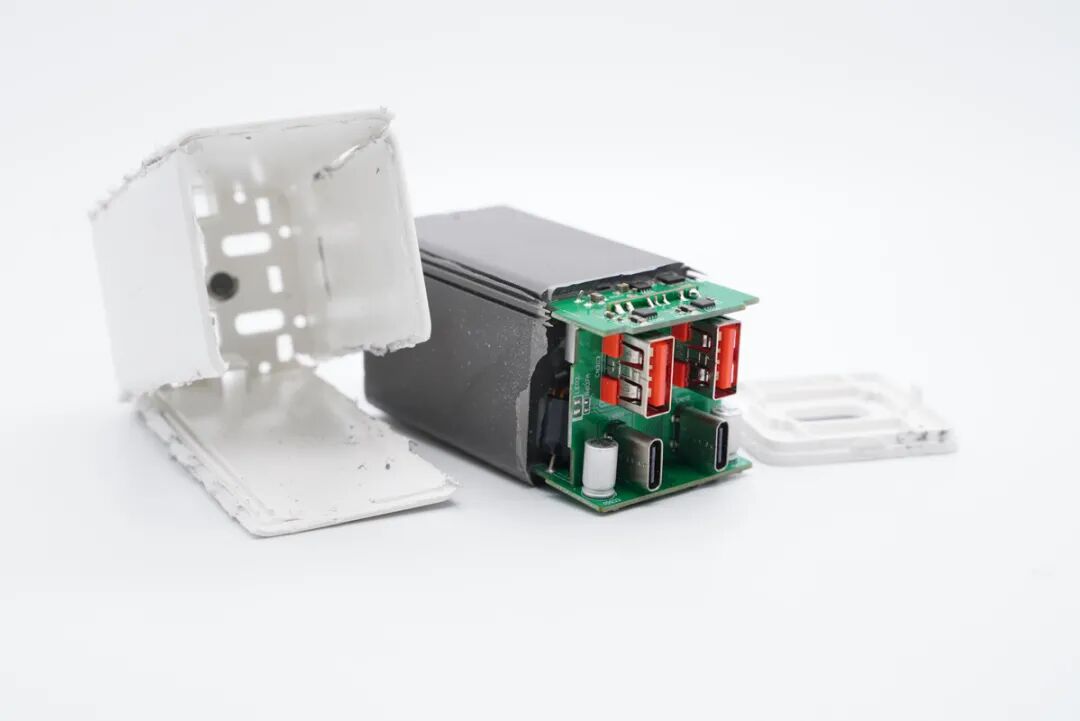

将主体机身壳切割取出充电器模块。
充电器模块灌胶成一个整体，可以提高导热性、耐候性以及机械强度，散热好，经久耐用。

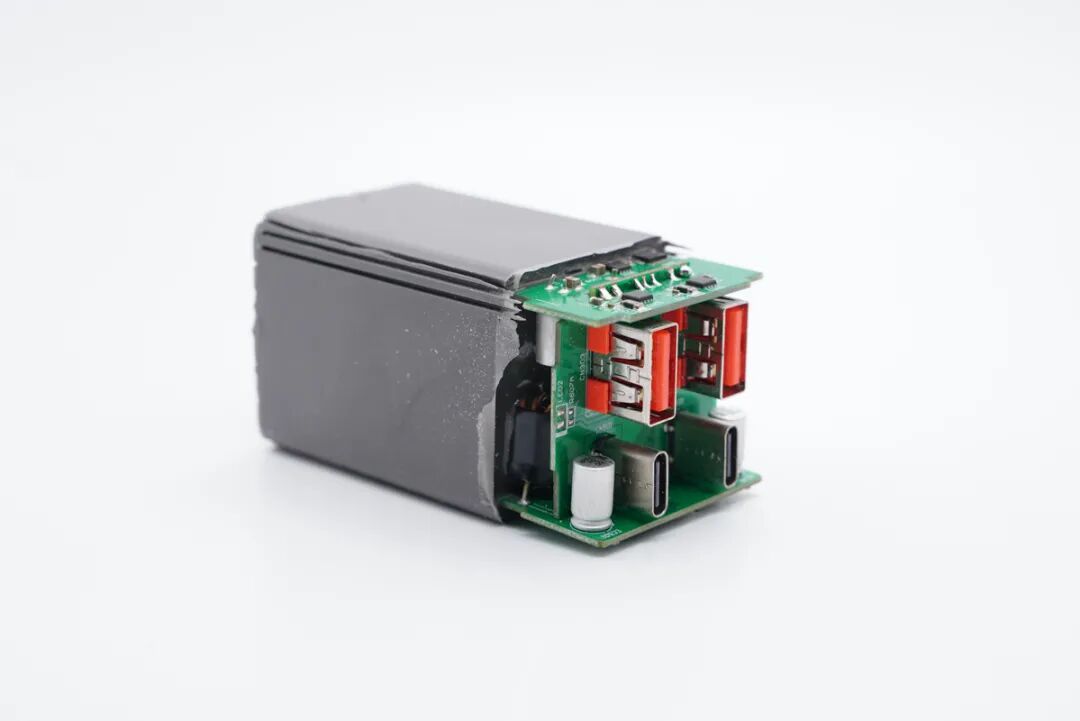

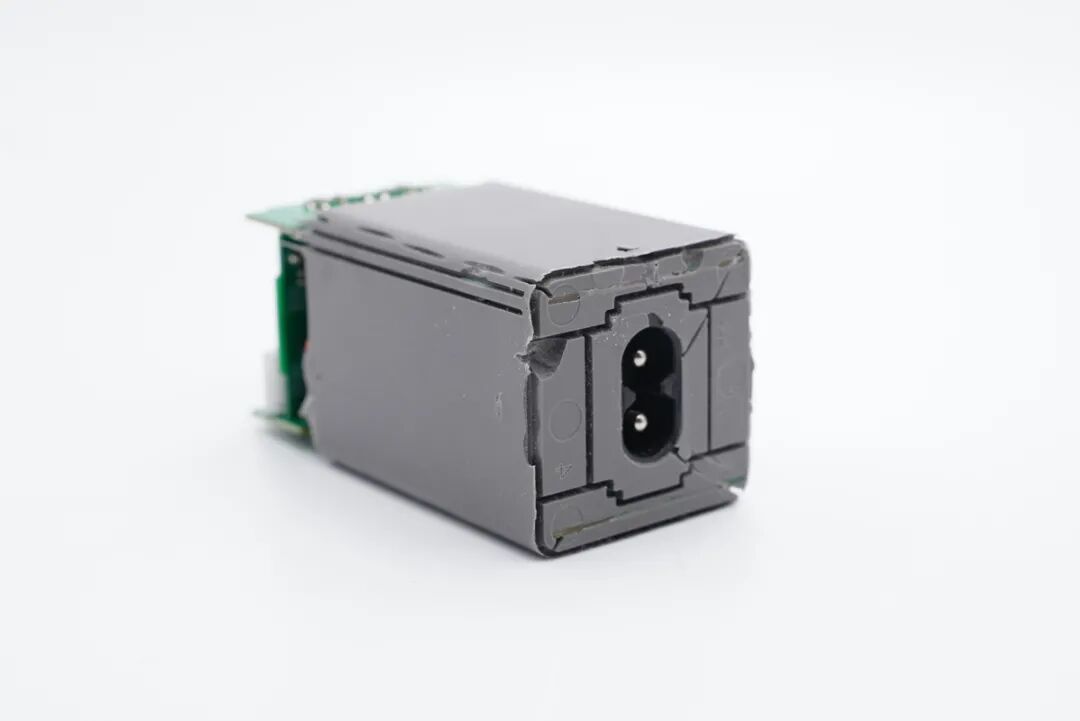

充电器内部灌胶后，仅露出输出端一部分。
将硅胶清理干净。

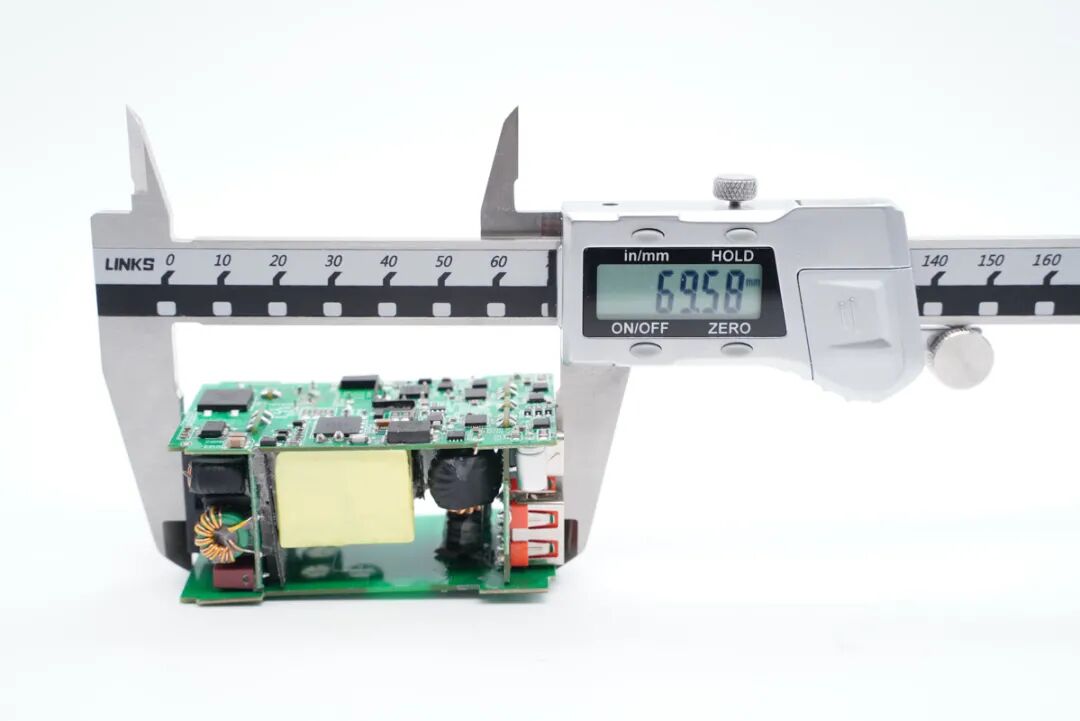

测得模块长度为69.58mm。

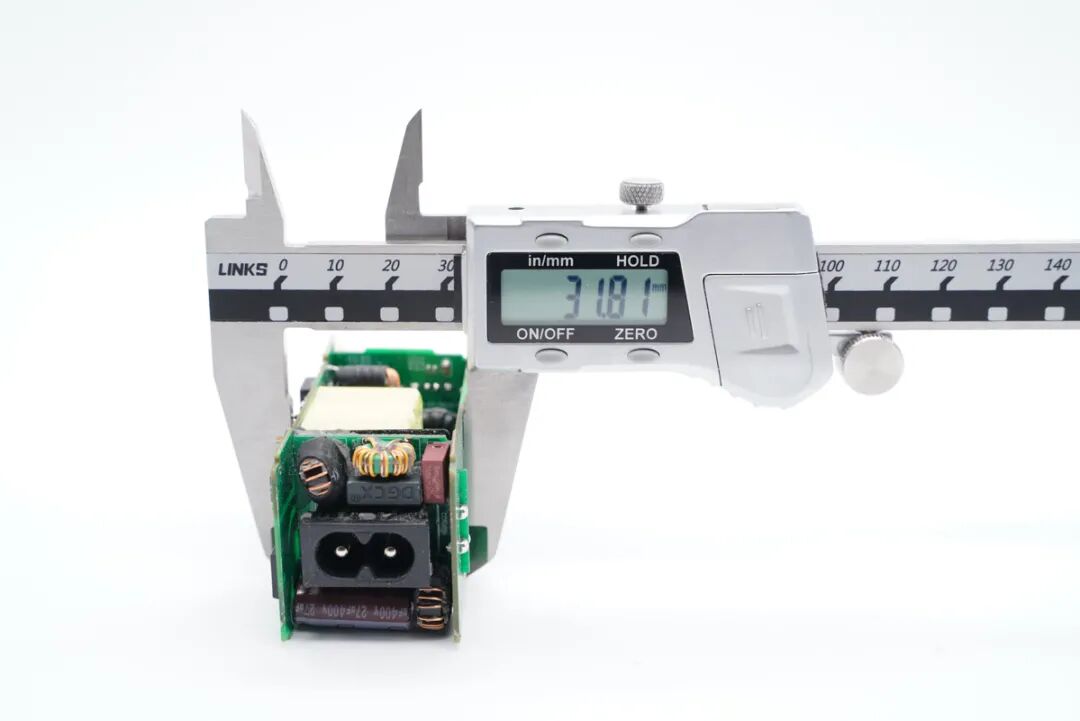

宽度为31.81mm。
厚度为33mm。

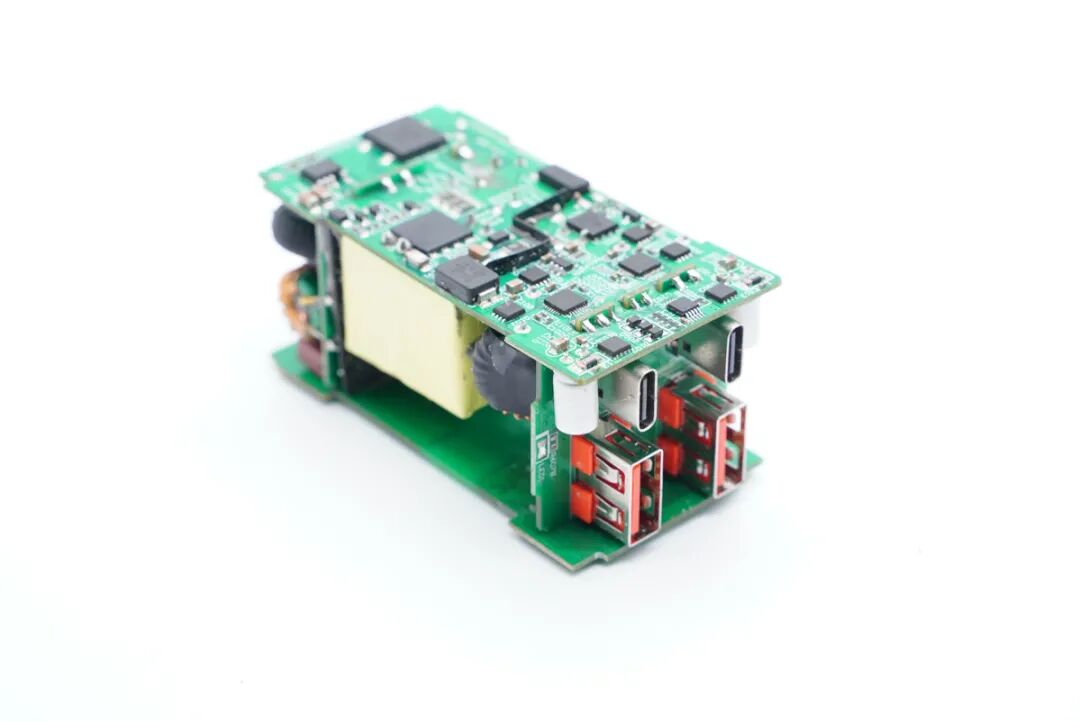

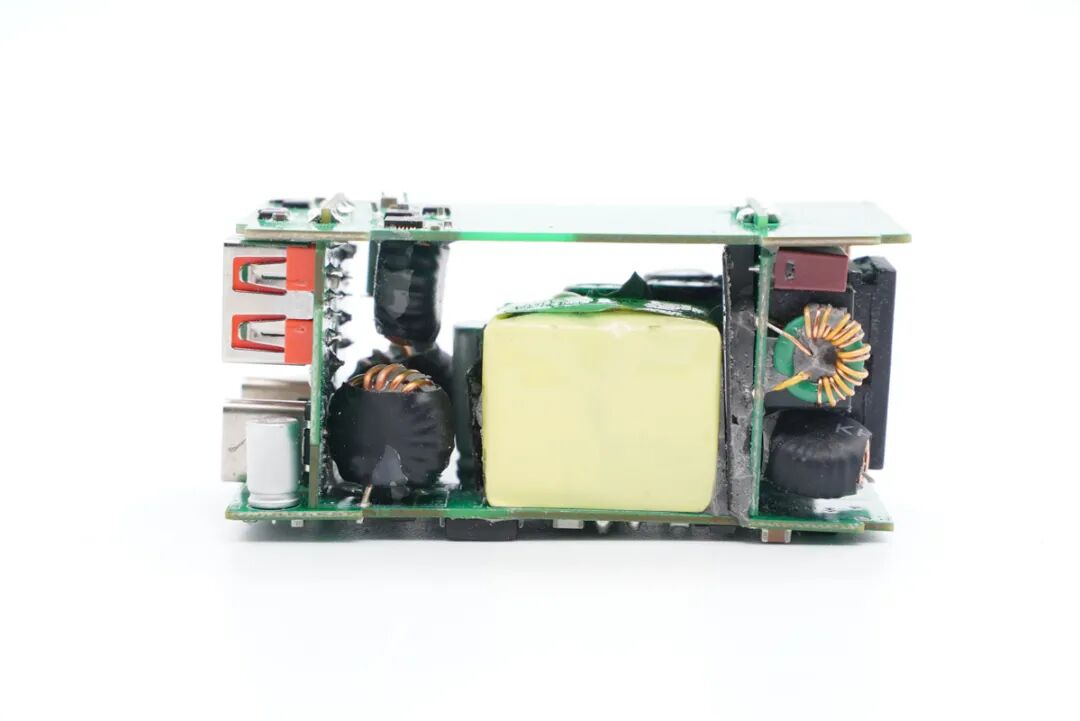

PCBA模块采用四块小板组合焊接设计，围成一个口字结构。
围成的口中设有电容、变压器以及电感等器件，空间并没有塞满，可以避免积热。

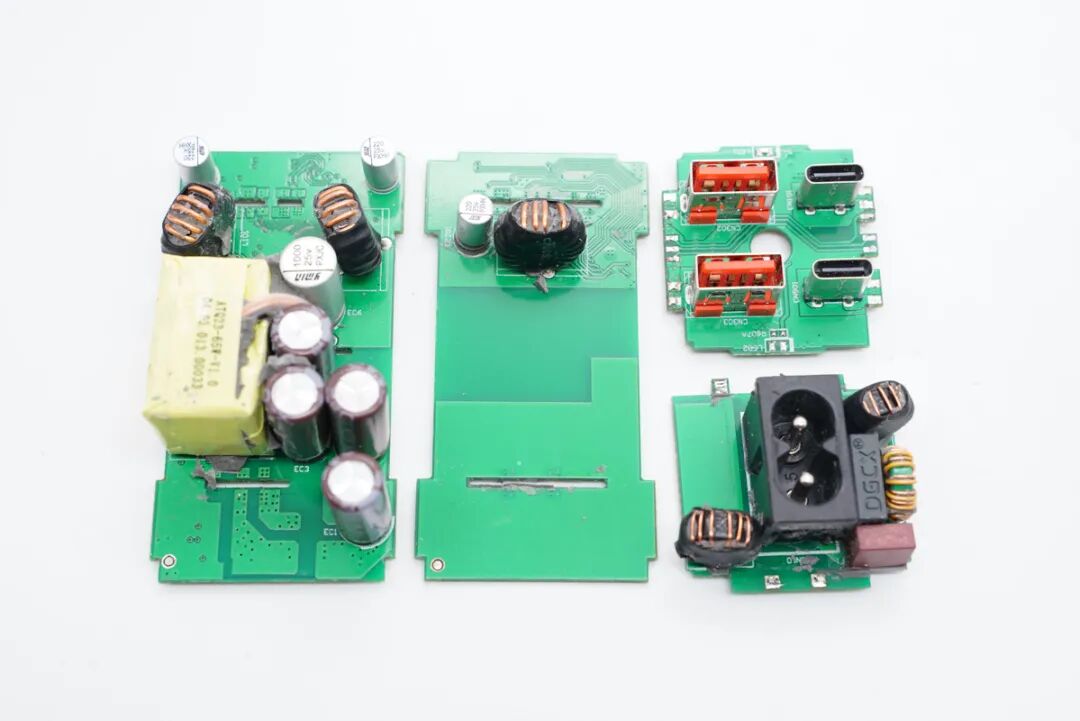

将四块小板全部拆分开，通过观察发现

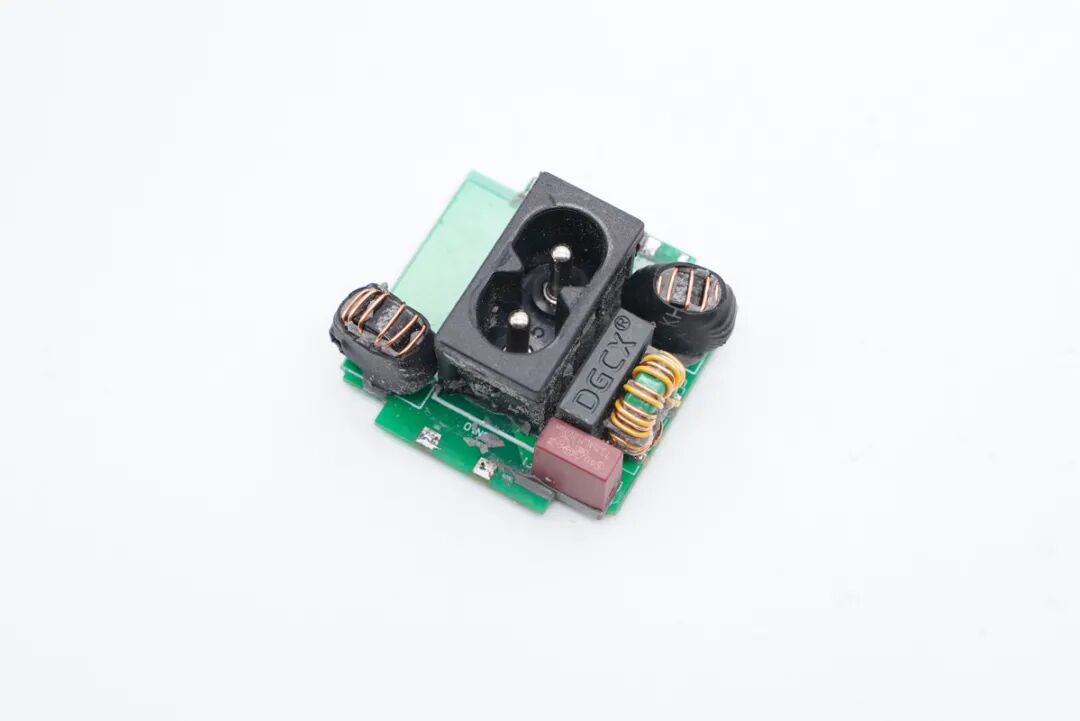

输入端小板正面设有延时保险丝、共模电感、安规X电容以及两颗滤波电感。

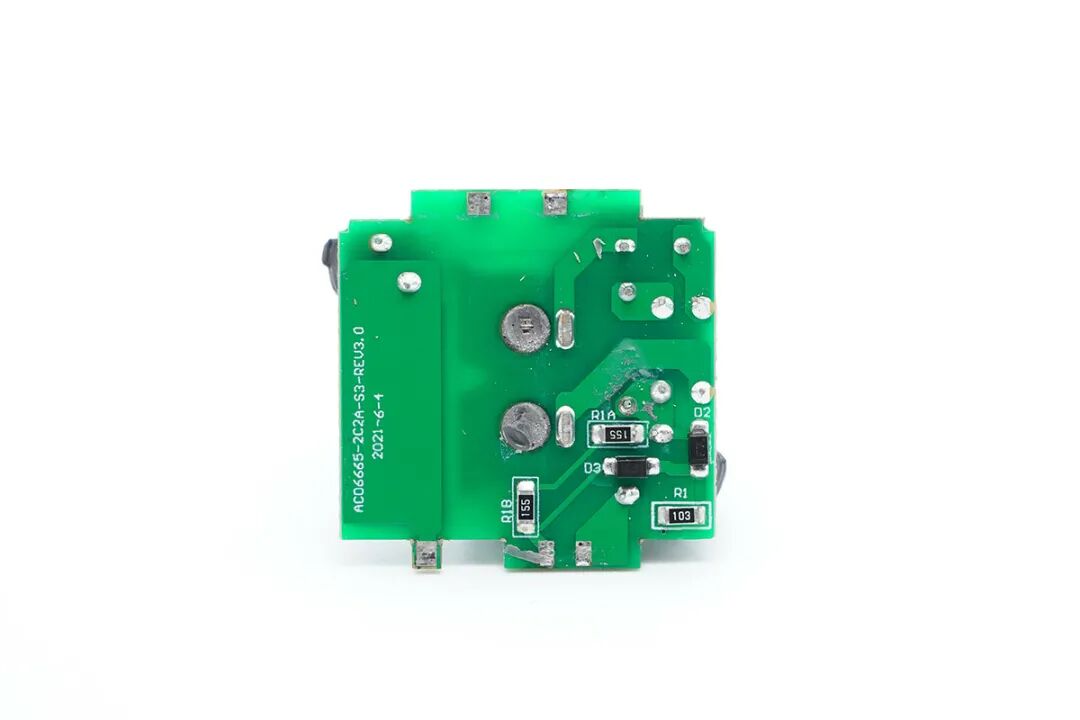

小板背面没有设元器件。

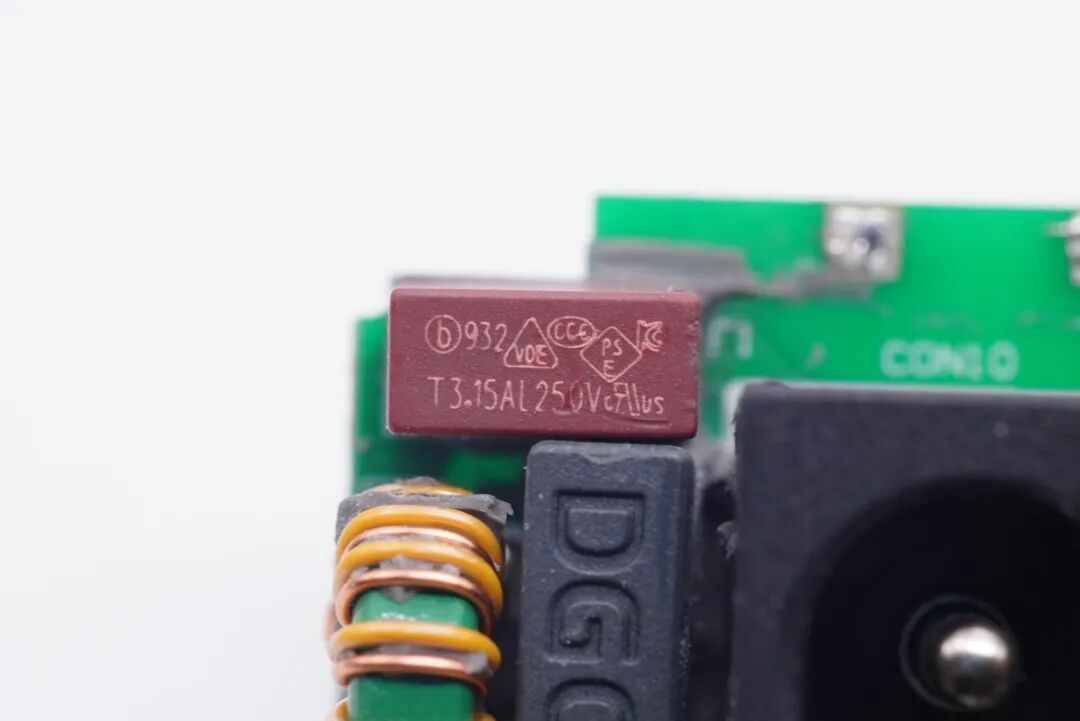

延时保险丝规格为3.15A 250V。

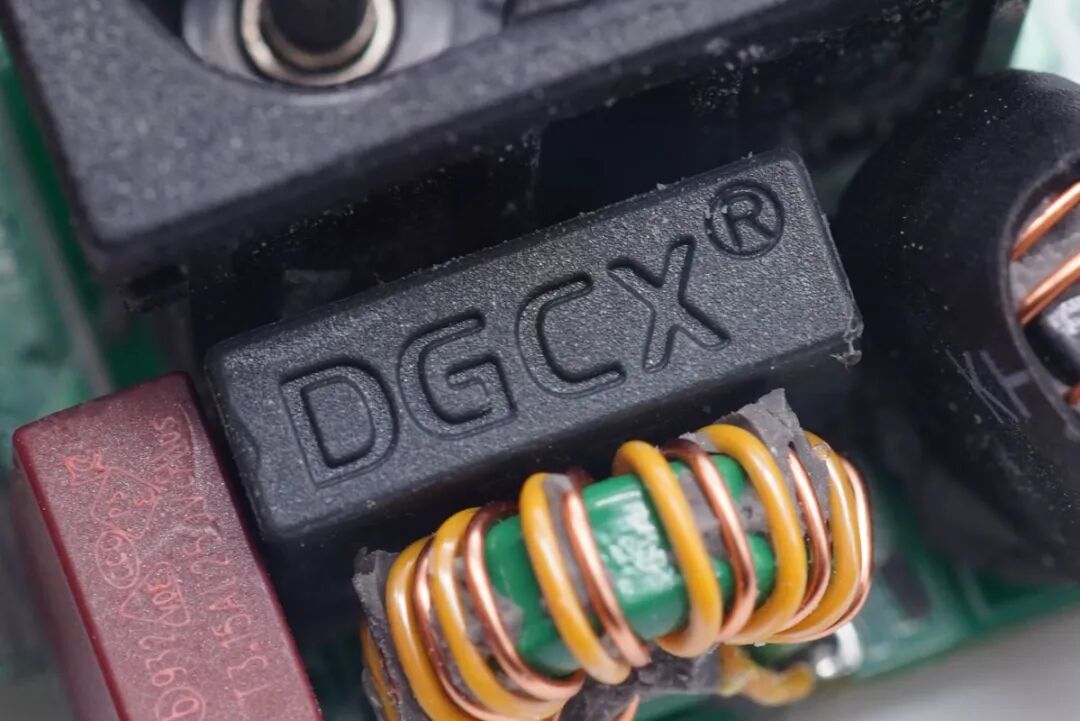

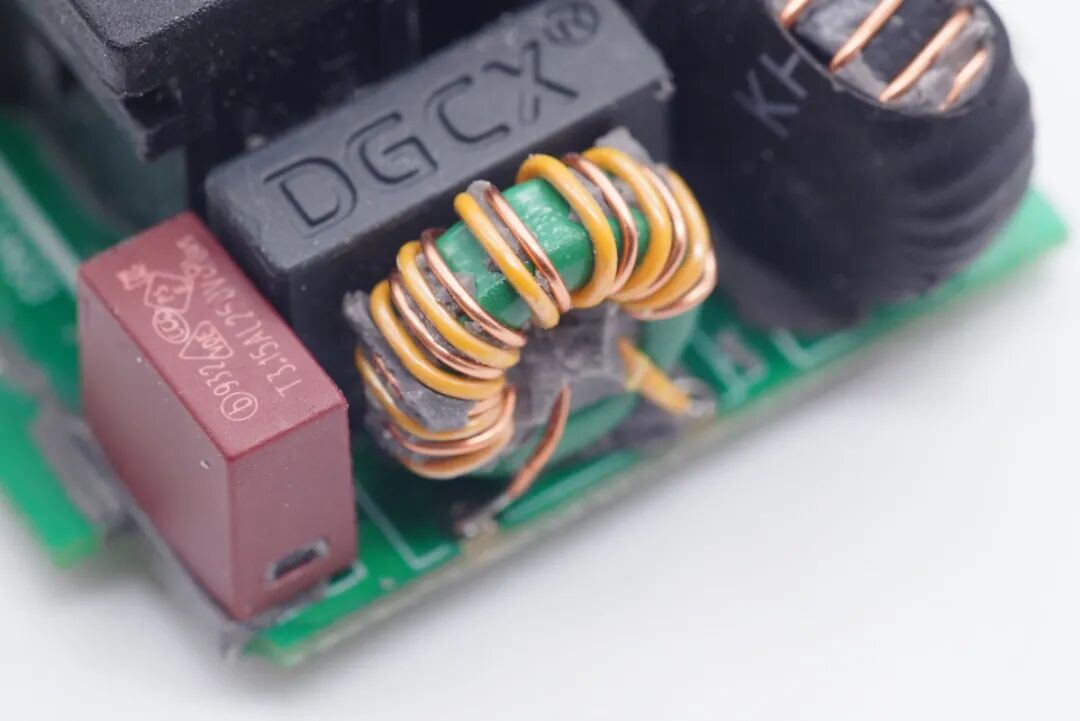

共模电感双线绕制，用于滤除EMI干扰。
安规X电容来自成希电子。

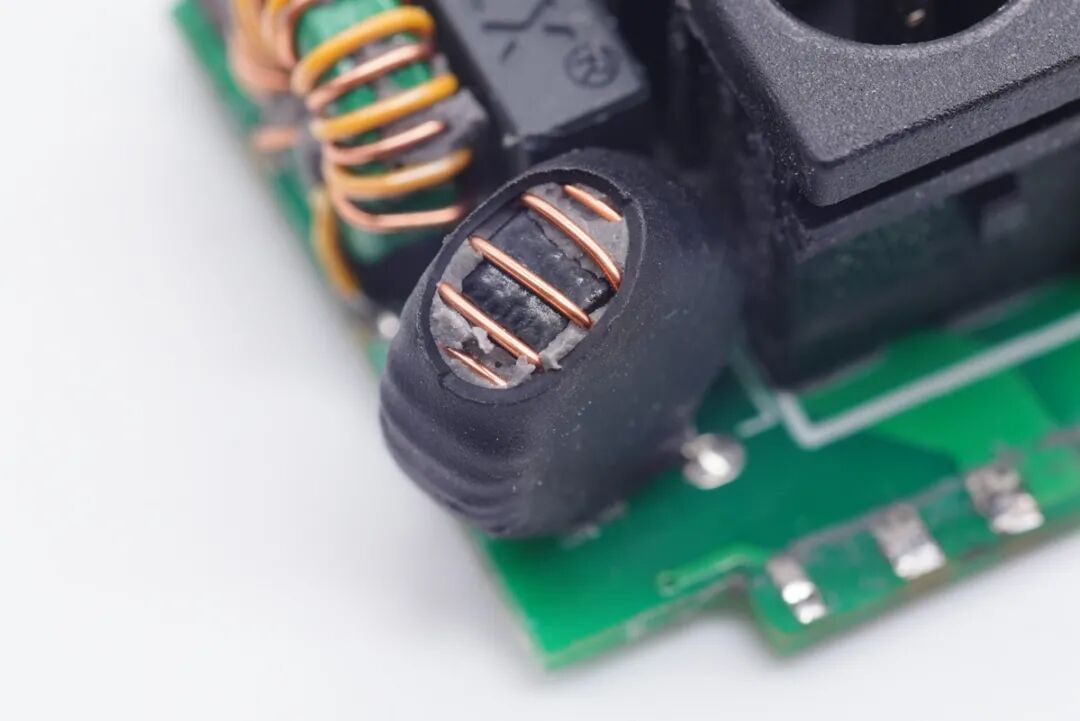

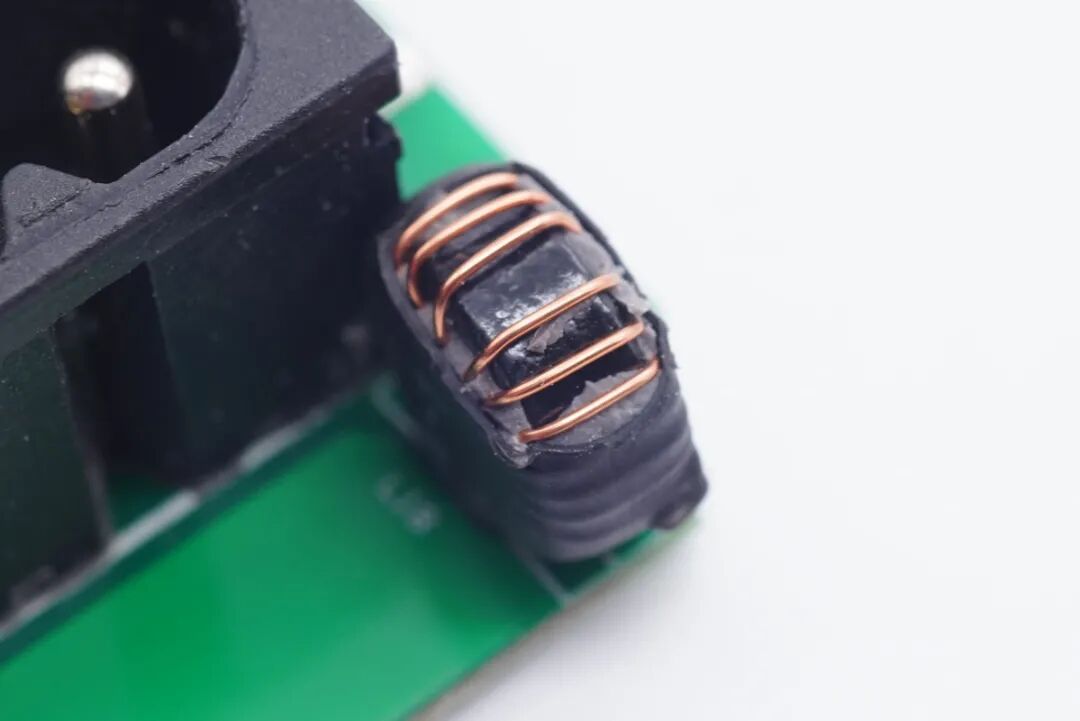

滤波电感外套绝缘管保护。
另一颗滤波电感特写。

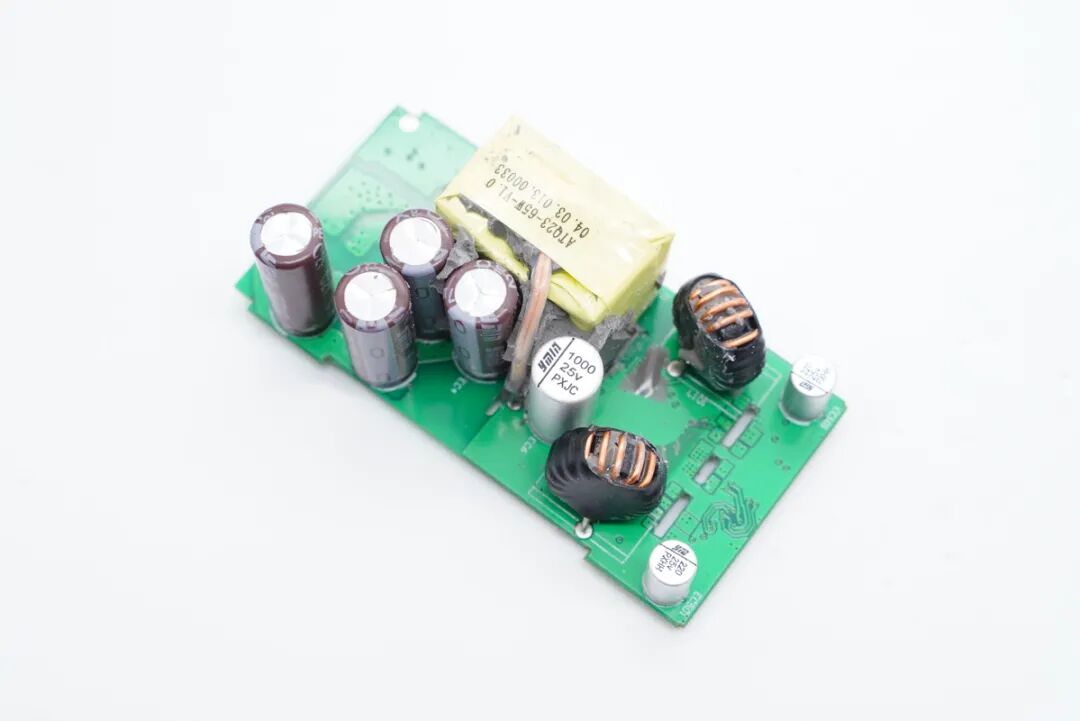

长方形小板正面设有四颗高压滤波电解电容、变压器、同步整流输出滤波固态电容、降压电感以及两颗二次降压滤波固态电容。

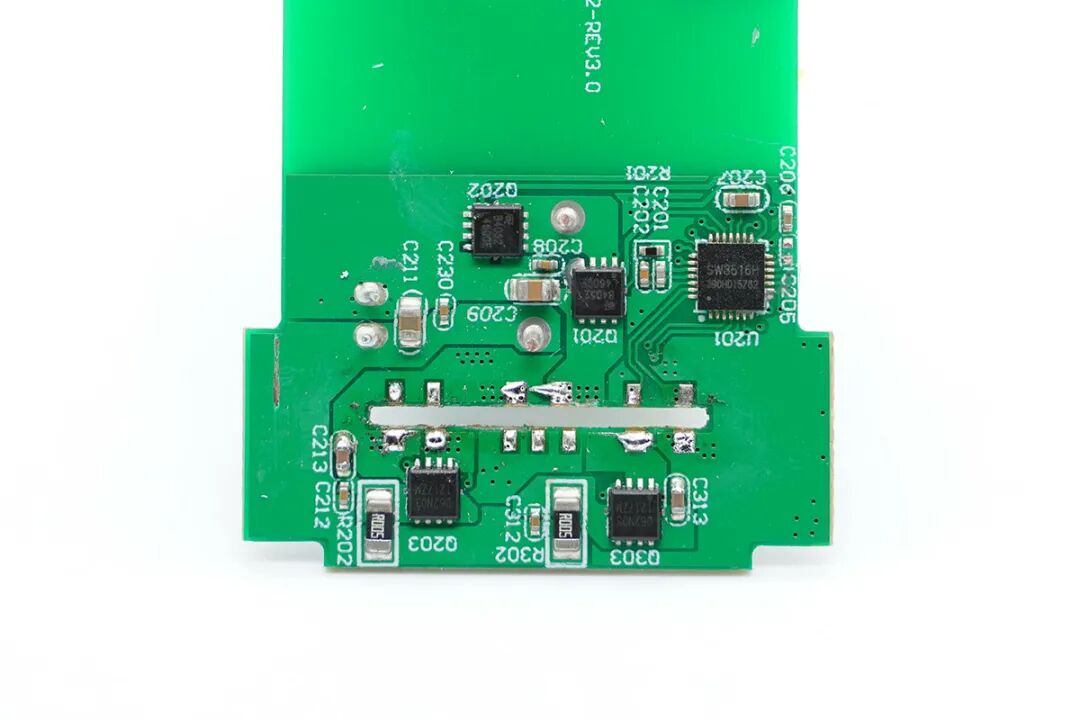

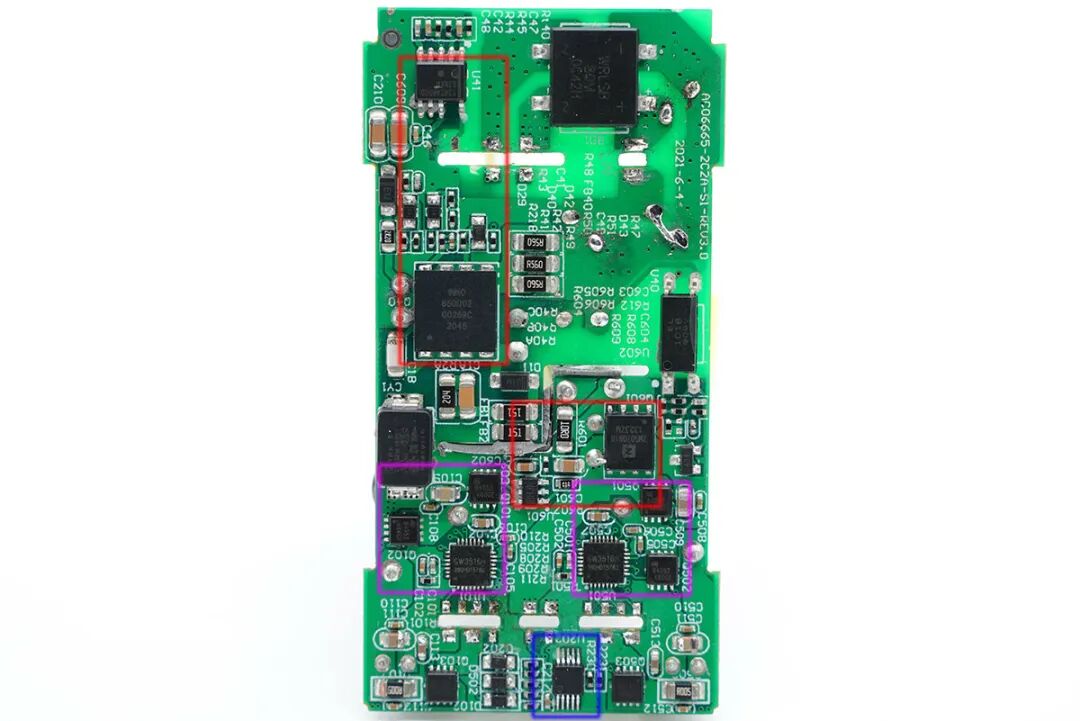

小板背面设有整流桥、开关电源控制器和MOS管、两个C口降压电路芯片以及MCU等。
WRLSB80M整流桥特写。

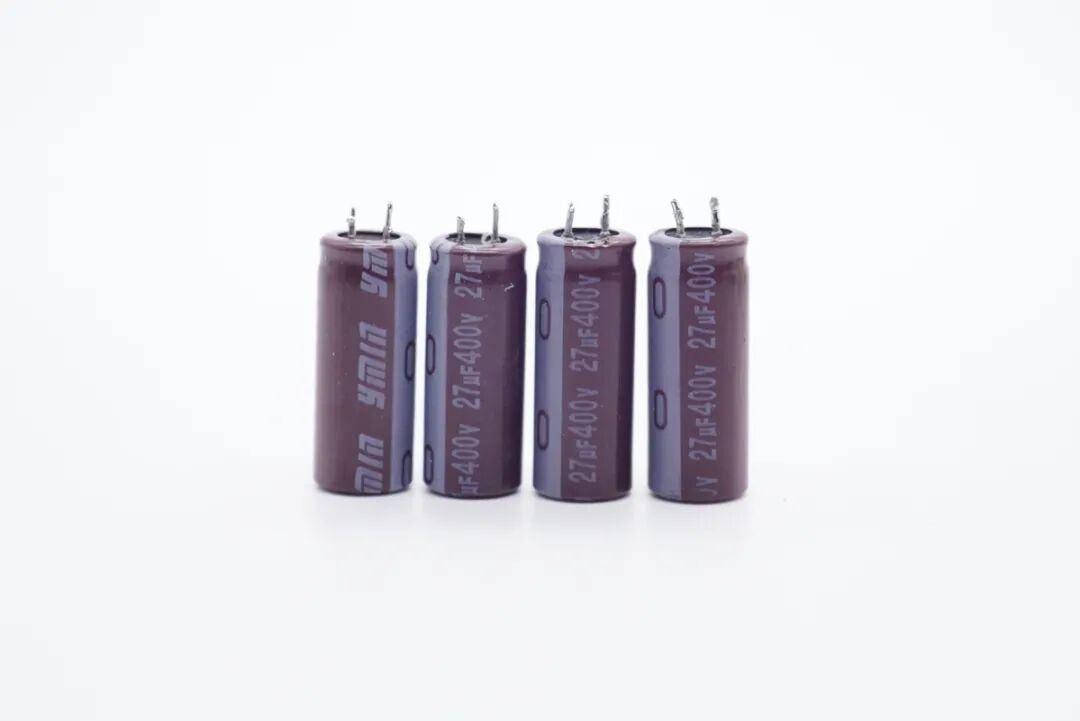

四颗高压滤波电解电容采用永铭KCX系列，规格均为400V 27μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

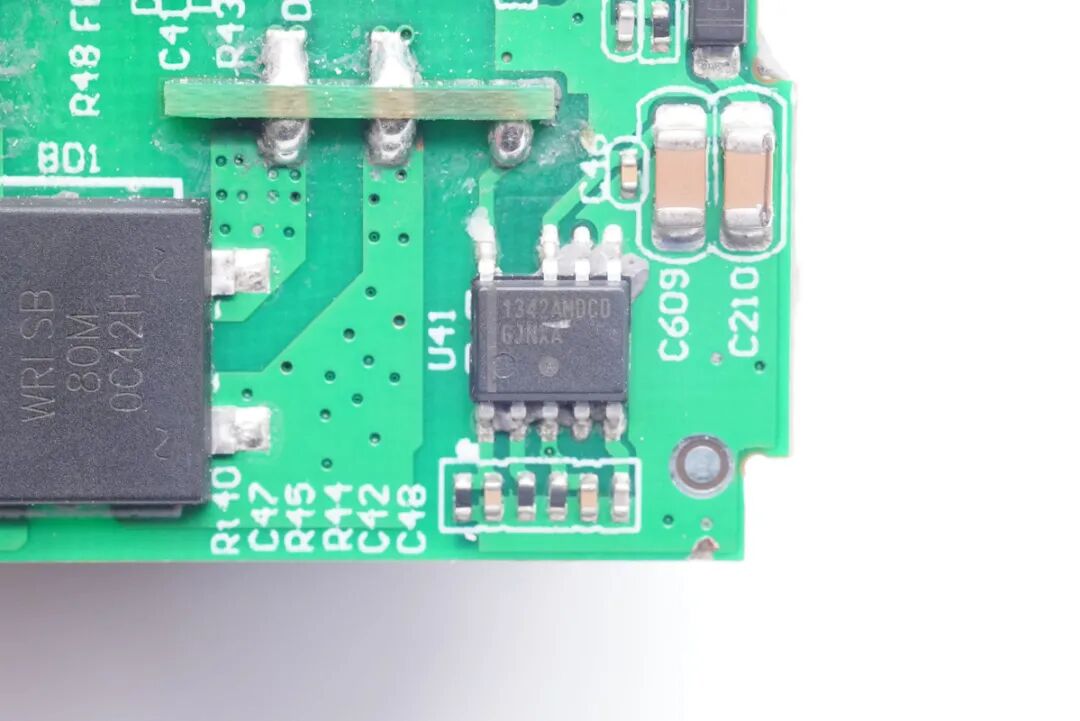

电源主控芯片采用的是安森美NCP1342。这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
高压开关MOS管采用英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
值得一提的是，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。

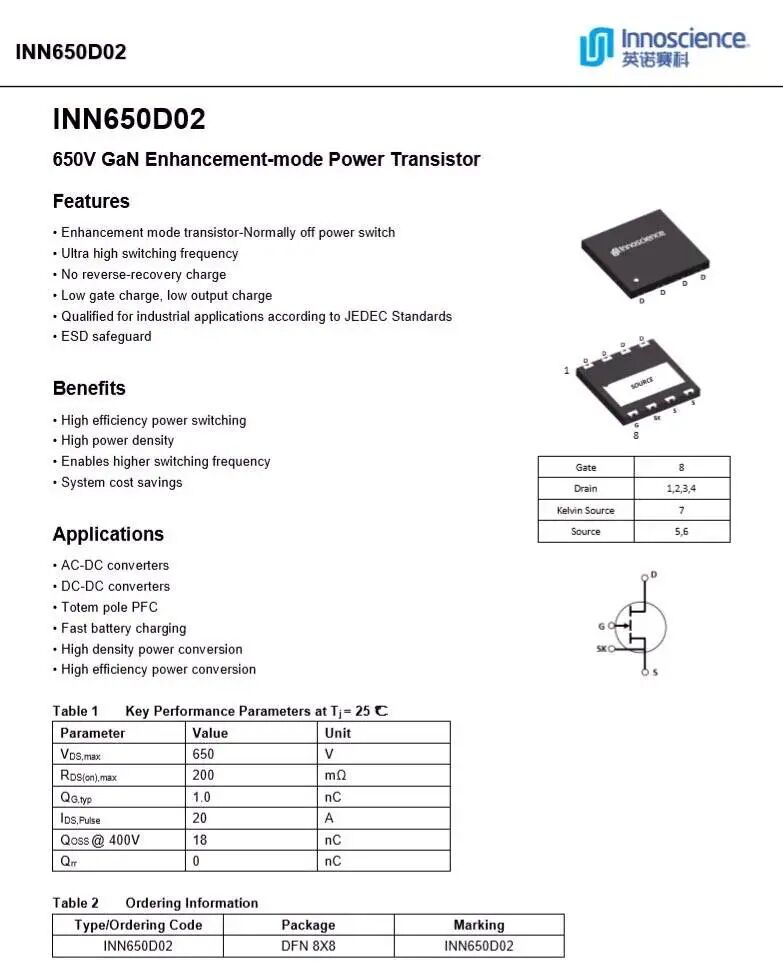

英诺赛科INN650D02详细资料。
充电头网拆解了解到，该氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。
变压器特写，ATQ23磁芯。

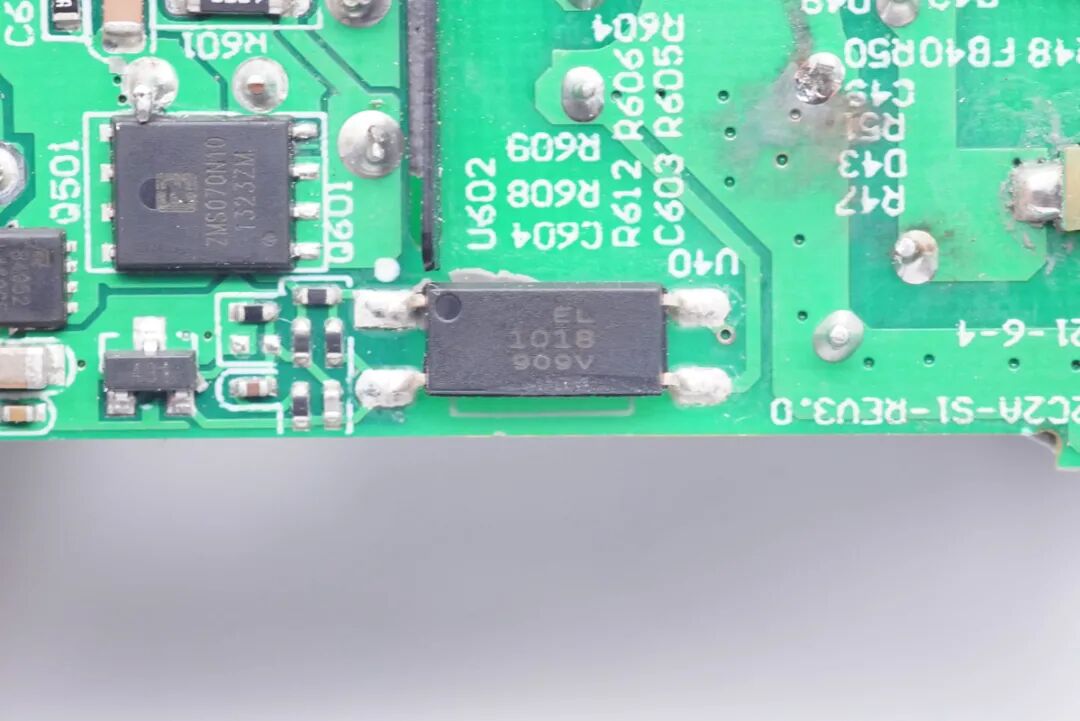

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

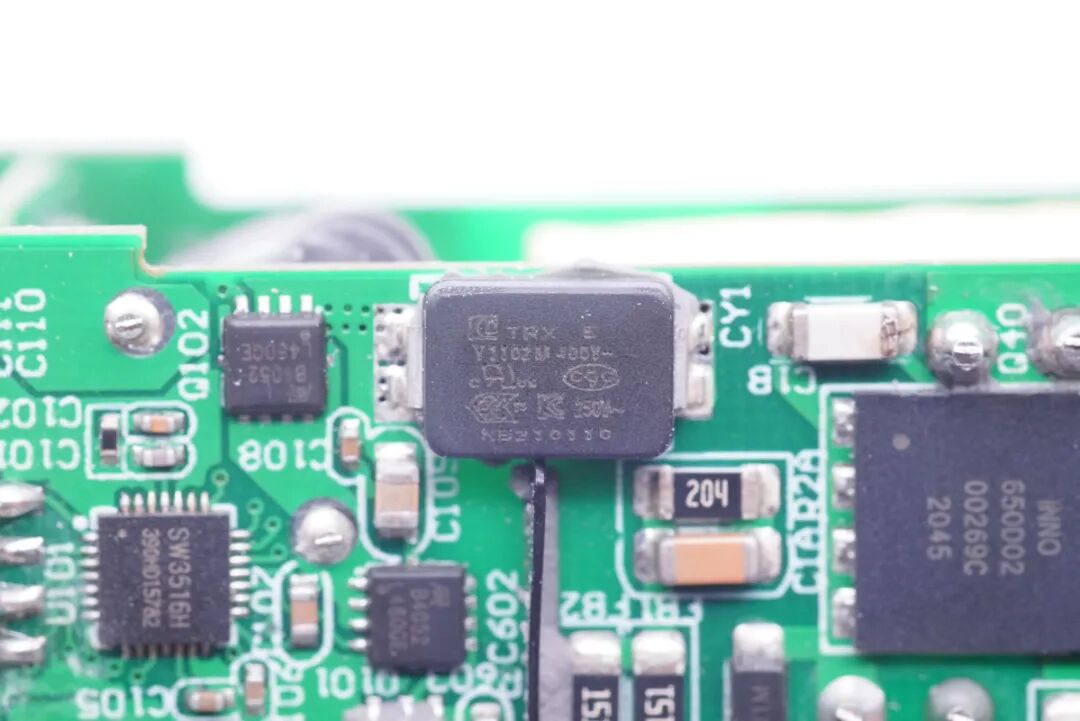

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
次级同步整流控制器采用MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

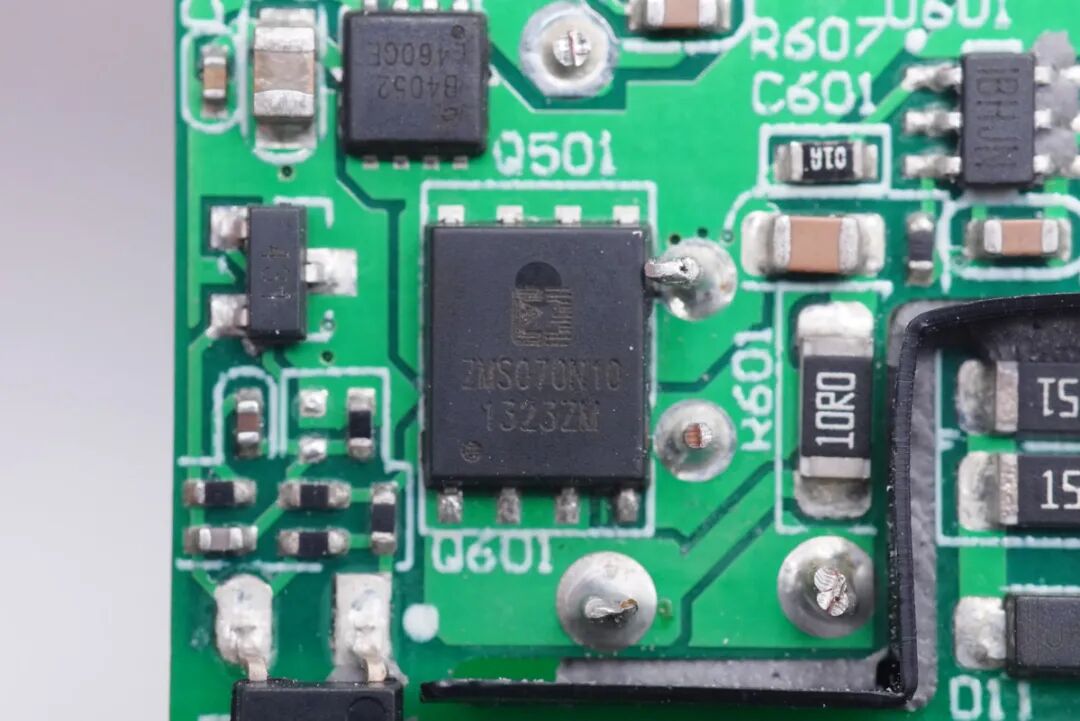

同步整流管采用真茂佳ZMS070N10，耐压100V，导阻6.5mΩ，DFN5x6封装。

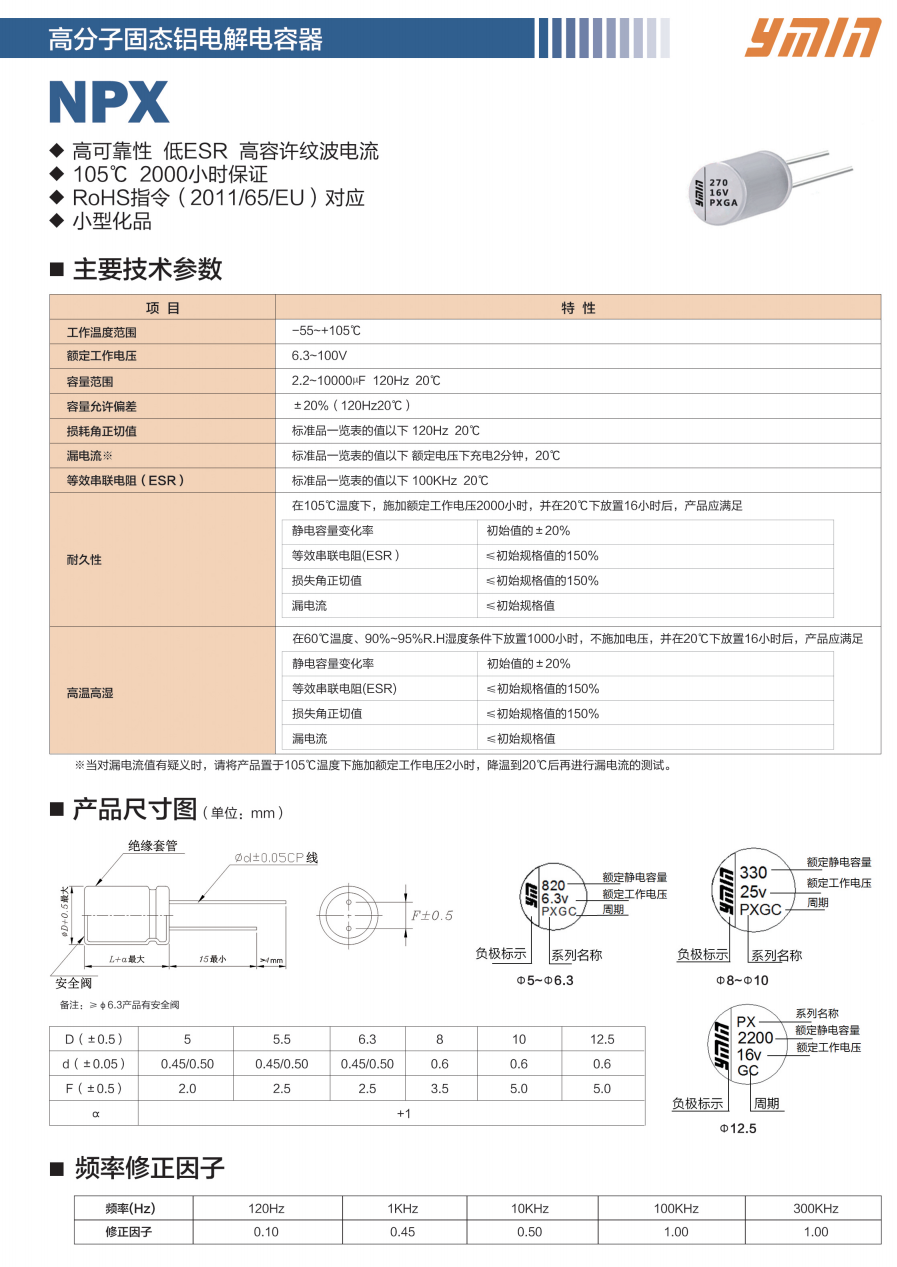

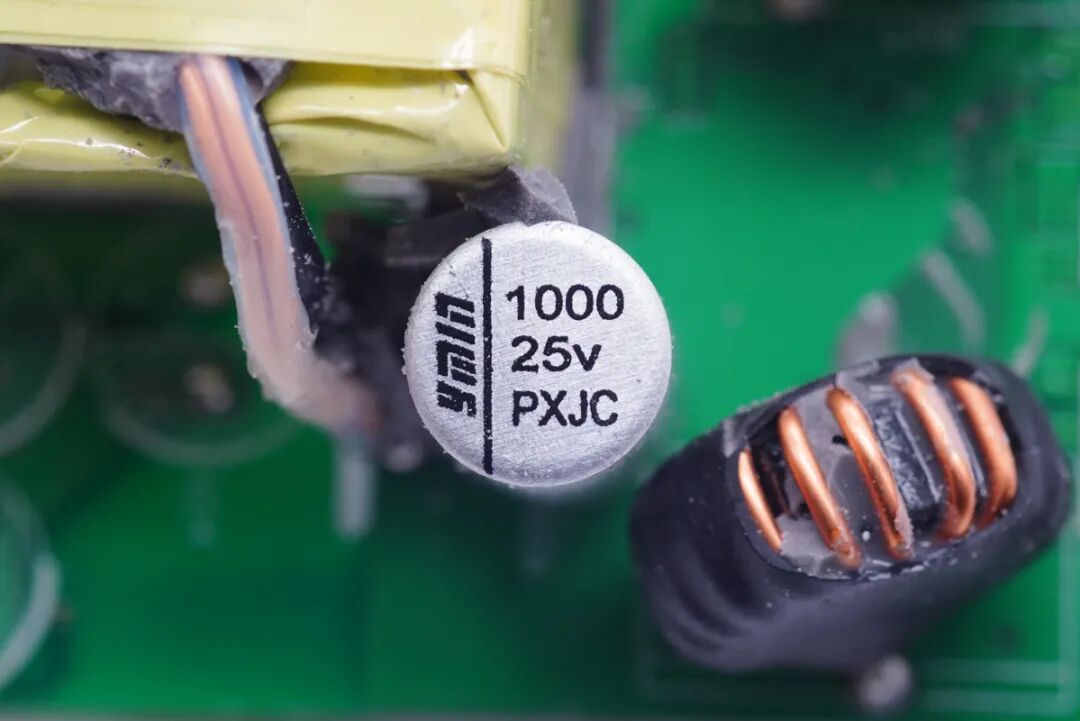

同步整流输出滤波固态电容采用永铭系列，规格为25V 1000μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。
充电头网了解到，永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用，此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上，获得客户一致认可。

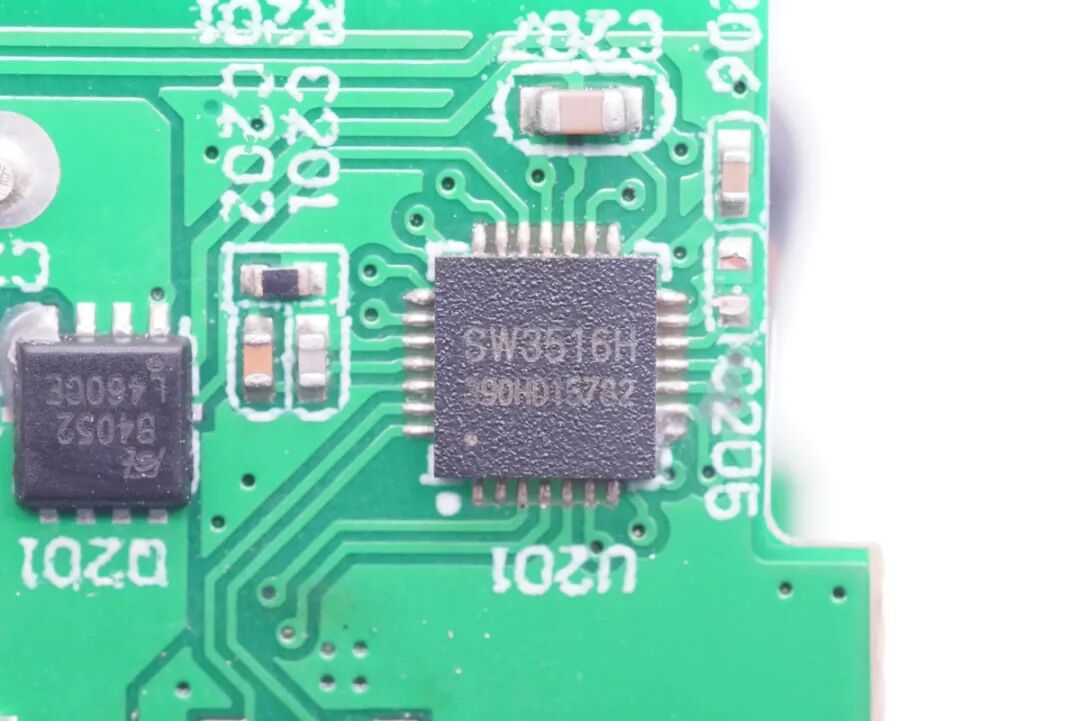

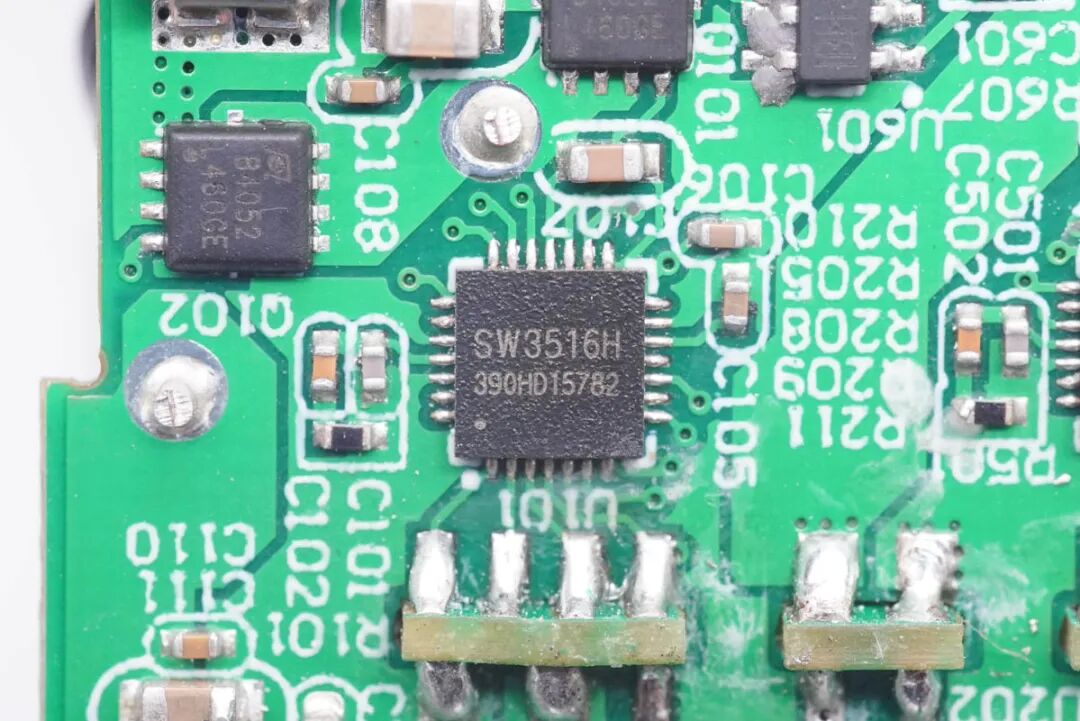

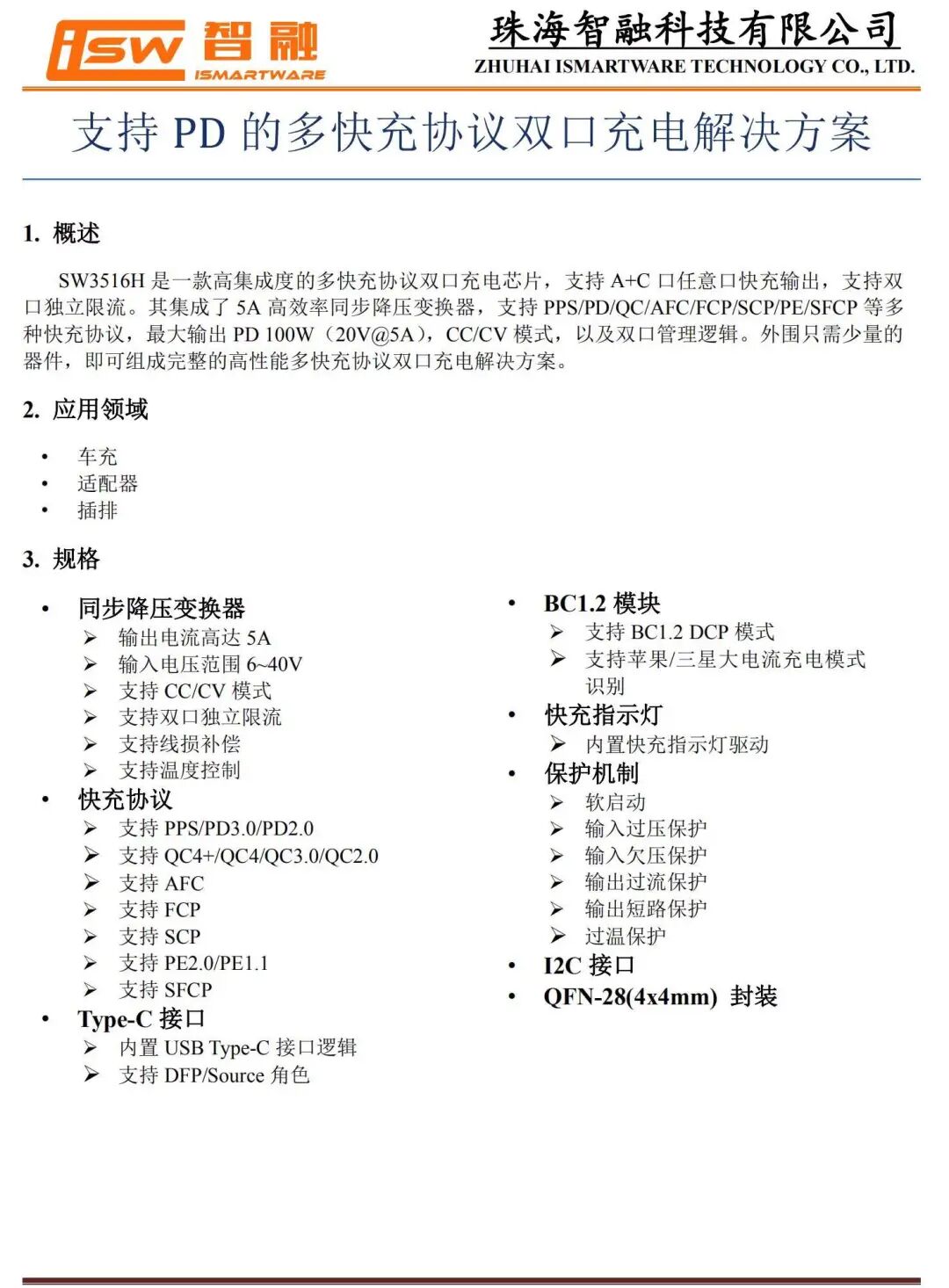

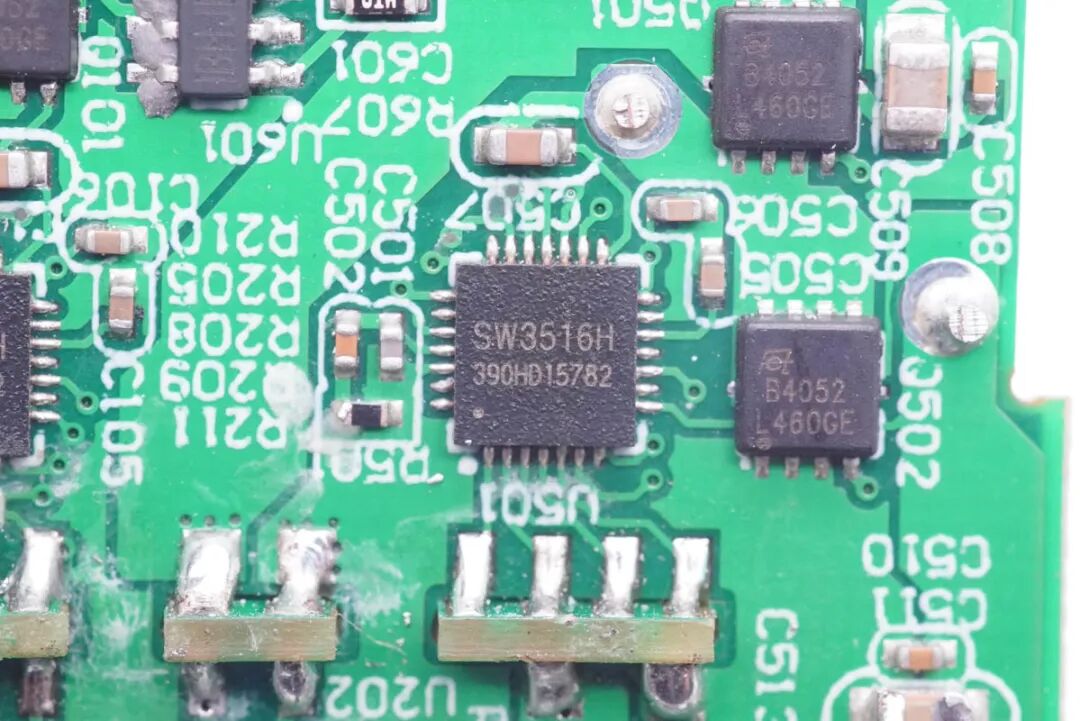

USB-C1口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，智融SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

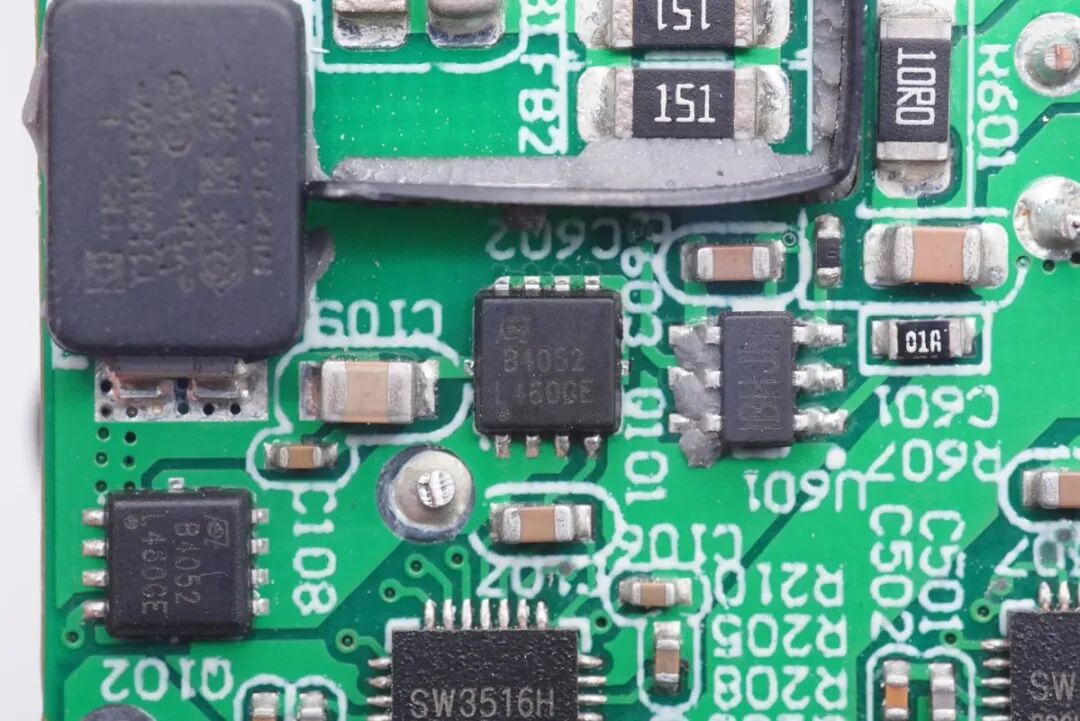

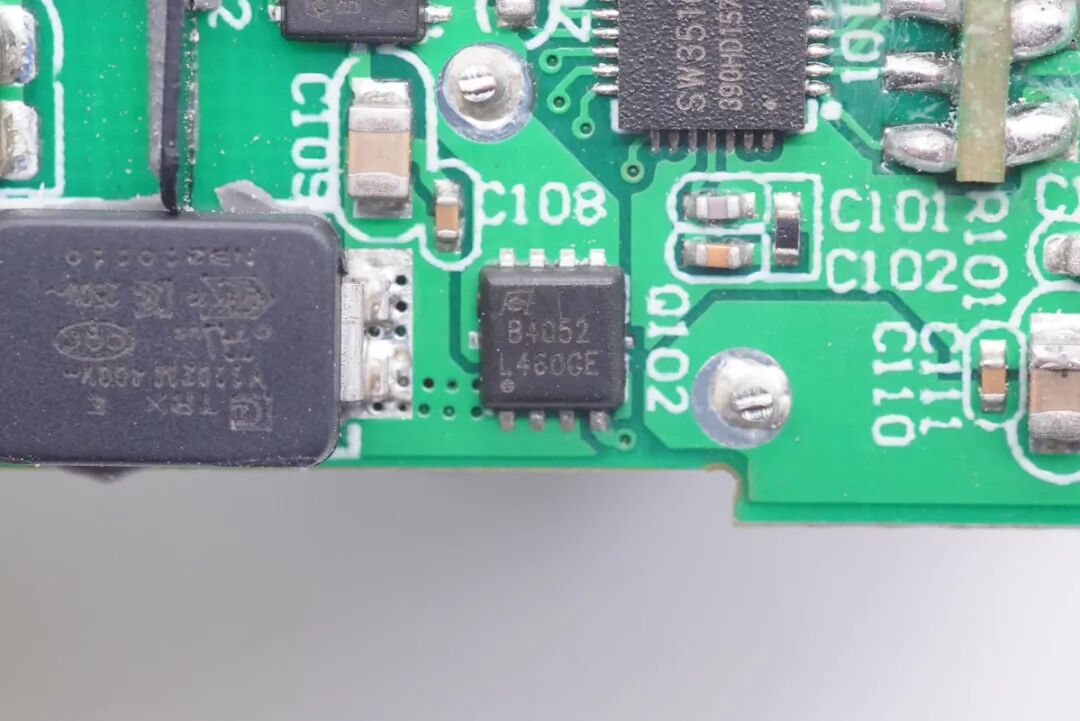

外挂两颗MOS管采用东沅FKBB4052，耐压40V，导阻8.5mΩ，用于为C1口输出同步整流降压。
另一颗特写。

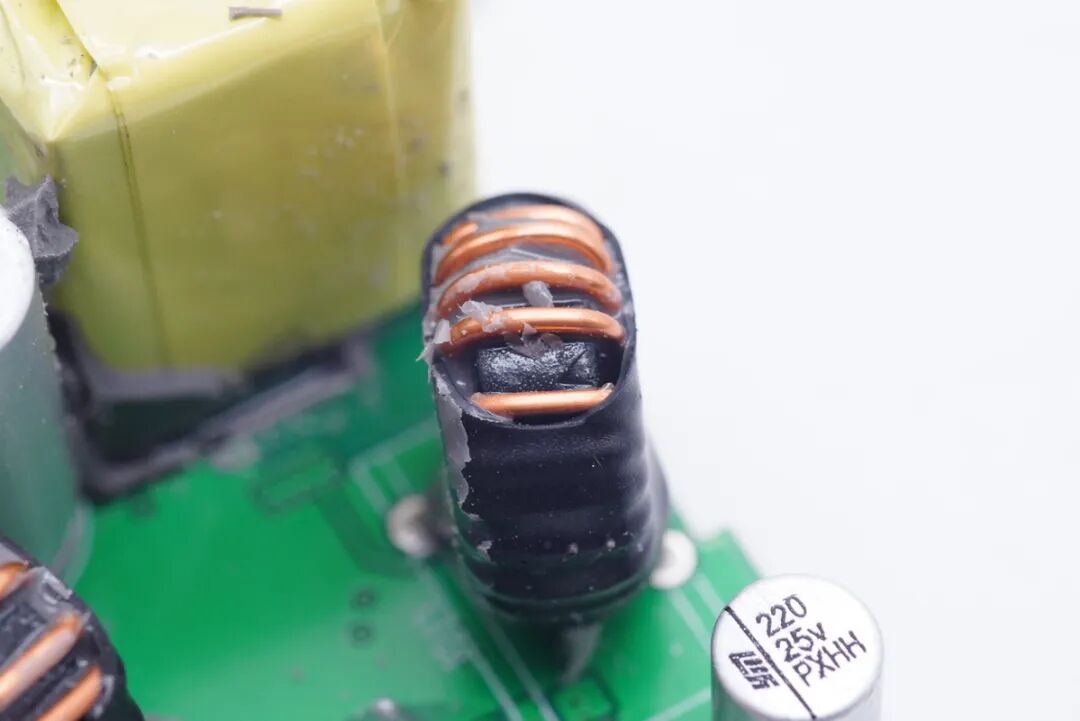

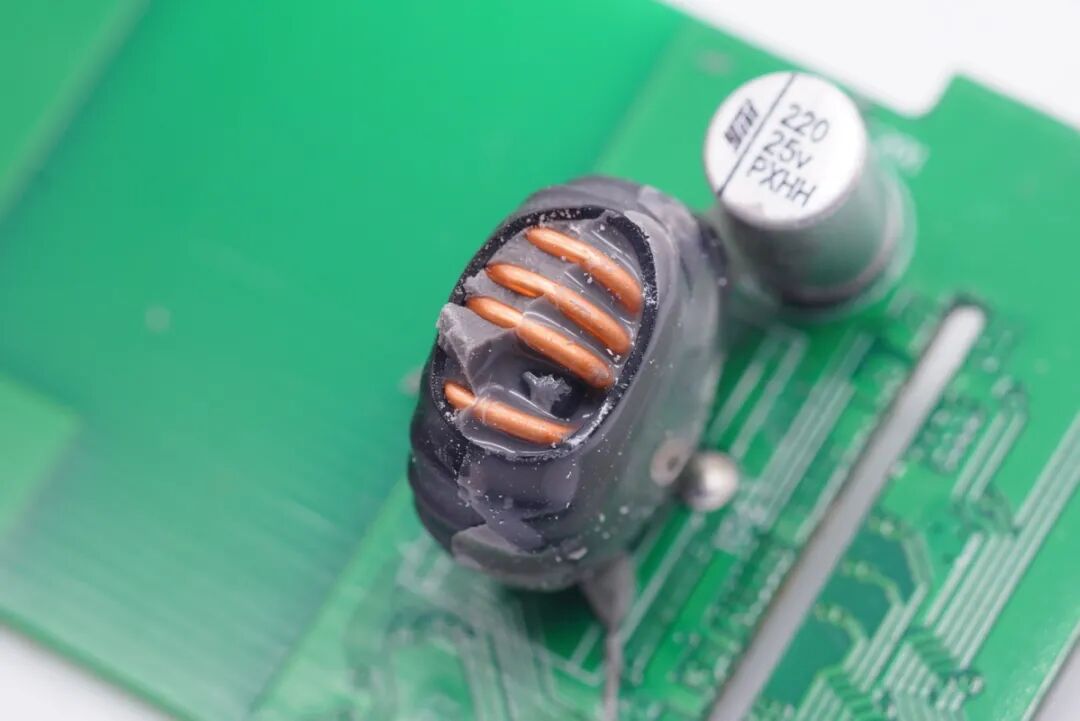

降压电感特写，外套绝缘管保护。

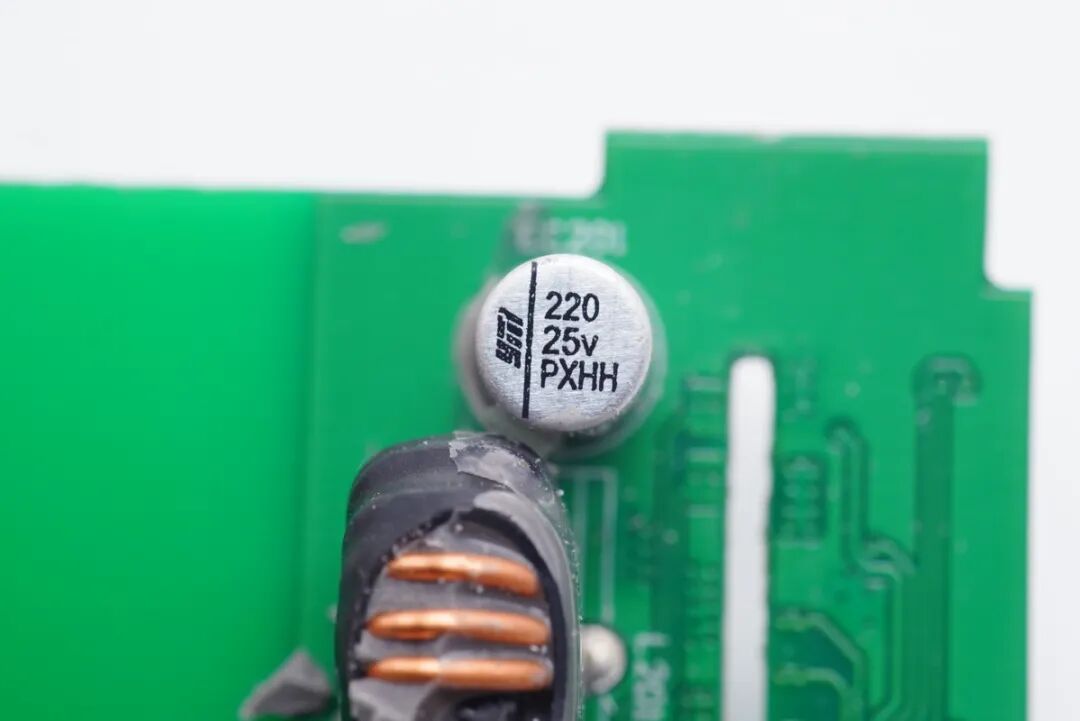

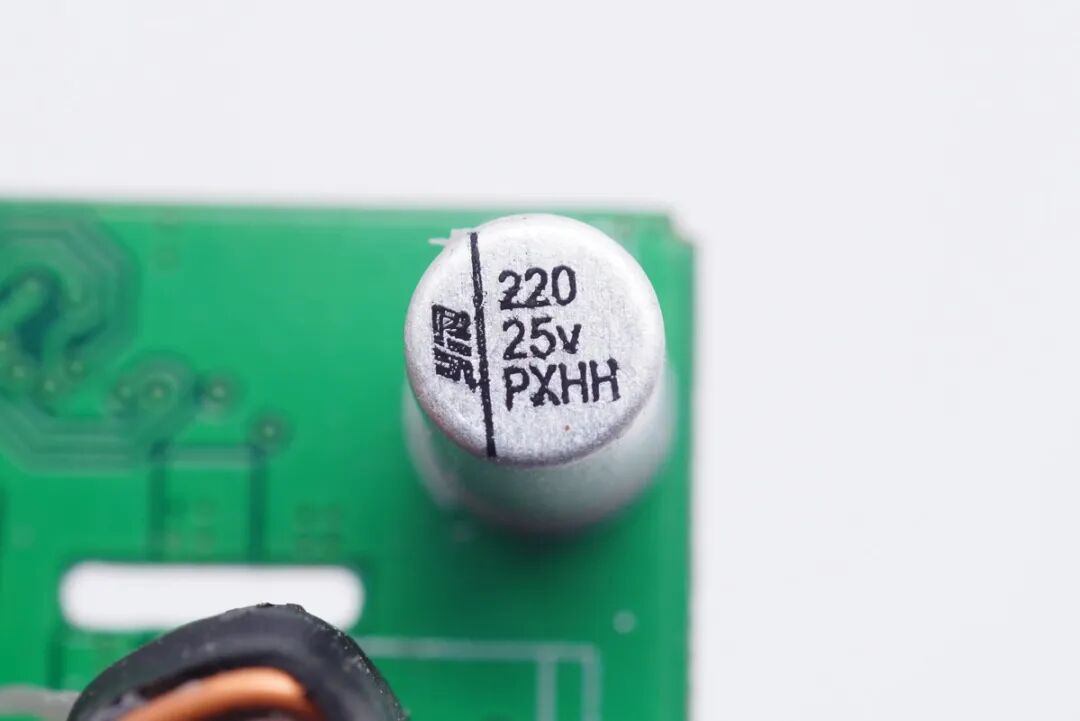

降压输出滤波固态电容也是采用永铭NXP系列，规格为25V 220μF。
C2口二次降压电路采用的方案和C1口的完全一样，主控芯片也是智融SW3516H，两路电路相互独立，双C口同时输出功率有MCU智能分配。
外挂两颗MOS管也是东沅FKBB4052。
降压电感特写。
降压输出滤波电容也完全一样，规格为25V 220μF。

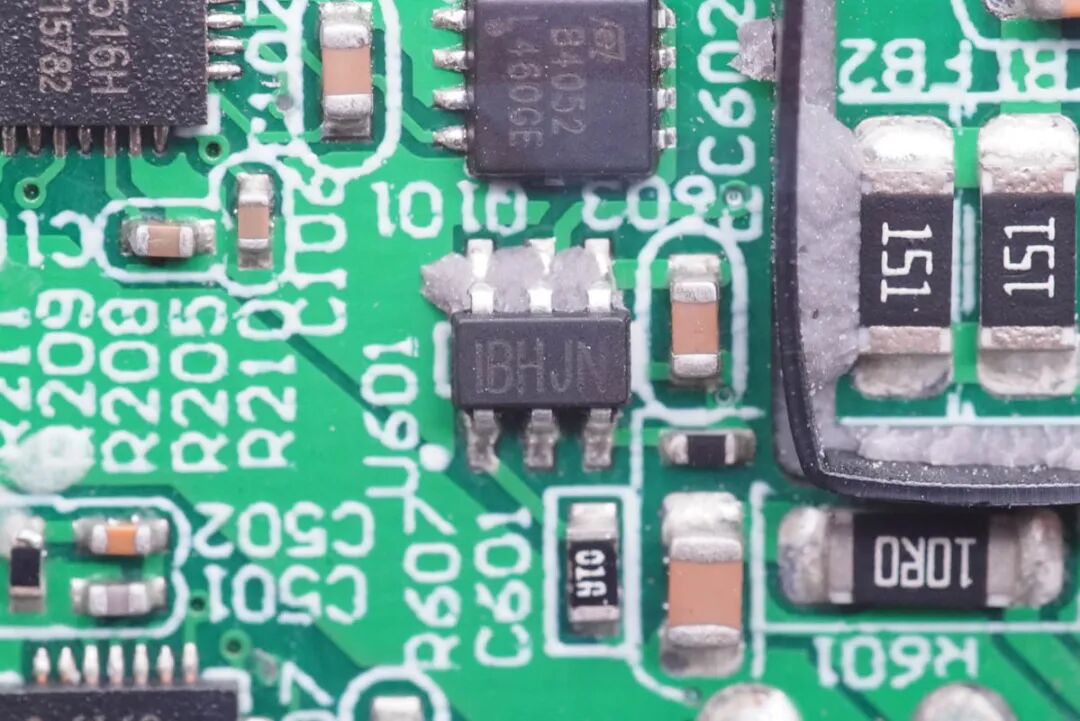

MCU无丝印，信息不详。

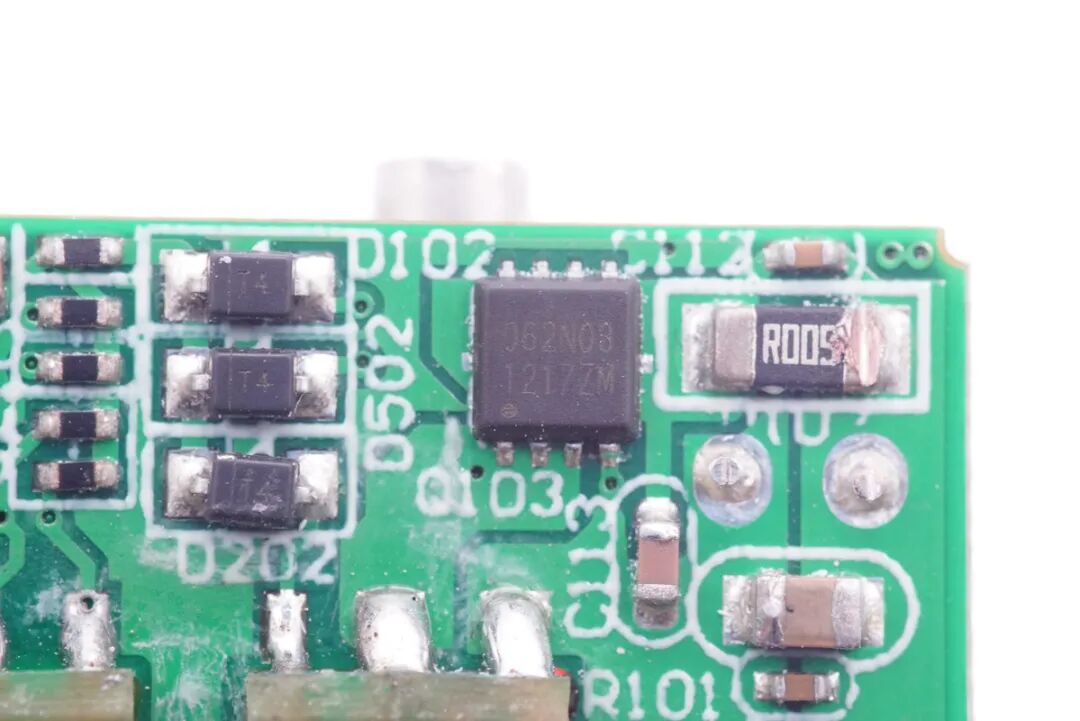

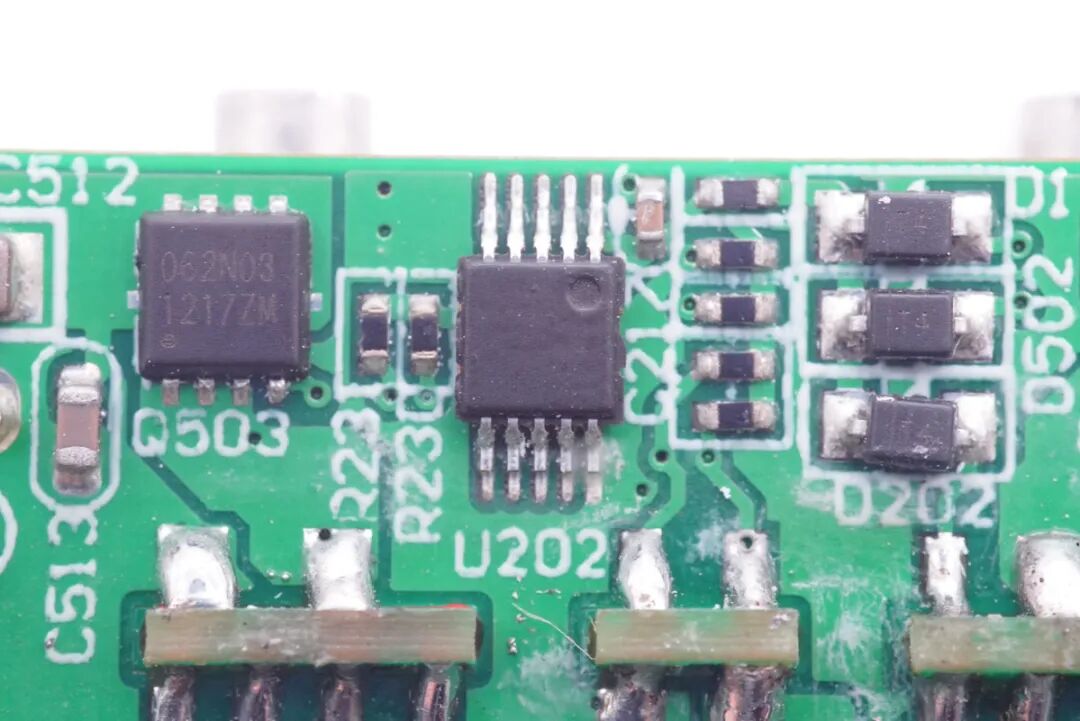

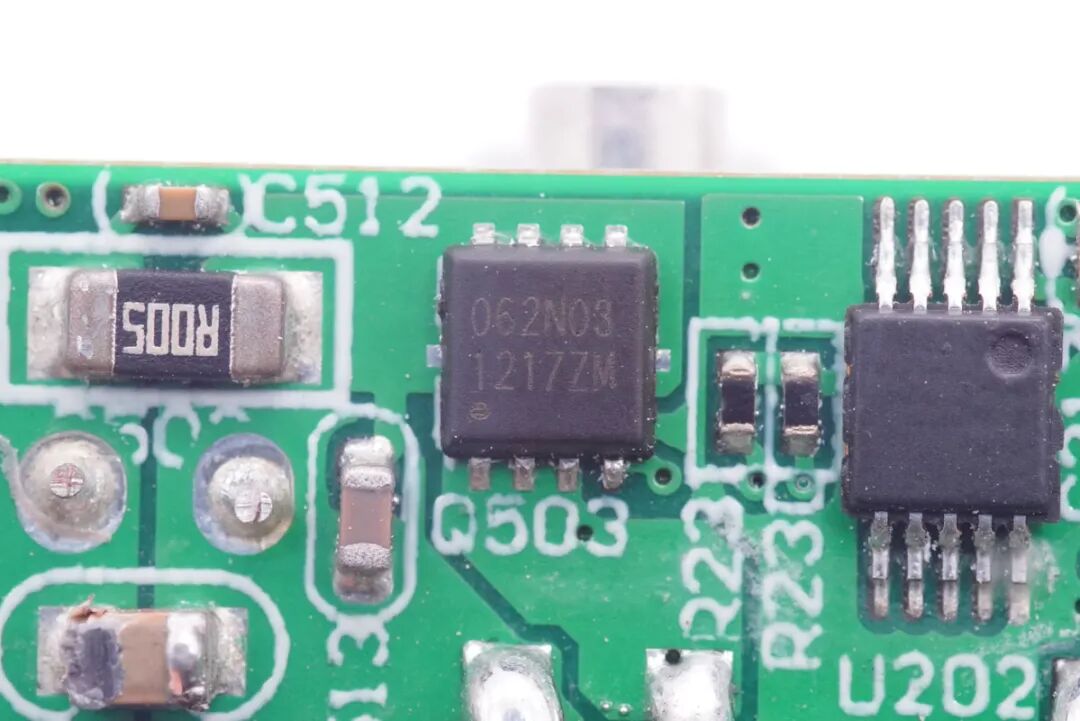

此外采用两颗真茂佳ZM062N03N分别作为C1和C2口的输出VBUS开关管，耐压30V，导阻6.2mΩ，DFN5x6封装。
另一颗真茂佳ZM062N03N MOS管特写。
另一块长方形小板上设有A1和A2口的二次降压电路芯片。

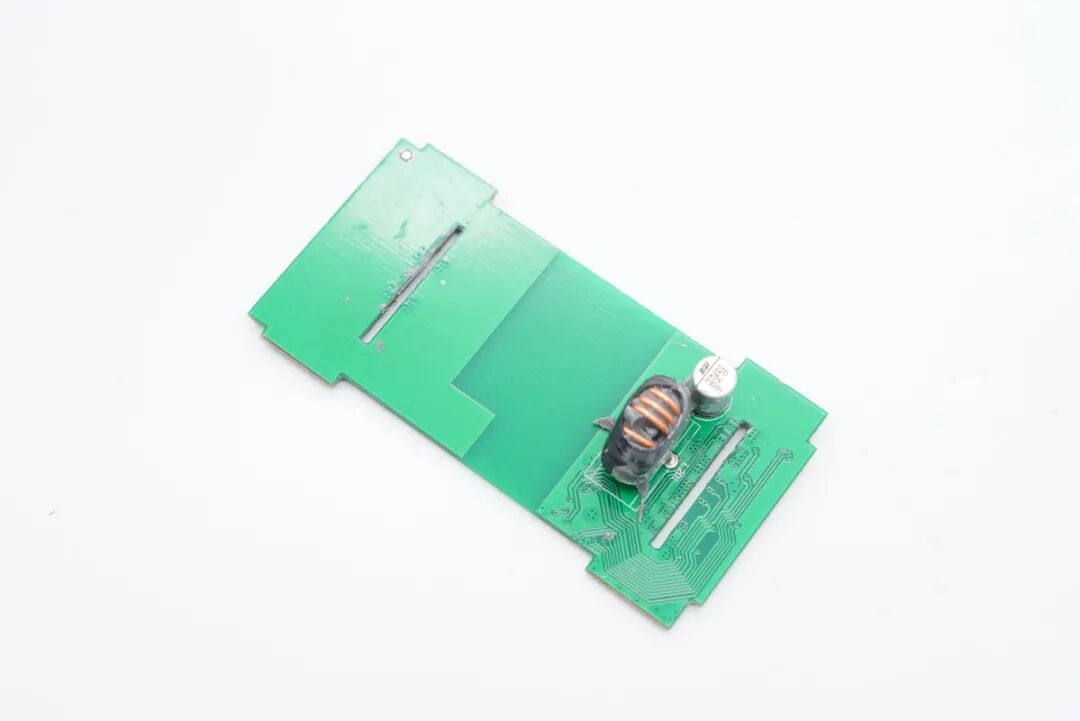

另一面设有降压电感和滤波电容。

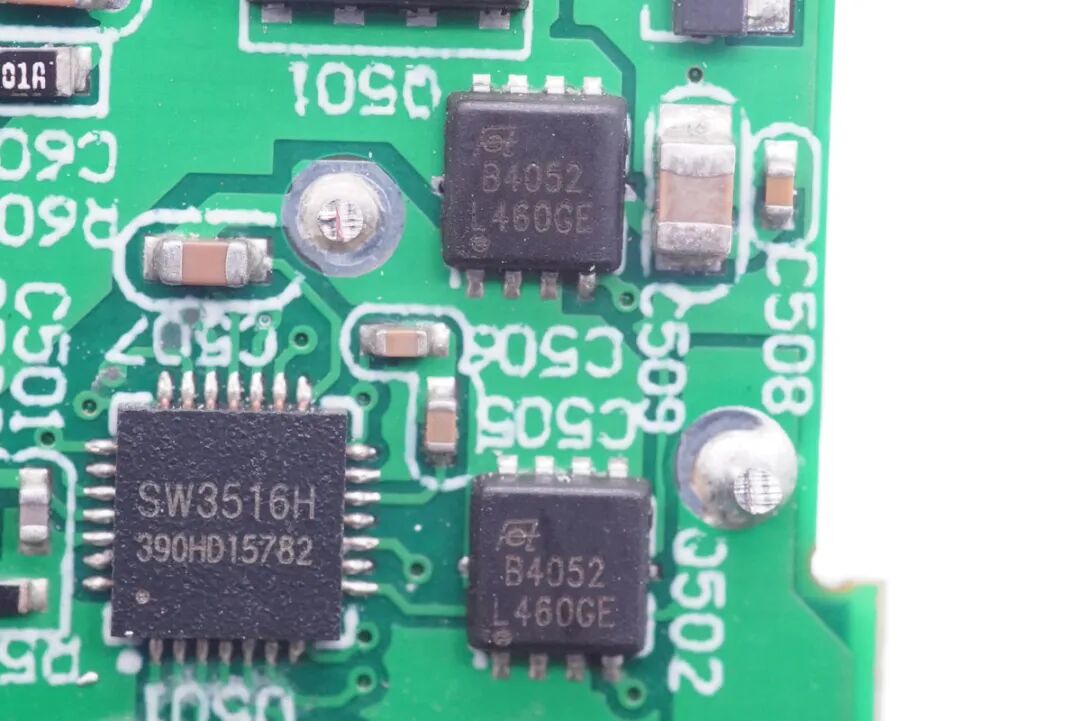

降压电路主控芯片也是采用智融SW3516H。

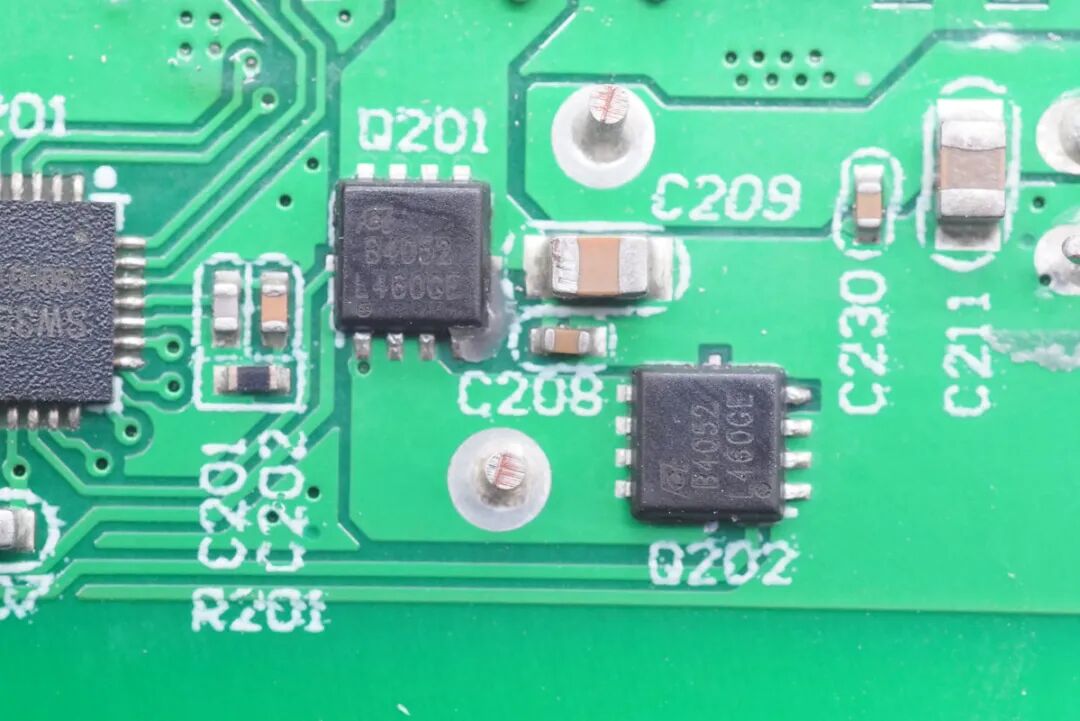

外挂两颗东沅FKBB4052输出同步整流降压。
降压电感特写。
滤波电容来自永铭，规格为25V 220μF。
两个A口也各配备一颗真茂佳ZM062N03N输出VBUS开关管。
输出端小板垂直焊接2A2C四个USB母座，过孔焊接。

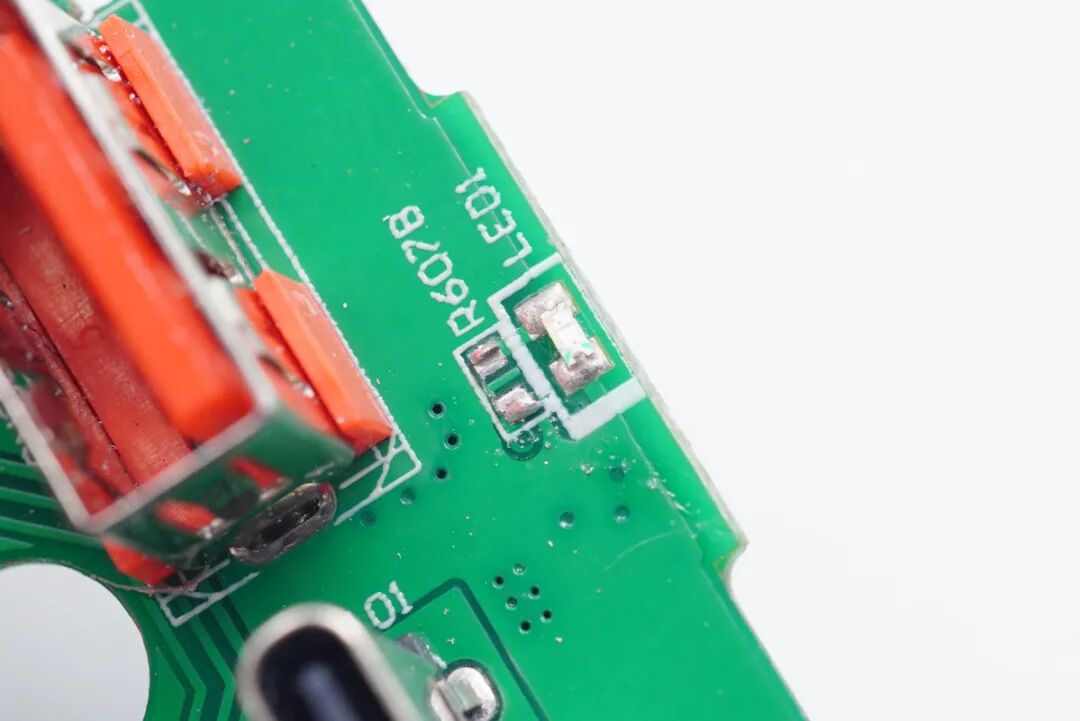

LED指示灯特写。

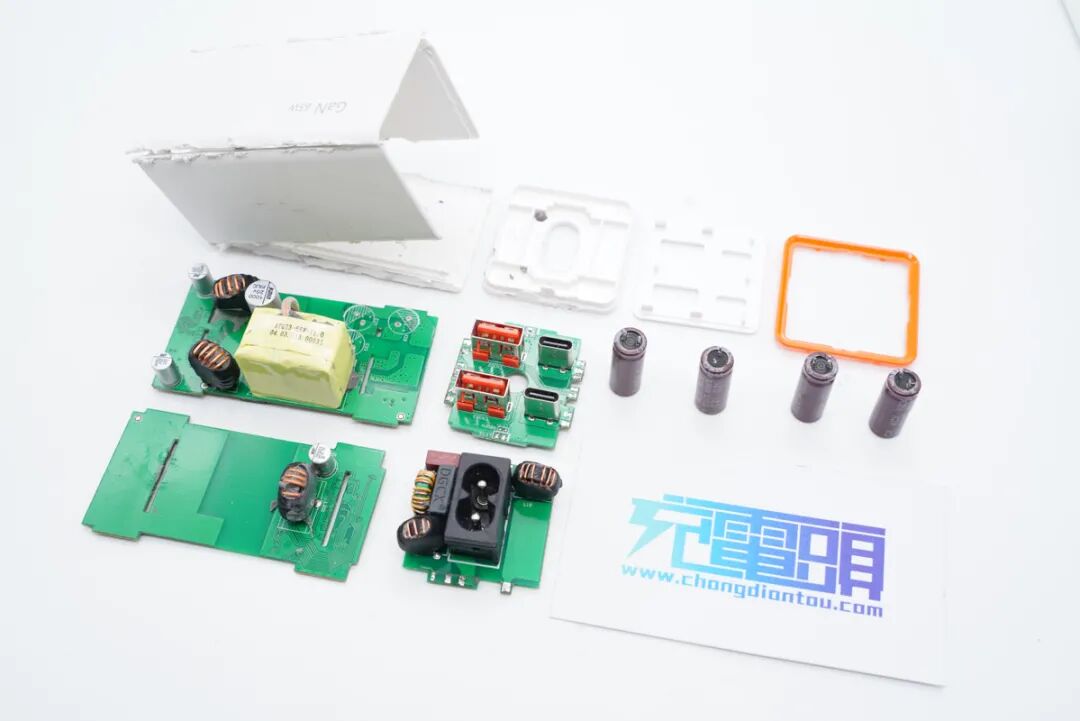

全部拆解完毕，来张全家福。
充电头网拆解总结
今翔这款桌面充采用时下热门方柱造型设计，机身十分简洁可以满足客户差异化定制。作为一款桌面充，配备多达4个USB接口，能够同时给四台设备充电是其优势之一。另外好在设计上将两类接口输出性能做得完全相同，在单口使用时完全不用刻意去区别接口，可盲插使用十分方便。
另外得益于智融SW3516H方案的使用，这款充电器性能表现非常好。支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备多种快充输出策略，如可以拿来给Mac和iPhone 13同时快充，充分满足用户日常充电需求。
充电头网通过拆解发现，充电器四口输出采用了三路智融SW3516二次降压方案，不仅保证了接口的性能，同时得益于SW3516的高集成度，即便配备了四个接口，电路设计也是非常简单简洁，解决工程师常见的如何布局、分配功率等难题。
充电器还采用热门的安森美NCP1348+MPS MP6908A高频氮化镓方案，搭配英诺赛科INN650D02氮化镓功率管以及真茂佳同步整流管，采用永铭小体积快充电容进行输入输出滤波，此外充电器内部灌胶处理，可以提升散热性能以及耐候性等，保证了产品质量可靠性。
