华为发力大功率快充，90W氮化镓充电器拆解，首发ACF+双GaN架构
----- 充电头网拆解报告 第1884篇 -----
近期HUAWEI华为不仅推出了MateBook 13s/14s笔记本、MatePad 11平板等大件，还有多设备智能无线充电板、66Ｗ超薄饼干氮化镓充电器等充电配件，由于很多小伙伴都非常关注这些配件，充电头网也是第一时间入手并拆解，满足大家的好奇心。
除上述两个配件外，最近充电头网还拿到了华为一款90W PD快充氮化镓充电器HW-200450CP0，采用经典的外观设计，配备单USB-C接口。90W大功率已经足以让这款充电器喂饱很多设备，加上还支持华为的私有快充协议，对华为老用户来说，非常的实用，出行一个解决所有设备充电问题。
下面充电头网就为大家带来这款产品的详细拆解，看看具体用料做工如何。
此前充电头网还拆解过华为66W 2A1C氮化镓充电器、华为65W 1A1C氮化镓快充充电器两款氮化镓充电器，大家可以点击蓝色字体进行查阅。
一、华为90W PD快充充电器外观

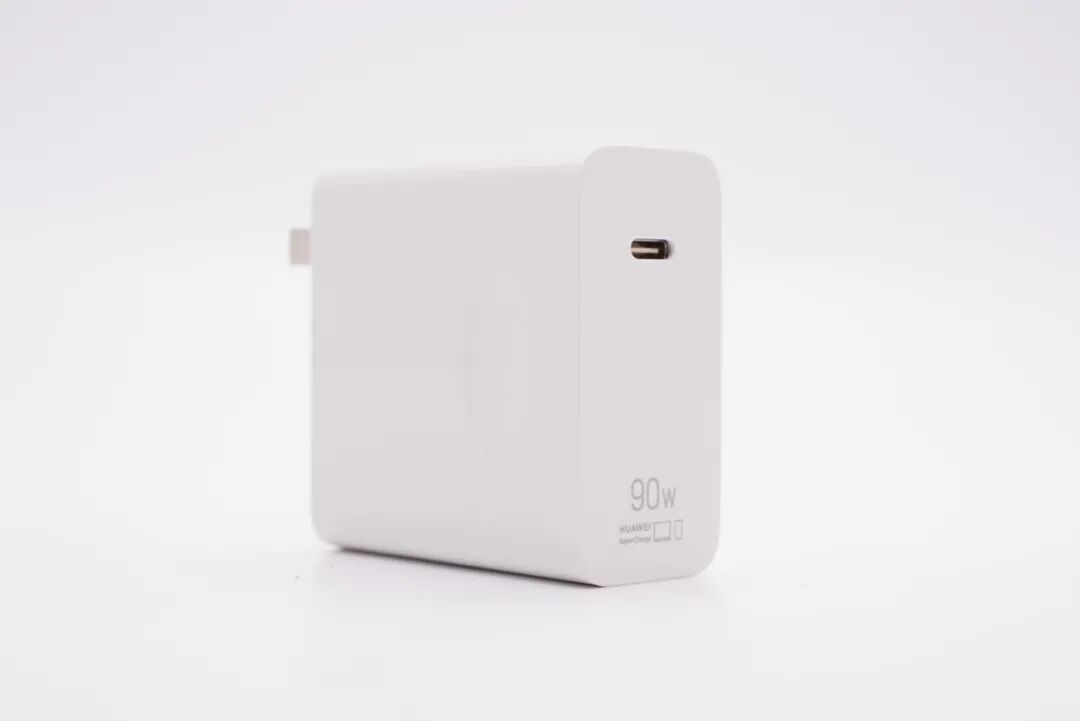

华为90W PD快充充电器采用PC材质白色外壳，腰身高光亮面处理，同时正背面设有经典小凹面，方便用户插拔。
充电器配备固定式国标插脚。

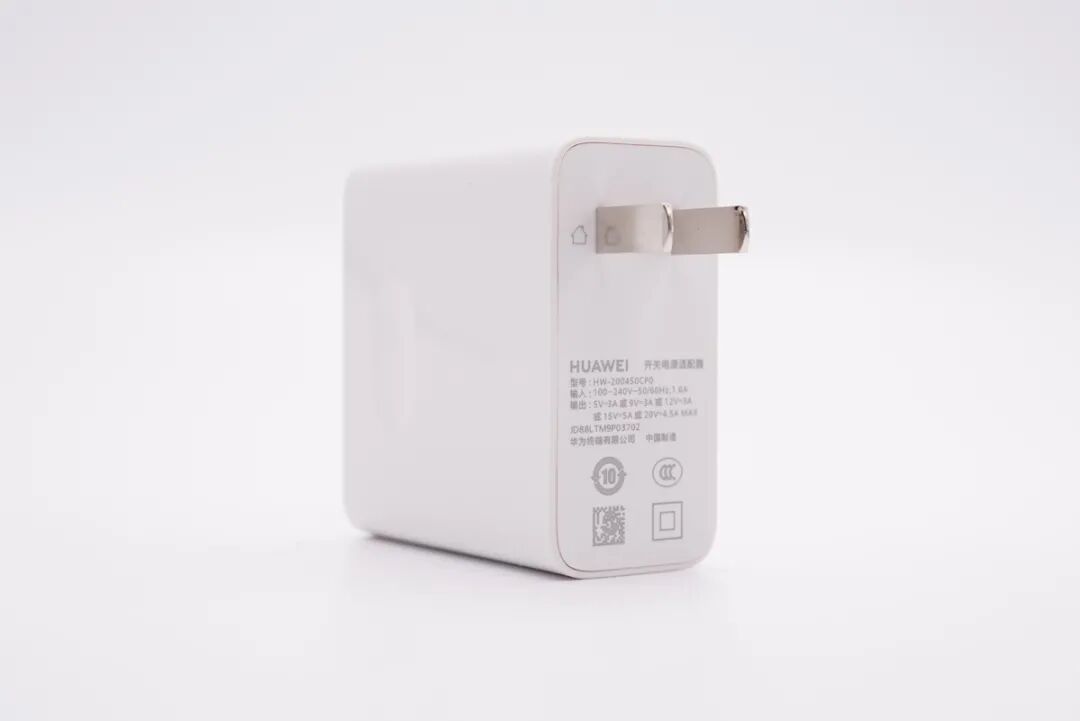

输入端外壳哑光，并印有充电器参数
型号：HW-200450CP0
输入：100-240V~50/60HZ 1.6A
输出：5V3A、9V3A、12V3A、15V5A、20V4.5A
充电器已经通过了CCC认证。

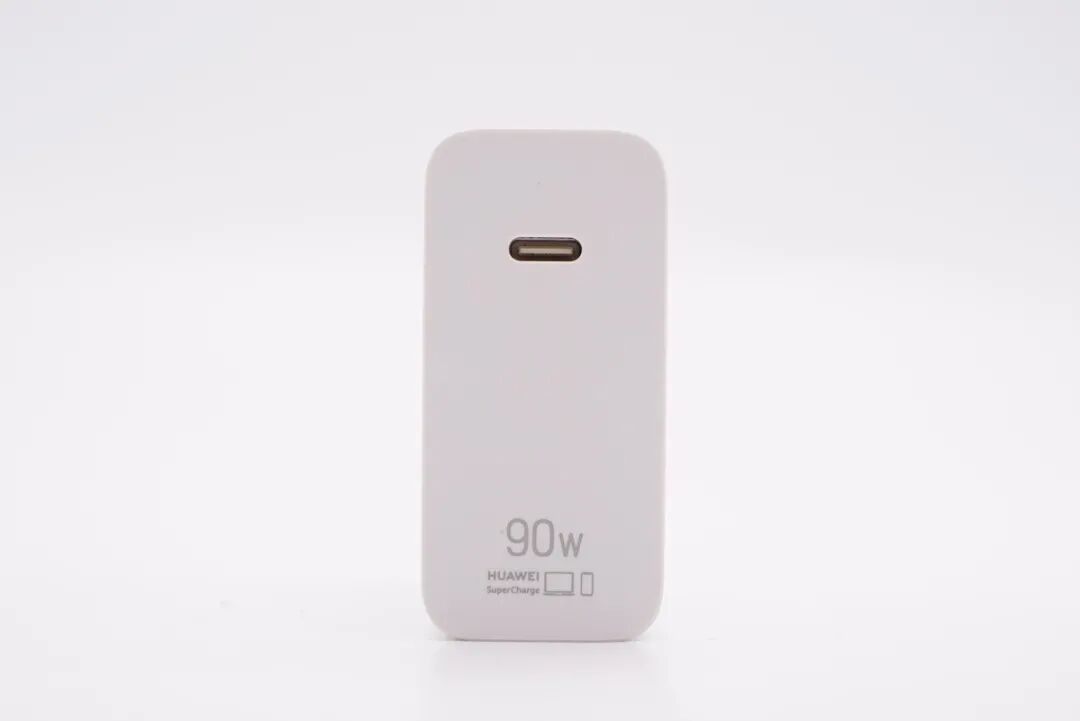

顶面配有单USB-C口，并印有90W、HUAWEI SuperCharge以及笔电和手机标识，表示可以用来给笔记本电脑和手机充电。

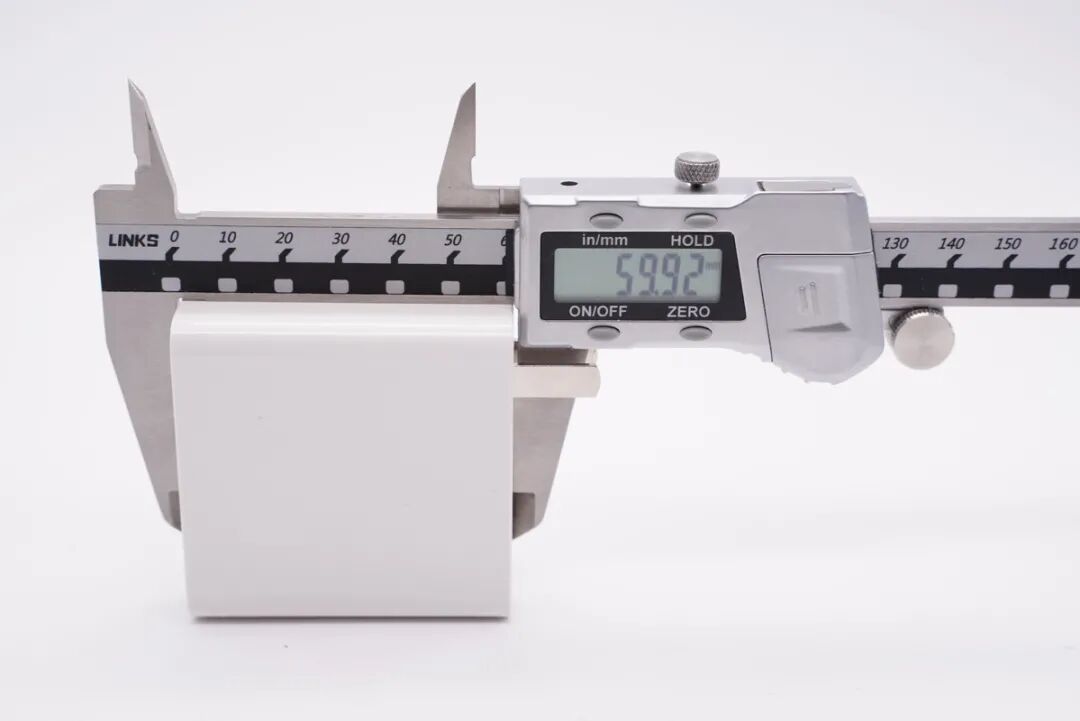

测得机身高度为59.92mm。
宽度为59.87mm。

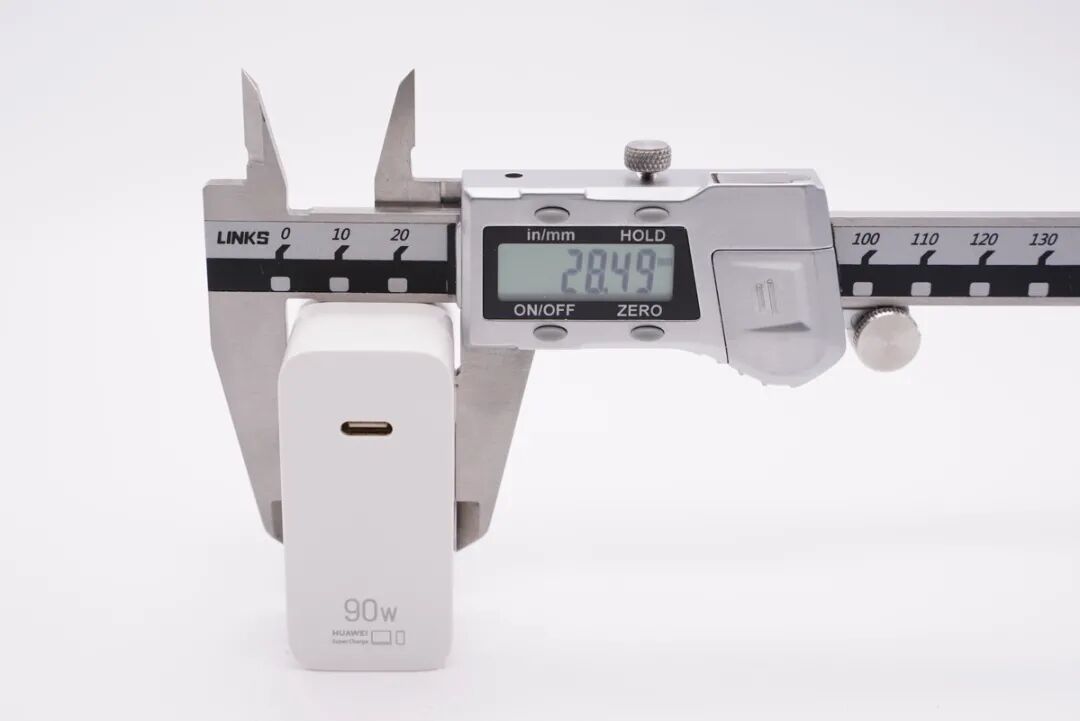

厚度为28.49mm。通过三维算得充电器体积约为102cm³，功率密度约为0.88W/cm³。

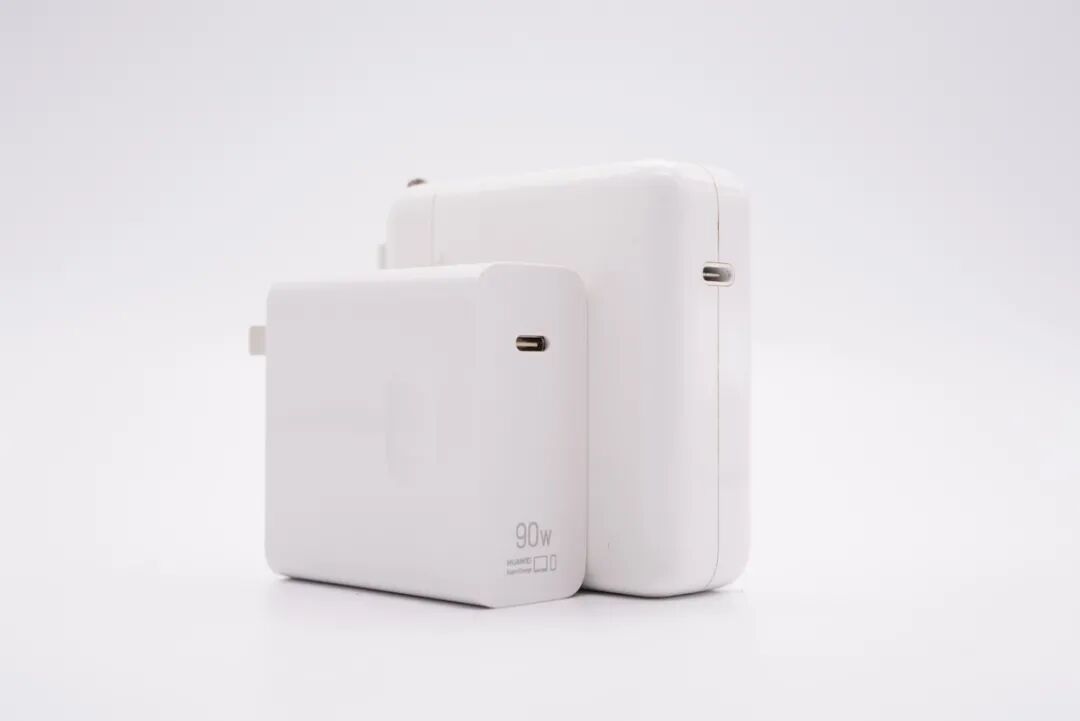

和苹果96W充电器直观对比，要小得多。
净重约为181g。

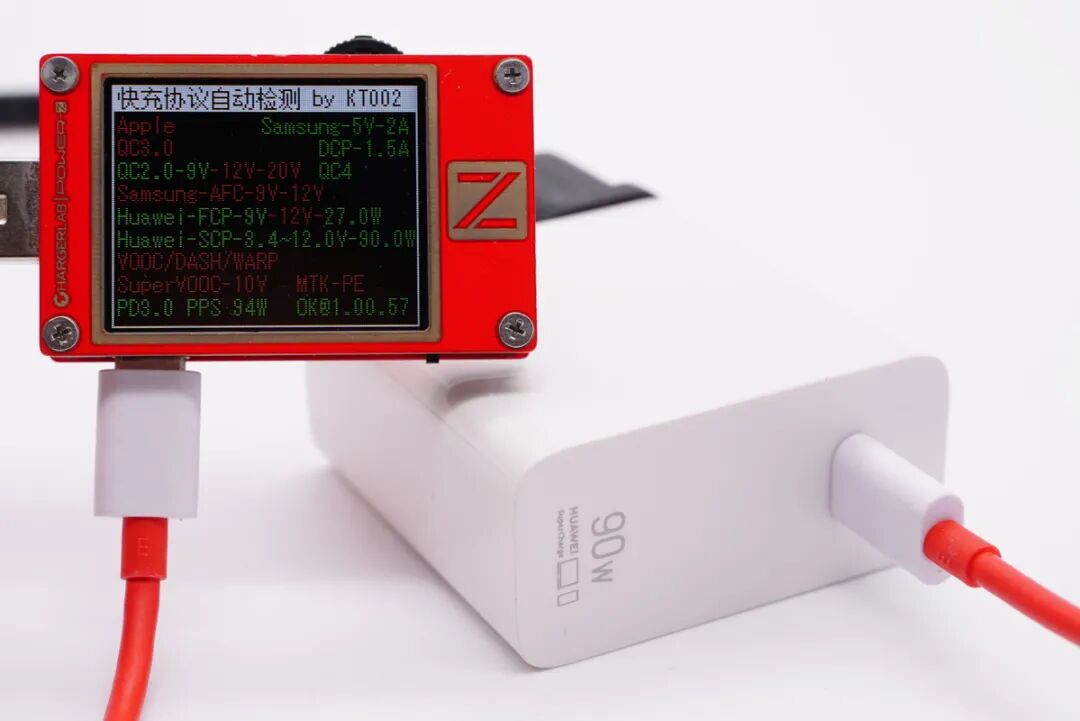

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议，以及QC2.0、QC4、FCP、SCP、PD3.0、PPS快充协议。

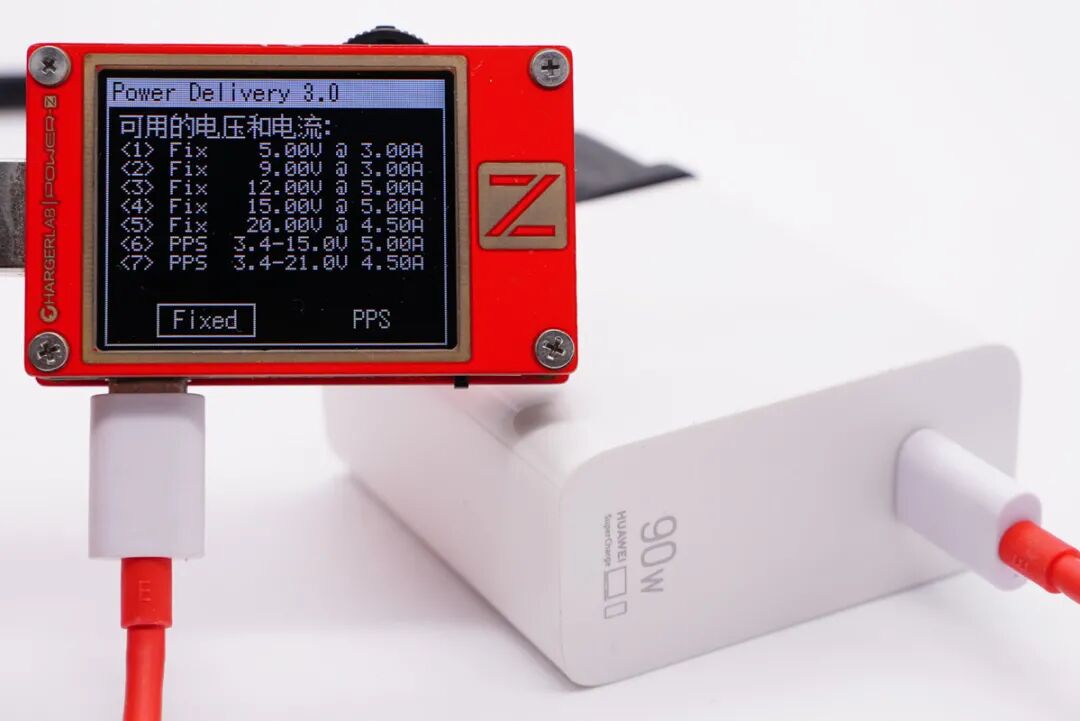

此外PDO报文显示C口还具备5V3A、9V3A、12V5A、15V5A、20V4.5A五组固定电压档位，以及3.4-15V5A和3.4-21V4.5A两组PPS电压档位。
二、华为90W PD快充充电器拆解

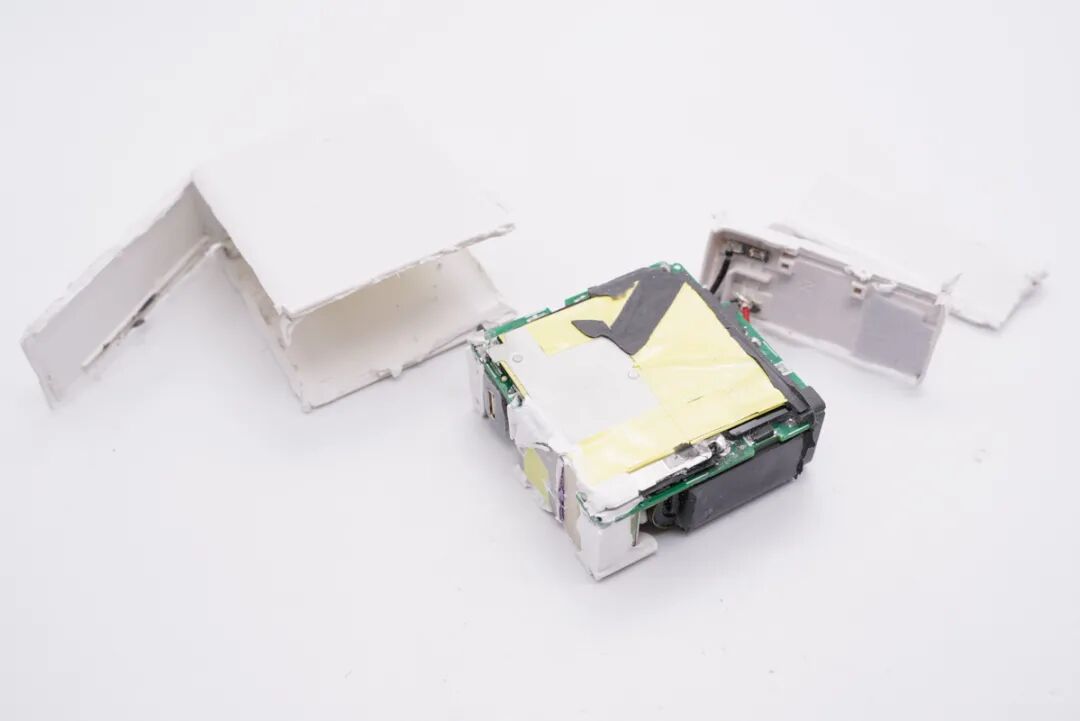

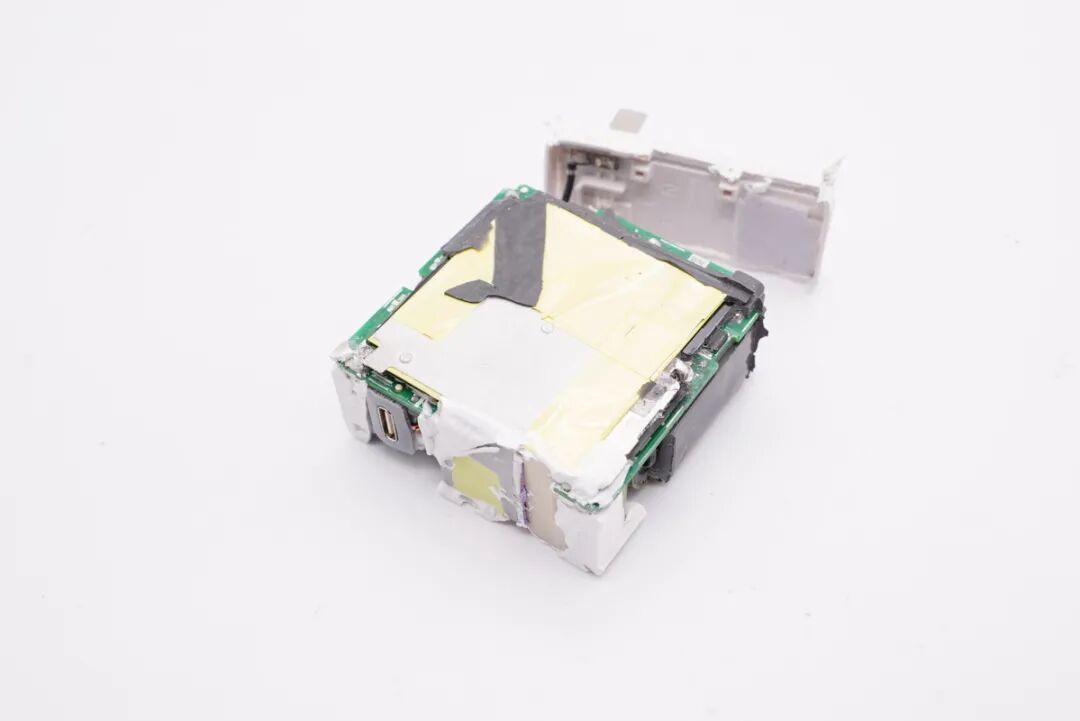

将机身外壳切割开。

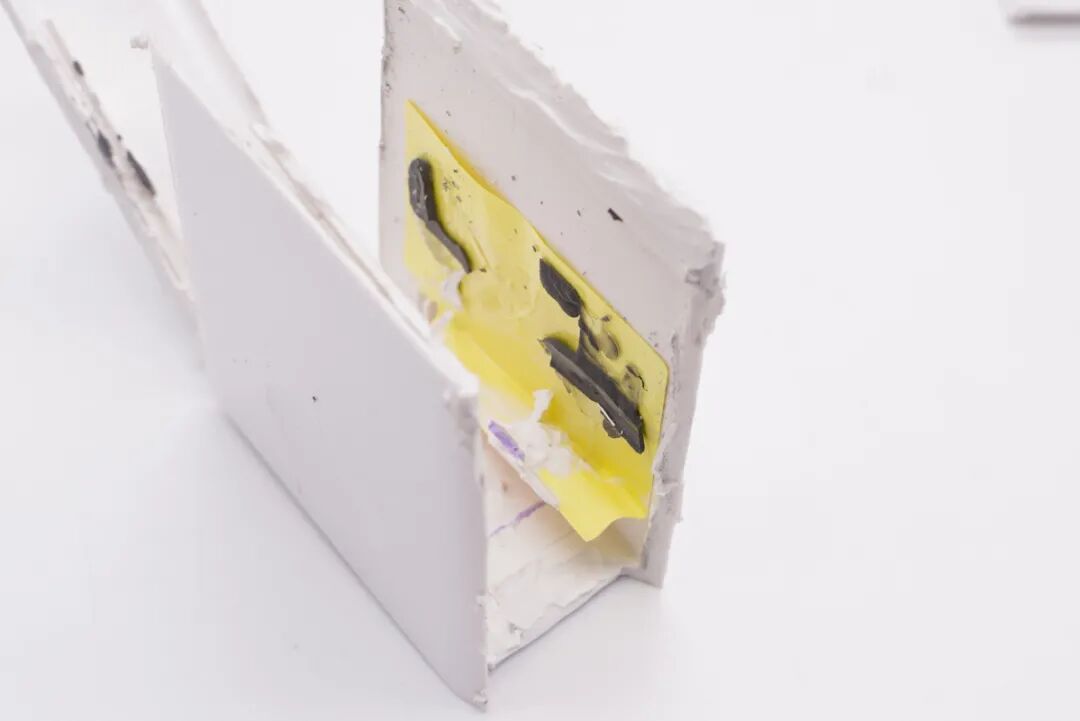

外壳内部还贴有绝缘胶带。

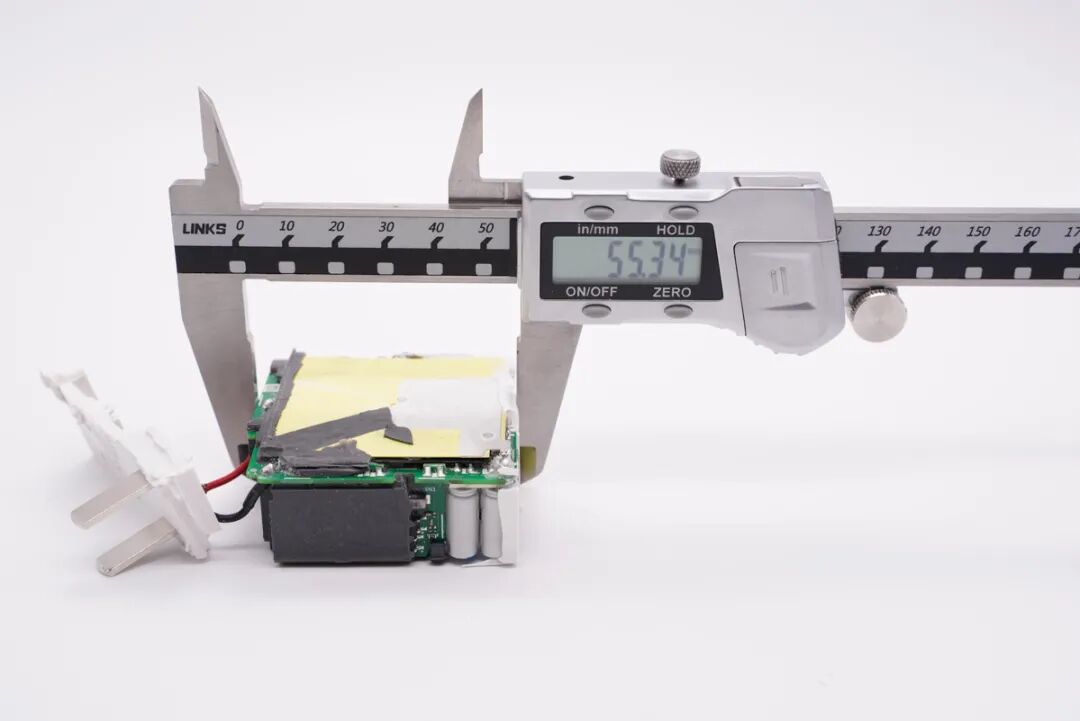

测得模块长度为55.34mm。
宽度为55.17mm。
厚度为23.33mm。
PCBA模块分别填充黑白胶，用于导热和加固。
将正面硅胶清理干净。

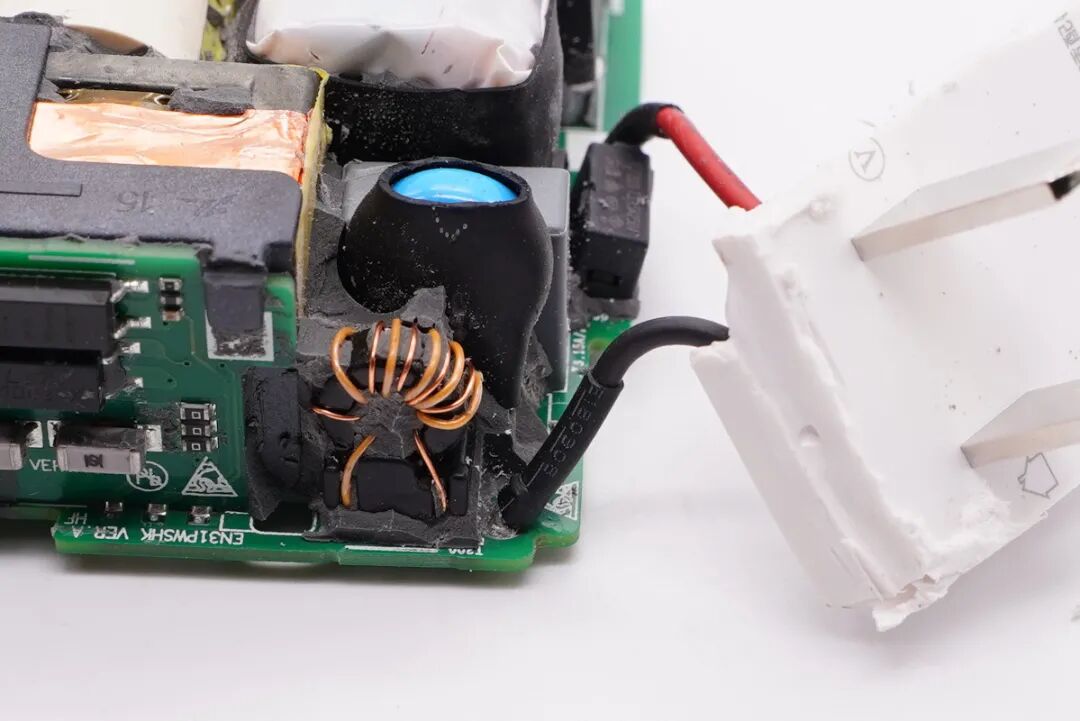

连接导线和压敏电阻均套有热缩管加强绝缘保护。

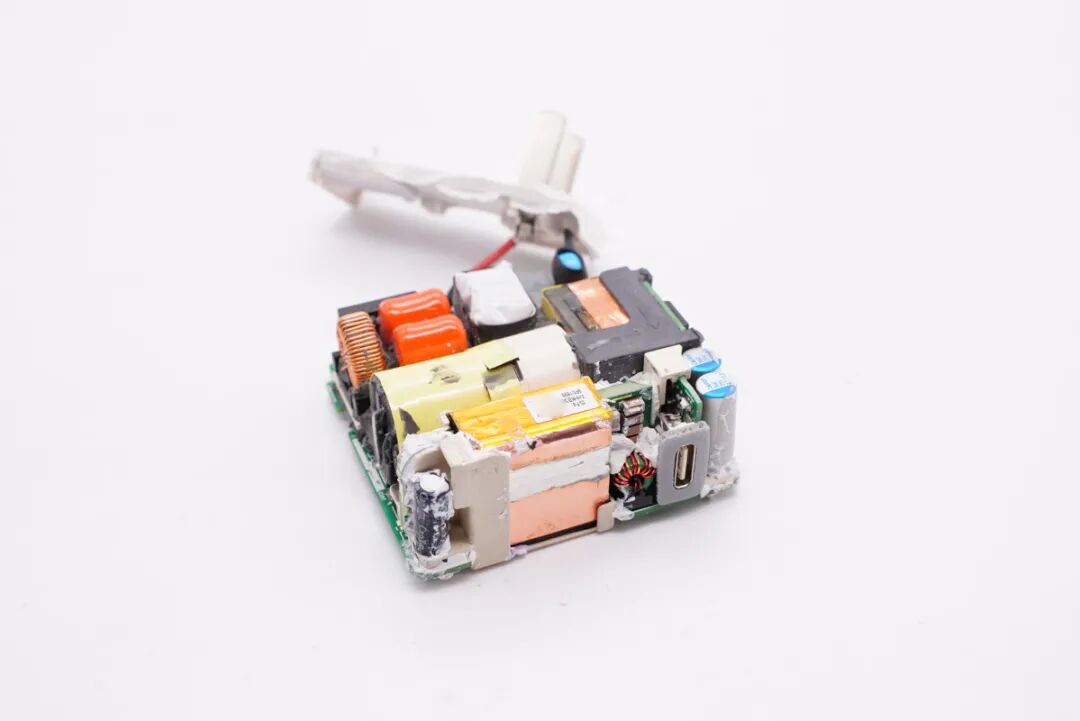

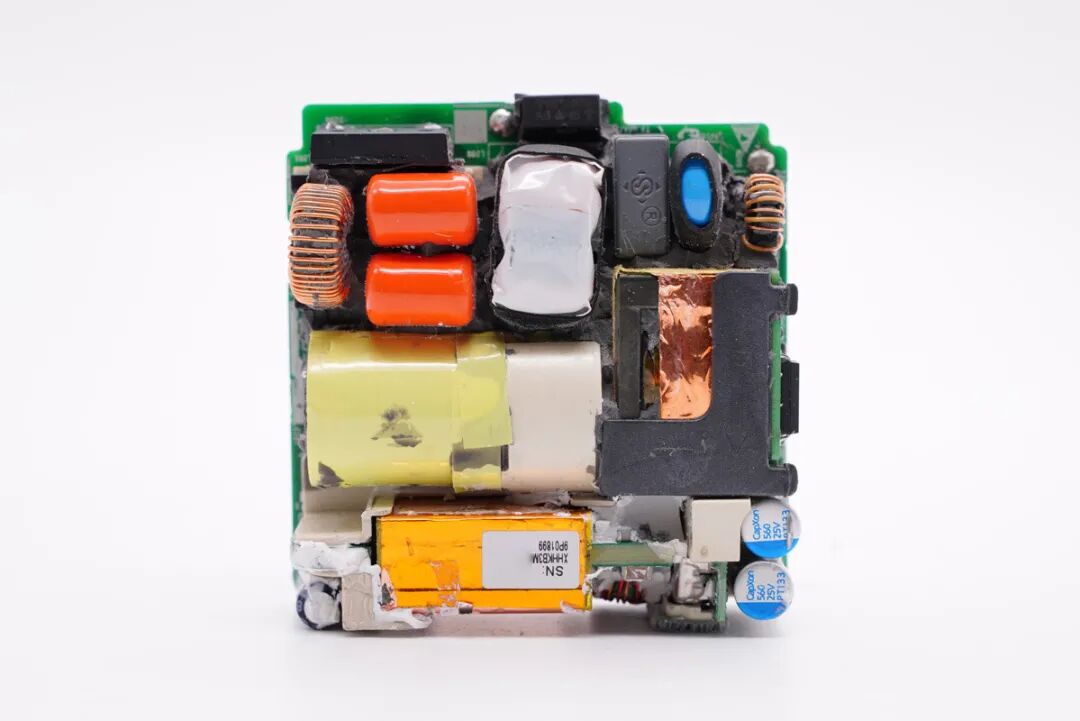

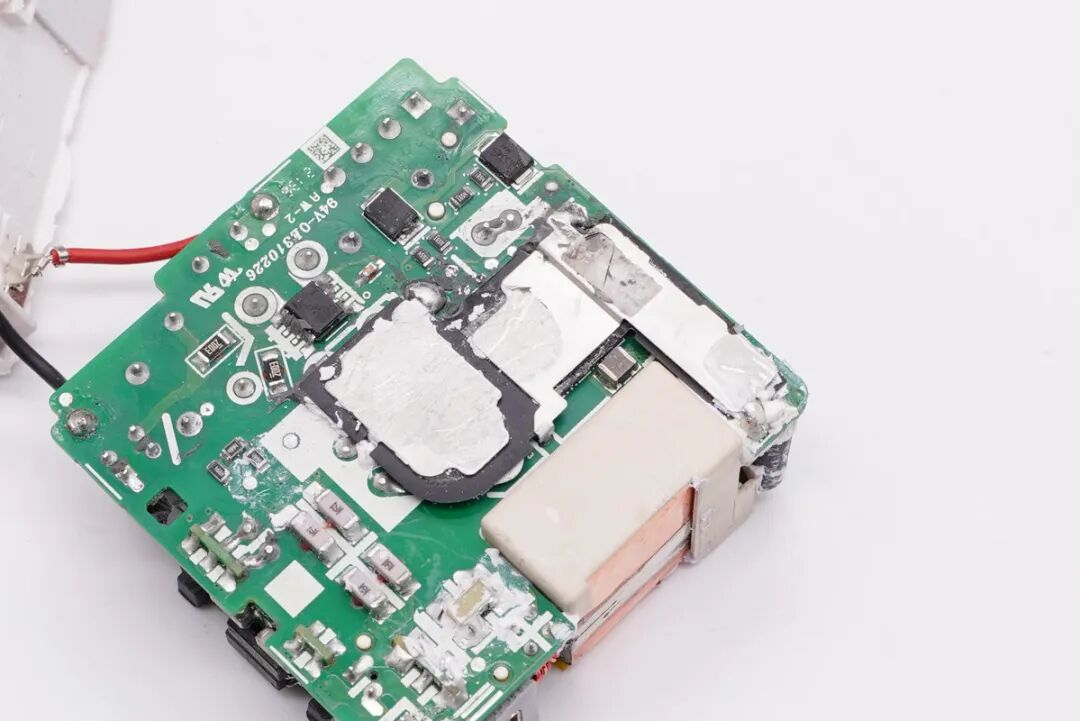

主板正面一览，元器件规划布局有序紧凑，中间横置一颗高压滤波电解电容，包裹黄色胶带顶部还套有绝缘塑料壳。
主板背面配有绝缘隔离板和散热片，散热片包裹绝缘胶带。
拆掉大散热片，主板背面对应PFC升压开关管和开关电源高压MOS管处还配有小散热片和隔离板。
主板背面一览，两颗管子十分显眼，另外还有一颗X电容放电芯片。
通过观察分析发现，这款充电器采用PFC+ACF高性能有源钳位开关电源架构，协议芯片通过光耦控制实现宽电压输出，并且应用了高集成的合封氮化镓功率器件以及高集成平面变压器技术，元器件布局紧凑。下面我们从输入端开始一一了解各器件的信息。

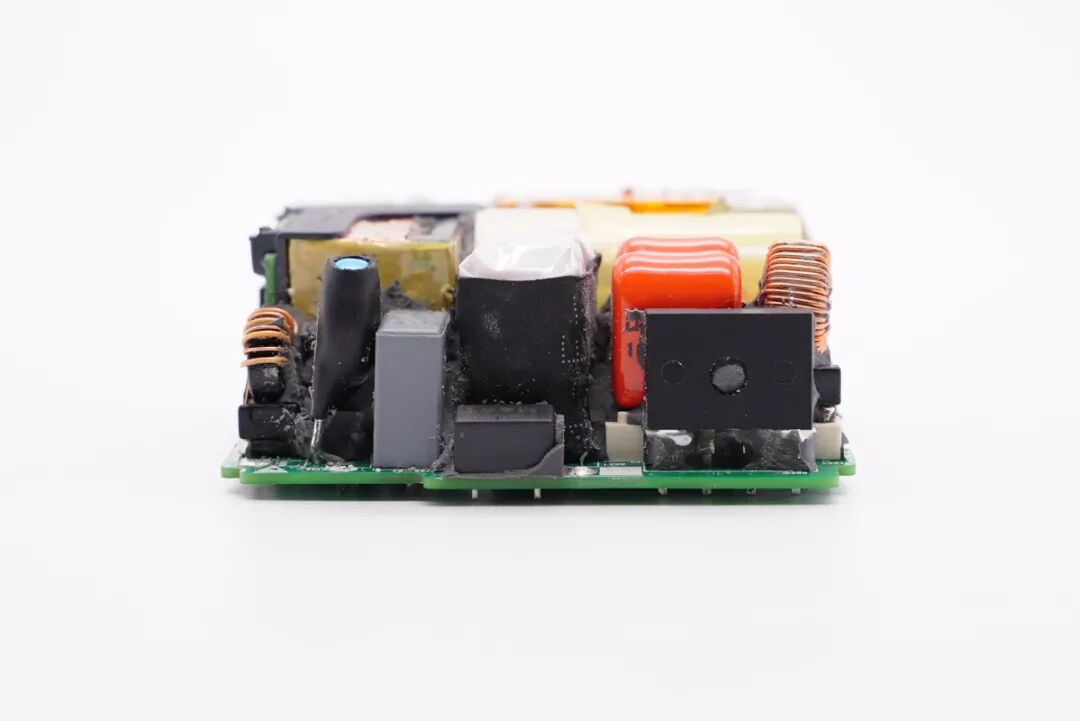

输入端一览，共模电感两级设计，中间那颗包裹白色胶带和胶套绝缘，右侧设有整流桥、薄膜电容和滤波电感。

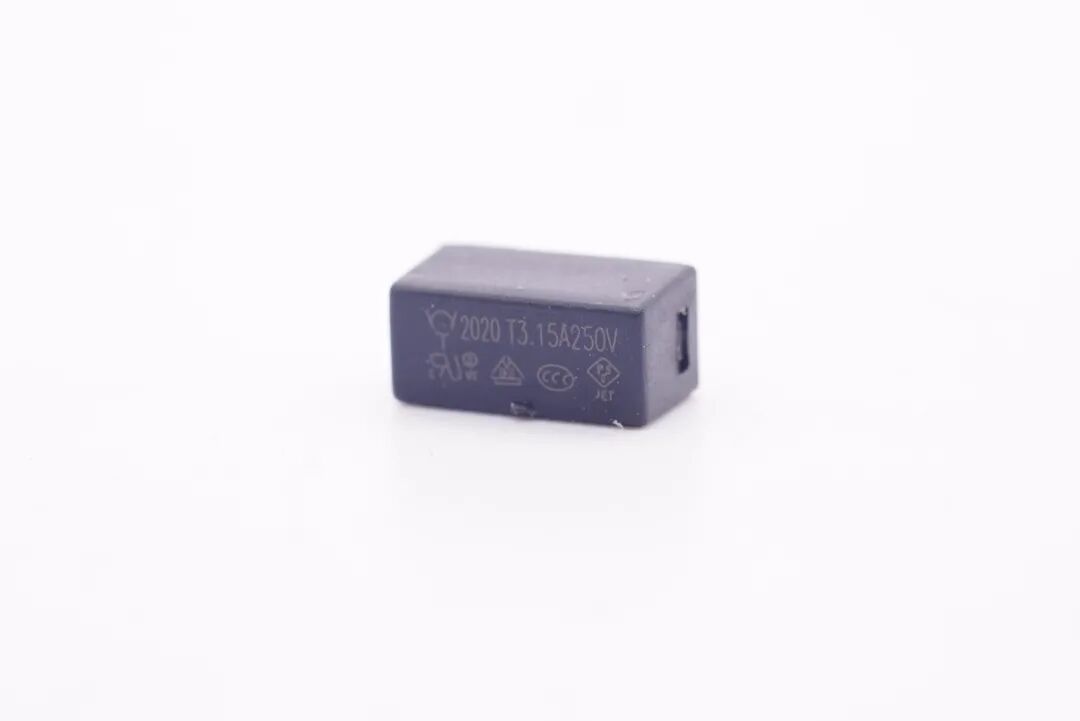

延时保险丝特写，规格为3.15A 250V。

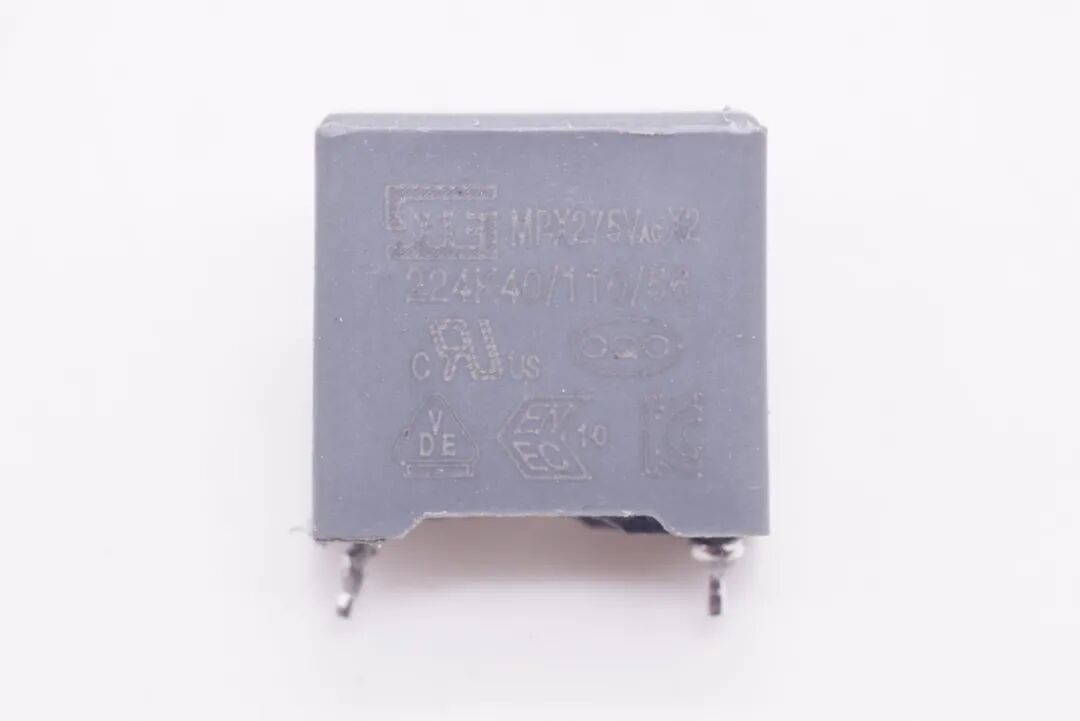

安规X电容来自STE松田电子。

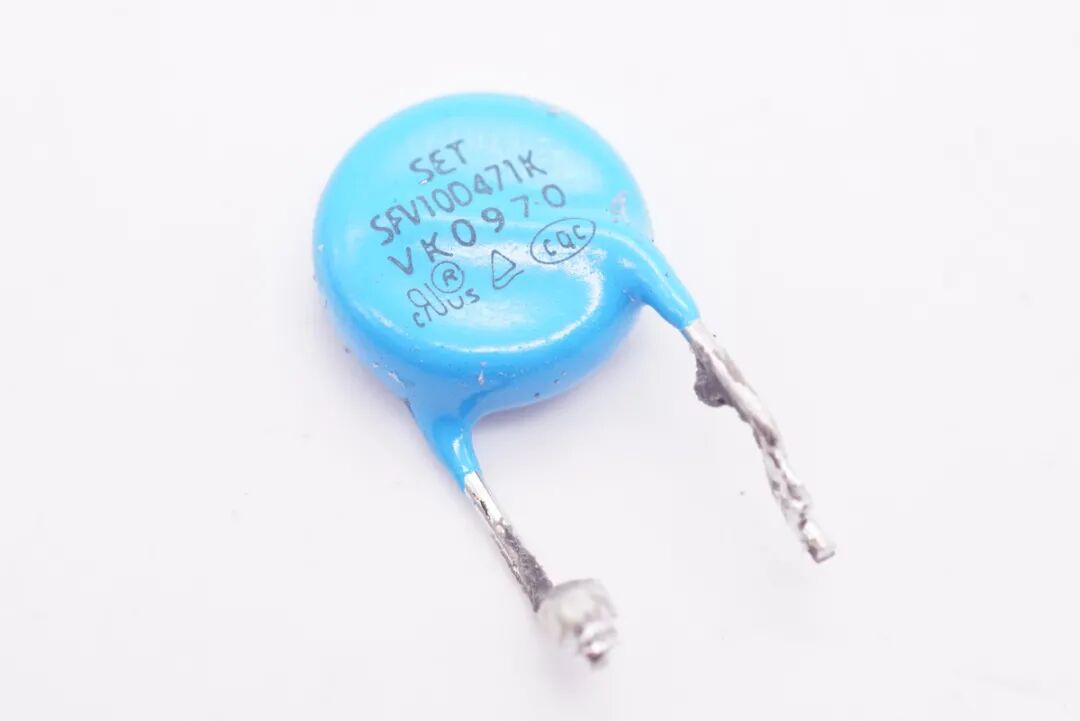

SET SFV10D471K压敏电阻，用于过压保护。

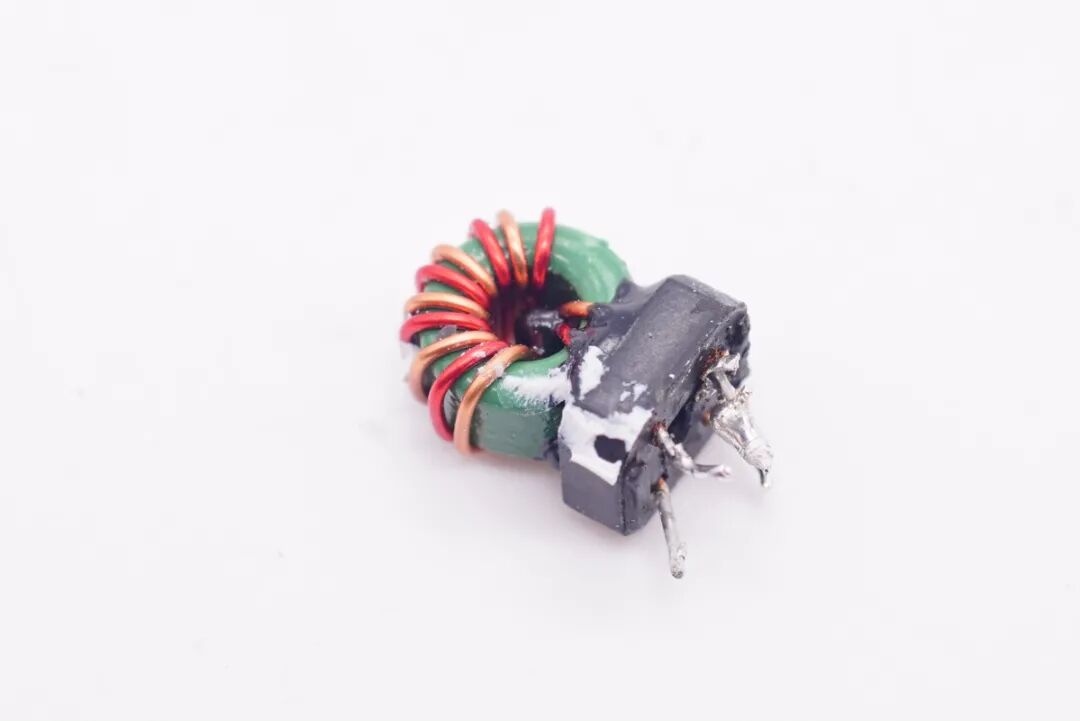

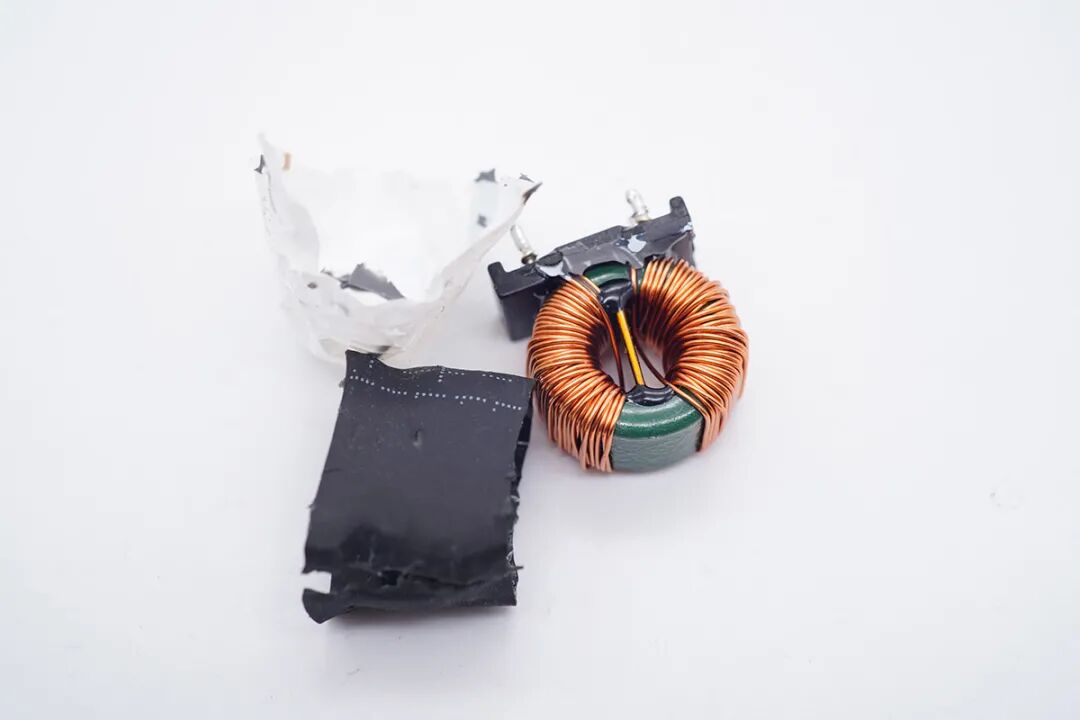

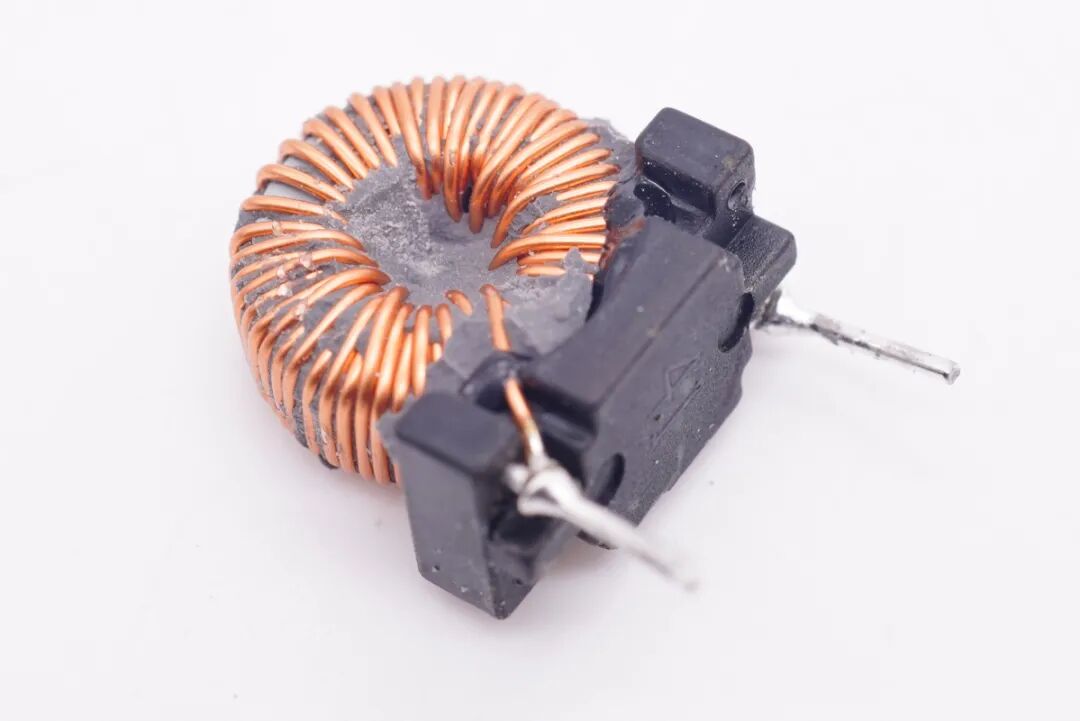

共模电感双线绕制，用于滤除EMI干扰。
另一颗特写。

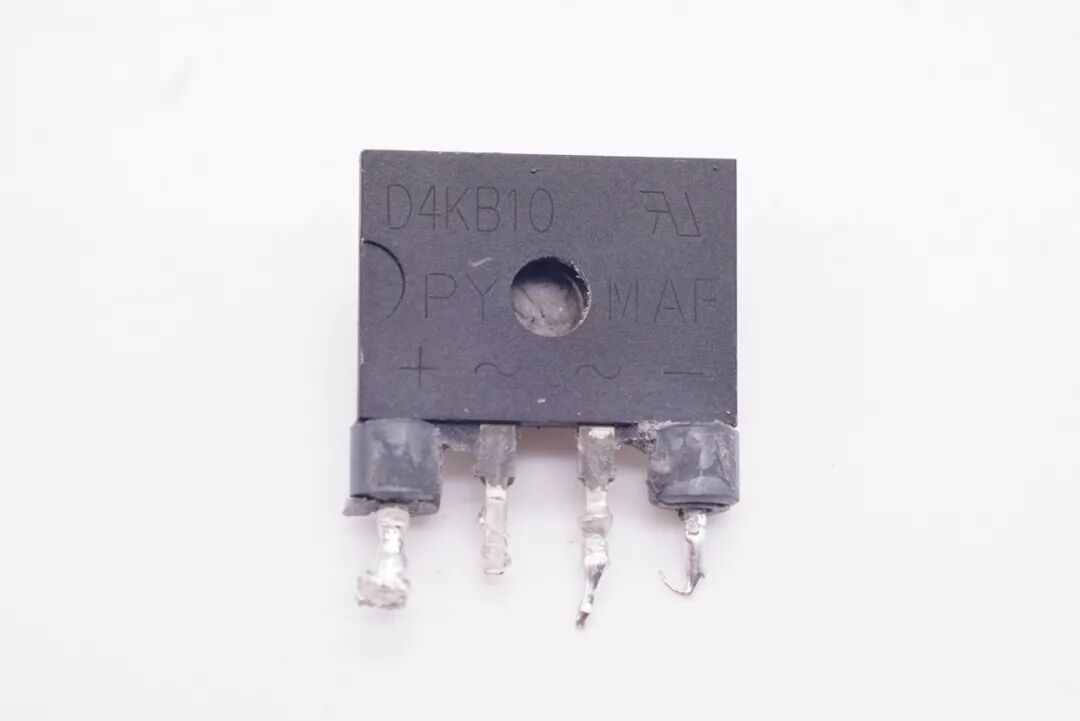

D4KB10整流桥。

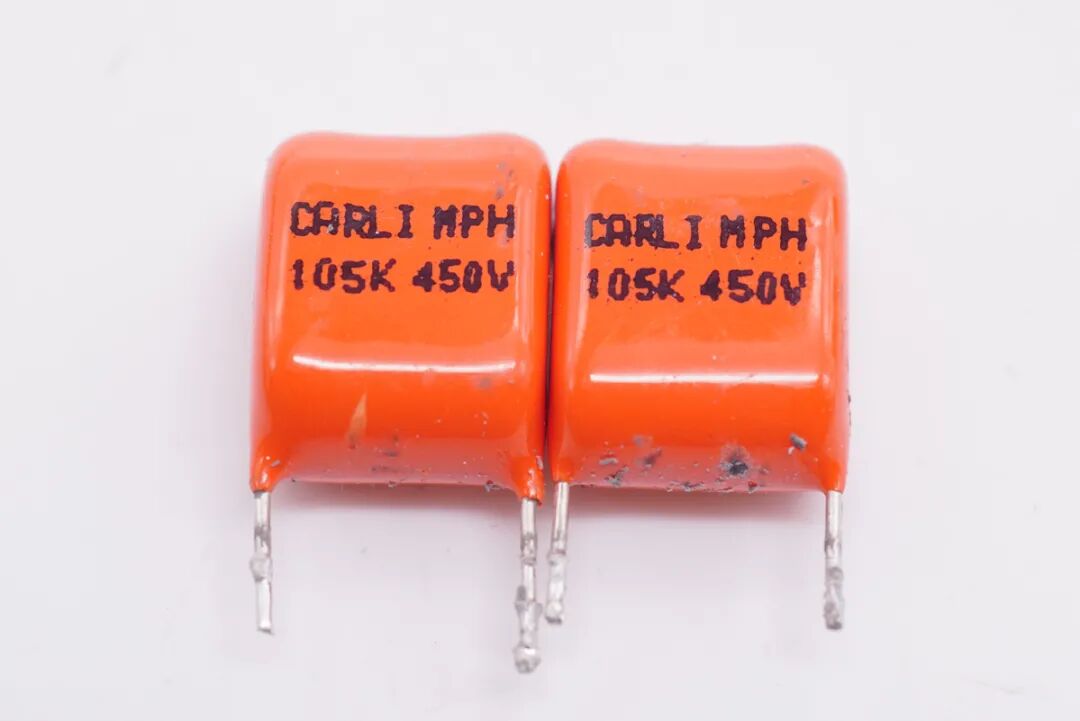

两颗薄膜滤波电容采用Carli凯励MPH系列，105K 450V。

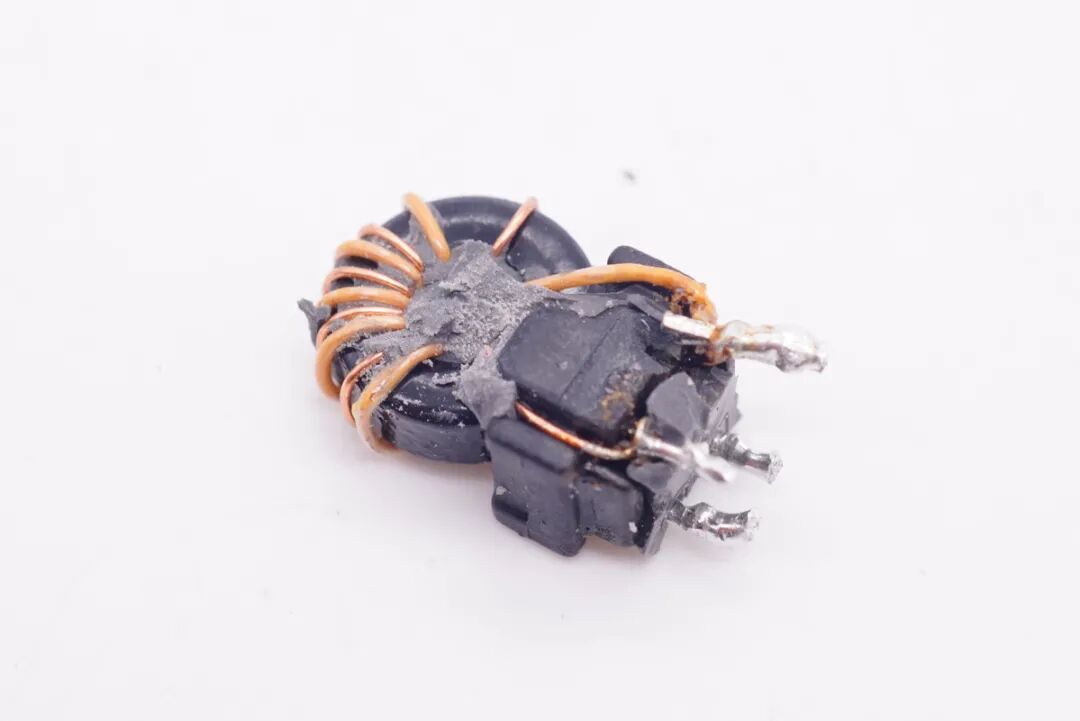

滤波电感特写。

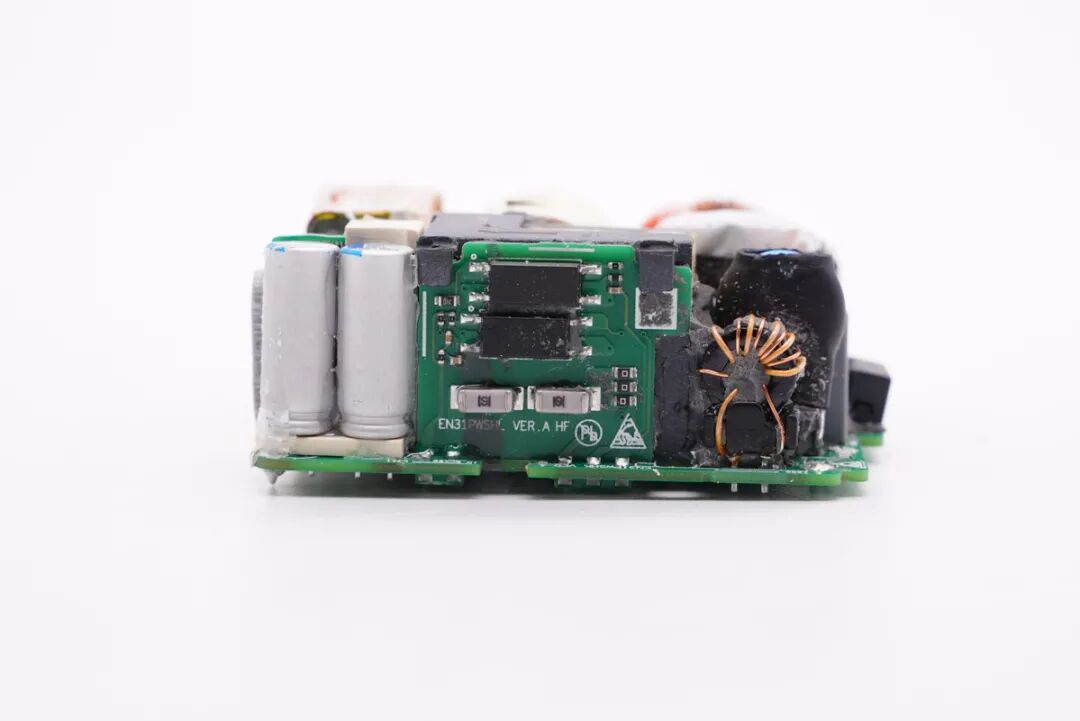

侧边设有小板和PFC升压电感，小板上有光耦和贴片Y电容。

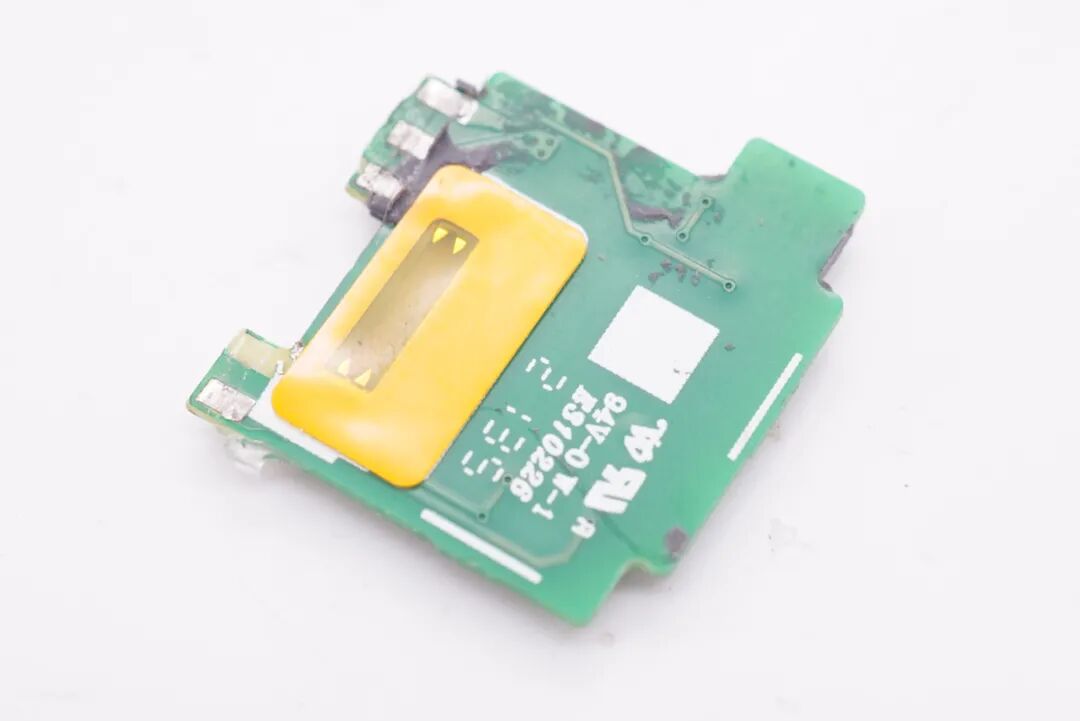

将小板拆下，背面贴有绝缘垫。

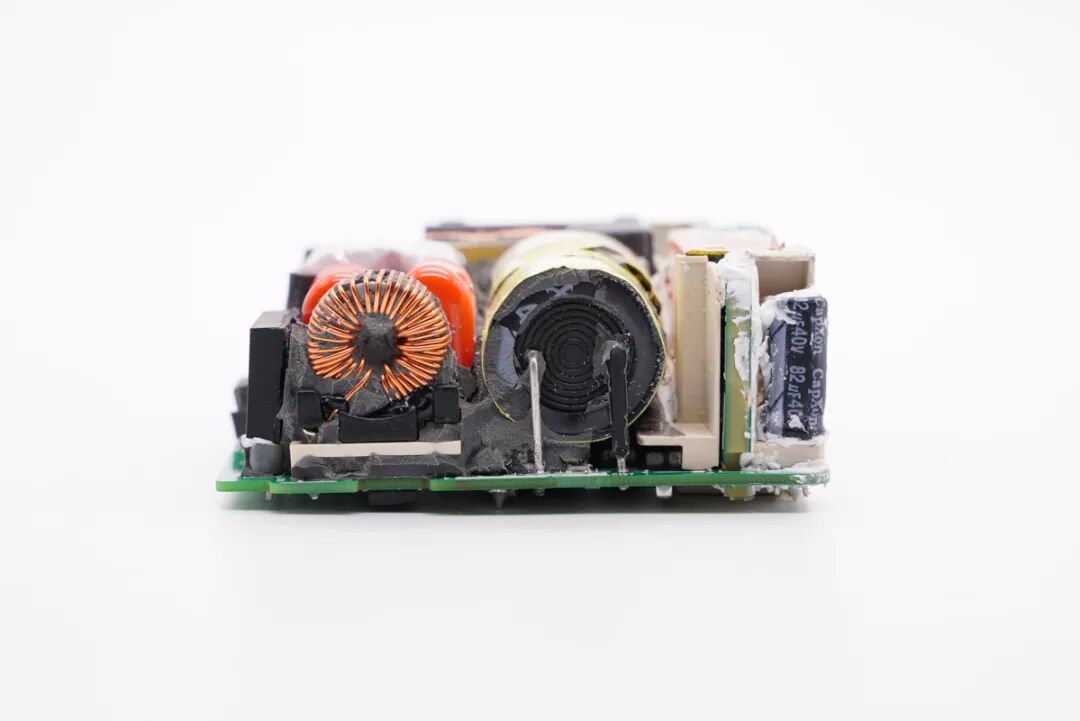

模块另一侧设有高压滤波电解电容和主控芯片供电电容。

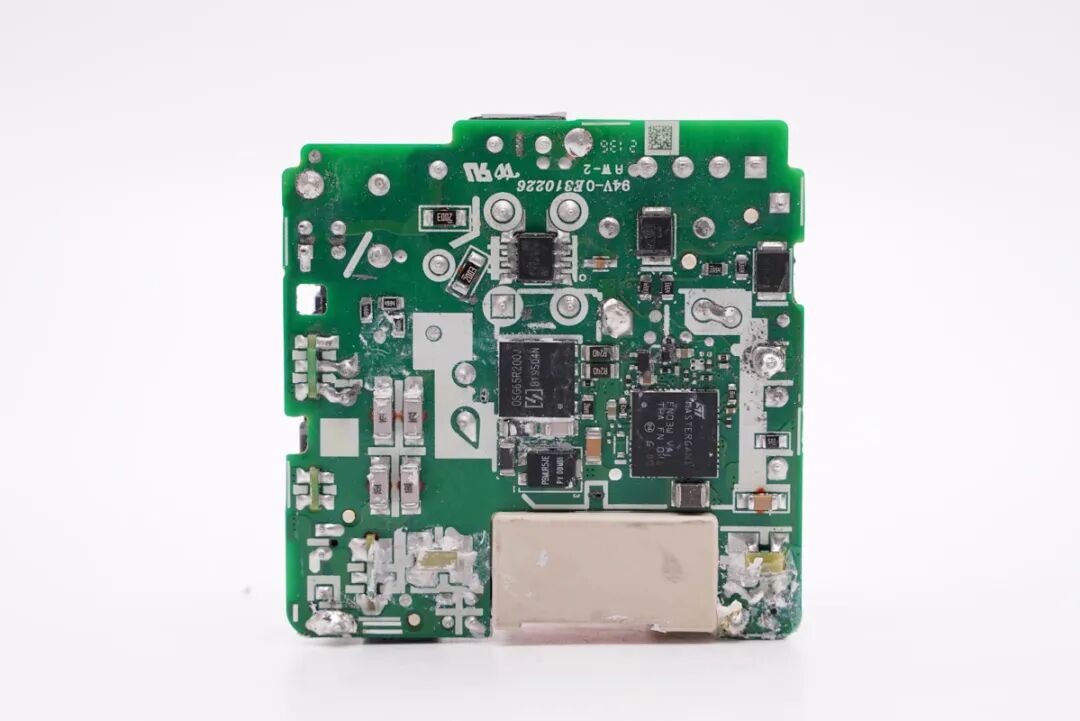

将主板正面元器件全部拆掉发现，电容对应区域还有PFC升压控制器和ACF开关电源主控芯片。
X电容放电芯片，型号PN8201。

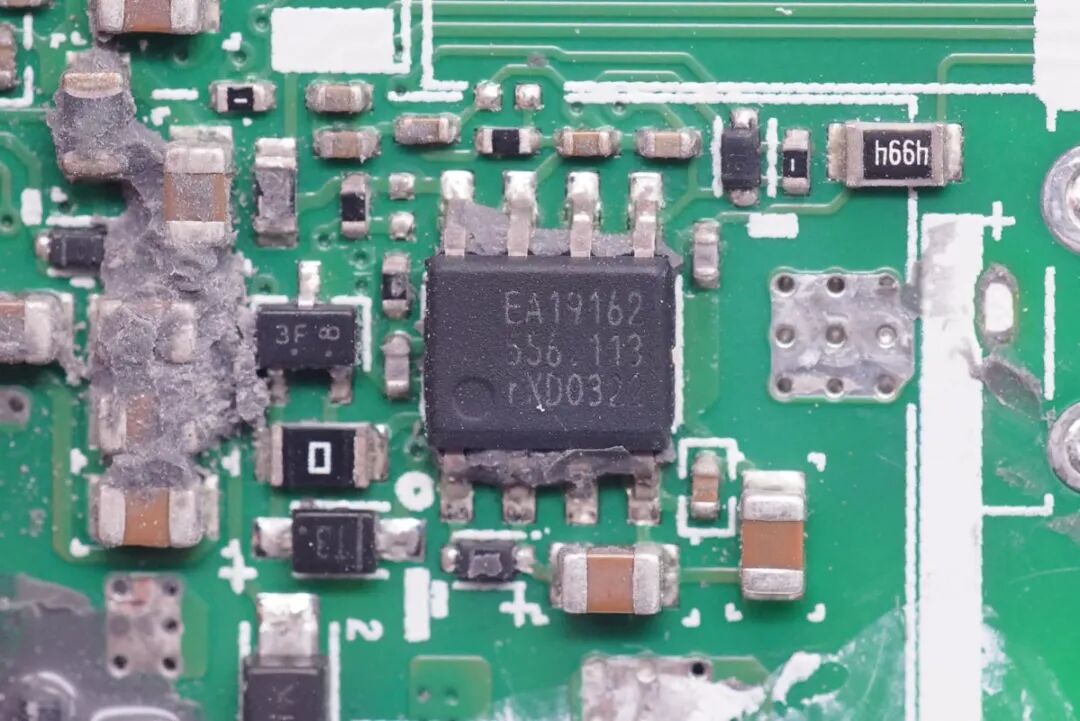

PFC升压控制器采用NXPZ恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

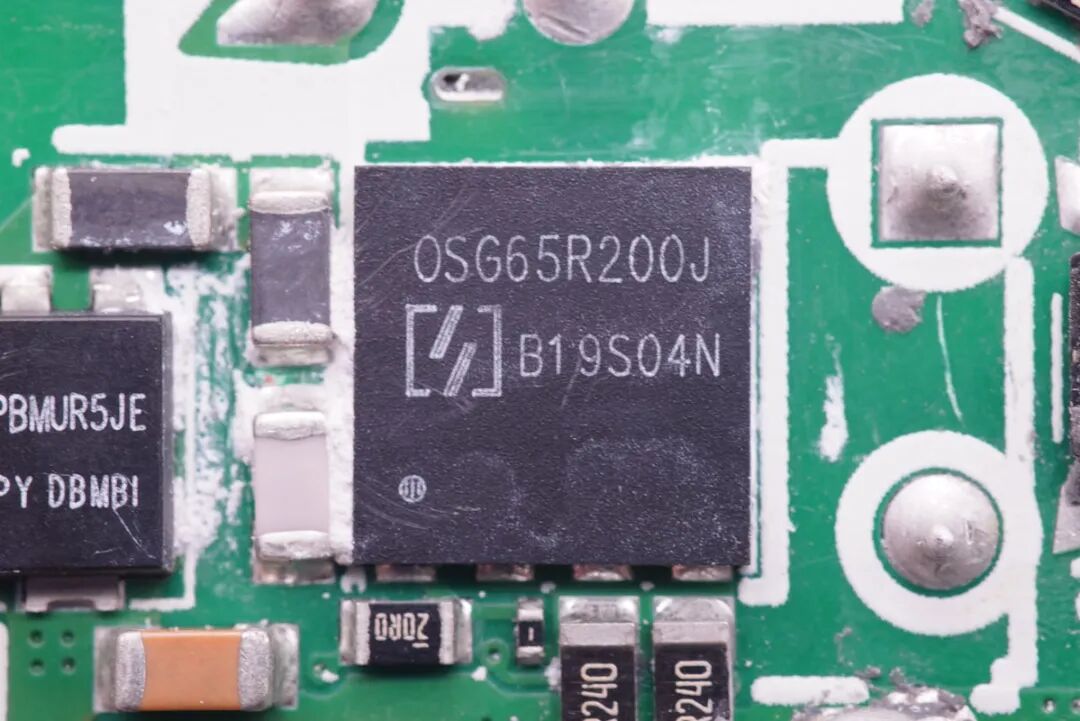

PFC升压开关管采用东微OSG65R200JF，NMOS管，耐压700V，导阻200mΩ，PDFN8x8封装。

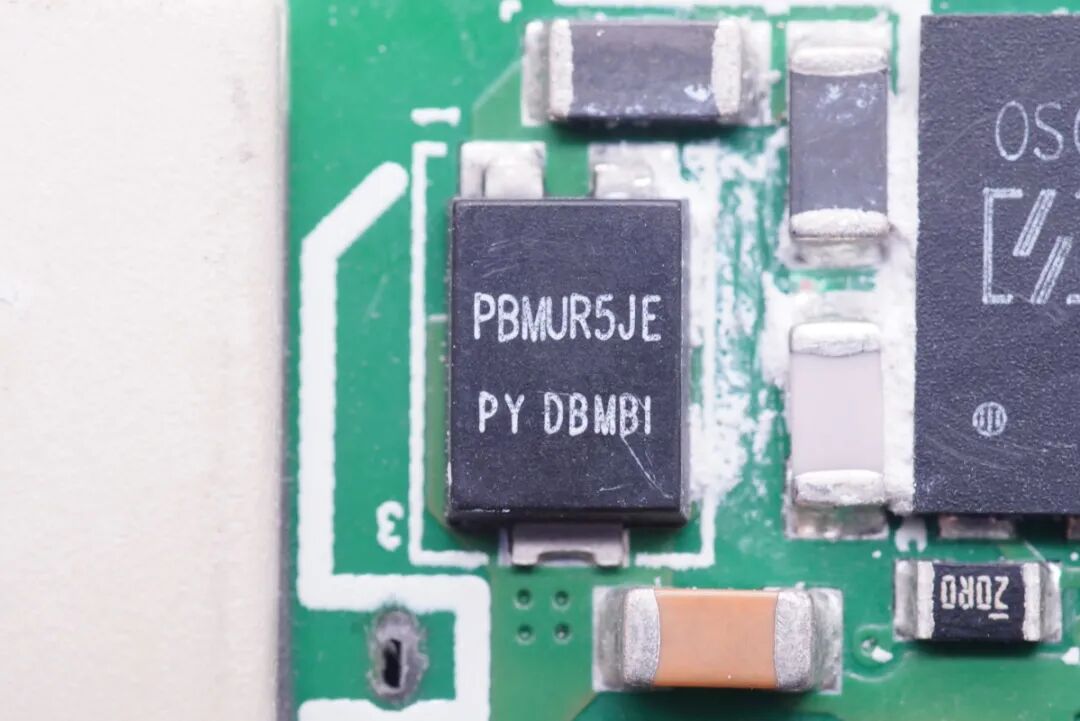

平伟 PBMUR5JE 快恢复二极管，用于PFC升压整流。

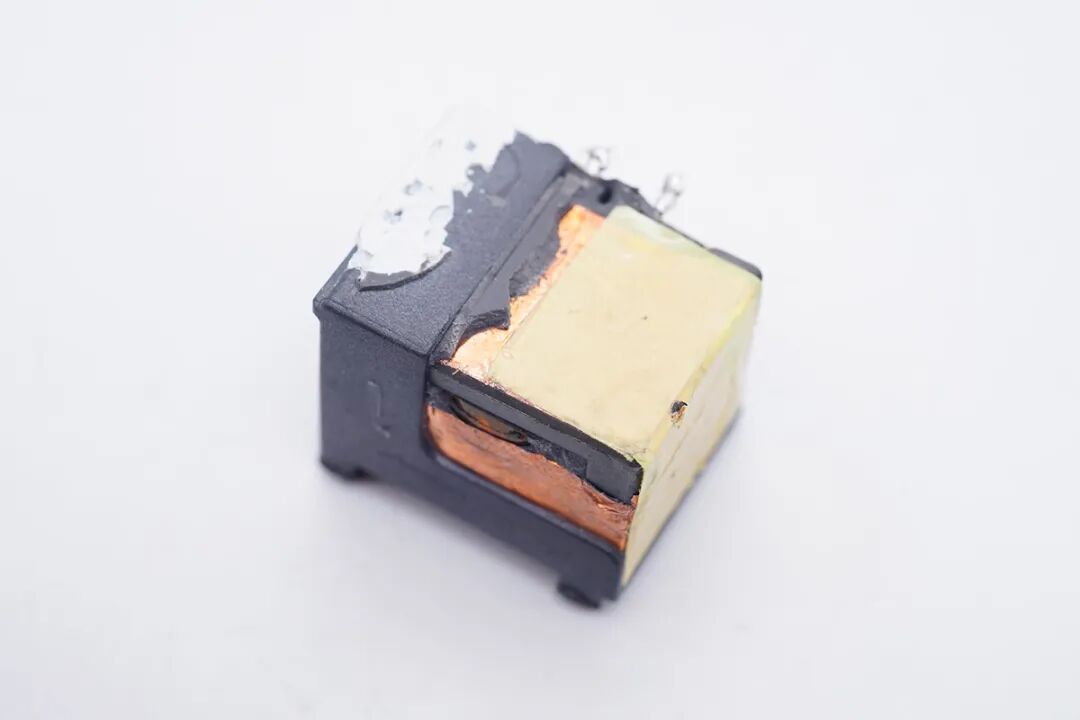

PFC升压电感包裹铜箔和胶带，并外套塑料壳加固保护。
高压滤波电解电容来自CapXon丰宾，规格为450V 82μF。充电头网了解到，丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

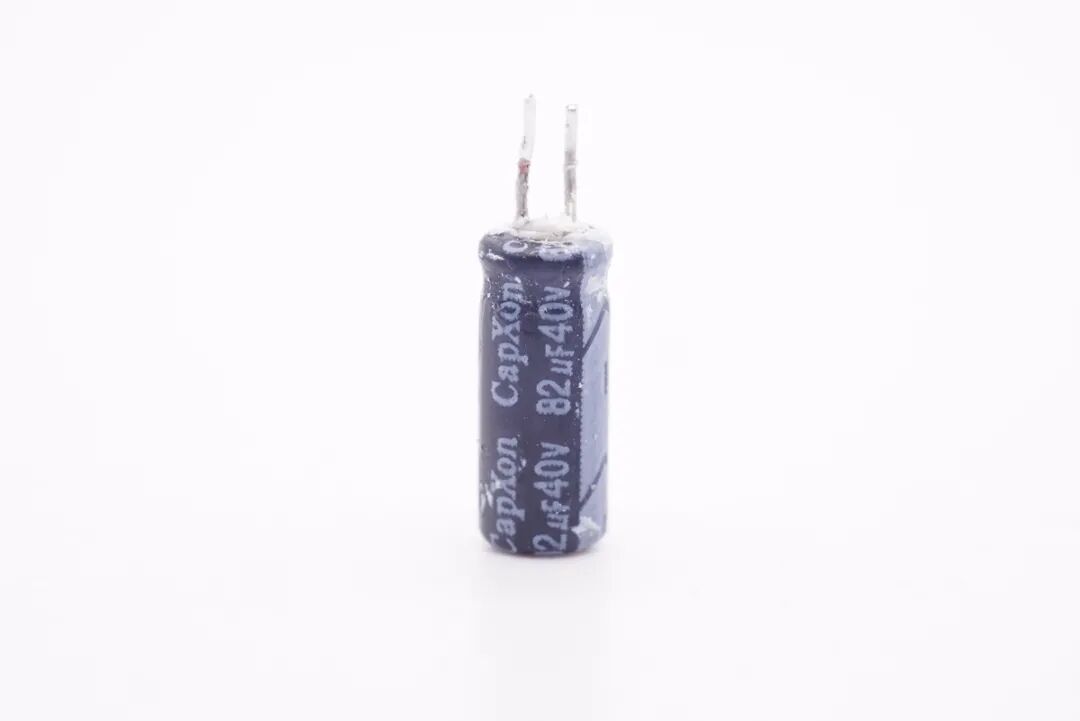

主控芯片供电电容特写，来自丰宾，规格为40V 82μF。

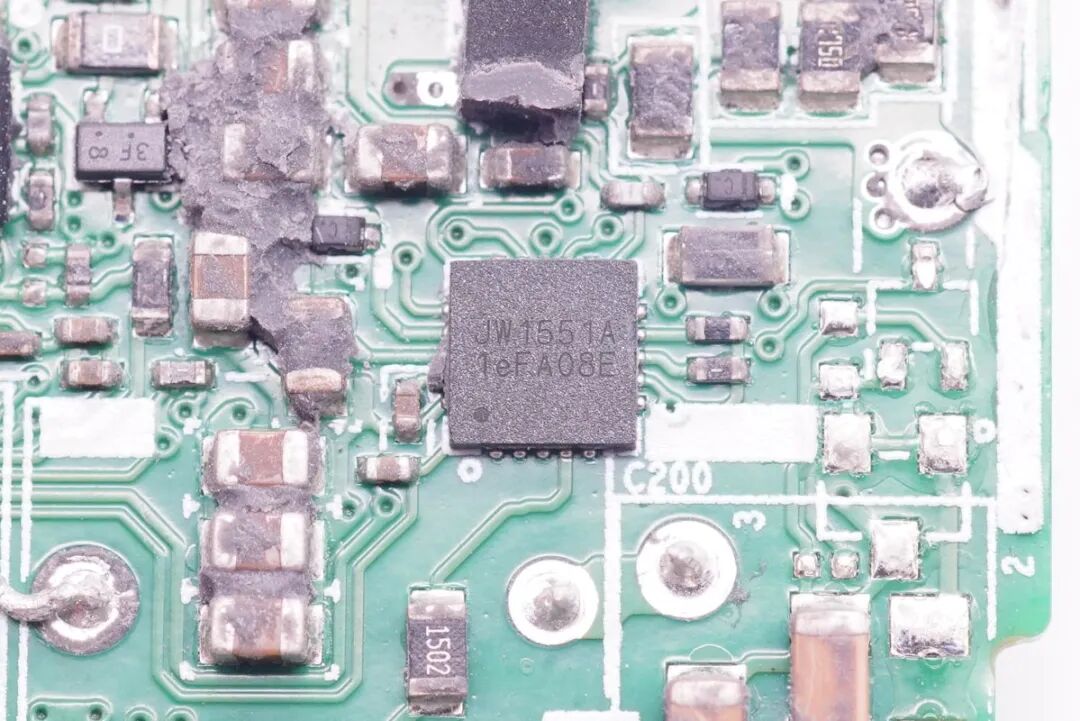

氮化镓ACF主控芯片，丝印JW1551A。

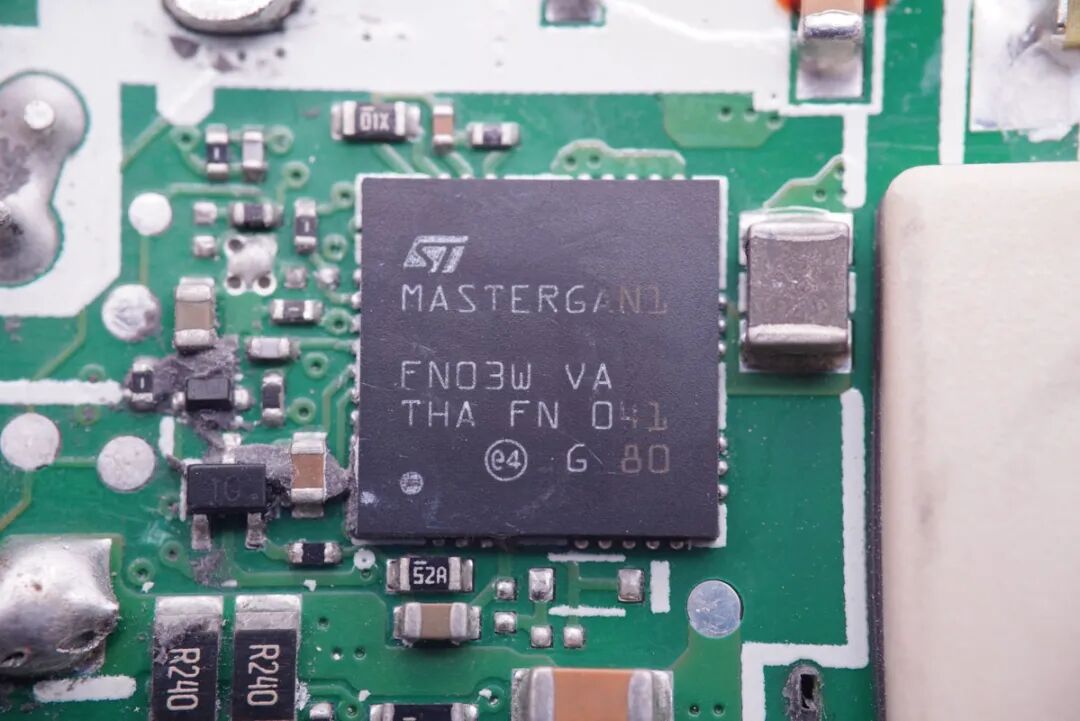

氮化镓功率开关管采用意法MASTERGAN1，这是一颗半桥氮化镓芯片，内置两颗GaN功率器件以及驱动器，采用9*9*1mm的QFN封装，集成度非常高。650V耐压，150mΩ导阻，工作电流10A。
得益于氮化镓芯片内部集成半桥驱动器和GaN开关管，可以大幅减少外围的元件数量，同时方便PCB布局，实现灵活简洁快速的设计。这颗半桥氮化镓芯片适用于开发ACF和LLC架构的高性能电源产品。
此前拆解过的华为66W 2A1C氮化镓充电器、华为66W超薄饼干氮化镓快充都是使用的这颗芯片。

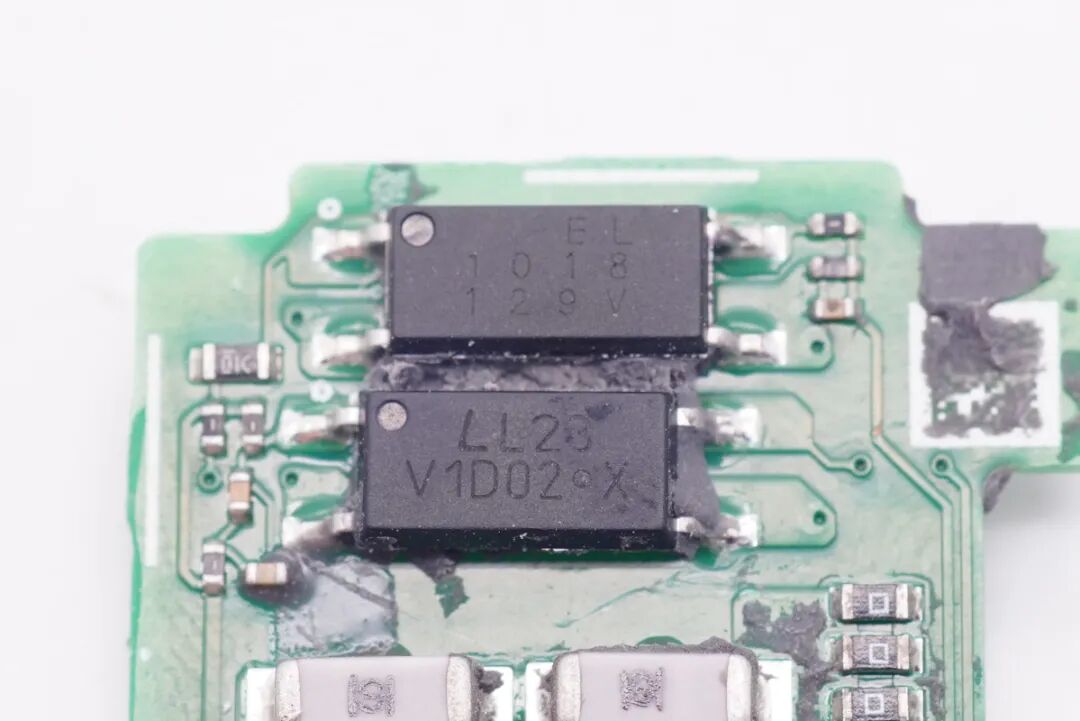

两颗光耦，用于输出电压反馈以及保护。

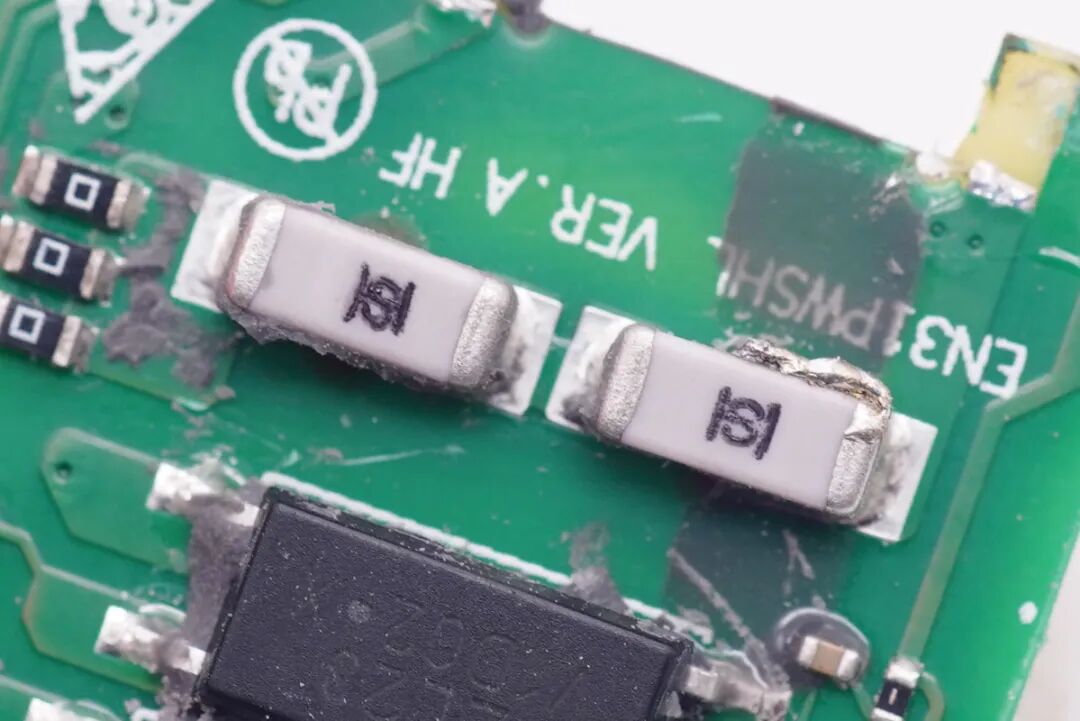

两颗贴有串联Y电容。

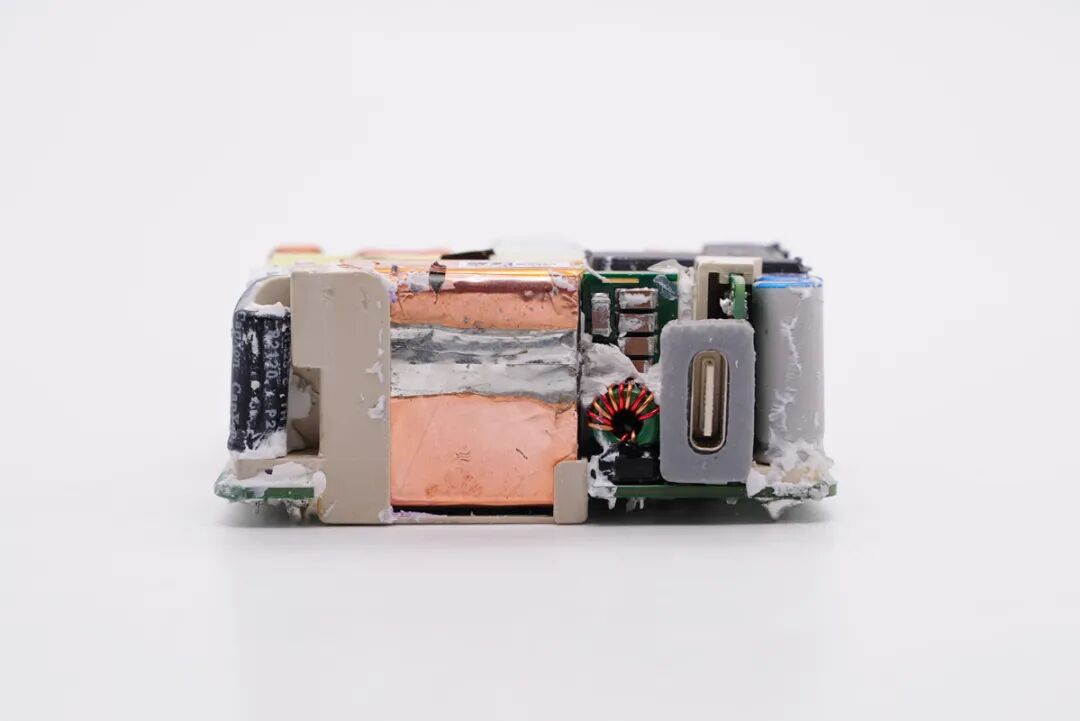

输出端一览，左侧焊接平面变压器模块，沉板设计降低厚度，并外套塑料壳绝缘。USB-C母座焊接在小板上，端口处贴有保护垫，最右侧有两颗输出滤波固态电容。

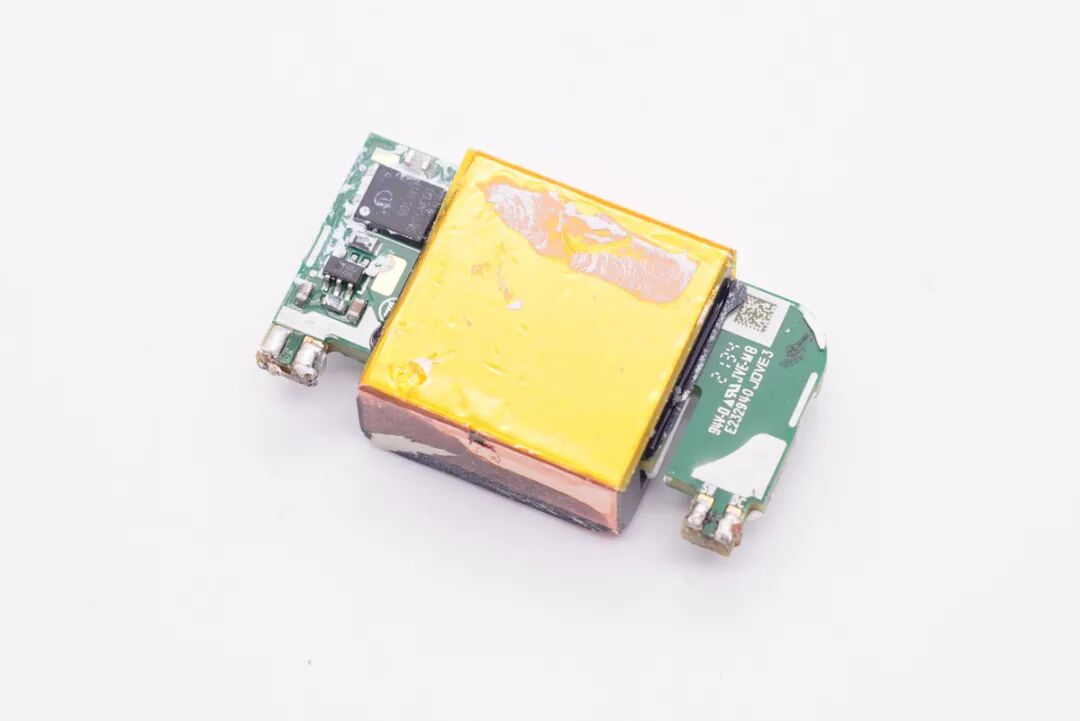

平面变压器包裹铜箔，小板横穿磁芯，左侧设有同步整流控制器和整流管。
同步整流控制器丝印JWNRJ。
同步整流管采用英飞凌BSC093N15NS，耐压150V，导阻9.3mΩ，采用SuperSO8封装。

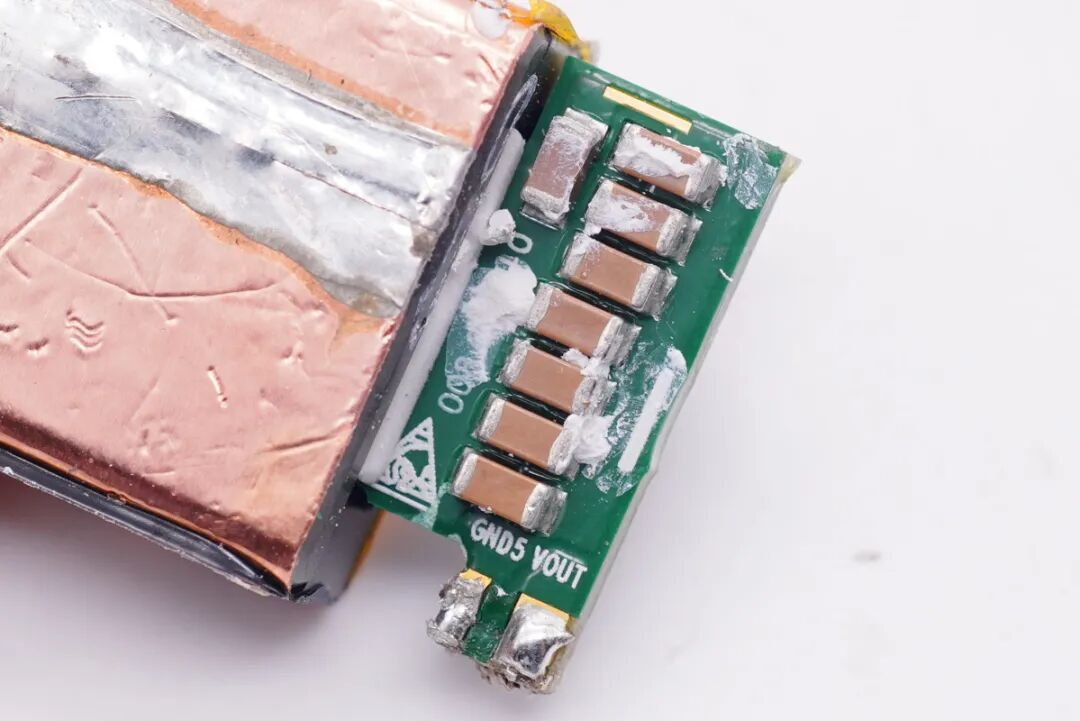

变压器磁芯内塞有白色泡沫进行保护，次级侧还设有一排MLCC电容用于滤波。

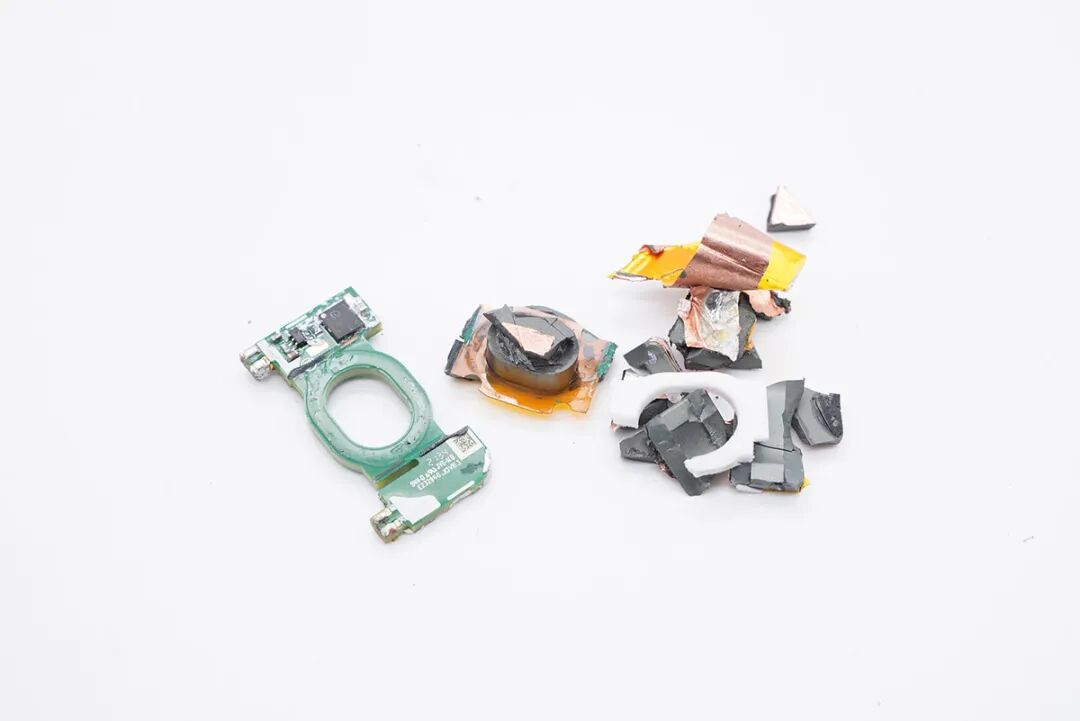

平面变压器敲碎一览。
滤波电感特写。

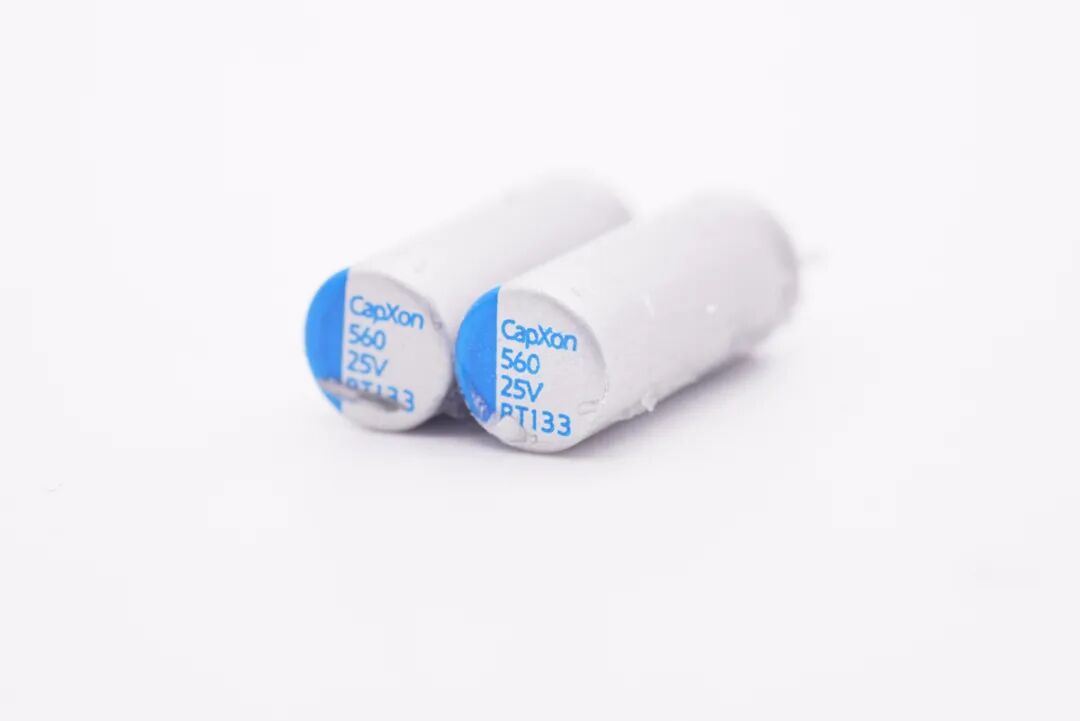

两颗输出滤波固态电容也是来自丰宾，规格均为25V 560μF。

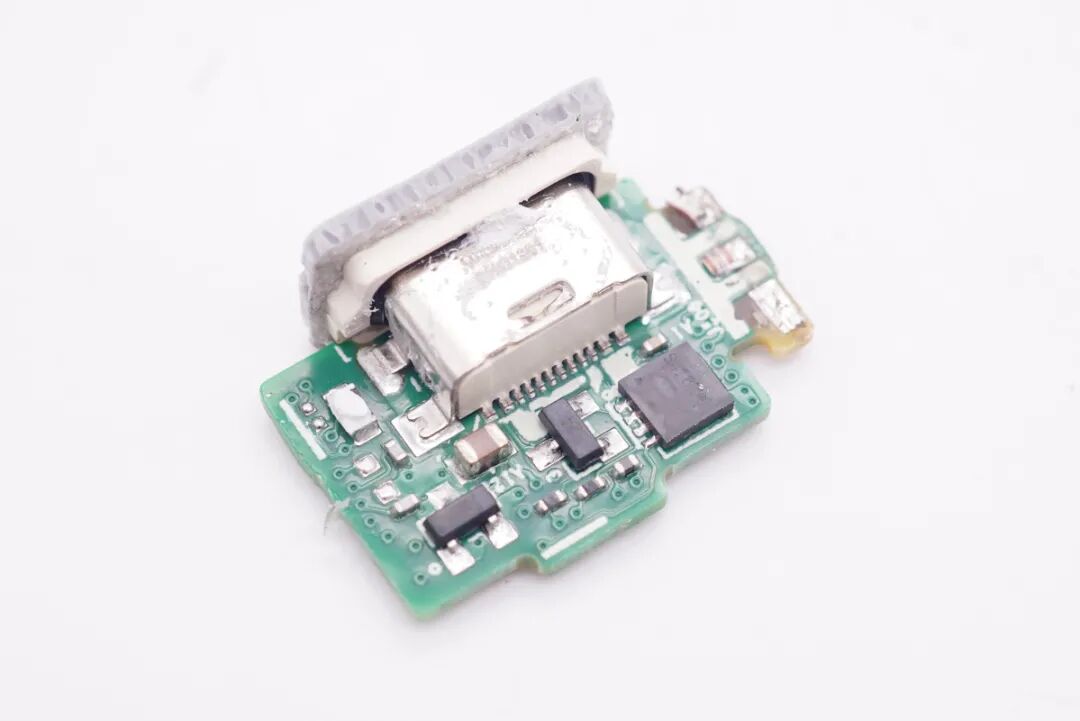

输出端小板正面设有一颗VBUS开关管。

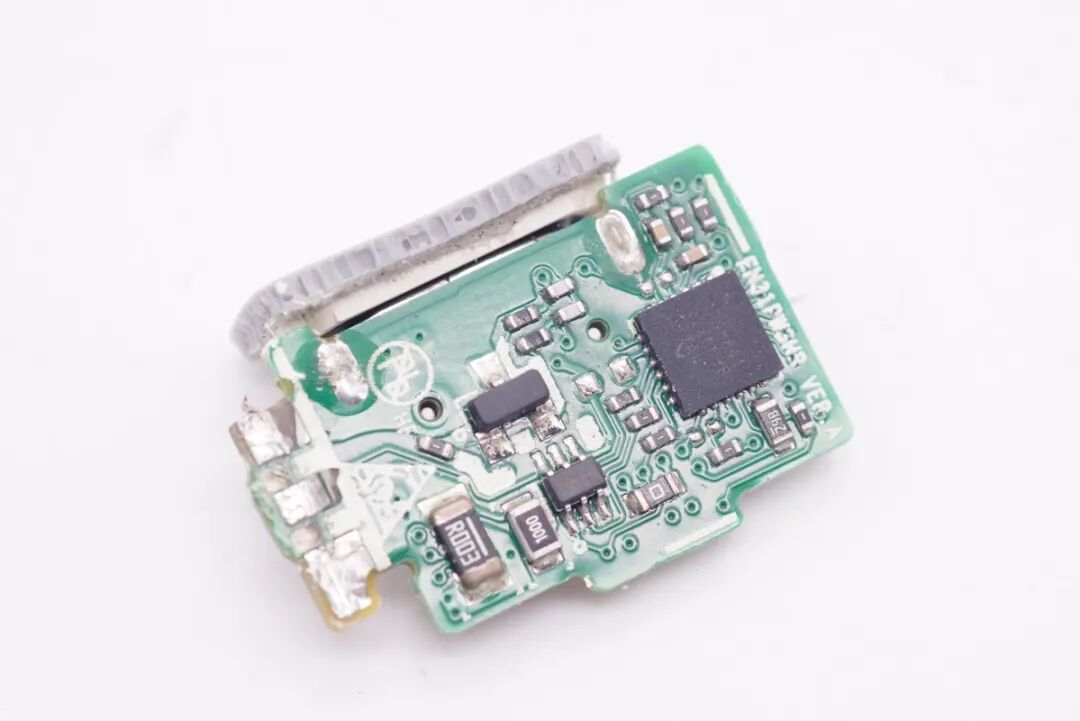

背面有一颗协议芯片。

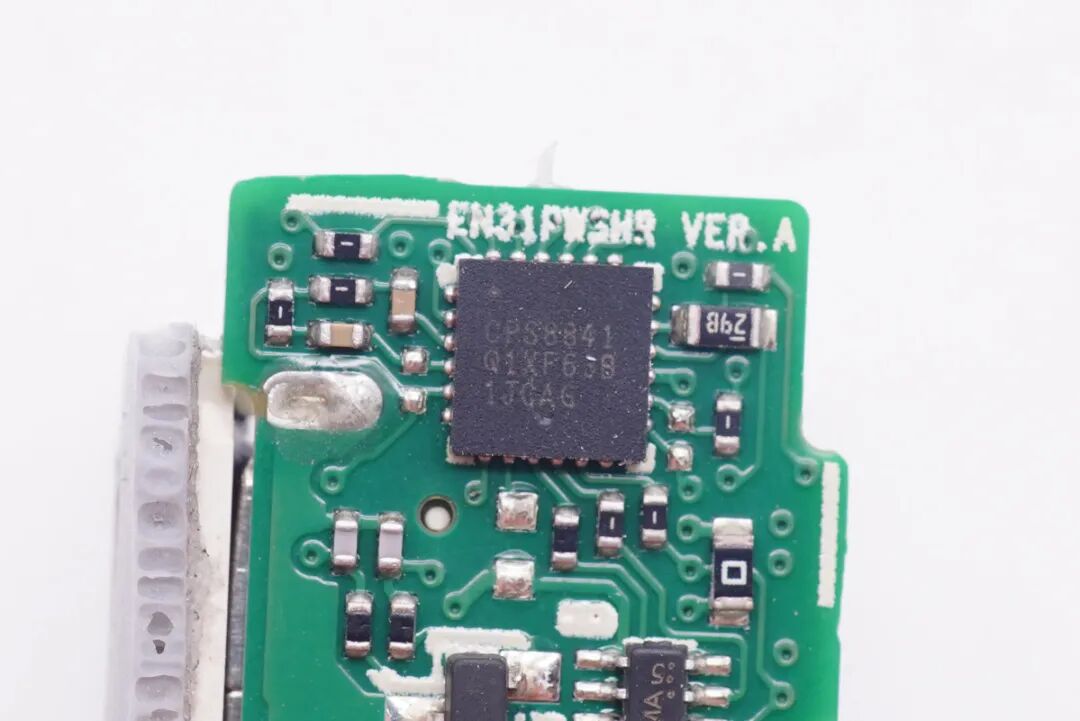

协议芯片型号CPS8841。该芯片采用QFN4x4封装，输入电压范围3-22V，兼容多种充电协议，包括USB PD3.0、BC1.2、QC2.0等，这里还额外加入了华为超级快充协议。
3904双三极管。

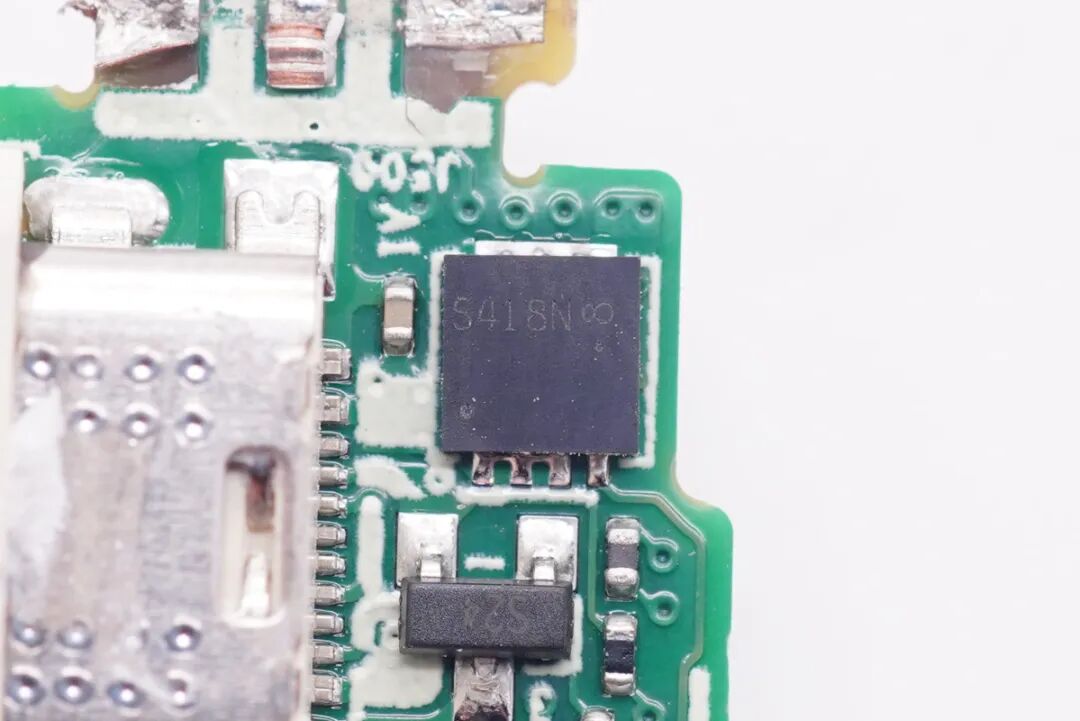

输出VBUS开关管特写，丝印S418N。

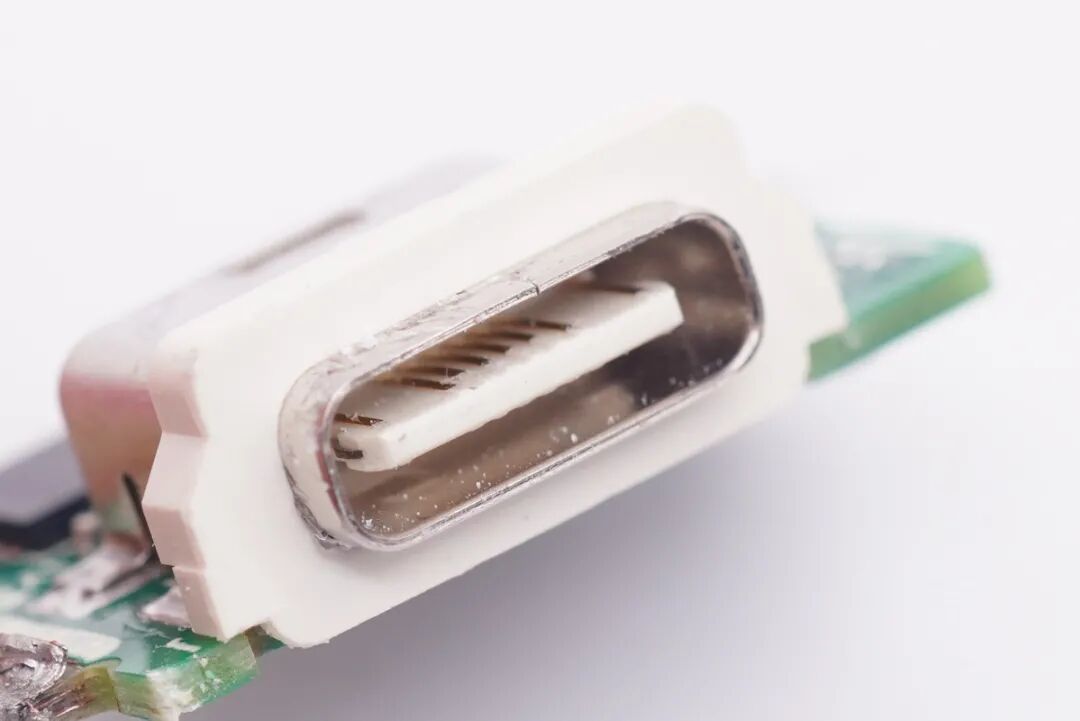

USB-C母座特写，外套塑料和钢套加固保护。

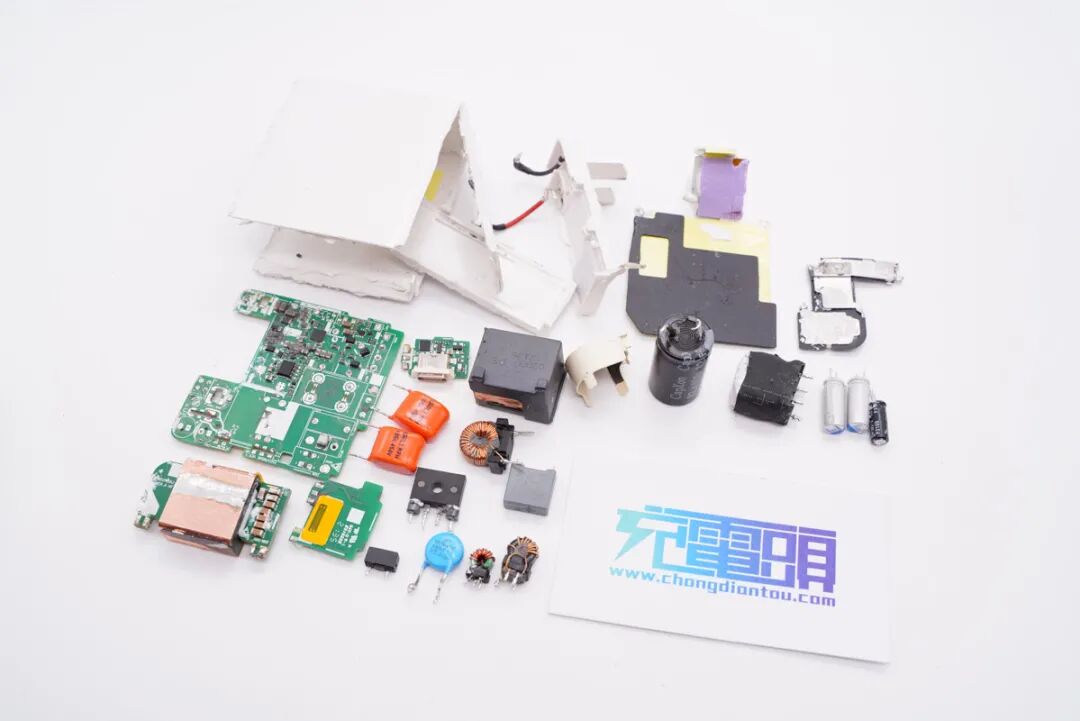

全部拆解完毕，来张全家福。
充电头网拆解总结
华为这款90W氮化镓快充延续家族充电器经典外观设计，整体风格十分简约，就目前来看已经是华为的第四款氮化镓快充。从设计上看，该充电器就是专为笔电、平板和手机等多设备共用的一款产品。
充电器不仅支持QC、PD、PPS快充协议，具备5-20V固定电压档位以及3.4-15V5A、3.4-21V4.5A两组PPS电压档位，对其它品牌设备都有不错的兼容性。此外还支持华为FCP、SCP快充，对华为用户非常友好，出差携带一个就能解决华为全家桶充电需求。
充电头网通过拆解发现，这款充电器采用PFC+ACF高性能有源钳位架构，不仅发热低而且效率极高。充电器整体器件布局紧凑，体现了超高的设计水准；此外内置意法高集成半桥氮化镓芯片，可以有效精简外围电路；还采用了高集成的平面变压器。
在各种讲究的设计用料结合下，作为一款90W大功率快充，仍能做得非常的小巧，用户携带出行更加轻松。此外采用了丰宾高品质电容进行滤波，内部灌胶处理帮助散热，整体用料做工非常好。
