拆解报告：倍思30W超级硅Pro充电器
----- 充电头网拆解报告 第1898篇 -----
在氮化镓快充市场中，倍思属于第一批吃螃蟹的人，推出了首款量产版的65W 2C1A氮化镓快充充电器。不仅如此，倍思也是率先将超级硅引入消费类电源市场的企业，并同样给消费者留下了深刻的印象，以至于目前成为了一个行业通用词汇，由此也出现了很多超级硅充电器。
在超级硅快充产品线上，倍思先后推出20W超级硅快充充电器、30W超级硅快充充电器。也正是凭借氮化镓和超级硅两大产品线，倍思的快充产品一炮而红，达成了百万台的销量。
近日，倍思再次推出了一款30W超级硅Pro充电器，其标配了折叠插脚，并有1A1C两个输出接口，支持单口30W输出，双口18W+12W功率智能分配。下面就为大家分享这款产品拆解，一起来看看这款产品的内部结构和用料。
一、倍思30W超级硅Pro充电器外观

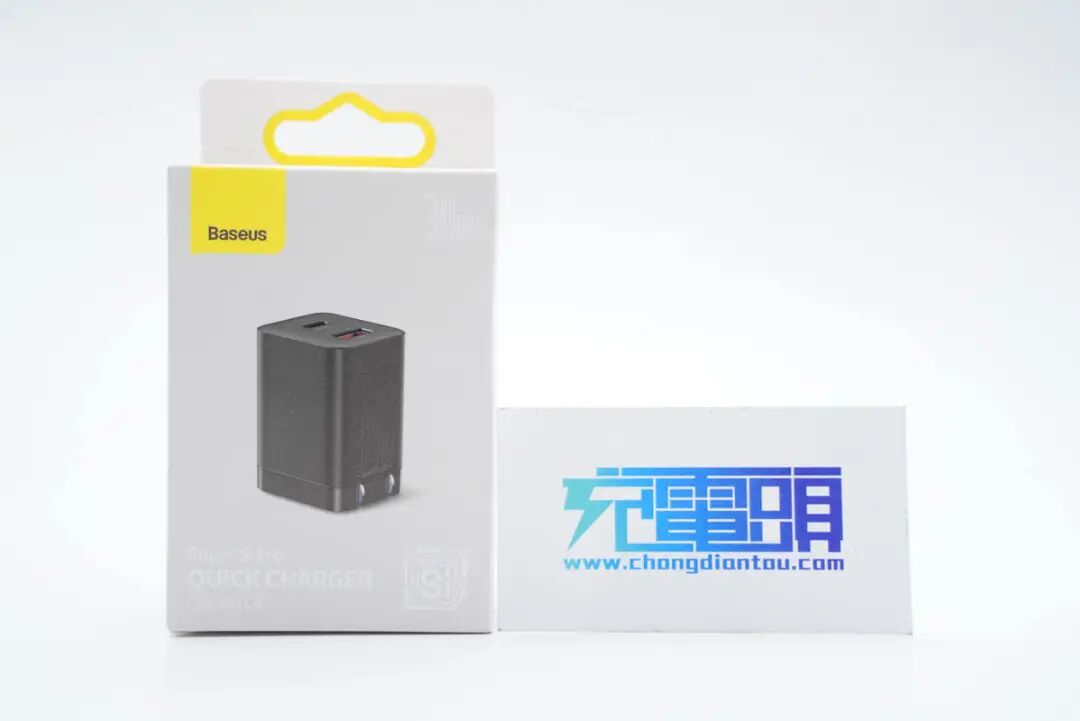

从包装盒上可以看出，倍思这款30W超级硅Pro充电器采用了1A1C双口输出设计，除了产品外观图片外，包装盒上还印有Super Si、30W、U+C等字样。
包装盒背面为产品使用场景图、产品详细参数及厂商信息。
这款充电器的五大卖点分别为30W双口快充、折叠插脚、智能识别芯片、多协议快充、自动负载检测。
包装盒里，充电器使用静电防尘袋包裹，附有保修卡、说明书等。

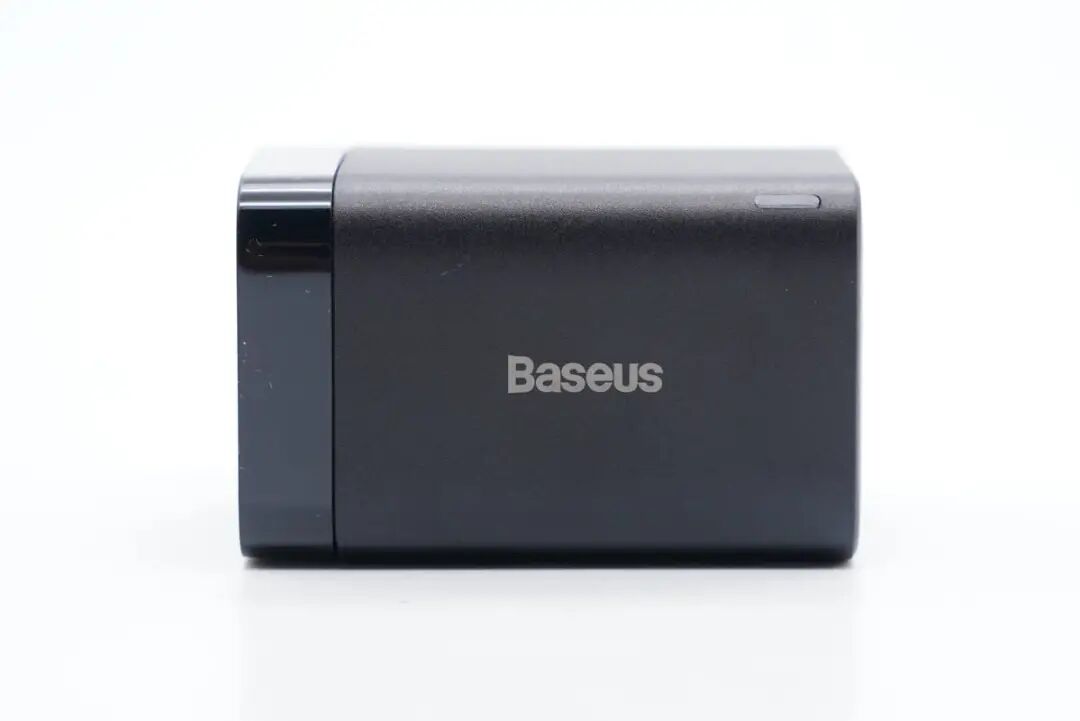

充电器采用黑色PC材质外壳，主体部分为磨砂的哑光表面，防滑耐刮，输入端部分为亮面壳体；正面印有Baseus字样，角落设有一颗LED电源指示灯。

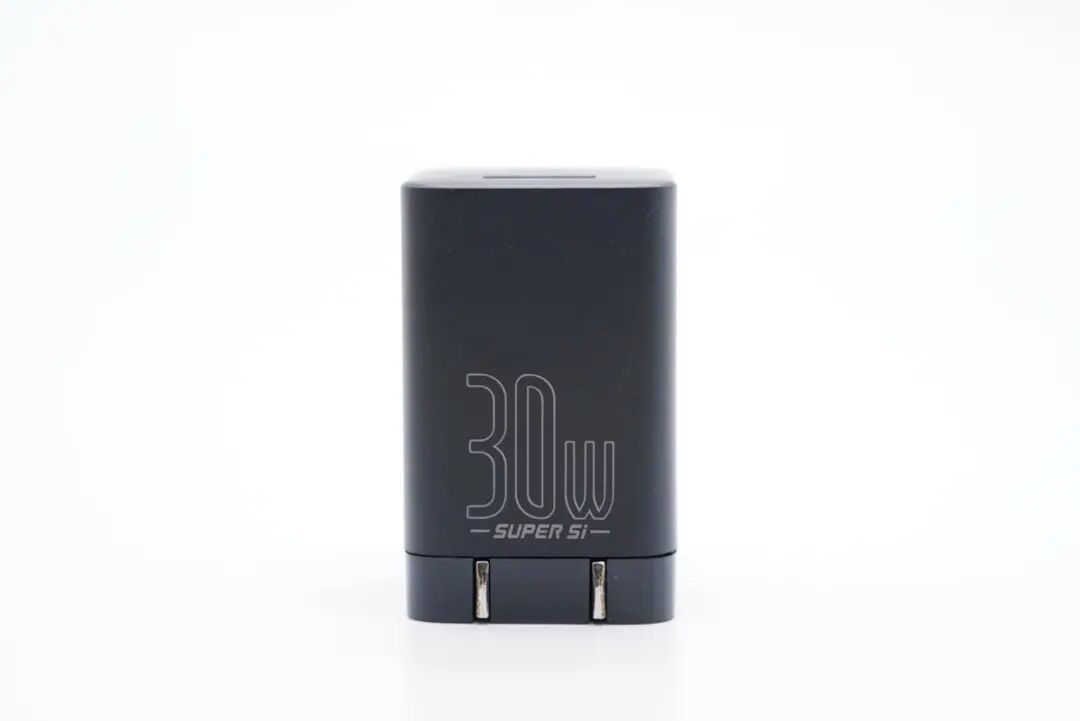

充电器的背面印有30W和SUPER Si字样。
输入端配可折叠国标插脚，收纳方便。
充电器的输出端1A1C的两个接口均采用橙色胶芯设计，支持双口快充输出。

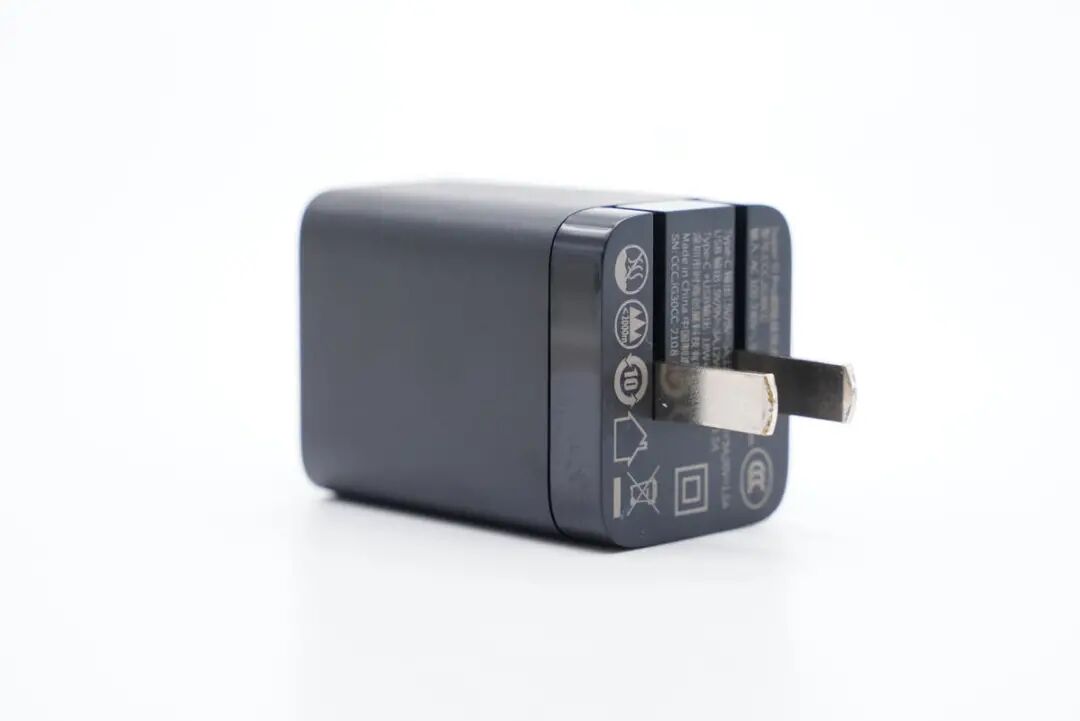

倍思30W超级硅快充充电器型号为CCCJG30CC；输入支持100-240V~50/60Hz 1.2A；单口输出时，USB-C口和USB-A口均支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A；双口输出时，功率为18W+12W分配，深圳市时商创展科技有限公司，产品已经通过了CCC认证。

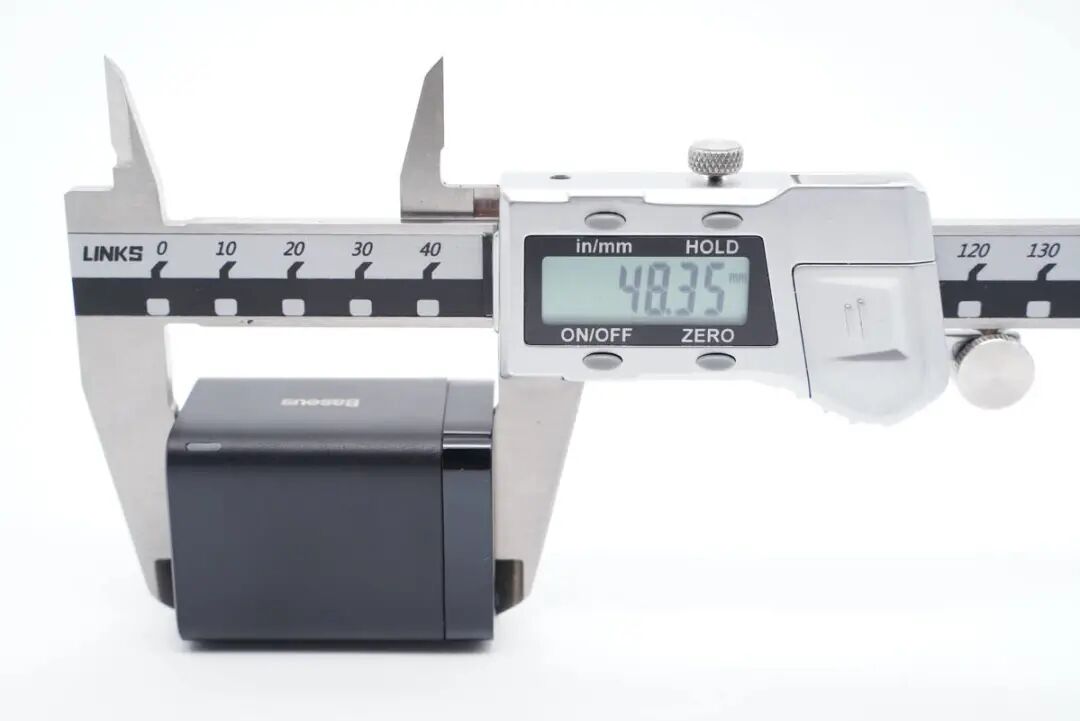

使用游标卡尺实测充电器机身长度为48.4mm。

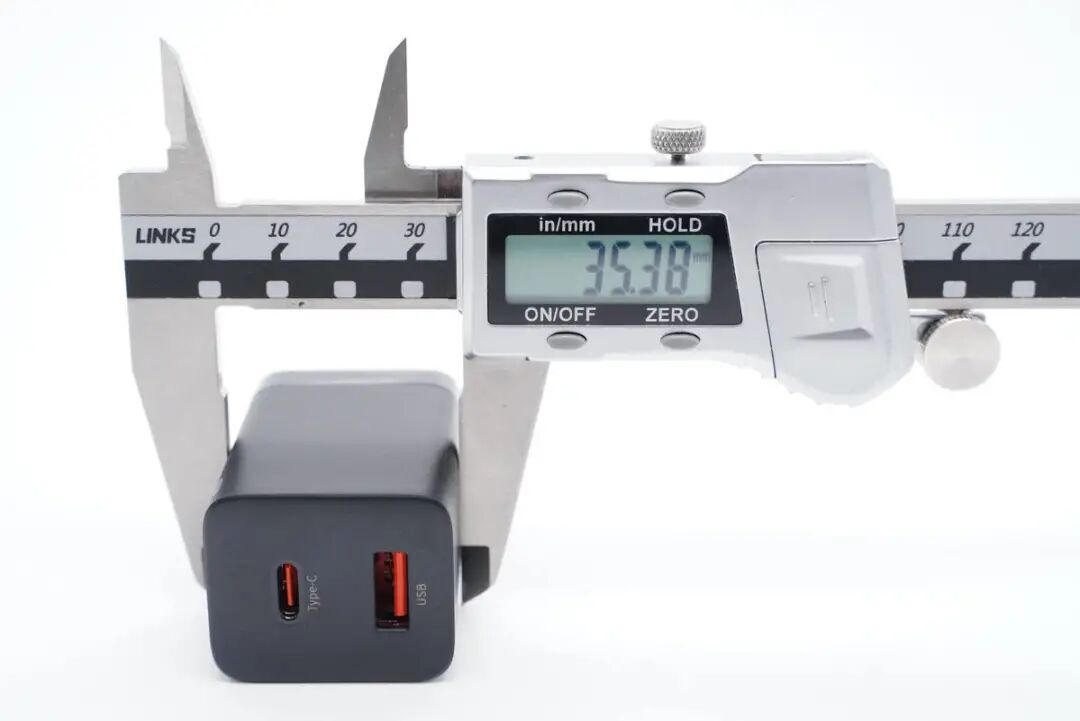

宽度为35.4mm。

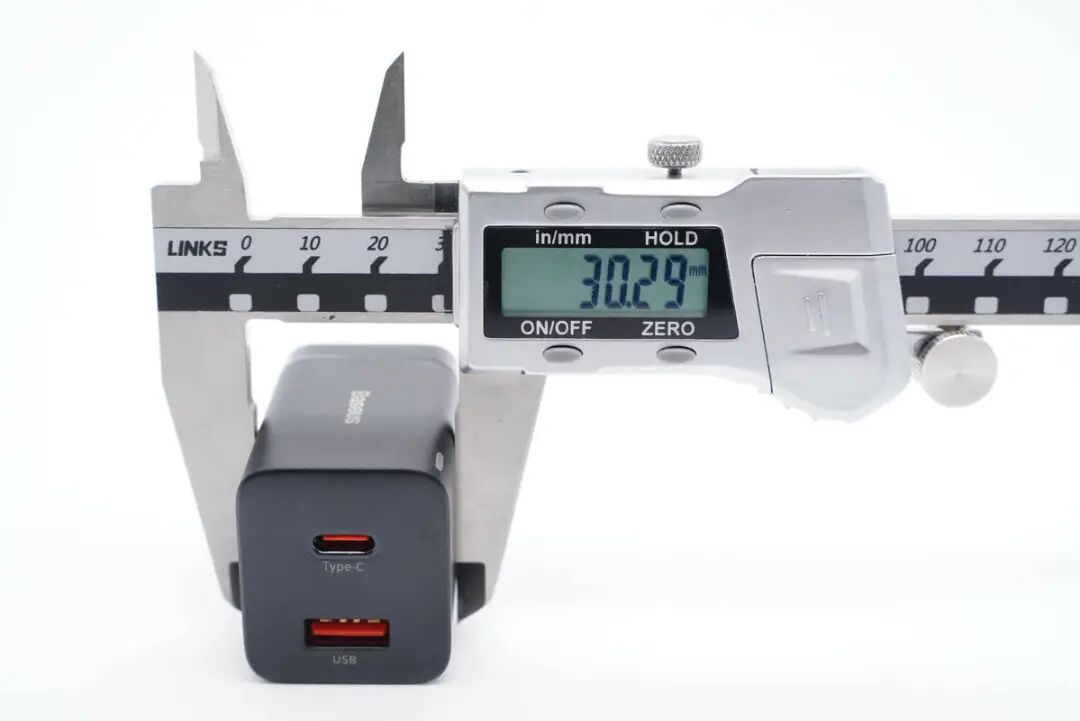

厚度约为30.3mm。

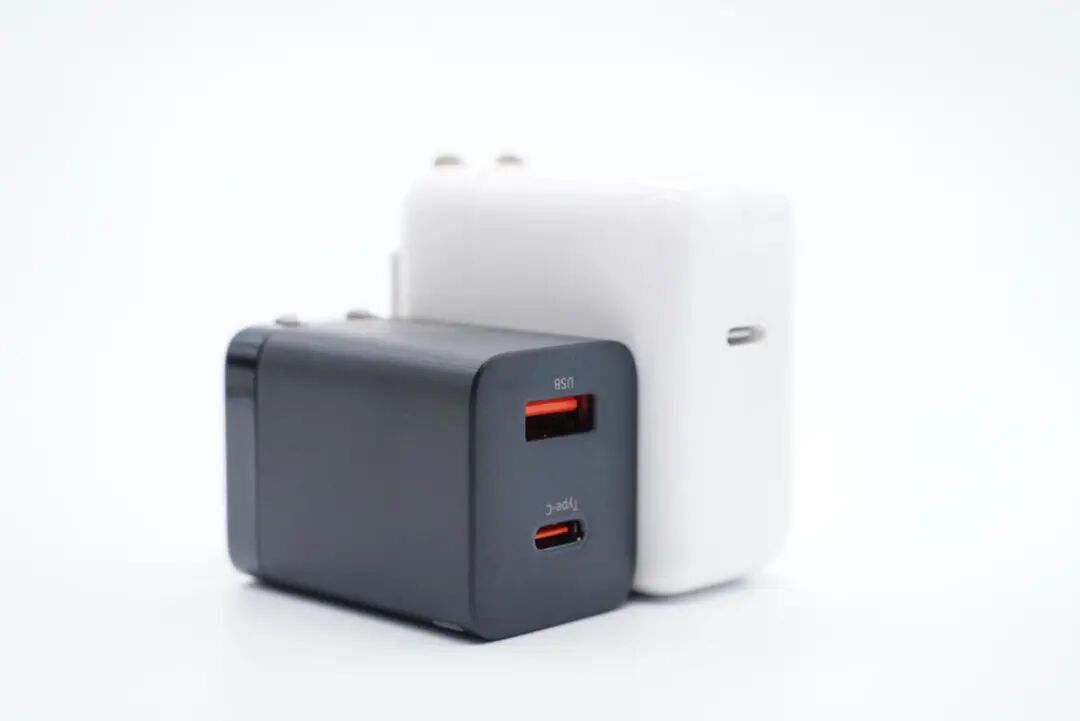

倍思30W超级硅双口充电器体积与苹果原装30W相比有着明显的优势。

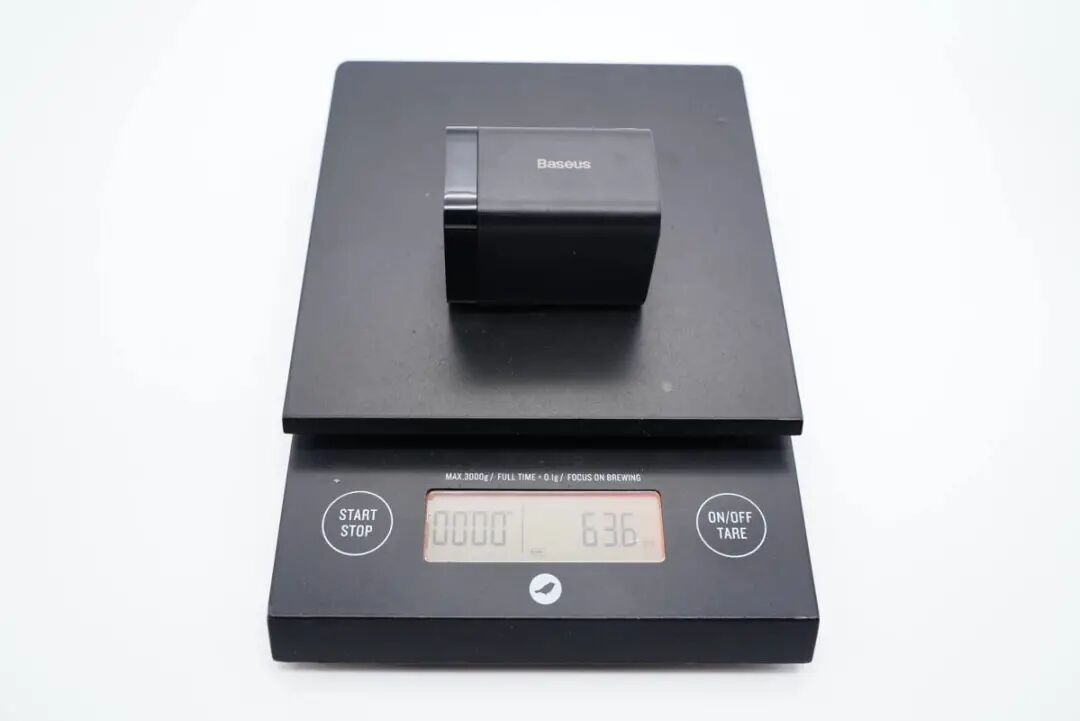

充电器的净重约为63.6g。

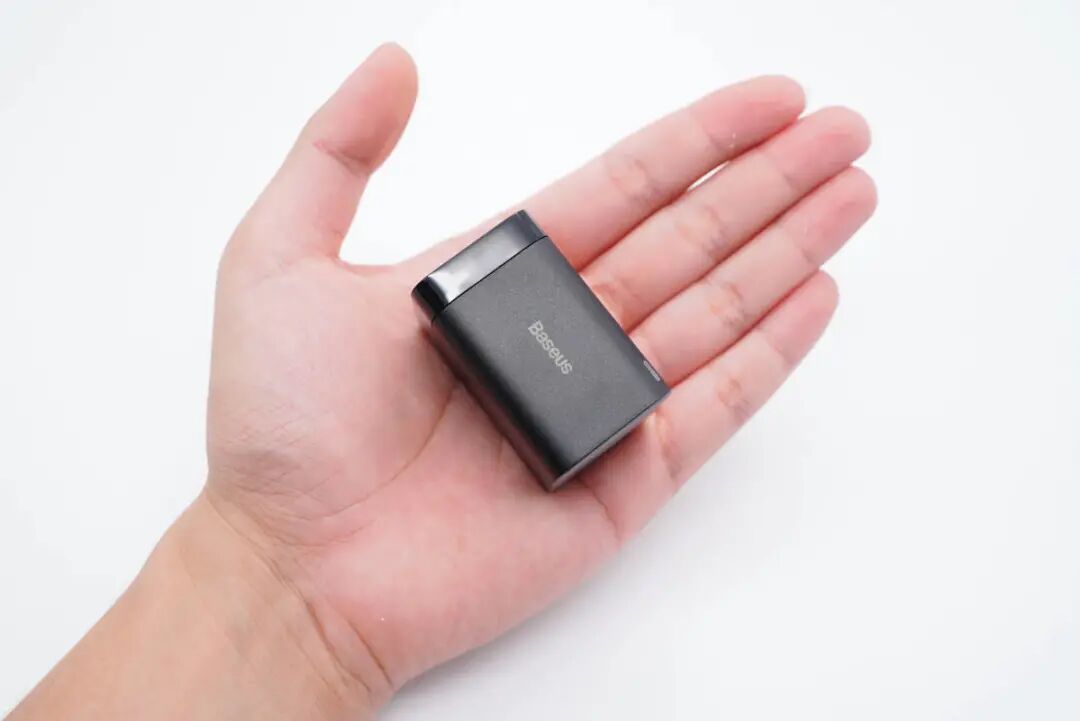

拿在手中很轻便，可以满足轻薄型笔电、平板、手机等设备的充电需求。

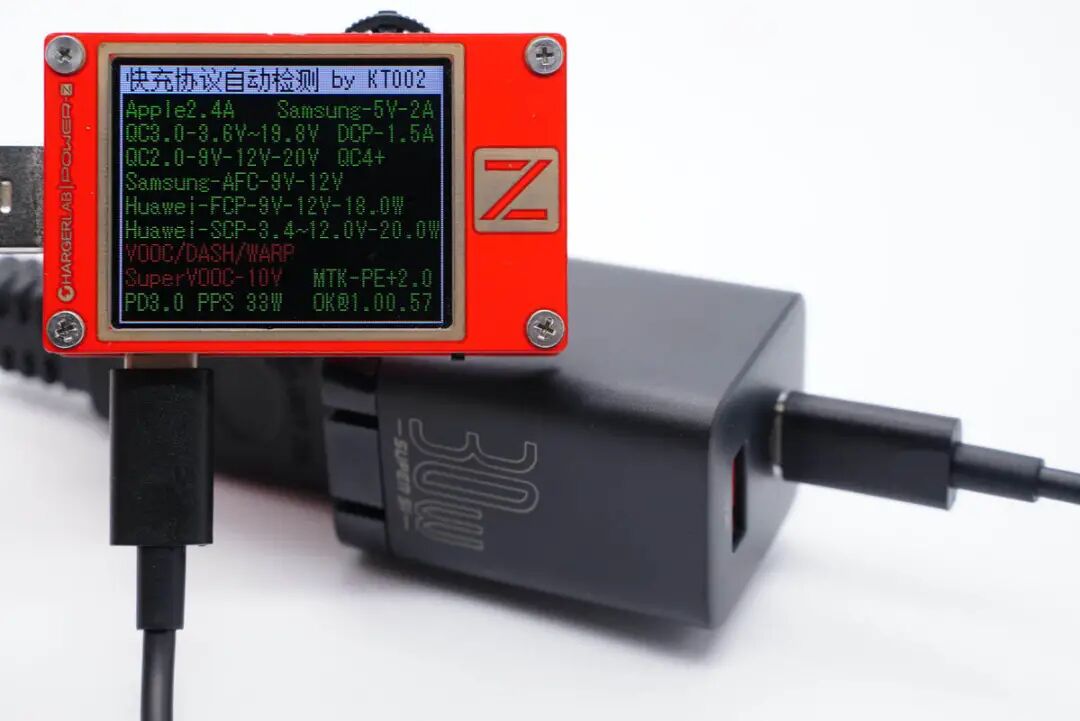

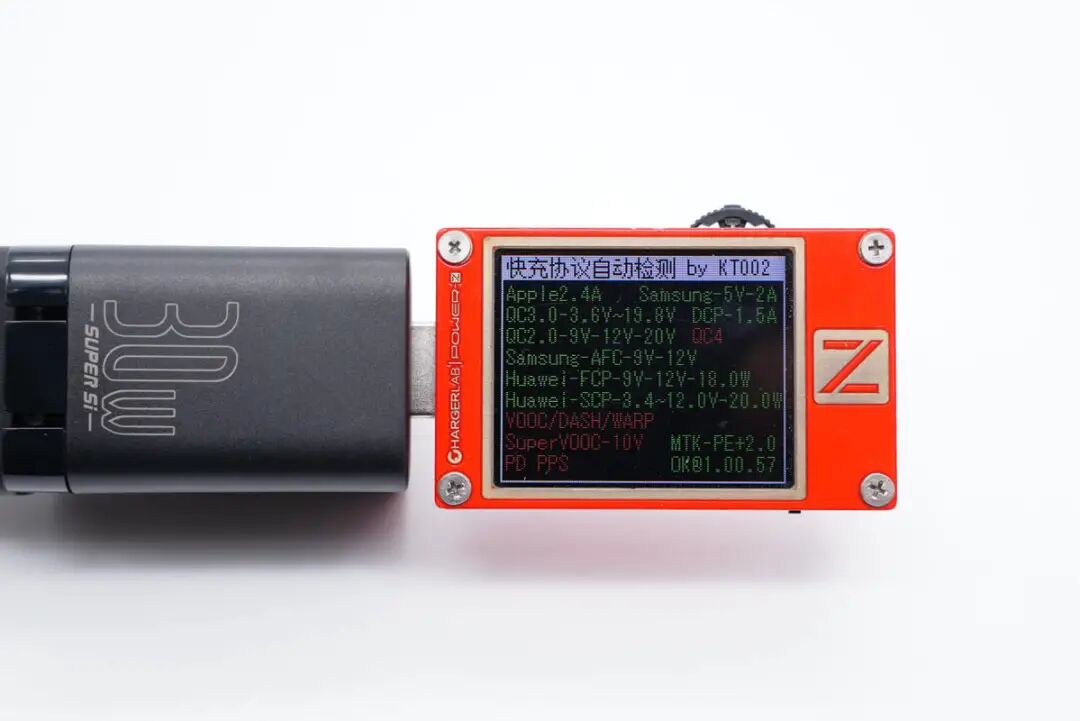

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE等快充协议。
USB-C口除了支持A口的所有快充协议外，还兼容PD 3.0 PPS快充。

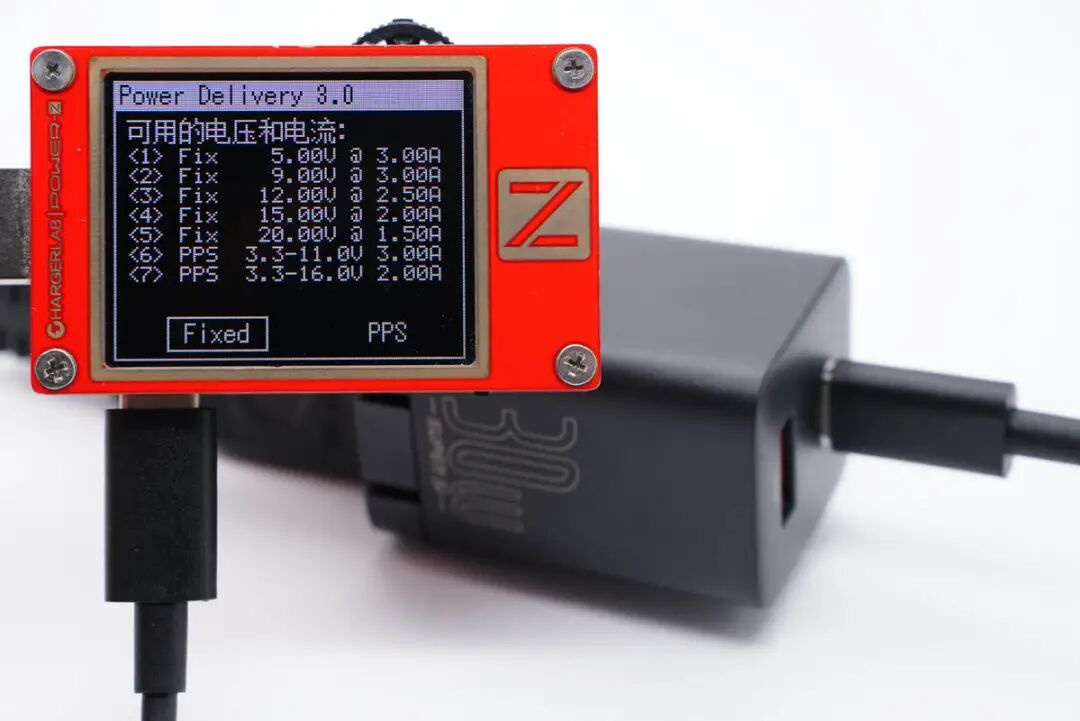

测试C口的PDO报文，显示具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V 3A和3.3-16V 2A两组PPS电压档位。
二、倍思30W超级硅充电器Pro拆解

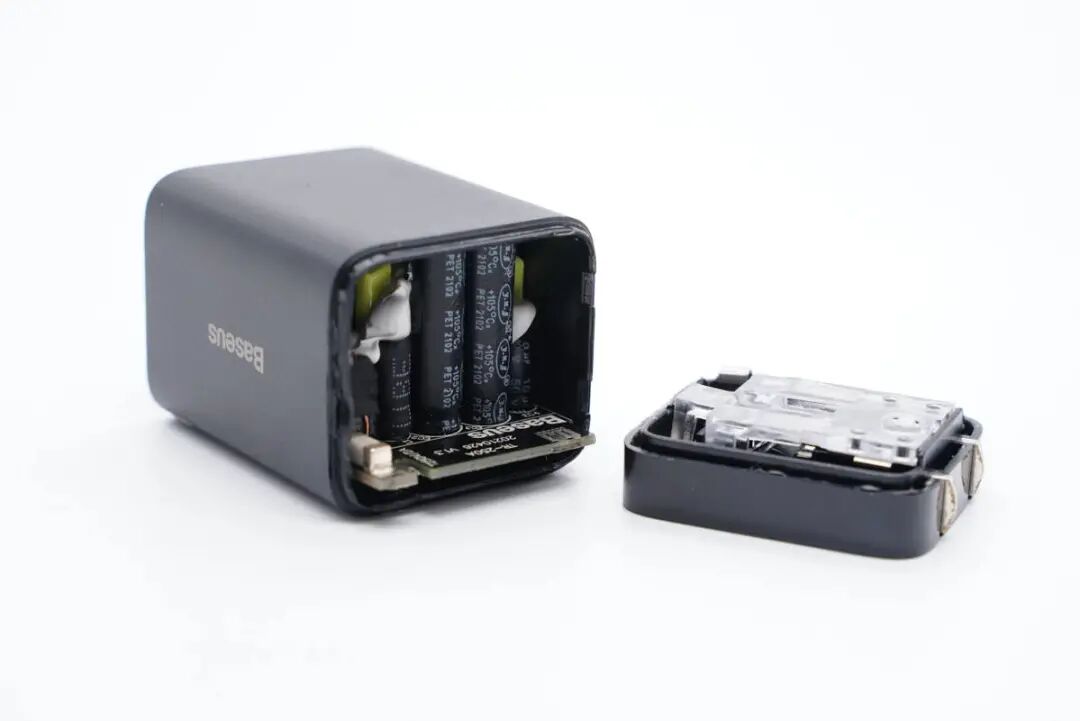

从充电器的插脚侧打开外壳，内部PCB板与插脚之间采用的是弹片压接供电。

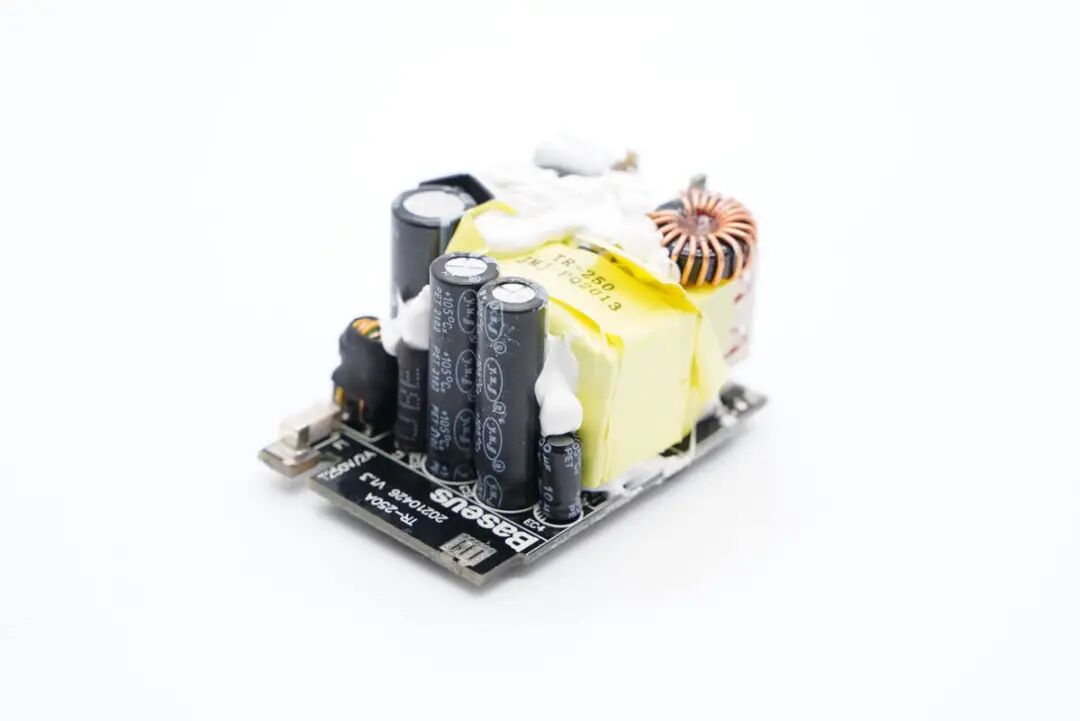

充电器的电源主板输入端采用了三颗电解电容滤波，中间的变压器使用绝缘胶带包裹。

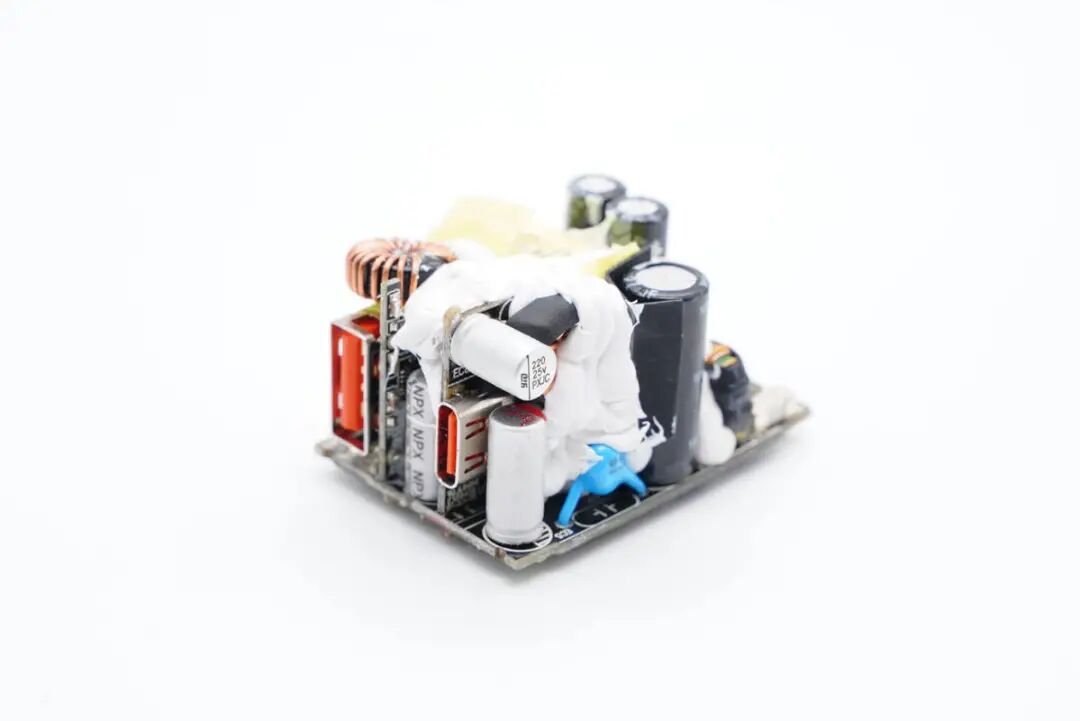

PCB板正面的元器件之间注满白色硅胶，起到固定元器件和增强散热的作用。

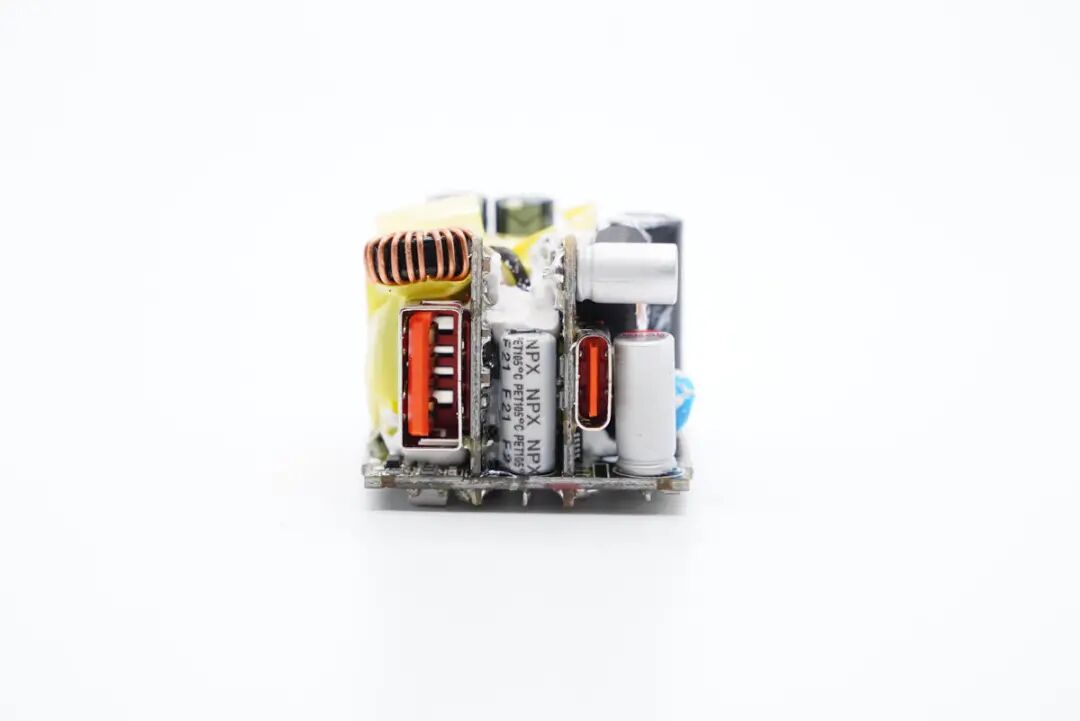

输出端两个接口分别使用一块小PCB板焊接，采用的是两路独立降压输出。

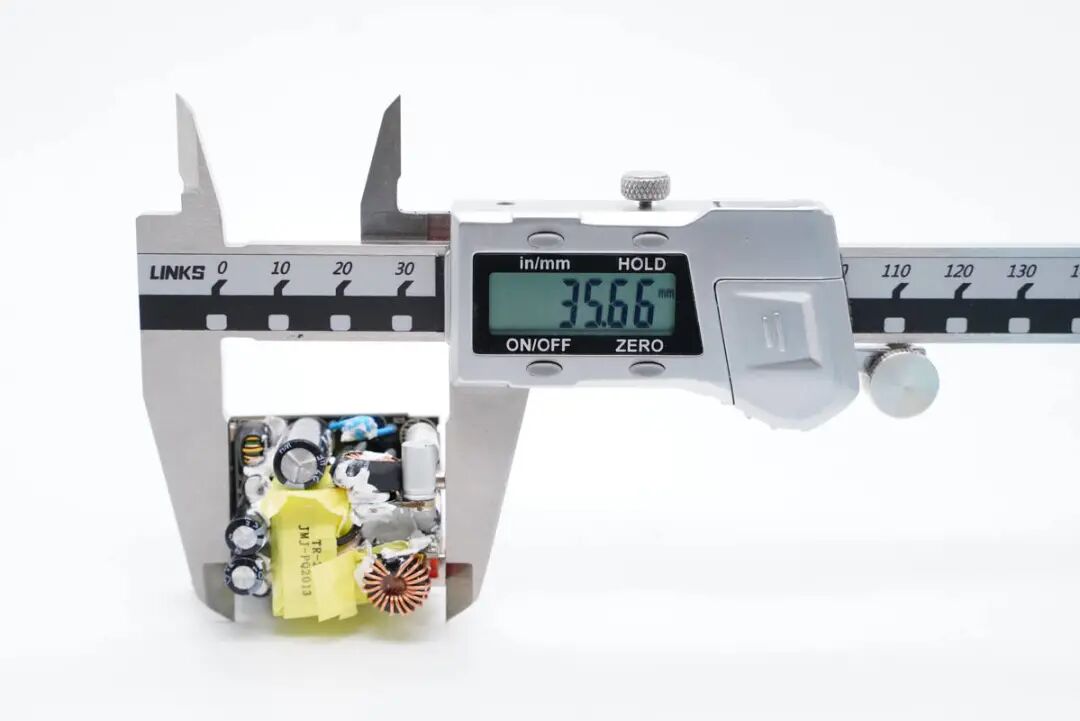

整个PCB板的长度约为35.7mm。

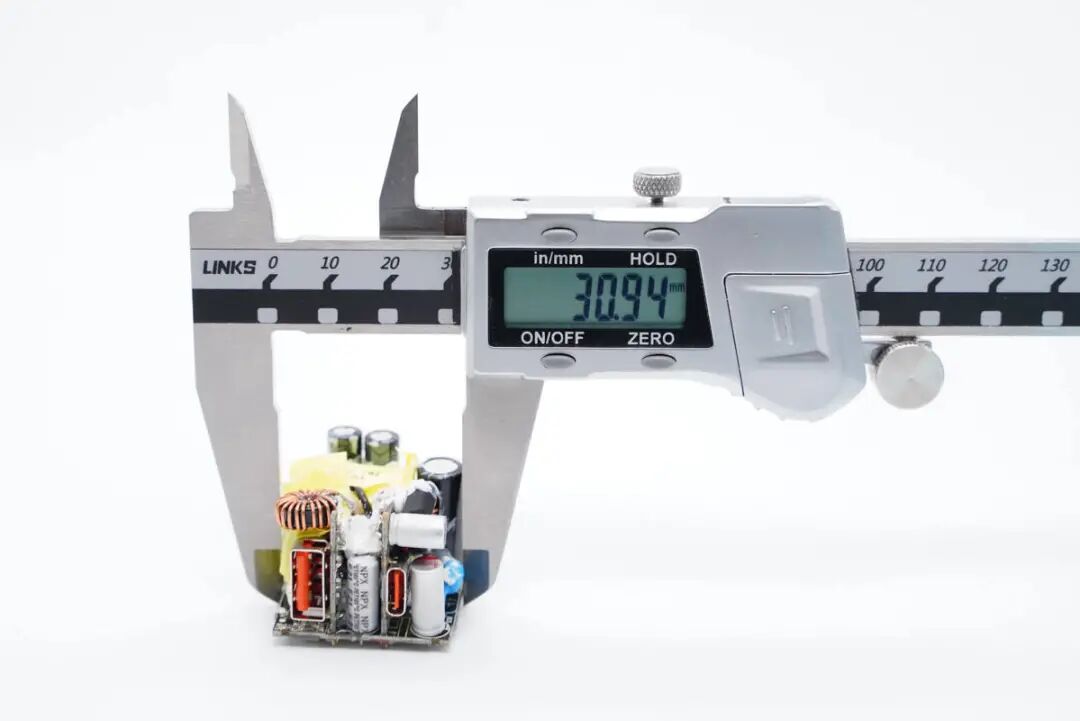

宽度约为30.9mm。

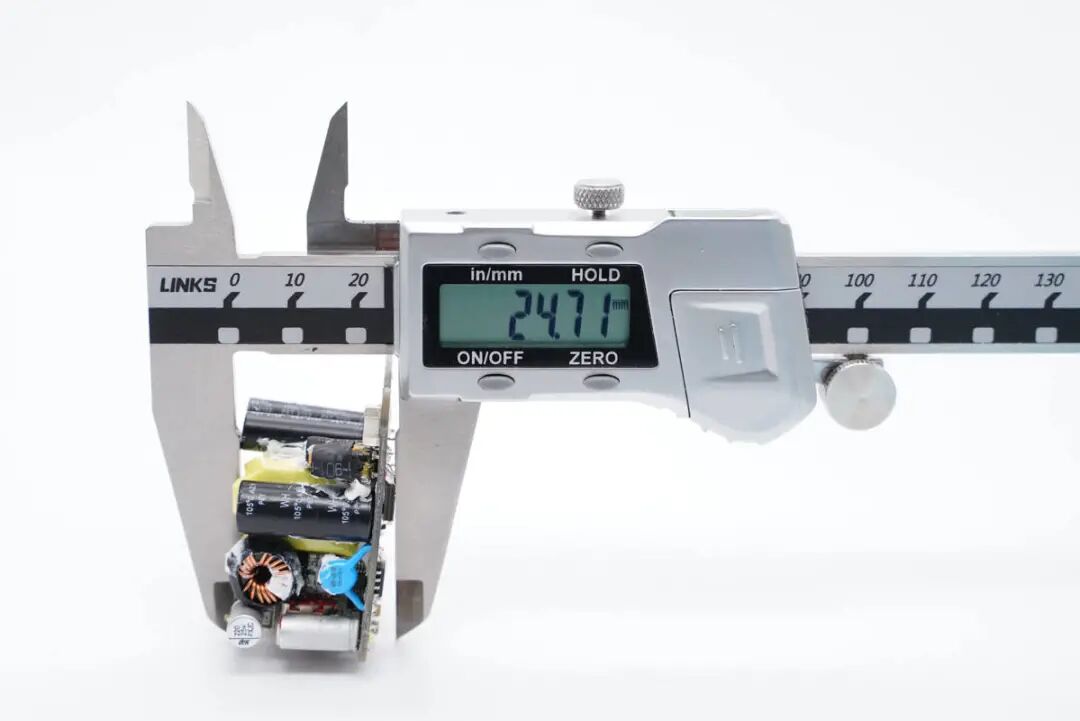

厚度约为24.7mm。

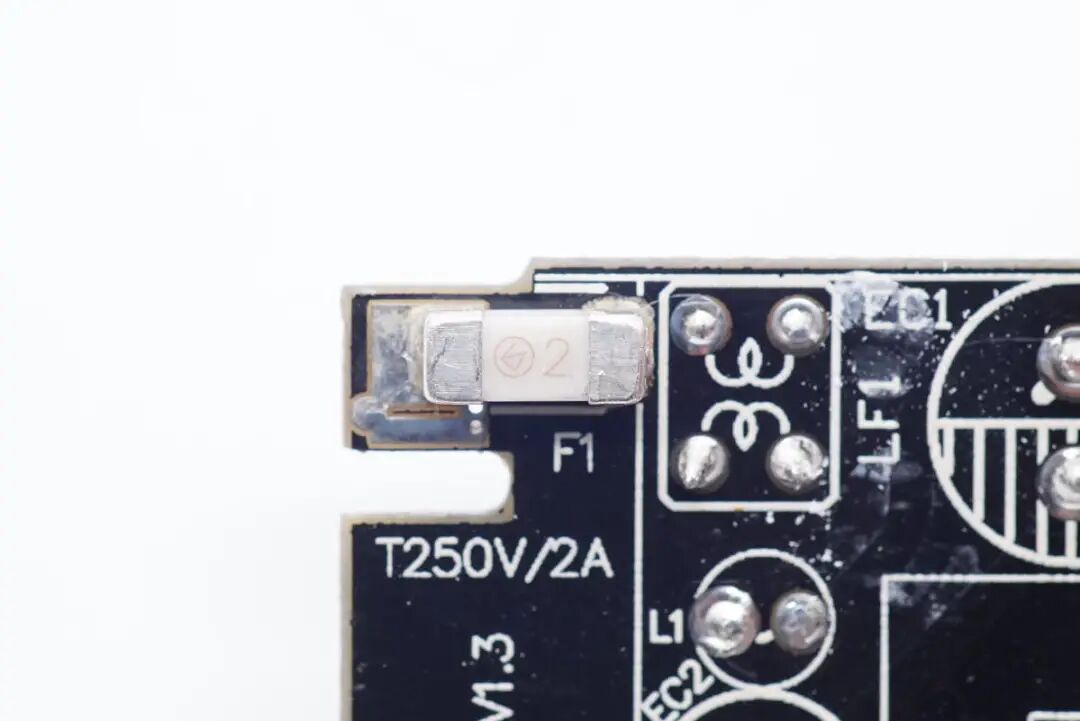

输入端角落处设有一颗2A延时保险丝。

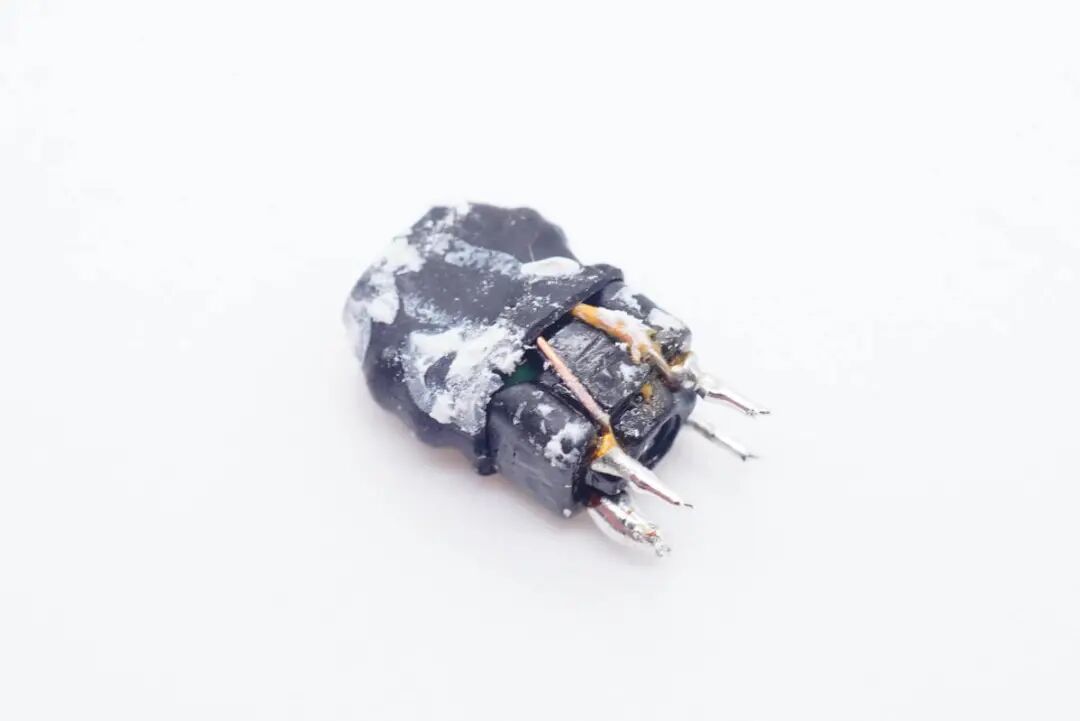

共模电感，用于滤除EMI干扰。

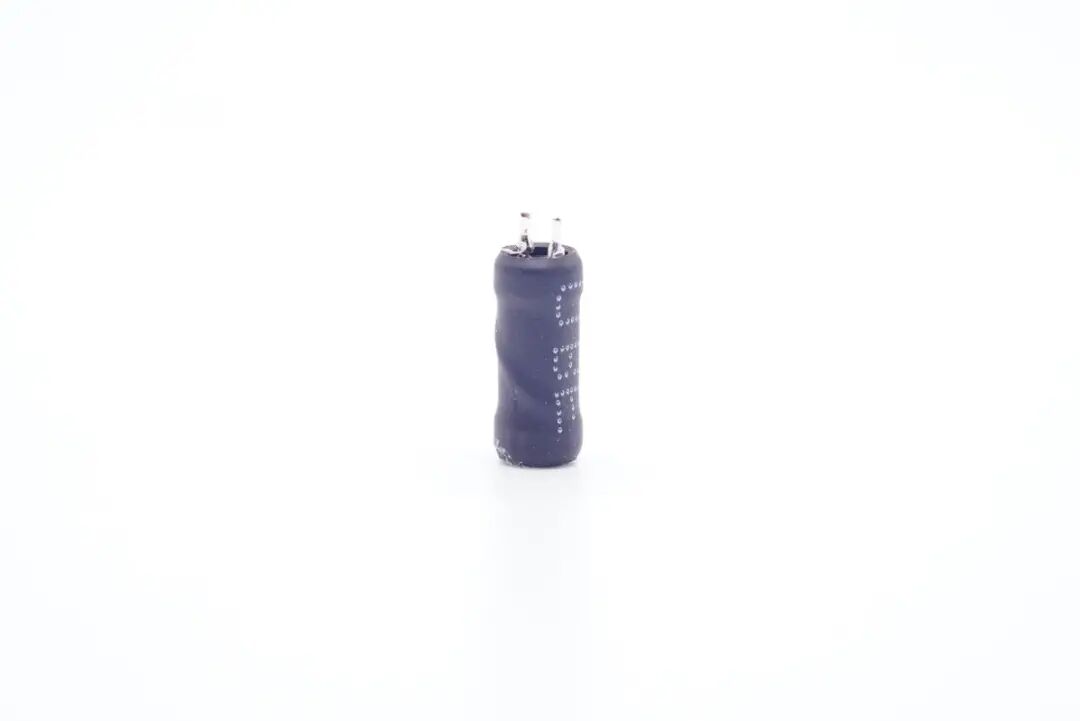

工字电感使用热缩管包裹绝缘。

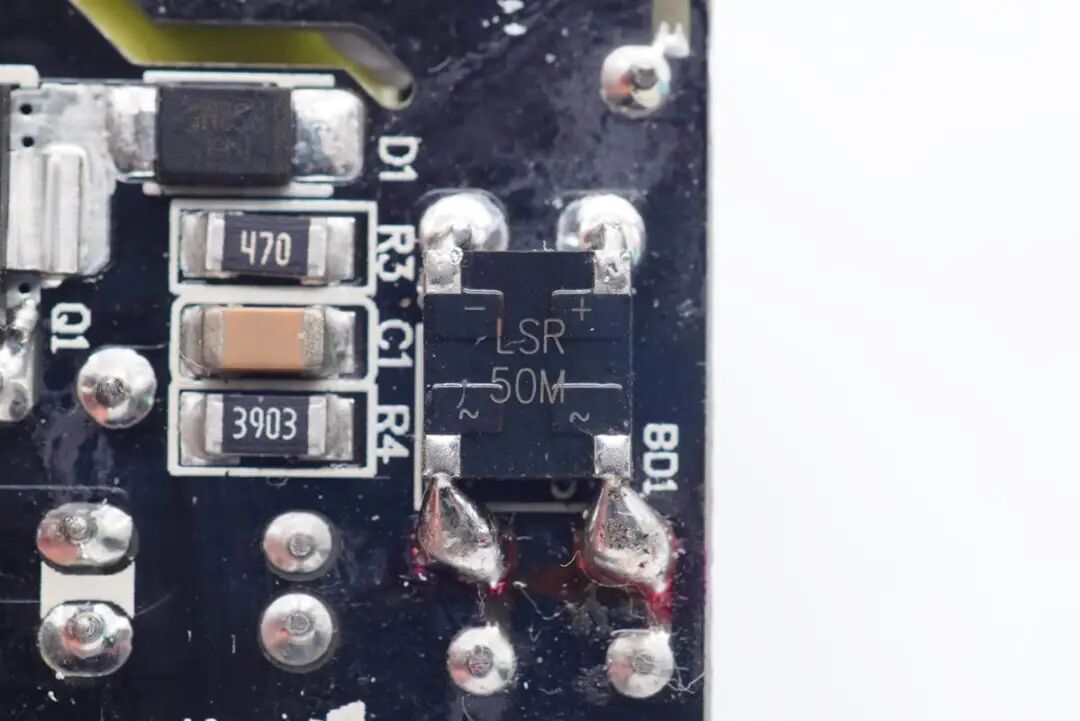

输入端整流桥特写。

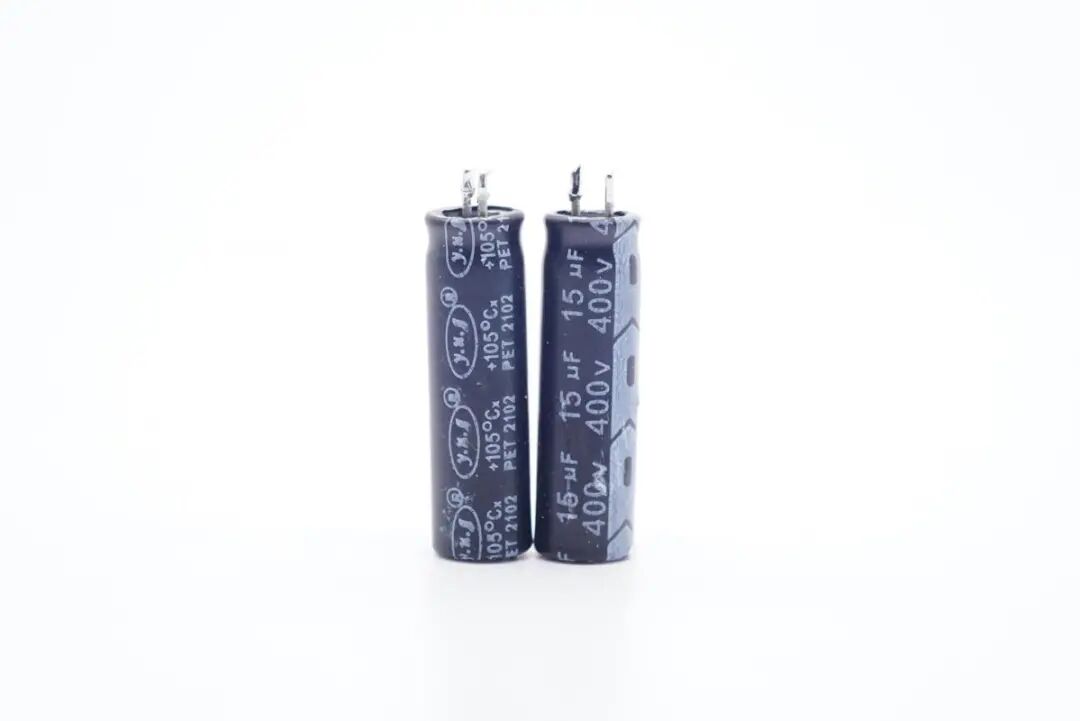

输入端两颗高压电解电容来自昱光，规格均为400V 15μF。
另外一颗电容来自万京源，规格为400V 27μF。
PWM主控芯片供电电容来自昱光，规格50V 10μF。

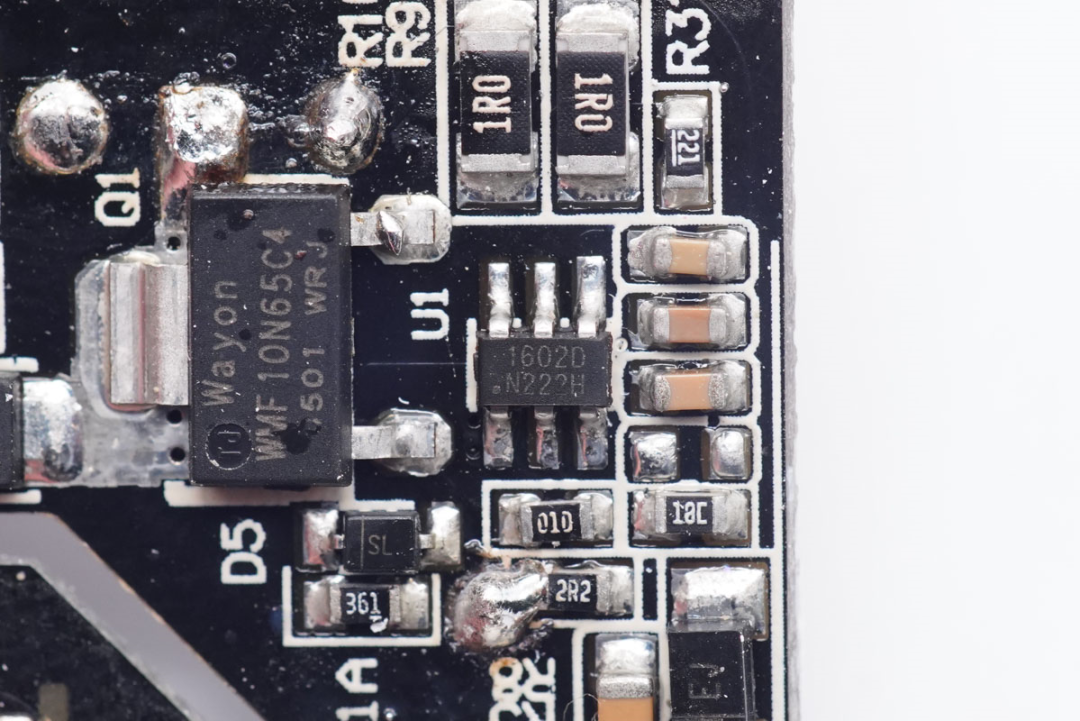

初级PWM主控芯片采用的是的华源半导体HY1602，这是一颗智能数字电源控制芯片，据了解，华源智信是由来自于Dialog (iWatt) 和PI的一批顶尖大牛创办，致力于提供高性能的电源芯片及解决方案。
华源智信HY1602是一颗智能多模式反激控制器，集成丰富的保护和特性，包括输入线电压补偿、变压器短路保护、过热保护、输出过压保护、输入欠压保护和取样电阻短路保护。
充电头网了解到，采用华源HY1602的产品还有LETRON 45W 1A1C双口快充充电器、爱兰博30W SuperGaN快充充电器。

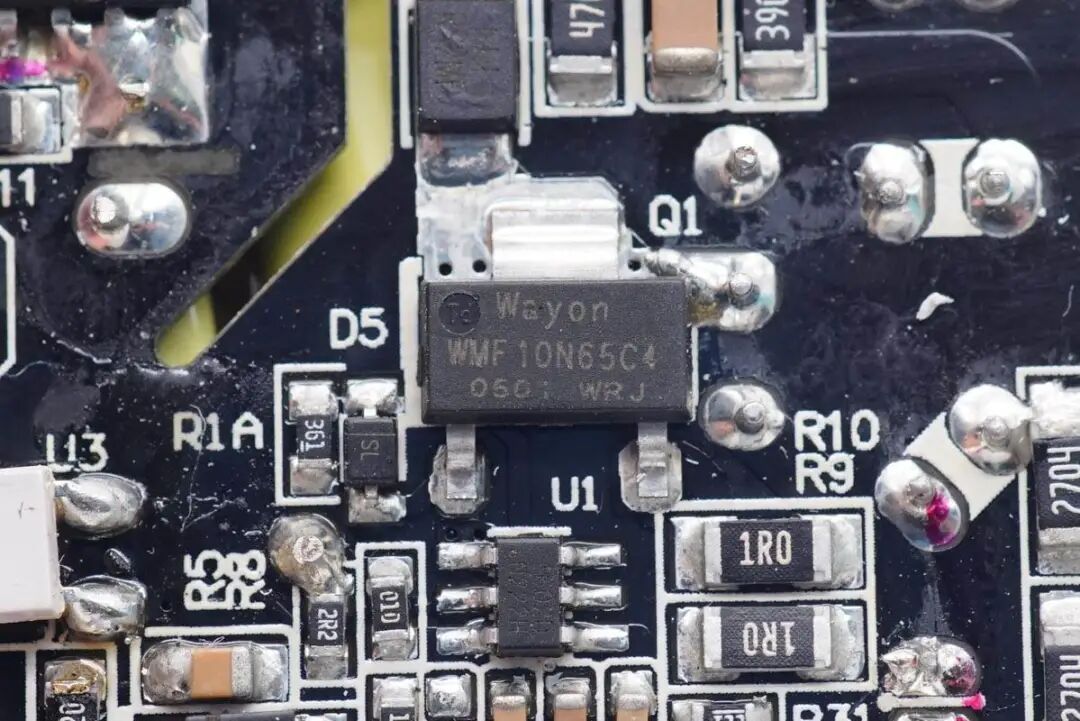

初级开关MOS管来自上海维安，型号WMF10N65C4，这是一款超结MOS，相比传统MOS，性能更佳，所以业界也称之为超级硅。

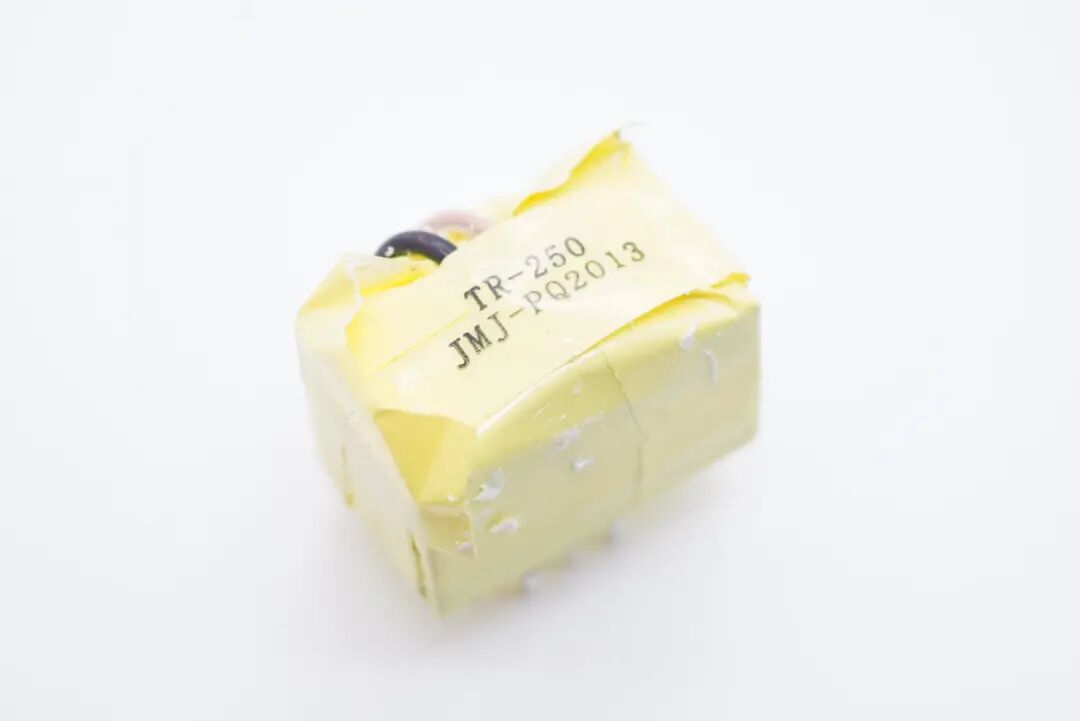

变压器正面特写。

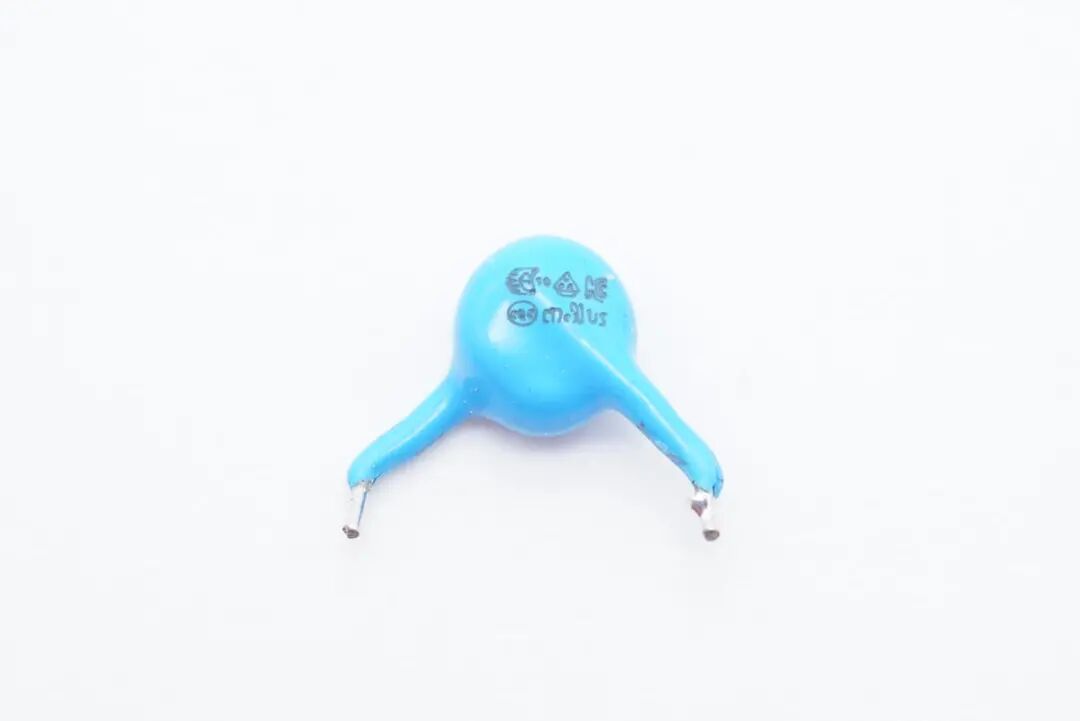

输出抗干扰Y电容。
用于输出电压反馈的CT1018光耦。

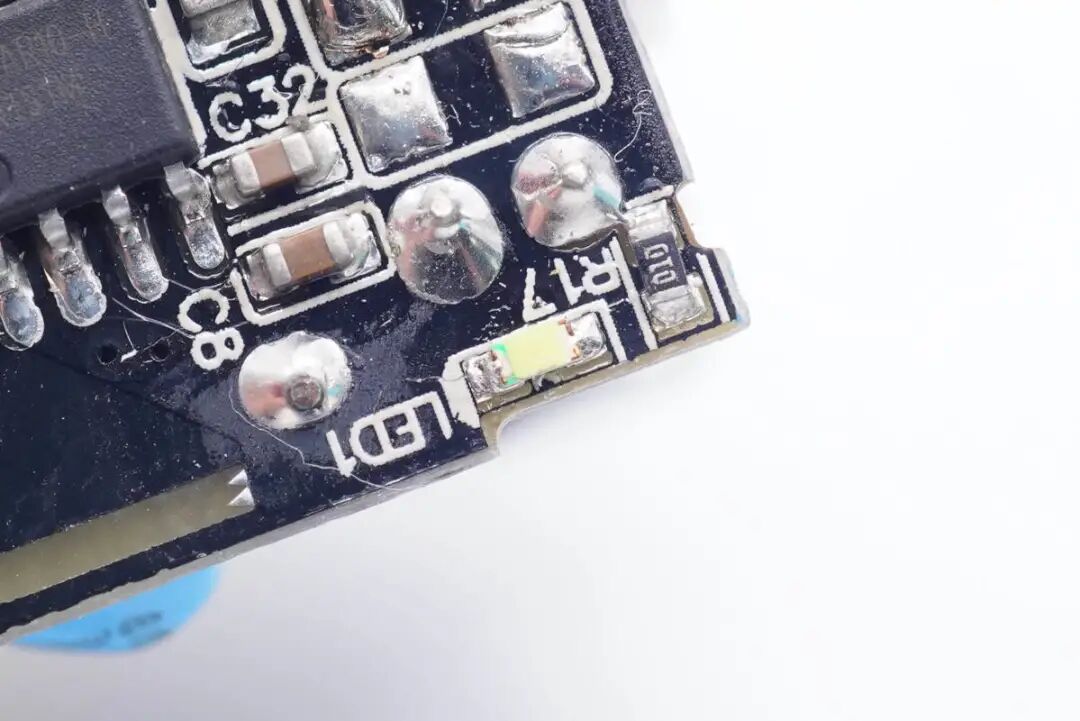

输出端角落设有一颗LED电源指示灯。

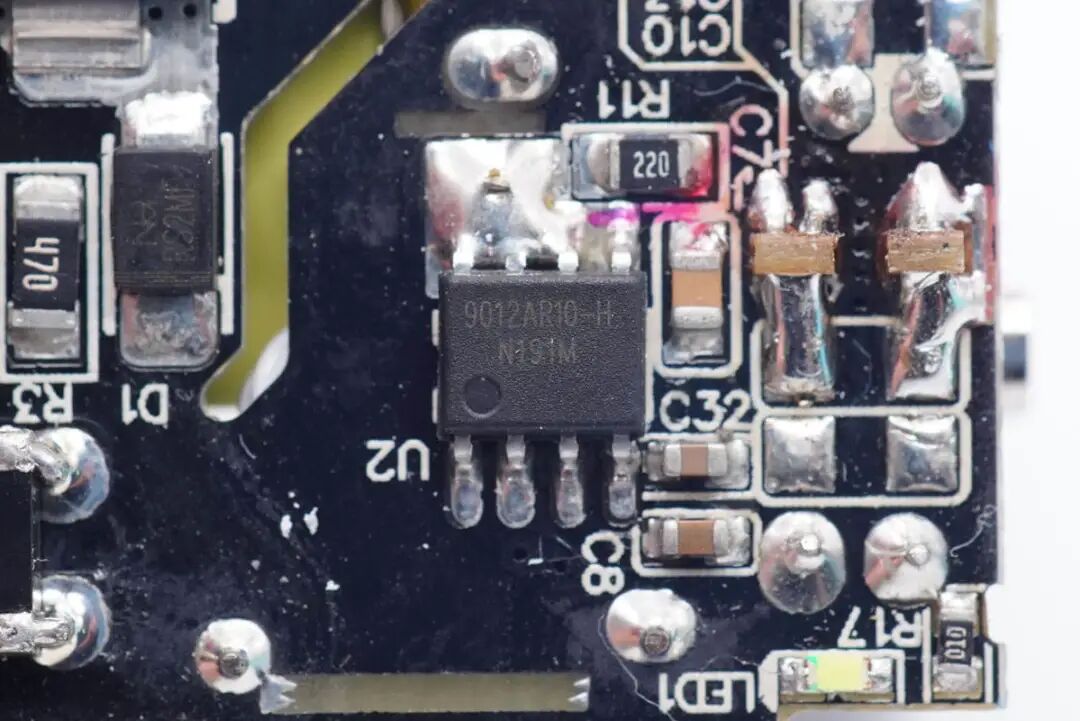

同步整流芯片来自华源半导体，型号HYC9012，该芯片采用SOP8封装，内部集成同步整流控制器以及同步整流MOS管，采用数字控制技术，以优化不同应用中DCM/PFM/CCM/QR的多模式操作。
华源半导体HYC9012详细规格资料。

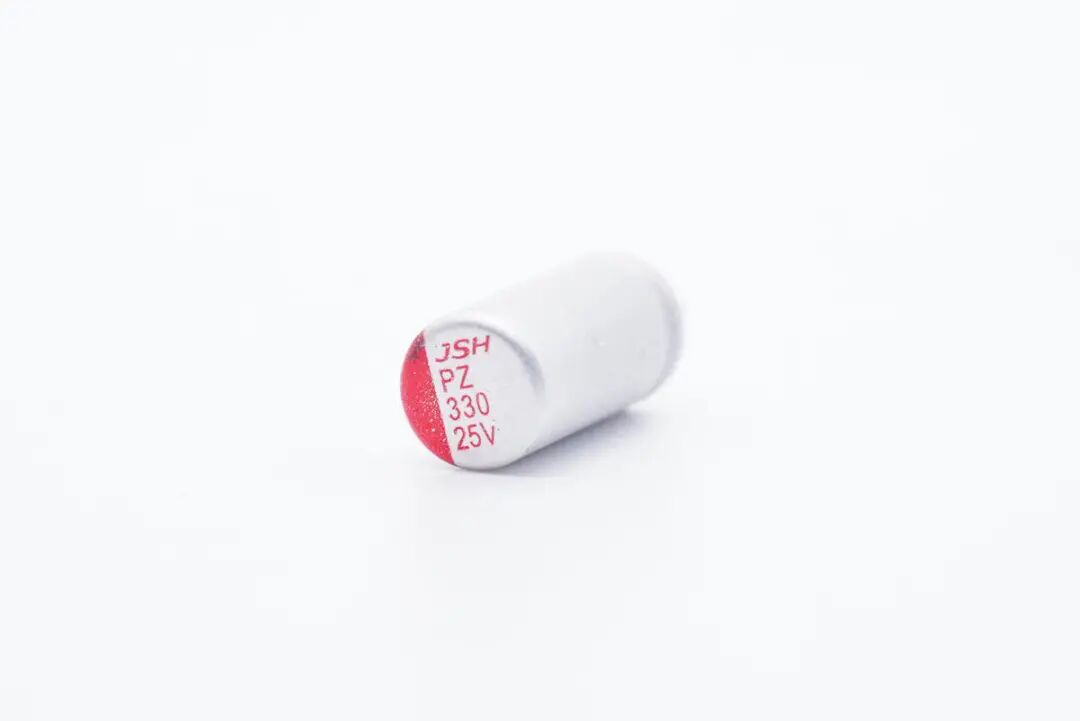

同步整流输出滤波固态电容来自万京源，规格为25V 330μF。
另外一颗同步整流输出滤波电容来自永铭，规格为25V 220μF

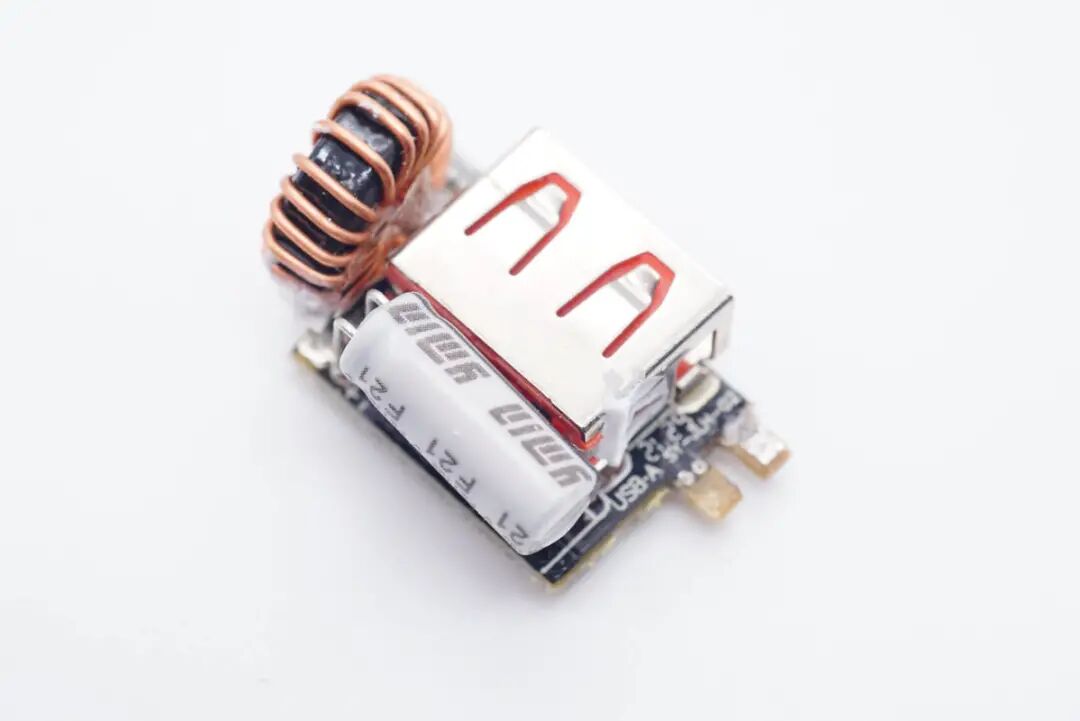

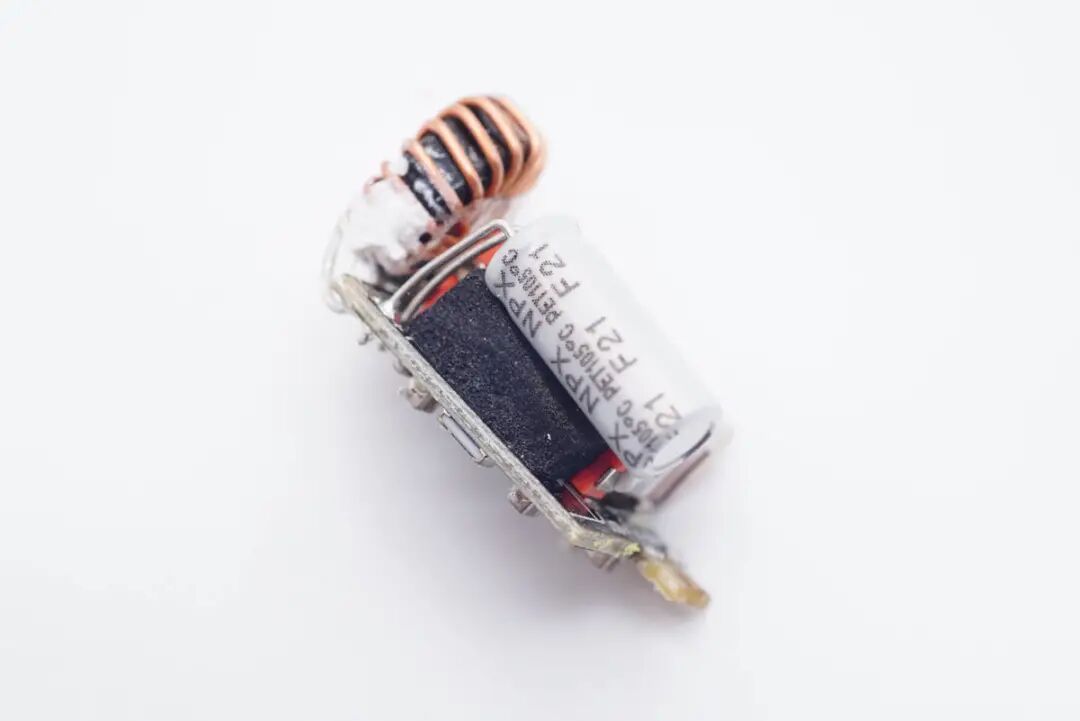

USB-A为独立的一路降压，设有一颗降压电感和一颗永铭的输出滤波电解电容。
永铭NPX系列电解电容。

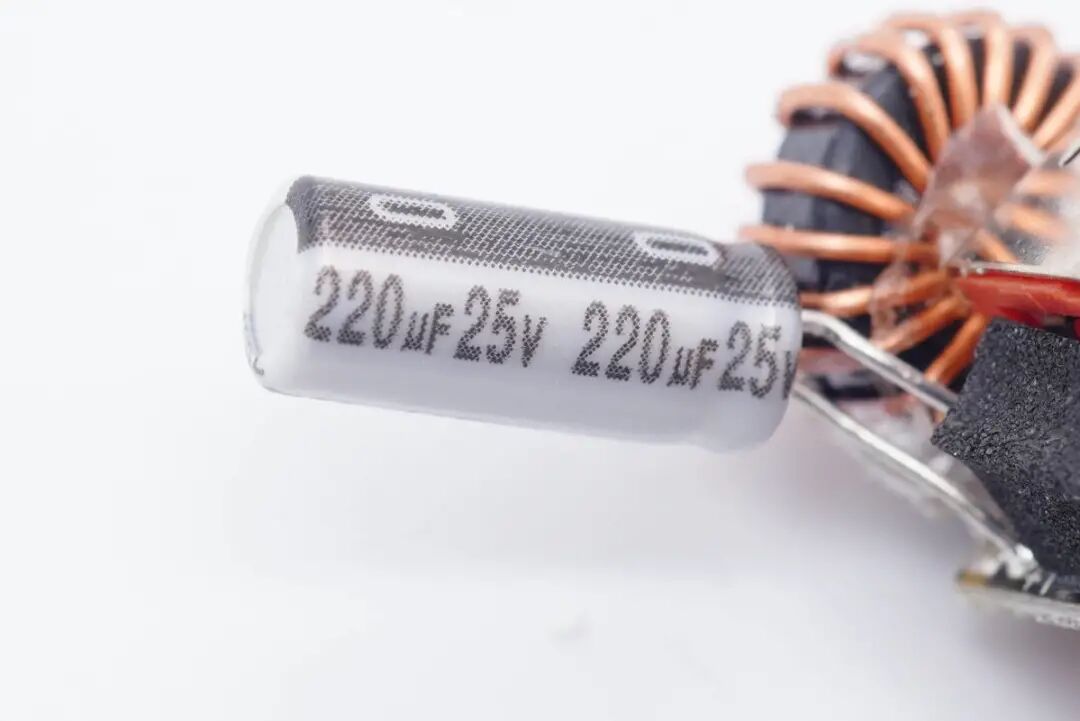

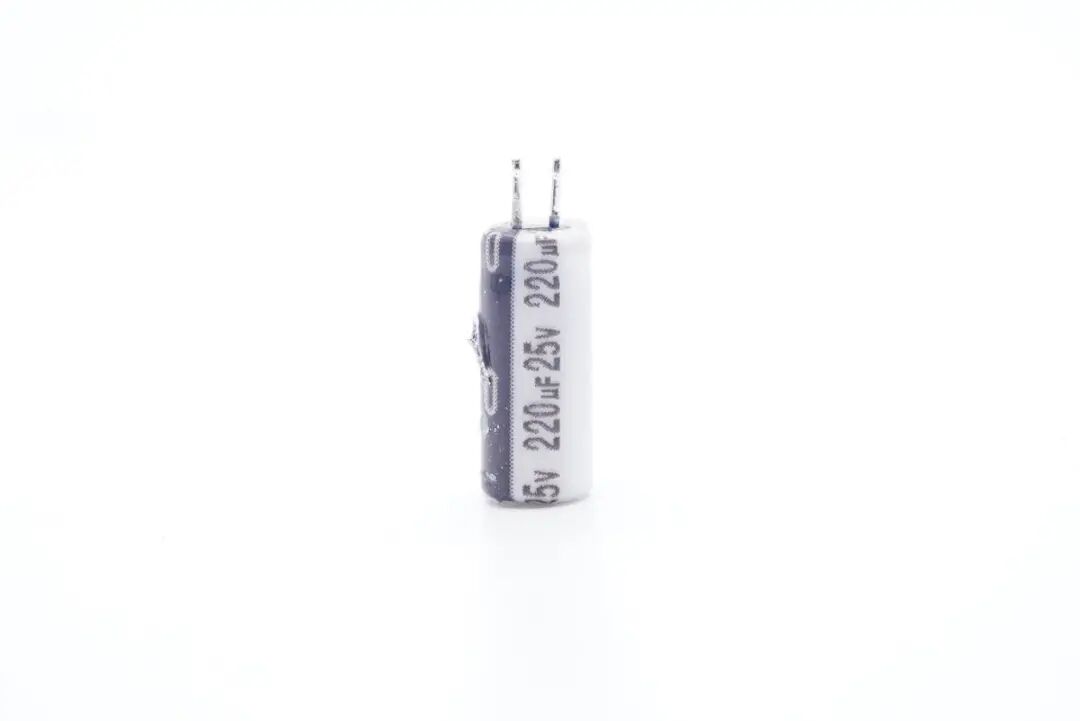

A口输出滤波电解电容规格为25V 220μF。

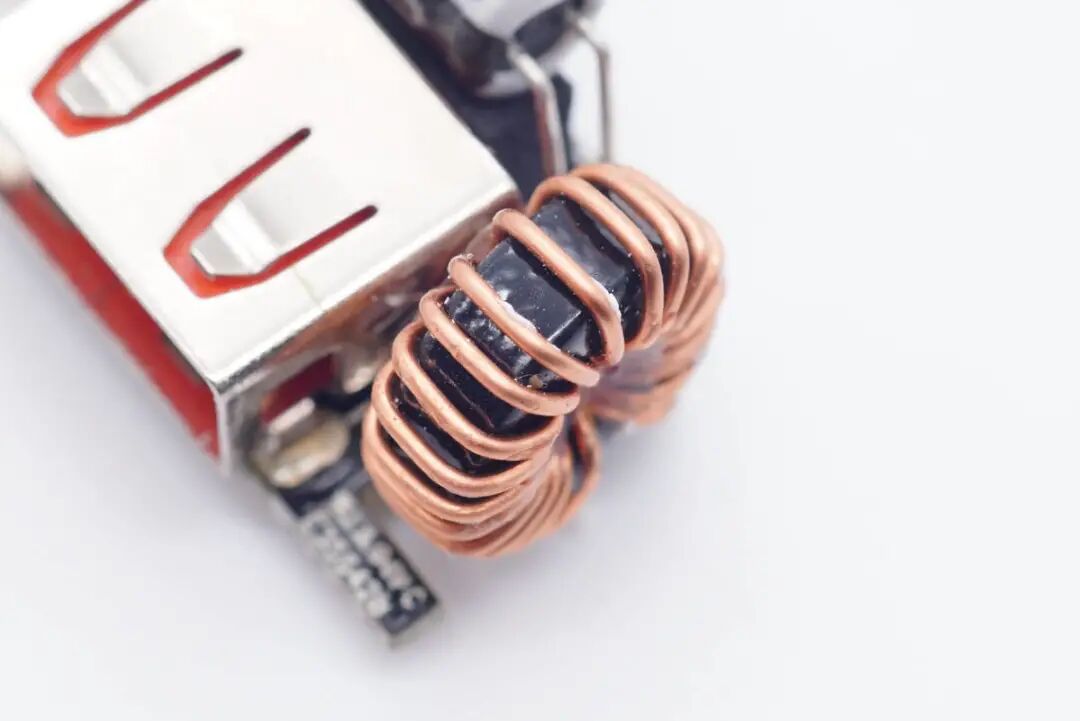

降压电感特写。
背面为一颗高集成降压芯片。

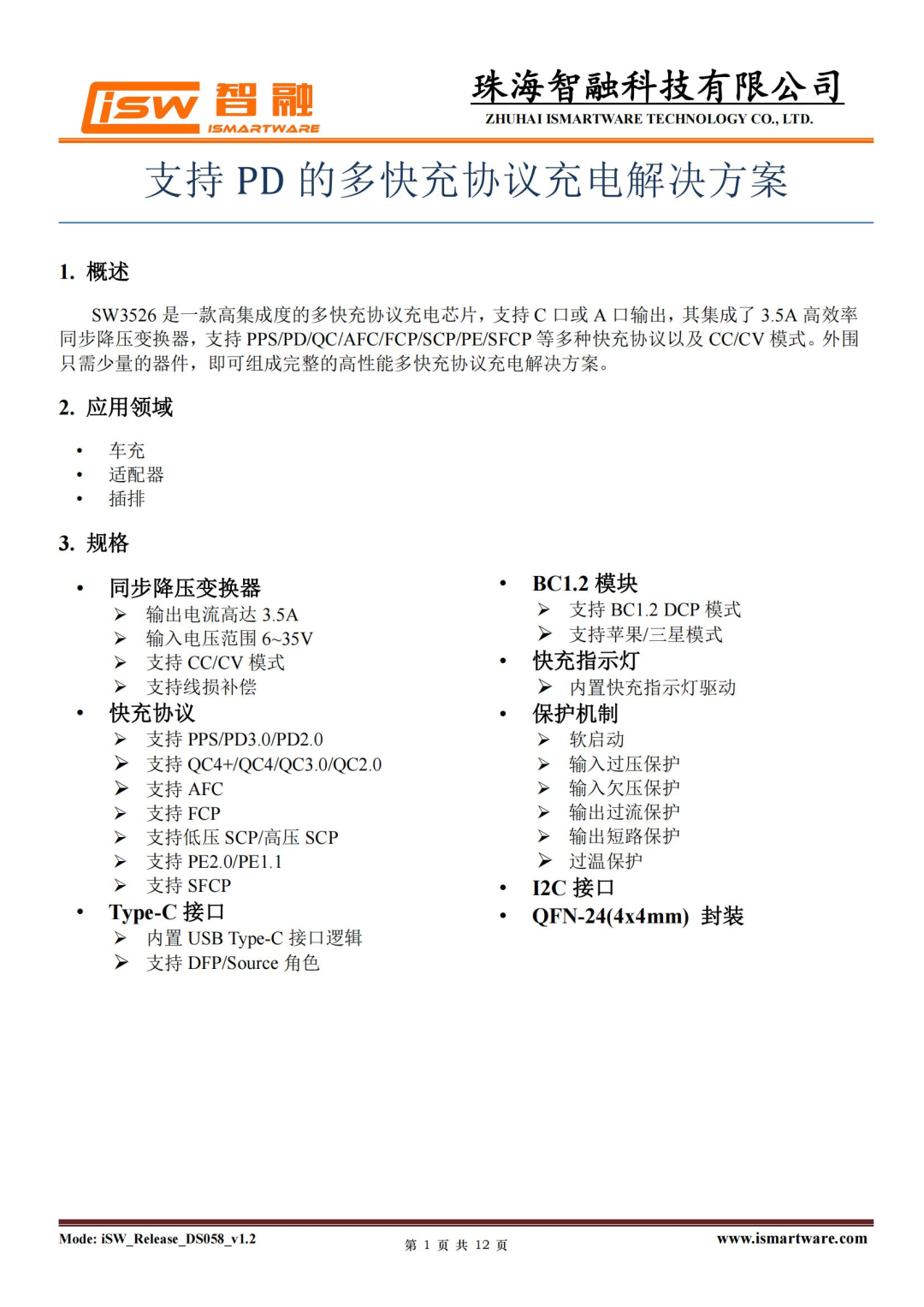

A口的降压芯片采用的是智融SW3526，负责输入降压和协议识别，控制输出电压。这是一颗高集成度的多快充协议充电芯片，内置降压MOS，外围精简，可以支持USB-C口或者USB-A口输出控制。
其集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
充电头网了解到，智融SW3526此前已被HYPER JUICE 100W氮化镓快充、品胜65W 2C1A氮化镓快充充电器、机乐堂38W 1A1C双口快充车充等产品采用。

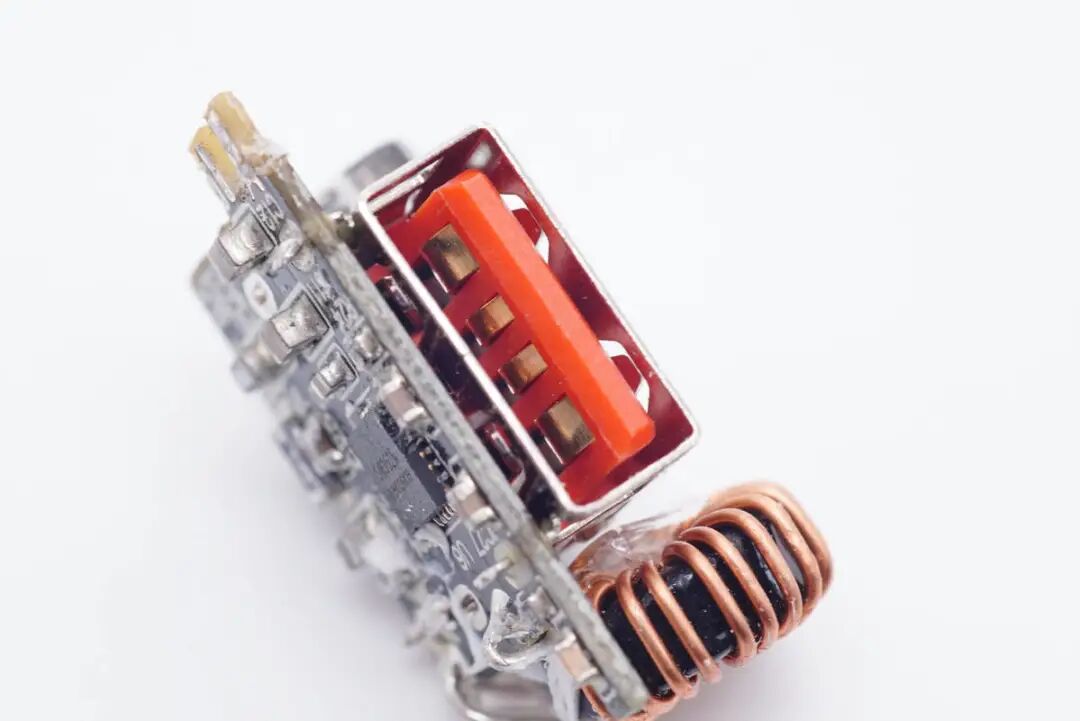

USB-A接口特写，两侧的接口采用加宽设计。

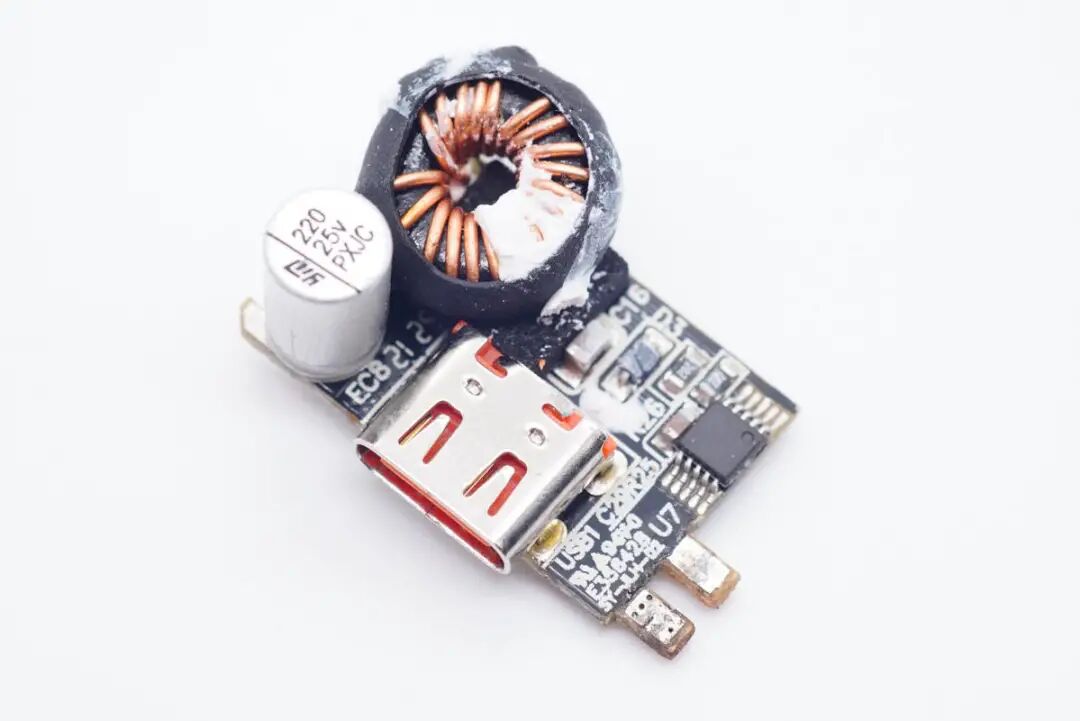

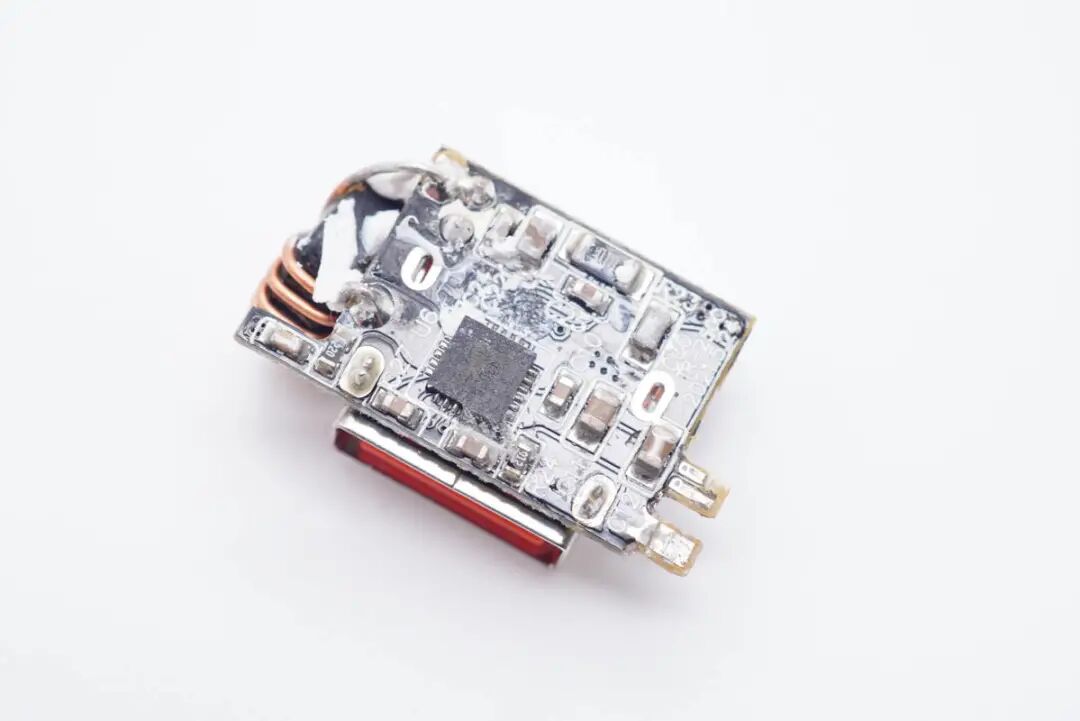

USB-C接口同样采用一路独立降压电路，接口侧设置了一颗固态电容、一颗降压电感，此外还有一颗MCU。

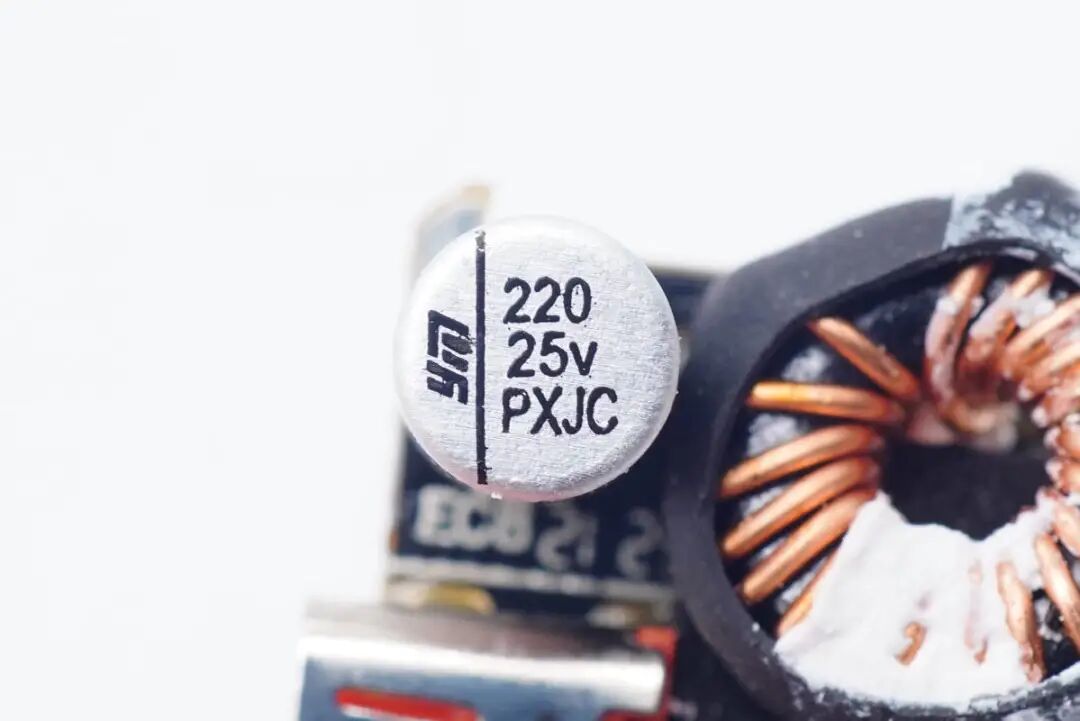

C口输出滤波采用的是一颗永铭的NPX系列固态电容，规格为25V 220μF。

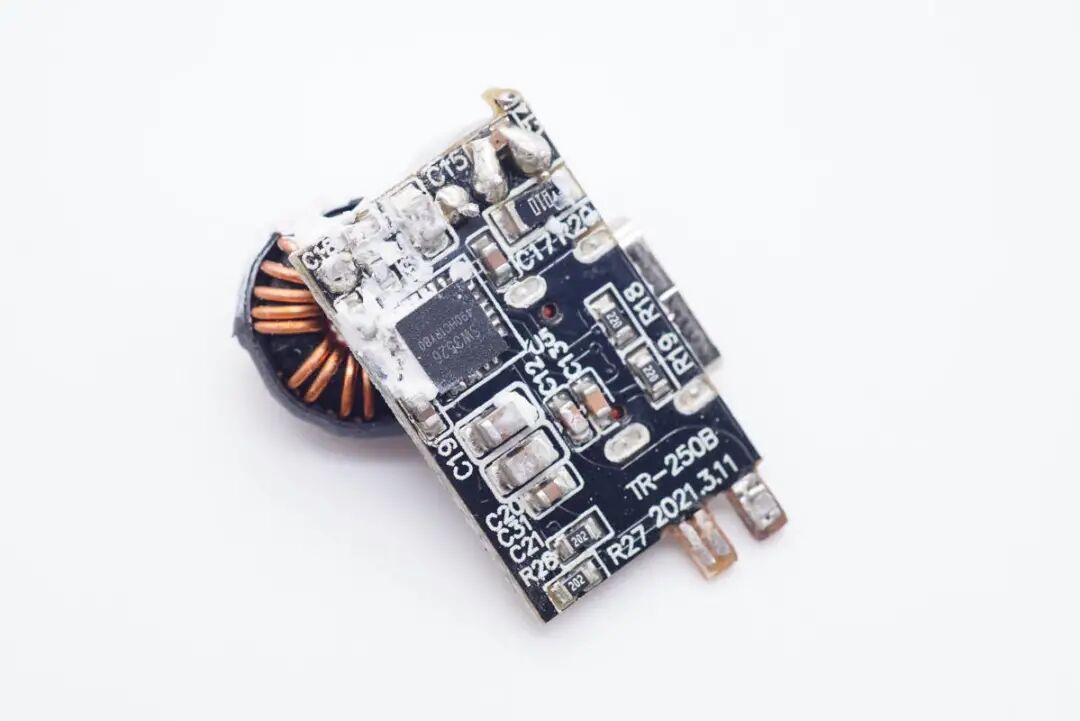

PCB板背面设有一颗降压芯片。

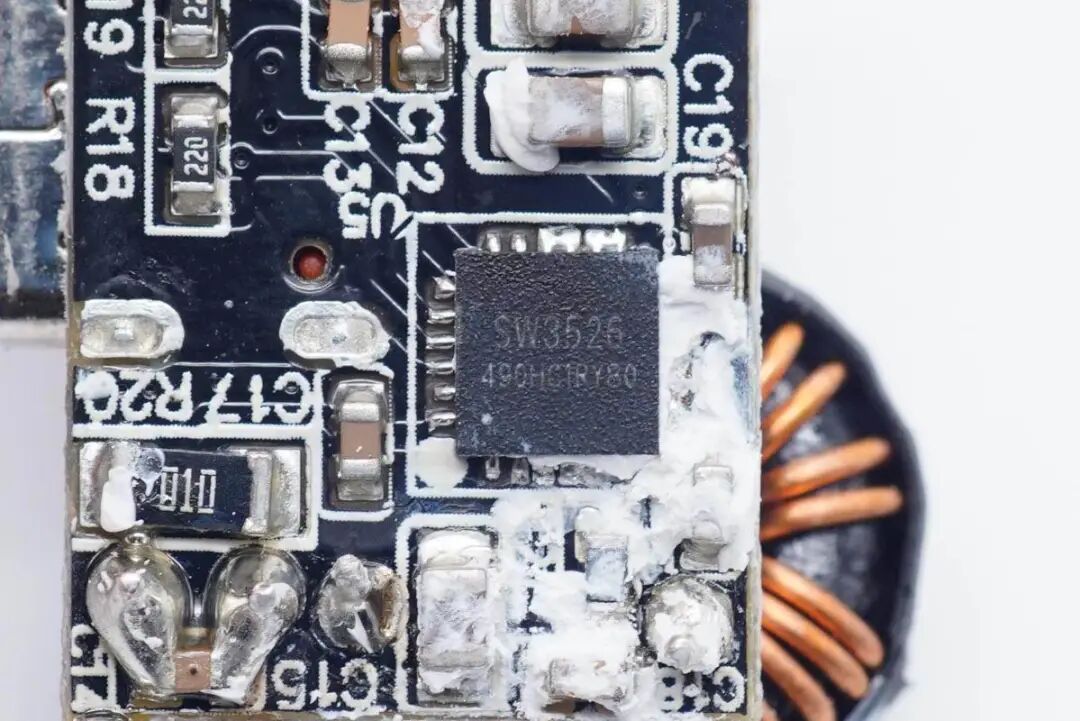

C口的降压芯片同样采用的是SW3526。

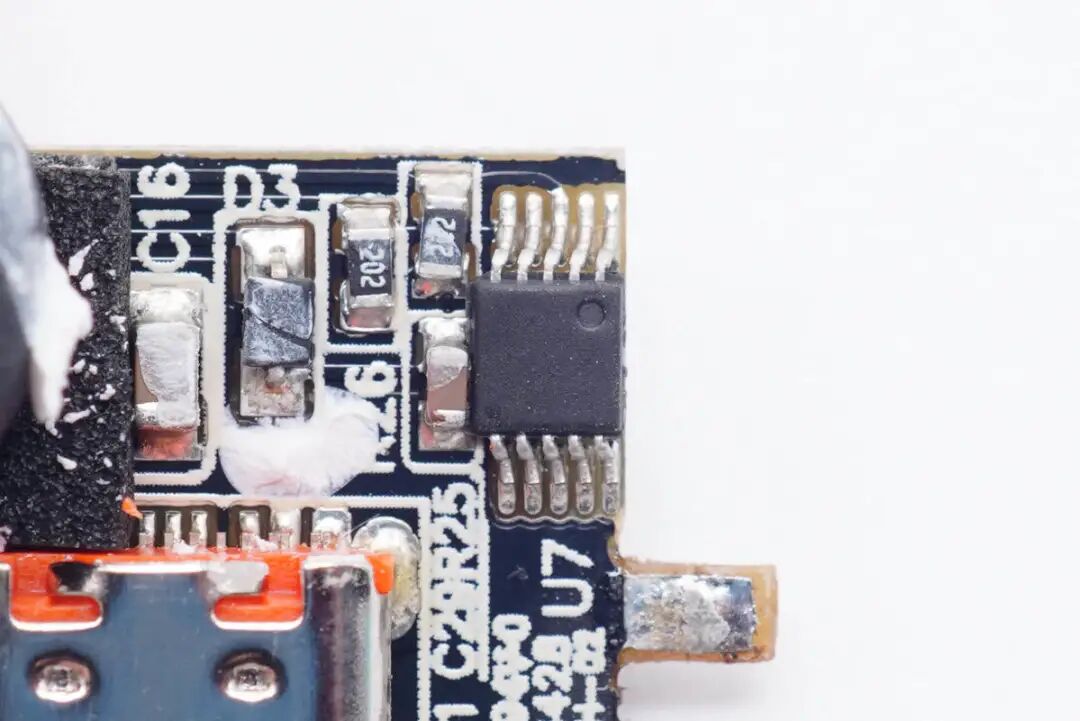

MCU主要用用于输出功率智能调节。

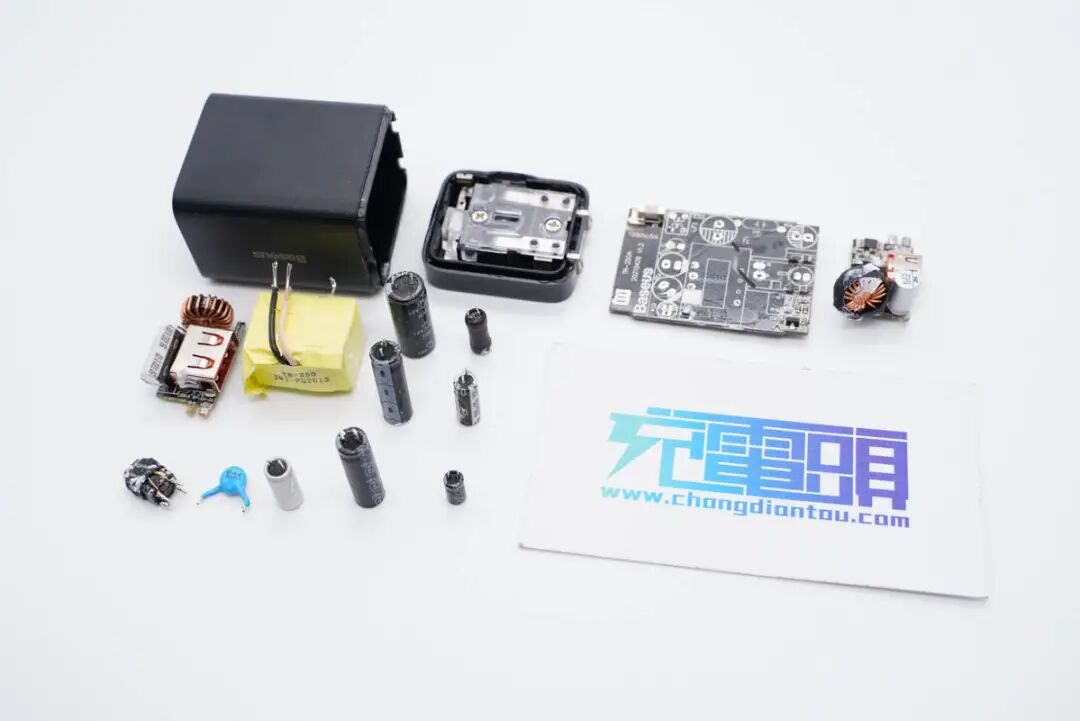

倍思30W超级硅Pro充电器全部拆解完毕。
充电头网拆解总结
倍思30W超级硅Pro充电器在外观方面总体是延续了原有倍思的家族风格，尤其是在电源指示灯部分，成为充电器的点睛之笔。不过作为一款30W双口充电器，这款产品在体积和性能方面做了均衡，既保持了小巧的机身，同时也做到了单口任意接口输出30W，双口输出18W+12W，相对于双口5V5A输出是一个小升级。
充电头网拆解了解到，倍思30W超级硅Pro充电器的内部采用的经典的开关电源+二次降压的电路架构，开关电源选用了华源半导体HY1602+HYC9012全套电源方案，初级侧搭配维安半导体的超级硅MOS，次级侧芯片则是内置MOS设计，外围精简。1A1C两个接口为两路独立的二次降压，分别采用了一颗智融SW3526芯片控制降压和协议识别。
此外，这款充电器选用的电容品牌也均来自昱光、万京源、永铭等业内知名品牌，性能可靠，并在元器件之间采用大量注胶处理提升稳定性和散热性能。
