AT&T全称American Telephone & Telegraph Company，即美国电话电报公司，创建于1877年，著名的贝尔实验室是该公司的一个部门。如今的AT&T早已成为美国手机运营商巨头之一，2020年营业额高达1811.93 亿美元。

最近充电头网拿到了AT&T一款20W PD快充充电器06457，虽然大小和苹果原装20W充电器的差不多，但配备可折叠插脚，便携性更好。下面充电头网将对这款充电器进行详细拆解，一起来看看其做工如何。

一、AT&T迷你20W快充外观

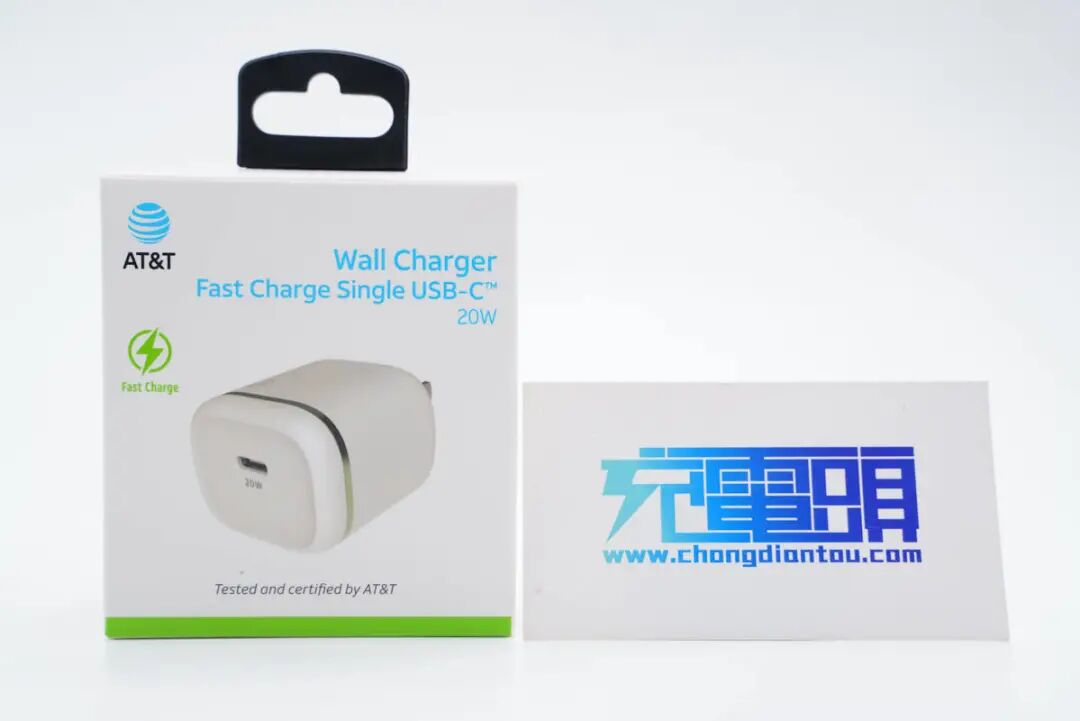

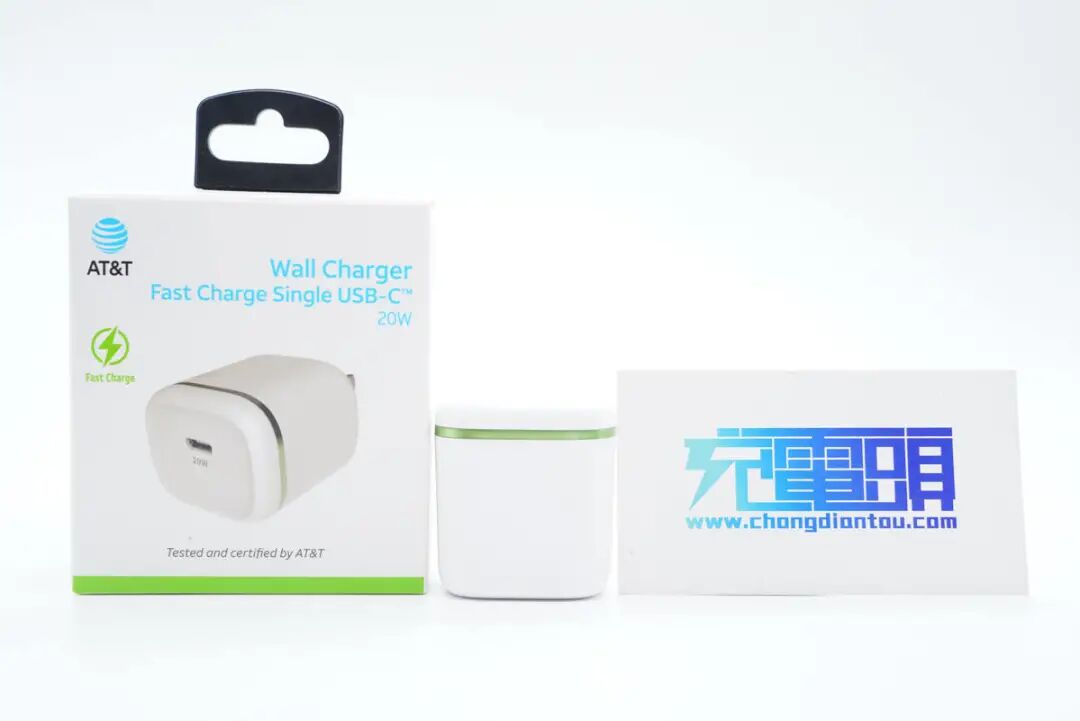

包装盒正面印有AT&T品牌logo、充电器名称、外观图以及快充标识。

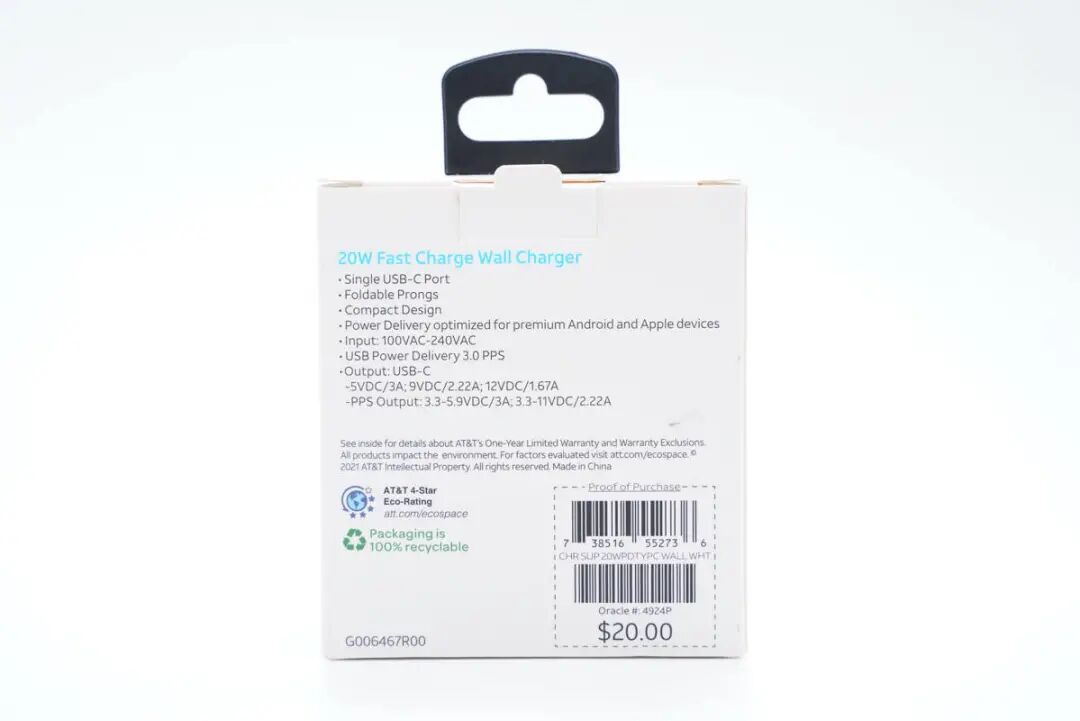

背面印有充电器参数信息。

包装内仅有充电器。

充电器主体外壳为白色，表面简约边角过渡圆润，整体风格简约。

机身正面设有AT&T品牌logo，靠近头部处还有绿色装饰环。

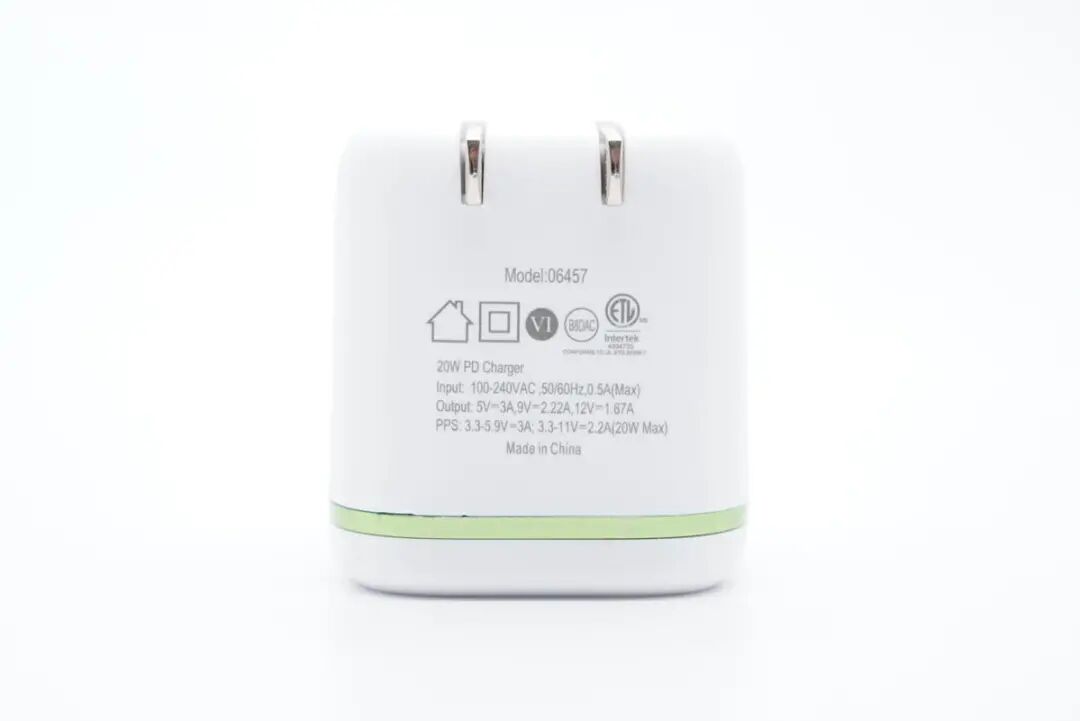

机身背面印有充电器参数信息

型号：06457

输入：100-240V~50/60HZ 0.5A

输出：5V3A、9V2.22A、12V1.67A

PPS：3.3-5.9V3A、3.3-11V2.2（20W Max）

充电器已经通过了ETL认证和VI级能效认证。

充电器配备可折叠美规插脚，小巧便携。

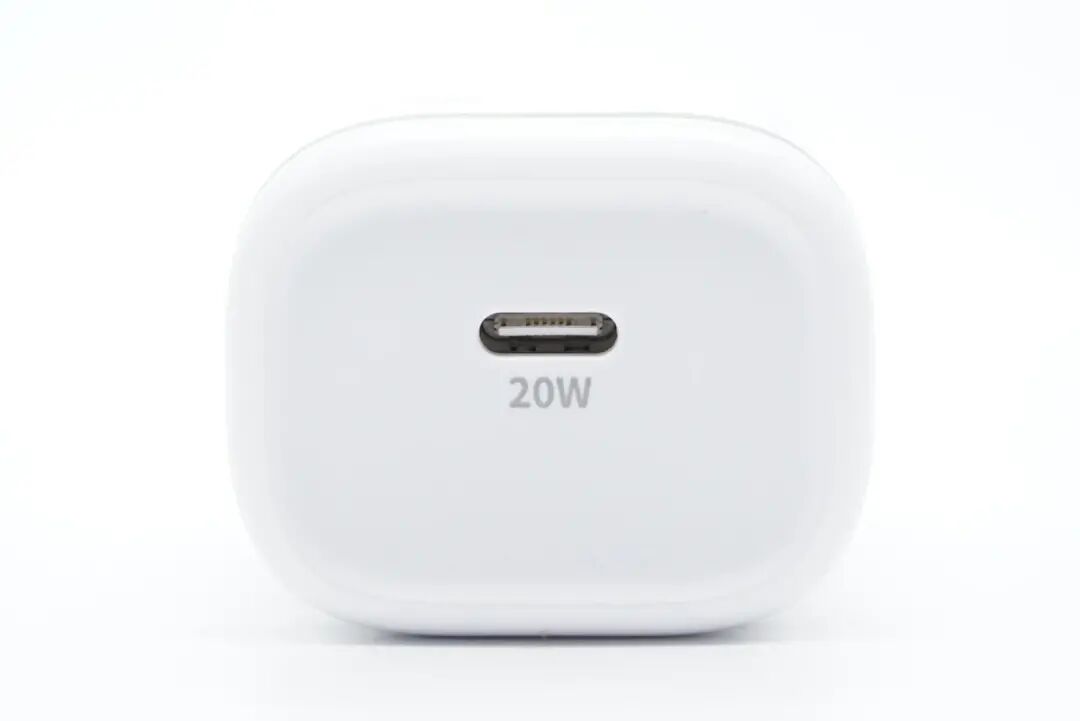

输出顶面内凹，配有单USB-C口，白色胶芯，支持最大20W PD快充。

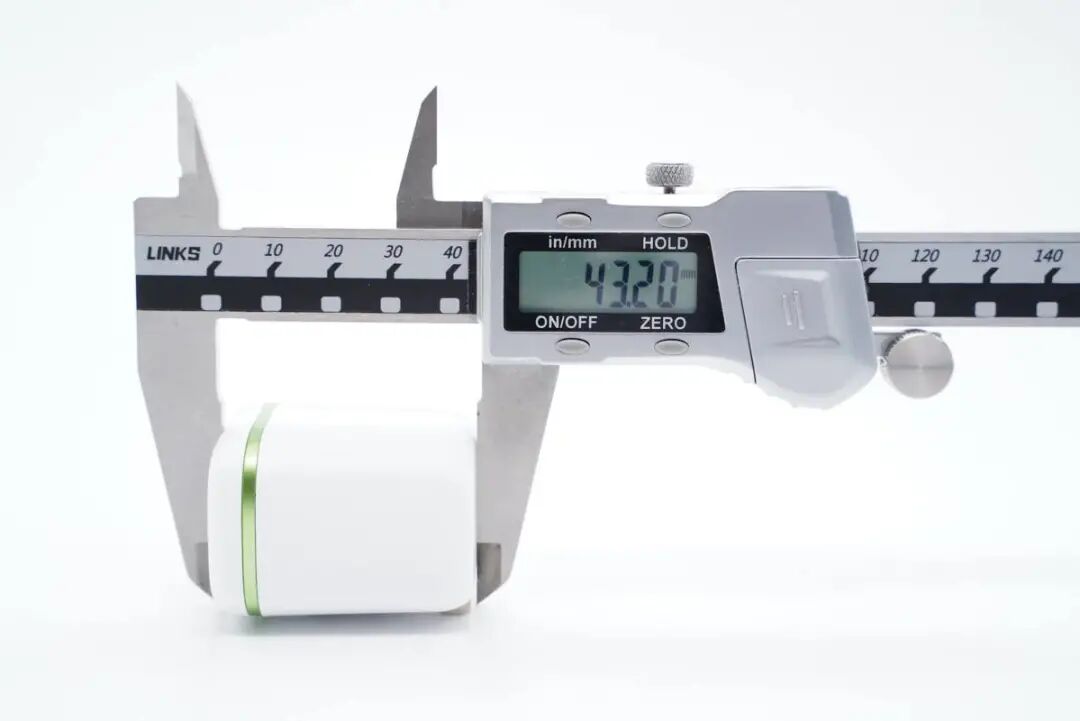

测得充电器机身高度为43.2mm。

宽度为39.45mm。

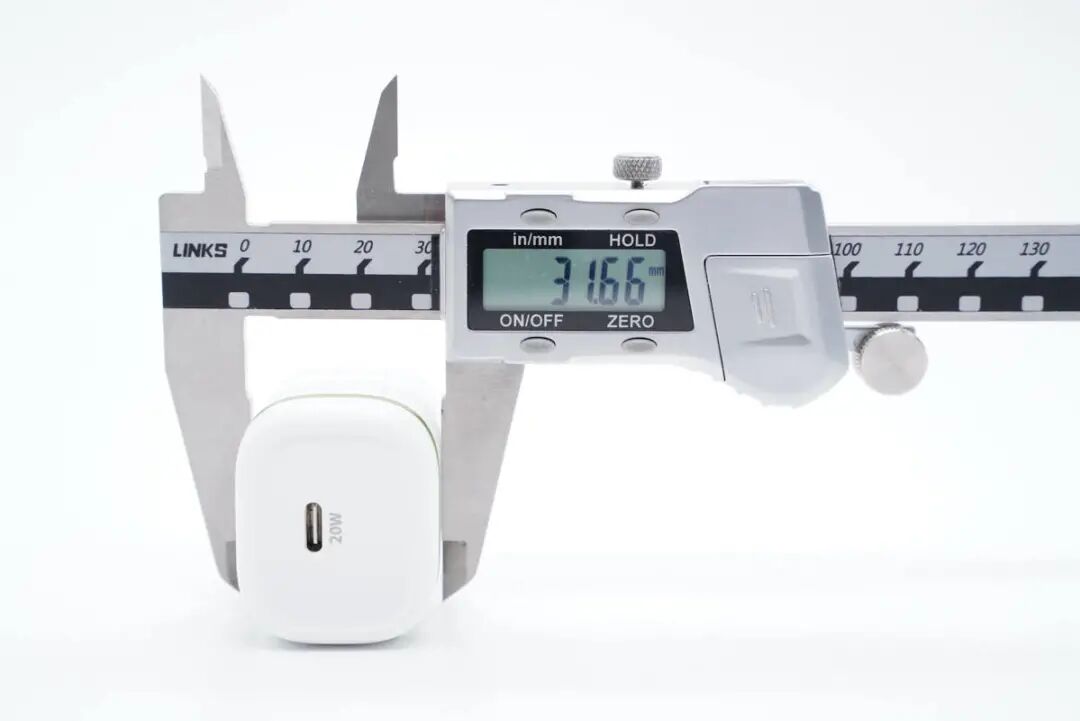

厚度为31.66mm。

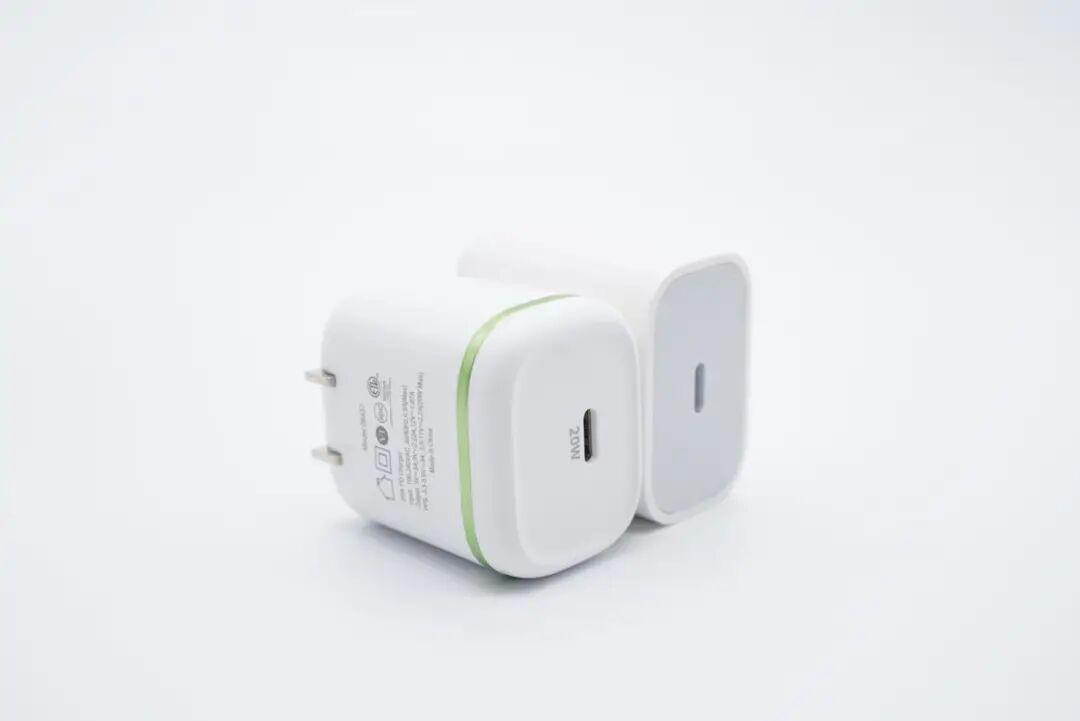

和苹果20W充电器直观对比，体积相当，但好在AT&T这款配备折叠插脚，更加便携。

拿在手上的直观感受。

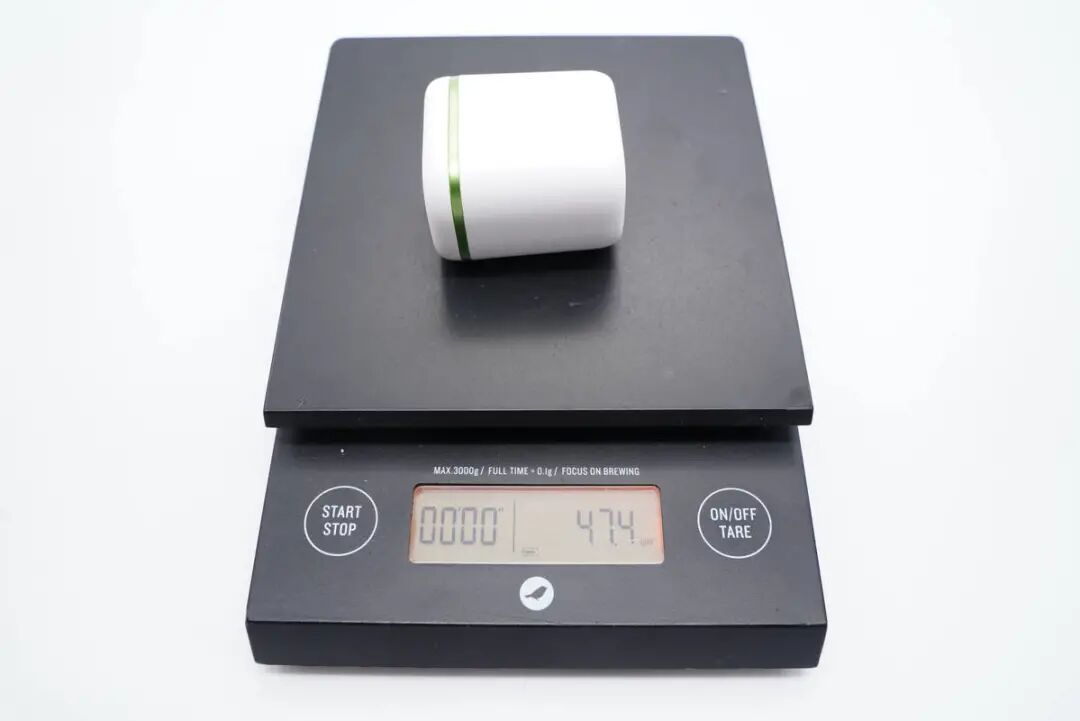

净重约为47g。

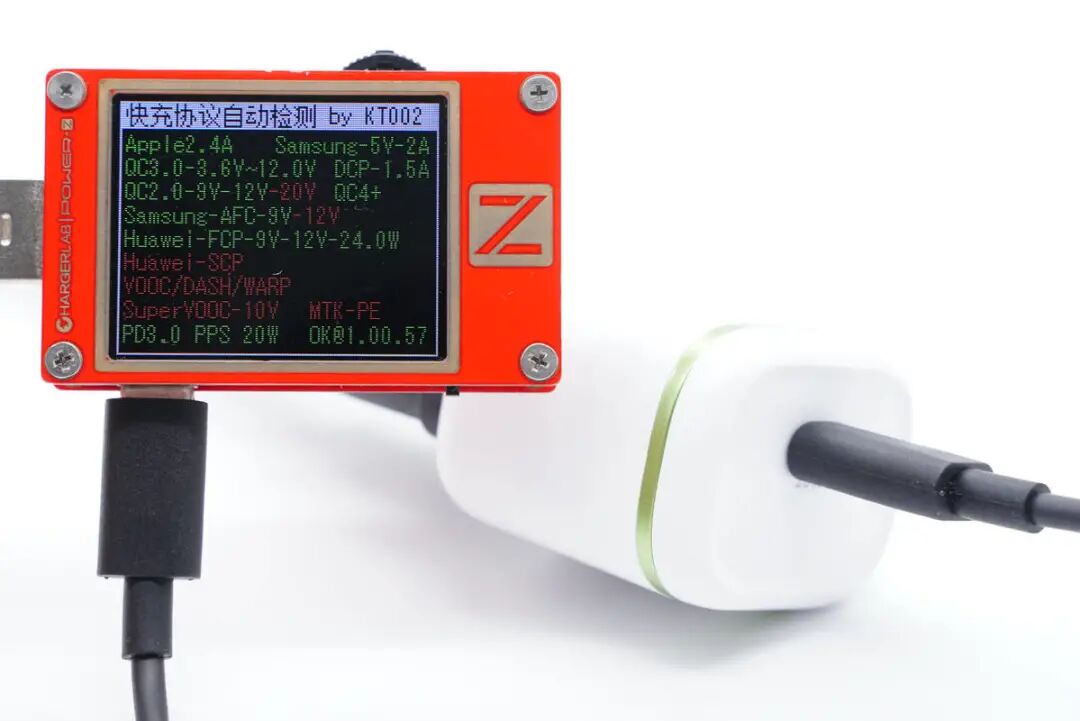

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

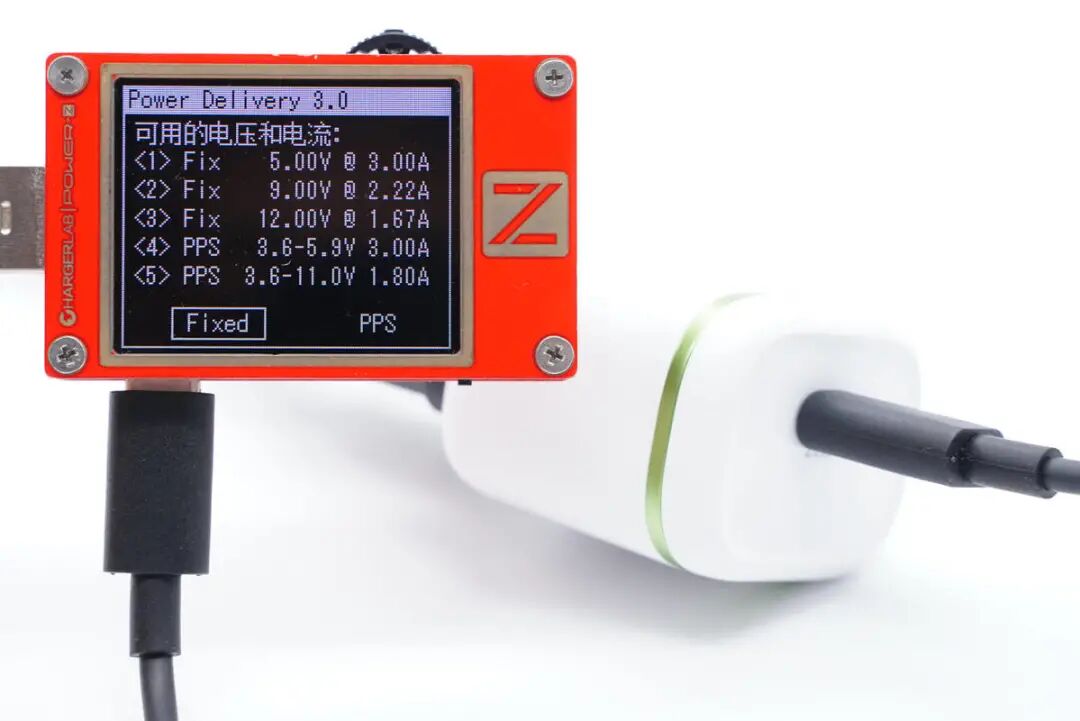

此外PDO报文显示C口还具备5V3A、9V.22A、12V1.67A三组固定电压档位，以及3.6-5.9V3A和3.6-11V1.8A两组PPS电压档位。

二、AT&T迷你20W快充拆解

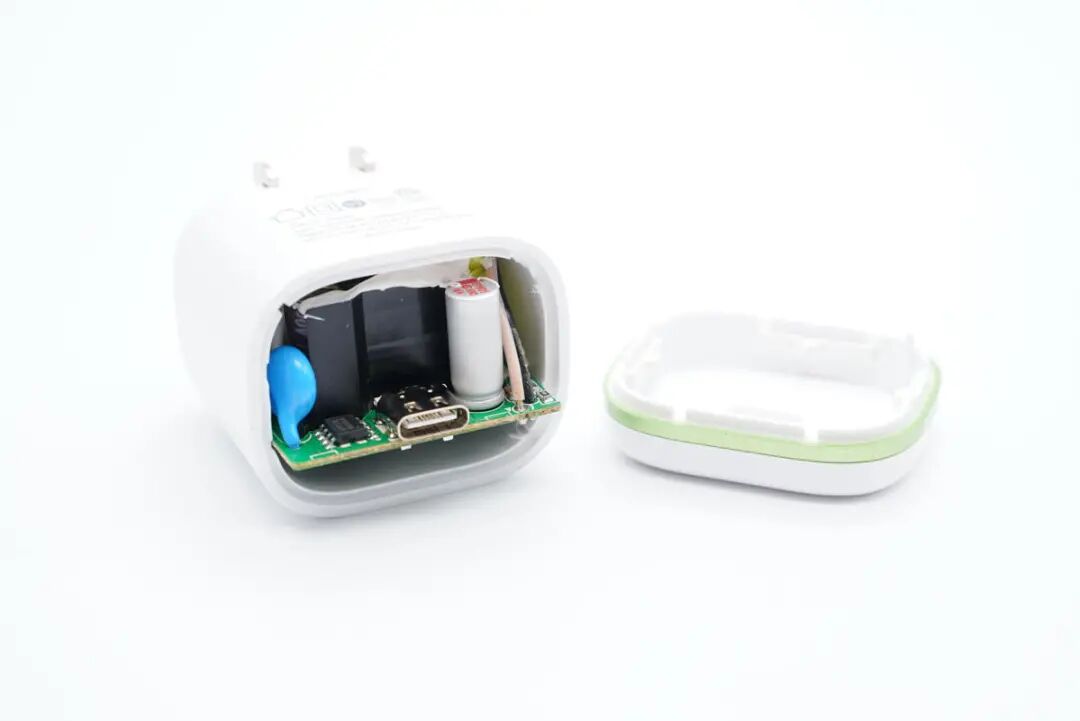

将充电器输出端外壳拆开，超声波焊接封装。

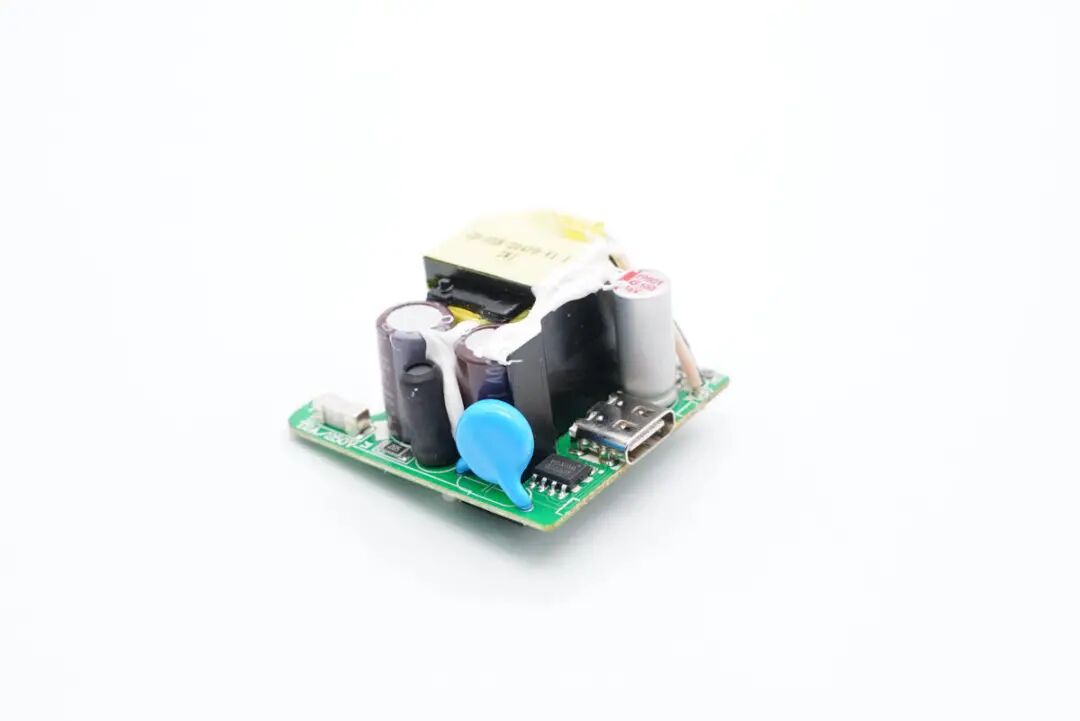

PCB板上电容、变压器等器件打胶加固。

初级次级间设有绝缘隔离板。

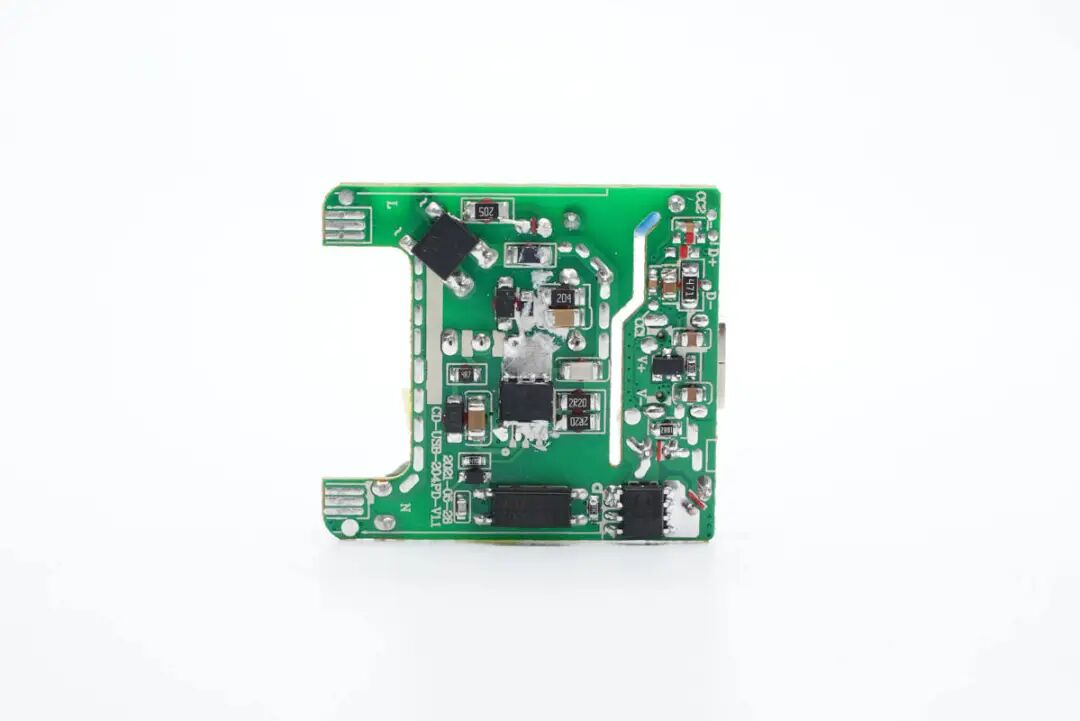

主板背面一览，设有整流桥、开关电源初次级芯片和光耦。

通过观察发现，这款充电器采用QR开关电源架构，协议芯片控制接口输出电压。下面我们就从输入端开始了解各器件的信息。

输入端一览，两侧分别设有贴片保险丝和NTC浪涌抑制电阻。

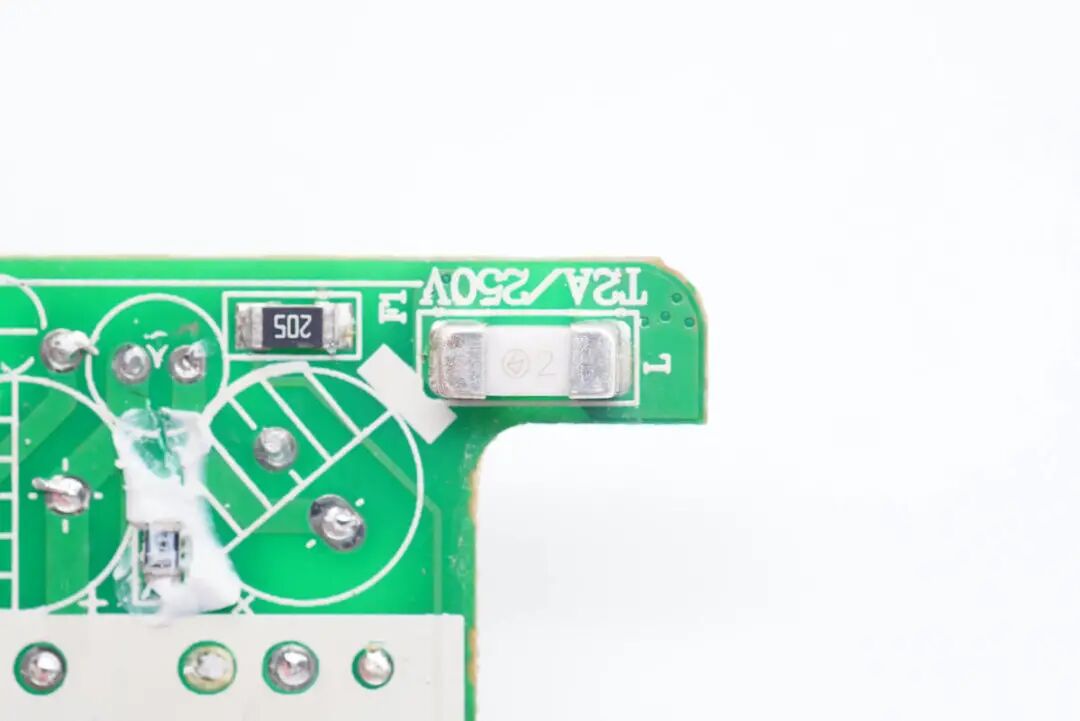

贴片保险丝额定电流2A。

ABS210整流桥特写。

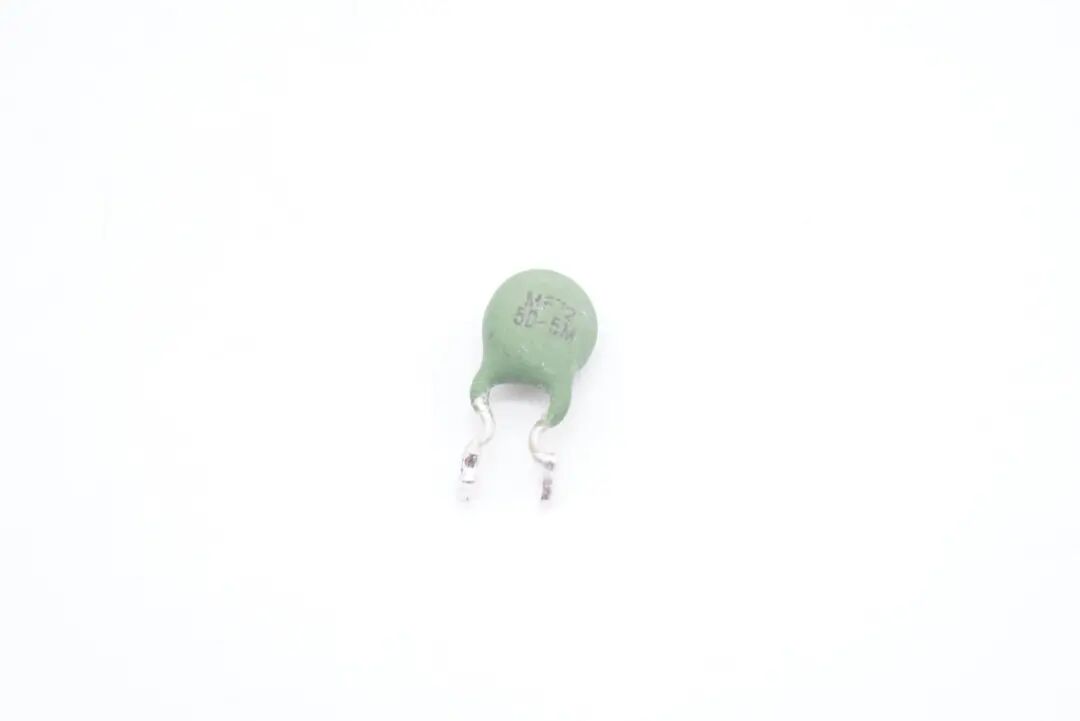

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

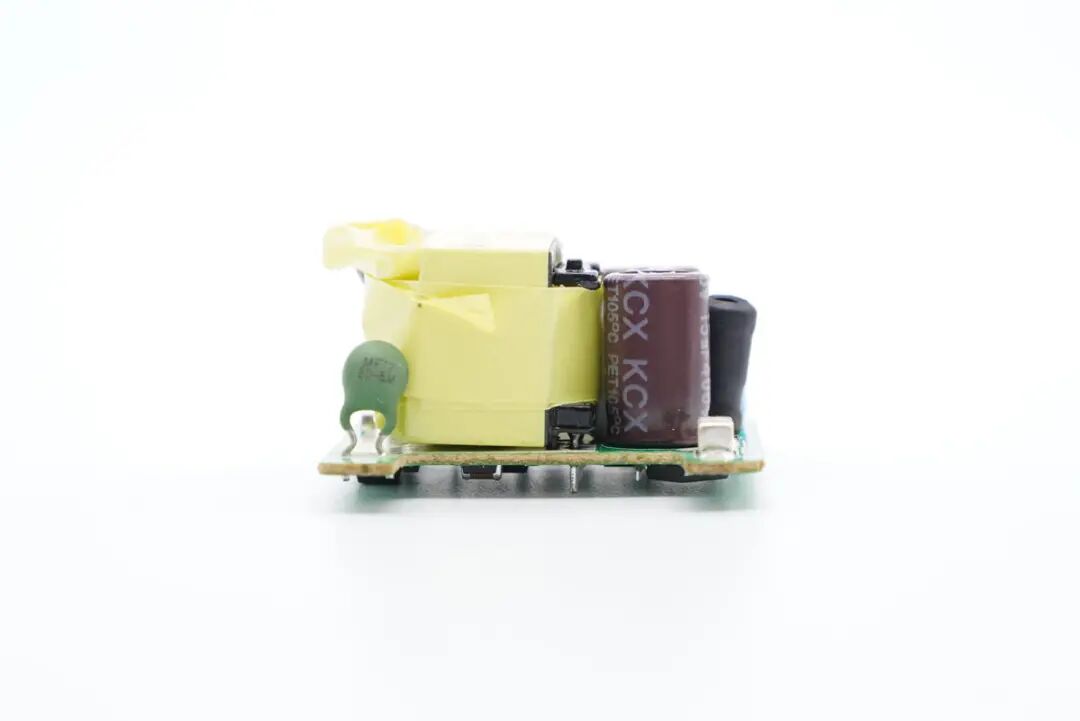

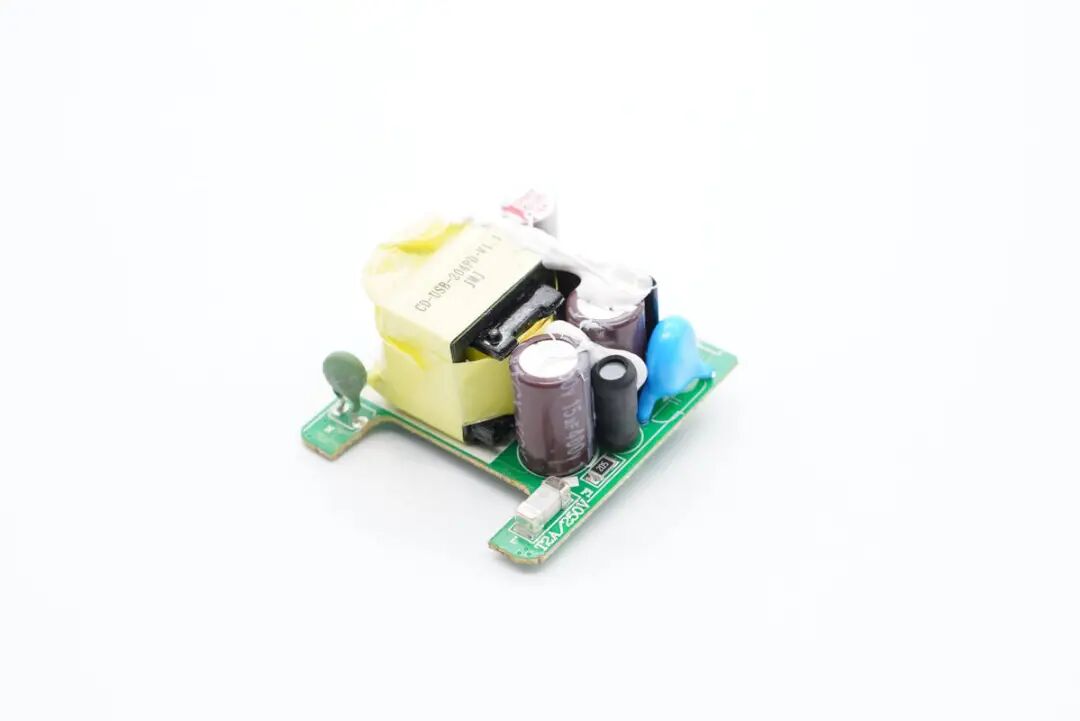

侧面还有高压滤波电解电容、工字电感以及Y电容。

工字电感外套绝缘管。

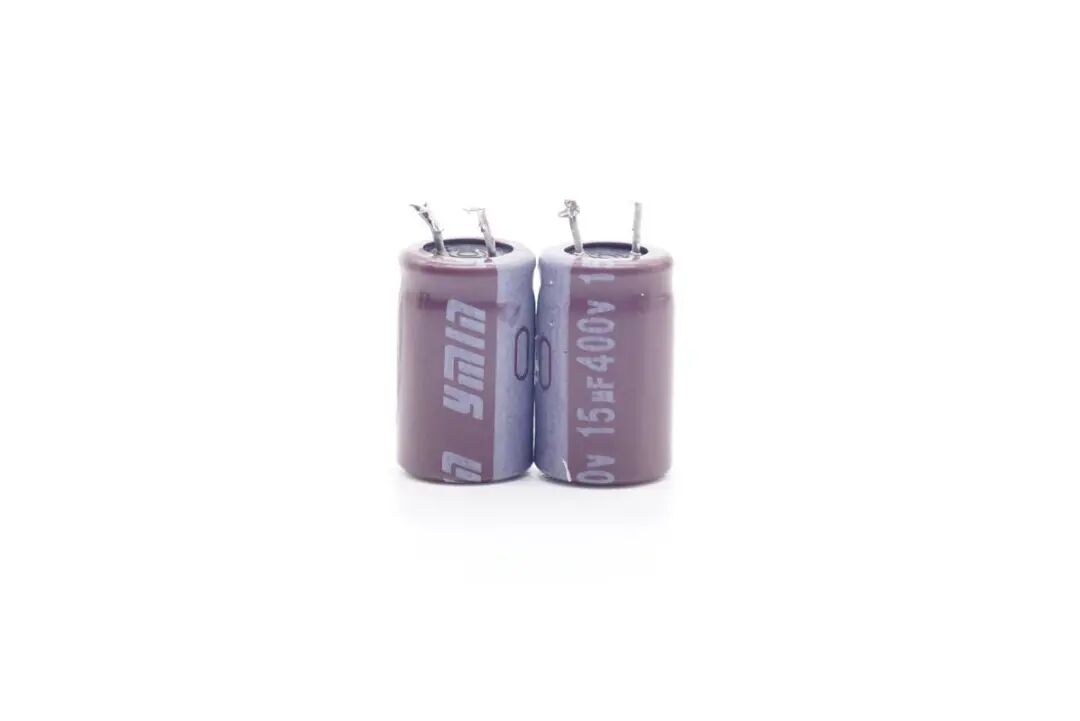

两颗高压滤波电解电容采用永铭KCX系列，规格为400V 15μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。

充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

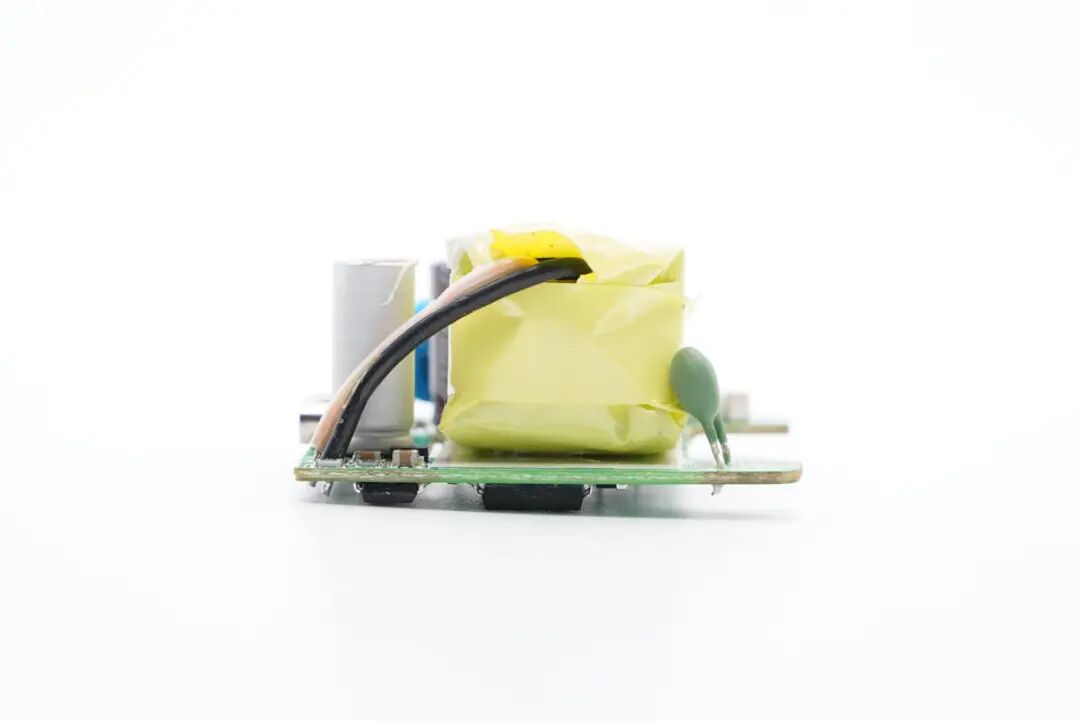

另一侧设有变压器和输出滤波固态电容

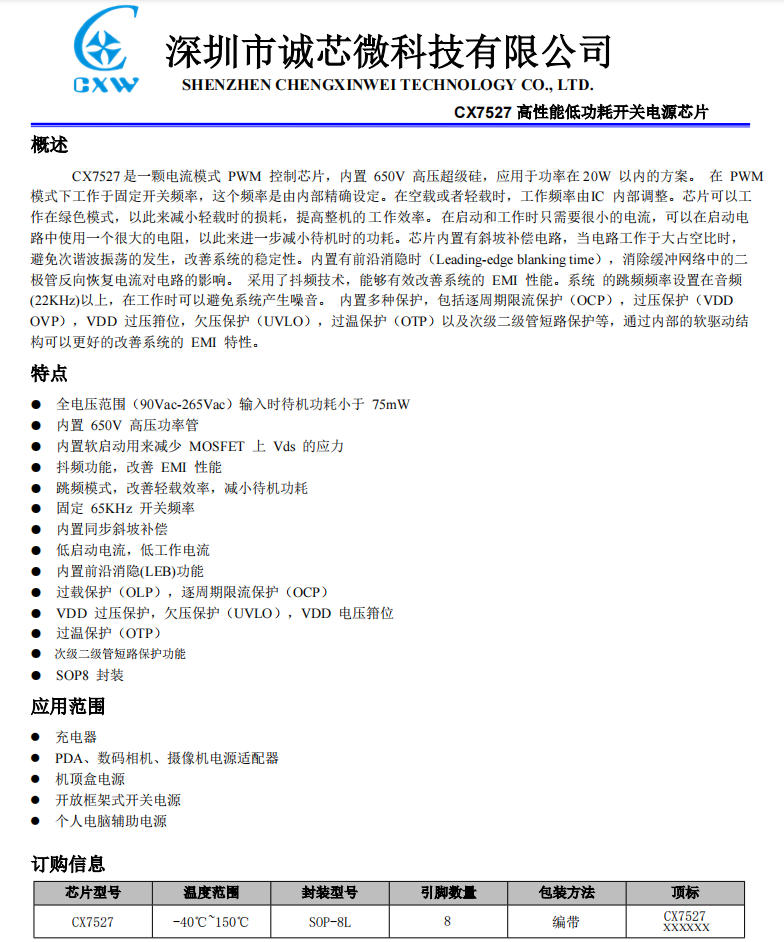

开关电源主控芯片采用诚芯微科技CX7527，这是一颗电流模式PWM控制芯片，内置650V高压超级硅，应用于功率在20W以内的方案。在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由IC内部调整。

CX7527可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时， 避免次谐波振荡的发生，改善系统的稳定性。

CX7527内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。采用了抖频技术，能够有效改善系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。

CX7527内置多种保护，包括逐周期限流保护（OCP），过压保护（VDD  OVP），VDD过压箝位，欠压保护（UVLO），过温保护（OTP）以及次级二级管短路保护等，通过内部的软驱动结 构可以更好的改善系统的 EMI 特性。

充电头网通过拆解了解到，采用诚芯微CX7527主控芯片的还有贝尔金40W双C口快充充电器，此外诚芯微快充方案还被品胜、GPE、tamas、欧姆电机、aigo、新斯宝、佳域、羽博、飞利浦、第一卫等知名品牌的数十款产品采用。

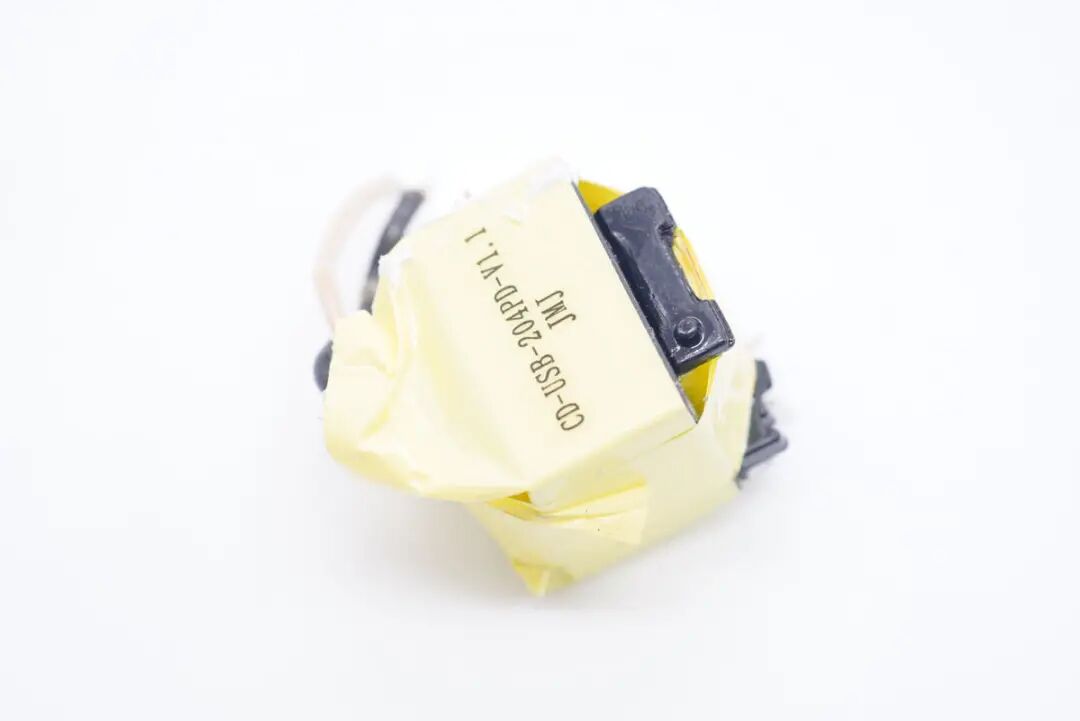

变压器特写。

OR 1009光耦，用于初级次级通信，反馈输出电压。

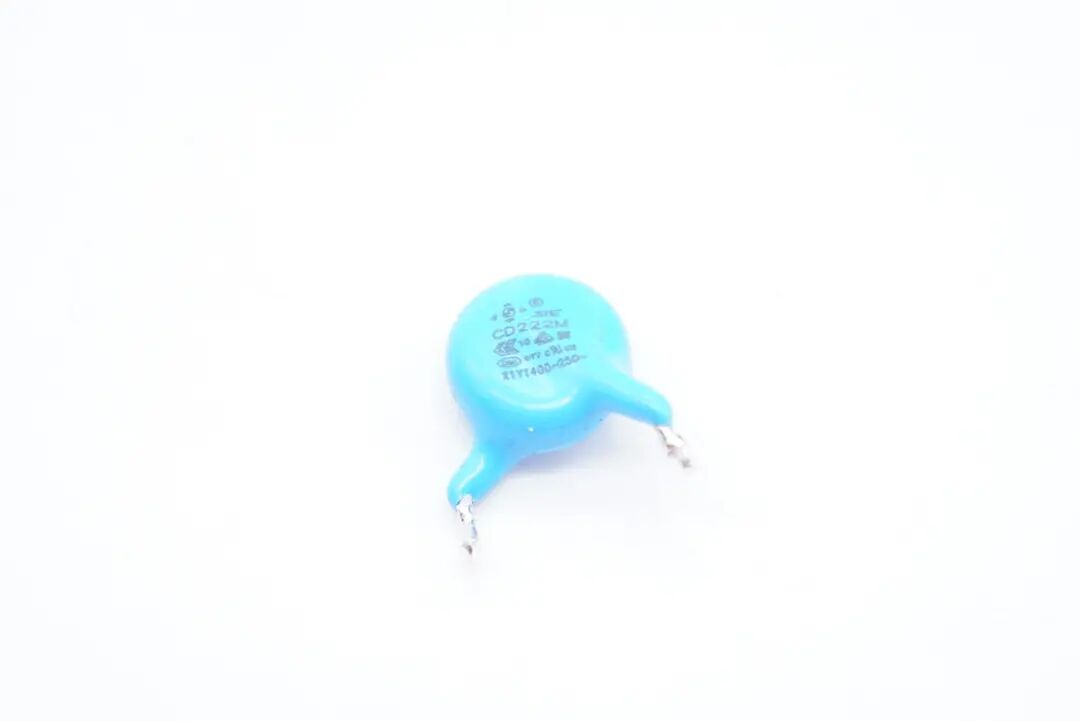

Y电容特写。

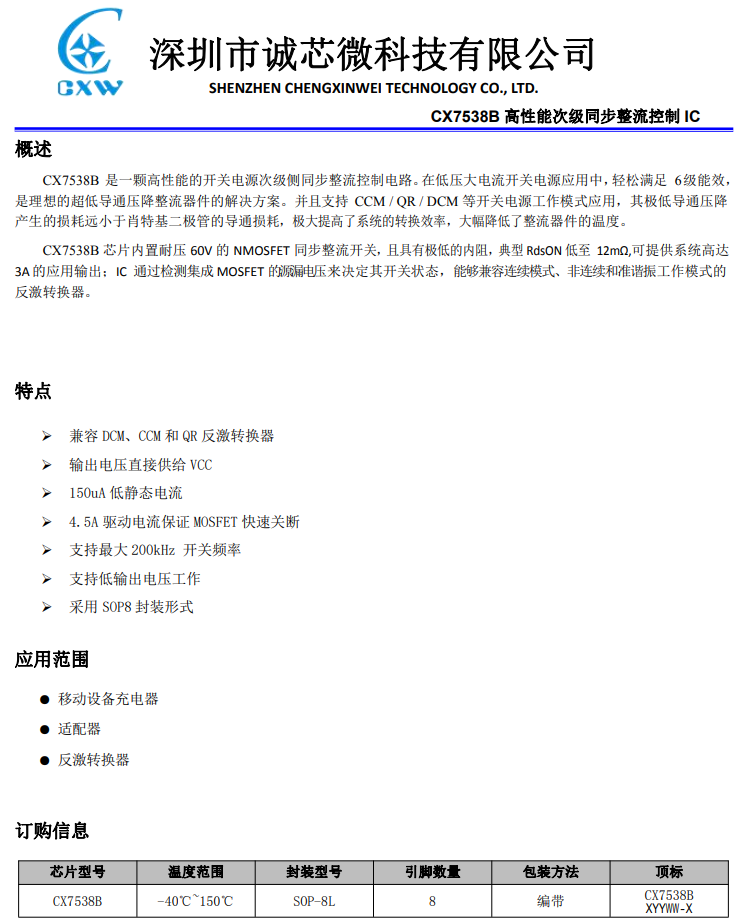

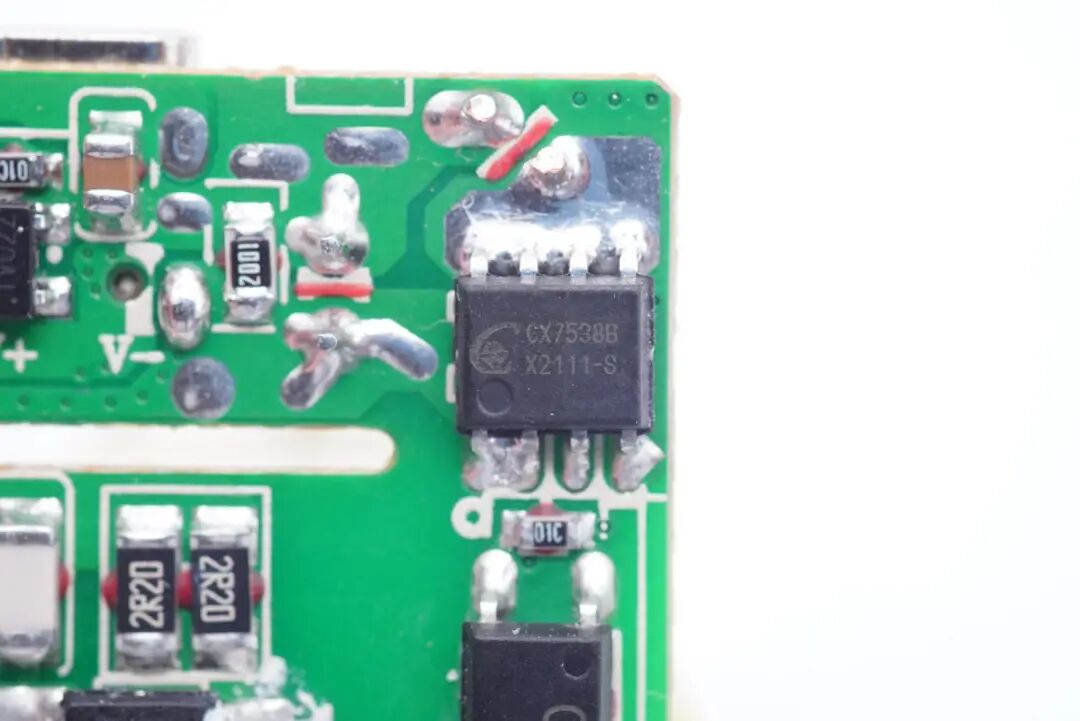

次级同步整流芯片采用诚芯微CX7538B，这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

诚芯微CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

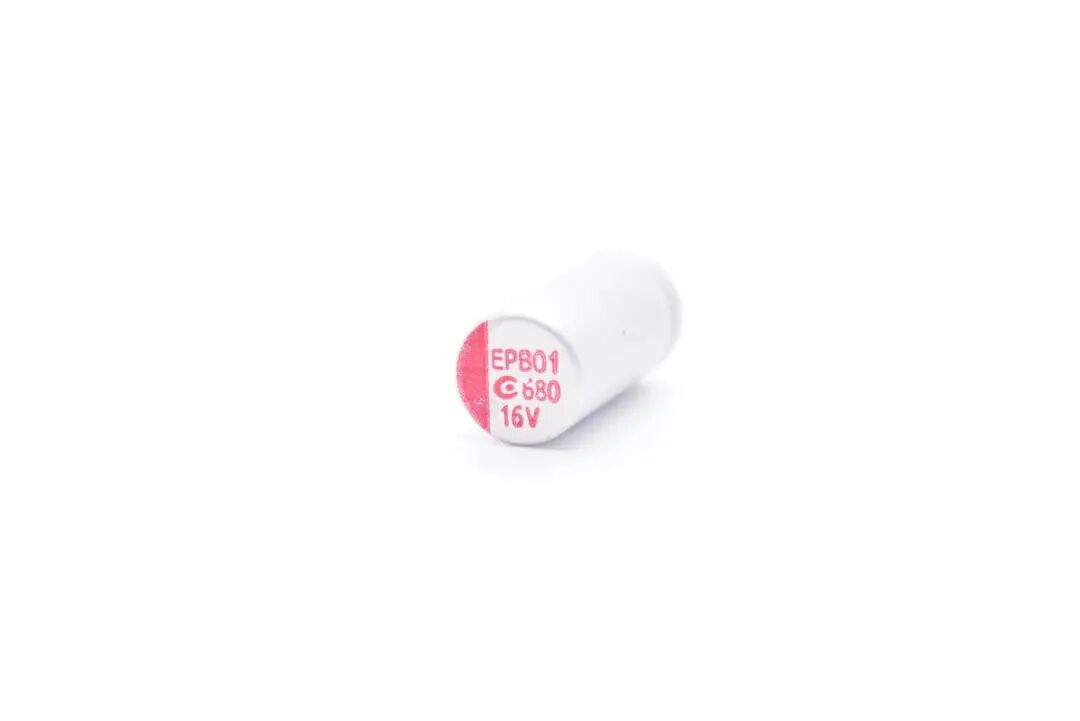

输出滤波固态电容来自钰邦，规格为16V 680μF。

输出端一览，母座左侧设有一颗协议芯片。

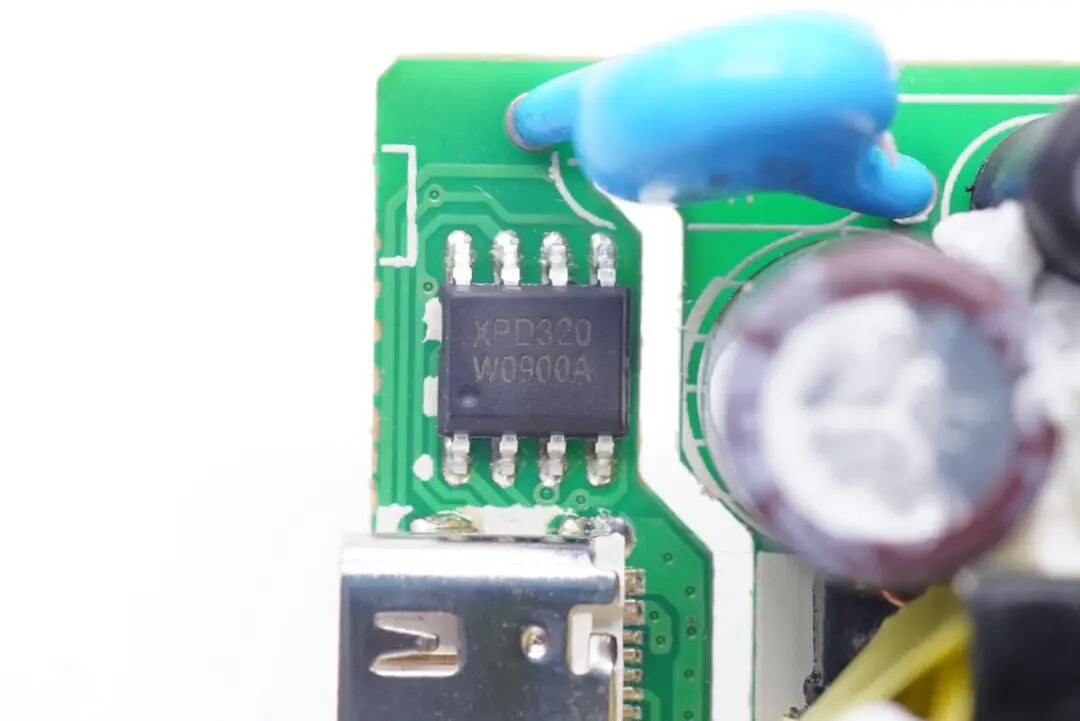

协议芯片采用云矽半导体XPD320。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

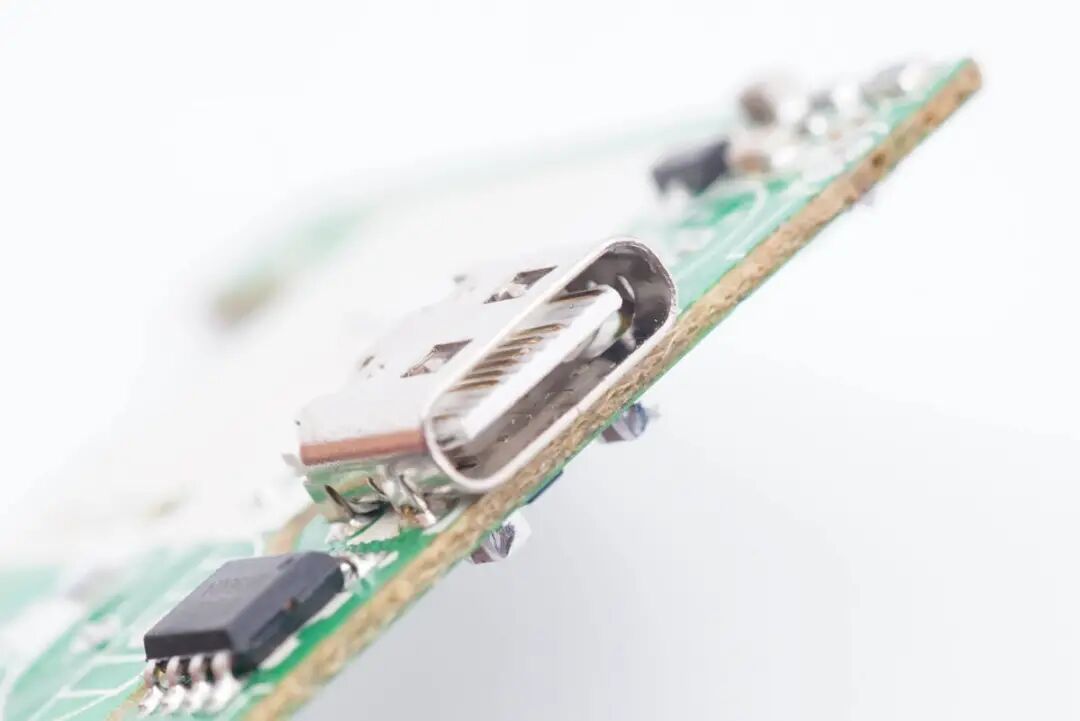

USB-C母座特写，过孔焊接。

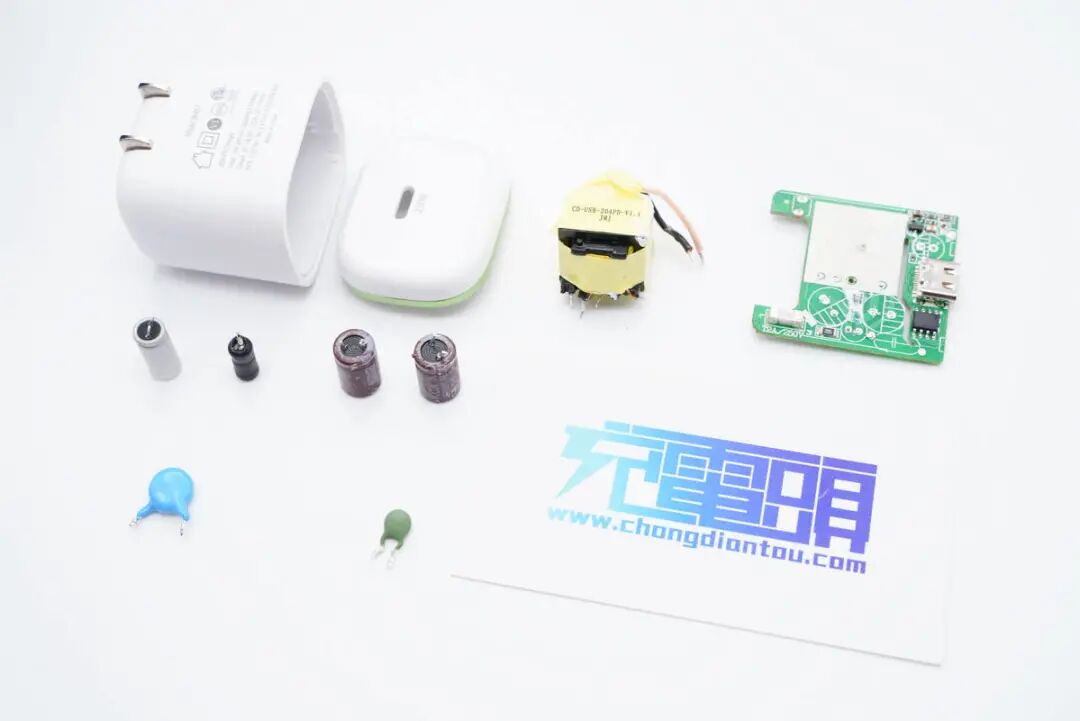

全部拆解完毕，来张全家福。

充电头网拆解总结

AT&T这款充电器采用白色外壳，不过设计有绿色装饰环，显得不那么单调。此外充电器兼容QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备两组PPS电压档位，整体兼容性不错，既可以很好适配苹果iPhone 12/13系列手机，对小米、三星等品牌手机也有很好的兼容性。

充电头网通过拆解了解到，AT&T快充充电器采用了诚芯微的CX7527+CX7538B高集成快充方案，初、次级控制器均集成MOS管，有效简化初级侧外围电路，对于缩短充电器生产周期很有帮助。另外诚芯微快充方案能打入AT&T这一如此大牌企业的供应链，也足见AT&T对该方案质量的认可。
