拆解报告：柚能65W 2C1A氮化镓充电器
----- 充电头网拆解报告 第1927篇 -----
最近充电头网拿到了YOUNENG柚能一款65W氮化镓快充充电器，配备2C1A三个快充接口，其中双C口均支持65W快充输出，都能为笔记本进行快速充电。USB-A口支持QC 18W和华为22.5W SCP快充，整体性能主流。
充电头网了解到，这款充电器内置聚能创芯CGL65R190B氮化镓功率管，整体小巧，而且配备折叠插脚，外出携带也很方便。下面就对这款充电器进行详细拆解，看看具体用料做工如何。
一、柚能65W氮化镓充电器外观
包装盒正面印有品牌名称和logo、充电器名称等。
背面印有充电器参数信息。

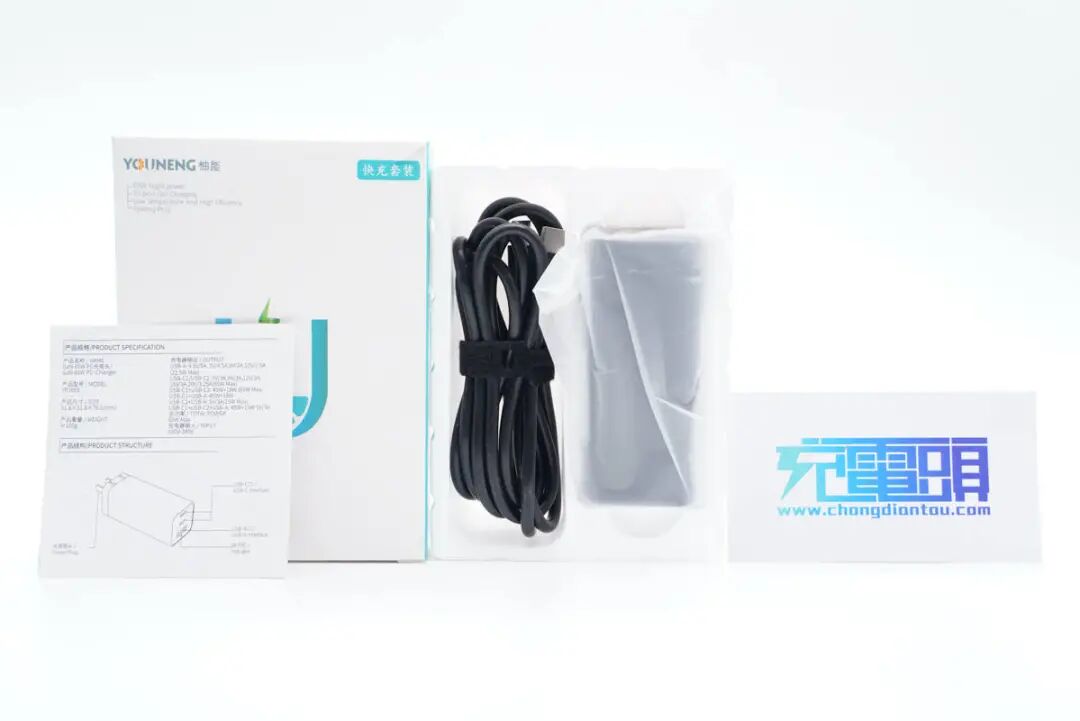

包装内含充电器、数据线以及使用说明书。

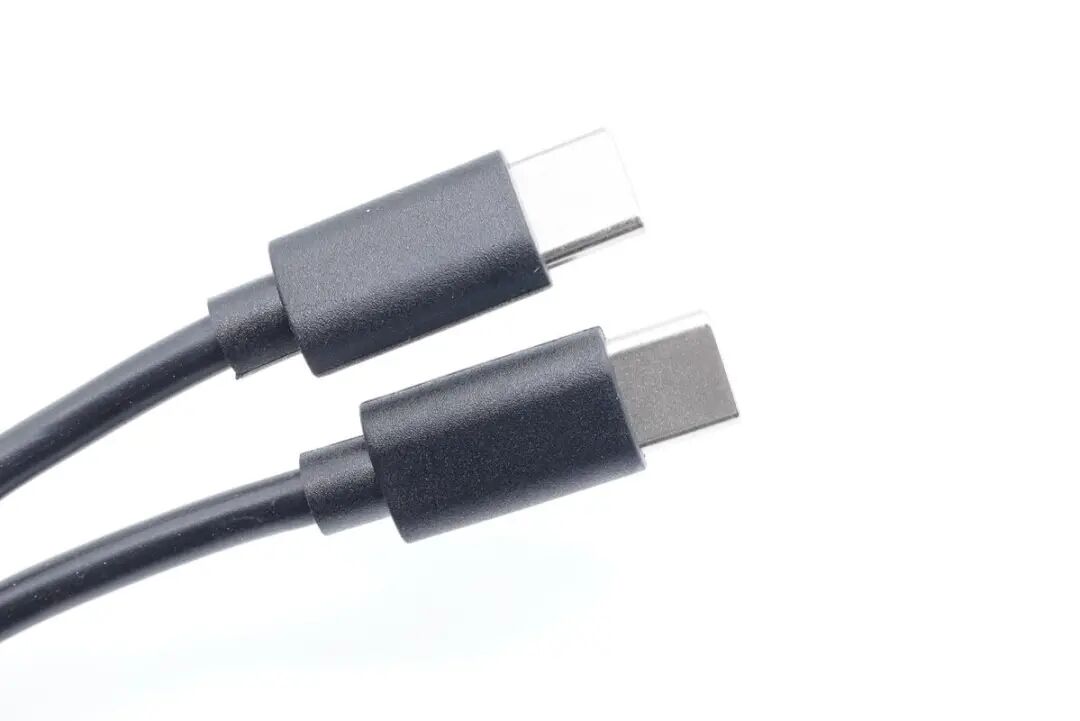

附带线缆是CC线，线头外壳磨砂，方便用户插拔。

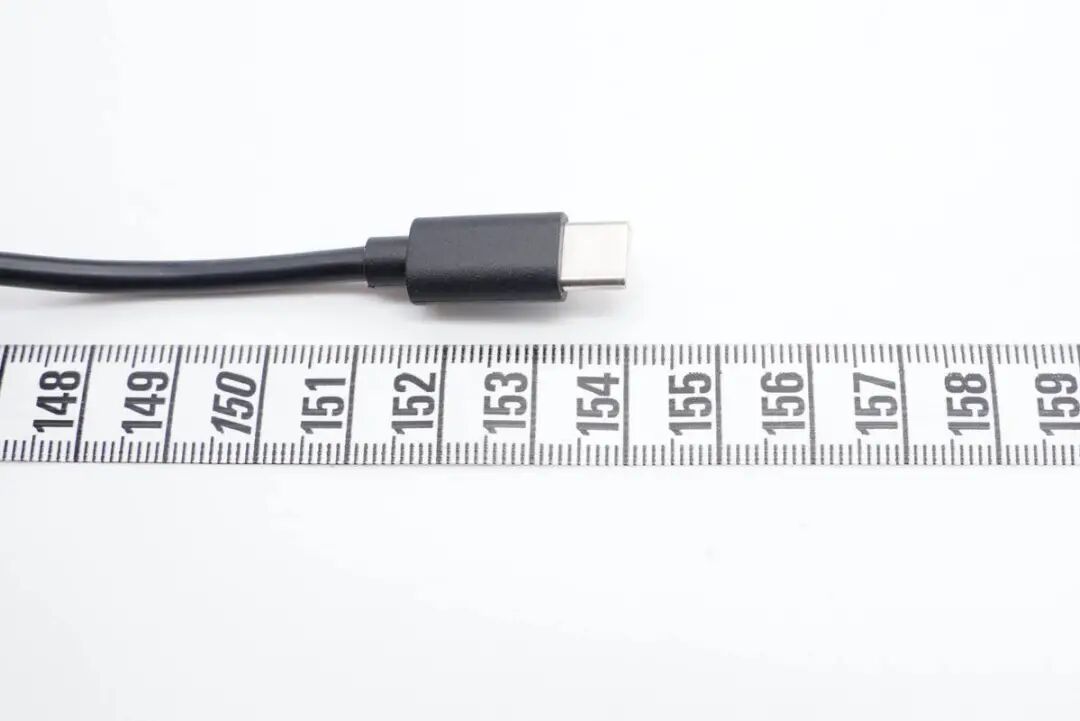

测得数据线长度约为154cm。

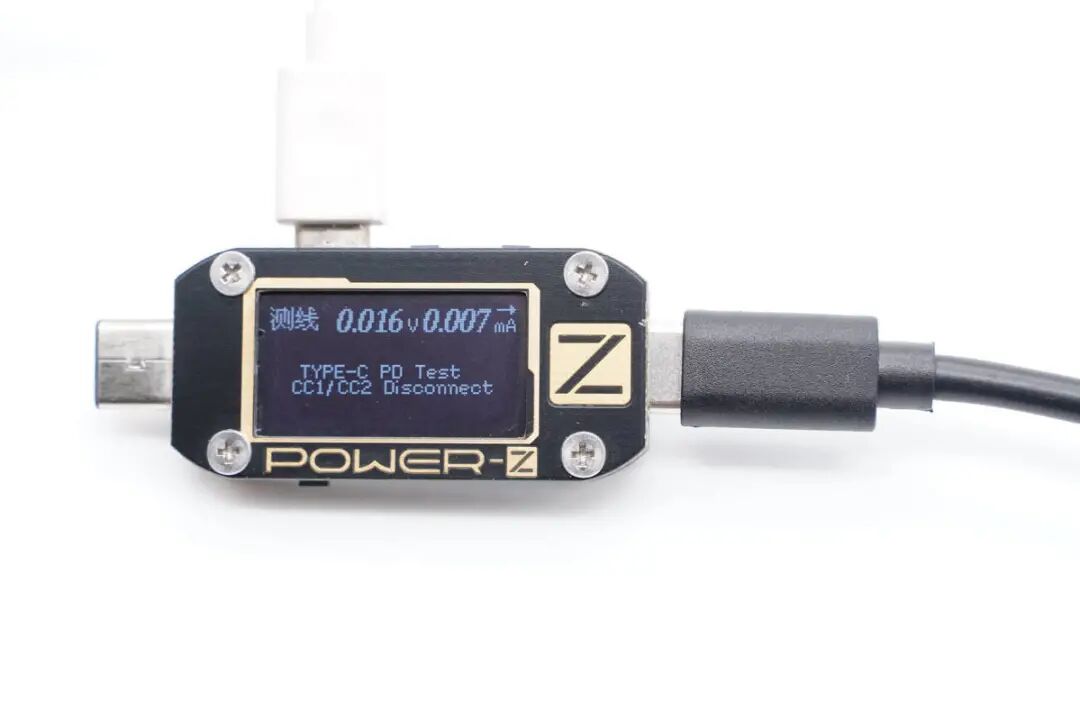

另外使用ChargerLAB POWER-Z KM001C测得该线缆没有带E-Marker芯片。

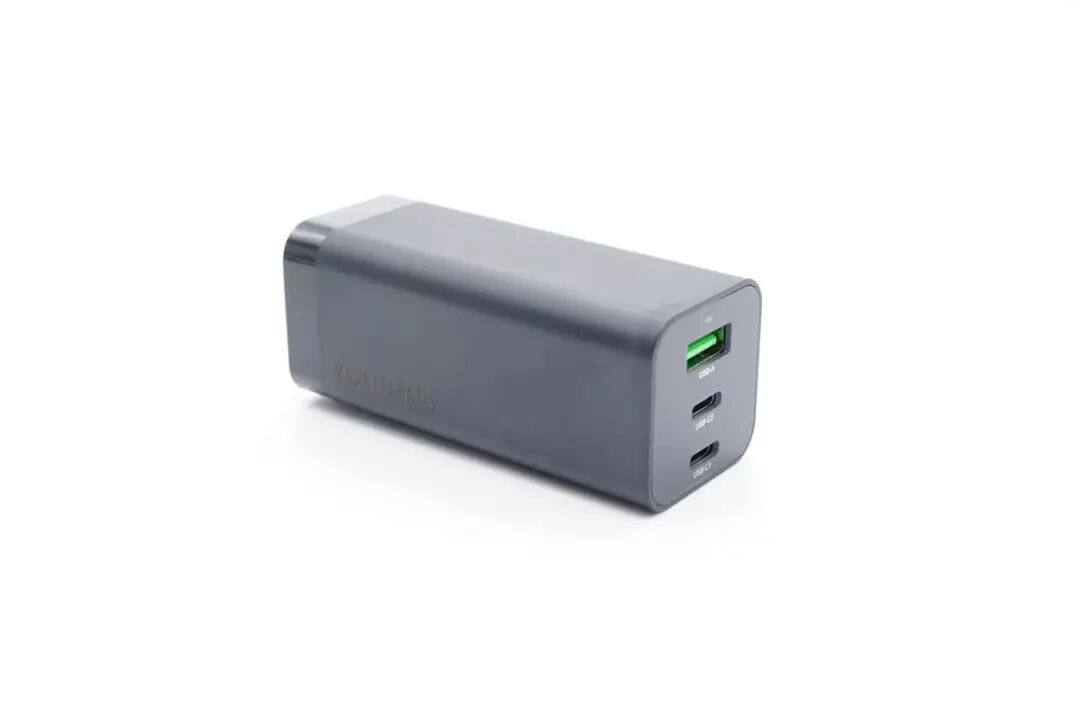

充电器采用常见柱状造型设计，腰身外壳主要为磨砂，仅有靠近输入端的一小部分区域做了亮面处理，各面间过渡圆润。

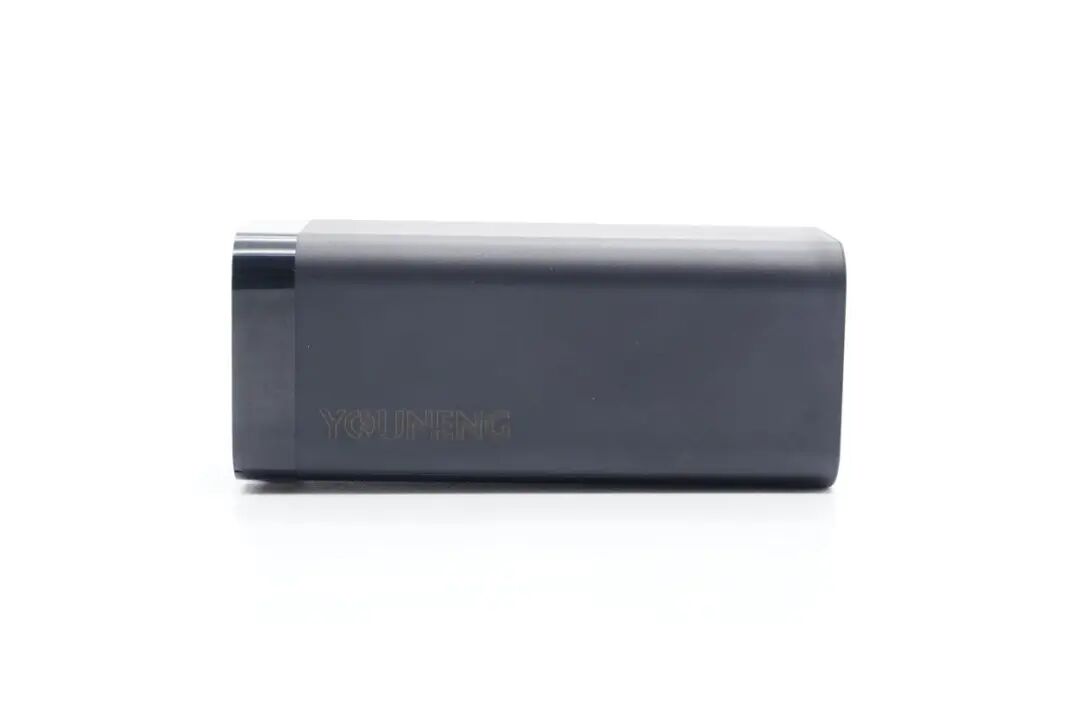

腰身一面印有YOUNENG品牌logo。

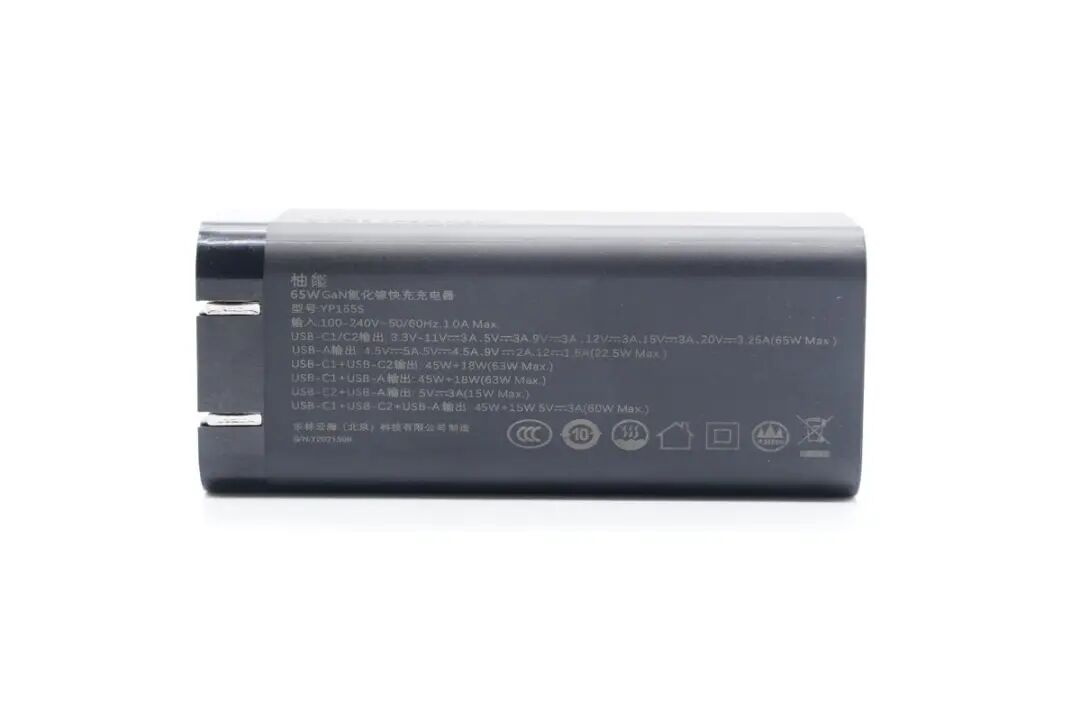

还有一面印有充电器参数信息
型号：YP165S
输入：100-240V~50/60HZ 1A
输出：
USB-C1/C2：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A：4.5V5A、5V4.5A、9V2A、12V1.5A（22.5W Max）
C1+C2：45W+18W（63W Max）
C1+A：45W+18W（63W Max）
C2+A：5V3A（15W Max）
C1+C2+A：45W+15W
充电器的制造商是 东林云海（北京）科技有限公司，本模块由深圳市欧锐普电源科技有限公司代工生产，已经通过了CCC认证。

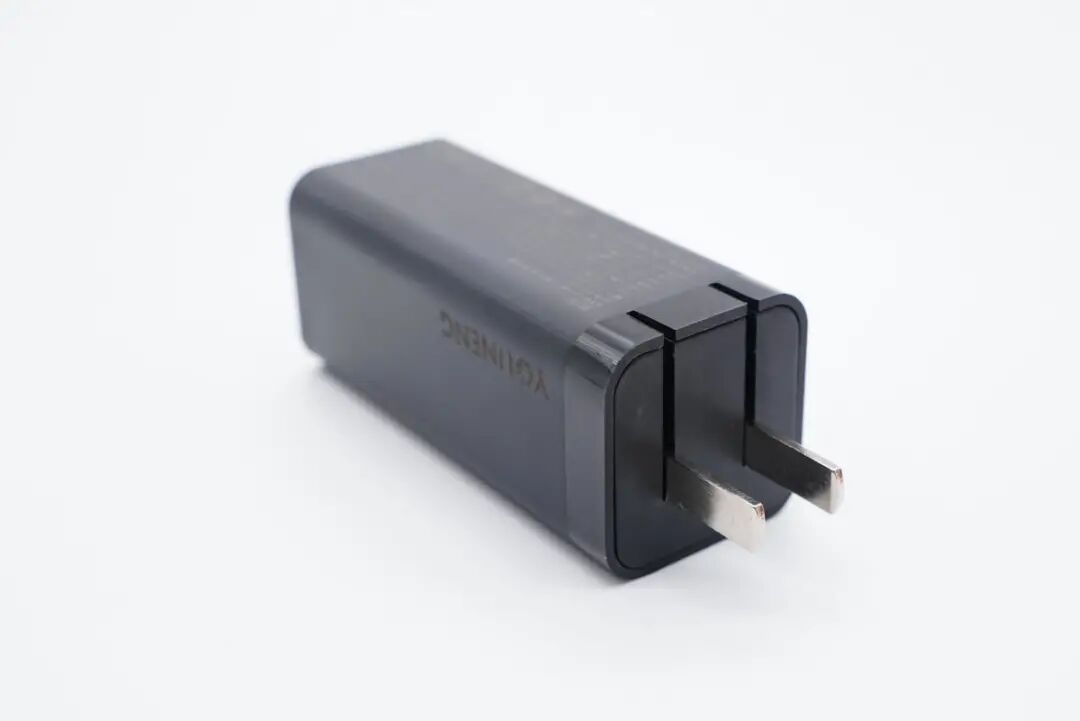

充电器配备可折叠国标插脚，收放自如携带方便，且不会刮伤包里其它设备。

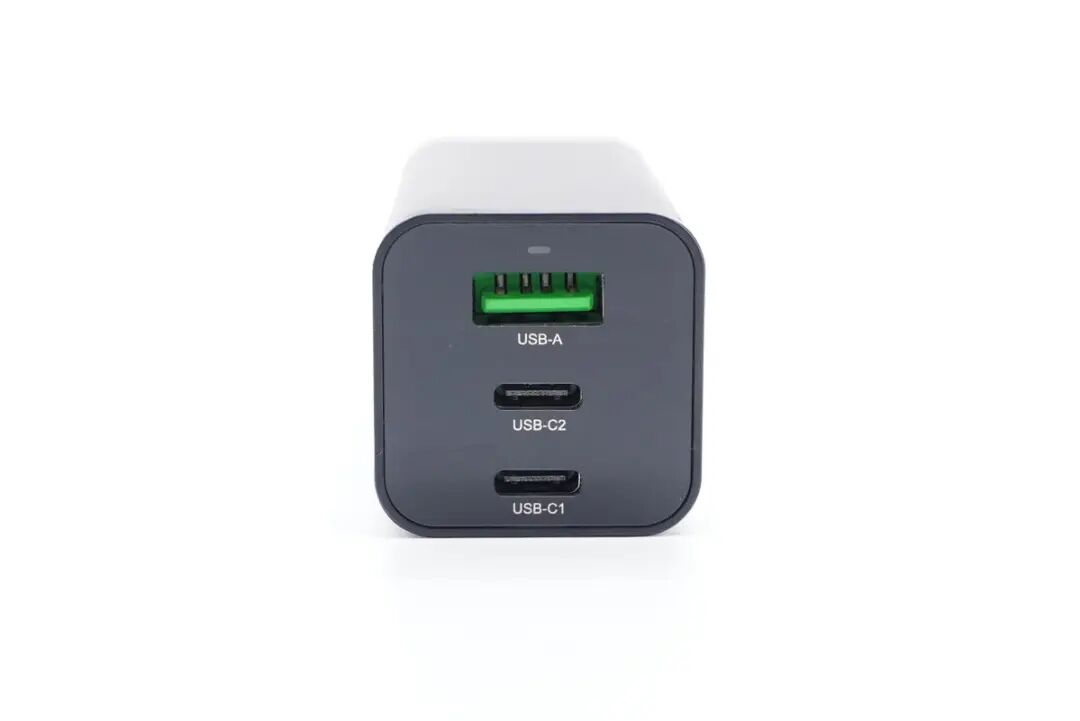

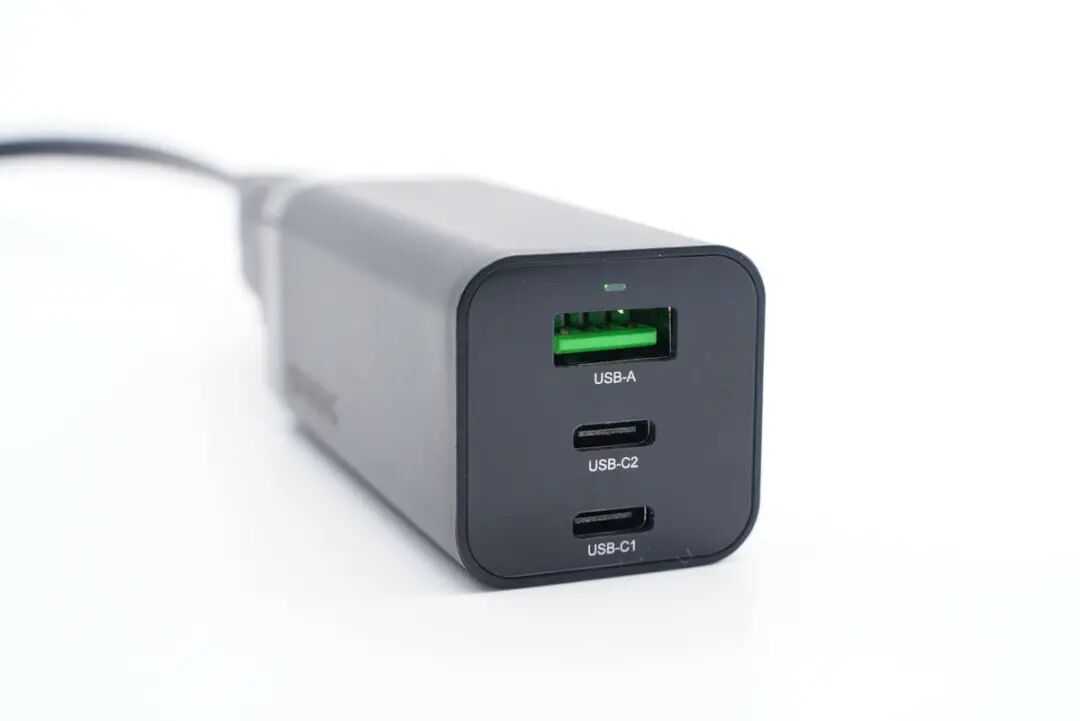

顶部配有指示灯以及2C1A三个输出接口，接口旁印有区别标识，方便使用。

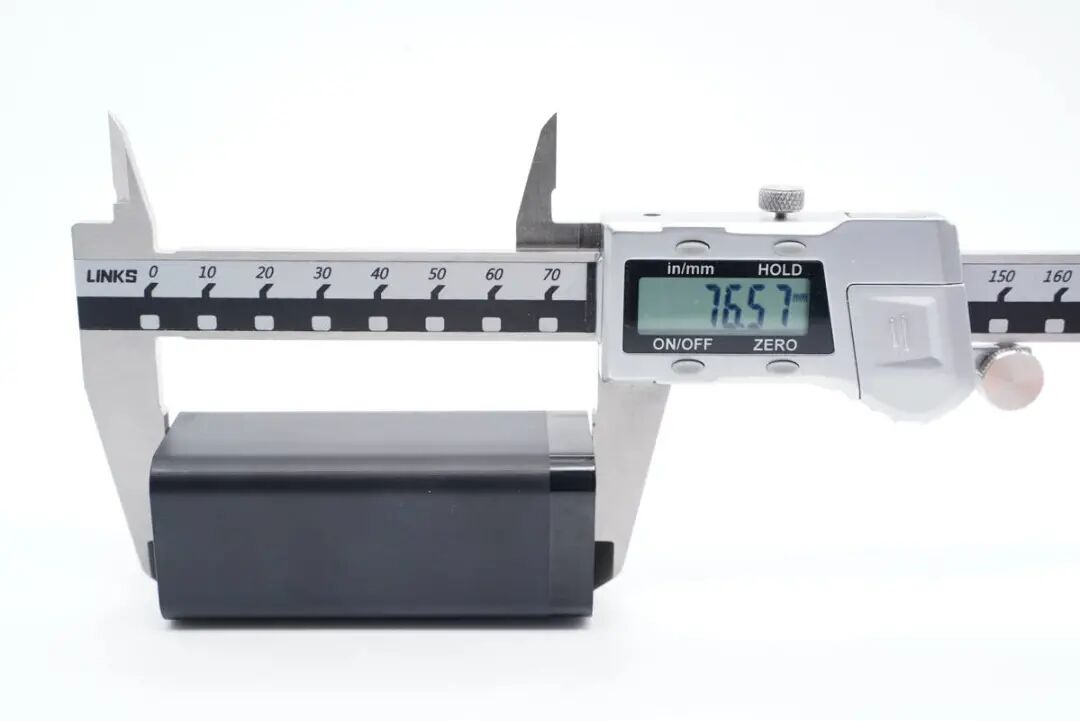

实测充电器机身长度为76.57mm。
宽度为31.47mm。

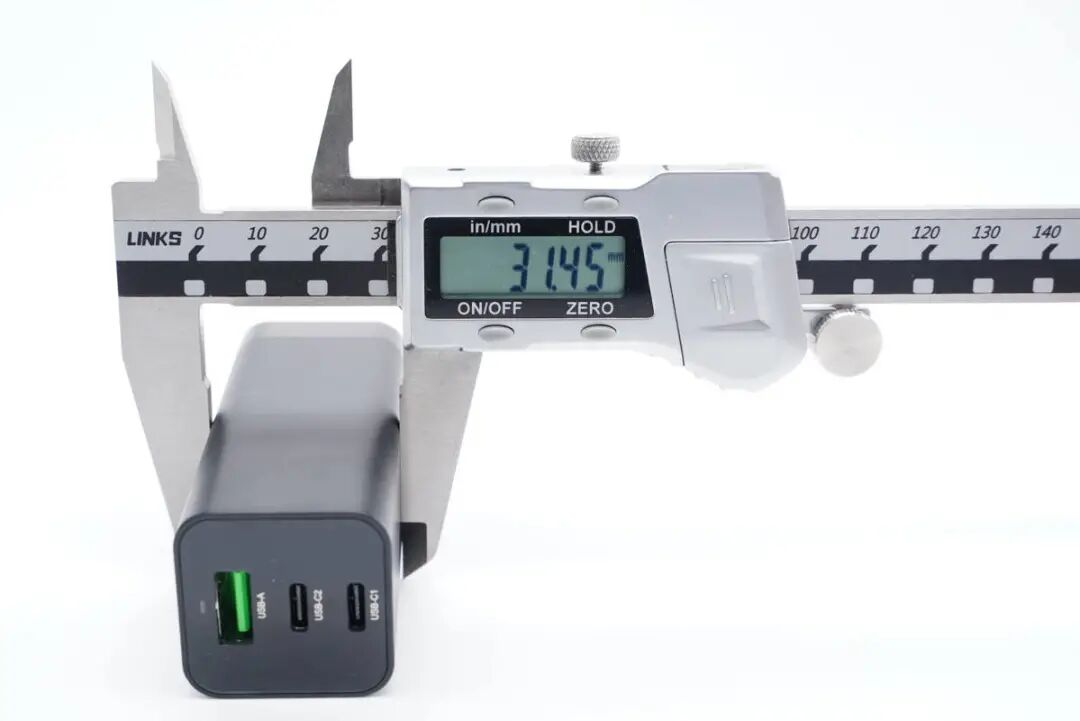

厚度为31.45mm。

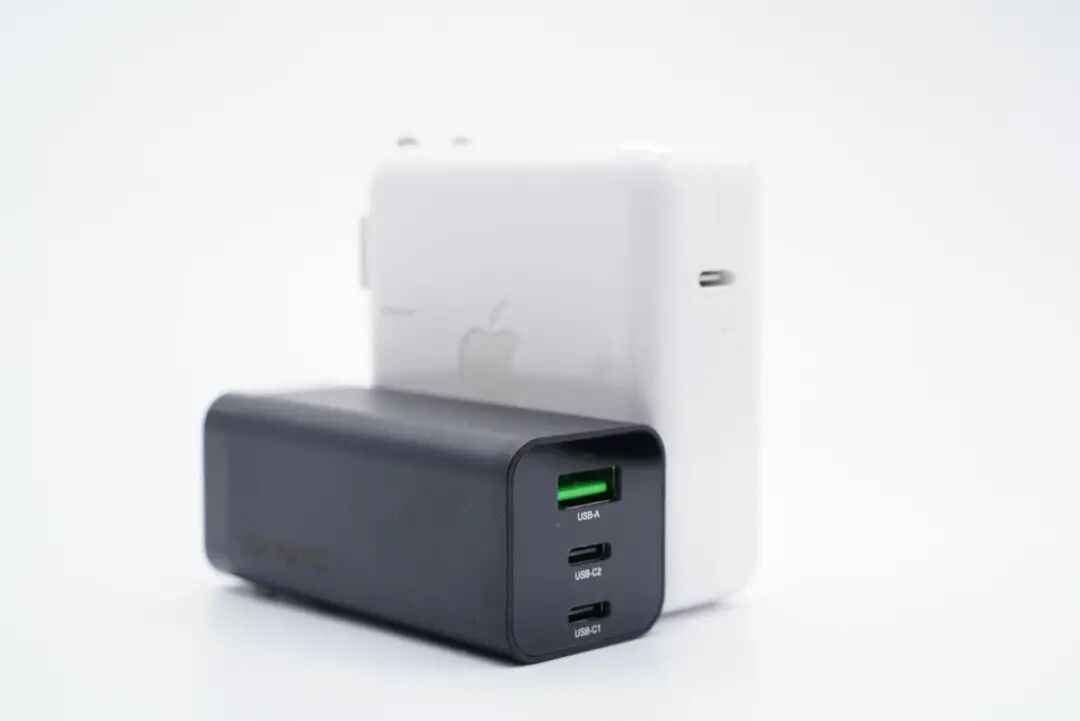

和苹果61W充电器对比，体积优势明显。

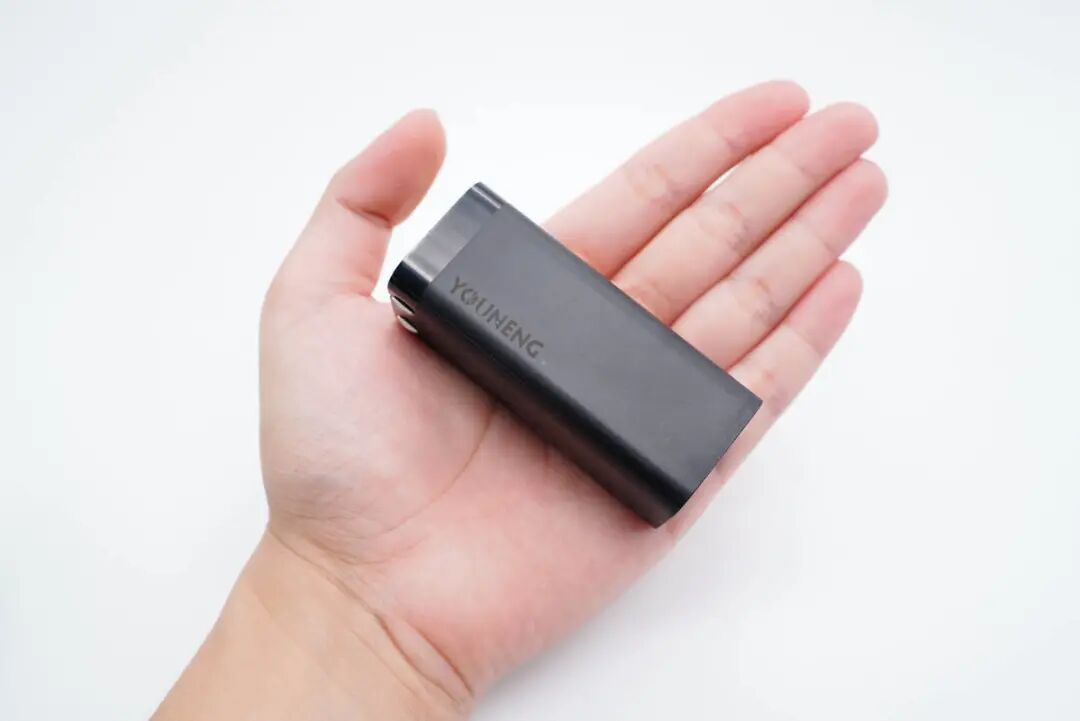

拿在手上的直观感受。
充电器净重约为96g。
接通电源指示灯亮绿光。

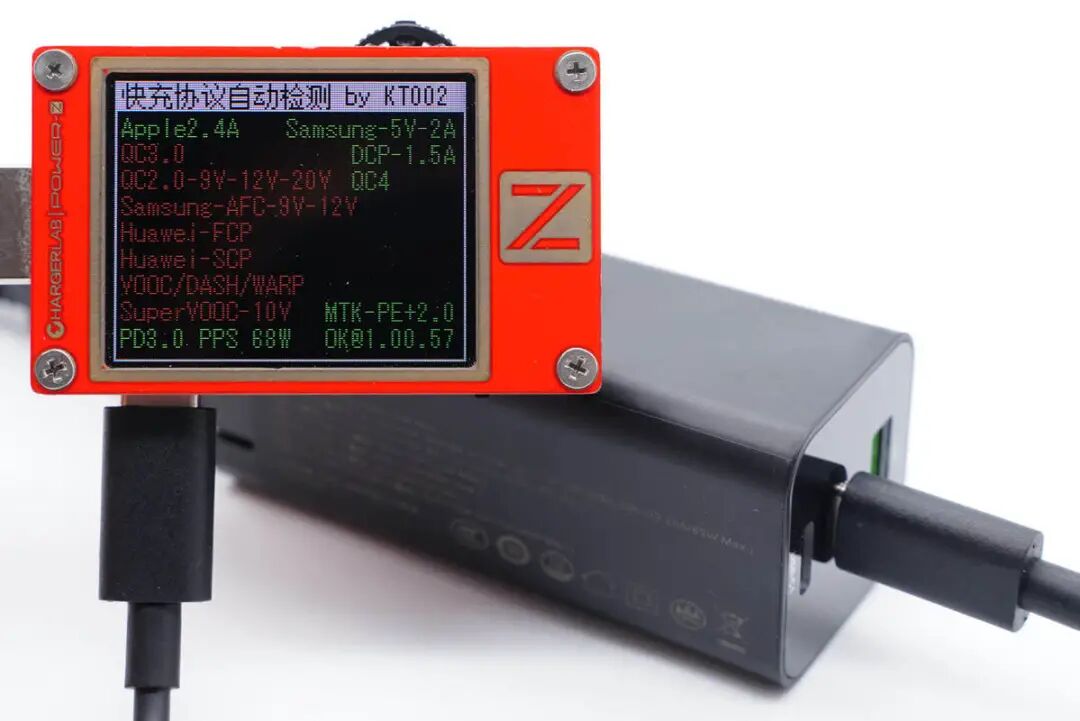

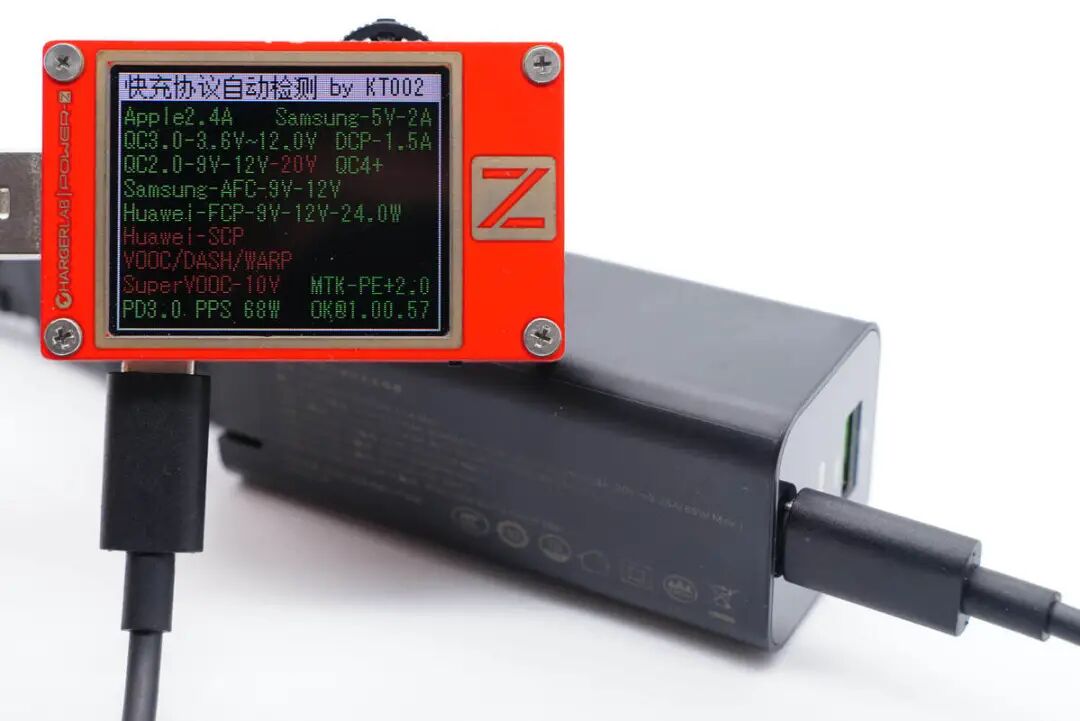

使用ChargerLAB POWER-Z KT002测得C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充协议。

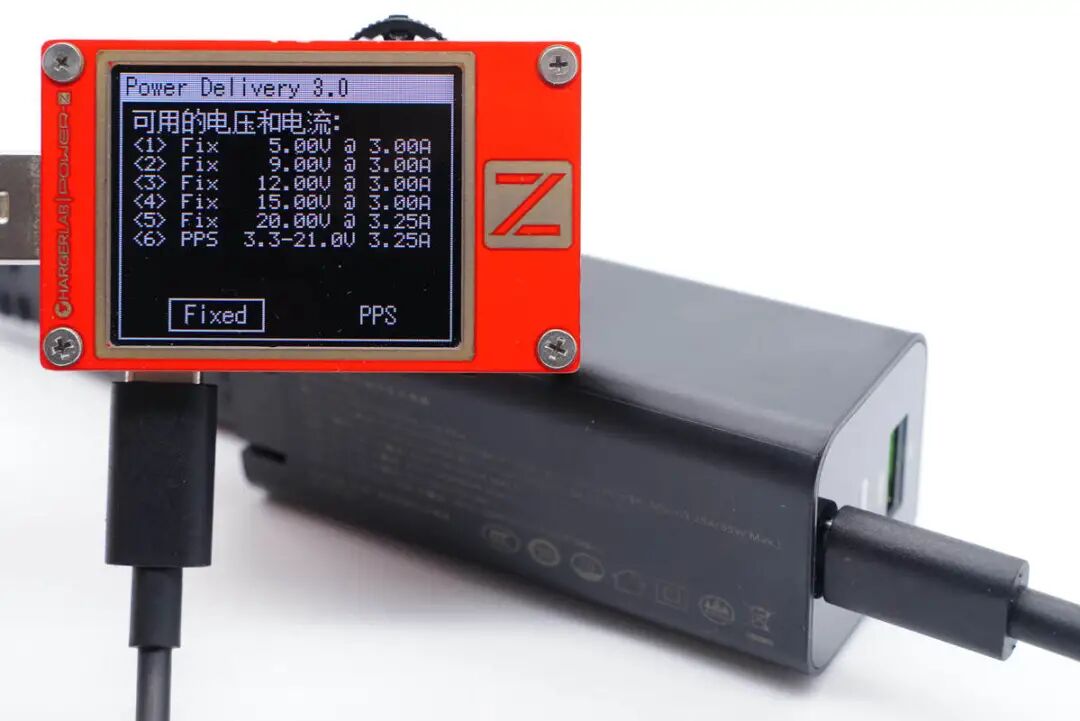

此外测得C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。
另外测得C2口支持PE2.0、PD3.0和PPS快充协议。

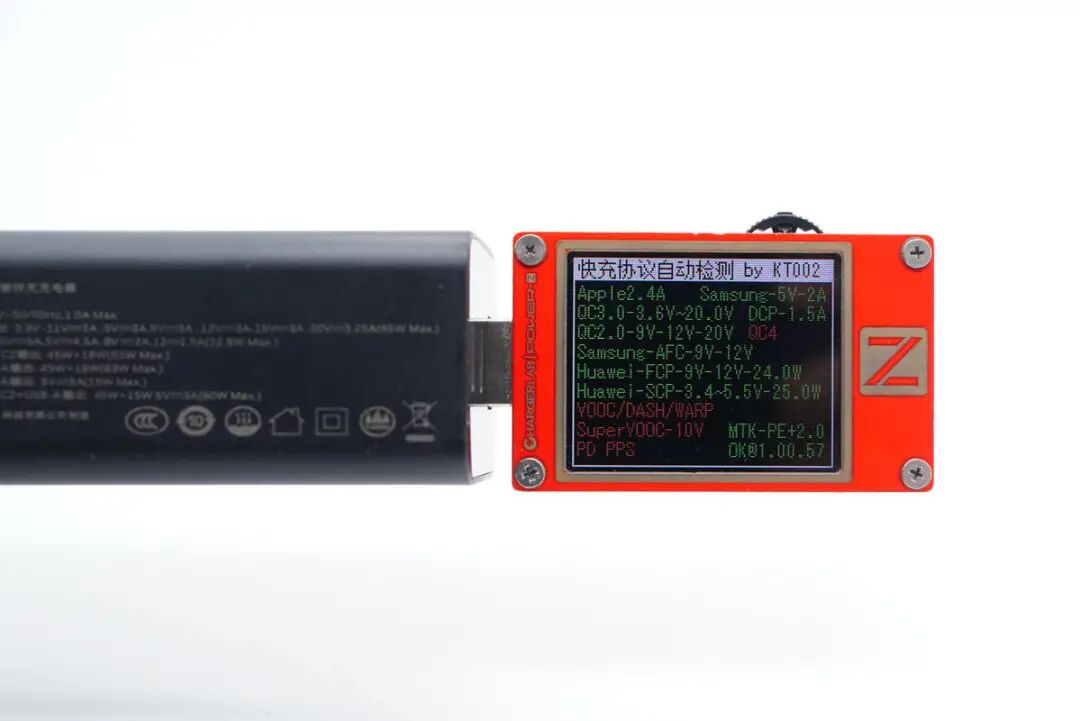

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、柚能65W氮化镓充电器拆解

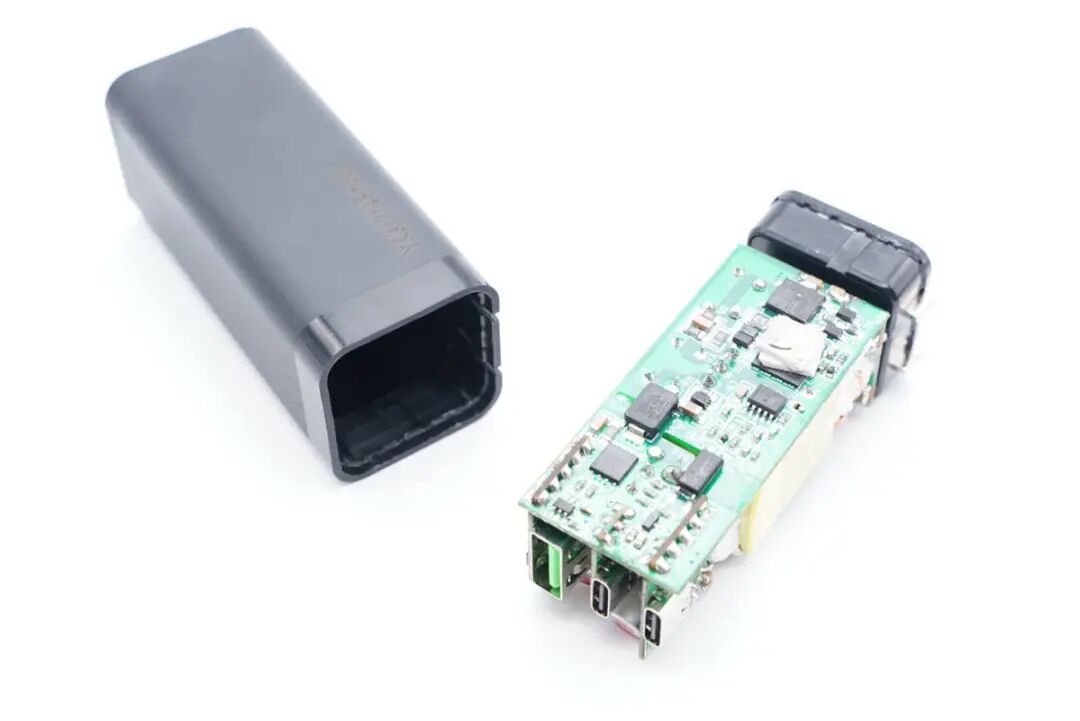

拆开输入端外壳取出充电器模块。
测得模块长度为61.87mm。

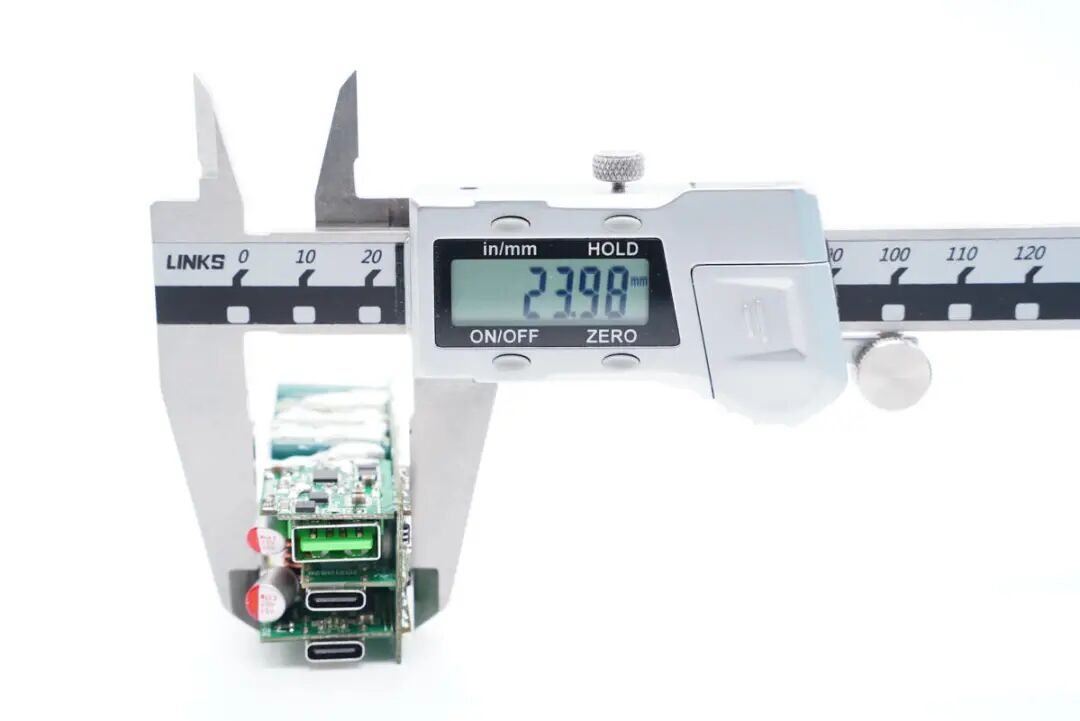

宽度为23.98mm。

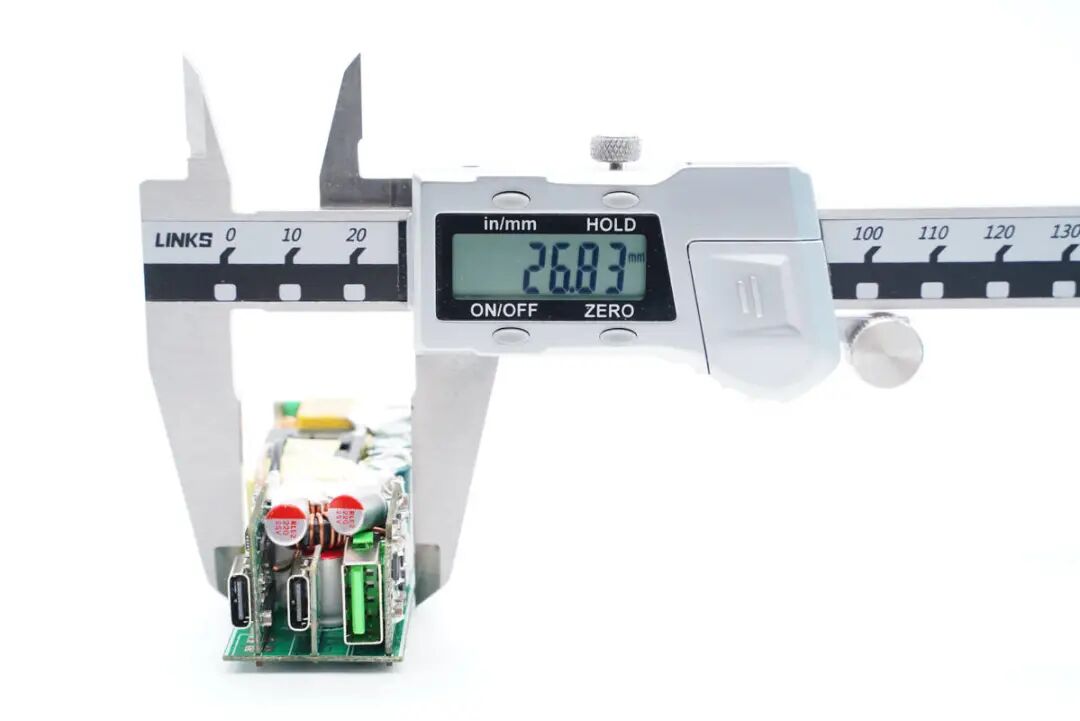

厚度为26.83mm。

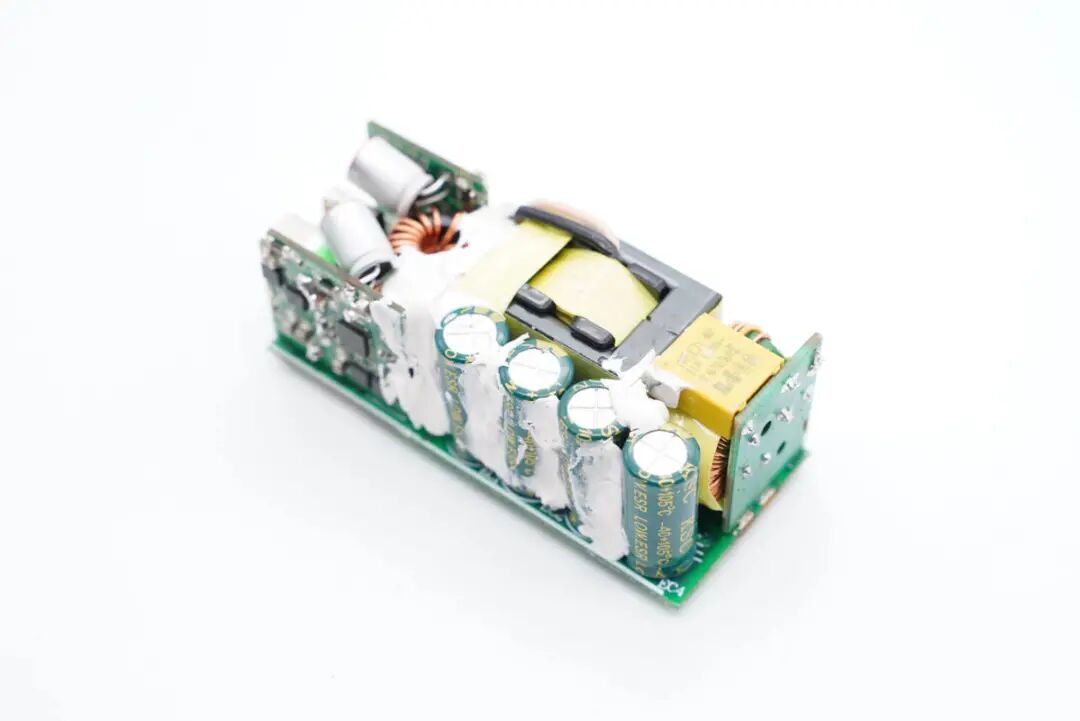

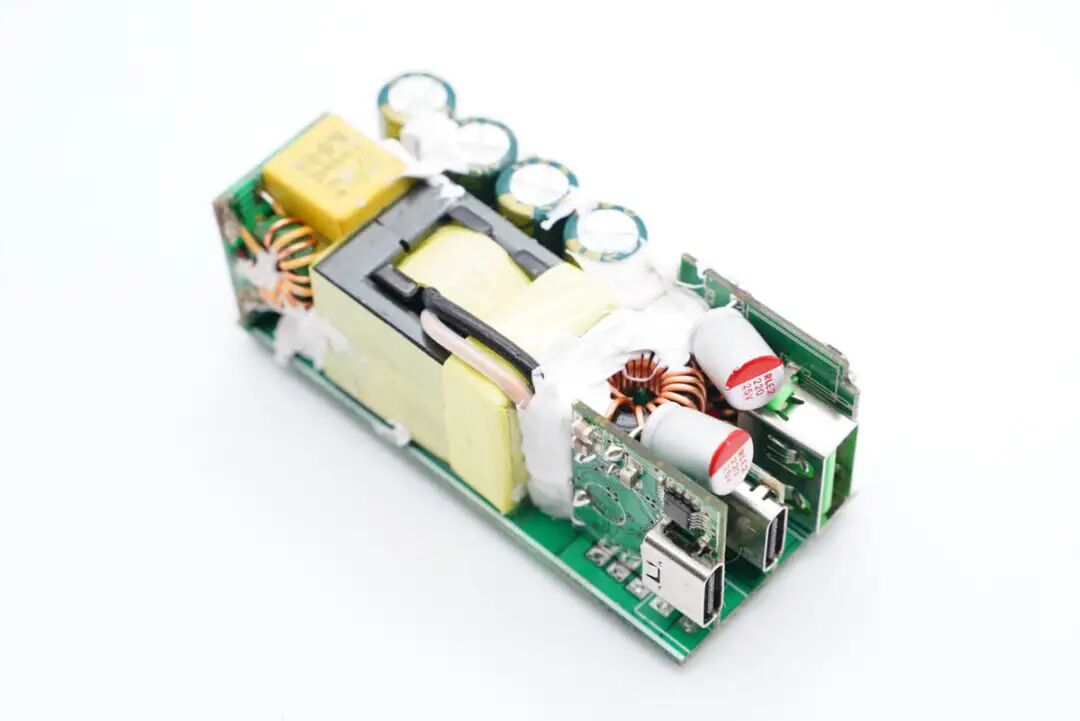

主板正面一览，元器件布局紧凑，并且打胶加固。

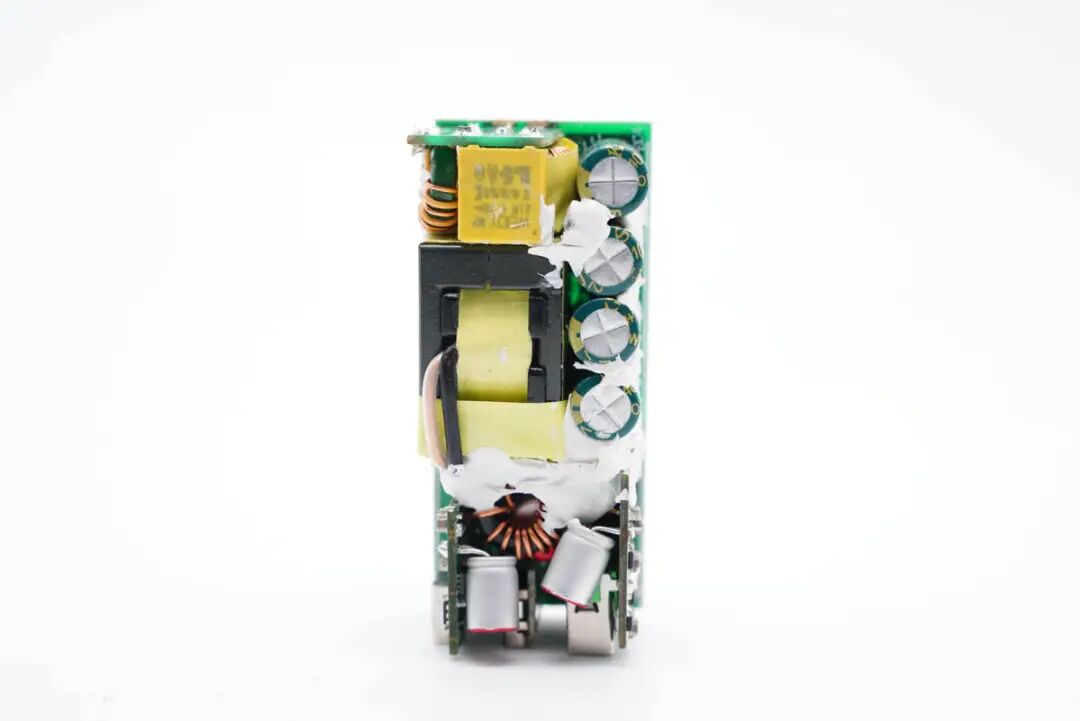

主板背面一览，设有整流桥、开关电源初次级控制器、MOS管、光耦和Y电容。
通过观察发现，这款充电器采用高频QR开关电源架构，两路DC-DC二次降压输出，输出功率智能分配，下面我们从输入端开始了解各器件的信息。

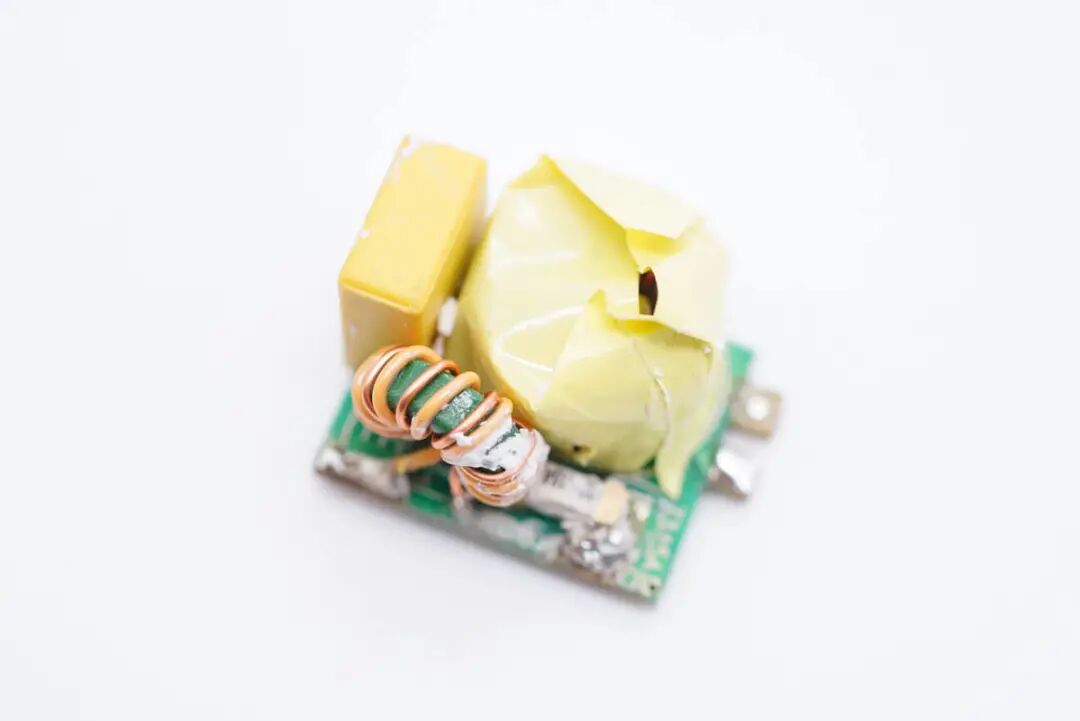

输入端设有一块小板，侧边排布四颗高压滤波电解电容，并且打胶加固。

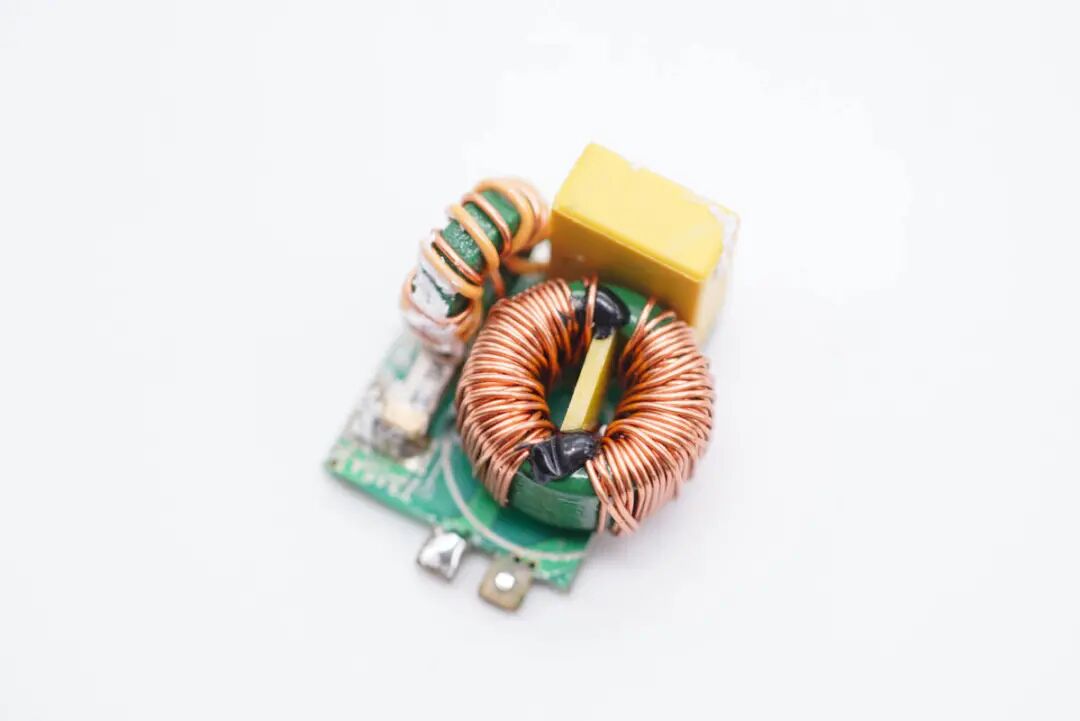

小板上有贴片保险丝、两级共模电感以及安规X电容，其中一颗共模电感包裹绝缘胶带。
贴片保险丝额定电流3.15A。
共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。
安规X电容来自WEIDY纬迪，容量0.1μF。

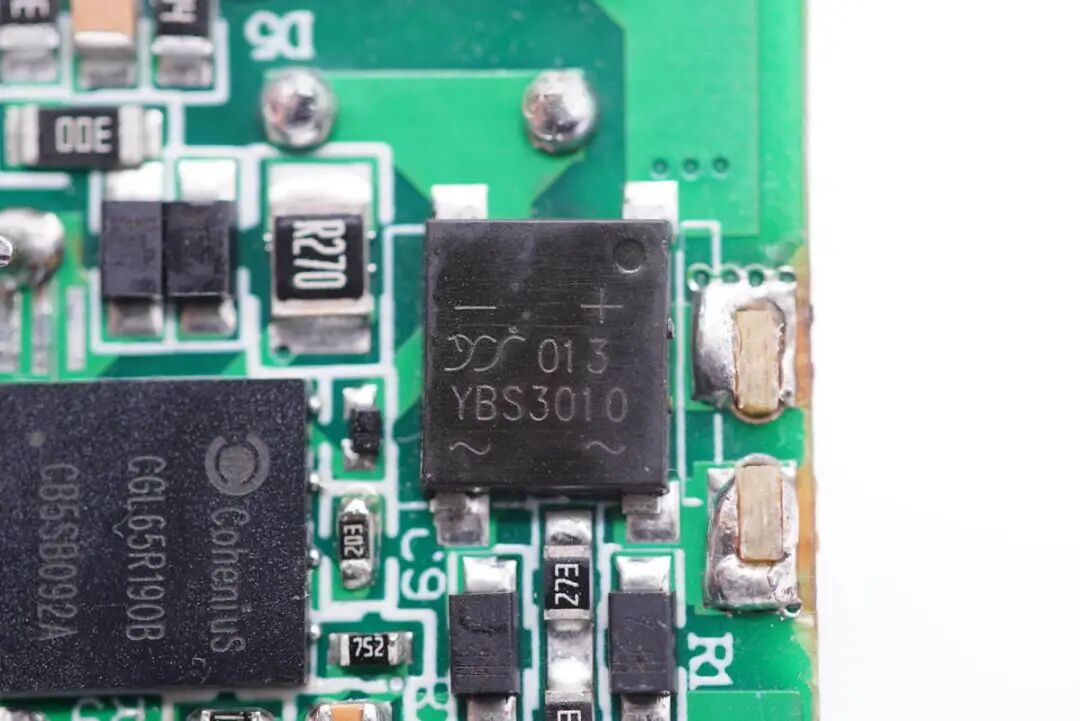

YBS3010整流桥来自杨杰。
四颗高压滤波电解电容规格均为400V 22μF。
开关电源主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

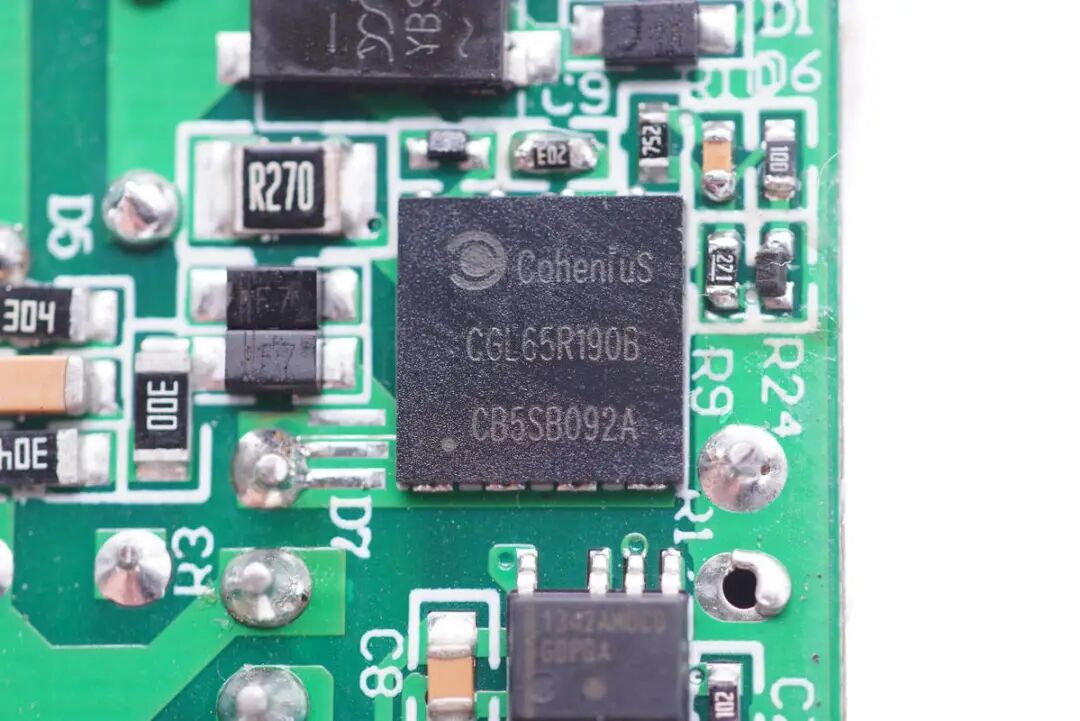

开关管用的是聚能创芯的CGL65R190B，这是一款耐压650V，导阻170mΩ的增强型氮化镓开关管，支持超快开关，具有低栅极电荷和输出电荷，支持开尔文源极，符合JEDEC的标准级应用认证。
聚能创芯CGL65R190B采用PQFN8*8封装，可应用在65-100W功率段反激主功率开关管，100W功率段PFC主功率开关管，200W功率段LLC主功率开关管。

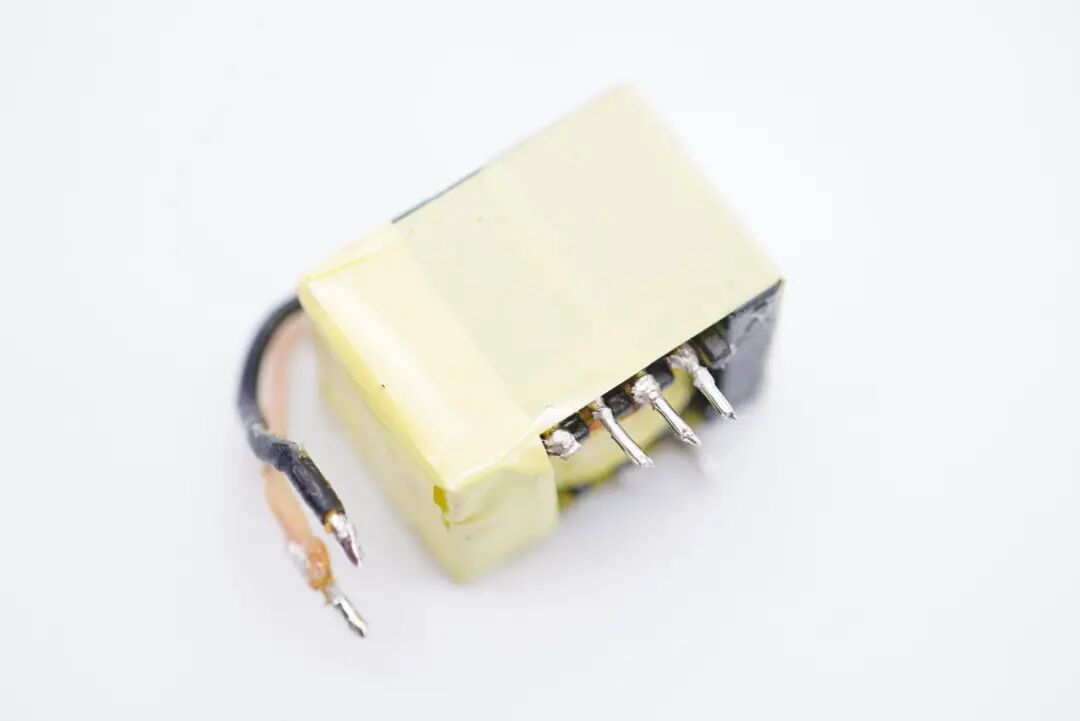

变压器特写。

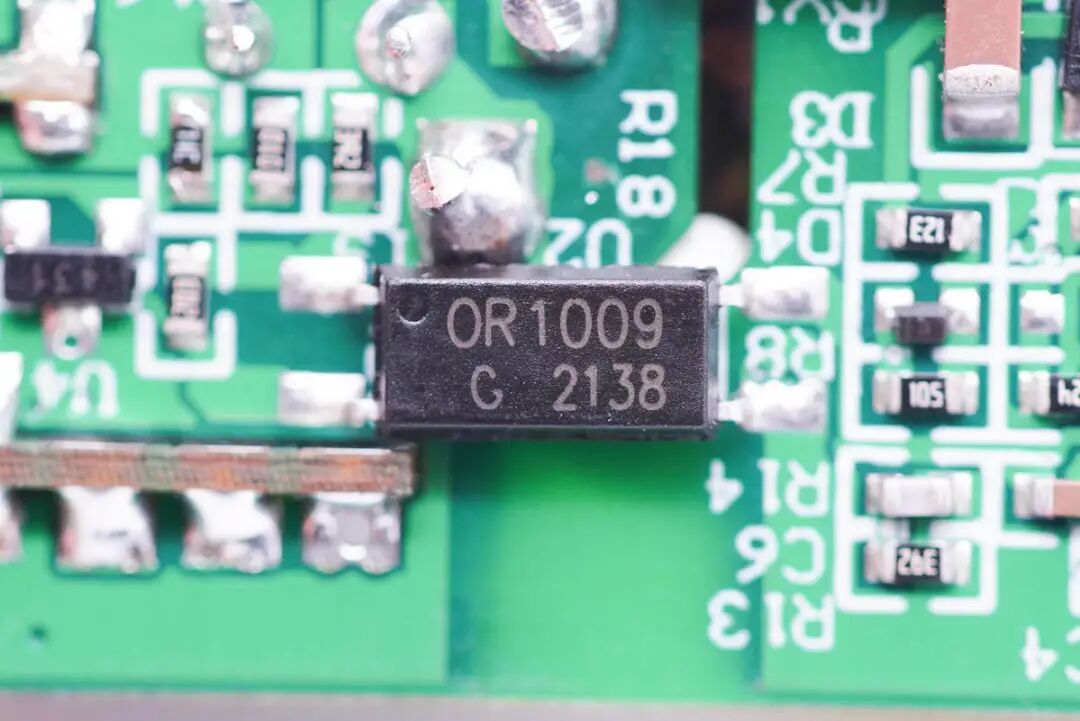

OR 1009光耦，用于初级次级通信，反馈输出电压。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

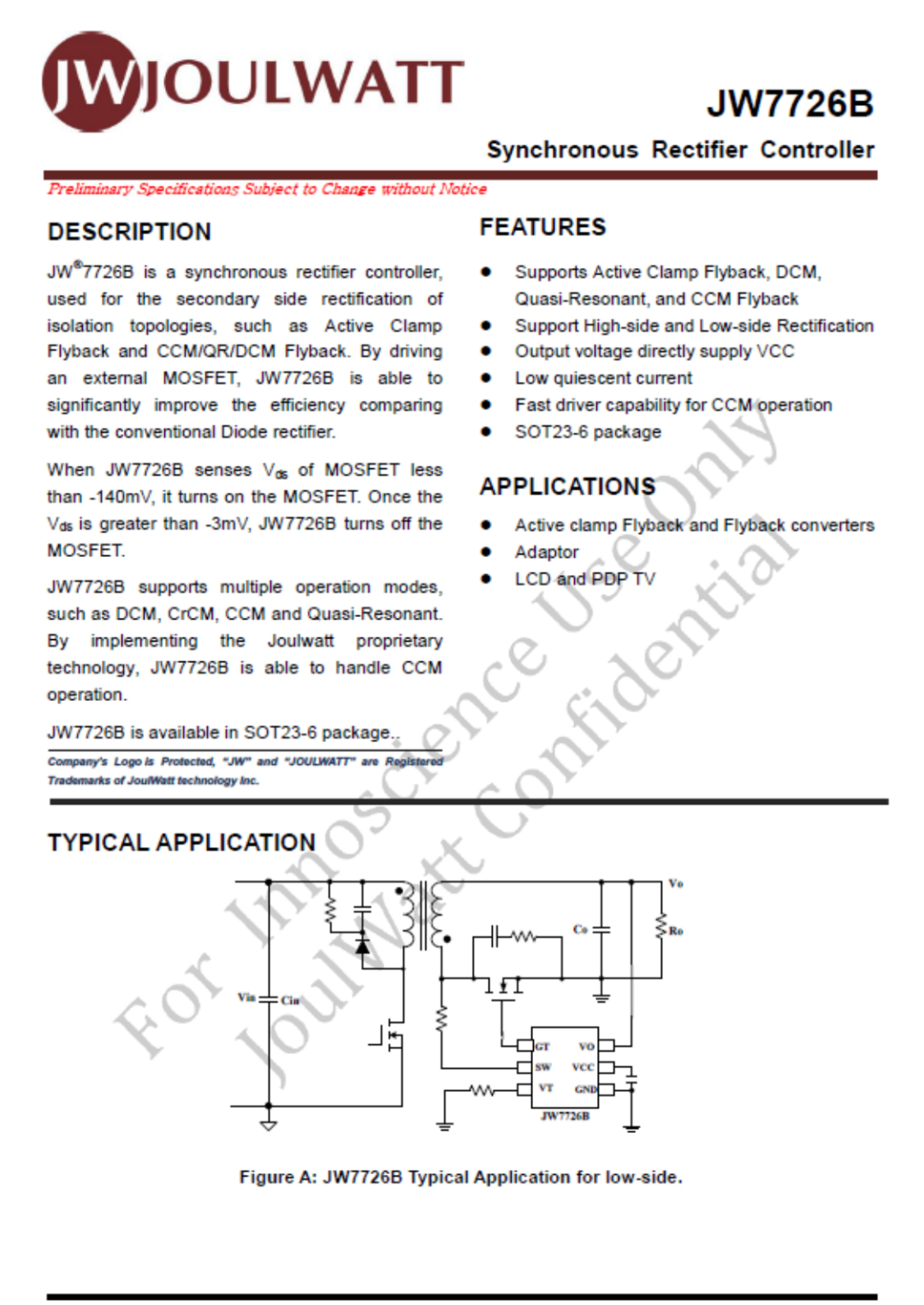

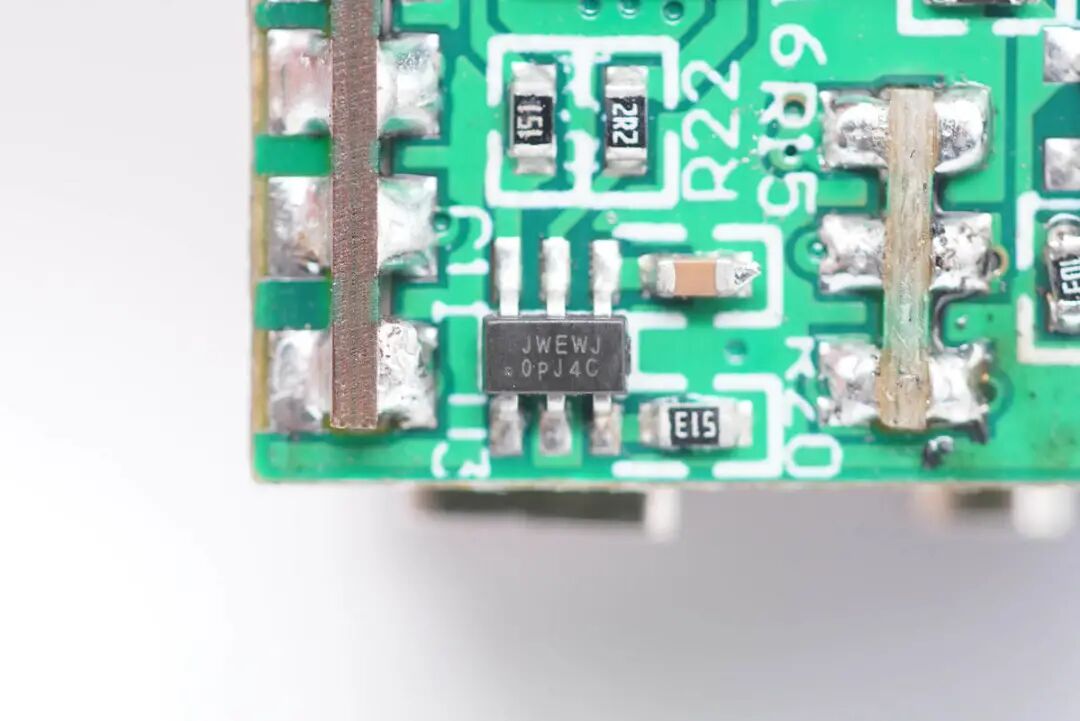

同步整流控制器采用杰华特JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。
充电头网拆解了解到，杰华特JW7726B还被众显65W 2C1A氮化镓快充、倍思87W双模混动氮化镓快充、爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

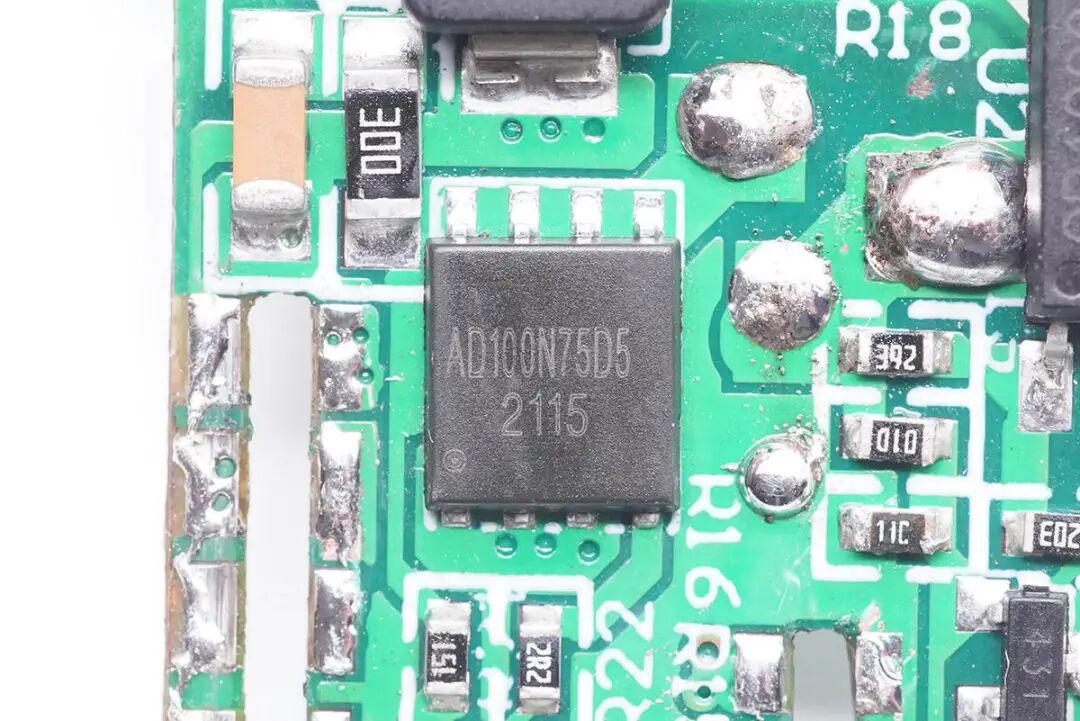

次级同步整流MOS管采用砹德曼AD100N75D5，耐压100V，导阻7.6mΩ，P PAK5x6封装。
输出端三个USB母座分别焊接在三块独立小板上，C1和A口母座所在小板使用二次降压电路。
C2口母座小板后端可见一颗同步整流输出滤波固态电容。

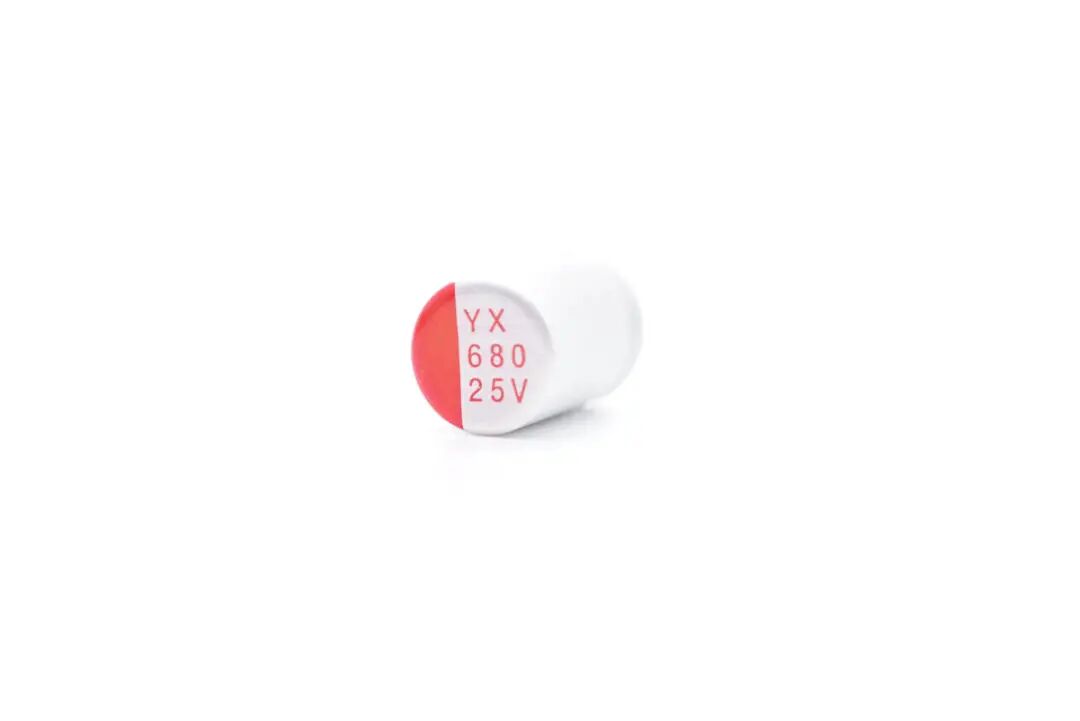

输出滤波固态电容来自福建云星电子，规格为25V 680μF。

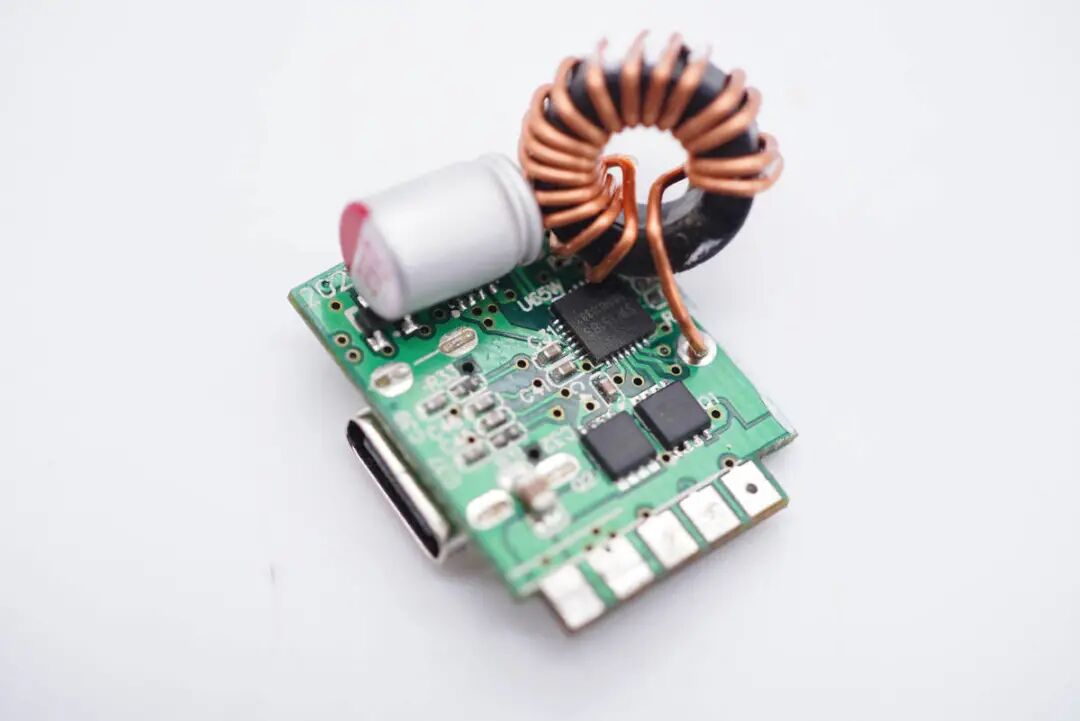

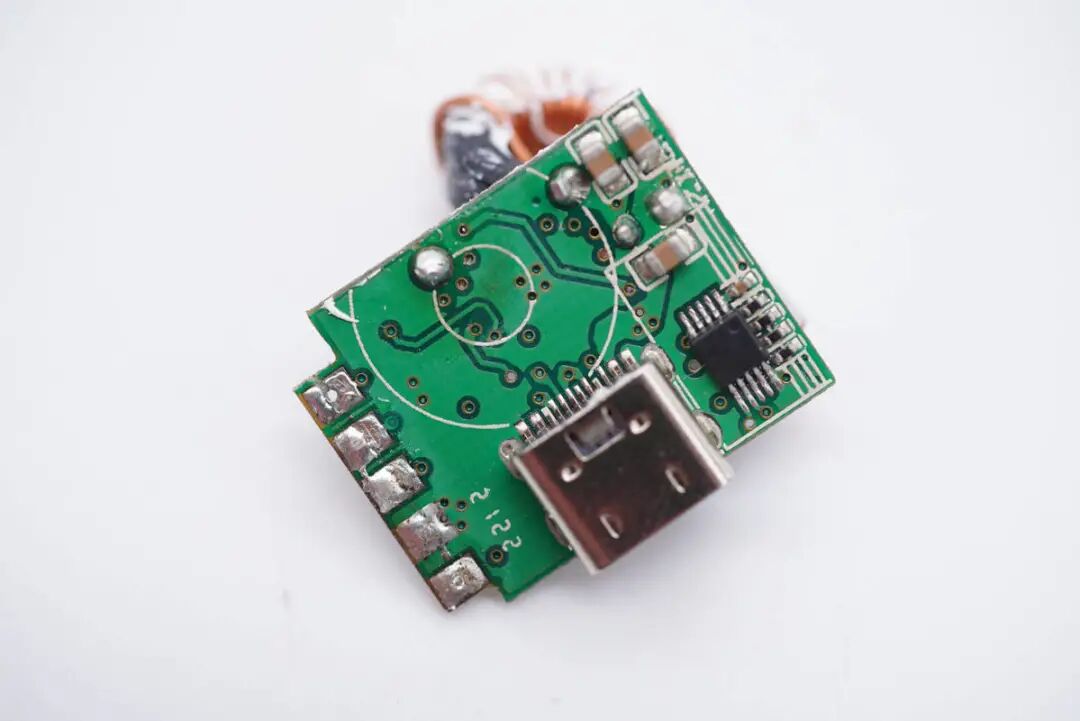

C1口母座所在小板一面设有降压协议IC、降压输出MOS管、降压电感以及滤波电容。

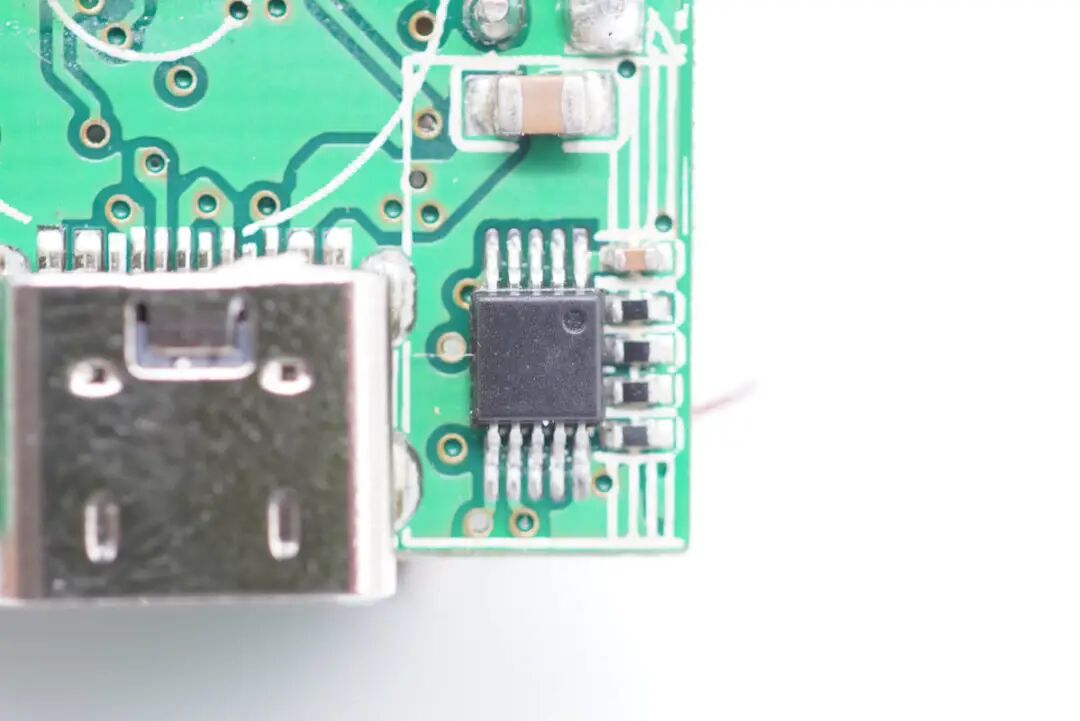

另一面设有一颗MCU。
MCU无丝印，信息不详，用于实现输出功率智能分配。

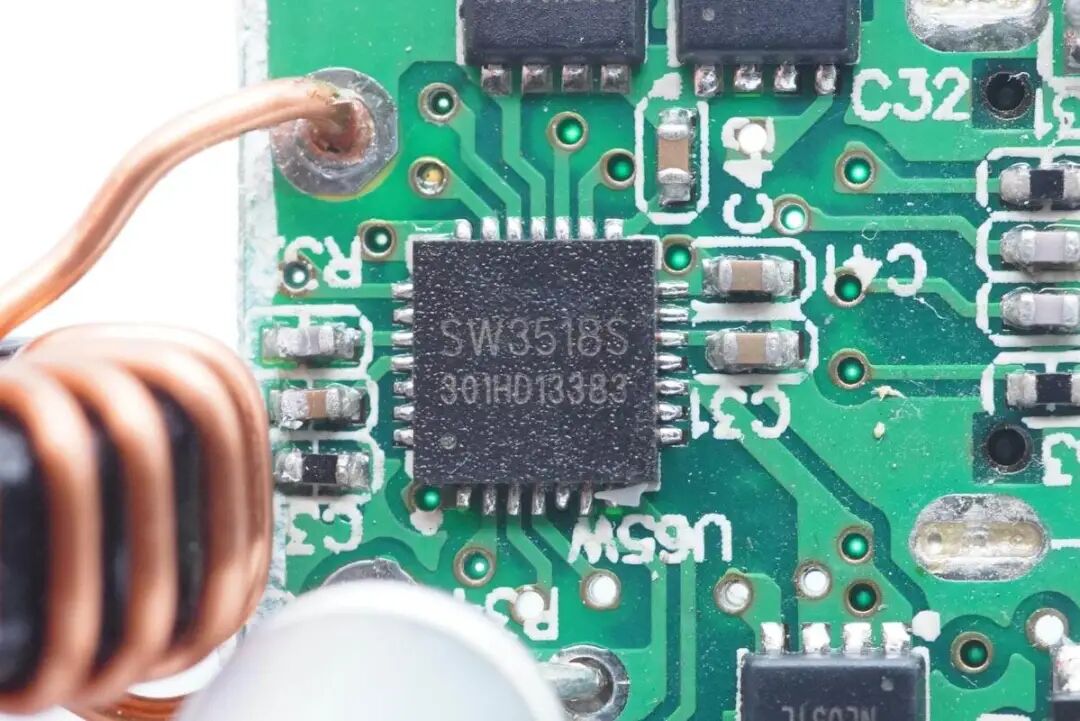

C1口降压电路主控芯片采用智融SW3518S，用于降压和协议识别。这是一款高集成度的多快充协议双口充电芯片，并已经通过了VOOC认证。芯片支持A+C口任意快充输出，支持双口独立限流，集成了5A高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，最大输出PD100W。

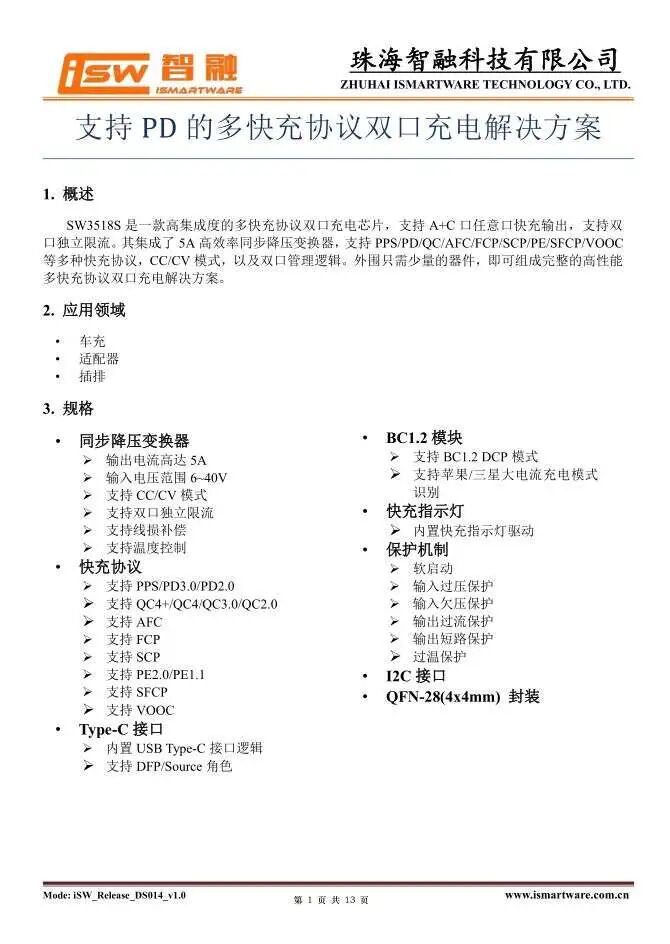

智融SW3518S资料信息。
充电头网拆解了解到，智融SW3518S此前已被爱莎瓦特65W 2A1C氮化镓快充、闪极90W 2C1A氮化镓快充、飞利浦65Ｗ氮化镓快充插座、雷柏65W GaN快充、电友65W 2C1A氮化镓快充等，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

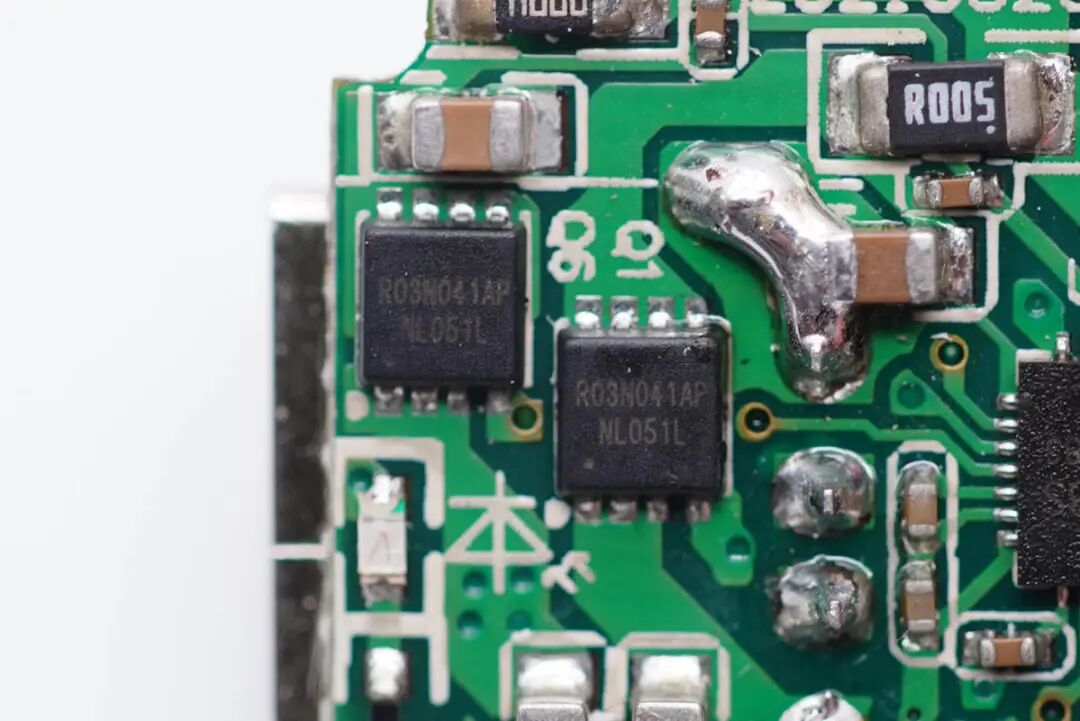

外挂两颗R03N041AP MOS管输出同步整流降压。

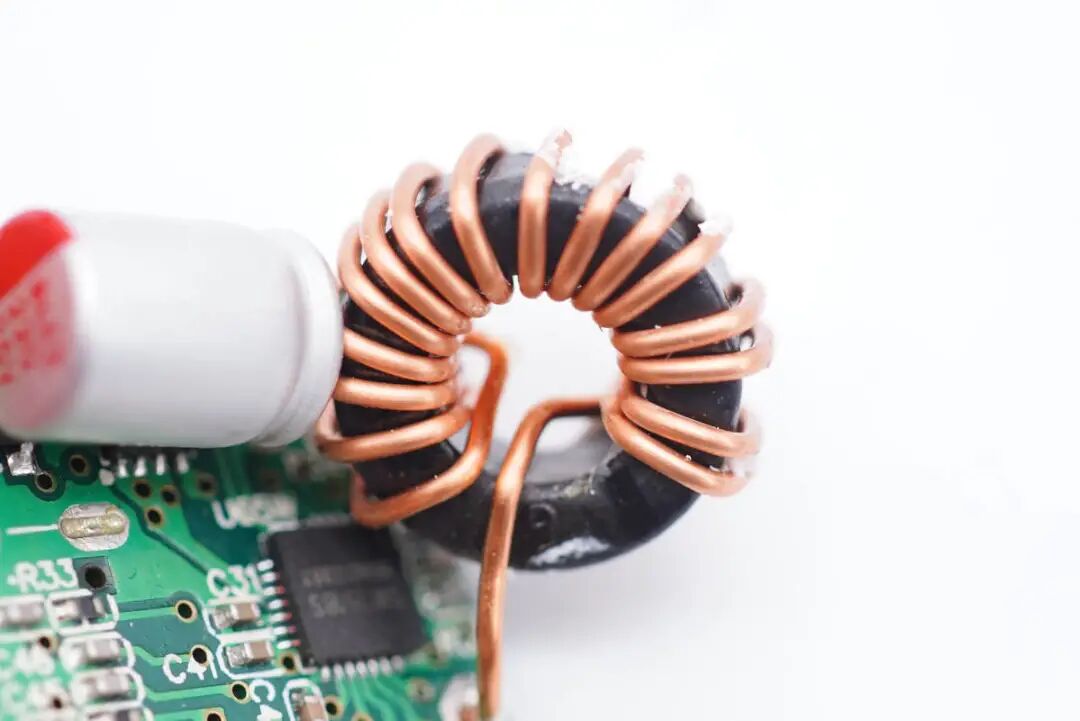

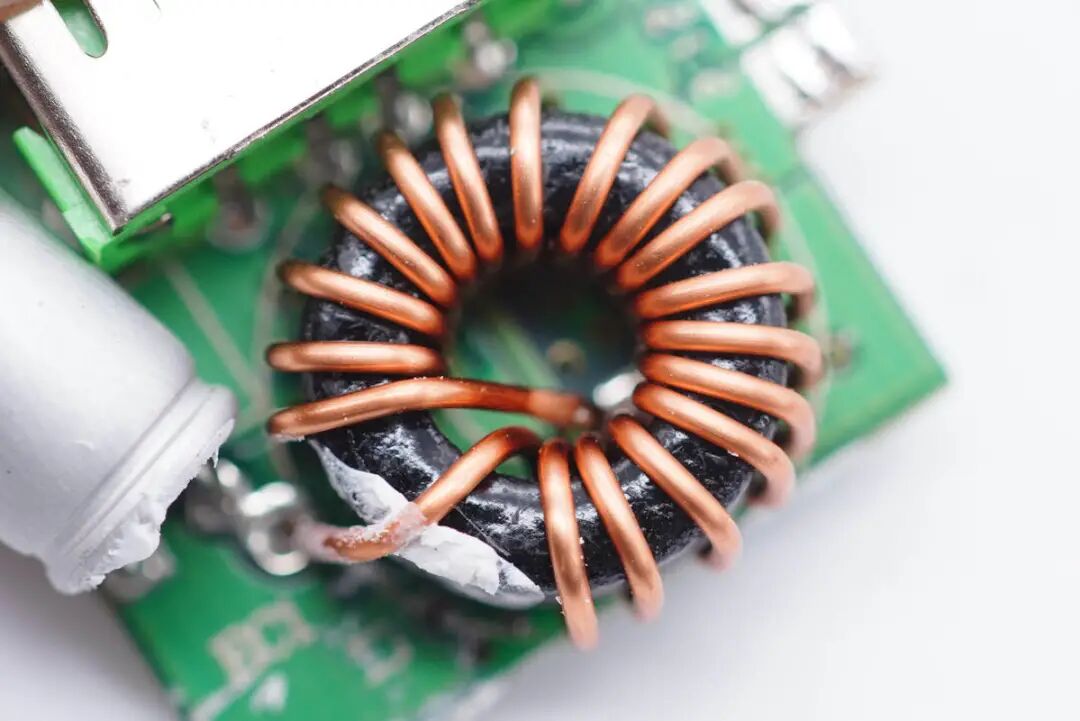

降压电感特写。
降压输出滤波固态电容特写，规格为我25V 220μF。

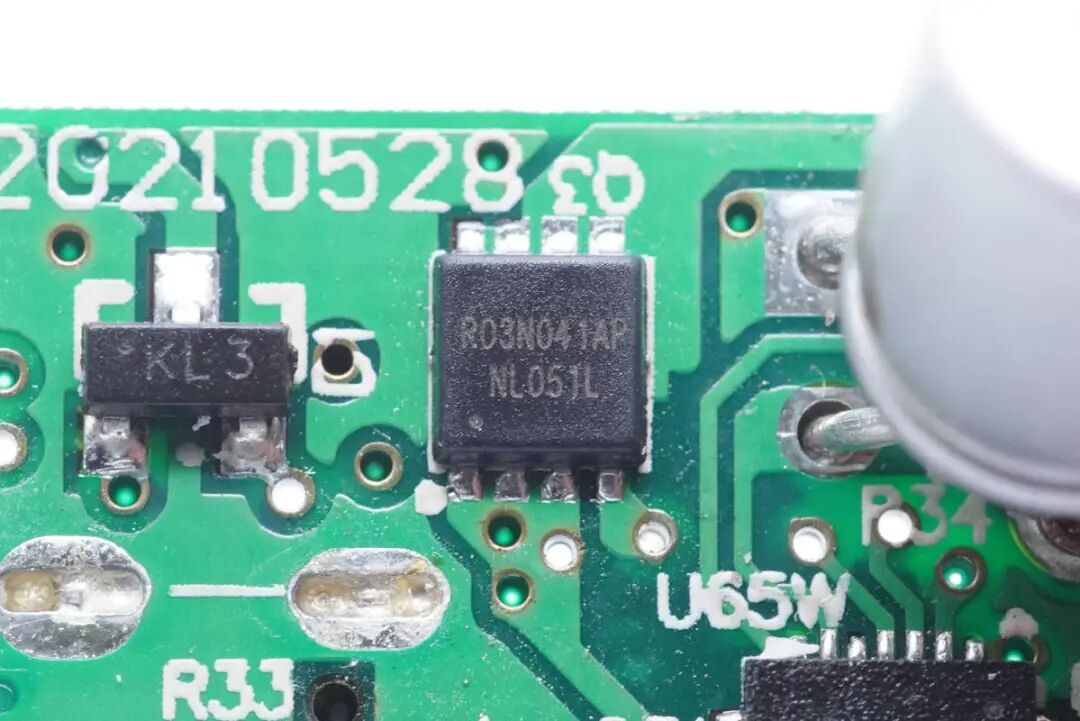

输出VBUS开关管特写，丝印R03N041AP。

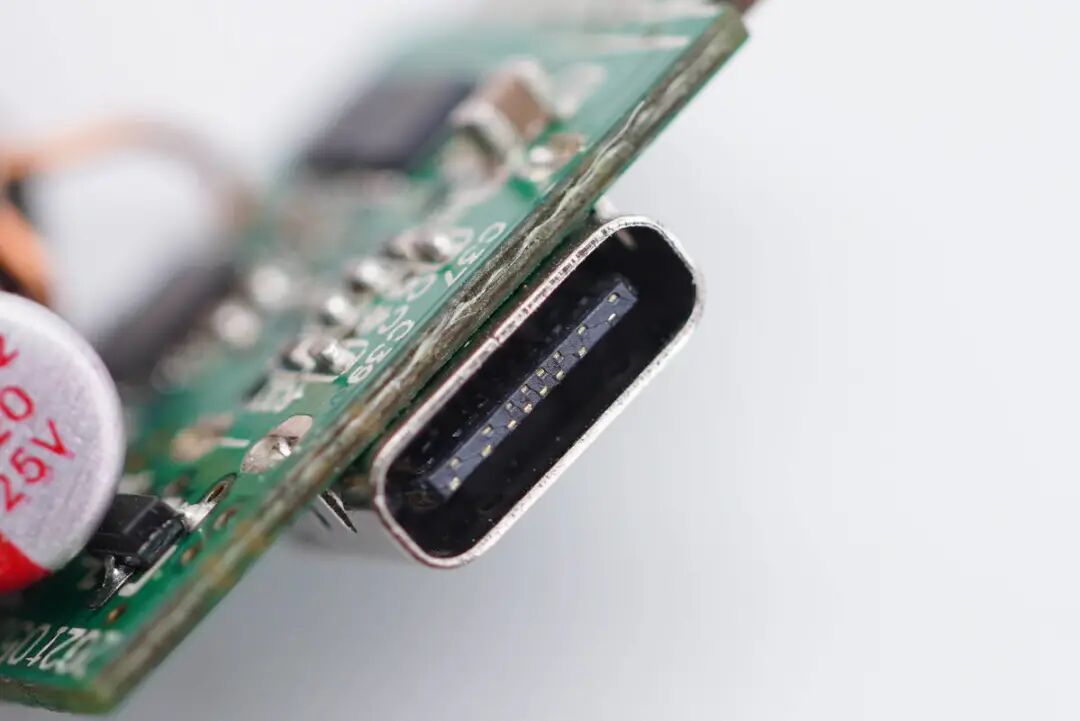

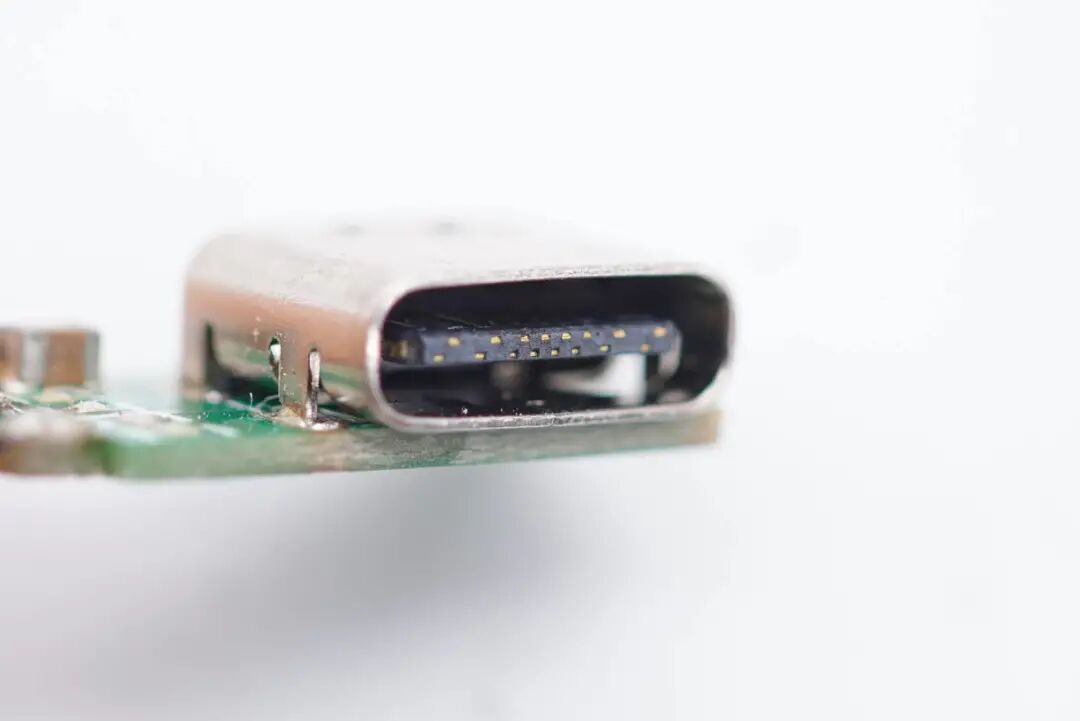

USB-C1母座特写，过孔焊接。

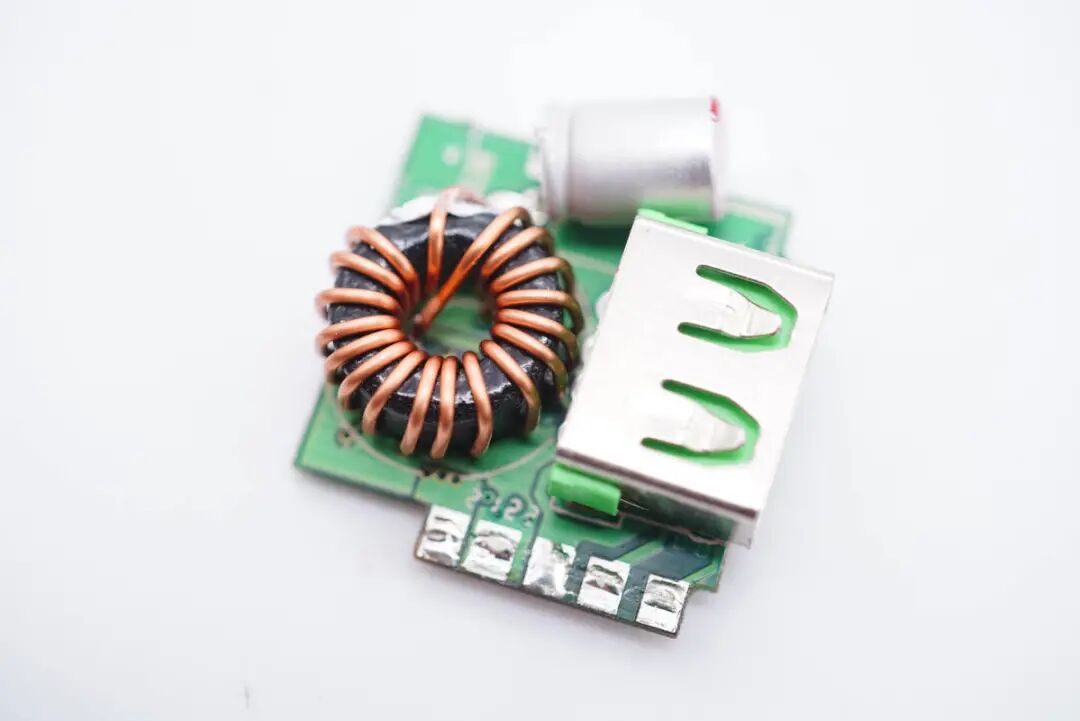

A口母座所在小板一面设有降压电感和滤波电容。

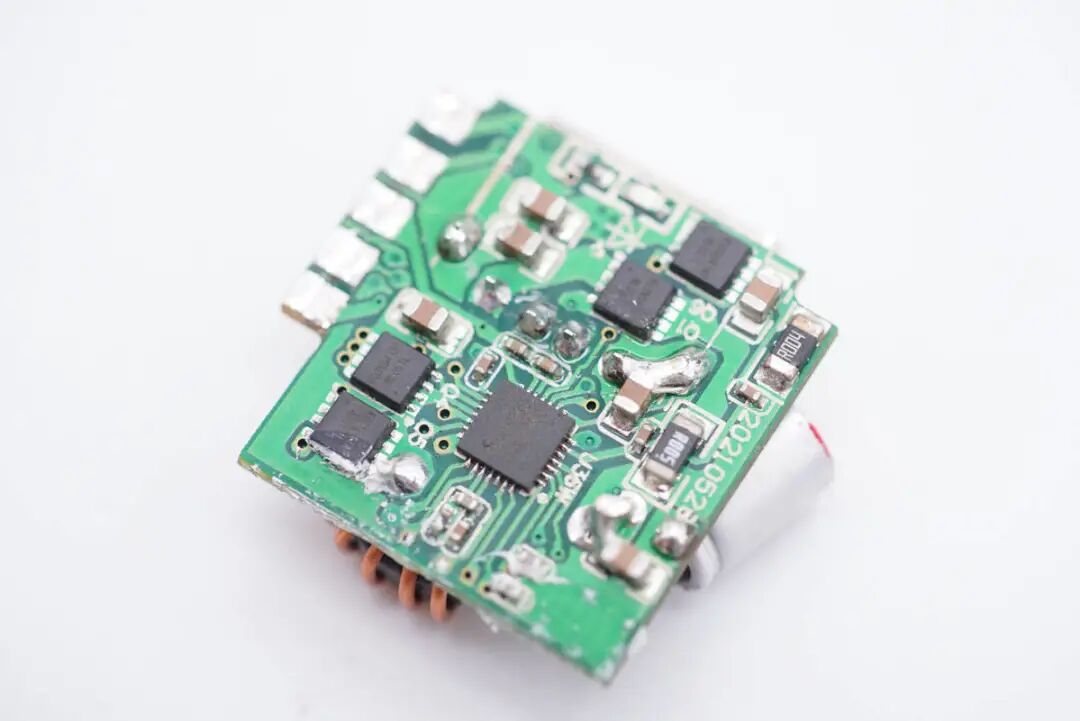

另一面设有降压协议IC以及两组MOS管，分别用于输出同步整流降压以及实现C2和A端口智能分配。
第二路DC-DC降压电路主控芯片也是采用智融SW3518S。
四颗MOS管均为R03N041AP。

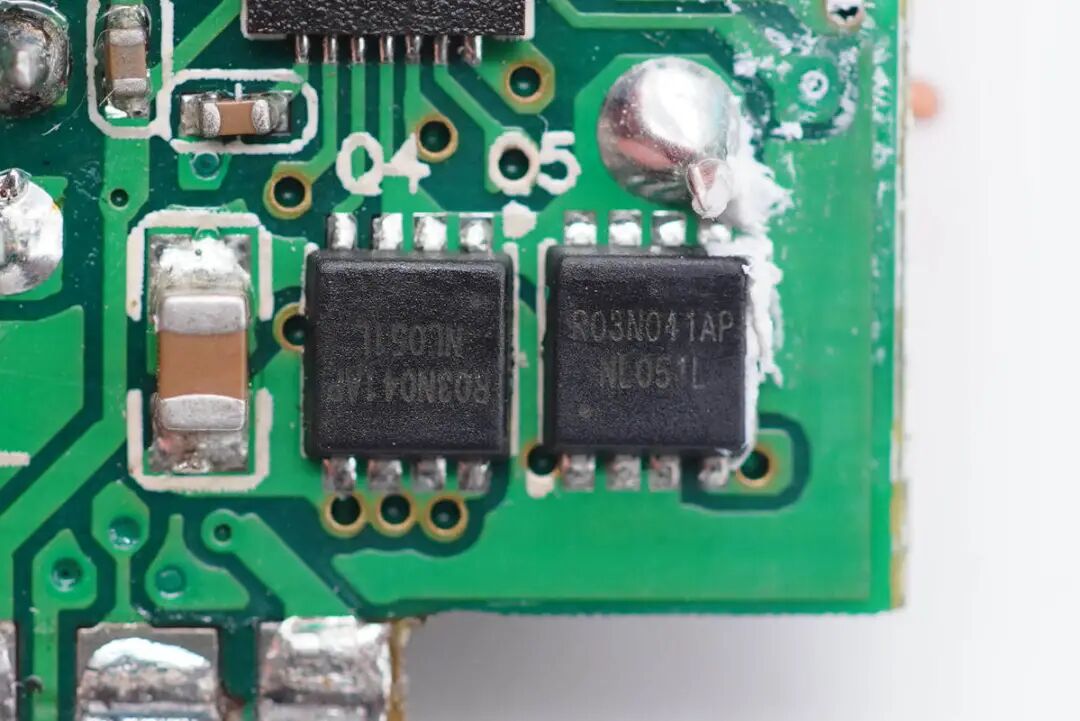

另一组R03N041AP MOS管特写。
降压电感特写。

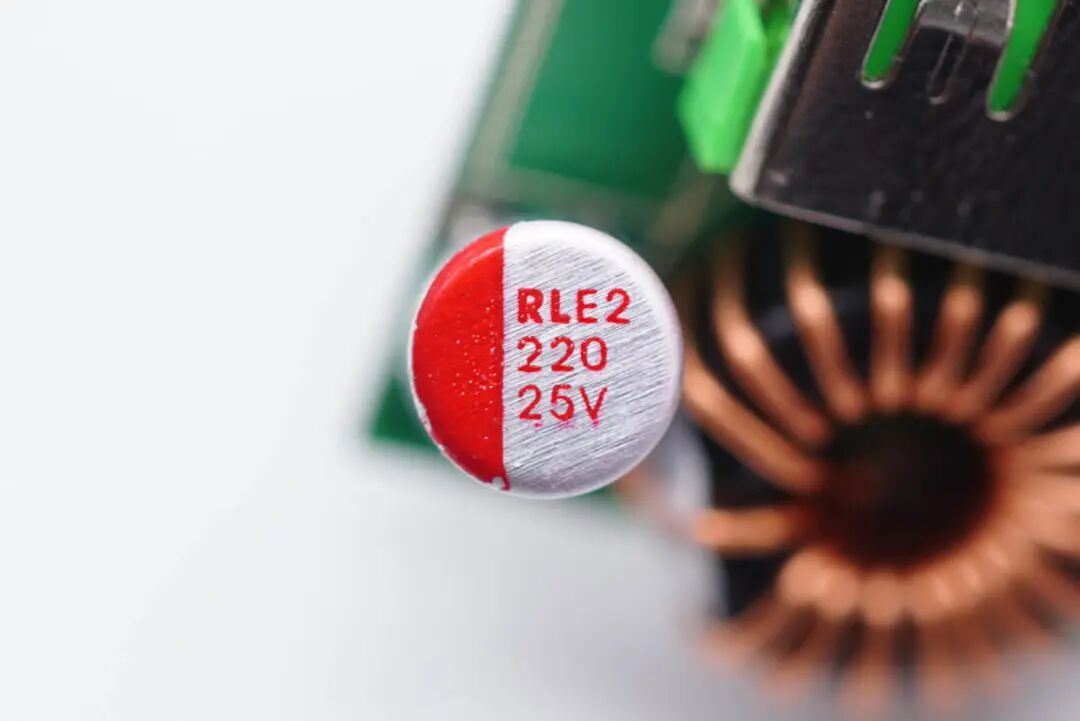

二次滤波固态电容规格为25V 220μF。
USB-A母座特写。
USB-C2母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
柚能这款65W氮化镓快充采用常见柱状造型设计，得益于聚能创芯CGL65R190B氮化镓功率管的加持，整体体积很小，实测三维仅为76*31*31mm，小巧便携。此外配备2C1A三个主流接口，兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，满足笔电、手机等设备快充需求。
充电头网通过拆解了解到，充电器内部元器件布局紧凑，并打胶加固，保证了内部整体稳定性。采用了安森美NCP1342+杰华特JW7726B的高频QR开关电源方案，搭配聚能创芯CGL65R190B氮化镓功率管以及砹德曼同步整流管。两路DC-DC电路均采用智融SW3518S方案，科尼盛以及云星品牌电容进行输入输出滤波，用料扎实。
