拆解报告：绿联65W 2C1A快充充电器
----- 充电头网拆解报告 第1932篇 -----
最近充电头网拿到了UGREEN绿联一款65W快充充电器CD275，是和绿联“小金刚”系列相同外观ID设计的快充，使用手感很好。此外其配备2C1A三个USB接口，支持65W PD、18W QC以及华为22.5W SCP快充，小巧便携能满足多台设备同时快充需求。下面充电头网就对其进行详细拆解，一起来看看产品用料做工。
值得一提的是，充电头网还拆解过绿联65W 2C1A氮化镓快充充电器、绿联100W 3C1A四口快充桌面充、绿联100W 3C1A四口氮化镓快充、绿联迷你30W氮化镓快充、绿联小金刚20W PD快充充电器等多款充电器，欢迎查阅。
一、绿联65W充电器外观

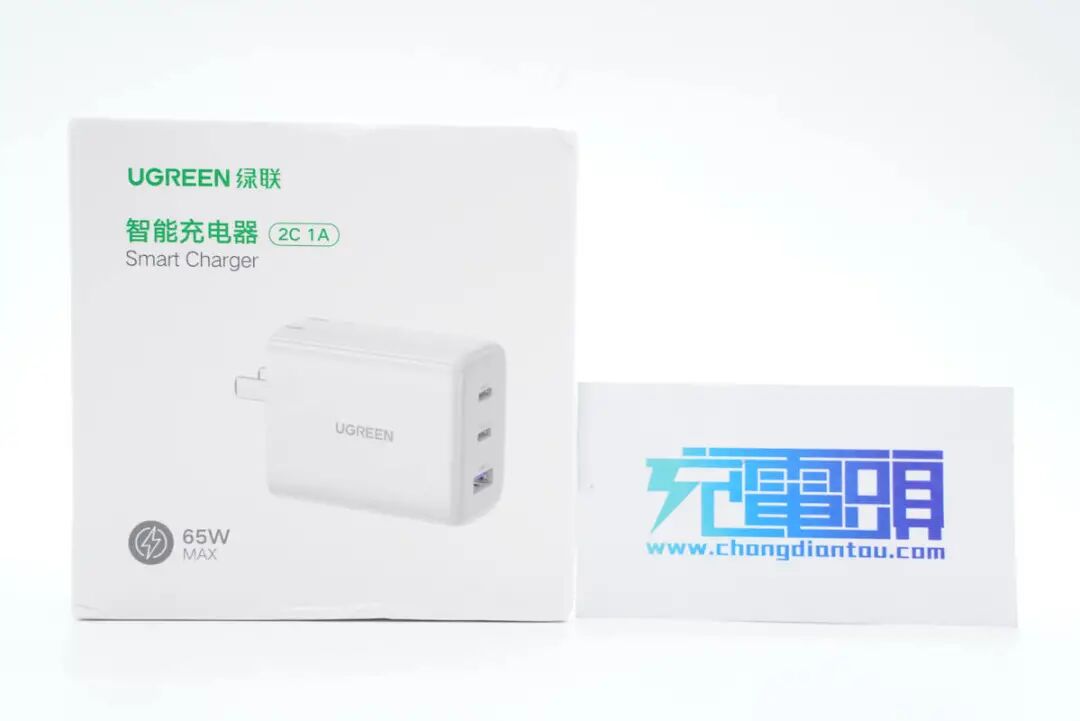

包装盒正面印有UGREEN绿联品牌、充电器名称、外观图以及65W MAX标识。
背面印有产品参数和商家信息。

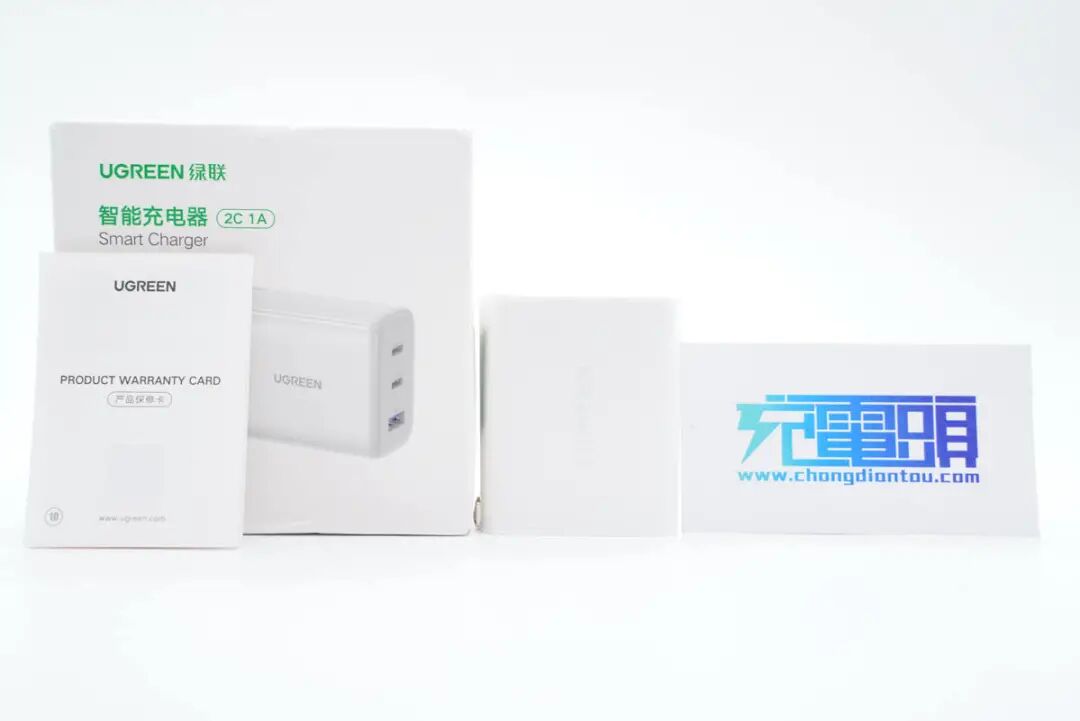

包装内含充电器和产品保修卡。

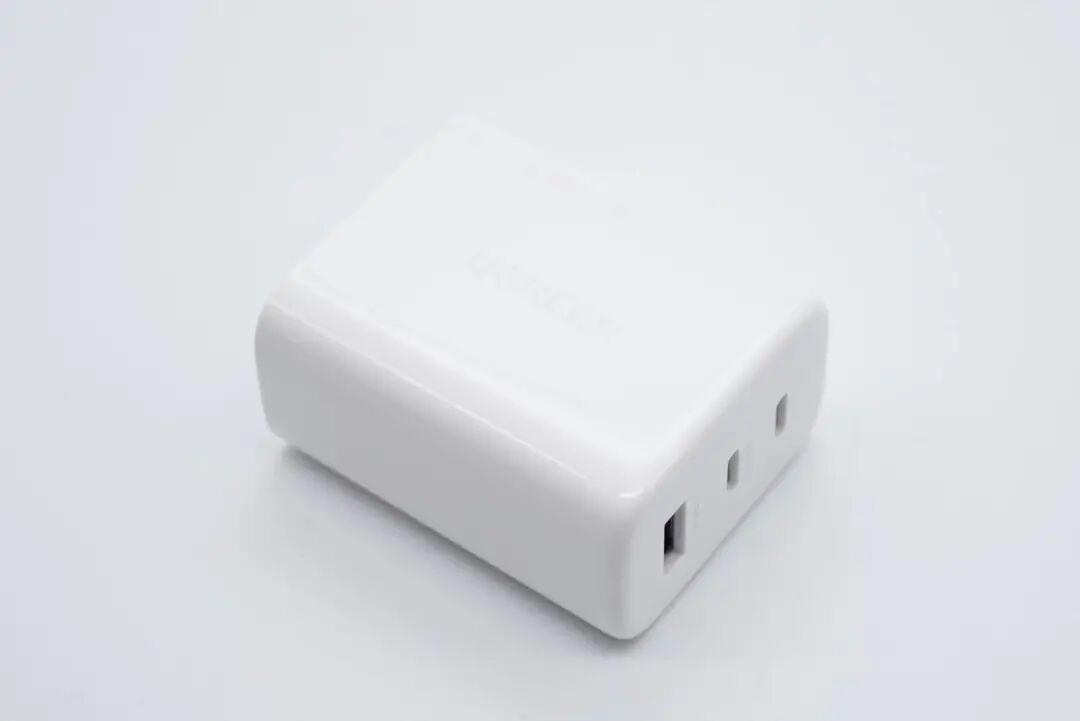

充电器采用PC材质白色外壳，主体表面高光亮面处理，比较过渡圆润，使用手感好。
机身正面中心印有UGREEN品牌logo。
输入端平直切面设计，可以很好贴合稳定使用。外壳上印有充电器参数：
型号：CD275
USB输入：100-240V~50/60HZ 1.8A
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A，65W MAX
USB-A1/A2输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A，22.5W MAX
输出总功率：65W Max
制造商：深圳市橙果电子有限公司
监制商：深圳市绿联科技股份有限公司
产品已经通过了3C认证。

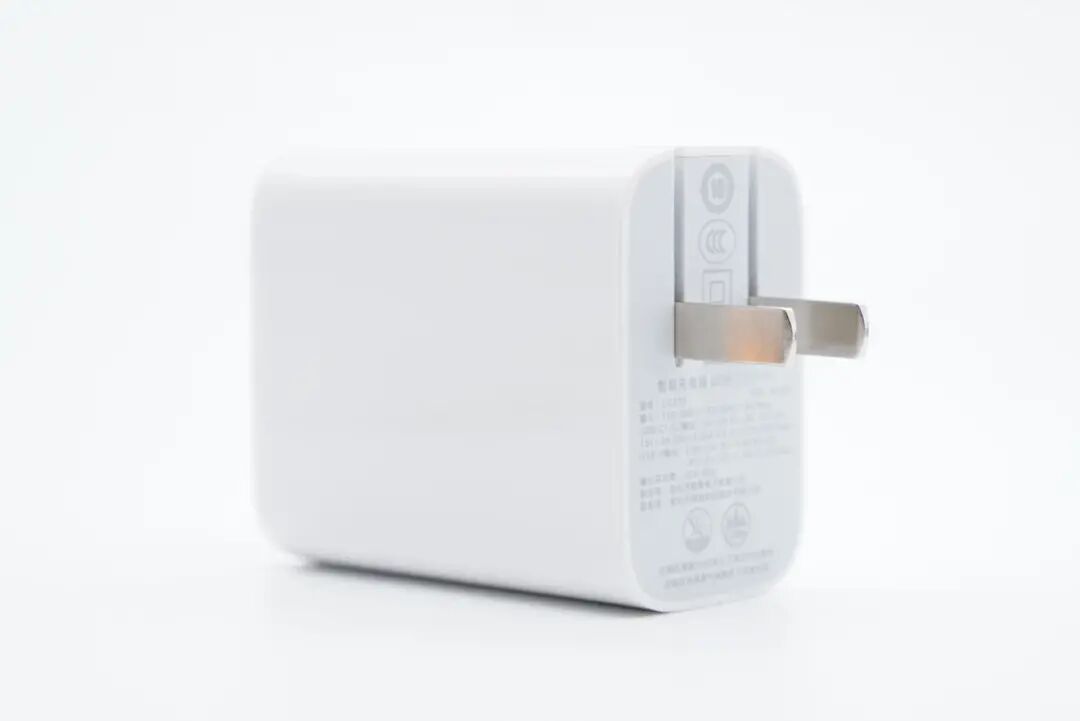

充电器配备可折叠国标插脚，便携性好且不会刮伤包里其它设备。

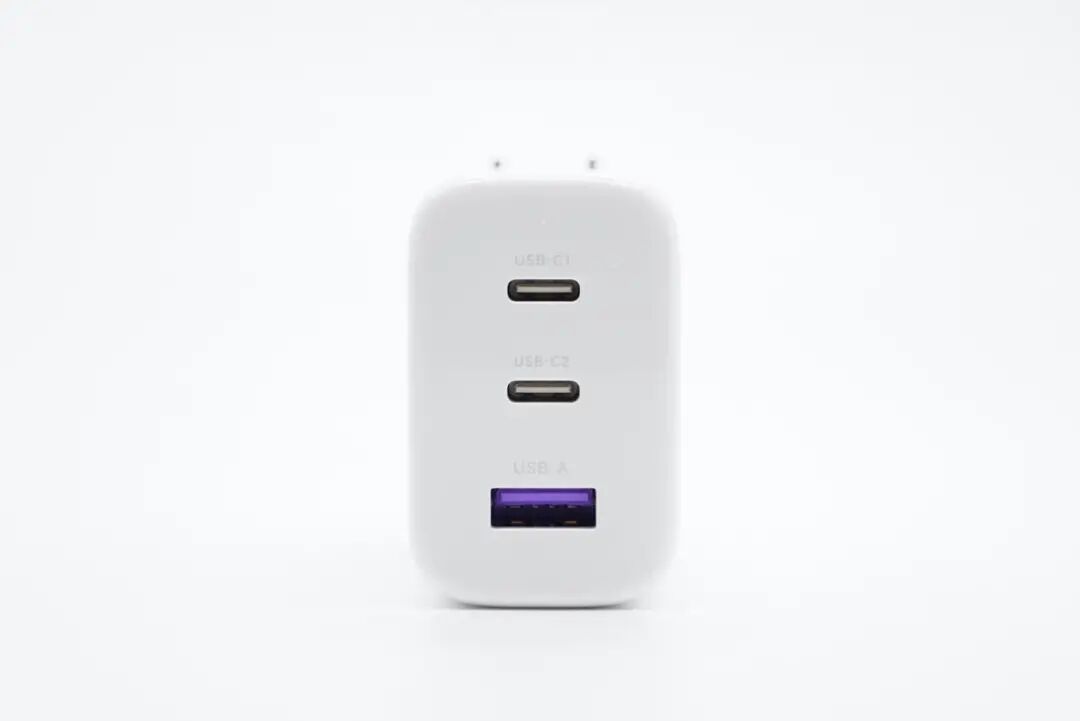

输出端配备2C1A接口，分别采用白色和紫色胶芯。

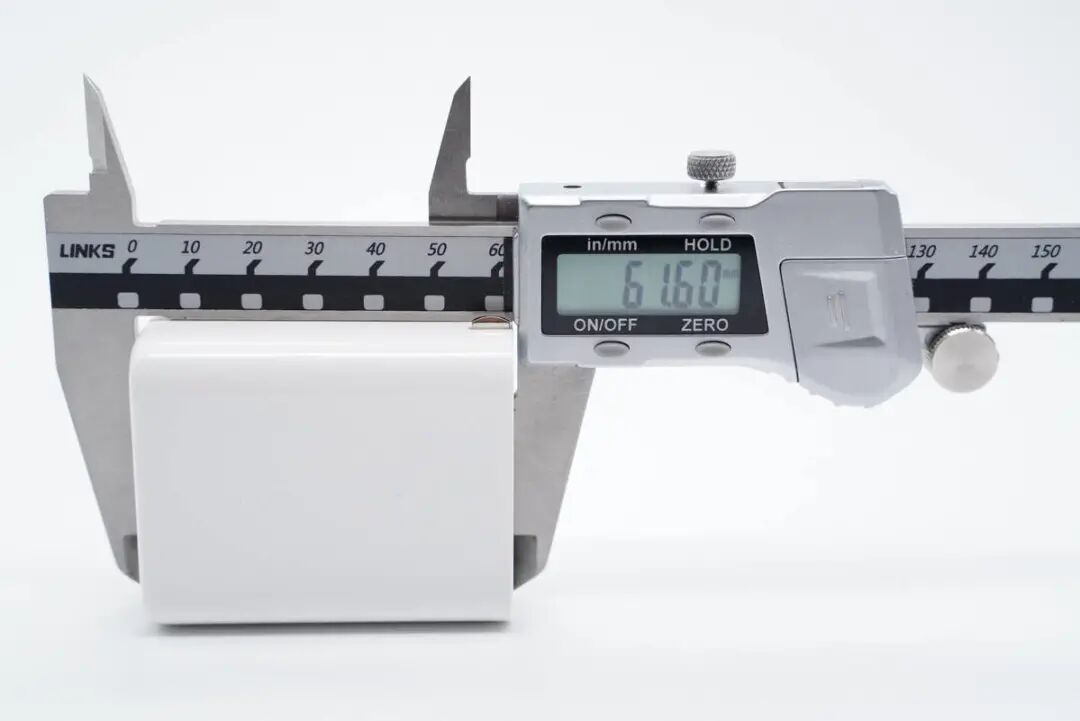

测得充电器机身高度为61.6mm。

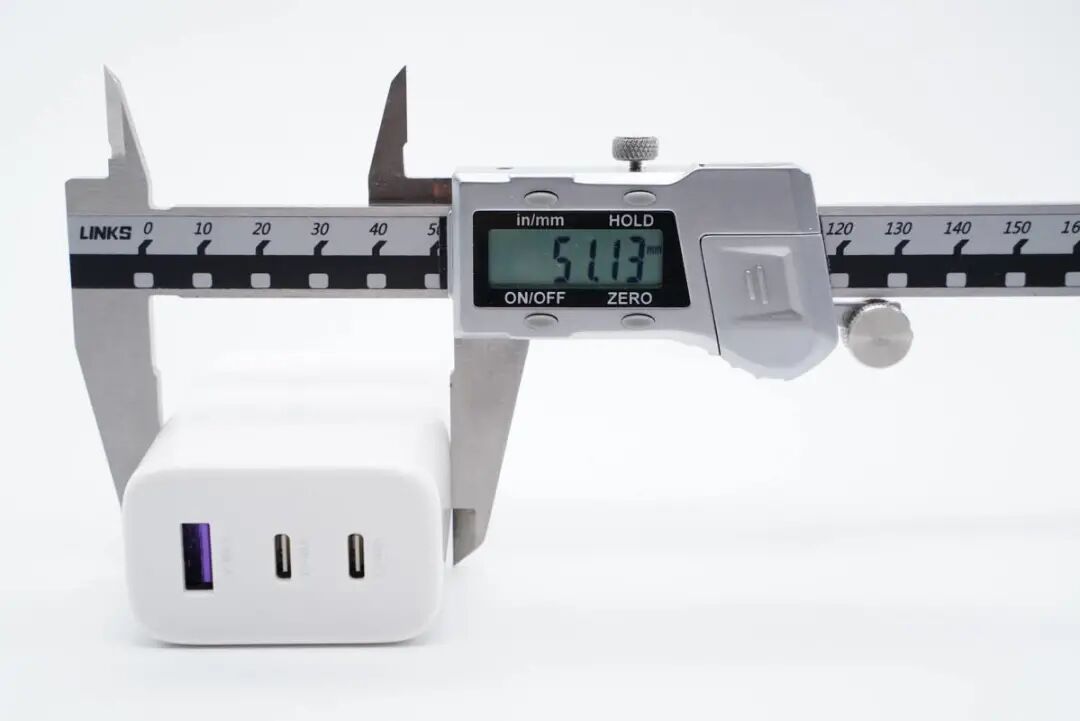

宽度为51.13mm。
厚度为32.06mm。

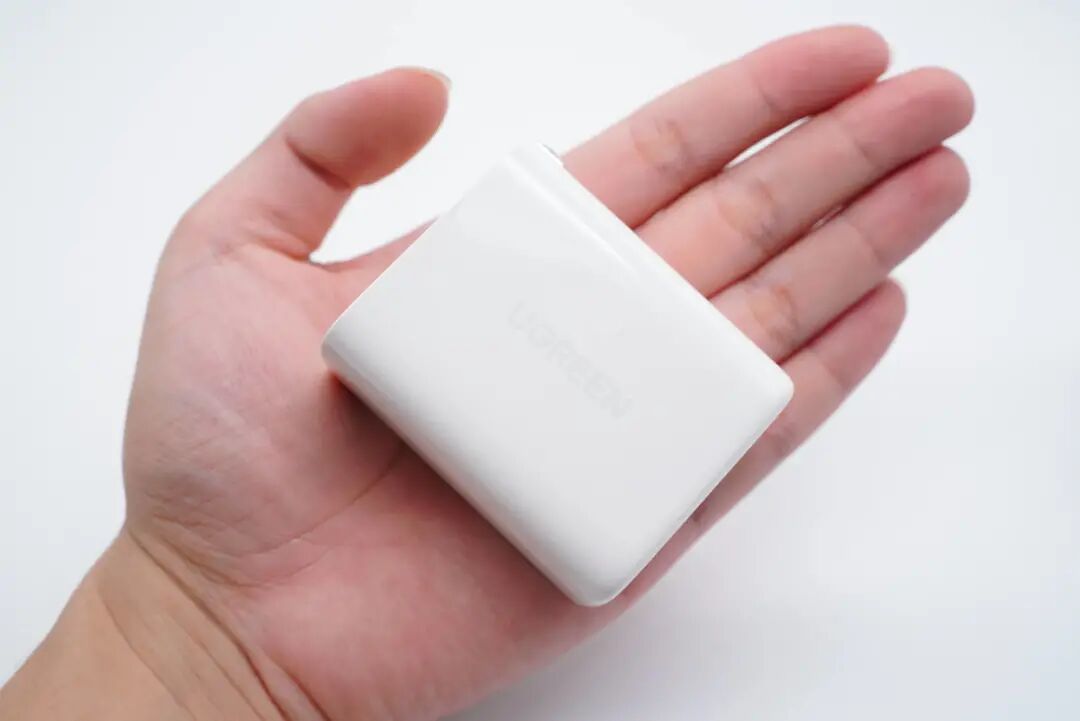

充电器拿在手上的直观感受。
净重约为135g。

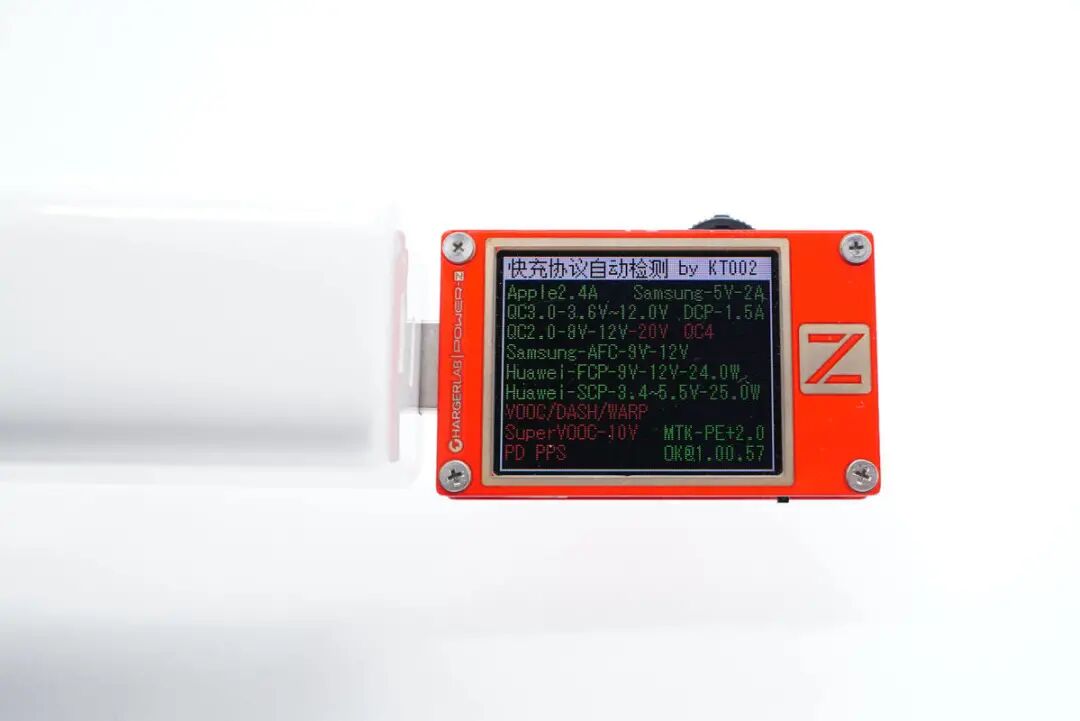

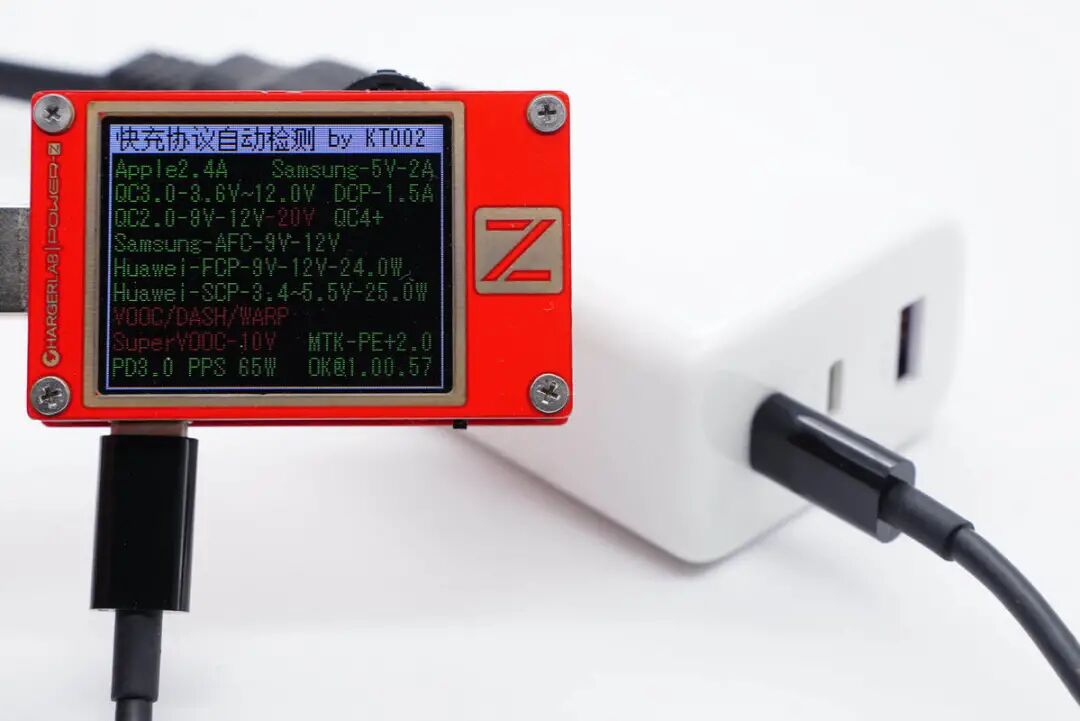

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

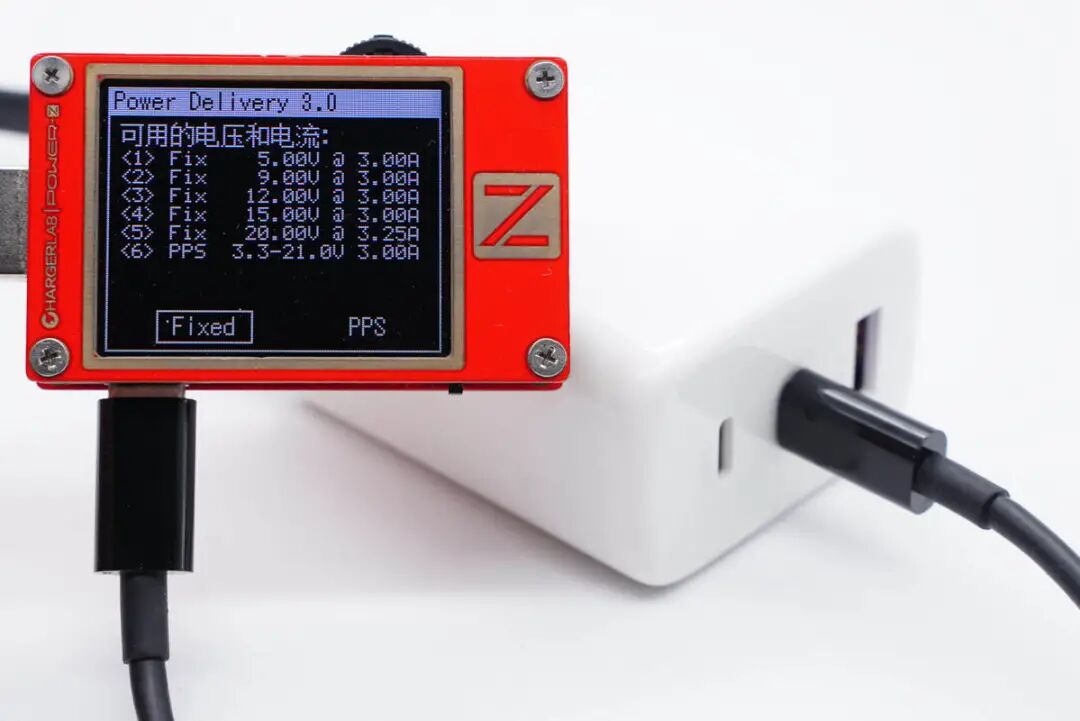

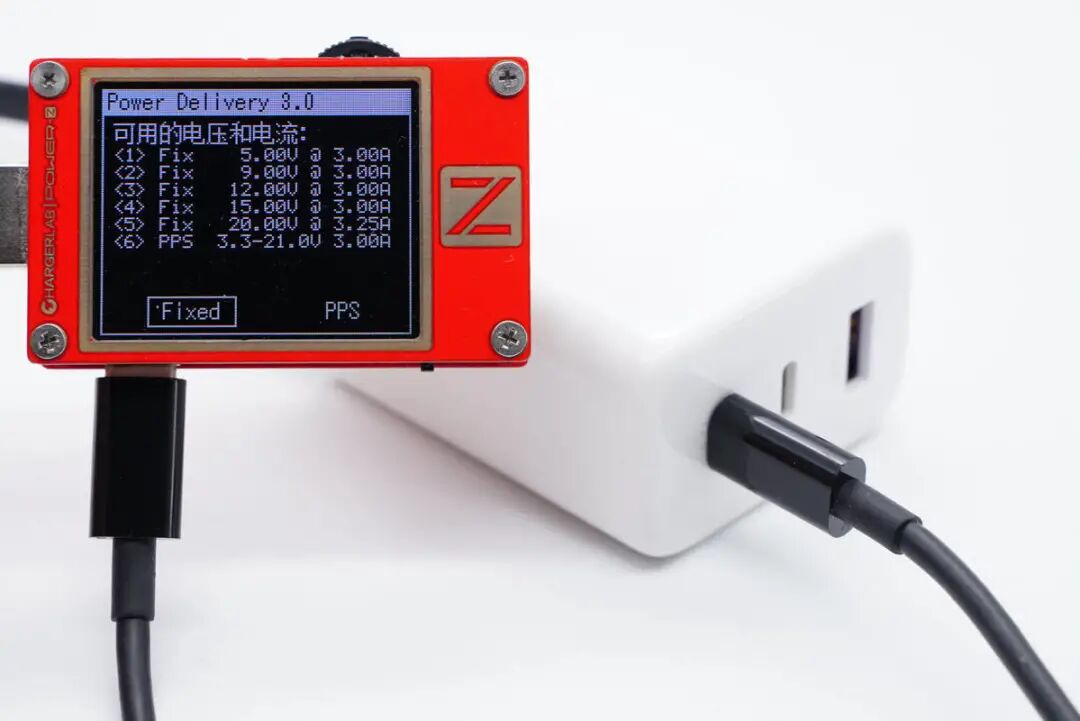

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
另外测得C2口输出协议和C1口的一样。
PDO报文也完全相同，即C1和C2口单口输出性能一样，都支持65W快充，支持功率盲插。
最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。
二、绿联65W充电器拆解

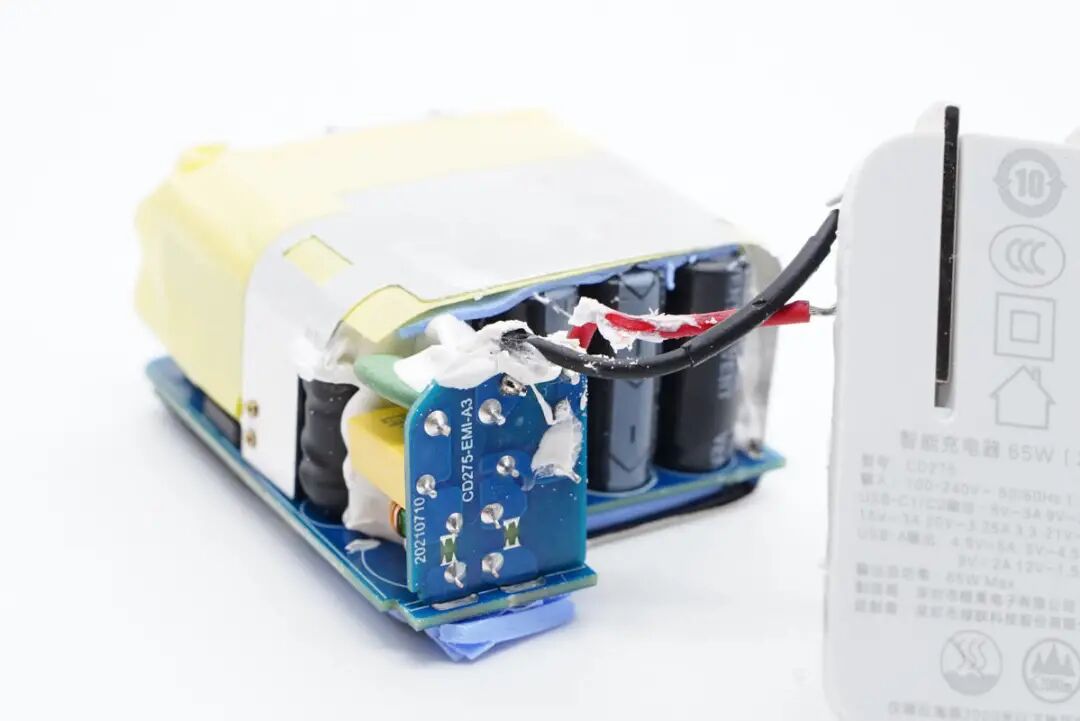

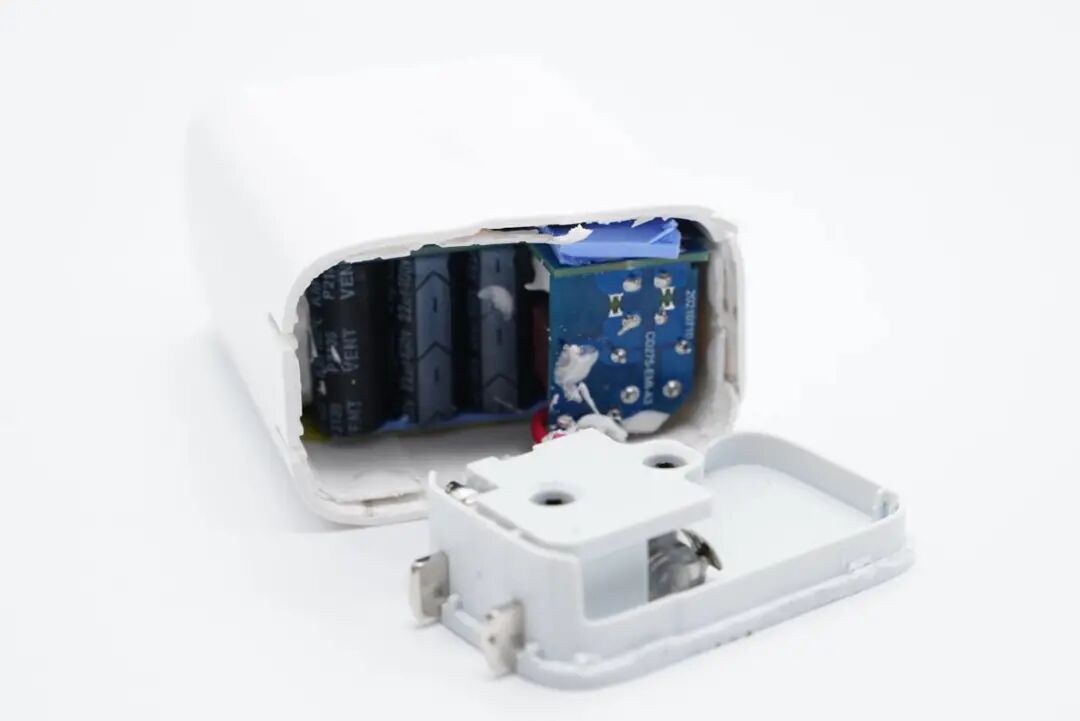

将充电器输入端外壳拆开，超声波焊接封装。

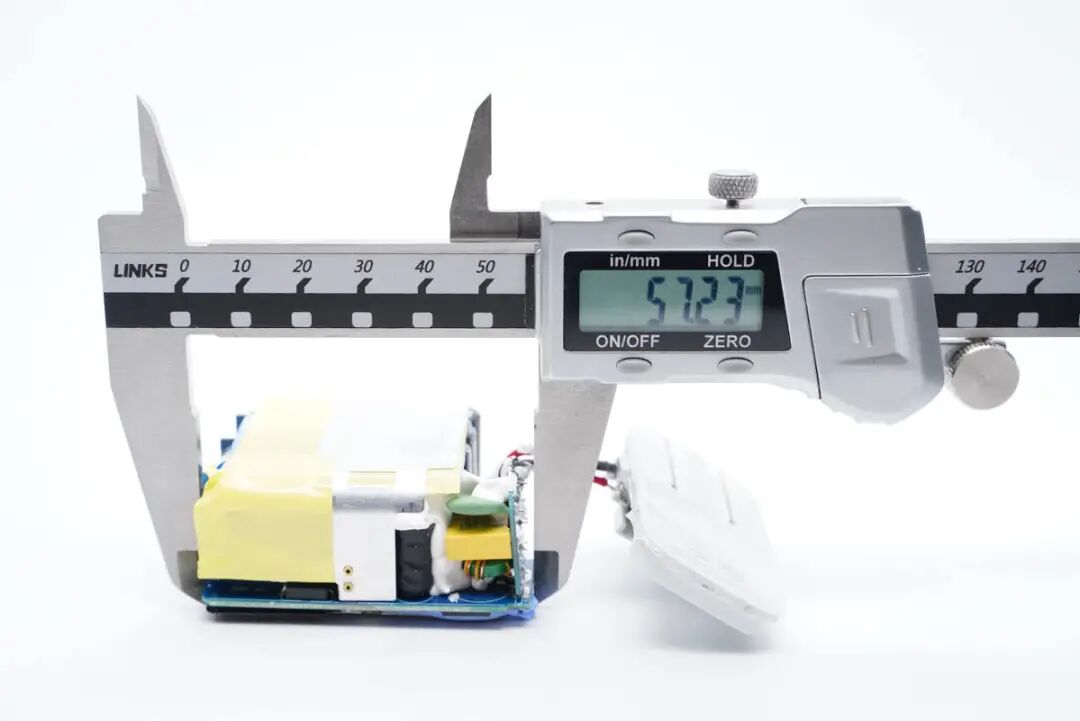

测得模块长度为57.23mm。
宽度为46.54mm。

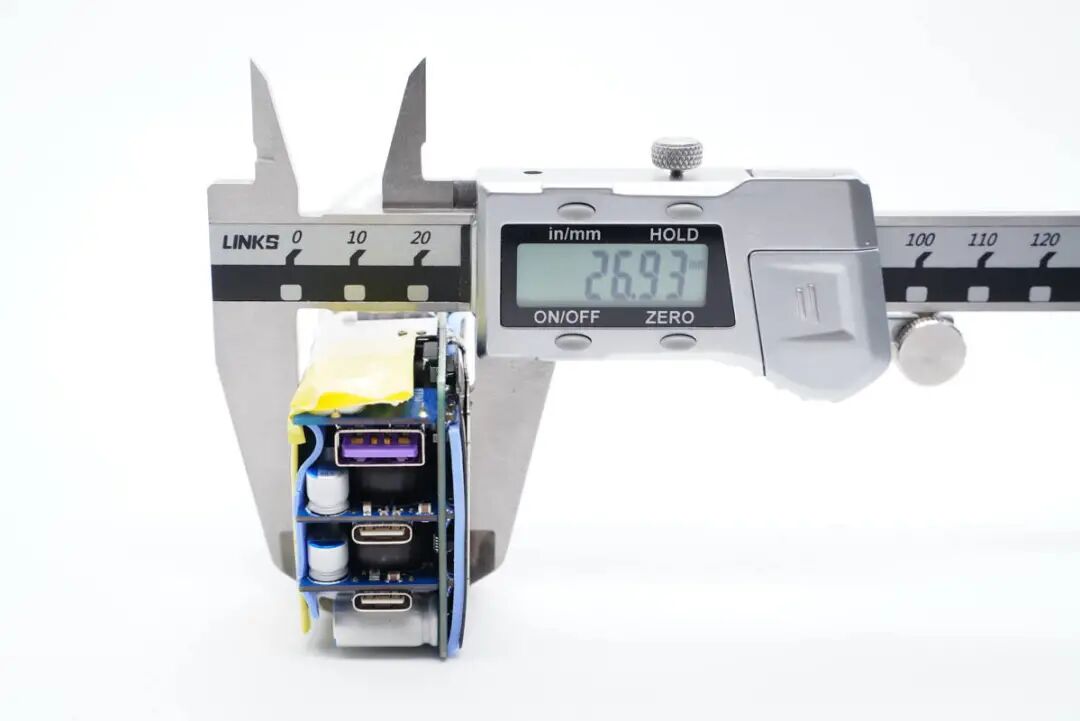

厚度为26.93mm。
主板背面贴有导热垫、绝缘隔离板以及散热片，散热片锡焊固定。

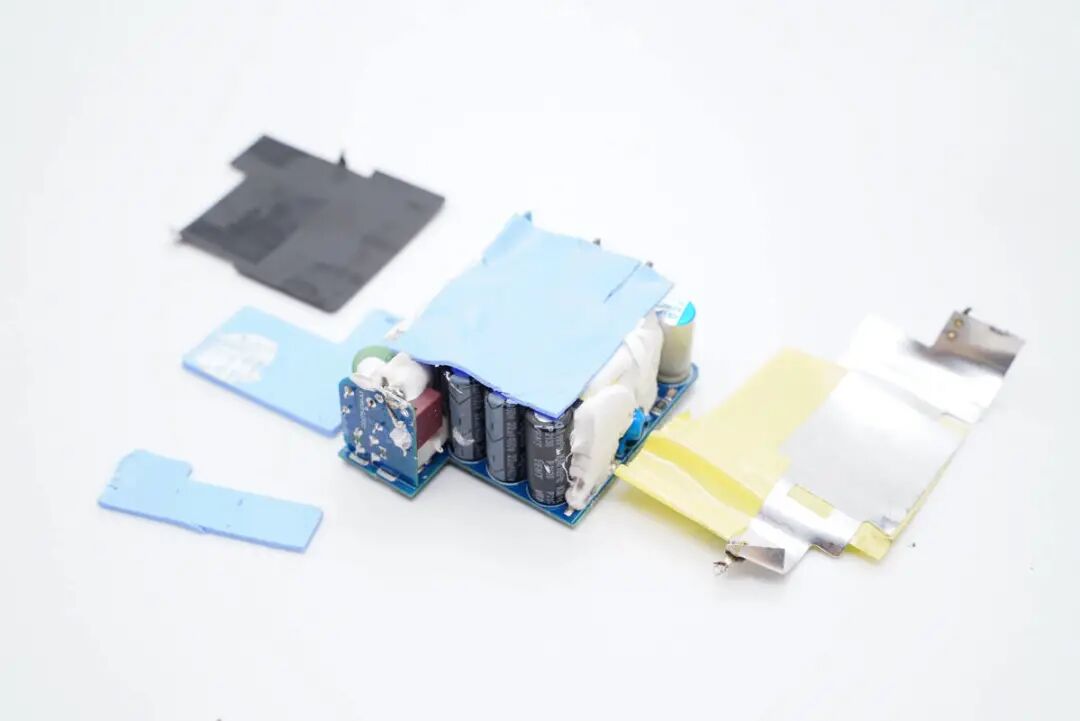

模块正面覆盖导热垫和散热片，散热片粘贴胶带绝缘。
模块除做散热设计外，元器件还打胶加固。
充电器正面元器件采用经典三段式布局设计，初级次级间设有隔离板。

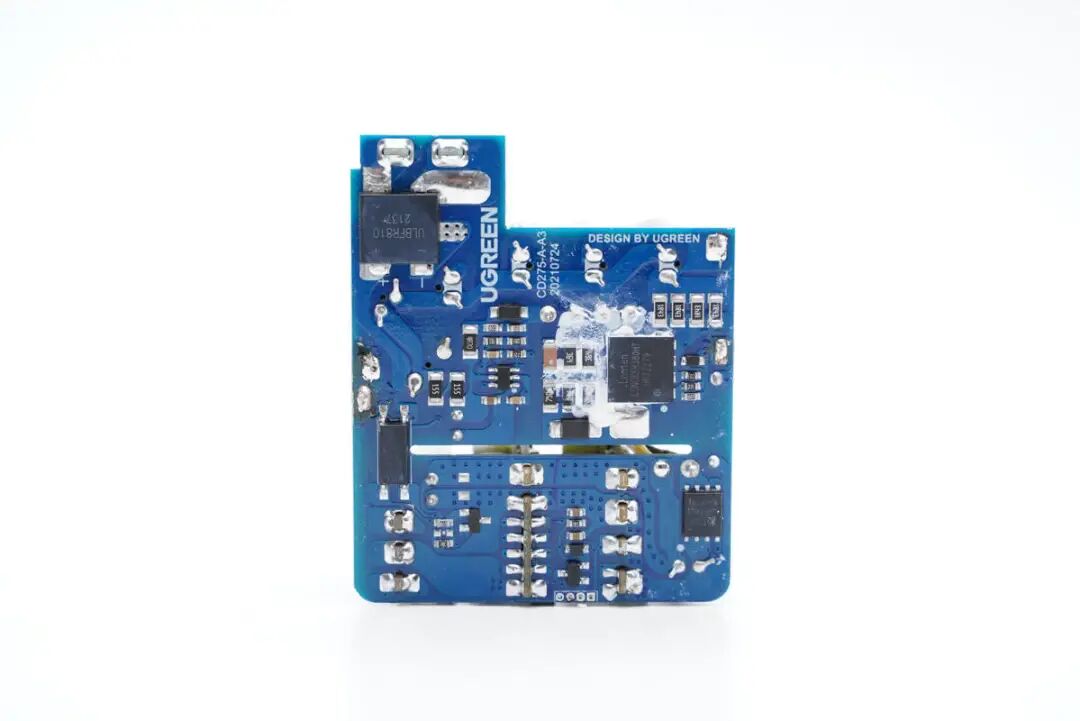

主板背面设有整流桥、开关电源主控芯片、初级开关MOS管、光耦以及同步整流管。
通过观察发现，这款充电器采用QR开关电源宽范围输出架构，两路DC-DC二次降压，输出功率智能分配。下面我们从输入端开始了解各器件的信息。

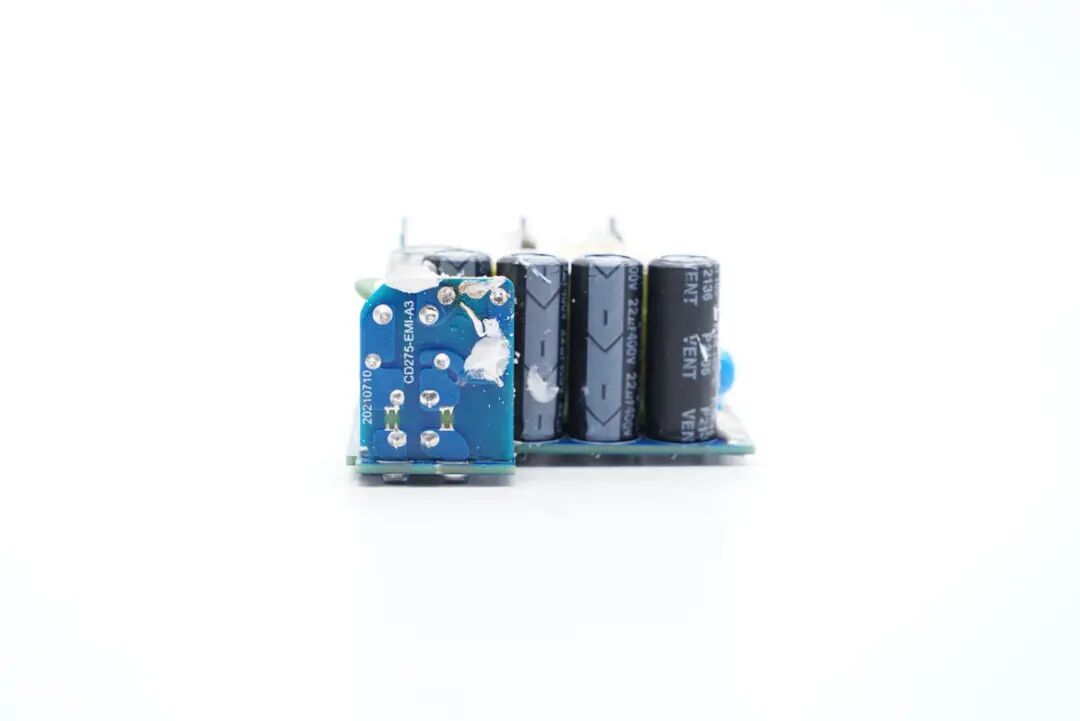

输入端焊接小板，前排还有四颗高压滤波电解电容。

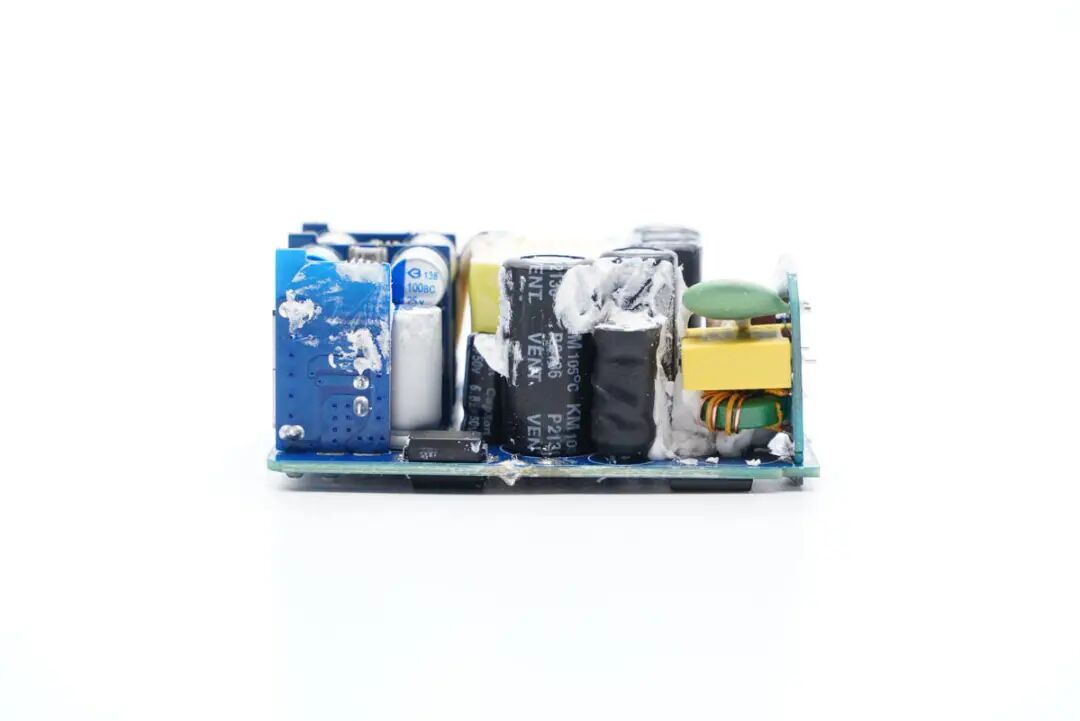

侧面看去，这一侧还有第五颗高压滤波电解电容以及工字电感、供电电容、贴片Y电容。

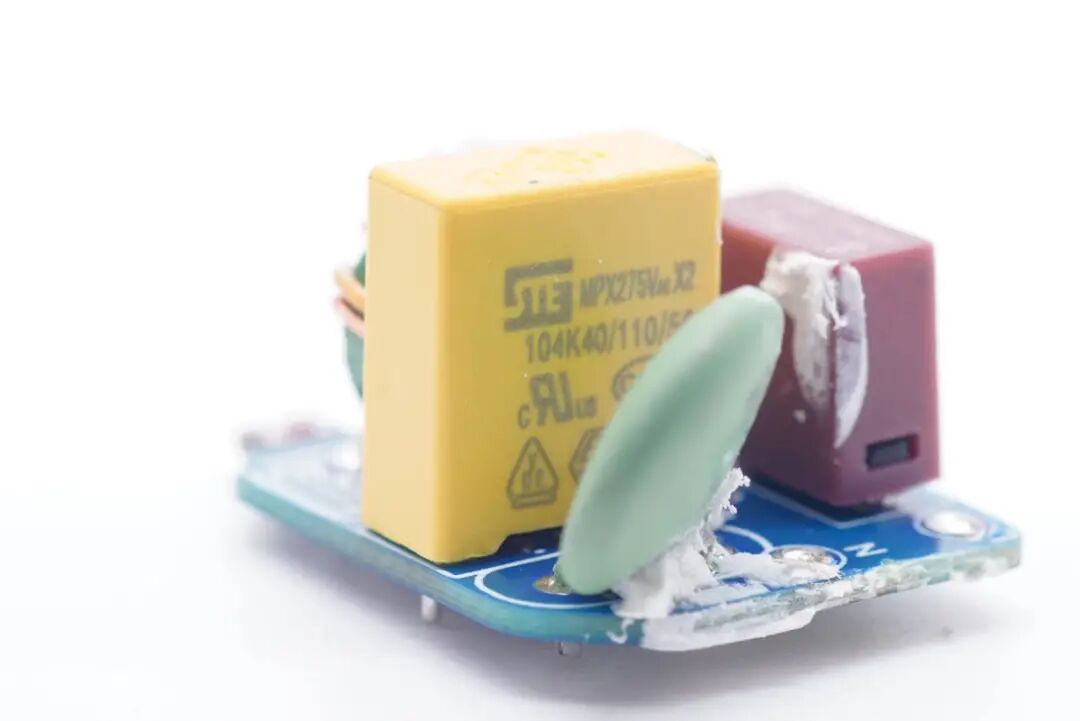

小板正面设有延时保险丝、NTC浪涌抑制电阻、安规X电容以及共模电感。
延时保险丝规格为3.15A 250V。

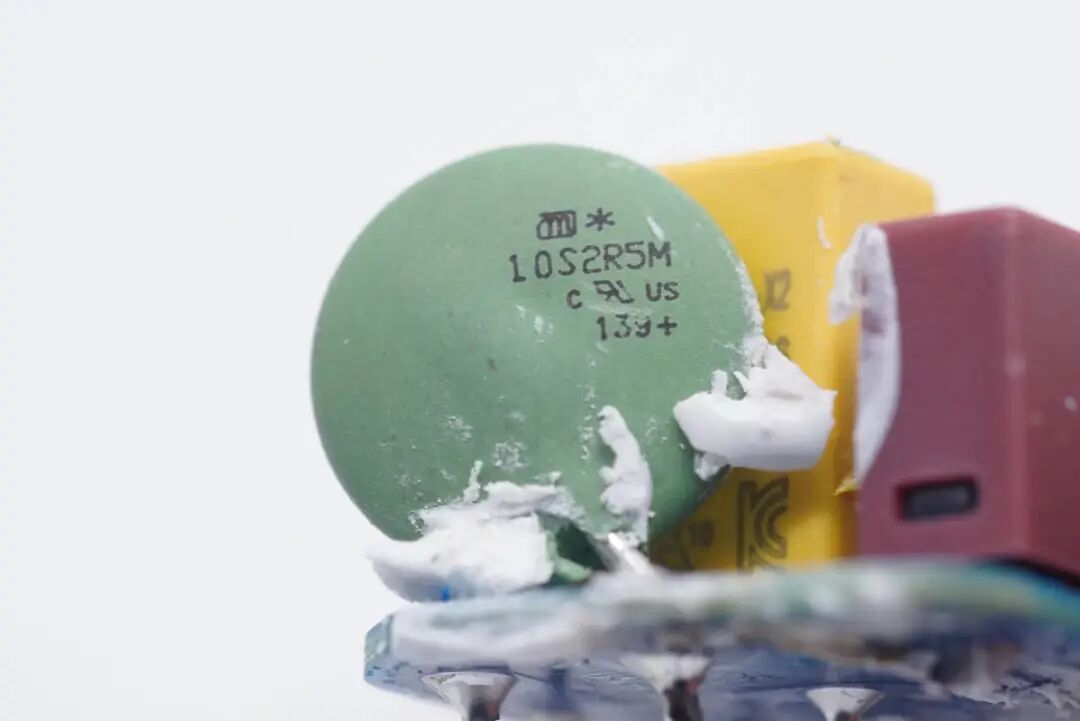

NTC浪涌抑制电阻用于抑制上电浪涌电流。
安规X电容来自STE松田电子。
共模电感双线绕制，用于滤除EMI干扰。

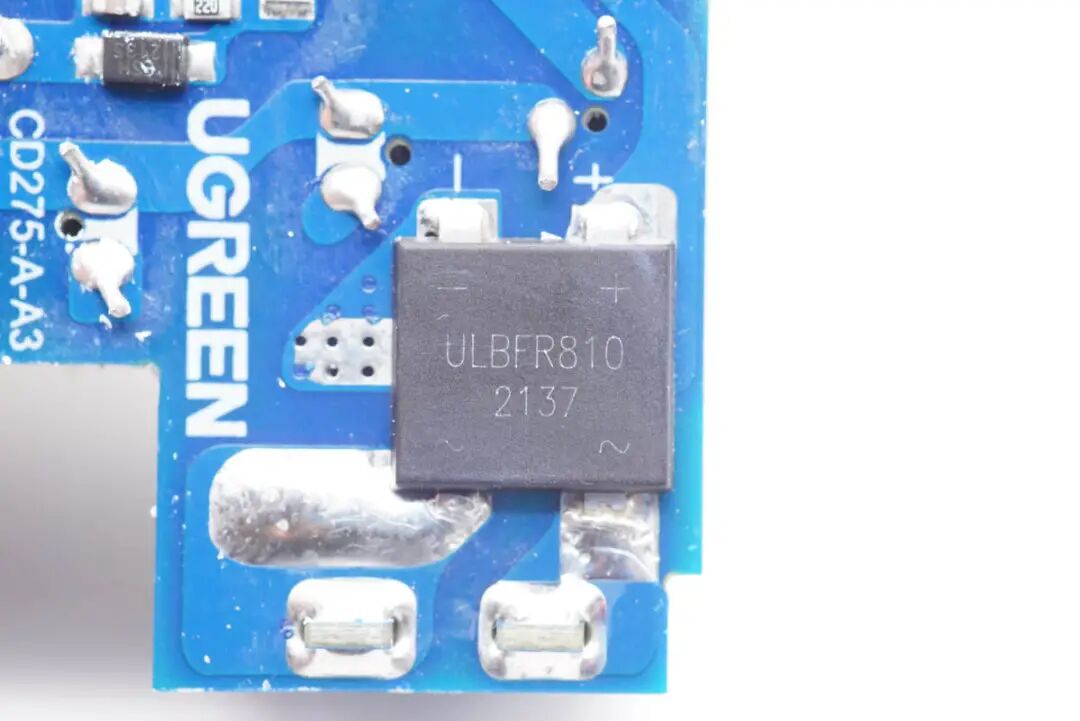

ULBFR810整流桥特写。
五颗高压滤波电解电容来自CapXon丰宾，其中四颗规格为400V 22μF。充电头网了解到，丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

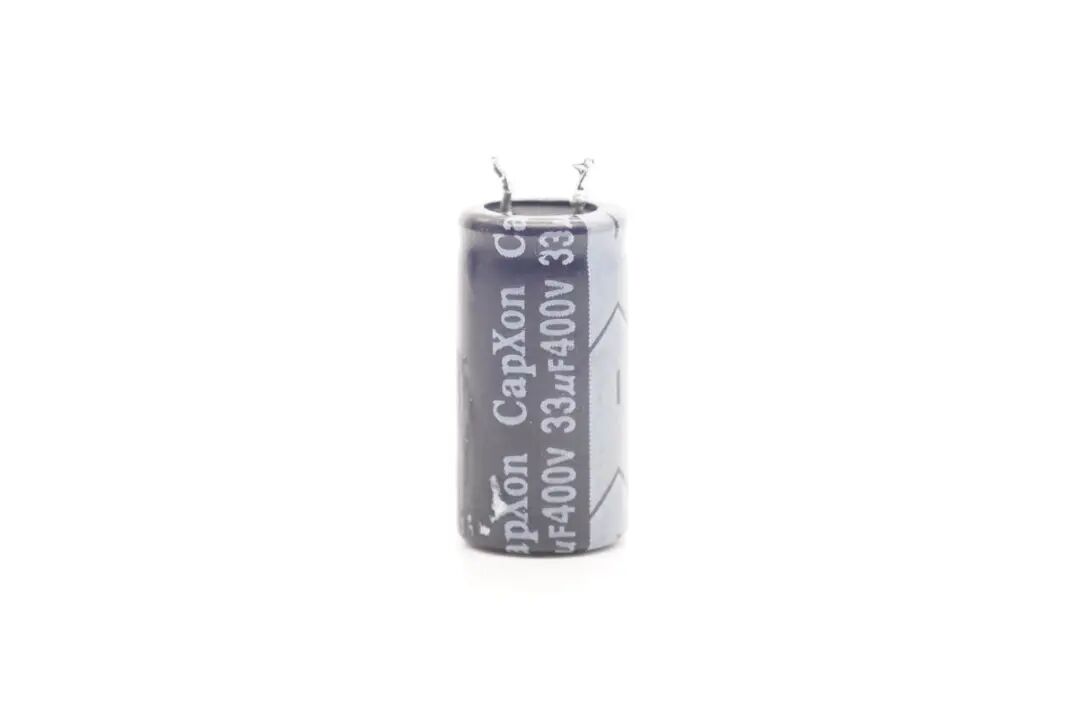

第五颗规格为400V 33μF。

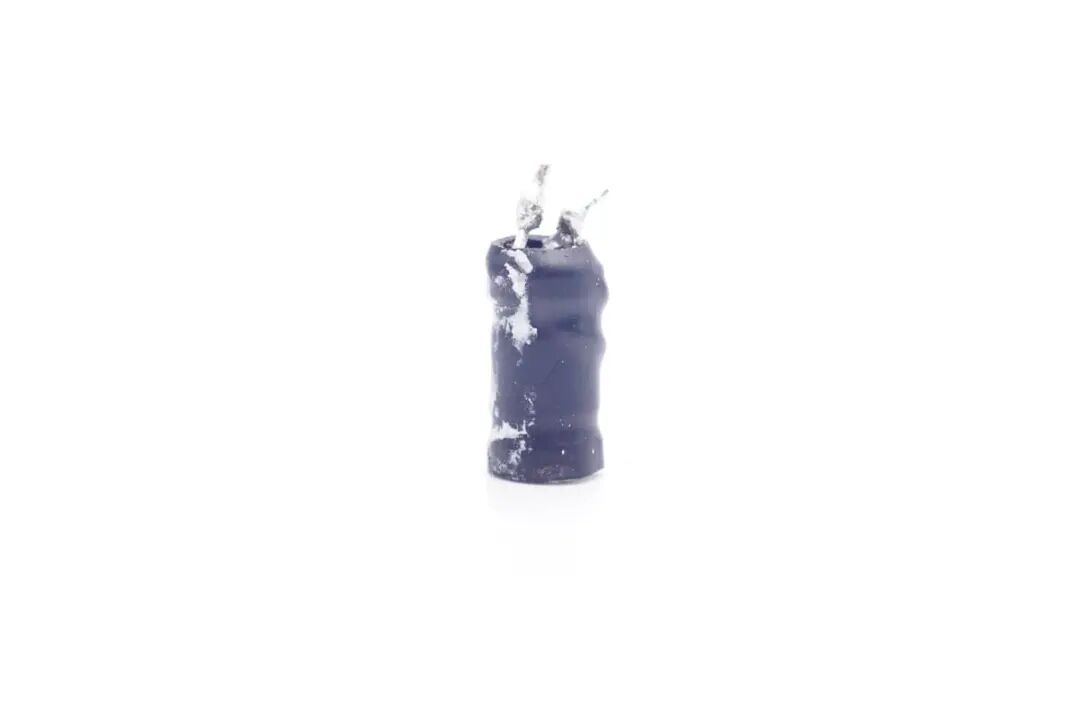

工字电感外套绝缘管。

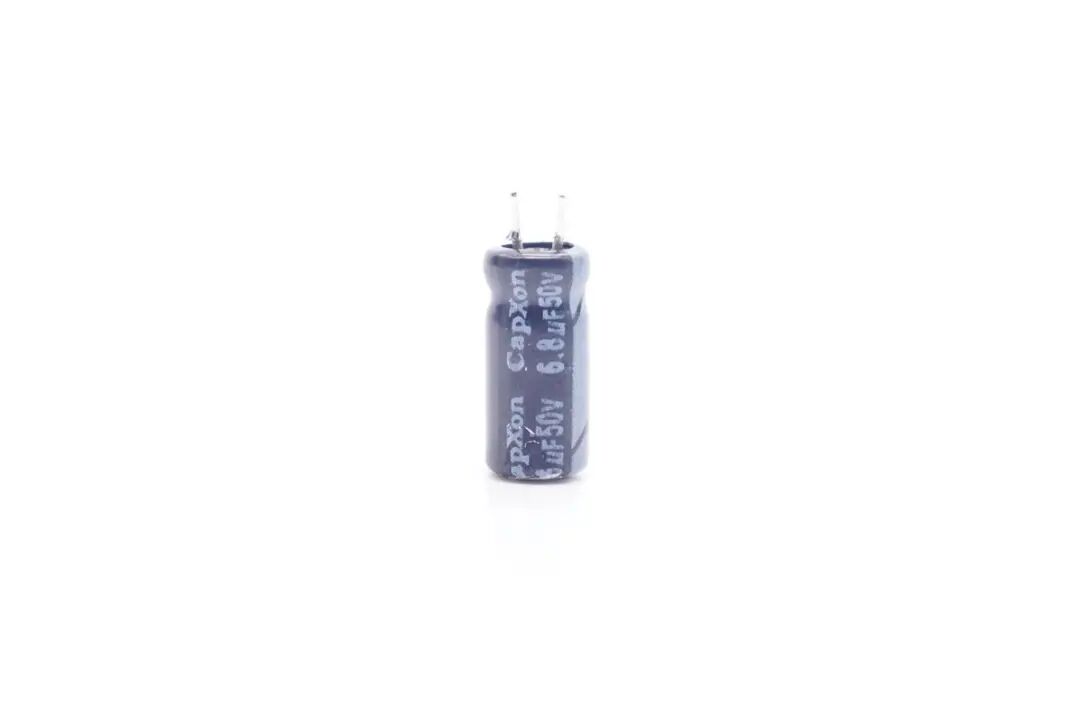

主控芯片供电电容也是来自丰宾，规格为50V 6.8μF。

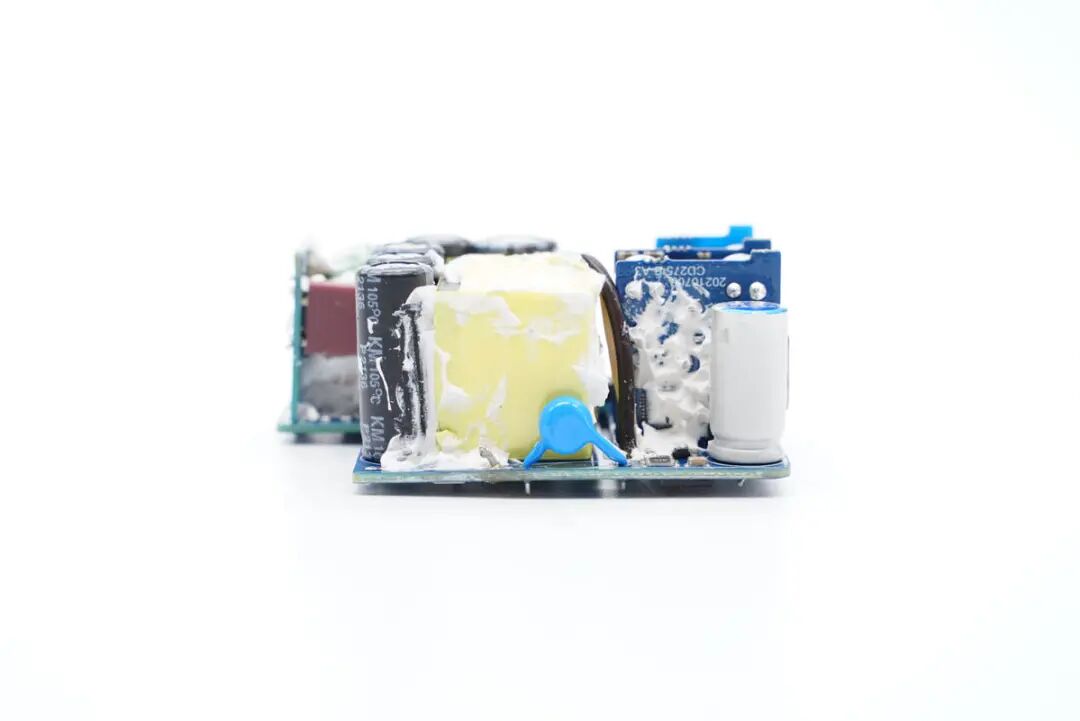

另一侧设有变压器、Y电容以及输出滤波固态电容。

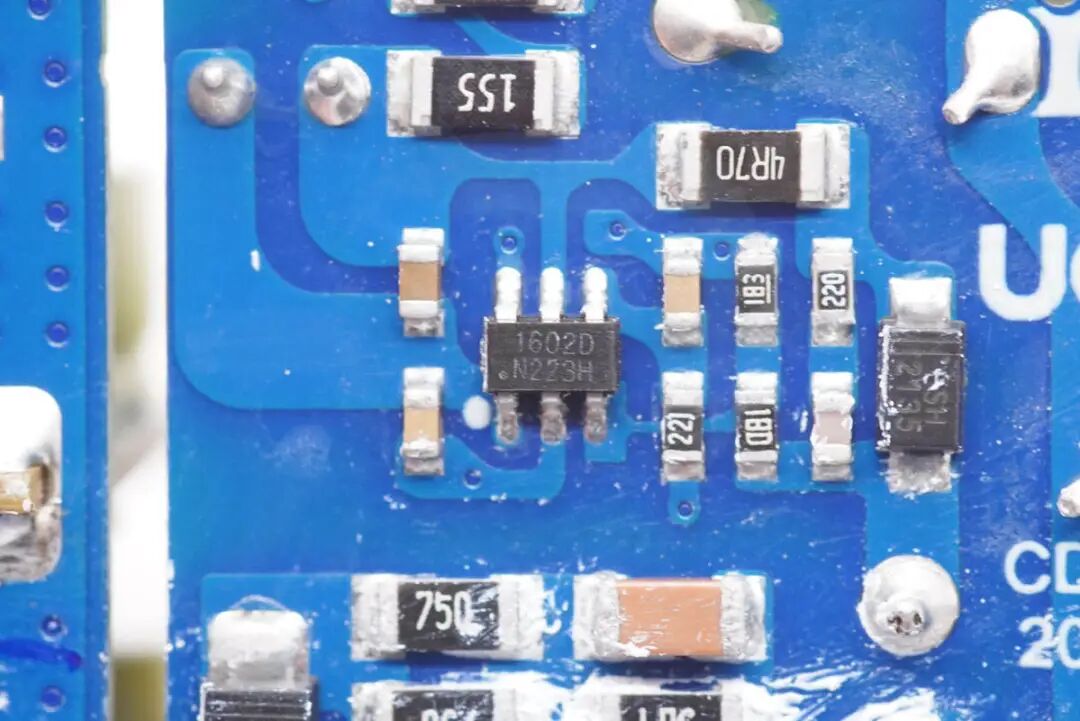

PWM主控芯片型号HY1602，来自华源智信半导体(深圳)有限公司。HY1602是一颗智能数字电源控制芯片，据了解，华源智信是由来自于Dialog (iWatt) 和PI的一批顶尖大牛创办，致力于提供高性能的电源芯片及解决方案。

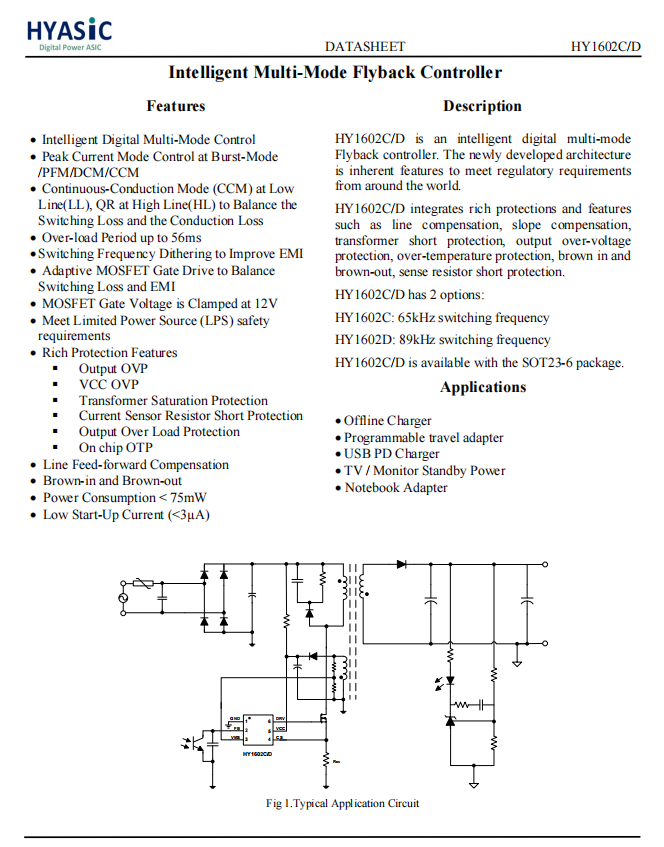

华源智信HY1602是一颗智能多模式反激控制器，集成丰富的保护和特性，包括输入线电压补偿、变压器短路保护、过热保护、输出过压保护、输入欠压保护和取样电阻短路保护。
充电头网了解到，采用华源HY1602的产品还有倍思30W超级硅Pro充电器、LETRON 45W 1A1C双口快充充电器、爱兰博30W SuperGaN快充充电器。
初级开关MOS管采用龙腾LSNC65R380HT，超结NMOS，耐压650V，导阻0.38Ω，DFN8x8封装。

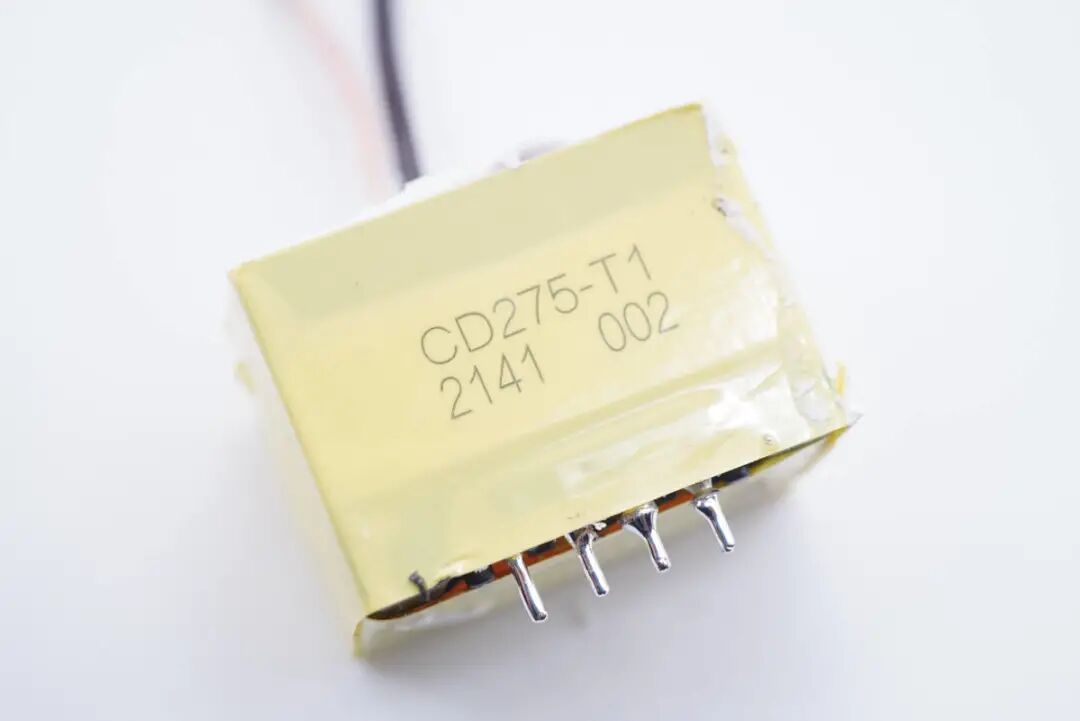

变压器特写。
EL 1019光耦，用于初级次级通信，反馈输出电压。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

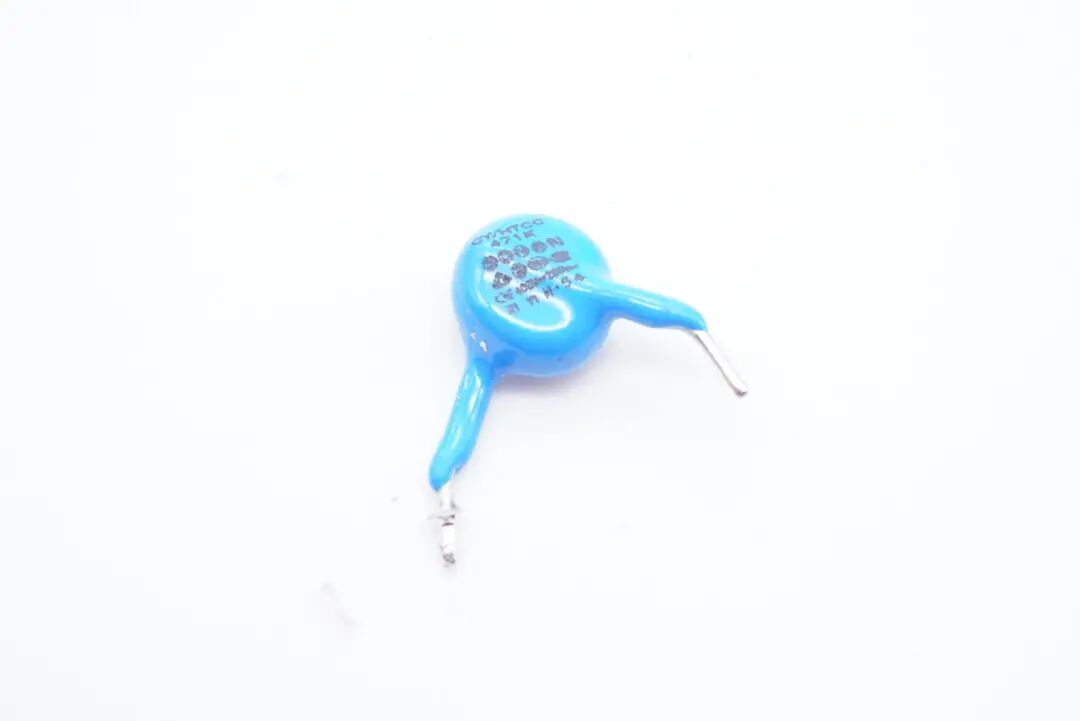

Y电容特写。

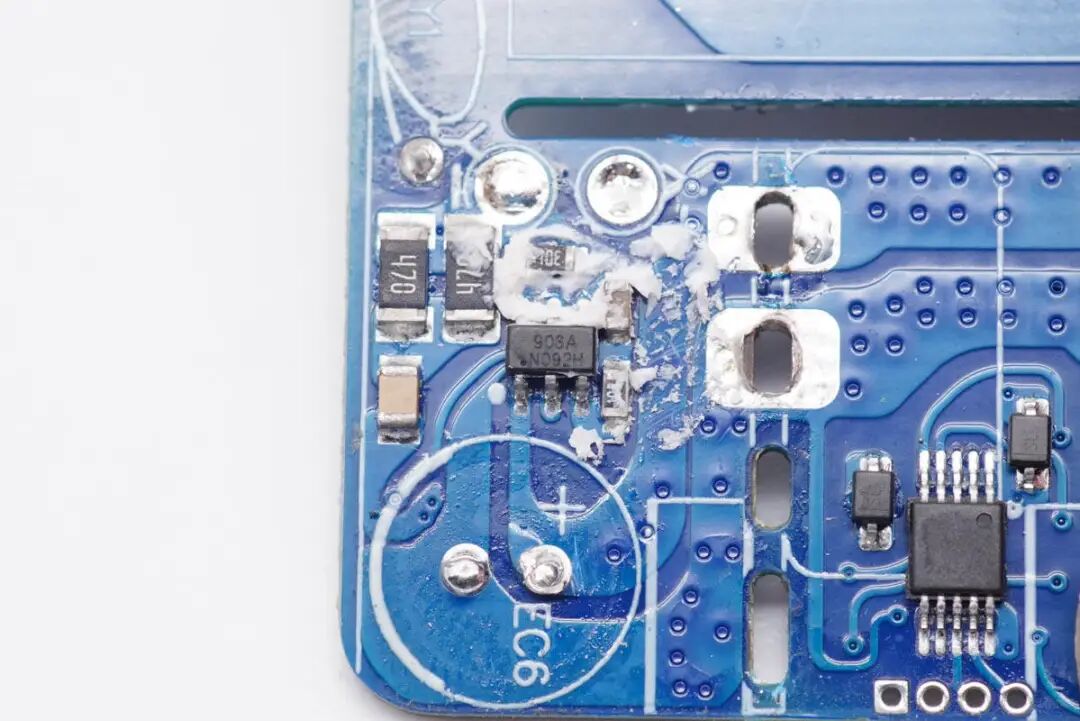

次级同步整流控制器采用HY903，同样来自于华源智信半导体的数字控制器，低侧同步整流，无需辅助线圈，支持DCM，CCM，频率调制和反激，支持2.8-25V供电电压范围，耐压高达120V。高电流驱动能力适配多种同步整流管。
华源智信HY903资料信息。

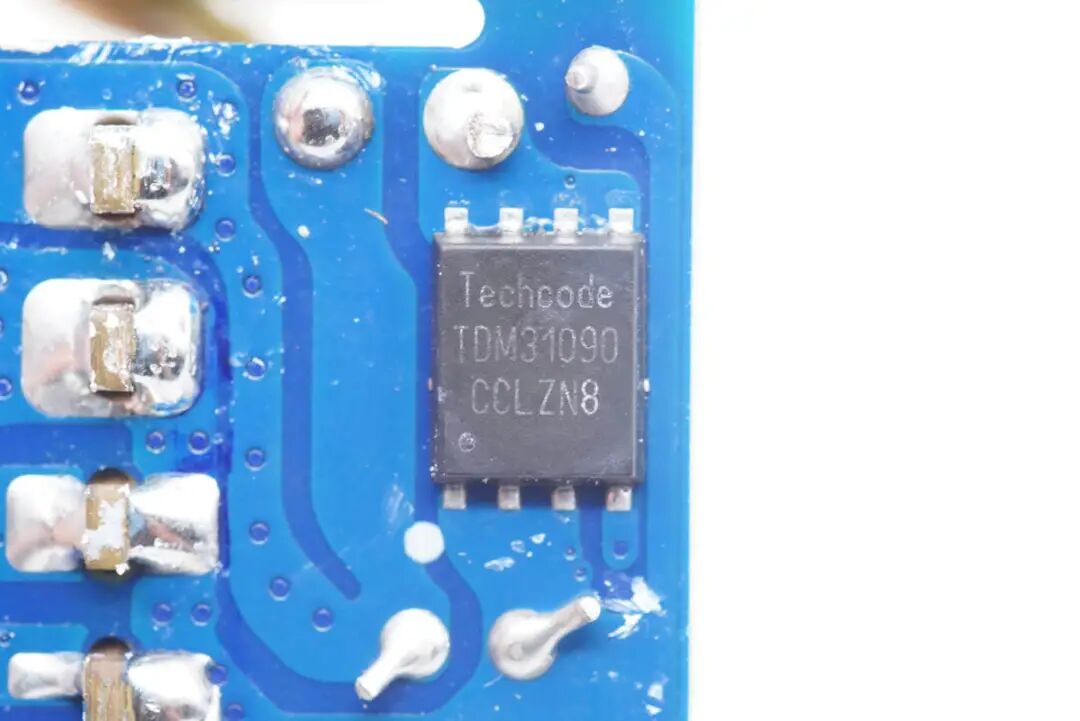

同步整流MOS管采用泰德TDM31090。

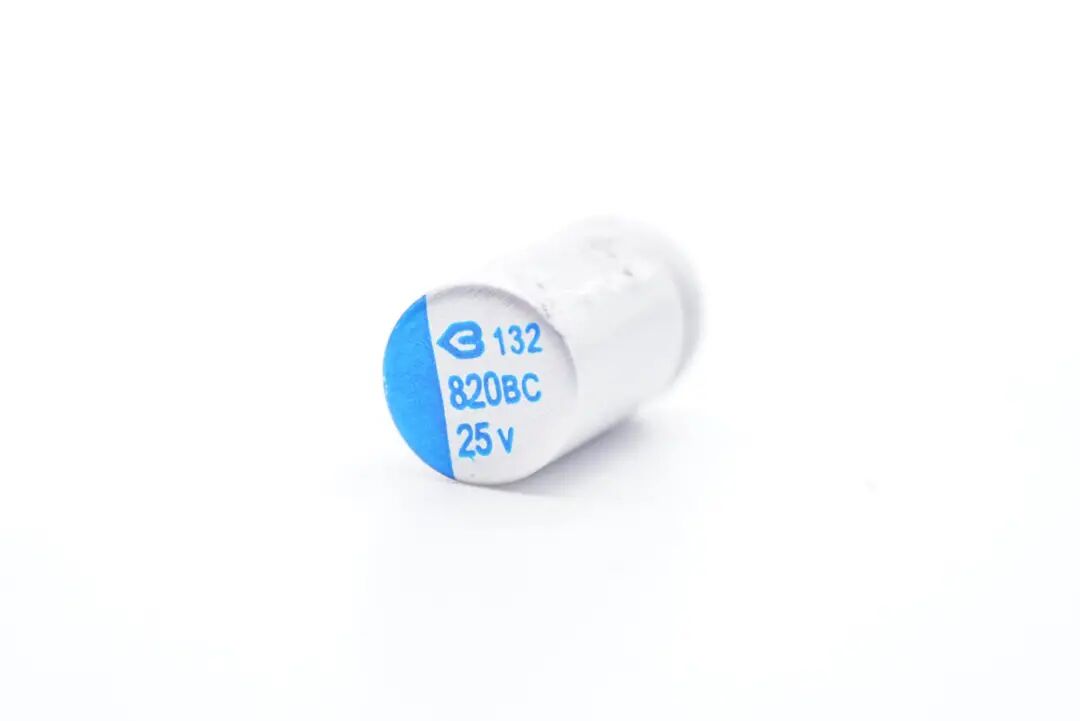

输出滤波固态电容来自绿宝石，规格为25V 820μF。

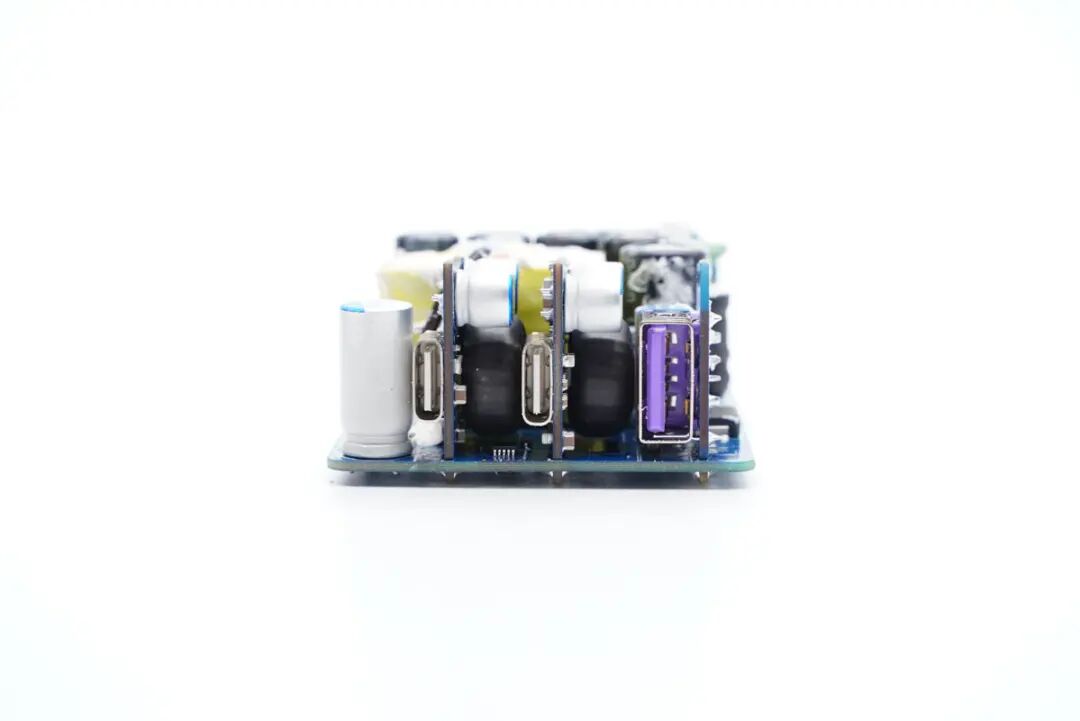

输出端一览，三个USB母座焊接在小板上，C1和C2口母座所在小板上设有二次降压电路。

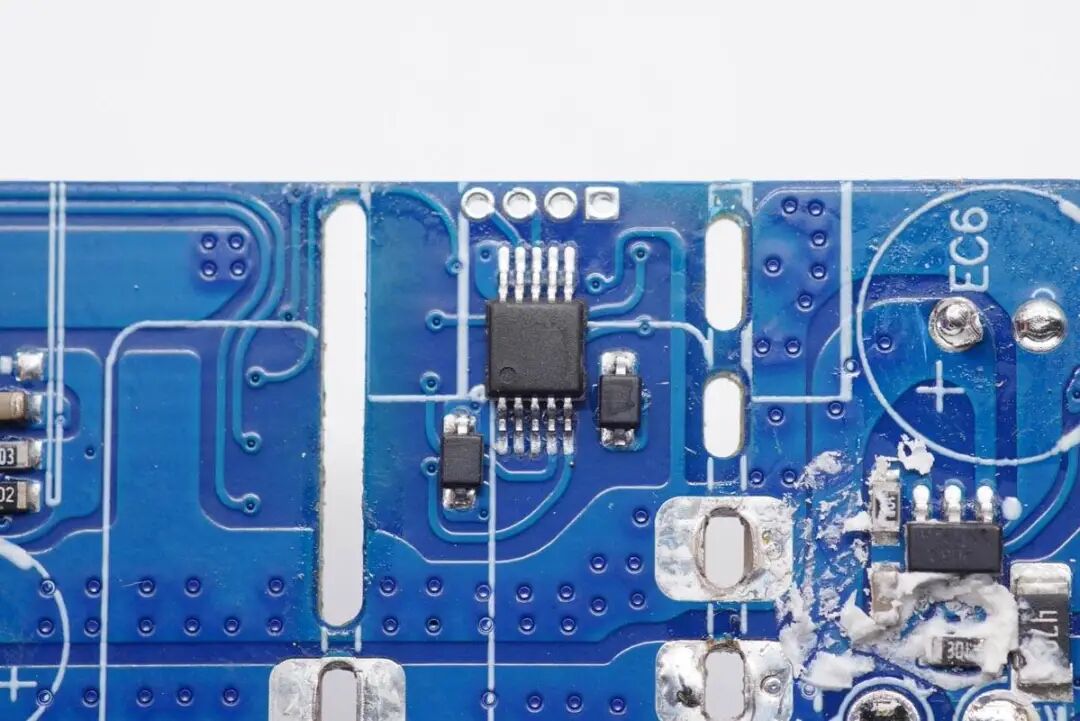

无丝印MCU特写，用于输出功率智能分配。

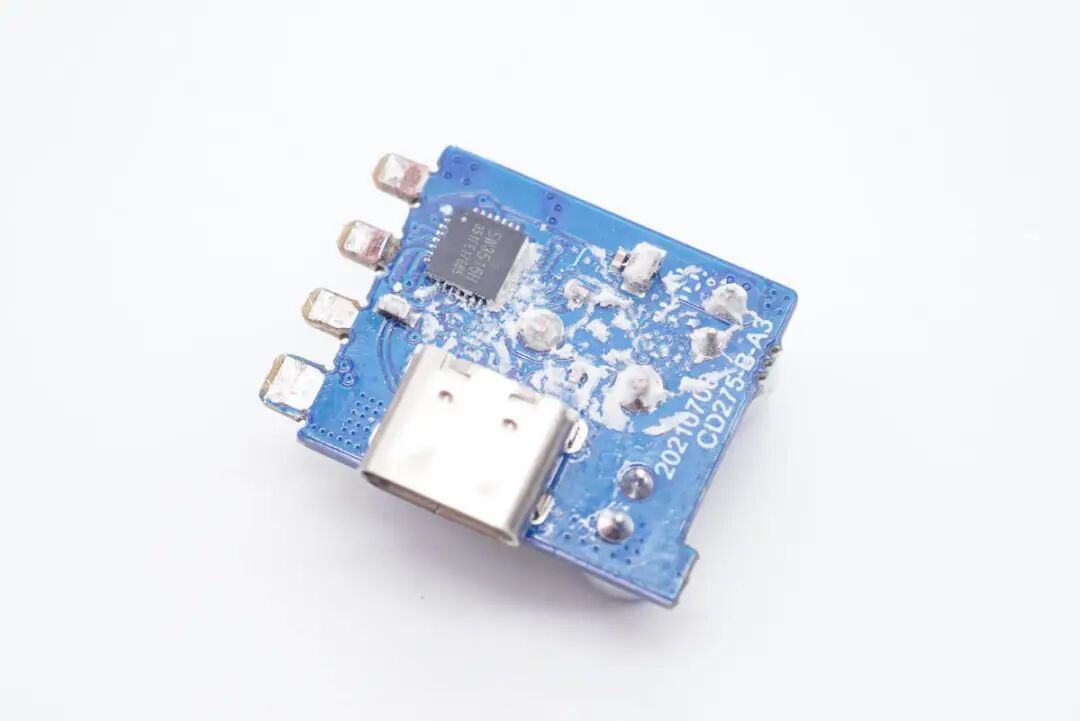

C1口母座所在小板正面设有降压协议IC。

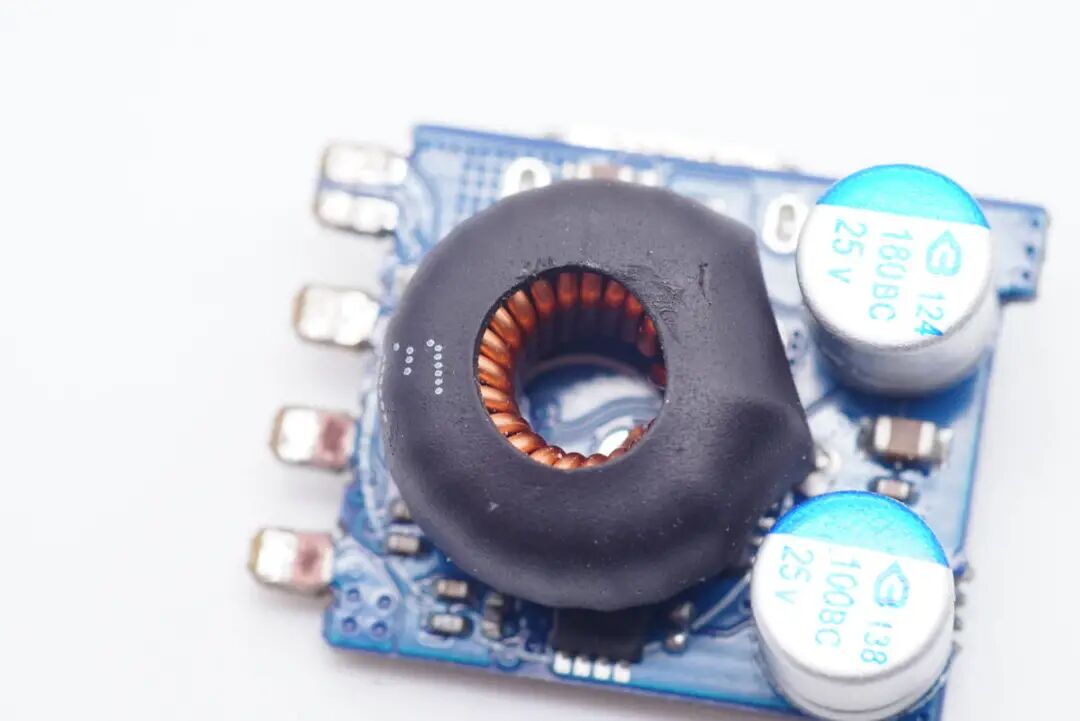

另一面设有降压输出MOS管、降压电感以及滤波电容。

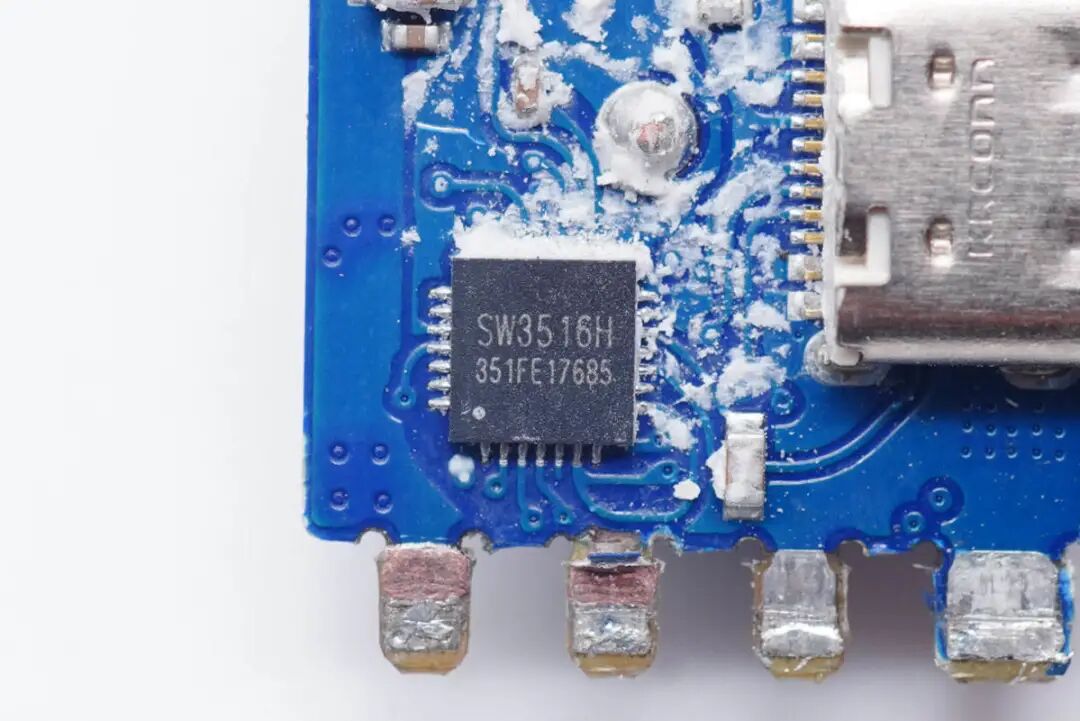

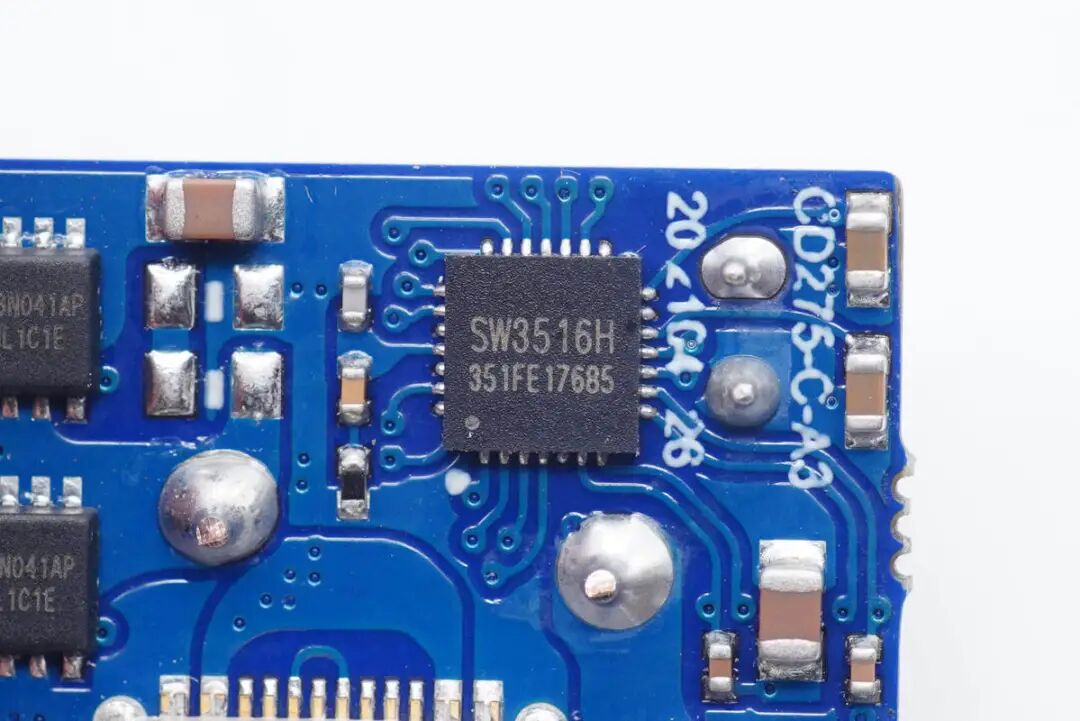

C1口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

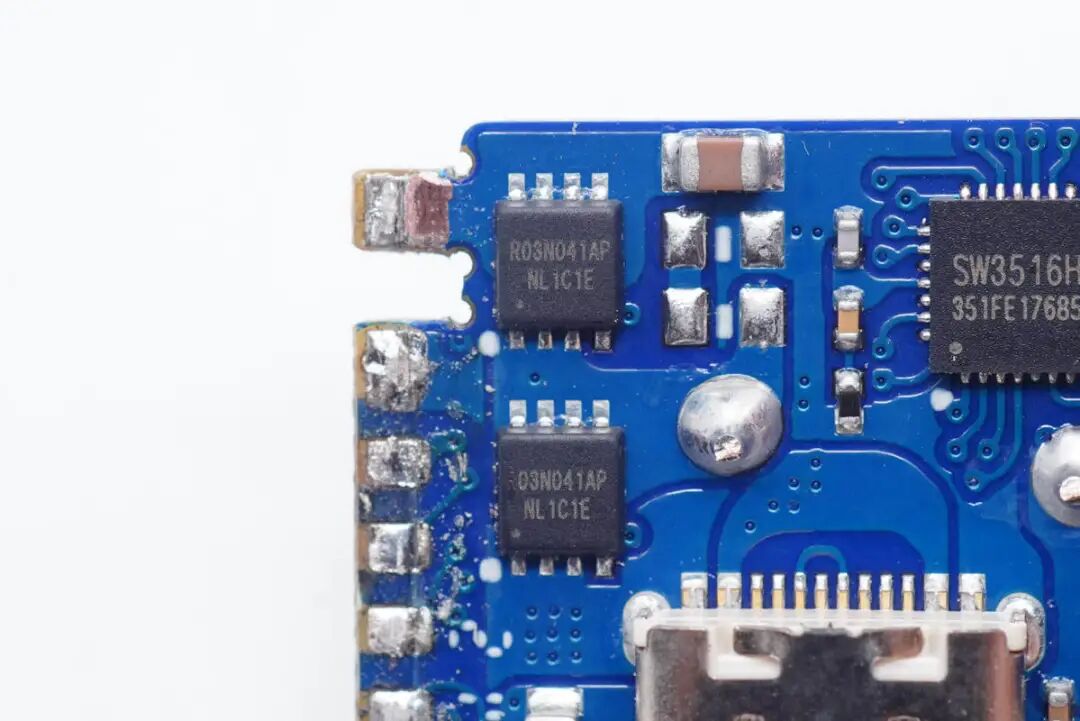

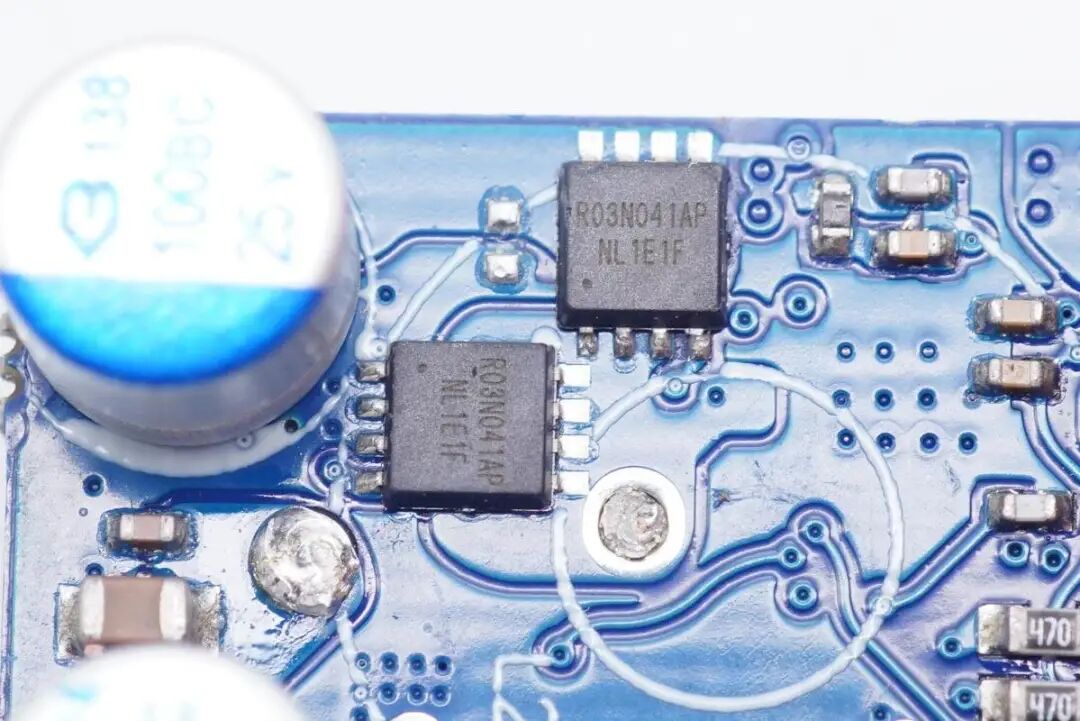

外挂两颗R03N041AP MOS管输出同步整流降压。
降压电感外套绝缘管保护。

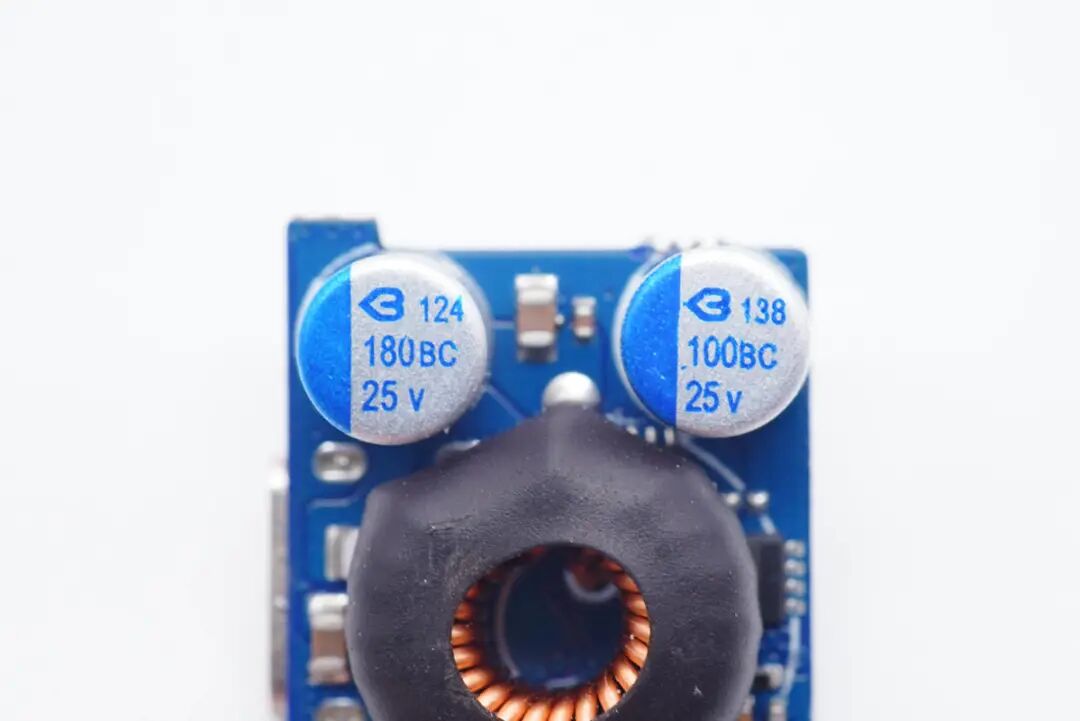

两颗滤波固态电容来自绿宝石，规格为25V 180μF和25V 100μF。
USB-C1/C2母座金属壳上有KRCONN字样，表明母座来自精睿科技。

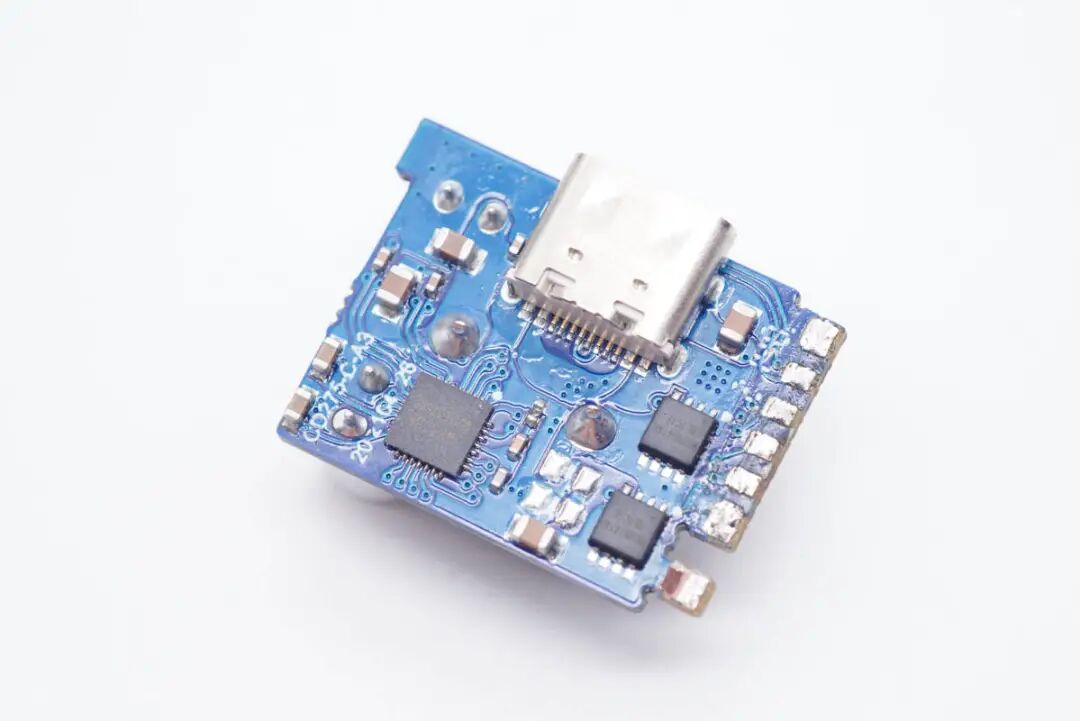

C2和A口降压电路采用的二次降压方案和C1口的完全相同。小板正面设有降压协议IC以及MOS管。

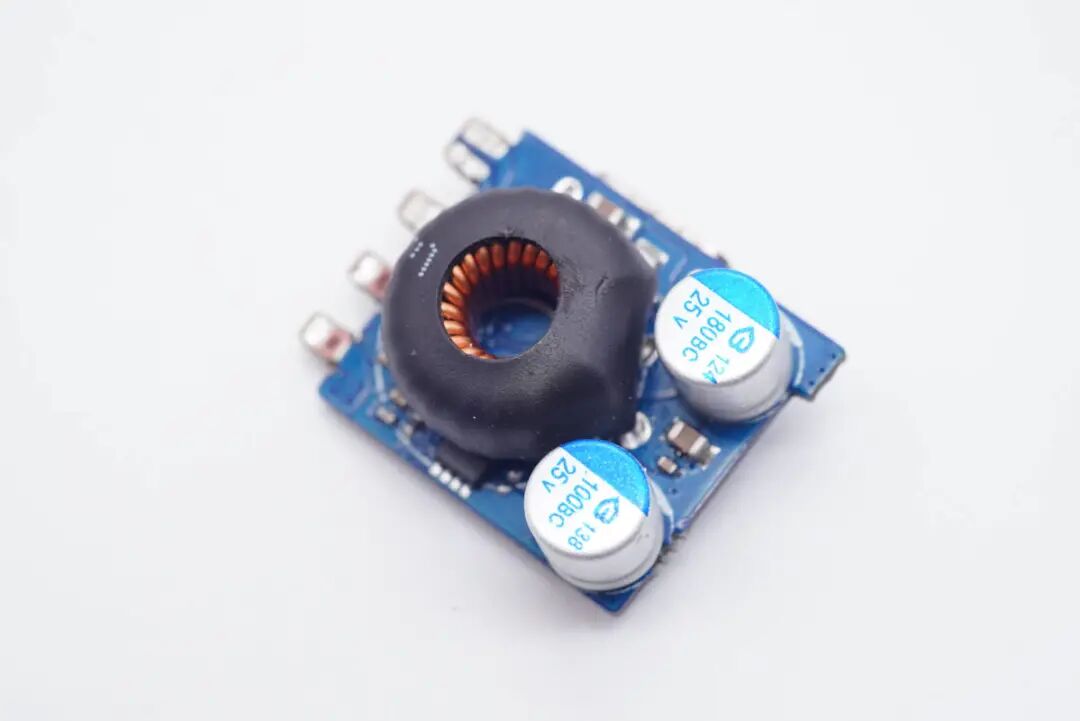

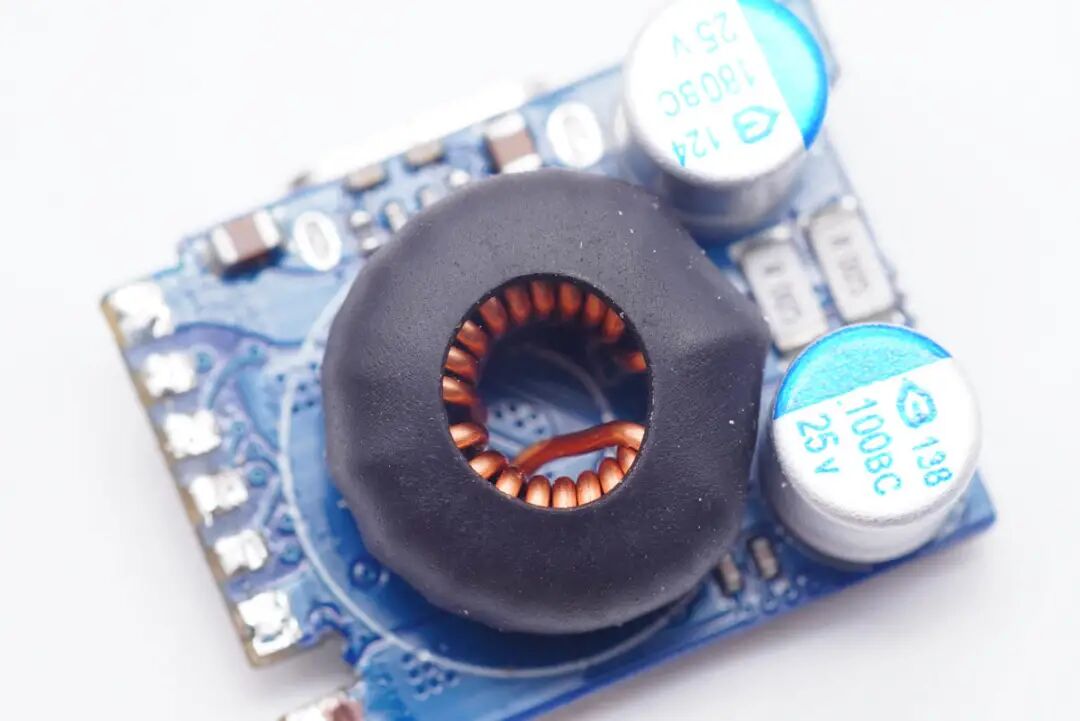

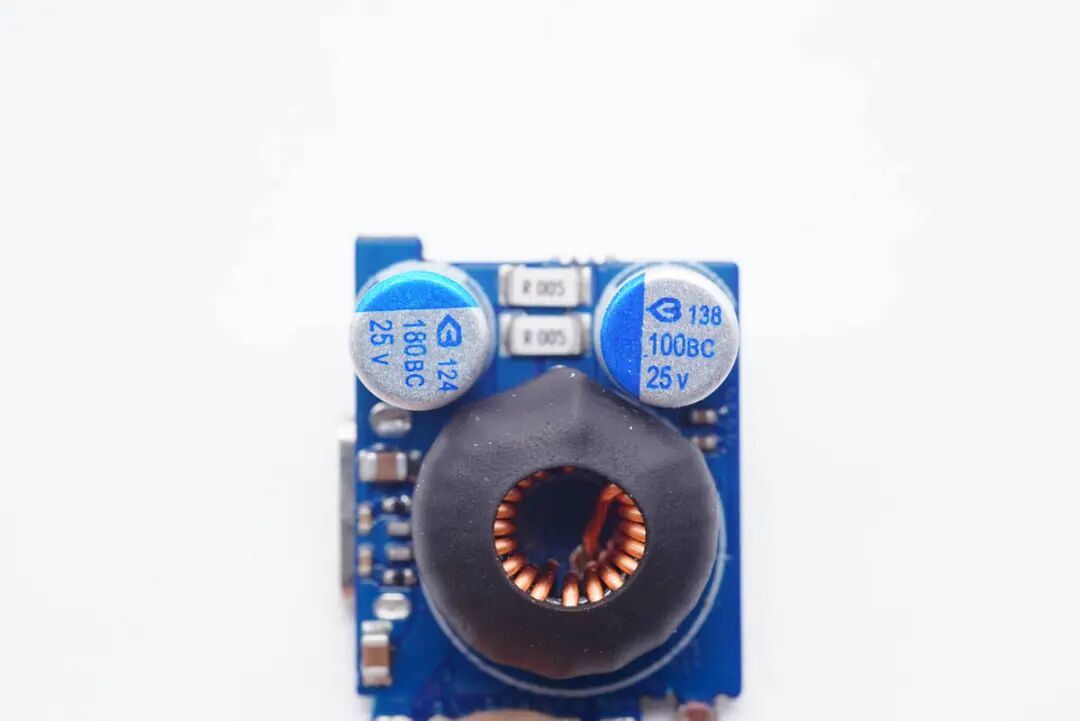

另一面设有降压电感和滤波固态电容。
C2和A口降压协议IC也是采用智融SW3516H。
外挂两颗降压输出MOS管也是R03N041AP。
降压电感外套绝缘管。
C2口输出滤波固态电容也是来自绿宝石，规格为25V 180μF和25V 100μF。

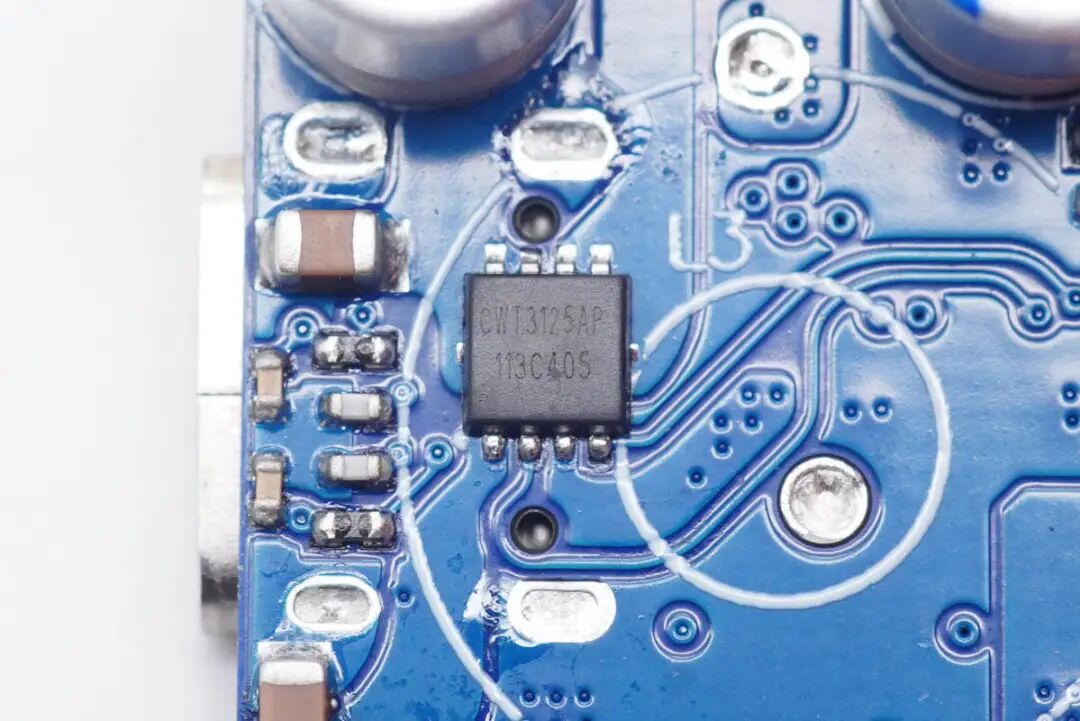

电感下还有一颗 CWT3125AP 双NMOS，用于C2和A端口输出分配。

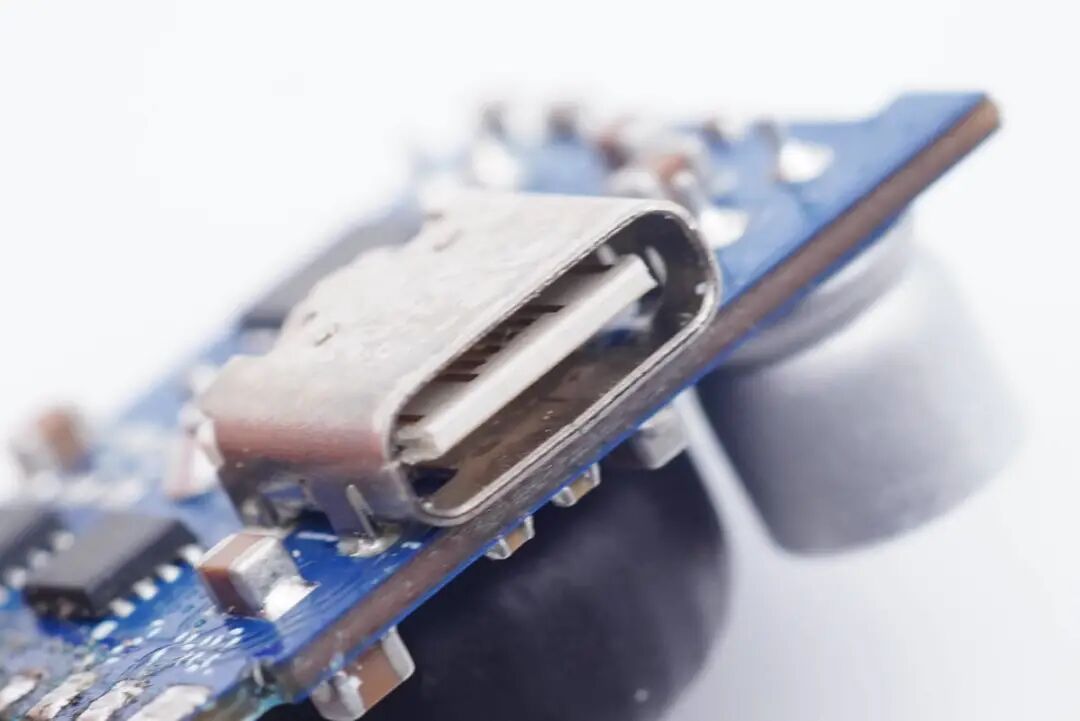

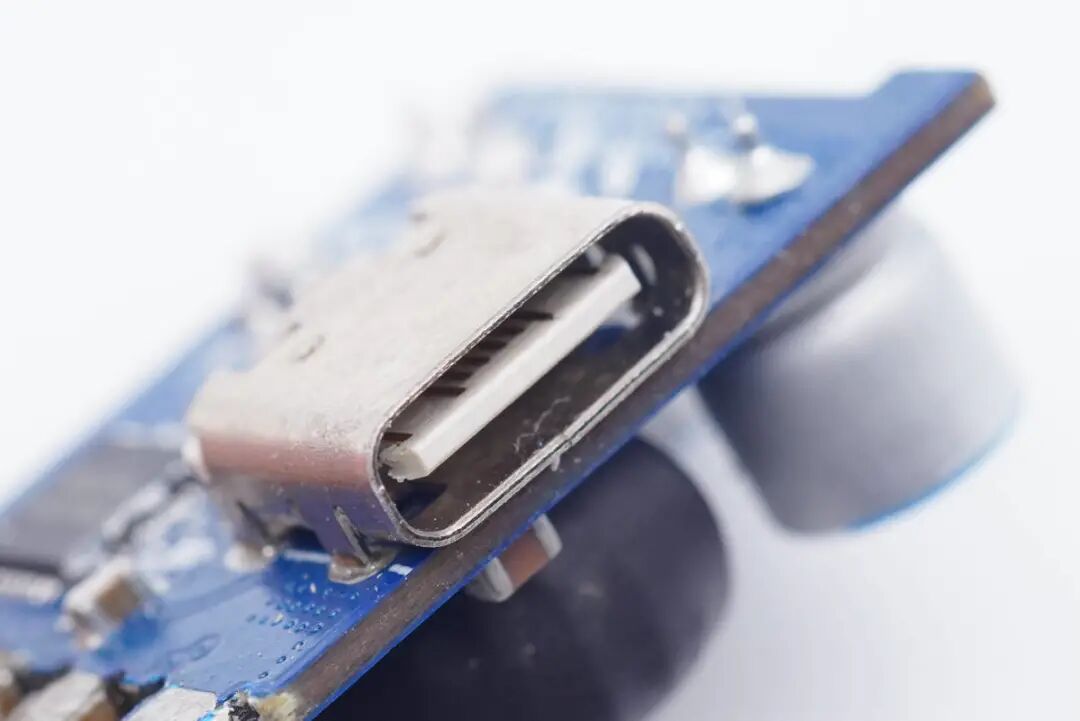

USB-C2母座特写，过孔焊接。

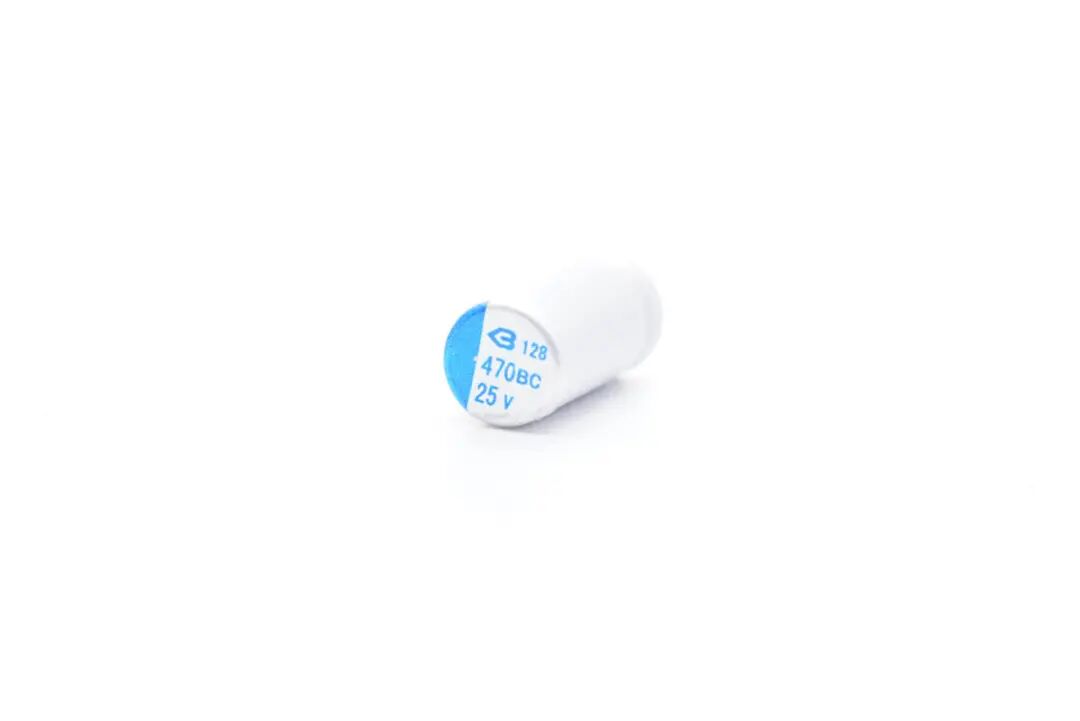

A口输出滤波固态电容也是来自绿宝石，规格为25V 470μF。

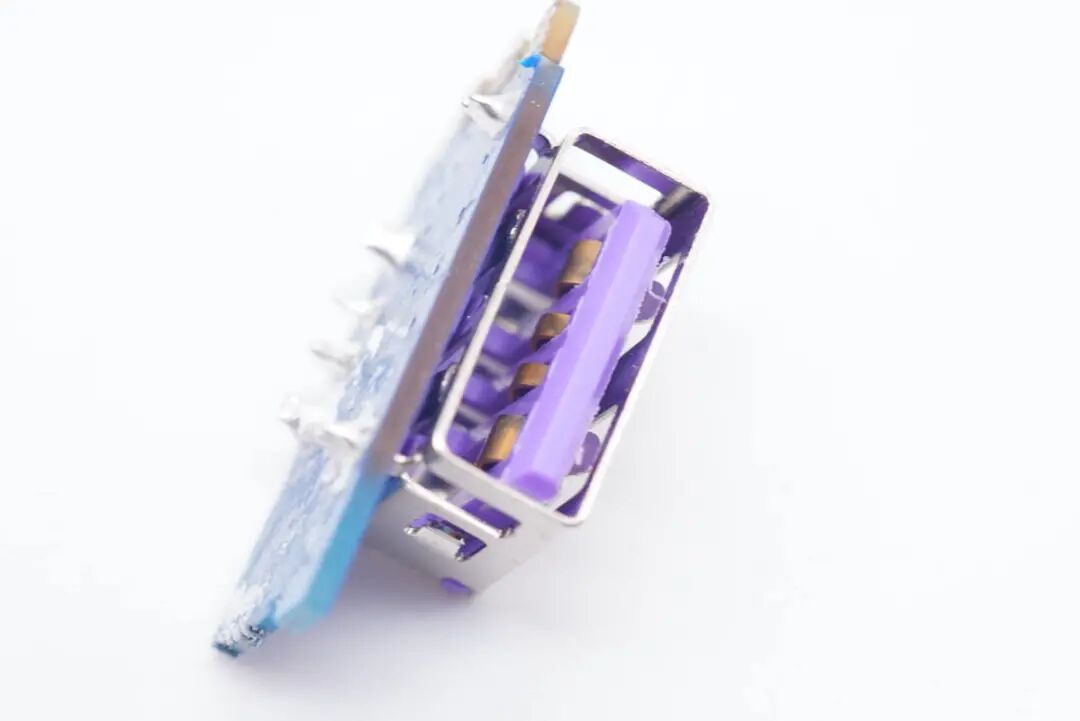

USB-A母座特写。

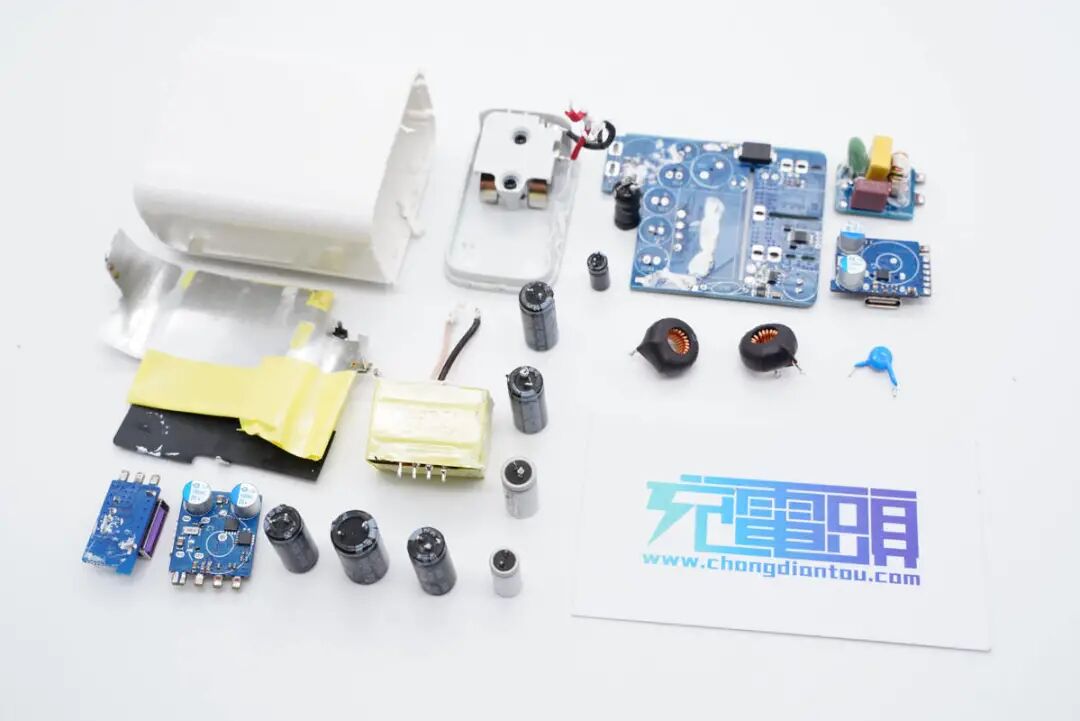

全部拆解完毕，来张全家福。
充电头网拆解总结
绿联65W充电器CD275机身光滑手感好，输入端切面设计使用稳定，配备折叠插脚携带方便。此外配有2C1A接口，支持QC、AFC、FCP、SCP、PE、PD、PPS等主流快充协议，具备5-20V五组齐全电压档位，整体兼容的很好，满足笔电、平板、手机等设备同时快充需求。
充电头网通过拆解发现，充电器模块做了散热设计，元器件还打胶处理。开关电源基于华源智信HY1602+HY903快充方案设计，外围十分简洁设计简单。两路DC-DC二次降压均采用智融SW3516H方案。此外还采用丰宾和绿宝石两大知名品牌电容进行滤波，整体用料很好。
