拆解报告：ZTE中兴65W氮化镓快充充电器
----- 充电头网拆解报告 第1938篇 -----
近期中兴推出了两款65W的氮化镓快充充电器，其中一款为2C1A三口配置，前不久已经为大家分享了详细拆解，另外一款是体积更加小巧的单口充电器，也就是今天即将拆解的这款。
作为一款65W氮化镓快充，这款产品主打轻巧便携，其功率密度约为0.88W/cm³，并且采用折叠插脚设计；性能方面，除了USB PD快充协议外，还能够兼容市场做的多种主流快充协议，可为笔电、手机、平板以及智能穿戴产品充电。
一、ZTE中兴65W氮化镓快充充电器外观

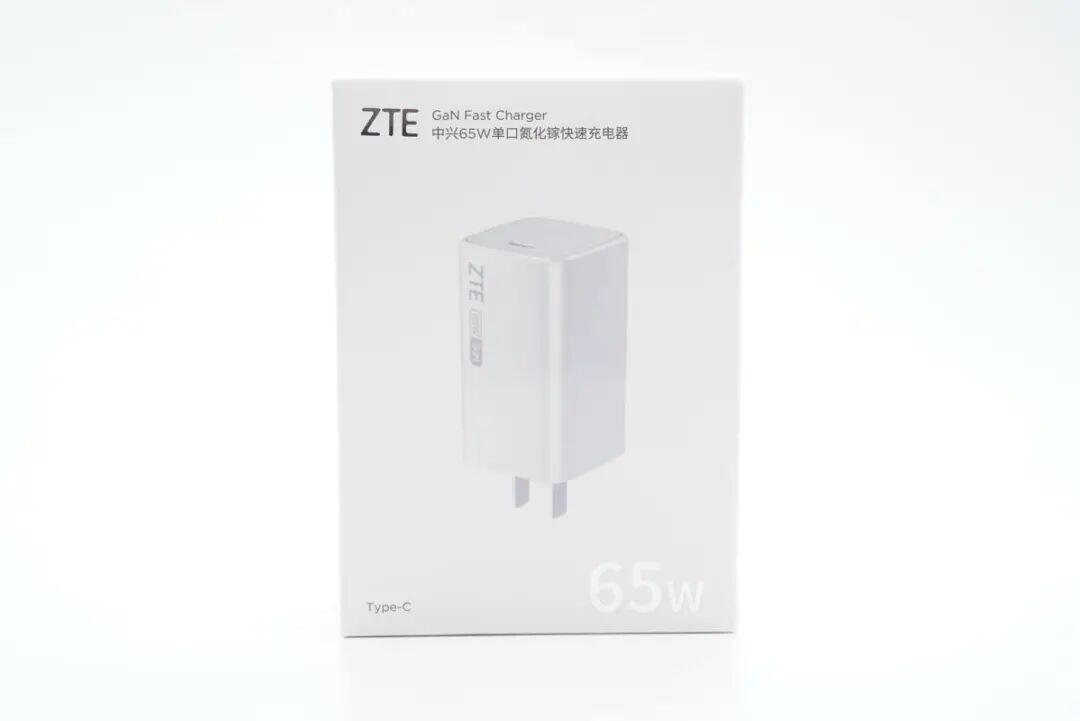

白色包装盒正面印有充电器外观图片、品牌logo以及65W字样。
背面为详细产品规格参数。
充电器主体部分采用白色外壳，插脚侧为浅灰色面板，并丝印了规格参数。折叠插脚的设计，让这款充电器变得更加小巧、便携。

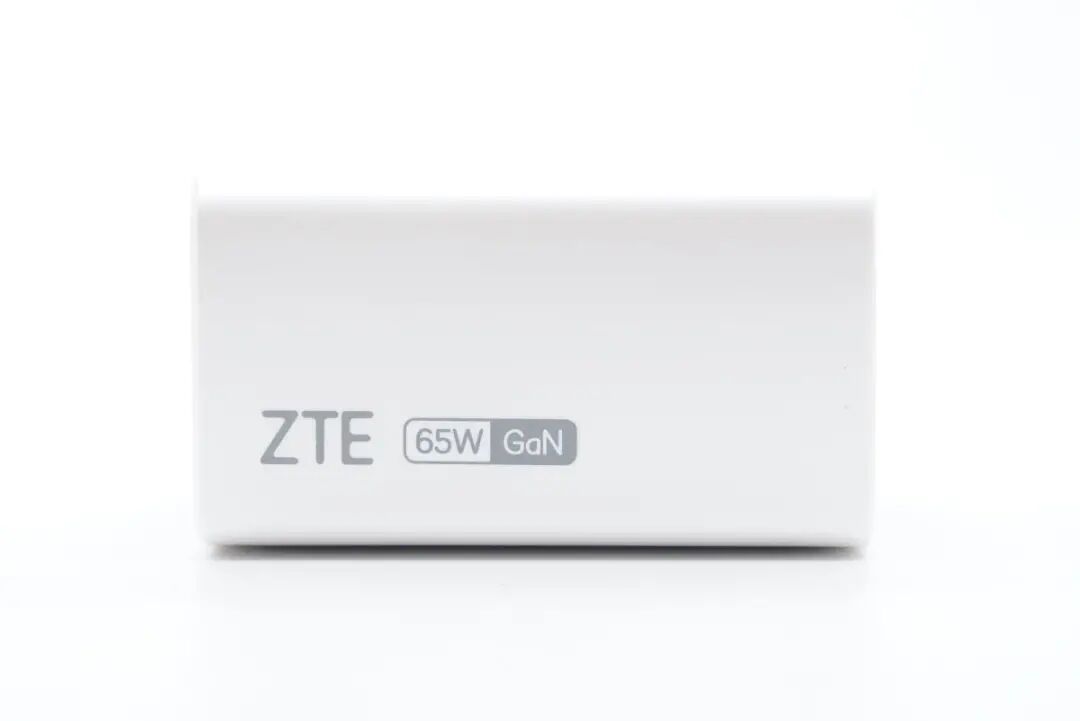

在充电器的是ZTE的品牌logo以及65W GaN字样。
输出端为单SUB-C接口设计，采用黑色胶芯。

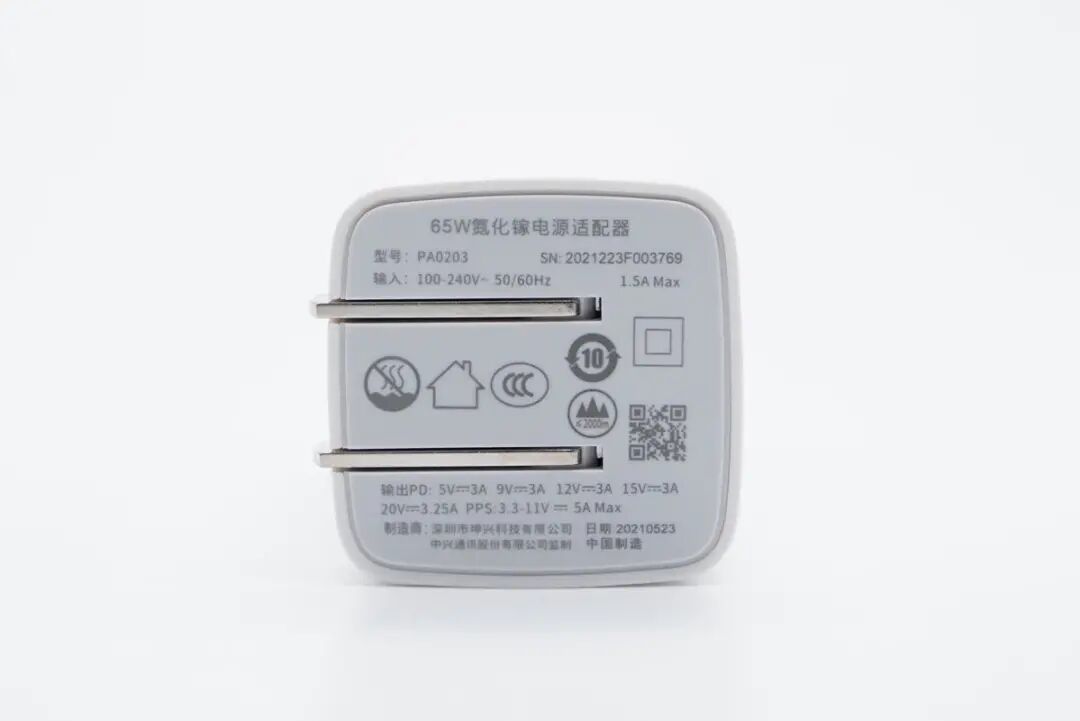

中兴65W氮化镓电源适配器型号为PA0203；SN：2022223F003769；输入支持100-240V~50/60HZ 1.5A Max；输出支持5V3A、9V3A、12V3A、15V3A、20V3.25A以及3.3-11V/5A；努比亚技术有限公司监制，制造商为深圳市坤兴科技有限公司。

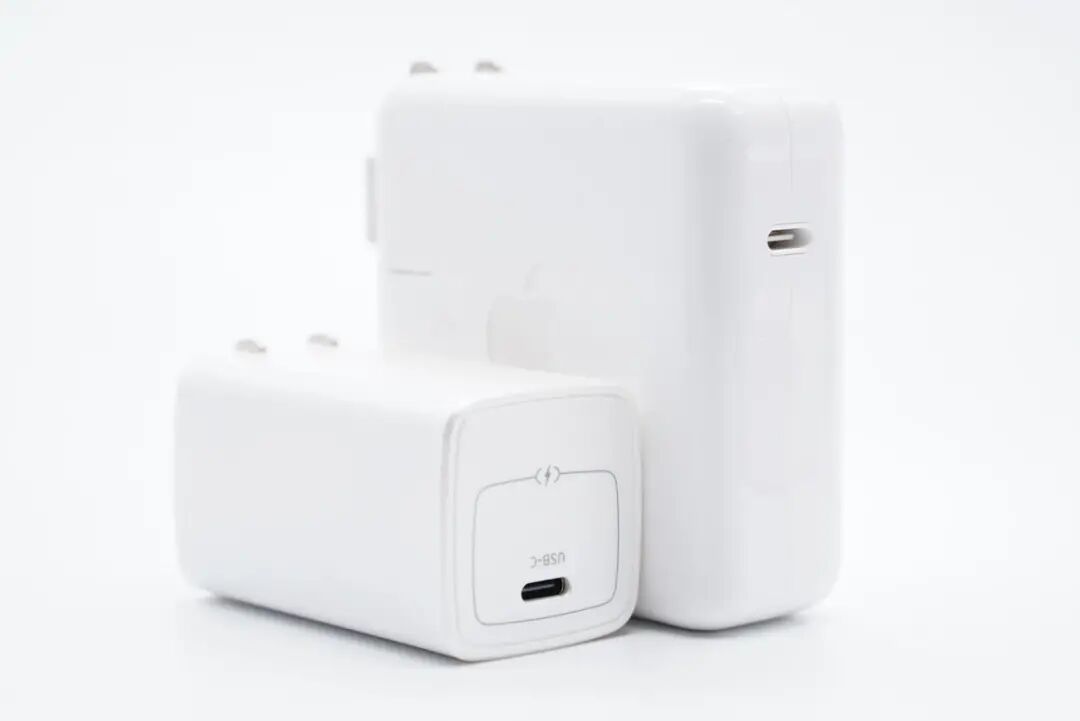

充电器的尺寸仅相当于苹果原装61W充电器的一半左右。

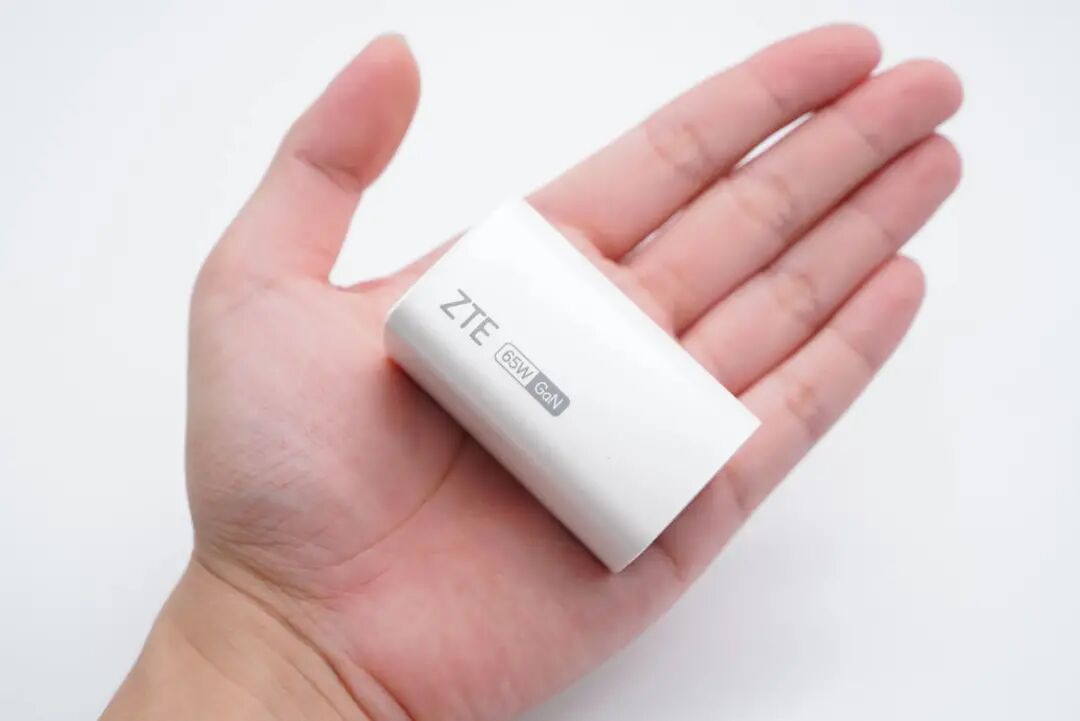

得益于氮化镓功率器件的采用，即使65W的功率，这款充电器拿在手上也毫无压力。

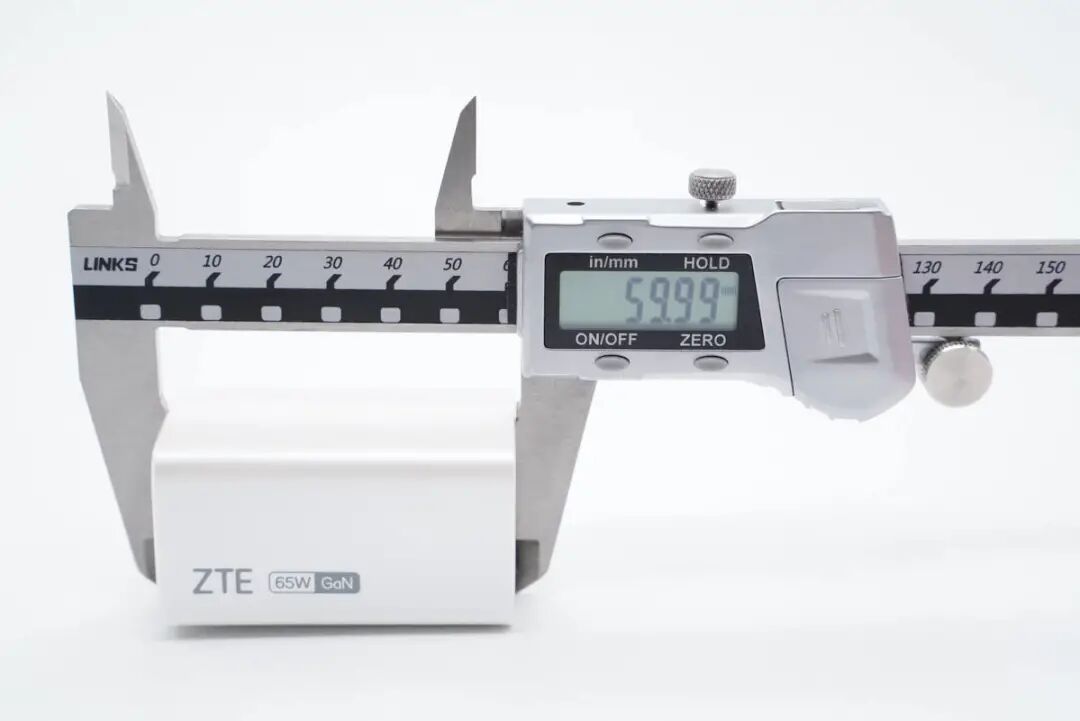

实测充电器的长度约为60mm。

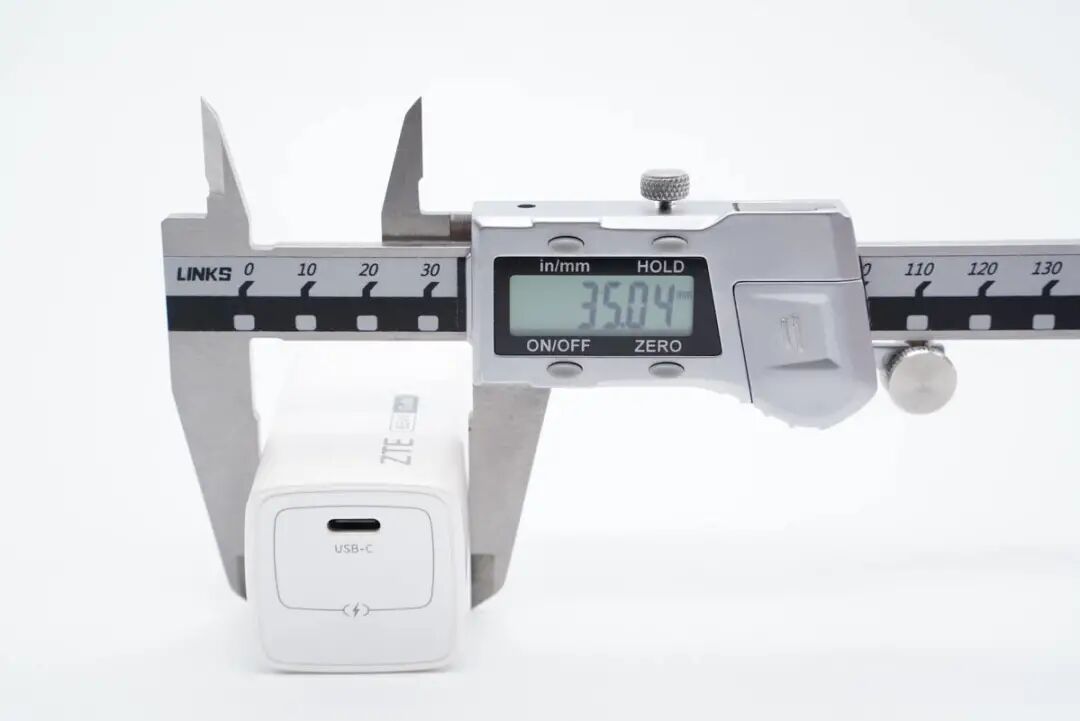

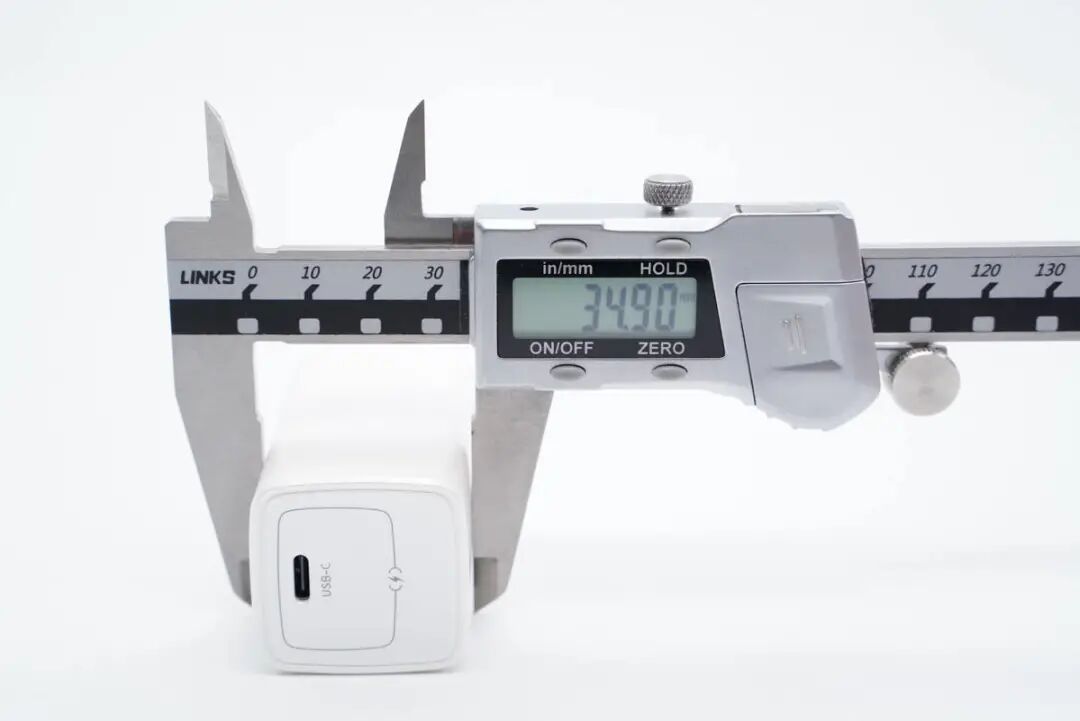

宽度约为35mm。
厚度同样约为35mm。功率密度约为0.88W/cm³。
充电器净重约为96.4g。

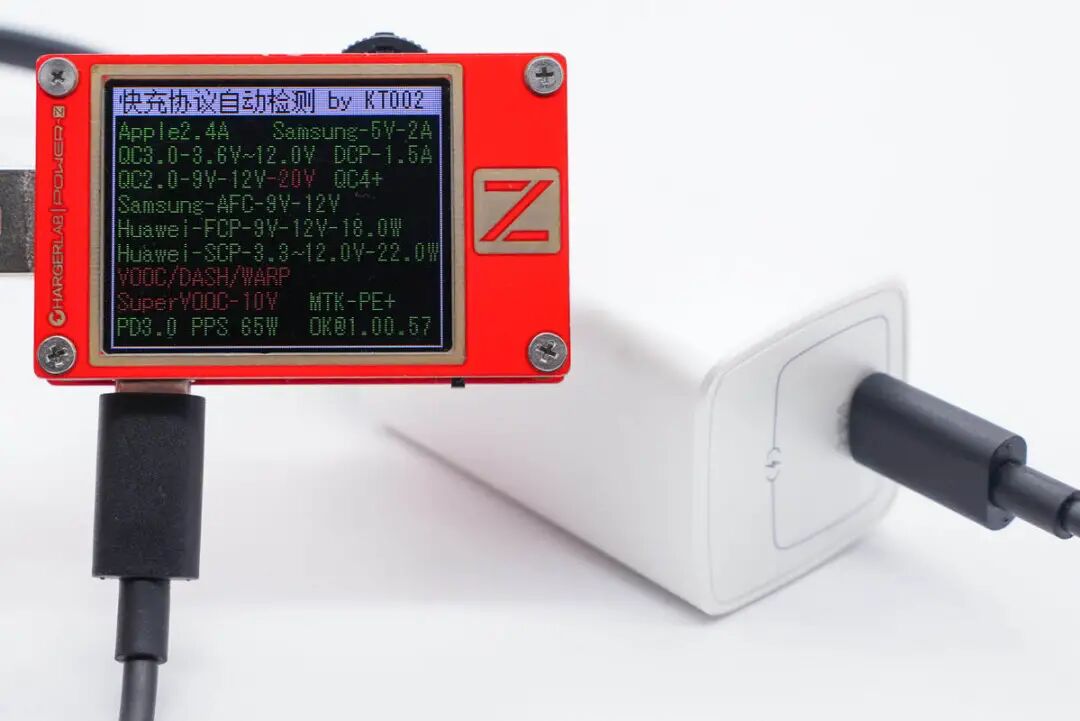

性能方面，使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0 、PPS快充协议。
其PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V/5A的PPS电压档位，检测数据与标称参数一致。
二、ZTE中兴65W氮化镓快充充电器拆解

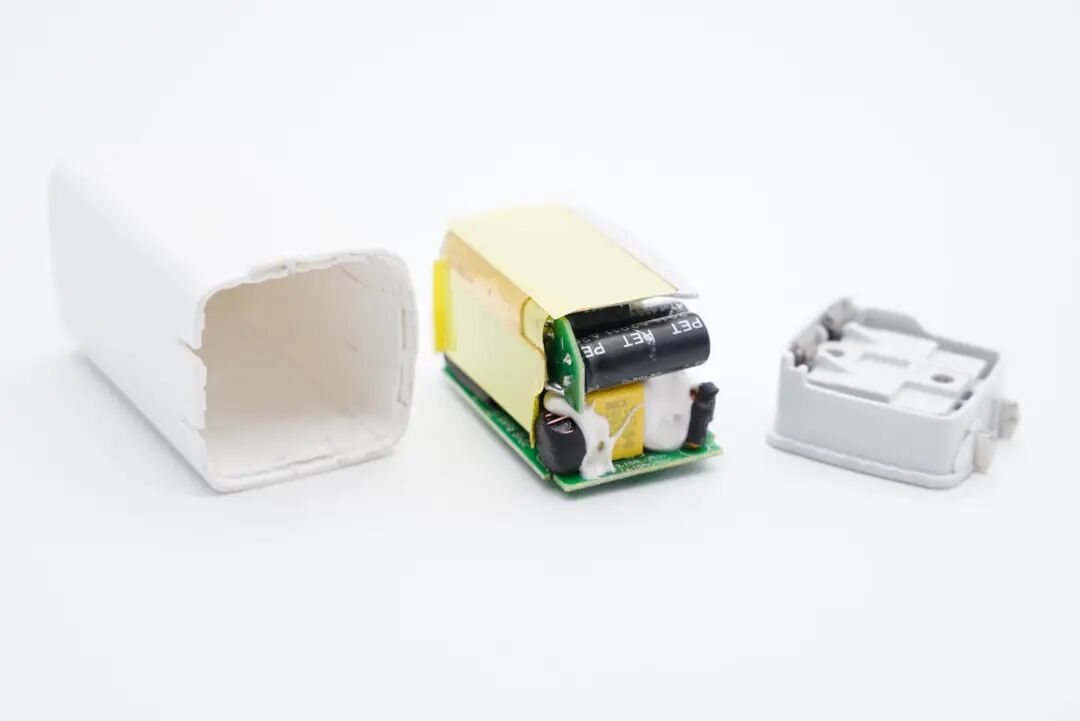

打开外壳，取出内部PCB板，可见电源模块正面和侧面均贴有散热片。

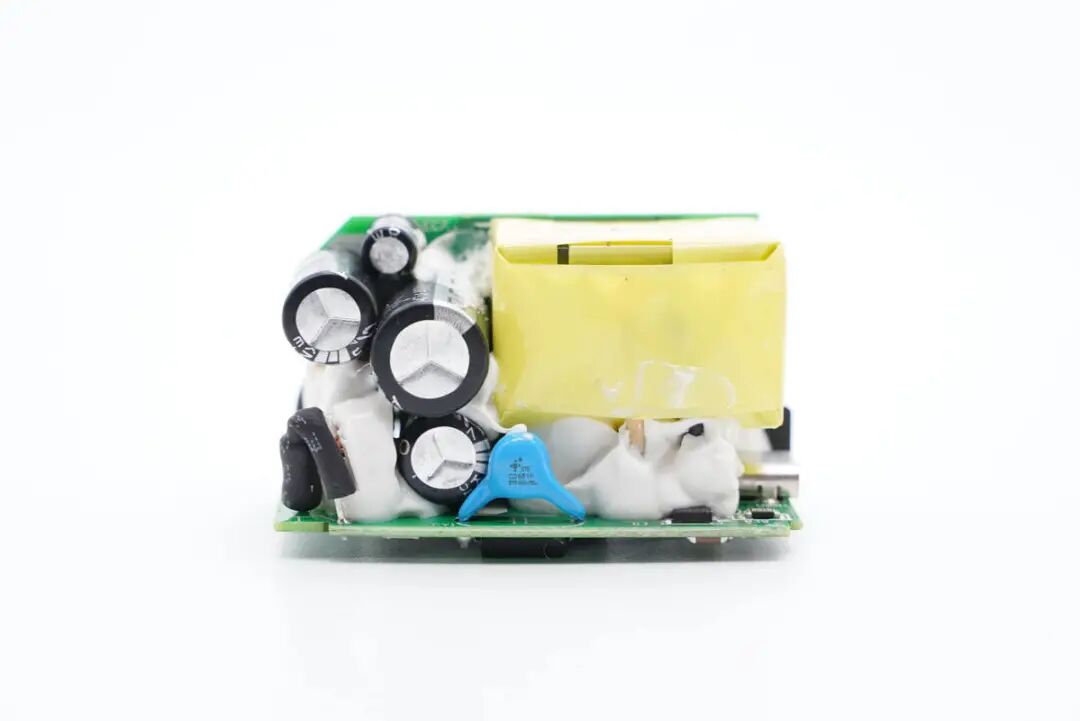

变压器占据了大部分空间，元器件之间的间隙采用注胶填充，变压器和散热片之间为设有导热垫。

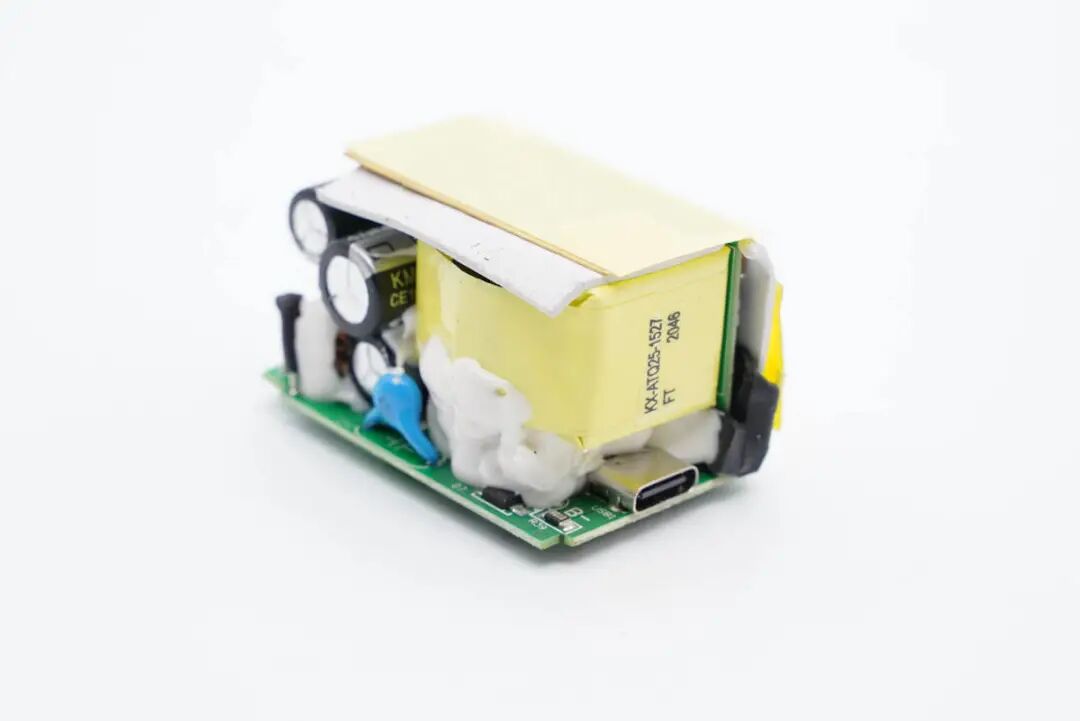

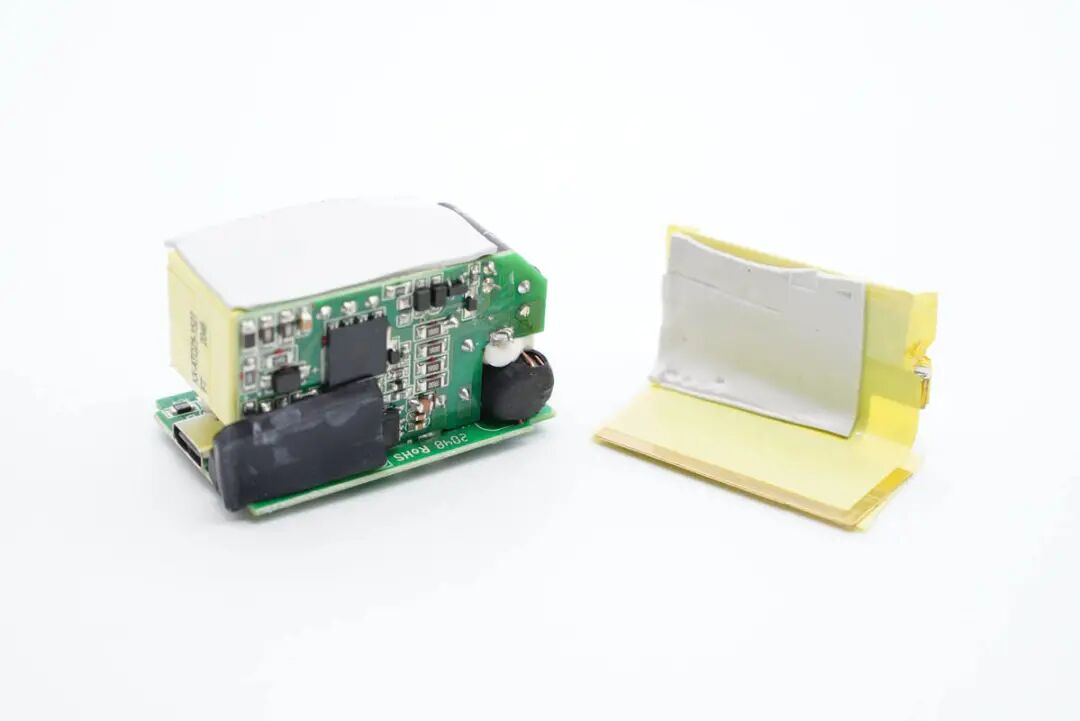

拆下散热片可见，内部的电源由两块PCB板组成。

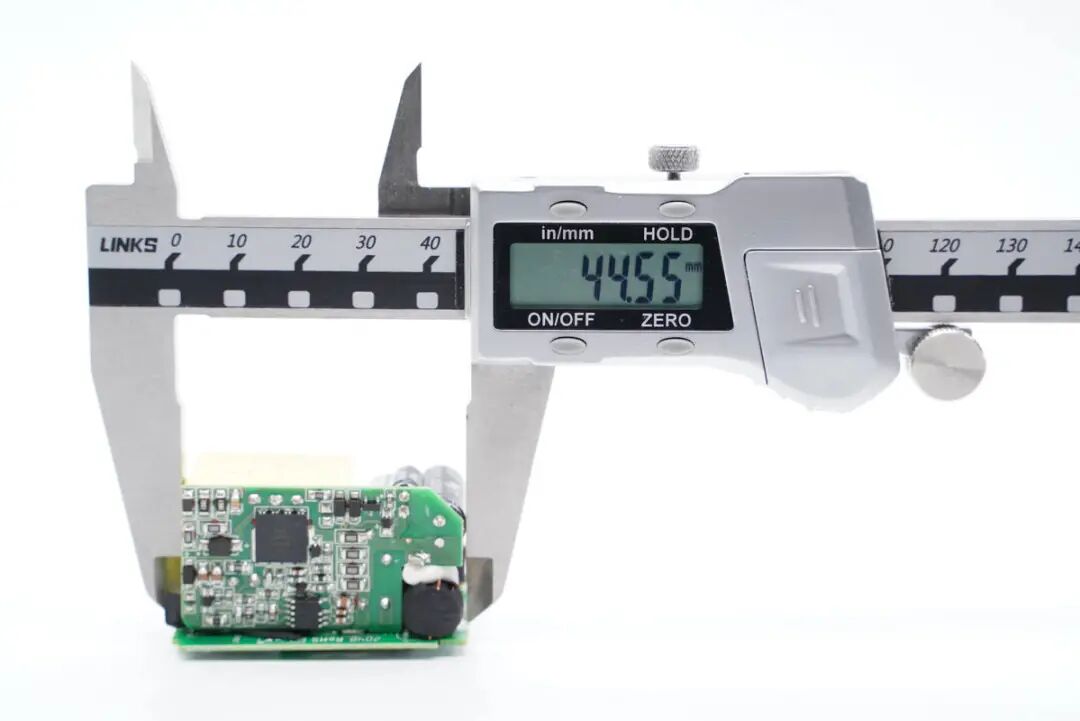

电源模块的长度约为44.5mm。

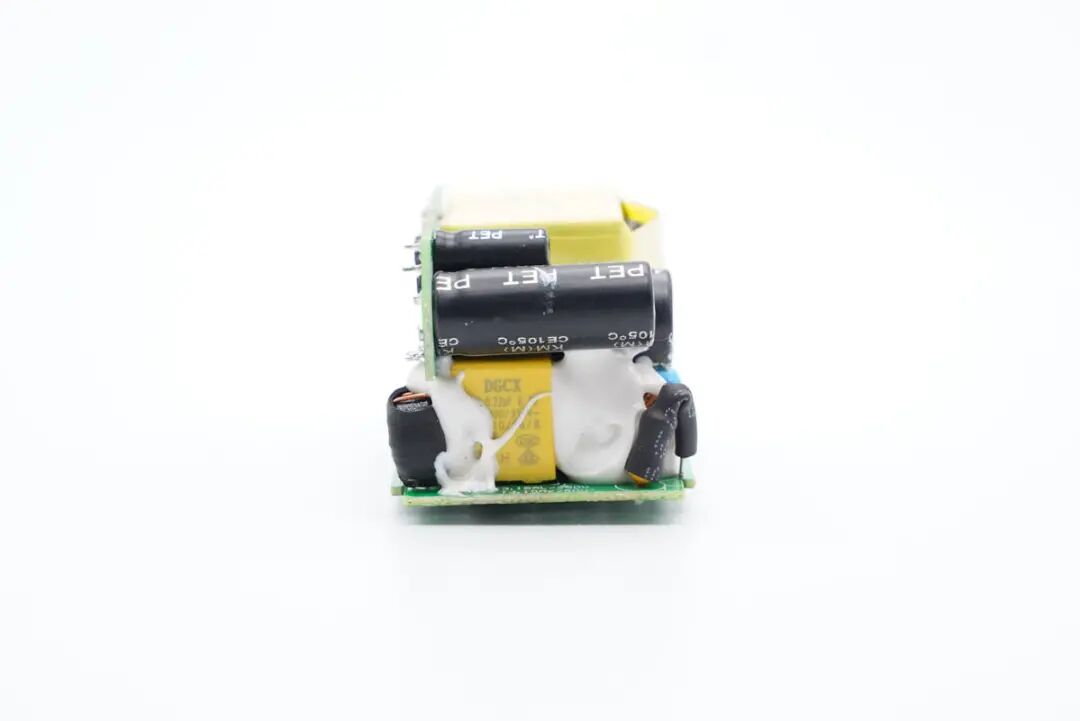

输入端一览，设有电感、安规X电容、高压滤波电容、保险丝等器件。
这边可见一颗Y电容。

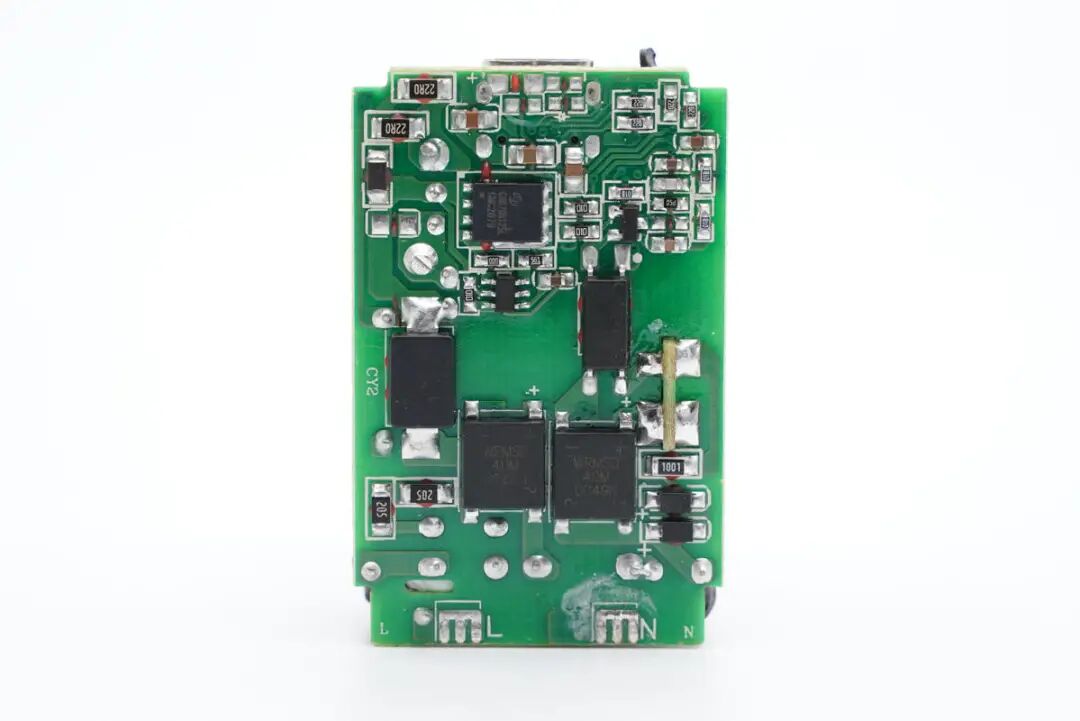

主PCB板上设有整流桥、贴片Y电容、光耦以及同步整流电路。

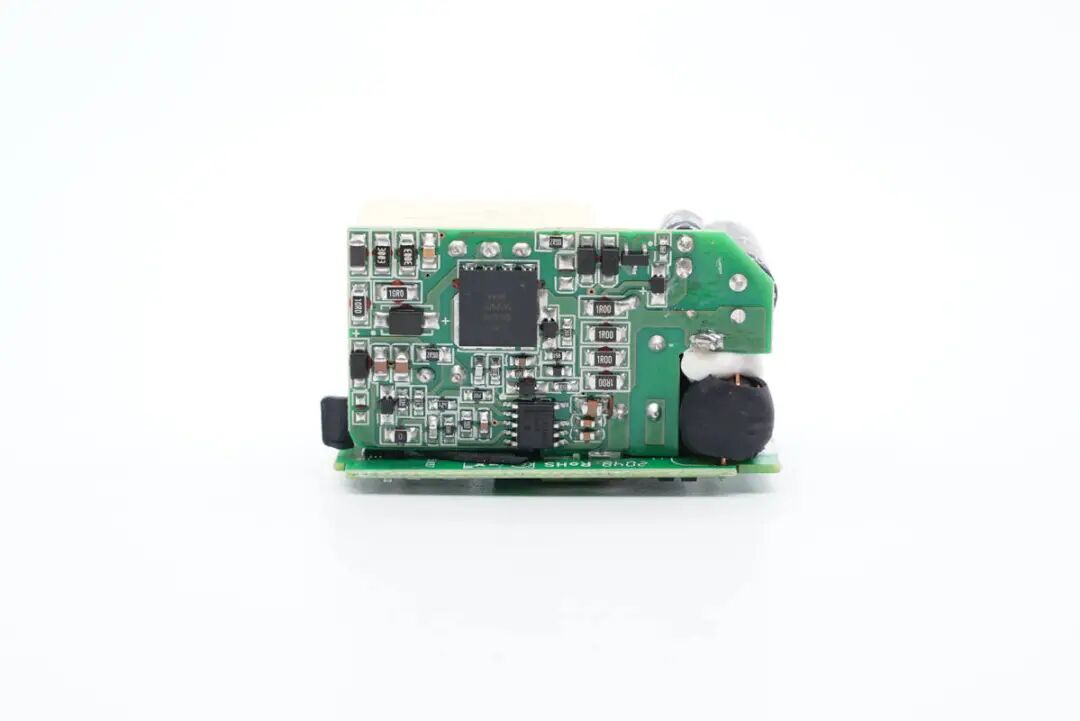

侧面的PCB板上设有一颗氮化镓功率器件以及一颗PWM主控芯片。

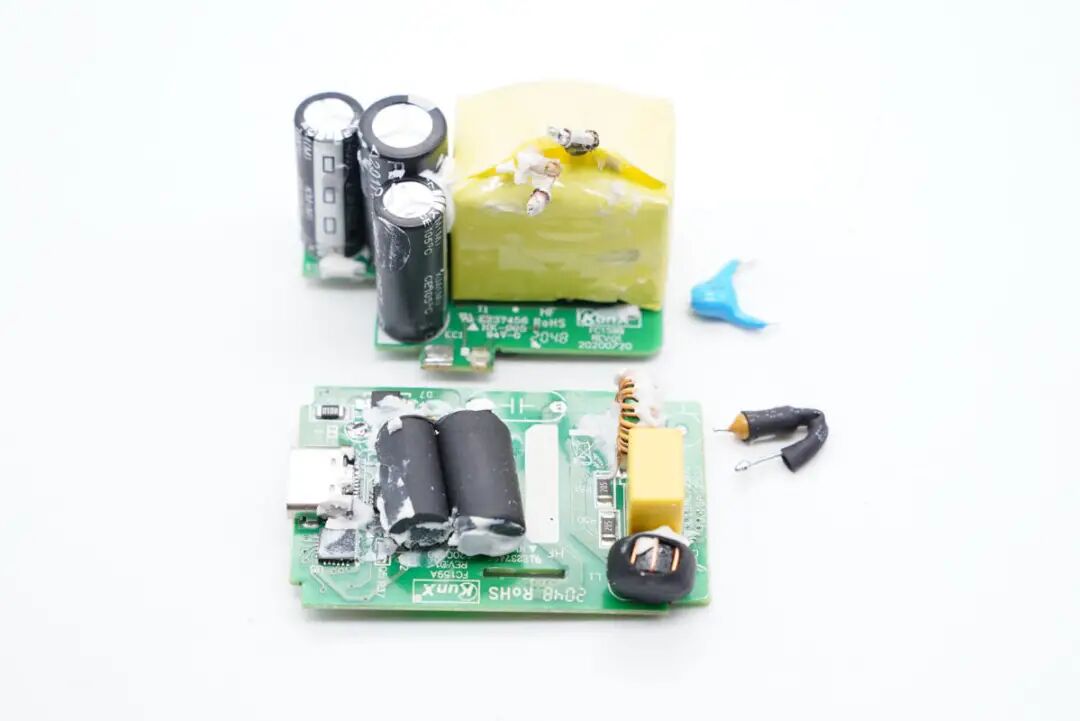

将整个电源模块拆开，内部还隐藏着两颗输出滤波电容已经协议芯片。
经过观察分析发现，这款充电器采用了开关电源宽范围输出，并由协议芯片控制接口电压的典型架构。下面为大家详细介绍各个元器件的用料。

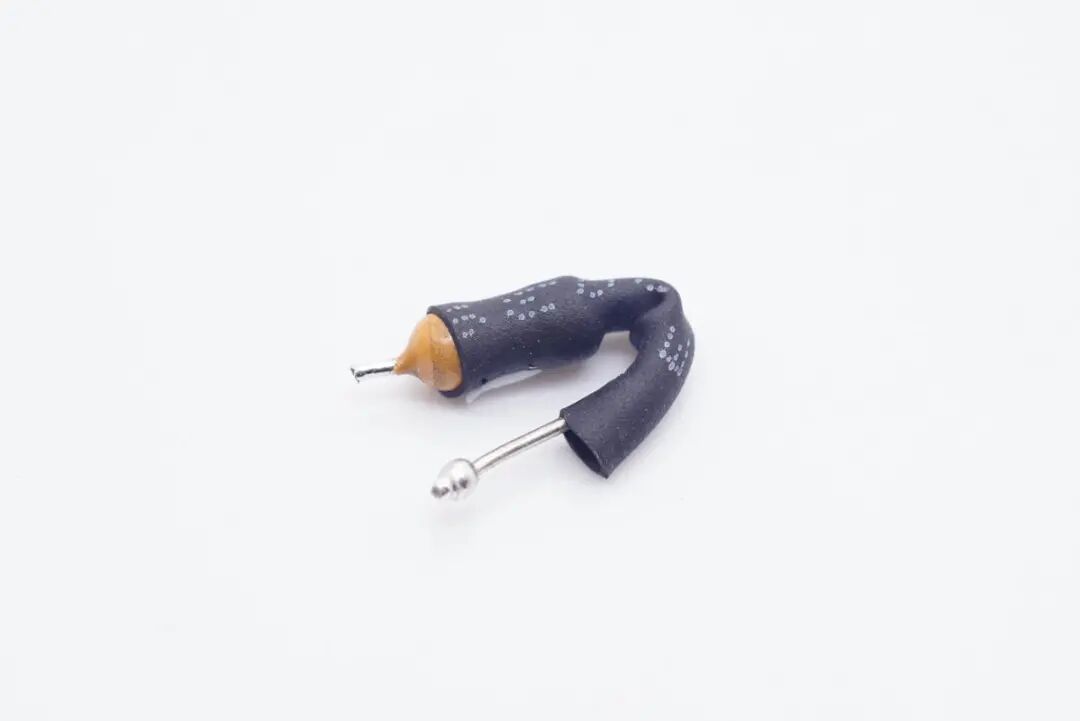

输入端的保险电阻，采用热缩管包裹。

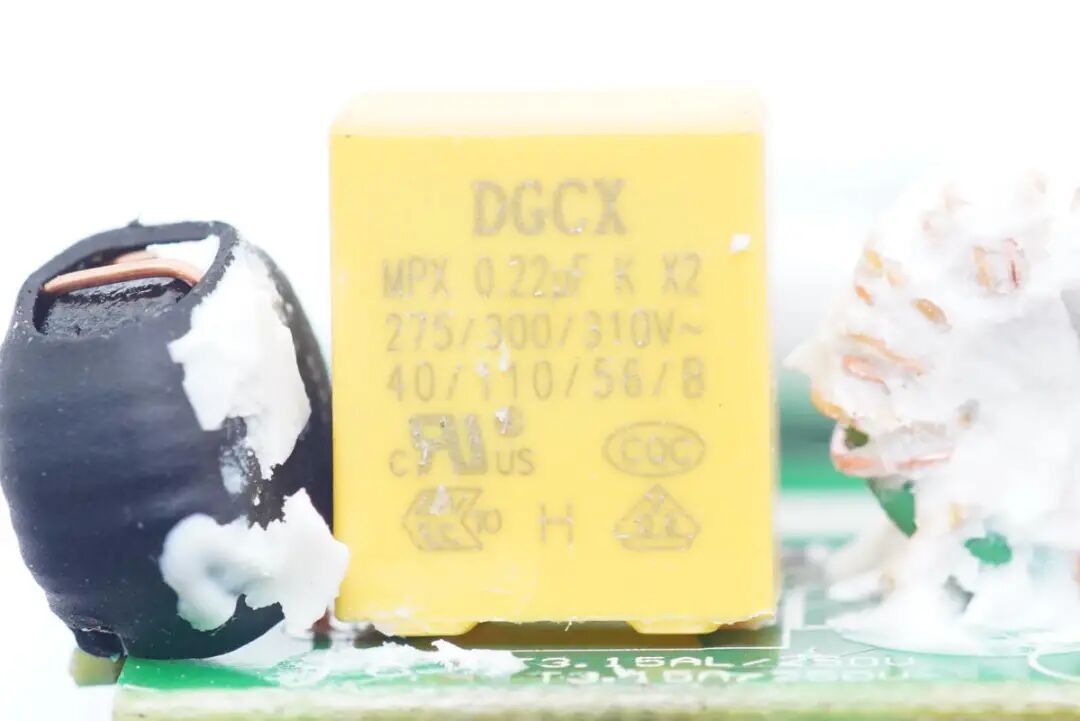

来自东莞成希电子的安规X2电容，0.22μF。

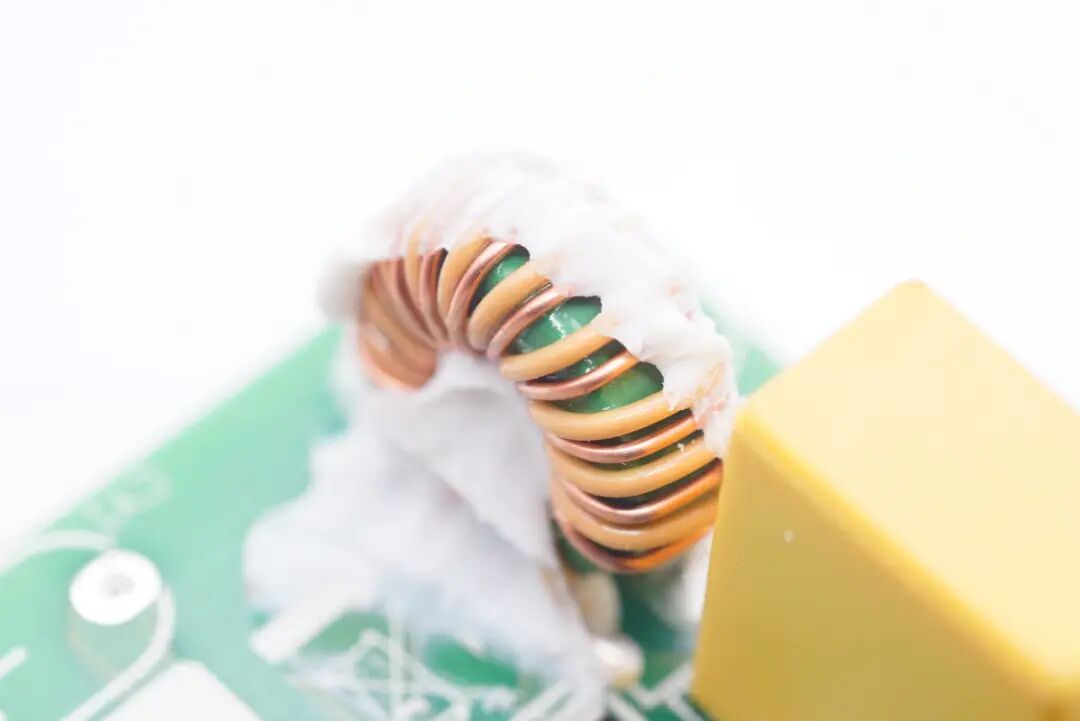

共模电感。

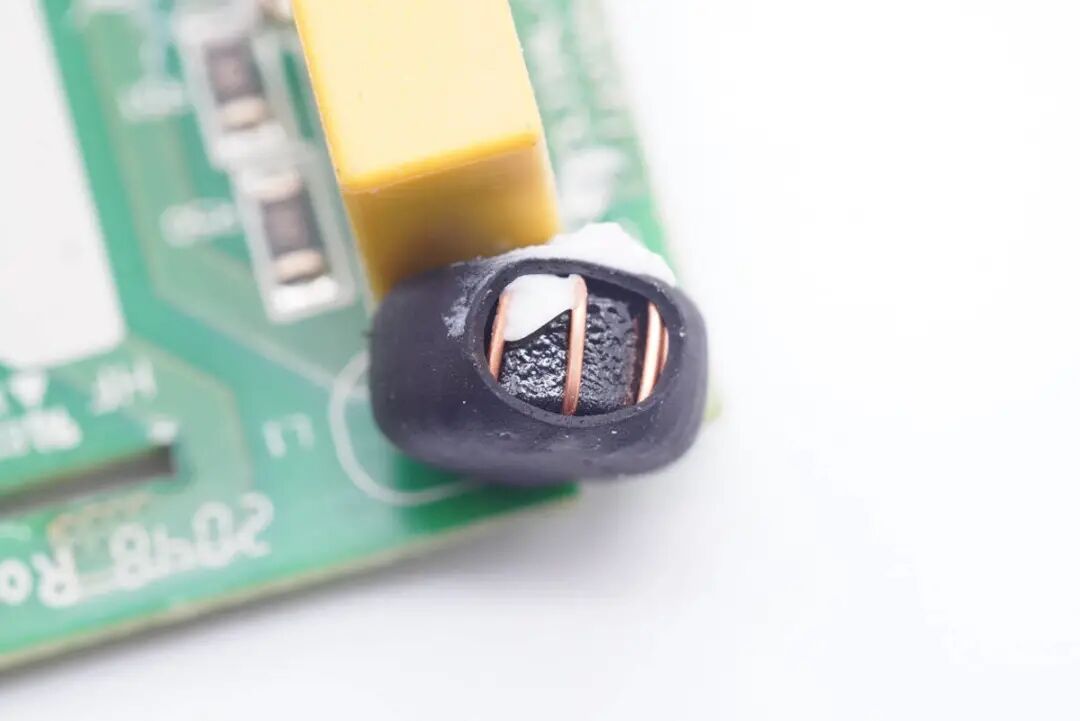

另外一颗电感采用热缩管包裹。

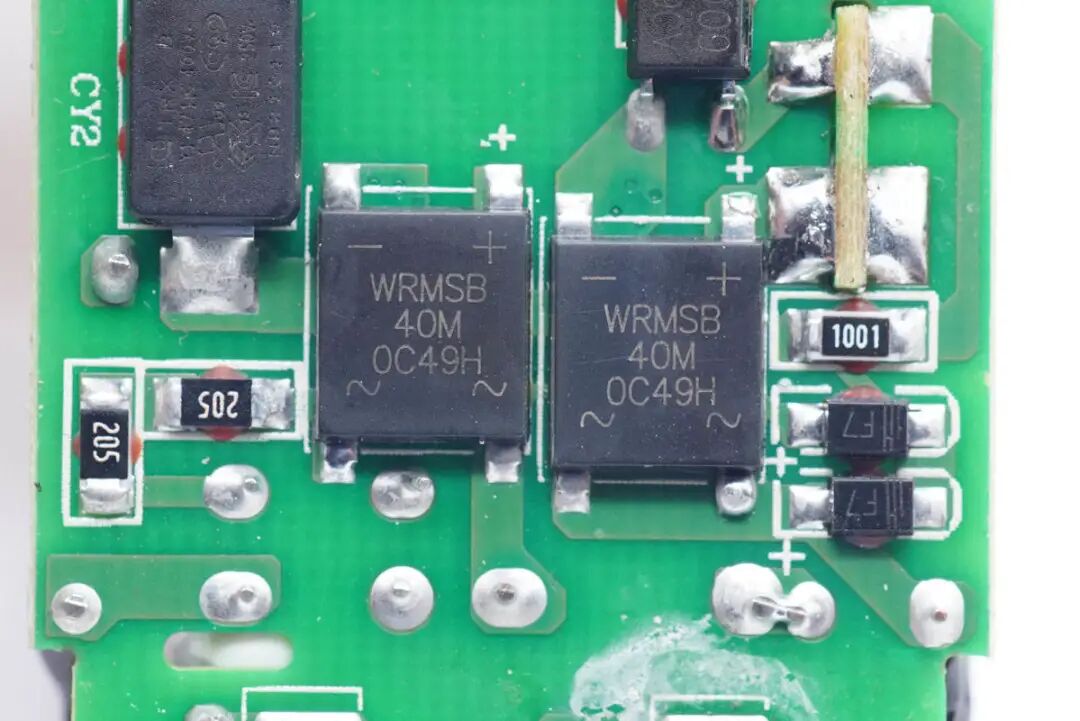

两颗WRMSB40M整流桥，用于均摊发热，降低温升。WRMSB40M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

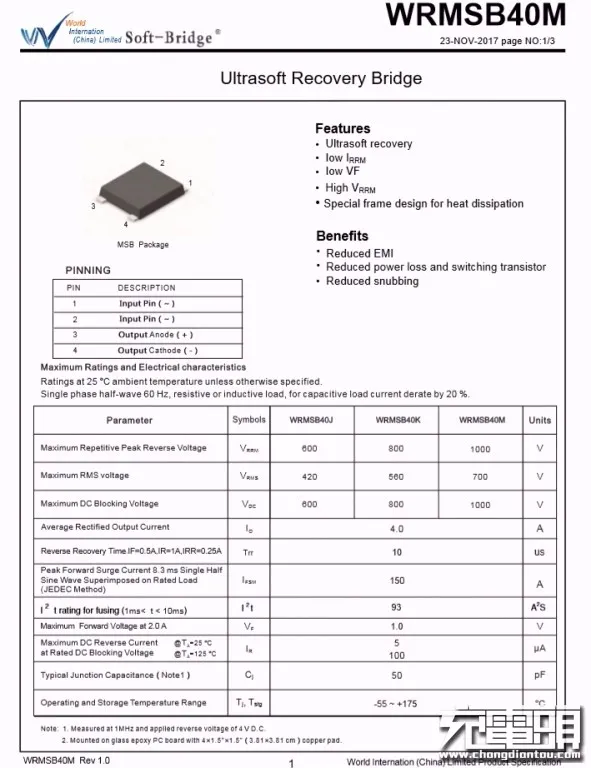

沃尔德WRMSB40M详细资料信息。
通过充电头网拆解发现，沃尔德软桥产品目前已经被OPPO、公牛、倍思、飞利浦、绿联、努比亚、立讯精密、雷柏、摩米士等知名厂商和品牌采用，快充电源产品应用案例多达上百款，器件性能获得客户一致认可。
四颗电解电容来自君康，其中三颗为高压滤波电容，另一颗为PWM主控芯片供电电容。

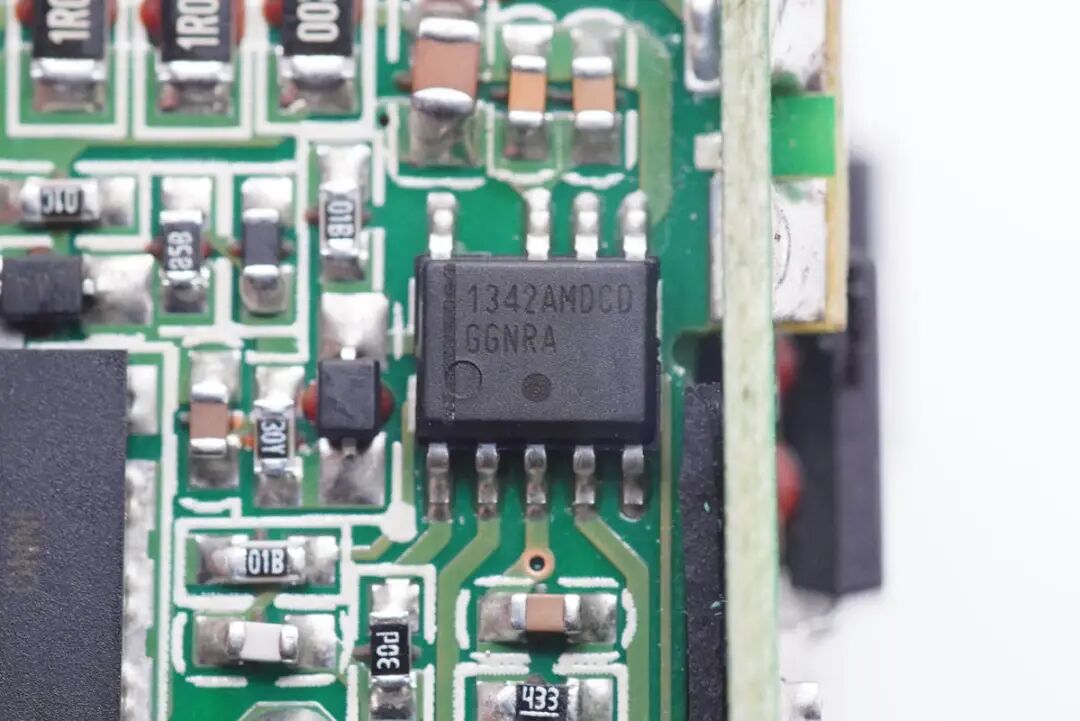

采用安森美NCP1342作为PWM主控芯片，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

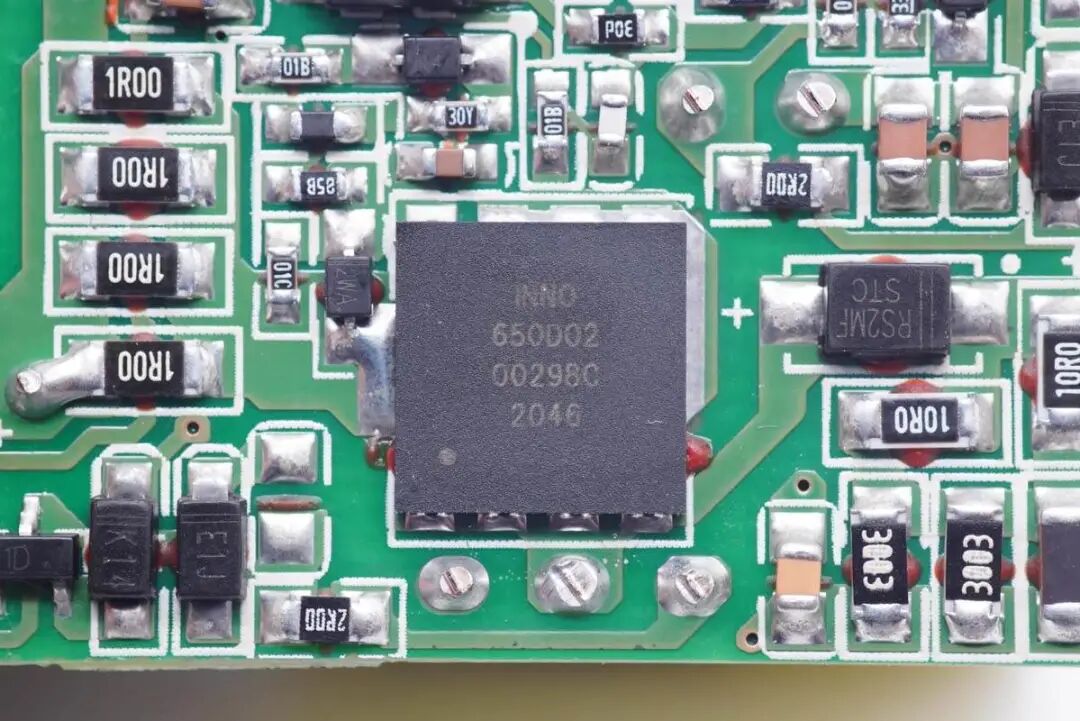

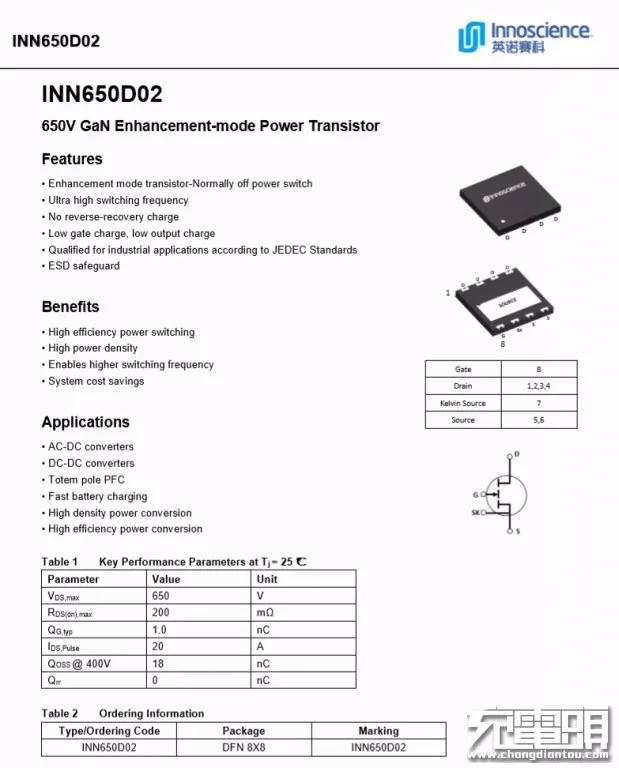

初级侧使用了来自英诺赛科的INN650D02氮化镓开关管，这是一颗DFN8*8封装，耐压650V，内阻低至0.2Ω的GaN管，努比亚65W氘锋氮化镓充电器能保持玲珑身材的关键就在于此，和传统硅开关管相比，INN650D02的高频特性好，开关损耗小，散热性能强，完美的契合了未来手机PD快充对于大功率，小尺寸，高效率的痛点。
充电头网通过拆解了解到，该氮化镓开关管还被飞频65W USB PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W USB PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充充电器采用。

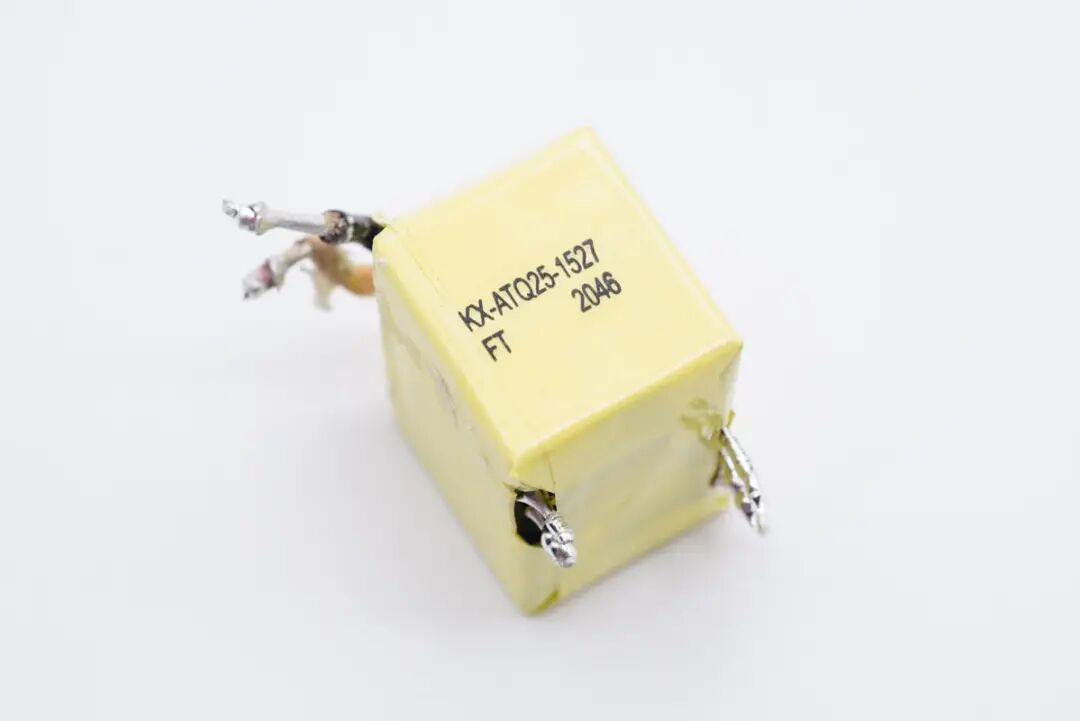

变压器特写。

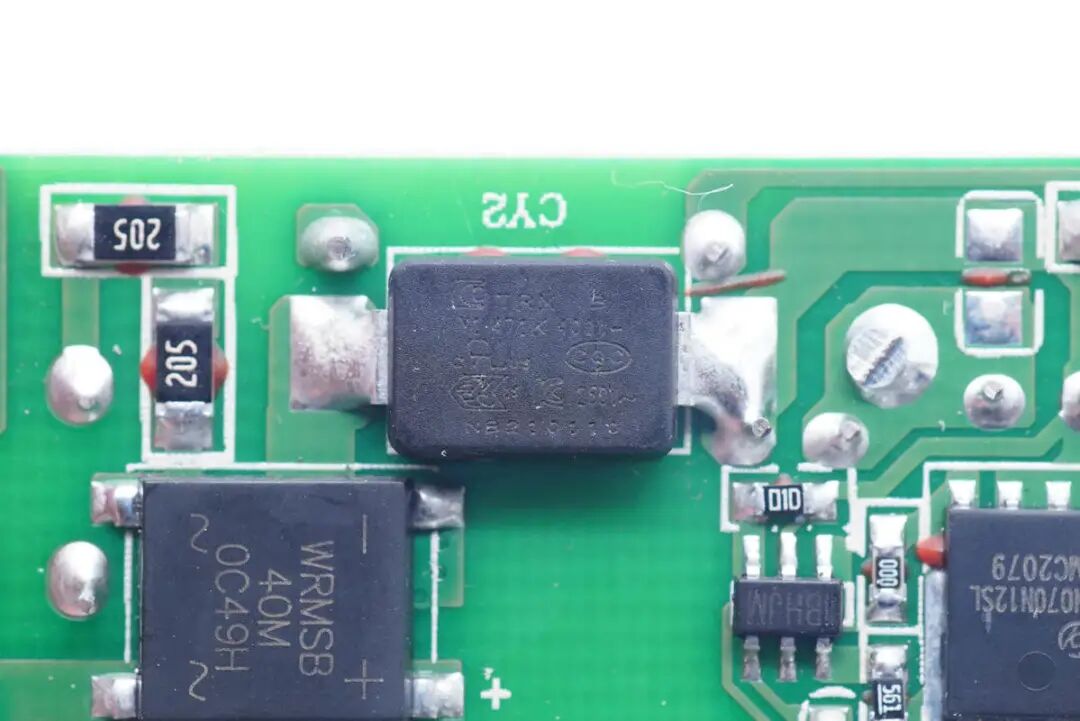

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
另外一颗输出抗干扰的Y电容。

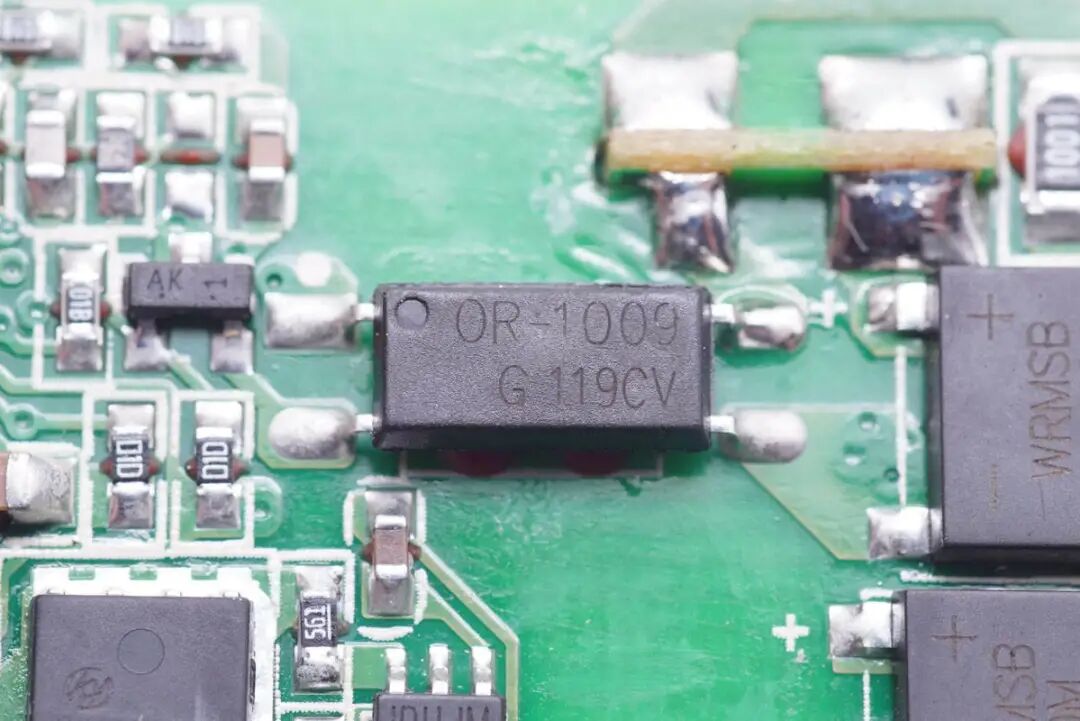

OR-1009光耦，用于电压控制和反馈调节。
同步整流控制器MP6908A来自MPS芯源半导体，最高工作频率600KHz。

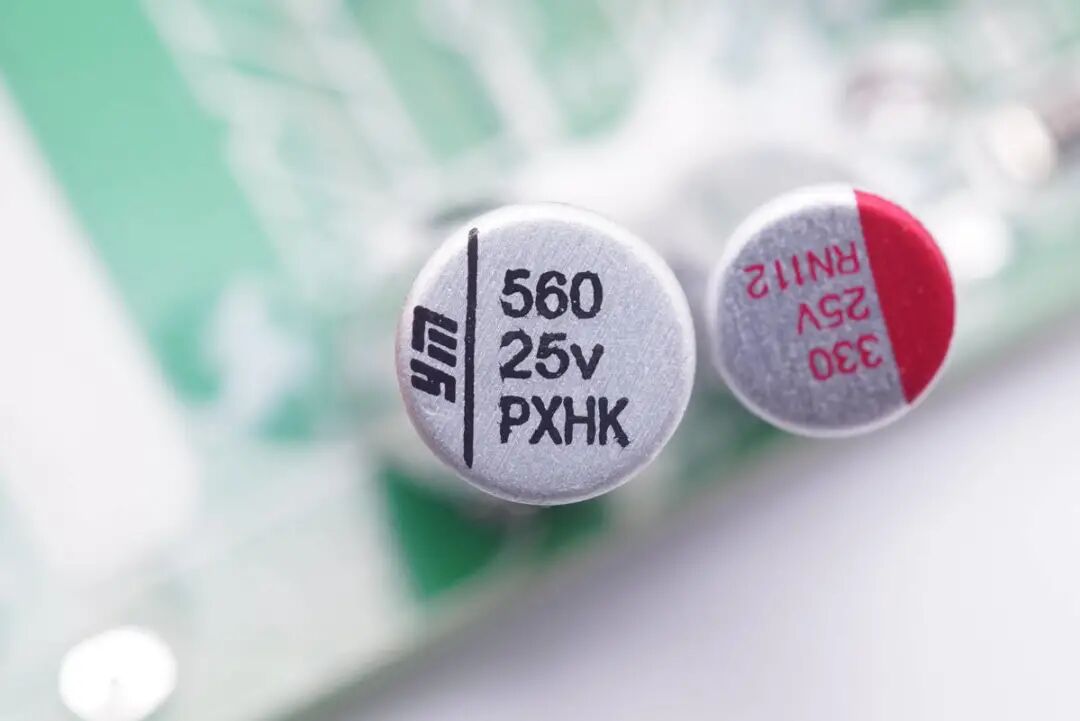

两颗同步整流输出滤波固态电容，其中一颗来自永铭，规格25V 560μF，另外一颗规格为25V 330μF。

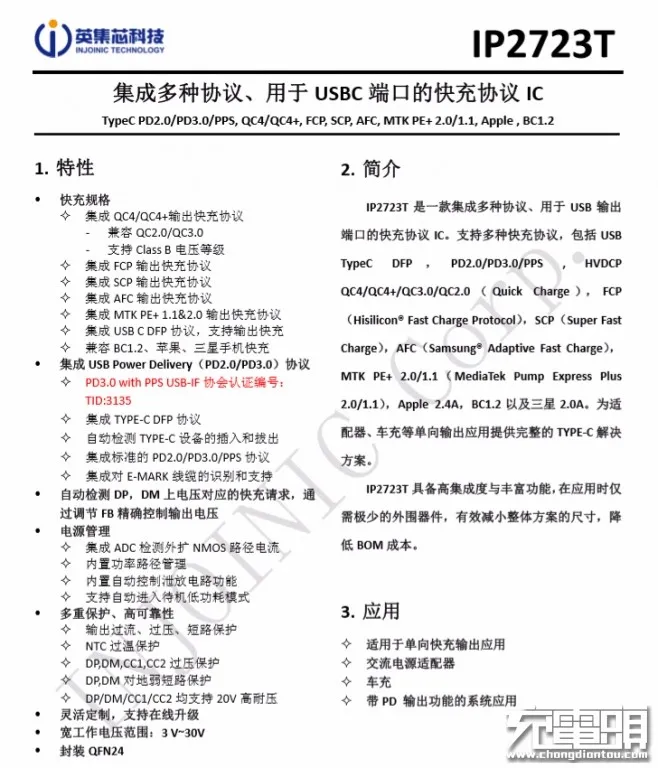

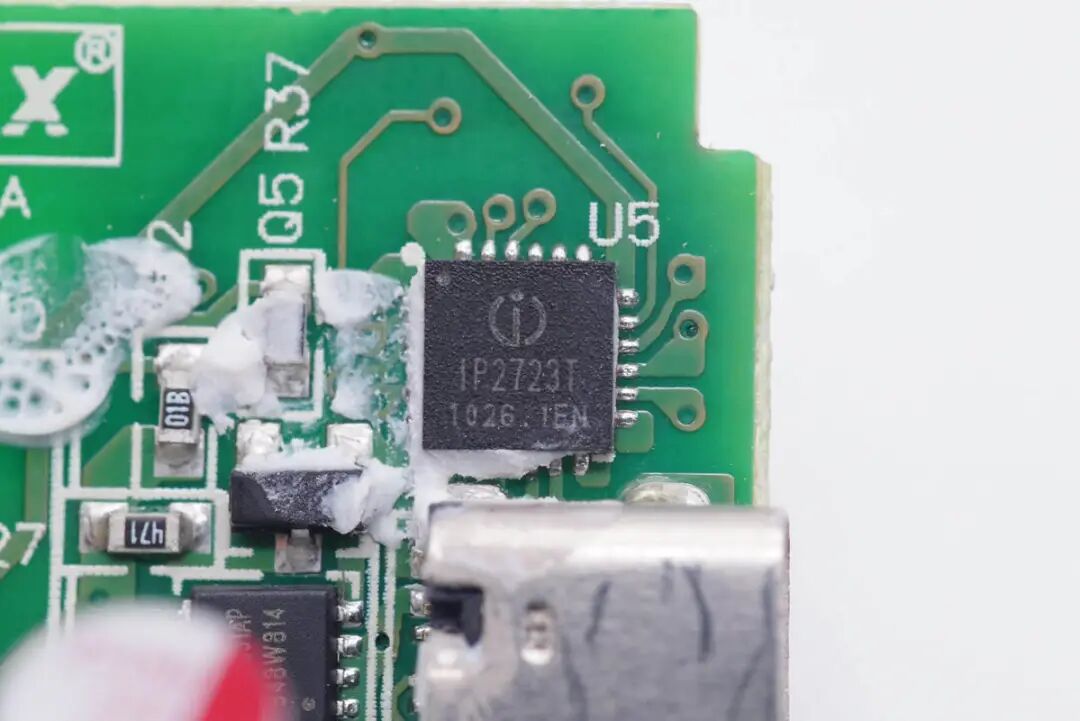

协议芯片采用英集芯IP2723T。该芯片已通过USB IF协会PD3.0 PPS认证。IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
充电头网了解到，英集芯IP2723T协议芯片已经被红魔手机6 Pro标配120W PD快充氮化镓充电器、贝尔金25W PD快充充电器、科讯迷你33W快充氮化镓充电器、mophie 65W 1A1C氮化镓快充充电器、努比亚22.5W方糖快充充电器等产品采用，同时英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

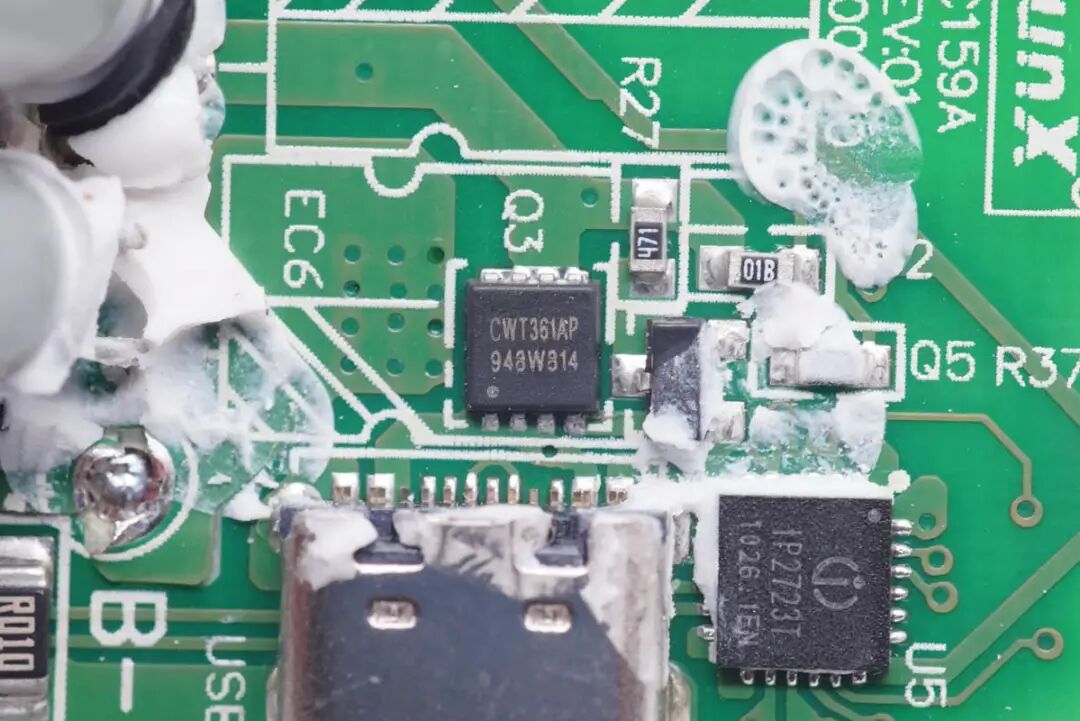

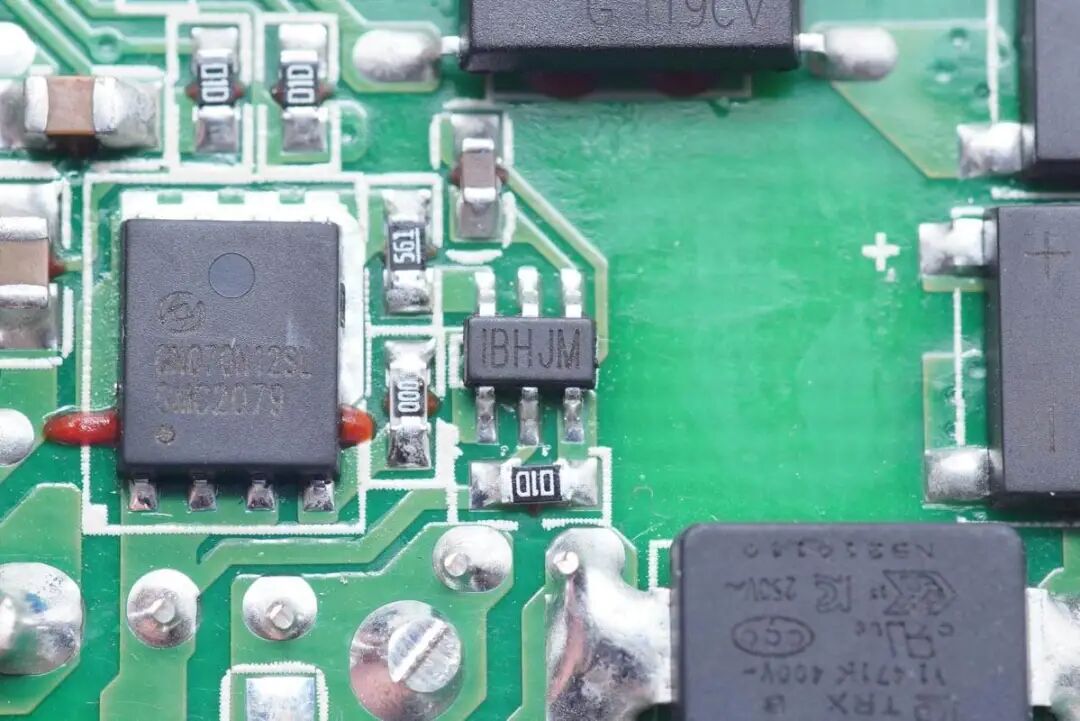

输出VBUS开关管丝印CWT361AP。

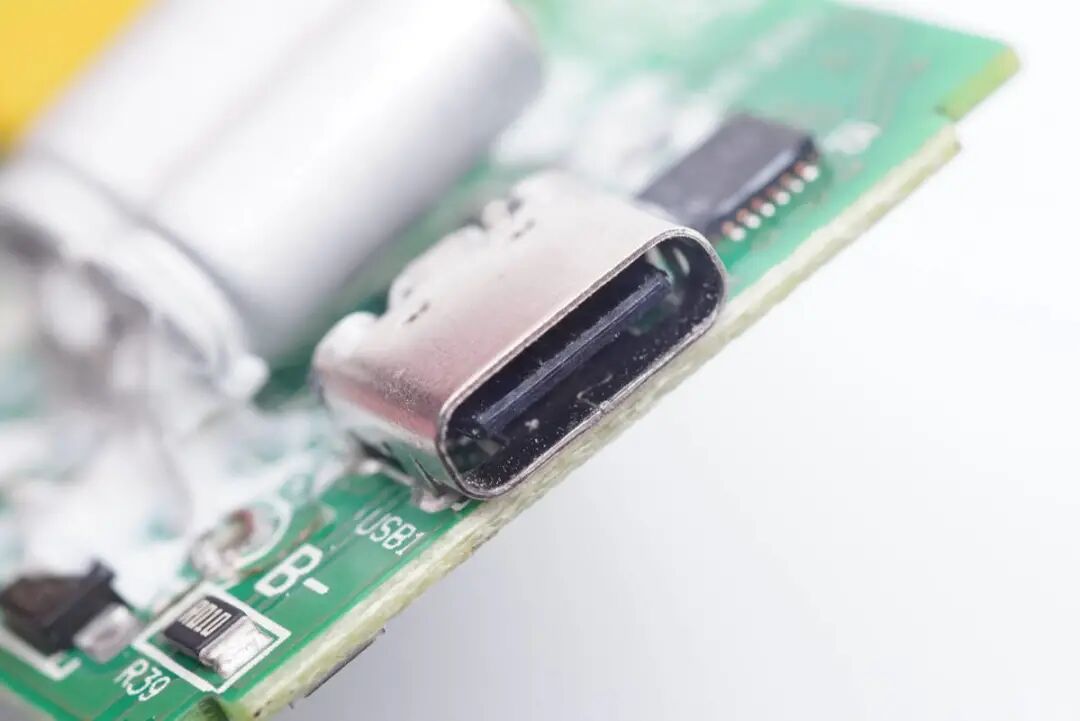

USB-C接口特写。
充电器全部拆解完毕。
充电头网拆解总结
中兴这款65W氮化镓快充充电器采用纯白色机身+折叠插脚设计，简约美观。得益于氮化镓功率器件的采用，充电器在体积方面相对于传统充电器而言有着巨大优势，便携性提升。性能方面，最大65W的功率以及多种主流协议加持，能够满足大部分产品的充电需求。
充电头网拆解了解到，这款充电器采用了高频QR反激拓扑的电源架构，氮化镓功率器件来自国产厂商英诺赛科，由安森美NCP1342进行控制，次级侧为MP6908A和恒泰柯MOS的搭配，同时选用了可英集芯IP2723T协议芯片。整机的用料选择主语业界主流水准，同时在散热方面也下了功夫。
