英雄联盟正版授权，ANKER安克30W迷你氮化镓快充拆解
----- 充电头网拆解报告 第1939篇 -----
继航海王联名系列充电配件之后，近期ANKER安克 × 英雄联盟手游授权联名系列产品也已推出，包括金克丝版充电器和数据线、亚索版65W氮化镓充电器、艾希版磁吸手机散热器和阿狸版10000mAh充电宝。
本次拆解的英雄联盟金克丝IP联名快充是一款30W氮化镓充电器，小体积大能量同时颜值也很高。产品在苹果iPhone 13系列手机发布后推出，相信会有不少新机用户购买或关注。那下面就一起来看看这款充电器具体做得如何。
近期充电头网还拆解了安克30W、45W和65W氮化镓超能充，此外还拆解过安克Nano 20W PD快充、安克30W氮化镓快充、安克65W PD快充充电器、安克PowerPort Atom PD 4 100W充电器等多款充电器，大家可以点击蓝色字体查看产品拆解详情。
一、安克迷你30W快充外观
包装盒中间是金克丝英雄形象以及英文名字——JINX，此外还有ANKER、英雄联盟logo以及充电器名称。
背面印有卖点标识描述以及充电器参数信息。

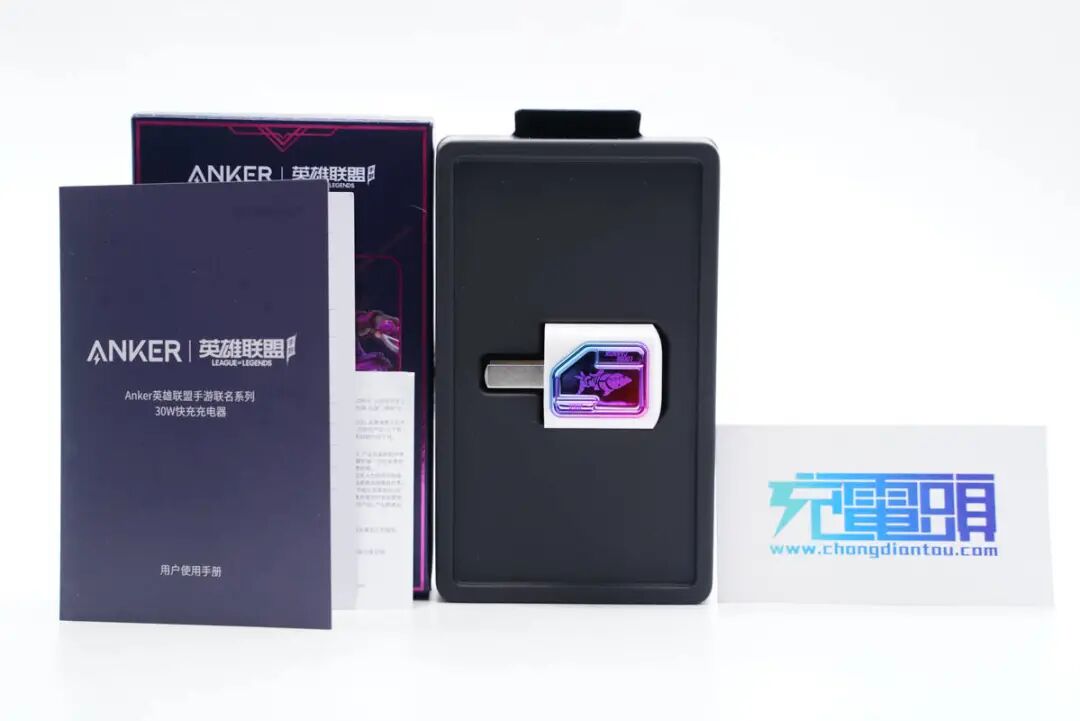

包装内含充电器、用户使用手册以及保修卡。

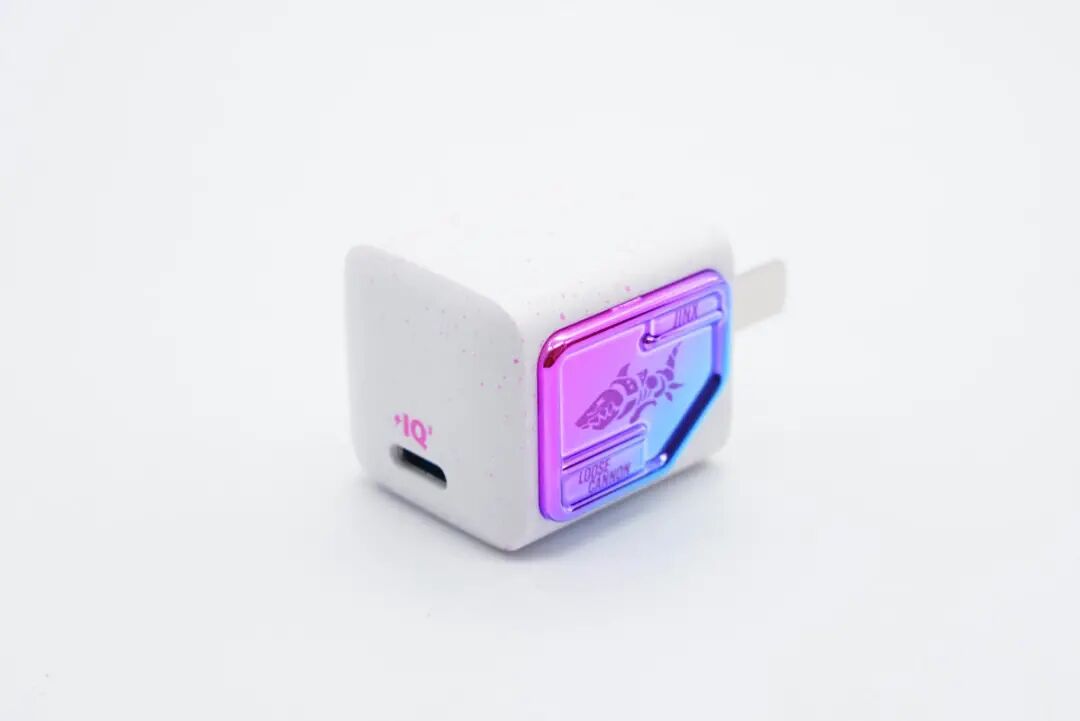

充电器主体外壳为白色，采用粉色斑点点缀，外壳哑光顶面微凸，整体看上去小巧精致。
机身一侧面贴有紫蓝渐变装饰板，装饰板上设计有JINX、LOOSE CANNON以及鲨鱼logo，分别对应金克丝这个英雄的名字、性格和武器。

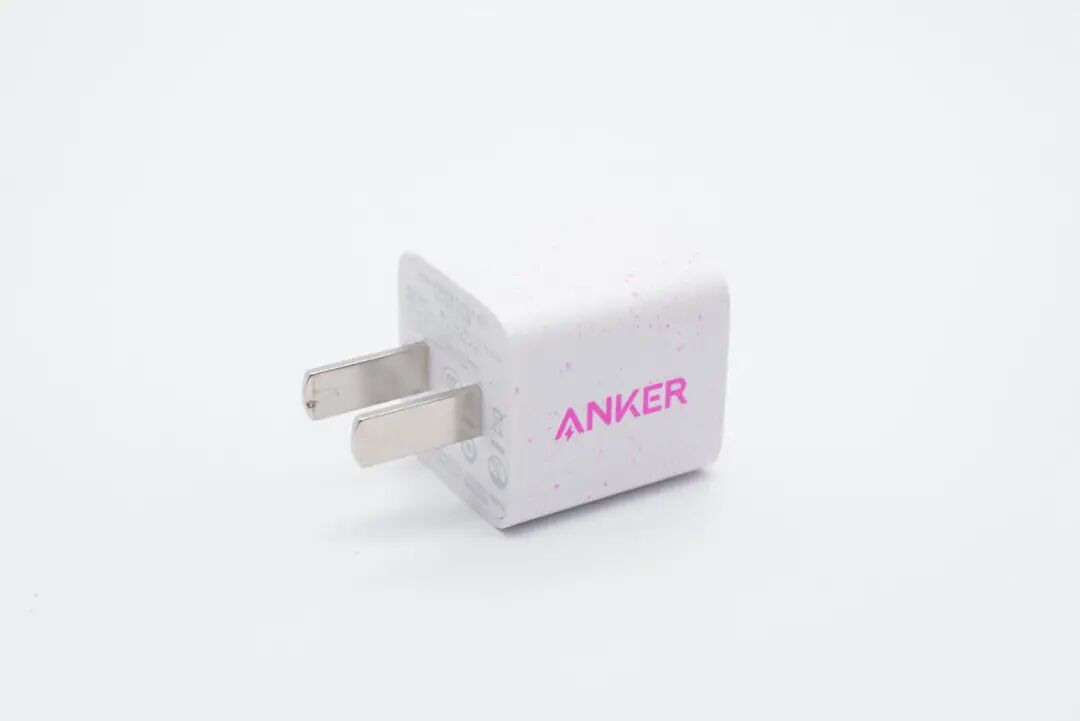

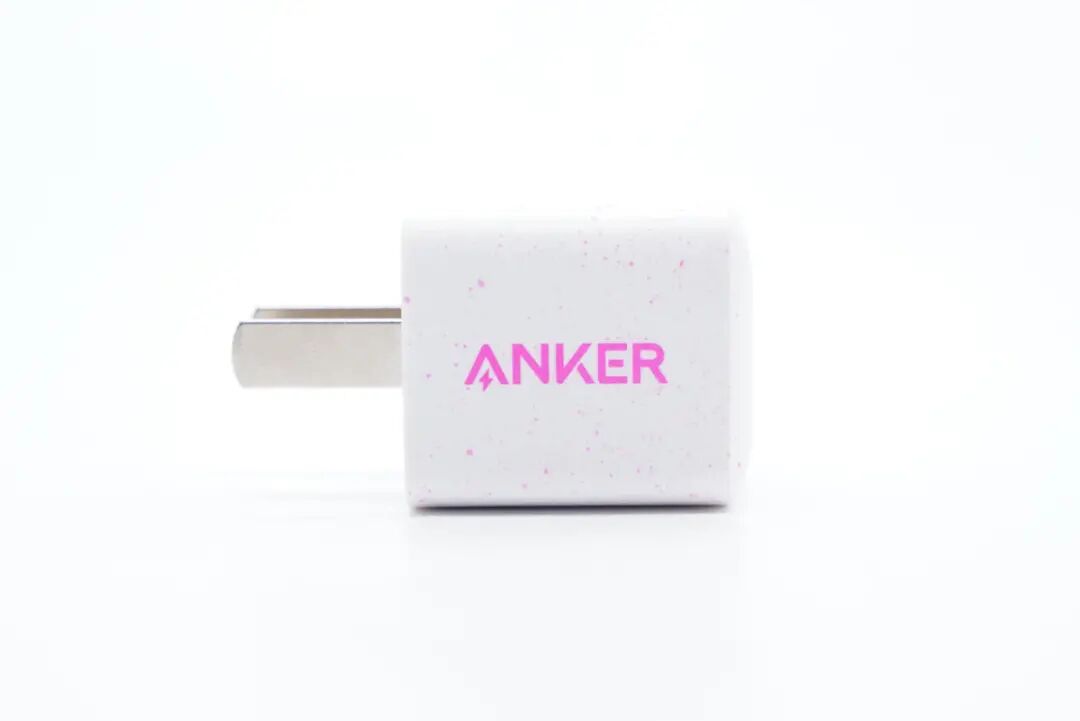

另一面印有ANKER品牌logo。
充电器配备固定式国标插脚。

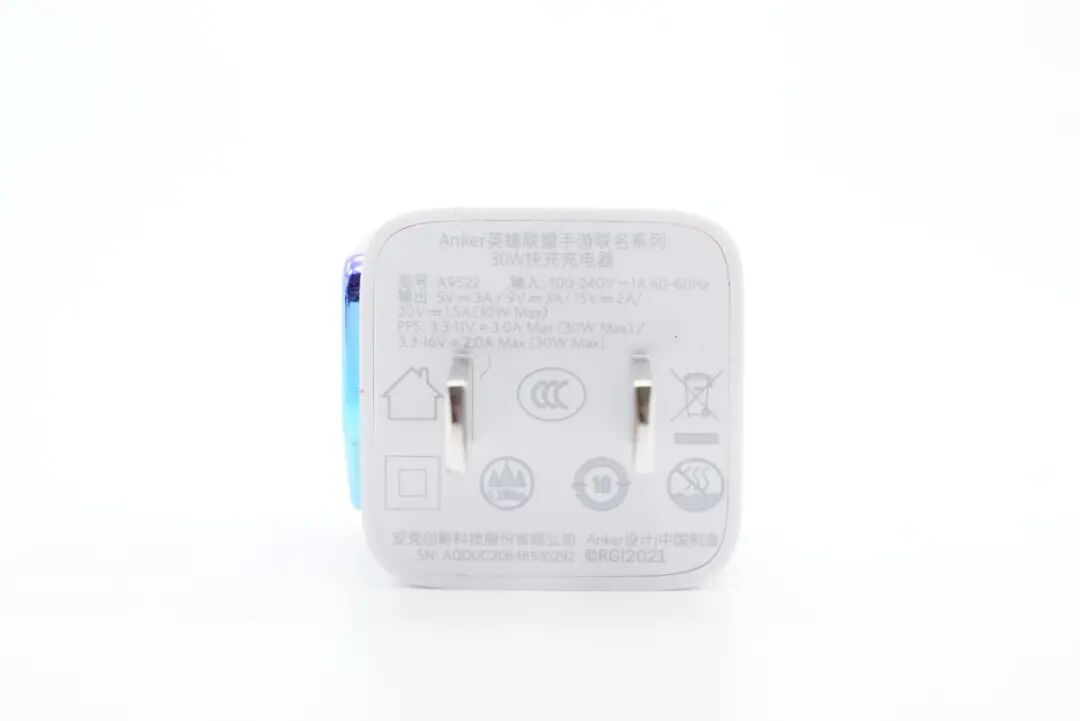

输入端外壳上印有充电器参数信息
型号：A9522
输入：100-240V~50/60HZ 1A
输出：5V3A、9V3A、15V2A、20V1.5A（30W Max）
PPS：3.3-11V3A、3.3-16V2A（30W Max）
安克创新科技股份有限公司
产品已经通过了CCC认证。

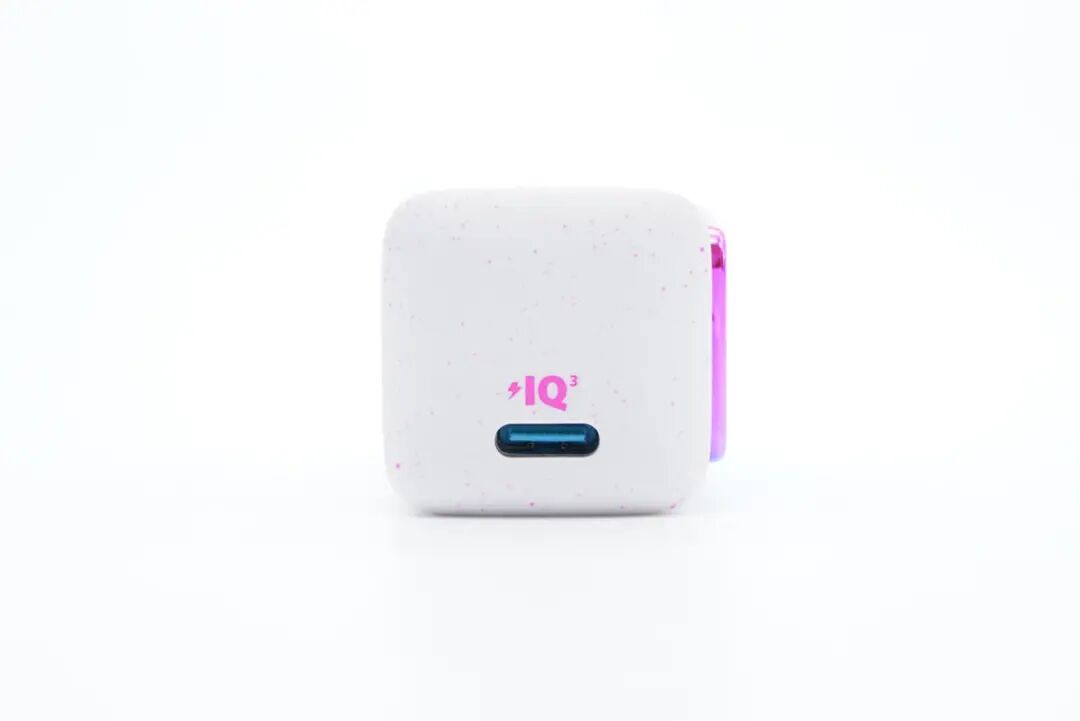

顶面配有单USB-C接口，经典蓝色胶芯。

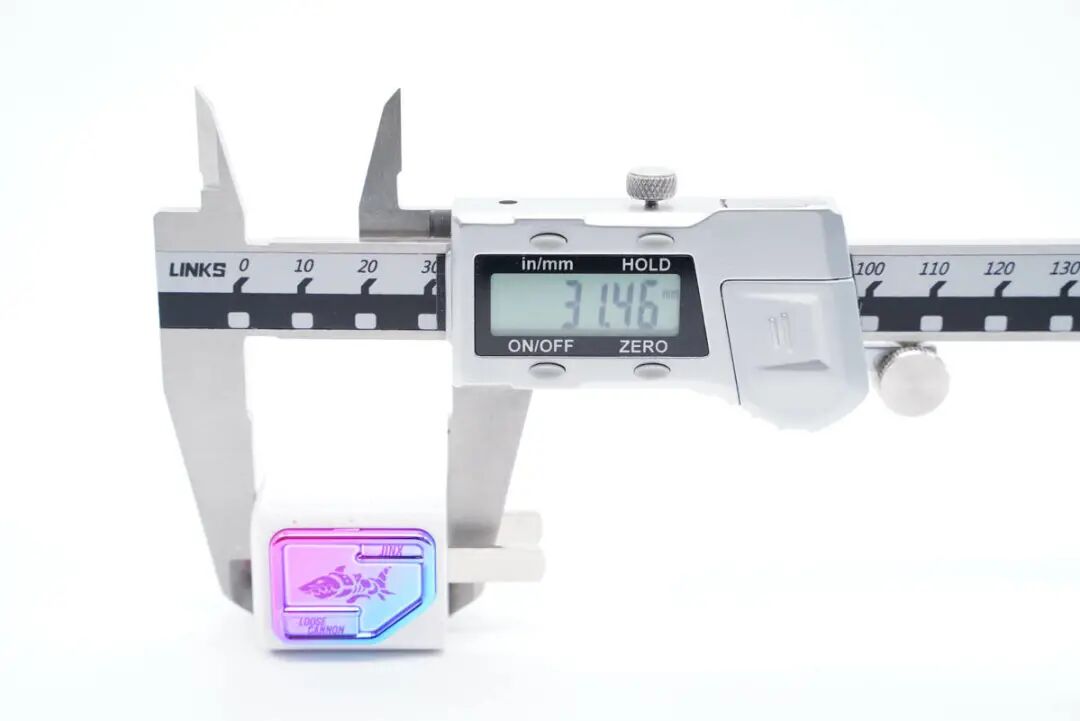

测得充电器机身高度为31.46mm。
宽度为29.01mm。

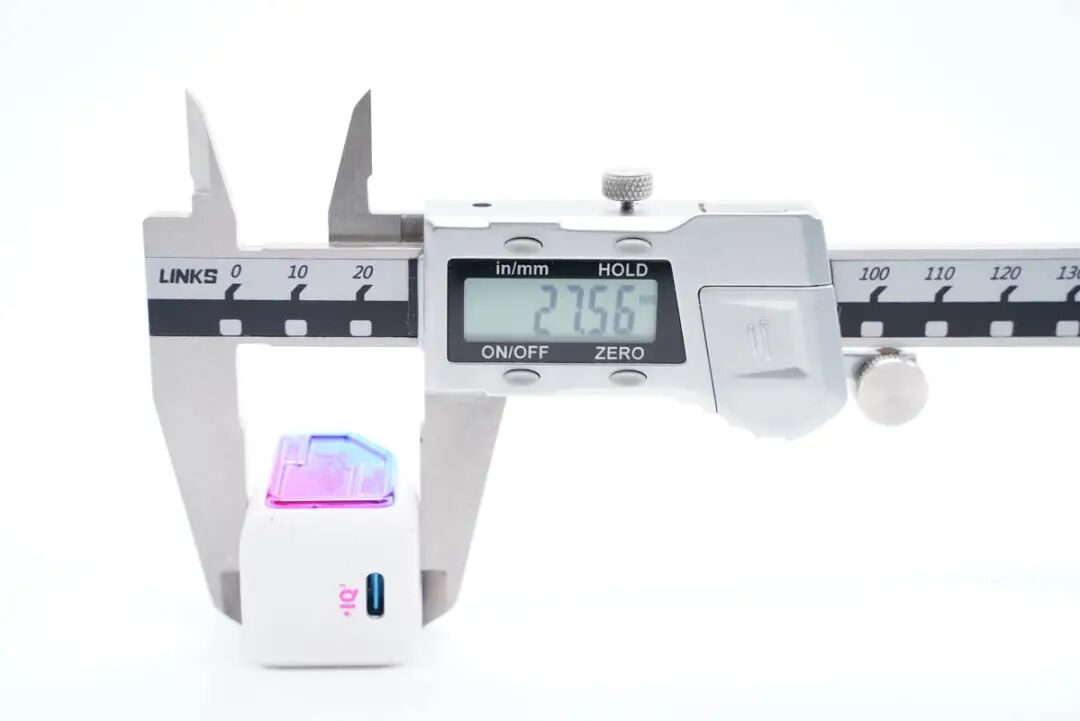

厚度为27.56mm。通过三维算得充电器体积约为25.15cm³，功率密度约为1.19W/cm³。

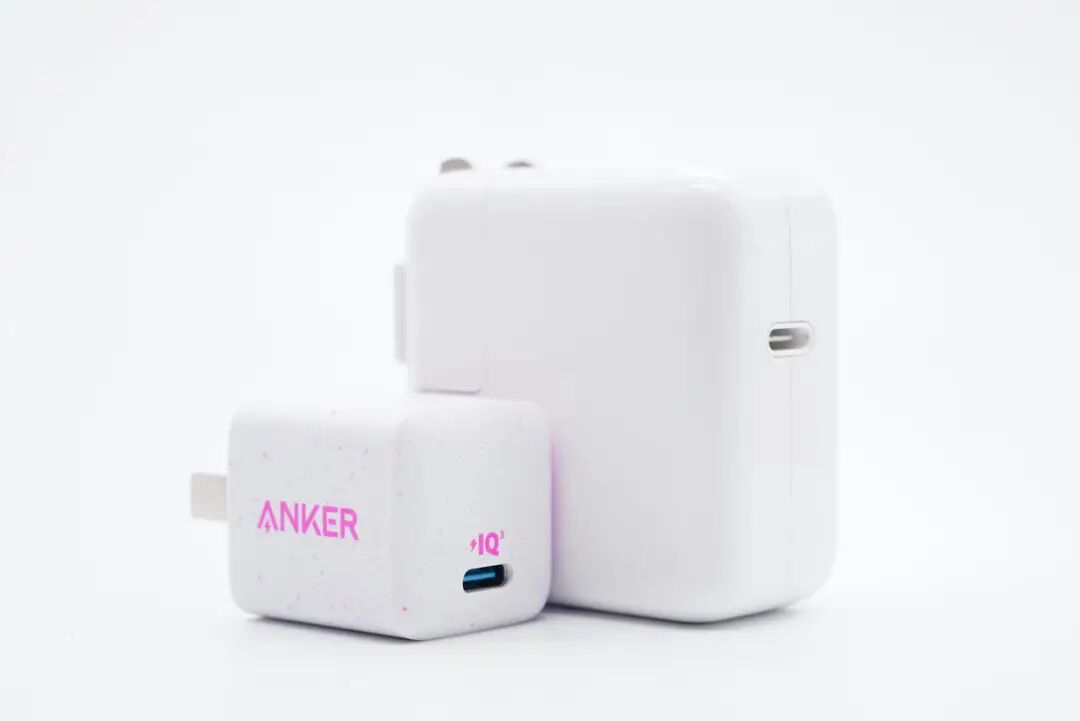

和苹果30W充电器直观对比，体积优势巨大。

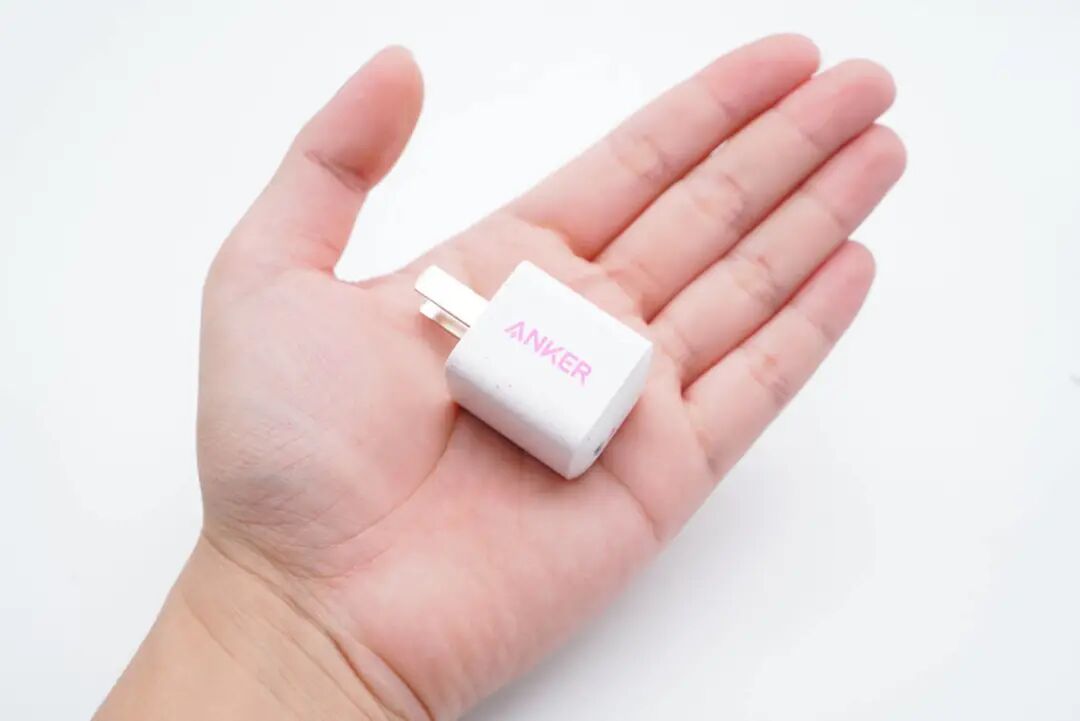

拿在手上的直观感受，非常小巧精致。

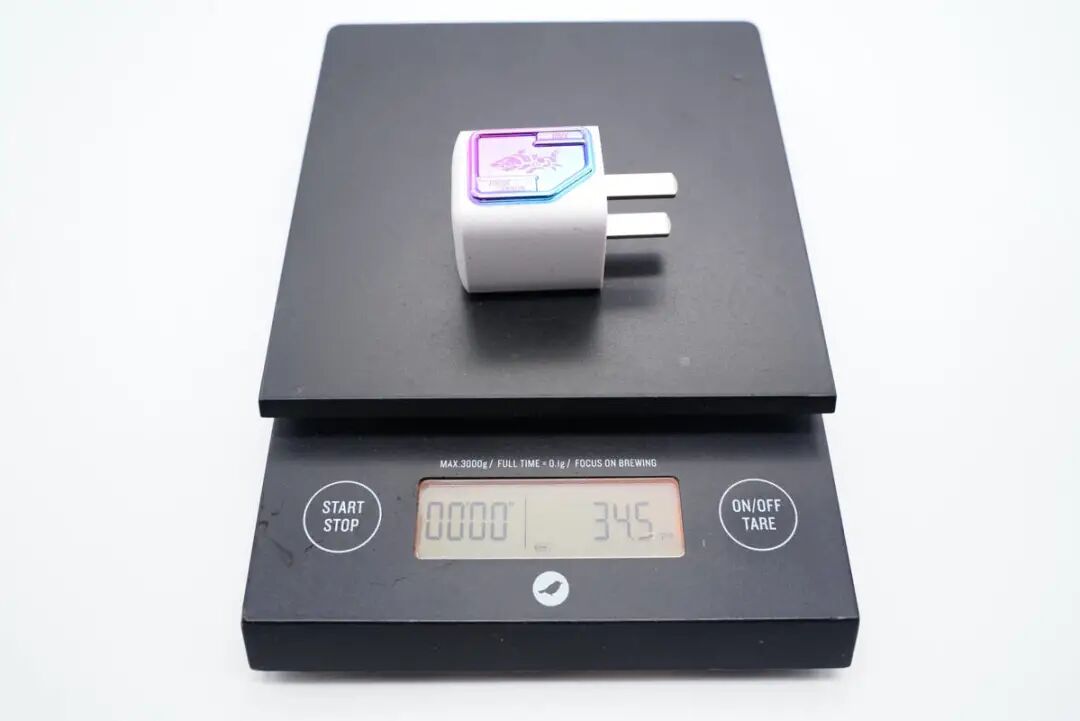

净重约为35g。
使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS多个快充协议。

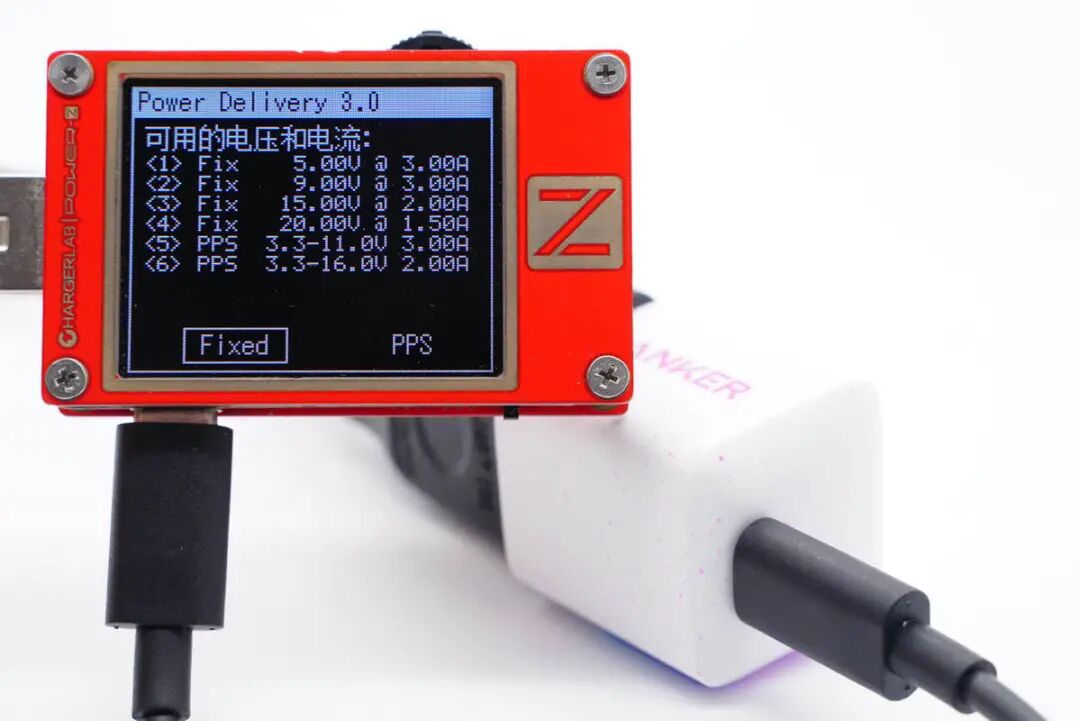

此外PDO报文显示C口还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。
二、安克迷你30W快充拆解

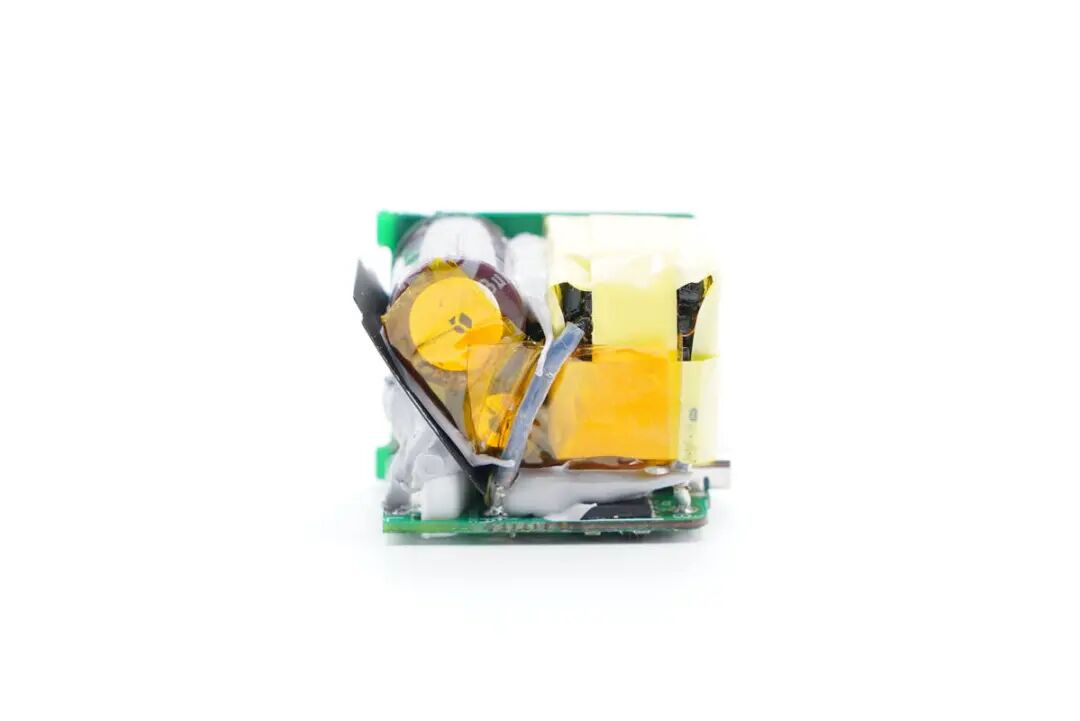

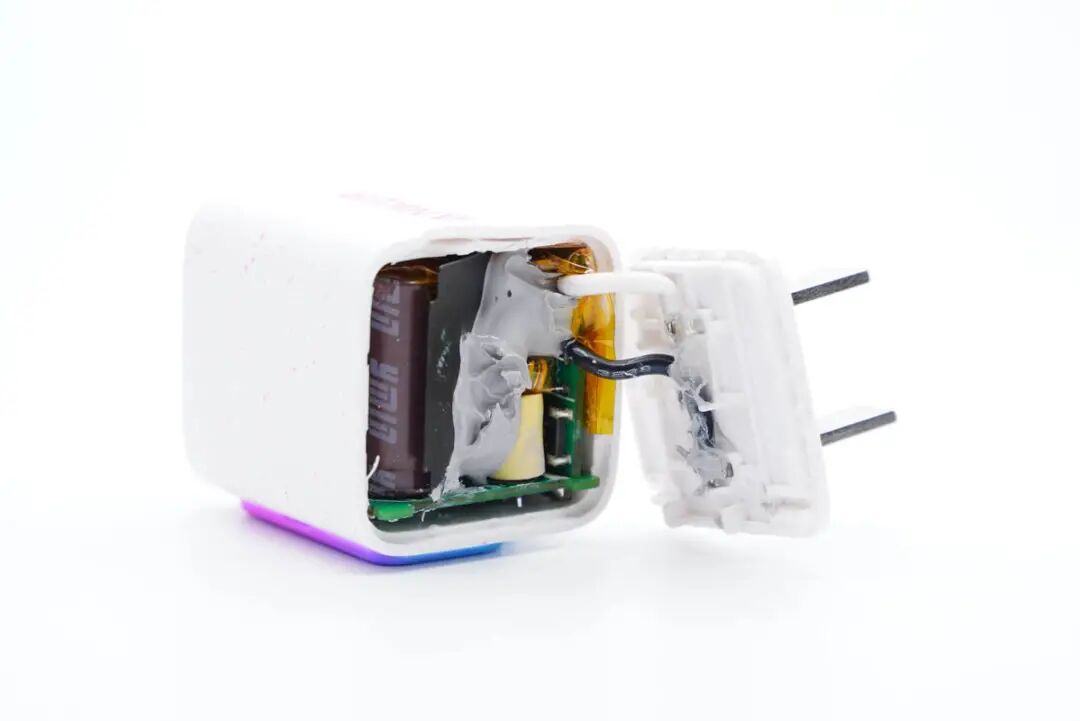

将外壳拆开，输入端打胶同时还有绝缘隔离板。

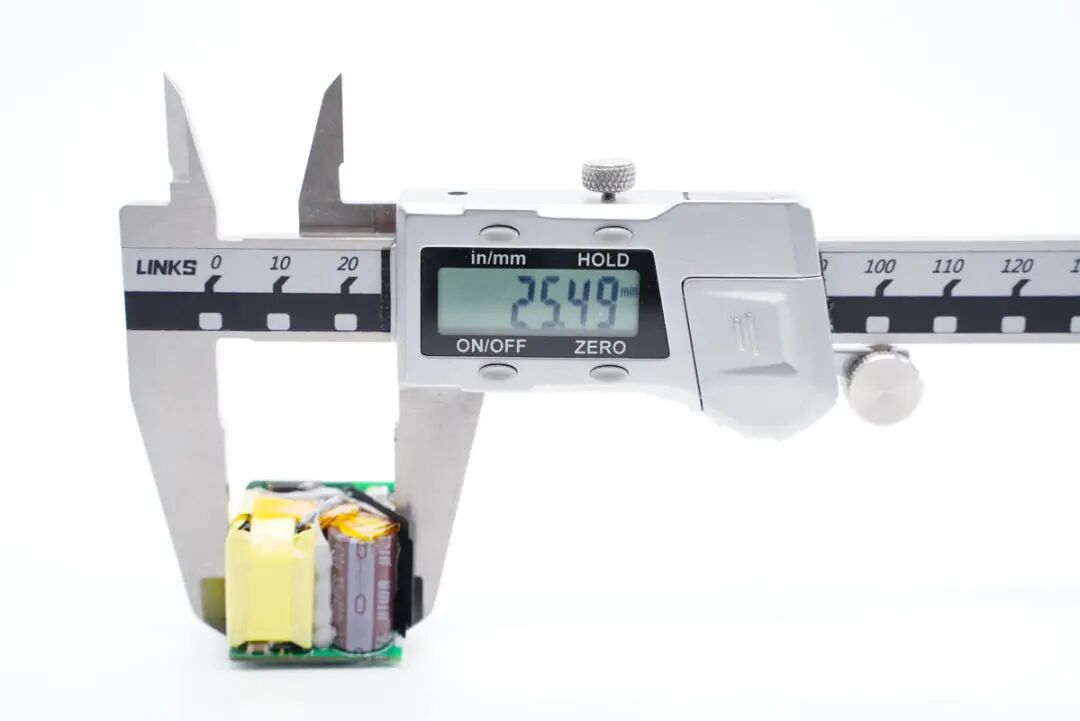

测得充电器模块长度为25.49mm。

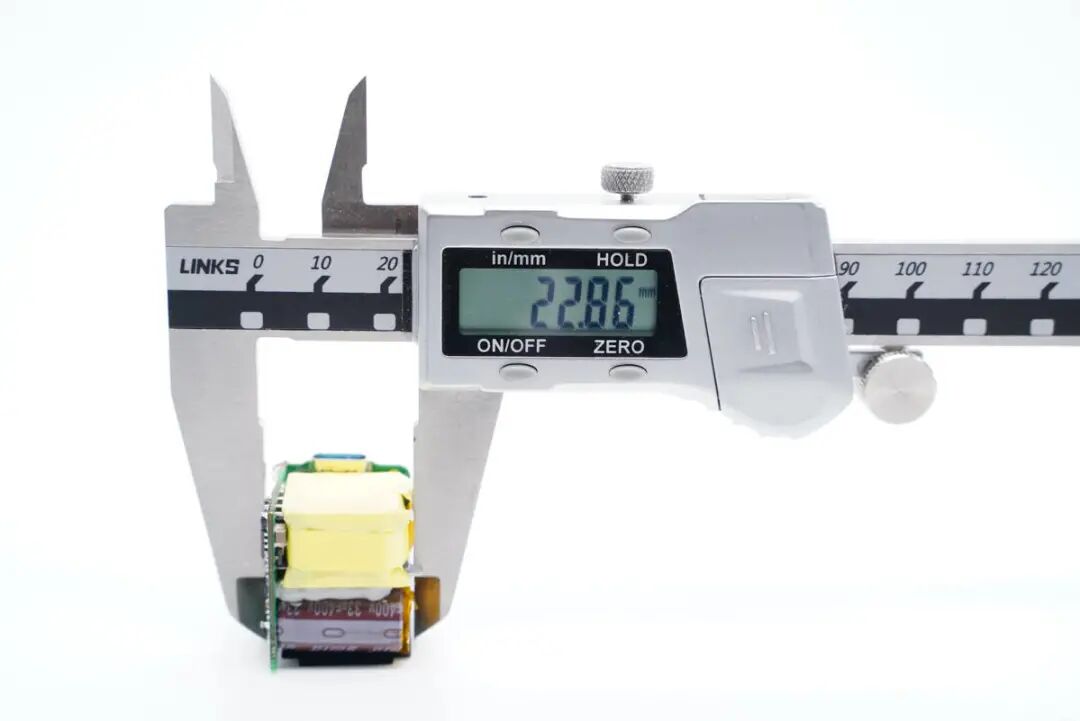

宽度为22.86m。

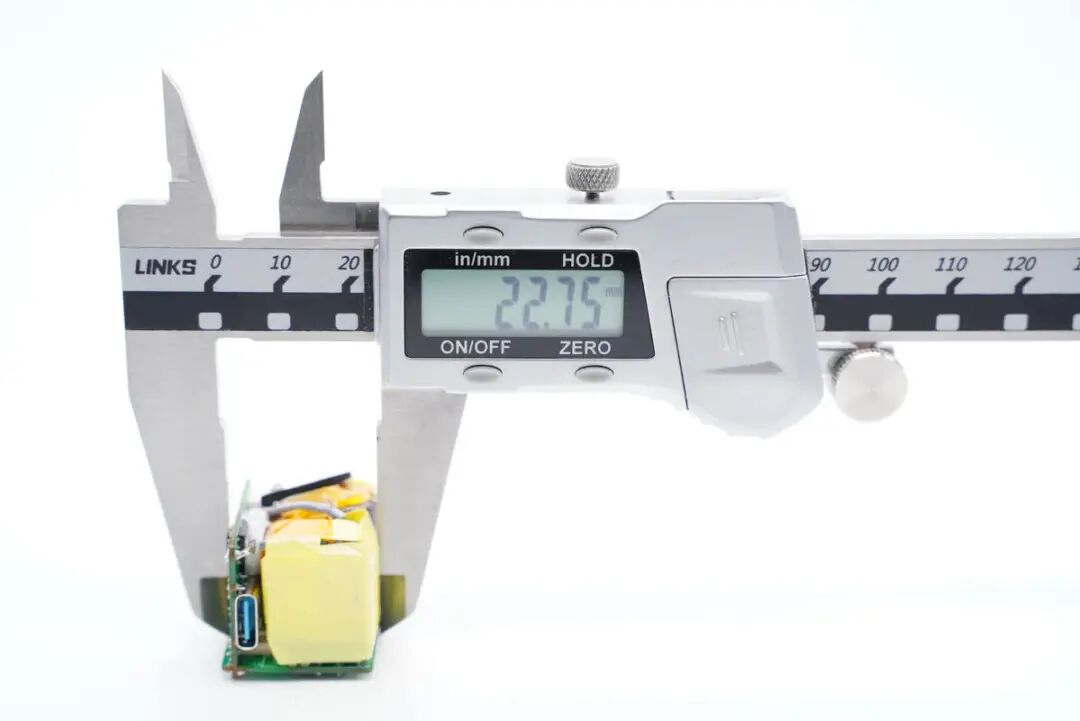

厚度为22.75mm。
输入端一览，共模电感包裹黄色透明胶带，工字电感套有胶套。
电容和变压器焊接在小板上，初次级器件间有胶带隔离绝缘、

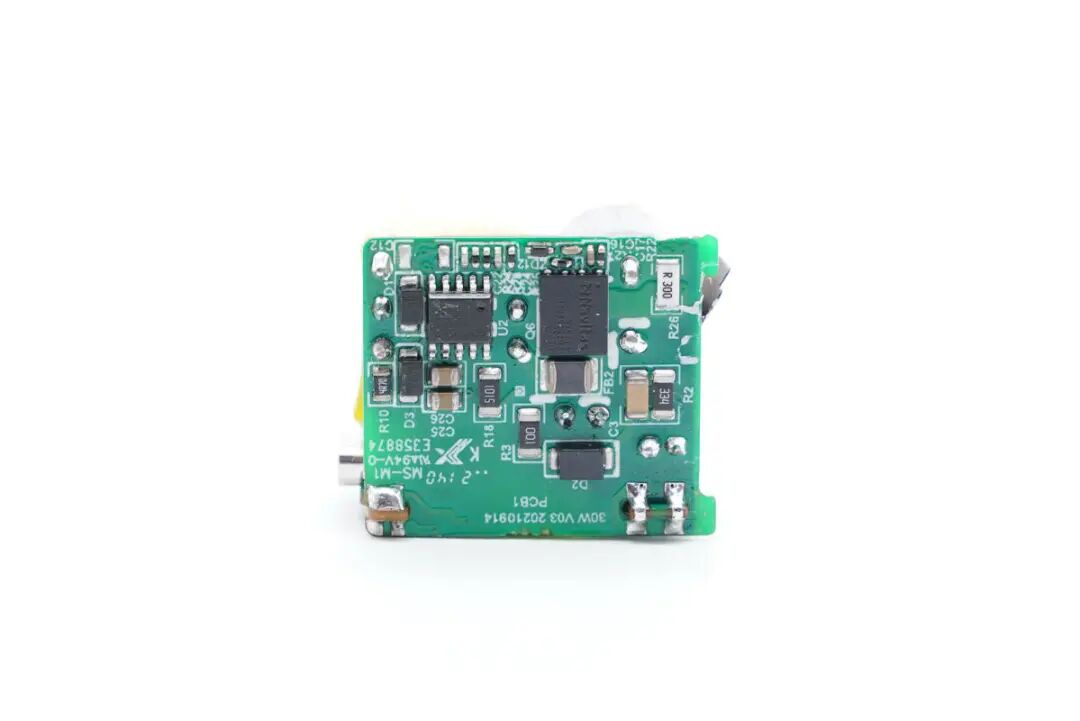

小板另一面有开关电源主控芯片以及氮化镓功率开关管。

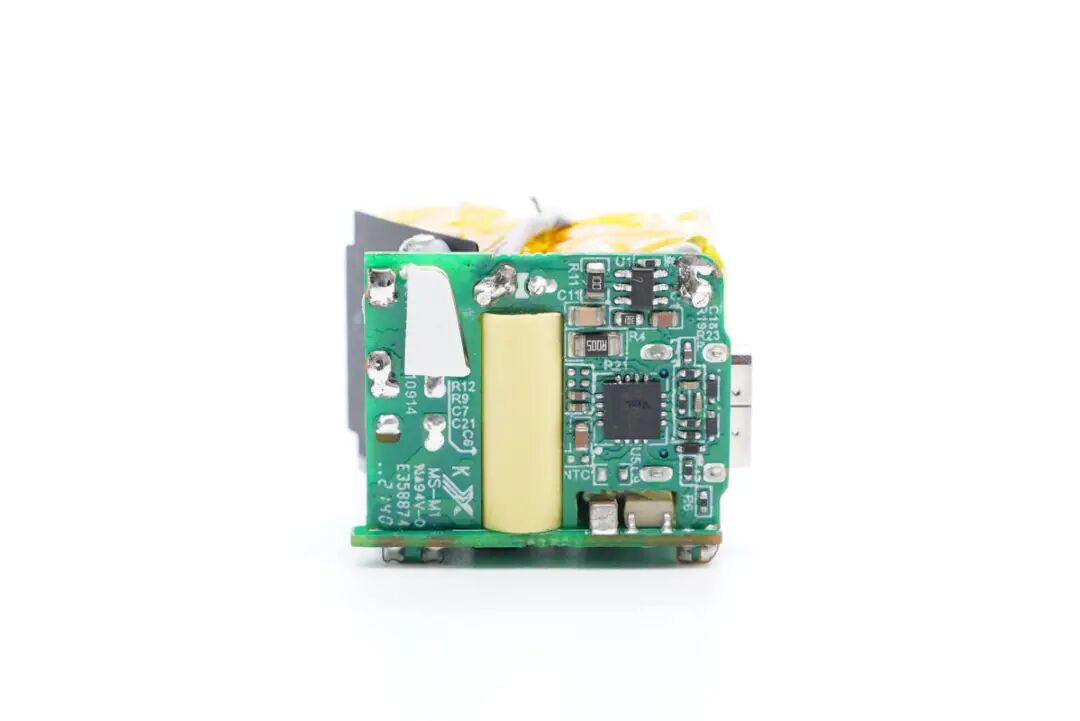

另一块小板中心镂空以便输出滤波固态电容沉板降低模块厚度，这一面还设有同步整流控制器以及协议IC。

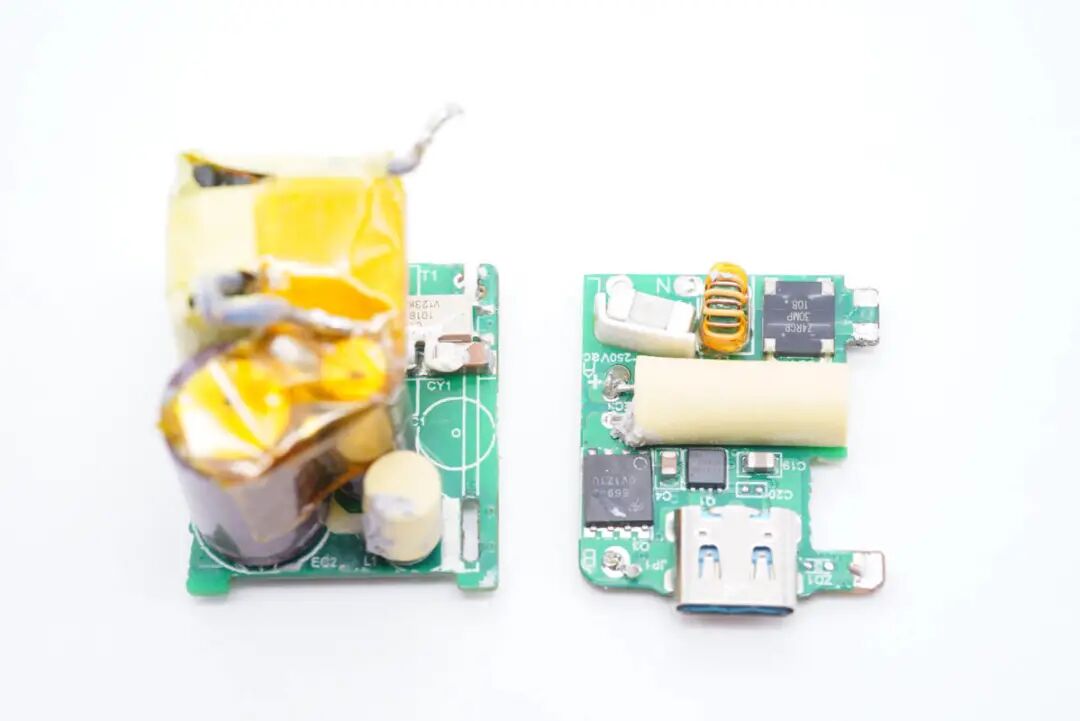

将模块拆分开。

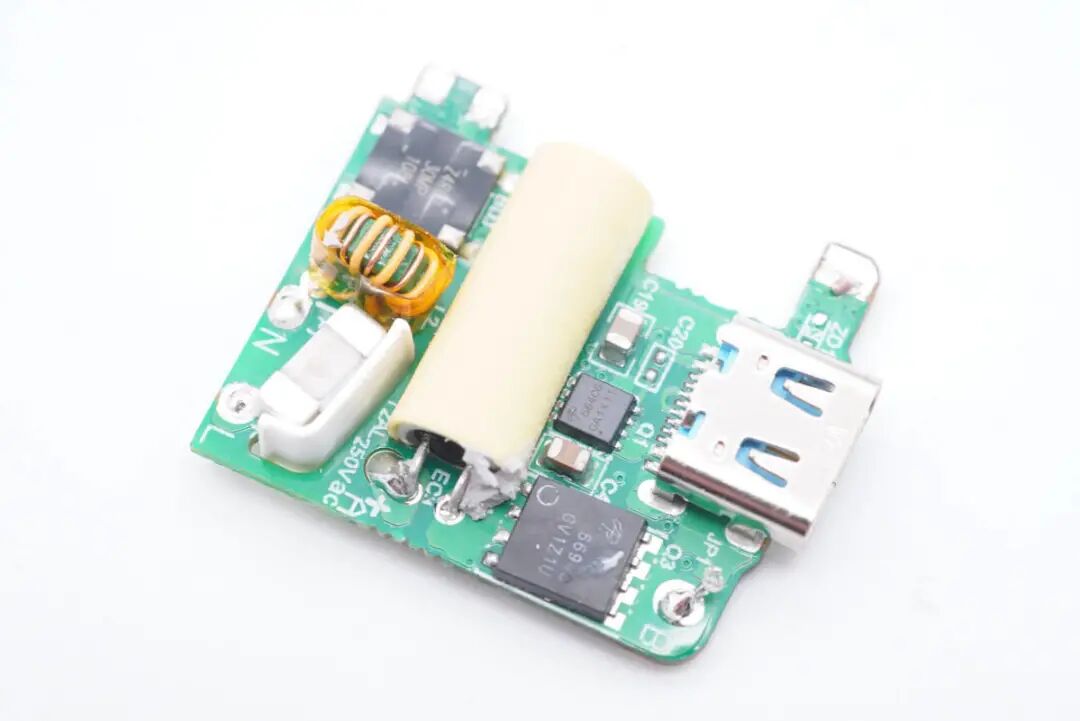

小板另一面还有同步整流管和输出VBUS开关管，贴片保险丝也有白色塑料板进行隔离绝缘。

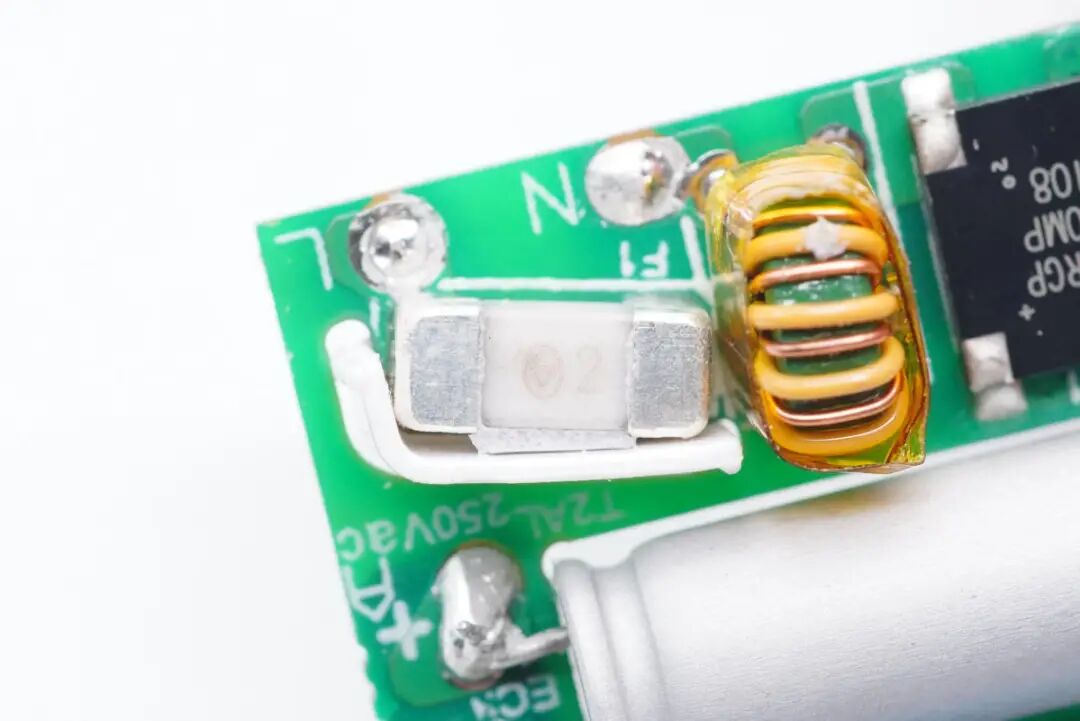

贴片保险丝丝来自于东莞市贝特电子科技股份有限公司，244 2A 250V，充电头网拆解了解到，贝特电子的方形保险丝已被华为、小米、OPPO、vivo、联想、Anker、三星、AT&T、LG、belkin等国内外知名品牌的数十款产品采用，贝特持续进行产品创新，为快充领域提供更多高I2T、抗短路、小型化的产品。

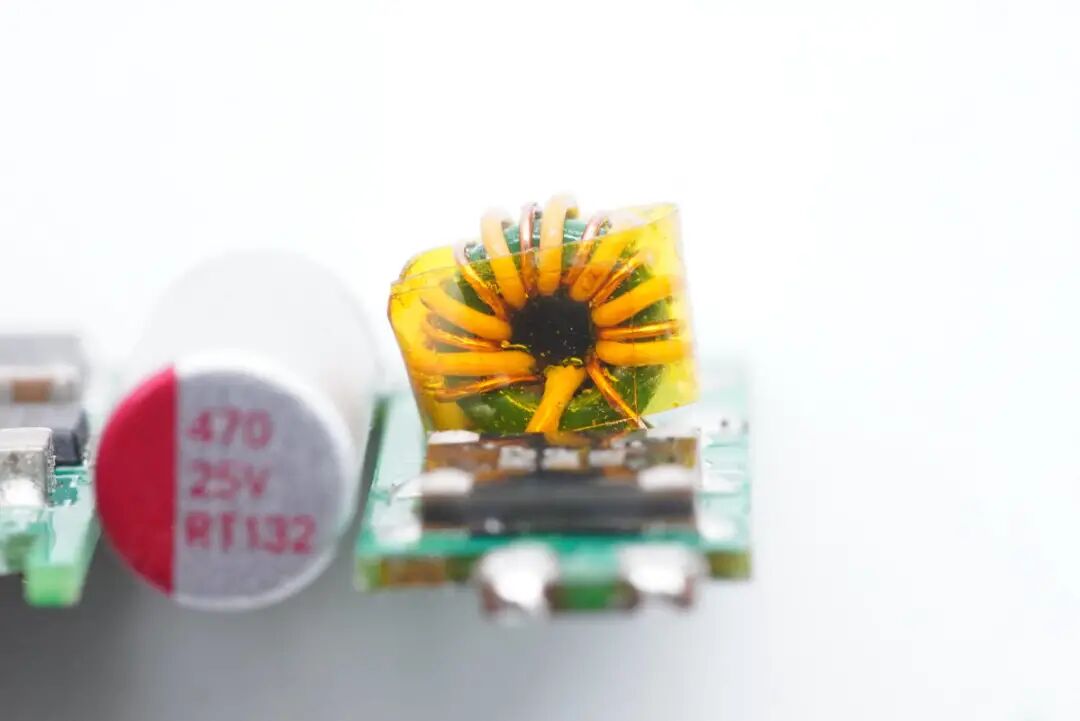

共模电感双线绕制，包裹胶带绝缘，用于滤除EMI干扰。
Z4RCP30MP整流桥特写。

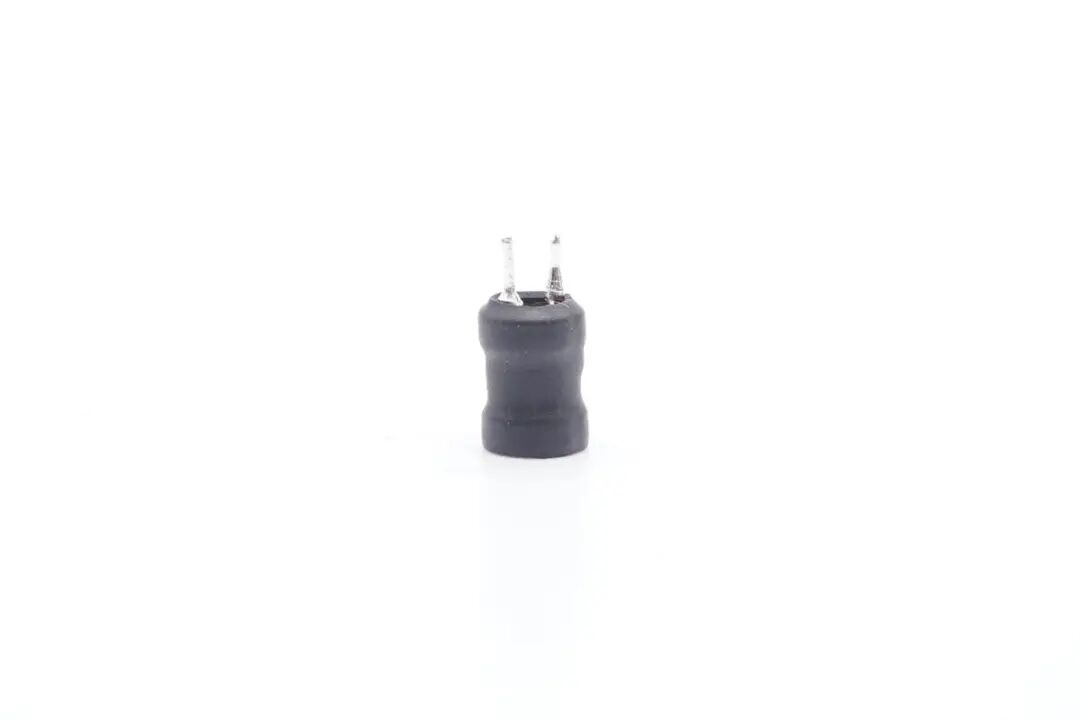

工字电感外套绝缘管。
高压滤波电解电容采用永铭KCX系列，该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

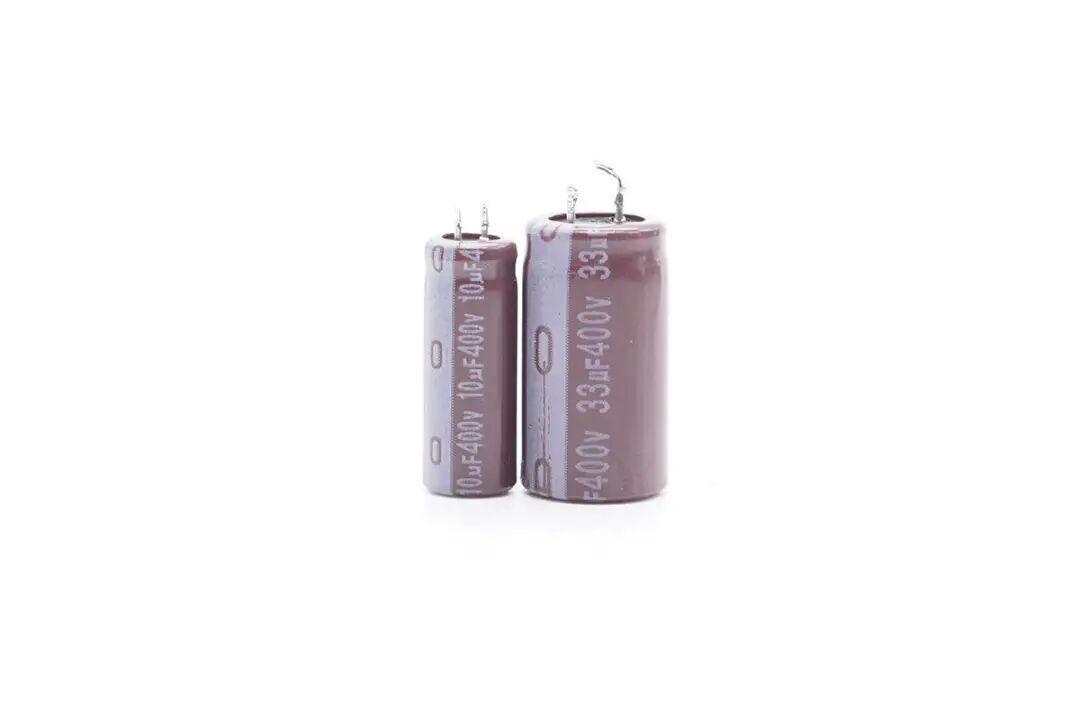

两颗电容规格分别是400V 33μF和400V 10μF。

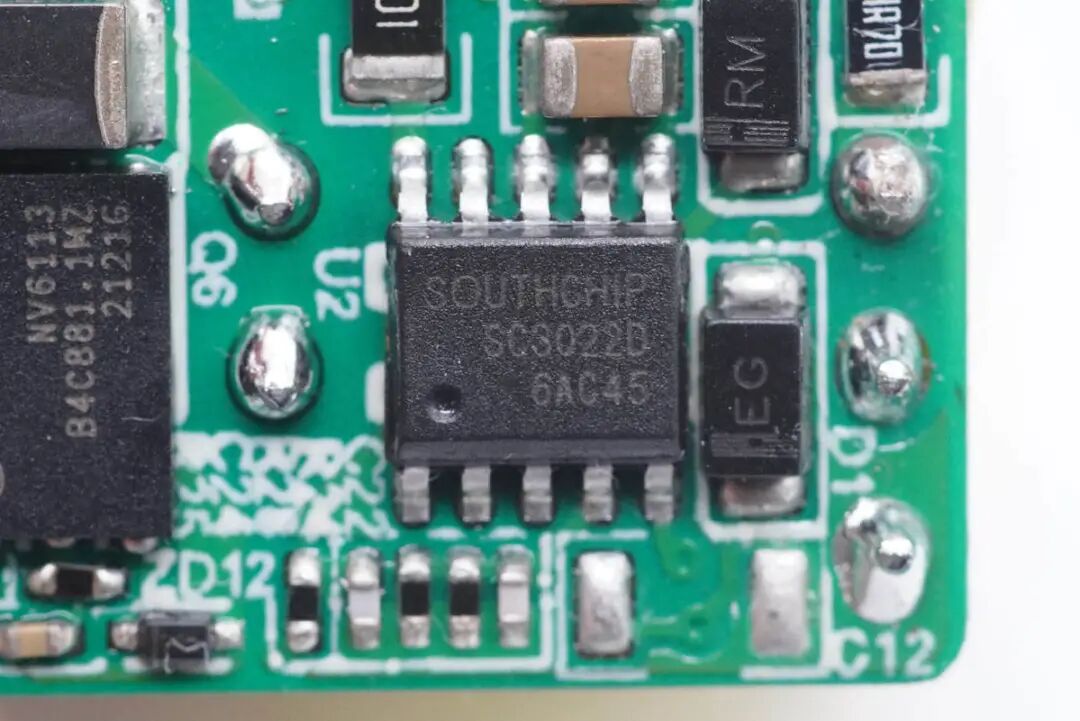

开关电源主控芯片采用南芯SC3022，这是一颗高频准谐振反激PWM控制器（QR/DCM），内部集成高压启动和X电容放电，集成分段式供电电路用于超宽范围输出。支持自适应的过电流保护和自适应的环路增益补偿。并采用谷底开通，支持外置NTC实现过热保护功能，支持多种完善的保护功能。

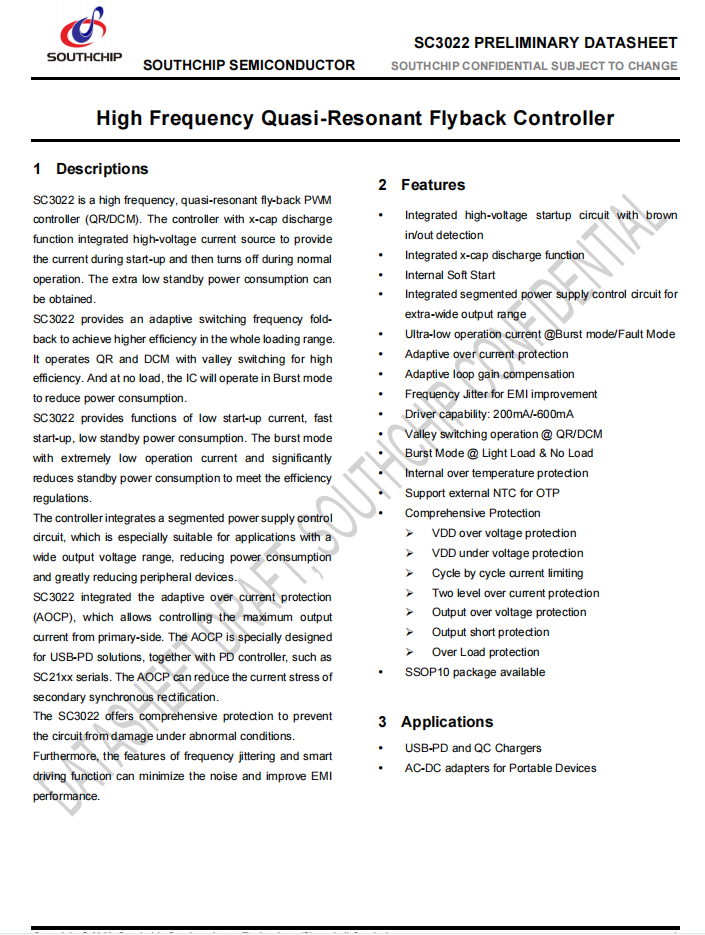

南芯SC3022资料信息。
充电头网拆解了解到，采用南芯SC3022x的还有旭联68W 1A1C双口快充氮化镓充电器，南芯快充方案可应用于充电器、车充、移动电源、储能电源等产品，并被华为、小米、安克、三星、紫米、羽博、立讯精密等数十款产品采用，品质获得客户高度认可。

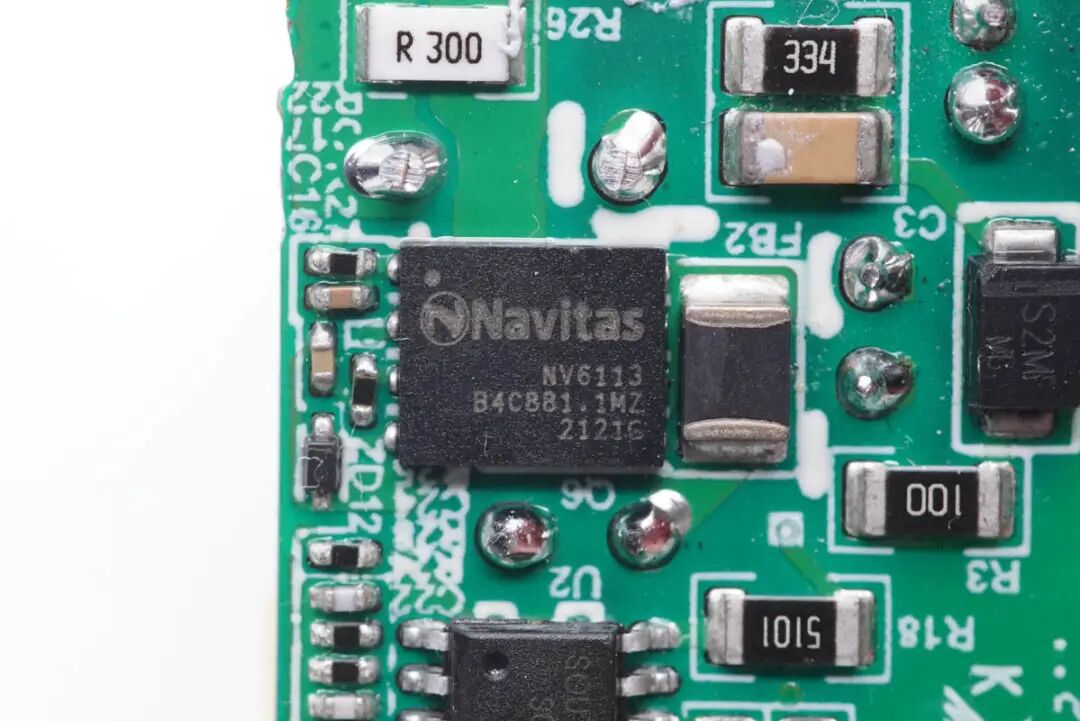

氮化镓功率开关管采用纳微NV6113，耐压650V，导阻300mΩ，支持2MHz开关频率。NV6113采用5*6mm QFN封装，节省面积。同时内置驱动，无需外置驱动器，节省电路板空间及减少元件数量。

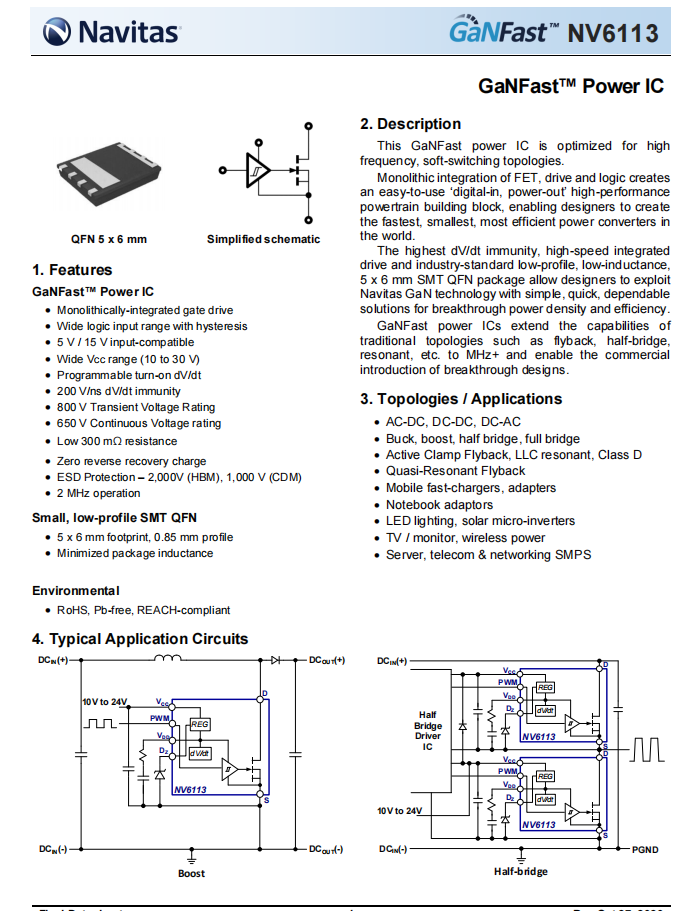

纳微NV6113资料信息。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

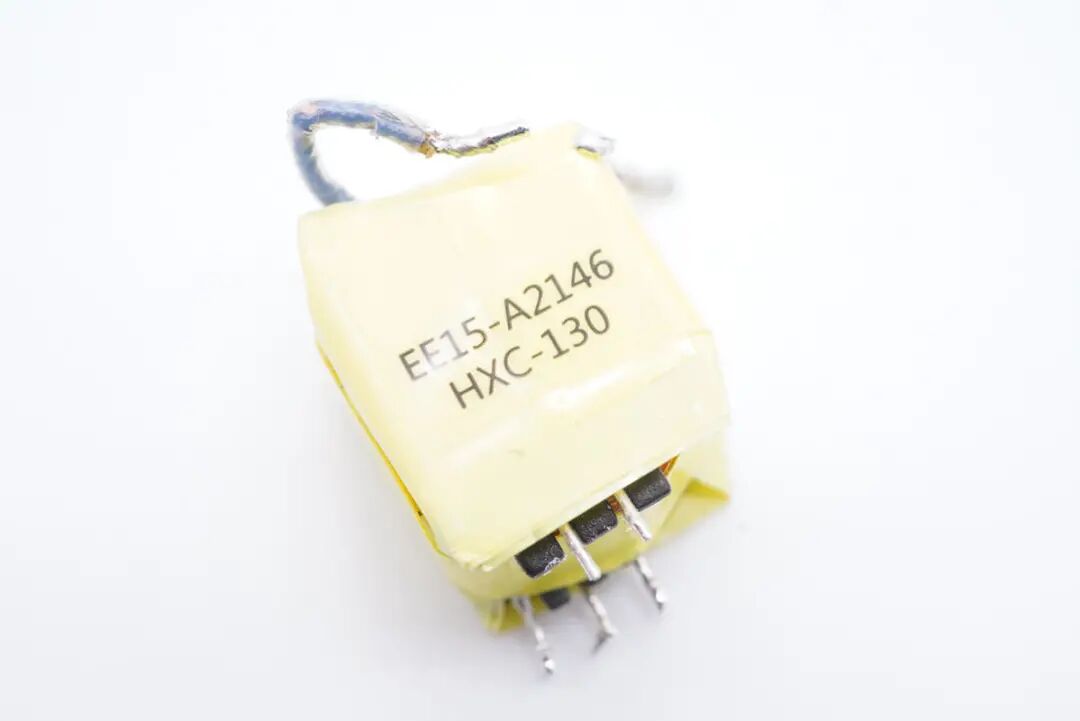

变压器特写。

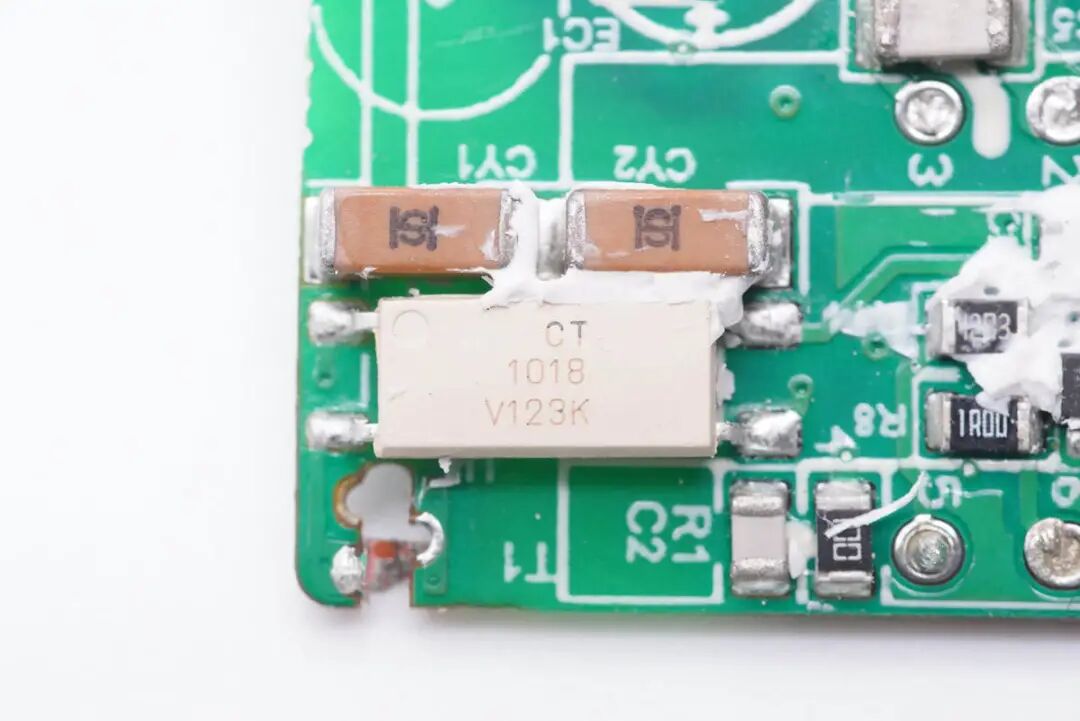

CT 1018光耦特写，用于初级次级通信，反馈输出电压，旁边两颗贴片Y电容串联。

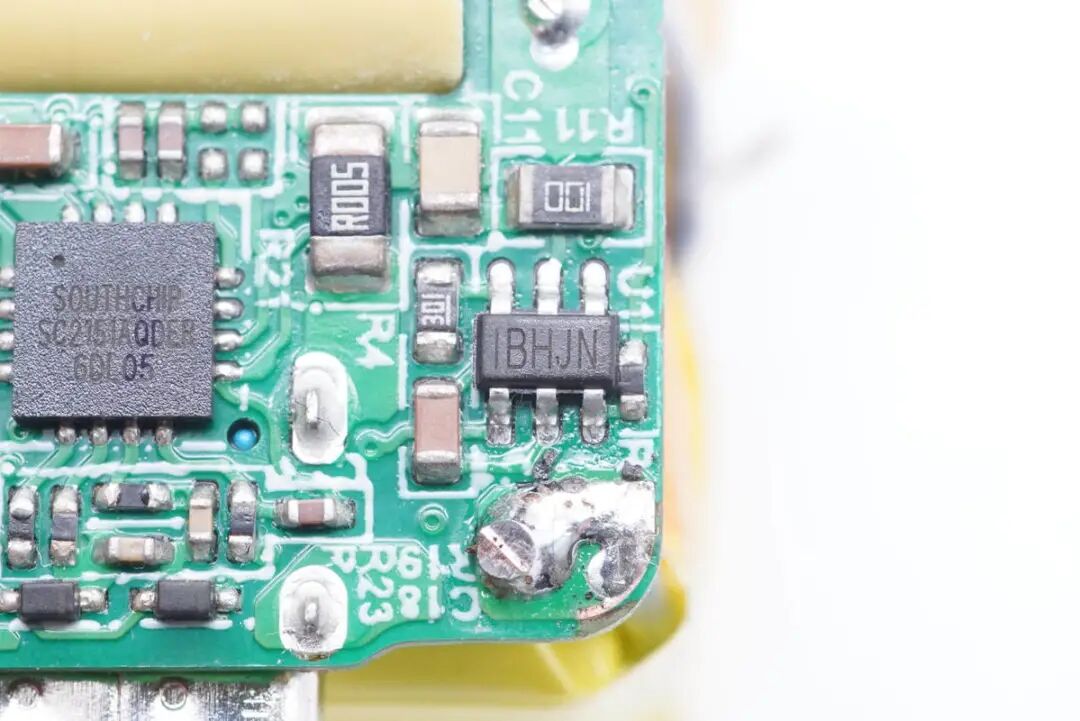

丝印IBHJN的同步整流控制器，MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

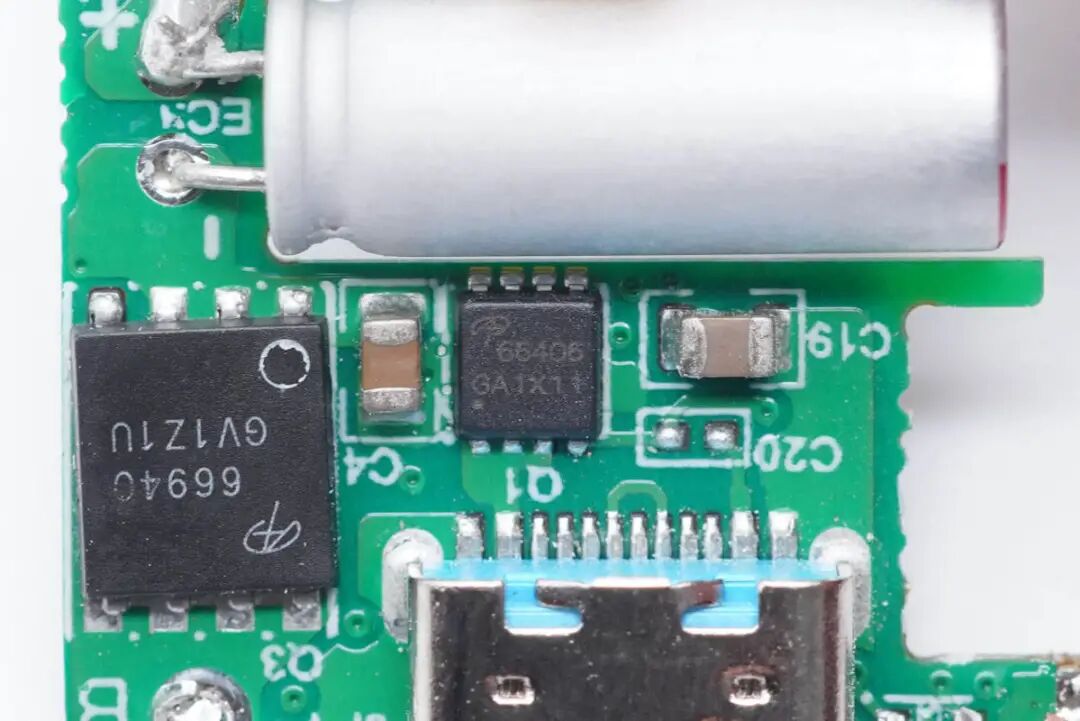

同步整流MOS管丝印66940，来自AOS万代。

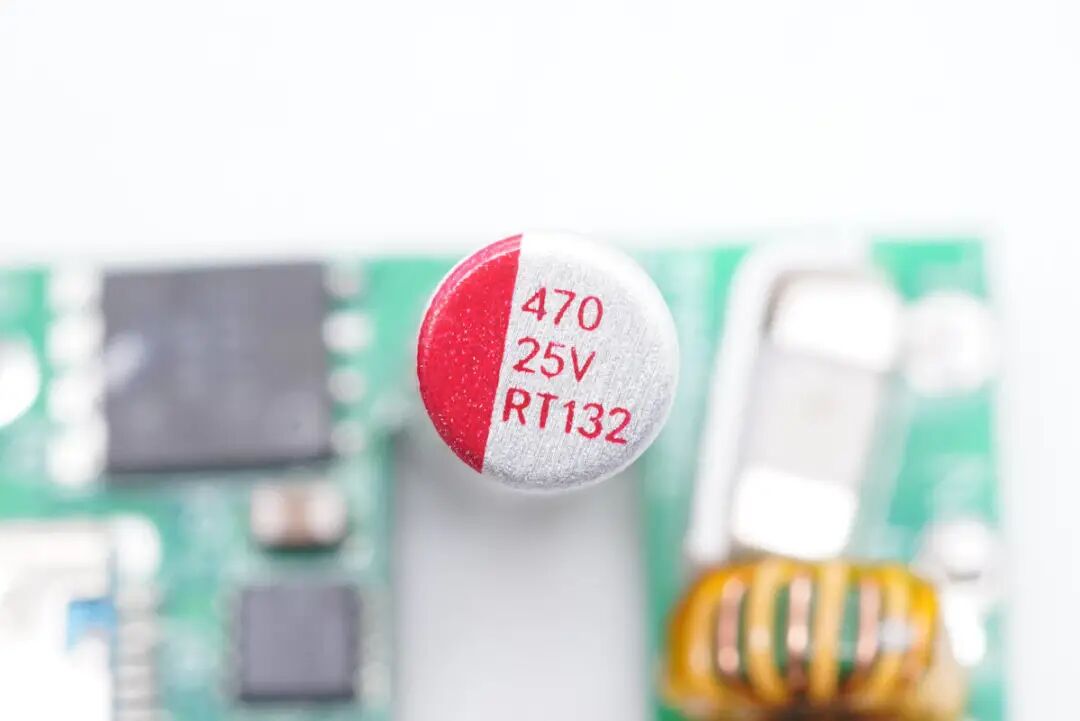

输出滤波固态电容特写，规格为25V 470μF。

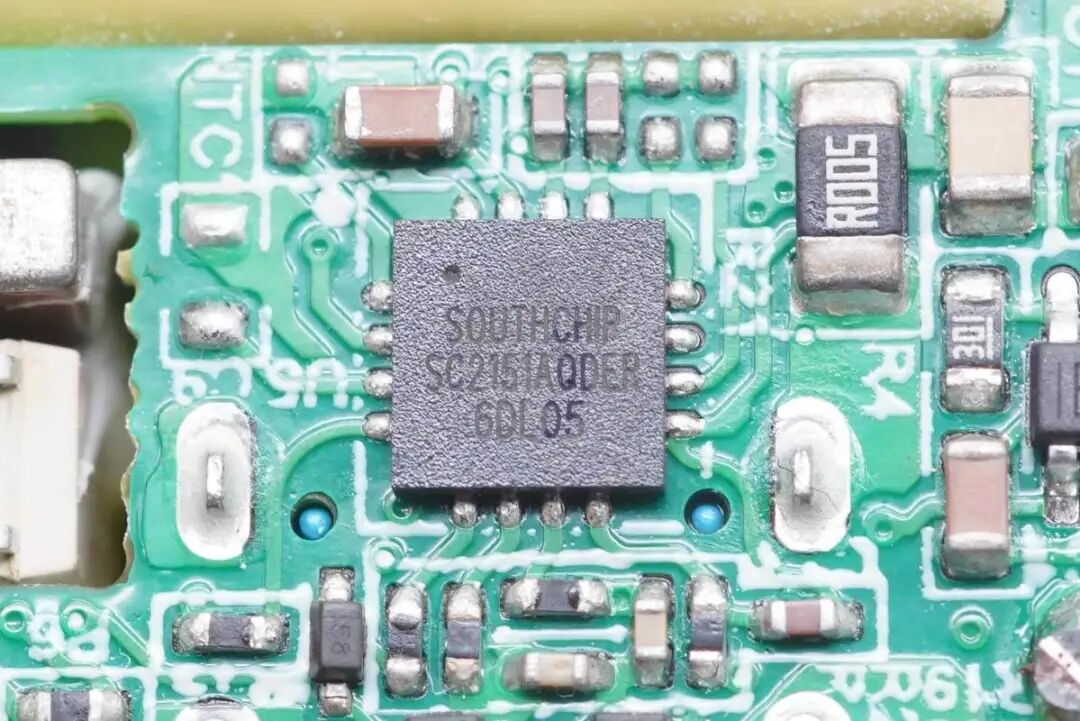

协议芯片采用南芯SC2151A，该芯片已经获得USB-IF PD3.0认证，TID：4869。其采用16-pin QFN 4*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。

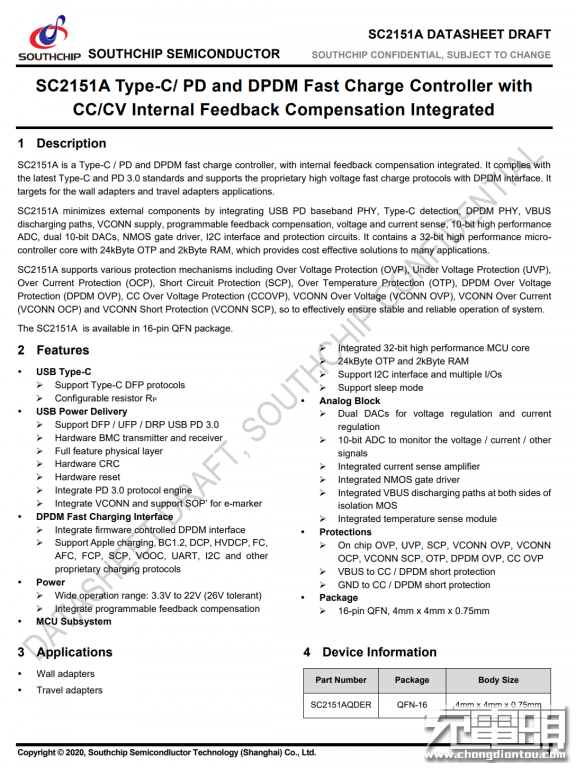

南芯SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。
此外，针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路，为适配器等应用提供了简单高效的协议控制器解决方案。
充电头网拆解了解到，南芯SC2151A协议IC还被绿联30W氮化镓快充、PANFORE 65W氮化镓快充、古石科技迷你30W氮化镓充电器、努比亚30W氮化镓快充等产品采用。
输出VBUS开关管采用AOS万代AONR66406，NMOS管，耐压40V，DFN 3x3 EP封装。
USB-C母座特写，过孔焊接。

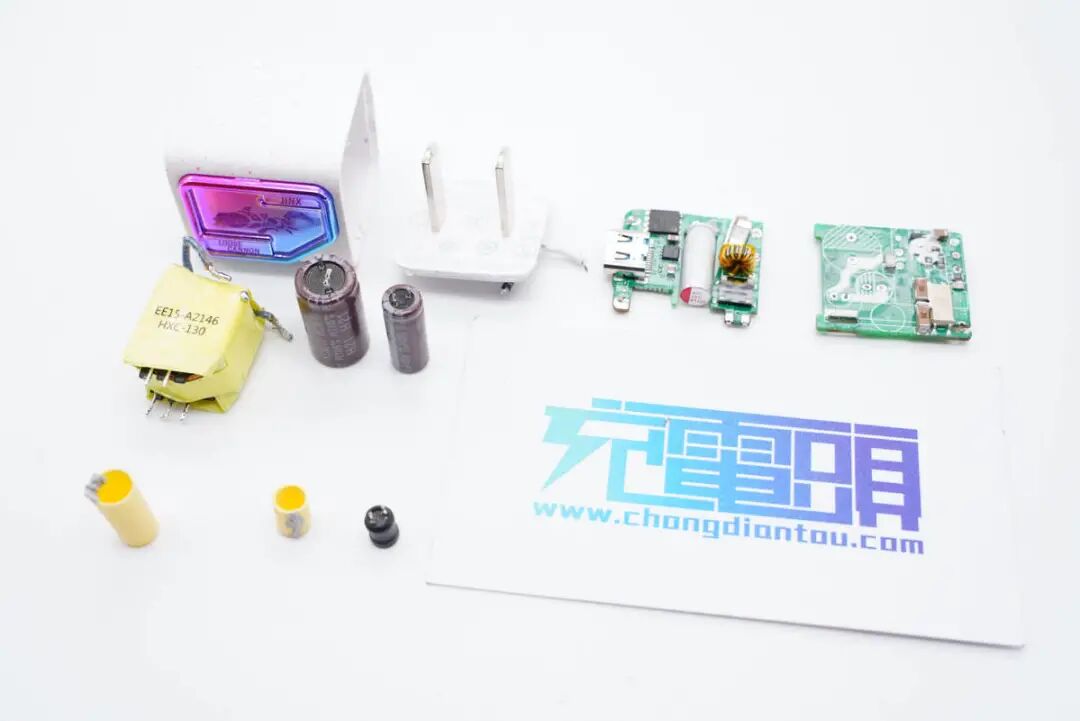

全部拆解完毕，来张全家福。
充电头网拆解总结
安克这款30W氮化镓充电器基于英雄联盟人气英雄金克丝设计，整体小巧精致，同时得益于南芯SC2151A协议IC的使用，兼容QC、AFC、FCP、SCP、PD3.0、PPS多个市面主流快充协议，具备两组PPS电压档位，最大输出功率30W，既可以完美适配苹果iPhone 12/13系列手机，也能给华为、小米、三星等品牌安卓机快充，无论是颜值、体积还是性能，各方面都没有短板。
除SC2151A协议IC外，充电头网拆解发现充电器还采用南芯SC3022D高频准谐振反激PWM控制器，通过了PD3.0认证，性能质量可靠，适合应用于小体积、高功率密度快充产品上。并搭配纳微NV6113氮化镓芯片，还采用了永铭小体积快充电容，输出滤波固态电容沉板，因此充电器做得非常小，功率密度高达1.19W/cm³。此外模块的各种绝缘措施也做得很到位，整体用料好。
