拆解报告：TP-LINK普联标准PoE供电器TL-POE170S
----- 充电头网拆解报告 第1942篇 -----
PoE供电器是一种基于PoE技术的供电模块，符合IEEE802.3af/at标准，可以为网络电话、网络摄像头、无线AP等设备供电。最近充电头网拿到了TP-LINK普联一款标准PoE供电器TL-POE170S。
这款产品由适配器以及供电器组成，供电器配备DC供电接口、指示灯以及输入输出千兆以太网端口，支持30W的PoE设备连接，可连接支持PoE供电的摄像头及AP。下面充电头网就对这款产品进行详细拆解，看看做得如何。
一、TP-LINK 标准PoE供电器外观

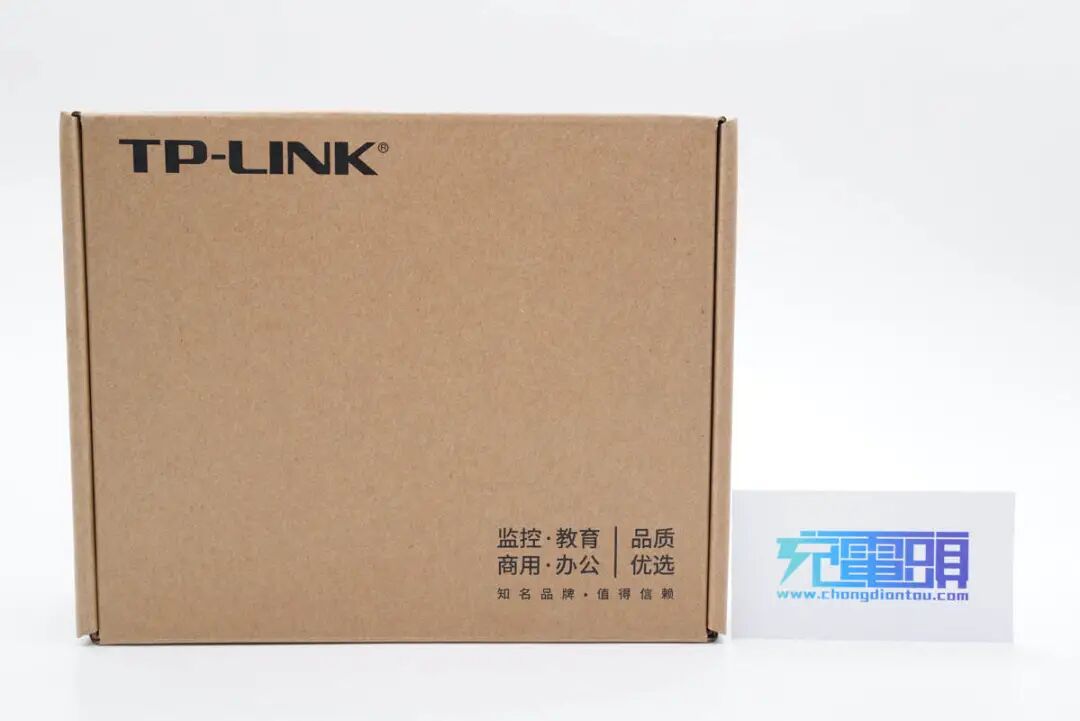

产品采用牛皮纸盒包装，正面印有TP-LINK品牌以及监控、教育、商用、办公用途字样。

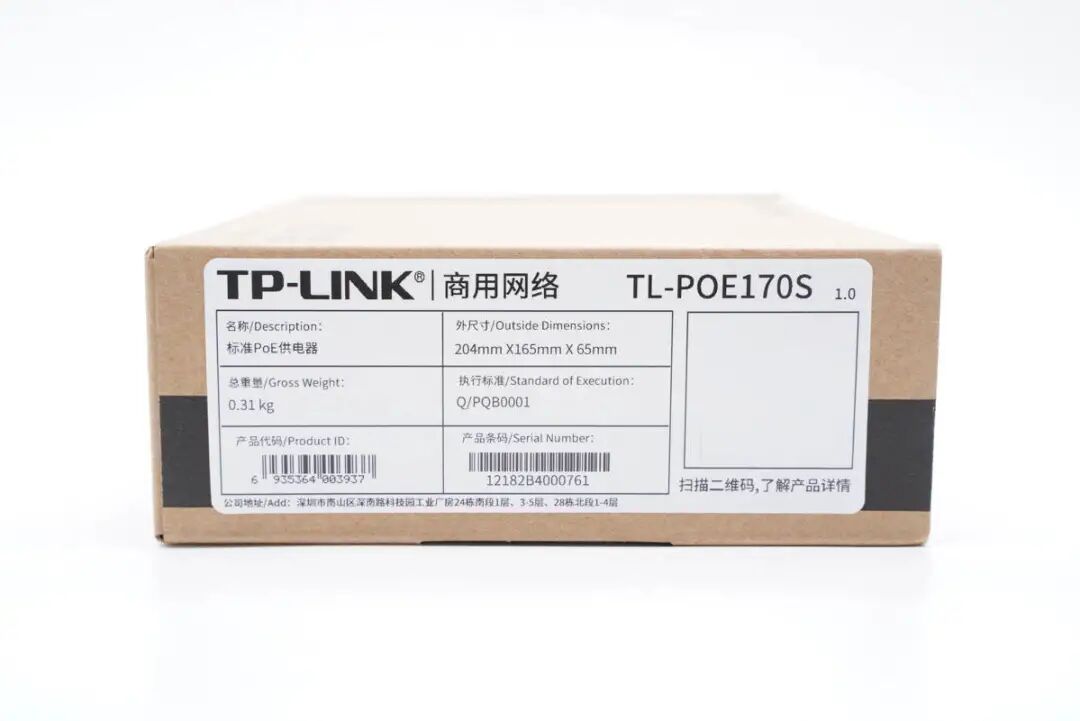

侧面印有产品铭牌贴纸，印刷产品型号，重量和尺寸。

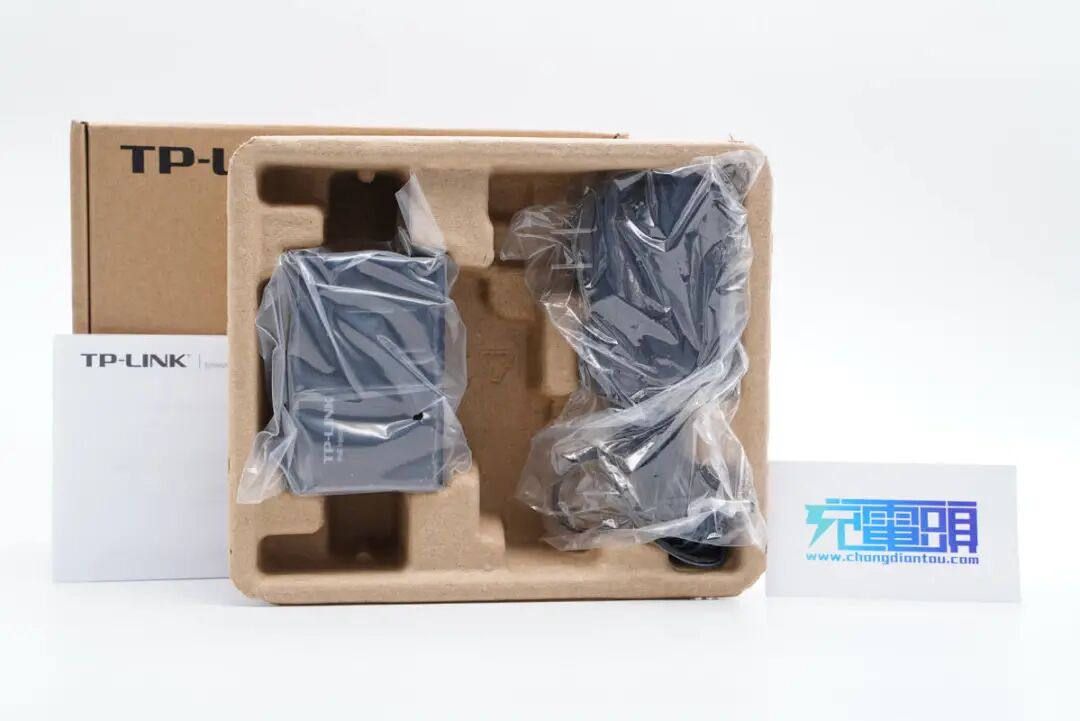

包装内含供电器、适配器以及使用说明书。

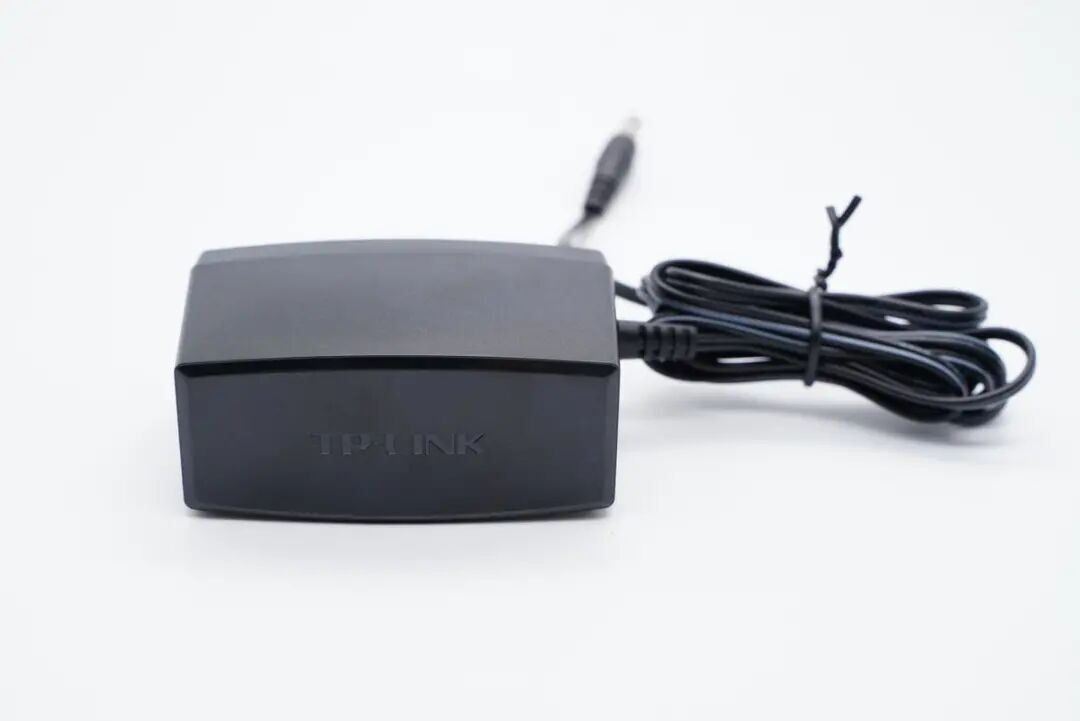

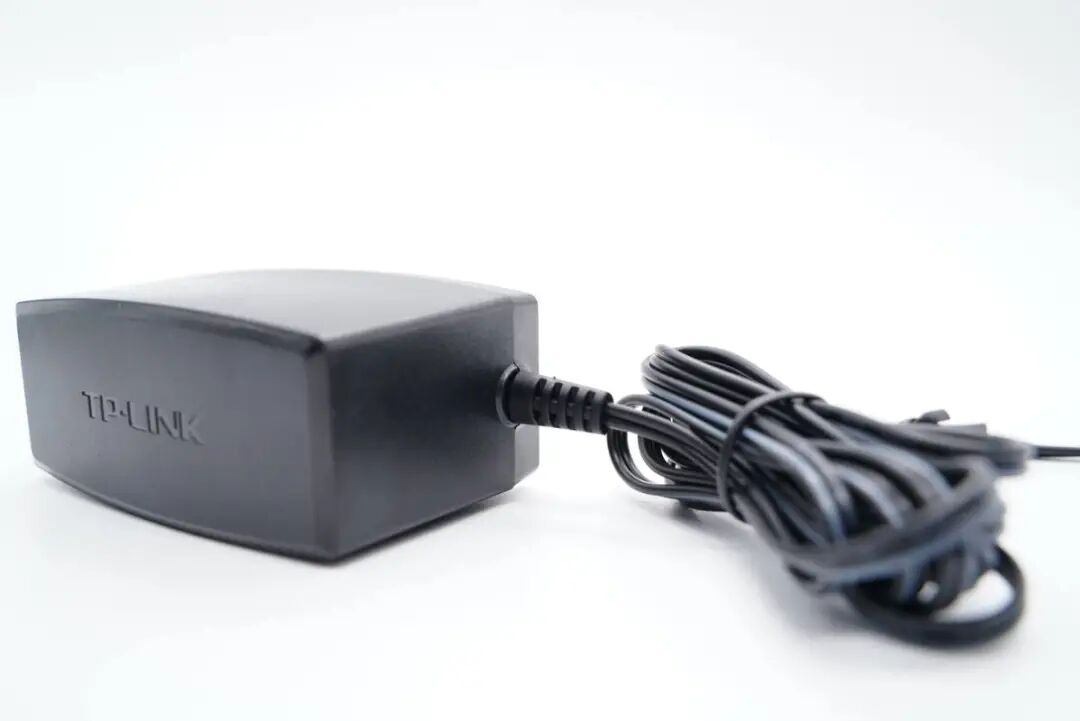

适配器样式传统，机身外壳磨砂，顶面中心设有TP-LINK品牌，边缘倒角亮面处理，此外自带DC圆头输出线缆。

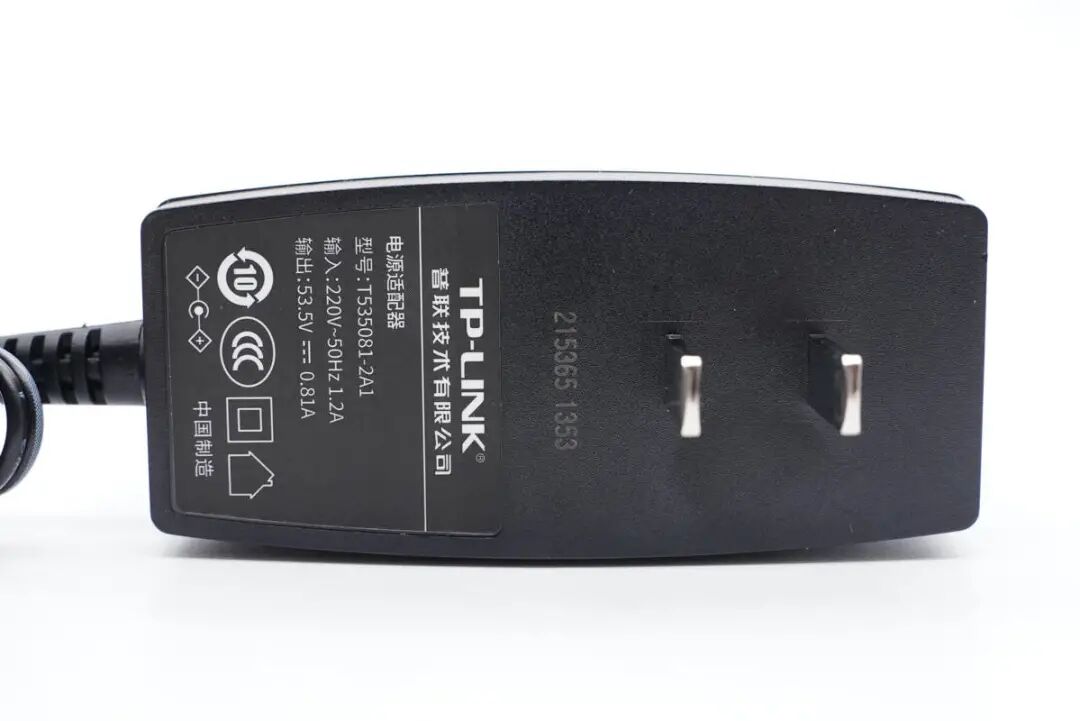

输入端配备国标插脚，外壳左侧贴片信息贴纸，型号T535081-2A1，输入220V-50Hz 1.2A，输出53.5V0.81A，通过了CCC认证。
输出线缆做了抗弯折处理。
DC圆头特写。

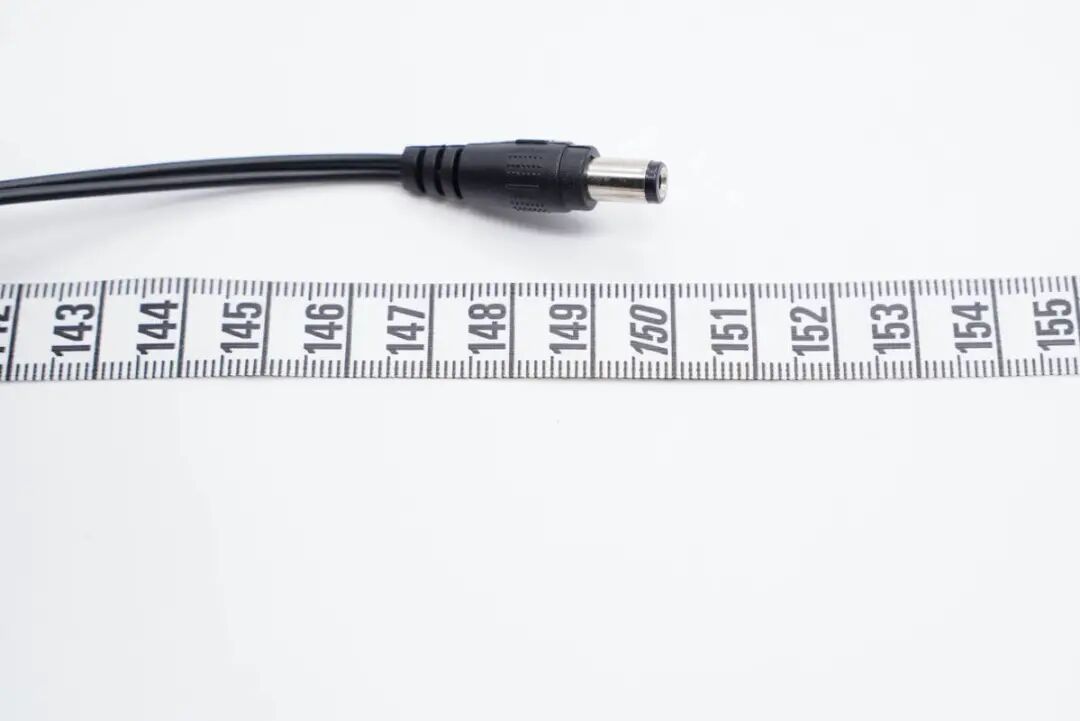

测得输出线缆长度约为1.5米。

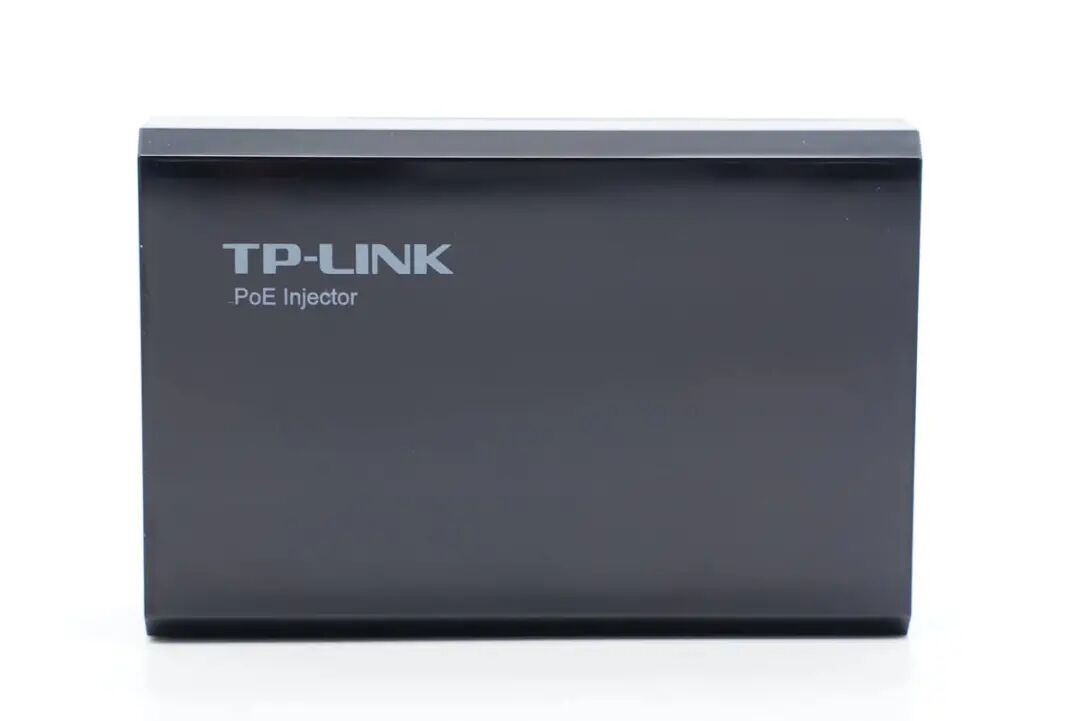

供电器采用直板造型，机身高光亮面处理，两侧边缘倒角设计，顶面左上角设有TP-LINK品牌logo，整体十分简洁。
底部贴有供电器铭牌，型号为TL-POE170S，输入电源53.5V0.81A。此外请勿擅自拆机，否则不予保修。

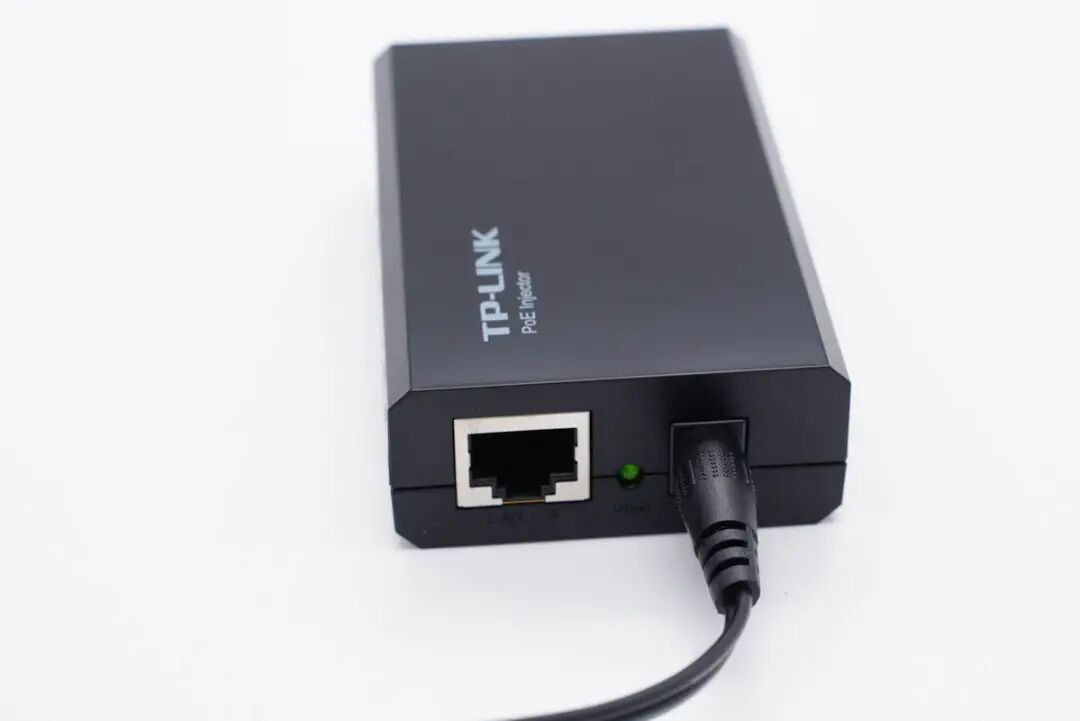

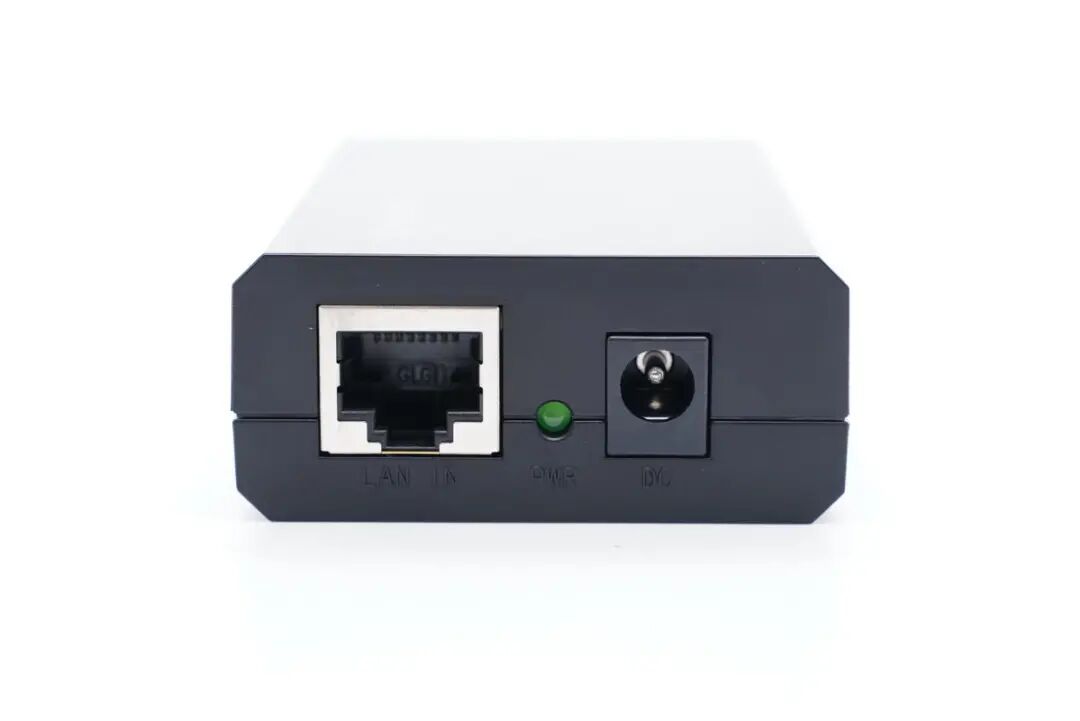

机身一端设有DC供电接口、指示灯以及LAN IN端口（10/100/1000M RJ45口）。
接通电源指示灯亮绿光。

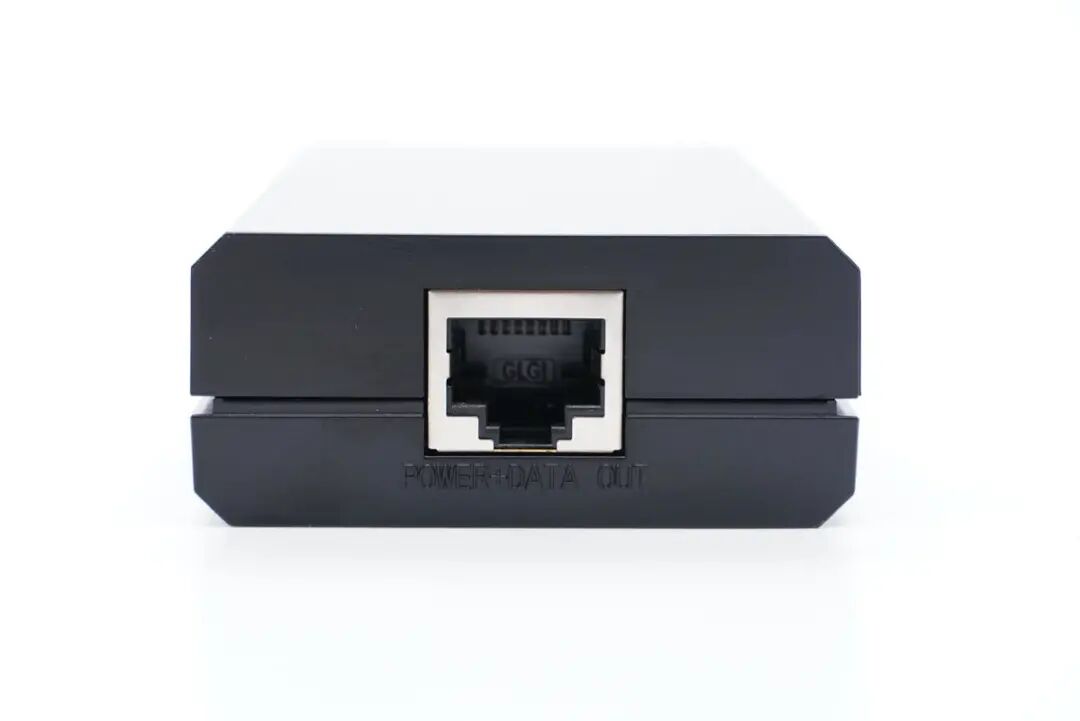

另一端是支持供电的网线输出接口。

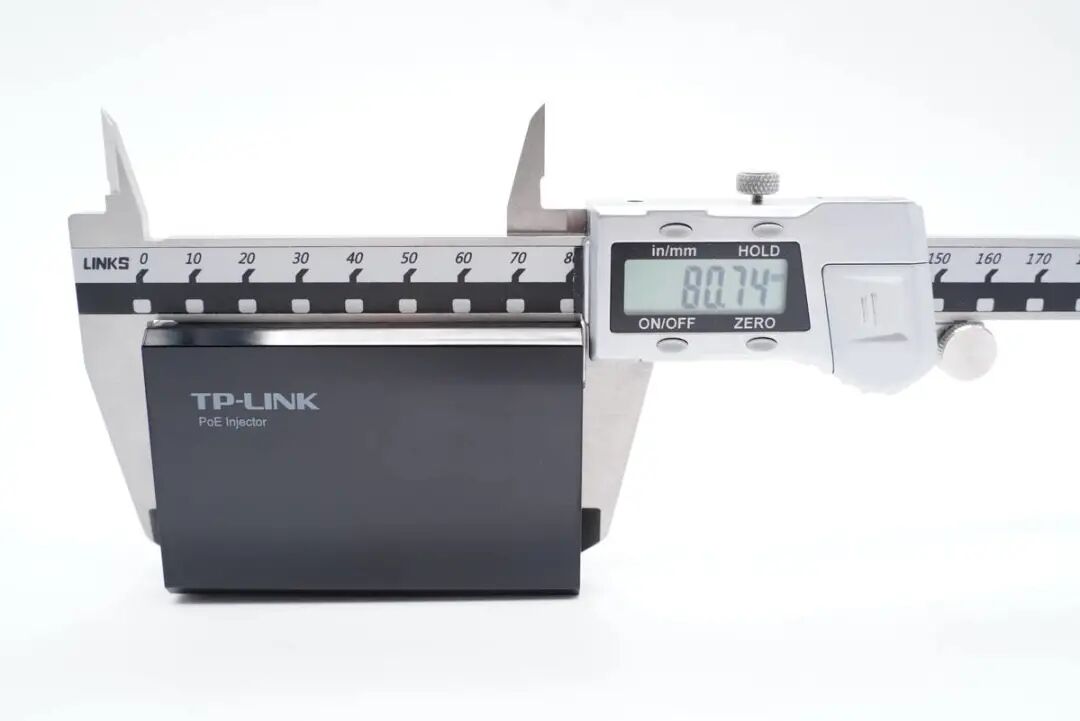

测得供电器机身长度为80.74mm。

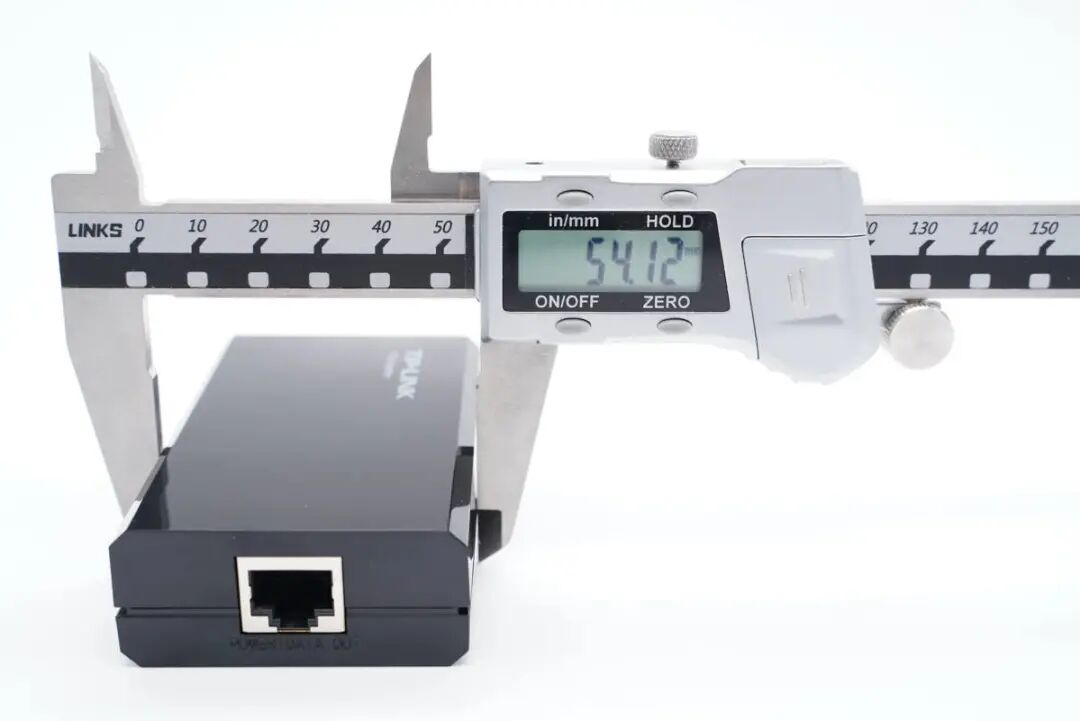

宽度为54.12mm。

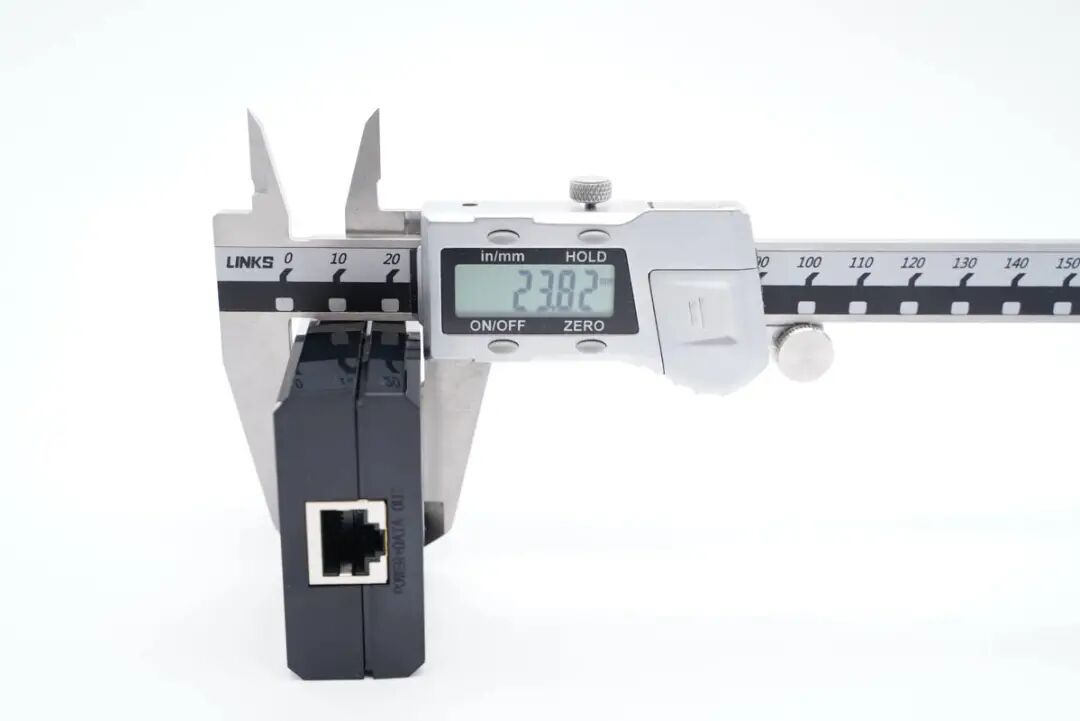

厚度为23.82mm。

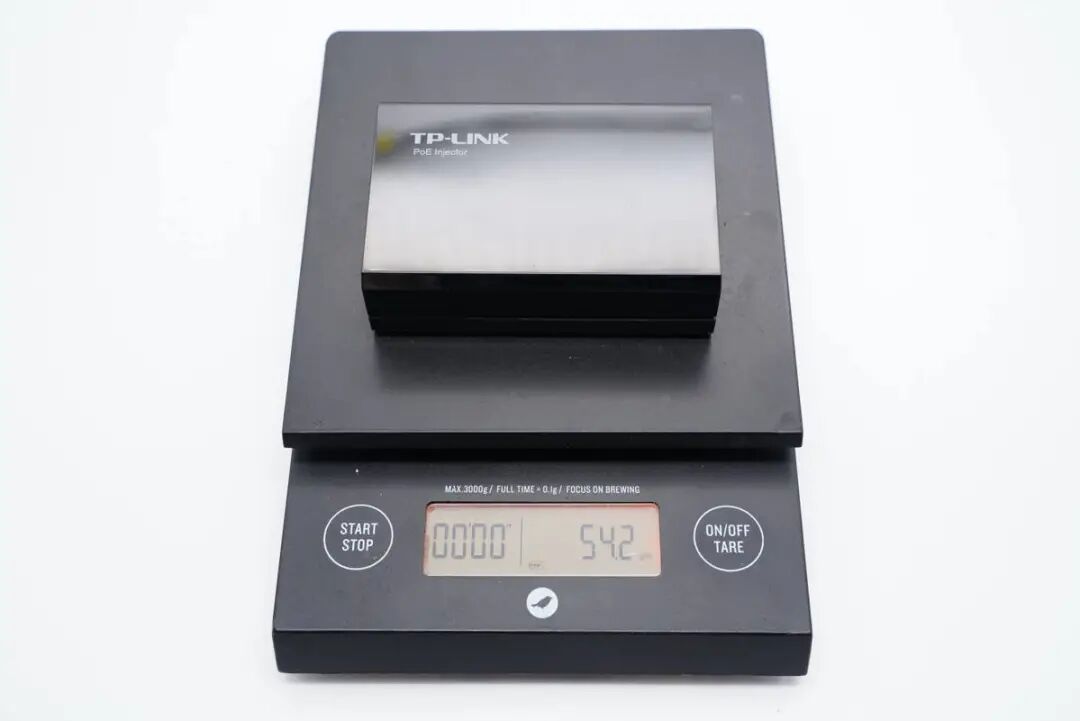

重量约为54g。

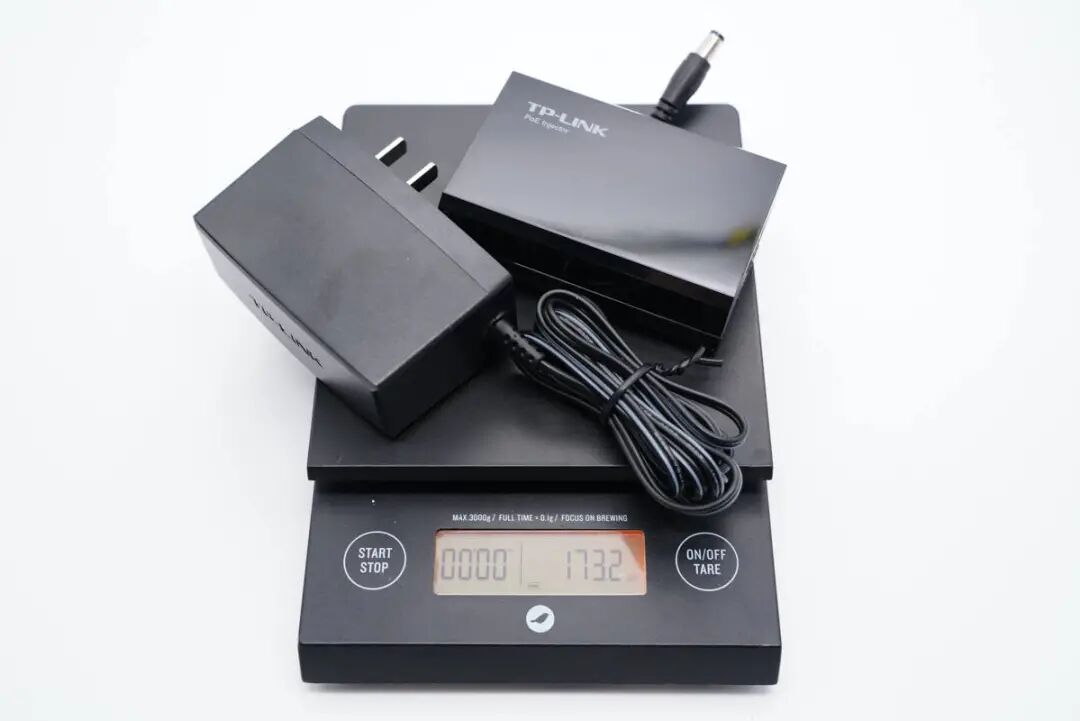

供电器加适配器总重量约为173g。
二、TP-LINK 标准PoE供电器拆解

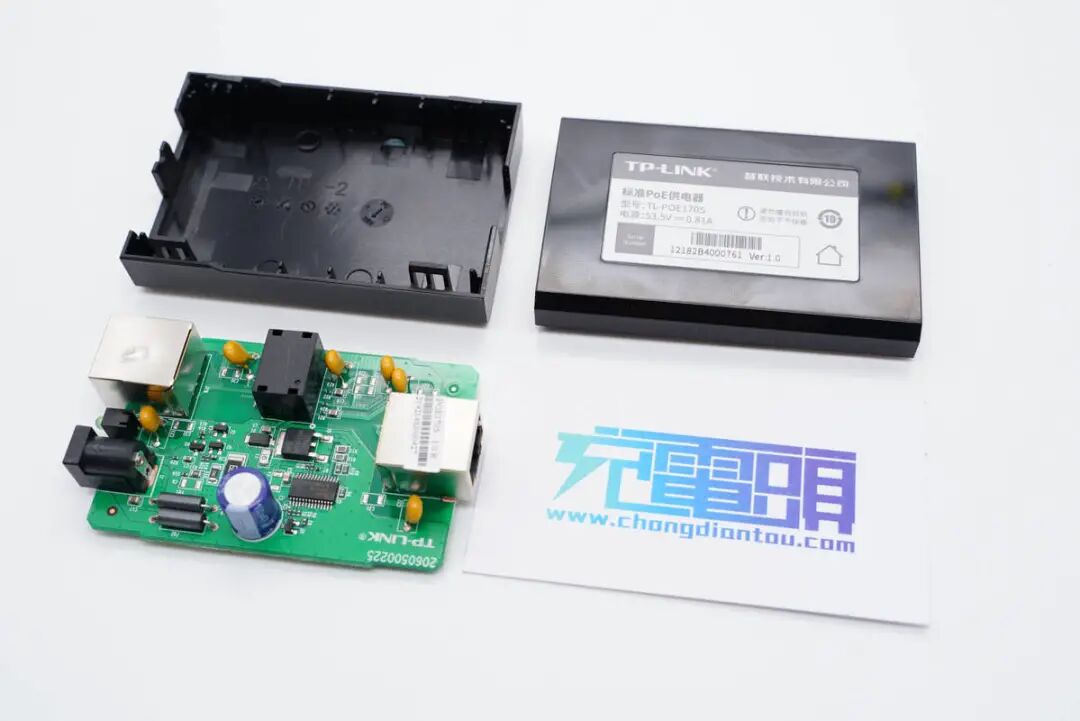

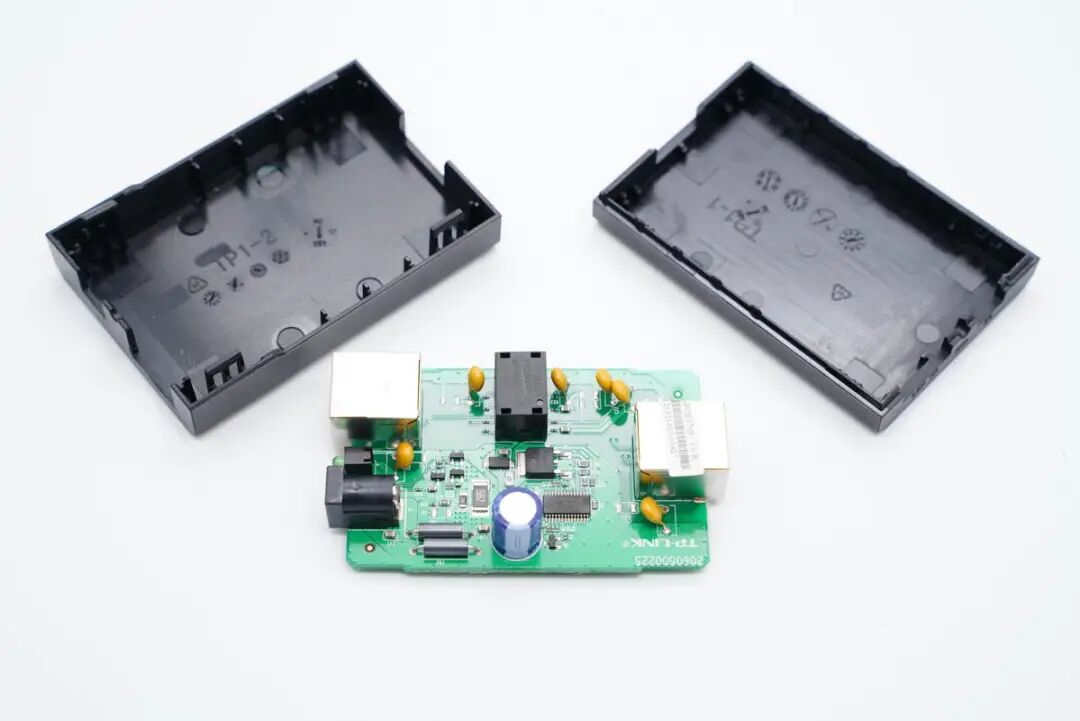

将两半机身壳拆开，卡扣固定封装，PCB板两端母座稍微凸出，也起到固定作用。

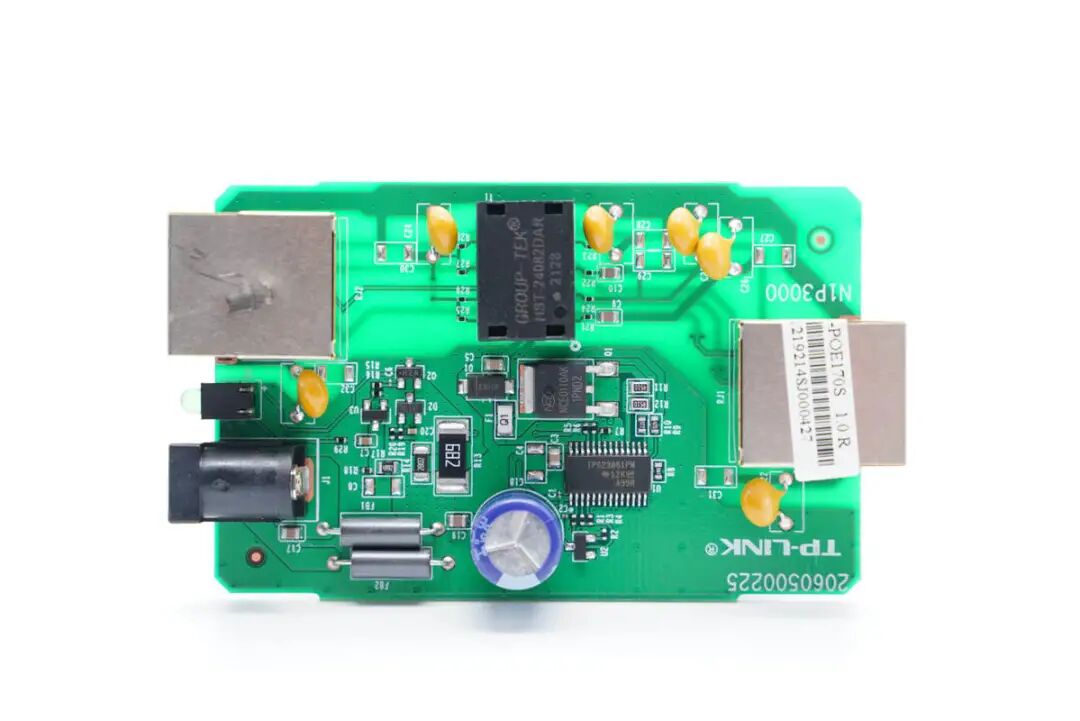

PCB板正面一览，设有电容、多颗黄色高压电容、以太网供电PSE控制器等器件。
板子背面没有元器件。
DC输入母座特写。
指示灯特写。

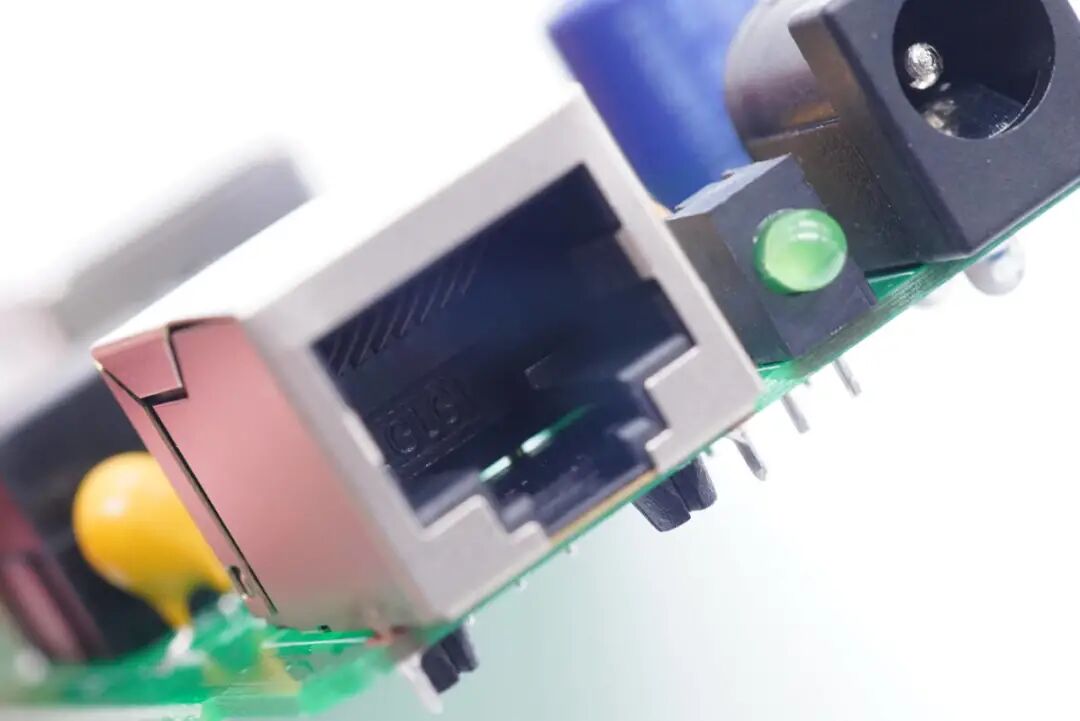

LAN IN端口母座特写。

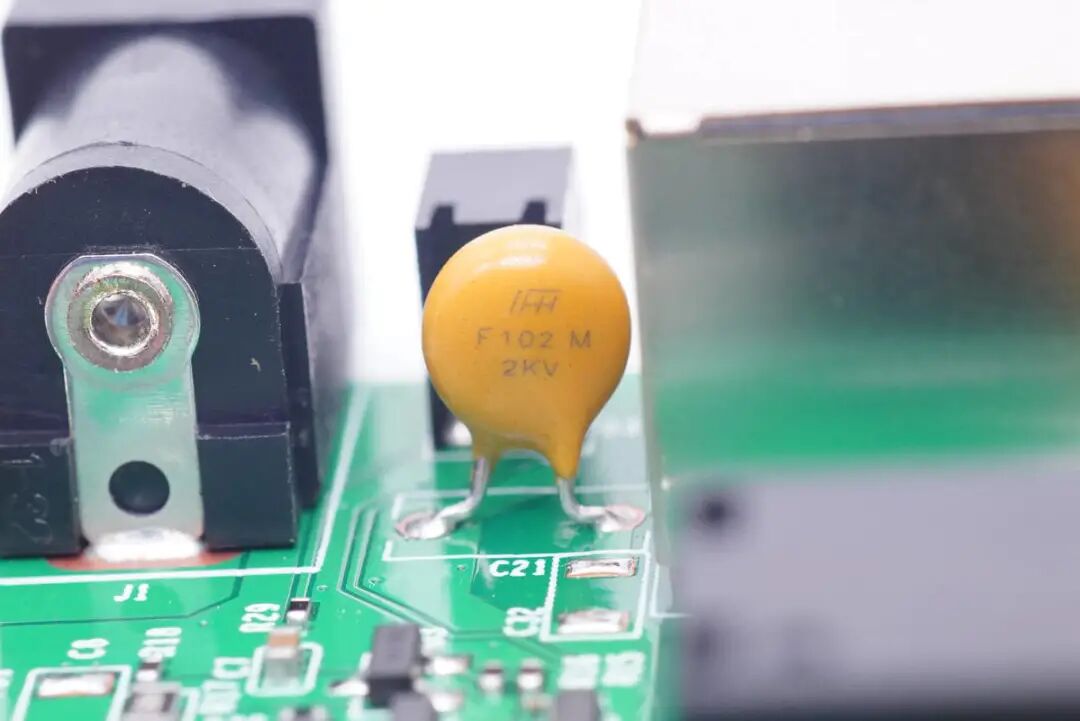

板子上所有的黄色高压电容都是一样的，102耐压2KV。

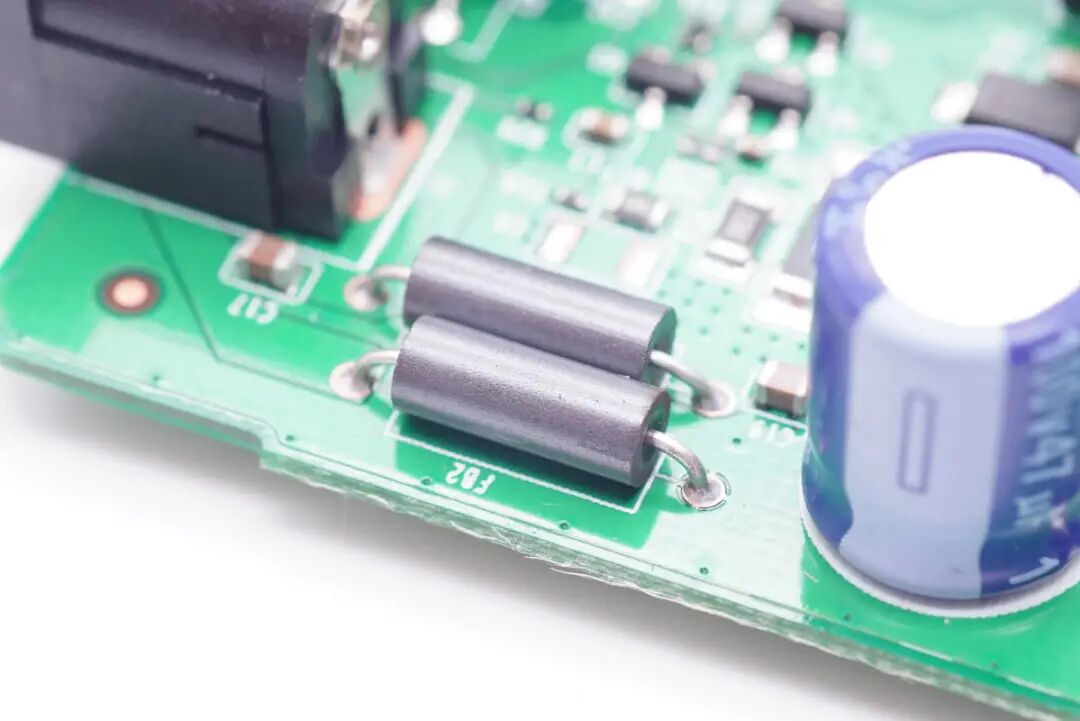

两颗用于抑制高频干扰的磁珠。

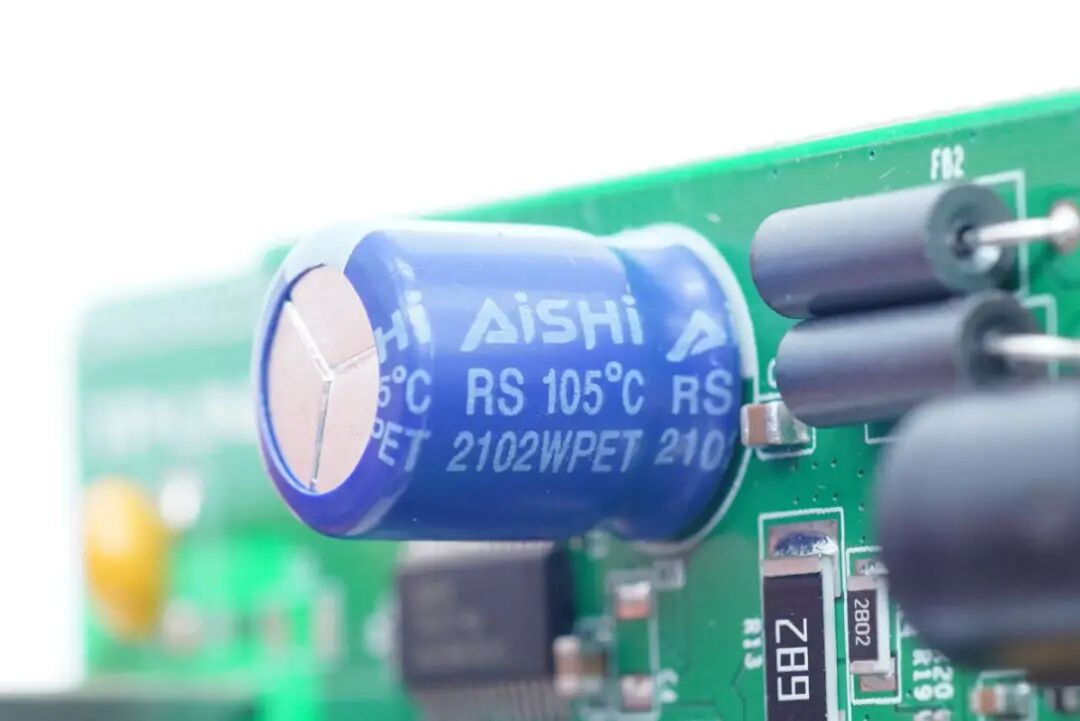

滤波电容来自AiSHi艾华。

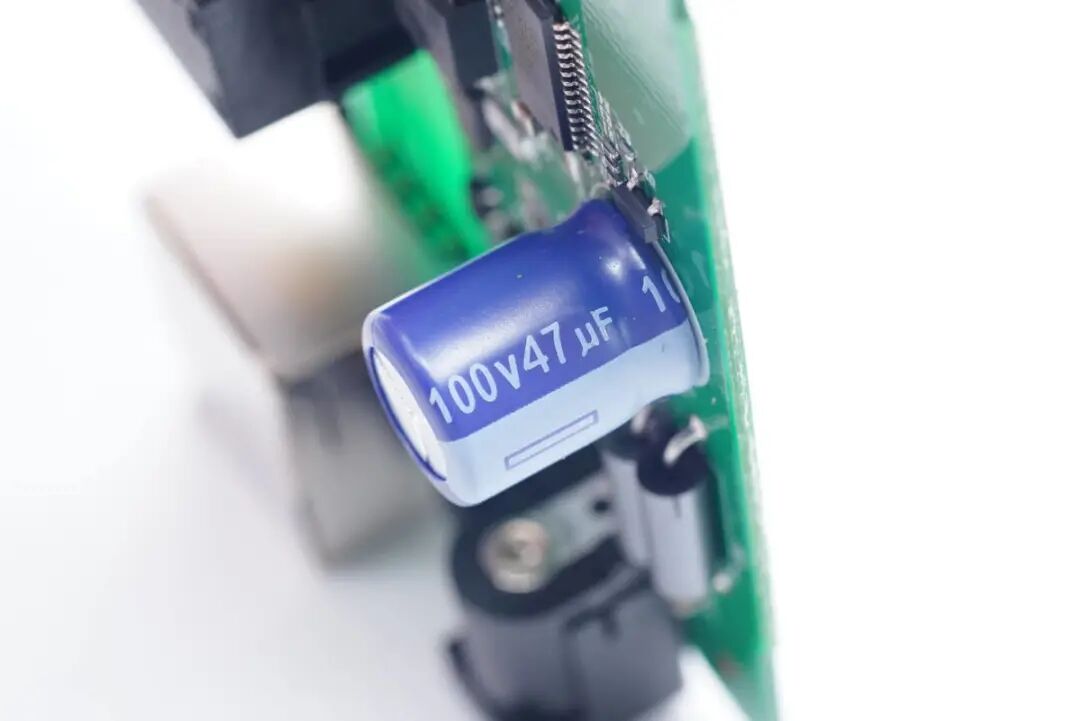

规格为100V 47μF。

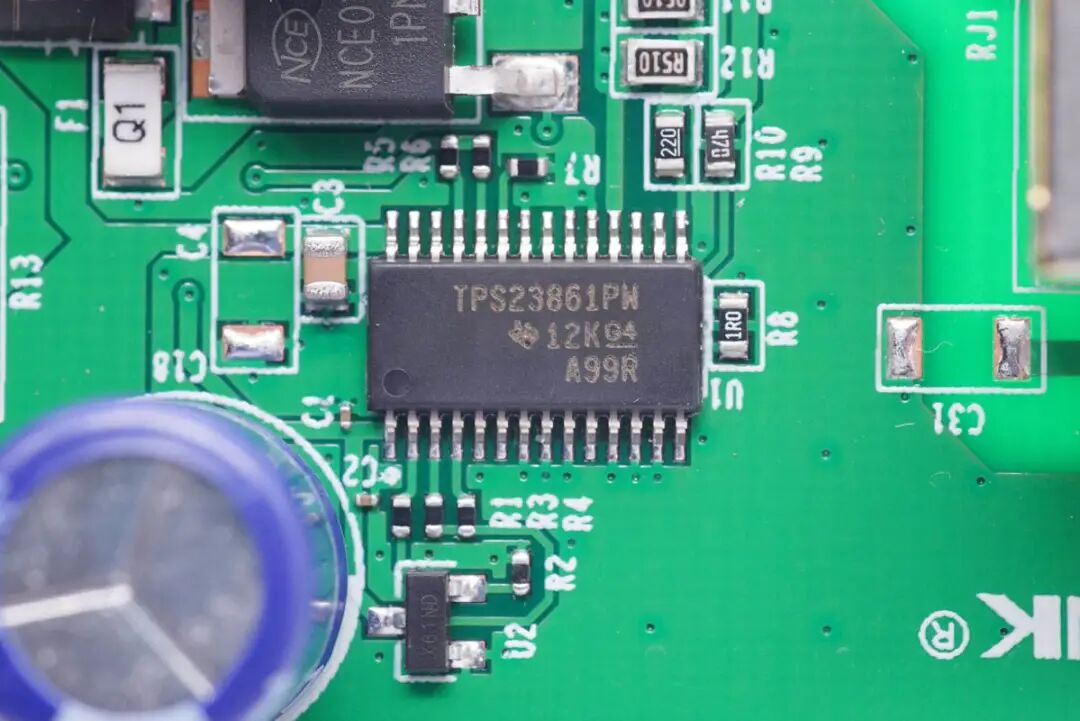

TI德州仪器TPS23861 IEEE 802.3at四端口以太网供电PSE控制器，支持四口PoE供电控制，这里使用了一个接口。
新功率NCE0110AK，NMOS管，耐压100V，导阻130mΩ，采用TO-252-2L封装。上方有保护二极管和保险丝，下方两颗R510电阻并联，用于输出电流检测。

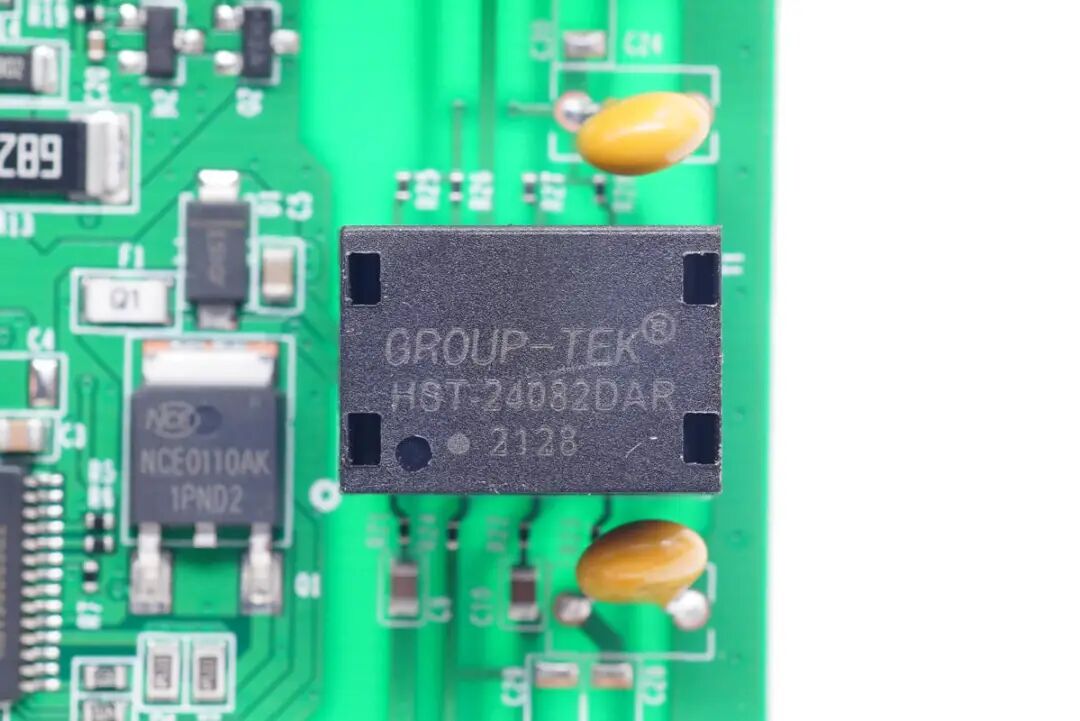

网络变压器，塑料外壳封装。

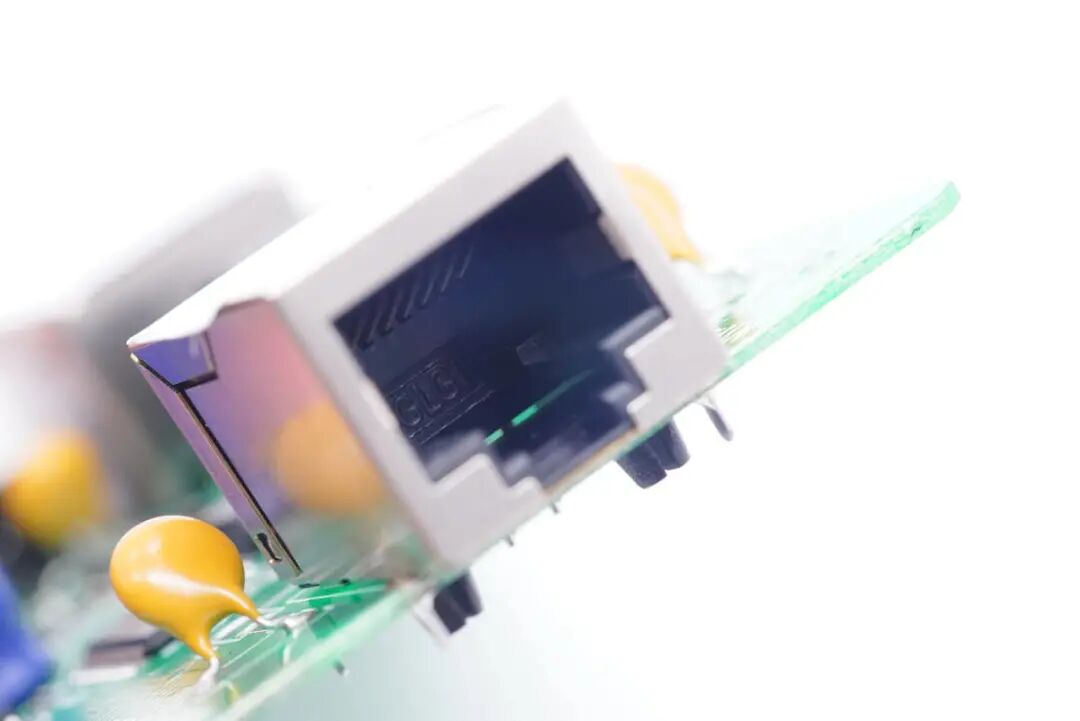

网线输出母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
TP-LINK标准PoE供电器TL-POE170S采用直板造型设计，外壳黑色亮面看上去很有气质。供电器两端网线接口旁有IN和OUT提示字样，接线和接电后即可使用，简单方便。
充电头网通过拆解发现，供电器内部结构实际上相对比较简单。主要采用了知名厂商德州仪器的TPS23861以太网供电PSE控制器，这是一颗支持四口PoE供电控制的芯片，而这款供电器只设有一个输出接口，可以说大材小用了。不过从另一个角度来说，其支持千兆以太网输入输出，30W供电，是一款主打高性能、便用的产品。
