拆解报告：飞凡电子30W 1A1C快充充电器
----- 充电头网拆解报告 第1949篇 -----
近期充电头网拿到了深圳市飞凡电子科技有限公司的一款30W快充充电器，其配备1A1C双输出接口，而且两个接口都支持最大30W快充，配置比较万金油，新老设备都能适配，支持苹果最新iPhone 13系列手机20W和27W PD快充。
充电头网了解到，这款充电器采用了必易微KP22035+KP40512产品组合，是原边集成CoolMos, 副边集成100V MOS的30W小尺寸性价比方案，这是必易微专为20-30W快充市场推出的多套电源方案之一。下面充电头网就对这款充电器进行详细拆解，看看具体做工如何。
一、飞凡电子30W快充外观

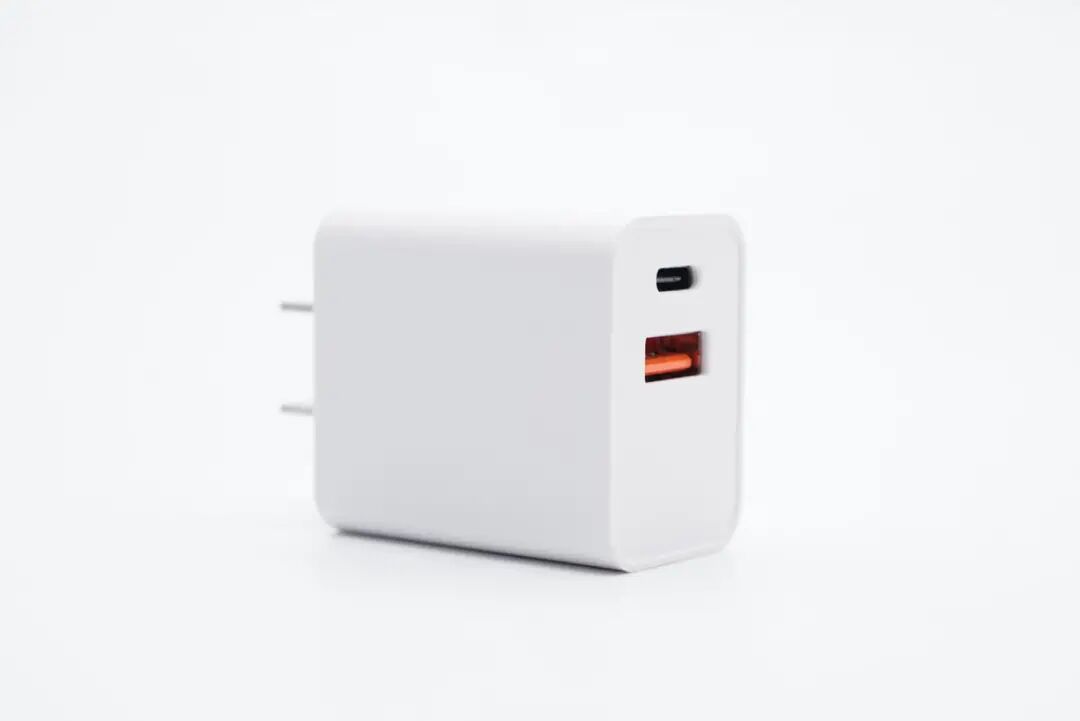

充电器采用PC阻燃材质白色外壳，表面磨砂，顶面微凹，整体十分简洁。

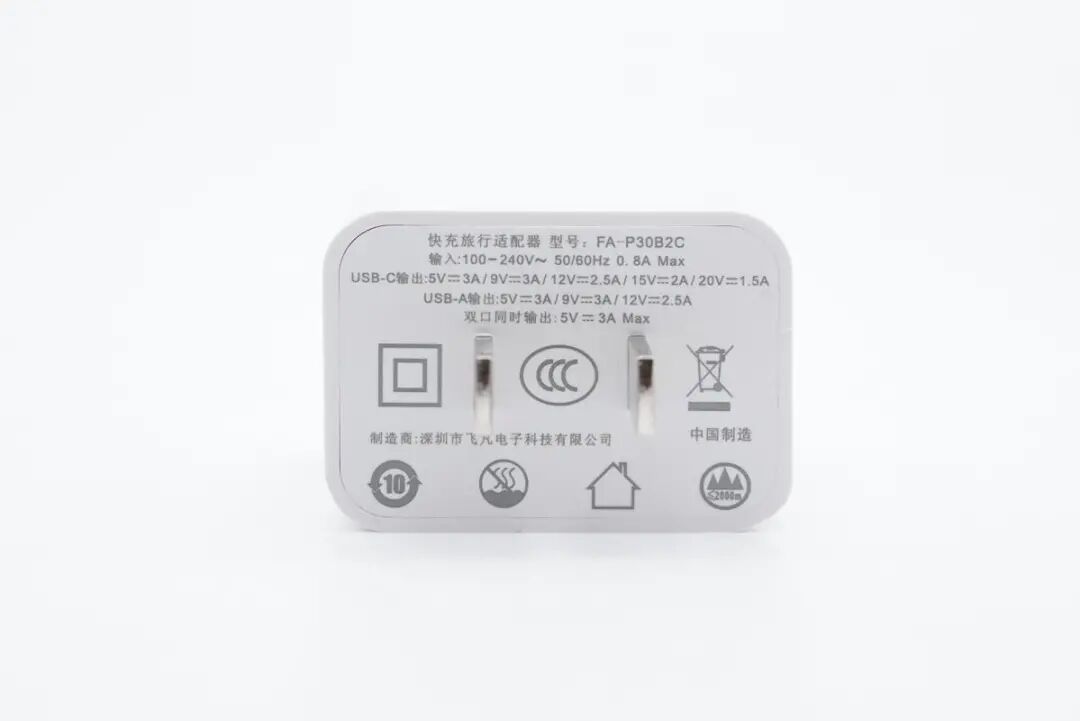

充电器配备固定式国标插脚，输入端外壳印有参数信息
型号：FA-P30B2C
输入：100-240V~50/60HZ 0.8A
USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）
USB-A输出：5V3A、9V3A、12V2.5A
双口同时输出：5V3A
制造商：深圳市飞凡电子科技有限公司
充电器已经通过了CCC认证。
顶面配有1A1C双输出接口，分别采用黑色和橘红色胶芯。
测得充电器机身高度为42.94mm。

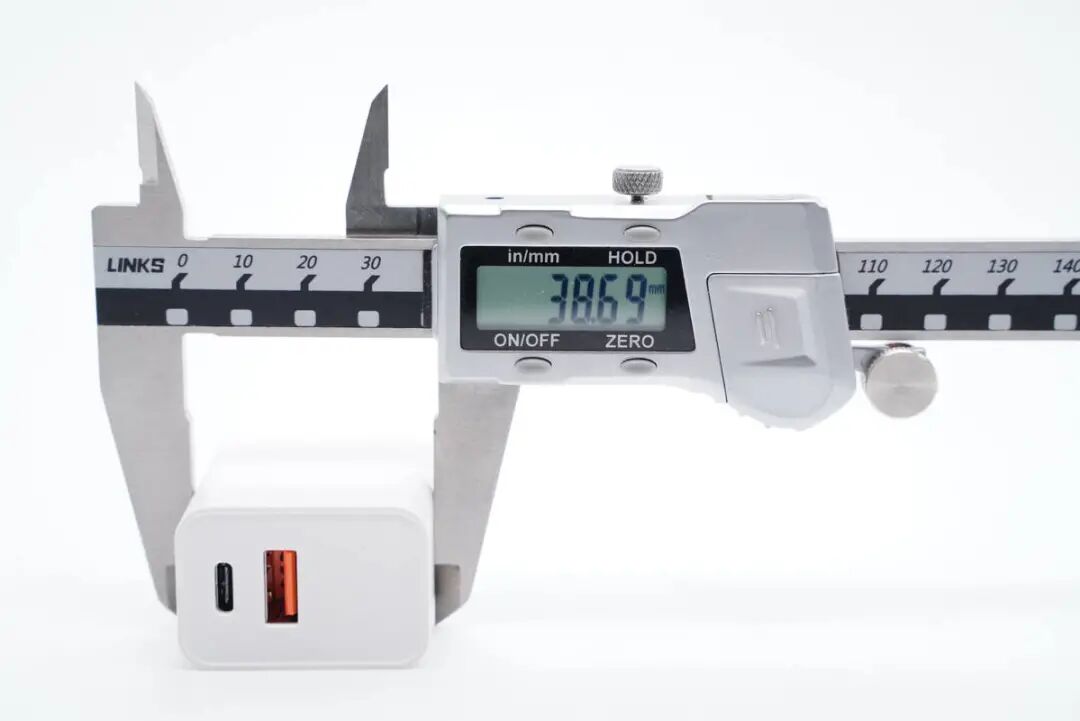

宽度为38.69mm。

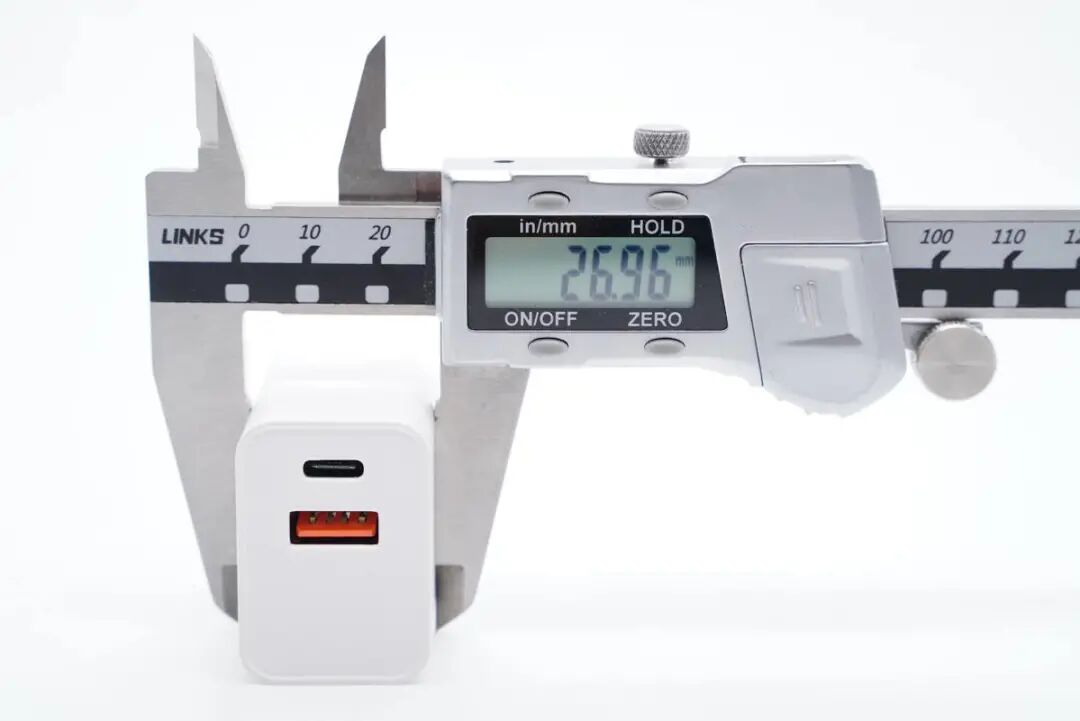

厚度为26.96mm。

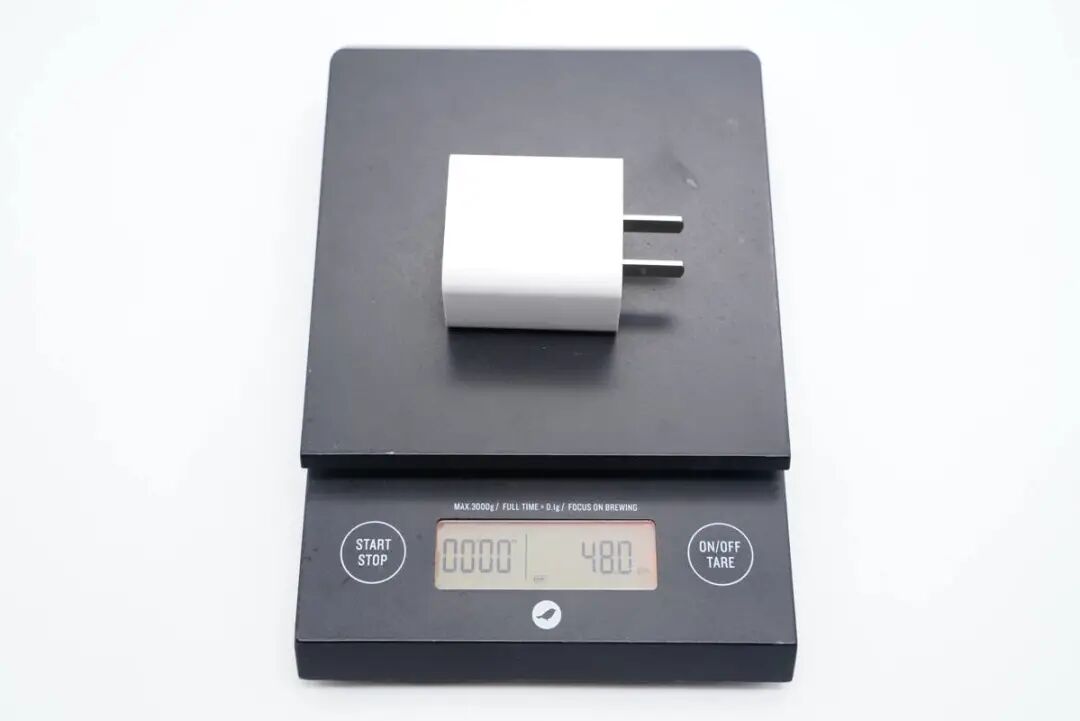

净重约为48g。

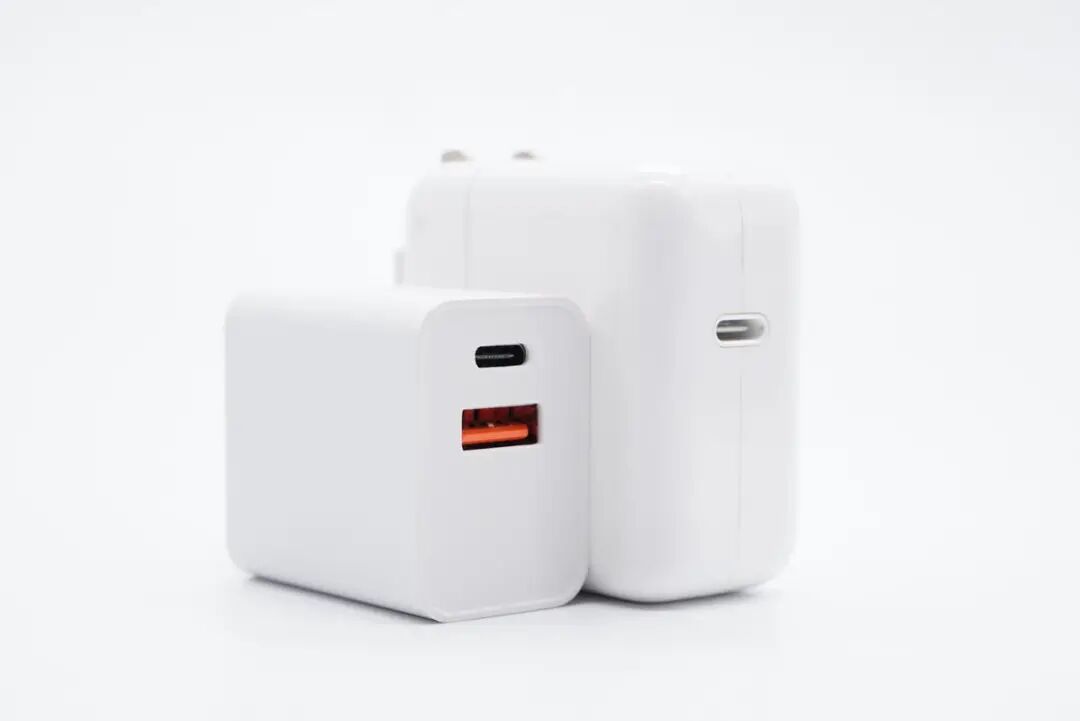

和苹果30W充电器对比，体积有小得多。

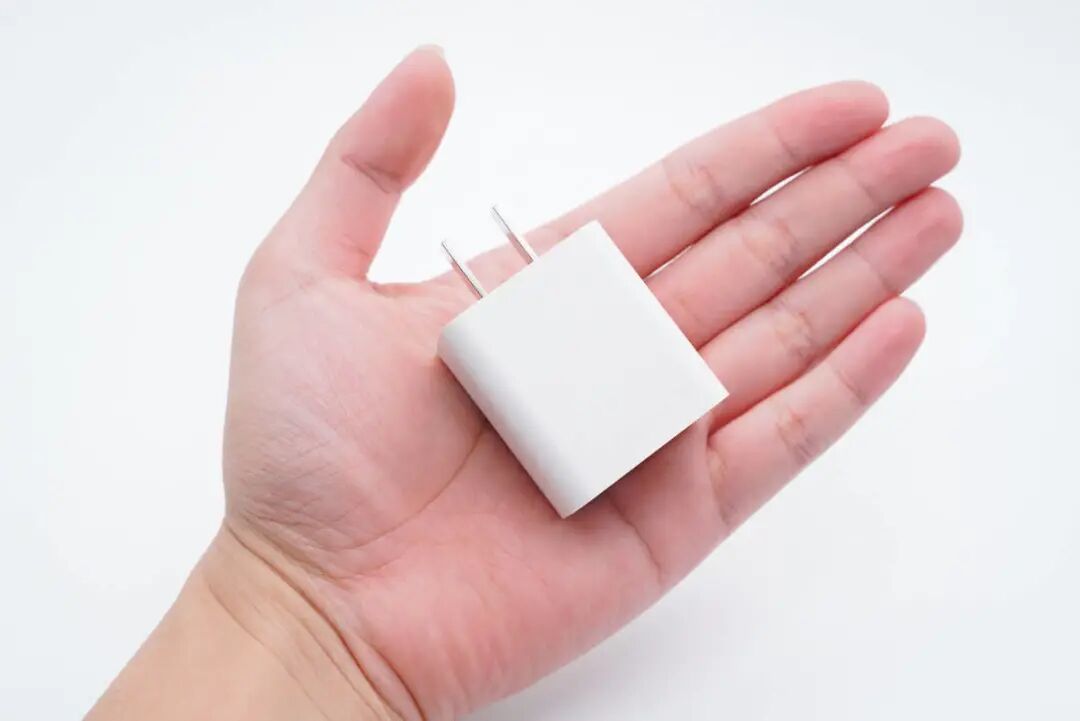

拿在手上的直观感受。

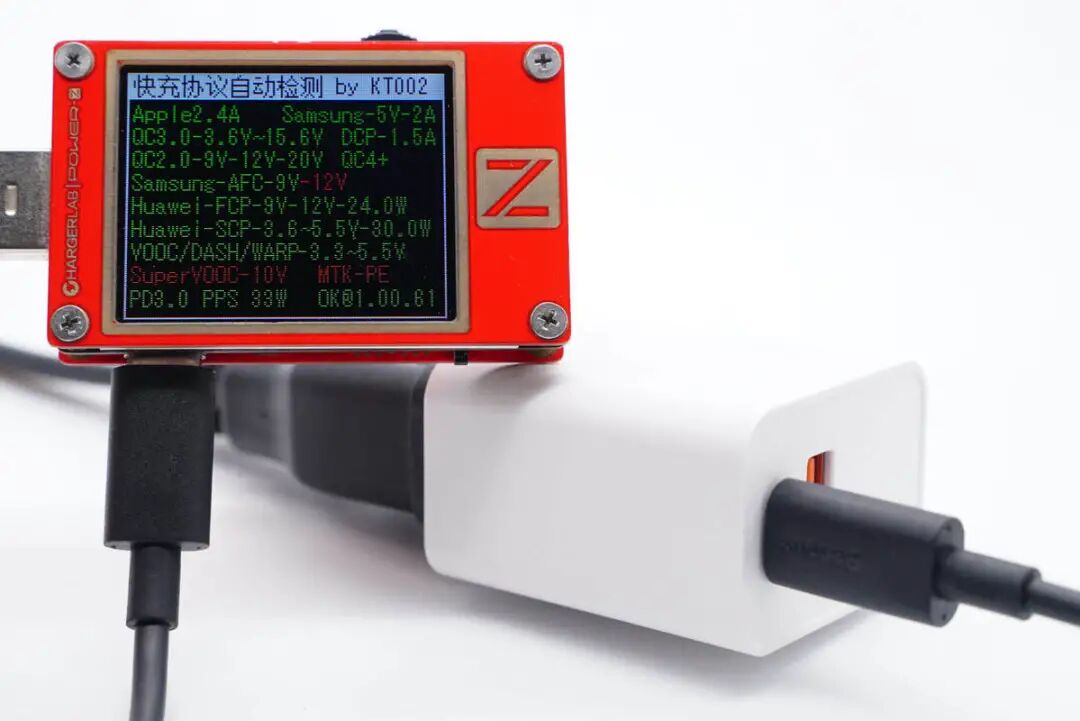

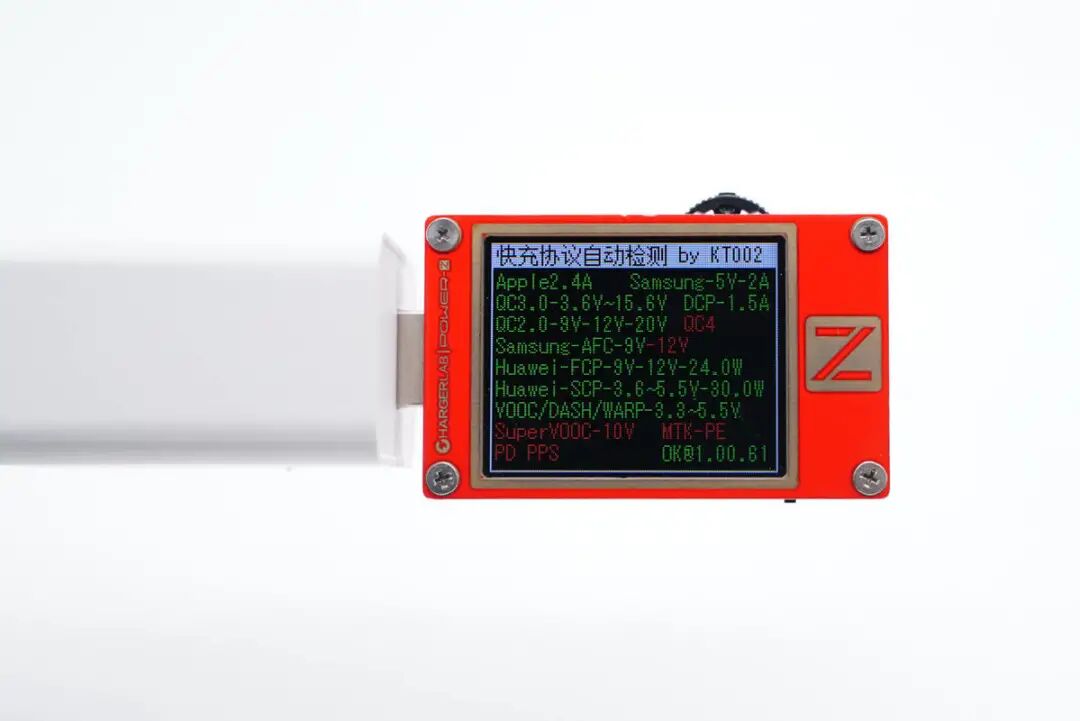

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PD3.0、PPS快充协议。

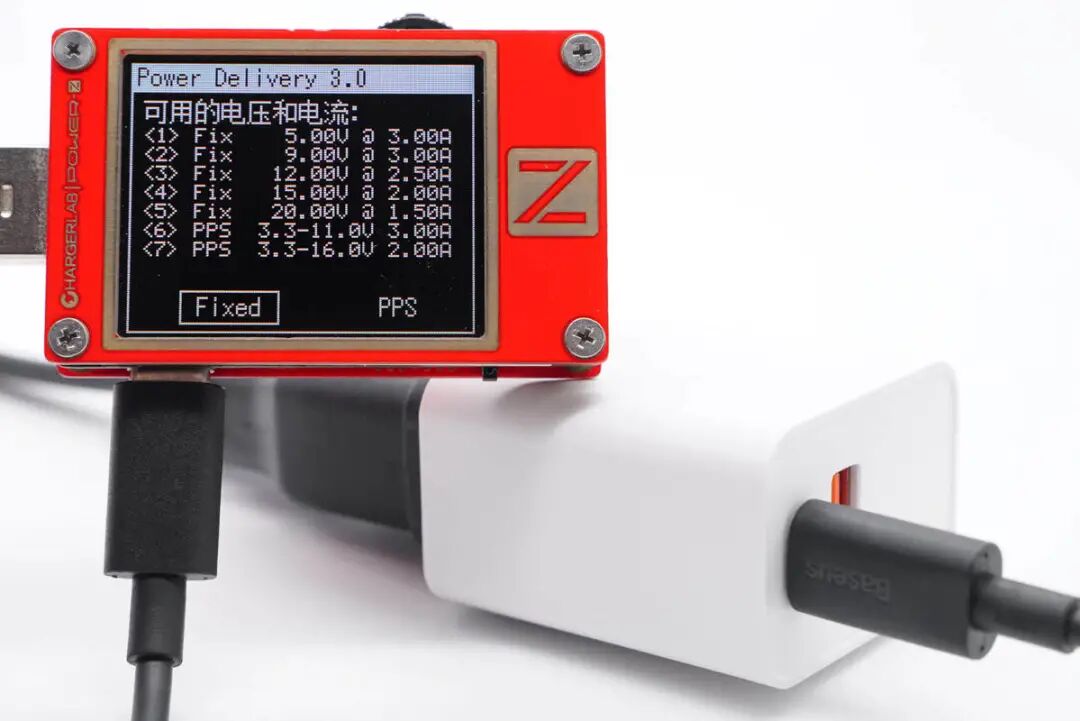

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。
最后测得A口支持QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP快充协议。
二、飞凡电子30W快充拆解

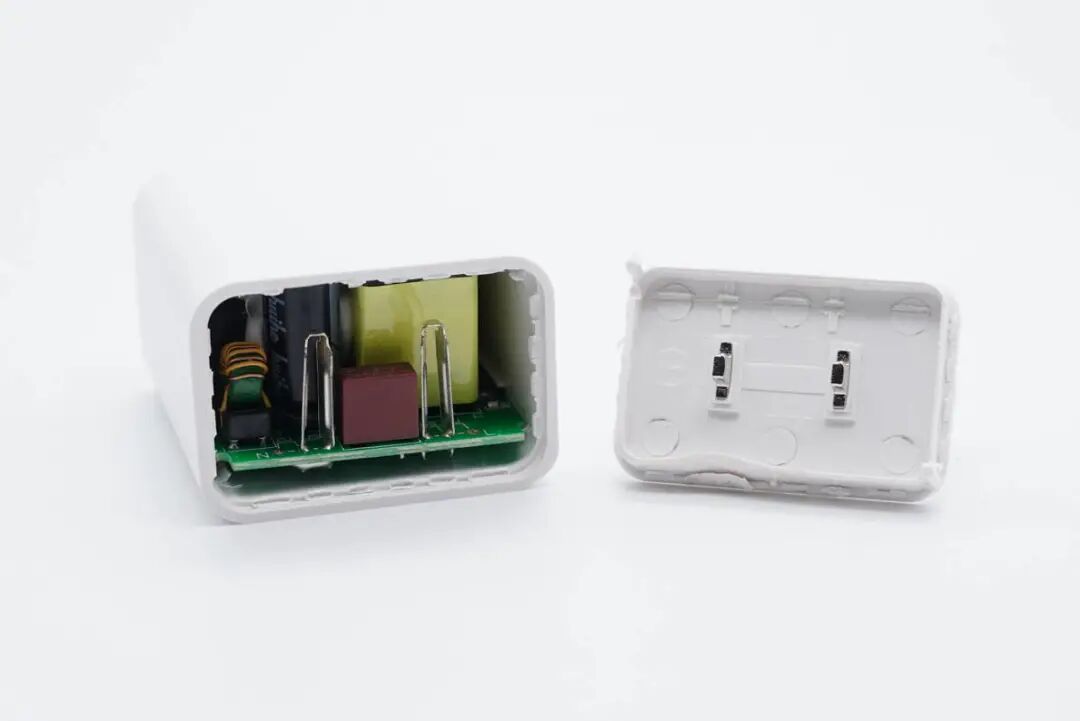

将输入端外壳拆开，超声波焊接封装。

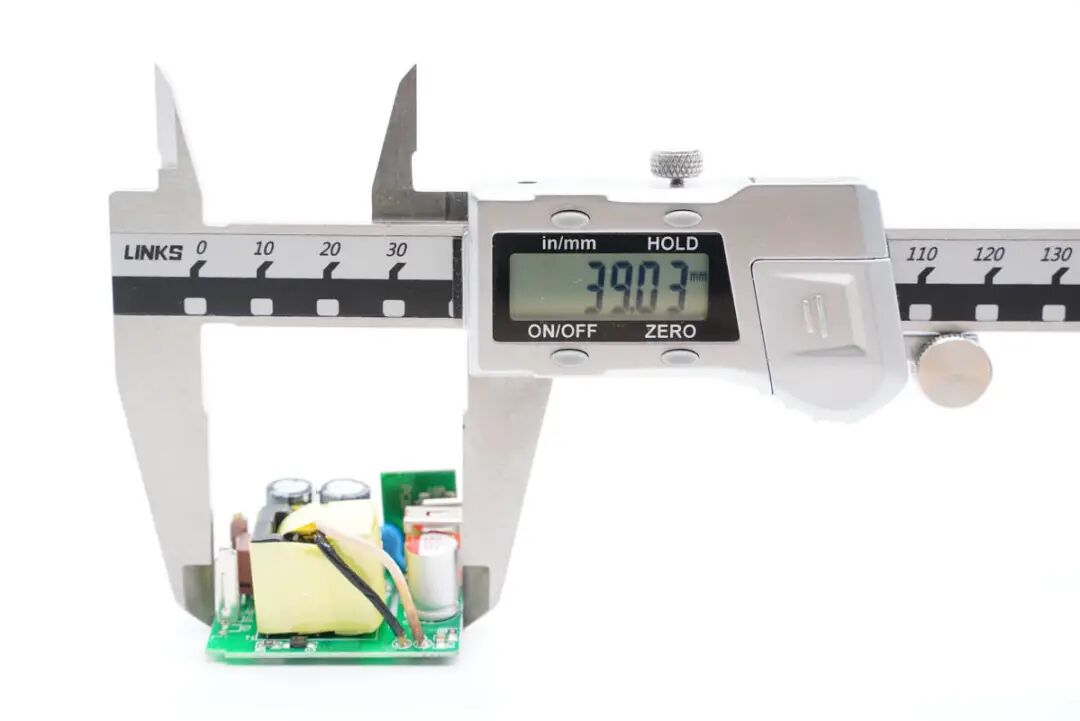

测得模块长度为39.03mm。

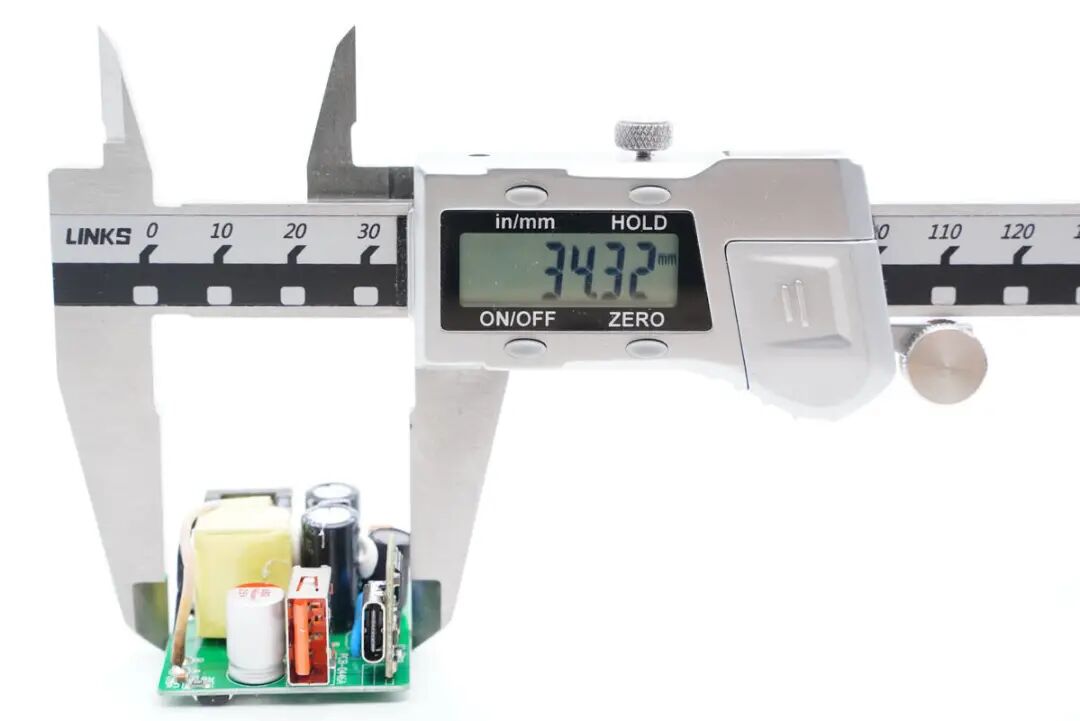

宽度为34.32mm。

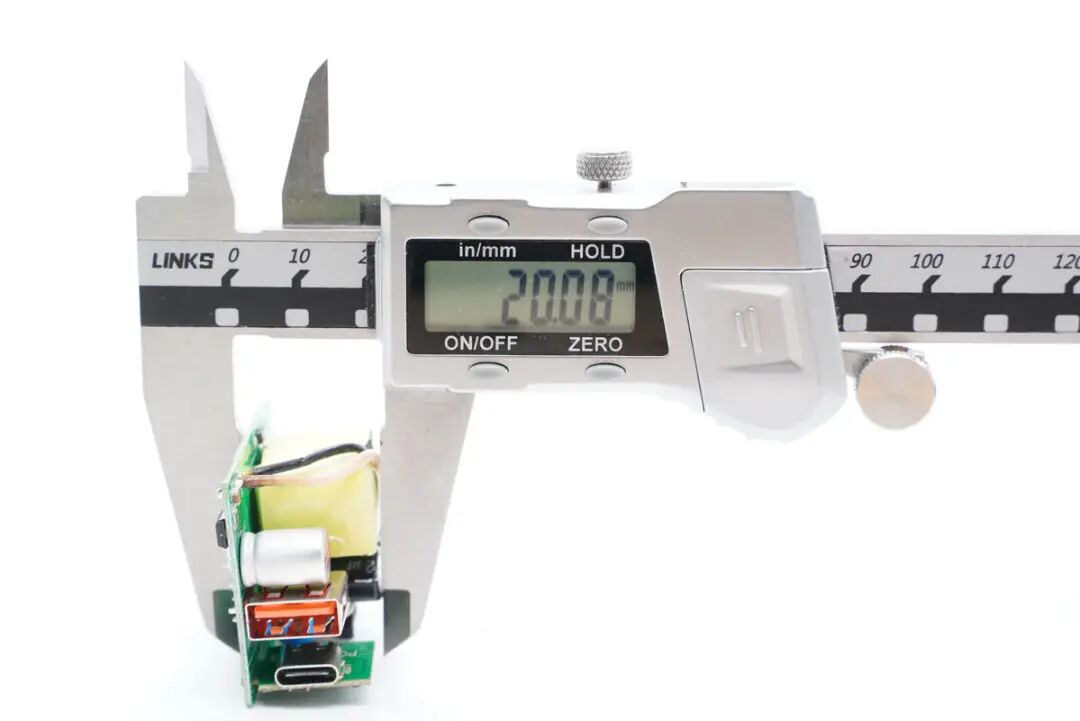

厚度为20.08mm。

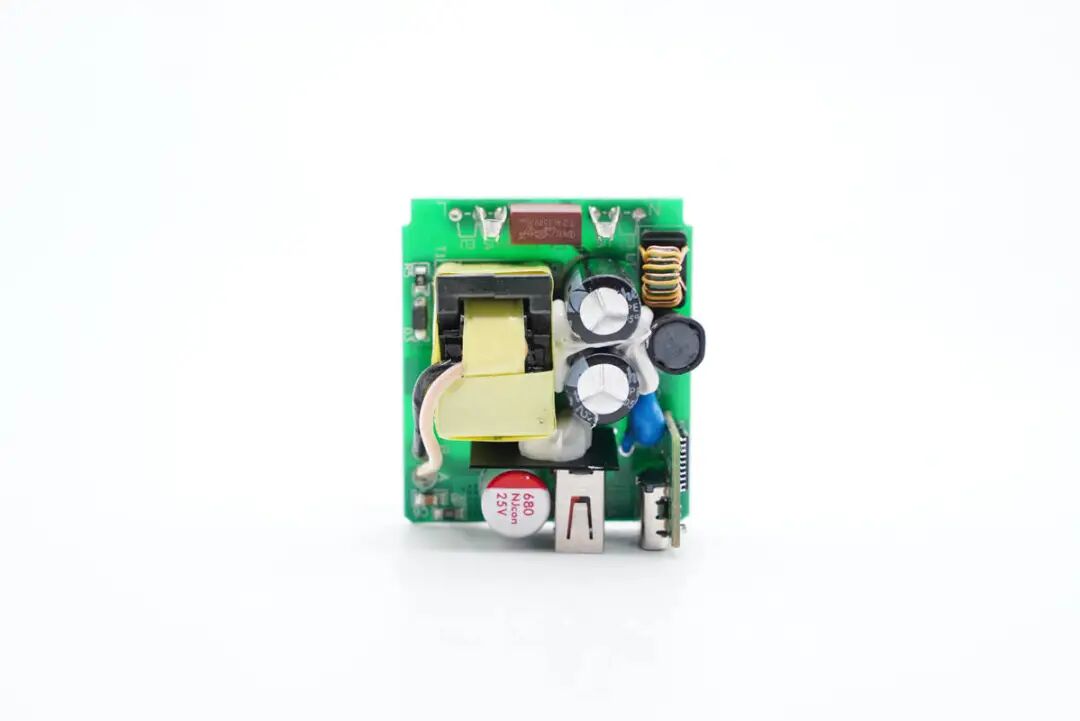

PCB板正面一览，电容、变压器等器件打胶加固，初级次级间设有绝缘隔离板。

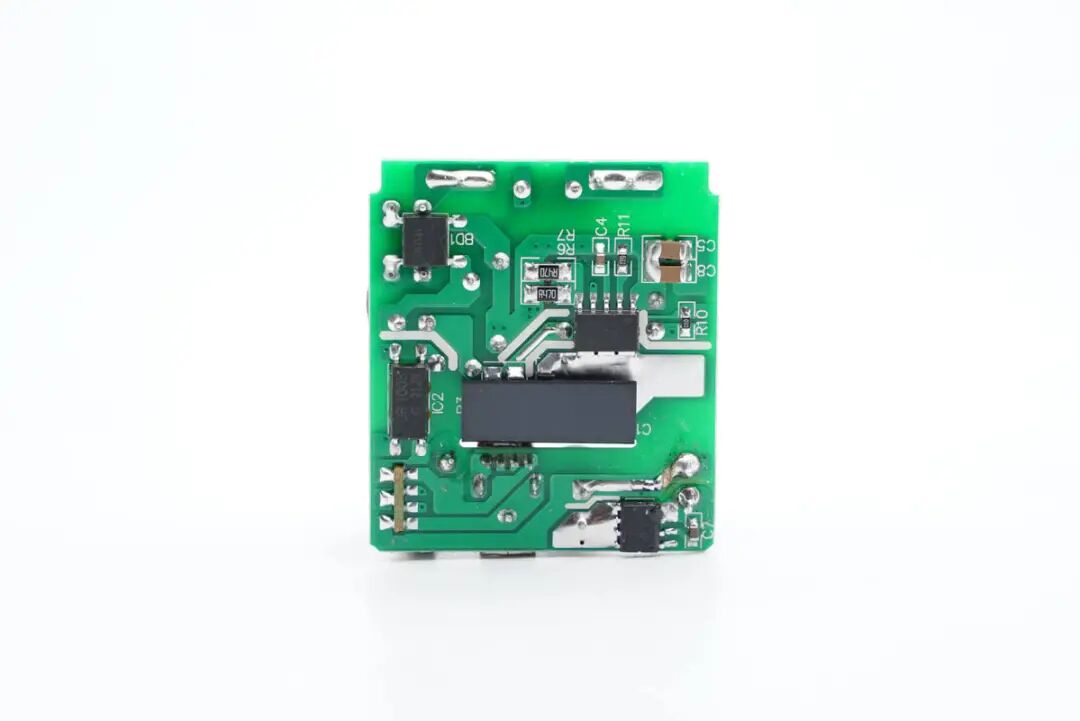

PCB板背面一览，设有整流桥、开关电源初次级芯片以及光耦。
通过观察发现，这款充电器采用QR开关电源架构，协议芯片控制输出电压。下面我们从输入端开始了解各器件的信息。
输入端设有延时保险丝和共模电感。

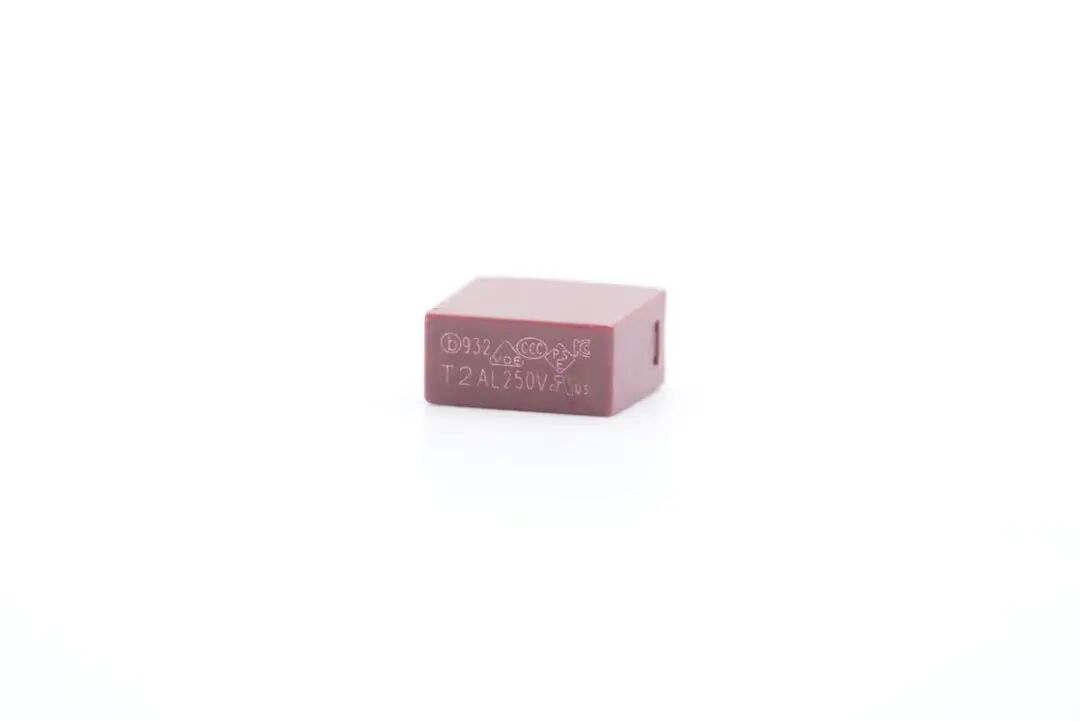

延时保险丝来自东莞市贝特电子科技股份有限公司，规格为2A 250V。

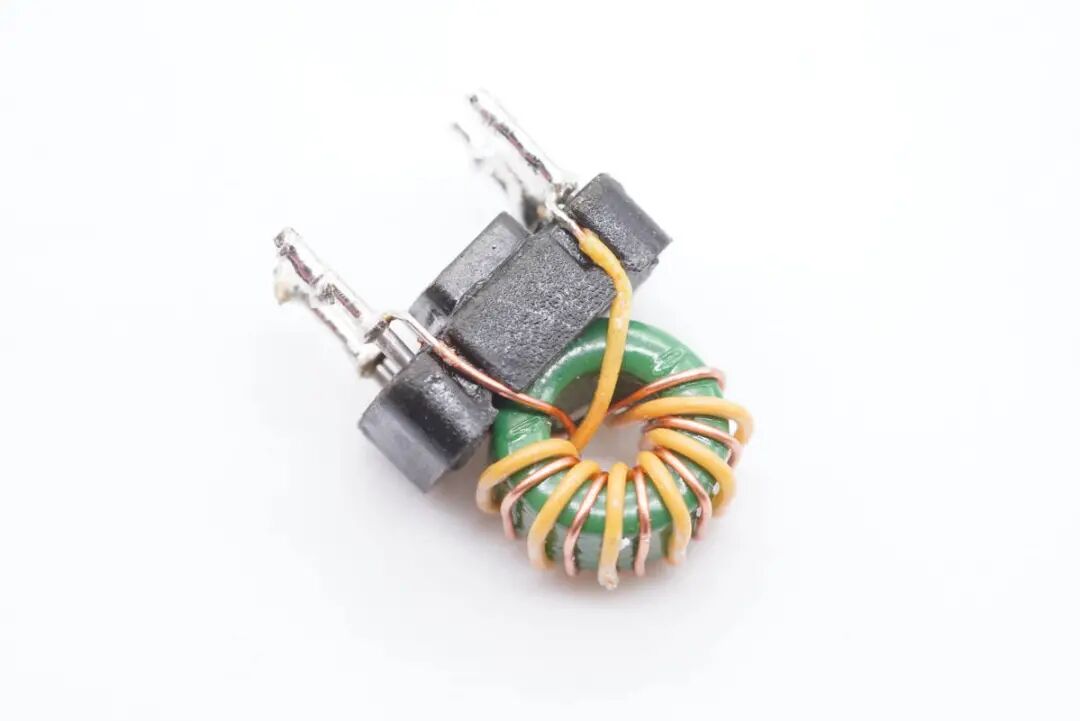

共模电感双线绕制，用于滤除EMI干扰。
ABS210F整流桥特写。

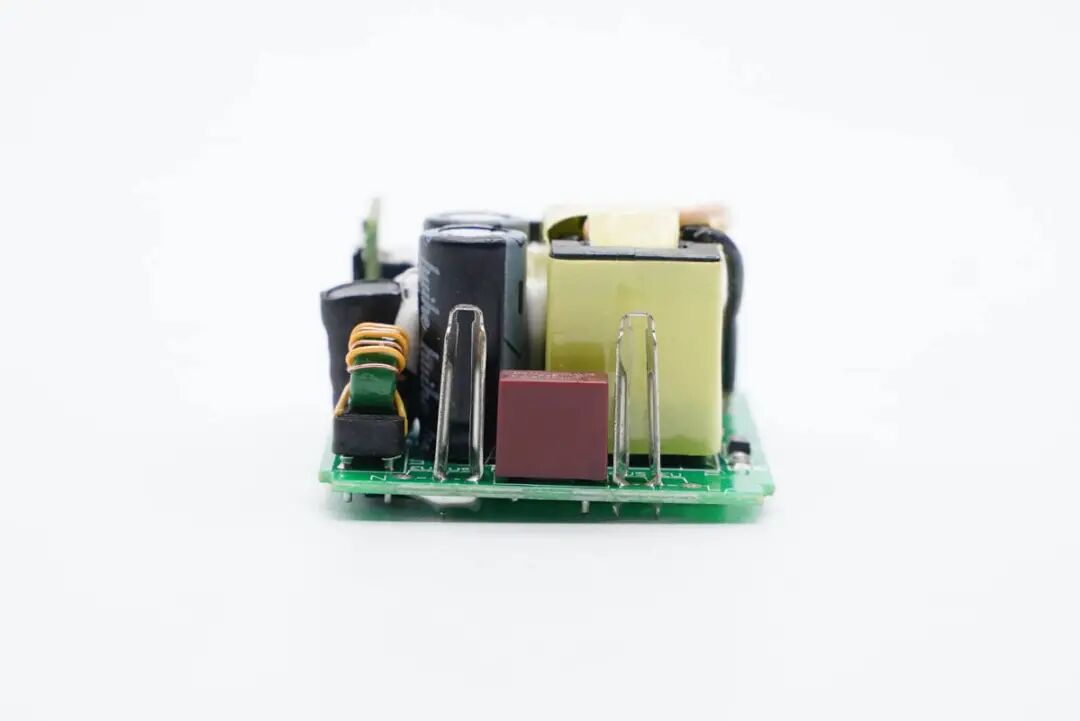

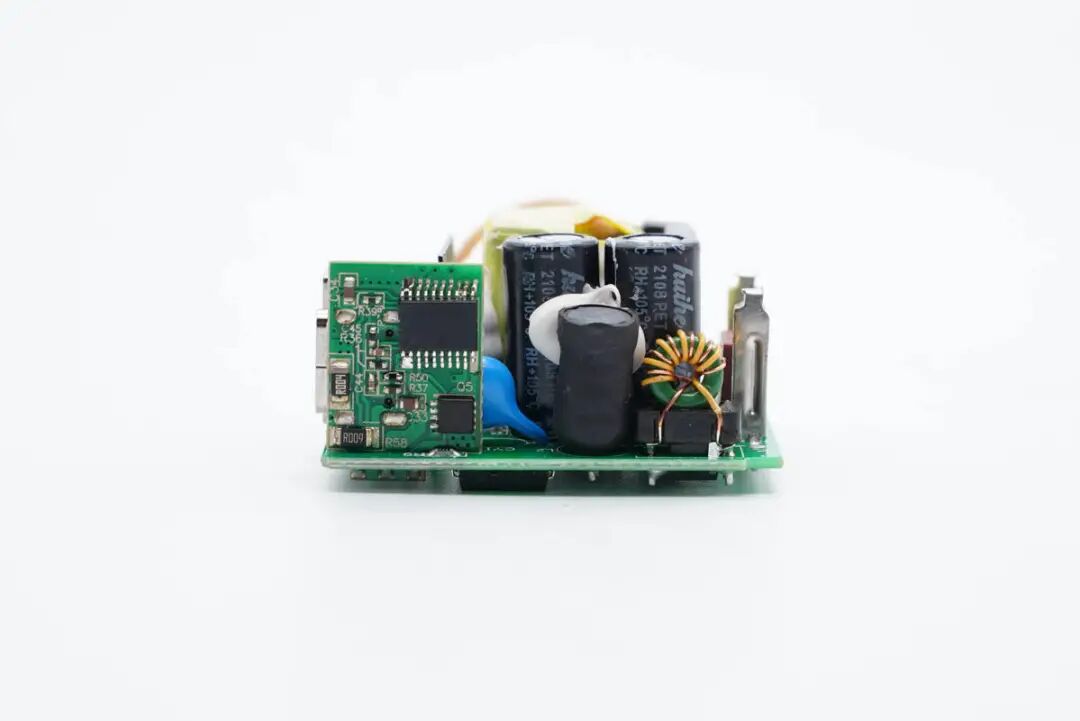

侧面设有工字电感以及两颗高压滤波电解电容。
工字电感外套绝缘管。

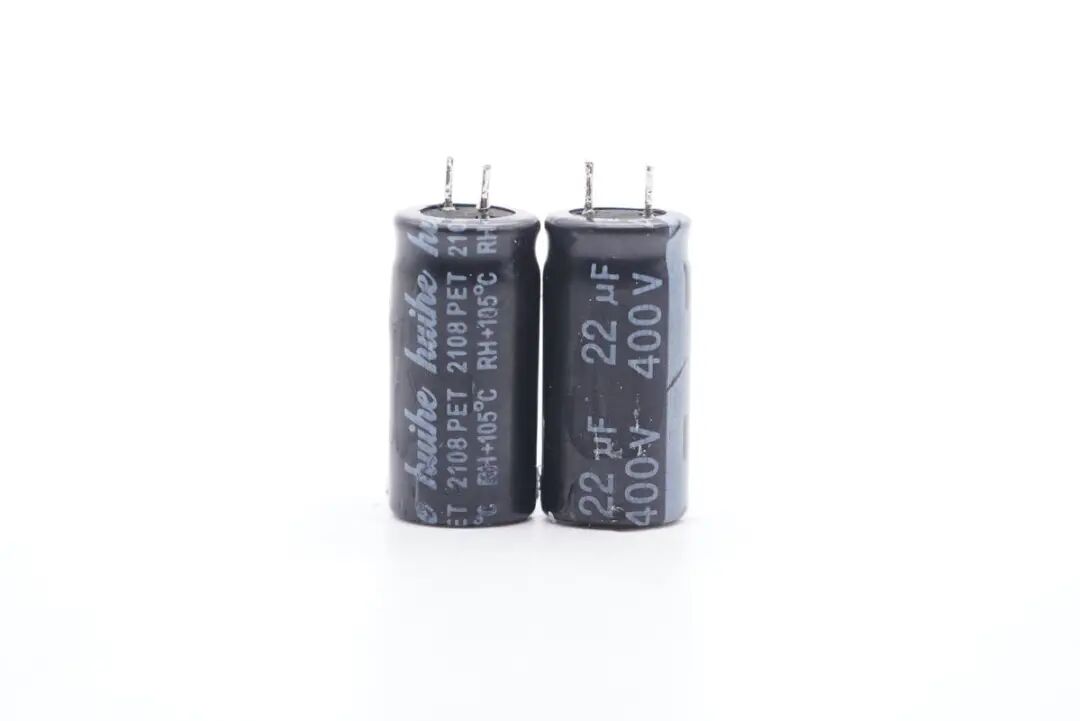

两颗高压滤波电解电容规格为400V 22μF。

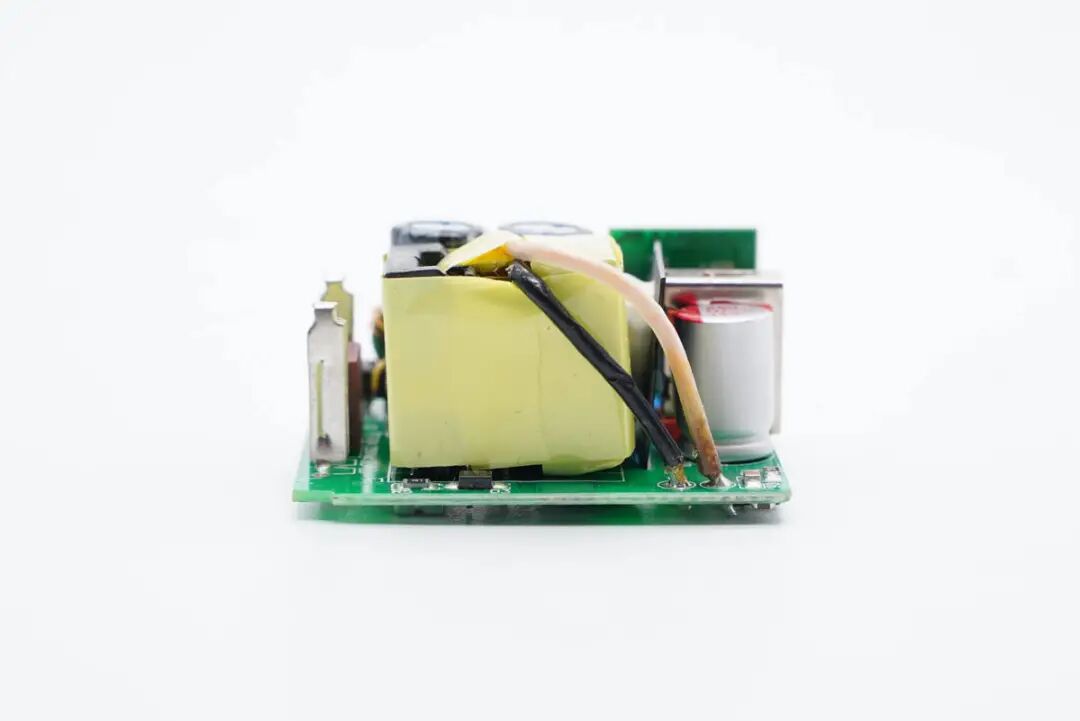

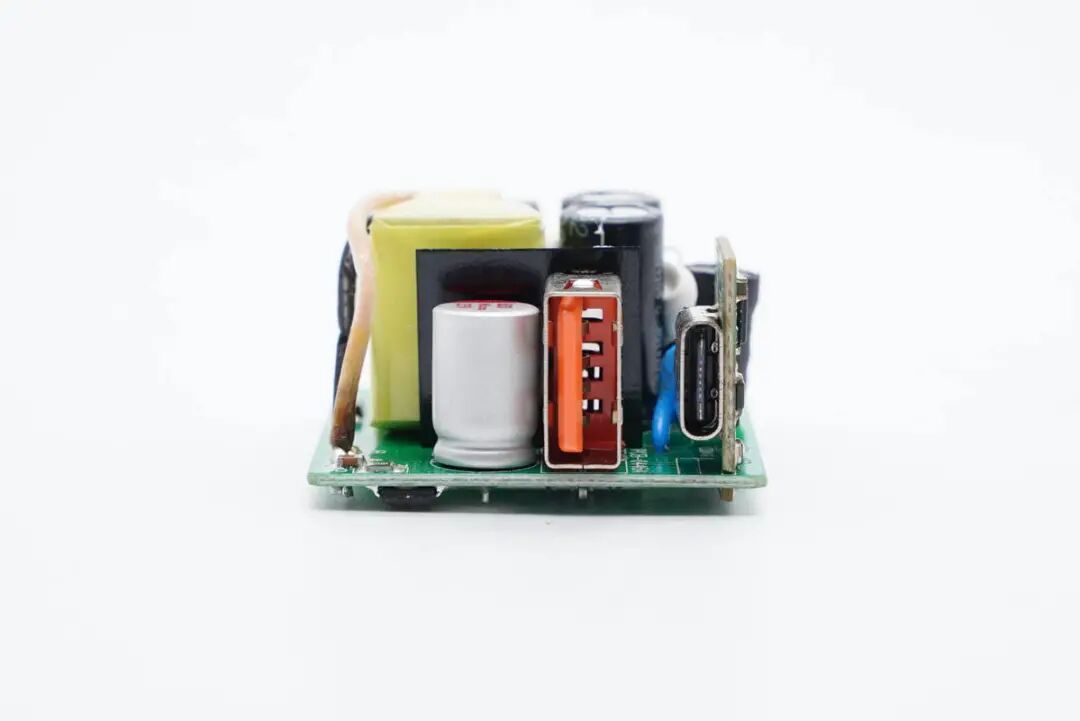

另一侧设有变压器和输出滤波固态电容。

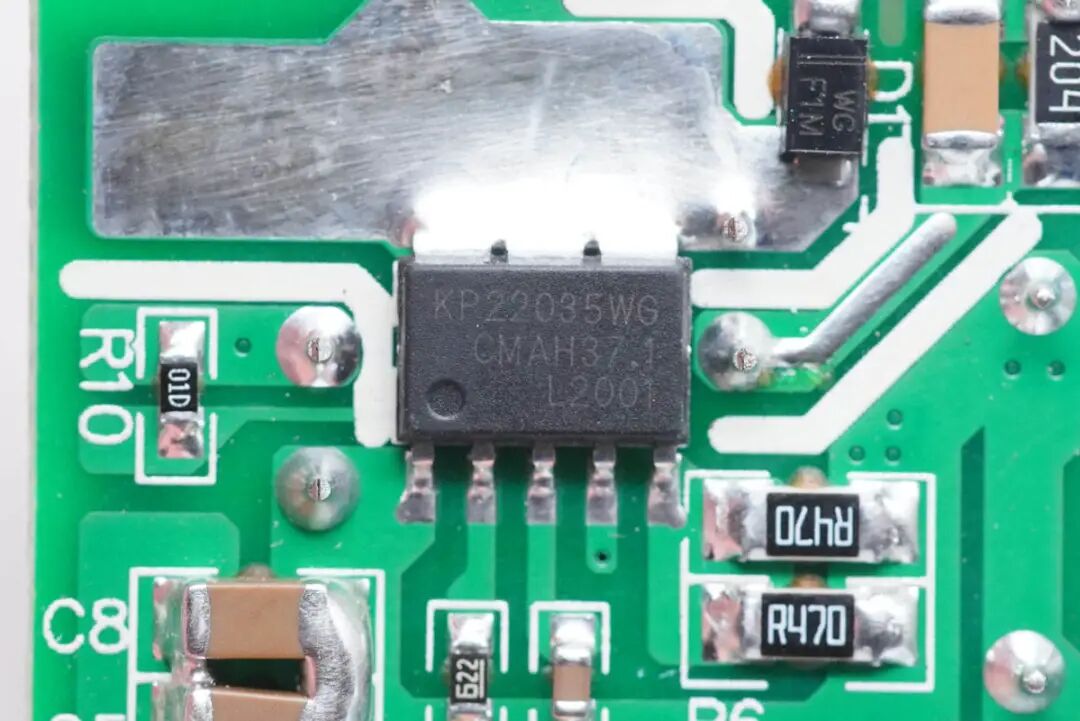

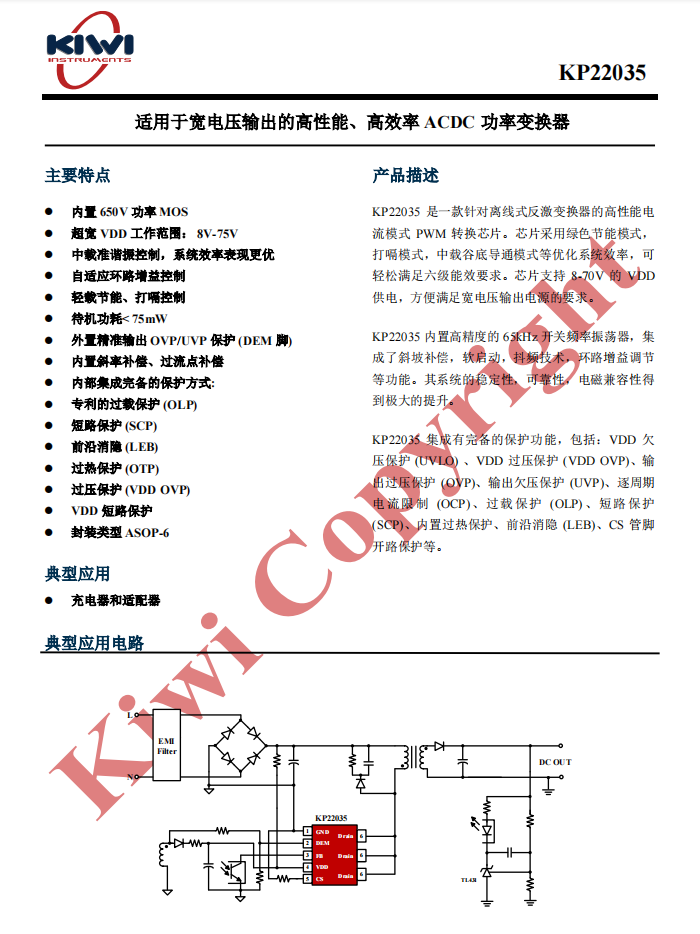

开关电源主控芯片采用必易微KP22035，这是一款针对离线式反激变换器的集成CoolMos的高性能电流模式 PWM 转换芯片。芯片采用绿色节能模式，打嗝模式，中载谷底导通模式等优化系统效率，可轻松满足六级能效要求。芯片支持8-70V的 VDD 供电，方便满足宽电压输出电源的要求。
KP22035 内置高精度的65KH开关频率振荡器，集成了斜坡补偿，软启动，抖频技术，环路增益调节等功能。其系统的稳定性，可靠性，电磁兼容性得到极大的提升。
KP22035集成有完备的保护功能，包括：VDD 欠压保护（UVLO）、VDD 过压保护（VDD OVP）、输出过压保护（OVP）、输出欠压保护（UVP）、逐周期电流限制（OCP）、过载保护（OLP）、短路保护（SCP）、内置过热保护、前沿消隐（LEB）、CS 管脚开路保护等。
充电头网拆解了解到，采用必易微快充方案的产品还有奥源65W PD快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米20W快充、努比亚22.5W方糖快充、安克20W迷你充、傲基20W迷你充、品胜20W迷你充等，产品质量获得客户高度认可。

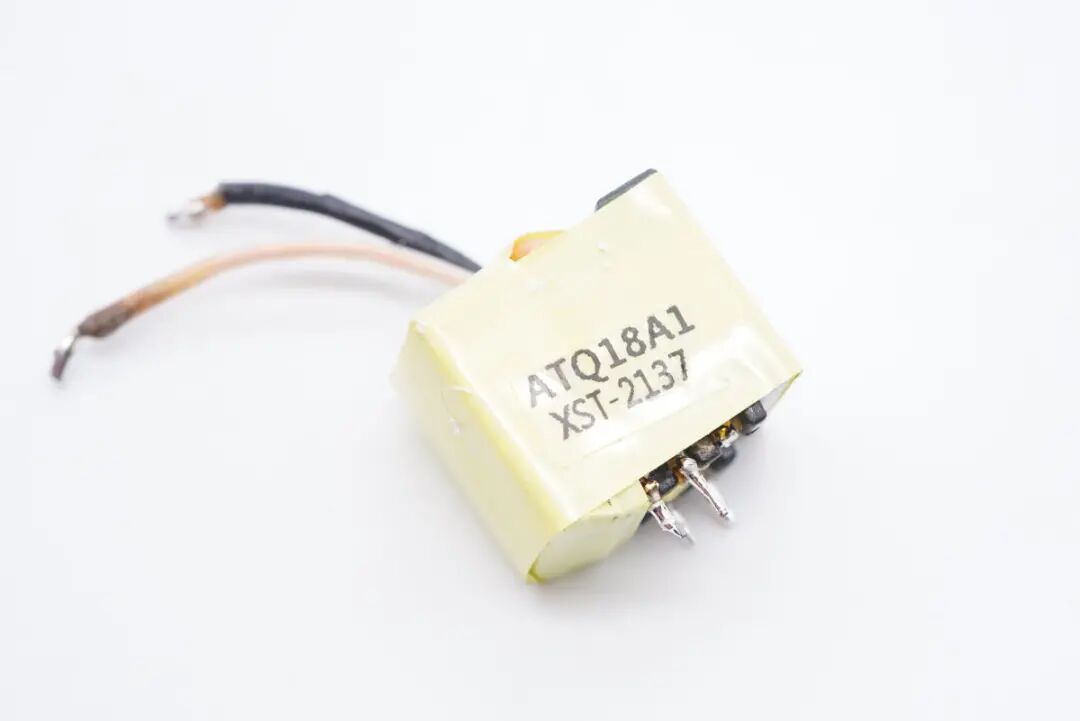

变压器特写。

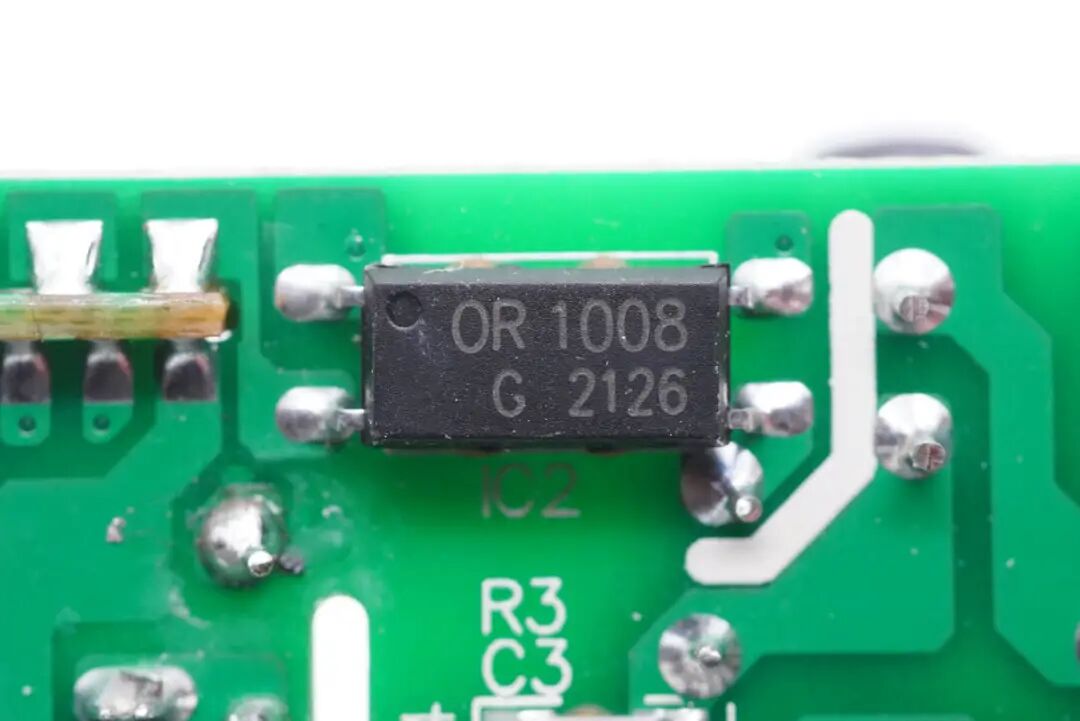

OR 1008光耦特写，用于初级次级通信，反馈输出电压。

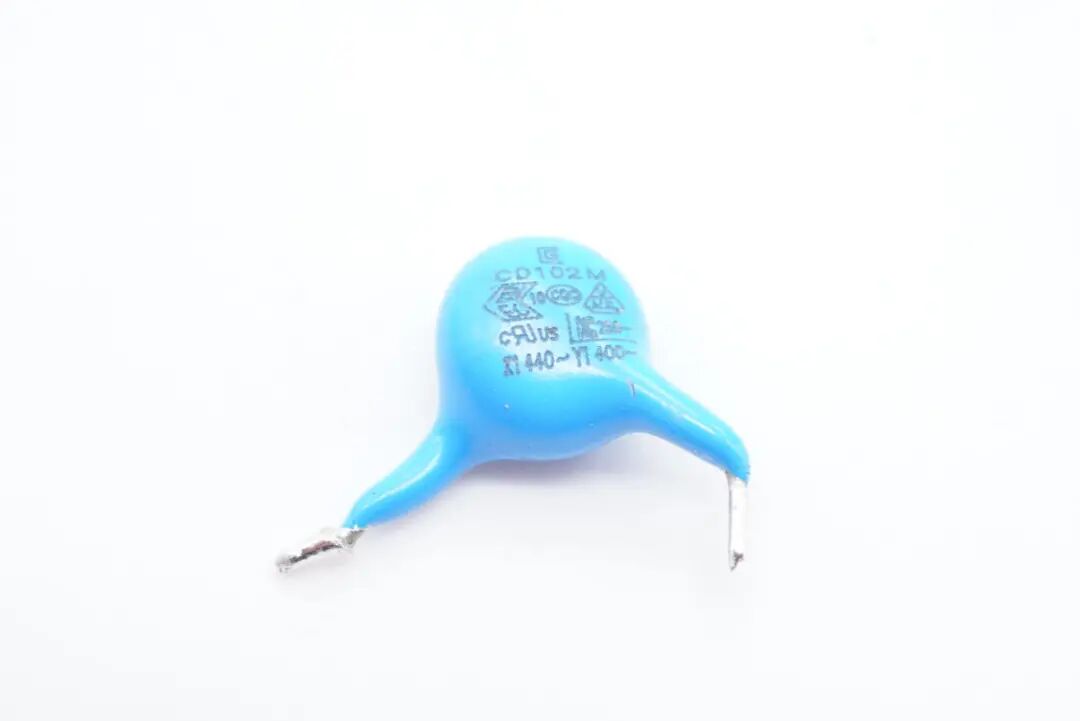

Y电容特写。

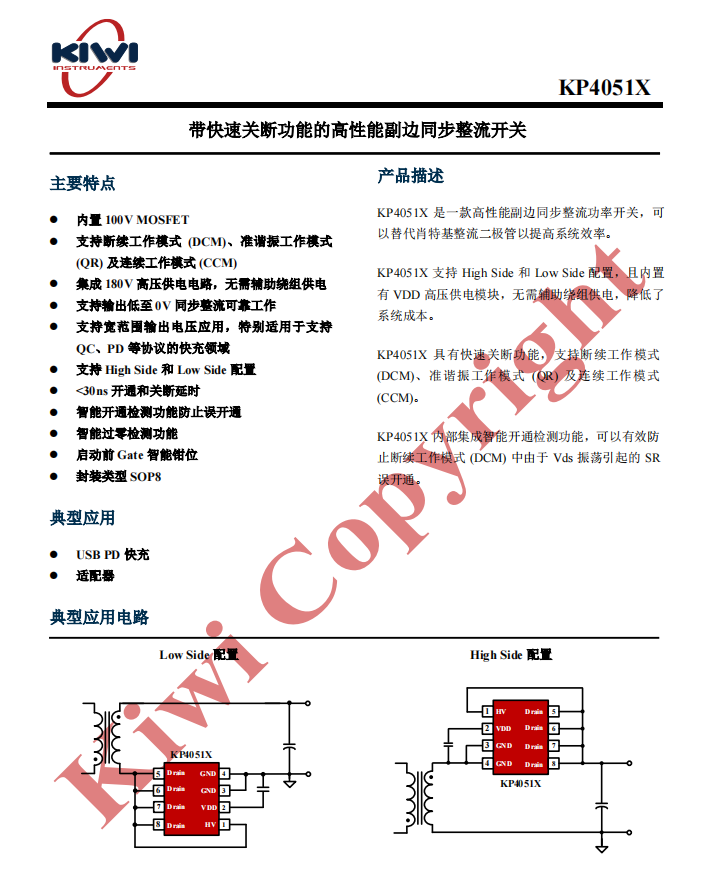

同步整流芯片型号KP40512，属于必易微KP4051X系列产品。这是一款内置MOS的高性能副边同步整流芯片，可以替代肖特基整流二极管以提高系统效率。支持High Side和Low Side配置，且内置有VDD高压供电模块，无需辅助绕组供电，降低了系统成本。
KP40512具有快速关断功能，支持断续工作模式（DCM）、准谐振工作模式（QR）以及连续工作模式（CCM）。
KP40512内置100V MOSFET，还集成智能开通检测功能，可以有效防止断续工作模式（DCM）中由于Vds振荡引起的SR误开通。

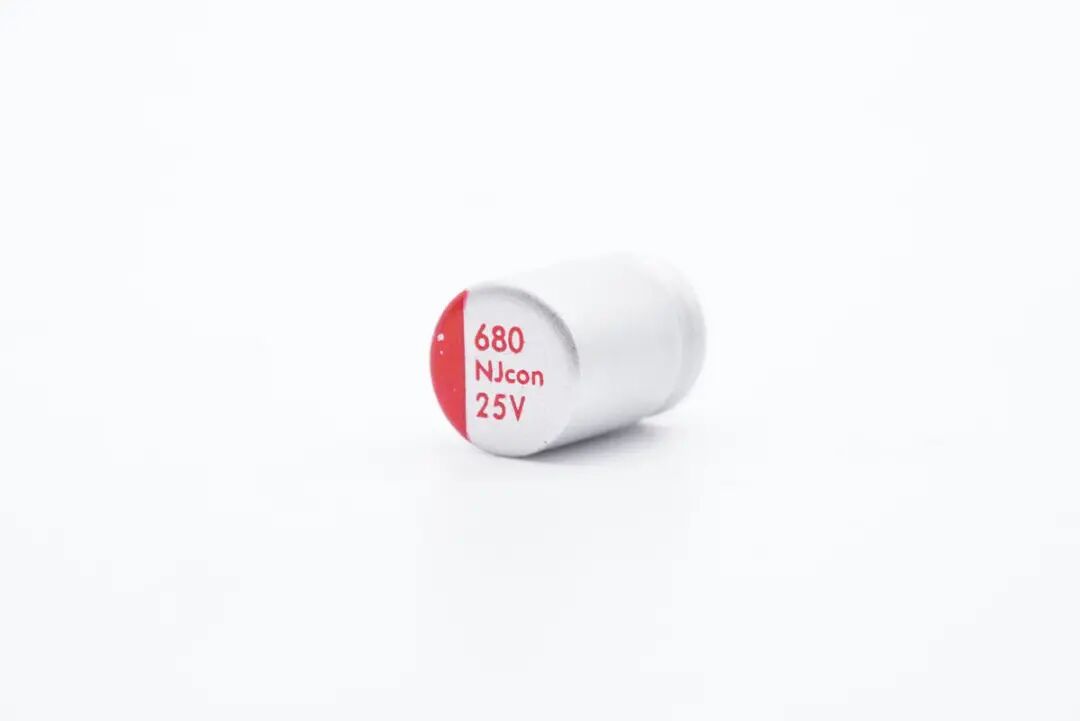

输出滤波固态电容特写，规格为25V 680μF。
输出端一览，USB-C母座焊接在小板上。

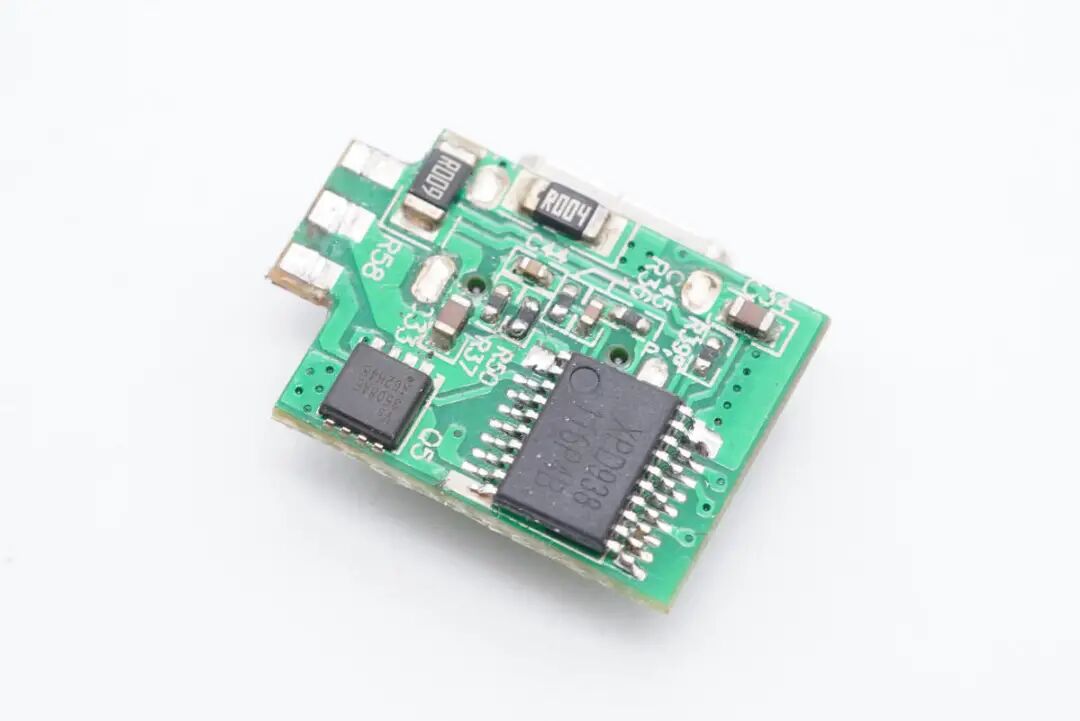

小板一面设有协议芯片和输出VBUS开关管。

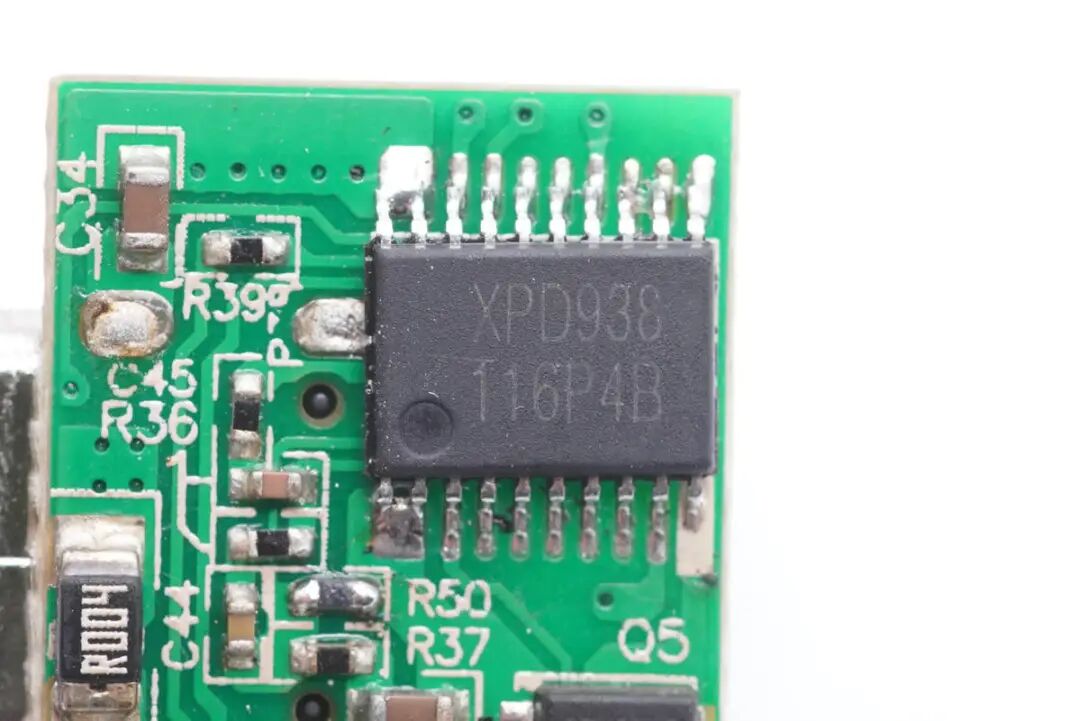

协议芯片采用云矽半导体XPD938，这款芯片已经通过了USB PD3.0认证，TID：5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用TSSOP-20和QNF4x4-20封装。

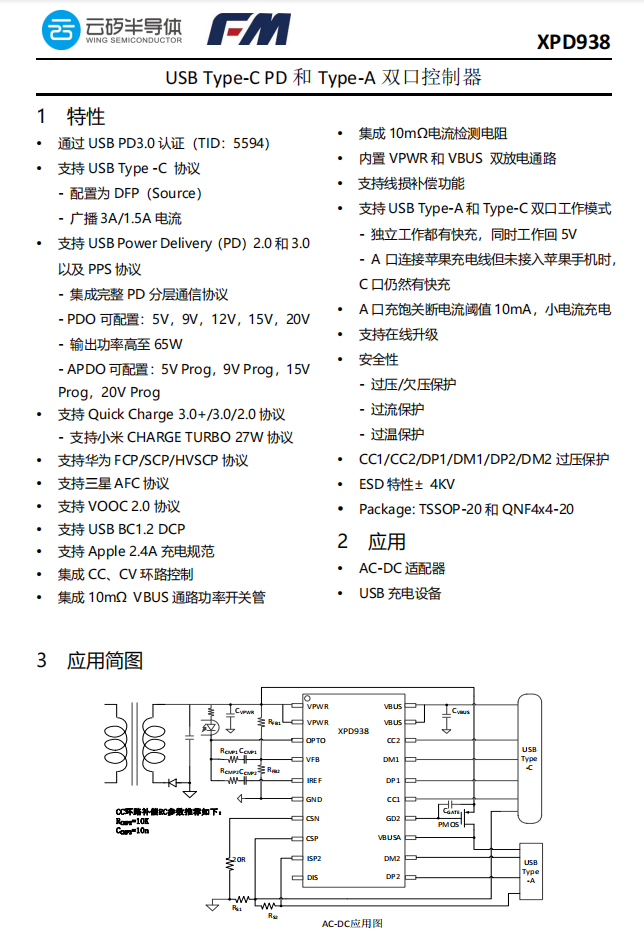

云矽半导体XPD938资料信息。
充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

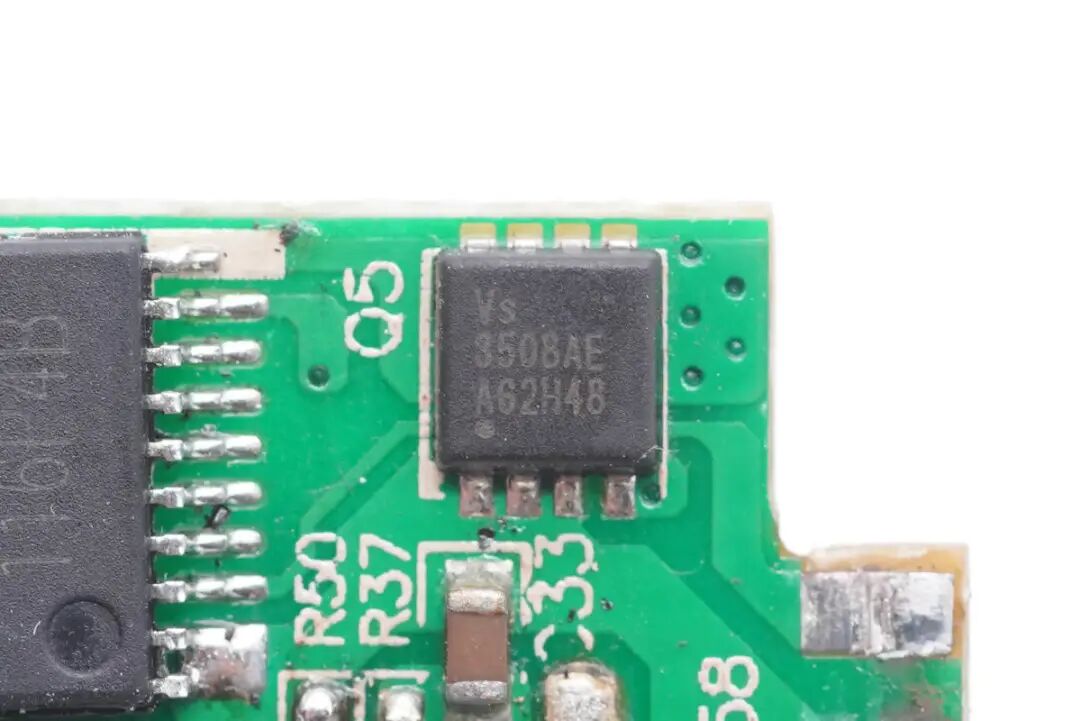

输出VBUS开关管采用威兆VS3508AE，PMOS，耐压30V，PDFN3333封装。

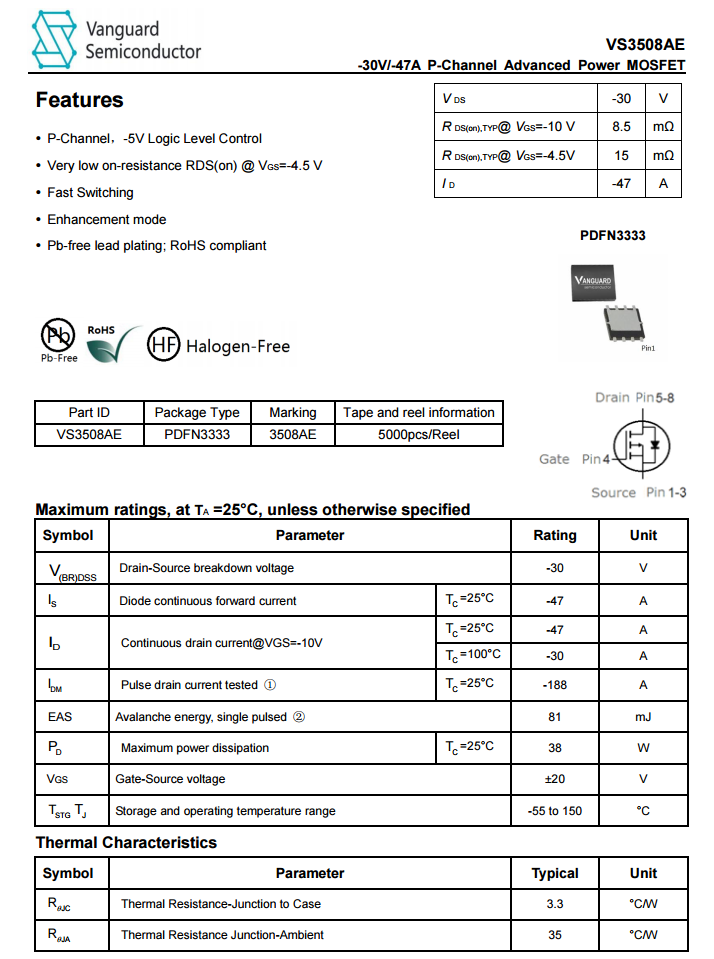

威兆VS3508AE资料信息。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

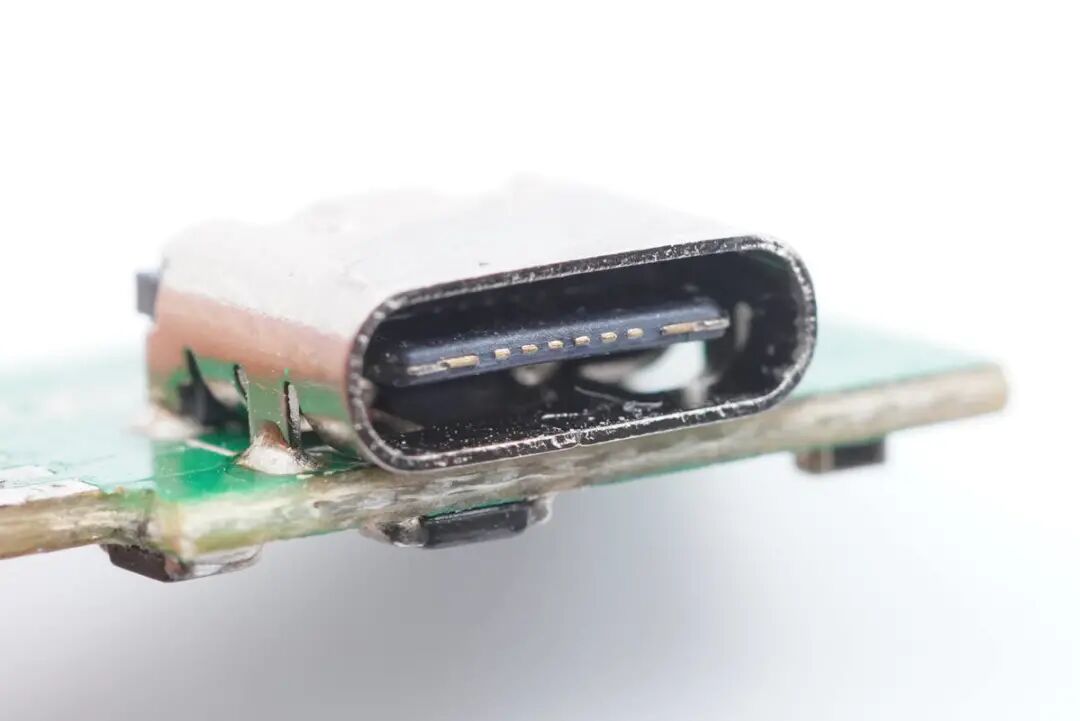

USB-C母座特写，过孔焊接。

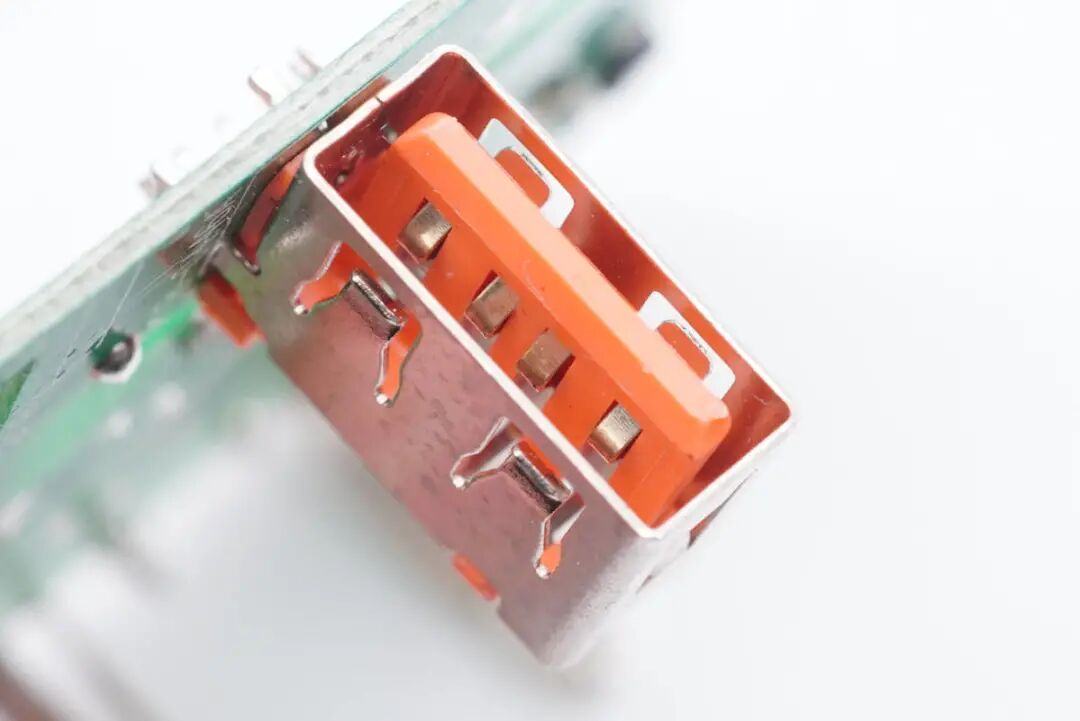

USB-A母座特写。

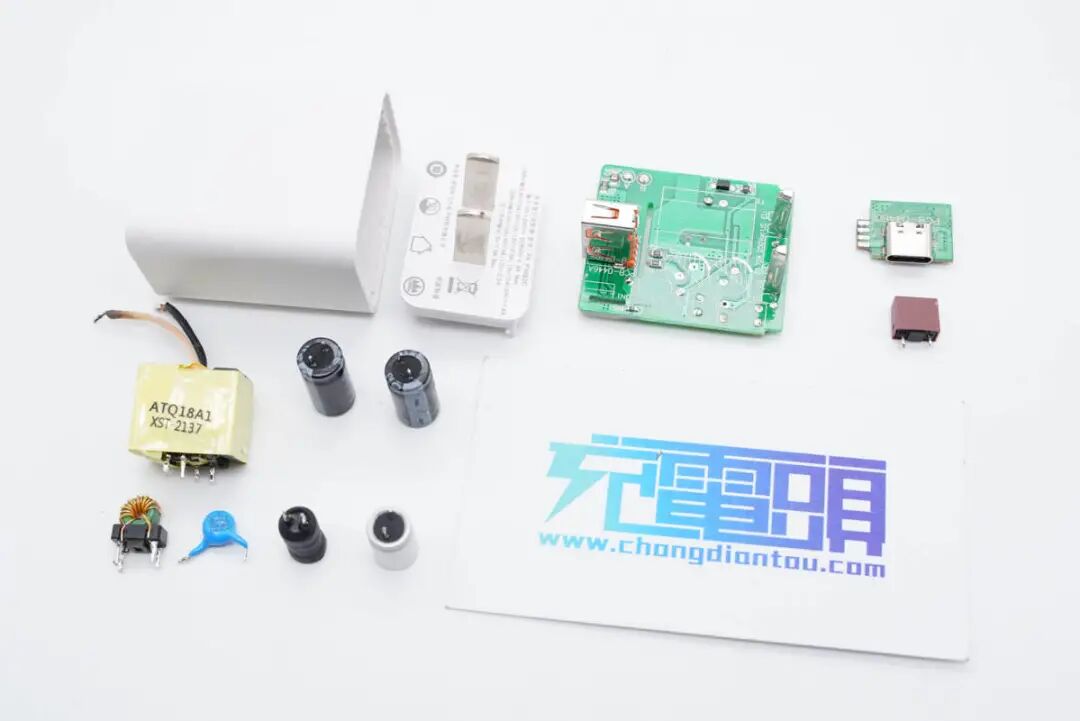

全部拆解完毕，来张全家福。
充电头网拆解总结
飞凡电子这款30W快充充电器采用PC防火材质外壳，整体简洁方便定制。配备1A1C万金油接口，而且兼容QC、AFC、FCP、SCP、VOOC/DASH/WARP、PD3.0、PPS市面全主流快充协议，整体兼容性非常还，可以满足苹果、小米、三星等大品牌手机和平板等设备快充需求。
充电头网通过拆解了解到，这款充电器基于必易微KP22035+KP40512 QR电源方案设计，原边芯片KP22035继续采用必易微独特的ASOP6封装，方案性能好、效率高，支持多种工作模式，具备多重保护功能。
不同于市面上常见的氮化镓方案，这是一款原边内置CoolMos，副边内置100V MOS的设计，整体方案集成度非常高，设计简单且成本低，尺寸同样小巧，为30W的快充产品提供了另一种极具性价比的新解决方案。
此外，在20~30W功率范围，必易微还有KP22306/8/15+KP41262全系列高集成方案可供客户选择。
