拆解报告：SATECHI 108W 3C口氮化镓快充充电器
----- 充电头网拆解报告 第1950篇 -----
此前充电头网拆解过一款SATECHI 100W 2C1A氮化镓快充，产品定位是一款大功率桌面充，适合居家、办公室等固定场所使用。最近我们又拿到了该品牌的一款100W级氮化镓快充充电器，不过样式、接口配置以及性能相比前一款都有不小的变化。
这款充电器配备3个USB-C口，兼容市面上多个主流快充协议，C1和C2口支持最大100W快充，C3口支持60W快充，三口总输出功率达108W，整体的性能表现很好。此外配备折叠插脚携带十分方便，适用群体更广。下面就一起来看看这款充电器用料做工如何。
一、SATECHI 108W氮化镓快充外观

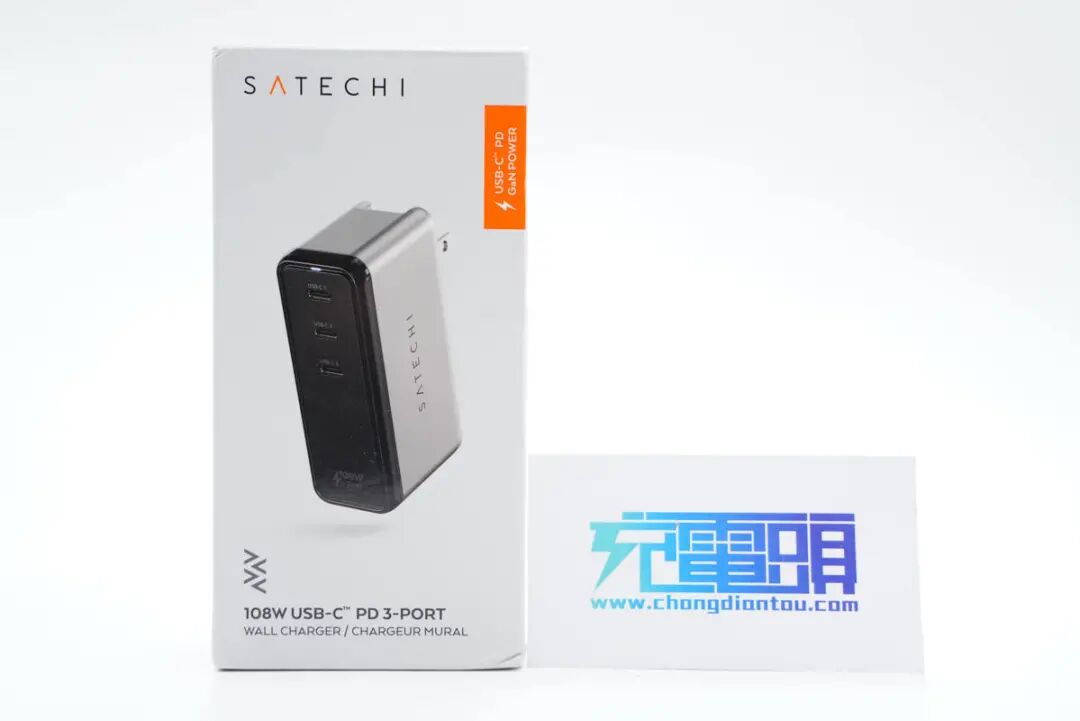

包装盒正面印有SATECHI品牌、充电器外观图和名称。

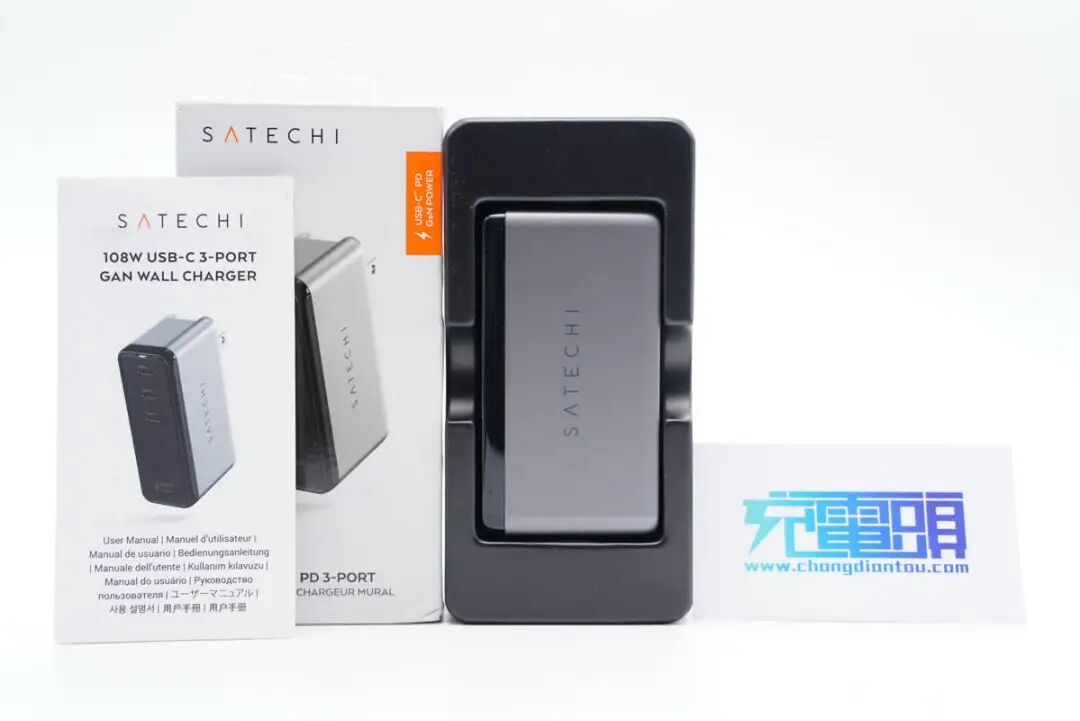

包装内含充电器和用户手册。
充电器外壳由灰黑色两部分组成，灰色外壳哑光，黑色外壳边缘高光亮面设计，整体看上去满满的商务气息。

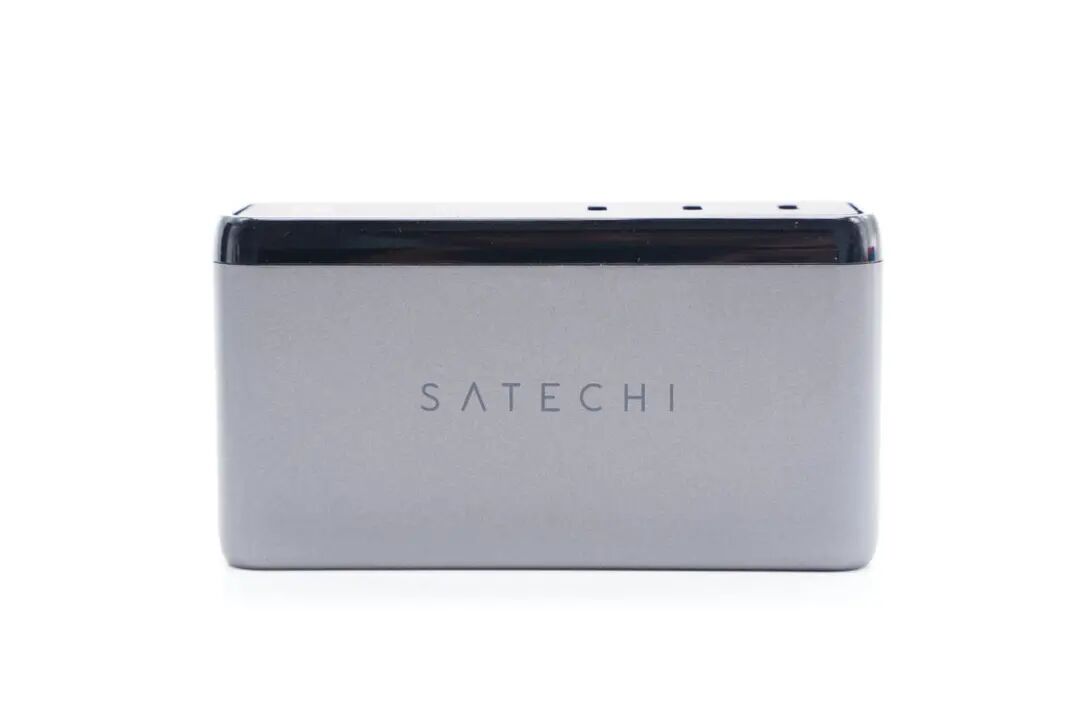

机身正面印有SATECHI品牌logo。
充电器配备折叠美规插脚，便携性好同时放在包里不会刮伤其它设备。

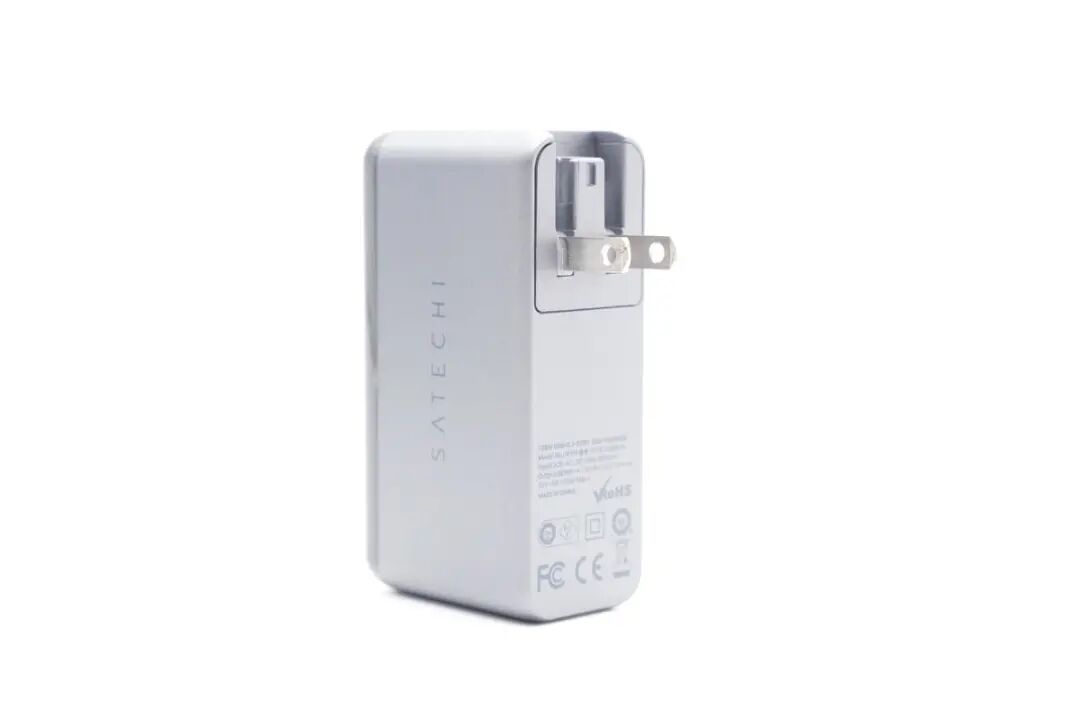

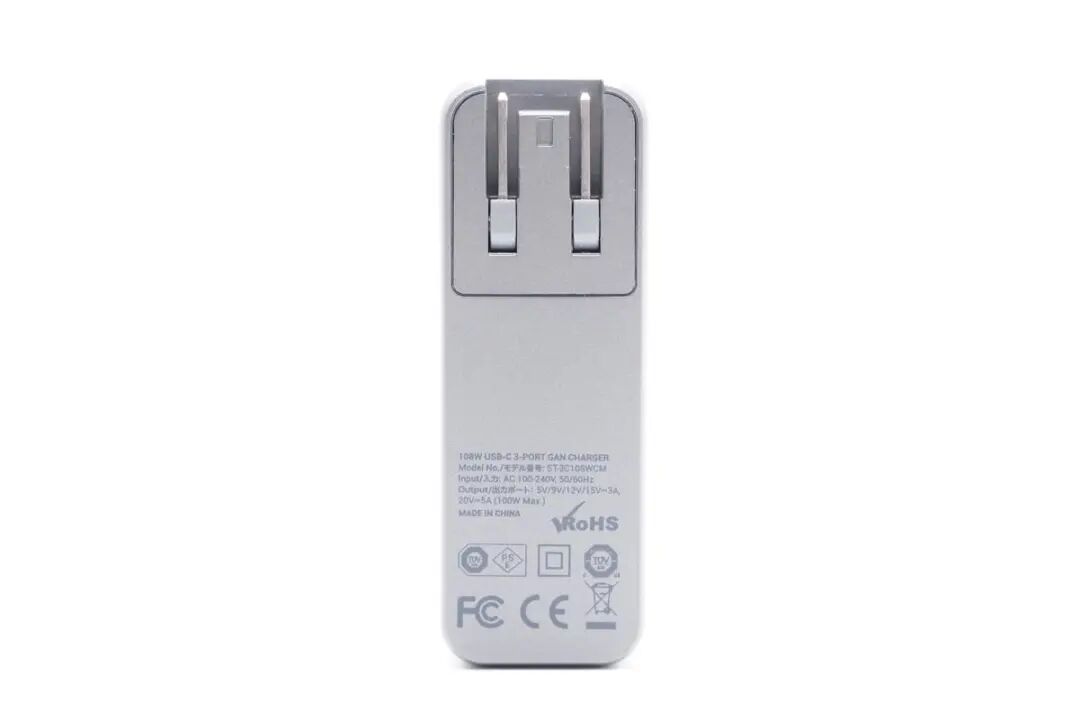

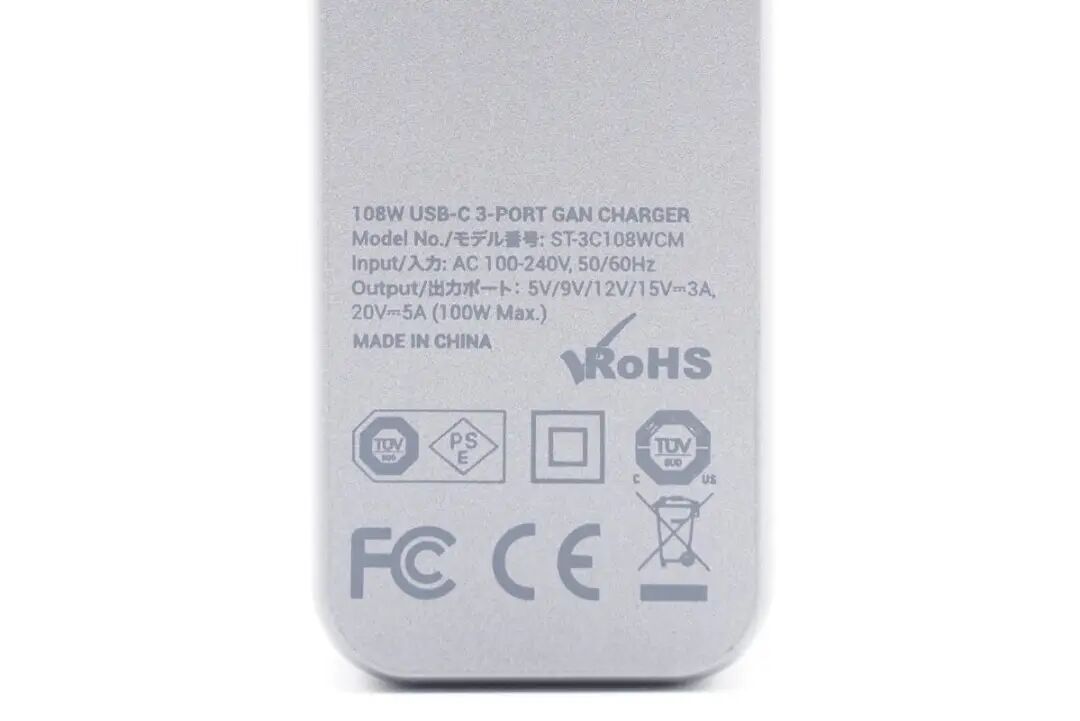

输入端外壳上印有充电器参数。
型号：ST-3C108WCM
输入：100-240V~50/60Hz
输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）
充电器已经通过了TUV、PSE、FCC、CE和RoHS认证。

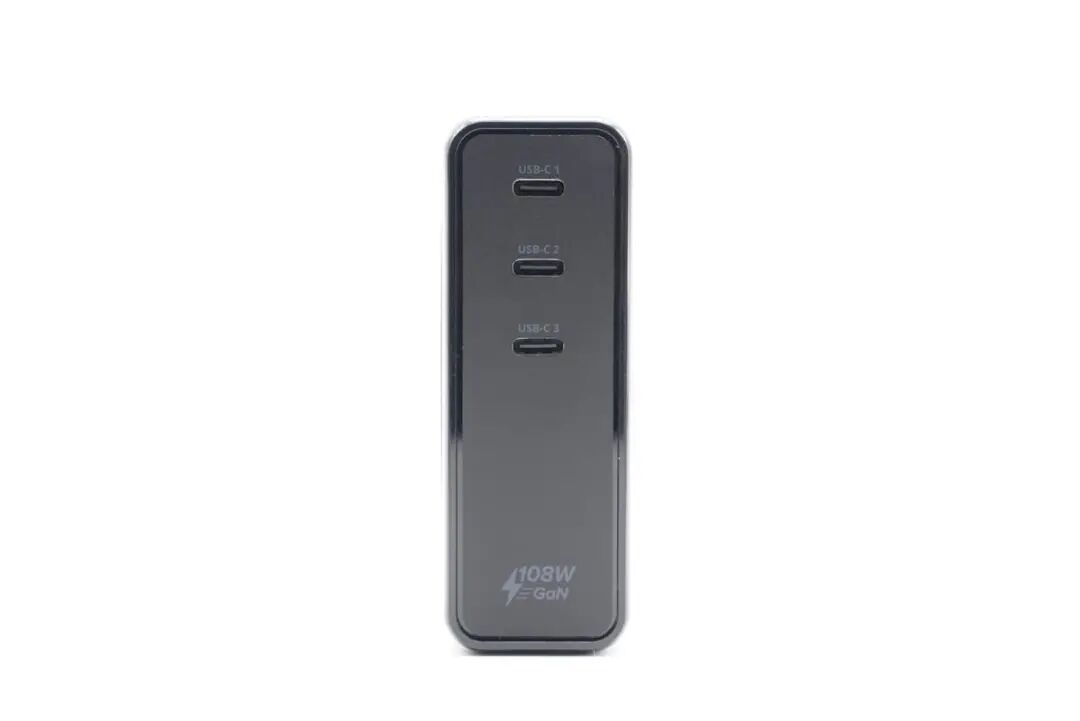

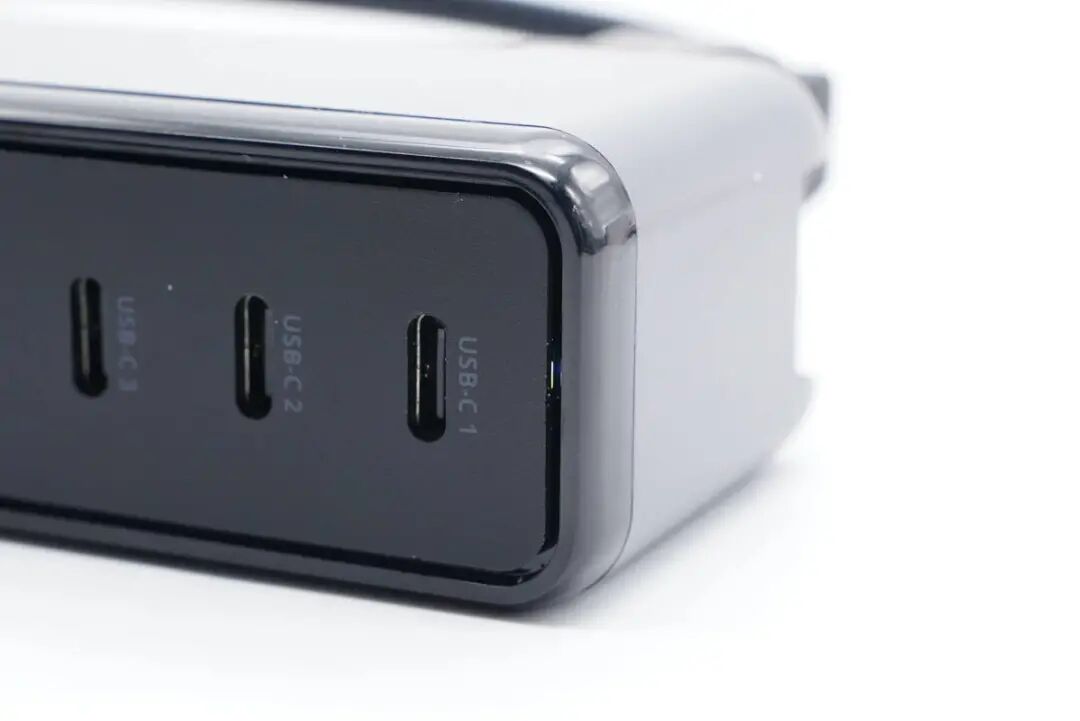

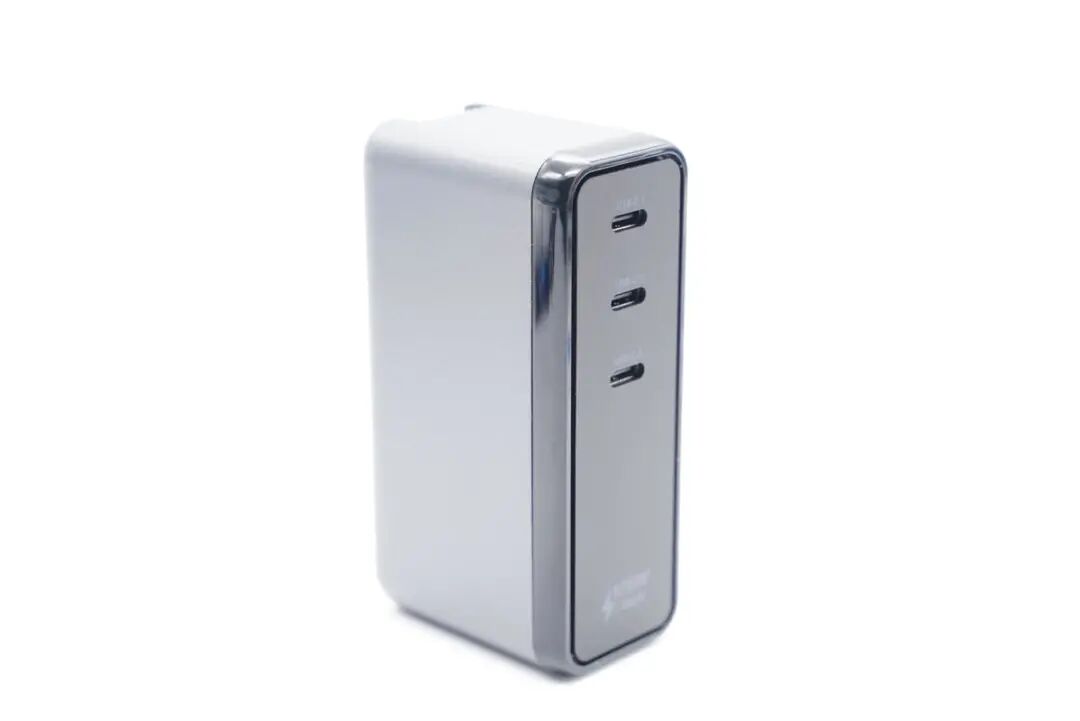

另一端配有3个USB-C接口以及隐藏指示灯，下方还印有108W GaN标识，表明这是一款氮化镓充电器以及总输出108W。

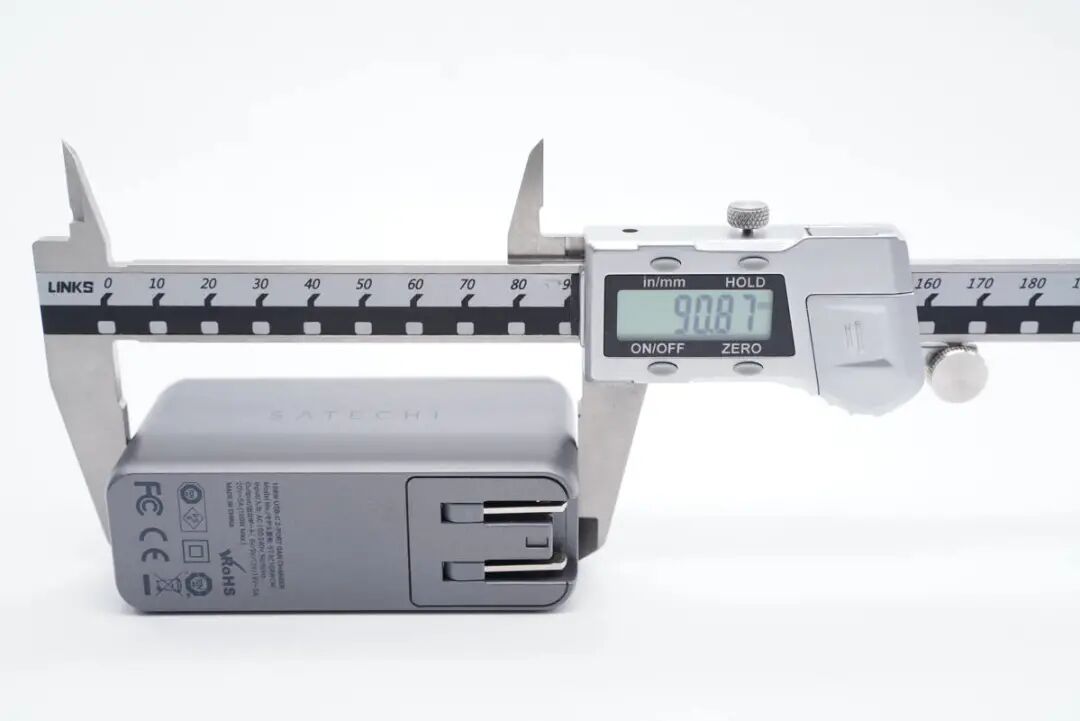

实测机身长度为90.87mm。

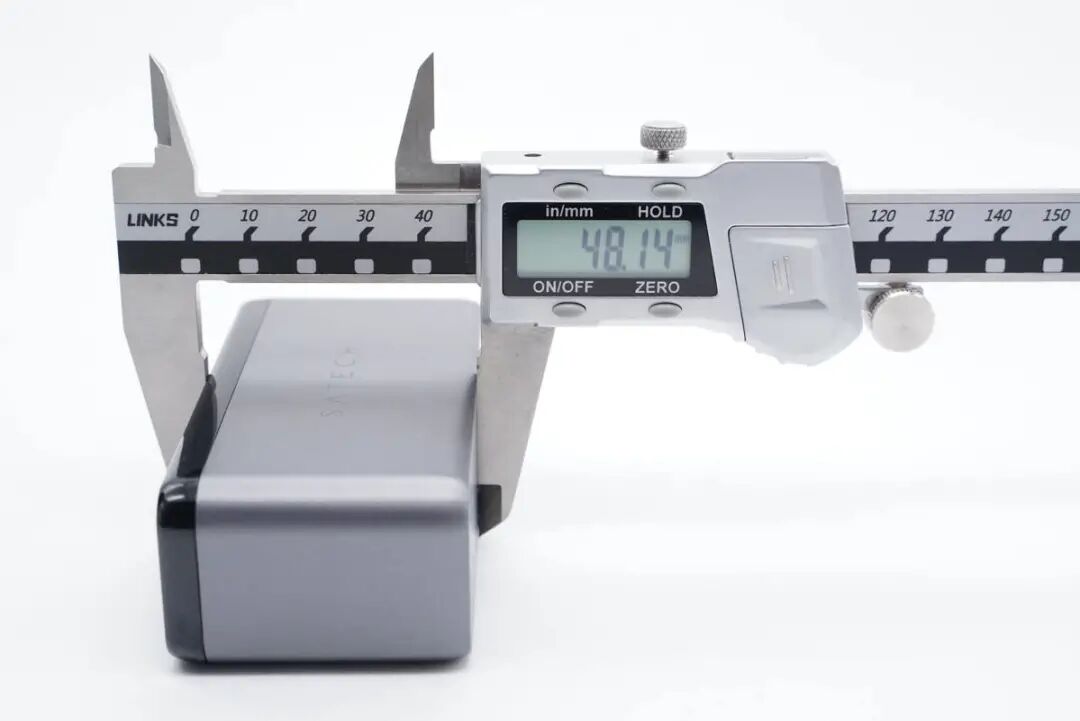

高度为48.14mm。
厚度为32.99mm。

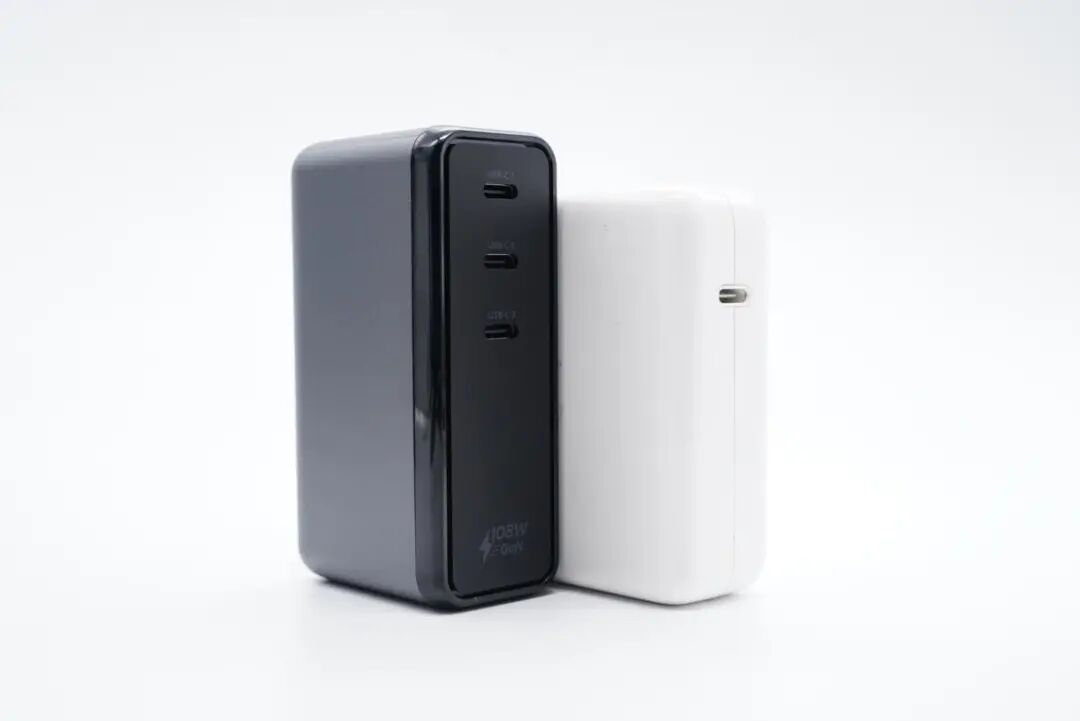

和苹果96W充电器对比。

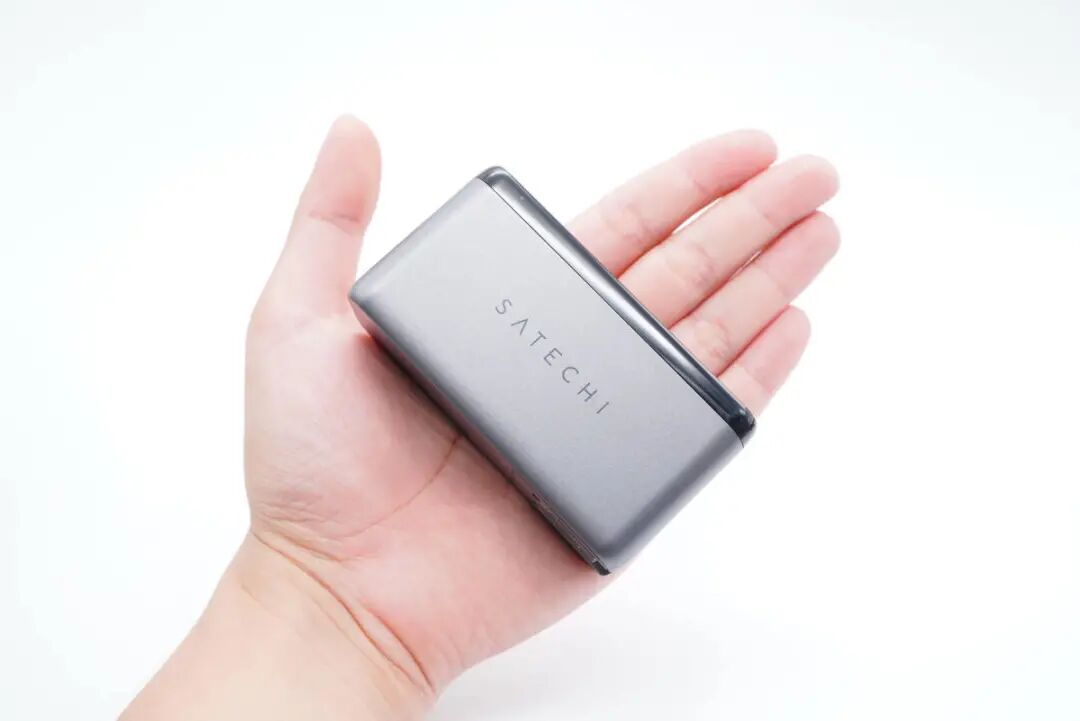

拿在手上的直观感受。
重量约为196g。
接通电源，指示灯亮白光。

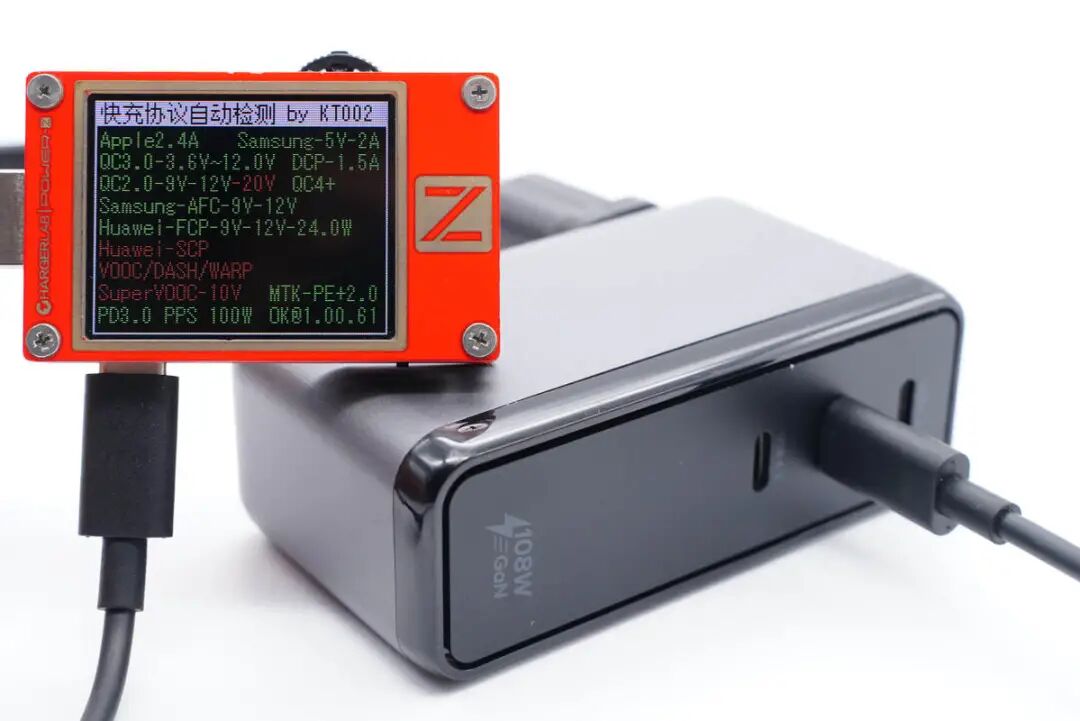

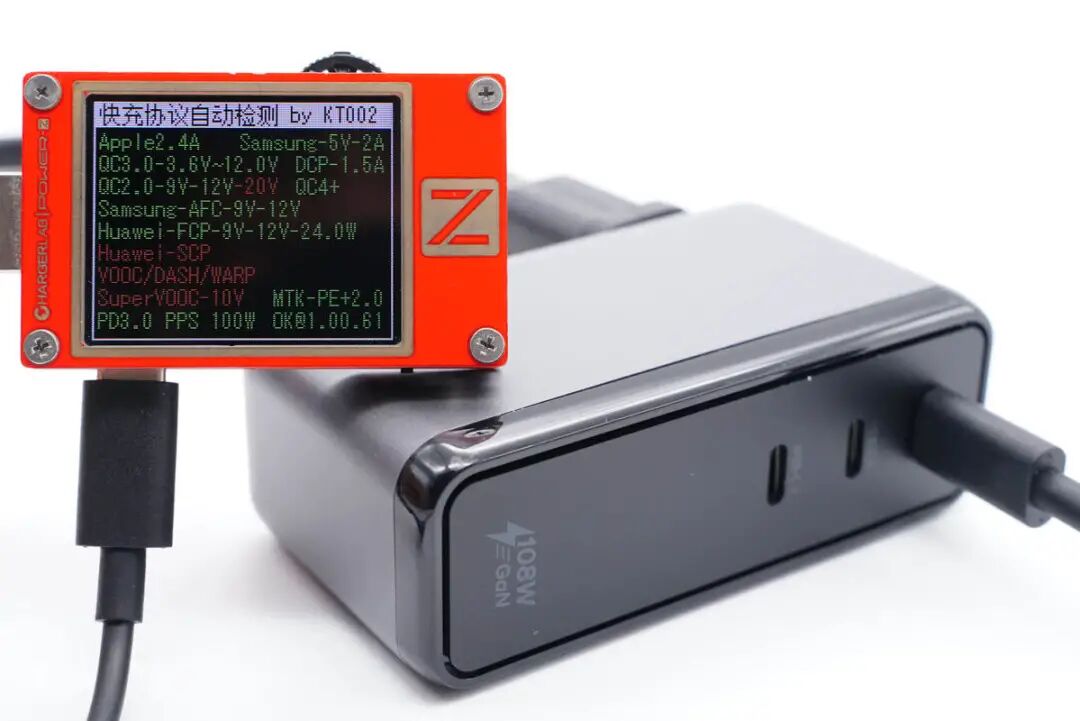

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充协议。

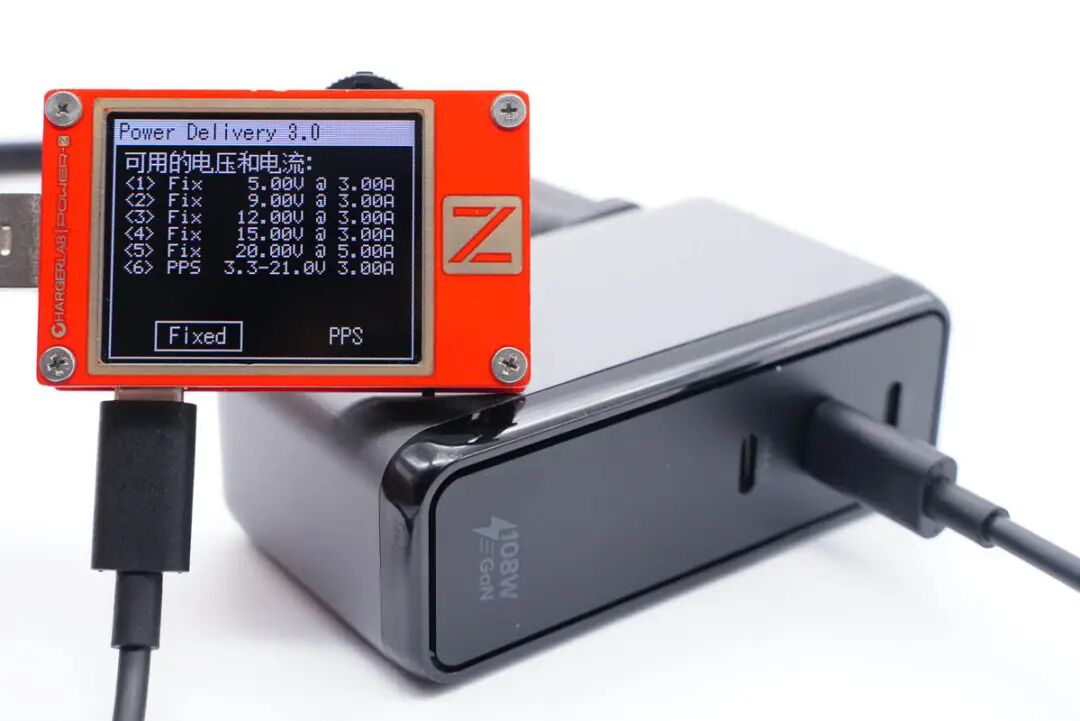

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得C2口兼容协议和C1口的完全相同。
PDO报文也一样，最大输出功率也是100W，即C1和C2口支持功率盲插。
最后测得C3口也支持QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，以及3.3-21V3A一组PPS电压档位，最大输出功率60W。
二、SATECHI 108W氮化镓快充拆解

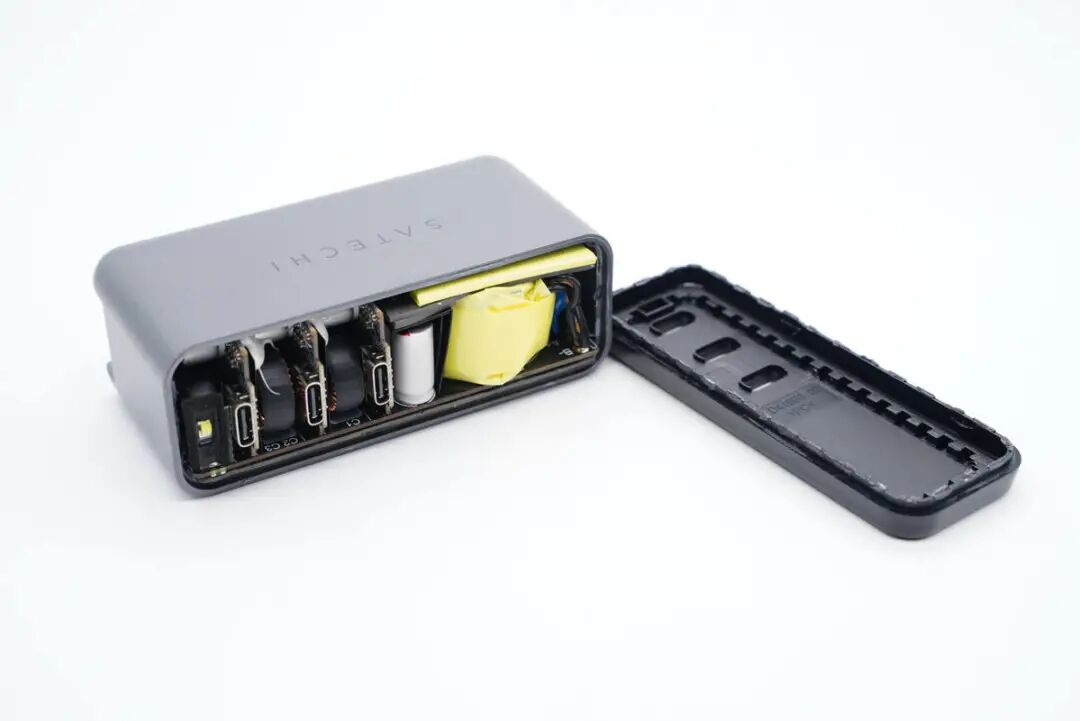

将输出端外壳拆开。

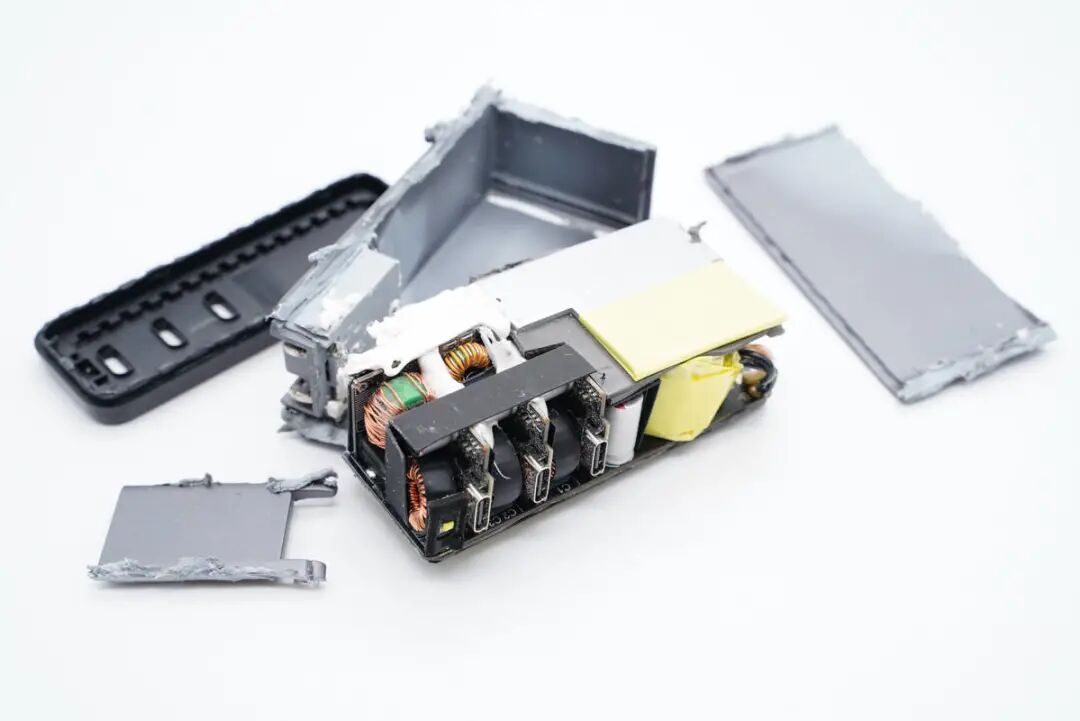

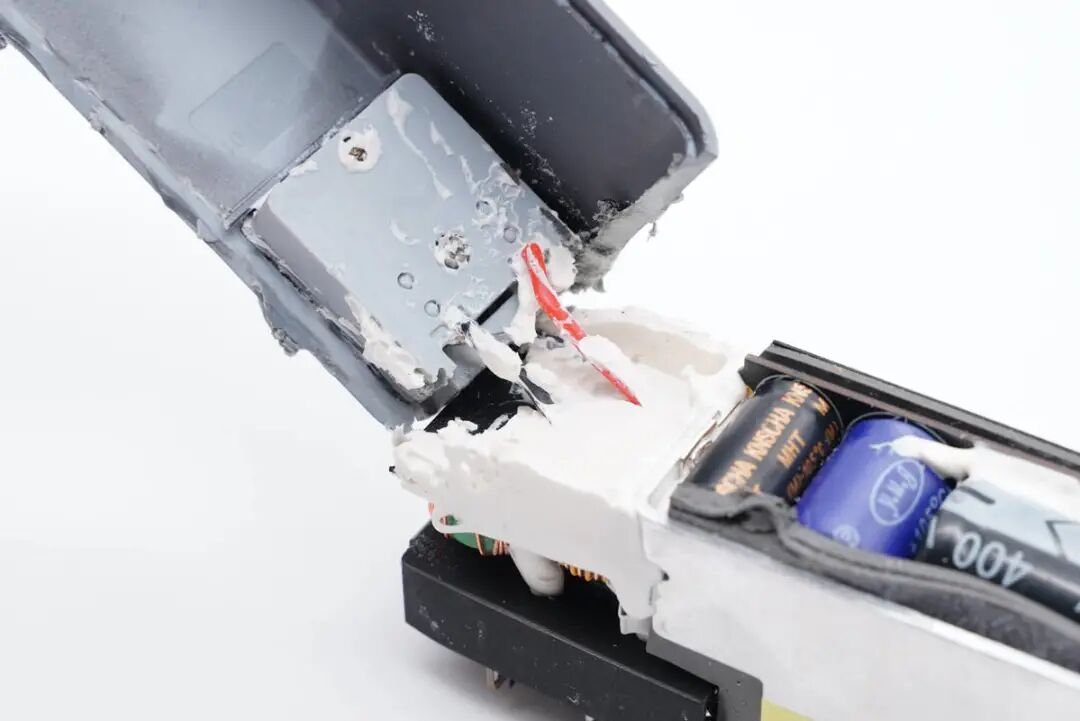

PCBA模块固定十分牢固，只能通过切割灰色外壳将模块取出。
输入端填充白胶加固和绝缘。

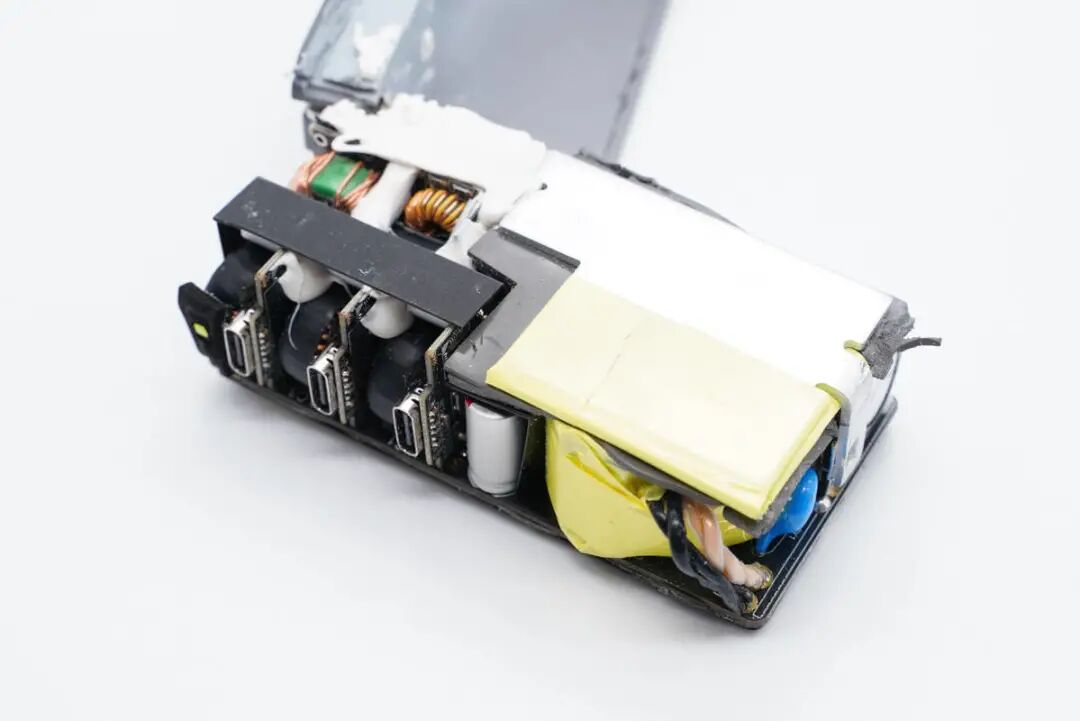

模块右侧覆盖导热垫和金属散热板，散热板包裹绝缘胶带。输出端小板后端设有绝缘隔离板，与初级侧共模电感等器件隔离。

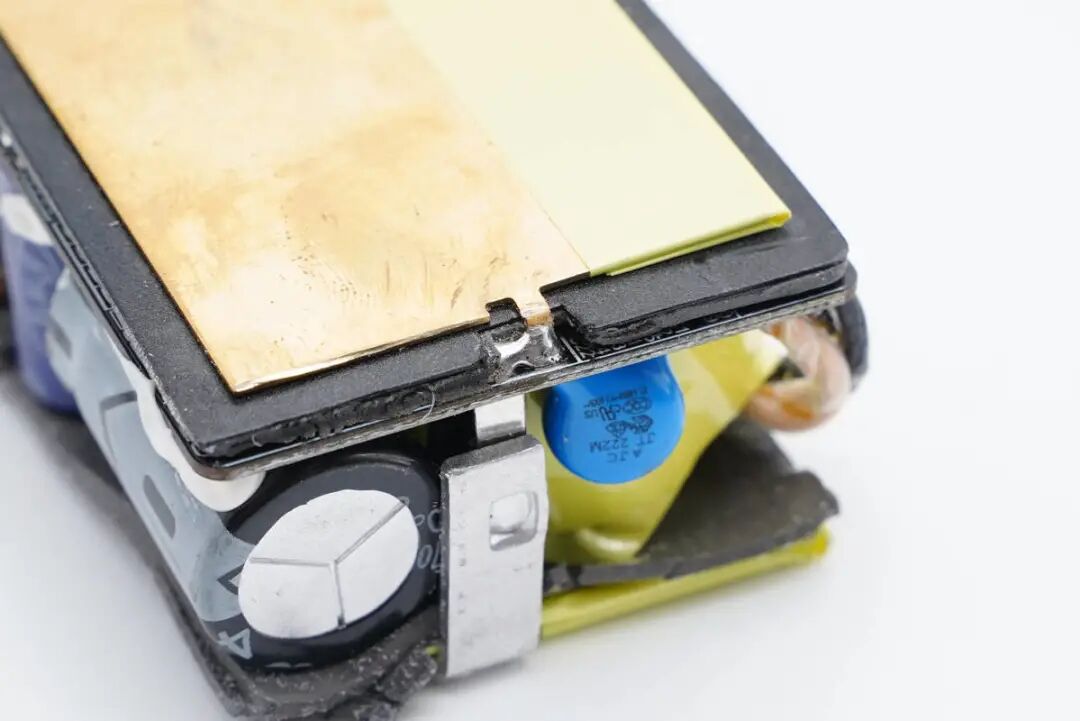

主板背面贴有导热垫、绝缘隔离板以及黄铜散热片，散热片锡焊固定。

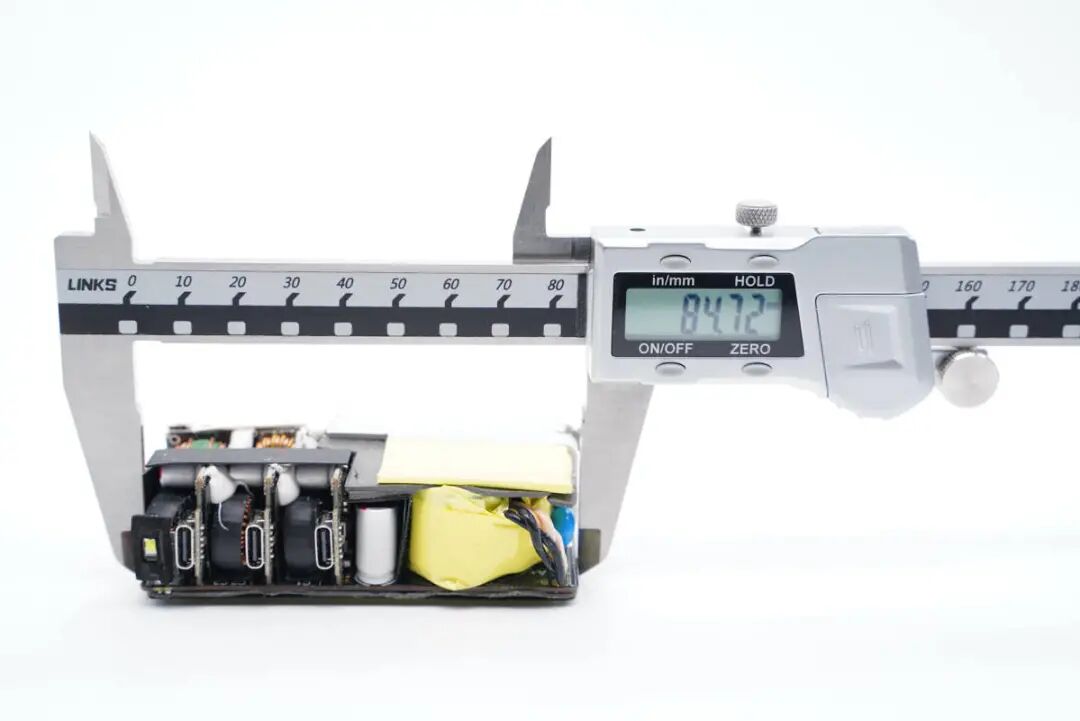

测得模块长度为84.72mm。

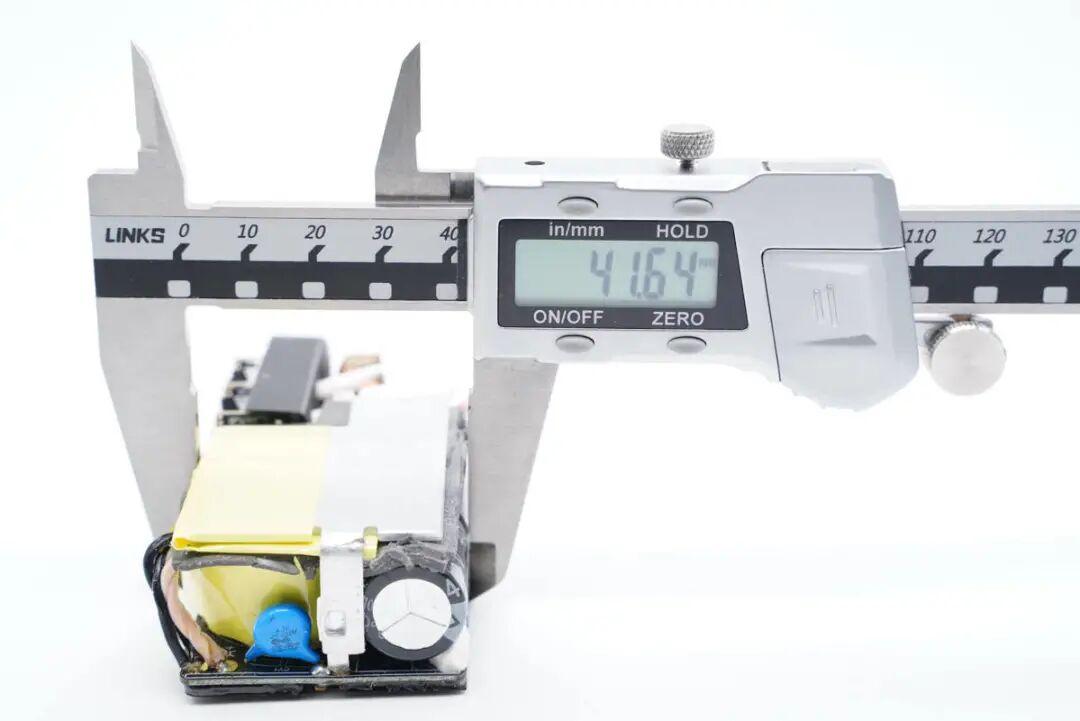

宽度为41.64mm。
厚度为27.47mm。
PCB板正面一览，初级次级间做了明显隔离处理，输入端电感、输出端小板均打胶加固。

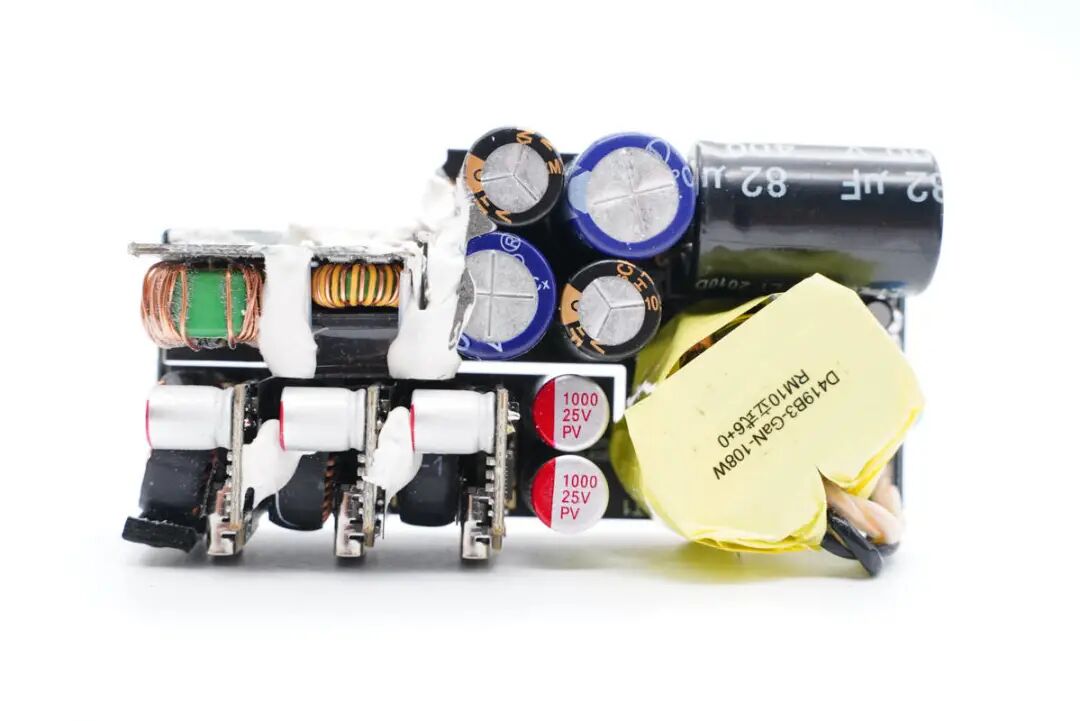

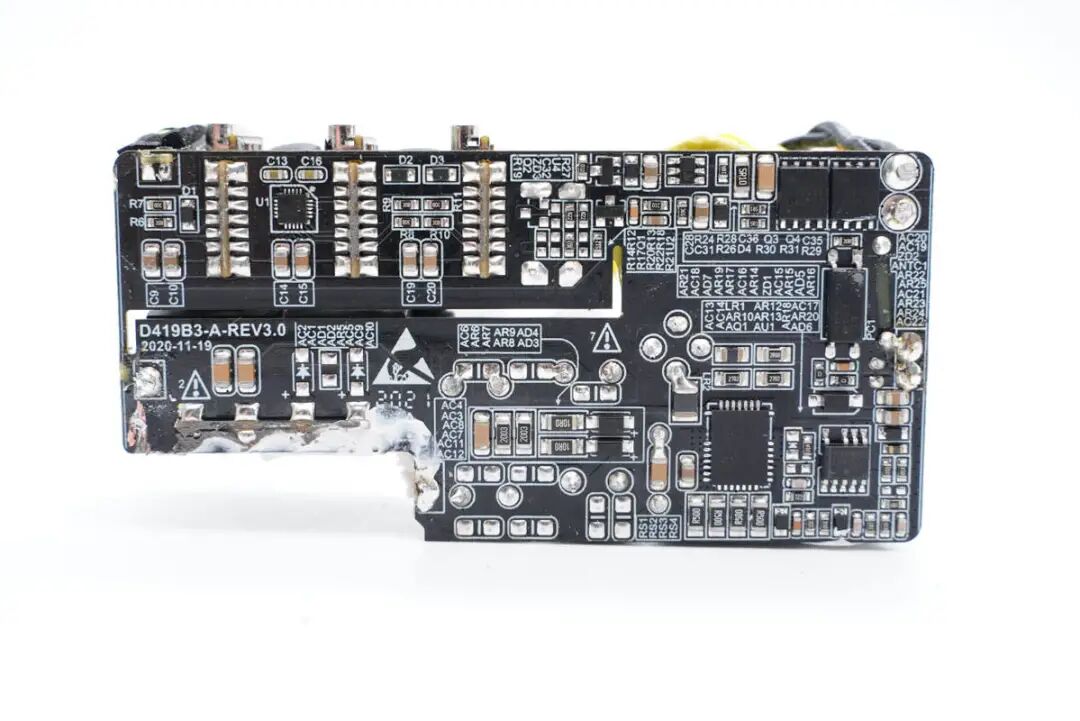

PCB板背面一览，右侧设有LLC开关电源初次级控制器以及MOS管等器件。
通过观察发现，这款充电器采用高频QR开关电源架构，三路DC-DC同步整流降压三口输出，功率智能分配。下面我们就从输入端开始一一了解各元器件的信息。

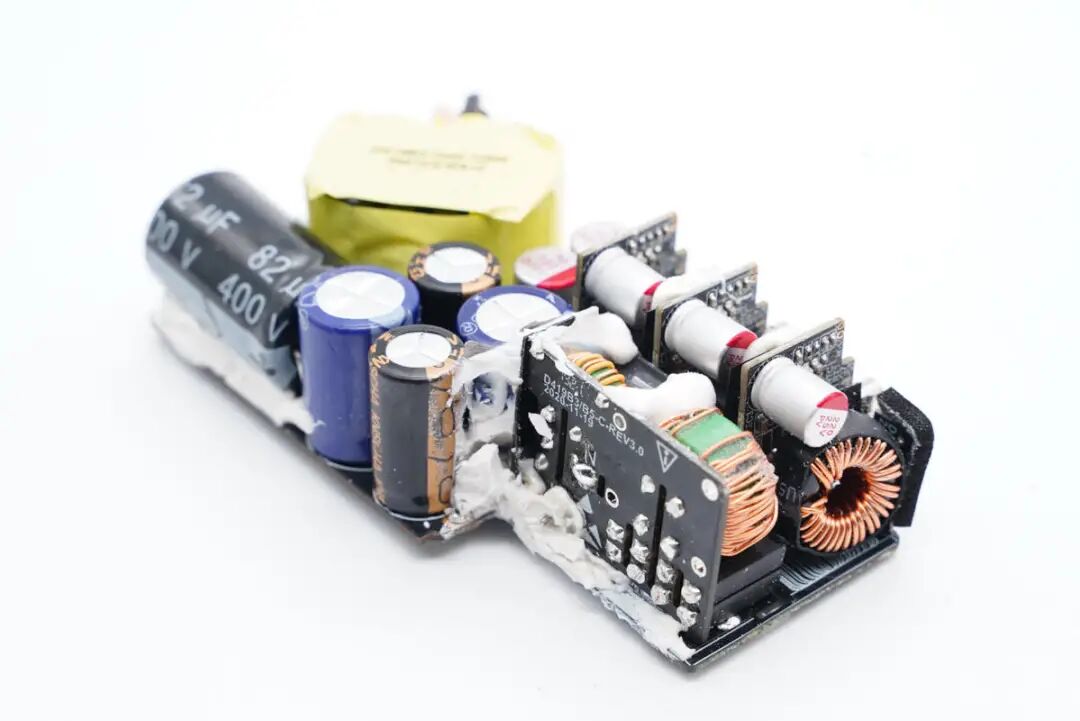

输入端设有小板，这一侧还有五颗高压滤波电解电容。

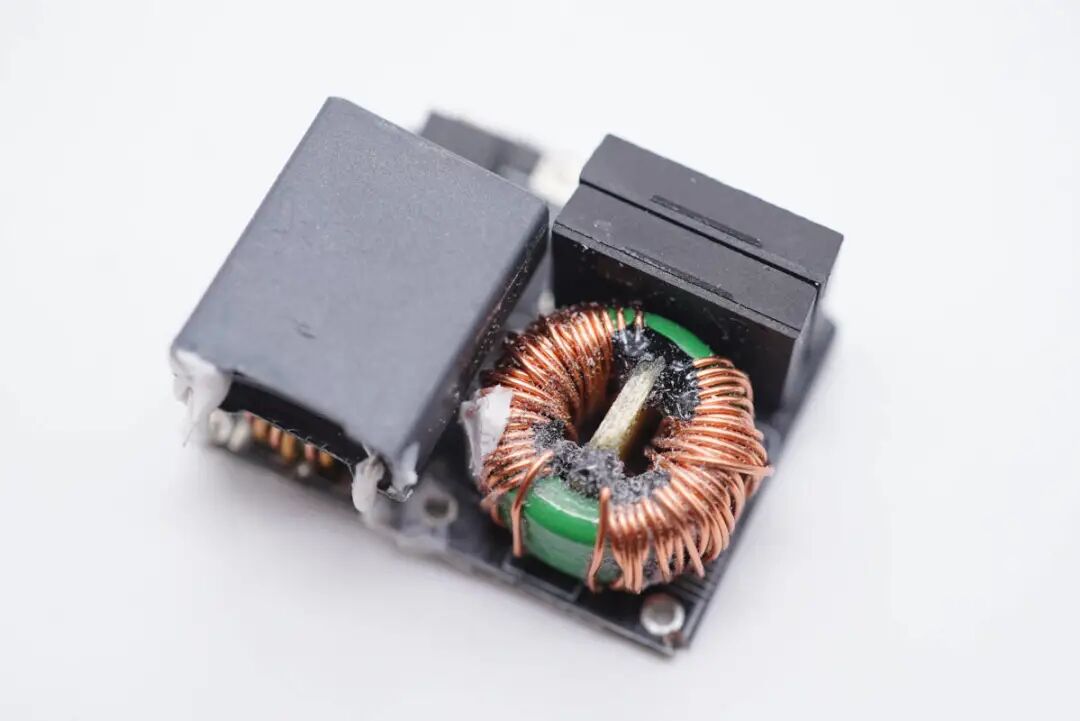

将小板拆下，上面设有延时保险丝、安规X电容、共模电感和整流桥。

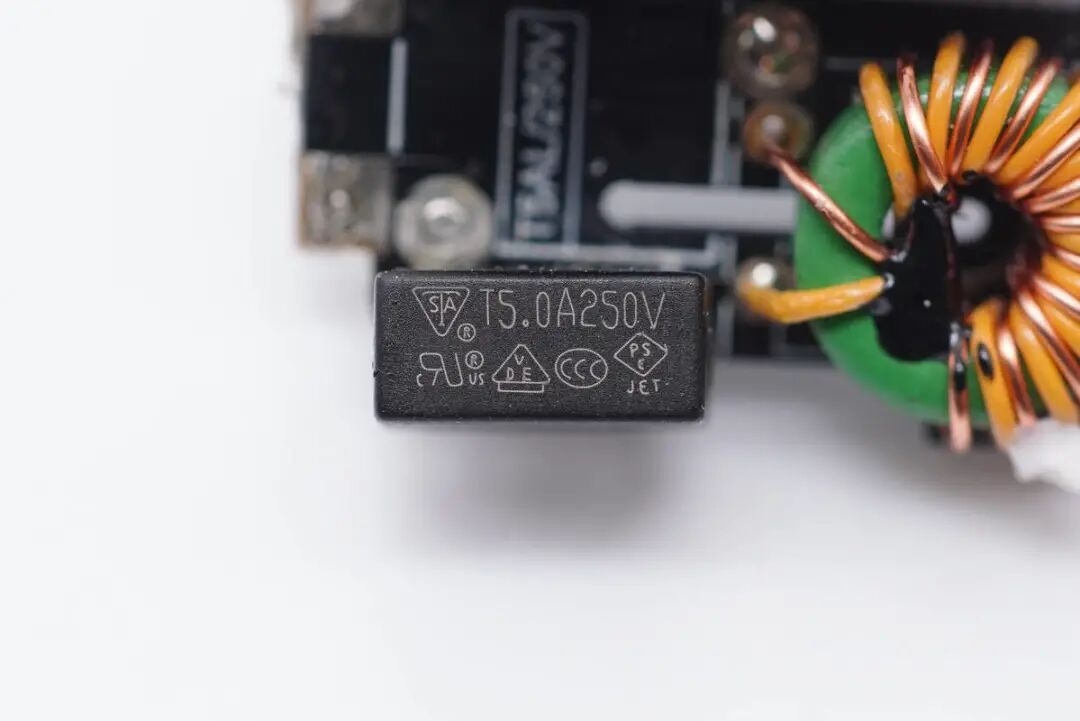

延时保险丝规格为5A 250V。
安规X电容来自成希电子，容量0.47μF，焊脚套有绝缘管。
共模电感双线绕制。

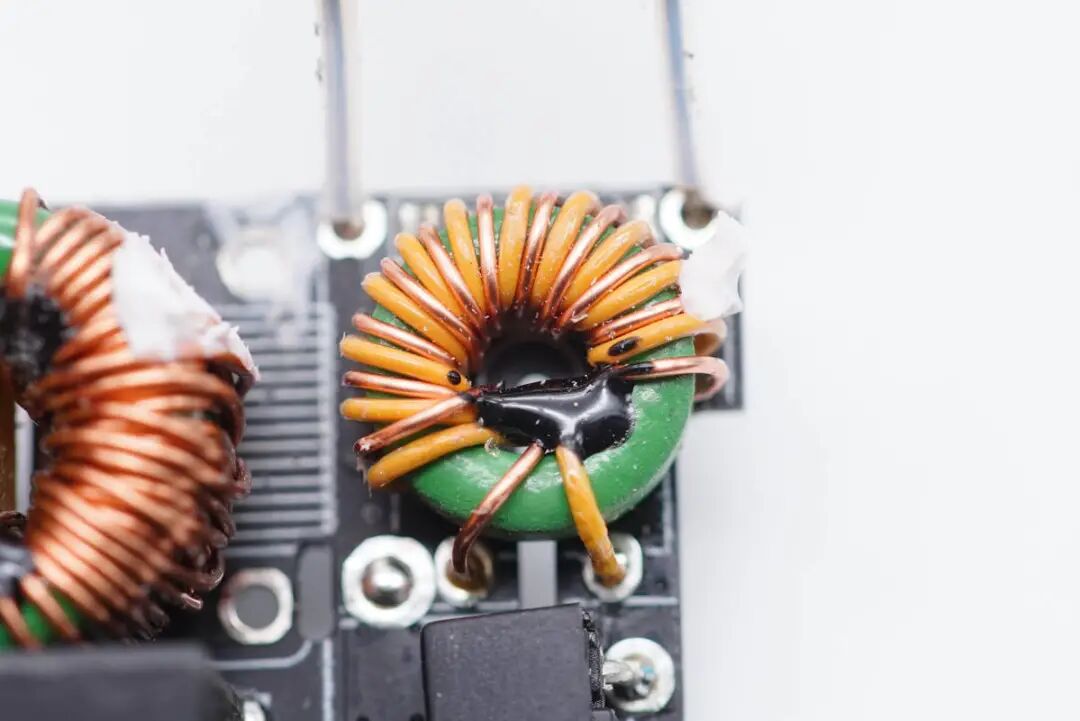

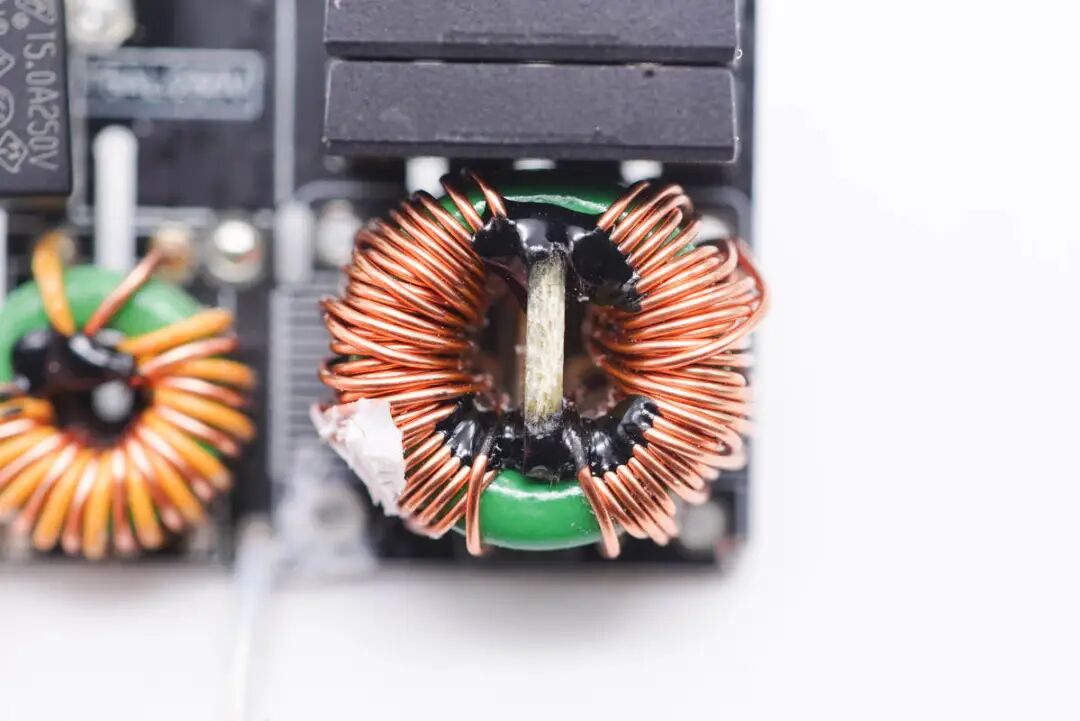

另一颗共模电感特写，两级设计用于滤除EMI干扰。

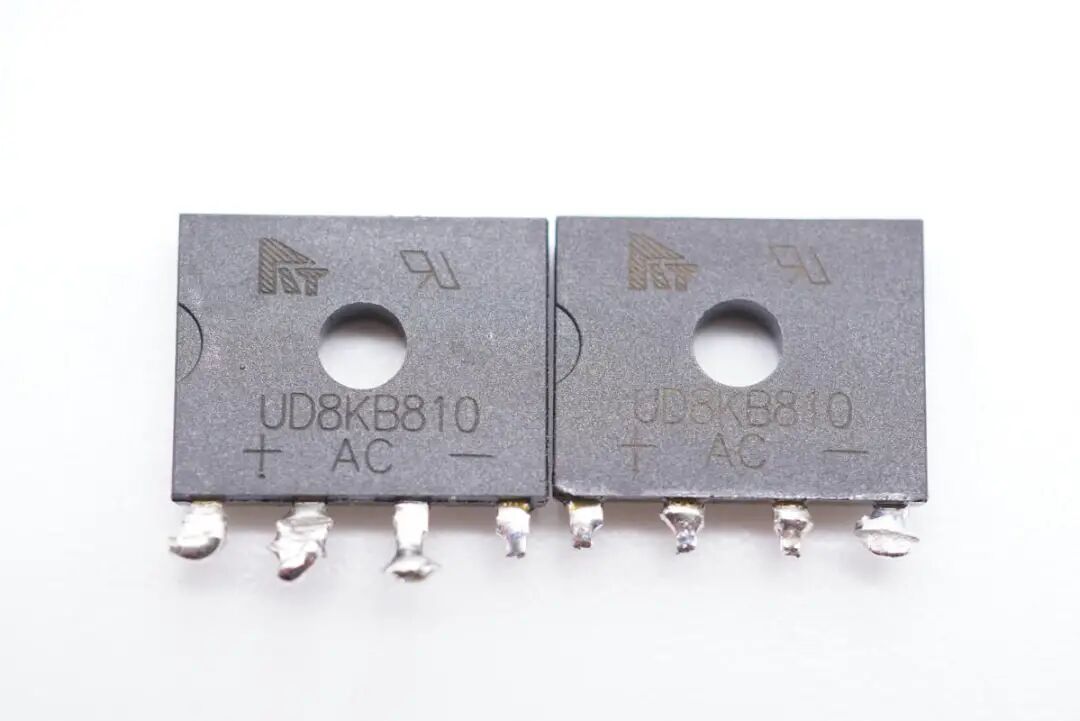

两颗UD8KB810整流桥特写。

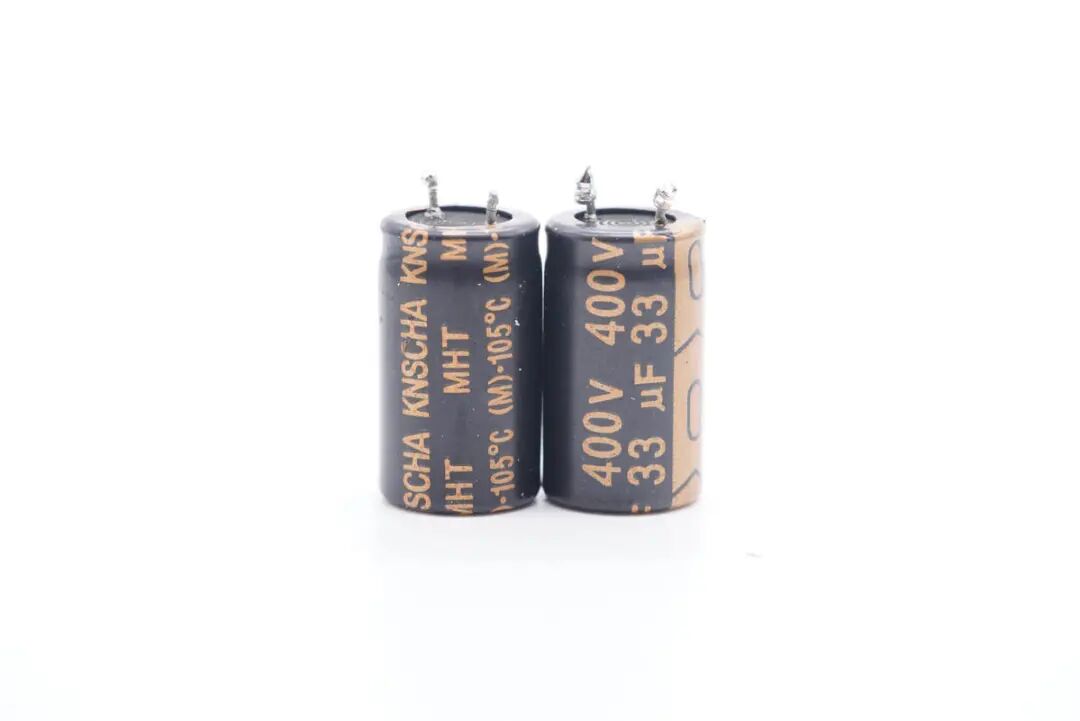

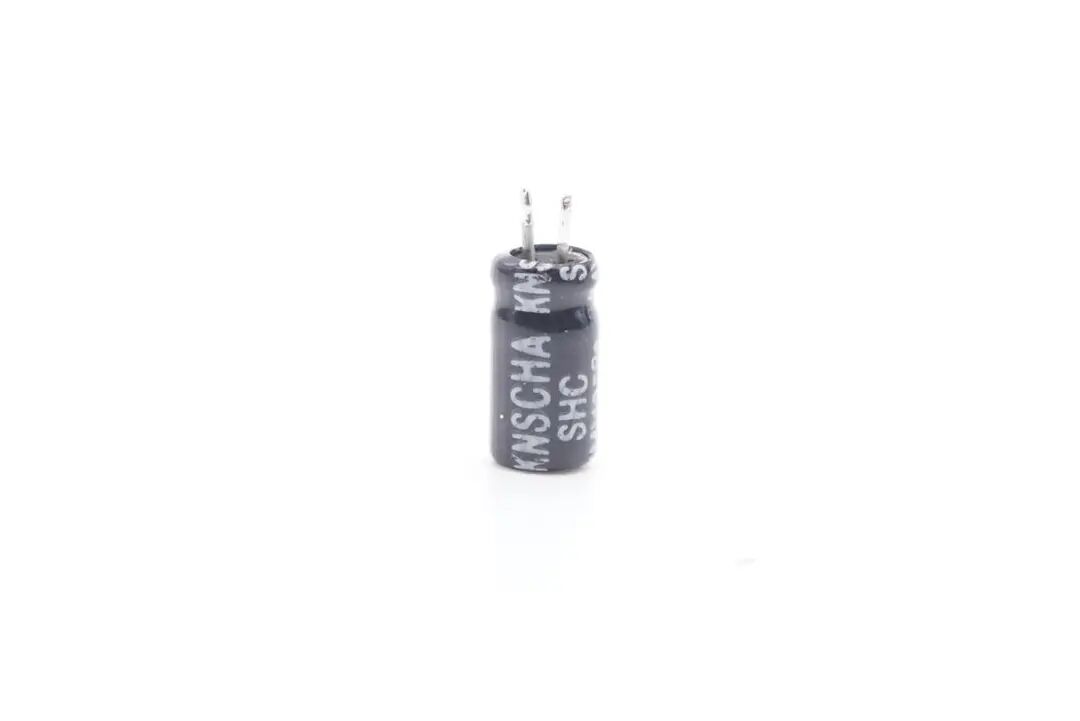

两颗高压滤波电解电容来自KNSCHA科尼盛，规格均为400V 33μF。充电头网拆解了解到，科尼盛电容还被Sicgecs、HYPER JUICE、安述智能、今翔、尚巡、飞利浦、ROxANNE等众多品牌的产品采用过，品质获得客户一致认可。

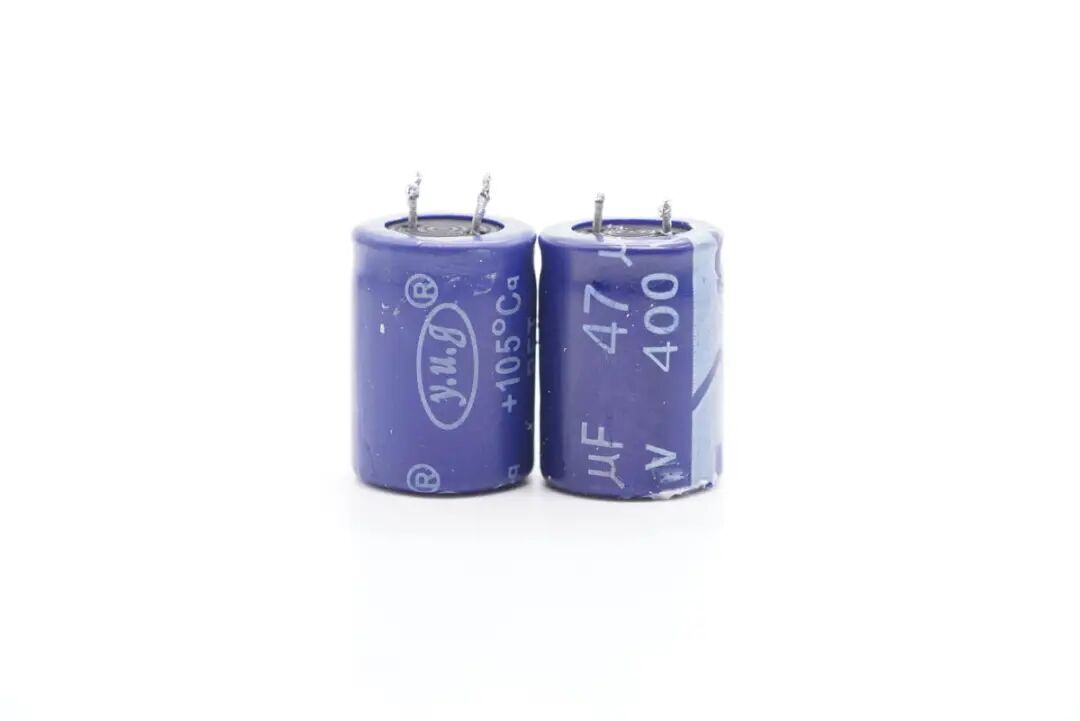

两颗采用昱光电子y.u.g系列，规格为400V 47μF。

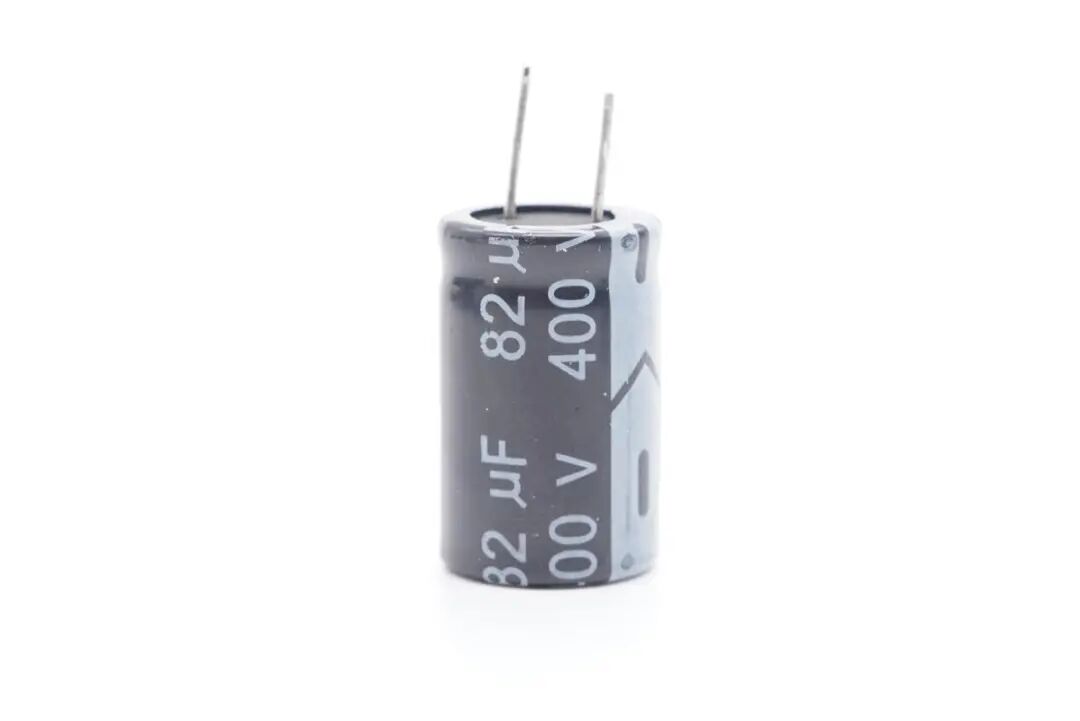

还有一颗大电容规格为400V 82μF。
另一端设有主控芯片供电电容、变压器、Y电容以及两颗输出滤波固态电容。
主控芯片供电电容也是来自科尼盛。
规格为50V 10μF。

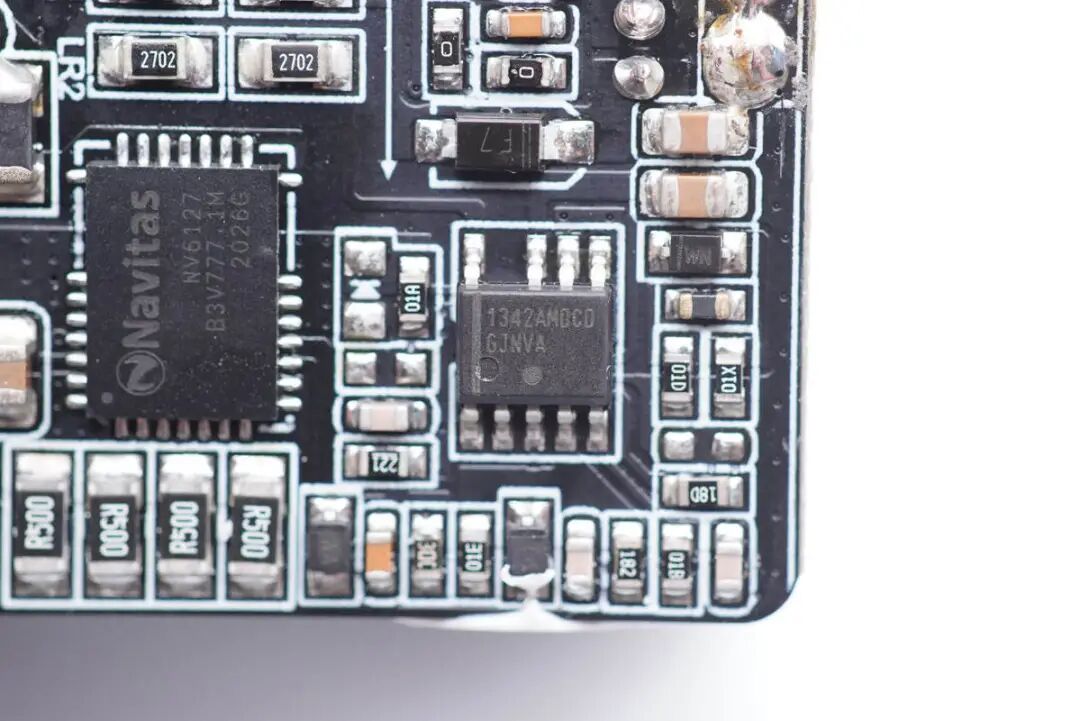

开关电源主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
氮化镓功率芯片采用纳微NV6127，采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

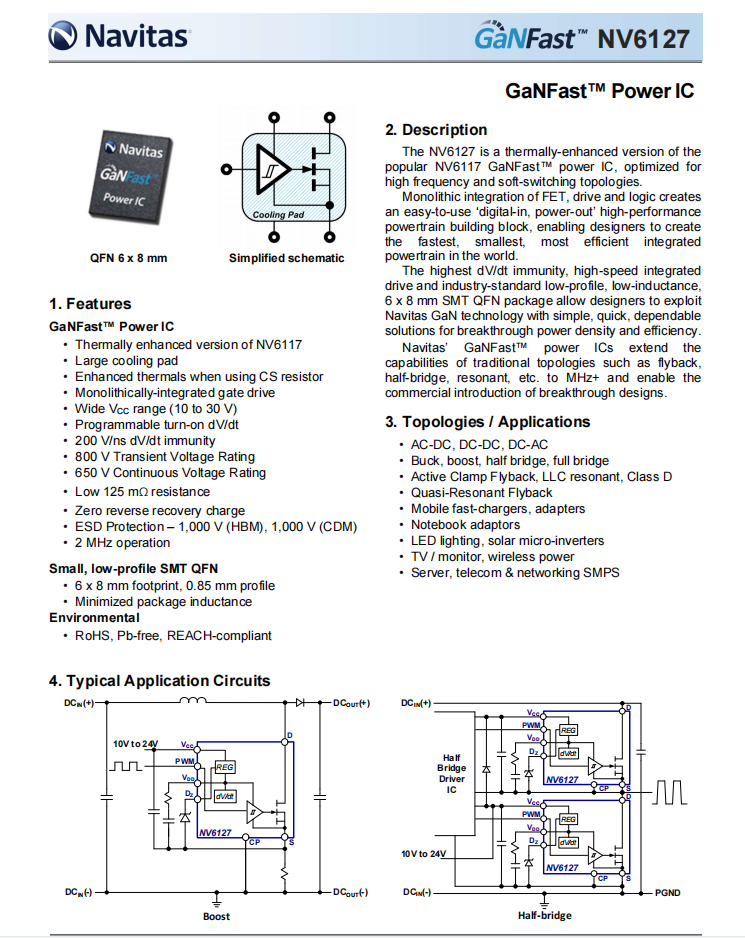

纳微NV6127资料信息。
充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有华硕300W充电器、联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。
变压器特写。

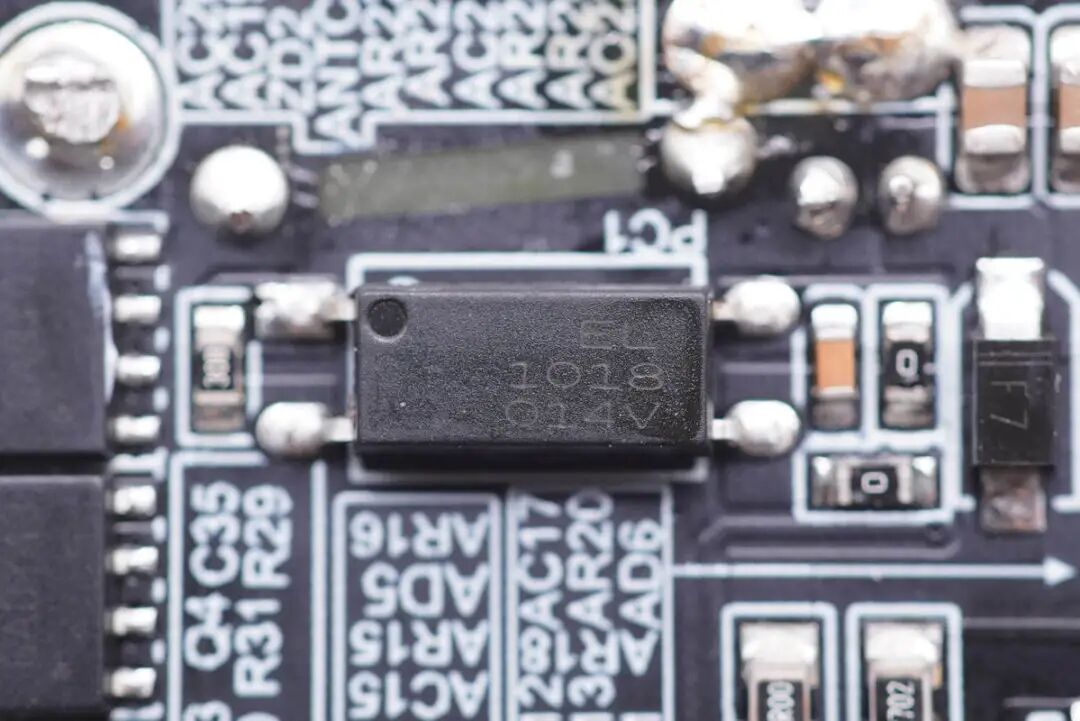

EL 1018光耦，用于初级次级通信，反馈输出电压。
Y电容特写。

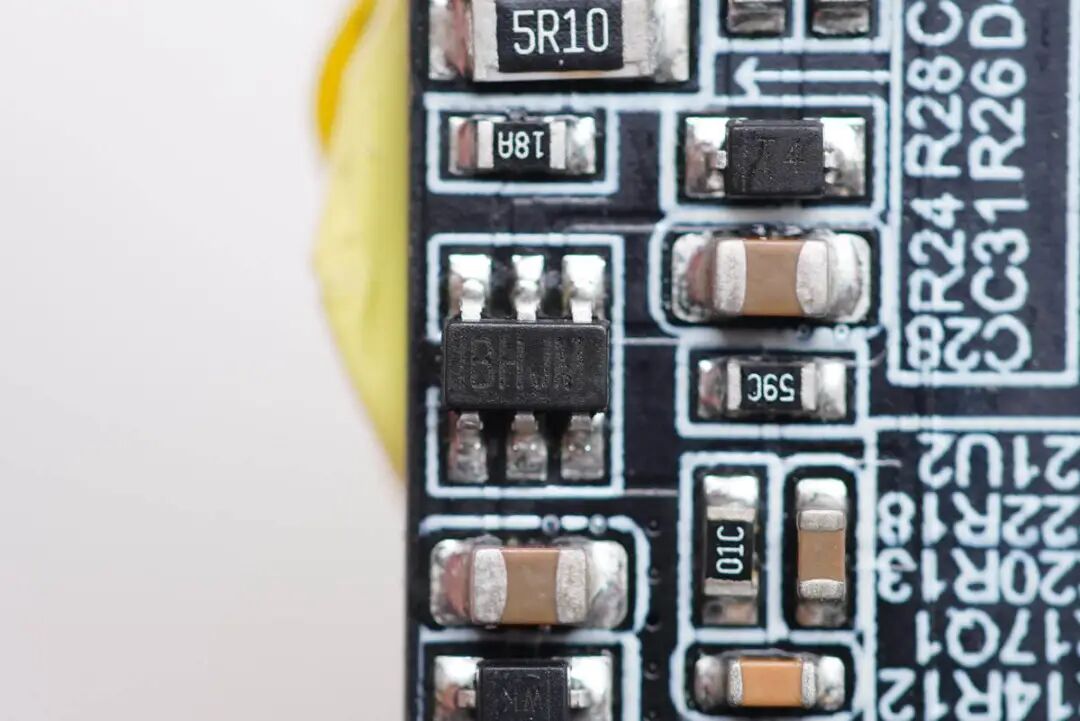

丝印IBHJM的同步整流控制器，MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

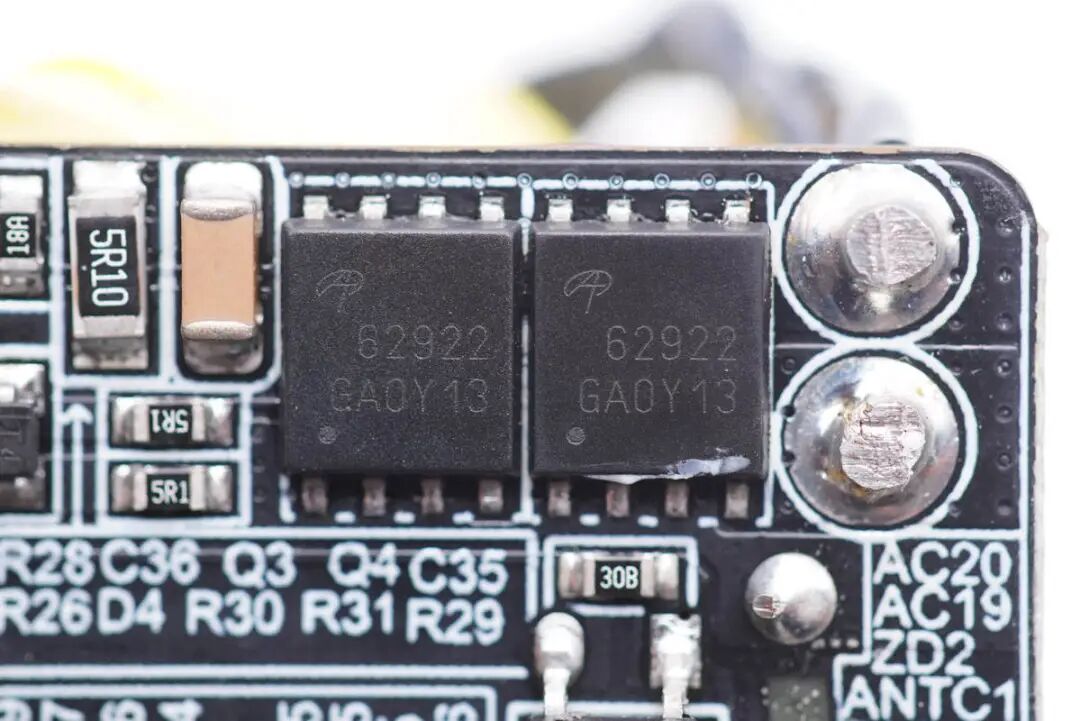

同步整流MOS管采用AOS万代 AONS62922，NMOS，耐压120V。

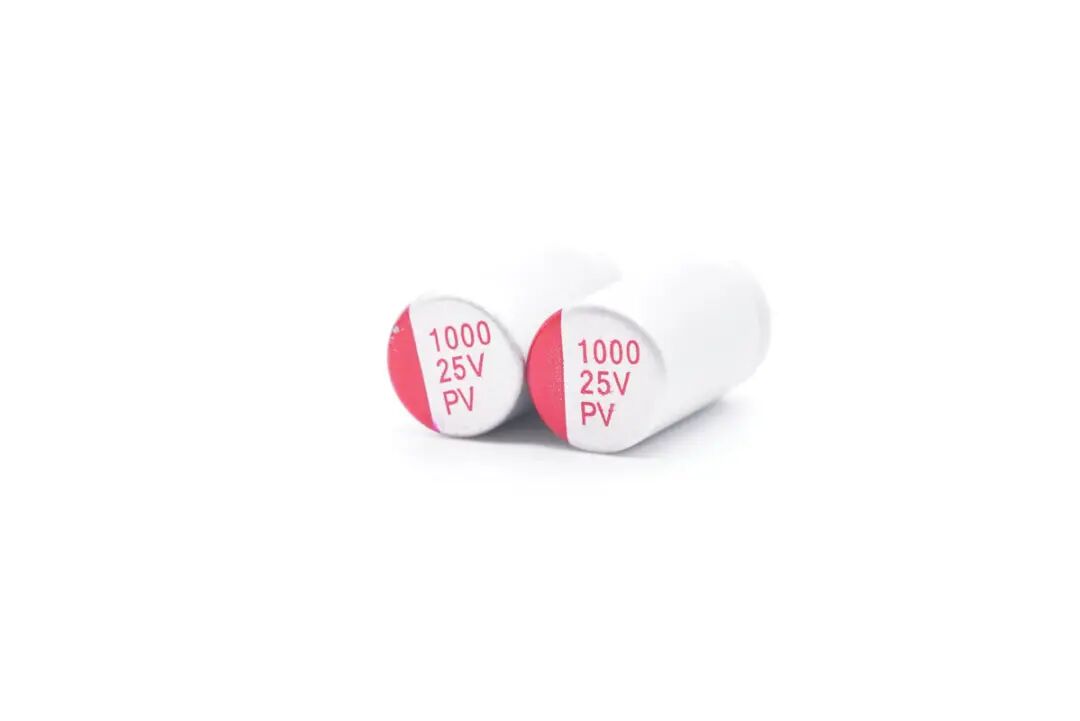

两颗输出滤波固态电容特写，规格均为25V 1000μF。
MCU特写，用于三路输出功率智能分配。

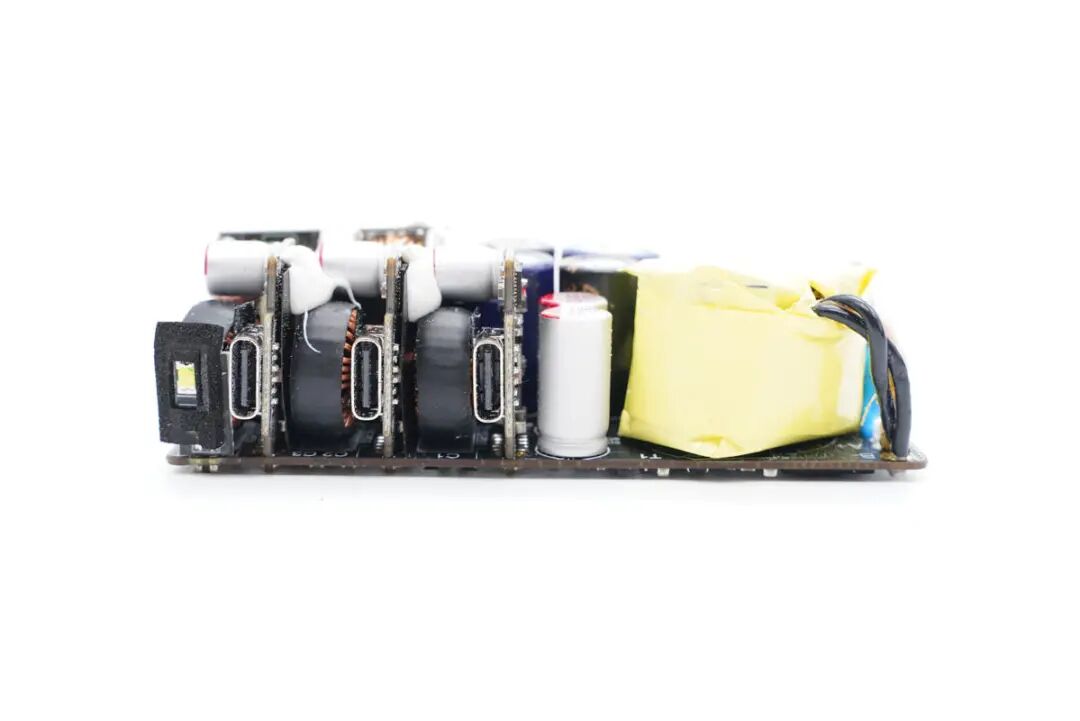

输出端一览，三个USB母座焊接在小板上，最左侧还有一块LED灯小板。

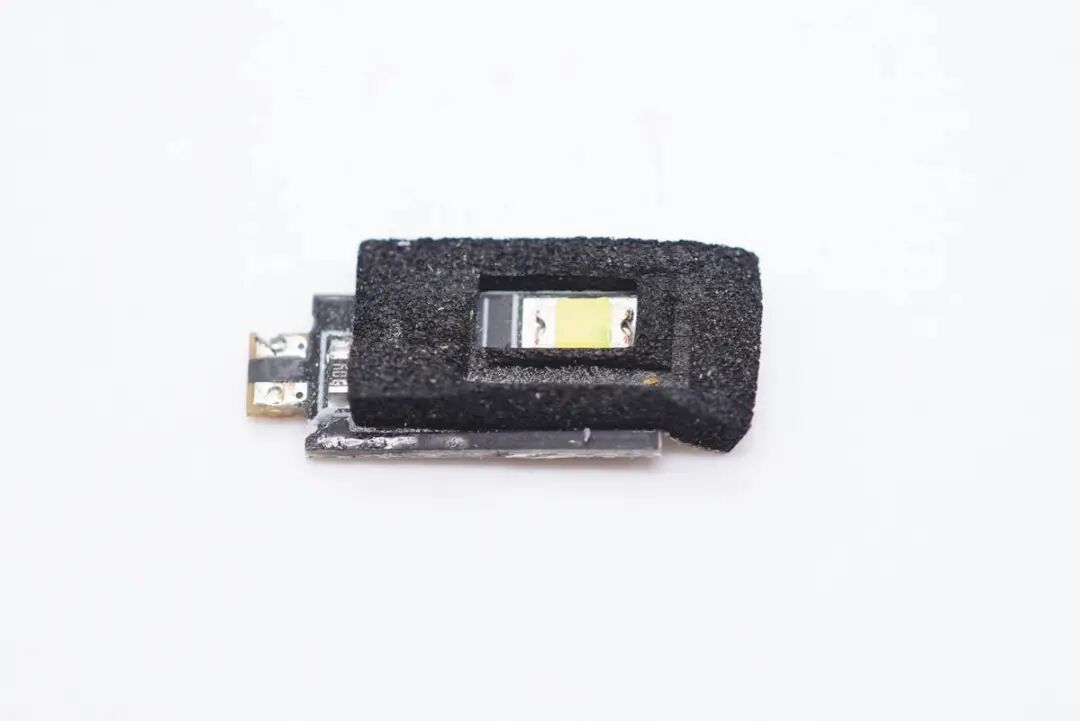

LED灯贴有泡棉圈防漏光。

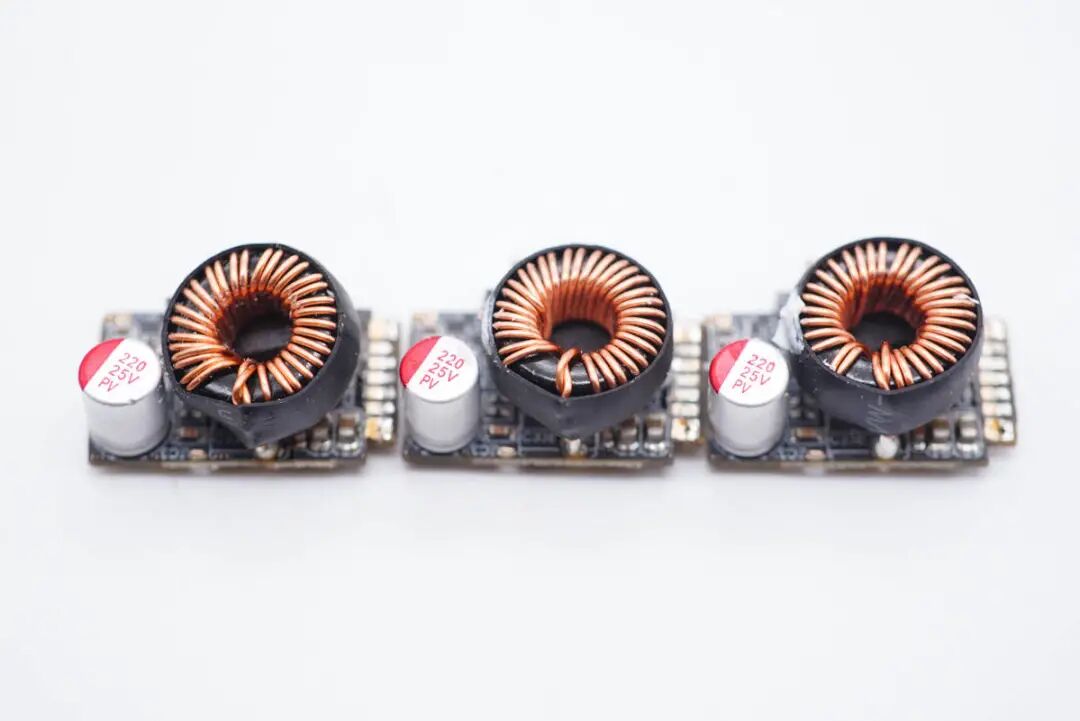

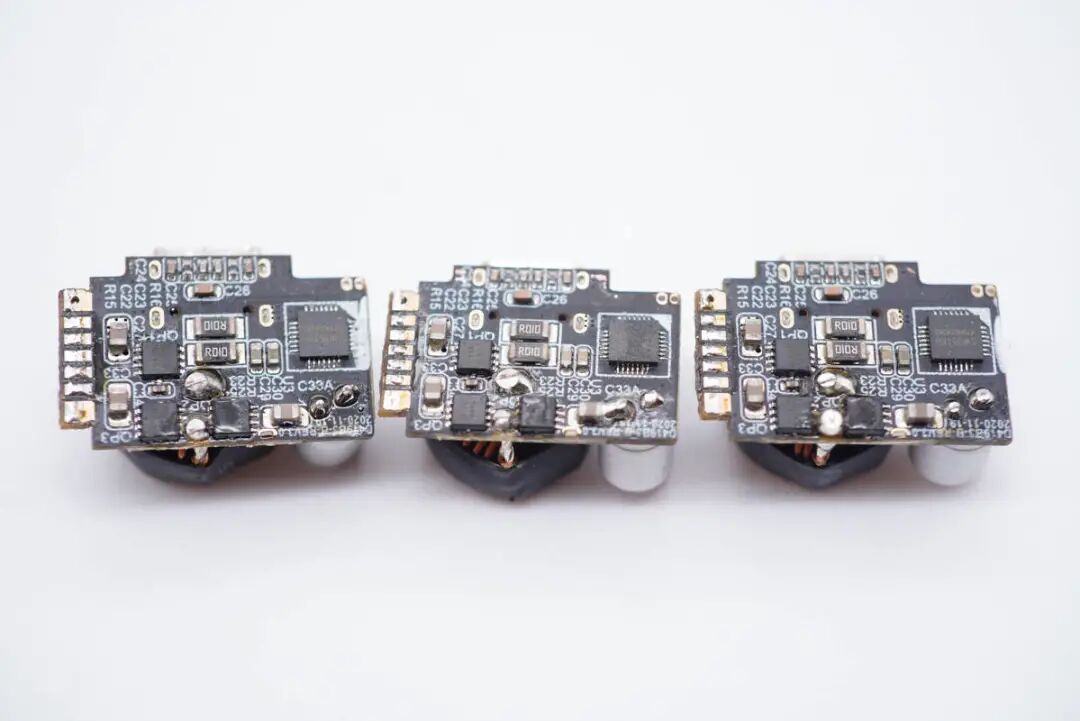

三块输出小板完全相同，三路DC-DC电路均采用智融SW3516H方案。小板正面均设有降压电感以及滤波固态电容。

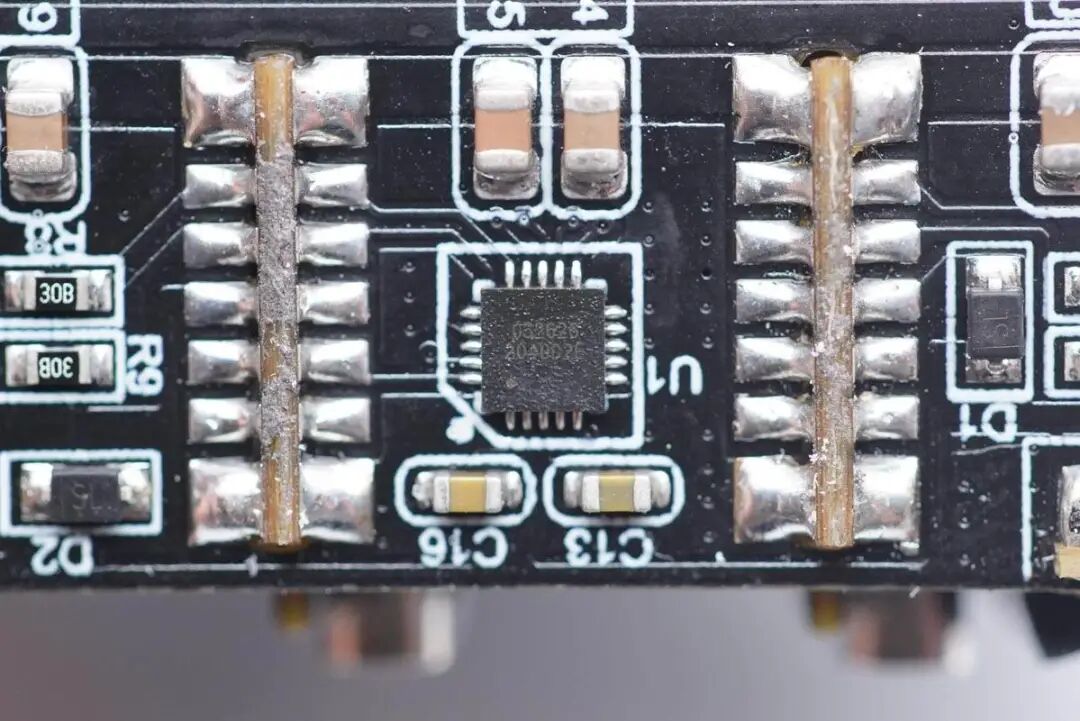

背面设有降压协议IC和三颗MOS管。

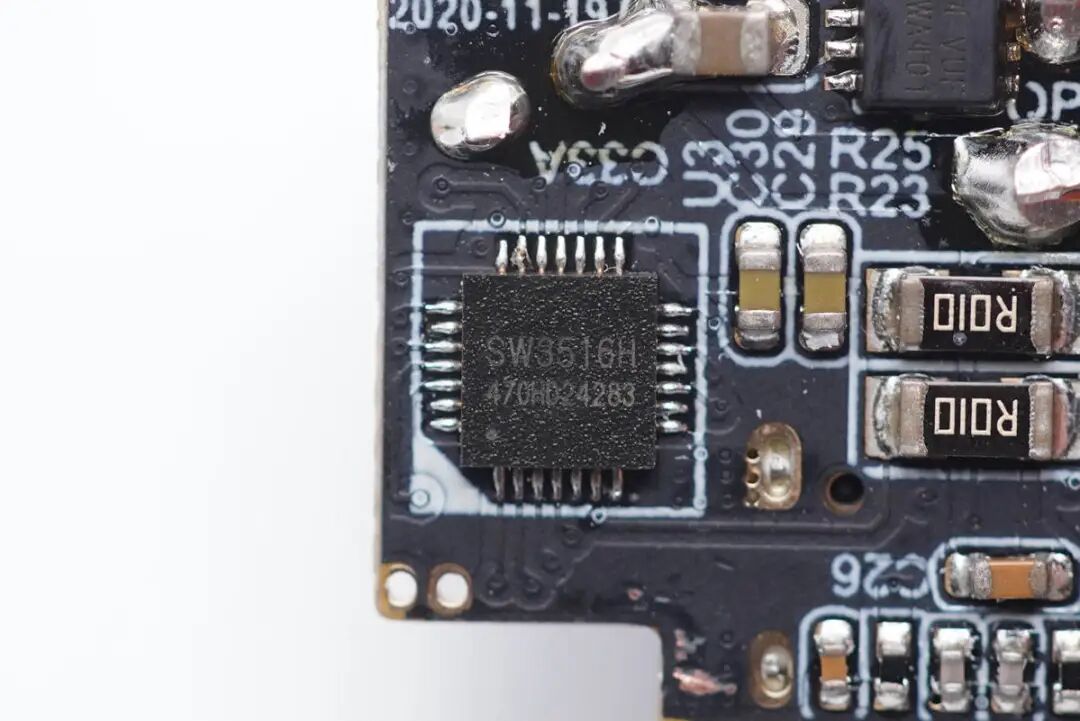

三路降压电路主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

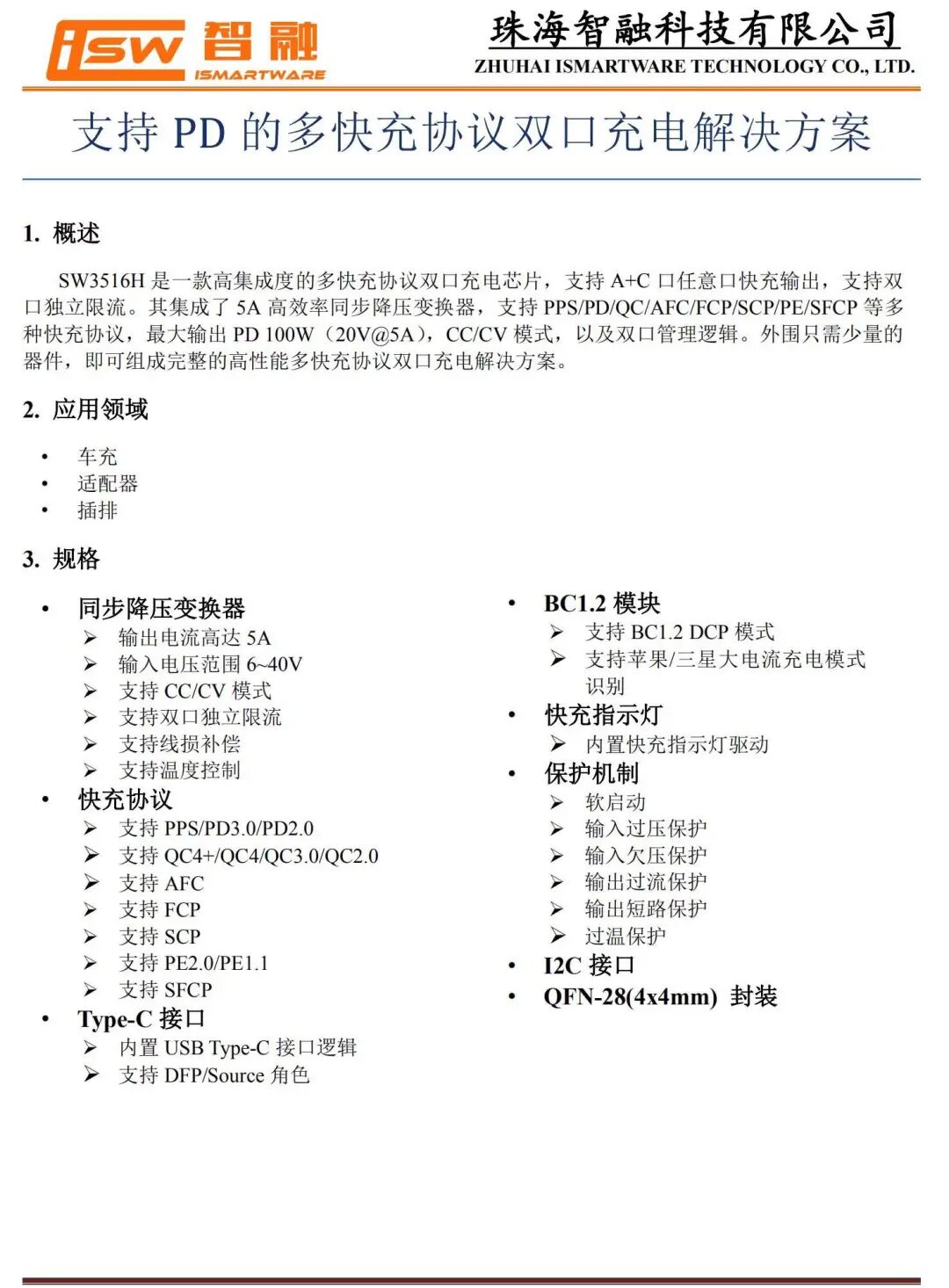

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

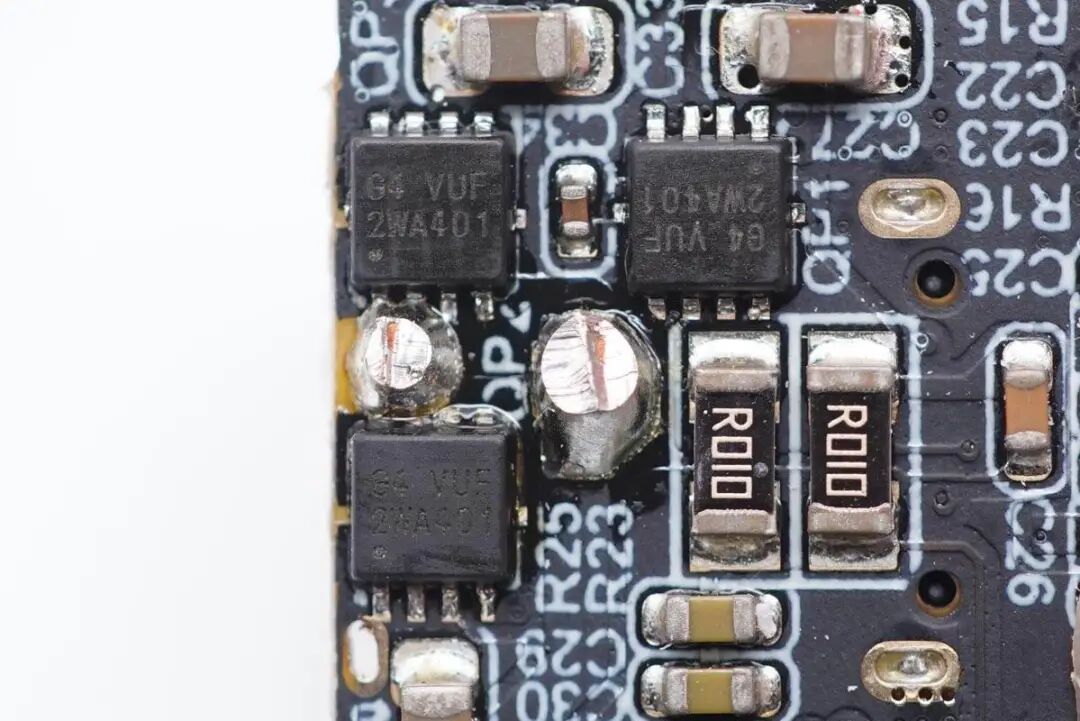

三颗MOS管相同，均丝印2WA401，其中两颗用于为接口输出同步整流降压，一颗作为接口输出VBUS开关管。

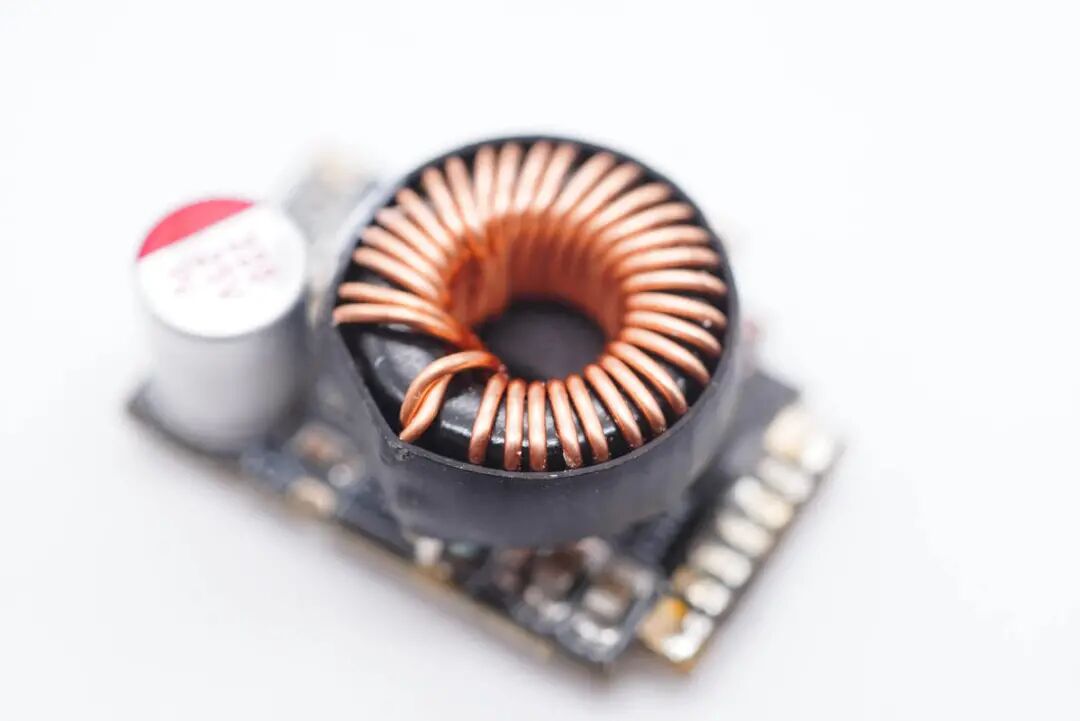

降压电感外套绝缘管。

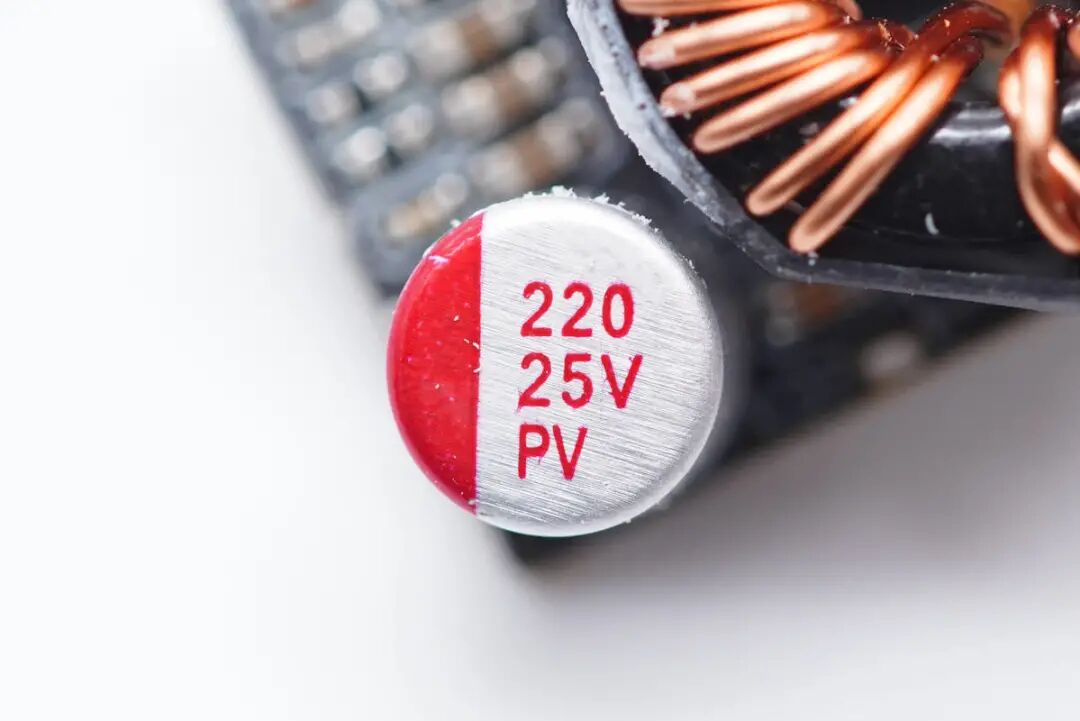

固态电容特写，规格为25V 220μF。

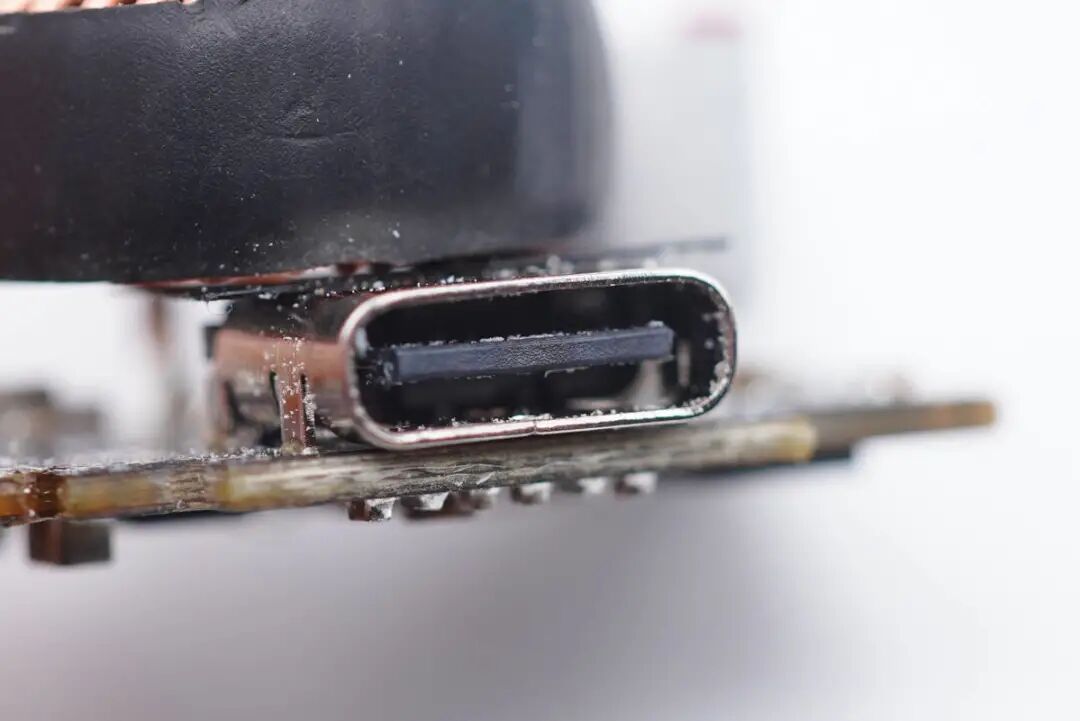

USB-C母座特写，过孔焊接。

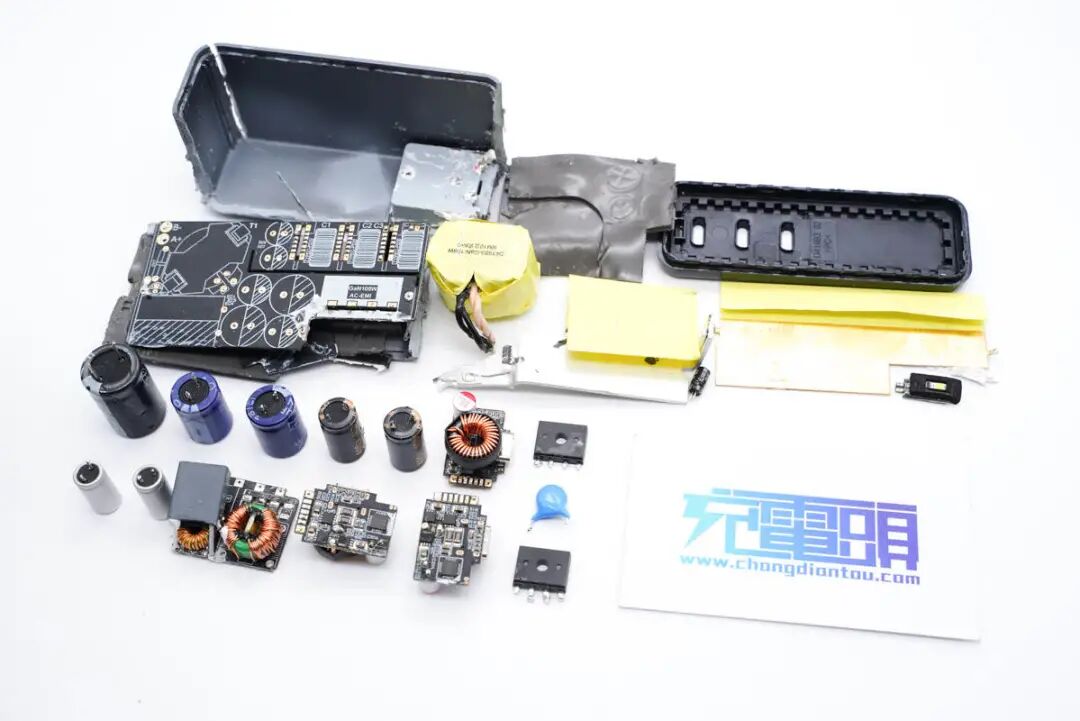

全部拆解完毕，来张全家福。
充电头网拆解总结
折叠插脚、大功率、多接口以及兼容市面多个主流快充协议是这款充电器的亮点，总输出功率达108W，可以满足市面上绝大多数品牌笔电、平板以及手机同时快充需求，对于数码发烧友和经常需要出差的群体很友好，弥补了此前拆解过的SATECHI 100W氮化镓快充的个别短板。
充电头网通过拆解发现，这款充电器采用高频QR开关电源架构，方案是目前主流的安森美NCP1342+MPS MP6908A，分别搭配纳微NV6127氮化镓芯片以及AOS同步整流管。三路DC-DC降压方案则全部采用智融SW3516H，电路设计完全相同。PCB板上元器件布局紧凑，初次级间做了隔离，模块也覆盖导热垫和散热片帮助散热。
